Высота установки розеток и выключателей от пола

Размещение электрической фурнитуры в жилых домах, общественных зданиях и производственных помещениях должно соответствовать комфортному и безопасному их использованию. В то же время, точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Один из важных параметров размещения фурнитуры на стене — это высота установки розеток и выключателей от пола.

Стандарты высоты установки электрофурнитуры

Существование каких-то строгих нормативов установки розеток и выключателей вряд ли кто подтвердит. В нормативном перечне есть два документа, затрагивающих этот вопрос — это Свод правил по проектированию и монтажу электроустановок — СП 31-110-2003 и Правила устройства электроустановок — ПУЭ-7.

Данная документация даёт советы рекомендательного характера по высоте установки розеток и выключателей. Тоже касается мифа о существовании какого-то «твёрдого евростандарта» в этом отношении.

В старых домах, построенных во времена СССР, придерживались определённых норм размещения розеток и выключателей по высоте от пола помещения.

Виды розеток

В России в общественных зданиях используется электросеть, напряжением 220 — 240 вольт. Это объясняется тем, что сила тока не превышает 16 А. Розетки служат для подключения бытовой и офисной техники. Обычно фурнитура имеет два гнезда (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливают дополнительную клемму заземления.

Тип установки и виды розеток

Розетки различают по типу установки:

  • Накладные.
  • Встроенные.
Накладные

Накладная фурнитура применяется для наружной электропроводки. Применяют такие формы корпусов в помещениях с размещенной проводкой по поверхности стенового ограждения. Наружная прокладка проводов устраивается в помещениях с деревянными стенами или в офисах, сданных в аренду. Новый арендатор стремится приспособить электропроводку для своих нужд.

Провести наружную проводку гораздо легче, чем штробить стену и делать косметический ремонт помещения.

Основание розетки имеет монтажные отверстия под шурупы или дюбели. Закрепив клеммную площадку, к ней подсоединяют провода. Затем привинчивают корпус розетки. Накладные устройства обычно изготавливают в одиночном исполнении.

Встроенные

Клеммный разъём розетки для скрытой проводки помещают в коробку, утопленную в стену. В стене сверлятся или пробиваются перфоратором круглые отверстия, в которые вставляют коробки с проводами. Кроме двух жил электрической сети, может быть подведен третий провод заземления.

Корпуса фурнитуры могут иметь несколько пар разъёмных отверстий. В продаже есть одиночные розетки, которые можно группировать, заключая их в общую декоративную рамку.

Такие группы электрических разъёмов устанавливают как горизонтально, так и в вертикальном положении. Помимо этих видов утопленных разъёмов, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей.

Особенностью выносной конструкции заключается в том, что в стене скрыта катушка с проводом. Разъём вынимают из гнезда и вытягивают его на требуемую длину — до 3 метров и более.

Дополнительные опции

В торговой сети предлагают розетки с различными дополнительными функциями — корпуса с подсветкой, выталкивателем вилки, влагозащитной крышкой и другие.

Кроме того, розетки оснащают устройствами защитного отключения, которые отключают питание при обнаружении несанкционированной утечки электроэнергии. Фурнитура с таймером отключает подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без своего устройства. Силовая розетка может высвечивать на своей панели количество потребляемой энергии в ваттах.

Есть конструкции с замковым приспособлением, которые закрывают контактные отверстия. Их применяют там, где могут находиться маленькие дети. Фурнитура может иметь USB вход для подзарядки гаджетов.

Розетки иного назначения

В группы разъёмов включают розетки с гнёздами подключения кабельного интернета и телесигнала.

Такие конструкции устанавливают также в одиночном исполнении.

Виды выключателей

Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.

По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:

  1. Клавишные.
  2. Поворотные.
  3. Кнопочные.
  4. Датчики движения.
  5. Сенсорные.
  6. Беспроводные.
  7. Диммеры.

Клавишные

Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.

Поворотные

Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях. Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.

Кнопочные

Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.

Датчики движения

Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.

На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.

Сенсорные

Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.

Беспроводные

В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.

Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.

Диммеры

Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

Зал

В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

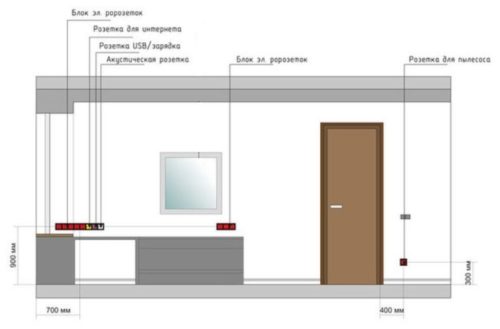

Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

Спальня

С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.

Кухня

Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.

Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.

Ванная комната

Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.

Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.

Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.

Полезные советы

Перед тем, как делать расстановку мебели и бытовой техники, нужно разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Нужно установить размеры по горизонтали и вертикали положения розеток и выключателей. В каждом случае определить модели и типы РиВ.

Полезно составить спецификацию электрической фурнитуры. Это поможет сориентироваться при закупке РиВ — как в модельном, так и в ценовом формате

Если в доме есть маленькие дети, учесть это обстоятельство при определении высоты расположения тех или иных моделей РиВ.

Датчики движения и диммеры могут существенно сэкономить сумму оплаты за электроэнергию.

Структура вертикальных ограждений помещений поможет выбрать тип установки устройств электропитания — накладные или встроенные РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотносить с «евростандартом» или другими требованиями, главное, чтобы высота установки отвечала двум вышеуказанным условиям — безопасности и комфорту.

Высота установки розеток и выключателей от пола

Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола – ПУЭ.

Блок: 1/4 | Кол-во символов: 241
Источник: https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/vysota-rozetok-i-vyklyuchateli-ot-pola

Существующие стандарты

Есть определенные правила монтажа розеток и выключателей:

  1. расстояние до газопровода должно быть не менее 0,5 м;

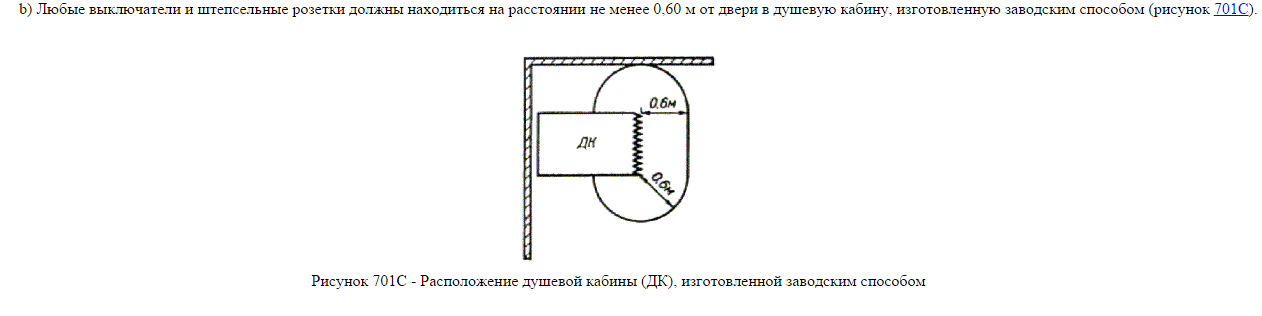

  2. расстояние до ванной, дверного проема душа должно быть не менее 0,6 м;
  3. выключатели рекомендуется размещать на высоте до 1 метра;
  4. в ванной комнате подключения розеток производят через УЗО.

Согласно ГОСТу Р 50571.11-96, в ванной комнате электророзетка должна находиться в 60 сантиметрах и более от душевой кабинки.

Во времена Советского Союза существовал стандарт установки розеток и выключателей, при котором первые размещались на высоте 90 см от пола, вторые – 1,6 м. При таком расположении не нужно нагибаться, чтобы подключить то или иное устройство к сети.

С появление термина «евроремонт» появилось понятие «евростандарт». Он означает следующее расположение розеток и выключателей:

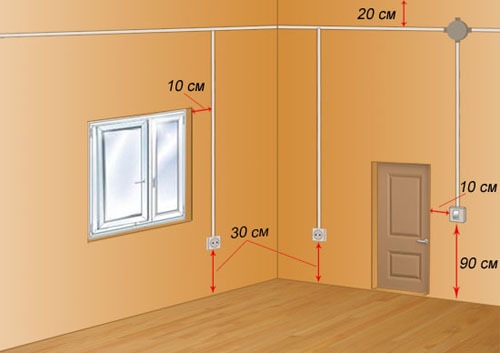

  • выключатели располагаются на расстоянии 90 см от плинтуса, это позволяет включать/выключать свет, не поднимая высоко руку;
  • электророзетки находятся в 30 см от плинтуса, при таком расположении легко спрятать провода.

Какой вариант выбрать, решать только вам, каждый из них имеет свои достоинства и недостатки.

Блок: 2/4 | Кол-во символов: 1132
Источник: https://pauk.top/vysota-rozetok-ot-pola.html

Стандарты и выключателей: мифы и реальность

Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».

На самом деле каких-либо ограничений по размещению точек электропитания не существует. Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного  назначения.

Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет – зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.

 Раньше общепринятыми считались следующие стандарты:

  • расстояние от пола до розетки – 90 см;
  • высота установки выключателей в квартире – 1,6 м.

Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов – выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.

Блок: 2/6 | Кол-во символов: 1127
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/vysota-ustanovki-vyklyuchatelei-i-rozetok-ot-pola

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

Блок: 4/5 | Кол-во символов: 1860
Источник: https://electricvdome.ru/rozetki-i-vukluchateli/vysota-vykljuchatelja-ot-pola.html

Советский стандарт установки розеток и выключателей

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.

Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.

Блок: 3/4 | Кол-во символов: 755
Источник: https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/vysota-rozetok-i-vyklyuchateli-ot-pola

Рекомендованная высота

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

  1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
  2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
  3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
  4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

  1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
  2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
  3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

  • высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
  • для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Блок: 2/6 | Кол-во символов: 2901
Источник: https://ProFazu.ru/provodka/ustanovochnye/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

  1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
  2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

Блок: 5/6 | Кол-во символов: 747
Источник: https://ProFazu.ru/provodka/ustanovochnye/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Установка выключателей и розеток в зданиях разного назначения

Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:

  1. Высота установки выключателей в детских учреждениях (садики, школы, лагеря) – 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
  2. В учреждениях общепита и торговли расстояние от пола до розетки – 1,3 м. Высота установки автоматических выключателей – 1,2-1,6 м.
  3. Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие – размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.

Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.

Блок: 6/6 | Кол-во символов: 903
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/vysota-ustanovki-vyklyuchatelei-i-rozetok-ot-pola

Выводы и полезное видео по теме

Тонкости монтажа розеток и выключателей на кухне продемонстрированы в ролике:

Где гармонично расположить выключатели и розетки:

Подходящая высота для монтажа розеток и выключателей:

Перед тем как приступать к работе, запомните, что электричество – это не игрушки. Оно требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, который владеет специализированными допусками для выполнения электромонтажных работ.

Появились вопросы по теме статьи или у вас есть рекомендации по подсчету и монтажу электроточек в помещении? Пожалуйста, оставляйте свои предложения в комментариях под статьей.

Блок: 6/6 | Кол-во символов: 700
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Кол-во блоков: 9 | Общее кол-во символов: 10366
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://electricvdome.ru/rozetki-i-vukluchateli/vysota-vykljuchatelja-ot-pola.html: использовано 1 блоков из 5, кол-во символов 1860 (18%)
  2. https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/vysota-rozetok-i-vyklyuchateli-ot-pola: использовано 2 блоков из 4, кол-во символов 996 (10%)
  3. https://ProFazu. ru/provodka/ustanovochnye/vysota-ustanovki-rozetok-i-vyklyuchatelej.html: использовано 2 блоков из 6, кол-во символов 3648 (35%)
  4. https://pauk.top/vysota-rozetok-ot-pola.html: использовано 1 блоков из 4, кол-во символов 1132 (11%)
  5. http://strport.ru/elektrooborudovanie-svet-osveshchenie/vysota-ustanovki-vyklyuchatelei-i-rozetok-ot-pola: использовано 2 блоков из 6, кол-во символов 2030 (20%)
  6. https://sovet-ingenera.com/elektrika/rozetk-vykl/vysota-ustanovki-rozetok-i-vyklyuchatelej.html: использовано 1 блоков из 6, кол-во символов 700 (7%)

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

  • Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

  • Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

  • Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

  • Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

  • Холодильник.

  • Вытяжка.

  • Посудомоечная и/или стиральная машина.

  • Плита и духовка.

  • СВЧ печь.

  • Телевизор.

  • Компьютерная техника и телефон.

  • Стационарные кухонные приборы среднего размера.

  • Мобильная мелкая бытовая техника.

  • Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

  • электроплита – от 5000 Вт;

  • электродуховка – от 3000 Вт;

  • стиральная машина – от 2000 Вт;

  • бойлер – от 1500 Вт;

  • посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

  • холодильник – от 500 Вт;

  • вытяжка – от 150 Вт;

  • кухонный комбайн – от 500 Вт;

  • блендер – от 100 Вт;

  • электрочайник – от 500 Вт;

  • кофеварка – от 800 Вт;

  • СВЧ печь – от 900 Вт;

  • тостер – от 700 Вт;

  • телевизор – от 100 Вт;

  • ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм2. Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

  • Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

  • Угловые розетки. Удобный вариант, поскольку не занимают много места.

  • Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

  • Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

  • Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

  • Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

  • Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

  • Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

  • Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

  • Техника не должна быть удалена более чем на метр от розетки.

  • Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

  • Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

  • Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

  • Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

  • Розетка для телевизора располагается рядом с ним.

  • Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

  • Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

  • Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

  • Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

  • Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.


Вернуться к списку советов

Какой должна быть высота установки розеток и выключателей — ВикиСтрой

Об удобстве пользования выключателями

Есть неограниченное количество неудачных примеров размещения «чистовой» электрики. В определении точек установки розеток и выключателей пересекаются три разные отрасли:

  • Электрическая безопасность.
  • Практическое применение.
  • Мнемоническое соотношение с управляемыми зонами освещения.
  • При этом не существует никаких однозначных стандартов, только наборы специальных отраслевых требований. В данной ситуации также не получится действовать методом проб и ошибок: электросеть достаточно дорогостоящая часть общего проекта, делается один раз и используется всё время между капитальными ремонтами.

    Одни правила достаточно однозначны и касаются общих вопросов установки. Например, все выключатели в жилье должны устанавливаться на одной высоте и иметь общее положение включения. Из двух возможных наиболее удобно то, в котором выключатель замкнут при утопленной верхней части. Связано это с особенностями положения человеческого тела при входе и выходе из комнаты.

    Другим обязательным условием считается создание как можно более наглядного представления о том, каким источником света управляет каждый из выключателей, как соотносятся дублирующие и проходные ключи, в каком месте комнаты установка наиболее удобна? Многие ответят, что это дело личных предпочтений каждого жильца, однако некоторые стандарты и обобщённые правила всё же есть и многие из них мы рассмотрим ниже.

    Договоримся также, что сдвоенные и строенные выключатели — не самое лучшее решение для современной квартиры. Гораздо правильнее разнести управление на одноклавишные выключатели в общей рамке.

    Детский вопрос

    При проектировании электросети во главу стола ставится вопрос о безопасности пользования ею, особенно для маленьких детей. Заранее договоримся, что это по большей части относится к конструктиву самой арматуры, и в меньшей степени касается мест её размещения.

    Почему? Да просто потому, что срок службы нормальной электрической сети составляет 30–50 лет, в то время как потенциальная опасность для ребёнка сохраняется относительно недолго, до 5–6 лет. Гораздо выгоднее ограничиться более дорогостоящими розетками с защитными шторками, которые не позволяют вставить в них ничего, кроме штепсельной вилки. Удобством пользования при этом жертвовать не придётся.

    К выключателям подход аналогичный. Встречаются рекомендации, гласящие, что выключатели следует поднимать до уровня глаз или плеч, чтобы дети дошкольного возраста не играли с освещением. Однако период такого баловства длится не очень долго, вскоре дети достигают осознанного возраста, но из-за маленького роста включать и выключать свет для них приходится старшим.

    К вопросу безопасности, тем не менее, нельзя относиться небрежно. Из действенных способов обезопасить себя и детей от поражения электрическим током можно предложить также заглушки для розеток и дифференциальную защиту розеточных линий. В наилучшем случае применяется совокупность нескольких методов.

    Резюме по высоте установки арматуры

    Существует краткий перечень правил размещения ЭТ-арматуры, который делает пользование электросетью удобным для абсолютного большинства людей, вне зависимости от их личных привычек и образа жизни.

    Выключатели должны устанавливаться на той же высоте, что и дверные ручки. Это очень хорошо коррелирует с выработкой мышечной памяти, поэтому нажатие клавиш выполняется максимально естественно и незаметно для самих живущих.

    Место установки определяется типом помещения. Свет в жилой комнате должен управляться выключателем, расположенным в этой же комнате. Помещения общего пользования, такие как санузлы, чуланы и коридоры, оснащаются вынесенными выключателями. В любом случае точки управления общим освещением старайтесь располагать в 15–20 см от дверных проёмов и таким образом, чтобы человеку было удобно браться за дверную ручку и выключатель разными руками.

    Розетки и группы подчиняются несколько иным принципам размещения. Согласитесь, что в зависимости от типа потребителя, будь это включаемый время от времени пылесос или, напротив, стационарно установленный торшер, правила расстановки должны гибко меняться:

    • розетки общего назначения и под удлинители устанавливают в 25–30 см от пола;
    • розетки под бытовую технику устанавливаются так, чтобы последняя закрывала их своим корпусом;
    • розетки в районе письменных столов устанавливаются на высоте 80–90 см для удобного использования, не вставая со стула;
    • в санузлах минимальная высота розеток — не менее метра от пола, запрещена установка в душевых кабинах и ближе 30 см к умывальнику.

    Планирование электросети без избыточности

    Есть несколько стандартных шаблонов, которые определяют место размещения и количество штепсельных розеток в каждой группе. У каждого спального места будет достаточно разместить по одной розетке для зарядки гаджетов. Если стационарное местное освещение (бра) не предусмотрено, розетки устанавливаются парно для включения торшера или светильника.

    Расположение розеток на кухне: 1 — холодильник; 2 — духовой шкаф; 3 — измельчитель отходов; 4 — чайник, блендер и др.; 5 — вытяжка

    Для письменного стола количество розеток в общей рамке определяется индивидуально, в зависимости от наличия стационарных и переносных электроприборов. Например, осветительный прибор, принтер и акустика могут быть подключены через сетевой фильтр, в то время как блок питания лэптопа гораздо удобнее включать напрямую в розетку. В каждой комнате в районе входной двери следует предусмотреть одну или пару одинарных розеток для включения пылесоса и подобных ему потребителей. В месте, оборудованном под глажку белья, розетка должна устанавливаться в 60–80 см над полом (обычно у утюгов провода питания очень длинные).

    Возле каждого спального места должен находиться ключ управления местным освещением в изголовье, а также проходной выключатель основного освещения в комнате. Это очень удобно: не нужно вставать каждый раз перед сном, чтобы выключить свет.

    Расположение розеток с выключателями у изголовья кровати

    Местное освещение ниш, кухонного гарнитура или подсветки окон должно управляться из одной точки вместе с основным светом. Освещение рабочих и учебных зон, письменных столов, должно управляться непосредственно из этих зон.

    Освещение коридоров лучше завязывать под управление серией проходных и перекидных выключателей. Они размещаются в конечных точках маршрутов следования через комнаты по тем же правилам, что и обычные выключатели: рядом с дверным проёмом и с удобством для пользования обеими руками.

    Пример расположения 3-х  проходных выключателей

    Выключатели никогда нельзя размещать за дверями или в местах, где двери могут быть установлены в будущем. Не следует размещать любую электротехническую арматуру ближе 15–20 см к оконным проёмам. Что касается ориентации отверстий штепсельной розетки, то для одинарных механизмов под общей рамкой следует выбирать горизонтальное, а для сдвоенных розеток в общем корпусе — вертикальное. Связано это с наиболее выгодным взаимным расположением прямых и угловых вилок Shucko.

    рмнт.ру

    07.08.16

    Как правильно разместить розетки и выключатели в спальне — INMYROOM

    Планируете ремонт в спальне, но гадаете над количеством и расположением розеток и выключателей? Хотите сохранить в комнате атмосферу отдыха и не путаться в километрах проводов и удлинителей? Рассказываем и показываем, где и как разместить розетки и выключатели, чтобы больше про них не вспоминать.

    1.

    У прикроватных тумбочек

    Расположение розеток и выключателей в зоне кровати напрямую зависит от типа освещения и размеров мебели. Если в изголовье вы решили повесить бра, то розетки можно разместить над прикроватной тумбочкой в одной рамке с выключателем. Учитывайте, что высота нижнего края выключателя от поверхности тумбы должна быть не меньше 10 см.

    Если кровать двуспальная, то такие розетки нужно предусмотреть с двух сторон.

    Если для освещения вы выбрали настольные лампы, то розетки можно разместить между кроватью и тумбочками, сразу за тумбочкой или под тумбочкой, если она на высоких ножках. Сделать дополнительный выключатель верхнего света рядом с кроватью – отличная идея, ведь иногда так лень вставать из теплой постели.

    Если вам кажется, что вы обойдетесь всего двумя розетками, вспомните, сколько разных приборов обычно используется в спальне: телефон, ноутбук, увлажнитель воздуха, электронный будильник и даже фоторамка. Лучше перестраховаться.

    2.

    У дверного проема

    Главное, что должно быть при входе в комнату, – выключатель общего освещения. Обычно его устанавливают на высоте от 75 до 90 см от пола.
    Однако учитывайте средний рост всех членов семьи, каждому должно быть удобно нажать на клавишу, отведя опущенную руку в сторону. Проследите, чтобы шкаф или открытая дверь не закрывали выключатель: разместите его с той стороны, где располагается ручка закрытой двери.

    Во входной зоне также нужно расположить дополнительную розетку: она пригодится для использования пылесоса, радиатора отопления и других электроприборов. Разместите ее на высоте 30 см от пола и 10 см от проема двери.

    3. В тв-зоне

    Если вы планируете смотреть в спальне телевизор, стоит разместить еще несколько розеток. Располагайте их на высоте примерно 130 см – тогда их не будет видно за техникой. Вам понадобятся как минимум две стандартные электрические розетки, и по одной тв- и интернет-розетке – для современного телевизора последняя просто необходима.

    4. У туалетного столика

    Вм кажется, что в зоне туалетного столика розетки не нужны? Это совсем не так – без освещения в этой зоне не обойтись. Если на столике стоит лампа, то разместите две розетки в рамке на высоте минимум 10 см от поверхности: одна – для лампы, вторая – для фена или щипцов. Если зеркало подсвечивается бра, то вместо одной из розеток установите выключатель.

    Высота установки розеток от пола по ПУЭ, евростандарту, ГОСТ

    Высота розеток и выключателей над столешницей на кухне

    Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

    1. Некоторые рекомендации по расположению розеток на кухне:
    2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
    3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
    4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
    5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
    6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

    Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

    духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
    для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
    под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

    Важно всё высота относительно пола, потолка, уровня глаз. И даже габариты мебели в комнате

    Если речь о подсветке рабочей поверхности и светильнике на низком подвесе, важен диаметр абажура. До края стола от края лампы должно оставаться не меньше 30,5 см.

    Совет: совместите план расстановки мебели и план освещения, если вы делаете проект самостоятельно. Нанесите реальные размеры мебели и осветительных приборов, проверьте, не ударитесь ли вы о светильник головой, поднимаясь из-за стола.

    На какой высоте разместить светильник

    1. СтоловаяЗдесь положение светильника зависит от назначения комнаты. Над обеденным столом расстояние от столешницы до светильника должно быть в пределах 71 — 89 см.

    Совет: Обратите внимание на размер и форму стола. Если он большой, то повесьте люстру повыше

    Для продолговатых столов или барных стоек понадобится несколько светильников в ряд. Чтобы обеспечить оптимальное освещение, разместите их не дальше, чем на расстоянии 1 м друг от друга.

    2. КухняНад кухонной столешницей нужно выдержать 180 см от пола до светильника и 71—86 см от рабочей поверхности до светильника. Расстояние между светильником и макушкой взрослого человека в доме должно быть в диапазоне 46—70 см.

    3. КоридорВ коридорах и прихожих светильники вешают так, чтобы между полом и светильником осталось по крайней мере 210 см.

    Совет: Проверьте, не мешает ли светильник открыванию шкафа (так случается в случае со встроенной мебелью: распашными створками верхнего яруса). Поможет опять же план мебели с траекторией распахивания створки, совмещенный с планом освещения. То же касается входной зоны, где человек одевается, то есть будет размахивать руками, поднимать их, — проверьте, нет ли риска задеть светильник, шнур свисающего бра.

    5. СпальняСтандартная высота размещения светильника в спальне — 210 см от пола. Если светильник висит прямо над кроватью, убедитесь, что, если вы встанете на колени, расстояние от головы до светильника будет, по крайней мере, 152 см.

    Важно: В комнатах с натяжными потолками требования к высоте расположения люстры — особенные. Материал полотна чувствителен к высоким температурам и может деформироваться

    Здесь особенно важно соблюдать расстояние между потолком и светильником. Накладные модели с закрытым плафоном использовать вообще не рекомендуется, так как они сильно нагреваются. Исключения — светильники со светодиодными лампочками. Оптимальный вариант для натяжных потолков в комнатах невысокими потолками — люстры с хрустальными подвесками или с открытыми плафонами, направленными в разные стороны.

    7. Холл с высоким потолкомОптимальная высота в холле — 200 — 210 см от пола до люстры. Если холл двусветный, люстра должна висеть не ниже отметки второго этажа. Если в холле на уровне второго этажа находится окно, люстру нужно вешать по центру окна, чтобы её было видно снаружи.

    В ВАШЕМ ГОРОДЕ…Обратитесь к профессионалам для замены и проводки и светильников Электромонтажники на Houzz

    Виды светильников

    Бра делает комнату уютной и комфортной. Обычно его фиксируют к стене, свет от прибора может быть точечным и рассеянным. Над кроватью такой прибор смотрится особенно красиво, хотя подходит и для других случаев. Светильники способны не только освещать помещение, но и выделять лучами света нужный предмет интерьера.

    Для спальни используются следующие приборы:

    • настенные светильники над кроватью;
    • бра, которые ставят на прикроватном столике;
    • лампы, встроенные в нише кровати;
    • подвесные лампы.

    Первый вид является самым распространенным. Эти бра не привлекают внимания, их обычно выбирают в тон стенам. При желании можно сделать светильник основным предметом интерьера. Для этого его размещают в центре над кроватью. Чтобы сделать акцент именно на бра, выбирают более массивные светильники, главное — не перестараться. При выборе любого прибора надо полагаться на стиль, в котором сделана спальня.

    Встроенные светильники обычно не удобны для чтения, поскольку с ними свет рассеянный и неяркий. Их нужно применять в качестве декоративной подсветки, к примеру, при наличии на стене картины. Востребованы сейчас подвесные лампы. Есть модели с регулируемой высотой

    При выборе надо обращать внимание и на материал. Если хочется приобрести эстетичный вариант, то следует обратить внимание на изделия, выполненные из дерева или пластика

    Высота от пола до подоконника в жилых помещениях есть ли стандарт

    Большинство людей, занятых самостоятельным проектированием или строительством дачи или загородного дома, часто задаются вопросом: какова высота подоконника над полом? Вопрос далеко не так прост, как может показаться на первый взгляд, и определению «на глазок» он не подлежит.

    Дело в том, что подоконник не бывает установлен сам по себе, это — часть оконного блока, и высота его установки автоматически обозначает высоту нижнего среза окна. Поэтому следует рассматривать весь оконный блок в целом, учитывая его высоту и назначение.

    к содержанию

    Требования СНиП

    Прежде всего, необходимо знать, что требованиями российских СНИП стандарт высоты подоконника не регламентируется. Тем не менее, в этом вопросе принято ориентироваться на требования советских СНИП, в которых данная величина определена вполне конкретным образом, во всяком случае имеется минимальное значение.

    За основу расчета принимается размер радиаторов отопления, высота которых составляет 50 см.

    Таким образом, минимальная высота установки подоконника составит 68 см, но на практике подоконник располагается несколько выше, порядка 75-80 см.

    к содержанию

    В жилых комнатах

    Для жилых комнат стандартная высота подоконника лежит в пределах 70-80 см. Эта величина соответствует всем техническим требованиям (расположение радиаторов), а также обеспечивает достаточную освещенность помещения и не вызывает ощущения непропорциональности.

    Высота подоконника — величина, определяемая многими факторами. Здесь учтены:

    Слишком высокая (или низкая) установка окна смотрится негармонично и не согласуется с пропорциями помещения или с предметами мебели.

    Психология.

    Неверно выбранная высота может вызывать чувство отсутствия комфорта, особенно при слишком низкой установке.

    Безопасность.

    Низкий подоконник может стать причиной выпадения из окна, особенно при наличии в доме маленьких детей или инвалидов, людей с нарушениями зрения.

    Таким образом, произвольно выбранная высота установки может оказаться недопустимой по тем или иным причинам, поэтому при выборе высоты установки необходимо учесть все факторы.

    к содержанию

    В подсобных помещениях

    Для подсобных мест выбор высоты подоконника диктуется назначением помещения и размерами мебели, используемой в ней. Окна в таких случаях делаются лишь для обеспечения освещенности, эстетические соображения если и присутствуют, то лишь в последнюю очередь.

    В кухне высота подоконника не должна быть меньше, чем у используемой мебели.

    Для ванных комнат или туалетов высота подоконника обычно

    принимается 180 см, что позволяет использовать стену для размещения на ней зеркал, полок с моющими средствами или прочих ванных принадлежностей.

    Сами окна в нежилых помещениях имеют меньшие размеры, поскольку назначение их — обеспечить возможность проветривания и доступ солнечного света в дневное время.

    к содержанию

    На мансарде

    Мансарда располагается высоко, что выдвигает свои требования к обустройству окон:

    • Безопасность.

    Зачастую мансардные окна открываются наружу, и слишком низкое расположение создаст угрозу выпадения из окна.

    Высота аттиковой стены.

    Установка окна ниже линии аттиковой стены повлияет на внешний облик дома.

    Обзор.

    Слишком высокий подоконник помешает увидеть, что происходит непосредственно под окном. Кроме того, желательно, чтобы высота нижнего уровня обеспечивала обзор улицы из окна из положения сидя, что невозможно при слишком высоком подоконнике.

    Исходя из этих обстоятельств, высота подоконника на мансарде обычно колеблется в пределах 90-110 см, такая установка позволяет пользоваться окном, ухаживать за ним и обеспечивает удовлетворительный обзор при нормальной высоте аттиковой стены (90 см).

    В заключение следует напомнить, что приведенные величины — не догма и не имеют силу закона. Они выведены путем многолетней практики строительства и использования жилья, учитывают технические требования и призваны способствовать максимальному комфорту и безопасности жилья.

    Как установить подоконник своими руками узнайте из видео:

    Повесить светильник советы

    Важно знать не только то, на какой высоте вешать бра над кроватью, но и как правильно это сделать. Каждый хозяин сможет выполнить данную работу, если хоть раз приходилось пользоваться отверткой

    Для этого потребуются:

    Когда места для будущих светильников отмечены, а проводка замурована в стену, из стены останется торчать два провода: «фаза» и «ноль», идущие от выключателя. Если рассмотреть бра, то можно обнаружить два разноцветных провода с обратной стороны. В комплекте есть небольшая металлическая планка с отверстиями. На нее и происходит крепление к стене.

    Затем эту планку прикладывают к стене в сантиметре от места, где торчат провода. Надо расположить ее вертикально и отметить карандашом места для отверстий под крепеж. В просверленные отверстия устанавливаются дюбели.

    После этого можно устанавливать сам светильник. Сначала фиксируется металлическая планка. Перед креплением бра требуется снять изоляционный слой с проводов на стене и в самом светильнике, чтобы соединить их. Работу предпочтительнее выполнять обеими руками, а поскольку прибор все это время будет на весу, то желательно позвать помощника.

    После закрепления надкроватных бра на стене надо вкрутить лампочки и проверить работу светильника. Если есть сомнения по поводу самостоятельной работы, то можно обратиться к специалисту.

    Около туалетного столика

    Возле столика прибор должен располагаться над зеркалом или по сторонам от него. Свет должен падать на человека, а не отражаться в нем. В бра около туалетного столика лучше установить лампы накаливания (матовые), так как галогенные или светодиодные дают желтоватый свет. Устанавливать люминесцентные не следует – с ними искажается цветовое восприятие, поэтому макияж будет получаться странным.

    Если было решено установить светильник над зеркалом, высота установки определяется его габаритами. Источник освещения должен быть выше головы человека, сидящего за столом. Во время установки бра по бокам зеркала высота будет зависеть от их количества. Если монтируется по 1–2 светильника, то лучше, чтобы лампы были выше уровня глаз. А если по 2 или 3 прибора с каждой стороны, то надо подбирать так, чтобы свет «не резал» глаза.

    Что еще следует учесть, размещая подвесной светильник

    Напоследок упомянем еще несколько моментов, касающихся использования люстр в интерьере.

    Применяя подвесную модель светильника для организации основного освещения в помещении, обязательно предусмотрите наличие дополнительных источников света: торшеров, бра, настольных ламп и прочих. При этом люстра, обеспечивающая основное освещение в комнате, должна не только вписываться в общий стиль оформления интерьера, но и гармонировать с другими осветительными приборами.

    Современные технологии позволяют создавать светильники самых разных форм и размеров, использовать сложные схемы освещения, разные виды ламп и даже управлять освещением удаленно. Самостоятельно разобраться во всем этом многообразии довольно сложно, поэтому заблаговременное составление схемы и расчета освещенности лучше поручить профессионалам.

    MAXUS — качественное освещение для вашего комфорта!

    Регламентированные нормативы

    При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

    Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

    Рекомендации ПУЭ

    Регламент выглядит таким образом:

    • от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
    • высота выключателя от пола — 1 м;
    • в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
    • от дверного косяка точки питания отодвигают на 10-15 см.

    Требования ГОСТ и СП

    Требования при монтаже розетки и выключателя по государственным стандартам:
    • расположение розеток и выключателей владелец дома/заказчик определяет сам;
    • на 4 м2 жилого помещения должно приходиться по одной точке питания;
    • в коридоре — одна на каждые 10 м2.

    В СП также прописаны определенные нормы для выполнения электромонтажных работ:

    • выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
    • если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
    • силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

    Функции бра

    Выбирать светильник необходимо в зависимости от следующих функций:

    1. Местное освещение. Чтобы обеспечить локальное освещение, бра используют как дополнение к основному источнику. Обычно светильники крепят для чтения книг, освещения предметов интерьера. Можно выбрать и два одинаковых прибора, которые размещаются над кроватью на одинаковом расстоянии.
    2. Создание определенной атмосферы. Светильники способны придать торжественный вид, создать интимную обстановку. В данном случае бра надо выбирать под стиль люстры. Обычно покупают светильники из одной коллекции.
    3. Основной источник освещения. В маленьких комнатах люстра может выглядеть громоздко, поэтому желательно выбрать настенный бра. Он будет основным и единственным источником света.
    4. Элемент декора. Иногда главной функцией бра считается украшение помещения. Тогда его надо подбирать под стиль комнаты или использовать в качестве яркого аксессуара.
    5. Зонирование. Применение таких светильников позволяет разделить пространство на зоны для отдыха, работы или чтения книг.

    При выборе бра надо учитывать и число ламп. Если настенный светильник будет единственным источником освещения, то лучше выбирать многорожковую люстру. Светильники с одним плафоном используются для небольших комнат или применяются с другими приборами – бра, лампами, торшерами, спотами.

    Высота установки выключателей и розеток

    Со временем в нашей квартире появляются электрические приборы все большей и большей мощности. В связи, с чем возникает потребность в замене старой электрической проводки на новую, более мощную. При этом мало кто знает основные принципы установки электрического оборудования.

    В данной статье мы рассмотрим вопрос правильного расположения электрических розеток.

    Высота монтажа розеток

    Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола. А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

    • в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
    • электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
    • если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
    • минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
    • в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
    • установка электророзеток в душевых кабинах запрещена;
    • минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

    Высота установки выключателей

    Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

    Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

    Расположение розеток на кухне

    В современных кухнях используется достаточно большое количество различных электрических потребителей:

    • морозильная камера;
    • электрическая плитка;
    • стиральная машина;
    • посудомоечная машина;
    • кухонная вытяжка;
    • блендер, миксер и т.д.

    Для удобства использования приборов и чтобы не приходилось постоянно выпутываться из электрических проводов, розетки монтируются на определенном расстоянии:

    • электрическая плита – 30 сантиметров;
    • посудомоечная и стиральная машина – 20-30 сантиметров;
    • холодильник – 60-80 сантиметров;
    • кухонная вытяжка – 2 метра.

    Розетки обычно прячутся за кухонную мебель. В местах, где предполагается монтаж миксера, электрического чайники и прочих приборов, устанавливается несколько электророзеток. Если в кухне будет телевизор на кронштейне, то электророзетку делают на высоте 2 метров.

    Расположение розеток в детской комнате

    Детская комната выполняет роль не только спальни, но и игровой комнаты, поэтому обычно в ней устанавливают 3 электророзетки:

    • одна для ночной лампы;
    • два для других электроприборов.

    Для безопасности все розетки должны иметь защитные заглушки и шторки.

    Расположение розеток в кабинете

    Кабинет подразумевает использование компьютерной техники. Здесь только для одного компьютера и сопутствующего оборудования понадобиться около 5 розеток. Также нужно еще выходы для подключения торшера или настольной лампы.

    Расположение розеток в спальной комнате

    В спальне организовывается как минимум три электророзетки – две у кровати с разных сторон и одна возле туалетного столика. Никаких ограничений по количеству розеток в одной комнате нет. Нужно лишь посчитать количество электрических потребителей в доме и добавить к ним еще два дополнительных.

    Лучше сделать больше электророзеток, чем использовать тройник и аналогичные устройства. Монтаж электророзеток можно выполнить как самостоятельно, так и с привлечением специалистов в этой области.

    Видео о расположении розеток

    Высота для установки розеток и переключателей

    Как установить выключатели и розетки света: насколько высоко должны быть розетки и выключатели от пола, реконструкция и модернизация домашней электропроводки.

    Электрические ошибки и способы их устранения Как выявлять и устранять электрические ошибки, которые приводят к электрическим проблемам, Предотвратите нарушения правил электротехники и неудавшийся домашний осмотр.

    Видео по домашнему электромонтажу Проверьте мой канал на YouTube и подпишитесь!

    Руководство по установке коробок для розеток и выключателей
    Электрический вопрос: Насколько высоко должны быть розетки и выключатели от пола?

    • Я прокладываю в доме электропроводку для гостиной и спальни.
    • Как далеко выключатели света находятся от пола?
    • То же самое для дюбелей, как далеко они должны быть?

    Этот вопрос по электропроводке поступил от: Дебби, домовладельца из Коффман-Коув, Аляска.

    Ответ Дэйва:
    Спасибо за вопрос по электропроводке, Дебби.

    Как установить выключатели и розетки освещения

    Применение: Монтаж домашней электропроводки.
    Уровень квалификации: от среднего до продвинутого - лучше всего выполняется электриком.
    Необходимые инструменты: сумка для электромонтажных работ с ручными инструментами для грубого монтажа, электрическая дрель и сверла, удлинители и лестница, если необходимо.
    Безопасность: При выполнении электромонтажных работ необходимо принять все меры личной безопасности. Расчетное время: зависит от масштабов проекта, масштабов проекта и доступного доступа к области проекта.
    Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
    Уведомление: Установка дополнительной электропроводки или модернизация существующих электрических цепей и электропроводки всегда должны выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

    Установка электрических коробок для выключателей света и настенных розеток

    • Установка электрических коробок для выключателей света
    • Средняя высота выключателей освещения составляет 46 дюймов от пола до центра распределительной коробки.
    • Это также верно для розеток на столешнице на кухне и в ванной, где выключатели и розетки находятся на одной высоте.
    • Установка электрических коробок на розетки
    • Средняя высота розеток составляет 12 дюймов от пола до центра выпускной коробки.
    • Реконструкция и модернизация домашней электропроводки
    • При обновлении домашней электропроводки или реконструкции фактическую высоту можно отрегулировать таким образом, чтобы высота переключателей и розеток соответствовала высоте других существующих розеток и переключателей.
    • В соответствии с требованиями проекта должны применяться местные и национальные электротехнические нормы и правила.
    • ADA, Американский закон об инвалидах: кодексы и стандарты инвалидности
    • Обеспечение доступа к выключателям и розеткам света:
    • Если коды ADA и Disability будут применяться к проекту, конкретные местоположения и отметки будут описаны на наборе планов или наборе чертежей.
    Подробнее об установке выключателей и розеток

    Электропроводка розетки

    Электромонтаж розеток для дома

    Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.
    Как подключить коммутатор

    Электромонтаж выключателя света - Схема 1

    Электрические схемы
    Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут в реализации ваших домашних проектов по электрике.
    Освещение для дома Коды электрического освещения Коды электропроводки дома

    Электрические кодексы для домашней электропроводки

    Электротехнический кодекс Справочник по установке электрических коробок и электропроводки.


    » Вы можете избежать дорогостоящих ошибок! «

    Вот как это сделать:
    Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

    Отлично подходит для любого проекта домашней электропроводки.

    Идеально для домовладельцев, студентов,
    Разнорабочих, разнорабочих женщин и электриков
    Включает:
    Электромонтаж розеток GFCI
    Электромонтаж домашних электрических цепей
    Розетки 120 и 240 В
    Электропроводка выключателей света
    Электропроводка 3-проводного и 4-проводного электропроводки
    Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
    Как найти и устранить неисправности и отремонтировать электропроводку
    Способы подключения для Модернизация электропроводки
    Коды NEC для домашней электропроводки

    Также:

    Узнайте больше из моего курса «Домашняя электрическая проводка»:

    Базовая домашняя электрическая проводка на примере

    Будьте осторожны и безопасны - никогда не работайте с электрическими цепями!
    Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

    Высота электрооборудования в жилых помещениях

    В данной статье будут рассмотрены различные требования, касающиеся высоты монтажа электрооборудования в жилых помещениях.

    Целью данной статьи является разъяснение требований BS 7671 , части M Строительных правил Англии и Уэльса и BS 8300: 2009 (Проектирование зданий и подходов к ним для удовлетворения потребностей людей с ограниченными возможностями) относящиеся к высоте установки электрооборудования в жилых помещениях.

    Кроме того, в статье будут приведены рекомендации по высоте установки оборудования в жилищах с риском затопления, а также по размещению розеток рядом с раковинами.

    Требования стандарта BS 7671

    BS 7671 требует, чтобы розетка на стене или аналогичной конструкции была установлена ​​на достаточной высоте над полом или любой рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки или соответствующей вилки и гибкого шнура. во время установки, использования или извлечения вилки (Правило 553.1,6 см.)

    Цель требования - избежать повреждений, которые могут возникнуть в результате слишком тугого перегиба гибкого шнура между вилкой и полом или рабочей поверхностью.

    Кроме того, требуется, чтобы монтажная высота настенных розеток и других аксессуаров была достаточной, чтобы избежать намокания или ударов, например, в результате мытья пола (см. Группы правил 522.3 и 522.6).

    Требования части М СНиП

    Часть M Строительных норм, применяемых в Англии и Уэльсе, требует, чтобы люди могли получить доступ и использовать здание и его объекты в разумных пределах.

    Раздел 1.18 Утвержденного документа M , который применяется к новым жилищам, включает в себя цель помочь людям, чья досягаемость ограничена, облегчить пользование жилищем путем размещения настенных выключателей и розеток на подходящей высоте.

    Одним из способов решения вышеуказанной задачи является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня готового пола (см. Рис. 1).

    BS 8300: 2009 - это свод правил, который включает рекомендации по высоте установки электрического оборудования для удовлетворения потребностей людей с ограниченными возможностями. Рекомендации применимы к проектированию новых зданий и для оценки доступности и пригодности существующих зданий и их улучшений, хотя они не применяются к жилым помещениям или жилым зданиям, предназначенным исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300 , воспроизведены в Таблице 1.

    Некоторые значения высоты в Таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты установки 450 мм, указанных в утвержденном документе M . В таких случаях может быть целесообразно выбрать высоту установки, которая соответствует рекомендациям таблицы 1 и утвержденного документа M .

    Если установка розетки на верхнем пределе высоты может создать повышенную опасность споткнуться, например, если ребенок споткнется о гибкий шнур, подключенный к розетке, следует рассмотреть возможность установки розетки на более низкой высоте. предел.

    Для обеспечения доступа инвалидов-колясочников розетки, переключатели и органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.

    Жилые помещения, подверженные затоплению

    Руководство по вопросам, связанным с наводнением, приводится в публикации под названием «Подготовьте свою собственность к наводнению», а бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по окружающей среде www.environment-agency.gov.uk.

    Дальнейшие инструкции по наводнениям (включая риск наводнений) приведены в утвержденном документе C - Подготовка площадки и устойчивость к загрязнителям и влаге. , который применяется в Англии и Уэльсе, можно загрузить, посетив веб-сайт строительных норм и правил правительства Великобритании www.Planningportal.gov.uk.

    При проведении работ в жилище, подверженном риску затопления, следует учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовка вашей собственности к затоплению»:

    • Электрооборудование, такое как потребительские блоки, счетчики (по согласованию с дистрибьютором) и розетки, следует монтировать выше ожидаемого уровня затопления.
    • Кабели, питающие нижний этаж, должны быть проложены через верхний этаж, чтобы предотвратить возможное повреждение от наводнения нижнего этажа.
    • Кабели, которые могут быть повреждены в результате затопления, должны быть втянуты в пластиковый трубопровод. В таких трубопроводах требуются дренажные отверстия для предотвращения скопления воды в нижних точках трубопровода, тем самым снижая риск длительного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может сократить объем работ по замене проводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие каналы и связанное с ними оборудование).

    Что касается оборудования, принадлежащего распределителю электроэнергии, Правила безопасности, качества и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически осуществимо, обслуживал оборудование для предотвращения опасности (Регламент 24 ESQCR).В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться принять во внимание затопление.

    13 A BS 1363 Розетки и аналогичные аксессуары, установленные рядом с раковиной, краном или умывальником

    Для уменьшения воздействия брызг розетки и аналогичные аксессуары, как правило, следует устанавливать на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины. кран или умывальник.

    Для получения других рекомендаций и публикаций посетите веб-сайт ELECSA. Информацию о схемах внутренних установщиков ELECSA см. На сайте www.elecsa.co.uk

    Монтажная высота выключателей и розеток

    Выключатели и розетки есть из необходимых предметов в каждой комнате. Они позволяют управлять освещением и подключать электроприборы к сети, поэтому их расположение должно быть максимально удобным. Однако многие забывают, что эти элементы выходят из цепей под напряжением.Поэтому их расположение должно быть максимально удобным и безопасным.

    Для обеспечения этих параметров и созданы разные стандарты. Они обеспечивают оптимальное расположение и установку элементов сетки. Одним из самых надежных является европейский стандарт, который широко используется в Европе.

    Единых стандартов на расположение выключателей и розеток просто не существует. В качестве замены существуют другие стандарты, регулирующие этот вопрос. Однако большинство людей предпочитают ставить эти элементы только исходя из собственных предпочтений, игнорируя рекомендации и технику безопасности.Это приводит к повреждению сети, что может способствовать возгоранию.

    Что касается коммутаторов, скажем, три варианта их установки:

    • Советский;
    • Европейский стандарт;
    • Бесплатная установка.

    Первый способ полностью соответствует правилам, установленным еще в советское время. Дело в том, что выключатели располагались на высоте 160 см от пола. Такая установка имеет ряд преимуществ, среди которых отметьте высоту на уровне глаз, а также удобство расстановки мебели.

    Еще одно преимущество - защита детей. До таких элементов ребенок просто не дотягивается, что обеспечивает его сохранность. Однако постепенно спрос на советский метод падает, и им пользуются только люди, которые к нему привыкли.

    Европейский стандарт немного отличается от предыдущей версии. Он самый современный и удобный. При использовании выключателей, расположенных на высоте 90 см от пола. Плюсов у этого метода несколько: не нужно поднимать руки и предмет незаметен на общем фоне комнаты.

    Последний вариант предполагает установку по желанию клиента. При этом стандарты высоты уезжают, но соблюдаются основные правила и нормы монтажа. Бесплатная установка часто применяется там, где оба стандарта просто не подходят.

    Розетки

    тоже имеют свои стандарты на установку. Хотя они немного отличаются от тех, что используются для переключателей, есть и существенные отличия. Варианты установки все одинаковые, советские, европейские и бесплатные.

    Советский стандарт розеток означает установку на высоте 90 дюймов от пола. В конце концов, это было довольно неудобно, это привело к большой путанице проводов, видимых из любой точки комнаты. Кроме того, объем вилки легко поражает жильцов, что может привести к поломке элемента или выходу из строя.

    Европейская версия здесь намного лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет спрятать провода за мебелью и почти не замечать их.Для удобства можно сделать 1 розетку по старому стандарту, для подключения зарядного устройства и прочего.

    Бесплатная установка здесь по тем же стандартам, что и раньше. Важно соблюдать основные правила монтажа, которые знает большинство электриков.

    Как упоминалось ранее, стандарт широко используется в Европе. Он удобнее и безопаснее. Однако только элементы это не обязательно, потому что этот параметр можно отрегулировать в соответствии с вашими требованиями.

    Низкое расположение розеток и выключателей довольно удобно. Это позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. К тому же это эстетично и красиво. Больше жгутов проводов не портят общий вид помещения.

    Однако расположение этих элементов в помещении не регламентируется. В связи с этим есть несколько рекомендаций:

    • Установите переключатели на высоте руками.
    • Свет должен загореться возле входа в комнату.
    • В больших помещениях можно установить несколько выключателей.

    Не всегда рост мужчины соответствует среднему. Поэтому необходимо регулировать высоту установки в соответствии с положением рук, что упростит жизнь. К тому же расположение таких предметов должно быть комфортным для человека. Он должен иметь возможность быстро включать свет, возвращаясь домой или входя в комнату.В спальне есть смысл установить рядом с кроватью повторяющиеся элементы, чтобы вставать перед сном.

    Требования к локации могут различаться в зависимости от типа комнаты. Особенно это касается кухни и ванной. Стоит помнить, что на провод может капать жидкость, что может привести к короткому замыканию и травмам. Поэтому важно внимательно подойти к этому вопросу.

    В ванной не приветствуется установка розеток по европейскому стандарту.Высота 30 см может привести к попаданию жидкости. Поэтому лучше устанавливать их на высоте 90 см, что соответствовало советским стандартам. Весь корпус должен быть пластиковым и иметь хорошую изоляцию.

    Важно! Существуют специальные типы кожухов, подходящие для использования в помещениях с повышенной влажностью. Их предпочтительно использовать в ванной.

    Кухня по рекомендациям похожа, но немного отличается. Высокое расположение розеток обусловлено кухонной мебелью и регулярным использованием различных приспособлений.Поэтому эти элементы монтируются на высоте 110 см при средней высоте кухонной мебели 90 см. Это сделает их более удобными.

    Установка розеток и выключателей практически идентична. Для начала необходимо отключить сеть и провести подготовительные работы. Среди них покупка предмета и уборка рабочего места. Для дальнейшей работы вам потребуются следующие инструменты:

    • Нож;
    • Отвертка;
    • Машинки для стрижки.

    А также корпус и накладка. Накладкой называют компонент, который служит основой внутренней части розетки. Корпус также служит для подключения проводов и дальнейших работ.

    Процесс состоит из нескольких этапов:

    • Зачистка проводов;
    • Установка накладки;
    • Подключение проводов;
    • Крепление корпуса.

    Для начала очистить выходные провода, предварительно продев их в розетку.Необходимо оставить открытыми 8 мм, необходимые для подключения. Далее в стене крепится накладка с отверстием.

    После этих этапов начинается подключение розеток. Металлическую часть подключают к сети, вводя отверстия, соответствующие цвету проводов. Если цветная маркировка отсутствует, то нужно заранее знать правильное расположение проводов и найти фазу.

    Важно! После этих этапов нужно аккуратно зажать проволоку в конструкции. В противном случае возможен плохой контакт, который вызовет искры.

    После этого монтируется розетка, монтируется пластиковый корпус. Электричество включено, конструкция проверена на работоспособность.

    Вне зависимости от высоты и стандарта должны соответствовать основным требованиям расположения. Они необходимы для безопасности жителей, защищая их от различных рисков.

    Среди основных требований посещения отметьте:

    1. Снятие с труб отопления и подачи газа к счетчику;
    2. Удаление проемов и рам на 10 сантиметров;
    3. Расстояние от раковины до счетчика;
    4. Расстояние от угла 10 сантиметров..

    Кроме того, важно учитывать размеры мебели, а также материал, из которого она сделана. Если он легковоспламеняющийся, важно располагать розетку на определенном расстоянии от таких конструкций.

    Также важно учитывать наличие таких элементов. Часто выключатель находится за мебелью или на большом расстоянии от двери, что использовать его неудобно. Эти расчеты следует провести заранее.

    Все эти советы помогут правильно установить розетки и выключатели.Для лучшего понимания процесса установки рекомендуется посмотреть это видео. Здесь описан процесс подключения таких элементов к сети:

    Связанные с контентом

    Электророзеток по номерам

    Строительные нормы содержат максимальные и минимальные размеры, и в большинстве случаев это не просто случайные числа. Изучение причин, лежащих в основе размеров, - отличный способ их запомнить. Понимание «почему» также помогает вам взять на себя ответственность за правила и поверить в их ценность для общества.

    Строительные нормы и правила

    уделяют большое внимание расстоянию между розетками и расстоянию между розетками и усилиям по ограничению использования удлинителей. Почему? Потому что удлинители увеличивают риск. Они не защищены, как кабели в ваших стенах. Удлинители предназначены только для временного использования, когда житель полностью осознает свою временную опасность.

    Если у вас есть розетки в местах, где высока вероятность того, что они понадобятся жильцу, то этому человеку нет необходимости использовать удлинитель.Достигнуто снижение опасности!

    Электрические нормы и правила предполагают вероятные места, где электрические устройства могут использоваться в домах. В коде есть две широкие категории, которым уделяется много внимания и конкретика: настенные розетки и кухонные столешницы.

    Настенные розетки

    Что касается стен, вы должны знать, какие функции предназначены для каждой комнаты. Кодекс определяет, к каким комнатам это относится: кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, логову, солнечной комнате, спальне и комнате отдыха.Также неспецифично, что список заканчивается словами «или аналогичная комната или площадь жилого помещения». Это исключает любую игру слов («Но в списке ничего не говорится о швейной»). Предполагается, что, если в этих комнатах будет достаточно места на стене, обитатели могут захотеть подключить лампу, часы или другой прибор, и удлинитель станет их решением, если в коде не указано розетки. Двух футов считается достаточным, и, таким образом, электрическое устройство должно быть размещено у стены на расстоянии 2 футов.или длиннее и дотянуться до емкости. Типичный торшер, будильник, телевизор, настольная лампа и т. Д. Имеет шнур длиной около 6 футов. Если розетка находится в пределах 6 футов от конца стены и 12 футов между розетками, то это обычное приспособление можно разместить в любом месте вдоль стены, и удлинитель не требуется. Эта средняя длина шнура является основой для максимальных размеров того, когда вам нужно дотянуться до чего-либо (емкости), но она также имеет значение, когда вы не хотите дотягиваться до чего-либо (например, в ванне).

    Щелкните, чтобы просмотреть верхнее изображение в увеличенном виде.

    Для большинства стен 2 фута или более требуется розетка с расстоянием не более 12 футов друг от друга, что позволяет стандартной 6-футовой вилке приспособления / прибора дотянуться от любого места вдоль стены. Также следует знать некоторые подробности и исключения:

    1. Двери и камины являются двумя примерами разломов в измерениях пространства стен, а емкости должны находиться в пределах 6 футов с каждой стороны.
    2. Окна не нарушают размер стены, даже если они доходят до пола.Если на стене нет места для розеток, можно использовать розетку в полу.
    3. Емкости могут достигать 5 1/2 футов от пола и при этом удовлетворять требованиям по расстоянию вдоль стен.
    4. Измерения пространства стены должны включать расстояния как по внутренним, так и по внешним углам.
    5. В большинстве жилых комнат ограждение на краю пола считается стеной. В этих случаях наиболее распространенным подходом к дизайну являются напольные розетки.

    Кухонная розетка

    Кухня может иметь наибольшую концентрацию потребления электроэнергии из любого места в доме.Все дело в вероятности использования. Если это удобное место для установки блендера, тогда должна быть емкость. У кухонных приборов средняя длина шнура составляет 2 фута. Следовательно, требуется максимальное расстояние 4 фута между розетками и одной в пределах 2 футов от верхнего конца стойки, края раковины или края кухонной посуды. Если плита, раковина или холодильник прерывают столешницу, измерение заканчивается. Существуют более конкретные положения кодов для полуостровов, островов, за раковинами и резервуаров под столешницей.Все они основаны на одной и той же концепции вероятности использования столешницы и общей длине шнура электроприборов.

    Любое пространство столешницы 12 дюймов или более должно иметь емкость, с расстоянием между последующими емкостями не более 48 дюймов друг от друга. Также следует знать некоторые подробности и исключения:

    1. Должна быть розетка в пределах 24 дюймов от торца всех столешниц перед стенами.
    2. Раковины и кухонные плиты - два примера разрыва в пространстве столешницы. Емкости должны быть в пределах 24 дюймов.с каждой стороны. Если за раковиной есть 18 дюймов и более, там также должна быть установлена ​​емкость.
    3. Острова и полуостровные столешницы, которые имеют ширину 12 дюймов и 24 дюйма или больше, должны иметь розетку, обычно устанавливаемую сбоку шкафа не более чем на 12 дюймов ниже столешницы, которая может иметь максимальный выступ 6 дюймов.

    Есть еще несколько мест, где сосуды необходимы, и это для нашего же блага. Во всех коридорах длиной 10 футов и более должна быть по крайней мере одна емкость, и есть специальные приспособления для фойе, где емкости могут быть удобны, но, возможно, не так необходимы.В фойе минимальная длина стены увеличивается с 2 футов до 3 футов, прежде чем потребуется емкость. Емкость должна быть в пределах 3 футов от каждой раковины в ванной, а на расстоянии менее 6 футов, как обсуждалось ранее, требуется защита GFCI . гидромассажные ванны должны иметь защиту от GFCI в зависимости от длины удлинительного шнура.

    Хотя все эти разные числа могут затруднить соблюдение кодов, разнообразие устраняет каждую уникальную опасность самым минимальным приемлемым способом. Понимание логики, лежащей в основе этих параметров, может сделать их разумным личным выбором, независимо от того, управляются ли они и применяются ли они местным правительством.Правила, которые мы принимаем как свои собственные, возвращают нам ответственность за нашу работу и свой дом.

    Гленн Мэтьюсон (Glenn Mathewson) - консультант и преподаватель в buildingcodecollege.com .

    от Fine Homebuilding # 281

    Подробнее о проводке в жилых домах:

    Перевёрнутая электрическая розетка? - Вот некоторые идеи по широко обсуждаемой теме о том, как лучше всего ориентировать настенные розетки при подключении домашней электросети.

    9 Распространенных ошибок подключения и нарушений кодекса - Некоторые из них являются незаконными, некоторые опасными, а некоторые и тем, и другим, но всех легко избежать.

    Безопасна ли ваша старая проводка? - Осмотрите электрическую панель и открытую проводку по всему дому, чтобы определить риски для безопасности, пожарные опасности и варианты модернизации.

    Подробнее о строительных нормах и правилах:

    Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

    Мастерская Ultimate: схема освещения и электрооборудования

    Если вы не опытный электрик, рекомендуется доверить эту часть проекта профессионалам. Однако вы должны знать свои потребности и участвовать в планировании и надзоре за монтажом электропроводки и освещения. Здесь специалист по электрике Рики Клоуэрс дает профессиональные советы по успешному электромонтажу.

    Как и в случае с функциональным дизайном рабочего места, хороший электрический план начинается со схемы.Знание местоположения ваших крупных частей оборудования с электрическим приводом, а также ваших основных рабочих мест имеет жизненно важное значение для определения наилучшего места для размещения электрических розеток, выделенных цепей, высоты розеток, распределительных коробок и т. Д.

    Более крупное оборудование, такое как настольные пилы, должно получать питание по выделенным цепям. В одной мастерской рядом с местом, где позже будет размещена настольная пила, была установлена ​​выделенная цепь на 20 ампер. Каждая дополнительная единица крупного оборудования также имела выделенную цепь.Розетка, установленная на каждом из них, представляла собой цепь GFCI (прерыватель цепи замыкания на землю). Розетка GFCI оснащена измерительным устройством, которое немедленно отключает питание цепи в случае короткого замыкания, снижая вероятность поражения электрическим током. После отключения розетку GFCI можно легко сбросить с помощью переключателя на передней панели.

    Примечание: Розетка GFCI представляет собой предохранительное устройство, предназначенное для уменьшения опасности для пользователей и не обязательно предназначенное для защиты оборудования.

    Рассмотрите общее количество обычных электрических розеток, которые вам понадобятся, и помните следующее практическое правило: слишком много розеток сложно. Другими словами, люди обычно обнаруживают, что в конечном итоге им нужно больше торговых точек, чем они первоначально ожидали. В случае нашей модельной мастерской в ​​дополнение к выделенным цепям было установлено девять розеток. Девять розеток находятся в трех цепях, по три розетки в каждой цепи.

    Также подберите лучшую высоту для ваших розеток.Может оказаться полезным установить розетки для мастерских на стене выше, чем это обычно бывает в домашних условиях. Это устраняет проблему ограниченного доступа к розеткам при размещении рабочих поверхностей или оборудования вдоль стен цеха. Более высокие розетки также более удобны для подключения и отключения небольших электроинструментов, что часто случается в мастерской.

    Обычно лучше всего подключать потолочные светильники так, чтобы они были подключены к отдельной цепи от настенных розеток.Таким образом, если перегрузка по мощности от инструмента приведет к срабатыванию выключателя, индикаторы останутся включенными, поскольку они подключены к отдельной цепи.

    На распределительной коробке для мастерской должны быть четко обозначены переключатели, чтобы указывать, какие переключатели какими цепями управляют. В некоторых мастерских есть оборудование, для которого требуются розетки на 240 вольт. Приложения с этим повышенным напряжением могут включать воздушные компрессоры или сварочное оборудование.

    Достаточное освещение имеет решающее значение в условиях мастерской.Сначала подумайте об общем освещении, а затем о специальных потребностях для конкретных областей. Доступен ряд вариантов освещения.

    Проект электрооборудования трехкомнатного дома (часть 1)

    Требования и стандарты

    Проектирование электрооборудования - непростая задача. Это требует большого опыта. Перед монтажными работами необходимо детальное изучение. Инженер должен учитывать качество и любые специфические требования вместе с ценой. Необходимо изучить различные варианты.

    Дизайн-проект электрического дома с тремя спальнями (Часть 1)

    Выбор использования помещения, декора, хобби и занятий различных жителей в настоящее время имеет решающее значение для проектирования электрооборудования.

    Электромонтаж не может быть универсальным для каждого мыслимого устройства.

    Клиент является ключевым лицом при принятии окончательного решения. BS 7671 (Правила электромонтажа) часто рекомендует обсудить проект с клиентом.

    В настоящее время часто практикуется гибкий подход к проектированию. Стандарты для жилищного строительства определяются Национальным советом по жилищному строительству (NHBC) .


    Минимальные требования

    Ниже приведены основные требования к дому с тремя спальнями площадью 120 м 2 . Это будет типичная спекулятивная застройка (рис. 2).

    1. Помещения: малая кухня; столовая; бездельничать; гардеробная внизу; главная спальня с ванной комнатой; вторая спальня с двуспальной кроватью; небольшая одноместная спальня; посадочная ванная или душевая;
    2. Отопление: центральное газовое или масляное;
    3. Сад: небольшой сад спереди и сзади.
    Рисунок 1 - Зоны ванных комнат

    Стандарты

    Национальный совет жилищного строительства (NHBC)

    NHBC устанавливает минимальные стандарты для жилых помещений и услуг, которые показаны в Таблица 1 . Следует отметить, что дома различаются по размеру и использованию, поэтому указанные значения следует рассматривать как минимальные.

    Таблица 1 - Рекомендации NHBC для дома.

    Розетки на 13 А (две розетки считаются как две розетки)

    Комната Розетки Примечания
    Кухня / оборудование 6 Если дома имеют отдельные зоны, кухня должно иметь минимум четыре розетки и две в подсобном помещении.
    Коммунальное хозяйство 3 Если есть бытовая техника, по крайней мере три розетки должны быть общего пользования.
    Столовая 3
    Гостиная 4 В одной двойной розетке семейная комната должна быть рядом с ТВ-розеткой
    Спальня 3 (2 ) Три для главной спальни. Два для других спален
    Лендинг 1
    Холл 1
    В совмещенных комнатах должно быть количество розеток, равное сумме количества для отдельных комнат, но не менее семь в случае кухни / подсобного помещения и еще одна комната.
    Освещение
    В каждой комнате должна быть хотя бы одна точка освещения. На лестничных клетках следует предусмотреть двустороннее переключение.
    Дымовые извещатели
    Для этого двухэтажного дома требуются две взаимосвязанные сигнализаторы с питанием от сети.

    Соответствующие правила проводки Розетки на 13 А

    1. Строительные нормы теперь требуют, чтобы розетки, настенные выключатели и другие подобные аксессуары располагались в жилых комнатах на соответствующей высоте от 450 до 1200 мм от готового пола. уровни.
    2. Любая розетка с номинальным током не более 20 А, которая используется обычными людьми для использования вне помещений, должна быть снабжена дополнительной защитой с помощью УЗО на 30 мА.
    3. Розетки на 230 В, кроме розеток для бритв, соответствующих стандарту BS EN 61558-2, разрешены в ванных и душевых.
    4. Розетки 230 В должны быть расположены на расстоянии не менее 3 м от границы зоны 1 и обеспечены защитой УЗО на 30 мА.

    Освещение

    1. Во избежание опасности и неудобств следует использовать более одной цепи освещения.
    2. В ванной вся техника должна подходить к зоне, в которой она установлена.
    3. Настенные выключатели и другие аксессуары нельзя устанавливать в зонах 0, 1 и 2.
    4. Сетевые выключатели должны быть установлены вне зон 0, 1 и 2, но шнур может висеть в зонах 1 и 2.
    5. Есть ограничения на оборудование, потребляющее ток в зонах 0, 1 и 2.
    6. Оборудование, устанавливаемое в зонах 1 и 2, должно иметь защиту от проникновения воды не ниже IPX4.
