Стандартные напряжения выше 1000 В

Подробности
Категория: Подстанции

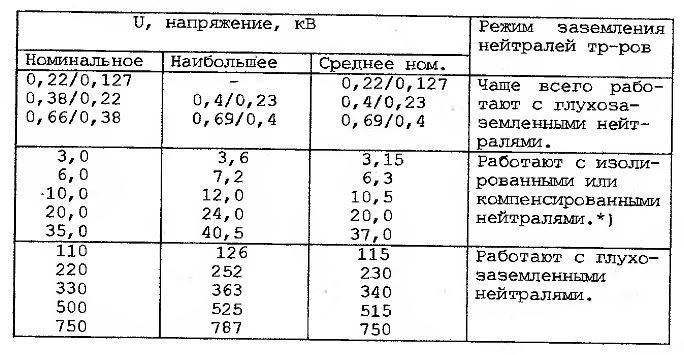

В России получили распространение две системы напряжения электрических сетей переменного тока (110 кВ и выше): 110-330—750 кВ -в ОЭС Северо-Запада и частично Центра — и 110—220—500 кВ — в ОЭС центральных и восточных регионов страны. Для этих ОЭС в качестве следующей ступени принято напряжение 1150 кВ, введенное в ГОСТ в 1977 г. Ряд построенных участков электропередачи 1150 кВ временно работают на напряжении 500 кВ.
На нынешнем этапе развития ЕЭС России роль системообразующих сетей выполняют сети 330,500,750, в ряде энергосистем — 220 кВ. Первой ступенью распределительных сетей общего пользования являются сети 220, 330 и частично 500 кВ, второй ступенью — 110 и 220 кВ; затем электроэнергия распределяется по сети электроснабжения отдельных потребителей.
Условность деления сетей на системообразующие и распределительные по номинальному напряжению заключается в том, что по мере роста плотности нагрузок, мощности электростанций и охвата территории электрическими сетями увеличивается напряжение распределительной сети. Это означает, что сети, выполняющие функции системообразующих, с появлением в энергосистемах сетей более высокого напряжения постепенно «передают» им эти функции, превращаясь в распределительные. Распределительная сеть общего назначения всегда строится по ступенчатому принципу путем последовательного «наложения» сетей нескольких напряжений. Появление следующей ступени напряжения связано с ростом мощности электростанций и целесообразностью се выдачи на более высоком напряжении. Превращение сети в распределительную приводит к сокращению длины отдельных линий за счет присоединения к сети новых ПС, а также к изменению значений и направлений потоков мощности по линиям.

При существующих плотностях электрических нагрузок и развитой сети 500 кВ отказ от классической шкалы номинальных напряжений с шагом около двух (500/220/110 кВ) и постепенным переходом к шагу шкалы около четырех (500/110 кВ) является технически и экономически обоснованным решением.
Такая тенденция подтверждается опытом передовых в техническом отношении зарубежных стран, когда сети промежуточного напряжения (220-275 кВ) ограничиваются в своем развитии. Наиболее последовательно такая техническая политика проводится в энергосистемах Великобритании, Италии, Германии и других стран. Так, в Великобритании все шире используется трансформация 400/132 кВ (консервируется сеть 275 кВ), в Германии — 380/110 кВ (ограничивается в развитии сеть 220 кВ), в Италии — 380/132 кВ (консервируется сеть 150 кВ) и т. д.
Наибольшее распространение в качестве распределительных получили сети 110 кВ как в ОЭС с системой напряжений 220—500 кВ, так и 330-750 кВ. Удельный вес линий 110 кВ составляет около 70 % общей протяженности ВЛ110 кВ и выше. На этом напряжении осуществляется электроснабжение промышленных предприятий и энергоузлов, городов, электрификация железнодорожного и трубопроводного транспорта; они являются верхней ступенью распределения электроэнергии в сельской местности. Напряжение 150 кВ получило развитие только в Кольской энергосистеме и для использования в других регионах страны не рекомендуется.
Напряжения 6—10-20-35 кВ предназначены для распределительных сетей в городах, сельской местности и на промышленных предприятиях. Преимущественное распространение имеет напряжение 10 кВ; сети 6 кВ сохраняют значительный удельный вес по протяженности, но, как правило, не развиваются и по возможности заменяются сетями 10 кВ. К этому классу примыкает имеющееся в ГОСТ напряжение 20 кВ, получившее ограниченное распространение (в одном из центральных районов г. Москвы).
Напряжение 35 кВ используется для создания ЦП сетей 10 кВ в сельской местности (реже используется трансформация 35/0,4 кВ).

Ряды напряжений высоковольтных сетей в мире | Справка

Россия

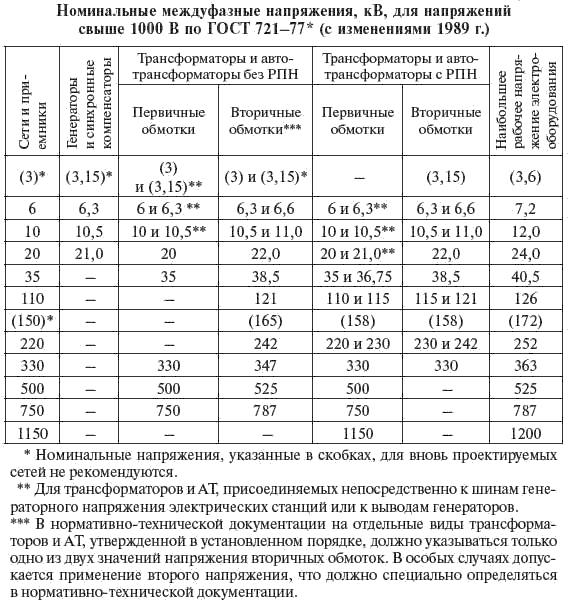

В России получили развитие два ряда номинальных напряжений, в которые входят как линии сверхвысокого, так и линии ультра высокого напряжения. Первая шкала 110—150—330—750 кВ, вторая 110—220—500—1150 кВ.

Каждая из последующих ступеней в этих шкалах превышает предыдущую примерно в 2 раза, что позволяет поднять пропускную способность электропередачи примерно в 4 раза.
Эти шкалы напряжения имеют свои зоны применения. Первая шкала получила распространение в Северо-Западных областях России, Карелии, на Кольском полуострове и Северном Кавказе. Связи объединенной системы Северо-Запада с Кольской энергосистемой выполнены на напряжении 330 кВ, ОЭС Северо-Запада с ОЭС Центра — на напряжении 750 кВ.
Вторая шкала напряжений применяется в Центре России и регионах, расположенных к востоку от Москвы. В Центральной зоне упомянутые две шкалы иногда накладываются (линии 500 и 750 кВ). В то же время к востоку от Москвы, включая Сибирь и Дальний Восток, используется только вторая шкала напряжений. Такое разделение двух шкал по различным территориям имеет свои преимущества с точки зрения эксплуатации сетевого хозяйства.

США

Первые электропередачи напряжением 110 кВ были построены в США еще в 1910 г., 220 кВ — в 1922 г. 3aтем появился ряд других номинальных напряжений, что обусловлено большим количеством фирм, производивших электротехническое оборудование. В 50-е годы были освоены линии 345 кВ, в 1965 г. была включена первая линия 500 кВ, в 1969 г. — линия 765 кВ, а в 1970 г. вошла в работу линия электропередачи постоянного тока ±400 кВ длиной 1400 км (Тихоокеанская передача), проходящая вдоль западного побережья США. Несмотря на пестроту номинальных напряжений в этой стране, можно выделить две шкалы, которые имеют свои зоны применения. Первая шкала включает напряжения 138—345—765 кВ и используется на Юго-Западе, в Центре и на Севере страны, вторая — напряжения 115—230—500 кВ и используется преимущественно на Западе и Юго-Востоке США.

В США существует ряд объединенных энергосистем, куда входят отдельные энергокомпании, которых насчитывается более грех тысяч. Некоторые из этих объединений управляются из единого диспетчерского пункта, другие просто осуществляют параллельную работу при координации распределения нагрузки и регулирования частоты. Роль межсистемных связей и системообразующих линий выполняют линии 345—765 кВ. Ведутся работы по созданию оборудования для линий электропередачи 1600 кВ.
На севере энергосистемы США имеют мощные связи с Канадой, включая несколько линий 765 кВ в восточной части границы, несколько линий 500 кВ в западной ее части, три вставки постоянного тока.
В 90-х годах прошлого столетия была сооружена многоподстанционная электропередача постоянного тока Канада—США (1486 км, ±400 кВ, 2000 МВт) от ГЭС Ла Гранд в провинции Квебек (Канада) до г. Бостон (США). Эта передача имеет пять преобразовательных подстанций, три из которых расположены на территории Канады и две на территории США. Кроме этой линии электропередачи в США имеются еще три линии электропередачи и восемь вставок постоянного тока.
На юге энергосистемы США связаны линиями 230—345 кВ с энергосистемой Мексики. Энергосистемы Канады, США и Мексики работают параллельно.

Западная Европа

В Западной Европе существует энергообъединение UCPTE, включающее 12 стран, к которому теперь подключены и страны Восточной Европы. Страны Северной Европы создали энергообъединение Nordel System, включающее Швецию, Норвегию, Финляндию и Данию. Энергосистема Англин работает параллельно с UCPTE через подводную линию электропередачи постоянного тока. Подобные линии электропередачи связывают также энергосистемы Швеции, Дании и Германии с энергосистемами Швеции и Финляндии. Россия связана с Nordel System через вставку постоянного тока в г. Выборг с мощностью 1420 МВт. Предполагается сооружение подводной линии постоянного тока Великобритания — Норвегия протяженностью 724 км с пропускной способностью 800 МВт.

Основными системообразующими линиями переменного тока в странах Западной Европы, входящих в UCPTE, являются линии напряжением 380-420 кВ. Линии 230 кВ и линии 110—150 кВ выполняют функции распределительных сетей. Напряжения 500 и 750 кВ в Западной Европе не используются, однако во Франции в связи с ростом нагрузок разработан проект сооружения линий напряжением 750 кВ. При этом предполагается использовать вновь сооруженные линии 380 кВ с двумя проводами в фазе на двухцепных опорах для подвески одной цепи 750 кВ с теми же проводами.

Канада

В восточной части страны достаточно широко развита сеть напряжением 735 кВ, в западной — 500 кВ. Развитие сети 735 кВ вызвано необходимостью выдачи мощности одной из крупнейших в мире ГЭС на р. Черчилл мощностью 5,2 ГВт, а также каскада ГЭС на р. Св. Лаврентия. Для выдачи мощности ГЭС на р. Нельсон сооружена линия электропередачи постоянного тока Нельсон Ривер — Виннипег — двухцепная передача длиной 800 км: первая цепь на ртутных вентилях (±450 кВ, 1620 МВт), вторая цепь на высоковольтных тиристорных вентилях (±500 кВ, 2000 МВт). Кроме того, имеется вставка постоянного тока Ил Ривер 320 МВт, предназначенная для связи энергосистем Канады и США. На западном побережье
Канады проложена подводная передача от материка до о. Ванкувер, имеющая два кабеля переменного тока (138 кВ, 120 МВт) и два кабеля постоянного тока (+260+280 кВ, 370 МВт). Имеется также вставка постоянного тока Шатегей (1000 МВт), связывающая сеть 735 кВ в Канаде и сеть 765 кВ в США.
Развитые сети 500 кВ в западной части Канады объединяют крупные электростанции и узлы нагрузки в промышленных районах западных провинций. Непосредственной связи энергосистемы восточной и западной частей Канады не имеют, поскольку они разделены горными хребтами. Связь осуществляется через энергосистемы США. Существуют межсистемные связи 500 кВ между энергосистемами Канады и США в западной части этих стран.
Таким образом, на севере США и юге Канады существуют два крупных энергообъединения: энергосистемы северо-восточной части США н юго-восточной части Канады и энергосистемы северо-западной части США и юго-западной части Канады.

Мексика, Центральная и Южная Америка

Энергосистема Мексики имеет несоизмеримо меньшую мощность, чем энергосистема США. Основная сеть в Мексике формируется на напряжениях 220 и 400 кВ.
Страны Центральной Америки (Панама, Коста-Рика, Гондурас, Никарагуа) образуют энергетически обособленный район с небольшой суммарной мощностью электростанций (3—4 ГВт). Имеются межгосударственные связи 230 кВ. В настоящее время создается Центрально-Американское энергетическое объединение на базе сооружения линий 230—500 кВ.

Среди стран Южной Америки наиболее мощным энергетическим потенциалом обладают Бразилия (54 %), Аргентина (20 %) и Венесуэла (10 %). Остальное приходится на другие страны континента. В то же время крупнейшей в Южной Америке является энергосистема Аргентины. Наивысшее напряжение сетей в Аргентине 500 кВ, суммарная протяженность линий этого класса напряжений составляет около 10 тыс. км.
Наивысшее напряжение электрических сетей в Бразилии 765 кВ. Имеются также сеть линий 500 кВ, отдельные линии 400 кВ и сеть 345 кВ. В Бразилии эксплуатируется линия электропередачи постоянного тока от крупнейшей в мире ГЭС Итайпу в район г. Сан-Паулу. Эта электропередача имеет две цени напряжением ±600 кВ, ее протяженность свыше 800 км, суммарная передаваемая мощность 6300 МВт.
Наивысшее напряжение сетей в Венесуэле — 400 кВ. В остальных странах этого континента — 220 кВ. Существует ряд межсистемных связей 220 кВ.
Широкому объединению электроэнергетических систем Южной Америки препятствуют различные номинальные частоты отдельных стран: 50 и 60 Гц. Имеются две вставки постоянного тока. Одна из них мощностью 50 МВт между сетями Парагвая и Бразилии, другая мощностью 2000 МВт между сетями Бразилии и Аргентины.

Африка

При большой площади континента суммарная мощность электростанций относительно невелика. Из них примерно половина сосредоточена в ЮАР и свыше 10 % в Египте, остальные в других странах континента. При относительно скромных энергетических мощностях в энергосистемах Африки применяются достаточно высокие напряжения, что объясняется удаленностью источников энергии от центров потребления. В Египте применяется напряжение 500 кВ, в ЮАР — 400 кВ, Нигерии, Замбии и Зимбабве — 330 кВ, в других странах 220—230 кВ. На континенте сооружены две мощные линии электропередачи постоянного тока ГЭС: Инга — Шаба, связывающая два наиболее развитых, но обособленных района Заира, и ГЭС Кабора Басса (Мозамбик) — Аполо (ЮАР).

Азия (исключая СНГ)

По этому региону из-за отсутствия достаточно полной информации могут быть приведены только самые общие сведения. Наивысшее напряжение системообразующих линий в Индии, Турции, Ираке, Иране — 400 кВ, в Китае, Пакистане, Японии — 500 кВ. В Индии и Китае большое внимание уделяется электропередачам и вставкам постоянного тока. В этих странах уже сооружено несколько линий электропередачи н вставок постоянного тока и предполагается увеличение их количества и выполнение всех межсистемных связей на постоянном токе.
Среди энергосистем Азии передовые позиции занимают электроэнергетические системы Японии и Южной Корен. Основой системообразующей сети Японии являются линии напряжением 275 и 500 кВ. Практически все линии 500 кВ имеют двухцепное исполнение. Для передачи электроэнергии в район Токио от крупной АЭС построена линия электропередачи напряжением 1100 кВ длиной 250 км. Эта линия сооружена на двухцепных опорах высотой до 120 м, что определяется требованиями экологии. В настоящее время ведется сооружение кольцевой линии 1100 кВ на о. Хонсю.
Сложность в создании единой энергосистемы этой страны представляет наличие разных номинальных частот (50 и 60 Гц) в северной и южной частях Японии. Граница между этими частями проходит по о. Хонсю. Для связи между ними сооружены две вставки постоянного тока по 300 МВт. Кроме того, два острова — Хоккайдо и Хонсю — связывает воздушно-кабельная электропередача постоянного тока (600 МВт, ±250 кВ).
Системообразующая сеть Южной Кореи имеет напряжение 345 кВ. В связи с небольшими размерами территории этого государства линии электропередачи имеют небольшую длину. Общая длина линий 345 кВ, проходящих в меридиональном направлении, составляет немногим более 300 км. Примерно такова же суммарная длина линий, проходящих в широтном направлении. Трассы этих линий, как правило, проходят по территориям, не затронутым хозяйственной деятельностью, что в условиях Южной Кореи представляет большую сложность. В связи е ростом нагрузки сооружается линия 765 кВ, что также требует преодоления трудностей с прокладкой трассы.

ГОСТ 29322-2014 (IEC 60038:2009) Напряжения стандартные, ГОСТ от 25 ноября 2014 года №29322-2014


ГОСТ 29322-2014

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



МКС 29.020
13.260*

91.140.5**
_____________________

* По данным официального сайта Росстандарта ОКС 29.020,

здесь и далее;
** Вероятно, ошибка оригинала. Следует читать: 91.140.50,
здесь и далее. — Примечания изготовителя базы данных.

Дата введения 2015-10-01


Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский институт сертификации» (ОАО «ВНИИС»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Армения

Беларусь

Казахстан

Киргизия

Молдова

Россия

Украина

AM

BY

KZ

KG

MD

RU

UA

Минэкономики Республики Армения

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

Кыргызстандарт

Молдова-Стандарт

Росстандарт

Госпотребстандарт Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2014 г. N 1745-ст межгосударственный стандарт ГОСТ 29322-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.

5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60038:2009* IEC standard voltages (Напряжения стандартные). При этом дополнительные и измененные положения, учитывающие потребности национальной экономики указанных выше государств, выделены в тексте курсивом, а также вертикальной линией, расположенной на полях этого текста.
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.


Международный стандарт разработан Международной электротехнической комиссией (IEC).

Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.

Перевод с английского языка (en).

Степень соответствия — модифицированная (MOD)

6 ВЗАМЕН ГОСТ 29322-92


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение


Настоящий стандарт устанавливает номинальные напряжения для электрических систем, сетей, цепей и оборудования переменного и постоянного тока, которые применяют в странах — членах Международной электротехнической комиссии.

Настоящий стандарт по построению, последовательности изложения требований, нумерации разделов и подразделов полностью соответствует стандарту IEC 60038:2009. По сравнению со стандартом IEC 60038:2009 настоящий стандарт дополнен обновленными ссылками на международные стандарты и определениями терминов.

Наименьшее используемое напряжение в Таблице А.1 Приложения А настоящего стандарта определено для максимального падения напряжения между вводом в электроустановку пользователя и электрооборудованием, которое равно 4%. Такое максимальное падение напряжения в электрических цепях электроустановки было указано в ранее действовавшем стандарте [7]. В Таблице G.52.1 действующего в настоящее время стандарта [6] для электроустановок, подключаемых к электрическим сетям общего пользования, установлены иные значения максимального падения напряжения:

для электрических светильников — 3%;

для других электроприемников — 5%.

Требования в настоящем стандарте набраны прямым шрифтом, примечания набраны мелким прямым шрифтом. Обновленные ссылки, а также дополнительные и измененные положения выделены в тексте курсивом.

1 Область применения


Настоящий стандарт распространяется:

— на электрические системы переменного тока номинальным напряжением более 100 В и стандартной частотой 50 Гц или 60 Гц, используемые для передачи, распределения и потребления электроэнергии, и электрооборудование, применяемое в таких системах;

— на тяговые системы переменного и постоянного тока;

— на электрооборудование переменного тока с номинальным напряжением менее 120 В и частотой (как правило, но не только) 50 или 60 Гц, электрооборудование постоянного тока с номинальным напряжением менее 750 В. К такому оборудованию относятся батареи (из элементов или аккумуляторов), другие источники питания переменного или постоянного тока, электрическое оборудование (включая промышленное и коммуникационное) и бытовые электроприборы.

Настоящий стандарт не распространяется на напряжения, используемые для получения и передачи сигналов или при измерениях. Стандарт не распространяется на стандартные напряжения компонентов или частей, применяемых в электрических устройствах или электрооборудовании.

Настоящий стандарт устанавливает значения стандартного напряжения, которые предназначены для применения в качестве:

— предпочтительных значений для номинального напряжения электрических систем питания;

— эталонных значений для электрооборудования и проектируемых электрических систем.

Примечания

1 Две главные причины привели к значениям, установленным в настоящем стандарте:

— значения номинального напряжения (или наивысшего напряжения для электрооборудования), установленные в настоящем стандарте, главным образом основаны на историческом развитии электрических систем питания во всем мире, так как эти значения оказалось наиболее распространенными и получили всемирное признание;

— диапазоны напряжений, указанные в настоящем стандарте, были признаны самыми подходящими в качестве основы для разработки и испытания электрического оборудования и систем.

2 Однако определение надлежащих значений для испытаний, условий испытаний и критериев приемки является задачей систем стандартов и стандартов на изделия.

2 Термины и определения


В настоящем стандарте применены следующие термины с соответствующими определениями. Для напряжений переменного тока ниже указаны действующие значения.

2.1

номинальное напряжение системы (nominal system voltage): Соответствующее приближенное значение напряжения, применяемое для обозначения или идентификации системы.

[[1] раздел 601-01, статья 21]

2.2

наибольшее напряжение системы (исключая переходные и анормальные условия) (highest voltage of a system (excluding transient or abnormal conditions)): Наибольшее значение рабочего напряжения, которое имеет место при нормальных условиях оперирования в любое время и в любой точке электрической системы.

Примечание — Это определение исключает переходные перенапряжения, например, вследствие коммутационных оперирований, и временные колебания напряжения.

[[1] раздел 601-01, статья 23]

2.3

наименьшее напряжение системы (исключая переходные и анормальные условия) (lowest voltage of a system (excluding transient or abnormal conditions)): Наименьшее значение рабочего напряжения, которое имеет место при нормальных условиях оперирования в любое время и в любой точке электрической системы.

Примечание — Это определение исключает переходные перенапряжения, например, вследствие коммутационных оперирований, и временные колебания напряжения.


[[1] раздел 601-01, статья 24]

2.4 зажимы питания (supply terminals): Точка в передающей или распределительной электрической сети, обозначенная как таковая и определенная договором, в которой участники договора обмениваются электрической энергией.

2.5 напряжение питания (supply voltage): Напряжение между фазами или напряжение между фазой и нейтралью на зажимах питания.

Примечание — Эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью на зажимах питания.

2.6 диапазон напряжения питания (supply voltage range): Диапазон напряжения на зажимах питания.

2.7 используемое напряжение (utilization voltage): Напряжение между фазами или напряжение между фазой и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

Примечание — Эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

2.8 диапазон используемого напряжения (utilization voltage range): Диапазон напряжения в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

Примечание — В некоторых стандартах на электрооборудование (например, в IEC 60335-1 [2] и IEC 60071 [3]), термин «диапазон напряжения» имеет другое значение.

2.9 наибольшее напряжение для электрооборудования (highest voltage for equipment): Наибольшее напряжение, для которого электрооборудование охарактеризовано относительно:

a) изоляции;

b) других характеристик, которые могут быть связаны с этим наибольшим напряжением в соответствующих рекомендациях для электрооборудования.

Примечание — Электрооборудование можно использовать только в электрических системах, имеющих наибольшее напряжение, которое меньшее или равно его наибольшему напряжению для электрооборудования.

2.10

напряжение между фазами (phase-to-phase voltage): напряжение между двумя фазными проводниками в заданной точке электрической цепи.

[[1] раздел 601-01, статья 29]

2.11

напряжение между фазой и нейтралью (phase-to-neutral voltage): напряжение между фазным и нейтральным проводниками в заданной точке электрической цепи.

[[1] раздел 601-01, статья 30]

2.12

линейный проводник (line conductor): Проводник, находящийся под напряжением при нормальных условиях и используемыи для передачи электрической энергии, но не нейтральный проводник или средний проводник.

[[4] раздел 826-14, статья 09]

2. 13

нейтральный проводник (neutral conductor): Проводник, электрически присоединенный к нейтрали и используемый для передачи электрической энергии.

[[4] раздел 826-14, статья 07]

2.14

фазный проводник (phase conductor): Линейный проводник, используемый в электрической цепи переменного тока.

[[5] пункт 20.91]

3 Стандартные напряжения

3.1 Системы и электрооборудование переменного тока с номинальным напряжением от 100 до 1000 В включительно


Номинальное напряжение системы переменного тока в диапазоне от 100 до 1000 В следует выбирать из значений, приведенных в Таблице 1.


Таблица 1 — Системы и электрооборудование переменного тока с номинальным напряжением от 100 до 1000 В включительно

Номинальное напряжение трехфазных четырехпроводных или трехпроводных систем, В

Номинальное напряжение однофазных трехпроводных систем, В

50 Гц

60 Гц

60 Гц

230

230/400


120/208

240

230/400

277/480

120/240


400/690

1000

480

347/600

600


Значение 230/400 В является результатом эволюции систем 220/380 В и 240/415 В, которые завершили использовать в Европе и во многих других странах. Однако системы 220/380 В и 240/415 В до сих пор продолжают применять.
Значение 400/690 В является результатом эволюции системы 380/660 В, которую завершили использовать в Европе и во многих других странах. Однако систему 380/660 В до сих пор продолжают применять.
Значение 200 или 220 В также используют в некоторых странах.
Значения 100/200 В также используют в некоторых странах в системах с частотой 50 или 60 Гц.


В Таблице 1 трехфазные четырехпроводные системы и однофазные трехпроводные системы включают однофазные электрические цепи, присоединенные к этим системам.

Меньшие значения в первой и второй колонках являются напряжениями между фазой и нейтралью, большие значения — напряжениями между фазами. Если указано одно значение, оно относится к трехфазным трехпроводным системам и устанавливает напряжение между фазами. Меньшее значение в третьей колонке является напряжением между фазой и нейтралью, большее значение — напряжение между фазными проводниками.

Напряжения, превышающие 230/400 В, предназначены для применения в тяжелой промышленности и в больших торговых предприятиях.

При нормальных условиях оперирования напряжение питания не должно отличаться от номинального напряжения системы больше чем на ±10%.

Диапазон используемого напряжения зависит от изменения напряжения на зажимах питания и падения напряжения, которое может быть в потребительской электроустановке, например — в электроустановке здания. Для получения дополнительной информации см.[6]. Этот диапазон используемого напряжения следует учитывать техническим комитетам по стандартизации.

Примечание — Наибольшие и наименьшие значения напряжения на зажимах питания и на зажимах электроприемника приведены в Приложении А для информации. Они могут быть рассчитаны, как указано выше и по [6].

3.2 Тяговые системы постоянного и переменного тока


Напряжения тяговых систем постоянного или переменного тока следует выбирать из значений, приведенных в Таблице 2.


Таблица 2 — Тяговые системы постоянного и переменного тока

Напряжение, В

Номинальная частота для систем переменного тока, Гц

Наименьшее

Номинальное

Наибольшее

Системы постоянного тока

(400)

500

1000

2000

(600)

750

1500

3000

(720)

900

1800

3600

Однофазные системы переменного тока

(4750)

12000

19000

(6250)

15000

25000

(6900)

17250

27500

50 или 60

16

50 или 60

Значения, указанные в скобках, считаются непредпочтительными значениями. Эти значения не рекомендуется использовать для новых систем, сооружаемых в будущем. В частности, для однофазных систем переменного тока номинальное напряжение 6250 В следует использовать только тогда, когда местные условия не позволяют применить номинальное напряжение 25000 В.

Значения, указанные в таблице, являются значениями, принятыми Международным комитетом по оборудованию электрической тяги и техническим комитетом 9 МЭК «Электрическое оборудование и системы для железных дрог».

В некоторых европейских странах это напряжение может достигать 4000 В. Электрическое оборудование транспортных средств, участвующих в международном сообщении с этими странами, должно выдерживать это максимальное значение напряжения в течение коротких промежутков времени до 5 мин.

3.3 Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно


Напряжения для трехфазной системы переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно следует выбирать из значений, приведенных в Таблице 3.


Таблица 3 — Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно

Ряд I

Ряд II

Наибольшее напряжение для электрооборудования, кВ

Номинальное напряжение системы, кВ

Наибольшее напряжение для электрооборудования, кВ

Номинальное напряжение системы, кВ

3,6

3,3

3

4,40

4,16

7,2

Как узнать напряжение ЛЭП по её внешнему виду: ammo1 — LiveJournal

Полезно знать, какое напряжение передаётся по линии электропередач (ЛЭП), так как для каждого напряжения существует своя безопасная зона от проводов.


Минимальное напряжение ЛЭП — 0.4 кВ (напряжение между каждым фазным проводом и нолём — 220 вольт). Такие линии обычно используются в дачных посёлках, они выглядят так.

Характерный признак — маленькие белые или прозрачные изоляторы и пять проводов (три фазы, ноль, фаза к фонарям освещения).

Для подвода напряжения к трансформаторам тех же дачных посёлков используются линии 6 и 10 кВ. 6-киловольтные линии используются всё реже.

Отличие от низковольтной линии в размере изоляторов. Здесь они гораздо больше. Для каждого провода используется один или два изолятора. Проводов всегда три.

Очень важно не путать эти линии. Я читал грустную историю про горе-строителей, которые хотели подключить бетономешалку напрямую к проводам ЛЭП и сдуру накинули крючки на 10-киловольтные провода вместо 220-вольтных.

Следующий стандартный номинал напряжения ЛЭП — 35 кВ.

Такую ЛЭП легко распознать по трём изоляторам, на которых закрепляется каждый провод.

У линии 110 кВ (110 тысяч вольт) изоляторов на каждом проводе шесть.

У линии 150 кВ изоляторов на каждом проводе 8-9.

Линии 220 кВ чаще всего используются для подвода электричества к подстанциям. В гирлянде от 10 изоляторов. ЛЭП 220 кВ могут значительно отличаться друг от друга, количество изоляторов может доходить до 40 (две группы по 20), но одна фаза у них всегда передаётся по одному проводу.

Недавно в Москве на пересечении Калужского шоссе и МКАД поставили две опоры ЛЭП 220 кВ необычного вида. О них подробно рассказала neferjournal: http://neferjournal.livejournal.com/4207780.html. Это фото из её поста.

ЛЭП 330 кВ, 500 кВ и 750 кВ можно распознать по количеству проводов каждой фазы.
330 кВ — по два провода в каждой фазе и от 14 изоляторов.

ЛЭП 500 кВ — по три провода, расположенных треугольником, на фазу и от 20 изоляторов в гирлянде.

ЛЭП 750 кВ — 4 или 5 проводов, расположенных квадратом или кольцом, на каждую фазу и от 20 изоляторов в гирлянде.

Убедиться в точности определения напряжения можно, посмотрев, что написано на опоре ЛЭП. Во второй строке указан номер опоры ЛЭП, а в первой строке указана буква и цифра через тире. Цифра — это номер высоковольтной линии, а буква — напряжение. Буква Т означает 35 кВ, С — 110 кВ, Д — 220 кВ.

Допустимые расстояния до токоведущих частей для разных типов ЛЭП.

Информация и часть фотографий для этого поста во многом почёрпнута из статьи Как по изоляторам определить напряжение ВЛ.

© 2016, Алексей Надёжин


Основная тема моего блога — техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект — lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.

Утверждены новые национальные стандарты в области передачи электроэнергии постоянным током высокого напряжения

Федеральное агентство по техническому регулированию и метрологии (Росстандарт) приказами от 24-25 ноября 2020 г. утвердило ряд национальных стандартов Российской Федерации, разработанных на основе модификации международных стандартов МЭК, в области терминологии и испытаний систем передачи электроэнергии постоянным током высокого напряжения, а также проектирования и применения активных электрических фильтров.

В области терминологиидлясистем передачи электроэнергии постоянного тока высокого напряжения (ПТВН) утверждены три стандарта:

  • ГОСТ Р 59027-2020 (МЭК 60633:2019) «Передача электроэнергии постоянным током высокого напряжения. Термины и определения» относится к терминологии для систем ПТВН и для преобразовательных подстанций ПТВН, в составе которых содержатся электронные силовые устройства для преобразования переменного тока в постоянный или (и), наоборот, постоянного в переменный. Стандарт модифицирован по отношению к международному стандарту МЭК 60633:2019 «Электропередачи постоянного тока высокого напряжения. Термины и определения»;
  • ГОСТ Р 59028-2020 (МЭК 62747:2019) «Передача электроэнергии постоянным током высокого напряжения. Преобразователи напряжения. Термины и определения» относится к терминологии для систем передачи электроэнергии ПТВН и для преобразовательных подстанций ПТВН на основе самокоммутирующихся преобразователей напряжения. Стандарт модифицирован по отношению к международному стандарту МЭК 62747:2019 «Преобразователи напряжения (ПН) для систем постоянного тока высокого напряжения. Терминология»;
  • ГОСТ Р 59029.2-2020 (МЭК 60700-2:2016) «Передача электроэнергии постоянным током высокого напряжения. Вентили тиристорные. Часть 2. Термины и определения» относится к терминологии для тиристорных вентилей, используемых в системах передачи электроэнергии ПТВН с преобразователями с линейной коммутацией, построенных на основе мостовых преобразовательных схем и служащих для преобразования переменного тока в постоянный или (и), наоборот, постоянного в переменный. Стандарт не распространяется на преобразователи с линейной коммутацией (преобразователи тока) для систем передачи электроэнергии ПТВН. Стандарт модифицирован по отношению к международному стандарту МЭК 60700-2:2016 «Вентили тиристорные для передачи электроэнергии постоянного тока высокого напряжения. Часть 2. Терминология».

Также утвержден стандарт ГОСТ Р 59030-2020 (МЭК 61975:2016) «Системы постоянного тока высокого напряжения. Виды и методы испытаний», который устанавливает требования к системным испытаниям двухподстанционных реверсивных передач ПТВН, выполненных по биполярной схеме, а также вставок постоянного тока. Стандарт также распространяется на передачи ПТВН, выполненные по монополярной схеме, за исключением разделов, относящихся к испытаниям биполярных передач ПТВН. Стандарт модифицирован по отношению к международному стандарту МЭК 61975:2016 «Системы постоянного тока высокого напряжения. Системные испытания».

В области активных электрических фильтров для систем передачи электроэнергии ПТВН утвержден ГОСТ Р 59031-2020 «Передача электроэнергии постоянным током высокого напряжения. Фильтры активные электрические. Требования и руководство по применению». Стандарт устанавливает общие рекомендации по использованию активных электрических фильтров, устанавливаемых на сторонах постоянного и переменного тока в системах переменного тока высокого и среднего напряжения и ПТВН. Стандарт распространяется на электрические активные фильтры, которые используются для уменьшения уровня гармонических искажений. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62544:2020 «Системы постоянного тока высокого напряжения. Применение активных фильтров».

Также утверждены четыре стандарта в группе «Руководство по спецификации и проектированию фильтров гармоник на стороне переменного тока», предназначенных для систем ПТВН с преобразователями с линейной коммутацией:

  • ГОСТ Р 59032.1-2020 «Часть 1. Общий обзор» устанавливает общие рекомендации по разработке технических требований на фильтры гармоник на стороне переменного тока. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62544:2020 «Системы постоянного тока высокого напряжения. Применение активных фильтров»;
  • ГОСТ Р 59032.2-2020 «Часть 2. Измерения и проверки на месте эксплуатации» устанавливает общие рекомендации по методам проверки рабочих характеристик фильтров гармоник. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62001-2:2016 «Электропередачи постоянного тока высокого напряжения. Руководство по спецификации и проектированию фильтров гармоник на стороне переменного тока. Часть 2. Режимы работы»;
  • ГОСТ Р 59032.3-2020 «Часть 3. Моделирование» устанавливает общие рекомендации для учета взаимного влияния гармонических составляющих на сторонах постоянного и переменного тока преобразователей, а также существующих гармоник в сети переменного тока, моделирования сопротивления сети переменного тока и моделирования характеристик фильтров переменного тока. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62001-3:2016 «Электропередачи постоянного тока высокого напряжения. Руководство по спецификации и проектированию фильтров гармоник на стороне переменного тока. Часть 3. Моделирование»;
  • ГОСТ Р 59032.4-2020 «Часть 4. Оборудование» устанавливает общие рекомендации по определению параметров фильтров на стороне переменного тока в системах постоянного тока высокого напряжения и их составных компонентов в установившихся и переходных режимах, требования к конструкции, монтажу, эксплуатации, безопасности и испытаниям оборудования фильтров. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62001-4:2016 «Электропередачи постоянного тока высокого напряжения. Руководство по спецификации и проектированию фильтров гармоник на стороне переменного тока. Часть 4. Оборудование».

Проекты стандартов были разработаны ОАО «НИИПТ» по заказу ПАО «ФСК ЕЭС» при участии АО «НТЦ ФСК ЕЭС» по Программе национальной стандартизации в рамках деятельности подкомитета ПК-6 «Силовая электроника в электроэнергетике» технического комитета по стандартизации ТК 016 «Электроэнергетика».

Национальные стандарты вводятся в действие с 1 января 2021 года. Официальные тексты стандартов будут доступны для ознакомления после издания – на сайте Росстандарта, а также для распространения в интернет-магазине уполномоченной организации ФГУП «СТАНДАРТИНФОРМ».

Как определить напряжение ЛЭП по виду изоляторов ВЛ?

Для опытного специалиста электрика нет ничего проще, чем по внешнему виду опоры ЛЭП определить напряжение на ней. Сама конструкция опоры, то какие изоляторы установлены на ней, сколько проводов, как они размещены — все это при визуальном осмотре позволит сделать вывод о напряжении конкретной высоковольтной линии. Но что делать, если специалиста нет, и перед вами стоит вопрос: «Сколько вольт в ЛЭП?» и нужно узнать напряжение в линии электропередач в киловольтах (кВ).

Для чего обычному человеку, не имеющему никакого отношения к работе линий электропередач, знать о напряжении в проводах ЛЭП? Для чего эти базовые знания по электрике? Дело все в том, что эти знания могут оказаться не просто полезной информацией, но даже кому-то помогут спасти жизнь.

Для повышения эффективности передачи электроэнергии и снижения потерь в воздушных и кабельных линиях, электрические сети разбивают на участки с разными классами напряжения ЛЭП.

Классификация ЛЭП по напряжению

  1. Низший класс напряжения ЛЭП – до 1 кВ;
  2. Средний класс напряжения ЛЭП – от 1 кВ до 35 кВ;
  3. Высокий класс напряжения ЛЭП – от 110 кВ до 220 кВ;
  4. Сверхвысокое напряжение ВЛ – от 330 кВ до 500 кВ;
  5. Ультравысокое – от 750 кВ.

Сколько вольт опасно для человека?

Высокое напряжение воздействует на человека опасным для здоровья образом, так как ток (переменный или постоянный) способен не только поразить человека, но и нанести ожоги. Сеть 220 в, 50 Гц уже достаточно опасна так, как считается, что постоянное или переменное напряжение, которое превышает 36 вольт и ток 0,15А убивает человека. В связи с этим, в ряде случаев даже ток осветительной сети может оказаться смертельным для человека. Поэтому высоковольные провода подвешивают на определенной высоте на ЛЭП опорах. Высота столба ЛЭП зависит от стрелы провеса провода, расстояния от провода до поверхности земли, мощности ЛЭП и т. п

С ростом рабочего напряжения в проводах ЛЭП увеличиваются размеры и сложность конструкций опор электропередач. Если для передачи напряжения 220/380 В используются обычные железобетонные (иногда деревянные) опоры ЛЭП с фарфоровыми линейными изоляторами, то воздушные линии мощность 500 кВ имеют внешний вид совсем иной. Опора ВЛ 500кВ представляет собой сборную металлическую П-образную конструкцию высотой до нескольких десятков метров, к которым три провода крепятся с помощью траверс посредством гирлянд изоляторов. В воздушных линиях электропередач максимального напряжения ЛЭП 1150кВ для каждого из трех проводов предусмотрена отдельностоящая металлическая опора ЛЭП.

Важная роль при прокладке высоковольтных ЛЭП принадлежит типу линейных изоляторов, вид и конструкция которых зависят от напряжения в линии электропередач. Поэтому напряжение ЛЭП легко узнать по внешнему виду изолятора ВЛ.

 Штыревые фарфоровые изоляторы используются для подвешивания самых легких проводов в воздушных линиях небольшой мощности 0,4-10 кВ. Штыревые изоляторы этого типа имеют значительные недостатки, основными из которых являются недостаточная электрическая прочность (ограничение напряжения ЛЭП 0,4-10кВ) и неудовлетворительный способ закрепления на изоляторе проводов ВЛ, создающие в эксплуатации возможность повреждений проводов в местах их креплений при автоколебаниях подвески. Поэтому в последнее время штыревые изоляторы полностью уступили место подвесным. Изоляторы ВЛ подвесного типа, применяющиеся у нас в контактной сети, имеют несколько иной внешний вид и размеры.

При напряжении в ЛЭП свыше 35кВ используются подвесные изоляторы ВЛ, внешний вид которых представляет собой фарфоровую или стеклянную тарелку-изолятор, шапки из ковкого чугуна и стержня. Для обеспечения необходимой изоляции изоляторы собирают в гирлянды. Размеры гирлянды зависят от напряжения линии и типа изоляторов высоковольтных линий.

Приблизительно определить напряжение ЛЭП, мощность линии по внешнему виду, простому человеку бывает трудно, но, как правило, это можно сделать простым способом — точно посчитать количество и узнать сколько изоляторов в гирлянде крепления провода (в ЛЭП до 220кВ), или число проводов в одной связке («пучке») для линий от 330кВ и выше..

Сколько вольт в высоковольтных проводах ЛЭП?

 Электрические линии малого напряжения — это ЛЭП-35 кВ (напряжение 35000 Вольт) легко определить самому визуально, т.к. они имеют в каждой гирлянде небольшое количество изоляторов — 3-5 штук.

ЛЭП 110 кВ — это уже 6-10 высоковольтных изоляторов в гирляндах, если число тарелок от 10-ти до 15-ти, значит это ВЛ 220 кВ.

Если вы можете видеть, что высоковольтные провода раздваиваются (расщепление) тогда — ЛЭП 330 кВ, если количество проводов подходящих на каждую траверса ЛЭП уже три (в каждой высоковольтной цепи) — то напряжение ВЛ 500 кВ, если количество проводов в связке четыре — мощность ЛЭП 750кВ.

 Для более точного определения напряжения ВЛ обратитесь к специалистам в местное энергетическое предприятие — собственник, чтобы узнать чья опора ЛЭП и найти владельца кому принадлежат электрические сети. Также точно узнать напряжения можно, посмотрев маркировку, что написана на опоре ЛЭП, рядом с номером. Буква в маркировке означает: Т — 35 кВ, С — 110 кВ, Д — 220 кВ.

Количество изоляторов на ЛЭП (в гирлянде ВЛ)

Количество подвесных изоляторов в гирляндах ВЛ на металлических и железобетонных опорах ЛЭП в условиях чистой атмосферы (с обычным полевым загрязнением).

Тип изолятора по ГОСТ ВЛ 35 кВ ВЛ 110 кВ ВЛ 150 кВ ВЛ 220 кВ ВЛ 330 кВ ВЛ 500 кВ
ПФ6-А (П-4,5) 3 7 9 13 19
ПФ6-Б (ПМ-4,5) 3 7 10 14 20
ПФ6-В (ПФЕ-4,5) 3 7 9 13 19
(ПФЕ-11) 6 8 11 16 21
ПФ16-А 6 8 11 17 23
ПФ20-А (ПФЕ-16) 10 14 20
(ПФ-8,5) 6 8 11 16 22
(П-11) 6 8 11 15 21
ПС6-А (ПС-4,5) 3 8 10 14 21
ПС-11 (ПС-8,5) 3 7 8 12 17 24
ПС16-А 6 8 11 16 22
ПС16-Б 6 8 12 17 24
ПС22-А 10 15 21
ПС30-А 11 16 22

Высокое напряжение — High voltage

Под электричеством высокого напряжения понимается электрический потенциал, достаточно большой, чтобы вызвать травму или повреждение. В некоторых отраслях под высоким напряжением понимается напряжение выше определенного порога. Оборудование и проводники, на которых установлено высокое напряжение, требуют особых требований и процедур безопасности.

Высокое напряжение используется в распределении электроэнергии , в электронно-лучевых трубках , для генерации рентгеновских лучей и пучков частиц , для создания электрических дуг , для зажигания, в фотоэлектронных умножителях и вакуумных лампах усилителей высокой мощности , а также в других промышленных устройствах. военные и научные приложения.

Определение

Числовое определение высокого напряжения зависит от контекста. При классификации напряжения как высокого напряжения учитываются два фактора: возможность возникновения искры в воздухе и опасность поражения электрическим током при контакте или близости.

Международная электротехническая комиссия и ее национальные партнеры ( ИЭППЫ , IEEE , VDE и т.д.) определяют высокое напряжение , как указаны выше 1000  V для переменного тока , и по меньшей мере 1500 В для постоянного тока .

В Соединенных Штатах Национальная ассоциация производителей электрооборудования (NEMA) определяет высокое напряжение как более 100–230 кВ. Британский стандарт BS 7671 : 2008 определяет высокое напряжение как любую разницу напряжений между проводниками, превышающую 1000 В переменного тока или 1500 В постоянного тока без пульсаций, или любую разницу напряжений между проводником и землей, которая превышает 600 В переменного тока или 900 В без пульсаций. ОКРУГ КОЛУМБИЯ.

Электрики могут иметь лицензию только на определенные классы напряжения в некоторых юрисдикциях. Например, лицензия на электрооборудование для специализированной подотрасли, такой как установка систем отопления , вентиляции и кондиционирования воздуха, систем пожарной сигнализации, систем замкнутого телевидения , может иметь право на установку систем с напряжением только до 30 вольт между проводниками, и может быть запрещена работа на них. цепи сетевого напряжения. Обычные люди могут рассматривать бытовые электросети (от 100 до 250 В переменного тока), в которых присутствует самое высокое напряжение, с которым они обычно сталкиваются, как с высоким напряжением .

Напряжение выше примерно 50 вольт обычно может вызвать опасное количество тока, протекающего через человека, который касается двух точек цепи, поэтому стандарты безопасности более строгие в отношении таких цепей.

В автомобильной технике под низким напряжением понимается напряжение в диапазоне от 30 до 1000 В переменного тока или от 60 до 1500 В постоянного тока.

Определение сверхвысокого напряжения (СВН) снова зависит от контекста. В технике передачи электроэнергии сверхвысокое напряжение классифицируется как напряжение в диапазоне от 345 000 до 765 000 В. В электронных системах источник питания, обеспечивающий более 275 000 вольт, называется источником сверхвысокого напряжения и часто используется в физических экспериментах. Ускоряющее напряжение для телевизионной электронно-лучевой трубки можно описать как сверхвысокое напряжение или сверхвысокое напряжение (EHT) по сравнению с другими источниками напряжения внутри оборудования. Диапазон этого типа электроснабжения составляет от 5 кВ до 30 кВ.

Производство

Обычные статические электрические искры, наблюдаемые в условиях низкой влажности, всегда имеют напряжение значительно выше 700 В. Например, искры от дверей автомобиля зимой могут иметь высокое напряжение до 20000 В.

Электростатические генераторы, такие как генераторы Ван де Граафа и машины Вимшерста, могут вырабатывать напряжение, приближающееся к одному миллиону вольт, но обычно вырабатывают малые токи. Индукционные катушки работают на эффекте обратного хода, в результате чего напряжения превышают отношение витков, умноженное на входное напряжение. Обычно они производят более высокие токи, чем электростатические машины, но каждое удвоение желаемого выходного напряжения примерно вдвое увеличивает вес из-за количества проводов, необходимых во вторичной обмотке. Таким образом, масштабирование их до более высоких напряжений путем добавления большего количества витков провода может стать непрактичным. Кокрофт-Уолтон умножитель может быть использован для умножения напряжения , полученного с помощью индукционной катушки. Он генерирует постоянный ток с помощью диодных переключателей для зарядки лестницы конденсаторов. Катушки Тесла используют резонанс, легки и не требуют полупроводников.

Искры наибольшего масштаба возникают в результате естественного разряда молнии . Средний разряд отрицательной молнии несет ток от 30 до 50 килоампер, передает заряд в 5 кулонов и рассеивает 500 мегаджоулей энергии ( эквивалент 120 кг в тротиловом эквиваленте , или достаточно, чтобы зажечь 100-ваттную лампочку примерно на 2 месяца). Однако средний разряд положительной молнии (от вершины грозы) может проводить ток от 300 до 500 килоампер, передавать заряд до 300 кулонов, иметь разность потенциалов до 1 гигавольта (миллиарда вольт) и может рассеивать 300 ГДж энергии (72 тонны в тротиловом эквиваленте, или достаточно энергии, чтобы зажечь 100-ваттную лампочку на срок до 95 лет). Отрицательный удар молнии обычно длится всего десятки микросекунд, но часто бывает несколько ударов. Положительный удар молнии — это обычно единичное событие. Однако больший пиковый ток может протекать в течение сотен миллисекунд, что делает его значительно более энергичным, чем отрицательная молния.

Искры в воздухе

Пробой диэлектрика прочность сухого воздуха при стандартной температуре и давлении (STP), между сферическими электродами составляет около 33 кВ / см. Это только приблизительное руководство, поскольку фактическое напряжение пробоя сильно зависит от формы и размера электрода. Сильные электрические поля (от высокого напряжения, приложенного к маленьким или заостренным проводникам) часто вызывают коронный разряд фиолетового цвета в воздухе, а также видимые искры. Напряжения ниже примерно 500–700 вольт не могут вызвать видимых искр или свечения в воздухе при атмосферном давлении, поэтому по этому правилу эти напряжения являются «низкими». Однако в условиях низкого атмосферного давления (например, в высотных самолетах ) или в среде благородных газов, таких как аргон или неон , искры возникают при гораздо более низких напряжениях. От 500 до 700 вольт не является фиксированным минимумом для искрового пробоя, но это практическое правило. Для воздуха в STP минимальное напряжение пробоя составляет около 327 вольт, как отметил Фридрих Пашен .

В то время как более низкие напряжения, как правило, не перескакивают через промежуток, который присутствует до подачи напряжения, прерывание существующего тока через промежуток часто вызывает искру или дугу низкого напряжения . Поскольку контакты разделены, несколько маленьких точек контакта отделяются последними. Ток становится ограниченным в этих маленьких горячих точках , заставляя их накалиться, так что они испускают электроны (посредством термоэлектронной эмиссии ). Даже небольшая батарейка на 9 В может вызвать заметное искрение благодаря этому механизму в затемненном помещении. Ионизированный воздух и пары металла (от контактов) образуют плазму, которая временно перекрывает расширяющийся зазор. Если источник питания и нагрузка пропускают достаточный ток, может образоваться самоподдерживающаяся дуга . После образования дуга может быть увеличена до значительной длины до разрыва цепи. Попытка разомкнуть индуктивную цепь часто приводит к образованию дуги, поскольку индуктивность выдает импульс высокого напряжения всякий раз, когда прерывается ток. В системах переменного тока вероятность возникновения продолжительной дуги несколько ниже, поскольку ток возвращается к нулю дважды за цикл. Дуга гаснет каждый раз, когда ток проходит через нулевое значение , и должна повторно зажигаться в течение следующего полупериода для поддержания дуги.

В отличие от омического проводника сопротивление дуги уменьшается с увеличением тока. Это делает непреднамеренные дуги в электрическом устройстве опасными, поскольку даже небольшая дуга может стать достаточно большой, чтобы повредить оборудование и вызвать возгорание, если имеется достаточный ток. Преднамеренно созданная дуга, например, используемая при освещении или сварке , требует наличия какого-либо элемента в цепи для стабилизации характеристик тока / напряжения дуги.

Использует

Распределение

Линии электропередач с предупреждающим знаком высокого напряжения.

В линиях электропередачи и распределения электроэнергии обычно используется напряжение от десятков до сотен киловольт. Линии могут быть надземными или подземными. Высокое напряжение используется в распределительной сети для снижения омических потерь при транспортировке электроэнергии на большие расстояния.

Промышленное

Он используется в производстве полупроводников для напыления тонких слоев металлических пленок на поверхность пластины. Он также используется для электростатического флокирования, чтобы покрыть предметы с небольшими волокнами, стоящими на краю.

Научный

Искровые разрядники исторически использовались как ранняя форма радиопередачи. Точно так же, грозовые разряды в атмосфере Юпитера , как полагают, является источником мощных планеты радио выбросов частот.

Высокое напряжение использовалось в важных экспериментах и ​​открытиях в области химии и физики элементарных частиц. Электрические дуги были использованы для выделения и открытия элемента аргона из атмосферного воздуха. Индукционные катушки питали первые рентгеновские трубки. Мозли использовал рентгеновскую трубку, чтобы определить атомный номер набора металлических элементов по спектру, излучаемому при использовании в качестве анодов. Высокое напряжение используется для генерации электронных лучей для микроскопии . Кокрофт и Уолтон изобрели умножитель напряжения для преобразования атомов лития в оксиде лития в гелий путем ускорения атомов водорода.

Безопасность

Международный символ безопасности : «Осторожно, опасность поражения электрическим током» ( ISO 7010 W012), также известный как символ высокого напряжения.

Напряжение более 50 В, приложенное к сухой неповрежденной коже человека, может вызвать фибрилляцию сердца, если оно создает электрические токи в тканях тела, которые проходят через область груди . Напряжение, при котором существует опасность поражения электрическим током, зависит от электропроводности сухой кожи человека. Живые человеческие ткани могут быть защищены от повреждений за счет изоляционных свойств сухой кожи до 50 вольт. Если та же самая кожа становится влажной, если есть раны или если напряжение подается на электроды, которые проникают в кожу, то даже источники напряжения ниже 40 В могут быть смертельными.

Случайный контакт с любым высоким напряжением, обеспечивающим достаточную энергию, может привести к серьезным травмам или смерти. Это может произойти, поскольку тело человека обеспечивает путь для прохождения тока, вызывая повреждение тканей и сердечную недостаточность. Другие травмы могут включать ожоги от дуги, возникшей при случайном контакте. Эти ожоги могут быть особенно опасными, если поражены дыхательные пути пострадавшего. Травмы также могут быть получены в результате физических сил, которые испытывают люди, падающие с большой высоты или брошенные на значительное расстояние.

Низкоэнергетическое воздействие высокого напряжения может быть безвредным, например, искра, возникающая в сухом климате при прикосновении к дверной ручке после прогулки по покрытому ковром полу. Напряжение может быть в диапазоне тысяч вольт, но средний ток является низким.

Стандартные меры предосторожности во избежание травм включают работу в условиях, при которых электрическая энергия не протекает через тело, особенно через область сердца, например, между руками или между рукой и ногой. Электричество может течь между двумя проводниками в высоковольтном оборудовании, и тело может замкнуть цепь. Чтобы этого не произошло, рабочий должен носить изолирующую одежду, такую ​​как резиновые перчатки, использовать изолированные инструменты и не прикасаться к оборудованию более чем одной рукой за раз. Электрический ток также может протекать между оборудованием и заземлением. Чтобы этого не произошло, рабочий должен стоять на изолированной поверхности, например, на резиновом коврике. Защитное оборудование регулярно проверяется, чтобы гарантировать, что оно по-прежнему защищает пользователя. Правила тестирования различаются в зависимости от страны. Испытательные компании могут проводить испытания при напряжении до 300 000 вольт и предлагать услуги от тестирования перчаток до тестирования Elevated Working Platform (или EWP).

Распределение

Прикосновение к проводам или близкое приближение к ним представляет опасность поражения электрическим током . Контакт с воздушными проводами может привести к травмам или смерти. Металлические лестницы, сельскохозяйственное оборудование, лодочные мачты, строительная техника, воздушные антенны и подобные предметы часто вступают в смертельный контакт с воздушными проводами. Посторонние лица, взбирающиеся на опоры электропередач или электрические устройства, также часто становятся жертвами поражения электрическим током. При очень высоких напряжениях передачи даже близкое приближение может быть опасным, поскольку высокое напряжение может вызвать дугу через значительный воздушный зазор.

Копание в закопанном кабеле также может быть опасным для рабочих на месте раскопок. Землеройное оборудование (ручные инструменты или привод от машин), которое соприкасается с проложенным кабелем, может подать напряжение на трубопровод или землю в этом районе, что приведет к поражению электрическим током ближайших рабочих. Неисправности в линии передачи высокого напряжения или подстанции могут привести к высоким токам , протекающих по поверхности Земли, производя подъем потенциала земли , что также представляет опасность поражения электрического тока.

Для линий электропередачи высокого и сверхвысокого напряжения специально обученный персонал использует методы « линии под напряжением», чтобы обеспечить непосредственный контакт с оборудованием, находящимся под напряжением. В этом случае рабочий электрически подключен к высоковольтной линии, но полностью изолирован от земли, так что он имеет такой же электрический потенциал, что и линия. Поскольку подготовка к таким операциям является длительной и по-прежнему представляет опасность для персонала, только очень важные линии электропередачи подлежат техническому обслуживанию во время эксплуатации. Вне этих должным образом спроектированных ситуаций изоляция от земли не гарантирует отсутствие тока на землю, поскольку заземление или искрение на землю могут возникать неожиданными способами, а токи высокой частоты могут обжечь даже незаземленного человека. По этой причине прикосновение к передающей антенне опасно, а высокочастотная катушка Тесла может выдержать искру только с одной конечной точкой.

Защитное оборудование на высоковольтных линиях электропередачи обычно предотвращает образование нежелательной дуги или обеспечивает ее гашение в течение десятков миллисекунд. Электрические устройства, прерывающие цепи высокого напряжения, предназначены для безопасного направления образовавшейся дуги, чтобы она рассеивалась без повреждений. В высоковольтных выключателях часто используется струя воздуха под высоким давлением, специальный диэлектрический газ (например, SF 6 под давлением) или погружение в минеральное масло для гашения дуги при разрыве цепи высокого напряжения.

Проводка в оборудовании, таком как рентгеновские аппараты и лазеры, требует осторожности. Секция высокого напряжения физически удалена от стороны низкого напряжения, чтобы уменьшить вероятность образования дуги между ними. Во избежание корональных потерь проводники должны быть как можно короче и без острых концов. В изолированном пластиковом покрытии не должно быть пузырьков воздуха, которые приводят к корональным разрядам внутри пузырьков.

Электростатические генераторы

Высокое напряжение не обязательно опасно, если оно не может обеспечить значительный ток . Несмотря на то, что электростатические машины, такие как генераторы Ван де Граафа и машины Вимшерста, вырабатывающие напряжение, приближающееся к одному миллиону вольт, они дают кратковременный удар. Это потому, что ток низкий, например, движется только относительно небольшое количество электронов. Эти устройства имеют ограниченное количество накопленной энергии, поэтому средний вырабатываемый ток невелик и обычно в течение короткого времени с импульсами, достигающими пика в диапазоне 1 А в течение наносекунды.

Разряд может включать в себя очень высокое напряжение в течение очень короткие периоды, но производить фибрилляции сердца, электрический источник питания должны производить значительный ток в сердечной мышце может продолжаться в течение многих миллисекунд , и должны внести полную энергию в диапазоне , по крайней мере , мДж или выше. Поэтому относительно высокий ток, превышающий примерно пятьдесят вольт, может быть значимым с медицинской точки зрения и потенциально смертельным.

Во время разряда эти машины прикладывают высокое напряжение к телу всего на одну миллионную секунды или меньше. Таким образом, слабый ток применяется в течение очень короткого времени, а количество вовлеченных электронов очень мало.

Катушки Тесла

Несмотря на то, что катушки Тесла внешне похожи на генераторы Ван де Граафа, они не являются электростатическими машинами и могут непрерывно генерировать значительные радиочастотные токи. Ток, подаваемый к человеческому телу, будет относительно постоянным, пока поддерживается контакт, в отличие от электростатических машин, которым обычно требуется больше времени для накопления заряда, а напряжение будет намного выше, чем напряжение пробоя кожи человека. Как следствие, выход катушки Тесла может быть опасным или даже фатальным.

Опасность вспышки дуги

Устройство для испытания высокого напряжения с большим конденсатором и испытательным трансформатором

В зависимости от предполагаемого тока короткого замыкания, имеющегося в составе распределительного устройства , существует опасность для обслуживающего и обслуживающего персонала из-за возможности возникновения электрической дуги высокой интенсивности . Максимальная температура дуги может превышать 10 000 кельвинов , а тепловое излучение, расширяющийся горячий воздух и взрывное испарение металла и изоляционного материала могут нанести серьезный вред незащищенным работникам. Такие комплекты распределительных устройств и источники дуги высокой энергии обычно присутствуют на электрических подстанциях и генерирующих станциях, промышленных предприятиях и крупных коммерческих зданиях. В Соединенных Штатах Национальная ассоциация противопожарной защиты опубликовала нормативный стандарт NFPA 70E для оценки и расчета опасности вспышки дуги и предоставляет стандарты защитной одежды, необходимой для электрических рабочих, подвергающихся таким опасностям на рабочем месте.

Опасность взрыва

Даже напряжение, недостаточное для разрушения воздуха, может обеспечить достаточно энергии для воспламенения атмосферы, содержащей горючие газы или пары, или взвешенную пыль. Например, газообразный водород , природный газ или пары бензина / бензина, смешанные с воздухом, могут воспламениться от искр, производимых электрическими устройствами. Примерами промышленных объектов с опасными зонами являются нефтехимические заводы, химические заводы , элеваторы и угольные шахты .

Меры, принятые для предотвращения таких взрывов, включают:

  • Искробезопасность за счет использования устройства, сконструированного так, чтобы не накапливать достаточное количество накопленной электрической энергии, чтобы вызвать взрыв.
  • Повышенная безопасность, которая распространяется на устройства, использующие такие меры, как маслонаполненные корпуса для предотвращения искр.
  • Взрывозащищенные (огнестойкие) корпуса, которые сконструированы таким образом, чтобы взрыв внутри корпуса не мог выйти и воспламенить окружающую взрывоопасную атмосферу (это обозначение не означает, что устройство может выдержать внутренний или внешний взрыв)

В последние годы стандарты защиты от взрыва стали более единообразными в европейской и североамериканской практике. Система классификации «зон» теперь используется в измененной форме в Национальных электротехнических правилах США и Канадских электротехнических правилах . Устройства искробезопасности теперь одобрены для использования в Северной Америке.

Токсичные газы

Электрические разряды, включая частичный разряд и коронный разряд , могут производить небольшие количества токсичных газов, которые в замкнутом пространстве могут представлять опасность для здоровья. Эти газы включают окислители, такие как озон и различные оксиды азота . Их легко идентифицировать по характерному запаху или цвету, что позволяет свести к минимуму время контакта. Оксид азота невидим, но имеет сладкий запах. Он окисляется до диоксида азота в течение нескольких минут, который имеет желтый или красновато-коричневый цвет в зависимости от концентрации и запаха газообразного хлора, как в бассейне. Озон невидим, но имеет резкий запах, напоминающий запах воздуха после грозы. Это недолговечный вид, и половина его распадается на O
2 в течение суток при нормальной температуре и атмосферном давлении.

Молния

Опасности от молнии, очевидно, включают прямой удар по людям или имуществу. Однако молния также может создавать опасные градиенты напряжения в земле, а также электромагнитный импульс и может заряжать протяженные металлические объекты, такие как телефонные кабели, заборы и трубопроводы, до опасного напряжения, которое может быть перенесено на много миль от места удара. . Хотя многие из этих объектов обычно не являются проводящими, очень высокое напряжение может вызвать электрический пробой таких изоляторов, заставляя их действовать как проводники. Эти переданные потенциалы опасны для людей, домашнего скота и электронных устройств. Удары молнии также вызывают пожары и взрывы, которые приводят к гибели людей, травмам и материальному ущербу. Например, ежегодно в Северной Америке от ударов молнии возникают тысячи лесных пожаров .

Меры по борьбе с молнией могут снизить опасность; к ним относятся молниеотводы , экранирующие провода и соединение электрических и конструктивных частей зданий с образованием сплошного ограждения.

Смотрите также

Рекомендации

внешняя ссылка

диапазонов напряжения и электричество в вашем доме

Для большинства из нас единственная проблема с электричеством в наших домах — есть ли оно у нас или нет. Кроме того, это простой вопрос о наличии достаточного количества розеток и «Если я отключу этот шнур, отключится ли что-то важное?» Но что на самом деле происходит с электрическими схемами за стенами? Почему летом гаснет свет или выключаются приборы? Или во время шторма случаются отключения электроэнергии?

Чтобы ответить на эти вопросы, прежде всего важно понять диапазоны напряжения, действующие в вашем доме.

И еще до этого, что на самом деле подразумевается под термином «напряжение».

При обсуждении электрических цепей часто используется аналогия с резервуарами и трубами, заполненными водой. В этом сценарии электрический ток подобен потоку воды (измеряется в амперах), электрический заряд — это количество воды (измеряется в кулонах), а напряжение — это давление, которое толкает воду, или, точнее, разница в давлении между двумя точками (измеряется в вольтах).

Теперь представьте, что у вас есть два отдельных резервуара для воды, в которых количество воды (заряда) одинаково, но ширина труб разная.

Поскольку в обоих резервуарах содержится одинаковое количество жидкости, давление (напряжение) одинаково. Однако, когда вода выпускается, поток (ток) в более узкой трубе меньше, чем в более широкой.

Это означает, что для получения одинаковых результатов с обоими резервуарами нам придется увеличить количество воды в резервуаре с помощью более узкой трубы, что, в свою очередь, приведет к увеличению давления.

Этот вариант важен для понимания того, как электричество поступает и действует в вашем доме.

Например, подумайте о размерах шнура для всех ваших приборов — теперь сравните размер шнура вашего смартфона с размером шнура сушильной машины. Есть большая разница, правда? Длина и ширина этих шнуров аналогична размеру водопроводных труб в приведенной выше аналогии. Для более крупных предметов, таких как сушилка или кондиционер, потребуется гораздо больше энергии, чем для лампы.Однако, если начальная плата для обоих одинакова, ограничение размера шнура становится особенно важным.

Но ширина и длина шнура электроприбора — это не единственное, что регулирует мощность в вашем доме.

Это начинается с вашего автоматического выключателя.

Как работает электричество в вашем доме

Когда электричество впервые попадает в ваш дом, оно проходит через коробку автоматического выключателя и разделяется на различные диапазоны напряжения.

Каждый дом в США и Канаде работает по двухфазной системе, состоящей из 3-х проводов; два линейных провода и один заземляющий. Это означает, что хотя мощность, которая поступает в ваш дом, составляет 240 В, она затем делится на главном автоматическом выключателе на две половины по 120 В. Эти половинки затем проходят через один из линейных проводов и заземленный центр и используются для питания ваших основных приборов, таких как лампы.

Для более крупных бытовых приборов, таких как электрические плиты или сушилки, питание проходит одновременно через линейные провода и землю при полном напряжении 240 В.Это позволяет системе балансировать между ними при увеличении электрических нагрузок.

Но где эти диапазоны вписываются в общую картину?

Ниже мы создали простое руководство, которое поможет вам лучше понять различные диапазоны напряжения и их терминологию.

Диапазоны напряжения в США и Канаде

Номинальное напряжение: Это стандартное напряжение, производимое энергокомпанией.

Номинальное напряжение: Это максимальное напряжение, которое может безопасно достигаться при работе прибора.

В США и Канаде номинальное напряжение составляет 120/240, , а номинальное напряжение обычно составляет 125/250. Однако номинальное напряжение может варьироваться до 5 процентов с плюсом или минусом.

Выход за пределы номинального и номинального напряжения может стать немного сложнее.

Хотя вы, возможно, видели маркеры напряжения LV (низкое напряжение), , MV (среднее напряжение), , HV (высокое напряжение), или даже ELV (сверхнизкое напряжение), и EHV (сверхнизкое напряжение). High Voltage) , точные значения напряжения для этих диапазонов могут варьироваться в зависимости от того, кого вы спрашиваете.Это связано с различиями в отраслевых стандартах, штатах и ​​рейтингах, установленных Северным электрическим кодексом (NEC) и Институтом инженеров по электротехнике и радиоэлектронике (IEEE).

Но не беспокойтесь, что вы запутаетесь, каждый прибор в вашем доме должен иметь соответствующую маркировку с указанием напряжения, необходимого для его безопасной работы!

И для большинства случаев домашнего использования стандарты National Electric Code (NEC) — единственные, о которых вам нужно беспокоиться. Проще говоря —

  • Низкое напряжение (LV) — это диапазон напряжений с низким риском травм и обычно ниже 100 В.Например, если вы прикоснетесь к проводу, по которому идет ток низкого напряжения, сухими руками, вряд ли вас ударит током.
  • Высокое напряжение (ВН) , с другой стороны, определяется как любое напряжение выше 100 В, которое потенциально может причинить вред.

Вне вашего дома и классификации NEC числа могут быть немного мрачнее. Однако для домашнего использования они обычно следующие:

Для среднеквадратичного напряжения переменного тока

  • Сверхнизкое напряжение (ELV) будет указано как любое напряжение ниже 50 В.
  • Низкое напряжение (LV) от 50 В до 1000 В
  • Высокое напряжение (ВН) : 1000 В и выше.

Для постоянного напряжения

  • ELV будет указано как что-либо ниже 120V
  • LV составляет от 120 В до 1500 В
  • HV : 1500 В и выше

Если вы все еще не уверены в диапазонах напряжения в вашем собственном доме или опасаетесь, что они могут быть отключены, вы всегда можете приобрести цифровой измеритель напряжения, чтобы проверить свои розетки.

Причина колебаний мощности

Итак, если диапазоны напряжения, поступающие в ваш дом, регулируются, почему колебания мощности все еще происходят?

Скачки напряжения, провалы, отключения и отключения электроэнергии — все это вызвано нарушением стабильных уровней напряжения. Например, отключение или выключение больших устройств, таких как блоки переменного тока или электродвигатели, может вызвать скачки напряжения. Эти приборы потребляют много энергии при использовании, поэтому их остановка может вызвать внезапное повышение уровня напряжения.

Возможно, вы заметили, что ваш свет летом имеет тенденцию гаснуть или выключаться в течение дня. Эти отключения вызваны постоянным снижением уровней напряжения, как правило, по вине энергокомпании. Они делают это, потому что снижение уровней мощности в часы пик — отличный способ предотвратить перегрузки в электрических сетях.

У себя дома вы можете предотвратить это с помощью ограничителей мощности или кондиционеров, которые будут поддерживать стабильный уровень напряжения.

Источники:

HVS — Стандарт высокого напряжения

  • ВЫСОКАЯ УСТОЙЧИВОСТЬ
  • ВЫСОКАЯ ТОЧНОСТЬ
  • УНИКАЛЬНАЯ СТРУКТУРА ЗАЩИТЫ
  • МОДУЛЬНАЯ КОНСТРУКЦИЯ

Ohm-Labs HVS High Voltage Standard включает в себя инновации, основанные на многолетнем производстве и калибровке прецизионных высоковольтных делителей.

В HVS используются прецизионные согласованные резисторы для обеспечения высокой точности; это модифицированная конструкция перегородки Park.

Секция низкого сопротивления представляет собой стандартный резистор Ohm-Labs серии 100. Его можно удалить для отдельной калибровки или заменить другим эталоном для получения других соотношений. После удаления эталона с низким сопротивлением HVS можно использовать в качестве прецизионного высоковольтного резистора.

Инновационная конструкция защиты снижает ошибки утечки за счет экранирования каждого резистора при его номинальном напряжении. Защитная структура образует вторичный делитель с отдельным выходом для контроля напряжения во время испытаний.

Высоковольтные резисторы заключены в акриловую трубку, защищающую их от пыли и загрязнений. Низковольтный вентилятор отводит тепло через верхнюю часть делителя.

Базовый блок HVS включает в себя одну высоковольтную батарею 50 кВ (35 кВ переменного тока, действующее значение), один эталон сопротивления 100-Seires, основание и верхний тороид. Каждый дополнительный сумматор HVS-A включает в себя одну батарею 50 кВ и промежуточный тороид. Сумматоры легко складываются друг в друга для увеличения диапазона напряжений.

Сборки одного базового блока HVS плюс дополнительные блоки сумматора HVS-A можно заказать как HVS-100, HVS-150 и т. Д.

Тороиды HVS, высоковольтные секции, основание и стандарт сопротивления легко разбираются для безопасной транспортировки. Доступен индивидуально подобранный транспортировочный футляр (запросите футляр HVS).

Аккредитованная калибровка

ISO17025 включает до 150 кВ постоянного тока и до 100 кВ переменного тока среднеквадратичного значения (50 или 60 Гц).

Модель Макс кВ постоянного / переменного тока DC Точность Точность переменного тока
HVS 50 постоянного / 35 переменного тока <0. 01% <0,1%
HVS-A 50 постоянного / 35 переменного тока <0,01% <0,1%
HVS-100 100 постоянного / 50 переменного тока <0,01% <0,1%
HVS-150150 постоянного / 100 переменного тока <0,01% <0.1%

Физические

  • HVS: 60x60x35 см (24x24x14 дюймов), 14 кг (30 фунтов)
  • HVS-A: 50x50x30 см (20x20x12 дюймов), 8 кг (18 фунтов)

Консультации — Специалист по спецификациям | Проектирование электрических систем среднего напряжения

Цели обучения

  • Проанализируйте, как и почему выбрана определенная система среднего напряжения (СН) для данной конструкции.
  • Оцените применимые нормы и стандарты и их влияние на проектирование электрических систем.
  • Напомним, что следует учитывать при проектировании систем распределения мощности среднего напряжения.

Мы привыкли рассматривать электрическую мощность так же, как и любые другие коммунальные услуги, поставляемые в наш дом или бизнес. И это правильный взгляд на это. Так же, как вода и природный газ, электроэнергия передается и распределяется для общего пользования. Подобно тому, как давление (или разница давлений между двумя точками) перемещает воду и газ, напряжение «перемещает» электрический ток. Чтобы электроэнергия была доставлена ​​конечным пользователям, она должна пройти несколько итераций.

Источники, распределение электроэнергии

Электроэнергия вырабатывается с использованием магнитной и кинетической энергии. Когда магнитное поле, создаваемое постоянными магнитами, прерывается движущейся катушкой, в эту катушку индуцируется электрический ток. Именно так сегодня производится большая часть электроэнергии. Например, атомная станция использует ядерную энергию для производства пара высокого давления, который приводит в движение лопатки турбины. Затем это движение передается на ротор турбины.Магнитное поле генератора, соединенного с валом турбины, используется движущимся ротором для создания электрического тока в обмотке якоря. Угольные электростанции также используют тепло горящего угля для создания пара и выработки энергии с помощью паровой турбины, но с гораздо меньшей эффективностью, чем атомные станции. Гидроэлектростанция использует потенциальную энергию падающей воды для перемещения лопастей турбины. Точно так же ветряная турбина использует кинетическую энергию ветра для вращения лопастей. Установки на солнечных элементах не используют турбину, но они используют энергию солнца для стимуляции электронов специально изготовленных фотоэлектрических модулей, создавая таким образом постоянный ток (dc).Этот постоянный ток затем преобразуется в переменный ток (ac) через инверторы.

Несмотря на то, что существует так много источников энергии, которые можно преобразовать в электрическую, строительство электростанции везде, где требуется электроэнергия, непрактично и часто неосуществимо. Чтобы преодолеть эту проблему, электроэнергия передается от источника туда, где она необходима. Для перехода от инженерных сетей к конечному потребителю коммунальные предприятия используют подстанции. Эти подстанции снижают напряжение на уровне передачи до напряжения на уровне распределения.С этих подстанций, называемых коммунальными подстанциями, энергия передается (распределяется) жилым, коммерческим и промышленным пользователям.

Виды тока

Электроэнергия может передаваться через постоянный или переменный ток. Первой электростанцией была станция Перл-Стрит (построенная Edison Illuminating Co., которую возглавлял Томас Эдисон) в Нью-Йорке. Эта станция поставляла электроэнергию постоянного тока потребителям, находящимся поблизости от станции. Однако проблема с постоянным током заключается в том, что его нельзя транспортировать на большие расстояния, потому что он не может быть преобразован в более высокие напряжения. Никола Тесла был убежден, что способ преодолеть дистанционный барьер — это чередовать, а затем передавать мощность более высокого напряжения с помощью трансформаторов. Westinghouse запатентовал идею Теслы и построил первую линию электропередачи переменного тока в штате Нью-Йорк, по которой энергия передается от Ниагарского водопада в Буффало. Сегодняшние технологические достижения позволяют экономично передавать постоянный ток высокого напряжения — и это вполне может стать перспективой в будущем.

Первая линия электропередачи переменного тока была построена в 1886 году в Черки, Италия, которая передавала на 17 миль при напряжении 2000 В.Чтобы избежать высокой стоимости проводников, необходимых для передачи большого тока, и потерь, связанных с протеканием большого тока, были разработаны линии передачи более высокого напряжения. В 1936 году в США была проложена линия электропередачи 287 кВ: линия от плотины Гувера до Лос-Анджелеса. В настоящее время в Соединенных Штатах для передачи мощности обычно используется напряжение до 345 кВ. Возможно использование более высоких напряжений, но проводится тщательный анализ экономики, поскольку цена оборудования существенно возрастает при переходе на более высокий уровень напряжения.

Уровни напряжения

Есть несколько причин для выбора одного уровня напряжения вместо другого для передачи электроэнергии. Основная причина — стоимость. Чем выше напряжение, тем меньше меди для проводки, но больше денег на электрооборудование — это баланс. Еще одна причина — длина линий. Для более длинных линий электропередачи имеет смысл использовать более высокое напряжение, но это требует большего расстояния между проводами. Часто на решение влияют существующие линии электропередачи в конкретном районе.Использование одной и той же системы напряжения облегчает объединение различных линий в сеть, и это может сделать определенный уровень напряжения очень привлекательным, даже если непосредственные затраты выше.

Уровни напряжения стандартизированы, чтобы производители могли сконцентрироваться на разработке определенных типов оборудования. ANSI C84.1 определяет среднее напряжение (MV) как «класс номинальных системных напряжений от 1000 В до 100 кВ». IEEE 141 (Красная книга) ссылается на ANSI C84.1 в распознавании тех же уровней напряжения, связанных с диапазоном MV.Из всех возможных уровней напряжения от 1 кВ до 100 кВ стандартные напряжения, наиболее часто используемые в Соединенных Штатах, составляют 4160 В, 12 470 В, 13 200 В, 13 800 В, 24 940 В и 34 500 В для четырехпроводных систем и 69 000 V для трехпроводных систем. Также используются другие системы напряжения, такие как 2400 В, 4800 В, 6900 В, 8320 В, 12 000 В, 20 780 В, 22 860 В, 23 000 В и 46 000 В. Определенные напряжения, такие как 4,1 кВ, 6,9 кВ и 13,8. кВ, совпадают со стандартными напряжениями двигателя, поэтому они предпочтительны.

В зависимости от размера кампуса конечный пользователь должен будет выбрать, какой уровень напряжения распределять мощность. При выборе уровня напряжения необходимо принять несколько решений. Помимо стоимости проекта, одним из важнейших аспектов является безопасность. Много лет назад электрики обычно работали с оборудованием, находящимся под напряжением, и не только с оборудованием низкого напряжения (1000 В или меньше), но и с оборудованием среднего напряжения. Эта практика очень ограничена, потому что она очень опасна. В тех случаях, когда работы по техническому обслуживанию оборудования под напряжением по-прежнему выполняются, безопасность является первоочередной задачей.В целях обеспечения безопасности NFPA: Статья 110 Национального электротехнического кодекса (NEC) «Требования к электроустановкам» требует наличия определенных зазоров в рабочем пространстве вокруг электрического оборудования — чем выше номинальное напряжение, тем больше требуемый зазор. Техническое обслуживание оборудования — еще один фактор при принятии решения об уровне напряжения электрической системы. Если группа технического обслуживания уже обучена работе с определенным оборудованием, работающим под напряжением, имеет смысл продолжать использовать тот же уровень напряжения. В противном случае потребуется дополнительное обучение.

Использование системы распределения среднего напряжения имеет несколько преимуществ по сравнению с распределением низкого напряжения. Напряжение и ток имеют обратную зависимость. При определенной потребности в мощности, чем выше напряжение, тем ниже ток, согласно уравнению:

P = V x I

Где P = мощность, V = напряжение и I = ток.

Иногда проблема не в расстоянии, а в количестве распределяемой мощности. Жилые дома не имеют большой потребности в электроэнергии, поэтому использование НН им хорошо подходит.Но коммерческие клиенты обычно требуют большого количества энергии. Предположим, что определенному клиенту требуется мощность 10 МВт (или 12 МВА). При распределении этой мощности на НН (например, 480 В) объекту потребуется почти 14 450 ампер. Это огромный ток, который требует огромного количества проводов. Для сравнения, те же 12 МВА будут производить только около 500 ампер при 13,8 кВ. Это решение с низким потреблением тока дает владельцу гибкость в подаче электроэнергии через здание как можно ближе к нагрузке, а затем понижает мощность до низкого уровня для потребления.Выбор распределения электроэнергии через MV также помогает минимизировать потери мощности, что увеличивает эксплуатационную экономию. Верно и обратное: чем ниже напряжение, тем выше ток. Система среднего напряжения обеспечивает то же количество мощности за счет меньшего количества тока по сравнению с системой низкого напряжения. Меньшая сила тока дает меньшие проводники и / или меньшее количество наборов проводников для распределения мощности, что приводит к значительной экономии. Более низкие уровни тока также приводят к меньшим потерям мощности и, как следствие, меньшему падению напряжения.Меньшее падение напряжения делает возможным распределение мощности на большие расстояния. Очень часто в кампусе имеется распределительная система на 13,8 кВ с понижением напряжения до 480 В в здании и 4160 В и 480 В в центральном хозяйственном здании. Если расстояния от основной подстанции кампуса до отдельных зданий велики, можно использовать более высокие напряжения, но распределительная система на 13,8 кВ очень распространена. Другие распространенные напряжения составляют 12,47 кВ, 24 кВ и 24,9 кВ (номинально 25 кВ).

Проектирование системы распределения

При проектировании распределительной системы среднего напряжения особое внимание следует уделять размерам оборудования, номинальным характеристикам и свободным зазорам. Размеры оборудования для систем среднего напряжения больше, чем для систем низкого напряжения. Поэтому пространство, отведенное под оборудование, становится очень важным, и его следует выделять на ранних этапах процесса проектирования. В таблице 1 показано сравнение электрооборудования для двух очень распространенных систем напряжения 480 В и 13.8 кВ, на оборудовании того же производителя.

Рабочие зазоры вокруг оборудования среднего напряжения также больше, чем зазоры оборудования низкого напряжения. Статья 110 NEC описывает минимальные рабочие расстояния вокруг электрического оборудования. В таблице 2 сравниваются рабочие зазоры для тех же двух распределительных систем, которые перечислены в таблице 1.

Условие 1 выполняется, если на одной стороне есть открытая токоведущая часть, но нет токоведущих или заземленных частей на противоположной стороне рабочего пространства.Если с обеих сторон находятся токоведущие части, Условие 1 выполняется только в том случае, если части защищены изоляционными материалами. Условие 2 применяется, когда на одной стороне рабочего пространства находятся открытые токоведущие части, а с другой — заземленные, при этом бетон, кирпич и плитка считаются заземленными. Условие 3 — это наихудший сценарий с открытыми токоведущими частями по обе стороны рабочего пространства.

Если оборудование среднего напряжения находится на открытом воздухе, оно должно быть как минимум ограничено забором, который, в зависимости от уровня напряжения, должен находиться на расстоянии не менее 10 футов от токоведущих частей или корпуса. Для системы с номинальным напряжением 13,8 кВ зазор должен составлять 15 футов. См. Статью 110.31 NEC для получения более подробной информации.

Оборудование

СН не обладает такой гибкостью, как оборудование низкого напряжения. Для низковольтных систем существуют автоматические выключатели всех размеров, а более крупные выключатели оснащены легко регулируемыми расцепителями. В простых системах среднего напряжения для защиты могут использоваться предохранители, и эти предохранители также бывают разных размеров. Однако в сложных системах распределения среднего напряжения, таких как критически важные объекты, использование выключателей среднего напряжения становится необходимостью.Наименьший автоматический выключатель для номинальной системы 13,8 кВ (распределительное устройство 15 кВ) рассчитан на 1200 ампер. Следующий размер — 2000 ампер, затем 3000 ампер. Как упоминалось ранее, большим преимуществом систем среднего напряжения является низкий ток, но в настоящее время нет выключателя, достаточно маленького для этих систем. Однако для систем Международной электротехнической комиссии (МЭК) доступны автоматические выключатели на 630 ампер. Этот автоматический выключатель мы называем «тупым» выключателем. Его называют тупым, потому что он не обладает никаким интеллектом и не знает, когда устранить ошибку.По этой причине используются реле. Реле предлагают отличные возможности и схемы защиты, но это не отменяет того факта, что самый маленький автоматический выключатель среднего напряжения на 1200 ампер очень часто оказывается слишком большим для протекающего тока. Это отсутствие гибкости имеет финансовые последствия, которые необходимо учитывать.

Защита от сбоев для систем среднего напряжения становится важной из-за последствий отказа защиты. Автоматический выключатель на 1200 ампер, рассчитанный на 480 В, может выдерживать мощность около 1 МВА (при номинальном токе 100 и нагрузке).Для сравнения: автоматический выключатель на 1200 А при 13,8 кВ может выдерживать более 28 МВА. Как мы видим, выключатель среднего напряжения обеспечивает гораздо большую нагрузку, поэтому крайне важно обеспечить защиту. Из-за того, что единичный отказ оказывает большое влияние на систему распределения, надежность системы становится важной частью проектных усилий. IEEE 493-2007: Industrial Power Systems Design (Золотая книга) — хороший ресурс для анализа надежности. На основе этого анализа и потребностей владельца в систему может быть встроено резервирование.Избыточность может быть N + x (где x может быть 1, 2 или любым числом) или 2N. Система 2N требует двух источников питания для каждой единицы оборудования, каждый из которых полностью способен выдержать всю нагрузку (см. Рисунок 1). В случае неисправности на стороне «A», питание по-прежнему доступно через сторону «B». Когда сторона A недоступна, система не переходит в состояние 2N, пока сторона A не будет снова введена в эксплуатацию. Резервирование важно учитывать на любом уровне напряжения, но оно становится особенно важным в системах среднего напряжения, поскольку обеспечивается большое количество энергии, которое может быть потеряно.Используя тот же пример, выключатель на 1200 ампер при 480 В может выдерживать около 1 МВА, а при 13,8 кВ может выдерживать более 28 МВА. Потеря 28 МВА может иметь гораздо больший эффект, чем потеря 1 МВА мощности.

Для больших и сложных электрических систем защиту для системы среднего напряжения можно легко спроектировать с помощью реле, но она может стать сложной и ее необходимо тщательно продумать. Существует много видов схем защиты, и обычно в надежной системе задействовано много различных типов реле и функций.Каждому типу реле присвоен номер, как и каждому устройству защиты, описанному в ANSI / IEEE C37.2, что упрощает проектирование и понимание конструкций других людей. Реле дифференциальной защиты (87) суммирует входящие токи и сравнивает их с суммой выходящих токов. Этот вид защиты является одним из самых распространенных, поскольку он быстродействующий. Дифференциальная защита применяется к главной шине оборудования и зоне, которая охватывает все выключатели. Дифференциальная защита также может быть предусмотрена для трансформаторов среднего напряжения и фидеров значительной длины.Другие распространенные типы защиты — это максимальная токовая защита (51), мгновенная защита (50), защита от перенапряжения (59), минимальное напряжение (27), защита от обратной мощности (32) и многие другие. Отличным источником по защите электрических систем является IEEE 242-2001: Защита и координация промышленных и коммерческих энергосистем.

В последнее десятилетие предпринимались попытки централизовать защиту оборудования среднего напряжения. Отдельные реле отправляют сигналы на центральное устройство, которое затем обрабатывает информацию и решает, какое действие, если оно есть, должно быть выполнено, чтобы избежать ложного срабатывания.Сигнал может передаваться туда и обратно по оптоволоконной проводке или по беспроводной сети. Эта технология была впервые разработана в Европе, и ее стандартом является IEC 61850: Power Utility Automation. Эта технология многообещающая, но пока не получила широкого распространения.

Распределительные трансформаторы

СН также имеют тенденцию быть больше и дороже, чем трансформаторы низкого напряжения. Из-за воздействия, которое неисправность трансформатора может оказать на всю систему, больше внимания уделяется защите трансформаторов среднего напряжения. В дополнение к обычной защите от перегрузки по току, которую могут получить трансформаторы низкого напряжения, трансформаторы среднего напряжения оснащены тепловым реле (49) для контроля температуры масла, реле давления (63) для контроля давления в масляном баке и реле уровня жидкости (71). для контроля уровня масла (см. рисунок 2).Все эти реле отключают выключатель при заданном значении соответствующих параметров, выходящих за пределы допустимых диапазонов. Для пояснения, некоторые трансформаторы низкого напряжения могут иметь все эти уровни защиты, но для трансформаторов среднего напряжения такая защита является обычным делом.

Резервное питание

Системы распределения

MV предлагают те же преимущества, что и сторона энергоснабжения, на стороне резервного (или резервного) питания. Например, для системы на 13,8 кВ можно использовать генераторы на 13,8 кВ. Резервная мощность, производимая генераторами, может быть так же легко распределена как можно ближе к нагрузке, например, со стороны электросети.В зависимости от типа конструкции распределительной системы часто возникает необходимость в параллельном подключении этих генераторов среднего напряжения для резервного копирования всей системы.

При параллельном подключении генераторов среднего напряжения необходимо учитывать несколько моментов. Один из них — надежность. Например, если для поддержки энергосистемы в случае полного отказа энергосистемы требуется четыре генератора, следующим решением будет масштаб резервирования. Если требуется N + 1, нам нужно будет задействовать пять генераторов, причем четыре из пяти необходимы в любой момент времени.Надежность (доступность) такой системы составляет 0,999. Если допустима меньшая надежность, можно использовать только четыре генератора для доступности 0,96. Для получения подробной информации о том, как рассчитать надежность энергосистем, см. Золотую книгу IEEE.

Еще одно решение — как система резервного копирования взаимодействует с утилитой. Во многих случаях достаточно открытого перехода, когда резервная система отключается от нагрузки до того, как к ней снова подключено электроснабжение. Открытые переходы проще и проще реализовать.В некоторых случаях требуется закрытый переход — когда система резервного питания и система электроснабжения подключены параллельно в течение очень короткого периода времени, обычно несколько циклов.

Примеры систем с закрытым переходом можно найти в больницах и центрах обработки данных. Закрытый переход усложняет систему распределения, потому что элементы управления и ретрансляции должны включать больше зон контроля.

Кроме того, из-за параллельного подключения энергоснабжения к электросети и резервному источнику, наличие тока короткого замыкания увеличивает наихудший сценарий отказа, происходящего во время замкнутого перехода. Это увеличение аварийной нагрузки может подтолкнуть КРУ к следующему более высокому стандартному рейтингу, что может значительно повлиять на затраты (см. Рисунок 3).

Система среднего напряжения, поддерживаемая резервными генераторами, также требует пристального внимания к заземлению и защите от замыканий на землю. Заземление электрических систем — это обширная тема, которая здесь не рассматривается, за исключением того, чтобы направить читателя к двум полезным ресурсам: IEEE 142-1991: Заземление промышленных и коммерческих систем питания и IEEE C37.101: Руководство по защите заземления генераторов.

MV за и против

Распределительные системы

СН имеют много преимуществ по сравнению с распределителями низкого напряжения, но у них есть и некоторые недостатки. Выбор должен быть результатом тщательного анализа, в котором преобладающими факторами являются стоимость и безопасность. Преимущества систем среднего напряжения включают использование гораздо меньшего количества меди в виде проводов меньшего размера и меньшего количества наборов проводов, меньшие потери мощности, меньшее падение напряжения и, как следствие, распределение гораздо большей мощности на нагрузку.К недостаткам систем среднего напряжения относятся большие размеры оборудования, большие рабочие зазоры, необходимые для электрического оборудования, большие инвестиции в обучение и более длительные периоды технического обслуживания для ремонта оборудования.

Независимо от этих преимуществ и недостатков, иногда распределение на НН невозможно, и в этом случае используется распределение СН (см. Рисунок 4). В таких случаях следует тщательно продумать вопросы безопасности рабочих, разработав подробные процедуры обслуживания оборудования среднего напряжения.Также следует внимательно относиться к безопасности не обслуживающего персонала. Самый эффективный способ обеспечить безопасность — запереть двери помещений, где размещается оборудование среднего напряжения, и не допускать проникновения посторонних лиц.


Эдуард Пакуку — старший инженер-электрик в Concord Engineering. Он тратит большую часть своего времени на проектирование электрических систем для университетов, медицинских учреждений, критически важных объектов и высотных коммерческих зданий.

7 типов уровней напряжения ELV LV MV HV EHV Сверхвысокое напряжение

Различные типы уровней напряжения:

В системах передачи и распределения энергосистемы используются другие типы обозначений напряжения.Посмотрим тип напряжения.

  • Номинальное напряжение
  • Номинальное напряжение
  • Сверхнизкое напряжение
  • Низкое напряжение
  • Среднее напряжение
  • Высокое напряжение
  • Сверхвысокое напряжение

Номинальное напряжение:

Максимальное стандартное напряжение, которое может вырабатывать электростанция, называется номинальным напряжением с учетом запаса прочности. Номинальное напряжение обычно считается максимальным напряжением генератора.

Номинальное напряжение:

Заранее определенное системное напряжение называется номинальным напряжением.то есть генератор переменного тока рассчитан на выработку 11 кВ + или — 5%, но он выдает 11,1 кВ, что означает, что номинальное напряжение генератора составляет 11 кВ, а номинальное напряжение — 11,1 кВ. Мы не можем точно поддерживать работу генератора при номинальном напряжении.

Сверхнизкое напряжение:

Уровень напряжения ниже 70 В называется сверхнизким напряжением. Человек может прикоснуться к токоведущему проводнику, и это не повредит. Но во влажных условиях человек может испытать легкий шок.

Пример: Подмышечное питание электронного инструмента, 12 В, батарея 24 В, выход для зарядного устройства телефона, медицинское оборудование и т. Д.

Низкое напряжение:

Уровень напряжения составляет от 70 до 600 вольт, что называется низким напряжением. Человек не прикасается к этим токоведущим проводам нормальной рукой. В условиях повышенной влажности человек получает опасное потрясение, которое приводит к стадии комы или смерти.

Пример: Электропитание бытовых или бытовых приборов, однофазное или двухфазное, электродвигатель 230 В, 440 В и 110 В, домашний генератор и т. Д.

Среднее напряжение

ANSI / IEEE 1585-2002 относится к: среднему напряжению (0,6 кВ — 33 кВ), а IEEE Std 1623-2004 относится к: устройствам, рассчитанным на среднее напряжение (1 кВ — 33 кВ).[Предполагается, что это ac.]

Пример: Сельские линии электропередачи, Промышленное распределение электроэнергии, автоматические выключатели от 690 В до 33 кВ.

Высокое напряжение:

Уровень напряжения от 33 кВ до 220 кВ называется высоким напряжением. Кроме того, линия передачи высокого напряжения называется линиями передачи высокого напряжения.

Пример: Тяжелые опоры электропередачи

Что такое сверхвысокое напряжение:

Сверхвысокое напряжение добавляется в соответствии с требованиями потребителя.Обычно уровень напряжения от 220 кВ до 760 кВ называется сверхвысоким напряжением.

Пример для 400 кВ: Линия Дехар — Панипат

Пример для 760 кВ: Анпара — Уннао

Сверхвысокое напряжение:

Линии сверхвысокого напряжения — это не что иное, как уровень напряжения выше 800 кВ, который называется сверхвысоким напряжением.

Пример: 1200 кВ Bina National

Как определить уровень напряжения башни при использовании фарфорового изолятора:

В Индии для передачи энергии используются в основном фарфоровые изоляторы.Изолятор состоит из дисков, каждый из которых способен выдерживать напряжение до 12 кВ. Посмотрите на изображение фарфорового изолятора 66кВ.

Изолятор состоит из 8 дисков, каждый из которых выдерживает напряжение до 12 кВ. Отсюда 8 * 12кВ = 96кВ.

Рассчитано на основе линейного напряжения + допуск 15% + один дополнительный диск для безопасности.

Следовательно, 66 кВ + 9,9 кВ + 12 кВ = 87,9 кВ. Следовательно, согласно нашим расчетам, нам необходимо установить диск 9.

Идентификация уровня напряжения

Руководство по двигателям среднего и высокого напряжения

Несмотря на то, что низковольтные двигатели имеют широкий спектр потенциальных применений в промышленности, все же существуют случаи, когда для выполнения работы требуется более высокое напряжение.В 2018 году Hoyer расширит свою линейку продукции линейкой двигателей среднего напряжения с напряжением от 3 до 11 кВ, которые хорошо подходят для тяжелых нагрузок.

Технический менеджер Хойера, Бьярне Нор, знакомит с двигателями среднего и высокого напряжения.

Держим лимиты под контролем

Могут быть разные представления о том, что считать двигателем низкого, среднего или высокого напряжения.

«Некоторые люди считают все, что выше 1000 В, высоким напряжением.Однако пределы четко определены в стандарте IEC 60038: низкое напряжение — до 1000 В, среднее напряжение — от 1000 В до 35 кВ, а высокое напряжение — более 35 кВ. Таким образом, все двигатели нашей новой серии относятся к категории среднего напряжения », — говорит Бьярне Нор.

Более высокое напряжение дает возможность экономии

Среднее и высокое напряжение особенно актуально для тяжелых условий эксплуатации, где требуется двигатель мощностью от 400 кВт и выше. Здесь более высокое напряжение позволяет использовать кабели меньшего диаметра, что значительно снижает затраты на распределительные кабели.

«Увеличивая напряжение, можно снизить ток. Это означает, что можно использовать распределительные кабели меньшего размера. Более высокое напряжение также является очевидным выбором, если кабели необходимо прокладывать на большие расстояния, например, в туннелях ».

В этих секторах следует учитывать среднее и высокое напряжение

Двигатели среднего и высокого напряжения особенно хорошо подходят для профессионалов, работающих с большими нагрузками.

«Продукт идеально подходит для отрасли HVAC, например, для производителей промышленных вентиляторов и винтовых компрессоров, а также для насосной отрасли.”

Система изоляции отличается от низковольтной

С чисто механической точки зрения двигатели среднего напряжения не сильно отличаются от стандартных асинхронных двигателей низкого напряжения. Мы по-прежнему говорим о двигателе с ребристым охлаждением и смазывающими подшипниками. Однако есть некоторые важные отличия, — объясняет Бьярне Нор:

.

«Статор двигателя среднего напряжения имеет улучшенную систему изоляции, позволяющую рассчитать его на среднее напряжение. Это включает в себя систему вакуумной пропитки, при которой все углубления заполняются лаком вместе с материалами для защиты от коронного разряда для предотвращения электрического износа изоляционного материала.Кроме того, увеличиваются пути утечки и воздушные зазоры от проводника до земли ».

В отличие от двигателя низкого напряжения, двигатель среднего напряжения не имеет клеммной колодки, а вместо этого подключается с помощью изоляторов высокого напряжения.

Протестировано как на электрическую, так и на тепловую долговечность

Чем выше напряжение, тем больше влияние на срок службы двигателя. Таким образом, когда речь идет об обеспечении качества двигателей, к документации и испытаниям предъявляются всесторонние требования.

«В то время как низковольтные двигатели будут испытываться только на тепловой срок службы, наши двигатели среднего напряжения проверяются как на электрическую, так и на тепловую долговечность. У нас есть документация на все наши двигатели на минимальный срок службы 20 000 часов. Естественно, у нас также есть кривые производительности и тому подобное, а также возможность классификации на основе проекта для морского сегмента ».

Если требуется регулируемая частота вращения, можно установить двигатели с токоизолированными подшипниками, как те, которые используются в двигателях низкого напряжения, так что срок службы может быть дополнительно увеличен за счет снижения тока подшипников.

Требуется авторизованная установка и исчерпывающий совет

В то время как большинство электриков могут подключить двигатель низкого напряжения, использование более высокого напряжения сложнее. Поэтому использование двигателей среднего напряжения требует исчерпывающих советов и тесного диалога.

«У вас должно быть специальное разрешение на установку двигателя среднего напряжения и подключение к электросети. И наши продавцы, и наш технический отдел готовы предложить поддержку, например, в выборе правильного типа двигателя и установке электрического интерфейса, включая зажимы и кабели », — завершает Бьярне Нор.

Факты о двигателях среднего напряжения, выбранных компанией Hoyer

С начала 2018 года Hoyer будет предлагать стандартную программу двигателей среднего напряжения со следующими типами напряжения:

  • 3 кВ / 3,3 кВ
  • 6 кВ / 6,6 кВ
  • 10 кВ / 11 кВ

Существует также разработанная программа с возможностью индивидуальных решений.

ANSI / NETA ECS — Международная ассоциация электрических испытаний

Стандарт на ввод в эксплуатацию электрических систем для электрического силового оборудования и систем

Область применения

Целью данных спецификаций является обеспечение того, чтобы протестированное электрическое оборудование и системы работали, соответствовали применимым стандартам и допускам производителя и были установлены в соответствии с проектными спецификациями.

Три класса напряжения оборудования подробно описаны в ANSI / NETA ECS

  • Низковольтные системы (менее 1000 В)
  • Системы среднего напряжения (более 1000 вольт и менее 100000 вольт)
  • Системы высокого и сверхвысокого напряжения (более 100 кВ и менее 1000 кВ)


Описание
Стандарт ANSI / NETA для технических требований к вводу в эксплуатацию электрооборудования для электроэнергетического оборудования и систем был разработан для использования лицами, ответственными за испытания и ввод в эксплуатацию вновь установленных или модернизированных электроэнергетических систем и оборудования, чтобы помочь им в определении и выполнение необходимых проверок, испытаний, измерений и проверки производительности системы для ввода в эксплуатацию инфраструктуры энергосистемы. Этот документ помогает обеспечить безопасную и надежную работу электроэнергетического оборудования и систем. Очень важно вводить в эксплуатацию недавно установленное и модернизированное оборудование и системы электроснабжения. Кроме того, приемочные испытания оборудования предоставляют результаты базовых испытаний для программ технического обслуживания и анализа тенденций в отношении оборудования, а ввод в эксплуатацию подтверждает, что электрическое оборудование и система соответствуют проектным требованиям владельца и основам проектирования. Стандарт 2020 ANSI / NETA для технических требований к вводу в эксплуатацию электрооборудования для электроэнергетического оборудования и систем — это второе издание и самая последняя редакция этого документа, который был утвержден в качестве американского национального стандарта 9 сентября 2019 года.

Новое в ANSI / NETA ECS-2020

  • Обновленный процесс ввода в эксплуатацию
  • Обновленные процедуры ввода в эксплуатацию и проверки для систем низкого, среднего, высокого и сверхвысокого напряжения

Выбор напряжения системы в соответствии со стандартом ANSI C84.1

Проектирование энергосистемы

Выбор напряжения системы имеет решающее значение для успешного проектирования энергосистемы. В справочнике перечислены стандартные напряжения для США и их диапазоны.Номинальные напряжения приведены в таблице 1 ниже.

Выбор напряжения системы в соответствии со стандартом ANSI C84.1

Как видно, ANSI C84.1-1989 делит напряжения системы на «классы напряжения».

Напряжения 600 В и ниже обозначаются как « низкое напряжение », напряжения от 600 В до 69 кВ обозначаются как « среднего напряжения », напряжения от 69 кВ до 230 кВ обозначаются как « высокого напряжения. »и напряжения 230–1100 кВ обозначаются как« сверхвысокого напряжения », а 1100 кВ также обозначаются как« сверхвысокого напряжения ».

Выбор рабочего напряжения ограничен теми напряжениями, которые предоставляет обслуживающая сеть. В большинстве случаев доступен только один вариант электрической сети и, следовательно, только один выбор рабочего напряжения. По мере увеличения требований к питанию увеличивается вероятность того, что энергосистеме потребуется более высокое рабочее напряжение для данной установки.

Таблица 1 — Стандартные номинальные напряжения трехфазной системы в соответствии с ANSI C84.1-1989

90,2184 121700 9017 9018 Сверхвысокое напряжение
Класс напряжения Трехпроводной Четырехпроводной
Низкое напряжение 208 Y / 120
240 240/120
480 480 Y / 277
600
Среднее напряжение 2,4 Y / 2400
4,800
6,900
8,320 Y / 4800
12,000 Y / 6,930
7,620
13,800 13,800 Y / 7,970
20,780 Y / 12,000
22,860 Y / 13,2 00
23,000
24,940 Y / 14,400
34,500 34,500 Y / 19,920
46,000
46,000
138,000
161,000
230,000
Сверхвысокое напряжение 345,000
345,000
1,100,000

В некоторых случаях энергоснабжающая организация может выбрать желаемое рабочее напряжение, и в этом случае потребуется анализ различных вариантов, чтобы прийти к правильному выбору. .

В целом, чем выше рабочее напряжение , тем дороже будет оборудование, необходимое для его размещения.

Затраты на техническое обслуживание и установку также увеличиваются с увеличением рабочего напряжения. Однако для такого оборудования, как большие двигатели, может потребоваться рабочее напряжение 4160 В или выше, и, кроме того, надежность обслуживания имеет тенденцию повышаться при более высоких рабочих напряжениях.

Еще один фактор, который следует учитывать в отношении рабочего напряжения, — это регулирование напряжения в системе электроснабжения.Напряжения, определяемые энергокомпанией как « распределение », в большинстве случаев должны иметь адекватное регулирование напряжения для обслуживаемых нагрузок.

Напряжения, определяемые как « субпередача » или « передача », однако, часто требуют использования регуляторов напряжения или трансформаторов с переключением ответвлений нагрузки на обслуживающем оборудовании для обеспечения адекватного регулирования напряжения. Такая ситуация обычно возникает только при рабочем напряжении выше 34,5 кВ, , однако может возникнуть при напряжении от 20 кВ до 34.5 кВ. В случае сомнений следует проконсультироваться с обслуживающим предприятием.

Напряжение использования определяется требованиями обслуживаемых нагрузок.


Для большинства промышленных и коммерческих объектов это будет 480 Y / 277 В , хотя 208 Y / 120 В также требуется для розеток и небольшого оборудования. Для больших двигателей может потребоваться 4160 В или выше. Распределение в пределах объекта может быть 480 Y / 277 V или, для больших распределительных систем, может потребоваться распределение среднего напряжения.

Распределение среднего напряжения подразумевает рабочее напряжение среднего (или более высокого) напряжения и приведет к более высоким затратам на оборудование, установку и обслуживание, чем распределение низкого напряжения.
