ТЭН. Выбор, расчет, обозначение, характеристики нагревательных элементов ТЭНов.
1. Нагревательные элементы
Под нагревательным элементом понимают нагревательное сопротивление, его изоляцию, каркас и защитную оболочку.
Нагреватели подразделяются на открытые, защищенные и герметические. Открытые передают тепло излучением и конвекцией. Нагреватели защищенного типа и герметического исполнения передают тепло в основном конвекцией.

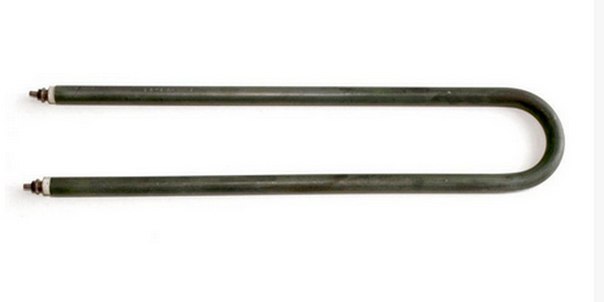

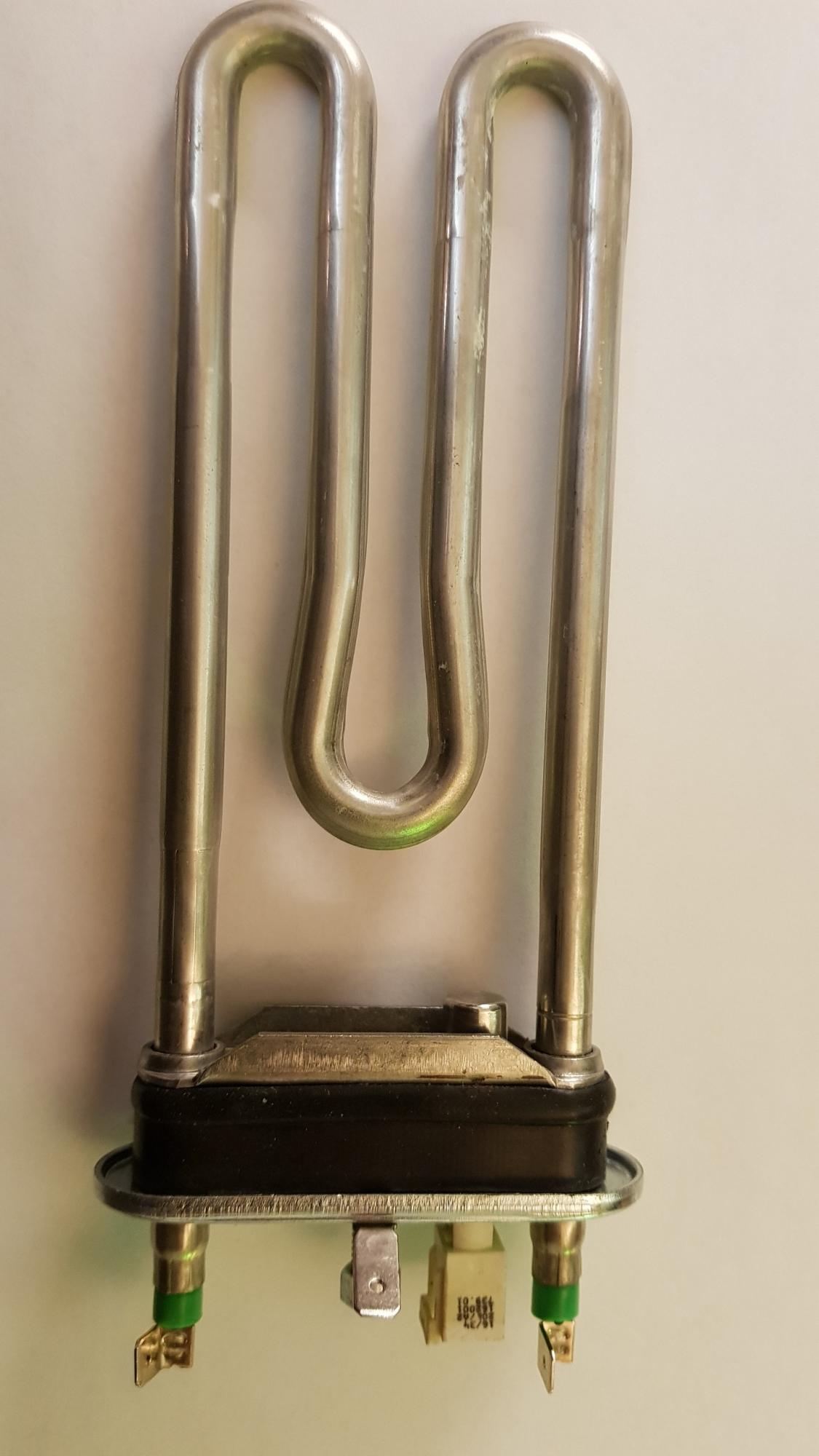

Наиболее широко распространены трубчатые электронагревательные элементы — ТЭНы, которые можно устанавливать почти во все нагревательные приборы. Однако во многих низкотемпературных приборах используют открытые спирали, защищенные самой конструкцией прибора, как более простые и дешевые.
Заводы серийно выпускают трубчатые электронагреватели диаметром трубки 9—16 мм, при толщине стенки — 0,8—1,5 мм и максимальной длине 6 м.
Нагревательная спираль, как правило, изготавливается из поволоки сплава Х20 Н80 и Х15 Н60 диаметром 0,2—1,6 мм.
Рис. 1. Трубчатый электронагреватель: 1 — спираль; 2 — теплоизоляционный материал; 3 — металлическая трубка; 4 — токоведущий стержень; 5 — изоляционная втулка
Внешняя трубка выполняется из стали Ст10 или 1 Х18 Н10 Т, меди, латуни, алюминия. При изготовлении ТЭНы заполняют периклазом (плавленая окись магния), затем обжимают и герметизируют. Трубке нагревателя можно придать любую желаемую форму при условии, что изгиб делается в холодном состоянии после отжига трубки и радиус изгиба не меньше 2,5 диаметров трубки. Спираль при этом сохраняет центральное положение в трубке.
Срок службы ТЭНов 10000 часов, гарантийный срок 3000 часов.
1.1. ТЭНы промышленного назначения, ГОСТ 13268—88
Рис. 2. Примеры конфигурации ТЭНов промышленного назначения
Нагрев воздуха, литейных форм и т. д. Материал оболочки: ст.10, нержавеющая сталь. Мощность от 0,2 до 5 кВт | |
Нагрев воды, воздуха и т.д. Материал оболочки: ст.10, нержавеющая сталь, латунь. Мощность: от 0,2 до 6,3 кВт | |
Нагрев воды, воздуха и т.д. Материал оболочки: ст.10, нержавеющая сталь, латунь. Мощность: от 0,2 до 6,3 кВт | |
ТЭНы для дистилляторов. Материал оболочки: нержавеющая сталь, латунь. Мощность: от 0,5 до 3 кВт | |
Нагрев воды, воздуха и т.д. Материал оболочки ст.10, нержавеющая сталь, латунь. Мощность от 0,2 до 3,6 кВт | |
Нагрев воды, воздуха и т.д. Материал оболочки ст.10, нержавеющая сталь, латунь. Мощность до 5 кВт | |
Нагрев воздуха. Материал оболочки ст.10, нержавеющая сталь. Мощность до 4 кВт | |
Оребренные ТЭНы. Мощность до 6,3 кВт |
1.2. Обозначение ТЭНов по ГОСТ 13268—88 (для промышленного оборудования)
Пример обозначения ТЭНа: ТЭН 170 С 13/0,4 S 220
170 — развернутая длина ТЭН по трубе: от 30 до 450 см; С — тип контактного стержня (длина), см. табл.
Условное обозначение | A | B | C | D | E | F | G | H |
Длина стержня в заделке, мм | 40 | 65 | 100 | 125 | 160 | 250 | 400 | 630 |
13 — диаметр ТЭН, мм: 13; 10; 8; 8,5; 7,4; 6,5;
0,4 — потребляемая мощность: от 0,2 до 6,3 кВт; S — нагреваемая среда;
220 — напряжение: от 12 до 600 В.
Условное обозначение нагреваемой среды | Нагреваемая среда | Характер нагрева | Удельная мощность, Вт/см2, не более | Материал оболочки ТЭНа |
Х | вода, слабый раствор щелочей и кислот (рН от 5 до 9) | Нагревание, кипячение с максимальной температурой на оболочке 100 °C | 9,0 | Медь, латунь (с покрытиями) |
J | вода, слабый раствор кислот (рН от 5 до 7) | Нагревание, кипячение с максимальной температурой на оболочке 100 °C | 15,0 | Нержавеющая сталь |
Р | вода, слабый раствор щелочей (рН от 7 до 9) | Нагревание, кипячение с максимальной температурой на оболочке 100 °C | 15,0 | Углеродистая сталь |
S | Воздух и прочие газы и смеси газов | Нагрев в спокойной, газовой среде до температуры на оболочке ТЭНа до 450 °C | 2,0 | Углеродистая сталь |
T | Воздух и прочие газы и смеси газов | Нагрев в спокойной, газовой среде с температурой на оболочке ТЭНа свыше 450 °C | 5,0 | Нержавеющая жаропрочная сталь |
O | Воздух и прочие газы и смеси газов | Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом, до рабочей температуры на оболочке ТЭНа до 450 °C | 5,5 | Углеродистая сталь |
K | Воздух и прочие газы и смеси газов | Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом, с рабочей температурой на оболочке ТЭНа свыше 450 °C | 6,5 | Нержавеющая жаропрочная сталь |
Z | Жиры, масла | Нагрев в ваннах и др. емкостях | 3,0 | Углеродистая сталь |
L | Литейные формы, пресс-формы | ТЭН вставленный в отверстия имеется гарантированный контакт с нагреваемым металлом. Нагрев с рабочей температурой на оболочке ТЭНа до 450 °C | 5,0 | Углеродистая сталь |
1.3. ТЭНы бытового назначения ГОСТ 19108—81
Рис. 3 Примеры конфигурации ТЭНов бытового назначения
ТЭНы для электрочайников. Мощность: 1,0; 1,25 кВт. Материал оболочки: латунь, нержавеющая сталь, ст.10 с покрытиями | |
ТЭНы для электросамоваров. Мощность: 1,0; 1,25 кВт. Материал оболочки: латунь, нержавеющая сталь, ст.10 с покрытиями | |
ТЭНы для электроутюгов. Мощность: 1,0 кВт. Материал оболочки: ст.10, алюминий | |
Блок ТЭНов для электромаслянных радиаторов. Мощность: 0,5; 0,75; 1,0; 1,25 кВт. Материал оболочки: ст.10 | |
ТЭНы для электроплиток. Мощность: 1,0 кВт. Материал оболочки: нержавеющая сталь | |
ТЭНы для электрогриля. Мощность: 1,5 кВт. Материал оболочки: нержавеющая сталь | |
ТЭНы для электроростера. Мощность: 0,8 кВт. Материал оболочки: нержавеющая сталь | |
ТЭНы для электровафельниц. Мощность: 0,5 кВт. Материал оболочки: нержавеющая сталь |
Таблица 1.1. Обозначение ТЭНов по ГОСТ 19108—81 (для бытовых электроприборов)
Условное обозначение нагреваемой среды | Нагреваемая среда | Характер нагрева | Удельная мощность, Вт/см2, не более | Материал оболочки ТЭНа |
Х | Вода, слабый раствор щелочей и кислот (рН от 5 до 9) | Нагревание, кипячение | 11,0 | Медь, латунь (с покрытиями) |
П | Вода, слабый раствор щелочей (рН от 7 до 9) | Нагревание, кипячение | 11 | Хромо-никелевая сталь |
Т | Воздух | Нагрев в спокойной воздушной среде | 5,2 | Хромо-никелевая сталь, до 700 °C на оболочке ТЭНа |
О | Воздух | Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом | 5,0 | Углеродистая сталь, до 500 °C на оболочке ТЭНа, алюминиевые сплавы до 250 °C |
И | Жиры, масла | Нагрев в ваннах и других емкостях | 3,0 | Углеродистая сталь, до 300 °C на оболочке ТЭНа |
У-1 | Подошвы электроутюгов | ТЭНы залиты в изделия. Работа с термоограничителями, терморегуляторами, термовыключателями | 18,0 | Углеродистая сталь, до 500 °C на оболочке ТЭНа |
У-2 | Подошвы электроутюгов, металлические плиты из алюминиевых сплавов, металлические формы (стальные и чугунные) | ТЭН вставлены в отверстия, запрессованы в изделия. Работа с термоограничителями, термовыключателями | 13,0 | Углеродистая сталь, до 500 °C на оболочке ТЭНа, алюминиевые сплавы — до 320 °C |
Таблица 1.2. Контактная часть ТЭНа
Шпилька В комплекте: 2 гайки, 3 шайбы, изолятор | ||
Диаметр ТЭНа, мм | Шпилька | |
13 | М5; М4 | |
10 | М3; М4 | |
8; 8,5 | М3 | |
7,4; 6,5 | М2,5 | |
Флажок нержавеющий, для ТЭНов с диаметром: 7,4; 8,0; 8,5; 10 мм | ||
Для ТЭНов с диаметром: 7,4; 8,0; 8,5; 10 мм | Флажок с отверстием, для ТЭНов с диаметром: 7,4; 8,0; 8,5; 10 мм, в комплекте: скоба (М4), винт (М4) |
Таблица 1. 3. Крепежная арматура ТЭНов
Штуцер для ТЭНов с диаметром: | |||||
Диаметр ТЭНа, мм | A, мм | B, мм | C, мм | Диаметр | Материал |
13; 10 | 30 | 25 | 5 | Тр 1/2″ | Ст.10, нержавеющая сталь |
10; 8,5; 8,0 | 20 | 20 | 4 | М14х1,0 | Ст.10 |
7,4 | 16 | 18 | 2 | М10х1,0 | латунь |
Фланец резьбовой для ТЭНов с диаметром: | |||||
Диаметр ТЭНа, мм | Диаметр | Материал | |||
7,4—8,5 | Тр11/2″, 48х1,5, 48х2,0 | латунь | |||
Таблица 1. 4. Трубчатые электронагреватели для торгово-технологического оборудования
№ п/п | Форма ТЭНа | Тип | Мощность, кВт | Габариты, мм | Применяемость в оборудовании | |||
А | Б | В | R | |||||

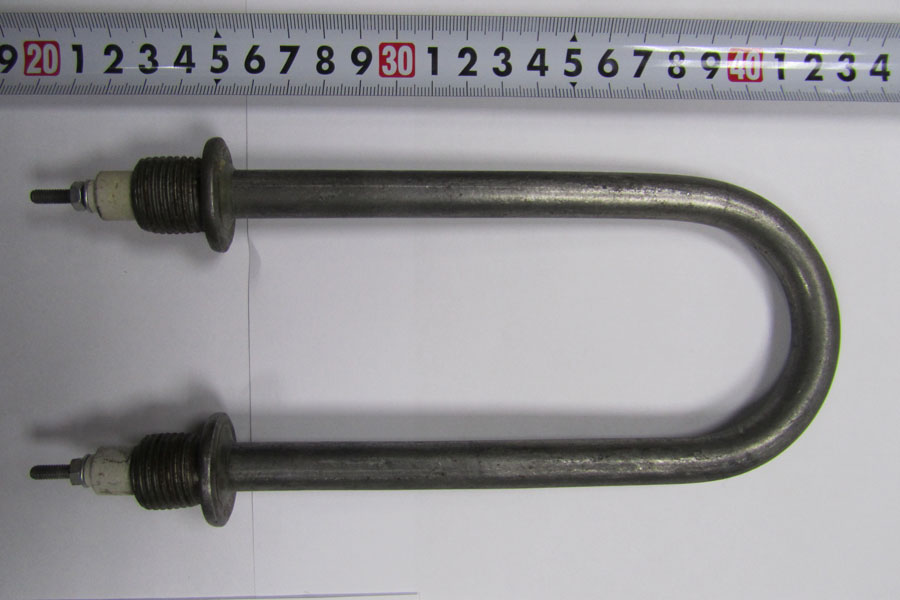

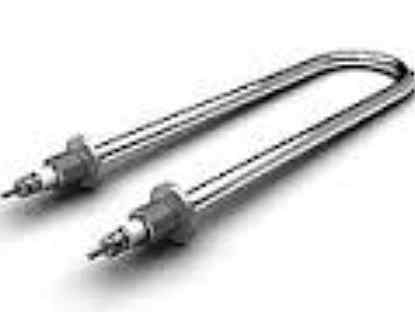

1. | Форма 1. (U-образный со штуцерами) | ТЭН42А13/1Р | 1 | 212 | 162 | 120 | 60 | КНЭ-25, 25М |
2. | ТЭН32А13/1Р | 1 | 178 | 128 | 65 | 32,5 | КНЭ-25М1 | |
3. | ТЭН60А13/2Р | 2 | 302 | 252 | 120 | 60 | КНЭ-50, КНЭ-50М | |
4. | ТЭН42А13/2Р | 2 | 228 | 168 | 65 | 32,5 | КНЭ-50М1 | |
5. | ТЭН100А13/4Р | 4 | 511 | 461 | 87 | 43,5 | КНЭ-100, КНЭ-100М | |
6. | ТЭН100А13/4Р | 4 | 300 | 250 | 120 | 60 | КНЭ100МН, КНЭ100Б | |
7. | ТЭН71А13/2,5Р | 2,5 | 195 | 145 | 120 | 52 | КПЭ-100 | |
8. | ТЭН79А13/2,5Р | 2,5 | 214 | 164 | 117 | 52 | КПЭ-125 | |
9. | ТЭН100А13/3,5Р | 3,5 | 320 | 270 | 117 | 52 | КПЭ160 | |
10. | ТЭН140А13/5,0Р | 5,0 | 400 | 350 | 60 | 31,5 | КПЭ250 | |
11. | ТЭН140А13/0,63С | 0,63 | 719 | 689 | 64 | 31,5 | ПСМ-4, ШЖЭСМ-2 | |
12. | ТЭН140Н13/0,8С | 0,8 | 708 | 638 | 100 | 43,5 | КПЭ-400 | |
13. | Форма 2. (прямой без штуцеров) | ТЭН93А13/1С | 1 | 990 | 930 | — | — | ФГ-20 |
14. 15. | Форма 3. (U-образный без штуцеров) | ТЭН60А13/2Р ТЭН67А13/2,5 | 2; 2,5 | 215 213 | 165 163 | 274 350 | 36,5 | ЛПС-17, ЛПС-3, МСЭ-84К, МСЭ-110К |
16. 17. | Форма 4. (грибообразный со штуцерами) | ТЭН68,5А13/2,5Р ТЭН68,5А13/3,2Р | 2,5; 3,5 | Длина 100 мм, расстояние между выводами 80 мм, наружный диаметр гриба 292 мм | КПЭ-40, КПЭ-60 | |||
А — длина с выводами, Б — длина рабочей части, В — расстояние между выводами, R — радиус гиба. |
2. Выбор спирали нагревательного элемента
Зная температуру и мощность спирали, размеры проволоки можно подобрать из табл. 2.1.
Таблица 2.1. Выбор нихромовой проволоки в зависимости от температуры и мощности
Температура, °C | Мощность и длина проволоки | Диаметр, мм | |||||||||||||
Спирали в изоляции из периклаза в канавках конфорки | Спирали в керамической изоляции пластинчатого элемента | Открытые спирали в воздухе | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 | 1,3 | 1,4 | 1,5 | |
916 | — | 600 | кВт | 0,58 | 0,82 | 1,19 | 1,46 | 1,75 | 2,07 | 2,4 | 2,66 | 3,02 | 3,36 | 3,74 | 4,08 |
м | 7,5 | 8,6 | 9,6 | 10,7 | 11,6 | 12,5 | 13,3 | 14,5 | 15,3 | 16,0 | 16,7 | 17,5 | |||
686 | 1140 | 450 | кВт | 0,55 | 0,75 | 0,95 | 1,16 | 1,39 | 1,62 | 1,88 | 2,13 | 2,33 | 2,66 | 2,93 | 3,23 |
м | 9,1 | 9,5 | 12,0 | 13,3 | 14,5 | 15,8 | 17,9 | 18,2 | 19,3 | 20,3 | 21,4 | 22,2 | |||
610 | 886 | 350 | кВт | 0,47 | 0,62 | 0,82 | 1,03 | 1,16 | 1,35 | 1,55 | 1,75 | 1,95 | 2,18 | 2,41 | 2,66 |
м | 10,8 | 11,0 | 14,2 | 15,9 | 17,5 | 19,1 | 20,5 | 22,1 | 23,5 | 24,7 | 26,1 | 26,9 | |||
457 | 750 | 300 | кВт | 0,42 | 0,57 | 0,72 | 0,89 | 1,05 | 1,21 | 1,39 | 1,58 | 1,76 | 1,98 | 2,18 | 2,4 |
м | 11,8 | 12,9 | 15,5 | 17,4 | 19,2 | 21,0 | 22,7 | 24,2 | 25,9 | 27,2 | 28,8 | 29,7 | |||
382 | 638 | 250 | кВт | 0,37 | 0,48 | 0,65 | 0,76 | 0,91 | 1,05 | 1,21 | 1,37 | 1,53 | 1,7 | 1,9 | 2,0 |
м | 13,6 | 15,7 | 18,2 | 20,4 | 22,5 | 24,7 | 26,6 | 28,4 | 30,5 | 32,0 | 33,7 | 40,1 | |||
305 | 507 | 200 | кВт | 0,33 | 0,42 | 0,54 | 0,66 | 0,78 | 0,9 | 1,03 | 1,16 | 1,3 | 1,45 | 1,6 | 1,74 |
м | 15,4 | 18,5 | 20,9 | 23,5 | 25,9 | 28,4 | 30,6 | 32,8 | 35,2 | 36,8 | 38,6 | 45,5 |
(ТЭН) Трубчатые электронагреватели
Как аббревиатуру ТЭН можно расшифровать как трубчатый электронагреватель. Применяются ТЭНы для нагревания различной среды (воздуха, газов, воды и других) посредством конвекции, теплопроводности, излучения тепла путем преобразования электроэнергии в тепловую.
Типичная конструкция ТЭНа представляет собой металлическую трубку, как правило, тонкостенную, оснащенную спиралью из металла с высоким сопротивлением. Трубка полая, свободное пространство в ней заполняется материалом (средой), обладающим хорошей теплопроводностью. Этот наполнитель служит и изоляцией спирали от внутренней стенки трубки. Наполнителем чаще всего является кристаллическая окись магния (периклаз). Оболочка (трубка) изготавливается из нержавеющей или углеродистой стали, меди, латуни . Благодаря отсутствию контакта разогретой спирали с воздухом и ее надежной фиксации внутри трубки.Торцы нагревателя заполнены термостойким и предохраняющим от влаги герметиком. Между торцом трубки и контактным устройством крепится керамическая изолирующая деталь. Конфигурация ТЭНа может быть любой, диаметр трубки достигает 20 мм, единичная мощность до 8 кВт.
Как любой электроприбор, у ТЭНов существуют свои правила монтажа и эксплуатации. Недопустимо крепление нагревательных трубок на контактные стержни. Они не должны соприкасаться друг с другом: минимально возможное расстояние между нагревателями составляет 5 мм. Корпус каждого ТЭНа обязательно должен быть заземлен. Во время эксплуатации необходимо, чтобы уровень нагреваемой среды (например, жидкости) был выше активной части нагревателя минимум на 20 мм. Оболочка ТЭНа должна систематически очищаться от накипи.
При эксплуатации ТЭН температура на поверхности электронагревателя не должна превышать 450?С в рабочих средах S, O, L; 600?С в рабочих средах Т и 100?С в рабочих средах P, J.
Возможно изготовление оребрённых ТЭНов (ТЭНР).
ТЭНР представляет собой трубчатый электронагревательный элемент, на оболочке которого закреплена стальная лента. Благодаря увеличения площади поверхности увеличивается теплоотдача электронагревателя, в результате чего, по сравнению с неоребренным нагревателем, достигается увеличение мощности.
Производственные возможности
Мы можем предложить Вам практически любые ТЭНы:
- Любых электротехнических параметров
- Любой конфигурации
- Длиной до 6.0 метров и более (составные)
- Диаметром 6.0, 6.5, 7.4, 8.0, 8.5, 10.0, 13.0, 16.0, 18.5 мм
- Квадратного сечения 6.5 х 6.5 мм
Конструкция трубчатых электронагревателей (ТЭН)
Трубчатый электронагреватель (ТЭН) представляет собой расположенную внутри металлической оболочки спираль (несколько спиралей) из сплава с высоким сопротивлением и контактными стержнями. От оболочки спираль изолирована спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги торцы ТЭН герметизируют. Контактные стержни изолируются от корпуса диэлектрическими изоляторами.
1– контактный стержень; |
4– трубчатая оболочка |
7– герметик |
2 – контактные гайки и шайбы; |
5– нагревательная спираль |
D– диаметр оболочки |
3– изолятор |
6– наполнитель |
L– развернутая длина оболочки |
|
|
Lk– заделка контактного стержня |
|
|
La– активная длина ТЭН |
Маркировка ТЭН
Пример обозначения ТЭН:
ТЭН 120 В 13 / 1,0 Т 220 (Ф1-Ф10- № типовой формы)
120 – развернутая длина L в сантиметрах |
1,0– номинальная мощность в киловаттах |
В– обозначение длины контактного стержня в заделке Lk |
Т– обозначение нагреваемой среды и материала оболочки |
13– диаметр оболочки D в миллиметрах |
220– номинальное напряжение в вольтах |
Условное обозначение и номинальная длина контактного стержня в заделке
Обозначение длины |
А |
В |
С |
D |
E |
F |
G |
H |
Длина в мм |
40 |
65 |
100 |
125 |
160 |
250 |
400 |
630 |
Обозначение нагреваемой среды, максимальная ваттная нагрузка, материал оболочки.
Условное обозначение |
Нагреваемая среда |
Характер нагрева |
Максимальная ваттная нагрузка, Вт/см2 |
Материал оболочки |
Х |
Вода, слабый раствор щелочей и кислот (рН от 5 до 9) |
Нагревание, кипячение с максимальной температурой на оболочке 100°С |
9 |
Меди и латунь (с покрытиями) |
J |
Вода, слабый раствор кислот (pH от 5 до 7) |
Нагревание, кипячение с максимальной температурой на оболочке 100°С |
15 |
Нержавеющая сталь |
P |
Вода, слабый раствор щелочей (pH от 7 до 9) |
Нагревание, кипячение с максимальной температурой на оболочке 100°С |
15 |
Углеродистая сталь |
Q |
Вода, слабый раствор кислот (рН от 5 до 7) |
Нагревание, кипячение с максимальной температурой на оболочке 100°С |
9,5 |
Алюминиевые сплавы |
S |
Воздух, газы и смеси газов |
Нагрев в спокойной газовой среде до температуры на оболочке ТЭН 450°С |
2,2 |
Углеродистая сталь |
T |
Воздух, газы и смеси газов |
Нагрев в спокойной газовой среде с температурой на оболочке ТЭН свыше 650°С |
5,0 |
|
O |
Воздух, газы и смеси газов |
Нагрев в движущейся со скоростью 6м/с воздушной среде до температуры на оболочке ТЭН 450°С |
5,5 |
Углеродистая сталь |
K |
Воздух, газы и смеси газов |
Нагрев в движущейся со скоростью не менее 6м/с воздушной среде с температурой на оболочке ТЭН св. 650°С |
6,5 |
Нержавеющая сталь |
R |
Воздух и пр. газы и смеси газов |
Нагрев в среде с движущимся со скоростью менее б м/с воздухом до рабочей температуры на оболочке ТЭНов 450°С |
3,1 |
Углеродистая сталь |
N |
Воздух и пр. газы и смеси газов |
Нагрев движущимся со скоростью менее б м/с воздухом, с рабочей температурой на оболочке ТЭНов св. 650°С |
5,1 |
Нержавеющая жаростойкая сталь |
L |
Литейные формы, пресс-формы |
ТЭН вставлен в паз, имеется гарантированный контакт с нагреваемым металлом, температура на оболочке ТЭН до 450 °С |
5,0 |
Углеродистая сталь |
Z |
Жиры, масла |
Нагрев в ваннах и др. емкостях, температура до 250 °С |
3,0 |
Углеродистая сталь |
V |
Щелочь, щелочно-селитровая смесь |
Нагрев и плавление в ваннах и др. ем костях с рабочей температурой на оболочке ТЭНов до 600°С |
3,5 |
Углеродистая сталь |
W |
Легкоплавкие металлы и сплавы |
Нагрев и плавление в ваннах и др. емкостях с температурой на оболочке ТЭН до 450°С |
3,5 |
Углеродистая сталь |
D |
Селитра (двойная оболочка) |
Нагрев до температуры 600°С |
3,5 |
Нержавеющая/черная сталь |
Н |
Селитра |
Нагрев до температуры 600°С |
3,5 |
Нержавеющая сталь |
Y |
Металлические плиты из алюминиевых сплавов |
ТЭНы залиты в изделия. Работа с термоограничителями с рабочей температурой на оболочке ТЭНов до 320°С |
13,0 |
Углеродистая сталь |
Op |
Воздух и прочие газы и смеси газов |
Нагрев в среде с движущимся со скоростью 6 м/с воздухом, с рабочей температурой на оболочке ТЭН до 450°С |
11,0 |
Углеродистая сталь c оребрением |
Kp |
Воздух и прочие газы и смеси газов |
Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом, с рабочей температурой на оболочке ТЭН до 650°С |
13,0 |
Нержавеющая жаростойкая сталь с оребрением |
Ti |
Агрессивные растворы щелочей и кислот |
Нагревание, кипячение с максимальной температурой на оболочке ТЭН до 100°С |
13,0 |
Титан |
Jф, Рф |
Агрессивные растворы щелочей и кислот |
Нагревание, кипячение с максимальной температурой на оболочке ТЭН до 100°С |
4,0 |
Фторопласт |
Типовые формы ТЭН
Вариант комплектации ТЭНа крепежными штуцерами
Штуцер (резьбовая втулка с упорным фланцем) закрепляется на электронагревателе способом прессовки, пайки или сварки в зависимости от условий работы ТЭН в той или иной нагреваемой среде.
Наиболее часто применяются штуцера с размерами приведенными в таблице
Диаметр оболочки ТЭН (мм) |
М — размер резьбы |
L — длина (мм) |
S — толщина фланца (мм) |
D — диаметр фланца (мм)) |
8,5 |
М 14 х 1,5 |
18 |
3 |
20 |
10 |
G 1/2» |
24 |
4 |
30 |
М 16 х 1,5 |
18 |
3 |
25 |
|
13 |
G 1/2» |
24 |
4 |
30 |
М 22 х 1,5 |
22 |
4 |
30 |
|
16 |
М 24 х 1,5 |
22 |
4 |
30 |
18,5 |
М 27 х 2,0 |
30 |
4 |
36 |
Типовые формы контактных выводов
Контактный стержень соединен внутри ТЭНа с нагревательным элементом (спиралью), а снаружи имеет узел крепления подводящих проводов (шайбы и гайки).
Чаще всего применяются стержни с резьбой М4 или М5.
ТЭНы с диаметром оболочки меньше 8,5 мм оснащаются контактными выводами выполненными в виде лепестков.
Воздушные ТЭНы |
||||||
Характер нагрева |
Движущаяся воздушная среда |
Спокойная воздушная среда |
||||
Материал |
Углеродистая |
Нержавеющая |
Углеродистая |
Нержавеющая |
||
Область применения |
Электрокалориферы, тепловые завесы, тепловые пушки |
Конвекторы, сушильные камеры, печи, сауны |
||||
Скорость движения |
свыше |
менее |
свыше |
менее |
— |
— |
Условное обозна-чение по ГОСТ 13268 |
O |
R |
K |
N |
S |
T |
Максимальная температура нагреваемой среды, OС |
450 |
450 |
450 |
450 |
400 |
400 |
Максимально |
5,5 |
3,5 |
6,5 |
5,1 |
2,2 |
5,0 |
Жидкостные Тэны предназначены для работы в воде , растворах кислот и щелочей и должны отвечать параметрам ,отраженным в таблице
|
Жидкостные ТЭНы |
||
Характер нагрева |
Нагрев воды и слабых растворов щелочей |
Нагрев воды и слабых растворов кислот |
|
Материал |
Углеродистая |
Нержавеющая |
|
Область применения |
Котлы, водонагреватели, дистилляторы, парогенераторы, гальванические ванны . .. |
||
Условное обозначение по ГОСТ 13268 |
P |
J |
|
Максимальная температура нагреваемой среды, OС |
100 |
100 |
|
Максимально допустимая |
15 |
15 |
|
|
Максимальная мощность (в киловаттах) на 1 метр активной! длины ТЭН |
||
Диаметр оболочки, мм |
8,5 |
4,0 КВт |
4,0 КВт |
10 |
4,7 КВт |
4,7 КВт |
|
13 |
6,0 КВт |
6,0 КВт |
|
16 |
7,5 КВт |
7,5 КВт |
виды, характеристики, преимущества и недостатки :: SYL. ru
Классические трубчатые электронагреватели (ТЭНы) ассоциируются с бытовой техникой и оборудованием, которое использует в качестве рабочей среды различные жидкости. В частности, такие электроприборы входят в состав бойлерных установок, стиральных машин, некоторых котельных станций и отопительных агрегатов. В свою очередь, воздушный ТЭН встречается реже, но и его функция находит свое место в самых разных областях. Такие модели используются в случаях, когда требуется нагреть воздушные или газовые смеси. Это могут быть электрические калориферы, саунные печи, тепловые завесы с пушками, некоторые модификации конвертеров и т. д.
Разновидности воздушных ТЭНов
Основная классификация базируется на принципах работы с разными средами. В первую очередь ТЭНы такого типа различаются по способности работать в движущихся и спокойных средах. К примеру, воздушный ТЭН, предназначенный для активных сред, имеет более прочную конструкцию, обеспечивающую долговечность элемента. Модели, работающие в спокойных условиях, изготавливаются из менее прочных и термически защищенных материалов.
Различаются модели воздушных ТЭНов и по сферам применения. Здесь важно отметить зависимость решаемых данным элементом задач от показателя поддерживаемого напряжения. Классический ТЭН воздушный 220В можно рассматривать в качестве универсального. Его используют и в оснащении бытовых приборов, и в некоторых производственных областях для нагрева технологических жидкостей. В специализированных промышленных сферах использования таких электронагревателей чаще применяются модели на 380-660 В.
Материалы изолятора
Традиционный воздушный ТЭН включает в себя металлическую трубку и спираль, изготовленную из проволоки с повышенным электрическим сопротивлением. Чтобы конструкция могла поддерживать достаточную герметичность, функциональные компоненты плотно примыкают друг к другу, а в дополнение также применяется специальный изолятор.
Перед пользователями часто встает принципиальный выбор материала, из которого был произведен элемент. Чаще всего воздушные ТЭНы с оребрением из металла изготавливаются из углеродной или нержавеющей стали. Нельзя сказать, какой вариант будет во всех случаях предпочтительным, поскольку каждая среда предполагает свои параметры воздействия на материал. Общим же качеством для обоих материалов является способность противодействовать процессам коррозии. Правда, в случае с воздушными средами к этому свойству требования не столь высоки, как при эксплуатации в жидкостных средах.
Особенности гибких воздушных ТЭНов
Гибкие элементы демонстрируют высокотехнологичный подход к организации функции нагрева. Они отличаются тем, что даже руками без применения специального инструмента пользователь может придать изделию ту или иную форму. Важно подчеркнуть, что гибкая структура нисколько не принижает рабочие качества устройства – ТЭН вполне может конкурировать в показателях термической стойкости и мощности с традиционными моделями, в том числе и жидкостными. Применяются ТЭНы воздушные электрические в специальном горячеканальном оборудовании и пресс-формах. То есть специфика эксплуатации сама обусловила необходимость создания гибкой структуры. В некотором отношении получается контурный нагрев целевого участка.
Технические характеристики
Несмотря на то что воздушные модели не так распространены по сравнению с жидкостными аналогами, производители выпускают их в огромном ассортименте. Характеристики весьма разнообразны и по конструкционным, и по рабочим параметрам. В частности, контактный стержень имеет в длине от 4 до 60 сантиметров – в зависимости от этого значения подбирается и сфера применения. Впрочем, чаще всего именно место назначения определяет параметры конфигурации и размеров нагревательного элемента.
Что касается диаметра, то он варьируется в среднем от 8 до 16 мм. Различны модели и по непосредственной способности нагрева, которая в данном случае отражается мощностью. Наибольшее распространение получил ТЭН воздушный 2 кВт, который в большинстве случаев работает под напряжением 380 В. Разве что модели длиной порядка 40 см поддерживают 220 В. Кроме того, в разных областях используются также нагреватели мощностью 0,2 кВт и промышленные модели на 10 кВт.
Преимущества и недостатки воздушных ТЭНов
У таких нагревателей множество преимуществ. Они не ориентированы на испытания угрозами коррозийного поражения, но зато контакт с агрессивными газовоздушными смесями обусловил их стойкость к другим эксплуатационным факторам. К достоинствам изделий относят их повышенную физическую прочность, термическую защищенность, а также способность не утрачивать свои основные качества под действием высоких нагрузок и вибраций. Помимо этого, воздушный ТЭН отличается разнообразием конфигураций, что подтверждают и модели с оребрением, и гибкие версии.
Минусы также есть у воздушных ТЭНов. Они выражаются в сложности обслуживания и необходимости детального исследования рабочих сред для выбора оптимально подходящего элемента.
Монтаж воздушных электронагревателей
Обычно крепление выполняется с помощью механических фиксаторов, представленных скобами, зажимами, втулками, а также хомутами. Распространен и метод пайки, но он требует особой осторожности при выполнении. Например, точки спайки должны располагаться в 40-50 мм от торцов элемента. В свою очередь, гибкий воздушный ТЭН крепится или с помощью специальных клеевых растворов, или путем механического давления со сторон пазов, в которые он укладывается.
Нюансы обслуживания воздушных ТЭНов
Хотя производители стремятся наделять трубчатые электронагреватели повышенными технико-физическими качествами защиты, долговечная эксплуатация приборов возможна только при соблюдении специальных мер по обслуживанию. С разной периодичностью в зависимости от условий эксплуатации требуется выполнение чистки рабочих поверхностей от загрязнений. Если применяется ТЭН гибкий воздушный, то может потребоваться и смазка защитными составами места интеграции элемента. Также перед самым первым сеансом применения нагревательное устройство необходимо избавить от консервационной смазки, которая может стать помехой теплоотдаче.
Заключение
Успешность применения нагревательных элементов такого типа во многом зависит от того, насколько правильно был произведен анализ рабочей среды. И соответственно, от корректности подбора соответствующей модели элемента. В частности, ТЭНы воздушные электрические оцениваются не только с точки зрения способности работы в условиях подвижных и спокойных сред, но и в показателях эффективности эксплуатации под разными температурами.
Стандартный диапазон рабочих температур для воздушных электронагревателей варьируется от 450 °С до 600 °С. Но и здесь важно рассчитывать, смогут ли отдельные компоненты устройства выдерживать пиковые нагрузки при длительных сеансах эксплуатации. Ведь не стоит забывать, что и помимо температурного воздействия некоторые газовоздушные среды негативно и даже разрушающе влияют на металлические поверхности элементов.
Общие характеристики ТЭНов
Максимальная мощность Pмах ТЭН зависит от нагреваемой среды,
материала оболочки, характера нагрева, площади активной поверхности (Рис. 1).
Максимальная мощность Pмах ТЭН рассчитывается по формуле:
Pмах = Pуд. мах х S,
где:
S, см2 — площадь активной поверхности;
Pуд.мах, Вт/см2 — максимальная удельная мощность.
Рекомендации относительно значений максимальной удельной мощности Pуд.мах
можно найти в ГОСТ 13268-88 для ТЭН промышленного назначения и ГОСТ 19108-81 — для ТЭН бытового назначения.
Изготовление ТЭН, мощность которого превышает рекомендуемое максимальное значение, снижает его надежность и долговечность.
Таблица 4. Pуд.мах для ТЭН промышленного назначения.
Условное обозначение (см. табл. 2) |
Pуд.мах, Вт/см2 |
X |
9 |
J |
15 |
P |
15 |
S |
2,2 |
T |
5 |
O |
5,5 |
K |
6,5 |
R |
3,5 |
N |
5,1 |
Z |
3,0 |
V |
3,5 |
W |
3,5 |
L |
5,0 |
Y |
13,0 |
Таблица 5. Pуд.мах для ТЭН бытового назначения.
Условное обозначение (см. табл. 3) | Pуд.мах, Вт/см2 |
Х |
11 |
Р |
11 |
П |
11 |
С |
2,2 |
Т |
5,2 |
О |
5,5 |
Э |
2,5 |
И |
3 |
У-1 |
18 |
У-2 |
13 |
Пример расчета максимальной мощности Pмах промышленного ТЭН-100А13/4J220, где:
— «100» — развернутая длина, см. ;
— «А» — 40 — заделка контактного стержня (табл. 1), мм;
— «13» — диаметр оболочки, мм;
— «4» — номинальная мощность ТЭН, кВт;
— «J» — обозначение среды и материала оболочки.
В табл. 4 условному обозначению «J» соответствует значение Pуд.мах=15 Вт/см2
Активная длина ТЭН (см. рис. 1), м : La = L — 2 x Lk = 100см — 2 х 4см = 92см
Площадь активной поверхности (см. рис. 1), см2: S=( Pi х D) х La = 3,14 х 1,3 х 92 = 375,5 см2,
где: (Pi х D) длина оболочки ТЭН по окружности.
Максимальная мощность Рмах, кВт: Рмах = Руд.мах х S = 15Вт/см2 х 375см2 = 5633Вт = 5,63кВт.
Номинальная мощность ТЭН меньше максимально-допустимой Pмах: 4кВт < 5,63кВт.
Воздушные и электрические тэны. Главные особенности, плюсы и недостатки.
Тэны представляет собой трубчатый электронагреватель, действующий по принципу трансформации энергии из электрической в тепловую.
На данный момент тэны являются очень распространенным устройством, которые применяются, как базовый элемент для обогревателей разной мощности. Конструкция тэнов достаточно проста.
В металлической трубке расположены навитая нить нихрома и изолятор, по краям выступают шпильки.
Спираль изолируется от внешних стенок специальным электроизоляционным песком. Для защиты тэна от влаги проводится надежная герметизация. Мощность тэна зависят от диаметра трубки, напряжения и длины тэна. Усложняется она в различных случаях дополнительными устройствами.
Устройство и использование
С целью создания благоприятной и комфортной атмосферы в любом помещении большую роль играет поддержание температуры воздуха. По этой причине большой популярностью пользуются воздушные тэны, которые служат комплектующими элементами для многих систем обогрева.
Воздушные тепловые электронагреватели применяются для нагрева воды либо всевозможных смесей газов. Выделяют два основных вида по принципу нагрева:
- Первый работает в условиях спокойной воздушной среды
- Второй – в движущемся воздухе.
Для производства тэнов используют углеродистую либо нержавеющую сталь.
Тэны делятся на три типа:
- открытые
- закрытые
- и герметичные, которые пользуются наибольшей популярностью на современном рынке.
Чаще всего для бытовых нужд применяют стандартные элементы. И только в случае технических особенностей, устанавливаются узконаправленные нагреватели. При оценке любого нагревателя основным критерием является характеристики и надежность работы тэна.
Основными характеристиками тэна являются:
- форма
- напряжение
- и мощность, которая может составлять от 200 ватт до 24 киловатт.
Повышение данных показателей свыше стандартов необходимо только в случае особых требований, таких как большая площадь, плохо утепленная либо другие специфические особенности планировки.
Воздушные элементы создаются в виде всевозможных форм. В последнее время можно установить специальный крепеж, благодаря которому есть возможность легко устанавливать нагревательные элементы на любой поверхности. Также тэны могут быть оребренными.
Воздушное отопление применяют во многих сферах, например, некоторые люди с успехом применяют воздушное отопление гаража.
А продвинутые садоводы делают у себя в теплицах отопление с помощью горячего воздуха, вот здесь описана технология: https://obogreem.net/otoplenie-zdanij/dom/otoplenie-teplici.html
Особенности и эксплуатация оребренных тэнов
Оребрение электрических нагревательных элементов выполняется для повышения теплоотдачи. Достигается это при помощи углеродистой ленты. Суть этого процесса заключается в том, что увеличение мощности можно достичь увеличением длины и количества нагревательных элементов, но граничные размеры не позволяют это сделать. В таких случаях и применяют оребрение тэнов. Как правило, эта необходимость возникает в промышленных помещениях. По такому прицепу производится большое количество нагревателей во всех странах. В зависимости от климатических условий и требований промышленности рынок наполняется данным видом тэнов.
По существующим стандартам выделяют несколько классов оребренных тэнов. Квалифицируют их по буквенному обозначению: R, S, N, К, O, T.
Между ними имеются отличия в материале, который используется для изготовления тэна и спецификой эксплуатации.
Воздушные нагревательные элементы с маркировками – О, R или S производятся из углеродистой стали, а тэны с обозначением Т изготавливают из нержавеющей стали.
Оребренные тэны можно эксплуатировать только в предназначенной для них среде.
Активная часть обязательно должна находиться полностью в рабочей среде. При работе такого тэна температура на корпусе тэна должна не превышать 450 °С.
Ремонт оребренных нагревательных элементов должны проводить только специалисты, так как это достаточно специфическая и опасная процедура. Нельзя проводить ремонт, когда элемент подключен к питанию.
Системы отопления в которых воздух является теплоносителем, носят название: воздушное отопление частного дома. Помимо отопления данная система выполняет также роль вентиляции.
Конвекторы электрические используют электроэнергию, но перенос тепла осуществляется посредством воздуха. Чем они лучше других отопительных приборов? Об этом узнаете в этой статье.
С чем связаны значительные отличия цен на воздушные тэны
Тэны очень широко нашли свое применение в жилых домах, и в промышленных помещениях. В соответствии с требованиями к электрическому нагревателю формируется и цена, чем мощнее тэн тем выше стоимость.
Тэны используются при комплектации обогревателей. Конкретную стоимость назвать сложно, так как характеристики тэнов очень разнообразны, соответственно и цены значительно варьируют. Стоимость зависит от качества, мощности и производителя.
Важно то, что стандартных характеристик достаточно для решения бытовых потребностей. Только в промышленных целях или специфических требованиях жилого помещения устанавливаются более мощные тэны, которые значительно возрастают в цене.
Стоит отметить, что при поломке обогревателя достаточно просто заменит тэн, и прибор благополучно продолжит служить хозяину.
Рост цены вызван сложностью сборки и качеством материалов. Также важна безопасность использования. Крупные фабрики – производители могут предложить создать под заказ тэн, который будет четко отвечать требованиям конкретного помещения. Цена также может при этом увеличится, но результат стоит того, так как правильно подобранный обогреватель сохранит целостность помещения и создаст комфортную атмосферу.
Стоимость электрических нагревательных элементов начинается от 6 – 7 $ и в соответствии с дополнительными потребностями цена будет расти. Фирма – производитель также играет большую роль в качестве воздушных тэнов. Стоит обращать внимание на страну, в которой произведен данные тэн, чем дальше она находится, тем дороже будет цена тэна, так как дороже транспортировка. В остальном стоит руководствоваться только потребностями помещения, чем их больше, тем выше цена.
В стоимость воздушных тэнов входят меры безопасности, и это статья расходов, в которую стоит вложить деньги, это связано с тем, что устройство плохого качества может привести к тяжелым последствиям, начиная от ожогов, заканчивая пожарами.
Сухие ТЭНы. Устройство и особенности. Виды и преимущества :: информационная статья компании Полимернагрев
Нагрев холодной воды в бойлере осуществляется с помощью трубчатого электронагревателя (ТЭН). В конструкцию ТЭНа входит трубка, в которой размещена спираль, греющаяся от электрической подачи. Пространство между внутренней поверхностью трубки и греющей спиралью заполняется диэлектрическим наполнителем, предотвращающим короткие замыкания.
Конструктивно бойлер представляет собой емкость, к которой подведен приток холодной воды и вывод для горячей воды. ТЭН непосредственно помещается внутрь бойлера и производит прямой нагрев жидкости.
На обычных трубчатых нагревателях при длительной эксплуатации в бойлере со временем появляется накипь в виде солевых отложений магния и кальция. Солевой слой все время нарастает, что в значительной мере ухудшает тепловую отдачу нагревателя и увеличивает потребление электричества. Именно для решения этой проблемы и были разработаны сухие ТЭНы. В бойлер помещают стальную колбу, которая непосредственно контактирует с водой. Внутри колбы располагается нагревательное устройство. Защитная трубка (колба) значительно продлевает работу трубчатого нагревателя и упрощает его обслуживание.
Производители современных бойлеров все чаще отказываются от стандартных ТЭНов и устанавливают сухие керамические ТЭНы. Таким образом, они повышают спрос на свою продукцию, ведь приобретение такого бойлера гарантирует экономное потребление электричества и длительный срок его службы, что в значительной мере позволяет быстро окупить траты на товар потребителю.
Конструкцию сухих ТЭНов постоянно совершенствуют. На сегодняшний день есть несколько разных видов сухих нагревателей:
Защитную колбу, где установлен нагреватель, заполняют маслом. Его тепловая проводимость выше теплопроводности воздушной среды, поэтому нагрев происходит быстрее, экономя энергетические затраты.
Более простым и удобным вариантом исполнения является сухой ТЭН с керамической изоляцией. В данном случае нагреватель, размешенный в колбе, находится в воздухе. Эта недорогая конструкция отражается и на конечной стоимости нагревателя, выделяется высокой эффективностью, а также сказывается на легком обслуживании.
Работа сухого нагревателя исключает его непосредственный контакт с водой и опасность поражения электричеством. Если в обычном нагревателе резистивный элемент перегорел, то возможен его контакт со стенками трубки и на корпусе бойлера возникнет напряжение. У качественных сухих керамических нагревателей такое явление исключено. Если он вышел из строя, то попросту перестаю функционировать. Но, некоторые опасные явления все-таки присутствуют.
Стандартные трубчатые нагреватели можно увидеть в бытовых электротехнических приборах нагревающих жидкость. Воздушные сухие ТЭНы в быту встречаются реже, но они очень востребованы в промышленных отраслях. Их использую для термической обработки газовых смесей, воздушной среды, в электрических калориферах, саунах, конвертерах, пушках в тепловых завесах.
Виды сухих трубчатых электронагревателей
Электронагреватели разделены по классификациям, которые основываются, зависимо от принципиальных схем работы и рабочей среды. От указанных требований зависят показатели прочности нагревателя, его конструктивное решение и защита от высокой температуры.
В соответствии с областями использования воздухонагреватели делятся по значениям поддерживаемого напряжения в зависимости от решаемой проблемы. Универсальным обогревателем классического типа можно считать воздухонагреватель на 220 вольт. Используется в бытовой технике, в производственных помещениях для подогрева жидкостей в соответствии с технологическими процессами. В специальных областях промышленности применяют сухие нагревательные элементы на 380 или 660 вольт.
Материалы изоляции
Обычный сухой нагреватель для воздуха состоит из металлической трубки со спиралью из проволоки с высоким сопротивлением внутри нее. Чтобы обеспечить хорошую герметичность, компоненты должны плотно прилегать друг к другу, поэтому используется специальный изоляционный материал.
Потребитель должен знать, какие материалы входят в конструкцию электронагревателя. Сухие ТЭНы с металлическим оребрением выполнены из нержавеющей или углеродистой стали. Для каждого случая подходит индивидуальный вариант, поскольку рабочая среда предназначена для собственных параметров воздействия на материал. Универсальным свойством материала является коррозионная стойкость. Для сухих нагревателей такие требования невысоки по сравнению с жидкостными нагревателями.
Устройство сухого ТЭНа
- Разные виды нагревателей могут также отличаться и формой. Сухой ТЭН изготавливается только в прямой форме, т. к. размещается в специальной защитной колбе, а обычные нагреватели могут выполняться в самой различной форме.
- Обычные трубчатые электронагреватели для нагрева воды устанавливаются непосредственно в жидкость. Сухие ТЭНы помещаются в герметично запаянную трубку, которая предотвращает непосредственный контакт нагревателя с обогреваемой средой.
- Обычные электронагреватели комплектуются анодом из магния, для предотвращения образования накипи внутри бака. При эксплуатации сухих ТЭНов анод помещают в бак через специально отведенное отверстие.
- Сухими нагревателями можно комплектовать только бойлера, у которых объем свыше 50 литров. Из-за своих размеров они не могут устанавливаться в меньшие емкости.
Особенности конструкции гибких сухих нагревателей
Гибкие нагреватели предназначаются для высоко технологичного нагрева определенных сред. Главным их отличием от стандартных элементов нагрева является то, что им можно придать абсолютно любой формы без использования каких-либо инструментов. Гибкость при этом никак не влияет на эксплуатационные свойства нагревательного прибора. Такие элементы нагрева полноценно конкурируют по своим свойствам и мощности со стандартными моделями включительно и с жидкостными устройствами. Гибкие элементы нагрева в основном используют для обогрева пресс-форм и горячеканальных систем.
Технические данные
Сухие ТЭНы могут изготавливаться в широком ассортименте. Зависимо от типа конструкции и материала оснастки их можно использовать в различных средах. Контактный стержень может иметь различную длину вплоть до 60 см. Именно это значение определяет сферу использования ТЭНа. На основе характеристик среды требующей обогрева и места монтажа подбираются размеры и определенные свойства нагревателя.
Диаметр трубки может изготавливаться с разными показателями. Различные модели электронагревателей с разной мощностью определяют скорость выхода на рабочую температуру. Высоким спросом пользуются сухие ТЭНы для нагрева воздуха с мощностью 2 кВт для напряжения 380 Вольт. Устройства длиной от 40 сантиметров могут подключаться к сети 220 Вольт. Востребованы и другие типы нагревателей с диапазоном мощности от 0,2 до 10 кВт.
Особенности монтажа сухих ТЭНов
- Установку и фиксацию производят за счет механических средств, в качестве которых могут применяться хомуты, втулки, зажимы и скобы. Не исключен способ крепления пайкой, но его стоит выполнять с осторожностью. Важно выдерживать расстояние между точками пайки от торца нагревательного элемента на 50 миллиметров.
- Гибкие сухие ТЭНы обычно закрепляют с помощью специального клеевого раствора или механическим способом, укладывая нагреватель в специально отведенные пазы.
Особенности обслуживания
- Производители стараются изготавливать максимально качественные нагреватели, обладающие высокими защитными свойствами для работы в жидкой среде. Но, важно понимать, что своевременное обслуживание оборудования значительно продлевает работу любого нагревательного устройства. Нагреваемые поверхности должны регулярно чиститься от возможных загрязнений. Интервалы между обслуживаниями зависят от рабочей среды и скорости загрязнений.
- В эксплуатации гибких элементов нагрева необходимо использовать защитную смазку в местах контакта нагревательного прибора. Перед запуском оборудования нужно проводить удаление консервационной смазки, которая мешает оптимальной тепловой отдаче.
Слабые стороны сухих нагревателей
- Существует ложное мнение, что сухие нагреватели не экономичны, т. к. между защитной колбой и резистивным элементом есть зазор. Изначально прогревается трубка, а уже потом жидкость. Специалисты с уверенностью опровергают данное мнение. Теплоотдача происходит внутри среды, поэтому тепловые потери минимальны. Диаметр нагревателя меньше диаметра защитной колбы на 2 миллиметра, воздушная прослойка небольшая.
- Показатели мощности сухих ТЭНов ниже, чем у обычных нагревателей. Их мощность доходит до 1200 ватт, сравнительно с обычными на 2 кВт. Зато сухие нагреватели можно устанавливать по 2 штуки на один бойлер, общая разница в мощности получается незначительной.
Преимущества сухих ТЭНов
- Простота обслуживания. Чтобы провести замену нагревателя нужна всего лишь отвертка для открепления защитной оболочки (колбы) и для того, чтобы отвинтить распорной винт. Больше никакие инструменты не нужны. Нагреватель вынимается и на его место устанавливается новый. В случае замены мокрого нагревателя придется сливать полностью всю воду из бойлера, откреплять фланец, и еще остатки не слитой воды могут промочить вас. При каждой замене придется брать новую прокладку для фланца. Такая работа дорогостоящая и грязная.
- Если из строя вышел один установленный нагреватель вы можете его с легкостью заменить, не контактируя с другими. Воду сливать не нужно и даже нет необходимости снимать сам бойлер. Замена сухого ТЭНа максимально занимает около 10 минут, а у опытных пользователей и того меньше. Чтобы переустановить мокрый ТЭН, придется спустить воду, вынуть сам нагреватель, отвинтить гайки.
Какой нагреватель выбрать решать только потребителю. Ведь каждый из них имеет свои преимущества и недостатки. Если вы не можете определить для себя правильный вариант: сухой или мокрый ТЭН? Специалисты «Полимернагрев» с удовольствием помогут решить вам эту задачу и проведут полный расчет нужного устройства под ваше оборудование и среду.
Обогрев наддувочного воздуха
Подогрев наддувочного воздухаHannu Jääskeläinen
Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.
Abstract : Нагрев наддувочного воздуха — важная мера для обеспечения надежного холодного пуска, а также для уменьшения белого дыма и выбросов несгоревших углеводородов. Подогрев всасываемого воздуха может осуществляться в цилиндрах со свечами накаливания или во впускной системе с электронагревателями или нагревателями пламенного типа.
Введение
Управление низкой температурой наддувочного воздуха было проблемой с первых дней появления дизельных двигателей. В отличие от двигателей с искровым зажиганием, обычные дизельные двигатели не используют источник принудительного зажигания, а полагаются на температуру всасываемого заряда во время впрыска топлива, чтобы инициировать процесс сгорания. Если температура слишком низкая, двигатель может не запуститься или плохо работать, пока он не будет прогрет. Проблемы, связанные с неправильным управлением температурой воздуха во время холодного запуска и первоначального прогрева, выходят за рамки удовлетворения требований заказчика; на процесс сертификации выбросов могут повлиять чрезмерные несгоревшие выбросы THC.Выбросы ТГК от несгоревшего топлива могут оказать значительное влияние на сертифицированный уровень выбросов для транспортных средств, для которых холодный запуск включен в процедуру сертификации выбросов.
Несмотря на то, что существует множество конструктивных факторов двигателя, таких как степень сжатия, форма камеры сгорания и объемный расход наддувочного воздуха, которые можно использовать для воздействия на способность холодного запуска дизельного двигателя без посторонней помощи, средства помощи при запуске обычно используются для повышения температуры воздуха либо в в коллекторе или в камере сгорания, чтобы еще больше снизить температуру, при которой двигатель может быть запущен. Кроме того, управление температурой воздуха в течение нескольких минут после холодного пуска — очень эффективный способ уменьшить выбросы белого дыма и обеспечить некоторое ценное сокращение выбросов несгоревших углеводородов.
Основная причина того, что во многих дизельных двигателях используется высокая степень сжатия — более высокая, чем та, которая обеспечивает оптимальный КПД — заключается в облегчении холодного пуска. Тенденция в современном дизельном двигателе заключается в использовании пониженной степени сжатия, которая намного ближе к значениям, обеспечивающим оптимальную эффективность.К сожалению, это усугубляет проблему холодного запуска и увеличивает вероятность образования белого дыма. На вершине этой тенденции — спрос потребителей на запуск бензиновых двигателей (т.е. запуск двигателя в течение нескольких секунд после вставки и поворота ключа) для легких дизельных автомобилей даже при очень низких зимних температурах. В совокупности эти факторы увеличили потребность в вспомогательных средствах для холодного пуска и вынудили производителей применять различные технологии для регулирования температуры воздуха при холодном запуске и прогреве двигателя. Следует отметить, что другие меры, такие как изменение фаз газораспределения, также могут использоваться для преодоления проблем холодного запуска, связанных с низкой степенью сжатия.
###
Как построить солнечную панель для воздушного отопления — видео своими руками
Как работают солнечные воздухонагреватели:
Схема солнечного воздухонагревателя © EcohomeНа приведенной выше диаграмме показана основная концепция солнечного воздухонагревателя, и хотя существует много конструкций, основной принцип тот же — небольшой вентилятор подает внутренний воздух в настенную панель, обращенную на юг.Воздух нагревается, проходя за черной поверхностью, а затем возвращается в кондиционированное пространство с гораздо более высокой температурой. «Бесплатное» пассивное солнечное отопление по бюджету!
Видео о солнечных воздухонагревателях, сделанных своими руками, стали большим хитом на YouTube, с парой основных идей — солнечные коллекторы из переработанного мусора, солнечные коллекторы с водосточной трубой, солнечные коллекторы из экрана или листового металла. Если у вас нет возможности сделать его самостоятельно, солнечные воздухонагреватели для продажи также доступны в Интернете для покупки, немного покопавшись в Интернете.
Помимо крупных коммерческих установок, наиболее распространенным применением солнечных воздухонагревателей является дополнительное отопление отдельных помещений, например, пристройки, мастерской, гаража или любой другой небольшой пристройки.
Причина, по которой мы говорим «дополнительный», заключается в том, что хотя в пасмурные дни можно собрать немного тепла, в основном вы будете чувствовать тепло, когда светит солнце. А без значительного количества тепловой массы для хранения тепла и отвода тепла маловероятно, что что-либо, кроме самых хорошо изолированных зданий, будет поддерживать комфортную температуру в помещении от заката до восхода солнца холодной зимней ночью.
Если вам нужен солнечный воздухонагреватель для обогрева здания без электроэнергии, вы можете получить тепло просто за счет естественной конвекции по мере подъема теплого воздуха, но вы получите гораздо больше тепла, пропустив воздух через него с помощью вентилятора. Вентиляторы не требуют много энергии для работы, поэтому небольшая выделенная фотоэлектрическая панель будет выполнять эту работу, когда нет другой доступной мощности, и будет автоматически приводить в движение вентилятор, когда движение воздуха больше всего необходимо — когда солнце светит на панель. — и остановится ночью, когда панель остынет.Вентиляторы 12 В для охлаждения настольных компьютеров — идеальный способ создания давления в системе и обеспечения движения воздуха для солнечных воздухонагревателей, установленных автономно.
Панели солнечных батарей Pop-can: Это не что иное, как гениальное решение, и это может быть единственной веской причиной для оправдания употребления поп-музыки. Однако это довольно трудоемкий процесс — банки необходимо очистить, сделать отверстия в дне, удалить выступы, затем их нужно склеить в стопку и, наконец, покрасить в черный цвет.
Солнечный обогреватель Pop canВоздух вдувается в камеру в нижней части нагревательной панели и нагнетается через стопки банок в верхнюю камеру, которая собирает нагретый солнцем воздух и направляет его обратно в помещение.
Солнечные коллекторы с водосточной трубой: Как бы то ни было, эта конструкция заменяет стопку банок в солнечной панели воздушного отопления на стандартные водосточные желоба карниза, окрашенные в черный матовый цвет для поглощения солнечных лучей. К этому относятся те же принципы, что и к солнечному коллектору, и хотя вы потратите больше на материалы, вы сэкономите много труда, и он выглядит аккуратнее. Конечный результат тот же; воздух нагревается, поскольку он проходит через черные трубки, когда светит солнце.
Солнечный водонагреватель с водосточной трубой © BuilditsolarСолнечный экран или поглотитель тепла из листового металла: В найденных нами конструкциях использовалось 3 слоя экрана для обеспечения единой черной поверхности.Коллекторы экрана обычно не разделяют воздух на отдельные камеры, как в предыдущих двух конструкциях; воздух поднимается вверх по единственной камере за экраном или плоской металлической поверхностью.
Металлический гофрированный воздухонагреватель на солнечных батареяхИз этих двух, мне кажется, дизайн экрана требует немного больше работы по сравнению с использованием листового металла (как показано выше), который можно было бы сделать с использованием старой металлической кровли и покрасить ее в матовый черный цвет. Помимо работы, тестирование между сборщиком экрана и сборщиком банок показало, что сборщик экрана действительно обеспечивает больше тепла, подробнее читайте здесь.
Сколько тепла могут обеспечить солнечные воздухонагреватели?
Это зависит от множества переменных:
Размер солнечной панели: От этого будет зависеть объем воздуха, который вы можете кондиционировать, и температура на выходе. Выбор размера для строительства или покупки будет зависеть от ваших потребностей и от того, сколько места на внешней стене вы можете выделить для панели.
Солнечное поглощение: У панелей ограничено количество тепла, которое они могут улавливать, в зависимости от того, насколько отражающей является черная поверхность, и вам будет лучше с матовой краской, чем с глянцевой. Остекление само по себе мгновенно отражает около 10%, но это важно, особенно в областях, где движение воздуха создает фактор охлаждения ветром зимой, поэтому действительно лучшее, на что вы можете надеяться в общей производительности от солнечной панели для нагрева воздуха, — это поглощение около 80%. доступного света.
Теплопроводность панели: Материалы с более высокой проводимостью улучшают характеристики солнечного воздухонагревателя. Например, черная труба из ПВХ не будет обеспечивать столько тепла, как черная металлическая труба. Даже разные металлы будут иметь разную проводимость.Медь — один из лучших проводников, но она очень дорога и может быть сложной задачей для получения большего диаметра или для получения краски, которой нужно придерживаться, поэтому преимущество повышенной проводимости, вероятно, не окупит дополнительных затрат.
Чтобы выбрать вариант водосточной трубы для самостоятельной сборки панели солнечного воздухонагревателя, обязательно используйте металл, а не пластик, и если он имеет глянцевую поверхность, стоит покрасить ее в черный матовый цвет.
Производительность дома: Сколько тепла необходимо дому для сохранения тепла, зависит от того, сколько он теряет.Солнечный обогреватель будет обеспечивать больший процент необходимого тепла в доме, если потребность в тепле ниже, поэтому то, насколько хорошо изолирован и герметичен дом, будет решающим фактором того, насколько большим должен быть пассивный солнечный воздухонагреватель, чтобы производить разница.
Облачность: В областях с регулярной облачностью, таких как северный берег Ванкувера в Канаде или Пескадеро в Калифорнии, например, покупка или строительство может не стоить затрат и хлопот. Конечно, срок окупаемости труда и денег, вложенных в одноразовую воздушную отопительную панель, будет намного дольше.
Широта: Чем дальше вы пойдете на север, тем меньше у вас будет солнечных часов в зимний день, поэтому затраты или усилия, необходимые для изготовления панели, перестанут быть целесообразными на определенных более высоких широтах — хотя, если панель для сбора тепла является стеной -монтированное и дополнительное отопление может приветствоваться, тогда в северных районах оно все еще может быть целесообразным — любые читатели в северных территориях или на Аляске, которые построили или использовали солнечные панели для нагрева воздуха, могут оставить комментарий ниже!
Минусы солнечных воздухонагревателей:
Ахиллесова пята большинства генераторов возобновляемой энергии, таких как солнечные воздухонагреватели, — это надежность, а также хранение энергии. Не всегда дует ветер и не всегда светит солнце (точнее, мы не всегда его видим). Таким образом, основным недостатком солнечных воздухонагревателей является то, что вы получаете тепло только тогда, когда светит солнце.
Короткие зимние дни и непредсказуемая облачность не позволяют полагаться на солнечные воздухонагреватели в качестве основного источника тепла, потому что вы получите все свое тепло в солнечные часы, но затем вам придется работать по 16 часов без подвода тепла. А более короткие зимние дни означают, что они вырабатывают наименьшее количество тепла, когда оно вам больше всего нужно, хотя это можно уменьшить, установив стену на южную сторону.Во всех домах, кроме наиболее сильно изолированных в более мягком климате, с включенной тепловой массой для хранения тепла, вам, вероятно, понадобится дополнительный источник тепла, такой как высокоэффективные дровяные печи или камины, или, если отключено от сети, древесные гранулы без электричества плита.
Накопление солнечного тепла (тепловые батареи):
Если вы встроите в дом тепловую массу для хранения и выделения тепла, вы сможете распределять накопленное тепло в течение более длительного периода времени, и для этого существует множество творческих способов. Придерживаясь темы «сделай сам», например, навесов, гаражей или теплиц, вы можете пропустить нагретый воздух через трубы, залитые песком, кирпичом, каменной кладкой и т. Д., Прежде чем выпустить его прямо в кондиционированное пространство. Вместо того, чтобы просто нагревать воздух, плотные материалы будут поглощать часть этого тепла и медленно выделять его с течением времени после захода солнца.
Ничего не скажешь, что нельзя сделать это с пристройкой в своем доме, просто мы, как правило, немного более придирчивы к окончательному внешнему виду в наших домах.Таким образом, в доме может потребоваться немного более эстетичный дизайн, чем в мастерской или гараже, чтобы хранить часть тепла, генерируемого пассивной солнечной системой воздушного отопления.
В частности, теплицы, построенные в холодном климате, имеют тенденцию к перегреву днем, но иногда становятся слишком прохладными ночью для молодых растений. Имейте в виду, что важнее, чтобы корни были в тепле, чем само растение, если, конечно, воздух остается выше нуля. Если вы включите солнечный воздухонагреватель в конструкцию теплицы и передадите часть тепла платформе с тепловой массой, на которой могут разместиться ваши почвенные ящики, вы можете начать вегетационный период раньше.
Также неплохо включить в панель солнечного нагрева воздуха какой-либо обходной вентиль, который может выпускать воздух летом, чтобы предотвратить перегрев, когда панель не используется активно — в качестве «варки» панели.
Вы также можете применить принципы пассивного обогрева и охлаждения, разместив панель под карнизом, где она будет полностью освещена низким зимним солнцем, но будет в тени, когда солнце находится высоко над головой и вам не нужно тепло.
Как сделать солнечный воздухонагреватель своими руками:
Поиск в Интернетепоказывает бесконечный список конструкций и методов сборки для самостоятельных солнечных воздухонагревателей, то же самое можно сказать и о видео DIY на YouTube.Разные дизайны по-разному найдут отклик у разных людей, поэтому выберите тот, который лучше всего соответствует вашим навыкам, набору инструментов и объему внимания. Если в процессе у вас возникнут какие-либо блестящие дизайнерские идеи или модификации для пассивных солнечных воздухонагревателей, поделитесь ими в разделе комментариев ниже.
Посмотрите видео «Сделай сам» ниже, чтобы лучше понять, насколько легко построить солнечные воздушные нагревательные панели.
PPT — Система дымовых газов Предварительный нагреватель воздуха PowerPoint Презентация, скачать бесплатно
Система дымовых газов Предварительный нагреватель воздуха www.powerpointpresentationon.blogspot.com
План презентации • Воздухонагреватели • Типы воздухонагревателей • Используемые материалы • Уплотнение для воздухонагревателей • Производительность воздухонагревателя • Испытания производительности
БАЙПАСНОЕ УПЛОТНЕНИЕ РАДИАЛЬНОЕ УПЛОТНЕНИЕ ГОРЯЧЕЕ ОСЕВОЕ УПЛОТНЕНИЕ ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВАТЕЛЬ ГОРЯЧЕГО ПРОМЕЖУТОЧНОГО ХОЛОДНОГО ВОЗДУХА APH — это последний теплообменник в контуре дымовых газов котла. Для достижения максимальной эффективности котла необходимо отводить максимально возможное полезное тепло из газа до того, как он покинет APH.Однако определенная минимальная температура должна поддерживаться в дымовых газах для предотвращения коррозии холодного конца.
Функции подогревателя воздуха • Подогреватель воздуха нагревает воздух для горения там, где это экономически целесообразно. • Предварительный нагрев способствует следующему: • Воспламенению топлива. • Улучшение сгорания. • Сушка угольной пыли в измельчителе. • Снижение температуры дымовых газов и повышение КПД котла. • Существует три типа воздухонагревателей: • Рекуперативный • Роторный регенеративный • Тепловая трубка
Преимущества использования APH • Стабильность горения повышается за счет использования горячего воздуха.• Интенсивное и улучшенное сгорание. • Разрешение на сжигание некачественного угля. • Высокая скорость теплопередачи в печи и, следовательно, меньшая площадь теплопередачи. • Меньше несгоревших топливных частиц в дымовых газах, таким образом, сгорание и эффективность улучшаются. • Интенсивное сгорание позволяет быстрее изменять и колебать нагрузку. • В случае сжигания пылевидного угля горячий воздух может использоваться для нагрева угля, а также для транспортировки пылевидного угля к горелкам. • Эта часть, не работающая под давлением, не гарантирует останова агрегата из-за коррозии поверхности теплопередачи, которая характерна для понижения температуры дымовых газов.
Типы подогревателей воздуха • Рекуперативные • Рекуперативные • Воздухонагреватель пластинчатого типа • Паровой подогреватель воздуха • Тип Langsdorm • Тип Ротемуле • Трехсекторный воздухонагреватель
Трубчатые воздухонагреватели (Рекуперативные) 9
90 Трубчатый воздухонагревательПараметры конструкции • Трубки обычно располагаются в шахматном порядке. • Стальные трубы диаметром: 37 — 63 мм. • Поперечный шаг: S1 / d = 1.5 — 1,9 • Продольный шаг: S2 / d = 1,0 — 1,2 • Высота воздушной камеры: 1,4 — 4,5 м. • Скорость потока газа и воздуха: 10 — 16 м / с. • Пластинчатые рекуператоры: • Вместо трубки используются параллельные пластины. • Ширина газового канала 12 — 16 мм. • Ширина воздуховода 12 мм.
БАЙПАСНОЕ УПЛОТНЕНИЕ РАДИАЛЬНОЕ УПЛОТНЕНИЕ ГОРЯЧЕЕ УПЛОТНЕНИЕ ОСЕВОЕ ГОРЯЧЕЕ УПЛОТНЕНИЕ ГОРЯЧЕЕ ПРОМЕЖУТОЧНОЕ ХОЛОДНОЕ УПЛОТНЕНИЕ Предварительный нагреватель регенеративного воздуха
Предварительный нагреватель с вращающейся пластиной (регенеративный) • Вращается с низкой скоростью: 0.75 об. / Мин. • Вес: 500 тонн. • Он состоит из: ротора, уплотнительного устройства, корпуса и т. Д. • Ротор разделен на 12 или 24 секции и 12 или 24 радиальных секции. • Каждый сектор разделен на несколько трапециевидных секций с поперечными разделительными пластинами. • В этих секциях размещаются аккумуляторы тепла.
Материал, используемый в APH для аккумулирования тепла • Используемый материал Холодный конец корзины представляет собой специальный тип стали (кортеновую сталь (торговое название)), которая обладает высокой стойкостью к низкотемпературной серной коррозии, что продлевает срок эксплуатации жизнь.• В горячем конце используются мягкие стали. • Оптимальная геометрическая форма обычно гофрированная, а размеры определяются на основе расчетного моделирования и экспериментальных данных. Турбулентность потока воздуха и газа через упаковку увеличивает скорость передачи тепла.
Стационарный пластинчатый подогреватель воздуха
Стационарный пластинчатый подогреватель воздуха • Элементы аккумулирования тепла статичны, но секция потока воздуха / газа вращается. • Пластины для хранения помещаются в статор.
Trisector воздух Обогреватель
Нагревательных элементы • Горячие Конечные Корзины • Горячие Промежуточных Корзины • холодного конец Корзинки
типов пломб • радиального уплотнения (HE & CE) • ОСЕВОЙ SEAL • ЦИРКУМФЕРЕНЦИАЛЬНОЕ УПЛОТНЕНИЕ • УПЛОТНЕНИЕ СТОЛБА РОТОРА • СТАТИЧЕСКОЕ УПЛОТНЕНИЕ СЕКТОРНОЙ ПЛАСТИНЫ
УТЕЧКА ВОЗДУХА В ПРОЦЕССЕ ВХОДНЫХ УТЕЧЕК • Утечка радиального уплотнения — 62,21% • Утечка радиального уплотнения CE — 11. 98% • Утечка через осевое уплотнение — 08,78% • Утечка через байпас или окружное уплотнение — 0,87% • Утечка через центральное уплотнение — 3,17% • _______________________________________________ • Общий процент = 87,01% • Утечка в захваченных каналах = 12,99% • ИТОГО = 100%
РАДИАЛЬНЫЕ УПЛОТНЕНИЯ И СЕКТОРНАЯ ПЛАСТИНА • РАДИАЛЬНЫЕ УПЛОТНЕНИЯ И СЕКТОРНЫЕ ПЛАСТИНЫ НАХОДИТСЯ НА ГОРЯЧИХ И ХОЛОДНЫХ КОНЦАХ ПРЕДНАГРЕВАТЕЛЯ ВОЗДУХА.РАДИАЛЬНЫЕ УПЛОТНЕНИЯ ПРИСОЕДИНЯЮТСЯ К ДИАФРАГМАМ, ОТДЕЛЬНЫМ ОТДЕЛЕНИЕМ ОТДЕЛЕНИЯ РОТОРА. • НАЗНАЧЕНИЕ: — НАЗНАЧЕНИЕ РАДИАЛЬНЫХ УПЛОТНЕНИЙ — УМЕНЬШИТЬ ПЛОЩАДЬ, ДОСТУПНУЮ ДЛЯ УТЕЧКИ ИЗ ВОЗДУХА В ГАЗОВЫЙ СТОРОН МЕЖДУ ДИАФРАГМОЙ И СЕКТОРНОЙ ПЛАСТИНКОЙ
УПЛОТНЕНИЕ УПЛОТНЕНИЯ АКСИАЛЬНОГО УПЛОТНЕНИЯ ПРОФИЛЬНОЕ УПЛОТНЕНИЕ39 ОБОЛОЧКА РОТОРА. ОСЕВЫЕ УПЛОТНЕНИЯ УСТАНАВЛИВАЮТСЯ НА ВНЕШНЕЙ СТОРОНЕ ОБОЛОЧКИ РОТОРА И УПЛОТНЕНИЯ ПРОТИВ ПЛАСТИН ОСЕВОГО УПЛОТНЕНИЯ, УСТАНОВЛЕННЫХ НА КОРПУСЕ ПРЕДНАГРЕВАТЕЛЯ ВОЗДУХА.
ДИАФРАГМА ОСЕВОГО УПЛОТНЕНИЯ ШТИФТ КОГНЕРА
ОСЕВОЕ УПЛОТНЕНИЕ ОСЕВОЕ УПЛОТНЕНИЕ КОНТРОЛЬНАЯ ДВЕРЬ ПОВОРОТНАЯ ПРЯЖКА РЕГУЛИРУЕМЫЙ БОЛТ УПЛОТНИТЕЛЬНЫЙ БОЛТ
Осевой сектор
Кривой
ЦИРКУМФЕРЕНЦИАЛЬНЫЕ УПЛОТНЕНИЯ • ЦИРКУМФЕРЕНЦИАЛЬНЫЕ УПЛОТНЕНИЯ ПРЕДУПРЕЖДАЮТ ВОЗДУХ И ГАЗ ОТ ОБХОДА НАГРЕВАЮЩЕЙ ПОВЕРХНОСТИ ЧЕРЕЗ ПРОСТРАНСТВО МЕЖДУ КОЛОДКОЙ.ОНИ ТАКЖЕ ПРЕДОТВРАЩАЮТ ОБТЕЧЕНИЕ ВОЗДУХА И ГАЗА ПО ОСИ вокруг РОТОРА.
ЦИРКУМФЕРЕНЦИАЛЬНОЕ УПЛОТНЕНИЕ-РОССИЯ ЦИРКУМФЕРЕНЦИАЛЬНОЕ УПЛОТНЕНИЕ H. E. ДИАФРАГМА РАДИАЛЬНОЕ УПЛОТНЕНИЕ 2,5 ММ H.E. ФЛАНЕЦ РОТОРА
ФЛАНЕЦ РОТОРА РЕГУЛИРУЕМЫЙ БОЛТ КРУГОВОГО УПЛОТНЕНИЯ ОСЕВОГО УПЛОТНЕНИЯ
ПРИВОД КРУГЛЫХ УПЛОТНЕНИЙ — РОССИЙСКОЕ УПЛОТНИТЕЛЬНОЕ УПЛОТНИТЕЛЬНОЕ УПЛОТНИТЕЛЬНОЕ УПЛОТНИТЕЛЬНОЕ УПЛОТНЕНИЕ РОТОРНАЯ СТОЙКА И КОРПУС ПРЕДНАГРЕВАТЕЛЯ ВОЗДУХА.• СТАТИЧЕСКИЕ УПЛОТНЕНИЯ ПРЕДОТВРАЩАЮТ УТЕЧКУ МЕЖДУ ПЛАСТИНАМИ ГОРЯЧЕГО И ХОЛОДНОГО СЕКТОРОВ И ЦЕНТРАМИ ГОРЯЧИХ И ХОЛОДНЫХ СЕКЦИЙ.
СТАТИЧЕСКОЕ УПЛОТНЕНИЕ ПЛАСТИНЫ СЕКТОРА УПЛОТНЕНИЕ СТОЙКИ РОТОРА
ДИАФРАГМА CE УПЛОТНЕНИЕ СТОЛБА РОТОРА
КОРПУС ВОЗДУШНОГО УПЛОТНЕНИЯ0
0 РАДИАЛЬНЫЕ УПЛОТНИТЕЛИ • РОССИЙСКАЯ МОДЕЛЬ: 6 ММ • КОНСТРУКЦИЯ BHEL: 2.5 ММ • МЯГКОЕ УПЛОТНЕНИЕ: 0,1 ММ
ГИБКОЕ / МЯГКОЕ УПЛОТНЕНИЕ • ГИБКИЕ УПЛОТНЕНИЯ РАЗРАБОТАНЫ ДЛЯ СНИЖЕНИЯ НОРМАЛЬНОЙ УТЕЧКИ, ВЫЗВАННОЙ ТЕПЛОВЫМ РАСШИРЕНИЕМ РОТОРА ВО ВРЕМЯ РАБОТЫ УСТРОЙСТВА. РАСШИРЕНИЕ РОТОРА ОТКРЫВАЕТ ПЛОЩАДКИ ПРЯМОГО ВОЗДУХА ДЛЯ УТЕЧКИ ГАЗА, КОТОРЫЕ МОЖНО УМЕНЬШИТЬ, УСТАНАВЛИВАЯ ГИБКИЕ УПЛОТНЕНИЯ. • ЗАСЛУЖИВАНИЕ: — МЯГКОЕ УПЛОТНЕНИЕ НАСТРОЕНО НА ОТРИЦАТЕЛЬНЫЙ ЗАЗОР В ХОЛОДНЫХ УСЛОВИЯХ, И КОТОРОЕ В ГОРЯЧИХ УСЛОВИЯХ РАСШИРЯЕТСЯ ДЛЯ РАБОТЫ В КАЧЕСТВЕ СТАНДАРТНОГО УПЛОТНЕНИЯ.• ЗАПОМНИТЕ: — ПОСКОЛЬКУ ЭТО ПОМЕХИ ИЛИ КОНТАКТНОЕ УПЛОТНЕНИЕ, СРОК ИЗНОСА ОЧЕНЬ НИЗКИЙ.
СТОИМОСТЬ МЯГКИХ УПЛОТНЕНИЙ • РАДИАЛЬНОЕ МЯГКОЕ УПЛОТНЕНИЕ / КОМПЛЕКТ: — 1 LAC • РАДИАЛЬНОЕ МЯГКОЕ УПЛОТНЕНИЕ CE / НАБОР: — 0,95 LAC • ОСЕВОЕ МЯГКОЕ УПЛОТНЕНИЕ / КОМПЛЕКТ: — 0,4 LAC
МОДУЛЬНЫЙ APH — BHEL
РАДИАЛЬНОЕ УПЛОТНЕНИЕ
ПРОХОДНОЕ УПЛОТНЕНИЕ РОССИЙСКОЕ ПРОХОДНОЕ УПЛОТНЕНИЕ РОССИЙСКОЕ
РАБОЧИЕ ХАРАКТЕРИСТИКИ APH • КПД котла обычно снижается из-за снижения производительности APH. Это также влияет на нагрузки вентиляторов ESP, ID и FD, а иногда и на производительность агрегата • Факторы, влияющие на производительность APH • Избыточный уровень воздуха / количество мельниц в эксплуатации • Соотношение первичного и вторичного воздуха • Влага в угле / уровень проникновения воздуха • Производительность восходящей золы система откачки • Процедура очистки, продувки сажи, регулярного обслуживания и т. д.
APH PERFORMANCE • Более высокая, чем ожидалось, утечка снизит температуру на выходе дымовых газов, что приведет к ложному ощущению улучшения работы.• Более высокая температура дымовых газов на входе встречается довольно редко, но это может быть одной из причин высокой температуры на выходе. • Оптимальная температура дымовых газов необходима для эффективной работы ЭЦН. • Следует исследовать неравную температуру на выходе воздухонагревателя.
ТЕМП. НА ВЫХОДЕ ДЫМОГО ГАЗА НА ВЫХОДЕ APH • ТЕМПЕРАТУРА ДЫМОГО ГАЗА НА ВЫПУСКЕ AH ОТОБРАЖАЕТСЯ ТЕПЛО НА ВЫХОДЕ ИЗ АГРЕГАТА. ОНА УМЕНЬШАЕТСЯ ИЗ-ЗА УТЕЧЕК. • ИЗМЕРЕНИЕ FGET МОЖЕТ БЫТЬ ИЗМЕРЕНО НА НЕМНОГО ВДАЛЕ ОТ ВОЗДУШНЫХ НАГРЕВАТЕЛЕЙ.• НИКАКИЕ ДАТЧИКИ ТЕМПЕРАТУРЫ НЕ ДОЛЖНЫ БЫТЬ ДОЛЖНЫ ЗАКРЫВАТЬ ТРУБОПРОВОД. • ДЛЯ СРАВНЕНИЯ ДОЛЖЕН ИСПОЛЬЗОВАТЬСЯ ИСПОЛЬЗОВАННАЯ ТЕМП.
Типичные уровни кислорода на входе / выходе APH
Измерение CO2 является предпочтительным из-за высоких абсолютных значений; В случае любых ошибок измерения результирующее влияние на расчет утечки невелико. • Утечка воздуха Вес воздуха, проходящего со стороны воздуха на сторону газа; Предполагается, что эта утечка происходит полностью между воздухозаборником и выпуском газа • Горячий конец / холодный конец / Утечка с увлечением • Расчет Эмпирическая зависимость с использованием изменения концентрации O2 или CO2 в дымовых газах • = CO2in — CO2out * 0.9 * 100 • Выход CO2 • = O2out — O2in * 0,9 * 100 = 5,7 — 2,8 * 90 • (21- O2out) (21-5,7) • = 17,1%
СНИЖЕНИЕ ХАРАКТЕРИСТИК APH • Утечка в уплотнении • Эрозия • Коррозия • Падение высокого давления в APH • APH Fire
Тест производительности APH • Утечка APH • Эффективность со стороны газа • Коэффициент X
|
Центр ресурсов для домовладельцев — Регистрация гарантии, документы, информация о продукте и многое другое для вашего водонагревателя и системы отопления, вентиляции и кондиционирования воздуха Rheem
Подбор размеров — это метод, который позволяет подобрать мощность источника горячей воды к вашим потребностям. Для баковых водонагревателей ключевым критерием является емкость накопителя горячей воды. Для безбаквальных водонагревателей ключевым критерием является расход горячей воды. Температура поступающей воды является критическим фактором, который зависит от региона и сезона. То есть водонагревателю на севере — будь то резервуар или без резервуара — потребуется более высокая потребляемая мощность в БТЕ зимой, чем летом, для нагрева и подачи воды до заданной температуры.Независимо от того, какой тип водонагревателя используется, вы должны начать с аудита образа жизни вашего типичного использования:
Анкета для аудита использования горячей воды
- Ванных: Сколько ванных комнат в доме?
- Душ: Сколько душей в доме и сколько насадок для душа, спреев для тела и боковых струй в каждом душе? Сколько воды они используют? Стандартные насадки для душа имеют расход 2.5 галлонов в минуту, хотя новые водосберегающие насадки для душа имеют более низкий расход. Большинству людей комфортно принимать душ при температуре воды от 102 ° F до 106 ° F.
- Ванны: Сколько в доме ванн и гидромассажных ванн? Сколько галлонов необходимо, чтобы заполнить каждую емкость до отказа? В то время как маленькие ванны обычно имеют размер около 40 галлонов, глубокие ванны для замачивания могут вместить до 140 галлонов. Как и в случае с душем, помните, что большинство людей купаются при температуре от 102 ° F до 106 ° F.
- Расписания: Каков типичный график использования ванны и ванной в доме? Сколько людей могут купаться одновременно?
- Прочие устройства для горячего водоснабжения: Используются ли одновременно какие-либо другие устройства для горячего водоснабжения? Если это так, их также необходимо рассчитать, например.г., посудомоечная машина, стирка с горячей водой, кухонное и др.
- География: Где твой дом? Учитывайте температуру воды на входе зимой в этом районе, чтобы обеспечить достаточный поток горячей воды в самые холодные дни. Практическое правило:
- 40 ° F для северного яруса штатов.
- 50 ° F в большей части юга.
- 60 ° F круглый год в Южной Калифорнии, штатах Юго-Запад и Персидский залив.
- Посчитайте; выберите правильную единицу измерения: Сложите пиковую потребность в галлонах в минуту и посмотрите, какой размер резервуара водонагревателя удовлетворит это пиковое требование в самое холодное время года; я.е., когда разница между температурами воды на входе и выходе будет достигать 75 ° F, если вы живете на Северо-Востоке или Верхнем Среднем Западе. Например, если домовладелец из Миннеаполиса выбирает систему, которая будет обрабатывать перепад температуры в 75 ° F зимой (от 45 ° F на входе до 120 ° F на выходе), чтобы удовлетворить потребности семьи, которая использует два душа одновременно каждое утро буднего дня, Этому потребителю не нужно беспокоиться о лете, когда температура на входе должна быть на 20-25 ° F выше.
В то время как в безбаквальных водонагревателях не заканчивается горячая вода, неправильный размер может отрицательно повлиять на расход этой воды. Температура душа останется прежней, но поток может замедлиться до тонкой струйки. Таким образом, первый шаг в определении размеров водонагревателей без резервуаров — это сложение всех расходов душевых лейок, смесителей и приборов, которые, вероятно, будут использоваться одновременно. Шаг второй — учитывать температуру поступающей воды. Когда температура воды на входе опускается до 30-40 градусов, потребуются более крупные входные тепловые единицы. В некоторых приложениях с большим объемом может потребоваться указать более одного блока безбаквального водонагревателя, установленных отдельно или соединенных вместе, чтобы работать как одна безбакерная система.
Технология Rheem EZ-Link ™ облегчит это применение.
Требуется размер решения без резервуара для коммерческого применения? Наш онлайн-измеритель EZ-Spec ™ упрощает эту задачу.
.
