Как правильно залить теплый пол

В тексте о правильной подготовке к заливке теплого пола описаны первые этапы процесса выравнивания пола.

Только после их выполнения можно переходить к самому главному – разметке контура, закреплению маяков и распределению раствора. Но обо всем по порядку.

Разметка

Дождавшись подсыхания гидроизоляции, пора приступать к основным стадиям. Вначале помещение размечают и ставят маяки.

До выполнения стяжки важно определить разницу высот в помещении. При значительных перепадах полы заливают в несколько слоев, используя смеси с меньшей массой (для снижения нагрузки на полы). При этом подложка и кабель для теплого пола монтируются перед залитием финальной стяжки толщиной 3-5 см.

Для правильности разметки нужно выбрать в комнате так называемую верхнюю точку. Сначала в произвольном месте комнаты откладывают вверх от чернового пола один метр и чертят на стенах горизонтальную линию, используя строительный уровень.

Затем определяют расстояния от пола до этой линии в разных частях комнаты. Точка, в которой это расстояние минимально, и будет считаться верхней точкой – в ней толщина заливки будет наименьшей.

От найденной верхней точки откладывают 2 см вверх и с помощью строительного уровня чертят на стенах новую горизонтальную линию, параллельную первой. Таким образом получают линию верха будущей стяжки, по ней и будут выставляться маяки.

Крепеж маяков

Маяки удобно располагать на «площадки» из раствора, консистенция которого будет достаточной для удержания маяков на заданном уровне. Правильность выставления маяков проверяют с помощью уровня-лазера.

Следует помнить, что смесь цемента и песка сохнет достаточно долго, намного быстрее сохнет алебастровый состав. Поэтому в качестве площадки под маяки лучше использовать именно его, так как продолжение работ требует полного застывания раствора под маяками.

Еще один важный момент – единая высота маяков.

Если она будет хотя бы немного отличаться, то заливка получится неровной. Чтобы этого избежать, обязательно применение строительного уровня и особая тщательность при работе. Оптимальное расстояние между соседними маяками – около 50 см, а крайние элементы должны отстоять от стен не менее, чем на 10 см.

Заливка раствора

Заливать полы правильнее всего от угла, находящегося дальше всего от входной двери – этот же принцип соблюдается при укладке напольной плитки. Раствор выкладывается между маяками, а затем распределяется и разглаживается правилом по всей кромке.

Правило перемещают таким образом, чтобы оно соприкасалось как минимум с двумя маяками. При этом рабочая поверхность правила должна быть максимально гладкой, без трещин, сколов и неровностей, иначе свежий пол будет иметь много дефектов.

Если маяками служили стальные трубы, то теперь пришло время их демонтировать. Естественно, появятся новые пустоты – их нужно почистить от грязи и тут же заполнить раствором, применявшимся для остального пола. При этом ровнять поверхность будет удобнее не правилом, а широким шпателем.

Финальные этапы

На скорость затвердевания стяжки влияет влажность помещения, его средняя температура и свойства применяемой для заливки смеси. Пока полы сохнут, в комнате следует исключить сквозняки.

При появлении небольших дефектов после высыхания стяжки можно устранить их заливкой тонкого слоя самовыравнивающейся смеси. Также подойдет и другой способ – применение шлифмашины и обычной болгарки.

Таким образом, получить ровную поверхность стяжки для теплого пола в квартире вполне реально. Главное – грамотно выбрать состав раствора или готовую выравнивающую смесь, следовать рекомендациям изготовителя при замешивании раствора и как можно точнее следовать описанному процессу заливки.

Как залить стяжку для водяного теплого пола своими руками

Одним из сложных и трудоемких процессов при укладке водяного теплого пола является заливка стяжки. Как показывает практика, большинство нарушений допускается при изготовлении чернового или финишного слоя.

В результате ошибок появляются трещины, уменьшается прочность, происходит деформация труб, завоздушивание системы. Стяжка для водяного теплого пола своими руками может быть выполнена только при соблюдении требований, изложенных в ГОСТ.

Какая стяжка лучше для теплого водяного пола

Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

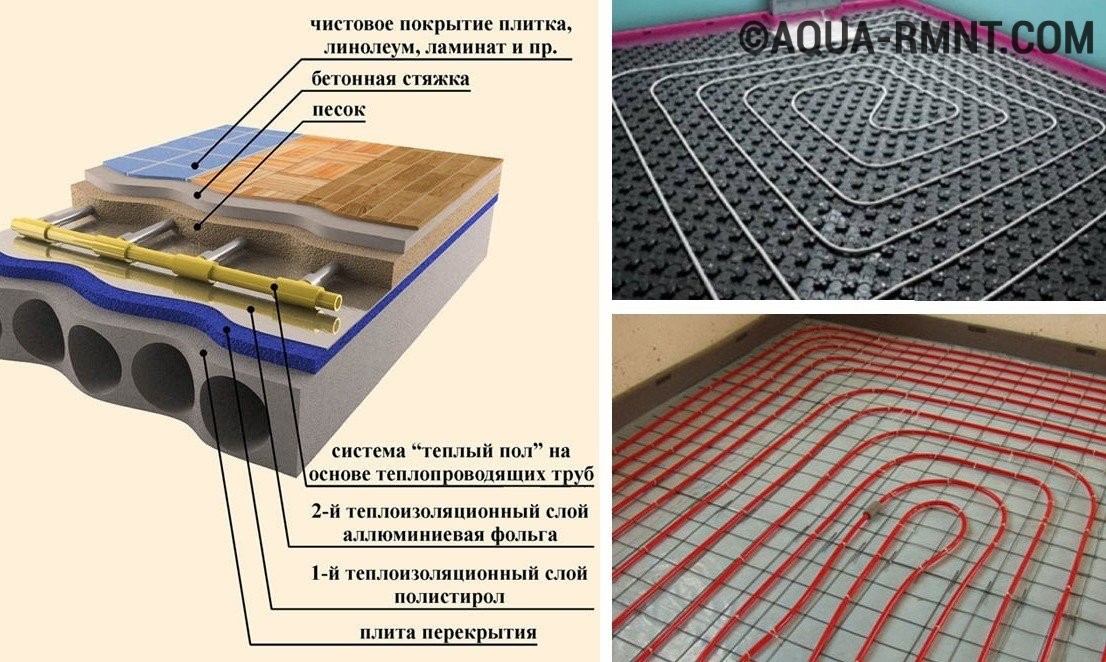

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:

• Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.
  Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность.
• Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки.
• Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.

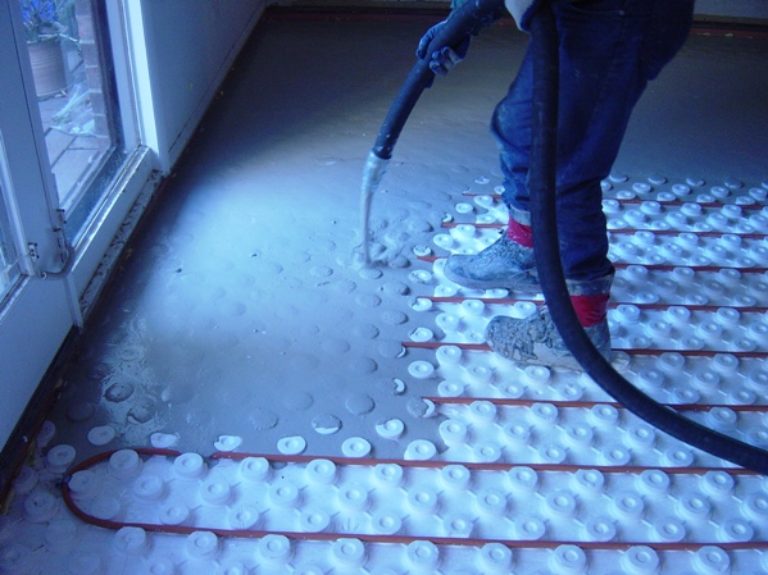

• Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.
  Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур.

При самостоятельном изготовлении бетона важно добавлять различные виды пластификаторов. Как правило, используют присадки для увеличения прочности и термоустойчивости.

Какая толщина стяжки должна быть

Оптимальная толщина бетонной стяжки водяного теплого пола выбирается исходя из следующих критериев:

• Теплопроводность – толщина чистовой стяжки не должна препятствовать прохождению теплового излучения. Необходимо, чтобы плита быстро прогревалась и начинала отдавать тепло в помещение.
• Прочность – установлена допустимая минимальная толщина стяжки для водяного тёплого пола 25 и 45 мм. Эти параметры возможны только при использовании готовых нивелирующих смесей.
  Самовыравнивающие составы имеют присадки для компенсации температурных расширений. При использовании бетонного раствора потребуется увеличить толщину до 6,5 – 7 см.
• Сроки эксплуатации – обязательно заливается черновая и финишная стяжка. Толщина пирога должна быть не менее 15 см. Для обеспечения длительного срока эксплуатации без появления трещин обязательно используется правильный состав бетона, и армирование.

Увеличение толщины приводит к большей нагрузке на разрыв стяжки. Чтобы не допустить разрывов, потребуется предусмотреть компенсационные швы. Предельная толщина финишного слоя по СНиП составляет 10 см.

Обязательно ли армировать стяжку

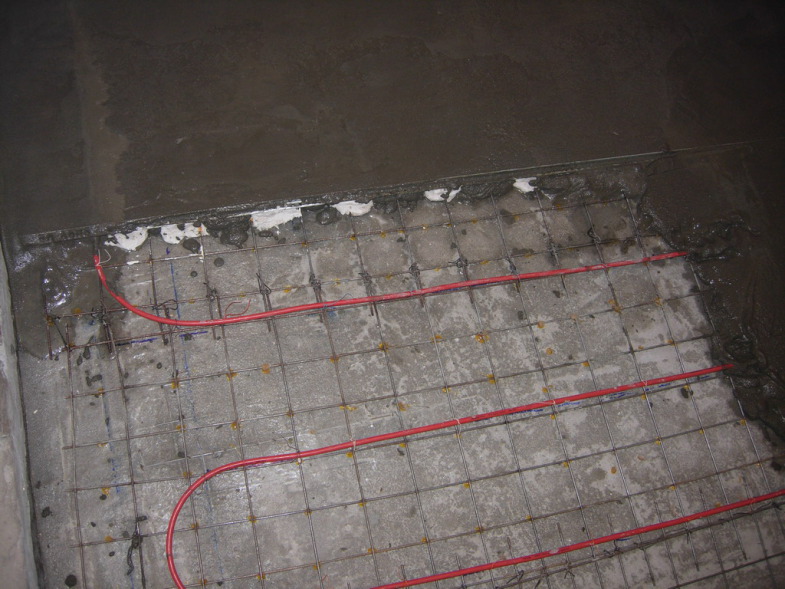

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Как правильно залить стяжку на тёплый пол

Согласно инструкции, заливать стяжку надо только после того, как были выполнены все штукатурные работы в помещении, установлены окна и двери. Это обеспечит необходимые условия для проведения монтажных работ.

Последовательность заливки следующая:

• Подготовительные работы – удаляются все наплывы, мусор, включая мелкие камешки. Выставляются маяки для черновой стяжки. В качестве основания можно использовать плиты перекрытия, но их также следует выровнять в случае наличия перепадов. Стены снизу необходимо прошпаклевать на высоту 15 см. Этот слой понадобится для монтажа демпферной ленты.
• Устройство черновой стяжки – после заливки основания, допускаемые неровности для площади, занимаемой водяным контуром, согласно ГОСТ, не должны превышать 5 мм. Поэтому монтаж чернового пола осуществляется по маякам. Чтобы обеспечить максимальное утепление поверхности, рекомендовано применять стяжку из керамзитобетона.
• Утеплитель под стяжку – теплоизоляционные плиты фиксируются на клеевой раствор или с помощью специальных анкеров. Швы проходят монтажной пеной.
• Сетка для армирования – подойдет материал с ячейками 10*10 или 15*15 см. Сетку укладывают на пятаки таким образом, чтобы она отступала от слоя теплоизоляции на 3-4 см.
• Изготовление температурных швов – укладывается демпферная лента. Как правило, компенсирующую ленту прокладывают вдоль стены по всему периметру помещения.
  Дополнительно монтируют деформационные швы вдоль комнаты, таким образом, чтобы отделялись отапливаемые зоны, имеющие отдельный водяной контур. Это необходимо для компенсирования расширений при работе системы отопления. Эксплуатация полов без имеющихся компенсационных отделов приводит к быстрому разрушению стяжки.
• Укладка трубы.
• Заливка чистового пола – работы проводятся с добавлением пластификатора для цементной стяжки. Марка раствора не ниже М 150 для жилых домов и М 300 для промышленных объектов. Рекомендуется, чтобы для чистовых полов монтировалась стяжка с отсевом (небольшими фракциями щебня), допускается использование готовых нивелирующих смесей, предназначенных для теплых полов. Пропорции раствора 1 к 6 (для отсева), 1 цемента, 4 щебня, 3,5 песка для цементных составов.
• Первый запуск – минимальный срок необходимый для высыхания мокрой стяжки 25 дней. Самовыравнивающие смеси набирают прочность в течение 1-2 недель. По сухой стяжке можно укладывать напольное покрытие и сразу запускать водяной контур. Максимальная температура водяного теплого пола в стяжке 35-40°С, но СНиП рекомендует эксплуатацию при нагреве до 25-30°С.

Качество финишного слоя зависит от того, какое напольное покрытие планируется использовать в дальнейшем. Под ламинат и паркетную доску потребуется дополнительно выровнять пол после заливки стяжки. Линолеум может укладывать непосредственно на залитый пол без дополнительных приготовлений. Также обстоит дело с облицовкой под плитку. Небольшие неровности устранятся после укладки напольного покрытия.

Зачем и чем грунтовать стяжку

Пропитывающие составы предназначены для скрепления верхнего чистового слоя. Грунтовка глубокого проникновения пропитывает пол, на 1-2 см. Проникающая грунтовка исключает ситуации, при которых в результате температурного расширения отходит верхняя часть стяжки, особенно если поверхность дополнительно выравнивалась с помощью нивелирующих смесей.

Грунтовка помогает скрепить все компоненты стяжки и подготовить основание к будущей укладке напольного покрытия.

Особенно важно обрабатывать поверхность грунтовкой при монтаже керамической плитки. Клеевой состав имеет низкую адгезию к пыли, мусору. При температуре стяжки в 25°С, плитка начнет отходить от негрунтованной поверхности уже через несколько месяцев.

Почему стяжка трескается

Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.

• Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.
• Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.
• Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.

Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

1. Повреждение расширяется.
2. Делаются поперечные штробы через каждые 20 см.
3. В проделанные каналы укладывается металлическая проволока.
4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.
5. После высыхания поверяют целостность покрытия.

Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

Как правильно произвести заливку раствора для стяжки теплого пола

Водяной теплый пол гораздо предпочтительнее радиаторного отопления. Но стоит отметить, что для его монтажа стоит приложить немало усилий. Особое внимание следует уделить материалу для приготовления раствора для заливки водяного пола поверх труб, а также самой стяжке. Очень важно здесь полностью соблюдать технологию укладки, чтобы достичь желаемого результата. При распределении раствора предварительно стоит определиться с тем, какая толщина стяжки вообще будет и какие цели она преследует.

Все трубы и старания будут напрасными, если нарушить элементарные требования и рекомендации по монтажным работам. К тому при выполнении устройства теплого водяного пола рабочими, с вашей стороны лучше показать свою компетентность, чтобы они не смогли схитрить.

Предназначение



Стяжки теплого водяного пола необходимы для того, чтобы создать защитный барьер для всего контура системы от внешнего воздействия. Кроме этого в нее можно поместить различные коммуникации, чтобы они не портили внешний вид помещения, где проводятся работы.

Заливка водяного теплого пола может быть устроена несколькими вариантами, каждый из которых будет отличаться между собой по толщине слоя. В некоторых случаях достаточно будет и тонкой стяжки с минимальными параметрами. Но тогда не должно быть весомых нагрузок на основание. В противном случае она не сможет выполнять свое предназначение.

Каждый вид напольного покрытия требует определенного качества заливки и некоторых тонкостей монтажа теплого водяного пола. На это стоит обратить внимание предварительно, когда проводятся еще закупочные материалы. Также следует знать о том, чем залить теплый водяной пол, какие для этого использовать компоненты.

Чем заливать?

К стяжке теплого водяного пола приходят тогда, когда произведена укладка трубопровода системы. Здесь стоит рассмотреть два основных варианта, как производить заливку. Способов есть и в каждом из них несколько отличаются компоненты, из которых будет производиться замешивание раствора:

1. Бетонная стяжка. В основе раствора – цемент.
2. Полусухая стяжка. Для подготовки раствора используются готовые строительные сухие смеси, в которые достаточно добавить определенное количество воды.

Все они имеют свои положительные качества и минусы, с которыми можно столкнуться в процессе приготовления раствора. Для окончательного выбора следует взвесить все «за» и «против». Особенности каждого варианта помогут сделать правильный выбор в пользу заливки.

Наибольшей популярностью пользуется готовый пескобетон М300.

Кроме этого в бетонный раствор лучше добавить пластификатор, улучшающий прочность всей конструкции после заливки стяжки на теплый водяной пол. В таком случае последний в процессе эксплуатации не будет крошиться. Его количество – примерно 0.6-1.0 литра на каждый м² заливаемой площади. Здесь можно отметить, что толщина стяжки в таком случае будет уменьшена вплоть до 30 мм. Аналогичная мощность для такой же стяжки из бетона без пластификатора соизмерима с толщиной в 50 мм.

Некоторых волнует вопрос о том, можно ли заливать водяной теплый пол без устройства слоя армирования. В таком случае стоит для начала определиться, какое именно помещение перед нами. Если площади помещение выше 40 м², а также имеет сложную конфигурацию, то в качестве альтернативы металлической сетки можно использовать фиброволокно, постоянно завоевывающая популярность среди исполнителей теплого водяного пола. Добавление фибры предоставляет возможность равномернее распределить раствор в процессе заливки, при этом сохраняя все качества, необходимые для поддержания прочности стяжки.

До распределения раствора следует определить участки с расположением деформационных швов. Они необходимы для компенсации температурного расширения. Бетон будет сохранять свой первозданный вид на протяжении длительного времени. На сайте возможно рассчитать количество бетона для стяжки калькулятором онлайн.

Мероприятия до заливки

До начала проведения подготовительных мероприятий по устройству стяжки теплого водяного пола следует провести другие виды работ, как например штукатурка стен в помещении. Также следует произвести установку окон и дверей в комнате, проложить все возможные коммуникации (электрическая проводка, канализация, водопровод и т.д.). Вся поверхность для последующей укладки системы теплого водяного пола должна быть не только ровной, но и очень чистой, без дефектов.

Могут быть случаи, когда штукатурка стен в помещении производилась после заливки бетонного раствора. В таком случае тщательно очищается поверхность от кусков раствора. Для этого может применяться БСЛ. Чтобы штукатурка не попала на основание пола, его можно застелить пленкой из полиэтилена.

Между стенами и основанием должен выдерживаться угол в 90 градусов. В противном случае не получится достичь плотного прилегания утеплителя под теплый водяной пол к стенам и поверхности.

При расположении одного контура в помещении допускается расхождение уровня поверхности, но не более 5 мм. Иначе столкнуться можно с деформацией труб и появлением воздушных пробок. Если используется в работе фирменная демпферная лента, у которой имеется клеящий слой для крепления на стену, то часть стены на высоту около 40-50 см прошпаклевать. Это улучшит качество фиксации ленты.

Устройство температурных швов

Если выполняется не черновая, а чистовая отделка основания пола по контуру системы отопления, следует выполнить температурные швы. То же самое относится к помещениям, имеющим большие площади более 40 м². Для страховки швы выполняются каждый 20 м² площади комнаты. Они не позволяют стяжке трескаться из-за постоянных колебаний температурного режима. Черновая стяжка избегает таких мероприятий, так как между теплым полом и ей расположен слой утеплителя, позволяющий этого избежать.

Там где устраиваются швы, труба водяного пола должна проходить в гофре. Ее диаметр должен быть несколько больше, чем у самой трубы, чтобы лучше и проще было ее надеть. Есть достаточно схем, указывающих на правильное и неправильное расположение температурных швов в помещении, где осуществляется заливка стяжки на систему теплого пола по трубопроводу.

Устройство температурных межкомнатных швов  водяного теплого пола

Выбор оптимальной толщины

Толщина стяжки теплого пола имеет существенное значение. Ведь от слоя будет зависеть не только ее долговечность, но и эффективность обогрева комнаты. Слишком тонкая стяжка быстро потрескается из-за температурных воздействий и даже обычной ходьбы. Но и толстый слой не принесет никакого желаемого результата – теплый пол будет тратить много энергии и ресурсов для прогрева всего «пирога». Следовательно, заметно возрастут растраты на оплату отопления, которые можно прочитать калькулятором затрат на отопление.

Оптимальная толщина для бетонной стяжки составляет 50-70 мм. Если вместо слоя армирования взять и добавить фиброволокно, то можно сократить вообще до 30 мм. То же относится и к использованию различных пластификаторов. Они могут идти в комплекте с приобретаемой сухой смесью.

Нельзя забывать про то, что кроме этого могут использоваться в работе для устройства стяжки водяного теплого пола самовыравнивающиеся смеси. В таком случае слой может быть лишь 20 мм, а прочности будет достаточно для выдерживания серьезных нагрузок на поверхность.

Конкретный вариант заливки и выбор оптимальной толщины слоя стяжки будет зависеть от определенной ситуации и требований заказчика. Подходить к данному этапу стоит со всей ответственностью, чтобы теплый водяной пол в качестве основной отопительной системы дома мог прослужить как можно длительное время.

Заливка по маякам

После проведения испытательных мероприятий по работоспособности системы теплого пола водяного типа, можно подумать о непосредственной заливке. По уровню предварительно выставляются маяки. Но как таковыми их назвать очень тяжело, так как они представлены в виде обычных растворных горок, на которые зафиксирован металлический профиль. Раствор для маяков может приготовить из алебастра, бетона. Не лишним будет предварительно соорудить опалубку, чтобы они не растекались в процессе заливки. Главное, чтобы ничего не ставилось на трубопровод водяного пола.

После этого следует произвести равномерное распределение раствора по поверхности пола с трубами. Для этого отлично подойдет правило, позволяющее стягивать его в выбранную сторону. Заливать начинать следует от дальнего угла в комнату, чтобы в последующем не ходить по поверхности распределенного раствора.

Данная технология заливки бетоном теплых водяных полов идентична не только для черновой стяжки для укладки контура, но и для финишной отделки по трубам. Ее следует соблюдать и не отходить в сторону, даже при малейших сомнениях. Практика сложилась годами и именно так получается действительно достойный результат.

Нельзя забывать про трамбовку бетона. Это позволяет выгнать из него пузыри воздуха. Если обойтись без данного мероприятия, то в последующем значительно будет снижена теплопроводность залитой стяжки. Когда нет уверенности в своих силах, выгоднее будет обратиться за помощью к специалистам, чем переделывать и производить демонтаж всей конструкции теплого пола.

Полусухая стяжка

Как только выполнен монтаж контура отопления, можно вместо бетонной заливки теплого пола своими руками выбрать полусухую стяжку. Крепеж труб должен быть надежным, и обязательно устраивается демпферная лента по периметру помещения.

Но каким раствором заливать теплые полы в данной ситуации? В продаже имеется большое количество сухих готовых смесей, в которые следует лишь добавить определенное количество воды.

Процесс заливки мало чем отличается от устройства бетонной стяжки. Также нельзя обойтись без маяков, если есть желание получить ровную по горизонтали поверхность. В процессе заливки давление в трубопроводе должно быть поднято до 0.3 Мпа. Между установленными маяками распределяется смесь, которая смешивается с водой. Толщина слоя заливки над трубами должна всегда держаться под контролем. Минимальный уровень не следует опускать ниже 30 мм. Это расстояние отмеряется от верхней части контура теплого пола. Производить укладку раствора, в котором значительно меньше воды, чем в бетонной стяжке, следует равномерно и по возможности плотно. При образовании пространства под правилом при распределении смеси, туда добавляется нужное ее количество и вновь производиться распределение.

Затирка раствора обязательна, и проводиться должна спустя примерно полчаса после окончательной засыпки смеси. Производить работы можно подручными средствами или использовать специальную затирочную машину. Чтобы ее не приобретать для единоразового выполнения монтажа стяжки, проще и выгоднее будет взять в аренду на срок проведения работ. Если упустить те полчаса, которые положены, то будет гораздо сложнее производить затирку. Полное схватывание смеси составляет 6 часов. После этого времени уже нет смысла производить затирку поверхности, так как никакого результата она уже принести не сможет.

Полностью включать отопление нельзя до того момента, пока полусухая стяжка не будет высушена окончательно. В дальнейшем же первый рабочий день системы не должна поддерживать температуру более 25 градусов. Следующий день происходит повышение температуры на 5 градусов и так далее, пока не будет полный рабочий режим теплого водяного пола.

Данный вариант устройства стяжки имеет некоторые преимущества по сравнению с бетонной:

• Более низкая стоимость, чем готового бетона.
• Процесс высыхания занимает гораздо меньше времени. Также и процесс схватывания сокращается. Уже через 6 часов можно ходить по поверхности без страха.
• По окончанию не потребуется производить дополнительно выравнивание основание, так как поверхность приобретать горизонтальный уровень.
• Не образуется трещин после высыхания, а также участков проседания. Да и любых других дефектов стяжки почти не бывает.
• Вероятность протекания воды на нижерасположенные этажи сведена к минимуму, так как в составе применяется гораздо меньшее количество воды.
• Повышаются тепло и звукоизоляционные качества за счет пористости всей структуры стяжки.

Противопоказания

Есть определенные требования, как вообще не следует производить заливку стяжки на трубопровод теплого пола. Если используется обычный цементно-песчаный раствор, то никакой эффективности он принести не сможет.

Нельзя забывать выполнять все шаги устройства теплого водяного пола, а особенно монтаж стяжки. Здесь в обязательном порядке должны присутствовать все полагающиеся шаги – тепло и гидроизоляция, утеплитель и прочие элементы. Категорически не обойтись без крепежа демпферной ленты. В противном случае срок службы теплого пола, а точнее стяжки над ней, будет не велико.

При устройстве маяков все замеры должны быть рассчитаны несколько раз до окончательного варианта. Все делать строго по строительному уровню. Отметок не достаточно будет на стенах. Под них должен подгоняться сам маяк до того, как произвести укладку металлического профиля.

Избегание стяжки

Некоторые подумывают о том, как обойтись без такого процесса, как стяжка пола. И здесь есть одно очень эффективное решение – настильная система. Теплый водяной пол укладывается в специальные металлические пластины, после чего сразу же начинается настил напольного покрытия. Только нельзя забывать о том, что следует между этими двумя составляющими поместить влагозащитную подстилку в виде полиэтилена или другого альтернативного материала. Все будет зависеть от финансовой возможности и предпочтений. В любом случае все можно найти в ассортименте на строительном рынке, в том числе и сухие готовые смеси для полусухого варианта.

Каждый из этих вариантов, будь то стяжка бетонная или полусухая, или «сухой» метод, имеют свои положительные качества. Что выбрать в каждом конкретном случае – решение исполнителя. Самое главное, чтобы в итоге получилась действительно качественная конструкция теплого водяного пола, выполненная в строгом соответствии с технологией.

Видео:

Видео:

Видео:

Видео:

Видео:

Технология заливки стяжки с установкой электрического кабельного теплого пола

На сегодняшний день теплый пол занимает уверенную позицию на рынке отопительных приборов для жилых и коммерческих помещений. Основным преимуществом данной системы обогрева помещения является то, что распределение тепла происходит равномерно по вертикали (от пола к потолку)

Какой пол выбрать? Виды электрического теплого пола.

Фото с FH

1. Пленочный теплый пол. Укладывается под чистовое финишное покрытие, такие как ламинат, ковролин, линолеум. Такой вид пола прост в монтаже и имеет минимальную толщину системы. Данный вид пола не применяется в случае, если предполагается отделка плиткой или укладка теплого пола в «мокрых помещениях», так как пленка боится влаги, попадания на нее плиточного клея или стяжки из пескобетона.

Важно! При выборе финишного напольного покрытия обратите внимание на его сертификацию по эксплуатации с системой теплого пола.

2. Нагревательные маты. Представляют собой прочно изолированный и уложенный в сетку нагревательный кабель с рассчитанным шагом. Термоматы производятся с определенной шириной и кратностью по площади обогрева 0.5 м², 1 м², 2 м² и т.д. Такой вид теплого пола зачастую применим когда нет возможности увеличить высоту пола и залить полноценную стяжку, а маты монтируются непосредственно в слой плиточного клея (около 5 мм). Мощность этой системы отопления рассчитывается на основе теплопотерь дома, которое она должна компенсировать. Так для сухих помещений в качестве дополнительной системы отопления, мощность термоматов выбирается из расчета 120 — 140 Вт/м². Для основной системы отопления – не менее 150 Вт/м². Для помещений с повышенной влажностью и не теплоизолированных помещений – 180 — 200 Вт/м².

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля в экранирующей оплетке, минимизирующей уровень электромагнитного излучения. При данном виде теплого пола можно изменять мощность системы поквадратно, настраивая шаг укладки на монтажной ленте вручную. При монтаже нагревательного кабеля он укладывается в стяжку из пескобетона, толщина которой составляет от 3 до 6 сантиметров, что ведет к хорошему аккумулированию тепла в помещении.

Выбирая вид теплого пола, нужно помнить, что чем больше толщина стяжки, тем дольше будет происходить нагрев пола и помещения в целом, но вместе с тем пол будет дольше остывать. По завершению монтажа теплого пола на основе нагревательных матов им можно пользоваться спустя 10-14 дней, для нагревательного кабеля стяжке из пескобетона понадобится время для набора прочности, поэтому срок до начала эксплуатации увеличивается до 21-28 дней.

Рассмотрим более подробно один из вышеописанных видов электрического пола – пол с греющим кабелем, уложенный в стяжку из пескобетона. Чтобы сделать надежную и долговечную стяжку пола из пескобетона и избежать ошибок при монтаже отопительной системы нужно знать:

• Что представляет собой правильный «пирог» электрического теплого пола с греющим кабелем.
• Каковы нюансы выбора качественный цемент и пескобетона, приготовления смеси и заливки стяжки.
• Для чего используется фибра.
• Как сделать монтаж теплого пола с греющим кабелем при заливке пескобетонной стяжки пола.

Правильное строение системы теплого пола с греющим кабелем в стяжке из пескобетона.

«Пирог» теплого пола с греющим кабелем подбирается с учетом особенностей помещения, в том числе его теплопотери. Для снижения последних необходимо утеплить основание будущего теплого пола. Правильный «пирог» теплого пола – гарант того, что при его эксплуатации не придется отапливать квартиру сверху или помещение снизу вас, будь то жилая площадь или подвал/лоджия, и не допустить увеличения расходов при эксплуатации системы теплого пола.

Для подложки под греющий кабель используется мультифольга — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена. Мультифольга будет мешать прямому контакту нагревательного элемента с утеплителем, а также равномерно распределит тепло в стяжке.

МИФ. Зачастую в системе теплого пола применяется использование вспененной теплоизоляции с фольгированным слоем. Мифом этого действия служит то, что якобы слой фольги отразит тепловую энергию вверх. Но на деле отражающий эффект фольги не работает в твёрдых телах (в бетонной стяжке). Кроме этого, обычная фольга растворяется в щелочной среде бетонного раствора или клея, а вспененный утеплитель со временем усаживается под весом стяжки, что приводит к появлению трещин.

Фото с FH

Схема оптимального «пирога» теплого пола с греющим кабелем такова:

• На ровное и чистое основание укладывается утеплитель. Оптимальным вариантом для него служит ЭППС (экструзионный пенополистирол), с рекомендуемой толщиной 3-5 см.
• По периметру стен помещения монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.
• Поверх утеплителя укладывается мультифольга или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.
• Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки в соответствии с площадью помещения и длинной кабеля, фиксируется греющий кабель. Шаг укладки нагревательного кабеля в среднем составляет 10-12 сантиметров. Фиксаторами для кабеля могут служить пластиковые хомуты.
  Совет. Чтобы металлическая сетка армировала стяжку, находясь в толще пескобетона, а не под ним, необходимо приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Еще одним вариантом является укладка второго слоя сетки на кабель.
• После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Важно! Заливать стяжку правильно от стены противоположной входу. При выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, во избежание повреждения теплового кабеля.

Нюансы выбора качественного пескобетона и цемента в мешках и особенности заливки стяжки.

Качественные работы по стяжке напрямую влияют на долговечность чистового покрытие пола. О том как выбрать качественную смесь можно узнать из видеоролика.

Для заливки стяжки можно самостоятельно приготовить смесь на основе цемента и песка, или же воспользоваться готовой сухой смесью — пескобетоном. Преимуществом уже готовой смеси являются четко выверенные параметры по трещиностойкости затвердевшего раствора, а также точно соблюдены пропорции цемента и сеянного песка.

Для устройства стяжки по теплому полу больше подойдет «мокрая» стяжка. Основное отличие «мокрой» стяжки от «полусухой». Полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, так как уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей. Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на нужное количество воды затворения.

При работе с готовыми сухими обязательно следуйте рекомендациями по базовым рецептурам и точным пропорциям приготовления основных типов растворов.

Чтобы повысить качественные характеристики пескобетона и стяжки можно используя пластификаторы и фиброволокно.

Рекомендации по применению пластификаторов и фибры при заливке пескобетонной стяжки.

Фото с FH

Количество пластификатора указывается на упаковке продукта и рассчитывается по массе цемента, а не готового раствора. При этом уменьшается необходимое количество воды затворения, за счет того, что добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Армирование стяжки металлической сеткой применимо, если ее толщина более 5 сантиметров. При толщине цементной стяжки меньшей толщины для армирования используется полипропиленовая сетка или в раствор добавляется полипропиленовая фибра.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Если для стяжки выбран пескобетон, то фибра применяется по следующей схеме:

Фото с FH

1. В бетономешалку или рабочую емкость засыпается сухая смесь.
2. Добавляется небольшое количество воды (1/3 от рекомендованного) и тщательно перемешивается.
3. Фибра слегка увлажняем и аккуратно вводим ее в смесь. Тщательно перемешиваем смесь с фиброй, до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.
4. Отмеряем рекомендованное производителем количество химической добавки-пластификатора и смешиваем ее с 2/3 воды затворения, добавляем полученное в раствор при постоянном перемешивании.
5. После 1.5-2 минут перемешивания вводится дополнительное количество воды для достижения требуемой подвижности. Мешаем еще пол минуты.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Фото с FH

После заливки за стяжкой необходим правильный уход. Свежеуложенную стяжку укрывают полиэтиленовой пленкой и исключают сквозняки в помещении. Такие манипуляции удержат влагу и предотвратят её быстрое испарение. Для набора прочности без возникновения внутренних напряжений, которые могут привести к появлению трещин стяжку необходимо периодически увлажнять в течение первой недели после заливки. Перед финишным чистовым покрытием пола поверхность стяжки нужно обеспылить и очистить от загрязнений.

Понравилась статья?

Поделиться в соцсетях:

Правильная заливка стяжки под теплый пол в квартире или доме

Теплый пол становится все более популярным. Он монтируется в частных домах, в квартирах, в жилых помещениях и офисах, общественных заведениях. Люди получают возможность регулировать не только интенсивность, но и периодичность подогрева. Благодаря такой технологии ноги всегда остаются в тепле.

Прежде чем довольствоваться преимуществами, надо знать, как правильно залить стяжку под теплый пол в частном доме или квартире. Вполне реально залить теплый пол своими руками, не прибегая к помощи мастеров.

Типы теплых полов

Под заливку могут применяться два варианта теплых полов:

• Электрические;
• Водяные.

В первом случае учитывается тип напольного покрытия и место использования материала. Смесью можно заливать коммуникационные сети, трубы. Второй вариант предусматривает создание исключительно финишного покрытия.

В этом случае стяжки не требуется, так как теплый электрический пол укладывается на уже выравненную поверхность.

Заливка водяного пола

Первый этап – собрание всех необходимых инструментов и материалов. Смесь можно как приобрести, так и сделать самостоятельно.

Состав стяжки для водяного теплого пола:

• Цемент;
• Песок;
• Щебень;
• Пластификатор.

Надо запастись следующими инструментами:

• армирующая сетка;
• бетономешалка;
• шпатель;
• строительный уровень;
• емкость для бетонного раствора.

Также понадобятся пластификатор и состав, используемый с целью заделывания температурных швов. Проводятся работы по гидроизоляции и утеплению и только после них можно приступать непосредственно к заливке. Чтобы добиться максимальной прочности надо грамотно установить армирующую конструкцию.

Отсутствие армирующей конструкции или ее неправильная укладка приведет к расширению стяжки и ее деформации.

Участок под заливку надо разделить на несколько полей. Благодаря таким действиям удастся предотвратить процесс растрескивания. Кроме того, раствор будет оптимально выравниваться и не попадать на территории, которые уже залиты.

Температурные швы заполняются изопленом. Благодаря специальной структуре такого материала удается полностью компенсировать расширение. Теперь используя небольшие куски гильз надо создать надежную защиту для всех труб, попадающих в швы.

Непосредственно перед заливкой надо определиться по поводу того – сделать раствор самостоятельно или купить уже готовый в магазине. Выбирая первый вариант желательно к песку и цементу добавить щебень фракции 3-4 мм. Тогда существенно улучшится уровень сцепления смеси. Нелишним окажется и пластификатор, который увеличит показатели теплопроводности и прочности. Толщина стяжки теплого пола должна составлять не более 60-65 мм.

Можно начинать заливку стяжки теплого пола при температуре +10 градусов Цельсия и выше. С целью предотвращения деформирования раствора тепловой носитель обязательно должен находиться под соответствующим давлением. Уже залитый участок оставляют примерно на 3-4 недели, чтобы он высох. По истечению этого срока пол считается полностью готовым к эксплуатации.

Заливка электрического пола

Данная технология несущественно отличается от предыдущей. Стяжка для электрического теплого пола не отличается по составу от стяжки для водяного. Но некоторые особенности есть. Надо помнить о следующих правилах:

• Армирующая конструкция помещается строго под нагревательные элементы;
• Эксплуатировать пол можно только тогда, когда стяжка станет идеально сухой;
• В качестве теплоотражающих слоев выступает специальные рулоны, которые фольгируются алюминием.

Фольгированная алюминием подложка позволяет отражать инфракрасное излучение. Благодаря этому теплый электрический пол прогревает помещение, а не перекрытия.

Здесь важно не столько правильно залить стяжку, как провести грамотные подготовительные работы. В независимости от того, какой вариант заливки будет выбран, теплый пол должен обладать высокой теплопроводностью, прочностью и стойкостью к резким перепадам температур. как вариант, в качестве стяжки может выступать специальный плиточный клей, если теплый пол укладывается под плитку.

Если удалось добиться необходимого результата, то период службы будет измеряться даже не десятками, а сотнями лет. И самое главное – следуя инструкции все необходимые работы можно выполнить собственными силами.

Как залить тёплый пол в частном доме, видео

Как видите, заливка теплого пола в частном доме или квартире — не такой сложный процесс. В этой статье мы постарались подробно рассказать, как правильно заливать стяжку теплого пола. Надеемс, она была вам полезной. Не забудьте поделиться публикацией с друзьями!

Как залить бетон под теплый пол?

Содержание статьи:

Теплый пол – система отопительного оборудования, которая становится все более популярной среди современных потребителей. Такая конструкция позволяет не только обеспечить комфортную температуру воздуха в помещении, но и повысить его эргономичность, нивелируя необходимость установки громоздких радиаторов и батарей. Однако для обеспечения качественного функционирования подобной аппаратуры, следует обустроить подходящее основание, в качестве которого чаще всего выступает бетонная стяжка пола.

Типы систем теплого пола

Прежде чем приступить к заливке бетонной стяжки, следует определить тип устанавливаемой обогревательной системы. На сегодняшний день существуют такие разновидности теплого пола:

• водяной;
• электрический.

Система теплого пола, состоящая из труб с циркулирующей в них водой, работает по принципу обычных батарей. Подобный вариант более экономный, чем электрическая разновидность, однако подходит только для установки в частных домах. Недостатком таких аналогов считается невозможность регуляции температуры и повышенный риск протечек.

Электрический теплый пол – система из специальных нагревательных проводов или сетки. Отличается эргономичностью, практичностью и универсальностью установки. Ввиду своей безопасности гораздо чаще используется покупателями.

Материалы и инструменты

Для лучшей фиксации и надежности, водяной и электрический теплый пол заливается бетонной стяжкой. Чтобы обеспечить теплопроводность материала, рекомендуется добавлять в состав специальные примеси, облегчающие нагрев конструкции из бетона. Помимо прочего, для выполнения работ потребуются такие материалы и инструменты:

• строительный уровень;
• маяки;
• шпатели или правило для выравнивания поверхности;
• перфоратор или бетономешалка для приготовления смеси;
• армирующие элементы;
• рулонная фольга.

Процесс заливки бетона

Начальным этапом заливки бетонного раствора считается установка армирующей сетки и расставление маяков. После этого собирается система теплого пола, которая затем фиксируется бетонной стяжкой. Оптимальная температура воздуха – выше 5 градусов. Тепловой элемент отопительного оборудования должен постоянно находиться под давлением (в противном случае бетонная конструкция может раскрошиться).

Вводить помещение в эксплуатацию можно не ранее чем через 28 дней. Именно за этот срок бетон набирает свои показатели прочности и износостойкости. В некоторых случаях в состав раствора может добавляться специальное вещество, ускоряющее высыхание, благодаря чему эксплуатировать комнату можно уже через 10 дней. Температуру следует поднимать постепенно до тех пор, пока не будут достигнуты необходимые рабочие характеристики.

После засыхания стяжки пола можно приступать к отделочным работам. Для облицовки следует отдавать предпочтение ламинату или линолеуму, так как кафельное покрытие отличается низким уровнем теплопроводности, негативно влияя на функциональность системы теплого пола.

Заливка теплого пола своими руками: технология

В настоящее время тёплые полы завоёвывают всё большую популярность в качестве альтернативного способа обогрева помещения. Причиной того, что всё больше владельцев квартир и частных домов выбирают напольные отопительные системы, является их удобство и высокая эффективность.

Правда, установка подобных обогревательных конструкций предполагает проведение ряда сопутствующих работ. Одной из таких работ является заливка тёплого пола бетонной стяжкой.

Для чего нужна стяжка

Бетон защищает нагревательную систему

Сразу же оговоримся – бетонирование рекомендовано не для всех типов напольных обогревательных систем. Заливка стяжки тёплого пола производится, если в качестве теплопередающих элементов используется электрический кабель или трубы (тёплый водяной пол).

В случае, если вы планируете настилать в комнате электрические плёночные полы, где передача тепла производится при помощи инфракрасного излучения, то устраивать стяжку поверх их не следует. Заливать тёплый пол в данном случае уместно лишь в качестве бетонного основания для ИК-плёнки.

Бетонирование напольных обогревательных элементов преследует две основные цели:

• защитная функция. Бетон, заливаемый поверх системы обогрева, обеспечивает более длительные сроки эксплуатации системы. Он предотвращает истирание теплопередающих конструкций, компенсирует давление на них со стороны веса предметов интерьера и находящихся в помещении людей. Заливка тёплого водяного пола позволяет избежать пережатия пластиковых труб, а стяжка поверх кабельных полов – защищает изоляцию электрических проводов от повреждения;
• теплопередающая функция. Бетон в отличие от древесины и многих полимерных материалов обладает высоким коэффициентом теплопередачи. Как следствие, если залить бетонную стяжку, эффективность обогрева помещения возрастает на порядок по сравнению с тем, если бы в качестве напольного покрытия были бы выбраны доски из массива древесины или композитных материалов.

Чтобы обеспечить максимальную эффективность «работы» бетонной стяжки по передаче тепла, в качестве финишного покрытия следует выбирать материалы с высокими показателями теплоотдачи – кафель, натуральный камень, керамогранит и т.д.

Если же застелить бетон ковролином, деревянной доской, ламинатом на подложке, это может свести на нет весь эффект от применения цементной стяжки.

Схема устройства теплого пола

Несмотря на кажущуюся простоту работы, заливка тёплого пола своими руками требует соблюдения ряда строительных правил и нормативов. Рассмотрим, как правильно залить тёплый пол в квартире, чтобы обеспечить его максимально длительную эксплуатацию.

Подготовительные работы

Перед тем, как залить тёплые полы, следует произвести ряд подготовительных работ. Прежде всего, основание бетонного пола следует прошпаклевать и загрунтовать, а затем обустроить гидроизоляцию.

Шпаклёвка и грунтовка

Обработайте шпатлевкой стыки плит перекрытия

Для начала следует демонтировать все напольные покрытия вплоть до чернового пола или плиты перекрытий. Затем нужно тщательно исследовать основание на предмет наличия трещин и щелей. Особое внимание следует уделить местам стыка плит перекрытий, а также участкам соединения полов и стен.

Все обнаруженные щели следует заделать при помощи шпаклёвки или штукатурного раствора. После этого бетонное основание тщательно грунтуется, чтобы увеличить коэффициент сцепки гидроизоляционного материала с бетоном.

Гидроизоляция

Рулонные материалы укладываются в два-три слоя перпендикулярно друг-другу

Гидроизоляция обустраивается поверх основания, прежде чем залить тёплый пол. Для обустройства водоотталкивающего слоя перед заливкой бетона можно использовать либо обмазочную, либо рулонную гидроизоляцию.

Рулонная гидроизоляция создаётся на основе битума и поставляется на рынок в виде водонепроницаемого материала, свёрнутого в рулон, откуда и пошло её название. Наносится она на бетонное основание методом наклейки с применением в качестве клеевого состава мастик на битумной или полимерной основе.

Нанесение рулонной гидроизоляции может производиться в 2 – 3 слоя крест-накрест для создания более эффективной защиты от проникновения пара и влаги из подвального помещения, или для защиты нижних этажей, если тёплый водяной пол вдруг даст течь.

Обмазочная гидроизоляция представляет собой жидкие мастики, которые наносятся на поверхность основания при помощи кистей и валиков. Основой для водоотталкивающих мастик служат полимерные или битумные составы, обладающие повышенной адгезией.

Благодаря этому, они способны проникнуть во все мельчайшие трещины и поры внутри бетонных поверхностей, перекрыв доступ мельчайшим частицам влаги.

Также обмазка мастиками поможет укрепить слабые бетонные поверхности, склонные к раскрашиванию.

Заливка стяжки

После выполнения всех подготовительных работ приступаем непосредственно к заливке бетонной стяжки.

Выбор заливочной смеси

Так как заливать пол своими руками следует с соблюдением строительных нормативов, изначально следует определиться с выбором материала. От этого будут зависеть особенности всей дальнейшей работы.

Для обустройства бетонной стяжки можно применить следующие материалы:

• готовые сухие смеси пескобетона;
• приготовить цементный раствор самостоятельно;
• использовать самовыравнивающиеся наливные полы.

Каждый из этих вариантов имеет свои преимущества.

Готовые смеси

Готовые сухие смеси можно приобрести в большинстве строительных супермаркетов. Среди их преимуществ можно указать сбалансированный и заранее подобранный состав, который включает:

• песок крупной фракции диаметром до 2 – 3 мм;
• Портландцемент марки М-300 или М-400;
• дополнительные улучшающие добавки (пластификаторы и т.д.).

Это освобождает от необходимости самостоятельно подбирать и дозировать компоненты бетонного раствора.

Наливные полы

Являются одной из разновидностей готовых смесей. Главным их отличием от остальных концентратов является способность к самовыравниванию после заливки.

Достигается это благодаря наличию в их составе специальных полимерных добавок, придающих готовому раствору повышенную пластичность и текучесть. Вследствие чего, после нанесения их на основание наливные полы растекаются по всей его поверхности ровным слоем.

Обычно наливные полы заливаются слоем в 5 – 10 мм. При более серьёзных перепадах величин оснований применять их нецелесообразно из-за высокой стоимости.

Пескобетон своими руками

Бетонный пол, залитый своими руками вполне бюджетный вариант

Несмотря на все преимущества приведённых выше технологий, они имеют один существенный минус – довольно высокую стоимость. Самый же бюджетный вариант – это пол, залитый своими руками самостоятельно приготовленным цементным раствором.

В данном случае можно сэкономить значительную сумму, но такой вариант имеет всё же и свои недостатки. Прежде всего, это необходимость самостоятельно закупать все компоненты (цемент, песок, добавки) по отдельности.

Дозировка также в данном случае производится самостоятельно – чаще всего «на глазок», что не самым лучшим образом сказывается на качестве бетонного раствора. Но как бы то ни было, подобная технология обустройства стяжки в своём доме является сегодня наиболее популярной.

Приготовление цементного раствора

Придерживайтесь пропорций при замешивании бетонной смеси

Обустраивать цементную стяжку рекомендуется только на бетонных основаниях. Дело в том, что 1 кв. м. бетонной заливки толщиной в 50 мм имеет вес в среднем 200 кг. А такую дополнительную нагрузку без деформаций не способно выдержать большинство деревянных перекрытий.

Приготовить раствор для цементной стяжки в домашних условиях не составляет труда. Именно поэтому большинство домашних мастеров по-прежнему отдают предпочтение такой методике.

Приготовить цементный состав можно по нескольким «рецептурам». Классический вариант предполагает наличие следующих ингредиентов:

1. Цемент М-400 – 1 часть.
2. Песок крупнофракционный (промытый речной или строительная крошка) – 3 части.
3. Вода – добавляется до достижения смесью консистенции густой сметаны.

Кроме этого, самостоятельно можно приготовить и улучшенный вариант пескобетонной смеси.

Для этих целей в раствор добавляют различные полимерные добавки – фиброволокна, полимерные наполнители и т.п. Они делают раствор более мягким и пластичным, что упрощает его выравнивание.

В таблице показаны сравнительные пропорции компонентов для различных видов цементных растворов.

Работы по заливке бетона

Непосредственно перед заливкой раствора следует смонтировать каркас, укрепляющий слой стяжки. Для этого вполне подойдёт кладочная сетка, толстая металлическая проволока или стеклопластиковая арматура. После этого, с помощью строительного или лазерного уровня производим разметку горизонтальной плоскости помещения. О том, как забетонировать пол, смотрите в этом видео:

Вдоль стен проводим линии, соответствующие горизонтальному уровню, а между стенами выставляем «маячки» — деревянные или металлические ровные рейки, отмечающие высоту заливки цементной стяжки. Выравниваем их при помощи уровня и деревянных клинышков или иных подкладок.

В результате вся площадь помещения у нас будет разбита направляющими маячками на несколько отсеков.

После этого приступаем непосредственно к заливке бетонной выравнивающей стяжки, отсек за отсеком, выравнивая пескобетон в соответствии с уровнем маячков при помощи правила.

Залитый пол спустя 10 – 15 минут следует выровнять при помощи металлической затирки – это придаст ему дополнительную гладкость.

Если вы решили использовать в работе самовыравнивающиеся наливные полы, то работа будет значительно упрощена. В этом случае будет нужно только следить затем, чтобы в толще наливного слоя не образовывались пузырьки воздуха. Для этого используют специальные игольчатые валики, которыми «прокатывается» вся залитая поверхность.

Укладка системы обогрева и финишная заливка

После того, как первый слой бетона достаточно застыл, можно приступать к укладке системы напольного обогрева. Подробнее об устройстве теплого пола и заливке его бетоном смотрите в этом видео:

Производить монтаж тёплого пола следует в соответствии с инструкцией по его использованию. Следует помнить, что в случае ошибки, для её исправления в дальнейшем придётся производить трудоёмкую работу по демонтажу бетонной стяжки.

Время набора бетонной заливкой полной крепости составляет примерно 4 недели. Однако, укладывать обогревательные компоненты системы можно уже через несколько дней, как только стяжка станет достаточно прочной, чтобы выдержать вес человека.

При заливке бетона можно включить обогрев пола для скорейшего высыхания

После монтажа нагревательных элементов их можно использовать для ускорения высыхания бетона. Для этого нужно включить свой тёплый пол примерно на 1/10 максимальной мощности, с каждым днём прибавляя по 3 – 5 градусов.

В результате бетон высохнет значительно быстрее, что позволит сократить общие сроки работ по обустройству стяжки.

Как только нижний слой стяжки достаточно просохнет, приступаем к заливке второго слоя бетона. Заливка водяного тёплого пола или электрической обогревательной системы требует известной осторожности из-за возможности повредить пластиковые трубы или проводку. Технология заливки бетона в данном случае аналогична заливке первого слоя.

Поверх системы тёплых полов настилается армирующая сетка и заливается цементный раствор. Толщина верхнего слоя бетона должна быть достаточной, чтобы защитить нагревательные элементы от внешнего воздействия.

Обычно верхний слой берётся толщиной в 3 – 5 см, однако, при использовании дополнительных присадок, улучшающих качество раствора, толщину слоя можно сократить до 1 – 2 см. Поверхность второго слоя тщательно разглаживается по уровню, так как на неё будет настилаться финишное напольное покрытие.

Бетонные полы с подогревом — Теплый пол

Современный бетон в Восточном Провиденсе, Род-Айленд

Обогрев дома с помощью печи с принудительной подачей воздуха — не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого теплого пола, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

• Твои ноги всегда поджарены в тепле
• Температура стабильна и легко регулируется
• Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
• Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы обычно будете платить более низкие коммунальные расходы, чем при использовании системы с принудительной подачей воздуха, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое излучающее напольное отопление, как оно работает, о преимуществах излучаемого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логичный вывод — жар нарастает. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло чашки кофе, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность отдает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества внутрипольного отопления

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного теплого пола в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу бетонного пола в вашем доме больше не будет горячих или холодных точек — просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточной вентиляции, которое быстро поднимается к потолку, тепло от лучистого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Излучающее напольное отопление — более здоровая альтернатива традиционному воздушному отоплению, поскольку воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезной для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его незащищенным, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон — здоровая альтернатива).

Излучаемое тепло невидимо и бесшумно

Один из самых больших плюсов лучистого тепла — то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Если не почувствовать тепло и комфорт, вы даже не заметите, что система работает.

Экологичность с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами. Вот некоторые из них:

• Меньше энергии требуется для достижения лучшего теплового комфорта при более низкой настройке термостата.
• Пропускная способность воды в 3500 раз превышает способность переносить энергию.
• Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
• Улучшение качества воздуха в помещении.
• Излучающие системы, в которых вместо медных труб используются трубы из полиэтиленгликоля, ускоряют подачу горячей воды и сокращают потери воды. Стенки труб PEX обеспечивают лучшую изоляцию, чем медь.
• Уменьшает количество строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
• Обеспечивает большую полезную площадь, что позволяет уменьшить пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED (Лидерство в энергетике и экологическом дизайне) для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации строителей жилья. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем лучистого панельного отопления и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными методами теплого пола являются:

• Электрически через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковую пленку
• Гидравлически через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта. По данным Ассоциации излучающих панелей, электрические системы обычно дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты энергоснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако доступны низковольтные системы, которые могут работать от напряжения всего 24 В, с использованием трансформатора для снижения сетевого напряжения, согласно RPA.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный котел. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Сравнение трубок из PEX

и металлических труб:

Обогрев бетонных полов с помощью воды — не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов, построенных в районе Левиттауна на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты перекрытий. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, подверглись коррозии и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному, гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы лучистого теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

• Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
• Котел — вмещает воду на подогрев
• Насос — для циркуляции воды по трубке, расположенной под полом.
• Трубопровод — вода будет циркулировать в трубах, проходящих под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
• Квалифицированный установщик системы — Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
• Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощности различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

2018 Radiant Comfort Guide, Radiant Professionals Alliance

ЛУЧЕВОЕ ТЕПЛО: хорошее, плохое и неэффективное: не все системы лучистого отопления созданы равными ~ Джина Филиппон

ЛУЧЕВОЕ ТЕПЛО — Не все системы лучистого отопления созданы равными —

Что может быть лучше холодным ветреным зимним днем, чем уютный теплый пол для прогулок? Теплые полы с подогревом считаются одним из самых удобных, устойчивых и эффективных способов обогрева вашего дома. Но не все системы лучистого отопления одинаковы.

Пример установки излучающей сухой панели.

КАК УСТАНОВИТЬ: Есть много разных способов установки лучистого тепла. Трубы могут быть привязаны к сетке коробки и залиты непосредственно в бетонную плиту или пол подвала для создания тепловой массы. Этот метод, называемый «лучистая плита», является наименее дорогим способом монтажа. Кроме того, он медленнее всего реагирует на настройки термостата из-за массы бетона, которая должна либо нагреться, либо остыть.Рекомендуемый способ контролировать лучистую плиту — «поставить и забыть».

«Облегченная заливка» — это способ добиться такой же массы на верхних жилых этажах. Трубопровод крепится к черному полу, и на пол, покрывающий трубопровод, закачивается легкий гипербетон. После затвердевания он будет действовать так же, как излучающая плита, описанная выше.

⇐ Изображенный здесь наиболее распространенный метод установки лучистого тепла на уровнях выше подвала, известный как «скрепление».”При установке скобами алюминиевые пластины теплопередачи с направляющей для установки труб прикрепляются к нижней стороне пола в полости балки. Трубка помещается в направляющую, и после нагрева алюминий равномерно передает тепло по полу. Под трубой устанавливается тонкая пузырчатая пленка с отражающим покрытием, которая способствует нагреванию пола. Время отклика меньше, чем при установке перекрытия или заливки, но все же относительно медленно. «Staple-down» аналогичен, но, как следует из названия, он устанавливается над черным полом, а не под ним.

Еще один метод, который становится все более популярным, — это система лучистого отопления с сухими панелями, которая устанавливается как черный пол. Подобно скобе, у него есть направляющая и алюминиевые пластины. Этот продукт находится в непосредственном контакте с чистым напольным покрытием, поэтому он обеспечивает быстрый отклик при сохранении низкой температурной эффективности.

НЕ ВСЕ ИЗЛУЧАЮЩИЕ СИСТЕМЫ РАВНЫ. Есть светлый пол, а затем есть светлый пол сделано правильно . Часто MCES делает ставку на проекты установки излучающих лучей, чтобы нам сказали, что наша цена значительно выше, чем у конкурентов.В чем причина разницы? Делаем правильно. Трубки могут быть прикреплены к нижней стороне пола без пластин, что значительно экономит материалы и труд, но температура воды должна быть намного выше для адекватного нагрева. Снижение затрат на установку со временем будет сведено на нет за счет увеличения эксплуатационных расходов и расхода топлива. Один производитель производит излучающие трубки, специально разработанные для использования без пластин и рассчитанные на подачу воды на 180 °.Эффективность такой системы низка по сравнению с высокоэффективным методом установки. И мы здесь, в MCES, стремимся к эффективности!

Если вы хотите добавить зону теплого пола к вашему существующему дому, устранить неисправность проблемной системы или строите новую и хотите получить комфорт и удобство дома с лучистым отоплением, вы можете быть уверены, что MCES порекомендует семейство лучистой продукции REHAU и устанавливай правильно!

Монтаж перекрытия на грунте | | Теплый пол своими руками

Введение

Плита на уровне грунта — это любая бетонная плита, уложенная на выкопанный грунт.С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на уровне» или залита на несколько футов ниже уровня земли как часть полного фундамента. Посмотрите наше видео «Как установить тепловые трубки излучающего пола в плиту на уровне земли» и прочтите эту страницу, чтобы получить полное описание.

На фотографиях ниже показаны различные этапы монтажа плиты на укладке

Факт остается фактом: установка излучающих труб внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокопроизводительным приложением науки. Тепловые преимущества непревзойденные. Практически любая бетонная заливка должна содержать излучающие трубы… даже если у вас нет ближайших планов по обогреву помещения. В конце концов, вы можете передумать позже и пожалеть об упущенной возможности. Для большинства применений трубы и коллектор относительно недороги, а механические компоненты могут быть установлены даже спустя годы.

Конечно, из правил всегда есть исключения. Сарай для дров или навес для хранения с бетонным полом может оказаться ненужной тратой труб.Но даже в этом случае вам следует долго и серьезно подумать о возможности преобразования этих областей в отапливаемое пространство в будущем. Я говорю это, потому что часто мы работаем с людьми, которые сталкиваются с задачей заливки новой плиты с помощью труб поверх уже существующей плиты… а они заливали существующую плиту всего за несколько лет до этого. Насколько проще было бы установить НКТ в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста.Фактически, основы стандартной заливки остаются прежними. Сначала идет уплотненная основа из заполнителя, за ней следует полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Фаза изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому изоляция краев плиты является наиболее важной. Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, будет пытаться украсть ее тепло.Если вы заливаете фундамент стены, изолируйте между плитой и стенами. Чтобы установка выглядела более аккуратно, обрежьте верхний край пенопласта под углом 45 градусов, чтобы бетон стекал к фундаментной стене и скрывал пену.

Как утеплить плиту, зависит от суровых зим. В более низких, более теплых широтах отлично подойдет пена XPS толщиной 1 дюйм (экструдированный пенополистирол, т. Е. Розовая или синяя плита). В более холодных регионах используйте 2 ″ XPS.

Обратите внимание на вертикальную изоляцию по краям фундамента. Нагреваемые плиты теряют тепло как наружу, так и вниз.

Изоляция излучающей плиты

Деталь изоляции на излучающей плите

Существует много способов изолировать излучающую плиту, но деталь справа показывает часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита на 75 градусов является довольно распространенным явлением. Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому тепловой разрыв значительно снижает эту теплопередачу.

Конечно, во многих ситуациях желателен нисходящий тепловой поток как средство создания «теплоотвода» для защиты помещения в случае серьезного отключения электроэнергии или механического отказа. Плите с таким радиатором может потребоваться несколько дней, чтобы полностью остыть.

Примечание: Многие наши клиенты спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и тонкие пенопласты различных видов с пароизоляцией. По общему признанию, эти альтернативные материалы имеют два явных преимущества перед «синей», «розовой» или «фиолетовой» картоном, т.е.е. упомянутый выше экструдированный полистирол — они дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Хотя панели Pex tubing «Grid» могут немного облегчить установку pex, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «Grid» или модульные конструкции панелей изготавливаются из пенополистирола (EPS), который может впитывать влагу и терять свои изоляционные свойства. Самая распространенная «голубая, розовая или пурпурная» плита, пенополистирол (экструдированный пенополистирол) — очень хороший изолятор, не впитывающий влагу.Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели с «сеткой» определяют расстояние и исключают возможность «подгонки под размер», которую предлагает обычный пенополистирол XPS (экструдированный полистирол). Это может привести к тому, что идеально хорошие трубки Pex будут обрезаны и выброшены. Эта практика не только приведет к сокращению зоны необходимого pex (меньшей тепловой мощности), но теперь требует регулировки клапана для надлежащего выравнивания потока из-за неравномерной длины контура.

Светоотражающий материал неэффективен при использовании плит (тепловой массы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке балок перекрытия или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут / будут) в конечном итоге ухудшить фольгу из-за электролиза, вызванного неодинаковым содержанием минералов / металлов, это относится как к плитам «на уровне качества, так и к взвешенным».

Хотя пузырчатая пленка и тонкая изоляция из пенопласта обходятся дешево, клиенты жалуются на их характеристики при использовании под плитами.

Для справки, компания Radiant Floor не продает изоляцию под плиту любого типа. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный полистирол.

Итак, после того, как вы сделали изоляцию в соответствии с вашей ситуацией, установите арматурный стержень и / или проволочную сетку и используйте арматурные стяжки для крепления ваших излучающих труб к сетке. Если, как и для большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор для плит в удобном месте по периметру заливки. Коллектор для перекрытий поставляется в фанерном ящике, который служит формой, вокруг которой вы заливаете бетон. Убедитесь, что распределительная коробка установлена ​​вертикально. Позже, когда заливка будет завершена, и вы откроете комплект для проверки давления с верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали прямо и красиво. По возможности установите коллектор для перекрытий очень близко к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечит лучшую продувку при заполнении системы.Равномерная длина pex — лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) — это измерить температуру подачи и возврата каждого контура pex. Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытое» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора.Другой недостаток расходомеров механического типа для измерения воды заключается в том, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с техническим обслуживанием. Механические водомеры тоже плохо работают при малом расходе воды. Насос в Зоне не может преодолеть это давление головки из-за сопротивления, создаваемых этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему.Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование. У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.

В зависимости от того, какой размер трубки вы используете (7/8 ″ PEX или ½ дюйма PEX), вы разместите трубку либо на 16 дюймов по центру, либо на 8 дюймов по центру соответственно. Имейте в виду, что пока вы закручиваете трубку взад и вперед, вверх и вниз по плите и так далее, вы не будете пытаться сделать в трубке изгиб на 16 дюймов. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюймов… в зависимости от того, устанавливаете ли вы трубку в теплый летний день или прохладный осенний вечер.Другими словами, тепло означает гибкость. Но какой бы ни была температура, просто позвольте трубке принять естественный изгиб. Перед тем как начать, вы можете поэкспериментировать с отрезком трубки длиной 4 фута. Медленно начинайте сгибать, пока не дойдете до точки изгиба. Это даст вам некоторое представление о том, насколько крутыми могут быть изгибы. Затем, позже, при раскладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2 дюйма PEX).

На трубке Pex

Radiant Floor Company нанесена размерная отметка через каждые 5 футов, чтобы вы знали, какую длину / положение вы находитесь в этой точке рулона, когда вы выкладываете трубку Pex. Когда вы находитесь на расстоянии от 40 футов до 50 футов (обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем снова включить Pex, чтобы не закоротить, или долго, когда вы достигнете конца длины. Запуск Pex таким образом также обеспечит равную длину, когда будет выполнено окончательное (обратное) соединение каждой петли Pex с коллектором.

Монтаж плиты «Радиатор»

Монтаж плиты «Радиатор»

При установке двух плит выше используются трубы PEX 7/8 ″, 16 ″ по центру. Обратите внимание на широкие и удобные изгибы, а затем на расстояние между центрами 16 дюймов на прямых участках. Обе эти установки использовали вариант «теплоотвода», т.е. центральные 30% плиты оставались неизолированными. В областях, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень долгое «тепловое колебание», сохраняя тепло в массе под плитой.Большая тепловая масса защищает дом от замерзания даже после нескольких дней без системы отопления.

Плита для мастерской будущего с изоляцией, проволочной сеткой и 7/8 ″ PEX.

Оберните трубку петлей любым удобным способом, соблюдая необходимый интервал. Заходите примерно в 6 ″ от периметра. Это нормально, если вы не сделаете штабель труб такой толщины, что он может подняться над поверхностью плиты. Вы видите, что это не лучшая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная здесь, представляет собой обычно используемый образец компоновки для типовой установки плиты на уровне земли. Хотя это совершенно нормально, а иногда и необходимо, пересекать одну трубку над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация размещает каждую петлю внутри своего соседа, начиная с внешних соединений коллектора и продвигаясь к центру.

После того, как трубопровод будет спущен и все соединения выполнены с коллектором, установите на место переднюю крышку коллекторной коробки и создайте в системе давление 50 фунтов на квадратный дюйм. Подождите несколько часов или на ночь. Иногда воздух в трубке остывает, и давление в несколько фунтов теряется.Однако, если манометр показывает падение более чем на 5 фунтов на кв. Дюйм, проверьте трубку на предмет утечек. В большинстве случаев соединения с коллектором нужно немного подтянуть. Если это не решит проблему, осмотрите трубку на предмет повреждений. Острый кусок проволочной сетки мог проткнуть трубку во время установки. Редко, но бывает.

При обнаружении прокола используйте ремонтную муфту или, если этот метод нарушает ваше чувство совершенства, замените этот контур трубки.В большинстве случаев замена всей цепи стоит менее 200 долларов. Это будет стоить всего несколько копеек, если вы сможете вырезать поврежденную секцию и повторно использовать трубы позже при установке балок перекрытия.

Также хорошей идеей является набить немного поролона, газет, старую тряпку или что-то еще вокруг трубки, где она входит в распределительную коробку. Таким образом, если ваш бетон будет необычно жидким, он не сможет протечь в коробку и коснуться медного коллектора.

После того, как система будет протестирована и подтверждена отсутствие утечек, снизьте давление до 25 фунтов на квадратный дюйм.Установив манометр на 25 фунтов на квадратный дюйм, вы получите визуальную индикацию того, что система удерживает давление во время самой заливки. В случае падения давления найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что поломки при заливке случаются редко. Трубки не являются хрупкими и в большинстве случаев находятся на расстоянии 16 дюймов друг от друга. Между спусками труб достаточно места для прогулки. Если бетон нужно катать по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И хотя мы говорим о подготовке к заливке, это было бы идеальным временем для установки «гильзы датчика», если для управления зоной используется датчик температуры пола вместо стандартного настенного термостата.

«Сенсорная гильза»

«Сенсорная втулка», установленная в коллекторной коробке

Вкратце, датчик температуры пола — это небольшой термистор, который отслеживает фактическую температуру пола вместо температуры воздуха в зоне, нагретой плитой.Это предпочтительный метод контроля, если второй источник тепла передает тепло в зону. Типичным примером является излучающая зона с часто используемой дровяной печью. Другой вариант — принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха регулировала лучистый пол, он никогда бы не включился, когда были включены другие обогреватели. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает любую желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Таким образом, при установке термистора датчика температуры пола никогда не встраивайте сам термистор в бетон. Вместо этого возьмите 10-футовый кусок трубки PEX, заглушите один конец и вставьте эту «гильзу датчика» в плиту. Позже вы можете вставить термистор во встроенную трубку. Это гарантирует доступ к термистору в будущем и упростит замену.

Агрегат для опрессовки

Узел для испытания давлением 5-петлевой коллектор

После завершения заливки узел для испытания под давлением, который вы видите здесь, снимается. С помощью паяльной горелки просто снимите верхнюю часть коллектора и выбросьте ее (предварительно не забудьте сбросить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты в «колодце коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором перекрытия, готовым к заливке.Обратите внимание на изоляцию из стекловолокна вокруг трубки. Обрывки пенопласта, газет или тряпки также служат для предотвращения попадания бетона в коробку и соприкосновения с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но через несколько часов потеряна примерно 3 фунта на квадратный дюйм. Это обычное явление и возникает, когда воздух в трубке охлаждается, особенно в течение ночи. Однако, если давление упадет более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте герметичность. Чаще всего соединения просто нужно подтянуть.

Заливка плиты

Перемещение бетонной насосной установки по установленной радиаторной системе

Заливка плиты вокруг распределительной коробки

Снятие узла давления с коллекторной коробкой на месте

Коллектор после разлива: когда коробка разламывается, образуется «колодец коллектора».Благодаря этому соединения остаются видимыми и доступными, но при этом защищены от повреждений во время будущего строительства. Если трубка торчала из плиты, вероятность повреждения открытой трубы PEX намного выше. Также обратите внимание на то, как комплект для проверки давления перекрывает подающую и обратную стороны коллектора. Это временно создает замкнутый контур, позволяющий создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, испытательный комплект либо отрезан, либо не обработан, оставив только две вертикальные подающие и обратные трубы, торчащие над уровнем плиты.

При использовании бетононасосной установки лучше поднимать шланг, а не тащить его по трубопроводу. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя вместе более короткие секции с помощью тяжелого стального фитинга, который может раздавить или проколоть трубопровод.

Следующая процедура относится как к коллекторам контура «в штучной упаковке» в плитах, так и к конструкциям «настенное крепление»:

Когда вы будете готовы подключить коллектор Slab / Loop к компоненту вашей системы (зональный коллектор или Radiant Ready), узел испытания давления снимается.Перед тем, как разрезать и выбросить коллектор, рекомендуется распаять сборку давления. Таким образом, вы можете использовать ящик, чтобы защитить стену за ним от воздействия факела. Сбросьте давление воздуха из коллектора контура (на штоке Шредера / клапана), нагрейте и распаяйте оба колена на сборке давления. Два медных шлейфа (затем) становятся соединениями коллектора контура подачи и возврата. Очистите и подготовьте патрубки, так как эти две трубы будут подключены к подающему и обратному трубопроводу зонного коллектора (для многозонной системы) или к соединениям «Radiant Ready» (для однозонной системы).

Соединение коллекторов с несколькими перекрытиями

Схема коллектора с несколькими перекрытиями

Для одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, чем создавать единый коллектор-монстр, который заставляет все цепи начинаться и заканчиваться в одном месте. Этот более разнесенный подход устраняет громоздкую группу сложенных друг над другом трубок, которая является неизбежным результатом единого мега-коллектора.

Хотя это и не самый простой способ разводки контуров плиты, иногда установщик запускает обратную сторону контура плиты рядом со стороной подачи.Другими словами, вместо того, чтобы все подводящие концы располагались на одной стороне коллектора, а все возвратные концы — на другой, трубки будут чередоваться через манифольд следующим образом: подача, возврат, подача, возврат, подача, возврат и т. Д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, то есть без какого-либо коллектора (и без преимущества испытания давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя много времени после заливки бетона.

Очевидно, что в данной ситуации могут возникнуть определенные трудности. Во-первых, если каждая цепь четко не обозначена, человек, проводящий водопровод в этой зоне, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «расходными материалами», а какие — «возвратами».

Это заставляет сантехника вдуть воздух в трубку №1, а затем определить, из какой из других трубок он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается нелепая задача — раздувать несколько трубок, все сотни футов в длину, одну за другой и маркировать по ходу.Это не только утомительно для сантехника, но и может поставить в неловкое положение зрителей с ярким воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем конструктивным коллектором спереди назад. Он соединяет подающий (красные шаровые краны) и обратный трубопровод (только адаптеры), установленные рядом. Дело в том, что компания Radiant Floor может разместить любую схему размещения в любой зоне перекрытия.

Таяние снега

Факт: Таяние снега и льда лучистым теплом потребляет ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию элементов и свободно выливающуюся в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния , работающая на солнечной энергии, может избежать этого почти унизительного расхода ископаемого топлива. Вспашка и лопата могут быть сложнее, но они намного дешевле и, безусловно, более экологически безопасны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега для хранения бетонных ступенек на улице в прилегающей квартире в безопасном месте для своей 81-летней матери. Другой покупатель купил дом и в первую зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика опасные ледяные щиты образовывались на часто проходимых участках вокруг его плохо спланированной подъездной дороги. В этих ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) на лучистое таяние снега.

Вот несколько рекомендаций:

Сначала , всегда устанавливайте полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изолируйте как можно больше под и вокруг зоны таяния снега.Таяние снега затруднено. Направьте энергию на растапливание снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает перемещение влаги вверх снизу и отвод тепла от трубок.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-либо высокотехнологичной системы обнаружения снега. Пружинный таймер с максимальным 12-часовым диапазоном исключит вероятность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует активации системы вручную , а затем заводится в положение «выключено».

Experience вскоре научит домовладельца управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен получать питание через стандартный выключатель света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растает через три часа, таймер можно отключить вручную. Некоторые клиенты делают следующий шаг, подключая электрическую лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что таяние снега началось.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега опустошала ваши счета за электроэнергию. Поверьте, вы не хотите топить подъездную дорожку через четыре дня после последней метели.

Третий , как показано на рисунке ниже, всегда помещает лучистую трубку в уплотненный песчаный слой и всегда прокачивает холодную воду по трубке при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для максимальной производительности, а также защищает трубы от повреждений во время нанесения асфальта.

Асфальтовая дорожка в разрезе

Говоря об асфальте, всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто поглощает незапечатанную подъездную дорожку и отводит тепло от лучистой трубы. По сути, снег тает в микроскопические лужи воды, а не уносится прочь от проезжей части. Затем вся эта жидкость должна «выпариваться» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить подъездную дорожку из насыщенного асфальта.Скорее всего, не. Даже хорошо спроектированная система таяния снега должна тратить энергию двадцать четыре часа в сутки, чтобы добиться этого.

Площадка для стоянки и подъездная дорожка для таяния снега, хорошо подготовленная для дренажа

Четвертый , если возможно, в случае нового строительства, сориентируйте подъездные пути и пешеходные дорожки, чтобы использовать естественное солнечное излучение. Это может включать удаление выбранных деревьев для предотвращения затенения или добавление темного оттенка интегрального красителя к залитой бетонной подъездной дорожке. Сделайте все возможное, чтобы получить помощь от солнца.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из талого снега? Правильно проложенная подъездная дорожка или дорожка должна направлять воду на от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная сортировка также означает, что не должно быть углублений (то есть луж, затем ледяных пятен) на самой проезжей части.

Когда происходит немыслимое

Ой!….. Ваш подрядчик по бетону забыл установить анкерный болт с ключом в заливку плиты. На следующий день он возвращается с каменной коронкой и перфоратором 1/2 дюйма, затем пытается исправить ошибку, просверлив отверстие в новой плите…… и, как вы уже догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Что ж, после того, как вы успокоитесь (обычно когда-то между тем, как спрятать его тело и вернуться на место работы), вы начинаете трудный процесс раскалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно изогнута, чтобы ремонтная муфта надежно закреплялась на обоих открытых концах PEX без перегиба и дальнейшего повреждения трубки. От четырех до восьми дюймов по обе стороны от пораженного участка, вероятно, примерно справа ( см. Фото ниже ).

Приблизительное количество бетона, которое следует отколоть, чтобы эффективно отремонтировать трубы, поврежденные в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем аккуратно вырежьте поврежденный участок ножом для ПВХ. Вы можете вырезать около 1/2 дюйма трубки и при этом иметь много полиэтилена, чтобы обеспечить очень надежное соединение.

Последний этап заключается в обертывании муфты самовулканизирующейся (прилипающей к себе) резиновой лентой или виниловой лентой. Это предотвращает прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать В ЛЮБОМ случае, когда муфта используется при заливке бетона.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX, как обычно, 16 дюймов по центру на прямой и хороший удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Даже такой большой склад может быть одной зоной. Секрет в нескольких, даже контурах НКТ

Система лучистого отопления подвала

Подвалы трудно поддерживать эффективно отапливаемыми по многим причинам. Природные свойства жилой площади в подвале существенно отличаются от жилой площади основного этажа. Подвальные этажи сделаны из бетона и обычно называются плитами, цементными плитами или бетонными плитами. Водяной пар проникает через пористую цементную плиту и стены, проникая в окружающую среду сыростью, влагой и влажностью.

Имеются изолированные формы для легкой установки водяного лучистого тепла под полом подвала.

Эффективные системы гидроизоляции, дренажные системы и отстойники уменьшат угрозу просачивания воды и затопления. Однако они не будут бороться с проникновением испарений грунтовых вод через почву под бетонной плитой и за стенами подвала. Осушитель может улучшить ситуацию, но он действительно лучше для улучшения качества воздуха в помещении.

Системы лучистого обогрева пола подвала предназначены для обогрева бетонной плиты, используя ее для отвода тепла, которое поглощается окружающей средой подвала. Если вы когда-либо ходили босиком по подвальному этажу, вы знакомы с холодом и влажностью, которые могут быть почти невыносимыми для незащищенных ног. Благодаря системе лучистого обогрева пола в подвале полы останутся теплыми и сухими, а также будет поддерживаться постоянная комфортная температура во всей жилой зоне подвала.

Технологический прогресс

Несмотря на то, что некоторые производители могут утверждать, что лучистое отопление пола в подвале является новой и инновационной технологией, это не новинка. Теплый пол появился в 60 году нашей эры, когда римляне использовали эту концепцию для обогрева замкнутых пространств.

Это правда, что технология постоянно развивается, чтобы повысить рентабельность лучистого отопления, установки и эксплуатации пола в подвале. Теперь системы предлагают преимущества с точки зрения выбора, энергоэффективности, экологических соображений и простоты.

Общие сведения о теплопередаче

Конвективное тепло

Подумайте о тепле, исходящем от огня. Есть разница в основном источнике тепла между камином и костром. Камин нагревается в основном за счет конвекции, поскольку воздух, окружающий камин, является основным теплоносителем.

Пока очаг поглощает тепло, чем дальше вы путешествуете от тепла, излучаемого в воздух, тем он становится холоднее. Часто дымоход имеет холодные нисходящие потоки, создавая вакуум, который всасывает теплый воздух через дымоход.Такой же вакуум образуется при остывании горячих углей.

В традиционных системах конвективного воздушного отопления этот процесс стратификации воздуха, инфильтрации и результирующих потерь тепла за счет эксфильтрации известен как эффект дымовой трубы. Когда теплоносителем является воздух, теплый воздух поднимается к потолку, пока не остынет.

Как только воздух падает на пол, он возвращается в печь или заполняет конвективный вакуум, создаваемый этим процессом. При понижении наружной температуры инфильтрация и эксфильтрация воздуха увеличиваются пропорционально повышению внутренней температуры.

Перегретый воздух из конвективной системы течет к более холодным наружным стенам, втягивая холодный воздух в дом через любые трещины и циркулируя с нагретым воздухом. Уравновешивание термостатов конвективных систем занимает больше времени из-за времени, необходимого для передачи тепла, где можно измерить температуру.

Системы лучистого отопления для плинтусов отличаются более низким энергопотреблением по сравнению с традиционными системами с принудительной подачей воздуха. Однако тепло, выделяемое радиаторами плинтуса, не является действительно излучаемым.Эти типы лучистых систем по-прежнему передают основной источник тепла через воздух с помощью лучистых нагревательных элементов.

Сияющее тепло

Электрическое лучистое отопление для пола может быть получено в рулонах для легкой и быстрой установки на ваш черный пол.

Костры также нагревают окружающий воздух, но земля вокруг огня поглощает большую часть тепла. Как только дрова сгорят дотла, раскаленные угли сохраняют тепло и продолжают нагревать землю иногда в течение нескольких дней.Это настоящее лучистое тепло, потому что земля нагревается и поглощается окружающей средой, а не воздухом.

Энергия истинного лучистого тепла известна как инфракрасное излучение (ИК). ИК-излучение равномерно поглощается со всех сторон; он не поднимается, как теплый воздух. В отличие от принудительного воздушного отопления, лучистое тепло всегда равномерное, что исключает сквозняки и холодные пятна.

Благодаря излучающим системам, инфильтрации, эксфильтрации, расслоению воздуха и использованию стекла потери тепла сокращаются на 10-25 процентов по сравнению с конвективными системами.Настройка термостата обычно может быть понижена на пять-восемь градусов по Фаренгейту, что снижает потребление энергии. Тепловая нагрузка систем лучистого отопления снижается на 25-40 процентов.

Настоящая излучающая система поглощает тепло от источника тепла и способна поддерживать более постоянную температуру. По достижении заданной температуры, установленной на термостате, температуры будут оставаться более высокими. Разница температур на внешних стенах ниже, что снижает инфильтрацию, расслоение и эксфильтрацию воздуха.

Обзор систем лучистого отопления подвала

Системы лучистого обогрева пола в подвале работают по тому же принципу, что и тепло, создаваемое раскаленными углями от костра. Подобно тому, как раскаленные угли нагревают землю, пол тщательно нагревается, и окружающая среда поглощает тепло. Эти системы эффективны, экономичны и удобны. Стоимость вашего дома при перепродаже может возрасти с увеличением комфорта жилого помещения в подвале.

Как правило, большинство систем лучистого обогрева полов являются жидкостными.Эти типы сухих систем могут быть установлены как над, так и под черным полом или под бетонной плитой, обеспечивая тихий, чистый и эффективный обогрев, а также ряд других преимуществ.

• Экономичный — Обеспечивает экономию затрат на электроэнергию до 40 процентов по сравнению с системами конвективного воздушного отопления. В результате настройки термостата на шесть-восемь градусов ниже, чем в традиционных системах отопления, с обратной стратификацией на два-четыре градуса разницы между температурами на уровне пола и потолка.Стоимость рассрочки очень доступна для среднего домовладельца.
• Чистый и здоровый — Устраняет сквозняки и предотвращает циркуляцию обычных загрязнителей в помещении через воздух, таких как пыль, грязь и аллергены. Снижает количество внешних загрязнителей за счет сохранения ископаемого топлива.
• Экологически чистый — Создает меньше парниковых газов и может быть поддержан самым чистым и наиболее возобновляемым источником энергии: усовершенствованной солнечной энергетической технологией.
• Тихий — Устраняет шум вентиляторов, треск воздуховодов и стук труб традиционных конвективных систем.
• Увеличенное жилое пространство — Призывает вас жить и наслаждаться ранее холодным и влажным подвалом с постоянным теплом, без циклов холода или жары и с более низкой относительной влажностью.
• Практические инвестиции — Увеличивает долгосрочную экономию затрат на электроэнергию и повышает интерес к вашему дому со стороны потенциальных покупателей.

Нагретая вода или смесь антифриза циркулирует в гибких трубках, проложенных по сети над или под черным полом.Большинство производителей гидравлических систем находят трубки из сшитого полиэтилена (PEX) или резиновые трубки с барьером диффузии кислорода, превосходящим более старые мягкие медные или стальные трубки.

Гидравлические системы излучающего пола перекачивают нагретую воду по трубам, эффективно нагревая поверхность пола и излучая тепло, которое поглощается окружающими. PEX и резиновые трубки гибкие и менее подвержены коррозии при перекачивании нагретой жидкости через трубки мимо других металлических компонентов, присутствующих в насосах, крепежных деталях и муфтах.

Гибкие трубки заполнены водой или комбинацией антифриза. Затем эта вода нагревается традиционным бойлером, водонагревателем или солнечным коллектором и перекачивается по трубопроводу. Гибкие трубы нагревают плиту, которая затем излучает тепло от плиты в жилую зону подвала.

Типы систем

У каждого типа системы есть свои преимущества и недостатки. Выбор типа системы будет в значительной степени личным выбором, основанным на ваших долгосрочных целях, расходах на установку и электроэнергию, объеме исследований системы продукта, любых приготовлениях, необходимых для гидроизоляции или ремонта фундамента, а также рекомендаций профессионального установщика.Возможно, наиболее важный фактор для принятия решения будет зависеть от того, устанавливается ли система в существующем доме или в новой строительной конструкции здания.

Независимо от того, какую систему лучистого отопления для пола в подвале вы выберете, следует помнить о нескольких вещах. Ощущение теплопередачи от системы лучистого теплого пола займет больше времени, чем у традиционной системы с принудительной подачей воздуха.

Теплый пол можно установить под бетон.Бетон можно заливать непосредственно поверх разводки лучистого тепла.

Скорость передачи тепла через тепловую массу пола превышает скорость передачи тепла через воздух. Однако, как только теплопередача полностью проникнет в бетонную плиту подвала, постоянство и устранение горячих и холодных точек значительно перевесит любые неудобства.

Надземные системы могут стать дорогостоящими и отнимать много времени при модернизации. Часто существующий чистовой пол может потребоваться удалить и заменить впоследствии.Для подпольных систем требуется просверливание отверстий в балках перекрытия, чтобы можно было пройти трубку PEX.

Разделы ниже должны помочь решить, какая система лучистого отопления пола в подвале является лучшим выбором для вашего дома. Настоятельно рекомендуется обратиться за советом и консультацией к нанятому по контракту профессионалу. Вы сможете лучше взвесить преимущества и недостатки предлагаемых систем.

Надземные системы

Системы лучистого отопления пола в подвале устанавливаются над черным полом из бетонных плит и под чистым полом.В надпольных системах используются деревянные панели с пазами, устанавливаемые под чистым полом. Трубки PEX помещаются в пазы панели, устанавливая заподлицо с поверхностью панели.

Площадь и ширина панели зависят от производителя. Некоторые производители предлагают панели типа «аккордеон» для больших площадей. Производители заявляют, что панели будут работать под различными напольными покрытиями: плиткой, мрамором, винилом, деревом и ковровыми покрытиями.

Подпольные системы

Под черным полом установлена ​​система лучистого отопления цокольного этажа.Системы ниже пола включают прикрепление труб PEX к основанию чернового пола или подвешивание их к основанию пола. Этот тип системы широко используется для модернизации, потому что установка менее дорогостоящая, чем надпольные системы и гидронные системы. Подпольные системы имеют недостаток эффективности по сравнению с надпольными системами. Для достижения такой же тепловой нагрузки требуется более высокая температура источника.

Панельные системы двойного назначения

Эта система панелей, которая считается панелью двойного назначения, сочетает в себе структурные требования к основанию пола и системе лучистого теплого пола.Система панелей сконструирована по технологии «шпунт-паз». Верхняя поверхность представляет собой панель с модульным рисунком канавок по центру. Панель предназначена для труб PEX с алюминиевым листом из сплава, соответствующим рисунку канавок и прочно прикрепленным к поверхности.

Гидравлические системы бетонных перекрытий

Эта система лучистого отопления пола в подвале не самая экономичная или практичная для существующих подвалов, если только бетонная плита не нуждается в замене.Тем не менее, этот тип системы идеально подходит для строительства нового дома или здания, о чем свидетельствует подавляющее большинство домовладельцев, выбирающих этот тип системы. При правильной установке он работает наиболее эффективно из всех систем лучистого отопления подвала.

Поскольку стоимость плиты цокольного этажа уже учтена в расходах на строительство, добавление системы лучистого отопления цокольного этажа только помогает быстрее окупить долгосрочную экономию энергии. Систему можно использовать отдельно или в сочетании с традиционным воздухонагревателем, плинтусом, водонагревателем, дровяной печью или водонагревателем.

Домовладельцы приятно удивлены бесшумной работой системы водяного водяного отопления. В отличие от традиционных конвективных систем, здесь нет постоянных шумов, связанных с воздуходувками, вентиляторами или скрипом труб. Водяной насос, используемый для циркуляции жидкости по гибким трубкам, находится в бетонной плите.

Воздушные потоки отсутствуют, в отличие от систем приточного воздуха. Устранение горячего воздуха, выходящего из регистров, исключает распространение пыли по дому.Постоянный и равномерный нагрев достигается благодаря тому, что в помещении не происходит немедленного охлаждения воздуха или продувки холодным воздухом, поскольку воздух нагревается с каждым циклом нагрева.

Установка систем теплого пола с бетонными плитами

Теплый пол с подогревом можно установить под деревянным полом, добавив тепла, исходящего от пола.

Важнейшие факторы изоляции

Установка элементов системы лучистого теплого пола из бетонных плит очень мало меняет процесс заливки бетонного пола в подвальном помещении по сравнению с традиционным методом.Пароизоляция из полиэтилена толщиной 6 мил помещается поверх слоя заполнителя для предотвращения проникновения водяного пара через бетонную плиту. Использование пароизоляции стало стандартом в последние годы.

Слой изоляции укладывается поверх пароизоляции и вдоль краев фундаментной стены, чтобы предотвратить вымывание тепла через более холодные внешние края стены. Это самая важная рекомендация в процессе. Толщина изоляционного слоя должна составлять от одного до двух дюймов в зависимости от климатических условий.

В более холодных климатических условиях следует начинать с двухдюймовой изоляции на внешней стене фундамента и сужаться до дюйма к центру. Рекомендуется, чтобы длина изолированной площади составляла 12 футов от периметра к центру подвала. Кроме того, обеспечение надлежащей теплоизоляции фундамента увеличивает общую эффективность энергопотребления дома и сводит к минимуму потери тепла из системы лучистого пола из бетонных плит.

Компоненты системы

Затем в контурах между арматурным материалом бетона или поверх него в петле наматывают трубку

PEX, управляемую коллектором контура.Армирующий материал защищает трубы и отводит тепло от трубы для более быстрой передачи тепла через бетонную плиту.

Стержневые арматуры предпочтительнее сетчатых из-за их долговечности. При использовании стержневой арматуры рекомендуется укладывать половину армирующего материала на блоки, кирпичи или другие возвышающиеся поверхности. Затем вставляется трубка PEX, а остаток армирующего материала помещается поверх трубки.

Гибкая трубка привязана проволокой к армирующему материалу на длине менее 400 футов, в зависимости от толщины трубки.Расстояние между трубками варьируется от 6 до 18 дюймов в зависимости от климата, тепловой нагрузки и зон, более подверженных потерям тепла. Внутренние зоны часто расположены на больших расстояниях, тогда как дверные проемы и по периметру более сконцентрированы.

Правильная длина, пропорциональная производительности насоса, приведет к минимальному потреблению энергии. Расположение трубок должно быть спиральным и без очень крутых поворотов. Цель состоит в том, чтобы выполнять плавные повороты, которые помогут снизить нагрузку на насос и сэкономить энергию.

Проверка герметичности полиэтиленовой или резиновой трубки на герметичность перед заливкой цокольного этажа может сэкономить много времени и хлопот. Это включает в себя накачивание трубки до 50 фунтов на квадратный дюйм и оставление ее на ночь. Если манометр показывает 5 фунтов на квадратный дюйм или ниже, указывается утечка.

Ремонт производится перед заливкой плиты. Во время заливки цементной плиты в трубке остается воздух, чтобы защитить ее. После заливки бетонной плиты перекрытия проводится еще один осмотр, чтобы определить, не произошла ли утечка.

Чтобы защитить гибкую трубку PEX от повреждений, ее оставляют в нижней трети бетонной плиты. На этой глубине трубы наиболее эффективно отводят тепло через бетонную плиту. Следует позаботиться о том, чтобы трубы не пробили дно плиты перекрытия подвала.

Источники энергии

Большинство систем лучистого обогрева пола в подвале называются гидравлическими системами. Это относится к работе системы, а не к самому источнику энергии.Для этих систем доступен ряд источников энергии.

• Природный газ
• Пропан (LP)
• Нефть
• Уголь
• Дерево
• Электричество
• Тепловые насосы
• Земляные тепловые насосы
• Солнечная энергия

Решение о том, какой источник энергии использовать, является личным. Соображения включают бюджет проекта, элементы архитектуры, желаемый уровень комфорта, региональный климат и соответствие вашим местным строительным нормам.

Лучистые полы с подогревом обеспечивают более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.

Последние штрихи

После того, как вы определились с системой лучистого отопления подвального этажа и источником энергии, вы готовы к выбору последних штрихов. Практически любой тип напольного покрытия совместим с системами лучистого отопления. Для получения более полной информации о вариантах, пожалуйста, обратитесь к одному или обоим из этих разделов: Полы в подвале и Полы из твердых пород древесины.

Консультации со специалистом по системам лучистого отопления подвала — это первый шаг в выборе наиболее экономичной и практичной системы для ваших нужд. Может быть полезно проконсультироваться с подрядчиком по гидроизоляции, специалистом по ремонту фундамента или специалистами по отделке подвала, чтобы убедиться, что любые структурные проблемы решены до установки.

При наличии надлежащей информации и профессиональных рекомендаций домовладельцы и их семьи могут наслаждаться самым комфортным и уютным дополнительным жилым пространством по экономичной цене!

Заливка бетона для лучистого пола

Рано утром после Рождества субподрядчики суетились по всему зданию Кендеда за инновационный устойчивый дизайн.Они готовились к сложной бетонной заливке, которую никто из них раньше не предпринимал.

«Все вышли сюда в 6:30 утра, и оказалось, что было так много мелочей, о которых нужно было позаботиться», — говорит инженер проекта Skanska Джимми Митчелл.

Заливка площадью 50 кубических ярдов, проходящая через часть первого этажа здания, была первой из пяти, в которых тонкий слой особого волокнистого бетона укладывался на трубы для излучающих полов здания. Первый этаж завершен.Второй этаж будет заливать в феврале.

Майк Снайдер возглавил небольшую бригаду из подразделения механических водопроводов Batchelor & Kimball Inc., которые были там, чтобы убедиться, что трубы из сшитого полиэтилена (PEX), которые они аккуратно уложили через слой пенопласта, не были повреждены или сдвинуты. не к месту, пока заливался бетон.

Техник из Johnson Controls также прибыл утром, чтобы установить датчики, которые будут следить за тем, чтобы бетонный пол, покрывающий трубы, выдерживал именно ту температуру, которая необходима для обогрева или охлаждения помещений наверху.

И, конечно же, Бетон Большой Джорджии был там, чтобы заливать сам бетон, затем плавать его и, наконец, разрезать контрольные швы.

«Этот материал движется намного медленнее, — сказал помощник суперинтенданта Большой Джорджии Брэндон МакДэниел после семи часов работы с ним. «На распространение пятидесяти [кубических] ярдов обычно уходит около часа [или] полутора часов. Это заняло более четырех часов ».

Рабочие из Greater Georgia Concrete заливают трубы специальной смесью, чтобы создать первый светлый пол в здании Kendeda Building.Фото Джимми Митчелла / Skanska USA

Бетон, который используется для излучающих полов, даже более уникален, чем бетон, который Великая Джорджия заливал прошлым летом для опор и фундамента здания. Как и в эту смесь, в эту смесь вводили CarbonCure — добавку, которая увеличивает содержание углерода в цементе, как для усиления затвердевшего бетона, так и для уменьшения выбросов углерода из цемента в процессе производства.

Однако не это сделало заливку более сложной, чем обычно.Смесь для полов также включает полезную добавку (7,5 фунтов на кубический ярд, если быть точным) синтетической волокнистой добавки под названием Forta-Ferro, которая предназначена для предотвращения растрескивания тонкого слоя, покрывающего трубы PEX. Что еще более важно с точки зрения конструкции, добавка волокна позволяет строить более тонкий слой бетона, а это означает, что инженерам-конструкторам из компании Uzon + Case в Атланте не нужно было проектировать деревянные стойки, балки и деревянные панели пола, чтобы поддерживать такую ​​же прочность. так много веса, как в противном случае.

После заливки на следующий день после Рождества бетонная бригада по существу следовала за BKI, пока подрядчик по механическим и сантехническим работам укладывал трубы. Светящиеся полы теперь полностью уложены, осталось только закончить их полировкой.

Инженеры-механики из PAE в Портленде, штат Орегон, и Newcomb & Boyd в Атланте решили использовать излучающую систему во всем здании Kendeda Building. Единственное исключение — это зрительный зал здания, где они выбрали более обычную систему приточного воздуха, которая лучше подходит для быстрой смены количества людей.

Для обогрева и охлаждения помещения путем нагрева или охлаждения бетонного пола требуется больше времени, но эта излучающая система намного эффективнее. Среди причин: он передает тепло, не требуя вентиляторов, перемещающих большие объемы воздуха. Кроме того, изменения температуры происходят на уровне пола, где находятся люди, а это означает, что энергия не тратится на кондиционирование потолка в каждой комнате. Подробнее о системе HVAC здания Kendeda Building можно узнать здесь.

ФОТО Вверху: Деталь показывает изоляционный слой теплого пола, трубы PEX и бетон.Бетонная смесь, укрепленная синтетическим волокном, оказалась трудновыполнимой, но достаточно прочной, чтобы ее можно было уменьшить по мере необходимости. Фото Джимми Митчелла.

Раскройте возможности с помощью лучистого теплого пола

Когда технология используется около 2000 лет, вы правы, полагая, что ее создатели могли придумать довольно хорошую идею. Конечно, технология лучистого тепла улучшилась на протяжении веков.И сегодня многие люди придают лучистому подогреву пола еще один вид как вариант в коммерческих и жилых помещениях.

Лучистое тепло доставляет тепло без каналов и регистров; нагревается равномерно и с низким энергопотреблением; и молчит. Есть гидроника (горячая вода) и электрическая система.

«Многие мелкие работы [например, ванные и кухни] и модернизация выполняются с использованием электрических систем, — сообщает Хойт Корбетт, консультант и издатель The Radiant Flooring Guide» из Сиэтла.Он добавляет, что электрические системы быстро развиваются, особенно в сочетании с плиточными полами, поскольку электрические элементы могут быть встроены в тонкий слой.

По словам Корбетта, большинство крупных проектов — это гидравлические системы, потому что здесь лучше контролируется температура и циркуляция воды. «В 2002 году было установлено около 130 миллионов квадратных футов водяных излучающих полов [новой конструкции], и примерно половина из них была уложена в бетонные плиты».

И Корбетт сообщает, что установка теплых полов растет примерно на 20-25 процентов в год.Таким образом, отмечает он, для подрядчиков по бетонным работам имеет смысл исследовать и налаживать отношения с установщиками излучающего тепла в их районе. «Подходит очень хорошо!»

В любом случае это то, чем вы занимаетесь
> Возможность использования лучистого теплого пола для подрядчиков по бетону зависит от региона страны, в которой вы находитесь, и обычного метода строительства.

Лучистые полы с подогревом естественным образом используются в монолитных бетонных плитах. Нагревательные трубы обычно крепятся пластиковыми стяжками к бетонной сетке размером 6 на 6 дюймов, так что труба наматывается в середине плиты.Эти плиты расширяются и сжимаются чаще, чем плиты без излучаемого тепла, поэтому при заливке и отверждении необходимо соблюдать все стандартные меры. Но гидронная трубка очень гибкая, поэтому растрескивание не должно вызывать проблем, это просто косметический эффект. Корбетт объясняет, что в Европе системы обычно выполняются за две заливки, когда трубы заделываются в верхнюю плиту.

Если излучающий теплый пол должен быть установлен без плиты на уровне или на втором этаже — или выше, — стандартная установка включает прикрепление трубы к черновому полу, а затем, чаще всего, плиту толщиной 1,5 дюйма. Сверху заливается цементный продукт на основе бетона или гипса.(В некоторых случаях труба крепится под полом между балками пола, но это не относится к данному обсуждению.)

Хорошая новость для подрядчиков по бетону заключается в том, что бетонные полы обладают самой высокой производительностью лучистого тепла и лучшим удержанием тепла. По словам Корбетта, стоимость установки лучистого теплого пола составляет от 3,50 до 14 долларов за квадратный фут, в зависимости от того, где вы находитесь в стране и насколько продумана система. И, по его словам, не хватает монтажников.

«Сегодня лучистое тепло — это самый быстрорастущий сегмент отопительной отрасли», — сказал Майк Чайлс, президент и генеральный директор Watts Radiant, ведущего поставщика продуктов лучистого тепла (www.wattsradiant.com). «Мы наблюдаем невероятный рост интереса со стороны тех, кто работает в бетонной промышленности — не только к популярным трубам PEX, но также к трубам из синтетического каучука и электрическим излучающим матам в бетоне и над ним. Коммерческие гидравлические системы быстро развиваются, как для больших бетонных полов, так и для больших систем снеготаяния.Мы видим гораздо больше таких с штампованной бетонной отделкой ».

Красивые теплые полы
Дэйв Петтигрю, владелец Diamond D Co. в Капитоле, Калифорния, работает в районе залива и имеет большой опыт работы с полами с лучистым обогревом. Когда дело доходит до установки систем, он позволяет водопроводчику позаботиться о прокладке труб, но Петтигрю является специалистом по бетону.

«Когда я увидел пятна [бетон] около 12 лет назад, я понял, что мне это интересно, и сделал следующий шаг, чтобы найти лучший рынок — лучистое тепло», — вспоминает Петтигрю.Бетонный пол не только хорошо проводит, удерживает и излучает тепло, он «красив с пятнами и произведениями искусства».

Петтигрю говорит, что он сделает практически любую декоративную поверхность, которую захотят его клиенты, но, как правило, он использует морилки и цветные микроволны. Он также предпочитает заливать плиты в два слоя: структурная плита, затем слой бетона толщиной 3 1⁄2 дюйма с трубами лучистого отопления. Между бетонными слоями находится изолятор.

А как насчет применения с фанерным черным полом? Петтигрю также разработал для этого свою собственную систему.Сначала идет гидроизоляция, потом крепятся трубы. Петтигрю использует мелкий гравийный бетон, чтобы заполнить трубы или змеевики до верха — толщиной около трех четвертей дюйма. Сверху он кладет изолятор трещин, а затем заливает 1,5-дюймовым бетоном для декоративных бетонных работ. «Полтора дюйма бетона весит примерно так же, как мрамор», — говорит Петтигрю. Он добавляет пропилы в точках давления, чтобы свести к минимуму случайное растрескивание.

Валери Уэллс, подрядчик по декоративному бетону и владелица ArtScapes в Альбукерке, штат Нью-Йорк.М., около восьми лет прикладывает руку к теплым полам. Она входит постфактум — после того, как бетон с заделанной трубой застыл. Ее специальность — украшение напольных покрытий. «Декоративная отделка более рентабельна, чем другие напольные покрытия», — сообщает она. «По стоимости он сопоставим с ковром». Для клиентов, которые опасаются декоративного бетона сам по себе, она говорит, что некоторые клиенты попросили ее нанести декоративную отделку, а затем добавить коврики.

Уэллс предпочитает декоративные порезы и кислотные морилки для достижения декоративных эффектов.Она также применила наложения для штампованных текстур. Текстуры плитняков и камней популярны на юго-западе. Как и при других бетонных работах, важны компенсаторы, говорит Уэллс, однако микротрещины можно использовать в декоративных целях. Например, микротрещины могут добавить к дизайну отделки из искусственного мрамора.

Мастерам декоративного бетона могут понравиться бетонные полы с лучистым обогревом еще по одной причине — они облегчают работу в холодную погоду. «Герметики чувствительны к температуре, поэтому полы с лучистым подогревом можно использовать зимой», — отмечает Уэллс.Обычно она использует двухкомпонентный эпоксидный герметик с уретаном поверх него, потому что он более безопасен для окружающей среды, но она также использует герметики на основе растворителей и растворенные акрилы в коммерческих целях.

Подробнее о слове «G»
В зависимости от того, с кем вы разговариваете, цементные изделия на основе гипса, такие как Therma-Floor, Gyp-Span и LEVELROCK, могут иметь несколько преимуществ перед цементом в отношении систем лучистого теплого пола. Цементные изделия на основе гипса хорошо прилегают к различным основам пола, прилегают к трубам лучистого отопления и герметизируют их, чтобы не беспокоиться о пузырьках воздуха.Эти продукты можно заливать тонким слоем, они легче бетона и не дают усадки при отверждении. Кроме того, они быстро затвердевают, и поверх можно наносить практически любое готовое напольное покрытие.

С другой стороны, цемент на основе гипса не является пригодной для носки отделанной поверхностью пола, за одним исключением на сегодняшний день. Компания United States Gypsum Co. представила PROFLOW в своей линейке напольных покрытий марки LEVELROCK. По словам производителя, PROFLOW можно использовать в качестве отделочного пола, если он «покрыт утвержденной декоративной отделкой от Richard James Specialty Chemical Corp.Дон Брандт, менеджер по маркетингу продукции LEVELROCK, сообщает, что декоративная отделка представляет собой специально разработанное эпоксидное покрытие на акриловой основе. Брандт говорит, что PROFLOW может быть окрашен как единое целое, и вы также можете нанести пятнышко на покрытие для достижения имитации отделки.

Помимо плюсов и минусов использования цементных изделий на основе гипса, бетонные подрядчики могут рассматривать их как еще один способ расширения своего бизнеса. Шэрон Гёрлах, помощник по маркетингу Construction Products Network Inc. в Проспект-парке, Пенсильвания., говорит: «Среди подрядчиков по бетону, которые также устанавливают [цемент на основе гипса], есть много перекрестков». Применяются те же методы нанесения: сгребание на место и всплытие. Но для этого требуется специальное оборудование и подготовка. «Только обученные и лицензированные специалисты по нанесению покрытий могут установить его», — сообщает Мишель Томпсон, координатор по маркетинговым коммуникациям компании Hacker Industries Inc. в Ньюпорт-Бич, Калифорния. Подрядчикам по бетонным работам, заинтересованным в получении дополнительной информации об этих продуктах и ​​имеющихся возможностях обучения, следует связаться с различными производителями гипса. на цементных основаниях.

Другие вещи, которые вы можете увидеть в полевых условиях
Если вы, как подрядчик по бетону, решите выйти на рынок полов с излучающим теплом, есть несколько довольно недавних вещей, с которыми вы можете столкнуться или решить использовать.

При укладке плит на грунт важен барьер для влаги. Если ваша плита будет интегрировать лучистое тепло, вы можете подумать о изоляционном гидроизоляционном барьере.

Innovative Energy Inc. разработала TUFF-STUFF, высокопрочный изолирующий барьер для влаги, специально для использования под бетонными полами с подогревом.Уорнер Бучелт, национальный менеджер компании по продажам, говорит, что обычно вы не теряете много тепла ниже плиты, но «наличие изоляционного барьера повысит эффективность обогрева здания». Это гарантирует, что тепло направляется вверх, а не теряется ни в почву, ни в грунтовые воды, которые могут уносить тепло. TUFF-STUFF снижает теплопотери вниз более чем на 50 процентов.

Подрядчики, которые переходят на рынок полов с лучистым обогревом или заливают цементные основания на основе гипса, могут столкнуться с системой модульной стяжки BEKOTEC, которая позволяет создавать сплошные поверхности стяжки без контрольных швов или пропилов.Кимберли Риелли, координатор по связям с общественностью компании-производителя Schluter Systems LP, объясняет, что легкие панели из полистирола с шипами размещаются над основанием, тепловая трубка проходит между стойками, а сверху наносится цементный пол или цемент на основе гипса. . Между стойками возникают любые микротрещины, которые образуются во время отверждения, что «ограничивает усилия отверждения для каждого модуля, устраняя необходимость в контрольных швах в стяжке».

Для получения дополнительной информации о системах лучистого теплого пола посетите веб-сайт ассоциации Radiant Panel Association по адресу www.radiantpanelassociation.org.

Лучистое отопление в полированных бетонных полах — Craftsman Concrete Floors

Texas Concrete Polishing

Приобретая полированные бетонные полы, вы можете воспользоваться многими привлекательными функциями. От абсолютной прочности полированных бетонных полов до присущей им устойчивости полированные бетонные полы могут быть отличным выбором для вашего офиса или дома.

Тем не менее, есть одна дополнительная функция, которая может сделать полированный бетонный пол еще более комфортным. Это верно, даже если вы живете в умеренном климате, таком как Техас.

Эта особенность — излучающий теплый пол .

Лучистые полы с подогревом могут обеспечить тепло в самые холодные месяцы. Это может снизить ваш счет за электричество. Лучистое напольное отопление может внести свой вклад в глобальные усилия по обеспечению устойчивости. А вложив средства в лучистые полы с подогревом, вы, ваша семья или ваши коллеги можете сосредоточиться на работе или отдыхе, не отвлекаясь на температуру в комнате.Это верно даже в Техасе, где погода может становиться холоднее в определенное время каждый год.

В конечном счете, вам следует обязательно принять во внимание лучистые полы с подогревом в полированных бетонных полах. Это сохранит тепло в вашем доме или офисе, а также принесет значительные финансовые и экологические выгоды.

Как работает лучистое отопление пола

Однако, прежде чем исследовать многие преимущества лучистого теплого пола в полированных бетонных полах, сначала важно понять, как работает лучистый пол.Проще говоря, лучистая энергия — это форма электромагнитной энергии. Лучистая энергия передается за счет передачи тепла теплой поверхностью более холодной поверхности. В качестве всего лишь одного примера, солнце излучает энергию в сторону земли, и эта энергия поглощается землей и выделяется в виде тепла.

Излучающий пол с подогревом обеспечивает аналогичный эффект в вашем доме или офисе. Змеевики электрического обогрева или трубы с водяным обогревом устанавливаются в бетонную плиту при ее заливке. Когда происходит этот процесс, тепловая масса бетона превращается в радиатор теплого, равномерного тепла.Оттуда тепло излучается вверх от пола, чтобы обогреть всю комнату. Воспользовавшись лучистым подогревом полов на полированных бетонных полах, вы заметите, что температура в комнате остается постоянной. Фактически, он может казаться даже более постоянным, чем стандартная система принудительной подачи воздуха, поскольку эта система выпускает воздух, который поднимается, охлаждается, а затем падает на пол. В целом, лучистые полы с подогревом имитируют процесс обогрева, который происходит естественным образом в окружающей среде. Это простой и легкий способ обеспечить постоянное тепло в вашем доме или офисе.

Наконец, вы можете встроить лучистые полы с подогревом в новые полированные бетонные полы или существующие полированные бетонные полы. Если вам нужен новый полированный бетонный пол для вашего дома или офиса, мы можем легко включить эту функцию с самого начала. Но даже если у вас уже есть полированный бетонный пол, вам не повезло. Существуют новые ультратонкие электрические нагревательные маты, которые можно встраивать в цементные покрытия. Поступая так, вы можете легко модернизировать существующие плиты, чтобы воспользоваться преимуществами лучистого теплого пола.Таким образом, независимо от того, есть ли у вас полированный бетонный пол или нет, вы сможете использовать лучистые полы с подогревом в своем доме или офисном здании.

Преимущества лучистого теплого пола

Имея базовое понимание науки, лежащей в основе лучистого теплого пола, легко начать думать о многочисленных преимуществах, которые он может предоставить в вашем доме или офисе.

Начнем с того, что лучистые полы с подогревом в полированных бетонных полах могут обеспечить теплый пол, который равномерно распределяется по всей комнате .Вместо того, чтобы покупать внешний радиатор или систему принудительной подачи воздуха для обеспечения тепла, вы можете просто положиться на свойства, присущие вашему полированному бетонному полу. Вам никогда не нужно «включать». Вместо этого вы можете быть уверены, что ваш пол всегда будет теплым в течение всего года. Это основное ценностное предложение лучистого теплого пола, и наши клиенты рады воспользоваться этим преимуществом.

Теплый пол в полированных бетонных полах также может обеспечить лучший комфорт в конкретном помещении .На это есть несколько причин. По сравнению с внешним обогревателем или системой принудительной подачи воздуха, лучистые полы с подогревом не создают шума. Вместо того, чтобы слушать отвлекающую систему с принудительной подачей воздуха, когда вы пытаетесь сосредоточиться на своей работе, вы можете работать в тишине. Наряду с этим, лучистые полы с подогревом не распространяют пыль или другие аллергены в вашей комнате. Это типично для системы с принудительной подачей воздуха, поскольку система беспорядочно распространяет этот посторонний мусор в вашем доме или офисе. Однако с лучистым подогревом пола ваша комната может стать более гигиеничной.Вы почувствуете себя лучше, так как инородный мусор не попадет вам в глаза.

Помимо этих основных преимуществ для обогрева и здоровья, лучистый пол в полированных бетонных полах может сэкономить вам деньги . Совершенно очевидно, что это связано с тем, что вам не нужно вкладывать деньги в внешний обогреватель или систему приточного воздуха. Но наряду с этим, лучистые полы с подогревом в полированных бетонных полах потребляют меньше энергии, одновременно обеспечивая тот же уровень тепла и комфорта.

Это имеет огромные разветвления. Вместо того, чтобы делать эту первоначальную покупку и оплачивать небольшие, но повторяющиеся расходы в счетах за электроэнергию, лучистый пол с подогревом требует только одного авансового вложения. После того, как он будет установлен у вас дома или в офисе, вам не придется вносить дополнительные регулярные платежи. Фактически, согласно одному исследованию Министерства энергетики США, лучистые полы с подогревом могут снизить затраты на отопление на 25-50 процентов. Это настоящие деньги в вашем кармане, и они могут иметь большое значение, если вы хотите отапливать большой дом или офисное здание.

И последнее (но не менее важное), лучистые полы с подогревом в полированных бетонных полах предлагают широкий спектр экологических преимуществ . Повторюсь, излучающий пол с подогревом означает, что вам не нужно покупать внешний обогреватель или систему приточного воздуха. Вы потребляете меньше электроэнергии при том же тепловом эффекте. Воспользовавшись лучистым подогревом пола, вам также не понадобится столько строительных материалов, чтобы скрыть воздуховоды. Другими словами, ваш дом или офис оказывает меньшее воздействие на окружающую среду.Приобретая лучистые полы с подогревом, вы также можете претендовать на получение баллов по экологическому строительству в рамках программы «Лидерство в энергетическом и экологическом дизайне» («LEED») и Программы экологического строительства Национальной ассоциации домостроителей.

Хотя вам нужно будет дополнительно изучить эти возможности, факт остается фактом: лучистые полы с подогревом — это привлекательный выбор, если вы хотите как помочь сохранить окружающую среду, так и сохранить несколько дополнительных долларов в своем кармане.
