Виды и особенности труб для прокладки кабеля в земле



Трубы для подземной прокладки кабеля различаются по техническим характеристикам и конструкции. Традиционно высоким спросом пользуется сегмент пнд изделий.





Согласно общепринятой классификации инженерные коммуникации данной категории делят на



• Технические. Гладкие одностенные трубы чёрного цвета созданы специально для защиты электропроводки в кирпичных стенах, полу, под грунтом вдали от атодорог. Выпускают в отрезках длиной 12 метров и бухтах по 500, 200 и 100 метров.
• Электротехнические. Двустенные гофрированные трубы изготавливают из полиэтилена низкого давления высокой плотности и чаще всего приобретают для прокладки телефонных, телевизионных и других линий с общим напряжением тока до 1 кВ включительно. Протягивать кабель в таких трубах проще и быстрее, поскольку в комплекте с ними довольно часто поставляется зонд (протяжка).

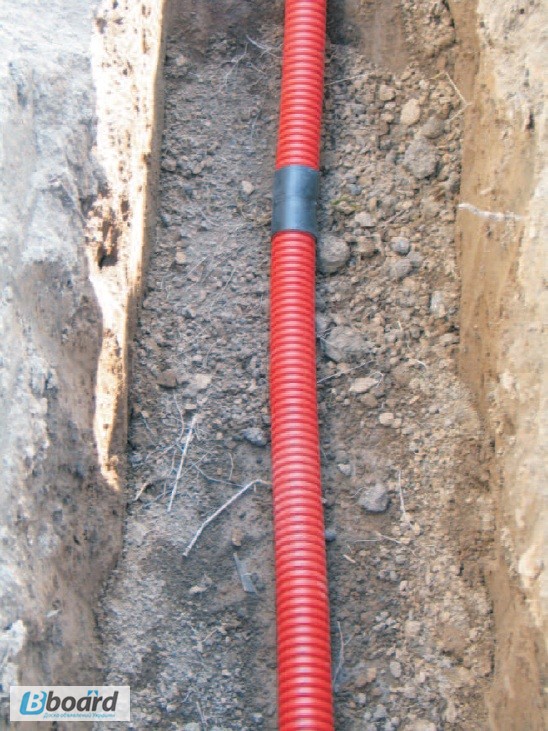

На фото. Укладка электротехнического кабеля в трубе



Трубы для прокладки кабеля в земле из пнд давно и надолго обосновались в сметах проектных компаний. Причина проста: полиэтилен обладает характеристиками, необходимыми для надёжной защиты электротехнической проводки. Кроме того, покупателей привлекает низкая стоимость. Решая, купить трубу пнд или металлическую, многие делают выбор в пользу полиэтиленовых конструкций ещё и потому, что они проще транспортируются и монтируются. Подробнее о преимуществах и применении ПНД трубы можно почитать

здесь.



Виды укладки кабеля



На сегодняшний день существует три способа прокладки кабеля

• Под землёй
• Над землёй
• В здании





При укладке кабеля непосредственно в помещении используют технические трубы, известные так же как технические пнд трубы, электротехнические трубы, пнд-оболочки. Разнообразие наименований объясняется тем, что производители берут за основу определённую характеристику или руководствуются рекомендациями действующих ГОСТов.



На фото. Труба пнд 32 мм для кабеля



Для внутридомовой укладки кабеля подходят именно технические трубы пнд, но это не значит, что в прайсе дилера или смете они не могут называться по-другому. Главное, чтобы совпадали характеристики.



При выполнении работ важно придерживаться следующих правил



• Трубу можно располагать в бетонных, кирпичных и даже гипсокартонных перекрытиях.
• Монтаж возможен в любое время года при температуре до минус 30 С.
• Если глубина залегания более двух метров, следует оборудовать дополнительную бетонную нишу толщиной от 8 до 10 см.
• Если трубы будут расположены горизонтально, то их можно заливать вместе с фундаментом.
• Важно убедиться в герметичности соединений и переходов коммуникации.
• При возможном появлении конденсата необходимо заранее позаботиться об установке специальной сборной трубки.



Чем надёжнее будет спрятан кабель, тем дольше он сохранит техническую исправность. С пнд трубой его функционал не пострадает. Под защитой оболочки электропровод не подвержен воздействию влаги, пыли и разрушительным деформациям.



Специалисты советуют использовать для стыковки сварные и компрессионные фитинги. Перечисленные соединительные детали обеспечат наилучшую герметичность, конечно, при условии грамотной сборки и установки.



Специалисты советуют использовать для стыковки сварные и компрессионные фитинги. Перечисленные соединительные детали обеспечат наилучшую герметичность, конечно, при условии грамотной сборки и установки.



Принципы подземной прокладки кабеля





В земле электрические кабели прокладывают на подходе к частному дому, коттеджу или даче.

1. Сначала все элементы тщательно осматривают, особое внимание уделяют местам соединений. На корпусе не должно быть разрывов и прочих дефектов.
2. Далее на земле делают разметку, по которой копают траншею. Готовую нишу осматривают на предмет инородных предметов.
3. Труба соответствующего диаметра располагается в траншее, после чего в неё помещается кабель.
4. Готовую коммуникацию засыпают песком (слой до 10 см) и грунтом (слой до 15 см).
5. Отметить место укладки можно при помощи специальной сигнальной ленты.



На фото. Бестраншейная прокладка кабеля



Помимо траншейной протяжки большой популярностью пользуется метод ГНБ (горизонтально-направленное бурение). Выбрав такой способ, вам не придётся выкапывать траншею. Специальная бурильная установка затянет трубу с кабелем под землю, что гораздо быстрее, но в то же время более затратно в сравнении с обычной процедурой прокладки.



Подробнее о ГНБ вы можете прочитать, пройдя по этой ссылке.



В заключении хотелось бы назвать главные преимущества, которые даёт использование именно пнд трубы.



• Долговечность. Готовая коммуникация прослужит не менее 30 лет, а при грамотной эксплуатации – все 50.
• Доступность. Общеизвестный факт: полимерные трубы в несколько дешевле металлических.
• Безопасность. Полиэтилен не наносит вреда окружающей среде, может перерабатываться повторно.
• Комфорт. Монтаж пнд конструкций займёт минимум времени. Достаточно подобрать подходящие фитинги.



Хотите приобрести пэ и пнд трубы с максимальной выгодой? Обязательно звоните нам. Мы поможем вам подобрать подходящие тип, размер и количество.

Подземная прокладка кабеля в пнд трубе. | Сергей Горбунов

Всем привет. С вами Горбунов Сергей и Канал Самостройщика СТРОЮ САМ.

Сегодня очень важная тема о вводе электричества в дом или, в частности как у меня, в баню. И хотел бы рассказать как сэкономить на подземной прокладке кабеля и в тоже время сделать все надежно, безопасно и герметично.

Я прокладывал кабель в пнд трубе. Особенно предпочтительно если вы прокладываете кабель от питающей линии к дому без отводов.

В моем случае ситуация усложнялась тем, что из дома у меня уже была закладная в пнд трубе, в которой был кабель NYM 3×2.5.

Пнд труба закопана в земле на глубине 0.5 м.

И в траншее, где проходит канализация кинул пнд трубу d25, провел ее в баню через закладную из канализационной трубы серой. Подробно описан узел разветвления кабеля из дома.

Очень ответственно отнесся к соединению и герметизации кабеля. Соединял кабель клеммниками ваго. Клеммные соединения изолировал термоусадочной пленкой navigator и все замотал изолентой.

Получилось два отвода: один на баню, другой на будущий гараж или навес.

Соединил провода клеммниками ваго.

Посмотрите как я сделал ответвления из пнд трубы.

Заизолировал контакты термоусадкой с помощью строительного фена.Конечный результат который получился.

P.S. Друзья, подписывайтесь на мой канал в ютубе, очень нужны грамотные советы, так как строю без опыта и знаний в теории нужна поддержка, тех кто поопытней и по профессиональнее!

Здоровая критика с объяснением что к чему очень приветствуется!

Просто у меня мало друзей кто строится или строителей по профессии. Все делаю на свой страх и риск! Прошу подписаться и поддержать! Переходите в видео и подписывайтесь или Ссылка на мой канал в ютубе здесь!!!
С вами был Сергей Горбунов и Канал самостройщика СТРОЮ САМ.

Трубы гофрированные двустенные ПНД IEK®

Трубы гофрированные двустенные ПНД IEK®

НОВИНКА

IEK GROUP локализовала производство гофрированных двустенных труб ПНД IEK® на собственном предприятии в Ясногорске, Тульской области. Гофрированные двустенные трубы ПНД IEK® производятся на высокотехнологичных автоматизированных линиях ведущих зарубежных компаний, что обеспечивает стабильное качество продукции.

Трубы гофрированные двустенные ПНД применяются при прокладке кабеля под землей, для организации электроснабжения в дорожном строительстве, при реконструкции городских коммуникаций, строительстве аэропортов и других объектов транспортной инфраструктуры.

Основные преимущества

Высокие эксплуатационные характеристики: кольцевая жесткость, гибкость, ударная прочность. Уникальная конструкция профиля. Гладкая внутренняя поверхность для протяжки кабеля. Широкий диапазон рабочих температур.

Технические характеристики

Изготовлены из первичного материала.

Диаметр: гибкие — 40, 50, 63, 75, 90, 110 мм,
жесткие — 110 мм.

Длина: гибкие — 50 или 100 м (под заказ любая длина),
жесткие — 6 м.

Температура эксплуатации: -55

Продукция упакована на поддонах оптимальной высоты, укрыта и обмотана защитной от UV-лучей непрозрачной плёнкой в 4 слоя Комплектация: труба, стальная протяжка 0,8мм, муфта соответствующего диаметра

График нагрузки на примере CTG12-110-K04-050-R Труба гофр. двустенная ПНД d=110мм красная (50 м) IEK

^®

Видеоматериалы

Гофрированные двустенные трубы ПНД IEK® производятся на высокотехнологичных автоматизированных линиях ведущих зарубежных компаний, что обеспечивает стабильное качество продукции.

Труба гофрированная двустенная ПНД IEK® имеет уникальную конструкцию. Кольцевая жесткость более 750 ньютонов на 20см. В этом ролике проведён эксперимент с превышение норм нагрузки. Смоделирована ситуация наезда строительной техники на трубу. После нагрузки более 500кг труба восстановила свою геометрию, отсутствуют видимые сколы и трещины. Труба сохранила свои защитные свойства и может быть использована для подземной прокладки кабеля.

На видео испытание ударом трубы гофрированной двустенной ПНД IEK® по ГОСТ Р МЭК 61386.24-2014 пп 10.3. В результате испытания труба и её внутренний слой не деформировался, нет признаков разрушения целостности, нет трещин, позволяющих проникать свету или воде. Калибровочный шар, имитирующий протяжку кабеля, проходит через трубу под собственным весом без начальной скорости при вертикальном положении образца. Двустенная труба IEK обладает необходимой прочностью, что соответствует ГОСТ Р МЭК 61386.24-2014 тип «Нормальная (код N)».

Ассортимент

Наименование

Труба гофр. двустенная ПНД d=40мм красная (50м) IEK

Труба гофр. двустенная ПНД d=50мм красная (50м) IEK

Труба гофр. двустенная ПНД d=63мм красная (50м) IEK

Труба гофр. двустенная ПНД d=75мм красная (50м) IEK

Труба гофр. двустенная ПНД d=90мм красная (50м) IEK

Труба гофр. двустенная ПНД d=110мм красная (50м) IEK

Труба гофр. двустенная ПНД d=110мм красная жесткая (6м) IEK

Наверх

Прокладка кабеля в земле | в траншее в трубах ПНД, укладка

Особенности выбора места для кабельной трассы

— Проект прокладки кабеля должен получить одобрение в органах местной администрации. Следует учесть близость других коммуникаций, пересечение парков и скверов, наличие строений хозяйственного назначения.

— Расстояние от подземного кабеля до фундаментов зданий должно составлять минимум 0,6 метров.

— Прокладка кабеля под фундаментами зданий запрещена.

— При прокладке кабельных линий в скверах и парках до деревьев и кустарников должно составлять не менее 2 метров. Для уменьшения данного расстояния необходимо одобрение городских зеленых хозяйств.

— Расстояние до газопровода низкого давления, канализации и водопровода должно быть не менее 1 метра, до газопровода высокого давления — от 2 метров .

— При пересечении кабельной линии с другими линиями, трубопроводами или нефте-газопроводами толщина земли между ними должна быть не менее 0,5 метров.

— Укладка кабеля в земле производится в блоках или трубах, если запланировано пересечение его автодорогами или железнодорожными путями.

— Линии до 20 кВ должны закапываться на глубину 0,7 метров, от 20 до 35 кВ — на 1 метр, линии с маслонаполнением — на 1,5 метра. Можно производить защищенную укладку на глубине до 0,5 метров длиной 5 метров и вводе линии в здание или при пересечении с подземными сооружениями.

— Перед укладкой кабеля в землю следует осмотреть траншею, выявить места, в которых кабель может разрушаться (вода, солончаки, острые предметы).

— Следует выявлять места выгребных ям (кабель должен прокладываться на расстоянии не менее 2 метров от них).

Если соблюсти требования не получается, то кабель укладывают в трубу из асбестоцемента, предварительно покрытую составом битума. Для этого траншея предварительно расширяется. На дно траншеи засыпается песок, который трамбуется.

виды, как выбирать и укладывать

При прокладке электрического кабеля обязательно стоит подумать о его защите. Защита требуется для наружных коммуникаций, для электропроводки внутри здания, для кабеля, проходящего под землей. В последнем случае наилучшим решением будет использование полых труб из полиэтилена низкого давления (далее – ПНД).

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

• Материал трубы представляет собой диэлектрик (не требует заземления).
• Изделие обладает хорошей прочностью.
• Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

• Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
• Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
• Диапазон температур от -25 до 70°С.
• ПНД трубы экологичны, не выделяют вредных веществ.
• Трубы легко гнутся без потери эксплуатационных качеств.
• Обладают высокой эластичностью, способны восстанавливать линейный размер.
• Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Это важно! ПНД трубу нельзя сгибать слишком сильно. Это может привести к образованию изломов, протянуть кабель сквозь которые окажется весьма проблематично.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т. п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.

Классификация ПНД труб для укладки кабеля

Для подземной прокладки кабеля подойдут такие разновидности труб ПНД:

• Легкие гофрированные. Прекрасно гнутся, обладают высокой упругостью. Идеально подходят для монтажа электросетей, по мощности не более 1 кВт – телевизионных и телефонных сетей, бытовой электрики.
• Тяжелые гофрированные. Стенки трубы дополнительно оснащаются армирующей сеткой. Имеют больший вес и обладают меньшей гибкостью.
• Безгалогеновые. Обладают повышенной защитой от пожара. При продолжительном воздействии открытого огня не выделяют опасных для здоровья соединений. Кроме того, такие трубы являются самозатухающими. Чаще применяются для прокладки кабеля внутри зданий.
• Двустенные. Оболочка трубы имеет дополнительный слой из полиэтилена высокого давления. Обеспечивают дополнительную защиту от любых внешних воздействий.
• Жесткие гладкостенные.

По способу прокладки кабеля внутри трубы, изделия можно разделить на два типа:

• Без зонда. При большой протяженности трубы придется дополнительно приобрести механизм для протягивания кабеля.
• С зондом. Более дорогой вариант, позволяющий протягивать кабель внутри трубопровода максимально легко и быстро.

Как выбрать трубы ПНД для прокладки кабеля?

Пожалуй, одним из определяющих критериев при выборе трубы, будет соответствие ее пропускной способности суммарному количеству кабелей, которые предполагается в эту трубу поместить.

Стандартные ПНД трубы могут иметь диаметр от 16 до 225 мм (толщина стенки – от 2 до 30 мм). Изделия малого сечения (менее 90 мм) производятся бухтами по 100 или 200 метров. Более габаритные изделия поставляются отрезками по 12 метров.

В одной ПНД трубе, если позволяет диаметр, можно одновременно разместить несколько кабелей (но не более 4). Так, для кабеля сечением 6-8 кв.мм наилучшим образом подойдет ПНД труба диаметром 20-40 мм.

Не менее важно правильно подобрать ПНД трубы по показателям прочности. Для прокладки внутри помещений используют изделия меньшей прочности, для прокладки под землей – большей.

Обратите внимание! Оценить показатели прочности трубы можно самостоятельно, рассчитав параметр SDR (Standard Dimension Ratio), представляющий отношение внешнего диаметра изделия к толщине стенки. Соответственно, чем меньше величина SDR, тем прочнее ПНД труба.

Каждое изделие имеет маркировку, по которой можно однозначно определить его характеристики:

• Наименование производителя (торговая марка).
• Материал. Чаще всего используется ПЭ-80 и ПЭ-100.
• Показатель SDR.
• Диаметр изделия.
• Толщина стенки.
• Рабочее давление.
• Стандарт производства. Номер ГОСТ, либо ТУ.
• Назначение изделия. ПНД трубы могут применяться не только для прокладки кабеля. Эти изделия часто применяются для водопроводных сетей, газоснабжения, канализации.
• Дата производства.

Типичный пример маркировки: труба ПЭ 80 SDR 17,6 – 160х9,1 техническая ГОСТ 16338.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

• Монтаж можно производить при температурах не ниже -30°С.
• При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
• Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Обратите внимание! Фиксацию на полу удобнее производить металлическими скобами, на стене и потолке – держателями с защелкой.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

• Производится разметка будущей трассы прокладки.
• Осуществляется выемка грунта на необходимую глубину.
• На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
• На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
• В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
• Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

Это важно! Чтобы впоследствии была возможность легко определять место трубопровода под землей, путь его прохождения желательно отметить сигнальной лентой или подобными приспособлениями.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Труба защитная кабельная для подземной прокладки

Труба ПНД гофро двуст. с протяж. d110мм (уп.100м) ДКС 121911100	2200	151.59 р.
Труба ПНД гофро двуст. с протяж. d110мм (уп.50м) ДКС 121911	5957	151.59 р.
Труба ПНД гофро двуст. с протяж. d160мм (уп.50м) ДКС 121916	2250	270. 84 р.
Труба ПНД гофро двуст. с протяж. d50мм (уп.100м) ДКС 121950	9267	66.58 р.
Труба ПНД гофро двуст. с протяж. d63 (уп.100м) ДКС 121963100	3907	75.97 р.
Труба ПНД гофро двуст. с протяж. d63 (уп.50м) ДКС 121963	2256	79.77 р.
Труба ПНД гофро двуст. с протяж. d75мм (уп.50м) ДКС 121975	1033	100.89 р.
Труба двустенная гибкая ПНД для кабельной канализации 90мм без протяжки, SN8, в бухте 50м, красный | 120990 DKC (ДКС)	200	5 647. 00 р.
Труба ПНД гофро двуст. с протяж. d90мм (уп.50м) ДКС 121990	1423	128.69 р.
Труба ПНД гофро двуст. жесткая d110мм 12кПа (уп.6м) ДКС 160911	1544	198.20 р.
Труба ПЛЛ гибкая гофрированная не содержит галогенов д.25мм, ПВ-0, с протяжкой 50м, цвет белый 81825 DKC (ДКС)	1217	59.78 р.
Двустенная труба ПНД гибкая для открытой прокладки д.50мм, SN13, ПВ-0, УФ, с протяжкой, в бухте 100м, цвет черный 151950 DKC (ДКС)	100	129.26 р.
Двустенная труба ПНД гибкая для открытой прокладки д. 63мм, SN13, ПВ-0,УФ, с протяжкой, в бухте 100м, цвет черный | 151963100 DKC (ДКС)	2000	154.86 р.
Двустенная труба ПНД гибкая дренажная д.110мм с геофильтром, SN6,перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)	350	188.36 р.
Двустенная труба ПНД гибкая дренажная д.110мм с геофильтром, SN8,перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)	50	197.80 р.
Двустенная труба ПНД гибкая дренажная д.110мм, SN6, перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)	350	105.45 р.
Двустенная труба ПНД гибкая дренажная д.110мм, SN6, перфорация 360град., в бухте 50м, цвет зеленый DKC (ДКС)	700	136.80 р.
Двустенная труба ПНД гибкая дренажная д.110мм, SN8, перфорация 360град., в бухте 50м, цвет зеленый DKC (ДКС)	700	162.26 р.
Двустенная труба ПНД гибкая дренажная д.125мм с геофильтром, SN6, перфорация 360 град., в бухте 40м, цвет черный 141912A DKC (ДКС)	280	199.28 р.
Двустенная труба ПНД гибкая дренажная д.125мм с геофильтром, SN8, перфорация 360 град., в бухте 40м, цвет черный DKC (ДКС)	80	217.23 р.
Двустенная труба ПНД гибкая дренажная д.125мм, SN6, перфорация 360град., в бухте 40м, цвет зеленый DKC (ДКС)	3680	181.73 р.
Двустенная труба ПНД гибкая дренажная д.160мм с геофильтром, SN6,перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)	550	322.32 р.
Двустенная труба ПНД гибкая дренажная д.160мм, SN6, перфорация 360град., в бухте 50м, цвет зеленый DKC (ДКС)	1200	275.30 р.
Двустенная труба ПНД гибкая дренажная д.200мм с геофильтром, SN6,перфорация 360 град., в бухте 35м, цвет черный DKC (ДКС)	1260	439.57 р.
Двустенная труба ПНД гибкая дренажная д.90мм с геофильтром, SN6,перфорация 360 град., в бухте 50м, цвет черный DKC (ДКС)	1	11 056.18 р.
Двустенная труба ПНД гибкая дренажная д.90мм, SN6, перфорация 360 град.,в бухте 50м, цвет зеленый DKC (ДКС)	400	143.85 р.
Двустенная труба ПНД гибкая дренажная д.90мм, SN8, перфорация 360 град.,в бухте 50м, цвет зеленый DKC (ДКС)	100	149.61 р.
Труба гибкая гофрированная ПЛЛ 32мм с протяжкой не содержит галогенов ПВ-0 (25м) белый | 81832 DKC (ДКС)	25	87.31 р.
Труба гибкая двустенная дренажная д.200мм, класс SN6, перфорация 360 град., цвет зеленый код 140920 DKC (ДКС)	385	354.97 р.
Труба гибкая двустенная ПНД/ПВД 90мм красная (50м) (Т2-КЛ0-090К(50)) Ruvinil	50	122.03 р.
Труба гладкая жесткая ПНД черная d40мм (100м) EKF PROxima | tpndg-40	2000	54.57 р.
Труба гладкая жесткая ПНД черная d63мм (100м) EKF PROxima | tpndg-63	200	137.07 р.
Труба гофрированная двустенная ПНД d110 жесткая для открытой прокладки ПВ-0 УФ без протяж. с муфтой черн. (уп.6м) ДКС 170911 DKC (ДКС)	2	2 853.35 р.
Труба гофрированная двустенная ПНД d200 жесткая для открытой прокладки ПВ-0 УФ без протяж. с муфтой (уп.6м) ДКС 170920 DKC (ДКС)	84	816.02 р.
Труба гофрированная двустенная ПЭ гибкая тип 450 (SN12) с/з красная д110 (50м/уп) Промрукав	800	133.48 р.
Труба гофрированная двустенная ПЭ гибкая тип 450 (SN14) с/з красная д90 (50м/уп) Промрукав	250	105.32 р.
Труба гофрированная двустенная ПЭ гибкая тип 450 (SN20) с/з красная д63 (100м/уп) Промрукав	600	63.54 р.
Труба гофрированная двустенная ПЭ гибкая тип 450 (SN26) с/з красная д50 (100м/уп) Промрукав	800	55.72 р.
Труба гофро двустен. ПНД/ПВД 110/93.8мм с протяжкой в компл. муфтой и 2 упл. кольцами красн. (уп.50м) Ruvinil Т2-КЛ0-110К(50)	1500	147.80 р.
Труба гофро двустен. ПНД/ПВД 110/93.8мм с протяжкой в компл. муфтой и 2 упл. кольцами син. (уп.50м) Рувинил Т2-КЛ0-110С(50) Ruvinil	750	147.80 р.
Труба гофро двустен. ПНД/ПВД 200/178.7мм с протяжкой в компл. муфтой и 2 упл. кольцами красн. (уп.40м) Рувинил Т2-КЛ0-200К(40) Ruvinil	520	336.37 р.
Труба гофро двустен. ПНД/ПВД 200/178.7мм с протяжкой в компл. муфтой и 2 упл. кольцами син. (уп.40м) Рувинил Т2-КЛ0-200С(40) Ruvinil	40	336.37 р.
Труба гофро двустен. ПНД/ПВД 63/52мм с протяжкой в компл. муфтой и 2 упл. кольцами красн. (уп.50м) Ruvinil Т2-КЛ0-063К(50)	600	70.62 р.
Труба гофро двустен. ПНД/ПВД 63/52мм с протяжкой в компл. муфтой и 2 упл. кольцами син. (50м) Ruvinil Т2-КЛ0-063С(50)	900	70.62 р.
Труба двустенная гибкая ПНД для кабельной канализации 110мм без протяжки, SN8, в бухте 100м, черный | 120911A100 DKC (ДКС)	500	144.37 р.
Труба двустенная гибкая ПНД для кабельной канализации 110мм без протяжки, SN8, в бухте 50м, красный | 120911 DKC (ДКС)	400	144.37 р.
Труба двустенная гибкая ПНД для кабельной канализации 110мм с протяжкой муфтой, SN8, в бухте 100м, черный | 121911A100 DKC (ДКС)	2100	144.37 р.
Труба двустенная гибкая ПНД для кабельной канализации 110мм с протяжкой муфтой, SN8, в бухте 50м, черный | 121911A DKC (ДКС)	650	144.37 р.
Труба двустенная гибкая ПНД для кабельной канализации 125мм без протяжки, SN8, в бухте 40м, красный | 120912 DKC (ДКС)	80	183.44 р.
Труба двустенная гибкая ПНД для кабельной канализации 125мм с протяжкой муфтой, SN8, в бухте 40м, красный | 121912 DKC (ДКС)	200	183.44 р.

Труба защитная кабельная для подземной прокладки — прайс-лист, актуальные цены, купить из наличия на складе и под заказ, доставка по РФ

Трубы для подземной прокладки кабеля. Гофрированная труба для прокладки кабелей и проводов

Существуют патрубки из ПВХ, ПНД и ПВД. для кабеля изготавливается из полиэтилена низкого давления. Патрубок из ПВД – это конструкция из полиэтилена высокого давления, который уязвим к влиянию газов и чувствителен к окислениям. Гофрированная ПНД труба для кабеля характеризуется высокой химической стойкостью, но при этом имеет низкое сопротивление механическим повреждением, а также имеет высокую водонепроницаемость. Используется для монтажа электропроводки и прокладки кабелей в грунт. Прокладка гофрированной трубы в грунте из пнд возможна только при использовании гладких одностенных патрубков черного цвета. Трубопровод кладется в кирпичную кладку или же в бетонный раствор. Дополнительно используются .

Патрубок из ПВХ для электропроводки и прокладки кабелей изготавливаются из негорючего поливинилхлорида. Им характерна высокая механическая стойкость, жесткость, а также небольшой коэффициент линейного расширения. В основном протягиваются в бетонных стенах. Уберегают кабель от механических повреждений, обеспечивая ему дополнительную изоляцию. Не конденсируют влагу и не выделяют токсичные вещества.



Также существует труба гофрированная металлическая для кабеля. Так как она сделана из металла, которому характерна повышенная жесткость, то ее протяженность на участках малого диаметра не очень большая. Она не растягивается в отличие от конструкций из ПНД, ПВД и ПВХ. Но при этом имеет самую высокую гибкость.

Бывают одностенные и двустенные конструкции, двустенные отличаются большей прочностью.

Прокладка кабеля в земле довольно популярный способ монтажа линий, несмотря на высокие затраты. Воздушные линии постоянно подвергаются воздействию разных природных факторов, особенно сильно страда при сильных ветрах и обледенении. Ремонтные работы на линиях приводят к серьезным затратам, а ущерб от простоя предприятий, оставшихся без электроэнергии может исчисляться фантастическими суммами. Прокладка траншейным способом также имеет свои нюансы, требует привлечения землеройной техники и дополнительной защиты от случайных повреждений. Сегодня все чаще используются трубы для прокладки кабеля в земле, предохраняющие от воздействия грызунов, повышенной влажности, механического воздействия. Использование труб регламентируется СНиПами и ГОСТами, для каждого типа кабеля рекомендуются свои виды этих изделий. Так, для прокладки силового кабеля нельзя использовать стальные трубы, а для контрольного кабеля они вполне подходят. Спектр труб используемых для прокладки кабеляДолгое время для защиты проложенного в земле кабеля использовались только стальные и асбоцементные трубы. Недостатком первых из них являлось отсутствие защиты при пробое кабеля. Асбоцементные трубы — тяжелые, хрупкие и содержат далеко не самый безопасный для здоровья человека минерал — асбест. Именно поэтому с появлением пластиковых труб они стали основным материалом, используемым при прокладке кабеля. В числе их преимуществ:

• небольшой собственный вес;
• высокая прочность и долговечность;
• хорошие изолирующие свойства;
• не подвержены коррозии и гниению.

В настоящее время трубы для прокладки кабеля в земле производят из полиэтилена высокого или низкого давления, полипропилена и ПВХ. Все эти материалы имеют великолепные эксплуатационные характеристики. Использование труб с разной толщиной стенки, гладких или гофрированных позволяет подобрать оптимальный материал к каждому конкретному виду кабеля. Большой популярность пользуются трубы ПНД для прокладки кабеля в земле, они выпускаются следующих видов:

• легкие гофрированные;
• тяжелые гофрированные;
• безгалогеновые;
• гладкостенные жесткие;
• двухстенные.

Гофрированные трубы для прокладки кабеля в земле могут быть армированы стальной проволокой для придания им дополнительной прочности. : сочетание практичности и простоты монтажаВ последние годы свою эффективность доказала такая продукция, как труба гофрированная 2-х стенная для прокладки кабеля в земле. Эта система состоит из гофрированной оболочки, выполненной из полиэтилена низкого давления и гладкой внутренней оболочки, произведенной из полиэтилена высокого давления. Труба отличается высокой кольцевой жесткостью, что позволяет ей выдерживать значительные нагрузки. Гладкая внутренняя стенка делает монтаж кабеля максимально простым, увеличивая темпы производимых работ. Несмотря на свою двухслойную структуру, труба гофрированная 2-х стенная для прокладки кабеля в земле имеет небольшой вес, что существенно упрощает ее транспортировку и укладку в траншею. Монтаж трубы этого типа может вестись в широком диапазоне температур, позволяя работать даже в зимние морозы. Двухслойная труба имеет высокую устойчивость к ультрафиолету, агрессивным химическим веществам, что расширяет сферы ее применения, упрощает хранение. Для соединения используются простые муфты без раструбов, что делает монтаж более простым, дешевым и надежным. Срок эксплуатации гофрированных двухслойных труб не менее 50 лет, но на практике он значительно больше.

Пластиковые трубы сегодня используются как профессиональными монтажниками, так и в быту на самых разных этапах строительства или ремонтных работ. В системах канализации, горячего и холодного водоснабжения, отопления существует устойчивый тренд к использованию пластиковых труб взамен чугунных или металлических.

Гофрированные ПВХ трубы производства российской компании «Промрукав» предназначены для широкого использования в одиночной прокладке: в электроустановках бытового значения внутри или снаружи помещений. Для работы компьютерных, телефонных, телевизионных, электрических сетей в случае построения их изолированными проводами и негорючими кабелями. Максимальное допустимое напряжение тока – 1000В. Изготавливаются из композиции ПВХ высокого класса. Благодаря использованию гофротруб значительно сокращается время на установку электросети.

Гофры являются рёбрами жесткости и поэтому обеспечивают проводам защиту, исключая любое механическое воздействие. Если монтировать кабели вдоль стен, вы обеспечите себе возможность лёгкого доступа к кабелям, ремонт, замену в любое удобное время. Это значительно проще, чем устраивать проводку глубоко в стене.

Гофрированные ПНД (полиэтилен низкого давления, материал) трубы также предназначены для одиночной прокладки негорючих материалов. Они однородны по всех длине, не образуют трещин. По износостойкости превосходит ПВХ трубы.

Оранжевые гофрированные трубы ПНД безгалогенные изготавливаются их ПНД с применением специальных добавок для понижения горючести материала. Аббревиатура НГ в названии означает “негорючий”.

Гладкие жесткие трубы ПВХ используются в открытой проводке – по стенам и потолкам. Формат – отрезки длиной три метра. Для решения в углах и выступах следует использовать крепежи и другие аксессуары, удобные и простые в применении. Трубы имеют высокую степень защиты IP65, предотвращают проникновение влаги, защищают от механических повреждений.

Гладкие трубы ПНД обеспечивают дополнительную изоляцию сетей и защищают от механических повреждений. Они долговечны — срок службы составляет свыше 50 лет. Устойчивы к перепадам температур, выдерживают сильные морозы.

Пластиковые трубы позволяют собрать все кабели в одном месте и обеспечивают равный доступ к каждому из них.

Пластиковые трубы сегодня используются как профессиональными монтажниками, так и в быту на самых разных этапах строительства или ремонтных работ. В системах канализации, горячего и холодного водоснабжения, отопления существует устойчивый тренд к использованию пластиковых труб взамен чугунных или металлических.

Гофрированные ПВХ трубы производства российской компании «Промрукав» предназначены для широкого использования в одиночной прокладке: в электроустановках бытового значения внутри или снаружи помещений. Для работы компьютерных, телефонных, телевизионных, электрических сетей в случае построения их изолированными проводами и негорючими кабелями. Максимальное допустимое напряжение тока – 1000В. Изготавливаются из композиции ПВХ высокого класса. Благодаря использованию гофротруб значительно сокращается время на установку электросети.

Гофры являются рёбрами жесткости и поэтому обеспечивают проводам защиту, исключая любое механическое воздействие. Если монтировать кабели вдоль стен, вы обеспечите себе возможность лёгкого доступа к кабелям, ремонт, замену в любое удобное время. Это значительно проще, чем устраивать проводку глубоко в стене.

Гофрированные ПНД (полиэтилен низкого давления, материал) трубы также предназначены для одиночной прокладки негорючих материалов. Они однородны по всех длине, не образуют трещин. По износостойкости превосходит ПВХ трубы.

Оранжевые гофрированные трубы ПНД безгалогенные изготавливаются их ПНД с применением специальных добавок для понижения горючести материала. Аббревиатура НГ в названии означает “негорючий”.

Гладкие жесткие трубы ПВХ используются в открытой проводке – по стенам и потолкам. Формат – отрезки длиной три метра. Для решения в углах и выступах следует использовать крепежи и другие аксессуары, удобные и простые в применении. Трубы имеют высокую степень защиты IP65, предотвращают проникновение влаги, защищают от механических повреждений.

Гладкие трубы ПНД обеспечивают дополнительную изоляцию сетей и защищают от механических повреждений. Они долговечны — срок службы составляет свыше 50 лет. Устойчивы к перепадам температур, выдерживают сильные морозы.

Пластиковые трубы позволяют собрать все кабели в одном месте и обеспечивают равный доступ к каждому из них.

При монтаже коммуникационных сетей в качестве защитного футляра широко используется ПНД труба для кабеля. Применяется она и при прокладке силовых линий. Труба ПНД надежно предохраняет кабель от влияния блуждающих токов, механических повреждений и агрессивного воздействия грунта. Технология прокладки определяется назначением инженерных сетей и их расположением.

Трубы ПНД для прокладки кабеля

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

1. При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
2. Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.
3. Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

• срок эксплуатации в нормальных условиях составляет до 50 лет;
• отдельные участки можно соединять без применения сварочного аппарата;
• имеют небольшой вес по сравнению с защитными футлярами из металла;
• не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
• не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
• сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
• не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.

Способы прокладки электрического кабеля

Технические особенности укладки труб ПНД зависят от месторасположения кабеля и условий его эксплуатации. Это влияет и на перечень используемого оснащения и необходимых комплектующих деталей.

Монтаж в ограждающих конструкциях

Внутри помещений электрическая проводка с применением труб ПНД прокладывается следующим образом:

1. намечают расположение кабеля;
2. фиксируют трубу, причем к полу она может прикрепляться с помощью металлических скоб, а к потолку или стенам — специальными держателями с защелкой;
3. протягивают кабель так, чтобы он располагался свободно, без натяжения;
4. конструкцию на полу заливают бетонной стяжкой, а в стене или потолке заделывают штукатуркой или другими материалами, в зависимости от диаметра защитного футляра.

Прокладка кабеля с применением труб ПНД по полу

ПНД труба позволяет:

• сократить протяженность электропроводки;
• осуществлять ремонтные работы и перетяжку кабеля без повреждения поверхности потолков и стен.

При монтаже коммуникаций внутри помещения возможно использование различных соединительных деталей для фиксации отдельных участков защитного кожуха: отводов, муфт и других комплектующих. Однако чаще всего востребованы гофрированные элементы для поворотов в местах вхождения трубы в плиту перекрытия или перехода с пола на стену. В этом случае труба ПНД для электропроводки должна быть изогнута под углом 90⁰, а это невозможно без смятия и деформации материала.

Согласно действующим нормам для монтажа скрытой электропроводки, которая располагается внутри полов или стен из негорючих материалов, разрешается использовать гладкие или гофрированные трубы ПНД.

Укладка в грунте с рытьем траншеи

Такая технология востребована при прокладке коммуникаций на дачных участках. Прежде чем приступать к работе, следует осмотреть кабель и проверить целостность оболочки. При ее повреждении защитная функция труб ПНД окажется бесполезной.

Затем в процессе укладки выполняют следующие операции:

1. делают разметку и копают траншею нужной глубины;
2. помещают в нее трубу ПНД с протяжкой или без нее нужного диаметра;
3. протягивают кабель и укладывают его таким образом, чтобы он располагался без натяжения;
4. засыпают трубу сначала слоем песка толщиной 10 см, а затем грунтом примерно на 15 см.

Для быстрого обнаружения месторасположения кабеля можно над ним уложить специальную сигнальную ленту.

Прокладка кабеля с применением труб ПНД в грунте

При использовании труб ПНД для прокладки силовых сетей в грунте желательно исключить применение муфт и других соединительных элементов, так как это затрудняет обеспечение герметизации. Однако при выводе кабеля в строение фитинги просто необходимы.

Для прокладки кабеля на прямолинейном отрезке следует использовать цельные куски сечением не менее 4 мм. Если участок имеет слишком большую длину, то для затягивания электропроводки следует использовать упругую проволоку из металла или специальную протяжку из капрона. Их сначала запускают внутрь трубы, а затем затягивают привязанный кабель.

Бестраншейная прокладка

Для прокладки электрокабеля, который располагается в труднодоступных местах, используется бестраншейная технология. Чаще всего она востребована коммунальными службами, так как выполняется с привлечением сложной техники и специального оснащения.

Суть метода заключается в горизонтальном направленном бурении, которое позволяет прокладывать подземные коммуникации без нарушения поверхностного слоя грунта. Сначала изучают состав почвы и получают разрешение на проведение земляных работ. Затем выполняется прокладка кабеля в трубе ПНД, которая включает следующие этапы:

1. Бурение пилотной скважины. Прокол грунта осуществляется с помощью буровой головки, которая имеет скос в передней части и встроенное излучение. При ее вхождении в землю сквозь специальные отверстия подается раствор, заполняющий скважину. Он снижает риск обвала и охлаждает нагревающийся инструмент.
2. Расширение скважины. Выполняется риммером, который заменяет буровую головку.
3. Укладка труб ПНД с кабелем внутри . Они затягиваются в скважину при помощи буровой установки.

Прокладка кабеля методом горизонтального бурения

Главным недостатком горизонтального направленного бурения грунта является сложность его выполнения, поэтому для таких работ заключают договор с организацией, которая специализируется на подобной деятельности и имеет необходимое оборудование.

Установка для горизонтального бурения

Прокладка кабеля с применением труб ПНД позволяет обеспечить надежную его защиту в течение длительного периода времени, достаточно только соблюдать технологию монтажа силовых линий и других коммуникаций.

Найдите дешевую индивидуальную подземную кабельную трубу для разнообразного использования

Приобретите высококачественную и прочную подземную кабельную трубу на сайте Alibaba.com, которую можно использовать для множества различных целей. Эти подземные кабельные трубы изготовлены из прочных, жестких материалов, которые могут использоваться для различных целей упаковки и транспортировки. Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются. Подземная кабельная труба доступна в различных формах, дизайне, цветах и ​​качестве материала.

Подземная кабельная труба на объекте доступна с различными видами обработки поверхности, такими как трафаретная печать, офсетная печать и т. Д., Чтобы они выглядели эстетично, но при этом были надежными по своей природе. Длина этих подземных кабельных труб обычно зависит от формы и модели изделий. Эти уникальные и оптимальные по качеству подземные кабельные трубы также доступны в больших размерах, которые идеально подходят для водоснабжения и обычно изготавливаются из прочного ПВХ, что позволяет им служить в течение длительного времени.

Alibaba.com предлагает двойной или многослойный подземный кабель , который идеально подходит для упаковки косметики, такой как блеск для губ, губная помада и кремы, и поставляется с плотно откидывающейся крышкой, винтовой и откручивающейся крышкой для предотвращения утечки. Эти подземные кабельные трубы также могут быть изготовлены в соответствии с вашими ожиданиями с нанесением на них нестандартных цветов и логотипов. Подземная кабельная труба экологически безопасна и подлежит вторичной переработке. Эти изделия герметичны и изготовлены из пластмасс ПЭТГ, ПВХ и ПК.

Alibaba.com — лучшая альтернатива, позволяющая сэкономить много денег, предлагая массивную подземную кабельную трубу , соответствующую вашему бюджету и требованиям. Вы можете размещать OEM-заказы на эти продукты при оптовых закупках. Продукция сертифицирована по стандартам ISO, CE, SGS, ROSE и безопасна в использовании.

Трубы, каналы и каналы для подземных коммуникаций

Для подземных коммуникаций доступен ряд вариантов кабелепроводов и внутренних каналов. Правильный выбор трубы может обеспечить значительную экономию как на материальных, так и на трудовых затратах.Ниже приведены несколько типов подземных и электрических кабелепроводов с указанием преимуществ и недостатков каждого, поэтому вы можете сделать лучший выбор для вашего приложения.

Труба ПНД

Труба из полиэтилена высокой плотности или HDPE — это прочный, легкий и гибкий продукт, который можно использовать в качестве кабелепровода (воздуховода) или внутреннего воздуховода. Доступны как гладкие, так и гофрированные разновидности HDPE. HDPE часто используется в электроэнергетике, коммунальном хозяйстве и телекоммуникациях для защиты подземных кабелей и линий от ударов, окружающей среды, погодных условий, грызунов и других агрессивных условий.

Преимущества:

• Труба HDPE легко огибает препятствия, такие как дороги или реки. Это позволяет бестраншейную прокладку линий метрополитена и обеспечивает значительную экономию средств.
• Трубы HDPE гибкие и могут изгибаться с минимальным радиусом изгиба, в 30 раз превышающим внешний диаметр трубы
• Соединения труб из полиэтилена высокой плотности могут быть соединены друг с другом при нагревании для образования герметичного и чрезвычайно прочного соединения.
• Гибкость трубы HDPE делает ее идеальной для участков, подверженных землетрясениям.
• Срок службы трубы HDPE может составлять 50+ лет, что снижает затраты на замену.
• Труба из ПНД устойчива к коррозии, истиранию и бугоркам.
• Более устойчивы к ударам, чем трубы ПВХ, особенно в условиях низких температур.
• Более низкая стоимость и меньший вес по сравнению с металлическими трубами.
• Доступен более длинной длины, чем ПВХ, что позволяет прокладывать более длинные линии с меньшим количеством стыков.

Недостатки:

• Труба из ПНД поставляется в рулонах, которые, возможно, потребуется вернуть производителю после использования.
• Овальная форма трубы может произойти из-за намотки на рулоны.

Геотермальный HDPE

Геотермальная труба из ПНД используется в системах наземного источника энергии, обычно называемых геотермальными системами тепловых насосов. Эти системы обычно находятся под землей или под водой, а это означает, что эти трубы должны быть очень прочными, чтобы выдерживать суровые условия. Кроме того, требования к давлению более строгие.

Жесткий кабелепровод из ПВХ / проходная труба

Жесткий трубопровод из ПВХ, также известный под торговой маркой Bore-Gard, представляет собой гибкий и прочный продукт, подобный трубам из полиэтилена высокой плотности, но его режут и отправляют более короткими прямыми участками, а не наматывают на рулон.ПВХ трубы также используются в электричестве, коммунальном хозяйстве и телекоммуникациях для защиты подземных кабелей и линий.

Преимущества:

• Трубы из ПВХ с прямыми участками легче обрабатывать, чем намотанные трубы.
• Прямые секции могут быть объединены в связки, и за один раз может быть отправлено больше, чем намотанный кабелепровод, что позволяет сократить расходы на транспортировку.
• Прямые участки трубопровода из ПВХ не имеют овальной формы, но сохраняют свою форму, что обеспечивает большую внутреннюю заполняемость.
• Меньшие секции позволяют прокладывать трубы из ПВХ по более пересеченной местности, чем наматываемые трубы.
• Прочный и гибкий для установок наклонно-направленного бурения, в том числе для труб с несколькими отверстиями.
• Соединение выполняется вручную, не требует специального сварочного оборудования.
• Жесткая труба из ПВХ устойчива к коррозии, истиранию и бугоркам.
• Принимает стандартные отводы и фитинги.
• Доступны диаметром 3-6 дюймов.Длина от 10 до 20 футов в сорт. 40 и сорт. 80.

Недостатки:

• Для более коротких труб требуется больше стыков, чем для более длинных труб из ПНД.
• Менее гибкий, чем трубопровод из полиэтилена высокой плотности.

Разрезной трубопровод из ПВХ

Split PVC Conduit — это блокирующий канал, устойчивый к ударам и ультрафиолетовому излучению, который соединяется вместе, закрывая оптоволоконные кабели и кабели. Он часто используется для ремонта линий без необходимости разрезать кабели или разъемы, размещенные внутри кабелепровода.

Преимущества:

• Устойчивость к ударам и ультрафиолетовому излучению делает расщепленный ПВХ идеальным материалом для прокладки волоконной оптики и кабелей.
• Позволяет ремонтировать линии без обрезки кабелей и соединений, что приводит к значительной экономии затрат.
• Сборная конструкция обеспечивает быструю и простую установку.
• Стыки могут быть усилены или герметизированы пластиковыми или металлическими лентами.

Недостатки:

• Большинство разъемных труб из ПВХ не внесены в списки UL и поэтому не рекомендуются для электрических применений.

CIC / Кабель в кабелепроводе

Кабель в кабелепроводе — это большая экономия труда, если вы знаете точную длину кабеля и кабелепровода. Ваш кабель помещается непосредственно в кабелепровод, что избавляет от необходимости тянуть провод после того, как канал был помещен в землю. Размер кабелепровода может составлять от 3/4 до 6 дюймов при толщине sch50, sch50ul, sdr11 и sdr13.5. Длина провода может быть от 16 до 750 мкм вместе с установленным кабелем среднего напряжения и оптоволоконным кабелем.Минимальный размер составляет 500 футов. с максимумом 2500 футов.

Преимущества:

• Меньше отходов провода и каналов.
• Все работы выполняются единовременно.
• Длина на заказ.
• Устраняет дополнительную работу по прокладке кабеля.
• Кабель защищен от порезов и царапин за счет предварительной установки в канал.

Недостатки:

• Минимальная сумма, которую можно запустить.
• Необходимо знать точную сумму.

Компания Chapman Electric предлагает широкий ассортимент труб, внутренних и кабельных каналов для удовлетворения ваших требований к подземным коммуникациям.

Другие статьи, которые могут вам понравиться:

Как рассчитать изгиб

Как согнуть кабелепровод с помощью гибочного станка

Почему вам необходимо использовать кабелепровод для подземного кабеля

A : Эти вопросы прекрасны. Эти проблемы возникают у многих домовладельцев, даже если это простой проект по установке новой лампы на заднем дворике.

Я не строил дом, в котором живу сейчас. В нем много проложенного под землей кабеля. Прошлой весной внезапно сработал один из моих автоматических выключателей, что указывало на полное короткое замыкание. Если бы я тестировал систему электрического мониторинга, которую использую сейчас, я был бы предупрежден об опасной дуге за несколько недель до того, как выключатель начал отключаться. Но это история для другого дня.

Я отследил причину короткого замыкания до небольшого места, где закопанный кабель проходил через пластиковый канал, проложенный под моей подъездной дорожкой.Кабель был рассчитан на прямое захоронение, но ежегодное морозное пучение в почве здесь, в Нью-Гэмпшире, заставило кабель тереться об острый край на конце кабелепровода. В конце концов движение вверх и вниз привело к разрыву изоляции и короткому замыканию оголенных проводов в почве.

Если бы кабель был проложен в кабелепроводе на всем пути от дома до столбовой лампы в конце моего проезда, мне бы не пришлось тратить день на замену кабеля и установку 70 футов нового трубопровода. Я все время качал головой, копая новую траншею.Как электрик или строитель мог подумать, что сэкономить 30 долларов — это хорошая идея? Это все, что стоил бы водовод, когда дом был построен.

Я большой поклонник прокладывать все подземные кабели и провода внутри кабелепровода. Я даже больше люблю закапывать их в траншеи глубже, чем минимальная глубина, установленная Национальным электрическим кодексом. Сделайте еще один шаг вперед: я огромный фанат фотографирования открытых траншей после того, как трубопровод установлен и станет видимым. Снимайте фотографии с разных ракурсов, показывая будущих домовладельцев, где проложены трубы и кабели.Я распечатываю эти фотографии, помещаю их в водонепроницаемый пластиковый пакет и прикрепляю его к электрической панели для сохранности.

Если вы не являетесь поклонником использования кабелепровода, вы можете передумать, когда садовник в вашей семье протыкает закопанный кабель, выкапывая яму для нового куста или дерева. Имея это в виду, было бы неплохо подумать о том, где может быть ландшафт в вашем дворе. Вы можете проложить подземные кабели и провода подальше от этих зон смерти. Я видел, как агрессивные землекопы прорезали канал, думая, что они рубят камень или корень.

Q : Пришло время поставить новую крышу моему дому. Я собираюсь укладывать битумную черепицу. Решил прочитать инструкцию по установке, прежде чем разговаривать с кровельщиками. Требуются оцинкованные кровельные гвозди. Существуют ли разные виды оцинкованных гвоздей и один лучше другого? Могу ли я что-нибудь сделать, чтобы убедиться, что это последняя кровля из битумной черепицы, которую я устанавливаю? — Maria P., Kalamazoo, Mich.

A : Все больше домовладельцев, таких как вы, заменяют свои асфальтовые крыши быстрее, чем им следовало бы.Я сам был одним из них. Моя крыша из асфальтовой черепицы должна была прослужить 30 лет, но начала разрушаться всего через девять лет или около того.

Я был так расстроен, что написал книгу о том, почему битумная черепица разрушается намного быстрее, чем черепица, которую я устанавливал несколько десятилетий назад. Моя книга «Кровельная грабля» легко читается, и ни один производитель черепицы не оспаривает утверждения в этой книге. Это сразу говорит вам о том, что то, что я говорю в книге, — правда. Но я отвлекся.

Гвозди оцинкованные сильно различаются.Лучшие из них — гвозди оцинкованные горячим способом. А еще лучше — с двойным погружением. В этом процессе обычные стальные кровельные гвозди сбрасываются в чан с расплавленным цинком. Гвозди сразу же нагреваются расплавленным цинком, в результате чего образуется сплав сталь / цинк. Цинковое покрытие относительно толстое и защищает гвозди от ржавчины.

Другие методы цинкования гвоздей — механические и химические. Эти два метода также позволяют прикрепить цинк к стальному гвоздю, но покрытие может быть довольно тонким.Химическое цинкование происходит, когда стальные гвозди помещают в чан с химическим раствором на основе цинка. Электроэнергия подается в чан, цинк извлекается из раствора и связывается со стальными гвоздями.

Механическое цинкование происходит, когда стальные гвозди вбиваются в большой барабан с цинковой пылью, стеклянными шариками и химическим веществом. Цинковая пыль забивается на стальные гвозди. На моей собственной кровле из битумной черепицы были гвозди, прошедшие один из этих двух процессов цинкования, и многие из них проржавели всего за 10 лет.

Когда я проводил исследование для «Roofing Ripoff», я обнаружил, что ионы меди связаны с поврежденными солнцем молекулами асфальта. Когда медь сцепляется с асфальтом, молекулы асфальта не могут связываться с соседними. Благодаря этому асфальт остается эластичным на долгие годы, предотвращая скручивание черепицы и потерю керамических гранул.

Я рекомендую нанести тонкую медную полосу шириной 12 дюймов на верхнюю часть крыши, которая слепо прибивается к новым кровельным сооружениям. Ультрафиолетовые лучи солнца отщепляют ионы меди, и с каждым дождем они смываются с крыши, где они захватывают асфальт.Установите доступные тонкие медные рулоны с каждой стороны крыши, и вполне возможно, что ваша новая битумная черепица прослужит 40 и более лет, как раньше. Посмотрите «Кровельный Ripoff» для фотографий и более подробной информации.

Поиск подземных кабелей и труб

Выкапывание ям в земле является основной частью строительства, монтажа и обслуживания подземных коммуникаций. К сожалению, каждый раз, когда ломают землю, есть риск повредить подземные сооружения.Ущерб может быть дорогостоящим и опасным, а также может серьезно повлиять на репутацию компаний. Безопасная выемка грунта является фундаментальной компетенцией коммунальных предприятий, их подрядчиков и строительной отрасли. К счастью, существует ряд хорошо зарекомендовавших себя методов, которые можно использовать для поиска заглубленных труб и кабелей и снижения этих рисков с минимальными затратами.

Это большая проблема…

В США в 2016 году произошло 379 000 забастовок (Common Ground Alliance 2016), в Соединенном Королевстве ежегодно происходит около 60 000 забастовок (Институт инженеров-строителей).Земляные работы как в Великобритании, так и в США строго регулируются, поэтому уровень ущерба, вероятно, будет выше в регионах с меньшим регулированием. Мегатенденция роста урбанизации во всем мире означает, что в земле будет больше кабелей и труб, а раскопки станут более частыми. Повреждение подземных объектов — большая проблема, которая может стать более серьезной, если не будут предприняты правильные шаги.

… с серьезными последствиями

Повреждение подземных коммуникаций может быть опасным: в новостях по всему миру сообщается о серьезных травмах или смерти рабочих и прохожих, которые могут возникнуть в результате удара по подземным электрическим кабелям или газопроводам.Ущерб также обходится дорого: необходимо будет отремонтировать энергосистему, снизится производительность, подорвется репутация и выплачена компенсация. Во многих странах производственная травма может повлечь за собой уголовное преследование и крупные штрафы. Страховые компании будут смотреть на уровень ущерба при оценке страховых взносов. В некоторых странах средняя стоимость повреждения кабеля может превышать 25 000 долларов США за одно мероприятие.

Что делать?

Повреждение происходит по четырем основным причинам:

1. Не было отправлено надлежащее уведомление на номер 811 «позвоните, прежде чем копать», и никакие средства обнаружения не используются
2. Использование не самых лучших инструментов
3. Рабочие практики неадекватны или непонятны
4. Поведение на месте неправильно отражает желаемые методы работы

К счастью, для каждой из этих проблем есть простые решения, которые были приняты клиентами по всему миру.

Позвоните 811 перед любыми раскопками

В каждом штате есть местный центр 811, который может отправить локаторы на предполагаемый участок раскопок до начала работ.

Для получения дополнительной информации посетите: http://call811.com/

Использовать средства обнаружения до и во время раскопок

Это самый простой и самый важный шаг. Не проводите раскопки до того, как позвоните по номеру 811, и пока территория не будет сканирована и размечена обученными людьми с использованием надежных инструментов определения местоположения.Используйте инструменты вместе с картами (если они есть) для проверки отметок и отсканируйте подземные объекты, которые, возможно, не были отмечены правильно или вообще, но никогда не полагайтесь только на карты.

Существует два основных подхода к поиску подземных сооружений с помощью электромагнитных локаторов: точное определение местоположения и предотвращение / последующее определение местоположения. Для обеспечения точного определения местоположения серия локаторов Radiodetection 8100 разработана для использования профессиональными локаторами коммунальных служб и профессионалами в области геодезии; они предлагают гораздо более широкий выбор режимов и частот для точной идентификации отдельных услуг.

CGA Best Practices, раздел 5.10, рекомендует следующее: «Перед земляными работами экскаваторы проверяют, находятся ли они в правильном месте, проверяют расположение маркировки и, насколько это возможно, проверяют наличие немаркированных объектов. См. Больше на: http://commongroundalliance.com/best-practices/best-practices-guide/510-locate-verification.

Для предотвращения или подхода после обнаружения, инструменты CAT и Genny Radiodetection (C.A.T4 и Genny4) предоставляют простые в использовании, но мощные инструменты для обнаружения скрытых сервисов.Они предназначены для бригад, занимающихся раскопками, чтобы они могли использовать их в процессе раскопок и после определения местонахождения.

Независимо от того, какой подход используется, очень важно, чтобы локаторы использовались с согласованными передатчиками сигналов, например Передатчики Genny4 или TX-10 компании Radiodetection. Правильное использование передатчиков позволяет легко расположить кабели, которые иначе найти очень сложно.

Используйте наилучшие доступные технологии

Используйте лучшие технологии для обнаружения скрытых сервисов.Выбирайте продукты, разработанные с учетом потребностей пользователей и обладающие современными функциями, облегчающими поиск. Например, высокая точность и чувствительность, защита от помех от сильных близлежащих источников питания, выбираемые или многочастотные сигналы и предупреждения для пользователя о типичных неправильных схемах использования.

Внедрение передовых методов работы и обучение

CGA Best Practices — исчерпывающее руководство по безопасности земляных работ и предотвращению повреждений. Их следует соблюдать на всех этапах запланированных раскопок.

Для получения дополнительной информации посетите: http://commongroundalliance.com/programs/best-practices

Radiodetection также рекомендует каждой компании установить надежные и повторяемые методы определения местоположения, такие как контрольный список для определения местоположения, чтобы гарантировать соблюдение передовых методов.

Эффективное обучение безопасной работе и работе под землей чрезвычайно важно. Обучение может проводиться поставщиками, внутри компании или извне. Какой бы маршрут ни был выбран, они должны быть экспертами в выбранных вами инструментах и ​​в практических вопросах прокладки кабелей и труб под землей.Обучение может быть дополнено материалами на веб-сайтах поставщиков и обучающими видео.

Изменение поведения на месте

Даже когда указанные выше элементы присутствуют, они не будут эффективными, если инструменты действительно не используются и используются правильно, а процедуры не соблюдаются должным образом. Локаторы Radiodetection поддерживают клиентов в этой задаче, записывая то, что делается с помощью наших прецизионных локаторов RD7100 и RD8100 и наших инструментов C.A.T4. Эта функция регистрации данных записывает ключевые параметры локатора каждую секунду и сохраняет журналы во встроенной энергонезависимой памяти.Сохраненные данные включают режим, частоту, мощность сигнала, настройку чувствительности локатора, глубину обнаруженного сервиса и многие другие параметры.

С зарегистрированными данными руководители могут проверить, использовались ли локаторы, правильно ли они использовались, и оценить соответствие процедуре. Для локаторов с поддержкой GPS также можно получить место, где было выполнено определение местоположения. Затем эту информацию можно использовать для определения потребностей в обучении или улучшении процесса.

Будущее

Radiodetection запускает новый продукт для онлайн-регистрации и анализа — C.A.T Manager Online. Для пользователей нашего продукта gC.A.T — нашего инструмента предотвращения столкновений со встроенным GPS — C.A.T Manager Online предоставляет интерактивный облачный портал с обзором их парка локаторов почти в реальном времени. Данные с каждого локатора загружаются в облако, где их можно визуализировать и проанализировать для определения соответствия требованиям и дальнейшего снижения ущерба и ущерба коммунальным предприятиям.

C.A.T Manager Online — хотя и доступен в настоящее время только в некоторых странах — оказался успешным, когда клиенты столкнулись со значительным сокращением забастовок коммунальных служб, а некоторые сообщили об улучшении на 50%.C.A.T Manage Online направлена ​​на поддержку организаций, стремящихся обеспечить безопасную работу и уменьшить количество ударов по кабелям.

Сводка

Повреждение подземных труб и кабелей во время земляных работ — серьезная и дорогостоящая проблема, значение которой возрастает. Сосредоточив внимание на четырех ключевых простых шагах, компании могут значительно снизить риск ущерба и вреда:

1. Позвоните 811 и следуйте рекомендациям CGA
2. Используйте лучшие средства обнаружения кабеля
3. Разработайте отличные рабочие процедуры и обеспечьте обучение людей
4. Измените поведение на месте с помощью эффективного надзора и мониторинга

Это позволит внедрить передовой опыт в бизнес и поможет снизить количество забастовок у коммунальных предприятий.

Для получения дополнительной информации обратитесь в местное торговое представительство Radiodetection или посетите сайт www.radiodetection.com.

Список литературы

Common Ground Alliance. 2016. Годовой отчет DIRT. Арлингтон, Вирджиния: Общий альянс.

Common Ground Alliance. Лучшие Лрактики, версия 14.0

HSG47. 2014. Как избежать опасности со стороны подземных коммуникаций. Лондон: Управление здравоохранения и безопасности Великобритании. http://www.hse.gov.uk/pubns/priced/hsg47.pdf.

Руководство по лучшим подземным локаторам кабелей, труб и проводов в 2021 году

Если вы выполняете какие-либо работы на открытом воздухе, вы, вероятно, знаете правило: «Звоните, прежде чем копать».Это не просто здравый смысл; в большинстве юрисдикций это закон. Если вы позвоните заранее, коммунальные предприятия отметят свои провода и трубы на вашей территории. Это все хорошо, насколько это возможно. Но что вы делаете, когда хотите найти свои собственные провода или трубы? Обычно ваша коммунальная компания не имеет никакой информации о том, где они находятся. Это может создать проблемы не только в том случае, если вы собираетесь копать бассейн или грядку. Также проблематично, если вы просто хотите найти провод или трубу для работы с ними.Ну так что ты делаешь?

Решение состоит в том, чтобы использовать подземный локатор кабелей, труб и проводов. Сегодня мы рассмотрим три варианта, каждый из которых имеет свои преимущества и недостатки. Сначала мы рассмотрим локатор подземных коммуникаций Ridgid. Этот инструмент предназначен для обнаружения практически любого подземного проводящего материала и помогает вам его найти. Далее мы рассмотрим TEMPO Communications 501 Tracker II. Это более простой инструмент, предназначенный для помощи в отслеживании провода или токопроводящей трубы с одного конца.Наконец, мы рассмотрим устройство Mastech Wire Tracker. Это более недорогой инструмент, предназначенный для домовладельцев для отслеживания проводов. Затем мы подведем итоги и расскажем, что узнали. Давайте начнем!

Локатор подземных коммуникаций Ridgid

Ridgid широко известна своими электроинструментами, на которые предоставляется пожизненная гарантия. Но менее известно то, что Ridgid также производит различные промышленные инструменты. Например, они производят одни из лучших на рынке детекторов утечки газа.И не заблуждайтесь, Ridgid Underground Utility Locator — это инструмент промышленного класса с соответствующей ценой.

Общий вес устройства составляет 3,97 фунта, поэтому его тяжеловато держать в одной руке. Но вес обусловлен тем, что это комплексный агрегат. Большинство детекторов этого типа состоит из двух частей: передатчика и приемника. Преимущество такой конструкции в том, что она дешевая. Обратной стороной является необходимость иметь доступ хотя бы к одному концу провода или трубы.С помощью локатора подземных коммуникаций Ridgid вы можете найти любой подземный проводящий материал без необходимости подключения передатчика.

Локатор подземных коммуникаций Ridgid имеет 3 отдельные антенны в 2 разных лепестках, смещенных под углом 120 градусов. Кроме того, есть 2 градиентные антенны в их собственных лепестках, что составляет в общей сложности 8 антенн. Это означает, что вы можете принимать сигнал под любым углом и под любым углом. Все датчики расположены на палочке, которая прикреплена к большому желтому блоку управления и ручке.Такая конструкция позволяет легко управлять элементами управления большим пальцем, когда вы держите устройство.

В верхней части блока управления вы увидите большой ЖК-экран. На этом экране отображается точное местоположение и ориентация всего, что он обнаруживает. Также отображается расстояние до объекта и указывающая на него стрелка. Если вы пытаетесь найти подземный провод или трубу, ничто не сравнится с этим четким визуальным руководством. В дополнение к визуальному отображению вы также получаете звуковой сигнал, когда локатор обнаруживает объект.Подобно металлоискателю, он издает все громче и быстрее по мере приближения объекта. Вы можете увеличить или уменьшить громкость с помощью кнопки на панели управления.

Локатор подземных инженерных коммуникаций Ridgid имеет складную конструкцию и включает в себя футляр для переноски. Корпус имеет ширину 24 дюйма, глубину 18,5 дюйма и толщину 9,5 дюйма. Когда он не используется, просто сложите локатор и бросьте его в грузовик или гараж. В дополнение к футляру для переноски, Ridgid Underground Utility Locator также включает в себя несколько дополнительных принадлежностей.Вы получаете руководство пользователя, DVD-диск с инструкциями и 3 чипа для маркировки, чтобы отслеживать предыдущие открытия. Вы также получаете 4 батареи типа C, необходимые для работы.

Функции

Как и следовало ожидать от устройства с премиальной ценой, Ridgid Underground Utility Locator имеет несколько дополнительных функций. Есть несколько разных режимов, которые можно использовать для разных сценариев. Трассировщик линии использует как активный, так и пассивный режимы. В активном режиме вы можете искать определенные частоты в диапазоне от 10 Гц до 35 кГц.Это позволяет отслеживать практически любой существующий активный провод. В пассивном режиме вам просто нужен токопроводящий материал. Обратной стороной является то, что вы удаляете любой закопанный металл. Плюс в том, что вы также можете найти любой заглубленный материал, даже если это мертвый провод или недоступная труба. Это также означает, что вы можете найти скрытые в земле провода, которые, возможно, вам не нужны.

В режиме зонда локатор подземных коммуникаций Ridgid может отслеживать локаторы труб, прикрепленные к дренажной змейке. Запустите змею по трубе, и локатор подземных коммуникаций поможет вам ее найти.Подобно активному режиму поиска, он может отслеживать множество частот. Вы можете отслеживать любой маяк змейки камеры с частотой от 10 Гц до 35 000 кГц. Опять же, это касается практически любого зонда-радиомаяка на рынке. Также имеется постоянный датчик глубины для зондирующих маяков. Запуская змею в трубу и выходя из нее, вы будете получать данные о глубине трубы в реальном времени.

TEMPO Communications 501 Tracker II

TEMPO Communications 501 Tracker II имеет более традиционный дизайн, чем Ridgid Underground Utility Locator.Он состоит из двух отдельных блоков, передатчика и приемника. Передатчик посылает сигнал по проводу или токопроводящей трубе, а приемник принимает его. Это делает использование 501 Tracker II простым и интуитивно понятным, без лишних наворотов. Тем не менее, у него есть очевидный недостаток: вам нужен доступ к одному концу трубы или провода. Это означает, что вы не сможете использовать его для поиска незнакомых вам линий или труб. С другой стороны, это означает, что в закопанном проводе легко найти разрыв.Просто следуйте по линии, пока сигнал не исчезнет.

Общий вес устройства составляет 7,7 фунтов, включая передатчик и приемник. Однако приемник составляет менее половины от этого общего количества, поэтому его относительно легко переносить. Он состоит из длинной палочки с маленьким черным приемником на конце и небольшой панели управления вверху. На панели управления есть динамик, который дает звуковую обратную связь, похожую на металлоискатель. Чем ближе вы к проводу или трубе, тем громче и быстрее будет звуковой сигнал.У вас также есть небольшой визуальный дисплей, который показывает глубину отслеживаемой проволоки или трубы.

В дополнение к передатчику и приемнику вы получаете несколько вариантов насадок. Для проводов есть индуктивная антенна. Просто используйте зажим из крокодиловой кожи, чтобы прикрепить его к одному концу провода, и все готово. Для труб вам необходимо закрепить антенну непосредственно на внешней стороне трубы. Для этой цели TEMPO Communications включает в себя зажим для круглой трубы. Просто оберните зажим вокруг трубы, поместите внутрь антенну, и она пропустит ток через трубу.

Вы получаете не только антенну и зажим, но и 9-вольтовую батарею для приемника. Это полезно для начала. Однако по какой-то непонятной причине TEMPO Communications не включает батарейки для передатчика. Чтобы реально использовать устройство, вам понадобятся 8 батареек AAA для питания передатчиков. Тем не менее, вы получаете прочный пластиковый футляр для переноски. Его длина — 34,3 дюйма, глубина — 9,3 дюйма, толщина — 4,2 дюйма. Такой размер позволяет легко хранить, будь то в кузове грузовика или складском помещении.

Функции

TEMPO Communications 501 Tracker II продается по умеренной цене. Это доступно подрядчикам и недоступно для большинства домовладельцев. Тем не менее, он имеет соразмерно меньше функций, чем Ridgid Underground Utility Locator. Но в нем все же есть пара особенностей, о которых стоит упомянуть.

Начнем с того, что выход передатчика и чувствительность приемника полностью регулируются. Хотите использовать меньше энергии, чтобы сэкономить на батареях? Ты можешь это сделать.Хотите увеличить мощность, чтобы найти труднодоступный провод? Действуй. То же самое и с ресивером. Более низкая чувствительность и более высокая мощность могут быть полезны, если вы ищете один провод в людном месте. Кроме того, передатчик имеет диапазон до 4000 футов в длину и до 7 футов в глубину. Это позволяет обнаружить практически любой провод, который вам нужно найти, даже на очень большом участке.

Устройство отслеживания проводов Mastech

Устройство отслеживания проводов Mastech — самый доступный вариант в нашем списке.Он состоит из двух легких портативных устройств, передатчика и приемника, общим весом 1,55 фунта. Передатчик включает в себя пару измерительных проводов, которые вы зажимаете на трубе или кабеле с помощью прилагаемых зажимов типа «крокодил». Он также включает в себя заземляющий стержень, который упрощает безопасное использование в самых разных обстоятельствах. Кроме того, в передатчик встроен фонарик. Это не поможет вам отследить провод, но может помочь найти его в темном подвале без электричества.

Приемник представляет собой простое портативное устройство с антенной на конце и без трубки, о которой можно было бы говорить.Это довольно простое устройство, которое не отслеживает глубину или местоположение, а только уровень сигнала. Тем не менее, вы по-прежнему получаете визуальное и звуковое оповещение об уровне сигнала. Одним нажатием кнопки вы можете повысить или понизить чувствительность или отрегулировать громкость динамика. Одна вещь, которая нас разочаровала, — это отсутствие батарей в комплекте. Для начала вам понадобятся 6 батарей AAA и 1 батарея на 9 В. С другой стороны, Mastech Wire Tracker очень доступен по цене. По этой цене вы можете позволить себе купить несколько батареек.

Функции

Mastech Wire Tracker не имеет каких-либо дополнительных функций. Как мы уже говорили, это довольно простая единица, предназначенная для домовладельцев, а не профессионалов. Тем не менее, он по-прежнему полезен для множества целей. Например, вы можете легко найти обрыв кабеля или короткое замыкание. Вы также можете отследить кабели, найти перегоревшие цепи или найти скрытую распределительную коробку. Обратной стороной является то, что он практически бесполезен для поиска или отслеживания труб. Для этого вам нужно будет потратить немного больше денег на более полнофункциональное устройство.

Окончательный приговор

Итак, какой из этих подземных локаторов кабелей, труб и проводов самый лучший? Это зависит от того, что вам нужно. Если вы ищете лучший выбор во всех отношениях, очевидный ответ — локатор подземных коммуникаций Ridgid. Это устройство может отслеживать практически все, от проводов под напряжением до обесточенных, от доступных труб до недоступных. С другой стороны, он имеет очень высокую цену. Это может быть хорошим вложением для подрядчика, но не очень выгодным для среднего домовладельца.

TEMPO Communications 501 Tracker II — вариант средней ценовой категории. В отличие от локатора подземных коммуникаций Ridgid, цена на него такова, что средний домовладелец может себе это позволить. Обратной стороной является то, что он не подходит для поиска мертвых проводов или труб, по которым нет тока. С другой стороны, им относительно легко пользоваться, и это особенно полезно для обнаружения обрыва провода.

Наконец, Mastech Wire Tracker делает именно то, что подразумевает его название: он отслеживает провода.Это не поможет вам отследить трубу или найти провод, о котором вы не подозреваете. Но это разумная цена, вполне приемлемая для любого проекта по благоустройству дома. Если вы домовладелец, который просто пытается отследить провод, это хороший выбор.

Amprobe AT 5000 Профессиональная подземная система поиска кабелей / труб • Продажа, аренда, калибровка и ремонт в JM

Подземные инженерные сети представляют собой серьезную проблему для электриков, которым необходимо отслеживать и устранять неисправности в таких системах.Они также представляют опасность для землеройных бригад. Неправильно выполненное копание может привести к повреждению кабеля или трубы, что приведет к травмам, дорогостоящему ремонту и штрафам. Этот продукт работает быстрее и точнее, чем то, что доступно сегодня на рынке. Благодаря превосходному дизайну и мощному программному обеспечению, AT-5000 предлагает несколько новых рабочих характеристик, устанавливающих их в качестве нового стандарта для обнаружения и точного определения места повреждения в подземных системах. Чувствительная к расстоянию индикация влево / вправо направляет пользователя к точному местоположению подземных коммуникаций, что экономит время и усилия, недоступные для стандартных локаторов.. Сигнал выбора и оповещения об искажении обеспечивает превосходную точность, визуально указывая чистый сигнал отслеживаемой линии по сравнению с «призрачным» и «обратным» путем ложных сигналов, исходящих от соседних линий, и удерживая пользователя на целевой линии. Ядром систем локации AT-5000 является эргономичный портативный приемник. Легкий приемник, созданный для комфорта, сбалансирован для использования в течение всего дня. Яркий цветной дисплей приемника снабжен интуитивно понятной, легко читаемой графикой, которую можно просматривать в любых условиях освещения. Обучающее видео по AT-5000 Обнаруживает подземные и обесточенные провода, кабели и трубы, исключает поисковые рытье подземных труб и проводов на стоянках или под полом Новая технология делает отслеживание намного более быстрым, точным и однозначно по сравнению со стандартными локаторами: Значок предупреждения о выборе сигнала и искажении указывает на чистый сигнал трассируемой линии по сравнению с сигналами «призрачного» и «обратного» пути, исходящими от соседних линий. T » Дистанционное управление влево / вправо направляет пользователя к точному местонахождению подземных коммуникаций и исключает« слепой »поиск линии Три режима тестирования для максимальной точности: Режим пассивной мощности (50, 60, 100 и 120 Гц) — отслеживание находящихся под напряжением линий, проводящих ток Passive Radio Mode (RF) — использование окружающих радиоволн для отслеживания подземных объектов ject Активный режим — генератор сигналов T-5000 с широким выбором частоты от 491 Гц до 166 кГц с индукционным режимом или напрямую подключен к кабелю с помощью измерительных проводов или дополнительных зажимов Активный режим Измерение глубины до 20 футов (6 м) Яркий цвет ¼ Графический дисплей приемника VGA и индикаторы звукового сигнала обеспечивают четкое считывание для пользователя Сильный тестовый сигнал, генерируемый передатчиком с регулируемой выходной мощностью 10 Вт для надежного определения глубины и расстояния Мощная цифровая обработка сигналов в приемнике и передатчике обеспечивает выдающуюся производительность в отслеживании по сравнению с аналоговыми устройствами Автоматический или ручной режим усиления позволяет, соответственно, быстро и легко отследить линию или точное определение места неисправности Приемник Беспроводная связь Bluetooth® для загрузки соответствующих изображений и архивирования значимой цифровой информации (предыдущие результаты опроса ) Обнаружение замыкания на землю w с адаптером A-Frame для силовых и телекоммуникационных кабелей (опция для AT-5000) Точное обнаружение подземных коммуникаций и исключительно быстрое измерение звука и отклика измерителя Прочная прочная конструкция, устойчивая к атмосферным воздействиям и падениям до 3 футов Включает приемник (R -5000), передатчик (T-5000), соединительный кабель, заземляющий стержень, кабель заземления и футляр для переноски

ХАРАКТЕРИСТИКИ 9046 -Разрешение изображения: Срок службы батареи: R- 5000 30 часов непрерывной работы, T-5000 6-12 часов непрерывной работы, в зависимости от уровня мощности и состояния линии Вес: R-5000 4.9 фунтов (2,2 кг), T-5000 8,24 фунта. (3,7 кг) Безопасность: CAT III, N10104, CE Руководство по эксплуатации: Да Подробные спецификации: Да ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 9018 , 100 и 120 Гц 5000 ”Ш x 13 ¼” В x 29 ”Д (21.0 см x 33,7 см x 74,3 см) 905 Принадлежности в комплекте Измерение глубины: 20 футов Частота передатчика: Регулируется в диапазоне от 491 до 166 кГц Обнаружение замыкания на землю в корпусе A: Дополнительно Частоты (Гц): 491, 982, 8.44k, 9,82k, 35k, 82k, 83k (Северная Америка) 491, 512, 577, 640, 982, 8k, 8,44k, 9,82k, 35k, 65,5k, 82k, 83k R-5000 Пассивные частоты (Гц): 50, 60, 100, 120, RF (14k-21k) Доступны расширенные и специальные наборы частот R-5000 Точность отображения глубины: 0-10 футов: ± ( 5% + 2 дюйма) в идеальных полевых условиях 10-20 футов: ± 10% в идеальных полевых условиях R-5000 Диапазон глубины: Максимум 20 футов (600 см) R-5000 Тип батареи: Литий-ионный аккумулятор 9 AA Щелочные Антенна R-5000: Дистанционно-чувствительный левый / правый направляющий элемент R-5000 Размеры: Выходные частоты T-5000 (Гц): 491, 982, 8,44 кГц, 9,82 кГц, 35 кГц, 82 кГц, 83 кГц (Северная Америка) 491, 577, 640 , 982, 8.192k, 8.44k, 9.82k, 35k, 82k, 83k Доступны расширенные и специальные наборы частот Выходная мощность T-5000: Переменная до 10 Вт T-5000 Одновременная Выход: До трех активных частот T-5000 Элементы управления: Выбор частоты, единицы измерения (мА, Вольт, Ом, Вт), выходная мощность, Signal Select ™, меню, 4 -ходовая навигация, выбор, SFL, Вкл. / Выкл. график, график сопротивления контура T-5000 Дисплей: 1/8 VGA, монохромный Срок службы батареи T-5000: NiMH аккумулятор или шесть (6) щелочных D T-5000 Размеры: 11 ”W 6 ¾ «В x 9» Д (27.9 см x 17,1 см x 22,9 см) T-5000 Соответствие нормативным требованиям: FCC, CE T-5000 Окружающая среда: IP54 Приемник (R-5000), преобразователь (T-5000), соединительный кабель, заземляющий стержень, заземляющий кабель и чемодан для переноски ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ 905 Номер детали Описание A-5000 Локатор замыкания на землю в корпусе A SC-5000 4-дюймовый сигнальный зажим для серии AT-5000 Зонд трубчатый трансмиттер для серии AT-5000 BT-5000 Аккумулятор для трансмиттера серии AT-5000 ( требуется комплект для зарядки EPS-5000)

Локаторы для подземных трубопроводов

Локаторы для инженерных сетей, локаторы для подземных кабелей, локаторы для труб, локаторы для пластиковых труб, георадар (GPR) и локаторы повреждений кабеля.

Локаторы подземных инженерных сетей Radiodetection

Radiodetection Utility Locators Компания RJM, гордый представитель компании Radiodetection в Орегоне, Вашингтоне. и Айдахо, кабельные локаторы, локаторы пластиковых труб, заземление проникающий радар, ручные металлоискатели. Показанные ниже модели: RD8200, RD7200, RD5100, RD2000, CAT4, РД1100 РД1500 Георадар, РД312. Обучение на месте и поддержка бесплатно.

• Дистанционное управление передатчиком Tx-10B от до 1400 футов
• Режим навигации находит проще и быстрее RD8100 / RD7100 Режим навигации видео
• Силовые фильтры идентифицируют соседние кабели и экстремальные сигналы
• Выдерживает водяную струю и пыленепроницаемость (IP65)
• Новые частоты: 4 кГц CD, 4 кГц, 5 пользовательских частот, 4 дополнительных частоты
• Литий-ионный аккумулятор обеспечивает 35 часов работы на одной зарядке
• «Пик +»: отображение пикового сигнала с указанием или нулевыми стрелками.
• Улучшенное дистанционное управление частотами и выходом на расстоянии более 1/4 мили включено в стандартную комплектацию.
• Все функции RD7200 plus, указанные выше

Брошюра по подземному кабельному локатору

• Предупреждение о поворотах вибрирует, срабатывает и отображает предупреждения для более точного определения местоположения путем поощрения лучшего расположение
• Слушайте тональные сигналы даже в шумной обстановке:
  • Новый динамик и расположение динамика
  • Громче
  • Высокие тональные сигналы
• Режим навигации RD8100 / RD7100 Видео в режиме навигации
• Дисплей служебной ориентации.
• Автоматическая глубина и одновременная мощность сигнала для идентификации
• Выберите предпочтительные частоты для индивидуальной работы
• Стрелки: показывают направление расстояния до трубы, кабеля или коммуникаций
• Centros: новые инновационные алгоритмы и высокопроизводительный процессор
• Выдерживает водяные струи, IP65

Локатор подземных коммуникаций RD7100 Брошюра

RD5100 H

₂ O +: Простой мощный комплект для водоснабжения, канализации и др.

• Частоты: 8 активных частот, 3 частоты зонда, мощность, радио
• Дистанционное управление передатчиком Tx-10 с расстояния 1400 футов
• Предупреждение об опасности забастовки для ближайшего источника питания

RD5100 H

₂ O: Локатор трубы

• Простой и быстрый режим наведения 83 кГц
• Режим мощности с глубиной
• Всего 2695 долларов, включая аккумуляторные батареи в приемнике и передатчик

RD5100 S: Простое обнаружение зондов и канализационных камер

• Всего $ 1395
• 512 Гц, 8 кгц, 33 кгц режимы зонда
• При необходимости добавьте до 4 активных частот

Локаторы трубных кабелей RD2000 SuperCAT

• 3 активные частоты, мощность, радио
• Простой локатор трубчатого кабеля
• Экономичный
• Зонд (камера) режимы трубы / кабеля
• Автоматическое включение и выключение
• Автоматическая глубина

Кабельные локаторы: CAT4

• 33 кГц, питание, радио, CPS, комбинированное питание / радио
• Простой локатор трубчатого кабеля
• Экономичный
• Оповещение о качелях
• Автоматическое включение / выключение
• Автоматическая глубина

Электронный маркерный шарико-локатор EMS

• Обнаружение утилиты и маркера одновременно
• 20 футов для более глубокого определения местоположения электронного маркера EMS
• GPS и дистанционное управление передатчиком (опция)
• Только 7.8 фунтов
• Гарантия 3 года
• Автоматическое измерение глубины и тока одновременно
• Выдерживает брызги воды с любого направления и пыль — IP54
• Удаленная калибровка через USB
• Частоты: до 33 активных частот, 4 пассивных, 9 маркерных частот
• Настройте параметры в соответствии с вашими потребностями
Стандартная литий-ионная батарея
• для маркерных локаторов EMS на 25 часов непрерывного использования
• Автоматическая глубина при частоте сети 60 Гц
• Автоматически переключается на маркерную частоту при опускании антенны

Георадар — наземный радар

Radiodetection RD1100 и RD1500

• Широкополосный 250 МГц с тремя частотными диапазонами
• GPS просмотр
• Просмотр карты
• Вид профиля
• Экспорт 3D-данных

Локаторы повреждений подземного кабеля

Устройство обнаружения повреждений кабеля

— RD8100PDL, RD7100PL Кабельные локаторы RD7100TL автоматически переходят в режим поиска неисправностей и отображаются на дисплее. стрелки вперед и назад, указывающие на повреждение кабеля в любом месте возле неисправности.

Кабельный радар

TDR — Riser Bond & Bicotest — высокопроизводительные модели TDR точно определяют расстояние до повреждений кабеля, включая разрывы, шорты, полы и прочее.

Локатор Sondes

• Зонды: Автономные передатчики для обнаружения подземных труб, трубопроводов, камер
• Толкатели: Flexi-trace и Flexi-rod.
• 7 Модели с тремя вариантами частот локационного зонда
• Глубина до 50 футов
• 0.Диаметр 25 дюймов и больше

Локаторы пластиковых труб

• Найдите все типы труб, включая пластиковые.
• Наземный радар дальнего обнаружения обнаруживает все типы подземных объектов, включая неметаллические, в том числе пластиковую трубу


• Электронный генератор водяных импульсов
• Локатор пластиковых труб RD500 подключается к водопроводным трубам под давлением, создавая безопасный водяной импульс, который можно использовать для обнаружения пластиковых водопроводных труб с помощью приемника RD500 или детекторы утечки воды.
• Локатор пластиковых труб «Knocker»: стержень с электронным управлением ударяет по внешней стороне трубы любого типа. создание звука, распространяющегося по трубе, который может быть локализован с помощью детекторы утечки воды.
• Локатор пластиковых труб «Стопор» для подключения к гидрантам. создание водяного импульса с электронным управлением, который может быть обнаружен с помощью детекторы утечки воды.
• Индикатор водной линии: Вставьте устанавливаемый Duct Hunter устанавливаемый роддер в живые линии до 100 фунтов на квадратный дюйм и обнаружение до 1000 ноги в каждом направлении с локтями под углом 90 градусов.

Подземные ручные металлоискатели

Металлоискатели для обнаружения крышек водяных клапанов, крышек люков, штифтов и т. Д.

• Шонштедт Спот
• Шонштедт Мэгги
• Schonstedt GA-52Cx
• Schonstedt GA-72Cd
• Schonstedt GA-92XTd
• Ручной подземный металлоискатель RD312
• Металлоискатели коммунальные

GPS-приемник Juniper Geode

• Подключается к мобильному устройству Android, Windows или Apple (скоро) с зубцом Blu
• Точность: 95-98% показаний в пределах 23.
