Электропроводка в медных и латунных трубах.

Использование металлических, медных и латунных труб, для прокладки электрической проводки, оправданно в помещениях и на объектах с повышенными требованиями, предъявляемым к надежности электропроводки. К таким помещениям можно отнести архивы, музеи, пожаро- и взрывоопасные производства.

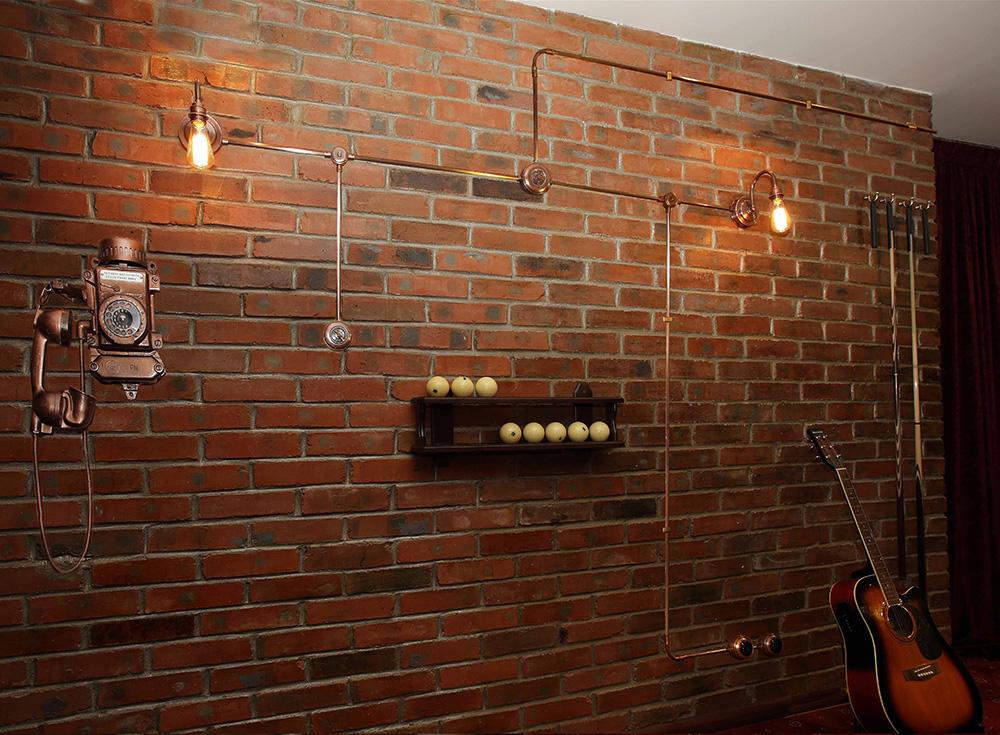

Наружная электропроводка, выполненная в медных трубах, не только имеет длительный срок службы, но и отвечает самым жестким требованиям надежности и безопасности.

Монтаж трубной проводки выполняется из отрезков труб длинной до 3 метров, поворотных углов, расспаячных коробок, соединительных фитингов и трубных держателей. Все трубные магистрали для элетропроводки собираются без применения сварки только при помощи ручного инструмента. Только в редких случаях, при сложной конфигурации линии, применяется трубогибочный станок. При необходимости внести изменения в существующую трубную электропроводку, она может быть разобрана и перемонтирована в соответствии с новыми техническими задачами.

Медные и латунные трубы применяются в основном для прокладки декоративной электропроводки, но заказчик в конечном итоге получает не только красивый внешний вид, но и безопасность и долговечность. Сочетая трубную электропроводку в медной трубе со светильниками из латуни или меди можно получить старинный интерьер начала прошлого века.

Кроме того, электропроводка в медных трубах является сильным декоративным элементом, выглядит роскошно и изысканно, позволяя дополнить образ старинного интерьера, подчеркнув хороший вкус владельца.

Электропроводка в медной трубе является одной из самых безопасных электрических проводок в плане электро и пожаробезопасности. Стенки трубы надежно защищают электрические провода от внешнего механического повреждения и предохраняет людей от электро травм при повреждении провода внутри трубы. На сегодняшний день есть большой выбор комплектующих для открытой трубной электропроводки, из которых можно подобрать наиболее подходящие для каждого конкретного помещения.

Материалы, близкие по теме:

характеристики и правила монтажа проводов

На чтение 5 мин. Просмотров 87 Опубликовано Обновлено

07.06.2019

Трубы, изготовленные из металла, имеют обширный перечень использования, включая проведение электромонтажных работ. Проводка в металлических трубах не боится механического, химического воздействия, что является большим преимуществом. Во время монтажа важно соблюдать технологии выполнения работ и противопожарные требования.

Для разных сегментов проводки используются трубы разного диаметра

Выбор материала, из которого изготовлена труба, будет зависеть от вида и конструктивных особенностей помещения, в котором планируется проводить работы.

Трубы для электропроводки изготавливают из стали, латуни, меди, пластика.

Особенности латунных и медных труб

Медные трубы, предназначенные для проводки, несмотря на большое количество преимуществ, не пользуются спросом. Обусловлено это высокой стоимостью.

Открытая электропроводка с применением латунных труб

Латунным и медным трубам свойственны следующие характеристики:

  • В сравнении со сталью, эти два материала в меньшей степени подвержены отрицательному воздействию коррозии.
  • Отполированные и аккуратно смонтированные каналы открытым способом могут служить украшением дизайна помещения.
  • Благодаря большому ассортименту фитингов и хорошей пластичности можно монтаж производить самостоятельно.

Стоит отметить долговечность конструкций, а также высокую стойкость к отрицательным воздействиям окружающей среды.

Латунные и медные тонкостенные конструкции оптимальны для проведения установки на поверхности стен и потолков. Также могут использоваться при обустройстве скрытой проводки.

Характеристики стальных труб

Стальные трубы по сравнению с металлорукавом обладают большей локализационной способностью при воспламенении кабеля

Труба электротехническая стальная для прокладки кабеля имеет весомый недостаток – большую массу, но при этом материал относится к высокопрочным, что служит преимуществом. Такой вид труб рекомендуют приобретать, если проводку предстоит прокладывать в деревянных домах. Также обязательно стоит позаботиться о заземлении, поскольку сталь – это хороший проводник, в противном случае в строительном сооружении не будет обеспечена должная безопасность.

Обыкновенные трубы, изготовленные из стали, имеют толщину стенок более 0,25 см. Для тонкостенных стальных конструкций этот показатель колеблется в пределах 0,16-0,25 см. Запрещено использовать такие изделия, если поверхность алюминиевого провода оголена.

Установка толстостенных каналов характеризуется необходимостью проведения сварочных работ и дороговизной. Стоимость самого материала сравнительно невысока, но при этом отмечается высокая прочность.

Металлическая гофра для проводки

Металлические трубы классифицируются по конструктивным особенностям:

  • прямые;
  • гофрированные.

Учитывая особенности каждой разновидности, удастся выбрать наиболее подходящий вариант, порой даже сэкономив семейный бюджет. Критерии выбора труб для проводки:

  • пластичность,
  • диаметр,
  • вес,
  • показатели плотности,
  • длина.

При выборе металлических труб для электропроводки важно правильно соотносить технические характеристики и стоимость товара. Ценовая политика разнообразна, но качественная продукция не может стоить слишком дешево.

Нормы ГОСТа

Регламентируется бесшовная металлическая труба, предназначенная для электропроводки, по ГОСТу документом № 8732-78. Основным показателем для их ценообразования является вес. Также в ГОСТе имеется таблица, которая помогает правильно соотнести величину стенки и объем.

Толщина стенки, мм

Обыкновенные

Толщина стенки, мм

Легкие

Наружный диаметр, мм Условный проход Dy, мм
2,8 2,35 26,8 20
3,2 2,8 33,5 25
3,5 3,0 48,0 40
3,5 3,0 60,0 50
4,0 3,2 75,5 65
4,0 3,5 88,5 80
4,0 3,5 101,3 90
4,5 4,0 114,0 100

На этапе строительства важно позаботиться о хорошей изоляции, в противном случае могут возникнуть серьезные проблемы.

Достоинства металлической гофрированной трубы

Чтобы понять, почему из-за большого количества аналогов по более приемлемой стоимости металлические конструкции не теряют своей актуальности, нужно ознакомиться с их основными преимуществами:

  • Даже в легковоспламеняющихся строительных сооружениях провода надежно защищены от возгорания гофрированным металлорукавом.
  • Благодаря гибкости нержавеющей стальной гофре можно придавать любые формы без использования дополнительных инструментов.
  • Во время эксплуатационного периода кабель-каналы не нуждаются в обслуживании и каких-либо профилактических мероприятиях.

Для монтажа не требуется большой арсенал инструментов.

Правила проведения монтажных работ

При прокладке проводки в металлорукаве необходимо принять меры по его заземлению

На этапе установки труб для электропроводки важно соблюдать следующие правила:

  • Работа должна проводиться в 2 этапа. Сначала схематически изображается начало и конец труб, которые подводятся к распределительному щитку, аппарату управления, электроприемнику. Далее вычисляют подходящие точки крепления, углы изгибов, а также места для монтажа коробов.
  • При установке металлические жилы проводки подлежат обязательному заземлению при помощи гибкой медной перемычки, ведущей от корпуса к трубе. В качестве альтернативы допускается применение заземляющих гаек.
  • Перед затягиванием трубы важно продуть, потом выровнять.
  • В коробах нужно всегда оставлять запас для подсоединения в случае появления нештатных ситуаций. Делать соединение в трубах категорически запрещено. Сопротивление между трубой и проводами не менее 0,5 Мом.

Монтаж должен проводиться таким образом, чтобы при необходимости проводку без особых усилий можно было извлечь. Соединения выполняются при помощи муфт и фитингов.

От чего защищает заземление

Благодаря заземлению можно обезопасить домочадцев от удара током при касании к трубам. Воздействие электрического тока проявляется следующим образом:

0,6 – 1,5 тыс. мкА Человек ощущает воздействие электрического тока в своем теле.
2 – 4 тыс. мкА Начинают дрожать пальцы, остановить это человек не может.
5 – 7 тыс. мкА Кисти сводят судороги.
10 – 15 тыс. мкА Без помощи окружающих самостоятельно человеку не удается разжать пальцы той руки, в которой находится проводник.
20 – 25 тыс. мкА Дыхание затруднено, самостоятельно не удается высвободиться от воздействия проводника, появляются сильные боли.
50 – 80 тыс. мкА Нарушения в работе сердца, наступает паралич дыхательной системы.

Ассортимент металлических труб для электропроводки довольно обширен, чтобы приобрести наиболее подходящий вариант, требуется ознакомиться с особенностями конструкции, ее преимуществами и недостатками.

Ретро-проводка в ТРУБАХ

Как правило трубную продукцию из металла применяют для разных целей, в т.ч. для проведения

электромонтажа. Ретро-проводка в мет. трубах надежно защищена от механических повреждений и химически агрессивной среды.

При прокладке трубы следует соблюдать технологию выполнения монтажа и противопожарные требования.



МАТЕРИАЛ ИЗГОТОВЛЕНИЯ:

- медь

- латунь

- сталь

- алюминий

- пластик



И ВСЕ ЭТИ ВИДЫ ТРУБ ВЫ МОЖЕТЕ ПРИОБРЕСТИ У НАС!



Труба стальная для электропроводки имеет более тяжелую массу, чем обычная проводка, при этом она относится к высокопрочным материалам. Эту продукцию рекомендуют использовать при прокладке каналов в постройках из дерева, древесины.

Поскольку сталь относится к проводникам, в целях обеспечения безопасности эту проводку требуется заземлять.



Перед тем, как начинать монтаж трубной трассы, с тонкостенной

металлической трубой для электропроводки, необходимо применить слудеющие правила.

1. Максимальный угол изгиба канала трубы нельзя делать менее 90 градусов.

2. Концы трубки следует предварительно очистить от заусенцев, подвергнуть раззенковке.

3. Следует также придерживаться опреденных длин отрезков:

- прямая труба - не более 10 метров, а при наличии двух изгибов - не более 5 метров.

4. При выполнении изгиба, необходимо следить за соблюдением целостности и невредимости поперечного сечения трубной продукции в местах соединения.

5. И наконец, кабельный канал ставят как часть системы, уравнивающей потенциалы (сокр. СУП).



Если вдруг невозможно соблюсти условия относительно выбора длины в соответствии с данными правилами, то производят монтаж протяжной коробки, при этом делаю это без дополнительных стыков на отрезке.



Рады предложить проводку в ретро-трубах из пластика. Проводка в трубах это не новое изобретение, а давно забытое старое. Первоначально проводка в трубах делалась только из металла, поскольку пластик даже не применялся, когда появилась такая проводка.

В нашей компании можно приобрести также и металлические трубы, для электропроводки,  сделанные из алюминия, стали и меди, но именно трубы из пластика отличаются невысокой ценой и при этом создают такой же непревзойдённый стиль ЛОФТ.
В данном случае,  приобретая такие трубы из далека вы не поймете, что они сделаны из пластика, только при ближайшем рассмотрении можно понять, что это не металл. Можно понять, что они из пластика, только за счет переходников, тройников и соединителей.  Сама труба выглядит как металлическая. При изготовлении данной продукции, используется только материал наивысшего качества. Работа по покраске ручная и имеет неповторимую фактуру. В данном случае, на фотографии мы видим цвет бронзы, так же есть и другие цвета которые мы вам покажем в других выпусках (старая сталь и старая медь).





И все эти виды труб и нашу другую продукцию, вы можете приобрести у нас на сайте РетроРоссия.рф или позвонив по телефону: 8-800-700-70-71.
   Мы всегда Вам рады!
#ретростиль  #ретропроводка  #ретролебедев #retrorussia #ретро #ретророзетка @retro_provodka  #лофт



Труба пластиковая, цвет "Античная Медь" для декоративной проводке

Компания "Ретро-Электро" предлагает вам недорогие декоративные пластиковые трубы серии "Лофт Лакшери", для прокладки электрического кабеля. Декоративная проводка в стиле Лофт Лакшери в трубах из пластика стала доступна всем.

Характеристики декоративной трубной проводки :

  • диаметр трубы 16мм и 20мм.   (на ваш выбор)
  • длинна трубки : 1м, 2м, 3м  (на ваш выбор) - цена за метр.
  • Эстетичность - возможность открытого монтажа электропроводки без ущерба для внешнего вида помещения.
  • Используется для монтажа открытой электропроводки. На одном конце имеется раструб для соединения труб между собой через переходники и уголки.
  • Декорированный цвет трубы - отличное решение и находка для дизайнера и архитектора
  • Новинка и Тренд стиля лофт в недорогом исполнении

Красивая трубная проводка - отличное решение для интерьеров в стиле "Лофт" и "Ретро", и не только. С большим успехом винтажную декоративную проводку в трубах из пластика можно применять в деревянных домах, в кафе и ресторанах, в офисах и квартирах открытой прокладкой проводов в пластиковых трубах. Электропроводка в пластиковых трубах - надёжное и недорогое решение для электропроводки в интерьере в стиле Лофт накладного монтажа розеток и выключателей. Забудьте о металлических рукавах и тяжёлых и дорогих трубах из меди и латуни. Монтаж проводов выполняется в пластиковых тонкостенных трубах . У нас имеется в продаже пластиковые трубы разных цветов и все необходимые аксессуары: соединители, муфты и пластиковые распределительные коробки, розетки и выключатели открытого монтажа.


Пластиковые трубы для проводки в стиле Лофт и Ретро

Пластмассовые трубы разрешается применять для защиты электропроводки от механических повреждений в сухих, влажных, сырых, пыльных и с химически активной средой помещениях, а также прокладываемых вне зданий и сооружений в соответствии с требованиями ПУЭ.

Трубы предназначены для прокладки в них скрытым, полускрытым, и открытым способами, по несгораемым основаниям, стационарных электроустановок бытового и аналогичного назначения. Трубы эксплуатируются как внутри помещений, так и на открытом воздухе электрических, телефонных, компьютерных, телевизионных сетей, кабелей охранной и пожарной сигнализаций, работающих при электрическом напряжении постоянного и переменного тока, величиной не более 1000 вольт, выполненных изолированными проводами, шнурами и кабелями.


Купить проводку в трубах недорого по цене производителя можно в нашем интернет магазине с доставкой по Москве и России.

Открытая проводка в стиле лофт с доставкой по России от компании Ретро-Вкус


Трубы из латуни и меди для открытотй проводки в стиле лофт. Используется в лофт интерьерах с выключателями из латуни и меди или керамическими выключателями под старину.

Изготавливается под заказ. Немного состаренный металл придает особую изюминку данной проводке.

Есть различный крепеж для труб, уголки, повороты, распределители и прочее.




Сортировка: Без сортировкиПопулярныеНовинкиСначала дешевлеСначала дорожеПо размеру скидкиВысокий рейтингНазванию, по возрастаниюНазванию, по убыванию

Всего найдено: 30

Трубки медные для проводки в стиле лофт

Трубки медные для проводки в стиле лофт

Трубки медные для проводки в стиле лофт

Держатель медный для труб проводки лофт 15мм с шурупом

Держатель медный для труб проводки лофт 16мм с шурупом

Держатель медный для труб проводки лофт 16мм

Заглушка для медных труб 15 мм

Заглушка для медных труб 16 мм

Соединительная муфта для труб 15мм

Соединительная муфта для труб 16мм

Соединительная муфта для труб 16мм

Угол медный под 90 градусов для труб 15мм

Угол медный под 90 градусов для труб 16мм

Угол медный под 90 градусов для труб 16мм

Угол медный под 90 градусов для труб 15мм в изделие

Тройник для соединения труб диаметром 15 мм

Тройник для соединения труб диаметром 16 мм

Тройник для соединения труб диаметром 16 мм

Трубы в стиле лофт

Сегодня проводка в трубах лофт – весьма популярное дизайнерское решение. И приобрести всё необходимое для его реализации можно у нас. Посетив наш каталог, вы найдёте большой ассортимент качественной продукции от известных брендов. На все представленные позиции интернет-магазин «Ретро-Вкус» установил разумные расценки.

Какие можно трубы в стиле лофт купить?

При обустройстве таких интерьеров открытая проводка в стиле лофт должна подчёркивать индустриальные элементы в оформлении помещения. Вот почему провода помещаются в специальные трубы. Так проводка остаётся на виду и в то же время выглядит очень декоративно и необычно.

Производятся элементы для электрокоммуникаций из разных материалов. Чаще всего открытая проводка лофт монтируется на основе труб из

  • меди,
  • латуни,
  • стали,
  • алюминия,
  • состаренного эбонита и пр.

Благодаря использованию таких материалов наружная проводка лофт идеально подойдёт для воплощения любого дизайнерского замысла. Для соединения прямых отрезков нужной длины используется целый ряд дополнительных элементов. И все они представлены в нашем каталоге.

Применение труб при обустройстве электрокоммуникаций обеспечивает целый ряд преимуществ. Помимо оригинального внешнего вида, к ним можно отнести высокую пожаробезопасность и защиту кабеля от металлических повреждений, простоту ремонта и перепланировки. Такая система может быть создана в сжатые сроки без потери качества монтажа.

Трубы в стиле лофт покупают в «Ретро-Вкус»

Поможет акцентировать внимание на старых промышленных элементах, создать необходимую атмосферу открытая проводка в стиле лофт. Используя представленные в нашем каталоге компоненты для электросистем, вы сможете добиться нужного эффекта.

Среди плюсов сотрудничества именно с нами можно выделить

  • превосходное качество продукции,
  • соответствие изделий современным стандартам безопасности,
  • оптимальные условия поставки.

Интернет-магазин «Ретро-Вкус» предлагает всё необходимое для обустройства открытой проводки. Мы уверены, вы не будете разочарованы сотрудничеством с нами.


Остались вопросы?

  • Звоните: 8-499-394-0588 / 8-925-619-6008
  • Пишите на почту: [email protected]
  • Общайтесь с нами через WatsApp: 8-925-619-6008

Мы работаем: Понедельник-Пятница с 9.15 до 17.45. Суббота и Воскресенье- выходной.

Заказы через сайт и ваши обращения на почту или в мессенджер принимаются круглосуточно!




ПВХ, ПНД, металлические (стальные, медные, оцинкованные), пластиковые, мягкие и жёсткие

Автор Виталий Варламов На чтение 9 мин. Просмотров 433 Опубликовано

Монтаж электропроводки в трубах широко используется на Западе и в Китае уже несколько десятилетий. В нашей стране эта технология, особенно в частном строительстве, только начинает осваиваться, но уже получила массу положительных отзывов от рядовых потребителей.

Электротехнические трубы — что это, назначение и преимущества

Прокладка электропроводки при помощи стальных труб

Трубы для электропроводки — это изделия из различных материалов, используемые для защиты электропровода от механических воздействий, сырости, низких температур и других неблагоприятных погодных условий.

Кроме защиты кабеля, использование их позволяет решить следующие проблемы:

  • Ремонт — при возникновении неполадок в электросети легче провести её диагностику и вывить проблему на конкретной линии. За счёт улучшенной изоляции и естественной вентиляции внутри трубы общее количество проблем снижается в несколько раз.
  • Безопасность — трубы из негорючих материалов позволяют проложить электропроводку в деревянных домах и других строениях с высокой конструктивной пожарной опасностью.
  • Срок службы — устойчивость к агрессивным воздействиям, дополнительный слой изоляции и другие факторы позволяют добиться более высокой целостности материала на протяжении нескольких десятилетий.

Необходимость применения определяется проектом и техническими условиями, в которых будет эксплуатироваться электросеть. Например, в панельных домах вся электрическая проводка располагается в трубах из пластика. Материал необходимой длины закладывается в опалубку при изготовлении панели. Электриками остаётся только проложить провод в уже готовом кабель-канале.

Виды труб для электропроводки

Для защиты и изоляции электропроводки используются гладкие, гофрированные и армированные типы из различных материалов: сталь, оцинкованный металл, медь, ПВХ, ПНД. Каждая разновидность имеет свои преимущества, недостатки и сферу применения, которые учитываются при проектировании коммуникаций.

Стальная

Стальная труба для элетропроводки и схема вывода к распределительной коробке

Тонкостенные и гофрированные трубы из металла для прокладки электропроводки. Для производства тонкостенных используется малоуглеродистая сталь марки SUS 304L с примесью хрома и никеля. Высокое содержание хрома (18%) даёт возможность стали активно сопротивляться процесса коррозии, при этом сохраняя достаточную пластичность.

В условиях с постоянной высокой влажностью и сыростью используется аналогичная по составу оцинкованная труба. Оцинковка выполняется как внутри, так и снаружи изделия, включая сварной шов. Сгибание её до 2,5 см производится обычным ручным трубогибом.

Технические характеристики тонкостенных труб регламентируются стандартом. В Америке и Китае принят международный стандарт EMT. В России производство прямошовных стальных электросварных труб регламентировано ГОСТом под No 10704–91. Характеристики материалов, изготовленных по стандарту EMT, можно увидеть на фото ниже.

Гибкая стальная гофрированная труба — это изделие цилиндрической формы переменного диаметра. Разработана в Японии более 20 лет назад в качестве изделия, имеющего свободную гибкость и подвижность при высокой сейсмической активности.

Характеристики оцинкованной трубы для монтажа электропроводки

В настоящее время применяется в условиях, когда требуется нержавейка, способная выдержать многократные изгибы без изменения внутреннего диаметра и нарушения целостности.

Основная сфера их применения — монтаж электропроводки в деревянных домах, типовых квартирах с деревянными межэтажными перекрытиями и других строениях из дерева, а также сырых помещениях с химически активной средой. Металл обеспечивает высокую безопасность коммуникаций при их прокладке в непосредственной близости от горючих материалов.

Медная

Электротехническая труба из меди для монтажа проводки

Медные и латунные изделия для прокладки электропроводки выпускаются в виде тонкостенных трубок, распаячнных коробок, уголков 90o, соединительных втулок, креплений и т. д.

Используются при монтаже проводки открытого и скрытого типа в строениях, где предъявляются повышенные требования безопасности: деревянные дома, общественные места, музеи, библиотеки, лёгкая и средняя промышленность.

При сравнении с обычной сталью медь имеет целый ряд преимуществ:

  • Долговечность — медь и латунь не подвержены процессам коррозии, что даёт возможность использовать их в условиях с постоянной влажностью более 70%.
  • Монтаж — медь является очень мягким и гибким материалом, что увеличивает скорость прокладки коммуникаций.
  • Декоративность — отполированная или искусственно состаренная медь обладает высокими декоративными качествами.

В силу своей высокой стоимости медные трубы не получили широкого распространения. Чаще всего применяются только в определённые условиях, когда требуются изделия, отвечающие современным нормам безопасности в сочетании с высокими декоративными качествами.

Пластиковая

Жестка элетротехническая труба из пластика для проводки и ее характристики

Бесшовные гладкостенные пластиковые трубы являются наиболее популярным решением при скрытом монтаже электропроводки. Преимущественно используются в условиях, где требуется повышенная стойкость к механическим воздействиям и влажности, а также при изоляции оборудования, работающего при напряжении до 1000 В.

Среди других их особенностей можно выделить:

  • Удобство монтажа — для прокладки не требуется сварочный аппарат и другое сложное оборудование. При монтаже используются различные доборные элементы, что ускоряет процесс монтажных работ.
  • Стойкость — пластик не подвержен коррозии и стойко переносит воздействие агрессивной среды. Такой тип разрешено применять при монтаже проводки в земле и воде.
  • Небольшая масса — лёгкость изделий облегчает процесс транспортировка и укладки, особенно при строительстве многоквартирных домов и общественный помещений.
  • Срок службы — большинство производителей даёт гарантию на свою продукцию от 5 до 15 лет. Средний срок эксплуатации пластиковых труб при условии качественного монтажа не менее 25 лет.

Для изготовления пластиковых электротехнических труб применяется ПВХ и ПНД. Тонкостенные ПВХ трубы изготавливаются из негорючего поливинилхлорида. Имеют высокую механическую прочность, минимальное расширение в ходе эксплуатации, большой выбор диаметров, монтажных переходников и другой фурнитуры.

Электротехнические ПНД трубы изготавливаются из полиэтилена высокого давления. Изделия отличаются высокой стойкостью к процессам коррозии и гниения, не боятся высокой влажности и агрессивных воздействий внешней среды.

При капитальном ремонте или прокладке новой проводки внутри здания преимущественно применяются поливинилхлоридные трубы. Они имеют небольшую толщину стенок и оптимальное соотношение технических характеристик, что даёт возможность их применения в условиях постоянного контакта с силовым кабелем. В случае прокладки электропроводки на открытом воздухе и в помещениях с высокой влажностью следует использовать полиэтиленовые трубы.

Гибкая гофрированная

Гофрированная ПВХ труба для электропроводки

Электротехническая пластиковая гофра изготавливается из негорючего полимерного композита. Гофра имеет переменное сечение за счёт чередования участков трубы, имеющих различный диаметр. Участки с тонкими стенками отвечают за гибкость и эластичность изделия, а толстостенные — за жёсткость и стойкость к ударной нагрузке.

Гофрированные трубы чаще всего используются для внутренних работ при монтаже проводки из слабогорючего кабеля в помещениях со сложной планировкой. Максимальное напряжение сети не более 1000 В. Не рекомендуется использовать гофру на открытом воздухе и в помещениях, где возможно попадание прямых солнечных лучей.

По степени нагрузки различают следующие типы:

  • лёгкие — предусматривается нагрузка не более 350 H на 5 см. Применяются при монтаже коммуникаций по открытым участкам потолка, фальшполу и стенам.
  • тяжёлые — предельно допустимая нагрузка не более 750 H на 5 см. Применяются для монтажа и изоляции электропроводки под бетонным слоем.
  • сверхтяжёлые — допускается нагрузка не более 1250 H на 5 см. Применяются для укладки коммуникаций в общественных местах с высокими требованиями безопасности.

Такой материал комплектуется специальной протяжкой — это стальная проволока сечением до 1 мм, используемая для быстрого вытягивания кабеля. На конец протяжки фиксируют силовой кабель и вытягивают с обратной стороны. Это позволяет сократить время монтажа до трёх раз.

Декоративные виды

Под декоративными трубами для электропроводки подразумевают тонкостенные материалы стандарта EMT из меди, латуни и оцинкованной стали. В основном используются при отделке внутренних помещений и интерьеров в стиле «Лофт».

Среди отечественных производителей материалов с высокими декоративными качествами можно отметить фирму «ЭМ-Т». В их каталоге представлен широкий выбор самих труб, соединительных фитингов, муфт и других монтажных элементов.

Трубы для монтажа электропроводки в земле

Двустенные электротехнические трубы из полиэтилена низкой плотности

Ранее при монтаже электропроводки в земле для её изоляции применялись металлические и асбестоцементные трубы. Изделия имели высокий вес, механическую прочность и устойчивость к коррозии, но плохо выдерживали условия при постоянной высокой температуре, а также резкое понижение или повышение температурного режима.

Сейчас при монтаже коммуникаций в безвоздушной среде используются жёсткие и гибкие двустенные трубы. Для их производства используется полиэтилен низкого давления.

Среди преимуществ двустенных труб можно выделить следующее:

  • Надёжность — срок службы кабель канала и кабельной трассы составляет более 50 лет.
  • Прочность — двустенные трубы обладают высокой сейсмостойкостью, не боятся влаги, имеют повышенную стойкость к ударной и механической нагрузке.
  • Монтаж — помимо труб производители предлагают широкой выбор доборных элементов и аксессуаров, упрощающих процесс монтажа.
  • Жёсткие двустенные гофрированные трубы имеют повышенную прочность и надёжность. Используются при прокладке силового кабеля и коммуникаций большого диаметра на участках с высокой динамической нагрузкой.

Гибкие двустенные электротехнические трубы имеют повышенную кольцевую жёсткость, стойкость к механической нагрузке и агрессивной окружающей среде. Гибкость этого материала дает возможность прокладки кабельной трассы на сложных участках с большим количеством препятствий.

Регламентирующие документы

Характеристики медной декоративной трубы и доборных элементов для электропроводки

Технология электромонтажных работ регламентируется единым сводом строительных норм и правил, которые обязательны к выполнению для любой организации, производства или ведомства.

В качестве регламентирующих документов выступают следующие положения:

  1. ПУЭ (издание No7) – правила устройства электроустановок для новых и реконструируемых зданий с оборудование, работающим при напряжении до 500 кВт.
  2. СНиП (2.08.01–89, 2.09.04–87) – нормативные акты, предписывающие общие положения, нормы проектирования, правила монтажа и приёма работ.
  3. ПТБ (153–34.0–03.150) – правила безопасности при проведении электромонтажных отладочных работ.

Производство стальных электротехнических труб регламентируется ГОСТом под No 10704–91, 10706–76 и международным стандартом CEI EN под No 50086–1. ГОСТ содержит полный перечень характеристик и технических требований к изделию.

Технические и эксплуатационные характеристики жёстких гладких труб из ПВХ регламентируются межгосударственным стандартом, принятым в 2014 году — ГОСТ 32126.1–2013. Старый ГОСТ 50827–95 более не действует.

Видео по теме: элетромонтаж в типовой квартире

Изоляция электропроводки посредством электротехнических труб — это современная и простая технология. При качественной планировке электросети их использование сводит риск возникновения серьёзных проблем к минимуму. Это актуально для частного строительства, где основным материалов для изготовления является древесина.

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования. Оцените статью: Поделитесь с друзьями!

Прокладка защитных труб для электропроводки. shop220.ru

Очень часто проложенная открыто электропроводка нуждается в защите. Почему возникает такая необходимость? Электропроводка может проходить в помещениях с агрессивной средой, которая может повредить, как изоляцию проводки, так и сам провод. Часто в помещениях (обычно это производственные цеха) возможно механическое повреждение электропроводки.  Она может проходить во взрывопожарных опасных помещениях, что в случае повреждений проводки, может привести к печальным последствиям.

  Чтобы подобного не происходило, электропроводку заключают в защитные трубы. Трубы для защиты электропроводки применяются в зависимости от степени опасности нарушения целостности. Чаще всего для защиты применяются стальные трубы. Трубы подразделяются на три группы. Чаще всего используются водо-газопроводные. Применяются также специальные тонкостенные стальные трубы, и также электросварные стальные.

  При укладке стальных защитных труб, необходимо провести комплекс специальных мероприятий. Необходимо внутреннюю поверхность защитных труб очистить от ржавчины и мусора, после чего желательно провести окраску, как наружной, так и внутренней поверхностей (покраска осуществляется специальными битумными лаками). Если для защиты электропроводки применяются оцинкованные трубы, то покраску производить нет необходимости.

  Обычно, заготовка труб и их обработка перед применением производятся централизованно, а после подготовленные трубы комплектуются в пакеты.  Доставленные к месту своего монтажа, трубы укладываются готовыми узлами, после чего производится затяжка в них электропроводов.

  Соединение защитных трубопроводов производится специальными соединительными муфтами (соединение резьбовое). В качестве уплотнителя применяются, как фторопластовые ленты, так и пакля на сурике. Фиксация труб к строительным конструкциям производится при помощи специальных скоб.  Недопустимо закрепление стальных труб к конструкциям с помощью сварки. При затяжке в трубы электрических проводов, во избежание повреждения изоляции, в стальные трубы устанавливаются специальные втулки из пластмасс.

  В трубы вдувается тальк, что значительно облегчает протягивание электрических проводов. Перед затяжкой в трубу (обязательно) закладывают стальную проволоку, которая служит для протяжки провода. Если трубы расположены вертикально, то затяжка производится снизу-вверх. Разветвления электропроводки производится в специальных кабельных коробках. В обязательном порядке производится заземление защитных трубопроводов (требования ПУЭ).

  Для защиты электропроводки возможно применение также неметаллических труб (полиэтиленовых, полипропиленовых). Принцип устройства защиты такой же, как при применении металлических аналогов. Но в местах, где есть возможность повреждений защитных труб, предусматривается защита, чаще всего металлические трубы.

7 типов электропроводки

Термин «электрический кабелепровод» относится к прочным трубам или другим типам кожуха, используемым для защиты и обеспечения маршрута для отдельных проводников электропроводки. Кабелепровод обычно требуется там, где проводка обнажена или может быть повреждена. Трубопровод может быть выполнен из металла или пластика и может быть жестким или гибким. Все кабелепроводы устанавливаются с совместимыми фитингами (муфтами, коленами, соединителями) и электрическими коробками, обычно сделанными из того же или подобного материала.Кабелепровод должен быть установлен в соответствии с Национальными электротехническими правилами (NEC) и всеми применимыми местными правилами.

Существует семь различных типов кабелепроводов, обычно используемых в жилых и коммерческих помещениях.

Жесткий металлический кабелепровод - RMC и IMC

Жесткий металлический кабелепровод, или RMC, представляет собой усиленную оцинкованную стальную трубу, которая устанавливается с помощью резьбовых фитингов. Обычно он используется на открытом воздухе для защиты от повреждений, а также может служить структурной опорой для электрических кабелей, панелей и другого оборудования.RMC продается длиной 10 и 20 футов и имеет резьбу на обоих концах.

Промежуточный металлический кабелепровод, или IMC, представляет собой более тонкую и легкую версию жесткого металлического кабелепровода, одобренный для использования во всех тех же приложениях, что и RMC. Поскольку IMC легче и проще в эксплуатации, чем RMC, он чаще встречается в новом строительстве.

Электрические металлические трубки — EMT

Другим примером жесткого электрического кабелепровода является EMT (электрические металлические трубы), которые чаще всего изготавливаются из оцинкованной стали, но также могут быть из алюминия. EMT также называют «тонкостенным» трубопроводом, потому что он тонкий и легкий, особенно по сравнению с RMC. EMT является жестким, но его можно согнуть с помощью простого инструмента, называемого трубогибом.

EMT устанавливается с помощью муфт и фитингов, которые фиксируются установочными винтами или зажимами компрессионного типа. Сама трубка не имеет резьбы, как у RMC и IMC. Общие размеры EMT включают 1/2 дюйма, 3/4 дюйма и 1 дюйм. Он обычно используется для прокладки открытой внутренней проводки в жилом и легком коммерческом строительстве.При установке на открытом воздухе в незащищенных местах он должен быть собран со специальной водонепроницаемой арматурой.

Электрические неметаллические трубки - ENT

Электрические неметаллические трубки (ЛОР) - это гибкие гофрированные пластиковые трубки, устойчивые к воздействию влаги и огнестойкости. Легко изгибается и устанавливается с помощью защелкивающейся или клееной пластмассовой фурнитуры. В отличие от EMT, неметаллические трубки нельзя устанавливать в открытых местах, поэтому их обычно используют внутри стен. Помимо установки в стандартных деревянных или металлических каркасных стенах, ЛОР может быть установлен внутри бетонных блочных конструкций и может быть покрыт бетоном.Из-за синего цвета одной распространенной марки этого трубопровода, ЛОР получил прозвище «трубка смурфа », в честь персонажей мультфильма «Смурфики».

Гибкий металлический трубопровод - FMC и LFMC

Гибкий металлический трубопровод (FMC) также называют «Гринфилд» по имени его изобретателя. Он имеет спиральную конструкцию, что делает его гибким, поэтому он может проникать сквозь стены и другие конструкции. Стандартный FMC используется в сухих помещениях, часто для коротких пробегов между стенной коробкой и двигателем или стационарным прибором, например, мусоропроводом.Взаимодействие с другими людьми

Водонепроницаемый гибкий металлический трубопровод (LFMC) - это особый тип гибкого металлического трубопровода с пластиковым покрытием, который используется с герметичными фитингами для обеспечения водонепроницаемости. Он обычно используется с наружным оборудованием, например, с кондиционерами.

Жесткий трубопровод из ПВХ

Жесткий поливинилхлорид (ПВХ) похож на пластиковую водопроводную трубу и устанавливается с помощью пластиковых фитингов, которые приклеиваются на место. Его можно согнуть после нагревания в переносном обогревателе.Поскольку трубопроводы и фитинги склеены вместе, узлы трубопроводов могут быть водонепроницаемыми, что делает ПВХ пригодным для прямого закапывания в землю во многих случаях. Также допускается в агрессивных средах.

electric - Почему к этой водопроводной трубе прикреплен медный провод?

Похоже, вы нашли заземляющий провод. Это будет одиночный провод, обычно многожильный провод из меди или алюминия, прикрепленный к трубе. Может или не может быть в канале.Если вы можете следить за проводом, вы можете обнаружить, что он используется для устранения разрыва электросети в водопроводе (вы увидите это на своем основном счетчике воды) или для подключения заземления к другому элементу оборудования (например, к телефону). оконечная коробка).

Для заземления вашей основной сервисной панели панель обычно подключается к водопроводу, если эта труба металлическая. Обычно это делается внутри дома, особенно в старых домах. Если ваша линия водоснабжения пластиковая, у вас будет заземление с помощью других средств, таких как заземляющие штыри, проложенные снаружи или через цокольный этаж.

Нет вероятной опасности намочить заземляющий провод один или два раза. Если вы обнаружили утечку на трубе и действительно сужаете точное место, оставьте электричество включенным, если не ожидаете, что вода достигнет каких-либо электрических частей, по которым протекает ток - выключателей, розеток, ламп и т. Д. Вы можете безопасно прикасаться к заземляющему проводнику, влажному или сухому, при условии, что вы не прикасаетесь к проводнику с током. НИКОГДА не прикасайтесь к проводнику под напряжением, потому что вы часто касаетесь земли (осветительные приборы, ванны, пол), потому что ток стремится к земле, и потому что, если путь к земле проходит через ваше тело, вы будете очень плохого дня.

Если бы у меня было приблизительное представление о месте утечки, и я не думал, что существует серьезный риск попадания воды или разбрызгивания на электрическую часть, находящуюся под напряжением, я бы, вероятно, оставил электричество включенным. Меньше шансов столкнуться с чем-то или споткнуться, и это хорошо.

Если вы не уверены, возьмите бесконтактный тестер напряжения и проверьте, есть ли проводка под напряжением возле трубы.

Электролиз медных труб и рассеянный электрический ток: Убийцы водопровода

Электролиз трубы часто происходит, когда паразитный постоянный ток (DC) электричества вызывает разложение трубы.Однако электролиз медных труб потенциально может быть вызван многими современными приборами. Современные приборы, как правило, полагаются на твердотельные электронные системы. Например, даже небольшой фен может создавать огромное количество постоянного тока. Этот постоянный ток затем может быть пропущен через заземляющий провод в водопроводной сети и распределен случайным образом под землей. Поскольку медь является отличным проводником электричества, она будет притягивать любой из этих паразитных постоянных электрических токов поблизости.

Соединение разнородных металлов также вызывает электролиз

Соприкосновение разнородных металлов также может создавать эту проблему. Вот почему важно следить за тем, чтобы другие непохожие металлы, например оцинкованные трубы, не соприкасались с вашими медными трубами. Что-то простое, например, заброшенный гвоздь в почву или в воздуховод в вашем доме, может вызвать электролиз, если он коснется ваших медных труб! Электролиз медных труб также происходит с оцинкованными трубами, это также известно как гальваническое воздействие.

Итак, как вы узнаете, страдают ли ваши медные трубы от электролиза медных труб? Ваша медная труба станет зеленой и начнет проявлять точечную коррозию. Повреждения от электролиза медных труб тоже не заставят себя долго ждать. Уже через год ваши недавно проложенные трубы могут начать протекать.

Медь удалена с стройплощадки в Бруклине

Где чаще всего встречаются паразитные электрические токи? Блуждающие токи наиболее часто встречаются в водопроводных трубах в непосредственной близости от железнодорожных путей.Второе распространенное место - это системы катодной защиты, обычно используемые для защиты газовых магистралей. Однако паразитные электрические токи могут возникать практически везде, где металлические водопроводные трубы сосуществуют с электрической системой.

На каких участках происходит электролиз водопровода?

Исторически сложилось так, что электролиз медных труб был проблемой в некоторых районах города из-за постоянного тока, используемого системой метро MTA. Утечки из поездов пробиваются сквозь почву к ближайшим трубам.Переменный ток (AC), используемый в домах и на предприятиях, не представляет такой же опасности для труб. В некоторых задокументированных случаях повреждение подземных коммуникаций также может вызвать электролиз труб. В примере ниже, подрядчик по водопроводу фактически создал условия для электролиза трубы, выполнив неправильный монтаж.

Однако электролиз, атакующий водопроводные сети, теперь появляется по всему мегаполису Нью-Йорка. Недавние исследования, похоже, указывают на то, что твердотельные приборы могут создавать серию водопроводов, разрушенных электролизом во многих районах.Но независимо от истинной причины, резкое увеличение в результате вода залогового удержания разрывы неоспоримо.

Случай подземного электролиза медных труб в Бруклине

Электролиз труб иногда может быть проблемой, созданной нами самими, как показала недавняя работа в Бруклине. Существующая система водоснабжения на этом участке была заменена менее трех лет назад. Тем не менее, этот относительно новый медный водопровод явно стал жертвой электролиза трубы. К несчастью для владельца собственности, предыдущий подрядчик по водопроводу не выполнил работы в соответствии с правилами и фактически повредил подземные электрические коммуникации во время их установки.

Неисправная магистраль установлена ​​через ряд каналов

Вместо того, чтобы тщательно обнажать подземные коммуникации или прокладывать медную магистраль на соответствующей глубине, линию проложили на глубине 2 фута. Затем его продавили через электрические каналы. В результате были повреждены защитные проходы для каналов, и электричество проникло в землю. Поскольку медная линия была в непосредственной близости, электричество стало протекать через медную водопроводную магистраль. Излишне говорить, что медная водопроводная трубка K не предназначена для пропускания постоянного электрического тока.Таким образом, менее чем за три года в линии возникла утечка и возникли серьезные изъяны из-за электролиза трубы.

Фактическая негерметичность водопровода

Новая установка, выполненная Балканской канализационной и водопроводной службой, была сделана более чем на 2 фута глубже, чем предыдущая установка, и на глубине более 4 футов. Которая находилась значительно ниже линий электропередач и вне зоны досягаемости блуждающего тока. Эта конкретная замена водопроводной магистрали в Бруклине стала подтверждением важности выбора правильного подрядчика водоснабжения для выполнения установки.В качестве дополнительного спокойствия клиент получил безоговорочную десятилетнюю гарантию.

Два основных решения для предотвращения электролиза медных труб

Есть два основных решения, позволяющих предотвратить повреждение вашей водопроводной сети паразитным электрическим током. Один из них - использование диэлектрических муфт; но технически не разрешено во многих областях (включая Нью-Йорк). Другой метод заключается в том, чтобы полностью закрыть медную водопроводную трубу ПВХ-пластиком (или другой подходящей пластиковой трубкой) и обернуть одобренной лентой те участки медной трубки, которые нельзя установить внутри пластика.

Диэлектрические муфты прерывают ток электричества

Установка диэлектрических муфт в точках соединения на линии водоснабжения должна обеспечить необходимый разрыв цепи для их защиты. Однако диэлектрические муфты после установки препятствуют тому, чтобы ваша водопроводная линия использовалась в качестве заземления для ваших электрических сетей. В Нью-Йорке в соответствии с электрическими правилами прямо требуется, чтобы линия водоснабжения действовала в качестве вторичного заземления. Следовательно, использование диэлектрических муфт в Нью-Йорке запрещено с технической точки зрения.

Следует отметить, что Американская ассоциация водопроводных сооружений (AWWA) более 20 лет назад издала политику, рекомендующую изолировать металлические водопроводные линии от металлических магистралей (например, от газовых магистралей). AWWA также посоветовал отказаться от часто необходимой практики заземления линий электроснабжения на линии водоснабжения внутри зданий. Тем не менее, в большинстве случаев при прокладке водопроводной линии необходимо соблюдать вторую меру предосторожности. Фактически, второй вариант, описанный ниже, является предпочтительным.

диэлектрическая муфта

Установите медные водопроводы через пластиковую втулку, например ПВХ

Более предпочтительный вариант обычно выполняется путем установки медной трубки внутри пластиковой трубки большего диаметра. Подобно медной электропроводке, он изолирует медь K. Только вместо того, чтобы защитить вас от поражения электрическим током, он защищает медь от воздействия электрического тока. Это нужно доверить опытному и лицензированному специалисту.

Если обнажить хотя бы один небольшой кусок меди, это фактически ускорит выход из строя вашей водопровода.Если обнажить только крошечный кусочек меди, посторонний электрический ток будет сосредоточен на этом кусочке меди. Электролиз медных труб и выход из строя водопровода может произойти всего за пару месяцев.

Тщательно выбирайте подрядчика по водопроводу

Если вы живете в одном из этих уязвимых районов, важно, чтобы вы выбрали лицензированного сантехнического подрядчика, который разбирается в электролизе медных труб: его причинах, профилактике и лечении. Очень важно, чтобы любой подрядчик предпринял надлежащие и задокументированные меры для предотвращения повторного электролиза труб.Повреждения в результате электролиза трубы обычно исключаются из любой гарантии, поэтому наем надежного и знающего специалиста жизненно важен. Работа на водопроводных трубах, подверженных воздействию паразитных электрических токов, также представляет опасность для рабочих. Если не будут приняты меры предосторожности, рабочие могут подвергнуться поражению электрическим током. Еще одна причина нанимать только опытных и лицензированных сантехников.

Если вы подозреваете, что ваши медные трубы страдают от электролиза медных труб, обратитесь в Балканскую канализационную и водопроводную службу.Мы гарантируем, что ваша проблема будет решена и останется исправленной.

Различия между электротехническим и водопроводным ПВХ

Эта запись была опубликована 16 апреля 2020 г. пользователем korey.

Поливинилхлорид (ПВХ) - это смесь пластика и винила, которая используется для изготовления труб из ПВХ. Эти популярные типы труб обычно используются в сантехнике как альтернатива более дорогим медным трубам. ПВХ также используется для изготовления кабелепроводов. Хотя обычный ПВХ и ПВХ для электропроводки изготовлены из одного и того же типа пластика, это не одно и то же, и их нельзя использовать для одних и тех же целей.Каждый из них следует использовать только по назначению, а не взаимозаменяемо.

Давайте взглянем на пять основных различий между водопроводом из ПВХ и кабельным каналом из ПВХ.

Чем отличаются трубы из ПВХ и трубопровод из ПВХ

Ниже приведены пять основных отличий ПВХ от ПВХ для трубопроводов:

Испытано на давление

Одно из самых больших различий между водопроводной трубой из ПВХ (здесь) и электропроводкой из ПВХ состоит в том, что трубы из ПВХ проходят испытания под давлением, а трубы из ПВХ - нет. Это означает, что трубы из ПВХ и трубы из ПВХ не могут быть взаимозаменяемыми. Поскольку водопроводные трубопроводные системы должны быть способны выдерживать давление воды, чтобы быть эффективными и работать должным образом, необходимо использовать трубы, которые прошли испытания и рассчитаны на давление. Номинальное давление указано на сантехнической трубе из ПВХ. Трубы из ПВХ не одобрены для использования в сантехнике, потому что они не проходят испытания под давлением, что увеличивает вероятность протечки.

Толщина стенки

Еще одно различие между трубой из ПВХ и трубой из ПВХ заключается в толщине стенки трубы.Стенка водопроводной трубы из ПВХ обычно толще стенки трубы из ПВХ. Поскольку водопроводный ПВХ используется в тех случаях, когда необходимо учитывать давление, дополнительная толщина гарантирует, что труба будет достаточно прочной, чтобы противостоять изгибу, и что она останется неповрежденной и неповрежденной. Трубопровод из ПВХ не должен выдерживать такое большое давление, поэтому он не имеет толстых стенок - это просто не было бы экономически выгодной конструкцией для производителей.

Цвет

Самая заметная разница между обычным ПВХ и электрическим ПВХ - это цвет труб.Труба из ПВХ, которая используется для водопровода, обычно белого цвета, в то время как ПВХ для электропроводки обычно серого цвета. Это стандартные цвета, но вы можете найти ПВХ, в который в процессе производства были добавлены химические добавки для создания труб разного цвета. Имейте в виду, что ПВХ-трубопроводы Schedule 80 также серого цвета, как и трубопроводы из ПВХ, но Schedule 80 - это водопроводные трубы, похожие на белые ПВХ-трубы Schedule 40. Поэтому трубы Schedule 80 не следует использовать в качестве кабелепровода.

Если вам интересно узнать больше о различиях между Сантехническими трубами из ПВХ Списка 40 и Списка 80, прочтите наш пост здесь.

Всепогодные испытания

Сантехнический ПВХ чаще всего располагается в помещении или под землей, поэтому он не рассчитан на воздействие ультрафиолета. Фактически, ультрафиолетовые лучи вредны для этого типа ПВХ, что делает его непригодным для использования на крышах или в местах, где он может подвергаться воздействию погодных условий. При обнажении он может стать хрупким и потрескаться. С другой стороны, ПВХ для электропроводки протестирован и рассчитан на воздействие УФ-излучения, что означает, что он подходит для наружной гидроизоляции, когда электрические кабели необходимо прокладывать по крышам или по сторонам зданий.

Приложения

Все вышеперечисленные различия указывают на то, что, хотя водопроводная труба из ПВХ и электропроводка из ПВХ схожи, они не подходят друг другу. Они были изготовлены для различных целей.

Труба ПВХ

предназначена для использования в водопроводных сетях, поэтому она проходит испытания под давлением. Он подходит для использования в канализационных, водопроводных и вентиляционных системах. Вы также можете найти трубы из ПВХ, используемые в канализационных системах.Его не следует использовать в местах, где он будет подвергаться воздействию элементов, поскольку он не имеет УФ-защиты и может быть поврежден.

Электропроводка из ПВХ. Основное назначение ПВХ - использование в электрических системах в качестве корпуса для электрических проводов или кабелей. Трубы из ПВХ часто используются в подземных и влажных помещениях, где необходимо защитить электрические кабели. Поскольку он протестирован и сертифицирован на УФ-излучение, его можно использовать в местах, где он будет подвергаться воздействию УФ-лучей. Чтобы узнать больше о воздействии солнца на трубы из ПВХ, прочтите этот пост.

Сантехнические и электрические трубопроводы Трубопроводы из ПВХ: прочные и надежные изделия

Как водопроводный ПВХ, так и трубопроводный ПВХ - отличные варианты для использования в доме или в коммерческих целях. Они долговечны, универсальны и экономичны в использовании. Однако важно использовать их так, как они были созданы. Обычные трубы из ПВХ не следует использовать в электрических системах, а трубы из ПВХ не подходят для водопровода. Но при правильном использовании они одновременно эффективны и надежны.

Практика хорошего заземления и соединения домашней электропроводки

Соединение и заземление

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами кодов. Это влечет за собой две задачи: Во-первых, металлические трубы для воды и газа должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.

Хорошая практика для заземления и подключения домашней электропроводки (фото предоставлено: Inspectionnews.net)

Во-вторых, главная электрическая панель должна быть заземлена на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю рядом с фундаментом вашего дома. .

Хотя система трубопроводов соединена с землей через вашу главную электрическую сервисную панель, заземление панели и соединение трубопроводов не связаны с функцией . Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Провода, которыми соединяются ваши металлические трубы, являются профилактическими, и они становятся важными только в том маловероятном случае, когда электрический проводник возбуждает напряжение в трубе.В этом случае правильное соединение трубопроводной системы гарантирует, что ток не останется в системе, что может привести к поражению электрическим током любого, кто прикоснется к какой-либо части системы, например, к ручке крана.

Склеивание на водонагревателе выполняется относительно эффективно, так как газопровод и водопровод обычно там.

Газовая труба в старых домах обычно стальная или медная. Место соединения этих труб может быть в любом доступном месте, например, у водонагревателя или газового счетчика.Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированной трубкой из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, через которую газопровод входит в дом. Это потому, что молния может пробить дыры в CSST, вызывая утечку газа.

Пара металлических стержней заземления длиной 8 футов вбивается в землю рядом с вашим домом, чтобы обеспечить заземление для вашей домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Step # 1

Определите номинальную силу тока вашей электросети, посмотрев на ваши главные выключатели.Сила тока системы (обычно 100 или 200 ампер) определяет требуемый калибр заземляющего провода, который вам нужен. # 4 медного провода достаточно для работы не более 200 ампер .

Меньшие и менее дорогие медные провода разрешены для обслуживания от 100 до 175 ампер . Проконсультируйтесь со своим электриком, если вы хотите использовать провод меньше №4.

Определите номинальную силу тока

Шаг № 2

Пропустите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас есть водонагреватель, работающий на газе) до точки выхода, где провод можно прикрепить к заземляющему проводу. что ведет к внешним заземляющим электродам. Это часто делается на панели обслуживания.

Проложите этот провод так же, как и любой другой кабель, оставив примерно от 6 до 8 футов провода на водонагревателе . Если вы пропустите этот провод через балки потолка, просверлите отверстие 1⁄2 дюйма как можно ближе к центру, чтобы не ослабить балку. Скрепите провод через каждые 2 фута, если проводите его параллельно балкам.

Пропустите соединительный провод

Шаг № 3

Установите зажимы заземления на каждую трубу (горячее водоснабжение, холодное водоснабжение, газ), примерно в футе над водонагревателем.Не устанавливайте зажимы рядом с штуцером или коленом, потому что затягивание зажимов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или других загрязнений, которые могут помешать хорошему чистому соединению.

Не перетягивайте зажимы. Используйте зажимы, совместимые с трубой, во избежание коррозии. Используйте медные или латунные зажимы на медной трубе. Используйте латунные или стальные зажимы на стальной трубе.

Установите зажимы заземления труб.

Шаг № 4

Пропустите заземляющий провод через каждое отверстие зажима для провода, а затем затяните зажимы на проводе. Не обрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите провод заземления

Шаг № 5

На панели выключите главный выключатель. Откройте крышку, открутив винты, и отложите крышку в сторону. Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Обычно вам приходится выбивать заглушку из этого отверстия, поместив на нее отвертку с внешней стороны и постучав молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в середине панели или какими-либо клеммами нагрузки на выключателях .

Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Шаг № 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления. Эти отверстия достаточно большие, чтобы вместить до # 4 AWG провода , но иногда это может быть сложно. Если у вас возникли проблемы с проталкиванием проволоки, обрежьте ее конец и попробуйте использовать чистый отрезанный кусок.Закрепите установочный винт на проушине.

Установите крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления.

Советы по заземлению главной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве субпанелей. Шину заземления следует подключить к шкафу подпанели.

Нейтральную шину не следует подключать к шкафу дополнительной панели.

Наконечник №1 для заземления главной сервисной панели

Металлический кабелепровод должен быть физически и электрически подсоединен к шкафу панели. В некоторых случаях может потребоваться соединительная втулка, когда выбивка не устранена полностью.

Совет № 2 для заземления главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является важной частью системы заземления. Его основная функция - создать путь к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы обновите свою электрическую службу , вам, вероятно, потребуется обновить заземляющий провод и стержни, чтобы они соответствовали коду .

Примечание! В разных муниципалитетах разные требования к заземлению, поэтому обязательно проверьте их, прежде чем пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что в месте установки заземляющих стержней нет никаких подземных коммуникаций.


Тренируйте своих нарушителей!

Ваши выключатели (включая главный) следует «проверять» один раз в год, чтобы обеспечить надлежащую механическую работу. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения - летнее время, когда вам все равно придется сбросить все часы.


Как установить систему заземляющих электродов

Шаг № 1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8 ″ и длиной 8 футов . У заземляющих стержней на одном конце есть забивная точка, а на другом конце - ударная поверхность.

Начните с покупки двух стальных заземляющих стержней с медным покрытием.

Шаг № 2

Просверлите отверстие 5⁄16 ″ в балке обода вашего дома , как можно ближе к главной панели обслуживания снаружи дома выше уровень земли не менее 6 ″ .

Просверлите 5⁄16 ″ отверстие в балке обода вашего дома

Step # 3

Примерно в футе от фундамента дома забейте один стержень заземления в землю с помощью пятифунтовой булавы . Если вы натолкнетесь на камень или другое препятствие, вы можете стучать по заземляющему стержню под углом, если он не превышает 45 °.

Двигайтесь до только 3 или 4 дюйма стержня над землей . Отмерьте не менее в 6 футах от первого стержня заземления и забейте еще один.

Примерно в футе от фундамента дома воткните один стержень заземления в землю с помощью пятифунтовой булавы.

Шаг № 4

Проведите неизолированный медный провод № 4 от шины заземления на главной панели обслуживания через отверстие в корпусе. балки обода и снаружи дома, оставив достаточно провода для соединения двух заземляющих стержней.

Проложите неизолированный медный провод №4 от шины заземления на главной сервисной панели.

Шаг №5

С помощью латунного зажима, обычно называемого желудь, подсоедините провод к первому заземляющему стержню, натягивая провод, чтобы не провисать. существует . Продолжайте тянуть за провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

С помощью латунного зажима, обычно называемого желудь, подсоедините провод к первому заземляющему стержню.

Шаг № 6

Соедините второй заземляющий стержень с другим стержнем с неразрезанным заземляющим проводом, предварительно протянутым через первый стержень заземления.Обрежьте лишнюю проволоку.

Соедините второй заземляющий стержень с другим желудь с неразрезанным заземляющим проводом.

Шаг № 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой молоты. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забейте каждую удочку молотком до тех пор, пока вершина удочки не окажется на несколько дюймов ниже уровня земли.

Забейте каждую штангу молотком, пока верхняя часть штанги не окажется на несколько дюймов ниже отметки

Шаг № 8

Введите герметик в отверстие в балке обода с внутренней и внешней стороны.

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Советы по заземлению

Перечисленный металлический ремешок можно использовать для заземления внутренних коммуникационных проводов, таких как телефон и кабельное телевидение, если клемма межсистемного соединения недоступна.

Советы по заземлению # 1

Кусок арматурного стержня, заключенный в бетонное основание, является обычным заземляющим электродом в новом строительстве. Называется ufer, электрод должен быть арматурным стержнем № 4 или больше и иметь длину не менее 20 футов.длинный. (Показано перед заливкой бетона.)

Советы по заземлению # 2

Ссылка // Полное руководство по электромонтажу от Black + Decker

Почему водопроводные трубы часто делают из меди

Медь не используется строго в производстве электрических проводов. Хотя ее высокая проводимость делает ее идеальной для применения в электричестве, медь также часто используется для изготовления водопроводных труб. В жилых домах, коммерческих зданиях и муниципальных системах водоснабжения широко распространены медные водопроводные трубы.Однако, прочитав это, вы можете задаться вопросом, почему для изготовления водопроводных труб используется медь, а не другие материалы или металлы.

Нетоксично


Медь нетоксична, то есть не выделяет вредные вещества в питьевую воду. В начале 1900-х годов водопроводные трубы в Соединенных Штатах часто делали из свинца. К сожалению, это привело к тысячам случаев отравления свинцом, и многие города США запретили использование свинцовых водопроводных труб в 1920-х годах. Сегодня федеральный закон запрещает использование свинцовых водопроводных труб, поэтому многие строители и водопроводчики выбирают медь как более безопасное и нетоксичное решение для своих систем водоснабжения.

Противомикробное


Медь не только не токсична, но и обладает противомикробными свойствами. Когда вода течет по медной трубе, металл убивает бактерии и вирусы при контакте. Использование медных труб - не надежный способ предотвратить все формы заболеваний, передающихся через воду, но, безусловно, может помочь снизить риск таких заболеваний.

Нержавеющая и коррозионная стойкость


Медь устойчива к ржавчине и коррозии. Поскольку медь не содержит железа, она не ржавеет.Только металлы, содержащие железо, такие как сталь, могут ржаветь, что делает медные водопроводные трубы естественной защитой от этого явления.

Медные водопроводные трубы могут вызывать коррозию, но медь обеспечивает более высокий уровень коррозионной стойкости, чем многие другие металлы. Нередко медные водопроводные трубы служат 50 лет, а иногда и дольше. Антикоррозийные и антикоррозионные свойства меди позволяют водопроводным трубам из этого металла выдерживать бесчисленные годы эксплуатации.

Это пластичный

Еще одна причина, по которой медь используется для изготовления водопроводных труб, - это ее пластичность.Другими словами, медные водопроводные трубы можно сгибать и деформировать, не вызывая разрушения. Если медная водопроводная труба не подключается к фитингу, ее пластичные свойства позволяют ей физически деформироваться. Медные водопроводные трубы могут по-прежнему разрушаться при воздействии достаточного напряжения, но для их разрушения требуется большая сила, чем для других металлов.

Недорого


Поскольку в земной коре находится почти 6 триллионов тонн металла, медь легко доступна и, следовательно, часто стоит меньше, чем другие металлы.При использовании для всей системы водоснабжения медные трубы позволяют строителям и сантехникам экономить деньги. По этим причинам медь стала популярным металлом, используемым при производстве водопроводных труб.

Нет тегов для этого сообщения.

Bonding Water Piping: металлическая система или нет?

В домостроении происходит тихая революция. Традиционные методы строительства одно- и многоквартирных домов, какими мы их знали, навсегда изменились. Металлические стойки теперь часто устанавливаются вместо деревянных и стальных балок вместо деревянных ферм и балок.Телефонная, звуковая, кабельное телевидение и компьютерные системы объединяются в структурированную систему проводки. Медные водопроводные трубы заменяются пластиковыми в стенах, подпольях, на чердаках и под бетонными плитами.

ПВХ Schedule 40 заменил медные водопроводные трубы в качестве предпочтительного метода для систем подземных водопроводов для жилищ. Для распределения воды внутри жилищ используются трубы из сшитого полиэтилена (PEX), полибутилена (PB) и трубы из хлорированного поливинилхлорида (CPVC).Также используются комбинации этих материалов, таких как полибутилен / алюминий / полиэтилен (PEX-AL-PEX).

Соединения и стыки в системе пластиковых трубок выполняются с использованием цемента на растворителе с вставными фитингами, которые подходят к трубкам или соединяются термическим сплавлением. Переход от неметаллической водопроводной трубы внутри стен к водопроводной арматуре, такой как раковина, унитаз или нагрудник для шланга, осуществляется с помощью медного 90-градусного колена и короткого отрезка медной трубки. Медное колено крепится к неметаллической водопроводной трубе с помощью цемента на основе растворителя, термического плавления или металлических коррозионностойких компрессионных фитингов.

Медная трубка затем припаивается к медной удерживающей пластине, которая простирается от одной стойки к другой с единственной целью поддержать медный шлейф и гарантировать, что медная труба не может быть вставлена ​​обратно в стену. Меди заглушка является точкой соединения для воды угла остановки или запорного клапана на арматуре. Часто гибкое соединение углового упора с сантехническим приспособлением бывает неметаллическим.

Раздел 250.50 Национального электротехнического кодекса (NEC) требует, чтобы металлическая подземная водопроводная труба, находящаяся в прямом контакте с землей на расстоянии не менее 10 футов или более, использовалась в качестве одного из заземляющих электродов для электрического обслуживания здания.Этот металлический водопроводный электрод, наряду с любыми другими электродами в здании или сооружении, обеспечивает нулевую ссылку на землю (или как можно более близкую к нулю) для электрических сетей.

В какой момент система водяных трубопроводов перестает обеспечивать хорошую контрольную точку электрода? Здесь водопроводная труба не имеет прямого заземления на расстояние 10 футов и более. Система трубопроводов, в которой преобладают неметаллы, вряд ли будет иметь 10 футов металлической трубы, непосредственно контактирующей с землей.

Раздел 250.104 (A) требует, чтобы металлическая водопроводная система, установленная в здании или прикрепленная к нему, была подключена к электросети. Металлическая водопроводная труба может быть присоединена к электрическому шкафу для обслуживания, заземленному проводнику на рабочем месте, к проводнику заземляющего электрода, если он имеет достаточный размер, или к одному или нескольким заземляющим электродам для обслуживания.

Основная цель этого соединения - гарантировать, что металлическая водопроводная труба имеет такое же нулевое напряжение относительно земли, что и рабочий заземленный провод.Второстепенная цель - обеспечить обратный путь к сети для протекания электрического тока, если металлическая водопроводная труба окажется под напряжением.

В какой момент система водяных трубопроводов не считается металлической и, следовательно, не требует крепления? Ответ на этот вопрос не так однозначен, как ответ на заземляющий электрод. Необходимо оценить количество металла в системе и то, могут ли эта металлическая труба и любая металлическая опора для металлических трубопроводов находиться под напряжением.
