Свойства сжиженных углеводородных газов Особенности эксплуатации углеводородных систем

Свойства сжиженных углеводородных газов Особенности эксплуатации углеводородных систем. Более 30 лет в нашей стране, сжиженные углеводородные газы применяются в качестве авто-мобильного топлива. За сравнительно короткий промежуток времени пройден достаточно трудный путь по организации учета сжиженных газов, ясного понимания процессов, происходящих при перекачке, измерении, хранении, транспортировке. Общеизвестно, что добыча и использование нефти и газа в России имеет многовековую историю.

Однако технический уровень промыслового газового хозяйства до XX века был исключи-тельно примитивным. Не находя экономически обоснованных областей применения, нефтепромышленники не только не заботились о сохранении газа или легких фракций углеводородов, но и старались от них избавиться . Негативное отношение наблюдалось и к бензиновым фракциям неф-ти, поскольку они вызывали повышение температуры вспышки и опасность загорания и взрывов. Выделение газовой промышленности в 1946 г. в самостоятельную отрасль позволило революционно изменить ситуацию и резко увеличить как объём добычи газа в абсолютном значении, так и его удельный вес в топливном балансе страны.

Быстрые темпы роста добычи газа стали возможны благодаря коренному усилению работ по строительству магистральных газопроводов, соединив-ших основные газодобывающие районы с потребителями газа крупными промышленными центра-ми и химическими заводами. Тем не менее, основательный подход к точному измерению и учету сжиженных газов в на-шей стране стал появляться не более 10 – 15 лет назад. Для сравнения, сжиженный газ в Англии производится с начала 30-х годов XX века, с учетом того, что это страна с развитой рыночной экономикой, технология измерения и учета сжиженных газов, а также производство специального оборудования для этих целей стали развиваться практически с началом производства.

Итак, коротко рассмотрим

Итак, коротко рассмотрим (Свойства сжиженных углеводородных газов Особенности эксплуатации углеводородных систем), что представляют собой сжиженные углеводородные газы и как они производятся. Сжиженные газы делятся на две группы:

Сжиженные углеводородные газы (СУГ) – представляют собой смесь химических соединений, состоящую в основном из водорода и углерода с различной структурой молекул, т.е. смесь углеводородов различной молекулярной массы и различного строения. Основными компонентами СУГ являются пропан и бутан, в виде примесей в них содержатся более легкие углеводороды (ме-тан и этан) и более тяжелые (пентан). Все перечисленные компоненты являются предельными углеводородами. В состав СУГ могут входить также непредельные углеводороды: этилен, пропилен, бутилен. Бутан-бутилены могут присутствовать в виде изомерных соединений (изобутана и изобутилена).

ШФЛУ – широкая фракция легких углеводородов, включает в основном смесь легких угле-водородов этановой (С2) и гексановой (С6) фракций.

В целом типичный состав ШФЛУ выглядит следующим образом: этан от 2 до 5%; сжижен – ный газ фракций С4- С5 40-85%; гексановая фракция С6 от 15 до 30%, на пентановую фракцию приходится остаток.

Учитывая широкое применение в газовом хозяйстве именно СУГ, следует более подробно остановиться на свойствах пропана и бутана.

Пропан

Пропан́— это органическое вещество класса алканов. Содержится в природном газе, образуется при крекинге нефтепродуктов. Химическая формула C3H8 (рис. 1). Бесцветный газ без запаха, очень малорастворим в воде. Точка кипения −42,1С. Образует с воздухом взрывоопасные смеси при концентрации паров от 2,1 до 9,5%. Температура самовоспламенения пропана в воздухе при давлении 0,1 МПа (760 мм рт. ст.) составляет 466 °С.

Пропан используется в качестве топлива, основной компонент так называемых сжиженных угле-водородных газов, в производстве мономеров для синтеза полипропилена. Является исходным сырьём для производства растворителей. В пищевой промышленности пропан зарегистрирован в качестве пищевой добавки E944, как пропеллент.

Бутан́(C4H 10) — органическое соединение класса алканов. В химии название используется в ос-новном для обозначения н-бутана. Химическая формула C4H10

(рис. 1). Такое же название имеет смесь н-бутана и его изомера изобутана CH(CH3)3. Бесцветный горючий газ, без запаха, легко сжижаемый (ниже 0 °C и нормальном давлении или при повышенном давлении и обычной темпе-ратуре — легколетучая жидкость). Содержится в газовом конденсате и нефтяном газе (до 12 %). Является продуктом каталитического и гидро-каталитического крекинга нефтяных фракций.

– углерод;
– водород

Производство, как сжиженного газа, так и ШФЛУ осуществляется за счет следующих трех основных источников:

предприятия нефтедобычи – получение СУГ и ШФЛУ происходит во время добычи сырой нефти при переработке попутного (связанного) газа и стабилизации сырой неф-ти;

предприятия газодобычи – получение СУГ и ШФЛУ происходит при первичной пере-работке скважинного газа или несвязанного газа и стабилизации конденсата;

нефтеперегонные установки – получение сжиженного газа и аналогичных ШФЛУ про-исходит при переработке сырой нефти на НПЗ. В данной категории ШФЛУ состоит из смеси бутан-гексановых фракций (С4- С6) с небольшим количеством этана и пропана. Основное преимущество СУГ – возможность их существования при температуре окружаю-щей среды и умеренных давлениях, как в жидком , так и в газообразном состоянии. В жидком со-стоянии они легко перерабатываются, хранятся и транспортируются, в газообразном имеют лучшую характеристику сгорания.

Состояние углеводородных систем определяется совокупностью влияний различных факто-ров, поэтому для полной характеристики необходимо знать все параметры. К основным параметрам, поддающимся непосредственному измерению и влияющим на режимы течения СУГ , относят-ся давление, температура, плотность, вязкость, концентрация компонентов, соотношение фаз.

Система

Система находится в равновесном состоянии, если все параметры остаются неизменными. При таком состоянии в системе не происходит видимых качественных и количественных измене-ний. Изменение хотя бы одного параметра нарушает равновесное состояние системы, вызывая тот или иной процесс.

Углеводородные системы могут быть гомогенными и гетерогенными. Если система имеет однородные физические и химические свойства – она гомогенна, если же она неоднородна или со-стоит из веществ, находящихся в разных агрегатных состояниях – она гетерогенна. Двухфазные системы относятся к гетерогенным.

Под фазой понимается определенная гомогенная часть системы, имеющая четкую границу раздела с другими фазами.

Сжиженные газы при хранении и транспортировании постоянно изменяют свое агрегатное состояние, часть газа испаряется и переходит в газообразное состояние, а часть конденсируется, переходя в жидкое состояние. В тех случаях, когда количество испарившейся жидкости равно количеству сконденсировавшегося пара, система жидкость-газ достигает равновесия и пары на жид-костью становятся насыщенными, а их давление называется давлением насыщения или упругостью паров.

Упругость паров СУГ возрастает с повышением температуры и уменьшается с ее понижением.

Это свойство сжиженных газов является одним из определяющих при проектировании систем хранения и распределения. При отборе из резервуаров кипящей жидкости и транспортировании ее по трубопроводу часть жидкости испаряется из-за потерь давления , образуется двухфазный поток, упругость паров которого зависит от температуры потока, которая ниже температуры в резервуаре. В случае прекращения движения двухфазной жидкости по трубопроводу давление во всех точках выравнивается и становится равным упругости паров.

Сжиженные углеводородные газы

Сжиженные углеводородные газы транспортируются в железнодорожных и автомобильных цистернах, хранятся в резервуарах различного объема в состоянии насыщения: в нижней части со-судов размещается кипящая жидкость, а в верхней находятся сухие насыщенные пары (рис. 2). При снижении температуры в резервуарах часть паров сконденсируется, т.е. увеличивается масса жид-кости и уменьшается масса пара, наступает новое равновесное состояние. При повышении температуры происходит обратный процесс, пока при новой температуре не наступит равновесие фаз.

Таким образом, в резервуарах и трубопроводах происходят процессы испарения и конденсации, которые в двухфазных средах протекают при постоянном давлении и температуре, при этом тем
пературы испарения и конденсации равны.

В реальных условиях в сжиженных газах в том или ином количестве присутствуют водяные пары. Причем их количество в газах может увеличиваться до насыщения, после чего влага из газов выпадает в виде воды и смешивается с жидкими углеводородами до предельной степени раствори-мости, а затем выделяется свободная вода, которая отстаивается в резервуарах. Количество воды в СУГ зависит от их углеводородного состава, термодинамического состояния и температуры. Доказано, что если температуру СУГ снизить на 15-30

0С, то растворимость воды снизится в 1,5-2 раза и свободная вода скопится на дне резервуара или выпадет в виде конденсата в трубопроводах.

Скопившуюся в резервуарах воду необходимо периодически удалять, иначе она может попасть к потребителю или привести к поломке оборудования.

1-3 – упругость паров: 1 – пропана, 2 – смеси пропан-бутана, 3 – бутана; 4-5 – линии гидратообразования: 4 – пропана, 5 – бутана.

Рисунок 3. Гидратообразование и упругость паров пропана и бутана.

Согласно методам испытаний СУГ определяют наличие лишь свободной воды, присутствие растворенной допускается.

За рубежом предъявляются более жесткие требования на наличие воды в СУГ и ее количество, посредством фильтрации доводится до 0,001% по массе. Это оправдано, так как растворенная вода в сжиженных газах является загрязнителем, ибо даже при положительных температурах она образует твердые соединения в виде гидратов.

Гидраты

Гидраты можно отнести к химическим соединениям, так как они имеют строго определенный состав, но это соединения молекулярного типа, однако химическая связь на базе электронов у гидратов отсутствует. В зависимости от молекулярной характеристики и структурной формы внутренних ячеек, различные газы внешне представляют собой четко выраженные прозрачные кристаллы разнообразной формы, а гидраты, полученные в турбулентном потоке – аморфную массу в виде плотно спрессованного снега.

По графику , представленному на рис.3 видно, что давление, при котором образуются гидраты при температуре меньше 00С, неже упругости паров пропана, такая же зона имеется и для бутана.

Условия образования гидратов необходимо знать при проектировании трубопроводов и сис-тем для транспортировки газов, оборудования ГНС, АГЗС, а также для разработки мер по предупреждению их образования и ликвидации гидратных пробок. Установлено, что давление, при ко-тором образуются гидраты при температуре +5

0С ниже упругости паров пропана и бутана.

В большинстве случаев, говоря о сжиженных газах, мы подразумеваем углеводороды соответствующие ГОСТ 20448-90 «Газы углеводородные сжиженные для коммунально-бытового потребления» и ГОСТ 27578-87 «Газы углеводородные сжиженные для автомобильного транспорта». Они представляют собой смесь, состоящую в основном из пропана, бутана и изобутана. Благодаря идентичности строения их молекул приближенно соблюдается правило аддитивности: параметры смеси пропорциональны концентрациям и параметрам отдельных компонентов. Поэтому по некоторым параметрам можно судить о составе газов.

Соответствующие параметры смесей

Соответствующие параметры смесей получают суммированием парциальных параметров отдельных компонентов:

Где yсм – параметр смеси; yi – параметр компонента; xi – концентрация компонента.

В соответствие с правилом аддитивности и таблицами 1; 2 можно рассчитать любой параметр смеси. Для примера возьмем пропан-бутановую смесь с концентрацией 40% бутана и 60% пропана. Необходимо определить плотность смеси при 10 0С. По формуле 1 находим:

ρсм = 516,8 ×0,6 +586,3 ×0,4 = 310,08 + 234,52 = 544,6

Таким образом, для данных условий плотность смеси будет составлять 544,6 кг/м3.

При проведении измерений количества СУГ и при учетных операциях на объектах хранения, важное значение имеют такие понятия как плотность, температурное расширение и вязкость.

Плотность, кг/м3 – отношение массы тела к его объему, зависящее от углеводородного состава и его состояния. Плотность паровой фазы СУГ – сложная функция температуры, состояния и давления для каждого компонента.

Жидкой фазы плотность пропан-бутановых смесей зависит от состава углеводородов и температуры, так как с ростом температуры снижается плотность жидкости, что обусловлено объемным расширением.

Относительное изменение объема жидкости при изменении температуры на один градус характеризуется температурным коэффициентом объемного расширения β т, который у сжиженных газов (пропана и бутана) в несколько раз больше чем у иных жидкостей.

Пропан – 3,06 •10-3; Бутан – 2,12 •10-3; Керосин – 0,95 •10-3; Вода – 0,19 •10-3;

При повышении давления жидкая фаза пропана и бутана сжимается. Степень сжатия ее оценивается коэффициентом объемной сжимаемости βсж, размерность которого обратна размерности давления.

Вязкость – это способность газов или жидкостей оказывать сопротивление сдвигающим усилиям, обусловленная силами сцепления между молекулами вещества. При относительном движении между слоями потока возникает касательная сила, которая зависит от площади соприкосновения слоев и градиента скорости. Удельное касательное напряжение, возникающее между слоями, определяет динамическую вязкость газа или жидкости и называется коэффициентом динамической вязкости. Анализ экспериментальных исследований показал, что вязкость СУГ зависит от темпера-туры, а с увеличением давления растет незначительно. В отличие от жидкостей у газа вязкость с повышением температуры возрастает.

В технических расчетах часто пользуются кинематической вязкостью ν, представляющей собой отношение динамической вязкости к плотности:
 ν = η ;ρ(2)
Физические и термодинамические свойства сжиженных газов приведены в таблицах 1 – 2.
Таблица 1

Термодинамические и физические свойства жидкой фазы пропана и бутана

03v, 10-7Сж,r,λ, 10-3a2, 10-
Т, К (С)Р, МПаρж, кг/мм2/скДж/(кгкДж/кгВт/(мм2/сРг
Жидкаяфаза пропана
223(-50)0,070594,34,0952,207434,94126,680,9664,24
228(-45)0,088587,93,9322,230429,50125,990,9614,09
233(-40)0,109581,43,7362,253424,02125,300,9573,90
238(-35)0,134574,93,5682,278418,32124,610,9513,75
243(-30)0,164568,53,4102,303412,62123,920,9463,60
248(-25)0,199562,03,2592,328406,685123,230,9423,46
253(-20)0,239555,53,1162,353400,75122,550,9383,32
258(-15)0,285549,12,9802,385394,58121,860,9313,20
263(-10)0,338542,62,8512,416388,41121,170,9243,09
268(-5)0,398536,22,7312,448381,76120,480,9182,97
273(0)0,467529,72,6132,479375,11119,790,9122,87
278(5)0,544523,22,5022,519367,99119,100,9042 77
283(10)0,630516,82,3982,558360,87118,410,8962,68
288(15)0,727510,32,3002,604353,2711-7,720,8862,60
293 (20)0,834503,92,2092,650345,67117,030,8762,52
298 (25)0,953497,42,1202,699337,125116,350,8672,45
303 (30)1,084490,92,0372,747328,58115,660,8582,37
308 (35)1,228484,51,9602,799318,84114,970,8482,31
313 (40)1,385478,01,8872,851309,11114,280,8392,25
318 (45)1,558571,51,8182,916297,48113,590,8262,20
323 (50)1,745465,11,7552,981285,84112,900,8142,16

Жидкая фаза бутана

228 (-45) 0,0126 667,0 4,92 2,125 420,36 132,72 0,9364 5,25

223(-50)0,0094674,35,092,114423,96133,450,93625,44
233(-40)0,0167659,74,762,135416,75131,590,93715,08
238(-35)0,0218652,34,602,152412,97131,270,93514,92
243(-30)0,0280645,04,432,169409,19130,540,93314,75
248(-25)0,0357637,74,282,188405,41129,820,93044,60
253(-20)0,0449630,34,182,207401,63129,090,92804,50
258(-15)0,056616,63,982,234397,67128,370,93194,27
263(-10)0,069611,53,832,261393,70127,640,92324,15
268(-5)0,085606,33,6982,270389,56126,920,92224,01
273(0)0,103601,03,5612,307385,42126,190,91013,91
278(5)0,123593,73,4222,334381,10125,460,90543,78
283(10)0,147586,33,3202,361376,77124,740,90113,68
288(15)0,175579,03,1732,392372,09124,010,89403,55
293(20)0,206571,73,0452,424367,41123,290,88973,42
298(25)0,242564,32,9342,460362,37122,560,88283,32
303(30)0,282557,02,8202,495357,32121,840,87673,22
308(35)0,327549,72,7042,535351,92121,110,86913,11
313(40)0,377542,32,6062,575346,52120,390,86213,02
318(45)0,432535,02,5252,625340,76119,660,85212,96
323(50)0,494527,72,4212,680334,99118,930,84092,88

Таблица 2.

Термодинамические и физические свойства паровой фазы пропана и бутана

Т, К (0С)Р, МПа3v, 10-7Сn,r, кДж/кгλ, 10-3a2, 10-
ρn, кг/мм2/скДж/(кгК)Вт/(мК)м2/с
Паровая фаза пропана
223(-50)0,0701 9630,281,428434 940,9232,9
228(-45)0,0882 4125,231,454429,500,9627,4
233(-40)0,1092 9221,321,480424,021,0023,1
238(-35)0,1343,5218,091,505418,321,0419,6
243(-30)0,1644,2215,431,535412,621,0716,5
248(-25)0,1995,0213,261,552406,6851,1114,2
253(-20)0,2395,9011,521,587400,751,1512,3
258(-15)0,2856 9010,061,610394,581,1910,7
263(-10)0,3388,038,821,640388,411,249,4
268(-5)0,3989,287,781,675381,761,288 2
273(0)0,46710,676,901,710375,111,327,2
278(5)0,54412 236,141,750367,991,366,4
283(10)0,63013,915,501,786360,871,415,7
288(15)0,72715 754,941,820353,271,455,1
293(20)0,83417,794,451,855345,671,504 5
298(25)0,95319,994,031,888337,1251,544,1
303(30)1,08422 36З,671,916328,581,593,7
308(35)1,22
8
24,923,351,940318,841,633,4
313(40)1,38527,663,061,960309,111,683,1
318(45)1,558З0,602,811,976297,481,732,9
323(50)1,74533,762,591,989285,841,782,7

Паровая фаза бутана

223(-50)0,00940,30168,5351,440423,960,90208,3
228(-45)0,01260,39132,8661,463420,360,93163,0
233(-40)0,01670,51104,0621,480416,750,97128,5
238(-35)0,02180,6583,5731,505412,971,01103,2
243(-30)0,02800,8267,7681,520409,191,0584,2
248(-25)0,03571,0355,1591,540405,411,0968,7
253(-20)0,04491,2745,7121,560401,631,1357,0
258(-15)0,0561,5538,2521,580397,671,1747,8
263(-10)0,0691,8632,5401,610393,701,2140,4
268(-5)0,0852,2627,3251,632389,561,2634,2
273(0)0,1032,6623,6771,654385,421,3029,5
278(5)0,1233,1820,1891,674381,101,3425,2
283(10)0,1473,7117,6341,694376,771,3922,1
288(15)0,1754,3515,3181,713372,091,4319,2
293(20)0,2065,0513,4351,732367,411,4816,9
298(25)0,2425,8211,8641,751362,371,5315,0
303 (30)0,2826,6810,5171,770357,32′1,5713,3
308 (35)0,3277,609,4021,791351,921,6211,9
313 (40)0,3778,628,4281,810346,521,6710,7
318 (45)0,4329,727,5961,830340,7551,729,7
323 (50)0,49410,936,8641,848334,991,778,8

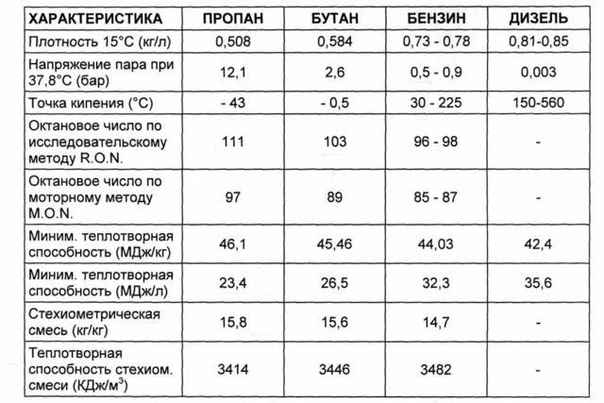

Таким образом, можно подвести итог и выделить основные свойства пропан-бутановых смесей, влияющих на условия их хранения, транспортирования и измерения.

  1. Сжиженные углеводородные газы (Свойства сжиженных углеводородных газов Особенности эксплуатации углеводородных систем) относятся к низкокипящим жидкостям, способным находиться в жидком состоянии под давлением насыщенных паров.

Температура кипения: Пропан -420С; Бутан – 0,50С.

  1. При нормальных условиях объем газообразного пропана больше в 270 раз, чем объем пропана сжиженного.
  2. Сжиженные углеводородные газы характеризуются высоким коэффициентом теплового расширения.
  3. СУГ характеризуются низкой плотностью и вязкостью по сравнению со светлыми нефтепродуктами.
  1. Нестабильность агрегатного состояния СУГ при течении по трубопроводам в зависимости от температуры, гидравлических сопротивлений, неравномерности условных проходов.
  2. Транспортирование, хранение и измерение СУГ возможны только посредством закрытых (герметизированных) систем, рассчитанных, как правило, на рабочее давление 1,6 МПа.
  1. Перекачивающие, измерительные операции требуют применения специального оборудования, материалов и технологий.

В мире

Во всем мире, углеводородные системы и оборудование, а также устройство технологических систем подчинено единым требованиям и правилам.

Сжиженный газ представляет собой ньютоновскую жидкость, поэтому процессы перекачивания и измерения описываются общими законами гидродинамики. Но функция углеводородных систем сводится не только к простому перемещению жидкости и ее измерению, но и обеспечению уменьшения влияния «отрицательных» физико-химических свойств СУГ.

Принципиально, системы, перекачивающие СУГ (Свойства сжиженных углеводородных газов Особенности эксплуатации углеводородных систем), мало отличаются от систем для воды и нефтепродуктов, и, тем не менее, необходимо дополнительное оборудование, гарантирующее качественные и количественные характеристики измерения.

Исходя из этого технологическая углеводородная система, как минимум должна иметь в своем составе резервуар, насос, газоотделитель, измеритель, дифференциальный клапан, отсечной или регулирующий клапан, устройства безопасности от превышения давления или скорости потока.

Пояснения

Резервуар хранения должен быть оборудован входным патрубком для налива продукта, линией слива для отпуска и линией паровой фазы, которая используется для выравнивания давления, воз-врата паров от газоотделителя или калибровки системы.

Насос – обеспечивает давление, необходимое для движения продукта через систему отпуска. Насос должен быть подобран по емкости, производительности и давлению.

Измеритель – включает преобразователь количества продукта и отсчетное устройство (индикацию) которое может быть электронным или механическим.

Газоотделитель – отделяет пар, образованный во время потока жидкости, прежде чем он достиг-нет счетчика и возвращает его в паровое пространство резервуара.

Дифференциальный клапан – служит для обеспечения прохождения через счетчик только жид-кого продукта, посредством создания после счетчика избыточного дифференциального давления, заведомо большего, чем давление паров в емкости.

Система должна удовлетворять следующим требованиям:

быть герметичной и выдерживать необходимое расчетное давление; изготовлена из материалов, предназначенных для работы с СУГ;

оборудована клапанами сброса давления для управляемого выпуска продукта при превышении давления сверх рабочего.

Основные характеристики конструкции, описанные выше, применимы ко всем типам систем, используемых для измерения и отпуска СУГ. Однако это не единственные критерии. Конструкция системы должна отражать различные условия ее использования для коммерческого отпуска продукта (Свойства сжиженных углеводородных газов Особенности эксплуатации углеводородных систем).

Условно можно разделить системы измерения на следующие группы (типы):

осуществление измерения СУГ (в том числе налив автоцистерн) при относительно высокой скорости потока (400-500 л/мин.). Как правило, это НПЗ, ГНС.

измерение количества СУГ при поставках на АГЗС или конечным потребителям авто-цистернами (в том числе налив автоцистерн). Производительность в данном случае колеблется от 200 до 250 л/мин.

Коммерческая заправка газобаллонных автомобилей. Скорость заправки обычно не превышает 50 л/мин.

Конструкция и тип систем измерения для СУГ определен физическими свойствами продукта, особенно его зависимость от температуры и давления во время отпуска.

Чтобы обеспечить точное измерение, конструкция системы должна включать средства для минимизации испарения и устранения образовавшегося пара, прежде чем он попадет в счетчик.

Конструкция измерительной системы зависит от ее использования и от максимальной производительности. Измерительные установки могут использоваться как стационарно, так и устанавли-ваться на автоцистернах, применяться при оптовой и розничной продаже.

Рассмотрим отдельно компоненты, которые учувствуют в операциях измерения СУГ и являются обязательными для большинства систем учета (Свойства сжиженных углеводородных газов Особенности эксплуатации углеводородных систем).

Напорная линия – соединяет емкость хранения и входной патрубок установки измерения и имеет элементы, которые управляют потоком жидкости и гарантируют ее поддержание в жидком состоянии. Напорная линия, как правило, состоит из следующих элементов:

Насосы.

Поскольку в емкости хранения система жидкость-пар находятся в равновесном состоянии и в купе с системой измерения составляют закрытую систему, газ не может течь самостоятельно. В результате должен использоваться насос для подачи СУГ на раздаточную линию.

Существует несколько типичных конструкций насосов, широко применяемых в тех или иных случаях. Это лопастные насосы, шестеренные насосы, вихревые насосы.

Скорость насоса может стать критическим фактором для точности измерительной системы и

  • работоспособности. Если скорость насоса высока, давление на всасывающей линии может упасть ниже давления паров и произойдет испарение. Это явление называется кавитацией. Чтобы минимизировать эффекты кавитации, длина трубопровода от емкости до насоса должна быть минимальной. Этот трубопровод должен быть прямой, для исключения гидравлических сопротивлений и на размер больше чем трубопровод напорной линии.

Перепускной клапан.

В течение коротких промежутков времени, насос может находиться в рабочем состоянии, в то время как отпуск продукта не производится. Чтобы предотвратить повреждения, ряд насосов оборудованы перепускными клапанами. При повышении давления, клапан внутри насоса открывается, и жидкость начинает циркулировать внутри насоса. Как правило, подобная схема приводит к нагреву продукта и его вскипанию, при этом образуется паровая подушка, препятствующая движению жидкости. Проведя неоднократные опыты с насосами, оборудованными внутренними перепускными клапанами, мы пришли к выводу, что оптимальное решение для таких жидкостей как СУГ, это установка внешнего перепускного клапана.

Эта конструкция позволяет продукту циркулировать через емкость хранения и непрерывно снабжать насос не разогретым газом.

Скоростные клапаны.

Скоростными клапанами должны быть оборудованы все патрубки емкости хранения и раздаточные рукава. Цель этих клапанов остановить поток продукта в случае разрыва рукава или разъединения раздаточного крана.

Манометры.

Манометры необходимо устанавливать на всасывающей и напорной линиях насоса, на паро-вой фазе емкости хранения, а также на фильтрах системы (Свойства сжиженных углеводородных газов Особенности эксплуатации углеводородных систем).

Предохранительные клапаны.</ u>

В любом месте технологической и измерительной систем, где возможно заключение объема жидкости между двумя запорными устройствами необходима установка предохранительных клапанов, для предотвращения от возможного превышения давления.

Газоотделитель.

Газоотделитель – отделяет пар, образованный во время потока жидкости, прежде чем он достигнет счетчика и возвращает его в паровое пространство резервуара.

Как правило, газоотделители имеют поплавковую систему газоотделения, но некоторые производители отказываются от такой схемы в пользу применения скоростных или обратных клапанов и установки расширяющихся патрубков (сифонов) совместно с отверстиями малых диаметров. Та-кая схема для СУГ достаточно эффективна, если принять во внимание, что газоотделитель в за-крытых системах играет роль газо-конденсатора, т.е. его цель сконденсировать паровую фазу, а часть отвести в емкость хранения.

Фильтры.

Фильтры являются важным элементом гидравлической системы. Они устанавливаются перед насосом и в измерительном блоке и призваны предохранить насос или счетчик от твердых загряз-нений , способных вывести их из строя. Фильтрующие элементы должны быть сменными или иметь возможность для их периодической чистки.

Краны и клапаны.

Неотъемлемой частью любой технологической системы для СУГ являются запорные устройства. Они призваны обеспечить удобное и быстрое техническое обслуживание отдельных компонентов без освобождения от газа и давления всей системы.

Счетчики и отсчетные устройства.

Отделенная от пара жидкость, после газоотделителя попадает в счетчик (преобразователь объема) (Свойства сжиженных углеводородных газов Особенности эксплуатации углеводородных систем). В большинстве систем измерения СУГ счетчики имеют тип камерного расходомера, который, по нашему мнению, является самым надежным и очень точным методом измерения жидкости. Существуют также другие типы расходомеров, такие как турбинные или массовые (кориолисовые) расходомеры.

Конструкция камерных расходомеров с технической точки зрения достаточно сложна, но принцип их работы является прямым. Существуют следующие типы расходомеров: шестеренные, ротационные, кольцевые, дисковые, лопастные, ковшовые, поршневые и т.п.

Из-за простого принципа действия таких устройств измерения, число факторов, которые вызывают неточное измерение немного.

Во первых , это присутствие паровой фазы в потоке продукта. Во вторых, неточность работы счетчика может быть вызвана загрязнением подвижных частей. Это еще раз говорит о важной функции применения фильтров. В третьих, точность работы устройств измерения зависит от износа подвижных частей.

Дифференциальный клапан

Дифференциальный клапан – служит для обеспечения прохождения через счетчик только жидкого продукта, посредством создания после счетчика избыточного дифференциального давления, заведомо большего, чем давление паров в емкости.

Как правило, дифференциальный клапан имен диафрагменную или поршневую конструкцию. Посредством диафрагмы или поршня происходит разделение устройства на две камеры. Верхняя связана с паровой фазой емкости , а нижняя с линией выдачи продукта. Пружина клапана располагается в полости паровой фазы и настраивается на минимальное давление в 1 кг/ см2. Когда давление жидкости меньше или равно давлению паровой фазы, клапан закрыт. Чтобы его открыть , надо создать давление, превосходящее давление паров как минимум на 0,1 МПа. Это гарантирует конденсацию паровой фазы до счетчика и прохождения через измеритель только жидкого продукта.

Началом и окончанием движения продукта в наполняемую емкость управляет электроприводная арматура. Это могут быть электромагнитные клапаны, всевозможные задвижки и краны с электро или пневмоприводами, регулирующие клапаны и т.п. Цель отсечной или регулирующей арматуры заключается в открытии линии отпуска по команде в начале заправки и закрытии ее по достижении заданной дозы отпуска. Чтобы избежать излишней нагрузки на внутренние части узлов гидравлической системы, отсечная арматура должна работать в режиме, исключающем негативное действие гидравлических ударов. Другими словами, клапаны должны , по крайней мере, открываться и
закрываться в два этапа – с малого расхода на большой в начале и наоборот в конце заправки.

Линия отпуска

Линия отпуска пропускает измеренный продукт к точке выдачи. Чтобы обеспечить точное измерение, шланг должен быть заполнен жидким продуктом в начале отпуска и под рабочим давлением. Это называется «полный рукав». Для этого раздаточные пистолеты имеют клапан, который закрывается после отпуска и отсоединения раздаточного крана.

Свойства сжиженных углеводородных газов, как впрочем, и других жидкостей, требующих учета подразумевают индивидуальный подход к выбору оборудования

Тем не менее, благодаря многолетнему мировому опыту и точным теоретическим данным о свойствах сжиженных газов имеет место универсальность оборудования, т. е. конфигурация того или иного гидравлического узла позволяет использовать его в любой технологической системе по перекачке, измерению и учету СУГ.

Наша компания ежедневно сталкивается с задачами выбора и проектирования оборудования для различных технологических систем. Благодаря собственному опыту, а также опыту мировых производителей нам удалось создать устройства, которые в любой технологической системе позволяют исключить, или, по крайней мере, минимизировать отрицательные факторы термодинамических свойств СУГ.

Таким образом, подводя итог сказанному можно сделать вывод, что выбор оборудования дол-жен быть максимально облегчен и производиться по параметрам производительности, точности, внешнего вида и т.д. (рис.4) Остальные технические характеристики оборудования (это подтверждается мировой практикой) должны быть предусмотрены самой конструкцией.

Критерии выбора технологического оборудования

Пропан Удельный вес - Энциклопедия по машиностроению XXL

Пайкосварка выполняется ацетиленокислородным пламенем. Возможно использование газов-заменителей ацетилена. Мощность пламени должна соответствовать удельному расходу ацетилена 60—75 л/ч и пропан-бутана — 50—60 л/ч на 1 мм толщины детали. Номер наконечника выбирают в зависимости от мощности пламени.  [c.107]

Удельный расход пропан-бутановой смеси на термическую обработку кольцевой многопламенной горелкой одного стыка труб диаметром 108—377 мм с толщиной стенки 12—45 мм составляет соответственно от 15 до 35 кг.  [c.279]


Вследствие более низкой температуры пламени этих газов применение их ограничено некоторыми процессами нагрева и плавления металлов. Некоторые газы и жидкие горючие (нефтяной газ, пропан, керосин) требуют по сравнению с ацетиленом большего удельного расхода кислорода для получения высокотемпературного пламени. Поэтому, например, пропан-кислородное или метан-кислородное пламя имеет окислительный характер и без введения раскислителей пригодны только для резки, пайки, поверхностной закалки и других подобных процессов, где характер пламени не имеет существенного значения.[c.38]

Удельный вес пропан-бутановой смеси больше, чем воздуха, поэтому она способна скопляться в траншеях, колодцах, тоннелях и т. д. и, следовательно, может явиться источником взрыва и пожара. Учитывая это, складские помещения для хранения баллонов с пропан-бутаном, а также рабочие места при работе с этим газом должны хорошо проветриваться.  [c.155]

По сравнению с обычной резкой резка смыв-процессом обеспечивает в заданном интервале толщины увеличение скорости резки в 1,8—2,35 раза. Цри этом удельный расход кислорода повышается в 1,8—2,45 раза, а удельный расход пропан-бутана в 1,5—1,85 раза.  [c.80]

Для сварочных работ пропан-бутановая смесь доставляется потребителю в сжиженном состоянии. Переход смеси из жидкого состояния в газообразное происходит самопроизвольно в верхней части баллона из-за меньшего удельного веса газа по сравнению с сжиженной смесью.  [c.53]

Как показали эти исследования (рис. 10), род редуцируемого газа (в конечном итоге удельный вес газа, газовая постоянная, показатель адиабаты и т. п.) оказывает весьма значительное воздействие на характер переходного процесса. Как видно из рис. 10, редукторы работают наиболее устойчиво при редуцировании таких тяжелых газов, как пропан, бутан, углекислый газ. Наихудшую,  [c.155]

В работе [8] приводятся данные по получению твердых растворов карбидов урана и плутония. Авторы указывают, что реакция с пропаном при 730° С проходит быстро, и получается порошок, у которого содержание углерода 4,85 вес. "п, удельная поверхность 0,58 ж г, параметр решетки а 4,960 0,006 А. Содержание водорода в таком продукте достигает 0,09 вес. "п. Было обнаружено некоторое количество фазы полуторного карбида. Твердому раствору (Со,85, Рио,15)С стехиометрического состава соответствует содержание углерода 4,69 вес.%, поэтому при содержании углерода 4,85 вес. в сплавах присутствует избыточная фаза — твердый раствор полуторного карбида (У, Ри)2Сз.[c.268]


Удельным весом горючих газов называется вес 1 газа в килограммах, взятого при температуре 0° и при нормальном атмосферном давлении 760 мм рт. ст. (нм 1кГ). Из табл. 1 видно, что различные газообразные тоцлива имеют различный вес. Например, 1 нм саратовского природного газа весит 0,8 кГ, а 1 нМ генераторного паровоздушного газа — 1,2 кГ. Это объясняется различием состава газов и веса составляющих их газов. Наиболее легкий газ — водород тяжелее его в 8 раз — метан, в 14 раз — азот и окись углерода и в 22 раза — углекислый газ и тяжелые углеводороды (пропан). Почти все газообразные топлива легче воздуха, 1 нм которого весит 1,293 кГ. Поэтому при проникновении в помещение горючего газа с удельным весом, меньшим удельного веса воздуха, он будет сосредоточиваться в верхней части помещения. Газ с удельным весом, большим удельного веса воздуха, будет располагаться в нижней части помещения. Вследствие этого при использовании сжиженных и аналогичных им газов на случай утечки их в помещении следует иметь вентиляцию на уровне пола. Из табл. 1 видно, что удельный вес воздуха при 0° и при давлении 760 мм рт. ст. равен 0,00129 и удельные веса газов в сотни раз меньше, чем удельные веса твердых тел и жидкостей. Если объем изгЛеряется в кубических сантиметрах, то вес получается в граммах, а если объем измеряется в кубических метрах, то вес получается в тоннах, потому что в 1 дм —1000 см , а в 1 м — 1000 дм и 1 м весит в 1000 раз больше 1 дм . Например, удельный вес нефти 0,8, вес 1 дм ее равен 0,8 кГ 0,8 ГХ XI 000=800 Г=0,8 кГ), вес 1 м нефти равен 0,8 т (0,8 кГХ1000= 800 кГ=0,8г).  [c.22]

Изменения плотности и удельного веса жидкости при изменении температуры и давления незначительны, и в большинстве случаев их не учитывают. Плотности наиболее употребляемых жидкостей и газов (кг/м ) бензин — 710...780 керосин — 790...860 вода — 1000 ртуть — 13 600 масло гидросистем (АМГ-10) — 850 масло веретенное — 890...900 масло индустриальное — 880...920 масло турбинное — 900 метан — 0,7 B03inj — 1,3 углекислый газ 2,0 пропан — 2,0.[c.9]

Тяга в пустоте ЖРД RL-10A3-3 составляет 67 кН при давлении в камере сгорания рк = 3,2 МПа и соотношении компонентов х = 5. Удельный импульс двигателя в пустоте /удоо=444с, длина двигателя 1,78 м, диаметр 1 м. Усовершенствованный вариант этого ЖРД, RL-10A3-3A, разрабатывался для автоматических межпланетных станций, выводимых в космос с использованием разгонной ступени Центавр . В первом полете он должен вывести АМС Галилей на траекторию полета к Юпитеру. Удлинение сопла до степени расширения 61 1 позволило поднять тягу до 73 кН при удельном импульсе 446,4 с. Разработчик (фирма Пратт-Уитни ) изучает возможность дальнейшего усовершенствования этого ЖРД путем увеличения степени расширения сопла до 205 и использования топливных пар фтор — водород и жидкий кислород — пропан.  [c.245]

При использовании газов-заменителей ацетилена в 2—3 раза увеличивается расход кислорода, поэтому сварку чугуча этими газами лучше применять при централизованном питании рабочих сварочных постов кислорода, подаваемого по трубопроводам от стационарных кислородных станций вли газификацион-ных установок. Удельная мощность пламени выбирается из расчета 100—120 л/ч ацетилена или 60—70 л/ч пропан-бутана на I мм толщины детали (отливки).  [c.100]

Сварка латуней с использованием газов-заменителей возможна. Удельная мощность пламени с учетом коэффициента замены ацетилена принимается для пропан-бутаиа — 70 л/ч на 1 мм толщины и для природного газа — 180 л/л. Хорошее качество шва получается при использовании кремнистых латуней в качестве присадочного металла. Однако зона термического влияния и деформация металла увеличиваются.  [c.119]

Сравнение утечек жидкостей и газов. Объемные удельные утечки газов Qr вследствие малой их вязкости значи-тетьно превышают утечки жидкостей Ож- Qr/бж Ж Ш. Ю . Кроме того, G Р2 - Pi бг Р2 - Pi и бг не зависит от поверхностного натяжения. Установление эквивалента сравнения Qt и через одинаковые микрозазоры всегда вызывает затруднения. Массовые удельные утечки б ж и б г различаются значительно меньше, так как плотность большинства газов рго находится в пределах QS 10 (гелий) — 2,2 10" (пропан) г/см . Так, для воздуха рго = = 1Д9-10" г/см , для пробных газов Рго 10 г/см . Отношения р/ц, г-см -мПа с , для жидкостей и газов близки (для рабочих жидкостей 0,02... 1,0, для газов 0,05...0,1), поэтому при прочих равных условиях удельные массовые утечки для жидкостей и газов также близки == 10" ...2,5-10 ,  [c.55]

Баллойы 6 кйслородом й горючими газами во избежание образования взрьшо Опасной смеси нужно перевозить и хранить раздельно. Кроме того, их запорные вентили должны быть разных размеров, окрашиваться в различные цвета и иметь соответствующие надписи на баллонах. Удельная масса пропан-бутановой смеси больше, чем воздуха, поэтому она способна скапливаться в траншеях, колодцах, тоннелях и т. д. и, следовательно, может явиться источником взрыва и пожара. Учитывая это, складские помещения для хранения баллонов с пропан-бутаном, а также рабочие места при работе с этим газом должны хорошо проветриваться.  [c.250]

Условия получения и некоторые свойства тонких (до 0,1 мкм) слоев карбидизированного хрома изучены в работе [154]. Осажденный вакуумным испарением хром карбидизировали в смеси пропана и водорода (2 1) или в чистом пропане, тщательно осушенных пропусканием над едким кали и фосфорным ангидридом. Нагрев при температуре 700° С с выдержкой 1 ч и более обеспечивал полную карбидизацию тонкой хромовой пленки, что контролировалось измерением удельного электросопротивления, светопропускания, отражения и коррозионными испытаниями в растворах соляной, серной и азотной кислот и едкого кали. Свойства карбидизированных слоев не изменяются при длительном воздействии температур до 200° С.  [c.148]

В отдельных случаях применяют газобаллонные установки. В стальных баллонах находится сжиженный газ (пропан, бутан) по ГОСТ 20448—75 под давлением до 0,6МПа. Для подачн газа в бытовые приборы давление снижают до 0,003 МПа. Ввиду высокого давления и большой удельной теплоты сгорания сжиженного газа (до 115 МДж/м ) в газовых горелках устанавливают особые форсунки.  [c.315]

С графитового катода в канал разряда вводятся электроны, эмиссия которых носит термоэлектронный характер. Энергия на катодное пятно поступает благодаря току ионов натрия, а уносится электронами. Поток энергии кат на единицу поверхности катодного пятна подсчитывают по аналогии с уравнением (26). Термоэлектронная эмиссия охлаждает катод до температуры, обеспечивающей сравнительно высокую плотность тока. При этом углерод начинает испаряться, чем и вызван износ ЭИ. Малый износ ЭИ объясняется как высокой эрозионной стойкостью графита, так и небольшим удельным потоком плотности тока для восстановления графитового ЭИ в раствор иногда вводят углеродосодержащий газ (пропан, бутан), тогда износ снижается в несколько раз.  [c.331]

В совокупности влияние детонационной стойкости топлива и пределов воспламенения может быть проанализировано на диаграмме (рис. 1). В координатах коэффициент избытка воздуха а — степень сжатия е изображены области нормальной работы двигателя при использовании различных топлив, внутри которых обеспечены устойчивое зажигание смеси, бездетонаци-онная работа и отсутствие самовоспламенения. Границами областей являются условия появления детонации (кривые 1м, 1п, 16, здесь и далее литеры м, п и б означают соответственно метан, пропан, бензин), предельная степень сжатия, не вызывающая самовоспламенения (горизонтальные уровни 2м, 2п, 26), предел воспламенения на богатых смесях (кривые Зм, Зп, 36) и предел воспламенения на бедных смесях (кривые 4м, 4л, 46). В области бедных смесей, где сгорание топлива происходит достаточно полно, на диаграмму нанесены линии постоянного значения достижимой удельной мощности (сетка тонких линий). Переход с одной кривой на другую означает изменение мощности на 3%.  [c.14]

ДЛЯ достижения наибольшей удельной мощности, представляет метан. Его высокая детонационная стойкость и широкие пределы воспламенения позволяют выбирать конструктивные параметры и режим работы двигателя, обеспечивающие более высокие показатели, чем другие виды топлива. Следует, однако, отметить, что в целях повышения наглядности приводимая на рис. 1 диаграмма построена для низкооктанового бензина (04=66). Более качественный бензин создает лучшие условия для использования его энергетических возможностей и по детонационным ограничениям может приблизиться к пропану, если его октановое число превысит 98 единиц.  [c.15]


Пропан: Технические газы

Пропан, C3H8 — органическое вещество класса алканов. Содержится в природном газе, образуется при крекинге нефтепродуктов, при разделении попутного нефтяного газа, «жирного» природного газа, как побочная продукция при различных химических реакциях. Как представитель углеводородных газов пожаро- и взрывоопасен, малотоксичен, не имеет запаха, обладает слабыми наркотическими свойствами.

Физические свойства

Бесцветный газ без запаха. Очень мало растворим в воде. Точка кипения −42,1 °C. Точка замерзания −188 °C. Образует с воздухом взрывоопасные смеси при концентрации паров от 2,1 до 9,5 %. Температура самовоспламенения пропана в воздухе при давлении 0,1 МПа (760 мм рт. ст.) составляет 466 °С. Критическая температура пропана Tкр = 370 К, критическое давление Pкр = 4,27 МПа, критический удельный объем Vкр = 0,0444 м3/кг. Плотность сжатого и сжиженного пропана при 298 K — 0,493 кг/л.

  • Плотность жидкой фазы = 510 кг/м3.
  • Плотность газовой фазы при нормальных условиях = 2,019 кг/м3.
  • Плотность газовой фазы при температуре при 15°С = 1,900 кг/м3.

Химические свойства

Аналогичны свойствам других представителей ряда алканов (дегидрирование, хлорирование и т. д.)

Применение

Топливо
  • При выполнении газопламенных работ на заводах и предприятиях:
    • в заготовительном производстве;
    • для резки металлолома;
    • для сварки неответственных металлоконструкций.
  • При кровельных работах.
  • Для обогрева производственных помещений в строительстве.
  • Для обогрева производственных помещений (на фермах, птицефабриках, в теплицах).
  • Для газовых плит, водогрейных колонок в пищевой промышленности.
  • В быту
    • при приготовлении пищи в домашних и походных условиях;
    • для подогрева воды;
    • для сезонного обогрева отдалённых помещений — частных домов, отелей, ферм;
    • для сварки труб, теплиц, гаражей и других хозяйственных конструкций с использованием газосварочных постов.
  • В последнее время широко используется в качестве автомобильного топлива, так как дешевле и экологически безопаснее бензина.

Хранится и перевозится в металлических баллонах ярко-красного цвета (не путать с коричневыми баллонами для гелия)

Химия и пищевая промышленность

В химической промышленности используется при получении мономеров для производства полипропилена.

Является исходным сырьём для производства растворителей.

Используется как пропеллент.

В пищевой промышленности пропан зарегистрирован в качестве пищевой добавки E944.

Хладагент

Смесь из осушенного чистого пропана (R-290a) (коммерческое обозначение для описания изобутаново-пропановых смесей) с изобутаном (R-600a) не разрушает озонового слоя и обладает низким коэффициентом парникового потенциала (GWP). Смесь подходит для функционального замещения устаревших хладагентов (R-12, R-22, R-134a) в традиционных стационарных холодильных установках и систем кондиционирования воздуха (с обязательной сменой типа компрессорного масла).

Узнать цену на Пропан в ООО "ТехноГаз"

Удельный вес оборудования для испытаний агрегатов

Удельный вес, или относительная плотность материалов, является важным свойством, используемым во многих расчетах для расчета смеси, дозирования, объемной плотности, абсорбции и содержания пустот в заполнителях и других строительных материалах. Эксклюзивное оборудование для измерения удельного веса Gilson дает точные, воспроизводимые результаты и соответствует спецификациям ASTM C127 / 128.

Подробнее ...

Для получения дополнительной информации прочтите наш блог. Характеристики заполнителей: форма, размер и удельный вес.

  • Шейкер для риса - это устройство для удаления воздуха, которое обеспечивает постоянное автоматическое перемешивание вакуумных пикнометров для определения удельного веса мелких заполнителей и почв.
  • Цифровой манометр / контроллер AutoRiceTM обеспечивает точное регулирование давления и времени вакуума, а также мониторинг энергии вибрации шейкера во время тестирования риса. Цифровой манометр остаточного давления
  • может быть выполнен в традиционном цифровом исполнении на основе ртути или без ртути и обеспечивает показания уровня вакуума.Вакуумные пикнометры
  • доступны в трех различных вариантах для определения удельного веса, включая пикнометры на 2 000 г и 6 000 г, а также стеклянные фильтрующие колбы с толстыми стенками.
  • Колбы доступны для определения удельного веса цемента, грунта, заполнителя, битума, пека и других материалов.
  • Вакуумные насосы варьируются от небольших до тяжелых для испытаний на удельный вес.
  • Drierite Air / Gas Drying Unitес встроенное устройство для эффективной защиты вакуумных насосов от влаги при удалении воздуха из образцов для испытаний.
  • Индикаторный дриерит используется в сочетании с лабораторным воздушно-газовым осушителем и для других целей для быстрого поглощения водяного пара из воздуха и газов.
  • Стенд для измерения удельного веса - лучшее решение для взвешивания взвешенных в воде образцов для измерения удельного веса заполнителей, затвердевшего бетона, битумных смесей и многих других материалов.
  • Емкости для воды с удельным весом
  • имеют емкость 30 галлонов или 44 галлона и оснащены сливными и переливными отверстиями.Резервуар емкостью 44 галлона предпочтителен для испытаний ASTM D2041 и AASHTO T 209.
  • Люльки для взвешивания плотности из нержавеющей стали обеспечивают надежную фиксацию твердых образцов при взвешивании и вмещают стандартные контейнеры для вакуумных пикнометров или корзины для измерения плотности заполнителей.
  • Нагреватель / циркулятор EZ Mount является портативным, компактным и имеет возможность установки для эффективного поддержания температуры водопроводной воды в погружных весовых резервуарах до требуемой температуры для испытаний на удельный вес.
  • Нагреватель / циркулятор с мощностью нагрева 1100 Вт точно контролирует температуру окружающей среды от + 9 ° до 302 ° ± 0.09 ° F (от + 5 ° до 150 ° ± 0,05 ° C) для ванн и резервуаров с водой до 7,4 галлона.
  • Набор для измерения удельного веса и поглощения мелкого заполнителя - это комплексное решение со всеми компонентами, необходимыми для испытания, включая сосуд пикнометра с крышкой, конической формой и трамбовкой.
  • Набор для определения удельного веса и поглощения грубого заполнителя включает проволочную корзину и полиэтиленовый контейнер, все необходимые компоненты для проведения теста.
  • Vibra Pad служит мешалкой и легким встряхивателем для удаления воздуха.

Удельный вес асфальтобетонного оборудования (метод рисования)

Рисовое испытание на удельную плотность асфальта - это обычный тест, который измеряет теоретический максимальный удельный вес (G мм ) образцов асфальта. Испытание является неотъемлемой частью контроля качества асфальтобетонных смесей. Свободный и захваченный воздух удаляется из образца асфальта для подготовки к испытанию. Подготовленный образец затем взвешивают и погружают в воду.

Подробнее ...

Gilson предлагает широкий выбор оборудования и продуктов для подготовки и проведения теста на рис в соответствии со стандартами ASTM и AASHTO, а также для получения правильной асфальтовой смеси с минимальными отклонениями.

Для получения дополнительной информации прочтите наш блог. Удельный вес при испытании асфальта: какое оборудование мне нужно?

  • Шейкер для определения удельного веса и теста на рис. Асфальт. Тест на рис перемешивает пикнометр при подготовке образцов асфальта для теста на рис для удаления захваченного воздуха. Соответствует нескольким стандартам ASTM и AASHTO.
  • Цифровой манометр остаточного давления для измерения вакуума, который прикладывается к образцу во время удаления воздуха. Он соответствует стандартам ASTM D2041 и AASHTO T 209.
  • Система цифрового манометра / контроллера Autorice ™ - это прибор, позволяющий экономить время, который используется с блоками для рисования и пикнометра при тестировании теоретического максимального удельного веса образцов горячей смеси.Доступен с SGA-128 PumpSaver или без него.
  • Пикнометры доступны в емкостях 2 000, 4 000 и 6 000 г для определения точных измерений удельного веса битумных смесей для дорожного покрытия.
  • Безмасляный вакуумный насос удаляет свободный воздух из образца асфальта при подготовке к тесту на рис. Насос соответствует стандартам ASTM и AASHTO по удельному весу и другим испытаниям.
  • Осушитель воздуха / газа из дриерита, используемый в процессе удаления воздуха для предотвращения попадания воды в вакуумный насос.
  • Индикаторный дриерит используется в сочетании с лабораторным воздушно-газовым осушителем и для других целей для быстрого поглощения водяного пара из воздуха и газов.
  • Стенд для измерения удельного веса для взвешивания образцов, подвешенных в резервуаре с водой или с весовыми люльками для определения относительной плотности битумных смесей.
  • Емкости для воды с удельным весом, емкостью 30 или 44 галлона и используемые при взвешивании битумных смесей для определения относительной плотности.
  • Устройства для взвешивания плотности для взвешивания суспензии с целью определения удельного веса или объемной плотности асфальта или заполнителей.Его также можно использовать с пикнометрами.
  • Нагреватель / циркулятор с креплением EZ, используемый с резервуаром для воды с удельным весом для достижения диапазона циркуляции и температуры, необходимого для испытания с удельным весом.
  • Нагреватель / циркулятор обеспечивает точный контроль температуры для водяных баков и ванн емкостью до 7,4 галлона (28 л). Его мощность нагрева составляет 1100 Вт.
  • № 8 Корзина из нержавеющей стали с проволочной сеткой для подвешивания заполнителей и других материалов для взвешивания в воде.
  • Устройство измерения удельного веса насыпного асфальта - это управляемая компьютером система, которая обеспечивает быстрое и точное определение насыпного удельного веса в образцах асфальта размером 4 и 6 дюймов (102 и 152 мм).

Что такое удельный вес мочи? (с иллюстрациями)

Удельный вес мочи часто измеряется во время обычного анализа мочи.

Удельный вес мочи - это измерение количества частиц в моче. Он выполняется как часть обычного анализа мочи, исследования образца мочи. Общий анализ мочи - важный диагностический инструмент, который позволяет лаборантам провести ряд тестов на образце мочи, чтобы получить информацию о здоровье пациента.В случаях, когда есть подозрение на заболевание почек или мочевого пузыря, анализ мочи может быть использован для сужения возможных диагнозов и разработки плана лечения.

Моча состоит из жидкостей и концентрированных молекул, вырабатываемых почками.

Моча представляет собой смесь жидкостей и концентрированных молекул, выделяемых почками. Эти молекулы - отходы, которые организм не может использовать. Когда концентрация частиц в моче высока, это может быть признаком обезвоживания пациента или наличия другой медицинской проблемы, например, сердечной недостаточности. Когда концентрация необычно низкая, это означает, что пациент может потреблять слишком много жидкости и может иметь такое состояние, как диабет.

Низкая концентрация мочи может указывать на диабет.

При измерении удельного веса мочи пациента просят сдать чистый образец улова.Пациент моет или вытирает гениталии перед мочеиспусканием, чтобы удалить любые загрязнения из уретры, а затем мочится в чашку для образца. Содержимое чашки анализируется в лаборатории. Многие клиники могут проводить базовые тесты на дому и очень быстро возвращать результаты. Такие пробы часто собираются в начале медицинского визита, чтобы анализ мочи можно было провести во время обследования пациента, чтобы получить результаты к концу визита.

Высокая концентрация частиц в моче может указывать на проблемы с сердцем.

Определить удельный вес мочи можно очень быстро, эффективно и недорого. Недорогие и низкотехнологичные инструменты оценки важны во многих клинических условиях. Использование недорогого теста может устранить необходимость в более дорогом тесте или процедуре. Это экономит деньги пациента, а также снижает потребность в инвазивных медицинских тестах, которые могут подвергнуть пациента риску.

Есть некоторые факторы, которые могут исказить результаты анализа мочи и вызвать проблемы с тестом.Некоторые лекарства могут влиять на способность концентрировать мочу, делая ее более или менее концентрированной, чем необычной. Пациенты, которые прошли медицинские исследования с использованием контрастного вещества, также будут иметь необычно высокий удельный вес мочи, потому что их почки работают сверхурочно, чтобы экспрессировать контрастное вещество. Хирургическое вмешательство может быть другим фактором, который может повлиять на надежность теста.
