Прокладка кабеля в земле согласно ПУЭ и СНиП

Любые работы, выполняемые при прокладке кабельной линии, должны регламентироваться официальными документами, а именно Правилами устройства электроустановки и строительными нормами и правилами.

В ПУЭ четко прописано, как должна выполняться работа по электромонтажу, какие величины необходимо соблюдать при этом, как необходимо выбрать кабель для осуществления монтажа, а также в них подробно описан весь объем работ по прокладке кабеля в траншее. Прокладка кабеля под землей, согласно ПУЭ, должна выполняться с помощью кабеля, оснащенного броней и имеющего оболочку, изготовленную из металла, что обеспечит максимальную защиту кабеля от различного рода негативных воздействий, а также механических повреждений.

Строительные нормы и правила дают четкое описание алгоритма по прокладке кабельных линий в траншее, подробно описывают процесс обратной засыпки кабеля, а также указывают и разъясняют способы, которыми может быть смонтирована кабельная линия в различных ситуациях. В целом, Строительные нормы и правила можно назвать четким руководством к действию, в то время как ПУЭ дает более общие понятия.

Монтаж кабельных линий в земле рационально выполнять с использованием специализированной техники. Для того, чтобы избежать как повреждения кабеля, так и свести к минимуму возможные травмы у рабочих, следует четко придерживаться технологий, описанных в официальных документах. Если работы выполняются качественно и в соответствии с нормами, то кабельная линия будет работать несколько десятков лет, а возможные аварийные ситуации будут сведены к минимуму.

Допустимо использовать для монтажа тоннели, короба, кабель-канал, блоки, а также рыть траншеи при прокладке кабеля в земле. Из всех возможных вариантов пути прохождения кабельной линии, на объекте следует выбрать наиболее короткий путь, который будет требовать минимального количества кабеля, а также будет наиболее безопасным. Однако, если условия на объекте не позволяют выбрать безопасных путь для прокладки кабеля, следует обеспечить его полную защиту, использовав существующие современные технологии.

Если выполняется монтаж кабельных линий с изоляцией из бумаги, пропитанной специальным составом, на объекте, где существуют спуски и подъемы, а также если прокладка выполняется вертикально, важно монтировать линию в строгом соответствии с нормами, описанными в официальных документах, для подобных случаев, поскольку несоблюдение правил может привести к стеканию пропиточного состава, что в конечном итоге приведет к выходу все линии из строя. В основном, для того, чтобы предотвратить возможные негативные последствия, используют установку муфт, которые монтируются через определенные промежутки.

Прокладка кабеля под землей чаще всего является довольно затратной, поскольку тебует создания кабельной канализации, которая размещается в земле. При этом еще на стадии создания проекта следует четко определиться с методом монтажа, а также продумать все мероприятия, необходимые для защиты линии.

Открытый или скрытый монтаж кабеля в трубах используют в том случае, если условия на объекте могут привести к повреждению кабельной линии.

При монтаже используют различные типы труб:

  • трубы для прокладки водопровода;
  • облегченные трубы;
  • трубы, имеющие тонкие стены и изготовленные с помощью электросварки;
  • трубы, стойкие к воздействию высоких температур;
  • трубы, стойкие к образованию ржавчины;
  • трубы, предотвращающие возникновение искр;
  • трубы, нейтрально реагирующие на особую среду.

Если проектом предусмотрен монтаж большого числа кабелей, то для выполнения работ создаются тоннели, выполняемые из железобетона и размещаемые под землей. Обычно ширина таких тоннелей варьируется от 1,5 до 1,9 м, а высота — около двух метров. Достоинством кабельных тоннелей является то, что для осмотра и обслуживания линии внутри них предусмотрено место для прохода рабочих. Ширина прохода зависит от способа монтажа линий внутри тоннеля, так:

  • в случае монтажа кабелей на одной стороне тоннеля, ширина прохода составляет более 90 см;
  • в случае монтажа кабелей на обеих сторонах тоннеля, ширина прохода должна быть более метра.

Если выполняется монтаж кабелей при отрицательной температуре, важно правильно оргаизовать процесс прогрева кабеля, поскольку при неблагоприятных погодных условиях кабельная изоляция теряет свои свойства, становится более твердой, что в итоге увеличивает риск повреждения кабеля в процессе электромонтажа. В основном в этом случае кабель прогревается с применением тока.

Прокладка кабеля в траншее может быть выполнена различными способами, на выбор которого существенное влияние оказывают характеристики объекта:

  • При использовании первого метода барабан с расположенным на нем кабелем монтируют в начале траншеи на непередвигающемся устройстве, а размотка кабеля выполняется ручным способом. При этом кабель сначала сматывается с барабана и укладывается по всей длине линии и лишь затем выполняется непосредственно монтаж кабеля в траншее. Важно в этом случае грамотно рассредоточить рабочих по объект таким образом, чтобы на одного человека приходилось не больше 35 кг нагрузки. Также следует учитывать, что расстановка рабочих должна быть осуществлена так, чтобы во время выполнения работ кабель не касался земли. Если существует необходимость проложить линию под разнообразными препятствиями, следует выделить рабочих, которые будут находиться в местах пересечения и протащят кабель.
  • При использовании второго метода барабан с находящимся на нем кабелем монтируется в начале траншее или на точке, где закончился кабель, находиться барабан при этом должен на статично стоящем устройстве. Размотка кабеля выполняется “петлей”, при этом кабельный конец находится около барабана, а процесс раскатки кабеля начинвется сверху и выполняется в виде петли, нижний сектор которой постепенно монтируется в траншее или раскладывается на ее краю. Если сначала выполнялась размотка кабеля и укладка его на землю, то следующим этапом становится прокладка кабеля в траншее. В процессе размотки, пока кабель не будет снят с барабана до половины, петля должна быть длинной и лишь потом ее делают короче, особенно при нахождении у конца траншеи, что в итоге приводит к тому, что кабель полностью разматывается и остается ровно лежать. При использовании данного метода нет необходимости в привлечении большого числа рабочих. Но у описанного выше способа есть некоторые ограничения, в частности запрещено его использовать, если необходимо протянуть кабельную линию под различными препятствиями. При этом, если препятствия располагаются в начале или конце траншеи, данное ограничение не действует.
  • При использовании третьего метода соединяют технологии первого и второго способа. Чаще всего к этому приходится прибегать при недостаточном количестве рабочих, находящихся на объекте. Для реализации этого способа кабельный барабан монтируется на отдалении от начала траншеи, равном трети общей длины кабеля. Размотка производится следующим образом:
  • Для начала производится размотка первой трети от общей длины кабеля. Процесс выполняется вручную, после чего размотанный кабель перемещают в начало траншеи или к концу первого барабана в случае, если длины кабеля, находящегося на одном барабане, не достаточно для того, чтобы покрыть всю трассу.
  • Далее кабель разматывают методом “петли”, начиная сверху. При этом нижний сектор петли монтируется в траншею или кладется на землю в сторону, являющейся противоположной. Пока не будет размотано две трети кабеля, петлю сдедует делать длинной, а затем ее значительно укорачивают. Данный способ также не требует большого количества рабочих для осуществления процесса. Под препятствиями кабель в самом начале проводится без ограничений, однако на заключительном этапе необходимо все работы производить как можно ближе к кабельному концу.
  • Если условия на объекте не имеют никаких препятствий, то монтажные работы выполняют с помощью спецтехники или автомобилей, на которых находится кабельный барабан. При этом кабель монтируется в траншее или укладывается на ее край. Важно при использовании данного метода следить за тем, чтобы спецтехника не развивала скорость больше 1 км/ч, а также чтобы она не приближалась к краю траншеи ближе, чем на расстоянии равное 1,25 глубины вырытой под прокладку кабеля траншеи.
  • Если условия на объекте довольно непростые, например, если монтаж осложнен большим количеством коммуникаций или инженерных сооружений, расположенных в земле, протяжка кабеля выполняется ручным способом с применением лебедки, ручной или механизированной. Протяжка кабеля в этом случае выполняется по роликам, которые монтируются внутри траншеи на расстоянии 3-5 метров друг от друга.

Специалистами нашей компании выполняется большой спектр работ, в том числе прокладка кабеля в земле в городе Новосибирск. Также наша компания предоставляет широкий спектр разнообразных земляных работ:

  • рытье траншеи для прокладки электрического кабеля;
  • рытье траншеи для прокладки кабелей связи;
  • рытье траншеи для монтажа водопровода;
  • рытье траншеи для монтажа газопровода;
  • рытье траншеи для монтажа иных коммуникаций.

В работе мы используем только передовые технологии и новейшее оборудование, зарекомендовавшее себя по всему миру. В штате нашей компании находятся исключительно высококвалифицированные специалисты, постоянно проходящие курсы повышения квалификации и имеющие допуск к выполнению работ любой сложности, а также умеющие управлять спецтехникой, используемой в монтаже. Нашей компанией практикуется также сдача техники в аренду с обеспечением ее обслуживания, а расценки на наши услуги Вас приятно удивят.

В современном мире все чаще при прокладке кабеля используют спецтехнику, применяемую для рытья траншей. Эта техника выполняет рытье траншей для прокладки кабеля на глубину до 160 см и шириной 21 см, 27 см и 40 см, выполняя всю работу качественно и в сжатые сроки. Используя траншеекопатель можно ускоренно смонтировать, электрический кабель, трубопровод, интернет кабель, а также иные кабели связи, которые используются для прокладки в земле. При этом современные модели техники оборудованы объемным гидроприводом, который значительно облегчает управление траншеекопателем, а также дает возможность выбора скорости, необходимой для производства работ. Благодаря объемному гидроприводу в процессе создания траншеи можно производить ее очистку от мелкого мусора, а также иных включений, наличие которых может привести к повреждению кабельной линии.

Однако процесс рытья и одновременного очищения траншеи не может происходить только за счет наличия гидравлического привода, современные механизмы таже оборудуются еще и особым скребком, позволяющим выполнять данную работу.

Также большое значения для эффективности выполнения работ имеет цепь, оборудованная приспособлениями, которые позволяют проводить рытье траншеи в грунтах любой сложности, захватывая сразу большое количество земли.

В связи с нестабильной экономической ситуацией в мире в последнее время все более актуальной становится тема экономии, в том числе и при выполнении прокладки кабеля. Многие компании стараются предложить альтернативу стандартным методам так, чтобы работа выполнялась также эффективно, но при этом чтобы уложиться в ту сумму, которую планирует потратить Заказчик. Наша компания не исключение, поэтому мы предлагаем нашим клиентам арендовать грунторез, а не привычный экскаватор, оснащенный одним ковшом.

К примеру, ковшовый экскаватор роет траншею шириной 0, 4 м, а грунторез – 0, 21 м, вследствие чего объем работ по рытью траншеи во втором случае значительно меньше, а значит и стоимость также будет отличаться в меньшую сторону. При этом использование грунтореза позволяет выполнять рытье траншеи для полкладки кабеля значительно эффективнее, поскольку он движется вдоль намеченной трассы кабельной линии и параллельно отбрасывает выкопанный грунт, в то время как одноковшовый экскаватор, являясь не настолько маневренным, вынужден выполнять множество дополнительных движений, таких как высыпание грунта, находящегося в ковше, перемещение ковша в траншею, развороты и перемещение вдоль трассы будущей кабельной линии и прочее. Также грунт, вынимаемый из траншеи траншеекопателем, уже является очищенным от различного мусора и примесей, в то время как экскаватор достает грунт вместе с опасными для кабеля включениями и использовать его для обратной засыпки траншеи не допустимо.

Прокладка кабеля при минусовых температурах является не самым простым мероприятием, но при использовании траншеекопателя процесс рытья траншеи выполняется намного быстрее, чем экскаватором для начала работы которого требуется провести подготовительные работы.

В условиях плотной городской застройки, когда при выполнении земляных работ довольно легко повредить подземные коммуникации, траншеекопатель становится незаменимым механизмом, поскольку он оборудован прибором, который обнаруживает проложенные коммуникации и инженерные сооружения, позволяя свести к минимуму возможность вывода их из строя.

Наши высококвалифицированные специалисты выполнят земляные работы любой сложности, используя только высокоэффективное и проверенное новейшее оборудование и технологии. Наши клиенты получают в аренду не только грунторезы, но и им предоставляются дополнительные услуги по обслуживанию механизмов и выполнению финальной засыпке траншеи способом, выбранным Заказчиком. Технологии, которые используют наши специалисты, позволяют рыть траншеи для прокладки кабеля на объектах любой сложности и при любой погоде. Обращаясь к нам, Вы можете быть уверены, что получите высококлассный сервис и сопровождение на всех этапах выполнения работ.

Нашей компанией было произведено большое количество земляных работ в разных городах по всей России. Вот некоторые из них:

  • Рытье траншеи для прокладки кабеля, предназначенного для проведения электроснабжения на автомобильную мойку. Работы выполнялись в конце лета. Длина будущей кабельной линии составляла 170 м, при этом глубина траншеи для прокладки кабеля составляла 1 метр, ширина ее составляла 21 см. Земляные работы на объекте были выполнены за семь часов, из которых пять часов было потрачено на рытье траншеи, а 2 часа на ее засыпку. Условия на объекте были довольно сложными, поскольку в земле присутствовало большое количество различных коммуникаций , мусора, а также спусков и подъемов.
  • Рытье траншеи для монтажа кабельной линии и прокладки водопровода на территории частного дома. Длина траншеи, созданной в результате земляных работ, составила 360 м. Глубина прокладки коммуникаций составляла 1,6 м. Все работы на объекте были выполнены за 7 часов, поскольку создание траншеи было осложнено наличием на объекте крупногабаритного мусора, обнаруженного в земле, а также необходимостью рытья пяти котлованов.
  • Рытье траншеи для прокладки кабеля в здание администрации. Земляные работы проводились в начале осени и заняли в общей сложности 5 часов. Выполнение работы было осложнено необходимостью вскрывать дорожное асфальтированное покрытие, а также покрытие, изготовленное из бетона. При этом рабочими было вырыто девять котлованов для монтажа кабельных муфт.
  • Рытье траншеи, проходящей под автодорогой. Земляные работы ппроизводились на глубину 1,3 метров, общая протяженность кабельной трассы — 590 м. все работы заняли 11,5 часов, из которых пол часа было отведено обсуждению способа рытья траншеи, 9 часов производилось непосредственное рытье траншеи для прокладки кабеля, 2 часа было потрачено на остальные работы. Проведение создания транеши быо осложнено необходимостью девять раз углублять траншею, а также наличие в земле крупногабаритного металлического мусора.
  • Рытье траншеи для прокладки кабеля в коттедж, расположенный на частной территории. Земляные работы осуществлялись на глубину 90 см, общая протяженность кабельной линии составила 875 м. Все работы в целом заняли 16,5 часов, из которых 13,5 часов было потрачено на рытье траншеи для прокладки кабеля, один час было отведено на выбор способа создания траншеи и 2 часа осуществлялась обратная засыпка траншеи грунтом. Работы на объекте были осложнены тем, что создавать траншею пришлось на месте, достаточно густо засеянной лесом, в результате чего корни деревьев, а также остатки от уже разрушенных зеленых насаждений существенно замедляли процесс.
  • Рытье траншеи для прокладки телефонного и интернет-кабеля в земле на территории частного дома. Земляные работы производились на глубину 80 см, общая протяженность кабельной линии — 325 м. Все работы в целом заняли 3,5 часа, из них пол часа были затрачены на выполнение обратной засыпки траншеи, а 3 – на ее создание. Работы на объекте были осложнены необходимостью уборки мусора, оставшегося после осуществления строительных работ, поскольку он не только мешал в организации траншеи, но и представлял опасность для прокладываемого кабеля.
  • Рытье траншеи для монтажа газовой трубы. Земляные работы выполнялись на глубине 1,6 м, общая протяженность пути пролегания кабельной линии составила 365 м. Все работы в целом заняли 10 часов. Работы на объекте были осложнены необходимости довольно часто углублять траншею, а также расчищать объект от мусора, оставшегося после выполнения строительных работ.
  • Рытье траншеи для прокладки кабеля ВОЛС. Земляные работы производились в октябре на глубине 50 см, общая длина пути размещения кабельной линии составила 1640 м. При осуществлении рытья траншеи использовался траншеекопатель, оснащенный цепью шириной 40 см. Все работы в целом заняли 9 часов, из которых 7 часов было потрачено на создание траншеи, а 2 часа – не ее засыпку. Работы на месте электроомнтажа ничем не были осложнены.
  • Рытье траншеи для возведения вышки сотовой связи. Земляные работы производились в ноябре на глубине 120 см, общая длина расположения кабельной линии составила 1340 м. При выполнении рытья траншеи использовался траншеекопатель, оборудованный цепью шириной 21 см. Все работы в целом заняли 26 часов, из которых 19 часов было отведено на создание траншеи, 3 часа было потрачено на ее засыпку, а 4 часа выделено на иные работы. Работы на объекте усложнялись тем, что возведение траншеи выполнялось в грунте, который уже успел промерзнуть на 15 сантиметров в глубину.
  • Рытье траншеи для прокладки кабеля. Земляные работы производились в декабре в течение 14 часов, 12 из которых было отведено на создание траншеи, а 2 часа выделено на ее обратную засыпку. Общая протяженность трассы кабельно линии составила 700 м. Работы на объекте осложнялись тем, что рытье траншеи производилось в грунте, который промерз на 20 см в глубину.
  • Рытье траншеи для прокладки кабеля связи в земле. Земляные работы производились в середине весны на глубине 80 см, траншея создавалась шириной 20 см, а общая длина трассы кабельной линии составила 1250 м. Все работы в целом заняли трое суток.
  • Рытье траншеи для прокладки газопровода, монтируемого в трубе, изготовленной из пластика на частной территории. Земляные работы выполнялись в конце весны с помощью траншеекопателя, оборудованного цепью шириной 20 см. Общая протяженность трассы составила 70 м. Все работы в целом были выполнены в кратчайшие сроки, составившие 6 часов. Работы на объекте осложнялись наличием в грунте крупногабаритного металлического мусора, а также тем, что проложенная линия пересекалась с дорогой, покрытой гравием.
  • Рытье траншеи для прокладки кабеля, используемого при монтаже вышки мобильной связи. Земляные работы производились в середине зимы и составили чуть более четырех суток. Общая протяженность трассы равнялась 2300 м. Работа на объекте осложнялась тем, что рытье траншеи производилось в промерзшем грунте.
  • Рытье траншеи для монтажа оптико-волоконного кабеля в земле к зданию муниципалитета. Общая протяженность трассы равнялась 3600 м.
  • Рытье траншеи рядом с железной дорогой. Земляные работы выполнялись в середине лета, общая протяженность трассы кабельной линии составила 520 м.
  • Рытье траншеи для прокладки газопровода на частной территории. Земляные работы производились на глубине 1.6 м, ширина траншеи составила 21 см, а общая протяженность трассы была равна 210 м. Все работы в целом заняли 4 часа. Работы на объекте не были ничем осложнены.
  • Рытье траншеи для прокладки кабеля, необходимого для электроснабжения одно из учебных учреждений области. Земляные работы велись на глубине 70 см, общая протяженность кабельной трассы составила 620 м.
  • Рытье траншеи для монтажа кабеля уличного освещения. Работы производились в начале лета, общая протяженность трассы составила 440 м. Земляные работы в целом были выполнены за 6 часов. Работа на объекте осложнялась наличием большого количества металлического мусора, находящегося в грунте, а также расположением в непосредственной близости от объекта дороги, покрытой гравием.

© 2019, wpadmincheg963. Все права защищены.

Прокладка кабеля в земле на даче

Подробнее о прокладке кабеля
в земле и о цене можно узнать
по тел.: +7 (904) 007 42 95

Наши контакты >>

До сих пор продолжается спор, какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для применения на даче. Прокладка кабеля под землей является более подходящим способом в том случае, если расстояние от столба до вашего дома довольно значительное, или же вам требуется установить наружное освещение. Воздушный же способ более целесообразен в том случае, если расстояние от дома до столба незначительное и в этом случае вам требуется проложить всего несколько метров кабеля, и не нужна дополнительная установка опор лэп.



Для того, чтобы проложить кабель под землей надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.



Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участвке. Здесь важно, чтобы кабель пролегал, как минимум  в метре от больших деревьев. Кроме того, надо осуществлять его прокладку таким образом, чтобы он не пересекался с другими кабелями, если таковые имеются. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например площадка, которая используется для заезда ассенизационной машины или же стоянка вашего автомобиля на даче. Прокладка кабеля под землей начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля и все ваши электромонтажные работы пойдут насмарку из-за пустяка.



После того, как все очищено, надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть равномерно распределен по всей длине траншеи.



Настало время выбора кабеля. Для малых мощностей можно использовать кабель АВВГ, а для большой и средней мощности – кабель АВБбШв, который не распространяет горение. Можно также применить более дорогой медный кабель с броней ВБбШв.



Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Также рекомендуем использовать мегомметр или же цифровой тестер с функцией измерения сопротивления. Следует отметить, что второй больше подойдет для кабеля с изоляцией из винила. Также следует убедиться, что между токопроводящими жилами нет замыканий, а если на кабеле есть броня, то надо удостовериться, что нет замыкания и с ней.



Если вы не сделаете это заведомо, то после того, как будет пущен ток по кабелю и произойдет замыкание, стоимость электромонтажных работ по прокладке кабеля, как минимум, удвоится, потому что придется все делать заново, а возможно также и возгарание приборов в дачном доме.



Настало время защиты кабеля от повреждений механического характера в тех участках прокладки, где он будет испытывать нагрузку. Это можно сделать при помощи асбоцементных труб, которые, наверняка, найдутся у вас на даче. Прокладка кабеля под землей требует подобных мер предосторожности, так как бывают случаи, когда кабель обрывался именно из-за таких, на первый взгляд, мелочей.



Укладывать кабель в траншею надо таким образом, чтобы он лежал свободно, а не внатяжку. Советуем нарисовать план его расположения.



Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Будьте внимательны, чтобы кабель нигде не проступал из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем следует уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.



И последний штрих к прокладке кабеля под землей на даче. Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. Перед тем, как окончательно подключить кабель к сети, надо еще раз измерить сопротивление кабеля (электроизмерения), а также убедиться, что нет замыканий между жилами и броней и замыканий на землю.

Прокладка силового электрического кабеля в земле. Статьи

« Назад

Прокладка силового электрического кабеля в земле  06.11.2018 16:21

При строительстве дачного или жилого частного дома его нужно электрифицировать. Тут у многих домовладельцев возникает вопрос: как и где проложить кабель. Его можно прокладывать воздушным путем, возможна прокладка кабеля в земле. Прокладка по воздуху — дешевый способ, но нередки случаи потери изделия после его срезания неизвестными лицами. Поэтому часто укладывают его в земле. Этот способ дорогой и трудоемкий, но надежный: кабель из земли вытянуть трудно.



Какой кабель можно использовать

Укладывать в землю можно не каждый проводник, а только специальных марок. Какие марки кабеля для прокладки в земле выпускает промышленность. Эта продукция имеет жесткую виниловую или полиэтиленовую оболочку, она хорошо защищает провода от сырости. Популярные марки проводников для траншейной прокладки:

  • ВВБ; ВБбШв; ВВБбГ; NYM; СИП.

ВВБ — это бронированный вариант продукции, ВБбШв — имеет броню и размещается в полиэтиленовом шланге, ВВБбГ — бронированный с гидроизоляцией. Это дорогие марки, но сроки их службы большие. NYM и СИП — дешевые провода с небольшим сроком эксплуатации.

При выборе бронированной продукции нужно знать кислотность почвы. Для нейтральной кислотности лучше выбрать броню из стальной полосы. Она годится для глинистой и суглинистой земли. В щелочную почву закладывается высоковольтный проводник, имеющий броню из алюминия или свинца. Разумный выбор дорогого токонесущего провода сохранит много физических сил и финансов в будущем, когда придется менять дешевый кабель через год-два после укладки.

Распространенные марки бронированного кабеля для прокладки в земле: ААШв, ААП2л, АПсВГ, АСПл, АВВГ, ААБл, АПвВГ, ААШп, АСБ, АПВГ и другие. На Крайнем Севере с мерзлыми грунтами и оползнями используются проводники с проволочной броней типа ПвКШп.



Перечень и порядок работ

Бестраншейная прокладка кабеля происходит с помощью специальных машин и механизмов для горизонтального бурения. Это способ используется при прокладке кабеля через дорогу с асфальтовым покрытием и используется не всегда. Проще провести его в земле другим способом.

Прокладка в траншее требует проведения подготовительных работ. Составляется план траншеи на бумаге, который размечается на местности, после чего копается лопатой или землеройным механизмом канава, глубина траншеи для заложения бронированного изделия — около 75-90 см. На пути прокладки трассы не должны встречаться столбы, деревья, кусты и другие препятствия. Стенки траншеи делаются наклонными, они не будут обваливаться. Все камни, острые предметы из траншеи удаляются.

Когда канава выкопана, нужно еще раз ее осмотреть на предмет наличия корней и камней. Следующая операция — выравнивание дна. Для этого оно засыпается слоем песка толщиной 10-15 см и трамбуется. Песок используется любой, он просеивается и очищается от ненужных включений. На получившуюся подушку производится укладка кабеля. Поверх него кладется пластиковая сигнальная лента для кабеля. При ее укладке нужно следить за расположением надписей: они находятся на обращенной вверх стороне ленты.

После укладки бронированной продукции траншея засыпается грунтом. Лучше делать это послойно с уплотнением каждого слоя. Перед укладкой стоит проверить качество изоляции мегаомметром. При поврежденной изоляции продукцию под землей использовать не рекомендуется.

Мегаомметр есть не в каждой семье, поэтому можно пользоваться вольтметром или тестером. Измерить ими сопротивление изоляции нельзя, но они показывают пробои и замыкания между отдельными проводниками. При обнаружении замыкания между проводниками и броней продукцию использовать запрещают правила прокладки проводов.

Кабель нужно брать цельный. Если возникла необходимость соединения проводника, его делают снаружи траншеи, пользуясь специальной коробкой. Коробка устанавливается на столбике рядом с выходом проводов из земли. Закапывать специальные муфты, сделанные своими силами, неразумно. Они низкого качества и приносят различные проблемы.

Как проложить кабель под землей другим способом. Для этого используются полиэтиленовые трубы ПНД. Они окрашены в черный цвет, имеют гладкие поверхности, обладают прочностью и устойчивостью к воздействию химических веществ. Срок их эксплуатации — 50 лет. Трубы хорошо гнутся и имеют малый вес. Провод внутри труб не замерзает и не покрывается ледяной корочкой. Трубы ПНД для прокладки кабеля в земле не дают возможности возникновения возгораний при коротких замыканиях. При длинной трубе придется приобретать механизм, с помощью которого протягивается проводник любой длины.



Разрабатываем трассу

Подземная прокладка кабеля требует разметки трассы. Трассу по участку делает собственник дома. Лучший вариант — прямая, но часто она превращается в ломаную линию из-за наличия препятствий. При разработке плана следует выполнять правила:

нельзя пересекать ранее уложенный провод; пересечение с газовой или водопроводной трассой возможно на расстоянии около 20 см; прокладка проводов вдоль труб коммуникаций разрешается на расстоянии от 1 м от них; на трассе не должны встречаться кусты и деревья ближе 2 м от траншеи.

При пересечении кабелей их располагают на расстоянии 15-20 см, оба провода изолируются отрезком трубы из пластика или асбоцемента. План траншеи лучше нанести на бумагу с обозначением всех препятствий. Если запланировано проложить несколько проводников, каждый обозначается своим цветом. План понадобится при посадке плодовых и декоративных деревьев, при возведении построек на участке, при ремонте и обслуживании линии электропередачи.



Как прокладывать трассу

Прокладка электрического кабеля в земле производится на глубине 70-80 см от поверхности земли. Этого не всегда можно достичь в силу некоторых непреодолимых причин. При глубине прокладки кабеля ниже нормы провод закрывают защитной оболочкой, в качестве которой используют гофрошланг или полипропиленовую трубу. Годятся для этого асбоцементные и пластиковые трубы. Не рекомендуется применять канализационные и металлические трубы. Первые имеют малую прочность, вторые — слишком жесткие. При подвижке грунта они наносят повреждения изоляции.

Если провод проложен с использованием специальных футляров, края их заделывают монтажной пеной, цементным раствором или ветошью с раствором цемента. Ширина траншеи для прокладки и подключения уличного освещения — 25-30 см. Прокладка нескольких кабелей производится в одну траншею. Проводники должны находиться на расстоянии 100 мм друг от друга.

Прокладка кабеля под дорогой производится с применением специальной техники, способной производить горизонтальное бурение. Стоит эта работа дорого, но дешевле восстановления асфальтового покрытия. В проделанную скважину вставляется пластиковая труба с проводником. Дорога при этом остается нетронутой.

Защита кабеля сверху

При прокладке токонесущих структур нельзя повреждать их изоляцию. В землю укладывают бронированное изделие с медными или алюминиевыми жилами. Глубина заложения — 75-90 см. Снаружи оно покрывается гидроизоляцией. Для подключения дачи, бани, сарая, курятника используется провод в оболочке из ПВХ. Он обладает прочностью и герметичностью.

Прокладка кабеля в траншее осуществляется подушку из песка с легкими волнами, избегая сильного натяжения. Сверху накладывают сигнальную ленту, на которой написано: Осторожно, кабель! сверху насыпают 10 см песка. Остальное пространство заполняется ранее вынутой из траншеи землей. После прокладки изделия и засыпки грунтом нужно еще раз проверить работоспособность кабеля.

Проводники NYM и ВВГ лучше укладывать в гофрошланг ДКС. В местах пересечения с коммуникациями следует пользоваться асбоцементными и пластиковыми техническими трубами, это намного увеличивает срок службы изделия. При необходимости соединения отдельных кусков нужно пользоваться коробкой, в которую выводятся концы проводников. Монтажная коробка устанавливается снаружи на столбике. При вводе в дом броню изделия заземляют присоединением ее к нулевой фазе распределительного щитка.

Провод, передающий напряжение до 1 кВ, защищается сверху кирпичной кладкой или плитой из железобетона.


Как ввести в дом

Для ввода подземного кабеля в жилище пользуются несколькими способами. В ленточном фундаменте нужно проделать отверстие и замуровать в него короткий отрезок металлической трубы, края которой немного выходят за пределы фундамента. Электрический провод протягивают через трубу и герметизируют ветошью с цементным молочком. Можно обработать отверстие монтажной пеной и зацементировать его.

Другой способ: пропустить проводник через изогнутую трубу, установленную рядом с местом выхода проводника из земли. Изгиб трубы не может быть под прямым углом. В свайном фундаменте все делается проще: траншея тянется в подполье, проделывается отверстие для выхода провода. Если фундамент дома мелкозаглубленный — трассу проводят под ним на расстоянии 50 см и более.







Прокладка кабеля в земле: основные принципы и требования ПУЭ

Содержание:
Прокладка кабелей в земле: какой кабель лучше использовать
Прокладка электрокабеля подземным способом: требования ПУЭ

Согласитесь, красивые декоративные парковые светильники смотрятся не очень привлекательно, если электропитание к ним подведено по воздуху – кроме того, воздушные линии электропередач будут создавать немало проблем в процессе эксплуатации участка. Выход один – копать траншеи и прокладывать кабель в грунте. Как это делается? Именно этим вопросом мы и займемся в данной статье. Вместе с сайтом stroisovety.org мы подробно изучим вопрос, как выполняется прокладка кабелей в земле?

Технология прокладки кабеля фото

Прокладка кабелей в земле: какой кабель лучше использовать

Большинство электриков утверждают, что прокладка кабеля в траншее должна осуществляться с использованием специального материала, в том числе и самого провода – так говорят не только они, но и так называемые ПУЭ (правила устройства электроустановок). Спорить с этими правилами бесполезно и нарушать их предписание будет неправильно. НО! Существует и обратная сторона медали, которую написанные в прошлом столетии правила не учитывают. Все это понимают, но спорить с ними не пытаются – окажется себе дороже, поэтому лучше немного перестраховаться. Так что же утверждают данные правила? Какой кабель предписывают использовать при устройстве подземной электропроводки?

В ПУЭ на этот счет имеется однозначный ответ.

  • ПУЭ 2.1.48. Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабеле.
  • ПУЭ 2.3.37. Для кабельных линий, прокладываемых в земле или воде, должны применяться преимущественно бронированные кабели. Металлические оболочки этих кабелей должны иметь внешний покров для защиты от химических воздействий.

    Какой кабель прокладывать в грунте фото

Согласитесь, для обычного человека это слишком запутанная формулировка, из которой можно понять только то, что кабели должны быть специальными. В общем, если говорить простым языком, то они должны иметь серьезную защиту от воды и не менее качественную защиту от механических повреждений. Кроме того, они должны быть очень прочными на разрыв, чтобы с успехом противостоять подвижкам грунта. В большинстве случаев, по утверждению того же ПУЭ, под эту категорию попадает кабельно-проводниковая продукция с маркировкой ВББШв и АВББШв.

Теперь просто откроем спецификацию на любой современный провод и прочитаем, что там написано – к примеру, ВВГ или тот же ПВС, да и ШВВП тоже. Их характеристики в полной мере подходят для прокладки подземным способом – они влагозащищены на все 98%, как и предписываемые провода, они довольно прочные на разрыв. Единственное, чего у них нет, это бронезащиты – но, извините меня, о какой бронезащите может идти речь при монтаже осветительной проводки в саду?

В общем, ситуации бывают разные, а те же ПУЭ просто имеют в виду прокладку силового кабеля – практика показывает, что для обустройства приусадебного участка, в принципе, подойдет любой кабель подходящего сечения. Другое дело – правильность его прокладки.Об этом поговорим дальше.

Прокладка электрического кабеля

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

  1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
  2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
  3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
  4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.
  5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

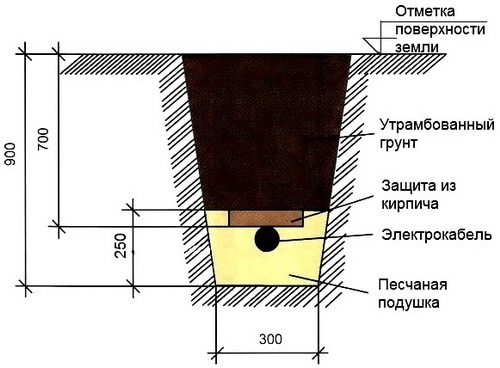

    Прокладка кабеля в земле схема

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

  1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.
  2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

    Прокладка силового кабеля фото

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

«Лидер Услуг» — Услуги для Вас и Вашего дома!

Услуги в Москве и Московской области

Специалисты сервиса выезжают по любому адресу в Москве и Подмосковье. Даже если вы проживаете в отдаленном районе или вдали от магистралей, мастер всегда приедет к вам вовремя, несмотря на плохие дороги, гололедицу или проливной дождь. Точно в назначенный час он будет у вас и сможет приступить к выполнению работы.

Мастера по мелкому бытовому ремонту от «Лидер Услуг»:

  • работают по городу и области в квартирах, частных домах, дачах, гостиницах, хостелах, кафе, ресторанах;
  • выполняют все виды услуг, от ремонта плитки до электромонтажных работ;
  • приезжают точно в назначенное время или, если требуется срочно, в течение 30 минут после вызова.

Наше значительное преимущество как сервисной компании – мобильность. На нашем сайте зарегистрированы сотни специалистов, проживающих в разных районах Москвы и области. При необходимости мастер может выехать по заявке сразу же после звонка.

Чтобы не терять время, исполнителя можно попросить по пути закупить необходимые для работы материалы и комплектующие. Это особенно важно, если мастер выезжает в отдаленные поселки, где поблизости нет строительных супермаркетов.

Заказывайте услуги профессиональных мастеров!

Мы придерживаемся строгого правила, что каждую работу должен выполнять профессионал в своем деле. Розетки должен устанавливать электрик, а межкомнатные двери – плотник. На вызов приедет специалист, знающий свою работу до мельчайших нюансов.

Мы сотрудничаем только с опытными исполнителями. Каждый из них подтверждает свое образование и опыт, если необходимо – предоставляет допуски на определенные виды работ, что особенно важно при выполнении услуг по электрике и сантехнике.

Преимущества вызова профессионального мастера:

  • Услуга будет оказана в соответствии со СНиПом и нормами безопасности. После ухода специалиста вы будете уверены в том, что работы выполнены безупречно.
  • Перед тем, как приступить к исполнению, мастер обязательно оценит фронт работ и проверит, не требуется ли подготовка или дополнительные работы.
  • Профессиональный мастер называет цену и не меняет ее к концу работ. При этом он объясняет, что входит в стоимость услуги.

Исполнители, работающие с нашей компанией, – ответственные и надежные. При оказании услуги они не отвлекаются на посторонние разговоры и перекуры, убирают за собой мусор. На вызов приезжают со своим инструментом, что дает возможность выполнить услугу максимально качественно и красиво.

«Лидер Услуг» – это ваш шанс получить безупречно оказанную услугу. Вам остается только позвонить нам.

Прокладка кабеля в земле при помощи пнд трубы

Прокладка кабеля в земле необходима для оборудования коммуникаций различного назначения. В промышленных масштабах сотни метров проводов тянут под дорогами, в черте города, на строящихся объектах и других площадках, нуждающихся в электричестве. Также прокладка кабеля в земле часто проводится в бытовых условиях, на даче или приусадебном участке. Укладка под грунт, особенно когда проводки много, может стать серьёзной проблемой, если не владеть технологией. К счастью, сегодня известно и опробовано множество способов, один из них, использование в качестве футляра технической трубы.



Преимущества трубы из пнд



Труба из полиэтилена низкого давления или сокращённо ПНД отличается малым весом, хорошей гибкостью и долговечностью. Она гладкая, чёрного цвета с небольшими вкраплениями. Производство такой трубы основано на принципах переработки вторичного сырья. Это может быть упаковочная плёнка, пластиковые пакеты, бутылки и другие изделия из полиэтилена. Из них получают гранулы, небольшие частицы одинакового размера.



Такое сырьё легко перерабатывается. Попадая в экструдер, гранулы нагреваются и тянуться до нужной формы. Диаметр, толщина стенки выбираются заранее, под них настраивают линию. Готовые трубы охлаждаются и распределяются по партиям. В бухты наматываются типоразмеры до 75 включительно, остальные в отрезках по 12 метров.




Почему выбирают пнд трубу



Низкая цена

Быстрая транспортировка

Простой монтаж







Хранение пнд трубы перед прокладкой не требует серьёзных вложений. Достаточно найти место, скрытое от солнечных лучей, так как на жаре полиэтилен становится мягким. Как говорят монтажники, стенка начинает плыть. В итоге вместо положенных, например, 20-23 миллиметров, вы получите трубу с проходом 25, а то и все 30 миллиметров. Поэтому лучше не рисковать, и помещение выбрать заранее.



Этапы грунтовой прокладки кабеля



Прежде всего нужно внимательно осмотреть провода. Они должны быть цельными, без вмятин и других видимых дефектов. В противном случае, ваши усилия окажутся напрасными. Поврежденные коммуникации не спасёт ни одна оболочка.



После проверки, приступают к разметке участка, затем роют траншею. В ней не должно быть больших камней, мусора, стекла и прочих инородных предметов. Основание желательно засыпать слоем песка 5 или 10 сантиметров. В подготовленную нишу помещают трубу и выполняют протяжку. Наиболее качественно это получается со специализированными устройствами заготовки каналов.





Однако обычным мастерам достать эти приспособления сложно, тем более с объёмом более 100 метров. В ход идут самые разные вещи, от лески, детской погремушки и пылесоса до арматуры и жидкого мыла.





Когда проводов мало, и они располагаются по прямой линии, как на видео, то рациональнее будет разрезать трубу и вручную протолкнуть кабель. При большей длине рекомендуют применять капроновые нити, металлическую проволоку. Их опускают внутрь и тянут вместе с проводкой.





Специалисты советуют не брать для монтажа силовых сетей муфты и другие фитинги, а делать коммуникацию цельной. Соединения могут нарушить герметизацию. Это утверждение справедливо для открытой местности. При выводе сети в помещение без соединительных деталей не обойтись.



В конце трубу засыпают песком и грунтом на 15 сантиметров. Также необходимо обозначить место. Для этого подойдёт сигнальная лента.







Бестраншейная прокладка кабеля



Технология горизонтального бурения создана для монтажа кабельных конструкций в труднодоступных местах. Применяют её в основном коммунальные службы. Суть заключается в щадящем воздействии, не нарушающем поверхностных слоёв почвы. Сначала изучают её состав и получают разрешение на работы, далее придерживаются следующей схемы



1. Бурят первичную скважину

2. Головкой со встроенным скосом и отверстиями подачи заполняют пространство особым раствором, предотвращающим обвалы грунта

3. Риммером увеличивают проход скважины

4. Буровой установкой затягивают пнд трубу.







Процесс не быстрый и довольно затратный в плане оборудования. Но тем не менее ГНБ остаётся одним из самых качественных методов подземной укладки кабеля. Главное, обратиться к профессионалам и не забывать о контроле.





Рассмотренные способы считаются наиболее эффективными и гарантируют сохранность кабеля. Система будет функционировать весь гарантийный период. Конечно, особое внимание стоит уделить подготовке и соблюдению последовательности действий.

Прокладка кабелей в земле

Страница 1 из 2

Перед рытьем траншей делают разметку трассы согласно проекту кабельной линии. При этом должны быть соблюдены наименьшие расстояния до кабеля (от фундаментов зданий — 0,6 м; от стволов деревьев — 2 м; от газопроводов низкого давления — 1 м, высокого давления—2 м; от других трубопроводов — 0,5 м; от теплотрассы — 2 м; от   трамвайного пути при параллельной прокладке — 2,75 м).

Если по каким-либо причинам расстояния до деревьев и трубопроводов выдержать невозможно, то на всем протяжении сближения кабель прокладывают в трубе, а теплотрассу снабжают такой теплоизоляцией, чтобы дополнительный нагрев земли в месте прокладки кабеля не превышал 10 °С в любое время года.
Вдоль железной дороги кабель укладывают вне зоны отчуждения, причем расстояние между ним и осью пути должно быть не менее 3,25 м (для электрифицированных дорог — не менее 10,75 м). В стесненных условиях кабель можно укладывать и ближе, но обязательно в трубах или блоках.

Прокладка кабеля вдоль автомобильной дороги ведется с внешней стороны кювета на расстоянии от него не менее 1 м. Если кабель прокладывают параллельно воздушной линии напряжением 110 кВ и выше, расстояние от него до вертикальной плоскости, проходящей через крайний провод линии, должно быть не менее 10 м. Расстояние от опор воздушной линии должно быть не менее 10 м для линий напряжением выше 1000 В и не менее 1 м для линий напряжением до 1000 В. Для кабелей, проложенных в трубе, эхо расстояние уменьшается до 0,5 м.
Ширина траншеи зависит от количества кабелей, уложенных в нее. Для кабелей напряжением до 10 кВ ширина траншеи по низу составляет: для одного-двух — 350 мм, для трех — 600 мм, для четырех — 650 мм, для пяти-шести — не менее 850 мм. Большее число кабелей укладывать в одну траншею ПУЭ не рекомендуют. Глубина траншеи составляет не менее 800 мм, а при пересечении улиц и площадей — не менее 1100 мм. Указанные величины можно уменьшить до 600 мм в местах ввода в здание и пересечения с подземными сооружениями при условии, что кабели будут защищены от механических повреждений.

Как правило, траншеи роют землеройными машинами (ковшовыми и роторными экскаваторами, специальными канавокопателями и т. д.). В условиях города, где много различных подземных коммуникаций и стесненные условия работы, применяют небольшой экскаватор Э-153, смонтированный на тракторе «Беларусь». Он имеет хорошую маневренность, малые размеры и используется не только для рытья, но и для засыпки траншей, так как обычно оборудуется бульдозером. Асфальтовое покрытие вскрывают пневматическими отбойными молотками.
Если на трассе нет других кабелей, подземных сооружений и трубопроводов, траншею отрывают сразу на полную глубину. В противном случае снимать грунт землеройными машинами, пользоваться ломами или кирками можно только до такой глубины, чтобы до кабеля оставалось не менее 300 мм, после чего можно работать лишь лопатой с соблюдением особой осторожности.

При рытье траншей (особенно глубиной более 1 м) необходимо учитывать сыпучесть грунтов. Для того чтобы стенки траншеи не обваливались, их укрепляют опалубкой. После того как траншея отрыта, ее дно выравнивают, убирают камни и мусор, а затем насыпают слой мягкого грунта толщиной 100 мм (при отсутствии мягкого грунта на трассу привозят песок).
В местах, где невозможно использовать механизмы, кабель раскатывают путем тяжения с неподвижно установленного барабана, используя лебедку, трактор или автомобиль (если они могут проехать вдоль трассы). Для прокладки кабеля с помощью лебедки барабан помещают в конце траншеи, а лебедку — над траншеей на расстоянии, определяемом удобством работы и длиной троса. Устанавливают барабан на козлах, рычажных или винтовых, а также на специальных кабельных домкратах.

Рис. 1. Крепление троса для раскатки кабеля: а — проволочным чулком; б — брезентовым поясом; в — за жилы

Если барабан имеет небольшую массу (до 29,4 кН (3 т), то для его подъема используют барабаноподъемник — трубчатую металлическую раму, снабженную захватами для оси барабана и опорными пластинами.
После подвески барабана на ось к концу кабеля при помощи проволочного чулка или брезентового пояса крепят трос лебедки (если раскатка требует больших усилий, трос крепят непосредственно к жилам кабеля (рис. 1). Существуют также специальные зажимы, закрепляемые на жилах.

Для того чтобы наружные покровы кабеля не повредились во время раскатки, применяют раскаточные ролики. На прямых участках трассы на расстояниях не более 5 м устанавливают прямые ролики, а на поворотах — угловые.
В исключительных случаях кабель растягивают вручную. При этом вдоль трассы расставляют рабочих с таким расчетом, чтобы на каждого из них приходилось не более 35 кг массы кабеля.

Наиболее легкий и удобный способ прокладки кабеля — его раскатка с движущегося транспорта (автомобиля, кабельного транспортера или трубоукладчика). Кабельный барабан устанавливают на движущееся вдоль траншеи транспортное средство, кабель укладывается на дно траншеи с помощью направляющих лотков, консолей и т. д. Для такой раскатки рекомендуется установить динамометр для контроля усилия растягивания, действующего на кабель. Если оно чрезмерно велико, следует прекратить раскатку, выяснить и устранить причины, вызвавшие тяжелый ход кабеля.
Под улицами и дорогами кабель прокладывают в трубах, блоках или туннелях на глубине I м. При этом трубы укладывают с наклоном в одну сторону, чтобы в них не задерживалась вода, между собой их соединяют муфтами, а места стыков покрывают битумом.

На дно траншеи кабель укладывают «змейкой» с запасом по длине для того, чтобы компенсировать его укорочение при возможных изменениях температуры.

Рис. 2. Расположение кабеля в траншеях

Если в траншею помещают несколько кабелей, то расстояние между ними должно быть не менее 100 мм (рис. 2).
При укладке необходимо правильно выполнять пересечения кабелей друг с другом и с другими сооружениями. Если пересекаются два кабеля, они должны быть разделены слоем земли толщиной не менее 0,5 м. Это расстояние можно уменьшить до 0,15 м, если в месте пересечения и на длине 1 м в каждую сторону от него кабели разделяют слоем кирпича, бетонными плитами или один из кабелей заключается в трубу (рис. 3). Кабель высокого напряжения всегда располагается под кабелем более низкого напряжения.

Если кабель пересекает теплопровод, то расстояние между ними в свету должно быть не менее 0,5 м, а теплопровод должен иметь дополнительную теплоизоляцию на длине 2 м в обе стороны от места пересечения. При пересечении автомобильных и железных дорог кабель прокладывают в блоках или трубах на глубине не менее 1 м, причем расстояние между ним и дном водоотводной канавы не должно быть меньше 0,5 м. В местах монтажа соединительных кабельных муфт делают запасы по длине для повторного монтажа. Соединительная муфта должна быть расположена в траншее так, чтобы расстояние от ее корпуса до ближайшего кабеля составляло не менее 250 мм.
Для сохранения целости токопроводящих жил и защитных оболочек кабеля любые работы, связанные с его изгибом, следует проводить с соблюдением следующих наименьших радиусов изгиба: для силовых кабелей на напряжение до 35 кВ, многожильных в свинцовой оболочке — не менее 15, а для многожильных в алюминиевой оболочке и для одножильных в свинцовой или алюминиевой оболочке — не менее 25 наружных диаметров кабеля. Если кабели имеют пластмассовую изоляцию на напряжение до 3 кВ, радиус изгиба принимается: для небронированных без алюминиевой или гофрированной стальной оболочки — не менее 6, бронированных, но без алюминиевой оболочки — не менее 10, бронированных и небронированных в алюминиевой оболочке — не менее 15 наружных диаметров кабеля.

Для нормального функционирования пропитанной бумажной изоляции разность уровней между нижней и высшей точками расположения кабелей в свинцовой и алюминиевой герметической оболочках с вязкой пропиткой изоляции должна составлять не более 20…25 м, кабелей с обедненной пропиткой — не более 100 м.

Рис. 3. Пересечения кабельных трасс: а — разделением слоем грунта, 6 — разделением кирпичом или бетонными плитами, в — прокладкой одного из кабелей в трубе

После укладки кабеля проверяют соответствие всех элементов трассы проектным данным и крепят к кабелю маркировочные бирки, на которых указывается его марка, номер или наименование, сечение жил и рабочее напряжение. Эти бирки привязывают к кабелю через каждые 15…20 м на прямых участках, а также в местах входа в трубы, при пересечениях и возле муфт.

Далее кабель засыпают песком или мягким грунтом слоем в 100 мм, поверх укладывают железобетонные плиты или один слой красного кирпича (поперек кабеля) для защиты от механических повреждений. Перед окончательной засыпкой траншеи на место работ вызывают представителей организации, подземные сооружения которой находятся в зоне производства работ.
После испытания кабеля повышенным напряжением траншею окончательно засыпают и утрамбовывают.

Кабель вводят в здание в отрезке асбоцементной безнапорной трубы, конец которой должен выступать из стены здания (если имеется отмостка — на 0,6 м за ее линию). Несмотря на то что отрезок трубы всегда устанавливают с наклоном в сторону траншеи, во избежание проникновения влаги в здание зазор между кабелем и стенками трубы заделывают несгораемым и легко пробиваемым материалом (смесью цемента и песка в соотношении 1 : 10, глины и песка — 1:3 или глины, цемента и песка 1,5 : 1 : 11).

Рис. 4. Ввод кабеля в здание

До ввода кабеля в трубу в траншее выкладывают его запас (в виде зигзага), необходимый на случай ремонтных работ. После протяжки кабеля у входа в трубу делают подбивку земли для того, чтобы он не смялся о край трубы при осадке грунта. Несколько кабелей удобно вводить в помещение в каналах, которые после окончания работ закрывают железобетонными плитами и засыпают землей.

С участка кабеля, который будет находиться в помещении, необходимо снять джутовое покрытие, очистить броню от битумного состава и окрасить его масляной краской или асфальтовым лаком.
В качестве примера на рис. 4  приведен чертеж прокладки кабеля 2 к вводно-распределительному устройству 1, установленному в подвале здания.

Прокладка подземных кабелей | electricaleasy.com

Подземные кабели, конечно же, предназначены для прокладки или прокладки под землей. Надежность подземной кабельной сети во многом зависит от правильной прокладки кабелей, качества кабельных муфт и ответвлений и т. Д. Существует три основных метода прокладки подземных кабелей , которые: (i) прямая прокладка, (ii) протяжка. система и (iii) твердая система. Эти три метода объясняются ниже с их преимуществами и недостатками.

Прямая прокладка подземных кабелей

Этот метод наиболее популярен, поскольку он прост и дешев. Кабели, прокладываемые этим методом, должны иметь битумированную бумагу и гессеновую ленту, чтобы обеспечить защиту от коррозии и электролиза. Порядок прямой укладки следующий.

Порядок укладки

  • Вырыта траншея глубиной около 1,5 метра и шириной 45 см.
  • Затем траншею засыпают слоем мелкого песка толщиной 10 см.
  • Кабель проложен над песчаной подушкой. Песчаный слой защищает кабель от влаги из земли.
  • Затем проложенный кабель снова засыпают слоем песка толщиной около 10 см.
  • Если в одной траншее необходимо проложить несколько кабелей, расстояние по горизонтали или вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева. Расстояние между кабелями также гарантирует, что неисправность одного кабеля не повредит соседний кабель.
  • Затем траншея засыпается кирпичами и землей для защиты кабеля от механических повреждений.
Преимущества
  • Проще и дешевле, чем два других метода
  • Тепло, выделяемое в кабелях, легко рассеивается в земле.
Недостатки
  • Чтобы проложить новые кабели для удовлетворения повышенных требований к нагрузке, необходимо провести совершенно новую выемку грунта, стоимость которой равна стоимости новой прокладки.
  • Переделать кабельную сеть непросто.
  • Стоимость обслуживания выше.
  • Определить место неисправности сложно.
  • Этот метод нельзя использовать в густонаселенных районах, таких как мегаполисы, где земляные работы обходятся слишком дорого.

[Также читайте: Типы подземных кабелей]

Система выкатывания

В этом методе чугунные или бетонные трубы или каналы прокладываются под землей с люками в подходящих местах вдоль кабельной трассы. Затем кабели протягиваются в трубы из люков. Обычно также предусматривается дополнительная труба / канал вместе с тремя кабельными каналами для проведения соединений релейной защиты и контрольных проводов.Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления трассы радиус углов должен быть больше. Кабели, которые должны быть проложены таким образом, не обязательно должны быть армированы, но должны быть снабжены гессианом и джутом, чтобы защитить их при натяжении.

Преимущества

  • Ремонт, дополнения или изменения в кабельной сети можно легко произвести из колодцев без повторной раскопки.
  • В этом методе, поскольку кабели не нужно бронировать, процедура соединения кабелей упрощается.
  • Стоимость обслуживания значительно ниже.
  • Меньше шансов возникновения неисправности благодаря сильной механической защите, обеспечиваемой системой.

Недостатки

  • Начальная стоимость очень высока.
  • Из-за неблагоприятных условий для отвода тепла снижается допустимая нагрузка на кабели.

[Также прочтите: Основы передачи электроэнергии]

Твердая система

В этом методе кабель укладывается в желоб из чугуна, керамики, асфальта или обработанной древесины.Когда кабель укладывается на место, желоб заполняется битумной или асфальтовой смесью, а затем засыпается. Прокладываемые таким образом кабели можно просто покрыть свинцом, так как желоб обеспечивает хорошую механическую защиту.
В настоящее время этот метод используется очень редко, так как он более дорогой, требует квалифицированного труда и благоприятных погодных условий.

Три основных подземных системы прокладки кабеля Использование на практике

Существуют различные методы прокладки кабеля в электрических системах.Обычно в электрической системе большая часть высоковольтных кабелей проложена под землей. При прокладке этих кабелей необходимо учитывать множество параметров. На практике для прокладки этих кабелей под землей обычно используются три основных системы прокладки кабеля. (i) прямая система, (ii) вытяжная система и (iii) сплошная система. Ниже показаны методы упоминаний с их уникальными преимуществами.

Прямая система Кабельная прокладка

Прямая система прокладки кабеля включает в себя кабели, проложенные в кабельной траншее, после чего кабель засыпается землей.Траншею также засыпают кирпичом или бетонной плитой, после чего снова засыпают почвой. Компоновку этой системы прокладки кабеля можно увидеть на рисунке.

Система прокладки кабеля с сервировкой, достаточная для защиты силового кабеля от коррозии.

Поскольку этот прямой системный метод дешев и прост, он является одним из наиболее распространенных методов, которые используются для подземного силового кабеля.

Опасность, которая может возникнуть из-за чрезмерного рассеивания тепла, также может быть устранена с помощью устройства.

Система компоновки хороша с учетом вибрации, поэтому эту компоновку также можно использовать в местах с интенсивным движением, которые подвержены сильной вибрации.

Но у этой системы кабельной разводки есть и недостаток, который при увеличении нагрузки можно выполнить только путем прокладки кабеля в новой траншее. и эта новая конструкция траншеи требует дополнительных затрат на прокладку нового кабеля.

Прокладка кабеля в системе под землей

Прокладка кабеля в системе

Методы прокладки кабеля в системе широко используются в густонаселенных районах, таких как городские города и поселки.

Обычно кабели прокладываются в воздуховодах или трубопроводах на земле с определенными люками. Схема расположения розыгрыша в системе показана на рисунке.

Если рассматривать данную систему прокладки кабеля, она имеет уникальные преимущества перед другими системами прокладки силовых кабелей.

В таком устройстве действительно легко обслуживать и ремонтировать кабель.

Когда вам нужно добавить еще один кабель, вы можете очень легко установить их, поэтому стоимость установки новых нагрузок действительно низкая.

Любое изменение или добавление нового кабеля можно легко выполнить без рытья земли.

Сплошная система

Сплошная система прокладки кабеля в основном выполняется там, где кабель прокладывается в древесине, чугуне или другой непочвенной поверхности. Обычно кабель укладывается таким образом, чтобы обеспечить хорошую механическую прочность кабеля.

Эта система больше всего подходит для твердотельных систем. Обычно кабели заполнены битумными материалами для обеспечения защиты и предотвращения рассеивания тепла.Затем еще один слой асфальта вокруг кабеля и участка битумного материала для дополнительной защиты.

Система стоит дорого по сравнению с системой прямой прокладки, а мощность рассеивания тепла не намного лучше, чем у других систем. Но в качестве материала для повышения прочности древесина стоит очень дешево, поэтому ее широко используют с учетом экономических последствий.

Способы прокладки подземных кабелей

Здесь я расскажу вам о различных методах прокладки подземных кабелей . Надежность подземной кабельной сети в значительной степени зависит от правильной прокладки и крепления арматуры, т. Е. Концевых коробок, муфт, ответвлений и т. Д.

Существует три основных метода прокладки кабеля под землей : прямая прокладка, система протяжки и сплошная система.

1. Прямая прокладка: Этот метод прокладки подземных кабелей прост и дешев и пользуется большим спросом в современной практике.В этом методе из прокладки подземных кабелей вырывается траншея глубиной около 1,5 м и шириной 45 см. Траншея покрывается слоем мелкого песка (толщиной около 10 см) и укладывается кабель над этой песчаной подушкой. Песок предотвращает попадание влаги из земли и, таким образом, защищает кабель от гниения. После того, как кабель уложен в траншею, он покрывается еще одним слоем песка толщиной около 10 см.

Затем траншея покрывается кирпичами и другими материалами, чтобы защитить кабель от механических повреждений. Если в одной траншее необходимо проложить более одного кабеля, необходимо обеспечить горизонтальное или вертикальное межосевое расстояние не менее 30 см, чтобы уменьшить эффект взаимного нагрева, а также гарантировать, что повреждение одного кабеля не приведет к его повреждению. Прокладываемые таким образом кабели должны иметь битумную бумагу и гессенскую ленту, чтобы обеспечить защиту от коррозии и электролиза.

Учебник «Основы энергосистемы В.К. Мехты» является лучшим в отрасли.Возьмите его сейчас по очень низкой цене.



Обязательно к прочтению:

Преимущества:

(i) Это простой и менее затратный метод.

(ii) Он обеспечивает наилучшие условия для отвода тепла, выделяемого в кабелях.

(iii) Это чистый и безопасный метод, поскольку кабель невидим и не подвержен внешним помехам.

Недостатки:

(i) Увеличение нагрузки возможно только при проведении совершенно новых земляных работ, стоимость которых может соответствовать стоимости первоначальных работ.

(ii) Изменения в кабельной сети не могут быть легко выполнены.

(iii) Стоимость обслуживания очень высока.

(iv) Локализация неисправности затруднена.

(v) Его нельзя использовать в густонаселенных районах, где земляные работы дороги и неудобны. Этот метод прокладки кабелей используется на открытых площадках, где земляные работы могут выполняться удобно и с низкими затратами.

2. Система протяжки: В этом методе прокладка подземных кабелей , трубопровод или канал из глазурованного камня, чугуна или бетона прокладываются в земле с люками в подходящих местах вдоль кабельной трассы.Затем кабели протягиваются из люков на место. На рис. Ниже показано сечение четырехходовой подземной линии воздуховодов. Три канала проходят кабели передачи, а четвертый канал — соединение релейной защиты и контрольные провода.

Необходимо следить за тем, чтобы линия воздуховода меняла направление; глубины, провалы и смещения выполняются с очень большим радиусом, иначе будет сложно протянуть большой кабель между люками. Расстояние между люками не должно быть слишком большим, чтобы упростить протягивание кабелей.Прокладываемые таким образом кабели не обязательно должны быть армированы, они должны быть снабжены гессианом и джутом, чтобы защитить их при протягивании в каналы.

Преимущества:

(i) Ремонт, изменение или дополнение кабельной сети можно производить без вскрытия земли.

(ii) Поскольку кабели не армированы, соединения становятся проще, а затраты на техническое обслуживание значительно снижаются.

(iii) Существует очень мало шансов возникновения неисправности из-за сильной механической защиты, обеспечиваемой системой.

Недостатки:

(i) Начальная стоимость очень высока.

(ii) Допустимая нагрузка на кабели по току снижается из-за тесной группировки кабелей и неблагоприятных условий для рассеивания тепла.

Этот метод прокладки подземных кабелей подходит для перегруженных территорий, где земляные работы дороги и неудобны, так как после того, как трубопроводы проложены, ремонт или изменения могут быть выполнены без вскрытия земли. Этот метод обычно используется для коротких кабельных трасс, например, в мастерских, на пересечениях дорог, где частые рытье дороги или невозможны.

3. Твердая система: В этом методе прокладки подземных кабелей кабель укладывается в открытых трубах или желобах, вырытых в земле вдоль трассы кабеля. Желоб из чугуна, керамики, асфальта или обработанной древесины. После того, как кабель уложен на место, желоб заполняется битумной или асфальтовой смесью и засыпается.Уложенные таким образом кабели обычно имеют простую свинцовую оболочку, поскольку желоб обеспечивает хорошую механическую защиту.

Недостатки:

(i) Это дороже, чем система прямой прокладки.

(ii) Это требует квалифицированной рабочей силы и благоприятных погодных условий.

(iii) Из-за плохого отвода тепла пропускная способность кабеля снижается.

Бестраншейная прокладка подземных и силовых кабелей

Печенье

Описание

Провайдер /
Срок хранения

объявлений / ga-audiences

Используется Google Tag-Manager.


Сессия

GPS

Регистрирует уникальный идентификатор на мобильных устройствах, чтобы включить отслеживание на основе географического местоположения GPS.


1 день

ide

Применяется Google DoubleClick для регистрации и сообщения о действиях пользователей на веб-сайте после просмотра или нажатия на рекламу одного из поставщиков с целью измерения эффективности рекламы и показа целевой рекламы пользователю.


365 дней

преф

Регистрирует уникальный идентификатор, применяемый Google для сбора статистических данных о том, как посетители используют YouTube-видео на различных веб-сайтах.


240 дней

test_cookie

Используется для проверки, поддерживает ли браузер посетителей файлы cookie.


1 день

ПОСЕТИТЕЛЬ_INFO1_LIVE

Пытается оценить пропускную способность пользователя на страницах со встроенным YouTube-видео.


179 дней

YSC

Регистрирует уникальный идентификатор для ведения статистики YouTube-видео, просмотренных пользователем.


Сессия

yt-remote-cast-установлен

Сохраняет пользовательские настройки при загрузке Youtube-видео, интегрированного на другие веб-сайты.


Сессия

yt-удаленно-подключенные-устройства

Сохраняет пользовательские настройки при загрузке Youtube-видео, интегрированного на другие веб-сайты.


Настойчивый

yt-удаленный-идентификатор-устройства

Сохраняет пользовательские настройки при загрузке Youtube-видео, интегрированного на другие веб-сайты.


Настойчивый

yt-remote-fast-check-period

Сохраняет пользовательские настройки при загрузке Youtube-видео, интегрированного на другие веб-сайты.


Сессия

приложение yt-удаленного сеанса

Сохраняет пользовательские настройки при загрузке Youtube-видео, интегрированного на другие веб-сайты.


Сессия

yt-удаленное-имя-сеанса

Сохраняет пользовательские настройки при загрузке Youtube-видео, интегрированного на другие веб-сайты.


Сессия

CTCNTNM_a8a9cd6e100ea022

Cookie-файлы от Wireminds GmbH для анализа поведения посетителей. Это может включать сбор, обработку и хранение данных, из которых профили пользователей создаются под псевдонимом.


90 дней

трек

Cookie-файлы от Wireminds GmbH для анализа поведения посетителей.Это может включать сбор, обработку и хранение данных, из которых профили пользователей создаются под псевдонимом.


Сессия

Методика прокладки подземного кабеля

Продление электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением — прокладка подземного кабеля.Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то запуск цепи в отдельно стоящую пристройку — это то, что вы, возможно, сможете сделать самостоятельно. Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей потребуется работа на главной панели автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины — работа в главном сервисном центре может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который произведет окончательные подключения к сервисной панели и подключит розетки и осветительные приборы в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом до гаража или хозяйственной постройки.

Провода и кабель для подземных линий

Есть несколько способов прокладки электропроводки под землей. Метод, который вы используете, может зависеть от того, что разрешено или рекомендовано местными властями Кодекса, поэтому всегда уточняйте в местном отделении строительной инспекции, что рекомендуется в вашем районе.Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

  • Прокладка кабеля УФ (подземного фидера) непосредственно в землю . Это известно как прямое захоронение , и если вы это сделаете, UF-кабель должен быть не менее 24 дюймов ниже поверхности земли, чтобы свести к минимуму вероятность того, что кабель будет проколот обычной лопатой. Кроме того, вертикальные участки, где кабель спускается в землю со стороны дома и выходит из земли со стороны надворной постройки, должны быть помещены в жесткий кабелепровод.Внизу траншеи к концам вертикального кабелепровода прикрепляется приспособление для уборки, и кабель протягивается через изгибы и поднимается в канал с обеих сторон.
  • Прокладка проволоки через жесткий оцинкованный металлический канал . В этом методе кабелепровод может иметь толщину 6 дюймов, а отдельные проводящие провода внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Например, провод THWN-2 является стандартным типом для прокладки подземных трубопроводов.Для этого применения используйте толстостенный канал диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенные трубы EMT для подземных применений.
  • Прокладка провода через ПВХ-канал Schedule 40. Здесь канал должен иметь глубину не менее 18 дюймов, и снова отдельные токопроводящие провода внутри канала должны иметь степень водонепроницаемости «W», например THWN-2.
  • Прокладка УФ кабеля через металлический или ПВХ канал. Хотя это обычно не делается, допускается прокладка кабеля УФ (но НЕ НМ) через металлический или ПВХ канал в подземных условиях.Но может быть трудно выловить кабель через кабелепровод, если диаметр канала не менее 3/4 дюйма. Большинство электриков предпочитают ловить отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Расширение существующих или добавление новых цепей

Хотя теоретически возможно просто расширить существующую домашнюю цепь, проложив дополнительный кабель к гаражу или другой хозяйственной постройке, большинство требований местного Кодекса потребуют от вас запуска одной или нескольких новых цепей.Вот стандартные рекомендации:

  • Для питания потолочных светильников и одной или двух розеток в гараже: установить одну цепь на 15 или 20 ампер на 120 вольт.
  • Если вы будете работать в небольшой мастерской с инструментами на 120 В, установите две цепи на 20 А.
  • Если вы будете использовать много инструментов или один или несколько инструментов на 240 В, установите дополнительную электрическую панель в вашем гараже.

Расширение существующей цепи до флигеля должно выполняться только там, где существующая цепь уже обслуживает палубу или наружные розетки, и вы должны убедиться, что новые огни и розетки в гараже не будут превышать пропускную способность цепи.И убедитесь, что местным Кодексом разрешено простое расширение цепи.

Как проложить подземный кабель

В нашем примере мы выбрали прокладку ПВХ-кабелепровода Schedule 40 и пропустим через него УФ-кабель или отдельные провода THWN. Этот процесс аналогичен прямому закапыванию УФ кабеля или при использовании жесткого металлического кабелепровода.

  1. Проложить путь для прокладки электропроводки по земле от дома до гаража, используя веревку или садовый шланг. Самый короткий и прямой маршрут всегда лучше.
  2. Используйте землеройную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине в соответствии с типом выполняемой вами установки. Если вам нужно копать длинную траншею, вы можете арендовать траншейную машину для этой работы.
  3. Если необходимо пересечь тротуары, выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, вставив кусок жесткой трубы или кабелепровода в горизонтальном направлении. Затем проложите трубопровод под тротуаром через просверленное отверстие.
  4. Уложить кабелепровод в траншею, заварив стыки отдельных участков клеем на основе растворителя. На каждом конце прикрепите приспособления для уборки, соединенные с вертикальными отрезками трубопровода, выходящими из траншеи.
  5. Протяните рыбную ленту вниз через один конец кабелепровода до противоположной стороны. Присоедините конец кабеля ультрафильтрации (или отдельные провода THWN) к концу ленты с рыбой, затем осторожно протяните кабель обратно через канал. Помощник, протягивающий трос с одного конца, когда вы натягиваете ленту, значительно упрощает эту работу.Применение смазки для кабеля облегчит его натягивание.
  6. Оставьте много лишнего кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и внутри гаража.
  7. Перед тем, как засыпать траншею, убедитесь, что ее «сдал» инспектор, если этого требует ваш местный Кодекс. Инспектор проверит, что ваш трубопровод проложен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжение монтажа контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить подключения. Убедитесь, что все провода находятся внутри кабелепровода, так как они проходят через стены дома и гаража внутрь. После разводки розеток и светильников в гараже последним шагом будет подключение автоматических выключателей на главной сервисной панели.

Основные сведения о прокладке подземных кабелей

Прокладка подземного кабеля — это высокотехнологичная задача, требующая умелого выполнения и соблюдения стандартных процедур.Сам процесс длительный и требует нескольких шагов. Эта статья представляет собой обзор процедуры, методов и советов при прокладке подземных кабелей.

Этапы прокладки подземного кабеля

  1. Подготовка площадки, кабеля и оборудования
  2. Прокладка кабелей под землей
  3. Удаление слоев изоляции кабеля
  4. Крепление кабельных муфт и клемм
  5. Штамповка соединений проводов
  6. Испытание кабелей

При прямом методе прокладки Используемый процесс включает рытье траншей под землей и заделку кабеля в слои песка, каждый на глубине 10 см.Это самый дешевый способ прокладки подземных кабелей.

Метод втягивания дороже, чем прямая укладка, но сводит к минимуму затраты на ремонт в будущем. Кабели отлиты из чугуна, глазурованного камня или бетона. Затем им предоставляют люки для доступа, что делает их наиболее подходящим методом для городских территорий.

При методе сплошной системы кабели также прокладываются и закрываются траншеями, как и при косвенном способе. Отличие в том, что кабели защищены от механических воздействий через открытые трубы или желоба. Сплошная система больше не используется, потому что она трудоемка и менее рентабельна, чем два других метода.

Важные указания для прокладки подземного кабеля

Никогда не переносите и не волочите кабели по неровным поверхностям

Проведение тросов через плечи или волочение их по земле может привести к выходу тросов за пределы их минимального радиуса изгиба. Это может привести к разрыву кабелей и изоляции. В этом случае линии становятся неисправными еще до того, как они будут введены в эксплуатацию.

Минимальный радиус изгиба измеряется на основе внешнего диаметра кабеля. В процессе прокладки кабели в свинцовой оболочке имеют минимальный радиус 20 да, то есть в 20 раз больше внешнего диаметра. Кабели в алюминиевой оболочке более хрупкие, их нельзя сгибать менее чем на 25 да. С другой стороны, кабели в пластиковой оболочке более гибкие — около 15 да.

Остерегайтесь перепадов температуры

Кабели чувствительны к факторам окружающей среды. Когда температура на улице опускается ниже 10 ° C, они становятся хрупкими и склонными к повреждениям.При температуре 4 ° C установка вообще не рекомендуется. В экстренных или неотложных случаях опытные специалисты по подземным кабелям обычно нагревают кабели с помощью вентиляторов нагревателя, чтобы сохранить целостность кабеля при работе в экстремальных условиях

Не экономьте на правильном оборудовании

Плохо спланированные системы приводят к большему количеству неисправностей и более высокому техническому обслуживанию, поэтому важно все исправить с первого раза. Механические устройства, такие как лебедки, барабаны для троса, угловые натяжные ролики и прессы для троса, уменьшают погрешность при установке.Это также ускоряет темп работы и облегчает тяжелую работу команды на месте.

Правильная прокладка подземных кабелей существенно влияет на срок службы инженерных сетей, простых или сложных. Понимание процесса и соблюдение мер предосторожности может гарантировать более длительный срок службы и меньшие затраты на содержание ваших подземных каналов.

Какие существуют методы прокладки подземных кабелей и как они соотносятся друг с другом? — Леонардо Энергия

Способы прокладки кабелей под землей можно разделить на «Открытый» и «Без копания»:

Открытым способом :

  1. Прямое захоронение : Это самый простой, дешевый и быстрый подход, включающий в себя рытье тротуара (или первой полосы движения, если тротуар слишком узкий), прокладку кабелей на глубине почвы, как рекомендовано стандартами, и восстановление поверхность.Этот метод подразумевает наименьшее снижение характеристик кабелей за счет хорошего отвода тепла. Однако он обеспечивает наименьшую защиту от физических повреждений, а для обслуживания или расширения потребуется каждый раз откапывать землю.
  2. Полупрямое захоронение: Отличие от прямого захоронения заключается в том, что кабели проходят через гибкие кабелепроводы из полиэтилена высокой плотности, которые повышают защиту от физических повреждений и упрощают замену поврежденных кабелей или добавление новых путем простого протягивания через отверстие для рук или крышки люков. с обоих концов.Однако затраты на строительство и кабель растут (тепловыделение ниже за счет трубопроводов).
  3. Бетонный блок каналов: Отличие от полупрямого захоронения заключается в том, что бетонное ограждение строится со всех сторон блока каналов для обеспечения максимальной механической защиты и предотвращения повреждения близлежащих кабелей во время короткого замыкания. Однако затраты на строительство и кабель растут (тепловыделение еще больше снижается за счет бетонной оболочки).

Методы без копания :

  1. Горизонтально-направленное бурение : здесь используется сверлильный станок, размещенный на одном конце участка, который необходимо покрыть (например,грамм. через оживленную улицу), который проделывает подземную дыру до другого конца. После этого через отверстие протягивают трубопровод из полиэтилена высокой плотности, и, наконец, через канал протягивают кабели. Это обеспечивает аналогичную защиту от повреждений и требует того же снижения характеристик кабеля, что и полупрямое закапывание, но требует более высоких затрат на строительство, чем все методы открытым способом. Однако меньше всего это нарушает работу общественного транспорта.
  2. Домкрат для труб : здесь используется гидравлический домкрат для труб, расположенный на одном конце участка, который необходимо покрыть (например,грамм. через оживленную улицу или водопропускную трубу), которая проталкивает большую стальную трубу на другой конец. После этого извлеченный грунт удаляется из трубы. Затем через трубу протягивают трубы и пустое пространство между ними и трубой заполняют строительным раствором. Наконец, кабели протягиваются через каналы. Этот метод обеспечивает наименьшее количество разрушений, максимальную физическую защиту и простоту обслуживания, но при этом он является наиболее дорогостоящим с точки зрения затрат на строительство и снижения характеристик кабеля.

Таким образом, выбор метода установки включает компромисс между безопасностью, перебоями в работе общественного транспорта, наличием места, продолжительностью и сложностью строительства, простотой обслуживания, с одной стороны, и затратами, с другой.
