Как отрегулировать реле давления воды с гидроаккумулятором: схема

Содержание статьи

Принцип контроля напора в системе

Суть работы гидробака, как ещё называют аккумулирующую ёмкость, заключается в создании запаса воды, благодаря которому насосу не нужно включаться при каждом открытии крана. Когда уровень воды в нём снижается, давление в системе падает, и реле подаёт сигнал мотору на включение путём замыкания проводов. При наполнении происходит обратная реакция: цепь размыкается, и подкачка воды прекращается.

Принцип работы реле

Принцип работы реле

Гидроаккумулятор является неотъемлемым элементом водоподающих станций, в которых он идёт в сборе с поверхностным насосом и контролирующими приборами (в том числе и датчиком давления). При этом на приборе могут быть фабричные настройки, но его можно отрегулировать и вручную.

Реле идёт в сборе с насосной станцией

Реле идёт в сборе с насосной станцией

Погружной насос комплектуется автоматикой отдельно

Погружной насос комплектуется автоматикой отдельно

Принцип сборки системы из отдельных элементов

Принцип сборки системы из отдельных элементов

На скважинах глубиной более 8 м устанавливают в основном погружные насосы, поэтому гидробак, как и регулятор давления, подбираются и подсоединяются отдельно. Соответственно, никаких настроек на отдельно приобретаемом датчике нет, и их нужно вводить индивидуально. Заключаются они в обозначении верхнего и нижнего порога давлений, при которых нужно прекратить или возобновить подпитку системы.

Реле давления

Реле давления

При этом очень важно соблюсти комфортную для работы системы разницу между показателями, которая согласно заводским характеристикам прибора обычно не превышает 5 бар.

В идеале верхний порог настраивается на 2,8-3 бара, а нижний – порядка 1,3 – 1,6 бар. Именно такими чаще всего и бывают заводские настройки реле, установленных на насосных станциях.

Примечание. Аккумулирующую ёмкость ещё называют мембранным баком, так как внутри неё имеется эластичная перегородка (мембрана) или резиновая груша, очень чувствительная к давлению воды. Когда бак полон воды, в системе сохраняется максимально установленное давление. При открытии крана полость бака освобождается, и напор струи ослабевает. Изменение положения мембраны и заставляет реле включаться.

Так работает бак при полном и падающем давлении

Так работает бак при полном и падающем давлении

Варианты реле и нюансы их взаимодействия с баком

Контроль давления может осуществляться датчиком по несколько разному принципу. Силовой прибор воздействует непосредственно на контактную часть насоса. Второй тип – электронный, который управляет работой системы через встроенную автоматику насоса.

Силовой прибор контроля давления

Силовой прибор контроля давления

Электронный вариант реле

Электронный вариант реле

Есть так же комбинированные приборы – это блоки управления, которые контролируют не только давление в системе, но и другие функции (например, осуществляют защиту от сухого хода). Они более универсальны, и могут подключаться не только к разным видам насосов, но и к нескольким одновременно, а так же могут выдерживать более значительные пределы верхнего давления (до 10 бар).

Комбинированный прибор управления насосом (блок)

Комбинированный прибор управления насосом (блок)

Цены на популярные модели реле давления

Реле давления

Процесс регулировки силового реле

Чаще всего в домашних системах водоснабжения устанавливают обычное реле, проверка работоспособности и настройка которого осуществляется до присоединения к баку. Для снятия показаний с такого прибора необходимо иметь механический манометр, который благодаря простоте своей конструкции практически никогда не даёт ошибочных показаний из-за внутренних поломок.

Узел присоединения реле и манометра

Узел присоединения реле и манометра

Прежде чем начинать настройку, нужно ознакомиться с техническими характеристиками насоса и аккумулирующего бачка, и сопоставить их с возможностями реле. А вообще-то это нужно сделать ещё при их покупке. Смысл взаимодействия элементов водоснабжающей системы и заключается в комфортной настройке их параметров друг на друга.

Таблица 1. Принцип настройки реле на примере насосной бытовой станции.

Шаги, фото Описание действия
Шаг 1 – откручиваем фиксирующий колпачок

Шаг 1 – откручиваем фиксирующий колпачок

В данной модели станции реле вместе с манометром вынесено вперёд и легкодоступно для настройки. Для начала с него нужно снять защитный кожух, для чего отвинчивается фиксатор.
Шаг 2 – снимаем крышку

Шаг 2 – снимаем крышку

Сняв крышку, вы увидите:
1. Большой болт, который отвечает за включение давления.
2. Маленький болт, отвечающий за соблюдение разницы давлений при остановке насоса.

Болты зажимные, соединены с пружинами. Любые манипуляции по регулированию давления осуществляются путём вращения этих болтов.

По часовой стрелке пружина зажимается, тем самым увеличивая показатель давления. Аналогично меняется и разница между верхним и нижним пределами.

Шаг 3 – выставляется диапазон между показателями давления

Шаг 3 – выставляется диапазон между показателями давления

Допустим, вам нужно настроить реле так, чтобы насос включался при 2 атм, а выключался при 4-х.

1. Для начала нужно запустить станцию и посмотреть, при каком давлении она включилась и выключилась. Допустим, разница составила 1,4 атм (так выставлена заводская настройка), а вам нужно 2 атм.
2. Для увеличения разницы необходимо отжать маленькую пружину до спокойного состояния.
3. Затем немного зажимаете большой болт, чтобы поднять показатель с 1,4 до 2 атм. Получилось чуть больше – слегка проворачиваете его в обратном направлении.

Важно! Даже когда маленький болт полностью отжат, разница между давлениями всё равно будет — хоть и минимальная. Меньше 0,5 бар она быть не может по определению. Чтобы в баке было больше воды, и, соответственно, реже включался насос, разница между показателями давлений должна быть более существенной, чем половина атмосферы.

Шаг 4 – настраиваем верхний предел

Шаг 4 – настраиваем верхний предел

Теперь вам нужно сместить этот диапазон в большую сторону. Для этого:
1. Слегка зажимаете маленький болт и проверяете, на каком давлении насос будет активизироваться и отключаться.
2. Поворотом большого болта вправо вы смещаете диапазон в большую сторону. Соответственно, если крутите влево – возвращаетесь обратно.
Цены на популярные модели насосных станций

Насосные станции

Подключение реле к насосу

Если у вас не насосная станция, а отдельно подобранные насос и реле, их ещё нужно правильно подсоединить друг к другу. Делается это через вот такой пятивыводной штуцер, который показан на фото (или четырёхвыводной, если у реле имеется встроенный манометр):

Штуцер на 5 выходов для подключения реле

Штуцер на 5 выходов для подключения реле

Присоединение к штуцеру реле и манометра

Присоединение к штуцеру реле и манометра

Реле со встроенным манометром

Реле со встроенным манометром

И вот как всё это будет выглядеть в единой системе, функционирующей за счёт погружного насоса, для которого реле давления приобретается отдельно:

Таблица 2. Инструкция по подключению реле.

Фото для наглядности Этапы сборки
Шаг 1 - Подсоединение подающей трубы к насосу

Шаг 1 — Подсоединение подающей трубы к насосу

Главное в системе — это, конечно же, насос, поэтому сборка системы начинается с него. К нему с помощью муфты подключается труба, по которой вода и будет подаваться из скважины на поверхность.
Шаг 2 - Включение в систему фильтра

Шаг 2 — Включение в систему фильтра

Система обязательно оборудуется фильтром, который будет улавливать крупные включения.
Шаг 3 - Вкручиваем тройник

Шаг 3 — Вкручиваем тройник

На входе в фильтр и после него устанавливаются переходники. На выходе он нужен для присоединения автоматики.
Шаг 4 – Установка 5-выводного штуцера

Шаг 4 – Установка 5-выводного штуцера

Теперь настала очередь штуцера с пятью выводами, о котором говорилось выше.
Шаг 5 – Прикручиваем шаровый кран с переходником

Шаг 5 – Прикручиваем шаровый кран с переходником

Дополнительный шаровый кран устанавливается для того, чтобы можно было произвести замену расходных элементов, не сливая воду со всей системы.
Шаг 6 – Присоединение гидроаккумулятора

Шаг 6 – Присоединение гидроаккумулятора

Тетерь настало время для внедрения в систему гидроаккумулятора. Делается это посредством гибкой подводки, присоединяемой к одному из пяти выводов штуцера (большому).
Шаг 7 – Вкручиваем манометр

Шаг 7 – Вкручиваем манометр

Сверху на маленькое отверстие штуцера навинчивается манометр.
Шаг 8 - Сборка автоматики

Шаг 8 — Сборка автоматики

Теперь производится установка автоматики, которая состоит из двух реле: давления (справа) и сухого хода (слева). Между собой они соединяются проводом, монтируемым к предназначенным для этой цели клеммам. Их у обоих приборов по две: у датчика давления с второй стороны подключается провод, идущий на насос, а ко второй стороне реле сухого хода присоединяется провод с вилкой для включения в сеть.
Шаг 9 – Посадка реле на штатные места

Шаг 9 – Посадка реле на штатные места

По завершении выполнения электрических соединений, остаётся только посадить оба реле на свои места.

Как видите, ни в настройке, ни в установке контролирующего показатели давления реле нет ничего сложного. Достаточно отнестись внимательно к подбору прибора в соответствии с характеристиками остальных элементов системы, и правильно произвести установку.

Видео — Настройка реле давления

Видео — Сборка системы постоянного давления холодного водоснабжения

Реле давления для гидроаккумулятора: секреты установки и настройки

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Все составляющие элементы станции автономного водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильный монтаж и настройка реле давления для гидроаккумулятора также уменьшит негативные воздействия на технику. Это позволит без дополнительных затрат продлить ее срок службы. Собственные знания и навыки помогут лично выполнять рабочие операции, без обращения к услугам профильных сервисных предприятий.

Реле давления для гидроаккумулятора

Конструкция устройства для гидроаккумулятора

Содержание статьи

Гидроаккумулятор: устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Индивидуальное водоснабжение загородного дома

Индивидуальное водоснабжение загородного дома

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

  • накопление и хранение запаса жидкости;
  • создание нормального давления в участках трубопровода, подключенных к потребителям;
  • демпфирование перепадов напора при подсоединении местного водоснабжения к централизованным сетям.

Разнообразие накопительных баков

Разнообразие накопительных баков

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Здесь реле непосредственно управляет работой насоса

Здесь реле непосредственно управляет работой насоса

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

  • Прочный бак создают с элементами, которые пригодятся для прочного закрепления на горизонтальной, или вертикальной плоскости.
  • Металлические корпуса защищают специальными покрытиями от коррозии. Они рассчитаны на давление до 6 атм. и выше.
  • Внутри вставлена мембрана из резины.

Типовой гидроаккумулятор

Типовой гидроаккумулятор

  • Для регулировок и добавления и выпуска воздуха используют встроенный золотник. В большие емкости монтируют специальный клапан.
  • Чтобы повысить потребительские характеристики создают слой из эмали, керамики и других химически нейтральных составов внутри бака. Для систем с питьевой водой применяют совершенно безопасные сорта каучука.

Обратите внимание! Если приобретается гидроаккумулятор для системы отопления надо обратить внимание на пригодность модели к работе с жидкостями при повышенной температуре.

Для создания большого запаса воды устанавливают крупный накопитель

Для создания большого запаса воды устанавливают крупный накопитель

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

  • РВ – расход в литрах за одну минуту. Используют сумму всех потребностей, хозяйственных, для приготовления пищи, санитарно-гигиенических и других.
  • КВ – количество включений нагнетающего насоса за 60 мин. Рекомендуется подбирать параметры таки образом, чтобы число таких пусков не превышало 8-10 за соответствующий промежуток времени при максимальном потреблении.
  • КД – комплексный коэффициент давлений. Его рассчитывают по формуле Двк х Двык/(Двк – Двык). Здесь Двк и Двык – уровни максимального и минимального давления, по которым включается и выключается насос.
  • ДВК – это давление, которое образуется в части бака, где находится воздушный демпфер.

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Монтаж системы в помещении котельной

Монтаж системы в помещении котельной

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Для сравнительно небольших потребностей подойдет компактный комплект

Для сравнительно небольших потребностей подойдет компактный комплект

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

  • В – высота. Это расстояние берут от центральной оси бака до самой верней точки, в которой выполняется отбор воды.
  • 6,5 – этот цифровой коэффициент учитывает высоту конкретного строения. Для примера взят типовой коттедж (2 этажа).

В некоторых моделях крупных баков есть встроенные манометры

В некоторых моделях крупных баков есть встроенные манометры

Обратите внимание! При отсутствии штатного оснащения понадобится соответствующий измерительный прибор.

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Типовое реле для управления насосом системы водоснабжения

Типовое реле для управления насосом системы водоснабжения

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

При подсоединении реле используется лен или фум-лента

При подсоединении реле используется лен или фум-лента

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Схема подключения устройства

Схема подключения устройства

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Схема подключения при использовании датчика холостого хода

Схема подключения при использовании датчика сухого хода

Настройка реле давления гидроаккумулятора

Используйте следующий алгоритм:

  • Отключите насос и удалите воду.
  • Включите оборудование и повышайте давление, с последующим сливом жидкости. Запишите уровни включения/выключения электромотора.
  • Увеличивают порог, при котором напряжение подается на двигатель, гайкой на крупной пружине (зажимают ее).

1 - настройка величины давления; 2 - настройка дифференциала

1 — настройка величины давления; 2 — настройка дифференциала

  • Уровень размыкания контактов реле регулируют высотой маленькой пружины.

На некоторых моделях можно настроить верхний и нижний предел уставки

На некоторых моделях можно настроить верхний и нижний предел уставки

Чтобы узнать, как настроить электронное реле давления гидроаккумулятора, изучите инструкции соответствующего производителя.

Электронное устройство

Электронное устройство

Заключение

При использовании на практике сведений из этой статьи не забывайте о комплексном подходе. Система водоснабжения качественно выполняет свои функции, если все составляющие приобретены, установлены и настроены правильно.

Видео: настройка реле давления



Электронное устройство

Экономьте время: отборные статьи каждую неделю по почте

Как отрегулировать давление в гидроаккумуляторе

Как отрегулировать давление в гидроаккумуляторе, одна из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Как отрегулировать давление в гидроаккумуляторе, для  нормальной работы насосного оборудования необходимо выставить три основных параметра:

  • Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
  • Зафиксировать уровень, при котором реле управления запускает водяной насос;
  • Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Как отрегулировать давление в гидроаккумуляторе, само  устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке устройства.

С завода прибор приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Регулировка реле давления для гидроаккумулятора

Как отрегулировать давление в гидроаккумуляторе, реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

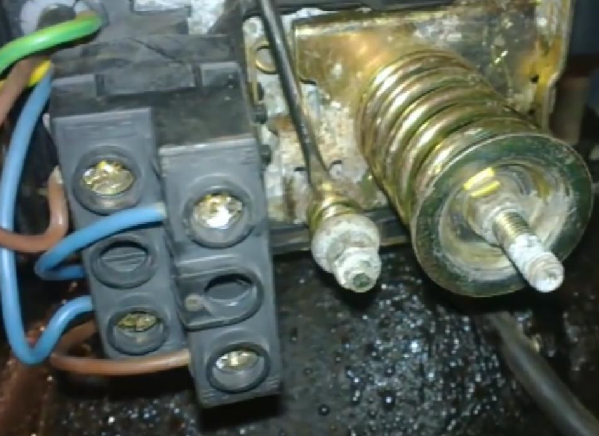

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

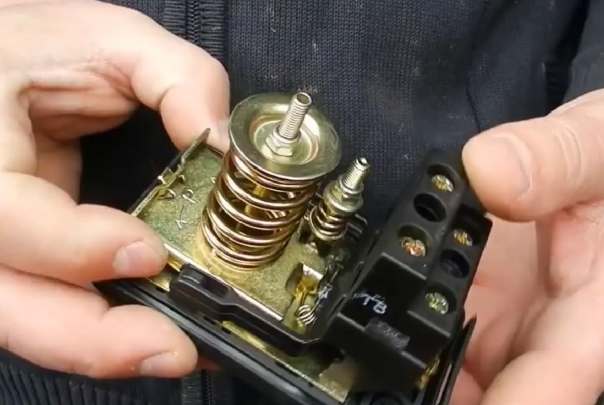

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

 Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Отрегулировать реле давления воды

Как отрегулировать давление в гидроаккумуляторе, регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

  • Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
  • Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
  • Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

  • Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
  • Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
  • Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
  • Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.

Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке.

Поломки и проблемы в работе реле

Как отрегулировать давление в гидроаккумуляторе,  положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не надо спешить регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

    • Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
    • Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
    • Установить все элементы на место и затянуть крепление;
    • Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Подведем итоги

Как отрегулировать давление в гидроаккумуляторе, регулировка порога срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

Как отрегулировать реле гидроаккумулятора

Автономная система водоснабжения является отличной альтернативой центральному. Если возле дома есть скважина или колодец, то всегда можно наслаждаться чистой водой, которая не преодолевает километры по загрязненному водопроводу, который уже давно требует замены. Но поднять воду с глубины бывает проблематично. Для этого приходится устанавливать целую систему, которая будет способствовать этому. Одним из элементов, который гарантирует стабильную работу является реле давления? Какие есть разновидности такого реле и что потребуется кроме него? Об этом речь пойдет в статье.

Общие понятия

Функционирование системы водоснабжения без перебоев невозможно без того, чтобы в ней поддерживалось постоянное давление. Есть некоторые приборы, которые попросту не будут функционировать, если стрелка манометра не поднимется до требуемого значения. Именно для этого требуются два дополнения к насосу. Одним из них является реле давления, а вторым – гидроаккумулятор. Первый прибор представляет собой небольшую коробочку, в которой расположены электрические контакты. Аккумулятор для воды выполнен в форме металлической цистерны, в которой хранится небольшой запас воды.

В зависимости от конструкции установленной системы насос может находиться непосредственно на гидроаккумуляторе, к последнему также подключается реле давления через специальный переходник, который еще называют пятериком. В пятерике есть отдельное посадочное место под манометр, с помощью которого легко отслеживать давление внутри системы. Суть функционирования системы сводится к тому, что в реле есть контакты, которые срабатывают при определенном давлении жидкости. Обратите внимание! Произвести настройку реле давления без манометра будет практически невозможно.

Разновидности реле давления

Реле давления имеют несколько разновидностей. Чаще всего используются устройства в форме небольших коробочек, есть и довольно габаритные приборы. Отличаются они наличием дополнительных функций. Классическое реле давления состоит из двух основных модулей:

  • электрического;
  • гидравлического.

Первый предназначен для подключения проводников с электрическим током. Он представляет собой металлические клеммы с зажимными болтами. Они имеют свойство размыкаться и замыкаться в зависимости от того, в каком положении находится гидравлическая часть. Последняя в реле непосредственно взаимодействует с жидкостью, которая поступает от насоса. Она представляет собой две пружины и шток, который перемещает контактную часть. Благодаря пружинам и происходит регулировка давления до требуемого значения. На картинке ниже можно увидеть обозначение основных компонентов.

Накидная гайка под номером 7 подключается к пятерику. Через ее вход на пружинный блок воздействует давление воды. Как только оно падает ниже выставленного значения, происходит воздействие на клеммы, которые обозначены цифрой 2. Контакты замыкаются и на насос подается питание. После перекрытия смесителя или крана давление в системе начинает возрастать. Когда оно достигает верхней точки, тогда давление на пружину увеличивается, и она размыкает контакты.

Обратите внимание! Есть варианты реле, где вместо накидной гайки присутствует резьба, которая вкручивается в переходник. Любой вариант удобен, все зависит от переходника, который был приобретен для сборки системы.

В продаже доступны такие реле давления:

  • механические;
  • электронные;
  • со встроенным манометром;
  • с датчиком сухого хода.

Механический вариант описывался выше. В электронных реле давления присутствуют дополнительные модули, которые замыкают или размыкают контакты. В электронных моделях может присутствовать электронный манометр с цифровым дисплеем, на котором даже в темном помещении легко увидеть показания. Некоторые механические модели также оснащаются стрелочным манометром. Датчик сухого хода предотвращает холостую работу насоса, если произошла разгерметизация подающей трубы, забилось заборное отверстие или упал уровень воды. Как только жидкость перестает поступать, контакты размыкаются и прекращается подача питания.

Подготовка гидроаккумулятора

Внутри металлического аккумулятора находится специальная резиновая рубашка или груша. Именно в нее и собирается вода после поступления от насоса. Корпус является герметичным, сделано это для того, чтобы внутри можно было поддерживать постоянное давление. Происходит это за счет того, что пространство за грушей заполнено воздухом. Сама же резиновая манжета препятствует выходу воздуха через отверстие для подключения. Требуемое давление нагнетается в бак через отверстие-золотник, которое спрятано с тыльной стороны под крышкой. Для закачки воздуха подойдет обычный велосипедный или автомобильный насос.

Обратите внимание! Важно правильно подобрать давление внутри бака. Если этого не сделать, тогда работа реле давления будет нарушена.

Перед подключением гидроаккумулятора необходимо соблюсти некоторые меры, чтобы все работало, как требуется. Бак уже должен быть с давлением воздуха, не следует накачивать его уже после подключения к системе. Если это не было учтено, тогда потребуется слить всю воду и накачать требуемое давление. Давление воздуха внутри бака должно быть меньше того, которое выставлено на включение реле давления или на большой пружине. Зазор между этими показателями должен составлять 10%. В случае когда реле еще не настроено, но уже производится сборка системы, тогда в гидроаккумулятор с заявленной емкостью в 25 литров следует закачать давление в 1,5 атмосферы. Максимальное значение может составлять 1,7 атмосферы. Если бак для системы планируется с емкостью от 50 до 100 литров, тогда этот показатель можно увеличить до 1,9 атмосферы.

Совет! Проверить значение давления воздуха можно с помощью манометра, который применяется для автомобильных шин.

Установка реле давления

Установка реле делится на три основных этапа:

  • монтаж;
  • подключение питания;
  • настройка давления.

Монтаж реле производится одновременно со сборкой всей конструкции насосной станции. В этом отношении не должно возникнуть никаких сложностей. Если это накидная гайка, то должен присутствовать резиновый уплотнитель, который предотвратит протекание жидкости. Если реле идет со штуцером, тогда потребуется использование тефлоновой ленты или специального клея.

Электрическая часть для кого-то также может быть сложной. До того как подвести провод к реле, необходимо произвести небольшую подготовку. Хорошим тоном считается установка дифференциального автомата. Связан такой подход с тем, что цепь питания подводится к прибору, который установлен в систему водоснабжения. Если произойдет пробой, тогда может пострадать любой жилец дома. Дифференциальный автомат будет улавливать малейшие утечки и размыкать цепь питания. Вместо него, можно смонтировать УЗО и обычный автомат, но это выйдет гораздо дороже и не так эффективно. Сечение кабеля подбирается в зависимости от мощности насоса. Если она не превышает 5 кВт, тогда будет достаточно медного провода с сечением жилы в 2,5 мм2.

От счетчика проводник подключается к автомату, а уже из него идет к реле. Чтобы подключить реле, потребуется снять крышку, которая закрывает контакты. Чаще всего подвод проводов к реле осуществляется снизу устройства. Предусматривается два входа со специальными муфтами-уплотнителями. Перед вводом кабеля их необходимо ослабить. С одной стороны вводится питающий кабель от автомата, а через второе отверстие уходит кабель на насос. Под крышкой реле находится шесть контактов. Три из них предназначены для питающего кабеля, три другие – для насоса. Они могут быть обозначены тремя буквами L, N, E. Первый предназначен для подключения фазы, второй – ноль и третий оставлен для земли. Насос подключается таким же образом.

Совет! Болты на клеммах важно хорошо затянуть, чтобы из-за плохого контакта не происходило перегрева.

Регулировка давления

Последним этапом в процессе монтажа реле является выбор подходящего давления для функционирования. Для простых механических реле на заводе выставляется номинальное давление, которое подходит в большинстве случаев. Оно может составлять 2,9 атмосферы для верхнего срабатывания и 1,5 атмосферы для нижнего. Для некоторых систем требуется 2 атмосферы, поэтому заводского значения будет более, чем достаточно и его необходимо отрегулировать.

Сделать это можно с помощью гаек, о которых говорилось выше. Большая пружина отвечает за регулировку сразу верхнего и нижнего порога срабатывания. Маленькая предназначена для выставления зазора между этими двумя значениями. Если порог срабатывания необходимо увеличить, тогда пружину необходимо стянуть, а если уменьшить – растянуть. Полный оборот гайки позволяет сместить показания на 0,6 атмосферы. Это означает, что при закручивании гайки, порог срабатывания насоса будет увеличиваться, и он сможет развить больший напор для подъема жидкости на второй или третий этаж.

Определение необходимых параметров реле

Перед тем как приступить к регулировке давления, необходимо разобраться, какие показатели требуются для конкретного оборудования. Нижний порог определяется тем, какое давление присутствует внутри бака, о чем говорилось выше. Если в нем будет 1,5 атмосферы, тогда нижний порог срабатывания должен быть 1,6 – 1,7 атмосферы. Если соблюдать это правило, тогда не придется часто менять мембрану в баке. Этот параметр также определяется характеристиками насоса. На некоторых агрегатах указывается минимальное давление, при котором они способны нормально функционировать.

Верхний порог выставляется сразу, как задается нижний. Остается только указать разницу в значении давления между включением и выключением. Для этого понадобиться воздействовать на маленькую пружину. Верхний предел определяется:

  • максимальным давлением насоса;
  • максимальным давлением системы;
  • максимальным давлением реле.

Последний параметр для обычных реле находится в пределах 4 атмосфер и не может быть увеличен. Максимальное давление, которое способен дать насос может быть указано в характеристиках или его можно рассчитать по столбу, который способен поднять насос. Если прибор способен подать жидкость на 60 метров вверх, то это означает, что пределом для него будет 6 атмосфер. Но это в идеальных условиях, учитывать также стоит и горизонтальный участок проложенного трубопровода. Обычно в бытовой системе достаточно 2,5 – 3 атмосферы для нормального функционирования всех приборов. Чтобы добиться показателя давления при отключении в 3 атмосферы, необходимо сделать зазор между верхним и нижним в 1,5 атмосферы.

Настройка собранной системы

Настройку проще всего производить при полностью собранной системе. Важно правильно подобрать манометр, который будет выдавать точные значения. Если таковой имеется на реле, то его лучше продублировать, чтобы сравнить показания. Первым делом производится запуск системы и отслеживаются номинальные показания включения и выключения, которые покажет манометр. При необходимости внести коррективы система выключается и производится подкручивание гайки в большую или меньшую сторону.

Первым делом выставляется нижний порог, по которому будет происходить включение насоса. Если при последующем включении системы все устраивает, тогда можно перейти к верхнему порогу. Для этого воздействие оказывается на меньшую пружину, чтобы добиться требуемого разброса между давлениями. Когда показания манометра совпадают с желаемыми, тогда крышку реле можно установить на место. Не стоит слишком крутить гайки, т. к. это может привести к нарушению целостности системы. Видео о настройке реле можно посмотреть ниже.

Важно! Перед каждой регулировкой, необходимо полностью спускать давление воды.

Резюме

Как видно, произвести настройку реле можно без особых усилий даже тому, кто никогда этого не делал. Важно следовать шагам, которые определяют правильное подключение и подсоединение модуля. Лучше устанавливать такое реле, которое имеет защиту от попадания влаги, а также функцию сухого хода. Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников.

Отправить комментарий

как настроить, инструкция по регулировке

Что такое регулировка?

Настройка— подбор наилучших показателей, при котором глубинный насос будет постоянно и без сбоев подавать воду.

foto18563-2При правильной настройке гидроаккумулятора можно добиться следующих результатов:

  • работа без перегрузки;
  • поддержание нормального количества воды в баке;
  • повышение периода работы станции.

От правильной установки давления воды зависит не только количество времени использования оборудования, но и качество подачи воды.

Когда необходима?

Регулировка необходима в том случае, когда были замечены какие-либо перебои в работе насоса или уменьшение напора воды.

Также необходим плановый контроль показателей, который выполняется в следующих случаях:

  • использование системы водоснабжения в тёплые времена года — перед началом сезона эксплуатации;
  • использование оборудования круглогодичное —3-4 раза в год.

Такой контроль убережёт от неожиданной поломки оборудования, продлит период пользования насосом и укажет, насколько качественный приобретённый насос, ведь стабильность давления в гидроаккумуляторе длительное время — главный показатель качества.

Основные правила установки параметров

foto18563-3В новом оборудовании обычно установлены заводские настройки, однако лучше их проконтролировать.

Так как в случае поломки новой системы водоподачи (при неправильно установленной начальной регулировке) есть возможность отказа от использования оборудования и возврат финансов.

Перед настройкой следует знать рекомендуемые параметры для установления допустимого давления. Его вычисление проводится с учётом предполагаемого применения (частота использования, время года эксплуатации и т. д.)

Вычисление проводится в 3 шага. Определяются давление воды внутри гидроаккумулятора, а также уровень запуска помпы и выключения насоса, каждый из которых имеет свои особенности.

Внутри емкости

Показатель внутри ёмкости должен быть выше, чем в наивысшей точке расхода — к длине труб верхней точки расхода воды нужно добавить 6, а затем разделить на 10.

Но если точек употребления много или существует большое разветвление трубопровода, то следует провести расчёт:

Вид оборудования Коэффициент использования, Cx Количество каждого вида, n Произведение Cx*n
Туалет 3
Душ 2
Ванная 2
Кран в раковине 6
Биде 1
Кран в кухне 2
Стиральная машина 2
Машина для мытья посуды 2
Кран для полива 2
Суммарный коэффициент Су равен = ______
  1. Определить общее количество расхода воды, то есть составить перечень квартир, использующих воду в доме, и указать количество каждого технического оснащения.
  2. Заполнить таблицу и вывести показатель.
  3. С помощью таблицы, которая представлена ниже, определить значение максимального расхода воды. Если число нечётное, то нужно выбрать максимально приближённую цифру.
Су 4 6 8 10 12 14 16 18 20 25 30 35
12 18 24 30 36 40,8 46,8 51 55,8 67,8 78 87,6

Следует помнить, что если значение слишком низкое, то вода не станет поступать к приборам. Если оно высокое — гидроаккумулятор будет постоянно пустой, а также существует риск разрыва мембраны.

Уровень запуска помпы и отметки выключения

Включение рассчитывается путём суммирования следующих значений:

  • необходимый напор в верхней точке расхода воды;
  • разница между наивысшей точкой подачи воды и месторасположением насоса.

Для вычисления давления в последней точке используется формула: давление = (дистанция к верхней точке расхода +6)/10.

Верхней точкой забора считается ванная комната на верхнем этаже. Находится отрезок пути от него до места установки насоса. Чем больше расстояние, тем сильнее напор необходим для подъема воды. Например, для здания в 2 этажа значение будет 7 м, то есть P = (7+6)/10 = 1,3 атмосферы.

Отключение рассчитывается так: к давлению отключения добавляют 1 и вычитают 1,5 бар. Значение выключения определяют с помощью манометра, а затем проводят расчёт.

Если при выключении насоса натиск составляет больше, чем максимально возможное давление, значит анализ выполнен неправильно.

Как настроить систему на 50 литров?

foto18563-4После проведения вычислений, необходимо измерить показатель напора воздуха внутри станции, значение которого не должно превышать 1,5 атм.

Именно такой показатель обеспечит хороший напор воды. Чем больше параметр, тем меньше воды может поступать.

Для замера можно использовать манометр для автомобиля, который помогает рассчитать показатель с наименьшей неточностью.

После определения давления воздуха необходимо:

  1. Запустить помпу для установления напора в системе.
  2. Определить, на какой отметке манометра происходит выключение.
  3. Установить отметку отключения механизма.
  4. Включить кран для того, чтобы гидроаккумулятор избавился от влаги, и зафиксировать показатель.
  5. Подогнать малую пружину под образованные пороги.
Показатель Действие Результат
3.2-3,3 Вращение винта на малой пружине до полного отключения мотора. Уменьшение показателя
Менее 2 Добавить давления Увеличение показателя

Рекомендуемое значение — 2 атмосфера.

Придерживаясь этих рекомендаций, можно установить приемлемые показатели системы водоснабжения.

Разница для ГА на 50 л и 80 л

Разница в регулировке небольшая, но она есть, а именно:

  • foto18563-5больший порог за счёт большого объёма: если в ГА на 50 л реле давление должно быть 0,8 бар, то на 80 л — 1,3 бар;
  • ГА на 50 л имеет 2 винта, с помощью которых устанавливается давление; ГА на 80 использует для регулировки специальный кран;
  • более высокое оптимальное значение показателей (применяемые параметры представлены в таблице ниже).
Показатель 50 л 80 л
Включение насоса 1,0 1,5
Выключение насоса 2,0 2,5
Давление воздуха 0,8 1,3

И хоть рекомендации по установки гидроаккумуляторов идентичны, они отличаются своим способом регулировки и значениями.

Профилактика появления проблем

К основным проблемам относят:

  • снижение давления внутри гидроаккумулятора;
  • непопадание воды в гидробак.
Проблема Причина возникновения
Упадок давления Появление протечек на стыке фланец-ниппеля.
Возникновение неплотности на стыке фланца и грушевидной мембраны.
Непопадание воды Засорение фильтров.
Резкое снижение электропитания или частый перебой в режиме электросети.
Попадание воздуха в гидробак.

foto18563-6Для предотвращения проблем требуется регулярное проведение профилактических мер, а именно:

  • исследования внутренности бака раз в 6 месяцев;
  • ежегодная проверка плотности прилегания мембраны;
  • ежемесячный осмотр насоса на наличие внешних дефектов;
  • проверка реле давления каждые полгода.

Если прекращено использование гидроаккумулятора на зиму, то необходимо сливать из него воду, а перед применением проводить проверку всех элементов на наличие внешних и внутренних повреждений.

Видео по теме статьи

Регулировка реле давления гидроаккумулятора в видео:

Заключение

Таким образом, для того, чтобы система водоснабжения прослужила длительное время и не возникло перебоев, следует тщательно выставить необходимые показатели:

  • реле давления воды;
  • показатель включения и показатель затухания насоса;
  • давление воздуха.

А также систематически обследовать на соответствие пригодности, и при необходимости заменять испортившиеся элементы.

как установить и настроить, инструкция со схемами, фото и видео

Установка и регулировка реле давления воды для насоса: технология проведения работ и основные ошибки

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема устройства реле

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

  1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
  2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
  3. Перепад давления (ΔР) — разница предыдущих двух показателей.
  4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

  • Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
  • Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

  • Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
  • Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Электрическая схема подключения реле

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

Схема механического подключения реле

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Схема механического подключения реле

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

  1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.
    Насос с реле давления воды

    Реле давления подключается к двум системам: электрической и механической

  2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.
    Клеммы в реле давления для насоса

    Внутри расположена клеммная колодка

  3. Подведите провода и зафиксируйте в клеммах.
    Подведение проводов к реле давления

    Прижмите провода в клеммах

  4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.
    Установка реле давления

    Закройте реле крышкой и зафиксируйте болтами

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Манометр для настройки реле давления

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Настройка реле давления для насоса

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

  1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
  2. Открывают воду, чтобы полностью освободить систему от воды.
  3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
  4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
  5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
  6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Оцените статью:

Поделитесь с друзьями!

Как отрегулировать реле давления воды с гидроаккумулятором

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

  • Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
  • Зафиксировать уровень, при котором реле управления запускает водяной насос;
  • Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

  1. Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
  2. Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
  3. Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

  • Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
  • Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
  • Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
  • Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.
  • Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке. Полезным будет видео:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

  • Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
  • Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
  • Установить все элементы на место и затянуть крепление;
  • Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

Как заменить реле давления переменного тока

Реле давления системы кондиционирования предназначены для защиты системы кондиционирования от слишком высокого или слишком низкого давления. Есть реле как высокого, так и низкого давления; некоторые автомобили оснащены только реле высокого давления, а другие — обоими. Неправильное давление может повредить компрессор, шланги и другие компоненты системы кондиционирования.

Реле давления кондиционера — это тип устройства, называемого датчиком, который изменяет внутреннее сопротивление в ответ на изменения давления.Переключатель переключения сцепления измеряет давление кондиционера около выхода испарителя и часто устанавливается на гидроаккумуляторе. Если обнаруживается неправильное давление, переключатель размыкает цепь муфты компрессора кондиционера, чтобы предотвратить работу. После проведения необходимого ремонта для приведения давления в соответствие со спецификацией переключатель разрешит нормальную работу сцепления.

Наиболее частым признаком неисправности реле давления кондиционера является неработающий компрессор и отсутствие кондиционера.

Часть 1 из 3: Найдите переключатель цикла муфты кондиционера

Для безопасной и эффективной замены реле давления кондиционера вам понадобится пара основных инструментов:

Шаг 1. Найдите реле давления кондиционера. Реле давления можно установить на напорную линию кондиционера, компрессор или аккумулятор / осушитель.

Часть 2 из 3: Снимите реле давления кондиционера

Шаг 1: Отсоедините отрицательный провод аккумуляторной батареи. Отсоедините отрицательный провод аккумуляторной батареи с помощью ключа с трещоткой. Затем отложите это в сторону.

Шаг 2: Отсоедините электрический разъем переключателя.

Шаг 3: Снимите переключатель. Ослабьте выключатель с помощью торца или гаечного ключа, затем открутите его.

  • Примечание : Как правило, откачку воздуха из системы кондиционирования перед снятием реле давления кондиционера не требуется. Это связано с тем, что в крепление переключателя встроен клапан Шредера. Если у вас есть какие-либо сомнения относительно конструкции вашей системы, перед снятием переключателя ознакомьтесь с информацией о заводском ремонте.

Часть 3 из 3: Установите переключатель цикла муфты кондиционера

Шаг 1. Установите новый переключатель. Вкрутите новый переключатель, затем затяните его до упора.

Шаг 2: Установите электрический разъем на место.

Шаг 3: Установите отрицательный провод аккумуляторной батареи. Установите на место отрицательный провод аккумуляторной батареи и затяните его.

Шаг 4: Проверьте кондиционер. По завершении включите кондиционер, чтобы проверить, работает ли он. Если нет, то вам следует поручить диагностику вашей системы кондиционирования квалифицированному специалисту.

Если вы предпочитаете, чтобы кто-то выполнял эту работу за вас, команда YourMechanic предложит квалифицированную замену реле давления кондиционера.

.УСТАНОВКА АККУМУЛЯТОРА

— Скачать PDF

Слив и заполнение системы охлаждения

Draining and filling cooling system
Страница 1 из 9 Слив и наполнение системы охлаждения Необходимые специальные инструменты и оборудование для мастерской Адаптер -V.A.G 1274 / 8- Труба -V.A.G 1274 / 10- Поддон -V.A.G 1306- или поддон для подъемника для мастерских -VAS 6208-

Дополнительная информация

Спорт Айс Электро 124

Sport Ice Elektro 124
Sport Ice Elektro 124 Руководство по эксплуатации 2007/4 V2.1 Введение Sport Ice Elektro 124 — это машина для шлифовки льда, предназначенная для использования на небольших ледовых поверхностях. Станок разработан для производства

шт.

Дополнительная информация

ЗАПОЛНЕНИЕ И ПРОДУВКА СИСТЕМЫ

FILLING AND PURGING THE SYSTEM
ИНСТРУКЦИИ ПО ЗАПОЛНЕНИЮ ВОДЯНОГО НАГРЕВАТЕЛЯ ИЛИ КОНДЕНСАТОРНОГО КОТЛА (Городская вода) Совет по безопасности: Перед началом работы отключите питание котла и циркуляционного насоса.ЗАПОЛНЕНИЕ И ПРОДУВКА Этап 1: Закройте изоляцию возвратного коллектора

Дополнительная информация

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ENGINE COOLING SYSTEM
СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1988 Toyota Celica 1987-88 TOYOTA Engine Cooling Systems Celica ОПИСАНИЕ Базовая система жидкостного охлаждения состоит из радиатора, водяного насоса, термостата, вентилятора охлаждения, герметичной крышки,

Дополнительная информация

Системы охлаждения.Оглавление

Cooling Systems. Table of Contents
Системы охлаждения Содержание Подзаголовки Безопасность 2 с 2 Предостережения 2 Примечания 2 Введение 2 Общие технические характеристики 2 Двигатель ISB 2 Двигатель ISC 2 Двигатель Caterpillar 3126 2 Типы охлаждающей жидкости 3 Двигатель ISB

Дополнительная информация

СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ АВТОМОБИЛЯ

VEHICLE SPEED CONTROL SYSTEM
PL СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ АВТОМОБИЛЯ 8H — 1 СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ АВТОМОБИЛЯ СОДЕРЖАНИЕ страница ОПИСАНИЕ И СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ…1 ВЫХОД СЕРВО-PCM КОНТРОЛЯ СКОРОСТИ … 2 ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ СКОРОСТЬЮ ВХОД PCM … 2

Дополнительная информация

ОБУЧЕНИЕ БЕЗОПАСНОСТИ ЭКСКАВАТОРОВ

EXCAVATOR SAFETY TRAINING
КОНТРОЛЬНЫЙ СПИСОК ОБУЧЕНИЯ ПО БЕЗОПАСНОСТИ ЭКСКАВАТОРОВ РЕЗУЛЬТАТЫ ПРОВЕРКИ ПЛОЩАДКИ ОСМОТРА Сб. Unsat. N / A Комментарии Несущая конструкция и система поворота кузова Гусеницы Ролики Рама, сварные швы, болты Система привода Верхняя конструкция

Дополнительная информация

ТОРМОЗНОЙ ПЛИТЕЛЬ МОДЕЛИ G300

MODEL G300 BRAKE BLEEDER
ТОРМОЗНЫЙ ПРОДУВАТЕЛЬ МОДЕЛИ G300 Информация по установке, эксплуатации и ремонту Branick Industries, Inc.4245 Main Avenue P.O. Box 1937 Fargo, North Dakota 58103 REV060616 P / N: 81-0035G 1 ЭТА СТРАНИЦА НАМЕРЕННО

Дополнительная информация

Пример. Жидкая сила. Схемы

Example. Fluid Power. Circuits
Примеры гидравлических цепей для улучшения навыков чтения символов для работы над навыками чтения цепей с ответами HI LO Цепь насоса 18 A1 B1 17 16 15 13 Set 14 2000 PSI PG2 Set 500 PSI 12 11 7 8 10 PG1 9

Дополнительная информация

Технические данные.Данфосс DHP-A

Technical data. Danfoss DHP-A
Технические характеристики Danfoss DHP-A Воздушный тепловой насос, вырабатывающий как тепло, так и горячую воду Может работать эффективно при температурах до -0 ° C Бак Danfoss TWS дает много горячей воды быстро и с низкими эксплуатационными расходами

Дополнительная информация

ИНТЕРВАЛЫ ОБСЛУЖИВАНИЯ

MAINTENANCE INTERVALS
ИНТЕРВАЛЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Выдержка из руководства по эксплуатации и техническому обслуживанию Caterpillar, 2010 г. Все права защищены SEBU7546-03 Март 2007 г. Руководство по эксплуатации и техническому обслуживанию Уплотнитель отходов 816F, Уплотнитель почвы 815F

Дополнительная информация

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ — МОЩНОСТЬ

STEERING SYSTEM - POWER
СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ 1990 Nissan 240SX 1990 РУЛЕВОЕ УПРАВЛЕНИЕ Nissan — Power Rack & Pinion Axxess, Maxima, Pulsar NX, Sentra, Stanza, 240SX, 300ZX ОПИСАНИЕ Система рулевого управления с усилителем состоит из стойки и

Дополнительная информация

Гидравлическое устранение неисправностей

Hydraulic Trouble Shooting
Устранение неисправностей гидравлической системы Гидравлические системы могут быть очень простыми, например ручной насос, накачивающим небольшой гидравлический домкрат, или очень сложными, с несколькими насосами, сложной арматурой, гидроаккумуляторами и множеством цилиндров

Дополнительная информация

304.5. Мини-гидравлический экскаватор

304.5. Mini Hydraulic Excavator
304,5 Мини-гидравлический экскаватор Безнаддувный дизельный двигатель Cat 3024 Мощность на маховике 28 кВт 38 л.с. Эксплуатационная масса: с кабиной 4595 кг 10130 фунтов С тентом 4475 кг 9866 фунтов 304,5 Гидравлический мини-экскаватор

Дополнительная информация

Подпись и электроника ISX CM870

Signature and ISX CM870 Electronics
Signature и электроника ISX CM870 Учебный центр Cummins West Описание системы Общая информация Система управления двигателем Signature и ISX CM870 представляет собой систему управления топливом с электронным управлением

Дополнительная информация

301.7D. Мини-гидравлический экскаватор

301.7D. Mini Hydraulic Excavator
Масса двигателя мини-гидравлического экскаватора 301.7D Полная мощность (ISO 14396) 17,9 кВт 24,3 л.с. Эксплуатационная масса с навесом 1610 кг 3550 фунтов Полезная мощность 13,2 кВт 17,7 л.с. Эксплуатационная масса с кабиной 1720 кг 3792 фунта

Дополнительная информация

Электрический воздушный компрессор PC1131

PC1131 Electric Air Compressor
Senco Products Inc., 8485 Broadwell Road, Цинциннати, Огайо, 45244, Руководство по эксплуатации электрического воздушного компрессора PC1131, 2006 г., Senco Products, Inc.Предупреждения о безопасном использовании этого инструмента включены в

.

Дополнительная информация

ИНТЕРВАЛЫ ОБСЛУЖИВАНИЯ

MAINTENANCE INTERVALS
ИНТЕРВАЛЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Выдержка из руководства по эксплуатации и техническому обслуживанию Caterpillar, 2010 г. Все права защищены SEBU7731-08 июля 2007 г. Руководство по эксплуатации и обслуживанию 216B, 226B, 232B, 236B, 242B, 246B, 248B, 252B,

Дополнительная информация

ИНТЕРВАЛЫ ОБСЛУЖИВАНИЯ

MAINTENANCE INTERVALS
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Выдержка из руководства по эксплуатации и техническому обслуживанию Caterpillar, 2010 г. Все права защищены SEBU8407-03 Ноябрь 2009 г. Руководство по эксплуатации и техническому обслуживанию Гусеничные компактные погрузчики 279C, 289C и 299C

Дополнительная информация

Заклепочник для тяжелых условий эксплуатации MP-4V / 39048

MP-4V Heavy Duty Riveter / 39048
MP-4V Heavy Duty Заклепочник / 39048 Этот новый сверхмощный пневматический / гидравлический заклепочник разработан с учетом эргономических требований к профессионалам.Легкий вес 3,7 фунта. хорошо сбалансированный MP-4V включает Vacuum

Дополнительная информация

Электрический воздушный компрессор PC1130

PC1130 Electric Air Compressor
Senco Products Inc. 8485 Broadwell Road Cincinnati, Ohio 45244 Руководство по эксплуатации электрического воздушного компрессора PC1130, 2006 г., составлено Senco Products, Inc. Предупреждения о безопасном использовании этого инструмента включены в

Дополнительная информация

53403500 — Инжектор Max Machine

53403500 - Injector Max Machine
53403500 — Injector Max Machine Инструкция по эксплуатации Содержание Страница Введение Руководство по эксплуатации Очиститель впрыска топлива — Бензин Инструкция по эксплуатации Очиститель впрыска топлива — Дизель 3 Эксплуатация

Дополнительная информация

Wynn s Extended Care

Wynn s Extended Care
Wynn s Extended Care Каждый автомобиль заслуживает самого лучшего ухода… особенно твой. Как обеспечить надежность вашего надежного транспорта? Положитесь на Wynn s, потому что Wynn s заботится об автомобилях

Дополнительная информация

Устранение неполадок Технические советы Эксплуатация

Trouble Shooting Tech Tips Operation
Компоненты рулевого управления Поиск и устранение неисправностей Технические советы Содержание Базовая работа системы рулевого управления 2 Регулировка вала секторов 4 Регулировка тягового рычага 5 Регулировка предохранительного клапана / клапана разгрузки 6 Ross TAS Automatic

Дополнительная информация

Я.Введение. 10 минут

I. Introduction. 10 minutes
I. Введение 10 минут Введение (1 из 2) Бесперебойное водоснабжение — это: основное средство пожаротушения, необходимое для безопасности пожарных. Обеспечение надежного водоснабжения является критически важным.

Дополнительная информация

Руководство по эксплуатации барабанного тормоза

Drum Brake Owners Manual
Руководство по эксплуатации барабанного тормоза TIE DOWN ENGINEERING, Inc. 5901 Wheaton Drive, Atlanta, GA 30336 www.tiedown.com (404) 344-0000 Факс (404) 349-0401 2007 TIE DOWN ENGINEERING, INC. ВСЕ ПРАВА ЗАЩИЩЕНЫ Инструкция

Дополнительная информация

КЛАПАНЫ И МАНОМЕТРЫ ВОЗДУШНОЙ ЛИНИИ

AIR LINE VALVES AND GAUGES
КЛАПАНЫ И ДАТЧИКИ ВОЗДУШНОЙ ЛИНИИ КЛАПАНЫ И МАНОМЕТРЫ INGERSOLL-RAND Поддержание постоянного давления воздуха во всей системе имеет решающее значение для максимальной производительности и производительности. Ингерсолл-Рэнд

Дополнительная информация

Компоненты системы охлаждения

Cooling system components
Страница 1/33 19-1 Компоненты системы охлаждения Осторожно! При выполнении любых ремонтных работ, особенно в моторном отсеке, обратите внимание на следующее из-за проблем с зазором: Маршрутные линии всех типов (например,грамм.

Дополнительная информация

VOYAGER 570G. 744A Управление распылителем

VOYAGER 570G. 744A Sprayer Control
VOYAGER 570G 744A Управление опрыскивателем И С Е Р М А Н У А Л У С Е Р М А Н У А Л Содержание ГЛАВА 1 — ВВЕДЕНИЕ … 1 КОНФИГУРАЦИИ СИСТЕМЫ … 1 СОДЕРЖАНИЕ КОМПЛЕКТА … 3 БЛОК УПРАВЛЕНИЯ … 5 ГЛАВА

Дополнительная информация

www.servicechamp.com

www.servicechamp.com
1-800-221-0216 Факс: 1-800-472-2281 www.servicechamp.com Service Champ Part 52081 Интервал обслуживания каждые 30 000 миль / Chevrolet 1992-2002 гг. 6,5 литра Описание и работа Элемент топливного фильтра отделяет

Дополнительная информация

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

AUTOMATIC OF TRANSMISSION
ОПИСАНИЕ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ AT-1 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Общие примечания Устранение общих неисправностей Предварительная проверка Тесты механической системы Расписание автоматического переключения передач с нейтрального положения Пусковой выключатель O / D Соленоид

Дополнительная информация

РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ

PRESSURE REDUCING CONTROL VALVE
Схема Дроссели для снижения высокого давления на входе до постоянного более низкого давления на выходе Регулирует байпас с низким расходом при малых расходах 4 РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ с ФУНКЦИЕЙ БАЙПАСА НИЗКОГО ПОТОКА Основная линия

Дополнительная информация

СНЯТИЕ И УСТАНОВКА

REMOVAL AND INSTALLATION
303-01C-1 СНЯТИЕ И УСТАНОВКА Корпус двигателя на специальный инструмент (-а) Адаптер для 303-D043 303-D043-02 или аналогичный специальный (-ые) инструмент (-ы) 303-01C-1 Подъемный кронштейн турбокомпрессора 303-1266 Гаечный ключ, гайка муфты вентилятора 303 -214

Дополнительная информация

.

Что такое аккумулятор?

Accumulators Я попытаюсь сделать невозможное: я объясню основы работы гидропневматических аккумуляторов, не прибегая к математике. Я буду использовать некоторые числа там, где это необходимо, но, к сожалению, реальность такова, что правильное применение аккумуляторов требует манипулирования уравнениями. Аккумуляторы — универсальный и ценный инструмент, но из-за отсутствия понимания их использования — и того факта, что немногие люди умеют их правильно применять — они используются недостаточно.К концу этой статьи я надеюсь заложить прочную основу теории работы аккумуляторов.

Гидравлические аккумуляторы

могут выполнять несколько функций: аккумулирование энергии, компенсация утечек, а также уменьшение вибрации и ударов. Эти функции могут использоваться для различных приложений и целей, хотя накопление энергии является наиболее распространенным. Есть несколько гидравлических систем, настолько совершенных, что аккумулятор не улучшил бы их, за исключением, пожалуй, крайних значений по требованию, стоимости или легкости.

Гидравлическая жидкость, будь то масло, вода или синтетическая композиция, не очень сжимаема. Нас учат, что он не сжимается, но все, даже алмаз и вольфрам. Просто некоторые вещества более сжимаются, чем другие, и на самом деле гидравлическое масло сжимается менее чем на 0,5% на 1000 фунтов на квадратный дюйм. Таким образом, при поразительном давлении 10 000 фунтов на квадратный дюйм масло будет сжато на жалкие 4%. В реальных гидравлических системах компрессия может быть выше из-за увлеченного воздуха в масле.

Как видите, любые попытки сохранить энергию путем сжатия масла бесплодны. Хотя декомпрессия большого объема жидкости под высоким давлением представляет собой определенную проблему, поскольку может быть высвобождено много энергии, это высвобождение энергии обычно происходит за доли секунды. Для больших систем с высоким давлением, таких как листогибочные прессы или массивные ножницы, требуются подсхемы для управления этой декомпрессией. Даже когда декомпрессия может происходить медленно, ее никогда не бывает достаточно, чтобы произвести полезную работу высвобождаемой энергии.

Газы обладают высокой сжимаемостью, и когда газ сжимается в замкнутом пространстве, где давление вне контейнера ниже, газ будет делать все возможное, чтобы расшириться, чтобы уравновеситься с давлением окружающей среды. Энергия давления, запасенная в сжатом газе, обратно пропорциональна размеру нового пространства, которое занимает газ. Например, если взять десять кубических футов окружающего воздуха и поместить их в контейнер объемом один кубический фут, давление увеличится в десять раз (всегда помните, что в этом расчете необходимо использовать атмосферное абсолютное давление).

Пневматические системы используют разницу давлений между сжатым воздухом и атмосферой. Воздушные компрессоры «всасывают» окружающий воздух, а затем сжимают его до от 1/7 до 1/11 от первоначального объема, чтобы достичь значения от 90 до 150 фунтов на квадратный дюйм. Этот сжатый воздух хранится и / или распределяется, где он использует разницу давлений для создания механической силы в пневматических цилиндрах и двигателях. Чем выше степень сжатия, тем больше у него потенциала для работы, хотя в пневматических системах наступает момент, когда сжатие до более 150 фунтов на квадратный дюйм начинает выделять больше тепла, чем что-либо еще.Помните, что когда вы сжимаете объем воздуха, вы, по сути, забираете все молекулы воздуха и тепловую энергию и конденсируете ее. Сжатие воздуха до одной десятой его первоначального объема также увеличивает температуру в десять раз (закон Чарльза).

Однако типичное давление в пневматической системе мало влияет на мотивацию гидравлических систем. Даже при 150 фунтах на квадратный дюйм, что является высоким показателем для пневматической системы, вы не сможете даже повернуть орбитальный двигатель большого рабочего объема без нагрузки. Итак, если пневматические системы не могут эффективно достигать 200 фунтов на квадратный дюйм, как мы можем использовать газы для хранения энергии в системах с давлением 3000 фунтов на квадратный дюйм или более?

Гидропневматические аккумуляторы используют сжатый газообразный азот, поскольку он относительно инертен и является наиболее распространенным газом в нашей атмосфере.Азот не обладает магическими свойствами, позволяющими сжимать его без нагрева, но системы сжатия азота обычно большие, эффективные и дорогие. Они, как правило, работают медленно, в несколько этапов. Это позволяет умеренной степени сжатия каждой ступени и обеспечивает охлаждение между ступенями. После сжатия азот можно хранить в больших сборных резервуарах или прямо в баллонах с азотом для распределения конечным пользователям. Обычно резервуары заряжены до 5000 фунтов на квадратный дюйм, чего достаточно для заполнения большинства аккумуляторов.

После установки аккумулятор готов к зарядке. Для подсоединения баллона с азотом к газовой арматуре аккумулятора используются специальный шланг и заправочная головка, которые обычно входят в комплект. На зарядной головке будет установлен манометр для измерения давления внутри гидроаккумулятора (обычно манометр есть и на цилиндре). Когда клапан открывается, чтобы азот попал в аккумулятор, можно услышать прилив газа, поскольку он сначала наполняется быстро. Перепад давления уменьшается по мере заполнения, и клапан закрывается, когда достигается заданное давление.

Предварительно установленное давление гидроаккумулятора обычно составляет 90% от минимального рабочего давления. Это необходимо для максимального сжатия газа для сохранения энергии. Если заданное давление слишком низкое, гидроаккумулятор будет действовать медленно, и газ будет легко сжиматься и накапливать мало энергии. Если заданное давление слишком высокое, газ даже не начнет накапливать энергию, пока давление в системе не станет выше заданного давления.

Аккумулятор накапливает энергию каждый раз, когда давление в системе превышает давление предварительной зарядки.Хотя это может произойти во время рабочего цикла машины, схема предназначена для заполнения аккумулятора во время отсутствия запроса, когда поток насоса не распределяется между исполнительными механизмами. Давайте возьмем пример машины и скажем, что главный предохранительный клапан установлен на 3000 фунтов на квадратный дюйм, для работы машины требуется 2000 фунтов на квадратный дюйм, а гидроаккумулятор установлен на 1800 фунтов на квадратный дюйм.

Когда система включена, когда все регулирующие клапаны закрыты, насос (который способен выдерживать давление 3000 фунтов на квадратный дюйм) начинает работать, и при 1800 фунтах на квадратный дюйм на аккумуляторе это путь тока наименьшего сопротивления.Гидроаккумулятор будет принимать полный поток насоса до тех пор, пока давление не достигнет 3000 фунтов на квадратный дюйм, где он будет проходить через предохранительный клапан. Обычно между насосом и аккумулятором имеется обратный клапан, чтобы гарантировать, что энергия остается в аккумуляторе и не пытается оттолкнуться через насос или предохранительный клапан.

Часто предохранительный клапан оснащен функцией разгрузки, которая считывает давление на стороне гидроаккумулятора обратного клапана, что приводит к полному открытию предохранительного клапана для сброса потока насоса обратно в резервуар при низком давлении.Функция разгрузки также может быть электрической, когда реле давления открывает соленоидный клапан разгрузки, или реле давления может быть запрограммировано на полное отключение двигателя насоса.

На этом этапе аккумулятор готов добавить свою накопленную энергию в систему, которая часто комбинируется с потоком насоса для увеличения пиковой мощности, при этом размер насоса остается меньше. При работающем насосе и открытом направляющем клапане поток из гидроаккумулятора присоединяется к потоку насоса, обеспечивая высокий поток к исполнительному механизму (-ам), но только до тех пор, пока давление в гидроаккумуляторе 3000 фунтов на квадратный дюйм не достигнет давления в системе, в этот момент оно почти истощенный и больше не пополняющий поток, в данном случае 2000 фунтов на квадратный дюйм.Аккумулятор будет пополнять поток так быстро, как только сможет, на основании расчетов падения давления и расхода; аккумуляторы иногда дозируются, чтобы предотвратить слишком быстрое попадание избыточного потока в систему.

Краткое объяснение работы гидроаккумулятора: Подушка безопасности заполнена газом, гидравлическая жидкость выдавливается в пространство, занимаемое газом, газ пытается вытолкнуть гидравлическую жидкость, а открытие клапана ниже по потоку позволяет газу вытолкнуться. гидравлическая жидкость. Как я упоминал ранее, это делается для хранения энергии, компенсации утечки или уменьшения ударов или вибрации.

Энергия — это название игры, и в наши дни все, что нужно сделать для ее сохранения, считается первостепенным. На протяжении десятилетий в гидравлических системах использовались аккумуляторы для хранения энергии, хотя изначально это было сделано для того, чтобы «получить больше от меньшего». Поскольку небольшой насос можно использовать с аккумулятором для обеспечения высокого расхода в системах с более низким рабочим циклом, размер и стоимость насоса и первичного двигателя уменьшаются. При высоких затратах на энергию этот метод хранения энергии является экономичным и эффективным, особенно в системах, которые полностью отключают насос при низкой потребности.

Накопитель энергии не обязательно должен использоваться в непрерывном цикле, и иногда аккумуляторы используются для аварийной энергии во время отказа насоса или потери электроэнергии. Жидкость под давлением в гидроаккумуляторе может быть использована для открытия формы или перемещения машины в безопасное положение, где она может оставаться до восстановления питания или устранения неисправности.

Для использования в качестве компенсации утечки аккумулятор может работать в течение длительного периода времени. Например, функция зажима машины не требует, чтобы гидравлическая система работала и не тратила энергию, пока она закрывает зажим.Аккумулятор может обеспечивать постоянное давление зажима, даже если поток медленно теряется из-за утечки через уплотнения поршня или зазоры регулирующих клапанов. Когда давление в гидроаккумуляторе упадет до критической точки, реле давления даст команду насосу включиться только на время, необходимое для наполнения аккумулятора.

Из-за физических свойств гидравлической жидкости, она легко передает удары и вибрацию через трубы, трубки и шланги системы. Некоторые насосы, например, создают импульсы давления, когда поршни или шестерни достигают своего выпускного отверстия.Добавив небольшой аккумулятор на выходе из насоса, сжатый газ может поглощать эти импульсы, так же как стойки подвески вашего автомобиля могут поглощать неровности на дороге, обеспечивая более плавную работу.

Иногда скачки давления бывают довольно большими, например, при декомпрессии большого баллона под высоким давлением, как обсуждалось ранее. Добавив гидроаккумулятор в возвратную линию этих машин, можно поглотить декомпрессионный удар и предотвратить повреждение компонентов, расположенных ниже по потоку, которые в возвратной линии часто не рассчитаны на высокое давление.

Хотя каждый пример использования аккумулятора требует своего собственного уникального уравнения для решения критических параметров, таких как объем аккумулятора и давление предварительной зарядки, вам не нужны эти формулы, чтобы понять, как и где использовать аккумулятор. Но если вы не разбираетесь в математике, вам придется прибегнуть к услугам того, кто ее понимает. Аккумуляторы просты в применении, но, как говорится, дьявол кроется в деталях.

.

Toyota Tacoma 2015-2018 Руководство по техническому обслуживанию: Аккумулятор низкого давления (C1452) — Система контроля устойчивости автомобиля (для гидроусилителя тормозов)

ОПИСАНИЕ

Код неисправности

Условие обнаружения DTC

Зона проблем

C1452

После торможения давление жидкости внутри гидроаккумулятора ниже допустимого.
порог в пределах 3.2 секунды.

  • Гидравлический контур
  • Датчик давления в гидроаккумуляторе (соленоид главного цилиндра)

ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ

УВЕДОМЛЕНИЕ:

При замене ЭБУ системы противоскольжения (соленоида главного цилиндра) выполните калибровку.
(См. Страницу).

ПРОЦЕДУРА

1.

АНАЛИЗ ЗАДАЧ КЛИЕНТА

(a) Уточните у покупателя, не производилось ли частое торможение.

СЛЕДУЮЩИЙ

(a) Удалите код неисправности (см. Стр.).

(b) Выключите зажигание.

(c) Нажмите педаль тормоза более 40 раз.

(d) Поверните ключ зажигания в положение ON.

(e) Подождите 99 секунд.

(f) Проверьте, выводится ли тот же самый код неисправности (см. Стр.).

Результат

Результат

Перейти к

DTC выводится

А

Частое торможение не производилось, и код неисправности не выводится

В

Было выполнено частое торможение, и код неисправности не выводится

С

СОВЕТ:

Чрезмерное нажатие педали тормоза приводит к чрезмерному расходу давления в гидроаккумуляторе.Это нормально.

B

ИСПОЛЬЗУЙТЕ МЕТОД МОДЕЛИРОВАНИЯ ДЛЯ ПРОВЕРКИ

К

КОНЕЦ

А

3.

ПРОВЕРЬТЕ ГИДРАВЛИЧЕСКИЙ ЦЕПЬ

(a) Проверьте гидравлический контур (см. Страницу).

ОК:

Гидравлический контур в норме (утечки нет).

NG

РЕМОНТ ГИДРАВЛИЧЕСКОЙ ЦЕПИ

ОК

4.

СЧИТАТЬ ЗНАЧЕНИЕ С ПОМОЩЬЮ TECHSTREAM (ДАТЧИК АККУМУЛЯТОРА)

NG

ЗАМЕНИТЕ СОЛЕНОИД ГЛАВНОГО ЦИЛИНДРА

ОК

(a) Удалите коды неисправности (см. Стр.).

(b) Выключите зажигание.

(c) Проверьте, выводится ли тот же код неисправности (см. Стр.).

Результат

Результат

Перейти к

DTC выводится

А

DTC не выводится

В

А

ЗАМЕНИТЕ СОЛЕНОИД ГЛАВНОГО ЦИЛИНДРА

B

ИСПОЛЬЗУЙТЕ МЕТОД МОДЕЛИРОВАНИЯ ДЛЯ ПРОВЕРКИ

Прочие материалы:

Клеммы ЭБУ
КЛЕММЫ ЭБУ
1.ЭБУ ОБНАРУЖЕНИЯ

Символы (№ клеммы)

Цвет проводки

Описание терминала

Состояние

Технические характеристики

+ B (O5-1) —
GND (O5-3)

R — W-B

Аккумулятор

Зажигание включено

Установка
Установка
ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ
ВНИМАНИЕ:
Надевайте защитные перчатки.Острые места на деталях могут поранить руки.

ПОДСКАЗКА:

Используйте ту же процедуру для правой и левой стороны.
Описанная ниже процедура предназначена для левой стороны.

ПРОЦЕДУРА
1. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНИЯ В СБОРЕ …

Неисправность цепи датчика диапазона передачи

(вход PRNDL) (P0705)
ОПИСАНИЕ
Переключатель парковочного / нейтрального положения определяет положение рычага переключения передач и отправляет сигналы
к ECM.

№ DTCУсловие обнаружения DTC

Область проблем

P0705

Выполняется одно из следующих условий:
(A) Любые 2 или более из следующих …

.
