Люк для гипсокартона: правильная установка

С внедрением гипсокартона в современный отделочный ремонт появилась возможность скрыть некоторые не особо красивые элементы от посторонних взглядов. Например, при помощи гипсокартона очень удобно прятать средства коммуникации: внешняя проводка, канализационные и водопроводные трубы, а также отопительные приборы.

Водопроводные трубы в доме

При этом к ним нужно сохранить свободный доступ, который позволит при необходимости провести быстрый демонтаж и ремонтные работы. А поскольку дело касается зачастую водопроводных труб, то такие ситуации встречаются довольно часто.
Выходом здесь будет монтаж специального устройства – люка, который позволит быстро и просто решить поставленную задачу даже новичку в строительном деле.

Что собой представляет люк

Люки, монтируемые в гипсокартон, представляют собой специальное устройство, позволяющее обеспечить под керамической плиткой, обоями или покраской свободный доступ к водопроводным и канализационным трубам.

Такие люки еще называют резервными, так как их оставляют на всякий случай, для быстрого доступа к трубам.
Чаще всего в качестве материала для изготовления такой конструкции используют алюминий. Для производства люков используется алюминий с повышенной прочностью. Но бывают модели и из пластика. Именно пластик сегодня является наиболее ходовым материалом.

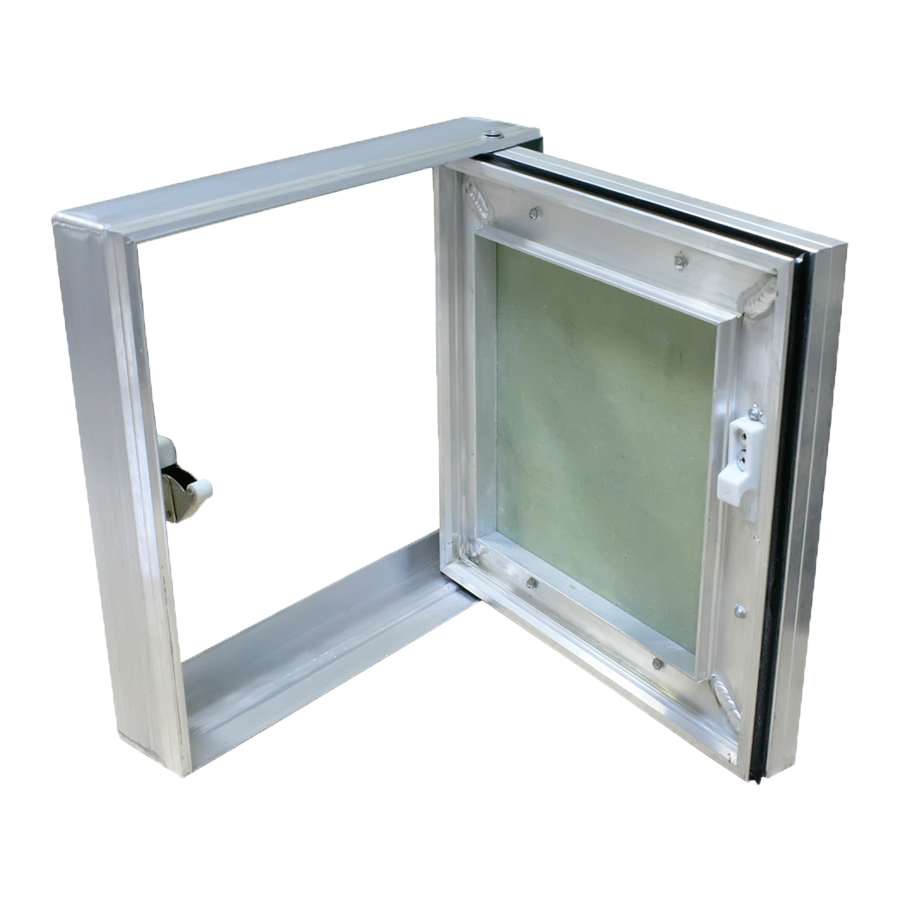

Люк состоит из следующих элементов:

  • рамка. Она вставляется в плоскость гипсокартона, формируя с листом единое целое. Монтируется достаточно просто;
  • дверца. Обычно она обшивается влагостойким листом гипсокартона (если монтируется на кухне или в ванной комнате). Также в качестве обшивки может использоваться и пластик.

Если рамка только монтируется в гипсокартон, то дверца в дальнейшем может быть подвержена различным отделочным процедурам: покраска, оклейка обоями, отделка керамической плиткой и т.д. Также она может быть просто оштукатурена. Если для обшивки дверки использовался пластик, то для отделки этого более чем достаточно. Пластик и так будет иметь отличный внешний вид.
После завершения всех строительных работ люк внешне никак не будет выделяться на фоне общей конструкции. Единственное, что может выдать место расположения люка – наличие незначительной щели по периметру дверцы.

Все устройство сваривается с использованием аргонно-дугового метода. В результате люк имеет высокую прочность, надежность и может эксплуатироваться на протяжении многих десятков лет.
Устройство не имеет ручки или замков. Открыть можно легким нажатием на дверцу. В закрытом состоянии дверка люка фиксируется с помощью специальных немецких защелок. Они обеспечивают прочное сцепление, предотвращающее выпадение дверцы из установленного проема.
Дверка по периметру может быть обшита специальными резиновыми накладками. Вместо резинового уплотнителя может использоваться войлочный. Они обеспечивают дополнительную пыле- шумо-, и влагоизоляцию. Поэтому скрытые под ней инженерные коммуникации не будут подвергаться воздействию внешних факторов.

Предназначение

Резервный люк может применяться в различных гипсокартонных конструкциях:

  • в фальш-стенах;
  • подвесных потолках;
  • в перегородках;
  • в коробах и нишах, маскирующих за собой инженерные коммуникации.

Люк в коробе

С помощью люка можно скрыть счетчики воды, краны, системы теплоснабжения и кондиционирования, а также любые трубы. Наличие такого устройства позволит вам сохранить однородность созданного интерьера, а также скрыть от посторонних глаз необходимые, но неэстетичные элементы помещения. При этом вы будете иметь возможность в любой момент времени их аккуратно заменить, устранить течь, снять показания со счетчиков, перекрыть/открыть вентиль.
Помимо люков, которые монтируются в гипсокартонные конструкции, имеются модели, которые можно установить в деревянные, бетонные или кирпичные стены.
С помощью люка в гипсокартонной конструкции вы легко сможете задекорировать отверстие, ни капли не навредив дизайну помещения.

Преимущества люка

Установка в гипсокартон резервного люка дает следующие преимущества:

  • скрытие водопроводных и канализационных труб с сохранением быстрого доступа к ним;
  • возможность установки люка в любую гипсокартонную конструкцию;
  • отсутствие внешних элементов (ручек), которые могут испортить дизайн помещения;
  • легкий и быстрый монтаж;
  • универсальность конструкции;
  • сохранение целостности интерьера;
  • высокая прочность и надежность. Люк может выдержать даже прямой удар, не деформировавшись и сохранив при этом свои функции.

Как видим, установка люка имеет ряд преимуществ, которые невозможно игнорировать. Кроме того, его наличие значительно облегчит вам жизнь при замене труб или просто при снятии показателей водомеров.

Основные характеристики

Размеры ревизионных люков могут быть самыми различными: от маленьких до достаточно больших. Но наиболее часто используемыми являются размеры 20х20 см. Кроме этого популярностью пользуется размер 150х150. Размер 10х10 см изготавливается под заказ. Вообще размеры люков могут варьироваться в достаточно широком диапазоне: от 20х20 см до 1000х1500 см.

Размерный ассортимент



Размер устройства предопределяет объем доступа, который он может обеспечить.

Обратите внимание! Чтобы обеспечить доступ к трубам, нужно использовать люк большего размера. А для снятия показателей со счетчиков подойдет и маленький. Это позволит рационально потратить денежные средства и купить оптимальный по размерам люк.

Варианты устройства

Ревизионный люк под гипсокартон может быть нескольких видов. По ориентированности в плоскости они бывают соответственно:

  • вертикальными;
  • горизонтальными.

Помимо этого такие устройства могут отличаться по способу установки дверцы. Она может быть:

Люк под плитку

  • зафиксированной;
  • съемной.

Люки различаются и по предназначению под конкретный отделочный материал:

  • под керамическую плитку. Благодаря высокой прочности, дверцы могут выдержать любой тип плитки. Такие люки монтируются в стены, полы или потолки. Лучше всего использовать в ванной, туалете или на кухне, так как плитка снизит воздействие постоянной влажности на элементы устройства;
  • под пластик. Люк, соответственно, снаружи обшивается пластиковой панелью. Пластик подходит для монтажа
    Люк под пластик

    в любом помещении, включая даже бассейны. Пластик предотвращает коррозийные явления, легко закрывается и открывается. Кроме этого пластик идеально подходит для потолочных люков, так как имеет небольшой вес. Его можно устанавливать как по горизонтали, так и по вертикали, а также в справа или слева. Но он более заметен на фоне общего интерьера.

Помимо этого, ревизионный люк может быть:

Кроме вышеперечисленных вариантов устройства ревизионных люков они могут различаться и в зависимости от места установки:

  • в стену. Такие устройства монтируются в стену в вертикальной плоскости и имеют самые разнообразные варианты оформления. Здесь применимы все вышеописанные модели. Но зачастую используется модель с открывающейся дверкой;
  • в потолок. В данной ситуации устройство будет находиться прямо над головой. Поэтому в качестве материала для обшивки дверцы лучше использовать пластик, так как он самый легкий из всех имеющихся вариантов отделки. Кроме этого, если потолок будет белым, то пластик на нем не будет сильно выделяться и станет практически незаметным. Обычно потолочные люки имеют съемные дверки, чтобы они не мешали во время проведения ремонтных работ;
  • напольные. Встречаются несколько реже, чем два предыдущих варианта. Наиболее часто их устанавливают в туалете, где имеются горизонтально идущие водопроводные и канализационные трубы. Могут иметь как открывающиеся, так и съемные дверки. В данном случае материал, применяемый для отделки дверки, не играет особой роли.

Современный строительный рынок предлагает самые разнообразные модели ревизионных люков как под гипсокартон, так и под другие материалы. Поэтому перед его покупкой определитель с размером устройства, а также типом конструкции, чтобы потом не страдать от своего поспешного решения.
Правильно подобранный тип люка поможет вам максимально замаскировать доступ к инженерным коммуникациям и не навредить внешнему виду помещения.

Инструкция по установке

Монтаж в стену, потолок или в пол ревизионного люка не представляет собой ничего сложного. Здесь главное следовать инструкции. Так вы избежите многих проблем на этапе его установки.

Инструкция по установке имеет следующий вид:

  • сначала определитесь с тем, какого размера люк вам необходим;

Обратите внимание! Габариты устройства (его наружной рамки) соответствует номинальному проему в гипсокартоне, в который в дальнейшем будет осуществляться установка рамки.

Обратите внимание! Дверца при установке должна находиться «заподлицо».

  • далее крепим ее с помощью четырех саморезов;
  • после этого все стыки замазываем шпаклевкой.

Теперь осталось только прикрепить дверцу и придать ей окончательный внешний вид в зависимости от того, что вы в конечном итоге хотите получить.
Как видим, установка ревизионного люка при соблюдении всех этапов монтажа пройдет быстро, легко и без осложнений. При этом вы получите отличное декорированное маскирующее устройство для быстрого доступа к различным элементам инженерных сооружений.

Как сделать люк в гипсокартоне, монтаж (фото, видео)

Гипсокартон стал частью современной отделки довольно быстро, ведь существует огромное разнообразие типов данного материала, которые могут быть использованы по самым разным назначениям. Тот факт, что гипсокартон – это отделочный материал, который можно отделать дополнительно, делает его поистине уникальным. В последнее время распространено красить гипсокартон, клеить на него обои, декоративный пластик, штукатурку или камень. Кроме того, подозрительно возросла популярность установки люков в стену или потолок из гипсокартона. О том для чего это делается, как это делается и какими преимуществами обладает гипсокартонный люк читайте ниже.

О чем эта статья

Для чего нужен люк?

Такой вопрос вполне естественен, ведь зачем в стене люк, если, по сути, это обыкновенная дыра в стене, замаскированная этим самым люком. Это мышление – очень распространено среди людей. Попробуем объяснить вам почему.

Предположим, что всю эстетичность вашей квартиры портят голые, проводящие газ или воду, трубы, чтобы их скрыть, обычно, используется отделка таких мест гипсокартонным коробом. Но как насчет измерительных приборов, счетчиков, которые должны регулярно проверяться и заменяться по мере их использования или выхода из строя. Единственный логический, и в то же время непортящий дизайн дома, вариант решения этой проблемы – это установка люка на гипсокартонный короб.

Под установкой люка чаще всего подразумевают ревизионный люк. Основное преимущество такой конструкции – высокая прочность (люк может выдержать сильный и прямой удар, при этом оставшись даже не деформированным) и универсальность, что далеко не самое последнее по значимости. Кроме того, с помощью люка, установленного в гипсокартонный короб, можно легко манипулировать инженерными элементами квартиры (трубы, вентили, счетчики). А еще установить такой элемент на стену из гипсокартонного листа сможет любой человек, т. е. монтаж люка очень прост.

Типы люков

Во-первых, люки делятся по размерам. Самый маленький из них обладает размером всего 20х20 см, а самый большой может превышать 1000х1500 см. При установке подобной конструкции следует учесть назначение люка. Ведь для полного доступа к трубам нельзя ставить маленький люк, а для снятия показаний такой будет в самый раз. Точно так же нельзя ставить большой люк для регулярного снятия показаний со счетчиков, т. к. это будет слишком дорого и глупо, ведь за этим можно наблюдать и из маленького люка.

Во-вторых, каждый вид люка имеет свои конструктивные особенности, предназначенные для своего материала. Например, люк для керамической плитки изготавливается с укрепленной дверцей, чтобы выдерживать вес любой плиты. Кроме того, можно выбрать какой тип дверцы установить, съемную или открывающуюся, ведь в зависимости от условий требуется просто открыть дверцу или снять ее полностью. Например, при монтаже такого элемента в потолок нужно будет сделать дверцу съемной, чтобы она не висела и не мешала.

Люк под плитку
Пластиковый люк

Кроме гипсокартонных стен люки могут устанавливаться на потолке или на полу, в зависимости от того, где проложены трубы или другие скрытые объекты. Для потолочного люка больше подойдет пластиковая панель для дверцы, которая полностью сольется с цветом белого потолка, при условии, что пластиковая панель и потолок будут белыми. А для напольного люка лучше использовать материал покрепче, чем пластик, ведь такой хрупкий материал не может выдержать вес человеческого тела. На пол люки устанавливаются редко, в основном в ванной комнате или туалете, в местах пролегают канализационные и водопроводные трубы в горизонтальном положении.

Как установить люк в гипсокартоне?

Теперь поговорим, о самом главном, об установке ревизионного люка в гипсокартон. Люки, в основном, устанавливаются горизонтально или вертикально, со съемной дверцей или зафиксированной. Причем дверца может открываться и закрываться с помощью магнитов. Тип дверцы зависит от назначения и местоположения. Полностью открывающаяся, т. е. съемная, подойдет для пола, зафиксированный для остальных случаев.

Этот процесс далеко не из самых сложных, т. е. стоит попробовать сделать своими руками. Просто придерживайтесь наших инструкций.
Определитесь с местоположением и размером люка до монтажа гипсокартонных листов, т. е. при сооружении каркаса. Это необходимо, т. к. люк должен крепиться на каркас, а не на гипсокартон. Мы выбрали люк размером 20х20 см. Вследствие того, что профиль раскладывается по всему каркасу с шагом в 40 см нам придется сделать «окошечко» внутри каркаса, которое по размеру совпадает с люком.

Далее подготавливаем гипсокартон. Наносим на него разметку люка и вырезаем место для него. По периметру следует снять до 1 см фаски. Будьте внимательны именно в этот момент, ведь, если неправильно рассчитать место люка, то целый лист гипсокартона будет испорчен.

Далее крепим люк к каркасу и накладываем на него уже готовый гипсокартонный лист.

И люк, и гипсокартон должны крепиться на саморезы.

После окончания монтажных работ нужно обработать все стыки шпаклевкой. Это делается для маскировки люка под интерьер комнаты.

Если вы следовали всем инструкциям, которые приведены выше, то у вас должна получиться красивая, и в то же время невидимая, маскировка для ваших труб и других инженерных элементов дома, при этом они остались такими же доступными, как и ранее

Итак, мы вместе установили люк на гипсокартонный короб, который скрыл все недочеты дизайна комнаты. При желании можно отдельно украсить эту часть комнаты. При этом более предпочтительными материалами для декора являются краска или обои, декоративный пластик, больше походит для настенного или потолочного люка, чем для напольного, плитка или декоративный камень. Всегда помните, что выбор за вами.

✅ Монтаж ревизионного сантехнического люка невидимки под плитку

<p>Рассказываем, как за 8 шагов установить самостоятельно люк под плитку в сантехнический шкаф. Рекомендуем, какой монтажный профиль выбрать, какой клей использовать, и многое другое.</p>


Устанавливаем ревизионный люк под плитку в сантехнический шкаф

В 80% случаев, ревизионные люки устанавливают в сантехнические короба, изготовленные из профиля «KnauF» и обшитые листами гипсокартона или гипсоволокна. Поэтому, мы подготовили подробный мануал, как установить люк под плитку в сантехнический шкаф, на что обратить внимание и какие ошибки строителей повторяются чаще остальных.

Шаг № 1

Начинаем с сооружения каркаса сантехнического короба, который закроет сливные трубы канализации, счетчики воды, водонагреватель и прочие элементы системы водоснабжения.

Инструкций, как собрать сантехнический короб — множество, поэтому не будем описывать их заново. Основные правила указаны на сайте производителя строительных материалов «KnauF» Обращаем внимание на 4 важных рекомендации, которые имеют отношение к дальнейшей установке люков:

  • Не располагайте каркас вплотную к трубам и счетчикам. Глубина у разных моделей люков отличается (45 — 62 мм). Не учитывая этого, не получится установить люк в одной плоскости с остальной поверхностью.
  • Рекомендуем использовать алюминиевый монтажный профиль «KnauF» ПС 50-50, и ПН 50-40. В противном случае, люк может не поместиться по глубине на профиле и его будет сложно зафиксировать. Довольно часто, при изготовлении каркаса используют потолочный профиль размером ПП 60-27 и ППН 27-28. На сторону 27 мм люк прикрутить не получится придется его наращивать, и рама люка будет свисать от 7 до 25 мм.
  • Если сантехнический короб изготавливается из пеноблоков, или пазогребневой плиты, глубина материала должна быть не менее 7-10 см. Для экономии пространства, часто используют пеноблок толщиной 5 см. Этой толщины недостаточно для фиксации люка в проеме, саморезы, которыми крепится люк, попадают на край блока. При больших размерах люка, он может выпасть из проема.


Шаг № 2

Определяем место, где будет установлен ревизионный люк. Необходимо обеспечить удобный доступ для обслуживания и замены счетчиков воды, кранов, фильтров и водонагревателя.
Чтобы правильно разместить люк, предлагаем следующий алгоритм:

  • делаем чертеж сантехнического шкафа;
  • рисуем раскладку плитки, с учетом ее размеров и подрезки;
  • подбираем размер люка так, чтобы разместить на дверце целое количество плиток и не пришлось ее подрезать;
  • размечаем люк на чертеже, с учетом раскладки и подрезки, его высоты от пола, с учетом возможной инсталляции, или унитаза, а также расположения сантехнических коммуникаций.

Частые ошибки
  • Люк устанавливается в проем без учета размеров и раскладки плитки на коробе. Последствия — большие свесы плитки или куски подрезки, наклеенные на дверцу. Исправить возможно только переделыванием каркаса и установкой люка нужного размера.
  • Для монтажа выбирается люк небольшого размера, как результат — ограниченный доступ для обслуживания кранов, фильтров и водонагревателя. Исправить возможно только демонтажем плитки, расширением проема и установкой люка большего размера.
  • При выборе широкоформатной плитки, не уточняется у продавца, существуют ли люки нужного размера, или можно ли его изготовить на заказ. Нередки случаи, когда под плитку не удается подобрать однодверный люк и единственное решение — изготавливать двухдверный люк и резать широкоформатную плитку пополам.

Шаг № 3

После того, как определили расположение люка, строим из алюминиевых профилей каркас, в который он будет установлен. Учитывайте, что его размеры должны быть на 2-5 мм по ширине и высоте больше размера люка, чтобы его легко было вставить.



Шаг № 4

Устанавливаем люк в подготовленный проем и фиксируем с помощью саморезов и монтажной пены. Наружный край рамы устанавливаем в один уровень с профилем и после обшивки каркаса одним слоем гипсокартона, дверца и каркас будут в одной плоскости.
Если каркас обшиваете в два слоя, край рамы люка выставляется по плоскости первого листа ГКЛа, после прикручивания второго листа, он будет в плоскости с дверцей люка.
Петля люка всегда должна располагаться строго вертикально! Иначе дверца может самопроизвольно открыться, сломать петлю, повредить отделку вокруг люка, или сантехническое оборудование. При нарушении этого правила, люк лишается гарантии.



Шаг № 5

Теперь зашиваем пространство сантехнического шкафа, вокруг проема, листами ГКЛ, или ГВЛВ.
Можно изготовить короб и зашить его листами ГКЛа, оставив свободным проем под люк, а уже затем вставить люк и зафиксировать его в проеме.



Шаг № 6

После обшивки гипсокартоном, приступаем к облицовке люка и сантехнического шкафа керамической плиткой. Для наклейки облицовочного материала, производители ГКЛВ и ГКЛ рекомендуют использовать эластичные клеи с высокой адгезией. Три условия, обязательных к исполнению:

  • Перед наклеиванием плитки, не снимайте монтажную скобу (фиксатор), который установлен на магнитно-нажимном замке «CombiTOUCH». Это необходимо, чтобы замок не срабатывал и не выталкивал дверцу из проема, в момент, когда вы наклеиваете на дверцу плитку.

  • Установите межплиточный зазор, при отделке облицовочным материалом, не менее 1,5 мм. В противном случае, есть вероятность повредить плитку при использовании люка.

  • Перед наклеиванием плитки, повесьте на внутреннюю сторону дверцы груз, равный весу облицовочного материала, который будет наклеен на люк. Это необходимо, чтобы убрать возможный люфт в петлях и не регулировать положение дверцы после наклеивания плитки.

Не забудьте, после открытия дверцы, снять груз со внутренней стороны, который повесили перед облицовкой. Лайфак от нашего эксперта:

  • В люках серии «Евроформат» присутствуют три регулировки положения дверцы, и если строители забыли повесить груз — ничего страшного. Это можно сделать позже, при необходимости отрегулировав дверцу.

После укладки плитки, получится вот такой результат. Как видно на фото, остается только затереть межплиточные швы.


Из-за того, что нажимной замок был заблокирован перед облицовкой, открыть люк нажатием не получится. Для первоначального открытия, воспользуйтесь присоской, которая поставляется в комплекте.
В случае, если у вас фактурная плитка и вакуумная присоска не фиксируется, есть несколько способов открыть люк:

  • перед укладкой плитки, закрепить на внутренней стороне дверцы петлю, или ленту, потянув за которую, открыть люк;
  • открыть люк с помощью пластикового шпателя, вставив его в щель между дверцей и рамой, со стороны петли;
  • вкрутить в межплиточный шов тонкий саморез и потянуть на себя, чтобы открыть дверцу.


Шаг № 7

Открыв люк, необходимо очистить дверцу и раму от излишков высохшего клея, а также замок и петли от пыли. При необходимости, смазать силиконовой смазкой. В противном случае, дверца будет туго открываться, или не будет фиксироваться в закрытом состоянии замком.

В окончательном варианте, если люк правильно подобран и установлен, его можно заметить только по межплиточному шву по периметру проема.



Шаг № 8

При желании, можно заполнить щель вокруг дверцы силиконовым герметиком в цвет затирки, а потом прорезать его. В этом случае, обнаружить расположение люка становится достаточно трудно.

Мнение эксперта: Не имея опыта, плиточники часто отказываются от этой процедуры. Полный цикл декорирования межплиточного шва с последующей прорезкой, занимает до 3 дней и при ошибке, все приходится повторять сначала.


В окончательном варианте облицованный люк абсолютно незаметен, оправдывает свое название «люк-невидимка» и легко открывается нажатием.


Наши рекомендации: для сантехнического короба выбирайте большие люки, или устанавливайте несколько люков.


В ситуации, когда прорвало трубу, или течет где-то, часто приходится ломать сантехнический короб, чтобы устранить проблему. Одно из решений — установить не один, а 2-3 люка, чтобы был доступ к коммуникациям в любом месте.


Инструкцию по монтажу отлично дополнят другие посты о ревизионных люках в нашем техноблоге:

Проверено Практикой!

Люк для гипсокартона: монтаж, разновидности, особенности

Люк для гипсокартона представляет собой ревизионное закрывающееся отверстие, которое обеспечивает простой доступ к инженерным коммуникациям, таким как вентили, счётчики, трубы и т.п. Главным достоинством конструкции является стойкость к деформациям, в том числе к прямым ударам и иным механическим воздействиям.

Многообразие люков для гипсокартона

Все существующие модели лючков, встраиваемых в гипсокартонный короб, условно можно разделить по типу замков на такие категории.

  1. Люки с нажимным замком. Конструкции комплектуются двухпозиционным замком.
  2. Откидные люки. В таких моделях дверцы держатся за счёт трения подвижных элементов или с помощью магнитов.
  3. Распашные люки. Здесь действует обыкновенный принцип открывания.

Если говорить о лючках типа «невидимка», то эти подразделяются на:

  • Скрытые;
  • Ревизионные;
  • Потолочные;
  • Смотровые.

Каждый из них выполняет свои функции и находит соответствующее применение при обустройстве инженерных систем в жилых и нежилых помещениях.

Монтаж капитального ревизионного люка

Рассмотрим, как устанавливаются люки под гипсокартон в интерьерах, отделанных кафелем. В соответствии со строительными стандартами в таких помещениях используется стеновой водостойкий гипсокартон толщиной листа 12.5 миллиметров. Это необходимо для того, чтобы обшивка выдерживала вес плитки.

Оптимальным решением будет использование в качестве каркаса стеновых профилей CW вместо потолочных CD. Чтобы усилить конструкцию можно деревянные бруски нужного сечения в качестве дополнительного каркаса. Это имеет смысл делать в случае, если устанавливается большой тяжелый люк, что требуется крайне редко.

Люк для гипсокартона монтируется в раму таким образом, чтобы плоскость дверцы и гипсокартона были на одном уровне. В процессе закрепления люка следует зажать стопорные винты. Как это делается указано в инструкции к приобретенному лючку. Рама фиксируется на каркасе с помощью обычных саморезов, а в самой раме для этих целей предусмотрены специальные отверстия. После того, как дверцы и гипсокартонная обшивка выведены на один уровень, стена зашивается гипсокартоном. По завершению производится контроль уровня облицовки, чтобы плоскость стены совпадала с плоскостью ревизионного лючка. Регулирующими винтами настраивается механизм открывания дверцы люка. Перед тем, как облицовывать стену плиткой, обязательно нужно произвести шпаклёвку.

Установка ревизионного люка в гипсокартон – процесс несложный, и с монтажом справится даже неопытный работник.

По завершению укладки швы затираются, а по периметру люк обрабатывается силиконовым герметиком, совпадающим по цвету с оттенком плитки. Перед этим нужно оклеить с двух сторон зазор малярным скотчем и заполнить швы. На завершающем этапе производится снятие излишков швов резиновым шпателем и снимается скотч.

Для подрезки герметика рекомендуется использовать лезвие или нож. Снимать остатки герметика нужно аккуратно под углом 45 градусов к стене. Затем нужно открыть лючок и зачистить по периметру от остатков силикона. Остается лишь вытащить стопорную клипсу и закрыть дверцы. Вот и всё – капитальный ревизионный лючок готов.

Смотровой люк

Люк смотровой для гипсокартона представляет собой рамку с дверцей, на которой располагается вкладыш из ГКЛ, благодаря чему есть возможность замаскировать дверцу под облицовку с помощью обоев, кафеля или декоративной штукатурки.

Смотровой люк комплектуется нажимным механизмом. Размер конструкции колеблется от 200х200 до 1200х1200 мм. Выбор конкретной модели зависит от целей, которые преследует владелец помещения.

Потолочные люки

Люк потолочный под гипсокартон, как правило, комплектуется съемными створками, которые могут быть прямоугольной, круглой или произвольной формы. Такие конструкции устанавливаются с целью иметь оперативный доступ к элементам вентиляции или другим инженерным коммуникациям, которые маскируются под гипсокартонными листами.

Люк в потолке из гипсокартона требует:

  • правильного выбора места для установки, что обеспечит быстрый доступ к коммуникациям;
  • маскировки створок при сохранении простоты доступа;
  • обеспечения безопасной эксплуатации изделия.

С целью упрочнения конструкции люка используется страховочный трос. Для снижения нагрузки рекомендуется применять горизонтальное расположение лючка. Выбор материала зависит от типа помещения. К примеру, для обустройства подсобного помещения оптимальным выбором будет пластик, а в жилом интерьере – гипсокартон под покраску или отделку. Диапазон размеров потолочных конструкций колеблется в пределах от 200 до 1500 миллиметров.

Скрытые люки

Идеальным решением с точки зрения эстетики являются скрытые люки, которые не портят внешний вид стен и потолков, но при этом обеспечивают удобный и быстрый доступ к инженерным коммуникациям.

Стоимость таких решений выше, однако, они отличаются прочностью и простотой монтажа. Сегодня можно, как приобрести готовые конструкции, так и обустроить скрытый люк в гипсокартоне своими руками. Здесь используются такие элементы как петли-невидимки, которые позволяют качественно замаскировать люк и сделать его практически невидимым.

Как монтировать ревизионный люк – советы по самостоятельному ремонту от Леруа Мерлен в Москве

Ревизионные люки обеспечивают доступ к коммуникациям при проведении профилактических и ремонтных работ. Они устанавливаются на стене, на потолке или на полу и имеют размеры от 20х20 см до 1200х1200 см, могут быть изготовлены на заказ.

Стандартно конструкция ревизионного люка состоит из рамы, монтируемой в ограждающую конструкцию, и дверцы, связанной с рамой шарнирным подвесом. Рама делается обычно из металлического или пластикового профиля, а двери - из алюминия, стали, пластика, гипсокартона.

Дверцы снимаются или открываются вертикально (лево- и правосторонний варианты) или горизонтально лёгким нажатием.

Установка ревизионных люков производится либо в заранее подготовленный проём стены из кирпича или бетона, либо требует сначала вырезки такого проема в стене из дерева или гипсокартона.

В стене из ГКЛ это можно сделать с помощью электролобзика, предварительно разметив отверстие по раме люка. В любом случае работы необходимо начать с чтения инструкции, входящей в комплект ревизионного люка.

1

Инструменты

2

Материалы

3

Процесс работы

Этап 1

Вставьте раму в подготовленный проём и временно зафиксируйте.

Этап 2

Закрепите саморезами в местах, предусмотренных инструкцией.

Этап 3

Отрегулируйте плоскость дверцы, чтобы она совпадала с плоскостью стены.

Внимание!
Плоскость дверцы люка с нажимными замками (в отличие от люков с магнитными замками) должна быть выдвинута вперед на 2-3мм.

Этап 4

Загрунтуйте дверцу.

Важно!
При отделке стены кафельной плиткой не применяйте цементный клей для наклейки ее на дверцу, используйте для этого монтажный клей.

Этап 5

  • Наклеенная на дверцу плитка должна выступать за габариты дверной панели на 5 - 80 мм по периметру дверцы, а в зоне дверных петель - на 5 - 50 мм.

Внимание!
При укладке крупноформатной плитки зазоры должны быть больше в 1,5 раза.



  • После полного завершения отделки поверхности с установленным люком, аккуратно откройте его и очистите зону контакта рамы с дверцей от избыточного отделочного материала.

Этап 6

  • Для герметизации и звукоизоляции технологического шва дверцы наклейте по обе стороны малярный скотч с зазором 2 - 3 мм.
  • Пистолетом нанесите в эту щель силиконовый герметик под цвет покрытия. Слой герметика должен повторять шов и слегка выступать над поверхностью.
  • Снимите скотч начиная со стены. После полного высыхания герметика прорежьте слой острым ножом, держа его под острым углом к стене.

Внимание!
Регулярно обрабатывайте силиконовой смазкой петли и шарнирные элементы люка для продления срока его службы.

Как сделать люк из гипсокартона своими руками: основные варианты выполнения работ

Доступность и хорошие эксплуатационные характеристики гипсокартона позволяют использовать его при проведении широкого спектра монтажных и отделочных работ. Одним из вариантов такого применения материала является создание профильных конструкций, например люк из гипсокартона, который можно изготовить своими руками. О некоторых особенностях проведения таких работ и пойдет речь далее.

Общее описание

Для начала необходимо сказать несколько слов о самом предмете рассмотрения. Смотровые или ревизионные люки предназначены для обеспечения возможности доступа к местам узлового соединения линий коммуникации, счетчикам, рубильникам и прочим важным элементам систем жизнеобеспечения помещения. Как правило, под словом люк подразумевается расположенный в горизонтальной плоскости лаз, однако в контексте рассмотрения вопроса в рамках этого материала, сюда же стоит отнести и миниатюрные дверцы в стенах.

Установка люка из гипсокартона позволяет в будущем иметь доступ к расположенным за гипсокартоном вещами, например трубы или электропроводка.

Новичку важно понимать, что сама специфика монтажа гипсокартона в качестве облицовочного материала подразумевает наличие некоторого расстояния между внешним слоем и самой стеной, которое как минимум обусловлено толщиной металлопрофильных реек, используемых для монтажа каркаса или крепежной обрешетки. Эта технологическая особенность используется, когда есть необходимость скрыть какие-то трубы, провода и тому подобное.

Виды и преимущества люков

Говоря о том, как вмонтировать люки в гипсокартон, стоит несколько слов сказать о том, какими они могут быть. Основные отличия здесь будут заключаться в типе запирания дверцы внутри рамки. Так можно выделить:

  • Нажимные люки. Такая конструкция предусматривает установку специальной системы запирания, которая включает в себя двухпозиционный замок, работающий посредством нажима.
  • Откидные люки. Фиксация дверцы в закрытом положении здесь будет обеспечиваться посредством трения подвижных элементов или через установленные магнитные держатели.
  • Распашные люки. При таком варианте сборки конструкции люк открывается аналогично привычным для всех дверям или створкам окон.

Люки из гипсокартона можно сделать самостоятельно или купить готовый, как и любое изделие из гипсокартона его финишная отделка может быть любой: обои, краска, декоративная штукатурка.

Важно понимать, что вне зависимости от типа конструкции люка необходимо будет установить специальный несущий каркас, обеспечивающий возможность крепления петель, а также системы запирания. Рамочную конструкцию можно изготовить своими руками или приобрести готовый вариант. Здесь необходимо ориентироваться, исходя из конкретной ситуации. Самостоятельное выполнение работ позволит проявить себя и сэкономить средства, а покупной люк сократит время работ и позволит рассчитывать на качество в случае недостатка собственной квалификации.

В любом случае люк в гипсокартоне обладает рядом преимуществ:

  • В случае необходимости можно изготовить люк необходимых для конкретной ситуации габаритов, что позволяет говорить об универсальности этого типа конструкций.
  • Благодаря хорошим эксплуатационным характеристикам гипсокартона и сравнительно простой технологии его монтажа время и трудозатраты на проведение работ будут сравнительно небольшими.
  • При аккуратном и правильном выполнении работ ревизионный люк будет размещен практически незаметно. Основной особенностью здесь будет то, что крышка люка будет изготовлена из того же материала, что и основная поверхность стены или потолка, а значит ее отделка может быть проведена аналогичным образом.

Вариант отделки при этом ничем не ограничен, то есть при желании можно выбрать обои, декоративную штукатурку или даже керамическую плитку.

Этапы выполнения работ

Для достижения наиболее качественного результата работ действия следует разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

На этапе подготовки необходимо произвести первоначальные замеры, а также подготовить необходимые инструменты. В этом случае потребуются измерительно-контрольные приспособления, такие как рулетка, строительный уровень и карандаш. При проведении замеров важно следить за точным ориентированием линий в пространстве, для чего и потребуется уровень. Точность здесь важна еще и потому, что для наиболее презентабельного вида люка зазоры между составными частями должны быть минимальными. Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен. В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками.

Выпиливание

После того, как разметка будет нанесена, можно приступать к выпиливанию пространства для установки люка. Для этих целей можно воспользоваться как простым ручным инструментом, вроде канцелярского ножа или полотна от ножовки по металлу, так и электролобзиком. В случае второго варианта сначала необходимо просверлить отверстие, диаметр которого будет соответствовать ширине полотна инструмента. После чего гипсокартон просто выпиливается по размеченному периметру.

Монтаж каркаса

В случае если применяется готовый каркас, то работы максимально упрощаются. Элемент в соответствии с прилагаемой инструкцией монтируется внутрь полученного ранее отверстия и закрепляется к предварительно смонтированным элементам обрешетки стен. Однако если особенной декоративности не требуется или же уровень навыков позволяет свободно обращаться с инструментом, то каркас люка можно изготовить самостоятельно.

С монтажом гипсокартонового люка справится любой неопытный человек, а в случае покупки готового люка с использованием инструкции можно установить его еще быстрее.

В качестве простейшего варианта можно рассмотреть монтаж откидного люка на магнитах.

  • Для этого сначала изготавливается каркас самого люка. Использовать можно простые металлопрофильные рейки, скрепленные саморезами. Так как интенсивные механические нагрузки на элемент не предполагаются, будет достаточно нескольких точек крепежа.
  • В нескольких местах несущего каркаса устанавливаются магнитные держатели. В качестве оных можно использовать, например, те, что устанавливаются в кухонной мебели. На рамке люка закрепляются дополнительные металлические элементы от тех же держателей, что обеспечит дополнительную надежность фиксации. Для крепежа магнитов подойдут небольшие саморезы, а вот пластинки можно приклеить и термоклеем.
  • Далее осуществляется закрепление выпиленной части гипсокартона к каркасу. Здесь также используются саморезы. Стоит помнить, что, для того чтобы откидная часть могла двигаться внутри рамы, между элементами должен оставаться небольшой зазор в 1 – 2 мм.

После этого готовый люк отделывается в соответствии с общим направлением дизайна. Как видно из изложенного, вариантов того, как установить ревизионный люк в гипсокартоне, существует достаточно много, и выбрать подходящий для конкретного случая способ решения задачи может каждый. В любом случае главное – чтить правила техники безопасности и выполнять работы с аккуратностью.

Как установить ревизионный люк в гипсокартоне

Монтаж ревизионного люка в конструкцию из гипсокартона

Те люди, которые делают ремонт в собственной квартире, для удобной организации пространства используют ревизионный люк для гипсокартона. Это изделие достаточно популярно на строительном рынке, ведь оно позволяет гармонично спрятать коммуникации и другие элементы, не нарушая внешнего вида ремонтных работ.
Ревизионный люк в гипсокартоне

Полное содержание материала

Что собой представляет ревизионный люк

В конструкции люка в гипсокартоне имеются:

    Короб, углубляемый в каркас гипсокартонной стены или перегородки. Схема с размерами для установки ревизионного люка

Рама и дверца, точнее, их каркас, сделан из профиля, выполненного из алюминия. С помощью аргоновой сварки соединяются детали люка. В конструкцию дверцы конструкции установлен влагостойкий гипсократон. Замочек в люках клинковый (в виде защелки).
Элементы ревизионного люка
Проект с размерами для монтажа ревизионного люка Открыть дверцу можно просто нажав на замочек. Когда же дверь закрыта, защелка прочно фиксирует дверцу, не давая ей открыться.

Алюминиевая конструкция почти незаметна на поверхности. А если ей придать такой же цвет, как и самой поверхности стены или перегородки, то и вовсе будет незаметна.

Виды люков

Ревизионные люки бывают нескольких типов. Выбирают тип в зависимости от того, для чего используется изделие. Чаще всего пользуются популярностью следующие типы ревизионных люков под гипсокартон:

  • Стандартные люки. Монтаж таких люков осуществляет на конструкциях из гипсокартонных листов с толщиной не менее 12, 5 миллиметров; Обычный ревизионный люк
  • Люки «невидимки» (короб) применяются в более тонких структурах. Такие люки чаще всего применяются в жилых или производственных помещениях. К тому же их можно установить не только в стену отделанную гипсокартоном, но и в конструкцию любого другого материала; Ревизионный люк с вентиляционной решеткой

Вернуться к оглавлению

Сфера применения

Чаще всего ревизионные люки используются для следующих целей:

  • скрытие коммуникаций, проводов в конструкции;
  • углубление электрического щитка в короб люка;
  • спрятать выключатели осветительных приборов;
  • организовать пространство для хранения ценных вещей, которые хочется скрыть от посторонних глаз.

Применение ревизионного люка

Сфера использования и применения ревизионного люка широка. Каждый владелец дома или квартиры самостоятельно определит, для чего нужна установка ревизионного люка.

Монтаж ревизионного люка

Чтобы процесс установки дал ожидаемый результат, надо действовать четко по технологии. Очерёдность действий следующая:

  1. Сначала нужно внедрить ревизионный люк в вырезанный предварительно проем на гипсокартонном листе. Затем нужно подровнять его, чтобы он четко вписался в общую плоскость гипсокартонной перегородки или стены. Внедрение люка в стену
  2. Фиксируется коробка ревизионного люка непосредственно на лист гипсокартона, в котором вырезан разъем для конструкции. Крепеж люка осуществляется с помощью саморезов для профиля. Саморезы закручивают не шуруповертом, а вручную. Это позволит сохранить изначальную конструкцию ревизионного люка. Вкручиваются шурупы на боковые стены, находящиеся на внешней рамке ревизионного люка. Шаг от одного до следующего шурупа должен быть не более 15 сантиметров. Крепление ревизионного люка
  3. Монтировать люк можно как вертикально, так и горизонтально. Все зависит от предпочтений хозяина и оттого, зачем используются люки. Варианты крепления ревизионного люка
  4. После установки люка в проем гипсокартонного листа, надо осуществить шпатлевание поверхности дверцы. Гипсокартонный лист в дальнейшем будет оклеиваться или же краситься так же, как стена или перегородка. Поэтому без шпаклевки гипсокартона никак не обойтись. Первый слой, как для обычного гипсокартона, наноситься черновой. Затем он стесывается с помощью шпателя или наждачной бумаги. Второй слой финишный, сверху которого будет наноситься краска или наклеиваться обои. Подготовка стены возле ревизионного люка к декору

В видео показывается пошаговый процесс монтажа ревизионного люка в гипсокартон.

Важные нюансы

  1. Следует четко отмерить, какого диаметра разъем должен быть вырезан в ГКЛ. Это позволит осуществить точный и ровный монтаж конструкции.
  2. Перед тем как установить люк на поверхность, надо вкрутить в стену маленькие шурупы или саморезы. Они должны быть меньше по диаметру, чем основные крепежные элементы, которые будут фиксировать ревизионный люк на стене. Такая манипуляция позволит надежно зафиксировать конструкцию на основании гипсокартонного листа, а также исключить возможность деформации и искривлений короба в процессе эксплуатации.
  3. Так как каркас ревизионного люка выполнен из алюминия, неправильный монтаж может стать причиной перекашивания или поломки основной структуры изделия. Монтаж ревизионного люка
  4. Такие люки можно устанавливать исключительно внутри помещения. На внешней стороне частного дома ни в коем случае нельзя оборудовать такой короб. Гипсокартонная плита, которая вмонтирована в конструкцию, не имеет стойкости к перепадам температур. Также у люка, встроенного в каркас ГКЛ, нет устойчивости к осадкам и природным катаклизмам.
  5. Еще нельзя осуществлять монтаж таких люков в напольное покрытие. Алюминиевая дверца с гипсокартонной вставкой не сможет нести на себе тяжесть человеческого веса. Ревизионный люк в гипсокартоне
  6. Не стоит отделывать дверцу ревизионного люка тяжелыми материалами. Это может привести к порче общей конструкции люка, а также к деформации дверцы.
  7. Когда нанесен слой шпаклевки, нужно открыть дверцу, чтобы материал не нарушил работу дверного подвижного устройства.


Главное, устанавливайте люк неспешно, учитывая все рекомендации и правила очередности. Тогда монтаж ревизионного люка подарит желаемый комфорт и гармонично впишется в поверхность.

Ревизионный люк в гипсокартоне

Гипсокартон стал частью современной отделки довольно быстро, ведь существует огромное разнообразие типов данного материала, которые могут быть использованы по самым разным назначениям. Тот факт, что гипсокартон – это отделочный материал, который можно отделать дополнительно, делает его поистине уникальным. В последнее время распространено красить гипсокартон, клеить на него обои, декоративный пластик, штукатурку или камень. Кроме того, подозрительно возросла популярность установки люков в стену или потолок из гипсокартона. О том для чего это делается, как это делается и какими преимуществами обладает гипсокартонный люк читайте ниже.

О чем эта статья

Для чего нужен люк?

Такой вопрос вполне естественен, ведь зачем в стене люк, если, по сути, это обыкновенная дыра в стене, замаскированная этим самым люком. Это мышление – очень распространено среди людей. Попробуем объяснить вам почему.

Предположим, что всю эстетичность вашей квартиры портят голые, проводящие газ или воду, трубы, чтобы их скрыть, обычно, используется отделка таких мест гипсокартонным коробом. Но как насчет измерительных приборов, счетчиков, которые должны регулярно проверяться и заменяться по мере их использования или выхода из строя. Единственный логический, и в то же время непортящий дизайн дома, вариант решения этой проблемы – это установка люка на гипсокартонный короб.

Под установкой люка чаще всего подразумевают ревизионный люк. Основное преимущество такой конструкции – высокая прочность (люк может выдержать сильный и прямой удар, при этом оставшись даже не деформированным) и универсальность, что далеко не самое последнее по значимости. Кроме того, с помощью люка, установленного в гипсокартонный короб, можно легко манипулировать инженерными элементами квартиры (трубы, вентили, счетчики). А еще установить такой элемент на стену из гипсокартонного листа сможет любой человек, т. е. монтаж люка очень прост.

Типы люков

Во-первых, люки делятся по размерам. Самый маленький из них обладает размером всего 20х20 см, а самый большой может превышать 1000х1500 см. При установке подобной конструкции следует учесть назначение люка. Ведь для полного доступа к трубам нельзя ставить маленький люк, а для снятия показаний такой будет в самый раз. Точно так же нельзя ставить большой люк для регулярного снятия показаний со счетчиков, т. к. это будет слишком дорого и глупо, ведь за этим можно наблюдать и из маленького люка.

Во-вторых, каждый вид люка имеет свои конструктивные особенности, предназначенные для своего материала. Например, люк для керамической плитки изготавливается с укрепленной дверцей, чтобы выдерживать вес любой плиты. Кроме того, можно выбрать какой тип дверцы установить, съемную или открывающуюся, ведь в зависимости от условий требуется просто открыть дверцу или снять ее полностью. Например, при монтаже такого элемента в потолок нужно будет сделать дверцу съемной, чтобы она не висела и не мешала.

Кроме гипсокартонных стен люки могут устанавливаться на потолке или на полу, в зависимости от того, где проложены трубы или другие скрытые объекты. Для потолочного люка больше подойдет пластиковая панель для дверцы, которая полностью сольется с цветом белого потолка, при условии, что пластиковая панель и потолок будут белыми. А для напольного люка лучше использовать материал покрепче, чем пластик, ведь такой хрупкий материал не может выдержать вес человеческого тела. На пол люки устанавливаются редко, в основном в ванной комнате или туалете, в местах пролегают канализационные и водопроводные трубы в горизонтальном положении.

Как установить люк в гипсокартоне?

Теперь поговорим, о самом главном, об установке ревизионного люка в гипсокартон. Люки, в основном, устанавливаются горизонтально или вертикально, со съемной дверцей или зафиксированной. Причем дверца может открываться и закрываться с помощью магнитов. Тип дверцы зависит от назначения и местоположения. Полностью открывающаяся, т. е. съемная, подойдет для пола, зафиксированный для остальных случаев.

Этот процесс далеко не из самых сложных, т. е. стоит попробовать сделать своими руками. Просто придерживайтесь наших инструкций.
Определитесь с местоположением и размером люка до монтажа гипсокартонных листов, т. е. при сооружении каркаса. Это необходимо, т. к. люк должен крепиться на каркас, а не на гипсокартон. Мы выбрали люк размером 20х20 см. Вследствие того, что профиль раскладывается по всему каркасу с шагом в 40 см нам придется сделать «окошечко» внутри каркаса, которое по размеру совпадает с люком.

Далее подготавливаем гипсокартон. Наносим на него разметку люка и вырезаем место для него. По периметру следует снять до 1 см фаски. Будьте внимательны именно в этот момент, ведь, если неправильно рассчитать место люка, то целый лист гипсокартона будет испорчен.

Далее крепим люк к каркасу и накладываем на него уже готовый гипсокартонный лист.

И люк, и гипсокартон должны крепиться на саморезы.

После окончания монтажных работ нужно обработать все стыки шпаклевкой. Это делается для маскировки люка под интерьер комнаты.

Если вы следовали всем инструкциям, которые приведены выше, то у вас должна получиться красивая, и в то же время невидимая, маскировка для ваших труб и других инженерных элементов дома, при этом они остались такими же доступными, как и ранее

Итак, мы вместе установили люк на гипсокартонный короб, который скрыл все недочеты дизайна комнаты. При желании можно отдельно украсить эту часть комнаты. При этом более предпочтительными материалами для декора являются краска или обои, декоративный пластик, больше походит для настенного или потолочного люка, чем для напольного, плитка или декоративный камень. Всегда помните, что выбор за вами.

Строительство домов

Если дом уже построен и благоустроен, и все коммуникации подведены, но вдруг возникли проблемы с канализацией, которую непонятно как приводить в порядок. Значит, вовремя не позаботились о такой мелочи, как ревизионный люк. Когда нет доступа к канализационной ревизии, многое придется ломать и переделывать заново, а это новые расходы. Тем, кто хоть немного знаком с устройством канализации, известно, как важно устанавливать люки ревизионные сантехнические, чтобы иметь доступ к трубам в специальном ревизионном окне.

Оглавление:

Что такое ревизионный люк в квартире или доме

Смотровой короб есть в большинстве квартир, но он может отсутствовать в только что выстроенном своими руками доме – из-за того, что нет элементарных знаний в этом вопросе. Благодаря монтажу рабочих коммуникаций внутри стены квартиры за потайной дверцей, большинство жильцов не обращает на них внимания. Однако без доступа к отводным трубам для решения возникающих с засорением проблем, придется проделать намного больше работы, чтобы устранить неприятности. Иногда люди даже не пользуются канализацией в определенной части дома, поскольку не знают, каким образом добраться до трубы, чтобы привести сток в норму. Ревизионный короб под трубы располагают в стене и на полу, изредка – на потолке. Ревизионные люки-невидимки не занимают места, они не видны, зачастую надежно скрыты под кафелем. У всех смотровых люков основная функция – доступ к коммуникациям и маскировка от посторонних взглядов.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения. Коммуникационная ниша должна быть запланирована на этапе строительства дома. Ревизионный короб проектируют для чистки, осмотра и ремонта всех коммуникаций и сантехнической арматуры. Ревизионная ниша – это удобство доступа к канализации и водоотведению, а также к счетчикам, встроенным водосливным бачкам за унитазом, скрытой электропроводке, распределителям теплоснабжения или вентиляции. Если все эти тубы скрыты в стенах, то это не значит, что они лишены доступа, просто люки хорошо замаскированы.

Нередко в готовое технологическое окно с коммуникациями такой люк вставляют самостоятельно, соорудив его из металлического профиля и гипсокартона. Сегодня необязательно их делать из подручных материалов, поскольку люк ревизионный под плитку или под покраску проще купить готовый, снабженный удобной дверцей. Готовые изделия намного удобнее, а доступ к коммуникациям нужен не только при засорении или аварии, но и для профилактического осмотра и ремонта.

Разновидности ревизионных люков

Любой современный ремонт – затяжное и очень затратное мероприятие, однако каждый сфокусирован на конечном результате, и готов терпеть временные неудобства и расходы. Часть работ поручают специалистам, а то, что кажется не таким сложным, в целях экономии делается самостоятельно. Однако только специалисты по каждому виду работ знают, что и как делается. Если специалист по коммуникациям требует установки ревизионного люка, значит, что он благоразумно обеспечивает доступ к трубам, а не тянет с владельца дома новые расходы, как может показаться.

Материал для ревизионной рамы и дверцы чаще всего одинаковый, реже – отличается. Дверца на люк ревизионный пластиковый обычно из одного материала, но есть варианты у металлических оснований – сталь, алюминий, гипсокартон, пластик или пенополистирол. Иногда декоративная дверца смотрится в интерьере вполне эстетично, не требуя дополнительной обработки, например, металлическая зеркальная поверхность.

Нередко отечественные производители подобные люки изготавливают под заказ, с учетом индивидуальных размеров клиента. Например, заказывают округлой формы, типа иллюминатора или в виде трапеции. Стандартные ревизионные люки – квадратной или прямоугольной формы, устанавливаемые в стену или в пол, а их размеры варьируются 20 до 1200 см, исходя из удобства доступа к коммуникациям.

Потайной ревизионный люк или невидимка закрывается кафелем, обоями или любым другим материалом отделки всей стены. Отличается и механизм открывания дверцы – правосторонний и левосторонний боковой способ, горизонтальный, как ляда у подвала. Или на кронштейнах крышка откидывается вниз, а при закрывании крепится на магнитах. Она имеет 2 разновидности – готовые нерегулируемые рамы и с регулируемыми размерами, у которых после обеспечения требуемых габаритов болгаркой обрезают излишки профиля. Дверца, которой снабжен люк, имеет разный вид крепления, например, на шарнирных петлях. Встречаются такие варианты, где по углам в отверстия закрепляют пластины на магнитах, и крышка удобно снимается и вставляется. Эта конструкция удобна для напольных люков. Часто у люка комбинированное крепление, например, когда механическая петля сочетается с магнитами, заменяющими замок. У большинства моделей открывание и закрывание дверцы – нажим руки на ее поверхность.

Но основная классификация ревизионных люков – это напольный люк, люк ревизионный под плитку или невидимка, а также люк под покраску и обои.

Напольный ревизионный люк: основные характеристики

Горизонтальная конструкция напольных люков используется не только в помещении, но и во дворе или гараже. Основные разновидности – с амортизаторами, с уплотнителями, с фиксаторами крышки и без них, а также заполняемые и незаполняемые.

У заполняемых напольных люков крышку наполняют тяжелым строительным материалом, например, цементом и керамзитом, твердым пенопластом, керамической или тротуарной плиткой. Модели с заполняемой бетоном крышкой предназначены для большой нагрузки, они выдерживают перепады температур и избыток влажности, не подвержены коррозии металла. Такой люк заметен по аккуратной тонкой металлической рамке. Выбор по габаритам у них небольшой, но изделия с максимальным периметром позволяют использовать такие люки в других целях, например, под проход в погреб гаража или подвал. Преимущество заполняемого люка – возможность абсолютной маскировки под поверхность пола.

Модели с уплотнителями хороши тем, что препятствуют попаданию влаги из помещения в сантехнический короб. Если люк установлен над погребом, то уплотнитель препятствует выходу испарений и запахов снизу. Такие крышки люка снабжены специальным винтом или запорным механизмом. Герметичность, обеспеченная замком, способствует и достаточной звукоизоляции. Они также могут иметь ребра жесткости на люке и в крышке. Крышки люка на амортизаторах дают дополнительно преимущество при его открывании. Есть модели с фиксаторами, которые удерживают открытую дверцу люка.

Серийные размеры этих изделий можно узнать на страницах любого интернет-магазина, занимающегося реализацией сантехнического оборудования. Как вариант – изготовление люка по размерам заказчика, то есть чуть большего размера, но и среди готовых изделий нередко можно найти то, что отвечает всем запросам.

В качестве напольной ревизии во дворе и подсобных помещениях также можно использовать более дешевый канализационный люк, которые сегодня выпускаются с неметаллическими крышками. Но у них, как правило, рифленая поверхность, чем они себя и выдают.

У готовой крышки в основе наполнения – влагостойкий ламинат, на который наклеивают паркетную доску или другие типы отделочных покрытий для пола. Люк с ГВЛ на крышке не желательно ставить на открытый воздух. Последняя инновация – латунные люки под ламинат для внутренних помещений, которые имеют высокие декоративные свойства и наиболее надежны по всем параметрам.

Ревизионный люк под плитку: основные характеристики

Люк-невидимка под плитку – наиболее подходящий вариант для отрытых мест, например, при размещении на сплошной стене в ванной или на кухне. Это крепкая монтажная рама из металла, имеющая ребра жесткости, которая крепится при помощи дюбелей и саморезов. Его можно задекорировать не только керамической плиткой, но и любыми другими отделочными материалами – зеркало, искусственный камень, керамогранит и др. Основные преимущества такого люка:

  • наименее заметен в интерьере,
  • способен выдерживать большие нагрузки,
  • легко монтируется и облицовывается,
  • его дверца не провисает и не заклинивает.

Благодаря этим свойствам, потайные ревизионные люки металлические применимы не только для доступа к канализационному оборудованию, но в других целях. Любая потайная ниша будет надежно скрыта от посторонних взглядов таким ревизионным люком, например, сейф или хранилище для оружия. Его также легко задекорировать настенными часами или другим отвлекающим предметом, который крепится на дверце.

Размеры люка могут быть минимальные, от 200 мм, или максимальные, 600х12000 – для доступа в любую технологическую нишу с несколькими трубами коммуникаций с ревизией и другим оборудованием. Дверца люка сделана из влагостойкого гипсоволокна или других материалов с высоконадежными характеристиками. Открываются задекорированные дверцы потайных люков или обычным нажатием, или при помощи присоски, которая прилагается при покупке. Нажимная дверца имеет специальный механизм для плавной работы при открывании.

Ревизионный люк под покраску: основные характеристики

Простейший люк под покраску или обои отечественного производства также служит для скрытого доступа ко всем коммуникациям. Обширный ассортимент изделий, ничем не уступающих зарубежным аналогам, соответствуют всем стандартам надежности в эксплуатации, настенные люки экономичны и надежны. Их отличие – отсутствие ручки или рельефа поверхности.

Визуально такую дверцу выдаст только узкая щель по периметру, поэтому при размещении под вешалкой или за шкафом люк будет совершенно незаметен. Дверца фиксируется немецкой защелкой, которая открывается при легком нажатии.

Стандартные изделия отличаются по типу дверцы – правая или левая, ее можно штукатурить, красить, оклеивать любым типом обоев, например, пробковыми или бамбуковыми. Люк под покраску монтируется в перегородку из гипсокартона, после чего поверхности штукатурят и готовят к финишным отделочным работам. Подобные модели также подойдут для любых основательных стен – кирпичных, бетонных или деревянных. Предельные размеры – от 200 до 1500 мм.

Установка ревизионных люков

Не обращаясь за помощью к специалистам, выполнить монтаж люка ревизионного своими руками не сложнее, чем врезать любую раму в перегородку из гипсокартона или закрепить полку дюбелями к капитальной стене. Основное условие – соответствие размеров люка и коммуникационной ниши. Большинство моделей люков рассчитано на крепление рамки саморезами, за исключением предусмотренного варианта, указанного в инструкции. В комплектацию ревизионных люков дополнительно входят крепежные анкера или другие приспособления.

Раму ревизионного люка чаще всего закрепляют на гипсокартон.

1. Замеряем размеры рамки и расстояние между отверстиями в ней, если они предполагались. Карандашом намечаем верхнюю точку со стороны дверцы и осуществляем разметку уровнем под проём.

2. Отверстие в ГКЛ вырезаем электролобзиком, и примеряем в нем раму, если нужно, корректируем на пару миллиметров шире – для удобства монтажа.

3. В проёме раму монтируемого люка фиксируем струбцинами.

4. Шуруповертом крепим саморезы в монтажных отверстиях.

5. Если не предусмотрены отверстия, то делаем посадку на строительный клей или небольшое количество монтажной пены. Пластиковую основу ревизионного люка лучше по периметру закрепить клеем «титан» или «жидкими гвоздями», и дать ему высохнуть.

6. Проверьте надежность крепления и только после этого завершите отделочные работы, если нужно, штукатуркой и покраской.

Совет: В кирпичной стене, если ниша не была предусмотрена, а коммуникации только подводятся, короб можно вырезать болгаркой. Фиксация люка буде надежно держаться на дюбелях или шурупах. Проще всего сделать ревизионный короб и проложить коммуникации в стене из пенобетона, сложнее – в ЖБИ. Люк под плитку по швам дополнительно декорируется силиконовым герметиком – для влагоизоляции и маскировки.

Как установить ревизионный люк под плитку в ванной

При возникновении необходимости провести ремонт в квартире или доме, большое внимание уделяется вопросам ванных комнат, так как там находится большое количество труб и счетчиков. Естественно, хочется сделать все это незаметным, скрытым от глаз, тем самым визуально расширить пространство.

Для таких целей отлично подходят сантехнические люки-невидимки под плитку. Получили свое название за сокрытие конструкции в стенах помещения, а открытая часть, с помощью которой обеспечивается доступ к трубам и прочему, скрывается облицовочным материалом, который будет сливаться со стеной.

Что такое ревизионный люк

Ревизионный люк в ванной предназначен для быстрого доступа к скрытым коммуникациям (трубам, счетчикам). Внешне он никак не выделяется на фоне отделки стен, так как облицовкой служат такие материалы как керамика, керамогранит и т.д.

Сам люк представляет собой небольшого размера конструкцию рамы с дверцей. Рама фиксируется цементной стяжкой или крепежными элементами. Открытие люка производится посредством нажатия на него, либо благодаря присоске.

Какой лючок выбрать

Когда разобрались с общей конструкцией, возникает вопрос, какой ревизионный люк выбрать под плитку. Существует 3 вида:

  • алюминиевый;
  • стальной;
  • пластиковый.

Алюминий. Наиболее надежная конфигурация из всех возможных. Обладает высокой устойчивостью к влаге, в связи с чем его используют в помещениях с повышенным ее содержанием.

Сталь. Немного проще чем предыдущий вариант, обладает более простыми характеристиками, менее устойчив к коррозии. Однако к преимуществам стоит отнести цену, она несколько меньше.

Пластик. Самая простая конфигурация. Представляет собой вариант только со съемной крышкой. В закрытом состоянии она удерживается благодаря встроенным магнитам. К плюсам стоит отнести высокую устойчивость к влаге, она никак не влияет на пластик. Так же они практически универсальны, если был куплен размер больше, чем было необходимо, его можно уменьшить с помощью ножовки. В прочности значительно уступает предыдущим вариантам, однако является отличным бюджетным решением.

Есть еще одна классификация люков по способу открытия:

  • раздвижные;
  • распашные;
  • съемные;
  • нажимные.

Рассмотрим каждый вариант детально.

Распашные дверцы. Благодаря использованию в конструкции двухзвенных петель он может размещаться совершенно незаметно. За счет особенностей конструкции на люк можно наклеивать материал отделки фактически любого размера, он не будет мешать. Это обуславливается тем, что он открывается параллельно относительно стене, уже потом распахивается. За возможность скрытного расположения заслужил название люк невидимка нажимной.

Вариант скрытого ревизионного люка под плитку очень часто используется в маленьких помещениях, для того чтобы существенно сэкономить место.

Сдвижные дверцы. Единственное отличие от прошлого варианта в том, что в конструкции этого используется трехзвенная петля. Она позволяет также открывать люк параллельно стене, либо полу, а затем сдвигать его в сторону. Большой популярностью пользуется в ванных комнатах, где инженерная коммуникация располагается непосредственно под ванной.

Съемные дверцы. Самый простой вариант. Крышка люка удерживается за счет страховочного тросика, либо с помощью магнитов. Также устанавливается в местах, где доступ к коммуникациям затруднителен в силу ограниченного пространства.

Нажимные люки. Пользуются большой популярностью. Открывается посредством специального замка, однако если он сломан или снят, открытие можно производить с помощью присосок. Они делятся на магнитно-нажимные, и мебельные.

На что нужно обратить внимание при выборе люка

Первым вопросом по важности является расположение люка. Исходя из этого подбирается конструкция и материалы, которые наиболее подойдут. Если предполагается установка под ванной или раковиной, нужно выбирать алюминиевые конструкции, так как они наиболее устойчивы к коррозии.

Второй вопрос — доступное для открытия свободное пространство. Если оно ограничено, стоит отдать предпочтение модели со сдвижным открытием.

Уплотнитель играет немаловажную роль в данной конструкции. Если люк расположен там, где регулярно попадает вода, необходимо установить один из видов уплотнителей.

  • Ворсовый. Выглядит как тонкая ворсовая лента с клейкой основой. Подходит только для защиты внутренностей от попадания пыли, но никак не от влаги.
  • Резиновый. Та же на самоклеящейся основе, идеально подходит для изоляции находящихся внутри люка коммуникаций от влаги. Тем не менее, со временем может начать отклеиваться от поверхности, из-за повышенной влажности.
  • Лепестковый. Лучший из существующих вариантов, однако устанавливается далеко не на все вариации конструкций. Располагается в специальном пазе, в закрытом состоянии полностью изолируя от попадания влаги.

Какой выбрать размер

Самый популярный вопрос – “Какого размера ревизионный люк выбрать?”. Однозначного ответа на него нет, ведь у каждого помещения индивидуальные возможности по размещению встроенных конструкций. Однако чем больше, тем лучше. Намного легче вносить какие-то поправки, выполнять ремонтные работы с инженерной коммуникацией, или просто снимать показания когда места внутри много. Большое свободное пространство позволяет легче выполнять те или иные действия по отношению к внутренностям люка.

Опрос пользователей люков показал, что наиболее популярные размеры следующие. Ширина от 40 см до 60 см, высота от 60 см до 1,2 м. Это усредненные данные, которые были выбраны большинством.

При расчете размера нужно брать во внимание облицовочный материал, который предполагается наклеить на люк.

Особенности установки

Самой распространенной ошибкой является игнорирование составления предварительного проекта. Это чревато тем, что какая-то часть коммуникаций окажутся вне зоны доступа, что сводит функциональную цель самой конструкции к нулю.

Также актуальный вопрос выбора клеящего состава, для расположения плитки на люке. Как показала практика, при выборе специального плиточного клея, спустя какое-то время активного использования (регулярной снятие показаний со счетчика), плитка начинает сползать, отклеиваться. Для того чтобы избежать появления этой проблемы, посадку плитки рекомендуется делать исключительно на жидкие гвозди. Если же изначально она была посажена на плиточный клей, гвозди можно расположить поверх старого слоя клея.

Межплиточные швы

Для того чтобы сделать ревизионный лючок под плитку максимально незаметным, необходимо обратить внимание на этот нюанс. После того, как монтаж конструкции в поверхность завершен, плитка на крышку люка приклеена и обработана, люк закрывается. Затем швы, которые располагаются между ним и другими плитками, необходимо залить силиконом. Это делается для придания максимальной незаметности. Перед нанесением сначала необходимо обклеить по контуру соседние плитки малярным скотчем, после чего только заливать силиконом швы. После того как он застынет, нужно аккуратно острым предметом провести по контуру скотча, а затем отклеить его. Получится аккуратный внутренний шов.

Для обеспечения доступа, делается следующее. Канцелярским ножом под углом прорезается силикон на протяжении всех сторон конструкции. Обратите внимание, что резку нужно проводить максимально аккуратно, так как велик риск испортить шов и поцарапать плитку.

Ошибки при планировании, установке сантехнического люка

Самая распространенная, это неправильный выбор местоположения люка. Это приводит к нескольким неприятным ситуациям, которые, если быть невнимательным могут вскрыться только по окончанию монтажа. Первая ситуация это нарушение раскладки плитки на поверхности, в которой установлен люк. Проще говоря, люк будет сильно выделяться, так как не будет располагаться ровно относительно других плиток на стене. Вторая ситуация, это неправильное расположение относительно инженерных коммуникаций, расположенных внутри стены или пола. После установки может выяснится, что доступ к трубам, счетчикам сильно ограничен, либо невозможен вовсе.

Игнорирование простых нюансов, обеспечивающих красивый внешний вид и незаметность конструкции. Так, например, затирка межплиточных швов может оказаться совершенно забытой. А это важный этап, позволяющий обработать плитку расположенную на люке до состояния, аналогичного другим плиткам на стене, что делает ее незаметной на общем фоне.

Заключение

Для того чтобы получить максимально качественный результат, необходимо тщательно составлять изначальный проект всей конструкции, с учетом непредвиденных ситуаций, который будет включать все нюансы и возможную переделку. К таким относится планирование расположения люка относительно инженерных коммуникаций, расположение кладки плитки и т.д. Если нет опыта, либо времени для проведения подобных работ, стоит нанять профессионалов, которые быстро и качественно выполнят заказ.

Потолочные люки под гипсокартон: как сделать своими руками

Опытные мастера-отделочники всегда подскажут хозяевам, что при выполнении отделки перекрытия обязательно необходимо установить потолочный люк под гипсокартон. Процедура эта несложная, и сделать её нужно обязательно. В противном случае любая, даже самая незначительная проблема с коммуникациями в запотолочном пространстве заставит снимать гипсокартон с потолка только для того, чтобы поправить контакт в распределительной коробке, проверить кран или убедиться в исправности системы вентиляции.

Особенности люков в потолке из гипсокартона

Понятно, что функции ревизионного окна в потолочной облицовке не сводятся только к возможности проверить исправность коммуникации. Потолочный люк может иметь множество функций. Например, это может быть небольшая съемная панель для доступа к электропроводке, управления кондиционером. А если речь идет о частном доме, то установка люка в гипсокартон зачастую требуется для того, чтобы обеспечить доступ на чердак.

Планируя обустройство дополнительного проема на потолке, будет полезным учесть общие стандартные рекомендации:

  • Потолочный люк для гипсокартона должен быть собран на отдельной раме из стального профиля. Просто так закрепить в вырезанном проеме кусок гипсокартона не получится. Через несколько сессий лист просто развалится на куски, а кроме того, нельзя будет подогнать стыки по периметру, все равно останется щель, через которую будет сыпаться пыль и проникать посторонние запахи;
  • Ревизионный люк в потолке из гипсокартона устанавливают в непосредственной близости к несущему профилю, поэтому нужно заранее определиться с месторасположением проема и размерами створки.

С одной стороны, это упрощает процесс пользования люком, с другой стороны, исключает риск повреждения мебели, светильников, предметов интерьера, которые могут случайно оказаться рядом и быть повреждены упавшей створкой.

Кроме того, нужно будет определиться с конструкцией и конфигурацией люка, выбрать схему фиксации и открытия створки, правильно выбрать модель замка и ограничителя движения люка. Зачастую хозяева идут на усложнение и доработку потолочного каркаса, только для того, чтобы сделать механизм открытия створки из гипсокартона максимально комфортным и безопасным. Это усложняет устройство люка, но в результате делает его удобным и надежным.

Виды люков для потолка из гипсокартона

Проще всего обустроить ревизионный проем с рамой еще на этапе сборки каркаса. Это удобно, есть возможность поэкспериментировать с различными размерами и моделями потолочного люка, пока листы гипсокартона еще не уложены на металлический профиль. Опять же, если нет желания самостоятельно возиться с изготовлением потолочного люка, его всегда можно купить в готовом виде. Нужно лишь выбрать модель под нужный размер проема.

На сегодня существует не менее десятка различных моделей потолочных люков и ревизионных лазов. Если планировать сделать люк на потолке из гипсокартона своими руками, то проще всего выбрать одну из перечисленных ниже схем:

  • Легкий съемный вариант створки, без петель и наружных ручек. Снимается и устанавливается в проем без петель, как пробка. Обычно это потолочный люк невидимка под гипсокартон. Нет навесов, минимум наружной отделки и максимально тонкие стыки позволяют сделать проем практически незаметным;
  • Откидной люк. Створка опускается и поворачивается на определенный угол в пределах 60- 90 о . Такие конструкции, как правило, выполняются достаточно большими, обязательно с ограничителями движения и фиксаторами в крайних положениях. Размеры проема выбираются такими, чтобы мог свободно пройти взрослый человек.

Кроме перечисленных моделей, в частных домостроениях используются модели потолочных люков с тросовыми подвесами.

В данном случае это не только ревизионный лаз, но и средство вентиляции потолочного перекрытия. По сути, это полноценная дверь на чердак из профиля и реек, с лицевой отделкой из гипсокартона.

В квартирах, особенно расположенных на верхних этажах многоэтажек, нередко используются смотровые сервисные люки, размером всего 15х15 см. Небольшая квадратная створка устанавливается на гипсокартон и фиксируется за счет резинового уплотнителя. Размер проема в гипсокартоне невелик, но этого достаточно для того, чтобы добраться до крана и стравить воздух из системы отопления.

Если потолочным люком пользуются регулярно, то система крепления может быть более сложной. Например, очень популярной является модель потолочного люка на складывающихся лифтовых направляющих.

Как сделать люк в гипсокартоне

Если для установки на потолок выбран пластиковый люк-форточка, то его еще не поздно установить на гипсокартон, даже если потолочная облицовка уже закреплена на каркасе, но поверхность еще не зашпаклевана. Остаются видны швы и линии расположения несущих профилей, таким образом можно очень точно вырезать окно под люк, не рискуя наткнуться на металл. Нужно лишь вырезать ручным ножовочным полотном окно в гипсокартоне, проклеить пластиковую раму и стык и установить потолочный люк в проем.

Понятно, что более сложные конструкции с навесным открыванием створок требуют определенной квалификации для работ по установке люка и регулировке петель. В этом случае лучше поискать мастера. Простейшую самодельную модель вполне возможно поставить своими руками, даже не прибегая к услугам специалистов.

Простой люк-невидимка

Конструкция и общая схема установки приведены на чертеже ниже.

Размер створки составляет всего 20х20 см, но в данном случае это неважно, съемная панель может быть размером от 20 см до 50 см. Если необходимо изготовить люк большего размера, то потребуется переделывать или вносить дополнения в систему каркаса под гипсокартон.

Для того чтобы люк получился невидимым на облицовке из гипсокартона, необходимо, чтобы створка не откидывалась вбок на петлях, а снималась строго в вертикальном направлении. Кроме того, перед установкой нужно будет максимально точно подогнать размеры створки в соответствии с габаритами проема в гипсокартоне.

В первую очередь устанавливают квадратную или прямоугольную рамку, собранную из отрезков профиля по размерам створки. Ее крепят саморезами на направляющей еще при сборке потолочной облицовки.

Сам люк можно изготовить из стального уголка или остатков монтажного профиля. Рейку разрезают ножницами по металлу, а из полученных заготовок с помощью заклепок собирают рамку каркас будущего люка. На лицевую поверхность наклеивают или крепят саморезами квадратный или прямоугольный кусок гипсокартона. В качестве фиксирующих элементов для створок размерами менее чем 40х40 см удобно использовать небольшие неодимовые магниты.

Чтобы сделать люк невидимым, после установки и сборки шов по периметру затирают акриловым герметиком, либо обычной шпаклевкой для заделки стыков. После того как материал подсохнет, периметр прорезают острым лезвием канцелярского ножа. Грунтуют, шлифуют и красят поверхность одновременно со всей поверхностью потолка из гипсокартона.

Откидная створка

Конструктивно откидывающийся люк не сложнее обычного съемного. Один из вариантов схемы установки створки на петлях приведен на схеме ниже.

Единственным существенным обстоятельством является установка петель-замков Hafele, для потолочного люка размерами 50х 50 см нужно будет установить минимум два навеса. Крепятся они не к несущему профилю, а к дополнительной раме из уголка.

С противоположной стороны нужно будет установить нажимную защелку. В этом случае, для того чтобы закрыть люк или открыть его, достаточно лишь несильно надавить на створку до момента выхода собачки из зацепления, это будет слышно по характерному щелчку.

Данный тип люка сделать невидимым просто невозможно из-за проворачивающейся кромки панели. Поэтому отверстие в гипсокартоне и линии стыков просто маскируют накладными элементами.

Советы специалистов

Для того чтобы система потолочного люка оставалась абсолютно безопасной, поворачивающаяся или съемная створка должна обязательно фиксироваться с помощью тонкого стального троса или цепи. Если наличие петли раздражает, то можно установить штанговый пневматический ограничитель из оконной или мебельной фурнитуры.

Периметр проема нужно обязательно уплотнять, можно использовать дверной поролоновый материал, либо, если люк достаточно большой, использовать силиконовые трубчатые уплотнители. Это позволит избежать появления сквозняка или задувания запахов из запотолочного пространства.

Заключение

Потолочный люк под гипсокартон с первой попытки может получиться не совсем таким красивым, как на большинстве фотографий, но всегда есть возможность с помощью декоративной отделки превратить небольшой участок на потолке в необычный светильник.

Установка люка в гипсокартон

Использование гипсокартона для отделки интерьера дало возможность не только создавать в помещениях идеально ровные поверхности, но и скрывать за ними разнообразные коммуникации. Однако иногда возникает необходимость получения доступа к устройствам, скрытым за гипсокартонными листами.

Естественно, что если случилась аварийная ситуация, требующая замены водопроводных или отопительных труб, то уже не приходится думать о сохранении красоты интерьера. Появившаяся проблема требует немедленного решения. Но что делать в том случае, если за ровной поверхностью стены, отделанной гипсокартоном, скрыты приборы, к которым нужен систематический доступ?

Оставить их с наружной стороны гипсокартонной стены невозможно по эстетическим причинам. Водяные счетчики, задвижки, входящие в системы водоснабжения, абсолютно не вписываются в любовно создаваемый интерьер помещений. Иногда бывает необходимо добраться до распределительных коробок электропроводки, скрытой за гипсокартонной отделкой потолка.

Предусмотрительные мастера обозначают места, куда будет необходим периодический доступ. На стадии проектирования каркаса для обшивки стен, в данных местах должна быть предусмотрена возможность установить люк в гипсокартоне.

Для этой цели заранее монтируют профили, на которых в дальнейшем можно будет закрепить люки, предоставляющие возможность беспрепятственно добраться до инженерных коммуникаций. При необходимости установить люки можно и в конструкции, уже обшитой гипсокартоном.

Конструкция смотрового люка для гипсокартона

При отделке административных помещений часто не обращают внимания, что поверхность установленного люка заметно отличается от отделки окружающей его поверхности стен или потолка. Это чрезвычайно портит внешний вид помещения.

Основное качество, которым должен обладать смотровой люк для гипсокартона, это способность быть незаметным, не выделяться при любой отделке поверхности .

Такой подход к созданию смотровых люков для гипсокартона стен жилых помещений неприемлем. Существуют специально разработанные конструкции, с помощью которых выполняется люк в гипсокартоне так, что он становится практически незаметным на любой поверхности.

Конструкция состоит из алюминиевой рамы, предназначенной для закрепления ее с внутренней стороны гипсокартона и дверцы, изготовленной из такого же металла. Она прикрепляется к раме миниатюрными петлями, столь малого размера, что с наружной стороны конструкции их невозможно увидеть.

Такое крепление позволяет дверце открываться на 90° . Покрытием дверцы является обычный гипсокартон, что позволяет выполнять отделку, соответствующую поверхности, где люк будет установлен. Изготовляют и пластиковые дверцы, дающие возможность монтировать лючки для гипсокартона на подобной отделке помещения.

Определить место, где расположены скрытые люки, можно только по тонкой щели на поверхности стены или на потолке. Снаружи на них нет никаких запирающих элементов, способных испортить внешний вид поверхности, оснащенной люками.

Для того, чтобы конструкция запиралась, ее снабжают внешне невидимым устройством, надежно фиксирующим дверцу в закрытом положении. Открывается и закрывается дверца при легком нажатии на нее. В продаже имеются смотровые люки различных размеров, начинающихся от стороны длиной 20 см.

Монтаж люка в гипсокартонной обшивке

Смотровой люк чаще всего необходим в потолке, так как именно за установленным потолочным покрытием, выполненным из гипсокартонных листов, скрыта электропроводка и распределительные коробки. Поскольку качество отделки потолка в интерьере жилья играет важную роль, то люк потолочный в гипсокартоне должен быть выполнен чрезвычайно аккуратно.

Идеальным вариантом будет его установка в процессе отделочных работ . В этом случае листы обшивочного материала монтируются таким образом, чтобы место для монтажа люка было предусмотрено заранее. Отверстие для люка располагается так, чтобы через него был получен доступ к необходимым устройствам, при этом монтажный профиль не должен находиться в непосредственной близости к его краям.

Монтаж люка в уже отделанной поверхности выполнить сложнее, но при наличии определенных навыков в работе с ГКЛ, качество его установки вполне можно обеспечить. В этом случае самым сложным этапом работы будет выполнение отверстия. Прорезать аккуратный, ровный проем в закрепленном гипсокартоне – непростая задача, однако, при должной аккуратности и настойчивости, вполне выполнимая. Перед тем как крепить люк к гипсокартону, необходимо точно определить, где он будет находиться.

А также подготовить необходимые при работе материалы и инструменты:

  • специальный нож для резки гипсокартона;
  • лобзик, шуруповерт;
  • рулетка и угольник;
  • строительный уровень;
  • разметочный карандаш;
  • шурупы, снабженные наконечником в виде сверла;
  • шпаклевка и шпатель;
  • наждачная бумага.

Монтаж люка выполняется в следующем порядке :

  • На поверхности гипсокартона отмечаются место и необходимые параметры отверстия. Они должны соответствовать размерам люка с добавлением к ним 12 мм. Для точности разметки используется угольник и уровень.
  • Вырезается намеченное отверстие.
  • С люка снимается дверца, а рама устанавливается во внутренней части проема. Конструкция выравнивается и фиксируется струбцинами, а затем крепится специальными шурупами. С каждой сторона рамы должно быть размещено 2-3 шурупа.
  • Швы, находящиеся между рамой и гипсокартоном аккуратно шпаклюются финишной шпаклевкой. На дверцу люка наносится грунтовка и, при необходимости, шпаклевка.
  • После полного высыхания шпаклевки выполняется ее затирка наждачной бумагой.
  • Подготовленная к отделке дверца монтируется в раму, а затем производится ее декоративная отделка.

При качественно выполненном монтаже смотрового люка, он будет практически незаметен на поверхности потолка. Таким же образом можно установить смотровой люк на стене, выполненной из ГКЛ. Обычно монтаж люка становится необходимым в сантехнических помещениях, где находится большое число коммуникаций.

Чаще всего в данных помещениях выполняют отделку плиткой или пластиковыми панелями. Такой вид отделки не становится препятствием для монтажа смотрового люка, так как его дверцу можно оклеить любым из отделочных материалов.

Как установить съемную панель на стене или потолке

Вы можете купить сборную панель доступа, чтобы сделать аккуратный проем в стенах и потолке для доступа к сантехнике или другим домашним системам. Эти панели просты в установке и имеют размеры от 10 дюймов до двух футов и более.

Для вырезания проема используйте пилу для гипсокартона по гипсокартону и гипсокартону, а также сабельную пилу или кольцевую пилу для резки штукатурки по дереву.

Отметьте размеры панели доступа

Проверьте размер упаковки, чтобы вырезать отверстие для панели.Также можно перевернуть панель назад и измерить обод вокруг двери на требуемые размеры. Чтобы разметить проем в стене, начните с установки уровня у стены и проведите прямую ровную линию наверху. Рама будет примерно на дюйм шире дверного проема, поэтому спланируйте размещение так, чтобы не было препятствий для перекрытия.

Затем отметьте стороны проема на верхней линии и измерьте оттуда вниз. Отметьте место с обеих сторон. Используя уровень, соедините две нижние отметки и проведите прямую линию для низа проема.

Наконец, установите квадрат напротив верхней линии на каждой отметке, чтобы образовался прямой угол, и нарисуйте линию, соединяющую верхнюю и нижнюю линии.

Вырежьте проем в стене

На гипсокартоне разрежьте пилой вдоль верхней линии и вниз с двух сторон, а затем надрежьте нижнюю линию канцелярским ножом, чтобы удалить ее. Сделайте глубокий надрез, а затем надавите на гипсокартон, чтобы он защелкнулся вдоль линии надреза. Разрежьте оставшуюся бумагу на обратной стороне квадрата, чтобы освободить вырез в гипсокартоне, и пусть он упадет.Вы можете оставить его внутри стены или вытащить, когда освободится.

Чтобы вырезать штукатурку из деревянных планок, просверлите отверстие внутри всех четырех углов квадрата и сабельной пилой сделайте разрез между ними по всем четырем линиям. Во время резки держите пилу плотно прижатой к штукатурке, чтобы избежать трещин и других повреждений из-за чрезмерной вибрации.

Установите панель доступа

Снимите крышку панели с рамы, используя перочинный нож или отвертку, чтобы поддеть одну из прорезей.Нанесите полоску акрилового латексного герметика вдоль задней части рамы, продвигаясь по всему периметру, чтобы оставить около ¼ бусинки.

Вставьте рамку в квадратное отверстие и сильно нажмите, чтобы распределить герметик и приклеить его к стене. Убедитесь, что рама прямая, и сильно надавите на раму по всему периметру. С помощью влажной ткани очистите герметик, который прижимается к окружающей стене, и проверьте наличие зазоров. Дайте герметику застыть на пару часов, прежде чем снова установить крышку. Подождите сутки, прежде чем снимать крышку панели, чтобы не сломать герметик.

Еще подобное на Do-It-Yourself-Help.com

шагов по установке потолочной панели доступа

Как установить потолочную панель доступа

Предположим, вы только что купили потолочную панель, которую нужно установить. Иногда наши клиенты покупают одну из наших панелей доступа, но не знают, как ее установить. Прежде чем мы начнем, вы должны определить, является ли купленная вами панель поверхностной или скрытой. Разница в том, что панель скрытого типа придает потолку цельный и точный вид.Поверхностная панель выступает наружу; Преимущество состоит в том, что ее легче установить, чем панель скрытого типа. Обратите внимание, что некоторые потолочные панели имеют прочную структуру, удерживаемую винтами, что полезно, если панель доступа не нужно часто открывать или к ней обращаться.

Что ДЕЛАЕТ УДОБНЫМИ ПАНЕЛИ ПОТОЛКА?

Вы можете обеспечить легкий проход к скрытым кладовым, установив удобную дверцу доступа. Двери доступа обеспечивают быстрый доступ к компонентам коммерческого здания, таким как HVAC, проводка и сантехника.Вы можете покрасить дверь, чтобы она соответствовала окружающей площади поверхности, чтобы получить эстетичный вид с бесшовной смесью. Чтобы упростить задачу, следуйте этому пошаговому руководству и определите инструменты, которые вам понадобятся при установке потолочной панели доступа:

ШАГ №1: ПОДГОТОВЬТЕ ИНСТРУМЕНТ

Список инструментов, необходимых для установки потолочной панели доступа:

  • Карандаш / маркер
  • Фонарик
  • Ручная пила
  • Сверло
  • Винты
  • Поиск шпильки
  • Строительный клей / клей
  • 2 '' x 4 '' или доска длиной 2 x 6 дюймов

ШАГ № 2: ПРОВЕРЬТЕ

Установите панель доступа между балками.Вы можете использовать поисковик шпилек, чтобы найти балки / стойки - дважды проверьте, чтобы убедиться в этом, прежде чем резать. Это поможет, если вы рассмотрите назначение своей панели доступа, будь то доступ к хранилищу или доступ к компонентам HVAC. Цель поможет вам определить идеальное место для дыры.

Будьте осторожны: начните резать с небольшого отверстия, затем проверьте, не прикреплены ли к стыкам провода. Используйте фонарик для тщательного осмотра. Когда все ясно и вы уверены, переходите к шагу №3

ШАГ № 3: СОЗДАЙТЕ АНКЕТУ

Узнайте размер и размеры вашей панели доступа.Отметьте карандашом отверстие для направляющей. Обратите внимание: прежде чем приступить к резке, необходимо произвести точное измерение.

ШАГ №4: ВЫРЕЗАТЬ ОТВЕРСТИЕ

Чтобы упростить задачу, выпилите прямо рядом с подъемником, оставив некоторое пространство между внешним краем нарисованной линии, пока она не пересечет другую балку. После резки снимите потолочную крышку и поместите ее в надежное место.

ШАГ № 5: СОЗДАЙТЕ КАДР

Отмерьте и отрежьте доску с помощью ручной пилы, которая поместится между балками потолка.После того, как он будет измерен, плотно просверлите доски в стеновых балках с каждого конца, чтобы создать деревянный каркас вокруг смотровой панели. Можно с внешней стороны поставить другие финишные гвозди, чтобы прибавить прочности.

ШАГ №6: УСТАНОВИТЕ ПАНЕЛЬ

Вы можете снять дверь, так как это упростит установку панели. Проверьте установку съемной панели, чтобы убедиться, что отверстие достаточно широкое, чтобы поместиться на всю съемную панель. Если требуются некоторые корректировки, пора сделать это правильно.

Чтобы панель доступа соответствовала поверхности потолка, покрасьте ее в тот же цвет, что и потолок, и дайте ей полностью высохнуть.

ПРОМЫВКА: Если вы приобрели панель доступа заподлицо и она входит в только что вырезанное отверстие, нанесите полоску строительного клея или клея вокруг фланца. Затем вставьте съемную панель и плотно прижмите к задней поверхности потолка. Как только он будет на месте и клей полностью высохнет, вы можете щелкнуть панель, а затем закрыть ее.

ПОВЕРХНОСТЬ: Если вы приобрели панель доступа к поверхности, нанесите клей и прижмите ее к передней поверхности потолка. Когда панель доступа к поверхностному потолку окажется на месте и клей полностью высохнет, защелкните дверцу и закройте ее.

ШАГ №7.

Последний шаг - подкрасить область вокруг съемной панели и исправить любые царапины или трещины на потолке.

УСТАНОВКА ЗАВЕРШЕНА!

Панель доступа к потолку важна и удобна для использования дополнительного пространства на потолке для хранения вещей, особенно если вы хотите иметь легкий доступ к сантехнике, HVAC и электрическим компонентам для обслуживания или осмотра.

Не знаете с чего начать? Получите предложение от Best Access Doors сегодня!

Как установить панель доступа в гипсокартон

Если вам необходимо зайти за стену и получить доступ к трубе или проводке, съемная панель - лучший способ сделать это, не нарушая целостность стены.Установить смотровую панель в гипсокартон с помощью подходящих инструментов довольно просто. Учитывая, что вы знаете расположение проводки или трубы, к которой вам нужен доступ, работа заключается в том, чтобы разрезать гипсокартон, расчистить пространство и прикрепить небольшую дверь.

Шаг 1. Найдите приспособление

Проверьте панели доступа для гипсокартона на Amazon.

Что бы ни потребовалось получить доступ, убедитесь, что вы точно знаете, где это находится. В идеале, прежде чем повесить гипсокартон, вы должны точно измерить местоположение приспособления, будь то клапан, узел проводки или съемная заглушка трубы.Таким образом, при резке гипсокартона вы будете точно знать, где установить съемную панель. В противном случае процесс будет несколько слепым. Если вы прорезали гипсокартон, но допустили ошибку, вам придется его залатать. В принципе, лучше всего, если вы знаете точное местоположение того, к чему вам нужно получить доступ.

Шаг 2: Вырежьте небольшое отверстие в гипсокартоне

Проверьте свои размеры, вырезав небольшое отверстие в гипсокартоне прямо в том месте, где должно быть приспособление. Используйте пилу для гипсокартона.Это стартовое отверстие позволит вам узнать, где следует установить съемную панель.

Шаг 3. Проследите раму съемной панели

Удерживайте раму съемной панели вплотную к стене. Убедитесь, что он ровный, и проведите по внутреннему краю. Небольшое отверстие, которое вы вырезали первым, должно находиться внутри выделенной рамки.

Шаг 4: Вырежьте только вокруг отслеживаемой области

Еще раз возьмите пилу для гипсокартона и вырежьте сразу за пределами начерченной области. Кромка рамы съемной панели требует, чтобы отверстие было немного больше со всех четырех сторон, чтобы она могла войти внутрь.Дополнительный размер не должен превышать ¼ дюйма со всех сторон.

Шаг 5: Установите раму

Проверьте раму, чтобы убедиться, что она плотно входит в вырезанное отверстие. Если он слишком плотный, возьмите пилу для гипсокартона и пропилите края разреза, чтобы сделать отверстие больше. Однако будьте осторожны, чтобы не сделать отверстие слишком большим.

Шаг 6: Приклейте каркас к гипсокартону

Заполните пистолет для уплотнения клеем и отрежьте кончик трубки.Нанесите полоску клея на нижнюю поверхность рамы на той стороне, которая прилегает к гипсокартону заподлицо. С нанесенным клеем вставьте раму в проем и прижмите ее к гипсокартону. Убедитесь, что все стороны каркаса одинаково контактируют с гипсокартоном.

Шаг 7: Лента для фиксации рамы на месте

Наклейте несколько кусочков малярной ленты на раму, которая в данный момент приклеивается к гипсокартону. Защелкивающаяся крышка панели или дверцы может быть прикреплена на следующий день после полного высыхания клея.

После приклеивания к гипсокартону панель доступа станет удобным средством доступа к задней стороне стены в определенной точке. Покрасьте панель доступа вместе с гипсокартоном, но не забывайте закрывать дверь или панель краской.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как установить дверцу доступа

В отличие от традиционных дверей, люки не предназначены для повседневного использования и не дают людям доступ в комнаты или здания.Фактически, входные двери имеют больше общего со стеновыми панелями, чем обычные двери, поэтому некоторые подрядчики и строительные компании вместо этого рабочие используют термин «панели доступа».

Что такое входная дверь?

Технически дверца доступа - это панель, которая позволяет вам получить доступ к приборам, каналам, клапанам, распределительным щитам, трубам, проводам, сейфам и всему остальному, что установлено. или расположен за стеной, потолком или полом.

Поскольку вам не нужно посещать эти пространства ежедневно, дверцы доступа обычно не имеют выступающих ручек, ручек или рамок (хотя некоторые из них совместимы с дополнительными ручками с накаткой).Вместо этого у них есть углубленная замочная скважина или место для запирающего механизма, который активирует освобождение защелки. Это сохраняет ваши входные двери расположены заподлицо с остальными поверхностями, на которых они установлены, что обеспечивает безупречный интерьер и бесперебойную проходимость.

Дверцы доступа часто защищают чувствительные предметы, такие как ценные вещи, требующие дополнительной защиты, или электрическое оборудование, горячее на ощупь. Так как из них они доступны с различными материалами, отделками, защелками, пружинами и уровнями изоляции.Важно убедиться, что каждый доступ дверь, которую вы устанавливаете, обеспечивает достаточную защиту и учитывает определенные риски безопасности и конфиденциальности, связанные с предметами или пространствами, которые она скрывает.

Выбор подходящей дверцы доступа

Строите ли вы передвижной дом или большой склад, важной частью безопасности конструкции являются качество и особенности его входные двери. Убедитесь, что вы устанавливаете подходящие дверцы доступа для вашего строительного проекта, уделяя пристальное внимание следующим трем Особенности.

Материал

Если дверца доступа будет установлена ​​на открытом воздухе, на хорошо видном месте или рядом с нагревательным элементом с риском возгорания, особенно важно выбрать материал, который выдержит экстремальные условия, но при этом не будет раздражать глаза или не опасен. Доступные двери доступны в нескольких различных вариантах. материалы, каждый из которых подходит для определенного набора приложений.

  • Дверцы доступа из нержавеющей стали обеспечивают максимальную защиту сейфов и дорогостоящего оборудования, а также они привлекательны и достаточно долговечны для помещений с хорошая видимость.Если дверца доступа будет установлена ​​на открытом воздухе, нержавеющая сталь выдержит экстремальные температуры и не подвергнется коррозии, если она будет открыта. к соляным брызгам (например, морскому бризу или остаткам соленых заснеженных дорог). Поскольку это не тепловой или электрический проводник, это также самый безопасный вариант для люков возле систем отопления, вентиляции и кондиционирования воздуха, генераторов, электропроводки и всего остального с высокими температурами или электрическими токами.
  • Оцинкованная сталь также устойчива к царапинам, атмосферным воздействиям и коррозии.Однако эти свойства не вечны. В отличие от нержавеющей стали, который содержит прочный хром и никель, оцинкованная сталь погружается в цинк для создания тонкого защитного покрытия. Это покрытие изнашивается со временем, но вы можете предотвратить это, выбрав отделку из нержавеющей стали.
  • Алюминиевые дверцы люков, как правило, наименее дорогие, самые легкие и самые простые в установке. Некоторые включают инкрустированный гипсокартон, устойчивый к влага, которая предотвращает образование плесени или грибка в помещениях с сантехникой или на открытых площадках, подверженных воздействию атмосферных осадков.Если сталь Нет необходимости, алюминиевые двери идеальны, потому что они требуют меньше времени, денег и труда для установки и обслуживания.

Размер

Конечно, ваша дверца доступа должна быть достаточно большой, чтобы обеспечить доступ ко всем частям, поверхностям и пространствам, которые необходимо обслуживать.

Для коробок с предохранителями, сейфов, двигателей и других небольших устройств достаточно дверцы для ручного доступа. Они имеют размер от 6 дюймов на 6 дюймов до 12 дюймов на 12 дюймов и имеют прямоугольную форму. варианты включают 12 "x24" и 12 "x18".

Доступные двери для людей варьируются от 18 дюймов x 18 дюймов до 36 дюймов x 36 дюймов, но часто требуются петли, которые частично скрыты.

Функция

Входные двери могут быть встроены в вашу лепную или гипсокартонную конструкцию либо заподлицо с потолочной плиткой или половицей. Они всегда функционируют как доступ точек, но поскольку они открывают и защищают множество различных пространств, каждая конкретная дверь должна иметь особенности, которые не будут мешать или создавать дополнительные риски или расходы.

Некоторые дверцы доступа имеют вентиляционные планки, которые позволяют воздуху циркулировать, регулируя температуру в помещении и предотвращая опасное накопление тепла или влажности.Другие герметизируют и изолируют, предотвращая попадание наружных сквозняков в внутренние помещения. Функциональность вашей дверцы доступа также зависит от ее петель, пружины, защелка и запорный механизм.

Опции двери общего доступа

Существует много разных типов дверок для разных целей, но наиболее распространенными являются следующие три типа:

  • Противопожарные люки препятствуют прохождению через них сильного тепла, а некоторые выдерживают пламя и дым в течение определенного времени.

  • Дверцы доступа из гипсокартона устанавливаются в гипсокартон, чтобы обеспечить доступ к любым проводам, изоляции, трубам, или воздуховоды, которые расположены внутри самой стены.

Доступные двери безопасности варьируются от средней степени защиты до сверхмощных установок с максимальной степенью защиты. В больницах и тюрьмах они обеспечивают дополнительный уровень защиты жизненно важного оборудования. В домах и офисных зданиях они часто приводят к сейфам.

Как установить дверцу доступа

Чтобы получить всю защиту и удобство, которые должна обеспечивать ваша дверца доступа, процесс установки должен быть точным и тщательным.Узнайте, как и где установить следующие типы дверей, и убедитесь, что у вас есть все необходимые инструменты и защитное оборудование, прежде чем начать.

Некоторые входные двери требуют более обширного процесса измерения, другие требуют особых противопожарных модификаций для соответствия строительным нормам и правилам, и большинство из них имеют рамы. и защелки, требующие предварительной подготовки.

Противопожарные и охранные входные двери

Рейтинг пожарной безопасности каждой конкретной двери покажет вам максимальную температуру, которую она выдержит, сколько минут или часов она продержится во время пожара, будет ли он блокировать дым или дым, и как его следует установить, чтобы обеспечить максимальную защиту.

Чтобы ваша конструкция оставалась максимально безопасной, важно уделять пристальное внимание этому рейтингу и тщательно проверять каждый материал, который вы использовать. Эти двери часто зависят от огнестойкого остекления и изоляции из минеральной ваты для защиты от огня и тепла, поэтому убедитесь, что они установлены правильно. тоже.

Инструменты и материалы
  • Информация о степени пожарной безопасности
  • Строительные нормы и правила
  • Соответствующая изоляция
  • Очки защитные
  • Пила
  • Карандаш
  • Рулетка
  • Дверь, рама и инструкция
Ступени
  1. Убедитесь, что вы понимаете требования пожарной безопасности к двери и ее поверхности.Некоторые могут быть установлены только в стенах, а другие требуют определенных виды утеплителя.
  2. Если вы устанавливаете сейф вместе с дверью, перед началом убедитесь, что он закреплен на месте. Если вам нужен доступ к блоку предохранителей, измерьте расстояние от пола и стены по обе стороны от него, чтобы вы знали, где он находится за стеной.
  3. Прижмите дверную коробку к стене и отметьте периметр карандашом.
  4. Выпиливайте его постепенно, проверяя после каждого разреза, чтобы убедиться, что он не слишком большой.
  5. Соблюдайте все нормы пожарной безопасности для правильной установки рамы (с помощью шурупов или огнестойкого клея). У каждой двери свои особенности установки.
  6. Установите стальные анкеры, чтобы удерживать раму на месте, и при необходимости добавьте ватную изоляцию.
  7. Смонтируйте дверь внутри рамы.
  8. Добавьте необходимую защитную глазурь.
Советы и задачи
  • Поскольку дверцы безопасного доступа защищают конфиденциальные, ценные или опасные предметы, они должны соответствовать двум наборам стандартов: требованиям пожарной безопасности, и ваши собственные требования к безопасности.
  • Установите огнестойкие двери с повышенной степенью защиты с помощью негорючих шурупов с защитой от взлома и закрепите их внутри стены с помощью тяжелой стали.
  • Дополнительные функции включают в себя замки с кодовым ключом и замки, для которых требуется более одного ключа, но они уже должны быть на месте внутри самой дверной панели. Убедитесь, что они также соответствуют классу огнестойкости стены.

Двери из гипсокартона

Алюминия или оцинкованной стали часто бывает достаточно для панелей доступа к гипсокартону, и их сварные рамы устанавливаются непосредственно в стену, часто с вариант мозаичного гипсокартона.Этот процесс намного проще завершить на начальном этапе строительства, потому что вы уже знаете, где находится жизненно важное оборудование. расположен.

Инструменты и материалы
  • Пила для гипсокартона
  • Карандаш
  • Рулетка
  • Строительный клей
  • Винты
  • Шпильки
  • Сверло
  • Краска, грунтовка или защитная глазурь (при необходимости)
Препарат
  1. После установки сантехнических труб и электропроводки измерьте расстояние от пола до блока предохранителей, клапана или труб, которые вам понадобятся. для доступа.Затем измерьте расстояние до краев стены и потолка. Запишите это.
  2. Завершите установку гипсокартона.
Ступени
  1. Вырежьте небольшое отверстие прямо перед трубой или проволокой. Убедитесь, что вы правильно выбрали место.
  2. Поднесите дверную коробку к проему и с помощью карандаша заполните каждое из предварительно пробитых отверстий или очертите периметр.
  3. Используйте пилу, чтобы удалить гипсокартон между отверстиями, затем медленно увеличивайте размер, сравнивая его с рамой.
  4. Нанесите строительный клей на заднюю часть рамы или закрепите ее винтами.
  5. Следуйте инструкциям производителя по установке самой дверной панели.
Советы и задачи
  • Не забудьте уплотнить периметр рамы, чтобы предотвратить потерю энергии и накопление влаги. Поглотитель, изоляция и даже пена доски могут быть зажаты между ними, и если стена или дверь со временем немного расширятся или сузятся, эти уплотнения следует проверить еще раз и при необходимости заменил.
  • Начните с отверстия, которое немного меньше рамы.

Потолочные люки

В отличие от чердачных дверей, которые напоминают люки или традиционные двери, потолочные люки на самом деле представляют собой панели, которые вписываются в утопленные рамы или плитки внутри помещения. сам потолок. Ваш процесс установки будет зависеть от функции вашей потолочной дверцы доступа.

Если он дает доступ к воздуховодам в потолке, вам нужно обратить особое внимание на его влагостойкие материалы и убедиться, что вентиляционные отверстия чистые. и открыть.Если он ведет к кровельной системе или настилу, вам необходимо заранее подготовить проем, а затем внимательно осмотреть уплотнение и изоляцию.

Инструменты и материалы
  • Рулетка
  • Местные строительные нормы и правила
  • Подвески для балок
  • Карандаш
  • Очки защитные
  • Сверло
  • Винты
  • Пила
  • Лестница
  • Дверь доступа и все материалы, которые с ней прилагались
Препарат
  1. См. Местные строительные нормы и правила, которые должны определять точное расположение и требования к материалам для потолочных люков.Они также могут рассказать вам, как проем должен быть большим.
  2. Выберите место, отвечающее требованиям норм и обеспечивающее удобный доступ к потолочным светильникам. Он должен быть рядом с вашим кондиционером, динамиком системные провода, пожарные спринклеры и любой другой потолочный монтаж, требующий периодического обслуживания. Однако открытие никогда не должно прервать или повредить провода или опорную систему, которая поддерживает эти установки в рабочем состоянии.
  3. Убедитесь, что это место легко доступно с пола.Если у вас есть несколько вариантов расположения, выберите тот, который не находится непосредственно над пространством с высокой проходимостью.
  4. Найдите балки в потолке и измерьте расстояние между ними и краями отверстия, которое вы планируете вырезать для панели.
  5. Наденьте защитные очки.
Этапы установки
  1. Карандашом и плоской поверхностью отметьте периметр отверстия панели. Подбирайте размеры коробки, а не самой двери.
  2. Если вы не можете просто снять панель, распилите штукатурку потолка по нарисованным линиям.
  3. Установите раму на место и просверлите винты в каждом доступном отверстии.
  4. Если ваша дверь требует металлической планки, а не видимой рамы, в штукатурке все равно должно быть углубление. После закрепления планки в место, добавьте оставшуюся часть штукатурки, чтобы скрыть ее и удерживать на месте.
  5. Установите дверь, прикрутив петли на место, затем еще раз проверьте фиксатор и диапазон движения.
Советы и задачи

Если ваш потолок уже огнестойкий, вам необходимо убедиться, что винты и изоляция, которые вы используете, не нарушают стандарты, необходимые для поддержания его оригинальный рейтинг. Поскольку вы прорезаете отверстие в поверхности, которая должна оставаться неповрежденной, убедитесь, что между рамой и рамой нет зазоров. потолок и используйте негорючие саморезы.

Входные двери для безопасности и защиты

Если вы выберете подходящую дверцу для ваших нужд и правильно ее установите, она на долгие годы станет залогом безопасности и защиты вашего здания. приходить.Если у вас есть какие-либо вопросы о том, как установить дверцу доступа, специалисты Williams Brothers будут рады помочь.

Идеи базовой сантехнической панели доступа

Если у вас коммерческое здание, вы должны определить, в каких областях требуется панель доступа. Помимо того, где вам нужно их установить, вам также необходимо знать, какой тип панели доступа нужно установить. Существуют различные типы панелей доступа к сантехнике, поэтому важно знать, какой именно тип подходит для здания.Например, вам может потребоваться специальная панель доступа к сантехнике, которая имеет определенное назначение.

Читайте дальше, чтобы узнать больше об этих основных идеях сантехнических панелей доступа.


Примечание. Если вы ищете панель доступа к сантехнике для своего проекта, вот некоторые из панелей, которые рекомендуют установить профессиональные сантехники:

Лучший универсальный : Сантехническая панель доступа MaRoner для потолка из гипсокартона 12 x 12 | Проверить цену на Amazon

«Усиленная панель из ударопрочного пластика, устойчивого к ультрафиолетовому излучению, не подвержена коррозии и не выгорает.Можно красить под любой декор. Лучшее соотношение цены и качества в 2021 году ».

Best metal : Металлическая дверца доступа Acudor UF-5500 | Проверить цену на Amazon

«Высококачественная сталь, повышенная огнестойкость и простой монтаж. Да, и закругленные углы безопасности. Что еще тебе нужно?"

Best small : Маленькая пластиковая дверца Wallo 4 X 4 дюйма | Проверить цену на Amazon

Ударопрочный пластик ABS не подвержен коррозии.Идеальный способ создать самую маленькую зону обслуживания сантехники или электричества ».


Что такое панели доступа к сантехнике?

Первичная функция панели доступа к сантехнике - закрывать запорную арматуру и водопроводные трубы за поверхностями стен и потолка. Панели доступа к сантехнике состоят из съемной рамы и двери, что делает их очень простыми в использовании. Эти компоненты присутствуют как на внутренней, так и на внешней части здания. В любом случае защита компонентов сантехники важна, чтобы гарантировать отсутствие повреждений или проблем со строительными трубами.Обычно крышка представляет собой дверь, фанеру или панель, которыми может легко пользоваться любой желающий. Однако с появлением новых технологических новшеств сегодня существуют различные типы панелей доступа к сантехнике.

Различные виды панелей доступа к сантехнике

1. Пластиковая панель доступа

Большинство панелей доступа к сантехнике обычно изготавливаются из фанеры. Но для этого материал сделан из пластика. Вам нужно знать о пластиковых дверных панелях, потому что они довольно дороги по сравнению с деревянными дверными панелями.Это дорого из-за своей эффективности и высококачественных материалов, которые предотвращают выцветание или ржавчину.

2. Панель доступа из гипсокартона

Если у вас есть сантехнические системы в определенных областях, таких как чердаки и подвалы, панели доступа из гипсокартона идеально подходят для работы. Иногда стены и потолок состоят из гипсокартона, поэтому лучше всего установить пластиковые или металлические люки. Этот тип панели прост в установке - на самом деле подрядчики могут установить панель доступа из гипсокартона за 20 минут.Кроме того, он идеально подходит для скрытия проводов, кабелей и водяных клапанов.

3. Съемная панель 12 x 12

Когда дело доходит до универсальности, съемная панель 12 x 12 может этого добиться. Он также может быть идеальным в нескольких областях, таких как стены, потолки, системы безопасности и, что наиболее важно, сантехника. Вам не потребуется большой опыт для установки такой панели доступа из-за ее простой конструкции и конструкции.

4. Входные двери в сантехнику

Вы можете найти эту дверцу, обычно устанавливаемую в ванных комнатах, чтобы обеспечить быстрый и легкий доступ к водопроводным системам, когда требуется ремонт или техническое обслуживание.Никто не может определить, когда раковина или ванна сломаются, поэтому лучше подготовиться к худшему, и владельцы зданий могут сделать это, установив дверцы доступа к сантехнике.

5. Люк для доступа к сантехнике

Люки для доступа к сантехнике очень похожи на люк и отлично подходят для водопровода. Пожалуйста, не запутайтесь, потому что он по-прежнему имеет те же преимущества, что и панель, например, обеспечивает эффективную защиту от внешних элементов. Другие варианты люков для доступа к сантехнике имеют варианты с замком и защелкой.Эта функция очень важна, если вы хотите защитить люк от незаконного открытия.

6. Металлическая панель доступа

Вы не чувствуете фанерные или пластиковые панели доступа? Может быть, вам нужно что-то более крепкое, например, из металла? К счастью, можно купить металлическую панель доступа. Лучшая часть этой панели доступа - она ​​огнестойкая и обеспечивает средний уровень безопасности, чтобы предотвратить их открытие посторонними лицами.

7. Скрытая панель из гипсокартона

В некоторых случаях панели доступа могут не выглядеть хорошо при установке на гипсокартонных поверхностях.Вам не нужно беспокоиться из-за опции скрытой панели доступа из гипсокартона - Flush Inlay, которую вы можете установить. Иногда обслуживающий персонал скрывает это, используя утопленные двери или украшения.

8. Деревянная панель доступа

Вы всегда можете выбрать люк из фанеры для более традиционного метода сокрытия компонентов сантехники. Несмотря на то, что она не имеет таких сильных сторон, как пластиковая или металлическая панель доступа, это отличная панель для создания винтажного или деревенского стиля.В большинстве случаев установка подъездной двери происходит на начальных этапах строительства. Однако это не проблема, если делать это после строительства.

9. Панели доступа к малой сантехнике

В небольших помещениях можно использовать небольшую панель доступа к сантехнике. Эту смотровую панель также лучше всего устанавливать, когда за поверхностями есть небольшие сантехнические компоненты.

10. Жалюзийная дверца для доступа к сантехнике

Нужно добавить стиль для поверхностей стен и потолка? Именно это можно сделать при установке люков и панелей с жалюзи.Вы можете установить ее разными способами, что делает ее одной из самых универсальных дверных проемов.

11. Съемные деревянные панели доступа к стене

Эта панель практически идентична деревянной панели доступа. Единственная разница в том, что его можно полностью удалить, когда работают сантехники или обслуживающий персонал.

12. Камуфлированные деревянные панели

Хотите полностью скрыть элементы сантехники? Вы можете добиться этого с помощью замаскированных деревянных панелей. Они идентичны своей поверхности, и люди не скажут, что на стене есть панно.Вы можете использовать финишные гвозди или клей, чтобы панель оставалась неповрежденной.

13. Панель смыва

Панели доступа заподлицо имеют шарнирную петлю, которую можно снять или прикрепить к раме. Это также коррозионно-стойкая панель, не выгорающая и надежно удерживающая компоненты благодаря механизму блокировки.

Обязательно убедитесь, что вы устанавливаете правильный тип панели доступа к сантехнике. Когда вы получите правильный, в конечном итоге не будет никаких сожалений. Если вам сложно выбрать подходящую панель доступа к сантехнике, всегда есть такие эксперты, как Best Access Doors, которые помогут вам.

стандартных размеров | Решения для панели доступа

Стандартные размеры

Наши панели доступа BAUCO ® plus II стандартного размера от 6 дюймов x 6 дюймов (152,4 x 152,4 мм) до 24 дюймов x 36 дюймов (609,6 x 914,4 мм) доступны как для 5/8 дюйма (15,9 мм), так и Монтаж гипсокартона 1/2 дюйма (12,7 мм). Стандартно он поставляется со скрытой сенсорной защелкой с дополнительными запирающими / запирающими устройствами по желанию. Также доступен ряд съемных панелей нестандартного размера от 6 дюймов (152,4 мм) до примерно 100 дюймов (2540 мм), которые могут быть изготовлены с шагом 1/8 дюйма (3.2 мм). Предоставленные чертежи можно найти на странице загрузок BAUCO ® plus II.

Стандартные размеры для гипсокартона 5/8 дюйма (15,9 мм) или 1/2 дюйма (12,7 мм) - размеры указаны в дюймах, ширина x длина
Номер модели: 1/2 дюйма (12,7 мм) Модель №: 5/8 дюйма (15,9 мм) Размер дверцы доступа:
внутренние размеры
Вырезать отверстие в GWB: Минимальное грубое отверстие:
Размер двери + 2 1/2 дюйма (63.5 мм) Позволяет зазор 1/8 дюйма (3,2 мм) с обеих сторон
20-12-0606 20-58-0606 6 дюймов x 6 дюймов (152,4 x 152,4 мм) 6 3/8 "x 6 3/8" (161,9 x 161,9 мм) 8 1/2 "x 8 1/2" (215,9 x 215,9 мм)
20-12-0808 20-58-0808 8 дюймов x 8 дюймов (203,2 x 203,2 мм) 8 3/8 "x 8 3/8" (212,7 x 212,7 мм) 10 1/2 "x 10 1/2" (266.7 x 266,7 мм)
20-12-1010 20-58-1010 10 дюймов x 10 дюймов (254 x 254 мм) 10 3/8 "x 10 3/8" (263,5 x 263,5 мм) 317,5 x 317,5 мм (12 1/2 "x 12 1/2")
20-12-1212 20-58-1212 304,8 x 304,8 мм (12 дюймов x 12 дюймов) 314,3 x 314,3 мм (12 3/8 дюйма x 12 3/8 дюйма) 14 1/2 "x 14 1/2" (368,3 x 368,3 мм)
20-12-1414 20-58-1414 14 дюймов x 14 дюймов (355.6 x 355,6 мм) 365,1 x 365,1 мм (14 3/8 дюйма x 14 3/8 дюйма) 419,1 x 419,1 мм (16 1/2 "x 16 1/2")
20-12-1616 20-58-1616 406,4 x 406,4 мм (16 дюймов x 16 дюймов) 415,9 x 415,9 мм (16 3/8 дюйма x 16 3/8 дюйма) 469,9 x 469,9 мм (18 1/2 "x 18 1/2")
20-12-1818 20-58-1818 18 дюймов x 18 дюймов (457,2 x 457,2 мм) 18 3/8 дюйма x 18 3/8 дюйма (466.7 x 466,7 мм) 20 1/2 "x 20 1/2" (520,7 x 520,7 мм)
20-12-2020 20-58-2020 20 дюймов x 20 дюймов (508 x 508 мм) 20 3/8 "x 20 3/8" (517,5 x 517,5 мм) 571,5 x 571,5 мм (22 1/2 дюйма x 22 1/2 дюйма)
20-12-2424 20-58-2424 24 дюйма x 24 дюйма (609,6 x 609,6 мм) 24 3/8 дюйма x 24 3/8 дюйма (619,1 x 619,1 мм) 26 1/2 "x 26 1/2" (673.1 x 673,1 мм)
20-12-2436 20-58-2436 24 дюйма x 36 дюймов (609,6 x 914,4 мм) 24 3/8 дюйма x 36 3/8 дюйма (619,1 x 923,9 мм) 673,1 x 977,9 мм (26 1/2 "x 38 1/2")

Направляющая для обрамления

Для BAUCO ® plus II требуется проем с грубой рамкой на 2 1/2 дюйма (63,5 мм) больше, чем размер панели. Ваш существующий проем с грубой рамкой определит максимальный размер панели, которая подойдет, или вы обрамите проем для желаемый размер проема доступа.Подробные инструкции по установке доступны на странице руководства по установке.

Размер двери

Например, для дверного проема 12 дюймов x 12 дюймов (304,8 x 304,8 мм) потребуется проем с грубой рамкой 14 1/2 дюймов x 14 1/2 дюймов (368,3 x 368,3 мм).

Вырезать отверстие в гипсокартоне

Рама BAUCO ® plus II крепится к окружающему гипсокартону, а не к несущему каркасу. Вам потребуется кромка гипсокартона размером 1 1/4 дюйма (31,7 мм) со всех сторон для крепления внешней рамы съемной панели.Прорезанный проем в гипсокартоне будет иметь размер двери + 3/8 дюйма (9,5 мм).

Толщина гипсокартона

Дверная коробка утоплена для гипсокартона 1/2 дюйма (12,7 мм) или 5/8 дюйма (15,9 мм). Вам необходимо указать, из какой доски сделана ваша стена или потолок.

Ориентация на стену

Если ваша дверь будет в стене, нам нужно знать, каковы размеры по горизонтали (ширина) и вертикаль (высота). Двери BAUCO ® plus II имеют защелки в верхней части двери и шарнир со свободным поворотом внизу.

Чтобы подготовить ваше подробное предложение, нам необходимо знать

Размеры и количество
Установка на стене или потолке (горизонтальные и вертикальные измерения для стенных дверей)
Толщина гипсокартона (5/8 дюйма / 15,9 мм или 1/2 дюйма / 12,7 мм)
Адрес доставки

Как разместить заказ

Бесплатный звонок 1-877-592-0033 (250-592-0033)
Электронная почта Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Отправить быстрое ценовое предложение

Мы подготовим для вас подробное предложение с ценами, вариантами доставки и сроками изготовления.Как только вы утвердите свое ценовое предложение и предоставите нам информацию об оплате, мы введем ваши двери в производство и сообщим вам дату отгрузки вашего заказа.

Обычная панель доступа из гипсокартона или противопожарная панель доступа: как выбрать

Несоблюдение требований к конструкции здания и противопожарной защите может превратить простой люк в опасность

Хотя противопожарная защита часто кажется активным бизнесом - для тушения пожаров используются шланги, спринклеры и огнетушители, - пассивные меры, такие как хорошее проектирование здания, часто остаются незамеченными.Но когда дело доходит до чего-то столь же простого, как проделать дыру в стене, на кону стоит удивительная сумма.

В этой статье мы рассмотрим нормы пожарной безопасности и строительные нормы, регулирующие использование панелей доступа, чтобы помочь потребителям решить, когда безопасно и разумно устанавливать стандартные панели доступа из гипсокартона без номинальных характеристик, а когда необходимо выбрать противопожарную панель. вместо.

Если вы знаете все, что вам нужно знать о противопожарных панелях доступа и панелях доступа для гипсокартона, вы всегда можете Щелкните здесь, чтобы просмотреть нашу подборку панелей доступа общего назначения и панелей доступа для гипсокартона .

Панели доступа устраняют необходимость прорезать стены, потолки и полы при взаимодействии со скрытыми объектами

Панели доступа

не кажутся очень сложными, но, как и многие другие темы в области строительства и пожарной безопасности, в этих простых устройствах есть нечто большее, чем кажется на первый взгляд.

К наиболее распространенным типам люков относятся те, которые предназначены для установки в обычный гипсокартон. Эти панели, изготовленные из стали, прочного пластика или других материалов, позволяют установщикам скрывать неприглядные, но важные пространства.Они бывают самых разных размеров, одни достаточно велики для руки, а другие достаточно велики, чтобы в них мог войти человек.

Панели доступа упрощают осмотр, обслуживание и ремонт критически важных частей здания. Вместо того, чтобы прорезать гипсокартон или плитку, они облегчают доступ к сантехнике, трубам противопожарной защиты, электрическим компонентам или другим объектам в скрытых пространствах. В то время как большинство таких панелей скрывают проемы во внутренних стенах, панели могут служить для внутренних и наружных стен или потолков.И многие из них поставляются готовыми к покраске, что позволяет установщикам свести к минимуму любые неприглядные несоответствия между новой сборкой и окружающей структурой.

Панели доступа

предлагают удобство, особенно в коммерческих, промышленных и крупных жилых помещениях, где манометры, клапаны и трубы требуют контроля или регулярного обслуживания. Источник: Джастин Гейтвуд через SlideShare

Когда эти панели используются в зданиях с некоторой степенью противопожарной защиты, правила, регулирующие их использование, часто называют панель «дверью доступа» или даже «противопожарной дверью».«Большинство таких дверей имеют полный комплект - с дверью, петлями, рамой, замками и даже изоляционным или противопожарным материалом - оцениваются на предмет пожарной безопасности. В этой статье мы в основном придерживаемся более обычного термина« панель доступа », который отличает эти объекты от полноразмерных дверей для входа и выхода.

Стандарты Национальной ассоциации противопожарной защиты регулируют характеристики огнестойких панелей доступа

Чтобы выяснить, какие типы панелей подходят для данной области, подрядчики обращаются к стандартам Национальной ассоциации противопожарной защиты (NFPA).На языке NFPA приспособления, предназначенные для перекрытия проходов в стенах, включая панели доступа, противопожарные двери и другие устройства, относятся к категории оборудования, называемого «защитные приспособления для открывания , ». В стандарте NFPA 80 : Стандарт для противопожарных дверей и других средств защиты открывания люки в огнестойких стенах, потолках и узлах называются «дверцами доступа , ».

Из издания NFPA 2019 80

3.3.1 Дверца доступа. Дверной узел, предназначенный для установки в стены с классом огнестойкости или для установки в потолки из конструкций пола-потолка или крыши-потолка с классом огнестойкости, который используется для обеспечения доступа к шахтам, желобам, чердакам, пространствам над потолками или другие скрытые пространства.

NFPA 80 далее делит эти дверцы доступа на две категории: горизонтальные дверцы доступа , которые защищают проемы в сборках пол-потолок или потолок, и вертикальные дверцы доступа , которые защищают проемы в огнестойких стенах.

Одной из основных особенностей всех противопожарных панелей доступа является то, что они спроектированы и испытаны таким образом, чтобы выдерживать воздействие огня и тепла. Поскольку открытое отверстие в стене позволяет огню быстро перемещаться из одной зоны в другую, не говоря уже о выходе тепла и дыма, задержке срабатывания детектора дыма или срабатывания пожарного спринклера, такие двери должны быть самозакрывающимися и самозакрывающимися.

Независимые испытания и сертификация гарантируют, что их конструкция соответствует стандартам NFPA 80. В частности, сертифицированные UL панели доступа (описываемые как «противопожарные двери доступа») проходят испытания в соответствии с ANSI / UL 10B, когда они устанавливаются в стены, и в соответствии с ANSI / UL 263 при установке в потолках или других горизонтальных узлах.Это испытание делает гораздо более вероятным, что панель остановит прохождение огня - иногда на несколько часов, как показывает это видео испытания на огнестойкость UL 10B:

Тип конструкции здания и размещение определяют требуемую огнестойкость панели

В отличие от гипсокартона и панелей доступа общего назначения, огнестойкие панели предназначены для замедления распространения огня между секциями здания (или между соседними зданиями). Но разные типы конструкций обеспечивают разную степень огнестойкости.В свою очередь, эти степени противопожарной защиты определяют, как долго должна прослужить огнестойкая панель.

В издании NFPA 5000 : Строительные нормы и правила техники безопасности от 2018 года NFPA классифицирует здания по типам используемых в них строительных материалов. В кодексе перечислено пять типов конструкций, от наиболее огнестойких (Тип 1) до наименее устойчивых (Тип 5):

  • Тип 1 : огнестойкий (бетон и защищенная сталь)
  • Тип 2 : негорючие (усиленная кладка, наклонная плита и другие негорючие материалы)
  • Тип 3 : Обычные (негорючие стены с деревянной крышей)
  • Тип 4 : тяжелая древесина (старые здания с крупногабаритной древесиной)
  • Тип 5 : Деревянный каркас (стены и крыши из дерева или других горючих материалов)

Каждый из этих типов строительства типичен для определенных зданий.Многие многоэтажные дома и гаражи относятся к Типу I, в котором используются конструктивные элементы - полы, стены, потолки и т. Д. - с ограниченной горючестью или без нее. Новые здания, включая новые школы, обычно относятся к Типу 2. Строительство Типа 3, которое можно найти в складских районах некоторых старых городов, обычно использует кирпичные или блочные стены. А большинство современных домов - это здания типа 5 - самые легковоспламеняющиеся.

Кирпичные стены придают этому (обычному) зданию III типа дополнительную прочность и огнестойкость, но деревянные полы и потолки остаются уязвимыми для огня.Источник: Ксимена Лезерман через SlidePlayer

Эти классификации далее разбиваются на подтипы с использованием трехзначного кода. Простейшим примером может быть конструкция типа V, которую можно классифицировать как горючую (111) или незащищенную горючую (000). В строительной классификации NFPA 5000 каждая цифра обозначает степень огнестойкости конструктивного элемента в часах:

  • Первая цифра : рейтинг внешней несущей стены
  • Вторая цифра : рейтинг рамы (колонны, балки, фермы)
  • Третья цифра : рейтинг конструкции пола

Тип V (111) имеет внешние стены, колонны и полы, каждый из которых обеспечивает огнестойкость в течение одного часа.Это значительный контраст с конструкцией типа V (000) - самым слабым типом конструкции - для которого не требуется номинальная огнестойкость ни по одной из этих важных характеристик.

Стены, рамы, потолки и полы имеют установленный минимальный уровень огнестойкости

Зная типы и подтипы конструкций, можно понять, какие элементы конструкции предназначены, а какие не предназначены для защиты от огня. В таблице 7.2.1.1 NFPA 5000 предписывает рейтинг огнестойкости для элементов конструкции (стен, колонн и т. Д.) В соответствии с типом конструкции здания.

Понимание типов и подтипов конструкций помогает установщикам определить подходящий и вероятный рейтинг огнестойкости стен и других элементов - часть, которую необходимо знать при установке смотровой панели.

Из этой таблицы следует выделить несколько моментов: что очень важно, стены, не выдерживающие нагрузок на пол или крышу (не несущие стены), не имеют требуемого класса огнестойкости . Стоит отметить, что это не последнее слово по теме: в зависимости от назначения здания (школа, больница или магазин?) Дополнительные требования могут быть добавлены в других главах NFPA 5000.Незащищенная конструкция из деревянного каркаса (Тип V, 000) не имеет требований огнестойкости. То же самое и для Типа II (000) - категории, которая может использоваться в некоторых засыпанных дождеванием больничных зданиях двухэтажного или меньшего размера.

Но когда стены, пол и крыша имеют рейтинг огнестойкости, они создают защитные мембраны, называемые противопожарными преградами. Эти барьеры, которые предотвращают распространение огня от одной стороны барьера к другой, непрерывно проходят от внешней стены / потолка к внешней стене / потолку (или от противопожарного барьера к противопожарному барьеру), гарантируя, что предлагаемая ими противопожарная защита не скомпрометирован.

Из издания NFPA 5000 за 2018 год

8.7 Защита от открывания

8.7.1 Общие. Каждое отверстие в противопожарном преграде должно быть защищено, чтобы ограничить распространение огня с одной стороны противопожарного заграждения на другую.

Узнайте ожидаемую огнестойкость противопожарного барьера, прежде чем выбирать огнестойкие панели доступа

NFPA 101 : Кодекс безопасности жизнедеятельности содержит дополнительную информацию о противопожарных барьерах, поясняя, что они требуют перечисленных средств защиты открывания.Для большинства панелей требуются рейтинги противопожарной защиты, подробно описанные в разделе «Другие противопожарные преграды» в таблице 8.3.3.2.2 NFPA 101 (издание 2018 г.):

  • Стены, рассчитанные на 3 часа: Сборки панелей, рассчитанные на 3 часа
  • Стены, рассчитанные на 2 часа: Сборки панелей, рассчитанные на 1,5 часа
  • Стены на 1 час: Панели на 3/4 часа в сборе
  • Стены, рассчитанные на 1/2 часа: Панельные сборки, рассчитанные на 1/2 часа

Как правило, панели доступа с рейтингами огнестойкости, равными рейтингам огнестойкости окружающего их барьера, могут безопасно гарантировать, что весь барьер останется неповрежденным.И в большинстве случаев панели и другие средства защиты открывания могут обеспечить немного меньшую защиту самого барьера. Однако не все противопожарные преграды следуют приведенной выше схеме. В таблице 8.3.2.2 стандарта NFPA 101 приведен другой набор требуемых рейтингов для защитных отверстий, обслуживающих определенные виды барьеров, в том числе ограждающих:

  • Лифты лифтовые
  • Лифтовые холлы
  • Вертикальные валы
  • Замена панелей в существующих вертикальных шахтах
  • Выходы горизонтальные
  • Горизонтальные выходы обслуживаются мостами между зданиями
  • Выходные коридоры
  • Дымозащитные завесы
  • Дымовые перегородки

Собирая эту информацию воедино, становится ясно, что большинство типов конструкций имеют огнестойкие стены, потолки, полы и несущие конструкции, а панели доступа, установленные в этих стенах, должны обеспечивать от 1/3 до 3 часов противопожарной защиты.

Но в некоторых типах конструкций - и в ненесущих стенах в другой конструкции - можно использовать панели доступа из гипсокартона и другие противопожарные двери без номинала. Опять же, важно внимательно изучить материалы здания и огнестойкость строительных элементов, прежде чем делать выбор.

Некоторые панели из гипсокартона и другие панели доступа без номинала более универсальны, чем другие

Senju Sprinkler, крупнейший в Японии производитель компонентов для пожарных спринклерных систем, разработал универсальные панели доступа, подходящие для установки в гипсокартон, кладку, плитку и другие поверхности.Их двери, сделанные из оцинкованной стали или ударопрочного пластика ABS, устанавливаются на стенах или потолках, чтобы обеспечить огнестойкую маскировку водопровода, трубопроводов и других устройств, которые лучше не видеть.

С оцинкованной сталью и тремя защелками, открываемыми отверткой, смотровая панель Senju размером 14 x 24 дюйма предоставляет достаточно места для выполнения работ по техобслуживанию за гипсокартоном и другими поверхностями.

В

QRFS представлены в Интернете панели доступа общего назначения Senju, в том числе белая стальная панель размером 14 x 24 дюйма и окрашиваемая панель из АБС-пластика размером 14 x 14 дюймов с защелками для использования в не огнестойких приложениях.Для получения дополнительной информации и цен щелкните здесь, чтобы просмотреть нашу подборку панелей доступа общего назначения и панелей для гипсокартона.

Если вам нужно купить панели доступа с огнестойкостью для областей, где требуется более высокий уровень защиты, или у вас есть вопросы о размерах или технических характеристиках, позвоните нам по телефону (888) 361-6662 или напишите по электронной почте [электронная почта защищен].

Этот блог изначально был размещен на QRFS.com/blog. Если эта статья помогла вам понять, какие панели доступа вам нужны, узнайте у нас на Facebook.com / QuickResponseFireSupply или в Twitter @QuickResponseFS.

Материалы, представленные на сайтах «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.
