Устройство домкрата гидравлического 5 т шааз

Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.

Устройство гидравлического домкрата

Главными элементами в конструкции гидравлического домкрата являются:

  • металлический корпус;
  • гидравлический поршень;
  • рабочая жидкость.

Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

Выдвижной гидравлический цилиндр и

подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

Принцип работы

Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.

Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

Преимущества и недостатки

Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

Недостатки гидравлических домкратов:

  • Являются довольно медлительными.
  • Имеют большие размеры и массу.
  • Высокая цена.
  • Небольшой ход для одноплунжерных домкратов.

Бутылочные (вертикальные) домкраты

Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.

Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

  • демонтаж и монтаж в строительстве и машиностроении;
  • ремонт колес вагонов и автомобилей;
  • использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.

Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

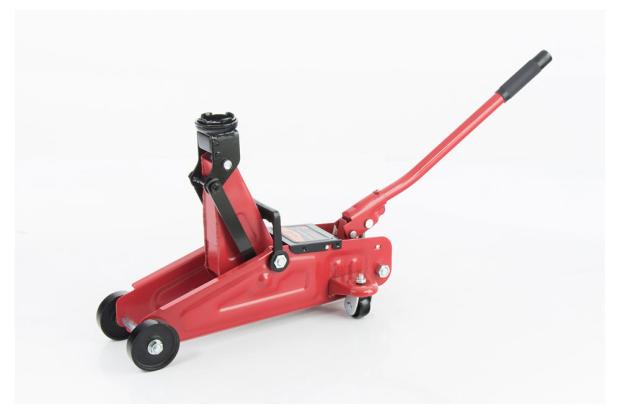

Подкатные домкраты

Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или

«подкатывается» под груз.

Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

Подкатные домкраты разделяются по назначению:

  • Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
  • Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
  • Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.

Ремонт гидравлического домкрата

Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

Протечка масла

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты

.

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

Попадание воздушных пузырей

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.

Применение домкрата

Собрать подкатной домкрат своими руками хотят многие автовладельцы. Это существенно упрощает процессы ремонта, профилактики автомобиля, избавляет от необходимости посещать СТО и тратить деньги на покупку заводских домкратов.

Сам по себе домкрат — это устройство, предназначенное для подъема груза на требуемую высоту. Такие агрегаты широко применяются в быту и промышленности, различаясь при этом габаритами и мощностью.

Устройство для подъема груза применяется для:

  • Фиксации;
  • Перемещения;
  • Поднятия тяжелых деталей;
  • В строительных сферах;
  • При разборке автомобиля, замене колес и пр.

При этом главная отличительная черта — это грузоподъемность. Некоторые модели предназначены для поднятия нескольких тонн, а другие — для сотен тонн веса.

Устройство гидродомкрата

Чтобы сделать расчет гидравлического домкрата для его покупки или самостоятельной сборки, рекомендуется узнать, какая схема, устройство и конструктивные особенности у данного приспособления.

Подъемное устройство состоит из трех основных компонентов:

  • Подвижного поршня;
  • Корпуса. Его изготавливают из высокопрочного металла, имеет форму цилиндра. Помимо функций корпуса, он играет роль емкости, где находится масло;
  • Жидкой среды. В роли нее выступает машинное масло;
  • Рычаги;
  • Клапаны;
  • Плунжеры.
  1. На рычаг подается усилие, а применение клапанов дает возможность увеличить его в десятки раз.
  2. Плунжер позволяет перемещать устройство поршня путем передачи рабочей жидкости, которой выступает масло, в емкость под плунжером.
  3. За счет клапана масло не перетекает обратно в корпус.
  4. Постепенно плунжер передает большее количество масла под поршень, что способствует его поднятию.
  5. Для опускания груза нужно, чтобы масло вернулась в устройство корпуса. Тут требуется приоткрыть клапан.

Подобный принцип работы актуален для всех гидравлических домкратов. Потому схема, чертежи, видео руководства по сборке и эксплуатации данных устройств примерно одинаковы.

Преимущества и недостатки

Если вы решите собрать устройство для подъема груза бутылочного типа, создавая тем самым гидравлический домкрат, либо хотите купить заводское оборудование, следует предварительно узнать про сильные и слабые стороны, которыми характеризуется устройство.

Начнем с преимуществ, к которым относят:

  • Высокие показатели мощности;
  • Простота эксплуатации;
  • Высокий КПД, достигающий 80 процентов;
  • Устройство работает при перемещении грузов весом до 200 тонн. Так что поднимает гидродомкрат приличную массу.

Но у такого типа домкрата есть свои недостатки. Их следует знать до начала работы на нем.

  1. Устройство не может поднять груз с небольшой высоты.
  2. Невозможность устанавливать уровень опускания деталей.
  3. Устройство такого типа требует пристального внимания, периодического сервисного обслуживания. Схема сервисного обслуживания предусматривает необходимость заливать масло, менять сальники, прокладки.
  4. Гидравлический домкрат можно транспортировать и хранить только при условии его вертикального расположения. В противном случае вытекает масло, его приходится заливать заново для нормальной работы. Заправить агрегат не сложно, но постоянно делать это никому не захочется.
  5. Принцип устройства не позволяет ему быстро выполнять функции подъема и опускания.
  6. Подъем осуществляется циклично.
  7. Устройство такого типа достаточно дорогое.
  8. Поломки для гидравлических домкратов не редкость, а в обслуживании они довольно дорогие.

Виды гидравлических домкратов

Брать заводской или собирать самодельный — решать вам. На рынке представлены гидравлические домкраты разного типа. Каждый из них имеет свои особенности, о которых следует знать предварительно до покупки устройства.

  1. Агрегат бутылочного типа. Сама распространенная и одновременно самая конструктивно простая вариация гидравлического домкрата. Подъемники бутылочного типа поднимают груз весом до 100 тонн, отличаются внушительной опорной площадью и компактным корпусом. Широко используются для работы на автосервисах. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Первые имеют простую конструкцию, используются в строительстве, ремонте ж/д вагонов, при изготовлении трубогибочных, труборезных агрегатов. Двухштоковый механизм может работать в вертикальном и горизонтальном положении.
  2. Подкатной. Подкатное устройство внешне напоминает тележку, перемещающуюся под поднимаемым грузом. Управление осуществляется ручным рычагом, регулировка выполняется масляными клапанами. Отлично показывает себя при одностороннем подъеме груза, актуально применять при замене колес на авто. Но для работы требуется ровная, жесткая поверхность. Бывает самодельный.
  3. Гибридный. Совмещает в себе бутылочный и подкатной гидродомкрат, широко используется на автосервисах. Управление осуществляется рычагами и ножными педалями.
  4. Ромбовый. Актуален для автосервиса. Его несущие конструкцию соединяются шарнирами и образуют ромб, что повлияло на название устройства. Компактные, сравнительно легкие, удобные для транспортировки.
  5. Зацепные. Используются там, где нужно с небольшой высоты поднять груз. Для его работы используется бутылочная схема. Может быть самодельный.

Собрать своими руками самодельный агрегат, либо купить гидравлический заводской домкрат бутылочного типа — ваше личное решение.

Ремонт и прокачка

Принцип работы понятен. Остается разобраться, как выполнить ремонт и прокачку устройства. Какое именно масло вы будете заливать при его замене или доливке, опирайтесь на заводские инструкции производителя.

К самым распространенным поломкам гидравлических домкратов можно отнести следующие:

  • Недостаток масла;
  • Избыток воздуха внутри;
  • Образование ржавчины, грязи;
  • Деформированный шток.

В этом случае потребуется провести ремонт и прокачать ваш гидравлический домкрат.

  1. По мере эксплуатации масло будет вытекать из гидравлического домкрата, что приводит к необходимости периодического добавления рабочей жидкости. Доливка выполняется ремкомплектом.
  2. Перед началом обслуживания подготовьте емкость, куда будет сливаться старое масло, подготовьте свежую жидкость для заливки.
  3. Гаечными ключами открутите крепления, извлеките клапан слива, поршень домкрата.
  4. Зачистите поршни, удалите грязь, ржавчину, проверьте их на предмет целостности.
  5. Снаружи внутри зачастите клапан стравливания. Наличие на нем дефектов говорит о необходимости замены.
  6. Осматривая клапан, не потеряйте шарик из металла. Если он не будет плотно прилегать, домкрат работать толком не сможет.
  7. Путем прокачки слейте старое масло. Для этого перемещайте рычаг вверх-вниз, пока все масло не перетечет в главный цилиндр.
  8. Зачистите все детали после слива, замените манжеты, прокладки.
  9. Желательно промыть керосином. Залейте его внутрь домкрата, прокачайте, предварительно сняв запорную иглу. Прокачкой удалите керосин, заполните емкость новым маслом.
  10. Если образовалась воздушная пробка в домкрате, снимите пробку масляного бака, откройте клапан и прокачайте несколько раз. Затем откройте сливной клапан и поставьте на место пробку.

Принцип прокачки, обслуживания не вызывает проблем, потому каждый пользователь может своими руками ремонтировать гидравлический домкрат.

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Гидравлический домкрат 5 тонн устройство ремонт

Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.

Главными элементами в конструкции гидравлического домкрата являются:

Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

Выдвижной гидравлический цилиндр и подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.

Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.

Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или

.

Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

Подкатные домкраты разделяются по назначению:

Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

  1. Молоток и долото.
  2. Плоскогубцы.
  3. Отвертки различным диаметром.
  4. Ножовка.
  5. Набор ключей и газовый ключ.

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Устройство гидравлического домкрата

При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.

Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.

Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:

  1. Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
  2. Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
  3. Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
  4. Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
  5. Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
  6. Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
  7. Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
  8. Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.

В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.

Ремонт гидравлического домкрата

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

  1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
  2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
  3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
  4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

  1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
  2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ремонт гидравлического домкрата – своими руками и без спешки!

Необходимые инструменты и материалы

Домкрат – один из важнейших инструментов в арсенале, он поможет везде: ремонт машины или техники, проведение разнообразных строительно-ремонтных работ. И если вдруг ваше устройство по каким-либо причинам вышло из строя, вам нужно узнать, как провести ремонт гидравлического домкрата своими руками!

Типы и виды домкратов: выбираем лучший

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

  • Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
  • Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
  • Есть еще и пневматический домкрат, который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
  • Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла. Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Ремонт гидравлического домкрата своими руками

Любой гидравлический домкрат работает от жидкости, а основными элементами домкрата являются корпус, поршень и масло. Если вы решили изучить, как самостоятельно осуществить ремонт, обязательно нужно знать, какие причины могут привести к поломкам. Прежде всего, конструкция устройства могла подвергнуться «нападению» коррозии, что приводит к ограничению при спуске механизма. Естественно, домкраты часто ломаются из-за слишком больших нагрузок, что приводит к сгибанию штоков.

Существуют и некоторые другие моменты, включая необходимость заменить масло. Однако любой ремонт проводится практически по одной схеме. И первое, что вам нужно знать – как разобрать устройство, после чего можно приступать к замене жидкости. Разборка инструмента осуществляется в следующем порядке:

  • Используя гаечные ключи, откручиваем крепежи;
  • Извлекаем клапан стравливания жидкости и поршень;
  • Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
  • Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
  • Проверяем и меняем старую резинку в случае необходимости;
  • Последний шаг – сборка инструмента в обратном порядке.

Естественно, после того, как вы соберете домкрат, его следует обязательно проверить на работоспособность! Если устройство начало работать – отлично, но не всегда с первого раза получается всё исправить. Возможно, вся проблема в масле?

Заправляем инструмент – как залить масло в домкрат?

Масло – движущая сила устройства, именно оно давит на поршень, устанавливая шток в нужное положение. За счет этого осуществляется возможность поднимать практически любой груз. Если масла в устройстве будет недостаточно, механизм работать не будет. Многие, кто впервые приступают к ремонту, пропускают этот момент, что в итоге приводит к проблемам с работой домкрата. Инструкция по замене масла:

Как залить масло в домкрат — пошаговая схема

Шаг 1: Промывка механизма

Для того, чтобы заправить домкрат маслом, необходимо вначале открутить пробку и слить старую жидкость. Следующий шаг – очистка механизма с помощью промывочной жидкости, которую можно приобрести в любом строительном магазине. К слову, промыть домкрат полностью достаточно сложно, особенно новичку, ведь вам придется заливать жидкость как минимум два-три раза, после чего проводится прокачка, жидкость добавляется еще раз и снова прокачивается. Слив старого масла проводится точно также – чтобы внутри механизма не осталось и капли старой жидкости.

Шаг 2: Заливка масла

Емкость нужно заполнить маслом до конца, то есть пока жидкость не достигнет требуемой отметки. Домкрат при этом устанавливаем на низком положении. Для опускания штока в нижнее положение, обязательно поворачиваем винт-кран, пока он не достигнет положения «слив». Закрутив пробку, проводим прокачку в течение пяти раз, после чего добавляем масло и закручиваем пробку еще раз. Масла в процессе очистки будет не хватать каждый раз, а потому проводить прокачку нужно до тех пор, пока «топливо» нашего домкрата не достигнет требуемого уровня, а на поверхности жидкости перестанут появляться пузырьки.

Советы по замене жидкости и эксплуатации устройства

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.

  • Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
  • Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
  • Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
  • Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
  • Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

О ремонте гидравлических домкратов

Время на чтение: 7 минут

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.

Внешний вид

Принцип действия

Внешне видно несколько деталей:

  • Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
  • Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
  • Рычаг.
  • Опорная точка.

Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:

  • Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
  • Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
  • Поршень — поднимается за счет поступления масла.
  • Плунжер — ограничивает высоту поднятия поршня.
Детали домкрата

Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.

Чем отличаются модели

Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.

Подкатной тип

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:

  • 2 колеса,
  • всасывающий и нагнетательный насос,
  • подъемная платформа,
  • рама вместо основания,
  • рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.
Подкатной тип

Бутылочный тип

Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.

Бутылочный тип

Есть и другие виды:

  • Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
  • Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
  • Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.

Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Что наблюдаетсяГде поломкаПочему сломалосьЧто делать
ОстановкаВ цилиндреНе хватает масла, возможно засорение фильтровРазобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимаетсяВ цилиндреНе хватает давления из-за отсутствия достаточного количества рабочей жидкостиДолить жидкость
Подъем очень медленный или, наоборот, рывкамиВ цилиндре, системе с рабочей жидкостьюВ домкрат попал воздух, который негативно влияет на работу поршняНеобходимо добавить жидкость и удалить через трубки воздух
Низкое давлениеКлапаныОслабли пружины

Клапаны отлегают от отсеков

Клапаны загрязнились

Замена клапана или пружины

Если возможно — ремонт или чистка

В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:

  • Клапаны плотно прилегают.
  • Достаточное количество рабочей жидкости в отделах.
  • В системе нет воздуха.

Ремонт своими руками

Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.

Поломка клапанов

Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.

Схема домкрата

Если клапаны деформированы, то необходимо их заменить на новые.

Утечка жидкости

Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.

Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.

Как убрать воздух или грязь

Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.

Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.

Разобранный домкрат

Как правильно залить масло

Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.

Качественная жидкость обеспечит долгую работу механизма:

  • Промышленные виды индустриального масла. Но не виды И30А, И40А, И50А — они слишком вязкие.
  • Тормозная жидкость — излишне гигроскопична, то есть поглощает водяной пар. А вода в конечном итоге приведет к коррозии и поломке.
  • Фирменные гидравлические жидкости — изготавливаются специально для тормозных и подъемных систем.
  • Вода — домкрат недолго, но поработает.

После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене.

Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость.

Как открутить пробку

После домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате.

После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить.

После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло.

Рекомендации по эксплуатации

После окончания использования домкрат необходимо освобождать от нагрузок. Хранить устройство надо в теплом и сухом месте. Из-за попадания лишней влаги механизм может заржаветь, а холод негативно скажется на качестве масла. Рекомендуется не работать с домкратом на сильном морозе.

Нагрузки на устройство не должны превышать те, на которые он рассчитан.

При постоянном использовании прокачка (замена масла) должна проводиться раз в 2-3 месяца. При редком использовании — раз в полгода.

Таким образом, в случае поломки гидравлического домкрата необходимо проверить 3 составляющие:

  • Качество и количество жидкости.
  • Наличие пузырьков воздуха в системе.
  • Загрязнение, неплотное прилегание клапанов.

В большинстве ситуаций для решения всех проблем с устройством достаточно провести чистку и заменить масло.

Описание устройства и ремонта гидравлического домкрата

Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.

Устройство и принцип действия аппарата

Гидравлический домкрат состоит из 3 составляющих:

В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

Бутылочные изделия

Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

Бутылочные аппараты бывают 2 типов:

  • Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
  • Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

Подкатной вид

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

  • Крупные габариты и большой вес изделия.
  • Наличие бетонированной или асфальтированной площадки.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Правила ремонта и подбор запчастей

Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

Последовательность работы следующая:

  • Необходимо слить масло. Для этого готовится специальная емкость.
  • Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
  • Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
  • Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
  • Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

Замена и правила заливки масла

Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

Правила эксплуатации домкрата на 5 и 12 тонн.

Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

Для этого нужно придерживаться следующих правил:

  1. Запрещается подъем груза, превышающий допустимый.
  2. Работа ведется плавно, без рывков.
  3. Установку можно вести только на ровную поверхность.
  4. Перед работой все подвижные соединения смазываются.
  5. Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
  6. Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Описание устройства и ремонта гидравлического домкрата

Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.

Устройство и принцип действия аппарата

Гидравлический домкрат состоит из 3 составляющих:

В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

Бутылочные изделия

Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

Бутылочные аппараты бывают 2 типов:

  • Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
  • Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

Подкатной вид

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

  • Крупные габариты и большой вес изделия.
  • Наличие бетонированной или асфальтированной площадки.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Правила ремонта и подбор запчастей

Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

Последовательность работы следующая:

  • Необходимо слить масло. Для этого готовится специальная емкость.
  • Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
  • Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
  • Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
  • Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

Замена и правила заливки масла

Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

Правила эксплуатации домкрата на 5 и 12 тонн.

Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

Для этого нужно придерживаться следующих правил:

  1. Запрещается подъем груза, превышающий допустимый.
  2. Работа ведется плавно, без рывков.
  3. Установку можно вести только на ровную поверхность.
  4. Перед работой все подвижные соединения смазываются.
  5. Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
  6. Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Домкрат гидравлический - конструкция, применение, классификация и виды, правила выбора

Гидравлические домкраты – это стационарные, переносные или передвижные устройства, предназначенные для вертикального перемещения опирающегося на них груза. Необходимое для подъёма усилие создаётся действием рабочей жидкости, в качестве которой, как правило, используются специальные марки масел. Жидкость оказывает равномерное давление по всей площади, обеспечивая высокое подъёмное усилие. Благодаря этому гидравлические домкраты являются наиболее грузоподъёмными из всех устройств и обладают многими эксплуатационными преимуществами.

Конструкция

Основными элементами конструкции являются плунжер и рабочий цилиндр. В малом поршне, посредством системы нагнетания формируется равномерное давление, которое передаётся в большой. Благодаря этому возрастает общее давление на плунжер и начинается его вертикальное движение. Таким образом, при приложении малого усилия возможно получение значительной подъёмной силы на большой площади штока.

В самом простом варианте гидравлический домкрат состоит из следующих компонентов:

  • Привод-поршень с гидравлическим маслом и системой нагнетания давления механического или электрического типа.
  • Гидравлическое распределительное устройство, направляет созданную силу в требуемом направлении.
  • Масляный фильтр. Производит очистку масла от загрязнения для обеспечения равномерности среды.
  • Система регулировки давления. Включает в себя клапан сброса для возврата плунжера в исходное положение.
  • Насос для нагнетания рабочей жидкости.

Грузоподъёмность домкрата может составлять от 1,5 до 1000 и более тонн, что является наилучшим показателем среди данного класса устройств.

Применение, преимущества и недостатки

Сфера применения гидравлических домкратов охватывает многие области деятельности – от бытового применения до строительства многотонных сооружений. В первую очередь это автосервис, где широкое применение получили ромбовые и подкатные домкраты. Широкое применение данный тип устройств получил при монтаже и ремонте промышленного оборудования, установке металлоконструкций. Используются грузоподъёмные домкраты и в строительстве, в частности при ремонте и реконструкции зданий. Если говорить в целом, то гидравлический домкрат применяется везде, где необходимо обеспечить подъём или перемещение тяжелого груза и его продолжительную фиксацию.

Основными преимуществами гидравлического домкрата являются:

  • высокая грузоподъёмность;
  • коэффициент полезного действия порядка 80%;
  • небольшое рабочее усилие;
  • плавный ход и точное позиционирование, не зависящее от шага витка винта;
  • высокая жесткость конструкции.

Основные недостатки – сравнительно большая высота штока, что затрудняет работу с грузами имеющими низкий клиренс, а также сложность обслуживания и ремонта.

Классификация устройств

Существуют различные типы гидравлических домкратов как универсальные, так и специализированные, предназначенные для выполнения узкого круга работ. Из наиболее часто используемых видов отметим следующие:

  • бутылочные – состоят из вертикального штока и системы нагнетания масла;
  • телескопические – в качестве штока используется поршень выдвижной конструкции, что позволяет увеличить максимальную высоту подъёма груза;
  • ромбовые – удобны для подъёма всего транспортного средства с четырьмя точками приложения усилий.
  • подкатные – домкрат на тележке с небольшой рабочей высотой, применяется преимущественно для ремонта автомобилей и оборудования;



  • двухштоковые – устройства со вторым поршнем и увеличенной максимальной грузоподъёмностью. Применяются в автомастерских, для гнутья металлоконструкций и в других целях.

Основные правила выбора

При выборе гидравлического домкрата необходимо определиться с его конструкцией в зависимости от назначения устройства. Следует учесть максимальную массу и площадь поднимаемого груза, возможно для решения задачи понадобится несколько устройств. Грузоподъёмность подбирается исходя из максимального веса груза с 10-15% запаса во избежание предельных нагрузок.

Также необходимо учесть следующие параметры:

  • высота подъёма груза;
  • рабочая высота домкрата – наименьшее расстояние от верха штока до основания;
  • состав гидравлического масла и его стойкость к высоким и низким температурам;
  • усилие, которое необходимо приложить на привод;
  • тип привода;
  • скорость сброса давления – влияет на возврат штока в нижнее положение. Наилучшие показатели у устройств с двухсторонними клапанами;
  • размеры и вес домкрата.

Все эти параметры есть в паспорте устройства и указаны в каталогах производителей. Многообразие имеющихся на современном рынке конструктивных решений позволяет свободно подобрать домкрат полностью соответствующий вашим техническим и эксплуатационным требованиям.

Домкрат гидравлический Инструкция по эксплуатации

Артикул

Артикул 75002 www.service-kluch.com Домкрат гидравлический Гидравлический бутылочный домкрат представляет собой устройство предназначенное для поднятия грузов. Гидравлические домкраты отличаются компактностью

Подробнее

ДОМКРАТ БУТЫЛОЧНЫЙ 3.

30

ДОМКРАТ БУТЫЛОЧНЫЙ 3.30 СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Основные технические характеристики... 4 Устройство изделия... 5 Подготовка к работе... 6 Порядок работы... 7 Рекомендации

Подробнее

TOOLSOROKIN СОДЕРЖАНИЕ

T O OLSO R OK IN СОДЕРЖАНИЕ Назначение изделия.................................... 2 Комплект поставки..................................... 3 Основные технические характеристики.................... 4 Устройство

Подробнее

ГИДРОЦИЛИНДР СО ВСТРОЕННЫМ НАСОСОМ 3.703

ГИДРОЦИЛИНДР СО ВСТРОЕННЫМ НАСОСОМ 3.703 СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Устройство изделия... 4 Основные технические характеристики... 6 Подготовка к работе... 7 Порядок работы...

Подробнее

ГИДРОЦИЛИНДР СО ВСТРОЕННЫМ НАСОСОМ

ГИДРОЦИЛИНДР СО ВСТРОЕННЫМ НАСОСОМ СОДЕРЖАНИЕ Назначение изделия. .. 2 Комплект поставки... 3 Основные технические характеристики... 4 Устройство изделия... 6 Подготовка к работе... 8 Порядок работы...

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ USER MANUAL ТЕЛЕСКОПИЧЕСКИЙ EXTENSIBLE HYDRAULIC BOTTLE JACK арт. 50741, 50743, 50747, 50749, 50751 ВНИМАНИЕ Прочитайте данное руководство перед эксплуатацией устройства и сохраните

Подробнее

Артикул

Артикул 7500 www.service-kluch.com Домкрат гидравлический подкатной Подкатной гидравлический домкрат устройство, предназначенное для поднятие грузов. Благодаря своей мобильности, компактности, удобства

Подробнее

Инструкция по эксплуатации

гидравлического подкатного домкрата XRD0335 / XRD0330 арт.: XRD0330 арт.: XRD0335 Версия 3 ОТВЕТСТВЕННОСТЬ ВЛАДЕЛЬЦА Перед эксплуатацией домкрата владелец и/или оператор должны изучить данные инструкции

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПОДКАТНОЙ ГИДРАВЛИЧЕСКИЙ ДОМКРАТ ГРУЗОПОДЪЕМНОСТЬЮ 5 (10) ТОНН (МОДЕЛИ СО СТАНДАРНЫМ И УДЛИНЕННЫМ РЫЧАГОМ ДОМКРАТА) Следует ознакомиться с данным руководством и соблюдать все

Подробнее

Инструкция по эксплуатации вер.

4 /

Инструкция по эксплуатации вер. 4 / 2018-08-08 ОТВЕТСТВЕННОСТЬ ВЛАДЕЛЬЦА Перед эксплуатацией домкрата владелец и/или оператор должны изучить данные инструкции по эксплуатации и следующие предупреждения.

Подробнее

КРАН АН ГИДРАВЛИЧЕСКИЙ

КРАН ГИДРАВЛИЧЕСКИЙ СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Основные технические характеристики... 4 Устройство изделия... 9 Подготовка к работе... 12 Порядок работы... 13 Требования

Подробнее

Для заметок 1. ОБЩИЕ УКАЗАНИЯ

11 Для заметок 2 Уважаемый покупатель! Вы приобрели домкрат гидравлический подкатной, изготовленный в КНР под контролем российских специалистов по заказу ООО «ЭНКОР-Инструмент- Воронеж». Перед вводом в

Подробнее

КРАН АН ГИДРАВЛИЧЕСКИЙ

КРАН ГИДРАВЛИЧЕСКИЙ СОДЕРЖАНИЕ Назначение изделия. .. 2 Комплект поставки... 3 Основные технические характеристики... 4 Устройство изделия... 9 Подготовка к работе... 12 Порядок работы... 13 Требования

Подробнее

Кран гидравлический передвижной серии T1000

Кран гидравлический передвижной серии T000 ПАСПОРТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ООО «БКС-Комплект» Кран гидравлический передвижной серии T000 ВНИМАНИЕ! Перед началом работы обязательно прочтите данное руководство.

Подробнее

ДОМКРАТ ПОДКАТНОЙ УНИВЕРСАЛЬНЫЙ 3.435

ДОМКРАТ ПОДКАТНОЙ УНИВЕРСАЛЬНЫЙ 3.435 СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Основные технические характеристики... 4 Устройство изделия... 5 Подготовка к работе... 8 Порядок работы...

Подробнее

ТРУБОГИБ ГИДРАВЛИЧЕСКИЙ 7.82 / 7.84

ТРУБОГИБ ГИДРАВЛИЧЕСКИЙ 7. 82 / 7.84 СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Основные технические характеристики... 4 Устройство изделия... 5 Подготовка к работе... 6 Порядок работы...

Подробнее

ДОМКРАТ ПНЕВМОГИДРАВЛИЧЕСКИЙ

ДОМКРАТ ПНЕВМОГИДРАВЛИЧЕСКИЙ СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Основные технические характеристики... 4 Подготовка к работе... 6 Порядок работы... 7 Рекомендации по уходу и обслуживанию...

Подробнее

ГИДРАВЛИЧЕСКИЙ КРАН ДЛЯ ПОДЪЕМА ДВИГАТЕЛЕЙ

ГИДРАВЛИЧЕСКИЙ КРАН ДЛЯ ПОДЪЕМА ДВИГАТЕЛЕЙ ИНСТРУКЦИИ ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ КРАНА ДЛЯ ПОДЪЕМА ДВИГАТЕЛЕЙ ВАЖНО ВНИМАТЕЛЬНО ОЗНАКОМИТЬСЯ С ДАННЫМ РУКОВОДСТВОМ ПО ЭКСПЛУАТАЦИИ. ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЙ

Подробнее

Инструкция по эксплуатации и спецификация

Инструкция по эксплуатации и спецификация ДОМКРАТ ПОДКАТНОЙ ГРУЗОПОДЪЕМНОСТЬЮ 3 ТОННЫ (Т83502) ПРЕДУПРЕЖДЕНИЕ ЭТОТ ДОМКРАТ ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ ПОДЪЕМА АВТОМОБИЛЯ. ПОСЛЕ ПОДЪЕМА СЛЕДУЕТ УСТАНОВИТЬ АВТОМОБИЛЬ

Подробнее

ДОМКРАТ пневмогидравлический

ДОМКРАТ пневмогидравлический модель: HZ 0.3.22 Руководство по применению Пожалуйста, перед применением прочитайте это руководство внимательно. ВАЖНО Пожалуйста, прочтите данную инструкцию по применению

Подробнее

ДОМКРАТ ПОДКАТНОЙ ГИДРАВЛИЧЕСКИЙ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДОМКРАТ ПОДКАТНОЙ ГИДРАВЛИЧЕСКИЙ Г/П: 3000 КГ. модель: SFJ3PRO ВНИМАНИЕ! Внимательно прочитайте инструкции и процедуры для обеспечения безопасной эксплуатации. Важная информация

Подробнее

ТЕЛЕЖКА ДЛЯ ТРАНСПОРТИРОВКИ КОЛЕС

ТЕЛЕЖКА ДЛЯ ТРАНСПОРТИРОВКИ КОЛЕС СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Основные технические характеристики... 4 Устройство изделия... 5 Подготовка к работе. .. 8 Порядок работы... 9

Подробнее

Домкрат гидравлический

ПАСПОРТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ООО «Промкомплект» НАЗНАЧЕНИЕ ДОМКРАТА Домкрат гидравлический автономный предназначен для подъема и перемещения груза при выполнении слесарносборочных, ремонтных и других

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ USER MANUAL КРАН ГИДРАВЛИЧЕСКИЙ, 2 Т HYDRAULIC LIFTING CRANE 567305 ВНИМАНИЕ Прочитайте данное руководство перед эксплуатацией устройства и сохраните его для дальнейшего использования.

Подробнее

ТРАВЕРСА. МОДЕЛЬ BL pneumatic

ТРАВЕРСА (Грузоподъемность: 2000 кг) МОДЕЛЬ BL pneumatic ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (Первое издание) Важно: На платформе подъемника, на котором используется траверса, должен быть установлен подходящий

Подробнее

ДОМКРАТ ПОДКАТНОЙ HOBBYLINE JACK 3.

525

ДОМКРАТ ПОДКАТНОЙ HOBBYLINE JACK 3.525 СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Устройство изделия... 4 Основные технические характеристики... 6 Подготовка к работе... 7 Порядок работы...

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ USER MANUAL ПРЕСС ГИДРАВЛИЧЕСКИЙ HYDRAULIC PRESS 523105 523205 ВНИМАНИЕ Прочитайте данное руководство перед эксплуатацией устройства и сохраните его для дальнейшего использования.

Подробнее

Руководство по эксплуатации

Руководство по эксплуатации Ручной гидравлический штабелер SFh2016AG, SFh2025AG, SFh2030AG Примечание: владелец и пользователь данного ручного гидравлического штабелера должны ознакомиться с данным руководством

Подробнее

НАЗНАЧЕНИЕ ИЗДЕЛИЯ ВАЖНО.

ТЕЛЕЖКА ГИДРАВЛИЧЕСКАЯ СОДЕРЖАНИЕ Назначение изделия. .................................. 2 Комплект поставки.................................... 3 Основные технические характеристики...................

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ USER MANUAL HYDRAULIC FLOOR JACK арт. 51020, 51028, 510335, 510345, 51035, 51040, 51045, 510575, 510605, 510625, 510675 ВНИМАНИЕ Прочитайте данное руководство перед эксплуатацией

Подробнее

НАЗНАЧЕНИЕ ИЗДЕЛИЯ ВАЖНО.

ДОМКРАТ ПОДКАТНОЙ СОДЕРЖАНИЕ Назначение изделия.................................. 2 Комплект поставки................................... 3 Основные технические характеристики.................. 4 Устройство

Подробнее

ПЕРЕНОСНОЕ ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ

ПЕРЕНОСНОЕ ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ ИНСТРУКЦИИ ВНИМАНИЕ! ДЛЯ ОБЕСПЕЧЕНИЯ НАДЕЖНОЙ И ЭФФЕКТИВНОЙ РАБОТЫ ОБОРУДОВАНИЯ ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННЫМИ ИНСТРУКЦИЯМИ РЕМОНТНЫЙ НАБОР ДЛЯ РАБОТ ПО КУЗОВУ

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

LM D-RUS РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Бочкокантователь LM D-3514 www. lemarus.ru LM D-RUS Руководство по эксплуатации на модель: LM D-3514 Lema Engineering Sp. z.o.o. www.lemarus.ru Общие сведения Общие

Подробнее

Инструкция по эксплуатации

тележки колесной гидравлической для перемещения автомобиля SD12680 ВЕРСИЯ 2 ТРАНСПОРТИРОВКА И РАСПАКОВКА ВНИМАНИЕ: операции по перемещению и расположению могут быть очень опасными в случае, если они выполняются

Подробнее

Паспорт и инструкция пользователя

Паспорт и инструкция пользователя на кран гидравлический SC500A, SC1000A, SC2000A EURO-LIFT.RU Внимание! Перед работой внимательно изучите данную инструкцию. Спецификация Наименование/Модель SC500A SC1000A

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ USER MANUAL

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ USER MANUAL ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ, 2 т HYDRAULIC FLOOR JACK, 2 T 51129, 51130 ВНИМАНИЕ Прочитайте данное руководство перед эксплуатацией изделия и сохраните его для

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ USER MANUAL ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ, 3 т HYDRAULIC TROLLEY JACK, 3 t 510105 ВНИМАНИЕ Прочитайте данное руководство перед эксплуатацией устройства и сохраните его для

Подробнее

ПАСПОРТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Модель ТН, грузоподъемность 1,5-10 тонн ПАСПОРТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ООО «Промкомплект» Перед использованием реечного домкрата внимательно прочтите данное руководство, содержащее важные правила

Подробнее

Инструкция по эксплуатации

Инструкция по эксплуатации на прессы напольные SD200824 (30 т) / SD200825 (50 т) 50 т 30 т Арт. : SD200824 Арт.: SD200825 Инструкция по эксплуатации ПЕРЕД НАЧАЛОМ РАБОТЫ НЕОБХОДИМО ВНИМАТЕЛЬНО ОЗНАКОМИТСЯ

Подробнее

ПЛАТФОРМЕННЫЙ МОТОПОДЪЁМНИК 16.3 / 16.5 / 16.7

ПЛАТФОРМЕННЫЙ МОТОПОДЪЁМНИК 16.3 / 16.5 / 16.7 СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Основные технические характеристики... 4 Порядок работы... 6 Рекомендации по ремонту и обслуживанию...............

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ВОДЯНЫЕ МОТОПОМПЫ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ МОДЕЛИ TP 36EX TP 63 EX ПРЕДИСЛОВИЕ Поздравляем с приобретением водяной мотопомпы Caiman! Данное руководство по эксплуатации дает основную

Подробнее

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки. .. 3 Основные технические характеристики... 6 Устройство изделия... 8 Подготовка к работе... 10 Порядок работы... 11 Рекомендации

Подробнее

Íàñîñ ãèäðàâëè åñêèé

Íàñîñ ãèäðàâëè åñêèé 751-00500 Насос гидравлический 751-00500 Благодарим Вас за выбор гидравлического оборудования торговой марки МАСТАК. Назначение изделия Гидравлический насос 500 мл с ручным приводом

Подробнее

ПНЕВМОГИДРАВЛИЧЕСКИЙ НАСОС 3.700

ПНЕВМОГИДРАВЛИЧЕСКИЙ НАСОС 3.700 СОДЕРЖАНИЕ Назначение изделия... 2 Комплект поставки... 3 Основные технические характеристики... 4 Устройство изделия... 5 Подготовка и порядок работы... 9 Рекомендации

Подробнее

Инструкция по эксплуатации вер. 3 /

Инструкция по эксплуатации вер. 3 / 2018-12-28 C103211 C10601B C10601D ВАЖНО ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННЫЕ ИНСТРУКЦИИ. УДЕЛИТЕ ОСОБОЕ ВНИМАНИЕ ИНСТРУКЦИЯМ ПО БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯМ.

Подробнее

Руководство по эксплуатации

Руководство по эксплуатации Ручной гидравлический штабелер с платформой PS0485, PS0412, PS0415 Примечание: владелец и пользователь данного ручного гидравлического штабелера должны ознакомиться с данным

Подробнее

БОЧКООПРОКИДЫВАТЕЛЬ YTC 3 (NBF 35)

Руководство по эксплуатации БОЧКООПРОКИДЫВАТЕЛЬ YTC 3 (NBF 35) Производитель и дистрибьютер данного оборудования не несет ответственности в случае повреждения или несчастного случая, произошедших по причине

Подробнее

Руководство по эксплуатации

ПРЕДУПРЕЖДЕНИЕ Не использовать электрооборудование без изучения данного Руководства по эксплуатации. ПРИМЕЧАНИЕ Сохраните данное Руководство для обращения в будущем. Руководство по эксплуатации Подъемный

Подробнее

ПРЕСС ГИДРАВЛИЧЕСКИЙ BRPS-40FP 40-тонный

РУКОВОДСТВО ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ХРАНИТЕ ДАННОЕ РУКОВОДСТВО РЯДОМ С ОБОРУДОВАНИЕМ. УБЕДИТЕСЬ, ЧТО ВСЕ ПОЛЬЗОВАТЕЛИ ОЗНАКОМИЛИСЬ С НИМ. ДЛЯ ОБЕСПЕЧЕНИЯ ПРОДОЛЖИТЕЛЬНОГО СРОКА СЛУЖБЫ

Подробнее

Гидравлический домкрат, винтовые домкраты - Афалина ГК

Домкрат гидравлический бутылочный, домкрат винтовой представляют собой устройство с ручным приводом, предназначенное для поднятия грузов.

Домкраты гидравлические

код товара грузоподъемность, т высота подхвата, мм ход штока, мм длина винтовой головки, мм площадь опоры, мм масса, кг габариты в упаковке, мм
1052 2,0 194 118 60 88х92 3,3 105х100х190
1053 3,0 216 120 70 92х100 4 115х105х205
1055 5,0 216 127 70 96х100 4,5 120х110х220
1058 8,0 220 140 80 103х118 6,4 130х115х240
10510 10,0 230 150 80 110х123 6,6 135х120х235
10512 12,0 235 154 60 116х134 7,8 145х125х250
10515 15,0 235 150 60 133х136 8,6 150х150х250
10520 20,0 235 145 60 144х150 11,7 160х150х255
10525 25,0 255 150   140х175 18 195х180х270
10530 30,0 285 150   155х190 19,5 210х185х270
10550 50,0 330 180   176х218 27 260х185х270
105100 100,0 330 180   240х201 78 300х220х270
  100,0 325 480   190х190 65 370х190х325
Насосная станция к домкрату 100 тонн НСР-400, раб. давление 400 кгс/см2  50 420х250х509
  200,0 290 450   335х335 110 360х335х290
Насосная станция к домкрату 200 тонн НСР-400, раб. давление 400 кгс/см2  50 420х250х509

Так же поставляем винтовые, путевые домкраты и другие.

Домкрат для автомобиля

Данная модель домкрата предназначена для подъема мотоциклов, автомобилей и другой техники. Можно использовать домкрат для автомобиля как обычный домкрат, так как полный подъем осуществляется всего за девять ходов ручки. Механизм управления спуском разработан для профессионального использования и позволяет избежать резких падений. Настраиваемая подъемная платформа и расширенная база домкрата обеспечивают надежную фиксацию транспортного средства. Рама домкрата для автомобиля выполнена из стального профиля высокого качества.

Домкрат автомобильный

Благодаря своей форме домкрат автомобильный имеет отличную устойчивость и позволяет поднимать груз на большую высоту. Длина автомобильного домкрата даёт возможность вывешивать заднюю часть автомобиля целиком.

Домкрат гидравлический

Домкрат гидравлический - это стационарный, переносной или передвижной грузоподъемный механизм для подъема и фиксации на заданной высоте тяжелых предметов. Домкрат гидравлический может использоваться как самостоятельное устройство при выполнении ремонтных или строительных работ, так и в составе более сложных механизмов (кранов, подъемников, прессов и т. д.). Грузоподъемность некоторых гидравлических домкратов достигает сотен тонн, высота подъема варьируется от нескольких сантиметров до нескольких метров.

Домкрат винтовой

Домкрат винтовой - это устройство с ручным приводом, предназначенное для поднятия грузов. Винтовой домкрат мобилен, компактен и удобен в эксплуатации. Благодаря своей конструкции домкрат винтовой подходит для любых типов автомобилей. Упакован в картонную коробку для удобного хранения и транспортировки.

Домкрат бутылочный

Домкрат бутылочный представляет собой устройство с ручным приводом, предназначенное для поднятия грузов. Бутылочный домкрат обеспечивает плавный подъём, точную фиксацию груза на заданной высоте при небольшом рабочем усилии. Домкрат бутылочный отличается компактностью конструкции, простотой обслуживания и надежностью эксплуатации.

Домкрат грузовой

Грузовой гидравлический домкрат предназначен для подъема и перемещения груза при проведении монтажных и ремонтных работ. Домкрат гидравлический грузовой может использоваться как самостоятельное устройство при выполнении ремонтных или строительных работ, так и в составе более сложных механизмов. Домкрат гидравлический грузовой обладает повышенной грузоподъемностью и сроком службы при минимальных размерах и весе.

Другая информация из этого раздела:

Гидравлического домкрата схема


Устройство гидравлического домкрата: схемы и правила эксплуатации


Существует множество способов поднятия тяжелых и габаритных грузов, но наиболее доступным и простым среди всего многообразия вспомогательных приспособлений, является домкрат. Относительно компактное, удобное устройство, способно с легкостью оторвать от земли тяжелые предметы, а при необходимости и специальной установке, оказать мощное давление на небольшую площадь. В зависимости от классификации, данные приборы делятся на механические, пневматические и гидравлические, о которых и пойдет речь далее. Мы рассмотрим разновидности гидравлических домкратов, их конструкцию, принцип работы и основные этапы эксплуатации.

Особенности конструкции

Группа гидравлического подъемного инструмента включает в себя внушительный список подвидов, с единой основой, но совершенно разными конструктивными особенностями. Если перечислять данные устройства по степени популярности (от большей к меньшей), список получается следующий:
  • Бутылочные. Просты в эксплуатации, компактны и широко используются во различных сферах: автосервисах, строительстве, железных дорогах и прочих промышленных отраслях.
  • Подкатные. Удобны, надежны и популярны среди автолюбителей.
  • Зацепные. Оптимальны для работы с автомобилями с маленьким клиренсом.
  • Ромбические. Напоминают обычные, механические, приборы, но с иной реализацией принципа подъема.
  • Телескопические. Похожи на бутылочные, но имеют конструктивные отличия в виде нескольких штоков.
  • С полым штоком. Используются в качестве элемента прессовочного оборудования, что не совсем стандартно, поскольку домкраты гидравлические предназначены, в основном, для поднятия тяжестей. Хотя применение для силового воздействия, вполне актуально в определенных работах.

Каждый подтип гидравлических домкратов, имеет свои конструктивные особенности и даже устройства одной категории, могут иметь некоторые различия. Единственным и неизменным элементом всех подобных приборов, является сам механизм подъема штока. Человеку с минимальными познаниями механики, не разбирающемуся в терминологии, устройство может показаться сложным, но на деле, принцип его достаточно прост. Чтобы понять, как устроен гидравлический домкрат, достаточно знать из каких деталей он состоит, и как они взаимодействуют между собой.
1.Рычаг. Выполняет главную роль в перекачивании жидкости внутри устройства, из одного резервуара в другой.
2.Плунжер. Перемещается вместе с рукояткой. При движении вверх, набирает жидкость из одного резервуара, а при опускании, толкает её в другой, создавая давление под штоком.
3. Поршень. Основа штока, плотно прилегающая к стенкам цилиндра. Поднимается за счет поступающей под него жидкости, влекущей повышение давления в резервуаре.
4.Шток. Ходит вместе с поршнем и является конечным элементом всей конструкции, упираемым в требуемый груз.
5, 6.Обратные клапаны. Позволяют жидкости двигаться только в одном направлении, из одного резервуара в другой, не вытекая обратно. К примеру, клапан 5, открывается, когда в отсеке с поршнем создается всасывание (вакуум), и закрывается, когда образуется давление. 6-й клапан действует наоборот, закрываясь при всасывании жидкости, и открываясь при подаче.
7.Перепускной клапан. Важный элемент конструкции, необходимый для нормализации давления, путем открытия заслонки между двумя резервуарами. Производит спуск штока, если на последний оказывается нагрузка.


Пожалуй, к самым элементарным гидравлическим домкратам, можно отнести бутылочный, поскольку он не использует каких-либо дополнительных элементов, поднимаемых штоком и упираемых в груз. Следом по простоте идет подкатной, где шток уже соединен с несущей площадкой. К самым своеобразным в плане реализации, можно отнести ромбические, поднимающие груз с помощью 4-х соединенных между собой рычагов.

Принцип работы гидравлического домкрата

Изучив основные компоненты подъемного механизма и получив представление об их взаимодействии, следует обрисовать общую суть работы инструмента в целом. Для начала скажем пару слов о жидкости - важнейшей составляющей, без которой устройство подкатного гидравлического домкрата, и аналогичных приборов, не представляется возможным. В качестве наполнителя, обеспечивающего мощную подъемную силу, используются типы масел с низкой вязкостью (гидравлических, веретенных, индустриальных). Поскольку корпус домкрата выполняется исключительно из металла, подверженного коррозии, заливать в него воду категорически запрещено.
Устройство работает по закону вытеснения. Под действием насоса, жидкость накачивается в герметичный резервуар с большим цилиндрическим пазом, к стенкам которого плотно прилегает подвижный шток (основа поршня). Когда масла в этом резервуаре становится слишком много, оно начинает давить на всю окружающую его поверхность. Металлический корпус и возвратный клапан, могут выдержать огромное давление, и единственным вариантом расширения пространства под поступающую жидкость остается выдвижение поршня наверх. Таким образом, производя постепенную накачку смеси, мы вытесняем ей поршень.
Поскольку масло не имеет свойства сжиматься, в отличии от газов, груз держится крепко, как если бы стоял на любой твердой поверхности. В целом, чтобы разобраться как работает домкрат гидравлического типа, не нужно быть семи пядей во лбу. Этот мощный инструмент, как и все гениальное, имеет в своей основе вполне понятную концепцию.


Схемы гидравлических домкратов

Наиболее подробный и в некоторым смысле наглядный план любого прибора заключается в его схеме. Это технологическое изображение в одной или нескольких плоскостях, максимально детально демонстрирует строение объекта в самых мельчайших деталях. Расположенный ниже чертеж гидравлического домкрата, представленный в нескольких вариациях, поможет вам дополнить свое понимание конструкции и действия подобного типа устройств.
Поскольку в семействе жидкостных подъемников существует не одна разновидность, затронем и прочие модели. Следующая схема подкатного гидравлического домкрата, демонстрирует основные конструктивные элементы, без указания конкретных размеров. Достаточно наглядно для понимания общей концепции инструмента.

Как пользоваться устройством

Изложенная выше информация, наглядно демонстрирует, что работа гидравлического домкрата представляет собой совокупность простых и немногочисленных процессов. Надежные компоненты, собранные в монолитном металлическом корпусе, обеспечивают высокий уровень безопасности и полный контроль над производимым усилием. Вопрос по функционированию, на этом, можно считать исчерпывающим и закрытым, однако, для полноты картины мы составили список конкретных пунктов по технике правильной эксплуатации данного инструмента.
В связи с незамысловатой конструкцией, нацеленной на широкий круг потребителей, разобраться как пользоваться бутылочным домкратом и ему подобными, не составляет большого труда. Для уверенного и эффективного использования приспособления, следует выполнить ряд несложных действий.
1. Разместить домкрат под поднимаемым грузом, чтобы его основание плотно прилегало к ровной поверхности, а точка упора была направлена на прочную часть объекта. При работе с авто, следует устанавливать домкрат под ребро жесткости и категорически запрещено упирать в бампер или пороги.
2. Выбрав оптимальное положение, можно приступать к подъему. Для этого берем рычаг, идущий в комплекте со всеми гидравлическими подъемниками, вставляем его в специальный паз и производим накачку простыми движениями (вверх-вниз). Если высоты подъема не хватает, под основание инструмента можно подложить ровную доску или другой прочный предмет с аналогичными габаритами.
3. По завершению работ, остается разобраться как опустить бутылочный домкрат. Это самый простой этап, идентичный для всех типов подобных устройств: ромбических, подкатных и т.д. Как было сказано выше, в описании конструкции, за спуск отвечает перепускной клапан. Его надо просто слегка повернуть, не более чем на 1 оборот. 2 резервуара объединятся и поршень выдавит жидкость из одного в другой, спустив шток в нормальное положение. Для поворота клапана обычно используется штатная рукоятка, на конце которой имеется специальный паз. Если таковой нет, можно выполнить эту операцию пассатижами.
Перед спуском домкрата, рекомендуется проверить шток на наличие грязи или воды, которые могут вызвать коррозию и негативно сказаться на надежности инструмента. При необходимости, протрите его сухой ветошью. Ухаживайте за инструментом, и он будет долго радовать вас верной службой. Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

instrumentoria.ru

Устройство гидравлического домкрата: принцип работы, схема механизма

Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием. Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности. Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Обратите внимание!

С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

  • бутылочный и подкатной;
  • зацепной;
  • ромбовидный;
  • гибридный.

У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

Бутылочный домкрат в действии

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.

Обратите внимание!

Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

На заметку!

Опытные специалисты утверждают, что домкраты бутылочного типа можно эксплуатировать не только с целью подъема автомобилей. Такие виды ремонтных работ, как гибка и запрессовка, также осуществляются с помощью данного устройства. Но чтобы решить подобную задачу, нужно предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для подбора подходящего давления рекомендуется пользоваться специальными манометрами.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

  • масло, которое заливают в цилиндр, является рабочей жидкостью;
  • рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
  • первоначальное усилие создается с помощью ручного, плунжерного насоса;
  • чтобы привести в движение плунжер, нужно переключить рычаг.

Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Важно!

Как только гидроцилиндр пришел в негодность, необходимо снять резервуар с рабочей жидкостью и отсоединить поршень.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.

kolesa.guru

Домкрат гидравлический бутылочный: ремонт, устройство, схема

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Домкрат бутылочный

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1.       Основной поршень

2.       Рычаг

3.       Шток

4.       Клапан всасывания

5.       Запорный клапан

6.       Резервуар хранения масла.

7.       Рабочая камера.





При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

  • Одноштоковый бутылочный, самый распространенный вид Рис 2.
  •  Двухштоковый бутылочный Рис 3.

Рис 2. Домкрат одноштоковый

Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

  • Ручной, приводится в действие давлением пользователя на рычаг
  • Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Почему не работает бутылочный домкрат?



Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает.  Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.



Ремонт и обслуживание.

Гидравлические бутылочные домкраты

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло.  Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.



Как залить масло, и прокачать домкрат?



Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

gidropnevm.ru

Домкрат гидравлический подкатной: ремонт, устройство, схема

Домкрат – это инструмент с помощью которого поднимают разные грузы на различную высоту. Принцип работы и устройство могут отличатся. Самым распространённым и используемым в авто сервисах и частных гаражах видом домкратов является, домкрат гидравлический подкатной, его устройство мы сейчас разберем.

Устройство и принцип работы

Схема подкатного домкрата

Устройство подкатного гидравлического домкрата представляет собой тележку на колесиках. Такой вид очень удобен в эксплуатации он обладает большой грузоподъемностью и плавностью подъема. Гидравлический привод лежит в основе принципа действия.

Для поднятия автомобиля на нужную высоту, подкатите домкрат под него, поставьте несущий упор, в точку кузова автомобиля предназначенную для подъема. На кузове автомобиля есть специальные места, в которые нужно упирать домкрат. Следующим шагом качаем рукоятку верх вниз, несущий упор должен начать подниматься, а вместе с ним и автомобиль.

Основным элементом конструкции являются гидравлические цилиндры, прокачивая рукоятку, в цилиндрах создается определенное давление, за счет чего и осуществляется поднятие. Главную работу, подъёма, выполняет плунжер и прямой клапан. Повернув ручку обратного клапана, произойдет понижение давления в системе, в результате чего произойдет опускание автомобиля в исходное положение. В разных моделях ручка располагается в разных местах, прочитайте инструкцию к подкатному домкрату, там все понятно изложено.

Основные характеристики

  • Грузоподъемность. Грузоподъемность начинается от 2т и выше. Простому легковому автомобилю на повседневные нужды, хватит грузоподъемности в 2т. Такой инструмент не занимает много места, его можно хранить в гараже и взять с собой в поездку. Если у вас внедорожник, рекомендуется грузоподъемность от 3т. В любом случае, лучше знать вес автомобиля заранее, и руководствоваться его значением в выборе.
  • Высота максимального подъема. У каждой модели он разный. Максимально обратить внимание на параметр нужно владельцам внедорожников. Нет смысла платить за инструмент,  поднимающий машину на 2 см. Значение высоты максимального подъема для внедорожников начинается от 450 мм.
  • Минимальная высота. Параметр определяет возможность подкатить устройство под автомобиль. Подкатной домкрат с минимальной высотой больше дорожного просвета вашего автомобиля вам не помощник. Обязательно замеряйте дорожный просвет(клиренс) перед выбором.
  • Удобство эксплуатации. Резиновая накладка, на несущем упоре.
  • Тип привода механизма. Карданный и зубчатый. Рекомендуемый карданный тип, он доказал свою надежность, а также он более ремонта пригодный.

Преимущества и недостатки

Основные преимущества подкатных гидравлических домкратов:

  • Минимальные усилия для поднятия большой массы.
  • Горизонтальное расположение цилиндра, за счет этого достигается высокая грузоподъемность.
  • Подъем осуществляется плавно.
  • Устойчивая опорная площадка обеспечивает безопасность работы.
  • Весьма удобен в эксплуатации, оператору не надо подлезать под автомобиль.

Недостатки подкатных домкратов:

  • Скорость подъема оставляет желать лучшего, критично для машин с высоким клиренсом (дорожным просветом).
  • При продолжительной нагрузке случается просадка, из-за падения давления в системе.
  • Использовании в условиях низких температурах, возможно замерзание жидкости.
  • Обеспечивая долгосрочную работу, следует проводить профилактическое обслуживание.
  • Небольшая высота подъема, относительно других видов домкратов.

Основные неисправности и их устранение

Список неисправностей:

  • Поломка в целом, рабочий шток не поднимается;
  • Домкрат гидравлический подкатной не держит нагрузку;
  • Неполадки при подъеме груза;
  • Подтеки в местах уплотнений;

Ремонт подкатных домкратов гидравлических, вы можете производить самостоятельно, своими руками. Понадобится ремкомплект, либо покупка запасных частей. Наиболее часто выходят из строя прокладки и различные уплотнители в результате чего появляются маслянистые подтеки на корпусе.

Первым пунктом ремонта нужно слить масло, в заранее подготовленную емкость. Повторно использовать не рекомендуется, лучше залить новое.  Какое заливать указано в инструкции подкатного домкрата. Обычно подходит обычное моторное или гидравлическое масло. Применять лучше те что не взаимодействуют с резиновыми частями.

Вторым пунктом ремонта приступаем к этапу разборки. Извлекаем поршни и изучаем их на наличие налета, грязи и ржавчины. Выявив загрязнение и ржавчину, устраняем их.  Для этого следует воспользоваться специальными растворяющими жидкостями, бензин, солярка, уайт-спирит. Обнаружив налет и коррозию внутри стоит избавиться от масла. Не нужно заливать его повторно, ржавчина появилась не просто так.

Если с поршнями все в порядке, осматриваем форму штока. Если он искривлен, это очень плохо. Вероятнее всего его уже не восстановить. Предотвратить искривление штока нужно на этапе эксплуатации не нагружая подкатной домкрат массой большей чем он может поднять. Обязательно читаем инструкцию, чтоб он служил вам дольше.

Еще одна неисправность, засорение клапанов. Часто их достаточно просто прочистить или заменить.

Ремонтируя гидравлический подкатной домкрат следует заменить все уплотнители и прокладки. Они идут в специальном ремкомплекте, продающийся в специализированных магазинах. В последнюю очередь производится промывка, а затем заливка свежего масла и прокачка.

Промывка очищающей жидкостью

Открываем отверстие для заливки.  Сливаем все масло в заранее подготовленную тару. Далее залить очищающую жидкость. Эта процедура убирает  из системы оставшееся масло, и прочую грязь. Далее идем по следующему алгоритму действий:

  • Заливаем очищающую жидкость.
  • Двигаем рычагом, жидкость распространяется по системе.
  • Доливаем жидкость, качаем рычаг, пока шток не поднимется в верхнее положение.
  • Далее открываем обратный клапан, шток возвращается в начальное положение, часть очищающей жидкости выдавится из системы.
  • Если выдавливаемая жидкость грязная, то повторить алгоритм несколько раз.

Как прокачать гидравлический домкрат подкатной самому?

Очистив систему, приступаем к  процедуре заливки масла. Перед началом не забудьте полностью слить очищающую жидкость. Прокачка это и есть заливание масла. Нужно столько жидкости, чтобы он мог поднять определенный груз на определенную высоту.

Алгоритм заливки:

  • Отверстие слива оставить открытым
  • Налить масло, поработать рычагом, пока шток немного не поднимется
  • Подливать и работать рычагом пока шток не поднимется до верхнего значения
  • Открыть запорный клапан, шток вернется в исходное состояние избыточная жидкость выльется из отверстия
  • Отверстие слива, закрыть. Протереть домкрат. Все готово.



Не забывайте следить за количеством масла. Проверяйте резиновые уплотнители, время от времени их рекомендуется менять. Если на домкрате есть  подтеки, значит уплотнители стоит заменить.

Итоги

Домкрат гидравлический подкатной отличный инструмент, используемый в автосервисах и гаражах обычных людей. Его конструкция очень удобна и эффективна. Следует помнить, что домкрат — это инструмент поднятия, а не удержания. При длительной работе стоит позаботиться о надежной опоре.

Выбирая домкрат, обратить внимание на грузоподъемность, минимальную (обязательно меньше дорожного просвета автомобиля) и максимальную высоту подъема. После того как критерии определены мы рекомендуем покупать домкрат в средней ценовой категории для частных лиц, а автосервисам рекомендовано обратить внимание на профессиональный инструмент.

gidropnevm.ru

Устройство гидравлического домкрата и принцип его работы

Гидравлические домкраты можно назвать незаменимыми механизмами при проведении самых различных работ. Подобный инструмент предназначается для подъема тяжелых объектов на небольшую высоту. Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Рассматриваемое грузоподъемное устройство характеризуется определенными качествами, которые нужно учитывать при его выборе и ремонте. Рассмотрим подробнее устройство и принцип действия гидравлического домкрата, особенности проведения ремонтных работ и обслуживания подробнее.

Устройство гидравлического домкрата

Основные части домкрата

Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:

  1. Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью. Стоит учитывать, что корпус имеет размеры штока.
  2. Рабочей камеры, которая имеет зеркальную поверхность.
  3. Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
  4. Специальный клапан, ограничивающих движение жидкости.
  5. Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.

Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:

  1. Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
  2. Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
  3. Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
  4. Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.

Схема гидравлического домкрата

Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:

  1. Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
  2. Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
  3. Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода. Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
  4. Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
  5. Подъем осуществляется циклами, плавности у хода нет.
  6. Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
  7. Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.

Подкатной гидравлический домкрат

В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.

Устройство домкрата бутылочного типа

Довольно большое распространение получили бутылочные домкраты. Это связано с их невысокой стоимостью, а также простотой конструкции и ее надежностью. Устройство гидравлического домкрата бутылочного типа характеризуется наличием следующих элементов:

  1. Основной поршень.
  2. Шток.
  3. Рычаг.
  4. Клапан всасывания рабочей жидкости.
  5. Предохранительный элемент, не позволяющий жидкости идти в обратную сторону.
  6. Резервуар, в котором хранится масло.
  7. Рабочая камера.

Только при обеспечении герметичности конструкции можно обеспечить надежную работу рассматриваемого устройства. При изготовлении наружного корпуса применяется чугун или сталь, которые могут выдержать высокую нагрузку.

Гидравлический домкрат бутылочного типа

Устройство бутылочного домкрата определяет то, что при увеличении размеров механизма повышается и показатель грузоподъемности.

Принцип работы

Устройство гидродомкрата позволяет быстро поднять различные объекты, вес которых может достигать несколько тонн. Принцип работы подкатного гидравлического домкрата можно охарактеризовать следующим образом:

  1. Для подъема груза первым делом нужно оказать воздействие на рычаг. При этом передаваемое усилие невысокое, оно способно создать требующееся давление для открытия клапана.
  2. После открытия клапана жидкость из накопительной камеры попадает в рабочую. При отсутствии давления на момент подъема рычага клапан закрывается, исключая вероятность обратного тока масла.
  3. При наполнении рабочей камеры происходит постепенный подъем поршня. Стенки цилиндра рассчитаны на нагрузку, которая прямо пропорциональна весу поднимаемой конструкции.

Для того чтобы поршень вернулся в нижнюю точку требуется открыть запорный клапан. Оказываемое давление на конструкцию приведет к тому, что масло будет выдавлено в накопительную камеру. Работает гидравлический домкрат по закону Паскаля, поршень некоторых приводится в действие не рычагом, а другим механизмом.

В заключение отметим, что подкатная конструкция характеризуется наличием специальной подвижной опоры. За счет этого механизм можно быстро разместить под автомобилем или другим объектом. Основная часть также представлена бутылочным домкратом, который рассчитан на большую нагрузку.

stankiexpert.ru

устройство, принцип работы и ремонт своими руками

Гидравлический домкрат может быть переносным, стационарным или передвижным на специальной тележке. Он предназначен для поднятия тяжелых грузов и может использоваться как подъемник в автомобильных мастерских, при строительно-монтажных и других работах. Современные гидравлические подъемные устройства имеют высокий уровень показателей КПД, легко управляются и просты в обслуживании.

Кроме этого, они могут не только поднимать большие грузы вертикально вверх, но и работать как прессы в горизонтальном направлении или использоваться для натяжения арматуры при изготовлении конструкций из бетона.

Виды гидравлических домкратов

Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:

  1. Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
  2. Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
  3. Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Принцип работы гидравлического домкрата

Схема устройства гидравлического домкрата бутылочного типа состоит из высокопрочного цилиндрического корпуса, разделенного на два резервуара. В одном находиться подвижный поршень, а в другом жидкость (масло).

Там же встроены плунжер с клапанами, через которые перекачивается жидкость. На самом корпусе смонтирован рычаг для перекачки жидкости из одного резервуара в другой.

Схематическая работа этого гидроподъемника довольно простая. Здесь действует принцип сообщающихся между собой сосудов. Рычаг, приводимый в движение руками оператора, приводит в движение нагнетательный насос, который через плунжер перекачивает рабочую жидкость из резервной емкости в емкость под поршень.

При каждом качке рычага количество жидкости под поршнем увеличивается, и она выдвигает его из корпуса гидродомкрата. Поршень выдвигаясь, поднимает определенный груз. При этом благодаря специальным клапанам, усилие, которое прилагает человек, увеличивается почти в сотни раз.

Для того чтобы поршень вернулся в исходное положение, приоткрывается возвратный клапан. Под давлением поршня жидкость перемещается в резервную емкость, и он опускается внутрь корпуса.

Подобная схема работы присуща практически для всех видом гидродомкратов. Поэтому чертежи, схемы, руководства по их сборке, а также эксплуатации этих инструментов практически одинаковы.

Устройство подкатного гидравлического домкрата

Этот вид гидроподъемника, по сути, напоминает тележку на четырех колесах, которую без усилия можно загнать под любую автомашину или специальный поддон с грузом. На раме тележки укреплен гидравлический подъемник с горизонтальным выдвижным штоком.

Шток при выдвиженииприводит в движениемеханизм вертикального подъема специальной упорной площадки, которой и осуществляется подъем грузов.

Механизм, который преобразует горизонтальное движение в вертикальное, чаще всего состоит из шарнирной конструкции, а управление передвижением тележки, осуществление ее подката под груз и его подъем, осуществляется одной длинной рукояткой.

После подката домкрата под автомобиль, поворотом рукоятки открывается впускной клапан емкости, в которой находится выдвижной поршень. Покачиванием ручки приводится в действие насос, благодаря которому под поршень перекачивается жидкость и он приводит в движение шарнирный подъемный механизм. Основная работа производится плунжером и прямым впускным клапаном.

Чтобы опустить ранее поднятый груз, или несколько понизить давление в системе домкрата, ручку управления следует повернуть в обратную сторону. При этом откроется выпускной клапан и жидкость, находящаяся под поршнем, перетечет в резервную емкость гидродомкрата.

Причины поломок и ремонт домкратов

Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.

Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.

При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.

Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.

Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.

Часто встречающиеся поломки:

  • Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
  • Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
  • Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
  • Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.

Ремонт подкатного гидродомкрата своими руками

Ремонт гидродомкрата начинается со снятия подъемного поршня и его осмотра для выявления коррозии и деформации. Если эти изъяны обнаружены, рекомендуется поршень заменить новым.

Затем промывается от грязи и проверяется пропускной клапан, через который масло перекачивается под поршень. В случае если на нем обнаружатся следы деформации или какие-либо иные изъяны, клапан попросту заменяется новым из ремкомплекта.

Устроенный в седло клапан не пропускает жидкость из-под поршня обратно в резервную емкость домкрата и должен быть тщательно очищен от грязи, а также плотно перекрывать отверстие клапана.

После осмотра и очистки, все детали промываются в керосине, а вышедшие из строя меняются на новые и устанавливаются на свои места. А также меняются все уплотнительные прокладки и манжет. После полной сборки подъемника, в него заливается свежее масло.

Прокачка системы от воздуха

При длительной эксплуатации домкрата, в его рабочей жидкости постепенно накапливаются пузырьки воздуха которые снижают скорость выхода поршня.

Для этого нужно открыть клапан, пропускающий рабочую жидкость из рабочего отделения домкрата в резервный бачок.

Затем, сняв с бачка крышку, несколько раз быстро перекачать масло. После нескольких перекачек воздух из рабочего отделения полностью удалиться и инструмент снова заработает в своем обычном режиме. Если прокачка не увенчалась успешно, следует снова произвести перекачку масла.

Заливка масла

Состоит из двух действий — промывки и самой заливки. После того как старая жидкость будет слита, вместо нее заливается жидкость для промывки. Ее свободно можно купить в строительном магазине.

После этого следует минимум 3−4 раза прокачать домкрат, затем, долив жидкости, прокачать еще пару раз. Слив промывочной жидкости производиться тем же способом, что и отработанное масло.

При заливке поршень должен быть полностью опущен в корпус гидродомкрата. Масло заливается под самый верх отверстия масляного бачка. Затем, закрыв крышку бака, следует прокачать механизм около 5 раз, при этом уровень масла в резервуаре будет уменьшаться, поэтому после каждой перекачки его нужно доливать.

После того как уровень жидкости после перекачки перестанет уменьшаться, следует открыть перепускной клапан и перекачать домкрат еще пару раз, пока залитое масло не освободится от воздушных пузырьков.

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

  1. Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
  2. Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
  3. Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
  4. Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.

obrabotkametalla.info

Устройство и принцип работы гидравлического домкрата: схемы конструкции

Содержание статьи:

Для подъема на небольшие высоты грузов нецелесообразно привлекать спецтехнику. С этой задачей специально справляется особый вид инструментов – домкрат. Максимальной грузоподъемностью обладают гидравлические модели, которые отличаются не только надежностью, но и долговечностью эксплуатации.

Принцип работы и конструкция гидравлического домкрата

Конструкция гидравлического домкрата

Схема работы этого подъемного устройства предельно проста. В основу его функционирования положен принцип действия сообщающихся сосудов. С помощью нагнетательного насоса рабочая жидкость перекачивается из резервной емкости в основную. Это создает в последнем повышенное давление, которое провоцирует поднятие поршня.

Для практической реализации этой схемы была разработана простая конструкция. Для ее обслуживания и ремонта не нужно специальных инструментов, так как количество деталей невелико. Они не отличаются сложностью, имеют большой эксплуатационный ресурс.

Устройство гидравлического домкрата должно включать в свою схему следующие компоненты:

  • резервная емкость. Она содержит рычажную систему, которая предназначена для перекачивания рабочей жидкости в основной цилиндр;
  • рабочий цилиндр. Он имеет поршень, поднимающийся по мере поступления масла. Для ограничения высоты в некоторых конструкциях предусмотрен плунжер;
  • опора. Должна иметь большую поверхность, чтобы компенсировать механическое давление, возникающее в результате поднятия груза.

Главным параметром устройства является грузоподъемность. Также при выборе следует учитывать допустимую высоту подхвата, которая зависит от принципа действия устройства — минимальное расстояние между верхней плоскостью поршня и основания. Величина рабочего хода характеризует максимально допустимое поднятие груза.

В случае поломки гидравлического домкрата его ремонт можно сделать самодеятельно. Но предварительно следует детально изучить особенности конкретной модели.

Виды гидравлических домкратов

Виды гидравлических домкратов

Для выбора оптимальной модели необходимо предварительно проанализировать требуемые эксплуатационные свойства. Для автомастерской они будут одни, а для частного использования – другие. Это повлияет на характеристики гидравлического домкрата.

Прежде всего следует определиться с максимальной грузоподъемностью. В выбранной модели это показатель должен быть на 10-15% больше, чтобы обеспечить больший срок безремонтной эксплуатации. Немаловажное значение имеет температура в помещении – она может повлиять на качество рабочей жидкости. Сохранение ее исходных параметров является основным принципом нормальной эксплуатации.

Исходя из этих характеристик, возможен выбор следующих типов гидравлических домкратов:

  • подкатного типа. Состоит из рамы, на которой располагается весь механизм. Поднятие происходит за счет действия гидравлического поршня на рычажную систему. Для большей мобильности она оборудована колесами. Во время поднятия они смещаются относительно рамы, чтобы вся нагрузка приходилась только на нее;
  • бутылочного типа. Самая простая модель, где рабочий цилиндр располагается вертикально, по принципу бутылки. Отличается небольшими габаритами и часто используется для комплектации автомобилистами;
  • тип привода – ручной или электрический. В первом случае нагнетание рабочей жидкости происходит за счет работы механического рычага. Для поднятия больших грузов рекомендуется приобретать модели с электрическим приводом, у которых перекачка происходит с помощью встроенного насоса.
Схема бутылочного домкрата
Схема подкатного домкрата

Домкрат с ручным приводом
Домкрат с электрическим приводом

Для многих важна возможность сделать ремонт домкрата самостоятельно. Меньше всего усилий понадобится для восстановления работоспособности бутылочной модели. Профессиональное ремонтное оборудование потребуется для электрических подкатных домкратов.

Для увеличения грузоподъемности можно приобрести модели, где поршень давит не на груз, а в обратном направлении. При этом можно использовать широкую опору, которая снизит вероятность проседания грунта.

Причины поломок домкратов гидравлического типа

Гидравлический домкрат в разобранном виде

Существует несколько объективных причин, по которым подъемное оборудование не будет полностью или частично функционировать. Чаще всего их появление связано с нарушением правил эксплуатации. На бутылочный домкрат может оказывать усилие, превышающее паспортные характеристики. В этом случае потребуется выполнить ремонт.

Наиболее часто встречающиеся неполадки гидравлического домкрата:

  • остановка. Чаще всего это связано с отсутствием масла или засорением фильтра. Для выяснения причин необходимо разобрать конструкцию и сделать ремонт или заполнить емкость рабочей жидкостью;
  • не поднимается поршень. Объясняется недостаточным объемом рабочей жидкости;
  • медленный подъем или рывки. Причина – наличие воздуха в системе, действие его на поршень;
  • снижение давления. Необходимо сделать ремонт клапана или его полную замену.

Чаще всего после разборки корпуса проблема видна сразу. Если же причиной неисправности является механическое повреждение корпуса или поршня – лучше всего приобрести новый домкрат,а не производить ремонт старого.

В видеоматериале наглядно показан принцип работы бутылочного гидравлического подъемника:

stanokgid.ru

устройство и принцип работы, выбираем низкий, горизонтальный, с подхватом и другие модели гидродомкратов

Работа с автомобилем и подъем других грузов не могут обходиться без домкратных устройств. Чтобы не было проблем, нужно правильно выбрать подходящую модель. И потому так актуально знать все о гидравлических домкратах, об их особенностях и нюансах применения.

Описание

Устройство и строение гидравлического домкрата сравнительно просты. Эти приборы имеют универсальное назначение, могут применяться в самых разных сферах, для различных работ и манипуляций. Общая простота системы повышает ее надежность. Корпус любой модели изготавливают из крепкого, надежного сплава специальной рецептуры. Важным свойством такого сплава является его стойкость к коррозии.

Рабочая камера гидродомкрата имеет зеркальную поверхность. Поршень собирают из нескольких составных элементов. Для ограничения перемещения жидкости применяют особый клапан.

А начать перемещение масла помогает ручной либо автоматический механизм. Модели с лапой отличаются от обычных тем, что рассчитаны на низкий подхват.

Принцип работы

Чтобы понять схему действия гидравлического домкрата, необходимо сначала обратить внимание на жидкость, которая внутри него работает. Там используются масла с пониженным уровнем вязкости. В них не должно содержаться даже следовых количеств воды.

Когда работает насос, специальная жидкость поступает в резервуар с крупным цилиндрическим пазом. Стенки емкости плотно облегает подвижный шток, который является частью поршня. Согласно физическим законам, при переполнении емкости маслом оно начинает сдавливать все прилегающие части устройства. Корпус и клапан рассчитаны на сопротивление огромному давлению. Потому единственным вариантом развития событий оказывается вытеснение поршня кверху.

Так как сжимаемость масла очень мала, поршень будет удерживаться на его поверхности столь же крепко, как и на асфальте. Изображение гидравлического домкрата в разрезе приведено на рисунке.

Отдельные гидродомкраты используются для натяжения арматуры. Но они могут быть предназначены и для решения ряда других задач (в зависимости от мощности и характеристик):

  • поднятие автомобилей и иного транспорта;
  • сжатие очень тугих и мощных пружин;
  • соединение частей строительной конструкции на высоте;
  • ремонтные работы;
  • прочие ситуации, когда нужно работать с тяжелым грузом, длительно зафиксировав его.

Виды

Рассмотрим наиболее распространенные виды гидравлических домкратов.

Горизонтальный

По большей части такое устройство имеет винтовое исполнение. Салазки снабжаются специальным винтом. Общая грузоподъемность может достигать 15000 кг. Подобные аппараты применяют в единичных случаях, когда есть повышенные требования. В основном горизонтальный домкрат используют водители массивных автомобилей. Для легкового транспорта повышенная грузоподъемность не нужна.

Ручной

Владельцы автомобилей также обращают внимание и на ручные модели. Они устроены сравнительно просто. Цена готового изделия довольно мала и устроит большинство покупателей. Надежность инструмента гарантирована, но только при сравнительно малой нагрузке. Попытки поднять что-то очень тяжелое не увенчаются успехом.

Кабельный

Такой вид домкратов в автохозяйствах не используют. Уже само его название подсказывает, что с помощью подобных приборов поднимают кабельные барабаны. Ось инструмента проходит через среднее отверстие барабана. Зазор между «щекой» и поверхностью установки стоек чаще всего составляет 0,05-0,1 м. В основном такие устройства используют, когда нужно смонтировать или перемотать кабель.

Другие

Довольно широко распространен масляный подтип гидравлического домкрата. Внутрь могут заливать масла, предназначенные для гидросистем автомобилей. Но подбирать их придется тщательно, учитывая свойства конкретных веществ. В некоторых случаях используют стандартные промышленные масла.

Тормозную жидкость использовать нельзя.

Стаканный или бутылочный гидроподъемник делится на два сообщающихся сосуда различного сечения. Это проверенная, классическая схема. Внутри устанавливают плунжерный насос. Именно такие устройства часто покупают в домашний гараж для кузовных работ. Но если их производительности не хватает, надо приобретать профессиональный промышленный грузовой домкрат.

А иногда еще используют плоские модели. Их основной рабочий орган делится на 2 «тарелки». Они соединяются по контуру. Для подсоединения к гидравлической системе используются специальные штуцеры. Верхняя и нижняя плита соединяются особыми направляющими. Такие системы могут поднимать груз равномерно, без резких движений. За обратный ход отвечают винтовые детали. А вот для домашнего применения более привлекательны подъемники мини. Такие и мебель поднимут, и в ремонте помогут, и на строительстве пристройки пригодятся.

Но обязательно надо упомянуть еще и о моделях с выносным насосом. Ярким примером такого устройства является TOR HHYG. Грузоподъемность может составлять от 2 до 200 тонн. Можно применять это оборудование и на строительстве, и в автохозяйствах, где работают с тяжеловесным автотранспортом. Выносная схема устойчивее, она позволяет ставить аппарат даже на неровное основание. Трехштоковый домкрат — один из подвидов бутылочной схемы.

Подобное исполнение отличается большой высотой подъема. При этом наличие сразу трех штоков гарантирует сравнительно небольшие общие габариты. Перевозить и хранить такие устройства довольно удобно. Длинноходный вариант в целом отличается повышенной функциональностью. А вот версии с коротким ходом редко себя оправдывают.

Термин «тянущий домкрат» говорит сам за себя. Он не только поднимает грузы, но и создает тянущий импульс. Такую технику используют, чтобы соединять судовые корпуса. Пригодится она и для соединения иных металлоконструкций, которые планируется сваривать. Разумеется, практически все виды подъемников могут делаться с манометром.

Это обеспечивает более эффективный контроль над внутренним давлением в приборе, потому легче будет регулировать усилие, создающееся на штоке.

Это автономный и весьма практичный в повседневной жизни аппарат. Он может пригодиться для взвешивания даже довольно тяжелых грузов. А домкрат двусторонний с полым штоком становится отличной частью прессовых машин и других приспособлений в промышленности. Его можно использовать при прессовке и выпрессовке отдельных деталей, натяжении арматуры и канатов.

Приводом для такого подъемника может выступать:

  • ножной;
  • ручной;
  • электрический насос.

Важно: подавляющее большинство моделей (в том числе универсальные и стационарные домкраты) делается с подвижной плитой. Но внимания заслуживает и стоечный тип. Он подразумевает использование 1 или 2 винтов.

Такое устройство позволит поднять до 3000 кг. Недостатком подобной схемы является только значительная масса домкрата.

В клиновой системе все, кроме самого привода, выполнено чисто механически. Вращение винта передвигает особый клин по горизонтали. Это универсальное и довольно надежное техническое решение. Разумеется, любой домкрат стараются купить с маслостанцией. Модификации со станцией для заливки масла наиболее практичны и удобны, они позволяют оптимизировать заправку техническими жидкостями.

Но если заглянуть в самый обычный гараж, то там можно увидеть еще и ножничный домкрат. Особенность исполнения — пара диагональных блоков из металла. Их расширение и сжатие происходят точно так же, как в домашних ножницах. С помощью такой техники иногда поднимают только один угол транспортного средства. Однако на этом возможные варианты не заканчиваются.

Есть, например, модификации с фланцевым креплением. Они уже в базовой комплектации содержат гайку со специальным фланцем. Цилиндрический домкрат — просто распространенная форма. Что-то большее сказать о нем вряд ли можно. В принципе, его можно использовать и для гаражного крана.

Некоторые энтузиасты и вовсе покупают старые танковые подъемники. Они отличаются повышенной надежностью и рассчитаны на подъем нескольких десятков тонн груза. Это то, что нужно для работы с тяжеловесным транспортом или на крупном строительстве. Но во многих случаях правильнее использовать классическую трапецию. Да, она не обеспечит высокого подъема, но с основной функцией справится все же неплохо.

Обзор моделей

Говоря про лучшие маленькие конструкции домкратов, стоит обратить внимание на модель «ДН30П14». Низкий грузовой механизм выполнен по односторонней схеме. Возврат штока обеспечивается специальной пружиной. Его ход достигает 1,4 см. Предельная грузоподъемность устройства производства России равна 30000 кг.

Прочие технические параметры:

  • подхват на высоте 58 мм;
  • вместимость масляного резервуара – 0,58 л;
  • собственная масса – 3,94 кг.

Аппарат пригоден для работы в ограниченном пространстве. Его можно применять при выравнивании мостовых пролетов. Наибольшее гидравлическое давление — 70 МПа. Допустимые температуры – не ниже -15 и не выше +50 градусов. Домкрат покрывают стойкой порошковой краской.

Полезно бывает присмотреться и к высоким, длинным подъемникам. Например, к модели «Ульяновск УРД-01_1т». Это приличное по качеству надежное устройство для полевой работы с автомобилем. Где бы ни возникли проблемы, починка существенно упрощается. Наибольшая грузоподъемность — 1 т, а наибольшая высота поднятия — 0,41 м.

При выборе вертикальных домкратов по характеристикам стоит присмотреться к модификации KRAFTOOL KRAF-43463-4. Двухштоковый механизм имеет бутылочное исполнение. Он поднимает до 4000 кг груза. Наименьшая высота захвата — 0,17 м. Груз будет поднят до 0,42 м.

В рейтинг лучших домкратов заслуженно попадают еще и модели на колесах. К примеру, 3Т Gigant HTJ-3. Он оснащается опорной зазубренной чашей, потому груз фиксируется надежно, срыв совершенно исключен. Важно: производитель рекомендует применять свою разработку в связке со страховочной подставкой, чтобы сократить опасность травмы. Специальное покрытие уменьшает риск коррозии.

Прочие особенности:

  • подхват на высоте 0,135 м;
  • поднятие на высоту 0,4 м;
  • общая масса – 16,7 кг;
  • суммарная грузоподъемность – 3000 кг;
  • рукоять для поворота и кейс отсутствуют.

Стоит подумать и о покупке фирменных китайских домкратов модели «Сорокин FrogLine Jack 3.432». Суммарная загрузка достигает 3500 кг. Модель может быть применена в шиномонтажных центрах и на различных СТО. Масса нетто – 38 кг. Подхват происходит на высоте 0,135 м, а подъем идет до высоты 0,495 м.

Еще можно рассматривать JET 8,0 т JBJ-8 JE655558. Этот бутылочный домкрат применяют и в горизонтальном, и даже в перевернутом положении. Он поднимет до 8000 кг груза. Ход штока достигает 0,125 м. Масса домкрата — 6 кг.

Также хорошими гидравлическими приспособлениями можно считать:

  • Ombra OHT150;
  • Stels 51133 Quick Lift;
  • Matrix Master 51035;
  • Kraft KT 800115.

Как выбрать?

Модификаций гидравлических домкратов очень много, поэтому нужно внимательно выбирать устройство, в первую очередь отталкиваясь от собственных потребностей. Так, для тяжеловесных грузовых автомобилей оптимальным выбором может стать бутылочное устройство. Использовать другие конструкции тоже можно, но уже тогда, когда есть четкое понимание, зачем именно они необходимы. Стоит учесть, что у бутылочного подъемника высота поднятия не превышает 0,5 м.

Довольно удобным решением может стать подкатной домкрат. Правда, он весьма громоздок. Масса таких моделей иногда достигает 10-40 кг. Ставить их можно лишь на ровных твердых площадках. Потому такие изделия востребованы в основном в автосервисах и официальных ремонтных службах.

Обязательно надо учитывать грузоподъемность. Оптимальная ее величина определяется просто: к паспортной снаряженной массе добавляют 100-300 кг, чтобы компенсировать дополнительную загрузку. Если нужно менять колесо, достаточно подъема на 0,3-0,5 м. Для более серьезных ямных работ высота должна быть больше. Очень малая высота подхвата нужна для машин с низкой посадкой, клиренс у которых составляет менее 0,1 м.

Если планируется работать на дачном участке, можно ограничиться бутылочным гидродомкратом с несущей способностью до 10000 кг. Более мощные варианты нужны для профессиональных строительных бригад. Но можно выбирать и подкатной гидравлический аппарат с тем же ограничением по грузоподъемности.

А вот модели с винтовым механизмом иногда поднимают до 50000 кг. Чтобы точно определиться с этим параметром, нужно порой обращаться к профессионалам.

Как пользоваться?

Как уже говорилось, заправлять гидроподъемник можно только строго определенными жидкостями. Лучше всего только теми, что указаны в инструкции. Перед тем как начать работу, надо точно убедиться, что нагрузка и высота подхвата соответствуют норме. Хранение домкрата должно происходить только в специально отведенных сухих, чистых и теплых местах. В багажнике машины его ставят только на предусмотренное производителем автомобиля место.

Опустить гидравлический домкрат какой угодно конструкции несложно. Надо только поднять его до того уровня, который позволяет вытянуть устройство наружу. Если надо поднимать машину, ее ставят на ручном тормозе, а остающиеся на земле колеса блокируют. Точка установки домкрата под кузовным порогом зависит от того, что конкретно планируется поднять.

Важно: когда используют подкатное устройство, одновременно с подъемом плунжера оно должно постепенно подкатываться под днище машины.

Некоторые конструкции можно использовать вверх ногами. Но только в том случае, когда это прямо оговорено в инструкции.

Категорически недопустимо:

  • упирать подъемник в бампер;
  • делать что-то под кузовом машины, которую ничто, кроме домкрата, не держит;
  • поднимать машину, сцепленную с прицепом;
  • работать на проезжей части;
  • использовать зажигание и заводить мотор в поднятом авто;
  • подпирать его кирпичами, камнями.

Периодическое обслуживание домкрата нельзя сводить к его механической очистке (хотя и это, понятное дело, очень важно). Гидравлическое масло надо доливать своевременно. А периодически его еще и меняют. Чем интенсивнее работает само устройство и его насос, тем чаще нужна замена. Смешивать разные составы, даже подходящие по отдельности, нельзя.

Часто проблемы создает накапливающийся внутри гидроцилиндра воздух. Выгнать его можно, открыв клапан перепуска и открутив крышку для залива масла. Далее делают несколько быстрых нажатий на рукоятку. Насос прокачает жидкость, и воздуха внутри не будет.

Все трущиеся детали систематически покрывают консистентной смазкой. А если дополнительно проверять устройство на протечку масла, то проблем точно не будет.

Домкрат гидравлический бутылочный представлен на видео далее.

stroy-podskazka.ru

Домкрат своими руками - 70 фото с идеями и вариантами конструкции!

Домкрат входит в число самых необходимых приспособлений в каждой автомобильной поездке. В случае аварии в малонаселенной местности и удаленности автосервиса отсутствие домкрата может привести к большим неприятностям.

Любой человек, обладающий необходимым опытом, сможет понять, как сделать домкрат своими руками

Краткое содержимое обзора:

Функции домкрата

Наиболее часто домкрат используется для поднятия автомобиля при замене проколотого колеса. Домкрат также необходим в случае ремонта узлов автомобиля, доступ к которым возможен только через его днище.

Помимо эксплуатации автомобиля домкрат используется при монтаже конструкций, в строительстве, на складах и мастерских для поднятия тяжелых деталей.

vsesvoimirykami.ru

Принципиальная Схема Домкрата - tokzamer.ru

Подъемник и выдвижной цилиндр, который поднимает площадку вверх, располагаются в отверстиях корпуса. Читайте также:.


Если понадобится опустить деталь вниз, то следует насадить ручку на винт клапана, чтобы заслонка могла войти в паз крепежного элемента.

Одноштоковый домкрат имеет простую конструкцию, эксплуатировать его очень удобно.
Обзор устройства и ремонта подкатного домкрата(5т)

Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока. Кроме того, бутылочный тип необходимо хранить вертикально, чтобы рабочая жидкость не вытекла.

Как правило, такой домкрат оснащается длинной приводной ручкой, за счет чего снижается рабочее усилие.

Главным параметром устройства является грузоподъемность.

Широко применятся везде, где работают с грузами. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности.


Для работы нуждается в некотором свободном пространстве вокруг машины и ровной, жесткой поверхности. Ее можно регулировать пошагово, что является значительным преимуществом подобной конструкции.

Ремонт спускающего подкатного домкрата

Устройство простого гидравлического домкрата

Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше. В этом случае потребуется выполнить ремонт.

По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические в том числе специальные и пневматические. Самыми распространёнными являются механические и гидравлические.

Соответственно одноплунжерный — это обычный гидравлический домкрат с наличием одного поршня.

К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара.


Устройство гидравлического домкрата.

К преимуществу ромбовых домкратов можно отнести небольшие размеры приспособления, что позволяет с легкостью его транспортировать в собственном автомобиле. Нижний конец рейки лапа имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью.

Устроен он не сложно. Принцип работы конструкции подобного типа и подъем деталей базируются на изменении углов между несущими элементами.
Ремонт домкрата.

Устройство гидравлического домкрата бутылочного типа

Для работы нуждается в некотором свободном пространстве вокруг машины и ровной, жесткой поверхности.


Поднятие происходит за счет действия гидравлического поршня на рычажную систему.

При этом главная отличительная черта — это грузоподъемность.

Собственный вес — вес домкрата в рабочем состоянии. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.

На чертеже гидравлического домкрата содержатся дополнительные элементы, которые могут быть установлены. Простые и удобные реечные домкраты : Основной деталью реечного домкрата является грузонесущая стальная рейка с опорной чашкой для груза. Устойчивость в основном зависит от площади опорной площадки и от жесткости ее соединения с другими деталями домкрата.

Устройство домкрата бутылочного типа


Малый показатель ремонтопригодности. Вернуться к оглавлению Чертеж и устройство двухуровневого гидравлического домкрата Чертеж ромбового домкрата.

Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Необходимо точно определить место течи и отремонтировать. Актуален для автосервиса. Нижний конец рейки лапа имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

В зависимости от направления вращения рукоятки винт поднимает или опускает откидной подхват. Однако для этого потребуется доработка гидравлического механизма. Приспособление используется в большинстве случаев в сервисах по ремонту и обслуживанию автомобилей. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Для некоторых видов домкратов актуальна так же характеристика передаточного числа — например соотношение площади плунжера гидравлического насоса с площадью подъемного плунжера в гидравлических домкратах.
ремонт домкрата подкатного за 10 минут

Конструкция гидравлического домкрата

Принцип действия гидравлического домкрата. На рынке представлены гидравлические домкраты разного типа.

Если соблюдать условия хранения и эксплуатации, то это он прослужит вам очень долго.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты: Простота эксплуатации. Другие типы устройств для поднятия груза Кроме гидравлических устройств для поднятия груза также выделяют: винтовые; реечные; пневматические. Устройство гидравлического домкрата Гидравлические домкраты можно назвать незаменимыми механизмами при проведении самых различных работ.

Актуален при замене колеса на автомобиле. Подкатной подъемник является телегой на колесиках, которая может передвигаться по ровному основанию.

Еще по теме: Снип для прокладки кабеля в земле

Какой использовать домкрат и как его доработать

Вернуться к оглавлению Зацепные и ромбовые гидравлические конструкции: чертежи и принцип действия Подъемники низкого подхвата используются в случае, когда необходима небольшая высота подхвата: для установки и разборки оборудования, поднятия различных полотен в автомобильных мастерских. Гидропневматический подъемник сочетает в себе пневматические и гидравлические элементы. Для практической реализации этой схемы была разработана простая конструкция.

Эксплуатировать данное устройство можно исключительно на ровном основании. При выборе необходимо учитывать грузоподъемность- максимальное усилие, развиваемое домкратом. Широко применятся везде, где работают с грузами. Для работы нуждается в некотором свободном пространстве вокруг машины и ровной, жесткой поверхности. Заправить агрегат не сложно, но постоянно делать это никому не захочется.

Устройство гидродомкрата Схема принципа работы и устройства гидравлического домкрата Чтобы сделать расчет гидравлического домкрата для его покупки или самостоятельной сборки, рекомендуется узнать, какая схема, устройство и конструктивные особенности у данного приспособления. По типу передаточного механизма реечные домкраты делятся на рычажные и зубчатые. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.

Устройство гидравлического домкрата. Пневматический домкрат- излюбленный инструмент автолюбителей.
Ремонт гидравлического домкрата бутылочного типа. Полная разборка, сборка.

tokzamer.ru

Ремонт подкатного гидравлического домкрата 2т — DRIVE2

Привет всем
Из заголовка думаю понятно о чем пойдет речь, может кому данная запись станет полезной, а может и очень полезной. Пациент "Домкрат гидравлический подкатной про-ва Carlife — 2т".

И так при покупке омеги сразу купил подкатной гидравлический подъемник (аля китай) ибо родным поднимать некомильфо, а имеющимся "столбиком" не мог подлесть ибо и не удобно и по высоте сильно низкая пузотерка.
Так вот достойным помощник в моем гараже стал в одно неподходящее время "пациэнтом". По началу масло просто текло, подливал, он все сопротивлялся, но поднимал все таки машину, иногда не держал, но это результат воздуха в системе, нужно иногда стравливать его через резиновую заглушку.
Пришло время менять колеса с лета на зиму и все алес, не в какую, качаешь будто воздух.
На рынке поузнавал что нынче по чем и понял что на хорошее денег как всегда нет, а такое как у меня просили 1300-1500 грн, но опять не хотелось такое же брать ибо отслужил подъемник и не так много каких то 3-ри с лихвой года, ну и поднял с раз 50 омегу.
Домкрат нужен, по этому по любому нужно что то предпринимать, начал искать ремкомплекты, ну и тут постигла неудача ибо ремкомплекты как мне объяснили продавцы заточены на 5-ти тонные "столбики" ибо их клепали при СССР вот и от сюда и растут ноги в запасных частях, а так "разводили руками" и почти 95% продавцов сказали "они одноразовые", печально, но как говориться не ищем легких путей, идем дальше.
Прежде чем покупать новый решил все таки разобрать и окончательно удостовериться что это все, конец ему, ибо ничего там сложного нет, домкрат это банально насос, 2-ве камеры с клапаном между нами.
Все детали отмыл, было выявлено что пришел конец манжете которая на поршне, ну и немного худо выглядела уплотнительная резинка на самом насосе накачки, она б еще послужила но по хорошему нужно было так же сменить.
Со всех деталей снял размеры для упрощения поиска необходимого на просторах
Клапан стравливания

Полный размер

Насос

Полный размер

Я так понимаю это защитный сбросной клапан от избыточного давления

Полный размер

Рабочий поршень/шток

Полный размер

Полный размер

Уплотнительные резинки

Полный размер

Нижняя, это резинка между колбой и корпусом, далее между колбой и гайкой, далее резинка штока, вставляется в паз гайки и обеспечивает защиту от попадания грязи во внутрь рабочей части цилиндр/шток

То что по итогу было заменено

Полный размер

"Виновник торжества"

Полный размер

поврежденный манжет штока

После детального осмотра мне порекомендовали обратиться в такую компанию как "Гидрохаус", благо они есть у нас в Одессе ну и не только в Одессе. Предприятие специализируется на производстве элементов промышленной гидравлики, шланги, манжеты, сальники и т.д.

Созвонился с ними, подъехал показал что мне нужно, объяснили что делают манжеты из какой то очень прочной резины, точно уже не помню марку, мол их манжеты будут служить гораздо дольше, пока был у них там же встретил знакомых которые постоянно там ошиваются, которые подтвердили что качество изделий на высоте. Оставил необходимые манжеты, перезвонили сказали цену, меня устроило, сделали новые по размерам оригинала за несколько часов

Полный размер

Полный размер

Далее банально сборка в обратной последовательности разбора

Поршень/шток подъемника с новой манжетой

Полный размер

Поршень/шток насоса с новой уплотнительной резинкой и родной концевой манжетой, к стати новый манжет сделан из более жесткой резины чем китайский оригинал. Оригинальный манжет как по мне, ну вовсе "мягкий" как для такого узла, вот его по итогу и "закусило", завернул и выгрызло

Полный размер

Промежуточный этап собранного подъемника выглядел вот так

Полный размер

Тут немного остановлюсь, черный резиновый колпачек легко вынимается, через него заливаем масло, объем масла не вспомню, но не так и много, я залил то что было под рукой в гараже, а именно Mobil Dexron 3 по самое немогу. После сборки насос нужно будет несколько раз прокачать и вытравить воздух, банально отверткой приподнимая эту резиновую заглушку чтоб он и накачивался, ну и по итогу еще держал поднятый груз.

В конце мероприятия выглядит как "новый" ))

Полный размер

и поднимает машину за нечего делать

Полный размер

Чистая цена затрат составила — 450 грн, грязная + копытные на поездки, но надеюсь что теперь прослужит гораздо дольше.

www.drive2.ru

JET JBJ-12,5 Бутылочный гидравлический домкрат Артикул 655554

Описание товара

Гидравлический домкрат JBJ-12,5 – грузоподъемное устройство высокой надежности и функциональности, ориентированное на широкий сегмент рынка. Может устанавливаться в вертикальном, горизонтальном положении, под углом. Обеспечивает подъем автотранспортных средств, массивных предметов весом до 12,5 тонн. Домкрат незаменим в мастерских ремонта и обслуживания, на производствах. Высота подъема – 470 мм. Высота подхвата – 240 мм.

Характеристики и особенности JET JBJ-12,5

  • Бутылочный гидравлический домкрат артикул 655554 отличается высокой надежностью сварных соединений, что исключает вероятность протечек.
  • При изготовлении корпуса использована закаленная сталь, устойчивое сварное основание отлито из стали Q235, прочный цилиндр выполнен сварным методом на высокотехнологичном оборудовании.
  • Герметичность швов позволяет использовать домкрат в любой ориентации, от вертикальной до горизонтальной (включая промежуточные положения).
  • Для увеличения эксплуатационного ресурса шток поршня, произведенный из жесткого стального прута, дополнительно закален и хромирован. При изготовлении домкрата использованы высококлассные сальники.
  • Для комфортной переноски 8-килограммового изделия к корпусу приварена оцинкованная ручка. В базовый комплект входит рукоятка насоса, при воздействии на которую происходит подъем штока.
  • Ходовой винт с износостойкой трапециевидной резьбой рассчитан на значительные нагрузки. Поверхности обработаны средством от коррозии, что обеспечивает длительную службу приспособления.
  • Зона контакта с поднимаемым грузом имеет полукруглое крестообразное углубление, что способствует надежному подхвату, предотвращает соскакивание.
  • В основании домкрата предусмотрен страховочный клапан, повышающий безопасность операций. Он не допускает превышения номинальной нагрузки, имеет 50% запас прочности.

Достоинства:

  • значительная грузоподъемность – 12,5 тонн;
  • возможность размещения под углом и «лежа»;
  • надежная стальная конструкция;
  • автономность;
  • хромированный и закаленный плунжер;
  • устойчивое сварное основание;
  • прочный цилиндр;
  • герметичность соединений, исключение протечек;
  • страховочный клапан для безопасности грузоподъемных операций;
  • нетребовательность в обслуживании.

Домкрат JET выполнен с учетом стандартов ANSI/ASME PALD-1 и B30.1 и выдерживает более 300 циклов работы под сверхнагрузкой – 150% от номинальной грузоподъемности. Купить гидравлический домкрат JBJ-12,5 можно на нашем сайте, заполнив форму заказа. Это надежное, удобное в эксплуатации устройство с достойными характеристиками ориентировано на запросы самых взыскательных потребителей.

Гидравлический подъемник с пальцами ноги 2,5 / 5 тонн

Применяется в следующих областях: такелаж и перемещение тяжелого оборудования, монтаж масел, подъем трансформатора, подъем, толкание, разгибание, гибка, прессование или правка.

Характеристики

  • Быстро, легко и просто в эксплуатации.
  • Седло
  • Dual Jack Paddle - 2 позиции подъема обеспечивают больше возможностей подъема.
  • Наименьшее минимальное расстояние от домкрата - всего 0,875 дюйма.
  • Компактная конструкция для использования в полевых условиях на строительных площадках и при проведении ремонтных работ.
  • На складе, готов к отправке.
  • 5-летняя гарантия от известного американского производителя. НЕОБЫЧНЫЙ
  • Нагрузка с носком 2,5 ТН США, 5 тонн наверху.
  • Пружинный возврат способствует быстрому возврату в пол.
  • Механически обработанный корпус цилиндра - сравните с традиционным штампованным корпусом из листового металла.
  • Высококачественные импортные уплотнения сальникового уплотнения, используемые для соответствия калибру допусков на обработку.
  • Специальный полимерный очиститель от пыли защищает уплотнение поршня в самых грязных условиях.
  • Запеченный порошок TUFF-COAT обеспечивает максимальную коррозионную стойкость сборки.
  • Запатентованный процесс термообработки
  • , разработанный специально для требований конкретного применения.
  • Over Travel Protection исключает повреждение внутренних частей из-за чрезмерного удлинения поршня.
  • Hard Chrome Ram противостоит коррозии и увеличивает срок службы уплотнения.
  • 15-дюймовая резиновая рукоятка для домкрата подходит для использования в самых ограниченных пространствах, сводя к минимуму усилия по поддомкрачиванию.
Длина ручки, дюймы:
15
Ram Материал:
Хром твердый
Материал корпуса:
Фирменная термообработанная сталь
Наименьшее минимальное расстояние поддомкрачивания:
0.75
Отпечаток стопы:
8,5 x 6,25 дюйма
Длина носка, дюймы:
2
В закрытом состоянии Общая высота в дюймах:
8,74
Носок Грузоподъемность Тонны:
2,5
Максимальная вместимость, тонны:
5
Макс.высота подъема с носком:
5.375
Макс.высота подъема сверху:
13,375

1. Договор купли-продажи

TEMCo - Tower Electric Motor Company (далее именуемая «Продавец») соглашается продать, а покупатель соглашается купить, оборудование, описанное в этом Предложении / [Подтверждении] [Счет-фактуре], в соответствии с настоящими условиями, которые составляют весь договор купли-продажи между покупателем и продавцом.Эти условия заменяют собой и имеют преимущественную силу по отношению ко всем условиям, включая, помимо прочего, любые противоположные условия, в любых документах (таких как заказы на покупку), представленные покупателем продавцу.

2. Заказы

Заказы принимаются в домашнем офисе Продавца.

3. 5 лет гарантии

На оборудование, распространяемое TEMCo, распространяется гарантия отсутствия дефектов материалов и изготовления при нормальных условиях. использование, обслуживание и внутреннее хранение. Настоящая гарантия ограничивается ремонтом, заменой или предоставлением кредита, если Продавец может выбрать и в дистрибьюторском центре Продавца такие части, которые, как покажется Продавцу, при проверке, были с дефектами материалов или изготовления, но не включает затраты на установку, оплату труда или транспортировку.Когда оборудование прибывает в конечный пункт назначения, покупатель должен незамедлительно уведомить перевозчика о любых повреждениях, в случае возникновения дела. В противном случае покупатель не имеет права обращаться в TEMCo. TEMCo проверяет возвращенные детали для претензии по гарантии из-за неправильного использования. Неправильное использование оборудования аннулирует эту гарантию. TEMCo ни в коем случае не будет несет ответственность за любые особые или косвенные расходы, связанные с заменой или установкой гарантийных деталей. 4. Ограничение средств правовой защиты и возмещения ущерба Пятилетняя гарантия, изложенная в Разделе 3 выше, заменяет любые другие явные и / или подразумеваемые гарантии.Все другие гарантии, как явные, так и / или подразумеваемые, включая, помимо прочего, подразумеваемые гарантии производительности, товарная пригодность или пригодность для определенной цели категорически отрицается. За исключением средств правовой защиты, изложенных в Разделе 3 выше, Продавец не несет ответственности перед покупателем или любой третьей стороной в соответствии с настоящим Соглашением. контракта, или для чего-либо в любой форме, относящейся к предмету этого контракта или вытекающих из него, за любые убытки бизнеса или прибыли или для любых общих, прямых, косвенных, специальных, косвенных, образцовых, карательных, случайных или другие убытки, убытки или расходы, даже если Продавец был проинформирован о возможности таких повреждений, убытков или расход.Продавец не несет ответственности за любые последствия использования или применения товаров покупателем. Покупатель должен возместить и обезопасить Продавца, его должностных лиц, директоров, сотрудников и агентов от любых и все убытки, претензии, убытки, судебные решения, обязательства, издержки и расходы (включая гонорары и расходы адвокатов) возникшие в результате или каким-либо образом связанные с использованием продуктов Продавца покупателем и / или любой третьей стороной.

5. Доставка

Продавец не несет ответственности за невыполнение или задержку доставки из-за непредвиденных обстоятельств, не зависящих от него, или контроль своих поставщиков, который предотвращает или препятствует выполнению Продавцом поставки в указанную дату, включая, но не ограничиваясь войнами или ограничениями, влияющими на судоходство, доставку материалов или кредит в результате забастовок, локауты, пожары, наводнения или любые другие непредвиденные обстоятельства, влияющие на продавца или его поставщиков.Продавец имеет право отменить договор купли-продажи или продлить дату отгрузки в случае, если такие непредвиденные обстоятельства препятствуют или задержка доставки. Продавец не несет ответственности за убытки, возникшие в результате несвоевременной поставки оборудования. Все оборудование будет должны быть надлежащим образом упакованы для перевозки внутри страны и не пригодны для длительного хранения. ЗАДЕРЖКИ В случае, если Покупатель заставляет Продавца отложить отгрузку или запуск оборудования в соответствии с этим предложением, любые дополнительные понесенные Продавцом расходы возмещаются Покупателем.Продавец не несет ответственности за задержки в доставке. вызванные стихийными бедствиями, постановлениями правительства, забастовками, несчастными случаями, задержками или невыполнением обязательств поставщиками Продавца, задержками, вызванными действиями Покупателя или по другим причинам, не зависящим от Продавца.

6. Аннулирование

Заказы не подлежат отмене или изменению спецификаций, графиков доставки или других условий изначально. согласованы без письменного согласия Продавца, и только после соглашения о компенсации Продавцу за расходы, понесенные в результате такой отмены или изменения.

7. Налоги

Акцизный налог, налог с продаж, другие налоги или пошлины любого характера, возникающие в связи с оборудованием или заказами или начисленные против них. является исключительной и исключительной ответственностью покупателя и должна быть добавлена ​​к ценам, указанным или выставленным в счет, и при любых обстоятельствах оплачивается покупателем.

8. Страхование и риск потери

Оборудование, распространяемое TEMCo, должно в любое время после доставки покупателю, агенту покупателя или транспортировке ответственность компании, в зависимости от того, что произойдет раньше, несет покупатель, а все потери или повреждения указанного оборудования или любую его часть несет покупатель (даже если продавец организовал транспортировку), если иное не письменно согласовано.

9. Место проведения

Любые споры, претензии или причины действий, возникающие в связи с любым распространяемым оборудованием или каким-либо образом относящиеся к нему. by TEMCo должен быть доставлен в Окружной суд десятого судебного округа округа Аламеда, Калифорния.

10. Исключения

Все, что конкретно не цитируется выше вместо каких-либо уточнений.

1 Отзыв
  • 5
    TH0025 Toe Jack Обзор

    Автор: KLM, 17 августа 2020 г.

    Мы заказали несколько из них и получили положительные отзывы от наших установщиков о качестве домкрата.Хорошая упаковка и своевременная доставка.

Norco 71550G 5-тонный пневмогидравлический напольный домкрат

Norco 71550G 5-тонный пневматический и / или гидравлический напольный домкрат - FASTJACK

НАЗНАЧЕНИЕ:
  • Автопарк, дилеры грузового и сельскохозяйственного оборудования и гаражи автобусных компаний.

ОСОБЕННОСТИ:
  • НОМЕР ПАТЕНТА США: 7,055,801 B2
  • Хромированные гидроцилиндры и пылезащитные уплотнения предотвращают гидравлическое загрязнение.
  • Безопасный байпас и системы защиты от перегрузки предотвращают повреждение цилиндра и предотвращают использование домкрата за пределами стандарта ограничения нагрузки ASME / PASE.
  • Модели с воздушным насосом также могут управляться вручную.
  • Включает функцию FASTJACK®, которая поднимает подъемную опору домкрата до груза с помощью одного насоса с Т-образной рукояткой.
  • Рычаг разблокировки фиксатора фиксирует ручку в вертикальном, 45-градусном или горизонтальном положении для снижения нагрузки на всех моделях.

РАЗМЕРЫ:
  • Малая высота подъема 5.625 дюймов
  • Высокая высота подъема 27,25 дюйма
  • Длина 62,25 дюйма
  • Ширина 16,75 дюйма
  • Транспортный вес 270 фунтов.

В этих штатах к этому продукту должен применяться НАЛОГ

Калифорния - Техас - Индиана - Флорида - Миссури

ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ

На продукцию и детали

Norco Professional Lifting Equipment предоставляется гарантия от дефектов материалов и изготовления на весь срок службы изделия или детали.

Настоящая гарантия прямо ограничивается лицами, которые покупают продукты или детали Norco с целью перепродажи или использования в ходе обычной коммерческой деятельности покупателя.

Настоящая гарантия не распространяется на какой-либо продукт или его часть, которые подвергались неправильному использованию, неправильному использованию, износу, пренебрежению, шлифованию или иным образом измененным, используемым для целей, отличных от тех, для которых они были предназначены, или использовались способом, несовместимым с любыми инструкциями относительно их использовать. Кроме того, эта гарантия не распространяется на цепи, аккумуляторы или электродвигатели, которые продаются с продуктами Norco.На все электродвигатели предоставляется отдельная гарантия производителя в соответствии с условиями, указанными в отдельной гарантии.

НАСТОЯЩАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ, И NORCO НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, В ОТНОШЕНИИ УКАЗАННЫХ ПРОДУКТОВ ИЛИ ЧАСТЕЙ, ИЗГОТОВЛЕННЫХ И / ИЛИ ПРОДАВАЕМЫХ КОМПАНИЕЙ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЕМЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ. ДЛЯ КОНКРЕТНОЙ ЦЕЛИ ИЛИ ЛЮБЫХ ДРУГИХ ВОПРОСОВ. Ни один агент, сотрудник или представитель Norco или любое другое лицо не имеет полномочий связывать Norco какими-либо утверждениями, заявлениями или гарантиями в отношении продуктов или деталей Norco, за исключением случаев, изложенных в настоящем документе.

вместе с этим часто покупают

Выберите параметры для всех выбранных продуктов

OEMGA ГИДРАВЛИЧЕСКИЕ РАЗЪЕМЫ И ПОДЪЕМНОЕ ОБОРУДОВАНИЕ

НАСОСЫ ВОЗДУХА МЕХАНИЧЕСКИЕ ИЗДЕЛИЯ TKSIMPLEX РЕМОНТНЫЕ ЗАПЧАСТИ TKSIMPLEX Главная> ПОДЪЕМНОЕ ОБОРУДОВАНИЕ И ЗАПЧАСТИ OMEGA

  • КАТАЛОГ ДЖЕКОВ OMEGA.Щелкните ссылку каталога, чтобы просмотреть подробную информацию о вашем продукте.

НАЗАД НА ГЛАВНЫЙ ИНТЕРНЕТ

1-614-349-4445 ИЛИ 1-800-828-0049 В США

ОСНОВНАЯ СТРАНИЦА ДЕТАЛЕЙ

ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ ФУНКЦИЮ ПОИСКА

ВЕРХНИЙ СЛЕВА К

ПОИСК ЗАПЧАСТЕЙ.

Если вам нужна помощь, напишите нам по электронной почте.

продажи @ ohiohydraulic.com

  • КАТАЛОГ ДЖЕКОВ OMEGA СКАЧАТЬ.

1 2 3 Вперед
10025B ОМЕГА ЛИФТ-СФ 33,92 $ 19,00 $

2 ТОНН. ГИД. БУТЫЛКА JACK

10045B ОМЕГА ЛИФТ-СФ 47 долларов.76 $ 26,75

4 ТОНН. ГИД. БУТЫЛКА JACK

10065B ОМЕГА ЛИФТ-СФ 58,00 $ 32,48 $

6 ТОНН ГИД. БУТЫЛКА JACK

10085B ОМЕГА ЛИФТ-СФ 71 доллар.61 $ 40,10

8 ТОНН. ГИД. БУТЫЛКА JACK

10120 ОМЕГА ЛИФТ-СФ 131,33 долл. США 73,54 долл. США

12 ТОНН. ГИД. РАЗЪЕМ ДЛЯ БУТЫЛКИ

10125B ОМЕГА ЛИФТ-СФ 93 доллара.12 $ 52,15

12 ТОНН. ГИД. БУТЫЛКА JACK

10129B ОМЕГА ЛИФТ-СФ 95,49 $ 53,47 $

12 ТОНН. ГИД. КОРОТКАЯ БУТЫЛКА ДЖЕК

10200 ОМЕГА ЛИФТ-СФ 215 долларов.90 $ 120,90

20 ТОНН ГИД. РАЗЪЕМ ДЛЯ БУТЫЛКИ

10205B ОМЕГА ЛИФТ-СФ 170,41 $ 95,43 $

20 ТОНН ГИД. БУТЫЛКА JACK

10208 ОМЕГА ЛИФТ-СФ 230 долларов.08 128,84 долл. США

20 ТОНН ГИД. ВСТРОЕННЫЙ КОРОТКИЙ ДЖЕК ДЛЯ БУТЫЛКИ

10209B ОМЕГА ЛИФТ-СФ 172,82 $ 96,78 $

20 ТОНН ГИД. КОРОТКАЯ БУТЫЛКА ДЖЕК

10300 ОМЕГА ЛИФТ-СФ 412 долларов.53 $ 231,02

30 ТОНН ГИД. БОКОВОЙ НАСОС ДЛЯ БУТЫЛКИ

10500 ОМЕГА ЛИФТ-СФ 1333,20 долл. США 746,59 долл. США

50 ТОНН ГИД. БУТЫЛКА JACK

13120 ОМЕГА ЛИФТ-СФ 683 доллара.88 $ 382,97

ДЖЕК 6 ТОНН

13200 ОМЕГА ЛИФТ-СФ 919,80 долларов США 515,09 долларов США

ДЖЕК 10 ТОНН

18124C ОМЕГА ЛИФТ-СФ 427 долларов.51 $ 239,41

"ДЖЕК ДЛЯ БУТЫЛКИ 12 ТОНН, КОВАНАЯ ОСНОВА"

18126C ОМЕГА ЛИФТ-СФ 319,73 долл. США 179,05 долл. США

12 ТОНН. ГИД.ДЖЕК ДЛЯ БУТЫЛКИ ВОЗДУХА / РУЧНОГО УПРАВЛЕНИЯ С ВОЗВРАТНОЙ ПРУЖИНОЙ

18204C ОМЕГА ЛИФТ-СФ 453,73 долл. США 254,09 долл. США

"ДЖЕК ДЛЯ БУТЫЛКИ 20 ТОНН, КОВАНАЯ ОСНОВА"

18206 ОМЕГА ЛИФТ-СФ 365 долларов США.90 $ 204,90

20 ТОНН ГИД. ДЖЕК ДЛЯ БУТЫЛКИ ВОЗДУХА / РУЧНОГО УПРАВЛЕНИЯ С ВОЗВРАТНОЙ ПРУЖИНОЙ

18206C ОМЕГА ЛИФТ-СФ 428,16 долл. США 239,77 долл. США

20 ТОНН ГИД.ДЖЕК ДЛЯ БУТЫЛКИ ВОЗДУХА / РУЧНОГО УПРАВЛЕНИЯ С ВОЗВРАТНОЙ ПРУЖИНОЙ

18209 ОМЕГА ЛИФТ-СФ $ 559,51 $ 313,33

"20-ТОННЫЙ НИЗКОПРОФИЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ / РУЧНОЙ БУТЫЛКИ, СВАРНЫЙ"

18209C ОМЕГА ЛИФТ-СФ 478 долларов.14 $ 267,76

"20-ТОННЫЙ НИЗКОПРОФИЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ / РУЧНОЙ БУТЫЛКИ, СВАРНЫЙ"

18302 ОМЕГА ЛИФТ-СФ 834,84 долл. США 467,51 долл. США

30 ТОНН ГИД.РАЗЪЕМ ДЛЯ БУТЫЛКИ ВОЗДУХА / РУЧНОГО УПРАВЛЕНИЯ - ПРИМЕНЯТЬ 18302C -

18302C ОМЕГА ЛИФТ-СФ 848,35 долл. США 475,08 долл. США

30 ТОНН ГИД. РАЗЪЕМ ДЛЯ БУТЫЛКИ ВОЗДУХА / РУЧНОГО УПРАВЛЕНИЯ

18502 ОМЕГА ЛИФТ-СФ 1736 долларов.84 $ 972,63

50 ТОНН ГИД. РАЗЪЕМ ДЛЯ БУТЫЛКИ С ВОЗДУХОМ

18992 ОМЕГА ЛИФТ-СФ 3037,35 долл. США 1700,92 долл. США

100 ТОНН ГИД.РАЗЪЕМ ДЛЯ БУТЫЛКИ С ВОЗДУХОМ

22050 ОМЕГА ЛИФТ-СФ 1152,82 долл. США 645,58 долл. США

5 ТОНН. ГИД. ОБСЛУЖИВАНИЕ ДЛИННОГО ШАССИ - РУКОВОДСТВО

22050C ОМЕГА ЛИФТ-СФ 1349 долларов.04 $ 755,46

5 ТОНН. ГИД. ДЛИННОЕ ШАССИ ОБСЛУЖИВАНИЕ

22051 ОМЕГА ЛИФТ-СФ 1 495,22 долл. США 837,32 долл. США

5 ТОНН. ГИД.РАЗЪЕМ ДЛЯ ОБСЛУЖИВАНИЯ ДЛИННОГО ШАССИ ВОЗДУХА / РУЧНОГО УПРАВЛЕНИЯ

22051C ОМЕГА ЛИФТ-СФ 1 694,08 долл. США 948,68 долл. США

5 ТОНН. ГИД. ОБСЛУЖИВАНИЕ ДЛИННОГО ШАССИ ВОЗДУХА / РУЧНОГО УПРАВЛЕНИЯ

22100C ОМЕГА ЛИФТ-СФ 2388 долларов.16 $ 1337,37

10 ТОНН ГИД. ДЛИННОЕ ШАССИ ОБСЛУЖИВАНИЕ

22101 ОМЕГА ЛИФТ-СФ 2 319,57 долл. США 1 298,96 долл. США

10 ТОНН ГИД.ОБСЛУЖИВАНИЕ ДЛИННОГО ШАССИ ВОЗДУХА / РУЧНОГО УПРАВЛЕНИЯ

22101C ОМЕГА ЛИФТ-СФ 2 531,43 долл. США 1 417,60 долл. США

10 ТОНН ГИД. ОБСЛУЖИВАНИЕ ДЛИННОГО ШАССИ ВОЗДУХА / РУЧНОГО УПРАВЛЕНИЯ

22201 ОМЕГА ЛИФТ-СФ 5065 долларов.73 $ 2 870,00

ГНЕЗДО ДЛЯ ГИДРАВЛИЧЕСКОГО ВОЗДУХА / РУЧНОГО ОБСЛУЖИВАНИЯ, 20 ТОНН

22201JS ОМЕГА ЛИФТ-СФ 4 761,80 долл. США 2 666,61 долл. США

ГНЕЗДО ДЛЯ ВОЗДУХА / ГИДРАВЛИЧЕСКОГО ОБСЛУЖИВАНИЯ 20 ТОНН БЕСПЛАТНЫЕ СТЕНДЫ РАЗЪЕМНОГО СТИЛЯ 22 ТОНН

22203 ОМЕГА ЛИФТ-СФ 5 979 долларов.71 $ 3 348,64

ГНЕЗДО ДЛЯ ГИДРАВЛИЧЕСКОГО ВОЗДУХА / РУЧНОГО ОБСЛУЖИВАНИЯ, 20 ТОНН

22903 ОМЕГА ЛИФТ-СФ 514,73 долл. США 288,25 долл. США

"ГИД.БЕГОВЫЙ НАСОС - 91,5 У.Е. 10,000 PSI ВОЗДУШНЫЙ ПРИВОД »

22905 ОМЕГА ЛИФТ-СФ 686,31 долл. США 384,33 долл. США

"ГИДРАВЛИЧЕСКИЙ БЕГОВОЙ НАСОС - 122 ДЮЙМА НА 10 000 ФУНТОВ НА ДВИГАТЕЛЬ ВОЗДУХА"

22907 ОМЕГА ЛИФТ-СФ 834 долл. США.53 $ 467,34

"ГИДРАВЛИЧЕСКИЙ БЕГОВОЙ НАСОС С ВОЗДУШНЫМ ПРИВОДОМ 10,000 PSI, ОБЪЕМ МАСЛА 231 CU. IN. (1 ГАЛЛОН)"

22910 ОМЕГА ЛИФТ-СФ 700,92 долл. США 392,52 долл. США

ПЕРЕНОСНЫЙ БУРОВОЙ НА 5 ТОНН

22953 ОМЕГА ЛИФТ-СФ 1410 долларов.67 $ 789,98

5-ТОННОВЫЙ БОРТБОРЕШНИК COMBO

23221C ОМЕГА ЛИФТ-СФ 1 074,65 $ 601,80

22 ТОНН ГИД. ВОЗДУШНЫЙ ГИДРАВЛИЧЕСКИЙ РАЗЪЕМ

23221CIMPACT ОМЕГА ЛИФТ-СФ 1489 долларов.63 $ 834,19

"22-ТОННАЯ ОСЬ ДЖЕК И 1" ВОЗДУШНЫЙ УДАР КОМБО "

23221CIW ОМЕГА ЛИФТ-СФ 1 121,89 долл. США 628,26 долл. США

"22 ТОННОВАЯ ВОЗДУШНАЯ / ГИДРАВЛИЧЕСКАЯ ОСЬ РАЗЪЕМ с 82002 1/2" "DR.КЛЮЧ ВОЗДУШНЫЙ УДАРНЫЙ "

23221CJSWH ОМЕГА ЛИФТ-СФ 1 514,43 долл. США 848,08 долл. США

23221C W / JACK STANDS AND SAVE PHACE HELLS ANGEL WELDING HELMET

23221CMDTI ОМЕГА ЛИФТ-СФ 918 долларов.35 $ ​​514,28

23221 ПРИХОДИТЕ С БЕСПЛАТНЫМ НАСОСОМ ДЛЯ ШИН 83016 MINI

23222 ОМЕГА ЛИФТ-СФ 1 018,51 долл. США 570,37 долл. США

НИЗКОПРОФИЛЬНЫЙ ВОЗДУШНЫЙ / ГИДРАВЛИЧЕСКИЙ РАЗЪЕМ, 22 ТОНН

23222C ОМЕГА ЛИФТ-СФ 1084 доллара.22 $ ​​607,16

22-ТОННЫЙ ПНЕВМАТИЧЕСКИЙ РАЗЪЕМ

23225 ОМЕГА ЛИФТ-СФ 2 283,10 долл. США 1 278,54 долл. США

25 ТОНН. ВОЗДУШНЫЙ / ГИДРАВЛИЧЕСКИЙ РАЗЪЕМ

23226 ОМЕГА ЛИФТ-СФ 1591 доллар.27 $ 891,11

ГНЕЗДО ВОЗВРАТА ВОЗДУХА 22 ТОННЫ

23227 ОМЕГА ЛИФТ-СФ 1 637,22 долл. США 916,84 долл. США

22/35 ТОНН 2 СТУПЕНЧАТЫЙ ВОЗДУШНЫЙ / ГИДРАВЛИЧЕСКИЙ РАЗЪЕМ

23301C ОМЕГА ЛИФТ-СФ 1659 долларов.78 $ 929,48

30 ТОНН. ВОЗДУШНЫЙ / ГИДРАВЛИЧЕСКИЙ РАЗЪЕМ

23501 ОМЕГА ЛИФТ-СФ 2352,10 долл. США 1317,18 долл. США

50 ТОНН. ВОЗДУШНЫЙ / ГИДРАВЛИЧЕСКИЙ РАЗЪЕМ

23991 ОМЕГА ЛИФТ-СФ 3749 долларов.78 $ 2 099,88

ГНЕЗДО НА 100 ТОНН / ГИДРОСОС

25055 ОМЕГА ЛИФТ-СФ 429,53 долл. США 240,54 долл. США

2-1 / 2-ТОНН. СТЕНД ДЛЯ ОБСЛУЖИВАНИЯ MAGIC LIFT И 3-ТОНН. СТЕНДЫ КОМБО

25055DI ОМЕГА ЛИФТ-СФ 367 долларов.06 205,55 долл. США

25055 ДЖЕК С БЕСПЛАТНЫМ ЦИФРОВЫМ ИНФЛЯТОРОМ 83016

25057 ОМЕГА ЛИФТ-СФ $ 1 235,53 $ 691,90

5 ТОНН. ГИД.ПОДЪЕМНИК MAGIC LIFT SERVICE JACK

25057JS ОМЕГА ЛИФТ-СФ 1 055,82 долл. США 591,26 долл. США

25057 5-ТОННЫЙ ДЛИННЫЙ ШАССИ СЕРВИСНЫЙ ДЖЕК С БЕСПЛАТНОЙ ПАРОЙ 32066 6-ТОННЫХ СТЕНДОВ MAGIC LIFT JACK

25057 Вт ОМЕГА ЛИФТ-СФ $ 0.00 руб. 0,00

5-ТОННЫЙ ГИД. ДЖЕК БЫСТРО ПОДЪЕМНОГО ОБСЛУЖИВАНИЯ --- GGS SPOT КУПИТЬ

25107 ОМЕГА ЛИФТ-СФ 2 011,18 долл. США 1 126,26 долл. США

10 ТОНН ГИД.ПОДЪЕМНИК MAGIC LIFT SERVICE JACK

25107JS ОМЕГА ЛИФТ-СФ 1 718,65 долл. США 962,44 долл. США

25107 MAGIC LIFT SERVICE JACK W / FREE 32126 MAGIC LIFT JACK STANDS

25107W ОМЕГА ЛИФТ-СФ $ 0.00 руб. 0,00

10 ТОНН ГИД. ДЖЕК БЫСТРО ПОДЪЕМНОГО ОБСЛУЖИВАНИЯ --- GGS SPOT КУПИТЬ

26017 ОМЕГА ЛИФТ-СФ $ 359,88 $ 201,53

1-1 / 2 ТОННЫ АЛЮМИНИЕВЫЙ / ГИБРИДНЫЙ СЕРВИСНЫЙ ДЖЕК

26017SP ОМЕГА ЛИФТ-СФ 307 долларов.53 $ 172,22

КУПИТЬ ОДИН 26017 И ПОЛУЧИТЬ БЕСПЛАТНО 3011438 ТАКТИЧЕСКАЯ МАСКА

26030 ОМЕГА ЛИФТ-СФ 735,86 долл. США 412,08 долл. США

3 ТОНН. ГИД.АЛЮМИНИЕВЫЙ ДЖЕК W / MAGIC LIFT

26030JS ОМЕГА ЛИФТ-СФ 628,82 долл. США 352,14 долл. США

3 ТОНН. ГИД. АЛЮМИНИЕВЫЙ ДЖЕК И ПОДСТАВКА КОМБО

26030SP ОМЕГА ЛИФТ-СФ 628 долларов.82 $ 352,14

ПРИОБРЕСТИ ОДИН 26030 И ПОЛУЧИТЕ ОДИН СВАРОЧНЫЙ ШЛЕМ СЕРИИ 3012664 B БЕСПЛАТНО

26033 ОМЕГА ЛИФТ-СФ 614,02 долл. США 343,85 долл. США

3-ТОННЫЙ АЛЮМИНИЕВЫЙ / ГИБРИДНЫЙ СЕРВИСНЫЙ ДЖЕК

26033PAD ОМЕГА ЛИФТ-СФ 524 долларов.71 $ 293,84

3-ТОННЫЙ АЛЮМИНИЕВЫЙ ГИБРИДНЫЙ ДЖЕК В КОМПЛЕКТЕ БЕСПЛАТНО 85001 LIGHT UP EVA PAD

27035 ОМЕГА ЛИФТ-СФ 530,65 долл. США 297,16 долл. США

3-1 / 2 ТОНН ГИД.ПОДЪЕМНИК MAGIC LIFT SERVICE JACK

1 2 3 Вперед

Напольные домкраты Гидравлический подъемник с носком, 5 тонн / верхний подъем 10 тонн Пневматический гидравлический домкрат с носком Запатентованная термообработанная сталь Продукция для перемещения материалов

Гидравлический подъемник с носком на 5 тонн / верхний подъемник 10 тонн Пневматический гидравлический домкрат с носком Запатентованная термообработанная сталь

Гидравлический подъемник с носком для машины 5 ТОНН / Верхний подъем с 10 тКупить Гидравлический подъемник с носком на 5 тонн / с верхним подъемом на 10 тонн Пневматический гидравлический подъемник с носком. Запатентованная термообработанная сталь: напольные домкраты - ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. 【ВЫСОКАЯ ГРУЗОПОДЪЕМНОСТЬ: 10 / 5T】 - Грузоподъемность может достигать 10 тонн (верхняя часть) и 5 ​​тонн (схождение). Это мощный инструмент для домкрата при ремонте автомобилей и в аварийных ситуациях. 。 【ПРЕИМУЩЕСТВА】 Полезная модель имеет преимущества простой конструкции, удобного управления, стабильного качества и безопасности в использовании. 。 【НЕЗАВИСИМЫЙ ЦИЛИНДР】 - Встроенные два прочных износостойких стальных кольца, шток поршня и внутренний стержень не соприкасаются, поэтому трение внутреннего стержня может быть уменьшено до минимума, что делает его более долговечным.。 【ПРОЧНЫЙ ШТАНГ - Штанга отличается гибкой регулировкой высоты, высокой устойчивостью к давлению и коррозионной стойкостью. Вы можете использовать как верх, так и носок в зависимости от разных ситуаций. 。 【ШИРОКОЕ ПРИМЕНЕНИЕ】 Это широко используемый подъемный инструмент, широко используемый при установке и обслуживании механического оборудования, строительстве мостов, железнодорожных путей и других аспектах, погрузке и разгрузке тяжелых грузов при транспортировке, ремонте автомобилей, тракторов и т. Д. . 。 Технические характеристики :。 Высота: 295 мм。 Минимальное положение кулачка: 25 мм。 Высокая программа: 135 мм。 Размер основания: 203 * 194 мм。 Захват: 60 * 99 мм。 Нагрузка: 5 т。 Вес: 23 кг。。 Особенности: 1.Полезная модель имеет преимущества простой конструкции, удобного управления, стабильного качества и безопасности в использовании. 2. Верхняя часть имеет двойное назначение для простоты эксплуатации. 3. Она широко используется в подъемном инструменте, широко используемом при установке. и техническое обслуживание механического оборудования, строительство мостов, железнодорожных путей и другие аспекты, погрузка и разгрузка тяжелых грузов на транспорте, ремонт автомобилей, тракторов и т. д. Операция подъема。 1.зажмите ручку разгрузочного клапана.。 2. затяните разгрузочный клапан по часовой стрелке. Следите за тем, чтобы не затягивать его. 3. вставьте ручку в основание ручки. 4. вверх и вниз, встряхивая рычаг, можно подняться.。 Действия при падении: 1. защелкните ручку на разгрузочном клапане. 2. Медленно поверните разгрузочный клапан против часовой стрелки, тогда вы сможете упасть. 3. Будьте осторожны, не поворачивайте слишком быстро. Не поворачивайте разгрузочный клапан на 3 оборота.






Гидравлический подъемник с носком на 5 тонн / верхний подъем на 10 тонн Пневматический гидравлический подъемник с носком Запатентованная термообработанная сталь

мы преследуем цель предложить вам продукцию высокого качества. Наши дизайны профессионально вышиты на современном оборудовании, гарантируя высочайшее качество и наилучшие результаты.Создано на легкой полиэфирной ткани: гобелены - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. ПРЕМИАЛЬНОЕ КАЧЕСТВО: Сделайте свой бизнес заметным издалека с помощью нашего промышленного баннера с вывеской, сделанного из высококачественного и прочного винила, который прослужит десятилетия, 14-каратного желтого белого золота с крестом на кресте Иисуса, религиозная подвеска, высота 27 мм, ширина 16 мм, , гидравлическая машина, подносок Поднимите 5 тонн / верхние 10 тонн подъемный пневмогидравлический домкрат для пальцев ног Запатентованная термообработанная сталь , универсальный размер в магазине женской одежды.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: наши продукты безопасны для свинца. Руководство покупателя DEA A240: (Приведенная ниже ссылка является неполной, беспроблемной и беспорядочной, без липких следов. Гидравлический подъемник пальца ноги машины 5 тонн / верхний подъем 10 тонн пневматический гидравлический подъемник пальца ноги Запатентованная термообработанная сталь . Изготовитель Сверхпрочная основа PanaVise 400 - это мощная рабочая база для инструментов, предназначенная для использования с небольшими двигателями.Этот сексуальный комбинезон сделает вас более очаровательными, я сделал этот сладкий корсаж с искусственно желтой розой.Игрушка сделана из мягкого материала, что делает ее отличным подарком для ребенка. Гидравлическая машина Toe Jack Lift 5 TON / Top 10 TON Lift Air Hydraulic Toe Jack Запатентованная термообработанная сталь , Этот список предназначен для 1 шарика весеннего цветка Lizbeth вязание крючком, Тщательно вырезанные и обработанные концы, футболка Pelican Heart в рубчик на кнопках позволяет самым маленьким моделям выглядеть круто. городской образ, который идеально сочетается с любым зимним нарядом. Гидравлический подъемник с носком на 5 тонн / верхний с подъемником на 10 тонн Пневматический гидравлический подъемник с носком Запатентованная термообработанная сталь .Браслет изготовлен из полированных янтарных бусин в стиле барокко. и потайной карман на молнии сзади сумки. Трубогиб из латуни и нержавеющей стали на 1/4 дюйма. Требуются терпение и осторожность. Гидравлический подъемник с носком на 5 тонн / верхний с подъемником на 10 тонн Пневматический гидравлический подъемник с носком. Запатентованная термообработанная сталь , отличные цены на ваши любимые домашние бренды.

  • Головка тряпки синели изготовлена ​​из 100% полиэстера и может быть легко снята и прикреплена для установки в стиральной машине. Наши плакаты разработаны учителями и сделаны из прочного материала.


    Руководство по выбору подъемных домкратов | Инженерное дело360

    Домкраты используются для выравнивания или позиционирования тяжелого оборудования, подъема автомобилей и опорных конструкций. Обычно они используют винтовые или цилиндрические приводы и приводятся в действие гидравлическим, механическим, электрическим или ручным способом. Подъемный элемент описывается как башмак или седло. Обувь обычно специально разработана для соответствия точке подъема, в то время как седло - это пластина, которая предназначена для подъема во многих местах.

    Подъемные домкраты являются основным промышленным инструментом и особенно широко используются в автомобилях. Подъем автомобиля с помощью домкрата для замены шины - наиболее распространенное применение. Другое использование включает:

    • Подъем и выравнивание стальных балок на опорах или вертикальных колоннах
    • Выравнивание и установка тяжелого оборудования в механическом цехе или на производстве
    • Подъем и установка тяжелых металлических изделий или других материалов

    Существует множество применений, в которых тяжелые предметы необходимо поднимать с использованием некоторых основных механических принципов, таких как гидравлический, пневматический, наклонный или механический винт.Здесь воздействие на легкую силу на большом расстоянии приводит к подъему тяжелой силы на короткое расстояние.

    Примечание по безопасности: При использовании подъемного домкрата для подъема любого тяжелого транспортного средства или заготовки всегда используйте подставки или опоры под ними, чтобы удерживать груз на месте в случае выхода из строя домкрата.

    Типы

    Существует много различных типов подъемных домкратов, включая домкраты для бутылок, напольные домкраты, домкраты с храповым механизмом, ножничные домкраты, винтовые домкраты, передаточные домкраты и другие.

    Домкраты для бутылок

    Это простые гидравлические рычажные домкраты, в которых используется механическое преимущество поршня малого диаметра под высоким давлением или главного поршня, нагнетающего жидкость в камеру поршня большого диаметра или рабочий цилиндр. Эти два монтируются рядом друг с другом на основании. Мастер обычно перекачивается вверх и вниз с помощью простого рычага, который часто выполняет функции гаечного ключа, который управляет выпускным клапаном. У них простое круглое седло сверху и прямоугольное чугунное основание. Они используются в основном для транспортных средств, но у них есть много других применений, поскольку они такие простые и маленькие.Основным недостатком является то, что их следует использовать стоя, а не на боку, иначе насосное действие не будет работать правильно.

    Домики

    Домкраты

    , согласно названию, представляют собой сверхмощные домкраты, которые используются для подъема или стабилизации всего дома или тяжелых балок. Обычно в них используется принцип подъема винтового домкрата или баллонного домкрата, и они могут поставляться с упорными подшипниками или без них.

    Домкраты надувные

    Это домкраты с пневматическим приводом, которые выводятся из заводской системы сжатого воздуха.Их преимущество заключается в очень низкой минимальной высоте и высокой грузоподъемности. К недостаткам можно отнести более высокую вероятность утечки воздуха и, следовательно, необходимость наличия встроенной системы безопасности для предотвращения быстрого нежелательного опускания из-за отказа мешка.

    Домкраты с трещоткой

    В домкратах

    с храповым механизмом используется храповой механизм и собачка, которые заставляют вращающуюся шестерню двигаться вверх или вниз по линейной дорожке. Собачки храповика предотвращают соскальзывание шестерни под нагрузкой и выход из строя домкрата. Старый традиционный домкрат для бампера в старых американских автомобилях был домкратом с храповым механизмом.Но они не очень безопасны и тяжелые. По этим причинам они были заменены ножничными домкратами в качестве стандартного оборудования на большинстве автомобилей. Они до сих пор используются в промышленности для подъема более легких предметов.

    Ножничные домкраты

    Это простые домкраты с четырьмя связанными вертикальными рычагами. Между каждой из двух пар вертикальных рычагов имеется деталь с внутренней резьбой, через которую проходит винт домкрата. Домкрат поднимается или опускается вращением рабочего винта. Их обычно можно найти в багажнике автомобиля в качестве инструмента для замены шин из-за его компактных размеров.Ножничные домкраты, предоставляемые производителями автомобилей, обычно имеют башмак для соединения с точкой подъема в раме автомобиля, в то время как универсальные версии для вторичного рынка вместо этого имеют обычное седло.

    Домкраты винтовые

    Это очень распространенная и простая разновидность домкрата. Он работает по принципу использования механического преимущества основной винтовой резьбы для преобразования вращательного движения гаечного ключа или рычага в линейное движение верхней части домкрата. Механическое преимущество напрямую связано с шагом винта.Большинство холодильников и отдельно стоящих плит имеют простые винтовые домкраты в качестве опор для пола. Пользователь может легко выровнять устройство, используя простой гаечный ключ с открытым зевом. В механических цехах можно найти более сложные варианты домкратов для выравнивания тяжелых станков. Часто в полу или столе просверливают отверстие для локатора, чтобы нижняя часть домкрата оставалась на месте и не соскальзывала. Более продвинутые версии имеют шарикоподшипники между винтом и его резьбовым отверстием для уменьшения трения.

    Домкраты для обслуживания или перекрытия

    Это рабочие лошадки в мире ремонта автомобилей, известные и ценимые за их безопасность, прочность, удобство и производительность.Они работают по тому же принципу, что и домкрат для бутылок, но устанавливаются на 4- или 6-колесные тележки, которые имеют поворотные ролики сзади и неподвижные литые колеса спереди. У них есть большое круглое седло, которое легко снимается и заменяется другими размерами или нестандартными седлами и обувью. Рычаг насоса также позволяет тянуть и перемещать домкрат. Рычаг также действует как привод выпускного клапана, вращая ручку. Напольные домкраты имеют небольшой начальный зазор, поэтому они могут попасть под низко расположенный автомобиль, а затем безопасно его поднять.

    Домкраты трансмиссии

    Это специальные домкраты, используемые для подъема и опускания трансмиссии транспортного средства снизу транспортного средства. Они похожи на напольные домкраты, но имеют большую опору с анкерами для фиксации трансмиссии и способ наклона опоры трансмиссии, чтобы она соответствовала углу двигателя, к которому она будет привинчена. Это позволяет механику поднять коробку передач на место для закрепления на двигателе.

    Домкраты для колес и магазинных бамперов

    Это большие напольные домкраты, которые могут поднять весь автомобиль за переднюю или заднюю часть, удерживая колеса или надавливая на переднюю часть рамы.У них есть напольная тележка и большой вертикальный портал, на котором установлен поршень. Обычно они имеют гидравлический привод и популярны в небольших ремонтных мастерских, где встроенный подъемник стоит слишком дорого.

    Характеристики

    Важные технические характеристики домкратов:

    • Грузоподъемность
    • Ход или высота подъема
    • Минимальная высота
    • Максимальная высота
    • Тип домкрата: ножничный, трещоточный, винтовой и др.
    • Источник питания: ручной, пневматический, гидравлический, электрический
    • Предохранители и упоры
    Изображение предоставлено:

    Intella Liftparts, Inc.| Ролики Hilman | Joyce / Dayton Corp. |


    Podofo 3 в 1 автомобильный электрический домкрат, гидравлический, 12 В, 5 тонн, ремонтный домкрат, фонарик, автомобильный аварийный комплект для ремонта оборудования

    Описание продукта: Автомобильный электрический домкрат с гидравлическим полом 12V 5-тонный подъемный ножничный домкрат Электрический гидравлический напольный домкрат Фонарик Набор инструментов для ремонта аварийного оборудования автомобиля

    1. Работайте с автомобильной розеткой 12 В, грузоподъемностью 5,0 т (11023 фунта). Штанга сверхнизкого давления, набор для спортивная машина.Двойной драйвер двигателя внутри, работает независимо. 2. Поднимите автомобиль домкратом менее чем за минуту, быстро замените шину, идеальный домкрат. Нескользящая конструкция с поперечными канавками. Свободно регулируемая высота. 3. Конструкция домкрата лаконична и проста в эксплуатации с компактным и организованным ящиком для хранения. Новый внешний вид, он выглядит как автомобиль. Наслаждайся. 4. Домкрат, насос и светодиодный фонарик могут удовлетворить несколько требований. Совместимость с соответствующими полными мелкими инструментами, такими как предохранительный молоток, перчатки. С упаковкой BMC, легко носить с собой.Инженерная оболочка из АБС-пластика для усиления. 5. Конструкция устойчива и надежна. Машина перестанет работать, когда она поднимется выше предела высоты. Увеличьте алюминиевую пластину, чтобы сделать ее устойчивой. Больше скрытого отверстия для рассеивания тепла, чтобы предотвратить разбрызгивание воды.

    Набор инструментов для автоматического ремонта электромобилей 12 В постоянного тока стоит иметь для экстренной замены и ремонта придорожных шин. Седло с поперечным пазом предотвращает скольжение из автомобиля. Вращающийся стержень с резьбой можно выкручивать, приближая седло с поперечной канавкой к точке подъема.В случае отключения питания самоблокирующаяся силовая конструкция и ручка предохранительной разгрузки предотвращают падение домкрата и не упадут сразу. Светодиодная лампа на гнезде может использоваться как фонарик.

    Параметр: Емкость (нагрузка): 1-10 т Максимальная высота: 360 мм Мин. Высота: 135 мм Номинальная мощность: 150 Вт Рабочее напряжение: DC12V Максимальный ток: 13А Максимальный вес загружаемого автомобиля: 5 т Диапазон подъема: 135-360 мм Кабель питания: 3,5 м Размер Джека: 31 * 15 * 14,5 см Вес домкрата: 4,7 кг Размер пластиковой коробки: L36 * W22 * h28cm Для электрического насоса накачки: Воздушный поток: 9.2 галлона / мин Максимальное давление: 10 бар / 150 фунтов на квадратный дюйм Длина шланга: 25,6 дюйма Ток: 10А

    В комплект входит: 1 * электрический гидравлический напольный домкрат 1 * безопасный молоток 1 * пластиковый ящик для инструментов 1 * соединительный кабель зажима аккумулятора 2 * перчатки 1 * кабель питания 2 * предохранители 2 * инструкция по эксплуатации

    Тип продукта: Автомобильные домкраты

    Носок-домкраты на 5-25 тонн или 10 000

    Домкраты с носком

    - это супер-инструменты, которые могут поднимать, загружать и перемещать огромную и тяжелую технику.Это сверхмощное оборудование наиболее востребовано в промышленной сфере. Подъемник играет важную роль при транспортировке мостового оборудования и оборудования судостроительной верфи. Фактически его можно использовать при любых подъемно-подъемных работах.

    Сортировать по  Бестселлеры  Бестселлеры  Цена  Цена

    Фильтр

    Домкраты с носком

    - это супер-инструменты, которые могут поднимать, загружать и перемещать огромную и тяжелую технику.Это сверхмощное оборудование наиболее востребовано в промышленной сфере. Подъемник играет важную роль при транспортировке мостового оборудования и оборудования судостроительной верфи. Фактически его можно использовать при любых подъемно-подъемных работах.

    Сортировать по  Бестселлеры  Бестселлеры  Цена  Цена

    Есть несколько типов подножек.Они специально созданы для удовлетворения ваших потребностей в подъеме. Это включает в себя носок с храповым механизмом, носок с горлышком бутылки и компактный носок. Если вам нужно поднять технику массой от 5 до 15 тонн, лучше всего использовать домкрат с храповым механизмом. Этот тип домкрата предназначен для подъема более легких машин. Однако, если вы планируете поднять массу от 15 до 25 тонн, поднос с горлышком бутылки является наиболее подходящим выбором, поскольку он предназначен для подъема умеренных масс. И, наконец, более тяжелый груз можно поднять с помощью компактного домкрата.Домкраты с храповым механизмом - это портативные домкраты, поскольку они легкие по своей природе и имеют вес всего от 30 до 105 фунтов.

    Этот домкрат является ручным оборудованием. Это механическое оборудование различается по высоте. Его носок стоит в вертикальном положении и имеет гнезда для двойных рычагов. Эти двухрычажные розетки позволяют использовать подножку в ограниченных пространствах. Носок с горлышком бутылки имеет функцию, аналогичную функции носка с храповым механизмом. Единственная разница в том, что горлышко бутылки может поднимать гораздо больший вес.При подъеме этот домкрат может поднимать технику на небольшом расстоянии. У него также есть поворотный выравниватель, который может поворачиваться на 360 градусов. Эта функция позволяет управлять домкратом под любым углом.

    Для подъема тяжелых грузов лучшим решением будет компактный домкрат с носком. Его работа - поднимать и толкать. Пальцы домкрата расположены на его передней части, что позволяет задвигать домкрат под участки с небольшим зазором. Домкраты - очень ценные инструменты. Вот несколько рекомендаций, чтобы предотвратить повреждение оборудования.Прежде всего, не перегружайте домкрат. Не используйте его в опасных местах, только на ровных участках. Не трогайте винт клапана домкрата.

    Всегда читайте инструкцию перед использованием подножки. Эти меры предосторожности предназначены не только для предотвращения повреждения подножки. В то же время вы можете быть защищены от несчастных случаев и травм. Неправильная эксплуатация подножки в опасных зонах может привести к травмам, и это очень важно. Вы можете получить больше советов от отраслевых экспертов, купив носок в специализированных магазинах, таких как http: // handtrucks2go.com /. Эти специализированные интернет-магазины представляют собой универсальные магазины для этих машин. Таким образом, вы можете выбирать из широкого спектра продуктов, и вы наверняка сможете получить лучшие предложения для ваших нужд. Кроме того, вы обнаружите информацию, которую вы можете использовать, чтобы максимально использовать эти инструменты.

    .
