Время-токовые характеристики (ВТХ) автоматических выключателей
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Вы наверное замечали, что на корпусах модульных автоматов изображены латинские буквы: B, C или D. Так вот они обозначают время-токовую характеристику этого автомата, или другими словами, ток мгновенного расцепления.
Согласно ГОСТа Р 50345-99, п.3.5.17 — это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т.е. это его электромагнитная защита.
В этом же ГОСТе Р 50345-99, п.5.3.5, говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):
- B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3·In до 5·In)
- C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In)
- D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10·In до 20·In, но встречаются иногда и 10·In до 50·In)
In – номинальный ток автоматического выключателя.
Помимо характеристик типа В, С и D, существуют и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам в следующий раз. Чтобы не пропустить выход новых статей, подписывайтесь на рассылку сайта.
Рассмотрим каждый вид характеристики более подробно на примере модульных автоматических выключателей ВМ63-1 серии OptiDin и Optima от производителя КЭАЗ (Курский Электроаппаратный завод).
Время-токовая характеристика типа В
Рассмотрим время-токовую характеристику В на примере автоматических выключателей ВМ63-1 от КЭАЗ. Один автомат с номинальным током 10 (А), а другой — 16 (А).
Обратите внимание, что оба автомата имеют характеристику В, что отчетливо видно по маркировке на их корпусе: В10 и В16.
Для наглядности с помощью, уже известного Вам, испытательного прибора РЕТОМ-21 проверим заявленные характеристики данных автоматов.
Но сначала несколько слов о графике.
Вот график время-токовой характеристики (сокращенно, ВТХ) типа В:
На нем показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.
Запомните!!! Время-токовые характеристики практически всех автоматов изображаются при температуре +30°С.
График разделен двумя линиями, которые и определяют разброс времени срабатывания зон теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который только что был в работе или сразу же после его срабатывания.
Пунктирная линия на графике — это верхняя граница (предел) для автоматов с номинальным током менее 32 (А).
1. Токи условного нерасцепления (1,13·In)
У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13·In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током менее 63А) и в течение 2 часов (для автоматов с номинальным током более 63А).
Точку условного нерасцепления автомата (1,13·In) всегда отображают на графике. Если провести прямую, то видно, что прямая уходит как бы в бесконечность и с нижней линией графика пересекается в точке 60-120 минут.
Например, автомат с номинальным током 10 (А). При протекании через него тока 1,13·In = 11,3 (А) его тепловой расцепитель не сработает в течение 1 часа.
Еще пример, автомат с номинальным током 16 (А). При протекании через него тока 1,13·In = 18,08 (А) его тепловой расцепитель не сработает в течение 1 часа.
Вот значения «токов условного нерасцепления» для различных номиналов:
- 10 (А) — 11,3 (А)
- 16 (А) — 18,08 (А)
- 20 (А) — 22,6 (А)
- 25 (А) — 28,25 (А)
- 32 (А) — 36,16 (А)
- 40 (А) — 45,2 (А)
- 50 (А) — 56,5 (А)
2. Токи условного расцепления (1,45·In)
Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45·In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А).
Кстати, точку условного расцепления автомата (1,45·In) практически всегда отображают на графике. Если провести прямую, то видно, что прямая пересекает график в двух точках: нижнюю линию в точке 40 секунд, а верхнюю — в точке 60-120 минут (в зависимости от номинала автомата).
Таким образом, автомат с номинальным током 10 (А) в течение часа, не отключаясь, может держать нагрузку порядка 14,5 (А), а автомат с номинальным током 16 (А) — порядка 23,2 (А). Но это при условии, что автоматы изначально были в холодном состоянии, в ином случае время их отключения будет находиться в пределах от 40 секунд до одного часа.
Вот значения «токов условного расцепления» для различных номиналов:
- 10 (А) — 14,5 (А)
- 16 (А) — 23,2 (А)
- 20 (А) — 29 (А)
- 25 (А) — 36,25 (А)
- 32 (А) — 46,4 (А)
- 40 (А) — 58(А)
- 50 (А) — 72,5 (А)
Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).
Вот представьте себе, что кабель сечением 2,5 кв.мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым причинам Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.
В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок. Если интересно, то почитайте мою статью, где я подробно разбирал ошибки одного горе-электрика и переделывал за ним его «творчество».
Лично я рекомендую защищать кабели следующим образом:
- 1,5 кв.мм — защищаем автоматом на 10 (А)
- 2,5 кв. мм — защищаем автоматом на 16 (А)
- 4 кв.мм — защищаем автоматом на 20 (А) и 25 (А)
- 6 кв.мм — защищаем автоматом на 25 (А) и 32 (А)
- 10 кв.мм — защищаем автоматом 40 (А)
- 16 кв.мм — защищаем автоматом 50 (А)
Для удобства все данные я свел в одну таблицу:
Проверить рассмотренные автоматы на токи условного нерасцепления и условного расцепления у меня нет времени, поэтому перейдем к их дальнейшей проверке — это форсированный режим проверки при токе, равном 2,55·In.
3. Проверка теплового расцепителя при токе 2,55·In
Согласно ГОСТа Р 50345-99, п.9.10.1.2 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния (для автоматов с номинальным током менее 32А) и не более 120 секунд из холодного состояния (для автоматов с номинальным током более 32А).
На графике ниже Вы можете видеть, что нижний предел по отключению взят с небольшим запасом, т.е. не 1 секунду, а 4 секунды. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают свою ВТХ, которая, естественно, что удовлетворяет всем требованиям ГОСТа Р 50345-99.
Проверим!
Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 25,5 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.
Первый раз автомат отключился за время 14,41 (сек.), а второй раз — 11,91 (сек.).
Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 40,8 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.
Первый раз автомат отключился за время 13,51 (сек.), а второй раз — 7,89 (сек.).
Дополнительно можно проверить тепловой расцепитель, например, при двухкратном токе от номинального, но в рамках данной статьи я этого делать не буду. На сайте имеется уже достаточно статей про прогрузку различных автоматических выключателей, как бытового, так и промышленного исполнения. Вот знакомьтесь:
4. Проверка электромагнитного расцепителя при токе 3·In
Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТом Р 50345-99 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.
Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3·In электромагнитный расцепитель еще не срабатывает и по факту автомат отключается от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль
сравнивают с током не 3·In, а с 5·In, учитывая коэффициент 1,1.Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 30 (А) должен отключиться за время не менее 0,1 секунды.
Первый раз автомат отключился за время 8,71 (сек.), а второй раз — 8,11 (сек.).
Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 48 (А) должен отключиться за время не менее 0,1 секунды.
Первый раз автомат отключился за время 8,16 (сек.), а второй раз — 6,25 (сек.).
5. Проверка электромагнитного расцепителя при токе 5·In
Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время менее 0,1 секунды.
Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 50 (А) должен отключиться за время менее 0,1 секунды.
Первый раз автомат отключился за время 7,8 (мсек.), а второй раз — 7,7 (мсек.).
Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 80 (А) должен отключиться за время менее 0,1 секунды.
Первый раз автомат отключился за время 8,5 (мсек.), а второй раз — 8,4 (мсек. ).
Как видите, оба автомата полностью соответствуют требованиям ГОСТа Р 50345-99 и заявленным характеристикам завода-изготовителя КЭАЗ.
Кому интересно, как проходила прогрузка автоматов, то смотрите видеоролик:
Автоматы с характеристикой В применяются для защиты распределительных и групповых цепей с большими длинами кабелей и малыми токами короткого замыкания преимущественно с активной нагрузкой, например, электрические печи, электрические нагреватели, цепи освещения.
Но почему-то в магазинах их количество всегда ограничено, т.к. по мнению продавцов наиболее распространенными являются автоматы с характеристикой С. С чего это вдруг?! Вполне логично и целесообразно для групповых линий цепей освещения и розеток применять именно автоматы с характеристикой типа В, а в качестве вводного автомата устанавливать автомат с характеристикой С (это один из вариантов). Так хоть каким-то образом будет соблюдена селективность, и при коротком замыкании где-нибудь в линии вместе с отходящим автоматом не будет отключаться вводной автомат и «гасить» всю квартиру. Но о селективности я еще расскажу Вам более подробно в другой раз.
Время-токовая характеристика типа С
Вот ее график:
Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.
Внимание! Более подробнее про время-токовую характеристику С читайте в моей отдельной статье.
Время-токовая характеристика типа D
График:
По графику видно следующее:
1. Токи условного нерасцепления (1,13·In) и токи условного расцепления (1,45·In), но о них я расскажу чуть ниже.
2. Если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды в горячем состоянии и не более 60 секунд в холодном состоянии (для автоматов с номинальным током менее 32А) и не более 120 секунд в холодном состоянии (для автоматов с номинальным током более 32А).
3. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время не менее 0,1 секунды.
4. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за время менее 0,1 секунды.
Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).
Изменение характеристик расцепления автоматов
Как я уже говорил в начале статьи, все характеристики изображаются при температуре окружающего воздуха +30°С. Поэтому, чтобы узнать время отключения автоматов при других температурах, необходимо учитывать следующие поправочные коэффициенты:
1. Температурный коэффициент окружающего воздуха — Кt.
Думаю тут все понятно из графика. Чем ниже температура воздуха, тем значение коэффициента больше, а значит и увеличивается номинальный ток автомата, другими словами, его нагрузочная способность. Или, наоборот, чем жарче, тем нагрузочная способность автомата становится меньше. Ведь не зря, в жарких помещениях или летнюю жару многие замечают частые отключения автоматов, хотя нагрузка вовсе не изменялась. Ответ кроется в этом графике.
2. Коэффициент, учитывающий количество рядом установленных автоматов — Кn.
Здесь тоже никаких премудростей нет. Когда в одном ряду установлено несколько автоматов, то они передают свое тепло рядом стоящим автоматам. Этот график учитывает конвекцию тепла и выдает корректирующий коэффициент, учитывающий этот фактор.
Логика проста. Чем больше в ряду автоматов, тем больше уменьшается их нагрузочная способность.
Далее необходимо найти ток, приведенный к условиям нашего окружающего воздуха и монтажа:
In* = In · Кt · Кn
Как эти два коэффициента применить на практике?
Для этого рассмотрим пример. Щиток стоит на улице, в нем установлены 4 автомата — один вводной (ВА47-29 С40) и три групповых (ВА47-29 С16). Температура окружающего воздуха составляет -10°С.
Найдем поправочные коэффициенты для группового автомата ВА47-29 С16:
Найдем ток, приведенный к нашим условиям:
In* = In · Кt · Кn = 16 · 1,1 · 0,82 = 14,43 (А)
Таким образом, при определении времени срабатывания автомата по характеристике С кратность тока нужно брать не как отношение I/In (I/16), а как I/In* (I/14,43).
Заключение
Все вышесказанное в данной статье я представлю в виде общей таблицы (можете смело копировать ее и пользоваться):
Если Вы заметили, то разницей между время-токовыми характеристиками В, С и D являются только значения срабатывания электромагнитного расцепителя. По тепловой защите они работают в одних интервалах времени.
P.S. Надеюсь, что после прочтения данной статьи Вы сможете самостоятельно определять пределы времени срабатывания любых автоматических выключателей, а также правильно рассчитывать сечения проводов под номиналы автоматов.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
A, B, C и D
Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины. Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции. Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
Время срабатывания защитного автоматического выключателя зависит от величины перегрузки: при небольшом превышении нормы оно может занять час и более, а при значительном – несколько секунд.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Защиту от перегрузок в таких линиях обеспечивает реле максимального тока, автоматический выключатель только предохраняет сеть от повреждений в результате воздействия сверхтоков короткого замыкания.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Это позволит соблюсти селективность защитных автоматов (избирательность), и при КЗ в одной из веток не будет происходить обесточивания всего дома.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Заключение
В этой статье мы рассмотрели время токовые характеристики защитных автоматов, классификацию этих устройств в соответствии с ПУЭ, а также разобрались, в каких цепях устанавливаются приборы различных категорий. Полученная информация поможет вам определить, какое защитное оборудование следует использовать в сети, исходя из того, какие устройства к ней подключены.
Что такое время-токовые характеристики автоматических выключателей и зачем они нужны?
Любому автоматическому выключателю необходимо время на срабатывание. Оно может быть составлять сотые доли секунды, а может и несколько минут. Все зависит от тока, который будет протекать через автоматический выключатель. Если правильно выбрали кабель и автомат, то можете не бояться, что при повышенном токе изоляция на ваших проводах не расплавится, например за 30 секунд, которые необходимы, чтобы автоматический выключатель сработал от определенной перегрузки.
Есть такие интересные время-токовые характеристики автоматических выключателей – это такие красивые графики кривых зависимости времени срабатывания от величины тока. Они на автоматах обозначаются буквами B, C и D.
Эти буковки стоят перед значением номинала автомата. Ниже представлены обычные графики, по которым можно определить, через какое время нагрузка будет обесточена при повышенном токе или его скачке. В школу ходили? С графиками работать умеете? Тогда сразу разберетесь. По вертикальной оси стоит время в секундах. По горизонтальной шкале стоит отношение протекающего по проводам тока к номинальному току автомата I/In.
Что такое время-токовые характеристики автоматических выключателей и зачем они нужны?
Чем же различаются время-токовые характеристики автоматических выключателей «B», «C» и «D»? Все просто! Они различаются в значении величины отношения протекающего тока к номинальному току I/In.
№ пп | Время-токовая характеристика автоматического выключателя | Отношение протекающего тока к номинальному току I/In |
1 | B | 3-5 |
2 | C | 5-10 |
3 | D | 10-20 |
Если все равно остались вопросы, то идем дальше разбираться вместе. Буду приводить все на конкретных примерах, так как это будет более понятно, чем если буду объяснять «на пальцах».
Допустим, есть у нас автоматический выключатель номиналом 10А с характеристикой В. Мы выбрали на 10А, так как проще будет считать, и они часто используются в быту.
Например, произошло ЧП. Жена попросила повесить ковер, а Вы когда сверлили, попали в провод, идущий от распредкоробки. Бабах! Вокруг тишина и темно. Здесь Вы просто сверлом закоротили жилы провода, и произошло короткое замыкание. Было такое? Признаюсь, что у меня в молодости такое было.
В данной ситуации автоматические выключатели с характеристикой В срабатывают практически мгновенно, когда ток в сети превысит значение номинала автомата в 3-5 раз. В нашем случае это ток лежит в пределах 30-50 ампер. Конечно при коротком замыкании ток увеличивается в сотни раз, но автомату с характеристикой В достаточно 3-5 кратного увеличения. Здесь приходит в действие электромагнитный расцепитель.
Смотрим графики ниже и видим, что при токе 50А автомат сработает через 0,01 секунду. Это получается отсюда. Ток при КЗ делим на номинальный ток автомата, т.е. 50А/10А=5. Теперь на горизонтальной шкале находим цифру 5 и ведем условную линию (на рисунке она выделена красным) вертикально вверх до пересечения с кривой. Ставим точку и от нее ведем условную горизонтальную линию до оси времени. У нас получилось ориентировочно 0,01 секунда. Аналогично при перегрузке сети током 15А у нас отношение составило 1,5 и время задержки на срабатывание составит 30 секунд. Здесь автомат отключится благодаря работе теплового расцепителя. Если сечение провода рассчитано правильно, то его изоляция таким током и за это время не успеет расплавиться. Вы защищены.
Выше мы рассмотрели нижнюю кривую, но на картинке их можно выделить 3 шт. Зачем все это? Давайте разберемся. Эти кривые предназначены для разных состояний автоматических выключателей: «холодного» (верхняя кривая) и «горячего» (нижняя кривая), а сам график составлен для температуры окружающей среды +30С. По пунктирной линии рассчитывается время отключения для автоматом номиналом не выше 32А.
Для холодного состояния автоматического выключателя с характеристикой В для вышеописанного примера, время задержки на срабатывание составит при токе 50А – 0,04 сек. и при токе 15А – 4000 сек. (примерно 67 мин.). На рисунке выше это показано синим цветом.
Еще учтите, что автоматы стоят в разных местах – в квартире, в подъезде, на улице и т.д. Например, зимой дома температура +25, в подъезде +16, на улице -25. Соответственно температура элементов расцепителя разная и ему нужно разное время, чтобы прогреться и заставить автомат сработать.
Еще здесь существуют поправочный коэффициент. Чем ниже температура окружающей среды, тем больший ток через себя будет пропускать автомат и наоборот. При одной и той же нагрузке в жарких и в холодных помещениях один и тот же автомат будет срабатывать при разных значениях тока. Это колебания не значительные и этот вопрос становится актуальным, когда автоматический выключатель сильно нагружен и работает на пределе своего номинала. Стоит повыситься окружающей температуре, как он сможет отключить нагрузку. Часто такой вопрос встает летом в жарких помещениях.
Теперь скажу несколько слов про время-токовые характеристики автоматических выключателей C и D. Суть их заключается в том, что все графики характеристик сдвинуты вправо, т.е. таким образом, увеличивается время их срабатывания. Автомат с характеристикой C при коротком замыкании сработает, когда ток в сети превысит номинальный ток самого автомата в 5-10 раз. Автомат с характеристикой D при коротком замыкании сработает, когда ток в сети превысит номинальный ток самого автомата в 10-20 раз.
Из графиков получаем (смотрим ниже). Для автоматического автомата на 10А характеристики C время срабатывания уже будет: при токе 50А примерно 0,02 сек. и при токе 15А примерно 40 сек. Это для горячего состояния автомата (красный цвет). Для холодного состояния (синий цвет) получаем: при токе 50А примерно 27 сек. и при токе 15А примерно 5000 сек. (83 мин.).
Для автоматического автомата на 10А характеристики D (смотрим графики ниже) время срабатывания уже будет: при токе 50А примерно 1,5 сек. и при токе 15А примерно 40 сек. Это для горячего состояния автомата (красный цвет). Для холодного состояния (синий цвет) получаем: при токе 50А примерно 30 сек. и при токе 15А примерно 6000 сек. (100 мин.).
Вот видите какая разница в значениях времени при перегрузке автоматов. Это тоже нужно знать и учитывать при их выборе.
Как правило, для квартир используют автоматические выключатели с характеристикой B, а на производстве — C и D. Хотя очень часто можно встретить в этажных щитках автоматы с параметром C. Еще автоматы с параметром B в продаже редко встречаются.
Также учтите, что каждый автомат может пропускать через себя ток больший номинального в 1,13 раз. Это видно из графика. Видите на горизонтальной оси значение 1,13 и если вести условную линию вертикально вверх, то она никогда не пересечет кривую времени. Следовательно, автомат при таком токе не сработает. Поэтому выбирайте кабель большего сечения, т.е. с запасом. Лучше перестрахуйтесь.
Смотрите для каких автоматических выключателей какой соответствует ток не отключения. Это тоже учитывайте при выборе автоматического выключателя по номиналу и кабеля.
№ пп | Номинал автоматических выключателей, А | Условный ток не отключения автоматических выключателей, А |
1 | 10 | 11,3 |
2 | 16 | 18,08 |
3 | 20 | 22,6 |
4 | 25 | 28,25 |
Например, для нагрузки, потребляющей ток 25А вы выбрали кабель сечением 2,5мм2. Тут жена собралась готовить обед, попутно пить чай, размораживать мясо в микроволновке и еще принесла на кухню фен (который вы не учитывали в своих расчётах), чтобы волосы посушить. Таким образом, вместо 25А вы можете получить в сети 28А, и автомат тут не сработает, так как он сработает при токе 25А*1,13=28,25А. Из таблицы видно, что для такого тока уже нужен провод сечением минимум 3 мм2. Но у нас провод сечением 2,5 мм2 и поэтому он будет греться и плавиться изоляция.
Да еще возьмите на заметку, что многие производители лукавят при производстве кабеля. Делают его по ТУ (техническим условиям), при которых уменьшают сечение кабеля. Я придерживаюсь такого мнения в выборе кабеля и автоматических выключателей, что лучше все брать с разумным запасом, чем предполагаемая нагрузка.
Не забываем улыбаться:
А не пойти ли мне поработать? — подумал электрик.
И не пошел …
Время срабатывания автоматического выключателя пуэ: автомат питания
Общие характеристики автоматического выключателя c16, их маркировка
При любом количестве полюсов автомат с16 имеет общие характеристики. То есть номинальный ток, коммутационная способность, класс токоограничения. Значения этих характеристик промаркированы на автоматическом выключателе.
Номинальный ток автомата c16
Номинальный ток In автомата c16 равен 16 амперам. То есть, автомат может длительное время не отключаясь пропускать через себя ток силой 16 ампер, или меньше, при средней температуре 30°C. Однако, стоит учитывать температурные изменения. С одной стороны, при снижении температуры номинальный ток будет увеличиваться. С другой стороны, в случае увеличения температуры номинальный ток будет снижаться.
Коммутационная или отключающая способность автомата с16
Коммутационная или номинальная отключающая способность Icn – это возможность автомата отключатся при токе короткого замыкания (КЗ) определенной силы. Автоматический выключатель должен при отключении остаться работоспособным. Как правило, маркировка силы тока указывается в прямоугольной рамке на корпусе автомата. Бытовые модульные автоматы обычно имеют коммутационную способность 4500A (4,5 kA), 6000A (6 kA). На промышленных сериях может указываться без рамки. Чем коммутационная способность больше, тем автомат качественней и дороже. Про отключающую способность более подробно.
Класс токоограничения автомата c16
Класс токоограничения автоматического выключателя показывает, за какое время происходит гашение дуги. Соответственно, существует три класса токоограничения автоматических выключателей. Третий класс токоограничения означает, что дуга гасится за 3-5 миллисекунд (0,003-0,005 секунды). В свою очередь, при втором классе гашение дуги происходит за 5-10 миллисекунд (0,005-0,01 секунды). На первый класс ограничение не установлены и гашение происходит за 10 миллисекунд и более.
Маркировка класса токоограничения нанесена на автомат в виде квадратной рамки с цифрами 3 или 2. По обыкновению, она расположена под прямоугольной рамкой коммутационной способности или рядом с ней. В частности, если маркировки нет, то это автомат с первым классом токоограничения. Про токоограничение более подробно.
Времятоковые характеристики срабатывания электромагнитного и теплового расцепителей автомата C16
Каждый автомат имеет два расцепителя – тепловой (биметаллическая пластина) и электромагнитный (реле максимального тока). По сути, при помощи этих расцепителей происходит автоматическое отключение. По замыслу, тепловой расцепитель отключает автомат при длительном превышении мощности на участке сети, защищенного этим автоматом. С другой стороны, электромагнитный расцепитель отключает автомат при коротком замыкании. Однако, может быть и наоборот. Такое может произойти при установке автомата, с неверно подобранными характеристиками. Параметры силы тока, при котором происходит отключение, и времени, за которое отключение происходит, называются времятоковыми характеристиками автомата.
Времятоковые характеристики электромагнитного и теплового расцепителей автомата C16 промаркированы на автомате в виде буквы C. Соответственно, эта буква изображена перед числом, обозначающим номинальный ток. Например, в данном случае перед числом 16.
Времятоковые характеристики отключения теплового расцепителя для автомата c16
Несомненно, чем больше мощность нагрузки подключенной к автомату, тем больше сила тока проходящая через автомат. Разумеется, слишком большая сила тока способна повредить кабель, идущий от автомата к электроприбору. Значит, задача автомата отключить ток до того, как его сила достигнет величин, способных повредить кабель.
Времятоковые характеристики теплового расцепителя для автомата c16 составляют интервал от 1,13 In до 1,45 In. Строго говоря, при прохождении через тепловой расцепитель автомата C16 тока, равному 1,13 от номинального, он выключится за время, равное или более часа. Во время прохождения тока 1,45 от номинального выключится менее, чем за час.
Так или иначе, автомат c16 выключится тепловым расцепителем в течении часа или более при токе 18,08 Ампер (1,13×16A=18,08A). И выключится за время менее часа при токе 23,2 Ампер (1,45×16A=23,2A).
При повышении силы тока более 23,2 Ампер время отключения автомата будет уменьшаться. Наконец, если сила тока достигнет значений достаточных для отключения электромагнитного расцепителя, то отключать автомат будет уже этот расцепитель.
Времятоковые характеристики срабатывания электромагнитного расцепителя автомата C16
Автомат C16 будет отключаться электромагнитным расцепителем, когда сила тока, протекающая через автомат, станет в 5 (пять) раз больше номинального тока автомата. Время отключения составит более 0,1 секунды. При токе, превышающий номинальный в 10 (десять) раз, автомат отключится за 0,1 секунды или менее.
При силе тока (16×5=80) 80 Ампер автомат c16 отключится за время более 0,1 секунды. Когда сила тока достигнет (16×10=160) 160 Ампер – за 0,1 секунды или еще быстрее.
Сечение кабеля для автомата c16
Сечение кабеля для автомата c16 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c16 более, чем час времени может протекать ток 18,08 Ампер. Потому сечение проводника, подключаемого после автомата, должно быть не менее 2,5 мм² меди. Кабель с медными жилами сечением 2,5 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 25 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.
С другой стороны, через автомат c16, примерно, в течении часа может протекать ток 23,2 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже приближается к опасному для медного проводника сечением 2,5 мм² максимуму. Бесспорно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.
Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c16 сечение его должно составлять 4 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания. Единственное исключение провод СИП от опоры до ввода в дом.
Другие характеристики для одно-1p(п) двух-2p(п) трех-3p(п) и четырехполюсного 4p(п) автомата c16a
Некоторые характеристики автомата c16 изменяются в зависимости от количества фаз сети, в которой используется автомат. Точнее, изменяется номинальная напряжение и мощность подключаемой к автомату нагрузки.
Безусловно, для однофазной сети, где используются однополюсные или двухполюсные автоматы C16, характеристики будут иметь свои определенные значения. Для трехфазной сети, где используются трехполюсные или четырехполюсные автоматы C16, эти характеристики будут другими. Разумеется, изменяется также схема подключения автомата.
Итак, однополюсные и двухполюсные автоматы применяются в однофазной сети. Трехполюсные и четырехполюсные используются в трехфазной сети.
Бывает, что двухполюсные автоматы используются в двухфазной сети. Однако, в быту двухфазные сети обычно отсутствуют. Исключением могут быть признаны не заземленные выходы однофазного генератора и разделительного трансформатора.
Однополюсные и трехполюсные автоматы отключают фазные проводники, а нулевой оставляют не разомкнутым. С другой стороны, двухполюсные и четырехполюсные автоматы размыкают и фазные и нулевой проводник одновременно.
По сути, существуют две разновидности двухполюсных автоматов – 2п и 1п+n. Двухполюсные 2п автоматы состоят из двух одинаковых однополюсных автоматов, соединенных механически. Стало быть, в этом случае оба полюса имеют защиту.
Двухполюсные 1п+n состоят из однополюсного автомата и однополюсного рубильника, также механически соединенных. Иначе говоря, полюс размыкающий нулевой проводник не содержит автоматических расцепителей, а только механизм, размыкающий контакты. Контакты размыкаются с помощью механического привода при отключении автомата, размыкающего фазный проводник. Короче говоря, полюс n защиты не имеет.
Соответственно, четырехполюсные автоматы 4п состоят из четырех полноценных однофазных автоматов, а автоматы 3п+n из трех однополюсных автоматов и однополюсного рубильника.
Номинальное напряжение автоматического выключателя C16
Во-первых, для автомата C16 на корпусе промаркировано Ue номинальное напряжение. Иначе говоря, такое напряжение при котором автомат длительно может пропускать через себя номинальный ток. Итак, для однополюсных и двухполюсных автоматов оно обычно составляет 230 – 400 вольт. В свою очередь, для трехполюсных и четырехполюсных 400 вольт. Во-вторых, может быть промаркировано максимальное Umax и минимальное Umin напряжение при котором автомат сохраняет работоспособность. В-третьих, Ui номинальное напряжение изоляции. Другими словами, напряжение не достаточное для того чтобы пробить сопротивление материала из которого изготовлен автомат, во время прикасания к нему человека.
Маркировка на автомате в виде волнистой линии ∼ или ≈ означает, что он предназначен для использования в цепи переменного тока. Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока применяются автоматы с немного другим устройством и маркировкой в виде прямой линии – .
Иногда на автомате указывается номинальное импульсное выдерживаемое напряжение Uimp в КилоВольтах. То есть, пиковое значение импульсного (чрезвычайно кратковременного) напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений при определенных условиях.
Мощность нагрузки (На сколько киловатт автомат C16a)
Итак, мощность нагрузки автоматического выключателя c16 зависит от количества фаз сети. Очевидно, что в трехфазной сети к автомату можно подключить нагрузку большей мощности чем в однофазной.
Как полагается, однополюсный и двухполюсные автоматы c16а предназначены для однофазной сети. Напряжение в бытовой однофазной сети составляет 220-230 вольт. Соответственно, пользуясь простой формулой P=U×I, можно определить мощность нагрузки, которую можно подключить к автомату. P=220×16=3520 Ватт. P=230×16=3680 Ватт.
Мощность нагрузки для однополюсного и двухполюсного автоматов c16 равна 3520-3680 Ватт. Безусловно, лучше ограничить мощность подключенного к автомату c16 электроприбора в однофазной сети до 3,5 КилоВатт. Это позволит не перегревать кабель и не вызывать частое отключение автомата. Тем более, что ни говори, напряжение в сети обычно понижено. По новому госту напряжение однофазной сети должно быть 230 вольт ± 10%. Соответственно, в трехфазной сети 400 вольт ± 10%. Но обычно оно минус 10% или ниже и намного реже плюс.
Трехполюсные и четырехполюсные автоматы предназначены для трехфазной сети. Напряжение бытовой трехфазной сети составляет 380-400 вольт. По формуле P=U×I, таким образом, выясняем что мощность нагрузки для трех- и четырехполюсных автоматов c16 6080 – 6400 Ватт. Определенно, как и для однофазной сети лучше взять нижний предел. Соответственно, ограничить мощность электроприемника, подключенного к автомату C16 в трехфазной сети, до 6 КилоВатт.
Где применяется автомат c16
В быту автомат C16 редко применяется как вводной, установленный до счетчика. Естественно, если выделенная мощность составляет всего 3,5 кВт для однофазной сети или 6кВт для трехфазной. Безусловно, при очень плохом состоянии электросетей продавец электроэнергии может выдвинуть подобные условия подключения. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.
Однополюсные и двухполюсные автоматы c16 могут быть применены как автоматы на отдельный электроприбор мощностью около 3,5килоВатт. Безусловно, для соблюдения селективности будет правильно если вводной автомат выше по номинальному току.
Трехполюсные и четырехполюсные автоматы c16 также могут применяться для отдельного электроприемника мощностью 6 КилоВатт.
Несомненно, однополюсный автомат c16 наиболее распространенный в быту выключатель. Разумеется, ведь большинство бытовых розеток предназначены на номинальный ток 16 ампер. Следовательно, защищать линии розеток должны однополюсные или двухполюсные автоматы С16.
Строго говоря, автомат c16 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.
По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок. С другой стороны, для более корректной защиты двигателя часто приходится применить автомат с характеристиками D, а для защиты нагревательного элемента с характеристиками B.
Автомат c16 – схема подключения
Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Скорее всего, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.
Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.
В случае, если кроме цифр на схеме и (или) на контактах есть обозначение буквы N, то на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.
Без всякого сомнения, автомат c16 очень редко используется в быту в качестве вводного. Однако, бывают и такие варианты требований от электроснабжающих организаций. На выше расположенной схеме показано использование однополюсного автоматического выключателя C16 в качестве вводного автомата. Безусловно, при таком подключении невозможно соблюсти селективность даже по тепловому расцепителю. Значит, при любой аварийной ситуации скорее всего будет отключатся вводный автомат или оба автомата вместе.
На данной схеме показано применение автомата c16 для отдельной цепи. Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата, для селективности по тепловой нагрузке.
Бренд – Компания производитель. Купить автоматический выключатель C16. Цена автомата c16
Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.
Безусловно, модульный автомат зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.
Как водится, модульные автоматы отечественных компаний сделаны в Китае. Причем, это не признак их ненадежности. Грубо говоря, по качеству они лишь немного хуже бытовых серий зарубежных компаний. Мало того, стоить они могут дешевле. Более того, тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.
Среди отечественных производителей выделяется КЭАЗ. Факт, они действительно сами производят в России автоматы в литом корпусе. Модульные автоматы, как и все, заказывают в Китае. Но заказать производство товара и проконтролировать его качество тоже можно по разному. Их познание в практическом производстве автоматов дает надежду на более высокий уровень в этом плане.
УЗО и дополнительные приспособления для автомата C16
Выбирая автоматичекий выключатель, не стоит рассматривать его отдельно от других компонентов электрощита. Стоит отметить, что покупая автомат, надо иметь в виду то, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. Во всяком случае, при этом можно быть точно уверенным в наилучшем их взаимодействии друг с другом.
К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.
Причем, с автоматом C16 нужно применять УЗО на номинальный ток не менее 16 ампер. Если вы не уверены в качестве применяемого вами УЗО, лучше применить повышенный номинал на 25 ампера.
Применяя зарубежные автоматические выключатели промышленных серий, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К огорчению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен. По чести говоря, бытовые серии зарубежных брендов тоже не предназначены для совместного использования с дополнительными устройствами.
Автомат c16 Выбор производителя
Безусловно, среди зарубежных брендов рекомендовать к применению стоит компанию ABB. Как водится, все бренды стараются по возможности сэкономить и удешевить свою продукцию. Так что ABB не исключение. Однако, за выбор именно этой компании говорит то, что они наименее подвержены этой тенденции. Например, в сериях их продукции вообще нет электронных УЗО. А как известно, электромеханическое УЗО лучше электронного тем, что защищает от удара током даже при обрыве нуля и пониженном напряжении. Несомненно, автоматы и сопутствующие им аксессуары этой фирмы удобны для монтажа и отличаются разнообразием. Также у них неплохо развита логистика. Другими словами, если чего то нет на местном складе в данный момент, всегда можно заказать с другого склада.
Без всякого сомнения, Schneider Electric и Legrand тоже имеют в ассортименте аппараты не уступающие по качеству ABB. Причем, многим людям удобнее использовать в монтаже продукцию этих компаний. Бесспорно, это дело личных предпочтений и привычки.
К сожалению, такие компании как Siemens, Hager, GE, часто не представлены на отечественном рынке в своем полном ассортименте. Вероятно, можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.
Без сомнения, речь идет только о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. В сущности, бытовые серии разных зарубежных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.
Автомат C16 – цена и где купить
Как правило, цена автомата c16 складывается из его характеристик, количества полюсов и “раскручености” бренда.
Узнать цену или купить автоматический выключатель c16 можно, перейдя по нижеприведенным ссылкам. Как можно увидеть, цены на автоматы C16 одного бренда и с одинаковым количеством полюсов различаются, в зависимости от коммутационной отключающей способности автомата.
Однополюсный автоматический выключатель C16
Двухполюсный автоматический выключатель C16
Трехполюсный автоматический выключатель C16
Четырехполюсный автоматический выключатель C16
Рекомендуем прочитать
Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. По правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.
По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Бесспорно, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Разумеется, из-за данного обстоятельства автомат может выйти из строя. Безусловно, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…
Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.
Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…
Проверка времени срабатывания автоматических выключателей
В большинстве случаев защита кабельной линии выполняется автоматическими выключателями (или как их обычно называют, автоматами). Автоматический выключатель защищает кабельную линию двумя способами: от перегрузки (тепловая отсечка) и от короткого замыкания (электромагнитная отсечка).
И если перед вами стоит проблема правильного выбора автоматического выключателя, то выбрать его по перегрузке достаточно просто. Вы знаете (или можете посчитать) ток нагрузки. Номинал автоматического выключателя должен быть больше тока нагрузки. С этим всё просто.
С номиналом автомата разобрались, осталось выбрать его характеристику срабатывания. Всего бывает пять характеристик срабатывания автомата: B, C, D, K, Z. Автоматы с кривыми срабатывания K и Z очень редко используются, в основном применяются автоматы с характеристиками срабатывания B, C, D. Наиболее распространены автоматы с характеристикой C. Кривые срабатывания имеют схожую форму и отличаются только величиной электромагнитной отсечки или кратностью срабатывания. Кратность срабатывания — отношение величины аварийного тока, при котором происходит отключение автомата, к номинальному току автомата. Iк/Iном. Для автоматов с характеристикой B эта величина колеблется в пределах 3…5. Для автоматов с характеристикой C — 5…10. Для автоматов с характеристикой D — 10…20.
Рассмотрим автомат с характеристикой C. Производитель гарантирует, что автомат сработает, если ток короткого замыкания превысит номинальный ток автомата в 10 раз. Но может сработать и при превышении в 5 раз. Это зависит от внешних условий: температуры окружающей среды; был ли автомат под нагрузкой, когда произошло КЗ, или был отключен и его включили на КЗ из «холодного» состояния.
Что будет, если величина тока короткого замыкания меньше отсечки? Автомат всё равно может отключиться, т.к. уже сработает тепловая отсечка. Но это произойдёт не мгновенно, а спустя некоторое время. Допустимое время срабатывания автомата строго регламентировано Правилами Устройства Электроустановок (ПУЭ) и зависит от величины фазного напряжения. Согласно требованиям п.1.7.79 наибольшее допустимое время защитного автоматического отключения при фазном напряжении 220/230 В для системы заземления TN не должно быть более 0,4 с.
Итак, необходимо проверить время срабатывания автоматического выключателя. Еще данный расчет называют «расчет петли фаза-нуль». Для примера выполним проверку автомата с номинальным током 16 А с характеристикой C. Автомат установлен в групповом щите. Щит питается от ГРЩ, а ГРЩ от трансформаторной подстанции.
Параметры трансформатора:
Номинальная мощность трансформатора Sн = 630 кВА,
Напряжение короткого замыкания трансформатора Uк% = 5,5%,
Потери короткого замыкания трансформатора Pк = 7,6 кВт.
Параметры питающей линии:
Гр.27 от ЩО 1.2 – 60 м кабель 1х[ВВГнг LS 3×2,5],
ЩО 1.2 от ГРЩ3 – 80 м кабель 1х[АВВГнг LS 5×50],
ГРЩ3 от ТП 1126 – 217 м кабель АВВГнг 2x (4×185).
Параметры выключателя:
Номинальный ток автоматического выключателя Iном = 16 А
Кратность отсечки K = 10.
Реактивное сопротивление трансформатора:
Xт = 13,628 мОм
Активное сопротивление трансформатора:
Rт = 3,064 мОм
Активное сопротивление кабеля:
Rк = 580,38 мОм
Реактивное сопротивление кабеля:
Xк = 17,36 мОм
Сопротивление энергосистемы:
Xc = 1,00 мОм
Суммарное реактивное сопротивление участка:
XΣ=Xc+Xт+Xк=31,984 мОм
Суммарное активное сопротивление участка:
RΣ=Rт+Rк=583,444 мОм
Полное суммарное сопротивление:
RΣ=583,444 мОм
Ток однофазного короткого замыкания:
IK1=190 А > IминК1 = 10×16 = 160 А
Следовательно, автоматический выключатель отключится мгновенно (сработает электромагнитная отсечка, время отключения.
Чтобы скачать пример расчета в Word, нажмите на кнопку: СКАЧАТЬ ПРИМЕР
Чтобы не считать каждый раз вручную на калькуляторе и переносить цифры в Microsoft Word, я реализовал эти расчет прямо в Word. Теперь надо только ответить на вопросы, которые он задаёт. Вот так это выглядит:
Весь расчет занял две с половиной минуты.
Подпишитесь и получайте уведомления о новых статьях на e-mail
Читайте также:
Номинал и токовые характеристики автоматических выключателей
Уставка по току отключения при коротком замыкании (Im)
Расцепители мгновенного действия или срабатывающие с небольшой выдержкой времени предназначены для быстрого выключения автоматического выключателя в случае возникновения больших токов короткого замыкания. Порог их срабатывания Im:
- для бытовых автоматических выключателей регламентируется стандартами, например МЭК 60898;
- для промышленных автоматических выключателей указывается изготовителем согласно действующим стандартам, в частности МЭК 60947-2.
Для промышленных выключателей имеется большой выбор расцепителей, что позволяет пользователю адаптировать защитные функции автоматического выключателя к конкретным требованиям нагрузки (см. рис. h41, h42 и h43).
Тип расцепителя | Защита от перегрузки | Защита от короткого замыкания | |||
---|---|---|---|---|---|
Бытовые автоматические выключатели (МЭК 60898) | Термомагнитный (комбинирован.) | Ir = In | Нижняя уставка Тип B 3 In ≤ Im ≤ 5 In | Стандартная уставка Тип C 5 In ≤ Im ≤ 10 In | Верхняя уставкаТип D10 In ≤ Im ≤ 20 In |
Модульные промышленные авт. выключатели | Термомагнитный (комбинирован. ) | Ir = In (не регулируется) | Нижняя уставка Тип B или Z3,2 In ≤ постоянная ≤ 4,8 In | Стандартная уставка Тип C 7 In ≤ постоянная ≤ 10 In | Верхняя уставка Тип D или K 10 In ≤ постоянная ≤ 14 In |
Промышленные автоматические выключатели (МЭК 60947-2) | Термомагнитный (комбинирован.) | Ir = In (не регул.) | Постоянная: Im = 7 — 10 In | ||
Регулируется: 0,7 In ≤ Ir ≤ In | |||||
Регулируемая: — нижняя уставка: 2 — 5 In — стандартная уставка: 5 — 10 In | |||||
Электронный | Большая выдержка времени 0,4 In ≤ Ir ≤ In | Короткая выдержка времени, регулируемая: 1,5 Ir ≤ Im ≤ 10 Ir Мгновенное срабатывание (I), время не регулируется:I = 12 — 15 In |
50 In в стандарте МЭК 60898, что по мнению большинства европейских изготовителей является нереально большим значением (M-G = 10-14 In).
Для промышленного использования значения не регламентируются стандартами МЭК. Указанные выше значения соответствуют тем, которые обычно используются.
Рис. h41: Диапазоны токов отключения устройств защиты от перегрузки и короткого замыкания для низковольтных автоматических выключателей
Рис. h42: Кривая срабатывания термомагнитного комбинированного расцепителя автоматического выключателя
Ir: уставка по току отключения при перегрузке (тепловое реле или реле с большой выдержкой времени) Im: уставка по току отключения при коротком замыкании (магнитное реле или реле с малой выдержкой времени) Ii: уставка расцепителя мгновенного действия по току отключения при коротком замыкании Icu: отключающая способность

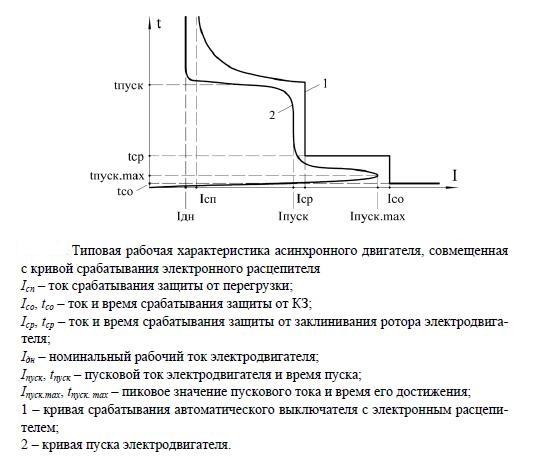

Рис. h43: Кривая срабатывания электронного расцепителя автоматического выключателя
Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой
Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.
Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.
Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.
Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.
Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.
Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.
Автоматы имеют несколько характеристик, самыми распространенными из которых являются:
- – B — от 3 до 5 ×In;
- – C — от 5 до 10 ×In;
- – D — от 10 до 20 ×In.
Что означают цифры указанные выше?
Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.
Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.
При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).
В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.
Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.
Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.
Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.
Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.
Характеристика Z
Также имеет разброс при работе на постоянном и переменном напряжении и предназначен для обеспечения максимальной защиты электронных устройств управления. Кривая работы приведена ниже:
При работе на переменном напряжении отключение происходит при достижении 2 – 3 номиналов, при постоянном 2 – 5.
Как видим, выбор автоматического выключателя для защиты электрических цепей не такая уж и простая задача, как кажется на первый взгляд. Поэтому при выборе автоматического выключателя необходимо сопоставлять не только номинальные данные (напряжение, ток, фазность), но и знать характеристики работы системы, для которой выбирается автомат, чтобы выбранный вами автоматический выключатель в полной мере обеспечивал защиту вашего оборудования.
Что показано на графике время токовой характеристики
На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей .
На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.
Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).
Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.
На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.
При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).
Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.
К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.
Автоматы с какими характеристиками предпочтительнее использовать дома
В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.
Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.
Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.
Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.
В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.
Похожие материалы на сайте:
Защита человека – превыше всего!
В заключение, скажем о ещё одном устройстве, которое должно стать головным защитным прибором в Вашем щитке. В статье мы рассмотрели аспекты защиты сети и приборов, теперь поговорим, как защитить человека. Для этого используется так называемый выключатель автоматический дифференциального тока, назначение которого кроме отслеживания токов, контролировать «утечки» и нештатные изменения в сети. Проще говоря, данный тип автомата распознаёт, что в сети происходит несанкционированное изменений характеристик, попадающих в разряд «повреждение изоляции», «возможное прикосновение человека к проводам под напряжением» и т.д.
Такое обнаружение приводит к мгновенному обесточиванию участка сети. Иногда автоматические выключатели дифференциального тока называют УЗО (Устройство защитного отключения), МДЗ (Модуль дифференцированной защиты). Они могут быть использованы в комбинации с другими автоматами. Главное отличие этого автомата в том, что он работает на защиту человека от поражения электрическим током. Наиболее актуальны такие устройства для подключения санузлов и ванн (желательно с максимальной чувствительностью) и кухонь. Но сегодня многие предпочитают ставить такие выключатели на все участки сети в квартире.
Мы надеемся, что данная статья будет Вам полезна при выборе УЗО и,как следствие, Ваша электросеть, электрические приборы будут надёжно защищены.
Номинальная отключающая способность при коротком замыкании (Icu или Icn)
Отключающая способность низковольтного автоматического выключателя связана с коэффициентом мощности (cos φ) поврежденного участка цепи. В ряде стандартов приводятся типовые значения такого соотношения. |
Отключающая способность автоматического выключателя – максимальный (ожидаемый) ток, который данный автоматический выключатель способен отключить и остаться в работоспособном состоянии. Упоминаемая в стандартах величина тока представляет собой действующее значение периодической составляющей тока замыкания, т. е. при расчете этой стандартной величины предполагается, что апериодическая составляющая тока в переходном процессе (которая всегда присутствует в наихудшем возможном случае короткого замыкания) равна нулю. Эта номинальная величина (Icu) для промышленных автоматических выключателей и (Icn) для бытовых автоматических выключателей обычно указывается в кА.
Icu (номинальная предельная отключающая способность) и Ics (номинальная эксплуатационная отключающая способность) определены в стандарте МЭК 60947-2 вместе с соотношением Ics и Icu для различных категорий использования A (мгновенное отключение) и B (отключение с выдержкой времени), рассмотренных в подразделе Другие характеристики автоматического выключателя.
Проверки для подтверждения номинальных отключающих способностей автоматических выключателей регламентируются стандартами и включают в себя:
- коммутационные циклы, состоящие из последовательности операций, т.е. включения и отключения при коротком замыкании;
- фазовый сдвиг между током и напряжением. Когда ток в цепи находится в фазе с напряжением питания (cos φ = 1), отключение тока осуществить легче, чем при любом другом коэффициенте мощности. Гораздо труднее осуществлять отключение тока при низких отстающих величинах cos φ,при этом отключение тока в цепи с нулевым коэффициентом мощности является самым трудным случаем.
На практике все токи короткого замыкания в системах электроснабжения возникают обычно при отстающих коэффициентах мощности, и стандарты основаны на значениях, которые обычно считаются типовыми для большинства силовых систем. В целом, чем больше ток короткого замыкания (при данном напряжении), тем ниже коэффициент мощности цепи короткого замыкания, например, рядом с генераторами или большими трансформаторами.
В таблице, приведенной на рис. h44 и взятой из стандарта МЭК 60947-2, указано соотношение между стандартными величинами cos φ для промышленных автоматических выключателей и их предельной отключающей способностью Icu.
после проведения цикла «отключение – выдержка времени — включение/ отключение» для проверки предельной отключающей способности (Icu) автоматического выключателя выполняются дополнительные испытания, имеющие целью убедиться в том, что в результате проведения этого испытания не ухудшились:
— электрическая прочность изоляции; — разъединяющая способность; — правильное срабатывание защиты от перегрузки.
Icu | cosφ |
---|---|
6 kA | 0,5 |
10 kA | 0,3 |
20 kA | 0,25 |
50 kA | 0,2 |
Рис. h44: Соотношение между Icu и коэффициентом мощности (cos φ) цепи короткого замыкания (МЭК 60947-2)
Время-токовые характеристики автоматов
Срабатывание автоматических выключателей происходит за счет действия его основных элементов – теплового и электромагнитного расцепителя. Конструкция теплового расцепителя состоит из биметаллической пластины, нагревающейся под действием протекающего тока. В результате, она изгибается и приводит в действие механизм расцепления. Для срабатывания необходима длительная нагрузка, обратно пропорциональная выдержке по времени. Уровень перегрузки напрямую влияет на нагрев пластинки и время срабатывания теплового расцепителя.
Основными составляющими электромагнитного расцепителя служат катушка и сердечник. При достижении током определенного уровня, магнитное поле катушки втягивает сердечник, под действием которого срабатывает расцепляющий механизм. Устройство мгновенно срабатывает при коротких замыканиях, не дожидаясь нагрева теплового расцепителя. Время срабатывания автомата зависит от силы тока, проходящего через автоматический выключатель. Данная зависимость как раз и представляет собой времятоковую характеристику защитного устройства.
На корпусе каждого прибора наносятся латинские символы В, С и D. Каждый из них соответствует кратности уставки электромагнитного расцепителя к номинальному значению автомата. То есть, с помощью этих букв отображается ток мгновенного срабатывания расцепителя или чувствительность автоматического выключателя. Данный параметр обозначает минимальный ток, при котором происходит мгновенное отключение защитного устройства. Таким образом, латинскими буквами обозначается времятоковая характеристика каждого конкретного автомата. Символ «В» соответствует характеристикам 3-5 х ln, «С» – 5-10 х ln и «D» – 10-20 х ln.
Значение этих цифр необходимо рассмотреть на примере двух автоматов, равных по мощности, то есть, с одинаковым номинальным током, например, модели В16 и С16. Для выключателя В16 диапазон срабатывания электромагнитного расцепителя составит 16 х (3-5) = 48-80 А. Соответственно, у автомата С16 этот диапазон будет находиться в пределах 16 х (5-10) = 80-160 ампер. Таким образом, при наличии тока в 100 А, произойдет мгновенное отключение модели В16, а устройство С16 отключится лишь через несколько секунд после нагрева биметаллической пластины.
Для жилых и административных зданий наиболее подходящими вариантами считаются автоматы с маркировкой В и С. Это связано с отсутствием больших пусковых токов и крайне редким включением электродвигателей повышенной мощности. Автоматы категории D используются в основном на тех объектах, где имеются мощные электродвигатели и другие устройства с большими пусковыми токами.
График время токовой характеристики обязательно учитывает температуру самого защитного устройства. В случае первого срабатывания времени на отключение затрачивается больше, поскольку биметаллическая пластинка холодная. При повторном срабатывании, когда пластинка уже была ранее разогрета, отключение происходит быстрее.
Что показано на графике время токовой характеристики
На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.
На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.
Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).
Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.
На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.
При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).
Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.
К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.
Автоматы с какими характеристиками предпочтительнее использовать дома
В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.
Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.
Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.
Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.
В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Старая версия статьи здесь Автоматические выключатели одновременно выполняют функции защиты и управления: защищают кабели, провода, электрические сети и потребителей от перегрузки и короткого замыкания (сверхтоков короткого замыкания), а также обеспечивают нормальный режим протекания электротока в цепи и осуществляют управление участками электроцепей. Автоматические выключатели выполняют одновременно функции защиты и управления, бывают однополюсные, двухполюсные, трехполюсные и четырехполюсные. Автоматы имеют защитные (спусковые) устройства двух типов: тепловое реле с выдержкой времени для защиты от перегрузки и электромагнитное реле для защиты от короткого замыкания. Основные конструктивные узлы автоматических выключателей: главная контактная система, дугогасительная система, привод, расцепляющее устройство, расцепители и вспомогательные контакты. Расцепители представляют собой реле прямого действия, служащее для отключения автоматического выключателя (без выдержки времени или с выдержкой) через механизм свободного расцепления, который в свою очередь состоит из рычагов, защелок, коромысел и отключающих пружин.
Не рекомендуется применять «автомат» с видимыми повреждениями корпуса, а также устанавливать автоматические выключатели с завышенным номинальным током срабатывания. Нужно выбирать автоматический выключатель строго под параметры вашей электропроводки и потребителей, только известных производителей и желательно в специализированных магазинах. Выбираются автоматические выключатели по номинальному току, напряжению и по условиям эксплуатации (исходя из типа исполнения). Если необходимо выбрать автомат для подключения известных нагрузок необходимо рассчитать ток. Автоматический выключатель также должен отключить напряжение при коротком замыкании. Характеристики срабатывания (отключения) и эксплуатации установлены в европейских стандартах на автоматические выключатели: DIN VDE 0641 часть 11/8.92, EN 60 898, IEC 898 (DIN – Немецкий промышленный стандарт, VDE – Технические правила Общества немецких электриков, EN – Европейский стандарт, IEC – Международная электротехническая комиссия) и в российском стандарте ГОСТ Р 50345-99. Согласно данным стандартам защитные устройства могут быть трех характеристик срабатывания:
Стоит отметить, что подавляющее большинство автоматов на российском рынке предлагается с характеристикой С, с характеристикой B продаются как правило автоматы на малые токи, остальные поставляются в основном под заказ.
где Ib – потребляемый ток цепи, нагрузка Определить максимальный ток, который выдерживает проводка можно с помощью программы по выбору сечения провода по нагреву и потерям напряжения или по таблицам ПУЭ (Правил устройства электроустановок).
Параметры срабатывания линейных защитных автоматов согласно DIN VDE 0641 и IEC 60 898
То есть при перегрузке до 13% номинального тока, автоматический выключатель должен отключиться не ранее, чем через час (т. е. выдерживать перегрузку 13% минимум в течение часа), а при перегрузке до 45%, тепловое реле должно отключить «автомат» в течение часа. Трехкратную перегрузку автоматический выключатель с характеристикой B должен как минимум выдерживать 0,1 секунду, а при пятикратной перегрузке встроенное электромагнитное реле должно отключить автоматический выключатель менее чем за 0,1 секунду. Из всего этого видно, что номинальный ток выбранного Вами автоматического выключателя, как минимум, не должен превышать допустимых токовых нагрузок для Вашей электропроводки, поэтому, приобретая автоматические выключатели, будьте внимательны с выбором тока. Если Вам продавец советует выбрать автоматический выключатель с током не менее 25А, чтобы при включенном холодильнике, обогревателе, стиральной машине и т.п. его не выбивало, то помните, что в большинстве квартир проводка выполнена из алюминия сечением 2.5 мм2, а такой провод выдерживает максимум 24А. В этом случае единственным разумным решением будет не включать одновременно, например, микроволновую печь и электрочайник или стиральную машину, а не заменять автомат 16А на 25А. Не забывайте, что автоматический выключатель должен выполнять свое основное предназначение — защищать Вашу сеть от перегрузок. Аналогичным образом подбирается и номинальный ток для дифференциального автомата (так как он объединяет в себе УЗО и автоматический выключатель) — выбор дифференциального автоматического выключателя. При использовании в цепи постоянного тока характеристики срабатывания теплового расцепителя остаются теми же, что и в сетях переменного напряжения. А характеристики максимального испытательного тока электромагнитного расцепителя изменятся. Значения максимального испытательного тока электромагнитного расцепителя.
Поправочный коэффициент (K) в случае взаимного теплового влияния автоматических выключателей, установленных рядом друг с другом, при расчетной нагрузке.
См. каталог: Статьи по теме: Выбор устройства защитного отключения (УЗО) Внимание! При полном или частичном копировании материалов данной статьи или другой информации с сайта www.electromirbel.ru, обязательно наличиеактивной ссылки, ведущей на главную страницу www.electromirbel.ru или на страницу с копируемым материалом. Гиперссылка не должна быть запрещена к индексации поисковыми системами (например, с помощью тегов noindex, nofollow и т.д.)!!! © ООО «Электромир», 2010. |
A, B, C и D
Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины. Слишком сильный поток способен вывести из строя бытовую технику, вызвав также перегрев кабеля с последующим оплавлением и возгорацией изоляции. Если вовремя не обесточить схему, это может привести к пожару, поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой установлены электрические автоматы защиты, запрещена.АВ обладает функцией автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категорий A, B, C, D и для защиты каких сетей они используются.
Особенности работы автоматов защиты сети
Кому как бы классу ни относился автоматический выключатель, его главная задача всегда одна — быстро определить чрезмерного тока сеть, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, общая мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки — неисправность или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя — на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому оно не затянулось слишком долго, не повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко скорость потока электронов быстро приходит в. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
Время срабатывания защитного автоматического выключателя зависит от величины перегрузки: при небольшом превышении нормы оно может занять час и более, а при значительном — несколько секунд.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинальное устройство защиты, в результате чего последнее немедленно срабатывает, отключенное питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс.Иногда ток перегрузки может быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые используются в бытовых электросетях, являются устройства классов B, C и D.Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяемый этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличная черта таких устройств — отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Защиту от перегрузок в таких линиях обеспечивает реле максимального тока, автоматический выключатель только предохраняет сеть от повреждений в результате воздействия сверхтоков короткого замыкания.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах времятоковой особенности А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 — 30 сек.
Автоматы, имеющие временные характеристики, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковой цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ 4-5 сек.
Оборудование этого типа предназначено для установки в линии, которые включены, приборы и в других цепях, где пусковое повышение электротока отсутствует либо минимальное значение.
Автоматы категории C
Устройство типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, чтобы проходящий через него поток электронов превысил номинальное значение в 5 раз.Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производятся в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как отдельные ветки, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Это позволит соблюсти селективность защитных автоматов (избирательность), и при КЗ в одной из веток не будет происходить обесточивания всего дома.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, необходимо, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
. Они играют подстраховочную роль, часто используемые в общих зданиях и зданиях.Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливает в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, которые были представлены рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления.Так, для цепи переменного тока этот показатель должен иметь номинальный в 12 раз, а для постоянного — в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в двигателях исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K.В цепях переменного тока для их отключения должно быть превышение токового номинала должно быть трехкратным, а в цепях постоянного тока должна быть величина электротока в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линии, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Заключение
В этой статье мы рассмотрели время токовых характеристик защитных автоматов, классификацию этих устройств в соответствии с ПУЭ, а также разобрались, в каких цепях устанавливаются различные категории.Полученная информация поможет вам определить какое защитное оборудование следует использовать в сети, исходя из того, какие устройства к ней подключены.
Время-токовые характеристики (ВТХ) автоматических выключателей
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Вы наверное замечали, что на корпусе модульных автоматов изображены латинские буквы: B, C или D. Так вот они обозначают время-токовую характеристику этого автомата, или другими словами, ток мгновенного расцепления.
Согласно ГОСТа Р 50345-99, п.3.5.17 — это наименьшая величина тока, при которой автоматический выключатель сработает (отключится) без выдержки времени, т.е. это его электромагнитная защита.
В этом же ГОСТе Р 50345-99, п.5.3.5 говорится, что существует всего три стандартных характеристики (типа мгновенного расцепления):
- B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3 · In до 5 · In)
- C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5 · In до 10 · In)
- D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10 · В до 20 · В, но встречаются иногда и 10 · В до 50 · В)
В — номинальный ток автоматического выключателя.
Помимо характеристик типа В, С и D, существуют и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам в следующий раз. Чтобы не пропустить выход новых статей, подписывайтесь на рассылку сайта.
Рассмотрим каждый вид характеристик более подробно на примере модульных автоматических выключателей ВМ63-1 серии OptiDin и Optima от производителя КЭАЗ (Курский Электроаппаратный завод).
Время-токовая характеристика типа В
Рассмотрим время-токовую характеристику В примеров автоматических выключателей ВМ63-1 от КЭАЗ.Один автомат с номинальным током 10 (А), а другой — 16 (А).
Обратите внимание, что оба автомата имеют характеристику В, что отчетливо видно по маркировке на корпусе: В10 и В16.
Для наглядности с помощью уже известного Вам, испытательного прибора РЕТОМ-21 проверим заявленные характеристики данных автоматов.
Но сначала несколько слов о графике.
Вот график время-токовой характеристики (сокращенно, ВТХ) типа В:
На нем через него есть время автоматического выключателя от протекающего через него тока.Ось Х — это кратность тока в цепи к номинальному току автомата (I / In). Ось У — время срабатывания, в секундах.
Запомните !!! Время-токовые характеристики практически всех автоматов изображаются при температуре + 30 ° С.
График разделен двумя линиями, которые определяют разброс времени срабатывания зонда теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который был в работе или сразу же после его срабатывания.
Пунктирная линия на графике — это верхняя граница (предел) для автоматов с номинальным током менее 32 (А).
1. Токи условного нерасцепления (1,13 · В)
У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13 · In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током менее 63А) и в течение 2 часов (для автоматов с номинальным током более 63А).
Точку условного нерасцепления автомата (1,13 · In) всегда отображают на графике. Если провести прямую, то видно, что прямая уходит как бы в бесконечность и с нижней линией графика пересекается в точке 60-120 минут.
Например, автомат с номинальным током 10 (А). При протекании через него тока 1,13 · In = 11,3 (А) его тепловой расцепитель не сработает в течение 1 часа.
Еще пример, автомат с номинальным током 16 (А). При протекании через него тока 1,13 · In = 18,08 (А) его тепловой расцепитель не сработает в течение 1 часа.
Вот значения «токов условного нерасцепления» для различных номиналов:
- 10 (А) — 11,3 (А)
- 16 (А) — 18,08 (А)
- 20 (А) — 22,6 (А)
- 25 (А) — 28,25 (А)
- 32 (А) — 36,16 (А)
- 40 (А) — 45,2 (А)
- 50 (А) — 56,5 (А)
2. Токи условного расцепления (1,45 · В)
Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45 · In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А).
Кстати, точку условного расцепления автомата (1,45 · In) практически всегда отображают на графике. Если провести прямую, то видно, что прямая пересекает график в двух точках: нижнюю линию в точке 40 секунд, а верхнюю точку в точке 60-120 минут (в зависимости от номинала автомата).
Таким образом, автомат с номинальным током 10 (А) в течение часа, не отключаясь, может держать нагрузку порядка 14,5 (А), автомат с номинальным током 16 (А) — порядок 23,2 (А). Это при условии, что автоматы изначально были в холодном состоянии, в ином случае их отключение будет находиться в пределах от 40 секунд до одного часа.
Вот значения «токов условного расцепления» для различных номиналов:
- 10 (А) — 14,5 (А)
- 16 (А) — 23,2 (А)
- 20 (А) — 29 (А)
- 25 (А) — 36,25 (А)
- 32 (А) — 46,4 (А)
- 40 (А) — 58 (А)
- 50 (А) — 72,5 (А)
Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).
Вот представьте себе, что кабель сечением 2,5 кв.мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым частям Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в пределах его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, в последнее время производители кабельной продукции что преднамеренно занижают сечения, то ситуация тем более усугубляется.
В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок. Если интересно, то почитайте мою статью, где я подробно разбирал ошибки одного горе-электрика и переделывал за ним его «творчество».
Лично я рекомендую защищать кабели следующим образом:
- 1,5 кв.мм — защищаем автоматом на 10 (А)
- 2,5 кв.мм — защищаем автоматом на 16 (А)
- 4 кв.мм — защищаем автоматом на 20 (А) и 25 (А)
- 6 кв.мм — защищаем автоматом на 25 (А) и 32 (А)
- 10 кв.мм — защищаем автоматом 40 (А)
- 16 кв.мм — защищаем автоматом 50 (А)
Для удобства все данные я свел в одну таблицу:
Проверить рассмотренные автоматы на токи условного нерасцепления и условного расцепления у меня нет времени, поэтому перейдем к их дальнейшей проверке — это форсированный режим проверки при токе, равном 2,55 · In.
3. Проверка теплового расцепителя при токе 2,55 · В
Согласно ГОСТа Р 50345-99, п.9.10.1.2 и таблицы №6, если через автоматический ток будет проходить, равный 2,55 · In, то он должен отключиться за время не менее 1 из горячего состояния и не более 60 секунд из холодного состояния (для автоматов с номинальным током менее 32А) и не более 120 секунд из холодного состояния (для автоматов с номинальным током более 32А).
На графике ниже Вы видите, что нижний предел по отключению взят с небольшим запасом, т.е. не 1 секунду, а 4 секунды. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают свою ВТХ, которая, естественно, удовлетворяет всем требованиям ГОСТа Р 50345-99.
Проверим!
Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 25,5 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.
Первый раз автомат отключился за время 14,41 (сек.), а второй раз — 11,91 (сек.).
Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 40,8 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.
Первый раз автомат отключился за время 13,51 (сек.), А второй раз — 7,89 (сек.).
Дополнительно можно проверить тепловой расцепитель, например, при двухкратном токе от номинального, но в данной статье я этого делать не буду.На сайте уже достаточно статей про прогрузку различных автоматических выключателей, как бытового, так и промышленного исполнения. Вот знакомьтесь:
4. Проверка электромагнитного расцепителя при токе 3 · В
Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический ток будет проходить равный 3 · In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТ Р 50345-99 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.
Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3 · В электромагнитный расцепитель еще не срабатывает и по факту автомат отключается от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль
сравнивают с током не 3 · In, а с 5 · In, учитывая коэффициент 1,1.Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 30 (А) должен отключиться за время не менее 0,1 секунды.
Первый раз автомат отключился за время 8,71 (сек.), А второй раз — 8,11 (сек.).
Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 48 (А) должен отключиться за время не менее 0,1 секунды.
Первый раз автомат отключился за время 8,16 (сек.), А второй раз — 6,25 (сек.).
5. Проверка электромагнитного расцепителя при токе 5 · В
Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический ток будет проходить, равный 5 · In, то он должен отключиться за время менее 0,1 секунды.
Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 50 (А) должен отключиться за время менее 0,1 секунды.
Первый раз автомат отключился за время 7,8 (мсек.), А второй раз — 7,7 (мсек.).
Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 80 (А) должен отключиться за время менее 0,1 секунды.
Первый раз автомат отключился за время 8,5 (мсек.), А второй раз — 8,4 (мсек.).
Как видите, оба автомата полностью соответствуют требованиям ГОСТа Р 50345-99 и заявленным характеристикам-изготовителя КЭАЗ завода.
Кому интересно, как проходила прогрузка автоматов, то смотрите видеоролик:
Автоматы с характеристикой цепи для защиты распределительных и групповых кабелей с большой длиной кабеля и малыми токами короткого замыкания с преимущественной нагрузкой, например, электрические печи, электрические нагреватели, цепи.
Но почему-то в магазинах их количество всегда ограничено, т.к. по мнению продавцов наиболее распространенными автоматы с характерикой С.С чего это вдруг ?! Вполне логично и целесообразно для групповых линий цепей освещения и розеток использовать именно автоматы с характеристикой В, а в качестве одного из вариантов вводить автомат с характеристикой С (это один из вариантов). Так хоть каким-то образом будет соблюдена селективность, и при коротком замыкании где-нибудь в линии вместе с отходящим автоматом не будет отключаться вводной автомат и «гасить» всю квартиру. Но о селективности я еще расскажу Вам более подробно в другой раз.
Время-токовая характеристика типа С
Вот ее график:
Автоматы с характеристиками в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.
Внимание! Более подробно про время-токовую характеристику С читайте в моей отдельной статье.
Время-токовая характеристика типа D
График:
По графику видно следующее:
1. Токи условного нерасцепления (1,13 · В) и токи условного расцепления (1,45 · В), но о них я расскажу чуть ниже.
2. Если через автоматический выключатель будет проходить ток, равный 2,55 · В, то он должен отключиться за время не менее 1 секунды в горячем состоянии и не более 60 секунд в холодном состоянии (для автоматов с номинальным током менее 32А) более 120 секунд в холодном состоянии (для автоматов с номинальным током более 32А).
3. Если через автоматический выключатель будет проходить ток, равный 10 · In, то он должен отключиться за время не менее 0,1 секунды.
4. Если через автоматический выключатель будет проходить равный 20 · В, то он должен отключиться за время менее 0,1 секунды.
Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).
Изменение характеристик расцепления автоматов
Как я уже говорил в начале, все характеристики изображаются при температуре окружающего воздуха + 30 ° С.Поэтому, чтобы узнать время отключения автоматов при других температурах, необходимо учитывать следующие поправочные коэффициенты:
1. Температурный коэффициент окружающего воздуха — Кт.
Думаю тут все понятно из графика. Чем ниже температура воздуха, тем значение коэффициента больше, а значит и увеличивается номинальный ток автомата, другими словами, его нагрузочная способность. Или, наоборот, чем жарче, тем нагрузочная способность автомата становится меньше.Ведь не зря, в жарких помещениях или летнюю жару многие замечают частые отключения автоматов, хотя нагрузка не изменялась. Ответ кроется в этом графике.
2. Коэффициент, учитывающий количество рядом автоматов — Кн.
Здесь тоже никаких премудростей нет. Когда в одном ряду установлено несколько автоматов, то они передают свое тепло рядом стоящим автоматам. Этот график учитывает конвекцию тепла и выдает корректирующий коэффициент, учитывающий этот фактор.
Логика проста. Чем больше в автоматов, тем больше уменьшается их нагрузочная способность.
Далее необходимо найти ток, приведенный к условиям нашего окружающего воздуха и монтажа:
In * = In · Кт · Кн
Как эти два применения на практике?
Для этого рассмотрим пример. Щиток стоит на улице, в нем установлено 4 автомата — один вводной (ВА47-29 С40) и три групповых (ВА47-29 С16).Температура окружающего воздуха составляет -10 ° С.
Найдем поправочные коэффициенты для группового автомата ВА47-29 С16:
Найдем ток, приведенный к нашим условиям:
В * = В · Кт · Кн = 16 · 1,1 · 0,82 = 14,43 (А)
Таким образом, при определении срабатывания автомата по характеристике С кратность тока нужно брать как отношение I / In (I / 16), а как I / In * (I / 14,43).
Заключение
Все вышесказанное в данной статье я представлю в виде общей таблицы (можно смело копировать и пользоваться):
Если Вы заметили, то разницей между временем-токовыми характеристиками В, С и D являются значения срабатыванияного расцепителя.По тепловой защите они работают в одних интервалах времени.
П.С. Надеюсь, что после прочтения данной можно определить пределы времени срабатывания любых автоматических выключателей, а также правильно рассчитывать сечения проводов под номиналы автоматов.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Что такое время-токовые характеристики автоматических выключателей и зачем они нужны?
Любому автоматическому выключателю необходимо время на срабатывание.Оно может быть составлять сотые доли секунды, а может и несколько минут. Все зависит от тока, который будет протекать через автоматический выключатель. Не может выбрать кабель и автомат, чтобы не бояться, что при повышенном токе изоляция на ваших проводах не расплавится, например, за 30 секунд, которые необходимы, чтобы автоматический правильный выключатель сработал от специальной перегрузки.
Есть такие интересные-токовые характеристики автоматических выключателей — это такие красивые графики кривых зависимости времени срабатывания от величины тока.Они на автоматах обозначаются буквами B, C и D.
Эти буковки стоят перед номинала автомата. Ниже обычные графики, по которым можно определить, через какое время нагрузка будет обесточена при повышенном токе или его скачке. В школу ходили? С графиками работать умеете? Тогда сразу разберетесь. По вертикальной оси стоит время в секундах. По горизонтальной шкале стоит отношение протекающего по проводам тока к номинальному току автомата I / In.
Что такое время-токовые характеристики автоматических выключателей и зачем они нужны?
Чем же различаются время-токовые характеристики автоматических выключателей «B», «C» и «D»? Все просто! Они различаются в значении величины отношения протекающего тока к номинальному току I / In.
№ пп | Время-токовая автоматического выключателя | Отношение протекающего тока к номинальному току I / In |
1 | B | 3-5 |
2 | С | 5-10 |
3 | D | 10-20 |
Если все равно остались вопросы, то идем дальше разбираться вместе.Буду приводить все на конкретных примерах, так как это будет более понятно, чем если буду объяснять «на пальцах».
Допустим, есть у нас автоматический номиналом 10А с характеристикой В. Мы выбрали на 10А, так как проще будет считать, и они часто используются в быту.
Например, произошло ЧП. Жена попросила повесить ковер, а Вы когда сверлили, попали в провод, идущий от распредкоробки. Бабах! Вокруг тишина и темно. Здесь Вы просто сверлом закоротили жилы провода, и произошло короткое замыкание.Было такое? Признаюсь, что у меня в молодости такое было.
В данной ситуации автоматические выключатели с характеристикой В срабатывают практически мгновенно, когда ток в сети превышает номинальное значение автомата в 3-5 раз. В нашем случае это ток лежит в пределах 30-50 ампер. Достаточно 3-5 кратного увеличения. Здесь приходит в действие электромагнитный расцепитель.
Смотрим ниже и видим, что при токе 50А автомат сработает через 0,01 секунду.Это получается отсюда. Ток при КЗ делим на номинальный ток автомата, т.е. 50А / 10А = 5. Теперь на горизонтальной шкале находим цифру 5 и ведем условную линию (на рисунке она выделена красным) вертикально вверх до пересечения с кривой. Ставим точку и от нее ведем условную горизонтальную линию до оси времени. У нас получилось ориентировочно 0,01 секунда. Аналогично при перегрузке сети током 15А у нас отношение составило 1,5 и время задержки на срабатывание составляет 30 секунд. Здесь автомат отключится благодаря работе теплового расцепителя.Если сечение провода рассчитано правильно, то его изоляция таким током и за это время не успеет расплавиться. Вы защищены.
Выше мы рассмотрели нижнюю кривую, но на картинке их можно выделить 3 шт. Зачем все это? Давайте разберемся. Эти кривые предназначены для разных состояний автоматических выключателей: «холодного» (верхняя кривая) и «горячего» (нижняя кривая), сам график составлен для температуры окружающей среды + 30С. По пунктирной линии рассчитывается время отключения для автоматом номиналом не выше 32А.
Для холодного состояния автоматического выключателя с характеристикой для вышеописанного примера, время задержки срабатывания составляет при токе 50А — 0,04 сек. и при токе 15А — 4000 сек. (примерно 67 мин.). На рисунке выше это показано синим цветом.
Еще учтите, что автоматы стоят в разных местах — в квартире, в подъезде, на улице и т.д. Например, зимой дома температура +25, в подъезде +16, на улице -25. Соответственно температура элементов расцепителя разная и ему нужно разное время, чтобы прогреться и заставить автомат сработать.
Еще здесь существует поправочный коэффициент. Чем ниже температура окружающей среды, тем больший ток через себя будет пропускать автомат и наоборот. При одной и той же нагрузке в жарких и в холодных помещениях один и тот же автомат будет срабатывать при разных значениях тока. Это колебания не значительным и этот вопрос становится актуальным, когда автоматический выключатель сильно нагружен и работает на пределе своего номинала. Стоит повысить температуру, как он может отключить нагрузку.Часто такой вопрос встает летом в жарких помещениях.
Теперь скажу несколько слов про время-токовые характеристики автоматических выключателей C и D. Суть их заключается в том, что все графики характеристик сдвинуты вправо, т.е. таким образом, увеличивается время их срабатывания. Автоматическая характеристика C при коротком замыкании сработает, когда ток в сети превысит номинальный ток самого автомата в 5-10 раз. Автоматическая характеристика D при коротком замыкании сработает, когда ток в сети превысит номинальный ток самого автомата в 10-20 раз.
Из графиков получаем (смотрим ниже). Для автоматического автомата на 10А характеристики C время срабатывания уже будет: при токе 50А примерно 0,02 сек. и при токе 15А примерно 40 сек. Это для горячего состояния автомата (красный цвет). Для холодного состояния (синий цвет) получаем: при токе 50А примерно 27 сек. и при токе 15А примерно 5000 сек. (83 мин.).
Для автоматического автомата на 10А характеристики D (смотрим ниже) время срабатывания уже будет: при токе 50А примерно 1,5 сек.и при токе 15А примерно 40 сек. Это для горячего состояния автомата (красный цвет). Для холодного состояния (синий цвет) получаем: при токе 50А примерно 30 сек. и при токе 15А примерно 6000 сек. (100 мин.).
Вот видите какая разница в значениях времени при перегрузке автоматов. Это тоже нужно учитывать при их выборе.
Как правило, для квартир используют автоматические выключатели с характеристиками B, а на производстве — C и D. Хотя очень часто можно встретить в этажных щитках автоматы с параметрами C.Еще автоматы с параметром B в продаже встречаются редко.
Также учтите, что каждый автомат может пропускать через себя ток больший номинальный в 1,13 раз. Это видно из графика. Видите на горизонтальной оси значение 1,13 и если вести условную линию вертикально вверх, то она никогда не пересечет кривую времени. Следовательно, автомат при таком токе не сработает. Поэтому выбирайте кабель большего сечения, т.е. с запасом. Лучше перестрахуйтесь.
Смотрите для каких автоматических выключателей какой ток не отключения.Это тоже учитывайте при выборе автоматического выключателя по номиналу и кабеля.
№ пп | Номинал автоматических выключателей, А | Условный ток не отключения автоматических выключателей, А |
1 | 10 | 11,3 |
2 | 16 | 18,08 |
3 | 20 | 22,6 |
4 | 25 | 28,25 |
Например, для нагрузки, потребляющей ток 25А вы выбрали кабель сечением 2,5мм2.Тут жена собралась готовить обед, попутно пить чай, размораживать мясо в микроволновке, который вы не учитывали в своих расчётах, чтобы волосы посушить. Таким образом, вместо 25А вы можете получить в сети 28А, и автомат тут не сработает, так как он сработает при токе 25А * 1,13 = 28,25А. Из таблицы видно, что для такого тока уже нужен провод сечением минимум 3 мм2. Но у нас провод сечением 2,5 мм2 и поэтому он будет греться и плавиться изоляцией.
Да еще возьмите заметку, что многие производители лукавят при производстве кабеля.Делают его по ТУ (технические условия), при которых уменьшают сечение кабеля. Я придерживаюсь такого мнения при выборе кабеля и автоматических выключателей, что лучше брать с разумным запасом, чем предполагаемая нагрузка.
Не забываем улыбаться:
А не пойти ли мне поработать? — подумал электрик.
И не пошел…
Номинал и токовые характеристики автоматических выключателей
Устав по току отключения при коротком замыкании (Im)
Расцепители мгновенного действия или срабатывающие с небольшой выдержкой времени предназначены для быстрого выключения автоматического выключения в случае возникновения токов короткого замыкания.Порог их срабатывания Im:
- для бытовых автоматических выключателей регламентируется стандартами, например МЭК 60898;
- для промышленных автоматических выключателей указывается изготовителем согласно действующим стандартам, в частности МЭК 60947-2.
Для промышленных выключателей имеется большой выбор расцепителей, что позволяет пользователю адаптировать защитные функции автоматического выключателя к конкретным требованиям нагрузки (см. рис.h41 , h42 и h43 ).
Тип расцепителя | Защита от перегрузки | Защита от короткого замыкания | |||
---|---|---|---|---|---|
Бытовые автоматические выключатели (МЭК 60898) | Термомагнитный (комбинирован.) | Ir = In | Нижняя уставка Тип B 3 In ≤ Im ≤ 5 In | Стандартная уставка Тип C 5 In ≤ Im ≤ 10 In | Верхняя уставка Тип D10 In ≤ Im ≤ 20 In |
Модульные промышленные авт.выключатели | Термомагнитный (комбинирован.) | Ir = In (не регулируется) | Нижняя уставка Тип B или Z3,2 In ≤ постоянная ≤ 4,8 In | Стандартная уставка Тип C 7 In ≤ постоянная ≤ 10 In | Верхняя уставка Тип D или K 10 In ≤ постоянная ≤ 14 In |
Промышленные автоматические выключатели (МЭК 60947-2) | Термомагнитный (комбинирован.) | Ir = In (не регул.) | Постоянная: Im = 7-10 дюймов | ||
Регулируется: 0,7 In ≤ Ir ≤ In | |||||
Регулируемая: — нижняя уставка: 2 — 5 In — стандартная уставка: 5 — 10 In | |||||
Электронный | Большая выдержка времени 0,4 In ≤ Ir ≤ In | Короткая выдержка времени, регулируемая: 1,5 Ir ≤ Im ≤ 10 Ir Мгновенное срабатывание (I), время не регулируется: I = 12 — 15 В |
50 В стандарте МЭК 60898, что по международным стандартам изготовителей является нереально большим значением (M-G = 10-14 дюймов).
Для промышленного использования значений не регламентируются стандарты МЭК. Указанные выше значения соответствуют тем, которые обычно используются.
Рис. h41: Диапазоны токов отключения устройств защиты от перегрузки и короткого замыкания для низковольтных автоматических выключателей
Рис. h42: Кривая срабатывания термомагнитного комбинированного расцепителя автоматического выключателя
Ir: уставка по току отключения при перегрузке (тепловое реле или реле с большой выдержкой времени) Im: уставка по току отключения при коротком замыкании (магнитное реле или с малой выдержкой времени) Ii: уставка расцепителя мгновенного действия по току отключения при коротком замыкании Icu: отключающая способность
Рис.h43: Кривая срабатывания электронного расцепителя автоматического выключателя
Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой
Как известно используемое срабатывание автоматического выключателя тепловой и электромагнитный расцепитель.
Тепловой расцепитель представляет собой пластину из биметалла, изгибся при нагреве протекающим током. Тем самым в действие механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени.Нагрев биметаллической пластинки и время срабатывания расцепителя зависит от уровня перегрузки.
Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления — происходит мгновенное срабатывание при КЗ, благодаря чему поврежденный участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.
Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристики автоматического выключателя.
Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.
Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата — наименьший ток при котором автомат отключится мгновенно.
Автоматы имеют несколько моделей, самыми распространенными из которых являются:
- — Б — от 3 до 5 × В;
- — С — от 5 до 10 × В;
- — D — от 10 до 20 × дюйм.
Что означают цифры выше?
Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.
Диапазоны срабатывания электромагнитного расцепителя для В16 16 * (3.5) = 48. 80А. Для С16 диапазон токов мгновенного срабатывания 16 * (5. 10) = 80. 160А.
При токе 100 А автомат В16 отключается практически мгновенно, в то время как С16 отключается не сразу через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).
В жилых зданиях и квартирах, где активно активные (без больших пусковых токов), какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению автоматы с характеристикой B.На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.
Что касается характеристик D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристиками могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.
Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметалли пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.
Поэтому на графике верхняя кривая показывает холодное состояние, нижняя кривая показывает горячее состояние автомата.
Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.
Характеристика Z
Также имеет разброс при работе на постоянном и переменном напряжении и предназначении для максимальной защиты электронных устройств управления. Кривая работы приведена ниже:
При работе на переменном напряжении отключение происходит при достижении 2 — 3 номиналов, при постоянном 2 — 5.
Как видим, выбор автоматического выключателя для защиты электрических цепей не такая уж и простая задача, как кажется на первый взгляд.Поэтому при выборе автоматического выключателя необходимо сопоставлять не только номинальные данные (напряжение, ток, фазность), но и знать характеристики работы системы, для которой выбирается автомат, чтобы выбранный вами выключатель в полной мере обеспечивал защиту вашего оборудования.
Что показано на графике время токовой характеристики
На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.
На графике можно увидеть, как протекающий через автоматический выключатель влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I / In) изображает ось Х, а время срабатывания, в секундах — ось У.
Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиты от КЗ (работа электромагнитного расцепителя).
Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45% автомат отключится через 40 сек.
На токи большой мощности, которые могут привести к блокированию электропроводки автомат реагировать мгновенно благодаря наличию электромагнитного расцепителя.
При прохождении через автомат С16 тока 5 × In (80 А) он должен сработать через 0,02 сек (это если автомат горячий).В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).
Если через автомат будет протекать ток равный 10 × In, то он отключается на 0,03 секунды в холодном состоянии или меньше, чем за 0,01 секунду в горячем.
К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды.Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.
Автоматы с какими характеристиками предпочтительнее использовать дома
В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания ?.
Если дом новый, имеет хорошее состояние электросети, подстанция находится, все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.
Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в таких сетях, где большое сопротивление петли фаза-нуль) — в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с особенностями типа В.
Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.
В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения — тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.
Похожие материалы на сайте:
Защита человека — превыше всего!
В заключение, скажем на одном устройстве, которое должно стать головным защитным прибором в вашем щитке.В статье мы рассмотрели аспекты защиты сети и приборов, теперь поговорим, как защитить человека. Для этого используется так называемый выключатель автоматического дифференциального тока, назначение которого кроме токов, контролирует «утечки» и нештатные изменения в сети. Проще говоря, данный тип автомата распознаёт, что в сети происходит несанкционированное изменение характеристик, попадающих в разряд «повреждение изоляции», «возможное прикосновение человека к проводам под напряжением» и т.д.
Такое обнаружение приводит к мгновенному обесточиванию участка сети. Иногда автоматические выключатели дифференциального тока называют УЗО (Устройство защитного отключения), МДЗ (Модуль дифференцированной защиты). Они могут быть использованы в комбинации с другими автоматами. Главное отличие этого автомата в том, что он работает на защиту человека от электрического током. Наиболее актуальны такие устройства для подключения санузлов и ванн (желательно с максимальной чувствительностью) и кухонь.Но сегодня многие предпочитают ставить такие выключатели на все участки сети в квартире.
Мы надеемся, эта статья будет Вам полезна при выборе УЗО и, как следствие, Ваша электросеть, электрические приборы будут надёжно защищены.
Номинальная отключающая способность при коротком замыкании (Icu или Icn)
Отключающая способность низковольтного автоматического выключателя связана с коэффициентом мощности (cos φ) поврежденного участка цепи.В некоторых стандартах приводятся типовые значения такого соотношения. |
Отключающая способность автоматического выключателя — максимальный (ожидаемый) ток, который способен отключить данный автоматический выключатель и остаться в работоспособном состоянии. Упоминаемая в стандарте величина тока представляет собой действующее значение периодической составляющей тока замыкания, т.е. при расчете этой стандартной нормой, что апериодическая составляющая тока в переходном процессе всегда присутствует в наихудшем возможном случае короткого замыкания) равна нулю.Эта номинальная величина (Icu) для промышленных автоматических выключателей и (Icn) для бытовых автоматических выключателей обычно указывается в кА.
Icu (номинальная предельная отключающая способность) и Ics (номинальная эксплуатационная отключающая способность времени) в стандарте МЭК 60947-2 вместе с использованием Ics и Icu для различных категорий использования A (мгновенное отключение) и отключение с выдержкой времени), рассмотренных в подразделе Другие характеристики автоматического выключателя.
Проверки для подтверждения номинальных отключающих способностей автоматических выключателей регламентируются стандартами, включающими в себя:
- коммутационные циклы, состоящие из установленных операций, т.е. включение и отключение при коротком замыкании;
- фазовый сдвиг между током и напряжением. Когда ток в цепи находится в фазе с напряжением питания (cos φ = 1), отключение тока происходит легче, чем при любом другом коэффициенте мощности. Гораздо труднее осуществлять отключение тока при низких отстающих величинах cos φ, при этом отключение тока в цепи с нулевым коэффициентом мощности самым трудным случаем.
На практике все токи электросистемы короткого замыкания в системах обычно используются при отстающих коэффициентах мощности, стандартах стандартов на значения, которые обычно используются для различных силовых систем. В целом, чем больше ток короткого замыкания (при данном напряжении), тем ниже коэффициент мощности цепи короткого замыкания, например, рядом с генератором или большими трансформаторами.
В таблице, приведенной на рис. h44 и взятой из стандарта МЭК 60947-2, указано соотношение между стандартными величинами cos φ для промышленных автоматических выключателей и их предельной отключающей способностью Icu.
после проведения цикла «отключение — выдержка времени — включение / отключение» для проверки предельной отключающей способности (Icu) автоматического выключателя выполняются дополнительные испытания, имеющие испытание в результате этого испытания, что в результате этого испытания не хуже:
— электрическая прочность изоляции; — разъединяющая способность; — правильное срабатывание защиты от перегрузки.
Icu | cosφ |
---|---|
6 кА | 0,5 |
10 кА | 0,3 |
20 кА | 0,25 |
50 кА | 0,2 |
Рис.h44: Соотношение между Icu и коэффициентом мощности (cos φ) цепи короткого замыкания (МЭК 60947-2)
Время-токовые характеристики автоматов
Срабатывание автоматических выключателей происходит за счет действия его основных элементов — теплового и электромагнитного расцепителя. Конструкция теплового расцепителя состоит из биметаллической пластины, появляющаяся под действием протекающего тока. В результате она изгибается и приводит в действие механизм расцепления.Для срабатывания необходима длительная нагрузка, обратно пропорциональная выдержке по времени. Уровень перегрузки напрямую влияет на нагрев пластинки и время срабатывания теплового расцепителя.
Основными составляющими электромагнитного расцепителя катушка и сердечник. При достижении током определенного уровня, магнитное поле катушки втягивает сердечник, под действием которого срабатывает расцепляющий механизм. Устройство мгновенно срабатывает при коротких замыканиях, не дожида системы теплового расцепителя.Время срабатывания автомата зависит от силы тока, проходящего через автоматический выключатель. Данная как зависимость раз и представляет собой времятоковую характеристику защитного устройства.
На корпусе каждого прибора наносятся латинские символы В, С и D. Каждый из них соответствует кратности уставки электромагнитного расцепителя к номинальному значению автомата. То есть, с помощью этих букв отображается ток мгновенного срабатывания расцепителя или чувствительности автоматического выключателя.Данный параметр обозначает минимальный ток, при котором происходит мгновенное отключение защитного устройства. Таким, латинскими буквами обозначается времятоковая характеристика каждого конкретного автомата. Символ «В» соответствует характеристикам 3-5 х ln, «С» — 5-10 х ln и «D» — 10-20 х ln.
Значение этих цифр необходимо рассмотреть на примере двух автоматов, равных по мощности, то есть, с одинаковым номинальным током, например, модели В16 и С16. Для выключателя В16 диапазон срабатывания электромагнитного расцепителя составит 16 х (3-5) = 48-80 А.Соответственно, у автомата С16 этот диапазон будет находиться в пределах 16 х (5-10) = 80-160 ампер. Таким образом, при наличии в 100 А, произойдет мгновенное отключение тока модели В16, устройство С16 отключится лишь через несколько секунд после системы биметаллической пластины.
Для жилых и административных зданий наиболее подходящими вариантами считаются автоматы с маркировкой В и С. Это связано с отсутствием больших пусковых токов и редким включением электродвигателей повышенной мощности.Автоматы категории используются в основном на тех объектах, где имеются мощные электродвигатели и другие устройства с большими пусковыми токами.
График время токовой характеристики обязательно учитывает температуру самого защитного устройства. В случае первого срабатывания времени на отключение затрачивается больше, поскольку биметаллическая пластинка холодная. При повторном срабатывании, когда пластинка уже была ранее разогрета, отключение происходит быстрее.
Что показано на графике время токовой характеристики
На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.
На графике можно увидеть, как протекающий через автоматический выключатель влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I / In) изображает ось Х, а время срабатывания, в секундах — ось У.
Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиты от КЗ (работа электромагнитного расцепителя).
Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45% автомат отключится через 40 сек.
На токи большой мощности, которые могут привести к блокированию электропроводки автомат реагировать мгновенно благодаря наличию электромагнитного расцепителя.
При прохождении через автомат С16 тока 5 × In (80 А) он должен сработать через 0,02 сек (это если автомат горячий).В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).
Если через автомат будет протекать ток равный 10 × In, то он отключается на 0,03 секунды в холодном состоянии или меньше, чем за 0,01 секунду в горячем.
К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды.Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.
Автоматы с какими характеристиками предпочтительнее использовать дома
В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания ?.
Если дом новый, имеет хорошее состояние электросети, подстанция находится, все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.
Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в таких сетях, где большое сопротивление петли фаза-нуль) — в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с особенностями типа В.
Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.
В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения — тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяемый этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличная черта таких устройств — отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах времятоковой особенности А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 — 30 сек.
Автоматы, имеющие временные характеристики, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки.К таковой цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ 4-5 сек.
Оборудование этого типа предназначено для установки в линии, которые включены, приборы и в других цепях, где пусковое повышение электротока отсутствует либо минимальное значение.
Автоматы категории C
Устройство типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, чтобы проходящий через него поток электронов превысил номинальное значение в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производятся в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как отдельные ветки, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, необходимо, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
. Они играют подстраховочную роль, часто используемые в общих зданиях и зданиях. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливает в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, которые были представлены рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен иметь номинальный в 12 раз, а для постоянного — в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в двигателях исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного — величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линии, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Проверка времени срабатывания автоматических выключателей
В большинстве случаев защита кабельной линии выполняется автоматическими выключателями (или как их обычно называют, автоматами). Автоматический выключатель защищает кабельную систему безопасности: от перегрузки (тепловая отсечка) и от короткого замыкания (электромагнитная отсечка).
И если перед вами стоит проблема правильного выбора автоматического выключателя, то выбрать его по перегрузке достаточно просто.Вы знаете (или можете посчитать) ток нагрузки. Номинал автоматического выключателя должен быть больше тока нагрузки. С этим всё просто.
С номиналом автомата разобрались, осталось выбрать его характеристику срабатывания. Всего бывает пять характеристик срабатывания автомата: B , C , D , K , Z . Автоматы с кривыми срабатывания K и Z очень редко используются, в основном используемые автоматы с характеристиками срабатывания B , C , D .Наиболее распространены автоматы с характеристикой C . Кривые срабатывания имеют схожую форму и отличаются только величиной электромагнитной отсечки или кратностью срабатывания. Кратность срабатывания — отношение величины аварийного тока, при котором происходит отключение автомата, к номинальному току автомата. Iк / Iном. Для автоматов с характерикой B эта величина колеблется в пределах 3 … 5. Для автоматов с характерикой C — 5 … 10. Для автоматов с характерикой D — 10…20.
Рассмотрим автомат с характеристикой C . Производитель гарантирует, что автомат сработает, если ток короткого замыкания превысит номинальный ток автомата в 10 раз. Но может сработать и при превышении в 5 раз. Это зависит от внешних условий: температуры окружающей среды; Был ли автомат под нагрузкой, когда произошло КЗ, или был отключен и его включили на КЗ из «холодного» состояния.
Что будет, если величина тока короткого замыкания меньше отсечки? Автомат всё равно может отключиться, т.к. уже сработает тепловая отсечка. Но это произойдёт не мгновенно, а спустя некоторое время. Допустимое время срабатывания автомата строго регламентировано Правилами устройства Электроустановок (ПУЭ) и зависит от величины фазного напряжения. Согласно требованиям п.1.7.79 наибольшее допустимое время защитного отключения при фазном напряжении 220/230 В для системы заземления TN не должно быть 0,4 с.
Итак, необходимо проверить время срабатывания автоматического выключателя.Еще данный расчет называют «расчет петли фаза-нуль» . Для выполнения выполним проверку автомата с номинальным током 16 А с характеристикой C . Автомат установлен в групповом щите. Щит питается от ГРЩ, а ГРЩ от трансформаторной подстанции.
Параметры трансформатора:
Номинальная мощность трансформатора S н = 630 кВА,
Напряжение короткого замыкания трансформатора U к% = 5,5%,
Потери короткого замыкания трансформатора P к = 7,6 кВт.
Параметры питающей линии:
Гр.27 от ЩО 1.2 — 60 м кабель 1х [ВВГнг LS 3×2,5],
ЩО 1.2 от ГРЩ3 — 80 м кабель 1х [АВВГнг LS 5×50],
ГРЩ3 от ТП 1126 — 217 м кабель АВВГнг 2x (4 × 185).
Параметры выключателя:
Номинальный ток автоматического выключателя I ном = 16 А
Краткость отсечки K = 10.
Реактивное сопротивление трансформатора:
X т = 13,628 мОм
Активное сопротивление сопротивление:
R т = 3,064 мОм
Активное сопротивление кабеля:
R к = 580,38 мОм
Реактивное сопротивление кабеля:
X к = 17,36 мОм
Сопротивление энергосистемы:
X c = 1,00 мОм
Суммарное реактивное сопротивление участка:
X Σ = X c + X т + X к = 31,984 мОм
Суммарное активное сопротивление участка:
R Σ = R т + R к = 583,444 мОм
Полное сопротивление сопротивление:
R Σ = 583,444 мОм
Ток однофазного короткого замыкания:
I K1 = 190 А> I минК1 = 10 × 16 = 160 А
Следовательно, автоматический выключатель отключится мгновенно (сработает электромагнитная отсечка, время отключения.
Чтобы скачать пример расчета в Word, нажмите на кнопку: СКАЧАТЬ ПРИМЕР
Чтобы не считать каждый раз вручную на калькуляторе и переносить цифры в Microsoft Word, я реализовал эти расчет прямо в Word. Теперь надо только ответить на вопросы, которые он задаёт. Вот так это выглядит:
Весь расчет занял две с половиной минуты.
Подпишитесь и получайте уведомления о новых статьях на e-mail
Читайте также:
Срабатывает автомат в электрощите, что делать
Срабатывает автомат в электрощите, что делать
Отключение автоматического выключателя может быть вызвано множеством причин, начиная от неисправности самого изделия и заканчивая коротким замыканием в проводке.Можно самостоятельно определить, почему срабатывает механизм расцепления питания, и сделать это совсем не составляет труда даже неопытному электрику.
Если в квартире погас свет, отключились розетки, или перестали работать электроплита, то какой-либо мало-мальски знакомый с электротехникой человек идет на площадках проверять в электрощите состояние автоматических выключателей . Чаще всего, устранение неисправности сводится к повторному включению автомата.
Факт срабатывания современного автоматического выключателя определяет легко: ручка находится в положении «вниз», на нейливо отчет виден круглый знак — «ноль».Для включения достаточно повернуть эту ручку вверх, тогда появится горизонтальная черта, и можно будет считать, что миссия выполнена.
Многие квартиры на постсоветском пространстве щитками с автоматами немного другого образца. Автоматические выключатели серии АЕ и им подобные имеют немного большие габариты, крепятся к основанию постоянные винты и обладают неприятным свойством: при срабатывании их ручки остаются в прежнем положении, в верхнем положении. Это затрудняет поиск сработавшего автомата, который необходимо выключить и снова включить, чтобы вновь подать напряжение.
Но все это, по большому счету, мелочи. Сработавший автомат говорит о какой-то неисправности, а нам надо разобраться, о какой именно.
Расцепители автоматических выключателей
Для начала надо выяснить хотя бы в общих чертах, что такое автоматический выключатель, и как он работает . Многим известно, что автомат разрывает «фазу». Многополюсный автомат может разрывать и нулевой рабочий проводник. Но разрывать цепь автомат может не только по желанию владельца, поворачивающего ручку вниз.На то это и «автоматический» выключатель, что выключить он может и автоматически.
Необходимо это для того, чтобы защитить проводники и квартирное электрооборудование от повышенного электрического тока, способного вызвать пожар и разрушения. Причиной же возрастания тока может стать:
1. Перегрузка сети . Ее может вызвать включение неисправных электроприемников, суммарная мощность которых превышает возможности сети. Последнее может быть связано с неправильной электрической разводкой в квартире, когда на одну группу приходится большое количество штепсельных розеток.Каждая розетка в отдельной вполне может быть и не перегружена, но суммарный ток может достичь недопустимых для одного автомата значений.
Для защиты от токов перегрузки в автоматических выключателях используется тепловой расцепитель — биметаллический контакт, состояние которого зависит от температуры, в свою очередь, зависит от протекающего электрического тока. Уставку, то есть, ток срабатывания теплового расцепителя обычно можно регулировать в небольших пределах.
2. Короткое замыкание в сети . Оно может быть вызвано неисправностью электропроводки или выходом из строя какого-либо электроприемника. Для новой электропроводки короткое замыкание может стать результатом ошибки в текстже, например, при соединении проводов в ответвительной коробке. Физически короткое замыкание — это электрическое соединение фазного и нулевого проводника дополнительной нагрузки. Сопротивление цепи в этом случае ограничивается только сопротивлением проводов.
Для защиты от сверхтоков короткого замыкания тепловой расцепитель автомата неэффективен: пока нагреется и разорвется биметаллический контакт, провода практически уже наверняка будут повреждены, а электрическая дуга вызовет возгорание. Поэтому в модульных автоматических выключателях всегда используется электромагнитный расцепитель , скорость срабатывания которого составляет секунды с момента возрастания тока.
Итак, если в вашем квартирном щитке сработал автоматический выключатель, то можно, конечно, включить его вновь.Однако систематическое срабатывание говорит о какой-то проблеме, придется решать. Что же делать, если отключился автомат в электрощите?
Короткое замыкание в цепи розеток
При мгновенном срабатывании автомата после его включения есть все основания полагать, что мы имеем дело с коротким замыканием — тепловой расцепитель так быстро не сработает. Убедиться в наличии замыкания можно при помощи мультиметра — сопротивление между нулевой рабочей шиной и выводом автоматического выключателя при коротком замыкании должно быть близко к нулю.Разумеется, проведение измерения можно, только при выключенном автомате.
Коль скоро мы убедились, что причина срабатывания — короткое замыкание, то необходимо выяснить, где именно оно произошло. Автоматические выключатели в щитке должны быть подобраны в соответствии с принципами селективности, а это значит, что сработать именно автомат, расположенный ближе всего к месту короткого замыкания. При этом выключатель реагирует только на замыкание в той части цепи, которая установлена после него относительно линии.
Поэтому, скажем, если срабатывает только вводной автоматический выключатель, то место замыкания с большой долей вероятности расположено прямо во вводном щите. При замыкании в пределах срабатывает групповой выключатель и часто вместе с ним — вводной автомат. В этом случае вводной аппарат можно смело включить вновь и выяснить, какая именно группа электроприемников подключена к проблемному проводу — эта группа не будет работать.
Выяснив этот вопрос, можно отключить все эти электроприемники.Если он не сработал, то причина состоит в неисправности одного из отключенных электроприборов. Найти конкретного виновника можно либо поочередным включением всех электроприемников, либо измерением их входного сопротивления. Второй способ не подходит для приборов, имеющего электронное управление. Неисправный прибор, разумеется, подлежит ремонту.
Если все приборы исправны, необходимо приступить к осмотру розеток, входящие в состав группы: пластиковые корпуса разобрать, проверить и подтянуть клеммные зажимы.После розеток наступает черед коробок.
Их придется вскрыть. И если осмотр не выявит явных неисправностей, то провода надо разъединить, чтобы проверить сопротивление между жилами кабеля по отдельности. Такая проверка уже точно определить, в каком именно из указывает замыкание. Поврежденная линия подлежит замене, а жилы в коробке необходимо вновь соединить с сертифицированными зажимов.
Короткое замыкание в цепи освещения
Если срабатывает автоматический выключатель выключателя освещения, то проверка можно начать с запуска цепи автомата при выключателях.Не сработал автомат — можно поочередно щелкать выключателями для того, чтобы выяснить, в цепи какого именно из них имеется короткое замыкание. Таким образом сужаем область поиска до цепи группы светильников, вводимых с одного выключателя.
В этой группе следует тщательно осмотреть каждый светильник, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом можно определить светильник или кабельную линию, в котором произошло замыкание.
Если же короткое замыкание выявляется на светильниках группы, или присутствует в сети вне зависимости от положения выключателя, то место замыкания, скорее всего, является ответвительной коробкой освещения. Ее необходимо вскрыть и проверить точно так же, как в случае замыкания розеточной сети. Ну, а если и в коробке полный порядок, то прозваниваем кабельные линии, разъединив их концы.
Перегрузка сети
Как уже говорилось, в случае перегрузки сети по току автоматическому выключателю требуется некоторое время для срабатывания.Обычно речь идет о нескольких минутах. Поэтому если автомат вышибает время от времени, то вы имеете дело именно с перегрузкой.
Перегрузка цепи освещения — явление достаточно редкое, и чтобы его избежать, используйте только лампы, подходящие по мощности к светильникам, а модернизацию цепи производите с учетом резерва по мощности. Ведь цепи освещения отдельных квартир часто бывают защищены одним автоматом на десять ампер. Этого часто бывает достаточно, но при установке большого количества дополнительных приборов в щитке необходимо предусмотреть дополнительный автомат освещения для их питания, особенно, если светильники галогеновые или с обычными лампами накаливания.
Перегрузка розеточной сети — это совсем не редкость. Во время проектирования и монтажа электропроводки в доме невозможно точно определить нагрузки на каждую группу. Поэтому для удобства жильцов на группу, включаемую одним автоматическим выключателем, приходится по три-четыре розетки. И, несмотря на то, что автоматическое выключение обычно подбирается по сечению питающей жилы и не превышает 25 ампер, номинальный ток розеток может составлять 16 ампер.
Здесь есть все предпосылки для перегрузки, если все мощные электроприемники, такие как чайник, микроволновая печь и подобное, включить в розетки группы.Тут уж, разумеется, сработает автоматический выключатель. И, чтобы подобное не происходило, необходимо равномерно распределять нагрузку между группами.
Случается, что неисправный электроприбор приводит к перегрузке сети и срабатыванию автоматического выключателя. Замерить ток в бытовых условиях не всегда возможно, но если срабатывание теплового расцепителя происходит только при включении какого-то одного электроприемника, номинальная мощность этого прибора не превышает 2,5 кВт, то следует произвести его ревизию на предмет наличия неисправностей.
Неисправность автоматического выключателя
Не так уж и редко вызывает срабатывание автоматических выключателей — неисправность последних. Даже среди новых автоматов вариантов количество бракованных экземпляров. Их неспособность держать уставку (а касается это, в основном, тепловых расцепителей) часто выявляется только в ходе эксплуатации.
Поэтому при систематическом срабатывании теплового расцепителя автомата, прежде чем приступать к радикальным методам решения проблемы, можно просто произвести пробную замену автомата на схожий по номиналу и характеристике.
В заключение
В статье мы умышленно обошли отдельные моменты, когда срабатывание автомата повреждением линии в ходе ремонтных работ — это темаого разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.
Но напоследок хотелось бы напомнить, что самый популярный способ решения срабатывающего автомата — замена его на автомат большего номинала — не допустим категорически.Автоматические выключатели — это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается именно с целью обеспечения безопасности. Произвольно выбранный автомат не выполнит своих функций и не защитит параметры работы электрической сети.
Ранее ЭлектроВести писали, что в Лондоне появилась первая улица с фонарями, от которых можно зарядить электрокар. Об этом говорится в блоге компании Siemens, главного разработчика этого проекта.
По материалам: electrik.info.
Характеристики срабатывания автомата ABB | Voltline
Для удобства мы разбили эту статью на четыре главы:Глава 2. Характеристики срабатывания.
2.1. Характеристики срабатывания и диаграмма импульсного срабатывания.
2.2. Способы чтения диаграммы импульсного срабатывания.
2.3. Различия между характеристиками срабатывания.
2.4. Стандарты для характеристик срабатывания.
Когда мы говорим о характеристиках срабатывания или, лучше сказать, их визуальном представлении, речь идет о кривых времени срабатывания как функции коэффициента (кратности) номинального тока. На рисунке 13 для визуализации используется характеристика В. Посмотрим сначала на характеристики биметаллической пластины. Зона отключения ограничена двумя кривыми — условного тока не расцепления и условного тока расцепления. Область слева от тока не расцепления называется безопасной зоной не расцепления.В этой области не должно происходить срабатывание автоматического выключателя. Справа от кривой отключающего тока находится зона безопасного расцепления. В этой области автоматический выключатель должен прерывать всякий ток. Вы видите две отмеченные точки — это выбранные значения отключающего и не отключающего тока. Они используются в качестве опорных точек для защиты от перегрузок. В соответствии со стандарми МЭК, ток в 1,45 раза превосходящий и подаваемый на протяжении не менее 60 мин. Должен вызвать отключение автоматического выключателя, токи от 1,13 до 1,45 В, длительностью менее 60 мин.и токи менее 1,13 В любых продолжительности не должны вызывать срабатывание.
Давайте рассмотрим пример возникновения аварийной ситуации (рис. 14).
Вследствие непредвиденной нагрузки, сила тока стала в 3,1 раза выше В. Когда сработает автоматический выключатель?
Чтобы выяснить это, необходимо провести линию через точку тройного значения In. Вначале мы достигаем точки пересечения с кривой условного не отключающего тока на отметке 2,1с.Это означает, что не должно происходить срабатывание автоматического выключателя в течение первых 2,1с в условиях перегрузки. В следующей точке происходит пересечение с кривой условного отключающего тока на отметке 40 с. Это означает, что должно происходить срабатывание автоматического выключателя в течение первых 40с в условиях перегрузки. Другими словами, срабатывание автоматического выключателя не происходило в течение первых 2,1с и срабатывание должно произойти не позднее 40 в условиях перегрузки.
Как мы видим, тепловой расцепитель дает хорошую защиту от перегрузок. Однако в случае более высоких токов перегрузки, наступающих при коротком замыкании, чувствительность биметалла снижается. Как упоминалось ранее, только электромагнитные расцепители хорошую защиту от короткого замыкания. Точка отключения электромагнитных устройств зависит только от величины, но не от продолжительности тока короткого замыкания. Этим объясняется ортогональность кривой характеристик срабатывания.Вернемся к нашему примеру. Что произойдет в случае подачи тока перегрузки 3,1 В?
Точка пересечения с кривой условного не отключающего тока находится на отметке 0,01с, а точка пересечения с кривой условно отключающего тока по прежнему на отметке 40с. Таким образом, при коротком замыкании, при помощи электромагнитного расцепителя, цепь можно разомкнуть в 400 раз быстрее, чем при помощи обычного теплового расцепителя. Если ток короткого замыкания в 6 и более раз превосходит In, в соответствии со стандартом он будет отключен за время менее 0,1с.
Теперь сравним характеристики выключателя с типиками обычного провода. В показанном на картинке состоянии показано, что тепловой расцепитель может защищать от токов перегрузки до 5 дюйм. Но если ток перегрузки будет выше, тепловой расцепитель не может обеспечить достаточную защиту. Но имея оба расцепителя, автоматический выключатель обеспечивает защиту при неполадках.
В МЭК имеется два основных стандарта для автоматических выключателей. АББ предлагает характеристики B, C, В в соответствии с МЭК 50345 и характеристики K и Z в соответствии с МЭК 50030-2 (рис.15). Характеристики B, C и D имеют одинаковую тепловую характеристику срабатывания, но отличаются по магнитным характеристикам. По стандарту МЭК 50345 срабатывание не должно происходить при значении тока не более 1,13 В. Время срабатывания должно быть более 60 минут при токе от 1,13 до 1,45 Менее 60 минут, если номинальный ток превышает номинальное значение более, чем в 1,45 раза. Зона электромагнитного срабатывания для характеристик В находится в диапазоне от 3 до 5 В. Для зоны срабатывания лежит в диапазоне между 5 и 10 In, а для D, соответственно, в интервале 10 -20 In.
Что же касается характеристик K и Z, в соответствии с МЭК 50030-2, у производителя автоматических выключателей значительно больше свободы при определении кривой. Без срабатывания — ток до 1,05 от номинального значения, время срабатывания более 2х часов — от 1,05 до 1,2 В; время срабатывания менее 60 мин — в 1,2 раза выше In; время срабатывания менее 2х минут — в 1,5 раза, время срабатывания менее 2х секунд — в 6 раз. Также как и с описанными ранее характеристиками B, C и D, отличия имеются только в электромагнитных характеристиках срабатывания.Диапазон мгновенного срабатывания находится между 2 и 3 In для характеристик Z и между 10 и 14 In для характеристик K.
На одном рисунке (рис. 15) приведено пять характеристик срабатывания. Видно, что К и Z обеспечивают лучшую защиту от сверхтока, благодаря тому, что эти кривые лучше спозиционированы. В частности, это интересно в случае характеристик K. Она сочетает в себе стабильность при пиковых токах с защитой, благодаря низкому выбранному току.
Теперь мы можем сравнить основные отличия и преимущества различных характеристик срабатывания.Начнем с характеристик срабатывания B и Z. Во- диапазон первых магнитного срабатывания у характеристики Z находится ниже, чем для В. Точнее, кривая условного тока нерасцепления для В совпадает с кривой условного нерасцепления Z.
Следующее, что мы заметим, это то, что токи для Z ниже, чем для В. Эти два свойства приводять к тому, что для Z, по сравнению с В когут, кабели на 67% длиннее, без изменений русловий срабатывания и без увеличения поперечного сечения. АББ обладает характеристикой Z для токов, начиная с 0,5А, в то время, как характеристика Доступен с 6А.
Рассмотрим области применения этих двух характеристик. Характеристику В можно рассматривать как стандартную характеристику. Она используется в частном и коммерческом строительстве, а также в других случаях, когда нет особых требований по условиям эксплуатации.
Z ориентирована на применение, когда требуется наиболее сильное отключение и отсутствуют пусковые токи. К специальным приложениям можно отнести:
- цепи управления с высоким сопротивлением и отсутствием пиковых токов;
- цепи трансформаторов напряжения;
- измерительные цепи с датчиками;
- защита полупроводников для специальных задач.
Теперь сравним характеристики С, D и K. Интересно рассмотреть поведение трех характеристик срабатывания при пусковом токе:
Характеристика С с 5-ти кратным номинальным током чувствительна к пусковым токам.
Характеристика D с 20-ти кратным номинальным током имеет большую устойчивость к пусковым токам. Однако отключающий ток в 20 превосходящий номинальный может вызвать проблемы, связанные с несрабатыванием из-за большого сопротивления контура к.з.Кроме того, чувствительность теплового расцепителя не достаточно высока, чтобы сработать вместо электромагнитного расцепителя при 20-ти кратном номинальном токе. По этим причинам требуются кабели с бОльшим поперечным сечением.
Характеристика К решает эту проблему и обеспечивает безопасность эксплуатации даже при пусковых токах. Благодаря низкому порогу электромагнитного срабатывания при 14-ти кратном номинальном токе безопасного срабатывания при аварии. В то же время хорошая защита от перегрузок благодаря низкому значению тока срабатывания — 1,2 В.
Как мы увидели, три характеристики отличаются по своим свойствам и областям применения. Характеристика С, как и В, предназначена от перегрузок по току в стандартных применениях. С другой стороны, К и D используются для защиты от повышенных токов в цепях с большими пусковыми токами, таких как:
- электродвигатели,
- зарядные устройства,
- сварочные трансформаторы.
С момента разработки характеристик К на заводе АББ STOZ KONTAKT в 1928 году, она показала свою надежность для применения в условиях, описанных выше.
Рассмотрим импульсное срабатывание (рис. 16). Выбирая автоматический выключатель, следует использовать импульсы тока менее 10мс, которые вызваны коммутацией конденсаторов и индуктивностей.
Для анализа поведения на коротких промежутках времени мы используем кривую импульсного срабатывания. Показанная зависимость коэффициента безопасности как функции длительности импульса на математической модели.
Чтобы узнать, при каких значениях тока сработает автоматический выключатель, следует, прежде всего оценить продолжительность пикового тока.Затем мы используем диаграмму, чтобы соответствующий коэффициент безопасности.
Проиллюстрируем небольшой пример: мы используем автоматический выключатель S201 B16, производства ABB, предполагая, что длительность импульса составит 600 мкс (0,6мс).
Ток удержания равен произведению коэффициента безопасности, электромагнитного тока нерасцепления и номинального тока автоматического выключателя:
Iудерж = 4,2 × 3 × 16
По графику получаем импульсный коэффициент 4,2.При не отключающем токе в 3 В и номинальном токе 16А, ток удержания будет 201,6А.
.
