Строительный уровень — выбираем лучший

Одним из самых простых, но в то же время самых главных инструментов в строительстве, является строительный уровень. Без него не обойдется ни один ремонт или стройка. От того, насколько правильно и качественно вы его используете, будет зависеть результат проделанной вами работы. Строительный уровень – это ваш контроллер, сопровождающий на протяжении всего процесса строительства или ремонта. Давайте побольше узнаем об этом инструменте, и о том, как правильно купить строительный уровень, какие секреты покупки возникают при этом.

Данный инструмент относится к измерительным приборам, который позволяет четко оценивать соответствие вертикальных или горизонтальных плоскостей, проверять и измерять градус отклонения объекта строительства, от горизонтальной плоскости. Каждый, кто хоть раз занимался ремонтом или строительством объектов, сталкивался с уровнем. Сегодня, существует несколько разновидностей этого инструмента, давайте на них посмотрим.



Наиболее распространенные виды строительных уровней

По меньшей мере, существует около 4-6 самых распространенных видов инструмента. Цена строительного уровня будет напрямую зависеть от этого типа, так как в каждом из них используется разный принцип, разные методы, соответственно некоторые из них более «точны» или же наоборот. Что ж, рассмотрим виды строительных уровней.



Пузырьковый строительный уровень

Самым популярным видом уровня, является именно пузырьковый строительный уровень. Конструкция его проста – он имеет прямоугольный корпус, в котором встроено несколько (от 1 до 3-х) ампул с жидкостью. Каждая из ампул, отвечает за тот или иной параметр. Одна из них указывает на ровность конструкции в горизонтальной плоскости, другая – в вертикальной плоскости. Если же в данном уровне присутствует и третья ампула, она указывает правильность поворотного уровня конструкции.


В зависимости от того, с какими объектами приходится работать, размер пузырькового строительного уровня может быть как небольшим (порядка 20-25 см), так и более крупным (уровни, длиной в 1 м).



Лазерный строительный уровень

Работа строительным уровнем очень проста и элементарна, если речь идет о лазерном уровне. Так, на сегодняшний день, лазерный уровень является наиболее современным и точным устройством, позволяющим определять ровность поверхности без погрешностей. Данный уровень компактен, а принцип его работы заключается в проецировании лазерного луча на поверхность. Это позволяет точно узнать, соответствует ли поверхность норме или нет. Крепление в конструкции лазерного уровня может быть разным – посредством магнитов, штативов, ремней и так далее.



Отметим также, что лазерные уровни различают по двум типам – для построения направлений, а также для построения плоскостей. Первый тип уровня проецирует точки, а второй – позволяет разворачивать лучи в плоскости. Как вы понимаете, лазерные уровни являются наиболее дорогими, но вместе с тем качественными.



Другие типы строительных уровней

Что ж, мы рассмотрели два наиболее распространенных типа строительных уровней. Помимо всего прочего, среди разновидностей данного измерительного инструмента, существует еще около 4 видов – это гидроуровень, уровень типа «рельс», уровень типа «торпедо», а также ударный уровень. Все эти типы также очень точны, удобны и прочее, однако в силу различных причин, не получили столь широкого распространения, как пузырьковый или лазерный уровни.




На что обратить внимание при покупке?

Чтобы купить строительный уровень, вам необходимо знать несколько основных деталей. Предположим, вы остановились на покупке пузырькового строительного уровня. В таком случае, необходимо обратить внимание на производителя уровня. Известные на инструментальном рынке производители, делают качественные уровни, имеющие ровный и легкий корпус, правильно установленные капсулы с жидкостью, правильно размеченные метрические шкалы, на поверхности корпуса. Кроме всего прочего, в таких уровнях будет заявлена погрешность, например +/- 2 мм на 1 м.


В противном случае, если вы приобретете китайский пузырьковый уровень, можете стать «жертвой ремонта». Так, установив уровень одной стороной, увидите, что капсула с жидкостью показывает правильность установленной поверхности, однако перевернув его другой стороной, окажется, что уровень выставлен неправильно. Поэтому, цена строительного уровня и будет зависеть от производителя и его качества.

Что же касается лазерного уровня, то тут всё куда проще. Дело в том, что производство лазерных уровней могут себе позволить исключительно ответственные производители. И, даже если приобрести китайский лазерный уровень, он будет все равно показывать точное значение, так как луч лазера подчиняется законам физики, а не стране производителя. Покупая недорогой лазерный уровень, существует лишь риск того, что он может вскоре сломаться, а его ремонт может обойтись в кругленькую сумму. Поэтому, и в этом случае, лучше не поскупиться, и сделать ставку на качество и хорошего производителя.

Еще об измерительно-разметочных инструментах:

— Штангенциркуль

— Рулетка строительная

— Угольник металлический

— Микрометр

— Линейка стальная

— Правило с уровнем

— Шнур отбивочный

— Рулетка геодезическая

загрузка. ..

Выбираем пузырьковый и лазерный строительный уровень

Механизм измерения кривизны

Водяной строительный уровень очень прост в своей конструкции. В основу его работы положена способность жидкости выталкивать на свою поверхность воздух в виде пузырьков. Само устройство представляет собой металлическую, пластиковую или деревянную раму с закреплёнными в её толще или на поверхности цилиндрическими резервуарами с окрашенной жидкостью и пузырьком воздуха внутри. На резервуары нанесены специальные измерительные отметины, которые и показывают в градусах показатель кривизны поверхности.

Принцип такой: если пузырёк воздуха находится между двумя центральными метками, поверхность имеет допустимую кривизну для проведения работ на ней. Если же он пересекает метки в одну или другую сторону, это означает, что перед выполнением любых работ стоит устранить существующий наклон

Следить за целостностью резервуаров стоит очень пристально, ведь малейшие их повреждения в результате неосторожности сводят на нет весь эффект от использования прибора

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

Трубный уровень.

Относится к разновидностям пузырькового уровня.

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращение и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой

Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

Удачного выбора!

Проверка работоспособности

Самый простой способ определить правильность показаний уровня — это метод, называемый «180 градусов». Суть его состоит в том, что качественный уровень будет показывать идентичные результаты, какой бы стороной корпуса он ни был приложен к поверхности. Порядок проверки таков:

  1. Избегая смещений, контролируя отсутствие зазоров и плотность прилегания к измеряемой поверхности, прикладываем к ней уровень и отмечаем положение пузырька.
  2. Переворачиваем его относительно проверяемой плоскости на 180 градусов и повторяем измерение. Пузырёк должен показать с точностью до десятых миллиметра такое же положение, что и в первый раз.
  3. При желании можно сделать проверку относительно всех стенок корпуса, но редко какой уровень имеет все четыре поверхности в абсолютно ровном исполнении.

1 Конструкция – особенности современных строительных уровней

Пузырьковый уровень строительный является конструктивно простым инструментом. Он представляет собой планку из твердого материала, в которую встроено несколько ампул, заполненных жидкостью и некоторым количеством воздуха. На поверхности ампул нанесены измерительные метки, которые и дают возможность по положению пузырька определять ровность измеряемой поверхности. Для измерения поверхностей под наклоном можно использовать показатели отклонения воздуха относительно центральных отметок на ампулах.

Ампулы с воздухом – это важнейшие части любого уровня, если целостность ампулы будет нарушена, прибором невозможно будет пользоваться. Для наполнения ампул обычно используют технических спирт. Чтобы повысить функциональность инструментов, некоторые производители дополняют планку другими деталями, к примеру, линзами, которые позволяют лучше видеть пузырек. Для обеспечения возможности эксплуатировать уровень в условиях недостатка освещения, в технический спирт добавляют флуоресцентные компоненты, благодаря которым ампулы с жидкостью будут хорошо заметны даже ночью.

В современных инструментах хорошего уровня жидкостные капсулы сами твердые и отлично защищены

На рынке можно встретить и противоударные модели измерительных инструментов. Во время строительства приборы постоянно подвергаются неблагоприятным воздействиям: их сильно встряхивают, роняют, что в конечном итоге приводит к повреждениям и выходу их из строя. Сильнее всего подвержены неблагоприятным воздействиям длинные уровни, при падении которых ударная сила существенно больше, чем у марок с короткой рамой. Противоударные инструменты намного дороже других, но они надежнее и обычно служат значительно дольше дешевых аналогов.

На долговечность и качество измерительного прибора влияет и его основа – рама, состоящая из алюминиевых, деревянных или пластиковых планок. Уровни с алюминиевыми основами наиболее распространены, они изготавливаются из полых планок и отличаются очень малым весом. Однако в этом кроется главный минус подобных инструментов. Чем тяжелее прибор, тем лучше его технические характеристики, тем удобнее им работать и проще получать точные результаты измерения.

Существуют достаточно специализированные модели таких устройств. К примеру, для работы с металлическими основаниями проще всего использовать специальные уровни, оснащенные магнитами. Их можно прикрепить к основе и легко получить информацию о ровности поверхности. Полезным дополнением может стать и линейка на длинной стороне уровня, она понадобится, когда помимо ровности основания нужно проводить и другие замеры.

Простейшие модели оснащены только одной ампулой с пузырьком воздуха, однако сегодня они считаются сильно устаревшими и редко встречаются в магазинах. Гораздо удобнее пользоваться уровнями, оснащенными 2-3 емкостями. В таких приборах одна ампула располагается на длинной широкой стороне планки, она предназначена для измерения горизонтальных плоскостей. Вторую ампулу размещают на узкой стороне уровня перпендикулярно первой, она нужна для удобного измерения вертикальных поверхностей. Третью колбу располагают на узкой обратной стороне планки под углом в 45 градусов, ее главное назначение – контроль работы прибора.

Пузырьковые уровни могут быть разной длины. Простейшие модификации для домашнего использования имеют длину от 20 см, тогда как профессиональные устройства могут достигать длины  в 300-400 см. От длины напрямую зависит функциональность и эффективность уровня. В частном доме для установки бытового оборудования и простых монтажных работ достаточно короткого уровня. Для укладки плитки требуются планки подлиннее, в пределах 40-100 см. Самые длинные уровни применяются при выполнении сложных строительно-монтажных работ. В домашнем хозяйстве они редко нужны.

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Это интересно! Аналогами пузырьковых уровней являются электронные, на которых вместо стеклянной колбы используется электронный дисплей. На дисплей выводятся цифровые значения в виде отклонения от линейной поверхности

С их помощью можно узнать величину отклонения, что порой бывает очень важно.

Уровень пузырьковый профессиональный – что за инструмент?

Пузырьковый уровень – универсальное устройство, предназначенное для построения и проверки вертикальных и горизонтальных линий, то есть, по сути, он объединяет в себе свойства старших своих товарищей: отвеса и ватерпаса. Конструкция этого инструмента проста: в планку вмонтированы несколько запаянных капсул-ампул с жидкостью, в которой находится пузырек воздуха – именно его положение относительно двух измерительных полосок, нанесенных по бокам от него, и показывает отклонения от горизонта или вертикали.

Пузырьковая ампула – главная составная часть уровня. Жидкость, которая в ней находится, в большинстве случаев, это технический спирт. В современных моделях конструкторы используют несколько уловок, чтобы, с одной стороны, помочь мастерам, а с другой, конечно же, повысить продажи. Например, чтобы рабочий лучше видел пузырек, рядом с ним вмонтируют увеличительную линзу, а чтобы можно было трудиться и в сумерки, жидкость делают флюоресцентной. Все вместе это уже называется «глазком». В последнее время появились ещё и их противоударные модификации. Это действительно удобно, а потому пользы в этих нововведениях все же больше, недели корысти.

Хоть капсула и основная часть уровня, но его основа тоже достаточно важна. Планки, служащие основанием устройства, изготавливают цельные из дерева или полые из пластика либо алюминия. Алюминий в последние годы – самый популярный, причем нужно отметить, что чем тяжелее устройство, тем оно точнее. Как признаются многие мастера, самые удобные измерительные инструменты – те, которые формой напоминают букву «Х», с резиновыми ручками. Есть еще модели, оснащенные магнитами для крепления к металлическим поверхностям.

Так это устройство превращается в строительную измерительную линейку с уровнем. Если раньше выпускали одноампульные уровни, то сейчас самые популярные двух-, а то и трехкапсульные модели. Одна из них устанавливается вдоль длинной узкой стороны, она отвечает за горизонталь, вторая размещается перпендикулярно первой в торце устройства, её предназначение – контроль вертикали, а третья дополнительная с противоположной стороны под углом в 45 градусов, у неё контролирующие функции.

Нужно отметить, что строительные уровни выпускают разной длины: от 20 см до 3-4 м. Каждый из них конструкторы предназначают для разных видов работ. Самые короткие модели подойдут для установки розеток и выключателей. Следующие – по 40 см и 1 м – будут незаменимы для работы плиточника. А вот большемеры по 2, 3, а то и 4 м используют при масштабных строительно-ремонтных работах. Не лишним будет знать, что чем длиннее уровень, тем точнее его показания.

https://youtube.com/watch?v=b1_nPEqDwbA

Как выбрать строительный уровень?

Самые простые пузырьковые приспособления могут существенно отличаться по качеству. Правильный выбор строительного уровня поможет приобрести долговечный и точный инструмент. Даже любители недорогую подделку по вешнему виду отличат от хорошего инструмента, руководствуясь следующими советами:

  1. Качественные образцы обладают толстой основой и большим весом при одинаковой длине.

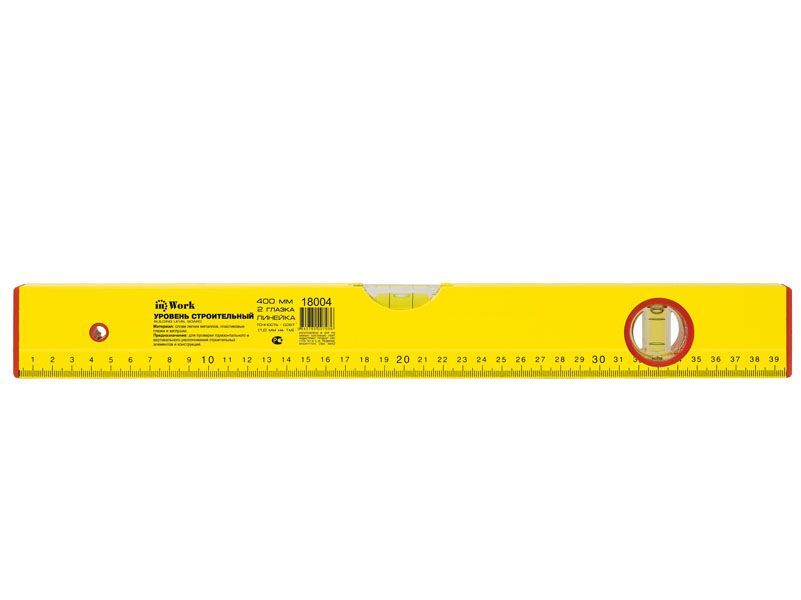

  2. Модели с линейкой на корпусе функциональнее.
  3. Чем длиннее уровень, тем точнее измерения.
  4. Самые короткие уровни (30 см) подходят для бытовых целей, для укладки кафеля лучше брать инструменты до 1 м длиной.
  5. Планируя установку панелей, габаритных плоскостей или коммуникаций, лучше приобретать самые длинные модели.
  6. Прорезиненные ручки делают работу удобнее.
  7. Дорогие противоударные модели служат дольше.
  8. Ответственные производители всегда поставляют защитный чехол для уровня строительного.
  9. Магниты облегчают крепление при работе с металлом.

https://youtube.com/watch?v=w4uZtDU4ed8%250D

Рейтинг строительных уровней

Производить пузырьковый инструмент сравнительно просто, но часто даже в этой категории попадаются крайне плохие образцы. Тонкие корпуса изгибаются, из-за чего измерения получаются с большой погрешностью, а фрезеровка поверхности и установка колб производится с браком. Приобретая лучшие уровни строительные от проверенных торговых брендов, мы гарантированно получаем приспособление нормального качества.

Лучшие производители строительных уровней:

  • Stabila;
  • Kapro;
  • Ермак;
  • Зубр;
  • Лидер;
  • Bosch.

Назначение и принцип работы

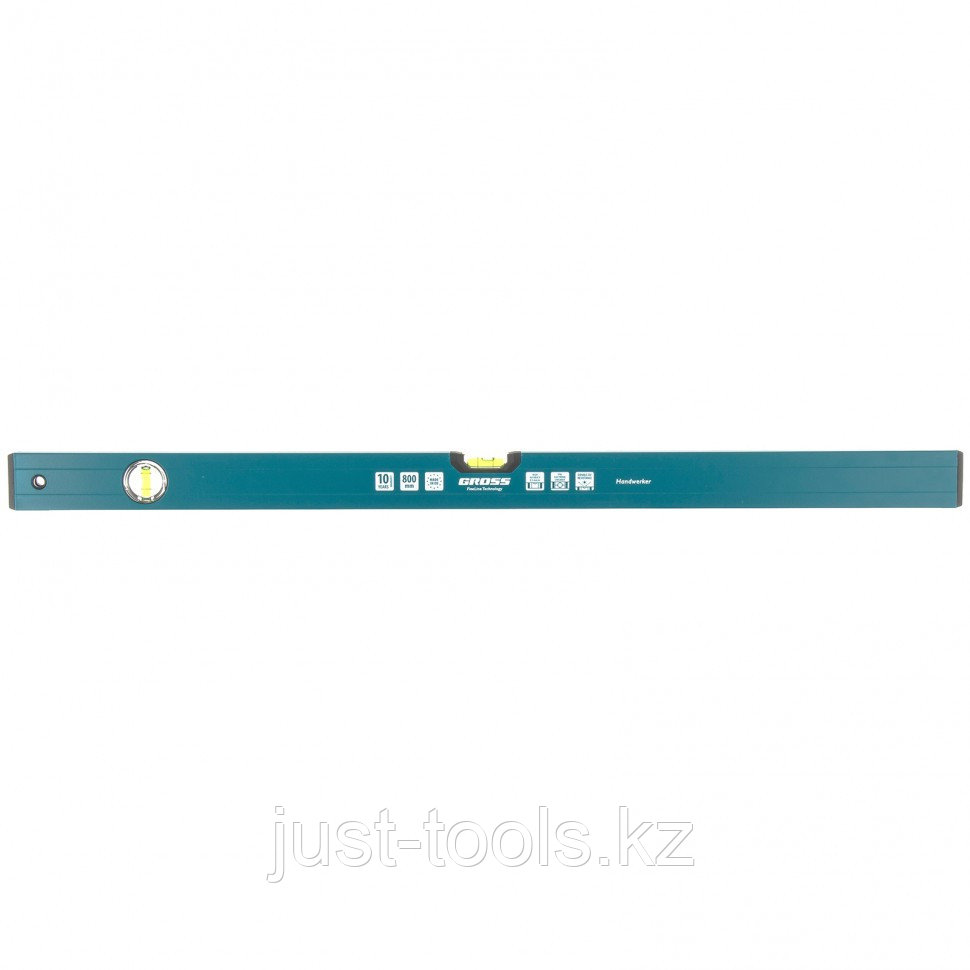

Простейший пузырьковый уровень включает в себя алюминиевую основу (закрытый профиль), представляющую собой идеально ровный прямоугольный корпус с правильно подобранным центром масс. Последнее необходимо, чтобы инструмент как можно меньше смещался и падал с замеряемой поверхности. Отследить горизонтальный, вертикальный и диагональный (45 градусов) уровень помогают 3 ампулы, наполненные лёгкой и весьма текучей жидкостью (например, спиртом), на которые нанесена центральная и две боковые отметки.

Заполнение уровневых ампул жидкостью осуществляется примерно на 95%. Этого хватает, чтобы пузырёк воздуха был немногим больше капли воды или равным по объёму нескольким таким каплям. Он движется по внутренней поверхности верхней стенки ампулы, не покрывая её всю. Границы крайних меток соответствуют краям пузырька – при строго горизонтальном положении ампулы он находится между ними.

Принцип действия строительных уровней основан на силе тяжести. Под действием земной гравитации более тяжёлая и плотная среда стремится занять нижнее положение. Более лёгкая переходит вверх. Плотность воздуха в сотни раз меньше плотности воды – пузырёк всегда находится сверху, а не снизу или где-то посередине.

2 Учимся выбирать измерительные устройства – на что обратить внимание?

На строительном рынке представлены ватерпасы (уровни) в широчайшем ассортименте. Такие устройства являются, пожалуй, любимыми у производителей некачественной и поддельной продукции, ведь каждый собственник хочет иметь такой прибор под рукой, но выбирать среди ассортимента строительного магазина умеют далеко не все. Ватерпас достаточно прост в производстве, однако требует высочайшей точности и использования только качественных материалов.

Поддельные и просто некачественные уровни выпускают с нарушением всех возможных технологий, используют для их создания ненадежные материалы, не способные обеспечить для прибора достойную стойкость к внешним воздействиям и долговечность. Если вы не разбираетесь в измерительных приборах, вам следует покупать только изделия от известных производителей. Хорошо зарекомендовали себя приборы следующих брендов:

  • Bosch;
  • Kapro;
  • Gross Laser;
  • Stabila;
  • Shark;
  • JYC;
  • Лидер;
  • Ермак.

Не стоит выбирать технику только по стоимости, учитывайте, что приборы от названных производителей не являются самыми дешевыми на рынке. Если вы видите ватерпас от Bosch по смешной цене – скорее всего, перед вами подделка, и покупать ее не стоит.

Кроме того, вам нужно выбирать приборы, полностью соответствующие запланированным работам. Если вы планируете самостоятельно облицевать пол или стены плиткой, вам нужен хороший бытовой уровень. Не нужно покупать очень дорогой профессиональный ватерпас, вы просто потратите деньги. Заранее нужно определиться с длиной подходящего инструмента. Чем более сложные работы вам предстоят, тем более длинный ватерпас вам нужен. Оптимальный размер бытового уровня, который можно будет применять для решения различных задач – 40-60 см.

При выборе внимательно изучите устройство визуально, уделяя особое внимание стеклянным элементам. Колбы должны быть целыми, без каких-либо признаков механических повреждений и воздействий

Затем нужно оценить прочность фиксации ампул с пузырьками на длинной планке. Емкости должны быть установлены максимально плотно, не должны шататься и отпадать.

Если вы приобретаете профессиональный инструмент, то он заведомо не может стоить дешево

На полках строительных магазинов можно встретить уровни, в которых колбы можно регулировать. Это неоднозначная функция измерительных устройств. С одной стороны, за счет регулировки можно перенастроить поврежденный уровень, с другой – устройство будет намного более уязвимо к неблагоприятным механическим воздействиям, падениям и встряскам. Мы настоятельно рекомендуем приобретать ватерпасы с плотной фиксацией ампул, они наиболее надежны и долговечны.

После изучения целостности и надежности фиксации ампул, обратите внимание на воздух в емкостях и нанесенные на них метки. Все отметки на колбах должны быть хорошо заметными и располагаться в непосредственной близости друг от друга

Вне зависимости от того, из какого материала выполнен сам ватерпас, устройство должно быть тяжелым, прочным и устойчивым. Лучше всего выбирать приборы, оснащенные дополнительными ребрами жесткости. Вы можете подобрать также прибор среди известных моделей, нравящийся вам визуально, но внешняя привлекательность никак не сказывается на точности измерений.

Очень желательно предварительно проверять работоспособность уровня перед покупкой. В крупных строительных магазинах для этого есть специальные стенды с идеально ровной поверхностью. Если такого стенда нет, можно просто разместить уровень в горизонтальной плоскости и запомнить положение пузырька воздуха. После этого устройство поворачивают на 180 градусов и устанавливают на той же поверхности, в обоих случаях пузырек в ампуле должен находиться в одном и том же положении. Если отклонений в измерениях нет – устройство исправно и его можно покупать.

Кстати, даже если вы не проверите в магазине точность измерения ровных поверхностей ватерпасом, вы можете сделать это дома. Но обязательно сохраняйте чек от покупки, чтобы в случае выявления проблем с уровнем его можно было заменить на другой. Однако специалисты не рекомендуют покупать измерительную технику, будь то пузырьковый ватерпас, лазерный уровень или нивелир без предварительных проверок. Даже самые дорогие устройства от известных производителей нужно проверять, качественное оборудование может иметь брак и выходить из строя при транспортировке от производителя в место реализации.

На что обратить внимание при выборе?

Даже если вы послушали наш совет, и не собираетесь экономить на стоимости строительного уровня, при покупке следует провести внешний осмотр прибора и обратить внимание на мелочи, которые, на самом деле, скажут вам многое об исправности и точности выбранного вами уровня

При выборе уровне с пузырьковыми элементами обязательно обратите внимание на его основной элемент – колбу. Внимательно осмотрите её поверхность, она должна быть прозрачной, не иметь потёртостей или других механических повреждений

Затем проверьте прочность её крепления. Она должна быть неподвижной и надёжно закреплённой в теле уровня, если, конечно, вы не выбрали уровень с возможностью ручной настройки, в таком случае колба будет съемной. Опытные пользователи советуют отдавать предпочтение уровням с жёсткой фиксацией колб, так как при падениях, или других механических повреждениях, они с большей вероятностью останутся целыми и не собьются. Обратите внимание и на полоски, которые нанесены на колбу, они должны быть ровными и чёткими. Лучше, если они будут нарисованы изнутри, так они не сотрутся при частом использовании. Пузырёк с воздухом так же должен быть чётким и не расслаиваться при первой же встряске, не покупайте уровни с маленьким пузырьком – их погрешность будет больше. Ещё один важный момент – материал исполнения уровня. Сейчас практически все строительные уровни выполнены из алюминия, он намного легче и практичнее дерева или пластика. Если вы приобретаете длинный уровень, то обязательным является наличие рёбер жесткости, так он будет более прочным и не будет прогибаться.
После визуального осмотра необходимо проверить уровень на чёткость показаний. Сделать это очень просто. В специализированных магазинах даже есть специальные поверхности для проверки. Если такой нет, просто используйте более-менее ровную, горизонтальную поверхность. Положите на неё выбранный уровень и отметьте, например маркером, положение пузырька воздуха, затем переверните уровень на 180º и положите на то же место. Пузырёк должен оказаться на месте вашей отметки. Пузырёк не обязательно должен быть в центре, ведь ваша поверхность не идеально ровная, он просто должен вернуться в то же положение. Если после поворота, пузырёк будет совсем в другом месте, от покупки такого уровня стоит отказаться.

При покупке гидроуровня обращайте внимание на форму сосудов для жидкости, отдавайте предпочтение прямоугольным формам. Материал, из которого выполнены сосуды, должен быть хорошо просматриваемым, не иметь потёртостей, царапин, сколов. Шкала, нанесённая на сосуды, должна быть чёткой, разборчивой, и главное – одинаковой на обеих ёмкостях. Не забудьте посмотреть и на шланг – он должен быть мягким, гибким, способным быстро приобретать необходимые изгибы и при этом не заламываться. Не приобретайте уровень со слишком узким шлангом, иначе жидкость будет долго перетекать по нему.
Приобретая лазерный уровень, отдавайте предпочтение только известным производителям, не соблазняйтесь на более низкую цену, иначе ваш прибор может быстро выйти из строя, а вам придётся платить дважды, приобретая ещё один. Если вы собираетесь использовать его часто, или строительство и ремонт и вовсе ваш способ заработка, обратите внимание на количество доступных функций. Самые востребованные – это горизонтальная, вертикальная прямая, отвес и крест. Это минимальный набор для профессионального уровня, как правило, их намного больше. Хорошо, если в комплекте с уровнем будет кейс для хранения и телескопическая тренога. Кейс должен быть прочным или противоударным, внутри иметь мягкое защитное покрытие и специальные выемки для элементов хранения, которые должны плотно ложиться в них и не выпадать при поворотах кейса. Телескопическая тренога должна быть жёсткой, прочной и устойчивой. Лучше, если она будет иметь как можно меньше пластмассовых элементов.

Следуя таким простым правилам, выбранный вами уровень, прослужит вам очень долго и станет незаменимым помощником в любых ваших начинаниях. А главное – будет удобным именно для вас.

Конструкция пузырькового уровня


несколько капсул с воздухом

Важной частью конструкции строительного уровня является прозрачная капсула с жидкостью. В ней плавает пузырь воздуха

В качестве жидкости часто используют технический спирт. Для удобства определения точного уровня воздушного пузырька, капсулы часто снабжают линзой. В некоторых моделях пузырьковых уровней в капсулу доливают флуоресцентную добавку. Благодаря ее свечению инструментом можно пользоваться в темное время суток или в помещении лишенном света.

Большой популярностью пользуются противоударные инструменты. Ведь при проведении измерений на стройплощадке или при перевозке инструмента могут произойти неприятные происшествия — прибор может тряхнуть, он может упасть или получить механическое повреждение. Часто выходят из строя длинный измерительные инструменты. Хотя противоударные приборы и стоят дороже обычных, но их покупка весьма выгодна.

Не менее важной частью конструкции является основа. Она может быть деревянной, пластиковой или алюминиевой

Чаще всего используются инструменты с алюминиевыми планками

Выбирая уровень, стоит обратить внимание на вес устройства. Использовать тяжелый инструмент для работы весьма непрактично

Специалисты отдают предпочтение крестообразной модификации с резиновыми ручками. Считается, что данные измерительные инструменты самые удобные и точные. При работе с поверхностями из металла используются уровни, снабженные магнитами. Весьма примечательным усовершенствованием является оснащение корпуса уровня линейкой. Такая модификация сочетает в себе и уровень и линейку одновременно.

Самый простой пузырьковый инструмент оснащен всего лишь одной измерительной капсулой. Но такие модели редко встречаются в современных строительных магазинах. Обычно пользователям предлагаются модели, имеющие несколько измерительных капсул. Как правило, одна емкость с воздушным пузырем располагается на широкой стороне инструмента. Она служит для проведения измерений в горизонтальной плоскости.

Вторая капсула располагается перпендикулярно положению первой. И отвечает за измерения в вертикальной плоскости. Иногда инструмент оснащен еще одной капсулой, которая крепится под углом в 45 градусов. С ее помощью контролируется сам инструмент.

Пузырьковые инструменты поставляются на рынок разных видов и размеров. Длина самого короткого инструмента может быть 20 см, самый длинный может достигать около 3-4 м.

Установку бытовых приборов и решение небольших ремонтных задач осуществляют при помощи коротких инструментов. Для работ с отделочными материалами (например, с плиткой) применяют устройства длиной от 40 см до 1 м. При проведении крупной строительной или ремонтной работы применяются длинномерные профессиональные уровни.

Как выбрать строительный уровень | PriceMedia

Ни одна стройка не обойдется без этого инструмента. Выдержать все линии, параметры, обеспечив надежность здания можно только с использованием строительного уровня.

Если вы – не профессиональный строитель, и делаете первые шаги в этом направлении, для подбора инструмента вам понадобится разобраться в теме. Как выбрать строительный уровень, чтобы он соответствовал всем правилам и нормам? Специально для вас Price.ua составил подборку полезных рекомендаций.

Типы уровней

Выделяют несколько типов строительных уровней. Разобравшись с каждым из них, вы подберете тот, который максимально отвечает вашим целям. И сможете грамотно применить этот строительный инструмент — уровень.

Сразу оговоримся, что в каждой из приведенных ниже категорий вы можете найти как профессиональные модели, так и изделия, предназначенные для бытового использования.

Пузырьковый

Популярный вид строительного уровня, который чаще всего встречается на стройке. Он прост в применении, так что выбор пузырькового уровня актуален для новичков и профессионалов.

Выполнен в едином корпусе, соединяющем несколько колб (капсул). Обычно они заполнены спиртом или другой жидкостью, иногда могут называться спиртовой уровень.

Внешне инструмент похож на прямоугольник, материал корпуса – алюминий или полистирол. Количество капсул определяет функциональность уровня. Если капсула одна, это даст возможность выравнивать поверхности только по горизонтали. Две капсулы – по вертикали и горизонтали, а третья дает возможность также определять поворотный уровень.

Во время проведения строительных работ, лучше использовать несколько таких уровней для разных измерений.

Особенности:

  • прочность строительного уровня;
  • подходит для применения во время разных строительных процессов;
  • подходит для строителей любой квалификации;
  • желательно применение нескольких таких инструментов во время работ.

Пример: INTERTOOL MT-1106 — пузырьковый уровень строительный с тремя капсулами, для горизонтального, вертикального измерения, и измерений под углом 45°. Из металла, длиной 60 см. Цена – от 80 грн.

Трубный уровень

Является разновидностью пузырькового уровня, однако имеет свою специфику. Применяется для  укладки труб или профилей.

  • Весит больше, чем пузырьковый уровень.
  • Обладает меньшим диаметром, но большей длиной.
  • Может складываться.
  • Имеет V-образную выемку.
  • В комплект входят перфорированная лента, шнур для крепления и магниты.

Гидроуровень

Такой инструмент используется только для работы с горизонтальным расположением. Принцип его работы построен на свойстве воды принимать четкую горизонтальную линию. Имеет внушительный вес, так как без жидкости его масса около 300 грамм, а с жидкостью – более 1 кг.

Конструктивно состоит из колбы, на которой обозначены деления. Каждая из них имеет отверстие, через которое она заполняется, и крышку. К этому приглашается шланг, который может достигать 25 метров.

Особенности:

  • водяной уровень можно использовать, не обладая особыми навыками;
  • невысокая стоимость;
  • необходимость внимательно заполнять емкости, избегая попадания пузырьков воздуха;
  • нельзя применять в ограниченном пространстве, так как уровень имеет большую длину;
  • нужно держать подальше от огня и нагревательных приборов.

Пример: INTERTOOL MT-1457 — водяной уровень из пластика длиной 7 метров. Цена — 37 грн.

TOPEX 29C873 — гидравлический уровень из ПВХ, для отделочных, строительных работ, длиной 25 м. Цена – 270 грн.

Лазерные уровни

Современный измерительный прибор, многофункциональный и наиболее точный. Производит визуализацию требуемых линий при помощи лазеров. Такие устройства могут управляться в автоматическом режиме или же ручном. Выделяют несколько автоматических систем, среди них электронные, маятниковые и смешанные.

Уровни могут крепиться:

  • при помощи ремня;
  • держаться на магните;
  • крепиться на штатив.

Особенности:

  • точность показаний – главное преимущество лазерных уровней, улавливает еле заметные погрешности;
  • изделие имеет компактные размеры;
  • лучший строительный уровень для объектов любого расположения, может использоваться для определения погрешностей поверхностей, имеющих сложную геометрию;
  • подходит для проведения сложных и масштабных работ;
  • удобен для создания проекта перед проведением монтажных работ;
  • может быть сложным в управлении.

Угольники

Нужны для контроля за углами, обычно прямыми. Инструмент имеет вид двух соединенных между собою линеек. Точность измерения угла зависит от длины линеек. Одна из сторон короче, она играет роль рукоятки, а вторая часть служит для проведения измерений. Материал, из которого выполняют инструмент —  дерево или металл.  Стандартный размер для бытового использования — 15-30 см.

Более дорогие модели могут быть оснащены уровнем, что дает возможность оценить погрешность по горизонтали и вертикали. Традиционно угольники дают возможность измерять прямые углы, но некоторые модели могут работать с углами в 45°, 60°, 120°, 135°.

Пример: STANLEY STHT1-05933 — Т-образный угольник, служащий для раскроя гипсокартонных плит, с регулируемым углом. Длиной 71 см. Имеет двухстороннюю направляющую, которая упрощает разметку: можно произвести надрез плиты в обоих направлениях. Стоимость – немногим более 1 тыс. грн.

Угломеры

Необходим для построения и измерения сложных углов. Сейчас популярны цифровые модели, которые дают возможность построить точные углы под разными градусами. Такое приспособление незаменимо на стадии проектирования или при монтаже. Если вам не требуются точные замеры, остановите свой выбор на механической модели. Если же важно отклонение в 0,1 градуса, рассмотрите цифровой угломер. Иногда в конструкции присутствуют уровень и лазер.

Как правило, в уровень встроены пузырьковые элементы, что дает возможность измерять горизонталь и вертикаль. Оборудование для профессионального использования включает в себя дисплей для вывода информации о погрешностях и дает подсказку, в каком направлении нужно производить выравнивание.

Пример: BOSCH PAM 220 — профессиональный угломер с уровнем, электронный девайс из металла с электронным счетчиком показаний, длиной 40 см и двумя колбами. Дает точность измерений 0,2°. Имеет длинную линейку, уровень с дисплеем и подсветкой, обладает встроенными функциями вычисления для точного расчета простых сдвоенных углов. Цена – 3,4 тыс. грн.

Строительное правило

Инструмент используется для выполнения широкого спектра операций, помогает добиться идеально ровной стены при штукатурке. Удобный инструмент при проведении работ с тяжелыми растворами, так как способен выдерживать высокие нагрузки. Для работы в ограниченном пространстве подойдет правило длиной до 1,5 мера.

Для отделки больших площадей можно взять инструмент до 3 метров. Популярными стали совмещенные модели правила с уровнем, дающие возможность сразу же контролировать горизонталь и вертикаль. Здесь есть свои нюансы. Потому как строительный уровень содержит колбы с жидкостью, корпус должен быть прочным и герметичным. Инструмент будет контактировать со строительным смесями. Они могут попасть внутрь уровня и испортить его. Применяется правило с уровнем для монтажных работ, а также, при устройстве полусухих стяжек.

Пример: INTERTOOL MT-2031— металлическое правило с уровнем, содержит две колбы. По бокам установлены пластмассовые заглушки для защиты от попадания строительных растворов. Цена – около 450 грн.

Дополнительная комплектация

Для крепления уровня, его иногда оснащают магнитом. Лучше всего с магнитным уровнем работать с металлическими поверхностями, делая вертикальные измерения. Цифровые модели лазерных уровней оснащены электронным счетчиком показаний, где отображаются данные о погрешностях. В простых моделях присутствуют отверстия для захвата, необходимые для удобства использования.

Критерии выбора уровня

Прежде чем решить, какой уровень купить, определите для себя список требований к строительному уровню. Он должен включать в себя следующее:

  • подумайте о масштабе строительства и сложности проекта. Если предстоит много работы, возможно, вам пригодится лазерный уровень;
  • оцените свои профессиональные навыки. Если вам не нужно производить много сложных измерений, лучше предпочесть пузырьковый уровень, который прост в обращении. В противном случае, выберете строительный профессиональный уровень;
  • изучите функциональность приборов. Подумайте, какой фронт работ впереди и сможет ли один уровень с ними справиться. Может быть, вам понадобится узкоспециализированный инструмент вроде трубчатого уровня;
  • подумайте о цене. Если прибор вам понадобится всего 1-2 раза в вашей жизни, нет смысла приобретать дорогостоящий электронный уровень. Но если это ваша будущая профессия, возможно лучше раскошелиться сразу, чем потом покупать новый;
  • рассмотрите вопрос приобретения совмещенной модели. Возможно, по функциональности вам больше подходит угольник, угломер или правило с уровнем. Если необходимо построить сложные углы, возьмите угломер с уровнем. Если необходим обычный контроль за углами – подумайте про угольник. Для работы по штукатурке поинтересуйтесь моделями правило с уровнем.

Все для стройки, включая строительные уровни, угломеры, правило с уровнем, угольники вы найдете в каталоге на Price.ua.

Читайте также

Строительный уровень – как различать модели и пользоваться ими? + видео

Строительный уровень – измерительный инструмент, без которого не может обойтись ни одно строительство. Ни Великая Китайская Стена, ни Египетские Пирамиды не могли быть построены без применения уровня. Правда, конструкция инструмента была на порядок проще, а как дело обстоит сегодня?

Водяной уровень – измерительный инструмент без сложностей

Шли века, менялись конструкции и материалы уровней, одно осталось неизменно: в любом строительстве данное приспособление нужно для того, чтобы стены были строго вертикальными, а пол и потолок – строго горизонтальными. Сегодня существует огромное количество разнообразных моделей данного инструмента. К тому же, есть строительные уровни профессиональные, которые выверены с особой придирчивостью, а есть бытовые, они имеют погрешность, но не настолько существенную, чтобы навредить результату ремонта или стройки.

Водяной уровень, или гидроуровень, незаменим для всех строительных специальностей, от каменщика до электрика. Принцип действия этого инструмента основан на законе о сообщающихся сосудах. Магазинные образцы состоят из прозрачного шланга и двух прозрачных колб с делениями, закрепленных на концах шланга. Для работы шланг полностью заполняется водой таким образом, чтобы не было пузырьков. Применяется только для горизонтальных замеров. Не сложно запомнить, как пользоваться строительным уровнем такого класса.

Для того чтобы провести на стене горизонтальную линию, нужно заполненный шланг растянуть, сделать отметку по разметке одной колбы, затем вторую колбу выровнять так, чтобы уровень воды совпал с отметкой. Линия между двумя метками будет горизонтальной. Выпускаются гидроуровни из прозрачных полиэтиленовых трубок, длина их может быть до 15 м, а толщина – 10 -15 мм. Практики уверяют, что цилиндрические колбы на концах трубки – излишество, которое затрудняет работу и снижает точность разметки. Достаточно нанести несколько отметок на саму трубку.

Строительные уровни профессиональные и бытовые – ватерпасы

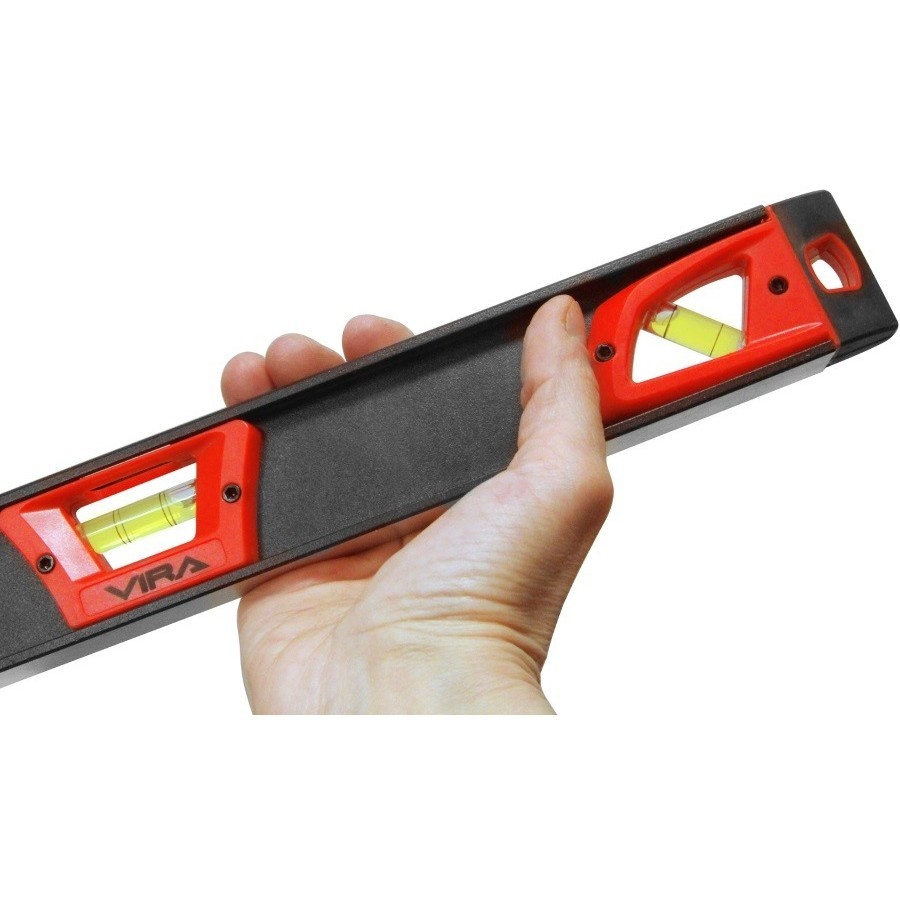

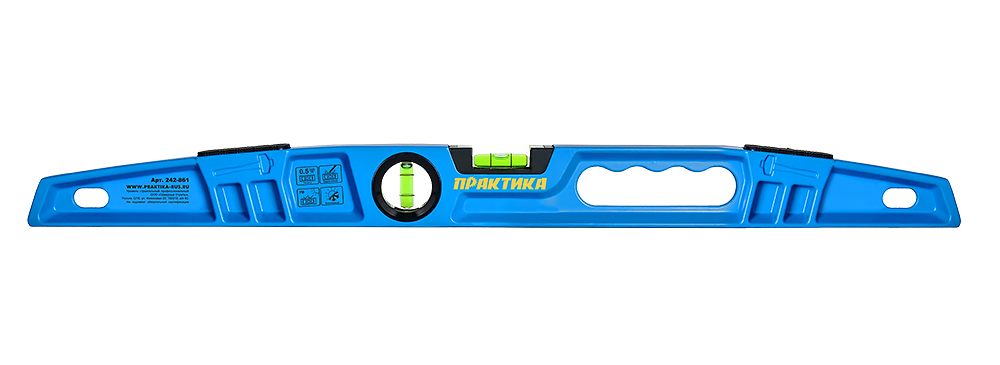

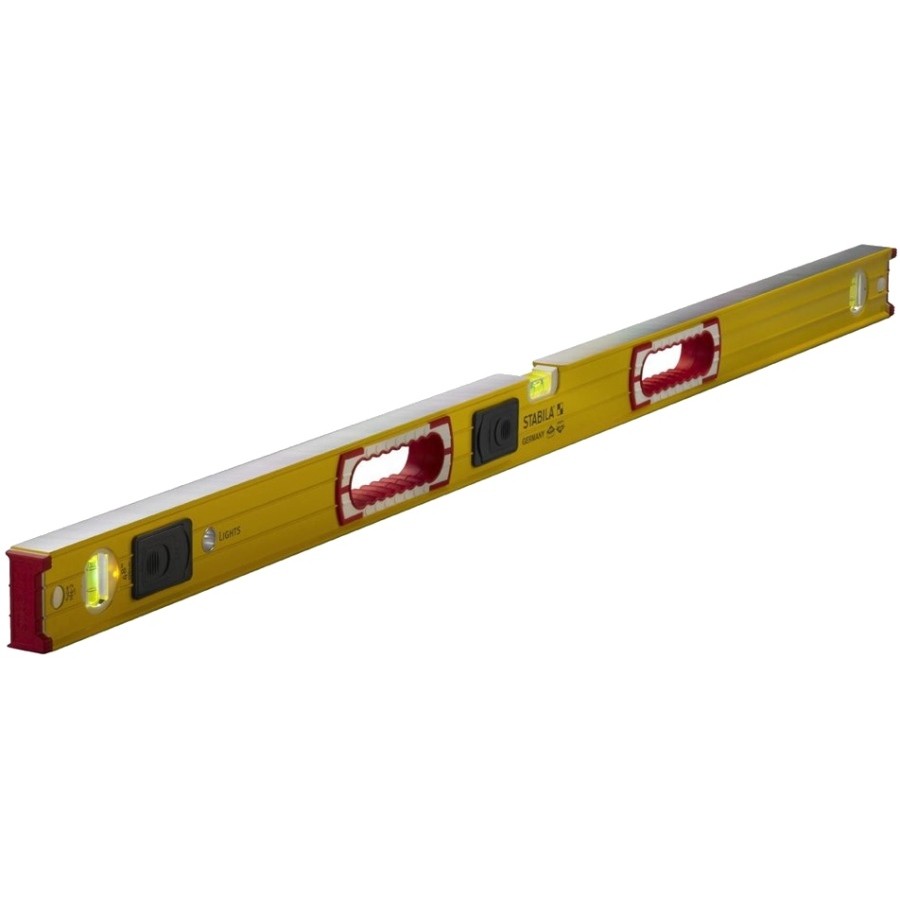

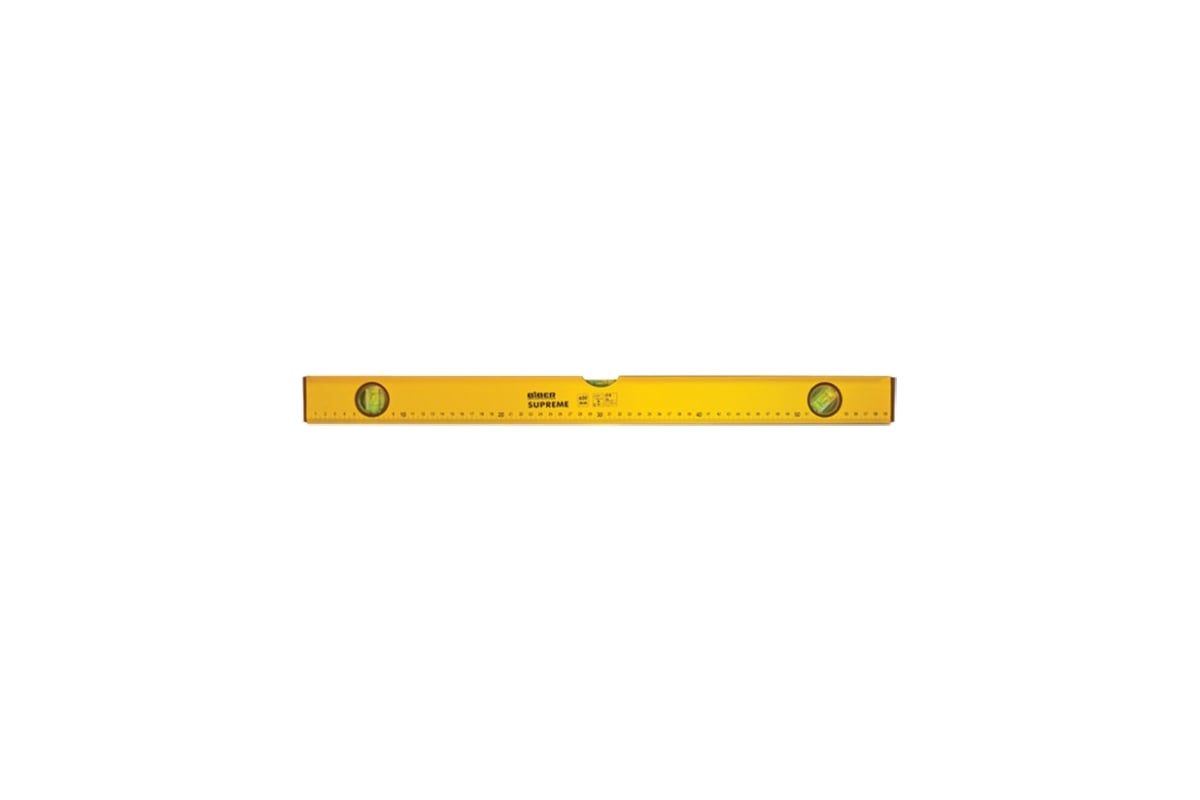

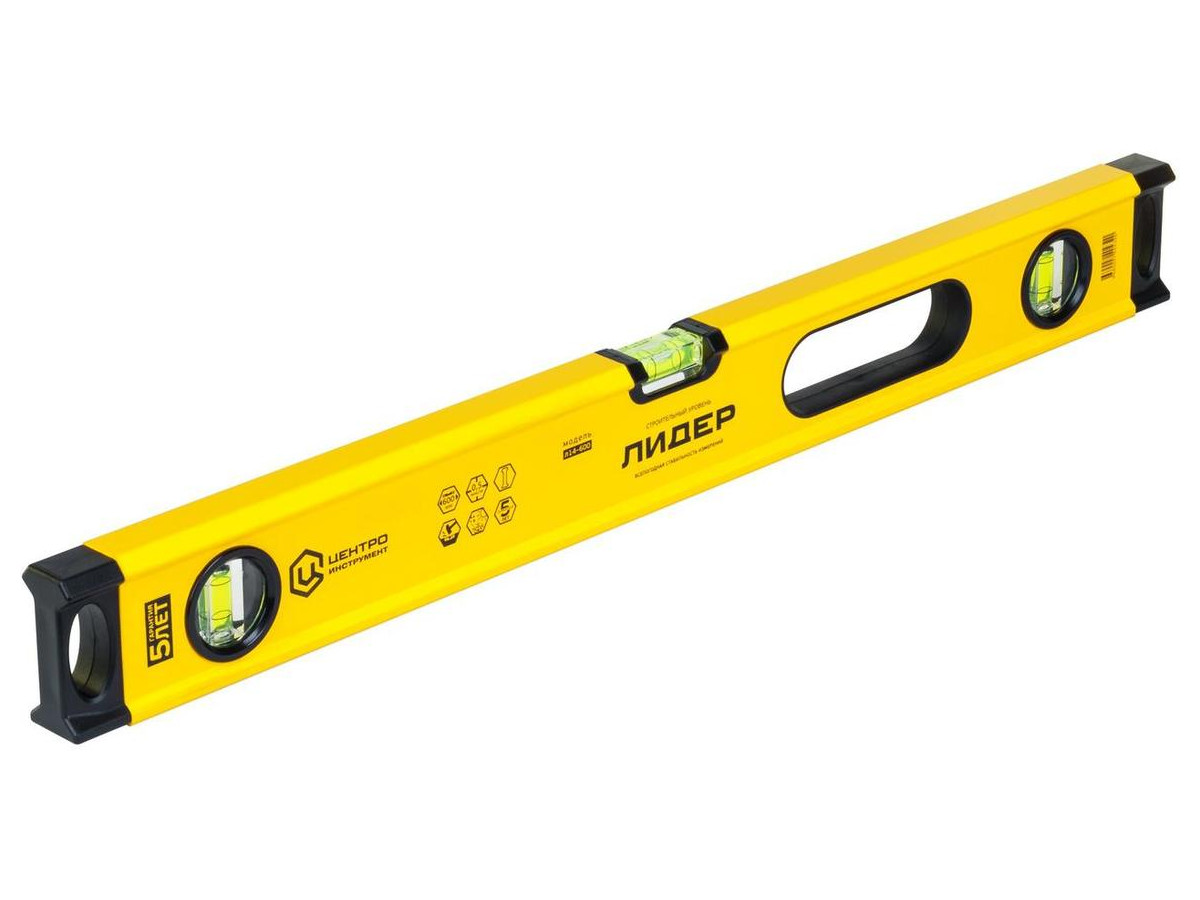

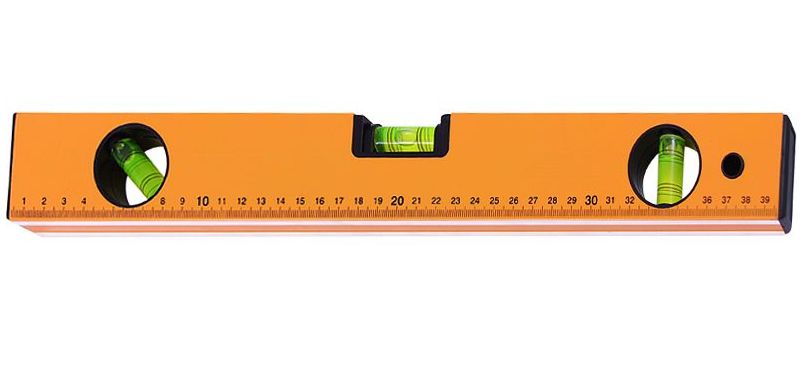

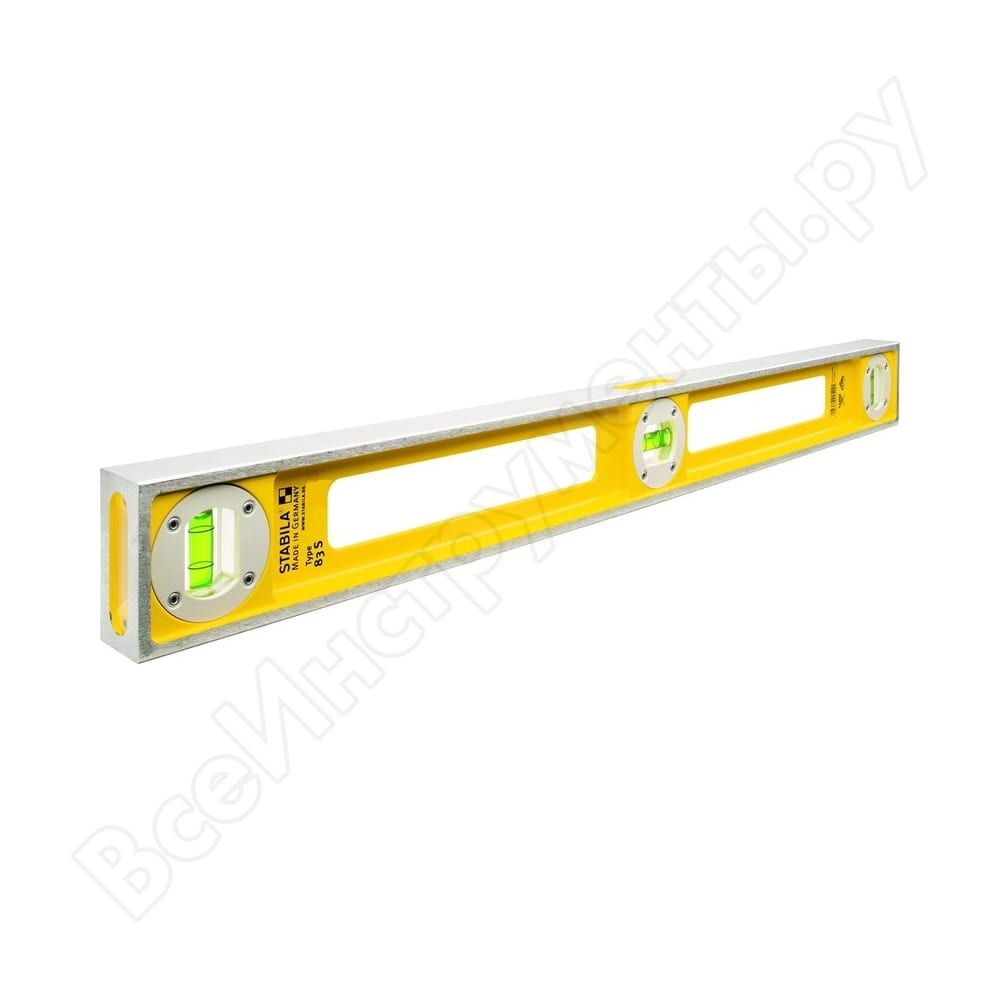

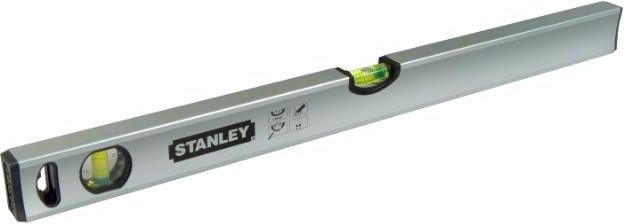

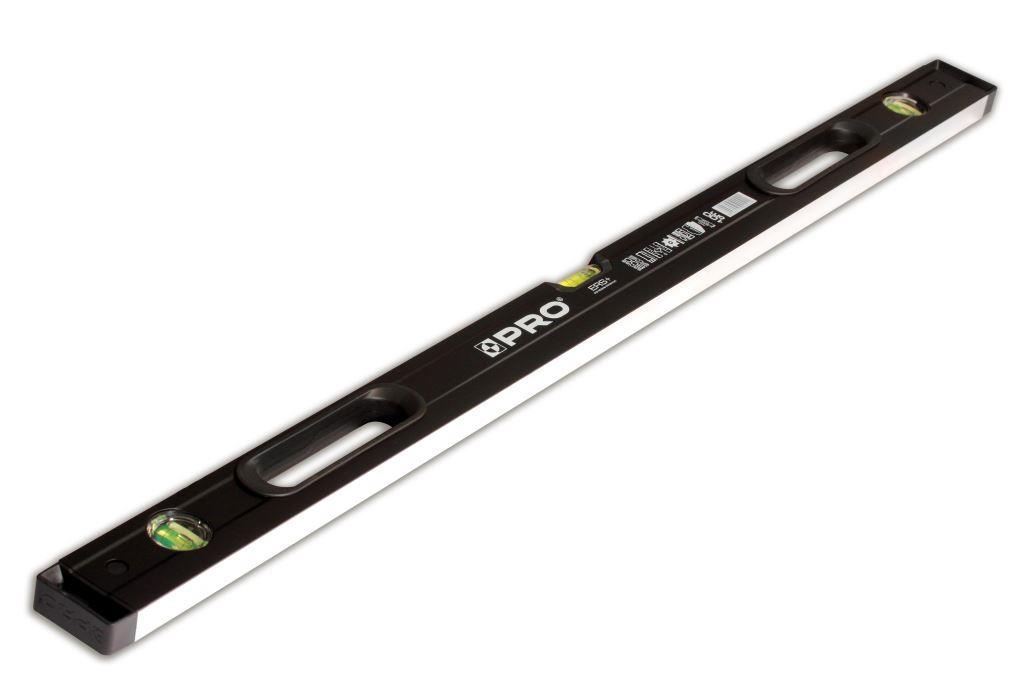

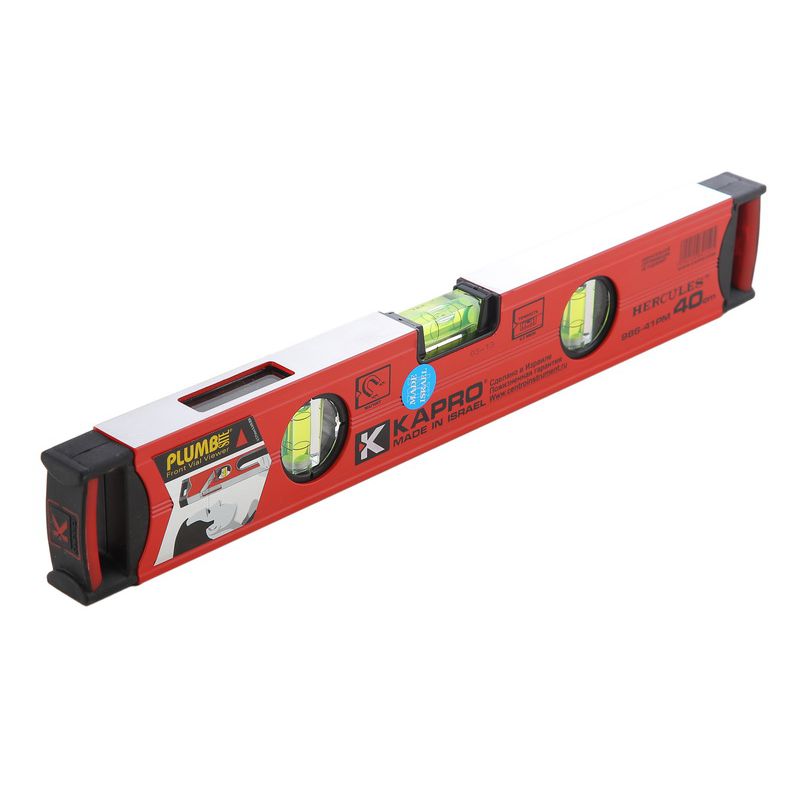

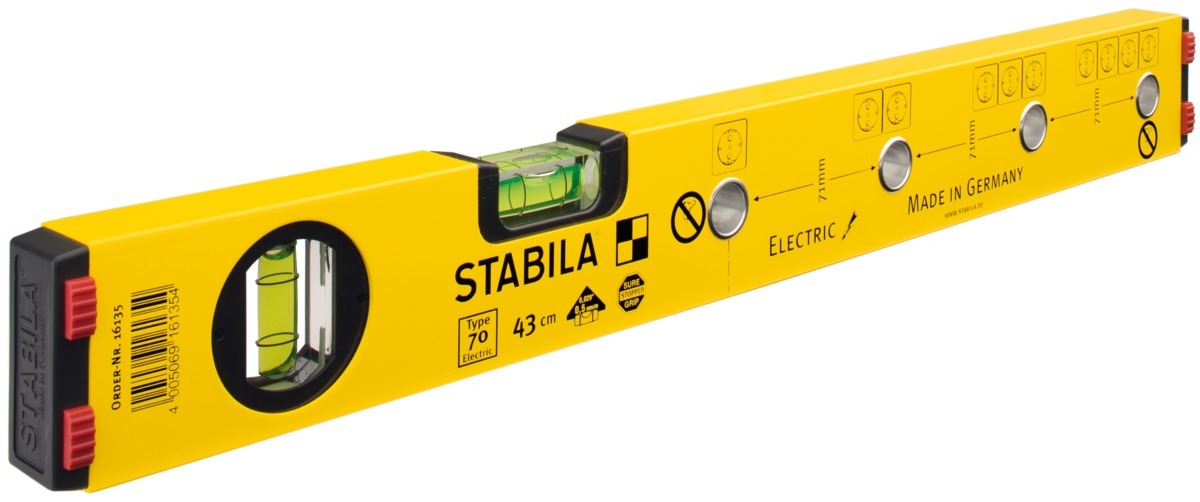

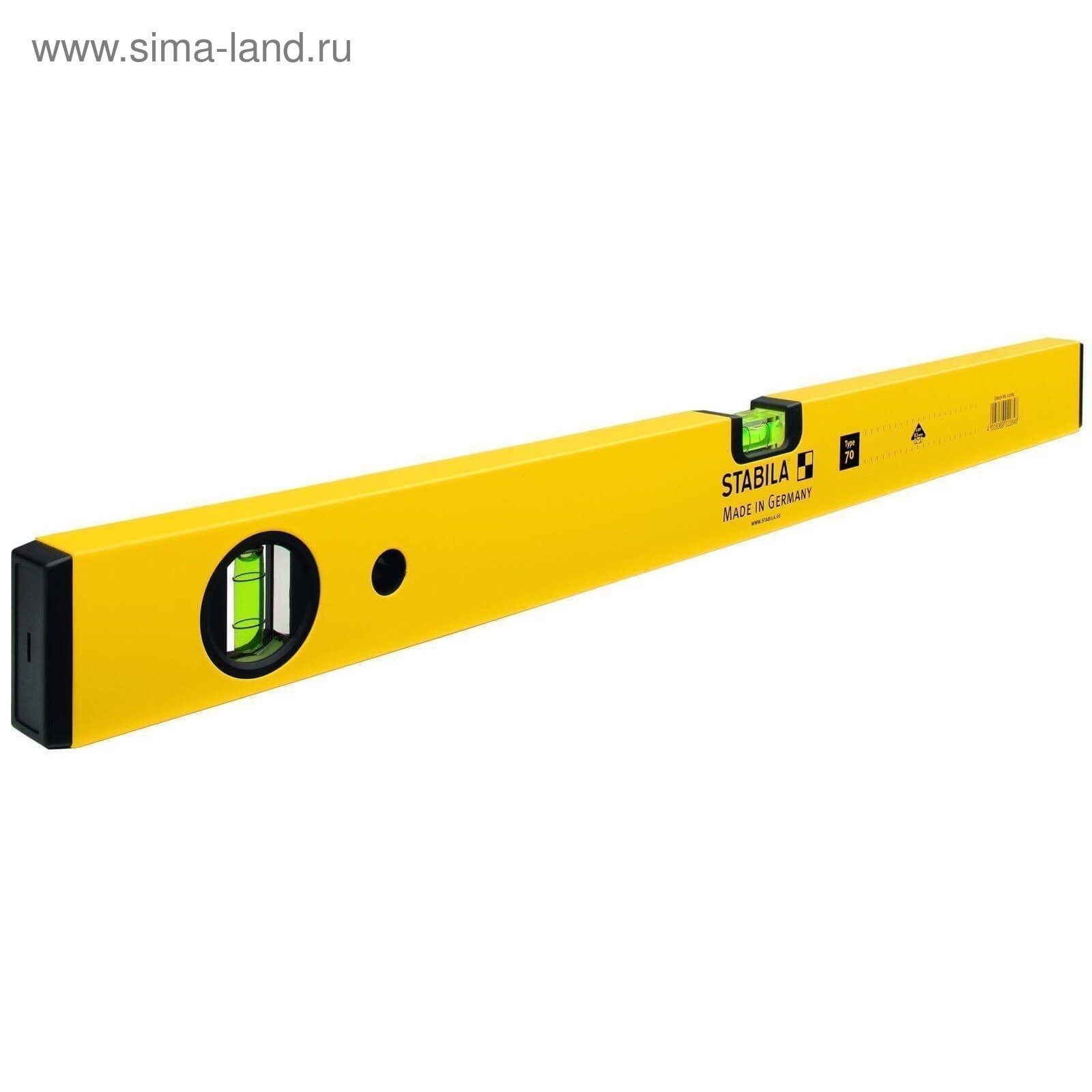

Самые распространенные у строителей – пузырьковые уровни или ватерпасы. Состоит ватерпас из корпуса, с вмонтированными колбами с жидкостью (одной или несколькими). Пузырьковый уровень с одной колбой используется для определения погрешностей горизонтальных плоскостей. Приспособлением с двумя колбами определяются погрешности горизонтальных и вертикальных плоскостей, а тремя колбами можно определять еще поворотные уровни. Такие модели с тремя пузырьками отличаются особой точностью измерений.

Корпусы пузырьковых уровней изготавливаются из дерева, ударопрочных полистиролов, алюминия и т.п. Корпусы, чаще всего, прямоугольные, сплошные или складные (телескопические). Длина инструментов может быть 20 см, а может быть и 2,5 м, телескопические могут быть до 4 м. Ампулы обычно заполняются подкрашенным спиртом. Есть любопытная разновидность пузырькового варианта – трубный. Используется при монтаже и обслуживании различных трубных конструкций. Этот инструмент используется при прокладке канализационных и водопроводных коммуникаций. Крепится к контролируемой поверхности с помощью магнитов или специальных перфорированных лент.

В некоторых типах пузырьковых уровней предусмотрена регулировка. Настройка проводится либо просто руками, либо с помощью регулировочного болта. Как проверить уровень строительный в домашних условиях, а затем провести регулировку, придумать несложно, но для этого требуется абсолютно горизонтальная поверхность, а ее горизонтальность ведь тоже надо чем-то определить. Так что тут замкнутый круг, поэтому важно просто обращать внимание на то, чтобы не было очень грубой погрешности. Промышленные уровни, как и все измерительные приборы, периодически должны проходить проверку в специализированных метрологических лабораториях.

Строительный уровень – современные технологии

Есть на рынке измерительных приборов уровни нового поколения, и уже становится затруднительным определить лучший строительный уровень. Например, лазерные варианты значительно расширили возможности строителей и отделочников. Разметка рабочих поверхностей осуществляется лучом лазера, который проецируется в виде небольшой, хорошо видимой точки. Этот уровень помогает определить разность высот при выполнении кирпичной кладки, перепланировке стен и перегородок, при установке оконных и дверных проемов, при выгонке срубов и еще во многих строительных операциях. При этом расстояние не играет роли, т.к. длина луча может быть несколько десятков метров.

На современном рынке представлено несколько видов лазерных инструментов. Самовыравнивающиеся инструменты способны выставлять горизонт или наклонный угол с точностью до 1 градуса автоматически. Цена их довольно высокая, но и рабочие диапазоны будут широкими, да и погрешности измерений, в целом, значительно ниже. У некоторых приборов лазерный луч может достигать 100 м, погрешность при этом не превышает 0.3 мм/м. В приборах с ручным выравниванием регулировка делается работником самостоятельно с использованием встроенных пузырьковых индикаторов. Выпускаются лазерные уровни бытовые и промышленные. Бытовые приборы легкие, удобные, компактные и не дорогие. Работать можно с расстояниями до 10 м. Это мечта любого домашнего мастера.

Есть лазерные приборы для построения направления, есть – для построения плоскости, со специальной оптической системой, способной развернуть луч в плоскость. Особо стоит отметить перекрестный лазерный уровень. Такой прибор может одновременно испускать до 10 лучей, что значительно упрощает и ускоряет разметку сложных объемных конструкций. С помощью такого инструмента легко и быстро можно разметить арочные проемы, подвесные потолки, перегородки.

Электронный уровень – инновационный цифровой прибор, созданный китайскими разработчиками. Может применяться в дорожном, промышленном, гражданском строительстве, в геодезических изысканиях и т.д. С его помощью можно производить измерения в градусах, процентах и в мм/м. Прибор оснащен жидкокристаллическим дисплеем и подсветкой. В его основании закреплены магниты, с помощью которых можно фиксировать прибор на металлических плоскостях. Батареек, как правило, хватает на 8 часов непрерывной работы. Прибор прост и удобен в эксплуатации, не требует специальной подготовки. К тому же, имеет относительно невысокую стоимость для приборов этого класса.

Электронный уровень пришел к потребителю недавно, поэтому статистики о его надежности и долговечности пока нет.

Как выбрать уровень строительный – немного рекомендаций

Мало найдется владельцев домов или квартир, которым не приходилось бы хоть раз прибивать картину, шкафчик или полку. Чтобы сделать все ровно, нужно провести горизонтальную линию, а для этого требуется прибор. Значит, осталось определиться, как выбрать уровень строительный. При покупке сего инструмента нужно сначала решить, для чего он нужен. Если прибор потребуется не часто и для несложных работ в квартире или гараже – достаточно купить простой, сделанный из тонкого алюминия. Такой уровень вполне годится для нечастых разметок и может годами храниться до следующего раза. А вот для систематического строительства он не подойдет.

Для выполнения сложных работ больше подходит профессиональный инструмент. Такие уровни выполняются с толстостенным противоударным корпусом. Если их использовать только по назначению (не забивать ими гвозди), они прослужат очень долго. Кроме универсальных, есть еще приборы узкоспециальные. Уровень каменщика на корпусе имеет место, по которому все же можно постукивать молотком, что удобно при укладке кирпичных стен или облицовке плиткой. Длина инструмента тоже имеет значение. Для закрепления небольшой полки или картины уровень можно брать до 80 см, для разметки под обои может хватить двухметрового, а для выравнивания стяжки пола или стен потребуется уже инструмент под 3 м.

Для профессиональных строителей рациональней покупать уровни лазерные. Выпускаются они разными фирмами, имеют хорошую репутацию, достаточно надежны и долговечны. При покупке любого прибора следует внимательно визуально проверить прибор, обратить внимание на целостность корпуса, отсутствие сколов, царапин и т.п. Приобретать для долговременного пользования следует приборы известных фирм, имеющие сертификаты качества, с указанием гарантийного срока службы. Хорошей репутацией пользуется израильская фирма Kapro, один из немногих производителей, который готов дать пожизненную гарантию на пузырьковые уровни всех моделей.

Оцените статью: Поделитесь с друзьями!

Выбираем лазерный строительный уровень — Статьи — TRUDOVIK

Дом, построенный без использования специальных приборов, долго не простоит. Еще наши предки проверяли на отсутствие строительных ошибок вертикальные и горизонтальные плоскости. В те времена пользовались далеко не совершенными приборами. Современному человеку больше повезло, поскольку мы имеем доступ к нивелирам, которые точно и быстро осуществляют измерения с помощью лучей лазера. Далее вы прочитаете о том, как правильно подобрать этот инструмент.

Преимущества лазерных уровней

Достоинства таких инструментов очевидны:

  • Строительный уровень достаточно лишь достать из футляра, и сразу же можно использовать (без предварительной подготовки).
  • С их помощью можно получить очень точные измерения с минимальными погрешностями (на 1 метр – несколько десятых миллиметра).
  • Работать можно сразу по лазерной отметке (линии или точке). Нет необходимости осуществлять маркировку вручную (карандашом и пр.).
  • Простота использования данного инструмента позволяет работать с ним и новичкам, и профессиональным строителям.
  • Прибор автоматически делает измерения, просто нужно его горизонтально разместить.

С нивелиром легко работать одному человеку. Для этого не понадобится помощь других строителей.

Как работает лазерный строительный уровень?

Лазерный луч появляется вследствие работы специальной конструкции на диодах. Корпус нивелира выполнен из пластика. Строительный уровень может быть с латексными или резиновыми вставками. Эти элементы предотвращают попадание пыли или жидкости внутрь прибора. Некоторые модели таких инструментов могут спроецировать луч на 360 градусов, при этом охватывается все помещение. Такой вид уровня значительно упростит и ускорит процесс ремонта, ведь на разметку время не тратится совсем. Использовать эти инструменты можно и в квартирах, и на стройплощадках. Существует много разных видов лазерных уровней, что позволяет каждому подобрать нужное устройство, исходя из задач, которые необходимо выполнить.

Особенности разных видов лазерных строительных уровней

Современные производители выпускают разные типы лазерных уровней (точечные, линейные, ротационные). Чтобы правильно выбрать этот инструмент, сначала нужно определиться с видом и объемом работ, которые предстоит проделать:

  1. Реечный уровень с лазерным устройством отлично подойдет для дачи или дома. Он стоит недорого, справится с одноразовыми простыми работами.
  2. Существуют инструменты со встроенными модулями самонивелирования. Они характеризуются более сложной конструкцией и могут создавать проекции вертикальных и горизонтальных линий.
  3. Профессиональные нивелиры – это многофункциональные устройства, оснащенные треногами. Такие инструменты используются для кругового проецирования, создания вертикальных и горизонтальных лучей, крестов, точек, наклонных и прямых линий.
  4. Ротационные уровни характеризуются довольно высокой ценой. Они могут проецировать параллельные линии, расположенные на разной высоте.

Далее более подробно рассмотрим  некоторые виды строительных уровней.

Статические построители

Помимо лазерной рулетки (дальномера), которая является самым простым видом строительных уровней, существует два типа статических построителей, а именно:

  • Кросслайнеры. Это статические построители, которые выпускают лучи в виде линий (через специальную призму проходит и расщепляется лазерный луч). Дальность такого построителя можно увеличить до 100 метров с помощью специальных устройств (приемников). На протяжение лучей влияет мощность конструкции построителя и светодиода. В таком инструменте есть несколько призм (мультипризменные). Реже можно увидеть модели с одним лучом, чаще устройства с вертикальным и горизонтальным лучом (получается крест). Более сложные модели проецируют несколько крестов и линий. У стандартных построителей луч с разворотом на 120 градусов. Но некоторые современные модели таких инструментов могут проецировать линию на 160 градусов. Еще кросслайнеры отличаются встроенной системой самовыравнивания (электронного или маятникового типа). Для более точных показаний нужно выровнять устройство по горизонтали, используя уровень с простым пузырьком. Минимальный угол компенсации – 3 градуса. Если это значение увеличено, то поступает сигнал от автоматики о потребности вручную отрегулировать положение устройства.
  • Точечные лазеры. С помощью построителей осей можно получить лишь точку, которая указывает необходимое направление. Они отлично подходят для использования в больших помещениях, поскольку яркость луча очень высокая. Также комфортно будет работать с таким инструментом на улице при солнечном свете (что нельзя сказать о предыдущей модели уровня). Такие построители излучают проекцию в трех или даже в пяти направлениях (вверх, вниз, влево, вправо, вперед). Таким образом получаются перпендикулярные друг к другу линии. С помощью данного инструмента можно легко сделать проекцию этажей, перегородок, стен, каркасов, разметить опалубку и пр.

Такие приборы обычно используют для отделки фасадов, квартир и небольших участков.

Ротационные построители: новый уровень функциональных возможностей нивелира

Световой пучок в таких устройствах постоянно вращается (скорость регулируется от 10 до 600 оборотов в минуту), образовывая плоскость (а не рассеивается, благодаря призме, как в предыдущих аппаратах). Для такого построителя характерна неплохая дальность (до 70 метров без дополнительных устройств), а с приемником этот показатель варьируется от 300 до 400 метров. Поэтому его можно использовать в работе на больших участках и помещениях. С помощью такого нивелира довольно легко измерить разницу между высотами (создается дополнительный луч, направленный в зенит).

Устройства с вращающимся лучом могут показывать вертикальную, горизонтальную и угловую («продвинутая» модель) плоскости. Все зависит от настроек на штативе. Дистанционный пульт способствует более комфортному использованию устройства. Таким образом, можно легко управлять нивелиром, будучи на определенном расстоянии от него. Ротационные устройства имеют опцию «вне уровня». Если ее активировать, то она не позволит что-либо разместить неправильно.

Практичные советы по выбору строительного уровня

При покупке данного устройства стоит обратить особое внимание на такие его параметры:

  • Первое, что необходимо учитывать при выборе лазерного нивелира, – это какие именно плоскости создаются с его помощью. Существуют инструменты, которые могут построить до 10 плоскостей. На практике иногда вполне достаточно прибора, который проектирует две перпендикулярные друг к другу плоскости.
  • Погрешность проекции – также очень важный момент при выборе данного устройства. Высокоточный прибор невозможно приобрести дешево на рынке. Лучше купить модель подороже с погрешностью в полмиллиметра. Ротационные устройства самые точные.
  • Характеристики лазера (класс, мощность и длина волн) также стоит учитывать при покупке нивелира. Устройство с лазером, волна которого – 635 нанометров, встречается очень часто на рынке. Для него характерным признаком является красный луч с желтинкой. Более мощным считается лазер зеленого цвета (волна — 532 нанометра).
  • Обратите внимание на тип выравнивания устройства. При ручной корректировке на корпусе сбоку размещается пузырьковый уровень. Самовыравнивание – очень удобная функция, но если прибор нужно поставить под углом, то ее можно выключить.
  • Что касается источника питания, то он определяет автономность работы устройства. Статический построитель будет работать на аккумуляторе или батарейках до десяти часов. Чтобы сэкономить заряд, необходимо отключить все ненужные лучи. Для длительной работы ротационных нивелиров потребуются специальные аккумуляторы (никель-металл-гидридные, никель-кадмиевые). Также стоит учитывать скорость и емкость зарядного устройства. Лазерные уровни ротационного типа могут работать до 40 часов без подзарядки.
  • Защита корпуса. Этот показатель маркируется производителем. Пометка IP54 обозначает, что нивелиром можно пользоваться, не боясь ни пыли, ни дождя. Демпферные накладки помогут защитить устройство от падения. Многое зависит от эргономичности корпуса и материала, из которого он выполнен.
  • Комплектация. Лучше покупать нивелир, оснащенный штативом и кейсом. Ведь эти вещи необходимы при работе. В комплекте с устройством также могут поставляться специальные очки, пульт для управления на дистанции, плоские мишени, зарядные устройства, приспособления для установки прибора на стенах или потолке, приемник, который перехватывает луч, геодезическая рейка.

И домашние мастера, и профессионалы среди производителей строительных уровней выделяют фирму BOSСH. Устройства этого бренда (бытового и профессионального назначения) характеризуются отменным качеством, независимо от их стоимости. Компания Matrix известна своими бытовыми моделями нивелиров.

Лазерный уровень – это идеальный строительный инструмент со множеством достоинств, который обеспечит высокое качество работы, сэкономив время пользователя при этом! На рынке можно найти добротные изделия по достаточно невысокой стоимости, поэтому каждый клиент найдет необходимую модель, которая облегчит выполнение любой задачи.

Как выбрать строительный уровень для ремонта дома или квартиры?

Каждый, кто имеет о ремонте даже самое поверхностное представление, отлично понимает, что, не применяя строительный уровень, произвести большинство работ не представляется возможным. Отделочные работы требуют скрупулезной точности и соблюдения симметрии. Любые несоответствия параметров помещения доставят немало хлопот по оклейке обоев, укладке пола или монтаже потолка. Вдобавок ко всему, криво установленные предметы интерьера будут смотреться не эстетично.

Виды строительных уровней

Задумавшись о том, как выбрать строительный уровень, не лишним будет изучить, какие виды этого полезного инструмента бывают, что позволит определиться с оптимальным вариантом. Разумеется, приобретать дорогостоящий профессиональный инструмент, как, например, лазерный нивелир уровень, планируя с его помощью повесить зеркало или совершить иные малозначительные действия, не разумно. Специфично предназначение и электронного уклономера.

Самым простым в использовании, доступным по цене, универсальным и надежным является пузырьковый уровень. Он отлично подходит для бытовых нужд и не помешает в любом доме. Различаются такие уровни по длине. Оптимальным считается метровый уровень, универсально подходящий для решения любых задач. Более короткий будет неудобен в случае ремонта, а слишком длинный – не позволит широко применять полезный инструмент.

На что обратить внимание при покупке

Приобретая строительный уровень, важно обратить внимание на его качество и достоверность показаний. Так, прежде всего, инструмент должен быть добротным, не иметь сколов и болтающихся элементов. Особенно тщательно стоит рассмотреть стеклянную капсулу с пузырьком. В хороший уровень последняя установлена жестко и извлечь ее, не повредив инструмент, невозможно. Желательно, чтобы черные полоски, между которыми должен находиться пузырек воздуха были в достаточно близко расположены друг другу, что избавит от сомнений в показаниях и напрасному напряжению зрения.

Обязательно следует проверить точность показаний нехитрого прибора. Для этого в большинстве магазинов имеется специальный проверочный стенд. Уровень прикладывают к нему сначала вертикально, а после горизонтально, не забывая повернуть его на 180º и повторить измерения. Если всякий раз пузырек воздуха находится строго между вертикальными черточками, прибор качественный и его можно смело покупать.

Как проверить ручной строительный уровень

Задача ручного уровня — давать четкие ориентиры по горизонтали и вертикали (а иногда и под углом). К сожалению, в магазинах много низкокачественных уровней с большой погрешностью, поэтому опытные специалисты советуют их всегда проверять. Сделать это можно даже без дополнительного инструмента. Делимся своим опытом с вами.

Проверяем поверхности

Грани уровня можно проверить двумя способами (по крайней мере мы так проверяем): на глаз и с помощью прямой рейки. Первый вариант подойдет для магазина или строительного рынка, где нужно быстро оценить товар. Если глазомер у вас точный, то просто берем уровень, располагаем его «пяткой» к глазам, чтобы полностью просматривалась линия, и смотрим, нет ли по грани каких-либо изгибов или дефектов. Затем проворачиваем и смотрим грани с обратной стороны.

Для второго варианта потребуется прямая длинная рейка, в ровности которой вы не сомневаетесь (например, правило). Прикладываем рейку к грани уровня и смотрим, нет ли отклонений. Если между рейкой и уровнем нет зазоров, тогда все отлично, если есть — возвращаем товар в магазин и покупаем другой.

Проверяем пузырьковый уровень

Если проверить ровность граней не составляет особого труда, то с пузырьковым уровнем все немного сложнее. Необходимо определить, соответствует ли идеальное положение пузырька реальным горизонталям и вертикалям. Для того, чтобы это сделать, необходимо выполнить следующие действия:

1. Прикладываем уровень к стене таким образом, чтобы пузырек находился строго по центру колбы. С правой и левой стороны по углам уровня отмечаем на стене две полоски (на рис. отмечены красным).

2. Переворачиваем уровень на 180° и прикладываем его к этим полоскам. Если пузырек опять находится строго по центру, значит, уровень ровный, и с ним все в порядке. Но если он отклонился, необходимо менять или откалибровать инструмент.

Если под рукой есть лазерный нивелир, задача упрощается: прикладываете уровень к горизонтальной/вертикальной линии, которую нарисовал электронный прибор, и смотрите на положение пузырька.

3. Для калибровки инструмента необходимо левый угол уровня оставить на полоске, а правый поднять или опустить до того момента, пока пузырек не встанет по центру колбы. В нашем случае пришлось опустить (показано зеленым). Отмечаем правый угол полоской на стене.

4. Теперь необходимо определить середину между полосками с правой стороны. Рисуем линию по середине (отмечена зеленым). Прямая между левой полоской и правой средней будет истинным горизонтом — по ней нужно будет калибровать пузырек в колбе.

5. На многих уровнях колба с пузырьком крепится к устройству с помощью винтов. Прикладываем уровень к истинному горизонту и начинаем откручивать один из винтов. Необходимо немного выкрутить винт, находящийся с противоположной стороны от пузырька. Отпускаем винт потихоньку, так как порой хватает полоборота, чтобы пузырек вернулся в центр.

В некоторых уровнях колба просто запрессована в корпус без каких-либо винтов. Чтобы откалибровать такой прибор, достаточно немного надавить на один из краев колбы с пузырьком, и она опустится. После того, как пузырек встанет по центру, уровнем можно начать работать. Но велика вероятность, что под действием тряски или падения колба может вернуться на место, поэтому мы советуем дополнительно фиксировать ее суперклеем или эпоксидкой.

Советы домашним мастерам:

лучших строительных уровней | Keson

Независимо от того, в какой сфере строительной индустрии вы работаете, вы наверняка знаете, насколько полезен хороший уровень. Всякий раз, когда вам нужно убедиться, что что-то вертикально, независимо от того, в каком направлении оно движется, хороший уровень поможет вам выполнить работу правильно.

Но не все уровни созданы одинаково. Строительство — это ответственная работа, и вы должны знать, что ваши инструменты каждый раз будут работать правильно. Узнайте, как выбрать лучший для себя, зная, что отличает лучшие строительные уровни.

Оценить точность уровня

Если уровень неточный, вы не можете доверять ему делать свою работу. Уровни могут быть точными в пределах определенных допусков, которые могут меняться в зависимости от использования при стандартном или инвертированном измерении.

Ищите уровни с очень жесткими допусками, например 0,5 мм на метр при стандартном использовании и 0,75 мм на метр в перевернутом положении. Эти жесткие допуски обеспечивают наилучшую точность.

В зависимости от работы от пользователей может потребоваться выравнивание в нескольких различных направлениях и положениях в течение дня.Используйте уровни, построенные для перевернутого измерения, то есть пробирка может находиться на дне, когда уровень находится заподлицо с объектом. Чтобы всегда получать наилучшие показания, используйте уровень с одной фрезерованной поверхностью, которая может указывать на измерительную поверхность с металлическим покрытием.

Не доверяйте уровням, в которых не указаны их допуски, или уровням, допуски которых слишком сильно колеблются между стандартным и перевернутым положениями. Уровень, который точен в одном направлении, но не в другом, бесполезен.

Также следует выбрать уровень, флаконы которого обладают антистатическими свойствами. Это означает, что когда вы работаете со статической нагрузкой, вы все равно получаете точное измерение.

Учитывайте долговечность уровня

Строительные площадки могут быть опасными. Даже при соблюдении всех мер предосторожности вещи могут упасть, сломаться или потеряться. Уровень должен быть спроектирован таким образом, чтобы выдерживать суровые условия работы на стройплощадке.

Выбирая уровень, обратите внимание на тот, который сделан из прочного материала, например алюминия. Его флаконы должны быть неподвижными и небьющимися. Вы также должны выбрать уровень с мягкими и закрытыми концами, чтобы защитить его от падений или других несчастных случаев.

Найдите уровень, который хорошо работает при различных температурах. Вы не хотите рисковать, получая неточные измерения, потому что флакон плохо работает в холодном климате.

Оцените видимость флакона уровня

Видимость пузырька часто упускается из виду, но это один из наиболее важных факторов, определяющих качество вашего уровня.Неважно, надежный у вас уровень или точный, если вы не можете прочитать содержимое флакона.

Подумайте обо всех различных средах, в которых вы используете свой уровень: при слабом освещении, поднятом над головой, в нескольких футах от вас. Это может утомить глаза и повлиять на качество продукта, который вы создаете.

Думая о видимости, важно понимать, как ваши глаза различают цвета. Цвета распространяются волнами с разными длинами волн. Длина волны делает цвет более или менее заметным. Было обнаружено, что зеленый цвет является наиболее заметным цветом на расстоянии.

Наши глаза улавливают волны разной длины, которые создают цвета, благодаря трем различным колбочкам в них. При дневном свете колбочки легче всего видят зеленый цвет (за которым следуют желтый и синий), что является одной из причин, по которой у нас есть зеленые светофоры, и почему военные используют зеленый цвет в ночном видении и прицеле.

Ищите флаконы, такие как флаконы FOCUS, с зеленой жидкостью и зелеными контрастами.Благодаря этому вашим глазам будет легче читать на расстоянии и в условиях низкой освещенности.

Также ищите уровень с увеличенной пробиркой. Увеличение будет способствовать более точному считыванию, что приведет к более точному окончательному проекту.

Оцените удобство использования уровня

Ваш уровень должен быть простым в использовании. Запотевание или трудность чтения пузырьков может означать получение неточного измерения. Уровни, которые трудно удерживать, тяжелые или неправильной длины, также могут привести к неточным измерениям.

Ищите увеличенные флаконы, которые не запотевают, чтобы вы всегда могли быстро и точно определить показания с первого взгляда. Также ищите уровни со светящейся подсветкой или флаконы, которые можно заряжать солнечным светом или фонариком. Уровни с питанием от светодиодов, которые содержат дополнительные батареи, которые могут разрядиться в самый неподходящий момент, а также сделать уровень более хрупким в случае падения.

Выберите уровни, которые подходят вам больше всего, или подумайте о приобретении нескольких разных размеров одного и того же уровня, чтобы всегда иметь правильный размер для работы.Использование правильного размера для пространства даст вам более точные измерения, а обработанные края и мягкие ручки помогут гарантировать, что уровень будет легко удерживать.

Инвестируйте в лучшее

Лучшие строительные уровни — это точные, прочные и простые в использовании. Уровень является неотъемлемой частью каждого проекта, и вы не хотите рисковать с таким важным инструментом.

Если со временем ваш уровень может сломаться, запотеть или потерять структурную целостность, то он не даст вам наилучших результатов.Для достижения наилучших результатов ищите более высокий уровень качества, который будет выполнять работу каждый раз, предоставляя вам простые в использовании функции, такие как линейка Box Beam Levels от нового партнерства Keson и SOLA.

Как работают уровни строителя? | Как использовать уровень Строителей | Информация об укороченном уровне | Оптические лазерные нивелиры

Купите все оптические нивелиры Johnson Level.

Уровень строителя используется в области строительства для установки точек уровня и проверки отметок.Это оптический инструмент, используемый в основном при геодезии и строительстве, но также полезен для переноса, установки или измерения горизонтальных уровней. Штатив, на который устанавливается строительный уровень, должен быть установлен на надежном основании, чтобы телескоп располагался ровно.

Строительный уровень, также называемый «кусковым», недорогой, простой в сборке, легкий в использовании и легкий. Строительный уровень состоит из множества частей, но в первую очередь это сосуд для выравнивания, прикрепленный к телескопу. Виала для выравнивания состоит из отметок, называемых градуировкой, которые используются для центрирования пузыря.Строительный уровень работает путем прикрепления телескопа к выравнивающей головке и, наконец, установки на штатив.

Уровень Строителя vs Уровень перехода

Уровни

Builder работают аналогично транзитным уровням с одним важным отличием. Когда телескоп строительного уровня зафиксирован на месте, он работает почти как транзитный уровень. Однако, когда строительный уровень не зафиксирован на месте, он может двигаться по полному кругу в горизонтальной плоскости. И наоборот, когда транзитный уровень не зафиксирован на месте, он может наклоняться только в вертикальной плоскости и имеет ограниченный диапазон подвижности.

Ключевые термины

  • Benchmark — постоянная или фиксированная точка с известной высотой.
  • Высота инструмента — насколько высоко над репером находится телескоп после выравнивания.
  • Станция — определенная точка, между которой измеряются длины. Когда инструмент перемещается, каждое новое местоположение становится станцией.
  • Точки поворота — промежуточные точки, используемые для переноса известной высоты.
    • Задняя точка — измерение, выполняемое, когда инструмент в горизонтальном положении направлен «назад» к реперной отметке. Всегда записывается как положительное прицеливание, потому что обратное прицеливание всегда добавляется к известной высоте, чтобы зафиксировать высоту инструмента.
    • Foresight — измерение, выполненное, когда инструмент в горизонтальном положении направлен от репера. Всегда записывается как минус прицел, потому что он всегда вычитается из высоты инструмента. Это новое измерение создает еще одну точку отсчета.

Части уровня строителя

Уровень строителя состоит из множества частей:

  1. Телескоп — содержит линзы, увеличивающие объекты в поле зрения.
  2. Градуированная пробирка для нивелирования — используется для нивелирования телескопа на основании.
  3. Градуированный горизонтальный круг — размечен в градусах, используется для установки и считывания углов.
  4. Винты для выравнивания — позволяют выполнять регулировку для обеспечения выравнивания инструмента во всех положениях.
  5. Ручка фокусировки — можно поворачивать, чтобы объект выглядел четким и четким.
  6. База — область, где строительный уровень прикрепляется к треноге.
  7. Окуляр — расположен на смотровом конце телескопа, его можно поворачивать для фокусировки прицела.
  8. Горизонтальный зажимной винт — удерживает инструмент в горизонтальном положении при затяжке.
  9. Винт с горизонтальным касанием — позволяет отрегулировать инструмент по горизонтали.
  10. Vernier Scale — перемещается при повороте телескопа влево или вправо.
Телескоп

Телескоп находится наверху строительного уровня. Основная задача телескопа — увеличивать далекие объекты и заставлять их приближаться. Телескоп движется горизонтально по градуированному горизонтальному кругу. Горизонтальный круг отмечен через каждые 1 градус до 360 градусов.

Линза объектива находится на конце телескопа.Он ловит наблюдаемый объект, и с помощью других линз внутри телескопа объект увеличивается.

На противоположном конце линзы объектива находится окуляр, куда смотрит пользователь. Внутри окуляра прицельные приспособления проходят горизонтально и вертикально. Поворот окуляра позволяет сделать перекрестие более четким и четким. На стволе телескопа есть ручка фокусировки, которая позволяет четко сфокусироваться на наблюдаемом объекте.

На окуляре нанесены линии

Stadia.Линии стадиона — это короткие горизонтальные линии, расположенные над и под перекрестием, идущим горизонтально. Линии стадиона делятся пополам вертикальным перекрестием, что позволяет пользователю определить расстояние до объекта, на котором он видит.

Пробирка уровня (Пробирка градуированного уровня)

Также известный как спиртовой уровень, градуированная нивелирная виала используется для нивелирования телескопа при установке на основании. Это очень похоже на традиционный ручной спиртовой уровень.

Основание строительного уровня — это место, на котором уровень крепится к штативу.Существует три различных типа опорных пластин, каждая из которых снабжена специальными инструкциями по прикреплению инструментов. При использовании основания инструмента с резьбой его можно привинтить к головке штатива с резьбой. При использовании штатива с плоской или куполообразной головкой в ​​нижней части штатива находится центральный болт, который необходимо вкрутить в уровень.

Подготовка к работе на куске

При подготовке к установке строительного уровня убедитесь, что у вас правильный штатив, поскольку штативы могут иметь разные типы головок.

  • При использовании крепления с центральным болтом 5/8 «: защитный колпачок от головки штатива должен быть установлен на любую из ножек штатива с помощью приспособления, расположенного на колпачке.
  • При использовании крепления на штатив с резьбой: снимите защитный колпачок с резьбой и отложите в сторону. Отвинтите уровень от крепления кейса и прикрутите головку штатива. После подсоединения к штативной головке навинтите защитный колпачок на крепление корпуса.

После того, как вы нашли правильную головку для вашего инструмента, вы можете приступить к настройке.

Установка уровня Строителя

Поместите уровень непосредственно на головку штатива после извлечения уровня из переносного футляра. Размещение уровня в другом месте может привести к повреждению инструмента. После установки на штатив следующим шагом будет навинчивание или прикручивание к основанию штатива. Снимите защитные крышки линз и положите их в чехол для переноски. Вы также должны поместить козырек на телескоп. После этих действий процесс монтажа завершен.

Как использовать уровень строителя

  1. Перед установкой строительного уровня убедитесь, что штатив устойчиво и надежно установлен.
  2. Затяните крепление между строительным уровнем и треногой.
  3. Убедитесь, что четыре регулировочных винта не слишком плотно прилегают к выравнивающей плите основания.
  4. Первое положение: выровняйте телескоп, пока он не окажется прямо над парой регулировочных винтов.
  5. С помощью регулировочных винтов отцентрируйте пузырек в ампуле со спиртом.
  6. Поместите оба регулировочных винта между большим и указательным пальцами, одновременно поверните оба винта в противоположных направлениях и наблюдайте за движением в градуированной пузырьке со спиртом.
  7. Сдвигайте большие пальцы рук внутрь или наружу. Пузырь будет следовать за большим пальцем левой руки.
  8. Вторая позиция: когда пузырек находится в центре, поверните телескоп на 90 °.
  9. Повторите действие большими пальцами внутрь, большими пальцами наружу, пока пузырек не будет центрирован во втором положении.
  10. Верните зрительную трубу в первое положение и сделайте необходимые настройки, чтобы инструмент оставался ровным.
  11. Переместите инструмент через различные этапы на 360 ° и проверьте, выровнен ли инструмент во всех точках.
  12. Сфокусируйтесь на уровне строителя, наведя телескоп на какой-либо объект. Сначала он должен выглядеть расплывчатым, но поворот окуляра влево или вправо должен сделать объект более четким.
  13. После фокусировки окуляра наведите уровень прямо на конкретную цель.
  14. Удерживая перекрестие в фокусе, используйте ручку фокусировки, чтобы указанный объект казался резким.
  15. Вы готовы к точным измерениям.

Наверх

Как проверить уровень строителя

  1. Проверьте уровень строителя.Есть ли повреждения? Какие-нибудь детали сломаны?
  2. Возьмите сантиметровую рулетку и две измерительные стержни. Вам нужно будет находиться на большом открытом пространстве. Чем ровнее, тем лучше.
  3. Установите строительный уровень на штатив.
  4. Найдите винты с накатанной головкой и поверните их, чтобы установить флаконы по центру.
  5. Измерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
  6. Считайте размер первой рейки через строительный уровень.Подтвердите, что он измеряет 100 футов.
  7. Считайте и запишите расстояние до второй штанги.
  8. Если два расстояния одинаковы по уровню строителя, ваш уровень откалиброван.
  9. В противном случае ваше устройство необходимо откалибровать. Читайте дальше, чтобы узнать, как откалибровать строительный уровень.

Наверх

Как откалибровать уровень строителя

  1. Если вы уже проверили, нуждается ли уровень вашего строителя в калибровке, перейдите к шагу 9.
  2. Внимательно осмотрите строительный уровень. Есть ли повреждения? Какие-нибудь детали сломаны?
  3. Возьмите сантиметровую рулетку и две измерительные стержни.
  4. Установите строительный уровень на штатив.
  5. Найдите винты с накатанной головкой и поверните их, чтобы установить флаконы по центру.
  6. Измерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
  7. Считайте размер первой рейки через строительный уровень.Подтвердите, что он измеряет 100 футов.
  8. Считайте и запишите расстояние до второй штанги.
  9. Если два расстояния одинаковы по уровню строителя, ваш уровень откалиброван.
  10. Если нет, отрегулируйте флаконы, указанные в шаге 4, на половину разницы двух измерений.
  11. Повторите измерения.
  12. Повторяйте процесс (шаги 6-8), пока расстояния не станут одинаковыми.

Наверх

Маркировка опорной линии

Линия отметки уровня или контрольная линия — это линия обзора, которая проводится через зрительную трубу.Он создается на горизонтальном перекрестии и требует для установки двух рабочих.

  1. Оператор смотрит в окуляр телескопа, в то время как дополнительный рабочий держит градуированную рейку или рулетку вертикально в точке измерения.
  2. Инструмент и рейка используются для сбора или переноса отметок во время обследования площадки и строительства зданий.
  3. Измерение начинается с ориентира с известной высотой или произвольной точки с предполагаемой высотой.

Полезные подсказки для уровней строителя

  • Когда объектив не используется, его следует накрывать крышкой объектива, чтобы предотвратить повреждение оборудования.
  • Съемные солнцезащитные козырьки предотвращают блики и защищают линзы объектива.
  • Не поднимайте уровень за телескоп; всегда поднимайте его за основание.
  • При выравнивании строительного уровня убедитесь, что оба винта повернуты одновременно и со скоростью.
  • Убедитесь, что строительный уровень выровнен по всем направлениям на 360 градусов; если этого не сделать, измерения будут неправильными.
  • Убедитесь, что регулировочные винты не затянуты слишком сильно — для получения наиболее точных результатов необходимо ослабить чрезмерно затянутые винты.
  • Не смотрите на солнце в зрительную трубу.
  • Когда смотрите в зрительную трубу, держите оба глаза открытыми. Это позволит избежать утомления глаз и избавит от косоглазия.
  • Видимое изображение будет наиболее резким, когда оно разделено перекрестием.Это самое точное место на объективе.
  • Перепрыгивание изображения называется «параллакс». При каждом движении регулируйте ручку фокусировки до тех пор, пока изображение не перестанет подскакивать.
  • Ни в коем случае не прикасайтесь к штативу после установки строительного уровня. Это может вызвать проблемы с измерениями, а также с точностью уровня.
  • В случае резьбового основания инструмент необходимо отвинтить перед его снятием.
  • Отвинчивая резьбовое основание, держите инструмент одной рукой.Кроме того, держите инструмент за рамку.

Купите все оптические нивелиры Johnson Level.

Ознакомьтесь с руководством Johnson Level по использованию инструментов и уровней, чтобы узнать больше о том, как использовать информацию.

© 2010 Johnson Level & Tool Mfg. Co., Inc.

Лучшие строительные уровни — на одном уровне

48-дюймовый строительный уровень Сравнение между главами

Кто делает лучшие строительные уровни? В этой схватке мы протестируем несколько 48-дюймовых строительных уровней, чтобы увидеть, кто из них лучше всех!

Один из самых фундаментальных инструментов, необходимых для всех строительных работ, — это уровень. Независимо от того, строите ли вы что-то отвесно и ровно или наклонно, единственный способ проверить наклон любой поверхности — это какой-то уровень. 48-дюймовые строительные уровни являются наиболее часто используемыми уровнями в строительной отрасли, поэтому мы обратились к некоторым ведущим брендам и попросили их присоединиться к нашему прямому сравнению. В этой сравнительной статье мы оценили 7 различных уровней от 4 разных производителей. В число производителей входят:

  • Empire Level
  • Irwin Tools
  • Stabila
  • Stanley

Хотя есть, безусловно, много других производителей уровней, из которых можно выбирать, мы думаем, что это отличный ассортимент уровней.За последние несколько месяцев мы использовали эти уровни на сайтах вакансий и протестировали их в магазине. Оценка и тестирование были выполнены тремя членами команды Tool Box Buzz, включая меня, Роба Робилларда и Джеффа Уильямса. Эта оценка состоит из следующих разделов:

  • Характеристики и характеристики
  • Подгонка, обработка и качество
  • Видимость флакона
  • Испытание на прочность
  • Испытание на долговечность
  • Точность
  • Стоимость и стоимость

Уровни конструкции 48 дюймов — The Lineup

Семь уровней, которые мы протестировали, включали следующие (в алфавитном порядке):

Шесть уровней являются уровнями блоков, а один — уровнем типа «луч» (который, по нашему мнению, все еще является блоком).

Empire e75 Series TRUE BLUE® Характеристики уровня бокса

  • Усиленная система блокировки флаконов защищает флаконы с акриловыми блоками и обеспечивает долгий срок службы
  • Съемные амортизирующие заглушки, не требующие инструментов, обеспечивают превосходную защиту и качество скрайбирования
  • Прецизионные фрезерованные края для гарантированной точности
  • Поверхностные захваты предотвращают скольжение уровня по плоским или наклонным поверхностям
  • Эргономичные зоны захвата повышают комфорт и портативность (только 48 дюймов +)
  • Высококонтрастные флаконы e-BAND ™ подчеркивают край пузыря
  • Окно обзора 300 ° увеличивает диапазон обзора
  • Подвесное отверстие для удобства хранения
  • Мощные редкоземельные магниты обеспечивают превосходную удерживающую силу (только для магнитных моделей)
  • .0005 ″ / дюйм Точность во всех рабочих положениях
  • $ 50
  • Ограниченная пожизненная гарантия
Empire Level -e95 Серия 48 ″ TRUE BLUE® UltraView ™ LED Box Level Характеристики

  • Концентрированные, двойные светодиоды объемного звучания и УФ-активированный оптический Осветлитель обеспечивает превосходную видимость флаконов
  • Высококонтрастные флаконы e-BAND ™ подчеркивают край пузырька
  • Усиленная система блокировки флаконов защищает флаконы из акриловых блоков и обеспечивает долгий срок службы
  • Степень защиты IP54 защищает уровень от пыли и воды
  • Мощный редкоземельный элемент магниты обеспечивают превосходную удерживающую силу (только для магнитных моделей)
  • Съемные ударопоглощающие заглушки без инструментов обеспечивают превосходную защиту и разметку
  • Высококонтрастная окантовка пузырьков улучшает видимость пузырьков
  • Прецизионные фрезерованные края для гарантированной точности
  • Захваты поверхности предотвращают выравнивание от скольжения по плоской или наклонной поверхности
  • 9 0089 Срок службы батареи увеличен в 2 раза — до 32 часов. (2) AA батарейки в комплекте
  • Автоматическое отключение продлевает срок службы батареи за счет отключения светодиодов через две минуты
  • .0005 ″ / дюйм Точность во всех рабочих положениях
  • Ударопрочные акриловые блочные флаконы e-BAND ™ обеспечивают превосходную долговечность
  • Светодиоды мигают при низком уровне заряда батареи
  • Эргономичность, зоны захвата повышают комфорт и портативность (только 48 дюймов)
  • Нажимайте для переключения светодиодов между горизонтальным и вертикальным положениями
  • Отверстие для подвешивания для удобства хранения
  • $ 75
  • Ограниченная пожизненная гарантия на раму и флаконы.1 год гарантии на электронику
IRWIN Tools — 2000 Box Beam Level Features

  • Continuous Edge увеличивает долговечность уровня, обеспечивая точность с течением времени, защищает центральную пробирку и позволяет выполнять непрерывную разметку.
  • Plumb Site® предлагает двустороннюю печать, неискаженный обзор в вертикальном положении и простые и более точные показания отвеса.
  • Выдвижные заглушки позволяют выполнять разметку в углах и сквозь них, повышая эффективность работы.
  • $ 46
Инструменты IRWIN — 2500 Box Beam Level рама из высококачественного алюминия с стенками обеспечивает исключительную долговечность и противостоит износу на рабочем месте.
  • Continuous Edge увеличивает долговечность, обеспечивая точность с течением времени, защищает центральную пробирку и позволяет выполнять непрерывную разметку.
  • Plumb Site® обеспечивает двусторонний, неискаженный обзор в пространстве. положение отвеса и более легкое и точное считывание отвеса
  • Литой резиновый элемент r торцевые крышки обеспечивают амортизацию, защищая точность уровня при ударе, и съемные для точного выравнивания по углам
  • $ 76
  • Stabila — сверхмощный уровень Тип 196 Характеристики

    • Прозрачные пузырьки, читаемые в любом направлении нет изменений в допуске точности.
    • Индикаторы волосяного покрова из пружинной стали во флаконах.
    • Запертая система флаконов, повторная калибровка не требуется.
    • Съемные резиновые торцевые крышки для разметки в углах и для считывания плотных отверстий в коллекторе и порогах.
    • Резиновые заглушки держатся за стены и не оставляют следов.
    • Металлическое отверстие для подвешивания для хранения уровня на месте.
    • Две прорезиненные ручки для удобства и захвата (версия 16 ″ имеет одну ручку)
    • 59 ″ и больше имеют перемычку над пузырьком для повышения прочности, а также обеспечивают непрерывную поверхность для рисования и разметки на горизонтальном пузырьке.
    • Точность флаконов гарантирована на весь срок службы
    • Один горизонтальный (уровень) и два вертикальных (вертикальный) флакон
    • $ 130
    Stabila — R Beam Type 300 Характеристики

    • Эргономичная, удобная форма
    • Точность: 3 Прямые края
    • Захват: Непрерывная ручка
    • Поверхность: Гладкое крыло
    • Прочность: более чем в 2 раза больше прочности по горизонтали нашего Heavy Duty Type 196 уровней
    • Система закрытых пузырьков — не требует регулировки
    • Один горизонтальный (уровень) и два вертикальных ( отвес) флаконы
    • 48 ″ Модель предлагает флакон со смещенным отвесом для удобного просмотра из положения на коленях
    • Флаконы имеют пожизненную гарантию
    • 90 089 $ 106
    Stanley — коробчатая балка FATMAX® Premium 48 дюймов с крючками

    • Увеличенная виала с центральным блоком для высокой точности считывания. 0005 дюймов
    • Блоки виалы отвеса для точности 0,0005 дюйма
    • Съемная крышка для ровной и точной разметки
    • Откидной крюк для стропил — удобное решение для хранения на месте
    • $ 36

    Подгонка, отделка и качество Уровни

    Первое впечатление о любом инструменте, который мы тестируем, обычно — это подгонка, обработка и качество материалов, используемых в инструменте. Первые впечатления важны и часто помогают нам оценить долгую жизнь и производительность при выполнении сложных задач.Хотя это довольно субъективно, мы не сомневаемся, что большинство людей, вероятно, расположило бы их в одном порядке, если бы все уровни одновременно лежали на скамейке перед ними. Ниже приведен список уровней, верхняя часть которого соответствует наилучшему соответствию, отделке и качеству.

    1. Stabila — Уровень для тяжелых условий эксплуатации Тип 196: Этот уровень действительно выделяется среди уровней в этой оценке. Это очень прочный уровень, сделанный из качественных материалов. Он отличается качественным лакокрасочным покрытием, фрезерованными поверхностями и очень удобными отверстиями для рук.
    2. Stabila — R Beam Type 300: Хотя мы предпочитаем Type 19 с отверстиями для рук, этот уровень так же хорошо построен, как и другой уровень Stabila, который мы оценивали. Этот уровень, безусловно, рассчитан на то, чтобы выдерживать самые суровые условия на стройплощадке для таких профессий, как бетон и кладка.
    3. Empire — e75 Series 48 ″ TRUE BLUE® Уровень коробки: Уровни Empire также впечатлили нас краской, фрезерованными поверхностями, удобными отверстиями для рук и качественными пузырьками.

    Плоскостность фрезерованных поверхностей

    В этом разделе мы также оценили плоскостность фрезерованной поверхности на уровнях.Для этого мы поместили обработанную линейку на каждый уровень и проверили зазоры между двумя поверхностями с помощью щупов. Все ровные контактные поверхности были очень плоскими. Наибольший зазор между обработанной прямой кромкой и уровнем составлял 1 сотую дюйма. Суть в том, что все эти уровни изначально имеют очень плоскую поверхность.

    Уровни IRWIN и Stanley FATMAX являются приличными, но в большей степени потребительским уровнем в отношении подгонки и отделки.

    Видимость флаконов

    Одной из ключевых характеристик хорошего уровня является видимость и читаемость флаконов.Для пяти из семи уровней в этой оценке используется традиционный желто-зеленый спиртовой цвет во флаконе с уровнем. В то время как двое из них (Империя) используют в своих духах слегка голубоватый оттенок. После использования всех этих уровней в течение последних нескольких месяцев мы чувствуем, что желто-зеленый цвет предпочтительнее в большинстве условий низкой освещенности. Тем не менее, флаконы с светодиодной подсветкой Empire очень легко читаются и определенно на шаг выше зеленых / желтых флаконов без подсветки.

    В дополнение к видимости самого флакона, его размещение внутри рамки уровня также способствует общей видимости этих уровней.Как вы можете видеть на фотографии рядом, на каждом из уровней флаконы прикреплены к раме в самых разных положениях. Например, уровни IRWIN и Stabila R Beam имеют вырезы в раме, которые создают «окно» для флакона. В то время как на остальных уровнях на флаконе имеется полная выемка, позволяющая лучше видеть флакон.

    Прочность рамы и видимость флакона

    Очевидно, компромисс между прочностью и видимостью. Первые три упомянутых уровня обеспечивают более прочную целостность рамы уровня и дополнительную защиту флакона.В то время как другие уровни обеспечивают гораздо лучшую видимость с разных позиций пользователя.

    С нашей точки зрения, Stabila Heavy Duty Type 196 обеспечивает лучшую видимость флакона и самую прозрачную флакон с традиционными желто-зелеными спиртами. Мы также считаем, что Empire LED имеет отличную видимость при использовании светодиодного освещения. У Stabila R Beam такой же флакон, но его гораздо труднее увидеть в маленьких вырезах «окна», чем в полный обзор, который предлагает Type 19. Обратной стороной этого является то, что Stabila R Beam обеспечивает превосходную защиту флаконов в тяжелых условиях рабочей площадки.

    IRWIN Tools предлагает уникальный дизайн с угловым зеркалом, встроенным в раму. Это позволяет пользователям читать флакон с других углов положения. Это чрезвычайно полезно при работе на лестницах и в других положениях, затрудняющих просмотр пузырька.

    Прочность на изгиб в сильной и слабой осях

    Чтобы оценить, насколько сильны эти уровни, мы установили испытательный стенд, который позволил нам проверить прочность на изгиб этих уровней как по сильной, так и по слабой оси.Хотя мы не тестировали их до отказа, мы нагружали их большой нагрузкой и измеряли прогиб, что позволило нам оценить их по жесткости на изгиб.

    Это было простое испытание на изгиб при точечной нагрузке. Нагрузка прикладывалась к середине каждого уровня с помощью строп. Второй уровень был помещен поверх испытательного уровня, чтобы создать контрольную точку для измерения прогиба. Ниже для справки показан образец испытательной установки.

    Мы также хотели протестировать уровни, чтобы увидеть, не отклоняются ли какие-либо из них после нагрузки. Мы измерили разницу между начальным состоянием без нагрузки и состоянием после нагрузки. Другими словами, насколько хорошо уровни возвращаются к своей нормальной форме после снятия нагрузки. Мы измерили это с помощью щупа. Это дает вам представление о том, насколько малы были цифры.

    Нагрузки, которые мы приложили к прочной оси, были в виде 60-фунтовых мешков с бетоном (3, 4 или 5 мешков), плюс вес цепи / ремней, плюс вес поддона. Это дало нам примерно точечные нагрузки 200, 260, 320 фунтов, протестированные на сильную ось, и нагрузку 200 фунтов на слабую.Результаты приведены ниже:

    Жесткость сильной оси

    Первый график выше показывает нам отклонение каждого уровня при нагрузке на сильную ось. Самым прочным (жестким) уровнем был Stabila R Beam Type 300 с прогибом около 3/16 дюйма при нагрузке 300 фунтов. Следующим на втором месте оказался IRWIN Tools 2500. На последнем месте оказался светодиодный уровень Empire e95 (корпус флакона треснул при таких условиях нагрузки).

    Сильная осевая нагрузка — постоянный прогиб

    Мы также измерили остаточный прогиб после нагрузочных испытаний, чтобы увидеть, не будет ли какой-либо из уровней поврежден (больше не прямой) из-за чрезмерной нагрузки.На приведенном выше графике показано измеренное постоянное отклонение каждого уровня после снятия нагрузки. Два уровня показали прогиб, который, на наш взгляд, можно было бы считать значительным. Empire e75 был худшим из них, и это почти наверняка связано с треснувшим корпусом флакона после нагрузки в 300 фунтов. Другой уровень беспокойства вызвал индекс Stanley FATMAX. Следует отметить, что это все еще очень маленькие числа с Империей на 0,02 дюйма и Стэнли на 0,01 дюйма.

    Сильная осевая нагрузка — постоянное отклонение

    Мы также провели такое же сравнение для слабой осевой нагрузки с постоянным отклонением.Выше вы можете видеть, что те же два уровня не очень хорошо проявили себя при экстремальной нагрузке на слабой оси.

    Так что все это значит? В идеале никто не «загружает» свои уровни таким образом. Тем не менее, это дает нам представление о долгосрочной долговечности из-за тяжелых условий на стройплощадке. Это дает нам представление о том, насколько сильны эти уровни и насколько хорошо они могут переносить наказание, когда мы злоупотребляем ими.

    Оценка прочности — испытание на падение

    Уровни падают с лестниц, строительных лесов и по всей рабочей площадке, поэтому мы хотели оценить, насколько хорошо уровни работают после падения с фиксированной высоты.Этот тест снова использовался для ранжирования уровней на основе их оценки после падения. Мы построили риг, чтобы все уровни сбрасывались одинаково. Все сайты настолько разные, что существует, вероятно, несколько тысяч (а может и больше) комбинаций высот, векторов и поверхностей, уровни которых можно было бы отбросить. Мы решили бросить их прямо вниз, чтобы лучше оценить защиту торцевых крышек, встроенную в уровни.

    Подвесная установка представляла собой 8-футовую ступенчатую лестницу с 3-дюймовой трубкой из ABS, расположенной вертикально. Спусковой штифт (длинный гладкий болт) был просверлен через секцию трубы, и самая низкая точка уровня находилась на высоте 6 футов над землей. Мы вытащили штифт и бросили их по 10 раз каждый, а затем осмотрели на предмет физических повреждений, а также повторно проверили точность. Результаты точности приведены ниже. Число 4 для вертикального отклонения означает, что флаконы считываются вертикально в 4-х направлениях и что капли не повредили флаконы. Число 2 для уровня означает, что флаконы считывают уровень в 2 направлениях и что флаконы не пострадали от капель.Все, что меньше, означает, что пузырьки перемещались по ходу капель.

    Результаты испытаний на падение

    После того, как каждый уровень был сброшен, мы проверяли их, чтобы убедиться, что пузырьки все еще работают должным образом. Результаты следующие:

    • Все шесть из семи уровней читаются вертикально с обоих концов уровня. Империя e95 считывает отвес только с одного конца.
    • Четыре из семи уровней, все считываются уровня после испытания на падение, включая:
      • IRWIN Tools 2000 Box Level
      • Stabila R Beam Type 300
      • Stabila Heavy Duty Type 196
      • Empire e75 Level
    • Три из семи уровни больше не читаются как «уровень», включая:
      • Stanley FATMAX
      • IRWIN TOOLS 2500 Уровень коробки
      • Empire e95 LED Level

    Кроме того, мы также проверили повреждения защитных крышек. Большинство из них очень хорошо справились с этой оценкой, за исключением уровней IRWIN Tools. Эти уровни могут выиграть от переработанных торцевых заглушек.

    Точность уровня

    Точность, очевидно, важна для строительных уровней. Мы провели базовую оценку уровней для проверки точности. Тест включает размещение уровней на неподвижной поверхности в обоих направлениях и проверку уровня, чтобы убедиться, что он читается одинаково с обеих сторон. Ниже приведено изображение, показывающее один из тестов.Как вы можете видеть, пузырек на этом уровне инструментов IRWIN показывает одно и то же в обоих направлениях (пузырек немного правее центра).

    Все уровни прошли этот тест и показали высокую точность «прямо из коробки». Мы не обнаружили никаких признаков того, что какой-либо из уровней имел проблемы с точностью.

    Соотношение цена и качество

    Стоимость очень субъективна для такой оценки из-за широкого диапазона цен. Поэтому для этой оценки мы сочли важным рассмотреть первые три категории в сочетании с ценой инструмента.В конце концов, если уровень, который стоит вдвое меньше, чем аналогичный уровень конкурентов, может выдержать такое же наказание и оставаться точным, то это будет гораздо более ценно с точки зрения инвестиций.

    На наш взгляд, лучшим соотношением цена-качество для этой группы уровней является уровень Empire e75 Series 48 ″ Model E75.48. По цене 50 долларов это очень хорошо построенный уровень, который стоит меньше половины тестированных нами уровней Stabila. Он хорошо показал себя в наших испытаниях на долговечность и обеспечивает отличную точность.Почетное упоминание в этой категории принадлежит IRWIN Tools 2500 Box Level стоимостью 76 долларов.

    Уникальные особенности

    Уровни существуют очень давно, так что же может быть уникального в уровне? Мы любим инновации, и некоторые из этих уровней имеют некоторые уникальные особенности, на которые стоит обратить внимание.

    • Флаконы с подсветкой — Вероятно, одна из самых инновационных функций, которые мы видели, — это флаконы с подсветкой, которые Empire использует в своих светодиодных ящиках TRUE BLUE® UltraView ™.Эта функция оказывается полезной гораздо чаще, чем вы могли ожидать. Работа в темных местах, таких как подвалы, подвалы, чердаки и при слабом освещении, делает светодиодную функцию бесценной. Это функция, которая, как нам кажется, в будущем появится на многих уровнях. Светодиодный свет включается нажатием кнопки сбоку от уровня. Светодиод автоматически выключится через 2 минуты. Светодиод работает от двух батареек AA до 32 часов.

    • Стропильный крюк — Кому не нравится стропильный крюк на своих инструментах? Мы привыкли к ним с нашими электроинструментами и ждем от них качественных инструментов, которые помогут при работе на высоте.Ящик-балочный уровень Stanley FATMAX® Premium предлагает уникальный раскладывающийся стропильный крюк на одном конце уровня. Любой, кто обрамляет крышу, знает, насколько это может быть удобно, предотвращая сползание уровня с крыши! Мы думаем, что это отличная функция для плотников на всех уровнях.

    Общие результаты — Лучшие уровни строительства

    В конце концов, мы все хотим победителя и трофея, верно? Что ж, это сравнение, безусловно, было непросто (те из вас, кто следил за этим в социальных сетях, должны знать, насколько это было сложно к тому времени, которое потребовалось для его написания!).Для этого мы решили выделить три лучших уровня строительства:

    • Лучший уровень строительства — Безусловно, мы чувствовали, что Stabila Heavy Duty Level Type 196 был лучшим уровнем, который мы тестировали. Качество, прочность, видимость и точность этого уровня позволяют легко назвать его лучшим строительным уровнем, который мы тестировали.
    • Победитель, занявший второе место в категории «Лучший строительный уровень» — И снова Stabila одобряет этот вопрос. На этот раз мы назвали Stabila R Beam Type 300 нашим призером за лучший строительный уровень.Качество, долговечность и прочность этого уровня делают его инструментом, который прослужит долгие годы.
    • Лучшая цена строительства Уровень — Уровень 48 дюймов модели E75.48 Empire e75 Series действительно впечатлил нас своим качеством, точностью и долговечностью по цене, которая намного превышает половину перечисленных выше уровней. Этот уровень, безусловно, заслуживает того, чтобы его ставили очень близко к двум оцененным нами уровням Stabila.

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Building Products Уровень с чемоданом, направляющей желтого порошкового покрытия и матово-черным модулем — сумки для инструментов Я заказал и сравнил это непосредственно с уровнем M-D Building Products Smart Tool 48 дюймов (который такой же, как у Bosch, только другая маркировка).

    Я зарабатываю на жизнь строительством и никогда не чувствовал, что мне нужен цифровой уровень. Я решил купить один, потому что мои новые сотрудники, кажется, никогда не могут прочитать его должным образом, а неровные балки в сочетании с отвесными стенами приводят к ненужным головным болям и времени к тому времени, когда вы добираетесь до крыши, висящих дверей и т. Что я с радостью обнаружила, так это то, что они действительно хороши и для моих стареющих глаз. А дополнительная звуковая функция (по умолчанию отключена, нажатие кнопки, если вы хотите) упрощает получение вертикального и горизонтального положения, когда темнеет или вы пытаетесь снять показания над головой.И точность. И получайте точные уклоны, когда хотите. Теперь я просто удивлен, что они не стали популярнее среди профессионалов. Лучше всего то, что вы можете повторно откалибровать эту штуку. Мои ребята всегда сбивают уровни, и в конце концов флаконы выходят из строя, и тогда вы должны отправить его в ремонт или давайте посмотрим правде в глаза, купите еще, потому что у вас нет на это времени. Если вы физически не согнете эту штуку или не сломаете контроль, вы можете откалибровать ее, чтобы снова считывать идеально ровный уровень после износа, который вынудил бы обычный уровень выйти на пастбище.

    Небольшое предупреждение: одна вещь, которую я сначала нашел раздражающей по сравнению с обычным уровнем, — это то, что может показаться, что этим сверхточным дисплеям требуется больше времени, чтобы «установить» правильные показания, потому что они настолько точны. Вы можете настроить их на несколько меньшую точность (десятые или сотые градусы), и показания не будут так сильно колебаться. В наиболее точном случае для обоих уровней требуется около 3-4 секунд для стабилизации показаний при переходе от вертикального к горизонтальному. Но если вы потратите время на то, чтобы правильно прочитать пузырь, вы обнаружите, что на самом деле это также занимает 3 секунды.Это может показаться более раздражающим, потому что цифры меняются. (Вам также не нужно ждать, пока показания полностью стабилизируются: в течение секунды вы точно будете в пределах некоторой степени точности. )

    Переходим к сравнению. Короче говоря, я сохраняю M-D. Меня тоже удивило. Да, это значительно дешевле, но за это стоит платить за одну работу, поэтому не поэтому. Это по той простой причине, что он готов читать быстрее. Оба отключаются по умолчанию, когда вы некоторое время сидите неподвижно (это хорошо для экономии заряда батареи, и вы даже можете изменить количество времени, в течение которого они будут оставаться включенными, даже говоря, никогда), но неизбежно вы схватите его и захотите снимите показания и нажмите кнопку включения.M-D готов примерно через 2 секунды. Stabila примерно в 4 (в основном я думаю, потому что требуется момент, чтобы отобразить версию программного обеспечения контроллера). Кажется, разница небольшая, но на практике ждать раздражает. Так много раз в сборке. Кроме того, кнопка включения больше по размеру, и ее легче найти на M-D. Как ни странно, Stabila легче случайно включить (когда вы этого не хотите, например, в сумке), потому что кнопки менее утоплены. Все это не означает, что Стабила ужасна.Это Stabila: будет хорошо. Во-первых, у него есть подсветка, и, насколько я понимаю, она единственная на рынке. Это хорошо, но я всегда могу включить звуковой сигнал в темноте. К слову о звуковых функциях, оба используют довольно громкий и довольно раздражающий звуковой сигнал. Это просто тупо. Точно так же они могли использовать более громкий, но гораздо более приятный звук. Они будут издавать звуковой сигнал только тогда, когда вы захотите, нажав кнопку звука. Они не будут подавать звуковые сигналы, когда они находятся далеко от уровня, разумно полагая, что вы не хотите, чтобы они звучали, пока они не использовались.Они начнут пищать, когда они достигнут уровня в пределах 2 градусов, будут тем быстрее, чем ближе они приблизятся к уровню, и будут иметь ровный тон на уровне. Несмотря на то, что оба они раздражают, Stabila находится на более высоком уровне, что для моих ушей даже хуже. Помимо самого звука, эта функция оказывается очень полезной, когда вы не можете легко увидеть флакон.

    Stabila имеет 2 отдельных дисплея, сверху и сбоку. Если один будет поврежден, было бы неплохо знать, что я все еще могу использовать другой. (M-D имеет один угловой дисплей, поэтому вы можете читать его как сверху, так и сбоку).Шрифт на M-D крупнее и легче читается. Оба уровня делают одно и то же, за исключением освещения, и Stabila может считывать рост в миллиметрах на метр, а не только в дюймах на фут (на самом деле, вам нужно циклически пройти через метрические измерения, чтобы добраться до дюймов, так что это может быть даже небольшое недостаток). Оба уровня имеют флаконы и могут использоваться регулярно без цифровой функции (хорошо, когда батарея разряжена). Кстати, M-D использует 9 вольт, а Stabila 2 AA. Удивительный бонус: флакон на M-D значительно легче читается.Я разместил фото, чтобы показать сколько. Они даже используют фосфоресцирующий спирт, который немного светится в темноте, что значительно упрощает чтение в сумерках, если просто использовать флакон. Еще больший сюрприз? Когда я проверил точность флаконов, выяснилось, что не хватало Stabila (один из двух его флаконов с отвесом выглядел как волосы). Да, я уверен, что это каким-то образом произошло во время доставки, и Stabila исправит это бесплатно, если я приму его. В основном я был просто счастлив, что флаконы MD были идеальными, потому что я обычно никогда не покупаю уровень, не проверяя его точность в хранить.(Домовладелец PS хочет знать, как проверить точность уровня? См. Мое примечание в конце.)

    Оба уровня читаются с уровнем точности, намного превышающим даже самый перфекционистский строитель, такой как я, (сотые доли градусов, если вы хотите измерять в градусах). Мне очень нравится использовать уровни в режиме, который отображает фактическое повышение, и M-D будет отображать не только 1/8, но и 1/8 + или 1/8-.

    Я, очевидно, не оплачиваю ни одну из этих компаний. M-D может сейчас звучать великолепно, но ему не хватает одного важного элемента: у Stabila есть свои красивые сменные резиновые бамперы на каждом конце, которые помогут их уровню лучше выдерживать строительные площадки и с меньшей потребностью в повторной калибровке. M-D имеет жесткие пластиковые крышки, и вы не можете легко модифицировать его для использования бамперов другой компании, потому что аккумулятор прикрепляется к одной из этих крышек. Поэтому я решил добавить несколько резиновых прокладок на клей, которые не так хорошо впитываются, и которые мне, вероятно, придется заменять, по крайней мере, пару раз в год, поскольку я ожидаю, что они отвалятся. (Хотя пока все хорошо.)

    Преимущество Stabila: название Stabila, гарантия, заглушки, 2 дисплея, подсветка, миллиметры, если нужно.

    Advantage M-D / Bosch: более быстрое включение (большой), более легкое считывание углового дисплея / более крупный шрифт / более высокая контрастность пузырьков, немного меньше раздражающих звуковых сигналов, немного проще в эксплуатации, немного меньше вероятность случайного включения.

    Примечание для покупателей уровня: чтобы проверить точность пробирки уровня, убедитесь, что уровень и поверхность чистые (тестовая поверхность может даже иметь небольшой наклон, но она должна быть гладкой), сделайте ТОЧНУЮ визуализацию (вы должны закройте один глаз, чтобы избежать ошибки параллакса, и посмотрите прямо вниз на черную линию, которая находится ближе всего к пузырю, чтобы вы не увидели нижнюю сторону черного кольца, а затем мысленно отметьте, насколько точно пузырек находится к этой линии). Затем поверните уровень встык, и, удерживая тот же край вниз, верните его в ТОЧНО то же место (отметьте положение углов уровня на поверхности во время первого измерения, а после поворота установите его точно на меток), затем считывая пузырек с той же точностью, убедитесь, что расстояние от пузыря до линии точно такое же.В противном случае у вас нет точного уровня. Вы можете сделать то же самое, чтобы проверить размеры отвеса, воткнув уровень вертикально в угол открытого дверного косяка. Просто убедитесь, что вы читаете один и тот же пузырек каждый раз, потому что у многих уровней есть вертикальные пузырьки на каждом конце, и если вы прочитаете верхний пузырек перед тем, как перевернуть, теперь он будет внизу. Если вы сделаете это в магазине перед покупкой, вы обнаружите, что многие уровни были неправильно обработаны предыдущими покупателями и даже не совсем точны, когда они «новые».«Если вы хотите получить качественную сборку, приобретите такую, которая есть, и часто проверяйте ее.

    Примечание для Stabila: ускорьте загрузку! (Для отображения версии программного обеспечения используйте долгое нажатие кнопки или что-то еще, а не Каждый раз запускается. ) У вас будет на тонну больше продаж, и вы можете поблагодарить меня одним 🙂 Также — используйте менее раздражающий звук !!

    Примечание для MD: используйте резиновые концевые бамперы! Используйте менее раздражающий звук !!

    Просмотр сцен в Scene Viewer — Portal for ArcGIS

    Вы можете просматривать геопространственный контент в Scene Viewer на веб-сайте портала.Scene Viewer работает с устройствами, которые поддерживают WebGL, веб-технологию, встроенную в большинство современных браузеров для рендеринга 3D-графики. Вы также можете создавать свои собственные сцены при входе в Scene Viewer.

    Перемещение по сцене

    Перемещайтесь по сценам с помощью инструментов Scene Viewer или используйте мышь или сенсорное устройство для перемещения по сценам.

    Инструменты

    Вы можете перемещаться по сценам с помощью следующих инструментов Scene Viewer:

    Devices

    С устройствами можно использовать следующие методы навигации:

    • Scene Viewer обеспечивает возможности просмотра для смартфонов и планшетов. С помощью смартфонов вы можете перемещаться по сцене с упрощенным просмотром без разработки или инструментов. Планшеты имеют тот же интерфейс, что и настольные компьютеры.
    • Если на вашем устройстве есть сенсорные возможности, вы можете масштабировать двумя пальцами и панорамировать одним пальцем. Вы также можете дважды коснуться сцены, чтобы шаг за шагом приблизиться к выбранному месту. Чтобы повернуть сцену, двигайте двумя пальцами по часовой стрелке или против часовой стрелки. Чтобы наклонить сцену, проведите двумя пальцами вверх или вниз по экрану.

      Элементы управления переключателем панорамирования / поворота и настройки 3D-навигации не влияют на сенсорное управление.

    • Scene Viewer поддерживает стандартные геймпады и устройства 3Dconnexion SpaceMouse для интуитивно понятной навигации. Дополнительную информацию см. В разделе «Навигационные устройства Scene Viewer».

    Действия

    Следующие полезные действия навигации, которые вы можете использовать:

    Действия Описание

    Дважды щелкните

    Увеличьте масштаб при увеличении указателя.

    Нажимайте клавиши со стрелками

    Перемещение обзора влево, вправо, вверх или вниз (только для глобальной сцены).

    Нажмите B + щелкните левой кнопкой мыши

    Вид из текущего положения камеры.

    Нажмите A

    Поверните вид против часовой стрелки.

    Нажмите D

    Поверните вид по часовой стрелке.

    Нажмите W

    Наклоните камеру вверх.

    Нажмите S

    Наклоните камеру вниз.

    Нажмите J

    Переместитесь вниз, ближе к виду (только глобальная сцена).

    Нажмите U

    Перемещение вверх, от поля зрения (только глобальная сцена).

    Нажмите P

    Установите сцену перпендикулярно земле.

    Нажмите N

    Установите для сцены северную ориентацию.

    Нажмите Ctrl + S

    Сохраните сцену.

    Нажмите Ctrl + E

    Запуск и остановка анимации солнца в течение дня.

    Перетаскивание одним или несколькими пальцами

    Поворот.

    Двойное касание одним пальцем

    Увеличьте положение пальца.

    Сожмите или разведите двумя пальцами

    Увеличьте или уменьшите масштаб.

    Переместите два пальца по часовой стрелке или против часовой стрелки

    Поверните.

    Проведите двумя пальцами вверх или вниз по экрану

    Наклоните сцену.

    Изучение слоев сцены здания

    Инструмент Building explorer позволяет вам исследовать слои сцены здания, которые содержат мелкие детали зданий, такие как стены, осветительные приборы и механические системы.Когда ваша сцена содержит слои сцены зданий, инструмент Building explorer добавляется в нижней части инструментов Scene Viewer.

    Слои сцены здания могут содержать сложные цифровые модели зданий и интерьеров и позволяют взаимодействовать со всеми компонентами здания через несколько слоев. Часто они содержат обзорный слой, который служит внешней оболочкой и помогает вам рассматривать модель здания как единый объект. Слои сцены здания организованы под заголовком «Дисциплины и категории».Слои дисциплины — это групповые слои, которые организуют содержимое слоя сцены здания в архитектурные, структурные, механические или электрические группы, если они доступны. Эти групповые слои содержат ряд слоев категорий, таких как стены, окна, мебель и осветительные приборы.

    Отобразить слой сцены здания

    Чтобы изучить слои сцены здания, выполните следующие действия:

    1. Щелкните инструмент «Проводник зданий».
    2. Выберите слой сцены здания, который вы хотите исследовать, из раскрывающегося меню.

      Слой сцены здания расширяется и позволяет видеть все слои под заголовком «Дисциплины и категории».

    3. Щелкните элемент слоя сцены здания, например дверь или стену, чтобы отобразить всплывающее окно об этом элементе.
    4. Установите флажки слоя и подслоя, чтобы отображать и скрывать объекты в сцене.
    5. Чтобы изучить другой слой сцены здания, выберите новый слой в раскрывающемся меню или щелкните другой слой сцены здания в своей сцене.
      • Состояние настроек видимости слоя для каждого слоя сцены здания сохраняется в инструменте «Проводник зданий».
      • Когда вы выбираете другой слой сцены здания, сцена приближается к слою сцены здания и расширяет слои в инструменте.
    6. Щелкните «Нет», чтобы свернуть слои в инструменте и отобразить в сцене только обзорный слой.
      • Состояние настроек видимости слоя сохраняется в инструменте Building explorer.
      • Когда слой сцены здания не имеет обзорного слоя, слои в инструменте сворачиваются, а слой сцены здания остается неизменным в сцене.

      Вы можете исследовать только один слой сцены здания за раз, используя инструмент Building explorer.

    Вы также можете щелкнуть различные слои сцены зданий в своей сцене, чтобы исследовать их с помощью инструмента Building Explorer.

    • Когда слой сцены здания имеет обзорный слой, открывается инструмент Строительный проводник.
    • Если обзорный слой отсутствует, появляется всплывающее окно с информацией о выделенном элементе без открытия инструмента «Строительный проводник».

    Изолировать уровень

    Вы можете изолировать уровень слоя сцены здания с помощью инструмента выбора «Уровень» в проводнике зданий. Когда вы выбираете уровень, уровни ниже становятся полупрозрачными для добавления визуального контекста.

    Выберите этап строительства

    Когда этапы строительства доступны в слое сцены здания, в разделе «Фазы строительства» вы можете выбрать для отображения пронумерованный этап. Слой сцены строительства включает информацию, указывающую на фазу создания компонентов и, необязательно, когда они были удалены.

    Щелкните этап строительства, чтобы отобразить все компоненты, созданные во время этапа или до него. Удаленные компоненты не отображаются.

    Применить фильтр

    При наличии предопределенных фильтров инструмент Building explorer отображает кнопку Фильтр, указывающую, что предопределенные фильтры были ранее настроены в сцене, например, из ArcGIS Pro 2.4 или новее.

    Чтобы отфильтровать слой сцены здания, выполните следующие действия:

    1. Нажмите кнопку «Фильтр».
    2. Выберите предопределенный фильтр.
      • Сцена отображает компоненты, настроенные в предварительно определенном фильтре.
      • Параметры слоя под заголовком «Дисциплины и категории» больше не отображаются.
    3. Нажмите кнопку «Фильтр» еще раз и выберите «Нет предопределенного фильтра», чтобы удалить фильтр и отобразить настройки слоя «Дисциплины и категории».
    Внимание:

    Параметры слоя инструментов обозревателя зданий в разделе «Дисциплины и категории» переопределяют предопределенные фильтры. Чтобы гарантировать отображение предопределенных фильтров, убедитесь, что соответствующие слои отмечены в разделе «Дисциплины и категории».

    Срез содержимого сцены

    Инструмент «Срез» можно использовать для выявления скрытого содержимого в сцене. Инструмент «Срез» скрывает любые слои или ландшафт, пересекаемые срезом. Например, вы можете разрезать здание для отображения внутренних слоев, таких как внутренние стены и мебель.

    Создание среза

    Чтобы создать срез, выполните следующие действия:

    1. Нажмите «Анализировать», чтобы получить доступ к инструменту «Срез».
    2. Щелкните инструмент «Срез».
    3. Щелкните Новый фрагмент.
      • Инструмент указывает, где сцена будет разрезана.
      • Нажмите Ctrl / Cmd или Shift, щелкая мышью, чтобы нарезать либо горизонтальную, либо вертикальную плоскость соответственно.
    4. Щелкните поверхность или объект, чтобы сделать срез.

      Срез скрывает любое содержимое перед поверхностью.

    5. Перетащите маркеры плоскости среза, чтобы переместить, изменить размер или повернуть срез.
    6. Еще раз щелкните «Новый фрагмент», чтобы начать новый фрагмент.
    7. Закройте анализ, чтобы скрыть срез.
    8. Снова щелкните инструмент «Срез», чтобы срез снова появился в сцене.

    Исключить слои

    После создания слоя вы можете исключить слои из него. Например, вы можете настроить слои HVAC и окон в здании так, чтобы они оставались видимыми во время резки.

    1. Щелкните «Исключить слой из фрагмента».
    2. Щелкните слой в сцене, чтобы исключить его из фрагмента.

      Слой добавлен в список исключенных слоев.

    3. Нажмите «Отмена», чтобы вернуться к исходному виду.
    4. Еще раз щелкните «Исключить слой из фрагмента», чтобы сделать другой слой видимым.
    5. Нажмите кнопку «Удалить» рядом с именем слоя, чтобы удалить его из списка «Исключенные слои».

    Взаимодействие со срезом

    После того, как вы создали срез, вы можете дальше исследовать и исследовать свою сцену с помощью инструментов Scene Viewer, таких как всплывающие окна и измерение. Например, вы можете измерить длину воздуховода HVAC внутри здания, которое ранее было скрыто.

    Измерение сцены

    Инструменты измерения позволяют измерять расстояния между двумя точками и вычислять площади в вашей сцене. Когда вы нажимаете инструмент «Измерить расстояние» или «Измерить площадь», горизонтальные лазерные линии проецируются на местность и любые объекты в сцене. Это наглядно показывает вертикальную высоту указателя во время измерения. Полезно видеть высоту объектов относительно других объектов и местности. Например, вы можете навести указатель мыши на меньшее здание и увидеть, что эта высота выделена относительно другой части ландшафта.

    Расстояние

    Используйте Измерение расстояния, чтобы вычислить расстояние между двумя точками сцены. Инструмент «Измерить расстояние» маркирует прямые, горизонтальные и вертикальные линии расстояния в сцене и отображает значения на панели.

    • Прямой — расстояние между двумя точками
    • По горизонтали — расстояние по горизонтали между двумя точками
    • Вертикаль — расстояние по вертикали между двумя точками

    Во время измерения вторая лазерная линия указывает, где вертикальная плоскость вдоль клетчатой ​​линии пересекает местность во всех направлениях, например, со зданиями, мостами и землей.

    Чтобы измерить расстояние, сделайте следующее:

    1. Щелкните Анализировать, чтобы открыть инструменты измерения.
    2. Щелкните Измерить расстояние.
    3. Щелкните сцену, чтобы начать измерение.
    4. Щелкните, чтобы установить конечную точку.
    5. Щелкните «Новое измерение», чтобы начать новое измерение.

    Когда расстояние между точками превышает 100 километров, появляется круговая лазерная линия, указывающая на то, что Scene Viewer переключился в геодезический режим. В геодезическом режиме Scene Viewer вычисляет только горизонтальные и вертикальные расстояния с учетом кривизны земли (то есть геодезическое расстояние на основе эллипсоида).Параметр Прямое расстояние недоступен.

    Площадь

    Используйте Измерение площади, чтобы вычислить площадь нарисованного многоугольника. Во время измерения инструмент измерения площади помечает длину текущего сегмента и общую длину пути в вашей сцене. Как только вы закроете путь, будет создан многоугольник с помеченными значениями для площади и периметра. Эти значения также отображаются на панели.

    • Площадь — площадь многоугольника
    • Периметр — длина периметра многоугольника

    Чтобы измерить площадь, выполните следующие действия:

    1. Щелкните Измерение площади.
    2. Щелкните сцену, чтобы начать добавлять точки к многоугольнику.
    3. Дважды щелкните, чтобы замкнуть путь и вычислить площадь многоугольника. Или еще раз щелкните начальную точку, чтобы закрыть путь.
    4. Щелкните «Новое измерение», чтобы начать новое измерение.

    Когда периметр многоугольника превышает 100 километров, Scene Viewer переключается в геодезический режим. В геодезическом режиме Scene Viewer вычисляет значения с учетом кривизны земли (то есть геодезические значения на основе эллипсоида).

    После измерения

    Чтобы настроить измерение расстояния или измерения площади, наведите указатель мыши на любую точку и перетащите. Когда вы перетаскиваете точки, Scene Viewer отображает настроенные значения в сцене и на панели. Вы можете изменить единицу измерения в разделе «Единица».

    В локальных сценах измерения отображаются как евклидовы значения и могут быть неточными в зависимости от системы координат проекции сцены. Сцены Web Mercator отображают точные геодезические значения.

    Поиск

    Вы можете искать местоположения, например адреса или места.Щелкните Поиск и введите ключевое слово в поле поиска. Щелкните результат в списке или нажмите Enter, чтобы перейти к этому месту. Вы также можете настроить поиск для поиска определенных объектов в слоях, таких как достопримечательности или названия зданий.

    Просмотр слоев

    Используйте «Слои» для управления видимостью слоев в вашей сцене. Установите флажки, чтобы включать и выключать слои в сцене. У вас есть следующие параметры:

    • Щелкните «Слои», чтобы просмотреть слои сцены.
    • Нажмите кнопку Zoom to, чтобы увеличить сцену до экстента слоя.
    • Щелкните «Легенда», чтобы просмотреть символы слоев.
    • Снова нажмите «Слои» или другой инструмент, чтобы закрыть.

    Выберите базовую карту

    Щелкните Базовая карта, чтобы переключить базовую карту и установить прозрачность земли для сцены.

    Отрегулируйте дневной свет

    Откройте «Дневной свет», чтобы изменить влияние солнечного света и тени на сцену в разное время дня и года.

    Ползунок «Солнечный свет»

    Перетащите ползунок «Солнечный свет» влево и вправо, чтобы отрегулировать солнечный свет и тени в сцене в разное время дня.Вы также можете настроить время дня, введя его вручную или щелкнув определенное время на ползунке. Чтобы изменить часовой пояс, щелкните текущий часовой пояс справа от поля времени и выберите его из раскрывающегося списка.

    Нажмите «Воспроизвести» для анимации солнечный свет в вашей сцене проходит через день.

    Календарь

    Щелкните раскрывающееся меню Календарь, чтобы изменить положение солнца на разное время года.

    Нажмите «Воспроизвести» для анимации солнечный свет, когда он циклически проходит через месяцев в году в вашей сцене.

    Тени

    Установите флажок Показать тени, чтобы проиллюстрировать тени на вашем место действия. Вы можете изменить эффекты тени, отрегулировав ползунок «Солнечный свет», часовой пояс и параметры календаря.

    Поделиться сценой

    Щелкните Поделиться, чтобы поделиться сценой по электронной почте или в социальных сетях, встроить ее в веб-сайт или создать веб-приложение из сцены.

    Изменить настройки

    Настройки содержат инструменты, которые можно использовать для настройки качества работы и настроек навигации с помощью мыши для вашего браузера.

    Производительность и качество

    Выберите один из следующих параметров для оптимизации рендеринга 3D-графики:

    • Качество — используйте параметры визуализации более высокого качества, например реалистичную атмосферу.
    • Сбалансированный — равная оптимизация производительности и качества.
    • Производительность — повышение стабильности и скорости за счет снижения нагрузки на данные.

    3D-навигация

    Для 3D-навигации выберите либо навигацию в Scene Viewer по умолчанию, либо навигацию с помощью мыши ArcGIS Pro.

    Отобразить сцену в полноэкранном режиме

    Щелкните «Полный экран» в правом нижнем углу, чтобы переключиться в полноэкранный режим. Для выхода из полноэкранного режима нажмите «Выйти из полноэкранного режима» (Esc) или нажмите Esc на клавиатуре.


    Отзыв по этой теме?

    Измерение энергии на уровне зданий Руководство BD&C


    Примеры

    Пример 1. Офисное здание в офисном парке напрямую обслуживается местной электроэнергетической компанией, которая установила счетчик.В здании ежемесячно выставляются счета за потребленную электроэнергию. Проект соответствует требованиям по электрической энергии.

    Пример 2. Это же офисное здание получает охлажденную воду от центрального коммунального предприятия, которое принадлежит и управляется компанией по управлению офисным парком. Офисное здание платит фиксированную плату за охлажденную воду, которая входит в договор аренды. Управляющая компания не производит счетчиков и счетов за фактическое потребление охлажденной воды. Чтобы соответствовать требованиям к охлажденной воде, в здании необходимо установить счетчик охлажденной воды в каждой точке обслуживания.

    Пример 3. Автономный центр обработки данных в корпоративном кампусе получает электроэнергию от центрального коммунального предприятия университетского городка, а на входах в электрические сети нет счетчиков. Центр обработки данных включает в себя сложную усовершенствованную систему мониторинга и отчетности в реальном времени, включающую субметры на всех конечных устройствах после системы бесперебойного электропитания (ИБП) всего здания, поддерживаемой дизельными генераторами. Проект соответствует требованиям по электрической энергии.

    Пример 4. Офисное здание в центральном деловом районе большого города имеет общую котельную с другим зданием через улицу. Здание, в котором находится котельная, продает пар другому зданию, которое платит за соответствующую энергию пропорционально квадратным футам. Чтобы соответствовать требованиям к пару, в здании необходимо установить счетчик пара в каждой точке обслуживания.


    Выбор счетчика


    Счетчики, предоставляемые коммунальными предприятиями, обычно регулируются кодексом или законом. чтобы установить их точность.Коммунальные счетчики часто называют «коммерческими», потому что их результаты измерений оплачиваются непосредственно клиентом. Однако точность коммерческих счетчиков и субметров, доступных владельцам зданий, варьируется, и неправильное применение или установка счетчика может еще больше повлиять на точность измерения. Выбор счетчика является важным компонентом этой предпосылки для владельцев, поскольку это влияет на качество данных.

    Стандарты и нормы различаются в зависимости от местоположения, и не существует единого стандарта точности коммерческого учета (см. Стандарты, на которые даны ссылки).Для счетчиков на уровне здания, расположенных в точке входа источника топлива, проекты должны быть нацелены на обеспечение счетчиков, которые соответствуют одному из указанных ресурсов или местному законодательству или нормативным актам, регулирующим коммерческое измерение, или иным образом могут быть защищены как достаточно точные. Для получения дополнительной информации о системных субметрах см. EA Credit Advanced Energy Metering .

    < div>

    Местоположение счетчика


    Для проектов, обслуживаемых коммунальным предприятием, коммунальное предприятие обычно владеет счетчиком, поэтому вся энергия, необходимая для питания здания, учитывается.Если счетчик находится в собственности здания, лучшим местом для определения энергопотребления на уровне здания, как правило, является точка, в которой энергия поступает в здание.

    Расположение счетчика влияет на то, учитываются ли потери преобразования. В идеале, измерение на уровне здания будет включать потери от преобразования и распределения электроэнергии внутри здания через трансформатор или теплообменники. Например, в центре обработки данных ИБП является точкой преобразования энергии, что означает, что потребление энергии, измеренное на выходе ИБП, не включает потери преобразования; поэтому счетчик должен быть расположен перед ИБП.
