Выходы стеновые с обратным клапаном – защита от осадков и обратной тяги

Вытяжные выходы стеновые с обратным клапаном выполняют функцию защиты вентиляционной системы от действия любых осадков. Такие уличные решетки имеют специальный клапан, защищающий систему от тяги, идущей обратно, что важно для нормальной работы вентиляции. Очень важна эстетическая привлекательность конструкции, выполненной из прочного пластика с особым блеском. Такие уличные выходы идеально подходят для любого строения.

Вытяжные стеновые выходы с обратным клапаном: материал

Выполнены такие вытяжные выходы из ASA-пластика, основная характеристика которого – это стойкость к атмосферным воздействиям. Такой пластик отличается особой жесткостью и успешно противостоит:

  • кислотам;
  • повышенной и пониженной температуре;
  • химическим реагентам;
  • ультрафиолетовому излучению;
  • механическим повреждениям.

ASA-пластик, из которого изготовлены уличные решетки, выпускается с разным уровнем блеска, не исчезающим при атмосферных воздействиях.

Уличные решетки с обратным клапаном: устройство, способ монтажа и ухода

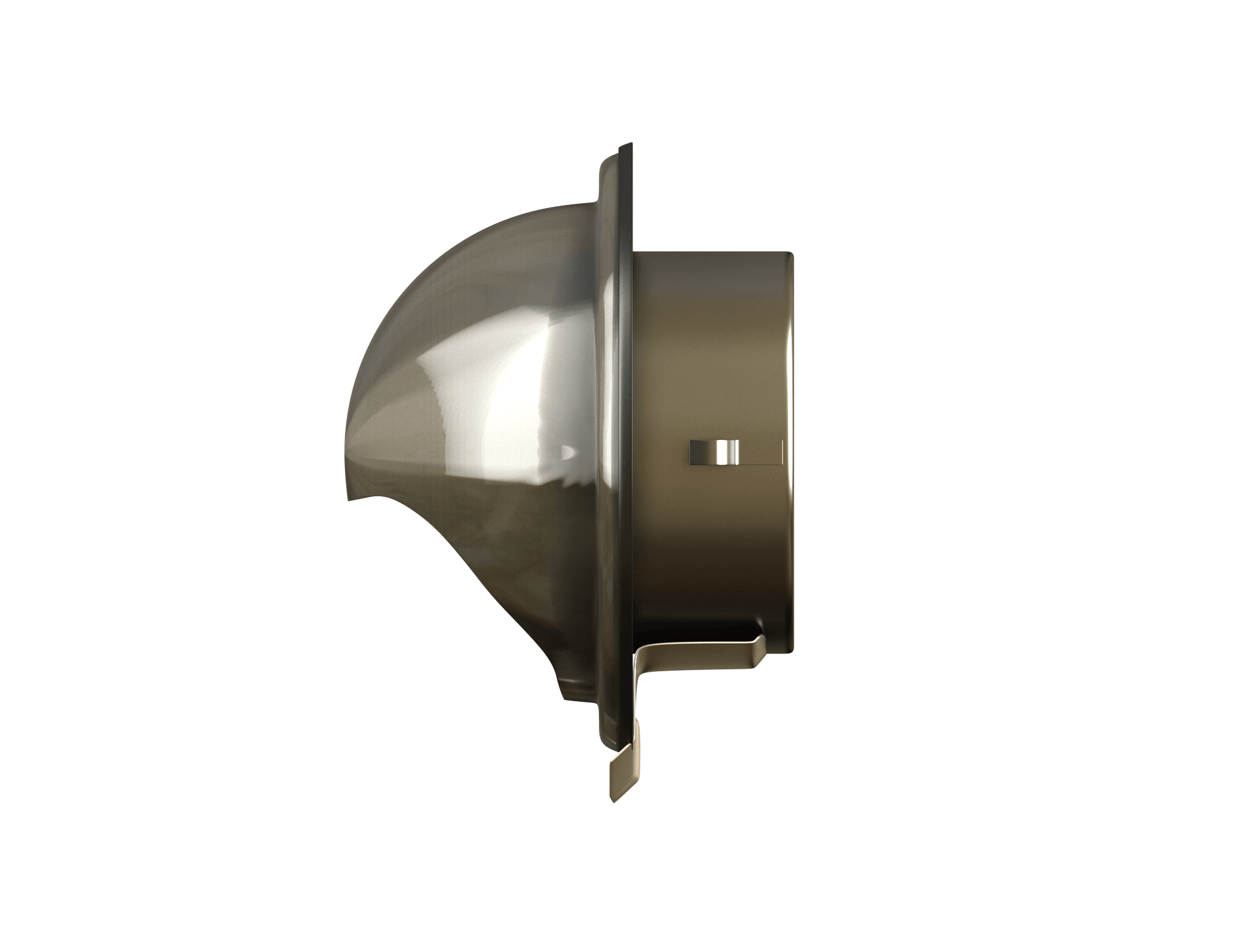

Стеновые выходы с обратным клапаном состоят:

  • из пластикового козырька;
  • корпуса с решеткой;
  • гравитационного клапана;
  • фланца.

Фланец, решетка и козырек выполнены из акрилонитрилстиролакрилатового (ASA) пластика. Клапан делают из тонколистового алюминия или тоже пластмассы. Стеновые выходы с обратным клапаном комплектуются специальной отбортовкой, которая скрывает неровности вытяжного отверстия системы вентиляции.

Эстетичность всех составляющих вентиляционной системы имеет немаловажное значение. Установленный на стене вытяжной выход подбирается в цвет кровли или стен. Пластиковый козырек выполняет защитную и декоративную функцию. Квадратный выход с гравитационным клапаном – это разъемная конструкция, легко монтируемая самостоятельно или с помощью специалистов. Уличные решетки предлагаются в разных дизайнерских разработках и цветовой гамме:

  • белый;
  • бежевый;
  • серый;
  • коричневый;
  • терракотовый.

Фланец крепится к стене шурупами или специальным клеем. Ухаживать за ним легко – просто протереть составные части влажной тряпкой.

Выходы стеновые с клапаном в конструкции в богатом ассортименте наличествуют в интернет-магазине, где их можно купить по приемлемым ценам. Выбрать их помогут профессиональные менеджеры, связаться с которыми можно по электронной почте или телефонам.

Как правильно сделать вытяжку в частном доме с выходом в стену

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

  • воздух помещений влажный, тяжелый;
  • жильцам душно, часто открываются окна с целью проветривания;
  • из кухни и санузла медленно удаляются неприятные запахи;
  • газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Watch this video on YouTube

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку.

Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

  • прямоугольной;
  • овальной;
  • круглой.

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

  1. Приточные щели в пластиковых окнах.
  2. Воздушные клапаны.
  3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

  • не нарушает дизайн комнаты и конструкцию окна;
  • его можно установить в любое время, даже после проведенного ремонта;
  • установить можно самому, не вызывая мастеров;
  • месторасположение – в любом месте;
  • возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

  1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
  2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

  1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
  2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Проветриватели, бризеры — приточные клапаны с принудительным побуждением

Приточные клапаны естественной вентиляции, описанные выше, должны иметь небольшое аэродинамическое сопротивление. Их пропускная способность очень сильно зависит от климатических факторов — температуры наружного воздуха и давления ветра.

Эти особенности ограничивают пропускную способность клапанов, не позволяют оснастить клапаны эффективными устройствами для подготовки приточного воздуха.

Помещения в доме можно оснастить устройствами местной принудительной приточной вентиляции — проветривателями или бризерами.

Тот же сквозной канал в стене, с решеткой снаружи и тепло- и шумоизоляцией внутри. Но в помещении, на внутренней стороне стены монтируется электрический прибор. Дизайн и размеры проветривателей разных производителей отличаются, но принцип работы один. Воздух забирается с улицы вентилятором. Производительность зависит от скорости вентилятора — 10-160 м3/ч.

В проветривателях для очистки воздуха устанавливаются фильтры класса G или F (фильтры грубой и тонкой очистки). Некоторые модели оснащены электрическим устройством для подогрева воздуха.

Бризеры — это проветриватели с расширенными функциями. В бризере, в отличие от проветривателей, есть высокоэффективный НЕРА фильтр класса Н11. Перед ним стоит фильтр тонкой очистки класса F7, а после него угольный адсорбционно-каталитический фильтр для очистки воздуха от вредных газов.

Бризеры, как правило, имеют микропроцессорную систему управления с климат-контролем, LCD экраном и дистанционным управлением с пульта.

Воздушные фильтры в проветривателях, бризерах различаются по классу очистки. Классы различаются между собой процентом очистки воздуха и типом загрязнителей, на которые рассчитан фильтр. Пыль, шерсть, пыльца растений, бактерии, вирусы — размеры этих частиц колеблются от десятков и сотен микрон до долей микрона.

Грубые фильтры удаляют из воздуха самые крупные частицы, фильтры тонкой очистки — частицы поменьше, высокоэффективные НЕРА фильтры – мельчайшие частицы 0,01-0,1 микрон, а угольные фильтры — молекулы вредных газов.

Проветриватель с вентилятором повышает уровень фонового шума в квартире. Но равномерное гудение прибора, как правило, воспринимается легче, чем «рваный» шум с улицы.

Преимущества и недостатки проветривателя, бризера

По сравнению с приточным клапаном, проветриватели, бризеры обеспечивают:

  • приток в дом достаточно большого количества воздуха при любых климатических условиях;
  • возможность автоматической и ручной регулировки производительности в широком диапазоне;
  • глубокую очистку воздуха от механических частиц и некоторых вредных газов;
  • подогрев подаваемого в дом воздуха.

Из недостатков установки в доме проветривателя или бризера необходимо отметить:

  • довольно высокую стоимость монтажа и эксплуатации аппаратов;
  • необходимость регулярного обслуживания — замены фильтров;
  • расход электроэнергии — особенно большой в режиме подогрева воздуха;
  • постоянный шум от работы вентилятора — чем выше скорость его вращения, тем больше уровень шума.

Проветриватели или бризеры выгодно применять для вентиляции в случае, если есть необходимость в хорошей очистке подаваемого в дом воздуха. Например, в домах, расположенных вблизи дорог с интенсивным движением. Или, если домочадцы страдают аллергией на содержащиеся в уличном воздухе частицы.

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

  • фланца;
  • заслонки;
  • декоративной решетки.

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Обратный клапан вентиляции – установка на вытяжку своими руками —

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

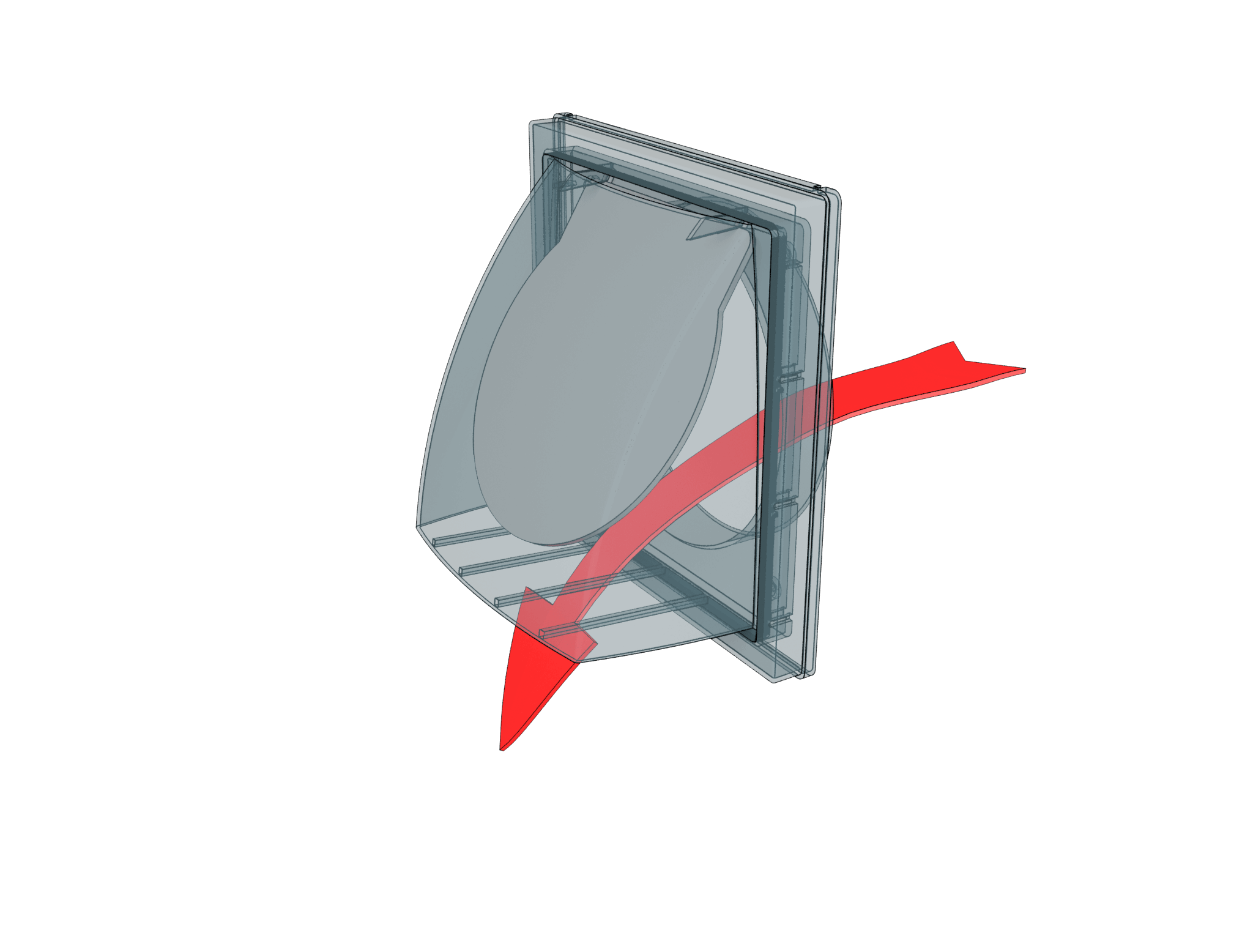

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

  • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
  • наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

  • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
  • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

  1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
  2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

  • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
  • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

  • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
  • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

для чего нужен, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

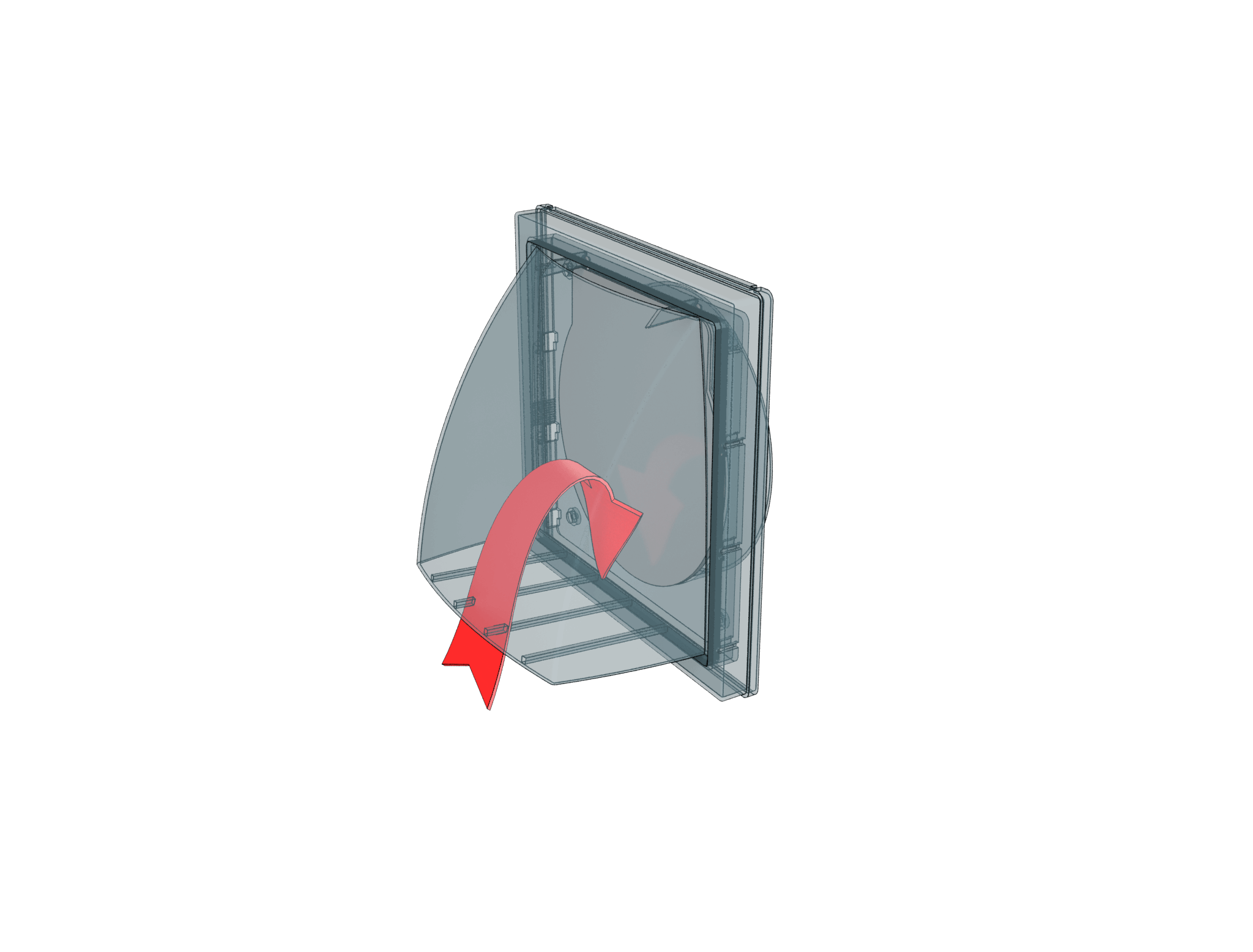

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод.  Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

  • Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

  • Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.
  • Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

  • Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
  • Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

  • Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
  • Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

  • Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
  • Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
  • Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
  • Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
  • После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
  • Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

  • Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
  • Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
  • Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
  • Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
  • Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Клапана гравитационные КГ канальные - Компания АИРКУЛ

Вентиляция состоит из множества элементов. Каждый из узлов и комплектующих играет важную роль в работе системы и обеспечивает должный уровень комфорта.

Жители многоэтажных домов довольно часто ощущают запахи пищи, табачного дыма из соседних квартир. Причина этого явления – неправильная работа гравитационной (естественной) или механической системы вентиляции. Из-за недостаточной тяги вытяжной воздух не выходит наружу, а продолжает циркулировать по трубам внутри здания и попадает из одних помещений в другие.

Можно ли устранить проблему, и как это сделать?

Для предотвращения этого явления используется обратный клапан. Он относится к группе воздушных регуляторов и заслонок. Назначение обратного клапана – изменение потоков воздуха в системах вентиляции.

Принцип работы регулятора прост. Клапан оснащен лопастями. Они расположены таким образом, что пропускают потоки воздуха лишь в одном направлении. Если оно меняется, лопасти закрываются.

Разновидности обратных клапанов.

Воздушные регуляторы разделяются по нескольким критериям:

  • Материал (пластик, оцинкованная сталь).
  • Форма (прямоугольный, круглый) и размеры. Выбор зависит от формы и сечения воздуховода.
  • Метод установки (вертикально или горизонтально). Выбор зависит от конструкционных особенностей воздуховода.
  • Пропускная способность – объем воздуха, который проходит через клапан за единицу времени.
  • Конструкция (лепестковый, гравитационный).
  • Выбор каждого критерия осуществляется в зависимости от типа вентиляции, ее особенностей и ваших потребностей.

    Гравитационный клапан

    Этот регулятор оснащен створками, которые закрываются под воздействием силы тяжести. Важный момент – они устанавливаются под определенным углом, для которого характерно равное воздействие сила давления и тяжести.

    Гравитационный клапан предназначен для монтажа в прямоугольных воздуховодах в конечной точке вентиляционной системы. К примеру, выход на улицу. Он устанавливается, преимущественно, в горизонтальном воздуховоде. В вертикальном монтаж также возможен, если поток воздуха направлен снизу вверх.

    Преимущества гравитационного клапана хорошо известны специалистам. Этот тип регулятора характеризуется низкими потерями давления. Особенно заметна разница в сравнении с лепестковыми клапанами (бабочка). Это преимущество достигается за счет отсутствия возвратных пружин. Сокращение потерь давления приводит к улучшению циркуляции воздуха и повышению эффективности работы вентиляционной системы.

    Качественные гравитационные клапаны на выгодных условиях

    В нашем каталоге представлены регуляторы от надежных производителей. Мы гарантируем качество, эффективную работу и долговечность каждой модели, готовы предоставить сертификаты соответствия самым высоким требованиям. Вам понравятся наши цены и сервисные услуги.

    Наши консультанты имеют профессиональные знания в сфере конструирования и монтажа вентиляционных систем. Они предоставят исчерпывающую информацию о гравитационных клапанах и помогут выбрать модели, которые полностью соответствуют вашим требованиям и особенностям воздуховода.

    вытяжка на кухне и монтаж

    Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

    Что такое обратный клапан и его назначение в вентиляции?

    Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

    В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

    С обратной тягой нужно бороться по следующим причинам:

    • поступление неприятных запахов из помещений соседей;
    • поступающий холодный воздух может уменьшать температуру в помещении;
    • воздушные массы гасят котел;
    • продукты горения по дымовой трубе могут попадать обратно в комнату.
    Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.
    Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

    Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

    Устройство и принцип работы

    Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

    Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

    Виды обратных клапанов

    По способу открывания все клапанные механизмы делятся на следующие виды:

    1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
    2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
    3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.
    Гравитационный одностворчатый

    Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

    Рекомендуем к прочтению:

    При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

    Есть два варианта одностворчатых гравитационных клапанов:

    • ось фиксации створки смещается относительно центральной оси канала;
    • снаружи или внутри прибора устанавливается специальный противовес.

    Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

    Пружинный двухстворчатый

    Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

    Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

    Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.
    Мембранный

    В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

    При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

    Многостворчатый

    Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

    Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

    Рекомендуем к прочтению:

    Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

    Где устанавливается обратный клапан?

    Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

    При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

    1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
    2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

    Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

    Установка в общей вентиляции

    Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

    В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

    Установка в кухонной вытяжке

    Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

    Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

    Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

    Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

    Gravity - Сообщество разработчиков клапанов

    Gravity в Source измеряется в единицах в секунду 2 . Значение определяется значением sv_gravity , которое по умолчанию равно 600 в Half-Life 2 (и эпизодах), Portal и Portal 2 . В других играх Valve гравитация по умолчанию составляет 800.

    Функции C ++

    VP Физика
    void physenv-> SetGravity (Vector & gravityVector)
    Задает направление и силу гравитации для среды VPhysics, которую можно изменить в любое время независимо от sv_gravity.Физические объекты будут спать на «полу» независимо от того, в каком направлении он находится, но они будут , а не просыпаться сами по себе, если сила тяжести изменится. Совет: Z должно быть отрицательным для тяги вниз. Примечание: Изменения необходимо вручную передать клиенту по сети.
    void IPhysicsObject :: EnableGravity (bool enable)
    Контролирует невесомость по отдельности. Если толкнуть объект, он будет летать по воздуху.
    Сделать: Есть ли способ установить множитель силы тяжести?
    QPhysics
    void CBaseEntity :: PhysicsAddGravityMove (вектор и перемещение)
    Использует sv_gravity для добавления гравитации к падающим объектам QPhysics ( To do: включая NPC?).
    void CGameMovement :: AddGravity ()
    То же, что и выше, но для плееров.
    void CBaseEntity :: SetGravity (плавающая гравитация)
    Устанавливает множитель для каждого объекта для гравитации QPhysics. По умолчанию 0, что следует рассматривать как 1. Совет: Ключевое значение Hammer gravity можно использовать для добавления множителя гравитации к отдельным объектам QPhysics (что более или менее означает NPC в наши дни) без какого-либо нового кода. Его нет в FGD, поэтому выключите SmartEdit и добавьте его вручную.

    См. Также

    .

    100x Односторонний PE-клапан для дегазации / с фильтром Выхлопные вентиляционные клапаны для хранения кофейных зерен в пакетиках ROHS SGS | pe клапан | односторонний клапан фильтр-клапан

    Односторонний клапан дегазации - их секрет сохранения свежести кофе. После обжарки кофе выходит из одностороннего клапана дегазации. Это позволяет СО2 выходить из бобов из пакета, в то же время не позволяя кислороду вернуться в пакет.

    В наиболее распространенном применении клапан используется для выпуска из контейнера газа, выделяемого продуктом (например, жареным кофе), предотвращая попадание воздуха в контейнер и его контакт с самим продуктом.Кроме того, он используется в пищевых пакетах, медицинских упаковочных пакетах, пакетах для корма для домашних животных. пр.

    с фильтром

    Продукт следует хранить в оригинальной упаковке, вдали от прямых солнечных лучей. Следует избегать чрезмерного обращения.

    Если вам нужно больше пакетов / пакетов из алюминиевой фольги Zip Lock для кофейных зерен с клапаном, пожалуйста, свяжитесь с нами.

    Для 250 г или 1/2 фунта есть 2 размера:

    Больше цветов

    Без застежки-молнии

    Использование

    Прочие

    .

    Hansgrohe 27458003 Настенное отверстие 2 3/8 дюйма с обратными клапанами с отделкой: хром

    Есть ли плата за доставку?

    Мы предлагаем БЕСПЛАТНУЮ ДОСТАВКУ для большинства заказов на сумму свыше 99 долларов США в 48 смежных штатах США. Стоимость доставки для всех исключений указана на странице продукта. Исключения включают, но не ограничиваются:

    • Туалеты American Standard и Duravit (стоимость доставки 99 долларов за единицу)
    • Ванны американского стандарта и Duravit (стоимость доставки 150 долларов за единицу)
    • Выберите ванны по определенной цене (150 долларов США за доставку за единицу)
    • Межкомнатные двери (фиксированная плата за доставку 240 долларов за любое количество дверей, поставляемых вместе)

    Дополнительные транспортные расходы будут применяться к отправлениям на Аляску, Флорида-Кис, Гавайи, Пуэрто-Рико, Виргинские острова США и другие территории, до которых можно добраться только на лодке или по воздуху (Нантакет, Виноградник Марты и т. Д.)). Обратите внимание, что если вы отправляете свои товары в одно из вышеупомянутых мест, дополнительные сборы за доставку могут быть начислены после того, как заказ будет рассмотрен нашим отделом исполнения. Этот процесс обычно занимает от 1 до 3 рабочих дней.

    Пожалуйста, обратите внимание, что все наши бесплатные поставки осуществляются по тротуару , что означает, что ваш товар (ы) будет доставлен к тротуару, подъездной дорожке или рядом с вашим зданием. Для выпуска всех грузовых отправлений требуется подпись. По любым специальным запросам: i.е. внутренняя доставка, обслуживание белых перчаток и т. Д. , пожалуйста, свяжитесь с нашим отделом обслуживания клиентов перед размещением заказа по телефону 1-800-504-9972, вариант 2 или по электронной почте [электронная почта защищена]. Обратите внимание, что любые дополнительные расходы, выставленные транспортной компанией за услуги, не запрошенные DecorPlanet.com (повторная отправка, повторная доставка после пропущенной встречи, плата за хранение и т. Д.), Оплачиваются клиентом.

    Где я могу отправить свой заказ?

    Мы отправляем во все штаты США и Канаду.Обратите внимание, что стоимость доставки, любые возможные пошлины, тарифы, таможенные или брокерские сборы при доставке в Канаду оплачиваются заказчиком.

    В настоящее время мы не можем отправить:

    • за пределами США и Канады
    • на адреса APO / FPO / DPO или PO-Box

    Какое время обработки?

    Время обработки зависит от марки и категории продукта. Обычные сроки обработки, то есть время, которое обычно требуется для того, чтобы товар покинул склад, можно найти под объявленной ценой на странице продукта (Обычно отгружается…) .

    Если ваша покупка содержит более одного товара, мы сделаем все возможное, чтобы объединить ваш заказ и отправить как можно больше товаров одной отправкой. Обратите внимание, что мы оставляем за собой право разделить ваш заказ, что означает, что вы можете получать посылки из разных мест по всей стране.

    В том маловероятном случае, если мы не сможем выполнить ваш заказ или его часть из-за задержек или других непредвиденных обстоятельств, наша команда по работе с клиентами свяжется с вами в течение 1-3 рабочих дней, используя контактную информацию, указанную в файле.

    Сколько времени нужно, чтобы мой заказ прибыл?

    После обработки заказа обычно требуется от 3 до 7 рабочих дней , прежде чем товар будет доставлен вам. Срок доставки может варьироваться в зависимости от продукта и вашего адреса доставки.

    Как мне получить и осмотреть свои товары?

    Пожалуйста, внимательно осмотрите вашу посылку по прибытии и обратите внимание на состояние коробки. Если упаковка / коробка повреждены, напишите «ПОВРЕЖДЕНЫ» в квитанции о доставке и примите посылку.Когда вы приносите посылку к себе домой, внимательно осмотрите каждую вещь на предмет повреждений и сообщите нам о них как можно скорее. Если повреждения отмечены в документе, подтверждающем доставку, мы сможем предоставить бесплатную замену, если о повреждениях сообщат нам в течение 14 дней с момента получения доставки.

    Если на упаковке нет видимых повреждений, пожалуйста, осмотрите товар на предмет скрытых повреждений в течение 48 часов .

    Как мне сообщить о повреждениях и получить БЕСПЛАТНУЮ замену?

    Для того, чтобы претендовать на бесплатную замену, все скрытые повреждения (повреждения, которые не были очевидны до тех пор, пока упаковка не была открыта и которые не были указаны в подтверждении доставки / BOL) должны быть сообщены нам в течение 48 часов. .Эта политика применяется как к посылкам, так и к грузовым отправлениям, подпись не требуется.

    Чтобы получить БЕСПЛАТНУЮ замену, выполните следующие действия:

    • Сфотографировать упаковку
    • Сделайте полный вид и снимите крупным планом поврежденный элемент (-ы), ясно показывая проблему
    • Отправьте фотографии по электронной почте на адрес [адрес электронной почты защищен] в течение 48 часов с момента получения товара ; Обязательно напишите «ПОВРЕЖДЕНИЕ ПОСТАВКИ - номер вашего заказа » в строке темы электронного письма, чтобы мы могли лучше помочь вам.

    Как только мы получим ваш отчет о повреждении, наша служба поддержки клиентов рассмотрит его и свяжется с вами в течение 24–48 часов с информацией о вашем заказе на замену.

    Обратите внимание, если наша политика не соблюдается и сообщается о скрытом повреждении. клиент.

    Обратные клапаны предотвращают образование резервов в канализации.

    Идет дождь, кошки и собаки. Ваша крыша и внешний вид вашего дома хорошо запечатаны. А как насчет твоего подвала? Защищены ли вы от заделки канализации?

    Если в вашем доме есть действующая система предотвращения обратного потока, ответ - да.Обратный клапан, установленный на вашей основной канализационной линии или соединениях дренажной системы, предотвращает попадание сточных вод из городской канализационной линии обратно в ваш подвал через арматуру или стоки в полу во время сильного дождя.

    Без обратного клапана затопление может привести к разного рода дорогостоящим повреждениям. Возможно, потребуется заменить изоляцию и настенные покрытия, а стены или полы, возможно, придется зачистить до шпилек или снести, не говоря уже о загрязненных вещах. В лучшем случае: муниципалитет или ваша страховая компания оплачивают счет.Но все неудобства ремонтных работ все же придется терпеть. (Источник: иллюстрация CMHC)

    Муниципалитеты, не отвечающие за резервное копирование канализации

    С 2006 года у муниципалитетов появилась возможность избежать какой-либо ответственности за ущерб зданиям или их содержимому, вызванный резервным копированием канализации. Как? Принятие подзаконных актов, обязывающих обратные клапаны Владельцам зданий дается минимум один год на то, чтобы их здания соответствовали требованиям. Некоторые страховые компании требуют установки соответствующей системы защиты от обратного потока, прежде чем продлевать полисы страхования жилья.

    Если вы владеете или снимаете квартиру на первом этаже или у вас есть шкафчик в подвале вашего здания, вам следует добавить отметку «Резервная канализация» в свой страховой полис. Но имейте в виду, что ваша страховая компания может отказать в добавлении его, если ваше здание находится в районе, где, как известно, муниципальная инфраструктура неэффективна.

    Обратные клапаны типа

    Самый распространенный тип обратного клапана - это «нормально закрытый» клапан. Некоторые из них предназначены для защиты только одного прибора, например, стиральной машины, в то время как другие могут защищать несколько сантехнических приборов, подключенных к одной и той же дренажной линии, например.г., в подвале. Нормально закрытые клапаны оснащены откидной заслонкой, которая поднимается, позволяя сточным водам выходить из дома. Затем заслонка закрывается, чтобы сточные воды не попадали обратно в птичник.
    Запрещается установка обратного клапана на основной канализационной линии вашего дома, так как это остановит циркуляцию воздуха, необходимую для вентиляции водопроводной системы. В некоторых домах можно установить «нормально открытые» клапаны, которые закрываются только в случае обратного потока.

    Также доступны «надувные» обратные клапаны с электронным управлением.Они устанавливаются в основной канализационной магистрали, где надувается баллон, перекрывая магистраль, как только обнаруживается обратный поток. Баллон сдувается при уменьшении обратного потока. Эти устройства не требуют обслуживания.

    Только что купили дом и не знаете, какой обратный клапан установлен и есть ли он у вас? CAA-Quebec Residential Advisory Services может помочь.

    Установка и обслуживание обратного клапана

    Обратные клапаны необходимо устанавливать в доступном месте.Дверца доступа или съемная панель должны быть установлены, если они расположены внутри стены, потолка или под полом. Лучший способ убедиться, что ваш обратный клапан установлен правильно и соответствует требованиям, - это поручить работу квалифицированному сантехническому подрядчику.

    Техническое обслуживание следует проводить не реже одного раза в год (в идеале в начале лета), чтобы убедиться, что на клапане нет посторонних предметов. По очевидным причинам для здоровья (речь идет о сточных водах) не забудьте надеть перчатки, если вы выполняете техническое обслуживание самостоятельно!

    Как очистить горизонтальный клапан

    Если у вас чугунный обратный клапан с крышкой на болтах, лучше нанять сантехника.В противном случае выполните следующие действия, чтобы убедиться, что ваш клапан работает должным образом:

    • Снимите крышку с резьбой или болтом или крышку доступа.
    • Снимите заслонку заслонки, очистите ее и проверьте состояние резинового уплотнения. При необходимости замените заслонку.
    • Очистите петлю. На нем не должно быть мусора, чтобы клапан мог нормально открываться и закрываться.
    • Переустановите ворота в правильном направлении, убедившись, что ничто не препятствует их движению.
    • Плотно закрутите крышку доступа и при необходимости замените крышку доступа.

    Ваша водопроводная система не должна пропускать газ в помещении!

    Давайте сразу кое-что проясним. Речь идет о водопроводе вашего дома, а не о вашем личном водопроводе.

    Когда я впервые начал заниматься водопроводом в 1971 году - по крайней мере, за деньги - вентиляция островных кухонных раковин была небольшой проблемой. Каждой сантехнической арматуре необходимы средства для вентиляции дренажной линии, чтобы вода не высасывалась из сифона арматуры, что могло бы позволить канализационным газам попадать в дом. Почему-то канализационные газы и запах свежеиспеченного хлеба или домашней пиццы просто несовместимы.

    Нам пришлось создавать всевозможные странные сборки труб, чтобы создать эту вентиляцию - это работало, но требовало времени на строительство и потребовало много дополнительных труб. Труба и время - деньги.

    Затем появился «автоматический вентиль» , или , «воздухоотводчик», (иногда называемый «вентиляционным отверстием»). Это механическое устройство имело подпружиненную прокладку внутри, которая позволяла воздуху течь в трубу, но не позволяла канализационным газам выходить - или, в случае затопления трубы, устройство также не позволяло сточным водам выходить наружу.

    Если задуматься, то лучше убрать сточные воды из дома, чем не допускать попадания газов!

    Эти вентиляционные отверстия могут быть установлены прямо на месте установки, что экономит массу времени, труб и денег. К сожалению, в большинстве юрисдикций они не разрешены, за исключением индустрии мобильных домов, где они все еще разрешены. Вот изображение одного из этих вентиляционных отверстий, которое я обнаружил установленным на кухонной раковине в новой конструкции, которую пришлось заменить после того, как я нашел ее.

    Вентиляционное отверстие или автоматическое удаление воздуха

    Если вы видите пружину внутри крышки, это означает, что это автоматический клапан.

    Пружина видна внутри автоматического вентиляционного отверстия

    В какой-то момент в 90-х годах по соседству можно было найти новый тип вентиляционного отверстия - под названием Air Admittance Valve - или AAV. AAV быстро получил признание в большинстве юрисдикций и теперь широко используется. Эти клапаны отличаются от автоматических вентиляционных отверстий тем, что в них отсутствуют пружинные механизмы, которые могут выйти из строя, и у них есть экраны для защиты от насекомых. У них простая диафрагма из EPDM (поверьте мне - нужно, чтобы аббревиатуры не так уж и важны - синтетический каучук для краткости), которая пропускает воздух в канализацию при отрицательном давлении и герметично закрывает при положительном давлении.

    AAV, чтобы получить разрешение на использование в жилищном строительстве, должны продемонстрировать, что они могут пройти 500 000 циклов без прохождения газа - что примерно эквивалентно 30 годам - ​​человек, я бы очень хотел, чтобы моя водопроводная система могла это сделать! Вот изображение современного AAV на сливе из раковины для стирки.

    Modern Air Admittance Valve

    Несмотря на то, что они действительно простое устройство, они должны быть установлены в пределах 10 градусов по вертикали, они должны быть установлены на стороне приварной трубы сифона, они должны оставаться доступными и не могут быть единственным средством вентиляции водопроводная система.
