Выключатель электрический веревочный: освещение в коридоре, настенные светильники и подсветка мебели

Выключатель для бра и настенных светильников: виды и конструктивные особенности

Все осветительные приборы настенного типа управляются с помощью электроустановочных устройств, которые отличаются между собой формой, конструкцией, функциональностью и техническими характеристиками. Не является исключением и выключатель для бра. Подбирается выключатель для светильника под конкретную модель прибора и в соответствии с личными требованиями покупателя.

Разновидности выключателей для бра и светильников

Из всех представленных на рынке моделей, наиболее распространенными являются настенные выключатели, которые отличаются между собой:

1. Способом крепления к стене:
   • Накладные (внешние). Монтаж данного варианта выполняется при наличии наружной проводки или невозможностью установить другим способом.
   • Встроенные (внутренние). Вариант самый распространенный и встречается практически везде, где требуется подключение к электросети.
2. Способом подсоединения:
   • Оснащены винтовыми подсоединением проводов. Недостатком первого варианта является ослабление контактов, поэтому периодически винты нужно подкручивать.
   • Безвинтовыми зажимами. Этот вариант отличается быстрым и простым монтажом, и благодаря надежной конструкции механизма, обеспечивается долговечный контакт между проводом и токопроводящей арматурой.
3. По типу включения/ выключения бывают:
   • поворотными,
   • клавишными,
   • кнопочными,
   • сенсорными,
   • веревочными и др.

Конструкционные решения и особенности

Каждый вид следует рассмотреть отдельно.

• Поворотные выключатели относятся к ретро стилю. Это изобретение прошлого века представлено линейкой качественных и надежных электроустановочных устройств. На сегодняшний день подобные изделия пользуются спросом у почитателей стиля ретро.
• Клавишные модели являются самыми распространенными. Простая конструкция позволяет управлять одним или одновременно несколькими светильниками, включая и выключая лампочки сразу или поочередно.
  На рынке представлены одно-, двух- и трехклавишные модели.
• Кнопочные устройства — вариант для повсеместного применения. Конструкция кнопочного механизма достаточно простая: состоит из подвижного контакта и возвратной пружины, при нажатии на которую замыкается и размыкается электрическая цепь. Отдельную линейку занимает кнопочный выключатель для настольной лампы. Подобная конструкция очень удобная в эксплуатации.

• Сенсорный выключатель — это инновационный способ управления светом, в основу которого заложены микросхемы. Главным отличием от стандартных моделей является отсутствие обычных клавиш и контактов. Такое устройство безопасное, так как в процессе эксплуатации полностью исключается короткое замыкание, а за счет низкого показателя износа увеличивается срок его службы. Чтобы включить светильник достаточно слегка задеть панель рукой.
• Выключатель для бра шнуровой или веревочный — электроустановочные устройства, оснащенные специальным капроновым шнуром, посредством которого включается и выключается светильник. Это самый необычный и практичный вариант, который также нашел применение там, где установить другие модели электроустановочных устройств не представляется возможным.

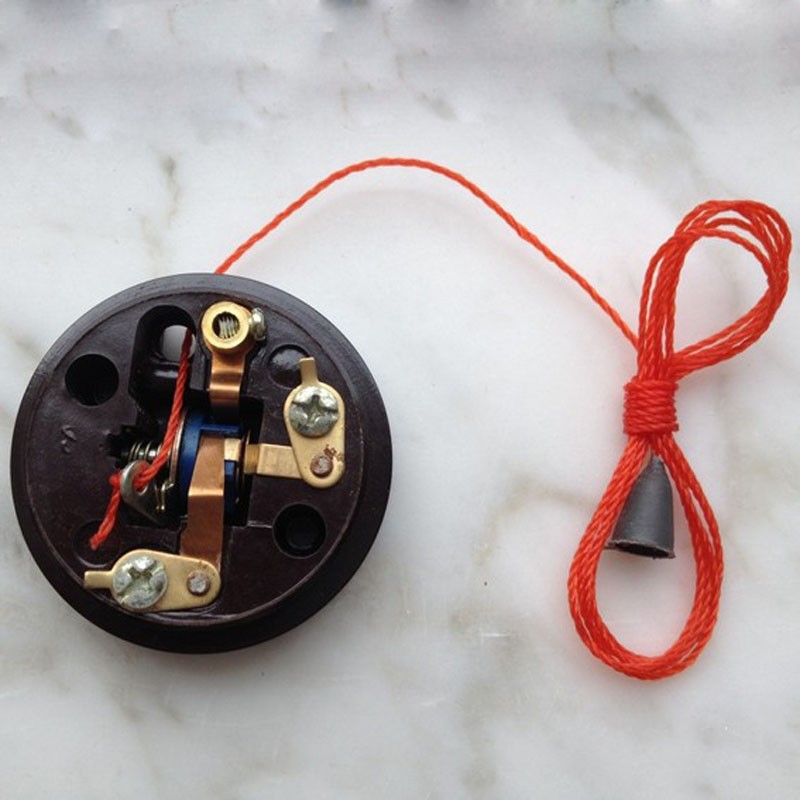

  Веревочный выключатель работает по принципу кнопочного варианта, при первом натяжении шнура лампочка загорается (электрическая цепь замыкается), при втором — тухнет (цепь размыкается).
  Крепится выключатель с веревочкой на настенные светильники, в том числе и к бра. Вместо шнура осветительные приборы зачастую оснащаются красивой металлической или пластиковой цепочкой, которая кроме основного предназначения выполняет декоративную функцию.

  Выключатель потолочный, оснащенный веревкой, является один из самых первых видов электроустановочных устройств, которые располагаются непосредственно под потолком. Такой вариант управления светом не утрачивает своей популярности на протяжении нескольких десятков лет и используется в торшерах, настенных бра и в настольных лампах.

Варианты подключения бра через выключатель

В зависимости от модели осветительного прибора, существует несколько вариантов подключения к электропитанию:

• Подключение через настенный выключатель. Если настенный светильник или бра подключаются через настенный выключатель, то провода к светильнику подводятся внутри стены (методом штробления) или по кабель каналу. Провода не видно, но необходимо проложить кабель еще до ремонта помещения. Сам выключатель монтируется в встраиваемом подрозетнике.
• Прямое подключение к электросети. То же самое, что и в предыдущем варианте, только выключатель находится не в стене, а в светильнике. Первое действие — к стене прикручивается крепежная пластина рядом с местом выхода проводки, после чего провода светильника соединяются с жилами проводки и изолируются.  Скручивание концов между собой осуществляется по следующей схеме: фаза — L, рабочий ноль — N, земля — PE. Располагать настенный прибор желательно на высоте от 1,5 до 2 метров.
• Посредством отдельного провода необходимой длины, оснащенного выключателем на проводе и вилкой на конце. Крепится проходной выключатель на провод на определенной высоте. По типу управления устройства бывают кнопочными и клавишными. Такие настенные светильники с выключателем позволяют не наносить урон сделанному в помещении ремонту, так как нет необходимости в прокладке внутренней электропроводки. Приборы можно переносить и размещать там, где нужно и удобнее всего.

  Как подключить выключатель на проводе для бра видео будет полезно посмотреть:

• На стене под потолком крепится выключатель со шнурком или цепочкой.


Совет! Узнать, как подключить бра с выключателем шнурком можно в интернет. На сайте размещено видео для наглядного просмотра инструкции.

Установка веревочного выключателя. Преимущества веревочного выключателя для потолков и бытовых электроприборов

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

Схема подключения выключателя света с одной клавишей позволит безошибочно справиться с этим процессом. По сути, выключатель – это примитивное устройство, которое располагается на перекрытии и соединяется с электропроводкой. Изделия отличаются по форме, дизайну, но при этом все они имеют одну внутреннюю схему.

Сегодня мы рассмотрим процесс подключения одноклавишного устройства при необходимости ремонта или замены. Для того, чтобы не возникало вопросов, нам предстоит изучить несколько методов монтажа.

Схема подключения выключателя света с одной клавишей

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

• главного узла – основание из металла с контактами для подсоединения и копкой;
• крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
• внешнего корпуса – панелей из пластика или другого материала;
• подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40. В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.

Таблица 1. Виды выключателей по принципу включения

Вид	Описание
Механические	Приспособления, которые отличаются простотой монтажа. Вместо привычной кнопки на некоторых моделях имеется рычаг или шнурок.
Сенсорные	Устройство работает при прикосновении руки, а нажимать клавишу не потребуется.
С пультом управления	Такая конструкция оснащается специальным пультом, который идет в комплекте или датчиком, реагирующим на движения вокруг.

Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.

Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.

Выключатель с дополнительной подсветкой

По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.

Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.

Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.

Более подробную схему подключения люстры на двухклавишный выключатель ищите в специальной статье.

По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.

Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.

Куда устанавливают выключатель?

Монтаж выключателей с одной кнопкой

Мы рассмотрим основные схемы подключения устройств, которые имеют похожее строение (одну кнопку), но при этом отличаются способом установки. Тем не менее, все эти устройства работают по принципу: запуск фазы происходит в результате размыкания с помощью динамического элемента. Если перепутать контакты фазы и ноля, то возникает опасность для жизни.

Выключатели с одной кнопкой нередко соседствуют с розетками – это удобно для прикроватных светильников

Какие приспособления и материалы понадобятся в процессе работы?

Для того, чтобы выполнить подключение, потребуются следующие инструменты:

• нож для снятия изоляции;
• отвертка;
• отвертка-индикатор;
• пассатижи;
• строительный уровень;
• электродрель;
• маркер.

Индикаторная отвертка

Кроме того, понадобятся следующие материалы:

• проводники оптимальной длины;
• коробка распределения проводки;
• зажимы и изолента;
• гофра;
• коммутатор одноклавишный.

Простейший одноклавишный выключатель – всего два клеммных контакта, на входе и на выходе

Установка накладного устройства

В этой схеме не принципиально расположение проводников: они могут находиться с внешней стороны или внутри перекрытия. При этом накладной тип выключателя в квартире устанавливают тогда, когда не получается сделать штробы в стене, подготовить каналы. К примеру, причиной может стать недавний ремонт.

Примитивная схема подсоединения, которая будет понятна даже для новичка. Здесь L- фазный провод подсоединяется к коммутатору, а другие проводники к светильнику

Мы будем рассматривать пример с внешней проводкой, где кабели укладываются поверх перекрытий в специальной горфре.

На месте установки коммутатора, гофра закрепляется к перекрытию с помощью зажимов, а из нее выглядывает изолированный проводник

Под выключателем будет находиться дополнительный электроприбор – розетка, поэтому логично будет поместить кабели этих двух устройств в одну и ту же защитную трубку.

Через накладной коммутатор будет проходить кабель от розетки, чтобы не усложнять установку

Монтаж накладного выключателя: пошаговая инструкция

Шаг первый: перед тем как приступить к процессу установки необходимо обесточить помещение. Сделать это несложно, опустив рубильник на распределительном щите, который находится на лестничной площадке или в коридоре. Для того, чтобы удостовериться в отсутствии напряжения, необходимо прислонить к контактам отвертку-индикатор.

Если лампочка на индикаторе не загорается, то напряжение отсутствует

Шаг второй: теперь необходимо разобрать конструкцию — следует достать кнопку. В данном случае используется устройство с пластиковым корпусом и защитой от влаги.

Под основной клавишей, которая находится на корпусе, располагается еще одна деталь – панель из пластика – ее тоже следует достать

Шаг третий: теперь следует снять внутренний узел, который является основным механизмом.

Внутренний узел не фиксируется внутри на защелки или другие элементы, поэтому быстро демонтируется

Шаг четвертый: теперь следует отметить на стене место, куда будет устанавливаться выключатель. Кроме того, необходимо оставить разметку под крепежи. Для этого придется приложить к поверхности пустое основание от устройства. Далее необходимо подровнять корпус на стене по уровню, а затем поставить отметки, где будут находиться отверстия под крепежи. После чего останется сделать углубления в стене, используя электродрель.

Делаем разметку и сверлим стену, а затем фиксируем корпус на стене дюбелями

Шаг пятый: далее с корпусной части сверху необходимо снять крышку, чтобы протянуть в это отверстие проводку в гофре.

Внутри выключателя должны оставаться проводники, с которыми мы будем работать

Шаг шестой: теперь следует перейти к этапу подключения проводки. Для этого необходимо концы проводов зачистить от изоляционного слоя (с помощью ножа) на 9 сантиметров. После чего необходимо фазный проводник (белый) подключить к зажиму с маркировкой «L», а нулевой проводник (голубой) к зажиму с маркировкой «1». Далее следует осторожно затянуть крепления, и поместить механизм в корпусную часть.

Через нижнее отверстие корпуса будет проходить провод от розетки, который мы пропустим в обход основному узлу

Шаг седьмой: теперь необходимо собрать выключатель, закрепив на место кнопку.

После установки выключателя следует проверить его работоспособность, подключив питание в распределительном щите. Если после нажатия кнопки светильник работает, то значит, монтаж был выполнен в соответствии с правилами

Видео – Подключение выключателя

Как заменить старый коммутатор: пошаговая инструкция

Нередко при ремонте в жилом помещении приходится устанавливать новый выключатель. Поэтому, чтобы понять принцип этих действий, следует рассмотреть их подробнее.

Шаг первый: для начала предстоит демонтировать старый выключатель, открутив два болта на корпусе.

Так выглядит устаревшая модель встроенного коммутатора, которую требуется заменить

Шаг второй: после того как винты будут откручены, потребуется удалить верхнюю крышку.

Внутри располагается устаревший вариант соединений, где концы проводников держатся на болтах, с каждой стороны основание держится на ушках

Шаг третий: далее нам предстоит обнаружить фазный проводник. Для этого потребуется взять отвертку индикатор и поочередно подносить ее к контактам. На этом этапе следует соблюдать осторожность, чтобы не дотронуться до проводников руками. Для защиты рук рекомендуется надеть резиновые перчатки.

Отверткой-индикатором следует найти фазный провод

Шаг четвертый: после того как получится определить фазный и нулевой провод, потребуется отключить питание на распределительном щите. Далее необходимо повторно проверить соединения отверткой-индикатором, чтобы убедиться в отсутствии напряжения. Только после проверки необходимо приступить к демонтажу внутреннего устройства. С помощью отвертки следует открутить держатели, которые находятся по краям. Необходимо осторожно демонтировать держатели, а затем обмотать проводники изолентой.

Рекомендуется использовать изоленту соответствующих цветов (белую, голубую), чтобы не спутать проводники

Шаг пятый: теперь необходимо достать устройство, выпрямить проводники, чтобы освободить пространство для монтажа другого выключателя. Далее следует взять новый коммутатор и разобрать его. Придется демонтировать кнопку и внешнюю панель, чтобы достать внутренний узел, где имеется две клеммы и держатели.

Винты, которые находятся с каждой стороны, регулируют степень прижима, а верхние винты требуются для подключения проводников

Шаг шестой: далее необходимо с помощью ножа или специального инструмента снять изоляцию с проводников примерно на 10 миллиметров. После чего эти провода вставляются в отверстия и зажимаются винтами. Затянуть их рекомендуется с усилием, чтобы было невозможно вытащить. При этом важно проследить за тем, чтобы изоляция не попала внутрь.

Вставляем проводники фазы и нейтрали в отверстия в соответствии с маркировкой

Шаг седьмой: после подсоединения проводки следует вернуть внутреннюю часть выключателя в монтажную чашу.

Для того, чтобы добиться плотного прилегания узла, необходимо затянуть крепления по краям

Шаг восьмой: теперь останется присоединить внешнюю панель и кнопку.

Следует подключить электричество с целью проверки работоспособности выключателя. Причем сделать это рекомендуется еще до того, как крепления будут зафиксированы

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Подводим итоги

С подключением выключателя справится даже начинающий электрик после изучения инструкции, что позволит значительно сэкономить бюджет, а также не потерять лишнее время на ожидание мастера. Самое главное, о чем нельзя забывать – это правила личной безопасности при работе с электричеством. Мы настоятельно рекомендуем убедиться в том, что помещение обесточено, и лишь потом приступать ко всем работам!

Видео – Установка выключателя

Преимущества веревочного выключателя для потолков и бытовых электроприборов

При слове «выключатель» ассоциации на ум приходят достаточно однообразные: несколько клавиш на панели. Удобная и практичная форма управления электроприборами плотно вошла в обиход. Выключатель потолочный с веревочкой или аналогичная система управления светильниками воспринимается уже исключительно как оригинальный аксессуар. В то же время, у такой конструкции есть и преимущества, достаточные для того, чтобы рассматривать это устройство в качестве альтернативы традиционным кнопкам.

Ретро-устройство как модный тренд

Выключатель потолочный в виде свисающей с потолка веревочки, шнура или цепочки — одно из самых древних устройств управления освещением. Ему несколько сотен лет. Удивляться такой цифре не стоит, до появления и массового распространения электричества свет действительно тушился с помощью такого устройства: на звук прикрепленного к шнурку колокольчика прибегала прислуга и задувала свечи. Технологии претерпели изменение, а потолочный шнуровой выключатель еще долгое время оставался неотъемлемой частью интерьера. Торшеры, настенные бра и настольные лампы достаточно часто снабжаются именно таким типом выключателя: свисающим из-под плафона шнурком с изящной гильзой-рукоятью.

К слову, в современной Великобритании до сих пор это устройство является единственным разрешенным для установки в ванных комнатах: считается, что отсутствие возможности даже случайно прикоснуться к электрической начинке устройства или его находящимся под напряжением частям, обеспечивает безопасность. Выключатели любого другого типа разрешены к установке только снаружи помещения.

Из соображений эстетики выключатели такого типа устанавливают в интерьерах в стиле ретро, классицизме, барокко и модерне. И если еще несколько десятилетий назад электрики получали заказы на переоборудование квартир старой постройки выключателями кнопочными взамен «устаревших» веревочных, то последние модные веяния повернули тенденцию вспять. Стильные интерьеры снова оборудуют веревочками и цепочками.

Применение веревочных выключателей

Такой тип управления используется в самых разных электроприборах, но для некоторых он является приоритетным.

Освещение входных групп и коридоров

Прихожая — своеобразный фильтр, задерживающий пыль и загрязнения улицы. Ореол, обрамляющий кнопочный выключатель, управляющий освещением этого помещения, выдает срок давности ремонта уже через несколько месяцев: отпечатков рук избежать вряд ли удастся даже при самом аккуратном использовании. Потолочный выключатель с тяговым шнурком для такого помещения — более практичный вариант, позволяющий не касаться стен руками после прогулки, не нащупывать в темноте коридора нужные клавиши, не пачкать настенного покрытия. Ремонт останется свежим значительно дольше.

Настенное освещение

Настенный светильник с выключателем в виде цепочки или шнурка с капсулой отличается тем же свойством. Касаться стены в его поисках не придется, нащупать свисающий из-под корпуса бра или плоского настенного светильника выключатель значительно проще. Сам выключатель будет и дополнительным декоративным элементом: рукояти таких устройств выполняются из самых разнообразных материалов и выглядят презентабельно. Отделка шнура может перекликаться и с потолочной люстрой, если приборы продавались в комплекте, и с отделкой текстиля.

Светящиеся потолки

Монтаж обычной системы управления потолочным освещением требует выведения проводки на стену. От потолка до выключателя приходится делать выемку для укладки кабеля или крепить выступающие каналы. И тот, и другой метод мало подходят для случаев, если монтаж потолка с подсветкой проводился по уже готовой чистовой отделке стен. Выключатель со шнурком потолочный избавит от таких работ. Коробку с механизмом можно легко спрятать под конструкцию из гипсокартона или направляющую натяжного потолка, а элегантный шнурок спустить вдоль стены. От домочадцев придется добиться только бережного отношения к механизму: для включения и выключения системы значительного усилия не требуется. Легкий щелчок сообщает, что механизм встал в нужное положение.

Подсветка мебели

Актуальная для кухни система подсвечивания нижнего края навесных шкафов также нуждается в выключателе. Громоздкие клавишные механизмы тут выглядят неуместно, но и миниатюрная, плохо различимая кнопка — не лучшая идея. Эстетичное и удобное в использовании решение — выключатель-шнурок. Собрать такую конструкцию вместе с самой системой освещения можно собственными руками.

1. Под края навесных шкафов укладываются полосы дюралайта.
2. Коробка потолочного выключателя помещается внутрь шкафа.
3. В нижней полке просверливается отверстие, через которое пропускается шнурок выключателя.
4. К выключателю подводится электропитание, и система замыкается в соответствии с инструкцией.

Выглядит такой выключатель изящно и ненавязчиво.

Некоторые нетрадиционные формы приборов привлекают не только эффектным видом, но и функциональностью. Веревочный выключатель несложен в установке и не требует обновления отделки стен после монтажа.

Для чего нужен выключатель с веревочкой и где его применяют

В последние годы снова вернулась мода на потолочные выключатели с веревочным управлением. Далеко не всегда шнуровой выключатель выступает в качестве замены стандартному кнопочному устройству. Скорее это модный аксессуар, однако обладающий целым рядом достоинств.

Возвращение ретро

Потолочный выключатель со шнурком или цепочкой придуман не вчера, этому изобретению сотни лет. В давние времена такой способ управления светом диктовался обстоятельствами эпохи. Технология была такова: хозяин дергал за веревочку, к концу которой был привязан колокольчик, и на его звук сбегалась прислуга, чтобы затушить свечи.

Со временем технология радикально изменилась. Потолочные выключатели со шнурком стали использовать непосредственно для размыкания цепи. Кроме того, шнуровые устройства стали неотъемлемой частью интерьера. Шнурками и цепочками стали оснащать торшеры, настольные лампы, настенные бра. Выключатели этого типа широко распространены в старых интерьерах, выполненных в стилях неоклассицизма, барокко, ампира и рококо.

Однако имеет такой способ управления светом и другой аспект — безопасность. В Великобритании и в настоящее время шнуровые устройства — до сих пор единственный разрешенный способ управления осветительными приборами непосредственно в ванных комнатах. По мнению британских законодателей, только таким образом можно надежно обезопаситься от удара током во влажном помещении.

В 1990-е годы вернулась мода на стиль ретро. В результате снова появился спрос на выключатели со шнурами (их еще называют сонетка-выключателями). В основном такие устройства устанавливают не в качестве единственного способа управления светом, а как дополнительные выключатели.

Сферы применения

Выключатели с веревочным управлением применяют во многих сферах, в том числе для освещения холлов и коридоров, в настенных и потолочных системах. Также подобные устройства используют в подсветке мебели.

Освещение холлов и коридоров

Прихожая по определению — не самое чистое место в доме, какое бы внимание не уделялось уборке. Заходя в это помещение с улицы, люди заносят грязь и пыль, которые попадают на предметы интерьера, в том числе и на выключатели. Нередко на кнопочной панели можно увидеть своеобразное обрамление из слоя грязи.

Потолочные устройства — более практичный способ управления светом, позволяющий обойтись без касания стен руками, без нащупывания в темноте нужной клавиши. В результате отделочный материал на стенах будет сохранять свежесть гораздо дольше.

Настенные осветительные приборы

Настенные светильники, оснащенные выключателями с цепочками, прекрасно вписываются в любой интерьер. На конце цепочки или веревочки часто присутствует декоративный элемент — рукоятка, выполненная из дерева, металла или пластика. Шнур обычно отделывают текстилем.

Светящиеся потолки

Установка системы потолочного освещения требует отвода проводки к стене. Необходима выемка в стене, чтобы уложить в нее кабель. Такой вариант — не лучший выбор, если монтаж потолочного покрытия осуществляется уже при наличии чистовой отделки на стенах. Поможет в данном случае использование выключателя с веревочным управлением светом.

Вся электрическая начинка находится в коробке. Ее размещают в потолочной конструкции — между базовым и натяжным (подвесным) потолками. Для шнурка оставляют канал возле стены.

Подсветка мебели

Веревочный выключатель актуален и при подсвечивании мебели. Такие устройства, в частности, применяют для подсвечивания нижних участков подвесных шкафов. Обычное клавишное устройство здесь не подойдет, а небольшая кнопка — другая крайность, так как она довольно неудобна в использовании. Выход из ситуации — веревочный выключатель света. Такую систему можно собрать своими руками:

1. Уложить дюралайтовые полосы под края шкафов.
2. Коробку выключателя разместить во внутренней части шкафа.
3. Высверлить отверстие в нижней полке. Через это отверстие провести шнурок устройства.
4. Подвести электрическое питание.

В результате получится удобная и практичная система управления освещением.

Как своими руками заменить старый подпотолочный выключатель

Что-то на днях перестал нормально переключать режимы старенький потолочный выключатель. Работать то он работает кое как, вот только за верёвочку при этом приходится очень долго дёргать, чтобы он сработал как положено. Поэтому прикупил на стройрынке вот такой вот, новый переключатель, чтобы ничего не ремонтировать, а сразу заменить старый выключатель на новый, ибо старому уже более 20-ти лет.

Прежде чем устанавливать его на своё место, не помешает разобрать его и проверить на работоспособность, а заодно хорошенько протянуть самые ответственные винты. А если до этого никогда ещё не устанавливали такие выключатели, то заодно можно изучить как он работает. На фотке ниже я пометил один из трёх таких винтов которые следует подтянуть по периметру, если конечно они болтаются. Так же проверяем контактные лепестки, чтобы они плотно прилегали к вращающемуся кулачку с контактами.

Собственно, та самая глючная кнопка.

Отворачиваем винт посерёдке корпуса и снимаем крышку выключателя.

Здесь отметил стрелками лишние концы и всякие скрутки которые не участвуют в работе данного переключателя, поэтому не стоит обращать на них внимание. Тем более у вас их может и не быть вообще или вовсе будет только два конца, всё это зависит от конкретной схемы и разводки электропроводки в вашем доме, квартире. Но и отрезать заподлицо со стеной, потолком все лишние провода не следует, так как при установке какой нибудь крутой люстры, с несколькими режимами работы, возможно потребуются все эти не задействованные концы проводов.

Прежде чем разбирать переключатель дальше, отключите в квартирном электрощитке, свет во всей квартире, после чего можно смело ковырять эту кнопку дальше. В принципе обесточивать квартиру не обязательно, если делать всё осторожно и аккуратно. Поэтому если электричество не выключали, то индикаторной отвёрткой следует найти фазовый провод, чтобы сразу понять схему работы выключателя, а заодно не трогать в дальнейшем этот провод голыми руками.

Набросал простенькую схемку (фото ниже), чтобы вам было легче представить как работает этот трёх-режимный переключатель. В моём случае, люстра пятирожковая, а лампочки включаются по нарастающей (2-3-5).

Кстати, если у вас к люстре подведено только два провода, то возможно вам будет интересен вариант установки электронного дистанционного выключателя света, который позволяет управлять люстрой как с пульта ДУ, так и обычным настенным выключателем. К тому же, в таком беспроводном реле, чуть больше комбинаций включения тех или иных лампочек (рожек). Недавно подвешивал 8-ми рожковую люстру к потолку, собственно, туда и установил такое беспроводное реле (подробности установки), ибо из потолка торчало только два провода. В зависимости от количества каналов, средняя стоимость таких реле на Али лежит в пределах 200-400р (выбрать реле на Али).

Отворачиваем зажим фазового провода, а сам провод отводим аккуратно в сторону и стараемся к нему пока не прикасаться пальцами, отвёртками и кусачками. Остальные провода откручиваем уже не опасаясь быть побитыми током 🙂 но всё равно осторожно.

Затем отворачиваем ещё два винта, которые удерживают чёрную сердцевину механизма выключателя, по моему из карболита.

Как оказалось, в старом выключателе лопнула практически в трёх местах, пружина которая приподнимает коромысло с верёвочкой. Так же полностью выработалась смазка, из-за этого весь механизм скрипит и подклинивает.

Металлическое основание выключателя не стал выковыривать, так как оно непонятно как держится, то ли приварено, то ли прибито. Тем более расположение резьбовых отверстий в них полностью одинаково.

Прикручиваем новый механизм выключателя, сильно не следует тянуть, лишь бы не болтался, ибо этот карболит может расколоться.

Так как клеммы выключателя несколько иной формы, то пришлось слегка подогнуть концы проводов, чтобы завести их под зажимы.

Последним прикручиваем провод фазы, чтобы он не искрил при попадании в зажим, а заодно не коротили лампы люстры, передёрните выключатель в положение ВЫКЛ.

Расправляем верёвку, чтобы она была справа и ни за что не цеплялась, следует подплавить или залить клеем узелок верёвочки на коромысле.

В завершении одеваем белый колпак выключателя, возможно потребуется подогнуть поплотнее провода, чтобы эта крышка наделась на механизм. Если вдруг пришлось подгибать эти алюминиевые провода, то обязательно после этого ещё раз подтягивайте клеммы этого провода. Так как эти провода довольно толстые и в тоже время пластичны, то после всех этих изгибов возле клеммной колодки, возможно ослабление зажима провода под винтом клеммы.

В общем не обязательно изучать принцип работы данного переключателя и искать всякие фазы и нули. Тем белее если устанавливаемая вами кнопка такая же по конструкции. Просто отключаете свет в квартире и меняеете старое на новое.

Написать сообщение автору
Автор: Nikolay Golovin – – – – – – – –
19.06.2015

Как подключить бра?

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:

• светильники со шнуровым выключателем;
• бра, питание которых обеспечивается от розетки при помощи вилки;
• световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.

Веревочные и цепочные модели – как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

• изолента;
• саморезы;
• отвертка;
• остро заточенный нож.

Важно! Перед началом работ не забудьте обесточить помещение.

Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм.

Существует две разновидности подключения – с тремя и двумя проводами:

• в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
• в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов. Теперь осторожно присоедините плафоны, включите электропитание и проверьте работу светотехники. Наглядно увидеть, как подключить переключатель на бра со шнурком, и убедиться, что сделать это самому очень просто, вы можете на этом видео:

Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

• вводная фаза должна идти на выключатель;
• фаза от выключателя должна заходить обратно на осветительный прибор;
• ноль и землю соединяйте в данной ситуации напрямую.

Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков.

Шнур и вилка – как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.

Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.

Правильная установка выключателей света

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света. Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

1. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

• прочный корпус
• надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
• качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

1. Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
2. Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
3. Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
4. Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
5. Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
6. Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.

Нужна ли подсветка выключателей

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Подключение двух или трехклавишных выключателей

Если у вас не реализована система регулировки яркости освещения, есть смысл подключать многорожковый люстру комбинированным способом. Например, двухклавишник дает возможность выбрать 3 уровня освещения (на светильнике с 6 лампами):

1. первая клавиша — 2 лампы
2. вторая клавиша — 4 лампы
3. обе клавиши — 6 ламп

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

• сенсорные срабатывают на поднесенную руку;

• акустические включают (выключают) свет по хлопку или голосовой команде;
• выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.

Видео по теме

тип установки, крепление проводов и способ управления

При монтаже освещения используются различные виды выключателей, которые подбираются в зависимости от параметров осветительного оборудования и дизайна интерьера. Чтобы выбрать подходящую модель, надо знать какие бывают выключатели – в чем их различие по способу монтажа, подключению и принципу действия.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

В плане дизайна выключатели для скрытого монтажа более привлекательны, так как на стене видно только их лицевую часть.

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

В случае крайней необходимости алюминиевые провода использовать все же можно, но для этого придется дополнительно купить специальную смазку, которой надо покрыть провода перед их фиксацией в зажимах.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Способ включения

Зачастую это основной критерий, по которому выбираются выключатели. Кроме различий во внутренней начинке, способ подключения напрямую влияет на дизайн устройства – будет он универсальным, под стиль ретро или наоборот – какой-либо из современных направлений.

Стандартные клавишные

Это наиболее распространенный вид выключателей. Изготавливают их для наружной и внутренней проводки – они отличаются простотой конструкции и удобством в использовании. Принцип действия максимально упрощен – внутри такого устройства находится механический двухпозиционный переключатель, который замыкает либо размыкает электрическую цепь.

Зачастую из одной точки включают несколько приборов освещения – например, это могут быть туалет и ванная, или просто разные лампы на одной люстре, для чего нужно несколько выключателей. Чтобы не загромождать пространство стены, делают выключатели с двумя, тремя и более клавишами.

В свою очередь к такому типу можно отнести следующие виды выключателей света:

Кнопочные

Их контакты действуют в паре с пружинным механизмом – при нажатии кнопки они замыкаются, а при повторном нажатии происходит размыкание цепи. Изначально такие выключатели устанавливались на настольных лампах, а затем такой механизм стал устанавливаться и на настенных моделях. По стоимости они несколько дороже стандартных клавишных выключателей, но это компенсируется некоторой нестандартностью решения.

Веревочные

По сути это несколько переделанный вариант кнопочного выключателя – к нему добавлен рычаг, одно плечо которого нажимает на кнопку, а к другому подсоединена веревка (цепочка).

Чаще всего такие устройства используются как дизайнерский ход, но они имеют и некоторые практические преимущества: их гораздо проще найти в темноте, а также к ним легче добраться ребенку.

Поворотные

Принципиально их электрическая схема ничем не отличаются от клавишных – они также имеют только два положения, но включение и выключение освещения происходит после поворота ручки на корпусе. Используются они достаточно редко, но все еще популярны при создании открытой электропроводки в стиле ретро. В отличие от двух и трехклавишных, конструкционно поворотный выключатель предполагается только в одиночном исполнении.

Ползунковые

Самая простая конструкция – при перемещении ползунка соединяются контакты и замыкается цепь. При обратном движении ползунка защелка перестает удерживать контакты и они разъединяются под действием пружины. По ряду причин используются только для включения переносных приборов – для стационарного освещения практичнее применять другие конструкции.

Выключатели проходные

По сути, это не выключатели, а двухпозиционные переключатели, которые замыкают одну либо вторую ветку электрической цепи. Основа их электросхемы – три контакта: один на входе и два на выходе – переключения замыкают входящий провод с одним из исходящих. Особенность их конструкции позволяет при использовании двух переключателей собрать схему, в которой один источник освещения будет включаться и выключаться из двух разных мест.

Внешне такие выключатели ничем не отличаются от стандартных клавишных, но есть одна особенность по способу включения.

Если обычные имеют строго обозначенные положения «вкл-выкл», то у проходных они могут постоянно меняться.

К примеру, есть два выключателя, клавиши обоих находятся в положении «вниз» и освещение выключено. Когда в первой точке переключить клавишу вверх, то свет включится. Затем надо выключить освещение во второй точке, для чего клавиша на ней тоже переключается (с нижнего положения на верхнее). Теперь чтобы включить свет в первой точке надо уже опустить клавишу в положение «вниз» и т.д.

Перекрёстные (реверсивные)

Сделаны для использования в паре с проходными переключателями, в том случае, если надо включать освещение из трех и более мест. Схема такого переключателя представляет собой четыре контакта – по два на входе и выходе. В одном положении входящие контакты замкнуты с соответствующими по расположению исходящими (1 с 3, а 2 с 4), а при переключении они меняются местами (1 идет на 4, а 2 на 3).

Из схемы видно, что в случае необходимости перекрестный переключатель можно использовать в качестве обычного выключателя, но так как стоимость его несколько выше стандартной модели, то целесообразность такого решения будет под вопросом.

Выключатели-светорегуляторы (Диммеры)

Второе название таких выключателей происходит от английского слова dimmer, что переводится как затемнение и исчерпывающе характеризует возможности этого класса устройств – плавное изменение уровня освещенности от максимального до полного выключения.

По сути это резистор переменного сопротивления который устанавливается в электрическую цепь последовательно к нагрузке.

Пример работы таких выключателей мог видеть каждый посетитель кинотеатра – когда свет понемногу начинает гаснуть, значит сейчас начнется фильм и надо поскорее занимать места, если не успели этого сделать заранее.

В домашних условиях такие выключатели будут полезны для установки нужной интенсивности освещения, ведь, к примеру, для чтения и просмотра телевизора яркость нужна разная.

Также полезным такой регулятор будет если в семье есть маленький ребёнок, которого может испугать неожиданная смена освещения.

Сенсорные

Такие типы выключателей изготавливаются на основе двух принципиально различных схем. Изначально они использовали наличие у человеческого тела наличие определенной электрической емкости – в основе такого устройства применяется конденсаторная схема. После прикосновения к контакту емкость изменялась и подавался сигнал на включение или выключение освещения. Даже в первоначальном варианте такой выключатель света позволял плавно регулировать уровень освещенности – если просто дотронуться до контакта, то лампа выключался сразу, а если удерживать палец на контактной пластине то постепенно.

Современные устройства оснащаются миниатюрными дисплеями, наподобие экрана мобильного телефона, а управление происходит посредством микросхемы. Это позволяет добавлять в такие выключатели дополнительными функциями: таймер, подсветка и т.п.

Акустические

Интересное решение, позволяющая без дополнительных устройство включать и отключать освещение из любой части комнаты. От какого устройства есть как несомненное преимущество такие очевидные недостатки, из-за которых рекомендуется рассмотреть возможность установки его в паре с другим выключателем.

К минусам относятся самопроизвольное срабатывание, например, если открывать шампанское или просто похлопать ребенку за рассказанный стих.

Если настройка или размещение выключателя произведены неудачно, то он не всегда будет срабатывать с первого раза – особенно этим грешат бюджетные модели.

Также надо учитывать, что рано или поздно свет надо будет включить бесшумно, а еще, такие выключатели не могут регулировать уровень освещенности.

Управляемые дистанционно

Эти устройства являются одной из ступеней развития концепции «умного дома». После установки таких выключателей, освещение можно регулировать посредством пульта дистанционного управления: включать, выключать, приглушать – полный набор функций зависит от производителя.

Так как все управление производится как с пульта, так и напрямую с выключателя, то недостатки такого устройства сведены к минимуму, а заключаются они в необходимости держать пульт под рукой и при этом стараться не сесть на него и избегать прочих механических воздействий.

Очевидно, что стоимость таких устройств будет на порядок выше, чем у стандартных выключателей.

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Недостаток бюджетных моделей – они способны обнаружить движение только в перпендикулярной плоскости, а если идти напрямую на датчик, то он будет считать, что ничего не происходит.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

5TG6287. DELTA I-SYSTEM ЭЛЕКТРИЧЕСКИЙ БЕЛЫЙ ВЫКЛЮЧАТЕЛЬ 1 КЛАВИША ВЕРЕВОЧНЫМ ПРИВОДОМ 55X55MM

Коммерческие данные
Цена с НДС	19.87 €
Наличие на складе	Под заказ
Ценовая группа	1BW
Металлический фактор	Нет данных
Информация поставки
Данные экспортного контроля	AL : N / ECCN : N
Вес Нетто	0. 027 кг
Единицы измерения	шт.
Количество в упаковке	1
Минимальная партия	1
Дополнительная информация о продукте
Вид продуктов	Кнопки и выключатели
EAN	4001869308593
Товарный код	85389099
Раздел каталога	I2/ET-D1
Группа продукта	5571
Страна происхождения	Испания
Дата соответствия RoHS	01.01.2003
Заказные данные	5TG6287
Классификации
	Версия Классификация eClass 5. 1 27-14-40-02 eClass 6 27-14-40-02 eClass 7.1 27-14-40-02 eClass 8 27-14-40-02 eClass 9 27-14-40-02 eClass 9.1 27-14-40-02 ETIM 4 EC000011 ETIM 5 EC000011 ETIM 6 EC000011

Выключатели, розетки | kaup24.ee

Электрические выключатели, розетки

Вероятно, уже невозможно найти дом, в котором не использовалось бы электричество и электрические устройства. Для того, чтобы эта система работала бесперебойно, необходимы электрические выключатели и розетки, которые радуют пользователей своей надежностью и широкими возможностями выбора.

Лучшие электрические выключатели – как выбрать?

Несмотря на то, что все электрические выключатели выглядят достаточно похоже, все же, многие утверждают, что они также становятся частью стиля комнаты.  Поэтому при выборе рекомендуется принять во внимание их оттенки и формы. С большой скоростью набирают популярность двойные современные электрические выключатели, которые позволяют сэкономить место на стене. А тем, кто хочет еще больше возможностей, предлагаются регуляторы освещения, создающие еще больше комфорта в повседневных ситуациях. Когда нужно сделать выбор, какиеэлектрические выключатели подойдут лучше всего, цена также становится важным критерием выбора. Более простые изделия будут стоить гораздо дешевле, однако если Вас интересуют функциональные и в то же времянедорогие электрические выключатели, акция будет прекрасной возможностью сочетания этих двух приоритетов.

Выбор розеток

Розетки можно встретить практически в каждой комнате дома, однако в отношении определенных помещений мы предъявляем в некоторой степени повышенные требования. Поэтому если Вам нужны розетки для ванной комнаты, кухни или другого помещения с повышенной влажностью, рекомендуем приобрести устойчивые к воздействию влаги изделия с защитной шторкой или крышкой – такой вариант поможет избежать возникновения несчастных случаев и особенно подойдет в том случае, если дома есть маленькие дети. Цены на электрические розетки не являются высокими, а также рекомендуется заранее определиться с тем, какой будет рамка розетки – таким образом Вам удастся создать единый интерьер в комнате.

Вас интересуют розетки, электрические выключатели и сетевые розетки? В таком случае предлагаем зайти в электронный магазин kaup24.ee, где Вас ожидает широкий выбор этих товаров. Здесь цены на электрические розетки соответствуют их качеству, а часто проводимые распродажи дают возможность приобрести эти изделия на еще более привлекательных условиях. Поэтому если Вы заметите, что проводится акция, зайдите и ознакомьтесь с розетками и выключателями, которые продаются по сниженным ценам.

Это можно сделать в любое удобное для Вас время, так как выключатели можно заказать через интернет всего за несколько минут, а выбранные товары в кратчайшие сроки будут доставлены прямо к Вам на дом. В ассортименте Вы найдете электрические выключатели, розетки Legrand и предлагаемые другими производителями товары – зайдите и выберите наиболее подходящее для себя варианты.

Выключатель для бра: 3 главных отличия

Как подключить бра: выбираем подходящий выключатель

Весь представленный ассортимент настенных светильников бра, должны включать в схему подключения выключатели.

Самые популярные выключатели для такого светильника – это настенные выключатели.

Настенные выключатели имеют отличия между видами.

Основные отличия настенных выключателей такие:

1. Вариант монтажа на стену. Накладные выключатели в основном используют в том случае, если проводка проведена наружного типа или же вы не имеете возможность установить другой вариант. Внутренние выключатели являются самым популярным видом. Установку таких выключателей проводят везде, где необходимо подключение к электрической сети.
2. По способу подключения. Выключатели, которые имеют винтовое подсоединение проводов, имеет недостаток с временным ослаблением зажима кабеля, в том случае необходимо периодически подтягивать винты. Вариант подключения кабелей зажимным способом. Такой вариант является легким в монтаже и занимает мало времени, но при этом контакт не ослабляется длительный период эксплуатации.
3. Типы включения. Тим включения у настенных выключателях может быть клавишный, поворотный, кнопочный, сенсорный, веревочный и другой.

Исходя из этих отличий, вы можете подобрать тот вариант, который подойдет именно вам.

Установка бра с выключателем

Вариантов подключения светильников несколько, но они все зависят от модели светильника.

Варианты подключения такие:

1. Через выключатель настенного типа. В том случае если настенный светильник запитывается через настенный выключатель, то подводка проводов к нему выполняется непосредственно изнутри стены. Проводка кабеля проводится с предварительным штраблением или же по готовому кабельному каналу, но выполнение таких работ необходимо проводить до ремонтных работ. Выключатель в этом случае устанавливается в подрозетник.
2. Прямой способ подключения. Этот вариант такой же, как и предыдущий, но только выключатель не на стене, а на самом светильнике. Используя такой вариант, первое, что необходимо сделать – это закрепить на стене специальную пластину для крепления. Крепеж этой пластинки необходимо провести рядом с местом выхода проводов, а после этого соединяем провода светильника с проводами из стены и незабываем изолировать. Расположение светильника, по рекомендациям специалистов не должно быть ниже, чем 1,5м от пола.
3. Подключение отдельным проводом. Провод должен быть нужной длины, а так же он должен иметь наличие вилки, для подключения к розетке. Используя такой способ подключения, не забывайте в схему включить проходной выключатель, который должен быть на удобной высоте для вас.

Выключатели могут быть кнопочного и клавишного типа управления. Если настенный светильник имеет выключатель на себе, то он ограждает вас от выполнения ремонтных работ, так как прокладка новых кабелей не нужна.

Приборы с выключателем можно устанавливать на любое место, затем переносить его в удобное место.

Для выполнения правильного подключения вам лучше найти видео в интернете и просмотреть его.

Куда установить выключатель шнуровой

В основном светильники бра со шнуром устанавливают в спальне. Сперва может показаться, что подключить переключатель с цепочкой или тумблер достаточно просто, но это еще не значит что установка торшера это минутное дело. Повесить и собрать бра это полдела, а вот правильно подсоединить провода намного труднее. Некоторые даже задумываются ограничиться вилкой.

Монтаж проводят у изголовья кровати, а в том случае если кровать 2х спальная, то устанавливают по 1му светильнику с каждой стороны кровати.

Монтаж бра в детскую отличается в некоторых деталях.

А именно:

• Монтаж бра в основном проводят над креслом;
• Или над столом.

Светильник, установленный над креслом, должен иметь шнурковый выключатель. Такой тип выключателя удобный, так как нет необходимости вставать с кресла.

Светильники бра идеально подходят для спален и детских комнат, так как они не только декорируют помещение, но и делают спальное место более функциональным. Такие светильники не занимают место на тумбочке. Для подключения настенного светильника необходимо знать некоторые основные правила. А перед началом проведения работ необходимо убедиться, что зона работы полностью отключена от напряжения сети.

Работы выполнять по подключению светильника, необходимо в таком порядке:

1. Отключаем подачу напряжения. Для отключения напряжения, необходимо выкрутить пробки со счетчика и отключить все автоматы. Далее проводим диагностику напряжения индикатором, на отсутствие напряжения в том месте, где будет проводиться подключение сети.
2. Выполняем разметку. Для этого по прилагаемой инструкции к светильнику разбираем его на части и прикладываем корпус в то место где он будет расположен, а затем отмечаем мета крепления бра. Но при такой работе необходимо соблюдать горизонтальность и убедится в том, что крепление не будет попадать в проводку в стене.
3. Далее с помощью перфоратора на отметках креплений бурим отверстия, но не забываем выбирать бур такого диаметра, как и дюбеля. После этого крепим корпус на дюбеля и переходим к самому подключению светильника к сети.
4. Подключаем светильник. Для подключения бра используем коробку, которая располагается внутри светильника. Провода для подключения запускаем в специально предназначенное отверстие.
5. Сборка светильника. После подключения светильника к сети выполняем сборку и проверяем его работоспособность.

Не забудьте для начала закрутить пробки на свое место и включить все автоматы, которые были отключены.

Типы подключения: как установить бра

Самый распространенный тип выключателей для настенных светильников или бра – это шнуровой тип выключателей. Такой светильник со шнуровым выключателем имеет в основном 2 провода, но бывает наличие 3его.

Подключение настенного светильника или бра со шнуровым выключателем и с 3мя проводами выполняется таким образом:

1. Если настенный светильник со шнуровым выключателем имеет 3 провода, то есть фаза, ноль и заземление. То в этом случае их подключают на определенные клеммы в коробке светильника и зажимают с помощью болтовых зажимов.
2. В том случае если такой тип выключателя имеет 2 провода, в основном белый это ноль, а коричневый – это фаза, то фаза в этом случае фиксируется на клемме L. А белый или синий провод, который может быть любого оттенка, подключается на клемму N.

После выполнения подключения всех необходимых проводов в зависимости от их количества, необходимо закрыть корпус, поставить защитный кожух и выполнить крепеж светильника на необходимое место.

После выполнения таких работ мы выяснили, каким образом подключать настенный светильник с 2мя и 3мя проводами и остается у нас установить его и проверить на работоспособность.

Как подсоединить бра с цепочкой (видео)

Итак, мы постарались ознакомить с наиболее популярными выключателями для бра. Кроме того мы уделили особое внимание процессу подключения. Не стоит браться за этот процесс, если у вас нет определенных навыков в работе с электроэнергией, так как последствия могут быть непредвиденными. Лучше доверит это дело специалистам или знакомым, которые смогут проделать весь комплекс работ за небольшой промежуток времени.Р

виды электрических выключателей для разных типов освещения, их размеры, отличия, современные образцы или старого формата, круглые и маленькие

Включатель – это коммутационный аппарат, который способен оперативно включать и отключать как отдельные электрические цепи, так и домашнее или профессиональное оборудование. Выключатель – аппарат у которого минимум два фиксированных положения – включить и выключить, способный изменить это положение под действием внешних сил. Различаются по способу коммутации, типу включения выключения, по назначению.

Выключатель: целевое предназначение

Назначение выключателя – коммутация нагрузки в электросетях напряжением 220 В. Классический выключатель не способен отключать токи короткого замыкания из-за отсутствия в конструкции устройства для гашения дуги (это уже другой вид устройств – автоматические выключатели).

Выключатели изготавливаются для внутреннего и открытого монтажа. В быту используются для включения и выключения освещения.

Способы коммутации, которые применяются в выключателях

Выключатели делятся по способу коммутации: винтовые или безвинтовые зажимы.

Винтовой зажим

Подходят для алюминиевых проводов. Коммутация в таком случае обеспечивается с помощью специальных зажимов, которые фиксируются винтами. Винтовой способ сложен для монтажа, но контакт получается лучше. При ослаблении соединения подтягивается винт.

Пружинный контакт

Для такого соединения дополнительно к винтам используется пластинка-контакт, которая соэдает надежное крепкое соединение. Монтаж такого соединения прост. Недостаток приборов с пружинным контактом – важно правильно зажать провод, иначе устройство не будет работать корректно. Используется для медной проводки.

Способ установки выключателя

По монтажу выделяют внешние (накладные) и внутренние выключатели. Внешние выключатели устанавливаются для открытой проводки или при невозможности установки внутреннего выключателя. Закрепляются на стене или другой ровной поверхности.

Преимущества:

• простотой монтаж;
• надежность;
• функциональность.

Внутренние выключатели утоплены в стену, используются для скрытого монтажа. В настоящее время этот тип выключателей – популярный для квартир и домов. Монтаж сложнее, чем для накладных устройств, но внешний вид более эстетичен.

Степень защиты корпуса

Материал, из которого выполнен корпус устройства, напрямую зависит от условий эксплуатации. В электрике используется маркировка IP, которая характеризует защищенность устройства от влаги и пыли. Код состоит из букв IP и двух цифр от 0 до 6 или 8 (для защиты от влаги). Первая цифра указывает пылезащищенность, вторая – влагозащищенность. Приборы из нулевой группы не защищены от попадания пыли или влаги, а приборы со степенью 6 и выше работают даже в помещениях с высоким уровнем пыли или воды.

Учитывая эту маркировку, следует правильно подбирать выключатели для разных помещений.

Способ управления устройством: виды

По типу управления выделяют кнопочные, веревочные, сенсорные, со встроенным дистанционным управлением, с датчиками и другие устройства.

Клавишные

Используются для управления освещением комнаты. Массово устанавливаться начали недавно, поэтому в интерьере смотрятся оригинально. Плюсы – срок службы, цена, комфорт. Состоят из корпуса и качающегося механизма с пружиной.

Шнуровые

Пик популярности таких коммутаторов пришелся на 70-е года прошлого века. Сегодня используются редко. Включаются и выключаются такие приборы, если дернуть за шнурок, который закреплен на поворотном рычаге, взаимодействующем с двигающейся контактной колодкой.

Кнопочные ретро старого образца

Работают по принципу ключа – первое нажатие замыкает контакт, а второе размыкает. Используются в настольных и напольных приборах, также в настенных моделях.

Сенсорные

Это инновационное поколение приборов управления светом. Для работы используются микросхемы, благодаря которым продлевается срок службы и исключается возможность возникновения короткого замыкания. Работают при касании. Так же в режиме кнопки или ключа.

С дистанционным управлением

При помощи пульта дистанционного управления выключатель управляется на расстоянии. По радиоканалу от пульта передается сигнал на осветительный прибор.

Выключатель выступает в качестве приемника сигнала. Пульт может быть выполнен в различных корпусах, для домашнего использования делается в виде брелка.

Дополнительно в схеме часто используют микроконтроллеры, расширяющие диапазон: регулирование интенсивности, таймер.

Со встроенными датчиками

Такие коммутаторы содержат детекторы, которые анализируют параметры окружающей среды. Используются датчики движения, которые анализируют, находится ли в зоне видимости объект. Сигналы с датчика поступают на контроллер, обрабатываются, а затем срабатывает выключатель. Подобные устройства можно программировать. Активно используются в системе «умный дом».

Проходные или перекидные устройства

Это вид клавишных моделей. Разница в том, что они не замыкают контакты, а переключают. К перекидным выключателям подсоединяют сразу несколько осветительных приборов.

Какой лучше выбрать: советы

Критерии выбора:

1. Материал, из которого изготовлен продукт. Мягкий дешевый пластик быстро ломается, царапается при первой установке. Лучше использовать прочный пластик.
2. Маркировка и фирма-производитель. Перед выбором прибора надо знать, в каких условиях он будет использоваться, и с учетом этого смотреть маркировку. Если на упаковке меток нет –  товар подделка, которую лучше не покупать.
3. Желательно посмотреть внутреннюю конструкцию, проверить зажимы, винтики, пластины,  отсутствие царапин и поломок.
4. Хороший продукт не будет вонять дешевым пластиком.
5. Количество составляющих частей, способ крепления. Некачественное устройство будет практически монолитным без дополнительных фиксаторов.
6. Наличие инструкции по монтажу и сборке.
7. Должны быть указаны номинальные значения тока и напряжения. Товар без маркировки лучше не приобретать.

Закрытого типа круглый

Закрытый выключатель используется там, где проводка проходит в стене и подготовлено место для монтажа. Выбирая круглый выключатель, важно обращать внимание на степень влаго- и пылезащищенности.

Встроенный маленький (утопленного типа)

Используются при скрытой проводке. Основной вид выключателей в офисах, жилых помещениях. Перед покупкой желательно проверить подвижность клавиш.

Популярные производители

Фирма-производитель играет важную роль при выборе выключателя.

Знаменитые бренды стремятся сделать  устройства качественными, стильными и безопасными, гарантируя долгий срок службы продукции.

Legrand

Фирма из Франции, которая занимается реализацией продуктов для электрики. Входит в пятерку лучших европейских брендов. Продукция французской фирмы продается под торговыми марками Контактор, BTicino, Sarlam, Legrand и другими. Изделия отличаются высоким качеством, безопасностью, надежностью и длительным сроком службы. Ассортимент разнообразен: традиционные модели и необычные современные устройства.

Компания уделяет огромное внимание качеству деталей. Корпуса устройств изготавливаются из  самозатухающего пластика, что улучшает безопасность выключателя.

АВВ

Шведский производитель, лидер электроустановочных приборов. Отличаются высочайшей безопасностью и качеством изделий. Корпуса выполняются из натуральных ударопрочных материалов, стойких к УФ излучению. Изделия просты в монтаже, с разным дизайном. Из недостатков – высокая стоимость приборов.

Schneider Electric

Еще один французский бренд, лидирующий среди электроустановочных изделий. Приборы выполняются из стойких материалов  с пружинными бронзовыми контактами. Монтаж простой, дизайн разнообразен. Стоимость приборов высока, даже для классических стандартных моделей.

Российского производства

В России также производятся электрические комплектующие. Этим занимаются многие фирмы – относительно новая компания LK studio, GUSI Electric, IEK. У отечественных приборов хорошее соотношение цена/качество, имеются выключатели с оригинальным и стильным дизайном. Вышеупомянутая фирма входит в число крупнейших заводов электротехнической промышленности в России и в группу компаний Легран.

Быт человека невозможен без электрического освещения, бытовых приборов. Для управления такими устройствами и нужны выключатели. На сегодняшний момент ассортимент выключателей широк и разнообразен.

Полезное видео

советов, чтобы избежать отключения автоматического выключателя во время праздников — блог 1000Bulbs.

com

Но как насчет этих надоедливых перегруженных цепей? Вы не можете просто заменить свой прерыватель на прерыватель, рассчитанный на более высокий ток, если вы также не модернизируете всю свою электрическую проводку. Прерыватель предназначен для отключения электричества при перегрузке и перегреве цепи. Если прерыватель имеет более высокий порог, чем проводка, вы рискуете вызвать перегрев проводки и неконтролируемый электрический пожар.Вместо этого следуйте этим советам, чтобы избежать перегрузки ваших цепей:

1. Отключите электрические приборы, которые не используются. Электрический ток все еще течет к прибору, когда он не включен. Это сокращает нагрузку на цепь при отключении кофеварки, игровых систем и т. Д.

2. Разложите нагретые инструменты для укладки. Фены, утюги и щипцы для завивки волос потребляют больше энергии, чем вы думаете, для выработки тепла. Использование слишком большого количества устройств одновременно может привести к перегрузке цепи. Если у вас есть несколько гостей, готовящихся к мероприятию, позвольте некоторым людям использовать главную ванную, чтобы разложить всех.

3. Используйте удлинители только увеличенной длины. Если в комнате ограниченное количество розеток, может возникнуть соблазн использовать удлинитель, чтобы увеличить количество подключаемой электроники. Хотя в некоторых случаях это можно сделать безопасно, например, при установке телевизора и игровых систем, сделайте это. экономно и знайте, сколько ампер потребляет каждое устройство, чтобы не перегружать схему.Выключатель рассчитан на работу только с 80% максимального номинала в течение длительного периода времени.

4. Используйте светодиодные рождественские огни. Лампы накаливания на струнах могут потреблять вдвое больше электроэнергии, и вы можете соединить только до двух струн при использовании струнных светильников C9. Если вы хотите украсить весь двор, крышу и фасад своего дома, эти усилители могут сложиться. Использование светодиодных гирлянд значительно облегчит нагрузку.

5. Используйте несколько внешних контуров. Возможно, две наружные розетки находятся в одной цепи, поэтому проверьте, прежде чем включать слишком много светильников. Даже если вы можете охватить весь двор с одной стороны дома, распределение нагрузки по нескольким розеткам поможет снизить нагрузку на одну цепь.

6. Знайте, как вы используете свой усилитель. Если в комнате имеется более одной розетки в другой цепи, вы можете избежать срабатывания выключателя путем вакуумирования или использования обогревателя в цепи с более низкой нагрузкой. Вы можете рассчитать количество потребляемых током ампер, разделив ватты на напряжение в сети (амперы = ватты / вольт).

Подсказка по освещению: Стандартное количество ампер на цепь в американских домах составляет 15 или 20. На переключателях на панели главного выключателя будет цифра «15» или «20», что подскажет вам на сколько ампер рассчитана эта схема.

Использование усилителя, которое может вас удивить

Это не просто холодильник или микроволновая печь, потребляющая энергию. Запуск вашего пылесоса в цепи на полную мощность — частая причина срабатывания выключателей в старых домах.Вот список электрических устройств и номиналов усилителя, хотя отдельные устройства могут отличаться.

Прачечная

Электрические канатные экскаваторы P&H для открытых горных работ

Электрические канатные экскаваторы P&H, от сверхпрочных нижних частей до просторных машинных платформ и классической двухстойной конфигурации рукоятки и рукояти, заслужили свое место в качестве предпочтительный погрузочный инструмент для высокопроизводительных и высокоэффективных горных работ.

Электрические экскаваторы

P&H спроектированы и изготовлены, чтобы помочь шахтам перемещать больше материала с меньшими затратами на тонну.Наш упор на модульную конструкцию компонентов означает более эффективное обслуживание и возможность модернизации. Этот упор на простоту обслуживания в сочетании с традиционно прочными механическими системами P&H и все более умными и быстрыми системами управления превращается в одни из самых надежных и производительных погрузочных машин в горнодобывающей промышленности на сегодняшний день.

Исключительное тяговое усилие

• Прочная система управления Centurion для исключительного тягового усилия при подъеме при очень тяжелых условиях копания
• Плавный и быстрый проход ковша через насыпь для увеличения заполнения ковша без заедания
• Геометрия стрелы и противовеса обеспечивает максимальную дальность копания и тяговое усилие

Прочная и устойчивая конструкция

• Широкая двойная рукоятка для устойчивости во время цикла копания
• Надежная реечно-шестеренная система толкания с электрическим приводом и элементами управления рукоятью для оптимизации усилия копания во время работы
• Геометрия, оптимизированная для сопротивления усталости при ударах и высоких нагрузках
• Максимальное усилие резания для улучшения коэффициента заполнения и времени цикла
• Толкатель с прямым приводом и встроенным шкивом с быстрым приводом снижает затраты на техническое обслуживание и помогает устранить подъем стрелы ( 4800XPC )
• Оптимизированная конструкция стрелы со стабилизированной геометрией рукоятки улучшает маневренность рукояти и упрощает доступ для обслуживания ( 4800XPC )
• Усовершенствованная коронная шестерня выдерживает усталость и выдерживает повышенную полезную нагрузку

Надежность и высокая доступность оборудования

• Стабильно обеспечивает механическую готовность более 90%
• Проверенные двигатели и редукторы для горных работ с увеличенным сроком службы компонентов
• Конструктивное проектирование с использованием высокопрочных низколегированных сталей для повышения усталостной долговечности

Прочные компоненты

( 2300XPC, 2800XPC, 4100C, 4100C BOSS, 4100XPC, 4100XPC — модели AC90, 4800XPC )

• Двигатели с двумя подъемными механизмами для сбалансированной и равномерно распределенной нагрузки
• Привод DELTA для улучшения сцепления башмака с тумблером
• Планетарные трансмиссии с доказанным длительным сроком службы при повороте и движении (более 99 миллионов часов наработки)

Высокоточное управление двигателем

• Прочная компактная конструкция на базе Centurion приводы АББ
• Прямое управление крутящим моментом с лучшими динамическими характеристиками в отрасли
• Компактные модульные приводы переменного тока с воздушным охлаждением
• Удобные в обслуживании модули, которые легко заменить
• Контролируемая и управляемая нейронная сеть из более чем 500 узлов ввода / вывода, использующая быструю и высокопроизводительную волоконно-оптическую кабельную сеть Profibus
• Оптимизированная производительность экскаватора для максимальной производительности

Комфорт и эффективность оператора

• Адаптивная система управления для уверенности оператора во время цикла копания
• Графический интерфейс пользователя отображает информацию о работе и состоянии систем экскаватора
• Эффективный обзор и улучшенная эргономика (регулируемое сиденье с подогревом, органы управления массажем, регулируемая поясничная опора и двухпозиционная подставка для ног) повышают эффективность оператора и снижают утомляемость
• Эргономичные джойстики управления загрузкой, функции торможения и передачи хода на кончиках пальцев оператора, а также триггерные переключатели срабатывания рукояти и звукового сигнала снижают утомляемость оператора и повторяющиеся нагрузки.
• Система наддува помещения для подачи отфильтрованного воздуха для охлаждения и подавления пыли ( все модели)
• Ручные джойстики управления подъемником, толпой, поворотом и ходом оснащены вспомогательными переключателями для сирены и функций отключения рукояти
• Удобный доступ к кнопкам управления экскаватором, переключатели установлены слева, справа от консолей по бокам оператора
• Модульный противовес и лестница для посадки на борт повышают безопасность и доступ, обеспечивая более быструю сборку и разборку ( 4800XPC )

Ковши серии P&H TRC

Мы поможем вам выбрать идеальный ковш для вашего горнодобывающего применения, учитывая следующее:

• Производственные цели
• Геометрия приямка
• Схема работы
• Параметры погрузки на грузовик
• Уровни буровзрывных работ
• Характеристики материала
• Цели технического обслуживания
• Предыдущий опыт работы ковшом

Хотя ваш выбор ковша зависит от вашего применения, наши ковши P&H имеют следующие характеристики:

( 1900XPC и 2300XPC )

• Квадратная угловая аппарель
• Раскосы фиксированной длины
• Дополнительные гидравлические демпферы двойного действия (стандартно с фрикционными дисками)

( 2800XPC, 4100C, 4100C BOSS, 4100XPC, 4100XPC AC-90, 4800XPC )

• Раскосы с регулируемым шагом для точного переднего угла
• Выступ с широким радиусом
• Гидравлические демпферы двойного действия
• Дополнительные фиксирующие компоненты нового поколения
• Опциональная конструкция с приподнятой пяткой для улучшения характеристик обслуживания и производства ( 4100C BOSS, 4100XPC, 4100XPC AC-90 )
• Рукоять улучшенной конструкции для лучшего прохождения берега и более высокого отношения полезной нагрузки к массе ( 4800XPC )

Проверенные конструкции двигателей

• Идеально для тяжелых и тяжелых горных работ
• Обеспечивает стабильную скорость, меньшую инерцию и максимальную производительность HP

Контроль микроклимата Mine Air Systems

( 2300XPC, 2800XPC, 4100C, 4100C BOSS, 4100XPC, 4100XPC — модели AC90, 4800XPC )

Входящая в комплект поставки система климат-контроля Mine Air Systems (MAS) обеспечивает кондиционирование, обогрев, фильтрацию воздуха и повышение давления для вашего электрического карьерного экскаватора. Рекомендуемые преимущества:

• Прочная конструкция, специально разработанная для открытых горных работ
• Модульная конструкция для непревзойденной скорости и удобства замены
• Уникальная защищенная от атмосферных воздействий пластина крыши исключает попадание пыли и воды в кабину и электрическую комнату
• Конструкция из нержавеющей стали
• Разработан специально для озонобезопасного хладагента R-407C
• Высокоэффективные воздушные фильтры для любого применения
• Сверхэффективный фильтр / компенсатор давления промышленного размера с воздухоочистителем
• Плавный и тихий компрессор со спиральной технологией
• Усовершенствованная конструкция рукояти обеспечивает улучшенное прохождение берега и более высокое отношение полезной нагрузки к массе.

Как предотвратить отключение выключателя от рождественских огней

Если вам нравится вешать рождественские огни по всему дому и лужайке, вы не одиноки. Связывание рождественских огней — это праздничная традиция, которая несет в себе дух Рождества и иногда отключает автоматический выключатель. Чтобы оставаться в безопасности в этот праздничный сезон, вы должны следовать нашим советам, как избежать перегорания предохранителя или отключения автоматического выключателя из-за рождественской световой индикации.

Для получения дополнительной информации о том, почему срабатывают автоматические выключатели, наши электрики East Grand Rapids по телефону Flat River Electric всегда готовы помочь!

Почему отключается питание при отключении автоматического выключателя?

Многие домовладельцы сбиты с толку, когда они включают выключатель своих замысловатых рождественских световых дисплеев только для того, чтобы погрузить весь свой дом в темноту.Чтобы понять, почему рождественские огни отключают автоматический выключатель, вам нужно понять, как работают автоматические выключатели.

Автоматический выключатель предназначен для защиты цепей от перегрузки из-за слишком большого количества электроэнергии и возникновения пожара. Когда вам требуется больше электроэнергии от цепи, чем считается безопасным, автоматический выключатель срабатывает и автоматически отключает электричество в вашем доме. Хотя это может показаться неудобством, автоматический выключатель служит важной цели, предотвращая электрических возгораний .

Когда выключатель срабатывает, это также не является серьезным препятствием для вашего праздничного веселья. Как правило, вам просто нужно переставить вилки, переместить несколько вещей и щелкнуть все необходимые переключатели в блоке предохранителей . Если вам нужна помощь в поиске блока предохранителей в вашем доме, наш лучший совет — поищите серую панель управления на стене. Обычно его размер составляет около двух футов на один фут, и его часто можно найти в подвале где-то рядом с водонагревателем или печью.

Найдите другую торговую точку

Часто люди вставляют слишком много вещей в одну стену, что обычно идет последовательно. Если у вас на кухне подключено и включено десять приборов, вы, вероятно, отключите цепь. То же самое и с рождественскими огнями.

Тот факт, что все ваши фонари подключены к сетевому фильтру , не означает, что ваш дом невосприимчив к срабатыванию выключателя. Вам потребуется распределить мощность между различными панелями. Думайте об этом, как о плавучести плота. Если на одной стороне плота окажется слишком большой вес, он перевернется.То же самое верно, если у вас слишком много энергии, потребляемой из одной части вашего дома. Раздайте его, чтобы ваш праздник оставался на плаву!

Используйте рождественские огни на открытом воздухе

Обратите внимание, какие рождественские гирлянды вы выберете, когда будете в магазине. Некоторые рождественские огни будут обозначены как для внутреннего использования , в то время как другие предлагают для наружного использования .

Отчасти это связано с уровнем яркости каждого источника света. В интерьере людям часто нравится что-то более мягкое, чтобы создать более гостеприимную эстетику, где снаружи более яркий свет хорошо светится на фоне темной ночи.Внутренние рождественские огни также часто не предназначены для защиты от элементов и могут привести к срабатыванию автоматического выключателя.

Используйте удлинители для установки вне помещений

Знаете ли вы, что есть разница между внутренними и внешними удлинителями?

Погода в Мичигане может быть суровой, поэтому вам нужно купить удлинители для наружного применения, которые выдержат дождь, снег, мокрый снег и низкие температуры. Внутренние удлинители не рекомендуются для уличных рождественских световых дисплеев и должны храниться внутри.Несоблюдение требований к использованию удлинителей может привести к перегоранию предохранителя, размыканию цепи или даже к возгоранию электрического тока!

Если вы перегорели предохранитель, обратитесь к профессиональному электрику, так как для его замены требуется специальное защитное оборудование!

Присоедините не более 3-х струн встык

Вам нужно будет проверить инструкции, прилагаемые к рождественским гирляндам, чтобы определить, сколько ниток вы можете безопасно прикрепить встык. Как правило, наши электрики рекомендуют не вставлять более трех струн встык.

Каждая нить огней будет иметь максимальный рейтинг подключения . Эти рейтинги также будут основаны на оптимальной выходной мощности, напечатанной на коробке, и на типе используемого вами света. Светодиоды стали намного более популярными, чем традиционные светильники, потому что они требуют гораздо меньше энергии, но при этом дают гораздо больше света. Существуют расчеты мощности рождественского света, которые могут помочь с вашими потребностями в освещении в зависимости от всех этих факторов.

Использование наружных розеток

Если у вас есть амбициозные планы относительно показа рождественских огней в этом году, возможно, вы захотите приобрести наружных стоек .Эти силовые ставки похожи на устройства защиты от перенапряжения в том, что они предлагают множество розеток с некоторыми вариантами защиты от перегрузки.

Сегодня большинство стоек для розеток являются водонепроницаемыми и имеют таймеры, позволяющие программировать освещение. Это действительно популярный вариант для людей, которые хотят, чтобы свет зажигался в определенное время, например, когда садится солнце. Благодаря водозащитным свойствам розеток вам не придется беспокоиться о том, что отключит выключатель , как при использовании традиционных методов.

Если вы хотите настроить синхронизированный рождественский световой дисплей , то синхронизированная система станет еще одним дополнением к вашей выходной мощности, на которое вы захотите посмотреть. И все же уличные колья помогут! Поскольку для большинства световых дисплеев также требуются светодиоды, все не так нелепо, как можно было бы подумать (если только масштаб вашего проекта не требует тысяч и тысяч источников света!) Все просто требует правильного планирования, размещения и, конечно же …

Все еще отключает выключатель?

Если вы все еще отключаете автоматический выключатель после выполнения наших советов, мы рекомендуем связаться с одним из наших лицензированных подрядчиков по электротехнике через Интернет или по телефону (616) 987-0596 . Перегрузка цепей — одна из наиболее распространенных причин срабатывания выключателей , но не единственная причина. Если что-то доставляет вам трудности, мы обязательно поможем это исправить. Наши электрики East Grand Rapids в Flat River Electric хотят, чтобы вы были в безопасности в этот праздничный сезон! Чтобы получить дополнительные советы и рекомендации по электричеству, посетите нашу страницу блога, где у нас есть тонны контента!

[Это сообщение в блоге было обновлено.]

Судовые электрические панели, автоматический выключатель и панель управления

Судовые электрические панели

Модернизация или ремонт электрической панели вашей лодки может быть сложной задачей для многих.В зависимости от размера вашей лодки и электрической панели катера вам может потребоваться простая морская электрическая панель постоянного тока для небольших лодок, или вам могут потребоваться морские распределительные панели переменного / постоянного тока для больших прогулочных и коммерческих судов. Ведущие производители электрических панелей для лодок включают Paneltronics, Blue Sea Systems и Sea-Dog.

Покупка судовой электрической панели

Существует три типа электрических панелей лодки. Один тип — это готовая к работе панель, которая находится на полке с предварительно настроенной конфигурацией.Готовые судовые электрические панели поставляются с различным количеством переключателей, ампер и напряжений. Следующий тип — это полу-настраиваемая панель, на которой вы можете выбирать из заранее установленного количества выключателей, счетчиков и меток. Наконец, если вам нужно полное решение для судовой электрической панели, Blue Sea и Paneltronics предложили простое решение, позволяющее выяснить, что вам нужно. В Blue Sea Systems есть инструмент настройки панелей, и на любой из настраиваемых панелей для Paneltronics вы можете загрузить форму, заполнить ее и отправить нам по электронной почте.Инженер или техник рассмотрит ваш запрос, чтобы убедиться, что панель работает для вашего приложения. При выборе индивидуальной панели вы можете выбрать силу тока и маркировку каждого переключателя / прерывателя на плате морской электрической панели, а также можете добавить корпус. Если вам нужна помощь с заказом электрического щита для катера, просто позвоните нам.

Детали панели лодки и сопутствующие товары

Если вам просто нужно отремонтировать электрическую панель лодки, мы также предоставим вам сменные выключатели, предохранители и счетчики.Если вам нужно добавить выключатель или вилку при замене проводки на лодке, мы их тоже несем. Для того, чтобы установить панель, вам может потребоваться перемонтировать проводку на лодке, и мы предлагаем провод, продающийся на лапах или катушках, а также соединители для проводов и инструменты для электромонтажа.

Устранение неисправностей подъемника | Общие проблемы

Мы потратили тысячи часов на устранение неисправностей подъемников для клиентов. Ниже приведен список типичных проблем и возможных решений. Всегда не забывайте обращаться к руководству по эксплуатации, прилагаемому к вашему продукту, для поиска конкретных решений , относящихся к вашему индивидуальному продукту. Эта страница предназначена только для справки, и руководство по эксплуатации, прилагаемое к вашему подъемнику, должно включать конкретные меры по устранению отдельных проблем, связанных с вашим подъемником.

Устранение неисправностей всех подъемников (электрические подъемники, рычажные подъемники и цепные подъемники)

• Тормоз подъемного груза заблокирован (ручка работает в направлении «ВВЕРХ», но не «ВНИЗ»).

• Подъемные тормозные колодки (подъемник не выдерживает нагрузки).

• Тяга тормоза груза подъема (ручка работает с усилием).

• Неустойчивая работа подъемника (цепные заклинивания или рывки в направлении опускания).

• Рама подъемника треснула.

• Рукоятка управления подъемником.

• Подъемник не вращается на выбеге.

• Подъемные крюки открыты.

Устранение неисправностей электрических цепных талей

• Крюк электротали не реагирует на подвеску.

• Крюк электрической лебедки движется в неправильном направлении.

• Крюк электрической лебедки опускается, но не поднимается.

• Крюк электрической лебедки поднимается, но не опускается.

• Крюк электрической лебедки опускается при включении управления подъемом.

• Крюк электрической лебедки не останавливается сразу.

• Электроталь работает медленно.

• Двигатель электротали перегревается.

• Крюк электрической лебедки не останавливается ни на одном, ни на обоих концах хода.

• Варианты остановки крюка электротали.

• Крюк электрической лебедки движется в правильном направлении на одной скорости и в неправильном направлении на другой скорости.

Поиск и устранение неисправностей Все подъемники (электрические цепные, рычажные и цепные подъемники) Возможные причины и решения

Ниже приведен список возможных причин и возможных способов устранения.Это руководство предназначено только для справки. Всегда не забывайте обращаться к руководству пользователя, прилагаемому к вашему подъемнику, для получения конкретных инструкций, касающихся вашего продукта.

Тормоз подъемного груза заблокирован (ручка работает в направлении «ВВЕРХ», но не «ВНИЗ»).

Возможная причина: Груз не опускается после того, как подъемник использовался для подъема.

Возможное решение: разблокировать грузовой тормоз.

Подъемные тормозные колодки (подъемник не выдерживает нагрузки).

Возможная причина: (i) Поверхности трения тормоза, покрытые маслом, или фрикционные шайбы, покрытые глазурью. (ii) Детали тормоза повреждены или изношены. (iii) Грузовая цепь установлена ​​задом наперед.

Возможное решение: (i) Снимите детали тормоза и очистите поверхности. (ii) Снимите и осмотрите детали тормоза и при необходимости замените.

Тяга тормоза груза подъема (ручка работает с усилием).

Возможная причина: (i) Грязь внутри или корродировала внутренние детали. (ii) Поверхности трения тормоза поцарапаны или нагрузочная передача повреждена из-за перегрузки.

Возможное решение: (i) Разобрать и тщательно очистить. (ii) Снимите и осмотрите детали грузового тормоза и силовую передачу и замените поврежденные или дефектные детали.

Неустойчивая работа подъемника (цепь застревает или подпрыгивает в направлении опускания).

Возможная причина: (i) Грузовая цепь установлена ​​неправильно, сварные швы на звеньях обращены к звездочке. (ii) Зубья тормозной защелки или храповика изношены или повреждены.

Возможное решение: (i) Снимите грузовую цепь и переустановите.(ii) Снимите детали тормоза и осмотрите собачку и храповик, как описано в руководстве.

Рама подъемника треснула.

Возможная причина: (i) Подъемник подвергся перегрузке. (ii) Грузовая цепь слишком далеко проходит через подъемник при опускании, что приводит к заеданию сварного концевого звена с рамой. (iii) Подъемник подвергается чрезмерным угловым или боковым усилиям, вызывающим заедание цепи по бокам рамы. (iv) Подъемник упал или брошен.

Возможное решение: всякий раз, когда на раме обнаруживаются признаки повреждения, подъемник следует полностью разобрать, проверить все детали и заменить поврежденные или изношенные детали, как указано в руководстве по эксплуатации.

Рукоятка управления подъемником.

Возможная причина: непосредственно внутри ручки или отсутствие смазки.

Возможное решение: Заменить ручку.

Подъемник не вращается на выбеге.

Возможная причина: (i) Подъемник работает неправильно. (ii) Маховик установлен неправильно.

Возможное решение: (i) Следуйте правильной рабочей процедуре при использовании подъемника. (ii) Подъемник должен быть разобран и тщательно осмотрен, а любые поврежденные части должны быть заменены.

Подъемные крюки открыты.

Возможная причина: подъемник перегружен

Возможное решение: Заменить крючки. Подъемник следует разобрать и тщательно осмотреть на предмет дополнительных повреждений от перегрузки.

Устранение неисправностей электрической цепной тали Вероятная причина и возможные решения

Ниже приведен список возможных случаев и возможных средств правовой защиты. Это руководство предназначено только для справки.Всегда не забывайте обращаться к руководству пользователя, прилагаемому к вашему подъемнику, для получения конкретных инструкций, касающихся вашего продукта.

Крюк электротали не реагирует на подвеску.

Возможная причина: (i) Отсутствует напряжение на главной линии подъемника или выключателе ответвленной цепи; Перегорел предохранитель ответвления или сработал автоматический выключатель. (ii) Обрыв фазы, обрыв цепи, заземление или неисправное соединение в одной линии системы питания (проводка подъемника, реверсивный контактор, выводы или обмотки двигателя).(iii) Верхний или нижний концевой выключатель разомкнул цепь управления. (iv) Обрыв цепи управления или короткое замыкание обмотки в трансформаторе, катушка реверсивного контактора или ненадежное соединение или обрыв провода в цепи. (v) Неправильное напряжение или частота. (vi) Низкое напряжение. (vii) Тормоз не отпускается, обмотка катушки закорочена или заедает якорь. (viii) Чрезмерная нагрузка.

Возможное решение: (i) Замкните выключатель, замените предохранитель или сбросьте прерыватель. (ii) Проверьте целостность электрической цепи и отремонтируйте или замените дефектную деталь. (iii) Убедитесь, что подъемник используется с напряжением и частотой, указанными на паспортной табличке подъемника, и убедитесь, что соединения на плате изменения напряжения соответствуют номинальному напряжению, как описано в руководстве пользователя.(iv) Проверьте электрическую непрерывность и соединение. (v) Уменьшите нагрузку до предела грузоподъемности подъемника, указанного на паспортной табличке. (vi) Обратитесь к руководству по эксплуатации для получения информации о конкретных средствах устранения проблемы с подъемником.

Крюк электрической лебедки движется в неправильном направлении.

Возможная причина: (i) Перепутаны электрические соединения на станции управления или на клеммной колодке. (ii) Отказ реверсивного переключателя двигателя для динамического торможения во время реверсирования. (iii) Реверс фаз (только для трехфазного блока).

Возможное решение: (i) Проверьте соединения по электрической схеме. (ii) Проверьте соединения для переключения и замените любой поврежденный или неисправный конденсатор. (iii) Конкретные инструкции для подъемника см. в руководстве по эксплуатации.

Крюк электрической лебедки опускается, но не поднимается.

Возможная причина: (i) Подъемник был перегружен чрезмерным грузом. (ii) Обрыв цепи подъема или короткое замыкание обмотки в катушке реверсивного контактора.(iii) Контакты станции управления не работают должным образом. (iv) Контакты верхнего концевого выключателя разомкнуты. (v) Обрыв фазы (только трехфазный агрегат).

Возможное решение: (i) Проверьте целостность электрической цепи и отремонтируйте или замените дефектную деталь. (ii) Обратитесь к руководству по эксплуатации для получения конкретных инструкций, относящихся к продукту.

Крюк электрической лебедки поднимается, но не опускается.

Возможная причина: (i) Подъемник был перегружен чрезмерным грузом. (ii) Обрыв цепи опускания или короткое замыкание обмотки катушки реверсивного контактора.(iii) Ослабленное соединение или обрыв провода в цепи. (iv) Контакты станции управления не работают должным образом. (v) Контакты нижнего концевого выключателя разомкнуты. (vi) Не работает реверсивный переключатель двигателя (только однофазный агрегат).

Возможное решение: (i) Проверьте целостность электрической цепи и отремонтируйте или замените дефектную деталь. (ii) Проверьте соединения для переключения и замените поврежденный или неисправный конденсатор. (iii) Изучите руководство по эксплуатации подъемника на предмет конкретных мер.

Крюк электротали опускается при включении управления подъемом.

Возможная причина: (i) Обрыв фазы (только для трехфазного блока). (ii) Проверка фазы (только трехфазная установка).

Возможное решение: Обратитесь к руководству по эксплуатации за конкретными инструкциями, касающимися подъемника.

Крюк электрической лебедки не останавливается сразу.

Возможная причина: (i) Пробуксовка тормоза. (ii) Чрезмерная нагрузка.

Возможное решение: (i) Уменьшите нагрузку до предела грузоподъемности подъемника, как указано на идентификационной табличке.(ii) Проверьте регулировку тормоза согласно руководству.

Электроталь работает медленно.

Возможная причина: (i) Низкое напряжение. (ii) Чрезмерная нагрузка. (iii) Обрыв фазы или несимметричный ток в фазах (только для трехфазного блока). (iv) Затягивание тормоза.

Возможное решение: (i) Уменьшите нагрузку до предела грузоподъемности подъемника, как указано на идентификационной табличке. (ii) Правильное напряжение в соответствии с инструкцией по эксплуатации продукта. (iii) Проверьте электрическое сопротивление и отремонтируйте или замените дефектную деталь.(iv) Проверьте ручную регулировку тормоза.

Перегрев двигателя электротали.

Возможная причина: (i) Низкое напряжение. (ii) Чрезмерная нагрузка. (iii) Экстремальный внешний заголовок. (iv) Частый запуск или движение задним ходом. (v) Обрыв фазы или несимметричный ток в фазе (только для трехфазного блока). (vi) Затягивание тормозов. (vii) Твердотельный переключатель обратного хода подвергся воздействию чрезмерной температуры или переключатель поврежден.

Возможное решение: (i) Устраните состояние низкого напряжения, как описано в руководстве пользователя.(ii) Уменьшите нагрузку до предела грузоподъемности подъемника. (iii) Обратитесь к руководству по эксплуатации, чтобы узнать о безопасных условиях эксплуатации подъемника и особых условиях выше любых температурных требований, указанных в руководстве. (iv) Избегайте чрезмерных толчков, толчков или забивания, которые являются типом работы, которая может сократить срок службы двигателя и контактора и вызвать чрезмерный износ тормозов. (v) Проверьте целостность электрической цепи и отремонтируйте или замените дефектную деталь. (vi) Проверьте регулировку тормоза. (vii) Обратитесь к руководству по эксплуатации, чтобы узнать о конкретных решениях, связанных с электрической лебедкой.

Крюк электрической лебедки не останавливается ни на одном, ни на обоих концах хода.

Возможная причина: (i) Концевые выключатели не размыкают цепи. (ii) Вал концевого выключателя не вращается. (iii) Ходовые гайки не движутся по направляющей вала с поврежденной резьбой вала или гайки.

Возможное решение: (i) Проверьте соединения переключателя, целостность электрической цепи и механическую работу. (ii) Проверьте, не повреждены ли шестерни концевого выключателя. (iii) Затяните винты направляющей пластины и замените все поврежденные детали.(iv) Обратитесь к руководству пользователя для получения дополнительных инструкций, относящихся к продукту.

Место остановки крюка электротали вар.

Возможная причина: (i) Концевой выключатель не удерживает регулировку. (ii) Тормоз не держится. (iii) Связывание вала концевого выключателя отключено.

Возможное решение: (i) Проверьте соединения переключателя, целостность электрической цепи и механическую работу. (ii) Проверьте настройку переключателя, как описано в руководстве пользователя. (iii) Проверьте регулировку тормоза.(iv) Проверьте правильность установки подшипника концевого выключателя. (v) Изучите руководство владельца на предмет конкретных элементов, связанных с подъемником.

Место остановки крюка электротали вар.

Возможная причина: чередование фаз.

Возможное решение: (i) Правильно подключите проводку. (ii) Поменяйте местами два вывода обмотки двигателя, которые не совпадают по фазе с реле выбора скорости.

Как установить автоматический выключатель на 240 В

В этом руководстве показаны основные этапы установки нового двухполюсного автоматического выключателя на 240 вольт, 30 ампер на новую электрическую розетку (розетку) на 30 ампер. Схема включает в себя два черных проводника под напряжением 10 калибра и зеленый провод заземления 10 калибра для 3-проводной системы без нейтрали. В некоторых цепях электроприборов на 240 В используются 4-проводные цепи с нейтралью. Установка автоматического выключателя включает в себя работу с вашей электрической сервисной панелью (автоматическим выключателем), поэтому вы должны быть знакомы с частями панели и с тем, как она работает, чтобы обеспечить безопасную установку. Для этого проекта также может потребоваться разрешение на строительство, в зависимости от правил в вашем районе.

Предупреждение

Выключение главного выключателя отключает питание шин панели и всех бытовых автоматических выключателей, но не отключает силовые кабели, идущие от инженерных коммуникаций.Кабели и клеммы, к которым они подключаются на сервисной панели, остаются под напряжением и несут смертельно опасный ток — даже когда главный выключатель выключен. Никогда не прикасайтесь к этим проводам или клеммам во время работы с панелью.

Смотреть сейчас: Как установить автоматический выключатель на 240 В

Основы 3-проводной схемы

Типичная схема на 240 вольт и 30 ампер включает двухполюсный автоматический выключатель, который имеет две клеммы для двух проводов под напряжением. Провода обычно черные или красные, но один может быть белым, если он помечен как горячий с черной или красной полосой на каждом конце.Трехпроводная розетка на 240 В имеет три контакта (два горячих и один заземляющий) для подключения трехконтактной вилки. Вилки и розетки для цепи 240/250 вольт могут быть разных конфигураций.

Примечание : Для новых электрических плит и сушилок для одежды требуются цепи, обеспечивающие на розетке 120 и 240 вольт. В них используются четыре провода: черный (горячий), красный (горячий), белый (нейтраль) и зеленый (земля). Нейтральный провод рассчитан на несимметричную нагрузку между двумя фазами цепи.Установка аналогична 3-проводной системе, но включает четвертый, нейтральный, провод, который подключается к нулевой шине на панели и нейтральный вывод на розетке. Трехпроводная схема не подходит для электрической сушилки для белья.

Home-Cost.com Сравнение двухполюсных выключателей

и однополюсных выключателей

Трехпроводная схема на 240 В имеет два горячих провода, каждый из которых подает 120 В, всего 240 В, и провод заземления оборудования. В цепи на 120 В имеется только один горячий провод, подключенный к выключателю, и нейтральный провод, подключенный к нулевой шине в сервисной панели.

Home-Cost.com

Подготовка дома к затоплению — Информация о наводнении

Кеннет Хеллеванг, инженер-консультант

Версия PDF

Следуйте советам местных коммунальных служб по поводу отключения электричество, вода и газ. Местные власти обычно рекомендуют перекрыть воду и газ. Если ожидается наводнение возле электрического входной панели, позвоните своему поставщику электроэнергии, чтобы подать электропитание на дом отключен.

Отключите электричество в тех частях дома, которые могут быть затоплены. Не стойте в воде при отключении электроэнергии с помощью автоматических выключателей или предохранителей. Используйте прерыватель цепи замыкания на землю на любом цепи, если условия влажные. Прерыватель цепи замыкания на землю может быть добавленным к удлинителю, чтобы отключить питание в случае электрической неисправности происходит.

Переместите ценные вещи и опасные материалы в места значительно выше ожидаемый уровень воды и вдали от сырости. Перемещайте такие предметы, как незаменимые семейные фото и видео, ежегодники средней школы и важные документы, такие как налоговые отчеты, страховка политики и инвентаризация домашних хозяйств.

Якорные топливные баки. Топливный бак может опрокинуться или всплыть во время наводнения, что приведет к разливу или захвату топлива. Огонь. Очистка дома, затопленного паводковыми водами, содержащими топливо масло может быть чрезвычайно сложным и дорогостоящим. Иногда удаление нефти адекватное загрязнение невозможно, и дом становится непригодным для проживания из-за задерживающимся парам нефти, которые представляют опасность для здоровья. Топливные баки должны быть надежно закреплен на полу. Убедитесь, что вентиляционные отверстия и отверстия наливной линии открыты. выше прогнозируемых уровней наводнения или заделать их. Рассмотрите возможность опорожнения бака и наполните его водой, чтобы уменьшить его плавучесть.

Пробка сливных отверстий в подвальных этажах. Заглушка дренажей предотвращает резервирование сточных вод и предотвращает быстрое удаление воды, которое может привести к внешнему давлению воды повреждение стен или пола подвала. Для получения дополнительной информации см. «Подключение к дому. Сливы для предотвращения резервного копирования сточных вод ».

Снимите или подготовьте приборы к затоплению. Выключите приборы с помощью блока предохранителей или панели автоматического выключателя. Морозильники, холодильники, стиральные машины, сушилки и другие приборы содержат электродвигатели и компоненты, которые могут быть повреждены водой и илом. Если неизбежно половодье и крупногабаритную технику нельзя перемещать, заверните в полиэтиленовую пленку, завязав пленкой на месте с помощью шнура или веревки. Вода все равно попадет, но большая часть ила не будет, поэтому очистка будет проще.

Рассмотреть удаление печи. Отключить газ и электричество.Отключите и уберите печь туда, где она будет вне воды.

Оставить кондиционер, если только под руководством специалиста. Кондиционер содержит фреон, который может оседать. в подвал, что создает опасность для здоровья, поэтому его не следует удалять, кроме техником. Обертывание как внутренних, так и внешних блоков пластиковым уменьшить количество ила, который может в нем скапливаться.

Рассмотреть снятие водонагревателя. Отключение электричество, газ и воду к агрегату, прежде чем снимать водонагреватель на где он будет из воды.

Напор воды выбьет окна подвала. Рассмотрите возможность удаления или открытия окна, если затопление неизбежно.

Давление воды может повредить подвал стены. Если стены подвала не из железобетона и / или неспособны противостоять силе, оказываемой почвами, насыщенными паводковые воды, позволяющие заполнить подвал водой, могут защитить стены / фундамент от структурных повреждений, поддерживая одинаковое давление с обеих сторон стены и пол.
