Вытяжка и дымоход в одной трубе: Вентиляция и дымоход в одном коробе – Все о газоснабжении

Расположение труб для эффективной вентиляции

Приточная труба должна ставиться так, чтобы её конец находился в расстоянии 20−30 сантиметров от пола погреба. Верхний конец трубы при этом находится на поверхности у основания грунта. Сильно высоко его поднимать не нужно. Важно, чтобы он располагался в проветриваемом месте и туда без труда попадал воздух.

Вытяжная труба обязательно ставится на другом конце погреба, нижняя часть трубы располагается наоборот наверху, 20 — 30 сантиметров над потолком и выходит на крышу. Важно, чтобы вытяжная труба была утеплена, так как на ней может образовываться конденсат, который увеличивает влажность в помещении. Такое расположение позволит держать потолок сухим. А расположение в разных концах помещения позволит проходить воздуху через весь погреб. Если установить вытяжную трубу ниже 30 см, потолок будет сырой и на нем образуется плесень или грибок.

Схема вентиляции погреба

Кроме этого, нужно отгородить трубы от проникновения влаги, насекомых, грызунов, птиц и прочего мусора который может через трубу попасть в погреб. Для этого конец придаточной и вытяжной трубы располагающихся на улицу закрывают решеткой.

По желанию вместо решетки можно использовать устройство, которое называется дефлектор. Дефлектор устанавливается на конец вытяжной трубы, выходящий на улицу и дает большую защиту от проникновения влаги в погреб, а при сильном ветре, благодаря давлению, из трубы будет быстрее выходить воздух, что будет способствовать усилению вентиляции в погребе.

О том, как правильно сделать вытяжку в погребе, нужно позаботиться ещё до начала строительства, чтобы избежать нежелательных ошибок.

Если все же вы делаете постройку с использованием двух труб, не располагайте их близко друг к другу, иначе воздух, проникающий из одного отверстия будет сразу же выходить из другого и вентиляция погреба будут минимальна. Обратите внимание, чтобы обе трубы были одинакового размера. Несоответствие может вызвать застой воздуха в помещении, что создаст идеальную атмосферу для гниения. Перед началом строительства у вас должна быть схема вентиляции погреба, чтобы заранее все просчитать, продумать и избежать ошибок.

Вентиляция погреба с одной трубой

Единственное условия которые необходимы для вентиляции одной трубой — это маленькая площадь погреба. Большое помещение не сможет проветриваться необходимым образом при наличии только одной трубы и начнутся проблемы.

Схема организации простой вентиляции погреба: в одну трубу встроены две

Для такой вентиляции берут трубу разделённую на два отсека, по которым — из одного оттенка воздух попадает внутрь, а из другого выходит. Крайне важно располагать вентиляцию в таком месте, чтобы она хорошо обдувалась ветром, иначе даже для маленького погреба одной трубы будет недостаточно. Поэтому необходима схема вытяжки в погребе, чтобы заранее во всем разобраться и измерить.

После установки вытяжки проверяется циркуляция воздуха. Например, можно задымить помещение и посмотреть как быстро очиститься воздух. Также можно приложить листки бумаги к разным концам трубы — один листок должен плотно прилегать, так как воздух через него выходит и он блокирует процесс, а другой листок наоборот, плотно прилегать не сможет.

Отдушка в погребе

Устройство вытяжки в погребе способно поддерживать оптимальную влажность воздуха (90%) и устранять повышенную влажность. Но если произошла такая ситуация, когда внутрь погреба попала вода и влажность повышена, необходимо это исправить.

Организация сбора конденсата в системе вентиляции погреба

Только одной вентиляцией тут ситуацию не спасёшь. Необходима правильная гидроизоляция стен и пола погреба. И по необходимости установить на трубе вентиляции резервуар с краном для сбора конденсата.

Для этого в погреб ставят ёмкости с веществами, способными впитывать влагу из воздуха — рис, соль (крупного помола), известь. Продаются даже специальные адсорбенты для таких целей. Если воды очень много, то необходимо вначале её откачать, а уже потом ставить адсорбенты для выведения остатков влаги в погребе.

Для контроля влажности воздуха установите спиртовой термометр. Так вы будете контролировать изменения влажности воздуха. А если погреб с большой площадью, поставьте два — на разных концах помещения.

Вытяжной вентилятор

Суть его установки заключается в том, чтобы принудительно усиливать вентиляцию в помещении. Вентилятор устанавливается внутри вытяжного канала. Таким образом усиливая выведение воздуха наружу и соответственно, усиливая поступление воздуха в придаточную трубу. Вытяжка для погреба должна быть эффективной и сохранять продукты свежими максимально долгое время.

Вытяжной вентилятор устанавливается в трубу по необходимости

Мощность вентилятора выбирают под размеры помещения. Слишком мощный вентилятор создаст слишком сильный сквозняк и сильно охладит продукты.

Можно установить два вентилятора в обе трубы, но для этого необходимо консультация специалиста, потому что у для больших и сложных в конструкции помещений нужно специально все рассчитать и продумать, чтобы вытяжка в погребе было максимально эффективной.

Как определить нужный диаметр трубы

При не сложной конструкции помещения возможно самому рассчитать необходимый диаметр для вентиляции погреба. Нужно знать, что для одного квадратного метра понадобится 26 квадратных сантиметров вентиляции.

Таким образом, площадь помещения умножаем на 26 квадратных сантиметров и получаем число, которое необходимо разделить на 3,14. Полученное в итоге число и есть нужный нам диаметр трубы.

Как смонтировать вытяжную трубу своими руками

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Убедиться, чтобы после установки вытяжки не оставалось лишнего пространства. Если так случилось — герметично заделайте зазор.

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Какие трубы применяют для вентиляции погреба

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

При возникновении вопроса — «как же самому сделать вытяжку в погребе» нет ничего сложного. Это довольно просто сделать своими руками минимально затрачивая средства и время. Правильная вытяжка в погребе поможет продуктам храниться долго и радовать вас на столе.

виды устройств и инструктаж по врезке

Обеспечить тягу в дымоходе независимо от погоды и температуры в доме — сложная задача. В межсезонье, когда в доме холоднее, чем на улице, дым перестает подниматься по трубе. Проблему решает или монтирование вентилятора в дымоход для улучшения тяги, или предварительный прогрев печи горячим воздухом.

Согласитесь, лучше еще на этапе строительства и монтажа оборудования позаботиться о врезке вентилятора, чем столкнуться с отсутствием тяги когда на улице лютые морозы.

В этой статье мы расскажем, когда необходимо устанавливать вентилятор, а когда без его монтажа можно обойтись. А также разберемся, как самостоятельно установить устройство.

Содержание статьи:

Проверка работы дымохода

Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.

Признаки плохой тяги легко обнаружить:

• при работе печи дым попадает в комнату;
• порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
• топливо трудно разжечь;
• даже сухие дрова сгорают медленно;
• открытие форточки, дверей резко снижает тягу.

Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.

Дышать таким газом смертельно опасно.

Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов

Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.

Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.

Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.

Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.

Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа

Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.

Приточный клапан для усиления тяги

Без поступления воздуха в помещение или непосредственно в печку, дымоход работать не будет. Форточка или щели в старых окнах — не лучший метод для притока воздуха.

Недостатки очевидны:

1. Через щели в комнату поступает холодный воздух даже тогда, когда печка или камин не работают.
2. В зимнее время воздух с улицы постоянно меняет среду в помещении. При этом относительная влажность воздуха резко падает, что вредно сказывается на здоровье. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
3. Форточку нужно открывать и закрывать вручную.

Гораздо эффективнее обеспечить приток воздуха . Он автоматически закрывается, когда печное оборудование или газовые нагреватели не работают.

Вот так выглядит стеновой приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха

Для работы нагревателей нужен клапан для котельных. Устройство имеет другие характеристики, чем аналогичные по принципу действия конструкции для проветривания комнаты.

Приточный клапан ставят по диагонали или над нагретой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород подается прямо в топку. При этом не нарушается влажность и температурный режим в помещении.

Когда нужно увеличивать производительность дымохода?

Плохая тяга не всегда является единственной причиной для работ с дымоходом. Увеличить скорость удаления угарных газов может потребоваться в случае, если к вытяжке от печки подключается дополнительное оборудование.

Разрешается использовать дымоход для подключения колонки, если оборудование находится на одном этаже. И если дымоход имеет достаточный для эксплуатации запас по объему дымоудаления.

Еще одной причиной для усиления тяги в дымоходе является установка более мощного нагревателя. Требуемые параметры дымохода указываются в паспортных данных изделия.

Также стоит обратить внимание, на то, как быстро получается разжечь огонь в печке. Например, при слабой тяге сырые дрова не будут гореть

Если объемы удаляемых газов не совпадают с возможностями существующей системы, то дымоход нужно модернизировать.

Простые способы усиления тяги

Полностью меняют дымоход в крайнем случае. Начинать стоит с более простых методов.

Для начала старый дымоход нужно и грязи. Используют для этого специальные металлические ершики.

Если на этапе строительства каналы и труба не были утеплены, стоит . Теплые газы выводятся эффективнее, чем остывшие. Кроме этого, нужно исключить конвективные потоки внутри дымохода, когда по холодной стенке воздух идет вниз, создавая помехи восходящим потокам.

Еще одним действенным способом усиления тяги является уменьшение количества изгибов в системе дымоудаления. Частичная перестройка дымохода обходится дешевле полной замены системы.

Популярным способом усилить тягу в дымоходе является монтаж дефлектора. Ветер становится помощником, а не создает порывы обратной тяги

Также можно использовать ротационную турбину. Во время ветра турбина раскручивает крыльчатку, обеспечивающую дополнительное разряжение на выходе дымохода.

Не менее действенный способ усиления тяги – наращивание высоты дымохода. От высоты дымохода зависит скорость движения газов и, соответственно, производительность системы в целом.

Мы рассмотрели пассивные способы усиления тяги. Но есть еще один действенный метод, о котором ниже.

Вентилятор – преимущества и недостатки

Вытяжной вентилятор способен в 3-7 раз ускорить воздушный поток. При этом во столько же раз увеличивается объем удаляемых газов за единицу времени.

Кроме того:

• активная система позволяет просто и с минимальными затратами усилить тягу;
• параметры вытяжки не зависят от погоды. Не влияет на вытяжку и температура внутри помещения;
• исключаются условия для обратной тяги;
• появляется возможность регулировать скорость удаления дыма в зависимости от режима работы газового и печного оборудования. При уменьшении мощности нагревателей снижают обороты вентилятора.

Для удаления дыма требуется меньшее сечение воздуховодов за счет быстрого движения воздуха. Значит, активный дымоход требует меньше материала при изготовлении.

Современный вентилятор для дымохода имеет защиту от дождя, листьев. Его устанавливают на трубу с помощью специальных креплений

Но есть и недостатки:

• вентилятор потребляет энергию. За счет этого растут эксплуатационные расходы системы отопления;
• к мотору нужно вести кабель. Это сделать не так просто. Активную вытяжку ставят на трубу, а отверстия под провод в кровле делать нежелательно;
• необходимо предусмотреть меры защиты от осадков и заледенения крыльчаток.

Перечисленные недостатки нужно учитывать при переходе к активному удалению дыма. Тогда минусы можно нейтрализовать.

Учитывая положительные свойства активной вытяжки, дымосос устанавливают на трубах современных коттеджей, в домах, при установке каминов на дровах или брикетах.

Требования к вытяжному устройству

Не всякий двигатель с крыльчаткой подойдет для работы с угарными газами.

Дымосос должен быть:

1. Термоустойчивым. Нужно учитывать, что при работе печи или камина дым нагревается значительно сильнее, чем в колонке. Температура газов от камина на выходе из трубы может достигать 300 °С и больше.
2. Стойким к агрессивным газам.
3. Экономным. Во время ветра электромотор отключается. Крыльчатка раскручивается так, как в ротационной турбине.
4. Водостойким. Погодные условия не должны препятствовать дымоудалению.
5. Эффективным. Вентилятор должен обеспечивать быстрое удаление печных газов при любых температурах на улице и в помещении.

Канальный вентилятор для удаления дыма встраивают в воздуховод. Но чаще используют дымосос, устанавливаемый на трубу.

Высокотемпературный канальный вентилятор должен работать в агрессивной среде. Поэтому его изготавливают из стойких к воздействию дыма материалов

Не нужно путать вентилятор для дымохода с наддувом в камине. Последний предназначен для розжига и поддержания горения в топке. В то время как вентилятор наддува врезают в дымоход, или устанавливают дымосос на трубу. Современные устройства для активного удаления печных газов выдерживают температуры до 600 °С.

Устройство активного дымоудаления контролирует температуру газов и их скорость с помощью датчиков. Данные используются для управления двигателем и обеспечения безопасной работы камина, печи и газового оборудования.

Монтаж вентилятора в дымоход

Перед установкой вентилятора на трубу нужно провести ряд подготовительных работ. Первым делом нужно обеспечить безопасную работу на высоте.

Для этого на крыше устанавливают рядом с трубой специальную лестницу с возможностью закрепления страховочных элементов

Далее размечают на трубе места для крепления дымососа, и проводят кабель для питания двигателя. Прокладывают сигнальные провода от контроллеров газового оборудования и других энергоустройств.

На следующих этапах:

• Монтируют вентилятор в сборе, устраняют щели, проверяют герметичность соединений.
• Подключают силовой кабель, соединяют датчики с проводами.
• Подают силовое напряжение, запускают дымосос.
• Проверяют с помощью измерительных приборов параметры системы удаления угарных газов.
• Завершают монтажные работы, убирают приспособления с крыши.
• Подключают датчики к системам управления энергоустановками.
• Включают газовое оборудование, печи, камины и проверяют еще раз эффективность дымоудаления.

Для работы дымососа, устанавливаемого сверху, проводят кабель и провода через крышу. Это не всегда удобно. Если не нужно ставить изделие с функцией ротационной турбины, покупают канальный высокотемпературный вентилятор для удаления печных газов.

Врезают устройство как можно дальше от места нагрева удаляемого воздуха. Алгоритм установки канального дымососа не отличается от рассмотренного выше.

Выводы и полезное видео по теме

Подробно о том, как смонтировать вентилятор на дымоход показано в следующем видеоролике:

Активное дымоудаление обеспечивает беспроблемное пользование камином и газовым оборудованием в любое время года. Даже летом, когда температура воздуха в помещении ниже уличной, камин не станет дымить.

С помощью вентилятора легче всего увеличить тягу, исключить обратное движение печных газов. Учитывая то, что принудительная вытяжка для дымохода снижает затраты на изготовление воздуховодов, ее используют в современных системах дымоудаления.

Возможно вам приходилось самостоятельно устанавливать вентилятор на дымоход? Пожалуйста, расскажите об этом нашим читателям. Что подтолкнуло вас к установке дымососа и с какими трудностями пришлось столкнуться во время монтажа. Оставляйте свои комментарии в расположенном ниже блоке.

Принудительная вытяжка для дымохода | Энциклопедия строительства YouSpec

Одной из самых важных характеристик бытовых дымоходных конструкций, оказывающих огромное влияние на величину образующейся в них тяги, по праву считается размер поперечного сечения трубы.

• От чего зависит тяга в дымоходе
• Как увеличить тягу

При уменьшении сечения канала наблюдается заметное снижение тяги в дымоходе, ухудшается степень прогорания энергоносителя, а также могут поступать в помещение продукты горения.

Однако и чрезмерное увеличение сечения канала не сулит владельцу дома ничего хорошего, так как в этом случае возможно задувание огня в очаге сильными порывами ветра, а также беспрепятственный отвод в атмосферу тепла.

А поэтому многих владельцев частных домов волнует вопрос: «Как стабилизировать или улучшить тягу в дымоходе». Для того чтобы мы могли дать исчерпывающий ответ на этот вопрос, необходимо узнать, какие именно факторы влияют на силу этого явления в дымоходе.

От чего зависит тяга в дымоходе

Величина тяги зависит от следующих факторов:

• На ее силу огромное влияние оказывает состояние внутренней поверхности стенок дымохода, а также наличие или отсутствие в просвете канала скоплений сажи,
• Атмосферное давление: чем ниже этот параметр, тем хуже будет тяга в дымоходе,
• Уровень влажности,
• Интенсивность ветровых нагрузок,
• Давление в помещении.

Уже давно замечено, что при низком атмосферном давлении или повышенной влажности окружающей среды тяга в дымоходе также снижается. Нередко такое явление может наблюдаться и спустя некоторое время после дождя. Это объясняется скоплением в дымоотводящем канале влажного воздуха.

Предупредить накопление влаги в трубе можно, если при неиспользовании отопительного оборудования держать печную заслонку слегка приоткрытой, что затруднит прохождение в ее просвет влажных воздушных масс.

Довольно часто недостаток этого параметра кроется в низком давлении помещения, и в этом случае решить возникшую проблему довольно просто. Для усиления тяги достаточно просто отрыть форточку. Иногда причиной низкого давления в помещении является работа в нем климатических установок.

В этом случае для устранения плохой тяги достаточно просто отключить вентилирующее устройство во время розжига печи.

Однако далеко не всегда удается улучшить тягу такими простыми способами, так как в некоторых случаях недостаточная тяга обусловлена конструктивными особенностями дымоотводящего канала и может быть решена только посредством демонтажа и повторной установки трубы.

Как увеличить тягу

В наше время многие владельцы домов для улучшения тяги активно используют различные технические приспособления. Принудительная вытяжка и отвод в окружающую среду продуктов горения иногда является единственно возможным выходом из этой непростой ситуации.

Принудительная вытяжка возможна при использовании таких устройств, как дефлекторы, дымоходные флюгера, ротационные турбины, вентиляторы для дымохода.

Если при проектировании дымоотводящей системы были допущены ошибки, которые оказывают негативное воздействие на качество тяги, то решить эту проблему поможет установка дефлектора.

Дефлектор представляет собой специальное аэродинамическое устройство, которое устанавливается на оголовок дымоотводной трубы.

Это приспособление улучшает этот параметр за счет принудительного отклонения воздушных масс, при этом вокруг трубы наблюдается значительное снижение давление, благодаря чему и наблюдается его улучшение.

Еще одним устройством, помогающим улучшить тягу в дымоходе, по праву считается ротационная турбина, представляющая собой механическое приспособление. Работа турбины основана на улучшении тяги в трубе за счет силы ветра.

Вне зависимости от интенсивности ветра, лопасти турбины находятся в постоянном движении и вращаются в заданном направлении, формируя при этом зону низкого давления вокруг дымоотводящей конструкции, благодаря чему и наблюдается усиление этого параметра.

Не менее эффективным в вопросе усиления тяги является и дымоходный флюгер. Его конструкционные особенности таковы, что создают оптимальные условия для свободного выхода дыма из просвета трубы.

Установку прибора рекомендуется производить с подветренной стороны, что будет способствовать повышению его функциональных характеристик и усилению тяги. Эти устройства дают возможность значительно снизить влияние потоков воздуха на работу дымоходной конструкции и полностью исключают возможность задувания очага сильными порывами ветра.

Вентилятор для дымоходного канала представляет собой не что иное, как электромотор, оснащенный вентилятором, это позволяет организовать принудительную вытяжку дыма из трубы. Существенным недостатком этих устройств является то, что они требуют обустройства отдельной линии электропитания.

Теперь вы точно знаете, как улучшить тягу в дымоходе. И если ваш дымоход не идеален, то совсем необязательно выполнять его демонтаж и тратиться на повторную установку. Достаточно просто улучшить его работу при помощи любого из вышеперечисленных устройств.

Рекомендуем почитать еще:

Обратная тяга в дымоходе что делать и причины возникновения

Что такое тяга

Соответственно, если взять трубу достаточного диаметра, в которой у воздуха есть возможность двигаться, и вытянуть ее высоко вверх, то воздух от земли начнет постоянно вытекать наверх. Это происходит потому что вверху ниже давление, а разрежение больше, и воздух стремится туда естественным образом. А на его место придет воздух с других сторон.

В системе «топка + дымоход» тяга действует даже если печь в частном доме не работает. При горении дров образуется повышенное давление во внутренней топочной камере и образующиеся при горении дымовые газы требуют выхода. Все топки и печи имеют конструкцию, выводящую дымовые газы в дымоход.

Высота каждого дымохода подобрана так, чтобы создалась тяга, создалось изначальное разрежение. При горении в топочной камере, выделяется тепло, газы и возникает избыточное давление. Газы движутся в дымоходе под воздействием тяги, стремятся идти из области повышенного в область пониженного давления. Работают законы созданные природой.

Почему возникает обратная тяга в печи или дымоходе?

Обратная тяга – это движение дымовых газов из области повышенного давления в область пониженного, но не вверх (как описано ранее), а вниз. Обратная тяга образуется при инверсии давления — когда давление вверху выше, чем внизу.

Причинами становятся самые обыденные вещи: если в частном доме или помещении герметично, стоят стеклопакеты, а вместе с дымоходом работает вытяжка, вытягивающая воздух из помещения. Тут и создается пониженное давление относительно окружающей местности. Поэтому, при растопке, когда дымоход пока еще холодный, у воздуха в верхней части дымохода большее давление, чем в помещении. Дым конечно пойдет туда, куда ему легче. Это явление называют «холодный столб». При остывании дымохода, внутри образуется воздушная масса низкой температуры, которая давит вниз, возникает обратная тяга. Если давление в частном доме, не пониженное, то теплый воздух пойдет вверх, в дымоход.

Таким образом, если в доме нет кухонной вытяжки и он не герметичен, никакого застаивания холодного воздуха в топке не будет.

Проверьте: если зимой перед тем, как затопить камин, сперва поджечь газету и занести ее в трубу (минуя топочную часть), то огонь не пойдет в помещение, какой бы ни был столб холодного воздуха. Огонь будет гореть и выходить только в трубу. Это указывает на то, что давление в помещении не пониженное и теплый воздух нормально стремится вверх.

При растопке печи или камина в частном доме иногда дым идёт в помещение. Связано это с тем, что образующиеся дымовые газы при первоначальной растопке еще не успели нагреться, и, при подъёме вверх соприкасаясь с холодными стенками, сразу охлаждаются. После этого они, естественно, устремятся вниз. Снова возникает обратная тяга в вентиляции дымохода. Чтобы нормализовать тягу в печке, важно растапливать правильно, понимая происходящие там процессы.

Опрокидывание тяги

Еще один возникающий вопрос – это опрокидывание тяги. В каких случаях это происходит?

Если дымоход протяженный и холодный (зачастую кирпичный), а давление сниженное. Если соотношение размеров топки и сечения дымохода соответствуют, если в доме нормальное давление, все равно возникает ситуация, когда при растопке пламени не хватает силы и отходящие дымовые газы успевают охладиться в дымоходе и обрушиваются вниз. Почему нет тяги в дымоходе? Происходит подобное при пасмурной погоде, ветре. Бывает, что огонь нормально разгорается, но потом дым валит внутрь дома. Почему нет тяги в печи? Почему образуется обратная тяга в дымоходе? Воздух из дома забирается, и давление снижается, притока воздуха нет. А дымовые газы поднимаясь охлаждаются и обрушиваются вниз. Что надо знать в таких ситуациях? Приоткройте форточку, если помещение имеет стеклопакеты и герметично. Важна подготовка дров, их качество.

Как правильно собрать дымоход?

Сэндвич дымоходы (сборные), собираются по дыму и по конденсату.

Существует мнение, что собирать по дыму правильнее. Объясняют тем, что на стыках труб остаются щели, куда забиваются выходящие в трубу дымовые газы. В противоположность этому, считается, что если собрать по дыму, то дым перестанет выходить.

Решить такой спор можно, если в действующей печи дома высверлить в любом месте дымохода отверстие и посмотреть, а что же произойдет. Наиболее интересно сделать это в нижней части. Отверстие высверлите любое, хоть сантиметр в диаметре. Что вы увидите? Из этого отверстия никакого дыма выходить не будет (если не закрывать плотно дымоход сверху).

Способы нормализации тяги

Главное – учесть то, что в каждом дымоходе дома возможно возникновение конденсата, особенно когда он еще холодный и теплые дымовые газы, поднимаясь сильно охлаждаются. На стенках может оседать конденсат, который стекает по трубе.

Если дымоход собран по дыму, то конденсат легко проникает в щели и увлажняет изоляцию, полностью лишая её теплоизолирующих свойств. Тут и до пожара недалеко. Поэтому сборка модульных дымоходов ведётся только по конденсату. Дымоходы собираются на четкий стык, с герметиком по внутренней трубе. Однако дымоходы сами по себе должны быть качественными, чтобы не оставалось посторонних щелей. Если щели останутся — через них зайдет воздух, и получается, что все равно тяги не будет.

Но дымоход ведь большой, высокий! Не понимая в чем причина, вызывают мастеров. Мастера используют простой метод: накрывают сверху дымоход и смотрят, откуда пойдет дым. Тут обнаруживаются всевозможные нестыковки в дымоходе, которые и приводят к тому, что подсасывается воздух внутрь дымохода. Помните? Воздух стремится вверх, туда, где давление ниже. Поэтому, чем больше щелей, тем хуже тяга внизу. Сборка по дыму, к сожалению, не учитывает саму суть тяги. В результате огонь горит, а дым прёт во все стороны. Хотя логика тут не сложная — дым идет из области повышенного в область пониженного давления, туда, куда ему легче.

В чем измеряется тяга?

Норма тяги для стандартного камина или печи — в среднем 10 Паскаль (Па). Замеряется тяга за дымовым патрубком, так как именно там видны скорость эвакуации дымовых газов и соответствие соотношению размеров топки печи и диаметра дымохода.

Что еще влияет на величину тяги?

В первую очередь, высота дымохода. Минимально необходимая высота – 5 метров. Этого достаточно для возникновения естественного разрежения и начала движения вверх. Чем выше дымоход, тем сильнее тяга. Однако, в кирпичном дымоходе сечением в среднем 140х140мм., при высоте свыше 10-12 метров, тяга уже не возрастает. Это происходит потому, что значение шероховатости стенок растет с увеличением высоты. Поэтому, избыточная высота не влияет на тягу. Подобный вопрос возникает у желающих использовать под дымоходы каналы в домах. Они бывают большой высоты и узкого сечения, поэтому серьёзный камин редко подсоединяют к такому дымоходу.

Причины влияющие на тягу:

• Температура отходящих дымовых газов. Чем выше температура, тем скорее устремляются дымовые газы вверх, возникает большая тяга.
• Прогреваемость дымохода. Чем быстрее прогревается дымоход, тем быстрее нормализуется плохая тяга.
• Степень шероховатости дымохода, внутренних стенок. Шероховатые стенки тягу снижают, при гладких стенках тяга лучше.
• Форма сечения дымохода. Круглое сечение – это образец; овальное, прямоугольное и так далее. Чем замысловатее форма, тем это сильнее влияет на тягу, снижая ее.
• Важно отметить,что влияет и соотношение размеров топки, диаметра выходного патрубка и диаметра дымоходной трубы. При избыточной высоте проектируемого дымохода, следует подумать о том, чтобы уменьшить сечение дымохода в среднем на 10%. На топку, на дымовой патрубок, установить переходник (например с 200-го диаметра на 180-й) и саму трубу брать 180-ую. Это допускается производителями. Если для примера говорить о «EdilKamin», видно, что он расписывает в инструкциях к топкам, какого диаметра брать дымоход в зависимости от высоты.

Например:

• высота до 3 м – диаметр 250,
• высота от 3 м до 5 м – 200,
• высота от 5 м и выше – 180 или 160. Строгие рекомендации.

Другие производители (как пример, фирма Supra) допускают, что возможны изменения. Некоторые вовсе не допускают. Поэтому руководствуясь инструкциями, не стоит забывать и о происходящих в дымоходе процессах.

Как измеряется тяга?

Вначале затопите печь или камин в доме. Топить не менее получаса, чтобы нормализовались процессы. Затем, проделав отверстие в трубе чуть выше дымового патрубка, вставьте туда специальный датчик депримометра и измерьте тягу. Проверьте, избыточна она или ее не хватает. Факторов, влияющих на тягу, много, рассмотрим еще несколько.

Роза ветров

Ситуация когда господствующие ветра задувают прямо в дымоход и снижают тягу либо разворачивают её. Дымоход ставят с наветренной стороны, конечно если определены направления ветров. Если дымоход расположен далеко от конька и ниже, нельзя использовать подветренную сторону. Многоэтажные дома и деревья тоже влияют на тягу. Для компенсации порывов ветра и неудачного расположения дымохода используют антиветровые дефлекторы. По нормативам дымоход выводится на полметра выше конька. Если расстояние от конька 1,5 м — 3 м, то выводится в один уровень с коньком. Если расстояние свыше 3-х метров, то дальше действуют по формуле: от горизонтали, проведенной от конька, 10 градусов вниз. На практике дымоход делают выше конька, либо в один уровень с коньком. Важно использовать один дымоход для одной печи в доме.

Принудительная вытяжка для дымохода (7 способов организации)

На чтение 9 мин. Просмотров 9.8k. Обновлено 13 февраля, 2021

Тяга – естественное движение воздуха от теплового агрегата во внешнюю среду при  удалении продуктов сгорания топлива из жилой зоны.   От ее силы зависит процесс сжигания топлива в печи: если она недостаточна, топливо будет сгорать медленно; при слишком сильной тяге значительная часть тепловой энергии будет выбрасываться в атмосферу.

Недостаток тяги опасен еще тем, что часть продуктов сгорания может попадать в жилое помещение, вызывая серьезное отравление у проживающих, вплоть до летального исхода. Кроме того, нарушение условий вытяжки дымохода может стать причиной пожара. Температура пламени при горении сажи такова, что прогорает даже жаропрочный кирпич.

Управление вытяжкой является непременным условием безопасного, комфортного проживания в доме.

Плохая вытяжка – причины

Прежде, чем говорить об использовании приборов принудительной вытяжки для дымохода, остановимся на сути процесса, а также причинах падения тяги в трубе.

Совокупность факторов, влияющих на эффективность вытяжки дымовой трубы, можно условно разбить на три группы:

1. Внутренние условия в доме;
   • Условия перемещения воздушных потоков внутри помещения.
   • Температура воздуха в отапливаемой зоне жилого дома.
   • Суммарный объем воздуха внутри помещений, которые увязаны с топочным отделением печи через поддувало.
   • Количество проживающих в доме других потребителей кислорода – людей или животных.

На тягу дымовой трубы могут влиять побочные факторы, зависящие от конструкции дома, а также проведенных изменениях таковой. Например, установка стеклопакетов вместо обычных окон приводит к падению силы тяги, поскольку последние являются более герметичными и снижают поступление кислорода из атмосферы в дом.

2. Внешние факторы:
   • Влажность и температура воздуха.
   • Размер атмосферного давления.
   • Активность и сила восходящих потоков воздуха.
   • Интенсивность инверсионных воздушных течений направлением сверху вниз.
   • Энергия и направление ветровых потоков.

Комбинированное воздействие приведенных выше факторов приводит к постоянным переменам тяги дымохода, этот процесс необходимо постоянно контролировать для обеспечения оптимального режима удаления продуктов горения от печей, каминов и прочих тепловых агрегатов.

3. Как влияют факторы конструкции дымоотвода
   • Характер расположения дымохода – наружный (пристенный) или внутренний.

   • Длина дымоотводной трубы и количество колен и переводов.
   • Характеристика качества поверхности вытяжки внутри канала – на шероховатой более активно накапливается сажа, которая является основной причиной ухудшения тяги внутри дымовой трубы.
   • Высота дымовика и положение верхней точки трубы относительно конька крыши.
   • Форма дымохода: лучше всего работает скругленный или овальной формы, хуже – в форме квадрата или прямоугольника.
   • Интенсивность теплообмена через корпус дымоотвода, чем лучше утеплены стенки трубы, тем лучше вытяжка.

Воздействие факторов первого раздела могут быть управляемыми условно, когда дело не касается уже готового дымохода.Факторы, указанные в разделе втором независимы абсолютно, но можно легко к ним приспособиться, применяя для улучшения вытяжки.

Факторы третьего раздела полностью зависимы от человека и воздействовать на них можно начиная с этапа проектирования, а при получении готовой вытяжки – недостатки можно устранить при ремонте – установкой круглого вкладыша внутрь трубы, утеплением стенок дымохода, изменением его наружной конструкции.

Профилактика состояния дымоотвода

Чтобы не возникала необходимость в использовании средств принудительной вытяжки дымохода из жаростойкого материала, необходимо использовать профилактические средства для поддержания его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности вытяжки дымовых газов является уменьшение прохода трубы накопившейся на стенках сажей, рассмотрим средства борьбы с этим явлением.

Таким способами могут быть:

1. Сжигание в топке печи нафталина около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают внутрь топки и в дальнейшее удаляются с золой, а мелкие вылетают через трубу вместе с печными газами. Это средство нельзя применять для дымоотвода от камина и для труб открытых очагов – после него в комнатах остается характерный удушливый запах.
2. Время от времени сжигать в топке очистки картофеля. Их предварительно просушивают. Пары крахмала разрыхляют налет сажи и он опадет в топку. Аналогично действует чистый крахмал, который подается внутрь хорошо разгоревшейся топки в количестве одной столовой ложки.
3. Хорошим средством для чистки труб от сажи является ореховая скорлупа. Она горит при высокой температуре, сжигая налет сажи на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Периодичность применения – по мере накопления.
4. Аналогично действуют на сажу осиновые дрова. Одно-два полена сжигают в конце последней закладки дров. Они горят при высокой температуре.

Периодичность применения высокотемпературных средств должна быть регулярной, не менее двух раз в неделю, чтобы сажа не успевала накапливаться. В противном случае можно вызвать нешуточный пожар, поскольку сажа горит с выделением очень большого количества тепла.

Кроме перечисленных на рынке представлены много противосажевых средств как химического, так и термического разложения сажи. Применение профилактических мероприятий может избавить от необходимости применения принудительных мер по улучшению вытяжки на дымоходе.

Принудительная вытяжка дополнительными средствами

Необходимость установки дополнительных средств принудительной вытяжки может возникнуть по естественным причинам, например – выросли деревья на участке, от чего изменились направления или интенсивность ветровых потоков.

Смотреть видео

Можно, конечно, перестроить дом или переделать дымоходы, но такой путь очень затратен и трудоемок. Проще и дешевле использовать устройства принудительной вентиляции. Чтобы улучшить вытяжку применяют следующие дополнительные устройства.

Флюгеры или флюгарки для принудительной вытяжки

Это устройство для защиты дымохода от воздействия ветра. Принцип действия его состоит в том, что он, как и любой флюгер, разворачивается по ветру, защищая оголовок дымовой трубы от ветрового потока. Обтекая это устройство, ветер сам создает разрежение над устьем дымохода, создавая, таким образом, принудительную тягу дымохода.

Термоустойчивым материалом для изготовления такой флюгарки обычно является нержавеющая сталь толщиной от 0,5 миллиметров. Вращение вокруг оси происходит на опорных подшипниках закрытого типа, которые не нуждаются в обслуживании. На корпусе устройства не происходит осаждения конденсата и не откладывается сажа.

Тем не менее, оно нуждается в обслуживании для освобождения от наледи. К недостаткам конструкции можно отнести неустойчивую работу при ветре значительной силы. При обычных условиях вентилятор-флюгер работает устойчиво и эффективно, создавая принудительную тягу внутри дымовой трубы.

Ротационные турбины для принудительной вытяжки

Это механические устройства, устанавливаемые на дымовую трубу и использующие ветровую энергию для получения вращения. Производятся промышленностью под названием Турбовент, Турбомакс и другими. Направление вращения не зависит от направления ветра. Благодаря конструкции – шар, образованный системой лепестков, турбинный ротор надежно защищает выход дымовой трубы от загрязнения мусором и листьями, а также от гнездования птиц в перерывах отопительного периода.

К недостатком роторных турбин можно отнести то, что они не работают при безветренной погоде и продолжают вращаться, когда в этом нет необходимости – в межотопительный период. Часто используются для вентиляционных устройств.

Дымососы или дымовые вентиляторы

Эти устройства представляют собой термоустойчивые вентиляторы, устанавливаемые в дымоходном канале с целью принудительного усиления тяги. Вентилятор-дымосос не следует путать с каминными вентиляторами, которые предназначаются для усиления тяги в камине или очаге и устанавливаются в помещении для подачи воздуха в топку. Каминные агрегаты  предназначаются для равномерного распределения нагретого воздуха в комнате.

Дымовой вентилятор представляет собой электродвигатель с питанием от сети 220 вольт с крыльчаткой. Он предназначен для создания дополнительной тяги принудительно внутри дымовых каналов от камина с уменьшенным сечением.

Сейчас появились новые модели дымососа в соединении с турбовентом. В таком агрегате он работает при отсутствии ветра, а когда ветер поднимается вновь, дымосос отключается. Когда скорость ветра недостаточна или он отсутствует, вентилятор включается и создает необходимую тягу принудительно.

Высокотемпературные вентиляторы для дымохода легко выдерживают разогрев печных газов до температуры 600 градусов.

Дефлекторы

Дымоходный дефлектор представляет собой устройство, действующее с использование законов аэродинамики. При обтекании воздушными потоками корпуса дефлектора создается разрежение воздуха над устьем дымохода, за счет чего принудительно усиливается вытяжка.

Предлагаем более подробно ознакомиться с принципом работы дефлектора, как правильно выбрать или сделать своими руками.

Что просто, то совершенно. Это утверждение полностью касается именно дефлекторов. Боковой горизонтальный ветер и поток воздуха, отражаемый от поверхности крыши, усиливают тягу дымового канала. Дефлекторы препятствуют опрокидыванию тяги от сильного ветра, выполняя роль дымоотсоса для дымохода но при безветренной погоде они не работают.

Первоначально дефлекторы разрабатывались для вентиляционных систем, но затем стали с успехом применяться и в качестве усилителей тяги в дымоходных вытяжках. Изделия из нержавеющей стали противостоят коррозии и успешно противостоят высоким температурам печных газов.

При отсутствии ветра дефлекторы работают как колпаки, снижая тягу дымохода.

Зонты, дымники и колпаки для принудительной вытяжки

Дымовые зонты, колпаки с обвесами из сетки от мусора, грибки и прочие надстройки над дымовыми трубами являются предметом творчества кузнецов и жестянщиков. Безусловно, они успешно справляются с защитными функциями для дымохода, предотвращая засорение мусором. Но любое из таких устройств становится препятствием для выхода из дымохода горячих газов и, при определенных условиях, особенно в безветренную погоду, снижают величину тяги и могут быть одной из причин ее опрокидывания.

Как сделать принудительную вытяжку собственноручно

Большинство флюгарок и дефлекторов можно выполнить самостоятельно, используя листовую сталь и обычный крепеж. Порядок расчета для привязки к размерам трубы и чертежи этих изделий изобильно представлены интернетом. Для изготовления своими руками не требуется специальный инструмент или приспособления, и достаточно среднего уровня владения слесарными навыками.

Смотреть видео

Советы и рекомендации

Из изложенного можно сделать однозначный вывод: не всякое устройство приемлемо для улучшения тяги в дымоходе. При принятии решения о способе  улучшения тяги нужно придерживаться следующих правил.

Обследовать дымоход с целью установления причин недостаточной тяги. Таковыми могут быть:

1. Засорение стенок дымохода большим количеством сажи. Именно такое обстоятельство может ухудшить тягу вплоть до полной непроходимости дымовой трубы газового котла. Причиной может служить использование для топки дров из смолистой древесины, отходами мебельного производства (фанера, ДСП, ДВП и подобными им). Холодный дымоход вследствие отсутствия утепления трубы.

2. Излишнее количество поворотов дымохода (допускается один поворот и не более двух колен). Возможно, понадобится его вынос наружу и монтаж пристенного варианта. Также при этом допустимо применение дымоходного вентилятора.

3. Неправильное возвышение оголовка над коньком крыши, в результате чего тяга «зажимается» воздушными потоками.

4. Высота дымохода. Расстояние от топки до верхнего конца не должно быть менее 5 метров.

5. Отсутствие вблизи дома деревьев, преграждающих поток ветра.

Только убедившись, что такие препятствия отсутствуют, можно принимать решение об установке устройства для создания принудительной тяги.

Улучшить тягу в дымоходе котла может установка круглого вкладыша внутрь квадратной или прямоугольной трубы. Такие изделия выпускаются целенаправленно и их можно приобрести на строительном рынке. Если полученного сечения будет недостаточно для хорошей тяги, внутрь можно установить канальный дымосос для круглого дымохода подходящего диаметра.

В качестве дымоотсоса для дымохода печи нежелательно использовать дефлекторы, если по климату бывает много безветренных дней. При этом флюгарки как минимум не препятствую выходу дыма естественной тягой.

Смотреть видео

Как улучшить тягу Ремонт дымохода за 3 часа Типичные ошибки в подключении котла

Отвод нескольких устройств в общий дымоход или дымоход

Подключение более одного масляного обогревателя к общей дымовой трубе может быть простым и полезным, если мы понимаем основные правила. При соблюдении инструкций по установке система будет работать на вас. Не соблюдайте эти правила, и система может работать против вас.

Размер дымохода и дымохода не только регулирует отвод побочных продуктов сгорания, но также напрямую влияет на подачу воздуха в горелку.Когда тяга прибора увеличивается, крыльчатка вентилятора горелки легче перемещает воздух. По мере того, как тяга к прибору падает, крыльчатка вентилятора должна работать сильнее, чтобы перемещать такое же количество воздуха. Правильная конструкция дымохода и дымохода, наряду с надлежащим контролем тяги, обеспечивают эффективный процесс горения.

Важные указания

1. Всегда следуйте рекомендациям производителя прибора по вентиляции конкретного прибора. Не менее важно соблюдать местные правила и требования.
2. Дымоход должен быть подходящего размера, чтобы правильно отводить газы, создаваемые общим потреблением БТЕ всех устройств вместе. См. Рисунок 1.


   Рисунок 1 ОБЩИЕ РАЗМЕРЫ ДЫМОХОДА и ВХОД В БТЕ
   БТЕ, дюйм брутто	Прямоугольный Разм.	Круглый Разм.	Минимальная высота
   144000	8 1/2 ″ x 8 1/2 ″	8 ″	20 футов
   235000	8 1/2 ″ x 13 ″	10 ″	30 футов
   374000	13 ″ x 13 ″	12 ″	35 футов
   516000	13 ″ x 18 ″	14 ″	40 футов
   612000	13 ″ x 18 ″	15 ″	45 футов
   768000	18 ″ x 18 ″	18 ″	50 футов
   960000	20 ″ x 20 ″	18 ″	226. 98

3. Дымовой трубопровод системы, будь то для одного или нескольких приборов, должен быть как можно короче и подниматься на 1/4 дюйма на метр вверх и в сторону дымохода. По возможности не превышайте длину дымоходной трубы 10 футов.
4. Избегайте поворота трубопровода более чем на два 90 градусов. Дополнительные повороты на 90 градусов еще больше ограничивают выхлопную систему при запуске горелки.
5. Трубопровод, вставленный во вход в дымоход, не должен выходить за пределы внутренней поверхности облицовки дымохода.Место вокруг дымохода должно быть герметично закрыто на входе в дымоход.
6. При отводе воздуха из двух устройств по отдельности в общий дымоход всегда устанавливайте дымоход меньшего размера (прибор с наименьшим расходом GPH) в более высокой точке дымохода, чем больший дымоход для прибора с наибольшим вводом GPH. См. Рисунок 2.

Основные требования

Следующее соответствует рекомендациям Национального агентства противопожарной защиты: для определения размера основного дымохода или коллектора, необходимого для вывода в дымоход более одного устройства, необходимо объединить размеры дымохода отдельных устройств. Пример. Допустим, у вас есть работа, в которой вы объединяете печь или котел (дымоход 8 дюймов) с водонагревателем (дымоход 6 дюймов). Чтобы определить размер основного дымохода, обратитесь к Рисунку 3 и найдите площадь в квадратных дюймах каждого отдельного размера дымохода.

Дымоход 6 дюймов = 28,27 кв. Дюйма
Дымоход 8 ″ = 50,27 кв. Дюйма
Всего = 78,54 кв. Дюйма

Затем просуммируйте площади в квадратных дюймах и вернитесь к рисунку 3, чтобы определить размер трубы, которому соответствует сумма. В нашем примере 78,54 квадратных дюйма равны размеру трубы 10 дюймов.Наш главный дымоход или коллектор, необходимый для правильной вентиляции этих двух устройств, представляет собой 10-дюймовую трубу.

Рисунок 3 ДЫМОХОДНАЯ ПЛОЩАДЬ ДЮЙМА КВАДРАТНАЯ
Диаметр дымохода	Экв. Кв. В. Площадь	Диаметр дымохода	Экв. Кв. В. Площадь
3 ″	7,06	11 ″	95,03
4 ″	12,56	12 ″	113.1
5 ″	19,63	13 ″	132,73
6 ″	28,27	14 ″	153,94
7 ″	38,48	15 ″	176,71
8 ″	50,27	16 ″	201,06
9 ″	63,62	17 ″	226,98
10 ″	78.54	18 ″	254,47

Независимо от того, объединяете ли вы два прибора или более, вы будете следовать той же методике суммирования размеров отдельных дымоходов для определения основного дымохода или коллектора.

Общие методы

На рисунках 4 и 5 показаны наиболее распространенные системы, используемые на нашем рынке. Это конический коллектор и вентилируемые коллекторные системы постоянного размера.
Как и в нашем предыдущем примере, чтобы получить правильный размер дымохода или коллектора для коллектора постоянного размера, сложите итоговые данные о муфтах дымохода.(См. Рисунок 5.)

При расчете размеров конусного коллектора (рис. 4) вы подберете размер каждой секции в соответствии с размерами дымохода, который будет выходить через эту секцию. В конечном итоге вы уменьшите размер коллектора до тех пор, пока он не станет равным размеру дымохода наиболее удаленного от дымохода устройства.

Наконец, вы также должны знать расположение барометрической заслонки. Имейте в виду, что правильно спроектированная система требует надлежащего управления барометрической заслонкой для правильной работы. Рисунок 6 дает вам эту информацию.

New Coal Forge — Удачи с 8-дюймовой дымовой трубой и половинным колпаком? — Дымоходы, вытяжки и трубы

Подрядчики сказали, что 8-дюймового дымохода будет достаточно. Он подрядчик, а НЕ кузнец. Кузнец предлагает 10 дюймов, но не без причины.

50,265 квадратных дюйма для 8-дюймового дымохода.

78,540 квадратных дюймов для 10-дюймового дымохода или на 56% больше, чем 8-дюймовый дымоход.

113,10 квадратных дюйма для 12-дюймового дымохода или на 125% больше, чем 8-дюймовый дымоход.

Вытяжка пытается втягивать дым и выхлоп из всей комнаты из-за большого размера проема. Боковой вытяжной колпак притягивает дым и выхлоп только сбоку кузницы из-за небольшого размера отверстия.

Думайте об этом как о производственной проблеме. Изготовление кузницы с большим отверстием, переходной муфтой от вытяжки к дымовой трубе и маленькой дымовой трубой требует меньших затрат на материалы и конструкцию. Более низкая цена означает большую прибыль от каждой продажи.

Поскольку у вас уже есть кузница и вытяжка, разведите огонь и наблюдайте за дымом.Если он исправен, не должно быть выхода дыма и выхода в помещение. Поиграйте с проемом капота, сделав его меньше. Прикрепите немного легкого металла к верхней части отверстия. Скорее всего, вы будете управлять кузницей сбоку, что означает, что вы можете опустить верхнюю часть проема и по-прежнему видеть свой огонь и металл в огне. Затем используйте легкий металл, чтобы немного закрыть стороны, уменьшив проем капота. Наблюдайте за тем, как действует дым и сколько дыма выходит в комнату. Легкие были предназначены для дыхания ЧИСТЫЙ воздух .Все остальное может вызвать проблемы, особенно при вдыхании дыма и мусора.

Когда у вас все заработает, выйдите на улицу и посмотрите, сколько дыма и выхлопных газов выходит из трубы. ЭТО количество воздуха, которое должно поступать в комнату, чтобы создать то, что поднимается и выходит из комнаты у дымохода. Откройте окно или дверь, чтобы свежий воздух поступал в комнату.

Пояснения к кузнечным вытяжкам — дымоходы, вытяжки и стога

Воронка — это устройство, которое принимает большое отверстие и уменьшает его, обычно для того, чтобы вы могли наливать жидкость в маленькое горлышко или отверстие в контейнере.

Вы выбираете воронку, соответствующую поставленной задаче, то есть небольшую воронку на кухне для перемещения специй из большого (литрового) контейнера в маленькие контейнеры, которые помещаются в шкафах. Большой конец воронки может быть около 2 дюймов в диаметре, а маленький — размером с деревянный карандаш или меньше. Если вы наливаете слишком быстро, вы переполняете воронку и получаете беспорядок по всему прилавку.

Если вы заливаете масло в двигатель автомобиля, у вас есть воронка с отверстием от 4 до 5 дюймов на большом конце и размером примерно с четверть на малом конце.Опять же, если вы нальете слишком быстро, вы переполните воронку, и масло вытечет через верх и создаст беспорядок.

Существуют даже большие воронки для использования в сельском хозяйстве, например, для перемещения зерна из контейнера на транспортную ленту и в бункер большего размера, размер которого снова соответствует выполняемой работе.

Думайте о вытяжке как о перевернутой воронке, по которой дым направляется к дымоходу. Во-первых, вам нужно, чтобы маленький конец был подходящего размера, чтобы справиться с дымом от огня.Рекомендуется диаметр 10 дюймов, лучше 12 дюймов. Все, что меньше, не справится с объемом дыма, который поднимет его и покинет рабочую зону. Большой конец вытяжки должен находиться как можно ближе к источнику дыма. Если вытяжку поставить рядом с потолком, у нее будет мало шансов собрать дым, который за короткое время заполнит комнату. Если вытяжка размещена как можно ближе к источнику огня и дыма, дым будет поступать в вытяжку, а дымоход соответствующего размера — подниматься и выходить.

Вытяжка должна быть такой, чтобы рабочий доступ к огню был как можно меньше, и при этом оставался хороший доступ к огню. Это сводит к минимуму попадание избыточного воздуха в вытяжку, опять же, вспомните о вытяжке на примере потолка. Все это создаст сквозняк, который будет всасывать дым вверх и наружу и втягивать воздух в комнату через небольшое рабочее отверстие, уменьшая любую возможность выхода дыма.

Изгибы в дымоходе уменьшают тягу, поэтому используйте два изгиба 45 *, а не 90 *.Чем выше дымоход, тем больше тяга. Точная конфигурация и точные размеры ВАШЕЙ вытяжки в ВАШЕМ магазине — это то, с чем вам нужно будет поиграть и при необходимости отрегулировать. Руководящие принципы — это всего лишь место для начала.

Первоначальная кузница 55 с капюшоном представляла собой огонь в центре дна барабана с прорезью окна в качестве рабочего люка. Окно было на 2 дюйма выше дна барабана, на 4 дюйма ниже 2-го кольца и 16 дюймов шириной с изогнутым верхом к окну.Весь огонь и нагреваемый металл происходили ВНУТРИ барабана. Это хорошо сработало для большинства проектов. В задней части барабана можно вырезать небольшое отверстие для сквозных проектов. Дымоход представлял собой еще один барабан на 55 галлонов, помещенный поверх первого, образуя кожух диаметром 24 дюйма и дымоход диаметром 24 дюйма. Да, это был большой дымоход, поэтому он назывался 55 Forge с нагнетателем . Он отсосет блох с собак, когда он пройдет мимо. (ну почти все равно).

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей.Чтобы упростить вам задачу, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, ближе познакомиться с дымоходом. Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужной вам трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки.Если что-либо в вашем руководстве неясно или сбивает с толку, свяжитесь напрямую с производителем вашего устройства для получения разъяснений.

Но, если вам нужна дополнительная помощь или вы просто не можете связаться с производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected]. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымовой трубой.Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых древесиной, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок. Однако важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и по возможности приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы является снятой с производства или устаревшей маркой, вам, вероятно, придется перестраивать дымоходную систему с нуля.Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры встречаются очень редко и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

• Дымоход со сплошным уплотнением — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенную (например, труба Simpson DuraVent DuraTech), либо тройную стенку (например, труба Simpson DuraVent DuraPlus. ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.


• Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоход IHP, который требуется для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стенку, а также должны поддерживать зазор 1 или 2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку воздуха и произвести больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубы устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед покраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба прямого сброса?

Труба прямого отвода воздуха изготовлена ​​специально для устройства с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы непосредственно наружу. Сам прибор изолирован от помещения стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

• Коаксиальная труба — В коаксиальной системе, состоящей из конфигурации «труба в трубе», используется меньшая внутренняя труба, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.



коаксиальный вентиляционный трубопровод

• Коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.

co linear прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом.Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в дымоходную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу. В некоторых случаях можно использовать специальные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для крепления дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве пользователя каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим устройством.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте рекомендациям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Технические характеристики вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «вентиляционные отверстия сверху», «вентиляционные отверстия сзади» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При покупке этих комплектов обязательно выясните, сколько трубы вы получите и достаточно ли этого для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, отличается от дымоходной трубы класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать соответствующие зазоры от горючих материалов. Например, одностенная труба печи требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Таким образом, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымохода, что может привести к скоплению креозота и увеличению риска возгорания дымохода.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, поскольку он рассчитан на самые высокие температуры выхлопа. Вот почему вы должны перейти с печной трубы на дымоход класса A при вентиляции вашей дровяной печи.

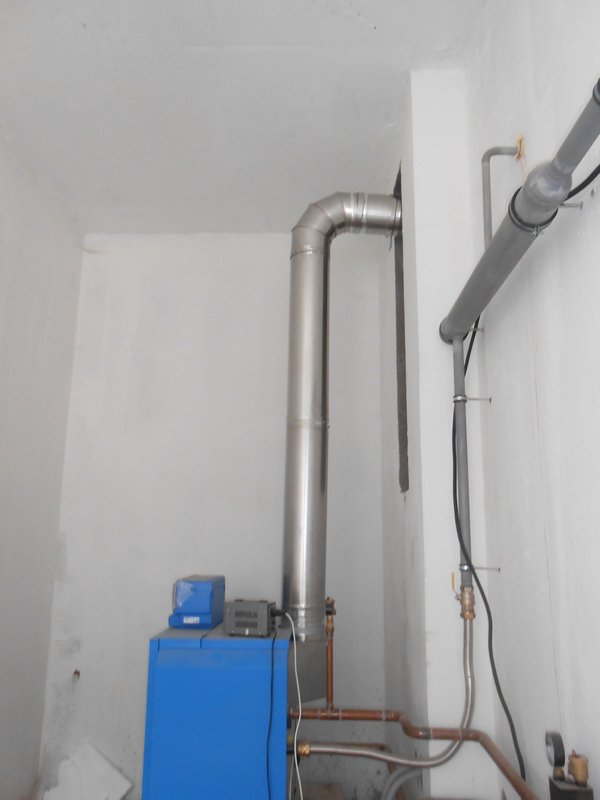

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоход для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымоходом и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, которые проходят через потолок вертикально, у вас должна быть потолочная опорная коробка или круглый потолочный опорный элемент, которые будут использоваться в качестве точки перехода от трубы печи к трубе дымохода класса А. Печная труба будет соединяться с нижней частью, а дымоходная труба класса A будет присоединяться к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу за счет использования кровельного гидроизоляции, или она может быть встроена в деревянную рамную планку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стенка — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, дымовая труба класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей — это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не считая самой дымовой муфты или каких-либо колен), прежде чем подсоединять колено под углом 90 градусов для поворота в направлении стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и каменками с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене. Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную металлическую трубу с двойными стенками, используемую для вентиляции газовых приборов, перечисленных для использования с вентиляционным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Самой большой причиной сокращения использования вентиляционных труб типа B для продуктов с подом является их неэффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок трубопроводов B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, частично из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для вентиляции при высоких температурах.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Для двустенной трубы для гранул требуется зазор в 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Подобно системам с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть не менее 12 дюймов над крышей.

Однако, если вы вентилируете вставку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушки для дымохода, класс A

класса А имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или «10 футов 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

«Дымоход для бытового оборудования или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше самой высокой точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего устройства. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для выхода гранул

• Вертикальные заглушки : Вертикальные заглушки используются, разумеется, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от производителя трубы, которую вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезвычайно холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее для долговечности и надежности.


• Горизонтальные заглушки для оконечных устройств : Одно существенное отличие от систем с прямой вентиляцией — это возможность оконечных устройств горизонтально на внешней стене. Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с рекомендациями вашего производителя относительно наличия надлежащих зазоров для горизонтального окончания вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное окончание.


• Шноркель : Запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для соответствия требованиям минимальной высоты.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

• Адаптер для дымохода / анкера : Подавляющему большинству каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования определенного вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.


• Комплект колена / колена : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых своего рода.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Таким образом, вы захотите проконсультироваться с вашим руководством для получения конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и трубопроводов с прямой вентиляцией используются отводы под углом 90 градусов и 45 градусов, системы дымоходов класса A не допускают изгибов более 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах с двумя отводами и налокотником для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещаться, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

• Угловой ремень / Настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса А или прямых вентиляционных труб вертикально внутри загона или вдоль стены.


• Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете воздух вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы проводите вентиляцию через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходных точек от дымовых труб к дымоходам класса А.В системах с прямым отводом они будут использоваться только для поддержки, поскольку нет перехода на другой вид трубы.


• Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака требуется при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.


• Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибом на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса A, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса A потребуется тройник в качестве базовой точки опоры для вертикальной трубы.


• Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.


• Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на вашу трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на горизонтальном расстоянии 12 дюймов. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на 12 дюймов по горизонтали, ваш уклон будет 3/12.


• Удлиненный кронштейн на крышу : Когда дымоход поднимается над крышей более чем на 5 футов, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы от ветра.

Резюме

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.Всегда уточняйте у местных представителей строительных норм при проектировании дымоходной системы, чтобы гарантировать правильную установку. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту для брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуилом и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Как правильно выбрать вытяжку для кухни

Если вы когда-нибудь забывали включить вентилятор, пытаясь получить красивую корочку на сковороде, полной рыбного филе, вы знаете, как важна хорошая вентиляция.Вытяжные колпаки не только удаляют нежелательные запахи, но и удаляют влагу и жир, а также угарный газ, диоксид азота и другие загрязнители, которые при приготовлении пищи могут выделяться в воздух.

Хотя эти побочные продукты могут показаться просто неприятными, исследования показали, что приготовление пищи без надлежащей вентиляции является одной из причин плохого качества воздуха в помещении, что может отрицательно сказаться на вашем здоровье. Вот почему Международный жилищный кодекс и Агентство по охране окружающей среды США настоятельно рекомендуют домовладельцам установить вытяжной колпак для улавливания, фильтрации и последующего вывода паров наружу через вентиляционное отверстие в наружной стене или на крыше.

По мере того, как дома становятся лучше изолированными, а коммерческие диапазоны с высоким значением БТЕ становятся все более популярными, надлежащая вентиляция становится все более важной проблемой. Выбор правильной вытяжки требует, чтобы вы приняли во внимание мощность вашей кухонной плиты и то, как вы ее используете, но это также огромное решение стиля для вашей кухни.

Хорошая новость заключается в том, что, хотя вытяжки являются практической необходимостью, разнообразие доступных дизайнов никогда не было лучше; Независимо от того, предпочитаете ли вы утилитарную нержавеющую сталь по центру, вставку, полностью замаскированную за шкафом, медный дымоход ручной работы или стеклопакет в стиле модерн, есть стиль, который вам подойдет.

Показано: Вытяжка из нержавеющей стали в виде дымохода, подвешенная к потолку, отводит пар и запахи от островной варочной панели. На фотографии: 36-дюймовый капюшон Napoli Island от Zephyr по цене от около 2010 долларов; zephyronline.com для дилеров.

Vent Hood Vitals: важные вопросы, которые следует задать

Сколько это стоит?

Цены различаются в зависимости от размера, функциональности и стиля. Базовую 30-дюймовую вытяжку можно купить менее чем за 100 долларов, в то время как кастомную медную 60-дюймовую вытяжку в стиле дымохода можно купить более чем за 20000 долларов.Большинство капюшонов среднего ценового диапазона и высокого стиля можно найти примерно за 1000 долларов.

Сделай сам или найми профессионала?

Замена аналогичного блока — это простая работа, требующая основных электромонтажных работ для подключения проводки. Чтобы установить новое вентиляционное отверстие, вам нужно вырезать отверстия в стенах, потолке или крыше и проложить воздуховоды. Это может быть проект для опытного мастера по ремонту или лучше оставить подрядчику.

Где купить?

Вы можете заказать различные вытяжки в Интернете или найти их в магазинах бытовой техники, выставочных залах, в ресторанах и домашних центрах.

А как насчет обслуживания?

Специалисты рекомендуют чистить фильтры через каждые 30 часов использования — обычно один или два месяца — для обеспечения бесперебойной работы вытяжки.

Детали вентиляционного капота

• Поддон: Перевернутая область вдоль обода, в которой собираются пары до тех пор, пока их не выпустит вентилятор. Должно быть не менее 1 дюйма в глубину.
• Фильтр: Улавливает жир до того, как он достигнет воздуходувки и воздуховодов.Металлические сетчатые фильтры являются наиболее распространенным типом.
• Воздуходувка: Также называемая вентилятором, она нагнетает воздух в воздуховод. Большинство воздуходувок находится в кожухе, но они могут быть расположены «в линию», вверху в самом воздуховоде или снаружи (вставка), где воздуховод заканчивается.
• Воздуховод: Металлический канал, по которому воздух выходит к выпускному отверстию.
• Заслонка: Предотвращает попадание наружного воздуха, когда вентилятор выключен.

Примечание. Вытяжные колпаки более 400 кубических футов в минуту требуют подачи свежего воздуха снаружи при включенном агрегате.Этот воздух может поступать от приточного вентилятора, моторизованной заслонки или другого источника.

Под капотом

Канальный или нет? Удалять загрязненный воздух из дома всегда предпочтительнее, чем его рециркуляция. В рециркуляционных вентиляторах используются угольные фильтры для очистки воздуха и выпуска его обратно в дом, когда вывод наружу невозможен, как во многих многоквартирных домах.Когда это единственный вариант, рециркуляционная вытяжка лучше, чем отсутствие вентиляции, но этот тип никогда не следует использовать с профессиональными приборами.

Подумайте о мощности. Количество воздуха, перемещаемого воздуходувкой, измеряемое в кубических футах в минуту (куб. Фут / мин), является одним из важнейших факторов, которые следует учитывать при выборе вытяжки. Чем больше и мощнее ваши горелки, тем больше кубических футов в минуту вам нужно. (См. Раздел «Калькулятор» ниже.)

Измерьте правильно. Вытяжка должна быть как минимум такой же ширины, как ваша кухонная поверхность, но дополнительные 3 дюйма с каждой стороны могут повысить эффективность. Глубина должна охватывать задние конфорки и, по крайней мере, половину передних конфорок, хотя лучше всего полное покрытие. Высота, на которой вытяжка висит над варочной панелью, также влияет на ее работу.

Настенное или островное крепление должно быть примерно на 30 дюймов выше варочной панели, в то время как крепления под шкафом, обычно менее мощные и с меньшими воздуховодами, должны располагаться на 24 дюйма выше плиты.Если вы хотите разместить вытяжку выше рекомендованной, вам понадобится более широкий блок, выступающий на 3 дюйма за обе стороны диапазона, и больше кубических футов в минуту для компенсации. (См. Раздел «Калькулятор» справа внизу.)

Учитывайте шум. Чтобы избежать громкого вентилятора, проверьте звуки (1 сон равен примерно 40 децибелам). Вентилятор, установленный на низкую скорость, обычно составляет менее 1 сона, но высокая скорость может возрасти до 10 и более. Для более тихого устройства ищите устройство на 6 или меньше сонов со скоростью 600 кубических футов в минуту.

Калькулятор: сколько CFM нужно?

Высота вытяжки, учет площади поверхности и др.

Как правило, рассчитывают 100 кубических футов в минуту на каждый погонный фут рабочей поверхности.Для профессиональных диапазонов формула составляет 100 кубических футов в минуту на каждые 10 000 БТЕ, которые вырабатывает ваш прибор. В игру вступают и другие факторы. На каждые 3 дюйма вытяжка превышает рекомендованную высоту над варочной панелью, добавляйте 100 кубических футов в минуту.

Островные вытяжки требуют дополнительных кубических футов в минуту для компенсации поперечных сквозняков, поэтому рассчитайте 150 кубических футов в минуту на погонный фут для обычных варочных панелей; добавьте дополнительно 100 куб. футов в минуту к прогнозной оценке. И подумайте, как вы готовите. Если вы редко готовите на гриле или жарьте на сильном огне, возможно, вам удастся использовать меньшую скорость, чем рекомендуется.

Дополнительные функции, которые могут (или не могут) стоить ваших денег

• Несколько скоростей вентилятора: Вам действительно нужны только высокие и низкие настройки. Если вы включили все конфорки, вам понадобится больше вентиляции. Но при использовании одной или двух сковородок на среднем огне достаточно низкой скорости.
• Тепловые датчики: Определив изменения температуры, некоторые устройства автоматически включают вентилятор или регулируют соответствующую скорость.
• Пульт дистанционного управления: Это может быть полезно для труднодоступных островных вытяжек или в тех случаях, когда вы (ненадолго) находитесь вдали от плиты.
• Таймеры вытяжки: По истечении определенного периода времени, обычно 10 минут, эта функция автоматически отключает вентилятор — это удобно, если вы хотите оставить вентилятор включенным, чтобы избавиться от запахов.
• Встроенное хранилище: Не хватает места в шкафу и прилавке? Ищите вытяжку с перилами спереди и по бокам для подвешивания небольших кастрюль и посуды.Некоторые модели также создают неглубокую полочку на краю капюшона.

Показано: Встроенная полка и направляющие для хранения специй и посуды. Капюшон IKEA Datid, около 680 долларов; ikea.com для магазинов

Опции вентиляции вытяжки

Нижний шкаф

Этот тип занимает меньше визуального пространства, но сокращает объем хранения, если воздуховод проходит через верхний шкаф.Некоторые вытяжки располагаются заподлицо под шкафами и при необходимости выдвигаются. Комбинированные вентилируемые микроволновые вытяжки также могут сэкономить место, хотя они менее мощные.

Показано: Vent-A-Hood 30-дюймовый DAh28, около 1910 долларов США; ventahood.com

Настенное крепление

Блок из нержавеющей стали с открытыми воздуховодами хорошо сочетается с интерьером коммерческой кухни, но есть варианты различных форм и материалов, подходящие для любого стиля.

Показано: Frigidaire, 36-дюймовая настенная вытяжка Gallery Premier, около 1150 долларов США; frigidaire.com для дилеров

Дымоход потолочный

Обычно висит над островом, он может быть дорогим, потому что он закончен со всех сторон. Имейте в виду: поскольку эти агрегаты обычно более мощные, некоторые из них с внутренними вентиляторами могут быть очень шумными.

Подобно показанному: Wolf 36-дюймовая вытяжка Pro Island Hood, около 2990 долларов США; минус-волк.com для выставочных залов

Нисходящий поток

Это тонкое вентиляционное отверстие убирается за варочную панель в нижний шкаф. Этот тип имеет тенденцию быть менее эффективным, поскольку он тянет поднимающийся дым вниз, хотя некоторые поднимаются до 14 дюймов для лучшего захвата. Не рекомендуется для варочных панелей с высоким уровнем БТЕ.

Показано: GE Monogram, 36 дюймов, телескопический нисходящий поток, около 1400 долларов США; монограмма.com для выставочных залов

Периметрический

Этот настенный тип вытягивает дым через вентиляционные отверстия по краям, а не по центру, как традиционная вытяжка. Он идеально подходит для тех, кому нужен больший запас по высоте, но он недостаточно мощный, чтобы работать с диапазоном более 90 000 БТЕ.

Показано: Периметрическая вытяжка из стекла Jenn-Air, 32 дюйма, около 2 000 долларов США; Дженнар.com для выставочных залов

Вставка вентиляционного колпака

Внутренние части вытяжки — силовой агрегат и подкладка — можно спрятать внутри шкафа или вытяжки, изготовленной по индивидуальному заказу.

Подобно показанному: Лучший блок питания PIK33, 1350 долларов, и вкладыш L3336S, около 230 долларов; bestrangehoods.com для дилеров

Вентиляционные каналы

Когда дело доходит до воздуховодов, это игра в числа.

• • Выберите воздуховод того же размера, что и вентиляционное отверстие, или немного больше него. Чем мощнее вытяжка, тем больше воздуховод. Например, для типичного устройства на 400 кубических футов в минуту требуется 6-дюймовый воздуховод, а для модели на 1200 кубических футов в минуту — от 10 до 12 дюймов.
• • Для наилучшего воздушного потока используйте гладкие оцинкованные металлические воздуховоды, а не гибкие или гофрированные воздуховоды. Герметизировать стыки канальной мастичной лентой.
• • Следите за тем, чтобы участки воздуховода были как можно более прямыми и короткими. Используйте плавные повороты на 45 градусов, а не на 90 градусов.Чем меньше поворотов, тем эффективнее будет система.

Решения для снижения шума

Обеспокоены тем, что слишком громкое жужжание мощного вытяжного шкафа сделает невозможным поддержание разговора, пока вы готовите? Хотя большинство вентиляторов находится в вытяжке, их также можно разместить в разных местах, чтобы снизить уровень шума. Вам просто нужно указать, где вы хотите, прежде чем заказывать вытяжку.

Прямые воздуходувки устанавливаются в воздуховодах в стене или между балками потолка. Но хотя шум вентилятора может быть менее заметным, вы все равно можете услышать вибрацию воздуховода.

Лучшим вариантом является выносной или внешний вентилятор, при котором вентилятор размещается на крыше или внешней стене с вытяжным отверстием. Размещение вентилятора снаружи также может освободить место в шкафу.

Фильтр вытяжного кожуха

Вот как работают три наиболее распространенных метода улавливания жира

• Металлическая сетка

Вентилятор вытяжки вытягивает дым и пары через несколько слоев сетки из алюминия или нержавеющей стали, улавливая жир.Эти съемные фильтры следует регулярно чистить — большинство из них можно мыть в посудомоечной машине — во избежание засоров, которые могут замедлить поток воздуха.

• Перегородки

Эти металлические фильтры решетчатого типа, которые чаще встречаются в установках коммерческого типа с высоким куб. М., Заставляют дым несколько раз менять направление, в результате чего капли жира отделяются от воздуха и стекают в поддон, который можно вынуть для очистки.

• Центробежные ловушки

Вместо фильтра центробежная сила внутри воздуходувки разжижает жир, который собирается в поддоне или чашке, которую можно снять для очистки.Без фильтров для замедления воздушного потока этим вытяжкам требуется меньше кубических футов в минуту, чем вытяжкам с перегородками или сеткой, чтобы выполнять ту же работу, часто с меньшим шумом.

Стили вентиляции капота

Традиционная каминная полка

Изготовление кастомной деревянной каминной доски позволяет сделать вставку вытяжки над плитой почти незаметной. Камин может быть таким простым или богато украшенным, как вы хотите, либо гармонируя с вашей мебелью, либо становясь привлекательным фокусом.Эта выкрашенная в белый цвет версия с вертикальными досками обрамляет эффектную вишнево-красную печь и создает выставочную полку.

Подобно показанному: Air-Pro необработанный 60-дюймовый съемный каминный кожух из красного дуба спереди, около 1580 долларов; kitchensource.com

Люкс Металлоконструкции

Полоса меди нагревает нержавеющие приборы. Этот скульптурный колоколообразный капюшон в сочетании с окрашенными в потертости шкафами придает еще больше очарования старине.

Подобно показанному: Медный кожух RangeCraft Miami, около 8 500 долларов США; rangecraft.com

Теплый современный вид

Еще один вариант для создания полностью бесшовного внешнего вида: попросите своего краснодеревщика создать подходящую индивидуальную вытяжку и снабдить ее вставкой. Сочетание текстуры древесины с полосой отделки из каменной мозаики, идущей горизонтально, а не вертикально, как на задней панели, придает этой кухне гладкий, землистый вид.

Показано: Wolf Pro Hood Liner, от примерно 1080 долларов США; subzero-wolf.com для салонов

Коттеджный персонаж

Такая же вытяжка завершает эту старинную печь. С белой отделкой, хромированными ремешками и акцентами он идеально сочетается с серией Magic Chef 1930-х годов.

Показано: Капюшон PS-26, изготовленный по индивидуальному заказу Modern-Aire, от 3200 долларов США; современный.com

% PDF-1.6 % 79 0 объект > endobj xref 79 174 0000000016 00000 н. 0000004346 00000 п. 0000004483 00000 н. 0000004650 00000 н. 0000004775 00000 н. 0000004806 00000 п. 0000005087 00000 н. 0000005119 00000 п. 0000005953 00000 п. 0000006299 00000 н. 0000006646 00000 н. 0000006760 00000 н. 0000007336 00000 н. 0000007968 00000 п. 0000008217 00000 н. 0000008460 00000 н. 0000008537 00000 н. 0000009277 00000 н. 0000009961 00000 н. 0000010714 00000 п. 0000011403 00000 п. 0000012118 00000 п. 0000012595 00000 п. 0000012857 00000 п. 0000013529 00000 п. 0000014348 00000 п. 0000015047 00000 п. 0000015073 00000 п. 0000015145 00000 п. 0000015255 00000 п. 0000015349 00000 п. 0000015390 00000 п. 0000015493 00000 п. 0000015534 00000 п. 0000015660 00000 п. 0000015748 00000 п. 0000015884 00000 п. 0000016042 00000 п. 0000016149 00000 п. 0000016190 00000 п. 0000016327 00000 п. 0000016461 00000 п. 0000016563 00000 п. 0000016604 00000 п. 0000016708 00000 п. 0000016749 00000 п. 0000016867 00000 п. 0000016908 00000 н. 0000017013 00000 п. 0000017054 00000 п. 0000017104 00000 п. 0000017154 00000 п. 0000017204 00000 п. 0000017255 00000 п. 0000017296 00000 п. 0000017347 00000 п. 0000017388 00000 п. 0000017502 00000 п. 0000017543 00000 п. 0000017682 00000 п. 0000017723 00000 п. 0000017836 00000 п. 0000017877 00000 п. 0000017989 00000 п. 0000018030 00000 п. 0000018154 00000 п. 0000018195 00000 п. 0000018327 00000 п. 0000018368 00000 п. 0000018500 00000 п. 0000018541 00000 п. 0000018642 00000 п. 0000018683 00000 п. 0000018788 00000 п. 0000018829 00000 п. 0000018923 00000 п. 0000018964 00000 п. 0000019071 00000 п. 0000019112 00000 п. 0000019229 00000 п. 0000019270 00000 п. 0000019374 00000 п. 0000019415 00000 п. 0000019546 00000 п. 0000019587 00000 п. 0000019697 00000 п. 0000019738 00000 п. 0000019869 00000 п. 0000019910 00000 п. 0000020010 00000 н. 0000020051 00000 п. 0000020101 00000 п. 0000020152 00000 п. 0000020202 00000 п. 0000020252 00000 п. 0000020303 00000 п. 0000020353 00000 п. 0000020403 00000 п. 0000020453 00000 п. 0000020504 00000 п. 0000020555 00000 п. 0000020607 00000 п. 0000020658 00000 п. 0000020709 00000 п. 0000020760 00000 п. 0000020812 00000 п. 0000020863 00000 п. 0000020914 00000 п. 0000020966 00000 п. 0000021016 00000 п. 0000021057 00000 п. 0000021107 00000 п. 0000021148 00000 п. 0000021262 00000 п. 0000021303 00000 п. 0000021443 00000 п. 0000021484 00000 п. 0000021610 00000 п. 0000021651 00000 п. 0000021764 00000 п. 0000021805 00000 п. 0000021927 00000 н. 0000021968 00000 п. 0000022126 00000 п. 0000022167 00000 п. 0000022300 00000 п. 0000022341 00000 п. 0000022443 00000 п. 0000022484 00000 п. 0000022589 00000 п. 0000022630 00000 п. 0000022734 00000 п. 0000022775 00000 п. 0000022884 00000 п. 0000022925 00000 п. 0000023045 00000 п. 0000023086 00000 п. 0000023219 00000 п. 0000023260 00000 п. 0000023417 00000 п. 0000023458 00000 п. 0000023587 00000 п. 0000023628 00000 п. 0000023755 00000 п. 0000023796 00000 п. 0000023908 00000 п. 0000023949 00000 п. 0000024082 00000 п. 0000024123 00000 п. 0000024172 00000 п. 0000024223 00000 п. 0000024276 00000 п. 0000024327 00000 п. 0000024378 00000 п. 0000024427 00000 п. 0000024476 00000 п. 0000024525 00000 п. 0000024574 00000 п. 0000024626 00000 п. 0000024676 00000 п. 0000024726 00000 п. 0000024776 00000 п. 0000024826 00000 п. 0000024876 00000 п. 0000024926 00000 п. 0000024976 00000 п. 0000025026 00000 п. 0000025076 00000 п. 0000025117 00000 п. 0000025166 00000 п. 0000025219 00000 п. 0000025271 00000 п. 0000025312 00000 п. 0000003852 00000 н. трейлер ] >> startxref 0 %% EOF 252 0 объект > поток ?% q *.D: ZXYY

Распространенные ошибки при установке — Вытяжки Futuro Futuro

Ваша новая вытяжка — важная часть кухни и дорогостоящее вложение. Давайте позаботимся о том, чтобы он выглядел и работал наилучшим образом, избегая ошибок, перечисленных в этой статье. (Также внизу есть сводная информация).

Этап 1 — Получение и проверка

Рекомендуется осмотреть вашу новую вытяжку (а также другую бытовую технику и бытовую электронику) сразу после получения посылки.Таким образом, если возникнет проблема (повреждение при транспортировке, недостающие детали и т. Д.), Ее можно будет решить в сроки, указанные продавцом устройства и перевозчиком. Кроме того, не дожидаясь последнего момента, вы избежите проблем с ожиданием замены, что может испортить сроки ремонта.

Несмотря на то, что каждая вытяжка Futuro Futuro проходит индивидуальную проверку перед отправкой и специально упакована, чтобы выдерживать жесткие условия транспортировки, повреждения при транспортировке действительно случаются время от времени.Сообщив нам об этом как можно скорее, мы позаботимся о проблеме как можно скорее.

Перед установкой рекомендуется подключить вытяжку и проверить ее работу. Это кажется здравым смыслом, но в суматохе активности, связанной с модернизацией кухни, об этом легко забыть. Все вытяжки Futuro Futuro оснащены стандартной 3-контактной вилкой на 110 В для США / Канады, поэтому все, что вам нужно, — это запасная розетка или удлинительный кабель. Просто подключите вытяжку и проверьте работу вентилятора и освещения.Таким образом, вы будете знать, что он на 100% исправен, и, если ваш установщик допустит ошибку, вы будете точно знать, что устранять.

Во время осмотра вы можете заметить, что некоторые части вытяжки (например, вертикальный дымоход) выглядят так, как будто они окрашены в белый цвет, а не из нержавеющей стали. Это защитная пластиковая пленка, которая снижает вероятность появления царапин во время установки. Не снимайте эту пленку до завершения установки.

Этап 2 — Планирование установки

Канальный или бесканальный?

Вытяжки могут быть установлены в 2-х конфигурациях: с воздуховодом, («с вентиляцией») или , без воздуховода, («без вентиляции» или «с рециркуляцией»).При установке в воздуховоде воздуховод переносит воздух от вытяжки наружу дома; в бесканальной установке воздух очищается дополнительным набором угольных фильтров, а затем возвращается на кухню.

По возможности рекомендуется подключать вытяжку к наружному воздуховоду. Это приведет не только к лучшей производительности по сравнению с бесканальными установками, но и к снижению шума.

Установка в воздуховоде

При установке вытяжки всегда следует соблюдать рекомендации производителя относительно размера и типа воздуховода.Подключение вытяжки к воздуховоду меньшего размера, чем указано, приведет к снижению производительности и даже может вызвать проблемы с перегревом, ведущие к механическому повреждению.

Почти все высокопроизводительные вытяжки требуют использования жестких воздуховодов . Причина проста: гибкий воздуховод имеет ребристые стенки, которые создают турбулентность. Вместо плавного потока воздушный поток случайный, что приводит к снижению производительности и дополнительному шуму. И наоборот, жесткий воздуховод имеет гладкие стенки, которые помогают поддерживать ламинарный воздушный поток, что особенно важно для вытяжек, которые производят более 200-300 кубических футов в минуту.

Гибкие воздуховоды также подвержены растрескиванию и разрывам, поиск и ремонт которых может стоить сотни долларов. Жесткие воздуховоды могут быть немного дороже и сложнее в установке, но это правильный путь . (Кроме того, многие местные строительные нормы и правила требуют использования жестких воздуховодов для вентиляции кухни).

При установке в воздуховоде угольные фильтры использовать нельзя. .

Установка в воздуховоде — наружная подача

Одна из самых серьезных ошибок при установке вытяжки — это заделка воздуховода в замкнутом пространстве, например.грамм. чердак.

Это приведет к неправильной работе вытяжки (если она вообще работает) из-за противодавления из замкнутого пространства. Каким бы большим ни было пространство, воздух не будет сжиматься — вытяжки — это устройства с большим потоком воздуха, а не с высоким давлением.

Кроме того, выпуск теплого влажного воздуха из кухни на чердак — это рецепт серьезной проблемы роста плесени.

Если вытяжка не всасывает воздух после установки или вы действительно чувствуете, как воздух выходит из с поверхности фильтра — обязательно проверьте воздуховоды.

Установка в воздуховоде — заглушки воздуховодов / заглушки

Внешний воздуховод, выходящий через боковую стену, должен заканчиваться заглушкой воздуховода, в то время как воздуховоды на крыше иногда заканчиваются U-образным коленом, позволяющим воздуху выходить, защищая от дождя и снега.

Убедитесь, что колпачок имеет тот же размер / диаметр, что и воздуховод — использование колпачка меньшего размера вызовет проблемы с потоком воздуха и статическим давлением. Некоторые установщики думают, что можно заканчивать 6-дюймовый воздуховод 4-дюймовым колпачком … но это неправильно.Даже не близко.

Независимо от типа концевой заделки важно иметь заслонку (также называемую «обратная тяга» или «регулятор воздушного потока») на конце воздуховода. Заслонка предотвращает попадание наружного воздуха в воздуховод, а также предотвращает неприятные сюрпризы в виде птиц, насекомых и белок.

Рекомендуется проверять состояние крышки воздуховода не реже одного раза в два года — убедитесь, что она не забита, а жалюзи и / или обратная тяга работают свободно и плавно.

Установка без воздуховода (рециркуляция)

Хотя всегда рекомендуется подключать вытяжку к наружному воздуховоду, бывают ситуации, когда это просто невозможно. Во многих многоэтажных кондоминиумах и кооперативных зданиях запрещены любые модификации, пронизывающие внешние стены здания. Ультрасовременные квартиры с бетонными потолками и стеклянными окнами от пола до потолка также исключают возможность наружного воздуховода.

Решением является установка вытяжки в «бесканальном» режиме, также называемом «рециркуляционным».В этой ситуации в дополнение к металлическим фильтрам , поглощающим капли жира, в вытяжке используются угольные фильтры (также известные как «угольные фильтры») для поглощения запахов. После обезжиривания и удаления запаха воздух выпускается обратно в комнату.

Если вы собираетесь установить вытяжку в бесканальном режиме, вам также потребуется:

• Закажите угольные фильтры (продаются отдельно)
• Убедитесь, что угольный фильтр установлен в вытяжке
• Заменяйте фильтр каждые 6 месяцев

Одна из самых важных вещей, о которых следует помнить при использовании вытяжек без воздуховодов, — это уголь фильтр следует регулярно менять.В конце концов, он забивается частицами жира и запаха и ограничивает воздушный поток, что может привести к перегреву двигателя вентилятора и преждевременному выходу из строя. Если вы не можете заменить угольный фильтр, лучше его снять, чем эксплуатировать вытяжку с забитым фильтром.

Сменные фильтры доступны на нашем веб-сайте в категории «Аксессуары для вытяжек». Обратите внимание, что существует несколько типов угольных фильтров — пожалуйста, подтвердите, какой тип используется в вашей модели вытяжки, перед покупкой.

Электрооборудование

Два наиболее важных момента для подключения питания к вытяжке: не обрезайте вилку и убедитесь, что вытяжка подключена к выделенной линии .

Не отрезайте пробку

Одна из наиболее частых проблем при установке прибора — это электрическое подключение. Эмпирическое правило (и норматив UL, кстати) простое: если устройство поставляется с оголенными проводами, оно должно быть подключено жестко; если он поставляется с вилкой, он должен быть включен.Следование этому правилу позволит избежать проблем с гарантией производителя, а также потенциальных проблем с осмотром. Все вытяжки Futuro Futuro оснащены шнуром питания со стандартной для США / Канады 3-контактной заземленной вилкой на 110 В.

Некоторые установщики предпочитают сэкономить несколько минут (вместо установки розетки) и вместо этого отрезать вилку и вставить ее прямо в электрическую линию. Не позволяйте им этого делать! Не только монтаж электропроводки — плохая идея с точки зрения правил и осмотра, но и при необходимости обслуживания вытяжки технический специалист должен иметь возможность отсоединить вытяжку и подключить диагностическое оборудование.Если вытяжка имеет проводной монтаж, только квалифицированный электрик может изменять проводку. Чтобы избежать этой проблемы, убедитесь, что вилка не разрезана, а вытяжка включена в розетку.

Не делись строкой

Еще одно хорошее правило, которому следует следовать, — подключать каждое основное устройство, включая вытяжку, к своей собственной отдельной (выделенной) электрической линии . Дело не в силе тока (или «нагрузке») на каждом проводе, а в обеспечении того, чтобы каждое устройство не создавало помех другим, вызывая падение напряжения или создавая электрические помехи в линии.

Такие устройства, как воспламенители газовых плит, компрессоры холодильников и микроволновые магнетроны, могут создавать кратковременную, но значительную нагрузку на схему. Смешивание и согласование различных устройств на одной линии никогда не является хорошей идеей, особенно когда одно из устройств оснащено чувствительной электроникой или трансформаторами освещения.

Убедитесь, что для вытяжки имеется выделенная линия, которая не используется для других приборов или регулируемого света. Это не только продлит срок службы, но и значительно упростит поиск и устранение неисправностей.

Этап 3 — Расположение и поддержка

Монтажная высота

Есть несколько факторов, которые влияют на то, насколько высоко следует устанавливать вытяжку над варочной поверхностью. Прежде всего, ознакомьтесь с рекомендациями производителя вытяжки. Типичные вытяжки устанавливаются в диапазоне от 26 до 30 дюймов над варочной панелью, хотя оно может варьироваться от 18 до 36 дюймов.

Для наилучшей производительности Futuro Futuro рекомендует устанавливать вытяжки на высоте от 26 до 28 дюймов над варочной панелью.Поскольку воздух, загрязненный в результате приготовления пищи, не поднимается по идеально прямой линии, а распространяется довольно агрессивно, рекомендуется расположить вытяжку достаточно низко, чтобы дать ей хороший шанс улавливать дым / пар.

Также рекомендуется располагать вытяжку на высоте, на которой свет будет на ниже уровня глаз , что также обеспечивает легкий доступ к панели управления и упрощает очистку.

Правильная опора

Одной из самых опасных проблем при установке вытяжки является крепление агрегата только к листовой породе.Независимо от веса, любую вытяжку следует прикреплять к балкам конструкции или балкам, чтобы обеспечить надлежащую долгосрочную поддержку. Если в предполагаемом месте вытяжки нет балки / балки, приемлемой заменой будет поперечная распорка, сделанная из фанеры 2 × 4, 3/4 дюйма или другого прочного материала.

Если вытяжка прикреплена к гипсокартону, сначала может показаться, что устойчива, но со временем, когда она используется, анкеры гипсокартона ослабнут. Убедитесь, что ваш установщик с самого начала правильно установит вытяжку.

Вытяжки для настенного монтажа — дополнительные соображения

Вытяжки должны быть установлены всегда поверх фартука. Не превращайте капюшон в фартук и не превращайте его в фартук по нескольким причинам:

• Обрезать камень или плитку вокруг вытяжки, особенно изогнутой или необычной формы, очень сложно.
• Видимые линии затирки никогда не выглядят хорошо.
• Если в будущем потребуется техническое обслуживание или ремонт, вытяжку придется вырезать из раствора, прежде чем технический специалист сможет выполнить обслуживание.
• Повышенный риск повреждения (вмятины или царапины) вытяжки.

Между стенками шкафа и вытяжкой должно быть свободное пространство. Некоторые архитекторы и дизайнеры оставляют между шкафами ровно столько места, чтобы уместить вытяжку точно по ширине. Это плохая идея по нескольким причинам:

• Отсутствие места затрудняет установку.
• Любой просчет может привести к тому, что вытяжка вообще не поместится в пространстве.
• Если шкафы со временем расширяются или смещаются, они могут раздавить колпак, что приведет к вздутию нержавеющей стали, а в случае вытяжек, оборудованных стеклянной панелью, стекло может треснуть.
• В закрытых щелях скапливается грязь и жир, что затрудняет очистку.

Чтобы избежать всех этих проблем, оставьте пространство не менее 1/2 дюйма между краем вытяжки для настенного монтажа и шкафом.

Этап 4 — Процесс установки

Защитная пленка

Вертикальный дымоход вытяжек Futuro Futuro покрыт защитной пластиковой пленкой, чтобы избежать царапин при установке. Этот фильм не следует удалять до завершения процесса установки — убедитесь, что ваш установщик знает об этом.

Разное

На некоторых моделях жировые фильтры могут также иметь защитную пленку (обычно полупрозрачного синего цвета). Перед использованием бленды эту пленку следует удалить.

с обширными стеклянными элементами, такими как Skylight, Luxor, Acqualina, Quest, Wave и другие, НЕ должны поднимать за стекло во время установки. Это может показаться здравым смыслом, но время от времени установщики думают, что стоит поднять 100-фунтовый прибор за декоративную стеклянную панель.

После установки грязь и отпечатки пальцев можно легко удалить, распылив немного WD-40 или другого неабразивного очистителя на бумажное полотенце и протерев поверхности из нержавеющей стали. Не используйте полироли для нержавеющей стали (например, Barkeeper’s Friend), так как они могут поцарапать или обесцветить поверхность.

Заключение

Итак, в итоге:

• Как только прибудет посылка — осмотрите ее.
• Перед установкой — подключить и убедиться, что работает.
• Защитная пленка: снимайте пленку только после установки.
• Если воздуховод — воздуховод должен быть жестким, круглым 6 дюймов, с соответствующими заглушками / внешними вентиляционными отверстиями.
• Если воздуховод — угольный фильтр следует менять каждые 6 месяцев.
• Электрооборудование: не отрезайте вилку шнура питания и убедитесь, что вытяжка подключена к отдельной цепи.
• Опора: не прикрепляйте только к гипсокартону; только для балок, балок, фанеры.
