Зачем розетка в электрощитке: Зачем в электрощите сделана розетка?

Содержание

Розетка на DIN-рейку в щиток

Розетка на DIN-рейку — устройство в виде моноблочного штепсельного разъема с унифицированными захватами под DIN-рейку для установки в распределительном щитке.

Это изделие по своей конструкции и функциональным особенностям напоминает обычную электрическую розетку с шириной между контактами согласно стандарту евро.

Розетка Schneider с креплением на DIN-рейкуРозетка Schneider с креплением на DIN-рейку

Единственное значимое отличие в том, что она предназначена для подключения осветительного и другого электрооборудования непосредственно к электрическому щитку. Обычная розетка в таких местах не устанавливается.

к содержанию ↑

Основное назначение

Электрощиток состоит из ряда модульных устройств (выключателей, автоматов, индикаторов, розеток т. п.), каждый из которых выполняет определенную функцию.

Щитовая розетка монтируется в электрический щиток для возможности подключения к нему любого электроприбора во время обслуживания и ремонта элементов распределительного устройства. Такую розетку часто используют для подключения потребителей электричества, расположенных близко к щитовой. Нередко во время контрольного осмотра оборудования подключают и переносные светильники.

Розетка на DIN-рейку устанавливается в зданиях различных предприятий и офисных помещениях крупных компаний для создания надежного электрического контакта с сетевой вилкой прибора любой мощности во время обустройства макетных павильонов, испытательных стендов и т. п.

Модульная розетка предназначена для установки в электрощитМодульная розетка предназначена для установки в электрощит

к содержанию ↑

Разновидности DIN-реек

DIN-рейка — специальный профиль из металла (сталь, AL, Cu), который применяется в качестве общепринятого крепежного приспособления для монтажа и демонтажа (при необходимости) штепсельных розеток, электрических счетчиков, дифференцированных автоматов, автоматических выключателей и других электротехнических приспособлений.

Рейка получила название DIN в честь немецкого института стандартизации, где была разработана. Данный стандарт обобщенный — базовый документ, к которому ссылаются при изготовлении электротехнических приборов практически во всех странах мира.

DIN-рейки унифицированы по размерам, имеют отверстия или насечки для крепления изделия или разделения его для получения определенной длины.

Рейки классифицируются на следующие разновидности:

  1. Тип рейки Ω. Это часто применяемая крепежная конструкция, в боковом разрезе напоминающая букву Ω. Многие модульные устройства, включая щитовые розетки, крепятся на рейку марки ТН 35, где 35 мм — ширина реечной полосы. Для крепления клемм применяют подобные рейки уменьшенных габаритных размеров.
  2. Тип рейки С. Изделия этой категории имеют С-образную форму. Нашли широкое применение для крепления электроустановочных изделий, предназначенных для соединения проводов (клеммных колодок).
  3. Тип рейки G. Профиль такого изделия внешне напоминает букву G. Основная область применения — крепление аппаратных зажимов.

Дин-рейка перфорированная OMEGAДин-рейка перфорированная OMEGA

к содержанию ↑

Конструкция и характеристики

Особенность внутреннего устройства розеток щитовых на DIN-рейку — пластиковая защелка, благодаря которой устройство надежно крепится к дополнительному профилю — рейке.

Существует несколько разновидностей модульных розеток:

  1. Без заземления. Небольшого размера, шириной 17,5 мм, а значит, занимают в щитке место 1 стандартного модуля. Это их основное преимущество. Применяются для подключения электроприборов, не требующих заземления, незначительной мощности: паяльников, светильников и т. п. Номинальный ток 6А, 10А.
  2. С заземлением. Их ширина значительно больше незаземленных, составляет 2,5 модуля. Благодаря тому, что такие розетки обустроены заземляющими контактами, их применение распространяется на подключение приборов с металлическими составляющими, требующими заземления. Параметр тока составляет 10А и 6А.

Розетка на DIN-рейку без заземленияРозетка на DIN-рейку без заземления

Внимание! Мощные электроприборы в разъем розетки без заземления подключать нельзя!

Модульные розетки делят по степени защиты от таких вредных факторов, как влага и пыль. Значение указывается в буквенно-численном виде. К примеру, код IP44, где IP — уровень защищенности от проникновения инородных элементов любого размера в корпус устройства, а 44 — степень его влагозащиты.

Обратите внимание! Если DIB-розетка установлена в щитовой жилого помещения, то достаточно, чтобы ее уровень защиты был не менее IP20. Если же устройство расположено в неблагоприятных условиях — на улице, задымленном или влажном помещении, то степень защиты прибора должна быть не ниже IP44.

Размеры модульных розеток установлены мировым стандартом и находятся в таком диапазоне:

  • длина (с заземлением): 44 мм, 18 мм;
  • высота (с заземлением или без): 45 мм;
  • расстояние между краями: 76 мм, 77 мм;
  • толщина: 64 мм, 66 мм.

Влагозащищенная розетка на DIN-рейкуВлагозащищенная розетка на DIN-рейку

к содержанию ↑

Монтаж

Перед тем как начать монтаж электрического гнезда, нужно убедиться, что параметры розетки соответствуют мощности того оборудования, которое предусматривается к подключению.

Если розетка будет установлена на небольшой электрический щиток дома или квартиры, то номинальный ток вполне допустим 6А, 10А. Если модульный прибор будет установлен для питания мощных электроприборов, необходимых при выполнении работ строительного или ремонтного характера, то его номинальный ток должен быть не менее 16А.

Для примера приведем электрогнездо с заземлением Bemis 1/16A со степенью защищенности IP44. Прочный пластиковый корпус соответствует высокому уровню защиты, что дает возможность применения Bemis 1/16A на производстве.

Последовательность выполнения монтажа модульного электрического гнезда:

  1. Пользуясь отверткой, приподнимите подвижную часть пластикового зажима.
  2. Установите розетку на профиль рейки и отпустите зажим. Щелчок сигнализирует о том, что защелка закреплена, а значит, розетка зафиксирована.
  3. Займитесь подсоединением к ней трех проводов: фазного, нулевого и заземляющего.

Подсоединение модульных розеток к электросетиПодсоединение модульных розеток к электросети

к содержанию ↑

Подключение проводов

Подключение щитовой розетки можно проводить до или после монтажа. Если выбран первый вариант, то необходимо обратить внимание на длину проводов: их длины должно хватать для проведения работ, связанных с подключением.

Для выполнения подключения понадобятся зажимы для присоединения электропроводов.

Обратите внимание! Диаметр сечения электропроводов не должен быть меньше указанного на корпусе значения.

Подсоединение проводов можно выполнять в любой последовательности, главное — не перепутать фазный и нулевой провод.

Провод, отвечающий за заземление, в зависимости от электрических схем может подключаться двумя способами: к корпусу щитового шкафа или специально предусмотренными отдельными зажимами.

к содержанию ↑

Популярные производители

Во многих торговых точках представлен шикарный ассортимент электротехнических устройств, в том числе и розеток. Задавшись целью приобрести качественную розетку на DIN-рейку, возникает вопрос: чему отдать предпочтение?

Розетка для установки на DIN-рейку LegrandРозетка для установки на DIN-рейку Legrand

Отметим ряд торговых марок, которые занимают лидирующее место на рынке производителей электротоваров:

  1. Французская компания Legrand. Более 100 лет изготавливает продукцию информационного и электрического назначения.
  2. Крупная французская машиностроительная компания Schneider Electric, которая превосходно зарекомендовала себя как производитель оборудования для распределения и передачи электроэнергии.
  3. Шведско-швейцарская компания АВВ, которая выпускает защитную автоматику для электросетей всевозможного назначения. Признано, что АВВ — лидирующий производитель такой продукции на рынке стран СНГ.
  4. Итальянская компания Bticino, которая производит электротовары высочайшего качества.

Единственный минус всех перечисленных производителей — высокая ценовая политика. Для тех, кто ищут бюджетный вариант электротоваров, рекомендуют следующий перечень торговых марок:

  • Makel;
  • TDM Еlectric;
  • Anam;
  • Lezard;
  • Wessen;
  • GUSI.

Эти производители выпускают качественные электротовары по доступным ценам. Таким образом, покупая розетку на DIN-рейку, вы не понесете особых затрат, но сможете обеспечить удобство обслуживания и ремонта электрооборудования распределительного устройства.

Розетка на DIN-рейку в щиток — виды, монтаж и подключение

Анатомия электрощитка / Статьи и обзоры / Элек.ру

Как выбрать автоматические выключатели и другое модульное оборудование для бытового распределительного шкафа

Совсем недавно, 20–30 лет назад, типичный узел ввода электросети квартиры состоял из счётчика и двух-трёх автоматических выключателей в общем распределительном шкафу на лестничной клетке. Ассортимент щитового оборудования в магазинах был скромным, поэтому выбрать нужное не составляло особого труда. Но с годами в частном жилье появились мощные водонагреватели, современные стиральные машины, кондиционеры, системы «тёплый пол» и т. д., стало больше линий внутренней энергосети. Чтобы обеспечить качественное электроснабжение для работы сложной бытовой техники, производители разработали новое модульное оборудование для бытового распределительного шкафа. Однако широкий выбор автоматических выключателей, УЗО, дифавтоматов привёл к тому, что в их типах и маркировке путаются не только собственники жилья, но и некоторые специалисты.

В современных домах по-прежнему предусмотрен электрощит на лестничной площадке, в котором установлены электросчётчик, вводной автомат, возможно, рубильник. Это зона ответственности управляющей организации, которая должна следить за подбором и состоянием оборудования.

В квартирах, как правило, устанавливают распределительный шкаф — сложную систему, включающую множество модулей различного назначения. Их выбор, монтаж и замену следует выполнять в строгом соответствии с проектом внутренней электросети. Однако нередко этот документ недоступен, и специалистам-монтажникам совместно с владельцем жилья приходится самостоятельно искать решение. Чтобы при этом избежать ошибок, способных привести к авариям и даже к несчастным случаям в процессе эксплуатации, требуется понимать назначение, маркировку и правила использования наиболее распространённых типов модульного оборудования.

Для бытовых электросетей это рубильники, автоматические выключатели, устройства защитного отключения (УЗО) и дифференциальные автоматы. Иногда в щитке можно также встретить ограничители напряжения, контакторы и некоторые другие типы модульного оборудования. Рассмотрим их подробнее.

Автоматический выключатель ВА47-29 IEK®Автоматический выключатель ВА47-29 IEK®

Автоматические выключатели и рубильники

Автоматические выключатели служат для защиты электрических цепей от перегрузок, которые способны привести к порче электрооборудования, перегреву проводки и возгораниям, а также от короткого замыкания. Отдельные автоматы устанавливаются на все без исключения линии внутренней электросети. Выбирая их, обратите внимание на маркировку на корпусе, особенно на характеристику срабатывания и номинальный ток в амперах (например, C16, B10, C25 и т. д.).

Ни в коем случае нельзя использовать автомат, если его номинальный ток превышает величину, предусмотренную проектом. Нарушение этого правила чревато серьёзными последствиями, вплоть до пожара и поражения электрическим током из-за разрушения изоляции перегревшейся проводки.

К сожалению, проект внутренней электросети может и отсутствовать (что случается в квартирах и частных домохозяйствах). В этом случае выбирать номиналы автоматов приходится, руководствуясь наиболее распространёнными вариантами, которые характерны для большинства типовых проектов.

Например, для питания бытовых розеток с заземляющим контактом используют автоматы номиналом 16 А, без заземляющего контакта — номиналом 10 А, для бытового освещения — также номиналом 10 А. На линию электроплиты обычно устанавливают автомат номиналом 40 А. Общий автомат на вводе в квартиру или дом по номиналу должен на одну ступень превосходить автомат на самой нагруженной линии. То есть на вводе в квартиру с электроплитой (40 А) устанавливают общий автомат номиналом 50 А.

Ещё один способ выбрать автомат — измерить сечение проводов отходящей линии. Так, для одножильного медного провода сечением 1–1,5 мм2 подойдёт выключатель на 16 А, для 2,5 мм2 — на 25 А, для 4 мм2 — до 40 А, а для 6 мм2 — до 50 А. Помимо сечения провода, нужно учитывать и характеристики электрооборудования на другом конце линии. Например, каким бы кабелем вы ни подключили обычную бытовую розетку, ее максимум — 16 А, что указано на механизме.

Маркировка автоматических выключателей
На каждом автомате имеется маркировка, которая информирует о его рабочих характеристиках. Остановимся на ней подробнее.
Тип

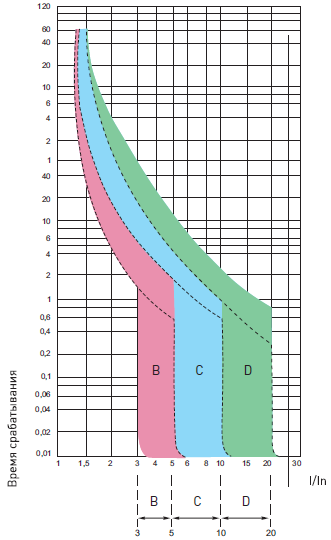

В бытовом сегменте используются устройства трёх типов: B, C и D. Как правило, по умолчанию выбирают универсальные автоматические выключатели типа C — для общих нагрузок, включая небольшие двигатели (стиральная машина, пылесос, холодильник, маломощный циркуляционный насос и т. п.). Тип B предназначен для бытовых приборов и освещения, но на практике его стоит использовать только для освещения, поскольку никогда не известно точно, что именно будет включаться в розетки. Тип D — это автоматы для защиты линий, питающих устройства с большими пусковыми токами: скважинные, колодезные и мощные циркуляционные насосы, оборудование домашней котельной, моторизованный привод гаражных ворот и т. д. Всё это встречается в индивидуальных домах и никогда — в городских квартирах.
Рабочее напряжение
Маркировка 230/400~ означает, что автомат предназначен для использования в сетях однофазного переменного тока с напряжением до 230 В или трёхфазного с напряжением до 400 В. Это именно то, что нужно в быту и ЖКХ.
Токовые характеристики
На корпусе автоматического выключателя размещены два числа в рамочках, расположенные рядом, — например, 4500 и 3. Первая цифра означает предельную коммутационную способность выключателя — то есть максимальный ток, при сработке от которого автомат не выйдет из строя (не будет подгораний, спаек контактов, повреждений корпуса и пр.). Чем больше предельная коммутационная способность, тем лучше, и у современных автоматов надёжных производителей она не бывает ниже 4500 А.
Вторая цифра — класс токоограничения. Он показывает, как быстро автоматический выключатель отреагирует на возникновение сверхтоков. Устройства класса 3— самые надёжные, при коротком замыкании они срабатывают за время, не превышающее 2,5–6 миллисекунд, и выбирать нужно именно такие.
Защита двух типов
Современные автоматические выключатели должны иметь два типа защиты: тепловую (от перегрузки) и электромагнитную (от короткого замыкания). На устройствах некоторых производителей наличие обоих типов обозначено специальной маркировкой на корпусе. Например, на автоматах IEK® она расположена прямо на лицевой панели. Здесь наличие на схеме прямоугольника символизирует тепловую защиту, а полукруга — электромагнитную.

Первая срабатывает при превышении по току до 1,45 от номинала автомата. В зависимости от кратности перегрузки время, за которое автомат отключается, составляет от нескольких минут до секунд. Электромагнитная защита срабатывает при КЗ: для автоматов типа B при трёхкратном превышении номинала по току, для типа C — при пятикратном, для типа D — при десятикратном.

Выключатель нагрузки ВН-32 IEK®Выключатель нагрузки ВН-32 IEK®

Выключатели нагрузки (рубильники) — самый простой тип коммутационного оборудования. Они служат для ручного разрыва цепи. В бытовом сегменте, как правило, используются двухполюсные (сдвоенные) рубильники, которые разрывают сразу и линейный проводник (L), и нейтральный (N). Это гарантирует полную безопасность при авариях и выполнении электромонтажных работ.

По действующим нормативам наличие одного общего выключателя нагрузки на вводе является обязательным. Он должен быть установлен перед электросчётчиком, а общий вводной автомат — после него.

В современных многоквартирных домах часть коммутационного оборудования (общие вводные автоматы, рубильники, УЗО и электросчётчики) расположена в этажных и подъездных шкафах, находящихся в границах балансовой принадлежности эксплуатирующей организации, а в квартирах монтируют индивидуальные щитки для коммутации линий внутриквартирной разводки. В них тоже устанавливают рубильник на вводе. Его номинал подбирается аналогично номиналу вводного автомата.

Выключатель дифференциальный ВД1-63 IEK®Выключатель дифференциальный ВД1-63 IEK®

Маркировка у выключателей нагрузки несложная — это номинал по току и рабочее напряжение: 230/400 или 400 В.

Устройства дифференциальной защиты

Устройства защитного отключения, называемые также дифференциальными выключателями (не путать с дифференциальными автоматами), предназначены для защиты людей от поражения дифференциальным током (током утечки).

Утечки бывают вызваны различными факторами, например пробоем на металлический корпус бытового электроприбора вследствие каких-то внутренних повреждений. Другая причина — аварии в электросети, когда в результате нарушения изоляции проводки под напряжением могут оказаться трубы отопления или водоснабжения, сантехническое оборудование, арматура в несущих конструкциях и т. д. Частый признак утечки — когда в ванной бьет током.

Получить удар можно и в результате случайного контакта с токоведущими частями электрооборудования.

Ток утечки обычно значительно меньше тока короткого замыкания, но даже небольшой ток может быть опасен для человека. Для защиты от него используется УЗО, мгновенно разрывающее цепь (одновременно и линейный, и нейтральный проводник) при возникновении даже небольшой утечки.

Обычно УЗО ставят не на каждую линию, а на группу линий. В квартире с несложной разводкой, например, может быть всего одно УЗО. Как правило, отдельное устройство устанавливается на группу силовых розеток кухни или на группу линий, питающих холодные помещения (балконы, лоджии, неотапливаемые кладовые и т. д.). На вводе устанавливается также общее УЗО (которое часто называют противопожарным, поскольку его основная функция — защита жилья от пожаров, вызванных токами утечки). Более подробно с требованиями, касающимися использования УЗО, можно ознакомиться в действующей редакции правил устройства электроустановок (ПУЭ).

При выборе устройства защитного отключения важно правильно прочитать его маркировку. Основной параметр — номинальный отключающий дифференциальный ток I∆n. Безопасным для человека считается ток в 30 миллиампер (0,03 А), соответственно, в жилых домах и квартирах устанавливаются УЗО с маркировкой I∆n 30 mA (или 0,03 А).

Исключение — противопожарное УЗО. Два главных критерия выбора этого оборудования — это селективность устройства (наличие в нём возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА).

Параметры противопожарного УЗО по току утечки и времени срабатывания должны быть как минимум в три раза больше характеристик нижерасположенного обычного УЗО. Иначе при срабатывании нижестоящего дифференциального выключателя среагирует и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.

Также следует обратить внимание на номинальный ток УЗО: он должен соответствовать аналогичной характеристике коммутационного устройства, установленного непосредственно перед УЗО. Кроме того, рекомендуется использовать УЗО с номиналом по току на ступень выше установленных после него автоматов (иногда допускается равенство). Также в маркировке указываются рабочее напряжение сети и характеристика тока (для переменного тока это значок ~ или аббревиатура AC).

Автоматический выключатель дифференциального тока АВДТ 32 IEK®АВДТ 32 IEK®

Автоматические выключатели дифференциального тока (АВДТ) представляют собой комбинацию автомата и УЗО в одном корпусе. Эти устройства применяются в тех случаях, когда линия требует индивидуальной защиты. Например, при подключении проточных и накопительных водонагревателей, котлов, насосных групп и т. д. (подробнее см. ПУЭ). АВДТ используют, чтобы упростить схему щитка и сократить количество модулей, то есть не устанавливать отдельное УЗО и автомат перед ним.

Маркировка АВДТ совмещает в себе обозначения, характерные и для автоматических выключателей, и для УЗО: характеристику срабатывания и номинальный ток, номинальный отключающий дифференциальный ток, рабочее напряжение, предельный коммутационный ток и класс токоограничения.

Прочие устройства

Помимо перечисленных типов модульных устройств, в распределительном щитке иногда можно встретить и другие. Их подбор достаточно сложен и зависит от конкретной ситуации, поэтому кратко остановимся лишь на их назначении.

Ограничитель импульсного перенапряжения — устройство для защиты внутренних распределительных сетей жилых и общественных зданий от мгновенных скачков напряжения, вызванных ударами молний или техническими причинами. Варисторы в этом оборудовании поглощают энергию импульса и распределяют её в окружающем пространстве в виде тепла, тем самым защищая электрооборудование от скачков напряжения.

Расцепитель минимального/максимального напряжения служит для защиты электроприборов от скачков и провалов сетевого напряжения при плохом качестве электроснабжения. При срабатывании выключает автомат ВА47-29 IEK® механическим путём, прерывая тем самым электроснабжение.

Реле контроля напряжения — автоматическое устройство с аналогичными функциями. Устанавливается в схеме после автомата и работает автономно от него. Помимо размыкания цепи, производит также её автоматическое замыкание после возврата величины питающего напряжения в рамки допустимых пределов. Некоторые производители, например IEK GROUP, выпускают реле контроля напряжения с возможностью выбора времени и диапазона напряжений срабатывания.

Импульсные реле применяют в сложных схемах управления освещением, в которых вместо обычных выключателей и переключателей используются кнопочные (с возвратной пружиной). Также их используют в схемах с датчиками движения, с возможностью управления одним осветительным прибором из разных точек (или всеми из одной) и т. д.

Контакторы используются для автоматизации различных технологических процессов и управления ими, в том числе в системах освещения, кондиционирования, вентиляции и т. д.

Помимо перечисленных типов оборудования, в электрощитке могут быть установлены и другие дополнительные устройства. Однако их присутствие предполагает наличие сложной схемы управления и необходимой документации, в соответствии с которой производится монтаж или замена.

Выбор модульного оборудования и его монтаж в распределительном шкафу для современной квартиры или дома — сложная задача. Только специалисты смогут грамотно рассчитать нагрузку, определить сечение проводов и подобрать необходимый комплект оборудования. Домовладельцу же стоит обратить внимание на выбор марок электротехнических изделий, ведь именно ему предстоит использовать электрическую сеть.

Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

  • розетка — с заземлением или без, в зависимости от проводки;
  • монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Как установить розетку: подрозетникиСлева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

  • индикатор напряжения (тестер) — для определения фазы;
  • крестообразная и плоская отвёртки — для монтажа;
  • нож — для зачистки проводов;
  • кусачки — для обрезки;
  • алебастр или гипс — для фиксации подрозетника в сплошной стене.

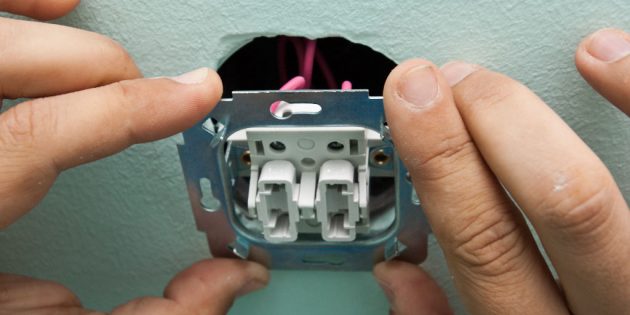

2. Снимите крышку старой розетки

Как установить розетку: подрозетникиmoikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Установка розеток: подключайте провода строго в соответсвии с маркировкойВнешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

  • земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
  • ноль (N или Null) — синий;
  • фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеФлажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеelectry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

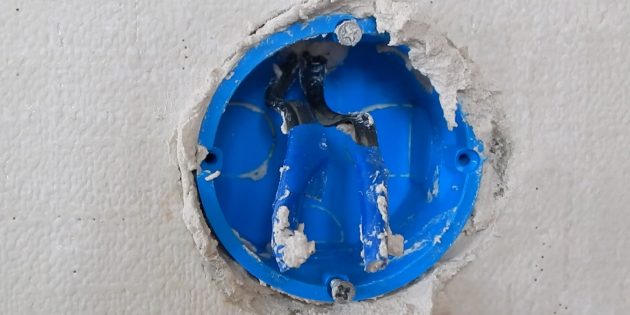

6. Установите монтажную коробку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощите5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеjoinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеrozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

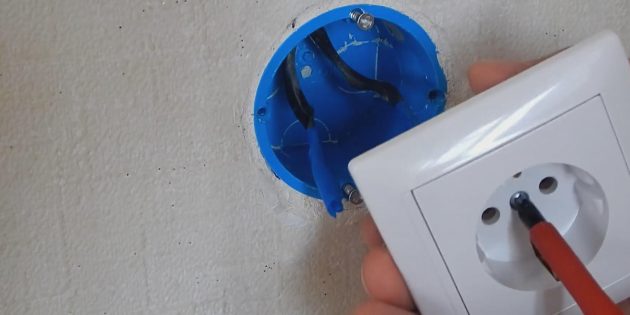

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеsibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеalkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеkursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также
🔧💡🔑

Электрощиток

В комментах зацепились языками за УЗО, несколько камрадов поддержали идею описать моё электрохозяйство. Подумал — а почему нет. Может кому поможет.

4 года назад делал ремонт. Понятно не сам, но вот щиток, планирование электрики и слаботочки доверить никому не решился. Тем более что мои хотелки вышли далеко за средние по палате для крошечной трёшки. С тех пор живём в этой квартире, прибавилось опыта и кое что переделал. А кое что сейчас бы сделал иначе. Не факт, что я все ошибки нашёл, но народ на муське душевный и отзывчивый — уверен, за конструктивной критикой не завянет 🙂 А конструктивную я люблю, честно.

Предисловие для комментаторов постфактум 🙂

Очень много компетентной критики по поводу клубка проводов. Начали бросать фотки. Что, конечно, приветствую. Вот только есть пара замечаний
1) Давайте сравнивать яблоки с яблоками. Щиток подключённый и не подключённый смотрятся по разному. Вот так выглядел мой щиток до подключения.

2) А ещё прошу подойти к своему щитку, он точно есть у каждого. Открыть крышечку и взглянуть. Сколько там УЗО — одно хоть есть? УЗM51М или аналог? Хватит смелости сфокать и выложить в комменты? Я, честно сказать, надеялся что хоть у кого-то хватит. Поучиться думал. Ещё ту надежду не утратил.

Каждому выложившему фото с подключённым щитком независимо от всего остального — мой респект, уважение и с удовольствием плюс в карму.

(конец предисловия)

При подготовке кроме нормативной документации почитал cs-cs.net. Благодарность выскажу здесь, а критику оставлю при себе. 4 года назад щиток был как на заглавной картинке, на момент написания выглядит так. Да, надписи как курица лапой. Зато документация тут же. А при закрытой дверке надписей и не видно.


Подробности последуют.

Дано

Крошечная трёшка в Нерезиновске, отдиралась при ремонте до бетона. Двое маленьких детей. И воспоминания как я лично в младшей школе увидел на картинке обмотанный проволокой гвоздь, подключённый к плоской батарейке.

Батарейки я тогда не нашёл, зато нашёл в стене розетку… То есть нужна была максимальная защита от поражения электротоком

Параллельно нарисовал слаботочку, включая 16 Ethernet розеток и патчпанель на шкафу, но это — отдельная тема.

Пакетники — защита проводов

Прим. IMHO автомат ака пакетник предназначен для защиты проводки. В потребителе электричества должна быть своя защита. И не на 16 ампер, как у меня стоит на каждую линию.

Вся родная проводка в квартире на алюминии. К моему сожалению. При этом кабель залит в бетон ещё на ДСК. Почесав репу, я, скрепя сердце, оставил эту проводку только в части освещения, остальное обрезал. Защитил цепь освещения пакетником на 6 ампер с время-токовой характеристикой B (чтобы срабатывал быстрее). Везли такую экзотику мне под заказ.

Плюс УЗО на 30мА. Сращивание алюминия с медью на входе и в люстрах — вагами.

Позже прикинул, что весь свет у меня на светодиодах, суммарная мощность около 200 Вт и поставил на свет высвободившийся UPS Вилка и второй чёрный провод от-к UPS идут. Но это — отдельная тема. Если этот пост интерес вызовет — позже опишу подробно.

Остальную проводку мои молдаване делали закупленным мной проводом ВВГ-нг на 2.5 квадрата. Хотя и пытались убедить меня, что многожильным — гораздо сподручнее. Особенно ПВС 🙂

Тут ошибка. Даже две. Во-первых, стоило линию в район ванной комнаты протянуть кабелем потолще. Тогда я смог бы в ванной включать проточный обогреватель не на 3.5, а на 6-7 кВт. И на те две летних недели, когда отключают горячую воду, получать нормальное горячее водоснабжение, а не тоненькую струйку из душа.

Во-вторых, стоило от щитка к шкафу, на котором у меня NAS, UPS, патч панель, роутер и пр. (тоже отдельная тема, будет интерес — опишу отдельно) тянуть пару-тройку линий толстым сечением, а не одну. Дело в том, что там есть место и для UPS и для стабилизатора. А около щитка — места впритык. Протяни я эти линии — сейчас бы спокойно разбил потребителей на грязное питание, стабилизированное и защищённое UPS. А так приходится довольствоваться полумерами.

УЗО ака УДТ — защита тушки

УЗО, оно же УДТ, но я буду использовать привычный термин УЗО. Подробнее по ссылке выше, на пальцах — устройство отключение, срабатывающее на разницу тока между фазой и нейтралью. Очень возможно, эта разница течёт между фазой и водопроводной трубой через человеческую тушку.

УЗО по уму ставит квалифицированный электрик, ему и разбираться со всеми деталями. Но это в европах УЗО обязательны, а у нас редкая дорогая опция. Как результат большая часть отечественных электриков на УЗО смотрят как в афишу коза. И вам кое-что знать придётся. Хотя бы для оценки квалификации электрика.

Во-первых, производитель. Я не уверен, что китайцы будут хуже. Но для себя решил, что лучше перебдеть и взял ABB. В начале 2014 одна штука обошлась мне 5000 р с чем-то, брал четыре, позже пятое. Legrand тоже годная марка, но Леграндов характеристики срабатывания A (см ниже) я не нашёл в продаже.

Во-вторых, дифференциальный ток срабатывания. Широко доступны на 10, 30, 100 и 300 мА. Ток 100 мА может и убить, так что для защиты собственной тушки берём 30 мА. А для мокрых помещений типа нашей ванной рекомендуют 10 мA. УЗО на больший ток — это против пожара.

В третьих, на какой ток срабатывает. Магазины забиты УЗО AC — на переменный ток. Но современные электронные блоки питания, включая тот же сгоревший зарядник для телефона, запросто при поломке могут выдать пульсирующий ток, всех дел один выживший диод. УЗО A реагируют и на переменный и на пульсирующий ток. Ср. иконку около названия модели.


Прим. Не знаю, на сколько А лучше чем АС. Может быть, на одно срабатывание по пульсирующему току придется 10 срабатываний по переменному. А может 100. В любом случае добавка безопасности относительно невелика. Но она есть, и я решил на риске не экономить.

Ещё была идея купить на вход противопожарное УЗО с задержкой срабатывания — S. Но так и не собрался.

УЗО должно быть защищено от сверхтока. Мои на 40 А, поэтому на входе в щиток стоит двухполюсный пакетник на 32A. Он же по совместительству выполняет роль рубильника, отключающего всё. Сначала я для красоты поставил этот пакетник в верхней части щитка. Но, подумав, перенёс вниз. Так, чтобы удобно было достать.

Все УЗО — с синими рычагами включения. Рубильник-пакетник в левом нижнем углу.

УЗМ-51М — защита от скачка напряжения

Если отгорит ноль, пьяный электрик перепутает ноль с фазой или просто при урагане деревом замкнёт провода возможно появление в сети сильно повышенного напряжения. В этом случае обычно выгорает дорогостоящая электроника. Насколько знаю, в европах это ЧП и катастрофа, у нас встречается, к сожалению. Поэтому после входного пакетинка/рубильника у меня стоит меандровкое УЗМ-51М — самый верхний-левый угол, с лампочками.

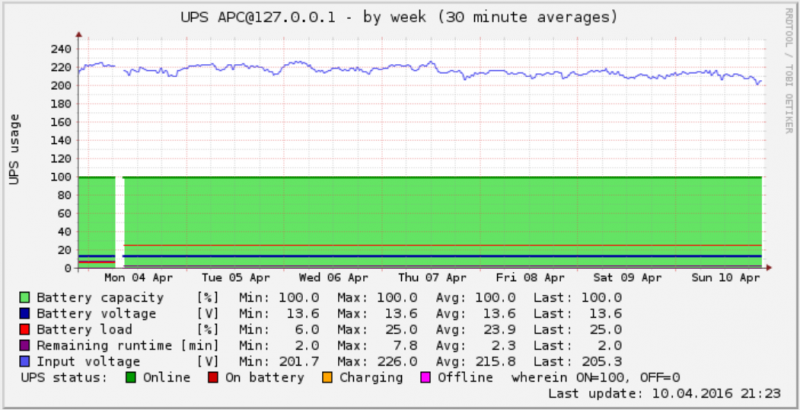

Должен сказать, за 4 года срабатывало 2 раза. Один раз — когда был пожар в соседнем корпусе и электричество, прежде чем пропасть, выделывало кренделя. А в течение месяца после проседало и иногда было меньше 200 В. И это Москва. Ср. мониторинг с моего NAS, по данным UPS APC Smart-1000

Разводка по линиям

Плюс-минус с компонентами разобрались, включаем хотелки по линиям. В идеале, я б протянул отдельную линию к каждой розетке. Но тогда бы в квартире вместо моей семьи жил бы только мега-щиток 🙂 Пришлось перфекционизм свой поддушивать. Получилось вот так. Делал для себя, поэтому красивым рисунком не заморачивался, звиняйте, боярин.

Отдельная радость — это подсчёт нейтралей. На входе своя нейтраль, после каждого УЗО — своя отдельная. Перепутаешь — работать не будет.

Первая цепь выделена под холодильник — пакетник и УЗО на 30мА. Чтобы просто было уезжая оставить только холодильник. Здесь снова погрешность — дифавтомат был бы уместнее, экономия одного посадочного места

Второе УЗО и три пакетника — две линии на кухню (самое электрически мощное помещение в доме) и на серверное моё хозяйство. Исходно на сервер шла отдельная линия со своим УЗО. Но позже передал это УЗО на линию освещения.

Третье УЗО и три пакетника — три линии в жилые комнаты.

Четвёртое УЗО — для мокрой зоны, на 10мА. От него питается розетка под фен при входе в ванную и IP68 розетка в пространстве за сортиром. От неё питается посудомойка, смонтированная под раковиной (теснота!) и монтируемый на две недели в году проточный нагреватель в ванной.

Пятое УЗО и пакетник 6А характеристики B выделены на освещение, которое, напомню, идёт по залитым на ДСК в бетон алюминиевым проводам. Мне пришлось извратиться, чтобы по уму подключить всё это после UPS. Но эту тему отложу на потом, да и то, если кому интересно будет. Розетка с воткнутой вилкой — отсюда.

Ещё в щитке есть розетка, защищённая отдельным пакетником на 10A, но УЗО я на неё пожалел. На фото — обесточена.

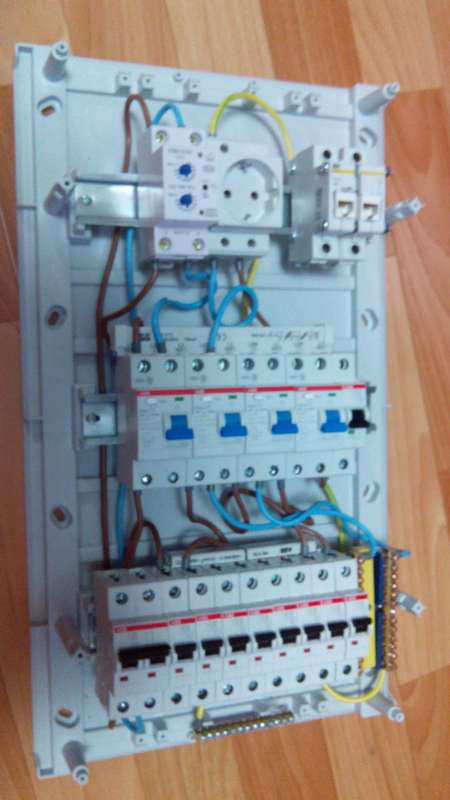

И, в верхнем правом углу колхоз. Купил пару дешёвых паетников IEK, выпотрошил и поставил кейстон-модули с Ethernet розетками. Кинул два cat 5 кабеля. На случай, если мне что-то у щитка понадобится с Ethernet. За 4 года ни разу не понадобилось 🙂

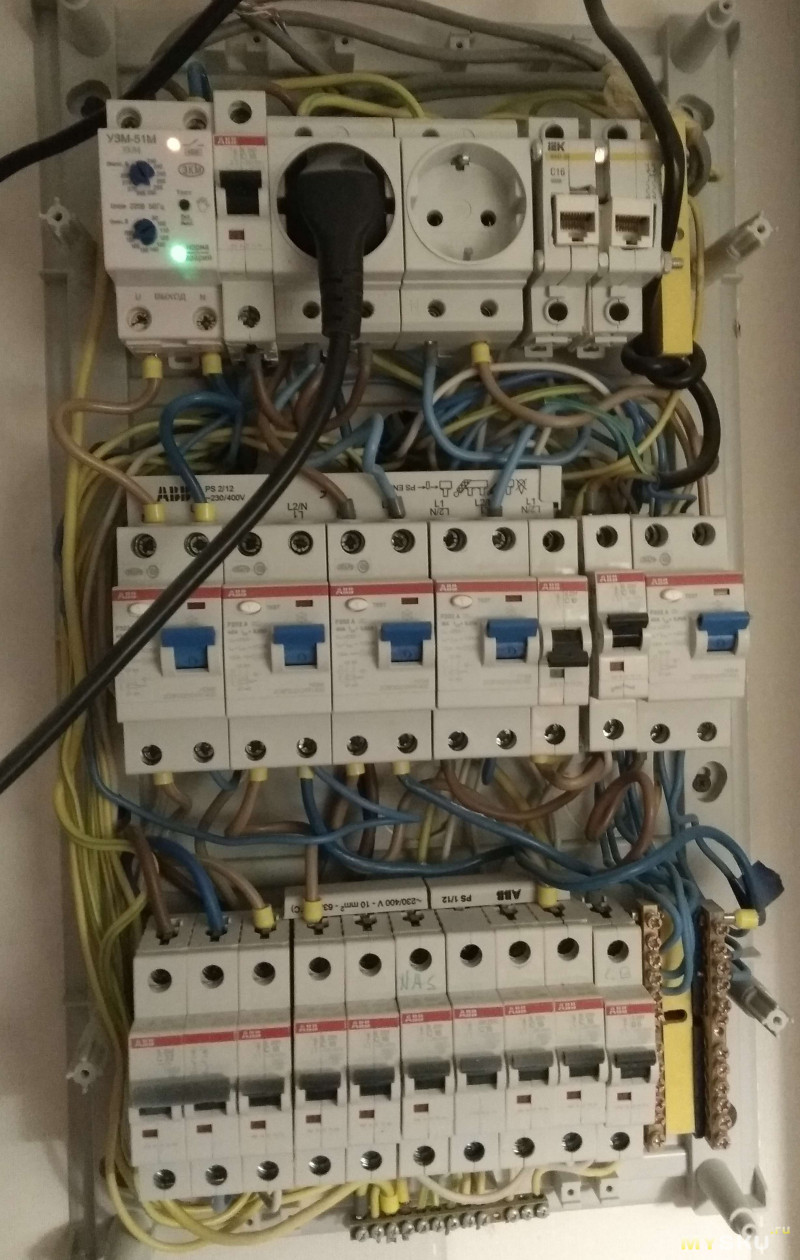

Как видно, в щитке на 36 поз свободно осталось всего 4. И это предпоследняя моя ошибка — думал, что 36 поз — с огромным запасом. Нормальным людям вообще 4х хватает 🙂

Ну а последняя ошибка — это нехватка розеток. Уж, казалось бы, в метре от моей задницы сейчас 10 шт розеток. Свободна только одна. И я их до 10 добавлял, уже по готовому ремонту. Точно также, как добавлял пару на кухне — ну не хватало, при двух-то линиях…

Что еще сказать… На выбранных пакетниках и УЗО от ABB по две отдельных входных клеммы. Соответственно, нужды втыкать в одну дыру два провода не возникало. Почти — вроде в одном месте сколхозил — обжал в один наконечник два два моножильных провода. По возможности использовал гребёнки. Вторичные нейтрали после УЗО в нижнем правом углу. Эти страшненькие, но места меньше занимают.

варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

Заземляющий контур или как заземлить розетку по правилам

как заземлить розеткуОбеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

  • тело человека – не менее 1000 Ом;
  • заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

как заземлить розетку

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как сделать заземление своими руками

как заземлить розеткуПри установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

как заземлить розетку

В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен.

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

  • L – фазный провод;
  • N – нулевой элемент;
  • PE – защитный проводник.

В старой розетке

как заземлить розеткуПонятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода “земли”

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

  • установку заземлителя;
  • прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

  1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
  2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
  3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

как заземлить розеткуПри прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

  • для фазного провода;
  • для нулевого проводника;
  • для заземляющего провода.

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

  1. Обнаружение пятижильного стояка и шины.
  2. Определение фазного и нулевого провода.
  3. Отключение электропитания.
  4. Крепление фазного, нулевого и заземляющего провода.
  5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

как заземлить розеткуВ качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

  • использования провода зануления;
  • заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

как заземлить розетку

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

Почему NHP Switchboard Solutions

Почему NHP Switchboard Solutions

NHP поставляет лучшие промышленные продукты и продукты автоматизации со всего мира для рынков Австралии и Новой Зеландии, и наши решения для распределительных щитов ничем не отличаются.

Партнерство с местными производителями распределительных щитов, поставка NHP:

  • Модульная распределительная система CUBIC со встроенной шиной
  • Автоматические выключатели Terasaki
  • Socomec Выключатели нагрузки, автоматические выключатели и переключатели с предохранителями

Стандарты

Эти три линейных продукта объединяются в законченное протестированное и проверенное решение для коммутатора, соответствующее стандартам ASNZS61439 (и ASNZS3439).

Коммутаторные системы CUBIC используются во всем мире

Модульная система CUBIC основана на концепции стандартных модулей для построения электрических панелей. Используя относительно небольшое количество стандартных деталей, можно создать индивидуальный корпус из ряда стандартных компонентов.

Система полностью документирована и поставляется по всему миру в плоской упаковке производителям панелей, которые создают и предлагают полные системы панелей. Все производители панелей прошли обширную подготовку / обучение, чтобы обеспечить высокий и единый уровень качества во всем мире при производстве панельных систем, входящих в модульную систему CUBIC.

Обучение и поддержка

Многие люди удивляются, что не требуется формального обучения, чтобы стать строителем распределительных щитов в Австралии и Новой Зеландии или во всем мире, поэтому для обеспечения соблюдения стандартов и качества CUBIC компания CUBIC предприняла инициативу, сделав это обязательным для всех распределительных щитов. Строители, использующие свою Систему, проходят 5-дневный глобальный учебный курс.

NHP имеет технический персонал, обученный CUBIC для проведения этих глобальных учебных курсов в Австралии и Новой Зеландии, чтобы помочь партнерам по производству распределительных щитов в разработке, стандартах, проверке, сборке и интеграции с электрическими компонентами.

CUBIC Характеристики:

Приложения
  • Главные распределительные щиты
  • Центры управления двигателями
  • Устройства коррекции коэффициента мощности
  • Пользовательские панели управления
Дизайн распределительного щита
  • Полностью модульная конструкция
  • Быстрая и простая сборка — продуманный дизайн
Разделение
  • Форма 1 — Форма 4 B согласно AS / NZS61439
Строительство
  • Собран из стандартных деталей
  • Рама рифленая — гнутая 2 мм горячеоцинкованная сталь
  • Варианты монтажа
  • Широкий ассортимент запорных и запорных устройств
  • Покрытие: Эпоксидно-полиэфирный порошок, светло-серый CUBIC RAL 7035 или оранжевый RAL 2000
Проникновение жидкостей и твердых тел
  • IP 43 стандарт, IP 54 опционально
Система сборных шин
  • Главные шины до 7000 А при 120 кА
  • Фиксированные соединения сборных шин, минимизирующие необходимость сверления
  • Опция полностью изолированной шины
  • См. Сводку всех основных испытаний здесь — Ваша гарантия 61439
Дизайн, проверяемый тестами
  • Одна из наиболее широко протестированных и проверяемых систем коммутаторов ASNZS64139 в мире
  • Защита от дугового замыкания согласно AS / NZS 61439, приложение ZD и IEC TR61641
  • , включая основные входящие уровни до 6300A при 100 кА
Гибкая шина, прошедшая типовые испытания
Инструменты проектирования
  • Программное обеспечение для 3D-дизайна — Galaxy 3
  • Комплексный расчет тепловыделения
Кто строит CUBIC

.Сеть

— Что значит промыть сокет?

Переполнение стека

  1. Около
  2. Товары

  3. Для команд
  1. Переполнение стека
    Общественные вопросы и ответы

  2. Переполнение стека для команд
    Где разработчики и технологи делятся частными знаниями с коллегами

  3. Вакансии
    Программирование и связанные с ним технические возможности карьерного роста

  4. Талант
    Нанимайте технических специалистов и создавайте свой бренд работодателя

  5. Реклама
    Обратитесь к разработчикам и технологам со всего мира

  6. О компании

.
