Воздух в системе горячего водоснабжения дома и трубах, его удаление и сброс

Содержание статьи:

Трубы водоснабжения созданы для транспортировки воды, поэтому воздуху здесь не место. Тем не менее, воздух попадает в трубы. Почему это происходит и чем опасен воздух в системах водоснабжения частных домов? Можно ли предотвратить его проникновение и как удалить воздух из системы водоснабжения?

Чем опасен воздух в водопроводе

  • последствие гидроудара

    Пузыри воздуха дробят водный поток, доставляя неудобство потребителю. Краны постоянно “плюются”, ведут себя непредсказуемо;

  • Воздушные пробки скапливаются в одних и тех же местах, вызывая быстрое разрушение труб и переходников. В опасности повороты и изгибы труб, где есть возможность задержаться воздушному пузырю;
  • Воздух в трубах водоснабжения может спровоцировать гидроудар. Неприятное явление постепенно разрушает трубы, вызывая продольные трещины. Со временем в поврежденном месте труба лопается. Довольно долго владелец может не замечать разрушения, это основная опасность гидроударов.

Почему появляется воздух в водопроводе

в водопроводной воде содержится воздух

Существует две причины появления воздуха в системе водоснабжения дома:

  • Снаружи. Через негерметичные соединения воздух попадает в трубы;
  • Изнутри. В потоке воды, проходящем по трубам, растворено приблизительно 30 грамм воздуха на 1 тонну воды. Постепенно воздух высвобождается. Чем медленнее течет вода, и чем она горячее, тем процесс идет быстрее. То есть, в системах горячего водоснабжения вероятность появления воздушных пробок выше.

В системах водоснабжения частных домов воздух появляется  по следующим причинам:

  • при падении уровня воды воздух может подсасывать через обратный клапан;
  • плохо затянуты фитинги с резиновыми уплотнителями;
  • в горячих системах водоснабжения наблюдается процесс кавитации: образуется пар, пузырьки воздуха собираются в воде, формируя пустоты или каверны;
  • воздух в трубах водоснабжения остался с первого запуска оборудования.

В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе. Этим объясняется высокая окисляющая способность воздуха в системах горячего водоснабжения. Пузыри воздуха могут быть различной формы: сферические – мелкие, не больше 1 миллиметра в диаметре, грибовидные, овальные.

В вертикальных трубах пузыри устремляются вверх или распределяются по всему объему. В горизонтальных магистралях они останавливаются в самых высоких точках, где ведут разрушающую работу.

При скорости воды в трубах более 0,5 метра в секунду пузыри двигаются, не задерживаясь. Когда скорость превышает 1 метр в секунду, пузыри разбиваются на очень мелкие пузырьки. Получается подобие эмульсии из воды и воздуха. Пузыри воздуха в системе водоснабжения частного дома начинают разрушаться при скорости движения жидкости от 0,25 метра в секунду. Если она ниже, пробки могут застаиваться в одних местах довольно долго.

Как избавиться от воздуха в трубах

пример установки стравливателя

Если воздух в системе водоснабжения частного дома уже есть, но она не оборудована стравливателями, необходимо:

  1. Выключить насосную станцию.
  2. Открыть все сливные краны, сбросить воду и воздух из системы водоснабжения. После чего трубы заполняются опять.

Удалить воздух из системы водоснабжения можно раз и навсегда с помощью стравливающих или спускных приборов:

  • механических клапанов типа клапана Маевского;
  • автоматических воздухоотводчиков;
  • шаровых кранов;
  • вентилей.

Устройство механического клапана для сброса воздуха из системы водоснабжения таково: цилиндрическая коробочка, сверху закрывается крышкой, снизу резьба для подключения к водопроводу. Посередине крышки заглушка на резьбе. Внутри цилиндра подвешивается пластиковый поплавок в форме шарика. Если в системе горячего водоснабжения нет воздуха, шарик поднимается к отверстию в заглушке и под давлением сети плотно его закрывает. Как только в устройство проникает воздух, шарик отходит и воздух выводится. Через стравливатели воздух может проникнуть в систему, что бывает полезным при ремонте или осмотре сетей и ускоряет слив воды.

Удаляющие воздух устройства устанавливаются в определенных местах системы водоснабжения: в самых верхних оконечностях, на поворотах или изломах. То есть там, где повышена вероятность скопления воздуха.

Самодельный воздухонакопитель

В сельских водопроводах нередко вперемежку с водой течет воздух. Пользоваться таким водопроводом тяжело и неудобно, а автоматика не всегда справляется: если воздуха очень много, вода переливается фонтаном прямо из клапана. Поэтому вместо автоматического стравливателя для сброса воздуха в системе водоснабжения устанавливают воздухонакопитель. Его можно сделать самостоятельно, это бак с отводной трубкой и краном. Диаметр накопителя должен быть в 5 раз больше диаметра водопроводной трубы, тогда он сможет эффективно работать.

Воздухонакопитель устанавливается в самой верхней точке водопровода там, где удобно стравливать воздух вручную. Баки для скопления воздуха широко используются в многоэтажных домах в системах горячего водоснабжения.

Автоматические воздухоотводчики

1 – воздухоотводчик постоянного действия, 2 – переменного действия, 3 – двойного действия.

Устройства для устранения воздуха из водопроводных систем широко представлены на рынке. Поплавковые клапаны это воздухоотводчики постоянного действия. Они защищают работающую систему от скопления воздуха и газов. Когда давление в системе падает до атмосферного, поплавковый клапан впускает воздух в трубы. Чтобы устранить причину появления воздуха в системе водоснабжения дома дополнительно устанавливается обратный клапан. Есть модели воздухоотводчиков, уже оснащенные обратным клапаном.

Воздухоотводчики пускового действия используются для отвода воздуха во время заполнения системы водой или для запуска воздуха при дренажных работах.

Воздухоотводчики комбинированного действия обладают свойствами обоих описанных ранее устройств.

При выборе воздухоотводчика учитывается объем выпускаемого воздуха.

Этот показатель можно найти в характеристиках прибора. Не следует подбирать автоматический воздухоотводчик помощнее. Работая вполсилы, он быстрее износится.

Для корректной работы воздухоотводчика важно рабочее давление в водопроводе и качество жидкости. Если плотность ресурса ниже 960 килограммов на кубометр, устанавливают поплавки специальной конструкции.

Виодеоролик о простейшем воздухоотводчике – клапане Маевского:

Подмес — частая причина «неправильной» температуры воды в кране

Зимой, во время отопительного сезона, сотрудники инженерной службы ежедневно выполняют десятки заявок, поступающих от жителей по телефону круглосуточной диспетчерской службы МУП «РСП».

Жители обращаются по вопросам недостаточной температуры радиаторов отопления, слабого напора холодной и горячей воды, низкой температуры горячей воды. Все эти обращения требуют тщательного исследования и установления причин имеющихся недостатков.

«Причин низкой температуры ГВС может быть множество, - прокомментировал главный теплотехник МУП «РСП» Дмитрий Шугаев. - Это некорректное подключение бойлеров и сантехнических приборов в какой-либо квартире, ошибки застройщика, допущенные при проектировании или при монтаже системы водоснабжения, так и "завоздушивание" стояка ГВС, что приводит к нарушению циркуляции ГВС по данному стояку (например в следствие замены полотенцесушителя) и так далее... Так, недавно была проведена работа по перевариванию стояков в доме 13 по Подмосковному бульвару, где застройщик «забыл» установить краны для сброса воздуха из системы ГВС. Каждый случай требует внимательного изучения, замера микроклимата в квартире, опроса всех жителей, подключенных к стояку, исследования состояния систем теплоснабжения и водоснабжения, проверку всех подключений.

Наиболее частой причиной неудовлетворительной температуры ГВС оказывается так называемый «подмес», когда холодная вода смешивается в системе с горячей».
Чаще всего подмес происходит из-за неправильно подключенного бойлера, гигиенического душа, душевой кабины, биде в одной из множества квартир по стояку. Причем результаты подмеса ощущают не только жильцы квартиры с неправильно подключенными приборами, но и жители квартир во всем подъезде.
Если гигиенический душ (биде) оборудован смесителем и лейкой с кнопочным пуском, то самая распространенная ошибка заключается в том, что после использования оборудования, люди не закрывают смеситель, ограничившись выжатой кнопкой на лейке. И через открытый смеситель постоянно идет смешение воды в разных пропорциях, в зависимости от давления в системе. Это приводит к тому, что у соседей снизу или сверху из крана холодной воды идет теплая, а из крана с горячей воды - холодная. И подмес происходит постоянно, пока открыт смеситель на биде.
Также бойлер может стать причиной подмеса, если при его использовании не закрыт вводной отсекающий кран горячего водоснабжения квартиры.

Для предотвращения подмеса в вашей квартире, рекомендуется устанавливать обратные клапана перед приборами учета горячей и холодной воды.



И на сколько они имеют право перекрывать стояк полностью и оставлять других жильцов без воды

Как перекрыть стояк отопления

Стояк отопления относится к общедомовой собственности. Перекрывать его должны работники обслуживающей организации, имеющие на это право.

Если следовать букве закона, вы должны прийти в ДЭЗ, ЖЭК, ДЭУ и т.д. написать заявление, оплатить услугу в кассу. В определенное время (указываете в заявлении) должен прийти представитель обслуживающей организации и перекрыть в подвале вентиль.

Сколько стоит отключение стояка отопления? Это вопрос непростой. Дело в том, что фиксированных цен нет. Есть прайс на услуги, но он носит только рекомендательный характер. В действительности каждая организация устанавливает свои расценки. В среднем за эту операцию придется заплатить от 15$ до 20$.

Вентиль, перекрывающий подачу отопления находится в подвале дома

Есть обходной путь. Договориться с соседями и самостоятельно перекрыть стояк без ведома кампании. Но вы знаете, что такое не всегда возможно: соседи разные бывают. Если летом, когда отопление отключено, такие действия и могут встретить понимание, то во время сезона — вряд ли. Есть и еще одна сложность: вентиль отопления найти не всегда легко. Нужно или иметь схему коммуникаций, или просто знать, где он находится. Знают обычно слесаря. Но перекрывать стояк даром они не будут, и потребуют не меньше 10-15$. Экономия, вроде и есть, но небольшая. А если данный факт станет известен управляющей или эксплуатационной кампании, вам грозят солидные штрафы.

Кому доверить выполнение работ

Так как платить все равно придется, то лучше сделать все и сразу. Во всяком случае, со всеми радиаторами на одном стояке. И тут возникает вопрос: кто будет эти работы проводить. Для начала можете сходить в ЖЭК или ДЭУ, поинтересоваться их расценками. Как правило, цены там немаленькие, а качество работ не на высоте. Чтобы убедиться в этом можете поинтересоваться у соседей, которые уже имели с ними дело.

Можно найти частника. Только не из объявлений, а по рекомендациям знакомых, коллег, друзей. Их расценки редко выше, чем у эксплуатационников. А качество лучше — это их хлеб: если они плохо сделают работу, клиентов не будет. Потому и стараются (если они вменяемые) делать все на совесть.

Выбрать исполнителя — нелегкая задача

Есть еще возможность договориться с работником ЖЭКа в обход кассы. Но тут вариант спорный. Во-первых, они имеют обыкновения цену запрашивать исходя из достатка клиента и далеко не факт, что они потребуют меньше, чем по прайсу. Скорее — больше. А зачем, скажите, за то же качество работ (вряд ли они станут прилежнее работать, чем на основной работе) платить больше?

Еще один вариант — обратиться в специализированную организацию. И снова-таки желательно по рекомендациям. Хотя, организации вынуждены следить за качеством работ по причинам прозаическим: им нужны клиенты. Если у них репутация будет плохая, никто к ним не пойдет

Потому, если организацию не знаете, рекомендаций нет, можно обратить внимание на срок ее существования на рынке. Если это уже не год, и не два, то однозначно, что-то они делать умеют, иначе столько бы не просуществовали

Естественно, обращайте внимание, на услуги, которые они предоставляют. Многие предлагают вопросы с разрешением и отключением стояков, согласование с управляющей или эксплуатационной организацией взять «на себя». Вы только оговариваете перечень работ и время. Насколько дорого это будет стоить? По-разному: организации, как и их руководители, разные. Может и дороже, чем работа слесаря из ЖЭКа, но вам хоть претензии будет кому предъявить в случае проблем: вы подписываете договор, в котором будет четко расписано, кто и что делает.

И самый экономный вариант: делать все самому, своими руками. Дело непростое, но не боги горшки обжигают. Только предварительно нужно выяснить все до мелочей, приобрести все необходимое, подготовить инструмент и оборудование и только после этого писать заявление на отключение стояка.

Это все касалось плановых ремонтных или профилактических работ. Если радиатор или труба течет, точно приходится действовать самому. Как устранить течь радиатора, читайте тут.

Как перекрыть батарею

Для выполнения некоторых работ требуется только отключение радиатора:

Если установлена запорная арматура — шаровые краны. сделать это просто: нужно повернуть рукоятку крана до упора на подающей и на обратной трубе. Поток теплоносителя перекрыт, отопительный прибор можно снимать.

Если перед радиатором стоят шаровые краны, их закрывают, и радиатор снимают

Иногда на подаче устанавливают ручной регулирующий вентиль. Он тоже может перекрывать подачу теплоносителя, но его основная функция — регулировать: его ставят для поддержания постоянной температуры в помещении.

Если отопительный сезон окончен, закрыв краны, можете смело снимать радиатор. Если возникла необходимость в выполнении работ в отопительный период, необходимо учесть особенность установки. В однотрубной системе с вертикальной разводкой отключение без останова системы возможно только при наличии байпаса.

Однотрубная система с вертикальной разводкой выглядит так: из потолка выходит одна труба, заходит на радиатор, вторая выходит из другого отверстия батареи и уходит в пол.

Байпас — это перемычка, стоящая перед радиатором. Она соединяет подающую и обратную трубу. Выполняется, как правило, размером трубы, на один шаг меньшим, чем диаметр подводки.

Если байпас есть, то при отключении радиатора теплоноситель продолжает циркулировать по стояку, но уже идет по этой перемычке. В результате никто не страдает: соседям тепло, вы проводите требуемые работы.

Байпас — это перемычка перед батареей. На фото справа, хоть байпас и есть, батарею перекрыть нечем: нет шаровых кранов

При подключении по двухтрубной схеме никаких проблем нет: есть краны, закрыли их, снимаете радиатор. При однотрубной системе, но с горизонтальной разводкой, перемычки тоже нужны. Но, при их отсутствии, морозить вы будете свою квартиру.

Вообще, байпас — очень нужный элемент: он позволяет при необходимости установить на входе в радиатор термостат (терморегулятор), с помощью которого можно поддерживать постоянную температуру в комнате. Без этой перемычки установка регулирующих устройств запрещена. Просто без нее получается, что вы регулируете не только температуру своей батареи, но и всего стояка, что вряд ли понравится соседям.

Но только наличие байпаса не гарантирует возможность отключения батареи в отопительный сезон. Должны стоять еще и шаровые краны на подаче и обратке. Причем краны на батареи отопления лучше брать полнопроходные. Есть еще стандартные. В них просвет в открытом положении составляет примерно 70-80% от диаметра. В полнопроходных моделях он 100%. Для обеспечения нормальной теплоотдачи нужны именно они.

Батарею можно отключить в любое время, если на входе и выходе ее стоят шаровые краны. Но чтобы теплоотдача при этом не падала, необходимо ставить полнопроходные модели

Если байпаса нет, для проведения всех этих работ придется отключать стояк, а это делается нескоро, да еще и платно.

Как обезопасить себя от отключения воды

Значительно проще все, если дело касается частного дома, во дворе которого имеется колодец. В такой ситуации проблема фактически исчерпывает себя. Можно для удобства предусмотреть дополнительно установку насоса, который бы подавал воду из колонки или колодца в общую систему дома. Сложнее с формированием запаса воды в квартире или в частном доме, расположенном в регионах, где не так-то просто добраться до грунтовых вод или их качество оставляет желать лучшего.Решением проблемы может стать объемная емкость для хранения воды, которая регулярно пополняется в то время, когда вода подается в штатном режиме. При правильном монтаже и подключении воду из резервной емкости можно направить в систему водоснабжения квартиры без потери напора, что позволит, например, беспрепятственно пользоваться газовой колонкой или электрическим бойлером.От такого варианта, как установка насоса, который бы подкачивал оставшуюся воду в системе общего водоснабжения, лучше отказаться. Во-первых, можно оказаться не единственным умником в округе, тогда воды просто не хватит надолго. Во-вторых, вероятнее всего в трубах образуется воздушные пробки, которые впоследствии вызовут эффект гидроудара при включении водоснабжения, а это грозит большими поломками. Опять-таки водоканал за такое может и оштрафовать.

Можно ли перекрывать радиатор на лето

Все эксплуатационные организации заявляют, что на лето систему не сливают, а «гоняют» холодный теплоноситель. В действительности систему таки сливают: для ремонта, замены труб или оборудования и т.д. И хотя все производители радиаторов говорят, что две недели (или неделю) в году он может стоять без воды, никто гарантий не дает, что систему заполнят через две недели. Некритично такое положение для медных и медно-алюминиевых радиаторов — меди вообще все равно есть кислород, или нет — она на его наличие никак практически не реагирует (после того, как на поверхности образовалась оксидная пленка).

Чтобы избежать порчи радиаторов многие после окончания сезона перекрывают радиаторы шаровыми кранами. Но этого делать нельзя: батарею может попросту разорвать.

Если на лето перекрыть радиатор и не открыть воздухоотводчик, батарею может просто разорвать

Дело в том, что при наличии воды в радиаторе происходят химические процессы, которые сопровождаются выделением газов. При закрытых кранах отсекается возможность их выхода. Газы все больше накапливаются внутри, создавая избыточное давление. Как только оно превысит предел прочности, батарею разорвет. И гарантийным случаем это не будет: нарушены условия эксплуатации.

Эта проблема актуальна для алюминиевых. чугунных, биметаллических и стальных радиаторов. То есть, для всех. Но что же делать? И так нехорошо, и так — плохо. А выход такой: перекрыть батарею, но при этом открыть воздухоотводчик.

Если отключаете радиатор на лето, позаботьтесь, чтобы воздухоотводчики были открыты и находились в рабочем состоянии

Сегодня на каждом современном радиаторе стоит это устройство. Чаще всего — кран «Маевского». Это небольшая шайба с отверстием, при помощи которой после пуска системы и на протяжении отопительного сезона необходимо спускать воздух. В ручных моделях для этого нужно ключом или отверткой повернуть винт против часовой стрелки. В автоматических стравливание происходит по мере появления воздуха. Но и тут есть закручивающийся колпачок, который перекрывает выход газов. Так вот. Если вы решили перекрыть батарею на лето, позаботьтесь о том, чтобы воздухоотводчики были открыты и воздух стравливали (не засорились). Не мешает также хотя-бы раз в месяц убедиться в том, что все еще открыт воздухоотводчик, а то мало ли: дети поиграли, или кто-то по рассеянности покрутил…

Уроки по ремонту ванной и туалета

Урок 1. Планирование ремонта ванной комнаты и туалета своими рукамиУрок 2. С чего начать ремонт в ванной. Старт демонтажных работУрок 3. Как снять старую краску со стен в ванной комнате и туалетеУрок 4. Как удалить бетонный порог в ванной комнате и туалетеУрок 5. Как подготовить потолок в ванной под покраску или подвесной потолокУрок 6. Требуется ли замена стояков водоснабженияУрок 7. Как перекрыть стояки водоснабжения в квартиреУрок 8. Какие трубы лучше для водопровода в квартиреУрок 9. Водопровод своими рукамиУрок 10. Как повесить полотенцесушитель в ваннойУрок 11. Какой счетчик воды лучше для квартирыУрок 12. Электрическая проводка в ванной своими рукамиУрок 13. Выравнивание стен и пола в ваннойУрок 14. Обои для ванной, кухни, туалетаУрок 15. Какую плитку выбрать для ваннойУрок 16. Зубчатый шпатель — чудо изобретения человекаУрок 17. Материалы и инструменты для укладки плиткиУрок 18. Как укладывать плитку на пол своими рукамиУрок 19. Как резать плитку и чем при облицовкеУрок 20. Как сверлить плитку и чем при облицовкеУрок 21. Как класть плитку на стенуУрок 22. Какую ванну выбрать для домаУрок 23. Как установить чугунную ваннуУрок 24. Как установить акриловую ваннуУрок 25. Укладка плитки на стену в ванной комнате своими рукамиУрок 26. Как укладывается плитка на внешний угол ванной комнатыУрок 27. Искры от болгарки могут убить ваш кафельУрок 28. Как заменить плитку на полу или на стенеУрок 29. Как выбрать смесительУрок 30. Как поменять смеситель своими рукамиУрок 31. Как установить вентиляционную решетку в ванной комнатеУрок 32. Как выбрать дверь для ванной комнатыУрок 33. Решетка на ваннуУрок 34. Как установить унитаз своими рукамиУрок 35. Что делать, если ослаб напор воды в квартиреУрок 36. Что делать, если засорилась раковинаУрок 37. Как прочистить раковину или ванну новинками от Домочист

>Совет 1: Как перекрыть воду в одной квартире

Как перекрыть стояк отопления и запустить его после ремонта

Нижний розлив

Закончив эти работы, можно закрывать сбросы и очень медленно заполнить систему водой. Неспешность этого процесса обуславливается тем, что при быстром заполнении системы может произойти гидроудар. При наличии винтовых вентилей вода должна двигаться в направлении, которое указывает стрелка, находящаяся на корпусе – в противном случае может сорваться клапан, после чего придется сбрасывать отопительную систему во всем доме.

Дальше можно открывать вентиля полностью и стравливать воздушное давление на верхнем этаже. Кран Маевского обычно располагается в пробке радиатора или в верхней части перемычки. Осуществление сброса и запуска будет значительно упрощено, если все установленные в системе вентиля относятся к шаровым.

Верхний розлив

Закончив работы, можно закрывать сброс и очень медленно заполнить стояк. Необходимо в обязательном порядке соблюдать направление движения воды. Теперь можно открывать оба вентиля. Стравливать воздух нет необходимости: он сам переместится в чердачный расширительный бачок.

Как перекрыть стояки водоснабжения по горячей и холодной воде

Если Вы не знаете в принципе, как перекрыть воду в квартире, обязательно дочитайте статью до конца. Итак, вода к нам в квартиру приходит по водопроводным стоякам. Стояки — это такие длинные трубы, обычно идущие от пола до потолка. Если Вы живете на последнем этаже, то конфигурация может быть другой. Во многих квартирах типа «хрущевка» и «брежневка» стояки проходят в туалете. Однако, в некоторых старых домах помимо туалета, их можно встретить еще и в кухне.

Основное назначение стояков — подача горячей и холодной воды в квартиру. Если в доме нет газовой колонки, то как правило у Вас 2 стояка: на холодную и горячую воду. Если в доме есть газовая колонка, то стояк один — с холодной водой.

В целях безопасности очень важно, чтобы на входе квартиру стояли надежные вентили с помощью которых Вы без проблем могли бы в любой момент отключить воду и включить ее вновь. Оптимальным выбором в данном случае являются шаровые краны

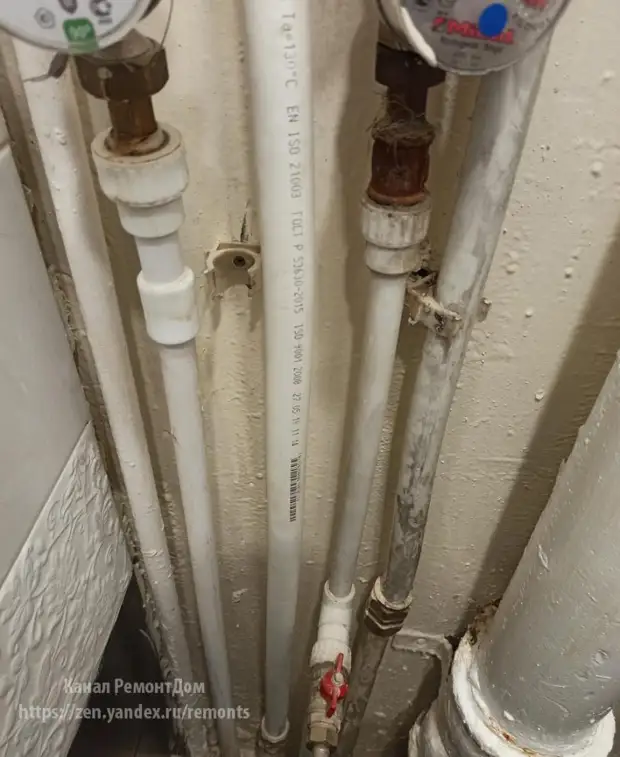

На трубах они выглядят следующим образом:

Оптимальным выбором в данном случае являются шаровые краны. На трубах они выглядят следующим образом:

Надежность их проверена временем. В квартирах обычно применяют шаровые краны размером 1/2 дюйма, 3/4 дюйма, 1 дюйм. Уж так повелось, что не в миллиметрах, а в дюймах их мерят. Отсюда разговоры сантехников: «Я поставил Вам пол-дюймовку». Или «Давайте поставим на три-четверти».

Если вместо шаровых кранов у Вас стоит непонятно что: что-то очень старое, трудно проворачиваемое рукой или, еще хуже, подтекающее, мой Вам совет — срочно меняйте! Когда из этих кранов вдруг польется вода — это будет катастрофа! Ведь именно эту воду будет нечем остановить! Вы затопите и себя и всех соседей снизу. Не думайте, что аварийная служба Вас спасет, она просто не успеет. Если пойдет фонтан, то за полчаса Вы затопите весь дом и огребете проблем на всю жизнь! Поэтому, на новой квартире, перед тем как соберетесь клеить обои, ровнять стены, белить потолки, проверьте входные водяные вентили и поставьте хорошие, проверенные.

В этом каталоге Вы найдете качественные шаровые краны: Valtec, Bugatti и др.

Мой личный опыт — только итальянские или немецкие шаровые краны! Они дороже. Ни в коем случае не экономьте на сантехнических комплектующих. (О печальном опыте ). Если со средствами совсем плохо — лучше поставьте попроще унитаз, раковину или ванну. Но все детали, которые связывают между собой трубы, должны быть отменного качества! Этому правилу следуйте всю жизнь. Кстати, очень подробно о трубах у меня рассказано вот в этой статье.

Установку шаровых кранов доверьте мастеру-сантехнику. Но для начала, прочитайте мою статью Выбор мастера, чтобы к Вам действительно пришел профессионал. Какого диаметра поставить кран — очень индивидуальная тема, мастер сам Вам посоветует. Но Вы должны упирать на то, чтобы в квартире был хороший напор воды как горячей, так и холодной. Также говорите мастеру, чтобы ставил только качественные детали!

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

По секрету Вам скажу, что настоящий профессионал оценит Ваши требования, хотя и предупредит, что это будет дороже. Дело в том, что самому мастеру гораздо сподручней работать с качественным материалом, т. к. надежность его работы повышается в разы. И Вам и ему будет гораздо спокойней, что Вы отнеслись со всей серьезностью к данной теме.

А теперь, несколько напутствий. Когда Вам установили шаровые краны и включили воду, не забывайте раз в 3 месяца делать отключение стояков, а затем включение, т. е. просто закрыть каждый из кранов:

и затем снова открыть:

Это важно, чтобы краны не застаивались в одном положении! Нужно периодически следить, как они открываются и закрываются. Если чувствуете, что, что-то не то — вызывайте мастера

С шаровыми кранами на стояках шутки плохи, так же как и с электричеством!

Напоследок, не забывайте правильно эксплуатировать стояки, для чего почитайте мою статью: Как защитить свой стояк водоснабжения в квартире.

Итак, сегодня мы с Вами узнали, как перекрыть стояки водоснабжения в квартире по холодной и горячей воде и на что нужно обращать внимание при выборе и замене кранов. Интересно, а как часто Вы меняли шаровые краны у себя на квартире?

Проблема

Основная проблема, о которой мне поведали родственники – абсолютно холодные батареи в двух смежных комнатах, тогда как в других комнатах радиаторы заметно потеплели с началом отопительного сезона.

Для сравнения:

  1. В комнатах с теплыми батареями среднесуточная температура составляла +17С;
  2. В комнатах с неработающим отоплением +13С.

Как говорится, почувствуйте разницу…

На протяжении нескольких дней звонки соседей и родственников в теплосети заканчивались примерно одинаково – ничем, т.к. дом кооперативный, и его обслуживание не входит в их компетенцию, за исключением аварийных случаев.

А своего постоянного сантехника кооперативу из 60 квартир (4 подъезда), где больше половины жильцов – люди глубоко пенсионного возраста, содержать из своего кармана было накладно. Специалист на полставки следил лишь за тем, чтобы не было протечек во время запуска системы, и не более того.

Поиск решений

Прибыв на место, первым делом проверяю краны на радиаторах и на байпасах – все в открытом положении в обеих комнатах. Открываю краны Маевского на каждом радиаторе – тонкая струйка воды информирует, что давление в системе есть, а радиатор не завоздушен. Но нужно выяснить, есть ли вообще теплоноситель в системе.

С этой целью отправляюсь в подвал дома. От элеваторного узла определяю направление и нахожу «свои» трубы подачи и обратки.

Дойдя до месторасположения квартир нашего подъезда, вижу две – подачи и обратки. На ощупь обе трубы различаются довольно ощутимо, так что определить, что более холодная — это обратка, не составило труда.

Снова пускаю в ход руки – оба стояка холодные, хотя буквально в метре до этого участка температура была более чем комфортной. Причина – завоздушивание системы на верхнем пятом этаже, из-за чего теплоноситель не циркулирует.

Покидаю подвал и отправляюсь знакомиться с соседями верхнего этажа, попутно интересуясь у других жильцов наличием запорных кранов и их состоянием. Как и следовало ожидать, у всех стоят чугунные радиаторы, установленные 30 лет назад.

В домах-хрущевках нет технического этажа, поэтому подача теплоносителя осуществляется снизу из подвала. Для наглядности работы системы отопления предлагаю рассмотреть представленную ниже схему.

Возвращаемся к квартире пятого этажа. В двух комнатах семейства пенсионеров были установлены чугунные радиаторы на 12 и на 7 секций. Именно их и предстояло развоздушить.

Единственно доступный для этого способ – с помощью ниппеля (прообраз крана Маевского), врезанного в заглушку радиатора.

Вооружаюсь инструментами:

  1. Старое оцинкованное ведро на 12 литров;
  2. Пассатижи;
  3. Две отвертки с плоским жалом;
  4. Несколько половых тряпок – брызги будут неизбежны.

Поскольку брызг ожидается много, обеспечиваю вокруг радиатора место для работы – убираю и отодвигаю мебель подальше

Затем беру отвертку и осторожно, чтобы не слизать грани, откручиваю винт против часовой стрелки

  • Старая система не поддалась с первой попытки, пришлось задействовать пассатижи – с их помощью проворачивал отвертку, пока винт не стронулся с прикипевшего места;
  • Шипение воздуха ознаменовало начало выхода воздушной пробки. В течение 3-4 минут воздух покидал радиатор, после чего тонкой струйкой потекла холодная вода;
  • Отрегулировав винт таким образом, чтобы вода лилась в подставленное ведро, дал время – где-то за полчаса, когда ведро наполнилось наполовину, температура воды с ледяной сменилась на теплую, после чего я закрутил винт обратно.

Такую же операцию я проделал и с чугунной батареей в другой комнате. Спустя несколько часов в квартирах стало заметно теплее – термометр показал повышение на пару градусов. Конечно, говорить о полном решении проблемы холода в квартире не приходится, т.к. температура теплоносителя далеко не 75С, но и за окном еще не лютая зима.

Итог

Надеюсь, что мой опыт кому-нибудь из вас пригодится. Если симптомы аналогичные – договаривайтесь с соседями верхнего этажа и развоздушивайте стояк до наступления зимы. Удачи, камрады!

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

1.
2.
3.
4.
5.
6.

В данной статье будут рассмотрены варианты различных манипуляций со стояком отопления. Будут освещены вопросы отключения и запуска стояка, варианты подключения и разводки труб и особенности проведения ремонта, а также схема стояка отопления.

Холодный полотенцесушитель, полотенцесушитель не работает

     Я думаю, многие жители многоквартирных домов сталкивались с таким домашним явлением, как холодный полотенцесушитель. Хотя, по идее, он должен быть горячим. Почему же так происходит, почему полотенцесушитель не греет?

     Для начала надо разобраться, как вообще устроена система ГВС в обычном типовом многоквартирном доме. Как известно, система ГВС может быть открытой и закрытой. Если вкратце, то открытая система ГВС – это когда водоразбор на нужды ГВС происходит непосредственно из тепловой сети.

     Закрытая система ГВС – это когда горячее водоснабжение выделено в отдельный контур в системе теплоснабжения здания, и в ИТП жилых домов происходит подогрев холодной воды через теплообменники до температуры горячей воды (не менее 55 °C).

     Но и для закрытой, и для открытой системы чаще всего в многоквартирных домах применяется так называемая циркуляционная схема ГВС. По моим наблюдениям, такая схема циркуляции горячей воды применяется в 80-85 % многоквартирных домов. При этой схеме горячая вода проходит последовательно через трубопровод, который ведет на смесители в кухнях и ваннах МКД, и затем уже через полотенцесушитель возвращается в ИТП (тепловой пункт) здания в обратный трубопровод тепловой сети.

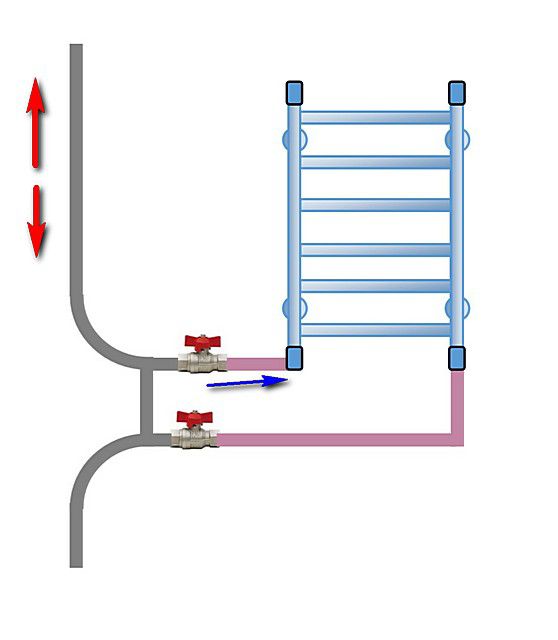

     То есть, через полотенцесушители осуществляется циркуляция ГВС в доме, для того, чтобы горячая вода, собственно, и была горячей по факту. Трубопровод полотенцесушителя можно, в принципе, назвать обраткой линии ГВС.

     В подвале жилого дома это выглядит так — уходит труба на ГВС (смесители в кухнях и ваннах), возвращается труба с полотенцесушителей (циркуляция), третья труба — холодное водоснабжение (ХВС).

Для открытой системы ГВС температура воды должна быть не менее 60 °C, для закрытой системы — не менее 55 °C. Но это все в идеале, по книжке, по учебнику. Что же происходит в реальности?

     В реальности же линия циркуляции, на которой и находятся полотенцесушители, доставляет массу хлопот и головной боли и теплоснабжающей организации и обслуживающей дом организации (чаще всего это управляющая компания). Дело в том, что через линию циркуляции (читай – через полотенцесушители) происходит перегрев по обратному трубопроводу. А перегрев – это прямые убытки, особенно ресурсоснабжающей организации.

     Перегрев, в свою очередь, возникает из за неработающих регуляторов температуры ГВС. Об этом я писал в этой статье. То есть, вода в систему ГВС поступает гораздо выше положенной по нормативу, и возращается через полотенцесушители в обратку также выше положенной для обратки теплоносителя по температурному графику. Таким образом, получается перегрев обратки.

     Естественно, обслуживающая многоквартирный дом организация вынуждена с перегревом бороться. Делают это с помощью регулировки линии циркуляции горячей воды в тепловом пункте дома. Проще говоря, эту линию циркуляцию «поджимают» основательно либо с помощью балансировочного клапана (если он есть), либо с помощью запорной арматуры (вентиля, задвижки).

     Перегрев по обратке в этом случае становится меньше (может даже уложиться в положенные 5%). Но и, естественно, уменьшается расход и напор в линию ГВС. Отсюда циркуляция ГВС становится «вялой». Горячую воду приходится сливать, чтобы она стала горячей, а полотенцесушители становятся еле теплыми, или даже холодными. Особенно, когда нет интенсивного водоразбора по дому, не в «час пик».

     Что же необходимо делать, чтобы полотенцесушитель был горячим, а горячая вода из крана смесителя действительно была всегда горячей, и ее не приходилось сливать?

     В первую очередь нужно чтобы регуляторы температуры ГВС действительно работали, то есть выдавали Tгвс в систему не выше нормы. Если еще лет 7-8 назад работающий регулятор температуры ГВС в ИТП считался диковинкой невероятной, то сейчас ситуация все таки меняется медленно в лучшую сторону. Такие работающие регуляторы есть. Современный работающий регулятор температуры горячей воды – это регулирующий клапан, датчик температуры, и контроллер. Все вместе в комплекте. Это мое личное мнение насчет РТ ГВС.

     Реже бывает такая ситуация, что и регулятор отрабатывает в нормальном режиме, и перегрева по циркуляции ГВС нет, а полотенцесушитель все же холодный, и не работает. Здесь могут быть разные ситуации.

     Например, такое может быть после ремонтных работ в ИТП (теплоузле) здания. То есть, «тормозили» здание по отоплению и ГВС, перекрывали вводные и  домовые задвижки, запорную арматуру по линии ГВС, и на циркуляцию ГВС. После того, как ремонтные работы закончены, зачастую бывает, что полотенцесушители не работают. И тогда приходится их перепускать , то есть создавать принудительную циркуляцию путем открытия сбросника на стояке в подвале дома.

     Нередко бывает также ситуация, что не «идут» концевые стояки ГВС по дому. И это при том, что в теплоузле с ГВС все нормально по параметрам, в первую очередь по давлению. В этом случае необходимо проводить балансировку по стоякам в подвале здания. То есть, ближайшие к тепловому пункту стояки «поджимают», для того, чтобы обеспечить больший расход и напор для концевых стояков ГВС. Принцип здесь такой – самый близкие к ИТП стояки «поджимают» основательно, далее все меньше.

     Приходилось сталкиваться и с ситуациями, когда полотенцесушители не «идут» из за устаревшей, советской еще запорной арматуры на стояках ГВС. Не такая уж редкая, кстати, ситуация. В этом случае такую арматуру, которая «держит» и давление и расход, необходимо менять. Другого варианта нет.

     И наконец, еще одна причина того, что полотенцесушитель не греет, холодный — это «самодеятельность» жильцов дома. Ведь зачастую человек даже и не задумывается, что он живет в многоквартирном доме, а разводка линии ГВС идет вертикально через весь дом, с первого этажа и до последнего. Видел я и теплые полы, подключенные от системы ГВС, и резкое сужение диаметра трубопровода полотенцесушителя до каких то нестандартных, немыслимых диаметров и т.д и т.п. Естественно, о соседях, которые живут на других этажах дома, в этих случаях вообще не думают. Здесь приходится разбираться в каждом случае индивидуально, это не типовые, скажем так, случаи неработающих полотенцесушителей.


причины попадания воздуха в систему отопления, чем грозит образование воздушных пробок.

Эксплуатация водяных систем отопления может сопровождаться попаданием воздуха во внутреннюю полость труб, радиаторов и источника тепла. Возникновение воздушной пробки ведёт к изменению параметров теплоносителя на отдельных участках или во всей отопительной магистрали. Завоздушивание котла может привести к перегреву теплообменника и выходу из строя отопительного оборудования. Каждый пользователь автономной системы обогрева должен уметь самостоятельно избавляться от пробок, возникающих внутри водяной системы.

Содержание статьи

Как спустить воздух с котла

Современные источники тепла оборудуют автоматическими развоздушивателями или кранами Маевского, расположенными в верхней части агрегата. Такое конструктивное решение позволяет стравливать воздух при рабочем режиме, не останавливая процесса обогрева помещения точно так, как и с любого радиатора, на котором установлен подобный вентиль.

Для этого, периодически открывают и закрывают кран Маевского, с интервалом в несколько минут. Процедуру повторяют до появления шипения или свиста, свидетельствующего о выходе воздушной пробки. Появление звука требует выдержки стравливающего приспособления в открытом положении до появления теплоносителя.

ВНИМАНИЕ! Автоматический воздухоотводчик должен сам избавлять котёл от пробок, при работе агрегата. Но если удаётся стравить воздух из теплообменника после нажатия на золотник, расположенный под колпачком этого прибора, то это свидетельствует о неисправности развоздушивателя!

Отсутствие специальных приспособлений для устранения пробок на котле, требует прибегнуть к помощи таких же приборов на трубопроводах, расположенных выше источника тепла.

СПРАВКА! Правильно смонтированные автономные и стационарные системы отопления оборудуют стравливающими элементами в верхних точках магистралей и рядом со всеми приборами, которые производят или отдают тепло!

Идеальными условиями для освобождения от воздушной пробки в котле, является возможность отдельного перекрытия контура источника тепла с возвратной трубой и циркуляционным насосом. При включении которого обеспечивается прокачивание теплоносителя, а периодическое открывание крана Маевского или контроль за работой автоматического воздухоотводчика, методом нажатия на золотник, позволяет освободить перекрытый контур от пробки.

Если в закрытом контуре, который отсекает котёл с возвратным трубопроводом, отсутствует циркуляционный насос, то включают источник энергии: газ, электричество, а в твердотопливном – разжигают топку. После нагрева трубопровода «подачи» производят периодическое открытие развоздушивателя. Теплоноситель, нагреваясь, будет подниматься от котла по магистрали за счёт нагрева и возвращаться по соединительному трубопроводу – обратно к теплообменнику. Такая методика требует внимательного слежения за температурой, особенно при обслуживании источника тепла не твёрдом топливе. Перемещение теплоносителя по такому контуру будет очень медленным и это учитывают при выполнении работ.

При отсутствии возможности перекрытия водяного контура котла и наличии приборов для отвода воздуха только в верхней части магистрали, необходимо сливать теплоноситель, а затем заливать весь требуемый объём воды. Перед тем как приступить к таким глобальным мероприятиям, рекомендуется отсечь все приборы (кроме котла) и, включив насос, стравливать давление через ближайший развоздушиватель на магистрали, до появления звука или пузырьков. Отсутствие результата говорит о необходимости полного слива теплоносителя.

ВАЖНО! Пробка может образоваться не в самом котле, а внутри насоса, который вмонтирован в корпус агрегата! Чтобы избавиться от воздуха, который образовался в полости крыльчатки, откручивают центральный винт насоса на 1-1,5 оборота и обратно, до появления пузырьков!

Причины попадания воздуха в систему отопления

Образование пробок может быть вызвано различными причинами, рассмотрим их подробнее.

  1. Отсутствие герметичности стыков монтажных соединений. Особенно часто эта причина является исходной при эксплуатации систем без давления. Небольшая утечка воды не видна и граничит с возможным испарением. В месте неплотного соединения подсасывается воздух и скапливается в свободной полости магистрали, образуя пробку.
  2. Неточность при проектировании или монтаже магистралей, которая влечёт создание нежелательных «петель», тормозящих движение теплоносителя, влечёт за собой скопление воздуха в таких контурах.
  3. Нетехнологичный метод заполнения системы теплоносителем также является причиной появления пробок. Очень быстрое или сверху вниз направленное наполнение магистралей способствует образованию воздушных прослоек, которые препятствуют нормальной работе.
  4. Неисправная работа автоматических развоздушивателей, расположенных на верхних трубопроводах провоцирует создание пробок.
  5. Некачественный монтаж труб с образованием волнистых линий (относительно горизонта) является частой и трудноопределимой причиной появления воздуха. Устранение такой причины требует периодического удаления пробок, а полная ликвидация – ремонта отдельного участка, с возможной установкой дополнительных приборов для отвода воздуха.
  6. Перегрев – эта причина свойственна для твердотопливных агрегатов. При закипании воды, во внутренней полости образуются пузырьки воздуха и скапливаются в теплообменнике котла.

ВНИМАНИЕ! Стравливать воздух вовремя кипения котла опасно! Возникает высокая вероятность ошпаривания и получения ожогов!

Чем грозит возникновение воздушных пробок

Наличие воздуха в магистралях не позволит обеспечить радиаторы требуемым количеством теплоносителя, а значит, отопительные приборы не выдадут требуемого тепла и температура помещения будет ниже желаемой. Шум, свойственный для преодоления воздушного препятствия в системе, не вызовет раздражения в дневное время, но ночью – он не даст уснуть. В местах образования пробок, внутренняя среда становится агрессивной, что способствует активному образованию ржавчины.

Самое неприятное – это перегрев. Наличие воздуха в теплообменнике или трубопроводе «подачи» тепла будет препятствовать движению теплоносителя, а повышение температуры может вывести из строя змеевик или насос.

Умение спустить воздух из котла или отдельных участков, позволит владельцам частных домов с автономным отоплением самостоятельно избавиться от пробок, предотвратив пагубные последствия, не прибегая к помощи сервисных служб.

Подпишитесь на наши Социальные сети

Что такое обратка в системе водоснабжения. Водоснабжение дома

При теплоснабжении потребители часто сталкиваются с невысоким качеством горячего водоснабжения (ГВС). Обычно жалобы на ГВС бывают следующие:

· Переменная температура горячей воды, температура резко меняется от горячей к холодной и наоборот, невозможно принимать душ.

· Низкая температура горячей воды, приходится долго сливать воду или даже невозможно дождаться горячей воды.

Указанные проблемы часто бывают связаны не с источником теплоснабжения, а с сетью распределения горячей воды в доме. То есть на вводе в дом имеется горячая вода нужной температуры и давления, а в квартире параметры воды не соответствуют нормам.

Рассмотримпроблему с переменной температурой горячей воды. При потреблении горячей воды необходимой температуры, например для принятия душа, обычно смешивают холодную и горячую воду. Температура будет постоянной при условии, что давление воды не меняется, если же давление воды изменится, то произойдет изменение температуры, то есть температура смешанной воды зависит от давления горячей и холодной воды. Резкое изменение температуры воды наблюдается из-за резкого изменения давления горячей и, как это ни кажется странным, давления холодной воды. Причиной изменения давления является изменение расхода в подводящем трубопроводе и наличие каких-либо «узких мест». К «узким местам» можно отнести частично засорившийся фильтр на вводе в дом, заниженный диаметр фильтра или счетчика воды, частично засорившийся фильтр на вводе в квартиру, «запавший» или засорившийся вентиль на стояке. К «узким местам» можно также отнести переделку стояков, когда металлическую трубу ¾ дюйма (диаметр условный 20 мм) с внутренним диаметром 20 мм меняют на металлопластиковую диаметром 20 мм с внутренним диаметром 16 мм, при этом используются фитинги с внутренним диаметром 14 мм. Сечение стояка при этом снижается более чем в 2 раза. Значительное снижение сечения трубопроводов происходит также на старых металлических трубопроводах со сроком службы более 15 лет.

Таким образом, получается, что соседи, живущие на разных этажах, открывая краны холодной или горячей воды, сливая смывные бачки унитазов, меняют температуру смешанной воды друг у друга.

Методы борьбы с этим относительно простые - нужно очистить фильтры и проверить вентили на стояках, проверить, не имеется ли в доме переделка стояков общего пользования с уменьшением диаметров.

Проблема с низкой температурой горячей воды является более сложной, поскольку это связано с качеством работы циркуляционной линии ГВС. Циркуляционная линия предназначена для препятствия остывания воды в трубопроводах. Циркуляция обеспечивается насосами, установленными в центральном тепловом пункте (ЦТП), если горячая вода готовится вне дома, или насосами в индивидуальном тепловом пункте (ИТП), если горячая вода готовится теплообменниками в доме. Расход воды в циркуляционной линии ниже, чем расход воды при потреблении горячей воды, поскольку задача циркуляционной линии - «обновлять» горячую воду, препятствовать остыванию воды. Сечение циркуляционных трубопроводов значительно ниже, они рассчитаны на постоянный небольшой расход, а стояки горячей воды рассчитаны на пропуск больших мгновенных расходов при одновременном потреблении горячей воды несколькими потребителями.

По устройству разводки трубопроводов ГВС можно разделить на следующие разновидности сетей:

o с нижним розливом - когда подающий трубопровод горячей воды располагается в подвале, а циркуляционный (сборный) - на чердаке (техническом этаже),

o с верхним розливом - когда подающий трубопровод горячей воды располагается на чердаке (техническом этаже), а циркуляционный -в

баллонов с горячей водой | Баллоны с горячей водой без вентиляции

Как работают вентилируемые и невентилируемые цилиндры? Какой водонагреватель лучший?

На рынке представлен широкий выбор емкостей для горячей воды (часто называемых емкостями для горячей воды). В этом руководстве мы расскажем вам об основных типах баллонов с горячей водой с вентиляцией и без нее, а также о том, когда они подходят для вашей системы. Мы рассматриваем 5 баллонов с горячей водой с вентиляцией и 8 баллонов с горячей водой изобретений от ведущих производителей, чтобы найти отличные характеристики и характеристики вашего водонагревателя.

Обзор емкостных накопителей горячей воды

Цилиндры прямого и непрямого действия

Только

Косвенные используются с котлами центрального отопления.

Медные цилиндры с открытой вентиляцией

работает совместно с накопителем холодной воды и любым бойлером.

Невентилируемые водонагреватели

розетка, стальные баки горячей воды, работают с любыми котлами.

Цилиндры «Бак в баке»

водонагревателя высокой производительности, работают с любым бойлером.

Емкости для горячей воды по типу

Прямой и косвенный

«Прямой» цилиндр нагревается электрическим погружением и не работает с газовым или масляным котлом.

«Непрямой» цилиндр имеет змеевик, проходящий через бак. «Первичная» отопительная вода (не пресная вода) проходит через змеевик и нагревается котлом примерно до 70 градусов. Нагреваемый змеевик передает свое тепло свежей (питьевой) воде в резервуаре, который используется для мытья или душа.

Медные цилиндры с открытой вентиляцией

Медные цилиндры с открытой вентиляцией работают вместе с резервуаром для хранения холодной воды.Открытая вентиляционная труба выходит из верхней части цилиндра, поднимается над резервуаром для хранения холодной воды и зацепляется за нее. Открытая вентиляционная труба сбрасывает избыточное давление и тепло из системы горячего водоснабжения в случае неисправности перегрева.

Они не зависят от входящего давления в сети для подачи горячей воды с хорошим расходом и лучше сохраняются, если давление в сети низкое. Их можно дополнительно улучшить с помощью насоса.

NB, возможно наличие открытой вентилируемой системы горячего водоснабжения, даже если система отопления «герметична».

Преимущества
  • Обеспечивают хороший расход горячей воды даже при низком давлении в сети
  • Расход можно улучшить с помощью насоса
  • Медные цилиндры очень рентабельны для замены
Недостатки
  • Старые медные резервуары со слабыми изоляционными крышками очень неэффективны
  • Они занимают место
  • Они должны быть расположены в верхней точке системы

Непрямая вентиляция

Невентилируемые водонагреватели

Это резервуары для горячей воды, питаемые от сети, с внутренним змеевиком, но без открытой вентиляционной трубы.Вместо этого расширительный бак позволяет нагретой воде расширяться.

Невентилируемые водонагреватели изготавливаются из стали, а не из меди, чтобы выдерживать повышенное давление на них. Невентилируемые цилиндры поставляются с целым рядом устройств безопасности, которые должны быть установлены и обслуживаться квалифицированным инженером.

Преимущества
  • При хорошем давлении в сети они могут обеспечивать отличный расход горячей воды
  • Они также обеспечивают большую гибкость при размещении блока, т.е.е. их не нужно размещать в верхней точке системы
Недостатки
  • Дороже в установке
  • Они должны устанавливаться и обслуживаться квалифицированным инженером.
  • Есть другие компоненты, требующие долгосрочного технического обслуживания

Невентилируемая сталь

Сессия 2: Горячее водоснабжение

1 MEBS6000 Коммунальные услуги Сессия 2: Горячее водоснабжение Dr.Бенджамин П.Л. Хо, факультет машиностроения, Гонконгский университет,

г.

2 Содержание этой сессии Выбор и расчет системы Водонагреватели Централизованные системы горячего водоснабжения Требования безопасности и законодательные требования в HK 2

3 Системные соображения и расчет 3

4 Системное рассмотрение Проектирование системы горячего водоснабжения: определение потребности в горячей воде - количество и температура Выбор типа, мощности и поверхности нагрева водонагревателя или теплообменника Выбор водонагревателя или бойлера Расчет схемы и размера трубок 4

5 Рассмотрение системы Ключевые факторы, которые необходимо учитывать: Количество (накопление и поток) горячей воды, требуемой Температура горячей воды в системе (55-65 ºC) Стоимость установки и технического обслуживания Требования к топливной энергии и текущие расходы Сохранение воды и энергии Безопасность Пользователь Горячая вода может быть совмещена с системой центрального отопления (обогрев помещений) или даже с системой кондиционирования воздуха! 5

6 Требуется горячая вода Потребность в горячей воде обычно сочетается с подачей холодной воды (комбинированная горячая и холодная), поэтому общие требования к хранилищу следующие: Бытовые 135 л для первых 10 квартир, 90 л после этого Клубы отдыха 90 л на душ Отели 45 л для 1-местный, 68л на 2-местный Пансионат 22.5 л на койку Полицейское и пожарное депо 45 л на человека x 50% стоимости заведения 6

7 Требуется горячая вода Фактические запасы горячей воды: Бытовые 32L Гостиницы от 36L до 45L на комнату Пансионат 23L на человека Офисы 4,5L на человека Рестораны 6L на человека Источник: Руководство по проектированию сантехнических услуг 7

8 Анализ накопления и отопления на основе фактического потребления Накопление горячей воды и необходимое отопление тесно связаны Большой накопитель горячей воды (например,г. хранение в течение 24 часов) приведет к огромным потерям тепловой энергии из-за тепловых потерь оборудования и чрезвычайно большого пространства для хранения. В противном случае недостаточная мощность нагрева может привести к недостаточной температуре горячей воды в периоды пикового потребления. Большие резервуары для хранения. Большие нагреватели. танки 8

9 Если можно получить профиль потребления (например,г. из предыдущих записей того же или аналогичного помещения) .Тогда можно получить соотношение между емкостью хранилища (в л) и мощностью нагревателя (в кВт) 9

10 3200 л 3400 л 3000 л Расчет на 2 часа пиковый час = 3400 л L = 6600 л Таким образом, средний расход = 6600 л / 2 ч = 3300 л / час 10

11 2000 л / ч в среднем за 24 часа = 1237 л / ч 6500 л Нагреватель 2000 л / ч L накопительная комбинация Источник: Руководство по проектированию сантехнических услуг 11

12 Температура хранения горячей воды Расчетная температура около o C Предотвратить болезнь легионеров Температура выше 65 o C будет опасна. Учитывайте холодную воду при 20 o C и горячую воду при 60 o C. Смесь холодной и горячей воды в соотношении 1: 1 даст 40 o C Обычный для ванн и других целей стирки.Поэтому в большинстве систем холодного и горячего водоснабжения используется такой подход: расход 1: 1. Размер трубы, однако, следует учитывать при 100% потреблении (т.е.е. только холодная вода или только горячая вода при расчетном расходе) 12

13 Системы горячего водоснабжения Тип накопителя с водяной рубашкой Трубчатый тип Мгновенный тип Комбинированный первичный накопитель Комбинированный котел Вентилируемый Без вентиляции Газовый электрический котел Система газового обогревателя Электрический водонагреватель Многоточечный Одноточечный Электрический погружной обогреватель в резервуаре-хранилище Газовое топливо Масло Электроэнергия на твердом топливе Управление входом Управление выходом Герметичная первичная система Непрямая подача Одинарная подача (только вентилируемая вторичная) Прямая система с вентиляцией Двойная подача Выбранная система зависит от обстоятельств и потребностей пользователя и может потребовать использования одного метода или комбинация двух и более.13 (Источник: Гарретт Р. Х., горячее и холодное водоснабжение)

14 Выбор системы Типы систем: Мгновенная и накопительная Центральная и местная Газовая и электрическая Одноточечная и многоточечная Вентилируемая и невентилируемая Прямая и косвенная 14

15 Водонагреватели 15

16 Водонагреватели Распространенные типы водонагревателей Газовые водонагреватели Электрические водонагреватели Водонагреватели с водяной рубашкой Солнечный водонагреватель Тепловые насосы 16

17 Водонагреватели Рассмотрите проточные водонагреватели Достаточное снабжение газом или электричеством (требуется трехфазное электроснабжение до 18 кВт) Если важна постоянная температура подачи, водонагреватель должен быть оснащен регулятором воды на его входе. Тесный контроль температуры для душевых. давление может вызвать проблемы с потоком и температурой. Следует избегать использования многоточечных обогревателей для душевых. Для газовых обогревателей предпочтительны герметичные камеры. Электрические обогреватели должны соответствовать правилам техники безопасности 17

18 (Источник: www.affinityenergy.com) 18

19 (Источник: 19

20 Водонагреватели Газовые водонагреватели Три типа: Мгновенное накопление Циркуляционные С обычным или уравновешенным дымоходом (обычным для бытовых) Пилотное пламя зажигает горелку Нагреватель может питаться непосредственно от водопровода или из резервуара для хранения холодной воды 20

21 С обычным дымоходом (Источник: Garrett, R.H., горячее и холодное водоснабжение) Со сбалансированным дымоходом Проточный водонагреватель, работающий на газе 21

22 22

23 GFDCBAE (Источник: Газовое управление EMSD, 23

24 Водонагреватели Проточные водонагреватели, работающие на газе Прямой водонагреватель Постоянный скорость потока, необходимая для поддержания 55 ºC (минимум) Давление и колебания потока влияют на температуру на выходах Применимо только для малоэтажных зданий Нагреватель с косвенным питанием Более высокая стоимость установки по сравнению с системой с питанием от сети Постоянное давление из хранилища для душа и другой арматуры дает более стабильную темп.control 24

25 Нагреватель с прямым питанием (Источник: Garrett, RH, горячее и холодное водоснабжение) Нагреватель с косвенным питанием 25

26 Установка газового циркуляционного насоса (Источник: Холл, Ф. и Грино, Р., Справочник по обслуживанию зданий) 26

27 (Источник: Холл, Ф. и Грино, Р., Справочник по обслуживанию зданий) Газовый водонагреватель накопительного типа 27

28 Водонагреватели Электрические водонагреватели Общие типы: проточный Тип цистерны Обычно потребляемая мощность до 6 кВт (1 фаза) для бачкового типа и 18 кВт (3 фазы) для проточного типа Могут устанавливаться над бассейнами, ваннами или раковинами Трубы горячей воды должны быть как можно короче Погружной нагреватель должен быть электрически заземлен Кабель соответствующего размера 28

29 Проточный электрический водонагреватель (безнапорный тип) (Sou rce: Холл, Ф.and Greeno, R., Building Services Handbook) 29

30 Установка раковины Установка душа Типичное применение проточных электрических водонагревателей (Источник: Garrett, RH, горячее и холодное водоснабжение) 30

31 (Источник: Hall, F. and Грин, Р., Строительный Справочник Услуги) Цистерна типа водонагреватель 31

32 Все под давлением нагреватели типа должны обеспечивать клапан сброса давления Компоненту большого электрического водонагревателя (Источник: 32

33 водонагревателей с водяной рубашкой трубчатых нагревателей обычно как форма проточного нагревателя Теплообменник в резервуаре первичной горячей воды (источник тепла) Подача холодной воды может осуществляться из сети или из резервуара для воды. Первичный контур может быть вентилируемым или герметичным. Теплообменник нагревает вторичную питающую воду 33

34 ( Так urce: Гаррет, Р.H., горячее и холодное водоснабжение) Трубчатый нагреватель с водяной рубашкой 34

35 Водонагреватели Солнечный водонагреватель Возобновляемая или экологически чистая энергия Простая система (например, бытовая): солнечный коллектор + прямая подача самотеком Типы солнечных коллекторов: формованный пластик Плоская пластина с эвакуацией трубка (тепловая трубка) 35

36 Процессы теплообмена в плоском солнечном коллекторе 36

37 (Источник: Garrett, R.H., горячее и холодное водоснабжение) Солнечная система горячего водоснабжения 37

38 Наклонный угол? Солнечная система горячего водоснабжения для школы в Гуанчжоу 38

39 Солнечная система горячего водоснабжения Простая бытовая система (со встроенным накопительным баком) 39

40 40

41 Вакуумный солнечный коллектор с тепловыми трубками 41

42 Вакуумная солнечная горячая вода система 42

43 Сравнение плоских коллекторов и вакуумных коллекторов Пластинчатые коллекторы 平 板 式 太 陽 集 熱 器 Коллекторы вакуумированного типа 真 空 管 太 陽 能 器 (Источник: EMSD, Pros, способные обеспечивать умеренные температуры более низкая стоимость горячей воды по сравнению с вакуумированной трубкой меньшие потери тепла в окружающую среду способность подавать воду средней и высокой температуры (60-80 ºC) более легкая опорная конструкция простота в обслуживании Минусы больший вес большая ветровая нагрузка более восприимчива к засорению и протечкам труб больше сложностей в обслуживании более высокие капитальные затраты по сравнению с плоской пластиной 43

44 Водонагреватели Тепловые насосы Эффективный инструмент для производства горячей воды. Типичные области применения: для предварительного нагрева обычных систем горячего водоснабжения. Для расширения существующих систем. Для обеспечения полного горячего водоснабжения. Обратный нормальному циклу охлаждения 44

45 (Источник: Garrett, R.H., горячее и холодное водоснабжение) Основные принципы теплового насоса 45

46 Расчет систем горячего водоснабжения для домашних хозяйств Аккумулирующая электрическая вода Услуги горячего водоснабжения Внепиковые тарифы на электроэнергию (накопительный нагреватель) * Макс. нет. обслуживаемых лиц Вместимость (литры) Пиковая мощность (нагреватель непрерывного действия) ** Макс. нет. обслуживаемых людей Вместимость (литры) * Вода нагревается в течение ночи, чтобы обеспечить достаточное количество горячей воды для ежедневного использования. ** Запуск может быть очень дорогостоящим, поэтому его следует использовать только тогда, когда другие варианты невозможны.Например, где пространство ограничено. (Источник: 46

47 Расчет систем горячего водоснабжения для домашних хозяйств (продолжение) Газовые водонагреватели Хранение Мгновенный (непрерывный поток) Максимальное количество обслуживаемых лиц Объем (литры) Максимальное количество розеток, обслуживаемых одновременно Расход ( литров в минуту) (Источник: 47

48 Расчет систем горячего водоснабжения для домашних хозяйств (продолжение) Солнечная горячая вода Количество обслуживаемых лиц Емкость (литры) Коллектор (м 2) (Источник: 48

49 Централизованная система горячего водоснабжения 49

50 Централизованные системы горячего водоснабжения Основные компоненты: Котел Накопитель горячей воды или водонагреватель Резервуар для хранения холодной воды, соединенный подающим и циркуляционным трубопроводом Котел может отапливаться газом, твердым топливом или маслом Расположение котельной Изоляция труб имеет важное значение 50

51 Централизованные системы горячего водоснабжения Прямая система Вода через котел может отводиться из кранов. Экономия затрат на накопительный и расширительный бачок и связанные с ним трубопроводы. Более быстрый нагрев. Достаточное давление в главном Герметизированном первичном контуре можно перекачивать или циркулировать за счет естественной конвекции 51

52 (Источник : WSD, Справочник по монтажу сантехники в зданиях) Прямая централизованная система горячего водоснабжения 52

53 Централизованные системы горячего водоснабжения Непрямая система Отдельный контур для воды, забираемой из кранов Используется в районах с жесткой водой для предотвращения образования накипи на бойлере и трубах Используется при отоплении в сочетании с системой Это стоит больше, чем прямая система, но требует меньшего обслуживания. Расширительный бак в первичном трубопроводе, чтобы исключить необходимость в расширительном бачке, расширительной трубе и питающей трубе котла 53

54 (Источник: WSD, Руководство по монтажу сантехники в зданиях ) Я Непрямая централизованная система горячего водоснабжения 54

55 (Источник: WSD, Руководство по монтажу сантехники в зданиях) Основные компоненты водонагревателя 55

56 Централизованные системы горячего водоснабжения Непрямая система с первичным водонагревателем Три воздушных шлюза для предотвращения смешения первичного и вторичная вода Экономия затрат на расширительный и питающий бак, первичную холодную подачу и первичную вентиляционную трубу Используется только небольшими установками 56

57 Непрямая система с первичным цилиндром (Источник: Hall, F.and Greeno, R., Building Services Handbook) 57

58 Централизованные системы горячего водоснабжения Системы для высотных зданий Более экономичны для нагнетания воды в герметичной системе Требуется правильное зонирование (например, 30 м) Котел и водонагреватели, чтобы выдерживать давление воды Герметичный первичный контур экономит на трубопроводе, расширительном и питающем баке. Расширительный бак принимает расширение воды в первичном контуре. Трубы, калориферы, верхние баки и котел должны быть хорошо изолированы 58

59 Верхняя зона Вторичный контур Герметичная система косвенного горячего водоснабжения для высотное здание Нижняя зона Первичный контур (Источник: Garrett, R.H., горячее и холодное водоснабжение) Котельная 59

60 Централизованные системы горячего водоснабжения Предотвращение мертвых колен в системах горячего водоснабжения Мертвые колена возникают в системах горячего водоснабжения, где вода не течет в течение определенного периода времени, например, ночью, когда горячая вода не используется, и содержимое труб и приборов остывает. Вода, охлажденная до 20–45 ºC, становится более восприимчивой к росту бактерий, и ночь дает достаточно времени для размножения возможных бактерий. Два общих подхода к предотвращению мертвых ног: 1.Установите вторичную обратную трубу в самую дальнюю точку водозабора, чтобы минимизировать длину мертвой ветви 2. Постоянно поддерживайте температуру воды 60

61 Законодательные требования для HK 61

62 Безопасность и законодательные требования в HK Безопасность и законодательные нормы Требования к нецентрализованным системам горячего водоснабжения Централизованные системы горячего водоснабжения Ссылки: (из WSD) Стандартные требования Гонконгского водопровода к установке сантехники в зданиях (HKWSR) Справочник по установке водопровода в зданиях 62

63 Требования к нецентрализованным системам горячего водоснабжения Тип водонагреватель нагреватели типа ненапорной цистерны типа водонагреватели Проточные водонагреватели невентилируемые кроме невентилируемых нагревателей Требования для прямого подключения (без накопительного бака) к питающей трубе на заводе электрической аккумулировани теплового типа водонагревателей давления тепловых нагреватели хранения испытательное давление подогревателя превышает 1.5-кратное максимальное статическое давление в точке водоснабжения, пункт 5.11 HKWSR, и с предохранительными устройствами, соответствующими Правилам по электротехнике (безопасность) Резервуар для хранения необходим во всех случаях с вентилируемой трубой (Источник: WSD, Руководство по установке сантехники для зданий) 63

64 Проточный газовый водонагреватель, подключенный непосредственно к электросети Проточный газовый водонагреватель, косвенно подключенный к электросети (Источник: WSD, Справочник по монтажу сантехники в зданиях) 64

65 Требования безопасности и законодательные требования в Гонконге Электрический водонагреватель без вентиляции тип хранилища (HKWSR пункт 5.11): подающая труба, которая ответвляется от подающей трубы в точке над верхней частью водонагревателя, или какое-либо другое устройство, предотвращающее стекание воды из водонагревателя в случае выхода из строя источника водоснабжения. клапан, соответствующий BS 6282, или какое-либо другое устройство для предотвращения сифонации нагретой воды обратно в подающую трубу. Сосуд для компенсации расширения нагретой воды, когда это расширение ограничивается обратным клапаном или каким-либо другим устройством на входе в водонагреватель 65

66 невентилируемый электрический тепловой тип хранения водонагреватель 66 (Источник: ВСД, Справочник по установке сантехники для зданий)

67 безопасности и закона REQ с в HK типа давления теплового хранения водонагревателя: от отдельного бачка для хранения воды , за исключением того, что они установлены в квартирах, снабжаемых косвенным или отстойником и насосной системой. Отводной или расширительный трубопровод взят из него. ев наивысшей точки и разряд в атмосфере над цистерну для хранения на достаточной высоте, чтобы предотвратить отток постоянной горячей воды 67

Тип 68 Давление теплового хранения воды нагреватель 68 (Источник: ВСД, Справочник по сантехники Установка для зданий)

69 Безопасность и законодательные требования в Гонконге Требования к нецентрализованным системам Минимальное давление и расход для правильного функционирования Смесительные клапаны, смесители для воды или комбинированные фитинги (обеспечивают сбалансированное давление) Электроэнергия (проводка) Правила Электротехнические изделия (безопасность) Правила Предохранительные клапаны и дренажная труба Макс. .длина трубы горячей воды 69

70 Требования безопасности и законодательные требования в Гонконге Максимальная длина трубы горячей воды: (для нецентрализованных или местных систем) (предотвращение мертвой зоны) Диаметр трубы Макс. расстояние между водопроводным краном и аппаратом горячего водоснабжения <или = 20 мм 12 м = 25 мм 8 м> 25 мм 3 м 70

71 Требования безопасности и законодательные требования в HK Требования к централизованным системам Вентиляция или расширительная труба с наивысшей точки Безопасность клапан или предохранительный клапан Смесительные клапаны, смесители для воды или комбинированные фитинги (обеспечивают уравновешенное давление) Слив или опорожнение системы Избегайте расточительства воды 71

Техническое обслуживание водонагревателя - продление срока службы водонагревателя

Многие люди думают о водонагревателе только тогда, когда их теплый душ становится холодным.Водонагреватель - одна из тех вещей, которые люди обычно устанавливают, о чем даже не задумываются, пока он не перестанет нормально работать. Тем не менее, небольшое техническое обслуживание водонагревателя может иметь большое значение для уменьшения количества и частоты ремонтов и действительно помогает продлить срок службы вашего водонагревателя, избегая преждевременной замены. Узнайте, как уход за водонагревателем может повлиять на его срок службы и уменьшить количество неприятных моментов, связанных с холодной водой.

Водонагреватель здорового питания

Хотя никто не может точно определить, сколько должен прослужить водонагреватель, качественный водонагреватель в надлежащем состоянии может прослужить от 8 до 10 лет.Конечно, на срок службы влияют многие факторы, в том числе перебои с электричеством, качество водонагревателя и минеральная плотность воды. Регулярное обслуживание водонагревателя также может снизить счета за электроэнергию, помогая ему работать более эффективно.

Один из самых быстрых убийц водонагревателей - это минеральные отложения. На замену нагревательных элементов и целых баков тратится много денег, тогда как небольшое попутное обслуживание поможет избежать этих расходов. Здоровый водонагреватель - это тот, который изолирован, чистый и без повреждений проводки.Ознакомьтесь с советами ниже, чтобы узнать, как правильно обслуживать ваш традиционный водонагреватель.

Советы по обслуживанию водонагревателя

Обслуживание водонагревателя не должно выполняться профессионалом. Большинство домовладельцев могут выполнять техническое обслуживание самостоятельно. Однако важно помнить, что водонагреватели часто отключаются от электричества. Вода и электричество - плохое сочетание! Обязательно отключите электропитание от водонагревателя перед обслуживанием. Часто это делается путем включения соответствующего выключателя в коробке выключателя.Если вы не уверены в правильности подключения водонагревателя, проконсультируйтесь с квалифицированным электриком, чтобы избежать поражения электрическим током.

Для всех водонагревателей

  • Проверка анодного стержня - расходуемые анодные стержни обычно изготавливаются из алюминия или магния, образуемых вокруг стальной проволоки. Они помогают предотвратить ржавление резервуара для горячей воды, и их следует менять, когда видна стальная проволока. Если у вас два анодных стержня, не забудьте регулярно проверять их оба. Если у вас агрессивная вода, вам нужно будет чаще проверять анодный стержень, но вы обязательно должны проверять анодные стержни ежегодно или раз в полгода.

  • Проверить погружную трубку - погружные трубки направляют поступающую холодную воду к основанию водонагревателя для нагрева. Не во всех водонагревателях они есть, но если они есть, обязательно проверяйте погружную трубку на предмет коррозии или поломки каждые шесть месяцев. Вам нужно полностью снять погружную трубку и сравнить ее длину с высотой водонагревателя. Он должен быть примерно на 6–8 дюймов короче резервуара. Если он короче, или на нем есть признаки поломки или рассыпания, замените его. Если водонагреватель имеет верхний вход для холодной воды и верхний выход для горячей воды и отсутствует погружная трубка, при использовании воды вода из холодного входа будет течь непосредственно в выход для горячей воды, и вы не получите очень горячую воду в их кран.Это даже заставит человека подумать, что электричество отключено или отключено, или элементы или термостаты сгорели или сломались. Если это газовый водонагреватель, они могут подумать, что их газовый клапан сломан, или контрольная лампа или термопара перестали работать.

  • Промывка - примерно раз в год следует промывать воду в водонагревателе. Это помогает вымыть накопившийся осадок в резервуаре, продлевая срок службы резервуара и нагревательного элемента.

  • Слив - если вы отключили водонагреватель зимой, вы должны полностью слить воду из бака, чтобы предотвратить затопление, пока вас нет.Не забудьте долить воду перед повторным включением водонагревателя!

  • Проверьте трубы - уделите несколько минут при выполнении другого обслуживания, а также проверьте водопроводные трубы на предмет утечек или повреждений. Утечки могут повредить не только ваш водонагреватель, поэтому немедленно устраните утечки и замените поврежденные трубы.

  • Проверяйте клапан T&P. - каждые пару лет проверяйте исправность клапана сброса температуры и давления. Этот клапан защищает ваш водонагреватель от избыточного давления и температуры путем слива воды и по закону должен быть установлен на всех водонагревателях резервуарного типа.Вы захотите тщательно проверить свой клапан T&P, убедившись, что вода, которую он выпускает, имеет слив, чтобы вода не попала повсюду. Обратите внимание, что вода из вашего клапана T&P будет очень горячей, поэтому примите соответствующие меры. Если ваш клапан T&P постоянно капает, даже после тестирования, или если ваш клапан T&P старше срока гарантии вашего водонагревателя, вам следует просто заменить его.

Специально для электрических водонагревателей

  • Изоляция - обертывание водонагревателя изоляцией помогает сократить ваши счета за электроэнергию, поскольку она дольше поддерживает температуру воды.В свою очередь, это может помочь продлить срок службы нагревательного элемента, поскольку ему не нужно так часто включаться и выключаться.

  • Проверка нагревательного элемента - периодическая проверка элемента может помочь предотвратить неожиданное прерывание подачи горячей воды. Эти элементы необходимо будет время от времени заменять, поэтому быстрая визуальная проверка может помочь вам решить, следует ли их менять, а не ждать чрезвычайной ситуации.

Специально для газовых водонагревателей

  • Проверяйте систему вентиляции - не реже одного раза в три месяца внимательно осматривайте систему вентиляции и подачи воздуха вашего газового водонагревателя.Проверьте вентиляционный трубопровод на наличие препятствий и повреждений. Убедитесь, что все легковоспламеняющиеся или коррозионные предметы находятся на достаточном расстоянии от выхлопной трубы, чтобы предотвратить возгорание. Замените все поврежденные или корродированные участки вентиляции и устраните причину, по которой это не повторится.

  • Проверьте контрольную лампу - ваша контрольная лампа действует как зажигание для газовой горелки, которая нагревает вашу воду. Чистое горение и правильно отрегулированная контрольная лампа необходима для работы водонагревателя с максимальной эффективностью.Ваша пилотная лампа должна быть синей (природный газ) или сине-зеленой (пропан) с небольшим количеством желтого на конце. Слабое пламя, желтое пламя или пламя с несколькими наконечниками (разделенное пламя) означает, что ваш пилотный фонарь необходимо отремонтировать или отрегулировать.

Выберите качество

Лучшее в мире обслуживание не поможет плохо изготовленным водонагревателям. Выбор качественного продукта - первый шаг к обеспечению долговечности. После того, как вы приобрели хороший водонагреватель, техническое обслуживание - лучший способ защитить ваши инвестиции.

% PDF-1.7 % 904 0 объект > endobj xref 904 86 0000000016 00000 н. 0000003514 00000 н. 0000003833 00000 н. 0000003885 00000 н. 0000004014 00000 н. 0000004362 00000 п. 0000004399 00000 н. 0000004513 00000 н. 0000005248 00000 п. 0000005914 00000 н. 0000006463 00000 н. 0000006732 00000 н. 0000007385 00000 н. 0000007640 00000 н. 0000008225 00000 н. 0000008833 00000 н. 0000009082 00000 н. 0000009666 00000 н. 0000010082 00000 п. 0000010338 00000 п. 0000010779 00000 п. 0000058737 00000 п. 0000089050 00000 п. 0000123687 00000 н. 0000126337 00000 н. 0000144464 00000 н. 0000191310 00000 н. 0000279767 00000 н. 0000279839 00000 н. 0000279915 00000 н. 0000280135 00000 н. 0000280190 00000 п. 0000280293 00000 п. 0000280348 00000 п. 0000280449 00000 н. 0000280505 00000 н. 0000280687 00000 н. 0000280743 00000 н. 0000280881 00000 н. 0000281025 00000 н. 0000281165 00000 н. 0000281221 00000 н. 0000281351 00000 н. 0000281463 00000 н. 0000281641 00000 н. 0000281697 00000 н. 0000281797 00000 н. 0000281905 00000 н. 0000282016 00000 н. 0000282072 00000 н. 0000282189 00000 н. 0000282244 00000 н. 0000282349 00000 п. 0000282404 00000 н. 0000282515 00000 н. 0000282570 00000 н. 0000282683 00000 п. 0000282738 00000 н. 0000282794 00000 н. 0000282907 00000 н. 0000282963 00000 н. 0000283088 00000 н. 0000283144 00000 н. 0000283323 00000 н. 0000283379 00000 п. 0000283528 00000 н. 0000283584 00000 н. 0000283741 00000 н. 0000283797 00000 н. 0000283938 00000 н. 0000283994 00000 н. 0000284111 00000 п. 0000284167 00000 н. 0000284223 00000 п. 0000284279 00000 н. 0000284422 00000 н. 0000284478 00000 н. 0000284607 00000 н. 0000284663 00000 н. 0000284719 00000 н. 0000284775 00000 п. 0000284910 00000 н. 0000284966 00000 н. 0000285022 00000 н. 0000003317 00000 н. 0000002058 00000 н. трейлер ] / Назад 1406264 / XRefStm 3317 >> startxref 0 %% EOF 989 0 объект > поток h ެ TKPSg> 7

PPT - Модуль 2: Бытовые услуги горячего и холодного водоснабжения Блок 10 - Продолжительность горячего водоснабжения - 20 часов Презентация в PowerPoint

  • Модуль 2: • Бытовые услуги горячего и холодного водоснабжения • Блок 10 - Горячее водоснабжение • Продолжительность - 20 часов

  • В этом модуле мы узнаем, как: • Описывать прямые и косвенные системы горячего водоснабжения.• Опишите особенности накопителей горячей воды. • Нарисуйте схематическое изображение систем прямого и косвенного горячего водоснабжения. • Рассчитайте объем и вместимость баллонов. • Рассчитайте интенсивность напора и полное давление в системах горячего водоснабжения.

  • Основные уроки • РК Прямая система горячего водоснабжения. • РК Косвенная система горячего водоснабжения. • RK Цилиндры прямого и непрямого действия - емкости, соединения, материалы, расположение, изоляция и т.д. • RK Горизонтальные цилиндры.• Цилиндры быстрого восстановления РК. • РК Первичный подающий и обратный трубопроводы. • Sc Теплообмен и циркуляция горячей воды. • Sc Стратификация воды. • Rk Sc Расширение воды, вентиляционная труба. • Sc Разрушение цилиндров. • Распределительный трубопровод горячей воды Rk. • Rk Температура горячей воды. • Rk Однотрубная циркуляция. • Rk Мертвые ноги и вторичное кровообращение. • Погружные нагреватели РК. • Rk Дефекты в системах горячего водоснабжения. • P Решение проблем. • D Схематические чертежи. • M Расчет объемов и вместимости накопительных баллонов.• M Расчет интенсивности давления и полного давления.

  • Накопительная система горячего водоснабжения • Если в доме не установлено центральное отопление, можно использовать прямую водонагревательную систему горячего водоснабжения. При таком способе горячего водоснабжения вся горячая вода, забираемая из крана, проходит через бойлер. Основное оборудование, необходимое для прямой системы горячего водоснабжения: • Котел прямого действия. • Прямой цилиндр. • Цистерна для хранения холодной воды.

  • ПОДАЧА ХОЛОДНОЙ ВОДЫ - подключение осуществляется от резервуара для холодной воды в пространстве крыши для подачи в цилиндр. Устанавливается на нижнем патрубке цилиндра (A). • ПЕРВИЧНЫЙ ВОЗВРАТ - вода, текущая по холодному питанию в цилиндр, затем проходит через следующее нижнее соединение (B) и далее вниз, чтобы заполнить бойлер, который находится в самой нижней точке системы. • Заполнив бойлер, вода поднимается вверх по первичному подающему трубопроводу и снова входит в цилиндр через соединение (C).• Цилиндр заполняется до тех пор, пока вода не поднимется через вентиляционную трубу в соединении (D). • Вода будет продолжать подниматься по вентиляционной трубе до тех пор, пока не достигнет высоты, равной уровню воды в резервуаре для хранения. Вентиляционная труба или расширительная труба - это труба, от которой выполняются все подключения к приборам горячего водоснабжения.

  • Котлы

  • Установка котлов с решетчатой ​​решеткой

  • При проектировании прямой системы цилиндров необходимо учитывать следующие моменты : • Положение цилиндра - наилучшее положение близко к котлу; предотвращает чрезмерные потери тепла из циркуляционных труб.• Котел - предположим, что период нагрева составляет 11/2 - 2 часа. Несколько способов нагрева воды, например, автономный бойлер на кухне или бойлер с решетчатой ​​решеткой за открытым огнем. Котлы с прямым обратным охлаждением обычно изготавливаются из нержавеющей стали или меди. Эти материалы необходимо использовать для предотвращения коррозии и изменения цвета воды. • Расположение цистерны для хранения холодной воды - поскольку давление воды в кранах создается из цистерны для хранения холодной воды, цистерна должна быть размещена как можно выше в пространстве под крышей или на уровне потолка.• Первичная подающая и обратная трубы - должны постоянно подниматься от котла к цилиндру для предотвращения воздушных пробок, а также для улучшения циркуляции. • Труба подачи горячей воды - должна быть подключена к верхней части баллона и для предотвращения циркуляции «одной трубы» проложить ее почти горизонтально на расстояние не менее 457 мм. • Вентиляционная труба - должна быть продолжена выше уровня воды в цистерне на расстоянии одной шестнадцатой высоты от дна баллона до уровня воды в цистерне.

  • Прямое горячее водоснабжение

  • Циркуляция воды в котле, трубах и цилиндрах • Система прямого водонагревателя горячего водоснабжения • основана на принципе самотечной циркуляции.Это движение нагретой воды, вызванное • конвекционными потоками. Эти токи создаются разницей в плотности воды при различных температурах. • В простой системе с бойлером, циркуляционными трубами и цилиндром. Вода в цилиндре нагревается следующим образом: • Лучистое тепло от огня проходит через пластину котла. • Вода, контактирующая с плитой котла, нагревается и, следовательно, становится менее плотной, чем холодная вода. • Холодная вода выталкивает нагретую воду в верхнюю часть котла, и по мере увеличения количества тепла вода проходит вверх по подающей трубе.• Горячая вода поступает в цилиндр, и создаются конвекционные потоки до тех пор, пока теплая вода в конечном итоге не пройдет по возвратной трубе, и, будучи при более низкой температуре, чем вода в подающей трубе, и, следовательно, более тяжелой, она продолжает выталкивать нагретую воду в котел вверх по подающей трубе и в цилиндр, пока вся вода в цилиндре не нагреется.

  • Система прямого горячего водоснабжения

  • Конвекционные токи

  • Система прямого горячего водоснабжения

  • Однотрубная циркуляция • Форма циркуляции, в которой циркулирующий поток и возврат горячей воды • поступает в ту же трубу из-за конвекционных потоков.• При установке резервуара для хранения горячей воды рекомендуется проложить вентиляционное отверстие или • патрубок для горячего отвода горизонтально на расстояние не менее 457 мм. Это предотвращает циркуляцию • в одной трубе и последующую потерю тепла.

  • Однотрубная циркуляция

  • Мертвые ноги и вторичная циркуляция • Мертвая ветвь - ситуация, когда холодная вода должна быть забрана из горячего крана • до того, как будет получена горячая вода. Причина в том, что емкость для хранения горячей • воды установлена ​​на большом расстоянии, поэтому у вас слишком длинная • распределительная труба для горячей воды.Мертвые ноги являются проблемой в более крупных системах, таких как отели, больницы, фабрики и т. Д .; расточительно как энергии, так и воды. • Спроектируйте систему распределения горячей воды так, чтобы горячая вода быстро подавалась в водопроводные краны при их открытии. Для этого установите вторичный • возврат. • Вторичная циркуляция: установите вторичную обратную трубу после • последнего подключения горячей воды к системе. Вторичный возврат должен подсоединяться к верхней трети емкости горячего накопителя; если этого не сделать, горячая вода будет • смешиваться с более холодной водой в сосуде, снижая ее температуру.• В системах, где невозможно добиться вторичной циркуляции под действием силы тяжести, • установите не подверженный коррозии циркуляционный насос, чтобы вода во вторичном контуре • оставалась горячей. Насос должен быть • расположен на вторичном обратном трубопроводе рядом с цилиндром.

  • Цилиндровая система прямого действия с установленной вторичной обратной магистралью

  • Цилиндровая система прямого действия

  • Косвенная система горячего водоснабжения • Когда в доме установлено центральное отопление, обычно использовать прямую • систему горячего водоснабжения.Одной из причин отказа от использования прямой системы является то, что • радиаторы, обычно изготовленные из мягкой стали, легко ржавеют из-за содержания кислорода в пресной воде. Это приведет к изменению цвета воды в • кранах горячей воды. По этой причине необходимо использовать косвенную систему горячего водоснабжения • и основное оборудование: • бойлер • косвенный водонагреватель • подпиточный и расширительный бачок

  • Система косвенного нагрева горячей воды с открытой вентиляцией • Наполнение Непрямая система горячего водоснабжения впервые: • Подающий и расширительный бачок емкостью 45 литров расположен в пространстве под крышей для снабжения системы.От бачка берется штуцер диаметром 13 мм, который подключается к обратному трубопроводу рядом с котлом. • Когда бойлер заполнен, вода поднимется через первичный подающий и обратный трубопровод диаметром 25 мм, наполняя змеевик в цилиндре. • По мере того, как система продолжает наполняться, вода будет подниматься по вентиляционной трубе диаметром 19 мм, пока не достигнет того же уровня, что и вода в питающем и расширительном бачках.

  • Циркуляция воды на котлах, трубопроводах и цилиндрах • Непрямым цилиндром называется цилиндр, на котором установлен змеевик.Вода в цилиндре косвенного нагрева нагревается следующим образом: • Лучистое тепло от топлива проходит через пластину котла. • Вода, контактирующая с плитой котла, нагревается и, следовательно, становится менее плотной, чем холодная вода. • Холодная вода выталкивает нагретую воду в верхнюю часть котла, и по мере увеличения количества тепла вода проходит вверх по подающей трубе. • Горячая вода поступает в змеевик в косвенном цилиндре и передает свое тепло за счет теплопроводности более холодной воде, окружающей змеевик.Тепло всегда будет перемещаться от более горячего к более холодному в любом элементе и будет продолжать это делать до тех пор, пока разница температур не исчезнет. Передавая тепло окружающей воде, вода внутри змеевика охлаждается и становится тяжелее, чем горячая вода, вытекающая из бойлера. Охлаждающая вода возвращается в котел через первичный обратный трубопровод для повторного нагрева. Это непрерывный процесс, который будет продолжаться до тех пор, пока вода в цилиндре не достигнет требуемой температуры. Это основной отопительный контур.

  • Система косвенного горячего водоснабжения

  • При проектировании системы косвенного горячего водоснабжения необходимо учитывать следующие моменты: • Положение цилиндра - наилучшее положение близко к котлу, так как это не позволит чрезмерные потери тепла из циркуляционных труб. • Котел - может быть изготовлен из чугуна, стали, алюминия и меди. Если она сделана из чугуна или стали, ржавчина или изменение цвета воды не вызывает проблем, потому что вода в этой системе не вступает в непосредственный контакт с горячей водой для бытового потребления, которая поступает через краны.• Расположение цистерны для хранения холодной воды - ее следует размещать на чердаке в соответствии с надлежащей сантехнической практикой. • Подающий и расширительный бачок - используется для подачи воды и приема расширения воды из открытой вентилируемой системы водяного отопления. Подающий и расширительный цистерны должны располагаться на том же уровне, что и цистерна для хранения холодной воды.

  • Фитинг баков подачи и расширения

  • Цистерна

  • Цилиндр подачи и расширения

  • Цилиндр непрямого действия с погружным нагревателем

  • слои которых в горячем резервуаре для хранения • от самой горячей воды вверху вниз в диапазоне температур до самой холодной воды внизу.• Чтобы система могла функционировать с максимальной эффективностью, это расслоение • необходимо поощрять и поощрять. Важными факторами являются форма и размер емкости для горячего хранения. Лучшая форма - цилиндрическая. Чем выше сосуд, тем лучше, и он должен быть установлен в вертикальном положении: горизонтально, • сосуды имеют плохие стратификационные свойства. • Подача холодного корма всегда должна быть в горизонтальном направлении, чтобы • поступающая холодная вода не нарушала и не разрушала существующее расслоение.

  • Стратификация

  • Котлы • Котел - это закрытый резервуар, в котором вода нагревается за счет • тепла, которое может быть твердым топливом, газом, маслом или электричеством. • Существует много типов, размеров и форм котлов: • Твердотопливные котлы - включают котлы, работающие на древесине, угле, газоне или антраците. Не автоматический; следовательно, температура в системе отопления может широко варьироваться. Подходит только для открытых систем центрального отопления.• Газовые котлы - отапливаются газом. Исключительно чистый и эффективный вид топлива. Автоматически регулируется, что обеспечивает равномерную температуру по всей системе, что приводит к более экономному использованию топлива. Может использоваться в открытых или закрытых системах отопления. • Жидкотопливные котлы - обогреваются жидкоструйными горелками. Может образовываться чрезмерный нагар (сажа), поэтому теплообменник (котел) необходимо регулярно чистить. • Электроаккумулирующие котлы - используйте дешевое ночное электричество для нагрева элемента, который нагревает ряд огнеупорных блоков.В течение дня, когда требуется тепло, вентилятор обдувает замкнутый контур, который нагревает воздух, и по очереди направляет его в заполненный водой теплообменник. Обычно считается самым чистым, но самым дорогим способом нагрева воды.

  • Single Flue & Parkray

  • Дефекты в системах горячего водоснабжения • Вообще говоря, большинство проблем в системах горячего водоснабжения • результат отсутствия знаний и понимания основных принципов водоснабжения.• Воздушные пробки - небольшое количество воздуха, захваченного в трубе, которое из-за очень низкого • давления циркуляции предотвращает прохождение воды по трубе. Может • полностью остановить или значительно уменьшить поток воды. • Причины воздушных пробок: • Невентилируемые арки образуются в плохо подогнанных трубопроводах. • Проседание труб, неправильная горизонтальная прокладка или соответствующий обрыв. • Холодная подача вместо того, чтобы падать из бачка, поднимается вверх, вызывая непроветриваемую дугу в изгибе. • Неисправные отводы.• Отвод горячего водоснабжения был неправильно установлен, что привело к его провисанию и образованию воздушной ловушки на соединении баллона.

  • Отложения накипи - Образование отложений накипи во временных зонах с жесткой водой может препятствовать первичным циркуляционным трубам, но маловероятно, что это произойдет с обеими трубами одновременно, поскольку проточная труба, по которой проходит более горячая вода, имеет тенденцию сначала увеличиваться в размерах и возникшие в результате шумы в котле потребуют скорейшего расследования.

  • Дефекты в системах горячего водоснабжения

  • Разрушение цилиндра • Разрушение цилиндра происходит из-за того, что давление внутри цилиндра • становится меньше атмосферного.Могут возникать различные ситуации, при которых в резервуарах для хранения горячей воды могут возникать условия, вызывающие их • обрушение: • В морозную погоду, если вентиляционная труба обнажается и замерзает. • При открытии крана для подачи горячей воды на нижнем уровне при замораживании и выпускного отверстия, и холодного корма.

  • Важность вентиляционного отверстия • В домашних водопроводных системах минимальный диаметр вентиляционной трубы составляет • 19 мм. Основная функция вентиляционного отверстия - поддерживать атмосферные условия в • трубопроводе и обеспечивать выход воздуха, попавшего в систему, и • реже, в случае перегрева воды, позволять ему выходить через питательную цистерну.• Убедитесь, что вентиляционные трубы заканчиваются значительно выше уровня затопления, а не уровня перелива цистерны для хранения. Если этого не сделать, в случае • затопления вентиляционного отверстия холодная вода может вытечь из бачка при открытии • отвода горячей воды. • Убедитесь, что вентиляционная труба хорошо изолирована и надежно закреплена.

  • PPT - Модуль 2: Услуги горячего и холодного водоснабжения Блок 10 - Продолжительность горячего водоснабжения - 20 часов Презентация в PowerPoint

  • Модуль 2: • Услуги горячего и холодного водоснабжения • Блок 10 - Горячее водоснабжение • Продолжительность - 20 часов

  • В этом модуле мы узнаем, как: • Описывать прямые и косвенные системы горячего водоснабжения.• Опишите особенности накопителей горячей воды. • Нарисуйте схематическое изображение систем прямого и косвенного горячего водоснабжения. • Рассчитайте объем и вместимость баллонов. • Рассчитайте интенсивность напора и полное давление в системах горячего водоснабжения.

  • Основные уроки • РК Прямая система горячего водоснабжения. • РК Косвенная система горячего водоснабжения. • RK Цилиндры прямого и непрямого действия - емкости, соединения, материалы, расположение, изоляция и т.д. • RK Горизонтальные цилиндры.• Цилиндры быстрого восстановления РК. • РК Первичный подающий и обратный трубопроводы. • Sc Теплообмен и циркуляция горячей воды. • Sc Стратификация воды. • Rk Sc Расширение воды, вентиляционная труба. • Sc Разрушение цилиндров. • Распределительный трубопровод горячей воды Rk. • Rk Температура горячей воды. • Rk Однотрубная циркуляция. • Rk Мертвые ноги и вторичное кровообращение. • Погружные нагреватели РК. • Rk Дефекты в системах горячего водоснабжения. • P Решение проблем. • D Схематические чертежи. • M Расчет объемов и вместимости накопительных баллонов.• M Расчет интенсивности давления и полного давления.

  • Накопительная система горячего водоснабжения • Если в доме не установлено центральное отопление, можно использовать прямую водонагревательную систему горячего водоснабжения. При таком способе горячего водоснабжения вся горячая вода, забираемая из крана, проходит через бойлер. Основное оборудование, необходимое для прямой системы горячего водоснабжения: • Котел прямого действия. • Прямой цилиндр. • Цистерна для хранения холодной воды.

  • ПОДАЧА ХОЛОДНОЙ ВОДЫ - подключение осуществляется от резервуара для холодной воды в пространстве крыши для подачи в цилиндр. Устанавливается на нижнем патрубке цилиндра (A). • ПЕРВИЧНЫЙ ВОЗВРАТ - вода, текущая по холодному питанию в цилиндр, затем проходит через следующее нижнее соединение (B) и далее вниз, чтобы заполнить бойлер, который находится в самой нижней точке системы. • Заполнив бойлер, вода поднимается вверх по первичному подающему трубопроводу и снова входит в цилиндр через соединение (C).• Цилиндр заполняется до тех пор, пока вода не поднимется через вентиляционную трубу в соединении (D). • Вода будет продолжать подниматься по вентиляционной трубе до тех пор, пока не достигнет высоты, равной уровню воды в резервуаре для хранения. Вентиляционная труба или расширительная труба - это труба, от которой выполняются все подключения к приборам горячего водоснабжения.

  • Котлы

  • Установка котлов с решетчатой ​​решеткой

  • При проектировании прямой системы цилиндров необходимо учитывать следующие моменты : • Положение цилиндра - наилучшее положение близко к котлу; предотвращает чрезмерные потери тепла из циркуляционных труб.• Котел - предположим, что период нагрева составляет 11/2 - 2 часа. Несколько способов нагрева воды, например, автономный бойлер на кухне или бойлер с решетчатой ​​решеткой за открытым огнем. Котлы с прямым обратным охлаждением обычно изготавливаются из нержавеющей стали или меди. Эти материалы необходимо использовать для предотвращения коррозии и изменения цвета воды. • Расположение цистерны для хранения холодной воды - поскольку давление воды в кранах создается из цистерны для хранения холодной воды, цистерна должна быть размещена как можно выше в пространстве под крышей или на уровне потолка.• Первичная подающая и обратная трубы - должны постоянно подниматься от котла к цилиндру для предотвращения воздушных пробок, а также для улучшения циркуляции. • Труба подачи горячей воды - должна быть подключена к верхней части баллона и для предотвращения циркуляции «одной трубы» проложить ее почти горизонтально на расстояние не менее 457 мм. • Вентиляционная труба - должна быть продолжена выше уровня воды в цистерне на расстоянии одной шестнадцатой высоты от дна баллона до уровня воды в цистерне.

  • Прямое горячее водоснабжение

  • Циркуляция воды в котле, трубах и цилиндрах • Система прямого водонагревателя горячего водоснабжения • основана на принципе самотечной циркуляции.Это движение нагретой воды, вызванное • конвекционными потоками. Эти токи создаются разницей в плотности воды при различных температурах. • В простой системе с бойлером, циркуляционными трубами и цилиндром. Вода в цилиндре нагревается следующим образом: • Лучистое тепло от огня проходит через пластину котла. • Вода, контактирующая с плитой котла, нагревается и, следовательно, становится менее плотной, чем холодная вода. • Холодная вода выталкивает нагретую воду в верхнюю часть котла, и по мере увеличения количества тепла вода проходит вверх по подающей трубе.• Горячая вода поступает в цилиндр, и создаются конвекционные потоки до тех пор, пока теплая вода в конечном итоге не пройдет по возвратной трубе, и, будучи при более низкой температуре, чем вода в подающей трубе, и, следовательно, более тяжелой, она продолжает выталкивать нагретую воду в котел вверх по подающей трубе и в цилиндр, пока вся вода в цилиндре не нагреется.

  • Система прямого горячего водоснабжения

  • Конвекционные токи

  • Система прямого горячего водоснабжения

  • Однотрубная циркуляция • Форма циркуляции, в которой циркулирующий поток и возврат горячей воды • поступает в ту же трубу из-за конвекционных потоков.• При установке резервуара для хранения горячей воды рекомендуется проложить вентиляционное отверстие или • патрубок для горячего отвода горизонтально на расстояние не менее 457 мм. Это предотвращает циркуляцию • в одной трубе и последующую потерю тепла.

  • Однотрубная циркуляция

  • Мертвые ноги и вторичная циркуляция • Мертвая ветвь - ситуация, когда холодная вода должна быть забрана из горячего крана • до того, как будет получена горячая вода. Причина в том, что емкость для хранения горячей • воды установлена ​​на большом расстоянии, поэтому у вас слишком длинная • распределительная труба для горячей воды.Мертвые ноги являются проблемой в более крупных системах, таких как отели, больницы, фабрики и т. Д .; расточительно как энергии, так и воды. • Спроектируйте систему распределения горячей воды так, чтобы горячая вода быстро подавалась в водопроводные краны при их открытии. Для этого установите вторичный • возврат. • Вторичная циркуляция: установите вторичную обратную трубу после • последнего подключения горячей воды к системе. Вторичный возврат должен подсоединяться к верхней трети емкости горячего накопителя; если этого не сделать, горячая вода будет • смешиваться с более холодной водой в сосуде, снижая ее температуру.• В системах, где невозможно добиться вторичной циркуляции под действием силы тяжести, • установите не подверженный коррозии циркуляционный насос, чтобы вода во вторичном контуре • оставалась горячей. Насос должен быть • расположен на вторичном обратном трубопроводе рядом с цилиндром.

  • Цилиндровая система прямого действия с установленной вторичной обратной магистралью

  • Цилиндровая система прямого действия

  • Косвенная система горячего водоснабжения • Когда в доме установлено центральное отопление, обычно использовать прямую • систему горячего водоснабжения.Одной из причин отказа от использования прямой системы является то, что • радиаторы, обычно изготовленные из мягкой стали, легко ржавеют из-за содержания кислорода в пресной воде. Это приведет к изменению цвета воды в • кранах горячей воды. По этой причине необходимо использовать косвенную систему горячего водоснабжения • и основное оборудование: • бойлер • косвенный водонагреватель • подпиточный и расширительный бачок

  • Система косвенного нагрева горячей воды с открытой вентиляцией • Наполнение Непрямая система горячего водоснабжения впервые: • Подающий и расширительный бачок емкостью 45 литров расположен в пространстве под крышей для снабжения системы.От бачка берется штуцер диаметром 13 мм, который подключается к обратному трубопроводу рядом с котлом. • Когда бойлер заполнен, вода поднимется через первичный подающий и обратный трубопровод диаметром 25 мм, наполняя змеевик в цилиндре. • По мере того, как система продолжает наполняться, вода будет подниматься по вентиляционной трубе диаметром 19 мм, пока не достигнет того же уровня, что и вода в питающем и расширительном бачках.

  • Циркуляция воды на котлах, трубопроводах и цилиндрах • Непрямым цилиндром называется цилиндр, на котором установлен змеевик.Вода в цилиндре косвенного нагрева нагревается следующим образом: • Лучистое тепло от топлива проходит через пластину котла. • Вода, контактирующая с плитой котла, нагревается и, следовательно, становится менее плотной, чем холодная вода. • Холодная вода выталкивает нагретую воду в верхнюю часть котла, и по мере увеличения количества тепла вода проходит вверх по подающей трубе. • Горячая вода поступает в змеевик в косвенном цилиндре и передает свое тепло за счет теплопроводности более холодной воде, окружающей змеевик.Тепло всегда будет перемещаться от более горячего к более холодному в любом элементе и будет продолжать это делать до тех пор, пока разница температур не исчезнет. Передавая тепло окружающей воде, вода внутри змеевика охлаждается и становится тяжелее, чем горячая вода, вытекающая из бойлера. Охлаждающая вода возвращается в котел через первичный обратный трубопровод для повторного нагрева. Это непрерывный процесс, который будет продолжаться до тех пор, пока вода в цилиндре не достигнет требуемой температуры. Это основной отопительный контур.

  • Система косвенного горячего водоснабжения

  • При проектировании системы косвенного горячего водоснабжения необходимо учитывать следующие моменты: • Положение цилиндра - наилучшее положение близко к котлу, так как это не позволит чрезмерные потери тепла из циркуляционных труб. • Котел - может быть изготовлен из чугуна, стали, алюминия и меди. Если она сделана из чугуна или стали, ржавчина или изменение цвета воды не вызывает проблем, потому что вода в этой системе не вступает в непосредственный контакт с горячей водой для бытового потребления, которая поступает через краны.• Расположение цистерны для хранения холодной воды - ее следует размещать на чердаке в соответствии с надлежащей сантехнической практикой. • Подающий и расширительный бачок - используется для подачи воды и приема расширения воды из открытой вентилируемой системы водяного отопления. Подающий и расширительный цистерны должны располагаться на том же уровне, что и цистерна для хранения холодной воды.

  • Фитинг баков подачи и расширения

  • Цистерна

  • Цилиндр подачи и расширения

  • Цилиндр непрямого действия с погружным нагревателем

  • слои которых в горячем резервуаре для хранения • от самой горячей воды вверху вниз в диапазоне температур до самой холодной воды внизу.• Чтобы система могла функционировать с максимальной эффективностью, это расслоение • необходимо поощрять и поощрять. Важными факторами являются форма и размер емкости для горячего хранения. Лучшая форма - цилиндрическая. Чем выше сосуд, тем лучше, и он должен быть установлен в вертикальном положении: горизонтально, • сосуды имеют плохие стратификационные свойства. • Подача холодного корма всегда должна быть в горизонтальном направлении, чтобы • поступающая холодная вода не нарушала и не разрушала существующее расслоение.

  • Стратификация

  • Котлы • Котел - это закрытый резервуар, в котором вода нагревается за счет • тепла, которое может быть твердым топливом, газом, маслом или электричеством. • Существует много типов, размеров и форм котлов: • Твердотопливные котлы - включают котлы, работающие на древесине, угле, газоне или антраците. Не автоматический; следовательно, температура в системе отопления может широко варьироваться. Подходит только для открытых систем центрального отопления.• Газовые котлы - отапливаются газом. Исключительно чистый и эффективный вид топлива. Автоматически регулируется, что обеспечивает равномерную температуру по всей системе, что приводит к более экономному использованию топлива. Может использоваться в открытых или закрытых системах отопления. • Жидкотопливные котлы - обогреваются жидкоструйными горелками. Может образовываться чрезмерный нагар (сажа), поэтому теплообменник (котел) необходимо регулярно чистить. • Электроаккумулирующие котлы - используйте дешевое ночное электричество для нагрева элемента, который нагревает ряд огнеупорных блоков.В течение дня, когда требуется тепло, вентилятор обдувает замкнутый контур, который нагревает воздух, и по очереди направляет его в заполненный водой теплообменник. Обычно считается самым чистым, но самым дорогим способом нагрева воды.

  • Single Flue & Parkray

  • Дефекты в системах горячего водоснабжения • Вообще говоря, большинство проблем в системах горячего водоснабжения • результат отсутствия знаний и понимания основных принципов водоснабжения.• Воздушные пробки - небольшое количество воздуха, захваченного в трубе, которое из-за очень низкого • давления циркуляции предотвращает прохождение воды по трубе. Может • полностью остановить или значительно уменьшить поток воды. • Причины воздушных пробок: • Невентилируемые арки образуются в плохо подогнанных трубопроводах. • Проседание труб, неправильная горизонтальная прокладка или соответствующий обрыв. • Холодная подача вместо того, чтобы падать из бачка, поднимается вверх, вызывая непроветриваемую дугу в изгибе. • Неисправные отводы.• Отвод горячего водоснабжения был неправильно установлен, что привело к его провисанию и образованию воздушной ловушки на соединении баллона.

  • Отложения накипи - Образование отложений накипи во временных зонах с жесткой водой может препятствовать первичным циркуляционным трубам, но маловероятно, что это произойдет с обеими трубами одновременно, поскольку проточная труба, по которой проходит более горячая вода, имеет тенденцию сначала увеличиваться в размерах и возникшие в результате шумы в котле потребуют скорейшего расследования.

  • Дефекты в системах горячего водоснабжения

  • Разрушение цилиндра • Разрушение цилиндра происходит из-за того, что давление внутри цилиндра • становится меньше атмосферного.Могут возникать различные ситуации, при которых в резервуарах для хранения горячей воды могут возникать условия, вызывающие их • обрушение: • В морозную погоду, если вентиляционная труба обнажается и замерзает. • При открытии крана для подачи горячей воды на нижнем уровне при замораживании и выпускного отверстия, и холодного корма.

  • Важность вентиляционного отверстия • В домашних водопроводных системах минимальный диаметр вентиляционной трубы составляет • 19 мм. Основная функция вентиляционного отверстия - поддерживать атмосферные условия в • трубопроводе и обеспечивать выход воздуха, попавшего в систему, и • реже, в случае перегрева воды, позволять ему выходить через питательную цистерну.• Убедитесь, что вентиляционные трубы заканчиваются значительно выше уровня затопления, а не уровня перелива цистерны для хранения. Если этого не сделать, в случае • затопления вентиляционного отверстия холодная вода может вытечь из бачка при открытии • отвода горячей воды.
