Какие лучше использовать трубы для отопления в квартире многоэтажного дома: какие лучше для квартиры в многоэтажном доме, что именно использовать, лучшие отопительные изделия

Двухтрубная система отопления

Виды двухтрубной системы отопления
Двухтрубная система отопления бывает как горизонтального, так и вертикального исполнения. Двухтрубная горизонтальная система отопления последнее время получает большое распространение, ввиду того, что многие новые здания имеют большую протяженность, а также не имеют простенков. Из-за внедрения панельно-каркасных конструкций и отсутствия простенков, размещать вертикальные стояки довольно затруднительно. Поэтому используется двухтрубная горизонтальная система, а стояки для ее ветвей размещают в различных дополнительных помещениях здания, например, в коридорах или лестничных клетках. В такой системе нагревательные приборы одного этажа подключают к единому стояку, в то время как в двухтрубной вертикальной системе отопления к единому стояку подключают нагревательные приборы разных этажей.
Двухтрубная вертикальная система отопления стоит несколько дороже, чем горизонтальная, поскольку здесь необходимо больше труб, а сам монтаж проводится дольше. Зато она исключает возможность образования воздушных пробок в нагревательных приборах, а также ее проще эксплуатировать, чем горизонтальную систему.

Другая классификация систем отопления касается направления течения теплоносителя. Существуют тупиковая двухтрубная система отопления и прямоточная. В тупиковой системе отопления прямая и возвратная вода текут в противоположных направлениях, тогда как в прямоточных системах направления прямой и возвратной воды совпадают.
Третья классификация говорит о циркуляции воды в отопительной системе. Отопительные системы с естественной циркуляцией используются только при строительстве небольших зданий, площадью не более 150 кв. м. Двухтрубная система отопления частного дома вполне может иметь естественную циркуляцию. Вода циркулирует под действием собственной плотности, поэтому трубы такой системы имеют большой диаметр, а прокладывают их под углом в горизонтальной плоскости. Недостатком подобной системы отопления является то, что они практически не поддаются регулировке, а плюсом – то, что они не зависимы от электроснабжения.
В больших зданиях используется двухтрубная принудительная система отопления, которая намного более эффективна, чем система с естественной циркуляцией. Тем не менее, она нуждается в электропитании, которое должно постоянно присутствовать. В такой системе используется циркуляционный насос, который позволяет монтировать трубы с небольшим диаметром и прокладывать их без уклона. Двухтрубная система отопления многоэтажного дома не может быть основана на принципе естественной циркуляции воды.

В одноэтажном доме часто используют однотрубные системы отопления. На самом деле, это не совсем правильный подход. Система должна обогревать все помещения даже в самые лютые морозы, а с подобной задачей лучше справляется двухтрубная система отопления. Двухтрубная система отопления одноэтажного дома имеет один существенный недостаток – она обойдется заказчику довольно дорого. Но на системе отопления средства лучше не экономить.

Система отопления многоквартирного дома

Системы централизованного отопления многоквартирных домов создавались в соответствии с проектами. Поэтому об отоплении квартиры и всего дома можно узнать буквально все, если отыскать проект и и разобраться в нем до последнего винтика.

Далее рассмотрим, какие обычно применяются решения по отоплению в многоквартирных домах, и как они влияют на качество отопления в квартирах. А также, как на практике решаются вопросы, связанные с ремонтом и эксплуатацией труб, батарей и всей системы централизованного отопления высотного многоквартирного дома

Почему интересует схема отопления многоэтажки

Система отопления многоэтажного дома может озаботить в нескольких случаях, например:

• При замене радиатора в квартире возникает вопрос, — как отключить стояк, какой радиатор можно поставить и как лучше…
• Если менять стояк, то какие трубы можно применить?
• Когда отопление работает плохо, закономерно спросить – почему? — может можно подрегулирвать, даже самостоятельно…
• Если есть желание вместе с другими жильцами организовать свою котельную, то как это сделать…
• При установке теплосчетчика, — в каком месте системы его врезать?

Но без санкции ЖЭКа никаких действий с централизованным отоплением. А совершаются такие действия, обычно только специалистами той же обслуживающей организации.

Какие схемы встречаются в многоквартирных домах

Проекты отоплений целых районов от центральной теплостанции всегда индивидуальны, и зависят от жилого фонда. Обычно на 1 микрорайон обустраивали одну котельную, но это не правило, строили и очень крупные ТЭС, и маленькие котельные.

Но разводки отопления по многоэтажкам, построенных в советское время, как правило, типовые. Применялись однотрубные схемы подключения радиаторов, где одной трубой являлся вертикальный стояк. Стояки, коих было на один дом много, подключались параллельно к запитывающей тепло-магистрали, и таким образом оказывались примерно в одинаковых гидравлических условиях.

Примерная схема вертикальной однотрубки приведена на рисунке.
Нужно обратить внимание, что на одной трубе – до 18 радиаторов.

Правильные схемы подключения радиаторов – с использованием паралельного байпаса.

Схема подключения радиатора в квартире при однотрубной разводке по дому.

Отключение одного радиатора (потек!) не затронет обогрев в других квартирах из-за наличия байпаса. Кроме того, балансировочный вентиль позволяет приглушать радиатор по желанию.

Но однотрубкам присущь известный недостаток — последние радиаторы в кольце прохладнее. Как с этим боролись?

Особенности отопления в многоквартирных домах

Чтобы радиаторы на последних этажах не оказались бы слишком холодными, должна быть задана по стояку высокая скорость теплоносителя, что выравнивает температуры на подаче и обратке. В централизованных системах отопления умели делать так, что температура по стояку оказывалась без существенной разницы для пользователей. И повышением площади радиаторов с выравниванием теплоотдачи никто не боролся.

• Для централизованной системы отопления характерна большая скорость теплоносителя, — до предела возникновения шума в трубах. Отсюда и большая мощность насосов и большой перепад давления.
• Вторая особенность – большое общее давление в системе. Заполнение велось с нижней точки, и чтобы поднять теплоноситель на 9-й этаж приходилось создавать соответствующее давление, вплоть до 12 атм.
• Следующая особенность – большая температура теплоносителя – плохая теплоизоляция, утечки тепла, бесхозность энергоресурса, зачастую позволяла решать коммунальщикам поставленные задачи «тепло в домах» путем просто накручивания расхода и взвинчивания температуры выше нормы, даже выше 100 град С при повышенном давлении.

Все это предъявляет свои требования к радиаторам и трубам.

Какие трубы и радиаторы применять в многоэтажном доме

Все многоэтажки в советское время оборудовались стальными трубами и чугунными радиаторами. Сейчас появился выбор. Другие виды труб и радиаторов практичней, дешевле, долговечней.

Но самостоятельно делать выбор, при замене радиатора в квартире, без соглосования с ЖЭКом недопустимо. Тем более разбирать стояк и менять трубы – это сделают только специалисты.

В основном Жэковские спецы впаивают пенопропилен РN30 25 мм (наружный диаметр) с алюминиевой армировкой, несмотря на то, что его предельная температура все равно +95 град, а в централи может быть и больше… Сейчас уже появились и PN25 c аналогичными характеристиками.

Возможно и применение металлопластиковых труб для подключения радиаторов в многоэтажном доме – по решению службы обслуживающей сеть. Применяемый диаметр – в основном 20 мм (наружный).

При замене радиатора, работники жека обязательно обяжут создать схему с отключением двумя кранами и байпасом параллельным радиатору.

При замене радиатора в квартире

• Модель, размеры (теплоотдача) радиатора согласовываются со специалистами обслуживающей организации.
• Отключается стояк, сливается жидкость.
• Обычно старые стальные трубы обрезаются, так как раскрутить резьбовые соединения не представляется возможным. Чаще радиаторы меняют вместе с трубами, типы применяемых труб также согласовываются с ЖЭКом.
• Радиатор навешивается на штатное крепление, снабжается заглушками, шаровыми кранами, краном Маевского.
• Радиатор подключается к стояку трубами по схеме с байпасом.

Почему на верхних этажах холодно

Если скорость теплоносителя поубавить, температуру также поубавить, то в домах будет холодно, особенно это скажется на верхних этажах, где радиаторы зачастую последние в кольце. Подобное происходит как по техническим причинами, вследствие зарастания труб, износа оборудования, так и по организационным.

Топливо нынче дорого, и не известно на каком уровне командования, его выделенное количество ополовинилось, но результат впечатляющий, – в топку попадает половина от положенного угля, мазута, газа. А специалистам теплосети предложено «выкручиваться» и перераспределять тепло, «изыскать методы». В результате часть насосов отключается, заменяется, котел приглушается, вентильки подзакручиваются, — создается искусственный «износ оборудования».

Еще вариант плохой работы отопления в многоэтажном доме — радиаторы не греют. В любом подвале многоэтажного дома возможны варианты регулировки, когда какой либо стояк будет греть плохо – схема весьма сложная. Проблема может заключаться в отсутствии достойных кадров в организации, в результате чего сеть просто не налажена.

Но выход из ситуации можно найти только в мытарствах по местным организациям. Или создания для небольшого дома своей котельной по согласованию с властями. Или переход на индивидуальное отопление в квартире.

Особенности в новостройках

В настоящее время все больше переходят на современные проекты отопления. Применяются двухтрубки в разводке, вследствие чего уменьшаются энергопотери на движении теплоносителя. Схема подключения радиатора в квартире с двухтрубной системой отопления.

Такие проекты сейчас предусматривают и другие материалы, вместо стали применяется PEX, в том числе и армированный алюминием. Радиаторы с минимальным давлением 16 атм, с нижней (сокрытой) подводкой.

Новейшее достижение – индивидуальная разводка по отдельной квартире. Стояки из двух труб предназначен для целой квартиры. По квартире разводка может быть выполнено как угодно, но обычно по проектам расположение стояков такое, что удобно сделать лучевую схему от центральных коллекторов, при этом трубы прокладываются под фальшивым полом.

Это дает возможность также под балконными блоками установить внутрипольные конвектора.

Также – индивидуальный теплосчетчик на квартиру.

Но в массивах старых застроек, при централизованной системе отопления многоквартирного дома сие не достижимо. Пользуются теми благами, которые наладил ЖЭК.

Вариант монтажа отопления в современной квартире многоэтажного дома

• Подключение к стояку центрального отопления (индивидуального котла) отопительной сети всей квартиры выполняется в одной точке, от которой идет разводка к радиаторам.
• Трубы размещаются в полу, конструкция которого позволяет это сделать. Применяются радиаторы с нижним подключением и внутрипольные конвекторы.
• Предпочтительнее лучевая схема включения радиаторов, при которой под полом размещаются только цельные отрезки труб, — от центрального коллектора к каждому отопительному прибору.
• В случае применения попутной, тупиковой схемы, все скрытые разветвления труб могут выполняться только обжимными несъемными фитингами, с помощью фирменного инструмента.
• Допускаются к скрытому монтажу фитинги и трубы только от одного производителя. Паянные трубы к скрытому монтажу не допускаются.

Радиаторы отопления в многоквартирном доме: стальные, алюминиевые, чугунные, биметаллические

Характеристики отопления зависит от многих параметров. Однако в условиях многоквартирного дома пользователь фактически не имеет возможности влиять на основные из этих параметров. В том числе он не может осуществлять регулировку температуры и качества теплоносителя на входе в систему. В связи с этим особое значение приобретают качественные характеристики применяемых батарей. От мощности батареи отопления в многоквартирном доме зависит эффективность обогрева. С другой стороны, далеко не каждый радиатор подходит для эксплуатации в централизованной отопительной системе.

Сегодня в водяных системах отопления применяются четыре основных типа радиаторов, которые классифицируются по материалу изготовления. К их числу относятся алюминиевые, стальные, чугунные и биметаллические.

Стальные и алюминиевые радиаторы для квартир многоквартирных домов

Стальные и алюминиевые отопительные приборы — не подходящий вариант для использования в многоквартирном доме. Оба этих материала позволяют обеспечить высокую мощность радиаторов, особенно высокие показатели в этом плане демонстрируют алюминиевые приборы, которые представляют собой наиболее эффективную разновидность. При этом они работают с небольшим объемом теплоносителя и обладают малым весом. Однако и сталь, и алюминий демонстрируют высокую чувствительность к качеству теплоносителя, которое в централизованных системах обычно оставляет желать лучшего. Если вода в системе имеет повышенный уровень pH, стальные и алюминиевые радиаторы в многоквартирном доме может довольно быстро разъедать коррозия. В результате в скором времени появляются протечки.

Чугунные и алюминиевые батареи отопления в многоквартирном доме

Еще более серьезную угрозу для отопительных приборов из стали и алюминия представляют гидроудары. Эти материалы не рассчитаны на высокое давление в системе. Для стальных приборов рабочее давление составляет в пределах 6-10 атмосфер. У алюминиевых радиаторов этот показатель больше (16-20 атмосфер), но и этого недостаточно для надежной работы в составе централизованной системы отопления многоэтажного дома. При резком же повышении давления в системе (гидроудар) возможно моментальное разрушение батарей обоих типов. Это, как правило, сопровождается затоплением помещений теплоносителем, который не отличается чистотой, что приводит к значительным убыткам.

Поэтому алюминиевые и стальные радиаторы в многоквартирном доме применять не рекомендуется.

Чугунные или биметаллические радиаторы

Для эксплуатации в составе централизованной системы отопления традиционно рекомендуются чугунные и биметаллические отопительные приборы.

Чугунные радиаторы применяются уже в течение многих лет. Они отличаются высокой долговечностью и могут работать даже на теплоносителе самого низкого качества. Это позволяет устанавливать их, в том числе, в системах отопления с естественной циркуляцией. Они обладают высокой тепловой инерцией, за счет чего долго нагреваются, но и так же долго остывают при отключении отопления. К тому же чугунные радиаторы представляют собой наиболее дешевый тип отопительных приборов на современном рынке.

Однако недостатков у таких радиаторов тоже немало. Чугун представляет собой довольно хрупкий сплав. Поэтому при сильных гидроударах возможно разрушение отопительного прибора. Кроме того рабочее давление также является невысоким. Это не дает возможности применять с достаточной надежностью радиаторы данного типа для отопления в многоквартирном доме большой этажности, где обычно поддерживается значительное рабочее давление. Кроме того, чугунные радиаторы отличаются большим весом и внутренним объемом теплоносителя, что создает существенные нагрузки на стены. Их необходимо регулярно подкрашивать. Шершавая внутренняя поверхность постепенно накапливает отложения, в результате чего ухудшается теплоотдача. В связи с этими недостатками чугунные радиаторы сегодня постепенно уступают место биметаллическим приборам.

Биметаллические радиаторы в многоквартирном доме сегодня являются наиболее предпочтительным вариантом. Они представляют собой конструкцию из двух сплавов — стали и алюминия. Внутренний сердечник каждой секции выполняется из высокопрочных стальных трубок, по которым течет теплоноситель. Благодаря этому обеспечивается высокий уровень прочности и надежности.

Биметаллические отопительные приборы рассчитаны на рабочее давление в среднем до 30 атмосфер, что позволяет использовать их в высотных домах практически без ограничений. Кроме того, они выдерживают даже значительные гидроудары, что ощутимо повышает надежность всей отопительной системы дома. Внешняя оболочка радиаторов выполняется из алюминиевого сплава, который обладает максимальной теплопроводностью. За счет этого достигается высокая мощность и эффективное использование энергии теплоносителя. Дополнительно КПД повышается за счет системы оребрения каждой секции.

По своим тепловым характеристикам биметаллические приборы лишь немного уступают алюминиевым батареям. Фактически они дают возможность использовать преимущества алюминия в составе централизованной системы отопления. Они обеспечивают эффективный обогрев помещений, позволяя поддерживать тепло в квартире, и отличаются длительным сроком эксплуатации. Их надежность позволяет не беспокоиться о возможных авариях и прорывах. К тому же они отличаются эстетичным дизайном, который гармонично впишется в интерьер любой квартиры.

Однако необходимо учитывать, что все эти преимущества будут доступны только при условии использования качественных биметаллических радиаторов отопления для многоквартирных домов. Прежде всего, необходимо выбирать надежного производителя, который предлагает высокотехнологичную продукцию.

биметаллические батареи отопления для многоквартирного дома

Биметаллические радиаторы Lammin — лучший выбор для многоквартирного дома

Компания Lammin предлагает высококачественные радиаторы для многоквартирного дома, которые выпускаются с применением передовых технологических решений.

При производстве батарей используется высококачественная сталь с повышенными прочностными характеристиками, что дает возможность выдерживать максимальное испытательное давление до 40 атмосфер. Такой показатель гарантирует надежную защиту даже от наиболее мощных гидроударов.

Основными факторами, обеспечивающими максимальную теплоотдачу и КПД биметаллических радиаторов Lammin, являются:

• уникальный алюминиевый сплав кожуха секции, в котором в оптимальном соотношении присутствуют магний, цинк, железо, кремний и медь. Увеличивает мощность на 17 %;
• увеличенный вес секции, обеспечивающий увеличение площади теплосъема;
• оптимизированный дизайн, который позволяет добиваться оптимального сочетания лучевой и конвективной составляющей передачи тепла.

Одним из главных врагов дешевых биметаллических радиаторов является коррозия стального сердечника, которая может быть достаточно интенсивной, учитывая агрессивный состав воды, используемой в качестве теплоносителя в большинстве систем централизованного отопления. В моделях Lammin эта проблема эффективно решена за счет использования специального внутреннего покрытия стенок. Покрытие выполнено на основе циркония и хорошо защищает сталь от коррозии. Кроме того, за счет покрытия внутренние поверхности всегда остаются практически идеально гладкими. Это предотвращает образование отложений. В результате пропускная способность и теплоотдача радиатора сохраняются на протяжении всего срока его службы.

Эффектный дизайн отопительных приборов и надежная защита их наружной поверхности обеспечиваются за счет высококачественного лакокрасочного покрытия. Окрашивание радиаторов Lammin выполняется двухступенчатым методом по технологии анафореза. При этом получают покрытие, которое отличается отличными эстетическими качествами, прочностью и надежностью. В течение всего срока эксплуатации батарея сохраняет свой первоначальный цвет, а краска на нем не растрескивается.

Совокупность этих качеств делает радиаторы Lammin по-настоящему эффективным и выгодным решением для установки в составе систем централизованного отопления многоквартирного жилого дома. В каталоге представлен широкий выбор радиаторов, которые выпускаются в премиальной линейке Premium, на которую распространяется гарантия сроком на 10 лет, и в более доступной серии Eco с 7-летним гарантийным сроком.

Индивидуальное отопление в многоквартирном доме: правила устройства

От качества центрального отопления не в восторге абсолютное большинство жильцов многоквартирных домов. В квартирах то холодно, то невыносимо жарко, плюс вечные поломки, прорывы и прочие неприятности. Комфортным такой обогрев можно назвать с трудом, а платить за него приходится немало. Поэтому неудивительно, что многие хотят отказаться от центрального отопления и провести свое – автономное, обладающее массой достоинств. Индивидуальное отопление в квартире – это всегда удобно, своевременно и экономно. Оно дает хозяину возможность самостоятельно управлять «погодой в доме»: без лишних проблем и посредников.

Основные преимущества такой системы

Если поставка энергоносителей бесперебойна, то никакие внешние факторы не смогут помешать вам согреться. Чего нельзя сказать о центральном отоплении. Его нормальная работа находится в большой зависимости не только от энергоносителей, но и от характера и качества монтажа труб, по которым подается тепло в дом, нюансов функционирования котельной и многих других моментов. То есть от чего угодно, но не от человека – непосредственного потребителя.

Благодаря индивидуальному отоплению в многоквартирном доме можно всегда получать столько тепла, сколько необходимо в данный конкретный момент времени. Хотите +18°C? Пожалуйста! Комфортно при +27°C? Отлично! Протопить квартиру во время сырого и дождливого лета? Без проблем!

Поддерживать в квартире определенную температуру с точностью до одного градуса помогает терморегулятор. Данное устройство способствует максимальной экономии энергоресурсов и обеспечивает эффективное управление микроклиматом в доме

Не нужно включать электрический конвектор или масляный радиатор, если тепла недостаточно или держать форточки открытыми сутками напролет из-за слишком горячих батарей. В доме всегда будет комфортная температура, которую вы установите сами.

Энергоносители в автономной системе отопления используются максимально рационально. Если жилье будет качественно утеплено, расходы на отопление гарантированно уменьшатся в разы.

Реализуют такие системы обычно на базе двухконтурных котлов, которые «отвечают» также за и горячее водоснабжение. Следовательно, благодаря индивидуальному отоплению в многоквартирных домах решается еще одна проблема – зависимости от «плановых» и бесконечного числа «аварийных» отключений горячей воды. Двойной комфорт, не так ли?

О том, как правильно рассчитать мощность двухконтурного котла и выбрать подходящее оборудование, читайте в нашем материале: https://aqua-rmnt.com/otoplenie/kotly/dvuxkonturnyj-nastennyj-gazovyj-kotel.html.

Автономные системы хороши также для строительных организаций, так как они существенно упрощают, сокращают и удешевляют процесс строительства – установить и запустить их можно значительно быстрее; к тому же, нет никакой необходимости в проведении тепловых сетей.

С какими трудностями придется столкнуться?

Несмотря на массу очевидных преимуществ у автономного отопления есть и существенные недостатки. Недостатки касаются не самой системы, а процесса ее «узаконивания» и обустройства. Если вы проживаете в многоквартирном доме, подключенном к централизованному отоплению и ГВС, то решение установить индивидуальную систему обойдется вам довольно дорого во всех отношениях. Потребуются не только колоссальные финансовые растраты, но и много времени, достаточно упорства и душевных сил.

Самый сложный и проблемный момент в реализации индивидуальной схемы – отнюдь не техническая сторона вопроса, а бумажная. При оформлении документов придется столкнуться с тотальным бюрократизмом, собрать массу разрешительных бумаг.

Распрощаться с такой «роскошью» как центральное отопление на практике оказывается весьма непросто. «Добро» на отключение от  центрального теплоснабжения и установку индивидуальной системы должны выдавать органы местного самоуправления. Должны, но, как правило, не хотят. Почему? В связи с возможным снижением температуры в соседних квартирах, нарушением гидравлического режима, возникновением проблем с тепловым балансом дома. Поэтому с одной стороны «отказы», как бы, законны.

Не соответствующие нормам и ожиданиям эксплуатационные показатели централизованного отопления, чрезвычайно высокий уровень аварийности в теплосетях на фоне неоправданной дороговизны услуги – все это побуждает жильцов многоквартирных домов задумываться о необходимости перехода на индивидуальные системы отопления

С другой стороны, согласно Гражданскому кодексу РФ, потребитель имеет полное право «разорвать» отношения с теплоснабжающей организацией, если не имеет перед ней никаких долгов.

Так что при должной настойчивости решить вопрос положительно обычно удается.

Индивидуальному отоплению — быть

Поскольку внутридомовая система теплоснабжения является в многоквартирном строении частью общего имущества, любые действия по ее реконструкции возможны только с согласия собственников всех квартир. Так что «зеленый свет» на пути к индивидуальной системе отопления зависит не только от органов местного самоуправления, но и от «добродушных соседей».

Чтобы получить положительное решение также очень важно грамотно выбрать отопительное оборудование. Оно должно быть высококачественным, обязательно разрешенным к эксплуатации Ростехнадзором, иметь соответствующие сертификаты, санитарно-эпидимиологическое заключение.

Хороший, качественный, грамотно подобранный котел обеспечит вам тепло и комфорт на многие годы: не стремитесь сэкономить на нем, и уж тем более не стоит приобретать б/у агрегат

Чтобы получить решение о возможности перевода квартиры на индивидуальное отопление заявитель должен подать в местную администрацию такие документы:

• заявление утвержденной формы;
• разработанный проект;
• пакет техдокументации на установку системы.

Разработку проекта следует доверять исключительно проверенным лицензированным организациям. В нем обязательно должны присутствовать расчеты и заключения, подтверждающие, что отключение централизованного отопления в данной конкретной квартире никак не отразится на работе всей системы в доме, что теплогидравлический режим здания останется в пределах нормы.

Решение должно быть принято комиссией в течение полутора месяцев. В случае «положительного ответа» заявителю выдается документ, разрешающий выполнять все описанные в проекте ремонтные действия.

Буква закона: никакой самодеятельности

Производить столь сложное переустройство как монтаж индивидуальной системы отопления без согласования или даже с минимальными «отступлениями» от проекта категорически запрещено. Такая самодеятельность влечет за собой штраф. И, так или иначе, придется вернуть жилое помещение в прежнее состояние в установленный срок. Если вы не хотите понести двойные убытки и заполучить проблемы с законом, все работы производите исключительно согласно имеющейся документации.

Расчет индивидуального отопления для квартиры должен производиться только квалифицированными специалистами. Подбор оборудования осуществляется на основании климатических особенностей региона, теплопотерь помещений, площади комнат и др. — самостоятельно объективно учесть все факторы вам вряд ли удастся

Выбор необходимого оборудования

Идеальным источником тепла для индивидуальной системы, по мнению специалистов, является двухконтурный, работающий на газе котел с закрытой камерой сгорания. Безусловно, можно обойтись и одноконтурным – но только в том случае, если в вашем доме действительно нет перебоев с подачей горячей воды. В противном случае лучше «убить двух зайцев сразу».

К преимуществам такого оборудования относится многоуровневая система безопасности, бесшумная работа, адекватная цена, компактность.

При желании можно обустроить автономную систему на базе электрического котла, правда, для успешной и комфортной ее эксплуатации счетчик должен быть многотарифным, а проводка – «свежей» и качественной (желательно — медной). Такая система проста в монтаже, гигиенична, бесшумна, эффективна, эстетична. Но электричество – дорогой энергоресурс, поэтому стоит хорошенько подумать, прежде принимать решение в пользу электроагрегата.

Определившись с типом оборудования для обогрева, нужно подобрать по техническим характеристикам оптимальную для вашего жилища модель. Помимо номинальной площади обогрева из техописания устройства следует учесть особенности помещения. К состоянию квартиры нужно отнестись максимально критично. Ведь, согласитесь, одно дело, когда у вас теплые полы, герметичные окна, хорошие двери и совсем другое, когда тянет изо всех щелей.

Радиаторы можно выбирать практически любые представленные на рынке. И стальные, и алюминиевые, и биметаллические демонстрируют неплохую эффективность. Старые чугунные батареи оставлять однозначно не стоит.

Подробнее о том, как правильно выбрать радиаторы отопления, вы можете прочитать в нашем материале: https://aqua-rmnt.com/otoplenie/radiatory/kak-vybrat-radiatory-otopleniya.html

При выборе радиатора можно целиком и полностью положиться на свой вкус. Что касается цены, то дешевле всего обходятся стальные агрегаты, дороже всего — биметаллические

Трубы желательно покупать полипропиленовые; если в средствах вы не ограничены, можно взять медные. Но, в общем, по соотношению «цена-качество» трубы из полипропилена – оптимальный выбор.

Провести индивидуальное отопление можно своими руками – ничего сложного в прокладке труб и установке радиаторов нет. Что однозначно следует доверить профессионалам – это подвод газа, монтаж и запуск котла, проверку системы на герметичность.

Во сколько обойдется установка «автономки»? Даже о примерных суммах говорить очень трудно, так как слишком уж много факторов влияет на итоговую стоимость «мероприятия»: размеры квартиры, марка и функциональность котла, материал труб, расценки на услуги специалистов, сложность и объем работ.

Однозначно можно сказать только одно: индивидуальное отопление в многоквартирном строении – это невероятное удобство и комфорт, который в любом случае стоит потраченных денег.

Оцените статью: Поделитесь с друзьями!

Как выбрать радиатор отопления | Доктор Климат

В этой статье мы выясним, как правильно выбрать радиатор отопления для квартиры в многоэтажном доме, для частного дома или коттеджа, и проведем сравнение радиаторов по основным параметрам.

Замена радиаторов в квартире или в доме обычно происходит при ремонте, либо когда плохо работают существующие отопительные приборы.
И в этом случае возникает желание выбрать лучший радиатор отопления, за имеющийся бюджет, который бы надежно и долго работал и согревал помещение.

Ассортимент моделей включает в себя стальные, алюминиевые, биметаллические и чугунные радиаторы, панельные или секционные, разных типоразмеров. Давайте рассмотрим, какой из них лучше использовать в вашем случае?

И до того, как мы перейдем к рассмотрению особенностей помещений, отметим, что с технической точки зрения, при выборе важны давление в системе отопления и тип теплоносителя.

1. Место установки

Квартира в многоэтажном доме	Частный дом или коттедж
Давление в системе – от 6 до 16 атмосфер. Исходя из этого, нам подойдут секционные радиаторы с рабочим давлением более 15 атмосфер.	Давление в системе – до 3 атмосфер. Этому критерию удовлетворяют все типы приборов.
Варианты выбора: — алюминиевые секционные — биметаллические секционные	Рекомендация: — стальные панельные

Плюсы и минусы указанных вариантов рассмотрены в п. 5.

2. Тип теплоносителя

3. Выбор размера

При определении размера нам нужно учесть ширину окна и высоту от пола до подоконника.

Размеры отопительного прибора рассчитываем так:
— ширина: берем 70-75% от ширины окна.
— высота: от высоты подоконника над полом отнимаем 20 см (из расчета: 15 см от пола до отопительного прибора, и 5 см от прибора до подоконника).

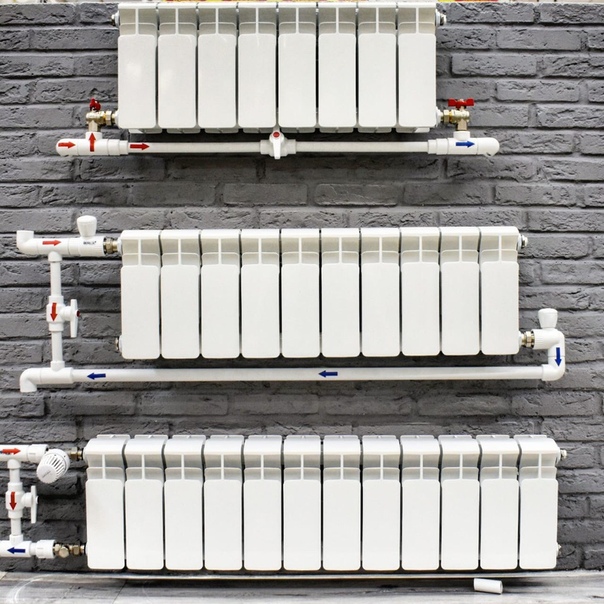

4. Выбор типа подключения

По способу подключения к трубопроводу системы отопления существует боковое и нижнее подключение.
Наибольшее распространение получило боковое подключение, в первую очередь, за счет более низкой стоимости самих радиаторов и более простого монтажа. К недостатком бокового подключения можно отнести только присутствие в поле зрения труб, вентилей и запорной арматуры.
Если же вам важно убрать с глаз долой трубы, краны и вентили, вам подойдет нижнее подключение. К недостаткам нижнего подключения относятся более высокая стоимость, дополнительный комплектующие и более сложный монтаж.

Возможно, вы обратили внимание, что мы еще не упомянули чугунные радиаторы.
Дело в том, что отопительные приборы из чугуна по своим характеристикам уступают рассмотренным выше современным моделям.
Они неприхотливы и надежны, но рассчитаны на меньшее рабочее давление и чувствительны к гидроударам, имеют меньшую теплоотдачу и предназначены для работы в закрытых системах без доступа кислорода, что не позволяет рекомендовать их для многоэтажных домов.
Кроме того, они имеют значительно больший вес.
Однако именно чугунные радиаторы немецкого бренда GuRaTec занимают нишу дорогих дизайнерских моделей в ретро-стиле, украшенных изысканным цветочным или растительным орнаментом.

5. Плюсы и минусы типов радиаторов

Сравнение радиаторов отопления:

Тип	Алюминиевые секционные	Биметаллические секционные	Стальные панельные	Стальные трубчатые
Дизайн
Описание и устройство	Изготовлен полностью из алюминия	Коллектор из стали, внешняя поверхность из алюминия	Сварные штампованные стальные панели с каналами, монтажная рама, конвекционная решётка	Стальной сварной коллектор и стальные трубы
Давление	>15 атм.	>15 атм.
Преимущества	1. Малый вес. 2. Относительно высокая теплоотдача. 3. Меньшее гидравлическое сопротивление (по сравнению с биметаллическими). 4. Относительно низкая цена.	1. Может работать практически с любым теплоносителем. 2. Высокая теплоотдача. 3. Высокая устойчивость к абразивному воздействию. 4. Самое высокое рабочее давление.	1. Работает с любым теплоносителем. 2. Теплоотдача через и тепловое излучение, и конвекцию. 3. Широкий ряд размеров: — В: 200…900 мм, — Ш: 400…3000 мм, — Г: 54…155 мм. 4. Относительно низкая цена.	1. Может работать практически с любым теплоносителем. 2. Широкий ряд размеров: — В: 180…3000 мм, — Ш: 45…2970 мм, — Г: 65…225 мм.
Недостатки	1. Высокая химическая активность — жёсткие требования к теплоносителю. 2. Слабая устойчивость к абразивному воздействию. 3. Не рекомендуется использовать в системе с медью (электохимическая коррозия).	1. Больший вес (по сравнению с алюминиевыми). 2. Большее гидравлическое сопротивление (по сравнению с алюминиевыми). 3. Цена выше, чем у алюминиевых.	1. Ниже рабочее давление (до 10 атм). 2. Ниже коррозийная стойкость (появление ржавчины).	1. Ниже рабочее давление (до 10 атм). 2. Ниже коррозийная стойкость (появление ржавчины). 3. Ниже теплоотдача. 4. Выше цена.
Рекомендуемые производители	Global, Royal Thermo	Global, Royal Thermo, Rifar	Kermi, Dia Norm, Stelrad, Buderus, Purmo, Viessmann	Arbonia, Zehnder, Dia Norm

Подведем итоги

Алюминиевые радиаторы	Биметаллические радиаторы	Стальные панельные радиаторы	Стальные трубчатые радиаторы
Подойдут для отопления частного дома или квартиры, но они плохо подходят для открытых систем с водопроводной водой. Воспользоваться всеми их преимуществами можно в закрытых системах с подготовленной водой.	Оптимальный выбор для квартиры в многоэтажном доме с водопроводной водой в системе отопления (системы открытого типа).	Лучше всего подходят для частного дома.	Позволяют реализовать системы отопления с большими и нестандартными размерами отопительных приборов.

Если у вас есть вопросы по подбору приборов отопления, вы можете задать их нашему специалисту в чате, или позвонить по телефону: +7 (495) 597-92-40.

Почему нельзя устанавливать водяной теплый пол в квартире

При поверхностном взгляде на вопрос теплого пола в квартире монтаж системы водяного пока кажется более выгодным, чем электрического.

Однако при детальном рассмотрении вопроса обнаруживается ряд причин, по которым нельзя устанавливать водяной теплый пол в квартире.

Самый весомый факт: установка системы водяного теплого пола в квартире НЕЗАКОННА.

По действующему законодательству Российской Федерации, в частности по Жилищному кодексу, запрещается самостоятельно вносить изменения в схемы инженерных коммуникаций, если вы проживаете в квартире с центральным отоплением. Система водяного теплого пола относится к инженерным коммуникациям, т.к. подсоединяется к водопроводным трубам, проходящим в квартире.

В случае самовольного изменения схемы центрального отопления нарушителю грозят штрафы и требование демонтировать несогласованные изменения, т.е. систему водяного теплого пола.

Данные запреты небезосновательны. Монтаж водяного теплого пола в систему центрального отопления грозит выводом ее из строя, т.е. проблемы с отоплением вероятны не только у вас, но и у жильцов других квартир. Тепловой баланс между квартирами нарушается: у всех соседей, живущих над вами, снизится давление в трубах, что сделает их батареи чуть теплыми или вовсе холодными.

Установка системы электрического теплого пола не попадает под законодательный запрет и не влияет на состояние инженерных коммуникаций ваших соседей.

Если же вы решите по каким-либо причинам обойти законодательный запрет и установить водяной теплый пол в стандартном многоквартирном доме, то следует заранее подумать о функциональности системы. Один из важнейших недостатков водяного пола в квартире — его зависимость от наличия подачи горячей воды. Как только по каким-либо причинам она прекращается, система теряет свою функциональность. Исключается возможность использовать пол для дополнительного обогрева квартиры в случае внезапного наступления холодов, когда отопительный сезон не начался или уже закончился.

Электрический теплый пол вы включаете и выключаете с помощью терморегулятора тогда, когда посчитаете нужным и выставляете необходимую температуру. Многие терморегуляторы обладают еще большим функционалом — возможностью программирования режима работы системы.

Наперед стоит подумать и о возможных поломках. В случае водяного пола неисправность системы может привести к затоплению вашей и соседской квартиры. В противовес данным рискам электрический пол подлежит точечному ремонту именно в месте неисправности и его монтаж возможен даже при косметическом ремонте.

Надеемся, описанные выше факты помогут вам принять решение. Специалисты Сети «ТЕПЛЫЙ ПОЛ» рекомендуют устанавливать в многоквартирных домах именно электрический теплый пол.



Отопление в новостройке: на что обратить внимание



Вступление

Отопление в новостройке слишком часто создаёт проблемы новосёлам, и я не могу оставить эту тему без внимания. Часто получается, что сдать дом без отопления нельзя, а как работает отопление в новом доме никого, кроме жильцов, не интересует.

Конечно бывают исключения. Более того, тенденция сдачи некачественных домов снижается. Например, кирпичные новостройки в Чебоксарах от застройщика без посредников сдаются с отделкой и полностью работающими инженерными системами.

Не могу сказать, что это исключения их правила, но всё таки, что делать новосёлам, если отопление в их новостройке работает плохо. Давайте разбираться.

Внешний осмотр системы отопления

К сожалению, делают систему отопления дома, чтобы можно было в доме комфортно жить. Отопление многоквартирного дома «для галочки» можно определить простым осмотром. Некачественные работы по отоплению можно определить по следующим признакам:

• Маленькие радиаторы отопления, несоответствующие размерам окон;
• Панельные конвектора установлены без защитного кожуха;
• Радиаторы установлены криво;
• Пластиковый трубопровод отопления вмурован в стяжку. Это не допустимо.

Выясняем схему отопления дома (квартиры)

Существуют две принципиально разные схемы отопления: коллекторная и трубная. Обе легко определить визуальным осмотром.

При коллекторной схеме отопления ко всем радиаторам квартиры подходит отдельный трубопровод. Все трубы отопления сводятся в общий распределительный узел, называемый коллектор. В больших квартирах таких коллекторов может быть более одного.

Это очень удачная схема отопления и если она правильно сделана, то она отлично настраивается и работает. Однако, полностью переделывать такую схему отопления будет гораздо дороже.

Трубная схема бывает двухтрубная или однотрубная. В новостройках многоквартирных домов используется двухтрубная система отопления. При такой схеме радиаторы отопления разбиты на группы, к каждой группе подходят свои стояки отопления. Стояки отлично видны по углам комнат.

Эта система отопления зависима, то есть при отсутствии байпасов (перемычек) на радиаторах нарушение отопления у соседа приведёт к нарушению отопления у вас. Кроме этого, качество и чистота каждого вашего радиатора будет влиять на работу радиаторов его группы. Ремонтировать или менять такую систему отопления проще и дешевле. Установка байпасов и качественных радиаторов решает все проблемы в отопление в новостройке.

Новостройки открытой планировки

В квартирах свободной современной планировки схемы отопления квартир проектируются в горизонтальной плоскости с применением коллекторной схемы отопления.

Застройщик делает монтаж стояков отопления в специально сделанных шахтах. Отопления по квартире свободной планировке проектируется и делается индивидуально. Как правило, такие системы отопления закрываются стяжкой.

Здесь важно обратить внимание на:

• Расчёт системы отопления, в частности диаметра подводных труб к радиаторам от коллектора,
• Выбор и расчёт коллектора,
• Подбор радиаторов
• Главное, выбор труб отопления сертифицированных под укрытие стяжкой. Эти трубы не дефицит, называются они трубы для отопления из сшитого полиэтилена.

Заключение

Если отопление в новостройке вызывает сомнения или работает не достаточно хорошо, это не конец света. Чтобы дальше жить комфортно эти проблемы нужно сразу выявить и исправить. Возможно даже не за ваш счёт.

©obotoplenii.ru

Еще статьи



Два распространенных типа сантехнических труб, используемых в многоквартирном жилом строительстве

Сегодня в многоквартирных домах используются два основных типа водопроводных труб: медные и пластиковые. В старых зданиях обычно используются медные трубы, а в новых и новых зданиях — пластиковые. Как управляющий недвижимостью в Чикаго, вы должны понимать типы водопроводных труб в вашем здании, их долговечность, а также их преимущества и недостатки, чтобы вы могли запланировать своевременное профилактическое обслуживание и ремонтные услуги.

Медные сантехнические трубы

Медные водопроводные трубы обычно используются для водопровода. До 1970-х годов они были наиболее распространенным материалом для труб из-за их прочности и устойчивости к коррозии. Медные трубы можно приобрести в виде жестких или гибких трубопроводов различных размеров от 3/8 дюйма до 2 дюймов в диаметре.

Плюсы медных труб

• Каждый сантехник знает, как его установить
• Подавляет рост бактерий
• длится 70 и более лет
• Низкие эксплуатационные расходы
• Устойчив к коррозии

Минусы медных труб

• Дороже по сравнению с другими типами сантехнических труб
• может быть запечатан свинцовым припоем, особенно в старых зданиях
• Может образовывать утечки из точечных отверстий и утечек вокруг швов и стыков

Пластиковые водопроводные трубы

Пластиковые водопроводные трубы рассчитаны на неограниченный срок службы, если они используются в качестве дренажных линий.Когда они используются в качестве линий водоснабжения, они обычно служат около 40 лет. Существует шесть различных типов пластиковых водопроводных труб, включая ПВХ, ХПВХ, ПБ, РЕХ, АБС и ПНД.

Акрилонитрилбутадиенстирол (АБС)

ABS — это черная пластиковая труба, которая в основном использовалась для дренажных линий и вентиляционных труб. В многоквартирных жилых домах встречается редко. Однако, если вы обнаружите черный пластиковый трубопровод в многоквартирном доме, его следует немедленно заменить.

Трубы из хлорированного поливинилхлорида (ХПВХ)

ХПВХ можно использовать для линий горячего и холодного водоснабжения.Это гибкая альтернатива трубам из ПВХ. Однако излишний хлор, используемый в процессе производства труб, может придать воде запах хлора, и если трубам дать замерзнуть, они могут треснуть.

Полиэтилен с поперечными связями (PEX)

Труба

PEX — еще одна доступная альтернатива медным трубам. Он чрезвычайно термостойкий и может использоваться на линиях горячей и холодной воды в новых постройках и для замены существующих трубопроводов.

Полибутилен высокой плотности (HDPE)

Когда требования к водопроводу многоэтажных жилых домов требуют высокой термостойкости, долговечности и гибкости, HDPE может предоставить доступное решение. Этот тип труб можно найти в новом строительстве, и его можно использовать для замены существующих медных труб.

Полибутилен (ПБ)

Трубопровод

PB использовался в качестве доступного варианта замены медных трубопроводов с 1970-х до 1990-х годов, поскольку он чрезвычайно гибкий и может поместиться во многих пространствах, содержащих медные трубопроводы. Сегодня он редко используется, потому что имеет тенденцию протекать через короткий промежуток времени.

Поливинилхлорид (ПВХ)

Труба ПВХ

обычно белого цвета, и сегодня она широко используется из-за ее долговечности и доступности.Он не подвергается коррозии и не разрушается. Однако при неправильной установке он подвержен утечкам и трещинам. Химические вещества внутри труб также могут попадать в питьевую воду ваших жителей, поэтому ни в коем случае нельзя использовать ПВХ для трубопроводов горячего водоснабжения.

Плюсы пластиковых труб

• Доступный
• Коррозионностойкий
• Может прослужить до 40 лет
• Некоторые типы могут заменить медные трубы

Минусы пластиковых труб

• Может попадать химикаты в питьевую воду
• Некоторые пластиковые трубы не жаропрочные
• Некоторые типы пластиковых труб треснуты при замерзании
• Неправильная установка может значительно сократить ожидаемый срок службы

Восстановление труб с помощью Nu Flow

Здесь, в Nu Flow, мы можем оценить существующие водопроводные трубы, чтобы определить, поможет ли футеровка или покрытие трубы продлить срок их службы.Как правило, трубы, которые не подвергаются сильной коррозии или срок эксплуатации не истек, можно модифицировать эпоксидными покрытиями и вкладышами для труб, чтобы герметизировать утечки из точечных отверстий и исключить необходимость полной замены пластиковых или медных водопроводных линий.

Для получения дополнительной информации о наших услугах по футеровке и покрытию пластиковых и медных трубопроводов позвоните нам по телефону 815-790-9000.

Выбор правильных материалов для трубопроводов для коммерческих зданий

Работа с авторитетным водопроводчиком в Хьюстоне может помочь вам выбрать подходящие материалы для труб для вашего предприятия.Эти важные системы доступны в широком ассортименте материалов, чтобы удовлетворить практически любые потребности. Вот некоторые из наиболее часто доступных сантехнических материалов для вашего следующего проекта по замене труб.

Медные трубы

Один из самых дорогих вариантов сантехники, медные трубы обладают высокой прочностью и намного лучше сопротивляются коррозии, чем другие варианты металлических труб. Медь безопасна для горячего и холодного водоснабжения и может выдерживать высокое давление, что делает ее идеальным выбором для трубопроводов хладагента и подземных коммуникационных трубопроводов.

Трубы из нержавеющей стали

Высокая стоимость труб из нержавеющей стали делает их менее популярным выбором для ремонта и замены коммерческих водопроводных сетей в Хьюстоне. Однако нержавеющая сталь предпочтительна в тех областях, где коррозия является серьезной проблемой, а прочность является приоритетом для владельцев собственности.

Трубы чугунные

Разработанные, чтобы выдерживать высокое давление и переносить большие количества жидкости, чугунные водопроводные арматуры часто используются в качестве основных канализационных линий в коммерческие здания и для распределения воды в этих объектах.Эти трубы обладают превосходной огнестойкостью и способностью подавлять шум при утилизации отходов в многоквартирных домах и многоквартирных домах.

Трубы латунные

Нержавеющие и устойчивые к коррозии, латунные трубы и фитинги являются одними из самых прочных и долговечных вариантов для коммерческого водопровода. Латунь также обеспечивает более простую резьбу, чем трубы из нержавеющей стали, и может использоваться для безопасной подачи горячей и холодной воды.

Трубы PEX

Трубы из сшитого полиэтилена (PEX) дают реальные преимущества для коммерческой недвижимости.Он имеет высокую устойчивость к жаре и холоду, что позволяет использовать его для всех типов систем водоснабжения. Благодаря высокой степени гибкости, которую демонстрирует этот материал, трубы PEX можно сгибать вокруг препятствий, что упрощает установку и замену. PEX не подходит для использования на открытом воздухе из-за его реакционной способности с ультрафиолетовым светом.

Трубы ПВХ

Трубы из поливинилхлорида (ПВХ) обычно используются как в жилых, так и в коммерческих целях. Этот материал может плохо реагировать на продолжительное воздействие тепла или ультрафиолета, что ограничивает его использование в основном в помещениях и в дренажных системах.Трубы из ПВХ обычно жесткие и требуют наличия фитингов для поворота и обхода препятствий. В отличие от труб PEX, материалы из ПВХ будут расщепляться или ломаться, а не расширяться в условиях отрицательной температуры.

Трубы из ХПВХ

Хлорированный поливинил (ХПВХ) — еще один недорогой вариант, который может обеспечить надежную работу коммерческих зданий и сооружений. Трубы из ХПВХ способны выдерживать воздействие тепла и обычно одобрены для подачи питьевой воды и других систем водоснабжения.Однако, как и ПВХ, ХПВХ будет скорее разрушаться, чем расширяться, чтобы вместить замерзающую жидкость.

Дружелюбные и отзывчивые специалисты по коммерческим водопроводчикам из Хьюстона в AAA Plumbers могут предоставить вам лучшие рекомендации и наиболее экономичную поддержку при выборе материалов для труб для ваших многоквартирных домов и другой коммерческой недвижимости. Как ведущая коммерческая сантехническая компания в Хьюстоне, мы гордимся тем, что предоставляем быстрые и надежные услуги нашим клиентам по всему мегаполису. У нас более 30 лет опыта работы в районе Хьюстона и доказанная приверженность качественной работе по разумной цене. Позвоните нам сегодня по телефону 713-462-4753, чтобы получить экстренную помощь или назначить консультацию у нас. Мы с нетерпением ждем возможности служить вам и вашему бизнесу.

Сохранить

Как это работает и варианты ремонта

Был ли ваш кондоминиум или многоквартирный дом построен до 1985 года? Вы испытываете регулярные перебои в работе туалетов и их резервное копирование, вторжение корней деревьев или запах из канализации? Если это так, то долгосрочным решением будет НЕ перекладывание канализационных труб каждые несколько месяцев.

Управляющие недвижимостью, члены совета ТСЖ / кондоминиумов и домовладельцы сегодня сталкиваются с реальными проблемами, особенно в районах, где подавляющее большинство кондоминиумов построено до 1985 года, таких как Южная Флорида. Чем старше здание, тем больше управляющих имуществом и членов правления необходимо знать об инфраструктурных системах в здании. Как известно, ВСЕ нужно поддерживать. В этой статье будут освещены основы, которые вам нужно знать о дренажной системе вашего здания — как она работает, распространенные типы труб и возможные варианты ремонта.

Знаете ли вы ?: Структурная целостность канализационной системы вашего здания НЕ проверяется в течение 40-летних повторных сертификационных инспекций. (источник: http://www.miamidade.gov/permit/library/structural-recertification.pdf)

Общие сведения о системе канализации вашего здания

В многоэтажном здании, таком как комплекс кондоминиумов, система канализации состоит из трех основных компонентов — вертикальных труб, ответвлений и горизонтальных подземных линий.

Типы вертикальных стеков

Штабеля — это вертикальные линии труб, которые проходят от горизонтального водостока здания под плитой или в подвале до крыши здания и через нее. Хотя общее направление, в котором проходят эти трубы, является вертикальным, они могут быть смещены или проходить в горизонтальном положении на верхних этажах и все же идентифицироваться как вертикальная труба. В промышленности эти трубы известны как грунтовые трубы, сточные трубы или вентиляционные трубы, в зависимости от целей, которым они служат.

Грунтовые штабели

Отличительный фактор, который дает название почвенным штабелям, — это то, что они получают стоки из унитазов и писсуаров. Приспособления для чистой воды, такие как раковины и душевые, также могут быть прикреплены к стекам с почвой.

Отходы

Стеллажи для отходов привязаны только к приспособлениям для чистой воды, таким как раковины, душевые, ванны, туалеты и тому подобное. В стеллажи для мусора никогда не поступают отходы от таких приспособлений, как унитазы или писсуары.Если бы приспособление, такое как унитаз или писсуар, когда-либо было привязано к мусорному ведру, оно впоследствии превратилось бы в штабель почвы.

Вентиляционные трубы

Вентиляционные трубы не содержат жидкости. Их роль заключается в обеспечении потока воздуха через дренажную систему, чтобы при протекании воды через ветви и стеки ловушки не создавались противодавлением. Часть вертикального стека, которая находится над самой высокой стяжкой крепежа, становится вентиляционной стойкой.

Руководители

Лидеры дождя представляют собой вертикальные трубы в том смысле, что они проходят от горизонтальной ливневой канализации или комбинированной канализационной трубы до крыши.Их называют лидерами дождя, потому что они переносят только дождевую воду.

Филиалы

Линии ответвления — это ответвления вертикальных штабелей, как ветви дерева. Эти ответвления соединяют туалеты, душевые, раковины, стиральные, посудомоечные машины и т. Д. С соответствующей вертикальной трубой, которая переносит отходы в канализацию здания под землей или в подвал.

Горизонтальные линии метрополитена

Горизонтальные линии проходят под плитой здания, часто под помещениями общего пользования, такими как вестибюль и отдельные блоки на первом этаже. Эти линии обычно имеют диаметр 6-8 дюймов в зависимости от размера здания. Поскольку канализационная система работает самотеком, подземные магистральные линии имеют небольшой уклон, чтобы отводить отходы из здания в городскую канализацию. Горизонтальная труба, которая принимает слив из штабелей отходов и грунта и расположена в пределах площади основания здания, называется «слив здания», а в дальнейшем известна как «канализация здания».

Обычные типы труб в вашем здании

Здесь, в Южной Флориде, самая распространенная труба, используемая для канализации в старых зданиях, — это чугунная труба.Далее идет глина. Однако новые здания часто строятся из ПВХ. Вот краткий обзор этих различных материалов трубопроводов.

Трубы чугунные

Срок службы чугунных канализационных труб составляет 25-35 лет, а затем в них начинают образовываться трещины и каналы. (Источник фото: https://www.flickr.com/photos/jdickert/)

Чугунные трубы по-прежнему являются наиболее распространенным материалом, используемым для канализации в многоэтажных домах, таких как кондоминиумы и многоквартирные дома.

Вот некоторые ключевые преимущества чугунных труб, которые вступают в силу:

• Чугунные дренажные трубы отличаются прочностью и могут выдерживать 4877 фунтов на погонный фут.
• Чугунные трубопроводы снижают уровень шума благодаря своей плотности, что является важным аргументом в пользу кондоминиумов, многоквартирных домов и отелей.
• Огнестойкость — еще один ключевой фактор чугунных труб, поскольку они не горят и не способствуют распространению огня.

К основным недостаткам можно отнести :

• Трубы чугунные — дорогие.
• Чугун имеет относительно короткий срок службы 25-35 лет (в Южной Флориде).

После ожидаемого срока службы чугуна в Южной Флориде 25-35 лет, можно ожидать, что трубы начнут образовывать каналы в горизонтальных линиях и трещины как в горизонтальных, так и в вертикальных линиях. В зданиях, расположенных в непосредственной близости от океана, наблюдается ускоренный износ чугунных труб из-за наличия соли в воздухе, стекающей по вентиляционным трубам, и того факта, что подземные чугунные трубы часто погружаются в соленую воду дважды в день во время прилива.Соль и чугун — это агрессивное сочетание. Однако чугунные трубопроводы по-прежнему отдают предпочтение перед ПВХ в кондоминиумах из-за преимуществ, перечисленных вначале.

Трубы из керамической глины

Трубопроводы из керамической глины датируются 4000 годом до н. Э., Однако сегодня они используются редко. — — (источник: http://www.freeimages.com/photographer/algojo-43026)

Глиняные канализационные трубы чаще всего используются в исторических домах и зданиях. Канализационные трубы из керамической глины использовались с древних времен, самый ранний из известных примеров относится к Вавилонии, 4000 г. до н. Э.

н. Э.

Преимущества труб из стеклокерамики:

• Прочность
• Химически стойкий материал для канализации

Однако к недостаткам глиняных труб можно отнести:

• Глина очень восприимчива к проникновению корней деревьев, так как пористая внешняя поверхность корней легко прикрепляется к
• Очень тяжелые и труднообрабатываемые
• Скорее всего, вы не найдете его в магазине товаров для дома по соседству.

Источник: http://www.sewerhistory.org/grfx/components/pipe-cly1.htm

Трубопровод из ПВХ

Исследования показывают, что трубы из ПВХ имеют срок службы 100 и более лет. (источник: https://www.flickr.com/photos/fontplaydotcom/)

Начиная с 1970-х годов стали массово монтировать трубы из ПВХ. Сторонники чугуна сказали бы, что для определения срока службы ПВХ еще не прошло достаточно времени, однако исследования предполагают, что срок службы ПВХ составляет 100 лет и более.(источник: http://www.plasticsnews.com/article/20140515/NEWS/140519940/study-100-year-life-for-pvc-pipe-conservative).

Сравнение ПВХ и чугуна уже много лет является горячей темой в трубной промышленности. Однако некоторые преимущества очевидны и включают:

• Долговечность
• Экономическая эффективность

Однако определенные недостатки также очевидны и включают:

• Негорючие, при установке требуются дополнительные меры пожаротушения.
• Канцерогенные пары при чрезмерном нагревании.
• Не такой прочный, как чугун.
• Шумный водный транспорт (не идеален для многоэтажных жилых домов, таких как кондоминиумы и отели).

Замена обычной канализации

Обычная замена труб требует доступа к старым трубам путем рытья траншей и разрывов стен.

Обычная труба Замена — ГЛАВНОЕ мероприятие для зданий кондоминиумов.Теперь, когда вы понимаете, где проходят трубы в вашем здании, и знаете типичный срок службы чугунных труб, вы можете иметь представление о том, что будет связано с традиционной заменой этих труб, разрывом стен, разрывом нестандартной отделки пола и плит, перемещением арендаторы, беспорядок, расходы и т. д.

Бестраншейный ремонт футеровки канализации

Прокладка трубопроводов — также известная как бестраншейная прокладка труб, C.I.P.P. (Cured-In-Place-Pipelining) — это процесс ремонта канализационных труб без выкапывания и разрушения.Короче говоря, пропитанный эпоксидной смолой войлочный вкладыш вставляется в трубу, которая надувается, застывает на месте и оставляет после себя совершенно новую трубу.

К преимуществам бестраншейной прокладки труб можно отнести:

• Ремонт канализации без вырывания стен и полов
• Экономит ваше здание на 30-40% от стоимости традиционной замены канализации
• Бестраншейный ремонт канализации позволяет жильцам оставаться дома во время ремонта
• Может быть завершено за меньшее время, чем традиционная замена канализации.

В Южной Флориде мы имеем дело со многими кондоминиумами, построенными еще в 1960-х годах, в которых есть чугун и еще не выделен бюджет на ремонт. Если ваше здание было построено до 1985 года, вам нужно начать составлять бюджет на ремонт труб сейчас, чтобы избежать дорогостоящих оценок в случае выхода из строя канализации. Первым шагом к диагностике состояния вашей канализации будет комплексное видео обследование. Если вы находитесь в пределах нашей зоны обслуживания в юго-восточной Флориде, мы будем рады предоставить вам необходимую помощь.Позвоните в Pipelining Technologies сегодня по телефону 561-853-5463 или нажмите здесь, чтобы связаться с нами!

Взгляд на сантехнику в многоквартирных домах — Сантехника: глубины

Хотя в основном это незаметно, водопроводная и трубопроводная сеть здания является одной из самых важных систем — как любой, кто когда-либо принимал душ без горячей воды в феврале, или кто пришел домой на затопленный пол может засвидетельствовать. Сантехника охватывает не только горячую воду доставка, но вода и вывоз мусора — и не вся сантехника скрыта.Некоторые трубы змеятся по потолку или по стенам внутри отдельных блоков, что делает водопровод более заметным, чем система отопления, вентиляции и кондиционирования воздуха или электропроводка в большинстве зданий.

Сантехника — это то, что многие из нас считают само собой разумеющимся — до тех пор, пока не протечет кран, не лопнет канализационная труба, не сломается водонагреватель или что-то еще. происходит другая катастрофа. Давайте подробнее рассмотрим этот важный компонент здания.

H

₂ O ИСТОРИЯ

Если вы когда-нибудь были в Риме, то знаете, что сантехника в той или иной форме существует уже тысячелетия.В Древней Греции, Персии, Индии и Китае, а также в Риме общественные бани потребовала рудиментарной формы сантехники. Когда пал Рим, его знания о сантехника тоже упала, и только в 1800-х годах человечество повторно приобрело технологию закачки воды в жилые дома и из них.

Слово сантехник происходит от латинского корня plumbum, что означает свинец, поэтому химический символ свинца — Pb.С первых дней до последнего века водопроводные системы делались почти исключительно из свинца. Относительная ковкость мягкого металла облегчила работу. Свинец, конечно, может быть ядовитым — использование свинцовых горшков и сковородок в Древнем Риме косвенно привело к его падению, — и в последние полвека водопроводчики использовали другие материалы вместо Свинец.

«Еще в 1970-х годах все сточные трубы были из сверхтяжелого чугуна, соединенного вместе ведущим, — говорит Майкл Баттиста, президент R&R Battista в Уотертауне, Массачусетс.«Вентиляционный трубопровод был из чугуна или оцинкованной стали, который имел резьбу и резьбу. Водяной трубопровод был медным. спаяны вместе ».

В то время медная трубка была типом M, самой тонкой из доступных медных труб.

«Припой был на основе свинца, — говорит Баттиста. «Потом они узнали, что в водопровод попадает свинец».

Это открытие привело к ряду запретов и внесению изменений в материалы. сантехники б / у.Старый припой был заменен бессвинцовым, а труба типа M была заменена на более широкий Тип L, который сокращает засорения.

Экономика также привела к некоторым важным изменениям. Непомерно высокая стоимость железа и сталь уступила место более широкому использованию меди. В конце 1970-х годов пластик начали использоваться в жилых домах (это по-прежнему незаконно в коммерческой недвижимости).

Пожалуй, наиболее важно то, что способ соединения труб радикально изменился.

«Вместо того, чтобы соединять свинцом, его соединяли зажимами», — говорит Баттиста. «Это было дешевле в производстве и проще с точки зрения рабочей силы, чем сварка».

Зажимы, прессовые посадки и канавки широко используются сегодня. В случае трубопровода для природного газа используется один змеевик трубы, поэтому соединение даже не требуется.

«Большой отход от методов открытого пламени», которые, очевидно, представляют опасность возникновения пожара, — говорит Баттиста.

САНТЕХНИКА СЕГОДНЯ

В многоквартирных домах традиционно водопровод общий. В котельная — генерирующая станция для всего здания. Вода общая, а счет за воду делится. равномерно среди жителей в рамках платы за обслуживание.

По словам Баттисты, здания отходят от этой системы.

«Вода стала настолько дорогой, что важно взимать плату напрямую с владельца, а не равномерно доливать воду, как это было раньше», — объясняет он.«Раньше он был включен в арендную плату».

Недавняя тенденция заключается в том, что здания принимают модель кондоминиума, возможно, то есть для каждого агрегата будет своя система водоснабжения.

«В кондоминиуме контроль воды обычно осуществляется внутри дома», — говорит Баттиста. «Он находится в механическом помещении в помещении, которое может открыть владелец — водонагреватель».

Еще одна тенденция — использование новых материалов из разных видов пластик, такой как поливинилхлорид или ПВХ.Это может вызвать проблемы в кондоминиумы.

«Многие установщики не знают, как установить новый трубопровод», — говорит Баттиста. «Если вы не сделаете это правильно, вы получите утечку в пластиковых трубках».

УСТРАНЕНИЕ НЕПОЛАДОК

Несмотря на все разговоры о трубах и системах трубопроводов, проблемы, с которыми чаще всего сталкиваются сантехники, связаны с приспособлениями, ваннами и т. Д. туалеты и техника. «Мы видим много забитых туалетов», — говорит Яви Голани, владелец YG Services в Уотертауне, штат Массачусетс.«Или в водонагревателе нет тепла. Разбитые туалеты, вывоз мусора ».

Дэйв Фокс, владелец компании ASA Plumbing & Heating Services в Энфилде, штат Коннектикут, видит аналогичные мелкие проблемы. «Душевые клапаны, слив для ванны и душа — на самом деле все для ванны», — говорит он.

В многоквартирных домах утечки такого рода могут иметь эффект «просачивания» — буквально. Протекающий слив из ванны на третьем этаже может испортить потолок дома. блок ниже.«Мы всегда открываем потолки», — говорит Баттиста.

Тогда бывают случаи, когда проблема не ограничивается одним устройством.

«У меня произошел разрыв канализации в квартире из 30 квартир», — вспоминает Фокс. «Канализационная магистраль под зданием порвалась, канализационные трубы начали подниматься, а люди все еще жили там».

Два дня ушло на то, чтобы навести порядок и устранить утечку.

Иногда люди смывают самые ужасные вещи в унитаз. Что самое странное, что вы когда-либо находили в трубке?

«Кто-то пытался очистить небольшой бейсбольный мяч», — говорит Голани. «И презервативы есть везде».

«Я нашел белку», — говорит Фокс. (Животное не пережило приключение).

ПОЛЕЗНЫЕ СОВЕТЫ

Сантехника в основном выходит за рамки обычного жителя.Помимо знания как включать и выключать клапаны в случае возникновения чрезвычайной ситуации — если вы не знаете, где находятся клапаны, найдите их и убедитесь, что они работают должным образом, — жители мало что могут сделать, чтобы облегчить нагрузку на водопровод.

«Вы ничего не можете сделать с трубами», чтобы их обслужить, — говорит Голани.

Тем не менее, есть кое-что, что владельцы могут сделать, чтобы предотвратить более крупные бедствия. В Первый и самый очевидный: не смывайте в унитаз ничего, кроме туалетной бумаги и мусора.

Трубы чистить не нужно, а вот котел и печь — совсем другое дело.

«Выполняйте техническое обслуживание котла один раз в год», — советует Голани.

Зима в Новой Англии требует некоторых мер по защите труб.

«Зимой, конечно, всегда держите тепло, чтобы не замерзнуть», — говорит Фокс.

Фокс также советует дважды в год перекатывать раковину и слив для ванны. Это помогает расход системы и экономия затрат на сантехника.

«В большинстве случаев засорения — это волосы», — говорит он.

У Баттисты есть совет, характерный для Массачусетса.

«Большой проблемой является использование не одобренной государством сантехники», — говорит он.«Вы можете купить их в магазине, но это не значит, что они одобрены массой. А если он не одобрен сантехническим советом, его нельзя использовать в Массачусетсе ».

Он видел случаи, когда владельцы тратили 5500 долларов на ванну, когда сантехник устанавливал ее, а инспектор делал их. вырви его, потому что это не одобренная ванна. Это, конечно, огромная трата денег.

Еще нужно знать о водонагревателях.Как правило, на них распространяется гарантия сроком на «x» лет, но это не означает, что они рассчитаны на длительный срок службы.

«У вас есть водонагреватели», — говорит Баттиста. «У нас большой процент отказов водонагревателей. Большинство водонагревателей выходят из строя раньше, чем их срок гарантии истекает ».

В таком случае рекомендуется зарегистрировать новую покупку и сохранить все документы на случай, если это лимон.

Наконец, многоквартирный дом — это сложный аппарат. При использовании общих водонагревателей должно быть достаточно горячей воды, чтобы справиться с утренним душем, но ее также должно хватить и для мамы, которая должна поставить бутылку под кран с горячей водой в 3 часа ночи. Это достигается системой смесительных клапанов.

«Эти клапаны нуждаются в обслуживании каждый месяц, — говорит Баттиста.«Они кальцифицируются, и они не работают должным образом. Итак, они включают водонагреватель, но проблема в смесительных клапанах ».

Следуйте советам этих сантехников, и вы увеличите свои шансы никогда не получить серьезного решения.

Грег Олеар — внештатный автор журнала New England Condominium и других изданий.

Семь лучших советов по обслуживанию сантехники для владельцев многоквартирных домов

Семь лучших советов по обслуживанию сантехники для владельцев многоквартирных домов

Когда вы живете в отдельном доме и забиваете раковину, вы как бы понимаете, чем это было вызвано.Однако, когда вы являетесь владельцем или управляющим многоквартирным жилым домом, например квартирой, и один арендатор злоупотребляет водопроводной системой, это может вызвать проблемы и у других жителей.

В зависимости от вашего договора аренды здания ответственность несете вы как владелец или руководитель помещения. Поскольку на кону стоит ваша репутация домовладельца, важно быть на шаг впереди, чтобы все ваши жители чувствовали себя комфортно и счастливы.

Ремонт сантехники дешевле, чем ремонт после стихийных бедствий

Хотя мы часто считаем само собой разумеющимся, что сантехника, когда все работает хорошо, лучше поверить, что вы обратите внимание, когда что-то пойдет не так.Даже если причиной проблемы может быть один житель, центральные трубопроводы могут повлиять на всех. Стоимость регулярного обслуживания сантехники намного меньше, чем оплата за катастрофу позже.

Многосемейный дом состоит из (3) трех компонентов канализационной системы:

• Вертикальные стеллажи (называемые стеками для отходов, почвенными стеками или вентиляционными стеками в зависимости от их водопроводного назначения). Эти трубы обычно проходят вверх и вниз — от горизонтального водостока здания под плитой или подвалом — до крыши.Стопки иногда могут располагаться горизонтально на верхних этажах, чтобы правильно распределять воду.

Отходы используются только для чистой воды; умывальники, душевые и ванны и не допускайте попадания мусора из писсуаров или унитазов. Если они когда-либо соединяются в штабель для отходов, это считается штабелем почвы.

Почвенные стоки принимают сливы из писсуаров и унитазов. Приспособления для чистой воды, такие как раковины и душевые, также могут быть прикреплены к стекам с почвой.

Вентиляционные трубы обеспечивают поток воздуха через дренажную систему, поэтому, когда вода течет по трубам, противодавления не возникает. Верхняя часть вертикальной стойки, которая находится над самым высоким приспособлением, становится вентиляционной стойкой.

• Отводы похожи на ветви дерева. Ответвления соединяют посудомоечные, стиральные машины, раковины, душевые и туалеты с соответствующими вертикальными стеками. Они уносят отходы в подземные или подвальные стоки.
• Горизонтальные подземные линии имеют диаметр до 6-8 дюймов и проходят под строительной плитой. Их часто называют «канализационный сток здания», они предназначены для вывоза отходов из штабелей отходов или грунта в вашу городскую канализацию.

Знаете ли вы? Всего несколько поколений назад системы водоснабжения и канализации были довольно примитивными. В 1890-х годах у богатых жителей города могли быть септические системы для обработки отходов, но в большинстве домов по-прежнему использовались пристройки. Примерно в то время пресная вода подавалась в жилища по деревянным и медным трубам.- Cooperator.com

Общие типы строительных труб

Чугунные трубы: Огнестойкий материал для санитарной канализации, поскольку он обеспечивает низкий уровень шума и выдерживает 4 877 фунтов. на погонный фут — идеально подходит для квартир или многоквартирных домов. Несмотря на то, что он дорогой и имеет короткий срок службы (25–35 лет), он наиболее практичен для многоэтажных домов и не сгорит в случае пожара.

Трубы из керамической глины: Находятся в старинных домах и зданиях, построенных в древние времена.Глиняные трубы имеют промышленную прочность и химически стойкие, что делает их надежными для санитарной канализации. Однако глина пористая и восприимчива к проникновению корней деревьев.

Трубопровод из ПВХ: Устанавливается в массовых количествах с 1970 года как экономичная альтернатива чугуну. Исследования ПВХ показывают, что его продолжительность жизни превышает 100 лет, однако точная продолжительность жизни еще не определена. ПВХ не является огнестойким, и известно, что при чрезмерном нагревании образуются канцерогенные (потенциально вызывающие рак) пары.Из-за шумной транспортировки воды ПВХ не является хорошим материалом для многоквартирных домов. Несмотря на то, что ПВХ прочнее деревянных блочных труб прошлых лет, он не является таким промышленным, как чугунные трубы.

Иллюстрация схемы: Pipelining Technologies, Inc.

7 советов по обслуживанию сантехники, которые помогут поддерживать ваш многоквартирный дом в отличном состоянии

1. Видеоскоп для трещин или каналов в трубах

Ремонт канализации или замена труб — серьезное мероприятие для многоквартирных домов, поэтому рекомендуется регулярно проверять вашу водопроводную систему.Заблаговременный просмотр видео позволит вам временно исправить любые утечки на раннем этапе, которые могут вызвать серьезные проблемы в будущем. Наиболее примечательно то, что если есть вероятность, что вам придется заменить трубопровод раньше, чем позже из-за этих «небольших утечек», вы выиграете время для предварительного планирования и заблаговременно уведомите жителей.

2. Проверка на утечки в канализацию

Если вы заметили необычный запах или необъяснимую стоячую воду, проверьте свою водопроводную систему на предмет проблем со сточными водами, которые могут увеличить ваши расходы и могут поставить под угрозу здоровье вашего жителя.Часто скрытые утечки канализации трудно заметить до тех пор, пока не произойдет отрезвляющее событие, такое как резервное копирование сточных вод в вашем общем блоке. Еще одним признаком проблемы с канализацией является внезапное необъяснимое увеличение ваших счетов за воду.

3. Регулярное техническое обслуживание сантехники

Если ваша кухонная мойка может забиться в жилом доме и в многоквартирном доме. Разница в том, что теперь проблема с сантехникой может коснуться не только одного жителя. Засоренная раковина на одном этаже может повлиять на несколько единиц в квартире или многоквартирном доме из-за стандартных переплетенных трубопроводов, вызывая более серьезные проблемы для всего здания и вас как владельца или руководителя здания.

Таким образом, «покачивать ручку, пока она не исчезнет» может быть недостаточно, когда речь идет о многоквартирном доме. И часто просто «вылезти наружу» недостаточно. Если у вас многосемейный дом, быстрые исправления могут не разрезать его и не раскрасить всю картину.

Обращение к профессиональной сантехнической бригаде в вашем районе для регулярного обслуживания сантехники будет разумным вложением средств. Ваш надежный сантехник не позволит вам сделать это в одиночку. Вам нужен коммерческий план водопровода.

4. Проверка на наличие грязной воды

Грязная вода является обычным явлением в старых многоквартирных домах, особенно если здание более старое и в его перекрытии есть несколько труб. Древние водопроводные и канализационные трубы могут со временем выйти из строя и подвергнуться коррозии. Регулярно проверяйте качество воды.

5. Установите сливные решетки

Дренажные сетки

могут быть упреждающим, но недорогим элементом обслуживания, предотвращающим попадание ненужного мусора в систему вашего устройства.

6. Удалите все устройства для вывоза мусора

Хорошая идея — отказаться от вывоза мусора. В то время как вывоз мусора — это современное удобство, жители не всегда проявляют осторожность, и этот мусор можно делать ежедневно. Это может быть ошибка одного жильца, но это может плохо отразиться на управляющем зданием, если проблемы возникают во всем блоке, и вы не можете приехать достаточно быстро, чтобы сразу устранить проблему.

7. Бюджет на сантехнику

Вам потребуется выделить бюджет на замену и / или ремонт, особенно если ваш многоквартирный дом был построен до 1985 года с чугунными трубами, что довольно часто встречается.Замена трубопровода — это не вопрос «если», а «когда» вам нужно будет это сделать.

Из-за ожидаемого срока службы чугунных трубопроводов и того, как все ваши трубы соединены между собой в многоквартирном доме, вы получаете представление о том, сколько усилий требуется для планирования этого технического обслуживания. В большинстве случаев для замены труб потребуется выкопать плиты, перекрытия и стены, а также переместить арендаторов. А замена обычных труб — дорогостоящий проект. Планируйте свои финансы сейчас и избавьтесь от более дорогостоящей головной боли позже.

Квалифицированные лицензированные сантехники найдут время для встречи с вами как с владельцем или менеджером многоквартирного дома. Вместе вы можете разработать надежную стратегию и график работы по водопроводу, которые легко довести до сведения ваших арендаторов.

Следите за техническим обслуживанием сантехники для вашего

Многоквартирный дом

Знание истории вашего здания и конструкции водопровода поможет вам определить вашу уникальную стратегию водоснабжения. Уточнение договоров на многоквартирные дома (до возникновения каких-либо проблем с водопроводом) и обсуждение вариантов с вашими жильцами также помогут вам в обслуживании вашего здания.

Нужен надежный сантехник в районе Метро Детройт для оценки вашего многоквартирного дома? Подумайте о водопроводной технике WaterWork для ВСЕХ ваших сантехнических нужд. Позвоните нам сегодня: 248-542-8022, чтобы записаться на прием. Мы хотели бы обсудить варианты вашей коммерческой сантехнической стратегии.

задач сантехники в многоэтажных жилых домах | Сантехники в Лас-Вегасе — Крейгс. Проблемы сантехники в многоэтажных жилых домах

Фотография Пола Брайдена на Shutterstock

На рынке жилья в Лас-Вегасе появляется множество строительных проектов.Теперь инвесторы стремятся строить все выше и выше, пытаясь разместить как можно больше людей. Пару лет назад в долине почти не было многоэтажек, а сейчас они разбросаны по городу. Вы когда-нибудь задумывались, как проявятся проблемы с водопроводом в многоэтажном доме? Представьте, насколько сложно будет решить проблемы с сантехникой, которые возникают в одном блоке и могут повлиять на все здание.

Сантехника в многоэтажном доме более или менее похожа на единичный дом.Однако проблема намного сложнее из-за количества единиц в здании и сложной конструкции труб и приспособлений в здании. Проблемы с водопроводом, связанные со столь сложной структурной конструкцией, не могут быть решены обслуживающим персоналом, а могут быть решены только профессиональными лицензированными сантехниками в Лас-Вегасе .

Некоторые из наиболее распространенных проблем с водопроводом в многоэтажных жилых домах обсуждаются ниже.

Давление воды

Одна из самых больших проблем в многоэтажном доме — недостаточное давление воды в трубах.Поскольку вода хранится в резервуарах под землей, в зданиях используются резервуары на крыше здания. В эти резервуары вода закачивается из подземного источника. Как только вода достигает резервуаров на крыше, она естественным образом течет под действием силы тяжести во все жилые дома. Однако это не всегда так просто, и сантехников в Лас-Вегасе могут помочь вам решить эту проблему.

В некоторых случаях муниципальные власти добавляют к магистральному водопроводу мощные бустерные насосы.Эти насосы увеличивают давление в существующей системе. В результате давление воды увеличивается. Еще один метод повышения давления воды в многоэтажном доме — использование гидропневматических накопительных баков. Эта технология использует давление воздуха для перемещения воды из бака к агрегатам. Вода закачивается во многие блоки здания за счет давления воздуха. Это дорогостоящая технология, но может решить проблему давления воды в многоэтажном доме. Только сантехников в Лас-Вегасе , обладающие необходимыми техническими знаниями и опытом, могут помочь вам внедрить эту технологию в вашем здании.

Проблемы с дренажем

Конструктивная конструкция здания не только затрудняет подачу воды, но и усложняет дренаж. Многоэтажные дома имеют сложную водопроводную систему с множеством систем водоотведения. К ним относятся горизонтальные линии метро, ​​ответвления и вертикальные стеки.

Вертикальные трубы — это трубы, идущие от подвала здания до резервуаров на крыше. Их можно сгруппировать следующим образом в зависимости от их функции.

• Отходы
• Грунт
• Вентиляционная труба

Сточные трубы несут ответственность за перемещение воды, поступающей из источников чистой воды.Это может быть душ и раковина.

С другой стороны, почвенные штабели удаляют отходы из туалета.

Вентиляционные трубы не перемещают воду. Их основная цель — обеспечить воздушный поток, поддерживающий систему.

Ответвления — это соединительные трубы, используемые для соединения вертикальной трубы с каждой квартирой. Их основная функция — транспортировать сточные воды в соответствующую вертикальную трубу. Эти ответвления затем транспортируют отходы к горизонтальным подземным линиям, которые затем транспортируют отходы в муниципальную систему, где их можно обрабатывать или хранить.

Канализационные системы в многоэтажных домах могут иметь два типа конструкции.

• Одна труба — такая конструкция позволяет твердым и жидким отходам стекать по одной трубе.
• Две трубы — Для жидких и твердых отходов используются отдельные трубы.

Если есть дефект в одной из труб, это может серьезно затруднить дренаж во всем здании. Сантехники в Лас-Вегасе рекомендуют использовать дренажные системы на основе двух труб.

Конструктивная сложность дренажной системы в многоэтажном здании увеличивает риск ошибки.Поэтому всякий раз, когда возникает проблема с канализацией, обратитесь к профессиональному водопроводчику с лицензией в Лас-Вегасе.

Идентификация проблемы

Сложная сантехническая конструкция многоэтажного здания не только создает проблемы для надлежащего водоотвода, но также усложняет любой ремонт водопроводной системы. Когда возникает ситуация с водопроводом, трудно определить проблему в многоэтажном здании из-за сложной и взаимосвязанной конструкции трубопроводов.По этой причине только опытный сантехник в Лас-Вегасе выполняет ремонт и обслуживание .

Профессиональный сантехник в Лас-Вегасе поможет вам определить и решить проблему с водопроводом в кратчайшие сроки. Важно обратиться к лицензированному специалисту, потому что откладывание проблем с водопроводом может привести к повреждению конструкции здания.

Протекающие трубы

Исследования определили, что утечки воды являются наиболее частой проблемой водопровода в многоэтажном здании.Утечка в водопроводных или дренажных трубах может привести к просачиванию воды в ваш дом. Это может привести к появлению сырых пятен на крыше и стенах и может вызвать проблемы с гигиеной. Это серьезная проблема с водопроводом, но вы можете решить ее с помощью лицензированных сантехников в Лас-Вегасе.

Влага, которая накапливается из-за протечки в трубах, не только портит внешний вид вашей квартиры, но и может вызвать серьезные структурные повреждения, а также негативно сказаться на здоровье жителей. Сантехники в Лас-Вегасе могут помочь вам решить эту проблему, если ее вовремя выявить.

В Craig’s Plumbing мы стремимся предложить лучший ассортимент сантехнических услуг по доступной цене. Наши сантехнические услуги включают всю долину Лас-Вегаса. Будь то одноквартирный дом, жилое или коммерческое высотное здание, наша компания может решить любую водопроводную проблему, которая может возникнуть у вас на пути. В городе, который никогда не спит, вам нужно положиться на поставщика услуг, который может предоставить вам услуги 24/7.Позвоните сейчас, чтобы записаться на прием по телефону 702-496-3892.

Высотная сантехника — все равно?

Возрождение наших основных городов как более активных и ярких сообществ создает трудности и проблемы для тех, кто занимается дизайном. Плотность зданий, движение транспорта, нехватка земли и дух соперничества среди застройщиков — все это факторы, которые работают вместе, чтобы продвинуть современные здания выше.

Иногда, особенно в кино, мы представляем себе высотные здания в виде высоких небоскребов.Хотя это романтическое и не всегда неверное видение, «высокий» этаж может быть от восьми до десяти этажей. Национальная ассоциация противопожарной защиты (NFPA) определяет высотное здание как здание, занимаемый этаж которого находится на высоте 75 футов над уровнем, на котором пожарный аппарат будет проводить операции по тушению пожара. Этот низкий порог требует, чтобы в зданиях были спроектированы несколько конкретных функций, чтобы обеспечить безопасность жизни и позволить аварийным службам безопасно и быстро получить доступ к более высоким уровням здания, тем самым спасая жизни и значительные вложенные ресурсы.При таком довольно простом определении все проблемы проектирования высотных зданий должны быть одинаковыми, верно? Возможно, прежде чем мы примем такое решение, необходимо дополнительное обсуждение!

Проблемы с давлением

Проектирование и строительство высотных зданий представляет собой ряд особых проблем, особенно в отношении проектирования систем водоснабжения. Некоторые из самых серьезных проблем при проектировании высотных водопроводов связаны с контролем давления. Давление — друг и враг в водопроводных системах.Инженеры-сантехники рано узнают, что, поднимая воду выше точки отсчета, вы теряете один фунт на квадратный дюйм на каждые 2,3 фута высоты. Хотя это может показаться разумной дополнительной потерей, это может стать серьезным штрафом, когда вода поднимается на 75 футов; затем добавляется требование поддерживать высокое минимальное давление в верхней части колонны. Многие дизайнеры ежедневно отвечают на этот вызов.

Например, обычное состояние стояка для воды, обслуживающего туалетную группу в офисном здании, снабженном приспособлениями для смывных клапанов, требует 25 фунтов на квадратный дюйм в самом удаленном приспособлении.Вы добавляете систему повышения давления, чтобы удовлетворить эту потребность на верхнем этаже. Распространенное осложнение начинается, когда вы начинаете укладывать полы. Комбинированное давление напора приводит к тому, что давление внизу может превышать допустимый безопасный уровень, ограниченный правилами и материалами. Это тоже довольно обычное состояние, которое часто решается либо размещением редукционных клапанов на каждом уровне, где давление превышает допустимый максимум, либо ответвлением от стояка с более высоким давлением для создания зоны давления. В этой зоне давления используется центральный редукционный клапан и вспомогательный стояк для обеспечения минимального давления, необходимого на самом высоком уровне, и максимального давления, допустимого на самом низком уровне.Именно этот метод успешно применялся при проектировании многих высотных зданий.

Обеспечение адекватного давления воды на всех уровнях здания имеет решающее значение для жителей здания, хотя экономика, основные функции здания и общая высота оказывают значительное влияние на методы распределения водоснабжения. Многочисленные среднеэтажные и даже очень высокие многоэтажки используют различные схемы откачки. Один из первых методов использовал приподнятые резервуары для хранения наверху здания с насосами для заполнения внизу здания, что является классической схемой с подачей воды вниз.Этот метод превратился в системы прямой перекачки с использованием нескольких насосных агрегатов с регуляторами постоянной скорости и постоянного давления. Оба эти метода доказали свою надежность и доступность на протяжении многих лет, и многие такие конструкции все еще используются сегодня или все еще используются в текущей практике проектирования. Постоянное совершенствование и развитие частотно-регулируемых электроприводов и постоянно растущее внимание к снижению энергопотребления и затрат делают установку с регулируемой частотой вращения и прямым насосом современной рабочей лошадкой в ​​отрасли.

Критическая потребность в обеспечении надлежащего потока и давления дает инженеру-сантехнику высотных зданий широкие возможности для практики. Для начала крайне важно глубокое понимание основ перекачки, и одним из наиболее широко известных источников является Отдел обучения и образования по обращению с жидкостями компании ITT Industries, более известный как Little Red Schoolhouse Белла и Госсетта. На основе этого фундаментального обучения можно найти более сложные тексты, в том числе Руководство по насосам и насосным системам, опубликованное ASPE, а также учебные брошюры, опубликованные всеми уважаемыми производителями насосов и системными упаковщиками.Даже опытный профессионал может извлечь пользу из периодического просмотра этих текстов, чтобы освежить некоторые основы и заново открыть для себя некоторые тонкости систем повышения давления.

Дренаж

Контроль давления на дренажной стороне создает другие проблемы. Правда, вода в обеих системах по существу одинакова; однако теория дренажа утверждает, что значительная часть воздуха перемещается вниз вместе с потоком воды. Эта теория утверждает, что вода, текущая по вертикальной трубе, имеет тенденцию прилипать к стенкам трубы, действуя очень похоже на водяной рукав с полой сердцевиной из воздуха, и все это скользит по стенкам трубы, пока не достигнет отношения примерно 6/24 полного заполнения. площади поперечного сечения трубы.Этот водянистый рукав движется со скоростью почти 15 футов в секунду (fps), движимый силой тяжести, но ограниченный трением. Когда трубопровод остается вертикальным, захваченный воздух относительно просто контролировать, но при отклонении трубопровода от вертикали скорость потока жидкости значительно падает, заполняя весь диаметр трубы. Горизонтальный дренажный трубопровод с уклоном должен течь со скоростью 4–8 футов в секунду, поэтому легко увидеть, что большой поток воды может быстро образоваться. Это может привести к сжатию воздуха на пути прохождения текучей среды и / или снижению давления воздуха на выходе из потока текучей среды.Воздействие этих колебаний жидкости и воздуха можно контролировать за счет эффективного использования вентиляционных отверстий ярма, сбросных отверстий и вентиляционных соединений в основании штабелей. И здесь решения во многом не уникальны и успешно использовались во многих среднеэтажных и даже очень высоких зданиях. (Для тех, кто только начинает заниматься этим типом проектирования сантехники, рекомендуется рекомендовать проект High Rise Plumbing Design от доктора Альфреда Стила.)

С этим связана проблема, связанная с воздействием гидравлического скачка на сам трубопровод.Этот скачок вызывают масса воды и быстрое изменение скорости с вертикальной на горизонтальную. Хотя давление, связанное с этим скачком, является значительным, оно не разрушает фитинг в основании штабеля. Скорее, движение трубы нагружает силы трения, которые удерживают соединение с трубой, что в конечном итоге приводит к выходу из строя соединения. Хорошая конструкция должна компенсировать сильную тягу, возникающую при этом изменении направления. Успешные методы включают увеличение размера и / или наклона горизонтального дренажа, использование упорных блоков или использование ограничительных соединений с резьбовым стержнем или аналогичных устройств, которые механически закрепляют фитинг на входящем и выходящем трубопроводе.

Вентиляция

После того, как вода поднята и использована, она сбрасывается в дренажную систему, которая включает в себя сопутствующую вентиляционную систему, которая отвечает за поток воздуха в сети дренажных трубопроводов. Воздух имеет решающее значение для процесса дренажа, потому что дренажный поток вызывается наклонными трубами, а движущей силой является сила тяжести. В отсутствие воздуха дренаж будет варьироваться от беспорядочного до несуществующего. Когда вода в трубе течет в более низкую зону, необходимо добавить воздух, чтобы заменить воду, иначе возникнет зона отрицательного давления.Если эта зона находится рядом с приспособлением, воздух будет втягиваться в дренажную систему через уловитель приспособления с легко распознаваемым хлюпающим звуком и очень медленным сливом. Это состояние приведет к снижению производительности всей дренажной системы и потере уплотнения ловушки из-за сифонирования или выброса. Лекарство от этого состояния — вентиляция. На уровне отдельного приспособления он состоит из вентиляционного отверстия приспособления. По мере увеличения количества приспособлений возникают потребности в вентиляции, которые превращаются в вентиляционную систему с вентиляционными отверстиями ответвления, контура и петли в соответствующих местах.При работе с высотными дренажными трубами должна быть установлена ​​вентиляционная труба, обеспечивающая выравнивание и сброс давления по высоте и ширине системы. Помимо сброса давления в дренажной системе, вентиляционная система позволяет воздуху циркулировать в обоих направлениях в ответ на колебания потока в дренажной системе. Во многих конструкциях вентиляционных отверстий с высоким стояком, где необходимо горизонтальное смещение штабелей на данном этаже, требуется сбросное вентиляционное отверстие. Хотя это не часто подчеркивается, система вентиляции здания также служит для дополнения вентиляции городской канализации, сбрасывая ядовитые или даже опасные газы и позволяя канализации стекать без ограничения давления.

Вертикальный трубопровод

Инженеры-сантехники должны учитывать влияние сантехнических систем на общие методы строительства. Большинство опытных инженеров и подрядчиков согласятся, что вертикальные трубопроводные системы обычно более эффективны, чем горизонтальные трубопроводные системы в многоуровневых проектах. Вертикальный трубопровод использует меньше опор, подвесов, вставок и т. Д. И требует меньше горизонтального пространства в потолочных камерах для уклона для обеспечения дренажа.В целом, вертикальные трубопроводы — довольно выгодная сделка; однако это не обходится без штрафных санкций. Недостатком вертикальных трубопроводов является многократное проникновение через структурные плиты. Каждое из этих проходов должно быть загерметизировано или защищено, чтобы предотвратить вертикальную миграцию огня и дыма (т. Е. Превратить высокое здание в высокую трубу). Проблемой является не только герметизация проходов, но и большое количество проходов может быть не менее трудным. Расположение этих множественных проходов имеет решающее значение для целостности конструкции и функции светильников даже в большей степени, чем эстетика застроенной среды.Для более высоких зданий требуются более прочные конструкции, что еще больше ограничивает допустимые пространства для проходов. Другие конструкционные методы, такие как балки и плиты с последующим натяжением, которые служат для облегчения общей конструкции здания, могут еще больше ограничить доступные места для проходов в плитах. Успешное проектирование высотных зданий требует, чтобы вся команда разработчиков прилагала дополнительные усилия, чтобы читать, понимать и интерпретировать влияние строительных систем друг на друга, а также быть открытыми для обсуждения, координации и настройки каждой отдельной системы в соответствии с потребностями здание.Хорошо выполненная конструкция высотного здания представляет собой интегрированную и сложную сборку, и каждый компонент следует рассматривать как часть этого единого целого.

Противопожарная защита

Одна область, которую нельзя упускать из виду при проектировании высотных зданий, — это системы противопожарной защиты. Как минимум, во всех высотных зданиях должны быть спринклерные системы на каждом этаже и стояки на каждой лестничной клетке. Эти системы зарекомендовали себя на протяжении многих лет, значительно спасая жизнь и имущество.Конкретный тип, плотность покрытия и размещение розеток зависят от типа, высоты и местоположения здания, а также от местных пожарных властей. Все высотные здания, оборудованные системами защиты #re, имеют большие специальные пожарные насосы для обеспечения расхода и давления, необходимых для отдельной системы. Инженеры-сантехники не всегда занимаются проектированием таких систем, но должны знать, что эти системы являются неотъемлемой частью здания и должны учитывать их присутствие в отношении пространства для оборудования, расположения стояков и полостей в потолке.

Материалы

В проектах, затронутых в этой статье, системы трубопроводов были указаны и установлены с использованием очень «стандартных» трубопроводов и фитингов. Сантехнические и вентиляционные трубопроводы, а также трубопроводы для ливневой воды в здании в большинстве своем выполнены из чугуна без содержания воды, выбранного в первую очередь из-за доступности и бесшумной работы. Подземная канализация и дождевая вода — чугунные, втулочные и гладкие, с уплотнением. В некоторых случаях, особенно для горизонтального дренажа большого диаметра ниже уровня земли, трубопровод изготавливается из высокопрочного чугуна с механическими соединениями.Это обычная установка для этого типа трубопроводной системы, широко используемая из-за ее пригодности к расходу и давлению, доступности и бесшумной работы, и в основном она сделана из продукта после потребителя, поэтому она очень «экологична» в применении. Водопроводные системы для этих зданий обычно изготавливаются из меди типа L. Трубки размером 2 дюйма и меньше обычно собираются с использованием припоя 95-5; для труб большего диаметра мы обычно оставляем подрядчику право выбора: паять или использовать механические соединения с фитингами с канавками.Распределение медицинского газа обычно представляет собой медь типа L с паяными соединениями, как указано в NFPA. За исключением очень высоких зданий, эти материалы обычно хорошо работают в широком диапазоне давлений и в значительных количествах находятся в пределах максимального давления. По мере того, как здания становятся выше, во многих системах водоснабжения может возникать давление, превышающее безопасное рабочее давление медных труб. В некоторых областях разумной альтернативой для повышения безопасного рабочего давления является легкостенная труба из нержавеющей стали (список 10) или стандартная труба (список 40).Оба этих материала могут быть соединены с помощью механических соединений с канавкой валков.

Сложные многоэтажные дома

Отойдя от очень общего обсуждения основных концепций проектирования и координации системы, необходимо рассмотреть напорные трубопроводы в системе водоснабжения и распределения, а также общие подходы к дренажу и вентиляции. Наконец, сантехники должны осознавать влияние монтажа сантехники на конструкцию здания.Все эти обсуждения в той или иной степени применимы к любому типу высотных зданий: офису, кондоминиуму, гостинице. Эти проблемы умножаются, когда инженеры-сантехники проектируют более сложные по функциональности здания, например, больницы. Как правило, в больницах плотность сантехники выше, чем в большинстве зданий других типов, что приводит к большему количеству проходов для их обслуживания.

Больницы представляют собой сложную задачу, потому что им требуется гораздо больше систем. Помимо обычных систем дождевой воды, канализации и вентиляции, а также систем холодного водоснабжения, в больницах часто есть другие особые потребности в трубопроводах, такие как лабораторные отходы, медицинские газы или вода с разными температурами для обслуживания пациентов или целей очистки и дезинфекции.Каждая из этих дополнительных систем должна быть полной и соответствовать общим требованиям уже обсужденных систем.

Во многих больницах есть лаборатории, а некоторые другие типы институциональных зданий могут иметь дренажные системы для обслуживания арматуры или оборудования, использующих химические или кислотные вещества. Когда это происходит, важно определить приемлемые материалы для трубопроводов, как с точки зрения пригодности для среды, по которой осуществляется трубопровод, так и с точки зрения приемлемости для местных властей. Обычно используются железо с высоким содержанием кремния, боросиликатное стекло, полипропилен и ПВДФ.У разных материалов разные сильные и слабые стороны. Железные и стеклянные трубы почти универсально подходят для использования с большинством кислот, щелочей и подобных химикатов. Оба они тяжелые и требуют больше места для установки, но на них нелегко воздействовать пламенем или выделять тяжелые пары и дым. В большинстве мест достаточно простой защиты от проникновения. С другой стороны, изделия из пластика могут создавать проблемы как для систем химической канализации в целом, так и для высотных зданий в частности.У них более узкий список химикатов, которым они хорошо сопротивляются, и они более хрупкие, а также подвержены разрушению из-за воздействия пламени. Пластмассы также могут вызывать проблемы с дымообразованием, которые необходимо решать для поддержания безопасности жизни. Разрешение этих установок может варьироваться в зависимости от местоположения и юрисдикции. Независимо от материала и полученного разрешения, химические, кислотные и лабораторные дренажные и вентиляционные системы должны быть отделены от бытовых дренажных и вентиляционных систем, используемых во всем здании.

В одном недавно построенном высотном лабораторном здании лаборатории биологических исследований находились на четырех верхних этажах. Каждое из этих лабораторных помещений обслуживалось устойчивой к кислотам и химическим веществам дренажной и вентиляционной системой, отдельной от бытовых дренажных и вентиляционных систем, которая простиралась до соединения на станции мониторинга на стыке с канализацией здания. В данном случае в качестве подходящего материала были выбраны стеклянные трубы, обеспечивающие преимущества и долговечность этого материала. На самом высоком уровне было добавлено средство биологической безопасности для критических исследований в полностью защищенной среде.Несмотря на то, что на этом этаже использовались продукты и материалы, идентичные соседним нижним этажам, контуры трубопроводов были изолированы и защищены от потенциального выброса в окружающую среду до прохождения через стерилизационную установку. Даже вентиляционные отверстия были отфильтрованы, чтобы предотвратить неконтролируемый выброс в окружающую среду. В этой камере содержания также находилась небольшая популяция подопытных животных, за которыми был обеспечен надлежащий уход и защита, включая оборудование для мытья клеток и автоклав для защиты от инфекции.Дренаж из этого оборудования представляет собой высокотемпературные отходы, которые часто вызывают проблемы с утечкой при использовании одного из доступных пластиковых изделий.

Несколько температур воды, требуемых для различных операций, приводят к еще большему увеличению количества трубопроводов и проходок. Это касается не только стороны подачи, такой как разводка холодной воды, но и циркуляционного трубопровода горячей воды. Обычно вода каждой температуры должна циркулировать независимо, но иногда несколько стояков или циркуляционные трубопроводы с разными температурами могут быть объединены для возврата к нагревателю или смесительному клапану.Наконец, есть медицинские трубопроводные газы. Коды требуют, чтобы распределение для пациентов было горизонтальным, на каждом этаже, с зонными клапанами и зонными панелями сигнализации. Эти системы распределения должны питаться от источников, которые обычно являются удаленными, поэтому требуется еще один набор стояков подачи.

Многие из уже описанных условий могут применяться к любому количеству проектов. Общая дискуссия о давлении и контроле основана на практиках, успешно применяемых при проектировании офисных зданий, гостиниц и кондоминиумов на всей территории Соединенных Штатов.Каждый из этих проектов имеет большое сходство и лишь незначительные различия, которые в значительной степени зависят от методов строительства и в меньшей степени от решений местных властей. Это очень простые методы, и в настоящее время их вариации используются в активных дизайнерских проектах, включая проекты кондоминиумов, офисов, гостиниц и музеев. Примеры, используемые для иллюстрации условий в больницах, также реальны и фактически представляют собой некоторые из конструктивных ограничений, встречающихся в проектах, которые все еще находятся в стадии строительства на момент написания этой статьи.

Пример

Отдельная новая больница имеет ряд дополнительных возможностей проектирования сантехники помимо тех, которые связаны с высотным строительством. Во-первых, этот проект представляет собой проект заполнения, построенный между двумя крыльями существующей многоэтажной больницы, одно из которых также связано с вертикальным расширением и модернизацией помещений до этажей интенсивной терапии. Вторая интересная задача заключалась в перемещении нескольких действующих дренажных систем, обслуживающих больницу и выходящих через территорию этого проекта, включая первичный и вторичный ливневой дренаж, санитарный дренаж, перенос дренажа жировых отходов со значительной зоны приготовления пищи, установку нового перехватчик пассивного типа, перенос кислотоустойчивого дренажа из основной лабораторной функции и установка нового бассейна нейтрализации кислоты.Новый перехватчик, бассейн нейтрализации и водостоки расположены на частной проезжей части по периметру, окружающей здание. Другой областью координации с подземными системами является добавление нового ответвления от центральных коммуникаций на территории кампуса, спроектированного и установленного в качестве отдельного контракта отдельной группой инженеров и подрядчиков. Сюда входили пар и конденсат высокого давления, подача и возврат охлажденной воды, блок каналов аварийного питания, первичный источник высокого напряжения, телефон и оптоволокно.Все эти модификации требовалось завершить до заливки первой плиты перекрытия.

Даже после того, как подземные приключения были пройдены, здание продолжало предоставлять творческие возможности команде дизайнеров. Расстояние между плитами было определено так, чтобы копировать плиты в существующей больнице, которые были очень короткими интервалами. Это привело к подходу, который обычно используется для строительства гостиничного типа, с использованием нескольких вертикальных стояков, размещенных в желобах туалетов для обслуживания нескольких этажей.Конечно, этот подход потребовалось изменить из-за нерегулярной укладки одинаковых групп креплений от пола к полу и относительно больших плит пола (варьирующихся от 22 000 до 24 000 квадратных футов на этаж). Дополнительную сложность создавали современные требования HVAC к медицинским учреждениям и влияние потолочных пленумов, систем связи и передачи данных с высокой плотностью записи, а также высоких потолков для более просторной эстетики на типовых этажах для ухода за пациентами. По всему зданию были разбросаны специализированные помещения, такие как изоляторы, помещения для подготовки пациентов и восстановления после ухода пациента, а также палаты для пациентов с доступом ADA.Каждая из этих областей требовала уникального решения или варианта ранее уникальных решений. Конечным решением для проекта была комбинированная система, в которой использовались большие, расположенные по центру основные сточные трубы и основные вентиляционные трубы, что позволяло каждому меньшему стояку приспособлений простираться до основных сточных труб по отдельности или в качестве сточной канализации в здании. Получившаяся схема стояка имеет характерный контур в форме веера или щетки, где все трубы соединяются вместе в основную трубу. В окончательной конфигурации это здание заканчивалось тремя основными трубами для почвы, отходов и вентиляции, двумя основными трубами дождевой воды, одним основным стояком водоснабжения и одним основным стояком медицинского газа.

Все равно, верно

Как показывает это обсуждение, проектирование современных высотных зданий часто представляет собой серию проектных концепций, которые необходимо проверить путем анализа и согласования, а затем скорректировать в течение периода согласования, чтобы максимизировать гибкость и конструктивность. Это упражнение имеет решающее значение для всех видов строительства, но особенно для водопроводных систем, в которых трубопроводы должны быть точно размещены или учтены на ранних этапах строительства, в то время как монтаж арматуры и окончательные соединения выполняются намного позже, после того, как системы трубопроводов скрыты.Это также подчеркивает необходимость того, чтобы дизайнеры и инженеры были знакомы с работой своих коллег в других областях. Это допускает определенное ожидание между сделками, что должно быть выгодно для всего проекта.

Таким образом, я быстро рассмотрел процесс проектирования высотных водопроводов, уделяя особое внимание контролю давления и влиянию трубопроводных систем на общую конструкцию здания. Вы можете видеть, что, хотя многие решения являются стандартными и похожими по применению, каждый подход имеет компромиссы, которые необходимо идентифицировать, оценивать и соблюдать в каждом уникальном проекте.Это понимание поддерживает идею о том, что хорошее проектирование является продуманным и проактивным, и что хорошие инженеры открыты для откровенного обсуждения и понимания, относящегося к их собственной торговой работе, а также к другим профессиям, вовлеченным в строительство. Все высотные здания, как при проектировании, так и при строительстве, являются важными делами для всех участников. Все постройки уникальны по форме и специфическим дизайнерским решениям. Для достижения успеха в проектировании и строительстве высотных зданий требуются совместные усилия и твердый взгляд на вещи.Хорошая конструкция высотной сантехники делает даже самые высокие конструкции более удобными и безопасными для всех, кто находится в здании, а хорошие инженерные и дизайнерские практики и опыт превращают самую сложную конструкцию высотного здания в вопрос масштаба.

В конечном итоге, я считаю, что ответ на вопрос — «да». Это все одно и то же — все высотные здания представляют собой такие сложные организмы, что они требуют тщательного изучения и оценки, чтобы максимально раскрыть потенциал проекта для владельца и создать дизайн, достаточно надежный, чтобы служить потребностям здания на долгие годы. , и по-прежнему предусматривать доступное строительство.

---

«Проектирование высотной сантехники: все равно, правда?» был опубликован в выпуске журнала Plumbing Systems & Design Magazine за май / июнь 2007 года Американским обществом инженеров-сантехников, Inc.
Автор: Деннис М. Коннелли, CPD

Обладая 34-летним опытом, Деннис хорошо разбирается в дизайне сантехники для коммерческих и институциональных объектов, включая университетские городки для академических, государственных и корпоративных клиентов. Он был опубликован в области проектирования систем чистой воды и высотного водопровода.
