4 провода из потолка на люстру: С потолка 4 провода как подключить люстру с 3 проводами

Как правильно подключить люстру с 2, 3, 4 проводами к двойному выключателю

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры – это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

• L – фаза;
• N – нулевой разряд;
• PE – заземляющий проводник желто-зеленого цвета.


Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод – кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

• при помощи клеммных зажимов;
• путем скручивания с изоляцией защитными колпачками.


Варианты монтажа люстры можно найти, перейдя по ссылке:

https://www.youtube.com/watch?v=l1ykm0rrWIQ

На способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза – L1 (оранжевого цвета), фаза – L2 (желтого цвета) и ноль – N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые – к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками – первая клавиша включает 5 лампочек вместе, а вторая – шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий – PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели – достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора – задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

Как подключить люстру с 2, 3, 4 проводами (схемы)

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всегок содержанию ↑

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.

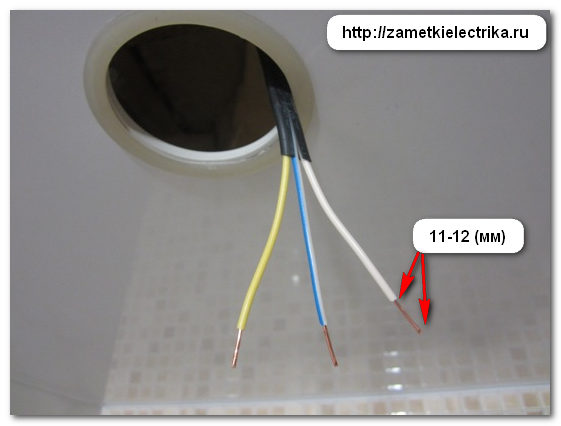

3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство – показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

к содержанию ↑

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

к содержанию ↑

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель – зажгутся все лампочки.
• При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Подключить люстру к электросети в доме сможет даже новичку, если внимательно изучить схему подключения. Если же человек незнаком с законами физики, и не знает что такое фаза и ноль, тогда есть 2 варианта: ознакомление с информацией либо вызов мастера на дом. Но, стоит знать, что у каждого мастера цена на подключение одной точки отличительна.

Предыдущая

ЛюстрыВыбираем потолочные люстры с вентилятором

Следующая

ЛюстрыКак выбираются люстры для кухни

«Четыре провода на люстре: как разобраться?» – Яндекс. Кью

Четыре провода выводятся из люстры, которую на фабрике проекировали под «раздельное включение».

Если в люстре несколько цоколей (ламп, рожков), то их, чаще всего, можно включать раздельно. Принято разделять на две группы включения. Например, одна лампа отдельно, две — отдельно на трёхламповой люстре. Или две лампы отдельно, три — отдельно — на пятиламповой.

Очень важно! Категорически нельзя сразу проверять работоспособность люстры путём подключения выходящих проводов, не убедившись, что они не подключены правильно внутри корпуса люстры.

В люстрах обычно есть специальное место, где коммутируются провода. Так в рожковых люстрах — это специальная полость в которую сходятся все рожки. Внутри неё подключение производится следующим образом: 1) все синие провода, выходящие из рожков соединяются с общим синим проводом;

2) общий жёлто-зелёный заземляющий провод соединяется с корпусом;

3) часть коричневых проводов, выходящих из рожков, соединются с коричневым общим;

4) оставшаяся часть коричневых проводов из рожков — с чёрным общим.

Иногда производители используют провода других цветов. Но этот вариант принято считать универсальным.

Второй шаг — подключение на потолке.

Обычно здесь либо три, либо четыре провода.

Варианты с тремя проводами: фаза-ноль-земля (новые проводки), фаза1-фаза2-ноль (старые проводки).

Варианты с четыремя проводами: фаза1-фаза2-ноль-земля (новые проводки), фаза1-ноль-фаза2-ноль (старые проводки). Изредка, правда, попадаются нестандартные варианты проводки в т.ч. с ошибками.

Там необходимо определить какие провода фазные, какие — ноль и заземление. Эта процедура достойна отдельной статьи

Теперь соединяем !!при отключенном напряжении!! жёлто-зелёный из люстры на заземление, синий — на ноль, коричневый — на одну фазу, чёрный — на другую. Если на потолке фаза одна, значит коричневый и чёрный из люстры соединяем вместе на неё.

Только после всего этого можно вкручивать лампы и подавать напряжение на светильник.

Но мы настоятельно рекомендуем обратиться к квалифицированному электрику, вместо самостоятельного подключения.

Как подключить люстру

Подключение люстры или светильника на первый взгляд кажется простым делом, но для человека, не знакомого с электрикой этот процесс может оказаться очень сложным.

Начнем с потолка. В месте установки люстры или светильника из потолка выходят 2, 3 или 4 провода. Если провода 2, то один из них «фаза», а другой «ноль». Если проводов 3, то помимо «фазы» и «нуля», скорее всего заземляющий провод, но может быть так, что третий провод – это еще одна «фаза».

Помочь определить где фазный провод, а где нулевой поможет индикаторная отвертка. Принцип работы ее очень прост. Прикасаемся концом отвертки к оголенному проводу. Если индикатор светится, значит провод фазный, если нет – нулевой.

Если проводов 4, то с большой вероятностью, это будут 2 «фазы», 1 «ноль» и 1 «земля». В таком случае на стене будет 2-х клавишный выключатель. Определяем фазы также индикаторной отверткой.

Различить где какой провод можно и по цвету изоляции. Заземляющий провод, как правило желто-зеленого цвета. «Ноль» обозначается синим цветом, «фаза» — коричневым, белым, либо черным.

Переходим к люстре.

Зачастую люстры идут в разобранном виде, поэтому сначала собираем люстру. Распаковываем все элементы конструкции, проверяем все элементы на наличие внешних повреждений, особенно провода. Если все в порядке переходим к сборке светильника. Соединяем рожки с основанием люстры, если люстра рожкового типа. После того, как каркас светильника собран, переходим к соединению проводов.

Если у Вас одноклавишный выключатель, то все просто. Берем по одному проводу из каждого рожка и соединяем их между собой. Оставшиеся провода соединяем аналогично. Далее соединяем полученную скрутку с проводами на потолке. Цвет проводов в этом случае не имеет значения.

Если выключатель 2-х клавишный, то есть возможность раздельного включения ламп в светильнике. 5-рожковые люстры, как правило, разделяют на 2+3, 6-рожковые 3+3 и так далее. Вообще, разделение ламп произвольное, каких либо правил тут нет. Допустим, у нас 5-рожковая люстра, и мы хотим соединить ее по принципу 2+3. Для начала скручиваем между собой все «нулевые» провода, обычно синего цвета, но может быть так, что провода имеют другой цвет. Тогда соединяем между собой все провода одного цвета. Далее выбираем 3 рожка, которые должны включаться от первой клавиши. В каждом из них осталось по одному свободному проводу. Соединяем их между собой – это первая «фаза». Оставшиеся провода 2 рожков соединяем вместе – это вторая фаза.

Далее подключаем люстру к проводам на потолке. Все нулевые провода в люстре, которые собраны в 1 скрутку, соединяем с нулевым проводом на потолке. Далее соединяем 1 «фазу» в люстре (3 рожка) с фазой на потолке. Второй фазный провод на потолке соединяем со второй фазой в люстре (2 рожка). При наличии заземляющих проводов в люстре и на потолке, соединяем их между собой. Соединять провода люстры с проводами на потолке можно только с помощью клеммников. Соединение скруткой недопустимо.

Не забывайте соблюдать правила техники безопасности. Все работы, связанные с подключением осветительного прибора должны выполняться при снятом напряжении. Перед подключением люстры отключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой. Если вы сомневаетесь в том, что сможете подключить люстру самостоятельно, лучше доверить это дело профессионалам.

Как подключить люстру : советы по монтажу

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

• сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
• монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N — обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод  то  это  фаза  и его следует отметить, так как по нему проходит напряжение.
3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,







они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Установка люстры. Варианты и возможности.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

• От количества проводков, которые выходят из люстры;
• От количества проводков, которые торчат из люстры;
• От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод — это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.



Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение  в  таком  виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.



Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая — одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ — что обозначает заземляющий проводник. Оставшиеся провода — это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

[reclam] Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

1.  общий, который дает вывод для подключения к люстре или к проводу с фазой
2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы — преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки.  Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

 Люстра с пультом управления — роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Как правильно подключить люстру дома самостоятельно: инструкция и советы

Непрофессионалу работать с электричеством опасно. Именно поэтому для работ по монтажу обычно приглашают специалиста-электрика, даже для таких несложных операций, как установка потолочного светильника.

И всё-таки многие хозяева рискуют начинать работать с проводкой. На первых порах, разумеется, возникает множество вопросов, и незаменимым помощником становится полезная информация в Интернете. Как правильно подключить люстру, Вам расскажет наш интернет-ресурс. Разберёмся последовательно, по этапам, что нужно сделать, и разберёмся в разных вариантах подключения.

Определяем провода на потолке

Итак, в первую очередь нужно разобраться в имеющейся проводке. Тут могут быть два-четыре проводника трёх типов:

• «фаза»;
• «ноль»;
• заземление (только в новостройках и домах после реконструкции).

Последний тип можно вычислить по жёлто-зелёному цвету, который он должен иметь по стандарту. Если у Вас нет заземления у люстры, его лучше сразу тщательно заизолировать (при отключенном электричестве) и далее не обращать на него внимания.

Обязательно есть «ноль», остальные провода — это «фаза». Обычно первый — синего цвета, а вторые — чёрного или коричневого. Но определить их точно можно т. н. прозвонкой, для чего используют тестер-мультиметр или индикаторную отвёртку.

На электрощитке свет должен быть включен, поэтому действуют с максимальной осторожностью, ни в коем случае не касаясь руками и другими частями тела проводов.

Индикаторной отвёрткой работать просто. Нужно её концом коснуться оголённого провода, и зажёгшийся огонёк покажет «фазу». Если он не загорелся — это «ноль».

«Прозвонка» с помощью мультиметра идёт следующим образом. Его переводят в режим «вольты», затем щупы попарно подключаются к оголённым проводам. Если Вы подключились к двум фазам, параметры на дисплее тестера не изменятся. Если это фаза и ноль, мультиметр должен показать 220 В.

Чтобы запомнить результаты, лучше нанести отметки — например, цветным маркером или липкой лентой. Далее электроснабжение на щитке отключается.

Подключение светильника с двумя и тремя проводами

Если и у прибора, и на потолке по два проводника, они попарно скручиваются друг с другом в любом сочетании, ошибиться тут невозможно.

Если же в проводке три «выхода», а выключатель двойной, возможны такие варианты:

1. Фазы скручиваются между собой и подключаются к одному из проводников, оставшиеся два — между собой. В таком случае для выключения светильника надо будет нажимать обе клавиши выключателя.
2. Одна из фаз подключается, вторая изолируется. При таком варианте одна из клавиш останется просто неактивной.

Речь до сих пор шла о монтаже светильника с одной лампочкой, теперь поговорим о более сложных конструкциях — Вы поймёте даже как подключить 5-рожковую люстру.

Монтаж светильника с несколькими рожками

Разберёмся сначала с ситуацией, когда в комнате двухклавишный выключатель.

В люстрах от каждого рожка идёт по два проводника, синий «ноль» и коричневая «фаза». Необходимо разделить их все на три группы. Объясним, что нужно сделать:

1. В первую очередь — скрутить все «нули».
2. Остальные, которые соответствуют «фазе», разбиваются на две группы. Принцип простой: за одну будет отвечать одна клавиша, за другую — другая. Разбивка может быть какой угодно: 2+2 или 3+1 для четырёхрожковой люстры, 3+2 или 4+1 для пятирожковой и т. д. Главное — не допустить скрутки «фаз» прибора с «нулями».
3. К проводам на потолке подключение идёт по обычной схеме. «Фазы» — к «фазам», «ноль» — к «нулю».

Если клавиша у выключателя одна, нужно скрутить провода люстры по цветам, то есть получится не три группы, а две. Все лампы, соответственно, будут включаться и выключаться одновременно по нажатию.

Три клавиши у выключателя (и более) бывают обычно тогда, когда кроме люстры он контролирует ещё какое-то локальное освещение. Поэтому никаких принципиальных отличий в монтаже в данном случае нет.

Особенности галогенных приборов

Несмотря на конструктивные отличия, такие люстры подключать даже проще. Дело в том, что они питаются от сети 12 или 24 В, поэтому на входе установлен понижающий трансформатор. Схема уже заранее собрана, и свободными остаются только два провода, ведущие от скрутки — их и нужно подсоединить в любом порядке к «фазе» и «нулю» на потолке.

Если люстра комплектуется ещё пультом ДУ, то помимо трансформатора она оснащается ещё блоком питания. Также к двум проводникам добавляется третий — антенна приёмника. Его при подключении задействовать не нужно — он отвечает за связь с пультом.

ВАЖНО! Светильники с трансформаторами или пультами дистанционного управления НЕЛЬЗЯ подключать к выключателю с диммером.

Соединение с электросетью

Особенности связаны с подключением уже подготовленных проводников люстры к проводам выключателя. Здесь настоятельно рекомендуют обойтись совсем без скруток — особенно если соединяются алюминиевая и медная проводка.

Такой контакт будет постепенно окисляться, что приведёт в лучшем случае просто к нагреву (отследив по запаху, можно исправить положение), но он может начать искриться. Это опасно, особенно при близости обоев и других легковоспламеняющихся материалов.

Обычно к люстрам в комплекте идут клеммные коробки. Однако аналогичные устройства можно найти в магазине, тем более что по качеству они обычно даже превосходят.

Например, в продаже можно найти:

• Полиэтиленовые клеммники. Внутри них находится гильза из латуни, куда провода вставляются и зажимаются винтами. Есть нюансы: алюминий зажимать нельзя (в крайнем случае — подтягивать соединение раз в год), латунь — очень аккуратно.
• Колодки из чёрного пластика — Terminal Blocks. Из плюсов — прижимает не винт, а металлическая пластина, и больше подходит для алюминия, недостаток — громоздкость (продаются по 6 гнёзд минимум).
• Самозажимные клеммники. Это удобные одноразовые изделия, которые автоматически прижимают провода и не дают выпасть.
• Коробки с рычажками от Wago. Также изделия с удобной конструкцией, однако могут использоваться многоразово, подходят для проводов разного диаметра и типа, в целом упрощают процесс соединения.
• Скотч-локи. Подойдут только для светодиодных светильников и других слаботочных приборов. Однако в остальном также удобны — просты, дешевы и не требуют снятия изоляции. Защёлкиваются плоскогубцами.

Что делать, если скрутка проводов люстры не лезет в отверстие клеммной коробки? В таком случае к ней припаивается проводник с сечением не менее 0,5 мм2, и в клеммник вставляется его свободный конец.

Итак, теперь, если Вам нужно сменить осветительный прибор в своей квартире или доме, Вы сможете это сделать при помощи нашего руководства и советов опытных товарищей. Купить люстру можно у нас — в магазине «Республика света».

Как подключить люстру с двумя проводами?

4 провода с потолка

Вопрос из темы на форуме:
Приобрел квартиру к новостройке. Черновая отделка. Помогите пожалуйста, с потолка висят 4 провода разных цветов, какой куда подключать не понятно. Я видел 3 провода, но 4. Это 3-х фазная проводка что ли?

Andreyko
А что тут непонятного? Разведите концы провода и пробуйте индикаторной отвёрткой, тестером или патроном с подключенной лампочкой.При этом поочередно замыкая контакты на выключателе. При замкнутом выключателе ищите на каких проводах есть фаза, а на каких ноль, а какие вообще не подключены. Определив провода с фазой, берёте патрон с лампочкой и ищите ноль, прикладывая провода один к фазе (от патрона с лампочкой) а второй к тем на которых предположительно есть ноль. Таким образом вы выясните (без тестера) от каких проводах проводов будет запитываться люстра.

олег40
Да ну что Вы! когда это 3фазы в новостройках подводить стали? Тут угадать, почему/куда 4 провода — это как пальцем в небо тыкнуть, но я всё -таки попробую — 2 провода фазных, один нулевой под 2-х клавишный выключатель, ещё один — про запас. Есть и трёхклавишные выключатели — тогда все 4-е провода будут задействованы.
В данном случае Вам нужно радоваться, что есть 4-е провода, иной раз электрики 2 алюминия выведут и думай — как туда люстру «на два положения» подключить. Кроме того это большой плюс, если надумаете подвесные или многоуровневые потолки делать со сложным освещением, тогда каждый провод «на вес золота» может быть.
В общем электрикам низкий поклон за добросовестную работу, а Вам остаётся вооружиться тестером и пройтись по «точкам». Можно ориентироваться и по цвету, раз провода цветные, но тестер — это тестер, а с ситуацией, когда провод в кабеле менял свой цвет — я например сталкивался, поэтому прозвонка тестером — это 100% что не ошибётесь.
И ещё, насколько я понял — никаких выключателей и розеток ещё нет, определите для начала место(«точку»), где должен по замыслу монтажников стоять выключатель, там должно быть 3+1 проводов(одна фаза на вход и 3 провода на люстру. ноль отдельной дорогой идёт.

Root
Да чего тут голову ломать? Четыре провода потому, что не было у монтажников трехжильного кабеля — по одному фазному проводу через выключатель на каждую из двух групп ламп, и один нулевой провод общий для обеих групп. Сделали из того что было, кинули от коробки два двухжильных кабеля, задействовав по одному проводу из каждого кабеля или два провода из одного кабеля под ноль. Сплошь и рядом такое вижу, как в зданиях постройки советских времен так и в современных. Зато теперь у Вас сечение нулевого провода соответствует суммарному сечению фазных проводов, как оно собственно и должно быть. Найти, какие провода общие (подключенные к нулю), а какие идут через выключатели совсем несложно при помощи контрольки или индикатора фазы с неоновой лампой.

Karmeli
Подключать нужно как обычную двухфазную, где задействовано 3 провода (+/- земля). 4 провод, он как правило, желтого, оранжевого, салатового цвета с дополнительной полоской, присоединять его не обязательно, но при подключении нужно за изолировать.

sergey123
Владимир34 если Вы говорите, что на потолке разноцветный 4-х жильный провод это означает что, две жилы преднозначены для 2-х ламп, а остальные нулевая жила и жила заземления. Определить их просто нулевая жила синего цвета, жила заземления либо желтая либо желто-зеленая оставшиеся жилы это питание для 2-х ламп. Если же у Вас жилы других цветов, то поступайте следующим образом:
1. Приобретите индикатор (не в коем случае не на батарейках)
2. Отключите питание в квартире
3. Убедитесь в отсутствии питания на выключателе проверив индикатором (выключатель как правило распологается около двери)
4. Зачистите 3 жилы провода выключателя и 4 жилы провода лампочки
5. Соедините 3 жилы выключателя и разведите 4 жилы провода лампочки
6. Подайте питание в квартире
7. Проверьте индикатором питание на жилах провода лампочки
8. Отметьте жилы на которых реагирует индикатор (это питание ламп)
9. Жилы на которых индикатор не светиться это ноль и земля (определить их Вы сможете только с помощью прибора)
10. Отключаете питание
Далее подсоединяете люстру, те жилы которые показал индикатор подсоединяете к лампам, жила которая не светилась к нулевой жиле лампы.

по материалам форума

Урок-практика «Как переделать люстру на двойной выключатель»

Практическое занятие «Как переделать люстру на двойной выключатель»

Сегодня в магазинах продается огромное количество разных многорожковых люстр. Большинство из них не имеют возможности подключения к двухклавишному выключателю. Это можно сразу определить в магазине. Если из люстры выходит двухжильный провод, то без переделки ее можно подключить только на одноклавишный выключатель. Если трехжильный, то вам повезло, ее можно подключить к двойному выключателю без дополнительной модернизации.

Зачем нам нужен это двойной выключатель? Например, если посадить пятирожковую люстру только на одиночный выключатель. Тогда мы получим то, что либо сразу все пять лампочек будут светить либо ни одной. Часто бывает, что такой яркий свет нам не всегда нужен и хочется его немного приглушить. Этого можно добиться только с помощью выключения 2-х или 3-х ламп в люстре. Вот если две лампочки будут работать от одной клавиши выключателя, а другие три от другой клавиши, то тогда вы сможете легко играть яркостью освещения в комнате.

Как переделать люстру на двойной выключатель

В данной люстре для подключения находился двухжильный провод.

Для того чтобы это сделать нам просто необходимо заменить существующий двухжильный провод на трехжильный.

На первом этапе разбираем пятирожковую люстру. Откручиваем все гаечки, шайбочки, трубочки и т.д. У вас конструкция может быть немного другой. Главное запоминайте, что и куда прикручивается и в какой последовательности, так как потом придется ее собирать обратно.

В нашей люстре соединения питающего провода с проводами, которые идут на лампочки, находятся в ее нижней центральной части. Рукой откручиваем нижний колпачок и снимаем крышку.

Тут мы видим аккуратно уложенные провода.

Вынимаем их так, что бы можно было с ними работать. Соединения выполнены обычными пластиковыми колпачками.

Один колпачок соединяет все нулевые проводники. Это синие проводки. Второй колпачок соединяет все фазные проводники. Это коричневые проводки.

Аккуратно откручиваем против часовой стрелки колпачки и отсоединяем от скруток питающий провод. Затем стоит вернуть на место колпачки, чтобы провода от патронов не разъединились и впоследствии не запутали вас.

Затем вытаскиваем из всех элементов люстры питающий провод. На фото ниже он лежит рядом с ней.

Теперь нам нужен новый трехжильный провод правильного сечения.

Так как все элементы люстры имеют круглые отверстия и много изгибов и поворотов, то для удобного монтажа стоит выбирать мягкий провод круглой формы. Далее считаем мощность всех ламп. В паспорте указано, что максимальная мощность каждой лампы не должна превышать 60Вт. Итого получаем 5шт.х60Вт=300Вт .

Пропускаем новый провод через все необходимые элементы люстры. Это трубочки, шайбочки, гаечки и т.д.

В месте расключения проводов разделываем новый питающий провод.

Синяя жила это нулевой проводник. Из схемы подключения выключателя мы знаем, что «нуль» общий и приходит из распределительной коробки. Соединяем его со всеми пятью синими проводками от патронов. Можно просто скрутить их существующим защитным колпачком.

Далее разделяем все пять коричневых проводков от патронов люстры. Нам нужно два проводка пустить на одну клавишу выключателя, а три других на другую клавишу.

Коричневая жила нового провода — это фазный проводник, который приходит от одной клавиши двойного выключателя. Его соединяем с помощью существующего защитного колпачка с двумя проводками от двух разных ламп. Лучше выбирать лампы, которые расположены напротив друг друга. Так в будущем свет будет равномерно падать со всех сторон.

Жила желто-зеленого цвета предназначена для заземления. Но что-делать в нашей ситуации? Придется ее использовать в качестве фазного проводника. В этом ничего страшного нет. Не тянуть же нам новый провод, тем белее больше места для этого нет.

Последнюю желто-зеленую жилу нового провода соединяем с оставшимися тремя коричневыми проводками. Для этого нам нужно купить новый аналогичный защитный колпачок. Данная жила будет идти на другую клавишу двойного выключателя.

После того когда все соединили, аккуратно укладываем все провода в корпус люстры.

Далее ставим на место крышку и закручиваем обратно колпачок, который держит данную конструкцию.

С другой стороны люстры новый провод пропускаем по трассе старого.

Тут осталось разделать новый питающий провод и подключить его в месте крепления люстры. Если дома есть заземление, то желто-зеленый проводник из нижнего фото соединяем с заземляющим проводником. Если нет дома заземления, то данный проводок просто прячем под крышкой, так как в будущем он может пригодиться.

Вот и разобрались с вопросом как переделать люстру на двойной выключатель.

Нам осталось только повесить люстру и подключить ее. Крепится к потолку она с помощью крюка, который хорошо видно на фото ниже.

Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:

Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий :

Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.

2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя. Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.

Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода остаются соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Как подключить люстру своими руками: правила и порядок подключения люстры к выключателю

Прочитав название статьи, наверняка кто-нибудь обязательно скажет – «зачем про это-то писать, с такой работой любой хозяин квартиры сам сможет справиться». Да, конечно, установка и подключение люстры не относится к работам высшей категории сложности, однако, и эти процессы имеют специфические нюансы, от которых, кстати, зависит и безопасность проживания в квартире.

Как подключить люстру своими руками

Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся источником опасности — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс проблем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение правильного подключения ее к электросети и надёжное и максимально красивое ее размещение на плоскости потолка.

Узнайте полезную информацию, как не платить за электроэнергию лишнего, из нашей новой статьи.

Что учесть при выборе люстры

Понятно, что подавляющее большинство владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

• Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные нормы освещенности, которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел) или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская) норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать общую освещенность, используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут быть не рассчитаны на повышенные нагрузки, и это приведет к порче прибора или даже к пожароопасной ситуации.

Люстра должна гармонировать с интерьером и размерами, и декоративным исполнением

• Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала. Дизайнеры рекомендуют исходить из следующих соображений:

— Оптимальный диаметр люстры можно ориентировочно определить по формуле:

D = (L + S) × 10

D – диаметр люстры в сантиметрах

LиS – длина и ширина комнаты соответственно, в метрах.

Так, к примеру, для помещения размерами 5 × 3 м оптимальным вариантом будет люстра диаметром 80 см.

• От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м, то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м. Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
• Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее подвешивания – об этом будет рассказано ниже.
• Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой и понятной инструкции по монтажу изделия.
• К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п. Часто приходится самостоятельно проводить перекоммутацию проводов, их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п. Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.

Видео: несколько советов по выбору люстры

Цены на люстры и потолочные светильники

Люстры и потолочные светильники

Разбираемся с проводами на люстре и на потолке

Не будем в данной статье рассматривать особо сложные варианты с люстрами, напичканными электроникой – их установка в большинстве случаев однозначно потребует услуг соответствующего квалифицированного специалиста. А вот обычную люстру самостоятельно подключить должен суметь каждый.

Прежде всего, несколько теоретических вопросов их области домашней электропроводки. Как известно, электропитание в наших краях организовано переменным током со стандартным напряжением 220 В и частотой 50 Гц. Бытовая разводка осуществляется по двум проводам – фазовому и нулевому. Если в доме предусмотрен контур заземления (в современном жилье это становится необходимостью и чаще всего, в новостройках этот вопрос заранее предусмотрен), то в проводку включается третий провод, подключенный к заземляющей шине.

Существует общепринятая цветовая маркировка проводов однофазной электрической сети:

Стандартная цветовая маркировка проводов

Характерный нюанс— если нулевой провод всегда имеет голубую или синюю окраску, а заземляющий контакт – желто-зелёную, то расцветка фазного провода может варьироваться:

Общая таблица цветовой маркировки силовых проводов

Нередко в одном кабеле может быть собрано несколько фазных проводов одного или нескольких цветов – это используется, в том числе, и при подключении осветительных приборов, для переключения различных режимов их работы:

Кабель может иметь несколько фазных проводов

В идеале, и на люстре, и на домовой проводке должна использоваться такая цветовая маркировка. Однако, практика показывает, что и в том, и в другом случае это правило не всегда соблюдается. Например, в домах старой постройки для проводки использовались алюминиевые или медные провода в одноцветной изоляции. В этом случае придется разбираться с ними самостоятельно.

Особое внимание при работе с электропроводкой следует уделить мерам безопасности. Категорически запрещено касаться оголенных проводов незащищенными руками, если не выключена общее питание сети. Необходимо надеть обувь на резиновой подошве. Для работы под потолком нужно предусмотреть надежную основу – неустойчивая табуретка или тумбочка могут привести к потере равновесия, падению и травме. Для этих целей лучшим вариантом будет стремянка, установленная на резиновый коврик.

1. Итак, самый простой вариант – из отверстия на потолке выходит кабель с двумя проводами. Понятно, что один из них фазовый, а другой нулевой. По существующим правилам нулевой должен идти непосредственно на распределительную коробку, а фазовый – прерываться на выключателе. Тем не менее проверить не мешает – очень часто электрики этим вопросам «не заморачивались».

Индикаторы различного типа для проверки фазы

• Для проверки необходимо иметь специальный прибор – индикатор фазы. Чаще всего он исполняется в виде отвертки с прозрачным корпусом, хотя современные модели могут иметь и другое исполнение, в том числе даже с индикацией величины фазного напряжения.
• Прежде всего, необходимо полностью обесточить комнату или всю квартиру на распределительном щитке. Это необходимо для того, чтобы тщательно зачистить провода от изоляции и окислов на длину 5 ÷ 8 мм. После зачистки провода разводятся максимально в стороны, чтобы исключить их замыкание. После этого включают автомат на щитке.
• Затем, при выключенном положении выключателя последовательно проверяются оба провода. Ни один не должен показать наличия фазы. Если же на одном проводе фаза есть – значит проводка в доме выполнена неправильно – на выключателе, судя по всему, прерывается «ноль». Изменить в данном случае что-либо весьма сложно – просто это следует иметь в виду, проявляя особую осторожность при дальнейшей работе.

Проверка фаз на кабеле, выходящем из потолка

• Аналогичным образом проверяется фаза при включенном положении выключателя. В результате буде выявлен фазный провод, который можно пометить определенным образом (маркером или цветной изолентой).

2. В случае если в комнате установлен выключатель с двумя и более клавишами, то из потолочного отверстия должно походить соответствующее количество фазных проводов. Проверка проводится так же, как описано выше, с маркировкой каждой фазы отдельно, в соответствии с расположением клавиш выключателя.

Подобную проверку следует провести даже, в том случае, если установлена проводка с цветовой маркировкой – просто, чтобы исключить ошибки электрика, когда-то ее монтировавшего.

3. Теперь — о кабельной части самой люстры.

Типовая электрическая схема подключения люстры с одной группой ламп

• Проще всего, когда люстра одно- или двух-трех рожковая, без разделения их на группы. Все провода от патронов собраны в две контактных группы – нулевую и фазовую. Если есть провод заземления, то он обычно присоединен к металлическому корпусу светильника.

Схема подключения с двухконтактным выключателем и двумя группами ламп

• В случае когда потребуется разделение рожков с патронами на две или более групп, то все синие «нулевые» провода соединяются в одну связку, а фазовые делятся на несколько, по количеству клавиш на выключателе.

Очень часто на люстрах это видно достаточно наглядно, и особого труда подобная коммутация не составит.

Самый простой случай: все провода — как на ладони

• И в том, и в другом случае связки скрутки проводов следует хорошенько пропаять и разместить в клеммной винтовой колодке или отдельных пружинных клеммах.

Проводка люстры разделена по группам и закреплена в клеммной колодке

• Несколько сложнее разобраться, когда устройство люстры не дает возможности визуально понять ее внутреннюю разводку. Однако и здесь можно разобраться, прозвонив все выходящие провода с помощью мультитестера. Для этого в патроны можно последовательно вкручивать лампу накаливания (энергосберегающая люминесцентная в данном случае не поможет), и опытным путем выяснить, какой рожок от какого провода запитывается. После этого уже будет несложно распределить рожки по группам.

Для «прозвона» скрытых проводов понадобится мультитестер

Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.

Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.

Видео: схема подключения пятирожковой люстры к двухклавишному выключателю

Крепление люстры на потолке комнаты

Если с электрической часть все стало понятно, необходимо обеспечить надежное крепление люстры на потолке. Технология работы зависит и от конструкции люстры, и от вида потолочного покрытия.

Подвешивание люстры на крюке

Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.

В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью выдерживается, то особых опасений возникать не должно.

А что делать, если старый крюк ненадежный или его состояние не внушает уверенности в том, что он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.

С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается крюк-шуруп.

Крюк-шуруп хорошо подойдет для деревянного потолка

С бетонной плитой перекрытия могут быть различные решения:

— Можно подвесить крюк на поперечном стальном стержне, который вводится к кабель-канал плиты. При этом следует соблюдать осторожность, чтобы не повредить стержнем проходящей там проводки.

Крюк, подвешенный на металлическом стержне

— Другой вариант со старым отверстием в потолке – вставить в него крюк с фиксатором-«бабочкой». Пройдя в кабель-канал, «крылья» этого крепления распрямятся и создадут необходимую опору, и останется лишь зафиксировать весь подвес шайбой и гайкой.

Крюк с пружинным фиксатором-«бабочкой»

— Если это вариант невозможен, например, в случае, когда «штатный» проем для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.

Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.

Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при его вкручивании образуется «юбка», надежно удерживающая крепежный элемент в перекрытии.

Металлический дюбель с крюком для пустотелых конструкций

После установки любого вида крюка следует его протестировать на нагрузку – так, как было описано выше. Рекомендуют после этого выступающую металлическую часть заизолировать, обмотав ее изолентой или надев на нее термоусадочную трубку соответствующего диаметра с последующим прогревом.

Если крюк надежен, можно подвешивать люстру за штатное крепление. Обязательно следует выключить общее электропитание помещения, для того чтобы соединить контактную часть. Провода соединяются клеммными разъемами – скрутки не допускаются, так как на них могут возникнуть искрения с плавлением изоляции. Подключение осуществляется в полном соответствии со схемой разводки, про которую было написано выше.

Люстра подвешивается на крюк, провода соединяются в клеммах

Место контактного соединения проводов и подвеса на крюке обычно закрывается декоративным стаканом (колпаком).

После окончания монтажа следует включить электропитание на щитке, затем – на выключателе, чтобы сразу убедиться в отсутствии коротких замыканий. Не помешает проверить индикатором отсутствие фазы на металлическом корпусе люстры. Если все нормально, то при выключенных клавишах выключателя вкручиваются или вставляются в патрон необходимые лампы и проверяется практическая функциональность всех рожков люстры во всех режимах включения.

После проверки можно приступить к окончательному монтажу люстры – установке плафонов, подвеске всех съёмных декоративных деталей и т.п., согласно приложенной к изделию инструкции по сборке.

Установка люстры на монтажную планку

Многие выпускаемые люстры, особенно предназначенные для невысоких помещений, не подвешиваются на крюках, а устанавливаются с помощью винтовых крепёжных элементов на специальную монтажную планку, закрепленную на потолке. Это значительно улучшает надежность общей установки, так как нагрузка равномерно распределяется по нескольким точкам крепления.

Схема подвеса люстры на монтажную планку

Конструкция монтажной планки может быть различной – все зависит от конкретной модели люстры и ее массы. Планка может быть прямой или изогнутой, с кронштейнами для крепления корпуса осветительного прибора либо с выступающими шпильками или винтами.

Крестообразная монтажная планка

В комплект с особо увесистыми люстрами могут входить планки крестообразной формы или в виде усиленного двутаврового профиля.

В планке может быть отверстие с покрытыми изоляционной втулкой краями для пропуска проводов, выходящих из потолка. Можно расположить планку и в непосредственной близости от места выхода кабеля – корпус установленной люстры скроет и отверстие в потолке, и коммутацию проводов.

Планка может крепиться около места выхода проводов

Крепление монтажной планки к плоскости потолка производится различными способами, зависящими от конкретных условий. По сути, об этом рассказано выше, с той лишь разницей, что вместо дюбелей с кольцом или крюком используются обычные, с прижимной головкой «под потай».

Так же, как и при использовании крюка, обязательно проверяется надежность крепления под нагрузкой.

Крепление обязательно проверяется под нагрузкой — чтобы не допустить вот таких ситуаций

Довольно часто случается ситуация, когда чрезмерно близкое расположение дюбелей от старого отверстия в потолке не обеспечивает надежности монтажа – край бетона может растрескаться или раскрошиться. Так что оптимальный выбор крепежа и места установки все же остается за непосредственным исполнителем работы.

Крепление самой люстры к монтажной планке также может иметь свои особенности. Возможно, в данном случае потребуется помощь – светильник придется удерживать на весу, пока проводится коммутация кабельной части. После того как провода присоединены, корпус люстры крепится на планке декоративными гайками или винтами.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше.

Особенности крепления люстры к потолку из гипсокартона

По большому счету, планировать размещение люстры на гипсокартонном потолке следует еще до его монтажа. В этом случае никаких проблем не предвидится – заранее предусматриваются один или и несколько дополнительных металлических профилей для крепления монтажной планки либо устанавливается крюк, который несложно затем будет нарастить с помощью цепи или штанги. В гипсокартонном листе сразу размечается и высверливается в нужном месте отверстие для выхода проводов и крюка.

Но что делать, если этот вопрос подвески люстры возник уже позднее?

• В случае когда осветительный прибор — подвесного типа, устанавливать крюк непосредственно в ГВЛ нельзя – его прочности вряд ли хватит для точечной нагрузки. Поступить же можно следующим образом:

В потолке высверливается отверстие диаметром меньшим, чем декоративный колпак светильника.

Ровно по центу этого проема длинным буром, установленным в перфоратор, сверлится отверстие в плите перекрытия по анкерное крепление.

Анкерные крепления со шпильками

Вставляется анкер с длинной резьбовой шпилькой и до предела фиксируется в проделанном отверстии, так, чтобы шпилька выходила наружу, за плоскость гипсокартона.

На выступающую резьбовую часть шпильки можно прикрутить рым-гайку

На выступающий конец шпильки накручивается рым-гайка, к которой и будет подвешиваться позднее сама люстра. Излишек шпильки аккуратно срезается ножовкой.

Пружинная «бабочка» со шпилькой

Если в перекрытии пустота или старое отверстие – все так же, как и при работе на обычном потолке, только крепежные элементы имеют не кольцо, а длинную резьбовую часть, так, чтобы она выходила наружу.

• Если люстра консольного типа, то есть устанавливается на монтажную планку, то многое зависит от ее массы.

— В случае когда общий вес светильника не превышает 3 – 5 кг, можно планку закрепить непосредственно к листу ГВЛ. Для этого применяются специальные дюбеля для гипсокартона – «бабочки» или улитки.

Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне

Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает надежное соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее центру остается отверстие, в которое легко заходит обычный саморез.

— Если люстра более тяжелая, то для крепления монтажной планки придется прибегнуть к методу с анкерами со шпильками. – — так, как описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.

Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.

Видео: вариант крепления люстры к гипсокартонному потолку

Цены на различные виды анкерных креплений

Анкерные крепления

Крепление люстры на натяжном потолке

Никаких практических советов по самостоятельному монтажу люстры на натяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.

Читайте подробную информацию, о расположении светильников на натяжном потолке, что важно знать, в нашей новой статье.

Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из расположения этой закладной платформы мастера должны сами вырезать и должным образом обработать отверстия, укрепив их края, через которые и будут проходить провода и крепежные детали.

Примерная схема монтажа люстры на натяжном потолке

Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.

После того как мастера-«потолочники» закончат работу, оставив для люстры и крепежа необходимые укрепленные специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.

На натяжном потолке предпочтительней использовать подвесной вариант люстры, чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки» или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.

Видео: пример монтажа люстры на натяжном потолке

Цены на различные виды анкерных креплений

Анкерные крепления

Крепление люстры на натяжном потолке

Никаких практических советов по самостоятельному монтажу люстры на натяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.

Читайте подробную информацию, о расположении светильников на натяжном потолке, что важно знать, в нашей новой статье.

Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из расположения этой закладной платформы мастера должны сами вырезать и должным образом обработать отверстия, укрепив их края, через которые и будут проходить провода и крепежные детали.

Примерная схема монтажа люстры на натяжном потолке

Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.

После того как мастера-«потолочники» закончат работу, оставив для люстры и крепежа необходимые укрепленные специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.

На натяжном потолке предпочтительней использовать подвесной вариант люстры, чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки» или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.

Видео: пример монтажа люстры на натяжном потолке

Как правильно подключить люстру с 2, 3, 4 проводами к двойному выключателю

Люстра собой потолочный светильник, который должен представлять собой бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры — это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить.Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой инструкцией можно быстро и легко, необходимо выполнить инструкции и иметь в арсенале простые монтажные инструменты, а для того, чтобы ее, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. Если их два, то конструкция предусматривает включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность лампочки по отдельной и группировать их для изменения уровня освещенности. В итоге возникает сложность соединения между собой.Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ ознакомьтесь с описанием. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры — обесточивание всего электропроводки. Простого выключения полностью света в данном случае недостаточно требуется отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования.Их следует разомкнуть, чтобы не допустить соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

• L — фаза;
• N — нулевой разряд;
• PE — заземляющий проводник желто-зеленого цвета.


Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ».Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод — кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

• при помощи клеммных зажимов;
• путем скручивания с изоляцией защитными колпачками.


Варианты монтажа люстры можно найти, перейдя по ссылке:

https: // www.youtube.com/watch?v=l1ykm0rrWIQ

Способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Самый простой способ подключения люстры — самый простой, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между общественным определением, где фаза, а где ноль.Причем порядок соединения может быть любой.

Нулевой кабель (на схему синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подключить к нулевому кабелю из распределительной коробки.Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подключаться к центральному контакту в электрическом патроне, а фаза должна размыкаться выключателем. Соблюдение правил голосит за безопасность осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяются трехжильные кабели с проводами разных цветов.Логично предположить, что к осветительному прибору необходимо подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а проводник. Две фазы в этом предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля — достаточно будет выключателя с одной клавишей.

Важно знать! Подключением нужно провести изоляцию, переданное выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля — все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить жизнь с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения обеспечивает более разумное использование ламп.Можно будетинировать их работу или поручение по очереди. В данной книге будет двухклавишный выключатель.

Маркировка потолочных проволочных проволок следующая: фаза — L1 (оранжевого цвета), фаза — L2 (желтого цвета) и ноль — N (синего цвета). В связи с тем, что они указываются в обозначении, а электрики приставляют собой проводку, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевое — к осветительному прибору.

Подключение люстры с использованием шнурами выполняется с последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другой.Этот вариант допускает подключение одной, двух или трех лампочек вместе, используя лишь один выключателя.

Второй способ подключения люстры, к примеру, с шестью рожками — первая клавиша включает 5 лампочек вместе, а вторую — шестую.

С большим количеством рожков в осветительном устройстве будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае подключения люстры необходимо в новостройке или частном доме, с вероятностью всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В результате со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий — PE.

Такой шнур, ни в коем случае, не помешает подключению — соединить его с желто-зеленым проводом со стороны люстры.Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишном выключателе

Этот способ подключения в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели — достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного оборудования нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

стало понятнее: представляет собой очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную работу выключателя.

Как видите, подключение осветительного прибора — задача простая, если знать, как правильно сделать. Следуйте правилам монтажа, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

«Четыре провода на люстре: как разобраться?» — Яндекс.Кью

Четыре провода выводятся из люстры, которую на фабрике проекировали под «раздельное включение».

Если в люстре несколько цоколей (ламп, рожков), то их, чаще всего, можно включить раздельно. Принято разделять на две группы включения. Например, одна лампа отдельно, две — отдельно на трёхламповой люстре. Или две лампы отдельно, три — отдельно — на пятиламповой.

Очень важно! Категорически нельзя сразу проверить работоспособность люстры путём подключения выходящих проводов, не убедившись, что они не подключены правильно внутри корпуса люстры.

В люстрах обычно есть специальное место, где коммутируются провода. Так в рожковых люстрах — это специальная полость в которую входят все рожки. Внутри нее происходит подключение следующим образом: 1) все синие провода, выходящие из рожков соединяются с общим синим проводом;

2) общий жёлто-зелёный заземляющий провод соединяется с корпусом;

3) часть коричневых проводов, выходящих из рожков, соединяются с коричневым общим;

4) оставшаяся часть коричневых проводов из рожков — с чёрным общим.

Иногда производители используют провода других цветов. Но этот вариант принят универсальным.

Второй шаг — подключение на потолке.

Обычно здесь либо три, либо четыре провода.

Варианты с тремя проводами: фаза-ноль-земля (новые проводки), фаза1-фаза2-ноль (старые проводки).

Варианты с четыремя проводами: фаза1-фаза2-ноль-земля (новые проводки), фаза1-ноль-фаза2-ноль (старые проводки). Изредка, правда, попадаются нестандартные варианты проводки в т.ч. с ошибками.

Там необходимо определить какие провода фазные, какие — ноль и заземление. Эта процедура достойна отдельной статьи

Теперь соединяем !! при отключенном напряжении !! жёлто-зелёный из люстры на заземление, синий — на ноль, коричневый — на одну фазу, чёрный — на другую. На потолке фаза одна, значит коричневый и чёрный из люстры соединяем вместе на ней.

Только после всего этого можно вкручивать лампы и подавать напряжение на светильник.

Но мы рекомендуем обратиться к квалифицированному электрику, вместо самостоятельного подключения.

Как подключить люстру с 2, 3, 4 проводами (схемы)

При покупке нового светильника кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель мало нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов.Как быть? Что делать?

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подключается к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для установки в разрыв провода «фаза».

Если эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах.Это облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление — желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы ток не пробивал «мелкой дрожью»).

• Синий (голубой) провод — ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в 1 розетку), что при установке выключателя нет разницы в подключении проводов, потому что через разомкнутые контакты электричество в лампу не попадает. Это неверно . Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка — это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее.Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время.Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всегок Содержание ↑

Требуемый инструмент для монтажа люстры

Для того, чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различных отвертки: с концом концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож — должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы — это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 вида: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазона переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

к содержанию ↑

Подготовительные работы: прозвон — определение фазы на потолке

На данном этапе подготовки будет определнено, что делать с проводом заземления и как отличить фазу на потолке? Как набор ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующееся минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные — это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставить провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть старая проводка, а на потолке требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет.Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются — нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подключились провода к распределительной коробке — квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с двумя клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль — общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется следующее:

1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
3. , чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается — есть напряжение.
4. При подключении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге — какой цвет.
6. После обнаружения выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами нолем.На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится — фаза, нет — ноль (обозначается буквой N). Фаза — буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

к содержанию ↑

Схемы подключения люстры

На рынке предлагается большое количество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, пропускающие осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.
,

,

, несмотря на широкие возможности подключения по нижеприведенным схемам.

выступает правильным подключением кабелей на потолке с проводами из люстры.С необходимыми инструментами производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустимый, арион или бра), тогда требуется выполнить действия согласно схеме люстра — потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание.Нулевой провод на люстре (узнать это можно из инструкций к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет проблем, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подключается фазу и ноль.Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Они очень тонкие, делать все следует аккуратно. Далее, берутся все провода цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки — на одну подходить будет ноль, а на вторую — фаза. После этого индикатора проверяется замкнутость цепи патрон — скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно использовать изолента.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод — заземление или вторая фаза, при выключателе на 2 клавиши.В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай — один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся 2 кабеля из потолка и подключаются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подключаются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любого из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группу (сдвоить): 2 питающие, 1 ноль. Одна расцветка — 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель — зажгутся все лампочки.
• При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустимые, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигания 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант — будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-соединением все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются при помощи установки дополнительных проводов-перемычки.

Схема подключения люстры с проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группы в трехламповой люстре (пятипатронный карол), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке предусмотрен индикатор общий провод, ноль, фаза в трехжильномомеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Перед тем как установить много рожковую люстру к многоклавишному (тройному) выключателю, требуется изучить осветительное устройство, его технические характеристики и инструкция применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне).Данные две точки меняются на одну — блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема используемая классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, поскольку типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной устойчивости.Такими элементы: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Подключить люстру к электросети в доме новичку, если внимательно изучить схему подключения. Если же человек незнаком с законами физики, тогда есть 2 варианта: ознакомление с информацией либо вызов мастера на дом. Но, стоит знать, что у каждого мастера цена на подключение одной точки отличительна.

Предыдущая

ЛюстрыВыбираем потолочные люстры с вентилятором

Следующая

ЛюстрыКак выбираются люстры для кухни

Как подключить люстру

Подключение люстры или светильника на первый взгляд простым делом, но для человека, не знакомого с этим процессом может оказаться очень сложным.

Начнем с потолка. В месте установки люстры или светильника из потолка выходят 2, 3 или 4 провода. Если провода 2, то один из них «фаза», а другой «ноль». Если проводов 3, то помимо «фазы» и «нуля», скорее всего заземляющий провод, но может быть так, что третий провод — это еще одна «фаза».

Помочь определить где фазный провод, а где нулевой поможет индикаторная отвертка. Принцип работы ее очень прост. Прикасаемся концом отвертки к оголенному проводу.Если индикатор светится, значит провод фазный, если нет — нулевой.

Если проводов 4, то с большой вероятностью, это будут 2 «фазы», ​​1 «ноль» и 1 «земля». В таком случае на стене будет 2-х клавишный выключатель. Определение фазы также индикаторной отверткой. Различить где какой провод можно и по цвету изоляции. Заземляющий провод, как правило желто-зеленого цвета. «Ноль» обозначается синим цветом, «фаза» — коричневым, белым, либо черным.

Переходим к люстре.

За люстры идут в разобранном виде, сначала собираем люстру. Распаковываем все элементы конструкции, проверяем все элементы на наличие внешних повреждений, особенно провода. Если все в порядке переходим к сборке светильника. Соединяем рожки с основанием люстры, если люстра рожкового типа. После того, как каркас светильника собран, переходим к соединению проводов.

Если у Вас одноклавишный выключатель, то все просто. Берем по одному проводу из каждого рожка и соединяем их между собой.Оставшиеся провода соединяем аналогично. Далее соединяем полученную скрутку с проводами на потолке. Цвет проводов в этом случае не имеет значения.

Если выключатель 2-х клавишный, то есть возможность раздельного включения ламп в светильнике. 5-рожковые люстры, как правило, разделяют на 2 + 3, 6-рожковые 3 + 3 и так далее. Вообще, раздел ламповое произвольное, каких либо правил тут нет. Допустим, у нас 5-рожковая люстра, и мы хотим соединить ее по принципу 2 + 3.Для начала скручиваем между собой все «нулевые» провода, обычно имеют синего цвета, но может быть так, что провода другой цвет. Тогда соединяем между собой все провода одного цвета. Далее выбираем 3 рожка, которые должны включаться от первой клавиши. В каждом из них осталось по одному свободному проводу. Соединяем их между собой — это первая «фаза». Оставшиеся провода 2 рожков соединяем вместе — это вторая фаза.

Далее подключаем люстру к проводам на потолке.Все нулевые провода в люстре, которые собраны в 1 скрутку, соединяем с нулевым проводом на потолке. Далее соединяем 1 «фазу» в люстре (3 рожка) с фазой на потолке. Второй фазный провод на потолке соединяем со второй фазой в люстре (2 рожка). При наличии заземляющих проводов в люстре и на потолке, соединяем их между собой. Соединять провода люстры с проводами на потолке можно только с помощью клеммников. Соединение скруткой недопустимо.

Не забывайте правила техники безопасности.Все работы, связанные с подключением осветительного прибора должны быть при снятом напряжении. Перед подключением люстры отключите автомат и проверьте индикатор отсутствия напряжения отверткой. Если вы сомневаетесь в том, что сможете подключить люстру самостоятельно, лучше доверить это дело профессионалам.

Как правильно подключить люстру | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. Собрать и подвесить люстру к потолку, это не такая сложная задача, а вот как правильно подключить провода, чтобы лампочки загорались именно так, как хотелось бы, не всегда получается.

В предыдущей статье я кратко рассказал о подключении ламп к двойному выключателю, а сегодня мы на нем остановимся более подробно, и вы сможете сами без посторонней помощи подключить люстру на любое количество ламп.

И так, у нас есть люстра, допустим на пять лампочек, стоит двойной выключатель, а с потолка свисают три провода. В современных домах их может быть и четыре, но, как правило, четвертый провод желто-зеленого цвета является заземляющим , и если в вашей люстре будет провод такого цвета, то их просто скручиваете между собой, и не забываем заизолировать изолентой.

Теперь наша задача: для того, чтобы при включении первой клавиши выключателя загорались две лампы, второй клавиши выключателя загорались три лампы, а при двух клавишах все пять.

Разбираемся с проводами люстр.

Для начала нам нужно разобраться с проводами, выходящими из основания люстры. Обычно их бывает три — четыре, или в зависимости от количества ламп — по два от каждой лампы. Рассмотрим вариант с тремя проводами.

В таких моделях люстр обычно все соединения производитель делает внутри основания, в которое заходят трубки с проводами от ламп, а на поверхность выводятся только основные провода, причем они уже идут разного цвета, т.е. нулевой провод по цвету будет отличаться от фазных .

Это сделано для удобства, чтобы человек не сильно разбирающийся в электрике смог самостоятельно подключить люстру. В процессе эксплуатации вы захотите изменить комбинацию включаемых ламп c три-две на четыре – одна. Хотя сложного здесь ничего нет.

Схема люстры с тремя проводами.

На рисунке я схематично изобразил люстру, на выходе на три провода.

Здесь от каждой лампочки в основе люстры заходит по два провода, где они уже соединяются согласно выбранной схеме.

Лампы HL1 — HL2 выключатели центральной части цоколя соединяются в точке ( 1 ), тем самым образуют фазный провод L1 , который выходит из люстры подключается к первому контакту двойного устройства. Лампы HL3 — HL5 также центральной частью цоколя соединяются между собой, и уже в точке ( 2 ) образуют фазный провод L2 , который подключается ко второму контакту выключателя.

Внешней стороной цоколя все пять ламп между собой соединяются синим проводом, и уже из точки ( 3 ) выходит нулевой провод N . Как видите схема довольно простая. На всякий случай, привожу принципиальную схему люстры на пять лампочек.

Возможно, она будет Вам более понятнее, чем верхняя.

Схема люстры на четыре провода.

Теперь рассмотрим схему на четыре провода, которая практически ни чем не отличается от верхней.Здесь добавилась еще одна нулевая жила за счет того, что от основания люстры приходят два двужильных провода или четыре жилы.

Тут Вам думать вообще не надо. Просто берете от каждого двужильного провода по одной любой жиле и скручиваете их вместе — это у Вас будет нулевой провод. А два оставленных использования как фазные, и все готово.

Люстра, у которой от каждой лампы выходит своя пара проводов.

Следующий тип люстр, который можно встретить, когда от каждой лампы приходит своя пара проводов.Этот вариант по моему мнению, самый лучший, так как Вы уже сами выбираете ту комбинацию включаемых ламп, которая Вам удобна. Многих пугает такой пучок проводов, вот как раз, по этому поводу нашел пару картинок в интернете:

Здесь поступаем следующим образом. Берем, например, весь синий цвет (левое фото), и скручиваем в одну большую скрутку ( 1 ) и это у нас будет нулевой или общий провод . Оставшиеся коричневые ( 2 ) по своему усмотрению распределяем для будущих линий L1 и L2 , т.е. коричневыми проводами задаем то количество ламп, которое будут в каждой линии. Как видите все очень просто.

Далее нам надо разобраться с проводами, выходящими с помощью потолка, а именно, найти два фазных и один нулевой и сделать это двумя способами.

Помните, что в некоторых случаях придется работать под напряжением 220В. Поэтому соблюдайте технику безопасности и будьте предельно внимательны и аккуратны. Старайтесь где необходимо отключать напряжение 220В автоматическим выключателем.

Проверяем наличие фазы индикатором.

Первый способ . Нажимаем кнопки выключателя в положение «ВКЛ» и индикатор отверткой прикасаемся к каждому оголенному концу.

Предварительно проверяем индикатор на исправность в месте, где Вы точно знаете, что там есть напряжение .

При наличии фазы внутри индикатора отвертки загорится огонек, а где огонька нет, значит, это « ноль ». Если коммутация проводки выполнена правильно, то на двух концах индикатор должен показать фазу, а на третьем нет.

Теперь переводим клавиши выключателя в положение «ВЫКЛ» и еще раз индикатором проверяем наличие фазы на концах проводов. И если фазы нет, а ее там быть не должно, значит, от выключателя на потолок приходят именно два фазных провода.

Во многих квартирах из-за ошибок коммутации в распределительной коробке вместо фазных на выключатель пускают два нулевых провода. Из-за этой ошибки фазный провод постоянно присутствует на потолке и это не совсем правильно. Люстра работать будет в любом случае, но с практической точки зрения это не совсем удобно и безопасно.

Например. Будете в патроне отгибать язычок отверткой и случайно коснетесь жалом боковой части патрона. Шандарахнет так, что мама не горюй.

А для себя запишите и запомните:
нулевая жила (ноль) от распределительной коробки идет только на потолок к лампочке, а к выключателю и от него на лампочку идет только фазная жила .

Проверяем наличие фазы мультиметром.

Второй способ . Лучше всего проверять наличие или отсутствие напряжения измерительным прибором, например, мультиметром.

При поиске мультиметром основная задача найти нулевой провод .

Допустим, нулевым проводом является жила под номером ( 1 ), но мы пока не знаем. Ставим переключатель мультиметра в положение измерения напряжения на максимальный предел 750В .

Нажимаем обе клавиши выключателя в положение «ВКЛ», и одним концом измерительного щупа касаемся жилы под номером ( 3 ), вторым щупом касаемся жилы под номером ( 2 ).Индикатор мультиметра показывает нули. Не все еще потеряно, идем дальше.

Щуп на жиле ( 3 ) оставляем, а с жилы ( 2 ) переходим на жилу ( 1 ). На индикаторе появилось значение 220В, то есть получается, что между номерами ( 1-3 ) присутствует, а жила под номером ( 1 ) является нулем.

Но выводы делать рановато, поэтому для перестраховки щуп на жиле ( 1 ) оставляем, а с номера ( 3 ) переходим на номер ( 2 ).Индикатор опять показывает наличие напряжения 220В между номерами жил ( 2-1 ).

Теперь можно со сто процентной уверенностью говорить, что ноль — это жила ( 1 ), а приходящие фазы от выключателя — это жилы ( 2 и 3 ).

Вот теперь, когда Вы во всем разобрались, можете смело крепить и подключать Вашу люстру к проводам на потолке. Эта статья будет не совсем законченной, если не привести полную монтажную и принципиальную схемы подключения люстры, и не рассказать, как все работает в сборе.Начнем с принципиальной схемы.

Принципиальная и монтажная схема люстры на пять ламп с двойным выключателем.

Здесь все просто. Люстра состоит из пяти ламп включенных параллельно и разделенных на линии L1 и L2 .

В линии L1 стоят две лампы HL1 и HL2 , а в линии L2 три лампы HL3-HL5 .
При включении, например, левой кнопкой выключателя, фаза L с верхнего контакта выключателя по линии L1 приходит на лампы HL1 и HL2 .Аналогично происходит и при включении правой клавиши выключателя.

А теперь посмотрите, как эта же схема выглядит с натуральными элементами. Возможно, Вам будет легче разобраться по этой схеме. Кому как удобно.

Ну и последнее что осталось, это показать и объяснить работу монтажной схемы подключения люстры со всеми элементами проводки в сборе.

Монтажная схема подключения люстры на пять ламп с двойным выключателем.

Приходящая фаза ( L ) заходит в распределительную коробку и в точку ( 1 ), соединяясь с одним жилым уходящим на двойной выключатель, подключается к входному контакту этого выключателя и все время дежурит на нем.

При нажатии, например, левой клавишей, уходящая фаза ( L1 ) с верхнего левого контакта уходит в коробку, где в точке ( 2 ) соединяется с одной из жил провода, уходящего на потолок к месту установки люстры. В точке ( 5 ) она соединяется с фазным проводом люстры ( L1 ), и лампы HL1 и HL2 зажигания.

То же самое происходит при нажатии правого выключателя. С верхнего контакта уходящая фаза ( L2 ) переходит в коробку и соединяется в точке ( 3 ) уходит на потолок, где в точке ( 6 ) соединяется с фазным проводом люстры ( L2 ).Лампы HL3 — HL5 зажигаются.

нулевой провод ( N ), который заходит в коробку, в точке ( 4 ) соединяется с третьей жилой провода уходящего на потолок, и в точке ( 7 ) соединяется с нулевым проводом люстры. Как видите все очень просто.

Соединительную коробку ищите в той комнате, где выполнять подключение. Найти ее можно по выступающему бугорку обоев или простукивания стены. Где будет находиться коробка Вы услышите пустоту.Как правило, устанавливают возле входа в помещение в их верхней части ближе к потолку.

Чтобы окончательно разобрались с подключением люстры к двойному выключателю, посмотрите этот видеоролик:

Теперь я думаю, что после просмотра ролика и прочтения этой статьи проблем с подключением люстры на любое количество ламп у Вас не возникнет.

Также можно почитать статью, в которой драйверы подключения люстры к двойному выключателю.
Удачи!

Как правильно подключить люстру дома самостоятельно: инструкция и советы

Непрофессионалу работать с электричеством опасно. Именно поэтому для работ по монтажу обычно приглашают специалиста-электрика, даже для таких несложных операций, как установка потолочного светильника.

И всё-таки многие хозяева рискуют начинать работать с проводкой. На первых порах, разумеется, возникает множество вопросов, и незаменимым помощником становится полезная информация в Интернете.Как правильно подключить люстру, Вам расскажет наш интернет-ресурс. Разберёмся последовательно, по этапам, что нужно сделать, и разберёмся в разных вариантах подключения.

Определяем провода на потолке

Итак, в первую очередь нужно разобраться в имеющейся проводке. Тут могут быть два-четыре проводника трёх типов:

• «фаза»;
• «ноль»;
• заземление (только в новостройках и домах после реконструкции).

Последний тип можно вычислить по жёлто-зелёному цвету, который он должен иметь по стандарту. Если у Вас нет заземления у люстры, его лучше сразу обработать (при отключенном электричестве) и не обращать на него внимания.

Обязательно есть «ноль», остальные провода — это «фаза». Обычно первый — синего цвета, а вторые — чёрного или коричневого. Но определить их точно можно т. н. прозвонкой, для чего использовать тестер-мультиметр или индикаторную отвёртку.

На электрощитке свет должен быть включен, поэтому с максимальной осторожностью, ни в коем случае не касаясь руками и другими частями тела проводов.

Индикаторной отвёрткой работать просто. Нужно её концом коснуться оголённого провода, и зажёгшийся огонёк покажет «фазу». Если он не загорелся — это «ноль».

«Прозвонка» с помощью мультиметра идёт следующим образом. Его переводят в режим «вольты», затем щупы попарно подключаются к оголённым проводам.Если Вы подключились к двум фазам, параметры на дисплее тестера не изменятся. Если это фаза и ноль, мультиметр должен показать 220 В.

Чтобы запомнить результаты, лучше нанести отметки — например, цветным маркером или липкой лентой. Далее электроснабжение на щитке отключается.

Подключение светильника с двумя и тремя проводами

Если и у прибора, и на потолке по два проводника, они попарно скручиваются друг с другом в любом сочетании, ошибиться тут невозможно.

Если же в проводке три «выхода», а выключатель двойной, возможны такие варианты:

1. Фазы скручиваются между собой и подключаются к одному из проводников, оставшиеся два — между собой. В таком случае для выключения светильника надо нажимать обе клавиши выключателя.
2. Одна из фаз подключается, вторая изолируется. При таком варианте одна из клавиш останется просто неактивной.

Речь до сих пор шла о электрическом светильнике с одной лампочкой, теперь поговорим о более сложных конструкциях — Выключить даже как подключить 5-рожковую люстру.

Монтаж светильника с рожками

Разберёмся сначала с ситуацией, когда в двух комнатеклавишный выключатель.

В люстрах от каждого рожка идёт по два проводника, синий «ноль» и коричневая «фаза». Необходимо разделить их все на три группы. Объясним, что нужно сделать:

1. В первую очередь — скрутить все «нули».
2. Остальные, соответствуют «фазе», разбиваются на две группы. Принцип простой: за одну будет отвечать одна клавиша, за другую — другую.Разбивка может быть какой угодно: 2 + 2 или 3 + 1 для четырёхрожковой люстры, 3 + 2 или 4 + 1 для пятирожковой и т. д. Главное — не допустить скрутки «фаз» прибора с «нулями».
3. К проводам на потолке подключение идёт по обычной схеме. «Фазы» — к «фазам», «ноль» — к «нулю».

Если клавиша у выключателя одна, нужно скрутить провода люстры по цветам, то есть получится не три группы, а две. Все лампы, соответственно, будут включаться и выключаться две по разъемию.

Три клавиши у выключателя (и более) бывают тогда, когда кроме люстры он контролирует ещё какое-то локальное освещение. Поэтому никаких принципиальных отличий в данном случае нет.

Особенности галогенных приборов

Несмотря на конструктивные отличия, такие люстры подключать даже проще. Дело в том, что они питаются от сети 12 или 24 В, поэтому на входе установлен понижающий трансформатор.Схема уже заранее собрана, и свободными остаются только два провода, ведущие в порядке от скрутки — их и нужно подключить в любом порядке к «фазе» и «нулю» на потолке.

Если люстра комплектуется ещё пультом ДУ, то кроме трансформатора она оснащается ещё блоком питания. Также к двум проводникам добавляется третий — антенна приёмника. Его при подключении задействовать не нужно — он отвечает за связь с пультом.

ВАЖНО! Светильники с трансформаторами или пультами дистанционного управления НЕЛЬЗЯ подключать к выключателю с диммером.

Соединение с электросетью

Особенности связаны с подключением уже подготовленных проводников люстры к проводам выключателя. Здесь настоятельно рекомендуют обойтись совсем без скруток, особенно если соединяются алюминиевая и медная проводка.

Такой контакт будет постепенно уменьшаться, что приведёт в лучшем случае просто к нагреву (отследив по запаху, можно исправить положение), но он может начать искриться. Это опасно, особенно при близости обоев и других легковоспламеняющихся материалов.

Обычно к люстрам в комплекте идут клеммные коробки. Однако аналогичные устройства можно найти в магазине, тем более что по качеству они обычно даже превосходят.

Например, в продаже можно найти:

• Полиэтиленовые клеммники. Внутри них находится гильза из латуни, куда провода вставляются и зажимаются винтами. Есть нюансы: алюминий зажимать нельзя (в крайнем случае — подтягивать соединение раз в год), латунь — очень аккуратно.
• Колодки из чёрного пластика — Клеммники. Из плюсов — прижимает не винт, а металлическая пластина, и больше подходит для алюминия, недостаток — громоздкость (продаются по 6 гнёзд минимум).
• Самозажимные клеммники. Это удобные одноразовые изделия, которые автоматически прижимают провода и не дают выпасть.
• Коробки с рычажками от Wago. Также изделия с удобной конструкцией, простая установка, удобная установка, простая установка, простая замена.
• Скотч-локи. Подойдут только для светодиодных светильников и других слаботочных приборов. Однако в остальном удобны — просты, дешевы и не требуют снятия также изоляции. Защёлкиваются плоскогубцами.

Что делать, если скрутка проводов люстры не лезет в отверстие клеммной коробки? В таком случае к ней припаивается проводник с сечением не менее 0,5 мм2, и в клеммник вставляется его свободный конец.

Итак, теперь, если вам нужно сменить осветительный прибор в своей квартире или доме, вы сможете сделать это при помощи нашего руководства и советов опытных товарищей.Купить люстру можно у нас — в магазине «Республика света».

Как подключить люстру — Лайфхакер

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

• люстра;
• стриппер или нож — для зачистки проводов;
• индикатор напряжения — для определения фазы;
• мультиметр — для проверки цепи;
• прямая и крестовая отвёртки — для монтажа;
• самозажимные клеммы Wago — для соединения проводов;
• кусок проволоки — для поддержки люстры во время подключения;
• дюбели или шурупы — для крепления люстры;
• перфоратор — для сверления отверстий в бетоне;
• шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Провода внутри люстры / atcharlotteshouse.com

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпусе. Действуйте так:

• На мультиметре устанавливается режим прозвонки цепи.
• В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание.Нужно детально осмотреть все контакты и устранить неисправность.
• В люстре с использованием плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
• Если у светильника металлический корпус, приложите к нему один щуп мультиметра, во вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса.Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе количество жил можно судить по клавишам выключателя:

• Одна клавиша — два провода.
• Две клавиши — три провода.
• Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

domovod.su

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

YouTube-канал Krzysztof Klimas

• Включите все клавиши на выключателе.
• Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
• Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими лампами.За каждый контур отвечает отдельная клавиша на выключателе.

Обычно выбирают следующие коммутации.

• Один фазный провод — можно подключить одинарный светильник. Все они будут включаться одновременно.
• Два фазных провода — можно подключить люстру с рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными.Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
• Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

fb.ru

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов.Действуйте аккуратно, чтобы не повредить их.

YouTube-канал Gewacom

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по принципу:

• С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу.В зависимости от количества может потребоваться колодка на два или три гнезда. Одно из них держите свободным подключения к кабелю на потолке, в остальные вставьте провода от люстры.
• Таким же образом соедините между собой фазные провода первой группы ламп.
• Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире.Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикатора отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

avito.st

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

YouTube-канал Gewacom

Монтажную планку необходимо надёжно закрепить.

• В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
• В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
• В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

. viktorpotapov.incpalife.ru

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

• Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
• Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключить люстру с плафонами

YouTube-канал «Электрик в доме»

• Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жилевых люстры.
• Соедините один из фазных проводов с клеммой фазных жил первой группы.
• Повторите предыдущий пункт для остальных групп ламп.
• Если люстра металлическая и в ней предусмотренный зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

housemaster24.ru

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

• Аккуратно уложите провода внутри корпуса.
• Совместите крепёжные отверстия с винтами на монтажной планке.
• Заверните на винты декоративные гайки.
• Установите плафоны на люстру, если снимали их ранее.

YouTube-канал «Электрик в доме»

11.
