Что означает в кабеле ls: Кабели нг Ls — потребность сегодняшнего дня.

Содержание

Кабели нг Ls - потребность сегодняшнего дня.

Кабели нг Ls согласно маркировки - это кабели, которые обеспечивают нераспространение горения (индекс нг) и низкое дымо/газоотделение (индекс LS, или Low Smoke). Именно такие кабели используются в последние годы для эксплуатации в кабельных сооружениях объектов повышенной опасности (электростанций, включая атомные, метрополитенов, отличающихся обилием техники офисных помещениях и т.п.).

Потребность в создании такой кабельной продукции, как кабели нг Ls, продиктована тем, что изготавливаемые традиционно из органических полимерных композиций защитные покровы кабелей относятся к горючим материалам, и, как следствие, электрические кабели и провода по количеству возгораний, размеру ущерба от пожара и числу пострадавших при пожаре людей среди электротехнических изделий занимают первое место по пожарной опасности.

Кое-что из истории проблемы возгорания кабелей.

Первым шагом на пути к решению описанной проблемы стало появление в середине 80-х годов прошлого столетия кабелей исполнения "нг", которые обеспечивали нераспространение горения при прокладке пучком, что достигалось путем внесения в конструкцию кабелей специальных защитных термических барьеров и ограничения объема горючих материалов и полимерных композиций с высоким показателем кислородного индекса.

Однако со временем сертификационные испытания показали, что такие кабели при горении выделяют большое количество дыма - это и привело к созданию ПВХ-композиций с пониженной пожарноопасностью, положенных в основу новой серии кабелей (кабели нг Ls).

Кабели нг-LS отличаются от обычных кабелей "нг" тем, что обеспечивают не только нераспространение горения, но и пониженное выделения хлористого водорода при тлении и горении. Разработанные сравнительно недавно, кабели нового поколения выпускаются и в России: среди известных на профильном отечественном рынке производителей - ОАО Народное предприятие "Подольсккабель".

Народное предприятие "ПОДОЛЬСККАБЕЛЬ": кабели нг Ls на российском рынке.

ОАО Народное предприятие "ПОДОЛЬСККАБЕЛЬ" - старейший в России производителей кабельной продукции, который специализируется в этой сфере почти семь десятилетий, неустанно наращивая производственный и научный потенциал. Не удивительно, что именно этот завод-ветеран один из первых начал производить кабели нг Ls, кабели FR (Fire Resistence, или огнестойкие), кабели HF (Нalogen free, или безгалогенные).

Сегодня в ассортименте производителя представлены кабели нового поколения самого различного назначения: силовые (ВВГнг-LS, ВБбШвнг-LS), монтажные (НВЭВнг-LS), контрольные (КВВГнг-LS, КВВГЭнг-LS) и пр. Среди прочих предложений - кабели с особыми защитными свойствами для эксплуатации в экстремальных условиях, кабели с особыми параметрами по индивидуальному заказу.

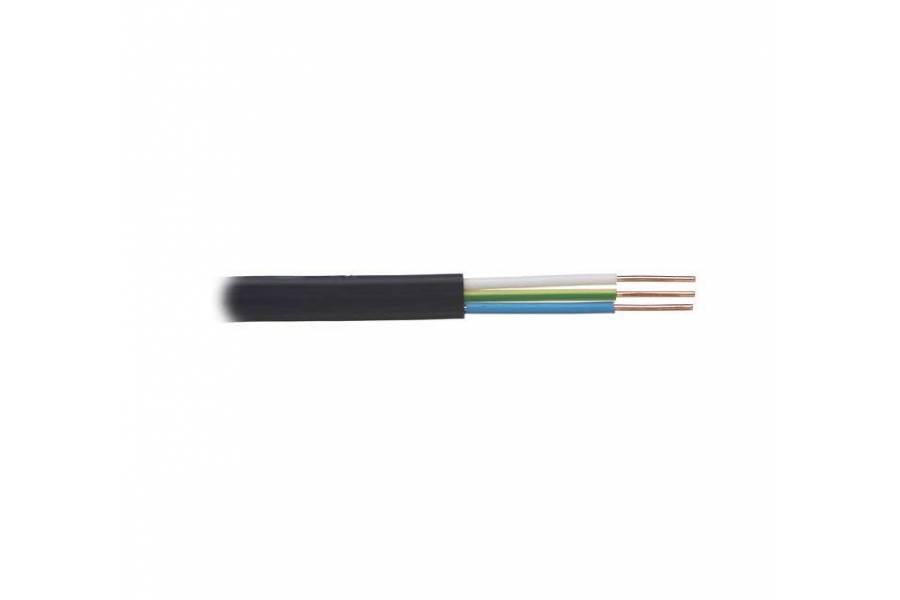

Кабель ВВГнг-ls (frls) | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Кабель ВВГ нг ls – это подвид кабеля ВВГ, так же, как и его «старший» собрат, предназначенный для передачи и распределения электрического тока в условиях, когда при частоте до 50 Гц применяется номинальное напряжение в 0,66, 1 или же 6 кВ в тех или иных установках стационарного типа. Впрочем, есть и отличия. В частности, данный кабель больше всего подходит для применения в местах, где вероятность возгорания является особенно высокой. Об этом нам сообщает его маркировка.

Расшифровка кабеля ВВГ нг ls

Расшифровка её незамысловата и, по сути, содержит в себе описание ключевых технических характеристик продукта. «ВВГ» означает «винил-винил-голый», что показывает, что используются два слоя из поливинилхлорида, а затем какой-либо защитный слой отсутствует. Буквы «нг» говорят о том, что кабель не распространяет горение. Ну а «ls» означает «LowSmoke», то есть, по-русски, низкий уровень дыма. Отсутствие буквы «А» означает, что рассматриваемый кабель – медный. Кстати, не удивляйтесь, если вам встретится менее привычная аббревиатура frls – это одно и то же. Просто «fr» означает «FireResistance», то есть устойчивый к огню, а это, по сути, то же, что и «нг». Применение ВВГ нг ls ввиду его свойств становится доступным в большем количестве мест, особенно на относительно опасных производствах.

Испытание пожароустойчивости. Сравнение с кабелем NUM

Испытание горючести кабелей с индексом «НГ» и без него.
1. сюжет: Жжем кабель NUM и ВВГнг-LS при равных условиях;
2. сюжет: Жжем кабель NUM имитируя групповую прокладку;

По своей сути данный кабель мало чем отличается от ВВГ нг – впрочем, два отличия имеются. Например, в кругложильных кабелях (а форм-фактор жилы может быть круглый, плоский или же треугольный) применяется заполнитель без галогенов, а также невулканизированная резина, что обладает очень хорошей степенью пожаробезопасности. Также для оболочки кабеля применяется особый ПАХ, что имеет антивозгорающиеся свойства, в отличие от традиционных ВВГ.

В остальном всё так же количество жил может варьироваться от одной до шести, их сечения могут достигать 240 мм2, пропорционально площади сечений изменяется и диаметр,  допустимый ток в зависимости от типа и количества жил может варьироваться от 21А до 704А, ну а масса варьироваться от приблизительно 40 кг/км до нескольких тонн на тот же один километр. Если вы решите купить подобный кабель, внимательно прочитайте его описание в магазине – ведь вам может попасться товар не с теми характеристиками, что вам нужны. От характеристик сильно варьируется цена, причём стоимость может вырастать в сотни раз, если увеличивается число жил и их общая площадь.

Традиционный срок службы такого изделия – более тридцати лет, из которых пять обычно гарантийные.

Диапазон тепрературного режима при использовании ВВГнг: от -30°С до +50°С

Относительная влажность воздуха должна составлять до 98% при +35 градусов по Цельсию.

Минимальный радиус изгиба при прокладке

  • кабелей одножильных — 10 наружных диаметров,
  • кабелей многожильных — 7.5 наружных диаметров.

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С

Число жил, сечение, мм2 ВВГнг-LS Число жил, сечение, мм2
ВВГнг-LS
диаметр, мм масса, кг диаметр, мм масса, кг
0. 66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ
1х1,5 5.9 6.3 43 48
1х2,5 6.2 6.6 54 60 3х2,5+1х1,5 10.0 11.0 190 215
1х4 6.9 7.5 75 86 3х4+1х2,5 11.8 12.8 262 302
1х6 7.4 8.0 98 109 3х6+1х4
12.9
14.4 359 409
1х10 7.7 8.0 149 155 3х10+1х6 15.3 16.3 539 579
1х16 9.3 9. 7 221 227 3х16+1х10 18.7 19.2 826 858
1х25 10.8 11.0 322 327 3х25+1х16 22.7 23.2 1376 1408
1х35 11.8 12.0 415 421 3х35+1х16 22.6 23.1 1692 1723
1х50 13.3 13.5 556 563 3х50+1х25 24.7 25.1 2252 2288
1х70 15.8 806 3х70+1х35 28.1 28.5 2708
1х95 17.8 1083 3х95+1х50   30.8 3621
1х120 19.5 1370 3х120+1х70   34.8 4576
1х150 21. 4 1658 3х150+1х70   37.9 5423
1х185 23.80 2020 3х185+1х95   41.8 6835
1х240 26.60 2665 3х240+1х120   45.9 8787
2х1,5 7.6 8.4 93 113 4х1,5   52.0 147 169
2х2,5 8.2 9.7 124 156 4х2,5 9.3 10.0 196 220
2х4 10.2 11.4 189 223 4х4 10.2 11.1 284 327
2х6 11.3 12.4 245 282 4х6 11.8 13.1 377 424
2х10 13.6 14. 0 383 398 4х10 13.0 14.4 592 610
2х16 16.1 16.5 538 553 4х16 15.9 16.5 887 910
2х25 19.4 19.8 905 928 4х25 19.5 20.0 1431 1472
2х35 21.2 21.6 1180 1205 4х35 22.7 23.2 1878 1912
2х50 25.0 25.4 1569 1600 4х50 25.5 25.9 2493 2528
2х70 24.3   1694 4х70 29.1 29.5 3056
2х95   27.0   2220 4х95   31.2 4102
2х120   29. 3   2723 4х120   35.5 5081
2х150   31.8   3336 4х150   38.9 6183
2х185   35.0   4015 4х185   42.6 7701
2х240   39.0   5190 4х240   46.7 10069
3х1,5 8.0 9.4 114 143 5х1,5   52.7 180 202
3х2,5 9.3 10.2 164 182 5х2,5 11.9 12.0 235 263
3х4 10.8 12.0 233 270 5х4 12.8 14.4 344 394
3х6 11.8
13.1
310 350 5х6 14. 1 15.7 463 519
3х10 14.4 14.9 480 496 5х10 17.4 17.9 720 756
3х16 16.5 17.4 681 721 5х16 20.9 21.4 1078 1103
3х25 20.4 20.9 1167 1193 5х25 25.3 25.8 1695 1735
3х35 22.6 23.1 1519 1548 5х35 27.9 28.4 2153 2204
3х50 26.4 26.8 1991 2046 5х50 32.2 32.7 2900 2962
3х70   28.3 2354 5х70   36.5 3858
3х95   31.6 3131 5х95   39. 3 5101
3х120   34.6 3864 5х120   43.9 6304
3х150   38.0 4774 5х150   47.7 7815
3х185   41.5 5850 5х185   53.3 9569
3х240   47.0 7596 5х240   59.0 12406

Также существуют другие разновидности провода ВВГ:

Кабель ВВГ (А) ls, frls, frlsltx, frhf. Расшифровка, описание

Кабель ВВГ(а), он же силовой провод ВВГ(а), он же кабель ВВГнг а – это провод нераспространяющий горение, что применяется для передачи и распределения электроэнергии, что происходит на стационарных установках, которые имеют частоту электротока 50 Гц и номинальное напряжение до 660 или 1000 В. Применение данного кабеля исключительно широко – он применяется в любых климатических условиях, на большой высоте, в воде – фактически где угодно, если, конечно, не допускать его повреждения. Особенно часто данный подтип применяется в местах, где возникает повышенная опасность того, что возникнет пожар – например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

Расшифровка кабеля ВВГ(а)

Маркировка даёт нам понять подробнее, каким является данный кабель. Вот её расшифровка: «ВВГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также отсутствию специализированного защитного слоя. Ну а «нг», если оно применяется в маркировке, означает, что кабель, в случае возникновения пожароопасной ситуации, не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения  горения по ГОСТу. В частности, это означает, что даже при прокладке в пучках эти кабели не распространяют горение, в то время как традиционные ВВГ могут «похвастаться» этим лишь при одиночной прокладке. Не стоит путать данную букву с той «а», что размещается перед аббревиатурой и означает, что кабель – не медный. В данном случае он однозначно медный. Часто к маркировке прибавляют ls, frls, frlsltx, frhf, но по сути это один кабель.

Технические характеристики ВВГнг (а)

У ВВГнг А может варьироваться целый ряд параметров. Например, это может быть форм-фактор жил (что может быть круглый, треугольный или плоский), их количество (от 1 до, как правило, 5), их сечения (от 1,5 мм2 до 50 мм2, а иногда и того больше), номинальный диаметр (напрямую зависящий от сечений), масса (от нескольких десятков килограмм до нескольких тонн на один километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от места его расположения. Как видно, вариаций данного продукта существует великое множество, так что перед тем, как купить кабель, необходимо подробно изучить описание конкретной его марки, именно это описание сэкономит вам время и нервы в дальнейшем. Цена, опять же, варьируется в зависимости от сложности и размеров кабеля. А вот в сравнении с другими видами ВВГ стоимость остаётся на приблизительно том же уровне. Но любая стоимость очень даже оправдывается, ведь прослужит вам кабель в условиях грамотной эксплуатации более тридцати лет, пять из которых будут, как правило, гарантийными.

Также существуют другие разновидности провода ВВГ:

Расшифровка кабельных аббревиатур

Расшифровка аббревиатур отечественного кабеля


Силовой кабель с ПВХ (виниловой) и резиновой изоляцией

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного покрова («голый»)
нг — не поддерживающий горения
LS — Low Smoke — низкое дымо- и газовыделение
LTx — низкая токсичность продуктов горения
Бб — бронепокров из стальных лент
Шв — наружный покров из ПВХ шланга
КГ — кабель гибкий

Аббревиатуры: ВВГ, АВВГ, ВВГнг, АВВГнг, ВВГнг-LS, АВВГнг-LS, ВБбШв, АВБбШв, ВБбШнг, АВБбШнг, ВБбШнг-LS, АВБбШнг-LS

Кабель с БПИ (бумажно-поясной изоляцией)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — ленточная броня
2л — двойная ленточная броня
Г — отсутствие защитного покрова («голый»)

Аббревиатуры: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ

Контрольный кабель

К — (первая или вторая (после А) буква) — кабель контрольный (кроме КГ — кабель гибкий)
Э — экран

Аббревиатуры: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS

Телефонный кабель

Т — телефонный кабель
П — полиэтиленовая изоляция
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — полиэтиленовая оболочка
З — гидрофобный заполнитель
Шп — наружный покров из полиэтиленового шланга
С — станционный кабель

Аббревиатуры: ТПпП, ТППэП, ТПпПЗ, ТППэПЗ, ТПпПБбШп, ТПпПзБбШп , ТПпэПзБбШп, ТСВ, ТСВнг

Подвесные провода

А — Алюминиевый голый провод
АС — Алюминиево-Стальной (стале-алюминиевый) голый провод
СИП — Самонесущий Изолированный Провод

Некоторые типы кабеля расшифровываются особым образом

КСПВ — Кабели для Систем Передачи данных в ПВХ-оболочке
КПСВВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, в ПВХ-оболочке
КПСВЭВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, с Экраном, в ПВХ-оболочке
ПНСВ — Провод Нагревательный, Стальная жила, ПВХ-оболочка
ПВ-1, ПВ-3 — Провод с ПВХ-изоляцией. 1 и 3 — это наиболее применимые классы гибкости жилы
ПВС — Провод в ПВХ-оболочке Соединительный
ШВВП — Шнур с ПВХ-изоляцией, в ПВХ-оболочке, Плоский
ПУНП — Провод Универсальный Плоский
ПУГНП — Провод Универсальный Плоский Гибкий

Расшифровка аббревиатур импортного кабеля


Силовой кабель

N — согласно VDE
Y — ПВХ
H — безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG — радиочастотный

Аббревиатуры: NYM, NHMH, NYY, NYCY, NYRGY

FROR — кабель итальянского производства, поэтому имеет специфические обозначения согласно CEI UNEL 35011

F — corda flessibile — гибкая жила
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель
R — polivinilclorudo — PVC — ПВХ оболочка

Контрольный кабель

Y — ПВХ
SL — кабель контрольный
Li — многожильный проводник по VDE

Аббревиатуры: YSLY, LiYCY

Кабель передачи данных «витая пара»

U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

Аббревиатуры: UTP, FTP, S-FTP, S-STP

Телефонный кабель и кабель для пожарной сигнализации

J- — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги

Аббревиатуры: J-Y(St)Y, J-H(St)H

Безгалогеновый огнестойкий кабель

N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Аббревиатуры: NHXHX FE 180, NHXCHX FE 180

Провода монтажные

H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа

Аббревиатуры: H05V-K, H07V-K, N07V-K

Кабели с изоляцией из сшитого полиэтилена

N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
-J — наличие желто-зеленой жилы
-O — отсутствие желто-зеленой жилы

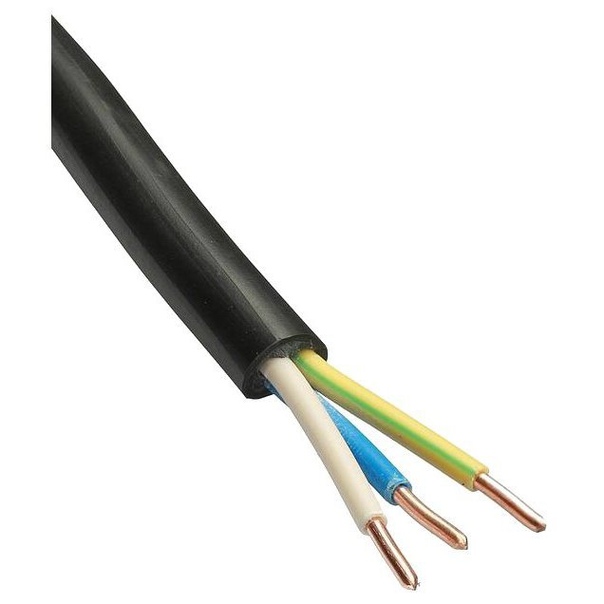

Провод и кабель ВВГнг LS характеристики описание и назначение

Провод и кабель ВВГнг LS является вершиной семейства кабельной продукции с аббревиатурой ВВГ, секретом его привилегии является приписка LS, на что она указывает и что скрывает подробно разберем в данной статье.

Задымление помещений считается важнейшим фактором, увеличивающим риск негативных последствий при возгорании. При пожаре на промышленных объектах и крупных общественных сооружениях кабельные трассы становятся одним из главных источников задымления. Печальный опыт Останкинской телебашни, Манежа и другие катастрофы последнего десятилетия только подтвердили эту истину.

В настоящее время документами по техническому регулированию строго регламентируются виды кабельной продукции, которые могут использоваться при групповой укладке внутри общественных и промышленных помещений (ГОСТ Р 5315-2009). Здесь вдобавок к условию нераспространения горения (-нг) одним из обязательных требований стало низкое дымогазовыделение при горении или тлении кабеля.

Обозначение LS, порядок присвоения

Расшифровка ВВГнг LS выглядит следующим образом:

  • В начале маркировки отсутствует буква А, значит кабель медный;
  • В - наружный изоляционный слой состоит из ПВХ изоляции;
  • В - изоляция жил состоит из ПВХ изоляции;
  • нг -  не распространяет горение при одиночной и групповой прокладке;
  • LS - Low Smoke (в переводе с английского легкий дым )

В маркировке ВВГнг (. .)-LS, после категории через дефис стоит обозначение LS, указывающее на низкое дымогазовыделение (Low Smoke). Разумеется, такой индекс может быть присвоен кабелю, только в случае успешного испытания на такой показатель. Стандартная процедура проверки на дымообразование при горении и тлении, описание установки и пр. приведены в ГОСТ Р МЭК 61034 -1(2)-2005.

Принцип испытания заключается в измерении прозрачности воздуха в камере с кабелем до горения и после. Дым, образующийся в результате сгорания образца, уменьшает светопроницаемость объема, что и фиксируется приборами. Результатом проверки будет отношение светопроницаемости до и после эксперимента, выраженное в процентах. В соответствии с ГОСТ Р 53769-2010 считается, что кабель успешно прошел испытание, если задымление уменьшило прозрачность не более, чем на 40%. В этом случае производитель имеет право ставить в маркировке индекс LS.

Изоляция кабелей с низким дымогазовыделением

Для производства кабеля ВВГнг LS требуются ПВХ пластикаты пониженной пожарной опасности,  причем, в контакте с огнем они не должны давать большого количества дыма. Кроме того требуется, чтобы дым был минимально токсичен (показатель токсичности – не более 40мг/м3 по ГОСТ Р 53769-2010).

Задача сложная, но она была успешно решена, путем подбора специальных добавок – антипиринов и аддитивов. Сегодня такие пластикаты производятся и в России и за рубежом. Отечественные производители зарегистрировали несколько ТУ, например ТУ 2246-001-25795756-2009 и производят по ним пластикаты, специализированные под изоляцию жил, внутреннее заполнение и внешнюю оболочку (марки ППИ 30-30, ППВ-28, ППО30-35, соответственно).

Строение кабеля ВВГнг LS

Состав и расположение элементов кабеля ВВГнг(..)-LS ничем не отличается от его собратьев – кабелей с медными жилами, с изоляцией и оболочкой из ПВХ по ГОСТР 53769-2010. Внешнее сходство хорошо заметно по изображению, приведенному в этом разделе.

Кабель ВВГнг(..)-LS может быть круглым и плоским, максимальное количество жил – пять. Сами жилы могут быть однопроволочными или многопроволочными, круглыми или секторными. Номинальные значения площадей сечения выбирают из единого для всех стандартного ряда.

Кабель ВВГнг LS технические характеристики

Поскольку характеристики всего семейства кабелей с ПВХ изоляцией жил и оболочки нормированы  одним стандартом ГОСТР 53769-2010, то они варьируются лишь в небольших пределах у разных заводов изготовителей. В стандарте не вводится отдельных показателей по сечениям и форме жил, толщине изоляции проводников и оболочки, электрическому сопротивлению и др. для кабелей с изоляцией из пластикатов с пониженным дымообразованием. Они идут вместе со всем семейством ПВХ-пластикатов. Отдельно указываются значения для изоляции из сшитого полиэтилена и пр.

ГОСТР 53769-2010 предусматривает для изделий -LS некоторое отличие по минимальной прочности на разрыв, она может быть меньше, чем у ВВГ, но не отличается от ВВГнг. Поэтому раздел "кабель ВВГнг LS технические характеристики" по общим характеристикам практически не отличается от одноименного раздела статьи кабель марки ВВГ. Ознакомиться с общими характеристиками ВВГнг(..)-LS можно здесь.

Применение кабеля ВВГнг(..)-LS

Кабели ВВГнг - LS относящиеся по пожарной опасности к классам П1.8.2.1.2 и

П1.8.2.2.2 могут применяться для групповой прокладки в жилых и общественных зданиях, внутренних и наружных кабельных сооружениях на промышленных предприятиях. Разрешается использовать кабель на атомных объектах.

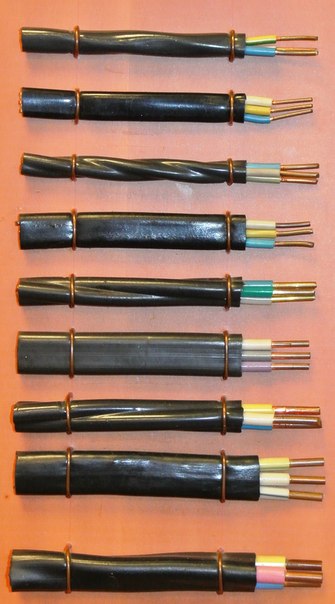

Другие варианты исполнения кабеля

  • ВВГ  - кргулый медный провод с ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной и групповой прокладке;
  • ВВГ-П - тоже что и ВВГ, но плоского исполнения;
  • ВВГнг - круглый медный провод с ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной прокладке;
  • ВВГнг-П - тоже что и ВВГнг, но плоского исполнения;
  • ВВГнг-ls - круглый медный провод с ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной и групповой прокладке;
  • ВВГнг-Пls - тоже что и ВВГ-ls, но плоского исполнения;
  • ВВГнг-frls - круглый медный провод с огнестойкой ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной и групповой прокладке;
  • ВВГнг-Пfrls - тоже что и ВВГнг-frls , но плоского исполнения.

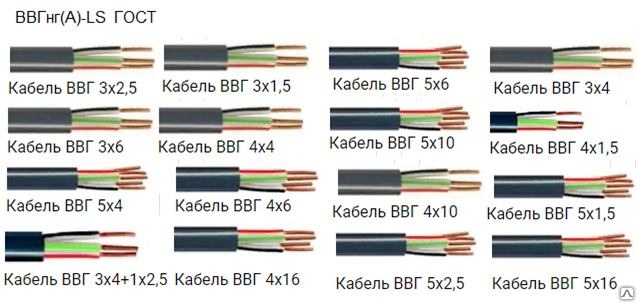

Расшифровка маркировки ВВГнг(А)-LS | МегаСнаб

Силовой кабель нг Ls





На складе в Санкт-Петербурге всегда в продаже есть


кабель ВВГкабель ВВГнгкабель ВВГнг lsкабель ВВГнг frls

 по отличным ценам !!!

Звоните по тел. в СПб (812) 643-50-90 будем рады сотрудничеству.





ВВГнг-LS - сокращенная маркировка кабеля силового с медными жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымовыделением, с заполнением из мелонаполненной резины или заливкой из материала оболочки, полная маркировка: ВВГнг(А)-LS.
Кабель ВВГнг(А)-LS соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012, имеет все необходимые сертификаты и паспорта.
Кабель ВВГнг-LS является аналогом (заменой) следующих импортных кабелей: NYY-J, NYY-O, CYKY, NYM.



Технические характеристики кабеля силового ВВГнг(А)-LS



Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию (для кабелей ВВГнг(А)-LS-ХЛ минимальная температура составляет -60°С).
Монтаж кабеля ВВГнг-LS производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке - 10 наружных диаметров.
Кабель ВВГнг(А)-LS не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении, пиролизе) кабеля ВВГнг(А)-LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг(А)-LS по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Срок службы кабеля ВВГнг-LS - не менее 30 лет с даты изготовления.



Расшифровка маркировки ВВГнг(А)-LS



В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - Кабель имеет пониженное дымовыделение при горении (тлении).
- Количество токопроводящих жил.
- Сечение жил в квадратных миллиметрах.

Также в маркировке встречаются следующие обозначения:
"о" - Жила выполнена в однопроволочном (монолитном) исполнении.
"м" - Жила выполнена в многопроволочном исполнении.

"к" - Жила круглой формы.

"с" - Жила секторной формы.

"0,66" - Кабель рассчитан на напряжение 660 Вольт.
"1.0" - Кабель рассчитан на напряжение 1000 Вольт.

"ХЛ" - Холодостойкое исполнение.

"Т" - Тропическое исполнение



Конструкция кабеля ВВГнг(А)-LS



1. Жила – медная, первого класса (однопроволочная) сечением от 1,5 до 50мм2, или второго класса (многопроволочная средней гибкости) сечением от 16 до 1000мм2, круглой или секторной формы (секторные или сегментные жилы могут изготавливаться в сечениях от 25 до 400мм2), жилы соответсвуют ГОСТ 22483-2012.

2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма. Жилы имеют отличительную расцветку в зависимоти  от применения: синий(голубой) - ноль (N), желто-зеленый - заземление (PE), белый(серый), коричневый(красный), черный - фазные цвета.

3. Скрутка - изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой с шагом скрутки не более 30 диаметров - для кабелей с круглыми жилами и не более 50 диаметров - для кабелей с секторными жилами.

4. Заполнение - из ПВХ композиции пониженной пожарной опасности или мелонаполненной резины (белое заполнение), заполнение придает кабелю ВВГнг(А)-LS идеально круглую форму что позволяет использовать его в гермоводах.

5. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма черного цвета.



Применение кабеля ВВГнг-LS



Кабель силовой медный ВВГнг-LS предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений он не проходит современные требования по безопасности продуктов пиролиза.



Купить провод ПВС вы можете на нашем сайте.

Что означает в маркировке кабеля ls. Краткая история развития технологии производства LS-кабелей

Что означает в маркировке кабеля ls. Краткая история развития технологии производства LS-кабелей

Терминология «LS» взята из английского словосочетания «Low Smoke», что в буквальном переводе означает «низкий дым», а в технической русскоязычной литературе «мало дымный» или в маркировке кабелей – «с пониженным дымовыделением». Данный параметр должен соответствовать процедурам, определенным ГОСТ IEC 61034. 1/2011. На самом деле, сегодня категория бездымных кабелей, входит в состав более широкой классификации огнестойкой проводниковой продукции: LSZH, LSF, LSHF, LSNH и других.

В настоящее время наблюдается тенденция роста использования электрических кабелей с низким содержанием дыма, для изготовления которых применяются материалы оболочки, еще более безопасные, производящие менее плотный дым. Такие защитные материалы почти не содержат высокотоксичных газов, называемых галогенами, в отличие от традиционных, таких как поливинилхлорид (ПВХ) и фторированный этиленпропилен (FEP).

Характеристики горючести ПВХ и FEP в оболочках кабелей, диэлектриках и других компонентах известны с 1970-х годов, а провода с альтернативными LS-материалами использовались в военных и ядерных системах уже с 1980 года. В 1987 года произошел пожар на станции метро Кингс-Кросс в Лондоне, в котором более 30 человек погибли, а 100 было ранено. Расследование показало, что причиной падения людей на эскалаторе стала задымленность от возгорания проводов в кабельных каналах. Огромное количество горящего электрического кабеля, привело к образованию густого черного дыма и удушливых токсичных газов, что крайне затрудняло выход людей и привело к многочисленным жертвам.

После этих трагических событий, ЕС пересмотрел свои требования на установку проводниковых изделий в общественных местах с большим количеством постоянно пребывающих людей. А страны члены Европейского Союза начали широко использовать проводниковую продукцию с модификацией LS. России для этого потребовалось больше времени по нескольким причинам, включая высокую стоимость изделия и противоречивые стандарты. Эти проблемы сегодня разрешены, и отечественная промышленность в достаточном объеме выпускает качественную проводниковую продукцию с параметрами LS, HF, FR или их сочетанием.

Ввгнг(а)-ls характеристики. Особенности

ВВГнг – это наружный силовой кабель, который применяется для обеспечения электропитания:

  • мобильных приборов;
  • стационарных электроприборов.

ВВГнг LS (кабель) является универсальным и может работать в различных условиях.

Основные особенности:

  • Возможно прокладывание шнура в местах, имеющих повышенную влажность, например в ванной.
  • ВВГнг LS - кабель, который можно прокладывать на высоте, также он успешно применяется при укладке электросетей под землей или в шахте.
  • Обладает огнестойкостью, не распространяет горение и не дымит под действием открытого огня.
  • Технические характеристики провода позволяют его эксплуатировать на предприятиях нефтяной и химической промышленности.

Каждый тип кабеля данной серии обладает разными техническими параметрами. К примеру, допустимое рабочее напряжение должно быть максимум 0,6 кВ, но в сертификате изделия, в зависимости от его типа, может быть указано, что оно работает при более высоких показателях. Эксплуатационный срок ВВГнг LS и иных типов этой серии составляет примерно 20 лет, но, как правило, производители декларируют гораздо больший срок службы.

Такой провод чаще всего используется в наиболее опасных условиях, где есть достаточно высокая вероятность возгорания. Кабель отличается гибкостью и достаточно прочной изоляцией, повредить которую практически невозможно. Кроме того, ВВГнг LS - кабель, который отличается тем, что не поддается влиянию пара, влаги и агрессивных газов.

Ввгнг(а)-ls 3х1 5 расшифровка. Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) - ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) - ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) - ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) - ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке - Fire Resistance Low Smoke ). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

ВВГнг-ls характеристики. Кабель ВВГнг-ls

Кабель по спецпредложению и наличию:

Технические характеристики кабеля ВВГнг-ls

СечениеЗначение наружного размера для целей упаковки и транспортировки, ммЗначение массы для целей упаковки и транспортировки, кг/км
Плоские кабели(а х в)
2х1,55 х 7,570
2х2,55,5 х 890
2х46 х 9,5140
2x67 х 10,5180
3х1,55 х 9,595
3х1,55,5 х 11135
3х46 х 13200
Кабели со скрученными жиламиДиаметр
3х1,5890
3х2,59,5135
3х411200
3х612260
3х1014,5410
3х1617590
3х2520,5810
3х35231300
3х50271700
3х4+1х2,512230
3х6+1х414310
3х10+1х616480
3х16+1х1019650
4х1,58,5110
4х2,510170
4х412240
4х613320
4х1016510
4х1619750
4х25231150
4х35261550
4х50312200
5х1,59,5135
5х2,511205
5х413300
5х614405
5х1017,5630
5х1621950
5х25261450
5х35291900
5х50352700

Область применения: Кабель ВВГнг LS предназначен для эксплуатации в сухих и влажных производственных помещениях на высоде до 4300м над уровнем моря. Кабель ВВГнг LS применяется для прокладки и монтажа электрических сетей на специальных кабельных эстакадах, в сооружениях и производственных помещениях к которым предъявляются повышенные требования пожарной безопасности. Кабель ВВГнг LS рекомендуется прокладывать в блоках и на специальных кабельных эстакадах. Кабель ВВГнг LS применяется в системе электроснабжения собстсвенных нужд нормальной эксплуатации АЭС и в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения. Кабель ВВГнг LS не рекомендуется прокладывать в земле или траншеях. Технические характеристики: допустимая температура окружающей среды: от – 50°С до + 50°С;минимальный радиус изгиба при прокладке: кабель ВВГнг одножильный - 10 наружных диаметров, кабель ВВГнг многожильный - 7.5 наружных диаметров;прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С;номинальная частота: 50 Гц;испытательное переменное напряжение частотой 50 Гц; на напряжение 0,66 кВ - 3 кВ; на напряжение 1 кВ - 3. 5 кВ;длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С;срок эксплуатации: 30 лет. Конструкция: токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы.изоляция - из поливинилхлоридного пластиката (ПВХ) пониженной горючести;скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены;заполнитель — поливинилхлоридный пластикат (ПВХ) пониженной горючести;оболочка - из поливинилхлоридного пластиката (ПВХ) пониженной горючести.

ВВГнг-ls расшифровка. Расшифровка маркировки ВВГнг(А)-LS

Силовой кабель нг Ls





На  склад е в  Санкт-Петербурге  всегда в продаже есть


кабель ВВГ кабель ВВГнг кабель ВВГнг ls кабель ВВГнг frls

 по отличным  цена м !!!

Звоните по тел.  в СПб  (812) 643-50-90 будем рады сотрудничеству.





ВВГнг - LS  - сокращенная маркировка кабеля силового с медными жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымовыделением, с заполнением из мелонаполненной резины или заливкой из материала оболочки, полная маркировка:  ВВГнг (А)- LS .
Кабель ВВГнг (А)- LS соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012, имеет все необходимые сертификаты и паспорта.
Кабель ВВГнг - LS является аналогом (заменой) следующих импортных кабелей: NYY-J, NYY-O, CYKY, NYM.



Технические характеристики кабеля силового ВВГнг(А)-LS



Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию (для кабелей ВВГнг(А)-LS -ХЛ минимальная температура составляет -60°С).
Монтаж кабеля ВВГнг - LS производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке - 10 наружных диаметров.
Кабель ВВГнг (А)- LS не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении, пиролизе) кабеля ВВГнг (А)- LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг (А)- LS по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Срок службы кабеля ВВГнг - LS - не менее 30 лет с даты изготовления.



Расшифровка маркировки ВВГнг(А)-LS



В  - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В  - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г  - Не имеет брони.
нг  - ПВХ пластикат пониженной пожарной опасности.
(А)  - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS  - Кабель имеет пониженное дымовыделение при горении (тлении).
2  - Количество токопроводящих жил.
4  - Сечение жил в квадратных миллиметрах.

Также в маркировке встречаются следующие обозначения:
"о" - Жила выполнена в однопроволочном (монолитном) исполнении.
"м" - Жила выполнена в многопроволочном исполнении.

"к" - Жила круглой формы.

"с" - Жила секторной формы.

"0,66" - Кабель рассчитан на напряжение 660 Вольт.
"1.0" - Кабель рассчитан на напряжение 1000 Вольт.

"ХЛ" - Холодостойкое исполнение.

"Т" - Тропическое исполнение



Конструкция кабеля ВВГнг(А)-LS



1.  Жила  – медная, первого класса (однопроволочная) сечением от 1,5 до 50мм2, или второго класса (многопроволочная средней гибкости) сечением от 16 до 1000мм2, круглой или секторной формы (секторные или сегментные жилы могут изготавливаться в сечениях от 25 до 400мм2), жилы соответсвуют ГОСТ 22483-2012.

2.  Изоляция  - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма. Жилы имеют отличительную расцветку в зависимоти  от применения: синий(голубой) - ноль (N), желто-зеленый - заземление (PE), белый(серый), коричневый(красный), черный - фазные цвета.

3.  Скрутка  - изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой с шагом скрутки не более 30 диаметров - для кабелей с круглыми жилами и не более 50 диаметров - для кабелей с секторными жилами.

4.  Заполнение  - из ПВХ композиции пониженной пожарной опасности или мелонаполненной резины (белое заполнение), заполнение придает кабелю ВВГнг(А)-LS идеально круглую форму что позволяет использовать его в гермоводах.

5.  Оболочка  - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма черного цвета.



Применение кабеля ВВГнг-LS



Кабель силовой медный ВВГнг-LS предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А )- LS предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений он не проходит современные требования по безопасности продуктов пиролиза.



ВВГнг-ls гост. Новый стандарт на силовые кабели

ГОСТ 31996-2012 разработан в связи с необходимостью систематизации и упорядочения требований, предъявляемых к группам силовых кабелей для стационарной прокладки с учетом многообразия областей их применения, и повышения их технического уровня, безопасности и качества на основе обобщения отечественного опыта производства и эксплуатации силовых кабелей, современных норм пожарной безопасности, а также международных требований, установленных в стандарте МЭК 60502-1 и гармонизированных документах CENELEC — HD 603 и НD 604. Стандарт учитывает нормы, действующие в РФ, условия прокладки и режимы эксплуатации электрических сетей в климатических условиях РФ.

  1. Уточнено нормирование через среднее значение толщины изоляции (в полном соответствии с требованиями стандарта МЭК 60502-1).
  2. Расширен диапазон сечений токопроводящих жил:
  • одножильные кабели до 1000 мм² ;
  • многожильные кабели с жилами равного сечения до 400 мм² , в том числе пятижильных кабелей до 240 мм² .
  • Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления). Номинальные сечения нулевых жил и жил заземления должны соответствовать указанным в таблице 1.
  • Таблица 1

  • Введена система обязательной единообразной цветовой маркировки жил с целью их идентификации. Цвет изоляции жил многожильных кабелей должен соответствовать указанному в таблице 2. Допускается по согласованию с заказчиком маркировка основных изолированных жил цифрами, начиная с единицы. При этом изоляция жилы заземления ( PE ) должна быть зелено-желтой, изоляция нулевой жилы ( N ) — синей, и они не должны иметь маркировку цифрами.
  • Таблица 2

    Число жил в кабеле, шт.

    В дословном переводе, аббревиатура ВВГнг, расшифровывается следующим образом:

    Тут стоит оговориться, что данная характеристика не говорит о том, что данный тип провода не горит. Этот показатель указывает на тот факт, что при горении, кабель будет выделять значительно меньше вредных веществ, чем его предшественник

    В качестве дополнительных параметров, в маркировке ВВГнг, могут также присутствовать:

    LS Значение в кабеле - Что означает LS в кабеле? LS Definition

    Значение для LS - это низкий уровень дыма, а другие значения расположены внизу, которые имеют место в терминологии кабеля, а LS имеет 1 другое значение. Все значения, принадлежащие аббревиатуре LS, используются только в терминологии Cable, другие значения не встречаются. Если вы хотите увидеть другие значения, щелкните ссылку «LS означает». Таким образом, вы будете перенаправлены на страницу, где указаны все значения LS.
    Если внизу не указано 1 аббревиатура LS с разными значениями, выполните поиск еще раз, введя такие структуры вопросов, как «что означает LS в кабеле, значение LS в кабеле». Кроме того, вы можете выполнить поиск, набрав LS в поле поиска, которое находится на нашем веб-сайте.

    Значение Астрологические запросы

    LS Значение в кабеле

    1. Low SmokeCable

    Пожалуйста, также найдите значение LS для кабеля в других источниках.

    Что означает LS для кабеля?

    Мы составили запросы в поисковых системах о аббревиатуре LS и разместили их на нашем веб-сайте, выбрав наиболее часто задаваемые вопросы.Мы думаем, что вы задали аналогичный вопрос поисковой системе, чтобы найти значение аббревиатуры LS, и мы уверены, что следующий список привлечет ваше внимание.

    1. Что означает LS для кабеля?

      LS означает низкий уровень дыма.
    2. Что означает аббревиатура LS в кабеле?

      Аббревиатура LS означает «Low Smoke» на языке Cable.
    3. Что такое определение LS? Определение
      LS - "слабый дым".
    4. Что означает LS в кабеле?
      LS означает "низкий уровень дыма" для кабеля.
    5. Что такое аббревиатура LS? Акроним
      LS - «Low Smoke».
    6. Что такое сокращение от Low Smoke?
      Сокращение "Low Smoke" - LS.
    7. Каково определение аббревиатуры LS в Cable?
      Определения сокращенного обозначения LS - "Low Smoke".
    8. Какая полная форма аббревиатуры LS?
      Полная форма аббревиатуры LS - "Low Smoke".
    9. Каково полное значение LS в кабеле?
      Полное значение LS - "Low Smoke".
    10. Какое объяснение LS в кабеле?
      Пояснение к LS - "Low Smoke".
    Что означает аббревиатура LS в астрологии?

    Мы не оставили места только значениям определений LS. Да, мы знаем, что ваша основная цель - объяснение аббревиатуры LS. Однако мы подумали, что вы можете рассмотреть астрологическую информацию аббревиатуры LS в астрологии. Поэтому астрологическое описание каждого слова доступно внизу.

    LS Аббревиатура в астрологии
    • LS (буква L)

      Вы очень романтичны, идеалистичны и почему-то считаете, что любить - значит страдать.Вы в конечном итоге служите своему партнеру или привлекаете людей, у которых есть необычные проблемы. Вы видите себя спасителем своего возлюбленного. Вы искренни, страстны, похотливы и мечтательны. Вы не можете не влюбиться. Вам действительно нравится стимулировать себя, хотя вы новичок в этом. Вы фантазируете, и вас заводят фильмы и журналы. Вы не рассказываете другим ни об этой тайной жизни, ни о своих сексуальных фантазиях.

    • LS (буква S)

      Вы скрытны, замкнуты и застенчивы.Вы очень сексуальны, чувственны и страстны, но не допускаете этого. Только в интимном уединении эта часть вашей натуры раскроется. Когда дело доходит до мелочей, вы эксперт. Вы знаете все тонкости торговли, можете сыграть любую роль или любую игру и очень серьезно относитесь к своей личной жизни. Вы не шутите. У вас хватит терпения дождаться подходящего человека.

    Что означает ls в маркировке кабеля? Маркировка кабеля wwgng

    Значительная часть оборудования, машин, инструментов и приспособлений в сфере промышленного производства, торговли и быта предназначена для питания от электрических сетей переменного напряжения до 1 кВ.Соответственно, существует потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. На данный момент наиболее востребованным продуктом для прокладки линий электропередач и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель ВВГ в нескольких вариантах исполнения.

    Кабель марки ВВГ расшифровка

    В 2010 году в России принят национальный стандарт ГОСТ 53769 - 2010 «Кабели силовые с пластмассовой изоляцией . .», содержащий общие технические условия на продукцию данного типа, рассчитанную на номинальное напряжение: 0.66; 1,0 и 3 кВ. В этом же документе вводится единая система маркировки для данного вида кабельной продукции. В соответствии с ним обозначение ВВГ определяется следующим образом:

    Таблица 1. Стенограмма ВВГ


    После аббревиатуры ВВГ идут числа, обозначающие количество жилок и площадь поперечного сечения каждой. Рядом с площадью поперечного сечения ставится буквенный индекс, обозначающий их вид и форму: О - однопроволочные или М - многопроволочные, С - секторные, К - круглые.Далее, если кабель имеет заземляющий провод и нулевой проводник с поперечным сечением меньшим, чем у основных проводов, то знак «+» указывает их количество и площадь сечения. Затем в скобках N или PE и, наконец, - номинальное напряжение в кВ. ПРИМЕР:

    Таблица 2.


    Если в кабеле ВВГ все жилы равного сечения, то в условном обозначении их нельзя делить на группы, также могут отсутствовать указатели типа и формы, если площадь жил меньше 16 мм. 2.В шлейфе сразу после IGW буква П добавляется через тире (ВВГ-П), все остальное не меняется.

    Кабельная конструкция ВВГ

    В конструкции кабеля ВВГ отражен мировой опыт разработки и эксплуатации силовых кабельных изделий на напряжение 0,66; 1 и 3кВ. Он учитывает положения стандартов IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии осуществляется медными жилами-проводниками (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и многопроволочными, круглыми или секторными с углами 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил - 5. Значения диаметров и площадей сечения выбираются из указанного ГОСТ Р 53769-2010. Круглые жилы центрируются и дополнительно изолируются экструдированным слоем, секторные - тонкой внутренней оболочкой. Снаружи все виды покрыты прочной ПВХ-оболочкой. Толщина и характеристики слоев регулируются ГОСТ Р 53769-2010.

    В таблице ниже представлены основные характеристики проводов данной марки. Следует отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но в то же время ГОСТ Р 53769 - 2010 устанавливает лишь общие границы, в которых можно найти характеристики стандартизированной кабельной продукции. В связи с этим для получения подробной информации необходимо использовать данные производителя.

    Таблица 3. Технические характеристики кабеля ВВГ.


    Использование кабеля ВВГ

    Применение силовых кабелей с пластиковой изоляцией регулируется ГОСТ Р 53769-2010.Главный критерий при этом - степень пожарной опасности. Исходя из этих требований, кабельно-проводниковые ВВГ могут применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и др. Групповая прокладка возможна только с применением средств противопожарной защиты.

    Виды кабеля ВВГ

    • ВВГ - ПВХ поливинилхлорид медный круглый
    • ВВГ-П - медный плоский кабель (жила) с однопроволочными жесткими жилами, поливинилхлорид пластик с двойной изоляцией
    • - медный круглый кабель (жила) с одножильными жесткими жилами, с двойной изоляцией
    • ВВГнг-П - медный плоский кабель (жила) с однопроволочными жесткими жилами с двойной изоляцией поливинилхлорид негорючий
    • - медный круглый кабель (жила) с одножильными жесткими жилами, с двойной изоляцией
    • ВВГнг-Плс - медный круглый кабель (жила), с однопроволочными жёсткими жилами, с двойной изоляцией без ПВХ огнестойкий, с пониженным дымом и газом при горении


    В современном мире каждый дом, производственный цех, общественное учреждение, жизнь и работа основаны на использовании электричества, которое течет по электрическим магистралям - проводам и кабелям. Помимо основного предназначения, которое они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. Одним из таких проводников являются кабели ВВГ, ВВГнг, ВВГп, ВВГенг, НГТу, НГУ (сечение 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), отличающиеся от остальных допустимый срок службы большой.

    Расшифровка ВВГнг

    Сейчас большой выбор проводов, кабелей с другим сечением изоляционного покрытия. Технические характеристики определяются нанесенной на провод маркировкой.WWGNG также имеет этот ярлык. Что такое кабель ВВГнг?

    ВВГнг может иметь от 1 до 5 проводов (жил) круглой формы или сектора.

    Жилы (провода) могут быть однопроволочными или многопроволочными. Провода покрывают изоляцией, которую полностью или частично окрашивают в соответствии с принятыми стандартами. Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами сначала добавляется аббревиатура А.

    Обозначение для маркировки:

    1. AT - изоляционный материал проводов изготовлен из поливинилхлорида (термопластичный полимер, устойчивый к воздействию щелочей, многих кислот, не горит, имеет низкую морозостойкость). Имеется полимерная изоляция из полиэтилена. Обозначения имеют вид P и Pv.
    2. PV - внешняя изоляция, оболочка из поливинилхлорида. Выделяют внешние покрытия: ШВ (есть защитный шланг), Шп (из полиэтилена), П (полимерная оболочка).
    3. R - жилы голые. Провода внутри не имеют стальной защитной оплетки. Если есть броня, то она обозначается символом Б.
    4. Ng - не поддерживает горение при групповой укладке.

    ВВГНГ - кабель с внешней изоляцией из поливинилхлорида с медными жилами, покрытый поливинилхлоридом, без брони.

    Применение и расшифровка ВВГНГ и лс

    Помимо определения уровня пожарной безопасности, кабели подвергаются воздействию поразительных моментов: испарению агрессивных газов, дымообразованию. По результатам экспериментов наносится дополнительная маркировка.

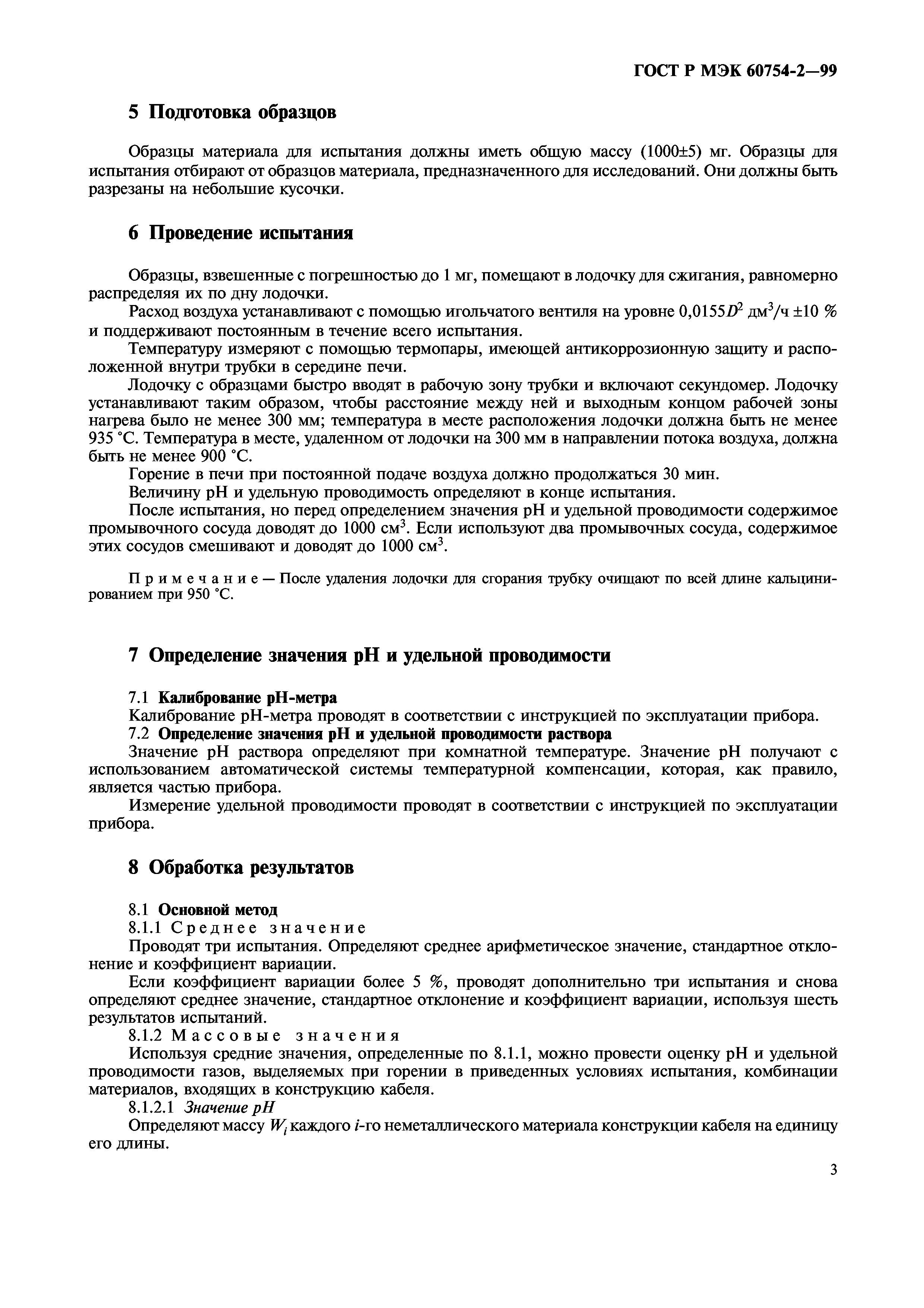

    Описание методов испытаний изложено в ГОСТах на испытания электрических и оптических кабелей в условиях воздействия пламени:

    • Категория AF / R - ГОСТ Р МЭК 60332-3-21;
    • Категория А - ГОСТ Р МЭК 60332-3-22;
    • Категория Б - ГОСТ Р МЭК 60332-3-23.

    При испытании кабель подвергается воздействию огня газовой горелки, время испытания, метод установки и другие параметры отличаются. После окончания эксперимента измерить длину обожженного участка и, если показатель не превышает нормы, присвоить соответствующую маркировку.

    Большее количество горючих материалов не дает большего распространения горения. Кабель с максимальной нагрузкой при тестировании, но с тем же результатом, более безопасен и долговечен.

    К сокращению ВВГнг можно добавить индекс, о:

    1. Уменьшение дымо-газовыделения при тепловом воздействии - общ.
    2. Огнестойкость с пониженным газо- и дымовыделением - FRLS.
    3. Отсутствие выбросов агрессивных газообразных химических элементов при тле или горении - HF.

    По своим характеристикам ВВГНГ А ЛС применяется в условиях повышенной влажности, они выполняются открытой, скрытой проводкой. Цель использования - прокладка ЛЭП в бытовых и промышленных условиях. Не допускайте механических нагрузок.

    Технические характеристики ВВГнг LS

    Физические характеристики, вес кабеля будет зависеть от количества проводов и используемого материала. Технические характеристики могут незначительно отличаться в зависимости от количества, жил, сечения.

    Основные технические характеристики:

    • Номинальное (рабочее) напряжение сети 660, 1000 В;
    • Минимальная и максимальная температура при эксплуатации -50 / + 50 ° С;
    • Влажность атмосферного воздуха не более 98%;
    • Минимальная температура работы до -15 ° С;
    • Максимально возможный нагрев проводов при перегрузке 90 ° С;
    • Максимальная постоянная температура до 70 ° С;
    • Предельная температура жил при условии, что огонь не возникнет, 350 ° C;
    • Радиус изгиба менее 10 диаметров не допускается;
    • Срок работы 30 лет.

    Все эти характеристики общие. При покупке и установке следует руководствоваться данными производителя. Часто при разводке в помещениях используется многожильный кабель ВВГнг 3 × 1,5.

    Применение и технические характеристики кабеля ВВГНГ 3х1,5

    Использование в сухих помещениях, кабельных эстакадах. Не использовать при подземной прокладке, в условиях повышенной влажности. При разметке укажите количество жил, их вид и форму, площадь сечения. После аббревиатуры ВВГнг указываются цифры, обозначающие количество жил и площадь поперечного сечения.

    Тогда поставьте букву:

    • О - жилы однопроволочные;
    • М - многожильный;
    • C - секторная форма жил;
    • К - круглый.

    ВВГнг 3 × 1,5 ОС - кабель с внешней изоляцией из поливинилхлорида, с медью 3 однопроволочные жилы, покрытые поливинилхлоридом, без брони, сечением 1,5 мм² каждый, имеют форму сектора. Количество жил в кабеле может быть до 5, следовательно, символы могут быть 5 × 1.0, 3 × 6.0, 2 × 1.0, 4 × 6.0. Где первое число указывает количество проводящих жил, а второе - площадь поперечного сечения каждой.

    Перечень технических характеристик кабеля ВВГнг ЛС

    Кабель многожильный, а именно 3 токопроводящие жилы, покрытые ПВХ изоляцией. Пленка из полиэтилентерефталата (ПЭТ) используется в качестве ленточной изоляции жил. Все элементы помещены в шланг из ПВХ, защищающий от воздействия окружающей среды.

    Характеристики в соответствии с требованиями ГОСТа кабеля силового ВВГнг 3 × 1.5:

    1. Эксплуатируется при температуре от -50 до +50 ° С.
    2. Радиус изгиба при укладке не менее 5-82 мм.
    3. Маркировка
    4. NG указывает на возможность размещения в группе с другими проводниками, что не повышает уровень пожарной опасности.
    5. Работа с ним ведется при минимально возможной температуре до минус 15 ° С.
    6. Эксплуатируется в регионах с холодным и умеренным климатом с возможностью размещения на открытом воздухе (маркировка УХЛ1 по ГОСТ на климатическое исполнение изделия - воздействие факторов внешней среды на внешнюю оболочку).

    Нагрев токопроводящей жилы в закрытом состоянии за 4 секунды до +160 ° С. В аварийном режиме не более 1000 часов за весь срок эксплуатации температура нагрева до +80 ° С. Изоляционный пластик (поливинилхлорид или ПВХ) не теряет своей первоначальной формы.

    Рабочая температура проволоки + 70 ° С.

    Напряжение в подключенной сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке траншейный номинальный ток 21 А и 28 А соответственно.Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: наружный диаметр ориентировочный 11 мм, толщина изоляционного слоя от 0,6 мм, оболочка от 1,5 мм, сечение каждого медного провода 1,5 мм². Вес на 1 км - 93 кг.

    С помощью кабеля ВВГНГ 3х1,5 возможна прокладка в воздушных пространствах - на стеллажах, в водостоках строительных конструкций, открытых внутри помещений и в закрытом виде.

    Способы прокладки провода ВВГнг

    Использование кабеля другое. Как и любая электрическая магистраль, кабель типа ВВГнг можно прокладывать открытым и закрытым способом. Открытый метод разрешен на улице, на поверхностях зданий из негорючих материалов.

    Например:

    • Бетон;
    • Кирпич;
    • Гипс;
    • Оштукатуренная стена и пр.

    Допускаются к прокладке и подвесные конструкции (трос). Эти конструкции должны быть очень надежными, так как должны исключать механическое воздействие на кабель (провисание, растяжение).Если есть вероятность механического воздействия на электрический кабель, необходимо предусмотреть дополнительную защиту, а если проводка проходит по деревянным поверхностям, то использовать трубы, металлический шланг, гофру и другие виды защиты. Скрытый способ протяжки кабеля наиболее распространен в жилых помещениях. Его закладывают в дупла конструкций помещения, штробов, затем сверху покрывают штукатуркой. При такой прокладке электрического кабеля риск его повреждения очень низок, а значит, дополнительная защита не требуется. Защитные трубы и другие материалы используются только в деревянных домах, чтобы снизить риск возгорания.

    Которая не распространяет горение. Короче говоря, декодирование BBGNG обозначает это свойство последними буквами «ng». Этот провод обычно используется при распределении электроэнергии или ее передаче. Из-за этого особенность кабеля ВВГнг 3х1,5. , отлично подходит для укладки пучками. Его практически полная универсальность дает возможность использовать в различных климатических условиях - от морозного северного до жаркого тропического климата.Этот кабель чаще всего используется там, где есть высокий риск возгорания - компании, работающие со взрывоопасными или легковоспламеняющимися компонентами.

    ВВГнг (а) стенограмма

    По маркировке можно понять, что это за кабель. «ВВГ» означает «винил-винил-голый», что означает, что кабель имеет в своей структуре 2 слоя ПВХ без брони. О том, что означает «НГ», было сказано в начале статьи. «А», которое обычно указывается в скобках, означает нераспространение горения по ГОСТу.

    Даже при прокладке кабелей в жгутах, в случае пожара горение не перекинется на другие провода. Обычный ВВГ этим свойством похвастаться не может, кроме случаев сольного редактирования. Одно небольшое уточнение: не путайте букву «а», которая стоит перед аббревиатурой - это означает, что провод алюминиевый. В нашем случае медь. Как видите, в запоминании расшифровки кабеля ВВГнг нет ничего сложного.

    Способы укладки

    Открытая прокладка. Исходя из технических характеристик, кабель можно прокладывать по конструкциям, а также по негорючим поверхностям.Это может быть бетон, кирпич, оштукатуренная поверхность и т. Д. Предусмотрена установка подвесных конструкций, например, троса, но необходимо избегать растяжения или провисания троса.

    Прокладка с защитой. Если существует значительная угроза механического повреждения провода, то необходимо предусмотреть защитный чехол, например:

    • труба;
    • кабельный канал;
    • гофрированный рукав;
    • Металлический шланг
    • и другие.

    Скрытый. Укладка выполняется под штукатурку, в пустотах или в специально проделанных бороздах. Повреждение механического типа в этом случае маловероятно, но пустоты деревянных домов исключены. В таких случаях монтаж следует производить в негорючих корпусах трубного типа.

    В земле. Правила не включают прокладку кабеля без специальной защиты, так как провод не имеет брони. Монтаж провода в таких случаях осуществляется в герметичных ящиках (ящиках) на стойках и вантовых конструкциях.

    Кабель ВВГ (а), это силовой кабель ВВГ (а), это кабель ВВГНГ а - это нераспространяющийся провод, который используется для передачи и распределения электроэнергии, что происходит в стационарных установках, имеющих частота 50 Гц и номинальное напряжение 660 или 1000 В. Чрезвычайно широко - он применяется в любых климатических условиях, на большой высоте, в воде - практически везде, если, конечно, не допустить его поломки. Особенно часто этот подтип используется там, где есть повышенный риск возникновения пожара - например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

    Расшифровка кабеля ВВГ (а)

    Маркировка

    позволяет нам лучше понять, что это за кабель. Вот его расшифровка: «ВВГ» означает «винил-винил-голый», что означает наличие двух слоев поливинилхлорида, а также отсутствие специального защитного слоя. Ну, «нг», если оно используется в маркировке, означает, что кабель в случае опасности возгорания не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения горения.В частности, это означает, что даже при прокладке пучками эти кабели не распространяют горение, тогда как традиционные ВВГ могут «похвастаться» этим только при однократной прокладке. Не путайте эту букву с буквой «а» перед аббревиатурой, означающей, что кабель не медный. В данном случае это точно медь. Часто в маркировку добавляют ls, frls, frlsltx, frhf, но на самом деле это один кабель.

    Технические характеристики ВВГнг (а)


    Имею ВВГнг А Разные параметры могут отличаться.Например, это может быть форм-фактор жилы (который может быть круглым, треугольным или плоским), их количество (от 1 до, как правило, 5), их поперечное сечение (от 1,5 мм 2 до 50 мм 2, а также иногда даже больше), номинальный диаметр (напрямую зависит от сечений), масса (от нескольких десятков килограммов до нескольких тонн на километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от его расположения. Как видите, вариаций этого продукта великое множество, поэтому перед тем, как покупать кабель, необходимо детально изучить описание его конкретной марки, такое описание сэкономит вам время и нервы в будущем.Цена, опять же, варьируется в зависимости от сложности и размера кабеля. Но по сравнению с другими типами ВВГ стоимость остается примерно на том же уровне. Но любая стоимость даже оправдана, ведь при надлежащих условиях эксплуатации кабель прослужит более тридцати лет, пять из которых, как правило, гарантированы.

    Желание сэкономить при подключении различной бытовой техники или прокладке электропроводки часто приводит к очень печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних трат? Кабель ВВГнг LS - один из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

    Расшифровка маркировки

    Прежде чем дать описание свойств этого проводника или его технических характеристик, следует понять: что на самом деле означает это сокращение и цифры, которые следуют за ним. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5x16, и чем он отличается от кабеля ВВГнг LS 5x2,5?

    Буквы довольно простые:

    • Отсутствие буквы «А» в начале говорит о том, что кабель медный.
    • Две буквы «B» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
    • Символ «G» обозначает неизолированный провод. Его не следует использовать при прокладке под землей или если есть вероятность физического повреждения без дополнительной защиты.
    • «Ng» - свойство не поддерживать горение, добавление «LS» указывает, что при воспламенении выброс дыма будет минимальным. Аббревиатура «LS» («LS») означает «мало дыма», то есть «мало дыма».


    Может быть и больше символов, например кабель ВВГНГа frLS 3x1. 5. Расшифровка в этом случае будет следующая:

    • Символ «а» указывает, что провод можно использовать для группового стекирования.
    • Аббревиатура «фр» - наличие дополнительной защиты от огня за счет материалов из слюды.
    • Может быть дополнительная буква «р». Особенность такой проволоки - плоское расположение жил в проволоке.

    Цифры после буквенного кода указывают количество токопроводящих проводов и их поперечное сечение.

    Например, кабель ВВГнг LS 4х25 имеет 4 провода, каждый сечением 25 мм2, а для кабеля ВВГ png и LS 3х1,5 - 3 на 1,5 мм2, для кабеля ВВГнг LS 5х16 - 5 проводов сечением 16 мм2.


    Проволока строительная

    • Форма жил секторальная или круглая.
    • Каждая жила индивидуально изолирована ПВХ. Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все промежутки между проводниками, не оставляя пустот.
    • Жилы могут быть выполнены как одна проволока, так и скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной ПВХ-изоляции, накрыв скрутку внахлест слоем термически склеенного полотна или полиэтилентерефталатной пленки.

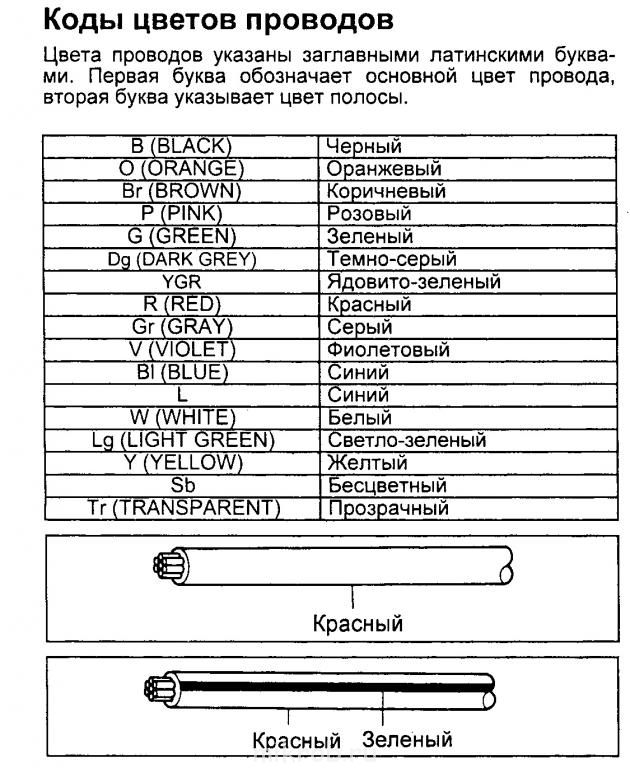

    • Как правило, токопроводящие провода маркируются разными цветами для облегчения монтажа.
    • Кабель может иметь заземляющие провода и ноль. Они могут различаться не только цветом (заземление - желто-зеленый, нулевой - синий), но и площадью сечения.В этом случае также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5 (Н).


    Площадь поперечного сечения жил зависит от ожидаемой нагрузки: чем толще сердечник, тем больше мощности может передаваться через него. Соответственно увеличивается вес проволоки. Таким образом, километр кабеля (а именно в таких единицах рассчитывается вес данного изделия) ВВГнг LS 5х10 потянет 756 кг, а такой же отрезок кабеля ВВГнг LS 5х16 уже будет весить 1103 кг.Более точные данные приведены в специальных таблицах.

    Продукция данного типа выпускается на напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В - 10,2 мм.

    Приложение

    Кабель силовой, например ВВГнга и ЛС 3х1.5, предназначен для прокладки внутри помещений, где предполагается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальные количества токсичных веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

    Прокладка проводов данного типа осуществляется при температуре не ниже -15˚С, в противном случае потребуется дополнительный нагрев.


    Диапазон рабочих температур кабеля ВВГнг LS от -30˚С до + 50˚С.Проволока долго не теряет своих свойств, даже если при эксплуатации нагревается до + 70˚С, а гореть начинает только при + 400˚С.

    При установке минимальный радиус изгиба жилы должен быть не менее 7–10 его наружных диаметров.

    Ведущими производителями кабеля ВВГнг LS в России являются отечественные компании:

    • Москва ЗАО Москабельмет;
    • г. Санкт-Петербург ЗАО «Севкабель»;
    • Подольск ЗАО НП «Подольсккабель»;
    • ООО «Смоленск Конкорд».

    Если соблюдаются условия эксплуатации и периодически проверяется изоляция, производители обещают 30-летний период нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента монтажа проводки.

    Что означает ls в маркировке кабеля. Расшифровка маркировки кабелей и проводов

    На сегодняшний день появилось большое количество новых проводов различного назначения. Если профессиональный электрик разбирается в их предназначении, то обычному человеку разобраться в нем довольно сложно.Что касается буквенно-цифровых обозначений, бывает, что не всегда у самих электриков есть время следить за изменениями в электротехнической отрасли.

    Зная маркировку провода, можно легко разобраться, для чего он нужен. Это еще предстоит увидеть на примере avvg.

    Любая маркировка помогает понять детали зашифрованного наименования товара. В нашем случае это кабели и провода. Оказывается, в зашифрованных именах нет ничего сложного.

    Итак, в шифре кабеля AVVG содержится всего три элемента:

    • Первая буква «А» означает металл, из которого сделана проволока. И здесь нетрудно догадаться, что «А» - алюминий. Если эта буква полностью отсутствует, значит, провод медный.
    • Две другие буквы «BB» означают, что кабель имеет виниловое покрытие. Поскольку в данном случае две буквы «В», утеплитель, соответственно, представляет собой двухслойное покрытие из винилхлорида.
    • Догадаться, что означает «G», будет труднее. Это подразумевает отсутствие на кабеле специального защитного слоя. А поскольку такого слоя нет, то «Г» означает «голый».

    Если в конце аббревиатуры добавить маленькую букву «а», то такой кабель или провод не поддерживает горение. Провода такого типа можно даже скручивать в большие жгуты и не бояться их возгорания.

    Вместо маленькой «а» можно использовать буквы «нг». По своей сути это то же самое, а именно: «не поддерживает горение.«

    В кодовом имени встречается много других букв , на которые также стоит обратить внимание. Стоит помнить, что расшифровка начинается с жилы кабеля или провода.

    Такие обозначения принимаются для шифрования названий кабелей.

    Что касается маркировки проводов, то ничего нового не изобретено. Все так же, как и в случае с кабелями: буквенное шифрование После чего идет цифровое обозначение количества жил и их площади сечения.

    • Точно так же буква «А» в самом начале означает, что провод алюминиевый, если ничего нет, то медный.
    • Буква «P» посередине означает провод.
    • Тип изоляции: «П» - резина, «В» - винил или поливинилхлорид (ПВХ), «П» - полиэтилен.
    • Последней может быть буква «L», обозначающая лакокрасочное покрытие изолирующей хлопковой тесьмы.

    frls - расшифровка

    Другое дело, если там непонятные «ls» или «frls».Вам не стоит этого бояться. Вы просто должны помнить, что «fr» - это то же самое, что «ng», «ls» low дымовыделение .

    • Low Smoke - расшифрованы две буквы «ls».
    • Fire Resistance (fr) - противопожарная защита.

    Каждый может правильно перевести для себя, но суть от этого не меняется. Все остальное будет соответствовать нашему «ВВГ».

    Эти иностранные буквы можно использовать в сочетании с нашими и тогда, например, маркировка описываемого кабеля будет следующего типа: AVVGng-ls или AVVGng-frls.

    Других отличий от AVVGng принципиально нет. Провода в проводах могут быть плоскими, треугольными или круглыми. А отсутствие галогенов в frls делает его более устойчивым к возгоранию и меньшим количеством дыма.

    Сам по себе кабель vVGng-frls является своего рода подвидом, тогда как VVG является основным типом кабеля в своей области. Кабель frls используется для передачи электроэнергии с частотой 50 герц и номинальным напряжением 0,66 киловольт. В некоторых стационарных электроустановках напряжение может достигать от 1 до 6 киловольт.

    Кабель FRLS чаще всего используется в местах с высокой степенью пожарной опасности.

    Применение кабелей и проводов в новых условиях

    Как уже упоминалось, frls имеет свойства, которые позволяют использовать его в различных областях. Это была новейшая технология разработки электропроводов, позволившая расширить перечень ранее опасных производств, в которых сейчас используется ФРЛ.

    Благодаря маркировке, при возведении конструкций и дальнейшей прокладке кабелей потребитель электроэнергии может самостоятельно выбрать необходимый тип провода: просто АВВГ или с приставкой frls .

    Использование frls типа AVVG позволяет избавиться от некоторых проблем .

    1. С такими проводами не требуется дополнительной изоляции при прокладке внутри стен. Также ВВГ-фрусы можно укладывать открытым способом, не опасаясь близости легковоспламеняющихся материалов.
    2. Использование frls становится доступным на опасных производствах и в жилых районах.

    Расшифровывающий кабель ВВГНГ-FRLS:
    B - Изоляция жилы из поливинилхлоридного компаунда
    B - Оболочка из поливинилхлоридного компаунда
    D - Отсутствие защитной крышки
    ng-LS - Изоляция жил и оболочка из поливинилхлоридного пластика пониженной горючести с пониженной газодымообразование
    FR - наличие теплового барьера в виде обмотки проводника с двумя слюдосодержащими лентами

    Элементы кабельной конструкции ВВГНГ-ФРЛС:
    1.Токопроводящая жила
    медная однопроволочная или многопроволочная, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.
    2. Термобарьер
    Обмотка из двух слюдяных лент
    3. Изоляция
    из поливинилхлоридной пластмассы соединение малой пожарной опасности. Изолированные жилы многожильных кабелей имеют характерный цвет. Изоляция нулевых жил выполняется синим цветом. Изоляция заземляющих жил выполняется двухцветной (зелено-желтой расцветкой).
    4. Скрутка
    изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручиваются. Все жилы кабелей должны иметь одинаковое сечение. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилое заземление или нулевое). Поверх скрученных секторных жилок допускается установка одной или двух скрепляющих пластиковых лент шириной не менее 10 мм с зазором больше ширины ленты.
    5. Внутренняя оболочка
    из ПВХ пластиката пониженной пожароопасности.
    6. Экран
    в виде обмотки из медной фольги или медной ленты номинальной толщиной не менее 0,1 мм с перекрытием не менее 30%. Возможно наложение экрана из слоя медных проводов, скрепленных медной лентой. Сечение экрана оговаривается при заказе.
    7. Наружная оболочка
    из поливинилхлоридного пластика пониженной пожароопасности.

    Область применения кабеля ВВГНГ-ФРЛС:
    Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электроустановках с переменным напряжением до 1000В, частотой до 100Гц и постоянным напряжением 1000В
    Для общепромышленного и на атомных электростанциях (АЭС) за пределами защитной зоны в системах класса 2 АЭС по классификации ОПБ 88/97 (ПНАЭ Г - 01-011) для поставок на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом .Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1.
    Кабели предназначены для группового монтажа.

    Технические характеристики кабеля ВВГНГ-ФРЛС:
    * Вид климатического исполнения Б, категория размещения 5 по ГОСТ 15150-69.
    * Диапазон рабочих температур от - 50 ° С до +50 ° С
    * Относительная влажность при t ° С 35 ° С до 98%
    * Укладка без предварительного нагрева при температуре не ниже -15 ° С
    * Минимальный радиус изгиба при прокладке
    одножильных кабелей - 10 наружных диаметров,
    многожильных - 7.5 внешних диаметров.
    * допустимая температура нагрева сердечника при коротком замыкании не более 250 ° С
    * время короткого замыкания не должно превышать 4 с
    * допустимая температура нагрева смазки в режиме перегрузки не более 90 ° C
    * допустимая температура нагрева жилы кабеля при эксплуатации не более 70 ° С
    * Кабели не распространяют горение при прокладке пучками.
    * Продолжительность работы кабеля в режиме перегрузки ... ..не более 8 часов в сутки и не более 1000 часов за срок службы.
    * Дымообразование при горении и тление кабелей не приводит к снижению светопропускания в испытательной камере более чем на 50%.
    * Огнестойкость кабелей не менее 180 мин.

    Срок службы кабеля ВВГНГ-ФРЛС - 30 лет.

    1. Кабель силовой с ПВХ (виниловой) и резиновой изоляцией: ВВГ, ВВГНГ, ВВГНГ-ЛС, АВВГ, АВВГНГ, АВВГнг-LS, ВББШВ, ВББШНГ, ВББШНГ-LS, АВББШВ, АВББШНГ, АВББШНГ-LS,
    КГ - гибкий кабель
    А - (первая буква) с алюминиевой жилой, при ее отсутствии - по умолчанию с медной жилой.
    B - (первая (при отсутствии A) буква) ПВХ изоляция
    B - (вторая (при отсутствии A) буква) ПВХ оболочка
    G - отсутствие защитного кожуха («голый»)
    нг - огнестойкий
    LS - Low Smoke - с низким дымо- и газовыделением
    BB - стальная ленточная бронированная крышка
    Shv - внешняя оболочка из ПВХ шланга
    2. Кабель с BPI - кабель с изоляцией из пропитанной бумаги: ASB, ASBL, ASB2l, AABl , SB, SBl, SBG
    A - (первая буква) алюминиевый сердечник, при его отсутствии - медный сердечник по умолчанию.
    AB - алюминиевая броня
    SB - (первая или вторая (после A) буква) свинцовая броня
    l - майларовая лента
    2l - двойная дакроновая лента
    G - отсутствие защитной крышки («голая»)
    3.
    Кабель управления: KVVG , АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГЭ, АКВВГе, КВВГенг-LS, АКВВГенг-LS, КВББШВ, АКВБбшв, КВБбшнг, АКВБбшв, КВББбшвс, 900 К - (первая или вторая (после А) буква) - кабель управления, кроме КГ - кабель гибкий
    E - экран
    4. Телефонный кабель: ТППП, ТППЭП, ТПППз, ТППпеПз, ТПППБбШп, ТПППзБбШп, ТПпеПзБбШп, ТСВ, ТСВнг
    T - телефонный кабель
    P - полиэтиленовая изоляция
    p - поясная изоляция - ленты из полиамида, полиэтилена, поливинилхлорида или полиэтилентерефталата
    E - экран
    P - полиэтиленовая оболочка
    Z - гидрофобный заполнитель
    Shp - внешняя оболочка полиэтиленового шланга
    C - кабель станции
    5.Воздушные провода:
    A - Алюминиевый неизолированный провод
    AC - Алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод
    SIP - Самонесущий изолированный провод
    6. Некоторые типы кабелей расшифровываются особым образом:
    KSPV - Кабели для систем передачи данных в виниловой оболочке
    KPSVV - Кабели пожарной сигнализации с виниловой изоляцией, виниловые
    KPSVEV - Кабели для пожарной сигнализации с виниловой изоляцией, с экраном, виниловой оболочкой
    PNSV - Нагревательный провод, стальной сердечник, виниловая оболочка
    PV- 1, ПВ-3 - Провод с виниловой изоляцией. 1, 3 - класс гибкости жил (наиболее подходящие классы гибкости жил для этого типа провода, однако могут использоваться и другие).
    PVA - Провод в виниловой оболочке
    ШВВП - Шнур с виниловой изоляцией, плоский
    PUNP - Универсальный плоский провод
    PUGNP - Провод универсальный плоский гибкий
    7. Кабель питания: NYM, NHMH, NYY, NYCY, NYRGY
    N - согласно VDE
    Y - ПВХ
    H - безгалогенный ПВХ
    M - монтажный кабель
    C - медный экран
    RG - Armor
    8.Кабель итальянского производства имеет специальные обозначения согласно CEI UNEL 35011: FROR
    . F - corda flessibile - гибкий сердечник
    R - поливинилхлорудо - ПВХ - изоляция из ПВХ
    O - аниме riunite per cavo rotondo - круглый, а не плоский кабель
    R - поливинилклорудо - ПВХ - оболочка из ПВХ
    9. Кабель управления: YSLY, LiYCY
    Y - PVC
    SL - кабель управления
    Li - многожильный провод согласно VDE
    10. Кабель передачи данных витая пара: UTP, FTP, S-FTP, S-STP
    U - неэкранированный (развернутый, неэкранированный)
    F - фольгированный (фольгированный, экранированный)
    S - экранированный (экранированный медной проволокой)
    SF - общий фольгированный экран + общий плетеный экран
    SS - экран из каждой пары фольги + общий плетеный экран
    ТП - витая пара - витая пара
    11.
    СБ - от англ. спутник - спутник - кабель для спутникового телевидения
    12. Кабели телефонной и пожарной сигнализации: J-Y (St) Y, J-H (St) H
    J- - монтажный, установочный кабель
    Y - ПВХ
    (St) - экран из фольги
    13. Безгалогенный огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180
    N - согласно VDE
    HX - Stitched Rubber
    C - медный экран
    FE 180 - кабель сохраняет свои свойства в течение определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением
    14.Монтажные провода: H05V-K, H07V-K, N07V-K
    H - согласованный провод (допуск HAR)
    N - соответствие национальному стандарту
    05 - номинальное напряжение 300/500 В
    07 - номинальное напряжение 450/750 В
    В - изоляция из ПВХ
    K - гибкий провод для стационарного монтажа
    15. Кабели с Изоляция из сшитого полиэтилена:
    N - согласно VDE
    Y - ПВХ
    2Y - полиэтилен
    2X - сшитый полиэтилен
    S - медный экран
    (F) - продольное уплотнение
    (FL) - продольное и поперечное уплотнение
    E - трехжильный кабель
    R - броня из круглой стальной проволоки
    J - наличие желто-зеленой жилы
    O - отсутствие желто-зеленой жилы

    Маркировка кабеля

    PBbPng- Hf
    KPBbPng- Hf
    K-кабель контрольный
    P-безгалогенная изоляция
    BB - армированная (стальная ленточная броня)
    P-шланг из безгалогенного состава

    ВВГнг- FRLS
    КВВГнг- FRLS
    K-кабель управления
    B - изоляция из компаунда ПВХ
    B-оболочка из компаунда ПВХ
    Mr. небронированный нг- негорючий

    LS- от англ. Малодымный

    ПвПГенг Frhf
    Pv - изоляция XLPE
    P-shell из безгалогенного состава
    г небронированный
    E-shielded
    ng- нераспространяющий горение
    FR- от англ. Огнестойкость
    HF - от англ. Без галогенов (без галогенов)

    кабели типа нг-вч


    кабели типа ng-frls


    кабели типа ng-frhf

    Кабель марки ВВГнг-ФРЛС относится к семейству огнестойких силовых кабелей.Предназначен для питания стационарных электроустановок, распределения сигналов управления для систем пожаротушения и безопасности и др. Кабель применяется на предприятиях и в сложных отраслях промышленности, особенно на опасных объектах, объектах с большим скоплением людей, в жилых домах, в производственные объекты с повышенными требованиями пожарной безопасности. Может использоваться на АЭС за пределами защитной зоны в электрических системах класса 2 (классификация правил безопасности 88/97 (ПНАЭ Г - 01-011)).

    Этот огнеупорный кабель можно прокладывать в коробках вместе с другими кабелями. Он имеет пониженную воспламеняемость и при горении выделяет мало газа и дыма. Использование этого кабеля позволяет при пожаре сохранить работоспособность оборудования и систем пожаротушения в течение некоторого времени, обеспечить безопасность людей, безопасность оборудования и минимизировать последствия аварии. Кабель ВВГнг-ФРЛС способен обеспечить в случае пожара с температурой пламени 750ºС питание электроустановок 90-180 минут.

    Кабель применяется в стационарных электрических сетях с переменным напряжением до 1 кВ и частотой 100 Гц или с постоянным напряжением до 1 кВ. Максимальная температура ядра при эксплуатации не должна превышать + 70 ° С.

    Расшифровка названия кабеля - ВВГНГ-ФРЛС - многое расскажет о его назначении, свойствах и материалах, из которых он состоит:

    • 1-я «Б» - жилы изолированы ПВХ пластикатом. Это обеспечивает низкую воспламеняемость. Отсутствие в названии буквы «А» говорит о том, что жилы кабеля медные.
    • 2-я «Б» - материал наружной оболочки - поливинилхлорид, не способствующий распространению огня даже при групповой кладке.
    • «Г» - голая, без дополнительной защиты, броня. Кабель используется только в помещении или под навесом, без влияния атмосферных осадков и его размещение под землей исключено.
    • «Нг» не горючий. Низкая пожароопасность достигается применением поливинилхлоридного пластика.
    • Индекс «FR» - (Огнестойкость) - огнестойкости достигается за счет использования огнеупорной линии от обмотки в виде 2-слюды, содержащие ленты.
    • Индекс «LS» - (Low Smoke) - при горении или тлении выделяется мало дыма и газа из-за пониженного содержания массовой доли хлористого водорода в изоляции.

    Кабель ВВГ нг-FRLS может иметь от 1 до 5 однопроводных или многопроволочных жил круглой или секторной формы с поперечным сечением от 1,5 мм² до 240 мм² в ПВХ-изоляции. Цена ВВГНГ-FRLS зависит от сечения медных жил в кабеле. Прокладку кабеля производить при температуре не ниже -15ºС.Изгиб кабеля с однопроволочными жилами должен иметь радиус не менее 10 внешних диаметров, а с многопроволочными жилами - 7,5 диаметров.

    Первый слой защиты образован двумя лентами, содержащими слюду. Второй - это пластиковая оболочка из ПВХ с низкой пожароопасностью, которая может иметь характерный цвет, чаще всего оранжевый или красный. Изоляция жил имеет другой цвет. Желто-зеленая жила используется для заземления, а синий или синий - в качестве нейтрального провода.

    Кабель эксплуатируется при температуре -50ºС ÷ + 50ºС.Относительная влажность при эксплуатации может достигать 98% при + 35 ° С. Гарантийный срок на кабель 5 лет. Срок службы 30 лет.

    Кабель ВВГнг-ФРЛС полностью соответствует современным требованиям безопасности, которые продиктованы нормативными актами: ГОСТ Р 53315-2009, ГОСТ Р 53769-2010, ГОСТ 30244-94, СП 31-110-2003 и 7-й редакции ПУЭ.

    Расшифровка

    VVS ls. Что означает буква (А) в кабеле с маркировкой ВВГнг (А) -LS?

    В современном мире каждый дом, производственный цех, общественное учреждение, жизнь и работа основаны на использовании электричества, которое течет по электрическим магистралям - проводам и кабелям.Помимо основного предназначения, которое они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. Одним из таких проводников является кабель кабельного ВВГ, ВВГнг, ВВГп, ВВГенг, НГТу, НГУ (сечение 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), отличающихся от других допустимым сроком службы. долго.

    Расшифровка ВВГнг

    Сейчас большой выбор проводов, кабелей, у которых другое изоляционное покрытие, сечение. Технические характеристики определяются нанесенной на провод маркировкой.WWGNG также имеет этот ярлык. Что такое кабель ВВГнг?

    ВВГнг может иметь от 1 до 5 проводов (жил) круглой формы или сектора.

    Провода (провода) могут быть однопроволочными или многопроволочными. Провода покрывают изоляцией, которую полностью или частично окрашивают в соответствии с принятыми стандартами. Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами сначала добавляется аббревиатура А.

    Обозначение для маркировки:

    1. AT - изоляционный материал проводов изготовлен из поливинилхлорида (термопластичный полимер, устойчивый к воздействию щелочей, многих кислот, не горит, имеет низкую морозостойкость).Имеется полимерная изоляция из полиэтилена. Обозначения имеют вид P и Pv.
    2. PV - внешняя изоляция, оболочка из поливинилхлорида. Выделяют внешние покрытия: Шв (имеется защитный шланг), Шн (из полиэтилена), П (полимерная оболочка).
    3. R - жилы голые. Провода внутри не имеют стальной защитной оплетки. Если есть броня, то она обозначается символом Б.
    4. Ng - не поддерживает горение при групповой укладке.

    ВВГНГ - кабель с внешней изоляцией из поливинилхлорида с медными жилами, покрытый поливинилхлоридом, без брони.

    Применение и расшифровка ВВГНГ и лс

    Помимо определения уровня пожарной безопасности, кабели подвергаются воздействию поразительных моментов: испарению агрессивных газов, дымообразованию. По результатам экспериментов наносится дополнительная маркировка.

    Описание методов испытаний приведено в ГОСТах на испытания электрических и оптических кабелей в условиях воздействия пламени:

    • Категория AF / R - ГОСТ Р МЭК 60332-3-21;
    • Категория А - ГОСТ Р МЭК 60332-3-22;
    • Категория Б - ГОСТ Р МЭК 60332-3-23.

    При испытании кабель подвергается воздействию огня газовой горелки, время испытания, метод установки и другие параметры отличаются. После окончания эксперимента измерить длину обожженного участка и, если показатель не превышает нормы, присвоить соответствующую маркировку.

    Большее количество горючих материалов не дает большего распространения горения. Кабель с максимальной нагрузкой при тестировании, но с тем же результатом, более безопасен и долговечен.

    К сокращению ВВГнг можно добавить индекс, о:

    1. Уменьшение дымо-газовыделения при тепловом воздействии - общ.
    2. Огнестойкость с пониженным газо- и дымовыделением - FRLS.
    3. Отсутствие выбросов агрессивных газообразных химических элементов при тле или горении - HF.

    Благодаря своим характеристикам ВВГНГ А ЛС применяется в условиях повышенного уровня влажности, они выполняются открытой, скрытой проводкой, Назначение - прокладка ЛЭП в бытовых и промышленных условиях.Не допускайте механических нагрузок.

    Технические характеристики ВВГнг ls

    Физические характеристики, вес кабеля будет зависеть от количества проводов и используемого материала. Технические характеристики могут незначительно отличаться в зависимости от количества, жил, сечения.

    Основные технические характеристики:

    • Номинальное (рабочее) напряжение сети 660, 1000 В;
    • Минимальная и максимальная температура при эксплуатации -50 / + 50 ° С;
    • Влажность атмосферного воздуха не более 98%;
    • Минимальная температура работы до -15 ° С;
    • Максимально возможный нагрев проводов при перегрузке 90 ° С;
    • Максимальная постоянная температура до 70 ° С;
    • Предельная температура жил при условии, что огонь не возникнет, 350 ° C;
    • Радиус изгиба менее 10 диаметров не допускается;
    • Срок работы 30 лет.

    Все эти характеристики общие. При покупке и установке следует руководствоваться данными производителя. Часто при разводке в помещениях используется многожильный кабель ВВГнг 3 × 1,5.

    Применение и технические характеристики кабеля ВВГнг 3х1,5

    Использование в сухих помещениях, кабельных эстакадах. Не использовать при подземной прокладке, в условиях повышенной влажности. При разметке укажите количество жил, их вид и форму, площадь сечения. Цифры после аббревиатуры ВВГнг указывают количество жил и площадь поперечного сечения.

    Тогда поставьте букву:

    • О - одножильный сердечник;
    • М - многопроволочный;
    • C - секторная форма жил;
    • К - круглый.

    ВВГнг 3 × 1,5 ОС - кабель с внешней изоляцией из ПВХ, с медью 3 однопроволочных жилы, покрытых ПВХ, без брони, сечением 1,5 мм², секторной формы. Количество жил в кабеле может быть до 5, следовательно, символы могут быть 5 × 1,0, 3 × 6,0, 2 × 1. 0, 4 × 6,0. Где первое число указывает количество проводящих жил, а второе - площадь поперечного сечения каждой.

    Перечень технических характеристик кабеля ВВГнг лс

    Кабель многожильный, а именно 3 токопроводящие жилы, покрытые ПВХ изоляцией. Пленка из полиэтилентерефталата (ПЭТ) используется в качестве ленточной изоляции жил. Все элементы помещены в шланг из ПВХ, защищающий от воздействия окружающей среды.

    Характеристики в соответствии с требованиями ГОСТ Кабель силовой ВВГнг 3 × 1.5:

    1. Эксплуатируется при температуре от -50 до +50 ° С.
    2. Радиус изгиба при укладке не менее 5-82 мм.
    3. Маркировка
    4. NG указывает на возможность размещения в группе с другими проводниками, что не повышает уровень пожарной опасности.
    5. Работа с ним осуществляется при минимально возможной температуре до минус 15 ° С.
    6. Эксплуатируется в регионах с холодным и умеренным климатом с возможностью размещения на открытом воздухе (маркировка УХЛ1 по ГОСТу климатические характеристики изделий - воздействие факторов внешней среды на внешнюю оболочку).

    Нагрев токопроводящей жилы в закрытом состоянии за 4 секунды до +160 ° С. В аварийном режиме на период не более 1000 часов за весь срок службы температура нагрева до +80 ° С. Изоляция. пластик (поливинилхлорид или ПВХ) не теряет своей первоначальной формы.

    Рабочая температура проволоки + 70 ° С.

    Напряжение в подключенной сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке траншейный номинальный ток 21 А и 28 А соответственно.Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: наружный диаметр ориентировочный 11 мм, толщина изоляционного слоя от 0,6 мм, оболочки от 1,5 мм, площадь сечения каждого медного провода 1,5 мм². Вес на 1 км - 93 кг.

    С помощью кабеля ВВГНГ 3х1,5 возможна прокладка в воздушных пространствах - на стеллажах, в желобах строительных конструкций, открытых внутри помещений и в закрытом виде.

    Способы прокладки провода ВВГнг

    Использование кабеля другое. Как и любая электрическая магистраль, кабель типа ВВГнг можно прокладывать открытым и закрытым способом. Открытый метод разрешен на улице, на поверхностях зданий из негорючих материалов.

    Например:

    • Бетон;
    • Кирпич;
    • Гипс;
    • Оштукатуренная стена и пр.

    Допускаются к прокладке и подвесные конструкции (трос). Эти конструкции должны быть очень надежными, так как они должны исключать любое механическое воздействие на кабель (провисание, растяжение).Если есть вероятность механического воздействия на электрический кабель, необходимо обеспечить дополнительную защиту, а если проводка проходит по деревянным поверхностям, то использовать трубы, металлический шланг, гофру и другие виды защиты. Скрытый способ протяжки кабеля наиболее распространен в жилых помещениях. Его закладывают в дупла конструкций помещения, штробов, затем сверху покрывают штукатуркой. При такой прокладке электрического кабеля риск его повреждения очень низок, а значит, дополнительная защита не требуется. Только в деревянных домах используются защитные трубы и другие материалы для снижения риска возгорания.

    Для подключения любого электрооборудования на работе или дома необходим провод, соответствующий предполагаемой нагрузке сечения. Чаще всего применяется кабель ВВГ, использование которого возможно как при открытом, так и при закрытом способе прокладки.

    Этот кабель имеет несколько типов маркировки, в расшифровке которой указывается версия. Рассмотрим основные условные обозначения и технические характеристики проволоки этой марки.

    Типы кабеля

    Начинающим электрикам будет полезно узнать, какие типы есть у провода марки ВВГ, и какая расшифровка маркировки:

    • Стандартный вариант ВВГ - это двойная изоляция из ПВХ, которая не имеет обладают дополнительными защитными характеристиками;
    • Защитная обмотка провода марки ВВГнг изготовлена ​​из негорючего материала ПВХ;
    • Использование безгалогенного ПВХ в качестве изоляции придает кабелю ВВГ с дополнительной аббревиатурой ng-ls такое свойство, как бездымность плавления или горения. Рекомендуется использовать в общественных местах, где велика вероятность отравления людей;
    • Для установки в условиях повышенного риска возгорания рекомендуется использовать кабель с маркировкой ng-frls. Этот вид электропроводки огнестойкий и не дымит при возгорании. Также не выделяются страдающие газы.

    Этот вид провода применяется для наружной прокладки или в закрытых каналах в местах с повышенными требованиями пожарной безопасности.

    Самый распространенный вид провода - ВВГнг - технические характеристики и доступная цена делают этот тип электрического кабеля оптимальным вариантом в любой сфере.Его можно использовать не только в деревянных постройках, но и во влажных условиях.

    Маркировка кабеля Обозначение

    Теперь рассмотрим, что обозначает аббревиатуру, которая применяется к кабелю ВВГ. Легенда дешифрования позволяет легко определить все свойства и характеристики, которыми обладает этот провод.

    Если токопроводящие провода кабеля сделаны из алюминия, перед всеми символами ставится буква (A). Для медных проводов дополнительное обозначение не применяется.

    Изоляционный материал жил имеет следующие обозначения:

    • П - изоляция из полимерных материалов;
    • Б - поливинилхлорид;
    • Пв - материал на основе полиэтилена.

    Расшифровка следующей буквы маркировки позволяет узнать из чего сделана оболочка кабеля:

    • B - внешняя оболочка из ПВХ;
    • Шв - защитный чехол в виде шланга;
    • П - провод имеет полимерную внешнюю изоляцию;
    • Шп - внешняя изоляция от полиэтиленового шланга.

    Также любой провод имеет буквенное обозначение степени защиты:

    • Б - бронированный;
    • G - дополнительной защиты нет, кабель относится к разряду гибких изделий.

    Маркировка пожарной безопасности

    Отдельно рассматривается маркировка категории кабеля пожарной безопасности. Расшифровка этой аббревиатуры определит, к какой группе принадлежит провод и где его можно установить:

    • нг - данный провод не поддерживает открытое прожигание;
    • нг-лс - кабель с пониженным дымовыделением при плавлении изоляционных материалов;
    • нг-гф - при оплавлении проводки не происходит выброса газов, вызывающих коррозию;
    • ng-frls - проволока не поддерживает открытого горения, а при плавлении выделяет минимальное количество дыма и газа;
    • ng-frhf - этот кабель обладает всеми защитными свойствами предыдущих типов проводки.

    Примечание! Вся продукция с маркировкой ng предназначена для групповой укладки. Проволока без такого обозначения предназначена для одиночной укладки в закрытые канавки

    Дополнительно следует отметить, что кабель ВВГ чаще всего имеет круглое сечение токопроводящих жил: им удобнее пользоваться и подходит для широкого применения в быту или на производстве. Иногда встречается кабель с дополнительной маркировкой в ​​виде маленькой буквы «п». Это означает, что жилы имеют плоское сечение.Как правило, такие жилы рассчитаны на большую мощность и используются в промышленности.

    Основные характеристики

    Теперь рассмотрим основные технические характеристики, которыми обладает электрический провод.

    Конструкция

    Основным критерием конструктивных особенностей кабеля является количество жил, по которым протекает ток. В зависимости от назначения таких жилок может быть от двух до пяти. Кроме того, жилы могут быть выполнены из одной (монолитной) проволоки или из нескольких тонких проволок, скрученных вместе.

    Изоляция каждого проводника разного цвета в соответствии с международными требованиями. Если есть заземляющий провод, он обозначается разноцветной изоляцией и может иметь меньшее сечение.

    Как уже отмечалось, наиболее популярный кабель с круглым сечением. Но все же выпускаются изделия с сектором (плоской или овальной), а также плоской формой токопроводящих жил.

    Сечение жил

    Сечение жил 1.5–240 мм 2. Приведем рекомендованное сечение для бытовых нужд:

    • Для цепи освещения используется провод 1,5 мм 2;
    • Для подключения розеток - не менее 2,5 мм2;
    • При раздельном подключении мощных потребителей (котлов, электропечи) рекомендуется использовать кабель ВВГ с сечением жил 4 мм 2.

    Примечание! Вес кабеля зависит от сечения жилы, материала оплетки и степени бронирования.Вес 1 км проволоки взят за основу и варьируется от 28,5 кг до 10,25 тонны.

    Характеристики и технические характеристики

    Рассмотрим основные показатели, которые присущи кабелю ВВГ:

    • Частота электрического тока: 50 Гц;
    • Допустимое напряжение - 220, 660 и 1000В;
    • Максимальная рабочая температура 70 ° C. Изоляция выдерживает кратковременный (4 секунды) нагрев до 250 ° C при коротком замыкании;
    • Условия эксплуатации: от -50 до +50 ° С, относительная влажность - до 98%;
    • Сопротивление изоляции рассчитано для рабочей температуры 20 ° C и зависит от диаметра проводов: сечением 1.5 мм 2, это 12 МОм / км. Если поперечное сечение больше 10 мм 2, расчетное сопротивление будет 0,005 МОм / км;
    • Срок службы кабеля 30 лет. Гарантия предоставляется на 5 лет, а при неправильном хранении провода сокращается до двух лет.

    Правильно храните кабель на деревянных барабанах в помещении. При этом катушки могут быть как открытыми, так и закрытыми. При хранении катушек под навесом они закрываются деревянными щитками!

    Способы прокладки

    Есть два способа прокладки электрокабеля типа ВВГ: открытый и скрытый.

    Открытый способ

    Кабель ВВГ имеет технические характеристики, позволяющие его открытую прокладку на негорючем основании (бетон, гипс, кирпич и другие материалы).

    Также кабель укладывается подвесным способом: на опорах, опорах и так далее. В этом случае для предотвращения растяжения под собственным весом применяется армирование стальной проволокой (так называемый стержень). Практикуется прокладка кабеля внутри металлической или гофрированной трубы.

    Метод скрытой полосы

    Применяется в жилых помещениях.Оптимальный вариант - установить электропроводку до нанесения слоя штукатурки на стену. При уже оштукатуренных поверхностях требуется протыкать пазы для прокладки проволоки. При таком способе механическое повреждение маловероятно.

    Для скрытой проводки в деревянных или каркасных домах используются гофрированные трубы, внутри которых размещается разводка. Это значительно повышает пожарную безопасность электропроводки и здания в целом.

    Подземный монтаж

    Без дополнительной защиты кабеля марки ВВГ в земле прокладывать запрещается.В качестве защитных конструкций используются герметичные коробки, стеллажи, трубы и т. Д.

    В заключение несколько слов о производителях, выпускающих данную продукцию. Практически каждый кабельный завод выпускает проволоку марки ВВГ: она востребована. Нареканий со стороны электриков не вызывает продукция таких производителей, как Москабель, Энергокабель, Севкабель. Также отметим, что продукция этих заводов чаще всего является подделкой, поэтому покупайте электроэнергию в проверенных торговых точках.

    Желание сэкономить при подключении различной бытовой техники или прокладке электропроводки часто приводит к очень печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних трат? Кабель ВВГнг LS - один из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

    Расшифровка маркировки

    Прежде чем дать описание свойств этого проводника или его технических характеристик, необходимо понять: что на самом деле означает эта аббревиатура и цифры, следующие за ней. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?

    Буквы довольно простые:

    • Отсутствие буквы «А» в начале говорит о том, что кабель медный.
    • Две буквы «B» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
    • Символ «G» обозначает неизолированный провод. Его не следует использовать при прокладке под землей или если есть вероятность физического повреждения без дополнительной защиты.
    • «Ng» - свойство не поддерживать горение, добавление «LS» указывает, что при воспламенении выброс дыма будет минимальным. Аббревиатура «LS» («LS») означает «мало дыма», то есть «мало дыма».


    Может быть и больше символов, например кабель ВВГНГа frLS 3x1.5. Расшифровка в этом случае будет такой:

    • Символ «а» указывает, что провод можно использовать для группового стекирования.
    • Аббревиатура «фр» - наличие дополнительной защиты от огня за счет материалов из слюды.
    • Может быть дополнительная буква «р». Особенность такой проволоки - плоское расположение жил в проволоке.

    Цифры после буквенного кода указывают количество токопроводящих проводов и их поперечное сечение.

    Например, кабель ВВГнг LS 4х25 имеет 4 провода, каждый сечением 25 мм2, а для кабеля ВВГ png и LS 3х1,5 - 3 на 1,5 мм2, для кабеля ВВГнг LS 5х16 - 5 проводов сечением 16 мм2.


    Проволока строительная

    • Форма жил секторальная или круглая.
    • Каждая жила индивидуально изолирована ПВХ. Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все промежутки между проводами, не оставляя пустот.
    • Жилы могут быть выполнены как одна проволока, так и скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной ПВХ-изоляции, накрыв виток внахлест слоем термически склеенного полотна или полиэтилентерефталатной пленки.
    • Как правило, токопроводящие провода маркируются разными цветами для облегчения монтажа.
    • Кабель может иметь заземляющие провода и ноль. Они могут различаться не только цветом (заземление - желто-зеленый, нулевой - синий), но и площадью сечения. В этом случае также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5 (Н).


    Площадь поперечного сечения жил зависит от ожидаемой нагрузки: чем толще сердечник, тем больше мощности может передаваться через него. Соответственно увеличивается вес проволоки.Таким образом, километр кабеля (а именно в таких единицах рассчитывается вес данного продукта). ВВГнг LS 5х10 будет тянуть 756 кг, а такая же секция кабеля ВВГнг LS 5х16 будет весить уже 1103 кг. Более точные данные приведены в специальных таблицах.

    Продукция данного типа изготавливается на напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром.Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В - 10,2 мм.

    Приложение

    Кабель силовой, например ВВГнга и ЛС 3х1,5, предназначен для прокладки внутри помещений, где предполагается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальные количества токсичных веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

    Прокладка проводов данного типа осуществляется при температуре не ниже -15˚С, в противном случае потребуется дополнительный нагрев.


    Диапазон рабочих температур кабеля ВВГнг LS от -30˚С до + 50˚С. Проволока долго не теряет своих свойств, даже если при эксплуатации нагревается до + 70˚С, а гореть начинает только при + 400˚С.

    При установке минимальный радиус изгиба жилы должен быть не менее 7–10 его наружных диаметров.

    Ведущими производителями кабеля ВВГнг LS в России являются отечественные компании:

    • Москва ЗАО Москабельмет;
    • г.Петербургское ЗАО «Севкабель»;
    • Подольск ЗАО НП «Подольсккабель»;
    • ООО «Смоленск Конкорд».

    Если соблюдаются условия эксплуатации и периодически проверяется изоляция, производители обещают 30-летний период нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента монтажа проводки.

    Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень обширную электропроводку в собственном доме или квартире.Попробуем разобраться, какой провод или кабель для этого следует использовать.

    В статье мы рассмотрим провода и кабели с маркировкой ВВГ (и производные от нее), которые чаще всего используются в бытовом электрооборудовании.


    А начнем с простой расшифровки обозначения этого типа кабелей, в т.ч. объясняя, почему они подходят для домашних нужд лучше, чем большинство других.

    Расшифровка и маркировка ВВГ

    Толкование кабеля ВВГ означает «винил-винил-голый.«Но, чтобы понять, откуда взялось это название, рассмотрим некоторые концепции.

    Отличие провода от такого кабеля прежде всего в количестве жил.


    Провод имеет одну жилу и может быть как в оболочке (или несколько), так и без нее.


    Жилами называются токопроводящие металлические элементы электрических кабелей, в кабеле ВВГ они медные. Наличие перед этой аббревиатурой заглавной буквы «А» будет указывать на то, что жилы кабеля сделаны на основе алюминиевого сплава.

    Жил насчитывается:

    Заказывая многожильный провод, вы должны понимать, что, скорее всего, вам предложат одножильный провод. Если нам нужно 2 и более жил, то следует заказать кабель . При этом они могут быть однопроводными и многопроволочными.

    Обозначение ВВГ почти всегда указывает на то, что речь идет о кабеле, потому что первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки, а буква «Г» указывает на то, что они голые, отсюда и название: « винил-винил «голый».Те. в виниловой защите находятся каждый из проводов и сам кабель.


    На фото показан двухжильный кабель ВВГ, чаще всего применяемый для домашней электропроводки электричества.


    Также довольно часто используются трехжильные кабели ВВГ, при необходимости заземляющие или заземляющие однофазный электроприбор.



    Для 3-х фазной разводки используются 4-жильные кабели ВВГ, в которых один нулевой или 5-жильный, если нужен отдельный заземляющий или заземляющий провод.

    Кабели

    ВВГ могут быть как круглыми, так и плоскими. В последнем в обозначении фигурирует буква «П». Иногда провода имеют некруглую форму, чтобы компактнее заполнить оболочку в кабелях большого сечения.


    Также в многожильных силовых кабелях ВВГ один проводник тоньше других. Это «ноль», который не несет таких нагрузок, как фазные нагрузки.

    После букв в маркировке кабеля идут цифры. Объясним их расшифровку на примере конкретного кабеля ВВГ 2х2.5, чаще всего используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество проживающих в кабеле, а вторая - их сечение.

    Многие ошибочно считают второй показатель диаметром жил, а это площадь их поперечного сечения, рассчитанную по формуле площади круга: 2πr². Таким образом, диаметр жил этого кабеля составит 1,88 мм.

    Технические характеристики и выбор кабеля ВВГ

    Оболочки из поливинилхлорида и сам кабель достаточно хорошо защищают и обеспечивают длительную (30-40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С и даже при длительном нагреве его дожило до 70 С.Бытовой кабель ВВГ соответствующего сечения предназначен для подключения любых стационарных электроприборов мощностью от 0,6 до 6 кВт в помещении или на открытом воздухе, при помещении в защитный кожух, гофрошланг или трубу.

    выдерживает изгибы с радиусом 10 диаметров утеплителя, причем плоские и большие. Не рекомендуется укладывать его в землю вне электроканализации.

    Как производятся различные кабели ВВГ, рассказывается на видео:

    Подбор такой же мощности кабеля ВВГ производить по таблице.


    А для тех, кто не хочет пользоваться, скажите, что:

    • для подключения осветительных приборов достаточно сечения кабеля ВВГ 1,5 мм;
    • для большинства розеток без перспективы подключения к ним очень мощных потребителей - 2,5 мм;
    • для постов с возможностью одновременного подключения электрочайника, микроволновки и еще чего-то мощного - 4 мм;
    • для электроплит - желательно не менее 6 мм.

    При покупке кабеля ВВГ нужно знать еще кое-что.Указанное на его маркировке сечение жил соответствует кабельной продукции, изготовленной по ГОСТ. Часть его изготавливается по ТУ (ТУ) с уменьшением сечения с целью экономии и удешевления производства, что приводит к снижению энергетических показателей кабелей. Поэтому лучше при покупке взять штангенциркуль и калькулятор.

    Есть еще одна вещь, которую вы должны принять во внимание.В последнее время на российском рынке появилось довольно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используется провод с медным покрытием. Не специалист сразу определит эту подделку, но показатели у такого кабеля совсем другие, а его пайка крайне затруднительна.

    Кабель

    VVG ng LS, характеристики

    Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавлением букв «нг», что означает негорючие.Их отсутствие в других кабелях вовсе не означает, что они горючие, просто эти кабели обладают более высокой степенью огнестойкости за счет заполнения пространства между виниловыми оболочками составом на основе того же ПВХ.


    Этот наполнитель заменяет кислород между защитными оболочками, которые, как известно, поддерживают горение.

    С техническими характеристиками кабеля ВВГнг можно найти в таблице ниже.


    Заполнение пространства между жилами кабелей ВВГнгЛС выполнено ПВХ пластиком с низким газо- и дымовыделением.Буквы «LS» означают «низкий уровень дыма» - буквально: низкий уровень дыма.

    Есть и другие обозначения этой функции. Такие кабели прокладывают в местах с повышенной пожароопасностью, которых в обычном доме практически нет. Но если их не смущает их стоимость, которая довольно существенно отличается от стоимости обычных кабелей ВВГ, то вы получите высокую степень защищенности проводки не только от короткого замыкания и температур, но и не выделяет большого количества дым со всеми видами повреждений.И еще - в видео:

    Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады пообщаться с вами;)

    Кабель ВВГ-нг - представитель довольно широкой группы токопроводящей продукции, применяемой для обеспечения электроэнергией промышленных цехов и офисов, для прокладки стен, труб и туннелей, а также для уличного освещения. Любые электромонтажные работы при строительстве частного жилья или многоэтажных домов требуют использования этого вида материала.Кабель ВВГ-нг создан для прокладки в местах, где необходимо избегать пожара. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых сверху общей пленкой. Все компоненты кабеля рассчитаны на то, чтобы продолжать подавать электричество к месту назначения в случае пожара.

    Виды кабеля ВВГ-нг и его маркировка

    Продукция с маркировкой ВВГ-нг включает несколько типов кабеля, различающихся по своим характеристикам. Чтобы различать каждый из них, была изобретена этикетка, включающая информацию о составе токопроводящей нити и ее поперечном сечении, изоляционной оболочке и ее свойствах, а также характеристиках кабеля.

    Итак, аббревиатура ВВГ-нг означает:

    • Материал резьбы - медь (по умолчанию). Если резьба алюминиевая, перед обозначением стоит буква А (АВВГ)
    • BB - означает, что для изоляции медных проводов и внешней оболочки кабеля использовался ПВХ пластик.
    • G - означает «голый». Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Такая защита присутствует в изделиях с большим сечением.
    • нг - означает «негорючий», не распространяет горение при одиночной и групповой укладке.Технология изготовления кабеля помогает ограничить его возгорание. Такой кабель не горит в огне, а плавится.
    При маркировке продукции могут использоваться другие знаки:
    • VVG-ng-LS - кабель малодымный (LS)
    • ВВГ-нг-НФ - изоляция кабеля не содержит галогенных материалов (НФ)
    • ВВГ-нг-П - кабель имеет плоскую форму и может использоваться для прокладки под штукатурку (П), огнестойкий
    • VVG-ng-FRLS - кабель имеет огнестойкость (FRLS) и в случае пожара будет продолжать подавать электроэнергию в течение определенного времени (обычно 60-180 минут)

    В маркировке кабелей наряду с буквенными обозначениями используются числа.Они отражают количество медных жил и площадь поперечного сечения одной жилы в квадратных миллиметрах:

    • Маркировка ВВГ-нг-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из ПВХ-пластика (оболочка из медных нитей и общая внешняя оболочка), не имеет защиты (G), обладает пониженной горючестью. (нг) и дым с низким уровнем выбросов (LS). Количество медных ниток - 3 сечением 50 мм (3х50), причем одна резьба имеет сечение 25 мм (1х25)

    В маркировку входит и кабель рабочего напряжения.Указывается в киловаттах, например:

    • VVG-ng-LS 3 x 50 + 1 x 25 -1 рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)

    Кабель ВВГ-нг - универсальный токопроводящий продукт, используемый во влажных условиях и на высоте до 4300 метров. Диапазон температур применения от +50 до - 50 ° С, максимально допустимая влажность 98% (при + 40 ° С).

    Часто задаваемые вопросы о безгалогенных кабелях: AWCwire.com | Производитель и дистрибьютор

    Кабель без галогенов

    Что такое галогены?

    Галогены - это неметаллические элементы, входящие в периодическую таблицу Менделеева.Пять галогенов - это фтор, хлор, бром, йод и астат. Обычным материалом, который содержит галогены в химической структуре, является ПВХ. Галогены делают оболочки и изоляцию кабелей очень огнестойкими. В некоторые природные негалогенированные материалы добавлен галоген из-за их огнезащитных свойств. При горении галогены выделяют густой токсичный дым и становятся едкими. Эти характеристики могут вызвать повреждение оборудования и создать угрозу безопасности.

    Почему стоит выбрать безгалогенный кабель?

    За последние несколько лет безгалогенные провода и кабели стали популярны.Безгалогенные кабели используются для решения таких вопросов, как пожарная безопасность, предотвращение ущерба от пожара и защита окружающей среды. Безгалогенные кабели позволяют отказаться от использования экологически чистых материалов.

    Что означает LSZH?

    LSZH означает низкий уровень дыма без галогенов. Соединения в изоляции и оболочке кабеля не содержат фтора, хлора, брома, йода или астата. Это означает, что при контакте с огнем кабель практически не выделяет токсичных галогенов и выделяет минимальное количество дыма.Это важные меры предосторожности, и они часто встречаются вместе в спецификациях проводов и кабелей. Провода и кабели LSZH также называют: негалогеновые с низким содержанием дыма (LSNH), без галогенов с низким содержанием дыма (LSHF) и без галогенов с низким содержанием дыма (0) (LS0H).

    В каких приложениях можно использовать безгалогенный кабель?

    Кабель

    , не содержащий галогенов, предназначен для использования в приложениях, в которых требуется изоляция с низкой токсичностью, низким дымообразованием и низкой коррозионной активностью. Примеры включают скоростной транспорт, промышленные, судовые и коммерческие области, где безопасность человека и защита оборудования являются проблемой.

    Разрешает ли NEC использовать кабели с низким уровнем дыма, не содержащие галогенов, для всех приложений?

    NEC (Национальный электротехнический кодекс) не запрещает установку безгалогенных кабелей или проводов в любых приложениях. NEC требует кабелей с низким уровнем дыма для приточных камер.

    Есть ли разница между низким дымом и нулевым содержанием галогенов?

    Низкое дымность и отсутствие галогенов не эквивалентны. Кабель с низким уровнем дыма при горении выделяет более тонкий и чистый дым. Эта функция делает эвакуацию и пожаротушение намного проще и безопаснее.Кабель может быть слабо дымным и все же содержать токсичные галогены. Отсутствие галогена означает, что кабель не содержит фтора, хлора, брома, йода или астата. Кабель с нулевым содержанием галогенов может все еще выделять густой дым при горении. Оба свойства не всегда необходимы для всех кабелей. При необходимости проверьте спецификации, чтобы убедиться, что кабель соответствует обоим требованиям.

    Есть ли недостатки в использовании кабелей с низким содержанием дыма и без галогенов?

    Кабели

    с низким содержанием дыма и нулевым содержанием галогенов обеспечивают множество преимуществ в области безопасности, но при этом необходимо учитывать некоторые электрические и механические преимущества.Чтобы обеспечить низкий уровень дыма и отсутствие галогенов, оболочка кабеля должна содержать высокий процент наполнителя. Это увеличение количества наполнителя может сделать рубашку менее химической и водостойкой и может обеспечить худшие механические и электрические свойства, чем аналог, не изготовленный из LSZH. Куртки LSZH также более склонны к растрескиванию кожуха во время установки, поэтому могут потребоваться специальные смазки, чтобы избежать повреждений. Это особенно актуально в холодных условиях. Из-за ограниченной гибкости LSZH не рекомендуется использовать в роботизированных приложениях или приложениях для непрерывной гибкости.В результате кабель LSZH обычно выбирают для применений, в которых пожарная безопасность является более важной проблемой, чем конкретные электрические и механические свойства кабеля. Достижения в области сложных материалов и обработки снизили некоторые из этих проблем.

    Может ли LSZH пройти испытание пламенем?

    Да. LSZH может пройти стандартное испытание пламенем. Чтобы определить, как кабель LSZH отреагирует на пожар, учитываются следующие пять критериев:

    • Насколько легко загорится кабель
    • Как быстро огонь распространится по кабелю
    • Сколько дыма образуется при сгорании
    • Насколько токсичны побочные продукты
    • Насколько агрессивны побочные продукты
    Некоторые стандарты испытаний, относящиеся к этому типу кабеля, имеют рейтинг статического давления, LS, рейтинг S1 и ASTM D5424.

    Что следует учитывать при выборе ЛСЖ?

    При выборе продукции LSZH следует учитывать такие факторы, как окружающая среда и цена. Фактор окружающей среды, такой как температура установки, может снизить гибкость кабеля. Будет ли приложение работать на открытом пространстве или в замкнутом пространстве? Будут ли присутствовать другие горючие материалы? Кабель с низким содержанием дыма и нулевым содержанием галогенов также имеет тенденцию быть более дорогим. Проконсультируйтесь со специалистом Allied Wire and Cable, чтобы подобрать наиболее подходящий для вашего приложения.

    Аббревиатуры и описания проводов | Multi / Cable Corporation

    )
    Аббревиатура провода Описание
    AF Асбест 302 ° F. Крепежный провод, 18-10 Awg. Термостойкие, с некоторыми влагостойкими типами. 300в. Максимум.
    AL Асбест пропитанный до 300в. 257 ° F, только для сушки.
    AVA, AVB и AVL Асбест и лакированный кембрик, 194-230 ° F., Высушите AVL мокрым.
    B Наружная оплетка обычно из стекла.
    Колокол провод обычно низкого напряжения, обычно 18авг. Никакой резины, всего 2 слоя хлопка, скрученных в противоположных направлениях.
    С Два или более многожильных провода с гибкой изоляцией для временного использования. Термореактивный материал или термопласт, только для сухого использования. Шероховатый служебный провод, но не такой красивый, как «PO». Утеплитель вдвое толще, но похож на «ПО» с верхним слоем из шелка или вискозы.Обычно жакет с желто-зеленой плетенкой «Зелено-желтый шнур». Никакой внешней оболочки для проводов, только скрученные отдельные жилы. Шнур лампы, 2 или более 18-10Awg. (Теперь это термоактивная или термопластичная изоляция с внешним хлопковым покрытием.) Подвесное и портативное использование, а не жесткое использование в сухих местах.
    DBRC Old Household, двойная плетеная проволока с резиновым покрытием и хлопковой оплеткой. Погода и огнестойкость.
    E Кабель лифта, 2 или более, 20-2 Awg.Проводники, термореактивный материал, трехслойная хлопковая оплетка с гибкой огнестойкой и влагостойкой нейлоновой курткой. Для освещения и управления лифтом в безопасных местах. Может включать в себя кабель связи 20 Awg и / или оптические волокна внутри покрытия, а также может поддерживаться через центр изоляции. Обозначение «L.S» = Ограниченный антидымовый огнестойкий.
    EO Кабель лифта, такой же, как и выше, только один тип доступен для опасных зон.
    ET Кабель лифта, такой же, как E, с вискозной оплеткой на каждом проводе.
    ETLB То же, что и E, без оплетки на каждом проводе A14
    ETP То же, что E, с проводниками с вискозной оплеткой и для опасных зон.
    ЭТТ То же, что ETP, без внешней крышки.
    EV Шнур электромобиля. 18 - 500 тыс. Куб. AWG. Два или более проводов, а также заземляющие проводники и дополнительные гибридные передачи данных или сигналов и дополнительные оптоволоконные кабели.Термореактивный материал с дополнительной нейлоновой изоляцией и дополнительной оплеткой. Наружное покрытие из термореактивного материала. Для зарядки электромобилей во влажных помещениях и для особо тяжелых условий эксплуатации.
    EVJT Такой же, как шнур электромобиля, но толщиной 18–12 мм и более тонкой оболочкой. B19
    EVE То же, что и шнур EV, но с изоляцией и покрытием из термопластичного эластомера.
    EVT То же, что и шнур электромобиля, но с термопластичной изоляцией.
    Ф Крепежный провод, 90 ° C.
    FCC Плоские медные проводники, от края до края для ковров и под полом.
    FEP Изоляция из фторированного этилен-пропилена, выдерживающая более 194 ° F. Только сушка.
    FEPB То же, что и FeP, но со стеклянной оплеткой или внешним покрытием типа асбеста. 392 ° F. Только сушка.
    FFH-2 Термостойкий фиксирующий трос с резиновым покрытием, гибкие нити, 167̊F. Резиновые покрытия и латексные покрытия.
    G 8Awg до 500 KCMil., 2-6 проводов плюс заземляющие проводники. Портативный термореактивный, маслостойкий, особо тяжелый. Сценический и гаражный кабель.
    H Повышенный ток нагрузки. Может использоваться при 167 ° F. Максимум.
    HF ECTFE, одножильный или 7-жильный. 18-14 Awg. Этилен Хлортрифторэтилен. 302 ° F. Крепежный провод.
    HFF ECTFE Многожильный провод, такой же, как HF.
    HH Намного более высокая температура 194 ° F.Максимум.
    HPD Шнур нагревателя 18-12 Awg., От 2 до 4 проводов. Только для сухого использования. Thermoset или Thermoset с проволокой, покрытой асбестом, вместо хлопка, но аналогичной типу C. Покрытая хлопком или вискозой. Не жесткое использование B31
    HPN Шнур нагревателя, 18-12 Awg., От 2 до 3 проводов. Влажное использование, только легкие условия эксплуатации. Маслостойкий Thermoset. Не скрученный.
    HS Шнур нагревателя, 14-12 Awg., От 2 до 4 проводов. Термореактивная изоляция с хлопковым или термореактивным наружным покрытием, сверхпрочное использование.
    HSJ То же, что и HS. Но 18–12 авг., Только жесткое использование.
    HSO То же, что и HS. с маслостойким внешним покрытием, сверхтяжелое использование.
    HSJO То же, что и HSO, но только для жесткого использования. 18–12 AWG Доступно.
    HSOO То же, что и HS. Но с маслостойкими изоляторами Thermoset и маслостойким покрытием Extra Hard Usage.
    HSJOO То же, что и HSOO, но только для жесткого использования и 18–12 Awg.Имеется в наличии.
    IGS Встроенный газовый проставочный кабель, для наружного применения.
    KF-1- и KF-2, Крепежный провод с изоляцией из ленты, одножильный или 7-жильный, 18-10 Awg. Лента из ароматического полиамида, 392̊F. Крепежный провод.
    KFF-1- и KFF-2 Многожильный провод KF, примечание: -1- обозначает 300В. Максимум.
    L Свинцовая куртка.
    MI Кабель с минеральной изоляцией и металлическим экраном.Оксид магния, 194 ° F или 482 ° F, в сухих или влажных помещениях, с внешним покрытием из меди или легированной стали. Минеральная изоляция и металлическая защита.
    MTW Влага, тепло и масло Res. Огнестойкий термопласт. Электропроводка станка во влажных помещениях 140 ° F. Или 196 ° F. В сухих помещениях с нейлоновой или аналогичной курткой.
    МВ Кабель среднего напряжения, твердый диэлектрик 2 001 вольт плюс.
    N Экструдированный нейлон или термопластичный полиэстер, прочный и очень устойчивый к газу и маслу.
    НМ «Romex», неметаллический кабель с бумажной оберткой между жилами и пластиковой пленкой.
    не более См. Провод RFH ниже. (Неметаллические трубки.)
    NMC «Romex», неметаллический кабель с твердой пластиковой оболочкой.
    O Куртка из неопрена. См. Кабель SO.
    п. Шнур для пылесоса Rough Service. Гибкий, но похожий на тип «C», покрытый резиной, такой как «POSJ», покрывающий обе нити внешним слоем ткани.
    PAF Перфтоалкокси, твердый или 7-ниточный, 482 ° F. Крепежный провод, 18-14 Awg. никелированная или покрытая никелем медная проволока. См. Провод PFA.
    PAFF Многожильный провод PAF, 302 ° F.
    PD 18-10 Awg. Термореактивная или термопластическая изоляция Хлопковая оплетка и внешнее покрытие из хлопка или вискозы. Подвесная или переносная проводка, сухие места, не тяжелое использование. Витой переносной шнур.
    ПФ Фторированный этилен-пропилен, фиксирующий провод, одножильный или семи-жильный, 392̊F.18-14 Awg. Крепежный провод.
    PFA Перфторглокси, 194 ° F. Для сухих и влажных условий. См. Провод PAF.
    PFAH Перфторглокси, 482 ° F. Только сушка, только дорожка качения или проволока прибора.
    PFF То же, что и провод PF, но многожильный. 302 ° F.
    PGF Фторированный этиленпропилен, стеклянная оплетка. 392 ° F. Твердый или семимильный. 18-14 Awg. Крепежный провод.
    PGFF Многожильный провод PGF, 302 ° F.
    PO Шнур для лампы с внешним слоем из шелка или вискозы. Провода не скрученные, а параллельные. Хлопковая пряжа для обертывания круглых скрученных прядей; Изоляторы из резины поверх хлопка, которые изолируют резину от прилипания к прядям, что делает ее более гибкой. Слой хлопка поверх резины, куртка из искусственного шелка или шелка, охватывающая две параллельные проволоки.
    POSJ New Заменяет «PO» с резиновым кожухом, охватывающим оба провода, не перетирается, как тканевые провода, можно стирать.
    СИЗ Портативный силовой кабель для гаража, 8 - 500 KCMil. С 1-6 проводниками плюс заземляющие проводники. Изоляция из термопластичного эластомера с маслостойким наружным покрытием из термопластичного эластомера. Портативный сверхтяжелый режим. Для сцены и
    ПТФ Экструдированный политетра-фторэтилен, твердый или семинитный, 18-14 Awg. 482 ° F. Медная проволока с никелевым или никелевым покрытием.
    ПТФФ Многожильный провод из ПТФ, 302 ° F.18-14 Awg.
    R Изоляция из резины или неопрена. (Резина лучшего качества) Электропроводка бытовая.
    RFH-1 Термостойкий, с резиновым покрытием, 167 ° F. 18 Awg. 300в. Крепежный провод, одножильный или семижильный. Также введите «NMT» Крепежный провод.
    RFH-2 Термостойкий, проволока RFH, 18-16 Awg. 600в. с латексным резиновым или резиновым покрытием. В остальном то же, что и RFH-1
    RFHH-2 (LS) Ограниченный дымогорючий, термостойкий арматурный провод с изоляцией из сшитого синтетического полимера.Одно- или многожильный 18–16 Awg. и сшитый синтетический полимер без куртки. Без крышки или не более 194 ° F. Многожильный кабель и крепежный провод.
    правая Thermoset, 167 ° F. Только сухой и влажный, огнестойкий и влагостойкий. Лучшее качество, лучше, чем провода RH и RP. Для фабрик и т.п. Moisture Res. & Огнестойкое неметаллическое покрытие.
    RHH Термореактивный, 194 ° F. Только сухой и влажный, огнестойкий и влагостойкий.
    RP Резиновая изоляция высшего качества.
    RUH Термостойкая латексная резина, 167 ° F, только сушка.
    RWH Огнестойкий, озоно- и влагостойкий, 167 ° F. Для сухих и влажных помещений более 2000 вольт.
    RWH-2 194 ° F. Постоянный температурный термореактив. Для сухих и влажных помещений.
    S Жесткий сервисный шнур с двумя или более многожильными проводниками 18 - 2 Awg.с хлопковой тканью между медью и изоляцией Thermoset. Джут или другие «наполнители» скручиваются вместе с проводниками в круглую сборку. Наружная куртка из высококачественной резины или современного термореактивного материала. Для переносных или подвесных устройств во влажных помещениях. Особо тяжелое использование. Сцена и гараж.
    SA Силиконовая резина или силиконовый асбест, 194 ° F. Для сухих и влажных помещений. Изоляция из силиконовой резины со стеклом или другим плетеным покрытием. (392 ° F. Особые приложения)
    SBRC Old Household, Одинарная плетеная резина, покрытая хлопковой тесьмой.
    SC Обозначение «NEC» для кабеля для индустрии развлечений и сценического освещения; номинальное напряжение 600 вольт 8 AWG - 250 KCMil. 1 или более проводников. Очень сложное использование. Термореактивная изоляция и внешнее покрытие.
    SCE То же, что и SC, с изоляцией из ПВХ или термопластичного эластомера и внешним покрытием.
    SCT То же, что и SC, с изоляцией из термопласта на основе TPE и внешним покрытием.
    SE Жесткий сервисный шнур, огнестойкий и влагостойкий.18-2 Awg. 2 или более проводников, используйте подземку, сцену и гараж, но не огнестойкий. Термопластическая эластомерная изоляция и внешнее покрытие.
    SEO То же, что SE, но с маслостойким внешним покрытием.
    ГЭОО То же, что и SEO, но также с маслостойкой изоляцией.
    SIS Провод распределительного щита 194 ° F. Термопласт огнестойкий для распределительных щитов. Синтетическая термостойкая резина. Только сушка.
    SJ То же, что S-Cord, с курткой Lighter 18-10 Awg. 2-5 проводов, термоактивная изоляция и внешняя оболочка. Младший Hard service Шнур.
    SJE То же, что и SJ, с изоляцией из термопластичного эластомера и внешним покрытием.
    SJEO То же, что и SJE, но маслостойкий.
    SJO То же, что и SJ, но с маслостойким внешним покрытием. То же, что и шнур SO, с еще более легкой курткой.
    SJOO То же, что и SJO, но с маслостойкой изоляцией.
    SJT То же, что шнур SJ, за исключением внешней оболочки и изоляции из (термопластичных) материалов.
    SF Силикон 200 ° C. Крепежный провод.
    SF 1 или 2 Силиконовый каучук, не более 392 ° F. «-1 \» - 18 AWG. 300v. «-2 \» - 16-18 AWG. 600в. Твердый или семимильный. Крепежный провод.
    SFF 1 или 2 Многожильный провод SF, NMT.302 ° F.
    SO Шнур, такой же, как шнур S, термореактивная изоляция с маслостойкой оболочкой из неопрена или аналогичного термореактивного материала. Предназначен для использования на сцене и в гараже.
    СОО То же, что и SO с маслостойкой изоляцией
    SN Проволока из синтетического каучука, переименованная в «тип Т» в 1947 году из оригинальной термопластической изоляции 1940 года, кодовое обозначение, не требует хлопка, не морозостойкая.
    SP Резиновая застежка-молния.
    СП-1 All Thermoset Параллельный шнур 20–18 AWG, 2 или 3 проводника. Подвесное или портативное использование, влажные места, не тяжелое использование. Не скручено.
    СП-2 То же, что SP-1, но 18-16 Awg.
    СП-3 То же, что SP-1, но 18-10 Awg. Под холодильники, комнатные кондиционеры.
    SPE Цельный эластомер, (термопласт) параллельный шнур. 20-18 Awg. 2 или 3 проводника. В остальном то же, что и шнур SP-1 - 3.
    SPT «Застежка-молния», фиксирующий шнур, 2- или 3-жильный многожильный, Обозначен калибром и количеством проводов. Например: «18-3 \» - это 3-проводной калибр 18. Изоляция из термопласта. В остальном то же, что и шнур Sp-1–3.
    SRD Диапазон или сушильный кабель. 10-4 Awg. 3 или 4 проводника. Термореактивная изоляция и внешнее покрытие. Переносной для влажных помещений. 3-проводные версии не скручены.
    SRDE То же, что и кабель SRD, но изоляция и внешнее покрытие из термопластичного эластомера.
    SRDT То же, что и кабель SRD, но с термопластичной изоляцией и внешним покрытием.
    ST То же, что шнур S, за исключением внешней оболочки из (термопластичных) материалов. 18-2 Awg. 2 или более проводников. Предназначен для использования на сцене и в гараже.
    SV То же, что и SJ Cord, с более легкой курткой. Шнур пылесоса. 18-16 Awg. 2 или 3 проводника. Термореактивная изоляция и покрытие. Не тяжелое использование, подвесное или переносное, влажное место.
    SVE То же, что и шнур SV, но с изоляцией и покрытием из термопластичного эластомера.
    SVO То же, что и шнур SV, но с изоляцией Thermoset и маслостойким покрытием Thermoset.
    SVT То же, что и шнур SV, с внешней оболочкой из (термопласта) материалов.
    Т Проволока обернута термопластической изоляцией для защиты от температуры ниже 32 ° до 150 ° F. Шнур мишуры 140̊F, (TP, TS, TPT, TST)
    TA Термопласт и асбест, 194 ° F., Только коммутатор.
    ТК Сигнальный провод, питание и управление.
    TW T-Wire с водонепроницаемой изоляцией. Не следует закапывать прямо в землю. 140 ° огнестойкий, жаро- и влагостойкий термопласт.
    ТБС Термопласт с волокнистой внешней оплеткой, 194 ° F. Огнестойкий (переключатели).
    TBWP Защита от атмосферных воздействий с тройной оплеткой, без использования резины, 3 слоя водонепроницаемого хлопка, используемые для одинарных проводов на открытом воздухе.
    Т2 Крепежный провод, покрытый термопластиком, одножильный или 7-жильный. 140 ° F. 18-16 Awg. Крепежный провод.
    TFE Удлиненный политетрафторэтилен. 482 ° F. Только в сухих помещениях, проводка проводки прибора или дорожки качения или открытая проводка, Avl. Только с никелем или медным проводом с никелевым покрытием.
    TFF То же, что и провод T2, но многожильный, 140 ° F.
    TFN Жаропрочная арматура, покрытая термопластом, сплошная или из семи жил.18-16 Awg. И нейлоновая куртка или аналогичная, покрывающая 194 ° F.
    TFNN То же, что и TFN, но многожильный.
    THW TW-Wire 167 ° F. С более тяжелой термостойкой изоляцией. Сухие и влажные помещения, огнестойкий. (194 ° F. Особые области применения в электроразрядном осветительном оборудовании, разомкнутые цепи мощностью 1000 Вт или менее).
    THHN Термопласт 194 ° F. Изоляция с внешней нейлоновой (или эквивалентной) рубашкой Термостойкая, огнестойкая с нейлоновой или аналогичной оболочкой.Сухие и влажные места.
    THHW Термопласт 167 ° F. Влажные места. Огнестойкий, термостойкий. (194 ° F. В сухих местах)
    TFE Экструдированный политетра-фторэтилен. 482 ° F. Сухие участки только для электропроводки аппаратуры и кабельных каналов или открытой проводки.
    THWN Термопластическая изоляция, 167 ° F. с внешней нейлоновой (или аналогичной) курткой; Огнестойкий, жаро- и водостойкий.
    TPE «Flexalloy - это термопластический эластомер из сверхвысокомолекулярного полиэтилена на основе ПВХ от Teknor Apex, подразделение Vinyl, который заявлен как« более легкий, более гибкий и более устойчивый к экстремальным холодам », чем кабель, изготовленный из обычных смесей.Компания Coast Wire and Plastics Technology использует его для создания оболочки для новой линии производимых ими кабелей под названием FlexOLite Touring Cable. Компаунд Flexalloy используется для внутренней изоляции и внешней оболочки. «Одним из больших преимуществ винилового TPE Flexalloy для изоляции и оболочки является то, что он весит вдвое меньше резины», - Джим Крисман, вице-президент отдела развлечений. Of Coast Wire (PLSN p77 Cable Construction, ноябрь 2003 г.,
    TPT Параллельный шнур с мишурой. 27 Awg.2 проводника. Термопластическая изоляция и покрытие. Присоединяется к прибору мощностью не более 50 Вт и на расстоянии не более 8 футов с помощью специального разъема, для влажных мест и не жесткого, но чрезвычайно гибкого использования. Не скрученные проводники.
    TS Шнур из мишуры в оболочке. 27 Awg. 2 проводника. Термореактивная изоляция и покрытие, в остальном такие же, как TPT.
    ТСТ То же, что шнур TS, но с термопластичной изоляцией и покрытием.
    УФ Подземный кабель фидера и ответвления, 140 ° F. водонепроницаемая версия NMC, рассчитанная на закапывание в землю.
    ПРИМЕНЯТЬ Подземный служебный входной кабель не огнестойкий, но высокотемпературный. Проволока 167 ° F. Заменяет свинцовый экранированный кабель. Тяжелое резиновое покрытие, внешнее покрытие повышенной водостойкости, также может быть типа «Т» с термопластической защитой.
    В Лакированный Cambric, # 6 до MCM2000, 185 ° F., Только для сухого использования.
    Вт Шнур с номинальным напряжением 2000 В для особо тяжелых условий эксплуатации; 8-500 KCMil. 1-6 проводников. Заменен сварочный кабель на приемлемый сценический кабель до разработки типа SC. Термореактивная изоляция с маслостойкой термореактивной крышкой. Предназначен для использования на сцене и в гараже.
    X Синтетический полимер с перекрестными связями, очень прочный, влаго- и термостойкий. Крепежный провод.
    XF То же, что и X-образный провод, но одножильный или семижильный, 302 ° F300в. 18-10Awg. Сшитый полиолефин.
    XFF То же, что XF, но многожильный.
    XHH Термореактивный, 194 ° F. Сухие и влажные места. Огнестойкий.
    XHHW Влагостойкий термореактивный материал, 194 ° F. Для сухих и влажных помещений и температуры 167 ° F. Для влажных помещений. Огнестойкий и влагостойкий.
    Z Сухие и влажные места, 194 ° F (302 ° F. Сухие места для специальных применений) Модифицированный этилен-тетрафторэтилен.
    ZF Модифицированный этилентетрафторэтилен, твердый или семицепочечный, 18-14 Awg. то же, что и Z выше, 302 ° F. Крепежный провод.
    ZFF То же, что и ZF, но многожильный.
    ZHF Высокотемпературный модифицированный ЭТФЭ, одножильный или семинитный. 392 ° F. 18-14 Awg. Крепежный провод.
    ZW Влажные участки модифицированного этилен-тетрафторэтилена, 167 ° F; (194 ° F. В сухом и влажном состоянии; 302 ° F.Сухие, специальные приложения).

    Какой тип акционеров составляет реестр акций LS Cable & System Asia Ltd. (KRX: 229640)?

    Группы крупных акционеров LS Cable & System Asia Ltd. (KRX: 229640) имеют власть над компанией. Учреждения часто владеют акциями более солидных компаний, в то время как инсайдеры нередко владеют долей более мелких компаний. Мне очень нравится видеть хоть немного инсайдерской собственности. Как сказал Чарли Мангер: «Покажите мне стимул, и я покажу вам результат».

    LS Cable & System Asia не является крупной компанией по мировым стандартам. Его рыночная капитализация составляет 243 миллиарда фунтов стерлингов, что означает, что он не привлечет внимание многих институциональных инвесторов. Наш анализ собственности на компанию, приведенный ниже, показывает, что учреждениям не принадлежит много акций компании. Давайте углубимся в каждый тип собственника, чтобы узнать больше о LS Cable & System Asia.

    Ознакомьтесь с нашим последним анализом для LS Cable & System Asia

    KOSE: A229640 Распределение прав собственности 23 декабря 2020 г.

    Что институциональная собственность говорит нам о LS Cable & System Asia?

    Учреждения обычно сравнивают себя с эталоном при составлении отчетов своим инвесторам, поэтому они часто с большим энтузиазмом относятся к акциям, когда они включаются в основной индекс.Мы ожидаем, что у большинства компаний есть несколько учреждений в реестре, особенно если они растут.

    Менее 5% акций LS Cable & System Asia принадлежит институциональным инвесторам. Это говорит о том, что некоторые фонды смотрят на компанию, но многие еще не купили ее акции. Если с этого момента бизнес станет сильнее, мы можем увидеть ситуацию, когда больше организаций захотят покупать. Когда несколько институциональных инвесторов хотят купить акции, мы часто видим рост цены на акции.Траектория выручки в прошлом (показанная ниже) может указывать на будущий рост, но нет никаких гарантий.

    KOSE: A229640 Прибыль и рост доходов 23 декабря 2020 г.

    У хедж-фондов не так много акций в LS Cable & System Asia. Наши данные показывают, что LS Corp. является крупнейшим акционером, владеющим 55% акций. Имея такую ​​огромную долю в собственности, мы делаем вывод, что они имеют значительный контроль над будущим компании. Имея в обращении 9,8% и 1,5% акций соответственно, H&Q Korea Partners Co., Ltd и Ja-Yeob Koo являются вторым и третьим по величине акционерами.

    Хотя изучение институциональной собственности компании может повысить ценность вашего исследования, рекомендуется также изучить рекомендации аналитиков, чтобы глубже понять ожидаемую доходность акций. Довольно много аналитиков изучают акции, так что вы можете легко заглянуть в прогноз роста.

    Инсайдерское владение LS Cable & System Asia

    Хотя точное определение инсайдера может быть субъективным, почти каждый считает членов совета директоров инсайдерами.Руководство компании ведет бизнес, но генеральный директор будет отвечать перед советом директоров, даже если он или она является его членом.

    Инсайдерское владение положительно, когда оно сигнализирует о том, что руководство думает, как истинные владельцы компании. Однако высокая степень владения инсайдерами может также дать огромную власть небольшой группе внутри компании. В некоторых случаях это может быть отрицательным.

    Я могу сообщить, что инсайдеры действительно владеют акциями LS Cable & System Asia Ltd .. Как частные лица, инсайдеры совместно владеют компанией стоимостью 243 миллиарда фунтов стерлингов.Кто-то скажет, что это свидетельствует о совпадении интересов акционеров и совета директоров. Но, возможно, стоит проверить, продавали ли эти инсайдеры.

    Общая государственная собственность

    Общественность владеет 24% акций LS Cable & System Asia. Хотя такого размера собственности может быть недостаточно, чтобы повлиять на политическое решение в их пользу, они все же могут оказывать коллективное влияние на политику компании.

    Собственность частного капитала

    С долей владения 9.8%, частные инвестиционные компании могут сыграть роль в формировании корпоративной стратегии с упором на создание стоимости. Иногда мы видим, что частный капитал сохраняется на долгое время, но в целом у них более короткий инвестиционный горизонт и, как следует из названия, они не вкладывают много средств в публичные компании. Через некоторое время они могут попытаться продать и перераспределить капитал в другое место.

    Собственность публичной компании

    Мы видим, что публичные компании владеют 55% выпущенных акций LS Cable & System Asia.Мы не можем быть уверены в этом, но вполне возможно, что это стратегическая ставка. Бизнесы могут быть похожими или работать вместе.

    Следующие шаги:

    Всегда стоит думать о различных группах, владеющих акциями компании. Но чтобы лучше понять LS Cable & System Asia, нам необходимо учитывать множество других факторов. Например, риски. Они есть у каждой компании, и мы обнаружили предупреждающих знака для LS Cable & System Asia (из которых 1 немного неприятен!), О которых вам следует знать.

    Если вы похожи на меня, вы можете подумать о том, будет ли эта компания расти или сокращаться. К счастью, вы можете проверить этот бесплатный отчет, в котором показаны прогнозы аналитиков на будущее.

    Примечание. Цифры в этой статье рассчитаны с использованием данных за последние двенадцать месяцев, которые относятся к 12-месячному периоду, заканчивающемуся в последний день месяца, в котором датируется финансовый отчет. Это может не соответствовать данным годового отчета за полный год.

    Promoted
    Если вы решите торговать LS Cable & System Asia, используйте самую дешевую * платформу, которая занимает первое место в рейтинге Barron’s, Interactive Brokers.Торгуйте акциями, опционами, фьючерсами, валютой, облигациями и фондами на 135 рынках с единого интегрированного счета.

    Эта статья Simply Wall St носит общий характер. Он не является рекомендацией покупать или продавать какие-либо акции и не принимает во внимание ваши цели или ваше финансовое положение. Мы стремимся предоставить вам долгосрочный сфокусированный анализ, основанный на фундаментальных данных. Обратите внимание, что наш анализ может не учитывать последние объявления компаний, чувствительных к ценам, или качественные материалы.Simply Wall St не имеет позиций ни в одной из упомянутых акций.
    * Interactive Brokers признано самым дешевым брокером по версии StockBrokers.com Annual Online Review 2020

    Хотите оставить отзыв об этой статье? Обеспокоены содержанием? Свяжитесь с нами напрямую . Вы также можете написать по электронной почте редакции (at) simplewallst.com.

    .
