Шина нулевая что это такое: для чего нужна, основные характеристики и правила монтажа, какими бывают, и какого производителя выбрать

Содержание

для чего нужна, основные характеристики и правила монтажа, какими бывают, и какого производителя выбрать

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

шина нулеваяСистема электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

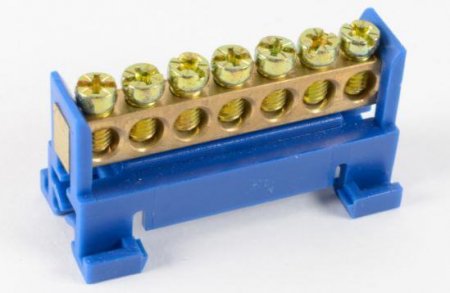

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

шина нулевая

Использование общей нулевой шины для подключения нуля и заземления приведет к замыканию. Стоит понимать отличие между разделением и объединением по типу PE и N.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

  1. Токопроводящая жила из прочного металла.
  2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

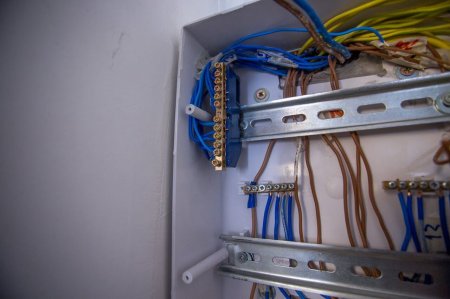

шина нулеваяВ свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

шина нулевая

Если проводник произведен без корпуса, в таком случае его монтаж производят на изоляторах.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

шина нулеваяОсновная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

  1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
  3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
  4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
  5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Характеристики

Выбирая необходимые нулевые шины, стоит предъявлять четкие требования к конструкции. Главное — это сечение провода. Руководствуясь четким правилом «сечение провода не превышает сечение в главной заземляющей шины», можно выполнить качественное обеспечение электросети и сэкономить средства на обслуживании в дальнейшем.

шина нулевая

Поскольку многие используемые распределительные щиты выполнены с использованием DIN реек, удобно будет установить клеммное оборудование идентичной конструкции.

шина нулеваяХарактеристики нулевой шины разнятся, в зависимости от типа ее установки. Разделяют два вида устройств по схеме распределения, отвечающим требованиям ПУЭ:

  1. TN-S.
  2. TN-C.

В первом случае шина с заземлением, которая являет собой заземленную наглухо нейтраль, в которой соединение с защитной землей обеспечивается исключительно в данной точке. Далее по проводникам с изоляцией уже в щиток заводятся только две шины. Такая схема считается наиболее безопасной, поскольку нулевая и заземляющая шина отделены непосредственно на вводе устройства в помещение.

шина нулевая

В распределительном щите вновь объединять шины запрещено. Если происходит повреждение нулевой шины от генерирующего оборудования до конечного потребителя, то само заземление не страдает.

Во втором варианте представлена устаревшая, но популярная схема по типу TN-C. В данном случае заземление не представлено отдельным проводником, а в самом в щитке есть исключительно нулевая шина. Здесь также соединять землю и ноль нельзя. Поэтому здесь понятия «земля» в его привычном представлении нет.

Правила монтажа

шина нулеваяВ зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

  1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
  2. Монтаж через угловые изоляторы.
  3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

  1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
  2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно. При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть.

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Полезное видео

Для чего нужна нулевая шина в щитке и как ее подключить

Что такое нулевая шина и для чего она нужна. Устройство, назначение и характеристики нулевых шин, которые устанавливаются в щитке.

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Требования к монтажу и обозначениям нулевых шин отражены в ПУЭ в пунктах 1.1.29-1.1.31 (см. Главу 1.1). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины. Содержание:

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

  1. Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
  2. Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
  3. Значительно повысить эффективное использование защитных автоматических устройств.
  4. Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.
  5. Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин. Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов. К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Наверняка вы не знаете:

  • Что такое ГЗШ в электрике
  • Для чего нужен кросс-модуль
  • Чем опасен обрыв нулевого провода

Опубликовано: 20.03.2017 Обновлено: 06.09.2019 2 комментария

Нулевая шина: разновидности, для чего нужна

Как известно, система электропитания конечного потребителя строится по схемам, рекомендованным Правилами устройства электроустановок (ПУЭ). На объект подводится силовой кабель, дальнейшая разводка происходит в распределительном щитке. Для удобства монтажа и упорядочения линий электропитания, вводы с разными значениями объединяются в контактные группы. Шина с фазой, нулевая шина — это контактная колодка, в которой присутствует возможность надежного подключения нескольких проводников для питания электроустановок.

Нулевая шина2

Требования, предъявляемые к нулевой шине

  • Для групповой сети, шина должна быть единым проводником, без возможности коммутации между ее частями.
  • Сопротивление должно быть одинаковым по всей длине.
  • В пределах одной групповой линии, допускается объединение проводников PE (защитное заземление) и N (рабочий нуль).
    Нулевая шина3При этом после разделения ввода PEN на шины PE и N, конечные потребители подключаются на разные шины.

    Важно! Использование одной шины для подключения рабочего нуля и заземления, запрещено! Это принципиальный вопрос, необходимо понимать разницу между разделением и объединением PE и N.

    С момента разделения, линии заземления и нуля могут быть проложены в одном силовом кабеле, но проводники должны быть изолированы.

  • Вне зависимости от способа подключения (трехфазное или однофазное), сечение нулевого проводника должно соответствовать сечению любого из фазных проводников. То же требование предъявляется к сечению самой шины.
  • Сечение соединительных проводов от шины до конечной электроустановки, не может быть выше, чем сечение входного силового провода.
  • Если шина представляет собой конструкцию с отверстиями для подключения проводников, действительным сечением считаются геометрические параметры в самой тонкой части.
  • Требований по обязательному изготовлению нулевой рабочей шины из определенного металла не существует. Однако на практике, применяется медь или латунь. При расчете сечения алюминиевых шин, по отношению к медным, применяется коэффициент 1.52.

Для удобства рассмотрим однофазную схему, которая применяется в большинстве квартир многоэтажных домов. Две основные линии: фаза и нуль, присутствуют всегда. Они заводятся в прибор учета (счетчик электроэнергии), а на выходе становятся доступными для дальнейшей разводки. В зависимости от применяемой системы, может быть установлена либо только нулевая шина, либо нулевая и заземляющая.

Почему применяются разные системы заземления

  1. Схема, не противоречащая современным Правилам устройства электроустановок (ПУЭ): TN-S. К вам в распределительный щиток заходят три проводника (напомним, речь идет об однофазной схеме).
    Нулевая шина4На установке, производящей электроэнергию (в нашем случае — трансформаторная подстанция), шина нулевая с заземлением представляют собой глухо заземленную нейтраль. Соединение с защитной землей происходит лишь в этой точке. Затем по изолированным проводникам, в щиток заводятся две шины. Эта система является самой безопасной с точки зренияНулевая и заземляющая шины разделены на уровне вводного устройства в объект. На уровне конечного распределительного щитка (группы потребителей) шины снова объединять запрещено. В случае повреждении нулевой шины на пути от генерирующего оборудования до потребителя, заземление остается в целости и сохранности.
  2. Устаревшая, но широко применяемая в зданиях старой постройки схема TN-C. Заземление не выведено отдельным проводником, в щитке присутствует лишь нулевая шина.Нулевая шина5Соединять с нулем проводник заземления, запрещено Правилами устройства электроустановок. Поэтому в данной схеме подключения «земли» в привычном понимании просто нет.

Для чего нужна нулевая шина

Силовой и нулевой провода, необходимо распределить от щитка до каждого индивидуального потребителя (или группы потребителей). Типовая схема квартирного щитка выглядит так:

Нулевая шина6

Все силовые провода коммутируются защитными автоматами. А рабочий нуль соединяется с каждым потребителем напрямую. Для того чтобы выполнить групповое соединение без проблем на единственном контакте, разработана нулевая шина.

  • Обеспечивается оперативное подключение нескольких равнозначных линий.
  • Все контакты находятся под визуальным контролем.
  • Появляется возможность эффективного использования автоматов: нулевой проводник размыкать автоматом не обязательно. Значит, коммутационное оборудование может состоять из одной линии.
    Нулевая шина7
  • Гарантируется неразрывная цепь нуля от силового кабеля на входе, до каждой электроустановки.
  • Грамотное разделение электропроводки в рамках одной системы.
  • Технически правильное подключение устройств защитного отключения (УЗО), возможно лишь в случае организации нулевой шины в соответствии с ПУЭ.

Какими бывают нулевые шины

По сути, это усиленный проводник открытого типа (в контактной зоне), на который можно с помощью винтовых или иных соединителей завести нулевые проводники. Типичная конструкция — прямоугольный брусок из прочного металла с хорошей проводимостью: чаще всего латунь, или иные сплавы на основе меди.

Нулевая шина8

Размещается эта контактная колодка внутри распределительных устройств. Вне зависимости от конструкции, после монтажа не должно быть доступа к токоведущим частям. В генерирующей установке, нуль является глухо заземленным. А в точке подключения, любое прикосновение к открытым проводникам может быть опасным. Поэтому в щитках, где после открытия крышки открывается доступ ко всем элементам, применяются относительно защищенные конструкции.

Нулевая шина9

Если щиток после монтажа всегда закрыт для доступа, за исключением выключателей защитных автоматов, можно использовать полностью открытые нулевые рейки.

Нулевая шина10

Такие колодки непосредственно монтируются на корпус (внутри) щитка из пластмассы, или через диэлектрические проставки, на металлическую коробку.

Нулевая шина11

Поскольку большинство распределительных щитов выполнены с применением DIN реек, разумно устанавливать любое клеммное оборудования подобной конструкции.

Нулевая шина12

Установив такую рейку в одном ряду с дифференциальными автоматами, несложно аккуратно подключить каждый абонентский кабель внутри щитка.

Нулевая шина13

Существуют клеммы быстрого монтажа: по типу WAGO. Есть соблазн не «мудрить» с винтовыми зажимами, а выполнить соединение «по-быстрому».

Нулевая шина14

Но такие зажимы не являются на 100% надежными. К тому же, качество контактов невозможно проверить визуально. Еще одна проблема — в разъемах WAGO нет возможности извлечь один проводник, не разрушив всю линейку.

Какого производителя выбрать

На самом деле, предпочтения тому или иному логотипу не связаны с качеством. Фурнитуру для монтажа электропроводки выпускают все известные электротехнические предприятия. И если у вас вся розеточная сеть, защитные автоматы и проводка, произведены фирмой IEK, ABB, Legrand или Schneider Elerctric — есть смысл нулевые рейки и шины защитной земли покупать с таким же логотипом.

Экстремально дешевые изделия «noname», могут просто треснуть при эксплуатации, обеспечив гарантированные проблемы для дорогостоящего электрооборудования.

Видео по теме

Хорошая реклама




Нулевая шина: устройство, назначение, характеристики

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Требования к монтажу и обозначениям нулевых шин отражены в ПУЭ в пунктах 1.1.29-1.1.31 (см. Главу 1.1). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

  1. Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
  2. Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
  3. Значительно повысить эффективное использование защитных автоматических устройств.
  4. Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.
  5. Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин. Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов. К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

НШ от IEK

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

Распределительный щит фото

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Наверняка вы не знаете:

технические характеристики, правила установки и преимущества

Содержание статьи:

Шина нулевая – контактная колодка, предназначенная для электрического и механического подсоединения нулевых защитных «РЕ», рабочих «N» и фазных элементов сети. Используется для правильной организации проводки в распределительных щитах или распаячных коробках. Монтаж защитной системы проводится на DIN-рейке, электрическом щитке, угловых изоляторах.

Почему применяются разные системы заземления

Защитное заземление внешних металлических частей электротехнических приборов снижает риск поражения людей электрическим током при повреждении изолятора или прикосновении к оборванным проводам. Защитные функции заземления построены на двух принципах: снижение разницы потенциалов между заземляемыми и соседними проводниками, а также отвод тока утечки при взаимодействии фазного с заземляемым проводом. Нештатная ситуация сопровождается немедленным срабатыванием устройства защитного отключения — УЗО.

Для чего нужна нулевая шина

Нулевая шина в корпусе

Контактная колодка решает ряд задач:

  • Быстрое и надежное подключение одножильных, многожильных кабелей, питающих нагрузки. Шина допускает подключение максимум 40 линий сечением 3 мм.
  • Формирование неразрывной электрической цепи на отрезке «заземление – нагрузка».
  • Разделение проводов на защитное и рабочее заземление.
  • Улучшение эффективности распределительных щитов.

Отдельного внимания заслуживает возможность организации видимой клеммы при установке прибора с прозрачной крышкой, позволяющего заземлять и нейтрализовать проводники на соответствующих шинах.

Какими бывают нулевые шины

Нулевые шины для крепления на металлическую Дин-рейку, G-рейку или панель щита бывают изолированными и без дополнительной защиты. Изоляцией для клеммы служит плоская ПВХ основа или планка, оснащенная двумя полимерными «ножками» (например, ШНИ-6х9-6-У2-Ж от IEK). К изолятору брусок крепят по центру или по краям.

Нулевая шина без дополнительной защиты
Изолированная нулевая шина

На участках, требующих дополнительной защиты или подключения нескольких проводников: N «ноль», PE «земля», PEN «земля-ноль» применим полимерный корпус, предложенный различными цветовыми решениями: голубым для нейтрали, желтым или зеленым для заземления.

Конструктивные особенности

Конструкция нулевой шины представлена металлическим бруском с отверстиями и зажимными контактами (болтами), повышающими безопасность разводки проводов. Функции проводников выполняют медные, бронзовые, латунные элементы, изолятором служит полиамид, не поддерживающий горение. Монолитное исполнение изделия упрощает обслуживание, повышает надежность фиксации.

Характеристики нулевых шин

Пример использования кросс-модуля

Неизолированная шина нулевая со сторонами 6*9мм и 8*12мм, длиной 0,5 и 1 м отличаются двумя способами подсоединения проводников: по центру или краям изделия.

Шина нулевая изолированная с двумя полимерными «лапками» для крепления к щиту, питает провода через верхние, боковые отверстия. Размеры брусков (ширина/высота): 6*9 и 8*12 мм.

Шина нулевая HCD имеет универсальные крепления: на Din-рейку и поверхность щитка одновременно. Базовые размеры металлического бруска 6*9 мм и 8*12мм.

Нулевая шина с изолятором CD крепится на Din-рейку по центру изделия. Размеры клеммы 6*9мм, 1 м.

Кросс-модуль представлен нулевой рейкой в корпусе для монтажа в щиток или 2-4 проводниками в полимерной коробке, фиксируемой на DIN-рейке или плоской поверхности через отверстия на задней панели. Устройство содержит отверстия различных диаметров, позволяя подключать провода соответствующих сечений.

Допустимый ток для использования кросс-модуля в электросети 100-125 А, номинальное напряжение 500В.

Правила установки

Монтаж простейшей клеммы к щитку выполняют закрытым и открытым способом. Первый вариант предупреждает злонамеренную порчу шины мощных или важных устройств, второй метод применим при отсутствии риска повреждения аппарата. Нулевые колодки с винтовыми соединениями фиксируют к распределительному щитку на DIN рейке, дополнительной изоляции для заземления не предусмотрено.

Сечение нулевых и фазных проводников является одинаковым. Аналогичное требование предъявляется к параметрам шины: действительным сечением считается размер наиболее тонких участков. При объединении группы проводников земли и нуля конечные потребители после разделения ввода «PEN» подключают к разным шинам: PE и N.

Допустимый диапазон внешней температуры для монтажа проводников -40…+50°С, относительная влажность – 90 %. Номинальное напряжение на линии – более 400В.

Как быть, если нет нужных нулевых шин в наличии

Часто распределительные шкафы импортного производства (ABB Mistral) комплектуются одной шиной «N» и «P», а если электрик планирует заземлять три УЗО, ему потребуется 3 маленькие колодки вместо одной большой. Поскольку размеры фирменных щитков, изолированных коробок исключают размещение обычных шин, монтажникам приходится распиливать существующую планку или покупать по индивидуальному заказу. Погрузив полученные изделия в пластиковый корпус, остается проверить устойчивость крепления латунных отрезков.

Шаг 1
Шаг 2
Шаг 3
Шаг 4

Шина заземления на Дин-рейку крепится отдельно от нулевой колодки, использование общей клеммы запрещено.

Как подключить несколько автоматов

Выбор схемы определяется особенностям конкретной электрической сети. Наиболее простой способ – установить одно УЗО сразу после счетчика. Более безопасный вариант – подключить защитные аппараты на индивидуальных линиях. При сбое одного устройства остальные останутся в рабочем состоянии. Реализация второй схемы требует использования габаритного щитка.

Простая схема

Схема подключения УЗО в однофазной сети с заземлением

На примере удобно рассмотреть однофазную схему, применяемую для большинства квартир многоэтажных домов. На входе установлен двухполюсный автомат включения, подсоединяющий УЗО. Шина «0» в электрощите обозначена маркировкой «N». Двухполюсное устройство защитного отключения подключено к двум однополюсным автоматам. Выход отдельных автоматов позволяет параллельно подвести нагрузки.

Фаза, подключенная к автомату включения, заходит на вход УЗО с выводом на рубильники. Нулевой выход с автомата направляется к соответствующей шине, затем на вход подключенного аппарата. Нулевой провод, выходящий из оборудования потребителя, направляется ко второй нулевой клемме. Наличие дополнительной шины «0» позволяет УЗО контролировать входящее и выходящее напряжение.

Если подключено два УЗО, латунных колодок потребуется три: основная шина нулевая с маркировкой N1 и бруски N2, N3 для устройств защитного отключения. Заземляют УЗО к дополнительному элементу электрощита – шине «P».

Трехфазная сеть

Трехфазная схема распределительного щита

Специальные сети включают трехфазное УЗО на 8 контактов или три однофазных. Принцип подключения аналогичен, но фазы А, В и С питают нагрузки под напряжением 380 В.

На отходящих ветках подключены однофазные УЗО с двумя полюсами. Для прикрытия тока утечки в диапазоне 10-30 мА перед УЗО вставляют отдельные автоматы. Однако в схеме после УЗО не допускается соединение рабочего нуля и заземления.

Какого производителя выбрать

Если УЗО, проводка, выключатели произведены компанией IEK, ABB, Legrand или Schneider Elerctric — есть смысл нулевые и заземляющие рейки купить аналогичной марки. Экстремально дешевые шины «N» (ноль) повышают вероятность поломок, сопровождающихся проблемами для дорогостоящих электроприборов.

Шина «0» и заземление присутствует в новых домах, подключенных к трехфазной сети. Здания старой постройки располагают фазой и нулем, заземляют нагрузку третьим проводником на розетки, а затем на потолок к месту подключения люстры. Включателям «землю» не подают.

Монтаж систем защиты однофазной и трехфазной сети требует учета множества параметров, правильным решением будет поручить расчет и установку шин нуля, заземления квалифицированным специалистам.

Шины нулевые


Шина нулевая Schneider Electric


Нулевая шина – это один из элементов конструкции систем сборных шин, который используется для подключения проводов заземления и нулевых проводников. Сфера использования данного изделия – электрические сети с переменным и постоянным током. Напряжения в сетях может достигать 400В. Сегодня при монтаже электрощита специальные нулевые шины крайне необходимы и не имеют аналогов. О том, в чем, собственно, заключается важность данных аксессуаров для электрощитов, мы расскажем в нашей статье.



Подробно и внимательно рассматривая конструкцию нулевой шины становится очевидным, что по сути она состоит из ТПЖ и пластикового основания, при помощи которого осуществляется монтаж на дин-рейку.



Токопроводящая жила оснащена специальными отверстиями, а также зажимными болтами, что служит для прочного закрепления проводников внутри конструкции. Кроме того, такие особенности позволяют аккуратно и с наибольшей безопасностью развести нулевые проводники.



Нулевые шины на современном рынке электротехнической продукции представлены в большом разнообразии. Так, все изделия отличаются друг от друга методом крепления, числом отверстий для монтажа, а также длиной.


Нулевая шина – это цельный токопроводящий медный или латунный элемент, обеспечивающий качественное соединение. Количество зажимов, идущих от нулевых проводников, может быть абсолютно различным. Данное изделие имеет корпус или же монтируется в изолятор.


Применение нулевых шин



Использование такого, на первый взгляд незначительного элемента, как нулевая шина, позволяет решить ряд очень серьезных задач. К таковым относятся:

  • возможность создания сразу некоторого числа точек для подсоединения нагрузок, которые имеют направление «общий ввод – нулевой проводник»;
  • возможность сделать заземление видимым за счет прозрачной крышки, закрывающей клеммы;
  • повышение эффективности защитных автоматов;
  • гарантия неразрывности электроцепи на отрезке «заземление – конкретная нагрузка»;
  • возможность разделения проводов в системе.



На сегодняшний день действуют строгие требования в отношении выбора нулевых шин. Самым важным правилом является исключение превышения сечения проводника относительно величины в главной заземляющей шине.


Правила монтажа


Нулевая шина может устанавливаться на дин-рейку и внутрь электрощита. Возможна и открытая, и закрытая установка. Первый вариант является самым оптимальным для закрытого электрического шкафа, а второй – для оборудования, присоединяемого к наиболее важным элементам. Пример: силовая розетка для различных электроинструментов.


Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор аксессуаров для электромонтажа, в том числе компоненты систем сборных шин. Нулевые шины, представленные в наших торгово-выставочных залах, выпускаются такими производителями, как IEK, Schneider Electric,  TDM ELECTRIC  и др.

Нулевая шина: устройство, назначение и характеристики

Шина нулевая представляет собой один из конструкционных элементов сборных шин и применяется для подключения проводников заземления и нуля. Нулевые шины — незаменимый элемент при организации электрических сетей как переменного, так и постоянного тока.

Конструктивные характеристики

Конструкция нулевой шины включает токопроводящую жилу и пластиковое основание, используемое для монтажа на ДИН рейку. В токопроводящей жиле есть отверстия и зажимные болты, используемые для закрепления в ней проводников. Отверстия и болты используются также для правильной разводки по распределительному устройству проводов нейтрали. Нулевые шины отличаются по длине, способу установки и количеству монтажных отверстий.

Шина нулевая на DIN-рейкуШина нулевая на DIN-рейку

Чтобы создать качественное соединение и упростить сервисное обслуживание, медные или латунные устройства изготавливаются в виде целостных токопроводящих элементов. Существуют шины в корпусе и устройства заземления без корпуса, токопроводящие элементы обоих типов устройств одинаковы. Если проводник изготовлен без корпуса, его устанавливают на изоляторах.

Чтобы дифференциальная защита работала исправно, необходимо правильное подключение ее устройств и разделение в распредщите проводников NPE. В случае с металлическим щитом используется изолированный нулевой провод от корпуса.

Задачи

Область применения шин — сети постоянного и переменного тока с напряжением до 400 вольт. Их использование позволяет:

  1. Организовать несколько областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустроить заземление видимого типа, которое представляет собой устройство с прозрачной крышкой, позволяющей прикрыть клеммник.
  3. Улучшить общий эффект от использования защитной автоматики.
  4. Создать условия для неразрывности электроцепи на участке с заземлением — вплоть до нагрузки.
  5. Разделить проводники защитного и рабочего заземления.

Разделение нулевых проводов и проводников заземленияРазделение нулевых проводов и проводников заземления

Характеристики

К подбору нулевых шин разработан четкий подход. Основное, на что следует обращать внимание, — сечение провода, которое не должно превышать сечения в главной заземляющей шине.

В один узел допускается ввод от одного до сорока проводников. Например, для метода 3×40 выбирают провод с 3-миллиметровым сечением.

Основные технические параметры нулевых шин указаны в таблице ниже. Продукция каждого изготовителя имеет свои особенности. В данном случае рассматриваются изделия компании ЭТМ:

Ассортимент нулевых шин от компании ЭТМАссортимент нулевых шин от компании ЭТМ

Параметры установки

Монтаж планки возможен на DIN-рейку, через угловые изоляторы или в электрический щиток. Монтаж может осуществляться открытым или закрытым способом. Открытый (с видимой клеммной колодкой) — оптимальный вариант, когда есть шкаф, к которому ограничен доступ посторонних. Закрытый способ практикуется в случае применения оборудования, подключенного к важным элементам системы (например, силовая розетка для электроустановок).

Нулевая шина: устройство, назначение и характеристики

Таблица индекса нагрузки шин

| Руководство по покупке шин

Индекс нагрузки шины

Что такое индекс нагрузки на шины?

Когда супер-умные инженеры спроектировали и построили ваш автомобиль, они вычислили некоторые цифры и точно определили, какой вес он может безопасно нести, исходя из правильного размера шин и давления. Это то, что мы называем «индексом нагрузки на шины». Шины, которые устанавливаются на ваш автомобиль, будут иметь правильный индекс нагрузки, поэтому придерживайтесь этого числа или выше при покупке новых шин.Вы также можете проверить руководство по эксплуатации автомобиля, чтобы узнать рекомендуемый размер шин и номинальную нагрузку.

Почему важен индекс нагрузки на шины?

Индекс нагрузки шины показывает, какой вес может выдержать ваша шина, и перегрузка шин — никогда не лучшая идея! Если вы слишком сильно нагружаете шины, это может вызвать их повреждение и преждевременный износ. Хуже того, вы рискуете получить лопнувшую шину. Представьте, что вы пытаетесь нести ящик, полный цементных блоков. Точно так же, как ваши ноги прогибаются под весом, ваши шины могут полностью выйти из строя, если они будут перегружены.

Использование таблицы индекса нагрузки шин

Индекс нагрузки шины позволяет узнать грузоподъемность шины. Другими словами, это вес, который ваша шина может безопасно выдержать.

Например, если шина имеет индекс нагрузки 92, она может выдерживать 1389 фунтов при максимальном давлении воздуха. Умножьте это на четыре шины (4 x 1389 = 5 556 фунтов), чтобы получить максимальную грузоподъемность вашего автомобиля. Никогда не устанавливайте шины с меньшей грузоподъемностью, чем оригинальные шины, установленные на вашем автомобиле на заводе.

Таблица индекса нагрузки шин

Индекс грузоподъемности
Индекс нагрузки Нагрузка (фунты) Индекс нагрузки Нагрузка (фунты) Индекс нагрузки Нагрузка (фунты)
0 99 50 419 100 1764
1 102 51 430 101 1819
2 105 52 441 102 1874
3 107 53 454 103 1929
4 110 54 467 104 1984
5 114 55 481 105 2039
6 117 56 494 106 2094
7 120 57 507 107 2149
8 123 58 520 108 2205
9 128 59 536 109 2271
10 132 60 551 110 2337
11 136 61 567 111 2403
12 139 62 584 112 2469
13 143 63 600 113 2535
14 148 64 617 114 2601
15 152 65 639 115 2679
16 157 66 639 116 2756
17 161 67 677 117 2833
18 165 68 694 118 2910
19 171 69 716 119 2998
20 176 70 739 120 3086
21 182 71 761 121 3197
22 187 72 783 122 3307
23 193 73 805 123 3417
24 198 74 827 124 3527
25 204 75 852 125 3638
26 209 76 882 126 3748
27 215 77 908 127 3858
28 220 78 937 128 3968
29 227 79 963 129 4079
30 234 80 992 130 4189
31 240 81 1019 131 4289
32 247 82 1047 132 4409
33 254 83 1074 133 4541
34 260 84 1102 134 4674
35 267 85 1135 135 4806
36 276 86 1168 136 4938
37 282 87 1201 137 5071
38 291 88 1235 138 5203
39 300 89 1279 139 5357
40 309 90 1323 140 5512
41 320 91 1356 141 5677
42 331 92 1389 142 5842
43 342 93 1433 143 6008
44 353 94 1477 144 6173
45 364 95 1521 145 6393
46 375 96 1565 146 6614
47 386 97 1609 147 6779
48 397 98 1653 148 6844
49 408 99 1709 149 7165
150 7385

С учетом индекса нагрузки при покупке шин

Как вы понимаете, индекс нагрузки шины имеет огромное значение, когда вы покупаете новые шины.Когда пришло время выбрать новые шины для вашего автомобиля, вы должны выбрать шины, которые могут выдержать полную массу вашего автомобиля (GVWR). Этот номер можно найти в руководстве пользователя. Чтобы определить, подойдет ли комплект шин для вашего конкретного автомобиля, используйте диаграмму индекса нагрузки шин, чтобы узнать, сколько фунтов может выдержать каждая шина. Умножьте это на четыре (так как ваш автомобиль будет использовать четыре шины). Пока это число больше, чем полная разрешенная масса вашего автомобиля, эти шины должны работать. Если вы думаете, что это похоже на математику, не волнуйтесь.Устройтесь поудобнее, расслабьтесь и позвольте эксперту Tyres Plus сделать за вас тяжелую работу. Назначьте встречу для получения новых шин сегодня!

,

Что такое номинальная скорость шин и таблица номинальной скорости шин

Простое объяснение номинальной скорости шин

Что такое номинальная скорость шин?

Рейтинг скорости шины указывает на оптимальную скорость, которую шина может безопасно поддерживать с течением времени. Короче говоря, это максимальная скорость, на которой может выдержать шина, прежде чем она перестанет работать так, как задумано. Чем выше рейтинг скорости, тем лучше управляемость и управляемость на более высоких скоростях.

Система оценки скорости была разработана, чтобы помочь контролировать безопасную работу шин на стандартных скоростях.Сертифицированный рейтинг скорости шины обозначается буквами от A до Z в диапазоне от 5 км / ч (3 мили в час) до более 300 км / ч (186 миль в час).

Эта рейтинговая система (см. Ниже) показывает максимальную скорость, на которую сертифицирована шина. Он не указывает на общую производительность шины.

Почему были разработаны рейтинги скорости шин?

Система оценки скорости, используемая сегодня, была разработана в Европе в ответ на потребность контролировать безопасную работу шин на стандартных скоростях. Когда рейтинговая система была первоначально разработана, категория «Безлимитный V» со скоростью более 210 км / ч (130 миль / ч) была максимально возможной скоростью.

По мере того, как производители разрабатывали более крупные и лучшие шины, возникла необходимость регулировать производительность на стандартных скоростях для обеспечения безопасности. Затем была создана категория «Limited V» со скоростью 250 км / ч (149 миль / ч), и в конечном итоге рейтинг скорости «Z» был добавлен как рейтинг максимальной скорости. (Всегда уточняйте у производителя максимальную скорость шин Unlimited Z.)

Где я могу найти рейтинг скорости шины?

Рейтинг скорости шины можно найти в нескольких местах, как правило, в руководстве по эксплуатации, в дверном косяке со стороны водителя, дверце перчаточного ящика и люке бензобака.Недавняя стандартизация изменилась, поэтому все рейтинги, кроме «Unlimited ZR», включают символ скорости и индекс нагрузки как часть описания обслуживания каждой шины на боковине шины. Если вы читаете боковину шины, рейтинг скорости будет последним элементом в последовательности символов в коде размера шины. Ниже приведен пример описания на боковине шины: 2015 / 60R15 91V. Здесь шина будет иметь рейтинг скорости V. Шины с рейтингом V могут двигаться со скоростью 149 миль в час.

ОПИСАНИЕ ШИНЫ

205 / 60R15 91 В
205 = ширина профиля в миллиметрах
60 = Соотношение сторон
R = Радиальная конструкция
15 = диаметр обода в дюймах
91 = Индекс нагрузки Описание услуги
V = символ скорости

ZR Обозначение

Шины, максимальная скорость которых превышает 149 миль в час, могут иметь в обозначении размера «ZR».Шины с максимальной скоростью более 186 миль / ч должны включать в обозначение букву «ZR». Ниже приведены примеры размеров шин с рейтингом скорости «ZR».

ZR ОБОЗНАЧЕНИЕ

ПРИМЕРЫ
Обозначение шины Максимальная скорость
P275 / 40ZR17 93 Вт 270 км / ч (168 миль / ч)
P275 / 40ZR17 93Y 300 км / ч (186 миль / ч)

Таблица номинальных скоростей шин

Для шин с максимальной скоростью более 240 км / ч (149 миль / ч) в обозначении размера может стоять буква «ZR».Шины, максимальная скорость которых превышает 300 км / ч (186 миль / ч), требуют обозначения размера ZR. При отсутствии описания обслуживания проконсультируйтесь с производителем шин относительно максимальной скорости.

СКОРОСТЬ ШИНЫ

СИМВОЛЫ СКОРОСТИ
Символ Скорость Скорость (км / ч) Скорость (миль / ч)
A1 5 3
A2 10 6
A3 15 9
A4 20 12
A5 25 16
A6 30 19
A8 40 25
B 50 31
С 60 37
D 65 40
E 70 43
F 80 50
G 90 56
Дж 100 62
К 110 68
л 120 75
M 130 81
N 140 87
п. 150 94
Q 160 100
R 170 106
S 180 112
т 190 118
U 200 124
H 210 130
В 240 149
Вт 270 168
Y 300 186

Обратитесь за помощью в Tyres Plus

Нужна помощь в понимании рейтинга скорости на шинах? Наши специалисты позаботятся о вас.Привозите свой автомобиль в местном отделении Tyres Plus, и мы поможем вам узнать номера шин, размер шин и многое другое!

,

Macury Speedual Mini 8-дюймовый двухмоторный электрический скутер 52V1600W для бездорожья, 55 км / ч, с двойным приводом, 8-дюймовая цельная шина zero8x zero 8X | |

ДОПОЛНИТЕЛЬНЫЕ РАЗДАЧИ

За исключением базовой версии, при заказе любой другой версии вы получите:

Зажим складной модернизированный 1 комплект $ 80
Дополнительное стандартное зарядное устройство 1 штука $ 55
Крепежный крючок 1 комплект 50 $
Многофункциональная вспомогательная штанга 1 шт 25 $
Солнечный рожок / светодиодный светильник 1 штука $ 20
Сумка на голову 1 штука $ 20
Наклейка на дополнительную колоду (не является обязательной) 1 штука 10 долларов США
Держатель для телефона 1 штука $ 10
Дополнительные тормозные колодки (полуметаллические) 1 пара 6 $

* Цены на подарки основаны на их розничных ценах в магазине MACURY.
* Мы заменим гидравлический тормоз / модернизированный складной зажим / складной руль / фиксирующий крюк заранее для вас бесплатно.* Вы не можете указать цвета и рисунки подарков.
* Мы не отправляем все замененные детали.

Основные моменты перед покупкой

Из-за особых случаев прямо сейчас транспортировка могла быть отложена, и

1. Электроскутеры оснащены литиевыми батареями, поэтому они являются запрещенными международными товарами. Мы должны доставить их каким-то особым способом. Обычно их невозможно перевезти, поэтому мы отправляем их сначала в Шэньчжэнь, затем в Гонконг, а также в Европу / Россию / США / Австралию / Канаду и т. Д.Как правило, мы отправляем его поездом в Европу / Россию, по морю в США / Канаду / Австралию, а затем доставляем через UPS / DHL / FedEX и другие логистические компании.

2. Номер отслеживания не может быть отслежен до завершения оформления, если вы можете отследить его, это означает, что вы получите скутер через несколько дней, перед этим, пожалуйста, подождите терпеливо.

3. Бесплатный налог означает, что мы будем нести таможенные пошлины за вас, вы больше не будете платить за них. Бесплатные налоговые страны: ЕС / США / ОАЭ / Канада / Россия / Австралия / Сингапур / Малайзия / Таиланд и так далее.Если вы приехали из других стран, проконсультируйтесь с нами перед покупкой.

4. Законы и правила сильно различаются в разных странах, я не знаю, соответствуют ли наши скутеры вашим местным законам и постановлениям, вам необходимо заранее проконсультироваться с местными органами дорожного движения, мы не несем никакой юридической ответственности за это.

5. Серия Speedual / Grace такая же, как серия Zero, только марки разные. В некоторых странах они называются Zero, но в Китае мы называем их Speedual или Grace. Все они собираются на одном заводе одними и теми же рабочими из одних и тех же деталей.6. Мы проделали большую работу по гидроизоляции, но мы не можем обещать, что самокат, поврежденный водой, все еще находится на гарантии, потому что 100% гидроизоляция невозможна в текущих технических условиях. К тому же кататься в дождливые дни очень небезопасно. Настоятельно рекомендуем не кататься в дождливые дни.

7. Мы постоянно совершенствуем наши скутеры, и у нас есть много разных поставщиков, которые могут предоставить запчасти, поэтому некоторые детали наших скутеров будут отличаться от описанных на странице, например, тормоза / ручки / шины / винты / рычаги / двигатели…перед покупкой убедитесь, что вы чисты.

8. Максимальный запас хода основан на данных лаборатории Macury: человек весом 60 кг непрерывно ездил на скутере с максимальной зарядкой по ровной дороге со скоростью 15 км / ч и 25 ℃, без ветра. Реальное расстояние было бы намного короче. Ваш стиль вождения, скорость, температура, нагрузка, давление в шинах, состояние дороги, погода — все это сильно повлияет на реальный запас хода скутера.

9. Батарейные элементы версии Basic / Standard производятся китайскими компаниями, ячейки Pro версии производятся компанией LG, но независимо от того, какие версии батареи, они упаковываются китайскими компаниями.10. Если вы из Австралии и у вас нет лицензии на импорт, потому что правительство Австралии изменило политику импорта в этом году в начале года, мы должны отправить скутер без аккумулятора, и в то же время отправить аккумулятор отдельно. , вы должны установить аккумулятор самостоятельно, и вы должны оплатить стоимость доставки аккумулятора, это около 100 долларов.

.
