Электричество под землей на даче: Как проложить кабель в земле

Содержание

Электропроводка на даче своими руками: пошаговое описание монтажа

Выбор сечения и типа кабеля, номиналов автоматических выключателей, УЗО и другой защитной аппаратуры, и, наконец, выбор способа монтажа. Это еще неполный список этапов электромонтажных работ, которые введут в ступор любого начинающего мастера. Поэтому давайте разберемся как может быть проведена электропроводка на даче своими руками. Пошаговое описание всех этапов электромонтажа предоставлено ниже.

Определение способа прокладки кабеля

Для начала нужно определится с тем, как вы будете прокладывать проводку:

  1. Внутренняя или скрытая электропроводка. Прокладывается внутри стен, перегородок и перекрытий. Проводка по поверхности чернового потолка закрытая подвесным или натяжным потолком также считается внутренней.
  2. Наружная или открытая проводка. Прокладывается по поверхности стен, потолков, конструкциям. В общем во всех случаях, когда видны кабельные линии.

Выбрать тип электропроводки достаточно просто:

  • Если у вас стены из кирпича, бетона, газобетона и других твёрдых негорючих материалов – прокладывайте внутреннюю электропроводку.
  • В деревянном доме нужна наружная проводка. В ПУЭ 7.1.38, сказано о том, что по сгораемым стенам, перегородкам, потолкам (и за ними) прокладка осуществляется в несгораемых трубах и кабелями, не распространяющими горение. Подобные рекомендации содержат и другие пункты Правил.
  • В каркасном доме согласно СП 31-105-2002 п. 13.5.1, 13.5.2 допускается делать электропроводки через пустоты или заполненные утеплителем пространства стен и перекрытий, а пропускать кабель через стены допускается без негорючих гильз, но изоляция должна быть не распространяющей горение (приставки -нг или -нг-ls в маркировке изделия) или в защитных оболочках.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1. 1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А.

По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:



Схема ввода 1 фазы с заземлением:



Схема с трёхфазным вводом 380/220В и заземлением:

Выбор электроустановочных изделий

Простыми словами электроустановочные изделия — это розетки, выключатели, распредкоробки, щиты и т.д. На них, как и на других материалах для электропроводки, нельзя экономить хоть при ремонте в квартире, хоть в дачном домике.

В России по качеству и распространённости занимают лидирующие места занимают два бренда Legrand и Schneider Electric. В модельном ряде этих производителей есть розетки, выключатели для внутренней и наружной проводки, для монтажа внутри, и снаружи – на дачном участке.

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

  1. Разметка.
  2. Штробление.
  3. Установка подрозетников и распредкоробок.
  4. Прокладка кабеля.
  5. Сборка схемы и подключение.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. Подробнее процесс разметки стен под проводку описан в статье: https://samelectrik.ru/kak-razmetit-steny-i-potolok-pod-provodku.html.

На видео наглядно рассмотрен процесс разметки:

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Три основных способа сделать штробу в стене своими руками:

  1. С помощью перфоратора с насадкой «долото» или «шило».
  2. Штроборезом.
  3. Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов. С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором.

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А в

ввод под землей, со столба

Подводом электричества к дому занимается соответствующая организация. Данная разновидность работ связана с определёнными рисками (все операции производятся без снятия напряжения) поэтому следует строго соблюдать правила электробезопасности. Выбор кабеля для ввода электричества в частный дом (сечение, количество жил, материал) полностью лежит на плечах хозяина участка.

От данного выбора напрямую зависит долговечность эксплуатации электрической сети в доме, поэтому подходить к работам следует очень серьёзно.

Ввод кабеля может осуществляться по воздуху — от столба к дому. Но также прибегают к вводу кабеля в дом через фундамент, под землёй.

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Как производится натяжение кабеля

После закрепления проводника на специальных роликах, приступают к его натяжению. Для этого требуется наличие следующего инструмента:

  • ручная лебедка;
  • натяжное устройство;
  • динамометр.

Ручная лебедка посредством анкерных болтов крепится на ближайшей опоре, а по ней, с помощью натяжного устройства, производится натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется с помощью динамометра.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

  • Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².
  • При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
  • Если прокладывают медный провод, то его сечение может быть 16 мм².

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Основные рабочие параметры, по котором производится расчёт кабеля

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

  • Минимальные трудозатраты.
  • Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
  • Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
  • Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

  1. Кабель СИП — самонесущий изолированный провод.
  2. Неизолированный, материал — алюминий.
  3. Неизолированный алюминиевый со стальным сердечником.

Как правильно выбрать сечение и марку СИП

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.

Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.

Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников. При выборе СИП следует обращать внимание на изоляцию:

  • При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
  • При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

  • Спрессованная бумага со специальной пропиткой.
  • Полиэтилен.
  • Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

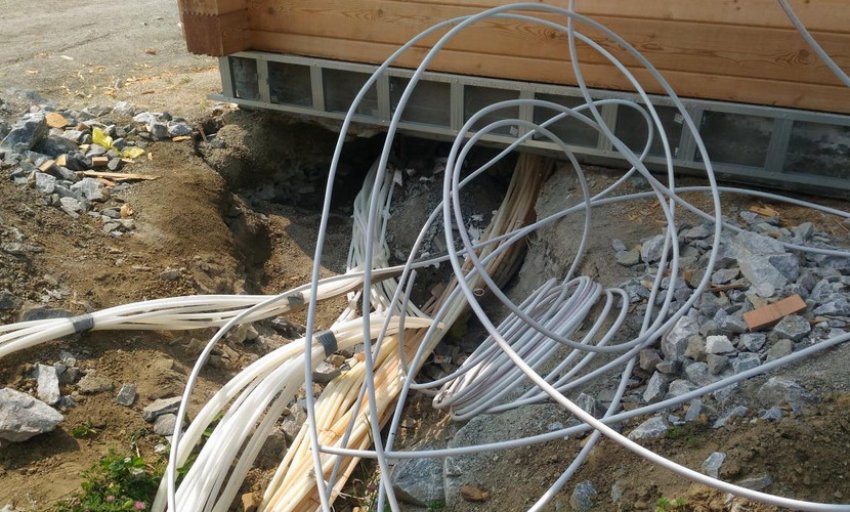

Ввод кабеля под землёй

Прокладываемый под землёй провод не требует крепления к стене, в этом случае проводник прокладывается сквозь фундамент. Часть кабеля, которая выходит из земли, должна быть защищена с помощью металлической трубки или плотного ПВХ-короба.

Для прокладывается кабеля в земле должна быть вырос траншеи, глубиной не менее 70 см. На дне траншеи делают песчаную «подушку», толщиной в 15–20 см. На неё укладывается кабель и сверху замыкается землёй. Подземный подвод кабеля является трудоемким процессом, но более долговечен чем воздушный ввод.

Как подводят электричество к распределительному щитку

При использовании обыкновенного проводника, его достаточно просто подключить к основному автоматическому выключателю, от которого потом электричество пойдёт к остальным потребителям. Но при использовании СИПа или изолированного проводника следует смонтировать коммутационные узел — отдельное место перехода входного кабеля на тот, который будет проведён к щитку.

Наиболее удобно использовать для этого ответвительный сжим — 2 медных пластины, крепящиеся друг к другу с помощью четырёх болтов и уложенные в специальный пластиковый короб.

Что такое шкаф вводного устройства

Вводное устройство можно кратко классифицировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены непосредственно на вводе основной магистрали. Для удобства монтажа подобных приборов используют специальные шкафы, в которых предусмотрены специальные крепления.

В шкафах вводного устройства могут быть расположены:

  • предохранители;
  • рубильники;
  • автоматические выключатели;
  • счётчики.
  • измерительные приборы.

Видео по теме

Прокладка кабеля на дачном участке. Способы и особенности. Работы

Загородный дом и дачный участок ежедневно доставляет немало хлопот, которыми необходимо заниматься и не откладывать в долгий ящик, так как нерешенные вопросы будут накапливаться как снежный ком. Когда перед хозяином дачного участка стоит задача по подключению какого-либо устройства или сооружения, находящегося неподалеку от основного домика, то владея правилами и требованиями к проведению электрической сети, можно легко ее решить.

Способы прокладки кабеля
Существует три основных способа прокладки:
  1. Воздушный.
  2. Подземный.
  3. Способ прокола.

Прокладка кабеля на дачном участке по воздуху наиболее простая, и не требует больших финансовых вложений, при условии, если удаленность объекта подключения от дома небольшая. При значительном расстоянии при прокладке кабеля потребуется устанавливать дополнительные опоры в виде столбов или других конструкций, которые будут поддерживать провисающий в воздухе кабель. Внешний вид дачного участка, конечно, не улучшится от висящего кабеля.

Подземная прокладка кабеля на дачном участке является оптимальным вариантом, так как кабель будет находиться в земле в защитной трубе, никому не будет мешать, и нарушать природный дизайн участка. Такой способ в настоящее время наиболее популярен.

Прокладка кабеля на дачном участке способом прокола также применяется для выполнения ответвления электрической линии на участке загородного дома или дачи. Этот способ дает возможность преодолеть препятствия, если невозможно выкопать траншею из-за скальной структуры грунта.

Требования к укладке кабеля

Для того чтобы проведенные линии электрической сети были быстро приняты представителем Энергосбыта, то необходимо все работы согласовать заранее. Для этого лучше пригласить специалиста на участок, или изобразить план линии и предоставить его в эту организацию. Но оптимальным вариантом было бы полностью предоставить все работы этой организации.

Преимуществами такого варианта являются:
  • Все работы будут выполнены согласно СНиП.
  • Организация самостоятельно выполнит монтаж.
  • Непосредственное подключение и составление акта также ложится на эту организацию.
  • Выполненная ветка электрической сети будет обслуживаться также Энергосбытом.
При самостоятельном проведении линии электросети,  необходимо все работы заранее спланировать.
  • Прокладка кабеля на дачном участке не должна производиться на глубине менее 700 мм. Если предполагаемая длина кабеля менее пяти метров и кабель будет укладываться в защитную трубу, то разрешается глубина траншеи 500 мм.

  • Запрещается укладывать кабель под фундаментом дома. Наименьшее расстояние кабельной линии от фундамента не должно быть меньше 0,6 метра. Если необходимо уложить кабель от основного дома до другого сооружения через фундамент, то участок кабельной линии, проходящей через фундамент дома, нужно обязательно разместить в отрезке стальной трубы.
  • Если в траншее будет прокладываться несколько кабелей, то расстояние между соседними кабелями не должно быть меньше 0,1 метра. Из этого расчета определяют ширину траншеи.
  • Расстояние электрической линии от кустарников должно быть не меньше 0,75 метра, а от деревьев – 2 метра. Если кабель будет прокладываться в защитной трубе, то это правило теряет свою силу.
  • Удаленность кабеля от канализации и водопроводных труб должно быть более 1 метра, от газопровода – более 2 метров.
  • Не рекомендуется укладывать кабели в траншее с пересечением их между собой. Если без этого обойтись не получается, то при пересечении кабелей их должен отделять слой грунта не менее 0,5 метра.
  • Кабель должен быть оснащен металлической броней, и предназначен для укладки в грунт. Слой брони требуется для защиты кабеля от механических повреждений и грызунов. Обычно для таких работ применяется кабель ВББШВ с медными жилами. Его стоимость высока из-за наличия брони. Допускается использование более дешевого кабеля без брони, например, марки ВВГнг с укладкой в защитную трубу.
  • Вертикальный участок линии от распределительного щита до земли рекомендуется разместить в металлической трубе. Высота защищенного вертикального участка не допускается менее 1,8 м.

  • На горизонтальных участках линии применяются пластиковые защитные трубы, независимо от длины ветки, так как трубы можно соединять друг с другом произвольной длины.
  • Если укладка линии будет происходить с применением специальной лебедки, раскручивающий барабан, то ее необходимо оборудовать специальным ограничителем, предусмотренным правилами п. 3.58 СН и П. Этот ограничительный механизм даст возможность осуществить укладку кабеля с запасом, по волнистой линии, чтобы не происходило натягивающего воздействия.
  • При необходимости выполнения соединений кабеля в грунте, применяются специальные соединительные муфты.
  • Для создания вспомогательной защиты кабельной линии в грунте, например, от возможных просадок земли, допускается применять асбоцементную трубу или кирпичное кабельное сооружение, которое располагается поперек траншеи. В этом случае применение пустотелого кирпича запрещается, ввиду его недостаточной прочности.

  • Ввод кабеля в дом должен выполняться через металлическую муфту, установленную в стену или фундамент, для предотвращения повреждения кабеля в случае усадки фундамента и дома.
  • Сверху уложенного в грунте кабеля необходимо уложить специальную сигнальную ленту, предупреждающую о том, что в этом месте проходит электрическая линия.

Прокладка кабеля на дачном участке должна производиться с учетом этих основных правил и требований, тогда можно быть уверенным в безопасности проложенной линии для людей и бытовой электрической проводки.

Прокладка кабеля на дачном участке методом прокола

Такой вид укладки ее называют проколом. Имеется ввиду не прокол с помощью специальной техники, а проведенный своими руками кувалдой и трубой. Поэтому такой способ подходит только для физически сильных людей. Скважина в грунте создается путем прокалывания грунта. Проколом называют создание канала путем вдавливания в землю металлической штанги в виде трубы с наконечником. При этом вокруг трубы грунт уплотняется.

Работа выполняется из одной (стартовой) траншеи или ямы в другую (приемную).

  • С обеих сторон участка, по которому необходимо проложить кабель, необходимо выкопать ямки, и расположить их по оси предполагаемого прокола.
  • На трубе нарезаются зубья, конец трубы при этом получается в виде короны. Такая нарезка выполняется с помощью болгарки. Диаметр трубы выбирается по диаметру кабеля, но не менее 20 мм.
  • Труба с коронным наконечником ставится в стартовую яму с одной стороны участка коронкой в землю. По другой стороне необходимо бить с большой силой кувалдой. Эту работу удобнее проводить вдвоем.
  • По прохождении каждых 50 см трубу нужно вытаскивать и промывать ее внутреннюю часть сильным напором воды. При песчаном грунте внутреннюю полость можно очистить путем постукивания трубы по стенке тяжелым предметом и высыпания песка.
  • Если длины трубы не хватает до приемной ямы, то к ней можно приварить дополнительный отрезок трубы, закрепив его дополнительно арматурой. Если этого не сделать, то от ударов сварка может лопнуть, и второй отрезок трубы останется в земле. А достать его будет очень трудно. Придется копать траншею.
  • Когда зубья короны появятся в приемной яме, на этом процесс завершают. Зубья короны можно отрезать болгаркой, так же как и другой торчащий конец трубы с противоположной стороны. Трубу не нужно вытаскивать из земли, так как она будет являться защитой для кабеля.
Достоинства укладки проколом
  • Не требуется копать траншею.
  • Не нарушается природная среда в месте прокладки линии.
  • Снижается стоимость работ.
Разводка кабеля по участку (освещение)
  • Кабель в грунт может уходить от воздушной линии или от распределительного щита, установленного на стене.
  • Нарисовать схему укладки линии в траншее, отметив на ней расстояние от дома насаждений и построек, согласно правилам и нормативным документам. Если подземная прокладка кабеля на дачном участке будет выполняться для питания наружного освещения, то необходимо обязательно указать на схеме места расположения фонарей.
  • Территорию участка нужно разметить веревкой с колышками.
  • Выкопать траншею по разметке. Очистить ее от камней, мусора, металлических элементов, которые могут в будущем повредить изоляцию кабеля.
  • Установить опоры для размещения фонарей.
  • Дно траншеи утрамбовать и сделать ровную песчаную подушку толщиной 10 см.
  • Уложить кабель в траншее согласно вышеописанным требованиям.
  • Уложенную линию электропроводки проверить мегомметром на исправность сопротивления и отсутствия короткого замыкания.

  • Снять накопившийся электростатический заряд с кабеля, закоротив жилы с броней и с землей. При этом необходимо использовать резиновые перчатки и сапоги. Рекомендуется пригласить помощника.
  • Кабель должен быть защищен согласно требованиям к подземной укладке. Если для защиты выбрана асбоцементная труба, то ее нужно разрезать по длине и уложить в нее кабель. Разрезанную трубу необходимо обмотать скотчем. Это даст возможность быстрого демонтажа кабеля в случае неисправности.
  • Готовую линию электрической сети рекомендуется сфотографировать, чтобы сохранить на будущее ее расположение на дачном участке. Нарисованный чертеж также лучше сохранить (можно сфотографировать и сохранить в электронном виде), так как на нем указаны все необходимые размеры.
  • Траншею засыпать песком слоем не менее 15 см, утрамбовать.
  • Сверху уложить сигнальную ленту согласно требованиям.
  • Оставшийся грунт засыпать в траншею, создав горку, которая выровняется и осядет после нескольких дождей.
  • Провести контрольные электрические измерения линии мегомметром.

Основная часть времени при таком способе тратится на копку траншеи. Диаметр трубы, проходящей через фундамент дома, должен иметь диаметр, превышающий диаметр кабеля в 2-3 раза. Для защиты линии в земле запрещается использование гофрированной трубы из пластика, так как в грунте она быстро разрушается. Не рекомендуется прокладывать кабель под автомобильной стоянкой, детской площадкой или дорожками участка.

Похожие темы:

Как провести электропроводку на даче — пошаговое руководство

Пошаговое описание все этапов прокладки электропроводки на даче своими руками. Схема проводки от щитка. Как провести внутреннюю и наружную электропроводку.


Выбор сечения и типа кабеля, номиналов автоматических выключателей, УЗО и другой защитной аппаратуры, и, наконец, выбор способа монтажа. Это еще неполный список этапов электромонтажных работ, которые введут в ступор любого начинающего мастера. Поэтому давайте разберемся как может быть проведена электропроводка на даче своими руками. Пошаговое описание всех этапов электромонтажа предоставлено ниже. Содержание:

Определение способа прокладки кабеля

Для начала нужно определится с тем, как вы будете прокладывать проводку:

  1. Внутренняя или скрытая электропроводка. Прокладывается внутри стен, перегородок и перекрытий. Проводка по поверхности чернового потолка закрытая подвесным или натяжным потолком также считается внутренней.
  2. Наружная или открытая проводка. Прокладывается по поверхности стен, потолков, конструкциям. В общем во всех случаях, когда видны кабельные линии.

Выбрать тип электропроводки достаточно просто:

  • Если у вас стены из кирпича, бетона, газобетона и других твёрдых негорючих материалов – прокладывайте внутреннюю электропроводку.
  • В деревянном доме нужна наружная проводка. В ПУЭ 7.1.38, сказано о том, что по сгораемым стенам, перегородкам, потолкам (и за ними) прокладка осуществляется в несгораемых трубах и кабелями, не распространяющими горение. Подобные рекомендации содержат и другие пункты Правил.
  • В каркасном доме согласно СП 31-105-2002 п. 13.5.1, 13.5.2 допускается делать электропроводки через пустоты или заполненные утеплителем пространства стен и перекрытий, а пропускать кабель через стены допускается без негорючих гильз, но изоляция должна быть не распространяющей горение (приставки -нг или -нг-ls в маркировке изделия) или в защитных оболочках.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:



Схема ввода 1 фазы с заземлением:



Схема с трёхфазным вводом 380/220В и заземлением:


Выбор электроустановочных изделий

Простыми словами электроустановочные изделия — это розетки, выключатели, распредкоробки, щиты и т. д. На них, как и на других материалах для электропроводки, нельзя экономить хоть при ремонте в квартире, хоть в дачном домике.

В России по качеству и распространённости занимают лидирующие места занимают два бренда Legrand и Schneider Electric. В модельном ряде этих производителей есть розетки, выключатели для внутренней и наружной проводки, для монтажа внутри, и снаружи – на дачном участке.


Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

  1. Разметка.
  2. Штробление.
  3. Установка подрозетников и распредкоробок.
  4. Прокладка кабеля.
  5. Сборка схемы и подключение.

Прокладка наружной проводки

Мы рассмотрели, как выполняется прокладка внутренней электропроводки на даче поэтапно, теперь рассмотрим другой вид – наружную проводку. Прокладка наружной электропроводки в дачном домике проще, и занимает меньше времени. Согласно ПУЭ наружная электропроводка должна выполняться кабелями с изоляцией, не поддерживающей горение. Какой кабель использовать в этом случае? Подходит тот же ВВГнг-LS, или другие кабели с такой изоляцией.

Современные требования предписывают использование локализирующих негорючих труб – то есть металлических. Можно использовать медные или стальные тонкостенные трубы. Но этот вариант не самый дешевый и удобный для монтажа.

Также провод можно прокладывать в ПВХ-гофре. Если вас не устраивает этот вариант – прокладывайте в кабель-канале или плинтусе с нишей для проводов.

Монтаж розеток и выключатели для наружной установки отличается тем, что вам не нужно бурить отверстия и устанавливать подрозетники – они просто прикручиваются к стене. Это можно назвать «эконом вариант» потому что такую проводку легко заменить, добавить или убрать розетки и перенести выключатели без особых затрат и видимости переделок.

Альтернативой такому решению является электрическая проводка в стиле ретро. Для этого используют специальный витой провод и керамические ролики, такой способ вполне соответствует требованиям ПУЭ. Его главным недостатком является высокая стоимость как самого кабеля, так и электроустановочных изделий под старину.

Вот собственно и все моменты, которые нужно знать, если решили самостоятельно провести электропроводку на даче. Надеемся, наша пошаговая инструкция с картинками и схемами помогла вам понять, с чего начать и что вообще нужно делать!

Материалы по теме:

  • Как собрать электрический щит
  • Как выбрать автоматический выключатель
  • Как выбрать УЗО для дома
  • Освещение на даче своими руками
Опубликовано: 29.01.2019 Обновлено: 28.02.2019 нет комментариев

Кабель для разных способов ввода электричества в дом. Как правильно провести подземный кабель для электричества

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Получение разрешения на подземный ввод

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Способы ввода

Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.

Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.

Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.

Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

  • Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников
  • Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы
  • Термоусадка для проводов: все виды и характеристики. Подробное описание как выбрать и использовать термоусадку

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

  • Минимальные трудозатраты.
  • Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
  • Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
  • Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

  1. Кабель СИП — самонесущий изолированный провод.
  2. Неизолированный, материал — алюминий.
  3. Неизолированный алюминиевый со стальным сердечником.

Подземный ввод электричества

Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.

Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.

Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.

Кабель может быть проведен через ленточный фундамент. Ни в коем случае не допускается его прокладка под фундаментом во избежание разрушения.

Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.

Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

  • Спрессованная бумага со специальной пропиткой.
  • Полиэтилен.
  • Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Преимущества и уязвимости подземной электрификации

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

  • не портит архитектуру и дизайн участка;
  • не испытывает атмосферных воздействий;
  • высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма. Что особенно важно, если строение длительное время остается без присмотра.
Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

  • может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
  • влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
  • повредить проводку могут насекомые и грызуны;
  • она подвержена старению и коррозии.

Долговечность электропроводки зависит от состава почвы и насыщения ее водой, тепловых колебаний и вибрационных процессов.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

  • без какой-либо защиты (используя бронированные марки КЛ)
  • в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.Ошибка №1Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Правильная укладка кабеля

Сам кабель укладывается в траншею “змейкой”.

В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.

Только не переборщите с изгибами.

Ошибка №7А вот делать запас в виде колец не допускается.

Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.Ошибка №8До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.

Сверху уложенного кабеля опять засыпается небольшой слой песка.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.Ошибка №9Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.Ошибка №10Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей. Ошибка №11Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.Ошибка №12При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?Ошибка №2Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.Ошибка №3С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм. Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху. В особенности при внешних воздействиях — проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п. Ошибка №4Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

  • вводного кабеля
  • кабеля на видеодомофон
  • уличного освещения
  • питание автоматики откатных ворот

Подсыпка траншеи песком

Ошибка №5Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.Ошибка №6Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.Фракция отдельных элементов после просеивания должна быть не более 5мм. А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

Выводы: что выбрать воздушную или кабельную линию?

Вам подойдет воздушная линия, если:

  • Вы хотите существенно сэкономить время и деньги на монтаж ввода.
  • Вы не хотите, чтобы провод украли злоумышленники.
  • Висящий провод не портит внешний вид вашего участка.
  • Вы не хотите копать траншею или нанимать для этого людей.

Вам подойдет кабельная линия под землей, если:

  • Вам важен внешний вид вашего участка.
  • В вашей местности сильные ветры и часто рвутся провода из-за падающих деревьев.
  • У вас есть крупногабаритная сельхозтехника, а запитать необходимо несколько построек во дворе.
  • Опора ЛЭП стоит на удалении больше 25 м от вашего дома, и вы не хотите тратить денег на установку дополнительной опоры.

Источники:

  • https://ProFazu.ru/provodka/cable-wire/kabel-dlya-vvoda-elektrichestva-v-dom.html
  • https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-provesti-podzemnyj-kabel-dlya-elektrichestva/
  • https://electrikmaster.ru/vvod-elektrichestva-v-dom/
  • https://domikelectrica.ru/montazh-kabelya-v-zemle-20-chastyx-oshibok/
  • https://ichip.ru/sovety/remont/po-vozduhu-ili-pod-zemley-kak-podvesti-elektrichestvo-k-zagorodnomu-domu-653352

Электрический кабель для прокладки в земле на даче |

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества. Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле. Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты. Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля. Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

А также вы можете посмотреть видео прокладка силового кабеля

Стоит ли шумиха по поводу подземных электрических кабелей?

Когда циклон «Фани» обрушился на Одишу, он также повредил электроэнергетическую инфраструктуру штата. Огромная инфраструктура электроснабжения, включая два миллиона электрических опор, 84000 километров низковольтных проводов, 11000 распределительных трансформаторов и четыре сети 132 кВ, была повреждена в редком летнем циклоне, в результате которого более 25 тысяч семей погрузились в темноту.

Это вызвало споры о том, могли бы подземные электрические кабели предотвратить такое повреждение.Пока разрабатываются планы создания подземной энергетической инфраструктуры в Бхубанешваре и Каттаке, это политическое решение следует рассматривать с осторожностью.

Уход под землю — тренд

Во всяком случае, в недавнем прошлом цель DISCOMS заключалась в том, чтобы закопать силовые кабели. Согласно отчету, опубликованному в декабре 2016 года, 61 км кабеля в Каттаке должен был уйти под землю. На первый этап работ было выделено 142 крор рупий.

Также читайте: Через месяц после циклона Фани 48% жителей Пури все еще без электричества

Корпорация генерации и распределения Тамил Наду (Tangedco) в 2017 году решила использовать подземные кабели на протяженных территориях корпорации Ченнаи по ориентировочной стоимости в 2567 крор рупий.Компания Bangalore Electricity Supply Company Limited (Bescom) планирует проложить 18 900 километров подземных силовых кабелей, начиная с этого года, при ориентировочной стоимости проекта в 4 500 крор.

Работы по прокладке подземных кабелей в Бхубанешваре начались в 2016 году с целью прокладки под землей 350 километров кабелей. На работы, выполненные Odisha Power Transmission Corporation Limited (OPTCL) и Центральным энергоснабжающим предприятием (CESU), на первый этап было выделено 1500 крор рупий. Но работе препятствовали такие препятствия, как отсутствие квалифицированной рабочей силы, прекращение работы на чемпионате мира по хоккею.

Мужчина срезает ветви вырванного с корнем дерева после циклона Фани в районе Хорда в восточном штате Одиша, Индия, 3 мая 2019 г. Фото: REUTERS / R Narendra

Дело США, ЕС

В США и странах Европы непомерно высокая стоимость подземных кабелей была главной проблемой. После удара урагана «Вилма» в 2005 году во Флориде произошел трехнедельный сбой. Затем он потратил 3 миллиарда долларов на модернизацию своей системы накладных расходов. Когда обрушится следующий ураган, электричество можно будет восстановить через несколько недель.

В июле 2012 года, когда на Вашингтон обрушился шторм, разгорелись аналогичные дебаты. Однако фактор стоимости превзошел план для подземной системы. Согласно анализу Управления энергетической информации США, стоимость подземных кабелей составляет пять-десять раз на милю по сравнению с воздушной системой. У Сан-Франциско был десятилетний проект закопания 45,8 миль воздушных линий. Ориентировочная стоимость 1 миллиона долларов за милю в итоге составила 3,8 миллиона долларов за милю.

Блокпосты

Первым серьезным препятствием для прокладки подземных кабелей является непомерно высокая стоимость.Согласно Economic Times , CESU, распределительная компания для 19% Odisha, включая Bhubaneswar и Cuttack, имеет долговое бремя более 2 000 крор рупий. Его совокупные и технические потери составляют колоссальные 35%.

Важно помнить, что электроэнергетический сектор вносит значительную часть в неработающие активы (NPA), из-за которых банки терпят крах. В парламентском постоянном комитете вероятная цифра была привязана к 1,47 крор рупий. Таким образом, мы должны спросить, кто заплатит за огромные инвестиции, которые потребуются в этом процессе? Вместо этого необходимо оценить практические решения, такие как управление растительностью, модернизация наземной инфраструктуры и ограниченная подземная сеть.

Также читайте: Воздушные провода в Дели — Краткая история нечестивого беспорядка

Второе препятствие — неэффективность подземной прокладки кабелей при затоплении. Трансформаторы на площадках, используемые в подземных системах, повреждаются при затоплении. Это снижает эффективность всей системы. В июле 2018 года проливные дожди вызвали наводнение в Бхубанешваре. Город подвержен наводнениям и является примером того, как ситуация в столице может быстро ухудшиться.

Третья проблема связана с высокими затратами на ремонт, который требует рытья грунта, иначе доступ к системе затруднен.С датчиками, хотя можно сузить область повреждения, копание и техническое обслуживание могут также привести к увеличению времени простоя. В то время как техническое обслуживание может быть низким в первое десятилетие после внедрения подземных систем, позже оно может возрасти экспоненциально. Срок службы подземных кабелей, для которых требуются различные типы обсадных труб и строгие требования, также ниже, чем у воздушных кабелей.

Четвертая проблема — координация. В Индии средняя муниципальная корпорация и городские власти по развитию не разговаривают друг с другом.Навыки среднего рабочего сомнительны, а шансы получить урон при копании высоки. Пример тому — проект центра по распределению городского газа, охватывающий 17 районов Одиши. Он борется за ограниченное подземное пространство в переполненном районе Бхубанешвара, что усложняет копание и ремонт.

Модернизация наземной инфраструктуры может оказаться лучшей альтернативой. Кредит: Reuters

.

Анализ перед действием

Подземные кабели обладают эстетической привлекательностью, меньшим риском поражения электрическим током, низким падением напряжения и малой вероятностью кражи энергии.Это влияние этих преимуществ необходимо детально проанализировать, прежде чем начинать столь дорогостоящий проект.

В отчете Всемирного банка за декабрь 2018 года говорится, что Индия теряет 4% своего ВВП из-за неэффективности распределения электроэнергии, занимая 80-е место среди 137 стран с точки зрения «надежности энергоснабжения». Индия имеет сомнительные показатели потери 20% электроэнергии при передаче и распределении, что является одним из самых высоких показателей в мире. Многие из них можно решить с помощью подземных кабелей. Однако по причинам, указанным выше, подземная энергетическая инфраструктура была исключением, а не правилом в большинстве городов.Планировщикам необходимо хорошо проанализировать, прежде чем кататься на подземном электрическом гиганте.

Самбит Даш преподает в Медицинском колледже Манипала в Мелаке, Академии высшего образования Манипала (MAHE), Манипал. Он комментирует государственную политику, здравоохранение, науку и вопросы, представляющие общественный интерес. Он пишет в Твиттере на @sambit_dash.

Простая английская Википедия, бесплатная энциклопедия

Электричество — это наличие и поток электрического заряда. Используя электричество, мы можем передавать энергию способами, которые позволяют нам выполнять простые домашние дела. [1] Его самая известная форма — это поток электронов через проводники, такие как медные провода.

Слово «электричество» иногда используется для обозначения «электрической энергии». Это не одно и то же: электричество — это среда передачи электроэнергии, как морская вода — среда передачи энергии волн. Предмет, через который проходит электричество, называется проводником. Медные провода и другие металлические предметы являются хорошими проводниками, позволяя электричеству проходить через них и передавать электрическую энергию.Пластик — плохой проводник (также называемый изолятором) и не пропускает много электричества через него, поэтому он остановит передачу электрической энергии.

Передача электроэнергии может происходить естественным путем (например, молния) или производиться людьми (например, в генераторе). Его можно использовать для питания машин и электрических устройств. Когда электрические заряды неподвижны, электричество называется статическим электричеством. Когда заряды движутся, они представляют собой электрический ток, иногда называемый «динамическим электричеством». Молния — самый известный и опасный вид электрического тока в природе, но иногда статическое электричество заставляет вещи слипаться и в природе.

Электричество может быть опасным, особенно рядом с водой, потому что вода является хорошим проводником, поскольку в ней есть примеси, такие как соль. Соль может способствовать протеканию электричества. С девятнадцатого века электричество использовалось во всех сферах нашей жизни. До этого это было просто любопытство, увиденное в молнии грозы.

Электрическая энергия может быть создана, если магнит проходит близко к металлической проволоке. Это метод, используемый генератором. Самые большие генераторы находятся на электростанциях. Электроэнергия также может быть высвобождена путем объединения химикатов в банке с двумя разными видами

Лондонское метро

1. Играли оркестры и джентльмены в шляпах готовились произнести речи о своем великом достижении. Они совершили первое в мире путешествие по подземной железной дороге — расстояние почти четыре мили.
Это был 1863 год, и в тот первый исторический день 30 000 лондонцев воспользовались этим новым и необычным способом передвижения. Спустя более ста лет лондонское метро ежедневно перевозит более миллиона пассажиров. Общее количество пассажиров, перевозимых Лондонским метрополитеном каждый год, огромно и постоянно растет.

2. Раньше поезда приводились в движение паровозами, которые сжигали уголь.
Говорят, что персонал поезда и носильщики просили разрешения отрастить бороды и усы в качестве ранней формы маски для смога.
Сейчас атмосфера «под землей» считается даже лучше, чем снаружи, поскольку микробы не могут расти в сухом воздухе, а поезда, конечно же, электрические.

3. Глубокое прокладывание туннелей произошло позже, в 1890 году. Проложить туннель через мили глины, а иногда и песка и гравия — непростая задача, и именно Джеймс Генри Грейтхед разработал метод, который должен был максимально использовать Возможны туннели лондонского метро.
Опыт работы лондонского транспорта с туннелями поставил новый рекорд. Один из самых длинных непрерывных железнодорожных туннелей в мире — это туннель длиной 17,5 миль на Северной линии.

4. Есть множество эскалаторов, которые помогают поддерживать движение транспорта. Первый был установлен в 1911 году. Один из них на Лестер-сквер имеет длину более 80 футов. На длинных эскалаторах скорость изменчива. «Верхний» эскалатор работает на полной скорости при перевозке пассажиров, а в пустом состоянии — на половинной скорости. Многие из новых эскалаторов имеют автоматическое управление, что делает возможным более частое обслуживание в течение дня.

5. Безопасность всегда была одной из главных забот лондонского транспорта. Несмотря на то, что поезда часто следуют друг за другом в течение нескольких секунд, говорят, что лондонское метро — самый безопасный вид транспорта в мире.
Автоматическая сигнализация находится в ведении самих поездов. Запрограммированная машина контролирует маршруты, если требуются изменения; они производятся автоматически и молниеносно. Не может произойти несчастных случаев из-за человеческой слабости.
В настоящее время используются новые системы автоматического вождения. Воздух в Подземке меняется каждые четверть часа, а температура круглый год поддерживается на уровне 69-79 градусов по Фаренгейту.

6. Несмотря на высокое качество обслуживания, в периоды пиковой нагрузки на некоторых линиях все еще наблюдается значительная переполненность. Эта проблема обсуждается, и в будущем планируется дополнительное улучшение обслуживания.
Завершается ряд схем модернизации станции. Цель состоит в том, чтобы создать более привлекательную среду для пассажиров. Использование современных материалов упрощает обслуживание. Эта модернизация координируется с обновлением лифтов и эскалаторов и внедрением новых билетных автоматов. Стоимость проезда в метро зависит от расстояния, но самая низкая — 50 пенсов.
Метро становится намного чище и ярче, а значит, более приятным в использовании, перевозя больше пассажиров, чем когда-либо за свою долгую историю.
Уровень преступности в Лондоне обычно определяется уровнем преступности в транспорте Лондона. По статистике уровень преступности в метро достаточно высок. Для обеспечения безопасности пассажиров и персонала транспортные власти добавили в подземную систему больше полицейских, чтобы гарантировать максимальную защиту.

Города | Урбанизация | Жизнь и история городов |

Город — это место, где тысячи или даже миллионы людей живут на очень небольшой территории.Города намного больше и важнее, чем города или деревни. Сегодня около половины из населения мира проживает в городах.

Части города

Сегодняшние современные города часто имеют три характерных районов. Центр города называется даунтаун. Он состоит из магазинов, банков, правительственных зданий и культурных достопримечательностей, . Многие люди приезжают работать в центр города. В крупных городах в центральной части города небоскребов .

Промышленный район с заводами, складами, , заводами, и другими производственными предприятиями расположен вокруг центра города.

Пригороды — это места, наиболее удаленные от центра города. Это новые жилых районов, где проживает большинство людей. В пригородах есть свои магазины и торговых центра, , но людям часто приходится ехать час или дольше, чтобы поработать в центре города.

Жизнь в городах

Города стали очень привлекательными мест, потому что они предлагают людям не только работу и работу, но и много вещей, которыми они могут заниматься в свободное время.Вы можете пойти в музеи или художественные выставки , расслабиться в общественных парках, послушать музыку на концертах или поесть в дорогих ресторанах, которые предлагают еду со всего мира. Большие универмаги доставляют удовольствие покупать много вещей, не выходя из здания.

Macy’s -Универмаг в Нью-Йорке — Martin Dürrschnabel

Города предлагают своим жителям и людям, которые там работают, разнообразных способов передвижения.Многие люди ходят пешком или катаются на велосипеде, что часто является самым быстрым способом получить , чтобы обойти в густонаселенном городе .

Все города предлагают по крайней мере некоторые виды общественного транспорта : автобусы, поезда или трамваи. В крупных городах есть подземные метро.

Город имеет собственное правительство , называемое городским советом. Главой города является его мэр . Городские власти должны позаботиться о и о многом. Они должны организовать свои собственные полицейские силы с по , защищать и граждан и бороться с преступностью.Они должны обеспечить жителей питьевой водой, электричеством, , отоплением, больницами и услугами , чтобы избавиться от отходов . Городской совет должен решить, в каких частях города можно строить новые заводы или дома.

Определения городов

Термин столичная зона используется для определения самого города и окружающих пригородов или других городских районов.Город Нью-Йорк, например, имеет население 8 миллионов человек, но его столичная зона включает многих других городов вокруг него: всего около 20 миллионов человек.

Мегаполис — это термин , используемый для описания крупных городов, которые расположены так близко друг к другу, что начинают расти вместе. Босуош, например, — это мегаполис, который достигает от Бостона до Вашингтона, округ Колумбия, Нью-Йорк, Филадельфия и Балтимор также принадлежат к этому региону.Здесь проживает почти 50 миллионов человек.

Мегаполис — это слово, используемое для описания очень больших городов с населением более 10 миллионов человек. Примеры: Мехико, Сан-Паулу, Мумбаи и другие. Большинство из них находится в развивающихся странах , где тысячи людей ежедневно мигрируют из сельской местности в города.

Boswash — От Бостона до Вашингтона

История городов

В доисторических времен люди были охотниками и путешествовали.Они никогда не жили в одном месте. Когда они начали выращивать сельскохозяйственных культур и разводить животных , они поселились в деревнях, которые позже выросли в более крупные города.

Древние города

Первые настоящие города возникли в Месопотамии около 5000 лет назад. В древних городах люди были не только земледельцами, но и были ремесленниками, . Люди жили вместе в больших домах или зданиях.Многие города были окружены стенами, которые защищали жителей от врагов. Центральная часть города включала храм или место для молитвы.

Самым большим древним городом был Рим. Здесь проживало до одного миллиона человек, во многих отношениях Рим был современным городом с улицами, рынками, аренами, парками и даже канализационной системой .

Люди в древних городах были разделены на классы.Государственные чиновники, солдат и священников принадлежали к высшим сословиям. Средний и низший классы составляли купцов, фермеров и ремесленников. Прибывших и рабов должны были жить за городом и считались изгоями .

Средневековые города

После падения Римской империи население городов сократилось. Торговля между городами, начатая римлянами, снова прекратилась.

Средневековые городов были небольшими по размеру. Центр часто был , занимал готический собор , главная церковь города. Это было самое дорогое здание в городе, свидетельствующее о важности религии в средние века.

Как и в древних городах, средневековые были грязными и болезней быстро распространились . Земля в городе была очень дорогой. Города не могли расширяться из-за окружающих их стен.В некоторых случаях городские власти снесли стены и перестроили их подальше от города.

В средние века в одном доме часто жили члены семьи, слуги, и рабочие. Ремесленники и купцов, были организованы в гильдии, , новый экономический класс в городах. Существовали цеха пекарей, ювелиров, ювелиров, портных, и другие группы.

К концу Средневековья торговля снова стала играть важную роль.Венеция, один из крупнейших городов того времени, стала центром торговли Средиземноморского региона . Другие торговые центры включали городов северной Германии, Гамбург и Любек, Антверпен в Бельгии и Лондон.

Промышленные города

Промышленная революция и рост заводов изменили жизнь многих людей. Многие люди начали покидать свои фермы в сельской местности и переехали в города, где надеялись получить работу на новых заводах .Машины могли выполнять работу намного быстрее людей. Многие квалифицированных ремесленников потеряли работу.

В промышленном городе сосредоточено заводов, складов, , железнодорожных путей и портов, . Рабочие жили в дешевых рядных домах, . Центральные части города были очень многолюдными ; воздух был загрязнен дымом, выходящим из заводов. Мусор и ржавчина металла было свалено везде.Заводские рабочие имели утомительную работу, на которой они работали до 16 часов в сутки.

Лишь немногие стали богатыми во время промышленной революции. Завод собственников получил большой прибыли и построили себе дома за городом.

Современные города ХХ века

В 20 веке города росли больше, чем когда-либо прежде. Архитекторы открыли новый способ увеличить пространство в городе.Всего построено небоскреба, .

Со временем все больше и больше людей уезжали из внутренних районов города, и поселились в пригородах , которые были местами, где было тише и где качество жизни было лучше. Эти пригороды превратились в маленькие городки с собственными офисными зданиями и торговыми центрами. Жители могут там работать и жить без необходимости преодолевать большие расстояния до центра. Более бедные люди, , но , остались в центрах и образовали гетто.У них не хватило денег на покупку домов или квартир в более дорогих пригородах.

Сегодняшние города намного больше, чем города в прежних раз. С помощью автомобилей и общественного транспорта человек могут быстро добраться во все районы города.

Небоскреб в Чикаго — http://www.flickr.com/photos/solarwind-chicago/3605736668/

Городские проблемы

Современные города во всем мире сталкиваются с одними и теми же проблемами.Один из них — бедных корпус . Люди часто живут в старых домах или хижинах , в которых нет электричества или канализации . По мере роста городского населения у правительств нет денег на строительство современных многоквартирных домов.

Автомобили и промышленность все больше и больше загрязняют городской воздух и реки. Отходы , выбрасываемые людьми, сжигаются или попадают на свалки . Все это делает современные города нездоровым местом для жизни.

Особенно в утренние и вечерние часы часы пик городов заполняются автомобилями . Ежедневно пробок на дорогах не позволяют людям успеть на работу вовремя. Город Власти тратят все больше и больше денег на общественный транспорт и обсуждают другие шаги с по по сокращению трафика в городах. Несколько лет назад мэр Лондона заставил людей платить за то, чтобы въезжать в центр города на своих машинах.

Пробки в Москве — Nevermind2

Сегодняшние города сталкиваются с множеством социальных проблем. Преступность, алкоголизм и наркомании особенно высока в городах . Многие молодые люди составляют безработных человек.

Более крупные многонациональных городов сталкиваются с конфликтами между группами с разным культурным происхождением. Чернокожие и белые в США и Южной Африке имели жестоких историй в 20-м веке.

Хотя жителей городов имеют более высокий уровень жизни, там остаются малообеспеченными людьми. Государственные организации работают над тем, чтобы избавиться от бедности . Они стараются дать таким людям лучшее образование и работу.

Будущее городов

Поскольку население мира составляет человека постоянно растет человек все больше и больше переезжает в города. Около местных органов власти пытаются избавить городов от перенаселения путем строительства новых поселков за пределами городских районов.

Города должны стать зеленее. Современные здания будут использовать новых форм энергии. Трафик придется менять кардинально .

Загружаемый текст и рабочие листы в формате PDF

Онлайн-упражнения

Связанные темы

слов

  • древний = старый
  • художественная выставка = комната или здание, в котором можно увидеть картины художников
  • аспект = путь
  • аттракцион = посмотреть что-нибудь интересное
  • привлекательный = нравится многим
  • заботиться о = делать что-то для людей
  • характеристика = что-то очень типичное
  • гражданин = человек, который живет в городе или стране и имеет там права
  • городские власти = люди или организации, которые контролируют город и управляют им
  • состоит из = состоит из
  • постоянно = всегда
  • ремесленники = люди, умеющие что-то
  • ремесленник = квалифицированный человек, умеющий делать вещи своими руками
  • урожай = растение, такое как пшеница или рис, которое выращивается фермерами и продается в пищу
  • переполнено = полно людей
  • универмаг = большой магазин, разделенный на множество отделов; в каждом разделе продается что-то еще
  • развивающаяся страна = бедная страна третьего мира
  • болезнь = болезнь
  • расстояние = расстояние от одного места до другого
  • резко = очень сильно
  • наркомания = если вам нужно регулярно принимать наркотики без остановки
  • дамп = избавиться, выбросить
  • электричество = энергия в проводах и кабелях, которая используется для работы
  • возникнет = появится
  • особенно = прежде всего, больше, чем когда-либо
  • расширить = расти
  • лицо = сделка с
  • фабрика = здание, в котором люди производят товары с помощью машин
  • квартира = квартира
  • сфокусироваться на = быть в центре внимания, центр
  • мусор = отходы
  • обойти = путешествовать из одного места в другое
  • избавиться от = покончить, стоп
  • ювелир = тот, кто производит или продает изделия из золота
  • Готика = здание в стиле с острыми высокими башнями
  • правительство = люди, которые правят городом
  • рост = увеличение; когда что-то становится больше
  • гильдия = организация людей, имеющих одинаковую работу
  • гавань = место, где останавливаются суда, когда они загружают или выгружают товары
  • жилье = дома, в которых живут люди и в каком состоянии они находятся
  • однако = но
  • хижина = простой дом, часто только с одной комнатой
  • включать = быть частью чего-то
  • житель = человек, проживающий в месте
  • не хватает = не хватает
  • свалка = место захоронения отходов под землей
  • местный = город
  • мэр = босс города
  • средневековый = о средневековье
  • Средиземноморье = регион между Европой и Африкой
  • продавец = человек, который покупает и продает вещи
  • митрополит = принадлежащий городу
  • migrate = поехать в страну, чтобы жить или найти там работу
  • мельница = завод
  • многонациональный = полно людей из разных стран
  • новичок = тот, кто только что прибыл
  • занимают = здесь: занимают
  • предложить = дать
  • на подъеме = на подъеме
  • изгой = тот, кого не принимают другие люди; аутсайдер
  • владелец = человек, которому что-то принадлежит
  • удовольствие = счастье, удовлетворение
  • полиция = полицейская организация города
  • загрязнять = загрязнять
  • плохой = плохой
  • население = все люди, которые живут в месте
  • бедность = очень бедное положение
  • доисторический = древний, старый
  • предыдущая = здесь: некоторое время назад
  • прибыль = доход, деньги, которые вы зарабатываете
  • защитить = защищать, беречь
  • предоставить = дать
  • общедоступный = открыт для всех
  • общественный транспорт = автобусы, поезда, метро, ​​которыми может пользоваться каждый
  • разводить животных = кормить животных, чтобы продавать их молоко или мясо
  • достичь = перейти от… до…
  • уменьшить = уменьшить или уменьшить
  • расслабиться = отдохнуть
  • облегчить = сделать проблему лучше
  • полагаться = зависеть, чтобы вы могли продолжать жить
  • осталось = остаться
  • житель = человек, проживающий в городе
  • жилой район = часть города, где живут только люди; без заводов и офисов
  • час пик = время суток, когда много машин едет, а автобусы и поезда заполнены, потому что многие люди едут на работу
  • ржавчина = красновато-коричневый материал, образующийся при намокании стали или железа
  • санитария = удалить отходы и снова очистить грязную воду
  • слуга = человек, который работает в домашнем хозяйстве
  • сервис = специальная помощь или работа
  • поселиться = начать жить на месте
  • канализация = сточные воды и использованная вода, производимая домом; транспортируется в трубах под землей
  • торговый центр = торговый центр с множеством различных магазинов
  • квалифицированный = если у вас есть специальная работа
  • небоскреб = очень высокое современное здание
  • раб = кто-то, кто принадлежит другому человеку и работает на него за небольшие деньги или бесплатно
  • солдат = человек, идущий на войну за страну
  • спред = переходить с одного места на другое
  • шаг = действие
  • пригород = район, в котором живут люди, который находится далеко от центра города
  • вокруг = вокруг объекта
  • портной = человек, который шьет одежду так, чтобы она идеально подходила человеку
  • разорвать склад = разрезать или вскрыть
  • храм = здание, куда люди ходят молиться
  • термин = слово, фраза
  • таунхаус = дом, который является частью ряда домов, соединенных вместе
  • торговля = покупка и продажа товаров
  • трафик = все автомобили, автобусы, велосипеды и т. Д.. что двигаться по улице
  • пробка = длинная очередь автомобилей на дороге, которая не может двигаться или двигаться очень медленно
  • безработных = без работы, без работы
  • вредно для здоровья = вредно для вашего тела
  • городской = городской
  • разнообразие = много разных
  • транспортное средство = машина с двигателем, который перевозит людей или вещи
  • насильственные = действия, в которых людей убивают или застреливают
  • склад = большое здание, где хранится много товаров
  • отходы = ненужные материалы, которые люди выбрасывают после того, как они их использовали

.
