Фрезерный циркуль: Циркульная насадка для ручного фрезера своими руками

Циркульная насадка для ручного фрезера своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Многие мастера часто сталкиваются с необходимостью вырезать идеальный диск или окружность из древесины. С этой задачей можно справиться при помощи ручного электрического лобзика, однако качество будет низким.

В данной статье Иван, автор YouTube канала «Creates DIY», расскажет Вам про изготовление простой циркульной насадки для ручного фрезера.


Эта самоделка весьма проста в изготовлении, и может быть повторена при помощи простых инструментов.

Материалы.
— Листовая фанера
— Стальная пластина, шпилька, шайба, барашковая гайка
— Стальной пруток
— Наждачная бумага.


Инструменты, использованные автором.
— Шуруповерт, сверла по металлу, биты
— Сверло с зенковкой
— Ручной фрезер, упор
— Электрический лобзик
— Болгарка
— Отрезной и лепестковый зачистной диски
— Сварочный полуавтомат
— Магнитный уголок для сварки с регулируемым углом
— Тиски, линейка, угольник, карандаш, керн.

Процесс изготовления.
Основным материалом будет служить листовая фанера длиной полоски около метра. На одном краю полосы размечается контур подошвы фрезера, и фрезеруется центральное отверстие.

Отметив центральную линию, автор отступает от нее по 10 мм в каждую сторону.


На краях будущей выемки размечаются закругления.

Заготовка фиксируется на верстаке, и фрезеруется неглубокий паз по разметке. Это выполняется при помощи фрезера с упором. Излишки пыли можно сдуть пневматическим компрессором.

Заготовка переворачивается, и мастер фрезерует в ней сквозной паз по ширине фрезы. Края полученных пазов зашлифовываются наждачной бумагой.

Далее автор формирует удобный и эргономичный контур будущей насадки.

Изделие вырезается по разметке, все внешние края шлифуются наждачной бумагой. Так удаляются заусенцы.


Мастер подобрал подходящую стальную полосу толщиной около 3 мм, разметил ее по ширине выемки, и срезал излишки болгаркой.

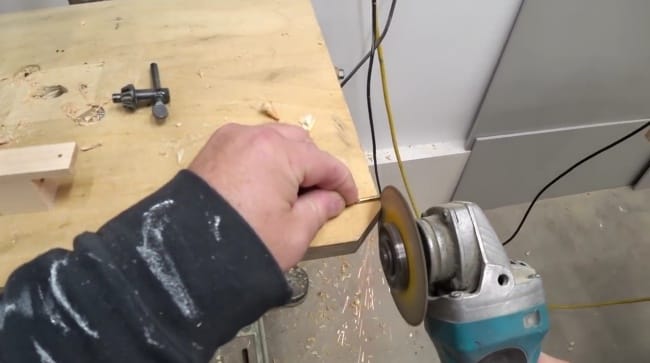

Деталь фиксируется в тисках, и два ее торца закругляются зачистным лепестковым диском.

После обработки эта пластина будет хорошо скользить внутри паза насадки. Важно, чтобы ее толщина совпадала с глубиной выемки. На двух ее краях он размечает будущие отверстия для острия и прижимного винта.


С двух сторон кернятся отметки, и высверливаются отверстия сверлами разных диаметров.

В первое отверстие мастер вваривает кусочек стальной шпильки М6, фиксируя его в заготовке при помощи магнитного уголка.

Затем в тонкое отверстие вваривается заточенная с одного конца стальная проволока диаметром около 1,5-2 мм. Сварочные швы стачиваются лепестковым диском.


Автор снимает подошву с ручного фрезера, и переносит разметку отверстий прижимных винтов на заготовку.

Сами отверстия для винтов высверливаются сверлом с зенковкой.

Стальная вставка фиксируется на основании насадки при помощи шайбы и барашковой гайки.

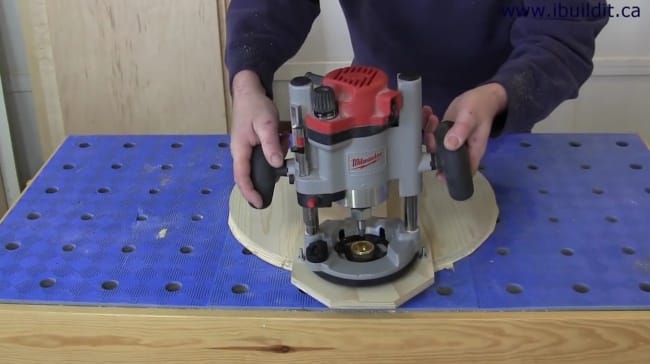

Насадку теперь можно прикручивать к корпусу фрезера.

Вот так будет передвигаться вкладка вдоль корпуса, для работы с большими радиусами — игла устанавливается во внешнюю сторону, а для малых — вовнутрь.

Автор будет вырезать круг радиусом 250 мм, и фиксирует иглу в этом положении, учитывая диаметр самой фрезы.

Под лист фанеры подкладываются две дощечки, на ней находится центр, и в нем высверливается отверстие для иглы.

Все готово, можно вырезать диск из листовой фанеры. Автор выполняет это за несколько проходов, постепенно увеличивая вылет фрезы.

Края полученного изделия шлифуются наждачной бумагой, и диск готов.

Вот такое нехитрое приспособление получилось у мастера. Минимальный радиус получаемой окружности составляет всего 20 мм, а максимально возможный — 800 мм. Хотя можно сделать основание длиннее, но сам Иван ограничился именно такими параметрами.


Благодарю автора за простое, но полезное приспособление для фрезера. Теперь в мастерской можно делать различные радиусные изделия, диски, кольца, и тому подобные вещи.Если у Вас имеются интересные самоделки, делитесь ими на этом сайте. Здесь Вы получите реальное вознаграждение, а не «пучок зеленки» на развлекательном форуме.

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Фрезерный циркуль для малых диаметров.


Если возникает проблема — вырезать ровный, точный круг (или несколько кругов) из ДВП, ДСП или Фанеры — то можно использовать разные способы: от «корончатого сверла» до «кругореза».
Но более точным и производительным способом — будет фрезерование, кроме того, в отличии от корончатого сверла с фиксированным размером — фрезерование позволяет менять размер, точно подгоняя диаметр.
Многие фрезеры имеют в комплекте циркуль — дополнительное приспособление к параллельному упору, но такой циркуль позволяет фрезеровать большие диаметры, размером больше платформы фрезера.


И так, ближе к делу


 — возможны несколько вариантов циркуля:

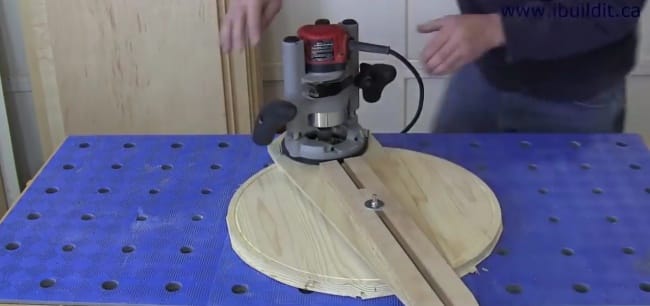

  • циркуль с фрезером, зафиксированном на циркуле Рис. 1.


Рис. 1  Циркуль со стержнями, на которые надевается фрезер.

1 — стержни для крепления фрезера.

2 — направляющий штифт (ось циркуля).

3 — зажимной винт, ввинчиваемый в резьбовое отверстие стержня.

4 — платформа (ДСП или Фанера)

5 — брусок (твердое дерево, пластмасса), привинченный к платформе.

Рис. 2  Упрощенный вариант циркуля с одним бруском,
который позволяет устанавливать фрезер, не отвинчивая стержни.

  • циркуль в виде отдельного приспособления, на которое устанавливается фрезер с копировальным кольцом (копировальной втулкой). Рис. 3.
Рис.3 Циркуль, вид сверху.
1 — отверстие для втулки.
2 — платформа (фанера, ламинат).
3 — пластина со штифтом (металл).
4 — шайба и зажимная гайка.
5 — направляющий штифт.
6 — винт.
7 — отверстия для пальцев.


Рис. 4  Вид снизу.


Рис. 5 Конструкция пластины с направляющим штифтом.


Обе схемы (с жесткой фиксацией фрезера и с копировальной втулкой) имеют преимущества и недостатки.
Первая схема — более точна, но при фрезеровании требуется «бегать» вокруг заготовки, так как фрезер вращается вместе с циркулем.

Во второй схеме фрезер позиционируется в отверстии циркуля при помощи копировальной втулки, при не соосности втулки и оси фрезы центр отверстия и диаметр вырезаемой детали НЕ будут совпадать.

Но такой циркуль удобней и быстрее в работе.

Для себя я делал обе конструкции. Первую — на базе штатного параллельного упора и куска ДСП толщиной 10 мм.

Вторую — из фанеры, толщиной 12 мм. Для направляющей я использовал пластину 4 х 20 х 150. Направляющий штифт сделан из гвоздя, диаметром 4 мм, который заклепан в отверстие в пластине.

Зажимной винт — М6 х 35, он имеет возможность устанавливаться в любое из 4 отверстий. Таким образом можно расширить возможности циркуля, не увеличивая геометрические габариты платформы.

Платформа имеет продольный паз, что в комплексе с 4 отверстиями позволяет фрезеровать круги диаметром от 20 до 110 мм, а перевернув направляющую другой стороной — можно фрезеровать круги до 230 мм.

Вот такая простая конструкция, которую можно сделать за пару часов.

Видео моего фрезерного циркуля:
=

А на этом на сегодня — все.


Ставьте лайки. Пишите комментарии.

Задавайте вопросы.

Делитесь с друзьями в соцсетях и подписывайтесь на
блог (форма подписки — в правом углу колонки).


Самодельный фрезерный циркуль

Данную самоделку изготовил и отснял фотоотчет подписчик нашей группы Роман Пчелинцев. Изготовлена она по мотивам фрезерного циркуля, который был найден на просторах интернета.

Для его изготовления на потребуется сам фрезер и лобзик, неплохо было бы иметь что то шлифовальное. В качестве основы использовался кусок фанеры толщиной 8-10 мм . В ней сначала фрезеруем продольный сквозной паз (по центру) фрезой 5-6 мм.cirkul1

Затем меняем фрезу и с обратной стороны расширяем этот паз до ширины 12-16 мм, но на половину толщины заготовки.cirkul2

Карандашиком формируем контуры будущего циркуля.cirkul3

Убираем все лишнее. Тут важна симметрия)). В процессе доработки форма была изменена на более простую. cirkul4

С помощью демонтированной подошвы отмечаем отверстия для крепления фрезера. cirkul5

Сверлим их, зенкуем, ставим фрезер на винты.cirkul6

То же самое, но с обратной стороны.cirkul7

Затем делаем бегунок. Это кусок металлической толщина полосы 4 мм., шпилька диаметр 6 мм. и 5 мм-ый отрезок винта без резьбы. Все это было посажено на сварку, места сварки зашлифованы и покрашено.

Такое разнесение оси и винта позволяет сделать радиус до 3 см.

cirkul8Бегунок вставляется в паз на подошве фрезера. Причем он может разворачиваться при необходимости, что позволяет увеличить радиус фрезеровки.cirkul9

Сверху от фиксируется винтом-барашком через шайбу.cirkul10

Еще один общий вид.cirkul11

Теперь в работе. В центре заготовки сверлится отверстие под ось. В него ставится ось и, погружая фрезу в материал фрезеруется окружность.cirkul12

Минимальный диаметр фрезеруемых окружностей получается 30 мм, максимальный 700мм.
cirkul14

Теперь немного о результатах ходовых испытаний. Что оказалось неудобным, так это сложности с демонтажом конструкции (в отличии от циркуля Жукова, тут приходится откручивать его от подошвы и ставить обратно пластиковую.), а так же положение фрезера. Его желательно развернуть на подошве на 90 град. — такой хват будет более удобным.

Facebook

Twitter

Вконтакте

Google+

Насадка циркуль для фрезера

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна всем, кто работает с фрезером, и ему необходимо вырезать или обрабатывать круги, или части окружности. В ней Джон, автор YouTube канала «John Heisz — I Build It», представит Вашему вниманию предельно простое и, вместе с тем, чрезвычайно полезное приспособление для вырезания круга при помощи фрезера. Лучше всего оно подходит для кругов небольшого радиуса.

Самоделка настолько проста, что изготовить ее можно за 10 минут (без учета высыхания эпоксидного клея).

Материалы.
— Деревянный брусочек
— Старое сверло
— Двухкомпонентная эпоксидная смола
— Стальная шпилька М6, гайки, шайбы

Инструменты, использованные автором.
— Торцовочная пила
— Сверлильный станок
— Шуруповерт
— Метчик, сверла.

У автора уже было подобное приспособление для большого фрезера.



Новое приспособление было задумано так, чтобы его можно было применять в комплекте с небольшим аккумуляторным фрезером. Если взглянуть на основание прибора, можно увидеть вот такую ручку, словно предназначенную для каких-то вспомогательных насадок, или приспособлений. Быть может изначально эта ручка и была задумана для создания подобных кругов. Как бы то ни было, это место крепления находится здесь весьма кстати.

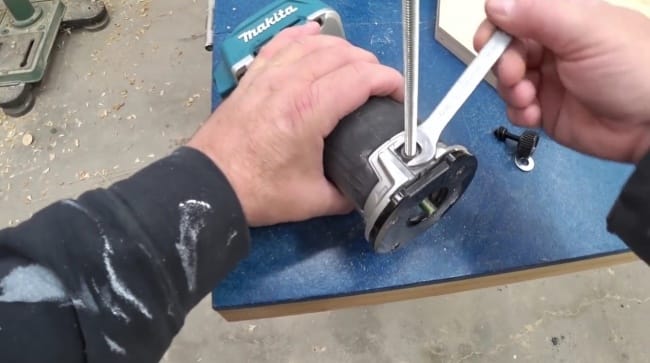

Итак, автор выкручивает барашек и вставляет вместо него стальную с резьбой, подгоняет его по длине.
