Как булерьян обложить кирпичом: чем можно, защитный кирпичный экран для чугунной, обкладка в доме своими руками, фото кладки — ИНВЕСТИЦИОННЫЙ ПОРТАЛ ВОЛГОГРАДСКОЙ ОБЛАСТИ

25.04.2021

Содержание

материалы, инструмент, подробные рекомендации и видео

В небольших домах частного вида в основном устанавливают металлические печи. У данной конструкции масса положительных качеств, однако она не удерживает тепло так, как это делает печь из кирпича. Соответственно у хозяев часто возникают вопросы как произвести обкладку металлической печи кирпичом, чтобы добиться хорошей теплоотдачи, при этом не сильно увеличивая размер.

Преимущества и недостатки металлических печей

Плюсы от применения металлических печей в банях:

теплоотдача достаточно высокая;
невысокая стоимость конструкции;
нагревание происходит быстро;
размеры небольшие;
установка удобная и несложная.

Минусы металлических печей:

обязательно необходимо огораживать поверхность, так как опасность достаточно высока;
от поверхности из металла исходит сильное излучение тепла, мало того, что оно неприятно, так ещё и вредно для здоровья;
инерционность тепла очень мала. Чтобы поддерживать высокую температуру необходимо топить печь постоянно, это требует внимания и больших топливных затрат.

Что потребуется, чтобы обложить железную печь кирпичом?

Сделать обкладку металлической печи можно самостоятельно, для этого необходимы базовые знания в этой области и необходимые стройматериалы с инструментами.

Инструменты

Перечень инструментов, которые будут необходимы:

мастерок, чтобы накладывать раствор и собирать его излишки, после того как кирпич установлен на место.
Молоток с кирочкой, чтобы отделить нужную часть от целого кирпича;
расшивка для облагораживания швов;
шнур-причал для контроля ровности кладки углов и горизонтальных рядов;
порядковая. Она включает в себя: рейку, поддерживающую ровность кладки на всей высоте; держатель, фиксирующий рейку и клин, поднимающий элементы на нужный уровень.

Стройматериалы

В качестве строй материалов могут использоваться.

Кирпич должен быть высокого качества, у него должны быть выраженные свойства огнеупорности. В его структуре не должно быть пустот. На внешней стороне материал может иметь рельеф или же быть идеально гладким. Рельефный кирпич позволяет осуществить декоративную кладку. Исходя из того, какой размер будет у печи, рассчитывается количество материала. Также не стоит забывать про основу под металлическую конструкцию. Она состоит, как правило, из двух рядов сплошной кладки. Если в планах обкладывать печь ещё и сверху, а также обкладывать дымоход, то эти параметры тоже необходимо просчитать. Кирпич можно устанавливать на узкую грань (по материалу это экономнее, однако на работу печи сказывается негативно) или же на широкую сторону.
Чтобы обкладка была качественной, необходим правильный раствор, который бы не растекался после высыхания и когда кирпичные стены в будущем будут сильно разогреты. Проще всего купить готовые огнеупорные строительные составы, предназначенные для кладки печей, продающиеся в виде сухих смесей в строительных магазинах.
Необходим жаростойкий лист, он должен быть из гидроизолирующего материала. Его укладывают под основу. Отлично для этой цели подходит рубероид.
Если есть необходимость полного закрытия печи, то металлические полосы или уголки тоже могут понадобиться в качестве перемычек, по ним будет идти обкладка.

Печка для бани, обложенная кирпичом, имеет следующие свойства:

происходит более равномерный прогрев, а жар, исходящий от печи не доставляет дискомфорта человеку;
кирпич намного дольше хранит тепло, за счёт этого печь нужно топить реже;
для человека поверхность из кирпича намного безопаснее.

<div id="yandex_rtb_4" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743979-3";} else{var rtbBlockID="R-A-743979-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_4",blockId:rtbBlockID,pageNumber:4,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_4").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_4");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Как обложить железную печь кирпичом в бане?

Для того чтобы все сделать верно, необходимо помнить следующие правила:

печь не должна находиться ближе чем тридцать сантиметров от стен бани. Это нормы пожарной безопасности. Однако, если наклеить на поверхность листы из асбокартонна, то расстояние можно уменьшить. Это разрешено правилами пожарной безопасности;
кладку нужно производить кирпичом повышенного качества. Силикатный, щелевой и пустотелый кирпич использовать нельзя. Они имеют низкую прогреваемость, поэтому создать в бане необходимую температуру будет невозможно. Разрешается использовать старый качественный кирпич, но его нужно предварительно очистить;
желательно, чтобы у кирпичей была одинаковая высота;
кладка должна быть толщиной не более полкирпича. Для прогрева этот вариант является оптимальным;

в первом ряду необходимо оставить два отверстия размером в полкирпича. Это позволит обеспечить хорошую воздушную вентиляцию и увеличить обогрев бани;
кладку нужно начинать с угла. Первый ряд кладётся целым кирпичом. Для второго ряда нужно три четверти. Дальше нужно менять. Это позволит сделать кладку крепкой и качественной;
кирпич необходимо смачивать перед работой. На место, куда будит положен кирпич, нужно нанести раствор. Далее, кладётся сам кирпич и усаживается при помощью рук и кельмы. Швы полностью должны быть заполнены. Нужно сразу же убрать все излишки раствора;
чтобы не завалить угол обязательно нужно использовать отвес;
строительный уровень поможет проверить параллельность каждого ряда;
приступать ко второму ряду необходимо только, когда первый полностью закончен;
если есть какие-нибудь дополнительные элементы, их нужно монтировать во время укладки;

чтобы было возможно обслуживать печь, необходимо отверстие размером в полкирпича перед дверкой топки;
стенки нужно выложить до уровня каменки. Между печью и кладкой нужно соблюдать зазор, чтобы вентиляция была хорошая.

Более подробно технологию кладки кирпича можно посмотреть на видео.

Декоративное значение железной печки, обложенной кирпичом

Значение печи не только практическое, но также и декоративное. Поэтому вариантов для оформления масса: можно делать из гладкого, а можно использовать кирпич, у которого имеется декоративная поверхность. Также делаются всевозможные выступы во время кладки, а верхняя часть может быть оформлена в виде арки — это придаст привлекательность печи.

Обложить кирпичом металлическую печь большого труда не составляет. Подход должен быть аккуратный и обстоятельный. Самое главное —

соблюдение всех требований технологии и использование качественных материалов, потому что от этого зависит здоровье людей, находящихся в бане.

Установка печи Булерьян: требования и рекомендации

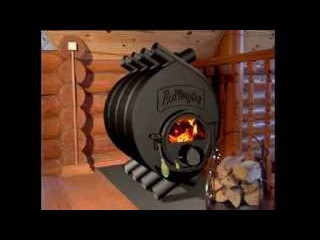

Быстро решить проблему отопления поможет конвекционная печь булерьян. Она идеальна для обогрева ангаров, складов, подсобных помещений. Хорошим решением станет установка печи булерьян в загородном доме.

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м³. Существуют системы и для отопления многоквартирного дома.

Как правильно поставить булерьян на даче?

Pechnoy.guru поможет вам разобраться, как установить печь булерьян своими руками.

к содержанию ↑

Этапы

Установка системы отопления включает следующие этапы:

выбор места
подготовка основания;
изготовление подставки;
сборка системы дымохода;
монтаж котла на подставку;
подключение к дымоходу;
пробный розжиг.

к содержанию ↑

Выбор места

Как установить печь булерьян правильно? Важнейшее требование — обеспечить свободную циркуляцию воздуха в помещении. В противном случае, неизбежно появление неотапливаемых зон. Учитывая этот критерий, будем выбирать место для монтажа печи.

Вот ряд правил:

Должна располагаться на первом этаже, в самом просторном помещении.
Корпус печи нагревается свыше 300 градусов Цельсия. Следует максимально обезопасить себя и близких от возможных ожогов, установив защитный кожух.
В стесненных условиях установку можно произвести в углу комнаты. Если места достаточно и конвекционная печь не будет мешать передвижению, ее располагают в центре помещения.
Минимальное расстояние до стен — 300 мм. Стены надо защитить несгораемым материалом.
Перед топкой должен остаться пяточок 1,5х1,5 метра. Во избежание пожара, положите на него металлический лист.

Вот удачные примеры правильной установки булерьяна:

Пример установки 1

Здесь она расположена в центре просторного помещения. Защитный кожух обеспечивает должную безопасность. Благодаря отверстиям в кожухе, обеспечена оптимальная циркуляция воздуха.

Пример установки 2

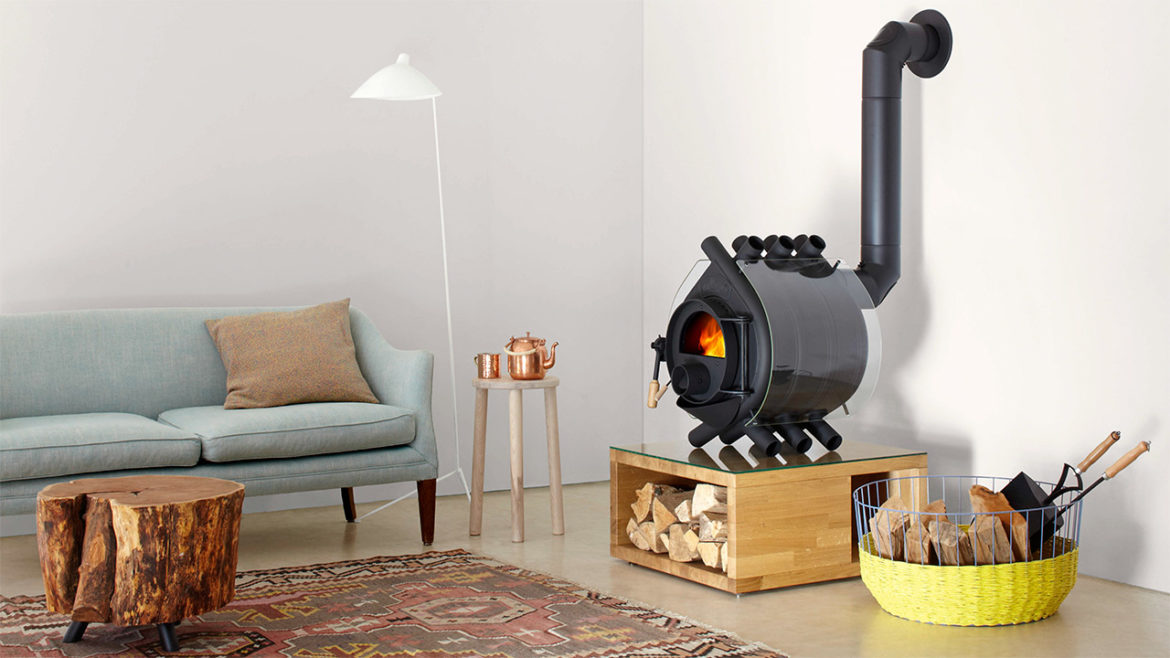

А эта конвекционная печь уютно расположилась у стены. Установка произведена на оптимальной высоте от уровня пола. Выдержаны необходимые расстояния до стены и ближайших предметов. Покрытие пола не сгораемое, поэтому металлический лист перед топкой не обязателен.

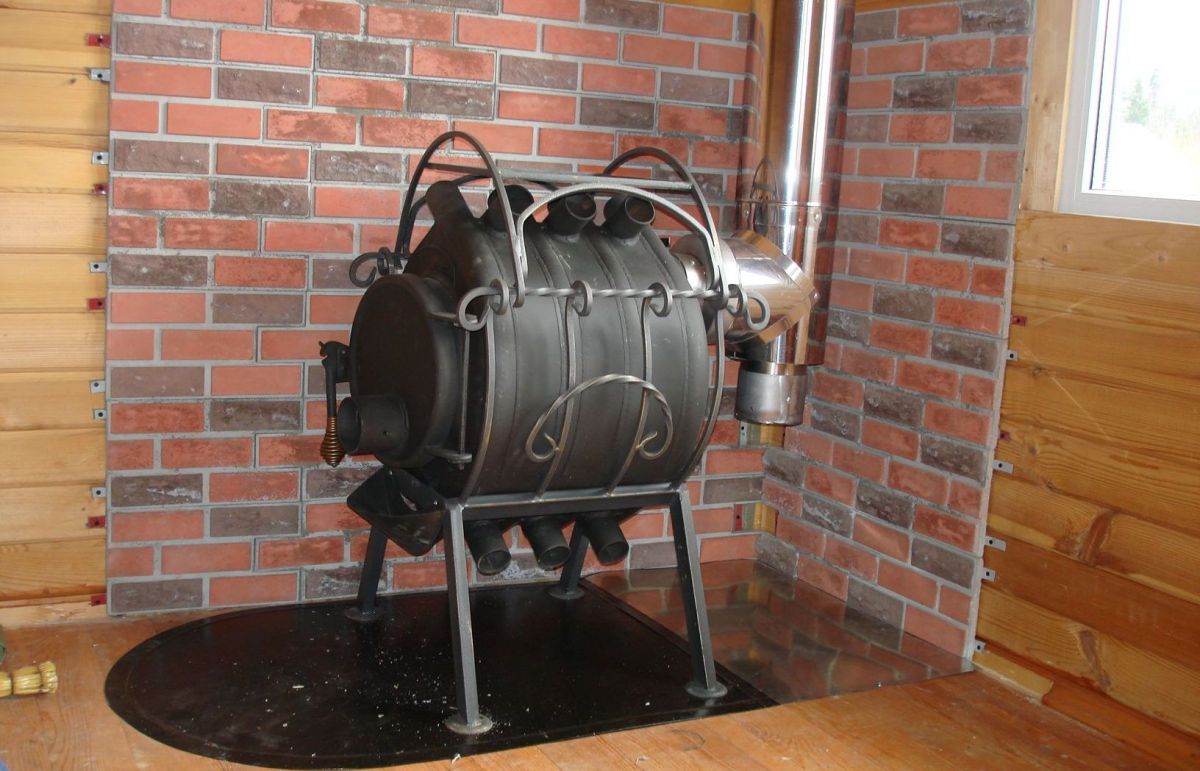

В этом примере пол и стены защищены специальными листами. Дымоход выводится через крышу.

к содержанию ↑

Материалы и инструменты

Чтобы самостоятельно смонтировать отопительную систему булерьян, нам понадобятся следующие инструменты:

сварочный инвертор;
угловая шлифмашинка 125 мм;
разный подсобный инструмент.

Список материалов более длинный:

лист металлический, толщиной 10 мм;
уголок металлический 50х50х5;
сварочные электроды или проволока;
диски отрезные и шлифовальные для угловой шлифмашинки;
ветошь, другие подручные материалы.

к содержанию ↑

Нормы пожарной безопасности

Перед топкой оставить свободное пространство 1,5х1,5 м, защищенное несгораемым материалом (рекомендуем использовать металлический лист толщиной 3-6 мм).
Расстояние до стен, защищенных несгораемым материалом — не менее 300 мм, до любых воспламеняющихся предметов — не менее 600 мм.
Корпус печи укрыть защитным кожухом.

к содержанию ↑

Фундамент и подставка

Дополнительный фундамент не требуется. Оптимальный забор холодного воздуха снизу будет обеспечен при установке печи на расстоянии не менее 200 мм от пола. Это позволит максимально использовать КПД от процесса пиролиза.

Сначала изготовим подставку. Следуем пошаговой инструкции:

Тщательно замеряем габариты самой печи. К полученным значениям прибавляем 6 см к длине, 6 см к ширине (диаметру булерьяна). Получаем габариты подставки.
Отрезаем 6 кусков уголка по размеру «длина + 6 см» и 2 куска по размеру «ширина + 6см».
Высоту принимаем 30 см. Отрезаем 4 «ножки».
Отрезаем 2 куска по размеру «ширина + 10 см»
С помощью сварочного аппарата собираем подставку.

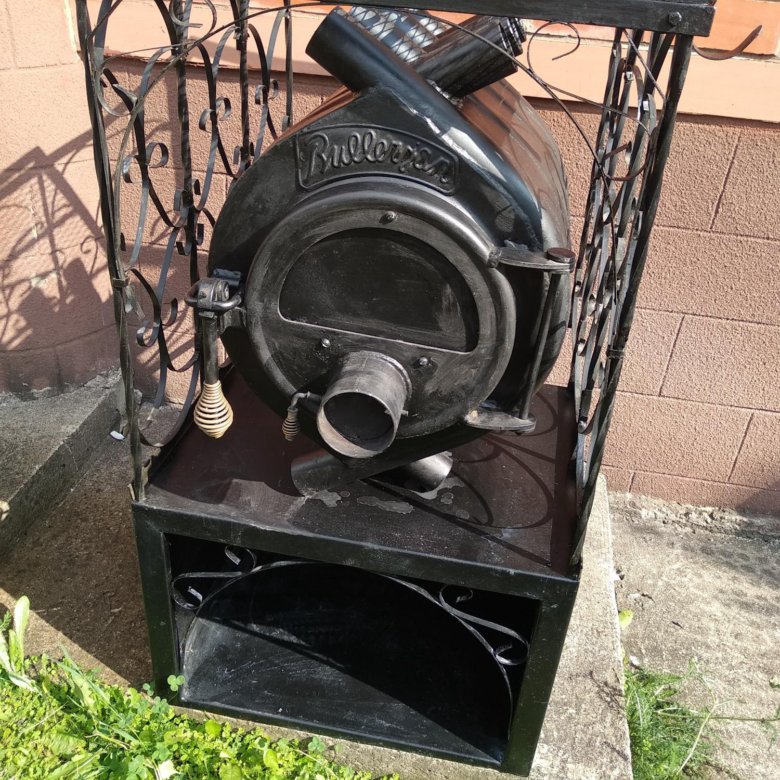

Выглядит это примерно так:

Также можно использовать кирпичную подставку:

к содержанию ↑

Варианты монтажа дымохода

Существуют два варианта установки дымохода для печи булерьян:

Традиционный — применяется непосредственно при постройке дома. Труба дымохода проходит вертикально, через все перекрытия. Расположение дымохода не может быть изменено без капитальных разрушений. Плюс заключается в отсутствии горизонтальных участков.

Коаксильный — основное преимущество в том, что такая система отопления может быть смонтирована после постройки дома. Обеспечивает более эффективный, по сравнению с традиционным, отвод продуктов горения. С точки зрения пожарной безопасности, является более предпочтительным. Существенно экономит место.

к содержанию ↑

Как развести тепло по комнатам?

Качественно спроектировать, рассчитать и выполнить сложную систему отопления для большого загородного особняка могут только профессионалы. Нам же нужно обогреть несколько соседних комнат в небольшом дачном домике. С этим вполне справимся своими силами.

Разводить тепло по комнатам будем с помощью металлических гофрорукавов. Следуем простой инструкции:

замеряем внешний диаметр труб булерьяна;
закупаем нужное количество гофрорукавов из аллюминия, внутренний диамметр которых на пару миллиметров больше внешнего диаметра труб булерьна;
соединяем гофрорукава между собой будем с помощью специального термостойкого скотча;
перфоратором со специальной насадкой (фрезой) делаем отверстия нужного диаметра в стене комнаты, куда мы должны подвести обогрев;
подводим гофрорукава к отвертиям, с противоположной стороны закрываем металлическими решетками.

Разведение тепла

Еще вариант

Разводка большого булерьяна

Планировать систему отопления нужно еще на стадии проектирования дома. Это позволит предусмотреть необходимые вентиляционные каналы для прокладки воздуховодов. Таким способом можно обогреть дом любой площади. Особенно актуально это для дома в несколько этажей.

к содержанию ↑

Можно ли обложить кирпичом и как это сделать?

Устройство защитного кожуха для печи — трудоемкий, затратный процесс. Можно обложить конвекционную печь кирпичом. У такого способа есть очевидный минус — любые преграды препятствуют свободной конвертации воздуха.

Два простых способа этого избежать:

Отверстие под топку должно находится на 40 см выше пола.
Обязательно оставляйте достаточное количество отверстий, чтобы обеспечить циркуляцию воздуха.

Обкладка печи кирпичом, с точки зрения увеличения КПД, бесполезна. Кирпич не будет аккумулировать тепло. Периодически придется добавлять топливо, чтобы поддерживать пиролиз в печи. Иначе помещение быстро остынет. Традиционная печь прогорает, но потом еще несколько часов отдает накопленное тепло. Булерьян остывает сразу.

Облицовка кирпичом — чисто архитектурный прием, который позволяет наиболее удачно вписать конвекционную печь в интерьер жилого помещения. С помощью кирпича удобно стилизовать печь под камин. Это преобразит интерьер, сделает его более роскошным и пафосным. Благодаря отделке, дизайнер может сделать камин центром композиции.

к содержанию ↑

Вывод

Преимущества печи булерьян перед другими источниками очевидны:

высокий КПД (около 80%)
увеличенный срок сгорания топлива и, как следствие, его экономия
небольшие габаритные размеры
не требует устройства сложной системы дымохода
можно смонтировать самостоятельно, после постройки дома
достаточно высокая мощность
быстрая теплоотдача

Но есть и минусы:

Работает только на твердом топливе. Жидкое и газ использовать не получится.
Не способна аккумулировать и накапливать тепло, в помещение будет поступать теплый воздух пока печь не прогорит. Потом снова нужно будет добавить топливо.
Относительно высокая стоимость.

Конвекционную печь булерьян нужно использовать, когда:

Вы присутствуете на даче не постоянно;
Отопление вам требуется время от времени;
Обогреть холодное помещение нужно как можно быстрее.

С этими задачами булерьян справится успешно. Конвекционная печь способна обогреть просторную комнату, а также несколько соседних. Очень поможет для обогрева склада, теплицы, бани, сарая.

Лучше приобретать заводской вариант немецкой сборки. Он достаточно надежен, безопасен и эстетичен. Толстый металл не прогорит, прослужит десятилетия. Эконом-вариант такой печи можно изготовить самостоятельно.

Система отопления вполне конкурентоспособна в самых жестких климатических условиях. Благодаря экономии топлива и высокому КПД, не требует больших затрат при эксплуатации.
