Как долго нагревается теплый пол: Сколько прогревается теплый пол при первом включении

Содержание

Сколько прогревается теплый пол при первом включении

В последнее время большую популярность у населения приобрели тёплые полы. Нагрев пола осуществляется тремя видами отопления основания помещения.

Это системы водяного тёплого пола, электрического кабеля и плёночных покрытий инфракрасного излучения.

Такие устройства способны создать комфортные условия для пребывания человека в помещении в любое время года. Немаловажное свойство отопительных систем – время прогрева напольного покрытия. Многих людей интересует вопрос о том, сколько нагревается тёплый пол. Рассмотрим факторы, влияющие на время нагрева пола.

Виды тёплых полов

На сегодня наиболее известны три типа тёплых полов:

  • тёплые водяные полы;
  • кабельный нагрев пола;
  • плёночный инфракрасный нагрев.

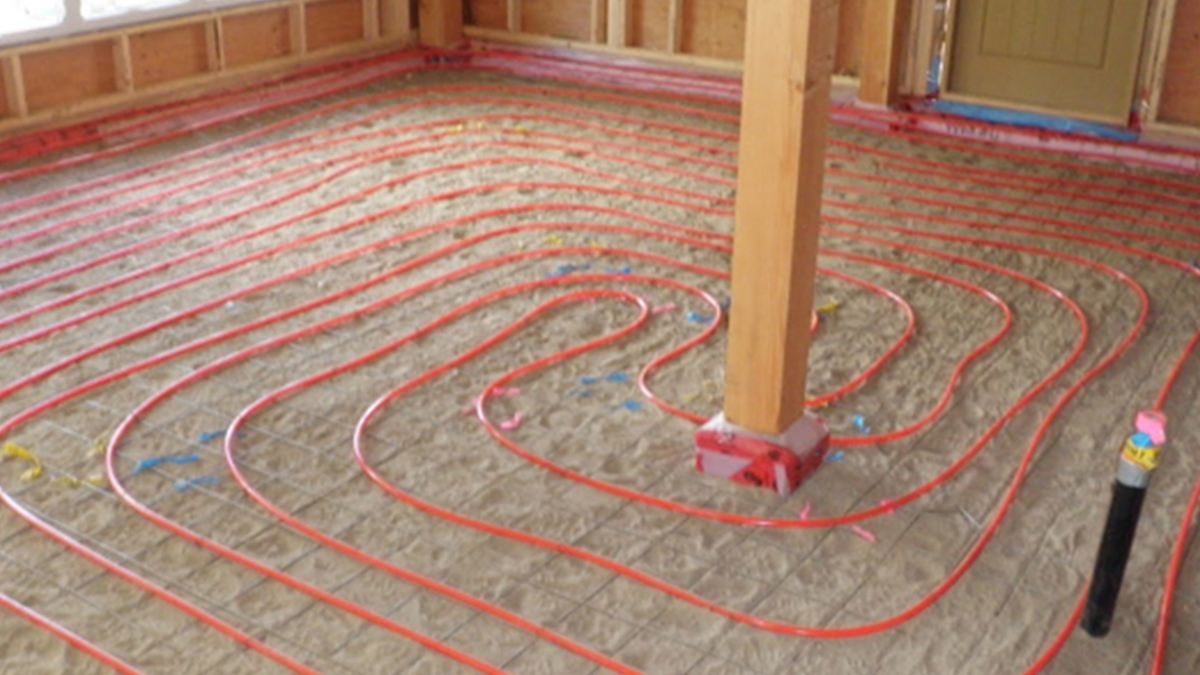

Тёплые водяные полы

Водяные полы покрыты цементной стяжкой и прогреются не сразу

Водяные полы представляют собой систему трубопроводов, подключённую к газовому котлу через коллекторный блок.

Котёл путём подачи горячей воды «заставляет» греться напольные покрытия.

Трубы для водной системы используют из сшитого полиэтилена, полиуретана, металлопластика и меди. Наибольшей популярностью пользуются трубы из сшитого полиэтилена. Полиуретановые изделия требуют для монтажа применения специального сварочного оборудования.

Самые лучшие по качественным характеристикам медные трубы. В то же время это самые дорогие трубопроводы.

Тёплые водяные полы скрыты цементной стяжкой. Как долго будут прогреваться напольные покрытия, во многом зависит от толщины цементной стяжки. Трубы для тёплых полов применяют обычно диаметром 16 мм. Такой размер, подтверждённый накопленным опытом эксплуатации, определён на основе теплотехнических расчётов.

Быстрее всего тепло начинает отдавать медный трубопровод

Через коллекторный узел горячей водой нагреваются определенное количество отопительных контуров, расположенных в нескольких помещениях.

Теплотехники рекомендуют делать длину 1-го контура около 70 м при диаметре труб 16 мм. Высоту стяжки советуют выполнять не более 50 мм. В таком случае толщина стяжки над проложенными трубами составит около 30 мм.

Необходимую температуру полы наберут не раньше, чем через полдня

Сколько прогревается тёплый пол при первом включении при таких условиях?

Практика показывает, что время нагрева тёплого пола при первом включении может длиться от 12 часов до полутора суток.

Для этого воду, выходящую из котла, доводят до температуры 90оС.

После того, как пол прогреется, начальную температуру теплоносителя понижают до 70оС.

Если пол долго нагревается, то причину надо искать в неправильном монтаже и подключении отопительных контуров или оборудование было включено при «сырой» стяжке.

Кабельный нагрев пола

Кабельные полы быстро прогреваются и медленно остывают

Прокладку кабеля выполняют в виде спирали и змейки. Форму спирали используют на небольших площадях (до 20 м2). На больших по размеру основаниях кабель закрепляют в форме змейки.

Электрический нагревательный элемент быстро нагреется и начнёт отдавать тепло в тело пола. Толщина стяжки 70 мм и более значительно повысит инертность бетона. Пол в этом случае насколько будет дольше нагреваться, настолько будет медленно остывать. Вместе с тем, значительно возрастёт расход электроэнергии.

Для первого нагрева необходимо от 6 до 8 ч

Сколько прогреваются тёплые полы при первом включении кабеля, во многом зависит от мощности провода.

При правильном монтаже электрического обогрева и соблюдении строительных норм при укладке стяжки, время первого прогрева основания помещения может составлять от 6 до 8 часов.

Когда укладывают кабель, покрытый битумной обмазочной мастикой, под плиточный слой из керамики, время нагрева напольного покрытия значительно сокращается.

Плёночный инфракрасный нагрев

Нагрев после первого включения происходит через 2 — 3 часа

Всё большое внимание потребителей привлекают плёночные инфракрасные тёплые полы. В полимерном слое плёнки впаяна электродная сетка, которая под воздействием электрического тока излучает тепловые лучи в инфракрасном диапазоне.

Многие люди интересуются, как быстро нагревается напольное покрытие от ИК плёнки. На этот вопрос нельзя однозначно ответить. Всё зависит от площади покрытия, технических показателей ИК плёнки, способа укладки схемы подключения к электрической сети. Но можно утверждать одно, что там, где грелся пол под ИК покрытием, время первого нагрева составило 2 – 3 часа.

Благодаря своей конструктивной особенности, ИК покрытия легко и быстро монтируются под любое напольное покрытие, кроме керамической плитки. Исключение составляет устройство ИК обогрева под плиткой. Подробнее о подключении и нагреве пола смотрите в этом видео:

Пример устройства ИК обогрева под ламинатный паркет

Устройство тёплого пола такого типа состоит из нескольких этапов:

  1. На готовое основание пола стелют пароизоляцию из толстой полиэтиленовой плёнки.
  2. Затем укладывают теплоизоляцию из плит полиуретана, пенопласта либо другого аналогичного материала.
  3. В некоторых случаях теплоизоляцию покрывают слоем битумной обмазочной мастики.
  4. Поверх слоя мастики или теплоизоляции стелют фольгированную подложку, которую укладывают отражающей поверхностью, направленной вверх.
  5. Рулоны ИК плёнки раскатывают по поверхности подложки. Фрагменты ИК покрытия соединяют между собой контактными клипсами.
  6. Устанавливают термодатчик.
  7. Подсоединяют ИК обогрев к электросети через блок управления, оснащённый дисплеем.
  8. Проводят испытания. Выявленные дефекты устраняют. Испытание повторяют.
  9. Сверху ИК покрытия расстилают мягкую подложку.
  10. На подложку укладывают паркет из ламината. Подробный монтаж пленки на пол можете посмотреть в этом видео:

Отразим в таблице примеры потребности во времени до полного нагрева систем тёплых полов при первом включении:

Система обогрева полаВремя до полного нагрева
1Водяные тёплые полы12 часов и более
2Кабельный обогрев6 – 8 часов
3ИК плёночные покрытия2 – 3 часа

Особенности нагрева пола при первом включении

При достижении необходимой температуры, теплые полы поддерживают необходимый минимум нагрева для ее поддержания

Почему делается акцент на выражении «первое включение»? Ответ на этот вопрос несложен. Когда система тёплого пола нагрелась до нужного уровня температуры, обогрев основания помещения по мере потребности не выключают полностью, а поддерживают минимум уровня нагрева.

Это делают для того, чтобы в любой момент достичь максимального уровня прогрева пола за короткий промежуток времени.

Первое включение тёплого пола требует значительно больше затрат энергии, чем в процессе эксплуатации. Следовательно, на это потребуется много времени. Дополнительная энергия и время нужны для преодоления инертности стяжки.

Следует отметить, что для ИК обогрева проблемы преодоления инертности структуры пола не существуют.

причины и решения. Что делать если теплые полы не греют

Электрический теплый пол – превосходный способ обеспечить дома комфорт и уют. В то же время, как и во всяком деле, здесь могут быть свои нюансы.

Что нужно учесть, чтобы результат оправдал ваши ожидания, как убедиться, что теплый пол функционирует нормально и что можно сделать, если полученная температура пола оказалась ниже, чем та, на которую вы рассчитывали или пол вообще не греет (перестал нагреваться, или вообще никогда не работал, а на нашей практике бывало и такое…)?

Что делать, если теплые полы не греют? В некоторых случаях ситуацию можно спасти.

О том, как это сделать, вы можете узнать из этой статьи. Вы также можете обратиться за консультацией к нашим специалистам по указанному выше телефону.

Причина 1. Неправильный выбор греющего кабеля, недостаточная теплоизоляция

Довольно часто причиной недостаточного нагрева электрического теплого пола является неправильный выбор типа и мощности греющего кабеля (см. Выбор греющего кабеля), отсутствие должной теплоизоляции в случаях, когда она необходима. Это особенно актуально при самостоятельном выборе и установке теплого пола. Общая рекомендация тут только одна: пользуйтесь услугами специализированных фирм и профессионалов, знающих все тонкости монтажа своей продукции. Это поможет избежать «сюрпризов» и скорее всего, выйдет дешевле, чем привлечение «многопрофильных» специалистов. Теплосветло осуществляет бесплатный монтаж систем теплого пола нашим клиентам с весны 2011 года.

Несколько слов об объективных способах оценки температуры теплого пола.

После включения и нагрева (может занимать от 30 до 90 минут в зависимости от толщины обогреваемой поверхности – стяжки и плиточного клея, мощности теплого пола и т.д.), температура поверхности пола в месте установки термодатчика должна сравняться с той, что установлена на терморегуляторе. О том, какую температуру рекомендуется выставлять для помещений с теплыми полами, можно прочитать в соответствующей статье об оптимальной температуре теплого пола. После достижения необходимой температуры, нагрев пола (питание) отключится, о чем сообщит тот же терморегулятор: перестанет гореть соответствующая лампочка или индикатор.

Причина 2. Неправильный монтаж

Иногда имеет место выключение терморегулятора при слабо нагретом теплом поле. Почему это происходит? Возможная причина – неправильная установка термодатчика – он установлен либо слишком близко к греющему кабелю, либо вообще лежит на нем.

При правильно выполненном монтаже, выставленная температура с точностью до 1-2 градусов соответствует желаемой, в чем можно дополнительно убедиться при помощи ИК-термометра, мгновенно измеряющего температуру поверхности. Если же индикатор нагрева горит постоянно и пол не нагревается до требуемой температуры, следующим шагом будет выяснение причины неисправности.

Причина 3. Механическое повреждение кабеля

Если теплый пол не греет совсем, прежде всего, нужно проверить целостность и исправность греющего кабеля: он мог быть поврежден после укладки, например, при укладке плитки или заливке стяжки. Для этого кабель отключается от предварительно отключенного терморегулятора и замеряется сопротивление между его греющими жилами. Сопротивление должно соответствовать значениям, указанным в паспорте теплого пола с небольшим (в пределах 5%) допуском.

При отсутствии информации по паспортному сопротивлению кабеля (эта информация зачастую не заполняется или отсутствует в гарантийных талонах), можно самостоятельно определить сопротивление по формуле –

Сопротивление кабеля (Ом)=напряжение (220 В или др.) В в квадрате/мощность кабеля Вт.

Также проверяется сопротивление между греющей жилой и оплеткой кабеля (т. н. сопротивление изоляции). Нормальное значение сопротивления изоляции – от 1 МОма.

Если замеры сопротивления позволили выявить повреждение греющего кабеля, необходимо искать место механической неисправности и при его обнаружении произвести ремонт теплого пола.

Причина 4. Поломка терморегулятора или датчика температуры

Если целостность греющего кабеля сомнений не вызывает, проверяем правильный монтаж и исправность термостата (терморегулятора). Все соединительные клеммы (греющего кабеля, питания и термодатчика) должны быть хорошо и плотно затянуты. Проверяем напряжение на выводах греющего кабеля – оно должно быть равным напряжению питания при включенном терморегуляторе.

Нужно проверить и сопротивление датчика температуры пола, если он имеется (зависит от типа терморегулятора). Значения сопротивления в зависимости от температуры приводятся в инструкции или паспорте терморегулятора.

При неисправности терморегулятора или датчика производится их замена, что при профессионально выполненном ранее монтаже делается достаточно быстро и просто.

Причина 5. Низкое напряжение питания

В отдельных домах напряжение питания, подаваемого теплому полу значительно ниже того, на которое рассчитано это изделие, что и вызывает его пониженную эффективность. Более того, мощность теплого пола уменьшается сильнее, чем падает напряжение питания (см. формулу выше), т.е. при уменьшении напряжения всего на 10%, мощность падает аж на 19 %!

В случае, если существует вероятность того, что в вашем доме питающее напряжение ниже нормы (она высока, например, для загородного дома), рекомендуем учитывать это при выборе греющего кабеля, отдавая предпочтение тем, которые обеспечат хороший запас удельной мощности для ваших условий. Ведь, как говориться, запас карман не тянет.

Если предусмотреть подобную ситуацию не удалось, и теплый пол действительно плохо греет при пониженном напряжении, можно попробовать применить устройства для повышения напряжения. Зачастую оправдано применение стабилизаторов напряжения на весь дом или квартиру. К сожалению, эти устройства достаточно дороги и громоздки. Некоторые стабилизаторы позволяет обеспечить напряжение даже большее номинального (220 В), что также может использоваться для увеличения мощности электрических теплых полов, при условии соответствия максимально допустимым значениям напряжения для конкретных греющих кабелей.

У вас сломался теплый пол? Мы починим! Укажите контактные данные в форме обратной связи или позвоните по тел. 309-7-123 с 9:30 до 21:30 в любой день, без выходных!

Ещё по этой теме:
Ремонт теплого пола
Стоимость ремонта теплого пола

Плохо греет теплый пол — «Ремонт теплого пола»

Теплый пол греет плохо или вообще не греет! Что случилось и как можно помочь?

Эти вопросы особенно часто возникают при включении электрического теплого пола после длительного перерыва. Попробуем разобраться, что происходит с системой теплого пола на самом деле.

Плохо греет теплый пол?

Для начала, нужно произвести диагностику системы. Это можно сделать как самостоятельно, так и вызвав нашего специалиста. Про самостоятельную диагностику, кстати, в ближайшее время я планирую написать статью. Практически любая неисправность систем теплого пола поддается ремонту без глобальных разрушений и перекладки всего пола.

Иногда бывают случаи, когда при включении теплого пола после большого перерыва, например, после отпуска, создается субъективное впечатление, что теплый пол стал греть хуже. Для начала, надо подождать день-другой, система теплого пола достаточно инерционна и после перерыва или при первом включении выходит в рабочий режим в течение нескольких суток.

Вместе с тем, если теплый пол греет хоть как-нибудь — поздравляю! — самое неприятное, а именно обрыв кабеля, Вас миновало, ведь греющий кабель «не умеет» греть вполсилы, он либо греет, либо нет.

Конструктивно, любой греющий кабель представляет собой проводник, который нагревается при прохождении через него электрического тока. Сила протекающего тока обуславливается только физическими параметрами самого кабеля, его электрическим сопротивлением, и не может быть изменена. Терморегулятор регулирует не мощность, а время подачи напряжения. Питание на греющий кабель включается и, при достижении заданной температуры, выключается. Следовательно, если Ваш теплый пол стал греть хуже, проблема может быть либо в терморегуляторе, либо в термодатчике. Что же дальше?

В чем же причина?

Самый простой способ проверить работоспособность терморегулятора — заменить его на аналогичный. Полная диагностика и ремонт терморегулятора теплого пола возможны только в сервисном центре производителя или его представителя.

Терморегулятор с термодатчиком

Другая теоретически возможная причина плохо греющего теплого пола — неисправность датчика температуры или его несовместимость с терморегулятором. Последнее вполне возможно, если Вы заменили вышедший из строя терморегулятор на аналогичное изделие другого производителя без сопутствующей замены термодатчика. Дело в том, что разные производители используют разные стандарты датчиков и терморегулятор одного производителя может некорректно работать с датчиком другого. Правда, в большинстве случаев терморегулятор сам извещает о неисправности термодатчика, в электронном изделии высвечивается сообщение об ошибке, в механическом варианте, как правило, моргает контрольная лампа.

Ну, и конечно, надо проверить, не сбились-ли настройки терморегулятора. В электронных терморегуляторах настройки могут сбиться при долгом отключении питания, поэтому при необходимости выключить терморегулятор — выключайте его при помощи функции «выключить» в терморегуляторе. В механических моделях настройки могут сбиться при случайном повороте регулирующего колеса.

Теплый пол: плюсы и минусы

МАССА БЕТОНА ИМЕЕТ БОЛЬШУЮ ТЕПЛОЕМКОСТЬ: ОН ДОЛГО ОСТЫВАЕТ, НО И ДОЛГО НАГРЕВАЕТСЯ


Минусы теплого пола


  • На этапе строительства очень важно запустить теплый пол до наступления первых холодов. Для Санкт-Петербурга это сентябрь — октябрь. Нагреваясь пол будет испарять влагу из стяжки, а если за окном будет очень холодно, то высокая влажность + холод = плесень, от которой потом будет трудно избавиться. Просушка дома теплыми полами — долгий процесс, влага будет уходить месяц. Так как вы не можете нагреть теплый пол до 60-80 градусов, не повредив стяжку, вам придётся сушить дом при температуре 30-40 градусов. Тогда как радиаторы вы можете разогреть до 80 градусов и выгнать 90% влаги за неделю.
  • Долгий нагрев и остывание приводит к тому, что дом часто перегревается. В Санкт-Петербурге часто бывает такое что ночью -10°C, а днем +5°C. Ночью вам будет немного прохладно, а днем душно. Но с этим может справиться погодозависимый электрокотел для водяного теплого пола с терморегулятором, который не допустит перегрева и недогрева.
  • Минусом теплого водяного пола является и то что, в случае отопления теплыми водяными полами, у вас нагревается вся площадь пола и нет естественной конвекции. Тепло поднимается с пола и уходит в потолок. В этом случае, если у вас полы настроены на +30°C, то на высоте 50 см от пола у вас будет 28°C, на высоте 1 метр будет температура 26 градусов, а на высоте 1,5 метра — 24 градуса. Такая температура является очень комфортной. Но ложась спать на вашу кровать, которая имеет высоту 50 см, вам становится душно спать. Вы убавляете температуру пола на 4°C, чтобы на высоте 50 см было 24 градуса — просыпаетесь с утра, встаете и на высоте 1,5 метров у вас 20 градусов и вам прохладно.

Плюсы теплого пола

Главным плюсом теплого пола является КОМФОРТ, который уже оценили многие хозяева. Пол постоянно поддерживает подходящую температуру, позволяющую ходить босиком, мыться в душевой и не переживать о застуженных ногах. Можно лежать или сидеть на полу из плитки или пористого ламината, не беспокоясь об уюте и здоровье себя и своих детей.

Ещё одним существенным плюсом теплого пола является его ЭНЕРГОЕМКОСТЬ. Дома с радиаторным отоплением остывают довольно быстро: первый дискомфорт хозяин почувствует уже через 2-4 часа. В доме с теплым полом хозяева порой не замечают изменения температуры при отключении отопления на срок в 6-8 часов. Долгое время остывания объясняется нехитрыми расчетами.

Расчет радиаторного отопления и теплого водяного пола

Возьмем для подсчета дом 100 квадратных метров.

Радиаторное отопление. Теплоемкость воды при 60 градусах 4178 Дж/кг. В каждом из десяти радиаторов содержится по 5 литров воды, всего 50 литров воды + вода в трубах (20 литров) итого в системе отопления — 70 литров. Сами стальные радиаторы весят ещё 100 кг; сталь имеет теплоемкость 481 Дж/кг. Так 4178 х 70 = 292 кДж выделится тепла с воды при снижении температуры на 1 градус, и 48 кДж выделится из стали при понижении температуры на 1 градус. Всего при снижении температуры на 1 градус из системы отопления выделится 340 кДж энергии. 1 кВт*ч = 3600 кДж. При наружной температуре —20 градусов дом теряет в тепле 10 кВт*ч. За первый час дом потеряет 36 000 кДж, если перевести это в температуру батарей, то батареи с 60 градусов охладятся до 48-49 градусов.

Теплый водяной пол. Бетон имеет теплоемкость 1130 Дж/кг*градус. У нас 7000 кг бетона, только он при охлаждении на 1 градус выдаст 7 910 кДж тепла. В теплом полу 60 литров воды, весь пол покрыт плиткой, которая имеет теплоемкость 837 Дж/кг. Общий вес всей плитки 1 тонна. В итоге теплоемкость всей плитки 837 кДж, теплоемкость воды в теплом полу — 251 кДж, теплоемкость бетона 7 910 кДж. Общая теплоемкость системы отопления дома с теплыми полами — 8 998 кДж. Нам нужно 36 000 кДж в час на отопление. За первый час дом с теплыми полами потеряет не больше 4 градусов.

Возникли вопросы? Напишите нам!

Теплый пол не греет. Причины неисправности и методы устранения



Теплые полы все чаще используют для обогрева помещений… тепло исходящее от поверхности, согревает воздух и дарит ощущение уюта и комфорта, позволяет ходить по полу без обуви. Монтаж теплого пола технически не сложен, но неисправности могут принести настоящие проблемы.

Сразу следует сказать, что теплые полы не нагреваются так сильно, как радиаторы при масляном или паровом отоплении. Их рабочая температура составляет 25-28 градусов, при более высоких показателях может испортиться отделочное покрытие. Не все знают, что данный вид обогрева является низкотемпературным источником тепла, поэтому возникает вопрос – почему не греет теплый пол, хотя в действительности он исправен.

Измерить реальную температуру поверхности можно при помощи ИК-термометра, убедившись на практике в том, что большинство кабельных электрических теплых полов под плитку вполне смогут прогреть кафель или керамогранит до 35-40°С.

Как объективно оценить работу теплого электрического пола:

  • Включите отопление на 30-90 минут, время зависит от толщины пола.
  • Подождите, пока температура пола сравняется с установленной на терморегуляторе. После чего нагрев отключится, индикатор и лампочка потухнут.

Если время нагрева увеличено, а индикаторы не откликаются, значит, теплый пол работает не корректно.

Причин этому может быть несколько:


1. Неправильно выбран греющий кабель или недостаточная теплоизоляция.
Тип и мощность кабеля выбираются в соответствии с техническими условиями укладки пола, возможно, при самостоятельном монтаже был сделан неверный расчет, или проведена недостаточная теплоизоляция. В данном случае следует обратиться к специалистам, которые проверят все параметры и дадут рекомендации по устранению проблемы.

2. Монтаж выполнен с нарушениями.
Иногда терморегулятор выключается, если пол слабо прогрет; причина кроется в неправильной установке термодатчика; либо он лежит на кабеле, либо вмонтирован слишком близко к нему. При соблюдении всех норм установки температура пола должна в точности соответствовать заданной.
Если индикатор нагрева постоянно горит, значит, пол не нагревается до нужной температуры. В этом случае следует дальше искать причины неисправности.

3. Механические повреждения кабеля.
Возможно, кабель был поврежден в момент заливки стяжки или укладки плитки. Чтобы проверить, следует отключить терморегулятор и пол, замерить сопротивление между жилами. Показатели должны соответствовать указанным в паспорте значениям, с допуском в 5.

Сопротивление можно определить самостоятельно по формуле: R=U?/P, где
R — сопротивление;
U — напряжение, 220 вольт;
Р — мощность кабеля.

Если мощность не известна, то примерное значение можно рассчитать, умножив площадь помещения на 150 Вт/м2.
В случае несоответствия фактических замеров расчетным, следует искать механические повреждения:

  • При замере прибор показывает 0 — в системе короткое замыкание; как правило, это происходит от перегрева, сечение неправильно рассчитано.
  • Прибор показывает бесконечность — в системе перегорание или обрыв греющего элемента; проверьте соединительные муфты.
Если фактические замеры соответствуют расчетным, то греющие элементы исправны, а значит, причина некорректной работы пола может крыться в терморегуляторе.

4. Поломка датчика температуры или терморегулятора.
Проверьте соединительные клеммы, они должны быть плотно затянуты. Проверьте напряжение на выводах кабеля, оно должно равняться напряжению питания при включенном терморегуляторе.
Замерьте сопротивление датчика температуры; если оно не соответствует заявленным в паспорте — следует заменить приборы.
Зачастую монтажники устанавливают термодатчики так, что их нельзя заменить. В этой ситуации выходом является применение таймера-регулятора мощности, не требующего термодатчика.

5. Низкое напряжение питания.

Низкое напряжение заметно снижает эффективность работы теплого пола. Чем больше падает напряжение, тем больше снижается мощность пола. Напряжение электрических сетей следует учитывать при выборе кабеля, чтобы обеспечить запас удельной мощности. Ситуацию можно исправить, установив стабилизатор для повышения напряжения. Однако отметим, что профессиональный стабилизатор напряжения на мощности, необходимые для теплых полов – это достаточно сложные устройства, содержащие схемы поддержания напряжения, защиты и пр. Именно поэтому мы рекомендуем промышленные стабилизаторы. Зачастую оправдано их применение на весь дом (квартиру, офис и пр.). Отметим, что эти устройства достаточно громоздки и дороги. Ряд стабилизаторов позволяет получить напряжение большее 220В, что может быть применено для теплых полов, при условии не превышения максимально допустимого напряжения для греющих кабелей.

Если недавно установленный теплый пол не греет, причины могут заключаться в неправильном выборе типа греющего кабеля и его мощности. Чаще всего это происходит при самостоятельном оборудовании системы, когда не учитывается, что в наших сетях 220 В, а зарубежных странах 230 В. Отсюда и возникает потеря мощности теплого пола от европейского производителя. Рекомендация здесь может быть только одна – пользуйтесь услугами профессионалов, чтобы избежать не только этой, но и других неприятностей.


Еще одной причиной плохой работы системы может быть некачественно проведенный монтаж. Выключение терморегулятора при слабом нагреве свидетельствует о неправильной установке термодатчика. Он расположен или слишком близко к кабелю, или соприкасается с ним. Механическое повреждение кабеля также может привести к нарушению нормального функционирования пола. Следует убедиться в правильности подключения всей электрической цепи, проверить исправность кабеля, так как его могли повредить во время заливки стяжки или укладки плитки. Для этого отключают кабель от предварительно выключенного терморегулятора и проводят замер сопротивления между греющими жилами. Погрешность не должна превышать 5 % от указанного в паспорте пола.

Поломка инфракрасного обогрева

Почему не действует этот вид отопления также может быть несколько причин. Очень часто это случается из-за плохого контакта в электрической цепи. Пленка к сети подключается с помощью проводов, которые подходят к медной шине, идущей вдоль всего края.

Соединение осуществляется с применением специального приспособления в виде зажима. Отсутствие нагрева объясняется недостаточным обжимом контактов, в результате чего случилось окисление металла, а это в свою очередь привело к обрыву цепи. Чтобы исправить положение необходимо заменить контакты и обеспечить их надежное соединение.
Неисправность терморегулятора также может быт причиной того, почему теплый пол плохо и слабо греет.

Тут может быть два варианта:

  • Поломка
  • Отсутствие питания
Для выяснения причины следует провести необходимые измерения напряжения, применяя нужные приборы.
А еще в доме может быть холодно даже несмотря на работу теплого пола. Причиной этого является его неправильная эксплуатация.

И кроется она в том, правильно ли определено основное предназначение пола – он устанавливается для основного отопления или дополнительного.

В зависимости от этого следует настраивать терморегулятор, в котором есть два датчика: внешний и встроенный. Первый отслеживает температуру пола, а второй контролирует показатели воздуха.

Если инфракрасная пленка монтируется как обычный теплый пол, то следует выбирать внешний датчик, который будет реагировать только на температуру пола. Он будет срабатывать при его охлаждении, а не воздуха в помещении.

При желании обогревать все помещение, следует выбирать встроенный датчик. В этом случае алгоритм работы терморегулятора меняется. Датчик включив нагрев, будет удерживать его до того момента, когда температура воздуха повысится до установленного ранее значения. Пол при этом может нагреться до 60 градусов. Чтобы не допустить избыточного перегрева, специалисты рекомендуют включать оба датчика. Тогда внешний датчик, работая в режиме отсечки, не даст полу стать слишком горячим.

Если в какой-то комнате эффективность отопления стала ниже, проверьте потребляемый теплым полом ток. Отклонение больше чем на 10 процентов говорит о выходе из строя нескольких нагревательных элементов. В этом случае можно повысить температуру на регуляторе теплого пола, потому что отремонтировать нагревательную ленту невозможно. Она подлежит замене.

Многие проблемы с обогревом не сложно выявить и устранить самостоятельно. Однако в сложных ситуациях лучше обратиться за помощью к специалистам. Не смотря на то, что цена на их услуги может быть довольно высокой, это все равно дешевле, чем замена испорченной системы отопления.

Водяные теплые полы Watts — это очень просто

Автор статьи Усталов Д.С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель — сделать из вас грамотного потребителя — человека «в теме», точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для «теплых полов». А если вы обладаете пытливым умом, и умелыми руками — приведенных сведений будет достаточно для самостоятельного изготовления системы «теплый пол» в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово — комфорт. Это главное достоинство «теплого пола». Помещение с такой системой отопления прогревается равномерно, в нем нет «холодных» и «горячих» зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С «теплым полом» такой необходимости у нее бы не возникло.

Вторым большим плюсом является «невидимость» системы отопления «теплым полом». Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении «теплым полом» такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох «теплый пол водяной»?

Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. «Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».

Мифы о «теплых полах»

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов — полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать «сшитый» полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам — можно подобрать оптимальную по гидравлике трубу.

WATTS PE-RT DD (EVOH)

WATTS INTERSOL PE-X B

Если вы делаете «теплый пол» своими руками, без расчетов — выбирайте между 16 и 20 трубой. «Шестнадцатой» трубой вы можете «замотать» площадь до 20 м2, «двадцатой» — до 40 м2. Если ваш пол площадью более 40 м2 — необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает — снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й — 250 мм.

Наматывать трубу надо «двойной спиралью». Можно намотать и «змейкой», но нагрев пола будет менее равномерным, и нога это почувствует — никакого резона в такой намотке мы не видим.

Еще важный момент — есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы — вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов — используйте трубу без защиты.

Коллектор для водяного теплого пола

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю «теплого пола»), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю «теплого пола», в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли «теплого пола»). В наших коллекторах все это есть. На «подаче» установлены запорные вентили (управляемые вручную), на обратке — запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство — это дополнительные деньги. Все наши коллекторы имеют различное количество «выходов» — от двух до двенадцати. Вот и все, выбор за вами.

Насосно — смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в «теплый пол», не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего «теплый пол» работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только «теплыми полами», и у вас установлен конденсационный котел — смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля — понизить температуру, поступающую от источника тепла, за счет подмеса «обратки», поступающей от «теплых полов». И обеспечить циркуляцию теплоносителя через петли «теплых полов».

Есть у модуля и защитная функция — если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель — циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше — используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они «смотрят» вертикально вниз, во втором — горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или «погодозависимое» регулирование — для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост — используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых «исполнительными». С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и «исполнительные».

Работает сервопривод как выключатель — полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю «теплого пола» полностью прекращается. Нагрелось помещение — «теплый пол» полностью выключился и медленно остывает. Остыло помещение на полградуса — «теплый пол» включился «на полную» и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов — реальная температура будет «плавать» в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый — в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды — «теплый пол» будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится.

Рачительные европейцы предпочитают не переплачивать, и их выбор — нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто «не заморачиваются» и берут те, что есть в наличии.


Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до «мозга» системы отопления «теплыми полами» — до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха — именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола — ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют «теплым полом» по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай — в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления — будет бардак. Предположим, у вас на радиаторах установлены «термоголовки», а «теплый пол» управляется по температуре воздуха. В этом случае большую часть отопительного периода «теплый пол» будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах «за бортом» все будет правильно — радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле — в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно — температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант — проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).


Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель «теплого пола» — вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния («нагрев» или «не нагрев»). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC — самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата



WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования:
  • по воздуху;
  • по поверхности;
  • о воздуху с ограничением температуры поверхности.



WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур — «самое то» для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты «на батарейках», серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют — требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек «хватает» на два года. Благодаря тому, что к термостату не подводится высокое напряжение — их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только «по воздуху» либо «по поверхности». И поддерживает только один температурный режим.



Более «продвинутая версия — термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную — кнопками управления. Также есть режим таймера — «Поддерживать заданную температуру столько то часов или дней».
Самый «навороченный» термостат — BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида «Утро, вечер и выходные». Выглядит он так же, как BTD.


Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода — связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают «на батарейках». А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может — поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата — однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.


В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF — полный аналог WFHT-LCD. Больше и добавить нечего.


Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м.

На фото радиотермостат BTA-RF.

Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.


Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно — радиаторы должны быть отключены. А, как только стало недостаточно — тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты — одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: «WFHT-BASIC +» и «WFHT-DUAL». Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

  • отключит И пол, И радиаторы, если температура воздуха в норме;
  • включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
  • включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.

Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами «только пол» и «пол + радиаторы». Схема эта достаточно проста. Если вы с электрикой не на «короткой ноге» — обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему «WFHT-BASIC+WFHT-DUAL».
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?


При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Почему теплый пол греет неравномерно и как это исправить? – Истклима





Сегодня теплый пол популярен среди жителей квартир и частных домов. Нередко он позволяет снизить расходы на обогрев помещений и поддерживать в них комфортную температуру. Если вы решили купить теплый пол, вы можете сделать это в нашей компании по достаточно привлекательной стоимости.

Как быть, если теплый пол перестал греть равномерно

К самым распространенным причинам, которые приводят к неравномерному или недостаточному нагреву теплого пола, нужно отнести следующие:

  • Выход из строя температурного датчика или терморегулятора. Для того чтобы проверить систему на предмет этой неисправности, нужно осмотреть соединения клемм нагревательного кабеля и термодатчика. При дефектах терморегулятора или датчика их потребуется заменить ( у нас в компании можно датчик приобрести отдельно) . Если укладка теплого пола произведена верно, это не составит никаких сложностей.
  • Неправильно рассчитана мощность греющего кабеля. Эта причина приводит к слабому нагреву пола. Чтобы избежать подобной проблемы, расчет мощности нужно нужно доверить специалисту, вы можете отправить размеры помещения, которое требуется обогреть к нам на почту [email protected]
    Помните, что пленочный ТП не рекомендуется подключать последовательно общей площадью 12 м2, даже если у вас требуется уложить 13 м2.
  • Механические повреждения системы в процессе монтажа. Наиболее часто они случаются при заливке цементной стяжки и укладке чистового напольного покрытия. Чтобы провести проверку системы на предмет таких дефектов, нужно отсоединить провод от терморегулятора и измерить сопротивление жил. От документальных значений этот показатель в норме может отклоняться не более чем на 5 %.
  • Неправильный шаг монтажа провода. При укладке в цементно-песчаную стяжку он должен составлять от 7,3 до 12,5 см в зависимости от ее толщины. Если последний показатель не достигает 30 мм, величина шага укладки не должна превышать 10 см, а при 50 мм – 12,5 см. Очень важно, чтобы в пределах одной поверхности он был равномерным.
  • Недостаточный слой теплоизоляции.

Стоит обратить внимание на то, что пленочный теплый пол требует бережного отношения при монтаже. Эту процедуру рекомендуется доверять профессионалам, так как она требует наличия специальных умений и навыков, а также определенного оборудования. Если вы уверены в своих силах, то можете написать нам на почту и запросить подробную инструкцию для монтажа.

10 наиболее часто задаваемых вопросов о теплых полах

Излучающий теплый пол становится все более популярным способом обогрева вашего дома, и мы понимаем, что в качестве относительно нового решения для обогрева у вас могут возникнуть некоторые вопросы об основах этой технологии. В этом руководстве мы ответим на некоторые из ваших наиболее часто задаваемых вопросов.

1. Что такое теплый пол?

Излучающий пол с подогревом — это современный энергоэффективный способ обогрева вашего дома без необходимости использования громоздких радиаторов.

Напольные обогреватели используют технологию лучистого тепла для обогрева помещения. Лучистое отопление нагревает комнату с нуля прямо до предметов и людей в комнате, в отличие от центрального отопления, которое фокусируется на нагревании воздуха в комнате. Лучистое отопление — это гораздо более энергоэффективный способ обеспечить комфорт в помещении, поскольку теплый воздух имеет привычку выходить из комнаты.

Напольные обогреватели

также требуют меньше энергии для работы, производя такой же комфортный уровень тепла, как и традиционная система центрального отопления, что делает систему подогрева более чистым способом обогрева вашего дома, а также экономит ваши деньги на счетах за электроэнергию.

2. Безопасен ли теплый пол с подогревом?

Полы с подогревом оказались очень безопасным решением для обогрева вашего дома. Как «невидимая» система , и в отличие от радиаторов центрального отопления, напольные обогреватели не имеют горячих поверхностей или открытых нагревательных элементов, о которых вы можете пораниться. С этими системами также отсутствует риск поражения электрическим током. Лучистые обогреватели также полезны для вашего благополучия, поскольку они сохраняют воздух в помещении более свежим, уменьшая циркуляцию пыли — распространенную проблему в помещениях с центральным отоплением.

Наши продукты имеют всемирно признанные сертификаты безопасности , включая знак Intertek BEAB Approved Mark, BEAB Component Mark, ETL Approved Mark и CSA и CSAus Marks. Щелкните здесь, чтобы узнать больше о наших аккредитациях. (Warmup.co.uk/about/best-accreditations)

Для гарантированной безопасности важно, чтобы ваша система отопления всегда устанавливалась квалифицированным специалистом , который раньше работал с подогревом пола.

3. Сэкономит ли меня теплый пол?

Лучистое отопление — это энергосберегающее отопительное решение для вашего проекта, которое может обеспечить значительную экономию на ваших счетах за отопление. . Полы с подогревом нагреваются быстрее, чем центральное отопление, и работают при более низких температурах, обеспечивая при этом такой же уровень тепла. Вы можете максимально повысить эффективность напольного обогревателя, установив систему с нашими изоляционными плитами , которые могут сократить время нагрева и помочь предотвратить утечку тепла из комнаты, и управляя системой с помощью интеллектуального термостата Warmup Smart Thermostat вместе с нашим MyHeating и приложений AutoSwitch , которые могут сэкономить вам до 378 фунтов стерлингов в год на ваших годовых счетах за электроэнергию.

Стоимость покупки системы и ее установки зависит от размера и масштаба вашего проекта. Водные системы более дороги в приобретении и установке, но обеспечивают более низкие долгосрочные эксплуатационные расходы, в то время как наши электрические системы имеют конкурентоспособные цены, но полагаются на электроснабжение от сети, которая обычно имеет более высокие тарифы на электроэнергию. Установка системы свободных проводов с сопутствующей изоляцией и контроллером отопления в ванной обычного размера будет стоить около 470 фунтов стерлингов + НДС и затраты на установку, но стоимость этого может быть покрыта за счет долгосрочной экономии на счетах за отопление.

Получите предложение сегодня или узнайте больше о затратах и ​​текущих расходах на систему Warmup.

4. Как работают теплые полы?

Электрические обогреватели для пола состоят из электрических нагревательных проводов , часто образованных в виде нагревательного мата, которые устанавливаются под отделкой пола и проводят электричество и преобразуют эту энергию в оптимальную тепловую мощность. График температуры и нагрева системы контролируется и регулируется с помощью специального термостата.

В системах водяного теплого пола, также известных как гидронные системы, используются трубы , которые распределяют теплую воду по всей системе для лучистого обогрева помещения. Эта вода смешивается из горячей воды из вашего источника тепла (например, комбинированного котла или грунтового теплового насоса) и более холодной воды из трубопроводов через коллектор, который регулирует давление, температуру и поток. Чтобы узнать больше о том, как работают манифольды, прочтите наше руководство.

5.Какие существуют основные варианты подогрева пола?

Warmup предлагает как водяные обогреватели , так и электрические водонагреватели . Оба варианта подходят для использования в проектах нового строительства и ремонта.

Решение лучистого отопления hybrid также является популярным выбором. Электрические системы могут быть установлены в качестве вторичных источников тепла в проекте, который, например, будет в основном отапливаться системой центрального отопления. Вы также можете установить электрические и водяные системы для одновременного обогрева дома.

6. Какая отделка пола лучше всего подходит для лучистого отопления?

Независимо от того, какую отделку пола вы используете в своем проекте, для вас найдется лучистый напольный обогреватель Warmup.

Камень и плитка благодаря своим естественным теплопроводным свойствам идеально подходят для обогрева с помощью системы теплого пола. Для деревянного пола вы можете использовать натуральную или конструкционную древесину, однако мы рекомендуем более тонкую и плотную древесину, чтобы обеспечить оптимальную производительность системы отопления.

Камень или керамическая плитка. «Подходит для теплого пола», что делает их идеальным выбором для ванных комнат и кухонь. Плитка быстро нагревается и помогает равномерно распределять это тепло от обогревателя по комнате. Система развязки DCM-PRO разработана для использования с плиточными полами; его мембрана оснащена технологией защиты от разрушения, которая может защитить вашу плитку от потенциальных трещин, вызванных движением черного пола.

Более мягкие типы полов, такие как ковровое покрытие или винил , можно обогревать с помощью широкого спектра наших систем водяного и электрического обогрева, при этом фольговый обогреватель является отличным выбором для обогрева коврового покрытия.

Ознакомьтесь с нашим руководством по лучшему напольному покрытию для лучистого отопления здесь

7. Подходит ли теплый пол для моего проекта?

Идеальный обогреватель для вашего проекта зависит от нескольких ключевых факторов:

  • место, которое вы устанавливаете в
  • его размер и высота потолка
  • отделка пола, которую вы будете использовать с

Как правило, мы предлагаем установить электрических систем для проектов реконструкции или для использования в небольших жилых помещениях и систем водоснабжения для новых проектов или больших помещений. Это связано с тем, что электрические напольные обогреватели имеют гораздо меньшую высоту застройки пола, чем водяные системы, и предлагают более быстрое время установки.

Если вы ремонтировали ванную комнату , например, с керамической плиткой для пола, мы бы порекомендовали нашу электрическую систему DCM-PRO, которая была специально разработана для таких проектов. Если вы работали над более крупным строительным проектом, например, строили свой собственный дом, мы можем порекомендовать установить систему водяного теплого пола, такую ​​как Clypso System, которую вы должны указать на этапах проектирования, чтобы учесть ее высоту надстройки пола.Вы также можете модернизировать лучистый обогреватель в старинной собственности; Наша система перекрытий с балками Econna была разработана для использования с традиционными деревянными полами с балками и балками.

Все наши напольные обогреватели должны устанавливаться квалифицированным монтажником, который раньше устанавливал полы с подогревом, и должен быть выполнен расчет теплопотерь, чтобы понять требования к обогреву помещения.

Для получения дополнительных советов воспользуйтесь онлайн-системой выбора здесь

8.Насколько толстый пол с подогревом?

Многие из наших систем подогрева пола практически не влияют на высоту застройки пола.

Электрическая система со свободным проводом имеет самый тонкий нагревательный провод на рынке, всего 1,8 мм — это означает, что этот нагреватель можно установить практически в любом пространстве с минимальным влиянием на наплыв пола. Система StickyMat также представляет собой отличное низкопрофильное решение; он имеет толщину всего 3 мм и обеспечивает быстрый монтаж.Системы Loose Wire и StickyMat могут быть установлены внутри слоя клея для плитки или выравнивающего состава, поэтому высота пола не будет увеличиваться.

Ассортимент систем Hydronic

Warmup обычно оказывает большее влияние на фальшпол, поэтому лучше всего определять систему водяного отопления на ранней стадии процесса проектирования нового здания. Однако наша система водоснабжения Total-16 — отличный выбор, если вы беспокоитесь о том, чтобы поднять пол; при глубиной всего 16 мм он может быть установлен во многих проектах реконструкции без значительных изменений пространства.

9. Нужен ли мне специальный термостат для управления системой теплого пола?

Все обогреватели пола управляются определенным термостатом или серией термостатов в зависимости от масштаба вашего проекта. Warmup предлагает широкий выбор термостатов в соответствии с вашими требованиями, независимо от того, предпочитаете ли вы термостат Smart или более простой термостат с циферблатом.

4iE Smart WiFi Thermostat работает с вашим смартфоном для удаленного доступа и создания интуитивно понятного автоматического графика отопления для вашего дома.Или наш программируемый термостат Tempo позволяет вам установить график нагрева вручную.

Нашими интеллектуальными термостатами также можно управлять с помощью других интеллектуальных технологий в вашем доме, таких как Amazon Echo — чтобы узнать больше об этом, прочитайте наше руководство здесь .

10. Сколько времени нужно для нагрева водяного теплого пола?

Электрические напольные обогреватели обеспечивают быстрый нагрев раз , но точное время, необходимое для нагрева комнаты, зависит от нескольких переменных, таких как:

  • Размер помещения
  • Теплопотери и изоляция помещения
  • Используемая отделка пола.
  • Тип системы и источник тепла

Однако можно ожидать, что электрический напольный обогреватель в отделанной плиткой ванной комнате достигнет оптимальной комфортной температуры всего за 20 минут . Для первоначального нагрева водяным системам требуется больше времени, но после того, как они заработают эффективно, вырабатывается более постоянное тепло.

Идеальная температура, при которой должен работать теплый пол, также варьируется; для дерева, ковров и виниловых полов мы рекомендуем максимальную температуру нагрева 27 градусов, а для камня и плитки — чуть более высокую температуру — 29 градусов.

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи. В Соединенных Штатах электрический подогрев пола стал популярной тенденцией как для новых, так и для модернизированных проектов. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Каковы плюсы и минусы лучистого отопления? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы решили ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате. Системы лучистого отопления работают, напрямую нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его с помощью термостата. Этот тип обогрева часто ощущается как тепло солнца, потому что лучистое тепло нагревается за счет теплового излучения.Это позволяет людям чувствовать тепло, даже если температура окружающей среды (воздуха) в комнате на самом деле ниже. Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату вашего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно, «Может ли теплый пол обогреть весь дом?» Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из излучающего подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол быть основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла — это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Сравнение электрического теплого пола и водяного отопления

Какая система теплого пола является лучшей? Два основных типа лучистого тепла — электрический и водяной. Оба работают одинаково — они создают тепло под полом и излучают его вверх, в комнату наверху, — но они делают это по-разному.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Они известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас будут под рукой) и они идеально подходят для модернизации проектов.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола для обогрева пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевика. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Гидравлические системы также требуют больше времени для нагрева, что требует от большинства домовладельцев оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло к небольшим участкам вашего дома, система электрического подогрева пола вам подойдет. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях, которые можно установить непосредственно в бетонную плиту, или о системе водяного теплого пола.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. В этом списке они будут разбиты, но при этом будут отмечены исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах принудительного воздушного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, системы лучистого теплого пола нагревают весь пол, что приводит к равномерному обогреву комнаты и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вам будет комфортнее при более низкой температуре окружающей среды, потому что вы не будете испытывать сквозняков.

2. Не требует обслуживания

Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и произвести ремонт. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку подогрева пола.

3. Без шума

Системы лучистого теплого пола известны своей тихой работой. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Поэтому, пока они включены, вы ничего не услышите.

4.Неаллергенный

Поскольку системы подогрева пола непосредственно нагревают людей и предметы в комнате за счет лучистого тепла, они не мешают существующей пыли и аллергенам. Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола как минимум на 25 процентов эффективнее, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла.Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, подверженные утечкам.

Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также являются энергоэффективными, поскольку они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат Wi-Fi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются.Это дает вам возможность «настроить комфорт» для каждой отдельной комнаты. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии. Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола. Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика.Поэтому все, что нужно сделать установщику, — это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, что может быть дорогостоящим и отнимать много времени.

Минусы

7. Полы необходимо заменить

Электрические или водяные системы теплого пола требуют удаления любого существующего пола перед установкой излучающего теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома. Это был бы один из основных недостатков лучистого теплого пола.

8. Немного увеличивает высоту этажа

В зависимости от выбранной вами системы высота этажа будет увеличена.WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что обеспечивает минимальную высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма. С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим.Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать проект. Повышает или понижает ваши расходы на электроэнергию лучистый пол с подогревом? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно стоят дороже заранее, поскольку для их работы требуется бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для вашей следующей реконструкции, воспользуйтесь конструктором цен на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя калькулятор эксплуатационных расходов WarmlyYours.Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом. Выберите профессионала, который установит вашу систему подогрева пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вы так склонны, и нанимайте только профессионального электрика, который завершит работу, установив термостат. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы вам помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

Теплый пол с подогревом Часто задаваемые вопросы


Как охладить дом лучистым теплом?

Хотя некоторые системы теплых полов могут охлаждаться за счет циркуляции холодной воды по трубам, в большинстве домов потребуется отдельная система для обеспечения охлаждения. Причина в том, что в идеале отопление осуществляется снизу вверх, а охлаждение — через воздуховоды, расположенные под потолком.

Лучистое охлаждение также не удаляет влагу из воздуха, что может быть недостатком в жарком климате.Кроме того, это может привести к конденсации влаги на прохладной поверхности бетонного пола.

В конечном итоге, попытка выполнить обе функции с одной системой сделает одну или другую менее эффективной. Кроме того, отдельная система для простого охлаждения будет не такой дорогой, как комбинированная система отопления / охлаждения.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Каковы оптимальные настройки термостата для водяного теплого пола?

Излучающий пол с подогревом обеспечивает температуру в помещении, очень близкую к идеальной: около 75 F на уровне пола, снижаясь до 68 F на уровне глаз, затем до 61 F на потолке.

По данным ассоциации Radiant Panel Association, пол с лучистым обогревом обычно кажется «нейтральным», при этом температура поверхности обычно ниже нормальной температуры тела, хотя общее ощущение комфорта. Только в очень холодные дни, когда система лучистого отопления задействована на максимальную мощность, пол действительно будет «теплым».

Сияющая температура пола намного приятнее, чем дуновение горячего, а затем прохладного бриза, которые часто ассоциируются с печами с принудительной подачей воздуха.

Можно ли зонировать теплый пол?

Да. Фактически, в большинстве гидравлических систем есть элементы управления зонированием, которые могут регулировать уровень тепла, подаваемого в конкретное помещение или область пола, либо путем регулирования объема потока воды через каждый контур трубопровода, температуры воды, продолжительности импульсов потока. , или комбинация всех трех. Электрические системы обычно управляются программируемыми термостатами с двойным датчиком, которые объединяют входные данные от датчика температуры пола с термостатом комнатной температуры.

Зоны плана этажа могут иметь разные потребности в обогреве в зависимости от того, для чего используется комната, как часто она используется и даже от того, какое напольное покрытие используется. Квалифицированный подрядчик по обогреву полов возьмется за решение вопросов «зонирования» на этапе проектирования проекта.

Недавняя инновация — беспроводная система зонирования с климат-контролем, которая позволяет отдельно контролировать каждую комнату в доме или здании. Разработанный для использования с водяным лучистым отоплением, беспроводное управление также устраняет необходимость прокладывать провода термостата через стены, что может значительно сократить время установки.

Сколько стоит установка излучающего тепла в пол?

Затраты на оборудование и установку могут широко варьироваться в зависимости от таких факторов, как тип системы (электрическая или гидравлическая), размер обогреваемой площади, тип пола, требования к зонированию и контролю, а также стоимость труд. Лучшая стратегия при сравнении затрат — это получить оценки от нескольких установщиков лучистого отопления в вашем районе. Всего:

  • Установка на вновь залитых бетонных полах обычно дешевле, чем модернизация или демонтаж и замена существующего пола.
  • Системы
  • Hydronic обычно имеют более высокие начальные затраты, потому что вам нужно покупать больше оборудования, включая бойлер и насос. Но если вы намереваетесь отапливать большую площадь или весь дом, использование гидронных систем в долгосрочной перспективе может оказаться более экономичным.
  • С другой стороны, электрическое лучистое тепло часто бывает более экономичным для обогрева небольших помещений, в зависимости от затрат на коммунальные услуги в вашем районе. По данным WarmlyYours, электрическая система для ванной комнаты среднего размера стоит от 400 до 700 долларов за установку (для электрического коврика, установленного в тонкозакрепленном цементе).

Итоговый результат по стоимости: В доме, где требуется система охлаждения, чистая стоимость получения лучистого теплого пола будет равна стоимости системы лучистого теплого пола за вычетом суммы, сэкономленной за счет отсутствия нагревательного блока в вашем доме. система воздушного охлаждения.

Как работает теплый пол?

Подумайте, как приятно гулять по песчаному пляжу, который весь день впитал солнечные лучи. Даже ночью, когда воздух прохладный и солнце село, песок будет продолжать излучать тепло.

Ассоциация излучающих панелей

Как и песок, бетон является идеальным носителем лучистого тепла из-за присущей ему тепловой массы. По мере того как теплая вода циркулирует по трубам (или когда электричество нагревает нагревательные элементы), бетонный пол превращается в эффективный и незаметный радиатор. Обычно в системах лучистого отопления полы нагреваются до температуры от 75 до 80 градусов по Фаренгейту. Затем теплая поверхность медленно излучает тепло вверх в жилое пространство, а не обдувает нагретый воздух.Эта естественная теплопередача более удобна и энергоэффективна.

Для систем лучистого отопления с бетонным полом трубы теплой воды или электрические нагревательные элементы могут быть встроены в плиту на уровне грунта (в любом месте от нижней части плиты до 2 дюймов от поверхности, в зависимости от конструкции и установки. техника) или крепится к верхней части бетонного пола, а затем покрывается накладкой. Лучистое отопление также может быть установлено в тонких бетонных плитах, помещенных поверх фанеры, со слоем декоративного бетона, помещенным сверху (см. Метод одного подрядчика по установке лучистого тепла).

Может ли трубопровод течь в гидравлической системе?

Утечки не вызывают беспокойства при правильной установке системы. Срок службы трубок PEX составляет более 100 лет, и все трубки тщательно проверяются перед отправкой с завода-изготовителя.

Что такое тепловая масса?

«Термическая масса» означает способность материала сохранять тепло. Например, нагретый камень будет оставаться теплым намного дольше, чем деревянный брусок. Это потому, что камень более плотный и, следовательно, содержит больше массы.Земную массу можно использовать как маховик, когда ее нагревают под сияющей бетонной плитой. Это накопление тепла может переносить здание в то время, когда энергия недоступна. Там, где предлагаются «непиковые» тарифы на электроэнергию, использование излучающего пола в сочетании с теплоаккумулятором земли под плитой может привести к очень низким счетам за электричество.

Тепловая масса в отапливаемом полу цеха или ангара быстро реагирует на изменение температуры воздуха при открытии большой потолочной двери.Все тепло, которое со временем «просочилось» в плиту, быстро высвобождается для борьбы с холодным воздухом, катящимся по полу. Это происходит из-за внезапного резкого увеличения разницы температур между плитой и воздухом. Как только дверь закрывается, здание почти сразу возвращается к нормальному уровню комфорта.

Ключом к любой системе излучающих панелей является обеспечение равномерной температуры поверхности, поэтому для распределения тепла по панели требуется некоторая масса. Эта масса может быть в виде гипса или другого вяжущего материала или металлических пластин в панельной конструкции.

Некоторые системы под полом просто полагаются на потоки воздуха в пространстве балок и массу деревянного пола для распространения тепла. При правильном проектировании эти системы являются хорошей альтернативой для модернизации существующего здания.

Информация любезно предоставлена ​​ассоциацией Radiant Panel Association.

Насколько эффективен электрический теплый пол? Сколько энергии он использует?

Электрические системы лучистого теплого пола обычно очень эффективны и потребляют столько же или меньше энергии, чем другие системы отопления.

Большинство систем подогрева кафельных полов и систем электрического подогрева пола потребляют 12 Вт в час на квадратный фут, то есть комната площадью 100 квадратных футов будет потреблять в общей сложности 1200 Вт каждый час, или на 300 Вт МЕНЬШЕ, чем средний обогреватель. Система подогрева пола в этом сценарии не только будет стоить дешевле, но и равномерно обогреть комнату. С другой стороны, обогреватель сделает одну сторону комнаты более горячей, чем другую.

Вы можете легко оценить мощность, необходимую для обогрева определенного помещения, выполнив следующие действия:

  1. Рассчитайте квадратные метры отапливаемой площади вашего помещения.Вы можете оценить это, умножив площадь всей комнаты в квадратных футах на 0,9.
    • Пример: 100 кв. Футов x 0,9 = 90 кв. Футов
  2. Затем умножьте отапливаемую площадь на 12, так как в большинстве систем используется 12 Вт на квадратный фут.
    • Пример: 90 кв. Футов x 12 Вт на кв. Фут = 1080 Вт
  3. Теперь разделите общее количество ватт на 1000, чтобы получить количество киловатт, которое система будет использовать в час. (Киловатты — это единица измерения, используемая электрическими компаниями.)
    • Пример: 1080 Вт ÷ 1000 = 1,08 кВт
  4. Наконец, умножьте количество киловатт, используемых в час, на то, сколько электрическая компания взимает за киловатт в вашем районе. Средняя стоимость киловатт-часа в США составляет 0,12 доллара США, но в вашем регионе она может быть более или менее высокой.
    • Пример: 1,08 кВт x 0,12 USD = 0,13 USD в час

В этом примере работа системы площадью 90 квадратных футов будет стоить 0,13 доллара в час. Но помните: системы теплого пола не обязательно должны работать 24 часа в сутки, чтобы поддерживать теплый пол.

Чтобы сделать месячную стоимость лучистого тепла еще более доступной, лучший способ управлять использованием энергии вашего теплого пола — это использовать программируемый термостат. Термостаты обладают множеством преимуществ, которые позволяют экономить энергию и затраты. Вот лишь несколько:

  • Эти термостаты можно запрограммировать на обогрев пола только в то время суток, когда система будет использоваться, и они учатся компенсировать время нагрева в вашей конкретной комнате.
  • Термостаты
  • WiFi позволят вам контролировать температуру, где бы вы ни находились.
  • Лучистое тепло работает как ваша печь. Если вы установите его на 73F, он будет нагреваться, пока не достигнет этой температуры, а затем выключится, пока не станет достаточно холодным, чтобы снова работать.
  • Кроме того, вы можете использовать программируемый термостат для нагрева только тогда, когда он вам нужен. Скажем, перед тем, как встать утром в душ. Затем вы можете установить гораздо более низкую температуру в остальную часть дня.

Так что инвестируйте в программируемый термостат или термостат Wi-Fi для экономии энергии и затрат в долгосрочной перспективе.

Наилучший способ управлять использованием энергии вашего теплого пола — использовать программируемый термостат. Эти термостаты можно запрограммировать на обогрев пола только в то время суток, когда система будет использоваться, и они научатся компенсировать время нагрева в вашей конкретной комнате. Более того, термостаты Wi-Fi позволят вам контролировать температуру, где бы вы ни находились. Так что инвестируйте в программируемый или WiFi-термостат для экономии энергии и затрат в долгосрочной перспективе.

Часто задаваемые вопросы-Электрические системы обогрева полов от Warming Systems

Что такое системы обогрева электрических лучей для теплого пола?
Сеть низкопрофильных полностью армированных нагревательных кабелей, помещенных в раствор чуть ниже пола, обеспечивая теплый пол и дополнительный комфорт в комнате наверху.

Каковы требования к напряжению, току и мощности?
Warming Systems предлагает изделия, рассчитанные на работу на 120 или 240 В. Система рассчитана примерно на 12 Вт на квадратный фут.

Какой толщины у нагревательного кабеля? 1/8 «

Какие типы полов можно использовать с системами обогрева пола Warming Systems?
Warming Systems Системы обогрева полов предназначены для полов из мрамора, бетона, керамики, плитки, ламината, конструкционной древесины, ковров, брусчатки или шиферных полов.

Что следует учитывать при установке на бетонную плиту?
Да. Мы рекомендуем использовать изоляцию, чтобы избежать потери тепла через бетон. Мы продаем синтетическую пробковую подкладку под названием Cerazorb, которая делает это https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4/.

Сколько времени нужно, чтобы утеплить пол?
Обычно для прогрева пола требуется около 1 часа, в зависимости от типа пола, расстояния от поверхности пола и изоляционных свойств нижнего пола.

Насколько теплее будет пол?
Существует множество переменных, которые могут повлиять на температуру пола, но обычно пол нагревается примерно до 90 ° F.

В чем разница между системами на 120 В и 240 В?
Кроме разницы в напряжении, разные усилители. Усилители в системе на 240 В — это половина ампер системы на 120 В. Например, система на 120 В площадью 50 кв. Футов — 5,0 ампер. Система с напряжением 240 В площадью 50 кв. Футов составляет 2,5 А. Общая мощность в системе 120 В или 240 В одинакова (12 Вт / кв.футов). В системе площадью 50 кв. Футов, независимо от напряжения, общая мощность составляет 600 ватт.

Система на 240 В не нагревается быстрее, чем система на 120 В, и нет никакой экономии энергии, кроме того факта, что в системе на 240 В меньше ампер. Обе системы по 12 Вт / кв. футов, и вы платите за ватт в счете за электричество.

Требуется ли установка продукта Warming Systems профессионалом?
Продукты Warming Systems разработаны для легкой установки средним мастером, который следит за соблюдением всех местных строительных норм и правил.

Как определить размер системы отопления, необходимой для обогрева пола?
Вам нужно будет точно измерить площадь пола, которую вы собираетесь обогреть, в квадратных футах. Не включайте области под такими объектами, как туалеты, умывальники или другие недоступные области или постоянные предметы. Измерения должны быть максимально точными. Дополнительные сведения см. В разделе «Советы по выбору продукта правильного размера». Если вам все еще нужна помощь, отправьте по электронной почте в компанию design @ warmingsystems по электронной почте точный план этажа.com.

Можно ли проверить систему обогрева перед установкой?
Да, путем измерения сопротивления между черным и белым проводом холодного вывода. Показания в сопротивлении различаются для каждой системы размеров. Диапазон сопротивления в Ом можно найти на белой этикетке на серебряном холодном выводе системы. Не подавайте напряжение на кабели перед установкой.

У меня странные показания на проводе датчика, что мне делать?
Показание на проводе датчика составляет от 8000 до 12000 Ом, НЕ 8–12 Ом.Не позволяйте пальцам мешать чтению. Подсоедините провод датчика к термостату, если вы получаете показания температуры, все в порядке.

Можно ли разрезать красный нагревательный элемент? Нет. Длина нагревательного элемента не регулируется.

Могу ли я отрезать серебряный холодный свинец? Да, экранированный холодный конец можно отрезать до нужной длины.

Можно ли отрезать провод датчика температуры пола? Да.

Можно ли перекрывать нагревательный элемент?
№Нагревательные элементы ни в какой точке не должны касаться, пересекаться или перекрывать друг друга. Это приведет к аннулированию гарантии и потребует замены.

Как близко я могу проложить нагревательные кабели?
Нагревательный элемент всегда должен находиться на расстоянии не менее 2 дюймов друг от друга.

Насколько далеко тепло отводится от кабелей?
Тепло излучается не более чем на 2 дюйма в любом направлении кабеля.

Какой раствор использовать?
Используйте раствор на основе модифицированного полимером цемента.

Я случайно порезал красный нагревательный элемент. Что мне делать?
Для ремонта можно приобрести ремкомплект.

Можно ли установить систему отопления на фанерный черновой пол?
Мы рекомендуем устанавливать систему отопления на бетонную или бетонную подкладку, но ее можно установить и на фанерный черновой пол. Независимо от основания, система отопления должна быть полностью залита полимерцементным раствором на основе цемента.

На каком расстоянии от стены следует ставить систему отопления?
Мы рекомендуем устанавливать на расстоянии 2 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

Требуется ли защита системы подогрева пола GFCI?
Да. Вы можете сделать это одним из трех способов.
1. Используйте автоматический выключатель с защитой GFCI
2. Отключите систему от защищенной стороны розетки GFCI
3. Используйте термостат со встроенным GFCI

Защищен ли термостат GFCI?
Термостат aube by Honeywell (модель Th215-AF-120S / Th215-AF-240S), который входит в стандартную комплектацию и является опцией термостата по умолчанию, не имеет защиты GFCI.Если вы используете этот термостат, вам понадобится автоматический выключатель с защитой от GFCI. Вы можете приобрести термостат aube by Honeywell модель Th215-AF-GA с защитой GFCI или термостат с сенсорным экраном OJ Electronics UDG4-4999 с защитой GFCI за дополнительную плату.

Можно ли подключить несколько кабелей / матов к одному термостату?
Несколько матов / кабелей могут быть подключены параллельно к термостату. Коврики / кабели не соединяются на полу.В системах должно быть одинаковое напряжение. См. Следующий вопрос.

Насколько большая система отопления может работать на одном термостате?
Вы можете разместить до 150 кв. Футов системы на 120 В на одном термостате на 120 В и до 300 кв. Футов системы на 240 В на одном термостате на 240 В. Все, что превышает эти размеры, требует дополнительных термостатов или силового модуля.

Электрический шкаф какого размера мне следует использовать?
Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного вывода.

Насколько близко к унитазу можно поставить систему отопления?
Держите нагревательные провода на расстоянии примерно 6–8 дюймов от сургучной печати на унитазе. Если воск нагреется, он может расплавиться.

Почему важен «одиночный» холодный конец?
Это означает, что конец нагревательного провода не нужно подводить обратно к термостату. Этот процесс упрощает установку, и средний домовладелец может установить изделие самостоятельно.

Сколько длится холодный свинец?
Длина холодного провода, подключаемого к термостату, составляет 10 футов.длинный.

Сколько у датчика пола?
Датчик температуры пола термостата имеет длину 10 футов.

Могу ли я установить систему отопления под традиционный деревянный пол, который я прибил?
Нет, но вы можете установить наши системы отопления под ламинатом или паркетом.

Какую гарантию предлагает Warming Systems на свою продукцию?
Warming Systems предлагает 25-летнюю гарантию на нагревательные маты и кабели.На термостаты предоставляется 1-летняя гарантия от компании Warming Systems и дополнительная 2-летняя гарантия от производителя термостата.

Могу ли я установить продукты Warming Systems на открытом воздухе?
№. Электрические системы обогрева пола, производимые Warming Systems Inc., предназначены для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут. Их нельзя использовать для наружного таяния снега или отопления потолков.

Сколько стоит эксплуатация системы электрического обогрева пола?
Электрические системы обогрева пола очень рентабельны в эксплуатации.Средняя ванная комната потребляет примерно столько же энергии, сколько две 100-ваттные лампочки. Использование в сочетании с программируемым термостатом с датчиком температуры пола сделает систему еще более эффективной.

Как будет отправлен мой заказ?
Заказы, доставляемые в США, доставляются через UPS или USPS. Заказы, доставляемые в Канаду, отправляются через USPS (Почтовая служба США).

Следует ли оставлять пол с подогревом на весь день?

Введение

Все мы знаем, что хорошо смонтированная и изолированная система «влажных полов» может сэкономить домохозяйствам деньги на счетах за отопление по сравнению с традиционными радиаторами.

Plus, полы с подогревом чрезвычайно надежны и очень редко требуют какого-либо обслуживания — в отличие от радиаторной системы, которая может требовать регулярных проверок и удаления воздуха.

Но остается один вопрос — как получить максимальную отдачу от системы с точки зрения эффективности. Должен ли я действительно оставить пол с подогревом включенным на весь день?

Чтобы максимизировать потенциальную экономию при сохранении теплого и комфортного жилого пространства, ознакомьтесь со следующими советами, которые помогут максимально эффективно использовать вашу систему лучистого отопления.

Лучше всего оставить пол с подогревом включенным на весь день?

В двух словах — да, но все зависит от сезона.

В зимние месяцы включение теплого пола обеспечит более быстрое реагирование при необходимости отопления. Может показаться странным оставлять обогреватель включенным, когда все отсутствуют в течение дня, но с подогревом пола может потребоваться два или три часа, чтобы нагреться до необходимой температуры от холода.

Это просто потому, что стяжке, в которой проложены трубы лучистого отопления, требуется время, чтобы отвести тепло и отвести вверх через пол, чтобы обеспечить желаемую температуру воздуха.

Но если оставить его на пониженном огне, он может очень быстро достичь комфортного уровня.

Тем не менее, все же рекомендуется снижать температуру на ночь, эффективно используя термостаты.

Эффективное использование термостатов

Хорошая система теплого пола должна быть легко программируемой, и многие из них теперь даже доступны удаленно через мобильные устройства благодаря растущей популярности интеллектуальных термостатов. Это дает вам полный контроль над вашей системой, гарантируя, что вы не тратите драгоценную энергию, когда она не нужна.

Правильно установленная система также должна позволять семье точно определять, какую температуру они хотят в каждой комнате в течение дня, что часто называют «зонированием». Согласно BEAMA, дом, оборудованный современными системами управления отоплением, может сэкономить семье до 40% на счетах за электроэнергию.

Хорошая идея — снизить температуру воздуха до середины подросткового возраста на ночь с помощью термостатов. Настроить им потепление по утрам, это даст вам комфортную температуру для начала дня и облегчит вставание с постели.Затем, когда все встанут и вышли, снова установите им температуру покоя в дневное время, если никого нет.

И снова все это можно сделать с помощью панели управления. Правильная настройка гарантирует, что он нагревается автоматически до того, как кто-либо придет домой, и гарантирует, что приятная и приятная температура ждет их возвращения.

Максимальная эффективность с изоляцией

Изоляция очень важна для любой системы теплого пола, но, к сожалению, часто упускается из виду в процессе установки.

Когда люди жалуются, что их система УВГ не работает должным образом или не может обогреть всю комнату, есть большая вероятность, что виновата плохая изоляция.

Изоляция работает двумя основными способами:

1) Сама система должна быть установлена ​​на хорошо изолированном черновом полу, чтобы работать на оптимальном уровне. Это гарантирует, что тепло будет излучаться вверх и сквозь пол, а не нагревать бетон под ним.

2) Помните, что лучистое отопление основано на простом принципе повышения температуры.Поэтому важно следить за тем, чтобы это тепло не уходило через плохо изолированную крышу, тонкие стены и сквозняки. Имеет смысл полностью утеплить ваш дом одновременно с укладкой теплого пола, чтобы обеспечить максимальную энергоэффективность всего дома.

Используйте отопление только там, где это необходимо

Многие семьи, особенно с большими домами, могут обнаружить, что они используют одни комнаты каждый день, а другие — очень редко.

В холодное время года было бы неплохо ограничить тепло, используемое в комнатах, которые обычно не используются (дополнительные спальни, столовые и т. Д.) и вместо этого отдайте приоритет отоплению в общественных местах.

Зональная система управления позволит вам регулировать температуру в каждой комнате независимо, чтобы вы могли наслаждаться согревающим комфортом лучистого отопления там, где вам это нужно больше всего, не тратя лишнюю энергию на что-либо другое.

Часто задаваемые вопросы | SunTouch

О утеплении пола

  1. Что согревает пол?
  2. Где большинство людей кладут полы SunTouch?
  3. Коврик SunTouch ослабляет или укрепляет мой пол?
  4. Эффективен ли электрический обогрев пола SunTouch?
  5. Моя ванная отапливается; мне нужно утепление пола?
  6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
  7. Какое напряжение мне нужно для пола SunTouch?
  8. 120 В переменного тока работает лучше, чем 240 В переменного тока?
  9. Какая гарантия на продукцию SunTouch?

1.Что согревает пол?

Синие нагревательные элементы оранжевого переплетения мата SunTouch и кабеля WarmWire® нагреваются и передают тепло полу. Пол, в свою очередь, передает тепло остальной части комнаты. SunTouch UnderFloor ™ делает это с помощью алюминиевой поверхности теплого синего цвета, подвешенной между балками пола.

2. Где большинство людей ставят полы SunTouch?

Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие. Грибы — еще и прекрасное место для теплого пола.WarmWire отлично работает на больших площадях, таких как подвалы или большие комнаты.

3. Коврик SunTouch ослабляет или укрепляет мой пол?

Коврики

SunTouch были протестированы Советом по плитке Северной Америки (TCNA) в соответствии со стандартом ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Робинсона». Он проверяет на прогиб при возрастающих нагрузках на деревянный каркасный пол или бетонную плиту. Коврики SunTouch прошли эти испытания для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие площади.Коврики SunTouch, по-видимому, добавляют прочности на разрыв сэндвичу из плитки и раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

4. Эффективен ли электрический обогрев пола SunTouch?

Теплые полы согревают людей и предметы напрямую, не перегревая воздух. Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат ниже и при этом чувствовать себя комфортно. Используйте программируемый термостат SunStat, и система автоматически установит более низкую температуру, когда комнаты не используются.Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

5. Моя ванная отапливается; мне нужно утепление пола?

Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, кафельные полы остаются холодными. Представьте, что вы начинаете свой день с выхода из душа на теплый и удобный кафельный пол!

6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?

№SunTouch и конкуренты доставляют примерно одинаковое количество энергии на пол. Они могут использовать меньшее напряжение, но для выработки такой же мощности (тепловыделения) требуется более высокая сила тока. SunTouch, однако, использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет установить более крупную систему SunTouch с выключателем меньшего размера. В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания 120 вольт (VAC), и по коду необходимо установить системы SunTouch с защитой GFCI.GFCI обнаруживает замыкания на землю и при необходимости отключит энергию от системы отопления в течение миллисекунд.

7. Какое напряжение мне нужно для пола SunTouch?

SunTouch рассчитан на 120 или 240 В переменного тока (для обогрева больших площадей).

8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность. Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока более распространены за пределами США и в коммерческих приложениях.Термостат SunStat может контролировать до 150 квадратных футов подогреваемого пола при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

9. Какая гарантия на продукцию SunTouch?

На нагревательные элементы

SunTouch распространяется ограниченная гарантия на замену продукции на двадцать пять (25 лет). На SunTouch предоставляется ограниченная гарантия сроком от одного до трех лет в зависимости от приобретенной модели SunStat. Гарантия SunTouch может быть передана новому домовладельцу, в отличие от гарантий большинства других компаний по лучистому отоплению.Гарантии SunTouch распространяются на продукт, а не только на первоначального домовладельца.

Планировка этажа

  1. Вы производите разные продукты, поэтому какой из них лучше всего подходит для моего применения?
  2. В частности, чем WarmWire отличается от ковриков SunTouch?
  3. Какое минимальное / максимальное расстояние между проводами для WarmWire?
  4. Сколько мне нужно мата SunTouch или WarmWire?
  5. Поднимет ли система SunTouch мой пол? Если да, то на сколько?
  6. Сколько еще тонкослойного материала мне понадобится для пола SunTouch?
  7. Какие напольные покрытия я могу положить на мой новый светлый пол?
  8. Есть ли напольные покрытия, которые не подходят для сияющего пола?
  9. Нужно ли уложить изоляцию под пол SunTouch?
  10. Я устанавливаю SunTouch на бетонную плиту.Следует ли добавить изоляционный барьер?
  11. Можно ли установить теплый пол SunTouch в пол в душевой?
  12. Вы порекомендуете средство управления моим лучистым полом?
  13. С какой нагрузкой может справиться SunStat?
  14. Где хорошее место для размещения элемента управления?
  15. Могу ли я покупать напрямую у производителя?

1. Вы производите разные продукты, поэтому какой из них лучше всего подходит для моего применения?

Коврики

SunTouch отлично подходят для создания тонкого или самовыравнивающегося раствора на каркасных полах или плитах.Обычно лучше всего подходят для ковриков SunTouch комнаты, которым требуется менее 150 квадратных футов отапливаемой площади с квадратными углами. Их обычно покрывают плиткой и используют в ванных комнатах и ​​кухнях. Coated WarmWire делает то же самое, но стоит дешевле, крепится с помощью ремней и может использоваться в душе. (Примечание: старые версии WarmWire без покрытия не предназначены для использования в душе.) Помещения, требующие отапливаемой площади более 150 квадратных футов, и / или комнаты с углами или дугами подходят для WarmWire, который легко принимает необычные формы.Если у вас холодный пол и у вас есть доступ снизу через ползун или недостроенный подвал, вы можете установить маты SunTouch UnderFloor между балками пола, чтобы согреть плиточный, каменный или деревянный пол наверху.

2. Чем конкретно WarmWire отличается от ковриков SunTouch?

Custom TapeMat® — это скоростная опция для электрического теплого пола. Коврик заказывается точно по желаемому плану этажа. Изготовленные на заказ ленточные коврики изготавливаются по изгибам, углам и вырезам в соответствии с требованиями дизайна комнаты.

Стандартные ленточные коврики

быстрее устанавливаются в прямоугольные пространства. Все предустановлено для вас. Маты добавляют к тонкому раствору армирующие волокна, что делает пол более прочным. Нагревательные элементы вплетены на заводе в покрытый полиэфирным ковриком с оптимальным расстоянием 3 дюйма и выходной мощностью 12 Вт на квадратный фут.

WarmWire стоит меньше за квадратный фут, чем нагревательные маты, и установка хорошо подходит для помещений необычной формы. По этой причине WarmWire более популярен на больших площадях или в комнатах с углами, изгибами, укромными уголками или ограниченными пространствами, которые не подходят для матов.Вы можете отрегулировать расстояние между WarmWire в соответствии с потерями тепла из комнаты.

3. Какое минимальное / максимальное расстояние между проводами для WarmWire?

Ремешок WarmWire может удерживать нагревательные элементы на расстоянии 2,5 дюйма, 3 дюйма или 3,5 дюйма. Расстояние 2,5 дюйма рекомендуется для помещений с высокими потерями тепла и бетонными плитами. Если возможно, используйте изоляцию под полом. 3-дюймовый интервал — наиболее распространенный интервал для ванн, кухонь, гостиных и подвалов с умеренными потерями тепла. Расстояние 3,5 дюйма лучше всего подходит для помещений с низкими потерями тепла, коридоров или больших площадей, отапливаемых с помощью тепловых каналов.Никогда не используйте расстояние менее 2,5 дюймов или более 3,5 дюймов для WarmWire.

4. Сколько мне нужно мата SunTouch или WarmWire?

Используйте новый калькулятор продукта SunTouch (калькулятор WarmWire / калькулятор TapeMat). Для многих проектов достаточно одного мата, но в проекте можно использовать несколько матов, соединенных параллельно, для обогрева больших площадей с ограничением нагрузки 15 А на один элемент управления.

Это основной расчет:

1. Рассчитайте общую площадь комнат от стены до стены.Вычтите квадратные метры всех встроенных элементов (например, ванной, туалета и шкафов).

(Общая площадь — застроенная) = (___ — ___) = ___ кв. Футов

2. Умножить на 0,90. Округлите до ближайших 5 кв. Футов. Это отапливаемая площадь.

_____ x .090 = _____ кв. Футов отапливаемой площади

3. Исходя из площади обогреваемой площади в квадратных футах, выберите подходящий мат (и) или WarmWire из каталога продукции.

5. Поднимет ли система SunTouch мой пол? Если да, то на сколько?

Ожидайте увеличения высоты пола от 1/8 до 3/8 дюйма в зависимости от метода установки.Вот три примера:

Большинство монтажников используют шпатель с зубьями от до 3/8 дюйма для нанесения раствора с тонким слоем. При тонкой установке и укладке плитки непосредственно над нагревательными элементами, увеличьте высоту от 1/8 до 1/4 дюйма.

Если вы сначала наносите тонкий слой на систему отопления, дайте ему высохнуть, а затем разбавьте плитку. Нанесите от ¼ до 3/8 дюйма дополнительной толщины.

Или вы можете нанести самовыравнивающийся раствор от ¼ до 3/8 дюйма, чтобы покрыть нагревательные элементы, а затем покрыть готовым напольным покрытием, например ламинатом.

При установке SunTouch UnderFloor между балками пола высота готового пола не изменится.

6. Сколько еще тонкослойного покрытия мне понадобится для пола SunTouch?

Безопасная оценка — запланировать использование на 60% большего количества растворителя, чем обычно требуется для холодного пола.

7. Какие напольные покрытия я могу положить на мой новый светлый пол?

Если вы закладываете нагревательные элементы в строительный раствор или устанавливаете SunTouch Underfloor, вы можете использовать многие виды напольных покрытий.Самые популярные теплые полы — плитка и камень. Если покрыть нагревательные элементы самовыравнивающимся тонким слоем, можно установить ламинат, плавающий или клееный паркетный пол.

8. Есть ли напольные покрытия, которые плохо сочетаются с сияющим полом?

Полы с гвоздями не подойдут по понятным причинам. Виниловый пол может деформироваться и обесцветиться поверх нагревательных элементов. Подложка и ковер изолируют ваш сияющий пол, поэтому вы можете быть разочарованы его характеристиками.Резиновые и пробковые полы также имеют более высокие изоляционные свойства, поэтому тепло может вас не порадовать. Обратитесь к производителю бамбукового пола (типа травы), чтобы убедиться, что он рассчитан на повышенные температуры. Хотя температура на поверхности излучающего пола не должна превышать 85 ° F, температура в нижней части готового пола может составлять от 90 до 110 ° F.

9. Нужно ли уложить изоляцию под пол SunTouch?

Изоляция

снизит потери тепла и улучшит время отклика во время прогрева.Если вы можете положить его под каркас пола или под тонкую сетку (в соответствии с рекомендациями Совета Северной Америки), изоляция — хорошая идея. Существует ряд продуктов, предназначенных для работы под тонкими полами. Обратитесь к местному дистрибьютору или дилеру напольных покрытий. В случае SunTouch UnderFloor изоляция под ковриком между балками имеет важное значение.

10. Я устанавливаю SunTouch на бетонную плиту. Следует ли добавить изоляционный барьер?

Изоляция значительно повышает производительность и эффективность систем обогрева полов.

11. Могу ли я установить теплый пол SunTouch в душевой пол?

Да. Как коврики SunTouch, так и WarmWire внесены в список UL для установки на индивидуальный пол для душа или скамейку. Дополнительные инструкции см. В руководстве по установке SunTouch TapeMat, руководстве по установке Custom TapeMat или руководстве по установке WarmWire.

12. Вы порекомендуете средство управления моим лучистым полом?

Да. Контроллер SunTouch SunStat имеет защиту GFCI и датчик температуры пола для установки температуры пола.Он имеет удобный переключатель включения / выключения системы, а некоторые модели имеют программируемые функции для автоматического включения и выключения системы в соответствии с введенным расписанием.

13. С какой нагрузкой может справиться SunStat?

SunTouch SunStats — это термостаты с двойным напряжением (120 В переменного тока и 240 В переменного тока), рассчитанные на работу до 15 А. Они могут обрабатывать до 150 квадратных футов отапливаемой площади при 120 В переменного тока (15 ампер) или 300 квадратных футов при 240 В переменного тока (15 ампер). Для больших площадей, которым нужен один элемент управления, просто добавьте реле SunStat для еще 15 ампер отапливаемой зоны.

14. Где хорошее место для размещения элемента управления?

Поместите пульт управления над (или рядом) местом, где провода питания отходят от пола. Поместите его в распределительную коробку повышенной глубины, внесенную в список UL, на высоте от 54 до 60 дюймов от пола или на высоте, предусмотренной местными строительными нормами. Выберите стену, на которую не попадают прямые солнечные лучи, или внешнюю стену.

15. Могу ли я покупать напрямую у производителя?

Нет, и это не потому, что мы не ценим ваш бизнес.Местные дистрибьюторы и дилеры предлагают реальную ценность в вашем регионе. Их опыт, здравый смысл, выбор инвентаря и аксессуары сделают ваш проект намного проще.

Устройство пола

  1. Могу ли я установить SunTouch прямо на фанеру?
  2. Какой тип тонкослойной машины / выравнивателя следует использовать при установке систем SunTouch?
  3. Могу ли я обрезать коврик по размеру моего участка?
  4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?
  5. Могу ли я отрезать нагревательный элемент, если у меня слишком много?
  6. Что делать, если у меня на работе слишком много нагревательного элемента?
  7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?
  8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?
  9. Шнур питания немного толще мата.Как мне это установить?
  10. Что такое LoudMouth ™ и нужен ли он мне?
  11. Почему я должен использовать одновременно омметр (мультиметр) и LoudMouth?
  12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра) и получаю «OL» (разомкнутая линия) или I (бесконечное значение) или отсутствие значения между проводом заземления моего провода питания и каждым из других проводов. Это нормально?
  13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?
  14. Как избежать повреждения нагревательных элементов?
  15. Что такое CableTrowel?
  16. Нужен ли мне GFCI в моей монтажной коробке для питания системы SunTouch?
  17. Я забыл установить датчик.Что я могу сделать?
  18. У меня есть коврик SunTouch, но я не могу найти датчик управления.
  19. Как прикрепить ремешок WarmWire к плите?
  20. Как изолировать существующую плиту перед установкой SunTouch?
  21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

1. Могу ли я установить SunTouch прямо на фанеру?

Да, SunTouch можно установить прямо на фанеру, если она покрыта раствором не менее 3/8 дюйма.Рекомендуется покрыть фанеру грунтовкой, совместимой с полимерно-модифицированным строительным раствором вашей марки. Если вы устанавливаете пол из тонкой плитки поверх фанеры, подумайте о том, чтобы сначала положить слой цементной подкладки. Затем прикрепите SunTouch к заднему слою и покройте его латексным или модифицированным полимером раствором, а затем готовым кафельным или каменным полом. Во всех случаях укладывайте плиточные полы в соответствии с рекомендациями Совета по плитке Северной Америки.

2. Какой тип тонкослойной машины / выравнивателя следует использовать при установке систем SunTouch?

Используйте латексный или модифицированный полимером раствор для тонкого отверждения и нанесите его зубчатым шпателем на 3/8 дюйма.Вы также можете покрыть нагревательные элементы самовыравнивающейся смесью, которую вы смешиваете на строительной площадке. Держитесь подальше от предварительно смешанных растворов, клеев и быстросхватывающихся самовыравнивающихся смесей.

3. Могу ли я обрезать коврик по размеру моего участка?

Да. Раскатайте коврик, пока не дойдете до препятствия. Отрежьте оранжевую ткань и переверните циновку, чтобы покрыть следующую часть пола. Повторяйте, пока не покроете область, которую хотите согреть. Никогда не устанавливайте коврик на себя и ни по какой причине не обрезайте синий нагревательный элемент.

4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?

Коврик можно придать форму, вытащить нагревательный элемент и приклеить его к полу, чтобы заполнить небольшие участки.

5. Можно ли отрезать нагревательный элемент, если у меня слишком много?

Нет, это испортит мат. Каждый кабель имеет определенное значение сопротивления (Ом), поэтому длину изменять нельзя.

6. Что делать, если у меня на работе слишком много нагревательного элемента?

Если вы обнаружите, что у вас слишком много нагревательного элемента, вы всегда можете использовать часть излишка рядом с туалетом или в других местах, которые вы планировали оставить неотапливаемыми.Вы можете разместить незакрепленные нагревательные элементы на расстоянии 2,5 дюйма друг от друга, но держитесь подальше от кольца унитаза. Если ваш коврик слишком велик для проекта, не скатывайте его в стену; это вызовет опасный перегрев. В этом случае верните коврик, если он идеально подходит для вашего проекта.

7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?

Да на оба вопроса. После того, как вы протянули экранированный шнур питания и белый провод датчика в блок управления в стене, у вас, вероятно, останутся остатки.Вы можете отрезать лишнее и подключиться к SunStat. Ни в коем случае не обрезайте провода нагревательного элемента или датчик датчика (лампочку на конце провода).

8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?

Нет, не обрезайте их и никогда не оставляйте в стене. Никогда не обрезайте нагревательные элементы. Всегда заделывайте мат и нагревательные элементы WarmWire, включая заводские соединения, которые соединяют нагревательные элементы с проводами питания, в растворе в полу.Никогда не вставляйте в стену нагревательные элементы или заводские соединения.

9. Шнур питания немного толще мата. Как мне это установить?

Силовые кабели, включая заводские соединения с нагревательными элементами, прикреплены к полу. В стену до распределительной коробки входят только экранированные силовые провода. Вы можете использовать фрезер или долото, чтобы сделать паз в полу для проводов питания и, при необходимости, заводского сращивания, а затем приклеить к пазу заводское сращивание кабеля питания горячим клеем.

10. Что такое LoudMouth ™ и нужен ли он мне?

LoudMouth контролирует ваши нагревательные элементы во время установки. Если они повреждены, загорится свет и прозвучит сигнал, чтобы вы могли остановить работу и предпринять шаги для устранения проблемы. LoudMouth может контролировать три набора нагревательных элементов одновременно, и он должен оставаться включенным, пока нагревательные элементы находятся на рабочем месте. LoudMouth стоит своих денег.

11. Почему я должен использовать одновременно омметр (мультиметр) и LoudMouth?

Они хорошо работают вместе.Омметр сообщает вам, что сопротивление (Ом) соответствует заводским спецификациям, а LoudMouth подает звуковой сигнал, если вы повредите провод во время установки. Омметр также покажет изменение сопротивления, если провод оборван, но не подает сигнал тревоги. Мы советуем использовать оба устройства при укладке теплого пола.

12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра), и я получаю «OL» (разомкнутая линия) или I (бесконечное значение), или отсутствие значения между проводом заземления моего провода питания и каждым из других провода.Это нормально?

Да. Если какое-либо сопротивление измеряется между проводом с зеленой меткой (заземлением) и проводами нагрузки, это указывает на короткое замыкание, что означает повреждение нагревательных элементов. Имейте в виду, что мультиметры с автоматическим выбором диапазона будут считывать ваше тело как цепь, если вы дотронетесь до обоих концов щупа пальцами.

13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?

Ни в коем случае не обрезайте синий нагревательный элемент. Если вы повредите его во время установки, вы можете позвонить по нашему бесплатному номеру 1-888-432-8932 и приобрести ремонтный комплект для нагревательного провода.Комплект должен быть установлен квалифицированным электриком.

14. Как избежать повреждения нагревательных элементов?

Соблюдайте особую осторожность при нанесении раствора на SunTouch. Накройте SunTouch картоном, когда он открыт, чтобы минимизировать ущерб от движения на стройплощадке. Мы рекомендуем вам использовать пластиковый SunTouch CableTrowel ™ при нанесении строительного раствора.

15. Что такое CableTrowel?

CableTrowel — это легкое, прочное лезвие с зубцами, которое наносит на нагревательные элементы слой гребенчатого раствора толщиной 3/8 дюйма.Установщикам нравится вес и то, что он легко чистится. Самое главное, он не повреждает нагревательные элементы, как острые металлические мастерки.

16. Нужен ли мне GFCI в моей печатной коробке для питания системы SunTouch?

GFCI не следует использовать, потому что наши термостаты поставляются со встроенным GFCI. Этот очень чувствительный GFCI может обнаруживать другой GFCI в цепи, вызывая то, что мы называем неприятным отключением.

17. Забыл установить датчик. Что я могу сделать?

Вы можете разбить и аккуратно удалить одну плитку непосредственно под местом управления SunStat, а затем аккуратно вырезать место для датчика.Или вы можете осторожно удалить раствор между двумя плитками, а затем установить провод датчика и зонд в зазор и повторно залить шов. Не обрезайте нагревательные элементы стамеской и не устанавливайте зонд прямо на нагревательные элементы. Попытайтесь найти между ними зонд.

Или вы можете аккуратно просверлить небольшой карман в нижней части деревянного чернового пола ниже зоны нагрева и запечатать датчик в этом кармане.

Вы также можете переключиться на встроенный датчик температуры воздуха в SunStat, изменив параметры на режим «Air Sensing» или режим «Регулятор» по времени.Это работает, но менее точно, чем при использовании датчика температуры пола. Обратите внимание, что датчик все равно необходимо подключить к задней части элемента управления SunStat, чтобы воздушный режим работал должным образом.

18. У меня есть коврик SunTouch, но я не могу найти датчик управления.

Ваш датчик находится в упаковке термостата SunStat. Это свёрнутый белый провод.

19. Как прикрепить ремешок WarmWire к плите?

Просверливание отверстий и закрепление ремня винтами является одобренным методом.Если у вас есть задняя панель поверх фанеры, вы можете использовать гвозди или шурупы, чтобы удерживать ремешок. Однако самый быстрый и простой способ — это нанести на обратную сторону ремешка высокопрочный клей-спрей. Горячий клей — хорошая альтернатива клею-спрею. Мы также включаем в наши комплекты двусторонний скотч (или вы можете приобрести его отдельно). Это хорошо работает, особенно по бетону.

20. Как изолировать существующую плиту перед установкой SunTouch?

Некоторые типы мембран, предотвращающих разрушение или изолирующие трещины, обладают минимальными изоляционными свойствами.Прикрепите их к плите, а затем положите сверху коврик WarmWire или SunTouch. По крайней мере, 1/4 дюйма изоляционного материала поможет снизить тепловые потери в плиту ниже. Более толстый изоляционный материал, как правило, имеет лучшее значение R. Уточняйте у местных дилеров, какие изделия подходят для излучающих полов.

21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

Полимерный песок — хороший вариант.Некоторые производители полимерного песка заявляют, что дополнительное тепло не повредит их продукту. Тем не менее, всегда полезно проконсультироваться с производителем полимерного песка, который вы собираетесь использовать, чтобы убедиться, что его продукт может использоваться над системой электрического снеготаяния.

Работа с полом

  1. В вашем руководстве сказано, что я должен ждать 30 дней после установки, чтобы включить систему SunTouch. Почему?
  2. Сколько будет стоить мой теплый пол в эксплуатации?
  3. При какой температуре мне следует установить теплый пол?
  4. Что предохраняет мой пол от перегрева?
  5. Пол долго прогревается?
  6. Что делает программируемое управление?
  7. Что может пойти не так с продуктами SunTouch?
  8. Какую поддержку вы оказываете?
  9. Как мне объяснить мой пол SunTouch моему соседу?

1.В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?

Раствор требует 28 дней для полного высыхания. Если вы включите нагревательные элементы до того, как он застынет, он сожмется, потрескается и всплывет на вашей плитке. См. Инструкции на мешке для кладки или позвоните производителю.

2. Сколько будет стоить мой теплый пол в эксплуатации?

Ваша стоимость будет зависеть от того, сколько часов вы утепляете пол и ваших затрат на электроэнергию.Калькулятор продукта SunTouch (калькулятор WarmWire / калькулятор TapeMat) даст вам оценку, основанную на среднем использовании.

3. При какой температуре следует укладывать теплый пол?

Используйте свой контроль, чтобы найти температуру, которая вам нравится. Начните с 80 ° F, а затем настройтесь на свой комфорт.

4. Что предохраняет пол от перегрева?

Элементы управления

SunTouch оснащены датчиками пола и ограничителями высокой температуры, чтобы пол не перегрелся.Большинство пользователей не хотели бы, чтобы температура поверхности превышала 85 ° F. Многие производители деревянных и ламинатных полов требуют ограничения в 82–84 ° F. Рекомендуемую максимальную температуру пола проконсультируйтесь у производителя материалов из дерева или ламината.

5. Долго ли прогревается пол?

Из холодного старта системе требуется время, потому что она должна прогреть всю массу пола. Наши цифровые элементы управления помогают, «понижая» температуру до более низкого уровня, но не полностью.Когда комната будет готова к «комфортной» температуре, регулятор быстро нагреет пол. В среднем это занимает от 20 до 45 минут. Изоляция под системой обогрева пола сократит время прогрева.

6. Что делает программируемое управление?

Программируемый элемент управления SunStat позволяет установить 7-дневное расписание для теплого пола. Обычно пол прогревается утром и вечером, когда вы пользуетесь комнатой. Программируемые элементы управления популярны, потому что они начинают нагреваться еще до того, как вы входите в комнату, и снижают температуру пола, когда вы уходите.Таким образом, вам всегда комфортно, но вы не тратите впустую энергию.

7. Что может пойти не так с продуктами SunTouch?

В руководствах по установке перечислены несколько вещей, которые могут привести к повреждению продукта перед установкой. Как правило, SunTouch подвергается наибольшей опасности на стройплощадке, где острые инструменты и дорожное движение могут повредить нагревательный элемент. После того, как напольное покрытие установлено поверх мата SunTouch, мало что может повредить ему.

8.Какую поддержку вы оказываете?

Позвоните по нашему бесплатному номеру из США и Канады по номеру 1-888-432-8932 с 7:00 до 18:00 по центральному времени с понедельника по пятницу. Наши инженеры и специалисты по обслуживанию клиентов готовы ответить на ваши вопросы. Просмотрите видеоролики по установке, доступные в Интернете, и прочтите руководство по установке, в котором есть таблица устранения неполадок, если у вас есть какие-либо вопросы.

9.
