Как отшлифовать коллектор якоря в домашних условиях: Как шлифовать коллектор якоря перфоратора своими руками

Как шлифовать коллектор якоря перфоратора своими руками

Правильная работа перфоратора Makita 2450 с коллекторным двигателем сопровождается незначительным искрением щеток в районе коллектора. У исправно работающего электродвигателя искрение равномерное с коротким хвостом.

По изменению картины искрения можно определить характер и место неисправности в перфораторе Makita 2450, 2470.

Причинами увеличения искрения в коллекторе электродвигателя могут быть неисправности щеток и их износ, короткое замыкание или обрыв якоря, неисправность статорных обмоток электродвигателя, поломка или неправильное крепление щеткодержателей.

Существенное искрение в районе коллектора приводит к появлению борозд на коллекторе, подгоранию пластин, неравномерному истиранию щеток.

Возникновение перечисленных дефектов вызывает быстрый износ и выработку ламелей самого коллектора.




Шероховатость выше нормы

Поскольку перфоратор является мощным инструментом, допускается небольшое искрение без нагрузки, при значительных усилиях на инструмент возможно пробегание одиночных искр по кругу. В случае сильного искрения необходимо выяснить причину появления сильного искрения.

Самой распространенной неисправностью на коллекторе является увеличивающаяся шероховатость ламелей при усиливающемся искрении щеток.

Увеличение шероховатости поверхности коллектора перфоратора Makita 2450 происходит не только за счет усиления искрения. На медных пластинах коллектора образуется окись меди, по твердости превышающая твердость угольных щеток. На величину шероховатости влияет неравномерный износ щеток и нагар от искрения.

Царапины образуются не только из-за неравномерного износа щеток и разной структуры материала, но и попадания в рабочую зону твердых частиц из воздуха.

Неправильное хранение перфоратора Макита  может привести к появлению окиси на медных пластинах коллектора из-за высокой влажности или значительных перепадов температур при работе.

Чтобы устранить дефекты поверхности коллектора, его надо отшлифовать.

Содержание

Как правильно отшлифовать поверхность коллектора

Прежде чем приступать к доработке коллектора перфоратора Makita 2470, надо обязательно выполнить балансировку ротора.

Вариант замера биения коллектора относительно ротора

В домашних условиях шлифовку коллектора перфоратора Макита 2450или 2470 лучше всего проводить наждачной бумагой, закрепленной на деревянной колодке уже на отбалансированном роторе.

Конец вала ротора крепится в патроне дрели через мягкую медную или алюминиевую фольгу. Дрель с ротором надежно крепится в тисках или самодельном приспособлении.

Вращая ротор, постарайтесь отцентрировать его в патроне дрели.

Установка ротора в патрон

Как центровать ротор в дрели перед шлифовкой

Центровка ротора в патроне дрели производится для обеспечения минимального биения радиальной поверхности коллектора относительно вала ротора.

Сначала проверьте биение губок патрона. Закрепите дрель в тисках, установите в патрон сверло самого большого диметра.

Вращая дрель, подведите к вращающейся боковой поверхности сверла карандаш, опирая его на простой упор. При минимальном биении карандаш будет очерчивать на поверхности сверла сплошную линию. Если биение значительное, поменяйте патрон в дрели или подберите дрель с меньшим биением патрона.

Теперь вместо сверла зажмите вал ротора и таким же способом определите места биения ротора или коллектора.

Процесс шлифования коллектора

Процесс шлифовки коллектора надо начинать с подбора наждачного материала. Для шлифовки коллектора рекомендуется использовать шлифовальную бумагу или надфиль.

Выбирайте шлифовальную бумагу нескольких номеров, начиная от №100 и выше.

Теперь приступайте к шлифованию. Приложив к коллектору деревянную колодку с закрепленной наждачной бумагой, вращайте дрель и, не сильно прижимая колодку к поверхности коллектора, шлифуйте.

Шлифовка коллектора в дрели

Операцию шлифования рекомендуется применять на уже работавших роторах с незначительной выработкой коллектора.

Правильное искрение щеток

Если вы произвели на роторе перфоратора Makita 2470 замену коллектора, то после его насадки на вал, коллектор надо проточить. Эта операция выполняется для устранения радиального биения поверхности ламелей нового коллектора относительно вала якоря.

Протачивать коллектор лучше всего на токарном станке с применением оправок. Но можно данную операцию выполнить и в домашних условиях. Правда, без дополнительного приспособления не обойтись.Видео поможет разобраться в проточке коллектора.


Как правило, щеткодержатели на перфораторах крепятся напротив друг друга. Продолжительная работа щеток приводит к образованию на коллекторе желобков, образующих волнистость на поверхности. Такую выработку можно устранить только на токарном станке, проточив коллектор.

Чтобы уменьшить образование желобков на коллекторе, надо стараться располагать щеткодержатели в шахматном порядке.

Как зачистить пазы коллектора перфоратора

А вот зачистку пазов между ламелями надо проводить, поскольку миканит, материал прокладок между ламелями, тверже медных ламелей и меньше изнашивается. Со временем миканитовые прокладки изнашиваются меньше, и их высота превышает высоту медных ламелей.

Для выравнивания высот пазы между ламелями фрезеруются, или, говоря простым языком, продороживаются.

Фрезерование своими руками лучше всего выполнять кусочком пилы по металлу, заточенной по ширине пазов коллектора.

Фрезеровка пазов вручную

Параллельно краю паза прикладывается металлическая линейка, пила прижимается к ее краю и протягивается со слабым нажимом. Паз фрезеруется до высоты медной ламели.

Фрезеровка пазов заканчивается удалением остаток материала при помощи волосяной щетки и снятием фасок при помощи шабера, сделанного из надфиля. Шлифовку лучше сделать войлоком.

Любую фрезеровку следует заканчивать шлифованием и продувкой воздуха.

На величину выработки коллектора влияет и состояние подшипников. Изношенность подшипников приводит к увеличению биения коллектора, что в свою очередь приводит к ускорению износа угольных щеток. Для устранения биения коллектора подозрительные подшипники рекомендуется заменить новыми.

Как контролировать состояние щеток

Устанавливая новые угольные щетки, рекомендуется обязательно притирать их для лучшего прилегания к поверхности коллектора.

Лучше всего подгонять угольные щетки на самодельном притире. Притир представляет собой вал, на котором закреплена наждачная бумага. Проще всего вал выполнить из дерева диаметром, равным диаметру коллектора, проточив заготовку на токарном станке. Внутрь вала плотно по оси вставляется металлический стержень. Приспособление крепится в патрон электродрели, дрель включается, и щетки подводятся к вращающемуся наждачному кругу.

Подгонку следует проводить осторожно, периодически прикладывая щетки к коллектору ротора для проверки их на просвет.

Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей. Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры.

Щетки не должны болтаться в щеткодержателе, а плотно прижимаются к ламелям коллектора. Сила прижима регулируется пружинами в щеткодержателе.

Искрение неисправного коллектора

Увеличение искрения на коллекторе ротора может появляться в связи с коротким замыканием якоря, обрывом катушек якоря, коротким замыканием обмоток на корпус якоря. Все эти неисправности устраняются только при капитальном ремонте ротора.

Чистка коллектора якоря в бытовых условиях

Зачастую, на этапе необходимости замены графитовых щеток, электроинструмент «выхаживает» достаточно весомые моточасы. Будет уместно, снять якорь электродвигателя и провести чистку коллектора, а заодно сделать профилактику и более тщательно продефектовать состояние подшипников, основных узлов и смазки. Правильно подготовленный коллектор, на порядок повыщает возможность полноценного ресурса угольных щеток, снижает искрение щеток и обеспечивает работу инструмента при номинальных параметрах.



Для примера (и как раз пришло время профилактики моей Ferm FAG-125 N), я привел в порядок якорь болгарки. Если брать во внимание чистку бытовыми методами и подручными средстами, то нам понадобится:

  1. Наждачное полотно, абразивным числом 1000 — для первоначального восстановления поверхности и грубой отчиски
  2. Наждачное полотно, абразивным числом 2000 — для финишной чистки и подготовки к полировке
  3. Надфиль, прямоугольной формы — для удаления фаски с ламелей
  4. Войлочный круг с цилиндрическим хвостовиком — для полировки
  5. Паста ГОЙЯ — для полировки
  6. Дрель / Шуруповерт — для оптимизации процесса
  7. Иголка (крупная) — для удаления остатков материала между ламелей
  8. Щетка / Сжатый воздух — для окончательной чистки коллектора и ротора целиком.

Как чистить коллектор якоря

  1. Для начала необходимо вывести геометрию поверхности, убрав неровности, царапины и следы графита с ламелей. На данном этапе, более чем достаточно наждачного полотна абразивным числом 1000. Якорь следует удобно разместить на твердой и ровной поверхности, прокручивая, круговыми движениями (не надавливая) снимать деффекты оборот за оборотом. По пятну контакта, можно судить о общем состоянием коллектора, если повреждения глубокие, следует лишь убрать самые серьезные охрехи, следуя разумному балансу «толщина ламели-состояние» (руководствуясь принципу «не навреди!»).
  2. Слудующем решением, как на мой взгляд, стоит убрать острую фаску с ламели. В противном случае, подобну резцам, будет уничтожать щетки, буквально за считаные часы.ПРИМЕЧАНИЕ — угол прямоугольного надфиля с алмазным напылением, мне показался идеальным. В одно легкое движение, от намотки до края удирая буквально 0,1 мм одновременно с двух соседних ламелей, учитывая ровность угла и равномерность снятия (также работает принцип «не навреди!»)
  3. Отлифовать можно наждачным полотном, абразивным числом 2000. Для простоты и укорения процесса, я использовал привод шуруповерта, закрепив в патроне вал ротора, а пальцами ладони повторил окружность коллектора удерживая наждачку. Буквально пол минуты и результат уже виден и даже можно было бы остановится на данном этапе, но это не для НАС!
  4. Установив войлочный круг на дрель и зафиксировав обороы, прокручивая якорь, я окончательно довел коллектор, заполировав поверхность с применением пасты ГОЙЯ.
  5. В идеале, убрать остатки материалов после чистки и накопившеюся пыль между витками и с каркаса, сжатым воздухом через насадку. Но у меня пока компрессора нет, и я ограничелся механическим путем при помощи щетки и иглы.

Буквально несколько минут (не считая времени на снятие и установку), и колектор даже лучше чем у некоторых новых роторов, и можно быть спокойным за состояние и работу данного узла, ВАЖНОГО узла. Повторюсь, заодно это лишний повод (который совсем не лишний, извините за тавтологию) провести профилактику, а как известно, ухоженному инструменту — НЕТ СНОСУ!

Как проточить коллектор якоря электроинструмента без токарного станка

Как проточить коллектор якоря электроинструмента без токарного станка

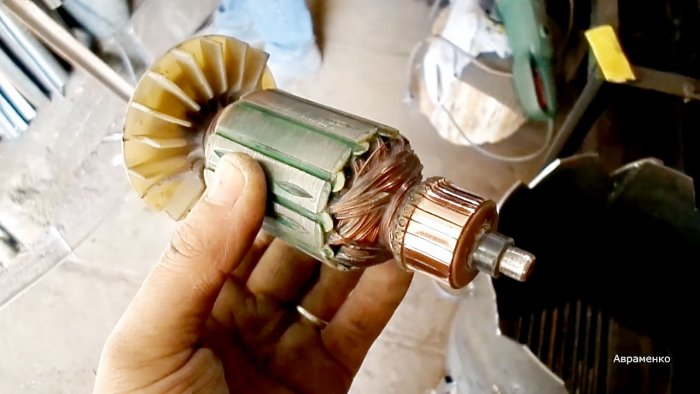

Со временем после многочисленных замен щеток на коллекторе якоря появляется выработка. От этого электроинструмент начинает искрить и работать менее стабильно. Чтобы решить эту проблему, коллектор нужно проточить. Лучше всего это сделать на токарном станке, но можно обойтись, имея в наличии шуруповерт и тиски.
Как проточить коллектор якоря электроинструмента без токарного станка

Инструменты и материалы:

  • шуруповерт или дрель;
  • деревянная рейка;
  • наждачная бумага Р120 и Р600;
  • паста ГОИ и войлок;
  • подшипник в оправке с внутренним диаметром под вал якоря;
  • тиски.

Проточка коллектора

На вал якоря со стороны шлицов насаживается хороший подшипник подходящего диаметра, если родной остался в посадочном гнезде. Важно, чтобы он не был разбитым. Сам подшипник зажимается в тисках через оправку, это исключит его повреждение.
Как проточить коллектор якоря электроинструмента без токарного станка
Свободный конец вала со стороны коллектора вставляется в патрон шуруповерта.
Как проточить коллектор якоря электроинструмента без токарного станка
В результате получается примитивный токарный станок. Такой способ крепления применим при восстановлении якоря шуруповерта, дрели, перфоратора, лобзика, шлифмашинки. При проточке коллектора болгарки ставить подшипник не нужно, можно просто зажать ее редуктор в тисках.
Как проточить коллектор якоря электроинструмента без токарного станка
Для шлифовки нужно прикрепить наждачную шкурку Р120 на деревянный ровный брусок. Ее можно приклеить или прибить сбоку степлером. Важно, чтобы ширина рейки была равна или больше ширины коллектора, чтобы все стачивать в одной плоскости.
Далее запустив шуруповерт в режиме сверления и заставив якорь вращаться, нужно приложить шлифовальный брусок к коллектору по всей его ширине. Чтобы это сделать потребуется помощник, который будет удерживать шуруповерт. В таком случае двумя свободными руками удастся более равномерно отшлифовать коллектор, избежав перекоса под одну сторону в виде конуса. Как только коллектор по всей ширине станет блестящим, грубую шлифовку нужно закончить.
Как проточить коллектор якоря электроинструмента без токарного станка
Как проточить коллектор якоря электроинструмента без токарного станка
Отсутствие темных участков говорит о том, что бороздки в центре не осталось.
Далее нужно сменить шкурку Р120 на Р600, чтобы убрать шероховатости. Мелкозернистая бумага применяется уже без брусочка. Она не поменяет геометрию коллектора, а только сгладит царапины.
Чтобы довести коллектор до идеала, его нужно отполировать с помощью пасты ГОИ и куска войлока. Это позволит сделать его очень гладким, снизив тем самым скорость износа новых щеток.
Как проточить коллектор якоря электроинструмента без токарного станка
Как проточить коллектор якоря электроинструмента без токарного станка
Такая обработка без токарного станка не даст убрать всю кривизну идеально, но восстановит коллектор до нормального рабочего уровня. После установки якоря на место тот уже не будет так искрить.
Как проточить коллектор якоря электроинструмента без токарного станка

Смотрите видео

Восстановление коллекторных пластин якоря электродвигателя

По сути дела, все электроинструменты и бытовая техника приводится в действие электродвигателями, основу которых составляет якорь (ротор), состоящий из обмотки и контактных пластин.
Если привод перестал работать, то при исправной обмотке причина может быть в пластинах. Одну или две из них просто может оторвать. Однако это не повод для покупки нового дорогостоящего двигателя. Можно восстановить контактные пластины из подручных материалов и буквально «на коленке».
Восстановление коллекторных пластин якоря электродвигателя своими руками

Понадобится

Для приведения в порядок якоря при такой поломке, нам следует приготовить следующие материалы:

  • отрезок медного провода;
  • клей эпоксидный универсальный марки ЭДП;
  • проволоку алюминиевую;
  • деревянный брусок.

Без токарного станка нам понадобится много инструментов и приспособлений: нож и кисточка, плоскогубцы и отвертка, молоток и наковальня, напильник, наждачная бумага и игла, дрель и паяльник, тиски и пробойник, штангенциркуль и карандаш.

Порядок восстановления коллекторных пластин якоря

Вначале приводим в порядок основания отлетевших пластин. Для этого удаляем кисточкой из углубления в коллекторе мелкие частицы и пыль. Затем ножом выравниваем места под новые пластины по длине, ширине и глубине. При этом стараться не повредить концы обмоток, выходящих на отсутствующие пластины.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Разрезаем ножом внешнюю изоляцию двухжильного медного провода, откусываем один из них и вытаскиваем жилу из внутренней изоляции пассатижами.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Расплющиваем медный провод, чтобы сформировать две пластины с помощью молотка и наковальни.
Восстановление коллекторных пластин якоря электродвигателя своими руками
При этом, время от времени сравниваем заготовку с неповрежденными пластинами на коллекторе якоря, чтобы ширина заготовки не оказалась больше.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Получив приблизительно требуемое сечение из медного провода, доводим его до нужных размеров крупнозернистой наждачной бумагой Р80, равномерно обрабатывая каждую из сторон, и так же сверяясь с целыми пластинами.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Торец заготовки пластины формируем диском, вращаемым болгаркой. Укладываем заготовку на свое место, и ориентируясь на соседнюю целую пластину, отмечаем карандашом длину.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Надрезаем по метке и отламываем заготовку пластины пассатижами. Зажимаем ее в тиски и сверху по центру ножом и молотком выполняем неглубокую прорезь.
Кладем заготовку на деревянный брус и у основания прорези пробойником и молотком делаем отверстие, которое шлифуем швейной иглой.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Зачищаем место обработки наждачной бумагой. Укладываем самодельные пластины на свои места и припаиваем к ним концы соответствующих обмоток.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Смешиваем двухкомпонентный эпоксидный клей по инструкции и наносим его на пластины кончиком плоской отвертки так, чтобы он попал в зазоры между пластинами.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Восстановление коллекторных пластин якоря электродвигателя своими руками
Обматываем несколько раз коллектор с приклеенными пластинами алюминиевой проволокой, создавая натяг и, скручивая концы вместе.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Оставляем все в покое на время, указанное в инструкции.
Восстановление коллекторных пластин якоря электродвигателя своими руками
После этого раскручиваем проволоку и убираем ее. Но более надежным креплением ламелей была бы установка двух бандажей из стекловолокна, пропитанных термоклеем.
Удаляем ножом с поверхности ламелей эпоксидную смолу, т. к. она является диэлектриком. После чего ламели обрабатываем напильником по металлу до медного блеска.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Восстановление коллекторных пластин якоря электродвигателя своими руками
Поскольку токарного станка нет, для проточки коллектора с новыми ламелями, возвращаем якорь на место и выкручиваем щетки.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Замеряем штангенциркулем диаметр отверстия для щеток и выстругиваем ножом подходящий стержень из дерева и доводим его до нужного размера наждачной шкуркой.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Восстановление коллекторных пластин якоря электродвигателя своими руками
Вращая инструмент за шпиндель, можно через отверстие для щеток видеть вращение коллектора. Этот эффект мы и используем, чтобы отшлифовать контактные пластины.
Просовываем деревянный стержень в отверстие до упора в коллектор. Делаем на стержне отметку по верху отверстия и вытаскиваем его. Прикладываем к отметке пробку щетки и уменьшаем место реза на ее высоту.
Вставляем деревянный шип в отверстие и убеждаемся, что пробку можно закрутить. После этого отрезаем неширокую ленту мелкой наждачной бумаги Р600, обхватываем ею шип и снова вставляем в отверстие до упора в коллектор.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Восстановление коллекторных пластин якоря электродвигателя своими руками
Затягиваем шип пробкой и вращаем шпиндель от руки. Если нет большого сопротивления, подключаем к шпинделю действующую дрель и включаем ее.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Процедуру повторяем несколько раз, заменяя изношенную наждачную бумагу на новую, при этом постоянно подкручиваем пробку. В итоге новые пластины по высоте сравняются с остальными и якорь вновь станет исправным.
Восстановление коллекторных пластин якоря электродвигателя своими руками
Чтобы убедиться в этом, выкручиваем пробку, вытаскиваем шип с наждачной бумагой, отключаем приводную дрель и, вращая шпиндель от руки, смотрим на коллектор. Если блеск всех пластин одинаков, то это и есть показатель равномерной шлифовки.
Восстановление коллекторных пластин якоря электродвигателя своими руками

Смотрите видео

Проверка, ремонт и замена якоря болгарки своими руками

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками — в нашей статье.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Ламели коллектора

Ламели коллектора

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

  1. Обрыв токопроводников.
  2. Межвитковое замыкание.

  3. Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
  4. Распайка коллекторных выводов.
  5. Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

  • визуально;
  • мультиметром;
  • лампочкой;
  • специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Петушок ламели

Петушок ламели

Из-за нарушения этих контактов ламели выгорают.

Выгорание ламели

Выгорание ламели

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Загнутые пластины коллектора

Загнутые пластины коллектора

Как проверить с помощью мультиметра

  • Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

    Диагностика обмотки мультиметром

    Диагностика обмотки якоря мультиметром

  • Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по ламелям.

Видео: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

Как проверить ротор болгарки с помощью лампочки

  • Возьмите два провода и соедините их с лампой.
  • На минусовом проводе сделайте разрыв.
  • Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
  • Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Икз в корпусе

Икз в корпусе

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Устройство ИКЗ

Устройство ИКЗ

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Схема прибора проверки якорей

Схема прибора проверки якорей

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

ППЯ

Прибор проверки якорей

Видео: Как сделать дроссель своими руками и проверить якорь

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

  • Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.

    Проходной прямой резец

    Проходной прямой резец

  • Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.

    Обратный конус

    Обратный конус

  • Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
  • Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
  • Если коллектор ровный, то проточка будет равномерной.
  • Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
  • Для последнего прохода нужно подать резец на одну четвёртую от деления.
  • Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

  • Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
  • После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

    Пропитка под наклоном

    Пропитка под наклоном

  • Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
  • Оставьте в вертикальном положении до полной полимеризации.

    Сушка якоря на воздухе

    Сушка якоря на воздухе до полимеризации

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Стертые ламели

Стёртые ламели

Такой коллектор можно восстановить методом пайки.

  • Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
  • После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
  • Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
  • Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

    Повреждённая пластина коллектора

    Повреждённая пластина коллектора

  • Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора.

    Расширяем место бормашиной

    Расширяем место бормашиной

  • Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите.
  • Сделайте заготовку ламели из меди. Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.

    Заготовка ламели в пазу

    Заготовка ламели в пазу

  • Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.

    Припаянная заготовка

    Припаянная заготовка

  • Лишнее сточите напильником, отшлифуйте и отполируйте.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Полностью изношенный коллектор

Полностью изношенный коллектор

Качество восстановления будет одинаковым.

Повреждены отдельные пластины

Повреждены отдельные пластины

  • Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
  • Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
  • Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
  • Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
  • Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.
  • Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.

    Восстановленный коллектор до обработки

    Восстановленный коллектор до обработки

  • Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.

    Доработка коллектора

    Доработка коллектора

Составные части электролита:

  1. Медный купорос — 200 г.
  2. Серная кислота 1,84 — 40 г.
  3. Спирт — 5 г. Его можно заменить тройным количеством водки.
  4. Кипячёная вода — 800 мл.

Как поменять старый редуктор на новый

Болгарки отличаются размерами, мощностью, производителями, но принцип компоновки комплектующих одинаковый. Новый якорь двигателя болгарки подбирается строго в соответствии с моделью вашего инструмента.

  • После откручивания всех крепёжных болтов кожуха, корпуса и редуктора вынимаем редуктор с якорем из корпуса. Обычно редуктор и якорь жёстко крепятся друг к другу. Чтобы их разъединить необходимо разобрать редуктор.

    Редуктор с якорем

    Редуктор с якорем

  • Открутите болты крепления.
  • Вал ротора прикручен к корпусу редуктора гайкой. Открутите её. Снимите шестерню.
  • Далее, идёт подшипник. Чтобы его снять, иногда достаточно постучать деревянным бруском по корпусу редуктора. Но чаще всего прикипевший подшипник не снимается без некоторых хитростей. Между крыльчаткой и подшипником стоит пластина, которая прикручена двумя болтами к редуктору. Чтобы до них добраться, отломите кусок пластмассовой крыльчатки или разогретым гвоздём прожгите два симметричных отверстия. Второе отверстие необходимо для балансировки, если вы не собираетесь менять крыльчатку.
  • Открутите оба болта, постучите деревянным бруском по корпусу редуктора, и якорь отсоединится от него. При этом подшипник останется на валу. Снимите съёмником все подшипники с вала.

Видео: как снять и в чём могут быть трудности

Новый подшипник посадите в корпус редуктора со стороны ротора. Прикрутите пластину, из-за которой была сломана крыльчатка. Внутрь корпуса вставьте шестерню и наживите гайку так, чтобы она вошла в пазы шестерни. На новый якорь наденьте крыльчатку, вставьте якорь в корпус редуктора. Закрутите гайку.

Видео: Замена якоря

Ремонт якоря болгарки занимает много времени. Но у вас есть выбор. Вы можете просто поменять его на новый или отдать мастерам.

Наталья. В копирайтинге впервые.

Оцените статью:

Поделитесь с друзьями!

Проверка и ремонт якоря болгарки своими руками — Город мастеров

Особенности работы асинхронного двигателя болгарки

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель. Важным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется. Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным. Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

Асинхронный двигатель без корпусаКоллектор асинхронного двигателя чувствителен к перегреву

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Вначале мотор будет работать с перебоями, а потом — когда произойдёт межвитковое короткое замыкание — двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится. Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

  1. Провести общий осмотр инструмента.
  2. Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
  3. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Индикатор INTERTOOL VT-4001Индикатором проверяют целостность электрической цепи

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

  1. Обязательно отключить прибор от сети перед разборкой.
  2. Снять со шпинделя рабочий диск и защитный кожух.
  3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
  4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
  5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Универсальный измерительный прибор — мультиметрМультиметром в режиме измерения сопротивления проверяют целостность катушек

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

  1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
  2. Произошёл разрыв питающего контура.
  3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Устройство болгаркиСхема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Мастер должен иметь навыки в работе с паяльником и приборами для диагностики электрических цепей. Если вы неуверены в своих силах, лучше отнести двигатель для ремонта в мастерскую или самостоятельно заменить весь якорь.

Для самостоятельной перемотки якоря понадобится:

  • провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из следующих шагов:

  1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
  3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

  1. Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.Снятие щёток болгаркиДля снятие понадобится широкая плоская отвёртка
  2. Выкручиваются 4 винта, крепящие корпус редуктора.Разборка корпуса болгаркиСнимать корпус надо осторожно
  3. Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.Разборка редуктора болгаркиДля разборки редуктора понадобится съёмник
  4. Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
  5. Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
  6. Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.Съёмник для подшипниковСъёмник приводится в действие вращением упорного винта
Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Методом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

как восстановить, почистить, разобрать, поменять, подобрать по размерам, что делать, если искрит ротор и не только

Болгарка широко применяется как в быту (ремонтные работы дома, на даче), так и в производственной деятельности (строительство, производственные мастерские). Какая бы не была у УШМ надежная конструкция, во время эксплуатации некоторые узлы и детали выходят из строя. Поломка якоря, работающего в достаточно жестких условиях, часто является причиной отсутствия нормального функционирования электропривода. Способы ремонта или замены якоря рассматриваются в статье.

Устройство якоря

Якорь (ротор) вместе со статором входят в конструкцию асинхронного коллекторного двигателя, используемого в качестве электродвигателя в болгарках. Если статор выполнен в виде неподвижного элемента, то ротор как раз вращается, передавая крутящий момент на шпиндель болгарки. Поэтому вал с подшипниковыми опорами на концах лучше всего соответствует выполняемым ротором задачам.

На валу закрепляется металлический сердечник с пазами, в которые укладывается медная проволока по специальной схеме намотки. Образованные таким образом катушки создают вместе с катушками статора электромагнитное поле, которое заставляет ротор вращаться.

Схема работы болгарки. Источник здесь

На валу устанавливается коллектор, собственно дающий название этому виду электропривода. Он представляет собой набор медных пластинок (ламелей), к которым припаиваются концы катушек якоря. С коллектором соприкасаются щетки статора, что создает замкнутую электрическую цепь, в которую соединены все составляющие электрической части болгарки.

Как проверить ротор на исправность

Мультиметр Зубр. Фото 220Вольт

Объем ремонтных работ позволяет определить грамотная диагностика повреждений ротора. Специфика образования дефектов, которые больше всего появляются при перегреве болгарки при длительной работе на повышенных нагрузках, позволяет определить их визуально. Горелая электрическая изоляция оставляет обугливающиеся следы в местах повреждений катушек или на ламелях коллектора. Обрывы проводов, вздувшиеся ламели коллектора также можно увидеть после внимательного внешнего осмотра.

Если визуальным осмотром не удалось определить неисправности или возникли сомнения, диагностику проводят прозвонкой электрической цепи с помощью приборов. Здесь пробой на корпус или обрыв провода можно обнаружить мультиметром, а межвитковое замыкание индикатором короткозамкнутых витков или на специальном устройстве для проверки наличия короткого замыкания витков.

Как разобрать

После проведенного диагностирования принимается решение о замене или ремонте ротора. Старую, вышедшую из строя обмотку меняют на новую. Как подготавливается ротор к данной технологической операции показано в следующем видео. При удалении сгоревшей обмотки не следует забывать снимать ее параметры: схему и направление обмотки, количество витков. Принимается решение по выбору диаметра проволоки для новой обмотки.

Как восстановить

В следующем видео автор пытается устранить производственный брак на модели «китайского» производителя. Большой зазор между внутренней обоймой подшипника и посадочным местом на валу — причина быстрого выхода из строя болгарки. Автор предлагает восстановить нужный размер вала с помощью технологии сварочной наплавки. Конечно, как эффективная, такая мера вызывает сомнение. Длительное время такой подшипниковый узел работать не будет, но как выход из положения в некоторых случаях может иметь место.

Как починить, ремонт

Ротор в отличие от статора, основным элементом которого является обмотка, имеет более сложную конструкцию. Кроме намотанных в пазы сердечника катушек, в его сборку входят подшипниковые узлы, коллектор, вентилятор и собственно сам вал. Это увеличивает количество вариантов неисправностей, а значит отремонтировать ротор несколько сложнее, чем статор.

Ремонт обмоток ротора

В следующем видео описан ремонт ротора по наиболее частой неисправности электрической части — повреждение обмотки. Автор кратко описывает последовательность операций ремонта обмоток ротора: от диагностики до самой перемотки и пропитки.

Важно: автор указывает на контрольную проверку приборами правильности выполнения каждой операции там, где это необходимо.

Ремонт коллектора

Дефект, который устраняется в следующем видео, а именно отрыв ламелей коллектора, при целых обмотках ротора встречается не так часто. Однако, автор с блеском выполняет его в домашних условиях. Вместо отсутствующих ламелей изготавливаются новые из медной проволоки методом холодной ковки.

После пайки и приклеивания ламелей, убираются слесарным путем все наплывы, и окончательная доводка поверхности коллектора производится оригинальным методом, предложенным автором. Далеко не всегда в домашних условиях найдется токарный станок, поэтому якорь собирается по месту своего прямого назначения (в болгарку), где вместо щеток устанавливается инструмент для обработки ламелей коллектора.

Он представляет собой подогнанные по размеру деревянные бруски, на которые прикрепляется шлифовальная шкурка. Усилие обработки создается затягиванием на определенную величину поджимающей брусок заглушки. Привод ротора осуществляется через шпиндель другой болгаркой. Таким образом, меняя несколько раз шлифовальную шкурку, добиваются идеально ровной и полированной поверхности коллектора после замены ламелей.

Замена крыльчатки вентилятора

В следующем видео на роторе разбита ступица металлической крыльчатки после попадания в нее постороннего предмета. Автор нашел выход из положения, собрав новую крыльчатку из поломанной и другой, взятой со сгоревшего ротора перфоратора. На самодельном приспособлении из дрели и тисков с крыльчатки из перфоратора (пластмассовая), насаженной на ротор, острым ножом были отрезаны лишние элементы, то есть осталась только ступица. Далее на ступицу была приклепана поврежденная крыльчатка. При вращении, с помощью привода, дрелью, опорой на подшипнике в тисках и напильника, на собранной новой крыльчатке было выставлено требуемое радиальное и торцевое биение.

Искрит ротор, причина, как исправить

Основные причины, вызывающие повышенное искрение во время работы болгарки.

  • Износились щетки. Следует их заменить, иногда для достижения результата вместе со щеткодержателем и поджимающей пружиной.
  • Обрывы, замыкания в обмотке ротора. Устранить сильное искрение поможет замена якоря или перемотка новой обмотки. В видео замена якоря и щеток создает нормальные условия для функционирования щеточно-коллекторного узла.

  • Неисправности в обмотке статора могут служить причиной искрения. Здесь по аналогии с якорем следует заменить обмотку статора или сам статор.
  • Скопление графитовой пыли на ламелях или между ними. Регулярная чистка ламелей наждачной бумагой и уборка графита между ними сделают невозможным образование дополнительных условий для появления искры.
  • Щетки могут быть установлены неправильно по отношению к поверхности коллектора и как следствие создаются условия для образования большого количества графитовой пыли. Устранить можно правкой сместившихся щеток.
  • При перегреве на коллекторе образуется нагар, что создает условия для плохого контакта щеток с ламелями и увеличения искрообразования. Необходимо чистить поверхность коллектора наждачной бумагой с мелким зерном, после чего полировка на войлочном круге сделает работу щеточно-коллекторного узла эффективной.
  • Механические нарушения, вызванные отклонением от технических требований к конструкции болгарки. Большинство из них устраняется как, например, в видео проточкой на токарном станке.

Как поменять

Замена ротора на новый часто применяется при ремонте болгарок. Так в случае сгоревшей обмотки далеко не каждый способен выполнить ее качественную перемотку. Однако для достижения успешного результата при таком способе ремонта следует знать компоновочную конструкцию и схему электрической части ремонтируемой модели.

В следующем видео автор демонстрирует замену якоря на болгарке модели Макита. Конструкция этой болгарки позволяет без особых проблем выполнить сборку и разборку. В данном случае пришлось применить ударный инструмент (молоток) лишь при выпрессовке ротора легкими ударами из нижней обоймы подшипника, находящегося в крышке корпуса редуктора.

Замена якоря в небольшой болгарке модели Интерскол имеет свои особенности, которые показаны в следующем видео. Здесь в сборочный узел ротора входит металлическая пластина, при помощи которой двумя винтами производится крепление ротора к корпусу редуктора. Открутив/закрутив эти два винта, можно разобрать/собрать полностью весь узел ротора вместе со всеми его комплектующими.

При замене ротора на большой болгарке модели Интерскол 230 в следующем видео, автор делится опытом съема ротора из корпуса редуктора. Конструкция корпуса редуктора (наличие ребер) не дает возможности полноценно воспользоваться ключом для откручивания прижимной ведущей шестерни гайки. Поэтому он используется лишь в качестве стопора для фиксации граней гайки. Завернутый в полотно сердечник ротора (в целях сохранения его от повреждений) вставляется в тиски. В таком положении редуктор вращается в направлении раскручивания гайки, происходит освобождение крепления ротора.

В руки опытного мастера попала болгарка модели Бош (следующее видео) после дилетантского ремонта прежнего хозяина. Анализ повреждений ротора приводит к выводу о его замене. Новый ротор после проточки коллектора вполне способен заменить вышедший из строя. После замены болгарка модели Бош работает в нормальном режиме.

Как почистить

Состояние коллектора существенным образом влияет на срок службы щеток, значительно снизит искрообразование, что сделает работу болгарки на параметрах близких к номинальным. Для чего необходимо регулярно производить его чистку.

Один из вариантов технологии чистки коллектора показан в следующем видео. В качестве расходных материалов и инструментов используются доступные:

  • наждачное полотно с абразивными числами 1000 и 2000;
  • войлочный круг с цилиндрическим хвостовиком;
  • шуруповерт или дрель;
  • паста ГОИ;
  • игла;
  • надфиль;
  • небольшая щетка.

Технология проведения операций достаточно проста. Важно: не забывать снимать фаски на ламелях, собственно для чего здесь и нужен надфиль.

Как подобрать

Новый ротор при замене должен соответствовать параметрам прежнего неисправного. Если на фирменных болгарках (Макита, Бош и других) ротор в специализированных магазинах легко подобрать по наименованию модели, то для болгарки «китайского» производства существует большой риск сделать ошибку.

Рекомендации как подобрать, какие размеры являются главными для поиска, предложены в представленных далее видео.

Первый основной размер — наружный диаметр сердечника ротора. Другие важные параметры: посадочные диаметры подшипников, общая длина ротора, линейное расстояние между внутренними сторонами подшипников. Все указанные размеры можно измерить штангенциркулем. Обычно этих параметров хватает, чтобы на сайтах интернет-магазинов найти нужный ротор. Важно: следует учитывать при поиске вариант крепления ведущей шестерни (шпонка, шлицы или гладкая посадка с фиксацией стопорным кольцом).

По размерам, для Бош

При подборе якоря для болгарки Бош на сайтах интернет-магазинов необходимо, кроме модели, знать номер детали по каталогу. Он представляет собой 10-значный код. На сайте присутствует раздел «схемы и деталировки», куда можно перейти, нажав название модели Бош, и ввести код. В открывшейся схеме находится искомый якорь.

Если имеются затруднения в наличии данных для поиска, следует снять размеры с якоря, подлежащего замене. Далее в разделе «поиск» вводится следующая информация:

  • производитель, например, Бош;
  • наружный диаметр сердечника;
  • номинальный диаметр посадки ведущей шестерни, ее тип;
  • линейные габариты ротора.

При наличии достаточно большого количества вариантов вводятся дополнительные параметры: длина сердечника, расстояние межу подшипниками и другие.

Профилактика

Ротор болгарки за время интенсивной эксплуатации подвержен воздействию абразивных частиц, которые проникают внутрь через вентиляционные каналы. Электрическая изоляция обмоток уничтожается под ударами, особенно сильно, металлического абразива. Проволока обмоток также уменьшается в диаметре. В конечном итоге это приводит к обрыву или межвитковому замыканию проволок внутри катушек.

Однако, вовремя проведенные профилактические работы могут продлить период эксплуатации болгарки. В следующем видео показана технология проведения такого ремонта. Для чего старая подпорченная изоляция с помощью монтажного очистителя убирается с поверхностей обмоток, находящихся на торцах сердечника ротора. Сжатым воздухом производится продувка мест обработки, после чего выполняется покрытие акриловым лаком.

Окончательно электрическая изоляция заканчивается нанесением эпоксидного клея. Наплывы от клея на сердечнике удаляются механическим путем с помощью напильника и сверлильного станка. Ротор после такой профилактики еще некоторое время будет достаточно эффективно работать.

Как закрепить ландшафтный пиломатериал | Home Guide

Анжела Рычковски Обновлено 10 декабря 2018

Пиломатериалы, чаще называемые ландшафтной древесиной, используются для создания конструкций в ландшафте, включая короткие подпорные стены, ступени и кромки или приподнятые кровати. Чтобы обеспечить долговечность, стабильность и привлекательность любого вида древесины, необходимо надежно закрепить дерево на земле. Несколько слоев дерева, сложенных друг на друга, также скреплены вместе.

  1. Установите пиломатериалы в подготовленном желобе или на подготовленной поверхности, убедитесь, что они расположены по желанию и выровнены или имеют другой желаемый уклон.

  2. Отметьте места, где вы будете просверливать пиломатериалы. Используйте мел, чтобы отметить точки, расположенные по центру по ширине пиломатериала на расстоянии 12 дюймов от каждого конца пиломатериала. Если секции древесины имеют длину более 4 футов, сделайте хотя бы еще одну отметку между существующими отметками на концах, чтобы отметки были на расстоянии не более 4 футов.

  3. Просверлите пробное отверстие в древесине на каждой отметке.

  4. Пробейте 18-дюймовую секцию арматуры № 3 через каждое направляющее отверстие.

  5. Отметьте местоположение каждой секции арматуры и, на последующих курсах, шипы на лицевой стороне древесины, используя мел, если вы собираетесь укладывать и закреплять один или несколько рядов древесины на первом ряду.

  6. Установите следующий курс пиломатериалов поверх первого ряда, если вы строите структуру из нескольких рядов.Убедитесь, что вы разбили пиломатериалы так, чтобы соединения между секциями не совмещались между рядами.

  7. Сделайте отметки мелом на верхней части пиломатериалов примерно на расстоянии 6-8 дюймов от концов каждого бруса и сделайте одну или две дополнительные отметки в центре каждого бруса. Убедитесь, что отметки, которые вы делаете на верхушке этого ряда пиломатериалов, не совпадают с отметками на лицевой стороне первого ряда.

  8. Просверлите пробное отверстие на каждой отметке.

  9. Растолкните 12-дюймовый оцинкованный стальной шип в каждое подготовленное отверстие.

  10. Повторяйте укладку древесины, маркировку, сверление и измельчение шипов, пока структура древесины не достигнет желаемой высоты.

  11. Вещи, которые вам понадобятся
    • Измерительная лента

    • Мел

    • Сверло и 3/8-дюймовый долото с длинным хвостовиком

    • Ручная кувалда или 3-фунтовый молоток

    • 120007

      дюймовые оцинкованные стальные шипы

    Наконечник

    Если вы строите ступени из бруса, закрепите заднюю часть каждой ступеньки на земле с длинами арматурных стержней, чтобы они доходили до склона.

.

Как закрепить беседку на земле | Домашние направляющие

Пергола — это открытая затененная конструкция, обычно состоящая из четырех столбов и ряда деревянных стропил. Вырастите виноградные лозы над беседкой, или добавьте решетку к ее вершине, чтобы сделать тенистое место для пикника летом. Структурная целостность перголы зависит от ее постов и от того, насколько хорошо они закреплены на земле. Они могут быть установлены в основании с бетоном или закреплены на уровне земли с тяжелыми стальными скобами, включенными в бетонное основание.

Закрепление опор в земле

Выкопайте отверстия в местах опор перголы, чтобы каждое отверстие было не менее 12 дюймов в диаметре и на глубину одной трети высоты одного поста. Если, например, каждый столб имеет высоту 12 футов, то сделайте каждую дыру глубиной 4 фута. В этом примере пергола будет около 8 футов в высоту. Сделайте отверстия глубже, если это необходимо, чтобы пройти среднюю глубину мороза в вашем районе.

Подготовьте порцию бетонной смеси, следуя указаниям на упаковке.Подготовка приводит к влажному бетону.

Залейте влажный бетон слоем глубиной от 4 до 6 дюймов в нижнюю часть одного отверстия. Встаньте один столб в отверстие, и добавьте 12-дюймовый слой влажного бетона в отверстие. Совместите четыре стороны стойки с прямоугольной формой перголы и используйте 4-футовый уровень, чтобы проверить, является ли стойка идеально вертикальной или нет. При необходимости отрегулируйте стойку, чтобы она была совершенно отвесной. Заполните оставшуюся часть отверстия для почты мокрым бетоном и проверьте еще раз, чтобы убедиться, что столб является квадратным и вертикальным.

Повторите процесс, чтобы закрепить оставшиеся посты в их отверстиях влажным бетоном.

Крепление столбов к бетонному основанию

Выкопайте отверстия в местах для столбов перголы. Сделайте каждое отверстие не менее 8 дюймов в диаметре. Сделайте глубину каждого отверстия на 6 дюймов ниже линии замерзания в вашем районе.

Сдвиньте форму бетонной трубы к нижней части одного отверстия. Отрежьте форму трубки на 6 дюймов выше уровня земли с помощью универсального ножа. Заполните пространство между формой бетонной трубы отверстия и почвой с гравием.

Подготовьте порцию бетонной смеси, следуя указаниям на упаковке смеси. Подготовка приведет к влажному бетону.

Заполните бетонную трубу до самого конца мокрым бетоном. Вставьте один оцинкованный опорный анкер в мокрый бетон и убедитесь, что он квадратный с формой перголы и ровный, как по вертикали, так и по горизонтали. Большинство опорных анкеров имеют верхнюю и нижнюю часть с горизонтальной пластиной посередине, на которой будет опираться опора. Эта плита должна быть ровной с мокрым бетоном.

Дайте бетону высохнуть. Установите один столб поверх горизонтальной пластины анкера в сухом бетоне. Попросите другого человека удерживать столб и отвес, пока вы просверлите отверстия в анкере, чтобы сделать пробные отверстия для оцинкованных болтов в нижней части стойки.

Проденьте болты через стойку и затяните их с помощью гаечного ключа или гнезда. Убедитесь, что стойка отвесная, так как болты затянуты.

Повторите процесс с оставшимися сообщениями.

Как закрепить дерево | Домашние Руководства

Якоря деревьев удерживают трансплантаты на месте в ветреных областях. Деревья с небольшими стволами по отношению к большим кронам могут опрокинуться при сильном ветре, а корневой шар может пострадать от сильного движения в земле. Лучшее время для закрепления дерева — сразу после его посадки, так как это позволяет увидеть зону посадки и предотвратить удары по корневой системе кольями. Закрепление дерева должным образом обеспечивает устойчивость для создания и расширения корней, тем самым стабилизируя дерево для роста.

Маленькие деревья

Наденьте перчатки, чтобы защитить руки от осколков. Встаньте на западной стороне небольшого дерева. Поместите заостренный конец 5-футового деревянного кола на восточной стороне дерева, примерно в 12 дюймах от области посадки, в отверстие, которое было выкопано для посадки дерева. Поместите кол, чтобы пересечь ствол дерева примерно на 18 дюймов над уровнем земли и примерно на 4 дюйма от ствола с северной или южной стороны.

Держите кол под углом 45 градусов к земле одной рукой.Несколько раз ударьте колом молотком, чтобы загнать его примерно в 12 дюймов в землю.

Наденьте резиновый галстук на ствол дерева со стороны, противоположной колу, двумя проводами к колу. Протяните два провода вокруг кола и скрутите их плоскогубцами. Не вынимайте кол или туловище из положения, но оставляйте 4-дюймовое расстояние между ними.

Поместите скобу ограждения на место соединения проводов на внешней стороне кола, закрывая скрученные провода.Удерживая кол одной рукой, ударяйте скобой молотком, пока верхняя часть скобы не окажется на одном уровне с деревянной колой. Отрежьте любую дополнительную длину провода с помощью кусачек.

Большие деревья

Наденьте перчатки на руки, чтобы защитить их от осколков. Поместите заостренный конец 18-дюймового деревянного кола в 12 дюймов за пределами зоны посадки на западной стороне большого дерева. Держите кол под углом 45 градусов к земле под углом к ​​дереву.

Ударьте колом молотком, чтобы забить его примерно на 1 фут в землю.Повторите этот шаг, чтобы установить еще две колья вокруг дерева на одинаковом расстоянии друг от друга.

Наденьте резиновый галстук вокруг ствола чуть выше самых низких ветвей. Протяните провода к колу. Нажмите на ствол дерева так, чтобы дерево качалось примерно на 4 дюйма к востоку. Обратите внимание на длину двух проводов, чтобы позволить 4-дюймовое колебание. Скрутите два провода вокруг кола. Поместите скобу ограждения на два провода и вбейте их в кол. Повторите этот шаг для установки дополнительных двух связей дерева.Отрежьте любые дополнительные провода с помощью кусачек.

Как закрепить перила крыльца на бетон | Домашние гиды

Многие люди покупают дома с бетонным внутренним двориком на уровне земли, затем из-за добавления детей или просто общего стремления к благоустройству дома принимается решение установить систему ограждений, закрытый забор или поднятую палубу сверху существующая бетонная плита. Наличие подкладки экономит ваше время и деньги и может обеспечить стабильную платформу для сборки, но обязательно, чтобы опоры были прочно закреплены на бетоне с интерфейсом, чтобы избежать гниения древесины, термитов или других насекомых, а также бокового смещения и разрушение каркаса от сейсмической активности.

Расположение и сверление отверстий

Найдите точный центр местоположения стойки. Положите кронштейн на бетон и отметьте центральную точку отверстия для болта карандашом плотника, удерживая кронштейн выровненным в квадрате в направлении перил.

Винт гайка заподлицо на конец болта бетона анкера, затем просверлить отверстие на глубину болта штока плюс толщина опорной пластины и дополнительный 1/8 дюйма зазора.

Продуйте отверстие сжатым воздухом и удалите как можно больше пыли и мусора, затем используйте круглую проволочную щетку для дополнительной очистки и снова продуйте ее.Повторите при необходимости, чтобы обеспечить идеальную посадку для болта.

Присоединение кронштейна и крепление стойки

Удерживая кронштейн на месте, установите болт в верхней части отверстия, затем вбейте анкер в отверстие, пока он не окажется на одном уровне с нижней пластиной.

Совместите опорную плиту с конечным положением и надежно затяните гайку с помощью 3/4-дюймового гнезда и храповика. Если якорь не захватывает, когда вы начинаете затягивать, или если отверстие нерегулярно или происходит трещина во время сверления или забивания, введите отверстие с помощью двухкомпонентной эпоксидной смолы, затем повторно забейте якорь и очистите перелив.Подождите, пока он затвердеет, прежде чем затягивать гайку.

Отрежьте стойку по длине с помощью дисковой пилы, вычтя 1-дюймовое отклонение от заданной длины. Используйте угол стропила квадрат как забор против опорной плиты пилы, чтобы сохранить вырезанный красиво и площади, а затем выровнять пост в конечное положение. Прибейте или прикрутите его к кронштейну, в зависимости от стиля деревянного крепежа, для которого был разработан определенный опорный кронштейн. Хотя точный размер и конструкция этих кронштейнов незначительно различаются в зависимости от производителя, их крепление к бетону таким образом будет совместимо со всеми опорными кронштейнами в стиле стойки для бетона.Как правило, для стойки четыре на четыре, набор из двух соответствующих сквозных болтов обеспечит боковое крепление, которое вы хотите для этого типа крепежа, но обязательно ознакомьтесь со спецификациями производителя для приобретаемого вами оборудования.
