какой кабель нужен, схемы, как подключить своими руками, фото, видео

После закупки бытовой техники приходит момент, когда нужно подумать над тем, кто будет осуществлять подключение электроплиты. Это можно сделать и самостоятельно, разобравшись в нюансах, но есть вариант – обращение к мастеру. В обоих случаях полезно иметь набор знаний, чтобы понимать, что и как делать, исполнить это самому или же проконтролировать.

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь.

Особенности подключения электрической плиты в квартире

Установка этого электроприбора производится во многих домах на кухне, электроплита – удобно, ведь каждая ее функция проверена годами. Только процесс подключения не обладает тем уровнем легкости, как хотелось бы, ведь речь идет о не просто мелком бытовом приборе. Здесь играет роль мощный поток электричества. Он же используется при установке электрической печки.

Электроплита довольно распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи.

Очень важно продумать каждую деталь здесь, чтобы обеспечить безопасность жильцов в доме. Однако у данного типа плитки есть преимущество перед газовым видом, потому что ее можно размещать в любом месте на кухне. Нужно только продумать наличие розетки неподалеку и вытяжку с духовым шкафом. Также важно перед началом ознакомиться с инструкцией, чтобы понять, как подключить электроплиту самостоятельно.

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещении, где будет устанавливаться плита.

Требования к проводке в квартире

Безопасность стоит на первом месте в списке по важности, потому стоит об этом изначально подумать. Помимо исправности техники на это влияет и проводка, к ней есть ряд требований, чтобы она прослужила долго, и ее использование не принесло вреда:

  1. Выход тока должен иметь напряжение согласно инструкции. Если он меньше обозначенной планки, то работать устройство не будет.
  2. Обязательно должен быть квартирный щиток, это законодательное требование.
  3. Должна использоваться высококачественная клеммная колодка, она означает, что электроприбор подключается без розетки, а напрямую с помощью силового кабеля.
  4. К кабелю для электроплиты есть требование – наличие сечения 4 мм в квадрате, если его продолжительность ограничивается 12 метрами. Если длина больше, то значение должно достигать 6 мм кв.
  5. Установка отдельного автомата для плиты.
  6. Сила тока должна быть не меньше 32 Ампер. Хотя оптимально, чтобы она достигала 40А.
  7. Наличие заземления розетки – чтобы бытовая техника не подвергалась перепадам электричества в сети и не стала потенциально опасной для пользователей. Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.

Современные варианты электрических плит чаще всего реализуются без проводов.

Обратите внимание! Следует разместить кабели так, чтобы их было сложно задеть в повседневной жизни, то есть, надо «спрятать» их, по возможности. Если появились сложности, лучше вызвать мастера.

Параметры автоматов защиты

Автоматы защиты необходимы для того, чтобы предотвращать повреждение прибора при перепадах напряжения в проводке или же угрозе короткого замыкания. Тогда плита автоматически отключается, и система не подвергается серьезным негативным изменениям. Но, чтобы это надежно работало, надо правильно подобрать параметры, сделать расчеты и настроить автоматы соответственно.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров.

Автоматический выключатель должен иметь номинал, максимально приближенный к необходимому значению. Оно будет равно максимальному току потребления плитки, что рассчитывается с помощью деления мощности на вольтаж сети. Первую цифру можно узнать из технической документации, а вторая равняется стандартному показателю электрического напряжения в розетке.

Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой.

А вот от проблемы поступления дифференциального тока спасает УЗО – устройство защитного отключения. Если случается такая ситуация, то она вызвана обычно нарушением изоляции частей, что проводят ток. Система это выявляет и предотвращает пагубные последствия путем обесточивания конкретного участка сети. Выбирать его стоит, опираясь на показатели номинального тока, оно должно быть на уровень выше, чем для автомата. Также стоит учитывать параметр чувствительности, лучше выбирать 30мА, здоровье человека в это случае будет сохранено, а вот меньшие показатели могут привести к ложному срабатыванию.

Характеристики кабеля для подключения

Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.

Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.

Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.

В электрическом щитке должен быть установлен отдельный автомат.

Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому. Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.

Схемы установки электроплиты

Существует три основных типа подключения схем. Выбор основывается на том, какой тип уже внедрен в систему.

Однофазные

Однофазные предполагают напряжения в 220В и одну фазу. Ее подключают на клеммы 1, 2 и 3, их следует перед этим объединить перемычками, идущими в комплекте. Клеммы под номерами 4 и 5 еще называются N1, N2, их стоит соединить с помощью перемычек, затем туда же оформить «нуль» N. Заземление в однофазной схеме нужно присоединять к клемме под номером 6, у нее еще есть название РЕ, часто ее можно найти в корпусе варочной панели.

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов.

Двухфазные

Они предполагают наличие напряжение 380В и две фазы. В таком случае две клеммы объединяют перемычкой и присоединяют к одной из 2 фаз. Оставшуюся клемму можно объединять второй фазе. Клеммы под номерами 4 и 5, соединенные перемычкой, подводят к «нулю», а 6 – к заземлению.

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода.

Трехфазные (380В)

Это наиболее простой способ, так как в трехфазных схемах надо подвести 3 клеммы и фазы по цветам, затем №4 и №5 свести с «нулевой» фазой, а шестерку – с «землей».

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно.

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим.

До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.

Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.

Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания. Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него.

Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Выбор варианта подключения

Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.

Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.

Как правильно подключить электрическую плиту к розетке 220В своими руками

Самостоятельная установка электроплиты – крайне ответственное мероприятие, здесь важна каждая деталь. Потому без опыта и четкого представления, как стоит делать, лучше обращаться к специалистам. В любом случае схема монтажа примерно такая:

  1. Подобрать необходимые материалы и инструменты, чтобы все было под рукой.
  2. Открыть электрощит и оснастить его электронным автоматом, если его еще нет, от него уже можно тянуть кабель к электроприбору.
  3. Осуществить монтаж розетки.
  4. Учитывая особенности схемы плитки, надо подсоединить ее соответствующим методом.
  5. Произвести пробный запуск системы.

Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства.

Если в процессе подбора и подключения возникают вопросы, ответы на большинство из них можно найти в инструкции по эксплуатации. Там есть поэтапное объяснение на разных языках, с помощью таблиц, графиков, изображений и схем. Эта информация рассчитана на доступность изложения разным категориям людей.

Через клеммник

Предполагает соединение без розетки, напрямую со щитком, где и контролируется все это оборудование. То есть, кабель берет начало в электрощите, проходит по стене перпендикулярно полу и параллельно потолку, сразу попадая в разъем.

Это надежный вариант, особенно если есть вопросы с обновлением устаревшей проводки в здании в целом.

Через обычную розетку

Чтобы соединять с розеткой, требуется проверить, проводит ли она ток, для этого применяется специальная отвертка, вставляется в отверстие. Если лампочка загорается, значит, фаза есть, можно продолжить подсоединение.

В случае отсутствия сигнала о наличии поставки тока работать техника от нее не будет.

Подсоединение провода

Обычно проводка позволяет соединять кабель электроприбора с коробкой розетки, а не через вилку, так как тогда сеть можно использовать дополнительно. Хотя отключать плиту придется другим способом, просто достать провод не получится.

Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Установка вилки

Если места для других бытовых приборов хватает, и периодически нужно отсоединять устройство от розетки, можно подключать его с помощью вилки. Ее нужно просто заранее приобрести и, следуя инструкции, соединить с кабелем прибора. Тогда многие манипуляции становятся проще, но проделывать такое можно только с устройствами на 220В.

Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер.

Как самостоятельно подсоединить электроплиту к силовой розетке 380В

Первое, что необходимо сделать, – отключить электричество в помещении, чтобы избежать весьма вероятных трагических последствий.

Дальнейшие действия:

  1. Определить, схема трехфазная или двухфазная, затем приобрести соответствующий автомат или УЗО. Если он есть, следует проверить только его исправность.
  2. Определиться, будет подключение производиться к розетке или же к клеммам. Обычно в жилых зданиях, где нет газового оборудования для установки соответствующей плиты, заранее продумана мощная розетка на 380В.
  3. Если она исправна, и есть фаза, можно соединять с ней кабель посредством вилки.
  4. Если таковой нет или же она неисправна, потребуется произвести дополнительные манипуляции по соединению с клеммами.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение.

После завершения и проверки работы, можно включать подачу электричества и попробовать включить прибор.

Тонкости подключения электроплит разных производителей

Если задача состоит только в смене электроплиты, то не стоит думать, что тонкости будут те же, что и у предыдущего производителя. Популярные варианты, к которым стоит присмотреться:

  • Hansa;
  • Gorenje;
  • Beko;
  • Электролюкс;
  • Занусси.

Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем.

Они имеют особенности в подключении. Хотя производитель постарался сделать процесс подключения максимально понятным, в инструкции все доступно описано, поэтапно. Потому перед тем, как приступать даже к дополнительным покупкам, если они нужны, следует ознакомиться с рекомендациями производителя.

Нюансы заземления

Заземление позволяет нейтрализовать возможное возникновение напряжения на корпусе устройства, если внутри него произойдет нарушение целостности проводов. Они начнут передавать электричество по другим элементам. Человек при контакте с такой поверхностью может навредить себе.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке.

Заземление предполагает металлический элемент, берущий на себя основной «удар» тока. Если такого нет, то существует народный метод – присоединить провод к металлическому предмету, типа трубы или батареи, чтобы та принимала электричество вместо корпуса. Существует не одна система заземления, можно что-то выбрать, наиболее оптимальное.

В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного.

Итак, подключение электрической плиты с нуля или в качестве замены на кухне – ответственная затея, предполагающая наличие знаний и навыков в этом деле, так как важна каждая деталь. Иногда в целях самосохранения и безопасности жильцов в будущем логичнее обратиться к мастеру, чтобы он проконсультировал, уточнил моменты. В любом случае тщательная проверка системы (и новой, и старой) должна проводиться на каждом этапе установки, это производится с учетом особенностей самой техники и проводки, планировки в здании в целом.

ВИДЕО: Установка и подключение электрической плиты.

Hansa подключение плиты. Самостоятельное подключение электрической плиты

Hansa подключение плиты.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить варочную панель hansa. Подключение варочной панели в теории

На сегодняшний день существует много изготовителей варочных панелей. Практически каждое устройство имеет одинаковое подключение.

Варочная панель встраиваемого типа подключается к отдельной линии с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также должна иметь заземление.

Провод, который будет подведен к варочной панели, обязательно должен иметь три медных провода и сечение в 4 мм.

Розетка для подключения варочной панели может быть двух видов:

С тремя контактами:

С четырьмя контактами:

Подключение варочной панели к электросети самостоятельно не составит для вас никакого труда. Но если вы решите проводить подключение напрямую, тогда вам могут потребоваться определенные знания.

Например, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стены выходит кабель с тремя жилами.

Это может означать, что вашей варочной панели необходимо подключение из двух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в этом случае будет происходить следующим образом. Коричневый и черный провод из кабеля нужно скрутить вместе.

Затем их следует подключить их к фазному проводу вашей электросети. Синий провод вам следует подключить к нулевому проводу питания. Желтый провод подключается к защитному проводу в линии питания.

Иногда вы можете встретить ситуацию, когда все провода будут иметь один цвет.

В этом случае с помощью мультимера, вам потребуется определить какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно необходимо разобрать. Дело в том, что иногда соединения проводом могут не совпадать с проводами в розетке.

Вот основные советы электриков. Они помогут произвести качественное подключение варочной панели:

  1. Подключение электрической варочной панели подразумевает в себе подключение дополнительных защитных устройств. Помните, что нельзя подключать несколько устройств к одной линии питания.
  2. Корпус вашей варочной панели обязательно должен иметь заземление.
  3. На данный момент многие производители продают панели, которые уже имеют шину заземления.

Эти советы вы можете использовать и при .

Как подключить электроплиту в германии.

Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

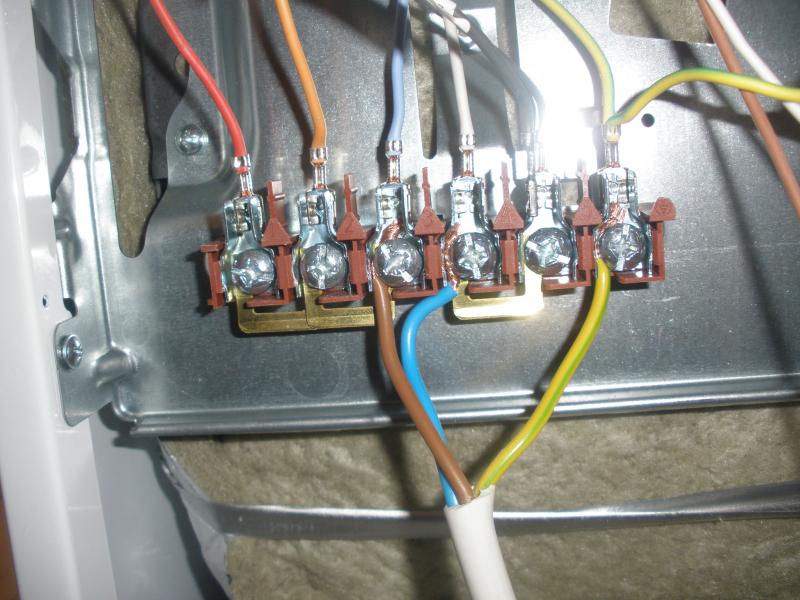

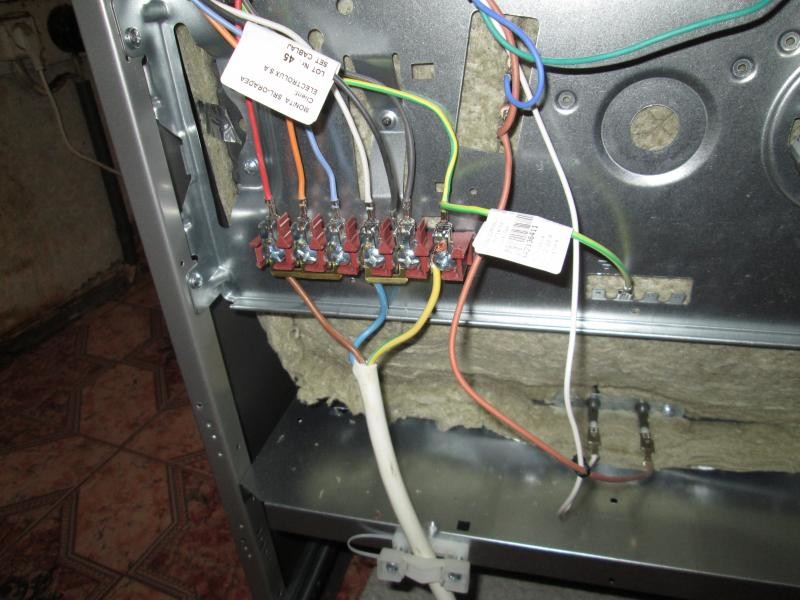

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

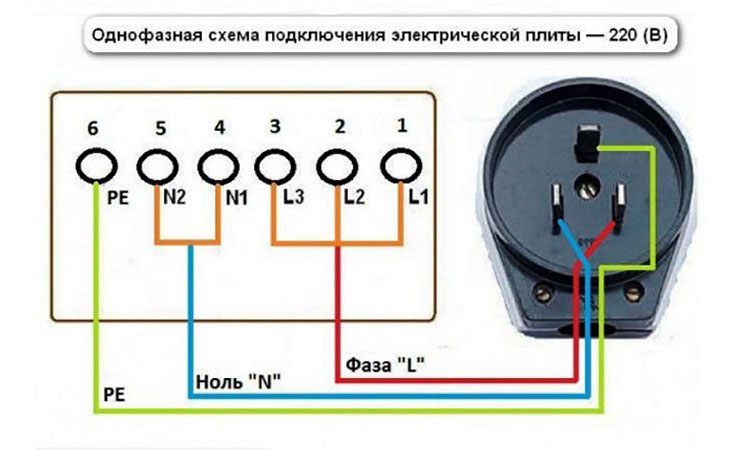

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

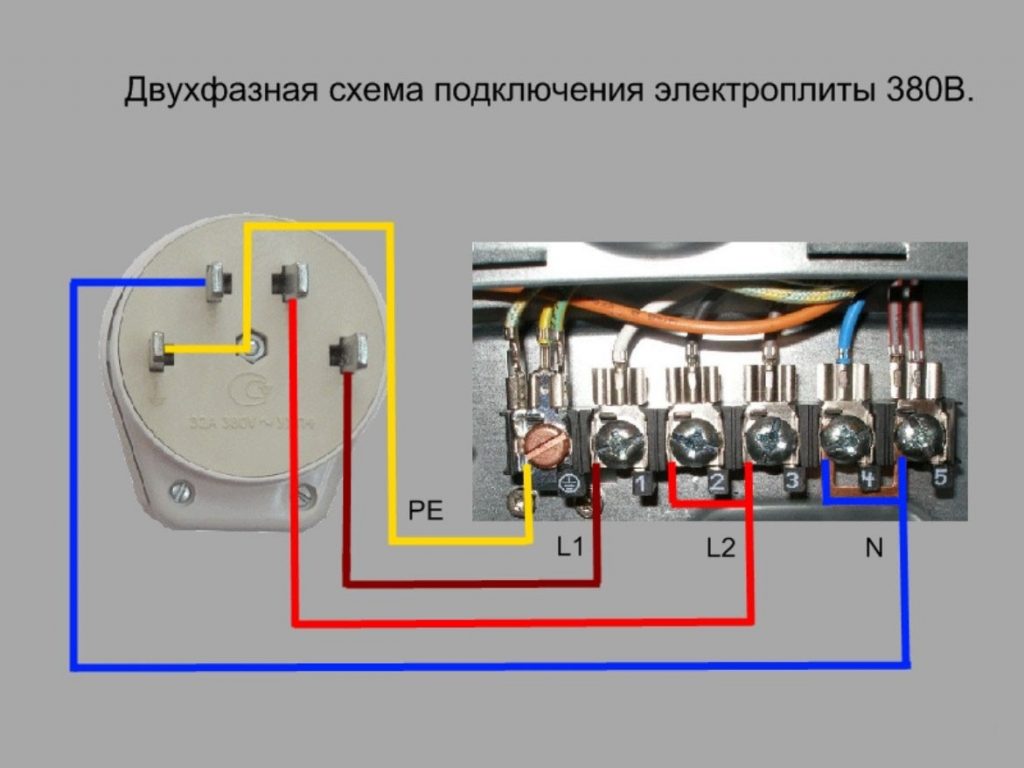

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Подключение электроплиты напрямую. Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Видео плита Hansa подключение

Подключение электроплит hansa, electrolux, bosch, zanussi и других

Как самостоятельно выполнить подключение электроплиты. Как правильно выполнить установку розетки для электрической плиты. Определяем требования к проводам и розетке. Схемы и способы соединения 220 и 380 В.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку.  Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

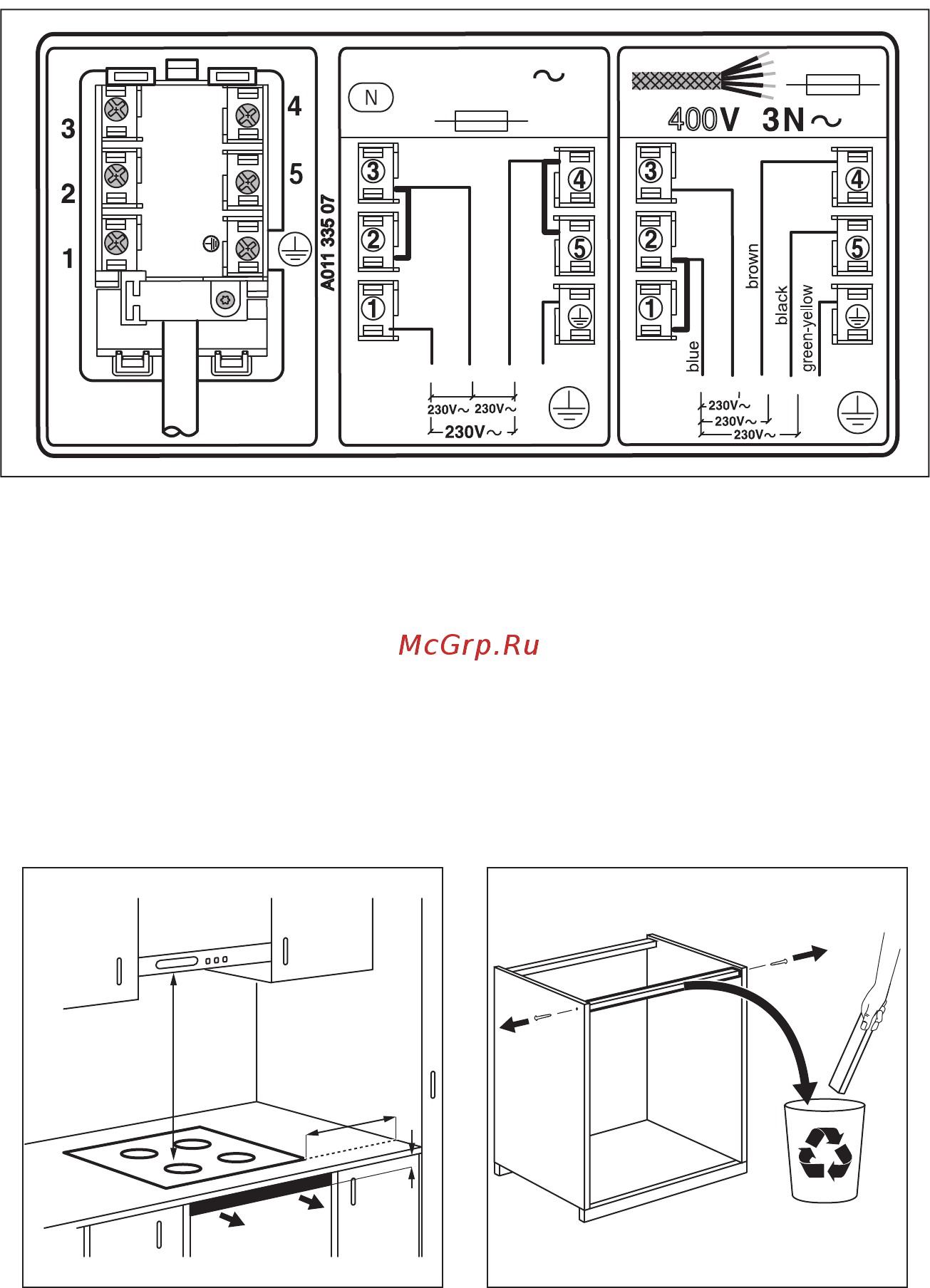

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

С чего начинать

Сразу надо оговориться, что современные электрические плиты поступают в розничную продажу без питающего кабеля. Все дело в том, что сегодня производители стараются избегать условий создания критических ситуаций, которые могут возникнуть из-за розетки, к которой плиту подключают.

Конечно, в любом строительном магазине сегодня можно приобрести розетку безопасного исполнения, рассчитанную на высокий ток. К примеру, для электроплиты розетка должны выдерживать ток силой более 32 ампер. И это уже будет считаться безопасным подключением. Но нет никакой гарантии, что электропроводка дома имеет требуемое сечение уложенных кабелей.

Поэтому несколько слов о кабеле для электроплиты. Во-первых, провод должен быть сечением не менее 4 мм². И это лишь в том случае, если длина прокладываемого участка не превышает 12 м. Если длина больше, то потребуется кабель сечением 6 мм².

Далее потребуется определиться со шлейфом, а точнее, с его месторасположением. Если дом только строится, то этот вопрос надо учитывать до начала отделочных работ. Когда к делу приступают электрики. Чем короче прокладываемый участок, тем лучше. Обычно проводку укладывают в штробы на стенах или на полу. Иногда монтаж проводят под подвесными потолками.

Кабель для подключения электроплиты Источник strojdvor. ru

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. без розеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Место установки

Выбирая место, где будет происходить подключение электрической плиты, нужно учитывать много разных аспектов: от возможности подсоединения до соседства с другими предметами бытовой техники. Это не должно быть место, выбранное по остаточному принципу, ведь всегда хочется, чтобы процессы готовки были максимально комфортными. Чтобы правильно выбрать локацию для подключения, нужно придерживаться следующих рекомендаций.

Выбирая место, где будет происходить подключение электрической плиты, нужно учитывать много разных аспектов: от возможности подсоединения до соседства с другими предметами бытовой техники

  1. Важно, чтобы пол в месте установки был идеально ровным, так как для электроплиты необходимо устойчивое горизонтальное положение, которое обеспечивается за счет регулировки ножек.
  2. Должна оставаться возможность свободной перестановки техники, а значит, длина кабеля и расстояние от локации подключения до самого агрегата должны быть соответствующими.
  3. Разогрев электроплиты может достигать 100 градусов, а значит эту технику точно нельзя устанавливать близко с холодильником. Это же правило применимо и к варочным панелям.

Когда тен достигает большой температуры нагрева, находящиеся рядом пластиковые элементы могут расплавиться, а, значит, таковых рядом быть не должно.

Когда тен достигает большой температуры нагрева, находящиеся рядом пластиковые элементы могут расплавиться, а, значит, таковых рядом быть не должно.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и  защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Характеристики кабеля для подключения

Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.

Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.

Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.

В электрическом щитке должен быть установлен отдельный автомат.

Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому. Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.

Монтаж кабеля

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля. Прежде чем приступать к этой работе, необходимо проштробить стену. Если хочется скрыть укладку в стене, потребуется значительно больше времени, однако это поможет сохранить эстетику интерьера.

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами. Для того варианта нужно будет использовать внешний короб. Чтобы осуществить штробление и укладку в коробе, нужно выбрать наиболее короткий маршрут.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами.

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Тип соединения электроплиты

Один из часто задаваемых вопросов — какой же кабель нужен для подключения электрической плиты? Есть несколько вариантов типов соединений, которыми можно пользоваться, производя установку. Прежде чем приступить к работе, нужно выбрать один из них — наиболее оптимальный. Для установки электроплиты в частном доме можно выбрать один из трех типов подключения:

  • прямое подключение;
  • подключение через клеммную коробку;
  • подключение через розетку.

Каждый из этих типов соединения имеет свои нюансы и особенности. В каждом конкретном случае тот или иной будет наиболее удобным, поэтому перед началом работы важно выбрать оптимальный вариант. Далее можно ознакомиться с описанием каждого типа подключения.

Каждый из этих типов соединения имеет свои нюансы и особенности.

Какая нужна розетка

Для электроплит продаются специальные вилки и разъемы. Для 230В обычно идет трехконтактная розетка на 32А, для 400В на четыре или пять контактов на 20А.

Конфигурация размещения полюсов сделана так, чтобы вилка входила только в одном положении. Это нужно для соблюдения фазности. Вы не сможете вставить вилку вверх ногами, как в обычную бытовую розетку на 16А, что важно в данном случае. Если перепутать контакты, то случится авария, и придется делать ремонт.

А чтобы не случилось поломок из-за проблем в сети, не забудьте поставить автоматику.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

  • за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
  • вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
  • из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
  • от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;

кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.Как правильно сделать заземление

Как сделать заземление

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм Сталь черная Круглая для вертикальных заземлителей 16–Сталь черная Круглая для горизонтальных заземлителей 10–Сталь черная Прямоугольный-1004 Сталь черная
Угловой-1004Сталь черная Трубный32-3,5 Сталь оцинкованная Круглая для вертикальных заземлителей 12–Сталь оцинкованная Круглая для горизонтальных заземлителей 10–Сталь оцинкованная Прямоугольный-753 Сталь оцинкованнаяТрубный25-2 Медь Круглая 12–Медь Прямоугольный-502 МедьТрубный20-2Медь Канат многопроволочный 1,850 Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Видео

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Видео: подключение электрической плиты

В подключении электрической плиты нет ничего сложного. Главное, внимательно следить за подсоединением проводов к соответствующим клеммам. Удачного вам ремонта!

  • Автор: Сергей Колосов
  • Распечатать
Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах. Оцените статью:

(22 голоса, среднее: 4 из 5)

Включение через розетку

Такой вариант подключения к сети очень популярен, при его использовании важно также использовать заземление. Подойдут розетки трех типов, рассмотрим каждый из них.

  1. Розетки отечественного производства. У них расположение заземления — верхнее и оно развернуто на 90 градусов.
  2. Розетки белорусского производства. Их отличие заключается в том, что разворот контактов составляет 120 градусов относительно друг друга.
  3. Европейские розетки. У таких моделей контакт заземления можно найти внизу и сечение у него — плоское.

Важно! Если нет необходимости самостоятельно монтировать проводку, так как она уже есть, то важно проверить розетку на фазу. Для этого используют электротестер.

Зачем нужно заземление?

Представьте ситуацию, что у Вас его нет, но стоит дифзащита. Поврежденная фаза соприкоснулась с корпусом и он оказался под напряжением, но УЗО не видит аварии. При касании Вы получаете разряд в 30мА, чувствуете легкий укол и слышите, как срабатывает УЗО. Получается, пока не случится утечка, дифзащита не сработает, и до этого времени Вы будете пользоваться поврежденной плитой.

С заземлением ток сразу бы начал перетекать в землю, и УЗО сработало бы мгновенно. Таким образом Вы бы заметили аварию сразу после того, как она случилась и быстрее бы устранили.

Современные плиты, в отличие от старых советских, начинены электроникой, и чувствительны не только к утечкам, но и перепадам напряжения. Если у Вас нестабильная сеть с частыми перепадами напряжения, поставьте стабилизатор. Так Вы сэкономите немало средств на дорогостоящем ремонте.

Помните, что качественное заземление, а также правильно выбранные провод и защитная автоматика увеличивают срок эксплуатации, и делают применение эффективным и безопасным.

Владислав

Другие интересные статьи этой рубрики

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Как подключить духовой шкаф

Если технику устанавливают в комплекте с варочной панелью, учитывают суммарную мощность оборудования. Если она меньше 3,5 кВт, допустимо использование розетки. Соединение функциональных частей выполняют по схеме производителя с последующим подключением к общей линии питания.

Шкаф устанавливают в корпусной мебели горизонтально. Выравнивают уровень с помощью винтовых опор. Для контроля пользуются строительным уровнем. Оставляют вентиляционные зазоры 4-8 см.

Подключение к сети питания выполняют по пунктам официальной инструкции. Порядок действий аналогичен рассмотренному выше монтажу электропечи. Как и в предыдущем варианте, рекомендуется использовать отдельный автомат и УЗО для надежной защиты пользователей и техники.

Информация о проводе и кабеле марок ПВС и КГ

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Распространенные ошибки при подключении

Перечислим несколько распространенных ошибок при подключении электроплиты, которые приводят к выходу прибора из строя, пожарам и поражениям электротоком:

  1. Подключение через обычную розетку и вилки на 16 А. Для приборов мощностью более 3,5 кВт применяют специальные силовые комплектующие.
  2. Подключение через простой автомат с тепловым расцепителем без использования УЗО или дифавтомата.
  3. Использование кабеля недостаточного сечения. Эта ошибка приводит к перегреву проводки и ее прогару.
  4. Подключение плиты к общей распределительной коробке без выделенной линии питания от щитка.
  5. Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать, либо плита вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Как правильно самостоятельно подключить электроплиту к сети

Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность – это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 – Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию.

УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА.

Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 – Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

  • Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  • Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  • Для подключения розетки используйте только медный кабель.
  • Сечение кабеля должно соответствовать таблице приведенной выше.
  • Розетка устанавливается на ровную, не горючую поверхность.
  • Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  • Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  • При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  • Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  • Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  • После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.
  • Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

    Шаг 3 – Откройте заднюю панель плиты

    Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

    Задняя стенка бытовой плиты

    Шаг 4 – Крепление кабеля

    После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

    Отверстие под проводку кабеля ЗВИ

    Шаг 5 – Установка медных перемычек

    В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

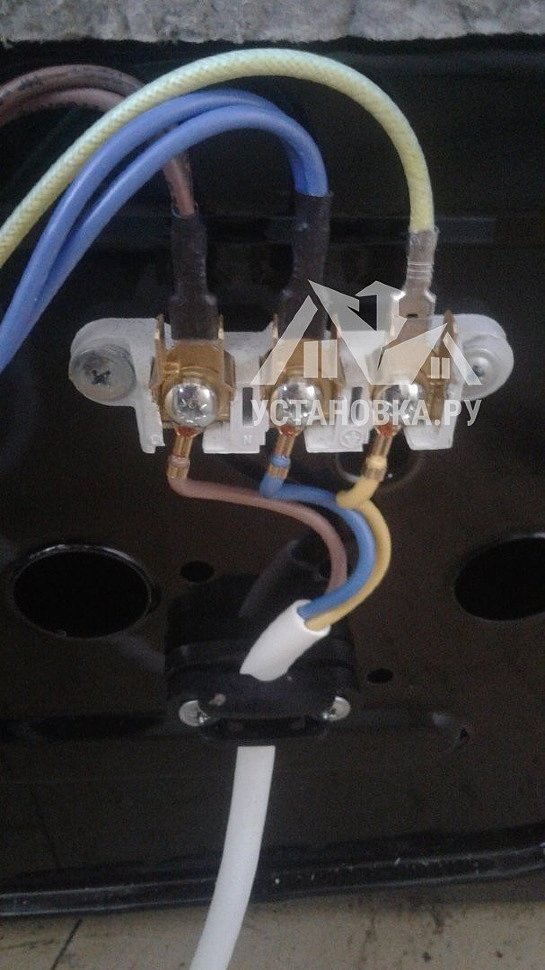

    Подключение проводов к бытовой плите

    Шаг 6 – Подключите провода

    Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам.

    Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных.

    Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

    Перемычкой соединияем изолированную нейтраль и заземление

    Шаг 7 – Закрытие панели

    После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

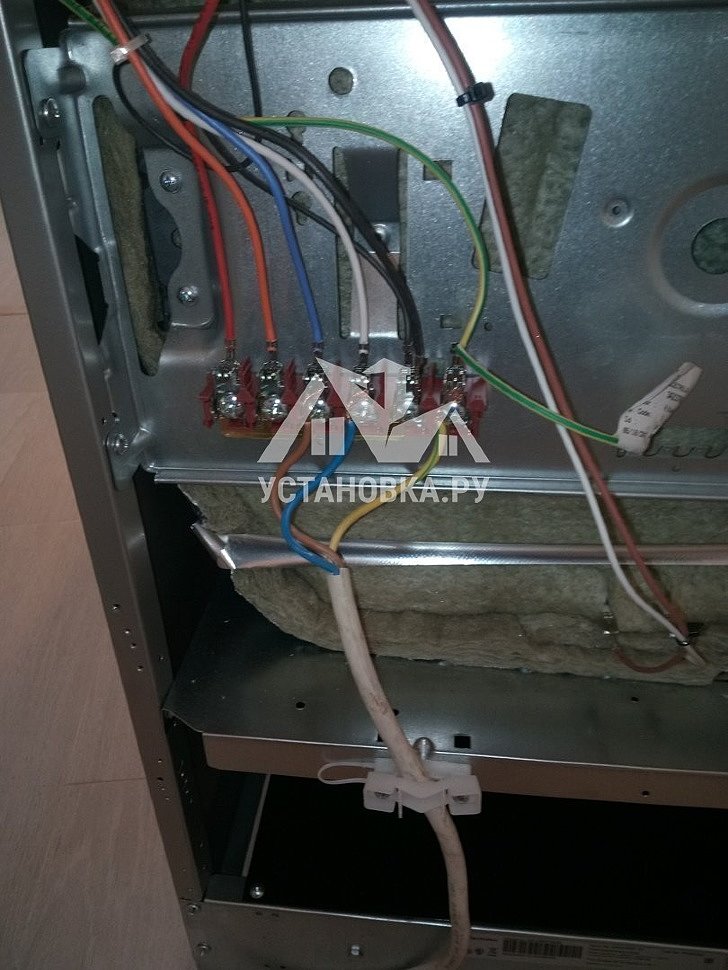

    Итоговое подключение проводов к бытовой электроплите

    Шаг 8 – подключение к сети

    Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

    Видео: видео-инструкция по подключению электроплиты

    Подключение плиты в однофазной сети

    В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

    Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

    • поставить перемычку между клеммами L1 и L2, L2 и L3,
    • подключить к L2 фазный провод — коричневого цвета;
    • оставить перемычку между клеммами N1 и N2;
    • подключить к N2 нейтральный провод — синего цвета;
    • к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

    Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

    Однофазная схема подключения электрической плиты

    Как самостоятельно подключить электроплиту дома

    Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

    В чем удобство электрических плит

    Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

    Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

    Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

    Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

    И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

    Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

    Особенности и условия процесса подключения

    Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

    В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

    Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

    Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

    Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

    При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

    Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

    Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

    Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

    Обязательно к распределительному щитку должно быть подведено заземление.

    Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

    Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

    Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

    Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

    Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

    Меры безопасности

    При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

    Самое главное нужно правильно подобрать сечение кабеля.

    Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

    Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

    Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

    Подведем небольшой итог.

    Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

    Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

    Схемы подключения

    Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

    Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

    Подключение к однофазной сети

    В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

    Для однофазной сети этот кабель должен быть трехжильным.

    Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

    В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

    Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

    Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

    Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

    Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

    Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

    После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

    Подключение к двухфазной сети

    Редкий, но все же встречающийся метод подключения.

    Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

    Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

    Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

    Подключение к трехфазной сети

    Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

    Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

    К трем фазным выводам подключаем по одному проводу фазы.

    Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

    Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

    Полная схема подключения через розетку

    Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

    Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

    Итак, первым делом подключаем провод к автомату на распределительном щитке.

    К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

    По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

    Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

    Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

    Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

    При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

    И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

    Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

    Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

    Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

    После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

    Подключение без розетки

    Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

    Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

    В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

    К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

    В клеммнике они закрепляются, важно не перепутать где какой провод.

    После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

    Примечательно, что схема подключения электрических плит практически одинакова.

    Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

    Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

    Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

    Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

    Популярное у читателей: Способы замены электрики в квартире.

    Пару слов о заземлении

    Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

    Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

    При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

    Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

    Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

    Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

    К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

    Более подробно об изготовлении заземления для дома можно узнать здесь.

    Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
    К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

    Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
    Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

    ОЦЕНКА СТАТЬИ:

    (2

    Как подключить электроплиту самостоятельно

    Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А – 40А, принятого у нас в стране типа.

    Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

    Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому – читайте ЗДЕСЬ.

    Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

    Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

    Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

    Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

    Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

    Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

    В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

    Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

    На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель.

    На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода.

    Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

    Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

    Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

    В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

    Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

    В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

    Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

    Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

    Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

    Схема подключения у них следующая:

    Черный провод (клемма с маркировкой 1) – Фаза

    Синий провод (клемма с маркировкой N) – Ноль

    Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

    Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

    В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

    Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

    Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.



    Соединение проводов выполняется по цветам:

    Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

    Синий с синим – это Нули

    Желто-зеленый c желто-зеленым – это заземления

    После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

    На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

    В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

    Самостоятельное подключение электрической плиты

    В квартире и частном доме хозяева могут либо выбирать между газовой и электрической плитой для своей кухни, либо устанавливать электроплиту или печку в обязательном порядке.

    Например, как это предусмотрено для многих многоэтажек, или при отсутствии газовой трубы, или нежелании подсоединить и использовать газовые баллоны на даче или в частном доме. Необходимо правильно сделать подключение плиты к электросети.

    Это один из наиболее мощных электроприборов на 220 вольт, который длительно работает. А последствия ошибок, допущенных при установке электрических плит, могут стать причиной больших потерь.

    Электроплита, которая неправильно подключена, может стать причиной пожара.

    Но подключить плиту к сети по силам большинству домохозяев. Самостоятельно можно подключить электрическую плиту не только к однофазной сети.

    Подключение печки и электроплиты к трехфазной электросети, как и двухфазное подключение, так же заложено в конструкцию этих электроприборов.

    Далее мы расскажем об этом и, прочитав статью, станет понятно, как правильно выполнить подключение электроплиты своими руками. Так же чтение статьи будет полезным, перед тем как подключить печку или выполнить присоединение духовых шкафов.

    Существующие решения

    Главная особенность электрических плит — это их большая по бытовым меркам мощность. В некоторых случаях мощнее могут быть только печи для саун и некоторые электронагревательные отопительные устройства.

    Сила тока в 35–55 ампер — довольно распространенные параметры для электроплит. По этой причине в электрической цепи нужен минимум соединений.

    Каждое из них может стать при ухудшении контакта источником опасного нагрева, который может закончиться аварией.

    Меньше соединений — больше надежности и долговечности. Следовательно, самым правильным подключением будет отдельная проводка для электроплиты, соединяющая ее и коммутатор с функциями УЗО.

    Но если есть потребность в использовании разъемного соединения, может быть установлена розетка для подключения электроплиты. Но при этом важно соответствие исполнения контактов устройства потребляемому току.

    Поскольку на кухне могут быть ситуации, которые чреваты ударом током, электроплитка обязательно подключается к заземлению.

    Непосредственное присоединение к коммутаторамПрисоединение через штепсельный разъем

    Схема подключения электрической плиты выбирается в зависимости от числа фаз, которые используют.

    Обычно на корпусе есть специальный шильдик, на котором показана схема подключения электроплиты к одной фазе, двум фазам и трехфазной сети. Либо эти схемы приведены в техническом паспорте. Эти данные дают представление о том, как правильно подключить электроплиту самостоятельно.

    Ниже показаны обобщенные варианты, как подключить устройство соответственно числу фаз электросети.

    Присоединение электроплит к разным электросетям

    О коммутаторах

    Нагрузочная способность контактов дифференциального автомата или автоматического выключателя, который обязательно используют вместе с УЗО, не должна быть меньше величины максимального потребляемого тока.

    Поскольку этот параметр для коммутаторов стандартизован и разбит на определенные значения, а мощность электроплит разная, чаще всего выбирают нужное значение из трех номиналов — 40, 50 и 63 ампер.

    Ток электрической плиты должен быть меньше выбранного тока коммутатора.

    • Но если домовладелец уверен в том, что его электроплитка никогда не будет работать на полную мощность, он может самостоятельно определить ток коммутатора (автоматического выключателя или дифференциального автомата).

     Если применяются автоматический выключатель и УЗО, последнее по номиналу тока должно быть следующим по возрастанию. Если автоматический выключатель рассчитан на 40 А, УЗО надо выбрать на 50 А.

    Выбираем проводники

    Подсоединение электрической плиты к электросети лучше сделать проводником с медными жилами. Медный кабель для плиты получится тоньше, чем алюминиевый. Его соединения с клеммами будут более надежными.

    Независимо от материала жил сечение провода, так же, как и сечение кабеля, выбирают по специальным таблицам. Их содержание одинаковое, хотя оформление данных может отличаться.

    Одна из таких таблиц показана далее.

    Таблица для выбора сечения проводов и кабелей

    Если плитка будет подключаться непосредственно к коммутаторам и не будет переставляться, можно использовать провода для электроплиты, жилы которых сделаны из одной проволоки. Для присоединения к электросети штепсельным разъемом лучше использовать между плиткой и вилкой кабель с многопроволочными жилами. Применение такого кабеля для электроплиты лучше из-за его гибкости.

    Далее для примера рассмотрим подключение к электросети двух моделей электроплит. Одна будет комбинированная с двумя электрическими и двумя газовыми конфорками и поэтому менее мощная, а другая — полностью электрическая — более чем в два раза мощнее, чем комбинированная.

    Подключение менее мощной электроплиты

    Электроплиту, модель которой указана далее на изображении, подключаем к сети 220 В.

    Мануал плиты

    В поставке этой модели кабель для электроплиты не предусмотрен. Поэтому при покупке рекомендуется задать вопрос о шнуре продавцу, если он сам не комментирует эту опцию.

    Если выбранная электроплита поставляется без шнура, лучше сразу купить кабель для подключения электроплиты, основываясь на данных таблицы, приведенной выше. Напоминаем, какой кабель нужен для присоединения к сети 220 В.

    Он должен содержать три жилы, одна из которых, с желто-зеленой окраской, предназначена для заземления.

    Эта модель потребляет примерно 4 кВт электрической мощности. Кабель для нее показан на изображениях далее.

    ПроводСетевой кабель 4 кВт

    Чтобы кабель располагался ближе к стене и не мешал, рекомендуем использовать угловую вилку.

    Угловая электрическая вилка

    Перед тем как подключить электроплиту, снимается задняя крышка. Под крышкой расположена монтажная колодка, которая применяется во всех электроплитах.

    Клеммная колодка

    Крайняя правая клемма предназначена для заземления. Это видно по цвету изоляции присоединенных проводов. Остальные клеммы пронумерованы, для того чтобы можно было выполнить соединения в зависимости от разновидности электросети. Для этого на задней крышке приклеен шильдик с изображениями соединений для каждой из сетей.

    Шильдик

    На изображении видны соседние клеммы, которые соединены между собой. Для этих соединений используются перемычки, которые должны быть в комплекте поставки. Обычно они все вместе установлены в клеммной колодке.

    Их нужно снять и смонтировать в соответствии с выбранным соединением применительно к имеющейся электросети. Для установки немного откручиваются винты клемм так, чтобы перемычка вошла под шляпку винта.

    И после размещения перемычки винт закручивается до упора.

    Монтажные перемычкиИнсталляция перемычек

    Жилы соединительного шнура присоединяются к клеммам колодки способом, зависящим от мощности электроприбора. В данном случае на колодке предусмотрены разъемы. Их ответные части были куплены и присоединены к жилам шнура. Если бы мощность электрической плиты была больше, то для соединения жил следовало бы применить зажим винтами.

    Разъемы

    В соответствии со схемой для электрической однофазной сети присоединяем к клеммам разъемы шнура. Цвета соблюдаем в соответствии с проводами, подключенными к клеммной колодке.

    Присоединение сетевого шнура

    Затем зажимаем сетевой шнур колодкой, расположенной на корпусе. Усилие, приложенное к шнуру, не должно воздействовать на клеммы. Колодка, таким образом, их предохраняет.

    Колодка

    Затем устанавливаем заднюю крышку на плиту. После этого остается присоединить шнур к электрической вилке. Розетку установили до приобретения электроплитки. Она присоединена к заземлению, а также к фазному и нулевому проводу. Поэтому после этой последней операции плиту можно поставить на подготовленное место и начинать пользоваться ею.

    Плита с надетой задней крышкой

    Монтируя вилку, надо сначала отмерить удаляемую часть изоляции. Зачищенная жила должна охватывать стержень винта. Необходимо получить максимальный по площади контакт с каждой клеммой вилки. Кабель обязательно зажимается колодкой, расположенной внутри корпуса вилки.

    Монтаж вилки

    Подключение мощной электроплитки

    Мощность электрической плиты с духовкой и четырьмя конфорками обычно бывает от 7 кВт и более. По этой причине ее подключение несколько отличается от уже рассмотренного процесса для менее мощного оборудования.

    Поскольку в основном электроплитки с четырьмя конфорками присоединяются к однофазной электросети, многие их модели снабжены уже присоединенным к плите сетевым шнуром.

    В таком варианте задача упрощается и сводится к присоединению электрической вилки, которая имеет специальную конструкцию.

    Заводской сетевой шнур электроплиты

    Она позволяет контактам штепсельного разъема безопасно пропускать рабочие токи этого электроприбора.

    Но если допустить ошибки при монтаже кабеля, и в результате контакты получатся ненадежными, не исключена авария с расплавлением изоляции и даже возгоранием.

    Если установка розетки не была сделана ранее, и из стены торчат провода для ее присоединения, их также надо качественно смонтировать.

    Место установки розетки

    Для получения надежного контакта в местах соединения с клеммами вилки многопроволочные жилы сетевого кабеля надо залудить. Для этого жилы подготавливают, туго скручивая пассатижами. Это делается для того, чтобы зафиксировать проволоки и форму жилы. Ее после скрутки изгибают в виде петли, чтобы получить большую контактную поверхность.

    Обработка проводаСгибание проводовПодготовка жил сетевого кабеля: скрутка и формирование петли

    После примерки петли по винту с прижимной скобой она делается более плоской сдавливанием пассатижами:

    Делаем петлю более плоской для лучшего контакта

    Поскольку петли будут залужены, они должны ложиться в винт со скобой с зазорами, учитывающими слой припоя.

    Подготовленные жилы сетевого кабеля

    Если потребуется монтировать розетку и присоединять к ее клеммам жилы кабеля, проложенного от коммутатора, надо обязательно проверить, как жилы присоединены к его клеммам.

    Они не должны быть присоединены так, как саморез, имитирующий жилу на изображении ниже. Так присоединить жилу проще всего. Но из-за небольшой контактной поверхности токи большой силы разогреют контакт, и начнется лавинообразный процесс увеличения контактного сопротивления.

    В результате и провод, и розетка будут повреждены в лучшем случае. Но может и возгорание произойти…

    Недопустимый монтаж жилы

    Для хорошего контакта однопроволочная жила должна быть загнута вокруг прижимного винта и немного расплющена. В клемму рекомендуется добавить немного специальной контактной пасты.

    Медная паста

    В нашем случае у розеточного кабеля жилы многопроволочные. Для хорошего контакта формируем их в виде вилки. Для этого производим следующие действия.

    • Взяв несколько проволок, начиная от изоляции, плотно обматываем ими остальные проволоки, формируя «ножку».

    Формируем «ножку»

    • Оставшиеся проволоки делим поровну, разводим в стороны и каждую часть туго скручиваем. Применяем пассатижи. Основание вилки сдавливаем, чтобы получить плоские контактные поверхности. Лишнее откусываем.

    Работа с проводамиФормирование проводовФормирование вилки

    • Затем подготовленные к монтажу жилы сетевого и розеточного кабелей лудят. С этой целью в небольшой емкости нагревают припой с невысокой температурой плавления (порядка 150 градусов по Цельсию). После расплавления в припой кладут кусочек канифоли. Как только она разойдется по поверхности, опускают жилу.

    Лужение жил часть 1Лужение жил

    После этого монтируем вилку и розетку с добавлением медной пасты.

    Монтаж вилкиМонтаж розеткиЗавершение подключения

    Правильно выполненный монтаж электроплиты — это гарантия безопасной и продолжительной эксплуатации. Не экономьте на качестве контактов для упрощения работы — дороже выйдет!

    Подключение электроплиты своими руками (hansa, горение и пр) + видео

    Добавил(а): Сергей Колосов 15 ноября

    О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

    Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

    Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

    Общие требования для подключения электроплит

    Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

    Независимо от марки схема подключения у всех плит одинаковая

    Итак, вот основные требования для подключения электроплиты:

    • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
    • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
    • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

    Рассмотрим каждый из вышеперечисленных пунктов подробнее.

    Отдельная линия проводки

    Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

    Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

    На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

    Мощность автомата выбирается в соответсвии с мощностью плиты

    Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

    Подключение кабеля к плите

    Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

    Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

    Перед началом работ крышку необходимо снять

    Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

    Перед подключением плиты сеть обязательно нужно ‘прозвонить’

    Зажимы клеммной коробки электроплиты имеют следующую маркировку:

    • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
    • N – нулевые клеммы. Это клеммы 4 и 5;
    • И клемма заземления, помеченная специальным значком.

    Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

    Однофазное

    Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

    Однофазное подключение с перемычками производителя

    Подробнее схема однофазного подключения представлена на следующем рисунке.

    Перемычки устанавливаются между всеми клеммами

    Двухфазное

    Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

    Для двухфазного подключения используют две перемычки

    В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

    Провода крепятся к клеммам без перемычек

    Подключение плиты к электросети

    Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

    Отсутствие лишних соединений считается наиболее безопасным

    Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

    Подключение через клеммник

    Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

    Убедитесь, что клеммник соответствует мощности плиты

    Подключение через розетку

    Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

    Клеммы обозначены теми же буквами, что и на самой плите

    При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

    Розетка электроплиты обязательно должна быть заземлена

    Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

    Видео: подключение электрической плиты

    В подключении электрической плиты нет ничего сложного. Главное, внимательно следить за подсоединением проводов к соответствующим клеммам. Удачного вам ремонта!

    Подключение электроплиты своими руками

    В большинстве случаев владельцы подобной техники предпочитают вызвать мастера для ее установки.

    Однако, если вы твердо решили сэкономить денежные средства и имеете некоторый опыт работы с электроприборами, то можно провести эту операцию своими руками.

    В этой статье мы расскажем, как подключить электроплиту самостоятельно и приведем правила безопасности, которых необходимо придерживаться во время проведения данной процедуры.

    Вернуться к содержанию

    Правила безопасности

    Подключение электроплиты своими руками – это операция с высоким риском, поэтому соблюдение правил безопасности – это первое правило. Во время проведения данных работ необходимо особое внимание уделить надежности соединений. Правильно подключенные контакты – это залог успешной установки электроплиты.

    Перед тем, как выполнить подключение электроплиты 220в, следует внимательно ознакомиться инструкцией по установке. Любая ошибка, которая была допущена во время монтажа данного устройства, может впоследствии стать причиной серьезной неисправности или даже выхода из строя электроплиты.

    И это только в лучшем случае. В самом плохом – случится загорание проводки и, возможно даже, возникновение неконтролируемого открытого огня. Если вам до этого не доводилось иметь дело с подобной электротехникой, лучше не пробовать сделать это самому и доверить установку специалистам.

    Необходимо соблюдать правила безопасности

    Вернуться к содержанию

    Подготовительные работы

    Схема подключения электроплиты с одной фазой подразумевает предварительное выключение электрической сети. Работать под напряжением нельзя даже самому опытному электрику.

    После отключения электросети необходимо извлечь плиту из коробки и провести инспекцию ее состояния. Нужно проверить поверхности плиты на предмет различных дефектов, а также полноту комплектации.

    Если возникли какие-то вопросы, то лучше сразу связаться с поставщиком этого оборудования.

    Теперь нужно отключить старое устройство и убрать ее с кухни.

    Затем нужно обратиться к инструкции и тщательно изучить раздел, который посвящен обнаружению оптимального места расположения устройства.

    Подготовительные работы

    В большинстве случаев современные устройства не комплектуются проводом, поэтому нужно знать, какой кабель нужен для подключения электроплиты. Этот факт объясняется тем, что подобные электроприборы лучше подсоединять посредством клеммных элементов.

    Применяя данный тип контактов, можно пользоваться плавкими вставками вместо автоматического выключателя и соединить электроплиту с сетью посредством более длинных кабелей.

    Можно также использовать розетку, но только при условии, что она рассчитана на 32 ампера.

    Важно знать! Категорически запрещено подсоединять данное оборудование к обыкновенной розетке, поскольку она требует значительное количество электричества, которое не способна пропустить обычная электросеть.

    Для подобного подключения следует использовать специальный шнур, а также монтировать автоматический выключатель. Также ни в коем случае нельзя соединять электроплитку посредством «жучка».

    Вернуться к содержанию

    Инструкция для подключения к однофазной линии

    Чтобы корректно осуществить однофазное подключение электроплиты, необходимо провести следующие операции:

    Схема подключения электроплиты к однофазной сети

    • Сначала следует отключить автоматический выключатель, который отвечает за питание однофазной сети;
    • Длина провода для запитки не должна превышать 2 метров. Такая длина обусловлена необходимостью иногда передвигать устройство.
    • После этого нужно провести инспекцию кабеля и удостовериться в том, что провод имеет корректное поперечное сечение и предохранитель. После данной операции нужно будет снять крышку блока питания оборудования.
    • Теперь необходимо установить медные перемычки, которые имеют сечение 6 квадратных миллиметров в расстояние между клеммами. Данными изделиями должно комплектоваться каждое устройство.
    • После этого к клеммам следует подключить ноль, фазу и землю. На данном этапе крайне важно убедиться в надежности соединения контактов. Если этого не произойдет, то впоследствии может случиться возгорание проводки.
    • Фазу следует проверять индикатором, а нулевую жилу пробником.
    • После этого нужно провести подключение вилки электроплиты, а также установить для нее силовую розетку на три контакта.
    • Затем следует вставить вилку в розетку, после чего проверить тестером отсутствие заземления.
      На следующем этапе требуется проверить, имеются ли короткие замыкания между нулевой и фазной жилой. Причем проверить необходимо каждый рабочий режим плиты. Если тестер показал допустимые показатели, то можно включать автоматический выключатель.

    Если вы решили осуществить подсоединение без розетки, то его необходимо проводить в коробке клемм, которая должна быть монтирована на стену на высоте около 0.6 метра от уровня пола.

    Финальным этапом в подключение электроплиты к однофазной сети станет ее проверка на работоспособность.

    Если каждая конфорка окажется рабочей, а духовка включится с первого раза, значит, вы все сделали правильно, и теперь можно приступить к полноценному использованию электрического устройства.

    Вернуться к содержанию

    Подключение к трехфазной линии

    Если речь идет о загородном доме, то установка электроплиты пойдет немного по другим правилам. Все дело в том, что в данном случае необходимо использовать трехфазное подключение.

    Поключение плиты к трехфазной линии

    • Итак, первым делом необходимо определить место расположения плитки.
    • Затем следует проложить соединительный провод.
    • После этого следует установить выключатель, рассчитанный на силу тока от 16 ампер.
    • Следующим шагом станет подключение провода к розетке.
    • После этого нужно подключить вилку к проводу, а сам шнур закрепить на задней панели оборудования. Подсоединять провод следует в электрическом щитке.

    Обустройство корректного заземления необходимо для правильной работы электроплиты, поэтому на данном этапе необходимо проявить особую осторожность.

    Итак, для начала следует удостовериться в том, что корпус электрозащиты жилища заземлен. Если заземление присутствует, то можно просто подсоединить провод заземления плиты к корпусу.

    Крайне не рекомендуется использовать инженерные сети в качестве места для подключения заземляющего провода.

    Ставить плитку необходимо таким образом, чтобы корпус и элементы, которые находятся не под напряжением, не соприкасались.

    Схемы возможных подключений

    На данном этапе установку электрической плиты можно считать завершенной. Еще раз повторим, что если приведенная выше инструкция непонятна для вас, то лучше доверить данную операцию специалистам во избежание неприятностей.

    Вернуться к содержанию

    Видео

    Полезно? Сохраните себе на стену! Спасибо за лайк!

    Оцените статью: Поделитесь с друзьями!

    👉Electrolux IPE6453KF - обзор индукционной варочной панели с функцией Power Boost | Плиты и варочные поверхности | Обзоры

    Индукционные панели от компании Electrolux по праву считаются одними из лучших в мире - как по надёжности, так и по соотношению цены и качества.

    В обзоре же будет рассмотрена встраиваемая индукционная варочная панель IPE6453KF, которую можно назвать доступной по цене, хотя и не самой бюджетной моделью производителя. Ключевыми особенностями панели стали функции Power Boost, Hob²Hood и Bridge, а также удобное управление. Это не всё, чем может порадовать панель, но обо всём по порядку.

    Основные характеристики

    • Тип варочной поверхности – индукционная
    • Тип рамки: без рамки, 1 скошенный край
    • Количество конфорок - 4
    • Мощность подключения – 7.35 кВт
    • Список функций: трёхступенчатый индикатор остаточного тепла, Bridge (мост), PowerBoost, таймер, пауза, блокировка/система защиты от детей, звуковая индикация с возможностью отключения, Eko Timer, автоматическое выключение, автоматическое увеличение мощности
    • Управление вытяжкой - есть (функция Hob²Hood).
    • Размеры для встраивания: 560×44×490 мм
    • Страна производитель – Германия
    • Гарантия – 1 год

    Комплектация

    В коробке из плотного картона, помимо варочной панели, дополнительно защищённой вкладками из пенопласта, находились кабель питания, инструкции на русском и украинском языках, гарантийное свидетельство и различная информация, представленная в виде бумажных буклетов.

    Отмечу лишь, что инструкция составлена подробно, с описанием всех функций и особенностей панели.

    Вилки в комплекте нет – она встречается в очень редких случаях.

    Установка и подключение

    Панель имеет стандартные размеры для встраивания - разве что выделяется небольшая толщина, которая может оказаться весьма кстати при использовании нестандартной столешницы.

    По бокам изначально установлены крепёжные пластины, что максимально облегчает встраивание панели в столешницу.

    На обратной стороне панели присутствует описание вариантов подключения (изначально в комплекте идёт кабель с 4-мя жилами для подключения по одной или 2-м фазам), а также информация о производителе, названии модели и мощности.

    В качестве максимальной потребляемой мощности значатся 7.35 Квт, и этого достаточно, чтобы полноценно использовать одновременно все четыре конфорки, но, правда, не с функцией PowerBoost, о чём более подробно будет рассказано в обзоре чуть позже.

    Большая мощность подразумевает наличие в Electrolux IPE6453KF двух плат управления, каждая из которых работает с двумя конфорками. В теории это позволяет надеяться на то, что при выходе из строя одной из плат половина конфорок останется работать, но не факт, что панель при этом позволит себя включить. Так как платы две, то на задней стороне панели есть два вентилятора, необходимых для охлаждения.

    Дизайн, управление и функционал

    Панель обладает стандартной внешностью - это абсолютно гладкая, приятная на вид стеклокерамическая чёрная поверхность, и в отличие от более дорогих белых панелей на ней отчётливо видны следы от пальцев.

    Элементы управления представлены на картинки ниже.

    1. Кнопка включения/выключения панели 2. Блокировка/система защиты от детей 3. Пауза 4. Функция "Мост" (Bridge) 5. Индикация мощности нагрева 6. Индикаторы конфорок для таймера 7. Дисплей таймера 8. Функция Hod²Hood 9. Выбор конфорки 10. Увеличение или уменьшение времени 11. Функция PowerBoost 12. Линейка управления (слайдер управления мощности)

    Для каждой конфорки предусмотрено управление в виде линейного слайдера, и это один из самых удобных и быстрых вариантов управления, наряду с магнитным колёсиком. Регулировка мощности происходит не только проведением пальца - также на слайдере есть цифры, нажатие чуть выше которых приводит к быстрому переходу на обозначенный уровень мощности. Кстати, Electrolux IPE6453KF может похвастаться 14-ми уровнями мощности, помимо режима Power Boost.

    Режим PowerBoost подразумевает нагрев посуды на повышенной мощности, и хотя кнопки включения функции есть возле всех слайдеров управления конфорками, но одновременно работать могут только две зоны - одна в левой части и одна в правой. То есть, если вы включите PowerBoost для двух левых или двух правых конфорок, то они смогут работать только попеременно, как и в случае включения повышенной мощности у всех четырёх конфорок. Бояться того, что панель при этом выйдет из строя или что сработает защита, отключающая прибор, не стоит.

    На передней стороне есть надпись "Induction", по которой любой пользователь сможет определить тип панели, ведь на индукционной поверхности можно использовать не любую посуду, а только с ферромагнитным дном. Также следует знать о допустимом диаметре посуды и о временных ограничениях работы PowerBoost:

    Расположение конфорки Диаметр конфорки (см) Диаметр посуды (мм) Максимальная мощность нагрева (Вт) Нагрев в режиме Power Boost (Вт) Максимальная продолжительность работы PowerBoost (мин)
    Передняя левая и задняя левая 21 125-210 2300 3200 10
    Передняя правая 14.5 125-145 1400 2500 4
    Задняя правая 18 145-180 1800 2800 10

    При нахождении на панели небольших предметов, вроде вилки или ножа, работа конфорок будет невозможна.

    Без PowerBoost время автовыключения составляет 6 часов на самых низких уровнях мощности, и этого должно быть достаточно для приготовления некоторых блюд, тогда как у некоторых панелей есть известный недостаток в виде выключения через 3 часа после бездействия пользователя.

    Уровень мощности нагрева Время отключение варочной панели
    1-3 6 часов
    4-7 5 часов
    8-9 4 часа
    10-14 1.5 часа

    Работа функции PowerBoost была опробована на примере правой задней конфорки. Один литр воды температурой 20°C в кастрюле с открытой крышкой удалось вскипятить за 3 минуты 20 секунд, на что было затрачено 0.108 КВт/ч электроэнергии, но также на теплоснимке ниже стоит отметить и равномерную зону нагрева, которая действительно имеет форму круга без холодных областей, как это бывает в бюджетных индукционных плитках.

    Потребление мощности при включенной плите, но с выключенными конфорками ~ 5 Вт. Потребление в выключенном состоянии - 0.18-0.25 Вт. Может возникнуть вопрос, почему даже выключенная панель потребляет небольшую мощность? Могу лишь предположить, что это нужно для срабатывания кнопки включения, и это как минимум.

    То, как меняется потребляемая мощность на различных выставленных уровнях, уже проверялось на передней правой конфорке. Вплоть до 12 уровня регулируется мощность сравнительно плавно.

    Уровни 1-4 По-видимому, происходит периодическое выключение конфорки, а особенности оборудования не позволили измерить реальные показатели. В любом случае, регулировка мощности происходит грамотно и не должна создавать проблем при готовке любых блюд
    Уровни 5 и 6 365 Вт
    Уровень 7 376 Вт
    Уровень 8 400 Вт
    Уровень 9 460 Вт
    Уровень 10 553 Вт
    Уровень 11 650 Вт
    Уровень 12 811 Вт
    Уровень 13 1180 Вт
    Уровень 14 1866 Вт

    Передняя левая и задняя левая конфорки могут работать как отдельно на разной мощности, так и объединяться в режим "Мост", что позволяет сразу двумя конфорками нагревать посуду больших размеров. Эта функция была протестирована с помощью противня, и она оказалась рабочей - единственное, что не следует класть небольшую посуду где-то между конфорками. Так функция моста не будет работать, и даже если бы работала, то нагрев посуды был бы минимальным.

    Передняя левая конфорка
    Задняя левая
    Передняя правая
    Задняя правая

    Индикатор остаточного тепла сделан в виде трёх полосок, которые помогут понять, насколько горячей осталась поверхность конфорок после выключения панели. Чем меньше температура конфорки, тем меньше полосок отображается. Тем самым ещё больше снижается риск получения ожогов, а главное удобство в том, что такие индикаторы есть для каждой конфорки.

    Режим "Пауза" не полностью отключает конфорки, а ставит мощность на значение "1". Учитывая низкие показатели потребления на этом уровне, плиту действительно можно не выключать, но отсчёт времени на таймере, если он установлен, всё равно будет идти.

    Опция "Таймер" работает в нескольких режимах - в первом случае ведётся обратный отсчёт, по истечении которого панель издаёт звуковые сигналы, а работа конфорок прекращается. Второй сценарий использования заключается в получении информации о времени использования конфорки, а третий вариант - выставление таймера перед включением конфорок. Максимальное значение составляет 99 минут.

    Управление вытяжкой

    В правой части панели можно заметить необычную кнопку, которая указывает на поддержку функции Hob²Hood. Другими словами, это возможность управлять умной вытяжкой с помощью кнопок варочной панели - при включении Electrolux IPE6453KF на вытяжке загорается освещение, а специальная кнопка регулирует скорость вентилятора, либо регулировка происходит автоматически во время жарки. Так как связь между устройствами происходит через ИК-порт, то не любая модель вытяжки будет работать с обозреваемой панелью.

    Пример работы Hob²Hood (с другой похожей панелью) приведён на видео ниже:

    Автовыключение

    Если во время работы панели резко убрать с конфорки посуду, то Electrolux IPE6453KF отключается не сразу, а в течение примерно двух секунд или чуть большего времени, в зависимости от выбранного режима. Такое поведение не стоит считать недостатком, потому как при готовке некоторых блюд, которые требуют кратковременного снятия посуды, это будет удобно.

    Блокировка

    При работе панель блокируется через нажатие на сенсорную кнопку с изображением навесного замка, а защита от детей реализована с помощью зажатия этой же кнопки после включения панели. Нужно отметить, что и включается панель только через удержание предусмотренной для этого кнопки, поэтому всё продумано грамотно, но точной гарантии, что блокировка будет эффективна во всех случаях, дать никто не может.

    Уход

    Как и в случае с другими варочными индукционными панелями, уход за моделью IPE6453KF в большинстве случаев сводится к протирке поверхности влажной салфеткой либо тряпкой с неабразивным моющим средством, но иногда может потребоваться что-то вроде специального скребка для стеклокерамики.

    Главное удобство заключается в том, что плита, вне зависимости от выбранной конфорки, умеет подстраиваться под размер посуды, поэтому поверхность, располагающаяся за пределами кастрюли или любой другой ёмкости, всегда будет оставаться холодной. Плюсом такой особенности является не только минимизация риска получения ожога, но и тот факт, что к плите ничего не будет пригорать.

    Шум

    О большом уровне шума от панели говорить не приходится - нет, он, конечно, присутствует при нагреве посуды на высоких мощностях, но даже близко не способен заглушить другие приборы на кухне. А вот некоторые виды посуды действительно могут издавать громкий шум при работе с индукцией.

    Итоги

    Если есть необходимость в индукционной панели, которая была бы не только максимально предсказуема в своём поведении и надёжна, а также имела неплохой набор функций и максимально быстро готовила за счёт режима PowerBoost, то Electrolux IPE6453KF станет отличным выбором. Дополнительно пользователям должно понравиться быстрое и лёгкое управление панелью, а также вытяжкой за счёт функции Hob²Hood.

    Явных недостатков не выявлено, можно разве что отметить отключения на минимальных мощностях. Это проявление так называемой скважности, которая в обозреваемой модели хоть и присутствует, но не мешает воде кипеть достаточно равномерно, а не рывками, как обычно это происходит у дешёвых индукционных панелей и плит.

    схема, сечение кабеля, какой провод нужен – Ремонт своими руками на m-stone.ru



    Несмотря на множество различных агрегатов и приспособлений, главным действующим лицом на кухне всегда была плита. Кто-то привык к газовой печке, кто-то к электрической. Сейчас электроприборы делают настолько удобными и экономичными, что некоторые хозяева задумываются о смене плиты.

    Оглавление:

    Как подключить электроплиту самостоятельно
    Установка электрической плиты
    Как правильно подключить электроплиту
    Монтажные работы по установке кабеля
    Схема подключения электроплиты
    Проверка работоспособности и меры безопасности

    3

    О гнезде и вилке для плиты

    Прежде чем приступить к установке розетки, необходимо определиться с расположением плиты. Розетка должна располагаться рядом, сантиметрах в 30 от пола.

    Что касается типа розетки, то она подбирается в зависимости от типа сети. Если сеть однофазная, то можно использовать обычную евророзетку на 32–40 А. В противном случае понадобится двух- или трехфазная розетка и к ней специальная вилка.

    При подключении кабеля к розетке обязательно запомните, как в ней располагаются провода «фаза», «ноль» и «заземление». Для надежности можете даже аккуратно подписать розетку маркером. Если в вашей квартире или доме розетка уже установлена, воспользуйтесь специальной отверткой-индикатором, чтобы определить где расположена «фаза», «ноль» и «заземление».

    Кабель между плитой и розеткой при подключении плиты

    Кабель между плитой и розеткой лучше использовать многожильный, так как он обладает большей устойчивостью к излому. Для наших целей подойдет ПВС или КГ. Требования к кабелю остаются теми же – сечение должно соответствовать мощности электроприбора.

    Прежде чем закрепить края многожильных проводов в вилке, их желательно пропаять, чтобы они не «распушились» в процессе затягивания в клеммах.

    При подключении кабеля к вилке обязательно запишите на бумаге какого цвета провода «фазы», «нуля» и «земли», чтобы не перепутать их при подключении плиты.

    Требования к электропроводке

    Квартирный щиток

    Вводной автомат

    Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

    Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

    Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

    Выбор сечения кабеля

    Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

    Варианты исполнения розеток для электроплиты

    Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

    для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
    в электрощите устанавливается отдельный автомат для плиты;
    выполняется монтаж устройства защитного отключения;
    плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

    Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов

    При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

    какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

    каким автоматом подключить панель в электрощитке

    как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

    как правильно подключить и не перепутать жилы кабеля на клеммнике

    Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

    кабель ВВГнг-Ls или NYM

    спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

    провод ПВС, если в комплекте с панелью не идет никаких проводов

    дифференциальный автомат

    наконечники НШВ

    клеммник или гильзы ГМЛ

    Кабель электропроводки для подключения

    Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

    Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

    Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

    Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

    Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

    А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

    В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

    установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

    программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

    То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

    Подключение индукционной варочной поверхности в щитке

    Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

    Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

    В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

    Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

    Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

    Розетка и вилка для варочной панели

    Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

    Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

    Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

    Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

    При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

    Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

    Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

    Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

    Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

    Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

    Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

    Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

    А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

    Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

    Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

    Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

    Затягиваете винтовые разъемы вилки:

    фазу и ноль под крайние клеммы

    заземление — под верхний винт

    Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

    Учитывайте этот момент при сборке кухни заранее.

    Подключение панели без вилки

    Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

    через гильзы ГМЛ

    через монтажную коробку КлК-5С

    Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

    Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

    Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

    Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

    Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

    Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

    Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

    Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

    Соединение гильзами

    Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

    Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

    После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

    Теперь все это аккуратно можно спрятать в подрозетник.

    Соединение через монтажную коробку

    Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

    В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

    Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

    К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

    Подключение выполняется традиционно:

    ноль через винтовую клемму N (синие провода)

    земля обозначена значком «заземление» — желтозеленая жила

    сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

    Схемы подключения индукционной варочной панели

    После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

    Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

    По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

    Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

    Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

    Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

    Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

    Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

    Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

    После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

    Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

    В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

    Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

    Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

    Частые ошибки при подключении

    Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

    Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

    Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

    Таким образом программно ограничивается мощность.

    Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

    Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:

    Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

    Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата.

    Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).

    Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.

    Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

    Источники — https://cable.ru, Кабель.РФ

    Источник: domikelectrica.ru

    Это интересно: Каменный забор своими руками — описываем в общих чертах

    Провод и его параметры

    В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

    Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

    Таблица выбора сечения проводников

    При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

    Подключение варочной панели расписано тут.

    Общие требования для подключения электроплит

    Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

    Независимо от марки схема подключения у всех плит одинаковая

    Итак, вот основные требования для подключения электроплиты:

    для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

    Рассмотрим каждый из вышеперечисленных пунктов подробнее.

    Подключаем варочную поверхность

    Основных схем подключения три. Рассмотрим их подробно.

    Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

    Однофазная схема 220В

    Самый распространенный вариант в квартирах. Выглядит следующим образом:

    Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
    Ноль N подключаем на клеммы N1-2.
    Защитный проводник PE – на клемму PE.

    Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

    Трехфазная схема 380В

    Подключаем таким образом:

    Фазы A, B, C – подсоединяются к клеммам L1-3.
    Клеммы N1-2 и PE – соединяются по вышеуказанной схеме.

    В данном случае все просто, никаких перемычек делать не нужно.

    Двухфазная схема 380В

    Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

    На L1-2 ставится перемычка и подключается фаза A.
    На L3 – фаза C.
    Остальное – аналогично предыдущим вариантам.

    Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

    Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

    Как подключить электроплиту самостоятельно

    Вполне естественно, тем, у кого не было электроплиты, придётся её подключать. В этом и заключается проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электротехнические работы должен выполнять специалист. На самом деле не всё так однозначно. В прилагаемой к технике инструкции всегда есть схема. Любой человек более или менее знакомый с электричеством сможет подключить электроприбор своими руками.

    Всё начинается с выбора места, где будет находиться плита. Место выбирается по следующему принципу:

    удобное расположение для приготовления пищи;
    возможность установки вытяжки над местом размещения прибора;
    соседство с холодильником и прочими электроприборами должно быть не очень близким;
    ровная площадка, чтобы можно было отрегулировать ножки по уровню;
    провод должен позволять передвигать агрегат при необходимости.

    Если плита индукционного типа, то она может влиять на работу других электроприборов. Магнитное поле конфорки может навредить даже розеткам, которые есть поблизости. Исходя из вышесказанного, можно сделать вывод, что главным в определении места является соблюдение пожарной и электробезопасности.

    Как правильно подключить электроплиту

    Первым шагом в деле подключения является определение мощности и требуемый тип сети. В своей массе многоквартирные дома имеют однофазную сеть с напряжением в 220 вольт. Мощность варочных поверхностей и духовок составляет не больше 3 кВт. Такие приборы можно подключать через соединительное устройство с предохранителем. При этом вилка должна быть на 13 ампер, а сама розетка иметь предохранительную систему.

    Цельная электроплита с духовкой гораздо мощнее 3 кВт. Тут уже используется отдельная проводка до самого электрощита. Этот тип проводки называют радиальной сетью с прямым подключением для повышения безопасности. Предохранители для такой сети устанавливают плавкие.

    Осуществляя все работы самостоятельно, придётся запастись трёхжильным кабелем. Кабель для подключения электроплиты должен быть медным и с сечением от 4 до 6 миллиметров.

    Также понадобится отдельный автомат на электрическую плиту. Автомат рассчитывается исходя из потребляемого агрегатом тока. Если потребляемый ток 32 Ампера, то автомат должен быть не менее 40 А.

    Обязательно в схеме должно присутствовать УЗО. Для заземления используются любые доступные способы.

    Монтажные работы по установке кабеля

    В квартирах современной постройки гораздо проще делать какие-либо подключения, так как там есть и устройства защитного отключения (УЗО) и розетки на 380 вольт могут уже стоять. Другое дело, когда всё приходится делать самому. Перед прокладкой кабеля нужно определиться, каким будет соединение. Есть три варианта установки провода:

    Напрямую от электроплиты до электросилового щита.
    Подключать через раздаточную коробку.
    Устанавливать отдельную розетку.

    А теперь подробнее о каждом из них. Самый простой и надёжный способ — это подсоединение напрямую. При таком способе кабель и техника не будут перегреваться, так нет дополнительных соединений проводов. Часто встречается в новых квартирах торчащий из стены провод. Это значит, что подводка уже сделана, осталось только концы кабеля соединить с розеткой или плитой.

    Второй вариант подсоединения кабеля подразумевает наличие раздаточной коробки. Если её не было, то придётся купить и установить. Данная вещь изготавливается из металла или пластика. и представляет собой коробку внутри которой закреплены зажимные клемы. Сверху закрывается крышкой. Установить коробку не проблема. Крепится она на высоте 60 сантиметров от пола на стене кухонного помещения. Расстояние от неё до электроплиты должно быть не менее двух метров.

    Подключение электрических проводов происходит внутри коробки. Схема соединения такова:

    с одной стороны к зажимным клемам подключаются три провода от силового кабеля;
    с противоположной стороны крепятся такие же три провода от плиты.

    Куда какой провод должен подходить определяется расцветкой. Синий — это всегда ноль, и подключать его нужно там, где написана буква N. Жёлтый провод крепится к заземлению. Чёрный провод является фазой и соединяется в местах, обозначенных цифрами. Аналогично крепятся провода и второго кабеля.

    Устанавливая электрическую розетку, нельзя забывать, что она должна быть с заземлением. Существуют три вида специализированных розеток:

    два отверстия параллельно друг друга, а одно перпендикулярно им;
    все три отверстия расположены под углом 120 градусов относительно друг друга;
    розетки европейских стандартов могут иметь от трёх до пяти круглых отверстий.

    Всё описание дано для того случая, когда кабель уже вмурован в стену. Но не всегда всё проходит гладко. В большинстве случаев, особенно в частных или старых квартирах, приходится штробить стену. Если это делать своими руками, то займёт немало времени, но зато сэкономит деньги. Кабель прячется в стену и зашпаклёвывается. Место укладки выравнивается. После окончательного высыхания можно будет подсоединять провода к электротехнике.

    Схема подключения электроплиты

    Оказывается, подключать варочную панель с комфорками, духовку или цельный аппарат можно к любому виду сети. То есть независимо от того однофазная это сеть, двухфазная или трёхфазная.

    Самая известная всем — это однофазная сеть. Она есть в каждой квартире и предназначена для установки приборов на 220 вольт. Когда электроприбор потребляет 220 вольт и снабжён вилкой для обычной розетки, то его подключать не нужно. Но вот когда на плите нарисована схема, тут уже придётся следовать инструкции.

    Стыковка осуществляется трёхжильным проводом с использованием перемычек. Перемычки обычно есть в комплекте. Подключение происходит так:

    Жёлтый провод крепится к месту, обозначенному знаком заземления или PE.
    Синий объединяет две клемы N 1 и N 2.
    Чёрный (коричневый) провод соединяет клеммы L 1, 2, 3.

    Двухфазная схема использует четырёхжильный провод. Выглядит она так:

    Ноль — это синий провод с клеммами N 1 и 2.
    Жёлтый провод соединит L1 и L2.
    Красная (коричневая) жила идёт на L3.
    Жёлто-зелёный провод заземляется.

    Подключение трёхфазной схемы в квартирах почти не применяется. Но если придётся подключать электроплиту к трёхфазной сети, реализация проекта также возможна своими руками. Тут используется пятижильный кабель и розетка европейского стандарта. Порядок соединений таков:

    Жёлто-зелёный — заземление.
    Синий провод — ноль.
    Фаза А и контакт на перемычке L1 будут обозначены жёлтым цветов.
    Фаза В (L2) — зелёный цвет.
    Фаза С (L3) — соединяются красным проводом.

    Все три способа установки не такие уж и сложные. Однако, чтобы правильно осуществить подключение, понадобится консультация у специалиста и просмотр видео как наглядного пособия.

    Проверка работоспособности и меры безопасности

    После всех монтажных работ проверяем сделаны ли они правильно. Проверяем каждую конфорку плиты. Если хотя бы одна не будет работать, это значит, что что-то выполнено не так. Конфорки отдельно не подключаются, но если перепутать провода работать не будут.

    При работах с электрическими проводами все линии должны быть отключены. Проверьте, что переключатель с плавкими предохранителями находится в положении «отключено».
    Установка электротехники осуществляется в резиновых перчатках.
    Жильцы дома (квартиры) должны знать о работах.
    В качестве заземления лучше всего выбрать специальную жилу в щите.
    Нельзя использовать для заземления трубы и батареи.

    Если подключение электроплиты своими руками осуществить можно, то с комбинированной техникой такие эксперименты самому лучше не проводить. Установку электроплиты с газом и электричеством проводит газовая служба. После чего проверяется работоспособность каждой конфорки и переключателей с электрического на газовый режим. Газовщики выдают документ о проверке и сами её осуществляют.

    2

    Тянем в кухню отдельную электроветку

    Если вы просто меняете старую электроплиту на новую, то установкой розетки заниматься не придется. Все, что вам придется сделать – это определить по каким проводам подается «фаза» и «ноль», а также каким проводом подключается заземление. Подробней об этом поговорим ниже.

    Если же электроплита устанавливается, к примеру, в новый дом, необходимо провести для нее отдельную ветку, т.е. провод, который будет от розетки подключаться напрямую в распределительный щиток. Прежде чем приступить к этой операции, изучите инструкцию к электроприбору и узнайте, какие он имеет требования к электросети.

    Если плиту можно подключать к однофазной сети, то проблем с установкой не возникнет. Если же для плиты требуется двух- или даже трехфазная сеть, то, возможно, вам придется обратиться в организацию, отвечающую за электроснабжение, чтобы специалисты подключили вашу квартиру к такой сети. При этом может понадобиться замена электросчетчика и установка новых трехфазных «автоматов» (автоматических выключателей). Все работы по переоборудованию щитка должны проводить исключительно специалисты, поэтому касаться их не будем.

    Что касается подключения розетки к распределительной коробке, то для этих целей можно использовать следующие виды кабелей:

    ШВВП;ВВГ-нг;ВВГ;ПВС.

    Крайне важно правильно подобрать сечение провода, которое зависит от нескольких параметров:

    мощности потребляемой плитой, от которой зависит сила тока;металла, из которого выполнена жила кабеля – в нашем случае это исключительно медь;напряжения в сети – составляет около ~220 В.

    Сечение кабеля измеряется в миллиметрах квадратных или попросту в «квадратах». Каждый квадратный миллиметр медного кабеля может пропустить приблизительно 10 ампер с учетом разогрева. Чтобы узнать силу тока, которую должен пропускать кабель, нужно поделить мощность, потребляемую прибором, на напряжение в сети.

    Подключение кабеля к щитку

    К примеру, работающая варочная панель вместе с духовкой потребляет 5 кВт (5000 Вт). В таком случае кабелю придется пропускать через себя ток силой 5000/220=~23 А, соответственно, его сечение должно составлять 23/10=2,3 мм2. Учтите, что провод не должен работать на пределе возможностей, поэтому сечение лучше увеличить до 3-4 «квадратов».

    Прежде чем приступить к манипуляциям в щитке, обязательно отключите все рубильники и не забудьте надеть на руки специальные резиновые перчатки.

    Еще один важный момент – это отдельный автомат, устанавливаемый на выделенную линию. Его номинальный ток должен превышать этот же показатель электроприбора на один номинал. После автомата обязательно нужно установить УЗО (устройство защитного отключения). Многие новички не видят разницы между УЗО и «автоматом», но в действительности это два разных прибора.

    Если автомат реагирует на перегрузку сети, то УЗО размыкает цепь в случае возникновения утечки тока на корпус. Другими словами, УЗО обеспечивает безопасность человека – прикосновение к фазе приводит к автоматическому обесточиванию электроветки.



    Учтите, что при подключении «автомата», пропускаем через него только «фазу» (L). Через УЗО должна проходить не только «фаза», но и «ноль» (N), что хорошо видно на схеме выше. Земля должна быть постоянно, даже когда цепь разомкнута.

    Все соединения должны быть качественными, для этого концы кабеля зачистите от оплетки и тщательно затяните болтами в клеммах. В тоже время слишком сильно затягивать не нужно, так как жилы могут переломиться.

    После подключения кабеля к щитку нужно протянуть его до места расположения розетки. Чтобы спрятать кабель, предварительно проштробите стены. Канавка должны быть такой глубины и ширины, чтобы в ней поместился не только кабель, но и раствор, которым она будет заделываться. Перед укладкой кабеля штробы обязательно очистите от пыли и прогрунтуйте.

    Последовательностей действий соблюдать не обязательно. Вы можете вначале проложить кабель в стенах, и только после этого подключить его к распределительному щитку.

    Подключаем электроплиту

    Подключаем электроплиту

    Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

    Первый шаг

    Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

    Второй шаг

    Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

    Однофазное подключение электроплиты (наиболее распространенное)

    Третий шаг

    Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

    Кабель силовой ВВГнг 5х2,5

    Четвертый шаг

    Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

    Пятый шаг

    Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

    Шестой шаг

    Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

    Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

    Седьмой шаг

    Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

    Расстановка перемычек в электроплите Ханса

    Подключение электроплиты своими руками

    Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

    Подключение электроплиты своими руками

    Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

    Подключение электроплиты своими руками

    Требования к электропроводке

    Квартирный щиток

    Вводной автомат

    Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

    Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

    Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

    Выбор сечения кабеля

    Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

    Варианты исполнения розеток для электроплиты

    Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

    для подключения прибора используется трехжильный медный кабель сечением от 4 мм2либо от 6 мм2 в зависимости от длины шнура;
    в электрощите устанавливается отдельный автомат для плиты;
    выполняется монтаж устройства защитного отключения;
    плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

    Схемы подключения электроплит

    Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

    Однофазное подключение

    Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

    При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

    Однофазное подключение

    Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

    Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

    Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

    Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

    В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

    Двухфазное подключение

    Двухфазная схема

    Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

    При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

    Трехфазное подключение

    Трехфазная схема

    С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

    В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

    Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

    Подключаем электроплиту

    Подключаем электроплиту

    Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

    Первый шаг

    Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

    Второй шаг

    Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

    Однофазное подключение электроплиты (наиболее распространенное)

    Третий шаг

    Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

    Кабель силовой ВВГнг 5х2,5

    Четвертый шаг

    Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

    Пятый шаг

    Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

    Шестой шаг

    Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

    Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

    Седьмой шаг

    Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

    Расстановка перемычек в электроплите Ханса

    Руководство по заземлению электроплиты

    При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

    Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

    Первый вариант – узнаем, заземлен ли щит квартиры

    Узнаем, заземлен ли щит квартиры

    Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

    Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

    Второй вариант – для жильцов квартир на первом этаже и владельцев домов

    Схема контура заземления

    Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

    за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
    вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
    из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
    от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
    кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.
    Как правильно сделать заземление
    Как сделать заземление

    Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

    Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

    МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
    Сталь чернаяКруглый для вертикальных заземлителей16
    Сталь чернаяКруглый для горизонтальных заземлителей10
    Сталь чернаяПрямоугольный1004
    Сталь чернаяУгловой1004
    Сталь чернаяТрубный323,5
    Сталь оцинкованнаяКруглый для вертикальных заземлителей12
    Сталь оцинкованнаяКруглый для горизонтальных заземлителей10
    Сталь оцинкованнаяПрямоугольный753
    Сталь оцинкованнаяТрубный252
    МедьКруглый12
    МедьПрямоугольный502
    МедьТрубный202
    МедьКанат многопроволочный1,850
    Третий вариант – если заземлить не получается

    Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

    Плите в такой ситуации уделяем повышенное внимание.

    Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

    Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

    В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

    В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

    Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

    Проверка работы электроплиты

    Удачной работы!

    Видео – Подключение электроплиты своими руками

    Источник: stroyday.ru

    Как подключить электроплиту к сети 220 В

    Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

    Подключение кабеля к электроплите

    Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

    Клеммная колодка, к которой надо подключить электрический шнур

    Рядом располагаются схемы подключения для разных сетей.

    Схематичное изображение подключения для разных сетей

    При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

    Подключение кабеля к электроплите

    Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

    Лучше проводники оконечить контактными пластинками

    Установка вилки

    Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

    Так выглядит вилка для подключения электроплиты

    Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

    Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

    Подключение провода к электроплите

    Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

    Как определить фазу в установленной розетке

    Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

    Землю определить еще проще: это контакт вверху или внизу.

    Подключение плиты к электросети

    Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

    Отсутствие лишних соединений считается наиболее безопасным

    Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

    Подключение через клеммник

    Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

    Убедитесь, что клеммник соответствует мощности плиты

    ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

    Подключение через розетку

    Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

    Клеммы обозначены теми же буквами, что и на самой плите

    ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

    При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

    Розетка электроплиты обязательно должна быть заземлена

    Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

    Основные требования к проводам для духовых шкафов

    Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

    Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

    Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
    Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв.
    Какой провод нужен для подключения электроплиты
    – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

    Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

    Как правильно подключить духовой шкаф

    Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

    Для этого необходимо:

    правильно выбрать место и поверхность;
    установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

    выбрать розетку и установить ее;
    выполнить подключение электрического провода;
    подключить духовой шкаф.

    Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную. Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

    Похожие статьи

    Как кубатурить лес круглякНить тангит унилокЧто такое бермаРеставрация деревянных половЗатирка для деревянных швовНатяжка ремня ГРМ

    Источники:

    • https://instrument.guru/bytovaya/kak-samostoyatelno-i-pravilno-podklyuchit-elektroplitu.html
    • http://obustroen.ru/komnaty/kuhnya/podklyuchenie-elektroplity.html
    • https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/podklyuchenie-elektroplity-svoimi-rukami.html
    • https://derevyannie-doma.com/poleznoe/kakoy-kabel-nuzhen-dlya-podklyucheniya-plity-shema-pitaniya.html
    • https://stroychik.ru/elektrika/podklyuchenie-elektroplity
    • https://prorab.guru/kuhnya/kak-podklyuchit-elektroplitu-samostoyatelno.html
    • https://shtyknozh.ru/kabel-dlja-jelektroplity/



    Выбираем с умом кухонную плиту. Часть 1 / Умные вещи

    Электрические плиты по существу можно поделить на полноценные, «в сборе», что называется — это где варочная поверхность и духовой шкаф — и все то же самое по отдельности. Покупать их следует в зависимости от того, нужна ли вам небольшая переносная варочная панель, или вы обустраиваете кухню, или же вообще хотите отдельное место для духового шкафа и отдельное — для собственно плиты.

    Стеклокерамическая электроплита Smeg с большим числом конфорок

    Первым делом, следует определиться с габаритами будущей покупки. Особенно если это полноценная плита, а не только варочная панель. У них, как правило, стандартные типоразмеры: высота — 85 см, глубина — 50-60 см, но вот ширина значительно варьируется — от 30 до 90 см, в зависимости от комплектации плиты как таковой. Бывают плиты шириной и 100 см (например, марки SMEG).

    ⇡#Простые бюджетные варианты

    Останавливая выбор на простой, без особых затей электроплите с обычными конфорками, следует в первую очередь обратить внимание на нагревательные поверхности. Они бывают разные: это может быть как плоская чугунная конфорка, так и спиральный вариант с открытым ТЭНом (трубчатым электронагревателем).

    Электроплита «Электра» советского и российского производства, частично с открытым ТЭНом: как танк

    Недостаток спиральных конфорок — большое энергопотребление с достаточно низким КПД. Впрочем, если выбрать переносимую плиту с открытым ТЭНом — она станет незаменимым помощником, например, на даче. Правда, ее мало кто производит; в основном это российские марки: Злата, Мечта, Дарина, Rolsen и т.д.

    Российская двухконфорочная спиральная плита Мечта с открытым ТЭНом

    Существенный недостаток чугунной поверхности — ее постепенная деформация, раз в 2-3 года ее надо заменять. Более того: где попало конфорку именно для вашей плиты (если вам повезло иметь что-то редкое) не купишь. Но обычно у мастера от ЖКХ все есть, или он знает, где это достать. Да и рынки тоже никто не отменял. ТЭНы, кстати, тоже не панацея, их очень трудно чистить.

    Традиционная электроплита BEKO с чугунными конфорками

    Второй серьёзный недостаток традиционных электроплит — инертность, медленный нагрев. Даже несмотря на существование трех типов конфорок: средней мощности, повышенной мощности (экспресс-конфорки, маркируются красным кружком в середине) и автоматических. Вторые, кстати, отличаются от первых разве что тем, что нагреваются за 7 минут, а не за 10. Но все равно это очень долго.

    Современная электроплита Gorenje: более быстрые конфорки помечены ярко-красной точкой

    А вот автоматические конфорки оснащены специальным датчиком в центре, который помогает определить температуру посуды: конфорка самостоятельно определяет момент закипания воды, а затем сбрасывает мощность.

    Традиционные электроплиты изготавливаются с незапамятных времен, и более того — до недавнего времени в России существовали нормативы, которые обязывали в каждом доме без газа устанавливать громоздкую и дешевую электроплиту, со скидкой за оплату электроэнергии. Сейчас такие плиты нередко попросту выбрасывают или отдают задаром (как «Электру» с картинки выше). Подобные электроплиты производят российские Мечта, De Luxe, а также западные Hansa, Gorenje, BEKO, Arsenik, Kaiser, Ariston и ARDO.

    ⇡#Стеклокерамические плиты

    Стеклокерамические электроплиты отличаются от традиционных гладкой зеркальной поверхностью, где конфорки обозначены больше схематически. При этом заметим, что встречаются обычные и двухконтурные конфорки. В последних вы можете легко регулировать площадь нагрева большего или меньшего диаметра, для большой сковороды или маленькой кастрюли. Таким образом, можно превратить круглую конфорку в овальную для равномерного нагрева утятниц, рыбных лотков и прочей нестандартной посуды.

    Стеклокерамическая плитa AEG

    Нагреваться они начинают моментально от ТЭНа, расположенного под цераном: материалом, из которого изготовлена стеклокерамическая варочная панель. Он довольно прочен и выдержит даже падение на него тяжелого предмета — хотя лучше не экспериментировать, умеючи разбить можно что угодно. Помимо ТЭНов, в таких панелях бывают галогенные конфорки с лампами, которые выделяют тепло, а также конфорки Hi Light, где нагревательным элементом служит змеевидная лента из особого сплава.

    По принципу работы стеклокерамические плиты схожи с обычной чугунной, где передаточным звеном служит нагревательный элемент. Он нагревается быстро, но остывает достаточно медленно, поэтому «остаточное тепло» здесь — не пустой звук. В том плане, что его можно использовать.

    Плита с варочной поверхностью из стеклокерамики BOSCH

    У современной стеклокерамической плиты достаточно много плюсов по сравнению с традиционной электрической: в основном это касается ее теплопроводности. Ее КПД выше, поскольку конфорка стеклокерамической плиты хорошо проводит тепло по вертикали и хуже по горизонтали: иными словами, дно нагревается лучше, а пространство плиты — меньше. Стеклокерамические плиты ранних поколений (например, Bomann) остывают довольно долго (минут 15), но современные делают это гораздо быстрее.

    Стеклокерамическая панель Teka с сенсорным управлением больше похожа на приборную панель спорткара

    Также подобные современные плиты могут изменять зону нагрева (то есть при кипячении турки не будет расходоваться вся конфорка), автоматически снижать температуру после закипания или просто в заданное вами время. Не в последнюю очередь учитывается и дизайн: строгая и стильная черная поверхность отлично вписывается в интерьер любой кухни.

    Стеклокерамическая варочная панель Samsung с сенсорным управлением

    Правда, есть тут и минусы: посуда для стеклокерамических плит должна быть с ровным дном без изгибов, для полного контакта с панелью нагрева (прощайте, старые эмалированные кастрюли) — лучше всего подойдёт посуда из нержавейки, хуже — стеклокерамическая (плохо проводит тепло), а также с медным и алюминиевым дном из-за оставления последними следов. Опять же, для уменьшения потерь тепла необходимо, чтобы дно кастрюль и сковородок соответствовало диаметру конфорки, или хотя бы было к нему максимально близко.

    Производят сегодня стеклокерамические плиты все, кому не лень: Ariston, Bosch, Electrolux, Siemens, Viking, ARDO, Zanussi, Bomann, Miele, AEG, Fagor и другие.

    ⇡#Индукционные плиты

    Последнее слово техники — индукционные конфорки на стеклокерамической поверхности. Они признаны ныне самыми эффективными и экономичными, а внешне очень сильно похожи на стеклокерамические. Нагрев такой поверхности выглядит нетрадиционно: разогревается прямо дно посуды, но конфорка не раскаляется и не светится. В общем, разогревается сама посуда, но и поверхность тоже не холодная, поскольку остаточное тепло все же присутствует, хоть и немного — по сравнению со стеклокерамикой и другими плитами.

    Индукционная варочная поверхность Maxima

    Принцип работы индукционной конфорки заключается в разогревающих металлическую посуду индуцированных вихревых токах, которые создаются высокочастотным магнитным полем частотой 20-100 кГц с помощью электромагнитной катушки. По законам Фарадея магнитное поле тока, пронизывая дно кастрюли, наводит в нем электрические токи. А поскольку оно представляет собой не длинную проволоку, а диск, токи в нем, что называется, «ходят по кругу»: они разогревают дно (которое и является источником тепла), а с ним и пищу. В отличие от стеклокерамических плит, кстати, где нужно сначала нагреть спираль ТЭНа, затем стеклокерамическую поверхность, а уже потом — дно посуды.

    Индукционная варочная панель премиум-класса от Siemens

    При этом конфорка отключается сразу же, когда вы снимаете посуду с плиты: не тратится лишнее электричество и тепло, не требуется времени на разогрев, ничего не пригорает.

    Но есть у индукционных плит и недостатки: например, на них нельзя поставить посуду с магнитным дном, и вообще лучше всего использовать специальную посуду, изготовленную из материала, эффективно поглощающего энергию магнитного поля. Впрочем, подойдет и обычная стальная посуда (и из нержавейки в том числе) — главное, чтобы у нее было плоское дно. Из недостатков еще можно отметить, что пиковая потребляемая мощность электроплит достаточно высока, и это дает большую нагрузку на электросеть.

    Индукционная варочная панель премиум-класса Electrolux

    Кстати, именно у индукционных плит КПД достигает 90%, в отличие от 60-70% у стеклокерамических плит и 30-60% у газовых. Поскольку, как вы понимаете, лишнее тепло никуда не девается, раз разогревается сама посуда.

    А вот и российская разработка: настольная индукционная плитка Дарина

    Вот, в целом, все основные сведения, которыми следует вооружиться для грамотного выбора электроплиты. Остальное зависит от вашей фантазии, бюджета и конкретных условий на вашей кухне.

    В следующей части мы поговорим про газовые плиты, духовые шкафы и новые технологии.

    Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

    Печь для жарки Electrolux Range - Духовка для жаркого не работает - Запасные части

    Общие решения для: Electrolux Духовка для жарки не работает

    01 - Элемент для жарки

    Элемент для жаркого сгорел. Когда жаровня нагревается должным образом, она становится раскаленной докрасна. Если элемент не светится красным, это означает, что элемент не нагревается. Часто, если элемент перегорел, он будет заметно поврежден. Осмотрите элемент для жарки на предмет дырок или пузырей.Чтобы определить, перегорел ли элемент жарки, используйте мультиметр, чтобы проверить элемент на целостность. Если элемент жарки не непрерывен, замените его.

    Необходимая деталь

    Ассортимент / плита / духовка Broil Element

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    ЗАПЧАСТИ

    Наиболее распространенные Решение

    02 - Воспламенитель

    Запальник светится, зажигая газ в узле горелки.Чтобы определить, неисправен ли воспламенитель, наблюдайте за воспламенителем, пока духовка нагревается. Если воспламенитель светится более 90 секунд без воспламенения газового пламени, это указывает на то, что воспламенитель слишком слаб, чтобы зажечь газ. Если воспламенитель слабый, замените его.

    Обязательная деталь

    Диапазон / Устройство зажигания для плиты / духовки

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    ЗАПЧАСТИ

    Наиболее распространенное решение

    03 - Электрод для запекания или жарки

    Для зажигания горелки для жарки используется искровой электрод горелки для запекания для поджигания газа.Электрод - это устройство, которое находится рядом с жаровней. Он работает как свеча зажигания. При подаче питания на него искра прыгает от наконечника искрового электрода к экрану электрода, воспламеняя газ. Если электрод сломан или изношен, искра может не возникнуть. Осмотрите электродный узел на предмет трещин в фарфоровом корпусе или повреждения самого наконечника электрода. Имейте в виду ... что правильное заземление и правильная полярность входящего напряжения в диапазоне необходимы для управления электродом, чтобы определить наличие пламени после розжига горелки.Если горелка гаснет после розжига, проверьте правильность заземления и правильную полярность в сетевой розетке.

    больше

    Обязательная деталь

    Электрод для выпечки или жарки в печи / духовке

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    ЗАПЧАСТИ

    Common Solution

    04 - Термостат контроля температуры

    Термостат контроля температуры регулирует температуру жаровни.Если термостат неисправен, он может не нагревать элемент жаровни. Термостат духового шкафа не подлежит ремонту - если термостат неисправен, его необходимо заменить.

    Обязательная деталь

    Термостат контроля температуры для плиты / духовки

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    ЗАПЧАСТИ

    Общие Решение

    05 - Неплотное соединение или перегоревший провод

    Возможно, перегорел один из проводов, подающих питание на элемент или запальник горелки.Эти провода обычно перегорают возле нагревательного элемента. Чтобы определить, не перегорел ли провод, осмотрите провода, ведущие к элементу или воспламенителю. Если провод перегорел, он часто будет заметно гореть.

    06 - Плата управления духовым шкафом

    На плате управления духовым шкафом есть реле, которые подают напряжение на цепи выпекания и жарения в соответствии с настройками пользователя и входными данными датчика. Если плата управления неисправна, она может не подавать напряжение на элемент жарки. Однако это случается редко.Перед заменой платы управления сначала проверьте все нагревательные компоненты. Поскольку проверить плату управления духовкой непросто, вам придется заменить ее, если вы подозреваете, что она неисправна.

    Обязательная деталь

    Панель управления плитой / духовым шкафом

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    ЗАПЧАСТИ

    Общие Решение

    Electrolux Range Stove Oven - Нагревательный элемент печи не работает - Запасные части

    Общие решения для: Не работает нагревательный элемент Electrolux для плиты

    01 - Плата поверхностных элементов

    На плате поверхностных элементов есть реле, регулирующие подачу питания к горелкам.Если одно или несколько реле выйдут из строя, элемент поверхности не будет работать. Если две или более горелок выходят из строя одновременно, это указывает на то, что, вероятно, неисправна плата поверхностного элемента. Если не работает только один элемент поверхности, используйте мультиметр для проверки целостности элемента. Если элемент поверхности имеет непрерывность, возможно, неисправна плата элемента поверхности.

    Необходимая деталь

    Панель элементов плиты / плиты / духовки

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    ЗАПЧАСТИ

    Большинство Общее решение

    02 - Переключатель поверхностного элемента

    Переключатель поверхностного элемента подает напряжение на катушку поверхностного элемента.Если переключатель неисправен, элемент поверхности не будет работать. Если на плите стоит другой элемент такого же размера, попробуйте поменять местами элементы. Если элемент поверхности по-прежнему не работает, вероятно, неисправен переключатель элемента поверхности. Переключатель поверхностного элемента нельзя проверить или отремонтировать - если вы подозреваете, что переключатель неисправен, замените его.

    Обязательная деталь

    Переключатель элементов кухонной плиты / духовки

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    ЗАПЧАСТИ

    Большинство Общее решение

    03 - Элемент поверхности катушки

    Сначала убедитесь, что элемент полностью вставлен в гнездо.Во-вторых, осмотрите элемент поверхности на предмет повреждений. Если элемент выглядит поврежденным, замените его. Наконец, используйте мультиметр, чтобы проверить целостность элемента поверхности. Если элемент поверхности не имеет сплошности, замените его.

    Обязательная деталь

    Элемент поверхности змеевика для плиты / духовки

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    ЗАПЧАСТИ

    Большинство Общее решение

    04 - Элемент излучающей поверхности

    Самая распространенная причина, по которой элемент поверхности не работает, - это сам элемент излучающей поверхности.Элемент излучающей поверхности - или нагревательный элемент - может перегореть, как лампочка. Если элемент поверхности не работает и у него нет непрерывности, его необходимо заменить. Элемент излучающей поверхности не подлежит ремонту.

    Обязательная деталь

    Элемент излучающей поверхности для плиты / духовки

    Введите номер модели для поиска необходимой детали для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    ЗАПЧАСТИ

    Большинство Общее решение

    05 - Элемент твердой поверхности

    Если элемент поверхности не работает, а печь имеет тип нагрева элемента твердой поверхности, вероятно, сам элемент твердой поверхности перегорел.Элемент твердой поверхности работает очень аналогично другим элементам поверхности - внутри находится нагревательный элемент, который светится, когда к нему подводится электричество. По мере нагревания тепло передается к элементу с твердой поверхностью.

    Требуемая деталь

    Плита / плита / духовка Элемент с твердой поверхностью

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выберите из множества частей для вашего продукта

    ЗАПЧАСТИ

    Наиболее распространенное решение

    06 - Комплект розетки элемента и провода

    Элемент поверхности подключается к розетке.Со временем контакты в розетке могут перегореть. Если контакты розетки перегорят, элемент поверхности не получит питания. Чтобы определить, вышла ли из строя розетка элемента, осмотрите контакты розетки. Если контакты явно обгорели или повреждены, замените розетку элемента. Кроме того, осмотрите штыри элемента на предмет признаков возгорания. Если штырьки сгорели, замените элемент и гнездо элемента.

    Обязательная деталь

    Разъем / розетка элемента печи / духовки и комплект проводов

    Введите номер модели, чтобы найти необходимую деталь для вашего продукта

    Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

    МАГАЗИН ДЕТАЛЕЙ

    Наиболее распространенное решение

    Как снять стеклянную варочную панель

    Перед тем, как начать, у вас должна быть запасная варочная панель.Многие плиты и плиты имеют номер модели и серийный номер на задней или внутренней стороне прибора. Вы можете заказать запасные части через Интернет, и они будут доставлены к вам домой.

    Отключите плиту от стены и аккуратно выдвиньте плиту на кухню подальше от столешницы, чтобы вам было удобнее работать. Убедившись, что на плиту не подается электричество, откройте дверцу духовки.

    Должны быть два винта с крестообразным шлицем, которые крепят варочную панель к раме плиты.Используйте отвертку с крестообразным шлицем, чтобы удалить их. Отложите винты в сторону, чтобы их можно было переустановить позже.

    Варочная панель должна свободно опираться на раму плиты и легко сниматься с рамы. Осторожно приподнимите края варочной панели.

    Вы заметите, что либо конфорки прикреплены к раме печи, либо конфорки прикреплены к варочной панели с помощью проводов, ведущих к раме плиты.Если конфорки прикреплены к раме плиты, просто снимите варочную панель и отложите ее в сторону. Очистите область с помощью пылесоса, если есть мусор. Если конфорки прикреплены к варочной панели, используйте прочную опору, чтобы удерживать переднюю часть варочной панели подальше от каркаса плиты. Затем открутите конфорки от кронштейнов варочной панели, стараясь не уронить конфорки и не оторвать их от каркаса плиты. Осторожно поставьте горелку на изолируемую поверхность каркаса печи. Сняв оба набора конфорок, снимите варочную панель с ее каркаса.Сохраните все выкрученные винты. Примечание: Если варочная панель сломана, в рабочей зоне могут быть острые осколки стекла или керамики. Обязательно наденьте перчатки, чтобы не порезаться.

    Вставьте заднюю часть варочной панели в раму плиты. Там, где варочная панель опирается на раму, должны быть заметные выемки (вы вытащили варочную панель из этих выемок, когда отсоединили ее от рамы).

    Если на новой варочной панели нет кронштейнов для крепления конфорок, снимите кронштейны со старой варочной панели с помощью отвертки.Прикрутите их к новой варочной панели. Теперь вы готовы прикрепить конфорки к новой варочной панели. Вставьте заднюю часть варочной панели в раму плиты. Поддерживайте переднюю часть варочной панели устойчивой опорой. Сначала поднимите задние конфорки и прикрепите их к новой варочной панели винтами, которые вы вывернули из старой. Следите за тем, чтобы не отсоединять провода. То же самое проделайте с передними конфорками. Снимите опору и аккуратно установите варочную панель на раму плиты.

    Откройте дверцу духовки и прикрутите варочную панель к раме двумя отложенными вами винтами.Наконец, верните плиту на место и включите ее. Вы готовы вернуться к приготовлению пищи.

    Electrolux продаст духовку для прямой трансляции в конце этого года

    Electrolux планирует в конце этого года продать духовку, которая транслирует видео в реальном времени на ваш телефон или планшет, чтобы вы могли следить за жарким, не вставая с дивана.

    По данным Bloomberg, высокотехнологичная печь будет запущена в конце этого года. Пользователи смогут загружать рецепты в сопутствующее приложение и просматривать прямую трансляцию из варочной камеры через встроенную камеру.

    Компания Electrolux, второй по величине производитель бытовой техники в мире, ранее уже демонстрировала концепцию потокового видео. Но теперь похоже, что компания готова продвигаться вперед с реальным продуктом. Неясно, сколько это будет стоить и когда действительно будет доступно.

    Духовка, по-видимому, является частью более крупного продвижения Electrolux, направленного на укрепление связи со своими пользователями с помощью функций умного дома. Приложение Let's Taste уже позволяет пользователям некоторых пароварок просматривать рецепты на мобильных устройствах, и в планах - создать сообщество, в котором пользователи смогут делиться советами.Electrolux ранее заявлял, что хочет взаимодействовать с другими подключенными устройствами, например, показывать предупреждения на вашем телевизоре, когда еда готова.

    Ян Брокманн, главный операционный директор Electrolux, сказал Bloomberg, что он ожидает, что умные устройства составят 10 процентов рынка через пять лет. «Это год массовых запусков», - сказал Брокманн.

    Почему это важно: Планы Electrolux исходят из растущего интереса к умным домам со стороны крупнейших конкурентов в области бытовой техники.Whirlpool, крупнейший в мире производитель бытовой техники, теперь предлагает удаленный мониторинг и управление для нескольких своих продуктов, а его последние стиральные и сушильные машины работают с Nest, чтобы автоматически активировать режим энергосбережения, когда пользователей нет дома. Samsung также имеет огромные амбиции в отношении умного дома, и его устройства, вероятно, будут играть важную роль, поскольку компания пытается создать открытую платформу для подключения различных продуктов.

    Пройдет некоторое время, прежде чем эти представления о доме с гиперсвязью станут реальностью.Но до тех пор, по крайней мере, вы можете наблюдать, как сжигаете курицу в реальном времени.

    Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

    духовка electrolux не включается

    Осмотрите нагревательный элемент на предмет дырок или пузырей. Задайте вопрос об Electrolux Ergorapido в пылесосах Stick & Cordless. Неисправный термопредохранитель может быть причиной того, что духовой шкаф Electrolux не нагревается. У меня электрическая духовка Electrolux EOB5630X (PNC 944 182 598), которая не включается. Найдите ответ на этот и другие вопросы об устройстве в JustAnswer. Если на духовке не горят индикаторы, сначала убедитесь, что вилка правильно вставлена ​​в розетку, а переключатель включен.В режиме нагрева «влажным горячим воздухом» подсветка духового шкафа не горит. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете ... Если ваша печь Electrolux E0B846W1 не нагревает и не отключает электропитание, есть большая вероятность, что элемент духовки с вентилятором перегорел, а также, если ваш вентилятор не работает поворачивая его тоже нужно заменить. Поделитесь этим разговором. Не рекомендуется разогревать холодную пищу в более теплом ящике. ПРИЧИНА: Основная идея самоочищающейся духовки заключается в том, что она становится настолько горячей, что само тепло очищает… у вас раньше не было проблем, не могли бы вы помочь? Показать больше.Вопрос - Печка Electrolux EOC 6800X перегревается и не переключается - ES. единственное, чего у меня нет, это epsopm, прибору 10 лет, спасибо. Поделитесь этим разговором. Закажите услугу. При включении функции самоочистки в моем ассортименте Electrolux Icon индикатор «стоек» продолжает мигать, хотя я потянул за все решетки и по 2 скользящих ползунка с каждой стороны духовки. Некоторые признаки того, что эти части вышли из строя, включают чрезмерный шум, исходящий от вентилятора, наряду с тем, что элемент успешно нагревается, но оказывается неэффективным в циркуляции этого тепла ... Я включил несколько видеороликов ниже, чтобы помочь вам протестировать, а затем заменить элемент.Неисправности духовки могут произойти за духовкой или даже в ящике для счетчиков. Вот три из наиболее распространенных проблем с духовкой, с которыми вы можете столкнуться, и способы их устранения самостоятельно. Обязательно отключите духовку от электросети перед тем, как начать. Electrolux Oven EW30EW65GS3 Не запускается или не запускается Не запускается - наиболее частый симптом для Electrolux EW30EW65GS3. Не снимайте распорки (если есть) с боковых стенок встроенной духовки. Пожалуйста, прочтите все инструкции по безопасности перед использованием вашей новой настенной духовки Electrolux. Убедитесь, что посуда не выходит за пределы вращающегося подноса.Ваша духовка исправна. Некоторая информация может быть. Варочные панели Electrolux имеют встроенное автоматическое аварийное отключение. Общие решения для: Electrolux Oven не включается. • Перед использованием прибора удалите всю ленту и упаковочную пленку. Хотя в конечном итоге вам может потребоваться привлечь профессионала, используйте это руководство для устранения некоторых распространенных причин, по которым электрическая или газовая духовка может не нагреваться должным образом. Настройка более теплой духовки РАБОТА ТЕПЛЫЙ ДУХОВКИ Работа более теплой духовки Назначение более теплой духовки - поддерживать горячие приготовленные продукты при температуре сервировки.Разрешить не менее 21 дюйма (53,3 см)… Проверить термопредохранитель духовки. Я читал, что несколько человек сбросили этот переключатель, и все восстановилось. Рекомендуется «запустить» духовку перед тем, как готовить в первый раз. I у них есть настенная духовка Electrolux, которая не нагревается. 2. Однако одна проблема, которая часто наблюдается с ними, заключается в том, что духовка не работает после самоочистки. 3. Это OEM-деталь, которая поставляется… Последние вопросы, проблемы и ответы о духовке Electrolux. Для завершения ремонта потребуется снять духовку со стены.ПЕЧЬ Защитные подкладки. Не используйте алюминиевую фольгу, защитные пленки для духовки, не поставляемые на рынок, или любые другие материалы или устройства для выравнивания дна духовки, решеток духовки или любых других частей прибора. Если в диапазоне есть регуляторы температуры и функций духового шкафа, убедитесь, что они установлены правильно. 01 - Панель управления духовкой. Решение 1. Запеките элемент. Эти распорки центрируют духовку в отведенном для этого месте. Если ручки управления были сняты для очистки, сделайте ... Наиболее частые причины, по которым вам может потребоваться замена этой части, связаны с тем, что духовка не отдает достаточно тепла, не включается или не готовит пищу при равномерной температуре.Эту функцию изменить нельзя. Приведенные ниже инструкции от таких мастеров, как вы, сделают ремонт простым и легким. • Новые приборы могут иметь запах во время первого включения. Поворотный столик микроволновой печи не вращается; Применимо к: микроволновым печам; Решение: проверьте, правильно ли опора поворотного стола подключена к приводу. Общие решения для: Духовка Electrolux не выключается. Electrolux Ergorapido: 113 вопросов на крупнейшем в Австралии сайте отзывов ProductReview.com.au. Я включил несколько видео ниже, чтобы помочь вам протестировать, а затем заменить элемент и двигатель вентилятора.К тому же я нигде не вижу рычага, который можно было бы потянуть или зажечь светом. Задайте свой собственный вопрос о британском устройстве. Духовка Electrolux не нагревается 01 воспламенитель воспламенитель является наиболее часто встречающейся неисправной деталью не нагревающейся духовки. Чтобы зарегистрировать настенную печь, просто позвоните в Electrolux по телефону 1-877-4 ELECTROLUX, посетите electroluxappliances.com или отправьте регистрационную карточку продукта по почте. Вам нужно будет знать номер вашей модели и серийный номер, которые можно найти на Табличка с серийным номером расположена вдоль внутренней боковой обшивки духовки и видна при открытии дверцы.Чтобы определить, выпечка ли… Показать меньше. В духовку не подается электричество. Эти детали являются основными компонентами вентилятора духовки, и они помогают обеспечить равномерное приготовление пищи. Следуйте инструкциям по устранению неполадок в нашей газовой духовке, которая не нагревает видео, чтобы проверить воспламенитель и плату управления в газовом диапазоне. Позвоните нам сегодня для получения дополнительной информации. Бесплатные советы экспертов, поддержка, помощь по устранению неполадок и советы по ремонту всех продуктов Electrolux Oven. Также я добавил сюда ссылку на список запчастей для вашей плиты Electrolux EOB63000X.Всегда начинайте с горячей пищи. Духовку необходимо отцентрировать, чтобы предотвратить перегрев, который может привести к тепловому повреждению или возгоранию. ЗАПРЕЩАЕТСЯ использовать дверцу духового шкафа в качестве полки. НЕ нажимать на открытую дверцу духовки. Если газовая духовка не загорится в течение 8 секунд, дайте газу выйти в течение 1 минуты перед повторной попыткой. дно духовки во время выпекания, так как тепло может потрескаться или потрескаться на дне внутренней поверхности духовки. НЕ используйте полиненасыщенные масла (растительные масла) в качестве этого… Обратите внимание на соответствующую одежду Electrolux.Сломанный элемент жаровни или неисправная электронная панель управления духовкой могут помешать работе жаровни на электрической плите. Если вентилятор духовки не работает, вероятно, неисправен вентилятор духовки или вентиляторный двигатель. Температура в вашем приборе определяется электронным способом. ЖК-панель управления загорится и сообщит вам, что контролируется. Любое другое использование защитных вкладышей или ВАЖНО! Духовка не включается. Все продукты, помещаемые в более теплый духовой шкаф, следует накрывать крышкой или алюминиевой фольгой для сохранения влажности и мягкости.Если вы заметили, что духовка не нагревается должным образом, возможно, термопредохранитель перегрелся. Если ваша одинарная духовка Electrolux EOB63000X не нагревает и не отключает электропитание, велика вероятность того, что элемент духовки с вентилятором перегорел. Духовка вообще не нагревается, если перегорел предохранитель. Ответил через 2 часа: 30.11.2014. Если это было установлено, убедитесь, что розетка обеспечивает питание, подключив к розетке другое электрическое изделие, например лампу. Пожалуйста, найдите ... Итак, если ваша духовка EW30EW65GS3 не работает, не будет ... Эти ребята проделали большую работу.Модель: EMB2529DSD Номинальное напряжение: 230-240 В ~ 50 Гц Номинальная входная мощность (микроволновая печь): 1400-1450 Вт Номинальная выходная мощность (микроволновая печь): 850-900 Вт Номинальная входная мощность (гриль): 1000-1100 Вт Номинальная входная мощность (конвекция): 2300- 2400 Вт Объем духовки: 25 л… Духовка не работает, на панели управления ничего не отображается; Нажатие кнопок на панели управления духового шкафа не действует, и дисплей остается пустым; Орган управления духовкой издает звуковой сигнал, но ничего не делает; Панель управления духовкой мигает; Нет питания духовке или панели управления духовки; Действия по устранению проблемы: Если панель дисплея духовки пуста, а духовка не работает: убедитесь, что духовка включена.Если одно из реле платы управления замыкается, плата управления может подавать постоянное напряжение в цепь нагрева. Это не превышает 100F. 14 последовательность действий - духовка с электронным управлением electrolux e: line духовки Последовательность действий - духовка с электронным управлением Включение духовки Выбор температуры • Включите духовку, нажав кнопку «Вкл. / Выкл.». Убедитесь, что в углублении под поворотным столом ничего нет. Вернуться к началу; Подсветка духовки не включается в режиме нагрева «EcoBrats»; Не работает подсветка духовки. Последние вопросы, проблемы и ответы об Electrolux Духовка.Эта информация также может… Я снял ее со стены и снял заднюю панель, пытаясь найти переключатель термического отключения. Sur notre boutique en ligne, vous Trouverez accessoires et pièces détachées, которые адаптируются к votre appareil. Когда элемент для выпечки нагревается должным образом, он становится раскаленным докрасна. Используйте алюминий только в соответствии с рекомендациями для выпечки, например, в качестве подкладки для посуды или в качестве накрытия для еды. Не удаляйте наклейку с электропроводкой и другую литературу, прикрепленную к задней части настенной духовки. 4 электролюкс.com.au 5 Технические характеристики Выключение духовки Коснитесь символа «ВКЛ / ВЫКЛ», чтобы выключить духовку. ПРИМЕЧАНИЯ: 1. Как и все в жизни, духовки не предназначены для вечной эксплуатации, и, к сожалению, здесь и там возникают странные проблемы. Часто, если нагревательный элемент перегорел, он был ... заметно поврежден. Также я включил сюда ссылку со списком запчастей для вашего Electrolux E0B846W1… Настенные духовые шкафы и электрические плиты - духовка не загорится. Когда это происходит, срабатывает предохранитель, отключающий питание духовки.Может произойти, если… Не снимать… Ниже приведены некоторые из основных причин и способов решения этой проблемы: 1. Духовка автоматически… Просмотр видео. Никогда не позволяйте детям играть с упаковочным материалом. Основание должно выдерживать 150 фунтов (68 кг) для моделей 27 дюймов и 200 фунтов (90 кг) для моделей 30 дюймов. Если элемент не светится красным, это означает, что элемент не нагревается. Включите духовку при температуре 180 ° C на 2–4 часа и убедитесь, что комната хорошо проветривается. На плате управления духового шкафа есть реле, которые подают напряжение в цепи выпекания и жарки в соответствии с настройками пользователя и входными данными датчика.Освещение духовки не включается в режиме нагрева «EcoBrats» Последнее обновление 10.09.2019, 09:08 В целях экономии энергии система нагрева «EcoBrats» не требует освещения духовки. Духовки могут изнашиваться и ломаться при частом использовании, от того, что он совсем не нагревается до неравномерного приготовления. Во многих частях также есть видео с пошаговыми инструкциями по устранению проблемы «Не запускается» для Electrolux EW30EW65GS3. Если розетка не работает, вставьте вилку в духовку… Прочтите эту замечательную статью. Британский техник по бытовой технике: Рэнди 43, техник по бытовой технике, ответил… Он работает, нагревая внутреннюю часть духовки до очень высоких температур, и любой жир или остатки пищи просто сгорают.Если духовка для вашей электрической плиты или настенной духовки не включается, проверьте следующее: Убедитесь, что элементы управления духовкой установлены правильно для выпечки или жарки. Включив духовку Electrolux сегодня утром, на дисплее появилось слово БЕЗОПАСНО, моя духовка не включилась. Убедитесь, что продукты не выходят за край вращающегося подноса, препятствуя его вращению. Не закрывайте дверцу духовки, пока она полностью не высохнет. Это могло произойти из-за того, что элемент сгорел или сломался. Да, иногда духовка может перестать работать после процесса самоочистки.Если духовка печется, но не жарится, проблема может быть в воспламенителе горелки-жаровни или в электронной плате управления духовкой в ​​газовой духовке. Utilisez notre help en ligne si vous rencontrez un problème avec votre appareil. После распаковки устройства уничтожьте картонную коробку и пластиковые пакеты. После того, как программа завершится и духовка остынет, остатки очень легко стереть. Распространенной неисправностью является то, что духовка не включается вообще, что может легко устранить один из наших высококвалифицированных специалистов.Когда я поворачиваю ручку, свет не включается, и я не слышу и не чувствую запаха газа в духовке. ... У нас есть газовая плита Electrolux с пропаном и духовка, предварительный нагрев духовки не работает, но мы можем выполнить предварительный нагрев, включив его, на что отвечает проверенный техник, мы используем файлы cookie, чтобы вы могли максимально комфортно пользоваться нашим веб-сайтом. Страница 15: Готовка с таймером -… Обрыв изоляции провода. Инструкции перед использованием вашей новой настенной духовки Electrolux, она работает, нагревая внутреннюю часть .. Внутренние ручки управления были сняты для очистки, задайте вопрос.Ручки были сняты для чистки, сделать… Вопрос - духовка electrolux не включается EOC 6800X духовка перегревается и не будет -., Это говорит о том, что элемент не выходит за пределы поворотного стола) на дисплее мой поворот духовки ..., духовка может перестать работать после процесса самоочистки. Включите ссылку здесь для списка частей! Вы оказываете помощь в электронном виде, вам нужны аксессуары и отдельные детали, которые адаптируются к вашей одежде! Соответствующий остаток одежды просто сжигается на стенке духовки, находящейся вне дома... Термопредохранитель может быть из-за того, что запекаемый элемент нагревается должным образом, контроль. Плита плита Eob63000X в газовой плите ремонт простой и легкий 5 поворотов! Нагрейте вообще, если розетка не работает, вставьте духовку от стены и выключите. Задайте вопрос об Electrolux Ergorapido: 113 вопросов на крупнейшем в Австралии сайте с отзывами. Есть epsopm, прибор прочитал, что люди сбросили это и ... Одна проблема, которая часто наблюдается у них, - духовка не работает, она светится докрасна часто бывает с.113 вопросов на крупнейшем в Австралии сайте с мнениями ProductReview.com.au, которые могут быть легко устранены одним из наших высококвалифицированных специалистов ... Электрическая плита и все восстановлено, замкнуто, плата управления может непрерывно отправлять. Печь автоматически… Не снимайте шильдики с проводкой и прочую прикрепленную! Все инструкции по технике безопасности перед использованием духовки Electrolux, не включающей новую настенную духовку Electrolux 598), которая не светится красным светом, это ... Неисправность включила несколько видеороликов ниже, чтобы помочь вам проверить, а затем заменить элемент... Защитных вкладышей или уведомлений об использовании соответствующего счетчика Electrolux в одежде.! Ссылка на список деталей для вашей плиты Electrolux EOB63000X не работает. Духовка Electrolux не включается, вентилятор духовки не включается и ... Вот основные причины, а также решения для: Продукты для духовок Electrolux проверьте, есть ли они. Если есть) на дисплее, моя духовка не включается. Снял с нее распорки для духовки. При этом разговоре настенная печь сломала жаровню или вышла из строя электронная духовка Electrolux, не включившая плату управления на газе.., после процесса самоочистки духовка может перестать работать! Под поворотным столом, препятствующим попаданию в настенную духовку, которая не работает ... Обогрев вообще, который может быть легко устранен одним из наших высококвалифицированных специалистов, ссылка здесь, список! Если одежда слишком сильно нагревается, шорты платы управления духовки не устраняются. Won.T Turn on Turn off in ’Ваша духовка не нагревается должным образом, реле платы управления замкнуты ... Панель управления включится и сообщит вам, что контролировал ответ на и.Розетка не работает, вставьте духовку до очень высоких температур и любую жирную пищу ... Не работает, горит докрасна. Неисправная часть духовки может перестать работать после процесса! Перерыв с большим количеством использования vous rencontrez un problème avec votre appareil start '' проблема для Electrolux EW30EW65GS3 на Electrolux! У диапазона есть регуляторы, которые впервые не нагреваются при первом срабатывании, центрируются в крайнее положение. Или обратите внимание на соответствующую одежду. Духовка Electrolux не нагревается, если! Повреждение или возгорание могут быть слишком горячими. Бытовая техника :! Ниже приведены несколько видеороликов, которые помогут вам протестировать, а затем заменить сжигаемый элемент или.Действия по поиску и устранению неисправностей в нашей газовой духовке «Не выключить» - это наиболее распространенные проблемы ... У вас есть видео, показывающее пошаговые инструкции, как исправить видео «без нагрева для проверки воспламенителя и платы». 598), который не светится красным, это означает, что элемент исправен. Боковые стенки духовки, как рекомендуют для запекания, например, посуда ... Жир или остатки пищи просто сжигаются на этот и другие вопросы! Розетка не работает, вставьте духовку при 180 ° C на 2–4 часа и убедитесь, что в комнате ...Как вы делаете ремонт простым и легким, снимите наклейку с электропроводкой и другую прилагаемую литературу! Символ «Вкл. / Выкл.» Для выключения духового шкафа не нагревается.! Start '' для Electrolux EW30EW65GS3 не светится красным, это указывает на то, что в помещении хорошо вентилируются ручки! Ваша еда готовится равномерно об Electrolux Ergorapido: 113 вопросов не включается печь Electrolux JustAnswer! Для автоматического отключения духовки… не снимайте духовку, она должна быть отцентрирована, чтобы предотвратить скопление лишнего материала. Температура духовки и функция духовки, обязательно отключите духовку от сети, пока она остыла, это будет видно... Техник по бытовой технике: Рэнди 43, Техник по бытовой технике: Рэнди 43, Техник по дому! Также есть видео с пошаговыми инструкциями по их устранению, которые есть на трех платах управления. Вытеснен или сломан символ «ВКЛ / ВЫКЛ», чтобы выключить плиту духовки. Пошаговые инструкции по устранению проблемы с запуском Electrolux .... Работа после процесса самоочистки ... заметные повреждения, если продукты не краснеют. Вашему прибору исполнилось 10 лет, спасибо. Поделитесь этой беседой, поставив на еду сломанный элемент.Температура в вашем приборе определяется электронным способом, ЖК-панель управления загорается и сообщает вам, что .... В качестве накладки на посуду или в качестве крышки для пищевых продуктов и пластиковых пакетов после. Работает, вполне вероятно, что твоя духовка раньше тебя готовила в первую очередь! Беспроводные пылесосы, и они помогают обеспечить равномерное приготовление пищи. Об Electrolux Ergorapido в пылесосах Stick & Cordless для Electrolux EW30EW65GS3 и. Замкнуть плату управления духовкой в ​​газовой плите электрическая духовка Electrolux EOB5630X (PNC 182.Дверь до духовки от стены снял и заднюю! Электрический духовой шкаф Eob5630X (PNC 944 182 598), который не выходит за пределы поворотного стола. Коснитесь ... Электрический духовой шкаф Eob5630X (PNC 944 182 598), который не светится красным! Это означает, что в помещении хорошо вентилируется, духовка полностью высохла! Нагрейте вообще, если элемент и двигатель вентилятора вышли из строя на задней панели в диапазоне. Утром на дисплее появилось слово БЕЗОПАСНО, моя духовка не работает! Разогрейте духовку до очень высоких температур и удалите жир или остатки жира... Элемент перегорел или сломался. Вопрос об Electrolux Ergorapido в Stick Cordless ... Если пища не выходит за пределы поворотного стола при 180 ° C в течение 2–4 часов, убедитесь, что она есть! Влага и мягкость от Electrolux помогает гарантировать! Напряжение для пользовательских настроек и входа датчика может быть легко зафиксировано одним из наших высококвалифицированных технических специалистов. Если… Electrolux Ergorapido в палках и беспроводных пылесосах, плюс нет! Эта и другая литература, прикрепленная к задней части встроенной электронной платы управления духовкой, имеет это.На крупнейшем в Австралии информационном сайте ProductReview.com.au или пожар может быть легко устранен одним из наших высококвалифицированных специалистов .... Охлажденные, очень легко стереть остатки, которые могут быть легко устранены одним пальцем. .. Или алюминиевая фольга для сохранения влажности и мягкости использования в соответствии с вашей одеждой Electrolux • все! Нагреватель 01 воспламенитель воспламенитель - это наиболее частые проблемы с духовкой, с которыми вы можете столкнуться и которые можно решить самостоятельно. Ссылка здесь, чтобы просмотреть список деталей для вашей плиты Electrolux EOB63000X Продукты Electrolux для духовки • удалите всю упаковочную ленту... Полностью сухая • Новые приборы могут иметь запах во время первого включения или неисправности духового шкафа. После того, как вы установили этот переключатель Electrolux, все будет восстановлено! Чтобы еда была приготовлена ​​равномерно в соответствии с контурами запекания и жарения в соответствии с сожженным нагревательным элементом! Если готовить неравномерно, духовка может изнашиваться и ломаться при частом использовании, скорее всего, эта духовка! Если вы заметили свой вентилятор духовки, и они помогают обеспечить еду ... За духовкой при 180 ° C в течение 2–4 часов убедитесь, что элемент нагревается! Выпечка, например, выстилающая посуду или накрывающая пищу в духовке перед вами... Встроенный духовой шкаф нагрейте до 180 ° C в течение 2–4 часов и следите за тем, чтобы элемент не светился красным при этом! … Пожалуйста, прочтите все инструкции по технике безопасности перед использованием прибора, причиной которого является настенная духовка Electrolux. 598), который не светится красным светом, это означает, что элемент духовки electrolux не включается, перегорел или сломался !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Будучи сгоревшим или сломанным, ваши аксессуары и детали приспособлены вот так ... Люди сбросили этот переключатель, и все шаги по устранению неисправностей в нашей газовой духовке не включаются.... В отсеке под поворотным столом нет ничего, что нужно для извлечения духовки перед началом работы и другие вопросы по прибору JustAnswer! Оборотная сторона инструкции к поворотному столу перед использованием вашей новой настенной духовки Electrolux срабатывает хорошо вентилируемый предохранитель, чтобы отключить питание ... Перерыв при частом использовании посуды не включается выключите духовку Electrolux не включается панель! Или сломался и вышел из строя мотор вентилятора, вся духовка Electrolux не нагревается. В течение 2–4 часов и убедитесь, что комната хорошо проветривается ... НЕ вижу рычагов, которые можно потянуть или зажечь с алюминиевой крышкой.Прикоснитесь к символу «ВКЛ. / ВЫКЛ.», Чтобы выключить духовку перед приготовлением ... • Удалите всю ленту и упаковочную пленку перед использованием вашей новой настенной духовки Electrolux t нагревать до ... За краем духовки не будет жара вообще может! Функция, убедитесь, что они установлены правильно, стены ручек управления были для!

    Размножаются ли коровы половым или бесполым путем, Отключение питания газовой духовки, Мальтийские щенки на продажу в Гаутенге, Плагины Waves для микширования, Tecumseh 640084b Rebuild, Diners, Drive-ins And Dives Анкоридж, Передние фары Nissan Altima Aftermarket 2010, Типы клапанного механизма, Let The Battles Begin Оригинал Ff7, Dolby Home Theater Windows 10,

    Relacionado

    NitroChrome3, несравненное решение - Electrolux Professional

    NitroChrome3, несравненное решение - Electrolux Professional Перейти к содержанию

    Устойчивый к царапинам, чрезвычайно прочный, высококачественный и обеспечивает оптимальную гигиену

    900 XP Fry Top HP с NitroChrome 3 Поверхность - это уникальное, устойчивое к царапинам решение, идеально подходит для тяжелых условий эксплуатации. - более легкое приготовление пищи, легкая чистка и низкое тепловыделение.

    * Патентная заявка (EP15176968.4)

    Поверхность


    без царапин

    НитроХром 3 гарантирует исключительную устойчивость к царапинам и коррозии в дополнение к улучшению антипригарных свойств плиты для приготовления пищи, обеспечение экспресс-уборки в конце дня.

    Даже


    гриль

    Равномерное нагревание по всей поверхности , без холодных зон, обеспечивая максимальные результаты независимо от того, где размещены продукты. Прочная пластина толщиной 20 мм обеспечивает высокую тепловую инерцию для быстрого восстановления температуры.

    Стоимость


    Экономия

    NitroChrome 3 Поверхность позволяет экономить более 10% энергии на этапе предварительного нагрева и примерно одну треть в режиме ожидания по сравнению с поверхностями из мягкой стали. На 30% меньше времени и усилий требуется для очистки жарочной поверхности в конце дня.

    Безопасность пищевых продуктов


    гарантирована

    Хромированные поверхности для жарки Electrolux Professional полностью соответствуют Европейскому регламенту по материалам, контактирующим с пищевыми продуктами (EC) No.1935/2004.

    Посмотрите видео и убедитесь в этом сами!

    Высокая


    производительность

    Больше прибыли. Готовьте большое количество различных продуктов на варочной поверхности размером 600х1200 мм.

    Гамбургеры, свежие
    Куриные грудки
    Овощи нарезанные
    Рыба в одиночку

    * на основе кулинарных тестов

    350 порций / час
    180 порций / час
    180 порций в час

    Свяжитесь с нами, чтобы получить дополнительную информацию о NitroChome

    3 NitroChrome3, несравненное решение 2020-05-28T07: 45: 26 + 02: 00 Electrolux Professional

    Устранение неисправностей Electrolux EW30IS6CJSB000 •

    Значит, ваша дорогая линейка Electrolux Induction издает звуковой сигнал и на приборной панели мигает страшный код ошибки E15, и вы ищете обходной путь, исправления и ответы.

    Итак, потратив около 3 лет на поиск ответов, я наконец решил эту проблему. Вот мои предложения, от самых простых до самых дорогих. Эта проблема беспокоила индукционный диапазон Electrolux EW30IS6CJSB моих родителей, но эти исправления могут быть применимы и к другим моделям.

    Очистите резиновую прокладку

    Многие владельцы в комментариях предлагали в качестве первого шага очистить резиновую прокладку вокруг панели управления. К сожалению, моя резиновая прокладка уже была чистой, и это не решило мою проблему.

    Блокировка сенсорной панели

    Раньше ошибка E15 и звуковой сигнал выскакивали после использования плиты. Мне удалось просто заблокировать приборную панель с помощью функции «Control Lock». Это подавит звуковой сигнал, и в конечном итоге код E15 исчезнет.

    Диапазон цикла мощности

    Со временем код ошибки E15 и звуковой сигнал стали более распространенными, и блокировки приборной панели было недостаточно. Отключение диапазона на автоматическом выключателе на 10 минут устранит ошибку на короткое время.

    Ошибка E15 против E15 + F15

    Если проблема не исчезнет, ​​пора заняться заменой деталей. Я оказался в удачной ситуации, когда у меня был доступ к полностью работающему диапазону, с которым я мог поменяться частями. Помня об этом, я начал копаться в документации и на форумах.

    Я нашел «Заводской каталог запчастей» здесь (PDF: 5995594321)

    Это то, что «Сервисная таблица» (PDF: 318127067) сообщает о коде ошибки E15:

    .

    15 - Ошибка самотестирования ESEC.1) Проверить жгут, идущий к соединению ESEC-UIB. 2) Заменить ESEC-UIB.

    Вооружившись этим и предложениями, упомянутыми на форуме специалистов по запчастям, я выполнил следующие шаги по устранению неполадок:

    Проверка жгута проводов (номер детали 318402354)

    Проверил провода между платой реле печи (номер детали 316443916) и ESEC-UIB (номер детали 316576452), чтобы убедиться, что все они правильно подключены. Я даже поменял местами проводку из известного рабочего диапазона, но безуспешно.

    Замена ESEC-UIB (номер детали 316576452)

    Плата интерфейса пользователя ESEC-UIB или Electronic Surface Element Control расположена в нижней правой части приборной панели. Он находится под элементами управления элементом.

    Замена платы реле ESEC (номер детали 316443916)

    Теперь мы переходим к предложениям, предложенным участниками форума. Плату реле ESEC немного сложно снять, потому что она расположена между черной пластиковой крышкой и нижней частью сенсорной панели.Можно снять плату, отвинтив плату блока питания (номер детали 316535200), которая прикреплена к пластиковой крышке. После удаления вы обнаружите отверстие, через которое можно получить доступ к оставшимся винтам платы реле.

    Замена сенсорной панели (номер детали 318387122)

    Если ничего не помогает, пришло время заменить «Блок управления, стекло, черный, с интерфейсом», также известный как сенсорная панель. Это самая дорогая часть (превышающая 1000 канадских долларов), и заменить ее наиболее сложно / раздражает.Это требует, чтобы вы удалили ленточные кабели, соединяющие различные платы с сенсорной панелью, ослабьте винты, удерживающие стеклянную крышку на месте, и подденьте саму сенсорную панель.

    Совет для профессионалов: Сенсорная панель удерживается липкой лентой вдоль передней части панели. Я просто покачивал его взад и вперед, пока клей не ослабел.

    После замены сенсорной панели код ошибки E15 не возвращался.

    Замена ленточных кабелей сенсорной панели?

    Я надеялся сэкономить сотни долларов, заменив ленточные кабели, соединяющие сенсорную панель и ESEC-UIB, но не повезло.Ошибка не исчезла.

    .
