Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим,

как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты.

Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Понравилась статья — поделись с друзьями!



Как в Щитке Подключить Автомат: Поэтапная Инструкция

Перфекционизм для электриков важен не меньше, чем для эстетов

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Как поменять автомат в щитке — работа с электричеством всегда требует ответственного отношения к делу

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Выдержка из ПУЭ – всегда при возникновении вопросов нужно обращаться за помощью к технической документации

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Перед вами однополюсной автомат в разрезе

• Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Как подключить автоматы в щитке — схематическое обозначение разных типов контактов на автомате

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

• Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
• Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Как подключаются автоматы в щитке: ABB – однополюсной автомат

• Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
• В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
• Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Параллельная схема подключения автомата в щитке

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

• Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Зачищенный от изоляции провод – используйте специальный инструмент, чтобы не повредить металлическую жилу

1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

• Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Неразрывная перемычка заводского производства – плоские выводы фиксируются очень надежно

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

Электрик установил провода разного сечения – заметно оплавление изоляции на черных проводах

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

Из-за локального перегрева изоляция провода и корпус автомата оплавились – цена неправильной установки пожар и все вытекающие последствия

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

• Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.

1. Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
2. Для этого зачистите не 1, а 2  см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Выводы многожильных проводов стоит оконцевать – наконечника разных размеров

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Подключение автомата в щитке – запаянное соединение под высокой нагрузкой будет ненадежным

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото	Описание
Шаг 1 – установка DIN рейки	Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин	На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края. Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Шаг 3 – установка автоматов	Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.
Шаг 4 – подключения нуля	Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза. Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы. Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)	Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата	Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении? На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат	Далее  автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам,  розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом. Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.

Видео в этой статье помогут в изучении темы.

Как подключить автомат к проводке в распределительном щитке

Каждый дом или квартира требует подключения к электроснабжению, осуществляемого посредством установки распределительных коробок. С целью безопасности и учета электроэнергии в щитках устанавливаются различные модули — приборы контроля, автоматы и другие средства защитного отключения. Существует множество различных вариантов, как можно подключить автоматический выключатель в цепь электрощита.

Как подключить автомат в щитке без ошибок

Современные распределительные электрощиты оснащаются различными модулями учета и защиты. Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Часто происходит их ошибочное подключение, вследствие чего нарушается работоспособность целого устройства.

При техобслуживании щитов неоднократно замечались нарушения монтажа сторонних модулей, приводивших к нестабильности работы системы. Подсоединение автоматических устройств не подразумевает особых знаний, тем более многие оснащены инструкцией или схемой подключения. Теоретически электрики знают, как правильно подключить автомат в электрическом щите, но в практике по невнимательности либо в спешке часто допускают ошибки.

Подключение автоматов в щитке вход сверху или снизу

Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Автоматические модули отключения имеют одну или несколько пар соединительных контактов. Одни являются фиксированными, другие подвижными, что часто приводит к заблуждению. Согласно пункту 3.1.6 правил установки электрооборудования, при одностороннем включении, подводка цепи на распределительную коробку должна осуществляться к неподвижным контактам.

Данное условие распространяется как на подключение автоматов, так и сторонние модули защиты. Иногда встречаются исключения, зависящие от марки, даты изготовления и других технических факторов. Чтобы верно смонтировать автомат в щиткесвоими руками, нужно разобраться, где находиться подвижный и неподвижный контакты.

На примере АВ серии ВА47-29, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Идентичное расположение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее назначение и расположение соединительных клемм. Аналогичными изготовителями являются компании Schneider Electric и Hager.

Средства УЗО предназначены для предотвращения коротких замыканий или перегрузок цепи. При возникновении угрозы скачков напряжения, срабатывает специальный разъединитель, локализующийся внутри блока. Его действие основано на тепловой или электромагнитной индукции. При этом неважно, к какой клемме будет подключена фаза. Поэтому включение автомата сверху или снизу не имеет существенной разницы, и в обоих случаях произойдет его отключение.

Почему не рекомендуется подключать АВ снизу

Некоторые модели современных изготовителей допускают подключение автоматов в распределительных щитах к нижним клеммам. Они оснащены специальными фиксирующими рейкамиили шинами.

Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не запрещает осуществлять соединение на нижний контакт. Данное правило работает как общепринятый порядок, благодаря которому, опытный электрик понимает, что перед обслуживанием электрощита необходимо обесточить его. Первое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Следовательно, после отключения на нижних контактах и отходящих цепях, напряжение отключится.

Если представить ситуацию, когда нижняя клемма используются для подключения фазных проводов, электриком, который не счел нужным соблюдать правила подключения согласно ПУЭ. Когда пришло время заменить автомат, другой специалист по привычке отключает питание верхнего контакта и пытается отсоединить автомат, касаясь нижних контактов голыми руками. В результате получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.

При Союзе все автоматические выключатели имели один стандарт, который предполагал расположение неподвижных клемм сверху. Теперь, учитывая разнообразие и широкий ассортимент АВ импортных производителей, трудно сказать, где какой расположен контакт. Одни компании придерживаются общепринятых правил, другие наоборот пытаются разнообразить свою продукцию, внося свои новшества.

На промышленных предприятиях вместо обычных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же сделать наоборот и перевернуть РБ, то его положение будет выглядеть непривычным и даже быть неудобным. Если посмотреть опытным глазом сразу видно правильность подключения. Если рубильник выставлен правильно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.

Подключаем провода к автомату кабель с монолитной жилой

При установке предохранительных устройств, нередко совершаются идентичные ошибки при подключении автомата. Чтобы не повторить их в будущем, стоит рассмотреть конкретныепримеры, которые совершаются намного чаще других.

Попадание изоляции под контакт — ошибка?

Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Часто случается так, что при установке автоматических выключателей либо смены коробки, спустя время, внутри него происходит выгорание проводки. Это случается, когда концы проводов плохо зачищены и частицы изоляции попадают под фиксатор, тем самым ухудшая плотность соединения. В связи с этим и происходит плавление изолирующего слоя электропроводкии изоляции автомата, что может вызвать возгорание.

Чтобы не сделать подобных ошибок, необходимо тщательно очистить концы проводов подсоединяемых к автоматической защите, после чего убедиться, что на зачищенных концах не осталось изолирующих частиц. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом.

Почему нельзя подключать несколько жил разных сечений на одну клемму?

Иногда возникает потребность установки нескольких автоматов, питаемых одной жилой и для этого целесообразно употреблять специальные рейки или гребенчатые шины. Однако они редкооказываются в наличии, поэтому приходится воспользоваться обычными перемычками — кусочками проводов, соединяющих питание с АВ.

Такое соединение можно осуществить в щитке своими руками. Для этого потребуются перемычки из электропровода идентичной площади поперечного сечения. Чтобы изготовить перемычку необязательно обрезать, очищать и соединять каждый кусочекмежду собой. Достаточно отмерить необходимую длину, чтобы хватило объединить все контакты АВ, а затем, придав необходимую форму, зачистить провод на изгибах, вставляющихся в зажимы автоматов. Таким образом, выходит целостная, непрерывная перемычка.

Не рекомендуется соединять автоматы посредством жил различного сечения. Когда концы будут фиксироваться в клеммах, толстые жилы затянутся хорошо, а жилы меньшего сечения, расположенные рядом окажутся ослабленными. Впоследствии, на этом месте начнет плавиться оболочка проводов и контактов АВ, что может спровоцировать возгорание.

При установке АВ в квартире или частном доме, применяют проводку сечением 2.5 мм2. Это обуславливается нагрузкой, объемом затрачиваемой энергии, а также указывает, на сколько ампер нужно ставить автомат.

Монтаж

Перед монтажом защитных устройств необходимо заранее определить, сколько проводов можно подключить к автомату, как будут соединяться питательные жилы, только после этого думать о подсоединении АВ к электроцепи. Если есть какие-то сомнения, то лучше обратится к основам установки электрооборудования. В них подробно описано, как правильно подключать автоматы в электрическом щите, подготавливать провода и осуществлять обслуживание электрощитов.

Для установки автомата в электрощит потребуются некоторые инструменты и материалы:

1. Кабели одного сечения для основной цепи и перемычек при монтаже нескольких АВ.
2. Изоляционная лента.
3. Нож для очистки концов от изоляции.
4. Отвертки различных типов — крестовая или шлицевая.
5. Приборы для определения фазы — индикатор или мультиметр.
6. Пассатижи или обычные кусачки.

Для того чтобы понять какие действия необходимо выполнять в разных ситуациях, нужно рассмотреть разные способы подключения — однополюсный и двухполюсный.

Однополюсный

При однополюсном подключении, необходимо наличие минусового и силового проводника. Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Нулевой проводник также запитывается посредством подключения через счетчик.

Иногда допускается монтаж АВ на нулевой проводник, хотя это перечит правилам, указанным в ПУЭ, где сказано, что расцепители ставятся тогда, когда при срабатывании будут обесточиваться всепроводники относящиеся к данной цепи. Многие устанавливают два автомата, один на плюс, второй на минус. Поэтому стоит задуматься, нужно ли ставить автоматы на ноль, когда существуетугроза несработки оборудования согласно описанию ПУЭ.

Двухполюсный

При таком подключении АВ в однофазных сетях, применяют три типа проводника — заземление, питание и нейтраль. Входные контакты, расположенные на верхней части АВ, маркированы нечетными числами, а выход — четными.

Питающая жила соединяется с входом 1, после чего плотно зажимается в клемме. Идентичным способом подсоединяется нейтраль, подходящая к клемме 3. Затем силовая жила проводится через прибор учета и равномерно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, посредством прохождения через трехфазные считывающие и защитные блоки.

Особенности схем подключения

Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.

Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.

Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.

Как подключить двойной автомат

Автоматический выключатель или автомат – это коммутационное устройство, проводящее токи при нормальных условиях в цепи и автоматически отключающее подачу электричества от питающей сети к потребителю при коротком замыкании или при перегрузке, можно также включать и отключать цепь вручную.

Главное отличие двухполюсного автомата от однополюсного – это наличие автомата как на фазе, так и на нуле, то есть на двух полюсах. Причем при отключении одновременно разъединяются и фаза и ноль, благодаря общей рукоятке взвода. Используется для монтажа однофазной цепи. Для трехфазной цепи нужно применять 3- и 4-полюсные автоматы.

Область применения

1. В качестве вводных защитных автоматов. Это наиболее популярный способ применения. При одновременном отключении фазы и нуля обеспечивается максимальная безопасность при работах в цепи, потому что происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
2. Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предотвратит срабатывание УЗО (Устройство защитного отключения – предназначен для защиты от дифференциальных токов) при ошибочном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. А также облегчает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
3. Для защиты и управления цепями с одновременным подключением питания. Например, при подключении тепловой пушки через один полюс автомата подается фаза на тэны, а через другой полюс – фаза на электродвигатель вентилятора. Если произойдет отключение одного оборудования, отключится и другое, что предотвратит вероятность работы тэнов без охлаждения.

Преимущества применения перед однополюсными автоматами

Рассмотрим ситуацию, когда кто-то перепутал фазу с нулем. Тогда при отключении однополюсного автомата разъединяется линия нуля, а фаза остается в цепи. Человек, думая, что обезопасил себя отключением автомата, начинает работать и получает удар током. Чтобы этого не произошло, нужно после отключения однополюсного автомата проверить отсутствие напряжения в цепи индикатором. Но все же надежнее использовать двухполюсный автомат, который полностью обесточит цепь.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

1. Безопасность – электрическая цепь разрывается целиком.
2. Легкость поиска неисправности.

Недостатки применения перед однополюсными автоматами

На самом деле, недостатков совсем немного:

1. Стоимость – двухполюсные дороже однополюсных.
2. Эргономичность – занимают в два раза больше места в электрощитке.
3. Трудозатраты при монтаже – нулевые провода не объединяются в шину, а каждый заводится в свой автомат.
4. Невозможность использования стандартных распределительных шин – «расчесок», вместо них придется использовать перемычки.

Устройство автомата

Автоматический выключатель представляет собой пластмассовый корпус с контактами и рукояткой включения/выключения. Внутри располагается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты – положение рукоятки «Вкл». Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу. Канал отвода выводит газы горения из корпуса.

Схема подключения

Предлагается рассмотреть схему подключения двухполюсного автомата.

Здесь ВА 47-63 2/50А – это вводный двухполюсный автомат. Он полностью обесточивает при необходимости всю цепь. За ним подключается счетчик и УЗО. Далее применена схема подключения ряда однополюсных автоматических выключателей. Они устанавливаются только на фазные провода, а нулевые жилы распределяются посредством шины.

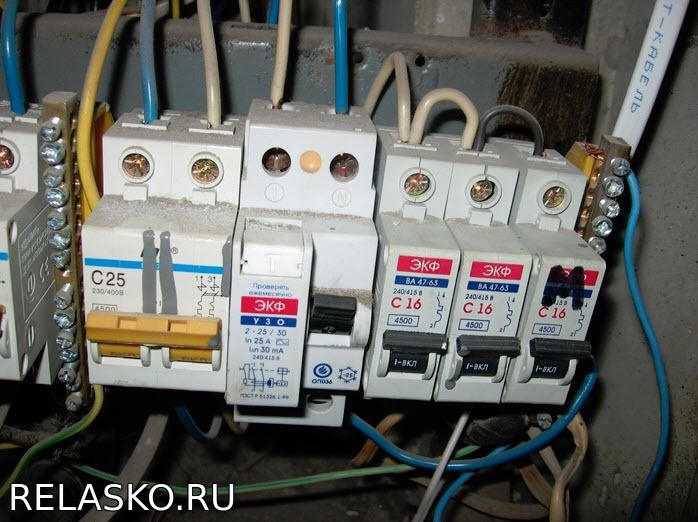

Существует схема подключения ряда двухполюсных автоматов, защищающих каждый свою ветку.

Первым на входе подключается УЗО, затем два ряда двухполюсных выключателей. Синим цветом обозначен нулевой провод, красным – фазовый, а желтым – заземление, распределенное с помощью заземляющей шины. Таким образом, осуществляется защита каждого ответвления цепи.

Монтаж

Как правильно монтировать автоматические выключатели в электрощит? Сначала в нем саморезами прикручиваются дин-рейки – это металлические пластины, на которые потом крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать при помощи ножовки по металлу. Кроме того, в щит прикрепляются распределительные клемники-шины. Они могут быть для нулевых проводов и отдельно для заземляющих. Современная конфигурация шин позволяет крепить их непосредственно на дин-рейку.

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Далее нужно подсоединить провода. Следует строго придерживаться схемы. К двухполюсному автомату сверху подходят вводные провода фазы и нуля, а снизу жилы отводятся в цепь. Важно не перепутать: вход – сверху, выход – снизу, иначе автомат может выйти из строя и не будет выполнять своих функций.

Объединять автоматы можно при помощи перемычек, изготовленных из медного провода такого же сечения, как и у провода цепи. Перемычки требуются для подключения двухполюсных автоматов в ряд. А также с помощью гребенок – это изолированные шины, используются для соединения однополюсных автоматов.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Маркировка

Особое внимание следует обращать на маркировку автоматов.

На корпусе автоматов нанесены специальные обозначения:

1. Номинальный ток устройства (в амперах).
2. Группа по току перегрузки (диапазон тока срабатывания).
3. Максимальный ток срабатывания или ток короткого замыкания (в амперах).
4. Класс токоограничения (чем выше класс, тем выше скорость срабатывания при коротком замыкании).
5. Графическое обозначение или принципиальная схема прибора.
6. Серия аппарата.
7. Номинальное напряжение, при котором нужно использовать автомат.

Подбор автомата

Сначала нужно рассчитать значение номинального тока для своей сети. Сделать это можно по формуле (закон Ома):

I – номинальный ток в амперах «А».

P – мощность всех приборов (сумма мощностей) в ваттах «Вт».

U – напряжение сети в вольтах «В» (в основном 220 В). Выбирать автомат нужно с ближайшим большим значением номинального тока.

Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. В правилах устройства электроустановок приведены таблицы расчетов. Чем больше сечение кабеля, тем выше допустимый длительный ток.

Нередко встречается ситуация, когда требуется подключить два провода в один автомат. Прежде чем это сделать, следует знать особенности такого подключения, а также правильно рассчитать возникающую в результате подключения нагрузку, не превышает ли она номинал автоматического выключателя.

Также нужно знать правильный способ соединения обоих проводов с контактом автомата, поскольку неправильное соединение приведет либо к отгоранию контакта, либо клемма автомата не будет контачить с проводом. Теперь обо всем подробно.

Подключение двух проводов к одному автомату

Сразу скажу: два провода подключить к автомату можно только при условии соблюдения всех правил такого подключения, иначе такая ситуация приведет к плачевным последствиям. В идеале лучше подключать один провод к одному автомату, но если по каким-то причинам этого сделать нельзя, нужно следовать советам из этой статьи.

Ниже мы разберем основные проблемы такого подключения, а также рассмотрим способы избежать этих проблем и способы правильного подключения.

Возможные проблемы такого подключения

Перечислим основные проблемы подключения двух проводов к одному автомату:

1) Завышение номинала автомата – выгорит проводка

Каждый автомат имеет свои номинальные характеристики. Каждый провод тоже имеет свои характеристики, в зависимости от сечения провода и его типа. В электрике наиболее популярны медные провода.

В случае, когда сечение провода рассчитано, к примеру, на силу тока в 21 ампер (для провода сечением 1.5 мм2), автомат нужно ставить с номиналом не более 16 Ампер. Учитывая то что при перегрузке в 45 % любой автоматический выключатель может не отключаться в течении 1 часа (1.45*16= 23.2 А) у провода будет некий запас по прочности.

Основное назначение автомата – сохранность электропроводки и подключаемых к ней электроприборов от больших токов, которые возникают при коротком замыкании и перегрузке.

Бывает так, что автоматический выключатель часто выбивает, при этом многие просто заменяют его на автомат большего номинала. Но при этом установленный автомат соответственно пропускает ток, сила которого превышает максимально возможную для нормальной работы проводки. В результате, такая проводка выгорает, плавится, и даже может замкнуть из-за нарушения изоляции.

При подключении двух проводов к одному автомату соблюдайте очень простое правило:

Оба провода должны быть одинакового сечения и соответствовать номиналу автомата!

Например, в наличии имеется автомат на 16 ампер. Для правильного подключения берем два кабеля типа NYM сечением 3×2.5. Максимально допустимое длительное значение силы тока для такого кабеля – 25 А, если кабель висит в воздухе, и 38 А если он лежит в земле. Так как наш кабель не лежит в земле, чтобы не испытывать его на максимальные нагрузки – автомат на 16 Ампер является идеальным решением для такого кабеля, а в нашем случае – для двух проводов.

2) Плохой контакт на клемме

При подключении двух проводов к одному автомату возникает проблема: как обеспечить плотность контакта клеммы автомата и обоих концов провода.

Выше уже было написано о том, что провода должны быть одинакового сечения. Почему? При подключении проводов разного сечения к автомату, когда вы будете затягивать крепление клеммы, один из проводов не будет иметь хорошего, плотного контакта с клеммой из-за провода большего сечения.

Многие “кулибины” сразу скажут “скрутите два провода разного сечения в скрутку и будет вам счастье”. Для этого есть статистические данные, которые говорят о том, что скрутка – самая распространенная причина неисправности в электропроводке. Из-за плохого крепления скрутка будет постоянно вываливаться, или, нет-нет касаясь клеммы автомата, будет замыкать.

Два провода одинакового сечения отлично затянутся в клемме автомата без скрутки. Если требуется подключить провода разного сечения или количеством более двух тогда лучше использовать для этих целей специальные кросс модули или шины.

Для подключения многожильных проводов, есть достойный выход из такой ситуации – НШВИ наконечники (наконечник штыревой втулочный изолированный). Это специальные коннектора, которые предназначены для соединения двух проводов. Они имеют конусообразную форму на входе и металлический контакт, который непосредственно вставляется в клемму автомата.

НШВИ-наконечники делятся на два типа: НШВИ и НШВИ-2. НШВИ предназначены для оконцевания жил одного провода, а НШВИ-2 – для оконцевания двух многожильных проводов одной гильзой с возможностью подключения их в дальнейшем к одной клемме.

Использование таких наконечников позволит обеспечить, во-первых, идеальный контакт электропроводки с клеммой автомата, а во-вторых – придаст эстетический вид вашему щитку. Все соединения будут аккуратны и надежны без всяких скруток, а два провода в один автомат подключатся идеально.

Подключение моножилы и многожилы в клемме автомата

Друзья специально для комментария №1 под данной статьей решил рассмотреть еще один из способов как подключить два провода в автомате, причем провода разные по своей конструкции. Речь идет о подключении одножильного (монолитного) и многожильного проводов под клемму автоматического выключателя.

В этом нам поможет наконечник НШВИ. Берем два провода, снимаем с них изоляцию и опрессовываем их двойным наконечником. В моем примере и монолитный и многожильный провод сечением 2.5 мм2 обжаты НШВИ(2)-2.5.

Плюс данного соединения в том, что стенка самого наконечника тонкая и под действием винтового усилия гильза будет сжиматься, тем самым улучшая соединение проводов.

P.S. Провода при обжиме скручивать не нужно. Тем более не нужно такую скрутку просто совать под клемму. При затягивании половина жил многожилы просто повредится, а это приведет к плохому контакту и ХОРОШЕМУ нагреву в дальнейшем.

А вообще лучше всего в таких случаях прикупить еще один автоматический выключатель, добавить его в щит и подключить каждый кабель на свой автомат. Это будет ЛУЧШЕ и НАДЕЖНЕЙ. Но если вдруг …, вдруг … такой возможности нет, тогда используем способы указанные в данной статье.

3) Подключаемая нагрузка превышает мощность автомата

Бывает так, что на один автомат вешаются несколько приборов, потребляемая мощность которых превышает его номинальный ток, из-за чего последний постоянно выбивает сразу при одновременном включении электроприборов.

Расскажу ситуацию, в которой сам принимал непосредственное участие. Однажды меня пригласили отремонтировать проводку (по крайней мере, именно так они сформулировали просьбу по телефону). В итоге я столкнулся со следующим:

1. 1. Небольшой спортзал с двумя бойлерами
2. 2. Автомат на 16 ампер
3. 3. К каждому бойлеру идет отдельная кабельная линия с отдельной розеткой
4. 4. Оба провода подключены к одной клемме автоматического выключателя.

При включении обоих бойлеров одновременно автомат выбивало сразу. Теперь смотрим мощность каждого бойлера. Она оказалась одинаковой: 3.5 кВт у каждого. Тип кабеля к каждому бойлеру – трехжильный кабель ВВГ-нГ-Ls, сечением – 2.5 мм². Теперь считаем:

• – Токовая нагрузка для одного бойлера: 3.5 КВт × 1000 = 3500/220 вольт = 15.9 Ампер.
• – Оба автомата в целом потребляют 31.8 Ампер.

Как видите, нагрузка обоих бойлеров превышала номинал 16-ти Амперного автоматического выключателя в два раза. При этом используемый кабель допускает нагрузку до 27 А. Соответственно, провод к бойлеру идет нормальный, его оставляем. Теперь убираем автомат на 16 А, и устанавливаем два по 20 А.

Каждый бойлер подключаем к отдельному автомату. Можно было бы взять и два автомата по 16 А, но тогда номинал автомата будет на одну десятую выше нагрузки бойлера (16-15.9=0.1). В таком случае ВОЗМОЖНЫ постоянные срабатывания тепловой защитой.

Так как наш кабель позволяет подключить 20-амперный автомат, поэтому смело цепляем оба автомата на 20 А и к каждому отдельно подключаем бойлер. Все, проблема решена.

Важно! Перед тем, как установить автомат большего номинала, обязательно проверьте, чтобы номинальный ток кабеля ему соответствовал. Если номинал автомата будет намного больше, чем максимальная нагрузка на кабель, то кабель может повредиться при очередном перегрузе, а автомат на этот перегруз даже не среагирует.

Важно! При подключении бойлеров рекомендуется сразу устанавливать УЗО (устройство защитного отключения). При наличии УЗО вас не ударит током, даже если вы засунете пальцы в розетку (но не экспериментируйте ни в коем случае!). Это устройство мгновенно срабатывает при утечке тока, поэтому человек не успевает ощутить заметный удар электрическим током.

Вывод

Подведем итоги. При необходимости, можно подключить два провода в один автомат. Для этого соблюдаем несколько условий:

1. 1. Провода должны быть одинакового сечения
2. 2. Для многожильных проводов должны использоваться НШВИ-наконечники
3. 3. Номинал автомата должен соответствовать проводу (если провод имеет максимальную нагрузку в 16 ампер, то номинал автомата не должен превышать это значение).
4. 4. Суммарная потребляемая нагрузка не должна превышать номинал автоматического выключателя.

Соблюдение этих нехитрых правил поможет вам правильно ответить на вопрос – можно ли подключить два провода в один автомат.

Автоматические выключатели созданы для защиты проводки и техники от создаваемых коротким замыканием сверхтоков. Их используют повсеместно, как для защиты бытовых приборов, обеспечения сохранности и безопасной работы промышленного оборудования. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта. Это двухполюсный автоматический выключатель, или так называемый двухполюсный автомат.

Устройство: для чего нужны двухполюсные автоматы

Устройство двухполюсного автомата похоже на механизм однополюсного автоматического выключателя. Этот прибор, по сути, состоит из двух однополюсных модулей, объединенных в корпусе. Приборы такого типа необходимы для отключения сразу двух защищаемых линий при аварии.

Двухполюсные автоматы необходимы в случаях, когда невозможно подключить прибор в общую сеть. Например, у трансформатора на выходе нет фазы и нуля, соответственно, ток идет по обоим проводам, и отключение первого провода не гарантирует нейтральности второго. Для обеспечения защищенности при эксплуатации используют приспособление этого типа, гарантированно отключающее обе линии.

Чаще всего двухполюсные автоматы используются для:

• Быстрого отключения участка цепи в случае перенапряжения.
• Контроля мощности бытовых приборов — они необходимы для стиральных машин, электроплит, холодильников.
• Защиты проводки в помещениях сверхтоков.
• Удобных и легких разветвлений сети.
• Структурирования проводки.

Отличие двухполюсных автоматов

Наибольшее отличие таких автоматов от однополюсных состоит в том, что последние наблюдают за параметрами обоих линий одновременно и гарантируют выключение обоих при значительном изменении параметров показателей тока, тогда как автоматический выключатель полюсныйконтролирует лишь одну линию.

Сделать равнозначную замену двухполюсного автомата двумя однополюсными невозможно, потому что двухполюсные имеют в конструкции не только общий рычаг отключения, но и особое устройство блокировочного механизма, позволяющего быстро обесточить обе линии и быстро найти возникшие на какой-либо из них неполадки.

Если же установить два однополюсных автомата, при возникновении неисправности отключится исключительно фаза. Это не позволит одновременно отключить и ноль, обеспечив безопасность прибора, ведь ноль будет продолжать течь, используя второй механизм, что может привести к поломке или возгоранию прибора.

Следует обязательно ставить двухполюсный автомат в качестве вводного, предохраняющего линию. Если же требуется обеспечить дополнительную защиту каким-либо отдельным контурам сети, можно спокойно использовать как двухполюсные, так и однополюсные – в этом случае со своей ролью оба будут справляться одинаково хорошо.

Между собой двухфазные автоматические выключатели отличаются по номинальному току, который через них может проходить. Например, автомат мощностью 6а отключится при нагрузке в четыре раза меньшей, чем 32а. Поэтому на общую квартирную сеть обычно устанавливается более мощный автомат, а варианты мощностью 5а, 6а и им подобные подключают отдельно к бытовой технике.

Применение двухполюсных автоматов

Область применения двухполюсников очень широка. Чаще всего их используют в старых квартирах, где установлена однофазная двухпроводная проводка, то есть там, где фаза и ноль представляют собой два абсолютно одинаковых провода. При расключении в общей щитовой перестановка фазы и нуля не является ошибкой, именно поэтому в квартирах и появилась необходимость отключать оба провода в цепи. При установке автоматического выключателя в трехфазной сети через него нельзя пропускать провода заземления.

Для корректной работы автомата необходимо соединение в щитке трансформатора, так как в нем не имеется постоянной фазы и ноля. Поэтому при работе с ним требуется одновременное отключение обоих линий.

Двухполюсные автоматы так же необходимы для предохранения от выгорания или поломки стиральных машин, холодильников и прочего сложного оборудования, так как они гасят резкие перепады нагрузки сети и помогают свести потери от сверхтоков, возникающих при коротком замыкании, к минимуму.

Как подключить двухполюсный автомат

Особых трудностей самостоятельное подключение двухполюсного автомата вызвать не должно, однако доверить дело электрику и не рисковать работать с потенциально опасными приборами самостоятельно. Конечно, разобраться, как подключить все собственными руками, легко, однако проводить установку такого механизма в одиночку крайне нежелательно – обычно даже электрики работают над подключением в паре. Поэтому имеет смысл попросить кого-либо помочь и проследить за тем, чтобы ничего не случилось.

Установка любого механизма такого типа проводится при наличии на нее разрешения. Процедура его получения проста, требуется только обратиться в ЖКХ или управляющую компанию. Если же этого не сделать, есть риск получить штраф.

Прикрепить устройство на специальную металлическую рейку не сложно, достаточно вытянуть обычной плоской отверткой защелку, находящуюся на задней части корпуса предмета, подставить его к специальным крепежам, находящимся на рейке, и отпустить крепление. Механизм защелкнется сам, обеспечив надежное крепление к нужному месту. Провода подсоединяются к клеммам специальными зажимными болтами. Как правило, сверху подключаются вводные провода нуля и фазы, а снизу жилы, которые необходимо отвести в цепь.

Главное – не перепутать места подключения проводов, в противном случае автомат попросту выйдет из строя.

Схема подключения автомата

Общая схема подключения предельно проста:

1. Перед счетчиком устанавливают вводный выключатель АВ.
2. Двухполюсный АВ ставится после счетчика с однофазным входом.
3. Возможно, потребуется установка двух или трех выключателей. Это зависит от сложности схемы в однофазной сети.

Принцип действия

По принципу работы двухполюсный автоматический выключатель не особенно сильно отключается от однополюсных или трехполюсных вариантов прибора. При экстренной ситуации размыкатель моментально отключает подачу электрического тока, вырубая подключенное к нему устройство и предохраняя его от повреждения.

Основной же особенностью двухполюсного автомата является прохождение через него обеих линий цепи. При возникновении неисправности на любой из линий, независимо от того ноль это или фаза, устройство выключает одновременно обе, что обеспечивает одновременно сохранность агрегата, так как цепь моментально разрывается, вырубая питание полностью, и большее удобство при поиске неполадок.

Таким образом, двухполюсный автомат является важнейшим элементом защиты сети от сверхтоков. Если нет уверенности в постоянной фазе или требуется запитать сложное оборудование с большим энергопотреблением, не раздумывая нужно ставить двухполюсный автоматический выключатель, иначе затраты на ремонт могут быть большими. А также не стоит забывать, что прибор не защищает приборы, подключенные в данную сеть, а лишь спасает саму сеть от сверхтоков, возникающих при коротком замыкании. И любые подключения автоматов лучше доверять профессиональному электрику.

Как подключить 3-х полюсной автомат? Инструкция по подключению трехполюсного автоматического выключателя напряжения

Автоматический выключатель напряжения устанавливается на входе цепи.

Автоматический выключатель напряжения устанавливается на входе цепи для:

• Автоматического отключения электроснабжения участка цепи при коротких замыканиях на нем;
• Ограничения тока во избежание перегрева проводки и выхода из строя приборов, имеющих такие ограничения.
• Ручного отключения/включения подачи электроэнергии на подконтрольный участок цепи.

Устанавливается в силовом щитке при входе токоведущей линии в дом и ее последующей разводке по потребителям.

Трехполюсной автомат рассчитан на работу в трехфазной цепи и только в ней.

Трехфазной автоматический выключатель представляет собой электрический привод отключения, роль которого выполняет расцепитель. Наиболее распространены электромагнитные и термобимиталлические отсечки (расцепители).

Как подключить трехполюсной автоматический выключатель: пошаговая инструкция

Обязательным условием работы является обесточивание линии. Нельзя устанавливать и подключать оборудование к линии под напряжением!

Установка вводного автоматического выключателя осуществляется в три шага:

Закрепление DIN-рейки. Рейка – отрезок специального металлического профиля. Прикручивается на необходимое место двумя винтами.

Фиксация корпуса автомата. С тыльной (задней) стороны выключатель имеет выступ (сверху), которым необходимо зацепиться за DIN-рейку. Затем нужно надавить на нижнюю часть корпуса выключателя, чтобы сработала защелка, расположенная внизу корпуса.

Подключение проводов. Провода очистить от внешней изоляции на 5-7 см. Зачистить внутреннюю изоляцию на 2-2.5 см. Вставить их в соответствующие разъемы: подающие в 3 верхних, потребляющие – в 3 нижних, закручивая винты зажимов.
Лучше делать это поочередно, сразу закручивая винт замкнутой клеммы. Затем переходить к следующему проводу.

Схема подключения 3-полюсного автомата

К автоматам подключают 3 фазы источника к соответствующим зажимам. Маркируются как L1, L2, L3 или 1, 3, 5 – для входа, 2, 4 ,6 – для выхода к нагрузке.

Важно обратить внимание на расположение контактов: выключатель устанавливается таким образом, чтобы вход находился сверху, а выход (потребитель) снизу.

Чаще всего трехполюсный вводный автоматический выключатель располагают после счетчика. Но, чтобы включить счетчик в защищенную автоматом цепь, выключатель возможно установить и до счетчика. Однако в таком случае потребуется его опломбирование представителем соответствующей организации.

Как подключить автомат к счетчику в квартире: пошаговая инструкция

На чтение 6 мин. Просмотров 236 Опубликовано 31.07.2019 Обновлено 08.07.2019

Процесс установки автомата на счетчик или в распределительном щитке, как правило, не вызывает сложностей и отнимает немного времени. Главное – правильно подсоединить все токопроводящие жилы, в противном случае устройство выйдет из строя достаточно быстро. Чтобы при подключении не возникло проблем, рекомендуется предварительно ознакомиться с принципом работы и схемой подключения электротехнического устройства, а также подготовить весь необходимый инвентарь.

Виды автоматических выключателей

Модульные атоматы в электрощитке

Существует 3 вида автоматов защиты электрической сети. Они способны работать с нагрузками разной величины, и отличаются друг от друга своими конструктивными особенностями.

• Воздушные электрические автоматы. Эти электротехнические устройства могут быть оснащены 3-4 полюсами и выдерживать суммарную силу тока до 6,3 кА. Устанавливаются в электрических цепях с установками высокой мощности.
• Литые выключатели, которые предназначены для работы в промышленных сетях с силой тока до 1 кА. Изготовлены в литом корпусе, благодаря чему и получили такое название.
• Модульные АВ устройства используются в бытовых сетях, где протекают токи незначительных величин. Как правило, имеют 1-2 полюса и ширину, которая кратна 1,75 см.

Литой автоматический выключатель

Существует еще одна разновидность автоматических выключателей, которые носят название дифференциальные. Их отличие от аналогов заключается в том, что устройство дополнительно оснащается УЗО.

Неотъемлемой составляющей автоматов являются расцепители. Они необходимы для того, чтобы при превышении допустимых значений параметров электрической сети разрывать эту цепь, остановив подачу электроэнергии. Рацепители бывают двух видов – тепловые и электромагнитные. В первом случае автоматы срабатывают практически моментально, а последним потребуется немного времени.

Принцип работы защитных переключателей

Как правило, автоматы выключаются вручную (дистанционно или с помощью привода), а при нарушении правил эксплуатации – автоматически. Под нарушением режима эксплуатации подразумевается снижение или повышение напряжения до критических отметок, образование сверхтоков. Каждый автомат оснащен расцепителями максимального напряжения, а некоторые минимального.

В зависимости от функциональных возможностей автоматические выключатели делятся на автоматы обратной мощности, понижения напряжения и максимального тока.

Автоматы максимального тока необходимы для автоматического размыкания электрической цепи при формировании в ней перегрузок установленных пределов, а также токов короткого замыкания. Они заменяют плавкий предохранитель и рубильник, что обеспечивает избирательную защиту на случай возникновения нештатных или аварийных ситуаций.

Если рабочая среда отличается от нормальной, например, высокая влажность воздуха, электротехнические конструкции дополнительно требуется помещать в специальные шкафы или ящики химстойкого или пылевлагонепроницаемого исполнения.

Как подключить автомат

Пример крепления Din-рейки на автомат

В исходном положении имеется распределительный щиток, в который будут устанавливаться все электротехнические изделия и провода – входящие и исходящие от потребителя.

Электромонтажниками разработан общий алгоритм подключения двухполюсного автоматического выключателя на распределительном щитке:

1. Отключается подача электроэнергии на квартиру или дом. Убедиться в отсутствии напряжения можно с помощью специального оборудования – мультиметра или с помощью индикаторной отвертки.
2. Автоматический выключатель монтируется на специальную посадочную рейку и надежно фиксируется защелками. Во время установки можно и не использовать DIN-рейку, но это усложняет процесс.
3. Жилы входящих и исходящий токопроводящих кабелей зачищаются приблизительно на 8-10 мм.
4. В два верхних зажима заводится вводной ноль и фаза.
5. В два нижних отверстия заводится исходящие ноль и фаза соответственно.
6. После подключения требуется внимательно проверить надежность фиксации. Для этого осторожно берется проводник и шевелится в разные стороны. Если жила не выскользнет из отверстия, соединение надежное. Если все-таки выскочила, требуется сильнее подтянуть винтик.
7. По окончании всех электромонтажных работ в сеть подается напряжение и проверяется работоспособность электротехнической конструкции.

Если строго следовать пошаговому алгоритму монтажа, трудностей возникнуть не должно.

Схема подключения автоматов в квартире после счетчика

Автоматический выключатель требуется подключать к счетчику сразу после него. Фазный провод, который выходит из прибора учета, подключается к автоматическому выключателю. Нулевой провод не требуется заводить в автомат, он коммутируется со специальной колодкой в распределительном щитке, который условно носит название нулевой. Автоматический выключатель служит таким же защитным электрическим приспособлением, как коммутационный.

Подключение автомата к щитку

Схема подключения автоматов в щитке

Схема подключения автомата к распределительному щитку может показаться сложной. Автоматические выключатели в щитке должны подсоединяться к специальной рассечке, которая отходит ко всем фазным нагрузкам. Также от вводного автомата в этом щитке коммутируются все отходящие автоматы, которые в цепи установлены параллельно. К верхним контактам (отверстиям) подсоединяется фазный провод вводного автомата.

В данном случае важно придерживаться правила селективности, согласно которому в распределительном щитке используется более одной системы защиты, отсюда следует, что вышестоящий автоматический выключатель по номинальному току отключения должен быть больше, в отличие от нижестоящего. Нулевой вводный провод коммутироваться должен без каких-либо разрывов на специальную колодку, которой оснащен распределительный щиток. Она носит название колодка 0. К ней же подключают отходящие кабели и нулевые проводники к нагрузкам.

Довольно часто кабель оснащен тройной жилой заземления. В этом случае предусмотрена специальная дополнительная колодка земли. К ней требуется подвести все земляные жилы, которые отходят от кабелей и отходящих проводов.

Последствия неправильного подключения

Если неправильно подключить автомат, это может стать причиной быстрого выхода из строя прибора и короткого замыкания, приводящего к пожару. Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата:

• Питающий провод заводится снизу. По правилам ПУЭ такой вариант установки не запрещен, но электромонтажники с целью безопасности и качественной работы рекомендуют заводить неподвижный контакт сверху.
• Слишком пережаты контакты фиксирующим винтом. Этого допускать нельзя, в противном случае может быть повреждена целостность изоляционного слоя и токопроводящей жилы кабеля, а также деформирован сам корпус.
• Неправильно соединенные проводники. При подключении важно соблюдать строгое соответствие: фаза подключается под фазой, а ноль под нулем (при условии, что применяется двухполюсный выключатель).

• С целью экономии некоторые электромонтажники устанавливают одновременно два однополюсных автомата вместо одного двухполюсного. Это запрещено, поскольку фаза и ноль должны разъединяться одновременно.
• При фиксации жил в посадочное место попадают не оголенные контакты, а изоляционный материал. Провод обязательно перед подключением требуется зачистить настолько, насколько этого требует сопроводительная документация модели. Если винтом придавить изоляцию, контакт будет ослабевать, жила нагреваться. Это в будущем может стать причиной выхода из строя устройства и возгорания.
• Неправильный выбор автоматического устройства. Вполне возможно, что он будет рассчитан на мощность меньше, чем она есть по факту.

При проведении расчетов автоматического выключателя полученные значения всегда округляются в большую сторону.

Автоматические выключатели – это незаменимая вещь в современной квартире и доме, которые оснащены большим количеством дорогостоящей бытовой техники и электрических приборов. Приобретать их рекомендуется в крупных сетевых магазинах или у официальных представителей проверенных и хорошо зарекомендовавших себя производителей. При покупке важно убедиться в наличии всей требуемой сопроводительной документации.

Как подключить автомат в щитке

В электротехнике много задач, которые на первый взгляд могут показаться плевыми. Однако небрежное или сделанное без внимания к кажущимся мелочам их выполнение может привести к нехорошим последствиям.

Вообще все работы, которые проводятся в электрическом щитке, следует относить к работам, требующим особого внимания и тщательности. Не зря с электрическим щитком у многих ассоциируются суровые привешенные к ним предупреждающие таблички со знаком опасности

Оборудование щитка

Щит питания — это обычное средство для подачи электрического питания в любую потребляющую подсеть. И это единственное средство связи внутренней сети с внешней силовой электросетью.

Наша внешняя электрическая сеть подводит к нам — потребителям — электричество переменного  тока, имеющее частоту 50 Гц и три фазы. Амплитуда в каждой фазе достигает 220 В, фазы сдвинуты во времени относительно друг друга на 120°, то есть максимумы и минимумы пульсации напряжения не совпадают во времени. А если сложить колебания напряжений в двух разных фазах друг с другом, то получится кривая, дающая амплитуду уже в 380 В. Опасно для жизни напряжение в 220 В, но 380 В больше и значит, еще опаснее.

Схема подключения этажного щита к квартирам лестничной площадки

В данном случае и к квартире 1 (вводной автомат QF1), и квартире 2 (QF2) подведена одна и та же фаза L1  (красный провод), хотя возможна и другая разводка фаз

Как видим, на этой схеме изображены только квартирные счетчики и двухполюсные автоматы, отключающие и счетчики, и сразу всю квартирную электросеть. На следующей схеме показан примерный комплект всего оборудования, питающего одну квартиру.

Оборудование щитка для питания одной квартиры, схема

Общий пакетник – на входе
После счетчика – УЗО, защищающее всю квартирную сеть
из 3 подсетей, на каждой из которых стоит автомат, соответствующий токовой нагрузке, рассчитанной по максимальной мощности каждой подсети

Здесь изображено пять автоматов, но бывает и больше. Например, в системе питания частного дома с развитым хозяйством. У такого потребителя и щитков бывает несколько: общий, в доме и еще в гараже, в мастерской и т.д. И везде для обеспечения безопасности с максимальной точностью по месту возможной неполадки используются защитные выключатели.

Автоматические выключатели

Собственно говоря, такие отключатели были автоматическими всегда. И до сих пор используются плавкие предохранители, в них чувствительный элемент — проволочка рассчитанного сечения — просто плавится от превысившего номинал тока, и тем и обеспечивается автоматизм защиты.

Устройства автоматического выключателя ВА63

В нынешних автоматах установлены два размыкателя: медленный, который срабатывает от теплового действия тока, превысившего номинал (на 40–50%), на биметаллическую пластинку и быстрый, работающий как электромагнитное реле размыкания (превышение на 100–200% или больше, в зависимости от класса). Если первый не позволит включить в сеть чрезмерную нагрузку, то второй быстро среагирует на короткое замыкание.

После срабатывания автомата необходимо найти причину и устранить ее: выключить лишние электроприборы, найти КЗ и починить проводку. После чего автомат можно включить снова, так как он многоразовый, в отличие от плавких предохранителей.

На щитках электропитания предохранители устанавливаются обычно в ряд, так удобнее их подключать к сети и работать с ними: выключать обслуживаемые ими подсети по мере необходимости или включать. Автомат, таким образом, вполне может использоваться еще и как обыкновенный выключатель. И по этой причине их часто устанавливают и отдельно, непосредственно около каких-то мощных потребляющих устройств.

В щитке сегодня используется монтаж автоматов и другого оборудования на DIN-рейки. Это удобно, своими руками даже без инструментов — простое защелкивание установочной пластинки. Ориентированы автоматы в ряду одинаково, иначе и не поставишь, сверху клемма входная, снизу — выходная. Они так и называются верхняя и нижняя, еще входную называют контактом неподвижным, выходную — подвижным, то есть размыкаемым.

Как правильно подключить автоматы

Этот момент нельзя обойти вниманием, так как о нем специально сказано в ПУЭ — Правилах устройства электроустановок — «Библии» электромонтажника.

Как подключить автоматический выключатель

Пункт 3.1.6 ПУЭ, касающийся правильного подключения автоматов в щитке

О плавких предохранителях, пробках в ПУЭ беспокойство такое же, как в случае с патроном для лампочки, например. Подводить напряжение нужно так, чтобы фазный провод был спрятан подальше от пальцев человека — к центральному контакту патрона, а не к резьбе цоколя. У плавкой пробки патрон точно такой же, как у лампочки.

А вот для автоматов одностороннее питание, вероятно, означает расположение фазных приходящих проводов с одной стороны при подключении автоматов в ряд. У автоматов это верхние клеммы. Таким образом, все подходящие фазы должны быть сверху, а отходящие в квартиру — снизу. Что и обеспечивает нам установка автомата на DIN-рейку в щитке.

Установка автоматов на DIN-рейке

Направление подключения автомата на щитке в соответствии с ПУЭ и схемой автомата

Все оборудование, если его не так много, можно собрать в щитке на одной DIN-рейке, и это удобно, а значит понятно и наиболее безопасно.

Монтаж автоматических выключателей

Все входные провода, идущие от фазных проводов подъезда, подключаются с одной стороны — сверху, а снизу потом очень удобно делать разводку по квартирным подсетям всем по очереди. При однофазном подключении схема наиболее проста.

Щиток со счетчиком и предохранителями

При трехфазном напряжении, проводимом в квартиру, лучше разбить автоматы по группам, относящимся к разным фазам, и обязательно промаркировать фазы. Лучше всего это делать, используя всем понятную стандартную маркировку фаз цветом изоляции проводов:

• нулевая фаза — синий провод;
• заземление — желто-зеленый полосатый;
• фазы 1, 2, 3: красный, белый, черный и т.д.

Различные провода

Однако, если электропроводка идет от одних устройств щитка к другим, например, от пакетника или двухполюсного автомата к счетчику, после счетчика на УЗО, потом на три автомата разводки на подсети, то можно поместить в щиток несколько DIN-реек и расположить автоматы после счетчика уровнем ниже. Главное, чтобы было просто и наглядно.

Подключение автоматического выключателя

Автоматы различаются количеством размыкаемых линий. Самый простой — однополюсный автомат, его ставят для размыкания подключаемых в квартире подсетей: освещения, розеточную и так далее. Двухполюсный автомат разъединяет фазу и ноль, это делается при подсоединении всего однофазного электропитания вместе со счетчиком, чтобы была возможность полностью электрически разорвать связь с внешней сетью.

Четырехполюсный автомат обычно нужен при установке в квартире или доме мощного трехфазного оборудования или когда делается подводка трехфазной сети.

Подключение автоматов

Если  в схеме в распределительном щите присутствует УЗО, то его следует установить так же, как двухполюсный автомат или как автомат с большим числом полюсов — 3, 4.

Правильное подключение проводов к автоматам

Провод в клеммах зажимается винтом, конец его необходимо обработать.

Изоляция отрезается на глубину гнезда клеммы. Это примерно 10 мм. Изоляцию можно снять, предварительно надрезав ножом, лучше специальным для снятия изоляции.

Разделка конца кабеля ножом для снятия изоляции

Заправленный в клемму провод должно быть видно, потому что изоляцию заправлять в клемму совсем ни к чему, а снаружи, если осталось 1-2 мм голого провода, то это не страшно.

Провод засунули в клемму

Провод можно согнуть подковкой для лучшего сцепления с прижимной пластинкой в клемме. Медь металл достаточно мягкий и вязкий, он хорошо зажимается в клемме. Однако не нужно переусердствовать, если жилу слишком расплющить, она может при легкой деформации отломиться. Но и недожимать нельзя, контакт должен быть хороший и надежный. После окончания затягивания винта клеммы необходимо убедиться в надежности соединения — слегка подергать.

Многожильный провод: как поставить автомат своими руками

Если провод многожильный, то конец лучше заделать основательно.

Потому что скручивание и лужение делать нельзя.

Если скрученную многожилку зажимать в клемме, то зажатыми окажутся только часть жилок, причем сжатие будет их деформировать так, что они легко будут перекусаны: тонкие жилочки провода каждая по отдельности очень непрочны. В итоге все соединение станет «надорванным». Контакт в результате разрыва некоторых жил станет заметно хуже, оборванные жилки будут неизбежно порождать искрение, может быть даже и незаметное сначала. Чисто физически такое соединение будет плохим.  А со временем будет ухудшаться, подгорать, гореть и …

Пропайка конца или лужение тоже плохо. Во-первых, припой, металл для зажатия еще хуже, чем многожильная медь. Он сразу же от деформации будет крошиться на куски. Контакт станет плохим, будет нагреваться, искрить на трещинах, а припою не много надо, чтобы расплавиться. И он постепенно станет «плыть», стекать вниз под провод, все более ухудшая контакт, и …

 Многожильный провод нужно качественно подготовить к контакту. Самый лучший способ при этом — надевание обжимного наконечника НШВИ с изолирующим колпачком и обжим щипцами. Равномерная опрессовка дает хороший, профессиональный, прочный конец провода, который можно будет зажать в любую клемму.

Различные наконечники проводов Наконечник штыревой втулочный изолированный (НШВИ) выпускается в большом ассортименте

Наконечники подбираются по параметрам проводов, которые рассчитаны от токовых нагрузок.

Использование НШВИ для установки автоматических выключателей: конструкция, типоразмеры, инструмент

Приобретать лучше всего одновременно провод и подходящие наконечники к нему вместе со всем закупаемым оборудованием. Тогда это и будет культура электромонтажных работ своими руками.

Действительно, для этого нужны только хорошие руки и хорошие опрессовочные клещи — кримперы (их типы указаны  к наконечникам в правой части таблицы).

Специальный инструмент для опрессовки

Подготовка провода к опрессовке

Подготовка провода для автоматов в распределительном щитке к опрессовке состоит в зачистке конца провода от изоляции на длину, равную длине металлической втулки наконечника. После этого провод аккуратно распрямляют, можно чуть-чуть скрутить жилки, чтобы кончик был аккуратным плотным жгутиком, но несильно. Теперь нужно заправить провод в наконечник. Размеренным спокойным движением, можно чуть ввинчивая, вталкиваем провод во втулку — коническая расширяющаяся часть выхода из отверстия втулки спокойно сожмет жгут провода, и он окажется плотно заправлен в отверстие. При этом не допускаем загибов жил обратно — все жилки должны оказаться внутри колпачка. Важно, чтобы он достиг конца втулки.

Теперь заправляем провод с надетым наконечником в отверстие щипцов — кримперов, соответствующее размерам НШВИ. Опрессовка делается одним движением на сжатие клещей. Они работают на дозированное сжатие — создается усилие необходимое, но и достаточное. Сжимая рукоятки клещей, добиваемся щелчка. Это значит, пружинно-рычажный механизм достиг определенной степени компрессии и зафиксировал наконечник. Теперь можно его спокойно вынимать из гнезда, наконечник абсолютно надежно сидит на проводе. Он одноразовый, не снимается.

Если снять его можно, приложив усилие, значит что-то неправильно: скорее всего, наконечник подобран не по сечению провода. Или конец провода был уже испорчен — неаккуратно снята изоляция, погнуты или запутаны проводнички, конец был взят старый, с которого сняли наконечник. Ведь провод зашел же практически свободно, сознайтесь, вспомните, как Вы его заталкивали своими руками! Такой наконечник жалеть не надо, контакт от него все равно был бы ненадежным, выгорающим, постепенно ухудшающимся и…

Чтобы поменять наконечник на другой — если взяли и обжали, а надо было не такой! — лучше всего срезать конец провода и повторить все заново. Нужно от такого конца провода избавиться и взять в работу свежий.

Подключение нескольких проводов к одной клемме

Схема подключения автоматического выключателя в верхней части содержит интересную деталь. Ряд верхних автоматов в распределительном ящике должен быть подключен к одному и тому же проводу. Один и тот же фазный провод идет сразу на три автомата (или больше). И тут же напрашивается мысль: а как бы подключить автоматический выключатель одним проводом!

Схема подключения автомата

Или на схеме подключения автомата при их включении пользоваться какими-то еще дополнительными клеммниками или переключателями?

Есть простой и внятный способ.

Выпускается шина для подключения сразу нескольких устройств к одному проводу — гребенка в просторечии. Основное ее «тело» изолировано, контакты, которые нужно подключать к автоматам, бывают подвижны и выполнены в виде пластин из хорошей латуни, обеспечивающей идеальный контакт.

Шина-перемычка, для подключения одного провода к группе контактов Шина-перемычка: схема

Бывают шины с монолитной гребенкой, где контакты располагаются на определенном расстоянии, а бывают со скользящими контактами

Выпускаются шины и для нескольких фаз. Нужно разобраться и правильно подключить

А можно сделать такую гребенку своими руками.

Многоконтактная шина-гребенка своими руками Многоконтактная шина-гребенка своими руками

Гребенка из длинного неразрывного провода лучше тем, что не придется в каждый контакт автоматов вталкивать два конца от разных проводов. Правда, на первом или на последнем автомате второй провод воткнуть в клемму все-таки придется. Или нужно будет на конце самого провода, который идет от другого автомата, счетчика или какого-то клеммника, сделать вот такую гребенку. Что, согласитесь, как-то нелепо и не очень красиво.

При подключении двух проводников в одну клемму следует помнить, что В ОДНУ КЛЕММУ ПРОВОДА ВТЫКАТЬ можно только ОДИНАКОВЫЕ по толщине и типу. Ни в коем случае:

• не разного сечения,
• не разного металла,
• не разные по «жильности» — не одножилку с многожилкой.

При неверном выборе двух проводников возможен перекос контактной пластины при затягивании клеммы.

Отсюда плохой контакт одного или обоих проводников, местный перегрев при работе, искрение, обгорание, и…

Сгорело все

Ну и теперь — как подключить однополюсный автомат? Любой скажет: фи, так это чуть попроще, чем подключить розетку.

Похожие статьи:

4 способа соединения провода без пайки

В этом руководстве я научу вас четырем способам соединения провода без пайки. Пайка может быть сложной задачей и нагревает комнату, так почему бы просто не пропустить ее полностью, если можно? Еще одна неприятная вещь в пайке заключается в том, что требуется время, чтобы нагреться, спаять соединение, а затем, надеюсь, не обжечься, снова повесить утюг на подставку или крючок. Если вы хотите сэкономить время и иметь возможность выполнять быстрые и простые соединения, прочтите это руководство и изучите различные методы соединения провода без пайки.
В описанных методах используются различные материалы и инструменты, поэтому, если у вас нет всех материалов для одного метода, вы можете просто рассмотреть другой метод. Если у вас возникли проблемы с поиском расходных материалов и инструментов, остановитесь в местном магазине оборудования или электроники, чтобы предоставить необходимые инструменты. В этом руководстве я оценил силу различных методов по шкале низкой, средней и высокой прочности. Если вы создаете временную схему или проект, вероятно, лучше всего будет использовать методы низкой категории, поскольку они позволяют легко отключать после того, как вы сделали соединение.Однако, если вы создаете постоянный кругооборот или проект, который много перемещается, средняя или высокая сила, вероятно, будут лучшими, чтобы у вас не было суставов, разваливающихся в середине эксперимента.
Перед тем, как начать, вам необходимо изучить некоторые основы подключения проводов. Большинство проводов покрыто пластиковым изолятором. Изолятор — это то, что защищает провод от тепла и предотвращает соприкосновение с другими проводами. При подключении проводов необходимо иметь оголенный конец без изоляции.Термин для снятия изоляции с провода называется «зачистка провода». Вам понадобятся кусачки / кусачки, плоскогубцы и катушка с многожильным проводом. Во-первых, посмотрите на инструменты для зачистки проводов и найдите отверстия, рядом с которыми указан номер. Число представляет размер или ширину отверстия. Чем меньше калибр, тем шире провод. Посмотрите на катушку с проволокой и узнайте, какого калибра она у вас. Затем отрежьте небольшой кусок проволоки от катушки (начните с 4 дюймов, эта проволока будет просто для практики).Вставьте 3/4 дюйма провода в отверстие в приспособлениях для зачистки проводов с помощью подходящего калибра. Возьмитесь за другой конец провода плоскогубцами или очень сильными пальцами и потяните их к ближайшему концу. После небольшого надавливания пластиковая изоляция должна соскользнуть, обнажив многожильный провод внизу.
Еще одна вещь, которую вам нужно знать, прежде чем мы начнем, — это скручивание двух проводов вместе. Во всех описанных методах, кроме «метода обжима» и «метода зажима крокодила» «вам нужно будет начать со скрученных вместе проводов.Чтобы скрутить два провода вместе, сначала нужно снять с них изоляцию. Затем возьмите провода рядом и скрутите их большим и указательным пальцами. Полученное соединение должно быть достаточно прочным и удерживаться вместе при небольшом рывке. Теперь, когда вы усвоили эти навыки, вы готовы изучить четыре способа подключения провода без пайки.

Метод зажима «крокодил» / прочность: Низкий — Метод зажима «крокодил» — самый слабый метод, описанный в данном Руководстве, но он идеально подходит для быстрых и временных соединений.Способность зажимов «крокодил» защелкиваться практически в любом месте очень удобна не только для подключения проводов, но и для закрепления и удержания предметов. Что вам потребуется: упаковка зажимов типа «крокодил» (доступны на RadioShack, не те, которые уже подключены к проводам), два провода с зачищенными концами.
Удерживайте два зачищенных конца проводов параллельно друг другу. Наденьте на них зажим «крокодил», убедившись, что «зубцы» касаются обоих проводов. Разве это не было просто? Вы также можете купить зажимы из крокодиловой кожи, которые соединяются с проводами, или сделать свои собственные.

Метод / прочность электрической ленты: Средняя — Метод изоленты довольно надежен и требует минимального количества расходных материалов и усилий. Этот метод может быть полезен для постоянных соединений, требующих изолированных стыков. Что вам потребуется: рулон изоленты и два провода, концы которых скручены.
Сначала наложите скрученную часть проводов на полоску изоленты. Плотно оберните ленту вокруг проводов 5-6 раз, следя за тем, чтобы закрыть все провода.Потяните за соединение, чтобы убедиться, что оно прочное.

Метод горячего клея / прочность: Высокая — Метод горячего клея представляет собой прочное соединение, которое не только соединяет провода, но и изолирует их. Клей быстро остывает, поэтому не нужно зажимать провода. Что вам понадобится: пистолет для горячего клея и палочки (можно приобрести в местном магазине товаров для хобби), набор проводов со скрученными концами.
Сначала нагрейте клеевой пистолет. После нагрева держите клеевой пистолет перпендикулярно скрученным проводам и выдавите на них каплю клея.Затем насадкой клеевого пистолета или карандаша оберните клей вокруг проводов. Вращение клея обеспечивает лучшую связь, чем просто оставлять комок клея таким, какой он есть. Убедитесь, что вся часть зачищенной проволоки покрыта горячим клеем, а затем дайте ему остыть.

Метод обжима / прочность: Высокая — Метод обжима, безусловно, является самым сильным из описанных методов и требует самых специализированных инструментов, но после небольшой практики его можно использовать с мастерством. Инструменты доступны в вашем местном магазине оборудования или электроники или в Интернете. Что вам понадобится: обжим (иногда называемый обжимом шнура) или тонкий кусок металлической трубки длиной 3/4 дюйма (трубка должна проводить электричество), инструмент для обжима и пара зачищенных проводов.
Первое , вставьте зачищенную часть одного из проводов в обжим, полностью до изоляции. Повторите этот процесс с другим проводом. Затем поместите обжим в выемку в обжимном инструменте. Сжимайте инструмент до тех пор, пока обжим не сломается. и изгибается в форме буквы U. Продолжайте делать это с остальной частью обжима, пока не получите бороздку, идущую по длине обжима.Сильно потяните за провода, чтобы убедиться, что они правильно подключены. Для обжима нужно потренироваться, поэтому не расстраивайтесь, если это не сработает с первого раза.

В этом руководстве мы рассмотрели четыре различных способа подключения провода без пайки. Надеюсь, вы сможете использовать эти методы в своих схемах и проектах.

Как подключить трехконтактный шнур питания к стиральной машине | Руководства по дому

Трехконтактный шнур питания стиральной машины состоит из белого нейтрального провода, черного провода под напряжением и зеленого провода заземления.В отличие от шнура сушилки на 220 вольт, стиральная машина будет использовать стандартную розетку на 220 вольт. Однако, в отличие от шнура сушилки, который крепится рядом с нижней частью машины, шнур питания стиральной машины устанавливается достаточно высоко, чтобы избежать намокания. В большинстве случаев соединение будет расположено под передней панелью управления и потребует некоторой разборки.

Выньте старый шнур из розетки.

Выверните винты, которыми крепится панель управления, с помощью отвертки. В большинстве случаев винты имеют крестообразную головку и располагаются по бокам шайбы.На некоторых моделях необходимо будет снять резиновый колпачок, прежде чем вы сможете получить доступ к винтам. Снимите колпачки отверткой с плоским шлицем. После того, как винты будут удалены, поднимите крышку панели управления. Обычно они крепятся на петлях и поднимаются спереди назад.

Найдите шнур питания, когда он входит в область панели управления. Его можно закрепить резиновым уплотнением или пластиковым зажимом. На некоторых моделях на шнурах видны белые / черные / зеленые провода.На других типах поворачивайте шнур сзади, чтобы найти движущиеся провода. Провода будут прикреплены к шайбе пластиковым хомутом.

Отцепите пластиковый хомут в месте крепления шнура питания к шнуру стиральной машины. Шнур питания просто присоединяет шнур стиральной машины к электронике стиральной машины. В зависимости от модели может быть фиксатор крючка, который необходимо поджать, кнопка сбоку, которая при нажатии освобождает штекер, или их комбинация, если провода соединены друг с другом по отдельности.

Освободите пластиковый зажим или резиновую втулку, удерживающую шнур на месте. Пластиковая клипса будет иметь защелку сбоку, которую нужно нажать отверткой, чтобы освободить. Резиновая втулка плотно прилегает к отверстию для доступа. Его нужно поддеть отверткой. Как только он будет отпущен, вытяните шнур из задней части стиральной машины.

Вставьте новый шнур в отверстие, где вышла старая вилка. Он войдет в заднюю часть панели управления. Протолкните шнур через отверстие для крепления и закрепите пластиковый зажим на месте, проталкивая его через отверстие до фиксации, или закрепите втулку в отверстии для крепления, осторожно проталкивая ее до тех пор, пока она не сядет по краям отверстия. как пробка садится в сток.

Соедините электрические соединения вместе. Одна вилка может подключаться только одним способом. Несколько разъемов подходят только к соответствующему разъему для этого конкретного провода. После подключения устройства закройте крышку панели управления и прикрутите ее крепежными винтами.

Справочная информация

Советы

• В некоторых старых шайбах может потребоваться вручную подсоединить зеленый провод заземления. Когда крышка панели управления поднята и провода обнажены, провод заземления будет иметь собственный винт заземления, который необходимо открутить перед тем, как отсоединить провод.При замене шнура заземляющий провод необходимо вручную прикрутить на место.

Предупреждения

• Никогда не используйте шнур питания, который не является точной заменой производителя.

Писатель Биография

Дейл Ялановский профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах. Он специализируется на проектах «своими руками», обслуживании домов и автомобилей и управлении недвижимостью.Ялановский также ведет колонку раз в два месяца, в которой дает советы по благоустройству дома.

Способы подключения промышленного оборудования

Поскольку каждый тип машины имеет уникальные требования к методам подключения, безопасность оператора зависит от вашего понимания различий между правилами NEC и методами, изложенными в NFPA 79.

К каждому типу машин предъявляются особые требования в отношении безопасности оператора. С точки зрения электричества промышленное машинное оборудование и инструменты — от бурильных станков до многомоторных автоматов — могут представлять особую опасность пожара и поражения электрическим током.NFPA 79:

Электрический стандарт для промышленного оборудования, помогает вам обеспечить пожарную безопасность, обращаясь к электрическим соображениям, характерным для оборудования, аппаратуры и систем, используемых в промышленных производственных процессах.

Если вы работаете в промышленных условиях, важно понимать, что методы и методы подключения, описанные в NFPA 79, отличаются от правил NEC. В чем разница между ними? Чтобы выяснить это, давайте подробнее рассмотрим некоторые конкретные требования NFPA 79.

Проводники (NFPA 79, раздел 16.1.1). Вы должны идентифицировать проводники на каждом выводе так, чтобы они соответствовали идентификационной маркировке на схемах, прикрепленных к машине.

Провода заземления оборудования (NFPA 79, разделы 16.1.2 и 16.1.3). Вы должны использовать зеленый цвет с одной или несколькими желтыми полосами или без них, чтобы идентифицировать провод заземления оборудования (изолированный или покрытый). Международные и европейские стандарты требуют использования для этой цели двухцветного желто-зеленого цвета (конкретные требования см. В IEC 204-1).Вы можете использовать провода других цветов при условии, что изоляция или крышка надлежащим образом обозначены на всех точках доступа.

Для заземленных цепей управления вы можете использовать зеленый (с одной или несколькими желтыми полосами или без них) или неизолированный провод для подключения клеммы трансформатора к клемме заземления на панели управления.

сек. 16.1.3 позволяет использовать другие цвета для идентификации следующим образом:

• Черный цвет обозначает незаземленную линию, нагрузочные и управляющие проводники при линейном напряжении.

• Красный цвет обозначает незаземленные управляющие проводники переменного тока с напряжением ниже линии.

• Синий цвет обозначает незаземленные проводники управления постоянным током.

• Желтый цвет обозначает незаземленные проводники цепи управления, которые могут оставаться под напряжением, когда главное средство отключения находится в положении ВЫКЛ. Эти проводники должны быть желтого цвета по всей цепи, включая проводку в панели управления и внешнюю проводку. Международные и европейские стандарты требуют, чтобы вы использовали для этой цели оранжевый цвет (конкретные требования см. В IEC 204-1).

• Белый или естественный серый цвет обозначает провод заземленной цепи.

• Белый с синей полосой обозначает заземленный провод цепи постоянного тока. Международные и европейские стандарты требуют использования голубого цвета для нейтрального проводника (конкретные требования см. В IEC 204-1).

• Белый с желтой полосой обозначает заземленные токоведущие проводники цепи управления переменного тока, которые остаются под напряжением, когда средство отключения находится в положении ВЫКЛ.Для дополнительных цепей, питаемых от разных источников, которые остаются под напряжением, когда главное средство отключения находится в положении ВЫКЛ., Вы должны использовать чередующиеся цвета, отличные от зеленого, желтого или синего, чтобы однозначно идентифицировать заземленные проводники.

Исключения из разд. 16.1.3 разрешить внутреннюю проводку на приобретенных коммутационных устройствах (или в случае использования многожильного кабеля) отклоняться от этой цветовой схемы. Если используемая изоляция не доступна в требуемых цветах (например, высокотемпературная изоляция или химически стойкая изоляция), идентификация проводников не требуется.

сращивания (NFPA 79, раздел 16.1.4). Вам необходимо проложить проводники и кабели от клеммы к клемме без стыков. Однако исключение позволяет устанавливать стыки проводов, подключенных к электрическому оборудованию, например двигателям и соленоидам.

Электропроводка панели (NFPA 79, раздел 16.2). Этот раздел требует, чтобы вы поддерживали проводники в панелях, чтобы удерживать их на месте. Разрешается использовать кабельные каналы, если они изготовлены из огнестойкого изоляционного материала. Если вы работаете с панелями управления с обратным подключением, вы должны предоставить дверцы доступа или откидные панели, которые поворачиваются вокруг вертикальной оси.Панели управления с несколькими устройствами должны иметь клеммные колодки или соединительные вилки и розетки для заделки и подключения всех исходящих проводов управления.

Электропроводка машины (NFPA 79, разделы 16 и 17). Вы должны полностью заключить проводники и их соединения за пределами корпуса панели управления в подходящие кабельные каналы или корпуса. Если они не используются для гибких соединений, предполагающих небольшие или редкие перемещения, или соединений с обычно неподвижными двигателями, концевыми выключателями и другими внешними устройствами, фитинги, используемые с дорожками качения или многожильными кабелями, должны быть непроницаемыми для жидкости.

Разъемы и соединения проводов (NFPA 79, раздел 16.4.1). Вам необходимо использовать соединители под давлением для подключения проводов к устройствам с наконечниками, которые не оборудованы седельными хомутами или аналогичными средствами удержания жил проводов. При определенных условиях использования стандарт позволяет использовать паяные и проволочные соединения, согласно Исключениям № 1 и 2, разд. 16.4.1.

Заполнение дорожки качения (NFPA 79, раздел 17.2). Суммарная площадь поперечного сечения всех проводников и кабелей не должна превышать 50% внутренней площади поперечного сечения кабельного канала.Условия заполнения основаны на фактических размерах используемых проводов или кабелей.

Распределительные и тяговые коробки (NFPA 79, раздел 17.12). При конструировании распределительных и вытяжных коробок необходимо соблюдать осторожность, чтобы исключить такие материалы, как пыль, мухи, масло и охлаждающая жидкость. После завершения всех операций по электромонтажу необходимо закрыть все неиспользуемые заглушки или отверстия.

Заключение. Современное электрическое станочное оборудование может быть различным: от одномоторного станка (например, сверлильного станка, который выполняет простые повторяющиеся операции) до очень больших автоматических станков с несколькими двигателями, которые содержат очень сложные электрические системы управления.Как правило, эти машины специально спроектированы, смонтированы на заводе-изготовителе, испытаны строителем, а затем собраны на заводе.

Вы должны установить, поддерживать и защищать соединительную проводку от цепи питания и между машинами в соответствии с NEC и NFPA 79.

Выключатель питания — Factorio Wiki

Рецепт

2 + 5 + 2 + 5 → 1

Всего сырых

5.75 + 5,5 + 7

Рецепт

2 + 5 + 2 + 5 → 1

Всего сырых

8,25 + 10,5 + 9

Цвет карты
Здоровье	200
Размер стопки	50
Горное время	0.2
Досягаемость проволоки	9 плиток
Опытный образец	выключатель питания
Внутреннее имя	выключатель питания
Требуемые технологии
Производитель

Выключатель питания — это устройство, используемое для переключения соединений между медными кабелями.Машиной можно управлять по схемам и логистическим сетям. Сама машина не требует энергии и не ограничивает пропускную способность электрической сети.

Механика

Выключатель питания имеет две стороны, к которым могут быть прикреплены медные кабели. Переключатель может быть включен или выключен. Когда машина включена, от нее исходят искры, и между присоединенными к ней медными кабелями может течь электричество в любом направлении. Медные кабели можно прикрепить к боковым сторонам переключателя питания, удерживая их и используя левую кнопку мыши на переключателе.

Переключатель не действует, если существуют другие соединения между двумя сторонами. Кабели, возможно, придется изолировать вручную, используя такие методы, как очистка всех кабелей от электрического столба, удерживая Shift при использовании левой кнопки мыши. Другой метод изоляции кабелей — отсоединить отдельные кабели от электрических столбов, удерживая медный кабель и используя левую кнопку мыши на столбах, к которым он подключен.

Выключатель питания может быть открыт в режиме просмотра карты, что позволяет игроку включать и выключать его на расстоянии.

Галерея

История

• 0,16,0 :
  • Выключатели питания можно открывать в увеличенном масштабе.

• 0,15,24 :
  • Подключения выключателя питания теперь сохранены в чертеже.

См. Также

Могу ли я одновременно подключить телефон и факс? | Small Business

Для соединения вашего факсимильного аппарата и телефона требуется активная телефонная линия.Вы можете подключить оба устройства, используя одну телефонную линию или отдельные линии для каждого устройства. Независимо от того, какой вариант вы выберете, вы должны обратить особое внимание на разъемы, расположенные на задней панели факсимильного аппарата, чтобы обеспечить правильное размещение кабеля. Однако это не гарантирует, что вы сможете использовать оба устройства одновременно.

Двухлинейное соединение

Чтобы подключить телефон и факсимильный аппарат с помощью двух отдельных телефонных линий, вы подключаете один конец кабеля к настенной розетке для вашей факсимильной линии, а другой конец кабеля к разъему, обычно помеченному « Line »на задней панели факсимильного аппарата.Иногда на этом разъеме вместо надписи отображается значок кабеля, идущего в настенную розетку. Затем вы подключаете один конец второго кабеля к настенной розетке телефонной линии, а другой конец кабеля — к розетке на телефоне.

Однолинейное подключение

Для подключения телефона и факсимильного аппарата к одной телефонной линии необходимо подключить один конец кабеля к настенной розетке, а другой конец — к разъему «Линия» на задней панели факса. машина.Затем вы подключаете один конец второго кабеля к разъему на телефоне, а другой конец этого кабеля к разъему с надписью «Телефон» на задней панели факсимильного аппарата. Иногда на этом разъеме изображен значок телефона, а не написанное слово.

Преимущества и недостатки

Использование двух отдельных телефонных линий обеспечивает максимальную гибкость, поскольку вы можете одновременно отправлять и получать факсимильные сообщения и телефонные звонки. Когда устройства используют одну телефонную линию, вы не можете принимать факс по телефону, и наоборот.Если вы решите установить вторую телефонную линию, вам необходимо обратиться в свою телефонную компанию, и за эту линию взимается дополнительная ежемесячная плата. Эта плата варьируется в зависимости от поставщика услуг телефонной связи.

Устранение неполадок

Проверьте телефонную линию и проверьте правильность прокладки кабеля, если вы не можете отправлять или получать факсимильные сообщения. Убедитесь, что телефонный шнур надежно подсоединен к настенной розетке, а другой конец кабеля надежно подсоединен к разъему «Line» факсимильного аппарата. Подключение кабеля к разъему «Телефон» на аппарате приводит к невозможности отправлять и получать факсы.Если аппарат не может передавать и принимать, несмотря на правильное размещение телефонного кабеля, замените его. Другой вариант — отсоединить шнур от задней части факсимильного аппарата и подключить его к телефону. Если вы не слышите гудок, возможно, проблема связана с оборудованием факса или телефонной линией.

Ссылки

Писатель Биография

Минди Орт начал писать в 1996 году в качестве технического писателя в консалтинговой фирме. Она имеет опыт работы с деловой документацией и является автором учебных и учебных материалов.Орт получил степень бакалавра искусств по английскому языку в колледже Болдуин-Уоллес.

Учебное пособие по полярности машин — Фабио Мендес, тату-машинки ручной работы

Тату-машинка будет работать в любом случае, если вы подсоедините к ней зажимной шнур, но вы должны позаботиться о том, чтобы подключить ее правильно, из-за конденсатора, который установлен в электрической цепи машины. Осевые конденсаторы чаще всего используются в тату-машинах, и они поляризованы. У них есть положительный и отрицательный концы выводов, и если вы инвертируете напряжение, это вызовет дисфункцию, которая может разрушить центральный слой диэлектрического материала и вызвать короткое замыкание, даже нагрев и разрыв.

Чтобы избежать такого рода проблем, узнайте, как правильно прикрепить зажимной шнур: большинство производителей тату-машин обычно размещают конденсатор положительным концом вниз, подсоединенным к задней клеммной стойке, а отрицательным концом вверх, и подключен к переднему переплетному столбу. Это означает, что вам необходимо подсоединить положительный крючок зажимного шнура (обычно отмечен красным) к задней крепежной стойке машины (внизу), а отрицательный (отмеченный черным) — к отверстию на нижней стороне части пружинной деки (вверху). ), как показано на следующем рисунке:

ВСЕ МОИ МАШИНЫ настроены таким образом, поэтому помните: черный сверху, красный снизу, всегда.В некоторых случаях, когда я размещаю столбики для привязки горизонтально, положительный столбик — это левый столбик, а правый столбик — отрицательный. Всегда подключайте зажимной шнур правильно, и ваша машина будет работать лучше, что значительно продлит срок службы конденсатора.

Теперь некоторые из вас скажут… «но у моего зажима нет никаких различий между красным и черным» . Да, некоторые производители не оставляют на них никаких знаков. Чтобы определить положительный и отрицательный, вы можете отвинтить крышку разъема jack (часть шнура, который вы подключаете к источнику питания) и проверить два контакта, к которым припаяны два кабеля, составляющие зажимной шнур.Один в центре — положительный, поэтому следуйте за этим кабелем, и вы найдете положительный конец на другой стороне зажима (я бы посоветовал пометить его, чтобы вам больше не приходилось проверять). Отрицательный штифт — более длинный, или «гильза»; проверьте эту диаграмму для лучшего понимания:

В завершение этого урока, если у вас есть другие машины (не созданные мной) и вы хотите проверить, правильно ли подключен конденсатор к цепи машины, взгляните на него: конденсаторы обычно показывают бороздки на положительный конец, и он должен указывать вниз.Также на конденсаторе обычно печатается стрелка, указывающая отрицательной стороной вверх. Если вы обнаружите, что конденсатор перевернут (желоб, положительный вверху, отрицательный внизу), вам просто нужно подключить шнур с зажимом в обратном порядке (красный вверху, черный внизу).

Машинная катушка

— Успешная татуировка

27. Больничная лента

28. Арматура стержня

29. Контактное лицо (серебро)

Описание деталей

А.Рама машины (15). Хотя многие рамы выглядят по-разному, все они имеют следующие основные характеристики; губки, в которых зажимается игольная трубка (22) (через барашковую гайку (20)). Основание рамы — это место, где устанавливаются катушки. Пружинная скоба находится сзади и поддерживает заднюю стойку привязки и стержень якоря. Боковой рычаг удерживает переднюю переплетную стойку

B. Машинные волокна (26) — стальной сердечник, выпускаются с восьмью или десятью витками (витки проволоки вокруг сердечника), обернутой хлопковой или эмалевой проволокой. Эти катушки действуют как электромагнит «.Крепятся к основанию винтами (20). Под стержнями установлены распорные шайбы (25).

C. Пружины машины (I) и (5) — Передняя пружина удерживает точку контакта (29). Задний крепится к стержню якоря (28) и пружинной скобе на раме винтом и шайбами ​​(2,3, 4). Обеспечивает устойчивость при движении иглы вверх и вниз.

D. Стержень якоря (28) — обеспечивает стальную массу для магнитного притяжения. Также есть ссылка на иглу для татуировки (21).

E. Передняя переплетная стойка (12) — удерживает контактный винт (11) и регулирует выравнивание с помощью нейлоновых шайб.Контактный винт может быть заблокирован стопорным винтом (13).

F. Задний переплетный столб (17) — обеспечивает точку контакта для зажимного шнура. Регулируется для совмещения с шайбами ​​(8).

Г. Конденсатор (24) — Обычно 10, MFD, стандарт 25 вольт. Может быть установлен на любой машине, чтобы минимизировать искрение и искрение.

H. Ремешки (14) — Обеспечивают равномерное давление на игловодитель. Следует часто менять,

I. Трубки (22) — Используйте только открытые сантехнические трубы из нержавеющей стали. Включает иглу и стержень (21).Обеспечивает хорошую поверхность захвата.

Сторона

Сторона

SPAULDING от ROGERS ■ МАШИНА QUIGKCHANGE

Следует упомянуть еще один тип машин. Самым последним из последних достижений в области тату-машин является машина Spauiding & Rogers «Revolution». Она полностью отличается по внешнему виду и принципу работы от машины. обычная тату-машина, она обеспечивает более эффективное движение иглы, работает более плавно и практически бесшумно и значительно легче по весу. Также следует отметить отсутствие стальной рамы, Revolution изготовлена ​​из прочного ударопрочного нейлонового пластика, а работа полностью автономна. -содержится.Большим преимуществом также является отсутствие руберных лент, поскольку в этой машине используется запатентованный кулачок не только для движения, но и для надежного удержания игловодителя. Эта новая машина меняет индустрию татуировок, и ее стоит попробовать.

Электрическое соединение между машиной и источником питания — это зажимной шнур. На одном конце есть два телефонных гнезда для блока питания, а на другом — соединительное устройство с пружинным зажимом. Один крючок зажимного шнура заходит в отверстие, расположенное в задней нижней части верхней части рамы, другой крючок входит в отверстие, расположенное в задней обвязочной стойке.

Машины Tktioo работают на постоянном токе.Вначале вы можете использовать насадку для установки батарей. Поначалу они просты и дешевы. Недостаток в том, что их нужно обслуживать и заряжать.

Хороший блок питания можно получить дешевле, чем две батареи. Блок питания удобен тем, что его можно подключить к розетке, и он довольно беспроблемный. Сегодня на Рынке доступны отличные агрегаты. Даже если используется блок питания, аккумуляторная батарея — это полезное запасное оборудование, которое нужно иметь под рукой.

Также, если у вас есть ceWar.Вы можете захотеть использовать две автомобильные батареи емкостью 12 вольт и зарядное устройство. В таком случае, будьте осторожны, так как перезаряженные батареи очень взрывоопасны? И вам не нужно, чтобы аккумуляторная кислота находилась в зоне работы,

Реостат, установленный на бакелитовой панели с соединительными штырями, можно приобрести в магазине татуировок,

. Блоки питания

бывают разных размеров. Купите лучший из возможных. Хороший источник питания очень важен.

Реостат

Ножной переключатель

Ciip шнур

Настольный распределительный щит

Кабель с зажимом

Переключатель

Ножной переключатель

Ножной переключатель

Верстак

Панель коммутационной панели, установленная на столе для удобства использования

Настольный распределительный щит

Зажим шнур

Реостат

Переключатель

Ножной переключатель

Ciip шнур

Снимите нижнюю панель блока, прикрепите соответствующие провода к деталям с помощью зажимов типа «крокодил»

Зажим-шнур

Зажим-шнур

Ножной переключатель

СИЛОВАЯ ПОДКЛЮЧЕНИЕ

Д.Блок питания 1А

Штекер для машины Spaulding Revolution. Не подключайте к этому

никакую другую машину.

Ножной переключатель

СИЛОВАЯ ПОДКЛЮЧЕНИЕ

Блок питания постоянного тока 1А

Штекер для машины Spaulding Revolution. Не подключайте никакую другую машину к этому

Затем выровняйте точку контакта по прямой линии над ниппелем на стержне якоря и затяните. Затем совместите точку контакта на передней пружине по прямой линии с контактным винтом.В большинстве случаев задняя пружина должна плотно прилегать к заднему винту. Затяните задний винт. Контактный винт указывает на «1 час», когда вы поднимаете машину и направляете переднюю часть (конец трубки) влево, ножки находятся в этом положении, когда они новые, и должны оставаться в этом положении.

Подсоедините к машине зажимной шнур и включите блок питания. Крепко удерживая машину в тефлоновой руке за раму, медленно поверните контактный винт вниз (по часовой стрелке) до точки контакта на передней пружине.Будьте осторожны, касайтесь контактного винта только за резиновый наконечник, иначе он ударит вас. Если резиновый наконечник отсутствует, вы можете обернуть его кусок изолентой или даже резинкой в ​​экстренной ситуации.
