Как подключить вентилятор с таймером в ванной к выключателю: Как подключить вентилятор с таймером для вытяжки в туалет, ванную и кухню

Как подключить вентилятор к выключателю

Наличие естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор.

Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Рекомендации по монтажу вентилятора

Перед тем как устанавливать вентилятор в подготовленное место, необходимо проверить его комплектацию. В комплекте поставки обязательно должна быть инструкция, в которой подробно описывается порядок монтажа и даются рекомендации относительно дальнейшей эксплуатации. Отсутствие такой инструкции чаще всего свидетельствует о низком качестве изделия и его нелегальном ввозе в страну.

Устройство может быть установлено самостоятельно, без каких-либо затруднений. В начале снимается лицевая крышка вентилятора. В местах примыкания прибора к стене наносится силикон или полимерный клей, что вполне достаточно при незначительной массе пластмассового прибора.

Далее вентилятор вставляется в отверстие, подготовленное для монтажа и прижимается к стене на короткий промежуток времени. После этого лицевая крышка закрепляется на своем месте с помощью саморезов. Для защиты от насекомых перед крышкой устанавливается противомоскитная сетка.

С целью поглощения излишнего шума, рекомендуется отделка вентиляционного канала специальными шумопоглощающими материалами. Другой способ заключается в установке глушителя шума непосредственно за вентилятором.

После монтажа вентилятора к нему нужно подвести электропроводку. Перед началом работ домашняя сеть должна быть обесточена. Для соединения контактов не рекомендуется использовать скрутки. Более надежным способом считается подключение с помощью клеммных колодок. Проводка должна быть с медными жилами. Если замена кафельной плитки в ванной не планируется, прокладка проводов осуществляется в пластиковых коробах. Окончательная установка и крепление вентилятора выполняется только после его подключения к электрической сети.

Работа с электропитанием

На удобство эксплуатации устанавливаемой вытяжки прямо влияют как технические возможности прибора, так и метод его включения. Для каждого способа монтажа своими руками, как правило, необходима уникальная схема подключения вентилятора. Все требующиеся чертежи можно с лёгкость найти в сети на различных форумах.

Перед тем как окончательно определиться с выбором метода включения прибора, следует детально изучить положительные и отрицательные стороны. Таким образом можно попросту избежать проблем с неудобством.

Через освещение

Схема подключения через освещение

Наиболее удобным, в некоторых случаях, является способ включения вентилятора одновременно с освещением ванной комнаты. То есть, каждый раз, когда человек входит в ванную комнату происходит автоматическое включение вытяжки. Таким образом, при выключении света деактивируется и вентиляционная система.

Главной проблемой этого метода включения является невозможность использования таймера, из-за чего прибор не успеет очистить воздух в помещении за время нахождения в ванной. Кроме того, если используется не бесшумный вентилятор, ночью принять ванну уже попросту не получиться из-за сильных шумов и вибраций.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком)

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.

Автоматическое (самостоятельное) включение

При таком способе включения вентилятора его можно будет как включать, так и выключать вручную. Однако, в активном состоянии прибор сам будет анализировать обстановку в ванной комнате и деактивироваться при необходимости. За анализ помещения может отвечать таймер, датчик движения или же гидростат.

Самостоятельный выключатель

Схема принципа работы вентиляции

При установке вентилятора в ванной своими руками можно провести отдельную проводку для прибора, подключив его через самостоятельный выключатель. Вариант включения устройства через шнур полностью аналогичен этому методу, однако более удобен из-за отсутствия необходимости прямого доступа к вентиляции.

Наиболее распространённым является способ включения через двухклавишный выключатель, то есть, на выходе из ванной комнаты, вместо обычного выключателя освещения монтируется новый – двухклавишный.

Такой вид выключателя не подходит только в случае повышенной влажности воздуха в помещении.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки.

Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки.

Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.

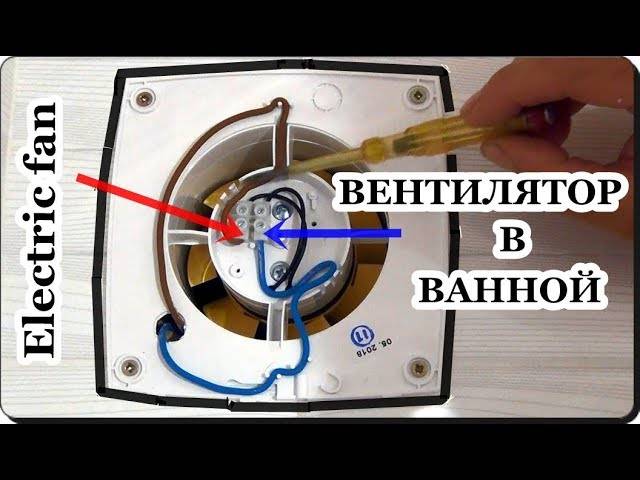

6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Этапы установки системы вентиляции

После подготовительных работ рекомендуется изучить инструкцию, которая прилагается в комплекте с вентилятором.

Здесь можно в подробностях изучить процесс монтажа конкретного устройства. Кроме того, во вкладыше имеются требования к эксплуатации агрегата. Продукция, которая не имеет подобных инструкций, может оказаться подделкой или иметь нелегальное распространение.

Проблема таких устройств может крыться в их некачественном исполнении. А это вызовет массу проблем и неприятностей во время эксплуатации в ванной.

Монтаж вентилятора занимает до 15 минут свободного времени.

Устанавливать прибор нужно, руководствуясь следующей последовательностью:

1. Снимаем крышку с лицевой стороны устройства.
2. На место, где прибор будет устанавливаться к стене, следует нанести слой полимерного клея. В качестве альтернативы могут использоваться жидкие гвозди или другой силиконовый материал. Такого крепление достаточно для того, чтобы корпус не отвалился от стены со временем. Это обусловлено малым весом агрегатов для бытовых целей.
3. Следующий шаг – установка изделия в шахту. Это делается так, чтобы рабочий элемент полностью погрузился в канал. Следует плотно прижать прибор на несколько минут, чтобы обеспечить максимальное сцепление.
4. Монтаж противомоскитной сетки. Это необходимо для того, чтобы в комнату не проникали насекомые, которые могут причинить дискомфорт. Кроме того, такая сетка выполняет декоративную функцию.
5. Далее нужно закрепить лицевую сторону крышки на саморезы. Они идут в комплекте с изделием, как и другая фурнитура.
6. Подключение к сети электропитания.

Если на корпусе имеется выключатель, то можно не заниматься его вынесением в другую зону. Но иногда такое расположение не является удобным. Потому можно вынести его на стену или вовсе позаботиться о двухклавишном изделии, которое будет работать на включение света и вентиляции.

Как видно, установка не отличается сложностью. Все сводится к прокладке кабеля, подключении устройства к сети и закреплении в вентиляционной шахте. Но если же пришлось столкнуться с какими-либо сложностями, то стоит обратиться к профессионалу.

При эксплуатации можно столкнуться с проблемой повышенного шума, о чем говорилось выше. Если нет желания демонтировать и менять устройство в ванной, то всегда можно установить так называемые шумоглушители, которые устанавливаются непосредственно за агрегатом. В качестве альтернативы можно использовать звукопоглощающие материалы.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции

В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

• Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
• Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
• Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями.

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

• Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
• Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать  более эффективный воздухообмен.
• Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
• Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
• Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая  неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
• Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
• Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Пошаговая инструкция по подключению

Для правильного соединения проводов важно уметь читать обозначения на клеммах. Большинство вентиляторов имеют следующую маркировку контактов:

Большинство вентиляторов имеют следующую маркировку контактов:

• N — используется для подключения нулевой жилы;
• L — предназначен для подсоединения плюсового провода;
• T — к клемме подключается сигнальный провод в автоматических моделях.

Процесс подключения проходит в 3 этапа:

1. Подсоединение вентилирующего устройства. Прокладывается двужильный (для моделей с автоматикой — трёхжильный) кабель от вентилятора к распределительной коробке. Для этого в стене пробиваются борозды, в них укладывается кабель, который фиксируется с помощью цементного раствора. Допускается также протягивание провода в гофрированной трубе. Затем жилы кабеля подсоединяются к вентилятору (голубую жилу имеет нулевой провод, белую или коричневую — фазный).
2. Подключение к выключателю. К одной клемме подключают фазную жилу из сети (входящий контакт), к другой — фазную жилу от вентилятора (выходящий).
3. Соединение проводов в распределительной коробке. Соединяется нулевая жила из питающей сети с нулевой жилой вентилятора, фазный провод из сети — с жилой, идущей на входящий контакт вентилятора и фазный провод, идущий с выходящего контакта выключателя, с фазной жилой вентилирующего устройства.

После соединения всех проводов нужно проверить работоспособность конструкции и установить крышки на выключатель и распределительную коробку.

Выбираем вентилятор для ванной комнаты

Бытовые модели имеют малые габариты и небольшую мощность по сравнению с агрегатами промышленного предназначения.

По конструкции и способу забора воздушной смеси они подразделяются на 2 разновидности:

1. Осевые.
2. Радиальные.

Первые оснащены лопастями, которые захватывают воздух и направляют его параллельно центральной оси устройства. Радиальные вентиляторы имеют специальное рабочее колесо. Оно предназначено для изменения направления движения атмосферного потока.

Первый вариант характеризуется более высокой производительностью и малой шумностью. Такие модели монтируют в воздуховодах. В частном доме можно установить любой тип вентилятора, а в городской квартире — только накладной.

При выборе подходящего устройства следует учитывать:

1. Уровень шумности.
2. Мощность.
3. Тип подшипника.
4. Класс влагозащиты.

Показатель производительности и уровень шума указываются в прилагаемом руководстве пользователя и печатаются на упаковке. В зависимости от размера санузла, рекомендуется приобретать устройство мощностью 50-250 м³/ч. Комфортный для человеческого слуха уровень шума располагается в диапазоне 25-30 дБ. Поскольку вентилятору предстоит функционировать в условиях повышенной влажности и резких температурных колебаний, желательно отдать предпочтение модели класса защиты не менее IP44.

Когда необходим вытяжной вентилятор

Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.

Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.

Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.

Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.

Способы самостоятельного подключения

Можно выделить три основные схемы подключения кулера для ванной комнаты (который также может быть установлен и для кухни вместо вытяжки) к электросети:

• подключив его к светильнику;
• с помощью независимого выключателя;
• сделать его включение автоматическим с помощью датчика либо таймера.

От освещения

Подключения кулера от лампочки дает возможность включать его вместе со светом. В таком случае питание берется от распределительной коробки. Если же ее нет, можно сделать ответвление от розетки, которая находится в ванной. Такой способ подключения достаточно бюджетен, но имеет несколько недостатков, среди которых постоянная работа кулера при включенном свете, даже когда этого не требуется, а также быстрый износ приспособления из-за постоянного включения и выключения.

Отдельный выключатель

Второй вариант удобен тем, что ваша вытяжка будет работать по вашему же желанию, а не вместе с включенным светом. Таким образом, управление вентилятором будет производиться отдельным выключателем, который может располагаться как возле выключателя света, так и на самом вентиляторе. В таком случае не требуется подпитка от освещения, достаточно повторить схему подключения лампочки, только для вентилятора.

Пожалуй, единственный минус такого способа – он будет стоить дороже первого, однако не настолько, чтобы лишить себя возможности управлять устройством отдельно. К тому с таким подключением вы сможете оставлять вентилятор работать при выключенном свете.

При помощи автоматики

Нынешние вентиляторы для ванны могут выпускаться с автоматическими датчика, определяющими уровень влажности и таймерами выключения. Более удобным будет устройство с таймером, который подключается тремя проводниками, среди которых, третий является сигнальным и проведен от светильника.

Работает такой кулер следующим образом: его включение совпадает с включением света, прекращает же свою работу он через определенное время после отключения освещения (как правило, задается время в районе от 5 минут до получаса). Если вам не подходит такой тип вентилятора с таймером, можно выбрать кулер, который будет включаться только после выключения света и его длительность работы составит заданное таймером время.

Схемы подключения вентилятора

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками

Только всегда соблюдайте меры предосторожности: отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы. Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Схема подключения вентилятора со светильником

Если вам не нужны прибамбасы в вентиляторе, то можно приобрести простой вентилятор и подключить его параллельно светильнику.

Если ремонт не предвидится, то нужно провести трехжильный кабель от светильника ванной комнаты до установленного вентилятора и подключить синий провод к контакту N вентилятора и нулевому проводу, идущему к светильнику.

Желтый провод подключаем к заземляющему контакту вентилятора, другой конец провода к заземлению светильника. Коричневый провод подключаем к контакту L вентилятора, другой конец провода к фазному проводу светильника.

Если вы в процессе ремонта, то лучше все провода привести в распределительную коробку и в ней сделать соединение. В нашем случае трехжильный кабель имеет три цвета, синий, желтый и коричневый, и двужильный синий и коричневый.

В коробку приходит трехжильный питающий кабель, трехжильный от светильника, трехжильный от вентилятора и двужильный от выключателя.

Схема подключения вентилятора

Разделываем все кабеля, зачищаем все провода сантиметров на шесть. Далее берем синий (ноль) провод питающего кабеля, синий провод от светильника, синий провод от вентилятора и скручиваем между собой.

Далее берем желтый (заземление) провод от питающего кабеля, желтый провод от кабеля от светильника и желтый от вентилятора, скручиваем между собой.

Теперь берем коричневый (фаза) провод питающего кабеля и коричневый провод кабеля идущего от выключателя, скручиваем между собой.

Затем берем коричневый провод от вентилятора, коричневый от светильника и синий от выключателя, скручиваем между собой.

У всех скруток неровные кончики откусываем бокорезами, скрутки пропаиваем или опрессовываем, изолируем, укладываем в коробку и закрываем ее.

Подключаем к проводам выключатель, светильник, вентилятор, подаем электропитание и проверяем работоспособность схемы.

Как подключить вентилятор в ванной к выключателю: схема

Подключение вентилятора в ванной через выключатель

В большинстве ванных комнат нет уличных окон, открывание которых может проветрить и высушить помещение, поэтому при отсутствии или недостаточно сильной тяге в вентканале влажность воздуха в санузле превышает 60%. Это приводит к появлению плесневых грибков на стенах и потолке и неприятному запаху. Кроме того, согласно ПУЭ п.1.1.13, такие комнаты относятся к помещениям с повышенной опасностью поражения электрическим током.

Для решения этих проблем желательно кроме естественной установить принудительную вентиляцию. В квартирах и частных домах для этого в вытяжное отверстие вентканала устанавливаются вытяжные вентиляторы.

Важно! Монтаж системы принудительной вентиляции не отменяет деления ванной комнаты на зоны согласно ГОСТ Р 50571. 11-96 Раздел 701 “Ванные и душевые помещения”.

Перед тем, как подключить вентилятор в ванной к выключателю, необходимо проверить тягу в вентиляционной шахте. Для этого специалисты при помощи специального зеркала пытаются через вентканал увидеть небо, но при отсутствии такого приспособления достаточно к решётке поднести кусочек бумаги или горящую спичку – бумага притянется к решётке, а пламя должно отклониться.

Если этого не происходит, то необходимо пригласить специалистов для прочистки шахты, иначе установка вентилятора не будет иметь никакого смысла.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ – подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

• кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье “Лучший кабель для проводки NYM или ВВГнГ-Ls”.

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

• клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

• сам вытяжной вентилятор с таймером

Подключение таймера санузла

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.

Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

Как проверить естественную вентиляцию

Естественная вентиляция в ванной – пар удаляется через вытяжной клапан

Если в проекте здания заложена естественная система вентиляции, возможно, обустраивать еще и принудительную вытяжку не нужно. Чтобы в этом убедиться, необходимо проверить конструкцию на работоспособность. Методы проверки состоят в следующем:

• Проверка тяги в канале. Для этого зажигают спичку и подносят ко входу канала. Если пламя будет устремляться в сторону отверстия, тяга имеется. Проводить контроль рекомендовано в теплую маловетреную погоду, когда параметры перепада давления всегда на минимуме.
• Анализ эффективности высушивания помещения. В этих целях душевую наполняют паром: открывают горячую воду через рассеиватель и некоторое время ее спускают. Далее смотрят, насколько обильно образуются капли воды на стенах помещения и как долго она не просыхает.

Если влажность быстро уходит, естественной циркуляции вполне достаточно для организации качественного воздухообмена в туалетной комнате или ванной. В противном случае необходимо поставить дополнительный электрический вентоотсос.

Особенности монтажа

Правильное место планируемой установки агрегата определяется расположением, конструкцией вентканалов. В частном доме мощный вентилятор можно разместить на чердаке, обеспечив вытяжку из группы воздуховодов.

Квартирный вариант, как правило, предусматривает монтаж осевой модели вместо решетки в вытяжном канале.

При натяжных, подвесных потолках применяют потолочные версии, соединяемые рукавом с отводом вентшахты или канальные агрегаты, встраиваемые между секциями воздуховода.

Наружная стена позволяет пробить отдушину непосредственно на улицу, сократив потери давления до минимума. Способ приводится в документации производителей, минусы:

• необходимость защиты от осадков, ветра, вероятность обмерзания;
• сквозняк из-за негерметичного клапана.

Существуют универсальные модификации для горизонтальной или вертикальной установки. Допускаемые положения всегда оговорены в инструкции. Минимальная высота расположения настенных приборов от пола – 2,3 м, расстояние от угла, потолка – более 30 мм.

К сведению. Гудят в вентиляторе лопасти и подшипники качения. Горизонтальная установка снижает вполовину ресурс простых втулок, подшипники качения корродируют во время простоя. Бесшумные модели оснащают крыльчатками специального профиля, двигателем на опорах скольжения c магнитной системой (MLS), компенсирующей вес ротора.

Требования электробезопасности изложены в разделе 7 ПУЭ. Степень защиты электровентилятора, устанавливаемого во 2 зоне, должна быть не ниже IP44. Исполнения с двойной изоляцией (полностью пластиковый корпус) допускается применять без заземления. В ином случае заземляющий проводник присоединяют к соответствующей клемме устройства.

Дополнительные функции вентиляторов

Сегодня на рынке вентиляционного оборудования предоставлен большой выбор вытяжных систем. Любой, даже самый привередливый покупатель найдет подходящий для его ванной комнаты механизм. Тем более теперь доступны вытяжки с массой дополнительных функций. К ним относятся:

Вытяжной вентилятор с часами позволит контролировать время

1. Таймер для вытяжки. Благодаря ему вытяжка будет работать и после отключения света, стоит только установить таймер на нужное время.
2. Датчик движения. Эта функция позволит вентилятору включаться в тот момент, когда в санузле появляется движение, а выключается после истечения времени заданного в настройках.
3. Датчик влажности. При наличии на вентиляторе такой функции, он будет автоматически включаться в тот момент, когда уровень влажности достигнет определенной границы, а выключится тогда, когда влажность в помещении достигнет нужного уровня.
4. Функция проветривания. Если у вытяжки есть такая возможность, то вентилятор будет периодически включаться на минимальных скоростях, дабы обеспечить в помещении приток свежего воздуха.
5. Наличие часов на приборной панели. Такая функция поможет, если вы ограничены во времени, и не хотите куда-то опоздать. Часы на вытяжке помогут контролировать время принятия душа.
6. Влагостойкость. Такая функция важна в том случае, если на вентилятор попадает вода.

Конструкция и правила эксплуатации

Таймер представляет собой одностороннюю печатную плату, на которой монтируются элементы. Компонент DD1 подключается со стороны проводников, остальные составляющие устанавливаются с другой стороны.

Чтобы защитить печатную плату от попадания влаги, ее рекомендуется вскрыть лаком, стойким к воздействию влаги.

Наиболее распространенный вид таймеров подключается к сети 220 В и имеет вход сигнального провода от лампы освещения. Другими словами, таймер всегда подключен к питанию, а уже к нему подключается вентилятор. При включении света в ванной комнате к таймеру поступает сигнал и начинается отсчет времени, по истечении которого включается вытяжка. При выключении света питание на сигнальном проводе пропадает и начинается обратный отсчет времени – до отключения.

Виды вентиляторов бытового назначения

Оборудование выпускается двух разновидностей: встроенное и отдельно расположенное. Наиболее распространенное включение – это нажатие выключателя. Автоматические электроприборы снабжаются электроникой, которая упрощает и контролирует работу.

Дополнительными функциями являются:

• таймер включения/выключения;
• подсветка разных цветов;
• датчик влажности.

Устройство включается в тот момент, когда превышен допустимый уровень влажности и выключается, когда это значение приходит в норму. По конструкции вытяжки бывают радиальные (центробежные) и осевые, потолочные и настенные, с лопастями и без них.

Требования вытяжного оборудования в ванной

В соответствии с нормативными документами, чтобы создать нормальный воздухообмен, нужно придерживаться таких показателей:

• 8-10 кв. м/ч. на 1 куб. для совмещенного санузла;
• 6-8 кв.м/ч. – для ванной.

Объем отработанного воздуха из этих помещений составляет больше 30 куб./ч. Допустимая норма 30 Дб – если выше, то для людей этот звук будет слишком громким и раздражающим.

Расчет производительности по формуле

Прежде, чем покупать оптимальное по продуктивности оборудование, необходимы расчеты. Сначала нужно высчитать объем помещения (высота умножается на площадь), который умножается на кратность аэрации.

Внимание! Максимальное значение воздухообмена в помещениях, где высокая влажность, равно приблизительно 10.

Пример: помещение имеет площадь 8 м3, высота – 2,5 м. получается объем 20 м3. Полученное число умножается на 6…8, получается 120…160 м3/ч. Следовательно, для помещения 8 м3 требуется оборудование с мощностью 120…160 м3/ч.

Современные дополнительные устройства

Современные дополнительные функции повышают мощность вытяжки. Максимально она повышается на 10%. Наиболее популярны электроприборы, работающие экономично и бесшумно – их мощность варьируется от 7 до 18 Вт. Если показатель мощности слишком большой, то в создается сквозняк и шум потока воздуха.

Расположение вентиляционных каналов

Легко установить агрегат, если шахта расположена прямо за стенкой ванной, даже, если она совмещается с туалетом или находится рядом с кухней. Если два этих помещения разделены, то требуется канальная конструкция. Она устанавливается на сегменте шахты, в месте соединения 2-х воздуховодов.

Как правильно выбрать устройство для вентиляции?

При покупке вентилятора для ванной комнаты необходимо обратить внимание на такие его характеристики, как:

• показатель производительности;
• уровень шума;
• степень электробезопасности.

Данные параметры важны как для устройств с таймером, так и для обычных вентиляционных приборов.

Советуем прочитать, как выбрать шкаф для встроенной стиральной машинки.

Читайте: какие виды водопроводных труб сегодня есть в продаже.

Узнайте, что такое разрыв струи канализации.

Производительность прибора выбирается исходя из объема ванной комнаты и количества человек, которые ею пользуются. Объем вычисляем по школьной формуле, перемножая длину, ширину и высоту помещения. Затем полученный результат умножаем на кратность проветривания. Согласно требованиям строительных норм кратность для семьи до трех человек равняется 6. Если в вашей квартире проживает большее количество людей, показатель кратности следует принять за 8. Число, полученное в результате перемножения всех этих величин, и будет минимальной необходимой производительностью вентилятора для вашей ванной.

Совет: лучше выбрать прибор, производительность которого несколько превышает расчетный показатель.

К уровню шума предъявляется одно требование – чем меньше, тем лучше. Для комфортной обстановки в квартире рекомендуется подключение вентилятора с таймером в ванной, шумность которого при работе не превышает 30 дБ. Это особенно важно, если планируется использовать принудительную вентиляцию в ночное время.

Степень электробезопасности любого электроприбора, работающего в ванной, должна варьировать от IPX3 до IPX5. Такие модели достаточно хорошо защищены от попадания брызг, влаги из воздуха и даже прямой струи воды. Вентиляторы с более высоким классом защиты для ванной покупать не стоит, это нецелесообразно.

Совет: из существующих моделей устройств для вентиляции с таймерами наиболее надежными считаются Vortice M 100/4 AT и Elicent E STYLE 100 PRO T.

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100THERA SB D100 OptimaVents 100 KДомовент 100 CERA D 100 E 100SCBallu Green EnergyERA D 100 4C ETVents 100 Quiet

Крепление

Настенные версии штатно крепятся саморезами по углам пластиковой рамки. Сняв переднюю крышку, размечают центра, сверлят отверстия, забивают пластиковые дюбели из комплекта.

До крепления, заводят через ввод рамки кабель.

Когда не желают сверлить кафель, закрепляют рамку на «жидкие гвозди».

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

К отдельному выключателю

Это наиболее распространенный вариант подключения.

Потребуется выполнить следующую коммутацию проводов:

• соединяются и изолируются нулевые жилы вентиляционного агрегата и электрической сети;
• фазы вытяжки и выключателя спариваются аналогичным образом;
• к входной клемме выключателя подводится фазная жила электросети.

Важное условие — подключение заземляющего контура.

К совместному со светом выключателю

Удобно, когда вентиляционный агрегат запускается одновременно с включение осветительных приборов. Наиболее практичный вариант — совмещение с двух- или трехклавишным выключателем. В соответствующее отверстие устанавливают подрозетник. В нем производят электрическую коммутацию.

Входная клемма соединяется с фазной жилой питающей сети. Выходящий контакт замыкается на фазу климатического агрегата. После подключения необходимо проверить надежность соединения и целостность изоляции. Затем в подрозетнике фиксируют рабочий механизм и устанавливают крышку с клавишами.

Подключение простого вентилятора со светильником

Если у вас приобретен простой вентилятор, ремонт ни предвидится и Вы, ни хотите напрягаться по поводу электропроводки и обойтись минимумом, то можно от светильника, в желобе провести провод к месту установки вентилятора подключить его и пользоваться. В данном варианте вытяжка будет включаться вместе с освещением в ванной комнате.

Как организовать воздухообмен в душевой

Воздух в ванной должен постоянно обновляться, потому что есть риск появления плесени из-за повышенной влажности

Комната для приема банных процедур в обязательном порядке должна быть снабжена приточно-вытяжной вентиляцией, для этого есть несколько причин:

• Это зона повышенной влажности, которая сама по себе не может быть высушена простым обогревателем;
• В ванных в большинстве случаев не бывает окон, что исключает возможность воспользоваться простым проветриванием.

В стандартное оборудование системы вытяжки входит агрегат высасывающего действия и устройство для притока воздуха. В качестве последнего может быть использовано обычное приспособление для нижней части межкомнатной двери – декоративная сеточка. Тогда воздухообмен будет осуществляться за счет соединения комнаты с другими помещениями.

Если возможности модернизировать дверь нет, приток можно организовать за счет приточного клапана или использовать в ванной рекуператор. В последнем случае один организованный канал в стене будет выполнять сразу две функции: забор и подачу воздуха. Питание системы можно выполнить от отдельного переключателя.

При постройке нового здания целесообразно заложить в проект ванной комнаты и туалета небольшие форточки в верхней части. Это позволит в летний период пользоваться только проветриванием.

Установка вентиляционной системы в ванной комнате

Если рынок вентиляционного оборудования был вами изучен досконально, и модель вытяжки для ванной комнаты куплена, то переходите к процессу подключения вытяжного вентилятора. Схема подключения вытяжки проста, и если следовать инструкциям, то монтаж вентилятора для санузла не составит труда.

Схема подключения вентилятора в ванной

1. В первую очередь следует убедиться, что к вентиляционной шахте подведена проводка, иначе вытяжной вентилятор с таймером не будет подключен к электросети. Если кабель электросети в наличии и он работоспособен, то переходите к проверке вентиляционной шахты, в ней не должно быть мусора и грязи. Если же после осмотра вентиляционного канала были обнаружены элементы, затрудняющие отток воздуха, то устраните их, если самостоятельно это сделать нет возможности, то обратитесь в специализированную службу. Теперь проверьте диаметр вентиляционной шахты и самой вытяжки, они должны совпадать. Если все эти показатели в норме, то приступайте к установке вентилятора с таймером. А если вы выбрали вытяжной вентилятор с датчиком влажности, то это будет дополнительным плюсом в борьбе с влагой и сыростью.
2. Для начала снимите декоративную насадку с вентилятора. Далее, подключите кабель к вытяжке. Процесс этот несложный, главное не перепутать фазу и ноль. Еще один важный момент. Во время монтажа вентилятора в санузле, выключите электричество в квартире.
3. После того как кабель был подключен к вытяжке, ее устанавливают в вентиляционный канал. Это делают при помощи саморезов, которые производители иногда кладут в комплект с вытяжкой либо при помощи клея герметик. Если у вас в ванной комнате лежит кафель, то в этом случае рекомендуют воспользоваться клеем, иначе есть риск повредить плитку.
4. Перед тем как устанавливать декоративную крышку, произведите проверку проделанной работы, и испытайте вентилятор. Если все этапы монтажа были проведены правильно, то вытяжка будет работать исправно. Теперь установите защитную крышку и все готово.

Если вам нужен таймер для вытяжного вентилятора санузла, а в комплекте с вытяжкой его не было, то его можно приобрести отдельно от вентилятора.

В том случае, если нет возможности подвести проводку в вентиляционную шахту, то не стоит расстраиваться, из такой ситуации также есть выход. В таких санузлах вентилятор подпитывается через лампочку. Кидается кабель и подключается один его конец к лампочке, а другой к вытяжке. Чтобы кабель не было видно его прячут в короб. В этом случае вентилятор будет включаться вместе со светом, и выключатся так же.

Как вы видите, схема подключения вентилятора в санузле очень проста, и не требует найма специализированной бригады.

А если вы только проектируете собственный дом, то уделите больше внимания вентиляционной системе ванной комнаты. Правильней всего установить в санузле окно, через которое, свежий воздух попадет в комнату. А если вентиляция в доме спроектирована верно, то в нем не будет место сырости и грибку, а воздух будет свежим.

Загрузка…

Особенности настройки

Часть продуктов оснащена переключателем или джампером (перемычкой) туалет / ванная. В первом случае включение происходит одновременно с замыканием питающей цепи. Во втором – предусмотрена регулируемая пауза, достаточная, чтобы пользователь покинул комнату.

Например, у изделий ERA перемычка находится на управляющей плате в верхнем углу:

У MAICO джамперы вблизи светодиодов индикации режимов:

У изделий, укомплектованных гигростатом и таймером настраиваются:

• уровень влажности;
• задержка отключения.

В частности, представители серии Electrolux EAFM-TH имеют: датчик влажности с диапазоном регулирования 40 – 100%, таймер с задаваемой от 1 до 20 минут задержкой. Настройка производится отверткой.

Если заданное значение влажности ниже фактического, вытяжка включится, даже при отключенном освещении, для этого постоянно подается напряжение на плату. Электровентилятор продолжит работать до достижения установленного уровня влажности, независимо от временной уставки, отключения лампы. При настроенном уровне влажности выше комнатного, прибор отключится через выставленный интервал времени.

Установка электровентилятора

Установка вытяжки не является сложным техническим мероприятием, но все же она требует определенных навыков в строительной сфере или хотя бы понимание этих процессов. Самое важное – определиться с местом, где будет помещаться сам вентоотсос. По правилам это должна быть верхняя точка в той области, где вероятнее всего образование пара или просто большое скопление влаги. Если брать душевую кабину или ванную, это непосредственно область расположения крана, в туалете – чаша унитаза.

Настенное исполнение

Вытяжной вентилятор обустраивают в местах, где производится больше всего пара

Чтобы подключить вентилятор в ванной на стене, необходимо выполнить следующее:

1. Отметить на рабочей плоскости стены посадочное место под корпус. Для этого пластиковую трубу с диаметром чуть большим диаметра самого посадочного места торцом прикладывают к кафелю или бетону и очерчивают окружность.
2. С помощью алмазной коронки высверливают канал в стене на улицу. Это можно сделать при помощи победитового сверла и ударной дрели.
3. Трубу с наружной части покрывают тонким слоем монтажной пены-клея и вставляют в полученный канал.
4. Чтобы не снимать плитку и подвести электричество к агрегату, межплиточный шов выбирают и вставляют туда плоский двухжильный провод, прокладывая его до того места, где установлен выключатель освещения. К нему производят коммутацию.
5. Изделие подсоединяют к электричеству, на посадочную панель с изнанки наносят слой жидких гвоздей и вставляют аппарат в вентиляционную трубу.

Далее включают устройство и проверяют, как оно работает. Должны отсутствовать посторонние шумы и вибрации.

Можно упростить процесс и подключить двигатель просто к лампочке. Для этого не нужно штробить межплиточный шов, достаточно приобрести пластиковый короб, в котором прокладывают электрику. Сам короб приклеивают к плитке, проводя его до светильника. Далее кабель подсоединяют к патрону и прокладывают к вентоотсосу.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Выбор вентилятора для ванной

Условно все вентиляторы делятся на две группы:

• осевые
• канальные.

Канальные предназначены для монтажа в вентиляцию помещений площадью свыше 15 кв.м. Для многоквартирных домов, такие большие ванные комнаты – редкое явление. Зато это приспособление идеально подойдет для санитарной комнаты в частном доме или коттедже. Его установка не составит труда, если следовать инструкции.

Для ванных комнат многоквартирных домов, отличным решением улучшения работоспособности вентиляции, станет осевой вентилятор. Специализированные магазины и строительные супермаркеты представляют множество моделей с различными дополнительными функциями. Однако, лучше всего выбирать данное устройство, руководствуясь рекомендациями специалистов.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Настройка таймеров вентиляторов MTG

Некоторые серии накладных вентиляторов MTG для ванной оснащены либо встроенным таймером, обеспечивающим задержку выключения вентилятора, настраиваемую в диапазоне от 3 до 15 минут, либо встроенной парой таймеров – таймером на время и таймером на влажность в диапазоне от 40 до 80%. Такие таймеры есть в отдельных моделях серий:

Работа вентилятора с одиночным таймером отличается от простого вентилятора наличием настраиваемой задержки выключения вентилятора. Иначе говоря, в вентиляторе установлена электронная схема, которая позволяет просто настроить задержку выключения вентилятора в интервале от 3 до 15 мин.

Наиболее часто такой вентилятор используется для вентиляции в туалете. Вентилятор включается вместе с освещением туалета, но выключается не тогда, когда выключают свет, а позже на заданную задержку. Такое подключение позволяет существенно улучшить вентиляцию туалета, не устанавливая дополнительного выключателя. Единственным минусом при подключении вентилятора с таймером является необходимость подведения к нему трехпроводного электрического кабеля. Частично эта проблема решается подключением третьего провода от фазового провода лампы освещения туалета.
На следующей фотографии показаны точки подключения и настройки гигровентилятора.

Подключение вентилятора

Для подключения вентилятора необходимо подвести к нему 3-х проводный кабель. Для фиксации проводов питания вентилятор имеет пружинные электрические зажимы, доступ к которым открывается после снятия декоративной крышки отсека подключения, закрепленной под лицевой панелью четырьмя саморезами.
Схема подключения вентилятора MTG с гигротаймером с включением от выключателя освещения

Схема подключения вентилятора MTG с гигротаймером с включением от отдельного выключателя

Вентилятор с таймером времени подключается аналогичным образом (см. фото)

Настройка вентиляторов MTG с таймерами

Модели вентиляторов MTG с таймером времени

В результате включения внешнего выключателя (например, выключатель освещения) подается подводящее напряжение на клемму (контакт SL) и вентилятор начинает работать. После выключения выключателем устройство продолжает работать в течение периода, на который оно настроено регулятором таймера (обозначено красным цветом, рис.3). Для установки необходимой величины задержки отключения вентилятора необходимо аккуратно повернуть отверткой шлиц регулятора, показанного на картинке красным цветом. Настройка продолжительности от 3 до 15 минут выполняется за счет поворота регулятора по часовой стрелке (от минимального к максимальному значению).

Модели вентиляторов MTG с гигротаймером (датчиком влажности)

Вентилятор начинает работать после включения внешнего выключателя или в результате повышения настроенного уровня влажности в помещении. После установки вентилятора в нормальных условиях влажности необходимо настроить чувствительность датчика влажности. Диапазон уровня влажности, который можно настроить как заданный, составляет от ~ 40% до ~ 80%. Для установки необходимой величины отключения вентилятора по датчику влажности необходимо аккуратно повернуть отверткой шлиц регулятора, показанного на картинке синей стрелкой. Настройка производится следующим образом : регулятор (указан синим цветом) необходимо поворачивать по часовой стрелке до включения устройства, затем регулятор повернуть в обратном направлении на несколько градусов. Таким образом будет настроено отключение вентилятора для нормального уровня влажности воздуха.

ВНИМАНИЕ !

При подключении электрическая схема таймера находится под напряжением! Настройку таймера можно выполнять только при устройстве, отключенном от сети!

Для настройки интервала времени (регулятор помечен красным цветом) или предела влажности (регулятор помечен синим цветом) используйте обычную отвертку. Внимательно ознакомьтесь с инструкцией по настройке и запомните, что в различных моделях вентилятора электронная панель с регуляторами времени и уровня влажности находится в разных местах.

Установка и подключение вытяжного вентилятора в ванной или туалете своими руками

Проблема вентиляции в ванной комнате и туалете довольно часто появляется в многоквартирных домах. Каналы естественной вентиляции в таких зданиях нередко бывают повреждены, вследствие чего не могут выполнять свои функции. Кроме этой проблемы, в зданиях старой постройки при прокладывании вентиляционных каналов расчет воздухообмена производился с учетом деревянных окон, но никак не пластиковых, не пропускающих и грамма воздуха снаружи. Поэтому, чтобы улучшить проветривание в квартире и в санузле, в частности, выполняется установка вентилятора в ванной.

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м³/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м³. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Внимание! Перед тем, как подключить вентилятор в туалете или в ванной, не забудьте отключить общий рубильник на вашу квартиру или автоматы под электросчетчиком.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

• приобретите в магазине жидкие гвозди или силиконовый клей;
• зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
• нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

• вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
• зафиксируйте аппарат в таком положении скотчем;
• через 2-3 часа, фиксацию можно снять;
• после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Если натяжной потолок уже смонтирован, то для установки кулера и проведения всех коммуникаций придется его демонтировать.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

• можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
• провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке.

разбор популярных схем и подробные инструкции

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке. Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах. При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя. Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

Канавку для прокладки электропроводки располагают не ближе 10 см к дверному проему. Кабель фиксируют алебастровым или цементным раствором. Линию электропитания можно протянуть внутри гофрированной трубы.

На клеммы вентилятора нанесена англоязычная маркировка:

1. L — фаза.
2. N — нулевая жила.
3. T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

• протягивание проводов через отверстие, которое позже нужно будет заделать;
• провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

Установка на стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

1. Поверхность стены в месте крепления зачищают.
2. По контуру наносят силиконовый клей или жидкие гвозди
3. Устройство прикладывают к отверстию вентиляционного канала.
4. Для проверки горизонтали используют уровень.
5. Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Проверка естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае отсутствия отверстия для естественной вентиляции в вашей ванной комнате, обязательно сообщите об этом в коммунальные службы.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

• ноль вентиляционного прибора соединяется с нулем сетевого провода;
• фазный конец от вытяжки подключается к линии, проложенной от выключателя;
• на входящую клемму выключателя присоединяется сетевая фаза.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух
Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления
Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком)

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Вентелятор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Как не стоит подключать и почему – Ошибки подключения

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Источники

• https://sovet-ingenera.com/vent/montazh/podklyuchenie-vytyazhnogo-ventilyatora-v-vannoy-i-tualete.html
• https://stroitelniportal.ru/svoimi-rukami/ustanovka/kak-podklyuchit-ventilyator-v-vannoj-k-vyklyuchatelyu/
• https://vse-otoplenie.ru/kak-gramotno-podklucit-ventilator-v-vannoj-komnate-k-vyklucatelu-vybor-vytaznoj-sistemy-shemy-podsoedinenia
• https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-ventilyatora-v-vannoj-cherez-vyklyuchatel-sveta.html
• https://Web-electric.ru/ventilyator-v-vannoy
• https://ventilsystem.ru/ventilyaciya/elementy/ventilyatory/sxema-podklyucheniya-vytyazhnogo-ventilyatora.html

Установка и подключение вентилятора в ванной комнате и санузле

Вентиляторы для ванных комнат и санузлов – это незаменимые устройства, которые позволяют контролировать основные показатели микроклимата в этих помещениях. К таким факторам относится, в частности, не только чистота воздуха, которым дышит человек, но и его относительная влажность.



Современные вытяжные вентиляторы, которые предлагает компания Vortice Украина, представлены в различных типах и комплектациях. В ассортименте нашего интернет-магазина Вы можете найти как стандартные настенные вентиляторы, так и модели с таймерами задержки, датчиками влажности и т.д.



Помимо важности выбора самого вентилятора стоит отметить и значимость установки и подключения данного устройства. Зачастую именно схема подключения вентилятора становится основной проблемой. Следует учитывать, что вентилятор может подключаться совместно с освещением, датчиками движения или влажности и пр. Определиться со схемой подключения нужно еще до того, как сам вентилятор будет приобретен. В инструкции к вытяжным вентиляторам уже есть схемы, по которым можно их подсоединить к сети. Однако если Вы не обладаете достаточным количеством знаний о том, как это сделать, рекомендуем обратиться за помощью к специалистам в этой сфере.





Классическая схема подключения вентилятора



Традиционно вытяжные вентиляторы Vortice в ванных комнатах и санузлах могут быть подключены либо автономно, либо совместно с выключателем освещения. Второй вариант является достаточно удобным, потому как вентилятор выключается, когда пользователь уходит из комнаты и тушит свет. В данном случае исключается возможность того, что человек забудет про вентилятор, вместо этого устройство самостоятельно прекратит свою работу.



Подключение вентилятора производится по простой схеме: к клемме N подводится ноль, а к L – фаза. При этом вентилятор непрерывно работает, пока в ванной комнате наблюдается высокая влажность (более 60%). Когда же этот показатель приходит в норму и опускается к оптимальному значению (около 40-50%), вентилятор выключается. Это первый вариант стандартного подключения без использования выключателя света.



Второй вариант состоит в следующем: к клемме N подводится ноль, а к L – фаза, но между клеммой L и клеммой 1 устанавливается соединение с выключателем для размыкания/замыкания цепи. При включении освещения вентилятор начинает работать и устанавливает оптимальный уровень влажности. Даже если свет уже выключен, вентилятор будет работать до тех пор, пока влажность не установится на необходимом уровне.



Подключение вентилятора с таймером



Организовывая подключение вытяжного вентилятора Vortice с таймером, следует учитывать несколько особенностей. В первую очередь, в схеме подключения должен быть предусмотрен еще один фазный провод, выходящий из распределительной коробки. Насчет подключения к выключателю, то оно происходит так же, как и в традиционной схеме.



Вентиляторы с таймером – это устройства, которые позволяют управлять временем своей работы: встроенный таймер обеспечивает задержку выключения прибора на определенный период (в среднем от 5 до 35 минут). То есть пользователь на свое усмотрение устанавливает, когда вентилятору необходимо прекратить работу после нажатия выключателя света.



Схема подключения вентилятора с таймером приведена ниже:





Каким образом подключить вентилятор с таймером и гигростатом?



Кроме таймера задержки выключения, вытяжные вентиляторы Vortice могут быть оборудованы датчиками влажности – гигростатами. Такая функция позволяет наиболее точно регулировать показатель относительной влажности воздуха в ванной комнате или санузле.



Датчик влажности срабатывает в тот момент, когда в помещении фиксируется отклонение данного параметра от оптимальных показателей. Тогда вентилятор приводится в движение и решает эту задачу.



Схема подключения вентилятора Vortice с таймером и датчиком влажности имеет следующий вид:





Непосредственный монтаж вентилятора



После того, как все необходимые подключения вентилятора к сети произведены, можно приступать к самому монтажу вытяжного вентилятора. В зависимости от его типа (настенный, оконный, стандартной или скрытой установки и т.д.) и диаметра делается отверстие, соединяющее вентилятор напрямую с улицей или воздуховодом. Корпус вентилятора помещается в подготовленное отверстие и крепится при помощи шурупов, жидких гвоздей и т.п. Далее закрепляется передняя панель и вентилятор готов к использованию. Стоит также отметить, что существуют определенные требования к размещению, к примеру, настенных вентиляторов – их следует монтировать на расстоянии не менее 50 мм от потолка. Другие особенности установки уточняйте в инструкции к вентилятору или же у специалистов.



Компания Vortice Украина – это не только интернет-магазин вентиляционного оборудования. Это еще и проектно-монтажная организация, которая сможет предоставить Вам грамотный проект системы вентиляции и установить приобретенное оборудование по всем требованиям качества и в кратчайшие сроки. По всем интересующим вопросам обращайтесь к нашим специалистам по контактному номеру: (044) 331-13-27.

Вытяжной вентилятор в туалете и ванной комнате

Современные хозяева все чаще снабжают свой туалет или ванную вытяжным вентилятором, призванным ликвидировать влажность и неприятные запахи. Большинство таких вентиляторов включаются и отключается вместе с освещением туалета или ванной.

Но встречается и более удачный вариант исполнения вентилятора для туалета, когда выключение происходит с задержкой, что позволит вентилятору работать даже при выключенном освещении. Также в выключателе с задержкой исключается случай, когда можно забыть выключить свет и вентилятор одновременно, и понести непредвиденные расходы на электроэнергию. Поистине замечательное изобретение во всех отношениях, поэтому мы, как и многие, во время очередного этапа ремонта квартиры своими руками, захотели обзавестись таким устройством в собственном туалете.

Вытяжной вентилятор для туалета — разновидности технического решения

Итак, мы склоняемся к вентилятору для туалета с задержкой выключения. Алгоритм работы в этом случае может быть такой: включаем свет, заходим в туалет, в это время включается вентилятор, после того, как все дела будут сделаны, выходим из туалета, свет гасим, а вентилятор продолжает работать еще несколько минут. Главное, что мы не думаем о вентиляторе, а заботимся только о включении и выключении освещения.

Данную задачу можно решить двумя способами: использовать специальный выключатель-таймер АNАМ ALX 5115, либо установить специальный вентилятор с задержкой или встроенным таймером. И в первом, и втором случае вам потребуются дополнительные провода.

Схема подключения вентилятора через выключатель-таймер ALX 5115 выглядит следующим образом.

Для реализации данной схемы потребуется проложить дополнительные провода от соединительной коробки и от выключателя к вентилятору.

Неоспоримое достоинство применения выключателя-таймера в том, что вы можете использовать абсолютно любой вытяжной вентилятор для туалета или ванной, как по размеру, так и по внешнему виду. А самое главное — подобрать вентилятор с оптимальными характеристиками и максимально низким уровнем шума.

Схема подключения специального вентилятора со встроенным таймером выглядит так:

Как видите, в этом случае также требуется дополнительная электропроводка, причем до вентилятора также потребуется проложить один или два дополнительных провода.

Данные две схемы подключения вентилятора в туалете являются наиболее простыми для осуществления, не считая, конечно, самого примитивного способа — когда, вентилятор работает параллельно с лампочкой в туалете. На сегодня, такой параллельный вариант — самый распространенный и легко реализуемый. Однако, он имеет свои недостатки – это прежде всего шум от вентилятора и недостаточное время для нормализации атмосферы в санузле.

Но существуют немного чуть более сложные и более удобные схемы работы вытяжного вентилятора в туалете, о которых мы здесь http://ura-remontu.ru/ventilyator-v-sanuzle.html сейчас расскажем

Схемы работы вентилятора с задержкой в туалете или ванной

Во этом способе применяется отдельный выключатель с задержкой только для вентилятора. В этом случае нужен отдельный выключатель – это единственный недостаток. Во всем остальном данная схема имеет одни преимущества. Это способ подключения вентилятора с использованием вышеупомянутого выключателя от АНАМ

---

Если вентилятор снабжен датчиками влажности или шума, то возможен следующий вариант исполнения. Свет сам по себе, а вентилятор включен независимо напрямую к сети и включается по уровню шума от двери или воды. Если сильно постараться найти недостаток данного вентилятора можно: например, если вы зашли за веником или выкинуть мусор, то система отработает и вентилятор включится. Однако, если есть возможность регулировать чувствительность датчика звука, то можно настроить «сработку» на звук слива воды, и тогда получаем идеальный вариант. Во время посещения «на шума ни пыли», а потом за вас «все остальное сделает техника». Если же в вентиляторе есть автоматический датчик влажности, то данной схеме прямая дорога в ванную комнату.

---

В третьей трансформации также применен «умный» вентилятор, который включается с некоторой задержкой после включения света, а после выключения света работает еще некоторое время. При кратковременном включении света в санузле, например, если вы зашли на секунду, чтобы взять ведро или веник, то вентилятор уже не включится и не будет бесполезно бороться за чистоту атмосферы, расходуя лишнюю электроэнергию.

Для своего санузла в новой квартире без отделки, мы использовали именно такой умный вентилятор, но в нештатном включении. Об этом, с удовольствием, расскажем подробнее в следующей статье.

Как подключить вентилятор для ванной к существующему свету | Руководства по дому

Автор SF Gate Contributor Обновлено 25 января 2021 г.

Строительные нормы и правила для жилых домов на большей части территории страны, включая код для Калифорнии, требуют установки вентилятора для ванной комнаты в любой комнате с ванной, душем или гидромассажной ванной. Возможно, вам придется дооснастить вентилятор и подключить его источник питания к существующему свету, особенно если вывести вентилятор прямо за пределы стены окажется проще, чем прокладывать новый воздуховод над потолком, что вам нужно сделать для потолочного освещения. -вентилятор комбинированный.Хотя многие домовладельцы могут предпочесть, чтобы вентилятор и существующий свет работали от отдельных выключателей, их включение от одного выключателя может работать нормально. Один переключатель означает, что вы — или молодые люди в семье — не забудете использовать вентилятор во время душа или ванны.

1. Отключите питание

2. Отключите автоматический выключатель, управляющий ванной, над которой вы планируете работать. Включите и выключите свет, чтобы предварительно проверить, что цепь отключена.Лоус рекомендует пойти еще дальше и использовать тестер цепей, чтобы убедиться, что питание отключено.

3. Снимите фонарь

4. Установите лестницу или стремянку и снимите световой шар или крышку с имеющегося осветительного прибора, отвинтив удерживающие винты вручную. Отвинтите и отложите лампочку. Отвинтите два винта, которые обычно удерживают крышку на месте, и потяните ее на несколько дюймов вниз, чтобы вы могли видеть прикрепленные за ней провода. Сделайте окончательное подтверждение (этот шаг очень важен), что цепь отключена, ища отсутствие мигающих огней или звуковых сигналов, когда вы держите бесконтактный тестер цепей на расстоянии нескольких дюймов от теперь видимых проводов в корпусной коробке. .

5. Удалите соединители проводов

6. Поверните имеющиеся навинчиваемые соединители проводов против часовой стрелки, чтобы отсоединить их от парных черных проводов и парных белых проводов в коробке корпуса. Раскрутите провода плоскогубцами и максимально распрямите их. Открутите заземляющий провод от винта заземления в коробке корпуса.

7. Протяните кабель к корпусной коробке

8. Проложите электрический кабель от вентилятора ванной комнаты к корпусной коробке в потолке.Если повезет, вы сможете протянуть кабель через потолок к корпусной коробке с места над вытяжным вентилятором с помощью рыбной ленты; Для решения более сложных сценариев прокладки проводов может потребоваться прорезание гипсокартона вокруг верхних пластин стены ванной комнаты.

9. Подключите кабель к вентилятору

10. Переместите и установите лестницу, чтобы подключить конец кабеля вентилятора к самому вентилятору, совместив черные и белые кабели от недавно проложенного кабеля с проводами вентилятора и прикрутив нейтраль. оголенный медный провод к винту заземления на вентиляторе.Подтвердите эту типичную схему, проконсультировавшись с инструкциями производителя вентилятора, рекомендует Лоус.

11. Используйте инструмент для зачистки проводов для снятия внешней оболочки кабеля

12. Переместите и установите лестницу обратно под коробку корпуса потолочного светильника, чтобы снять внешнюю оболочку с последних 6 дюймов конца электрического кабеля потолочного освещения. универсальный нож или универсальный инструмент. Снимите последний дюйм изоляции с белого и черного проводов с помощью инструмента для зачистки проводов или универсального инструмента.

13. Присоедините черный, белый и нейтральный провода

14. Совместите зачищенные, выпрямленные концы черных кабелей от существующего освещения и включите новый кабель от вентилятора. Возьмите их в свою не доминирующую руку, пока вы скручиваете концы по часовой стрелке вместе с плоскогубцами, которые вы держите в доминирующей руке. Потяните за провода, чтобы убедиться, что они физически надежно соединены, прежде чем закручивать гайку. Колпачок с проволочным коннектором, повернутый по часовой стрелке. Повторите то же самое с белыми проводами и нейтральными проводами.

15. Восстановление питания

16. Аккуратно сложите провода в коробку корпуса. Установите на место крышку и лампочку. Включите автоматический выключатель, чтобы проверить установку, и установите на место крышку фонаря или глобус.

Как установить таймер для вытяжного вентилятора

Установка переключателя управления вытяжным вентилятором в ванной или датчика присутствия: выбор и подключение переключателя вытяжного вентилятора с автоматическим включением или автоматическим выключением.

Подключение реле времени вытяжного вентилятора ванной комнаты или датчика присутствия людей
[ad # block] Электрический вопрос: У меня есть небольшая ванная комната с потолочным светильником, лампой с циркуляционным вентилятором и вытяжным вентилятором.

• Они индивидуально управляются тумблерами в трехклавишной коробке. Вытяжной вентилятор представляет собой небольшую беличью клетку, которая подключается к розетке в коробке. Никакой другой информации о нем нет, но я подозреваю, что он рассчитан примерно на 50-80 кубических футов в минуту.
• Я хочу подключить вытяжной вентилятор к таймеру рециркуляции, чтобы он включался и выключался в течение определенных периодов времени.
• Большинство из этих типов таймеров, заменяющих настенный выключатель, не обеспечивают необходимое мне количество циклов в день. Те немногие, которые соответствуют моим требованиям, предназначены для подключения к розетке, а затем к ней подключается устройство.
• Как вы можете видеть на фото, которое я включил, вытяжной вентилятор подключается к розетке в коробке (на фото он отключен).Я мог бы заставить работать таймер в розетке, если бы смог понять, как установить его между вентилятором и розеткой вентилятора в коробке. Я не могу подключить таймер к розетке в коробке, так как в коробке недостаточно места И, как вы можете видеть, разъем для вентилятора двухконтактный, неполяризованный, а таймер — трехконтактный.
• Итак, могу ли я взять двухконтактный неполяризованный штекер лампы, надеть провод шнура лампы, чтобы его можно было вставить в розетку в коробке, и установить трехконтактную розетку на другой конец провода, получить плагин по таймеру.Затем я вставлял двухконтактную неполяризованную вилку вентилятора в розетку таймера. Поскольку цепь изначально не заземлена, установка таймера с заземлением между ними не должна быть проблемой. Верно?
• Если есть другой способ сделать это лучше, не требующий больших затрат или требующий незначительной переделки, я полностью открыт для любых предложений, которые могут у вас возникнуть.

Этот вопрос по электропроводке пришел от Стива из Стимбот-Спрингс, Колорадо.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Стив.

Подготовка к подключению переключателя управления вытяжным вентилятором в ванной комнате

Применение: установка реле времени для вытяжного вентилятора в ванной комнате.
Уровень квалификации: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнить Лицензированным подрядчиком по электрике.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и доступа к настенному выключателю вытяжного вентилятора, а также от того, потребуется ли распределительная коробка большего размера.
Меры предосторожности: Перед работой с электропроводкой и установкой переключателя скорости вентилятора цепь вытяжного вентилятора ванной комнаты должна быть идентифицирована, выключена и помечена примечанием.
Уведомление: Изменение существующей проводки или установка дополнительной электропроводки в ванной комнате должны выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Важно:
Точная разводка переключателя вытяжного вентилятора в ванной комнате будет зависеть от того, какой именно переключатель выбран, типа установленного вытяжного вентилятора и схемы электропроводки в ванной.Пожалуйста, обратитесь к руководству по установке и руководству пользователя, которое предоставляется производителем для вышеупомянутого оборудования.

Пример комбинированного вытяжного вентилятора для ванной

Выбор автоматического включения или автоматического выключения вытяжного вентилятора

• Цифровые таймеры
  • Существует ряд полностью программируемых цифровых таймеров, которые могут отлично работать для приложения, описанного в этом вопросе.
    • Цифровые таймеры включают бренды Leviton, GE, Stanley, Intermatic и многие другие.
• Найдите цифровой таймер освещения, и вы увидите множество переключателей, которые можно установить в существующую распределительную коробку, где новый переключатель может заменить существующий переключатель.
• Новый таймер должен иметь возможность ручного управления, чтобы вентилятор можно было вращать по мере необходимости.
• Выключатель датчика присутствия
  • Датчик присутствия — это переключатель с управляемым движением, который определяет движение или его отсутствие.Эти переключатели можно включить вручную, и если движение не обнаружено, переключатель присутствия автоматически выключится по истечении заранее определенного или запрограммированного периода времени.
  • Датчики присутствия соответствуют большинству требований к энергоэффективности и обычно устанавливаются в новых или реконструированных ванных комнатах.
• Ручной таймер
  • Ручной таймер обычно представляет собой механический пружинный переключатель, который позволяет установить время включения до предела таймера.
  • Пружинные реле времени обычно доступны с временными интервалами 15, 30 или 60 минут.

Установка переключателя управления вытяжным вентилятором в ванной или датчика присутствия

Подключение переключателя вытяжного вентилятора в ванной комнате будет зависеть от того, какой именно переключатель выбран, однако ниже приводится описание наиболее распространенных переключателей управления и их подключения.

• Двухпроводной таймер
  • Типовая схема подключения переключателей вытяжного вентилятора с двумя проводами переключателя и заземляющим проводом:
    • Линия подключения — питание от электрической цепи.
    • Линейный выход — выход на вытяжной вентилятор.
    • Заземляющий провод — соединение с заземляющим проводом схемы.
• Трехпроводной таймер
  • Типовая схема подключения выключателей вытяжного вентилятора с тремя проводами и заземляющим проводом:
    • Линия подключения — питание от электрической цепи.
    • Линейный выход — выход на вытяжной вентилятор.
    • Подключение белого провода — нейтральный провод электрической цепи.
    • Заземляющий провод — соединение с заземляющим проводом схемы.

Пример цифрового таймера

Подробнее о проводке вытяжных вентиляторов

Как подключить вытяжной вентилятор ванны

Вытяжной вентилятор для ванной

Ответы на все ваши вопросы об установке вытяжного вентилятора для ванны и о проекте замены вытяжного вентилятора в вашей ванной.

Как подключить коммутатор

Подключение переключателя света

Электрические схемы
Полностью объясненные электрические схемы выключателя света.Подробные схемы электропроводки и изображения помогут в реализации ваших домашних проектов по электрике.

Темы, связанные с домашней автоматизацией и элементами управления X10
Домашняя автоматизация
Электрик рассказывает о домашней автоматизации в этой серии статей.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу. Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 В Электропроводка выключателей освещения Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Как найти и устранить неисправности и ремонт электропроводки Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Топ-5 лучших таймерных переключателей для вентиляторов в ванной (* Обзор 2021 года *)

Вы хотите найти лучший таймер для вентиляторов в ванной?

Таймерные переключатели позволяют управлять вентилятором (или другим устройством), нажимая кнопку в течение заданного времени, и автоматически выключать вентилятор по окончании таймера.

В этом обзоре продукта я рассмотрю …

• Мой лучший выбор №1 для лучшего таймера
• Плюсы и минусы таймерных переключателей с самым высоким рейтингом
• Советы по покупке таймерных переключателей

Давайте начнем с этим руководством!

• Таймер от 5 до 60 минут
• Показывает оставшееся время с помощью светодиода
• Простая установка
• Включает кулисную кнопку
• Всемирно известная компания

Мой главный выбор для лучшего переключателя таймера вытяжного вентилятора для ванной — Lutron.Этот настенный переключатель таймера находится в диапазоне от 5 минут до 60 минут, что более чем достаточно для вентилятора в ванной. В этом таймере Lutron хорошо то, что светодиодный индикатор покажет вам оставшееся время, в отличие от большинства других таймеров. Для работы вы просто нажимаете кнопку пуска, а затем с помощью переключателя выбираете настройку таймера.

Изображение	Продукт
Top Pick	Top Pick	Lutron от 5 до 60 минут 1010 Показывает оставшееся время 1010 От 5 до 60 минут Показывает оставшееся время Всемирно известный	Посмотреть на Amazon
		Enerlites 5–4 часа Светодиодный свет 07 Ударопрочный от 5 до 4 часов Светодиодный свет Ударопрочный	Вид на Amazon
		BN-LINK от 5 до 60 минут Ручка управления 10 9006 9093 Две настенные пластины от 5 до 60 минут Ручка управления Two Wa ll Plates	Посмотреть на Amazon
Лучший бюджет	Лучший бюджет	Maxxima От 1 до 60 минут Светодиодная подсветка Включение / выключение вручную	до 60 минут Светодиодная лампа Включение / выключение вручную	Просмотр на Amazon
		Woods От 10 минут до 60 минут Светодиодная лампа Схема подключения	60 мин Светодиодный свет Схема подключения	Посмотреть на Amazon

Топ 5 лучших таймерных переключателей для вентиляторов для ванной

Мои лучшие выборы для лучших таймеров для вытяжных вентиляторов для ванной комнаты имеют предустановленные таймеры в диапазоне от 1 минуты до 60 минут (и даже 4 часа).Эти таймеры можно установить в стене, чтобы заменить стандартный тумблер, и для них требуется нейтральный провод.

Большинство этих таймеров имеют светодиодные индикаторы, поэтому вы можете найти их в темноте и знать, что таймер установлен правильно. Ознакомьтесь с ними ниже …

1. Lutron Maestro (лучший выбор)
2. Enerlites
3. BN-LINK
4. Maxxima (лучший бюджет)
5. Woods

Введение

Инспекторы дома часто рекомендуют своим клиентам установить таймеры для вытяжных вентиляторов в ванных комнатах.Переключатель таймера позволяет пользователю выбрать предустановленное время, и по истечении этого времени вентилятор в ванной автоматически выключится.

Эти переключатели отлично подходят для вентиляторов для ванной, потому что вы хотите, чтобы вентилятор для ванны работал от 15 до 30 минут. После вы принимаете душ, чтобы удалить всю влагу. И если у вас нет идеальной памяти, вы, скорее всего, забудете выключить вентилятор в ванной.

Существует два основных типа таймеров задержки выключения: нажимная кнопка и поворотная ручка.С помощью кнопки обычно достаточно просто выбрать желаемое время, например, от 5 до 60 минут, и нажать кнопку. На поворотной ручке нет кнопок, но вы буквально поворачиваете ручку на желаемое время, как ручку таймера на тостере.

Читайте также: Как предотвратить появление плесени в ванных комнатах без вентиляторов?

Светодиодные индикаторы

Большинство таймеров имеют светодиодные индикаторы, и это полезная функция, которая позволяет вам подтвердить, что вы выбрали правильное время.Вдобавок ко всему, светодиодный индикатор иногда бывает достаточно ярким, чтобы вы могли выбрать правильную настройку даже в темноте.

Однако это одна из причин, по которой таймеры не всегда лучше всего устанавливать в спальне, потому что светодиодный свет может раздражать.

Существует также по крайней мере одна марка переключателя таймера с таймером обратного отсчета. С переключателем таймера Lutron светодиодная подсветка будет фактически меняться по мере уменьшения оставшегося времени, поэтому вы можете визуально увидеть, сколько времени осталось на переключателе таймера.

Читайте также: Какие воздуховоды подходят для вентиляторов для ванных комнат?

Нейтральный провод

Одна из проблем при установке таймерных переключателей заключается в том, что для некоторых из них требуется нейтральный провод.

Если настенный переключатель вентилятора в ванной не имеет нейтрального провода, вам придется установить его, чтобы эти переключатели с таймером работали. Если у вас более старый дом, есть большая вероятность, что у вас нет нейтральных проводов, и я бы проверил это, сняв настенный выключатель после того, как вы отключите питание.

Читайте также: Почему перестал работать вытяжной вентилятор в ванной?

Какой самый лучший таймер для вентилятора в ванной?

Вот мои полные обзоры лучших таймеров для вентиляторов для ванной комнаты с их плюсами и минусами. Проверьте это ниже …

Мой лучший выбор — Maestro от Lutron. Это высококачественный таймер от всемирно известного производителя интеллектуальных переключателей.

Этот таймер имеет шесть предустановленных таймеров до 60 минут. Все, что вам нужно сделать, это нажать кнопку «Пуск», а затем с помощью переключателя выбрать желаемый таймер до 60 минут.

Светодиодный индикатор покажет вам оставшееся время. Переключатели Lutron просты в установке, и у Lutron есть видеоролики по установке самостоятельно.

• Простая установка
• Показывает оставшееся время с помощью светодиода
• Кулисная кнопка

• Настенная панель продается отдельно
• Жалобы на легкость взлома

Таймер Enerlites — отличное дополнение к любой ванной, позволяющее автоматически отключать вентилятор в ванной.

С помощью этого таймера вентилятора для ванной вы можете выбрать 5 минут, 10 минут, 30 минут, 60 минут, 2 часа или 4 часа.Просто нажмите на нужное время, и вентилятор отключится для экономии энергии.

Он также оснащен синим светодиодом, чтобы вы знали, что таймер установлен, а также помогает выбрать правильный таймер в темноте. Эти таймеры просты в установке и изготовлены из термопласта, устойчивого к высоким температурам и ударам.

• 6 предустановленных таймеров (до 4 часов)
• Синий светодиод помогает в темноте
• Ударопрочный пластик
• Простота установки

• Необходимо иметь нейтральный провод
• Непонятный световой индикатор (отсутствие света означает, что переключатель всегда на)

Таймер обратного отсчета BN-Link — это настенный выключатель премиум-класса, который автоматически отключает вентилятор в ванной в желаемое время.

Этот сверхмощный таймер с удобной ручкой может легко настроить время до 60 минут и выключить вентилятор в ванной. Созданный с учетом простоты, этим ручным таймером можно легко управлять в темноте или мокрыми руками.

Он даже поставляется с двумя пластинами переключателя, чтобы соответствовать вашему переключателю или пластине декоратора. Этот таймер будет легко работать с любым вентилятором для ванной, но вы также можете использовать его для отключения света, нагревательных ламп, бытовых приборов и многого другого.

• Простое ручное управление
• Таймер до 60 минут
• Поставляется с двумя настенными пластинами

• Ограничено до 60 минут
• Нет светового индикатора
• Слышимый тикающий шум

Maxxima — это выключатель света премиум-класса с таймером, который можно использовать для вытяжного вентилятора в ванной комнате.Он имеет шесть предустановленных таймеров от 1 до 60 минут.

Я всегда рекомендую оставлять вентилятор для ванны включенным как минимум на 20–30 минут после душа, чтобы удалить всю влагу.

Этот таймер также имеет кнопку ручного включения / выключения вентилятора. Переключатель таймера Maxxima имеет световые индикаторы, поэтому вы знаете, что он работает.

• Шесть предустановленных таймеров до 60 минут
• Светодиодный индикатор
• Кнопка ручного включения / выключения

• Ограничено до 60 минут
• Нет в списке UL
• Требуется нейтраль

Этот настенный таймер Woods — недорогой прибор для автоматического выключения вентилятора в ванной.

Имеет 4 предустановленных таймера от 10 до 60 минут. Он включает в себя светодиодные индикаторы, показывающие, какой таймер вы выбрали.

Светодиодная подсветка также достаточно яркая, поэтому вы можете найти переключатель в темноте и выбрать желаемую настройку.

Переключатель таймера Вудса включает настенную пластину, а электрическая схема напечатана прямо на самом переключателе таймера для удобства.

• Четыре настройки таймера до 60 минут
• Светодиодный индикатор горит ярко
• Распечатанная электрическая схема сбоку

• Нет ручного включения / выключения
• Жалобы на неточный таймер

Мой главный выбор в пользу лучшего таймера для вентилятора для ванной комнаты — Maestro от Lutron.Вот почему …

# 1. Шесть настроек таймера

Этот переключатель таймера имеет 6 настроек таймера в диапазоне от 5 минут до 60 минут. Для работы вы просто нажимаете кнопку пуска, а затем с помощью многопозиционной кнопки выбираете желаемое время.

№2. Светодиодный индикатор показывает оставшееся время

В отличие от большинства других таймеров, Lutron фактически покажет вам оставшееся время своим светодиодным индикатором. По мере того, как время идет вниз, светодиод будет опускаться.

№ 3. Всемирно известная компания

Я думаю, что почти все слышали о Lutron, и они всемирно известны своими выключателями света.Некоторые из самых дорогих домов, которые я когда-либо проверял, были заполнены настенными выключателями Lutron.

SmartExhaust ™ | AirCycler

ВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА И ОСВЕЩЕНИЯ С ТАЙМЕРОМ ЗАДЕРЖКИ И КОНТРОЛЕМ ВЕНТИЛЯЦИИ Вентилятор / выключатель освещения для ванны SmartExhaust ™ — это простое и эффективное решение для обеспечения надлежащей вентиляции ванной комнаты и выполнения требований к вытяжной вентиляции. SmartExhaust ™ разработан для замены вентилятора и выключателей освещения в ванной на один интеллектуальный контроллер и имеет программируемые настройки для автоматической работы вытяжного вентилятора в зависимости от вашего желания.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА Заработайте баллы LEED и ENERGY STAR за усиленную вытяжную вентиляцию * Сделайте стандартные вентиляторы для ванны соответствующими ASHRAE 62.2 * Интеллектуальный микропроцессор для точной вентиляции под управлением пользователя Работает с большинством ламп накаливания, КЛЛ, люминесцентных и светодиодных ламп Дополнительный свет и время отключения вентилятора через 60 минут (только Rocker) Доступны модели с тумблером и кулисой в различных цветах * При использовании с ASHRAE 62.2 совместимых вентилятора

ОПИСАНИЕ ПРОДУКТА

SmartExhaust ™ — это вентилятор для ванны и выключатель света *, который также служит в качестве контроллера вентиляции и таймера задержки вентилятора. Этот продукт обеспечивает вытяжную вентиляцию всего дома. (* Подключение SmartExhaust ™ для управления освещением необязательно)

С другими вентиляторами и выключателями света время, в течение которого кто-то находится в ванной, не всегда обеспечивает достаточное время работы вентилятора для устранения влажности или загрязнений в ванной.Используя настройки вентиляции и задержки SmartExhaust ™, вентилятор можно настроить на работу по таймеру, чтобы обеспечить достаточную вентиляцию даже после того, как кто-то выйдет из ванной.

Используя параметр «Вентиляция», пользователь может установить количество минут в час, в течение которых вытяжной вентилятор ванной комнаты должен работать для достижения желаемой / необходимой вентиляции. Используя настройку задержки, пользователь может установить количество минут, в течение которых вентилятор должен работать после выключения переключателя SmartExhaust ™. Когда переключатель выключен, вентилятор продолжает работать в течение установленного времени задержки.

Благодаря объединению переключателя вентилятора и переключателя света SmartExhaust ™ также становится датчиком присутствия людей.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

• Переместите переключатель вверх, чтобы включить вентилятор и свет
• Переместите переключатель вниз, чтобы выключить свет. Вентилятор будет продолжать работать в течение предварительно установленного времени ЗАДЕРЖКИ (если не отключен вручную).
• Чтобы отменить время ЗАДЕРЖКИ для версии с переключением, выключите и снова включите в течение трех секунд.В течение следующих трех секунд выключите выключатель, и вентилятор выключится, отменив ЗАДЕРЖКУ для этого использования. Для версии с качалкой просто снова выключите выключатель после использования.
• ЗАДЕРЖКА не активируется, пока свет / вентилятор не проработает не менее 10 секунд.
• Вентилятор будет автоматически включаться один раз в час на предварительно установленное время ВЕНТИЛЯЦИИ.

Любая ручная работа вентилятора и операция ЗАДЕРЖКА будут вычтены из предварительно установленного времени ВЕНТИЛЯЦИИ для этого часа.Если ручная работа вентилятора и операция ЗАДЕРЖКА превышают предварительно установленное время ВЕНТИЛЯЦИИ, дополнительное время будет вычтено из общего времени ВЕНТИЛЯЦИИ следующего часа.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Свет: 450 Вт при 120 В переменного тока (синий провод)
Вентилятор: 150 Вт при 120 В переменного тока (красный провод)
Работа: 120 В переменного тока 60 Гц ± 10% (красный провод)
Рекомендуется минимальная настенная коробка размером 2,5 дюйма
Крышка не входит в комплект. Используйте любую стандартную пластину переключателя.

Совместимость с лампами

Наши кулисные переключатели SmartExhaust ™ (арт.SED-S) совместимы с большинством, но не со всеми светодиодными лампами. В настоящее время доступно большое количество различных типов ламп и различных характеристик ламп — мы рекомендуем использовать светодиодные лампы с возможностью затемнения, чтобы избежать проблем с мерцанием света.

Нам не известно об изменениях продукта, внесенных производителями ламп, поэтому мы рекомендуем обращаться к производителю ламп для получения текущих технических характеристик. Большинство производителей ламп имеют доступную информацию о совместимости, чтобы вы могли убедиться в правильности работы лампы и типа переключателя.

СХЕМА ПОДКЛЮЧЕНИЯ

Этот продукт может быть защищен одним или несколькими из следующих патентов и заявленных патентов:
8185244, 7258280, 6431268, 881806, 547017, Канада 2245135

Таймер вентилятора для ванны — Блог об энергосбережении и водосбережении

Уменьшить влажность

Влажность, то есть влажность воздуха, иногда бывает неизбежной.Это проблема не только для волос, это может быть опасно для вашего дома, здоровья и финансов. Чтобы снизить влажность, нужно знать, где он обитает и как с ним бороться.

Почему влажность — это проблема

Влажность вызывает появление плесени, плесени и пылевых клещей, которые усугубляют условия дыхания, такие как астма. Хуже всего то, что вы не сможете увидеть плесневых или пылевых клещей, пока они не станут серьезной проблемой. Влажность также может вызвать гниение участков в доме, что может стать магнитом для вредителей.Расходы, возникающие из-за высокой влажности, включают счета за здоровье, возможные услуги по удалению плесени или ремонт дома, борьбу с насекомыми / вредителями, а также более высокие затраты на электроэнергию из-за попыток выровнять влажность при длительном использовании вентиляторов и кондиционирования воздуха.

Где живет влажность

Поскольку обогреватели зимой работают сверхурочно, создавая смесь зимней погоды с жарой, зимние месяцы могут быть наиболее благоприятными для влажности. Независимо от времени года, влажность может быть как дома, так и на кухне и в ванной комнате, которые являются наиболее посещаемыми в течение дня.

Как определить влажные участки
Явным признаком высокой влажности является скопление влаги. Если вы видите влажные участки / пятна на потолке или стенах, возможно, у вас проблемы с влажностью. Если некоторое время наблюдается скопление влаги, это также может быть плесень.

Снижение влажности

Чтобы снизить влажность в доме, хорошо проветривайте. Включение кондиционера и вентиляторов может помочь, но увеличивает затраты на электроэнергию. Одно из решений — использовать таймер с вентилятором для ванны.

Таймеры вентиляции
Таймеры вентиляции работают с системой отопления, вентиляции и кондиционирования воздуха или вытяжными вентиляторами в вашем доме для выпуска воздуха в установленное время.Это уравновешивает вентиляцию в доме и препятствует накоплению влаги. Дополнительный бонус: нет необходимости держать кондиционер включенным в течение всего дня, что снижает потребление энергии в доме и, следовательно, снижает ваш счет за электроэнергию.

Что вы можете сделать
Есть несколько способов снизить влажность, просто внеся небольшие изменения в свой образ жизни, например:

• Принимать более короткий душ или принимать душ с более холодной водой (вероятно, более удобно в летние месяцы)
• Выращивание комнатных растений на открытом воздухе — растения нуждаются в поливе и выделяют влагу, которая может повышать влажность
• Не накрывать кастрюли во время готовки или использовать мультиварку для снижения уровня влажности

Сохраните свое здоровье, дом и карманы, следуя этим простым советам по правильной вентиляции дома.

Сохранить

Сохранить

DewStop®

FAQ

ВЕНТИЛЯТОР ДЛЯ ВАННЫ

Где номер модели моего вентилятора?

Снимите экран, и вы увидите номер модели рядом с меткой cUL внутри области вентилятора.

Как почистить вентилятор?

Важно время от времени чистить экран. На экране может скапливаться пыль и влага. Снимите экран и промойте теплой мыльной водой, дайте ему полностью высохнуть, затем замените экран.

Я потерял инструкцию! Где взять еще одну копию?

Вы можете скачать инструкцию здесь.

Что такое CFM?

CFM означает: кубические футы в минуту. Это куб воздуха размером 12 на 12 дюймов, который выходит через вентилятор всего за одну минуту. DewStop Breeze Easy пропускает 100 кубических футов воздуха каждую минуту. Это высокая скорость потока, которая помогает не отставать от душа и быстро сушить вашу комнату.

Что такое Соне?

Sone — это способ дать нам всем число, относящееся к тому, что на самом деле слышит наше человеческое ухо.1sone примерно соответствует уровню шума тихой работы холодильника. 1 сон важен, потому что 2 сона — это вдвое громкость для человеческого уха 1 сона.

Могу ли я установить вентилятор для вентиляции в ванной прямо над ванной или душем?

Да, но у вас должен быть вентилятор на защитном автомате GFCI. Вы должны обратиться к лицензированному электрику или проконсультироваться с ним.

ДОЛЖЕН ЛИ Я выпускать вентилятор наружу?

Да. Все вентиляторы точечной вентиляции должны выводиться наружу.Обратитесь к местному кодексу, чтобы узнать, как его соблюдать. Рекомендации и рекомендации по установке системы вентиляции в национальном масштабе см. В нашем руководстве.

Почему окна и зеркала запотевают даже при работающем вентиляторе?

Если окна и зеркала очень холодные, на этих поверхностях все еще может образовываться конденсат. Если ванная комната герметично закрыта, замещающий воздух может поступать в комнату недостаточно быстро, чтобы вытеснить влажный воздух. Размещение вентилятора также может быть фактором. Вам понадобится зазор под входной дверью в ванную, чтобы в ванную комнату попадал свежий воздух.Ваша вентиляционная труба также должна быть короткой и иметь выход наружу. Если вентиляционная труба заблокирована, вентилятор не сможет вытолкнуть воздух наружу, чтобы высушить комнату.

Мой вентилятор работает, но воздух движется медленнее, чем обычно?

Проверьте решетку на наличие отложений и при необходимости очистите или проверьте, нет ли препятствий в воздуховодах. Распространенная проблема — мусор в крышке крыши.

Почему с моего вентилятора капает вода?

Капающая вода обычно представляет собой конденсат из холодной вентиляционной трубы.Изоляция воздуховодов и корпуса ВЕНТИЛЯТОРА может помочь решить проблему конденсации. Более длительная работа вентилятора обеспечит полное удаление влаги из воздуховода. Другая возможность — это попадание дождя в вентиляционную трубу через вентиляционное отверстие в крыше.

Я установил вентилятор, но он не работает, что мне делать?

Убедитесь, что черно-белый разъем на вентиляторе встал на место. Проверьте все электрические соединения, такие как гайки и быстроразъемные соединения. Убедитесь, что автоматический выключатель включен после завершения всех электромонтажных работ.Если у вас есть какие-либо вопросы, обратитесь к лицензированному электрику.

УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ

У моего существующего коммутатора только два провода. Как правильно подключить управление к вентилятору?

Вам нужно будет проверить эти провода с помощью тестера напряжения, чтобы определить, какой из них является силовым, а какой идет к вентилятору. Черный провод на блоке управления подключается к проводу, который проверяется на входящее питание. Красный провод на элементе управления подключается к проводу, который проверяется и подтверждается подключением к вентилятору.Вам понадобится нейтраль и земля. Пожалуйста, обратитесь к СТРАНИЦАМ 14-15 руководства для получения инструкций по правильному подключению управления. Если у вас есть какие-либо сомнения, мы рекомендуем проконсультироваться с лицензированным электриком.

Будет ли управление работать без нейтрального провода?

Для работы регулятора требуется нейтраль. Обычно в распределительной коробке (настенной коробке) имеется нейтральный провод. Старые дома или дома, в которых не соблюдались правила, могут затруднить поиск нейтрального.В таком случае вам понадобится электрическое испытательное устройство, чтобы найти нейтральный провод. Мы предлагаем вам использовать для выполнения этих работ квалифицированного лицензированного электрика.

Как настроить чувствительность DewStop для конкретной ванной комнаты?

DewStop предварительно установлен в положение 12:00. Это лучшее место для начала. Дополнительные инструкции по настройке уровней чувствительности см. В руководстве, прилагаемом к переключателю DewStop.

Вентилятор включается слишком рано / слишком часто.Как я могу это исправить?

Это означает, что DewStop установлен на более высокий уровень чувствительности. Просто слегка поверните диск чувствительности против часовой стрелки, чтобы уменьшить чувствительность. Мы предлагаем небольшие приращения за раз.

Вентилятор включается недостаточно быстро, к моменту его включения на стенах уже есть влага. Как я могу это исправить?

Если вы хотите, чтобы DewStop сработал быстрее, вы можете повернуть диск чувствительности по часовой стрелке. Теперь DewStop более чувствителен.Снова переместите вправо, если необходимо, но двигайтесь только небольшими приращениями, пока не найдете правильную настройку.

Иногда я люблю запарить ванную комнату. Можно ли отключить датчик?

Да! Вы можете отключить определение влажности. Убедитесь, что вентилятор выключен. Теперь нажмите и удерживайте кнопку в течение 15 секунд, затем отпустите кнопку. Чувствительность к влаге теперь отключена.

Могу ли я включать / выключать вентилятор вручную, если я отключу датчик?

Да! Вы можете включать и выключать вентилятор вручную.Теперь переключатель вентилятора находится в ручном режиме ВКЛ. ВЫКЛ., И таймер продолжит работать.

Как мне снова включить датчик?

Да! Легко снова включить датчик влажности. Убедитесь, что вентилятор выключен. Теперь нажмите и удерживайте кнопку в течение 15 секунд, затем отпустите кнопку. Теперь датчик влажности снова может определять влажность.

Летом днем ​​пользуюсь кондиционером, а на ночь выключаю. Когда я это делаю, мой вентилятор включается.Что происходит?

Иногда, когда кондиционер выключается, дом начинает притягивать влагу, и это похоже на принятие душа или ванны. DewStop определяет это и включает вентилятор ванны. Избежать этого можно, снизив уровень чувствительности. Для этого поверните циферблат против часовой стрелки. Мы предлагаем небольшие приращения за раз.

Синий светодиод мигает. Что это значит?

Пульсация означает, что DewStop видит влагу, а DewStop включает вентилятор для удаления влаги.Когда синий светодиод горит постоянно (не включается / выключается, вентилятор включен и находится в режиме ручного таймера или в режиме сушки DewStop. Примечание. Когда DewStop обнаруживает влажность, он будет включать вентилятор столько, сколько потребуется, чтобы высушить комнату до Уровень, на котором он видел вашу комнату до появления влаги. После душа или ванны это обычно 25-35 минут. РУЧНАЯ НАСТРОЙКА ТАЙМЕРА НЕ ИЗМЕНЯЕТ ВРЕМЯ СУШКИ, важно, чтобы ваша комната была правильно высушена. Ручной таймер предназначен для только время удаления запаха.

Я потерял инструмент регулировки, поставляемый с DewStop.Могу ли я использовать отвертку для регулировки?

Да, вы можете использовать любой маленький инструмент, но будьте осторожны, чтобы не сломать маленькие шкалы чувствительности и времени большой отверткой.

Что произойдет, если кто-то выключит вентилятор до того, как комната полностью просохнет?

DewStop знает, что ваша комната должна быть сухой, и если кто-то выключит DewStop, все в порядке. DewStop снова почувствует влажность через одну минуту и ​​снова включится, чтобы закончить сушку комнаты.

Если я установил таймер обратного отсчета на 5 минут, означает ли это, что вентилятор будет работать только 5 минут при обнаружении влажности?

Нет. Таймер предназначен для удаления запаха. Обнаружение влажности длится дольше и работает до тех пор, пока комната не вернется к исходной сухости перед принятием душа или ванны.

Мне очень нравится переключатель DewStop! Могу ли я заказать вторую отдельно?

Да!

Стэн Харрисон: Неисправный, но специальный переключатель таймера продолжает работать.

Определенно пришло время установить новый переключатель.

Когда я оценил таймеры онлайн и приготовился отправиться в хозяйственный магазин, мои мысли о строительстве нашего дома заполнили воспоминания.

Таймер вентилятора в ванной комнате был одним из моих первых электрических установок.

Я наблюдал, как квалифицированные электрики «чертовали» проводку, протягивая провода через стены и потолки. Я наблюдал, как они делали «законченную» проводку — прикрепляли концы проводов к розеткам, выключателям и приборам после того, как стены были на месте.

Это не казалось слишком сложным.«Я сам смогу закончить электромонтаж», — подумал я.

Но не обошлось и без серьезного изучения и подготовки.

Я прочитал все, что мог, по этой теме и вложился в книгу объемом почти 700 страниц по практическому электромонтажу, основанную на Национальном электротехническом кодексе. Я купил необходимые инструменты и оборудование и получил необходимое разрешение на электричество.

Вооружившись и готов, я задумал установить вентилятор с таймером в нашей полуванине. Я подумал, что это будет простой проект для новичков.Чтобы разместить таймер, я прибил к шпильке электрическую коробку. Все идет нормально.

Следующим шагом было проложить проводку от электрической коробки к источнику питания. В то время в моем мозгу не регистрировалось, что можно использовать электричество из существующей розетки. Вскоре я понял, что не понимаю, но не раньше, чем завершил установку.

Я тщательно проложил отдельный провод до блока выключателя. Я должен запросить занесение в Книгу рекордов Гиннеса.Готов поспорить, у меня есть единственный в мире вентилятор для ванной с собственной выделенной линией и автоматическим выключателем!

Прокладка длинного провода требовала времени, потому что он должен был пройти через дюжину или около того балок пола, чтобы добраться до коробки выключателя. Это потребовало интенсивного бурения.

После того, как вентилятор прикреплен к стене и проведен его провод к распределительной коробке, я был готов подключить выключатель. Затем я отключил электричество в доме, чтобы подключить выключатель.

3

Галерея: Неисправный таймер

Когда все на месте и готово к работе, я четыре раза осмотрел и проверил свою установку визуально — никаких защемленных или проткнутых проводов, а также неплотных или неисправных соединений.

Затем при отключенном питании я использовал тестер непрерывности, чтобы убедиться, что цепь правильно подключена.

Мое сердце забилось быстрее, когда я включил выключатель, а затем медленно повернул таймер.

Нажмите! Хммм.

Вентилятор в ванной был включен! Я сделал это! Я успешно смонтировал полную бытовую цепь!

Несмотря на то, что в доме еще не было электричества, по крайней мере, вентилятор в ванной работал.

Теперь, много лет спустя, я пересматривал один из своих первых электрических проектов — по крайней мере, частично.

Чтобы заменить коммутатор, первым делом отключите питание.

.

Найти выключатель, отключающий вентилятор для ванной, будет несложно.

Это выключатель № 1, первый выключатель в верхнем левом углу панели.

И ключ на этикетке гласит: «Полувентилятор для ванны».

В конце концов, это единственный в мире вентилятор для ванной, работающий на собственном выделенном контуре.

Как заменить переключатель таймера

1. Отключите питание переключателя, отключив автоматический выключатель или удалив предохранитель, который питает его.Если коммутатор разделяет электрическую коробку с другими переключателями или устройствами, отключите и их питание.
2. Если вентилятор работал при включенном таймере, проверьте, выключено ли питание, включив выключатель. Если вентилятор не работает, питание должно быть выключено, но пока не думайте, что он выключен!
3. Снимите ручку и лицевую панель.
4. Отвинтите пластину переключателя.
5. Осторожно извлеките переключатель из коробки.
6. Важно:
7. Осторожно снимите гайки, соединяющие провода.
8. Отсоедините провода к старому выключателю от проводов в коробке.
9. Подсоедините провода от нового переключателя к проводам в коробке. Используйте тонкие плоскогубцы, чтобы скрутить оголенные части проводов вместе. Затем затяните проволочную гайку над каждым соединением.
10. Оберните изолентой проволочную гайку в месте соединения гайки с проводом.
11. Осторожно поместите провода и выключатель в электрическую коробку.
12. Прикрутите переключатель на место.
