Как отрегулировать плуг мотоблока?

Вспашка земельного участка является важным видом работ. Она необходима, чтобы подготовить почву для высаживания и посева разнообразных сельскохозяйственных культур. Вспашка плугом осуществляется с помощью мотоблока, одним из условий эксплуатации которого является правильная регулировка. Как правильно отрегулировать плуг на мотоблоке, чтобы земля стала ровной и аккуратной, можно узнать ниже. Также Вы можете перейти по ссылке на youtube-канал компании АгроМотоЦентр, где в видео подробно объясняется алгоритм регулировки.

Регулировка плуга

Для более удобной регулировки плуга следует установить устройство на подставки, в качестве которых могут выступать бруски. Это позволит настроить наиболее подходящую глубину вспашки, которая должна находиться в диапазоне 15-18 сантиметров.
Чтобы обеспечить наиболее удобную регулировку, поставьте плуг также на небольшое возвышение – фанеру или доску. Это позволит установить с большей точностью наклон от пятки к его носу.

Угол данного наклона можно отрегулировать специальным болтом, который размещается на сцепке, следующим образом:

сначала поверните данный болт по часовой стрелке. Для этого необходимо приподнять плуг, увеличивая глубину вспашки;
затем поверните болт против часовой стрелки, приопустив плуг и уменьшив глубину вспашки.

Расстояние между почвой и плугом не может превышать пяти сантиметров, иначе плуг будет зарываться в почву. При неправильно выставленном угле наклона плуга вспашка не будет отличаться качеством. При этом нагрузка на мотор и руки оператора увеличиться в несколько раз. После того, как была произведена регулировка, необходимо затянуть крепление плуга и сцепки.

Вспашка мотоблоком

Данный процесс включает в себя несколько действий:

мотоблок устанавливается на краю обрабатываемого участка;

включаем первую передачу, после чего используем рычаг сцепления. Важно следить, чтобы мотоблок не начал зарываться в почву и не возвышался над обрабатываемым участком;
после прохода первой борозды необходимо проверить глубину вспашки, для чего понадобится рулетка или линейка.

Советы, как отрегулировать плуг на мотоблоке, помогут Вам добиться от процесса вспашки максимально качественных результатов. Если Вам необходимо приобрести оборудование, то можете сделать это здесь!

Настройка плуга для мотоблока и мотокультиватора

Плуг ПЛ3 предназначен для использования с легкими мотоблоками, оснащёнными двигателем воздушного охлаждения. Очень важно понимать, что правильная настройка плуга позволяет плавно и равномерно, без затрат физической силы обрабатывать земельный участок.

Базовые данные для настройки плуга

Рис.1 Конструкция плуга

Как видно на рис 1, плуг имеет простую конструкцию. Он состоит из вертикальной стойки, полевой доски, расположенной горизонтально, а также отвала с лемехом.

Плуг закрепляется на мотоблоке или мотокультиваторе с помощью универсальной регулировочной сцепки. Параметры втулки сцепки (передней части) должны соответствовать размерам и конструкции прицепного устройства мотоблока.

Рис. 2 Сцепка «Зирка-105»

Передняя часть сцепки крепится к мотоблоку (в данном случае это «Зирка-105»), а задняя даёт возможность закрепить вышеупомянутый плуг. Наличие талрепа способствует регулировке угла атаки почвы лемехом. Распорные болты дают возможность закрепить плуг через сцепку к мотоблоку при помощи стержня, проходящего через втулку и крепление на раме.

Настройка положения полевой доски плуга относительно борозды и мотоблока

Основным параметром настройки является установка плуга в таком положении, чтобы полевая доска была расположена параллельно направлению движения мотоблока. Как это осуществить? При помощи упорных болтов, которые находятся на передней части сцепки, необходимо закрепить всю сцепку (рис 2), правильно отрегулировав болты.

Болты нужно отрегулировать таким образом, чтобы оставался небольшой люфт. Сцепка должна быть в свободном положении.

После прохода первой борозды при следующем проходе правое колесо попадает в борозду и образуется уклон мотоблока относительно горизонта. Поэтому необходима дополнительная регулировка плуга, для того чтобы установить его строго вертикально, не потеряв предыдущих параметров настройки. Для этого необходимо отпустить упорные болты и провернуть плуг вместе с задней частью сцепки в нужном направлении относительно передней части сцепки так, чтобы стойка плуга стала вертикально, а полевая доска продолжала располагаться параллельно ходу мотоблока. Если правильно выполнить эти настройки, то никакого ухода мотоблока в сторону не будет, а его движение гарантированно будет направлено вперед по прямой.

Рис. 3 Полевая доска параллельна движению мотоблока

Настройка угла атаки плуга

Следующим важным параметром настройки плуга на мотоблоке является настройка угла атаки грунта лемехом плуга. Что это значит? Вы можете настроить плуг так, что он будет либо зарываться, либо не будет погружаться на нужную глубину. При правильной настройке лемех плуга в процессе вспашки должен быть расположен горизонтально на нужной глубине. Эта глубина должна оставаться в разумных пределах, исходя из параметров плуга, а также тяговых возможностей мотоблока. Другими словами, если остриё лемеха будет направлено вверх, плуг не будет углубляться — борозда будет слишком мелкой. Если же переусердствуете с углом и он будет слишком большим, скорее всего, ваш плуг станет зарываться и вы будете вынуждены постоянно приподнимать мотоблок за ручки, а это тяжелый, изнурительный труд.

Рис.4 Лемех плуга расположен горизонтально

Таким образом, в первом варианте лемех приподнят относительно горизонта в процессе вспашки и поэтому не может заглублять плуг на необходимую глубину. Во втором случае лемех наклонен вниз, из-за чего происходит постоянное заглубление плуга в процессе вспашки. Нужно настроить угол атаки плуга так, чтобы лемех был расположен строго горизонтально в процессе вспашки, а не в период захода в грунт. За регулировку настройки угла атаки отвечает талреп сцепки, а углубление плуга можно настроить, изменяя положение вертикальной стойки в сцепке.

Выводы:

Однокорпусные плуги для мотоблока и мотокультиватора нашего производства, ЧП Крючков, — это очень простые изделия. Плуги не имеют встроенной системы настройки. Все регулировки производятся через регулировочную сцепку. В первую очередь нужно настроить параллельное положение полевой доски плуга относительно оси плуга. После этого отрегулировать глубину расположения плуга и угол атаки. Во время установки сцепки на мотоблок необходимо обратить внимание на люфт передней части сцепки относительно прицепного узла мотоблока — для облегчения управления.

Делитесь ссылкой на статью в социальных сетях и на форумах, а также высказывайте своё мнение в обсуждении.

Плуг для мотоблока: как правильно пользоваться

У многих новичков при работе с мотоблоком, особенно, если необходимо вспахать свой участок, возникает много вопросов о том, как правильно отрегулировать плуг, чтобы вспашка земли была выполнена аккуратно и правильно. Вот о том, как отрегулировать плуг мотоблока и пойдет речь в этой статье.

Мотоблок желательно доставить к месту пахоты без плуга и грунтозацепов. Обычно разукомплектованный мотоблок транспортируют в автомобиле на дачный участок. Если у вас земельный участок рядом с домом, то провести подготовку мотоблока к пахоте можно в любом выбранном месте с ровной поверхностью. Когда мотоблок доставлен на место подготовки к работе, необходимо заменить транспортировочные колеса на специальные грунтозацепы. Для того, чтобы было удобнее снимать транспортировочные колеса, под сцепку мотоблока, которая расположена сзади, можно установить подставку.

Установка навесного вспашного приспособления

Нет ничего сложного в установке. Для этого вам понадобится: закрепить плуг на устройство для сцепки, не перетягивая гайки. Это делается для того, что б в дальнейшем можно было регулировать параметры плуга; сцепку следует зафиксировать вместе с плугом к серьге двумя крепящими штырями.

На этом установка заканчивается и следует перейти к следующему этапу — регулировке. Регулировка — очень важный этап, так как от этого зависит качество вспахивания и количество затраченных сил. При неправильной регулировке мотоблок не сможет качественно справляться со своей работой и будет затрачено много времени для простых задач.

Как выполняется регулировка

Точная регулировка плуга для мотоблока выстраивается по трём параметрам: ширине; глубине вхождения; углу наклона. Для самостоятельной настройки плуга ширину выставляют по его краям. Для лучшего дробления и лёгких прорезов почвы, край его должен крепиться на одной высоте с зацепом для грунта, ориентируясь на внутреннюю сторону.

Глубина выстраивается после того, как мотоблок помещают на подставки. Устанавливают устойчиво, без смещения в сторону плуга. Высоту подставок следует регулировать в зависимости от того, на какую глубину вы планируете вспахивать почву. Если это вспашка перед зимним сезоном, то глубину выбирают приблизительно 25 см. Весной же глубина до 20 см. После установки и выбора глубины регулируют крепление плуга.

Идеальным считается тот вариант, когда он прилегает к почве.

Если это первый опыт в пахании земли мотоблоком, то воспользуйтесь натяжной верёвкой для ориентира, так как первый ряд должен быть прямолинейным, что б далее от него отталкиваться. Также можете воспользоваться колесом для опоры, оно находится левее от плуга, и ходит по необработанной земле, тем самым предотвращает слишком глубокое проникновение и регулирует глубину. После установки мотоблок регулируют специальными болтами таким образом, что б задняя часть плуга располагалась параллельно почве.

Последним этапом в регулировке является снятие мотоблока с подставки, выставление руля на высоту вашей поясницы. Это делается для меньшей нагрузки на руки при продолжительной работе.

Рекомендации по качественной вспашке земли:

Чтобы не допустить смещение почвы, каждый раз меняйте направление вспахивания.
Для упрощения работы поверните руль мотоблока влево, тогда вы будете идти по невспаханной почве.
При закаменевшей почве следует проработать землю дважды: первый раз маленькой глубиной захвата, второй раз – необходимой вам.
Перед первым вспахиванием проверьте работу мотоблока.
Волны первого ряда земли должны ложиться параллельно с волнами второго, тоесть не должно быть большого расстояния, и они не должны перекрывать друг друга.
Во избежание навала мотоблок пускают посередине предыдущей волны.

Другие материалы по теме:

Подготовка минитрактора, мотоблока и мотокультиватора к зиме
Мотоблок или культиватор? Что выбрать?
Правильный выбор навесного оборудования для мотоблока

Плуг Зыкова и другие плуги для мотоблоков и мотокультиваторов.

В последнее время по всей Украине, и даже у нас под боком, в продаже появились плуги Зыкова (Полеход) для мотоблоков. Только Зыков здесь не при чём. Статья о том, чем отличается плуг Зыкова от других плугов, от подделок плуга Зыкова и как не ошибиться при покупке плуга.

(См., например, откровенную подделку в одном из известных интернет-магазинов: www.in-green.com.ua).

Внимание!
У нас вы можете купить настоящий Плуг Зыкова (Плуг Полеход).
Плуг Зыкова является плодом научно-исследовательских разработок Технического центра «Садово-огородная техника» и выпускается исключительно под торговой маркой Полеход. Мы являемся владельцем патента Украины на конструкцию этого плуга. На сегодняшний день (16 апреля 2013 г) никто, кроме нас не производит Плуг Зыкова, а подделки не выполняют те функции, ради которых он и был задуман! (см. также открытое письмо поддельщикам-бракоделам).

Вот он, плуг Зыкова (Патент Украины №47720). Как видите, ничего революционного в нём нет. Вообще, придумать новый плуг сегодня очень сложно. Написаны десятки, если не сотни диссертаций, получено бесчисленное множество патентов на изобретения. Но отличия плуга Зыкова от плугов, продаваемых в Украине, всё же существуют.

Если рядом с плугом Зыкова поставить обычный, отличия вы увидите даже глазом.

С какой стороны не крути плуги, а форма у них разная. Кстати, обычные плуги в Украине продаются довольно лихо. Не потому, что они такие хорошие, а потому что дешевле.

Главное отличие плуга Зыкова — это хорошо продуманная геометрия лемешно-отвальной поверхности и тщательно подобранные углы. Здесь мы использовали свой опыт, накопленный за более чем 35-летнее сидение в библиотеках и в полях. А далее мы учли горькие уроки общения с украинскими заводами. Как правило, когда документация поступает на завод, в ход идут «рацпредложения» от заводчан: где-то сделают замену металла, где-то поменяют допуск в размере, где-то что-то упростят, а где-то и своё добавят. В результате изделие внешне хоть и похоже на то, что изображено в чертеже, но в работе ведёт себя совершенно по-другому.

Поэтому конструктор Технического центра «Садово-огородная техника» Павел Зыков тщательно ведёт авторский надзор за изготовлением плуга. Мы и назвали плуг его именем ещё потому, что благодаря именно ему на выходе получаем то, что заложено в чертежах. Работать с таким плугом – одно удовольствие.

В последнее время мы обнаружили, что так называемый плуг Зыкова для мотоблоков уже изготавливается в разных городах Украины и продается через интернет-магазины, другими предприятиями, в супермаркетах и даже у нас под боком. Не можем сказать, что рады этому (см. также открытое письмо поддельщикам-бракоделам где мы сравниваем оригинальный плуг с подделкой). Тем не менее, лучше уж копия плуга Зыкова (разумеется, под авторским надзором), чем те, которые в больших количествах продаются в Украине.

Например, вот этот. Примитивный отвал бульдозерного типа с недоразвитым крылом не в состоянии перевернуть пласт почвы, а круто поставленный лемех создает мощное сопротивление мотоблоку, что вынуждает оператора толкать перед собой центнер железа вместо того, чтобы легко и без устали пахать свой огород. Как работают плуги такого типа, вы можете посмотреть здесь:

http://www.youtube.com/watch?v=0qjd4p7GnzA&feature=related

Как видите, все пласты почвы, которые нарезает плуг, не переворачиваются, как того требует агротехника, а отодвигаются в сторону, поверхность пашни получается ребристой, верхний слой почвы с травой не укладывается на дно борозды. И это несмотря на то, что в руках оператора довольно приличный мотоблок VARI. Фактически огород испорчен. Как его в дальнейшем обрабатывать, чтобы привести в культурное состояние, даже затрудняемся сказать. Такие плуги отбивают охоту у людей пахать мотоблоками. Поэтому пусть уж лучше копируют наш плуг Зыкова, чем подобные этим. Хоть какая польза будет.

плуга Зыкова

Во-первых, мы никому не передавали конструкторскую документацию. Все эти плуги делаются неизвестным нам образом, возможно и на глазок. А это не одно и то же.
Во-вторых, чтобы копия плуга Зыкова успешно продавалась, его стараются сделать дешевле оригинала: применяют более тонкий лист, обычную сталь вместо легированной, делают тоньше стойку плуга, укорачивают отвал. В результате плуги в работе гнутся, о чем нам уже сообщают владельцы таких плугов.
В-третьих, упрощают конструкцию, например, убирают такой очень важный элемент плуга, как перо для получения слитной пашни. И еще одно важное обстоятельство: к плугу должна прилагаться инструкция по настройке его. Для новичка без инструкции нечего и думать о вспашке. Ничего из этой затеи у него не получится.

А это оборотный плуг Зыкова. После ряда испытаний и улучшений мы запустили его в серийное производство в январе 2010 года. В Украине его также подделывают. Например, тот же Калиновский ремонтно-механический завод Винницкой области, директору которого мы написали открытое письмо.

Многие, кто пробовал пахать мотоблоком, говорят, что тяжело, а порой невозможно. Действительно, если неправильно подобран плуг, сцепка, колёса, масса мотоблока, его развесовка и др., пахать мотоблоком тяжело, в чём мы сами много раз убеждались. А если всё продумано, «упираться рогом» не приходится. Посмотрите, разве тяжело пахать нашему механику с плугом Зыкова? Если сомневаетесь, смотрите следующее фото, где мотоблок пашет сам, без оператора.

Надеемся, мы вас убедили? Если нет, посмотрите работу оригинального плуга Зыкова в фильме, который вам покажут в Техническом центре «Садово-огородная техника».

Теперь поговорим о качестве вспашки плугом Зыкова. В Интернете, в Ютубе, мы выложили видеофрагменты вспашки мотоблока ГЕПАРД-4 (модель BL-120) итальянской компании BENASSI. ГЕПАРД-4 пашет сам, без оператора, а оператор идёт рядом, только контролируя работу мотоблока. Тем самым мы хотели показать лёгкость управления этой техникой. После того многие владельцы мотоблоков тоже начали выкладывать в Интернете видеоролики, показывая лёгкость в работе своих мотоблоков. Но при этом обходят вниманием самое главное требование к плугу — качество выполняемой агротехнической операции. Например, на этом видеоролике мотоблок пашет сам, без оператора. Красиво идёт! Не правда ли? Но присмотритесь внимательнее: явный недовал плугом пласта почвы. И так по всему огороду. Огород испорчен!

Аналогичная картина и здесь.
И кому такая вспашка нужна? Вот и выходит, что картинки вроде эффектные, а толку от такой вспашки мало.

Кстати, в Интернете можно увидеть заманчивые картинки не только о плуге. В этом видеоролике показано окучивание картофеля мотоблоком с дисковым окучником. Пользы от таких дисков будет мало. С сорняками они справляются плохо, а малый диаметр дисков не позволит эффективно выполнить более позднее окучивание.

Обратите внимание, как плуг Зыкова выполняет оборот пласта почвы. Даже при такой небольшой глубине вспашки стерня практически полностью заделывается в почву. А это очень важно для эффективного разложения растительной массы.

Вид на плуг Зыкова слева-сзади. Слева – невспаханный участок со стернёй и сорняками, справа – всё заделано в почву!

После прохода плуга Зыкова поверхность пашни остаётся без растительных остатков, что и требуется по агротехнике.

Плуг Зыкова имеет еще одну особенность: за счёт острого угла вхождения в почву лемех плуга не упирается в прочные корни растений, а срезает их, что существенно облегчает управление мотоблоком.

ПОСЛЕСЛОВИЕ:

Поскольку плуг Зыкова запатентован, те, кто копирует его, продают под другим названием или обозначением. Например, «скоростной плуг». Очевидно авторы, как им кажется, столь «удачного» названия плуга, преследуют цель привлечь покупателя высокой скоростью вспашки (ну кто не хочет быстро вспахать свой огород?), подсовывая им обычный плуг. Заметим на этот счёт, что даже лошади не пахали рысью, не говоря уже о галопе. Очевидно, на то были причины. А тут такое предлагают человеку!
Кроме того, авторам «скоростного» плуга, как мы понимаем, невдомёк, что ещё 100 лет тому назад было установлено: при повышении скорости вспашки сопротивление почвы плугу не растёт пропорционально. Оно растёт в квадратичной зависимости! Т.е., если увеличить скорость движения плуга в 2 раза, то сопротивление вырастет не в 2 раза, а как минимум в 4! (Сомневающиеся могут почитать об этом в научном труде «Теория плуга» академика В.П.Горякина»). Значит мощности двигателя надо больше, и расход топлива увеличится. Вот почему скоростная вспашка применяется исключительно на тракторной тяге.

А вот итальянская компания Benassi хорошо знает об этой особенности почвы, и удачно использовала скорость для того, чтобы мотоблок Итальяно-6 весом всего 60 кг пахал так же качественно, как и тяжёлый. Подробнее читайте на нашем сайте статью «ИТАЛЬЯНО-6. Часть 2: В работе».

Здесь вы можете посмотреть вспашку огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова.

Вспашка огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова (продолжение). Обратите внимание, как наш механик Донец в конце огорода делает разворот: плуг поворачивается лёгким движением ноги, а при развороте мотоблока срабатывает дифференциальная ступица и разблокирует колёса.

Вспашка огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова нашим механиком Русланом Карабутой.

Удачная геометрия лемешно-отвальной поверхности плуга Зыкова обеспечивает качественное крошение почвы, полный оборот пласта и заделку растительных остатков.

Наши товары, которые описываются в этой статье:

В магазин

Киев, Частное предприятие Технический центр «Садово-огородная техника»
2009-2011 гг.

Работа с мотоблоком

Универсальность — отличительная черта мотоблоков. С их помощью можно выполнять множество самых различных работ, с которыми приходится сталкиваться хозяевам дач и сельских домов. Реализацию разных по характеру функций обеспечивают многочисленные приспособления для мотоблока. Вспашка, окучивание, посадка и уборка картофеля и других корнеплодов, прополка, кошение травы — это только основные виды работ, которые приходится выполнять этим многофункциональным, незаменимым в частном подсобном хозяйстве машинам.

Вспашка мотоблоком

Чтобы там ни говорилось о пользе безотвальной вспашки, но основной операцией обработки земли по-прежнему остается вспашка обычным отвальным плугом. Именно с нее чаще всего начинается обработка почвы перед посадкой самых различных сельскохозяйственных культур.
Вспашка земли мотоблоком

Первое, что нужно сделать перед тем, как пахать мотоблоком, это установить на него необходимое оборудование — металлические колеса с грунтозацепами, сцепку и плуг.

Металлические колеса служат для обеспечения сцепления мотоблока с грунтом, без них он не разовьет тяговое усилие, необходимое для таскания плуга. Оптимальными для вспашки размерами колес считаются следующие: диаметр — 50-60 см, ширина обода — 18-20 см. Меньший диаметр не обеспечит необходимого просвета под редуктором мотоблока и почвой, а с более узкими колёсами мотоблок будет «гулять» по борозде. При этом желательно, чтобы обод маталлического колеса не был сплошным, поскольку в этом случае между грунтозацепами будет набиваться земля и мотоблок начнет буксовать.

Металлические колеса-грунтозацепы

Колеса должны быть как можно более тяжелыми. Практика показывает, что качественная вспашка мотоблоком, весящим менее 70-ти кг, невозможна, машина просто буксует. Чем тяжелее мотоблок, тем глубже и эффективнее он пашет, и тем легче с ним работать. Дополнительные грузы нужно крепить к колесам или к передней части мотоблока.

Расстояние между колесами (ширина колеи) должно быть около 60 см. Это соответствует оптимальной ширине захвата плуга 19-21 см.

После установки колес нужно установить сцепку. Конструкций сцепок существует множество, как специализированных, годящихся только для определенных моделей мотоблоков, так и универсальных. Не имеет значение, какой конструкции будет сцепка, главное, чтобы она обеспечивала установку и регулировку положения плуга по глубине, ширине колеи и углу атаки.

Установка глубины вспашки. Эту регулировку лучше делать с помощником. Чтобы установить глубину вспашки, нужно поставить мотоблок на ровное место, наехав колесами на подставки (деревянные доски, кирпичи) высотой 13-15 см. При этом сам мотоблок должен стоять ровно (грядиль — продольная часть сцепки — должен располагаться горизонтально). Плуг для мотоблока нужно поставить на землю таким образом, чтобы он касался основания всей кромкой лемеха, после чего подсоединить его к сцепке.

При вспашке стойка плуга всегда должна быть в вертикальном положении. Даже когда правое колесо мотоблока идёт по дну борозды. Чтобы выполнить такое условие, в сцепке плуга предусмотрены дугообразные регулировочные пазы для наклона плужного корпуса вправо или влево. Поэтому после первых двух-трёх проходов, когда мотоблок наклонится вправо и правое колесо будет идти по дну борозды, необходимо ослабить гайки паза, повернуть плужный корпус против часовой стрелки (если смотреть на мотоблок сзади) и выставить стойку плуга вертикально. Не забудьте затянуть гайки.

Регулирование наклона стойки плуга

Установка плуга по ширине колеи. При установке плуга по ширине колеи ориентиром должна служить правая кромка лемеха. Она должна располагаться на одной линии с левым (внутренним) краем правого колеса. Это обеспечит полное подрезание пласта почвы и легкий отвал земли, что позволит уменьшить необходимое тяговое усилие для вспашки.

Установка плуга по ширине колеи

Установка угла атаки. Плуг должен стоять на основании одновременно и пяткой, и носком. Если он будет касаться только пяткой, его будет выталкивать из земли, если носком — он будет слишком углубляться. Возможно, при работе придется делать корректировку, наклонять плуг вперед или отклонять назад. Показателем первоначальной правильной установки обычно служит вертикальность стойки плуга.

Несколько полезных советов. Прямолинейность первой борозды очень важна. При вспашке плуг из-за несимметричности действующей на него нагрузки тянет мотоблок вправо. Человеку, для которого работа мотоблоком является не совсем привычным делом, проложить первую борозду прямо будет непросто. Желательно иметь ориентир в виде натянутого шнура или прочерченной на земле прямой линии. Для облегчения задачи можно первую борозду выполнять мельче последующих — 10-12 см. При дальнейшей вспашке направлять мотоблок будет его правое колесо, идущее по борозде.

Если позволяет длина грядиля, пахать лучше с опорным колесом, задающим глубину погружения плуга. Его можно ставить как с левой стороны плуга (колесо катится по необработанной площади), так и правой (катится по борозде).

Грядиль с опорным колесом

Работа мотоблоком будет более легкой и удобной, если повернуть его руль в левую сторону — чтобы можно было идти по невспаханной поверхности.

Вспашка мотоблоком с повернутыми ручками

Пахать следует вдоль длинной стороны участка — в этом случае будет меньше разворотов.

При работе плугом важно каждый год менять направление движения, это предотвратит постепенное перемещение земли из-за её отвала плугом и натаскивания к концу борозды.

Следует избегать свальных гребней (когда два гребня ложатся друг в сторону друга) и развальных борозд. Некоторые бывалые пахари советуют располагать развальные борозды посредине участков, чтобы образовавшаяся канава способствовала стоку воды после таяния снега. Это позволит земле быстрее просохнуть.

Для качественной вспашки мотоблок должен иметь минимум 2-3 передние скорости, так будет проще подобрать скорость движения, которая зависит еще и от диаметра колес. При слишком быстрой скорости пахать будет трудно, при слишком медленной плуг не будет отбрасывать землю с необходимой для переворота силой.

Не рекомендуется пахать мотоблоком с автоматическим сцеплением (у которых передача включается при увеличении оборотов двигателя). Такое сцепление долго не прослужит. Этим мотоблоком нельзя также копать картофель и тянуть прицеп.

Почву, которая нормально поддается вспашке, можно на глубину штыка лопаты проткнуть металлическим прутом диаметром 10-15 мм. Иногда земля оказывается настолько твердой, что при полном заглублении плуга машина буксует. Как работать мотоблоком в этом случае? Нужно пахать первый раз с меньшим углублением плуга, и повторить затем вспашку на полную глубину. Если на вашем участке такая твёрдая почва, что её не протыкает прут, значит, вам не повезло: вам достался «убитый» участок. Убили его дорожные или строительные машины, неумелое применение технологии бесплужной (безотвальной) обработки почвы или что-то другое. Такой участок даже не каждый трактор вспашет. Поэтому обрабатывать твёрдую почву следует только во влажном, а не сухом, состоянии, и поэтапно. Попробуйте также разработать её фрезой за несколько проходов, постепенно заглубляясь. Или откажитесь от использования мотоблока, и наймите для первоначальной вспашки трактор.

Окучивание мотоблоком

Окучивание мотоблоком — работа более простая, чем вспашка. Окучник требует меньшего тягового усилия, чем плуг, и идет ровнее. Подготовка мотоблока к окучиванию похожа на подготовку к вспашке. На мотоблок устанавливаются металлические колеса, сцепка и окучник для мотоблока, который может быть обычным или дисковым.

При установке обычного окучника контролируются два параметра — глубина погружения и угол атаки. При этом нет необходимости ставить мотоблок на подставки, поскольку глубина погружения у окучника меньше, чем у плуга. Мотоблок просто ставится на ровную площадку, окучник опускается на землю и крепится к сцепке. Можно немного углубить его в землю, чтобы он опустился ниже опорной поверхности колес. При этом стойка окучника должна быть вертикальной, что примерно обеспечивает установку необходимого угла атаки. В процессе работы может понадобиться его изменение, если окучник будет слишком заглубляться или, напротив, выходить из земли. Тогда в первом случае стойку окучника отклоняют немного назад, поднимая носок, или наклоняют вперед, увеличивая заглубление.

Установка обычного окучника на мотоблок

Как окучивать картофель мотоблоком, оснащенным дисковым окучником? Очень просто. Работа с дисковым окучником отличается легкостью и удобством.

Работа мотоблоком с дисковым окучником

Главное, правильно выставить два основных параметра. Расстояние между нижними точками дисков (оно должно равняться ширине междурядий — 35-70 см в зависимости от культуры) и угол поворота относительно горизонтальной оси (угол атаки). Помимо того, что последний должен обеспечивать хорошее присыпание картофеля землей, необходимо выдержать еще его равенство для правого и левого диска, в противном случае окучник будет уводить в сторону.

Расстояние между нижними точками дисков окучника
Угол атаки

Есть еще одни параметр — угол наклона дисков относительно вертикальной оси, но он обычно является постоянным и не требует регулировки.

Важная особенность. Желательно, чтобы колеса мотоблока имели диаметр около 70 см и ширину 10-14 см. Это требуется для того, чтобы избежать повреждения растений. Поэтому перед тем, как окучивать мотоблоком, с использованием дискового окучника, нужно позаботиться о наличии подходящих колес.

Сцепка для дискового окучника имеет особенность. На ней отсутствует грядиль, его заменяет поводок окучника, который позволяет осуществлять регулирование всех необходимых параметров.

Посадка картофеля мотоблоком

Сажать мотоблоком картофель можно двумя способами — с помощью обычного окучника с регулируемым расстоянием между крыльями или навесной картофелесажалки.

В первом случае операции выполняются в такой последовательности.
Окучник с регулируемым расстоянием между крыльями

На мотоблок устанавливаются металлические колеса и окучник. При этом ширина колеи должна быть 60-65 см, а расстояние между крыльями окучника — минимальным.

Нарезаются борозды на всем участке с расстоянием между центрами равным ширине колеи — т.е. 60-65 см. Нужно постараться сделать первую борозду ровной, тогда и все остальные будут ровными. В борозды укладывается картофель.

Картофель уложенный в борозды сделанные окучником

Металлические колеса меняются на резиновые с сохранением ширины колеи. Расстояние между крыльями окучника устанавливается максимальным и производится засыпка борозд окучником. Резиновые колеса катятся по бороздам с картофелем, не повреждая сколько-нибудь серьезно клубней. Такая или примерно такая посадка мотоблоком применяется на большинстве частных хозяйств.

Посадка картофеля мотоблоком с использованием картофелесажалки целесообразна в том случае, если засаживается относительно большая площадь. В противном случае нет никакого резона приобретать дорогое оборудование. Перед посадкой участок нужно подготовить — почва на нем должна быть взрыхлена или должны иметься предварительно нарезанные гребни.

Картофелесажалка для мотоблока

Картофелесажалка для мотоблока имеет бороздодел, транспортерный механизм для укладки картофеля в борозду и дисковый окучник для засыпки борозды. Благодаря этому все операции — нарезка борозд, укладка картофеля и засыпка борозды осуществляются за один проход.

Бороздодел картофелесажалки
Дисковый окучник картофелесажалки

Как и в случае использования окучника, перед операцией посадки на мотоблок одеваются металлические колеса. Машина устанавливается на ровную поверхность, и к ней цепляется картофелесажалка. Крепление картофелесажалки к мотоблоку и ее настройку нужно осуществлять в соответствии с инструкцией к устройству. Обычно в настойки входит установка следующих параметров: заглубления бороздодела, а также глубины, ширины и угла атаки дисков окучника, формирующего гряду. В общем виде принцип настройки таков: для формирования более высокого гребня диски сближают и увеличивают заглубление и угол атаки, для уменьшения гребня диски раздвигают и уменьшают заглубление и угол атаки.

Уборка корнеплодов

Картофель, свеклу, морковь и прочие корнеплоды копают с помощью копалки — инструмента, представляющего собой гибрид прополочных лап с решеткой. При ее использовании поднятая земля просыпается между металлическими прутьями, оставляя на поверхности корнеплоды.
Копалка для мотоблока

Картофелекопалка для мотоблока устанавливается почти так же, как и окучник — с той разницей, что больше внимания уделяется глубине погружения инструмента. Копалка должна упираться на плотный слой почвы, находящийся под тем слоем, в котором находятся клубни. Возможно, с первого раза это сделать не удастся, и придется регулировать глубину в процессе работы. Если картофелекопалка стоит слишком высоко, в выкопанной картошке будут встречаться порезанные или потертые клубни. Кроме этого некоторые клубни будут оставаться в земле. При слишком низком положении картофелекопалка будет захватывать лишнюю землю и увеличивать нагрузку на мотоблок. При правильной настройке копать картофель мотоблоком не сложно. Мотоблок легко тянет картофелекопалку, и весь картофель извлекается на поверхность борозды.

Выкапывание картофеля мотоблоком
Выкапывание картофеля мотоблоком

Как и в некоторых других случаях, работа мотоблоком будет более комфортной, если его ручки будут повернуты в сторону. Это позволит идти за машиной, не наступая на клубни.

Удобнее выкапывать картошку мотоблоком с поворачивающимися ручками

Чтобы не повреждать раскатившуюся картошку колесами мотоблока, копать нужно через один ряд. Например, начать с четных гряд, а затем, подобрав с них картофель, приступить к копке нечетных. Помимо предохранения от повреждения картофеля, такая копка позволит обеспечить одинаковое сцепление обоих колес мотоблока с грунтом. При копке без пропусков одно колесо будет идти по нетронутой почве, другое — по взрыхленной колесом при предыдущем проходе.

Прополка мотоблоком

Прополка мотоблоком в междурядьях может осуществляться с помощью лап или фрезы, приводимой во вращение от вала отбора мощности. Наиболее распространены лапы, они просты в установке и обеспечивают щадящий режим для почвы. Рыхление осуществляется на глубину до 4 см, при затоптанной или заплывшей почве глубина может быть увеличена до 5-7 см.
Лапы для прополки мотоблоком

Лапы закрепляются в держателях по ширине междурядья с небольшим перекрытием друг друга. Крепление вразбивку (одна лапа впереди, другая позади нее) необходимо для того, чтобы инструмент не забивался срезанными растениями. Лапы могут быть не только двухсторонними (стрельчатыми), но и односторонними. В этом случае их закрепляют таким образом, чтобы лезвия были направлены к середине междурядья.

Расположение односторонних лап для прополки

Односторонние лапы можно закрепить и так, чтобы обрабатывать один рядок с двух сторон.

Расположение односторонних лап для прополки

Прополка картофеля мотоблоком ничем не отличается от прополки других культур — свеклы, капусты, моркови. Чтобы успешнее справляться с сорняками, желательно подрезать их не тогда, когда они уже укоренились и подросли, а в самой начальной стадии роста.

Кошение травы

В навесное оборудование для мотоблоков наряду с прочим входят сегментные и роторные косы. Мнение пользователей мотоблоков единодушно — роторная коса почти во всех отношениях превосходит сегментную, которая удовлетворительно справляется только с ровно стоящей негустой травой и зерновыми культурами.
Мотоблок с роторной косилкой
Мотоблок с сегментной косилкой

Роторная косилка для мотоблока должна устанавливаться и эксплуатироваться в соответствии с инструкцией к ней. Правила эксплуатации устройства несложны.

Соотношение скорости движения мотоблока и частоты вращения двигателя подбирается опытным путем. Оно зависит от густоты, жесткости и степени полеглости травы.

При эксплуатации новой косилки после первого получаса работы нужно остановить мотоблок и проверить все крепежные соединения, при необходимости подтянув их.

Перед работой нужно проверить наличие смазки в угловых и центральном редукторах.

Основным признаком неисправности косы являются нескошенные участки. Это может происходить при затуплении ножей (требуется заточка) или проскальзывании приводного ремня (требуется натяжение). Повышенная вибрация появляется при нарушении крепления ножей или их поломке. В этом случае нужно закрепить или заменить ножи. Эксплуатация мотоблока с сильно вибрирующей косой крайне нежелательна, это создает повышенную нагрузку на все узлы мотоблока и вредно для здоровья работающего.

Обзор плугов для мотоблока Нева. Настройка плуга, вспашка

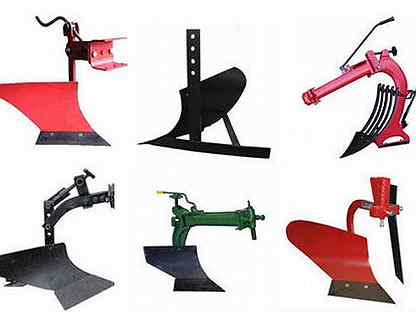

Виды и типы плугов для мотоблоков Нева

Без плуга тяжело было представить сельское хозяйство в древности. Сейчас абсолютно ничего не изменилось. И он является всё так же востребованным продуктом. Но в отличие от древних времён изменился принцип его использования. Сейчас для обработки относительно небольших площадей используются плуги для мотоблоков.

Цель их работы – переворачивание верхнего плодородного слоя земли на зимний период, это делается для того, чтобы он максимально впитал в себя влагу. Благодаря этому в значительной степени возрастает количество урожая.

Насколько просто пахать этой моделью плуга смотрите на видео:

Давайте рассмотрим, какие варианты плугов для вспашки предлагает официальный производитель мотоблоков Нева.

Плуг навесной ПН

Производителем данной модели является Акционерное Общество «Энергия». Они подтверждают качество товара соответствием всем нормам Евро-Азиатского союза.

Это относительная небольшая модель, которая позволяет работать на малых участках земли в садах, огородах, теплицах и т. д.

Вот обзор, принцип сцепки и работы данной модели:

Плуг представляет собой конструкцию из основания и к нему прикреплённого корпуса и стойки с отверстиями.

Он имеет один отвал. То есть при его использовании почва будет отбрасываться на одну сторону.

Глубину пахоты можно регулировать в ручном режиме. Максимальная глубина погружения плуга составляет до 22 см. А максимальная ширина захвата -18 см. Этого более чем достаточно для большинства случаев обработки почвы.

Плуг однокорпусный Н

Этот плуг производится ЗАО «ВРМЗ». Внешне они очень похожи между собой, но отличаются качеством. ВРМЗ уже давно зарекомендовал себя, как один из лучших производителей различных металлоконструкций. Их отличительной чертой является высокое качество всего спектра выпускаемой продукции.

Насколько простая вспашка земли с мотоблоком Нева смотрите на видео:

Исходя из опыта продаж, плуг однокорпусный Н производства ВРМЗ является одним из самых востребованных. Поэтому компания разработала сразу 9 различных модификаций данного плуга. Они отличаются своими габаритами, массой, шириной захвата и глубиной пашни.

То есть каждый владелец мотоблока Нева может подобрать именно тот плуг, который наиболее подойдёт для конкретно его случая.

Масса может колебаться от 3 кг до 15.

Габаритные размеры представлены в широком диапазоне от широкого до узкого, от низкого до высокого.

Если посмотреть на ширину захвата, то она может составлять 15 или 22 см.
Глубина пашни в зависимости от потребностей может быть или 20, или 14 см.

То есть они универсальны и могут найти применение на любом участке и при любых потребностях.

При выборе плуга следует знать состояние почвы, которую планируете обрабатывать. В частности эта модель подходит для более мягких и уже подготовленных плодородных земель.

Применение их на целине или каменистых почвах недопустимо.

Установка и настройка плуга

Перед тем, как начать пахать землю, следует прикрепить плуг к мотоблоку. Для этого необходимо соединить их при помощи специальной сцепки (обычно она не входит в комплект поставки и продаётся отдельно).

Вот подробная видео инструкция о том, как подготовить мотоблок к пахоте:

Плуг следует соединять с мотоблоком исключительно на ровной поверхности. Благодаря этому можно произвести правильное сцепление. Иначе общая конструкция будет собрана под наклоном, и плуг будет функционировать неправильно.

Затем следует отрегулировать плуг для вспашки. В своём правильном положении полевая доска должна быть параллельна линии борозды.

Вот подробная видео инструкция об основных проблемах и нюансах, которые могут возникнуть при регулировании плуга:

Глубину пашни можно установить при помощи специальных болтов передвигая их в вертикально-продольной плоскости. Глубину можно регулировать, после того, как начали пахать. Однако следует быть внимательными и обязательно следовать инструкциям безопасности.

Плуг может эксплуатироваться как при движении мотоблока вперед, так и при его движении назад. Благодаря тому, что он может вращаться вокруг своей оси.

Самым распространённым минусом в работе плуга является тот факт, что он уводиться в сторону. Как решить этот вопрос, смотрите ниже:

Для лучшей зацепки мотоблок должен быть оснащён металлическими грунтозацепляющими колёсами. Они служат дополнительными стабилизаторами при работе плуга. Народные умельцы делают свои варианты таких колёс. Они на стандартные покрышки просто натягивают цепи, и получается конструкция, которая по своим характеристикам ничем не уступает специальным металлическим колёсам.

Ограничения по технике безопасности

работать с плугом под действием алкоголя или каких-либо других веществ, которые снижают скорость реакции или внимание;
работать с мотоблоком при неисправностях в плуге;
работать с мотоблоком с расшатанными креплениями;
производить ремонт или какие-либо манипуляции во время движения плуга.

Эти правила просты и более чем понятны каждому здравомыслящему человеку.

Отзывы владельцев

Зачастую перед совершением какой-либо покупки мы советуемся с друзьями или знакомыми, которые уже покупали подобный продукт или услугу. Но что делать в том случае, если плуг никто из знакомых не покупал? Если есть интернет, то всегда можно почитать отзывы тех, кто уже купил плуг для мотоблока Нева.

Что касается отзывов про данную модель в сети интернет, на форумах не замечено явной критики по этому мотоблоку, в большинстве своем все отзывы идут положительные.

Вот несколько отзывов с форумов.

Юрий:

«Проблема с пахотой земли была в нашей семье всегда. То времени нет у трактористов, то они сломались, то ещё какая-то ерунда с ними приключится. И в итоге вспахивать землю перед посадкой получалось с огромным трудом. Так мало того, что ты ходишь, унижаешься перед ними, так ещё и деньги им платишь, и топливо покупаешь. Это просто невыносимо! Поэтому я решил купить себе мотоблок Нева и тут же плуг к нему. В итоге остался доволен на миллион процентов. Я всегда уверен в том, что моя земля будет подготовлена к посеву и обработана после урожая, так я ещё и не от кого не завишу.»

Игорь:

«Купил плуг ВРМЗ и полностью доволен. Простой в установке, без лишних деталей, со своей работой справляется на 5 +. Использую его уже 3 года. После работы помыл его, соединения смазал Литолом, и поставил до следующего сезона необходимости.»

Вы так же можете помочь другим читателям нашего сайта своими отзывами по данной модели, если вы являетесь обладателем данной модели мотоблока или навесного оборудования к нему, можете оставить отзыв о нем, или же задать любой интересующий вас вопрос по этой модели ниже в комментариях.

Самодельные варианты

Сама концепция плуга крайне проста и не менялась ещё с древних времён. Только с небольшим отличием, раньше использовались лошади и деревянное рало, а сейчас мотоблок и железный плуг.

Отличаются они, по сути, дела только материалом. Сейчас работать с железом и сваркой должен уметь каждый мужчина.

Поэтому на различных форумах можно встретить чертежи плугов, которые изготавливались. Идёт обсуждение концепции и каких-либо недостатков её или поправок, которые могут повлиять на конечный результат. И, в конце концов, люди своего добиваются, и получается весьма хороший результат.

А самые терпеливые люди снимают пошаговую видео инструкцию, как сделать плуг своими руками в домашних условиях.

В итоге им удаётся собрать конструкции, которые абсолютно ничем не уступает плугу промышленного производства. А зачастую и превосходят, ведь то, что сделано своими руками всегда лучше купленного.

ᐉ Что нужно знать о том, как сделать сцепку для мотоблока

Технологический экскурс и практические советы

Если в вашем распоряжении обширный земельный участок, вы его активно используете для выращивания злаковых или овощных культур, значит, рано или поздно вам потребуется миниатюрный трактор – мотоблок. Эта малогабаритная двухколёсная машина высвобождает время и повышает производительность труда. Но её эффективность зависит от используемого навесного или прицепного оборудования. Чтобы его установить, нужна сцепка для мотоблока, и высока вероятность того, что делать её придется своими руками. Почему? Причина в том, что этот элемент не входит в основные комплектующие мотоблока, но необходим в работе. Сцепки бывают нескольких разновидностей. Выбор зависит от типа самого трактора и работы, которую планируется выполнять с его помощью.

Виды сцепок

Мотоблок предназначается для:

уборки снега;
вспахивание земли;
сева;
кошения травы;
распыления удобрений;
полива и многого другого.

Данные операции выполняются при помощи навесного оборудования. От этого зависят размеры сцепки, монтируемой на мотоблок, и её конфигурация. Она бывает одинарная и двойная. Первый тип подразумевает навешивание только одной единицы оборудования, второй – двух. Выбор зависит от площади участка и объёмов задач, выполняемых в ходе его обработки. Чем их больше, тем целесообразнее иметь на тракторе именно два орудия, а не одно. Например, окучник «плодотворно соседствует» с плоскорезом, который не только срезает сорняки, но и разрыхляет участок. Это повышает производительность мотоблока.

Что касается размеров сцепки, то усиленную вариацию (с увеличенной длиной и толщиной металла, используемого в производстве) устанавливают на тяжёлые мотоблоки. Они предназначаются для обработки земельных участков с обширной площадью. Для соединения мотоблока с плугом или окучником нужна регулируемая сцепка. Она позволяет настроить оптимальные углы атаки и поворота, выбрать необходимую ширину захвата. Выделяется отдельная разновидность сцепки – поворотная. При её использовании создаётся возможность поднимать навесное оборудование. Таким образом, обработанная почва не затрагивается.

Исходя из вышеизложенного, лучше всего своими руками сделать универсальную сцепку для мотоблока, в которой предусмотрены регулирование и возможность подъёма навесного оборудования.

Существует ещё одна классификация устройств – по зоне монтажа. Задняя сцепка используется для закрепления задненавесного оборудования, а передняя предназначается для передненавесного.

Предварительный этап

Сцепка для мотоблока, изготовленная своими руками, значительно сэкономит ваши финансовые ресурсы. Тем более, сделать её не так и сложно. Для этого необходимо заранее предусмотреть прочное крепление для самой сцепки и надёжную фиксацию для навесных устройств. Чтобы сделать сцепку для мотоблока своими руками, необходимы следующие инструменты:

болгарка;
сверлильный станок или дрель с набором свёрл;
измерительный набор (понадобятся линейка, угольник, рулетка)
сварочный аппарат;
набор ключей разных размеров;
крепежи (болты, шпильки, кронштейны и прочие метизные изделия).

Очень важно в момент изготовления сцепки, используемой для мотоблока, позаботиться об отсутствии люфтов. Если их нет, повышается безопасность эксплуатации оборудования и продлевается срок полезного использования. Чтобы достичь такого результата, рабочие свёрла подбираются в точном соответствии с диаметрами крепёжных элементов.

В изготовлении сцепки для мотоблока своими руками рекомендуется ориентироваться на чертежи. Они в большом количестве представлены в интернете. Опираясь на них, вы сможете изготовить надёжную сцепку для плуга, окучника или прицепа мотоблока, минимизировав ошибки. Кроме того, пользуясь стандартными чертежами, вам легко будет создать собственный проект с учётом технических особенностей мотоблока, эксплуатируемого у вас.

Непосредственное изготовление

Работу следует осуществлять на ровной поверхности, для этой цели используется слесарный стол или верстак. Сначала изготавливается корпус сцепки для мотоблока или его прицепа. Делается он из листовой стали высокого качества или из швеллера. Работа подразделяется на этапы:

Разметка. В ходе этой процедуры обозначаются контуры и габариты конструктивных элементов сцепки.
Сверление. В качестве основного рабочего инструмента на данном этапе выступает дрель или станок. Диаметр измеряется штангенциркулем, а после этого в посадочное отверстие вставляется крепёжный элемент (болт или шпилька). Таким образом, исключаются люфт и заклинивание.
Сварка конструктивных элементов в местах соединений, обозначенных на чертеже.
Сборка. На корпус будущей сцепки мотоблока монтируются кронштейн и регулировочные механизмы.

Если для сверления отверстий вы используете дрель, то данный процесс можно существенно упростить. Для этого сначала просверливаются отверстие меньшего диаметра, а затем – большего, соответствующего размерам используемых болтов.

После завершения сборки сцепки и проверки крепления всех элементов остаётся установить её непосредственно на мотоблок. Предварительно тщательно сверяются все отверстия для фиксации, затем устройство закрепляется болтами и штырями. Настройка навесного оборудования осуществляется уже перед выполнением конкретной задачи. Делается это путём ослабления крепёжных болтов и поиска оптимального положения для текущей работы. Далее установленное навесное оборудование затягивается ключами, проверяется надёжность крепежей. После завершения этих процедур можно приступать к работе на земельном участке.

Инструкции для роторного плуга Gravely | Home Guides

Роторный плуг Gravely — мотоблок с роторным плугом. Первоначальный плуг Gravely был разработан Бенджамином Франклином Грейвли в Южном Чарльстоне, Западная Вирджиния, начиная с 1911 года. Он основал Gravely Motor Plow and Cultivator Co. к 1922 году, а в 1960 году компания была продана компании Studebaker. Ранние модели роторных плугов Gravely. имел одно ведущее колесо, в то время как более поздние модели были оснащены двумя ведущими колесами. Плуг Gravely должен быть прикреплен к трактору и отрегулирован, прежде чем его можно будет использовать для вспашки грядки.

Подсоединение плуга к адаптеру трактора

Наденьте собачку приспособления на вал отбора мощности или ВОМ адаптера навесного оборудования Gravely. Приставной собачок представляет собой набор переходных шестерен, которые используют вал отбора мощности трактора для поворота лопастей поворотного плуга.

Продвигайте открытый конец адаптера навесного оборудования плуга на захватную скобу, пока фланец адаптера навесного оборудования плуга не будет на одном уровне с фланцем вала отбора мощности трактора. Совместите отверстия для болтов монтажного фланца адаптера навесного приспособления для плуга с отверстиями для болтов фланца карданного вала.

Вверните четыре крепежных болта через адаптер навесного оборудования плуга и во фланец ВОМ. Затяните крепежные болты торцевым ключом.

Регулировка глубины плуга

Ослабьте зажимной болт оси переднего осевого колеса трактора Gravely с помощью торцевого или комбинированного ключа для регулировки глубины плуга. Зажим оси находится в самой передней части навесного оборудования для плуга.

Slide глубины ось колеса вверх или вниз до центра мер колеса правой стороны 9 1/2 дюйма от центра колеса кронштейна.Затяните болт зажима оси переднего колеса гаечным ключом.

Ослабьте зажимной винт кронштейна колеса гаечным ключом. Измерьте расстояние этого винта от уровня земли и сдвиньте винт вверх или вниз, пока он не окажется в 10 1/2 дюйма от земли. Затяните винт комбинированным ключом.

Ослабьте стопорные гайки U-образного болта опорных колес гаечным ключом. П-образные болты опорных колес находятся непосредственно за зажимом колесной опоры на передней части плуга. Позвольте колесам глубины поворачиваться к земле.Затяните стопорные гайки U-образного болта гаечным ключом, фиксируя колеса глубины на месте.

Вытяните шпильку регулировки глубины из оси ротора вручную или плоскогубцами. Ось ротора находится в верхней центральной части плуга и приводит в действие режущее лезвие плуга. Вставьте шпильку регулировки глубины через самое верхнее отверстие в оси ротора.

Работа с плугом

Сдвиньте трактор Gravely с роторным плугом в центр одного края сада, который вы хотите вспахать.Поверните ключ в замке зажигания, чтобы запустить двигатель трактора, и дайте двигателю выйти на устойчивый холостой ход.

Переведите рычаг селектора «Диапазон» в положение «Низкий» или установите на панели управления оператора между рулями трактора. Переведите рычаг селектора «Gear» в положение «Low». Рычаг селектора «Gear» также находится на панели управления оператора. Переведите рычаг дроссельной заслонки в положение «Fast». Рычаг дроссельной заслонки тоже находится на панели управления оператора.

Опустите руль трактора вниз.Это действие поднимает плуг от земли и позволяет включить ВОМ. Переместите рычаг ВОМ вперед, включив роторный плуг. Рычаг ВОМ находится на верхнем правом руле трактора.

Опустите отвал плуга в почву. Переместите рычаг управления направлением движения вперед, чтобы задействовать ведущие колеса трактора. Запахайте первую борозду грядки от одного конца грядки до другого.

Потяните рычаг управления направлением назад, чтобы отключить ведущие колеса трактора, когда вы закончите вспашку первой борозды.Переведите рычаг управления дроссельной заслонкой в положение «Медленно» и дайте двигателю трактора выйти на устойчивый холостой ход. Переведите рычаг ВОМ в положение «Выкл.» И поверните ключ зажигания двигателя трактора в положение «Выкл.», Чтобы остановить двигатель трактора для регулировки глубины плуга.

Поверните трактор вправо, поместив правое переднее колесо глубины и ведущее колесо трактора в первую вспаханную борозду. Первая вспаханная борозда будет служить направляющей для трактора и плуга при вспашке остальной части грядки.

Вытяните шпильку регулировки глубины из верхнего отверстия в оси ротора. Вставьте шпильку в отверстие прямо под верхним отверстием для штифта в оси ротора. Совместите правое колесо глубины и правое ведущее колесо трактора в вспаханной борозде при регулировке глубины резания плуга для правильной регулировки и работы плуга.

Запустите двигатель трактора, дайте ему выйти на полный холостой ход и переведите рычаг дроссельной заслонки в положение «Fast». Надавите на руль, чтобы поднять плуг из почвы.Включите рычаг ВОМ, чтобы вращать режущие лезвия плуга.

Опустите режущие лезвия вращающегося плуга в почву. Полностью переведите рычаг управления направлением движения вперед, чтобы задействовать ведущие колеса трактора. Вспомните вторую борозду от одного конца грядки до другого.

Нажмите на руль, чтобы приподнять плуг из почвы. Поверните трактор вправо, поместив правое переднее колесо глубины и правое ведущее колесо трактора в первую вспаханную борозду для направления трактора и плуга при вспашке третьей борозды. Продолжайте вспахивать грядку, поворачивая трактор и плуг вправо и помещая правое переднее колесо глубины и ведущее колесо трактора в ранее вспаханную борозду, пока не будет вспахана желаемая площадь.

Справочная информация

Советы

При вспашке твердой почвы или когда вы хотите вспахать глубоко в почву, отрегулируйте плуг на меньшую ширину скашивания, чтобы предотвратить повреждение трактора.

Предупреждения

Ведя трактор по грядке, идите за руль трактора, а не между рулями, чтобы защитить себя от травм в случае опрокидывания трактора.

Writer Bio

Амелия Аллонси, бывшая декоратором тортов и конкурентоспособный садовод, больше всего чувствует себя дома на кухне или с руками в грязи. Она получила степень бакалавра в Университете Западной Вирджинии. Ее работы были опубликованы в San Francisco Chronicle и на других сайтах.

Плуг роторный — Земляные инструменты

Ротационный плуг — это высокоэффективное орудие для первичной обработки почвы, способное проникать в дерн на глубину 12 дюймов за ОДИН ПРОХОД; его природа с боковым выбросом также делает его очень популярным для строительства приподнятых грядок. Этот инструмент был впервые применен на мотоблоке компанией Gravely® много лет назад… он был эффективен, но конструкция переднего ВОМ тракторов Gravely® делала использование этого инструмента довольно опасным. Итальянская компания Berta усовершенствовала конструкцию и сделала плуг пригодным для использования в качестве навесного оборудования с задним валом отбора мощности для большинства европейских мотоблоков. Установка роторного плуга в задней части трактора неизмеримо улучшила управляемость (всегда лучше тянуть груз, чем толкать его! Вот почему прицепы позади машин…). BCS теперь покупает роторный плуг у Berta и под частными торговыми марками как собственное орудие: « GroundBlaster ». Покраска и название разные, но это одно и то же орудие.

По сути, роторный плуг имеет вертикальный вал с 4 спиральными лопастями (лемехами), вращающимися со скоростью до 250 об / мин (в зависимости от частоты вращения двигателя). Почва перед плугом разрезается, а затем сразу же центробежно сбрасывается в сторону, поскольку она несколько переворачивается, чтобы засыпать дерн, который был сверху.

Как правило, за один проход через дерновину плуг оставляет 10-12 дюймов обработанной почвы . И поскольку почва не попадает под колпак и не измельчается многократно (как с культиватором), структура почвы не разрушается до смерти. Обработка почвы аналогична той, которую обрабатывают обычным трактором: достаточно хорошо для посева крупных семян и овощей; для мелких семян может потребоваться вторичная обработка почвы на верхушке 2–3 дюйма.

Плуг работает в ширину 8-10 дюймов за проход, но, в отличие от культиватора, роторный плуг не имеет такой вещи, как «второй проход» для достижения дополнительной глубины, поэтому он более чем компенсирует узкую рабочую ширину в Дело в том, что ему нужно пройти над землей только ОДИН РАЗ, чтобы достичь полной рабочей глубины.(ИСКЛЮЧЕНИЕ: В некоторых сильно уплотненных почвах может потребоваться второй проход для достижения полной глубины … это редко.) Режущие кромки на нижней части лопастей плуга меняются в 4 положениях для достижения максимального срока службы и легко и недорогая замена при полном износе.

Горизонтальное движение лезвий через почву практически не вызывает твердого покрытия и на самом деле менее агрессивно, чем рототиллер при ударе по камням, корням деревьев и т. Д. Заказчики сообщили нам, что плуг переворачивает камни размером с баскетбол «и вы почти не чувствую их! » Абсолютно непревзойденный для освоения новых земель, и мы также обнаружили, что он отлично подходит для переворачивания покровных культур высотой до 4 футов.(Срезное лезвие в верхней части ротора не позволяет материалу «наматываться» на вал). Используя характер этого инструмента с боковой разгрузкой (который будет разбрасывать почву на расстояние до 24 дюймов за край кожуха), можно достичь потрясающих (и удивительно плоских) гребней , мощных гребней и окучивания. Может использоваться как траншеекопатель на ограниченную глубину. Глубину можно регулировать до менее чем полных 12 дюймов путем установки копирующего колеса (входит в комплект), в котором есть отверстия с шагом 1 дюйм, чтобы ограничить глубину до 6 дюймов.

Расстояние бокового выброса можно регулировать с помощью съемной боковой заслонки (входит в комплект) и числа оборотов двигателя, поскольку «выброс» является центробежным.

У нас есть две версии роторного плуга:

— Одиночная версия : Показано на фотографиях ниже, выбрасывает почву в правую сторону. Наиболее популярны по стоимости и весу; хорош для относительно ровных и квадратных / прямоугольных участков. Весит 95 фунтов. — Поворотный (реверсивный) вариант : Имеет два ротора лемеха, которые вращаются в противоположных направлениях; Коробка передач установлена на идеально сбалансированном вертлюге, поэтому ее можно мгновенно «перевернуть» и добиться выброса влево ИЛИ вправо.Предназначен для работы на склоне холма и террасирования, когда почву необходимо перебрасывать только в гору или под гору; также подходит для множества участков нестандартной формы. ОЧЕНЬ ТЯЖЕЛЫЙ (150 фунтов) — трактору требуется передний вес, чтобы правильно уравновесить плуг.

Поворотный плуг Berta в левом положении разгрузки

Поворотный плуг Berta в положении правой разгрузки

Поднятые грядки шириной 40 дюймов, сделанные за один день
с помощью роторного плуга Berta

Роторные плуги работают с мотоблоками BCS и Grillo, у которых их не менее 8.5 л.с. (газ) или 7 л.с. (дизель) и колеса 5x10x20 дюймов или больше. Расстояние между колесами должно составлять от 16 до 18 дюймов (измеряется от внутренней стороны одного колеса до внутренней части другого) , и ОБЫЧНО, чем ближе вы приближаетесь к 18 дюймам, тем лучше будет работать плуг, потому что он принимает больший «кусочек» (несколько отличается в зависимости от типа почвы). Для достижения оптимальной ширины захвата колес может потребоваться удлинение осей.

Видео: роторный плуг Berta в действии (видео, изготовленное на заводе в Италии)

Видео: Плуг Berta Rotary в действии — полная демонстрация на сайте Earth Tools (разбивание дерна, строительство грядок)

Видео: Настройка нового роторного плуга (одиночная версия)

Плуг роторный одинарный Berta

Артикул AR. D4-B подходит для BCS 732 — 853, 750
Артикул AR.D4-G подходит для Grillo G85 (9 л.с.) — G110
Поз. AR.D4-G131 подходит для Grillo G131 (для правильной балансировки могут потребоваться грузы орудия)
Требуются колеса 5x10x20 дюймов или больше (на некоторых моделях тракторов они могут быть больше стандартных колес).
Может потребоваться удлинение осей для правильного расстояния между колесами (см. Выше)
: ~~$ 1495~~ $ 1330

Плуг оборотный Berta (поворотный) поворотный

Артикул ARV-B подходит для BCS 732-853, 750
Артикул ARV-G подходит для Grillo G85 (9 л.с.) — G110
Артикул ARV-G131 подходит для Grillo G131
Требуются колеса 5x10x20 дюймов или больше (на некоторых моделях тракторов они могут быть больше стандартных колес).
Может потребоваться удлинение осей для правильного расстояния между колесами (см. Выше)
Большой вес этого агрегата потребует противовеса для двигателя для правильного обращения с трактором.
: ~~$ 2360~~ $ 2100

Как установить всесезонный плуг на всадник с нулевым поворотом | Ultima серии

Следующее видео покажет вам, как установить всесезонный плуг на газонокосилку Ultima Series с нулевым поворотом.В зависимости от вашей модели инструкции в этом видео могут незначительно отличаться. Обязательно проверяйте подробные инструкции в руководстве оператора.

Инструкции:

Шаг 1. Подготовьте косилку с нулевым поворотом Ultima к техническому обслуживанию. Установите газонокосилку на ровную ровную поверхность. Выключите косилку и убедитесь, что двигатель остыл. Выньте ключ зажигания, отсоедините провод зажигания свечи зажигания и включите стояночный тормоз. Это гарантирует, что машина не запустится случайно и не нанесет вред вам или окружающим.

Шаг 2: Начните с разметки частей всесезонного плуга.

Шаг 3: Установите монтажные пластины. Поместите отверстия и используйте четыре винта с шестигранной головкой, чтобы правильно расположить их.

Шаг 4: Поместите большую пластину с фланцем вниз. Закрепите каждую пластину шайбами, контргайками и затяните до упора.

Шаг 5: Установите «H» скобу. Поверните более длинные рычаги к пластине и совместите отверстия. Проденьте штифты с головкой в отверстия и закрепите булавками.

Шаг 6: Установите передний кронштейн. Сдвиньте верхнюю губу. Снизу вверх закрепите кронштейн болтами с квадратным подголовком и контргайками.

Шаг 7: Поверните H-образную скобу вверх, чтобы она встретилась с передней скобой. Закрепите H-образный кронштейн штифтами с плоской головкой и штифтами-бантиками.

Шаг 8: Вставьте фланцевые подшипники в передний монтажный кронштейн.

Шаг 9: Присоедините плуг в сборе. Поднимите плуг снизу и установите между подшипниками фланца.

Шаг 10: Проденьте узел подъемной ручки через подшипники и узел плуга. Зафиксируйте подъемную ручку саморезами.

Шаг 11: Установите трос замка подъемника. Пропустите кабель через арочное отверстие. Вставьте Z-фитинг кабеля в отверстие на блокировочный штифт. Вставьте верхнюю гайку и шайбу в монтажный паз на узле подъемной ручки.Затяните гайки, чтобы закрепить кабель.

Шаг 12: Присоедините трос разблокировки шарнира. Вставьте Z-образный фитинг кабеля в отверстие на замке рычага. Сдвиньте верхнюю гайку и шайбу вверх в монтажный паз, расположенный на монтажном кронштейне замка рычага. Затяните гайки, чтобы закрепить кабель.

Шаг 13: Присоедините ручку управления к узлу шарнира. Работая сверху вниз, обеспечить нижнюю контрольную пробирку, чтобы плуг узел ось пластины на правой стороне непосредственно за плугом с плечевым винтом, плоской пластиковой шайбой и шестигранной фланцевой гайкой.Шайба идет сверху кронштейна.

Шаг 14: Присоедините кольцо к ручке подъемника.

Шаг 15: Проденьте верхний рычаг подвески через кольцо и закрепите. Используйте два болта с квадратным подголовком, изогнутые шайбы и контргайки.

Шаг 16: Установите кабельные рычаги. Закрепите рычаги на верхней контрольной трубке по одному винту каждый.

Шаг 17: Установите торцевую заглушку трубки и рукоятку.

Шаг 18: Используйте стяжки для фиксации кабелей.

Шаг 19: Затяните тросы с помощью двух гаечных ключей.

Шаг 20: Протестируйте элементы управления.

Установка дополнительного комплекта удлинителя лезвия:

Шаг 1: Снимите первый нижний болт
Шаг 2: Совместите монтажные отверстия удлинителя
Шаг 3: Закрепите удлинитель тремя болтами с квадратным подголовком
Шаг 4: Установите удлинитель скребка
Шаг 5 : Затяните все крепежные детали
Шаг 6: Повторите шаги для противоположной стороны

Оригинальные запчасти Cub Cadet

При обслуживании оборудования всегда используйте оригинальные запасные части OEM. Воспользуйтесь нашей системой поиска запчастей, чтобы найти и заказать любые запасные части, которые могут понадобиться для обслуживания. Обратитесь к руководству вашего владельца для получения дополнительной информации о техническом обслуживании.

Снегоочиститель для газонных тракторов — Боб Вила

Приставка для фронтального снегоочистителя John Deere серии 4100

Когда метеоролог начинает предсказывать следующую метель, в нашем доме становится немного шатко. Вооруженный всего двумя лопатами для снега и двумя спинами среднего возраста, наша длинная дорога выглядит как путь к гибели.

Мы подумывали о покупке снегоуборщика, но нам не нравится идея иметь еще одну единицу оборудования для обслуживания и хранения, и у нас не бывает тонны снегопадов в нашем районе с самого начала.Но у нас есть газонный трактор, и мы подумали, что стоит посмотреть, может ли машина выполнять двойную функцию для нас.

Большинство производителей газонных тракторов имеют в наличии снегоочистители или снегоочистители. Также можно приобрести универсальное навесное оборудование для плуга / воздуходувки, многие по цене более дешевой снегоуборочной машины. На самом деле не так уж и сложно превратить ваш газонный трактор в снегоуборочную машину. Просто знайте, что это немного больше, чем просто надевание привязанности.Но если вы готовы — со всеми руководствами пользователя и инструкциями производителя на вашей стороне — вы очистите свой диск в кратчайшие сроки.

Фото: John Deere

Снимите деку отвала. Вам необходимо снять платформу с отвалом, чтобы освободить место для кронштейна и навесного оборудования (а также для обеспечения дополнительного дорожного просвета). Обязательно храните колоду внутри и вдали от погодных условий, чтобы предотвратить ненужный износ.

Наденьте цепи на задние колеса. Большинство тракторов для газонов недостаточно тяжелы, чтобы справиться с серьезной работой по уборке снега, то есть без посторонней помощи.Поэтому наденьте цепи на задние колеса, особенно для тракторов без 4WD, чтобы обеспечить себе дополнительное сцепление с дорогой. Это особенно важно, если участок, который вы вспахиваете, крутой, узкий или включает крутые повороты.

Монтажный кронштейн и приспособление для плуга или воздуходувки. Лезвия плуга или насадки для воздуходувки обычно поставляются с кронштейном, который в первую очередь крепится к трактору. Приставка устанавливается только после того, как кронштейн будет на месте. Некоторые кронштейны могут оставаться на тракторе, что позволяет добавлять или снимать навесное оборудование без инструментов, что значительно экономит время.

Присоедините задние противовесы. Небольшой дополнительный вес в задней части трактора может помочь вам избежать скольжения на обледенелой или заснеженной местности. Вы можете добавить вес, прикрепив весовой кронштейн к задней части трактора и добавив к нему веса, или добавив веса колес непосредственно к задним шинам.

Как правило, лезвия плуга могут приближаться к земле и, следовательно, убирать больше снега, чем фрезы. Поэтому, принимая решение о том, какой тип насадки вам нужен, подумайте, какой снегопад вы получите, и есть ли у вас проблемы с оттаиванием и повторным замораживанием.Если вы обнаружите, что проводите много времени в своем новом снегоочистителе, повернутом на трактор, вы можете приобрести снегоуборочную кабину, чтобы защитить себя от сильного ветра и непогоды во время работы.

С наступлением весны ваш трактор можно снова переоборудовать для стрижки газонов, и в вашем гараже останется место для другой игрушки. Шайба с электроприводом, кто-нибудь?

Для получения дополнительной информации о уборке снега, рассмотрите:

Соль против песка для предотвращения скольжения
Как: обслуживать снегоуборщик
10 лопаты для снега, чтобы расчистить путь (и сохранить вашу спину)

Gravely® представляет новые насадки для профессионалов -Qxt ™ Двухколесный трактор

Gravely® объявляет о выпуске нового навесного оборудования для своего трактора Pro-QXT ™, нового двухколесного трактора, который был представлен на выставке GIE + Expo в Луисвилле, штат Кентукки. в октябре 2015 года. Новое навесное оборудование включает 32-дюймовую снегоуборочную машину, 32-дюймовую щеточную косилку и 36- и 48-дюймовые чистовые косилки.

Унаследованный от Gravely трактор Pro-QXT Tractor разработан для менеджеров по техническому обслуживанию коммерческих, промышленных и государственных объектов, чьи бригады управляют недвижимостью в городских условиях. Pro-QXT — это компактный мотоблок с несколькими навесными приспособлениями для выполнения различных задач с помощью одной машины.

Новый двухступенчатый снегоуборщик имеет ширину расчистки 32 дюйма и высоту корпуса 21 дюйм, а дальность выброса достигает 60 футов.Как и большинство устройств Sno-Thro® линейки Ariens, насадка для снегоуборщика Pro-QXT имеет чугунный корпус редуктора и коммерческие полозья для дополнительной прочности. На снегоуборочную головку предоставляется коммерческая гарантия сроком на один год, а начальная цена — 1369 долларов США.

Gravely 32-дюймовая щеточная косилка способна срезать саженцы диаметром до 1,5 дюймов и рассчитана на прохождение через толстую щетку. Косилка имеет диапазон стрижки от одного до четырех дюймов и закаленные поворотные лезвия диаметром 5/16 дюйма.Позволяя отвалу поворачиваться, исключается удар, который обычно возникает в системе привода. На щеточную косилку предоставляется годовая коммерческая гарантия, а цена начинается от 1169 долларов США.

Приставка для чистовой косилки поставляется с декой с семью калибрами 36 или 48 дюймов, обе с диапазоном скашивания от 1,5 до 4 дюймов. Приставки для чистовой косилки Pro-QXT также оснащены системой постоянного натяжения ремня (CBT) Gravely.CBT поддерживает постоянное натяжение ремня; который обеспечивает постоянную скорость острия лезвия; исключает проскальзывание ремня, которое может повредить ремни и шкивы; повышает КПД двигателя; и исключает регулировку пружины, чтобы сэкономить время, обеспечивая стабильное качество резки. Полупневматические передние шины делают косилку для чистовой обработки более долговечной в течение всего дня. Косилки для чистовой обработки поставляются с годовой коммерческой гарантией и начальной ценой в 1679 долларов США.

QXT означает «быстрое крепление», поскольку трактор Pro-QXT имеет самоустанавливающееся приспособление для смены навесного оборудования для одного человека по сравнению с , что позволяет оператору любого размера быстро и легко менять навесное оборудование без необходимости в дополнительной помощи.Складная подставка позволяет операторам использовать, когда трактор ни к чему не прикреплен.

Кроме того, Pro-QXT объединяет систему управления Rapid ™ Control System с регулируемой скоростью, которая позволяет оператору быстро менять направление, повышая производительность. Сочетание системы быстрого управления и интуитивно понятного усилителя рулевого управления обеспечивает плавную и бесперебойную работу.

Трактор Pro-QXT для тяжелых условий эксплуатации создан для коммерческого использования с гидравлической системой с сцеплением , обеспечивающей легкий запуск в экстремальных холодных погодных условиях, встроенным резаком для мусора вентилятора двигателя, креплениями прицепа и достаточным зазором для маневрирования вокруг прицепов и бордюров. .

Pro-QXT разработан для работы в любое время года и в любых условиях, от очень жаркой до очень холодной, без необходимости переделывать трактор. Он оснащен всесезонным двигателем Subaru® с 12-вольтовым электрическим стартером и системой помощи при отдаче, обеспечивающей оптимальную производительность в любых погодных условиях.

Для Pro-QXT также доступны два дополнительных насадки: щетка Power Brush , 44 дюйма, и лезвие , 48 дюймов, .Насадка для лезвия также доступна с дополнительной кромкой скребка из поли, и на обе насадки предоставляется ограниченная гарантия сроком на один год.

«Бенджамин Грейвли запустил наш бренд, когда в 1916 году изобрел революционный двухколесный трактор с плугом, и мы очень рады вернуть этот культовый продукт в честь нашего 100-летнего юбилея», — сказал Трей Хамфрис, старший менеджер по продукции Gravely. . «С этим новым навесным оборудованием машина стала еще более универсальной. Мы рады возможности объединить в этих новых предметах как опыт Ариенса на снегу, так и обширный опыт Гравли на газонах и садах.”

Новое навесное оборудование для трактора Pro-QXT Tractor будет доступно в авторизованных дилерских центрах Gravely только с ноября 2016 года. Все навесное оборудование будет доступно к январю 2016 года.

Садовых тракторов в усадьбе

Я забираюсь на сиденье и нажимаю педаль сцепления. Затем я сдвигаю воздушную заслонку вперед, убеждаюсь, что рычаг переключения передач находится в нейтральном положении, подаю вперед ручную подачу газа и нажимаю пусковой переключатель. Трактор оживает и переходит в знакомое мурлыканье.Я возвращаю воздушную заслонку в открытое положение, немного увеличиваю ручную подачу и медленно выключаю сцепление. Буровая установка катится вперед, компенсируя провисание между ней и плугом, зацепленным за 3 точки. Теперь полностью выключите сцепление, и я быстро прорезаю глубокую борозду по идеально прямой линии рядом с другими уже обработанными бороздами. Это сельское хозяйство, как и мои предки с тех пор, как изобрели трактор, за исключением того, что моя машина лишь немного больше моей ездовой косилки, а мое «поле» — это мой огород размером 30 на 50 футов.

Мы все знаем сценарий. Существуют некоторые проекты приусадебных участков, которые выходят за рамки возможностей ручных инструментов, которые мы использовали, но они не оправдывают финансовых вложений в трактор и сельскохозяйственные орудия — даже небольшой подержанный трактор и подержанное оборудование. [Но это намного доступнее, чем, скажем, покупка яхты Viking на продажу.] Использование дров для обогрева и даже приготовления пищи намного приятнее, если вы можете легко перенести источник топлива из поленницы в ящик для дров, не перегружая спину.Выравнивание земли для создания более приятного и удобного газона или озеленение кормовых участков для привлечения диких животных может стать хобби, а не рутинной работой.

Есть еще одна альтернатива этой крупной инвестиции в трактор… садовый трактор. Эти мини-рабочие лошадки компактны, мощны и чрезвычайно экономичны для всех, кто хочет выполнять более сложные работы на открытом воздухе, не вдаваясь в полноценное сельское хозяйство. Они могут легко перемещать за один раз больше древесины, чем кто-либо может тащить тачку. Они вспахивают и обрабатывают почву быстрее и проще, чем мотоблок.С помощью садового трактора вы можете выравнивать подъездную дорожку, толкать или метать снег, убирать солому на лужайке или закладывать корм для диких животных. Они прочнее и намного полезнее, чем газонный трактор, но значительно меньше и удобнее, чем полноразмерный трактор, для серьезного садовода или поселенца, желающего действительно обработать землю. Садовые тракторы могут делать то же, что и полноразмерные тракторы, только в меньшем масштабе.

Садовые тракторы превосходят газонокосилки по конструкции и возможностям. Обратите внимание на легкий задний бампер косилки по сравнению с тяжелой конструкцией трактора и трехточечной навеской.

На самом деле, у меня есть полноразмерный трактор, но я часто оставляю его в гараже в пользу перестроенного садового трактора Sears Vari 1979 года выпуска. Машина небольшая, и ее легко поднимать и снимать. Орудия прочные — я ни разу не сломал ни одного, несмотря на интенсивное использование, — но они все еще достаточно малы, и я могу легко перемещать их вручную. А мой садовый трактор не заделывает свежую почву в нашем саду, как полноразмерный трактор. У меня также есть квадроцикл, и, хотя он по размеру и мощности практически не уступает садовому трактору, он не оборудован трехточечным навесным оборудованием и косилкой.Хороший подержанный садовый трактор — недорогой, надежный и приятный помощник по хозяйству.

Садовые тракторы впервые появились в начале 1900-х годов как двухколесные машины, облегчающие работу на небольших фермах. Мотоблоки могли обрабатывать почву, косить серпом высокую траву или валить небольшие деревья горизонтальным пильным полотном. С годами они превратились в машины с сиденьем, а затем со временем исчезли в славе в то время, когда люди выбирали либо жить в пригороде с ухоженными газонами, либо оставаться в деревне и заниматься сельским хозяйством на полную ставку. Жителям пригородов не нужно было обрабатывать почву, кроме как подстригать пышную зеленую траву, и поэтому они стали использовать более легкие и менее дорогие тракторы для газонов. В настоящее время большинство новых газонокосилок имеют двигатель сзади и никоим образом не похожи на трактор. С другой стороны, фермеры были вынуждены постоянно повышать производительность, чтобы оставаться прибыльными и защищать свою землю от кредиторов. Даже для мелких фермеров это означало все большие и большие машины, способные выполнять вдвое больше работы за половину времени, потому что, в конце концов, они не могли позволить себе нанять больше рабочих и съесть падающую прибыль.К концу 1900-х гг. Между двумя группами — горожанами и фермерами — почти не было золотой середины.

Здесь вы можете увидеть, насколько садовый трактор по размеру сравнивается с газонокосилкой или квадроциклом. Но не позволяйте размеру вводить вас в заблуждение, потому что эти маленькие рабочие лошадки очень крутые.

Но за последнее десятилетие ситуация изменилась. Группа из нас выбирает покинуть пригород и занять место в деревне на земле, которую мы можем обрабатывать, работать, нюхать и снова чувствовать. Пару лет назад существующее движение начало набирать серьезный импульс.Суть этого шага заключалась в том, чтобы начать «есть на месте» или потреблять только продукты, выращенные или выращенные в непосредственной близости. Что может быть местнее, чем ваш собственный задний двор или «задние 40 акров». Все больше и больше людей предпочитают отвернуться от бетонных джунглей и вернуться в деревню, а не только «едят местных» людей, которых, кстати, обычно называют «локаворами». Некоторые из тех, кто остался в пригороде, предпочитают превратить часть этих ухоженных задних дворов в сады, где они снова могут иметь некоторое представление о том, откуда берутся их продукты.В любом случае скромный садовый трактор — это спящая рабочая лошадка, которую стоит рассматривать.

Название «садовый трактор» обозначает компактный четырехколесный трактор для езды на автомобиле. Хотя большинство садовых тракторов оборудованы площадкой для косилки, они намного превосходят любую ездовую газонокосилку. Они построены более прочно, с более прочной стальной рамой и имеют трансмиссию и задний дифференциал (мост), которые могут выдерживать большие нагрузки. Основное видимое отличие заключается в том, что садовый трактор будет оснащен 3-точечной или другой системой, позволяющей устанавливать навесное оборудование, такое как плуги, диски, борона, культиваторы, грабли для газонов, культиватор, серповидная косилка и т. Д.Большинство из них также оборудованы для работы с отвалом для снега, бульдозерным отвалом, ковшом для грязи или снегоуборщиком с ременным приводом или самоходной снегоуборочной машиной, которые устанавливаются спереди. И не забудьте о сверхпрочной стальной деке косилки, которая быстро подключается и отключается внизу.

Под капотом вы найдете одно- или двухцилиндровый бензиновый двигатель, а также аккумулятор и топливный бак.

Давайте кое-что проясним. Обсуждаемые нами садовые тракторы — это не среднеразмерные, 3-цилиндровые дизельные, полноприводные малотоннажные тракторы иностранного производства, которые наводнили рынок в последние годы.Хотя эти тракторы могут найти свое место на рынке фермерских хозяйств, их новая стоимость часто высока — сравнима с хорошими подержанными полноразмерными тракторами (от 4000 долларов и выше). Подержанный садовый трактор можно найти по цене от 400 долларов. Наиболее часто используемые орудия будут стоить от 25 до 250 долларов. Например, на прошлой неделе я продал дополнительный плуг Brinley за 60 долларов.

Большинство садовых тракторов работают на одно- или двухцилиндровых газовых двигателях. Двигатель будет располагаться перед водителем под капотом из листового металла.Часто здесь также можно найти топливный бак и аккумулятор. Большинство садовых тракторов имеют от трех до пяти скоростей, включая реверс. Многие имеют дополнительную двухскоростную заднюю ось или понижающую коробку передач впереди задней части. Эта опция уменьшения значительно увеличивает мощность на колесах. Большинство тракторов, хотя технически они и являются антиквариатом, имеют удобство электрического стартера. У большинства также есть фары для работы до или после наступления темноты.

Плуг — это лишь одно из длинного списка навесного оборудования, которое можно купить или заставить работать с садовым трактором.Вы также можете найти диски, культиваторы, съемники, катки для газонов, ножи, снегоочистители, серповидные косилки и многое другое.

Цель этой истории — не исследовать историю многих компаний, производивших садовые тракторы. Просто позвольте сказать, что в дополнение к Wheelhorse, Gravely, Bolens и Simplicity (названия, синонимичные с садовыми и газонными тракторами), более крупные производители тракторов, включая International Harvester, John Deere, Case, Massey-Ferguson и Ford, баловались садовыми тракторами. рынок.Ранее я упоминал, как садовые тракторы превратились из мотоблока с двумя колесами. Эти более ранние машины были гигантским скачком в мощности и удобстве, когда они были впервые представлены. Теперь вы могли использовать машину вместо лошади, чтобы вспахивать сад, тянуть диск и выполнять некоторые мелкие фермерские и садовые работы, которые раньше требовали больше труда, чем было удобно вручную, но меньше, чем требовалось для команды. животных. Прошло не так много лет, пока из двухколесных рабочих лошадок выросли передние колеса, а рули превратились в рулевое колесо и сиденье, а затем превратились в садовый трактор с ездовым двигателем.Многие из этих небольших машин все еще существуют и доступны по разумной цене.

На приборной панели садового трактора обычно находятся выключатель зажигания, выключатель света, ручное управление дроссельной заслонкой / воздушной заслонкой и датчики. В этой модели также есть стояночный тормоз. Брелок рассказывает реальную историю.

Подсоединение навесного оборудования к садовому трактору — простая задача, с которой справится почти любой человек любого возраста и состояния здоровья. Задние орудия, такие как плуг, диски, культиватор, каток для газона, съемник, отвал для гравия и другие, соединяются с двумя нижними подъемными рычагами и верхней тягой, такая же трехточечная установка, как и у большого трактора. У некоторых садовых тракторов есть простой рычаг для подъема и опускания орудий, в то время как другие модели, такие как моя машина Sears 1979 года, поставляются с опцией дополнительного небольшого электропривода или вспомогательного механизма подъема, который управляется с помощью тумблера на панель приборов. Снегоуборочные машины и другое переднее навесное оборудование обычно крепятся болтами или штифтами с помощью ремня, который проходит через прорезь в передней решетке.

Мой трактор модифицирован для установки съемного кронштейна, который позволяет мне подвешивать тяжелый стальной тракторный груз перед машиной.Несколько недель назад я случайно перевернул свой маленький трактор назад, таща полноразмерный грузовой прицеп (который я обычно тащу за грузовиком, чтобы тащить трактор или квадроцикл), полный дров, по насыпи. Авария произошла из-за моей глупости из-за того, как я прикрепил прицеп к трактору. К счастью, мягкое сиденье с полной спинкой, которое я установил на маленький трактор, удерживало его в вертикальном положении и позволило мне спастись невредимым. Хотя авария с опрокидыванием могла быть намного хуже, даже со смертельным исходом, она только доказала удивительную мощность этих маленьких тракторов.Это также доказало, насколько они крутые.

После моего инцидента я снова встал, вытер траву и грязь и на мгновение потрепал свое ушибленное эго, затем схватился за передний бампер трактора и просто потянул его обратно к земле. Двигатель завелся, и с тех пор не теряет ни секунды. Как и при использовании любого силового оборудования, независимо от его размера, безопасность всегда должна быть в центре внимания оператора.

Среди длинного списка трехточечных принадлежностей для садовых тракторов есть такие съемники, как этот.Вы также можете купить или приспособить катки для газонов, аэраторы, сеялки и опрыскиватели. Большинство садовых тракторов рассчитаны на использование брюшной косилки с ременным приводом.

Я упомянул несколько навесного оборудования и дополнительных устройств, которые поставляются с садовыми тракторами, но этот список можно продолжать и продолжать. Я также видел и владею некоторыми хромированными аксессуарами. Некоторые производители также предлагали колесные утяжелители, дополнительные грузы, такие как тот, который у меня есть для передней части, чтобы добавить дополнительную прижимную силу, зонтики и даже преобразователи для добавления сдвоенных колес сзади.Если у вас есть сварщик или основные инструменты в магазине, вы можете сделать или приспособить к одной из этих маленьких рабочих лошадок практически все, что угодно. Я видел трехточечные переноски, двойные переделанные колеса для передних колес, косилки с цепным механизмом, косилки для чистовой обработки, рулонные дуги, хозяйственные прицепы и сани, цепи для шин, пресс-подборщик для мини-сена и даже пилу для распиловки дров, которая устанавливалась спереди и сходилась с ленты, как на старинной лесопилке. В детстве у моего дедушки была подобная пила, установленная на передней части одного из его тракторов, которую мы использовали для распиливания дров на нужную длину.

Так как объем работы, которую вы выполняете на своей земле, продолжает расти, и мы все знаем, что, похоже, они растут из года в год, подумайте о хорошем запасе старинных садовых тракторов, которые можно найти по разумным ценам. Поищите в Интернете (особенно обзоры садовых тракторов), у дилеров подержанной газонной и садовой техники или попробуйте магазины небольших двигателей. На эти машины стоит взглянуть.

Выставочный зал снегоочистителей и снегоочистителей WESTERN®

См. Нашу полную линейку продуктов WESTERN ниже.Используйте фильтры, чтобы быстро сузить область поиска.

плуги разбрасыватели

Одновременно можно выбрать только 3 продукта.Чтобы продолжить, удалите один или несколько.
