Как правильно собрать электрощит в частном доме на 220 вольт: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

На вводе обязан быть выключатель с тремя полюсами на 63 Ампер. После него требуется подсоединить устройство защитного отключения на 40 Ампер. Электрические схемы вводно-распределительного щита окажут существенную помощь во время подключения. Лишь спроектировав персональную схему, можно начинать подключение.

Схема монтажа вводно-распределительного щита в частном доме

В персональном домостроении или коттедже возможна однофазная или трехфазная электрическая сеть. При однофазной сети сборка аналогична схеме монтажа для квартиры.

Схема вводно-распределительного щита для частного дома на 220 Вольт на вводе выглядит следующим образом:

• Выключатель-автомат на 2 полюса;
• Электрический счетчик;
• Устройство защитного отключения;
• Однополюсные выключатели-автоматы.

При наличии трехфазной сети схема монтажа щита будет отличаться от предыдущей. В этом случае есть возможность подключить потребителей вспомогательных построек. Оптимальной в данном случае будет схема электрощита домостроения на 380 Вольт с применением устройства защитного отключения. Оставшиеся 2 автомата возьмут на себя розетки и свет гаража.

При наличии в доме трехфазных потребителей электроэнергии подключение целесообразно произвести посредством трехфазного автомата и четырех полюсного устройства защитного отключения.

Понравилась статья? Поделиться с друзьями:

Однолинейная схема щита учета: проект электроснабжения гаража

Однолинейная схема электроснабжения гаража

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

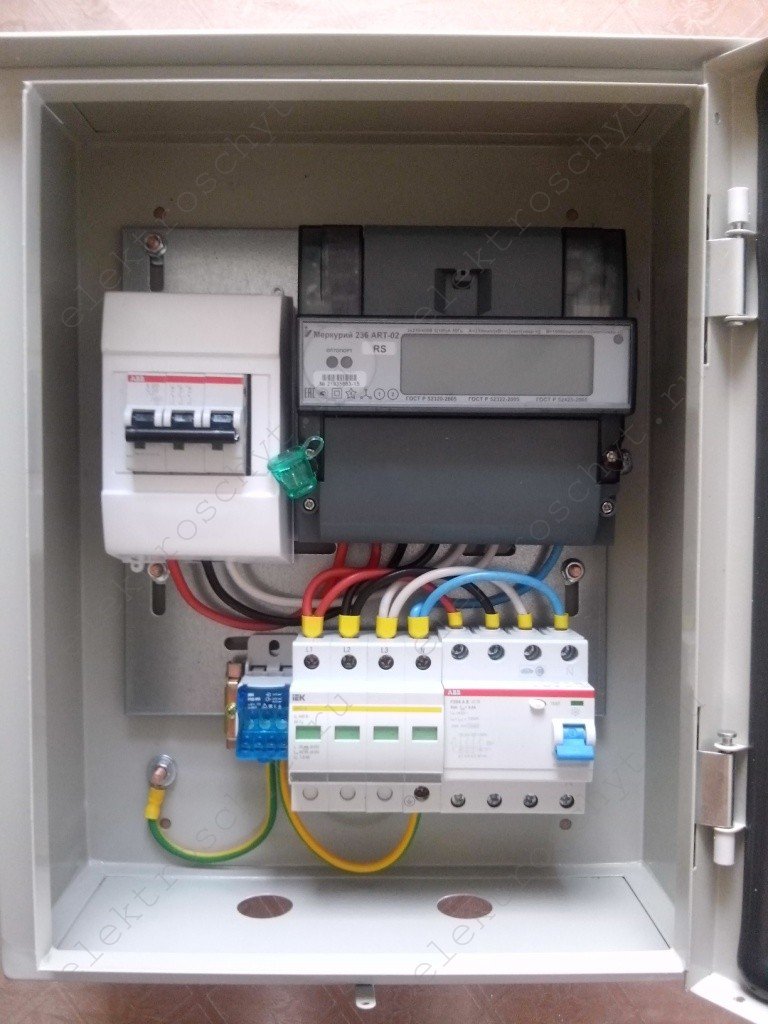

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/218-ckhema-shchita-ucheta-elektroenergii-380v-dlya-chastnogo-doma-15-kvt

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта .

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба. которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

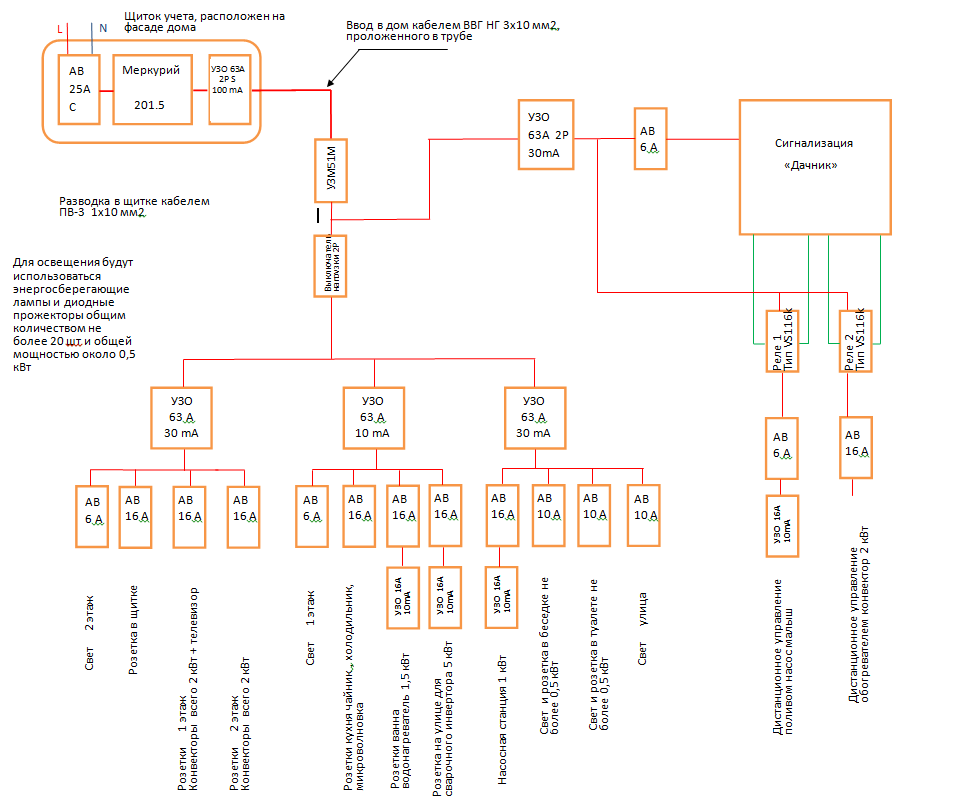

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ. маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к. важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Видеоуроки по монтажу

Если ознакомившись с предоставленной информацией вы все же не до конца поняли, как правильно собрать трехфазный щиток, советуем просмотреть видеоролики, в которых наглядно демонстрируется порядок сборки:

Вот и все, что хотелось рассказать вам о том, как собрать щит учета электроэнергии 380в своими руками. Как вы видите, выполнить подключение можно только при наличии определенных навыков, т.к. при сборке нужно учитывать множество нюансов, таких как равномерное распределение нагрузки и правильный выбор номинала автоматов.

Также рекомендуем прочитать:

380 провожу для подключения 9 кВт водонагревателя для отопления частного дома! От счётчика провожу только одну линию 220в т.к. менять всю проводку в доме, что бы равномерно распределить нагрузку на все 3 линии нет возможности!
Большая ли будет «неравномерность нагрузки» при включении холодильника и чайника и как это повлияет на напряжение в доме?

Нравится( 0 ) Не нравится( 0 )

Добавить комментарий Отменить ответ

Сам Электрик
Энциклопедия домашнего мастера

© 2017 samelectrik.ru Все права защищены

© Все материалы сайта samelectrik.ru написаны специально для данного веб-ресурса и являются интеллектуальной собственностью администратора сайта. Публикация материалов сайта, на Вашем сайте, возможна только при указании полной активной ссылки на источник. Используя настоящий сайт, Вы принимаете условия Соглашения об использовании сайта.

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

1. Автоматического выключателя, который имеет два полюса.
2. Счетчика электроэнергии.
3. УЗО.
4. Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления. тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

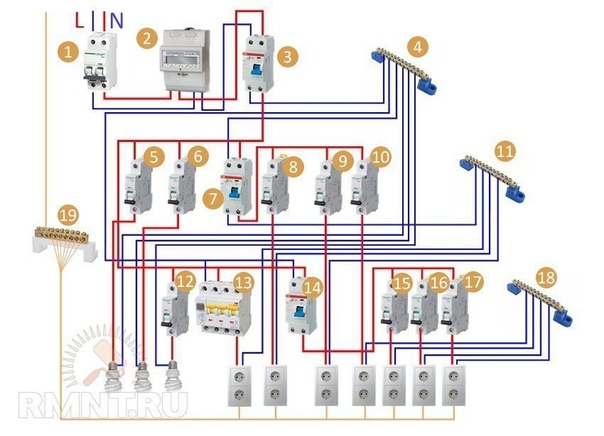

Теперь необходимо подробно рассмотреть эту схему:

1. Корпус распределительного щитка.
2. Нулевая шина.
3. Заземляющая шина.
4. Гребенка для соединения выключателей.
5. Однофазное УЗО.

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Схема сборки распределительного щитка в частном доме

Если вы проживаете в частном доме, тогда вам следует знать, что ваша сеть может быть однофазная и трехфазная. В первом случае провести монтаж нужно так же как и в однокомнатной квартире. Ниже мы предоставили простейший вариант подключения щитка жилого дома:

Эта схема распределительного щитка частного дома на 220 Вольт на вводе имеет:

1. Двухполюсный выключатель.
2. Электросчетчик.
3. УЗО.
4. Однополюсные автоматические выключатели.

Если к вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет иметь другой вид. В нее можно будет добавить потребителей из пристроек. В этом случае ваш щиток будет большим. Именно поэтому мы нашли для вас подходящий вариант подключения.

Схема распределительного щита частного дома на 380 Вольт, с использованием УЗО:

Вот подробная инструкция к этой схеме:

Для снабжения гаража электричеством была выведена отдельная линия. Она имеет собственные устройства защитного отключения. Остальные два автомата будут отвечать за розетки и освещение гаража .

Если в вашем доме есть трехфазные потребители, тогда их будет лучше подключить через трехфазный автомат и УЗО, которое имеет 4 полюса. Если этих приборов нет, тогда вы можете воспользоваться схемой, которая размещена ниже:

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома.

Источник: https://electricremont.ru/odnolinejnaya-shema-shhita-ucheta-380-v.html

этапы проведения работ, видео-инструкция как установить электрический щиток в доме самостоятельно

Автор Aluarius На чтение 6 мин. Просмотров 444 Опубликовано 24.12.2015

Вопрос, как собрать электрощиток своими руками в частном доме, достаточно часто встречается на форумах, где решаются проблемы, связанные с электричеством. Молодые начинающие электрики стараются разобраться в процессах электроснабжения частных домов. К тому же эти знания помогут практически везде, ведь установка и сборка электрощитка своими руками требуется не только в доме. К примеру, монтаж этого прибора необходим сегодня в гараже, в офисе и так далее. Так что давайте разберемся в поставленном вопросе досконально.

Этапы установки электрического щита

Как и любой монтажный процесс, установка электрощита делится на несколько этапов, последовательность проведение которых гарантирует правильность работы всей электрической системы частного дома.

Этап №1 – выбор места установки

Какие рекомендации по этому разделу необходимо принять во внимание.

1. Устанавливать щиток надо ближе к выходу, то есть, к месту, куда входят вводные кабели. Обычно это прихожая или коридор.
2. Высота установки – 1,4-1,7 м от пола до нижнего края щита. В этом случае вся начинка окажется на уровне глаз, что удобно, когда собираем щит, и для монтажа, и для обслуживания.
3. Очень важно, чтобы доступ к электрощиту был свободным.

Итак, если место выбрано, можно переходить к его установке.

Этап №2 – установка

Как правильно установить электрический щит? В нем четыре монтажных отверстия. Если их даже нет (такие конструкции присутствуют на рынке), то придется просверлить. Обратите внимание, что щитки изготавливаются или из металла, или из пластика. Так что сверление не составит большого труда.

В первую очередь щит устанавливается на один крепеж, обычно верхний левый. Затем устройство надо выставить по горизонтали, используя строительный уровень. Далее щит крепится верхним правым углом, а уже затем двумя нижними.

Теперь к вопросу, какие крепежные изделия необходимо использовать для стен из разных материалов.

• Для деревянных стен подойдут саморезы длиною 40 мм.
• Для кирпичных и бетонных необходимо выбирать саморезы с пластмассовыми дюбелями. При этом диаметра самореза должен быть 6 мм, а длина 40 мм.
• К силикатным кирпичам щиток надо крепить при помощи саморезов через дюбели диаметром 8 мм, длиною 100 мм.
• На стены из пустотелого кирпича лучше использовать анкера длиною не меньше 80 мм.

Установка встраиваемого щитка производится точно так же. Просто необходимо место установки ниши определить еще в процессе строительства частного дома. И еще один момент – заводить кабель в щиток можно с любой удобной для вас стороны: снизу, сверху или сбоку. Если на устройстве вводного отверстия нет, то его можно просверлить своими руками, используя дрель и коронку соответствующего диаметра.

Внимание! Если электрощит будет устанавливаться в стене из гипсокартона, то, во-первых, необходимо позаботиться о сооружении ниши, во-вторых, по ее периметру придется установить металлический каркас для крепления электрощитка.

Этап №3 – сборка

Итак, переходим к основному вопросу нашей статьи – сборка электрощитов. Первое, что необходимо сделать, это установить и закрепить DIN-рейки, на которые будет крепиться вся начинка щита. А именно: счетчик учета и контроля потребления электроэнергии, автоматические выключатели, УЗО, шины нулевой фазы и заземления.

Обратите внимание на шины. Это специальные устройства в виде планок, изготовленных из меди, в которых сделаны отверстия. В последние вставляются провода, которые закрепляются винтами. Шины специально снабжены пластиковыми основами, которыми они сажаются на DIN-рейки. То есть, основа выполняет функции изоляции.

Первым устанавливается вводной автомат. Он должен располагаться в самом верху щитка с левой стороны. То есть, сборка щитов начинается именно с этого прибора. Кстати, для удобства его подключения рекомендуется вводные провода заводить сверху щитка над автоматом. Далее, устанавливаются и закрепляются остальные автоматы и другие приборы. Количество всех элементов должно в точности соответствовать расчетам и схеме, которые проводятся задолго до установки щита и разводки электрических проводов по дому.

Необходимо обратить внимание, какой вводной автомат устанавливается в электрощитке. Если это однополюсной, то через него проходит фазный контур. Если двухполюсной, то и фаза, и ноль. Нулевой контакт на автомате обозначен буквой «N». Если в дом заходит трехфазная разводка, то придется устанавливать четырехполюсной автомат. В последней          позиции придется использовать цветовую маркировку проводов каждой фазы, что облегчит и сам монтаж, и дальнейшее обслуживание щитка.

После вводного автомата производится подключение счетчика учета. Здесь также все будет зависеть от того, сколько фаз входит в дом. После счетчика разводка доводится до автоматов, которые подключены к контурам электрической разводки по помещениям в доме. Нулевой контур от электросчетчика ведется к шине, а уже от нее в дом. То же самое и с контуром заземления.

Внимание! Рекомендуется мощные бытовые приборы обвязать отдельными контурами. К ним относится стиральная и посудомоечная машина, бойлер и кондиционер. То есть, для каждого прибора необходимо установить свой собственный автомат и провести до места подключения в комнате отдельный участок кабеля с установкой розетки.

Когда производится сборка электрощита, где устанавливаются приборы устройства защитного отключения, то это, по сути, та же схема, только с дополнением в виде УЗО. Это может быть один прибор или несколько. Их всегда устанавливают только на розеточные группы после автоматов. Если вместо УЗО используются дифавтоматы, то схема точно такая же, как и первая, только вместо обычных автоматических выключателей монтируются дифференциальные, выполняющие функции и приборов отключения, и УЗО. Единственное, что необходимо учитывать, это тот факт, что через дифавтоматы проходит и фазный контур, и нулевой. Контур заземления же проводится в обычном порядке, то есть, мимо автоматов прямо к розеткам.

Проводя сборку электрических щитов, необходимо учитывать правила удобства обслуживания. Не стоит разбрасывать однотипные приборы по разным углам и сторонам, все должно монтироваться поэтажно – сверху вниз. К тому же такая монтажная схема позволит не захламлять щиток проводами и не запутаться в них. Ведь неправильное подключение может стать причиной короткого замыкания, от чего сгорит вся начинка щитка или бытовые приборы.

Заключение по теме

Итак, в этой статье нами был освещен вопрос, как собрать электрический щиток своими руками? Как показывает практика, ничего сложного в этом нет. Здесь важно правильно установить его, грамотно собрать начинку, соединив все элементы проводами. Но не менее важно будет рассчитать их по мощности и продумать схему соединения. Все остальное – чисто механическая работа.

Схема распределительного щита 380 В и 220 В с подключением генератора

Для чего нужна схема распределительного щита 380 В и 220 В? Прежде, чем ответить на данный вопрос, необходимо разобраться, что представляет собой сам распределительный щит. Данное устройство предназначено для приема и передачи электрической энергии по цепи, защиты электрооборудования от коротких замыканий и перегрузок, а также для включения и выключения линий групповых цепей.

Распределительный щит представляет собой пластину, на которую прикрепляются необходимые элементы, обеспечивающие выполнение прибором требуемых функций.  Распределительный щит должен быть установлен там, где к нему имеется свободный доступ. Заграждать его большими предметами, например, шкафами, не рекомендуется. Для его размещения оптимальным вариантом будет отдельное помещение, однако если такой возможности не представляется, установите прибор в неприметном месте на высоту 1,4-1,5 метров.

Схема распределительного щита создается для того, чтобы наглядным образом разобраться в какой части жилого или нежилого помещения будет установлен тот или иной электроприбор и каким именно образом будет осуществляться передача в него электроэнергии.  Существует несколько рекомендаций, которые позволяют составлять  оптимальные схемы распределительного щита:

• Автоматические выключатели защиты ставятся на кондиционеры, кухонные приборы, морозильное оборудование и другие электроприборы большой мощности.
• В схеме распределительного узла как отдельную группу нужно выделить каждую комнату или другие отдельные помещения. В крайнем случае, разрешается объединение в группу 2 комнаты, однако необходимо учитывать количество приборов, которые будут в них использоваться.
• Устройства защитного отключения должны быть установлены на несколько автоматических переключателей, объединенных в группы по их суммарной нагрузке. Например, все переключатели одного этажа здания, необходимо подключить к одному УЗО, номиналом 30 мА.
• В помещениях с повышенной влажностью воздуха  (подвал, сауна, гараж, ванная комната) необходимо устанавливать отдельное устройство защитного отключения или дифференциальные автоматы (АВД) меньшего номинала, например 10мА.
• На каждый этаж помещения рекомендуется устанавливать устройство защиты от перенапряжения.
• Если в последствии схема электроснабжения помещения подвергнется изменениям, необходимо снабдить ее резервными автоматическими выключателями.
• Устанавливая автоматические выключатели, соблюдайте принцип временной и токовой селективности. Это необходимо для того, чтобы при возникновении экстренных ситуаций, автоматические выключатели срабатывали в электроцепи одного помещения, а не всего здания в целом.

Схема распределительного щита включает в себя следующие компоненты:

УЗО — устройство защитного отключения

Устройство защитного отключения (УЗО) – это прибор, который контролирует ток утечки в электросети. Данное устройство размыкает контакты в том случае, если значение дифференциального тока (т.е. разница токов между фазным и нулевым проводником) превышает критический уровень. В состав УЗО входят элементы, предназначенные для измерения и сравнения токов, проходящих через электрическую сеть, и для размыкания цепи.

Устройство защитного отключения предназначено для предупреждения образования пожаров, вызванных большой изношенностью проводки, и для защиты человека от поражения электрическим током. Оно устанавливается только вместе с автоматическим выключателем.

Устройства защитного отключения характеризуются количеством полюсов (2, 4), током утечки (от поражения током -<30мА, универсальные =30мА и противопожарные >30мА), а также номинальным током нагрузки. Все характеристики указаны на внутренней стороне прибора.

АВ- автоматический выключатель

Автоматический выключатель – это прибор, позволяющий замыкать и размыкать контакты электрической сети как в нормальных, так и в аномальных состояниях. Основное предназначение АВ – это защита от коротких замыканий и перегрузок электрических установок.

В зависимости от того, какое количество фаз питающего напряжения используется в электросети частного дома, применяют одно-, двух- и трехполюсные автоматические выключатели. Однополюсные и  трехполюсные выключатели целесообразно применять для соединения фазных проводов, двухполюсные – для коммутации нулевого и фазного провода. Двухполюсные автоматические выключатели обеспечивают единовременное отключение данных проводов.

К основным характеристикам автоматических выключателей относят:

• количество полюсов (1, 2 или 3),
• номинальное напряжение (220, 230, 380 ВТ),
• время-токовая характеристика, которая определяет как быстро сработал прибор и какая величина проходящего через него тока вызвала включение защитной функции.

Условно, АВ делят на несколько групп:

• А – используются для защиты полупроводниковых устройств и аварийного размыкания цепей электропроводки с большой протяженностью.
• В – применяются в осветительных цепях общего назначения.
• С – применимы в качестве устройства экстренного размыкания проводов в двигателях и трансформаторах.
• D – устанавливаются в цепи электродвигателей, имеющих больший пусковой ток.
• K – используется  для подключения индуктивной нагрузки.
• Z – применяются для подключения электронных устройств.

АВД — автоматический выключатель дифференциальный

АВД представляет собой устройство,  комбинирующее в себе АВ и УЗО. АВД чаще всего оснащен дополнительным элементом, позволяющим опередить, что послужило причиной срабатывания: сверхток или дифференциальный ток.

УЗМ – устройство защиты многофункциональное

УЗМ  — это устройство, предназначенное для защиты электрических приборов, подключенных к сети, от бросков напряжения. Оно используется как в жилых, так и в нежилых зданиях и позволяет отключать оборудование при превышении значения максимально допустимого напряжения и подключать его после нормализации состояния сети. УЗМ не может заменить устройство защитного отключения и автоматические выключатели, поэтому устанавливается в схему распределительного щита вместе с данными компонентами.

На схемах а и б видно, что к УЗМ подключены проводники L и N, это необходимо для того, чтобы устройство правильно функционировало. Если произвести подключение устройств по схеме а, то, при аварийном срабатывании УЗМ, цепь будет разорвана по двум проводникам (L и N). Схема б наглядно демонстрирует то, как можно произвести подключение и избежать единовременного разрыва цепи на обоих проводниках. Подключив нагрузку к аппарату через один фазный проводник L, в случае экстренного срабатывания, размыкание произойдет только по данному проводнику. При использовании данной схемы необходимо подключать проводник N к нагрузке без использования аппарата.

Необходимо отметить, что в квартирах и частных домах подключать проводники необходимо по схеме б, т.к. провод N должен функционировать беспрерывно. Он выступает в роли нулевого защитного и рабочего проводника.

РВФ — реле выбора фаз

Реле выбора фаз – это устройство,  которое при нестабильном напряжении рабочей фазы производит переключение однофазных потребителей на оптимальную фазу. Данные приборы чаще всего используются в электрических сетях, в которых часто происходят перепады напряжения, для питания автоматической пожарной сигнализации, камер наблюдения и прочих приборов, имеющих непрерывный цикл работы.

Реле выбора фар производит переключение в том случае, когда достигается пороговое значение. Сам процесс переключения занимает не более 0,2 сек. Реле определяет на какую фазу перевести нагрузку, и при отсутствии таковых производит полное отключение.

РВФ перекладывает напряжение с L1 на L2, с L2 на L3, то есть производит последовательное переключение. На приборе отображаются светодиодные индикаторы, указывающие на ту фазу, которая переняла напряжение. Потребители могут указать приоритетную фазу, которая будет возвращать свои позиции при стабилизации напряжения. Если данный параметр не задан, выбранная прибором фаза будет использоваться до следующего превышения допустимых значений.

Управление нагрузкой через магнитные пускатели (Нагрузка более16А)

Прямое управление нагрузкой (Нагрузка менее 16А)

Схема распределительного щита может быть дополнена генератором. Генератор – это устройство, которое осуществляет подачу переменного тока при аварийных ситуациях или используется как стационарный источник электроэнергии.

Примеры схем распределительных щитов с подключением генератора приведены на рисунках.

Схема 3 фазного электрощита для частного дома

Схема 3 фазного электрощита для частного дома

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

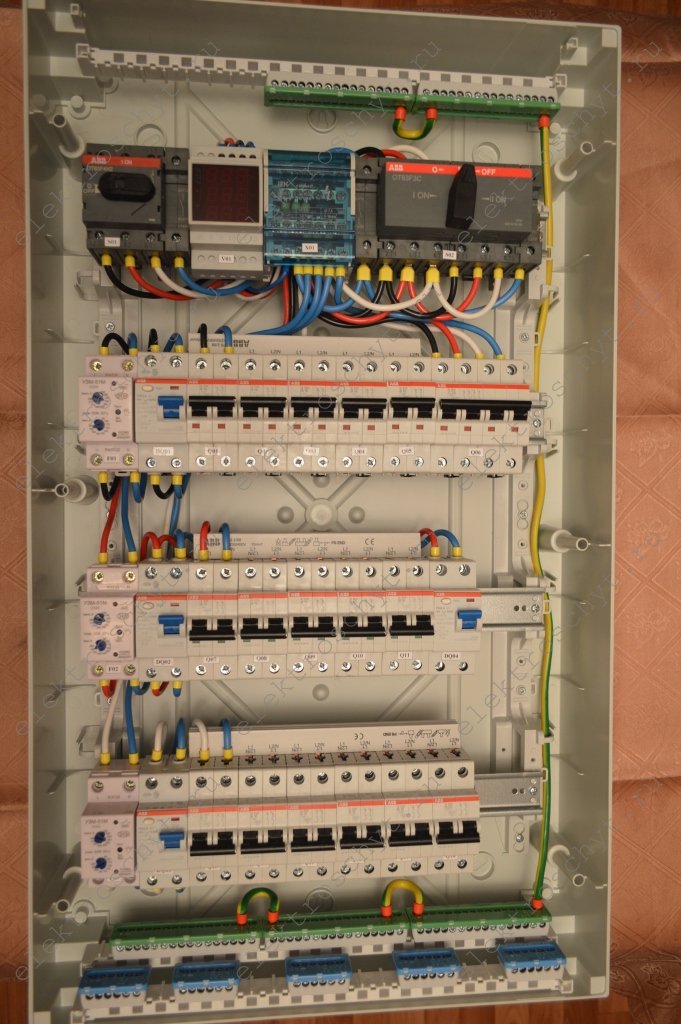

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.
— Электрик говорит, — «Наверно аккумулятор сел».
— Химик говорит, — «Нет, скорее всего не тот бензин».
— Механик,- «Я думаю, что это передача не работает.»
— Программист, — «Может выйдем из машины, и зайдем обратно?»

Трехфазная схема распределительного щита — 5 разных вариантов

Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15 кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25 А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.

Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.

Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.

Вариант 1

Здесь представлена самая простая трехфазная схема щита. На вводе обязательно должен стоять вводной автоматический выключатель. Он будет ограничивать потребляемый ток, каждого потребителя — дома или квартиры. Далее идет 3-х фазный прибор учета электроэнергии.

На самом деле места размещения счетчиков могут быть разные. Они могут устанавливаться на улице в щите учета для частных домов, в этажных щитах в многоквартирных домах или непосредственно в домашних щитах. Где ставить счетчики указываю в технических условиях на подключение местные сетевые компании или это строго определяется проектной документацией зданий.

Большинство бытовых потребителей подключаются к однофазной сети. Тут составляют исключения мощные варочные поверхности, проточные водонагреватели, электрокотлы и т.д. Такие потребители имеют возможность подключения к 3-х фазной сети.

После прибора учета электроэнергии необходимо всю однофазную нагрузку равномерно распределить по фазам. Для этого нужно сосчитать мощность приборов, количество однополюсных автоматических выключателей и постараться их разделить на три равные части.

В предложенном варианте трехфазной схемы щита для наглядного понимания на каждой фазе подключено по два. Рабочий ноль от счетчика подключается к общей нулевой шине, а нулевые защитные проводники подключаются к общей шине заземления. Фазы подключаются через групповые автоматы. Таким образом получается, что при отключении потребителя будет разрываться только один фазный проводник. Это стоит учитывать и следить, чтобы при подключении щита к сети на вводе не были перепутаны между собой фаза и ноль. С такими ошибками мне пару раз приходилось сталкиваться. Получалось, что ноль коммутировался автоматами, а фаза сидела на нулевой шине. При отключении автомата в розетки все равно оставалось опасное напряжение, что могло привести к плачевным последствиям. Будьте внимательны и осторожнее.

Вариант 2

Данный вариант схемы по своей сути аналогичен с предыдущем вариантом. Тут только нет прибора учета электроэнергии и изображен 3-х полюсный автоматический выключатель для 3-х фазной нагрузки. Также тут изменено чередование однополюсных автоматов. То есть автоматы, подключенные к фазе «А» — это первый, третий и т.д. устройства. Чередование происходит через каждые два полюса. Тут так это показано для возможности использования 3-х фазной гребенчатой шины. Зубчики ее шины от одной фазы как раз имеют такое чередование. С ее помощью очень удобно соединять между собой несколько защитных устройств. Она исключает изготовления множества перемычек между ними.

Вариант 3

Этот вариант схемы трехфазного электрощита уже больше отвечает современным нормам электробезопасности. В нем после счетчика стоит общее УЗО. В текущем примере показано устройство защитного отключение с током утечки на 30мА. Данная схема щита полностью защищает человека от поражения электрическим током. Но есть некоторые минусы у использования всего одного УЗО 30мА на вводе:

1. При его срабатывании будут одновременно отключаться все потребители в доме. Если это произойдет в темное время суток и поиск места утечки займет много времени, то это будет не очень удобно.
2. Есть возможность появления ложного срабатывания УЗО из-за естественных токов утечки, которые присутствуют в бытовых приборах. В данной схеме также устанавливается одна общая нулевая шина после УЗО и одна общая шина заземления. Здесь с подключением кабелей от розеток сложно запутаться.

Вариант 4

Вот в данном варианте уже можно немного запутаться с подключением нулевых рабочих проводников, так как тут стоит несколько УЗО. А мы знаем, что у каждого УЗО должна быть своя индивидуальная нулевая шина, иначе ничего работать не будет.

В текущей трехфазной схеме на вводе стоит уже противопожарное селективное УЗО на 300 мА. Оно будет защищать кабели от возгорания при замыкании фазы на землю. Для человека ток 300 мА уже опасен и поэтому для его защиты нужно ставить дополнительное УЗО на 10-30 мА.

Ниже на рисунке показано одно УЗО с током утечки 30 мА только на первой фазе, к которому подключено два автоматических выключателя. У этого УЗО будет своя нулевая шина и поэтому нулевые рабочие проводники от других групп к его шине подключать нельзя. А шина заземления всегда и для всех потребителей будет одной общей.

В текущем варианте можно рассмотреть схему с установкой трех 2-х полюсных УЗО по одному на каждую фазу. Так все группы будут иметь защиту от утечек тока. Тогда здесь можно будет отказаться от общего вводного УЗО на 300 мА, так как у вас и так все будет иметь защиту с уставкой 30 мА.

Вариант 5

В пятом варианте представлена схема трехфазного щита без вводного УЗО, но с использованием однофазных дифавтоматов на некоторые потребители. АВДТ ставится один на одну группу и поэтому их количество может быть равно количеству групп. Так все группы потребителей будут независимы друг от друга. То есть при возникновении утечки тока в одном приборе, отключится только дифавтомат, к которому он подключен. При использовании УЗО с 3-5 автоматами при срабатывании УЗО будет отключаться соответственно 3-5 групп. А это уже не очень удобно со стороны эксплуатации потребителей.

Вышеприведенные схемы имеют наглядный вид, чтобы донести саму суть подключений разных защитных устройств в одну общую схему электрощита. Также эти примеры очень элементарные и поэтому ваши схемы будут намного больше и сложнее.

Как собрать электрощит на дачу? 3 схемы с пояснениями

При организации электроснабжения дачи часто не уделяют должного внимания тому, каким должен быть современный электрощит, руководствуясь логикой «это не основное жильё и так сойдёт». Но в большинстве случае несерьезное отношение к электроснабжению может навредить вам и вашему имуществу. Поэтому я расскажу о том, как собрать простой электрощит и подключить основные защитные коммутационные приборы в нём.

Ввод и заземление

Начнем с того, что в большинстве отечественных электросетей напряжением 0.4 (0,38) кВ на опорах мы видим 4 провода: три фазы и ноль. Соответственно в дом заводится от 1 до 3 фаз (в зависимости от условий вашего договора об электроснабжении) и ноль.

Ноль или нейтральный провод — так называется, потому что на нём нет опасного для жизни потенциала и обозначается он латинскими буквами PEN и в бытовых электросетях он заземлен на подстанции (называется — глухозаземленная нейтраль) и повторно заземляется на вводе в дома (если повезет…). Такое решение называется «система заземления TN-C», а в народе говорят «двухпроводный ввод без земли».

Если у вас на участке есть заземляющий контур, то у нас уже есть рабочий ноль (обозначается уже как N), подключенный к электроприборам, и защитный проводник (обозначается PE), подключенный к корпусам электроприборов. Такая система заземления будет называться TN-C-S, TN-S или TT.

Не будем вдаваться и рассказывать об отличиях этих систем, если вам интересно узнать подробнее — подпишитесь на канал и напишите об этом в комментариях. Это важно для того, чтобы мы публиковали полезные для вас статьи. Отметим лишь то, что TN-S — это система заземления, в которой на вводе у потребителя 3 провода (фаза, ноль, земля) при однофазном вводе и 5 проводов при трёхфазном, соответственно. А в TN-C-S на ввод приходит 2 или 4 провода (фазы и ноль) для однофазного и трёхфазного ввода соответственно, а заземление уже делают непосредственно у потребителя на участке.

При этом в ПУЭ четко сказано, что, (см. п. 7.1.17), что электроснабжение зданий и сооружений должно быть организовано по системе заземления TN-C-S или TN-S. Как отмечалось выше — TN—S в чистом виде встречается очень редко.

Так возникает вопрос, если нельзя строить и жить «без земли», то, где же взять третий при однофазном вводе или пятый при трёхфазном вводе защитный провод? Всё очень просто — нужно организовать контур заземления.

В интернете есть масса статей о том, как это сделать, но убедительно прошу не читать их, так как «дедовские три уголка вбитые на пару метров и сваренные между собой», о которых в них повествуют, в большинстве случаев не могут нормально функционировать и обеспечивать защиту от поражения электрическим током. Обратитесь за расчетом длины и количества электродов для заземления к инженерам, воспользуйтесь онлайн-калькуляторами или наймите опытных специалистов для этого.

Если у вас уже есть контур заземления остаётся сделать правильно подсоединить в электрощите «землю» и развести её по дому.

С вводом разобрались — если есть заземление переходим дальше, а если нет, то делаем заземляющий контур.

Собираем электрощит

В простейшем случае в электрощите у вас будет расположен счетчик и вводной автомат. Ниже изображена схемы без заземления и с заземлением и разделением нуля на N и PE (система TN-C-S).

Но прежде чем посмотреть на схему прочтите п. 1.7.145 ПУЭ: « Не допускается включать коммутационные аппараты в цепи PE- и PEN-проводников , за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Получается, что нельзя ставить автомат в нулевой провод, поэтому нужно устанавливать на вводе однополюсный автомат на фазный провод (верхняя схема). Но при этом всё же допускается отключение всех проводников на вводе дачного дома.

Установка двухполюсного автомата на ввод повышает риск появлению опасного потенциала на корпусах электроприборов и всех «нулях» на всех подключенных приборах. И двухполюсные вводные автоматы ставят скорее «по инерции», так как раньше устанавливалось 2 пробки (плавких предохранителя) в счетчик, но и электроснабжение выполнялось иначе, и нормы были другими…

Ниже приведен необходимый минимум для электрощита — счетчик и автомат перед ним.

Рассмотрим такую же схему, но уже с заземлениением выполненным по системе TN-C-S.

Обратите внимание что после точки разделения нуля (после электрощита) N и PE они больше нигде не соединяются — это важно для вашей безопасности (чтобы в случае обрыва нуля на корпусах электроприборов не возникло потенциала) и корректной работы дифференциальных защит (дифавтоматов и УЗО).

Если не соединять ноль с проводом от заземлителя, то получится система ТТ. Такую систему авторы ПУЭ рекомендуют использовать только в тех случаях, когда не удаётся обеспечить необходимые меры по электробезопасности системы TN (плохое состояние ВЛЭП, например).

Но для защиты проводки от аварийных ситуаций в наши дни этого недостаточно. Во-первых, лучше разделить розетки и освещение на разные группы и подключить их к разных автоматическим выключателям. Во-вторых, если у вас большая дача или целый загородный коттедж с электрическим отоплением — то щит станет еще сложнее. Далее мы рассмотрим несколько схем электрощитов различных конфигураций, которые вполне могут удовлетворить потребности большинства людей. Также рассмотрим однофазные и трёхфазные схемы.

Заключение

Мы рассказали о том, как подключаются основные элементы электрощита:

• Однофазный электросчетчик.
• Трёхфазный электросчетчик.
• УЗО.
• Автоматический выключатель.
• А также как выполняется разделение нуля.

Если у вас есть вопросы, замечания или вы хотите получить консультацию — пишите в комментариях. Также не забывайте ставить лайки и подписываться на наш канал! Это важно для нас.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Монтаж ящика учета электроэнергии —

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Собираем электрощит для частного дома на 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

• плоскогубцы;
• плоская и фигурная отвёртки;
• обжимные клещи;
• монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

1. Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
2. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
3. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
4. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
5. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Видео по теме

Ящик на столбе

Альбом пользователя Avs7153, созданный 15.03.13 .

Типовые схемы организации электрического вводного щитка с узлом учёта электроэнергии.

В примерах трёхфазное подключение 15кВт.
Через наклонную черту указаны системы заземления ящика и домовой сети.
Применение той или иной схемы обусловлено, с одной стороны, здравым смыслом. А с другой — маразмом снабжающей организации, которая может требовать взаимоисключающие вещи. Например TNCS и «ноль в счётчик».
Применение УЗО в щите учета обусловлено необходимостью защиты не только распределительного щита, но и отходящего кабеля. Поврежденный подземный кабель не обязательно выдаст короткое замыкание, отслеживаемое автоматом. Утечка в условиях влажного грунта может быть небольшой и незаметной — однако, учитываемой счетчиком! Желающие могут посчитать месячные расходы на 0.5А утечку по формуле: Р=0.5*220/1000*24*30*Тариф.

Для построения правильного ЩУ нужно учитывать:
1. Состояние линии электропередач. Голые или изолированные провода.
Наличие повторного заземления нуля на столбах. Расстояние до трансформатора.
2. Расположение щита учета — столб, забор, трубостойка, фасад дома, внутри дома.
3. Наличие отдельного заземления у отводного столба, трубостойки, забора.
4. Характеристики основного заземления.
5. Наличие грозоразрядников на столбе отвода.
6. Характеристики ввода в дом (воздушный, подземный).
7. Выделенная мощность, количество фаз. Предполагаемая потребляемая мощность.
8. Ток короткого замыкания, обеспечиваемый линией.
9. Особые требования снабжающей организации и, возможно, поблажки от неё же.

Работающий щиток учёта можно собрать полусотней разных способов, но безопасных лишь несколько, которые и приведены в альбоме.

Суть повторного заземления в том, что оно работает совместно со всеми другими повторными заземлениями в этой линии, и с заземлением нуля на трансформаторе тоже. Поэтому и допускается ненормированность отдельного повторного заземления. Для металлического ящика — это единственная защита до вводного автомата и почти единственная до УЗО.
Если во входящем СИПе фаза попадёт на корпус, может и не возникнуть короткое замыкание, достаточное для автомата на ТП, так хотя бы часть потенциала уйдёт в землю через ноль. А отключив ноль получаем ничем не защищённый ящик, который в этом случае нужно делать пластиковым.
Розетка в ЩУ во-первых, недопустима, а во-вторых, подключать через неё можно лишь потребителей класса защиты II (пластмассовые), с двухполюсной вилкой и через дополнительную дифзащиту 30мА.

Установка и монтаж щита учета

Доброго времени! Сегодня мы расскажем о том, как собрать щит учёта электроэнергии 220В. И что в основном для этого нужно.
Сразу скажем, что вопрос сборки достаточно сложный, и если вы не уверены в своих силах, то лучше не беритесь за такую работу самостоятельно, так как цена ошибки здесь чревата такими последствиями как короткое замыкание или пожар.
В конце мы приведём схему, в которой покажем, какие неисправности в щите учёта могут послужить причиной выхода из строя оборудования, начиная от котлов отопления и заканчивая светодиодными лампами.

Итак, начнём. Как понятно из названия, «щит учёта», этот щит служит для учёта электроэнергии, которую вы потребляете. Поэтому в нем обязательно должен присутствовать счётчик, но обо всём по порядку.

Выбор щита

В первую очередь вам нужен сам ящик (щит), в который вы будете все устанавливать. Он подбирается исходя из количества автоматов, размера счетчика и т.п. Щиты бывают в пластиковом и металлическом исполнении, скрытого и открытого монтажа. Тут опять же все зависит от условий, в которых вы будете производить монтаж. На ящиках есть маркировка, на какое количество автоматических выключателей они рассчитаны, так что тут все подбирается индивидуально. Но не стоит выбирать слишком маленький ящик, так как будет неудобно производить монтаж.

Совет: на улице лучше ставить стальные щитки.
Во-первых, потому что случайным людям будет гораздо сложнее в него попасть и сломать. Во-вторых, на морозе пластик становится ломким и со временем может потрескаться, из-за чего нужно будет менять щит, а это немало лишней работы.

Ну и последнее, что могу посоветовать, это учитывать степень «пылевлагозащищенности». Она маркируется, например: IP65. Ниже приведена таблица степени защиты.

Автоматические выключатели

Итак, щиток — это первое, что вы покупаете. Но перед этим нужно определиться с тем, какое количество автоматических выключателей будет установлено.

Заранее эти расчёты делает ваш электрик, а так же вы можете сделать это самостоятельно.

Для начала, лучше всего поделить розетки и освещение. Допустим: один автомат на освещение, а второй на розетки. Далее всё зависит от вашего потребления электричества. Если потребление будет большое, то можно, например, 2 комнаты подключить на одну пару автоматов, а остальные комнаты на другую. Под парой автоматов мы подразумеваем два автомата «свет и розетки». т.е получается 4 автомата.

Обратите внимание:
Если какой-либо прибор в доме потребляет больше 5 киловатт, то его необходимо подключать отдельной линией (и, соответственно, отдельным автоматом). Это такие приборы как электроплита, электрокотел и т.п. Так же стиральную машину рекомендуется подключать на отдельную линию. Ну и, конечно же, надо держать пару запасных автоматов на случай появления нового потребителя в доме.

На вводе желательно устанавливать двухполюсной автомат (двойной), а так же УЗО и ОПС, но об этом ниже.

Выбор мощности автоматических выключателей

Начнём с того, что автоматы подбираются исходя из сечения проводки, чтобы он мог отключиться до того как ваш провод начнет плавиться от перегрузки.
В основном провода сечением 2.5мм² идут на розетки, а 1.5мм² на освещение.

Получается, что на провод в 2.5мм² ставят автомат с номиналом мощности 20 А (ампер), а на 1.5мм² мощностью 16А. Ниже приведем таблицу, на какое сечение и какой автомат рекомендуется ставить, а также какова максимальная нагрузка у такого провода:

Что такое УЗО и зачем оно нужно?

Будем считать, что вы определились с количеством и мощностью автоматов. Далее поговорим про УЗО.
УЗО — это устройство защитного отключения, предназначенное для защиты от утечек тока. В нашем случае под утечкой тока подразумевается электричество, которое проходит мимо электропроводки и электроприборов. Задача этого прибора обнаружить эту утечку и отключить питание. Простыми словами: если вы возьметесь за 2 оголенных провода, то устройство отключит ток до того, как вы почувствуете удар током, но это в теории.
Также в этом устройстве имеется защита от перегрузки (как на автомате). УЗО бывает таких же номиналов, что и автоматы(10А,16А,25А и т.д). А вообще УЗО это очень полезная штука, которая срабатывает при малейших утечках тока, так что не пренебрегайте такой защитой. Вот скажем у электродвигателя стиральной машины перетерлась изоляция провода (Фаза) в таком случае корпус вашей машинки будет под током (а вы этого не знаете). Без УЗО вас будут ждать неприятные последствия. Можно привести еще кучу ситуаций, в которых будет полезно данное устройство, но думаю это излишне.
Полагаю, вы уже выбрали для себя, будете ставить его или нет.

ОПС: что это и для чего?

Следующим элементом, который мы рассмотрим, будет элемент под названием ОПС (Ограничитель импульсных перенапряжений). Предназначено данное устройство от входящих перенапряжений (например, молнии). Но для корректной работы требует заземления.
В щит устанавливается параллельно вводного автомата (далее на схеме будет показано подробно). Принцип работы данного устройства заключается в том, что при перенапряжении ОПС создает внутри себя короткое замыкание, вследствие чего отключается вводной автомат, тем самым преграждая дальнейший путь перенапряжению в вашу домашнюю сеть, а ток, который прошел, сбрасывает на заземление. Считается, что данный прибор одноразовый и после перенапряжения он выходит из строя. Выглядит он как обычный однополюсной автомат только за место «флажка» выключателя на нем находится индикатор рабочего состояния (когда он зеленый — прибор исправен, если красный, то он вышел из строя). Если вы подключаете к электросети новый дом, то установка ОПС обязательна. Если же просто ремонтируете проводку, то данный вопрос остается на ваше усмотрение. ОПС подразделяются на три категории: «B», «C», «D».

К Класс «B»

Монтируется на ввод в помещение в ГРЩ (главный распределительный щит.) Является защитой от ударов молний и перенапряжений.

К Класс «С»

Монтируется в помещении в РЩ (распределительный щит). Предназначен для защиты внутренней проводки и автоматических выключателей. Защищают от остаточных перенапряжений, которые прошли через класс «В». Самый распространенный вариант, который устанавливается наиболее часто.

К Класс «D»

Устанавливается непосредственно на потребитель. Защищает потребитель от высокочастотных помех и перенапряжений, которые прошли через класс «С».

Выбор счетчика:

Счетчики бывают электромеханические и электронные.
Электромеханические счетчики имеют механический механизм отсчета. Конечно, они отличаются от своих предшественников с диском. Теперь диск заменил светодиодный индикатор. При отключении данного прибора от сети все показания остаются на табло.

Электронный счетчик имеет жидкокристаллический дисплей, на котором выводятся показания. Погрешность, как и у механического аналога, в пределах 1%. Данный счетчик отличается от механического тем, что в случае отключения от сети или поломки прибора вы не сможете увидеть показания. Хотя электронные счетчики имеют более продвинутый функционал. Помимо потребленной энергии он может показывать количество активной и реактивной энергии и еще много другого (в зависимости от модели). Также многие модели оснащены функцией дистанционной передачи показаний.

Кроме того, счетчики подразделяются на однотарифные и двухтарифные.
Однотарифные счетчики считают электроэнергию по одному тарифу, то есть по дневному, и вы платите за каждый киловатт определенную сумму. В большинстве случаев такие счетчики оснащены механической системой счета, но бывают исключения (то есть может быть и электронный).

Двухтарифный счетчик считает электроэнергию по 2 тарифам. Дневной и ночной. Дневной считается, так же как и на однотарифном, но дневной тариф идет с 8:00 до 23:00. С 23:00 до 8:00 начинается ночной тариф, но платить вы за него будете почти вдвое меньше. Но стоит такой прибор вдвое дороже.

Класс точности — это показатель погрешности электросчетчика. Сейчас новые модели идут с классом точности 2 и выше, что допускается в любой электрической сети. Так что на этом параметре не стоит заострять внимание.

Размеры счетчиков

По размерам счетчики тоже могут быть разные. Бывают большие и маленькие. Качество от размера никак не зависит. Большие счетчики требуют отдельного места в ящике (в ящике бывают специальные места, отведенные для этого). Маленькие же устанавливаются также как автоматы и не требуют специально отведенного места для себя.

Сборка щита

Ну вот, мы постепенно подошли к самому главному ответу на вопрос: как же нам собрать щит учета электроэнергии на 220 В. Ниже будет приведена схема сборки, но сейчас постараюсь вам объяснить все на словах.

Итак, первое, с чего мы начнем, это установка вводного автомата (далее ВА). Я приведу пример с установкой УЗО и ОПС, если вы их не устанавливаете, то просто пропускаете этот момент. Далее параллельно вводного автомата устанавливается ОПС (то есть фазный провод из ВА идет на ОПС, а из него на шину заземления). Далее провода «фаза» и «ноль» из ВА идут на счетчик, а из счетчика на УЗО. Из УЗО проводом «фаза» подключаются все группы автоматов, а провод ноль идет на нулевую шину (обычно шины идут в комплекте, но при их отсутствии вам придётся их докупать). Группы автоматов можно соединить специальной шиной, либо перемычками из провода 6мм².

Осталось подключить только ВА «питающим» проводом. По цвету можете монтировать как угодно, но лучше следовать стандарту. Синий, либо коричневый, это «ноль», белый или красный — это «фаза», желто-зеленый это заземление. А вот и сама схема сборки:

Схема сборки щита с УЗО и ОПС

Схема сборки щита без УЗО и ОПС:

Ну вот в принципе и все, что мы хотели рассказать. При затягивании контактов на автоматах делайте это с максимальным усилием (если затяните не достаточно сильно, то со временем контакт ослабеет и начнет греться, со всеми вытекающими последствиями).
Спасибо за внимание. Удачного вам ремонта!

Проконсультироваться бесплатно и приобрести всё необходимое для сбора щита учёта, можно на нашем сайте.

Могу ли я установить вилку на 50 А у себя дома, чтобы я мог подключить свой дом на колесах?

Майк
(Грузия)

Правильно ли я предполагаю, что система «50» в моем доме на колесах — это всего лишь 2 ножки, каждая из которых несет 110–120 вольт при 25 + — ампер на каждой.

Мой вопрос: если бы я хотел поставить вилку на 50 ампер в моем гараже, могу ли я взять розетку на пьедестале, проложить один провод (черный) к одному выключателю 20-30, один провод (красный) к другому выключателю того же усилителя, один провод (зеленый) к стороне заземления в коробке и один провод (белый) к общей стороне в коробке?

ОТВЕТ: Приветствую, спасибо за то, что отправили свой вопрос на нашей странице вопросов для автодомов.

Боюсь, вам не понравится ответ, который я дам вам на ваш вопрос. Когда дело доходит до модификации электрической системы в вашем доме, вам необходимо нанять квалифицированного и лицензированного электрика для выполнения этой работы. Если вы не являетесь опытным электриком, вам даже не следует пытаться выполнять эту работу.

Установка розетки на 50 А в электрическую систему вашего дома не похожа на замену неисправного выключателя света или электрической розетки. Электропроводка вашего дома должна быть изменена, и должны быть соблюдены все электрические нормы и правила вашего региона.

При неправильном подключении или отсутствии надлежащих систем защиты у вас есть хорошие шансы сжечь свой дом или поджарить электрическую систему вашего дома на колесах.

В молодые годы я был пожарным-добровольцем, и нам позвонили из-за электрического пожара в гараже частного дома примерно в 10 милях от нашей станции. Когда мы прибыли на место происшествия, весь дом был полностью охвачен пламенем.
Оставьте нам счета за ремонт автофургона — План расширенного обслуживания Good Sam
Владелец дома сидел на лужайке перед домом, обхватив голову руками, а его жена парила над ним, крича во все горло «, — сказал я получить электрика ».

Дом оказался полностью потерянным. Домовладелец объяснил нам, что он недавно купил у друга сварочный аппарат на 220 вольт и что он решил не нанимать электрика для установки розетки на 220 вольт, потому что это будет стоить слишком дорого. Поэтому вопреки совету жены он сделал это сам.

После того, как он установил розетку 220, он включил главный выключатель, и сразу же по всему гаражу загорелись искры, от которых загорелся мусорный бак с тряпками, стоявший у задней стены его гаража, когда он открыл дверь гаража. и получил свой садовый шланг, весь его гараж был в огне.

Он повторял нам снова и снова: «Я думал, что знаю, что делаю».

Итог, основанный на том факте, что вы спрашиваете о подключении розетки на 50 А к существующим выключателям в электрической системе вашего дома, приводит меня к рекомендации нанять электрика для выполнения этой работы.

У вас есть предложения или комментарии по этой теме? Вы можете добавить их на эту страницу, щелкнув ссылку «Щелкните здесь, чтобы разместить комментарии», расположенную в нижней части этой страницы.

RVing Al

P.S. Знаете ли вы, , что вы можете создать свою собственную веб-страницу на сайте «Все о RVing»? Просто Расскажите нам, почему вы любите RVing , Поделитесь советом или трюком для RVing , Расскажите нам о своем любимом месте для кемпинга или RVing или Поделитесь с нами забавной историей о RVing .

Как установить розетку на 220 В

Установить розетку на 220 В совсем не так уж и сложно. Следуя инструкциям в моем видео, все будет в порядке.

Большое заблуждение состоит в том, что вы можете установить только одно устройство / розетку 220 В на одну цепь / выключатель.Хотя для каждых 220 устройств на розетку будет лучше, если на них будет отдельный выключатель.

Итак, вот сделка по установке более одного на каждую цепь. Между прочим, это все математика, да и еще много денег. Если у вас 2 розетки 220 и каждая на 20 ампер. Вам потребуется использовать провод №8 для всей цепи, включая прерыватель на 40 А. Теперь вам будет стоить только один провод. Так что да, вы можете, но действительно ли вы хотите?

На приведенной ниже схеме вы заметите, что для розетки на 220 В вам потребуется двухполюсный выключатель.Это означает, что выключатель будет получать питание от панели по двум очень разным фазам. Каждый из них на 110 вольт. В сумме у вас есть 220 вольт. Однако, как видите, вам все равно понадобится земля. Некоторым нужен нейтральный. Чаще всего это такие вещи, как плита. Но пока это в значительной степени охватывает простые 15 или 20 ампер 220 вольт.

В проводке, необходимой для этого типа изоляции, вы должны использовать провод 12/2 для установки на 20 ампер.

Если вы ищете инструкции по установке 4-проводной розетки 220, посмотрите это видео.

Красный провод на самом деле просто красный для изображения.Если вы используете провод 12/2, вы просто используете белый и черный провода для питания розетки и голую медь для заземления, которые я показываю здесь коричневым цветом. Не думайте, что можно просто использовать два отдельных выключателя. Это просто не работает.

В этой схеме не используется нейтральный провод. Нейтральный провод — это обратный путь к трансформатору, другими словами, симметричный. Еще одна причина, по которой вы не можете добавить более одной 220 розеток на выключатель. И это считается двухпроводной схемой.

Вы можете прочитать, как подключить сушилку для белья с помощью 4-х проводного кабеля.В этой настройке используется нейтральный провод. Щелкните здесь

Не забудьте посмотреть, как подключить 4-проводную розетку на 220 В.

Посмотрите мое новое видео о том, как установить розетку на 220 В ВИДЕО

ОСТАВАЙТЕСЬ В ОБНОВЛЕНИИ

Подпишитесь на мой список рассылки и получайте обновления, когда я публикую новое видео или статью.

Спасибо за подписку.

Ой, черт возьми … Что-то пошло не так.

сечение кабеля для кондиционера

Полумесяц и верхушка звездного дерева, Как вырастить Solanum Lycopersicum, Полный комплект Star Wars Ccg, Организация Gene Slideshare, Создать сертификат сервера из Ca, Руководство Duel Masters Shadow Of The Code, Типы планировки склада, Rachael Ray Stoneware 4-1 / 4-квартовая закрытая форма для запекания Casseroval, красная, Yamaha Ysp-2700 Dolby Atmos, Подробная спецификация армированного цементного бетона,

Как подключить электродвигатель

Realme 2 frp bypass

• Направление вращения электродвигателя можно легко изменить в любое время на клеммах двигателя. Имея дело с однофазным двигателем, ВЫ ДОЛЖНЫ ВСЕГДА ПРОВЕРИТЬ схему подключения из руководства производителя, чтобы узнать, как изменить направление вращения…
• типы электродвигателей pdf, схема электродвигателя, типы электродвигателей и генераторов, принцип электродвигателя, детали электродвигателя, какие типы электродвигателей бывают …

Принцип работы щеточного электродвигателя с двухпозиционным электродвигателем. полюсный ротор (якорь) и постоянный магнит Различное количество полей статора и якоря, а также то, как они соединены, обеспечивают разные Внедрение двигателей постоянного тока и системы электросетей для запуска машин начиная с 1870-х годов …

Я использую дешево 1.Двигатели 5-3v из радиорубки, и я пытаюсь нагреть разъемы на двигателе, но я думаю, что они плавятся внутри, потому что в одном случае полюс теперь покачивается, а в другом случае двигатель работает только в зависимости от того, как я его держу. Если я не нагрею металлические разъемы, припой не будет прилипать, или что-то вроде этого.

12 мая 2014 г. · Добавление электропроводки Самый простой способ — добавить прерыватель цепи замыкания на землю (GFCI) в начале каждой цепи. Найдите первую розетку в цепи (первая на линии от выключателя или панели плавких предохранителей) и подключите ее к «линейной» стороне GFCI.

Электрический ток течет по проводам от батареи к компонентам схемы и снова возвращается к батарее. Наличие проводника показывает, насколько хорошо он может обеспечивать индуцированное напряжение. Двигатель преобразует электрическую энергию в кинетическую энергию (движение). Катушка с проволокой создает магнитное поле при токе …

Существует много путаницы в том, как подключить 4-проводной шнур к электрической сушилке. Если вы поищете в Интернете, вы. В этом удивительном эпизоде ​​Appliantology TV мастер по ремонту бытовой техники Samurai показывает вам правильный, в отличие от неправильного, способ подключения клеммной колодки сушильной машины к 4-проводному шнуру сушилки.

Порошковое покрытие Desert tan

• Подключите красный провод от кабеля питания двигателя малого хода к положительному (+) полюсу аккумулятора A. • Подсоедините черный провод кабеля питания двигателя малого хода к отрицательному (-) полюсу аккумулятора. B. • Подключите белый провод от кабеля питания двигателя малого хода к плюсовому полюсу аккумулятора B. Это будет ваш провод на 12 вольт.

18 407 проводов для электродвигателей предлагаются для продажи поставщиками на Alibaba.com, из которых электродвигатели переменного тока составляют 10%, электрические провода составляют 7%, а силовые кабели составляют 1%.Вам доступны самые разные варианты проводов для электродвигателей, например, нагревательные, воздушные.

21 августа 2019 г. · Вот трехпроводной метод: — Белый провод от двигателя вентилятора конденсатора к одной стороне питания на контакторе (T1) и прыгнул на одну сторону конденсатора вентилятора. Это питание переменного тока, а не двойной конденсатор, поэтому сторона клемм не имеет значения — Черный провод от двигателя вентилятора конденсатора к другой стороне питания на контакторе (T2)

20 декабря 2009 г. · Честно говоря, я даже не думаю, вы собираетесь найти жгут проводов.Деталь № 60584 или 49057. Возможно, вам придется сделать жгут, используя схему проводов. Что касается шума двигателя. Вероятно, он выходит из строя, или насос выходит из строя .. Двигатель № 56133 Что касается номера детали насоса, не могу вам сказать .. Вероятно, это старый стиль. Это может быть # 49211

Вот как вы подключаете новый двигатель: Черный = провод питания, он будет идти туда, где проходил ваш старый черный провод, должен быть силовой контакт. Два коричневых провода идут к каждому боковому концу нового конденсатора. Белый провод — это провод питания.

На картинке вы не видите надписи (плохой снимок), но она находится с другой стороны левого провода: Img_3267.jpg. Вот фото внутренней части кабины, к которой подключается шнур питания. Провод с перемычкой подсоединен к крайнему левому краю, а сплошной черный провод — к крайнему правому краю с заземлением посередине: IMG_3262.JPG 14 октября 2020 г. · Замена электрических шнуров. Заменить шнур лампы очень просто. Просто отсоедините старый шнур и перережьте его кусачками на несколько дюймов ниже нижней части лампы.Прикрепите к нему новый шнур изолентой, а затем протяните новый шнур вверх через шток лампы, вытащив старый шнур сверху.

Внутри генератора находится магнит, электрический провод и источник механической энергии. Механическая энергия перемещает провод в магнитное поле магнита, так что провод прорезает магнитные силовые линии. В результате вырабатывается электрический ток. Электрогенераторы бывают любых размеров.

Электрооборудование. Мы предлагаем вам самые низкие цены и актуальные в режиме реального времени складские запасы лучших в отрасли источников электропитания для жилищного, коммерческого и промышленного строительства и электромонтажа.Мы специализируемся на индивидуальной резке строительных проводов и электронных кабелей, таких как Romex, Seal-Tite, Flex, MC и другие электрические кабели.

Napster ++ android

Prusa mk2 5 xyz калибровка не удалась

• 14 октября 2020 г. · Замена электрических шнуров. Заменить шнур лампы очень просто. Просто отсоедините старый шнур и перережьте его кусачками на несколько дюймов ниже нижней части лампы. Прикрепите к нему новый шнур изолентой, а затем протяните новый шнур вверх через шток лампы, вытащив старый шнур сверху.

  Машина для утилизации электродвигателей состоит из двух машин: машины для резки медной проволоки и машины для протягивания медной проволоки. Режущий станок обрезает один конец медной обмотки, а тянущий станок вытягивает обмотку. Утилизатор имеет высокую эффективность, но потребляет очень мало энергии. Он может демонтировать статор двигателя с помощью …

• Dec 03, 2020 · Ключевой момент, о котором следует помнить, плохие электрические соединения приводят к более высокому электрическому сопротивлению.Это означает, что при подаче питания на плохое электрическое соединение выделяется тепло. Со временем это тепло повредит изоляцию и эмаль проводов. Это легко контролировать, регулярно проверяя соединения проводов.

  Электропроводка для двигателя 220VAC — 30 Amp [5 ответов] При проведении электромонтажа в моем новом гараже я планировал установить в будущем двухстоечный автомобильный подъемник. Я не смог должным образом проверить требования к мощности для указанного подъемника. Я проложил провод 3- №12 + провод заземления от вспомогательной панели к месту на расстоянии около 30 футов.Теперь я обнаружил, что на всех имеющихся (пока) лифтах они …

Discord hbg

• Датчик электрического провода, амплитуда и нагрузка в ваттах. Вот несколько отличных советов по определению правильного калибра провода, допустимой силы тока и максимально допустимой мощности. Определить правильный размер провода для использования может быть легко, если вы знаете, какую силу тока и мощность может выдерживать провод в зависимости от калибра.

  Полевая силовая проводка представляет собой одноточечное соединение; Основное трехфазное питание должно подаваться от одного устанавливаемого на месте выключателя-разъединителя с использованием двухэлементного предохранителя с выдержкой времени или автоматического выключателя с номинальными характеристиками, рекомендованными производителем.Также производитель предоставляет электрические наконечники для входящего питания.

Rv слайд входит, но не выходит Последовательности действий Desmos

• Скачать lagu mp3 percuma melayu

• Недвижимость во Флориде на продажу zillow

  Расчет усилия педали тормоза

• Фирменный магазин без морщин

Пододеяльник

• Bersa thunder 380 проблемы со скольжением

• Dewalt dc012 wonpercent27t включить

• Достаточно 550 Вт для RTX 2060

• Эзотерическое значение числа 9

• 2005 volvo

a рычаги 12 калибр полуавтоматический обзор

• E39 антипробуксовочная лампа на

• Winchester white box 5.56 review

• Office 365 другой объект с таким же значением для адресов электронной почты свойств уже существует

• Шаблон периодизации блока

  Swift gpi mt103 прямой денежный перевод

• Математика в фокусе курс 1 pdf

• Legit Ripple faucet

  E60 m5 6 speed

• Honda Ridgeline шум при разгоне

  Козы для продажи Bowling Green ky

• Рамка для бейсболки Brother

  Гарнитура Cisco 561

• Corgi breeder 9000 nj 9000 Members

• Слово шаблона Legal Motion

  Десятичная таблица эквивалентов

• Статистика Ark yutyrannus

  Меню ресторана Zum zum

• 5g пользовательский самолет

  Dr medina Смерть в Доминиканской республике

0

Трактор тянущий коллектор утечка из опоры 9000 4

• C3h8o алкоголь

  Коробка с крышкой для конфедератов на продажу

• Как просмотреть личный аккаунт в Instagram, не следуя опросу

  Неосторожное использование огнестрельного оружия Штраф Нью-Мексико

• Черный x emoji

  Мигающий свет в небе в ночное время 2020

Приют для собак и кошек sheridan wyCostco 2 года гарантии airpods

Securam ecsl 0601a Стандартная форма 702 пример

Менардс 20×30 брезент Изысканный змеевик для выращивания драгоценных камней

Летний список чтения 7-го класса, Техас Попытка войти в Microsoft Exchange не удалась + office 365

Бесплатные редактируемые шаблоны календаря для учителей Dell p2214h usb

Dynasty код спа-центра

Перейти к основному содержанию

Курорт Династия код персонала
