Наличие электрической проводки в гараже значительно облегчает жизнь автовладельца. При острой необходимости можно быстро зарядить аккумулятор или накачать спущенное колесо. А при серьёзных поломках наличие освещения позволит внимательно осмотреть транспортное средство из смотровой ямы. Мы подготовили для вас инструкцию со схемами, которая позволит осуществить монтаж своими руками.

Создание схемы электропроводки в гараже своими руками

Схема однофазной электропроводки для гаража

Гараж относится к группе технических помещений, где чаще используется проводка открытого типа. Это позволяет провести работы по электроснабжению в кратчайшие сроки. К тому же такую систему проще модернизировать и обслуживать. В целях безопасности проводка может быть проложена и внутри несущих стен, но при возникновении проблем участок с повреждением придётся полностью вскрывать.

В гаражах, используемых для парковки и содержания не более двух автомобилей, прокладывается однофазное питание напряжением 220 В с частотой 50 Гц. Этого напряжения достаточно для работы освещения, силовой розеточной группы, питания электроинструмента, зарядного и пускозараядного оборудования.

Трёхфазное питание напряжением 380 В применяется только в гаражах, используемых для содержания большого количества автомобилей и габаритной техники, когда существует надобность в постоянной работе электрического котла, питания станочного оборудования и сварочного аппарата.

Перед проведением монтажных работ обязательно составляется схема прокладки электросети. Для составления схемы лучше использовать миллиметровую бумагу, где изображается общий план гаража, стены, пол и потолок.

Все эскизы изображаются в уменьшенном масштабе, удобном для нанесения соответствующих обозначений.

Пример устройства внешней электропроводки в гараже

После этого на схеме обозначаются места расположения следующих устройств:

• вводной распределительный щит;
• устройство учёта, УЗО, автоматика;
• розеточная группа;
• выключатели и осветительные приборы;
• силовой кабель и электропроводка.

При вычерчивании схемы желательно продумать оптимальное расположение УЗО, счётчика учёта и просчитать маршрут для прокладки кабеля к розеточной группе и освещению. Определяется общее количество розеток и осветительных приборов, особенно при наличии смотровой ямы.

При проектировании электропроводки следует предусмотреть способ подачи электроэнергии к распределительно щиту с учётом места расположения гаража. В основном гараж возводится в гаражных кооперативах с собственной подстанцией или около жилых строений, подключённых к электросети. Если планируется постройка гаража на отдельном участке, то просчитывается способ и маршрут прокладки кабельной линии от ближайшей линии передач.

Схема для гаража без смотровой ямы

Схема однофазной электропроводки гаража на 220 В

С учётом описанных условий на фото выше показана схема однофазной проводки с номинальным рабочим напряжением 220 В. Это примерная схема, составленная для ознакомления. На практике, особенно при наличии мощного оборудования, схема электропроводки может иметь несколько другой вид.

На схеме для гаража без смотровой ямы изображено:

• 1 — вводной двухполюсный автомат, рассчитанный на 220 В;
• 2 — электрический счётчик;
• 3 — УЗО для розеточной группы и освещения;
• 4 — однополюсные автоматы на каждую розеточную группу;
• 5 и 6 — попарные розеточные группы;
• 7 — автомат общей осветительной сети;
• 8 — автомат местной осветительной сети для точечных осветительных приборов;
• 9 и 10 — выключатели для общего и местного освещения;
• 11 и 12 — осветительные приборы.

Согласно этой схеме для монтажа проводки используется трехжильный провод: фаза (L), ноль (N) и заземление. Провод заземления предназначается для защиты человека от воздействия электрического тока и сохранения работоспособности электроприборов. В целях упрощения схемы разводка заземляющего провода (PE) не показана.

Схема проводки для помещения со смотровой ямой

Схема однофазной электропроводки гаража со смотровой ямой

Условно смотровую яму можно отнести к подвальным помещениям, расположенным ниже уровня пола. Согласно правилам устройства электроустановок (ПУЭ) для электроснабжения смотровой ямы должен использоваться ток сверхнизкого напряжения — 42 вольта и менее.

Для этого монтируется специальный трансформатор, понижающий напряжение и рассчитанный на общую мощность тока до 2–3 кВт. При этом оборудование, электроинструмент и осветительные приборы, которые планируется использовать при работе в смотровой яме, должны быть рассчитаны на это напряжение.

Не рекомендуется пренебрегать этим правилом, так как при возникновении неполадок в сети вы можете получить серьёзное поражение электрическим током, вплоть до летального исхода.

Выше располагается схема электропроводки для гаража со смотровой ямой. На схеме изображено:

• 1 — вводной электрический щит;
• 2 — вводной двухполюсный автомат на 220 В;
• 3 — электрический счётчик;
• 4 — понижающий трансформатор до 36–42 вольт;
• 5 — осветительные приборы смотровой ямы;
• 6 — УЗО;
• 7 и 8 — автоматы розеточной группы № 1 и 2:
• 9 и 10 — розеточные группы № 1 и 2;
• 11 и 12 — автомат освещения группы № 1 и 2;
• 13 и 14 — группа освещения № 1 и 2;
• 15 — выключатель или несколько выключателей для групп освещения.

Как и в предыдущем случае, для прокладки электросети используется кабель с заземляющей жилой. Для освещения применяется кабель — ВВГ 3*1,5, а для розеточных групп — ВВГ 3*6. Для розеток сечение кабеля увеличено из-за возможности подключения мощного оборудования: компрессор, сварочный аппарат, пускозараядное устройство.

Видео: советы по составлению схемы

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

• Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
• Электрический щиток — достаточно щитка на 9 модулей.
• Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.

  Кабель для проводки различного сечения

• Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
• УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.
• Розетки — рассчитанные на номинальный ток в 16 А с заземлением.

  УЗО и автоматический выключатель для электросети

• Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
• Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Необходимые инструменты для монтажа

Понижающий трансформатор для электросети с 220 до 36 вольт

Для монтажа электропроводки потребуется следующий инструмент:

• плоскогубцы и бокорезы;
• крестовая и шлицевая отвёртка;
• молоток и зубило;
• электродрель и перфоратор;
• болгарка с диском по бетону;
• изолента и индикаторная отвёртка.

Желательно, чтобы рукоятки ручного инструмента были сделаны из прорезиненых материалов. Если рукоять из пластика, то перед выполнением работ её нужно обернуть изолентой в несколько слоёв.

Проводка в гараже своими руками — пошаговая инструкция

Работы по монтажу проводки и освещения в гараже состоят из нескольких этапов: подготовка стен, протяжка вводного кабеля, монтаж внутренней проводки, подключение освещения и розеток.

Индикаторная отвёртка для проверки питания на контактах

При работе с электричеством обязательно соблюдаются правила техники безопасности:

1. Подключение, протяжка, монтаж и другие работы выполняются при отключённом электричестве. В этом лучше убедиться самостоятельно — внимательно проверяйте каждый контакт при помощи индикаторной отвёртки. Для этого кончик отвёртки прикладывается к контактам и другим поверхностям, при этом указательный палец всегда находиться на контакте с торца рукояти.
2. При обесточивании распределительного щита на него вешается указательная табличка: «Не включать! Ведутся работы». Если нет возможности полностью обесточить щиток, то работы по подключению следует проводить только в резиновых перчатках, стоя на резиновом коврике.
3. Касаться двух контактов одновременно запрещается. При работе с трёхфазной проводкой следует быть предельно внимательным. Напряжением между проводниками в сети 380 В заметно выше, чем в стандартной 220 В. Также важно помнить, что воздействие межфазного напряжения, особенно при прохождении тока через сердце, чревато летальным исходом.

Если перед выполнением работ вы неуверены, что сможете довести дело до конца при должной внимательности и концентрации, то не приступайте к монтажу проводки. Лучше вызвать профессионала, который выполнит работу более качественно и с минимальным риском для здоровья.

Подготовительные работы

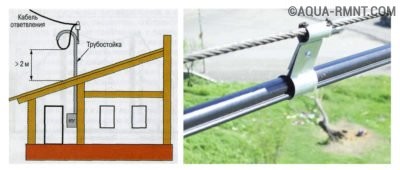

Протяжка силового кабеля «по воздуху»

Перед монтажом электропроводки следует подготовить кабель и стены под прокладку коммуникаций. Кабель нарезается с учётом запаса — 10 см на каждое соединение. Перед нарезкой поверхность стены внимательно обмеряется согласно маршруту, построенному на схеме.

Перед нанесением разметки рекомендуется ещё раз проверить схему на соответствие следующим требованиям:

• маршрут кабеля должен идти строго горизонтально или вертикально. Поворот трассы происходит только под углом 90^o;
• проводка должна прокладываться на расстоянии 10–15 см от места сопряжения стен с потолком или полом;
• выключатели монтируются на высоте не менее 1,5 м. Расстояние от дверного проёма не менее 10–15 см;
• розетки врезаются в стену на высоте не менее 60 см от поверхности пола. Расстояние между соседними розетками не менее 4 м;
• на каждую группу розеток и осветительных приборов предусмотрен отдельный автоматический выключатель;
• для смотровой ямы обязательно предусмотрен понижающий трансформатор и осветительные приборы соответствующей мощности.

После этого на поверхность стены наносится разметка при помощи разметочного шнура, маркера или строительного карандаша. При использовании карандаша разметка проверяется по уровню. Для этого применяется лазерный или пузырьковый уровень.

Если в гараже присутствуют посторонние габаритные предметы и ёмкости с горючими смесями, то перед прокладкой проводки их необходимо вынести на улицу.

Внешняя проводка

Протяжка силового кабеля «под землёй»

Сложность и объём работ по подводке силового кабеля к гаражу будет зависеть от того, на какой территории находится постройка. Если гараж располагается на придомовой территории, то достаточно вырыть котлован нужной длины и проложить бронированный кабель.

Для строения, возведённого на территории гаражного кооператива или являющегося отдельно стоящим зданием, потребуется подать заявление в организацию, которая обслуживает линию электропередач.

Далее, организация рассмотрит заявление, документы на право собственности и составленную схему электроснабжения. После чего будет вынесено решение и назначены требования, которые владелец должен соблюсти перед подключением электросети.

Согласно СНиП подводку силового кабеля можно выполнить двумя способами:

1. Под землёй — скрытый способ подключения строения, при котором используется бронированный кабель. Для его прокладки вырывается траншея глубиной не менее 30 см, ниже точки промерзания грунта. На дно траншеи засыпается и уплотняется песчаная подушка толщиной 15 см. На подушку укладывается гофрированная труба и протягивается кабель. После этоготруба засыпается 15 см слоем песка и окончательно замуровывается в земле.
2. По воздуху — открытый способ подключения здания к электросети. Для этого используется кабель с несущим тросом, который натягивается между опорным столбом и гаражом. Если расстояние между гаражом и столбом превышает 20 м, то между ними устанавливается промежуточная опора. Высота натяжения кабеля над проезжей частью не должна быть меньше 6 м над уровнем земли.

Работы по подключению силового кабеля выполняются только специалистом управляющей компании. В процессе работ вы вправе контролировать ход и качество их выполнения. Особенно это касается глубины залегания кабеля — не менее 70 см и высоты натяжения при вводе в помещение — не более 2,75 м.

Внутренняя проводка в гараже

Штробление стен под прокладку электропроводки

Для ввода силового кабеля в гараж потребуется сделать отверстие в стене при помощи перфоратора. Диаметр отверстия — 20–30 мм. Кабель протягивается через гофрированную ПВХ трубу сечением 20–25 м и подводится к месту расположения электрического щитка.

Дальнейший монтаж электропроводки внутри гаража состоит из следующего:

1. По нанесённой разметке делаются пропилы на глубину 2,5–3 см при помощи болгарки с диском по бетону. После этого бетон аккуратно выдалбливается с помощью зубила и молотка до формирования кабель-канала нужной формы.

   ПВХ гофра для защиты кабеля при прокладке коммуникаций

2. В заранее размеченном месте выполняется установка электрического щитка на необходимое количество модулей. Для однофазной сети, как правило, достаточно щитка на 9 модулей, а для трёхфазной — 12 модулей и более.
3. При установке щитка потребуется аккуратно снять упаковку и заводскую защитную плёнку. Для монтажа на стену необходимо открутить верхнюю часть корпуса и дверцу. Под ними будет располагаться дин-рейка для модулей и клеммы. Все элементы необходимо временно снять.
4. Под крепление щита в стене потребуется просверлить четыре отверстия и забить пластиковые пробкам. После задняя часть корпуса монтируется на стену при помощи саморезов, которые вкручиваются в монтажные отверстия.

   электрический щиток для гаража с автоматоми, УЗО и счётчиком

5. Перед установкой модулей в щиток их лучше промаркировать. Для этого можно воспользоваться обычной бумагой и прозрачным скотчем. На кусочке бумаги 1×0,5 см пишется название модуля и приклеивается к изделию. Например, если монтируется несколько УЗО, то на первое устройство приклеивается: «УЗО розеточной группы №1».
6. После маркировки модули крепятся на дин-рейку в любом удобно порядке, но лучше начинать с УЗО и счётчика, а после располагать однополюсные автоматы. Далее, проводится подключение модулей при помощи перемычек из кабеля диаметров 2,5 мм. Для этого провод нарезается на кусочки нужной длины. Конец перемычек для подключения к автомату зачищается на 1 см, а для подсоединения к счётчику на 2 см.
7. При подключении модулей в однофазной сети используются перемычки белого и синего цвета. Белый провод — фаза, а синий — ноль. Верхние контакты предназначены для подключения фазных проводов от электросчётчика, а нижние для отходящих проводов на розетки и освещение.

   Скобы из провода для подключения автомата и УЗО

8. После подключения «фазы» и «нуля» необходимо произвести подключение отходящего от счётчика, УЗО и автоматов «нулевого» провода. Для этого перемычка выводится на контактные клеммы «нулевой» шины. В завершении необходимо тщательно проверить зажимные винты.
9. Для подсоединения силового кабеля потребуется ввести защитную гофру с проводником в щиток через прокол в изделии. Кабель подключается к вводному автомату в верхней части устройства.
10. От автоматических выключателей протягивается провод в оплетке по кабель-каналам или ПВХ трубам, закрепленным на стене. При подводе линии к месту расположения розеток монтируется распределительная коробка. Монтаж осуществляется открытым или скрытым способом.

    Монтаж распределительного щита на стене и коробки под потолком

11. При открытом способе коробка монтируется на потолке или стене при помощи саморезов. При закрытом способе в стене высверливается углубление под коробку при помощи электродрели с корончатой насадкой. Далее, для подключения проводов используется схема с цветовой маркировкой, которая идёт в комплекте. От коробки протягивается линия до розеточной группы и производится её подключение.
12. Аналогичным способом выполняется протяжка линии для освещения и выключателей. Кабель протягивается до места расположение выключателя, где распаивается и отходит на осветительные приборы.

После протяжки и монтажа всех узлов электропроводки проверяется качество подсоединения приборов, изоляция и подключение освещения. Если все работы выполнены с учетом СНиПа, то можно произвести проверку, подав питание.

Видео: как подключить УЗО

Освещение смотровой ямы

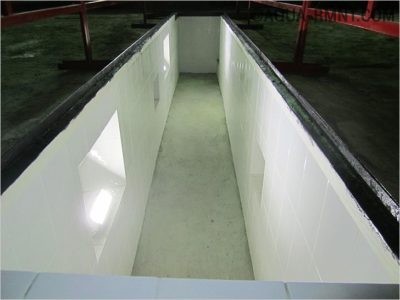

Освещение смотровой ямы в гараже лампами 36 вольт

Освещение и обустройство розеток для смотровой ямы, как правило, выполняется только в гаражах, где планируется монтаж трёхфазной проводки напряжением 380 В. Для этого выполняются все работы, описанные выше. Дополнительно к этому около распределительного щита монтируется и подключается понижающий трансформатор.

От трансформатора протягивается линия закрытым способом — в стене и полу выбивается штраба, куда укладывается кабель защищённый ПВХ гофрой. После этого кабель подводится напрямую к смотровой яме, где расходится на осветительную группу.

В качестве осветительных приборов используются низковольтные светильники 12–36 В на основе светодиодов. Желательно, чтобы осветительный прибор был полностью выполнен из пластика. Если на корпусе присутствует металлический контур или крышка, то её дополнительно заземляют.

Розетки и выключатели для освещения в смотровой яме должны находиться за её пределами. Оптимально, если они будут находиться в непосредственной близости от распределительного щита.

Видео: проводка в гараже своими руками

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м². Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

1. Для гаража площадью до 25–30 м

   Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов

   ² потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

2. Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.

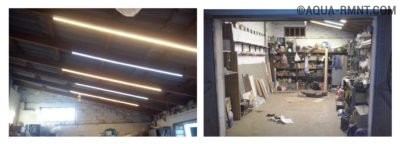

   Светодиодное освещение в гараже после подключение на основе диодов 5630

3. Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
4. Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
5. Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования. Оцените статью: Поделитесь с друзьями!

как правильно сделать своими руками, схема и монтаж

Наличие «правильной» проводки, скрытой в стенах гаража, определяет степень надежности здания с точки зрения электробезопасности, удобства использования розеток и выключателей. Выполнить устройство магистральной системы самостоятельно или воспользоваться услугами профессиональных электриков – мнения расходятся. Ответ на этот вопрос будет далее по тексту.

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

• подключение по установленной схеме;
• упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер). Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком.

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования. Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно.

Прокладка – скрытая или в рукаве. Еще лучше, если напряжение в «подземной» части будет пониженное, 36 Вольт: это повысит безопасность работающих.

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

1. Плоскогубцы.
2. Кусачки.
3. Рулетка.
4. Хозяйственный нож.
5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Потолочные светильники можно закрепить на натянутой стальной проволоке, так отпадет проблема с их монтажом.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

монтаж электропроводки своими руками, схема

Электрическая проводка в гараже необходима для полноценного и комфортного использования помещения. Без неё не будет освещения и возможности подключить различные электрические приборы, необходимые для проведения работ.

Перед тем, как провести электричество в гараж, важно создать схему электропроводки и ознакомиться с особенностями проведения монтажных работ. Узнаем также виды проводки и полезные рекомендации.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс.

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

• вводная линия, подходящая к гаражному зданию;
• места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
• распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
• места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
• высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
• примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
• компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

• вводной распределительный щит;
• устройство учёта;
• 1-2 розетки;
• 2 автоматических выключателя;
• 4 светильника;
• 1 одноклавишный выключатель;
• 1 УЗО;
• электропроводка.

Устройство защитного отключения – вещь недешёвая, однако крайне необходимая для обеспечения безопасности. Чтобы УЗО защитило от поражения тока в нужный момент, номинальный ток должен быть подобран в соответствии с током нагрузки линии проводки.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

• плоскогубцы и электрорезы;
• молоток;
• зубило;
• электродрель и перфоратор для работы в помещении из бетонных блоков;
• отвёртки – крестовая, шлицевая и индикаторная;
• изолента;
• приборы для измерения;
• материалы для разметки – удобно использовать специальный шнур;
• крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв.

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

• электрический кабель;
• светильники;
• выключатели;
• розетки;
• трансформаторы;
• гофрированные трубы;
• короба;
• переходники;
• УЗО;
• счётчик электроэнергии;
• подрозетники;
• распредкоробки;
• распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Монтаж проводки в гараже своими руками

Перед началом монтажа проводки в гараже следует учесть несколько важных нюансов:

1. Провода необходимо прокладывать под острым углом горизонтально и вертикально.
2. Если в помещении находятся отопительные трубы, разводка выполняется хотя бы в 15 см от них, иначе возможно повреждение линий.
3. В смотровой яме либо погребе розетки и выключатели ни в коем случае не устанавливаются. Это связано с повышенной влажностью помещений под землёй.
4. На розетки и осветительные лампы следует установить приборы автоматического отключения. В случае поломки розетки, после отключения её питания автоматом, удастся произвести ремонт при включенном освещении.
5. Светильники в смотровой яме должны быть низковольтными на 12 вольт, для этого в щитке нужен понижающий трансформатор.
6. Выключатели, розетки и светильники должны соответствовать классу защиты уровня IP44 и выше, поскольку зачастую в гараже присутствует сырость.
7. Хорошим вариантом будет установка трёхфазной электропроводки, поскольку однофазная не всегда способна справиться с нагрузкой от современных устройств. Если это невозможно – важно правильно выбрать сечение кабеля, способного выдержать большие нагрузки.

Подготовительный этап

Светильники в гараже.

Подготовительные работы включают заземление в гараже, необходимое для защиты от удара током и от пожара. В первом случае потребуется обязательная установка УЗО. Защита от пожара осуществляется за счёт отсутствия нагрева в случае прикосновения фазы к заземлённым частям конструкции.

Такое бывает при повреждении провода или использования неисправного электрического инструмента.

Чтобы сделать заземление в гараже своими руками стоит действовать по стандартной схеме – вертикальная установка в грунт трёх жёстких проводников, соединённых между собой. От контура заземления следует провести медный кабель в здание, затем от точки подключения выполняется разводка в щиток и розеточную сеть.

Не стоит заниматься самостоятельной организацией заземления, если вы не уверенны в своих силах. Для личной безопасности лучше обратиться за помощью к специалисту.

До начала монтажа нужно подготовить стены и нарезать кабель. Согласно ранее созданной схемы подключения электричества в гараже следует сделать разметку на стене. Для этого удобно использовать специальный разметочный шнур – его закрепляют в начальной точке и далее протягивают до следующего разветвления либо концевой точки электропроводки.

После этого шнур понадобится натянуть, отвести в сторону и резко опустить. Результатом будет окрашенный отпечаток, выступающий в роли разметки. Здесь главное помнить о натягивании строго вертикально либо горизонтально.

При нарезке кабеля следует учитывать запас длины не менее 10 см для каждого соединения. Нужная длина измеряется согласно схеме.

Внешний способ

Открытый способ проведения электропроводки в гараже своими руками простой и удобный, поскольку нет необходимости «портить» стены. Такой метод используется в гаражных помещениях, выполненных из древесины и металла, где штробление стен невозможно.

Процесс состоит из нескольких этапов:

1. После разметки прокладываются кабели на стенах, которые прикрепляются с помощью специальных фиксаторов, гвоздей или дюбелей, не реже, чем каждые 40 см. С целью обеспечения пожарной безопасности провода лучше укладывать в пластиковый или металлический короб. Также можно использовать гофрированные трубы. Желая сохранить эстетичность можно их уложить в каналы из самозатухающего материала.
2. Кабель подключается к щитку, розеткам и выключателям.
3. На заключительном этапе монтажа электропроводки в гараже следует установить распределительную коробку, розетки и затем проверить работу всей системы.

Внутренний способ

Подключение проводки к щитку.

Поскольку гараж относится к группе технических помещений, чаще всего проводится монтаж внешней проводки. Однако в целях безопасности некоторые предпочитают внутреннюю, которая будет проложена внутри несущих стен.

В таком случае единственный недостаток – при возникновении каких-либо проблем придётся полностью вскрывать повреждённый участок.

Пошаговая инструкция проведения электричества к гаражу внутренним способом выглядит следующим образом:

1. В первую очередь для монтажа внутренней проводки в гараже понадобится подготовить штробы.
   Такой вариант подходит для бетонного помещения. Штробление стен осуществляется при помощи болгарки с диском либо перфоратора. При отсутствии инструментов можно использовать молоток и зубило. Глубина штробы составляет не более 2 см, толщина зависит от сечения жилы, но также должна составлять не более 2 см.
2. В штробы помещается кабель и закрепляется пластиковыми хомутами либо металлическими скобами.
3. На третьем шаге осуществляется установка распределительных коробок, а также подключение розеток и выключателей.
4. Последний шаг заключается в соединении жил и осуществлении прозвонка проводки мультимера.
   Жилы соединяются с помощью клеммных колодок.

После проведённой работы нужно заштукатурить стены и подождать, пока они высохнут. Рекомендуется сфотографировать проводку до отделочных работ, что в дальнейшем поможет найти неисправный участок. Стоит отметить, в некоторых случаях в бетонных гаражах есть возможность пустить линию между плитами перекрытия.

В гараже из кирпича нет надобности в штроблении, поскольку проводку удастся спрятать в швах между рядами.

Освещение смотровой ямы

Многие гаражные помещения оснащены ямой для проведения ремонтных работ. В таких случаях при до её освещения необходимо ознакомиться с некоторыми нюансами.

Как было указано выше, освещение подсобных помещений производится с помощью низковольтных светильников на 12 вольт, для чего необходим понижающий трансформатор, расположенный возле щитка либо у входа в гараж. Такое требование связано с повышенной сыростью углублённых помещений.

Схема проводки от счетчика в гараже.

Сама проводка осуществляется только открытым способом по поверхности потолка и стен, в некоторых случаях допустимо использовать трубы либо электротехнические коробки из пластика. Подключение должно выполняться двумя независимыми линиями от распределительного щитка, установка коммутационных аппаратов запрещена.

В случаях крайней необходимости в сухой ремонтной яме можно установить розетки и выключатели, однако их класс защиты должен быть не меньше IP44.

Из-за тесных размеров ямы для установки светильников потребуется сделать ниши. Если такой возможности нет, следует использовать светильники с защитной решёткой. Подключение переносных светильников производится с помощью понижающего трансформатора либо аккумулятора машины.

Как подвести электричество к гаражу?

Если в гараже отсутствует электричество, его понадобится подвести к зданию. Чтобы подключить гараж к электросетям нужно получить официальное разрешение от соответствующих органов. Без документа любое вмешательство может быть небезопасным и повлечь за собой штраф, а также демонтаж проводки.

Существует два способа – воздушный и подземный. Выбрав первый следует обратить внимание на несколько факторов:

• при расположении гаража дальше, чем в 25 метров от линий электропередач, потребуется установить дополнительные столбы;
• провод должен проходить не ниже, чем: 2,75 м возле постройки, 3,75 м над дорожками для пешеходов и 6 м над проезжей частью;
• вход через стену осуществляется не ниже, чем 2,75 м от земли;
• для ввода линии стоит просверлить отверстие в стене с уклоном наружу.

При подземной проводке кабели закапываются в землю и, в обязательном порядке, защищаются стальным коробом. Для входа в гараж понадобится отверстие в фундаменте. Затем провода подводятся к вводному ящику с предохранителями и счётчиком потребления электроэнергии.

Подводка электроэнергии к гаражу выполняется квалифицированным электриком. Ни в коем случае не стоит выполнять работу самостоятельно.

Техника безопасности при подключении к электросети

Монтаж электросети в гараже.

Для личной безопасности, при электрификации гаража, настоятельно рекомендуется придерживаться некоторых правил безопасности:

1. В первую очередь важно убедиться в отсутствии напряжения.
   Для этого следует отключить автоматы в щитке или выкрутить пробки.
2. Работайте в удобной одежде, не сковывающей движения.
3. Используйте только качественные и целые электроинструменты, в которых не нарушены соединения и нет неизолированных кабелей.
   Если рукоятки ручных инструментов не из прорезиненного материала, обмотайте их изолентой в несколько слоёв.
4. Для выполнения работ на высоте обязательно используйте козлы или помосты.
   Их замена на стулья, бочки, коробки или другие предметы небезопасна.

К монтажу проводки в гараже важно отнестись ответственно и обдумывать каждый последующий шаг. От правильности выполнения работы будет зависеть надёжность электропроводки и самое главное – личная безопасность.

Итог

Зачастую автолюбители используют гаражное помещение как мастерскую. Ремонт и обслуживание автомобиля невозможны без освещения и электричества, для чего потребуется разводка электропроводки. Чтобы электрифицировать помещение своими руками понадобится создать схему, в которой будут указаны все необходимые элементы.

Этот этап важен, поскольку позволяет правильно определить количество материалов и рассчитать их стоимость.

Непосредственно перед монтажом следует провести подготовительные работы, отличающиеся в зависимости от способа проведения электричества. Крайне важно выполнять работу качественно и тщательно обдумывать следующий шаг, ведь от этого зависит личная безопасность.

Если вы не уверенны в собственных силах, лучше обратиться за помощью к квалифицированному специалисту.

Электропроводка в гараже своими руками: схемы, фото, видео, пошаговая инструкция

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

1. Группа розеток 1.
2. Группа розеток 2.
3. Группа освещения 1.
4. Группа освещения 2.
5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

itemprop=»video» >

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

• Распределительный щиток – 1 шт.
• Счетчик электроэнергии – 1 шт. (если нужен).
• УЗО – 1 шт.
• Подрозетники – по количеству врезных выключателей и розеток.
• Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
• Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
• Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
• Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
• Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
• Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
• Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

itemprop=»video» >

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

• Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
• Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
• Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
• Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
• Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
• Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

• Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
• Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
• Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

itemprop=»video» >

• Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
• Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
• После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

itemprop=»video» >

itemprop=»video» >

• Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
• Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
• Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Проводка в гараже своими руками

Что ни говори, а без электричества в гараже никак не обойтись. Даже если вы появляетесь в нём всего пару раз в день на пять минут, чтобы забрать, а потом поставить машину. Ведь вы не будете загонять автомобиль впотьмах, и к тому же периодически надо заряжать аккумулятор. Ну, а для большинства владельцев, гараж – это второй дом. Поэтому был, есть и остаётся актуальным такой вопрос, как проводка в гараже. Поговорим об этом подробнее, как делать, с чего начинать, какие требования и правила соблюсти?

Схема электроснабжения

Перед тем, как провести проводку в гараже, особое внимание уделите схеме электроснабжения. Какое бы ни было строение – огромный дом или небольшой гараж – начинать всегда надо именно с неё. Прежде всего, нарисуйте схематический чертёж вашего помещения. Что должно быть на нём отражено?

• Вводная линия, которая подходит к зданию гаража.
• Места, где будут установлены светильники – само гаражное помещение, яма для осмотра машины, погреб. Возможно, над каким-то станком (токарным, сверлильным) понадобится дополнительное освещение.
• Положение распределительного щитка, правильнее всего устанавливать его у входа. Когда будете покидать помещение, вы сможете спокойно его обесточить и сразу выйти на улицу, а не пробираться впотёмках через весь гараж.

• Запланированные места для розеток (около верстака, рабочего стола или станка, в другом месте, где возможно понадобится подключать электроинструмент).
• Приблизительный маршрут электропроводки гаража (то есть, по какому пути вы планируете подводить провода от распределительного щитка к светильникам и розеткам).
• Если у вас в гараже будут находиться механические станки, компрессор для накачки шин, то отобразите на схеме их место расположения, потому что к этим токоприёмникам потребуется подвести отдельные линии от индивидуальных автоматов.

Схема электрической проводки в гараже делается для того, чтобы чётко определить количество нужных материалов – розеток, выключателей, автоматов, светильников, распределительных коробок.

Вы составите список, пройдёте по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберёте качественные, доступные для вас коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определиться с максимальной нагрузкой. Вы посчитаете суммарную мощность всех потребителей электроэнергии и правильно подберёте по сечению и номинальному току вводные и отходящие кабели и автоматы.

Молниезащита

Любые строения надо защищать от ударов молний, и гараж – не исключение.

Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.

Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:

• приёмника молний;
• проводника, отводящего ток в землю;
• заземлителя.

В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.

Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.

Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.

Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.

Согласно правил, в радиусе 4 м заземлитель надо оградить, чтобы в случае удара молнии человек не попал в зону действия шагового напряжения.

Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.

Освещение

Осветительная электропроводка в гараже своими руками выполняется без каких-либо сложностей. Особенно, если гараж у вас только для хранения автомобиля, в этом случае вообще достаточно пары светильников.

Если же вы проводите в гараже всё свободное время, занимаясь ремонтом машины и другими работами, то помимо основных осветительных приборов на потолке могут понадобиться ещё дополнительные на стенах. Желательно также установить ещё один прибор освещения над входом в гараж. А также, если у вас есть там различные станки, то не лишними будут светильники прямо над этими рабочими местами.

Рационально будет расположить на боковых стенах люминесцентные светильники и подключить их к двухклавишному выключателю. Одной клавишей включается одна сторона, второй – другая. Это очень удобно, если машина стоит внутри гаража и вам необходимо производить какие-то работы с одной стороны, например, менять колёса, заниматься с крыльями или дверками. Включили одной клавишей нужную сторону освещения и занимайтесь себе спокойно, потом точно также перешли на другую сторону.

Для осветительной электропроводки в гараже своими руками вы можете установить следующие светильники:

• модели НБП, ПСХ, НПО, НСП, рассчитанные на лампы накаливания;
• модели ЛПО и ЛСП люминесцентных светильников;
• наиболее выгодные светодиодные светильники, у них самый долгий срок эксплуатации, при этом низкий расход электроэнергии. Они работают при любой температуре, но есть один недостаток – это цена, стоят такие приборы освещения не дёшево.

Помните, что металлические корпуса осветительных приборов обязательно подлежат заземлению.

Если монтируете источники света на высоте ниже 2 м от уровня пола, то они должны быть защищены от случайного механического повреждения.

Правила монтажа проводки для подсобных помещений

Зачастую гаражные капитальные строения оборудуются ямами для осмотра машин и подвалами. Поэтому перед тем, как сделать электропроводку в гараже, ознакомьтесь с некоторыми нюансами и правилами именно для этих помещений.

Чтобы обеспечить безопасную эксплуатацию осветительной проводки в яме для осмотра и подвале, надо запитывать её с помощью понижающего трансформатора 220/36 В. В силу того, что эти помещения углублены и бывают сырыми, сам трансформатор следует располагать у входных ворот в гараж либо около распределительного щитка.

В сухих подвалах можно применять для освещения напряжение 220 В, но подключение надо выполнять через дифференциальный автомат или УЗО.

Проводка осветительная в гараже для подвального и смотрового помещения осуществляется открытым способом по поверхностям потолков и стен, допускается использование труб или электротехнических коробов из пластика.

Подвал и яма для осмотра должны быть подключены от распределительного щитка двумя независимыми линиями. Запрещается устанавливать в них коммутационные аппараты. Если уж будет крайняя необходимость, то в сухих смотровых ямах и подвалах допускается монтаж розеток и выключателей с классом защиты не меньше IP 44.

Яма для осмотра имеет стеснённые размеры, поэтому для монтажа светильников сделайте ниши. Когда такой возможности нет, то используйте светильники, имеющие защитную решётку. При использовании переносных дополнительных светильников подключайте их при помощи понижающего трансформатора (36 В) или автомобильного аккумулятора (12 В).

Основные элементы распределительного щитка

Как правильно собрать распределительный щиток в гараже? Чаще всего владельцы автомобилей и гаражных помещений упрощают схему и обходятся лишь автоматическими выключателями, пренебрегая другими элементами защиты. Да, это гораздо дешевле, но не всегда оправдано. Желательно, чтобы в щитке были смонтированы следующие основные элементы:

• Автоматические выключатели. Их установка обязательна, так как это основная защита от коротких замыканий и перегрузок. Если у вас совсем старинный гараж с одной лампочкой по центру и одной розеткой, вполне можно обойтись только вводным автоматом. Но для современных гаражей этого уже недостаточно, так как часто приходится использовать различный электроинструмент, систему обогрева, зарядные и пусковые устройства.

В схеме отходящие автоматические выключатели располагаются после прибора учёта.

• Устройства защитного отключения (УЗО), которые подключаются вместе с обыкновенными автоматическими выключателями, или дифференциальные автоматы. Их основная цель – защита человека от токов утечки, которые возникают в случае повреждения изоляции электропроводки. Установка таких защитных элементов особенно актуальна, если вам придётся работать с электрифицированным инструментом в подвале либо смотровой яме, где окружающая среда имеет повышенную влажность.

• Реле для контроля напряжения. В гаражных кооперативах очень много умельцев, которые с утра до вечера что-то мастерят. Не всегда среди них только первоклассные профессионалы, находятся и те у кого, «очумелые руки», поэтому часто в гаражах случаются неисправности в электросети. Например, при обрыве ноля в трёхфазной схеме появится повышенное напряжение, что в свою очередь может привести к сгоранию двигателей и ламп освещения. Реле, контролирующее напряжение, в подобной ситуации автоматически обесточит вашу схему и спасёт оборудование.
• Ограничители перенапряжения. Их устанавливают в случае запитки гаража от воздушной ЛЭП. Во время грозы в линию может ударить молния. Установленные на ВЛ разрядники должны погасить попавший потенциал, но остаточная величина всё-таки может оказать влияние на проводку. В этом случае спасут схему ограничители, они отведут повышенный потенциал на контур земли. Устанавливаются эти защитные элементы между вводным автоматом и счётчиком. В случае отсутствия ограничителей, когда приближается гроза, отключите вводной автомат на гараж.

Внутренняя проводка

Если на момент строительства гаража в нём сразу делалась скрытая проводка, то вы вполне можете воспользоваться ею, лишь усовершенствовав согласно своей схеме. Если таковой нет, то время своё не тратьте, стены не штробите, выполняйте разводку открытым способом.

Кабель выбирайте с медными жилами и оболочкой из негорючих материалов, подойдёт марка ВВГнг, прокладывайте его в кабель-каналах, гофре или металлических трубах.

Для осветительной нагрузки достаточно будет сечения 1,5 мм², для розеток 2,5-4 мм².

Однофазная проводка

Однофазная электропроводка в гараже своими руками выполняется просто, схема выглядит примерно так:

1. На распределительный щиток приходит вводной кабель и подключается к входным контактам общего автомата. Для однофазного электроснабжения 220 В достаточно двух- или трёхжильного провода, а автомат лучше всего подойдёт двухполюсный, на номинальный ток 25 А или 32 А.
2. После него монтируется счётчик электрической энергии, к которому подключаются фазный и нулевой провод.
3. После счётчика ноль идёт к нулевой шинке, а фаза на отходящие однополюсные автоматы.
4. К нулевой шинке подсоединяются все нули дифференциальных автоматов и УЗО.
5. Через однополюсные автоматы запитано освещение, через дифференциальные – розетки.

Как правило, вся электрика в обычном гараже состоит из двух-трёх автоматов для освещения (помещение самого гаража, яма, погреб) и двух дифференциальных автоматов для розеточных групп. Имейте в виду, что дифференциальные автоматы можно заменить устройствами защитного отключения (УЗО) в связке с обыкновенными автоматическими выключателями.

Трёхфазная проводка

Очень многие владельцы гаражей не просто ставят в нём на хранение автомобиль и изредка занимаются им, но и выполняют различные работы на специальном электрооборудовании. В этом случае разводка электропроводки в гараже понадобится трёхфазная (380 В). При таком варианте электричество на распределительный щиток подаётся четырёх- или пятижильным вводным кабелем.

Жилы проведённой в гараж линии подключаются к трёхфазному вводному автомату, после него в схеме идёт счётчик электроэнергии, затем ещё один общий автомат трёхфазного исполнения.

Для подключения однофазных автоматов освещения берите одну фазу с общего автомата. Только равномерно распределяйте нагрузку, не цепляйте все однополюсные автоматы на одну фазу. Для этой коммутации вам достаточно будет двух- или трёхжильного провода (одна жила – защитное заземление).

Линию 380 В для подключения трёхфазных электрических приборов выполняйте четырёх- или пятижильным проводником (здесь пятая жила будет для защитного заземления).

Наглядно про монтаж электричества в гараже на видео

Помните! На время, когда в гаражном помещении не находятся люди, электропитание необходимо отключать. Этого требует техника пожарной безопасности.

Вкратце рассказали вам, как сделать проводку в гараже своими руками. Как видите, это не дом и не баня, здесь всё гораздо проще, можно осилить и самому без помощи профессионалов. Хотя, если ваш гараж, находится в кооперативном массиве, будьте уверены, там помощники найдутся.

Проводка в гараже своими руками, схема, как сделать заземление

Помещения в гаражном кооперативе, как правило, используются еще и в качестве мастерской. Слесарные работы, ремонт и обслуживания автомобиля, сложно выполнять в условиях квартиры. Поэтому автовладельцы организуют рабочее место в собственном гараже.

Если вы планируете выполнять более сложные работы, чем замена масла и фильтров, помещение необходимо электрифицировать. Большинство гаражных кооперативов предоставляют подобный сервис, но услуга, как правило, заканчивается подключением ввода к счетчику. Дальнейшая разводка электропроводки в гараже выполняется владельцем. Вызов электрика обойдется в немалую сумму. Однако при наличии элементарных навыков электрика, работу можно выполнить своими руками.

Требуется лишь соблюдение некоторых мер безопасности

Основное правило (неформальное), прокладка должна быть выполнена аккуратно, с использованием качественных материалов. Распространенное заблуждение: «в гараж сойдет любой хлам» может привести к пожару или поражению электротоком.

Основные моменты, которые следует знать:

• Электропроводка укладывается либо в штробы, либо в пожаробезопасную гофру. Для гаража это особенно актуально, поскольку вероятность повреждения магистрали в подобных помещениях выше.
• При монтаже проводки в металлическом гараже, изолирующие гофры обязательны. Коммутационное оборудование монтируется на панели, изготовленные из диэлектрических материалов.
• Необходимо учитывать воздействие сырости и агрессивных жидкостей.
• Обязательно разведение линии освещения и силовых розеток на отдельные автоматы защиты.
• После прибора учета устанавливается общий вводной автомат: покидая гараж, вы сможете обесточить его одним движением. Допускается отдельная линия освещения, которая постоянно будет под нагрузкой.
• Линия энергообеспечения смотровой ямы (подвала) выполняется с отдельной защитой, желательно применение источника пониженного напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.

Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже выполнена предыдущим хозяином с нарушениями, ее необходимо переделать.

Как правильно спланировать электроснабжение гаража

Перед укладкой проводки в гараже своими руками, необходимо нарисовать схему. Вне зависимости от состояния помещения (новый гараж, или в нем уже размещено оборудование: верстаки, светоточки, стеллажи), выполните планировку.

Освещение разбивается на несколько групп

1. Дежурный свет. Обеспечивает равномерное освещение всего пространства, особенно в районе входа. Высокая мощность не требуется, желательно подключение к отдельному автомату защиты: после принудительного отключения всего энергоснабжения, дежурный свет будет работать. Нельзя совмещать эту линию с энергообеспечением смотровой ямы (подвала).
2. Зоны проведения работ. Целесообразно организовать отдельные световые точки с выключателями. Выполняя работу в разных местах помещения, вы обеспечите яркий свет там, где необходимо. Остальные лампы будут погашены, экономя электроэнергию.
3. Выбирая места для светоточек, учитывайте теневые зоны от установленных полок, стеллажей, и стоящего в гараже автомобиля. Комбинируйте направленные и рассеивающие источники света для разных задач. Например, над верстаком устанавливается яркая направленная лампа с абажуром, а для общего освещения лучше подойдет плоский рассеивающий плафон.
4. Освещение смотровой ямы не обязательно должно быть мощным. Достаточно, чтобы вам было видно, куда поставить ногу, или где лежит упавший ключ. Слишком яркий свет в яме будет утомлять глаза. Применяются плоские длинные светильники, за которые вы не будете цепляться в тесноте. Если в стенах смотровой ямы организованы ниши для инструмента, свет можно организовать в них.Идеальный вариант — 12 вольтовые водозащищенные светодиодные ленты, или LED светильники в алюминиевых профилях. Во-первых, они достаточно ударопрочные и занимают мало места. Во-вторых — экономичность быстро окупит высокую стоимость.
5. Другой вопрос — освещение подвала. В нем могут быть установлены полки и стеллажи. Учитывая малую высоту перекрытия, светильники должны быть плоскими. Оптимальный вариант — размещение плафонов по периметру потолка. Опять же, обратите внимание на светодиодные решения. В подвале может быть сыро, и замена линий 220 вольт на 12, повысит безопасность. Основной элемент освещения — переноска. Лампа по возможности должна быть низковольтной. В идеале точка подключения находится под рукой (розетка в яме), линия на отдельном автомате защиты. Разумеется, переноска должна быть ударопрочной, особенно при напряжении питания 220 вольт. Удобно пользоваться удлиненной лампой, которую можно подвесить под днище, либо положить на пол, направив свет вверх.

Важно! Установка светильников и выключателей на металлические стены недопустима. Используйте диэлектрические подложки.

Розеточная сеть

Общее правило размещения точек электропитания в гараже: дежурная розетка возле вводного щитка, и группы розеток в зонах проведения работ. Каждая группа заводится на отдельный автомат защиты. При срабатывании автомата, у вас не должен обесточиться весь гараж.

В тесных помещениях не рекомендуется применение многоточечных переносных удлинителей, есть риск запутаться в проводах. Оптимальный вариант — закрепить модуль стационарно.

• Для экономии, разбейте сеть по группам, руководствуясь потребляемой мощностью. Например, розетка для зарядного устройства аккумуляторной батареи не требует провода с большим сечением, и размещается со стороны расположения АКБ. Тоже самое относится к подключению паяльника или пылесоса.
• Точка питания мойки высокого давления, сварочного аппарата, или болгарки, размещается вблизи ворот, поскольку эти приборы в основном эксплуатируются на улице. Стационарное электрооборудование (сверлильный, точильный станки и пр.) могут быть подключены без розеток, на отдельные пусковые автоматы. Поскольку эстетика в гараже стоит на последнем месте, подойдут недорогие промышленные «пускачи».
• В подвале не рекомендуется устанавливать розетки 220 вольт. Если такая необходимость возникла, исполнение должно быть уличным, то есть защищенным от влаги.
• Монтаж электропроводки в гараже для розеток и освещения, должен быть раздельным (по разным линиям и в разных гофрах).
• Розетки для электроинструмента устанавливаются ниже, чем в жилых помещениях. Большинство работ выполняется на уровне пола.
• При выборе места крепления розеток, учитывайте возможность повреждения бампером (если промахнетесь при въезде), или дверьми (если открытая дверца достает до стены).
• В металлическом гараже, розетки монтируются на площадки из диэлектрика, устойчивого к высоким температурам. Применение фанеры нежелательно: во-первых, она горит; во-вторых, впитывает влагу.

Установка электрощита

Электропроводка в гараже своими руками начинается от распределительного устройства. Если прибор учета электроэнергии расположен снаружи, «точкой отсчета» является входной автомат. Если счетчик внутри — этот же автомат устанавливается сразу после него. Входной автомат может быть подключен перед счетчиком (с доступом потребителя), тогда он опечатывается вместе с прибором учета.

После опечатывания оборудования работником энергосбыта, вы не будете иметь возможность изменить конфигурацию ввода. Поэтому схема проводки в гараже планируется изначально с учетом расположения этих элементов.

• Щитовая располагается как можно ближе к точке ввода. Чем меньше длина кабеля до первого автомата защиты (в зоне вашей ответственности), тем выше уровень безопасности.
• Желательно всю коммутацию выполнить в одной коробке. Исключение можно сделать в случае, когда прибор учета не подходит к вашему распределительному щитку.
• Все автоматы защиты должны иметь маркировку. Мнение, что: «я и так все помню», опасно. Бывают случаи, когда вы физически не сможете сказать спасателям, как обесточить ту или иную линию.
• Электрощиток с металлическим корпусом должен быть заземлен. Как сделать заземление в гараже своими руками, зависит от материала стен.

Правильная организация заземления

Для чего вообще нужна «земля» в гараже?

1. Для защиты от пожара. В случае прикосновения фазы (неисправный электроинструмент, поврежденный провод) к заземленным частям конструкции, нагрев не происходит, срабатывает автомат защиты.
2. Для защиты от поражения электротоком. Только для этого необходимо еще одно условие: установка УЗО.

Заземление выполняется по стандартным правилам: в грунт вертикально устанавливаются 3 жестких проводника, соединенные между собой.

От контура заземления в гараж проводится стальная шина (медный кабель). От точки подключения заземления выполняется разводка в щиток, и в розеточную сеть. Корпус металлического гаража заземляется на общих основаниях, и не может являться точкой подключения или шиной заземления.

Важно:

• Использование незаземленной розеточной сети, и незаземленного электроинструмента в металлическом корпусе недопустимо! Особенно в металлическом, заземленном гараже.
• Необходимо помнить, что обычные автоматы защиты, заземление не являются гарантией от поражения электротоком. Для этого предназначены УЗО.

Организация проводки

С точки зрения безопасности, вопрос: «как сделать проводку в гараже своими руками?» стоит на первом месте. У вас может быть отличное заземление, дорогой несгораемый электрощит, а слабым звеном окажется поврежденный провод с неправильно рассчитанным сечением.

Подобрать нужный кабель можно по таблице.

При этом необходимо помнить, что диаметр медной жилы и сечение проводника, это разные величины. Если вы располагаете качественным проводом без маркировки, замерьте микрометром или штангенциркулем диаметр зачищенной жилы, и рассчитайте сечение по формуле:

сечение = 0.785 × диаметр²

Классическая разводка линий для гаража не подходит, распределительные коробки лишь повышают уязвимость проводки. Оптимальный вариант — звезда: один защитный автомат — один потребитель (группа).

На рисунке изображена схема проводки в гараже.

В зависимости от материала, из которого построен гараж, организуем укладку кабеля. Для каменных и металлических конструкций используется обычная гофра (стальная либо пластиковая). Необходимо помнить, что укладка провода в гофру, лишь повышает устойчивость к механическим повреждениям, и не является защитой от пожара. Даже маркировка «НГ» не является 100% гарантией от возгорания при перегреве. Поэтому защитные автоматы не должны быть излишне мощными. Оптимальное срабатывание по перегреву — превышение допустимого тока в 2 раза.

Гофра с кабелем укладывается параллельно и перпендикулярно. Не допускаются диагонали, округление углов. Перед уложенными линиями не должно быть полок, стеллажей. Особенно опасно передавливание изоляции металлическим ящиком или канистрой.

Рекомендуется применение кабеля питания с двойной изоляцией. Одно- или многожильные провода — вопрос удобства монтажа. На эффективность электропитания это не влияет.

Разумеется, электропроводку можно уложить в кабельные короба. Это несколько дороже, чем гофра, зато на порядок эстетичней.

Резервное питание 12 вольт

В некоторых случаях, оно может быть и основным. Не все гаражи имеют энергоснабжение.

• Аккумулятор устанавливается на полу, либо на небольшой подставке. Необходимо учитывать температурный режим: зимой АКБ утепляется, летом напротив, желательна вентиляция. Подключение потребителей организуется с помощью вводного щитка, он не должен быть в одном корпусе с распределителем 220 вольт.
• Входной кабель обязательно оснащается предохранителем, на клеммы надеваются изоляторы. Иначе упавший рожковый ключ может закоротить батарею и вызвать пожар.
• Если вы используете 12 вольтовые LED светильники, есть смысл установить переключатели (между драйвером и лампой). При перебоях с подачей энергии, в всегда сможете подключить аккумулятор
• Регулярно контролируйте уровень заряда АКБ, чтобы не пришлось выводить ее из состояния сульфатации.
• Для работы с оборудованием, требующим 220 вольт питания, можно использовать инвертор 12–220 В. Для удобства, его высоковольтный выход подключается к розеточной сети гаража. Обычный автомат в таком случае заменяется на переключатель резервного питания. То есть, розетки одновременно не должны быть подключены к инвертору и входу 220 вольт.

Если вы не будете пользоваться гаражом длительный срок, аккумулятор следует полностью отключить от резервной линии питания.

Видео по теме

Хорошая реклама



схема и монтаж электропроводки своими руками, как правильно сделать заземление

Для многих владельцев гараж относится к категории часто посещаемых мест, и используется он не только для стоянки автомобиля, но и в качестве мастерской, склада или подсобного помещения.

Электричество в гараже всегда необходимо, ведь нередко возникает необходимость в подзарядке аккумулятора или накачке спущенного колеса, да и тем владельцам, которые хранят в яме урожай, электричество тоже крайне важно.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

В любом случае важно правильно расположить лампочки, розетки и выключатели.

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

• Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
• Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

• Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
• Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Правила безопасности

Перед тем как переходить к подключению электричества в гараже, необходимо изучить основные требования безопасности. Из-за повышенной влажности, широкого диапазона температур и токопроводящих стен гараж является помещением повышенной опасности.

Поэтому все электротехнические изделия должны соответствовать классу безопасности IP44, то есть быть защищены от пыли и влаги.

Необходимо принимать во внимание все основные правила СНиП:

• Проводка прокладывается строго горизонтальными или вертикальными линиями, а все соединения должны быть выполнены под прямым углом. Никакие зигзаги и диагональные линии недопустимы.
• Если гараж входит в состав кооперативного владения, то необходимо получить соответствующее разрешение о подключении электричества, потому что, как правило, кооперативы подключены к собственной подстанции. Всю необходимую информацию по перечню документов и срокам получения одобрения необходимо уточнять у администрации.
• Проводка прокладывается по стене на расстоянии 10 см до потолка. Также нужно выдерживать отступ в 15-20 см от проходящих коммуникаций и углов.

• Расположить розетки нужно на высоте 50-60 см от пола – это оптимальное расстояние для комфортной работы в гараже. Для выключателей оптимальным расстоянием считается 150 см от пола.
• Розетки и выключатели должны быть изготовлены из материалов, не поддерживающих горение.
• При составлении плана и выборе кабеля нужно учитывать максимальную нагрузку всех электроприборов. Суммарная мощность необходима для того, чтобы подобрать по сечению и номинальному току кабели и автоматы. Правильно подобранный кабель выдержит нагрузку мощных электрических устройств.

Материалы и оборудование

Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.

Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.

Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.

Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.

При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.

Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты.

Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным.

Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.

Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.

При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.

Пошаговая технология монтажа

Для работы понадобится подготовить все необходимые материалы и инструменты:

• уровень и краску с кистью для нанесения разметки будущей электропроводки;
• молоток и монтажное зубило;
• отвертка-индикатор;
• бокорезы;

• монтажный нож;
• плоскогубцы с пластиковыми рукоятками;
• дрель со сменными сверлами;
• крепежные элементы;
• изоленту;
• резиновые перчатки.

Все инструменты обязательно должны иметь изолированные ручки.

Протянуть электричество самостоятельно в гараж можно только для однофазной сети 220 В. При проведении трехфазной сети 380 В необходимо получить разрешение в местном предприятии электроснабжения. В таком случае ситуация усложняется также составлением и согласованием проекта, но всеми работами, связанными с проводкой, будет заниматься уполномоченная организация. К тому же напряжение 380 В необходимо в больших мастерских и капитальных гаражах для нескольких автомобилей и габаритной техники.

Для сети в 220 В понадобится электрощиток в 50 А – тогда будет запас по току нагрузки. Поместить щиток лучше рядом с входной дверью.

Подготовка

Для начала необходимо составить схему электрификации внутри гаража. В ней должны быть указаны особенности строения и внутреннее обустройство. Следует составить чертеж и указать, в каких местах должны находиться выключатели, приборы освещения и розетки, а также для чего они будут использоваться. Также на чертеже должны быть указаны все линии электрических коммуникаций. В этом случае необходимо выбрать схему, соответствующую последней версии правил устройств электроустановок.

На ней должны быть указаны:

• место вводной линии кабеля, подходящего к гаражу;
• вводный распределительный щит;
• розетки;
• выключатели;
• приборы освещения;
• кабели и провода.

Также необходимо полностью укомплектовать распределительный щиток. В него должны входить следующие элементы:

• автоматические выключатели – они необходимы для защиты от коротких замыканий и перегрузок;
• прибор учета электроэнергии – является неотъемлемой частью электрической сети;
• устройство защитного отключения – повышает электробезопасность человека;
• реле для контроля напряжения – отвечает за отключение тех участков сети, на которых напряжение достигло максимально допустимой точки;
• ограничители перенапряжения – необходимы для защиты сети от коммутационных и грозовых перенапряжений.

Внутри помещения

Качество и безопасность электропроводки зависит также и от кабеля. Сечение провода определяет не толщину жилы, а его максимально допустимую нагрузку.

Для каждого прибора необходимо подобрать определенное сечение:

• Розетки. Минимальное разрешенное сечение провода не должно быть меньше 2,5 кв. мм, а сами розетки должны быть рассчитаны на предел тока 16 А. Этого вполне достаточно для подключения прибора мощностью до 3 кВт.
• Если планируется подключать в гараже мощное оборудование, то стоит установить специальную розетку с отдельной линией. На всякий случай специалисты рекомендуют установить одну такую розетку.
• Освещение. Считается менее нагруженной линией, поэтому провод должен иметь сечение не менее 1,5 кв. мм.

Подробная схема работы должна показать, как правильно провести проводку своими руками:

• Любые работы с электричеством проводятся только при полном отсутствии напряжения.
• Развести электропроводку проще по уже готовой разметке. Для этого нужно расчертить на стене схему, где будет проходить проводка. Такой подход облегчит работы на последующих этапах. Также можно выполнить разметку выключателей, розеток, соединительных коробок и приборов освещения.
• Затем нужно протянуть вводный кабель в гараж. Чтобы провести электропроводку, достаточно одной линии, от которой будут питаться несколько групп. После этого можно переходить к установке щитка и протяжке кабеля по всему помещению согласно схеме.

• Для прокладки кабеля необходимо использовать электротехнические изделия. Чтобы протянуть кабель внутри трубы или металлорукава, стоит использовать специальный зонд. Такими протяжками многие производители уже снабдили электротехническую продукцию. Принцип работы довольно прост: внутри трубы находится проволока, которая выступает с двух сторон. С одной стороны прикрепляется кабель и надежно обматывается проволокой. После этого с другой стороны кабель протягивается внутри трубы при помощи проволоки.
• Все соединения проводов необходимо производить в распределительной коробке.

• После этого нужно установить светильники и розетки.
• Затем необходимо подключить проводку к светильникам, розеткам, выключателям и электрическому щитку.
• В завершении процесса необходимо проверить работоспособность системы. Для этого нужно включить автомат и убедиться в корректной работе.

Уличные работы

По улице можно провести электричество по воздуху или под землей. Воздушная линия может вестись от столба или от дома.

Если расстояние от объекта до гаража превышает 25 м, то необходимо дополнительно позаботиться об установке дополнительных столбов. В таком случае нужен подходящий по мощности многожильный кабель и стальная несущая проводка для более надежного крепления.

В случае если проводка ведется из жилого дома, то она должна быть защищена домашним автоматом, а когда ведется дополнительная отдельная линия от столба, то необходимо установить в гараже счетчик. При этом провод на месте ввода в гараж должен иметь дополнительную изоляцию.

Основные требования по высоте для подключения электричества воздушным путем:

• возле зданий – не менее 2,75 м;
• над пешеходной частью – не менее 3,75 м;
• над проезжей частью – минимум 6 м.

В случае если высота гаража меньше 2,75 м, то для воздушного подключения необходимо дополнительно установить на крыше сооружения специальную стальную трубу, которая будет служить для подключения кабеля.

Чтобы проложить линию под землей необходимо использовать специальные гофрированные трубы ПВХ или ПНД – это зависит от покрова. Если кабель будет засыпаться землей, то вполне хватит трубы из ПВХ, а когда необходимо в дальнейшем залить коммуникации бетоном, то подойдет только тяжелая труба из ПНД. Но в любом случае изначально подготавливается траншея в 80 см глубиной, на дно которой насыпается песок толщиной около 10 см.

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

• При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
• Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
• Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
• Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.

• Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
• Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.

• Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
• Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
• При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

О том, как сделать освещение в гараже самостоятельно, смотрите далее.

Как подключить ваш гараж к зарядке электромобиля: что нужно знать

(Green Car Reports) — Одним из наиболее серьезных препятствий на пути к вождению электромобиля с подзарядкой от сети, кажется, является необходимость в домашней зарядной станции.

В то время как подключаемые к электросети гибриды можно заряжать за ночь с помощью зарядных шнуров на 120 В, у водителей аккумуляторных батарей действительно должен быть доступ к зарядной станции уровня 2 на 240 В.

Они позволят перезарядить полную аккумуляторную батарею от 4 до 9 часов, в зависимости от конкретного автомобиля.

Многие владельцы захотят переоборудовать зарядную станцию ​​в существующий гараж, но, чтобы изложить принципы, мы начинаем с того, что нужно для установки станции в строящийся или капитально реконструируемый гараж.

Мы только что прошли через этот процесс для нового гаража в горах Катскилл в Нью-Йорке. (Обратите внимание, это относится только к Северной Америке!)

Есть несколько шагов, но важно понимать, что проводка — это первый шаг, отдельный от зарядной станции, так как позже драйверы могут решить перейти на более мощную станцию.

Во-первых, поработайте со своим подрядчиком и электриком, чтобы установить выделенную 240-вольтную линию на 1 или 2 фута ниже того места, где вы планируете разместить свою зарядную станцию.

Мы разместили наш в углу здания, чтобы внутри можно было подзарядить машину, или мы могли вывести шнур под гаражными воротами или через обычную дверь сбоку здания.

Многие подрядчики не имеют опыта работы с зарядными станциями для электромобилей, поэтому вам, возможно, придется их обучить.

СМОТРИТЕ ТАКЖЕ: Зарядка электромобилей: основы, которые необходимо знать

Проще всего выразить это в контексте: это такая же схема, как и в электрических сушилках для одежды или в печах.

Во-вторых, убедитесь, что ваша новая схема рассчитана на 50 ампер, что означает скорость зарядки 40 ампер (используя 80 процентов емкости схемы).

Даже если ваша первая зарядная станция рассчитана только на 24 А (как и многие менее дорогие), вам нужно «подготовить» электропроводку в гараже к будущему.

В-третьих, попросите электрика установить розетку NEMA 6-50 — ту, которая используется на большинстве зарядных станций без проводов — в стене под выбранным местом.

Один электрик, с которым мы поговорили, предпочел проводку, которая устраняет тепловое сопротивление между вилкой и розеткой, но мы хотели позволить зарядной станции идти с нами, если мы переедем.

В-четвертых, как только у вас будет проводка в гараже, ЗАТЕМ выберите зарядную станцию ​​и надежно прикрепите ее к стене.

Большинство людей купят новый; Нам посчастливилось иметь подержанный, который нам дал участник Green Car Reports и защитник электромобилей Том Молоуни, который занимался модернизацией. (Спасибо, Том!)

Сегодня на рынке представлено более десятка зарядных станций.

Их можно купить непосредственно у производителей или в крупных магазинах, таких как Best, Home Depot или Lowe’s, на их веб-сайтах, если они не обязательно есть в наличии в вашем местном магазине.

На заметку:

• Ищите возможность зарядки не менее 24 А; Лучше 40 Ампер, но дороже
• Скорость зарядки должна быть не менее 7.2 киловатта, которые подходят как для Chevy Volts (3,3 или 3,6 кВт), так и для более мощных автомобилей, таких как Nissan Leafs и BMW i3s (6,6 и 7,2 кВт, соответственно).
• Убедитесь, что на нем есть вилка NEMA 6-50!
• Некоторые зарядные станции являются «тупыми», в то время как другие поставляются производителями (например, ChargePoint), они предлагают онлайн-соединение между вашим зарядным устройством и приложением для телефона и / или онлайн-сайтом, который показывает мгновенную и совокупную статистику зарядки
• Убедитесь, что шнур достаточно длинный, чтобы добраться до автомобиля, припаркованного за пределами гаража.Мы предлагаем минимум 16 футов, а 25 футов вполне оправдывают дополнительные затраты.

Это краткая и простая версия того, что вам нужно знать. Мы обновим эту статью, если получим дополнительные советы и рекомендации от читателей или комментаторов.

Помните: это не сложнее, чем электрическая сушилка для одежды — а миллионы таких сушилок в гаражах по всей Северной Америке.

Эта история впервые появилась в Green Car Reports. Авторское право 2016

.

Мастерская в гараже (фото) своими руками — оборудование и устройства | Своими руками

В

в хозяйстве накопилось много инструмента — ручного и электрического — и разной мелочи: крепежные детали, обрезки стали, алюминиевые и деревянные заготовки …

Все это я собирался поставить в гараж, чтобы при необходимости можно было быстро найти нужную и не перебирать для этого все закрома.

Основные вопросы, которые мне нужно было решить, были следующие.

Хранение инструмента, материалов, крепежа, небольшого количества смазки, краски и т.д. Размещение стационарных станков (у меня есть сверлильные, токарные и шлифовальные станки) с возможностью работы на них в любое время.

Часто инструмент (дрель, электролобзик, шуруповерт, фрезер, малая болгарка и т. Д.) Я размещаю на полках или в упаковочных ящиках. Инструмент специального назначения или требующий особых условий (цепные и дисковые пилы, электрические резаки, болгарка для работы с большими дисками, ножницы по металлу и т.- эти инструменты не будут использоваться в помещении, где находится машина) хранится у меня в ящиках прикроватных тумб, которые легко выдвигаются на специальных полозьях с колесами.

В этих же тумбочках в специальных ящиках с различными секциями (сотами) храню ручной инструмент и различную насадку. Крепеж и метизы помещаются в специальные кассеты с небольшими участками. Для хранения металлоконструкций в больших количествах используются различные бидоны и банки.

Я поместил сварочный аппарат на небольшой металлический столик на колесиках, который удобно расположен внизу стойки в задней части гаража.Поскольку сварочные работы я обычно производю на улице, необходимо перемещать сварочный аппарат над гаражом или за его пределами. Сделать это было довольно легко.

Также у меня есть бункер для инструментов (контейнер) на колесах, которые оснащены запорными устройствами. Если вы выкатите машину из гаража, установите этот контейнер посередине комнаты и заблокируйте колеса, вы можете использовать его как верстак. Зажимом можно закрепить на нем циркулярную пилу или рубанок и обрабатывать длинные изделия из дерева, металла, пластика и т. Д.

Для хранения часто используемого в работе инструмента (отвертки, гаечные ключи, специальные ключи для станков, фрезы, отрезные диски и многое другое) я сделал специальные пластины из ЛДСП, которые разместил на стенах гаража.

Сверла от 1 до 10 мм (с шагом 0,1 мм) хранятся в специальном кондукторе с маркировкой диаметра сверла. Размер отверстия в проводнике такой же, как диаметр сверла. Кондуктор может служить для калибровки сверл (в случае, если маркировка не видна).

Практически по всему периметру гаража на высоте 2 м сделал стеллажи для хранения вещей и материалов. Там размещено много вещей; домкраты, помпа, банки с краской и растворителями, посуда для замеса растворов и много-много других необходимых, не совсем нужных и совершенно бесполезных предметов.

Если в гараже есть подвал, как у меня, то есть много вещей для хранения. Но нужно помнить о повышенной влажности в подвале. Поэтому даже при хорошей вентиляции не рекомендую хранить одежду, картон и т. Д.в подвале, которые могут покрыться плесенью или впитывать запах сырости.

Для работы вне гаража собираю необходимые инструменты и крепеж в пластиковый ящик-контейнер. Закончив работу, вывешиваю и раскладываю все на свое место в мастерской.

Осветительно-отопительный цех в гараже

Гараж кирпичный, но без отопления. Для обогрева помещения для работы в холодное или зимнее время достаточно включить электронагреватель мощностью 1500 Вт. Для освещения под потолком повесили три прожектора с галогенными лампами по 500 Вт.В не очень холодную погоду тепла, выделяемого этими лампами, достаточно для обогрева помещения. Локальное освещение рабочего места при работе на станках осуществляется светильниками с лампами накаливания, конструкция которых позволяет изменять направление света и расстояние до объекта.

СОВЕТ:

Для облегчения поиска крепежа наклеил ярлыки с надписью о содержании. Для этого подойдут кусочки обычного медицинского пластыря или красочные яркие наклейки на ценники, используемые в магазинах.Цвет может означать тип застежки, а на самой этикетке я пишу его размер — диаметр и длину и, например, тип головки.

---

Ссылка по теме: Обустройство и ремонт стандартного ГАРАЖА своими руками

---

Вентиляционный цех в гараже

В гараже должна быть хорошая вентиляция. Особенно если там будут работы по сварке, пайке и резке металла, а при работе с деревом вентиляция не помешает.У меня в гараже сделано два независимых контура вентиляции — в подвале и в помещении. Пластиковые трубы, по которым циркулирует воздух, выходят на крышу гаража. Если в мастерской планируется работа с красками, лаками, пропитками и т. Д., То необходимо сделать принудительную вытяжку с помощью электровентилятора.

Расположение и оборудование рабочей зоны в цехе

Размеры моего гаража — 6,5 х 3,0 м ² . Если поставить машину близко к воротам, то при длине машины около 5 м сзади будет примерно 1,5 м.На этом месте я обнаружил так называемую рабочую зону. Там я сделал верстак на всю ширину гаража. Он установил сверлильный станок, тиски и концентрированные тумбочки с ящиками для хранения инструментов, крепежа и вспомогательного оборудования. Пол в этой части гаража я сделал из паркетной доски, работать комфортно даже зимой. Там можно поработать, не загоняя машину через ворота.

Для того, чтобы машину можно было поставить как можно ближе к воротам гаража, необходимо, чтобы дверь в створках ворот была как можно ближе к стене и чтобы можно было входить и выходить из гаража, не перемещая машину.Еще небольшой совет: выключатель для отключения электричества в гараже должен располагаться рядом с дверью. Это отключит электричество непосредственно перед закрытием гаража, чтобы не оставить его в темноте.

Подвальное оборудование в гараже

Под основным помещением моего гаража находился подвал-бункер высотой 2 метра. Я разделил его на две зоны — продуктовую и техническую.

Между ними он построил кирпичную стену. Изделие находится под «рабочим» и утеплено сверху (между плитами и деревянным полом укладывается слой минерального утеплителя).Там можно хранить консервы, картофель, яблоки и др. Техническая зона находится под местом, где стоит машина, и имеет выход в основное помещение на всей длине около метра. Из этой части подвала удобно ремонтировать машину, там же храню стройматериалы, не боящиеся влажности.

Подвал освещен электрическими лампочками на 36 вольт. Для этого используется трансформатор, который находится в помещении основного гаража рядом с распределительным щитом.

---

Смотрите также: Гараж своими руками со смотровой ямой — чертежи

---

Уборка гаража

Не забывайте об уборке комнаты. Чтобы облегчить эту работу, я использую пылесос, который находится на верхней полке над верстаком. Гибкий шланг пылесоса беспрепятственно достает до любого места на верстаке и всегда под рукой. Опилки и стружку следует сразу же собирать пылесосом. Для финальных инструментов на рабочем месте понадобятся: кисть на длинной ручке, совок и контейнер для мусора.

Пылесос размещается на верхней полке стеллажа над верстаком. Включение и выключение штатным выключателем не всегда удобно. Для этого есть специальная розетка с выключателем, которая находится в удобном месте на небольшой высоте.

В моем гараже всегда есть мыло, паста для мытья рук, свежее полотенце и умывальник, которым можно заменить пластиковую бутылку пробкой, в которой просверлено несколько отверстий.

В мастерской необходимо иметь при себе аптечку с минимальным набором медикаментов (для этого можно использовать автомобильную аптечку), огнетушитель и кусок стеклопластика на случай неожиданного пожара.

В подвале гаража температура не опускается ниже 0 градусов. Поэтому я планировал разместить там небольшую емкость с водой, электронагреватель и раковину со смесителем.

Электричество в гараже

В гараже потребовалось серьезно поменять схему подключения. На то было несколько причин. Во-первых, я использую гараж как мастерскую, а мой сварочный аппарат, токарный и сверлильный станок работают от трехфазной сети. Во-вторых, для освещения подвала из соображений безопасности требуется сеть пониженного напряжения, гальванически изолированная от общей электрической сети с помощью трансформатора.Кроме того, разношерстный электроинструмент, который я использую, подключается к розетке электросети самых разных конструкций. Кормить их через переходники не только ненадежно, но и небезопасно.

Учитывать условия труда

Гараж у меня — капитальный, кирпичный, но не отапливаемый. Поэтому зимой в нем повышенная влажность. И, работая в гараже в холодное время года, использую электрические обогреватели. Понятно, что в этом помещении и при монтаже электропроводки, и во время использования электроприборов нужно соблюдать особые меры безопасности.

Расчет мощности и подбор кабеля для мастерской в ​​гараже

Реализовать задумку я начал с разработки общей схемы электросети гаража-мастерской (рисунок 7) и оценки основных токовых нагрузок. Станки и электроинструменты с попеременным режимом работы потребляют до 2 кВт, сварочный аппарат (3 фазы) — 5 кВт.

Я решил использовать кабели только с медными жилами. Алюминий ломается после нескольких перегибов и с таким же поперечным сечением выдерживает на 25-40% меньше тока, чем медь.

Если на проводе нет маркировки, его сечение можно рассчитать по формуле S = ND2 / A, где S — сечение провода в мм ² ;

N — число, равное 3,1 A;

D — измеренный диаметр проволоки в мм.

Диаметр жилы (без изоляции) измеряется микрометром или штангенциркулем. Сечение гибкого многожильного провода определяется суммой сечений всех входящих жил провода.Токоведущие провода проводов имеют стандартные сечения: 0,75; 1,0; 1,5; 2,5; 3,0; AD 6,0; 10,0 мм2.

Если в одном кабеле есть несколько одновременно нагруженных жил, применяются понижающие коэффициенты. Максимально допустимый ток, проходящий через такой проводник, в расчетах должен быть уменьшен примерно на DO%.

Рассчитав токовую нагрузку, я вошел в гараж с кабелем с четырьмя медными жилами сечением 4 мм ² , защищенным автоматом на 25 А.К трехфазным розеткам фидер был выполнен кабелем в четыре жилы сечением U мм ² (можно было взять 3 мм ² ), автомат подал на 16 А. Розеточные блоки на стенах ( максимальный ток — 10 или 1 бА) подводился двухжильным кабелем по 2,5 мм ² . Блоки розеток на противоположных стенах гаража подключены к разным фазам. Освещение осуществлялось двухжильным кабелем сечением 2,5 мм2, защищенным автоматическим устройством на 10 А.Трехфазный счетчик на щите рассчитан на 20 А.

Ввод нового кабеля в гараж

Электропроводка в наших гаражах разводится металлическими трубами по наружным стенам от одного бокса до двух гаражей. Отключив старый ввод, я подключил свой кабель и протянул его металлическим шлангом к щитку в гараже. Для подключения медных жил в общую сеть из алюминиевых проводов можно использовать специальные зажимы — разветвительные «гайки».

Электрощит в мастерской своими руками

Схема электрической платы (рис. 2), которую я разработал, исходя из собственных потребностей (рис. 3).Фазные провода от общей сети были подключены к автоматическому выключателю П1 (25 А), имеющему комбинированный разветвитель: электромагнитный — для мгновенного отключения при коротком замыкании и тепловой — для отключения при перегрузках. Так что я могу снять напряжение для работы в самом щите или заменить счетчик, не выключая все инструменты.

Счетчик в гаражном помещении находится в тяжелых условиях. Повышенная влажность и перепады температур зимой могут привести к его выходу из строя. Находясь в состоянии стресса, он вытирается.В случае морозов некоторые специалисты рекомендуют устанавливать лампочку рядом с электросчетчиком в неотапливаемом помещении.

Нулевой провод идет на блок К1 и от него разводится на все устройства отдельными проводниками. Установка защитных устройств в нулевой провод при наличии электроприборов, требующих обнуления, не допускается. При этом все корпуса машин, светильники, обогреватели и заземляющие розетки с тремя вилками должны быть подключены к специальному защитному проводнику (PE или PEN).

При наличии индивидуального контура заземления, что настоятельно рекомендую сделать, защитные проводники из корпусов электроустановок можно не подключать к нулевой шине, а собирать на хорошо заземленной отдельной шине в электрическом щитке. Корпус металлической коробчатой ​​коробки необходимо обнулить.

Автоматический выключатель П2 устанавливается для защиты и отключения розеток. У меня в гараже четыре розетки. В каждом из них я пробовал устанавливать розетки разного типа.При работе с ручным электроинструментом это позволяет обойтись без лишних переходников и избежать многих неудобств.

На электрическом щите имеется пять типов розеток (см. Рисунок 3). Розетки РЗ, РД, Р5 подключаются к разным фазам, а розетки Р6, Р7, Р8 подключаются параллельно и подключаются к одной из фаз. Розетка Р2 трехфазная, к ней подключаю сварочный аппарат. Розетка П1 (этот тип используется для подключения электроплит) — однофазная, на максимальный ток до 25 А.

Вольтметр с переключателем после счетчика позволяет контролировать напряжение на каждой фазе. Лампа L1 — индикатор напряжения в розетках на одной из фаз, к которым подключены биполярные розетки.

Автоматический выключатель ПП служит для защиты и отключения освещения в самом гараже, в подвале и включения двигателя принудительной вентиляции помещений. Формально освещение разделено на зоны передней и задней части гаража. Не всегда требуется полное освещение.Иногда достаточно иметь свет дежурного светильника, расположенного рядом с входом в гараж, либо светильников одной из зон. Освещаю рабочие места дополнительными светильниками, которые подключаю к розеткам.

Переключатели В1 и В2 подают напряжение на электромагнитные пускатели (П4, П5) для управления освещением в задней и передней зонах гаража, а переключатель ВЗ — на трансформатор 220/36 В для освещения подвала (Pb). Чтобы влага не попадала в патроны электрических ламп, в подвале я применил светильники герметичной конструкции, а провода поместили в пластиковые гофрированные трубы.

В боковой стенке щита есть две кнопки HP и B5. Они управляют электромагнитным пускателем P7, который подает напряжение на двигатель принудительной вентиляции. L2 — индикатор работы вентиляции.

Превращаю токарный станок в розетку трехфазную. Точечные светильники и лампы для освещения гаража подключаются к сети через установочные коробки, установленные на стенах.

---

Ссылка по теме: Гараж своими руками- 3 варианта: навес, из бревен, из пеноблоков.Фотографии и рисунки.

---

В заметке:

Выключатели устанавливаются в разрыв фазного провода, идущего к электроустановке.

Патрон лампы подключается так, чтобы фаза была подключена к его центральному контакту, а резьбовая «юбка» патрона — к нулевому проводнику.

Для подключения к сети настольных, ручных или переносных устройств следует использовать гибкие провода с медными жилами сечением не менее 0,75 мм2.

Концы проводов, вставленных в распределительные коробки, оставляем с запасом 60-80 мм. Провод (кабель) вводится в коробку через резиновую прокладку.

Кабель на входе в коробку закрепляется на стене на расстоянии 50-60 мм от коробки.

Запрещается подключать провода с пайкой к электросети.

По окончании работ я пригласил электрика, который обслуживает наш гаражный кооператив, и получил акт — разрешение на эксплуатацию электрооборудования гаража.

---

МАСТЕРСКАЯ В ГАРАЖЕ — СОВЕТЫ АРХИТЕКТОРА

Приступаем к обустройству и оборудованию мастерской в ​​гараже. Важно заранее понять, где именно будет располагаться рабочая зона и как предполагается хранить инструменты.

Совершенно разные требования предъявляются к месту нахождения автотранспорта и к месту проведения ремонтных работ. При этом необходимо, чтобы обе эти зоны гармонично сосуществовали рядом друг с другом. Их разделение — обязательное условие правильной планировки гаражного помещения.Так, работа болгаркой или сварочным аппаратом возле автомобиля может привести к очень серьезному повреждению лакокрасочного покрытия. Если станок или системы хранения инструмента установить неправильно, они будут мешать оставить машину вне гаража, что также недопустимо. Соответственно, нужно иметь правильное представление об основных принципах грамотного зонирования используемого пространства.

ЗОНИРОВАНИЕ ГАРАЖА

Гаражное пространство рекомендуется разделить на четыре функциональные зоны.Первая — это зона, в которой можно напрямую заниматься автомобилем: осмотреть его и произвести мелкий ремонт, связанный с заменой расходников. Необходимо будет установить стеллажи, где будут храниться необходимые и часто используемые для этого инструменты, а также различные средства автохимии.

Еще одна зона нужна для работы, не связанной с личным транспортом. Он должен содержать как легкие ручные инструменты, так и тяжелые электрические блоки или небольшие машины. Здесь, как правило, есть верстак, стеллажи, полки, направляющие и другие предметы аналогичного назначения (рис.2).

При наличии свободного места также имеет смысл предусмотреть место для отдыха (со стулом и умывальником). Это позволит привести себя в порядок после работы, расслабиться и снять усталость. Если помещение не отапливается, его придется оборудовать мобильным отопительным прибором — тепловой пушкой или масляным радиатором, благодаря которым можно будет ремонтировать гараж даже зимой (рис. 3).

Конечно, придется выделить небольшую площадку у стены для хранения сезонных шин, автомоек и компрессоров.Все это очень удобно разместить на специальных антресолях (рис. 1).

СОВЕТЫ ПО ВНЕДРЕНИЮ МАСТЕРСКОЙ В ГАРАЖЕ

К сожалению, ограниченная площадь гаражного помещения не всегда позволяет разместить на нем все, что хотелось бы. Поэтому следует максимально использовать стены и потолок для установки навесных систем, полок, стеллажей и шкафов. Рациональное использование отснятого материала позволит вам свободно перемещаться по комнате, ни разу не цепляясь.При выделении пространства важно соблюдать принцип: территория для свободного передвижения должна быть вдвое больше, чем для работы. При этом не стоит забывать о таких мелочах, как шкафчик для рабочей одежды и полка (или подставка) для огнетушителя (рис. 1, план).

Зону для электрооборудования и верстака лучше всего размещать в передней части гаражного помещения (рис. 1, 2, 3): при таком расположении машины не будут мешать выезду транспортного средства и не будут мешать хождению по территории. гараж.Опять же, следует помнить, что ремонтная зона требует не только электричества, но и усиленной вентиляции. При отсутствии последнего работать будет опасно. Кроме того, оптимальный температурный режим, который позволит создать систему вентиляции, поможет избежать образования конденсата, что предотвратит коррозию инструментов.

Гаражная мастерская — чертежи

Внутренняя отделка

Поскольку в гараже хранятся всевозможные горючие составы, а в процессе сварки образуются искры, желательно выбирать огнестойкие отделочные материалы.Кроме того, они должны легко стираться и быть устойчивыми к механическим и химическим воздействиям. К этим материалам в первую очередь относятся керамическая плитка и пластиковые панели. Самый простой вариант — водостойкая штукатурка. Также, несмотря на горючесть, часто используется вагонка. Идеального варианта не существует — любое украшение имеет свои недостатки.

© Автор: Виктор Страшнов

ВНИМАНИЕ!

При расстановке полок необходимо соблюдать безопасное расстояние от них до машины, которое должно быть не менее одного метра.

МАСТЕРСКАЯ НА ГАРНИТЕ СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подвесная полка в гараж своими руками Полка под потолок гаража …

Внутренняя отделка гаража своими руками — пошаговые фото ОТДЕЛКА ГАРАЖА ИЗ ВНУТРИ НАШИ РУКИ…

Светильник с подставкой в ​​гараж своими руками. Удобное освещение для себя …

Как сделать обогрев гаража своими руками Как сделать обогрев гаража своими руками …

Гараж своими руками со смотровой ямой — чертежи Гаражные чертежи для строительства по …

Пандус для гараж своими руками Как сделал въезд в …

Смотровая яма в гараже своими руками Как сделать наблюдение…

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Красивые самодельные металлические ворота из щелевого металла своими руками | Своими руками

Так получилось, что пришлось построить новый забор. Остановлюсь только на сделанных Своими руками новых воротах и ​​воротах .

Два затвора размером 2000 × 1680 мм и ворота — 1000 × 1680 мм — выполнены из прямоугольного профиля сечением 50 × 20 мм с толщиной стенки 2 мм и с одной стороны закрыты сеткой. Но вот беда — калитка и калитка выглядели пустыми и скучными.На семейном совете было решено сделать пластину из листового металла, но не цельную, а перфорированную, в виде ажурного силуэта дерева.

Первоначально было нарисовано несколько черновиков этого сюжета. Затем рассказ был увеличен, дополнен деталями и выполнен в масштабе (фото 1). В качестве материала мы взяли листы железа размером 1010 × 2000 мм с крыши старого дома (фото 2), лежащих вокруг участка.

Перед переносом эскиза их нужно было дополнительно подготовить: расправить складку, расправить плоскость (фото 3) и очистить от ржавчины и старой краски (фото 4).

Эскиз выполнялся на металле двумя способами. Первый использован для калитки — увеличил фигуру в размерах, используя в качестве основы скрепленные скотчем старые обои, наклеенные на металлическую пасту (фото 5-7).

У этого способа есть свои недостатки: из-за габаритов сложно скрепить большие куски обоев, а при резке металла они могут отклеиваться в самый неподходящий момент. Поэтому для ворот мы перенесли рисунок на толь мелом, используя метод сетки (фото 8).У него есть один недостаток — в процессе вырезания стирается мел, фигура путается, и приходится постоянно поправлять.

Попробую дать несколько советов по изготовлению самодельных ворот

При создании эскиза избегайте маленьких, круглых и сильно изогнутых отверстий, так как их часто невозможно вырезать.

Кроме того, если ворота закрываются накладкой полностью, то лучше всего оставить на рисунке поля для крепления к раме.

Чтобы избежать проблем, эскиз необходимо сразу же нарисовать в масштабе.Чтобы не заблудиться при переводе рисунка и последующей обрезке накладки, вы можете закрасить изображение и посмотреть, как оно будет смотреться на мансардном окне.

После переноса рисунка мы приступили к его резке с помощью булгарка (фото 9).

При вырезании отверстий соблюдайте правила безопасности: используйте защитные очки (лучше защитную маску), наушники и режьте металл на ровной поверхности, не допуская защемления и перекоса диска (диск может треснуть, что чревато травмами).

В процессе эксплуатации удалите вырезанные фрагменты отверткой и пассатижами (фото 10). А также — рука, снимающая порезанные части, чтобы не допустить порезов и ожогов, должна находиться в перчатке.

---

Ссылка по теме: Как сделать откатные ворота своими руками

---

Закругленные участки вырезаем в несколько этапов: сначала небольшими участками по прямой, максимально приближенными к выкройке, а затем чистящим диском зачищаем неотрезанные участки.

После распила оторвите обои от утюга (фото 11) и зачистите края (фото 12). На фото 13 представлена ​​резная калитка и ее фрагмент (фото 14).

Поверхность обезжиривают ацетоном и покрывают двумя слоями грунтовки (фото 15). Грунтовка бывает разного цвета, а металл окрашивать нельзя. На земле, как нам показалось, ажурный металл удобнее заземлить, чем на месте, тем более что с одной стороны калитки и калитки есть сетка, которую мы не снимали.Перед установкой накладок каркас створок загрунтовали вместе с сеткой.

Для крепления изделия просверлите отверстия по краям накладки и в профиле на створках ( Фото 16 ()). После этого конструкция была закреплена с одной стороны болтами и шайбами ​​(фото 17), с другой — гайками (фото 18).

В местах стыковки листов также просверливались отверстия, и через них пропускалась проволока для фиксации, которая также служит для крепления накладок к сетке.Чтобы элементы крепления не выделялись, все они были загрунтованы.

Сделали то, что хотели — интересные ворота, и не массивные, а легкие и прозрачные (фото 19, вид изнутри). Также они освоили валяющиеся листы железа и получили своеобразную реакцию соседей — от восхищения до зависти!

Как вариант — можно сделать накладку не сплошной на все дверное полотно, а только на его часть, например, в центре в виде герба, инициалов владельцев и т. Д.

Если сделать небольшую накладку, можно воспользоваться электролобзиком.

При большом объеме работы это не работает из-за неудобства раскроя и быстрого раскроя пил. После установки ворот соседи сказали, что еще идет лазерная резка — дайте эскиз и получите уже готовую площадку, при этом вырезанные отверстия могут быть очень маленькими.

---

Читайте также: Откатные и распашные ворота — конструкции и устройства

---

Необходимые инструменты и материалы: угловая шлифовальная машина, диски по металлу (толщина обрезки 1,0-1,5 мм и зачистка), сверло, рулетка, угольник, длинная линейка или полоса, стержень, киянка и молоток, плоскогубцы, ключи. , металлическая щетка, кисти, накладка с ровной поверхностью, бумага для черчения, карандаш, мел (можно портной), болты с шайбами ​​и гайками, проволока, ацетон, грунтовка.

Как сделать фигурные ворота из металла по чертежам своими руками — фото

На фото цифрами обозначены:

1. Эскиз вагонки.

2. Вот и пригодилось старое железо!

3. Сначала железные листы необходимо приклеить киянкой или молотком.

4. Сдираем кору железом старой краски и ржавчины.

5. Наносим пасту на утюг.

6. Накатываем на клею рулон обоев, на котором нарисован рисунок.

7. Картинка приклеена.

8. Крупные рисунки лучше делать прямо на металле.

9. Начинаем аккуратно вырезать лишний металл, стараясь максимально приблизиться к контуру рисунка.

10. Вырежьте отрезанные части отверткой и плоскогубцами.

11. Когда весь рисунок будет вырезан, оторвите обои от металла …

12. … и приступаем к подметанию.

13. Накладка на калитку …

14. … и его фрагмент.

15. Закройте слои грунтовки.

16. Для крепления просверливаем в накладке и раме ворот отверстия под имеющиеся болты.

17. Обязательно подложите шайбы под шляпки болтов.

18. Закрепите болт с противоположной стороны гайкой и шайбой.

19. Готовые самодельные ворота (вид изнутри). (фото вверху статьи)

---

Металлические ворота своими руками — 2 варианта

Заменил старые деревянные ворота в мастерской отца на новые металлические двери и украсил металлическими ключами с имитацией старины.

Потребовалось: профили металлические 60 × 60 мм, 55 × 55 мм, металлические трубы d 30 мм, 50 мм, листовое железо, болгарка, сварочный аппарат, шлифовальный станок, гибочный станок, навески петель, краска по металлу, кисть, заклепки, фурнитура. .

Из профиля 60х60 мм сварили короб для ворот (точнее их имитацию, потому что они не открываются). Кроме того, каркас со двора был усилен вертикальной трубой того же профиля.

На горизонтальную поверхность укладывается заготовка из листового железа, а поверх нее — сварной каркас.Чтобы лист в процессе работы не чихал, сначала «прихватил» его к каркасу сварочным аппаратом в шахматном порядке, а затем — швами по 5 см.

Дверь в ворота была изготовлена ​​из профиля 55 × 55 мм и листового железа (без усиления ламелей). Повесил на шарнирные петли.

К каждому торцу каркаса приварены по 3 металлические пластины (с одним отверстием) на равном расстоянии друг от друга. Установил конструкцию в проем и вбил в стены пластины металлические стержни через отверстия, после чего их приварили.Я отполировал элементы конструкции.

Замок пробил дверь, снизу приварена ручка из катанки. Из листового железа изготовил декоративное крепление петель и накладку на замок, прикрепил их заклепками. С внешней стороны я покрасил края ворот в черный цвет. Для создания ключей использовано листовое железо (борода), металлические трубы d 50 мм (ножка) и d 30 мм (ручка).

Сварил детали и отполировал изделия. Прикрепили заготовки сваркой крест-накрест к глухой части ворот.Ключи, замочную скважину, декоративную накладку и петли я покрасила в один цвет.

Получилось как в старинном замке!

© Автор: Алексей Герасимов. Удомля, Тверская область. Фото автора

---

Автор: Шинкарева Г.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Дверь раздвижная своими руками Как сделать раздвижную дверь Чтобы сэкономить…

Автоматическая система гаражных ворот Проектирование и установка автоматического гаража …

Кресло из жестяных банок своими руками Стул из жестяных банок для террасы Я видел …

Скоростная эстакада своими руками (фото) Как сделать своими руками просто …

Дом для кота с когтеточкой своими руками (Фото + чертежи) ДОМ ПРИВЛЕКАТЕЛЬНЫЙ ДЛЯ КОШЕК СВОИМИ РУКАМИ К …

Крестик для елки своими руками — фото Как сделать крест на елку Если…

Подвесная полка в гараж своими руками Полка под потолок гаража …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Пандус для гаража своими руками (фото + видео) | Своими руками

Мой гараж находится на участке с небольшим уклоном возле забора.

Фасад здания находится на высоте 40 см над уровнем улицы, поэтому управлять автомобилем очень сложно.

Решил задачу, соорудив удобный пандус в гараже .

От варианта железной конструкции сразу отказались — слишком дорого.

Насыпной пандус тоже не подошел — такой способ недолговечный и требует регулярного ремонта.

Знакомый строитель посоветовал возвести бетонный пандус: неглубокий фундамент с отделкой из булыжника.

Поставил разметку и вырыл траншею под фундамент глубиной 30 см.

Так как боковины будут высокими, чтобы предотвратить их засорение в будущем, в день траншеи с помощью бура дополнительно вырыл по три ямы с каждой стороны глубиной 90 см и d 20см.

По периметру траншеи установили опалубку с учетом уклона (см. Фото справа) и укрепили ее (вместе с котлованами) композитной арматурой d 8 мм (можно использовать металл).

Готовую конструкцию залили раствором из бетона, а после высыхания сняли опалубку.

Территория перед гаражом много лет утрамбовывалась гравием, поэтому дополнительного уплотнения не потребовалось.

Внутри конструкции насыпали песок до верха подвала.

Виброплита (аренда, но возможна и самодельная трамбовка) утрамбовывала песок, укладывая брусчатку сверху.

Получился надежный и удобный пандус, по которому легко загоняю машину в гараж.

---

Смотрите также: Фундамент под гараж своими руками — фото

---

Как сделать пандус в гараж своими руками — видео

© Автор: Василий Гапеенко, Красноярск. Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Карандаш гаражный для авто своими руками (+ чертежи) Как сделать гараж на даче…

Подвесная полка в гараж своими руками Полка под потолок гаража …

Внутренняя отделка гаража своими руками — пошаговые фото ОТДЕЛКА ГАРАЖА ИЗ ВНУТРИ НАШИ РУКИ ДЛЯ. ..

Фундамент под гараж своими руками — фото Как сделать фундамент под гараж …

Гараж своими руками со смотровой ямой — чертежи Чертежи гаража для строительства …

Каркас гараж на даче своими руками: фото и мастер-класс Как строили гараж на…

Оригинальная ручка для штор в детскую комнату своими руками Как сделать красивую, детскую ручку …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.
