Соединительные планки для поликарбоната — Кровля и крыша

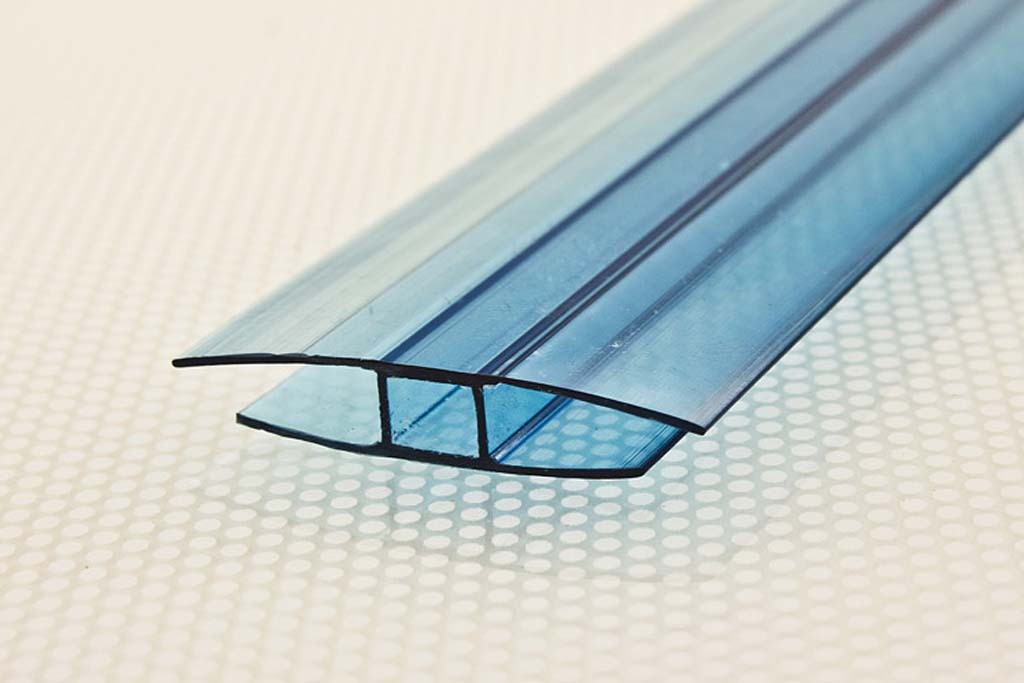

Соединительный профиль для поликарбоната

Поликарбонат относится к числу наиболее востребованных материалов в строительной сфере, равно как и в растениеводстве и сельском хозяйстве. Этот полимерный пластик обладает высокими прочностными характеристиками при сравнительно малом удельном весе. А это, в свою очередь, позволяет использовать материал для реализации различных задач, будь то возведение тепличного укрытия, или облицовка фасадов общественного сооружения. Но чтобы конструкция получилась максимально надежной и прочность, необходимо позаботиться о качественном монтаже панелей. Для этих целей используется профиль для поликарбоната.

Разновидности крепежных профилей

Крепление полимерного полотна осуществляется посредством следующей фурнитуры:

стыковочный разъемный (неразъемный) профиль для поликарбоната;
угловая стыковочная фурнитура;
коньковый профиль для карбоната;
перфолента;
торцевой профиль для ПК.

В свою же очередь стыковочные профили для поликарбоната разделяются на три типа:

Неразборные

Стыковочная фурнитура этого типа используются, в большинстве своем, для фиксации карбонатных панелей сотового образца во время возведения невысоких и не габаритных конструкций. Неразъемный профиль для сотового поликарбоната представляет собой планку длиной 6 метров, с двух сторон которой располагаются пазовые отверстия, посредством которого и осуществляется соединение полимерных панелей.

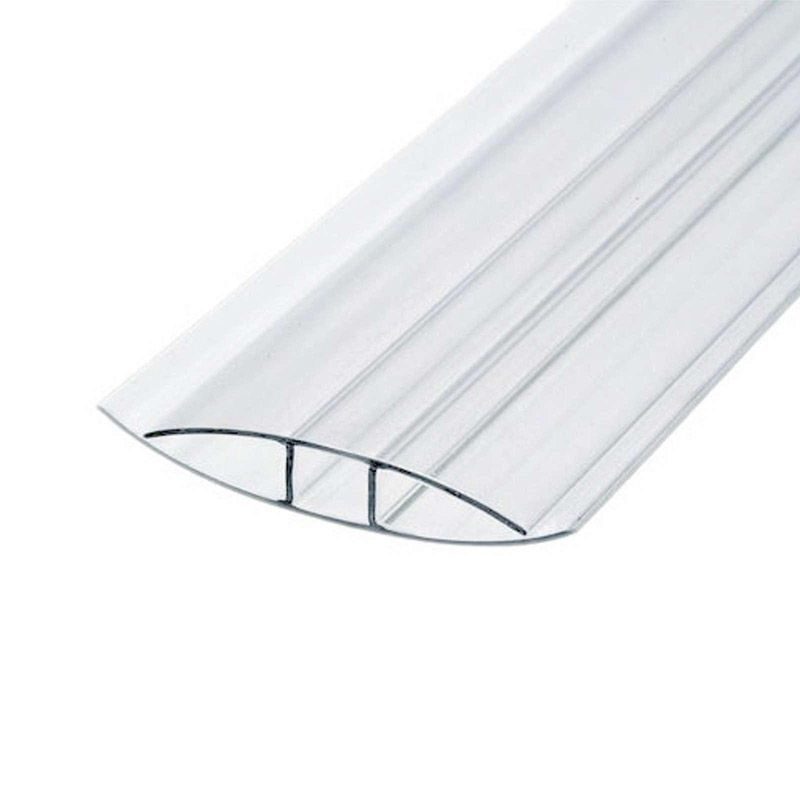

Неразборный Н профиль

Если осуществляется сборка сооружения простой формы (квадратной, прямоугольной), то справиться со стыковкой карбонатных полотен посредством соединительных элементов неразъемного типа будет просто. Немного сложнее с арочными конструкциями. В таком случае, чтобы соединить листы полимера, придется приложить немало усилий.

Разъемные соединители

Усовершенствованный вариант для крепления полимерного полотна.

Такой элемент состоит из базовой пластины и крышки, посредством которой закрываются все соединительные элементы и стыки.

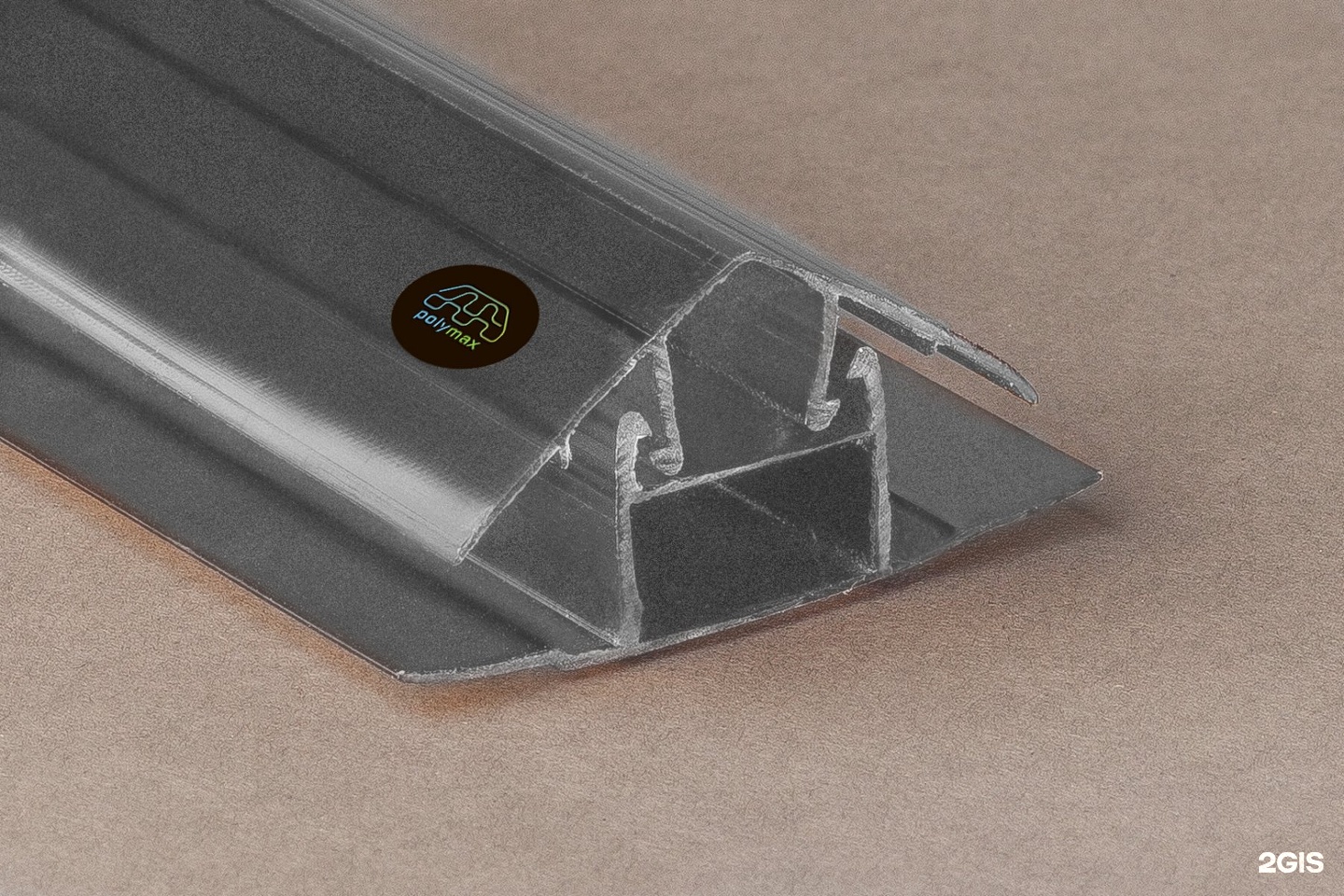

Соединительный разъемный профиль

Если говорить о монтаже такого конструктивного элемента, то он выглядит примерно так:

фиксация базовой пластины посредством саморезов;
крепление облицовочных панелей;
установка крышки и ее фиксация (защелкивание механизма).

Разъемные стыкователи отличаются от первого варианта более высокой ценой. Так, стоимость образцов второго типа практически в 2 раза выше, чем упрощенные по конструкции модели первого типа. Но при этом неразъемные образцы можно с легкостью свернуть в кольцо и доставить в место назначения, не прилагая никаких особых усилий. Разъемный вариант крепления не обладает высокими показателями гибкости, что затрудняет их перевозку в место назначения. Для таких целей возникает необходимость в использовании специального транспортного средства, такого как «Газель» или что-то наподобие этого.

Профиль разъемного типа для поликарбоната относится к группе универсальных материалов. Он применяется с панелями, толщина которых составляет 6, 8, 16 и 25 мм. Тогда как неразъемные модели требуют тщательного подбора под тот или иной вид ПК.

Неразъемные соединительные планки не используются для фиксации панелей, толщина которых превышает 1,6 см.

Алюминиевое соединение

Этот вариант соединения признан наиболее оптимальным при возведении конструкций промышленного значения и любых других строений, которые имеют большую площадь. Кроме этого такие профильные элементы оснащены резиновым уплотнением, что обеспечивает дополнительную теплоизоляцию возводимого сооружения. Торцевые стыковочные пластины обеспечивают надежную защиту карбонатных листов от загрязнений, влаги и паразитов, препятствуя их проникновению в воздушные каналы строения.

Угловой алюминиевый профиль

За неимением такого элемента светопроницаемость полотен быстро нарушится, а внешний вид возводимой конструкции пострадает, теряя свои эксплуатационные свойства.

Существуют также особенности монтажа облицовочных панелей. Чтобы добиться высокой эксплуатации возведенной конструкции, следует располагать панели таким образом, чтобы воздухоотводные каналы находились в вертикальном положении. При этом нужно позаботиться и о том, чтобы торцевая часть листов была полностью закрыта герметичной лентой и пластиной торцевого типа. Нижняя сторона оклеивается металлизированным перфорированным скотчем и закрывается профильной планкой. Скотч имеет несколько отверстий, посредством которых осуществляется вывод образовавшаяся вследствие температурных скачков внутри полых каналов влага.

Купить алюминиевый профиль для ПК, равно как и прочих разновидностей крепежа идентичной функциональности, можно в любом строительном магазине, где осуществляется реализация товаров подобного типа. Кроме этого, сегодня существует масса онлайн-площадок, где можно приобрети товары этой продуктовой линейки. Это удобно (доставка по всем регионам России) и экономически выгодно (цена в интернет-магазинах, как правило, ниже, чем на рынке или в строительных магазинах).

Прочие типы соединений

Кроме описанных выше стыковочных деталей существует еще несколько видов крепления для карбонатных панелей:

Коньковый RP профиль

Представленный образец имеет схожие характеристики со стыковочным профилем для поликарбоната. Основная цель конька – использование с целью стыковки верхних торцевых направляющих полимерных полотен. Как правило, коньковые планки применяются для двухскатных крыш. Такие модели могут изготавливаться либо из алюминия, либо из пластика. Коньки бывают разъемными и неразъемными. Вне зависимости от выбранного образца, соединение будет выполнено качественно и надежно, сохраняя при этом высокие показатели герметичности и плотности. Главная особенность такого крепежного элемента – достаточно большие размеры, что не очень удобно при выполнении монтажных работ.

Пристенный профиль для поликарбоната

Представлен в виде F-образной пластины. Производится из алюминия, равно как и из пластика. Такой универсальный вариант применяется для проведения работ, когда возникает необходимость в стыковке конструкции и стенового перекрытия. Кроме этого такой крепеж годится для боковой и торцевой стыковки. Благодаря этому образцу удается скрыть все неровности.

Угловой профиль для СПК или МПК

Профиль угловой 7 мм APS P 1 6106

Этот образец, в большинстве своем, применяется в качестве стыковочного элемента во время проведения монтажных работ с характерным жестким соединением плоскостей под углом 90°. По конструктивному исполнению угловой соединитель приставляет сбой два спаянных П-образных крепления, которые жестко закреплены между собой. В отличие от рассмотренных выше моделей, такие крепежные детали обладают следующими эксплуатационными характеристиками:

высокие прочностные показатели;
изготовление из материалов высокого качества;
низкий показатель гибкости, что очень важно при облицовке прямых углов конструкции;
универсальное назначение – подходит под листы любой толщины и типоразмера.

Термошайбы

Для крепления листов к любому основанию используются термошайбы. Это конструкция, состоящая из шайбы с небольшой ножкой, укрытой пластиковым уплотнительным кольцом. Ножка нужна для изоляции листа от самореза, а укрывное кольцо – для всего соединения.

Способ крепления не отличается от вкручивания обычной шайбы с уплотнительным кольцом. Сперва в листе делают отверстие, вставляют в него кольцо и шайбу, закручивают и закрывают пластиковой крышкой.

Отверстие для самореза должно быть больше на 2-3 мм, чтобы обеспечить термическое расширение.

Рекомендации специалистов

Лист поликарбоната закрепляется в профиле свободно – должно оставаться не менее 3-4 мм для терморасширения.
Все пластиковые материалы достаточно легко нарезаются на нужные отрезки. Для этого лучше использовать пилу или болгарку с малыми неразведенными зубьями, благодаря чему место среза сразу же заплавляется, не образуя заусенец.

Соединительный профиль для поликарбоната – виды и способ монтажа

Для соединения листов используется профиль для поликарбоната. Неразъемный, коньковый, пристенный, угловой и т.д. Каждый из них обеспечивает надежную фиксацию материала. Термошайбы – в чем их преимущество перед саморезами.

Источник: www.portalteplic.ru

[content-egg module=GdeSlon template=compare]

Комплектующие для поликарбоната — важные элементы при монтаже конструкции

Сегодня поликарбонат является наиболее популярным материалом для проведения работ по остеклению крыш и фасадов. Сооружения из него имеют весьма презентабельный внешний вид благодаря разнообразным формам, различным цветам и степени прозрачности.

Немаловажную роль в этом играет качество и дизайн крепежного материала. Только прочная и надежная конструкция способна прослужить многие годы, радуя глаз своей красотой и эстетикой. Именно для того, чтобы обеспечить крепость и презентабельность конструкции из прозрачных листовых материалов, существуют комплектующие для поликарбоната.

Особенности материала

Листы из поликарбоната имеют свойство менять размер при перепадах температуры, они имеют определенную гибкость и упругость. Исходя из этого, для крепления такого материала необходимы комплектующие для монтажа поликарбоната, обладающие точно такими свойствами, как и сам материал.

Материалами, обладающими подобными свойствами, является алюминий и сам поликарбонат.

Так, алюминий имеет ряд преимуществ, которые сказываются на сроке службы и надежности конструкций.

К ним относятся такие:

прочность;
долговечность;
устойчивость к ультрафиолету;
многообразие вариантов декора;
легкость в обработке.

Поскольку алюминий является довольно прочным металлом, то его применение ограничивается только прямыми участками конструкции.

Пластиковые комплектующие, обладая меньшей прочностью, чем алюминий, компенсируют это широким диапазоном применения.

Так, пластиковые комплектующие для поликарбоната обладают такими свойствами и качествами:

гибкость;
упругость;
наличие защитного ультрафиолетового слоя;
большое разнообразие цветов, оттенков и прозрачности изделий;
легкость в обработке;
доступная цена.

При проведении остекления из листового полимерного материала применяются изделия, как из одного материала, так и комплексно. Это зависит от дизайна конструкции и условий ее эксплуатации.

Разновидности комплектующих деталей

Для проведения работ с листами поликарбоната потребуется целый ряд материалов, необходимых для закрепления, соединения, защиты краев и герметизации панелей поликарбоната. Эти материалы называются комплектующими. Наибольший перечень материалов имеют комплектующие для сотового поликарбоната.

В этот перечень входят 3 группы изделий:

Профили. К этой группе относятся соединительные, угловые, коньковые, примыкающие, торцевые профили и прижимные планки.
Термошайбы. Сюда входят изделия для точеного крепления листов.
Изоляционные материалы. Включают в себя торцевые ленты и уплотнители.

Столь солидный список обусловлен особенностями строения этого материала. Именно наличие воздушных каналов требует особого отношения к таким панелям. Для комплектующих для монолитного поликарбоната этот перечень подходит, за исключением торцевых лент, так как его листы полостей внутри не имеют.

Каждый элемент этих комплектующих деталей имеет свое предназначение и выполняет определенные функции.

Торцевые профили

Данные детали предназначены для использования в возведении конструкций, как из монолитного, так и из сотового поликарбоната. Его основными задачами является защита торцевой части панели от механического воздействия и придание конструкции законченного вида. В случае с сотовым материалом торцевые детали предохраняют пластик от попадания в соты пыли и обеспечивают сбор и отвод конденсата.

Торцевые профили изготавливаются из алюминия и пластика. Пластиковые изделия подбираются, как правило, под цвет кровельного покрытия. Деталь имеет вид рейки П-образного сечения длиной 2,1 м, что равно ширине стандартной панели. Внутри паза установлены ограничители, благодаря которым между задней стенкой панели и торцом листа остается зазор 3 мм, необходимый для стока конденсата из полостей.

Соединительные профили

Эти изделия предназначаются для соединения двух панелей установленных на несущей конструкции. Промышленность выпускает 2 типа таких деталей: неразъемные и разъемные. Выпускаются эти детали длиной 6 метров и рассчитаны на весь диапазон параметров панелей.

Неразъемные представляют собой единое, монолитное изделие с сечением в виде буквы Н. Такое изделие изготавливается исключительно из пластика. Крепится оно к продольным направляющим несущей конструкции.

Разъемные изделия изготавливаются из полимеров и алюминия. Состоят они из двух частей. Нижняя часть, которая прикручивается к каркасу, называется «база». Верхняя часть, которая прижимает панели к базе, называется «крышка». Крышка к базе может крепиться с помощью саморезов, болтов или на защелках.

Некоторые виды алюминиевого профиля могут исполнять роль несущей конструкции.

Примыкающие профили

Если кровля из поликарбоната одной или несколькими сторонами примыкает к стене здания, то для обеспечения прочного, эстетичного и герметичного соединения применяется примыкающий профиль. Эта деталь представляет собой планку длиной 6 м с F-образным сечением. Размеры паза рассчитаны на панели любой толщины.

Данные детали изготавливаются из пластика и алюминия. Место крепления профиля к стене обрабатывается герметиком. Это обеспечивает герметичность соединения.

Угловые профили

Изделия подобного типа предназначены для соединения панелей под различными углами в случаях, когда конструкция имеет сложную объемную форму. Большое разнообразие этих деталей позволяет соединять вместе панели различного типа и толщины.

Профиль представляет собой монолитное изделие, изготовленное из пластика или алюминия. Производители представляют детали, которые позволяют осуществлять соединения панелей под углом 30º, 45º, 60º, 90º и 120º. Выбор материала остается за дизайнером.

Коньковые профили

Одной из комплектующих для сотового поликарбоната деталей является коньковый профиль. С помощью этих изделий проводится соединение и герметизация стыков листов наверху двухскатной крыши.

Коньковые детали выпускаются в монолитном и сборном исполнении. Монолитные представляют собой панель с Н-образным сечением. Изготавливаются они из пластика и соответствуют цвету кровли. Гибкость центральной планки профиля обеспечивает прочное соединение под различными углами.

Сборный вариант коньковых изделий состоит из верхней и нижней части. Этот вариант деталей изготавливается из алюминия и пластика.

Прижимные планки

Этот тип деталей изготавливается из алюминия. Планка выполняет задачу крышки, прижимая листы пластика непосредственно к каркасу. В этом случае на каркас укладывается уплотнитель.

Прижимные планки прикручиваются к несущей конструкции саморезами, винтами или болтами. Для обеспечения герметичности планки оборудованы уплотнительным материалом на нижней части. Кроме изоляции уплотнитель на планке обеспечивает движение поликарбонатных листов при тепловом расширении. Некоторые модели оборудуются декоративной панелью для скрытия шляпок саморезов.

Термошайбы

Термошайбы применяются для точечного крепления панелей кровли к несущей конструкции. Данное изделие позволяет создать прочное, герметичное соединение. Изготавливают термошайбы из металла и поликарбоната.

Состоят они из следующих частей:

шайбы с ножкой или без;
силиконовой прокладки;
самореза;
крышки для шайбы.

Для крепления используются шайбы, подходящие по цвету к кровельному покрытию. Для придания конструкции повышенной прочности применяются металлические изделия.

Диаметр термошайб варьируется от 25 мм до 50 мм.

Изоляционные материалы

Данные материалы предназначены для изоляции всех видов поликарбоната от проникновения грязи и влаги.

Уплотнители

Уплотнители представляют собой полосы термостойкой резины с клейкой основой. Эти полосы приклеиваются на несущую конструкцию. Панели, в свою очередь укладываются на уплотнитель.

Этот прием предохраняет поликарбонат от тресканья и царапанья при монтаже и во время температурного расширения. Кроме этого, уплотнитель устраняет скрипы и потрескивания, которые панель может издавать при трении о каркас.

Торцевые ленты

Торцевые ленты предназначены для защиты внутреннего пространства сотового поликарбоната от попадания пыли, грязи и воды. Сплошная паронепроницаемая лента клеится на верхний торец листа. Нижний торец оклеивается паропроницаемой перфорированной лентой. Если конструкция кровли двускатная, в форме арки, то оба торца оклеиваются перфорированной лентой.

На заметку: Правильный выбор и комплектующих деталей позволит построить не только прочную, но и красивую конструкцию из поликарбоната.

Комплектующие для поликарбоната

Комплектующие для поликарбоната являются одними из важных вещей при монтаже… Покупать комплектующие для сотового поликарбоната необходимо только…

Источник: polikarbonatus.ru

[content-egg module=GdeSlon template=compare]

Виды соединительных профилей для поликарбоната и технологии стыковки

Для того чтобы построить теплицу, навес или беседку, важно определиться, какой соединительный профиль для поликарбоната выбрать в каждом случае. Существует два основных вида профилей, позволяющих произвести такой крепеж – неразъемный и разъемный, но каждый из них применяют в наиболее подходящей ситуации, в зависимости от технологии сооружения конструкции. Кроме того, крепеж неразрывно связан с физическими свойствами полимера, благодаря которым он так популярен.

Разница в профильном соединении панелей

Для того чтобы не было протечек на соединениях, поликарбонатные листы не просто прикручиваются к профилям каркаса, а вставляются в алюминиевые или пластиковые профили.

Виды профилей для поликарбоната и их особенности ↑

Для различных типов соединений используются разные планки не только по материалам, но и по конфигурации – неразъемные, разъемные и торцевые.

Соединительный неразъемный профиль (НР) выпускают из поликарбоната, его нужно выбирать под цвет основного материала.
Соединительный разъемный профиль (НСР) включает два элемента: крышку и базу.
Торцевой профиль, как понятно из названия, предназначен для заглушки торцов.
Коньковые соединители создают плавающее сцепление, необходимое на арочных конструкциях.
Твердые угловые профили предназначены для соединения двух листов под прямым углом. С их помощью можно соединить панели разной толщины.
Пристенные профили используют для крепления листа к стене и для защиты торцов, обращенным к стенам.

Профили для поликарбоната выпускают не только из того же сырья, но и из алюминия. Алюминиевая соединительная система – самая прочная, эстетичная, создающая максимально плотное соединение, исключающее мостики холода. Эффект достигается за счет резиновых уплотнителей.

Использование неразъемных профилей для стыковки

На верхней фотографии показаны неразъемные профили для поликарбоната – это недорогие планки, но стыковать листы при их помощи довольно сложно, особенно в ветреную погоду. Процесс соединения заключается в следующем: бортики посадочного паза разводятся с одного края, а лист подается по планке, постепенно разжимая паз. Скольжение здесь затруднено, особенно если край панели был заклеен микропорой (эта пленка может ободраться).

Можно пойти другим путем – попытаться не подавать лист по пазу, а отводить бортики стамеской (отверткой) и постепенно втискивать панель на посадочное место, но этот способ тоже сложный и его применяют при дефиците свободного пространства. Для того чтобы облегчить закладку термопласта в паз планки, края панели можно смазать жидким средством для мытья посуды типа «Гала» или «Ферри».

Жидкое моющее средство облегчит скольжение листа, а его остатки, закрытые бортиками планки, высохнут и никак не помешают герметизации соединения. Если при сборке крыши или другой конструкции используется неразъемный соединитель для поликарбоната, то панели не должны упираться в основание паза. Обязательно нужно оставить температурный зазор, необходимый для компенсации при нагреве.

Еще одно обязательное условие при использовании неразъемных соединений – это одинаковая толщина всех используемых панелей. Паз профиля рассчитан на определенный размер листа и более тонкий экземпляр не позволит создать герметичный стык, а более толстый попросту не войдет в посадочное место.

Технология применения разъемных профилей

Соединение поликарбоната между собой на теплице или крыше какого-либо сооружения разъемным профилем несколько отличается от идентичного монтажа с неразъемным соединителем. Разъемная конструкция состоит из двух планок (это видно на верхней фотографии). При сборке нижняя планка сначала прикручивается к каркасу, на ее бортики накладываются панели, а затем вставляется и защелкивается верхняя часть профиля, прижимая листы.

Так как стыковать поликарбонат (монолитный и ячеистый) нужно герметично, чтобы стык не пропускал влагу, края листа в данном случае можно не только обклеить микропорой, но и обработать силиконовым герметиком. Для этого нужен пистолет – туда закладывается туба (картридж) с силиконом, и на нижнюю часть планки по бортику наносится полоска. После установки панели еще одна полоска наносится по краю листа и сразу прижимается верхней частью профиля.

Для удобства монтажа, прежде чем защелкнуть верхнюю планку, следует прикрутить панель к каркасу, чтобы она была неподвижной, и не сбились температурные швы. Для фиксации термопласта желательно использовать саморезы с пресс-шайбой, где есть резиновая прокладка – резина будет компенсировать температурную деформацию панелей.

Заглушка листов торцовыми профилями

Виды профилей для поликарбоната включают в свой состав L-образную заглушку с микропорами – по внешнему виду она очень похожа на направляющую для пластиковых панелей. Такой профиль обязателен только для ячеистого термопласта – он глушит торцевые отверстия, перекрывая доступ для воды и грязи в пустоты панелей.

Но заглушка может быть не только L-образной, но и F-образной и в этом случае она тоже по внешнему виду очень похожа на идентичную направляющую для пластиковых панелей.

Для теплиц, как правило, применяется первый вариант, так как торцы полимерного листа закапываются в землю, и заглушка защищает пустоты от грязи.
Для монтажа крыш приемлемы оба варианта – все зависит от конструкции кровли и материалов, примыкающих к ПК.

Прозрачность сотового поликарбоната может быть несколько занижена, если в пустоты попадает влага. Как и любая другая жидкость, вода при нагреве переходит в газообразное состояние – в пар, который сделает панели мутными. Если вода попадает в полости сотового поликарбоната на собранной конструкции, то избавиться от нее будет сложно, поэтому предохранительные заглушки просто необходимы.

Герметичность для таких профилей тоже не будет лишней и для уплотнения можно использовать прозрачную пленку с микропорами. Для монолитного поликарбоната такие профили не применяются, так как их монтаж не имеет смысла.

Структурные особенности поликарбоната и общие требования к монтажу

Поликарбонатом называется материал, относящийся к группе термопластов, и наиболее ценным в промышленности считается ароматический поликарбонат на основе Бисфенсола A. Основные буквы при маркировке ПК, а все остальные указывают на его физические и декоративные свойства. Цифры на маркировке сообщают о максимальной текучести (7, 12, 18 или 22).

Особенности строения поликарбонатных панелей

В основном для строительства применяется два вида поликарбоната по типу панелей – они бывают монолитными (литыми) и ячеистыми (сотовыми):

Монолитные листы хороши для обустройства окон, прозрачных крыш и перегородок, различных гнутых (сложных) конструкций. Такое предпочтение оказывается литому ПК в виду того, что он соответствует обычному остеклению.
Сотовый ПК представляет собой плиту, сделанную из двух панелей, соединенных между собой перегородками из однородного материала. Благодаря пустотам, значительно понижается теплопроводность плиты и повышается ее ценность, как энергосберегающего материала.

При увеличении толщины у монолитных панелей увеличивается объем, а у сотовых добавляется новый слой – ячеистый поликарбонат может быть двух-, трех-, четырехслойным и так далее. Перегородки, образующие пустоты, могут быть выполнены в виде квадрата, треугольника, шестиугольника, трапеции и других геометрических форм. Как литой, так и сотовый термопласт может стыковаться – здесь используется соединительный профиль для поликарбоната, реже – клей.

Общие требования при монтажных работах

Перед тем как соединять листы поликарбоната между собой на крыше или другом участке, следует уяснить несколько важных правил для продуктивности монтажа:

наиболее благоприятная температура для сборки конструкций из полимера 10-22ᵒC – не жарко и не холодно. Этот показатель сводит к минимуму деформацию листа, и в том месте, где монтируется профиль для соединения поликарбоната, не будет протечек;
если поликарбонатный профиль сделан из алюминия (не из пластика), то потребуется резиновая или силиконовая прокладка для компенсационного зазора. У алюминия и термопласта разный коэффициент температурной деформации (расширения) – этот недостаток и компенсируется прокладкой;
для обшивки крыши, теплицы и других конструкций сначала монтируется металлический или деревянный каркас. Шаг между профилями должен соответствовать ширине панелей ПК, чтобы каждый стык ложился на жесткое основание и не оставался в подвешенном состоянии;
сотовый лист размещается перпендикулярно полу – вертикально – это облегчает изгибание панелей. Если на материале есть ультрафиолетовая защита, то она должна быть с наружной стороны;
под пластиковый или алюминиевый стыковочный профиль для поликарбоната наклеивается пленка с микропорами – это необязательное условие для монтажа, но так повышается качество соединения;
при использовании неразъемного профиля важно, чтобы толщина листа в точности совпадала с пазом.

Несколько слов о достоинствах поликарбонатной кровли

Если для навесов можно использовать монолитный, то для теплиц или для кровли закрытых помещений идеален сотовый поликарбонат, который способен сохранять тепло. При необходимости для защиты от ультрафиолетового излучения применяется термопласт с защитной прозрачной пленкой, которая может быть разных цветов. Следует назвать и другие достоинства материала, это:

сотовый поликарбонат очень легкий, покрытия, сделанные из этих материалов, не нуждаются в мощной несущей основе;
благодаря гладкой поверхности, на поликарбонатных конструкциях не задерживается снег и различный мусор;
по сравнению с ударопрочным стеклом поликарбонат стоит на порядок дешевле;
крыша из термопласта поможет сэкономить на энергоносителях для обогрева помещения;
прочность полимера значительно увеличивает срок эксплуатации конструкции.

В заключение можно сказать, что соединить поликарбонат между собой соединительным профилем сможет даже начинающий мастер, а использование этого материала в строительстве благоприятно скажется на смете и на качестве возводимого сооружения.

Соединительный профиль для поликарбоната: типы и особенности соединения листов

Как правильно использовать профиль для соединения поликарбоната во время строительства. Виды соединительных планок и технологии их применения. Что учитывать при

Источник: goodkrovlya.com

[content-egg module=GdeSlon template=compare]

Какие существуют комплектующие для поликарбоната

Во время монтажа изделия возникает много вопросов относительно соединения. Как бы вы не восхищались красотой и свойствами материала, но не знание как правильно произвести установку, создает ряд проблем. При установке малых построек можно использовать обыкновенные крепления или каких-то похожих профилей. Однако здесь могут быть не учтены все тонкости, которые в дальнейшем приведут к некоторым неудобствам. Сегодня мы разберемся, какие существуют комплектующие для поликарбоната.

Комплектующие для поликарбоната

На сегодняшний день разработано огромное количество различных комплектующих из карбоната, алюминия для более удобной сборки конструкций. Кроме того, благодаря хорошим качествам этих материалов, можно легко устанавливать любое сооружение, при этом получить устойчивую и качественную конструкцию из карбоната. И не важно, то ли они использовались для возведения малых построек таких, как навесы или арки, то ли для объектов большей площади, которые принимают на себя снеговые грузы или сильные порывы ветра.

Профили имеют способность гнуться с минимальным радиусом, при этом, не требуя какого-либо особого оборудования. С помощью современных комплектующих для поликарбоната можно легко произвести монтаж и разборных конструкций, и более сложных.

Кроме того, с помощью комплектации в конце установки конструкция будет иметь законченный вид. Любые соединения для карбоната нужно подбирать точно под размер панелей. Основные компоненты:

Термошайба;
Соединительныйпрофиль;
Прижимнаяпланка;
Профили: коньковый, угловой, торцевой;
Торцеваяиперфорированнаяленты;
Уплотнитель;
Дуги.

Разъемный профиль

Изделие из поликарбоната имеет длину 6 м. Данное соединение применяется к несущим конструкциям пли. Чаще всего разъемный профиль используют для сборки больших строений, а также при строительстве арок, как показано на фото.

Изделие состоит из двух частей — «базы» и «крышки». Материал отлично гнётся, поэтому его часто применяют при сборке арок.

«База» крепится к каркасу заклепками. После этого укладывают карбонат, а затем «крышку», которая цепляется к базе и защелкивается. Важно то, что здесь не нужны дополнительные крепления. Кроме того, использование НСР обеспечивает зазор, который необходим для расширения листов при изменении температурного режима.

HP — профиль

Он предназначен для соединения листов карбоната. Этот комплектующий материал способен пропускать дневной свет в местах стыка, как показано на фото. С наружной стороны детали покрыты специальным веществом, обеспечивающим защиту против ультрафиолетовых лучей. НР можно сгибать вместе с листами до такого радиуса изгиба, который предусмотрен для данного изделия.

Торцевые профили

Профили служат для защиты торцов сотового поликарбоната, чтобы внутри изделия не собиралась влага, а также во избежание попадания в пустоты листа различного мусора. Кроме того, данная комплектующая придает изделию эстетический вид.

Выпускают торцевые U-профиля для соединения листов толщиной от 4 мм до 25 мм. Иногда сборщики используют профиль не того размера, как толщина карбоната, а это негативно сказывается на качестве.

Профиль угловой

Эта комплектующая деталь применяется при стыковке карбонатных листов под прямым углом.

Деталь широко применяется при создании рекламных сооружений таких, как башенки, призмы, тумбы. Благодаря этому креплению, прозрачные рамы ребер позволяют полностью подсветить объемный рекламный щит, как показано на фото.

Профиль коньковый

Он предназначен для законченного оформления кровли из сотовых карбонатных листов. Коньковый профиль может соединить панели под углом более 90 градусов, как показано на фото.Защищает пустоты сотового материала от воды и пыли. Кроме того, при смене температурного режима, он может легко расширяться и сужаться.

Уплотнитель

Деталь накладывают прямо на опору, а прижимают алюминиевым профилем. По словам специалистов, такой монтаж очень надежный, при том, что стоимость такого крепления будет намного ниже.

Термошайбы

Применение детали в создании конструкции имеет множество преимуществ. Благодаря шайбам, листы сотового карбоната можно крепить к каркасу напрямую через лист, как показано на фото. Термошайбы красиво выглядят и не требуют особого навыка при сборке. Они надежны и могут выдержать сильный ветер, и даже ураган.

Стоит заметить, что при использовании шайб не нужно применять большую силу, иначе можно повредить рёбра жёсткости, а это повлияет на качество материала. Шайба должна плотно прикручиваться к поликарбонату, но не вдавливать его.

Дуги необходимы для строительства теплицы или парника из поликарбоната, как показано на фото. Их можно сделать своими руками очень быстро и недорого. Если же позволяют финансы, то дуги для поликарбоната можно приобрести в специализированном магазине для дачников.

Подведем итоги

В заключение хочется отметить, что сегодня на строительном рынке можно выбрать любые комплектующие для поликарбоната, которые существенно смогут облегчить сборку конструкций. Кроме того, благодаря современным креплениям, сооружение будет выглядеть очень эстетично.

Комплектующие для поликарбоната: виды креплений, размеры, дуги – детали на фото

Информация про виды комплектующих для поликарбоната – особенности и места применения.

Источник: propolikarbonat.ru

[content-egg module=GdeSlon template=compare]

Профиль для поликарбоната UP, HP, HCP

Виды поликарбонатных профилей

Профиль для поликарбоната бывает нескольких видов – торцевой (UP), соединительный неразъёмный (HP), соединительный разъёмный (HCP), пристенный (FP), коньковый (RP) и угловой (ХЗ). Буквенные приставки к названиям профилей обозначают форму поперечного сечения изделий. Белгородский завод ПЛАСТИЛЮКС-ГРУПП серийно производит 3 самых востребованных и популярных в России вида поликарбонатных профилей – это П-образный торцевой профиль, Н-образный неразъёмный соединительный профиль и Д-образный разъёмный соединительный профиль.

Каждую разновидность профиля можно выбрать в двух брендах – ROYALPLAST и SUNNEX. Главное отличие между этими изделиями заключается в глубине захвата листа. Соединительный профиль для сотового поликарбоната ROYALPLAST имеет ширину полки на 10-12 мм больше чем у аналогичного изделия марки SUNNEX и на 20% глубже захватывает лист. За счёт увеличенного размера полки у этого типа профиля обеспечивается большая площадь соприкосновения с листом и на 30% снижается давление на верхнюю плоскость. Это способствует лучшему «ходу» панели внутри поликарбонатного профиля и может дополнительно продлевать срок службы всей конструкции на 2-3 года.

Достоинства поликарбонатных профилей ПЛАСТИЛЮКС-ГРУПП

Форма каждого конструкционного профиля из поликарбоната тщательно разрабатывалась ведущими технологами ПЛАСТИЛЮКС-ГРУПП на основе точных расчётов нагрузки, с учётом практических рекомендаций клиентов. Все изделия УФ-стабилизированы и имеют специальные углубления для отвода дождевой воды. Оптимальная ширина и угол прилегания полки у стыковочных профилей РОЯЛПЛАСТ и САНЕКС позволяет вводить под фиксирующую зону до 2-х рёбер жёсткости и гарантировать достаточную площадь соприкосновения. Это обеспечивает правильное функционирование поликарбонатного профиля, надёжность соединения и полную защиту краёв листа. При этом появляется преимущество – снижение стоимости конструкции и создание дополнительной эстетической ценности прозрачной кровли.

Потребительские свойства поликарбонатных профилей ПЛАСТИЛЮКС-ГРУПП:

улучшенная форма ламелей;
правильный угол прилегания, качественная герметизация панели;
увеличенная площадь соприкосновения, сниженное давление на лист;
оптимальные размеры полок профиля, простота сборки конструкции;
особая мягкость и эластичность ламелей, удобство в монтаже;
максимальная длина профиля 12 метров, полная защита краёв листа;
отличные эксплуатационные характеристики – срок службы 20 лет;
широкая базовая палитра – 12 цветов профилей.

Соединительный поликарбонатный профиль HP (неразъёмный)

Соединительный неразъёмный профиль для сотового поликарбоната используется для стыковки между собой поликарбонатных листов толщиной 4мм, 6мм, 8мм, 10мм, 16мм. Имеет различные торговые названия: ПН, ПСН, профиль поликарбонатный стыковочный неразъёмный, профиль соединительный Н-образный. Представляет собой длинную гибкую планку Н-образного сечения, полки которой с обеих сторон загнуты внутрь.

Применяется для соединения панелей в ровных конструкциях, а также на односкатной, двускатной или арочной кровле, согласно установленным радиусам изгиба. Не является монтажным профилем и не предназначен для крепления к кровельным несущим конструкциям. Обеспечивает правильную стыковку листов, отводит дождевую воду за пределы кровли. Длина профиля – 6м, 9м, 12 метров. Цвет профиля – прозрачный, базовая палитра 12 цветов.

Как выглядит соединительный неразъёмный профиль – фото

Соединительный поликарбонатный профиль HCP (разъёмный)

Соединительный разъёмный профиль для сотового поликарбоната используется для стыковки между собой поликарбонатных листов с диапазоном толщин от 4мм до 10мм. Имеет различные торговые названия: ПСР, профиль соединительный Д-образный, профиль поликарбонатный разъёмный. Состоит из двух частей: нижняя часть – HCP-D (база) и верхняя часть – HCP-U (крышка). Нижняя часть профиля под поликарбонат представляет собой длинную монтажную планку Д-образного сечения, которая крепится к несущей конструкции, затем устанавливается лист, а сверху защёлкивается ответная часть профиля.

Применяется для соединения панелей сотового поликарбоната в ровной плоскости или на односкатной кровле при больших радиусах изгиба. Является надёжным монтажным профилем и специально предназначен для крепления к каркасу. Существенно облегчает монтаж конструкции, обеспечивает быструю и качественную стыковку поликарбонатных плит. Отводит дождевую воду за пределы кровли. Длина профиля – 6м, 9м, 12 метров. Цвет профиля – прозрачный, базовая палитра 12 цветов.

Как выглядит соединительный разъёмный профиль «База» – фото

Как выглядит разъёмный профиль «крышка» – фото

Как выглядит торцовый профиль – фото

Профили для поликарбоната

Купить профили для поликарбоната в Компании «Рексан»

Многие часто слышали, а еще больше встречались с таким материалом, как поликарбонат. Но не все знают, для чего он нужен и какие технологии применяются при его изготовлении.

Что такое поликарбонат

Поликарбонат – твердый прозрачный пластик, который применяется в строительстве и отделке. Говоря химическими терминами, поликарбонат – это синтетический полимер. Его производят из гранул, которые, подвергаясь термической обработке, расплавляются и формуются в специальных формах под высоким давлением. Преимущество поликарбоната в том, что он долговечен, является отличным диэлектриком и очень прочный. Немаловажен тот факт, что он легкий – это уменьшает проблемы при транспортировке. Его прозрачность позволяет применять его во многих сферах.

Виды поликарбоната

Имеется два вида поликарбоната – сотовый и монолитный. Чтобы понять, в чем разница, нужно рассмотреть их поподробнее:

Сотовый – за него говорит само его название, внутри он пустотелый. Его внутреннее пространство пронизывают продольные соты прямоугольного сечения. Они же и образуют ребра жесткости, которые в разы увеличивают прочность изделия по длине. Он в шесть раз легче стекла, а благодаря ребрам жесткости – на порядок прочнее и легко выдерживает нагрузки, например, от ветра.
Монолитный – сплошной лист поликарбоната, сот не имеет, но в разы прочнее стекла и в два раза легче его. Он полностью прозрачен и может пропускать более 90 процентов света. Неоспоримым преимуществом является его легкая обработка. Также ему очень легко изменить форму, просто нагрев его до требуемой температуры при помощи строительного фена.

Сферы применения

Для различного поликарбоната было найдено множество сфер, где его можно использовать:

Сотовый. Самым популярным направлением было и остается применение сотового поликарбоната для постройки теплиц. Его пропускная способность и большая теплоизоляция идеально подходит для данных целей. Также он применятся для крыш фасадов, козырьков подъездов и остановок.
Монолитный же нашел свое применение в изготовлении тех вещей, где использовалось стекло, но из-за своей большей прочности и меньшего веса он с успехом вытеснил его. Он превосходно подходит для витрин магазинов, а также для различных средств индивидуальной защиты (очки, маски, щитки), ограждений и многого другого.

Чем комплектуется

Самым главным комплектующими являются профили для поликарбоната, купить которые вы можете у нас. Как и сами листы. По факту, эти профили – это соединительные и отделочные элементы различной формы, которые крепятся на торцы листа поликарбоната.

Цены на профили и комплектующие

Наименование	Толщина
Наименование	4 мм	6 мм	8 мм	10 мм
П-профиль торцевой (2,10 м)	45	55	65	70
H-образ.нераз. профиль (6 м)	355	355	415	680
FCP-угловой профиль (6 м)	280	280	370	370
RP-коньковый профиль (6 м)	550	550	750	750
FP-пристенный профиль (6 м)	320	320	350	350

Наименование	Цена за единицу	Цена за упаковку
Термошайба универсальная «mini» для поликарбоната	3,50 руб/шт	175,00 руб (уп.50шт.)
Термошайба для поликарбоната без ножки с УФ-слоем	5,5 руб/шт	275,00 руб (уп.50шт.)
Шайба оцинкованная с уплотнением (цветная)	2,50 руб/шт	125,00 руб (уп.50шт.)
Шайба тексталитовая	3,00 руб/шт	150,00 руб (уп. 50шт.)
Перфолента «ANTIDUST» 25мм х 25м (4-8мм спк)	13,60 руб/1м.п.	340,00 руб (уп.25м.)
Перфолента «ANTIDUST» 38мм х 25м (10-16мм спк)	16,80 руб/1м.п.	420,00 руб (уп.25м.)
Гермолента «ANTIDUST» 25мм х 25м (4-8мм спк)	09,20 руб/1м.п.	230,00 руб (уп.25м.)
Гермолента «ANTIDUST» 38мм х 25м (10-16мм спк)	12,80 руб/1м.п.	320,00 руб (уп.25м.)

* Цены уточняйте, обратившись к нам по тел. +7 (843) 272 62 62

Соединительный профиль для поликарбоната – виды и способ монтажа

Разновидности крепежных профилей

Крепление полимерного полотна осуществляется посредством следующей фурнитуры:

стыковочный разъемный (неразъемный) профиль для поликарбоната;
угловая стыковочная фурнитура;
коньковый профиль для карбоната;
перфолента;
торцевой профиль для ПК.

Соединительные профили

В свою же очередь стыковочные профили для поликарбоната разделяются на три типа:

неразборные;
разборные;
алюминиевые профили для ПК.

Неразборные

Неразборный Н профиль

ВИДЕО: Монтаж и крепеж поликарбоната на теплицу

Разъемные соединители

Усовершенствованный вариант для крепления полимерного полотна. Такой элемент состоит из базовой пластины и крышки, посредством которой закрываются все соединительные элементы и стыки.

Соединительный разъемный профиль

Если говорить о монтаже такого конструктивного элемента, то он выглядит примерно так:

фиксация базовой пластины посредством саморезов;
крепление облицовочных панелей;
установка крышки и ее фиксация (защелкивание механизма).

Неразъемные соединительные планки не используются для фиксации панелей, толщина которых превышает 1,6 см.

С этой статьей читают: Стандартные размеры поликарбоната

Алюминиевое соединение

Угловой алюминиевый профиль

Перфорированный скотч

Прочие типы соединений

Кроме описанных выше стыковочных деталей существует еще несколько видов крепления для карбонатных панелей:

Коньковый

Коньковый RP профиль

Пристенный профиль для поликарбоната

Пристенный

С этой статьей читают: Теплица из поликарбоната своими руками

Угловой профиль для СПК или МПК

Профиль угловой 7 мм APS P 1 6106

высокие прочностные показатели;
изготовление из материалов высокого качества;
низкий показатель гибкости, что очень важно при облицовке прямых углов конструкции;
универсальное назначение – подходит под листы любой толщины и типоразмера.

Термошайбы

Комплект термошайбы

Отверстие для самореза должно быть больше на 2-3 мм, чтобы обеспечить термическое расширение.

Комплектующие

Поликарбонатные профили используются при монтаже панелей сотового поликарбоната. Профили безукоризненно совместимы с панелями сотового поликарбоната и по цвету, и по механическим свойствам, в частности, линейное расширение профилей и листов одинаковое.

UP — профиль торцевой

Профиль U-образный профиль предназначен для защиты полостей панелей сотового поликарбоната от пыли, грязи и насекомых, а так же для декоративного обрамления кромок листов, панелей и плит из других жестких материалов.

НР — профиль соединительный неразъёмный

Данные поликарбонатные профили имеют Н — образное сечение, поэтому их часто называют «Н-профили». Н — образный профиль — это самое простое и дешевое решение для соединения панелей. В сборе они могут быть изогнуты вместе с листами до максимально допустимого радиуса изгиба плит.

НСР — профиль соединительный разъёмный

Достоинством НСР-профиля является его универсальность — наличие фиксаторов позволяет профилю крепить сотовый поликарбонат в разных положениях. Использование этого профиля позволяет не только надежно соединить листы и закрепить их в конструкции, но и обеспечивает необходимый зазор для термического расширения панелей. Данный профиль незаменим в Арочных конструкциях.

RР — профиль коньковый

Коньковый профиль предназначен для оформления конька крыши из сотового поликарбоната. Профиль хорошо изгибается, что позволяет соединять листы сотового поликарбоната под разными допустимыми углами.

FCP — профиль угловой

Угловой профиль позволяет надежно удерживать панели, установленные под прямым углом друг к другу. Профили адаптированы для наружного применения.

FP — профиль пристенный

Пристенный профиль используется для примыкания панели сотового поликарбоната к стене. Также профиль выполняет функции торцевого профиля.

Алюминиевые профили предусматривают исключительную прочность и герметичность соединения панелей, дополнительно укомплектовываются резиновыми уплотнителями. Профили особенно рекомендуется для создания покрытия или остекления отапливаемых помещений, так как полностью исключают вероятность протечек даже при самых неблагоприятных погодных условиях.

Профиль алюминиевый торцевой

Торцевой алюминиевый профиль для поликарбоната предназначен для использования, как в простых конструкциях, так и в сложных больших конструкциях нестандартных форм. Является аналогом поликарбонатного торцевого профиля, но имеет улучшенную конструкцию и более надёжно закрепляется на торцах панелей. Благодаря наличию капельника и дренажного канала, способствует лучшему оттоку воды, препятствует её концентрации внутри профиля.

Профиль алюминиевый соединительный

Алюминиевый профиль предназначен для монтажа поликарбоната толщиной от 4 до 32 мм. Такой профиль обеспечивает надежное крепление поликарбоната и придает эстетический вид конструкции. Профиль состоит из нижней опорной и верхней прижимной планок. Алюминиевый профиль дополнительно комплектуется уплотнительной резиной, которая обеспечивает герметичное соединение всей конструкции, защищая от попадания влаги внутрь помещения.

Термошайбы

Термошайбы используются для компенсации расширения и сужения поликарбоната под воздействием температур, а также для герметизации и более прочного крепления сотового поликарбоната.

Торцевые ленты

Герметизирующие ленты

Герметизирующие ленты применяются для запечатывания верхней, приподнятой стороны ската поликарбонатной кровли (при вертикальном и скатном расположении), для защиты от осадков, обеспечивая тем самым надёжную герметизацию панелей и предотвращая попадание пыли и влаги внутрь неё.

Перфорированные ленты

Перфорированная лента с микрофильтром для защиты от загрязнений, применяется для защиты нижней грани листа поликарбонатной кровли. Воздушный фильтр перфорированных лент, с размером по 40 микрон, выполняет дренажные функции, пропуская влагу, скопившуюся в продольных каналах сотового поликарбоната.

Купить теплицы оптом и в розницу можно в разных городах России.

Наши филиалы находятся в городах: Москва, Екатеринбург, Красноярск, Краснодар, Казань, Новосибирск, Ижевск, Тюмень, Рязань, Уфа.

Комплектующие для поликарбоната — полный перечень

Материал для теплиц – какой выбрать

Материал для теплиц является составной частью теплицы. Соответственно, при различных целях их использования можно применять и различный материал для… Читать далее

Свойства и особенности сотового поликарбоната 10 мм

Сегодня у нас речь пойдет про сотовый поликарбонат, толщина которого составляет 10 мм. Мы разберемся какими свойствами, то есть… Читать далее

Применение сотового поликарбоната

Сотовый поликарбонат уже несколько лет удерживает лидерство среди прозрачных строительных материалов. Сегодня о нем слышали, видели или просто знают… Читать далее

Поликарбонат: характеристики проводимости света и тепла

Так как поликарбонат сегодня является очень востребованным материалом в постройки сооружений, поэтому необходимо детально изучить его свойства. Например, характеристики… Читать далее

Навесы из сотового поликарбоната

Изменение в лучшую сторону благосостояния людей, высокие темпы роста строительной индустрии, а также новые уникальные материалы дали новое перспективное… Читать далее

Трубки из поликарбоната

Бесспорно, спрос на трубки из поликарбоната в настоящее время растет с каждым днем. Прежде всего это связанно это со… Читать далее

Арка из поликарбоната, ее устройство, монтаж и уход за ней

Сегодня мы рассмотрим, что собой представляет арка из поликарбоната. А также мы затронем вопросы монтажа арок из поликарбоната, их… Читать далее

Автонавес из поликарбоната

Думаю, почти каждый автолюбитель, который не имеет своего гаража, сталкивался с ситуацией, когда проливной дождь начинается именно в тот…

Желтый поликарбонат – его особенности и применение

Желтый поликарбонат является одним из интересных и притягивающих наши взоры материалом. И это не удивительно, ведь желтый цвет это… Читать далее

Виды теплиц – стационарные и разборные

Виды теплиц сегодня объединены в две основные категории стационарные и разборные. В этой статье мы с Вами постараемся разобрать… Читать далее

соединительный, пристенный, угловой и коньковый

На чтение 7 мин. Просмотров 105 Опубликовано 18.02.2021 Обновлено 27.01.2021

Профиль для поликарбоната помогает обеспечить технологичность монтажа, простоту эксплуатации конструкции, получение полезных свойств, законченный внешний вид. Перед закупкой материала нужно разобраться в разновидностях и назначении различных доборных элементов.

Назначение и преимущества использования

Профиль для поликарбоната — это выполненные из алюминия или поликарбоната доборы

Сотовый поликарбонат имеет стандартные размеры: 210 см по ширине и до 12 м в длину. Использование в процессе монтажа доборных элементов позволяет:

оформить примыкания к различным поверхностям;
состыковать 2 листа между собой, чтобы предотвратить протекание крыши;
защитить открытые полости в торце элемента от пыли и воды;
придать привлекательный вид местам резов, возникающих при подгонке размеров;
минимизировать влияние мостиков холода.

Производители выпускают широкий ассортимент профилей, чтобы снизить неудобства монтажа, сделать работу проще, а потребительские свойства конструкции выше.

Общая классификация и технические характеристики

Соединительная планка для поликарбоната может быть классифицирована по следующим признакам:

материал изготовления — поликарбонатные и алюминиевые;
назначение — направляющие, соединительные, стыковочные элементы, торцевые, коньковые, пристенные профили, прижимные планки и др. ;
тип соединения — разъёмные, неразъёмные, раздвижные;
угол соединения — прямые и угловые, с изменяемой геометрией.

К важным для потребителя техническим характеристикам относят:

длину — профили для продольных сторон обычно изготавливают до 6 м, торцевые модификации 210 см;
толщину панелей, для которых профиль предназначен — от 4 до 32 мм.

Все соединительные профили для поликарбоната имеют достаточную гибкость, чтобы их можно было смонтировать с листами соответствующей толщины и под допустимыми окружностями изгиба.

Виды профиля

Торцевые профили используют для герметизации открытой стороны листа

Для сотового поликарбоната чаще используют профили из того же материала, для монолитных плит — алюминиевые. Металлический тип не может быть произвольно изогнут, поэтому применяется только в плоских строительных конструкциях.

Различные по назначению и конструкции детали имеют у разных производителей идентичную маркировку.

Торцевой профиль

Торцевые профили нужны для герметизации и придания аккуратного вида открытым сторонам карбонатного листа.

Изделия имеют маркировку U, UP или П, что примерно соответствует внешнему виду разреза. Края профиля немного загнуты внутрь, благодаря чему обеспечивается надёжная фиксация.

Некоторые производители выпускают перфорированный вариант изделий, что обеспечивает испарение попавшего по какой-либо причине внутрь полостей конденсата.

Соединительный HP профиль

Соединительный HP-профиль представляет собой профиль для поликарбоната неразъемного образца

Соединительная планка для поликарбоната типа НР используется для стыковки двух листов сотового или монолитного поликарбоната. Гибкость детали обеспечивает монтаж в одной плоскости или для установки панелей в виде арки. Альтернативное обозначение этого типа профиля ПСН.

Маркировка НР показывает, что профиль неразъёмный и не предназначен для крепления листов к каркасу. Главное назначение изделия герметизация стыка и предотвращения протекания воды в месте соединения.

Материал изготовления — алюминий или пластик.

В центре стыковочной планки для поликарбоната НР находится незадействованная полость, сквозь неё нельзя прикручивать саморезы к каркасу.

Соединительный HCP профиль

Разъёмный профиль для поликарбоната имеет маркировку латинскими буквами НСР или кириллицей ПСРБ. Состоит из двух частей.

Основание-базу (HCP-D) прикручивают к каркасу саморезами. Далее вставляют листы поликарбоната и защёлкивают крышку (HCP-U).

Соединитель для поликарбоната НСР обеспечивает:

простое крепление листов к каркасу;
надёжную фиксацию панелей;
экономичность расхода материала, так как в этом случае листы размещены встык, а не в нахлёст 10 см, что снизило бы рабочую ширину листа.

Цена изделий выше неразъёмных моделей, но они окупаются благодаря быстрому монтажу.

Стыковочные профили исключают монтаж листов внахлёст, поэтому экономят минимум 5% площади.

Профиль для монолитного поликарбоната чаще выбирают из алюминия.

Угловой FR профиль

Угловой FR профиль предназначен для перпендикулярного соединения листов

Наибольшее распространение получил соединитель для поликарбоната под прямой угол. В то же время некоторые производители выпускают изделия для стыковки под углами 30, 45, и 60°.

Условное обозначение FR. Угловые детали имеют повышенную прочность и устойчивость к скручиванию.

После установки панелей деталь саморезами крепится к каркасу, обеспечивая прочность всей конструкции.

Пристенный FP профиль

Стартовый или пристенный направляющий профиль для поликарбоната FR предназначен для оформления примыканий к стенам и другим плоским неподвижным конструкциям. Имеет строение, повторяющее латинскую букву F. Одной стороной профиль крепят к каркасу, а в свободный край устанавливают панель. Благодаря такой конструкции обеспечивается плотность и герметичность прилегания.

Изделие используется для оформления пристенных теплиц, козырьков и навесов.

Коньковый RP профиль

Коньковый профиль предназначен для сопряжения и защиты панелей в коньке конструкций

Стыковочный коньковый профиль из поликарбоната предназначен для соединения двух листов в верхней части строительной конструкции.

Состоит из двух торцовых доборов, соединённых между собой гибкой перегородкой. Благодаря пластичности перемычки листы можно расположить под углом от 30 до 70–80° относительно друг друга.

При изменении температуры перегородка в небольших пределах может изменять угол сочленения, а затем восстанавливать первоначальную конфигурацию. Свойство позволяет получить надёжное герметичное соединение.

Раздвижной

Изделие представляет собой направляющие для поликарбоната, к листам которого крепят передвижные каретки.

Конструкцию применяют в остеклении балконов и лоджий — случайное падение поликарбоната не нанесёт травм прохожим, панели невозможно разбить на опасные осколки, что также снижает травматизм по сравнению со стеклом.

Прижимные планки

Для герметичности прилегания поликарбоната к каркасу иногда используют прижимные планки из алюминия.

В алюминиевые детали установлены резиновые уплотнители, которые надёжно герметизируют стыки панелей. Планки не предназначены для арочных конструкций и чаще всего используются в элементах, выполненных из монолитного поликарбоната или сотовой разновидности толщиной более 16 мм.

Особенности монтажа

При установке поликарбоната при помощи профилей неукоснительно соблюдают требования производителей строительного материала, что обеспечит качество собранной конструкции.

Применение неверной технологии может повлечь отказ от гарантийных обязательств.

Основные правила:

При резке панели плотно прижимают с обеих сторон, что исключит вибрацию и растрескивание края панели.
Защитную плёнку снимают непосредственно перед укладкой поликарбоната.
Работают при плюсовой температуре от 10 до 25°С. В таких условиях легче соблюсти необходимые зазоры на тепловое расширение и исключить дальнейшую деформацию листов в процессе эксплуатации.
При монтаже каркаса следует особое внимание уделить расстояниям между опорными деталями — они должны располагаться точно по ширине листов.
Сотовый поликарбонат обязательно располагают так, чтобы пустоты находились в вертикальном положении. Это обеспечит сток конденсата.
Арочный изгиб делают только перпендикулярно рёбрам жёсткости.
Сторону с защитой от ультрафиолета направляют наружу.
Для алюминиевых профилей любого типа обязательно наличие компенсационных прокладок. Если установить листы без них, при жаркой погоде возможна деформация и потеря внешнего вида панелью.
Все виды профилей должны точно соответствовать толщине листов.
Крепление осуществляют термошайбами, которые изолируют мостики холода и обеспечат целостность листов при тепловом расширении.
Саморезы с резиновой шайбой допустимо использовать в конструкциях, где не критически негерметичность и нет повышенных требований к сохранению тепла.
При закручивании метизов используют шуруповёрты с ограничителем нагрузки и динамическим тормозом, чтобы исключить продавливание сотового поликарбоната. Предел срабатывания трещотки устанавливают заранее.
Если каркас изготовлен из толстостенного металла, рекомендуется заранее просверлить отверстия, это предотвратит повреждения поликарбоната при случайных нагрузках (соскакивание биты, поломка сверла и т. п.). После крепления и выставления необходимого положения продолжают фиксировать лист с шагом метизов 50–60 см, это легко сделать, так как поликарбонат прозрачный и просверлённые отверстия хорошо видны.
В каркасы из профилированной трубы отверстие сверлят только в одной стенке, а саморезы подбирают соответствующей длины.
Открытые верхние торцы герметизируют силиконом, закрывают профилем. Другой вариант — оклейка перфорированной металлизированной лентой.

При монтаже разъёмных соединений для защёлкивания используют резиновую киянку, чтобы исключить повреждение панелей и профиля. Торцы профилей закрывают заглушками.

Профили из поликарбоната-Факты-Монтаж | Поликарбонат

Наиболее часто используемые изделия с двойными стенками, тройными стенками и пятью стенками теперь легко доступны и легко доступны здесь, в Колорадо-Спрингс. Мы обслуживаем округ Эль-Пасо, а также прилегающие округа в большей части штата. Если ваш местный житель и может забрать, он бесплатный, вы сэкономите на упаковке и фрахте, или его доставят за номинальную местную плату.

Местные сборы за местную доставку действительно применяются.Спрашивайте

719 270 3000

Двойная стенка — Тройная стенка — Пять стеновых панелей

изображений для расширенного просмотра

Многостенные панели для остекления из поликарбоната — идеальный продукт, предназначенный для любого прозрачного или полупрозрачного наружного применения. Они производятся разной толщины, каждая со своими характеристиками и значениями.

как показано в таблице технических данных ниже!

Наиболее часто используемые панели доступны в 4 мм, 6 мм, 8 мм, 10 мм, 16 мм и 25 мм .Диапазон толщины листа от 5/32 дюйма до 1 дюйма и выше!

Продукты из поликарбоната обладают множеством преимуществ, помимо красивого внешнего вида, они являются привлекательной и недорогой альтернативой для ряда применений для наружного остекления. Наиболее благоприятным соображением является гибкость, простота в работе, практически небьющаяся, легкая, относительно недорогая по сравнению со стеклом, атмосферостойкость, огнестойкость, теплоизоляция, устойчивость к высоким температурам, высокая ударопрочность (стойкость к граду), прозрачная видимость и возможность по специальному заказу со специальным покрытием, устраняющим конденсат и капли воды.

Двойная стенка — это самый экономичный из имеющихся многостенных листов; на него предоставляется 10-летняя гарантия производителя, как и на трехслойную и пятистенную. Двойная стенка доступна толщиной 4 мм, 6 мм, 8 мм и 10 мм. Большинство готовых комплектов для теплицы изготавливаются с диаметром 6 мм (1/4 дюйма). Толщина листа может быть увеличена для соответствия конкретным климатическим погодным условиям и местным строительным нормам.

Характеристики и информация поликарбоната

изображений для расширенного просмотра

Совет по установке

Панели из поликарбоната поставляются с защитной полиэтиленовой пленкой, которую следует держать до тех пор, пока лист не будет установлен.Сторона, защищенная от ультрафиолета, должна быть обращена к солнцу и помечена белой пленкой с принтом, голубой пленкой или наклейкой с надписью «Многостенный поликарбонатный лист Macrolux». Панели Macrolux следует хранить в местах, не подвергающихся воздействию солнца или непрямого солнечного тепла, что может затруднить удаление защитной пленки.

Посмотреть цены на панели из поликарбоната

Многослойный поликарбонат

Многослойный поликарбонат — это аббревиатура, широко используемая для обозначения определенных типов панелей и листов из поликарбоната.Толщина тройных стеновых панелей легко доступна в 8 мм, 10 мм, 16 мм и обеспечивает большую жесткость панели и большую теплоизоляцию, чем более тонкие двустенные панели. К тройным стенам относятся те же характеристики, что и ко всем панелям из поликарбоната.

Улучшая теплоизоляционные свойства, тройные и пятистенные обладают хорошей светопропускной способностью, а также очень гибкими в использовании. По сравнению со стеклом, это по-прежнему лучший продукт для остекления для любого проекта наружного остекления.

Это самый экономичный из имеющихся листовых материалов для стен; доступны с теми же гарантиями производителя, потрясающими функциями и высокими техническими характеристиками.

Поликарбонат Пятистенная панель… самая популярная

Пятистенная панель из поликарбоната доступна в размерах 16 мм и 25 мм. Он имеет значительное улучшение теплоизоляционных свойств по сравнению с двойными и тройными стенками, при этом имеет лишь минимальное падение светопропускания.В то время как более толстые и жесткие, многие люди модернизируют до 16 мм (5/8 ″) … более толстые панели не так часто используются в садоводстве, но они доступны для тех уникальных применений, где требуются превосходная прочность, долговечность и теплоизоляционные свойства. .

Five Wall 16 мм 5/8 ″ обладает всеми стандартными характеристиками, которые можно ожидать от любого многостенного поликарбоната

термостойкость,
высокое светопропускание,
высокая ударопрочность
значения теплоизоляции
гибкость
атмосферостойкий
Гарантия производителя 10 лет

Соединительные профили из поликарбоната

Области применения поликарбоната бесконечны, они идеально подходят для любого проекта по благоустройству дома, например, покрытия террас, навесов для автомобилей, покрытия палуб, теплиц для садоводства и многого другого.

Вы думаете о строительстве? … Звоните 719 270 3000 для получения информации и вопросов

Как резать и работать с листами поликарбоната .

Опыт многому нас учит, опыт также учит тому, чего нельзя делать !. Для тех, кто никогда раньше не работал с поликарбонатными панелями / листов, есть несколько полезных хитростей!

Раскрой

Панели из поликарбоната можно вырезать любого размера и формы.Лучше всего использовать дисковую пилу (электрическую или аккумуляторную). При использовании циркулярной пилы лучше всего использовать лезвие с твердосплавными пластинами с мелкими зубьями. Также можно использовать стандартное лезвие, но не с хорошими результатами. При резке кривых и фигур всегда используйте лобзик с мелкими зубьями. При резке всегда делайте отметки для обрезки темным пером, чтобы сделать темную линию, которую легко отследить, и облегчить резку. Все листы поликарбоната имеют защитную пленку с обеих сторон.Убедитесь, что при резке оставьте защитную пленку на себе, сделайте разрез, а затем отклейте перед установкой. Убедитесь, что под рукой есть воздуходувка, так как при резке всегда остаются крошки из опилок поликарбоната, которые статически прилипают к внутренней части канавок воздушного пространства, выдувайте эти крошки перед установкой, иначе они останутся там навсегда.

Бурение

Сверло с использованием сверла из быстрорежущей стали или твердосплавного наконечника. Просверлите отверстия немного крупнее вала сверла, чтобы учесть расширение и сжатие.Никогда не сверлите отверстие близко к краю поликарбонатного листа. Лучше просверлить по крайней мере от 1/2 до 1 дюйма от края. Если используются H-образные и U-образные каналы, сверление по краю панели не требуется. Для наружного применения всегда используйте винты с шестигранной головкой из нержавеющей стали или оцинкованной стали с неопреновыми шайбами. Не перетягивайте шестигранную головку, так как это приведет к образованию ямок на листе и со временем вызовет утечки. Прикрепите головки винта вплотную к внешней поверхности листа.

Установка

После того, как все разрезы сделаны, вы готовы к установке… перед обращением и установкой снимите примерно 2 дюйма защитной пленки с обеих сторон листа поликарбоната. Лучше использовать плотные перчатки, чтобы избежать пятен от отпечатков пальцев, так как они будут хорошо видны под определенным углом. Специально для крыш. На всех листах поликарбоната всегда будет указано, какая сторона идет к солнцу. Как только он будет установлен, снимите защитную пленку. В некоторых случаях, особенно для накладных больших панелей, после надрезов я всегда удаляю защитную пленку с внутренней стороны аппликации, чтобы на мне были перчатки, чтобы избежать жирных пятен на пальцах.После того, как я закрепил панель крыши на месте, я снимаю внешнюю защитную пленку.

Опорная рама конструкции

Если вы обрамляете свою конструкцию деревом, лучше всего иметь поверхность каркаса шириной 3 дюйма, где когда-либо соединяются 2 панели из поликарбоната. При использовании поликарбонатных H-образных профилей их ширина составляет около 3 дюймов. При использовании алюминиевой системы остекления поверх деревянной рамы они также имеют ширину примерно 3 дюйма. Для размещения 3-дюймового соединительного профиля, будь то поликарбонатный или алюминиевый профиль, вы можете использовать клеевые пластины 3 x 3 или сестринские вместе / соединять вместе (2) конструкционные деревянные элементы 2 × 4 или 2 × 6 везде, где 2 панели из поликарбоната соединяются вместе.

Вспомогательные профили

Листы поликарбоната можно соединить несколькими способами. Самый популярный и наименее затратный метод — использование поликарбонатных профилей типа H-образных швеллеров, эти профили изготавливаются из поликарбоната. Они довольно гибкие, и их можно разрезать любой пилой. В основном существует два типа Н-образных каналов… стандартный Н-образный канал представляет собой цельный профиль, который должен быть вставлен в конец листа, а другой лист также должен быть вставлен с другой стороны Н-образного канала… Соединение 2 вместе.Иногда это может быть сложно, особенно для более длинных и крутых крыш. Лучше иметь дополнительную пару рук, чтобы помочь.

Другой Н-образный канал — это Н-образный профиль с защелкой , также изготовленный из поликарбоната.

Сва из двух частей профиля, нижняя часть получает привинчена к опорному элементу рамы и верхняя часть защелкивается на место после того, как два листа установлен на месте, хотя его более дорогой, чем стандартное H канала это, безусловно, намного проще работать с.

H-каналов продаются длиной 24 фута
U-образные каналы продаются длиной 12 футов

Каналы

U используются для открытых торцов листа поликарбоната , сверху и снизу. Все стандартные панели / листы имеют ширину 4 и 6 футов. U-каналы настоятельно рекомендуются и должны использоваться для всех приложений. U-образные каналы помогут закрыть открытые концы и предотвратить скопление пыли и мелких тварей внизу панели. Кроме того, перед установкой U-образного канала с обоих концов рекомендуется использовать алюминиевую ленту.Алюминиевая лента доступна в большинстве крупных бытовых центров. В нижней части панели должны быть дренажные отверстия размером с булавку, чтобы воздух мог осушать любой конденсат, образующийся внутри воздушных канавок. Всегда используйте алюминиевую ленту и U-образный канал для герметизации верхнего и нижнего концов.

Конопатка

Всегда используйте 100% чистый силиконовый прозрачный герметик на внешней стороне каждого уплотнения, особенно в нижней части панели из поликарбоната. Защитный валик поможет запечатать концы и не даст U-образному каналу оторваться от листа.

Лента для остекления

Лента для остекления — это узкая, обычно 1/2 дюйма шириной и 1/8 или 1/16 толщины, она очень липкая с обеих сторон ленты, что особенно полезно при прикреплении поликарбоната к металлическим каркасам. Это также помогает герметизировать панели к раме и к верхней крышке остекления, чтобы предотвратить утечки.

Настоятельно рекомендуется для всех видов остекления крыш. При наклеивании клейкой ленты на любую поверхность лучше всего промыть ленту и поверхность теплой мыльной водой перед нанесением панели.Сначала наложите ленту на раму, затем отогните и отогните защитную пленку с верхней стороны назад примерно на 2 дюйма, это позволит внести небольшие корректировки при установке панели в конечное положение.

Как только панель станет квадратной с элементом рамы и встанет на место, снимите оставшуюся пленку с липкой ленты. Теперь вы можете надавить на панель, чтобы она плотно прилегала к ленте. После установления постоянного контакта продолжайте завинчивание крышек, чтобы прикрепить панель из поликарбоната к раме.Имейте в виду, что глазуровочная лента после нанесения очень затрудняет смещение или перемещение панели, если лента не мокрая.

Очистка и хранение панелей из поликарбоната

Всегда используйте мягкое мыло для мытья посуды с теплой водой Luke, никогда не используйте абразивные материалы. Используйте мягкую ткань или губку, затем промойте водой из шланга. Хранение: Листы поликарбоната следует всегда хранить вдали от прямых солнечных лучей.

Поликарбонат вопросы, наличие, установка, применение в теплицах звоните 719 270 3000

Руководство по установке из поликарбоната / ПВХ — Westman Steel

Транспортировка и хранение

Укладывайте короткие листы поверх длинных.Храните простыни в прохладном и сухом месте, защищенном от прямых солнечных лучей. Чтобы предотвратить накопление солнечного тепла, не накрывайте стопку листов темным брезентом или другим теплопоглощающим материалом.

Эта сторона вверх

На защищенной от УФ-излучения стороне листа есть этикетка с указанием внешней стороны листа, которая должна быть обращена к солнцу.

Раскрой

Используйте циркулярную пилу с мелкозубчатым полотном на высокой скорости, но с низкой скоростью подачи, чтобы разрезать по 3-4 листа за раз. Для криволинейной резки используйте лобзик или ножницы для резки металла.Во время резки закрепите листы, чтобы обеспечить чистые разрезы. Перед установкой очистите листы от мусора.

Установка

Начните установку на стороне, противоположной направлению ветра / дождя. Продолжайте двигаться влево или вправо соответственно. Никогда не начинайте с двух сторон и работайте до середины. Минимальный рекомендуемый уклон крыши 2/12. На сторонах листов требуется только один гофрированный нахлест. Не растягивайте и не заставляйте лист перекрывать друг друга. Покройте длинные пролеты листами внахлест мин. из 4 ”.

Purlins
Максимальное расстояние между прогонами указано ниже для нагрузки 25 фунтов:
PVCLite — 24 ”	FiberLite — 36 дюймов
PVCLite Plus — 24 ”	CoverLite — 48 дюймов

Крепеж — дерево
# 10 Деревянная ручка	Шайба 1/2 ”на неопреновой связке

Крепеж — металл
# 12 Саморез / нарезание резьбы	Шайба 1/2 ”на неопреновой связке

Крепеж — установка на крышу
Винт 2 дюйма	Винт 2 1/2 ”

Крепежные детали — настенное крепление
Винт 1 дюйм	Винт 1 1/2 ”

Бурение

Предварительно просверлите отверстия на 3/32 дюйма больше диаметра винта, чтобы учесть расширение и сжатие. Начните скреплять листы снизу, двигаясь к верху листа. Не застегивайте с обоих концов и двигайтесь к середине. Чрезмерная затяжка винтов может вызвать деформацию листа, что приведет к трещинам и переломам. Листы должны быть закреплены на вершине каждой третьей гофры на пластиковых горизонтальных закрывающих планках для крыш. Закрепите лист в каждой 3-й впадине для настенного монтажа.

закрывающие полоски

Пластиковые или поролоновые закрывающие ленты можно использовать горизонтально под панелями в качестве опор для креплений.Для отделки внешних краев рекомендуется использовать пластиковые вертикальные затворы. Пенопластовые затворы можно слегка растянуть, чтобы выровнять их с панелями для обеспечения плотной посадки. Закрывающие полоски из пеноматериала можно использовать под верхней и нижней частью листов для предотвращения утечек.

Силиконовые герметики

Используйте силикон в качестве герметика. Другие уплотнения или герметики могут повредить листы. Проверьте этикетку силиконового продукта, чтобы убедиться в совместимости. 100% силикон совместим с поликарбонатом.

Очистка

Обычные скопления грязи и пыли смываются периодическими дождями.В сухих местах достаточно регулярного ополаскивания простыней чистой теплой водой. Мягкое бытовое моющее средство можно использовать с мягкой тряпкой. Никогда не используйте агрессивные или абразивные чистящие средства или средства для мытья окон; они могут химически воздействовать на листы.

Транспортировка и хранение

Укладывайте короткие листы поверх длинных. Храните простыни в прохладном и сухом месте, защищенном от прямых солнечных лучей. Чтобы предотвратить накопление солнечного тепла, не накрывайте стопку листов темным брезентом или другим теплопоглощающим материалом.

Эта сторона вверх

Сторона листа, защищенная от ультрафиолета, покрыта пленкой с печатным рисунком и должна быть обращена к солнцу.

Удаление пленки

Перед установкой удалите примерно 2 дюйма пленки с краев листа. Удалите всю пленку сразу после завершения установки листа.

Бурение

Используйте только новые или заточенные стальные или твердосплавные сверла. Диаметр просверленных отверстий должен быть на 50% больше диаметра винтов, чтобы допускать тепловое расширение, обеспечивая достаточно места для сезонных колебаний температуры.

Раскрой

Малярная пленка должна оставаться на листе, чтобы не поцарапать. Для резки можно использовать универсальные ножи. Листы должны быть зажаты при ручной резке, чтобы предотвратить вибрацию. Листы можно разрезать дисковой пилой, используя твердосплавные полотна с мелкими зубьями и тремя стружками. Удалите пыль с поверхности сжатым воздухом
или пылесосом.

Установка

Используйте H-образный канал для соединения двух листов. Закрепите опоры на всех четырех углах на расстоянии 1 1/2 дюйма от краев. На опорах прогона закрепите на расстоянии 6 дюймов от края.При холодной гибке мин. радиус составляет 41 дюйм для 6 мм / 110 дюймов для 16 мм. Сгибайте лист в продольном направлении, а не по ширине. Флейты должны иметь шаг не менее 2/12. Максимальное расстояние между прогонами составляет 24 дюйма для 6 мм / 36 дюймов для 16 мм. Никогда не ходите по простыням.

Закрытие конца

Листы структурированного поликарбоната должны всегда устанавливаться с ребрами жесткости, расположенными вертикально. Уплотнение заканчивается антипылевой лентой и U-образным каналом. Просверлите дренажные отверстия каждые 12 дюймов сверлом 1/8 дюйма, чтобы конденсат стекал с дна U-образного канала.

Силиконовые герметики

Крепеж — дерево
MultiLite 1 ”Винт для 6 мм
Винт 2 дюйма для использования с 16 мм
Шестигранная головка 1/4 дюйма с неопреновой шайбой

Крепеж — металл
# 12 Саморез / нарезание резьбы
Шайба 1/2 дюйма из неопрена

Очистка

Обычные скопления грязи и пыли смываются периодическими дождями. В сухих местах достаточно регулярного ополаскивания простыней чистой теплой водой. Мягкое бытовое моющее средство можно использовать с мягкой тряпкой. Никогда не используйте агрессивные или абразивные чистящие средства или средства для мытья окон; они
могут химически разрушать листы.

Хранение и обращение

1. Панели следует транспортировать и хранить в горизонтальном положении на плоском прочном поддоне.
— Защитные панели хранятся снаружи с белым непрозрачным полиэтиленовым листом.
2. Панели должны храниться внутри внутреннего пространства, в котором они будут установлены.
— Установите панели после того, как они привыкли к температуре внутри конструкции
— Это предотвратит деформацию из-за изменений теплового расширения / сжатия

Базовая установка

1. Панели можно устанавливать вертикально на стены или горизонтально на потолке.
— Максимальная рекомендуемая длина панели составляет 20 футов 4 дюйма.
— Вместо более длинных панелей используйте панели внахлест для достижения желаемой длины.
— Проведите отвес, чтобы отметить начальную позицию панели и ее направление.
2.Резать панели можно дисковой пилой, используя лезвие, предназначенное для твердых пород дерева, или специальное лезвие для пластика, вращающееся с большой скоростью.
— Продвигайте пилу с медленной подачей.
3. Предварительно просверлите отверстия на 1/16 дюйма больше диаметра крепежного винта.
— Сверление должно выполняться сверлом по металлу.
— Просверлить отверстия перпендикулярно лицевой стороне панели.
4. Начните установку с нижней части панели и двигайтесь в направлении карниза стены или верхней части потолка.
— Начните с нижнего края, справа или слева, и продолжайте влево или вправо и вверх
— Никогда не закрепляйте сначала оба края, а затем двигайтесь к середине
— Можно начать установку с середины панели и перейти к обоим стороны
— Соблюдайте правильную последовательность крепления
— Держите панель в горизонтальном и натянутом состоянии во время позиционирования и закрепления, чтобы избежать деформации и появления волнистости
— Установка с шагом прогонов более 24 дюймов может привести к увеличению прогиба

Панель Толщина	Теоретическая Масса	Расстояние между опорами потолка (прогоны потолка)	Расстояние между опорами для стен (стеновые опоры)
дюймов	унций. / Ft. ²	дюймов	дюймов
1/32	4,6	24-48	24

** Не оставляйте частично установленные панели без присмотра, пока не будут размещены и должным образом затянуты все необходимые крепления.

Перекрытие

1. Минимальный рекомендуемый концевой нахлест составляет 4 дюйма.
— Сначала установите нижние панели.
— Перехлест с верхними панелями, чтобы избежать попадания капель в потолок или стену.
— Максимальное перекрытие 8 дюймов.
2.Боковой нахлест — одна гофра.
3. Выступ края панели не должен выходить более чем на 4 дюйма.
4. Перекрытие должно быть герметизировано силиконом в местах мойки или в очень влажных условиях.
— Установить уплотнительную ленту из бутилкаучука по длине боковых или торцевых гофр внахлестку

Детали застежки

1. Крепеж должен устанавливаться на каждом третьем гофре в впадине, привинчиваясь к средней линии каждой опоры.
— Если панель будет использоваться вместе с изоляцией, необходимо использовать крепеж в каждом 2-м гофре в впадине.
2.Особое внимание следует уделить обеспечению перпендикулярной вставки крепежа.
— Никогда не используйте ударный гаечный ключ или отвертку для крепления.
3. Рекомендуется использовать устойчивый к коррозии крепежный винт № 12-14 x 1 дюйм со специальной шайбой 3/4 дюйма с профилированной резиновой прокладкой из EPDM.

Очистка

1. Удалите обычную грязь и грязь, используя губку с длинной ручкой или щетку с мягкой щетиной и мягкий чистящий раствор. Защищайте глаза и кожу от прямого контакта с чистящими средствами.

Препарат

1.Проверить поверхности на прямолинейность и при необходимости установить обвязку.
— Убедитесь, что все пароизоляционные экраны должны быть установлены в соответствии с кодом
2. Панели рекомендуется прокладывать параллельно потолочным балкам, фермам крыши или стойкам стен.
— Минимальная дополнительная обвязка: 1 дюйм x 4 дюйма или 2 дюйма x 4 дюйма.
— Установите обвязку перпендикулярно элементам каркаса через каждые 24 дюйма.
— Имеются таблицы нагрузок для больших пролетов (за подробностями обращайтесь к местному дистрибьютору)
3. Установите деревянную блокировку вокруг все отверстия для правильной поддержки планок.
4. При планировании подвешивания освещения или других предметов установите соответствующую опору.

Базовая установка

1. Чтобы учесть расширение и сжатие, панели должны свободно скользить после крепления гвоздями.
— Всегда закрепляйте в центре пазов.
— Оставляйте минимум 1/16 дюйма между головкой крепежа и фланцем для забивания гвоздей.
— Оставляйте минимальный зазор 1/4 дюйма на концах всех панелей и планок.
— Не перетягивайте крепежные детали.
2. Крепежные детали. должен проникать минимум на 1 дюйм в твердую основу, на расстоянии 24 дюймов, по крайней мере, 4 дюйма от конца панели.
— Перед закреплением убедитесь, что панель зафиксирована по всей длине.
— Сохраняйте однородность стыков, чтобы все стыки оставались параллельными.
— Прибейте правильно, начиная с центра панели и двигаясь по направлению кнаружи.
3. Используйте нейтральный уксусный герметик для герметизации углов, крепления и отремонтируйте небольшие отверстия.
— Используйте герметик не совсем белого цвета в соответствии с панелью
** Используйте лезвие с мелкими зубьями (от 12 до 16 зубьев на дюйм) с лезвием, установленным в обратном направлении. Некоторые аппликаторы предпочитают ручные дисковые пилы с аналогичной установкой полотна.

Деталь застежки

Настенный монтаж

1. Установите панели на стены аналогично потолочной установке.
2. Начните с установки базовой обшивки вдоль нижней части стены.
— При использовании J-образной трима просверлите дренажные отверстия 1/4 дюйма в нижней части трима для дренажа.
3. В углах установите J-образную триммерку вертикально, чтобы закончить концы стыковых соединений.
— Или установите внутреннюю отделку бухты, когда панель доходит до угла
— Продолжайте установку остальной части стены, начиная с внутренней планки выступа
4.Если потолок не закончен или внутренняя накладка не используется, установите J-образную накладку
в верхней части панели.
** При установке панелей на стены и потолок сначала установите стеновые панели перед установкой Inside Cove Trim.

Установка на потолке

1. Начните с установки необходимой планки по периметру потолка.
— Закрепите накладку максимум на 24 дюйма к деревянным планкам потолочных элементов.
2. Отрежьте ширину и длину первой панели для первого ряда.
— Установите необходимую накладку в одном углу потолка
— Оставьте место в накладке для расширения на 1/8 дюйма сбоку и 1/4 дюйма на конце
— Закрепите каждые 24 дюйма максимум, расположите крепеж в центре прорезей
— Сделайте не затягивать плотно или в пределах 4 дюймов от конца панелей
3.Установите H-образную кромку на конце первой панели, оставив место для расширения на 1/4 дюйма.
— Прикрепите H-образную накладку с другой стороны к деревянным опорам на расстоянии 24 дюймов по центру.
4. По мере установки установите J-образную накладку вокруг всех отверстий.

Очистка

Накладки и планки

J ОТДЕЛКА

ОТДЕЛКА ТОРЦЕВОЙ КРЫШКИ NSIDE

ОТДЕЛКА УГЛОВАЯ

НИЖНЯЯ ОТДЕЛКА КАПЕЛЬНОГО ДВИГАТЕЛЯ

H РАЗДЕЛИТЕЛЬ

ОТДЕЛКА НАРУЖНЫЙ УГОЛ

Избегание швов с катушкой Поликарбонат

Когда вы используете пластиковые листы для большого или негабаритного проекта, такого как теплицы или большие вывески, вы можете использовать несколько больших листов пластика или катушку. Используя несколько листов, вы рискуете столкнуться с некрасивыми швами и стыками. И даже если вы считаете себя мастером сшивания пластиковых листов, лучшая работа все равно показывает швы. Пластиковая пленка для катушки из поликарбоната обеспечивает полное покрытие, используя подходящие инструменты, чтобы сократить до желаемого размера.

Результаты герметизации или соединения листов поликарбоната

Когда вы работаете с листами поликарбоната ограниченного размера, вы часто сталкиваетесь с проблемой необходимости использовать клей-герметик для соединения листов.Хотя существует множество клея и растворителей для скрытия и склеивания швов, это никогда не дает чистого вида, который может дать один лист. Вот почему многие пользователи листового поликарбоната заказывают пленку для рулонных материалов при работе над более крупными проектами.

Несмотря на то, что существуют специальные аксессуары для соединения многослойного поликарбоната, такие как деревянные заглушки, заглушки из поликарбоната и алюминиевые заглушки, они оставляют неудобные швы и стыки, часто поднимающиеся над листом поликарбоната.

Листы поликарбоната на катушке как решение

Поликарбонатная пленка прозрачна, как стекло, но в 250 раз прочнее. Однако прочность не влияет на его гибкость, поскольку поликарбонат спроектирован так, чтобы быть гибким. Его можно разрезать и формировать на месте, поэтому при покупке пленки для рулонного материала вам не нужно беспокоиться о предварительной формовке или предварительной резке в магазине. Поликарбонат на одну треть легче акрила и на одну шестую тяжелее стекла, что делает его идеальным для применения на стройплощадках, будь то установка или формовка.Когда он нагревается до 190 градусов Цельсия, из поликарбоната легко превращаются в конструкции с крутыми изгибами и глубокой вытяжкой.

Из-за присущей поликарбонатным листам гибкости это позволяет изгибать их по поверхности вместо склеивания двух частей предварительно нарезанных поликарбонатных листов вместе, создавая неприглядный шов.

У вас есть варианты с катушкой из поликарбоната

Благодаря своей гибкости и прочности листовой поликарбонат уже является одним из самых универсальных пластиковых листов, доступных на рынке.Поликарбонат катушкодержателя добавляет еще один уровень универсальности этой смеси. Когда вы покупаете пленку для рулонного материала, ничего не будет предварительно разрезано, что позволит полностью адаптировать ее к желаемой форме и размеру вашего проекта.

Suntuf Руководство по установке и советы

Установить Suntuf легко, если правильно спланировать работу!

Прежде чем приступить к установке нового продукта Suntuf, помните о наших основных советах по установке.

Падение, наклон или наклон?

Во-первых, осень.Рекомендуется падение как минимум на пять градусов, чтобы убедиться, что он не протекает, остается чистым и поддерживает структурную целостность.

Хороший уклон помогает отводить воду с крыши. Плоские крыши более склонны к скоплению воды (в серьезных случаях) и протеканию, когда вода не может быть достаточно быстро разогнана. Хорошая осень всегда важна в начале проекта.

Все листы поликарбоната прозрачные (сквозь них видно) или полупрозрачные (сквозь них проходит свет, но сквозь них плохо видно).Это означает, что вы в какой-то степени сможете увидеть то, что на них сверху. Листья, грязь, пыль, птичий помет и т. Д. Чем лучше вы упадете на крышу, тем легче будет этим вещам упасть или смыться.

Большинство производителей рекомендуют падение минимум на 5 градусов (или 8,8%). Это означает, что на каждый метр листа, проходящего по горизонтали, он должен опускаться примерно на 88 мм.

Пролеты — Где вам понадобятся прогоны

Для крепления всех профилированных листов поликарбоната требуются прогоны или рейки.Эти структурные отрезки древесины или металла проходят перпендикулярно падению листа — см. Изображение ниже для визуального объяснения. У разных профилей разные возможности охвата. Приведенные ниже пролеты даны для стандартной ветровой нагрузки N3. Если вы находитесь в зоне сильного ветра, вам могут потребоваться дополнительные крепления и конструкция — позвоните нам, чтобы обсудить.

Гофрированные торцевые пролеты 800 мм и средние пролеты 1000 мм

Концевые пролеты Greca 900 мм и средние пролеты 1200 мм

Trimdek Концевые пролеты 900 мм и средние пролеты 1200 мм

Изгиб

Листы поликарбоната Suntuf можно гнуть холодным способом.Форма листа (профиля) будет определять, насколько сильно он может изгибаться. Если вы хотите определить, может ли лист изгибаться в холодном состоянии в соответствии с вашей структурой, вам потребуется следующая информация:

Пояс: горизонтальное расстояние от одной стороны крыши до другой.

Высота: расстояние по вертикали от воображаемой горизонтальной линии хорды до вершины вершины.

См. Диаграмму ниже.

Раскрой

Мы можем бесплатно разрезать листы по длине.В противном случае листы можно разрезать с помощью циркулярной пилы с мелкими зубьями, лобзика или даже хороших ножниц. При использовании электроинструмента вам необходимо зажать лист как можно ближе к концу, чтобы остановить вибрацию. Не забудьте оставить некоторый выступ, чтобы вода из листа попадала в желоб, а не на вашу конструкцию.

Механизм

Все материалы расширяются и сжимаются при нагревании и охлаждении, а поликарбонат перемещается больше, чем большинство кровельных материалов.Это означает, что важно, чтобы простыня немного сместилась после ее установки. Это легко сделать, соблюдая несколько правил.

Сначала просверлите в листе отверстие большого размера для крепления винтом. В винты с логотипом Clearfix и OneShot встроены фрезы для экономии времени при выполнении этого шага — они прорезают отверстие, когда вы вставляете винт.

Во-вторых, оставив небольшой промежуток между краями листов, чтобы они могли упираться в другой объект — например, на облицовку стены. На сторонах баржи это не так важно, поскольку большая часть расширения будет происходить по длине листа.

Силиконы

Как правило — не рекомендуются. Силиконы могут действовать как клей, который может остановить движение листа (см. Выше). Некоторые силиконы также могут влиять на химические вещества в листе, которые защищают его от УФ-излучения. Если этого не удается избежать, экономно используйте нейтральное средство или некислый кремний. Не кладите его по всей длине листа, где вы увидите наибольшее расширение и сжатие.

Принадлежности

Лента

Purlin может использоваться для предотвращения скрипа листа при расширении и сжатии. Как следует из названия, он наносится на прогон перед установкой листа и действует как буфер. Это особенно полезно для окрашенных прогонов, где в жаркую погоду краска может стать липкой, что приведет к прилипанию листа и увеличению шума при его расширении и сжатии.

Накладки используются для герметизации краев листа. Существует несколько распространенных типов.Коньковая накладка используется для высечки фронтона на пике крыши. Баржа-оклад используется по бокам конструкции, чтобы покрыть края листа и иногда защищать деревянную конструкцию под ним. А Apron Flashing используется для уплотнения между вертикальной стеной или облицовкой и самой крышей. Вы можете заказать некоторые из этих оконных планок из поликарбоната или сделать их из металла.

Планка для баржи Suntuf

Покрытие Suntuf Flat Ridge

Профилированный гребень Suntuf

Профилированный фартук Suntuf мигающий

Заполнение

можно использовать между листом и любыми планками или конструкцией для защиты от атмосферных воздействий.Заполнения доступны в стандартных кровельных профилях: гофрированный, греческий или тримдек (5-реберный). Заполнение может быть использовано между листом и фартуком на верхнем крае крыши или между прогоном и листом на конце листа с водосточным желобом для защиты от атмосферных воздействий.

Обратные каналы обычно используются, когда верхний конец листа устанавливается непосредственно под желобом. Металлический канал С-образного сечения объединяется с пеной для герметизации конца листа в этих условиях.

Винты

Поставляем винты 2-х марок; Clearfix или Oneshot.

Винты

One Shot доступны в исполнении T17 по дереву или по металлу Tek. При ввинчивании в твердую древесину или металлы большего диаметра они являются предпочтительным выбором. Они поставляются с резаком для предварительного вырезания 10-миллиметрового расширительного отверстия в листе поликарбоната и мягкой резиновой шайбой для закрытия большого отверстия.

Винт Clearfix — это головка двойного назначения, подходящая как для деревянных, так и для металлических конструкций. Они также поставляются с резаком и шайбой, подходящими для поликарбоната.

Хранилище

Храните Suntuf на ровной поверхности вдали от прямого света и влаги.

Очистка

В теплой мыльной воде протрите мягкой губкой. Будьте осторожны, чтобы не поцарапать лист. Хорошо промыть. Не используйте другие химические вещества.

Укладка поликарбоната

Стандартное руководство по установке хорошо описывает собственно крепление листов. Обязательно прочтите это. Его можно найти здесь… Руководство по установке Suntuf.

Позвольте листу выступать за нижнюю обрешетку на 50 мм.

Листы будут доставлены с этикетками с надписью «Эта сторона вверху», и очень важно установить листы в правильной ориентации. УФ-слой на поликарбонате защищает лист от преждевременного выхода из строя. Установите его неправильно, и срок службы вашего поликарбоната сократится.

При завинчивании листов держите винт прямо, чтобы обеспечить герметичность шайбы. Не затягивайте винты слишком сильно. Если вы не используете упомянутый выше фирменный винт, обязательно просверлите в листе отверстия диаметром 10 мм.

Установите первый лист, привинтив его вдоль «нижнего (желоба) прогона» снаружи (со стороны баржи) по направлению к середине конструкции. Прикрутите все остальные гофры вдоль нижней обрешетки. Устанавливайте листы без напряжения — то есть; не тяните, не натягивайте и не скручивайте листы.

Затем переходите к следующему прогону, привинчивая его к листу в том же направлении. Установите винты, как показано на схеме ниже, и продолжайте это для всех «внутренних прогонов» или «средних прогонов».

Наконец, прикрутите верхнюю «верхнюю обрешетку», вставляя винт через каждую вторую гофру.

Перейти к следующему листу. Используйте один боковой нахлест с гофрировкой, убедившись, что нахлест направлен против основного направления ветра / дождя. Завершите работу установкой всех необходимых окладов. Не забудьте удалить с листа наклейки или ленты.

Благодарим вас за просмотр нашего Руководства по установке Suntuf и удачной установки!

листов из поликрабоната MultiWall SG | Greenwall Solutions Inc.

Многослойные листы стандартного сорта поликарбоната — двухслойные (двустенные) и трехслойные (многослойные), изготавливаются различных цветов и степеней прозрачности, предназначены для использования в большинстве обычных кровельных и остекленных работ. Создание атмосферы — это искусство. Подобрать подходящий по атмосфере товар — это профессионализм! Если вы ищете продукт, который создает неповторимую атмосферу, дает ощущение открытости и максимизирует преимущества природы, защищая при этом от ее элементов…

БЕСПЛАТНО Запрос стоимости под таблицей

Заполните форму ниже, чтобы запросить письменное предложение

Стандартные листы поликарбоната — Технические характеристики

Polygal производит линейку листов, которые предоставляют вам широкий спектр отличных решений для таких применений, как кровельные люки и покрытия зданий, бассейнов и остекление.

Превосходная теплоизоляция
Контролируемое пропускание дневного света
Практически неразрушимый
Огнестойкий
Очень гибкий и простой в установке
Легкий
УФ-блокирующий слой

0 Экологически чистый 9108 9 — Легкий пропускающий свет LT % согласно ASTM D-1003, измеренному между ребрами.
SHGC — Коэффициент увеличения солнечного тепла * — это соотношение солнечного тепла через лист и падающего солнечного излучения.Он учитывает все вовлеченные эффекты проводимости, конвекции и излучения.

Стандартные двухслойные и трехслойные листы, производимые в различных цветах и степенях прозрачности, предназначены для использования в большинстве обычных кровельных и остекленных работ. Стандартные листы имеют защитный слой от ультрафиолета для защиты от пожелтения и имеют 10-летнюю гарантию от поломки и пожелтения (6 мм и выше). Рекомендуемое использование: Покрытие средних пролетных строений, где требуется отличная теплоизоляция.

Установка многослойного поликарбонатного листа

Установка полупрозрачных гофрированных панелей крыши

Предоставлено компанией Kemlite

Мы благодарим Kemlite за разрешение перепечатать эту инструкцию по установке для их Гофрированные кровельные панели Sequentia . Эти универсальные пластиковые панели делают отличные крыши для теплиц и настилов, пропускающие фильтрованный свет но держать элементы в страхе! Прекрасный проект своими руками для всех, у кого есть хорошие столярные навыки!

Если вы рассматривали проект с использованием пластиковых панелей в качестве защитной кровли, эта статья будет вам полезна. почувствовать простые столярные навыки, необходимые для работы с этими уникальными товары.Помните, что в вашем местном строительном кодексе могут быть ограничения. об использовании этих панелей, поэтому проверьте перед тем, как начинать свой проект. Наслаждаться!

Пожалуйста, прочтите все инструкции перед началом установки!

Эти рекомендации предоставлены добросовестно, чтобы помочь предотвратить проблемы с установкой, вызванные распространенными ошибками. Компания Кемлите, Inc. не несет ответственности за выполненные действия по установке или не берется.

Есть много нюансов монтажа, что Кемлите Компания, Inc.предполагает общие строительные знания для опытный установщик; такие нюансы не входят в эти инструкции. Скорее, эти инструкции по установке строго рекомендации не предназначены для использования в качестве пошаговых инструкций, Контрольный список для надежной установки. Подбор опытного установщик является исключительной ответственностью владельца проекта и архитектор.

Если у вас есть вопросы о способах установки Ваш конкретный проект, позвоните по телефону 800-238-6874 или 731-764-2153 и попросите торгового представителя офиса.

ОБРАТИТЕ ВНИМАНИЕ: ПРИ РЕЗКЕ ИЛИ СВЕРЛЕНИИ FRP (Армированные стекловолокном) ПАНЕЛИ, ВСЕГДА НОСИТЕ ЗАЩИТНЫЕ ОЧКИ ИЛИ ОЧКИ

И МАСКА, ЗАКРЫВАЮЩАЯ ЛИЦО И РТ.
Раздражения кожи стекловолокном можно избежать, нанеся защитный крем на открытые участки кожи перед работой с гофрированные панели.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ГИФКИРОВАННЫХ ПАНЕЛЕЙ
Гофрированные панели представляют собой полупрозрачные ламинаты, состоящие из однородного мата из высокопрочных стекловолокон, пропитанных органической смолой.Матрица из смолы при нагревании превращается в твердый материал, легкий, прочный и ударопрочный; с отличными светорассеивающими характеристиками. Цвета смешиваются со смолой перед отверждением, благодаря чему цвета выглядят как Составная часть композитного материала.
(1) Создание навеса для патио
Никаких специальных инструментов или навыков не требуется. Просто имейте в виду пиломатериалы общего размера и стандартные размеры панелей при выкладке вашего дизайн.
(1) Опорные ножки должны быть приблизительно 14 дюймов. глубина и 12 дюймов в поперечнике.Установите болт 8 дюймов x 3/8 дюйма примерно на 3 дюйма в залитую бетон для столбовых анкеров. Деревянные столбы также могут быть закреплены 4-дюймовым угловые скобки. Прикрепите стропильные крюки 2 x 6 дюймов к заголовку, затем прикрепите коллектор для крепления шпилек с помощью шурупов.
(2) Просверлите стойки и установите штифты. Ноготь перекладина для размещения. ПРИМЕЧАНИЕ: оставьте расстояние 7 футов 4 дюйма от пола до низа спереди. коллектор для лучшей вентиляции.
(3) Стропила с предварительным надрезом для компенсации склон. Обеспечьте минимальный уклон 1 дюйм на фут для адекватного дренажа.
(4) Присоедините стропила к заголовку и перекладине с 1 » шурупы и гвозди.
(5) Для простоты установки и привлекательный дизайн, гвоздевые перекладины между стропилами с чередованием интервал. Прибиваем круглые и гофрированные планки к обрамлению, затем покрасьте или протрите дерево перед установкой панелей.
(6) Укладывайте панели на стропила одним гофры внахлест и скрепить алюминиевыми гвоздями. Отверстия следует предварительно просверлить.Прикрепите прошивку заодно.
(1) Опорные ножки должны быть приблизительно 14 дюймов. глубиной и 12 дюймов в поперечнике. Установите болт 8 дюймов x 3/8 дюйма примерно на 3 дюйма в залитую бетон для столбовых анкеров. Деревянные столбы также могут быть закреплены 4-дюймовым угловые скобки. Прикрепите стропильные крюки 2 x 6 дюймов к заголовку, затем прикрепите коллектор для крепления шпилек с помощью шурупов.
(2) Просверлите стойки и установите штифты. Ноготь перекладина для размещения. ПРИМЕЧАНИЕ: оставьте расстояние 7 футов 4 дюйма от пола до низа спереди. коллектор для лучшей вентиляции.
(3) Стропила с предварительным надрезом для компенсации склон. Обеспечьте минимальный уклон 1 дюйм на фут для адекватного дренажа.
(4) Присоедините стропила к заголовку и перекладине с 1 » шурупы и гвозди.
(5) Для простоты установки и привлекательный дизайн, гвоздевые перекладины между стропилами с чередованием интервал. Прибиваем круглые и гофрированные планки к обрамлению, затем покрасьте или протрите дерево перед установкой панелей.
(6) Укладывайте панели на стропила одним гофры внахлест и скрепить алюминиевыми гвоздями. Отверстия следует предварительно просверлить. Прикрепите прошивку заодно.
Патио Список материалов обложки
Гофрированные панели
4-26 дюймов x 10 футов
5-26 дюймов x 10 футов
6-26 дюймов x 10 футов
Шпаклевка для дерева
5 полос
6 полос
6 полос
мигающий
4 мигания
5 миганий
6 миганий
Гвозди
2 ящика
2 ящика
3 ящика
Герметик
4 пробирки
5 пробирок
5 пробирок
(2) Строительство теплицы
Найдите место, в котором ваша теплица будет максимально солнечной.Имейте под рукой воду для опрыскивания растений. Если вы собираетесь использовать теплицу круглый год, запланируйте установку
вентиляторов. Газ и Следует также учитывать электрические соединения.
Укладываем патио блок для переносной теплицы или насыпаем бетонные колонтитулы для постоянной установки. Отрежьте 2 x 4 шт. До
надлежащей длины и гвозди через каждые 24 дюйма по центру, чтобы сформировать переднюю и заднюю части. и боковое обрамление.
Прибейте задний и передний каркас к боковым каркасам.
Предварительно обрезать стропила до нужного уклона и прибить в позиция.
Просверлите отверстия и закрепите боковые панели. Используйте алюминий гвозди с неопреновыми шайбами и нанести мастику внахлест гофра.
Перекрытие кровельных панелей на один гофр (вдали от преобладающий ветер) и прибить к стропилам, начиная с одного конца.
Отрегулируйте конструкцию двери до желаемого размера.
Установите вентиляционное отверстие как можно ближе к пику крыши.
Наклейте переднюю и заднюю панели аналогично боковым стенкам. Обрежьте по скату крыши и вокруг вентиляционного отверстия.
Обрезка ногтей со всех сторон, спереди и сзади там, где панели встречаются с кровлей.
Некоторые дополнительные соображения для этого проекта …
Прикрепите алюминиевый коньковый оклад к каждой панели, как вы продолжаете.
Отрегулируйте конструкцию двери до желаемого размера.
Установите вентиляционное отверстие как можно ближе к пику крыши.
Наклейте переднюю и заднюю панели аналогично боковым стенкам. Обрежьте по скату крыши и вокруг вентиляционного отверстия.Обрезка ногтей пиломатериалами ко всем углы и спереди и сзади, где панели встречаются с крышей.
Общая информация о гофрированных панелях …
Панели легко устанавливаются с помощью обычных инструментов и могут быть просверлены, распилены, пробиты или забиты гвоздями без повреждений. Материал прочный, устойчив к гниению, водонепроницаем и не повреждается обычными чистящими растворами. Sequentia Гофрированные панели, армированные глянцевыми волокнами (FRP, армированные стекловолокном панели) расширяются и сжимаются до трех раз меньше, чем панели из ПВХ и поликарбоната, что обеспечивает более стабильную продукт как в горячих, так и в холодных условиях.Панели устанавливаются как гофрированные металл и обеспечивают дополнительное преимущество светопропускания.
ПАНЕЛИ ИЗ ПОЛИКАРБОНАТА (POLY 300):
Панели из поликарбоната содержат полупрозрачную стойкую к ультрафиолетовому излучению пленку только на одном сторона каждой панели. На каждой панели из поликарбоната нанесена печать следующее: «ЭТА СТОРОНА». Сторона панели с этой информацией должен быть установлен навстречу солнцу или снаружи строящейся конструкции. используется на. Другая сторона панели мало устойчива к ультрафиолетовому излучению и будет повреждены вредными лучами солнца.Панели из поликарбоната не рекомендуется в качестве наружных защитных стен (которые устанавливаются вертикально, а не вертикально. по горизонтали), потому что обе стороны панели могут подвергаться прямому воздействию солнце отсюда, повредив панель.
МАКСИМАЛЬНЫЕ РЕКОМЕНДУЕМЫЕ ПРОЛЕТЫ:
Следующая дата основана на равномерной загрузке гофрированных панелей. закреплены в соответствии с рекомендациями и с запасом прочности 2,5.
В районах с сильным снегопадом рекомендуется использовать панели серии 500 (или выше) и следует учитывать более близкое расстояние между прогонами.Пока панели не могут выйти из строя при сильных снеговых нагрузках деформации в точках крепления могут вызвать незначительные растрескивание.
ПРИМЕЧАНИЯ:
1. Таблица основана на свойствах секции или фактических нагрузочных испытаниях (доступно при запрос).
2. Расчетные нагрузки регулируются местными строительными нормами. Проконсультируйтесь с кодом авторитеты для конкретных нагрузок и стрессов.
3. Информация предоставлена в качестве предварительных данных для проектировщиков. Должен быть проверено и подтверждено для использования с должным образом лицензированным инженером или архитектором.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ должны ли панели выдерживать нераспределенные нагрузки
, такие как вес человеческого тела. Используйте только утвержденные кровельные лестницы и обшивка.
РЕКОМЕНДУЕМЫЕ ПЕРЕКРЫТИЯ: (2,67 «x 9/16») Показанные перекрытия обеспечивают наилучшее защита от протечек и проникновения воздуха. Виниловое уплотнение внахлест и / или мастику также необходимо использовать для достижения эффективного уплотнения на боковых нахлёстках и конечные круги.
Ширина 52-5 / 8 «
Ширина 26 дюймов, 50-1 / 2 дюйма
Ширина 51-1 / 3 дюйма
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: (2.67 дюймов x 9/16 дюймов) Сгибание панели до точки коробление может вызвать перелом и быстрое разрушение в месте разрушения. Устанавливать при температуре окружающей среды не ниже 60 градусов F.
ТИПОВЫЕ КРЕПЕЖИ включают погодоустойчивые гвозди или шурупы с неопреновыми шайбами, саморезами и втулкой типа крепежа. Выбор крепежа зависит от типа гофры и материал подконструкции. В панелях следует предварительно просверлить отверстия минимум 1/16 дюйма. больше диаметра застежки.
ДЕРЕВЯННЫЕ ПЕРЛИНГИ И РЕМНИ:
1. Алюминиевый шуруп с круглой головкой # 10 x 1-3 / 4 «по дереву с армированной неопреновой шайбой.
2. Шуруп по дереву с круглой головкой # 10 x 1″ и армированным неопреном 1/2 » Шайба.
3. Алюминиевый гвоздь для спирали на крышу 1-3 / 4 «x .145» с неопреновой шайбой.
ОБЩАЯ ИНФОРМАЦИЯ
Эти инструкции предназначены для правильной установки. процедуры. При использовании инструментов, крепежных деталей, герметиков и клеев следуйте рекомендованные производителем процедуры.
ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЕ МЕРЫ БЕЗОПАСНОСТИ ОБОРУДОВАНИЕ , такое как защитные очки и фильтрующие маски при резке или бурение. НЕ ХОДИТЕ ПО ПАНЕЛЯМ. Соблюдайте простые меры пожарной безопасности. Как и древесина одинаковой толщины, панели из стекловолокна могут воспламеняться от вспышки. примерно при 700 градусах F.
МАГАЗИНОВЫЕ ПАНЕЛИ ПРАВИЛЬНО
В то время как одна панель легко выдерживает воздействие солнечного света и элементов стеклопластиковых панелей будет задерживать тепло и влагу, вызывая помутнение к панелям.Чтобы избежать этого необратимого эффекта, панели следует хранить в сухом, затененном, хорошо проветриваемом помещении. Храните панели на краю или на конец. Салазки должны быть приподняты с одного конца деревянными распорками.
РАМКА
Обеспечьте элемент прогона через рекомендуемые максимальные интервалы, необходимые для гофра выбрана. См. ТАБЛИЦУ НАГРУЗКИ / ПРОЛЕТА в первом столбце.
РЕЗКА
Разрезайте панели из стекловолокна, ПВХ и поликарбоната, используя ручную или электрическую пилу. Увидел лезвие должно быть с мелкозубчатым твердосплавным наконечником или усилено безопасной тканью. абразивный диск.Необходимо надевать защитные маски и соответствующее защитное снаряжение.
СВЕРЛЕНИЕ
Все панели должны быть предварительно просверлены на расстоянии не менее 1-1 / 2 дюйма от концов панелей и просверлены отверстия минимум на 1/16 дюйма больше для панелей из стекловолокна и на 1/8 дюйма для панелей из ПВХ и поликарбоната больше диаметра крепежа. Панели можно пробурить по отдельности или по нескольку одновременно.
УСТАНОВКА
Для лучшей защиты от преобладающих ветров и непогоды установите панели начинать с подветренной стороны в конце пробега и работать с наветренной стороны.См. РЕКОМЕНДУЕМЫЕ Рисунок OVERLAP внизу первого столбца.
1. Обеспечьте минимум один нахлест гофры по бокам.
2. Обеспечьте концевой нахлест 8 дюймов для крыши с уклоном менее 4 дюймов на 12 дюймов; 6 дюймов. конечные круги для участков или более 4 дюймов на 12 дюймов.
3. Скрепите панели через коронки при каждой второй гофре. Крепеж с бронированные шайбы из неопрена рекомендуются. Промежуточные крепления от 6 до 8 дюймов по центру на концах панели: от 12 дюймов до 16 дюймов в центре для промежуточных прогонов и сайдинга Приложения.
СТРОИТЕЛЬНЫЕ ЗАМЕТКИ
1.Во избежание прогиба панелей затягивайте винты до упора шайб. поверните, затем затяните еще на один оборот.
2. Избегайте чрезмерных заусенцев на просверленных или пробитых отверстиях для защиты неопрена. уплотняющая поверхность.
3. Просверлить и затянуть крайние болты с полной опорой ниже всех впадин, затем просверлите и закрепите промежуточные точки.
ИНСТРУКЦИИ ПО ОЧИСТКЕ
Панели можно мыть либо мягкими моющими средствами, либо паром и системы распыления высокого давления. Нанесите чистящие средства губкой или мягкой кистью и тщательно промойте в холодной воде, чтобы избежать образования пленки чистящего средства.Всегда следуйте инструкциям производителя чистящего средства. Тестовая небольшая площадь перед нанесением на всю поверхность. Отложения жесткой воды можно удалить с помощью 10% раствор уксусной кислоты в ХОЛОДНОЙ воде. Тщательно промыть.
Еще раз спасибо Kemlite Компании за разрешение перепечатать эту установку инструкции для их высокого качества Гофрированные кровельные панели Sequentia.
3м H Профиль 10мм Соединительная секция Прозрачная — крышаacc58
Категории
Акрил
Алюминиевые профили
Навес для зимнего сада Теплица Поликарбонат
Навес для зимнего сада Теплица Поликарбонат 2.Длина 5 м
Навес для зимнего сада Теплица Поликарбонат Длина 2 м
Навес для зимнего сада Поликарбонат Длина 3,5 м
Навес для зимнего сада Поликарбонат Длина 3 м
Навес для зимнего сада Теплица Поликарбонат Длина 4 м
Навес для зимнего сада Поликарбонат Длина
Навес для зимнего сада Поликарбонат Длина 6 м
Навес для зимнего сада Поликарбонат
Навес для зимнего сада Поликарбонат Система остекления
Самонесущая система остекления
Гофрированные кровельные листы
Лист ПВХ из пеноматериала
Гигиеническая облицовка
Лист ПЭТ
Пластиковая упаковка
Поликарбонатный лист
Поликарбонатные трубы
Полиэтилен
Полипропилен
Полиэтиленовая пленка на рулоне
ПВХ-полоса
Экструзия ПВХ Занавес
Принадлежности для вторичного остекления
Плакат для садоводства Visqueen
Композитный настил
Быстрый поиск

Используйте ключевые слова, чтобы найти продукт, который вы ищете, а затем нажмите клавишу ввода.
Расширенный поиск
Информация
Доставка
Уведомление о конфиденциальности
Положения и условия
Свяжитесь с нами
3м H Профиль 10мм Соединительная секция Прозрачный
[roofacc58] 13.50

Нажмите для увеличения
Размеры: Длина: Ширина: Глубина:
Соединительная секция из прозрачного поликарбоната. Используется, когда длина листа превышает 6 м.
Этот товар был добавлен в наш каталог 1 января 1970 г.
Покупатели, купившие этот товар, также приобрели

Кровельный поликарбонатный лист для навеса 10 мм прозрачный 2. 5 х 2,1
Лист поликарбоната кровли навеса 10мм Прозрачный 3,5 x 0,98
Лист поликарбоната кровли навеса 10мм Прозрачный 3,5 x 0,9

Лист поликарбоната кровли навеса 10мм Опал 2 кс 1,6
Крыша навеса Поликарбонат Лист 10мм Опал 2 x 2,1
10 мм Алюминий F Профиль 3,00 м БЕЛЫЙ
Корзина
0 товаров
Производство пластмасс
Производство пластмасс
Мы предлагаем изготовление на заказ всех предметов на этом сайте.Просто отправьте диаграмму с размерами на адрес [email protected], и мы с радостью процитируем.
Произвольный раскрой по размеру
Произвольный раскрой по размеру
Мы предлагаем бесплатную услугу резки всех наших листовых материалов толщиной более 1,9 мм.
Разное
Навигация по записям
Отзывы лобзик bosch gst 8000 e: 11 отзывов на Электролобзик Bosch «GST 8000 E». 060158H001 от покупателей OZON
Как провести проводку в гараже своими руками: Проводка в гараже своими руками: схема, разводка, монтаж
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Квартире
Разное
Ремонте
Советы
Строительстве
©2013-2025 «АртЛига». Конкурс в области промышленного дизайна мебели.

	(1) Опорные ножки должны быть приблизительно 14 дюймов. глубина и 12 дюймов в поперечнике.Установите болт 8 дюймов x 3/8 дюйма примерно на 3 дюйма в залитую бетон для столбовых анкеров. Деревянные столбы также могут быть закреплены 4-дюймовым угловые скобки. Прикрепите стропильные крюки 2 x 6 дюймов к заголовку, затем прикрепите коллектор для крепления шпилек с помощью шурупов.
	(2) Просверлите стойки и установите штифты. Ноготь перекладина для размещения. ПРИМЕЧАНИЕ: оставьте расстояние 7 футов 4 дюйма от пола до низа спереди. коллектор для лучшей вентиляции.
	(3) Стропила с предварительным надрезом для компенсации склон. Обеспечьте минимальный уклон 1 дюйм на фут для адекватного дренажа.
	(4) Присоедините стропила к заголовку и перекладине с 1 » шурупы и гвозди.
	(5) Для простоты установки и привлекательный дизайн, гвоздевые перекладины между стропилами с чередованием интервал. Прибиваем круглые и гофрированные планки к обрамлению, затем покрасьте или протрите дерево перед установкой панелей.
	(6) Укладывайте панели на стропила одним гофры внахлест и скрепить алюминиевыми гвоздями. Отверстия следует предварительно просверлить.Прикрепите прошивку заодно.

Патио Список материалов обложки
Гофрированные панели	4-26 дюймов x 10 футов	5-26 дюймов x 10 футов	6-26 дюймов x 10 футов
Шпаклевка для дерева	5 полос	6 полос	6 полос
мигающий	4 мигания	5 миганий	6 миганий
Гвозди	2 ящика	2 ящика	3 ящика
Герметик	4 пробирки	5 пробирок	5 пробирок


Ширина 52-5 / 8 «
Ширина 26 дюймов, 50-1 / 2 дюйма
Ширина 51-1 / 3 дюйма
