Как из выключателя сделать розетку быстро и без проблем

Меняем розетку на выключатель

Меняем розетку на выключатель

При ремонте и перепланировке квартиры достаточно часто возникает вопрос: «Как из выключателя сделать розетку и наоборот?». Как известно нечего невозможного нет и если вы хотите выполнить такую рокировку, то мы вам с удовольствием в этом поможем. Ведь в этом нет нечего сложного, главное в точности следовать нашим рекомендациям.

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.

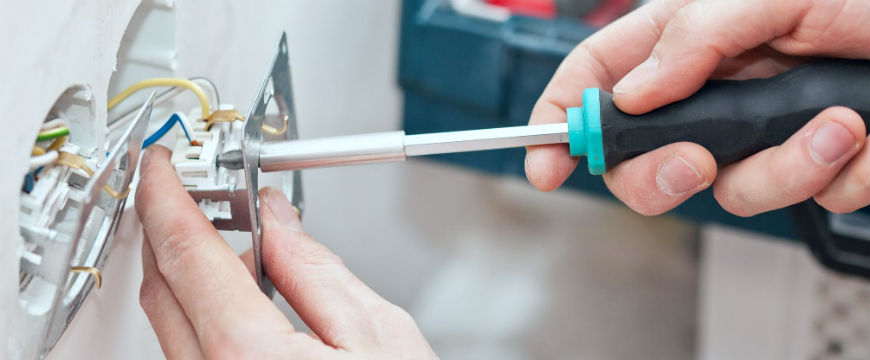

Демонтируем розетку

Демонтируем розетку

Итак:

  • Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение. Лучше всего снять напряжение со всей квартиры или дома.
  • Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
  • Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой. Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение. Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

На фото представлена возможная схема подключения в распределительной коробке

На фото представлена возможная схема подключения в распределительной коробке

  • На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
  • Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
  • Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
  • Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
  • Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
  • Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.

Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

Подключаем двухклавишный выключатель

Подключаем двухклавишный выключатель

Итак:

  • Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
  • Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
  • В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов. Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

Монтируем розетку на место выключателя

Монтируем розетку на место выключателя

Итак:

  • Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
  • Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
  • Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
  • Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
  • Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение. А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус. Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Вывод

Как видите выполнить замену розетки на выключатель и наоборот вполне можно выполнить своими руками. И для этого не надо обладать какими-то специфическими знаниями или выполнять пыльные и трудоемкие подготовительные работы.

Главное не забывайте о технике безопасности и правильно выбирайте электроустановочные изделия.

А во время эксплуатации не забывайте о возможных ограничениях мощности из-за сечения провода. И тогда ваша работа прослужит вам многие годы.

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

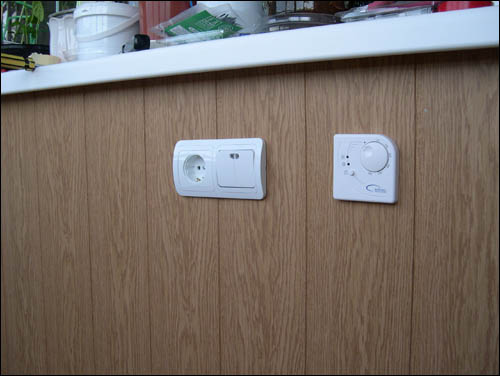

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Схема

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Клемма

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Схема2

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Схема3

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

Схема4

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Розетка

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Выключатель

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Схема5

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

Схема6

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Светильник

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

Схема6

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Схема7

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Схема8

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Хорошая реклама




Как сделать розетку от выключателя

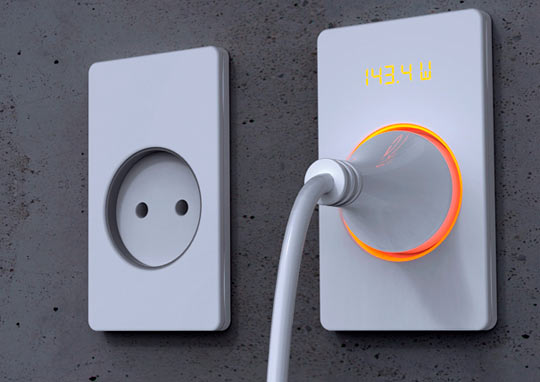

оригинальная розетка

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Для того чтобы разобраться в этом вопросе, рассмотрим конструктивное исполнение и назначение коммутационных аппаратов.

Выключатель

выключатель

Выключатель состоит из двух контактных групп (вход и выход). Главная его задача замкнуть либо разомкнуть уже готовую электрическую цепь для подачи напряжения на осветительный прибор. Запомните, этот коммутационный аппарат всегда работает только на разрыв фазы, ноль ему не нужен. К выключателю должны подключаться только фазные провода: один от питающей сети (к входящему контакту), второй от светильника (к выходящему контакту).

Розетка

выключатель

Основной функцией этого аппарата является подача напряжения к потребителям (электроинструмент, бытовая техника). От бытового прибора шнур с вилкой вставляется в розетку, на него поступает напряжение и техника начинает работать. Для подключения розетки обязательно нужны фаза и ноль. Если корпус у техники токопроводящий, то понадобится ещё защитное заземление.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

  • Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
  • Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
  • В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

демонтаж выключателя

Для этого нужно будет произвести следующие коммутационные действия:

  1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
  2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
  3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
  4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
  5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

От двойного выключателя

Если в помещении имеется двухклавишный выключатель, можно его не убирать и запитать розетку. Только после такой коммутации выключатель уже будет работать в одноклавишном режиме.

В чём заключается этот способ?

Выведенный на выключатель трёхжильный провод, распределялся по его клеммам следующим образом:

  • одна жила на входной контакт;
  • две жилы на выходящие контакты.

подключение двухклавишного выключателя

После коммутации две жилы останутся работать по своему назначению (вход и один выход), а от третьей жилы будет запитанный ноль розетки.

Алгоритм этих переподсоединений будет такой:

  1. Обесточьте рабочее место (отключите вводной автомат).
  2. Вытяните из подрозетника двухклавишный выключатель.
  3. Перед тем как подключить розетку сделайте для неё штробу от места, где смонтирован выключатель, а также подготовьте отверстие под установку.
  4. Между двумя отверстиями проложите в штробе двухжильный провод.
  5. Подсоедините соответственно две жилы к фазному и нулевому контакту розетки.
  6. Следующие действия будут в распределительной коробке. Необходимо от нулевого провода питающей сети отсоединить нулевую жилу, идущую на один из осветительных приборов, заизолировать его, а вместо него подсоединить третью жилу выключателя, от которой теперь будет запитан ноль розетки.
  7. Осталось произвести коммутацию в коробке выключателя. Фаза от розетки подсоединяется на входящий контакт, а ноль на выходящий для того светильника, который теперь будет не задействован.

Теперь проверьте работу всей схемы. Подайте напряжение на помещение включением вводного автомата. Нажмите клавишу выключателя, которая осталась рабочей для освещения, светильник должен загореться. Вставьте в розетку штепсельную вилку какого-то бытового прибора, он должен работать. И обязательно запомните, вторую клавишу никогда не трогайте, потому что если вы её нажмёте, то замкнёте между собой ноль и фазу, а это – короткое замыкание.

Важно помнить! Такая коммутация – это временный, по каким-то причинам необходимый вариант. Постарайтесь как можно быстрее перейти на нормальную электрическую схему.

Мы рассмотрели возможные варианты того, как можно попытаться сделать розетку от выключателя. Учтите, что за подобные работы следует браться человеку с определённым опытом в области электротехники. Перед выполнением работ, сто раз подумайте, нужно ли вам это? Может быть лучше, чтобы каждый коммутационный аппарат работал самостоятельно?

Как подключить розетку от выключателя: можно ли запитать, последствия

Содержание статьи:

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире

Подключение выключателей и розеток

Подключение розетки

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

  • Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
  • Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
  • Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

Подключение выключателя

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение назначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей

Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Подключения выключателя от розетки

Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

  • замкнуть накоротко кабели осветительного прибора;
  • выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.

Как подключить розетку от выключателя и наоборот

Как подключить розетку, выключатель и запитать их друг от друга

Как подключить розетку, выключатель и запитать их друг от друга

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

На фото представлена возможная схема квартирной электросети

На фото представлена возможная схема квартирной электросети

  • Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
  • От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
  • Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
  • От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

Подключение розетки

  • Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
  • Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

Подключение выключателя

Подключение выключателя

  • Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
  • Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Замена розетки на выключатель

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Замена розетки на выключатель

Замена розетки на выключатель

  • Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

  • Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
  • Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
  • Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Замена выключателя на розетку

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Замена выключателя на розетку

Замена выключателя на розетку

  • Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

  • Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
  • Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

Подключаем от розетки выключатель

Подключаем от розетки выключатель

  • Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
  • Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
  • После удлинения заземляющего проводника подключаем его к выводу выключателя.
  • Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
  • После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Подключить розетку от выключателя нельзя

Подключить розетку от выключателя нельзя

  • Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
  • Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
  • Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
  • Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Как подключить розетку от вылключателя и выключатель от розетки правильно

Установка розеток и выключателей

Количество электронной техники, которое сегодня используется человеком, возросло многократно. Каждый прибор требует подключения к электрической сети, да вот многие дома построенные еще в Советском Союзе не обладают необходимым количеством электроточек на комнату. Подобные ситуации встречаются и в бюджетных коттеджах, где застройщик максимально экономит средства и сводит количество розеток к минимуму. Как быть в такой ситуации? Как подключить розетку от выключателя и возможно ли это, вообще, в принципе? В сегодняшней статье мы подробно обсудим эту тему, ответим на самые распространенные вопросы и покажем, как сделать все максимально аккуратно, качественно и красиво.

Содержание статьи

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

Так приблизительно выглядит схема электропроводки в обычной частном дом

  • Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
  • От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
  • Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

  • Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
  • Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Интересно знать! Раньше коробки монтировали в стены, под потолком. Сейчас их расположение может кардинально различаться – их переносят на потолок, прячут за инсталляциями и так далее. Если вы заказываете монтаж проводки, то рекомендуем установить их там, куда впоследствии будет открыт доступ. Да, эта часть цепи пассивная и обслуживать ее, в принципе, не нужно, но иногда все же доступ требуется, например, при подключении новых веток или исправлении ошибок электрика.

Как подключены розетки и выключатели

Общая часть строения цепи, надеемся, понятна всем. Теперь давайте посмотрим, как подключаются к ней электроточки.

Схема подключения светильников через двухклавишный выключатель

Итак, у нас есть групповой питающий провод, который приходит в распределительную коробку. Провод этот может иметь две или три жилы. По современным стандартам для этих целей используются именно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не поменяется.

  • Все три провода будут иметь разную цветовую маркировку. Белый или розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и осторожны при выполнении подключений, так как всегда есть вероятность, что электрик неправильно подсоединил провода к автомату. Предварительно проверьте провода на напряжение тестером.
  • Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» — с заземляющим. То есть для ее подключения к сети задействуется все три провода.

Заземление требуется для передачи заряда с корпуса устройств в заземляющий контур, что позволяет избежать поражения электрическим током

  • С выключателем все немного сложнее, так как в эту часть цепи еще входит осветительный прибор.
  • Итак, мы имеем три провода в коробке – они отделены друг от друга и мы четко видим цветовую маркировку, которая соответствует фактическим параметрам цепи. От распределительной коробки до коробки выключателя прокладывается двухжильный или трехжильный провод – первый берется под одноклавишный выключатель, а второй – под двухклавишный. Если клавиш еще больше, то количество проводников растет пропорционально.
  • Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сразу скажем, что на этот прибор подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задача выключателя – разрывать цепь и прекращать подачу электричества к осветительному прибору. То есть концы провода – это ввод и вывод.
  • Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две или три жилы – вторая соединяется с нулем по цветовой маркировке, а третья с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по немного усложненной схеме. Тут задача состоит в том, чтобы разбить осветительные приборы по группам и включать их по отдельности.

Соединение проводов в распределительной коробке

Решили сделать дома ремонт? Статья о ремонте пола в квартире наверняка будет вам очень полезна. Информация, которая поможет вам предотвратить возможные дефекты в поле во время работы. Также в статье инструкция по ремонту пола!

Видео – Подключение розетки и выключателя

Если вышеизложенное вы прочитали внимательно, то уже понимаете, что схемы подключения точек совершенно разные и в коробке выключателя попросту нет нуля и заземления, чтобы можно было подключить розетку. Так как же это возможно сделать? Назовем все допустимые способы.

Узнайте, как поменять выключатель света с одной клавишей пошагово, в специальной статье на нашем портале.

Меняем назначение электроточки или подключаем одну от другой

Как бы вы не хотели сделать все максимально незаметно, но прокидывать провода все же придется. Конечно, это не протяжка через всю комнату от распределительной коробки, но все же. Вариантов укладки провода всего два – открытая и скрытая. В первом случае можно использовать кабель-канал из ПВХ, а во втором придется проштробить стену, чтобы спрятать провод.

Замена розетки выключателем и наоборот

Цены на регулируемые выключатели

Диммер

Начнем мы с самого на наш взгляд простого – смена назначения электроточки. Такая мера может пригодиться, когда установлен старый выключатель, который больше не используется, или розеток в комнате и так хватает, а вот света совсем мало.

Принцип соединения выключателя и розетки

В описании работ мы будет, прежде всего, заострять свое внимание на изменениях, которые нужно произвести.Демонтаж и монтаж опишем лишь раз, чтобы постоянно не повторяться. Мы надеемся, что с этим вы справитесь без подсказок, иначе лезть в электрическую сеть мы вам не советуем.

Внимание! Все работы с электрической проводкой выполняются только при условии предварительного отключения подачи питания. В противном случае вы рискуете получить серьезный удар током, что может привести даже к смертельному исходу. Все работы должны выполнять подготовленные специалисты, так что отдавайте себе отчет в том, с чем имеете дело.

Меняем розетку на выключатель.

Таблица 1. Пошаговая инструкция монтажа выключателя.

Шаг, фото: Описание:
Шаг 1. Вынимание розетки.

Вынимаем розетку из коробки

Работа начинается со снятия старой розетки. Для этого сначала требуется выкрутить винт по ее центу – он удерживает лицевую пластиковую панель. Далее вы по краям увидите еще два винта, которые отвечают за расклинивание зажимов в коробке. До конца их выкручивать не нужно, просто ослабьте, и вытяните основание розетки из коробки, как показано на фото.
Шаг 2. Отсоединение проводов.

Отсоединяем провода

Все провода зажаты в розетке специальными клеммами, которые стягиваются при помощи винтов. Правильно – выкручиваем и их. Убираем розетку в сторону, после чего временно изолируем оголенные концы проводов.

Совет! На этом этапе вам стоит определить, где есть фаза, а где нуль. Используем для этого отвертку с индикатором. Подробная инструкция будет в видео в конце статьи.

Шаг 3. Снятие крышки распределительной коробки.

Снимаем крышку распределительной коробки

Вот вам яркий пример ситуации, когда потребуется доступ в распределительную коробку, ведь чтобы выключатель заработал как розетка, нужно переподключить выводы проводов.
Шаг 4. Пометка проводов.

Прозвонка проводов

Итак, коробку мы открыли, а что делать дальше, ведь внутри просто огромное количество проводов? Как найти нужные? Да, не все так просто, как кажется на первый взгляд. Чтобы ничего не напутать и не устроить короткое замыкание, провода нам потребуется прозвонить. Используется для этих целей специальный тестер, как у мастера на фото.

·Первым делом нам нужно найти фазу и нуль общего питающего провода. Как вам повезет, если все соединения сделаны при помощи клеммников!В противном случае придется разматывать изоленту и разъединять все скрутки, что долго, и есть риск сломать жилу.

· Мы приблизительно можем понимать, какой провод у нас групповой, и какой идет в сторону нашей бывшей розетки, по направлениям, в котором они уходят в стену.

· Разъединяем все провода и разводим их в стороны, чтобы они друг друга никак не касались. При этом смотрим, соотносятся ли они по цвету. Рекомендуем дополнительно клеить маркеры, на которых отмечается группа, чтобы потом было меньше мороки с прозвонкой.

· Далее подаем напряжение на питающий кабель и поочередно прикасаемся отверткой-индикатором до каждого вывода – лампочка на отвертке должна загореться.

· Затем  берем тестер, одним его концом касаемся найденной фазы, а вторым перебираем провода, пока лампочки не загорятся и на нем.Так вы находите нуль. Отключаем напряжение, помечаем провода и двигаемся дальше.

Шаг 5. Поиск проводов, идущих к розетке.

Ищем провода, идущие к розетке

Возвращаемся к розетке и соединяем два провода, которые раньше были фазой и нулем. Снова идем к коробке и тестером ищем их обратные выводы, ориентируясь по цвету изоляции. Вы правильно поняли, цепь получилась замкнутой и при прикосновении к нужным выводам, на приборе загорится лампочка.
Шаг 6. Соединение проводов в новой последовательности.

Соедините провода в новой последовательности

Далее снова скручиваем провода по пометкам, как они были соединены ранее, кроме выводов от розетки, которые мы нашли. Один из этих проводов подключается к фазе, а второй пойдет на светильник, от которого в розетку вернется еще один или два провода (нуль и заземление).

Подключаем к проводам в коробке выключатель, крепим его и пользуемся. Замена выключателя на розетку осуществляется в обратной последовательности, по тем же шагам, поэтому повторно описывать процесс не будем.

Подключаем выключатель от розетки

Двигаемся дальше. На пути у нас последовательное подключение одного прибора от другого. Сразу скажем, что нормами ПУЭ такие переделки не предусмотрены, но иногда ситуация диктует свои условия, а не наоборот. Поэтому действовать мы будет в следующем порядке:

Демонтаж розетки

  • Откручиваем розетку и извлекаем ее из коробки. Провода при этом отсоединять нет необходимости.
  • Дальнейшие действия будут зависеть от расположения светильника. Если он находится в непосредственной близости от выключателя и не подключен до сих пор к сети, нам потребуется прокинуть к нему провод с нужным количеством жил, любым из перечисленных выше способов.

Провода можно аккуратно спрятать в кабель-канале

  • Такой метод подключения выключателя от розетки является самым безопасным и правильным.
  • Итак, мы соединили, например, двухжильным проводом светильник и выключатель. При этом нулевая жила остается целой, тогда как фаза разрезается, и получившиеся концы подключаются к выключателю. Тянем провод дальше и заводим в коробку розетки. Затем фаза соединяется с фазой, а нуль с нулем.

К розетке с заземлением подключается три провода

  • Если провода от светильника выходят в распределительную коробку, то для подсоединения выключателя розетка должна быть обязательно с заземлением, к ней должно подходить три провода.
  • Прокидываем двухжильный кабель от выключателя в коробку розетки, предварительно соединив его с прибором. Один вывод подключаем к фазе, а второй – соединяем с проводом заземления, который предварительно из розетки нужно вытащить. Контакт необходимо надежно заизолировать ПВХ изолентой. Как вы понимаете, таким образом, мы осознанно отказываемся от заземления розетки. Такое допустимо только в том случае, если от нее будет запитываться прибор, корпус которого сделан не из металла, а из пластика. То есть его не пробьет током.

Провода в штробах – это более надежное решение

Цены на популярные модели штроборезов

Штроборез

  • Далее в распределительной коробке находим вывод того самого провода заземления, к которому мы подключились. Как это сделать, вы уже знаете. Этот провод мы подключаем к фазовому проводу, который уходит на светильник.

В результате у нас получилась обычная цепь, только питание на выключатель пойдет не от группового провода, а от розетки.

Подключение розетки, коммутируемой через выключатель

Подключаем розетку от выключателя

Цены на розетки с заземлением

Розетка с заземлением

И на последок мы вам оставили «вкусненькое». Эта схема из всех перечисленных самая сложная в реализации и для ее выполнения есть одно обязательное условие – выключатель должен быть двухклавишным. То есть к нему идет три провода от коробки, один из которых мы также задействуем под свои нужды, а выключатель при этом станет одноклавишным. Не самое изящное решение, но в некоторых ситуациях оно может пригодиться в качестве временной меры, например.

Вариант компоновки электроточек

Итак, действуем в следующей последовательности:

  • Извлекаем из коробки выключатель и видим идущие к нему три провода. Один из них будет фазой от группового провода – его мы вычислим при помощи той же отвертки-индикатора.

Проверка отверткой-индикатором

  • Подключаемся к клемме, в которую он входит концом провода. Это будет фаза на розетку. Стоит ли напоминать, что розетка должна быть установлена и от нее к коробке выключателя уже подведен провод.
  • Далее откручиваем любой из оставшихся проводов и соединяем его со вторым проводом от розетки, заизолировав соединение.

Спаивать провода в распределительной коробке не стоит, так как их потом будет сложно разъединить

  • Отправляемся в распределительную коробку и находим этот отсоединенный ранее провод. Его потребуется соединить с нулем, но перед тем, как его раскрутить, пометьте провод, с которым он соединен. Он будет идти к светильнику. Мы же не хотим, чтобы они перестали гореть? Нет! Значит, соединим его с третьим проводом, который у нас остался в выключателе нетронутым, так же в распределительной коробке. В итоге оба светильника у нас станут включаться с одной клавиши.

Узнайте, как соединять провода в распределительной коробке, а также ознакомьтесь с популярными методами, в специальной статье на нашем портале.

Видео – Как разобраться в проводах в распределительной коробке

После качественной изоляции всех соединений возвращаем все на места. Теперь ваша розетка будет работать так, как нужно.

Как правильно и безопасно провести розетку от выключателя

В старых квартирах, которые все еще активно продаются, проводка проведена довольно давно. И зачастую полноценные работы по ее новой прокладке мы провести не в состоянии. Однако порой возникает необходимость создания дополнительного места для питания электроприборов. И вопросы о том, можно ли к розетке подключить выключатель, задаются довольно часто. Сегодня мы попытаемся на эти вопросы ответить.

Помните о важности соблюдения правил безопасности!

Не важно, собираетесь ли вы работать с розеткой или с выключателем света, помните, что речь идет об электричестве. Поэтому работать с ним необходимо, соблюдая все правила безопасности, а также имея специальное оборудование. Если не уверены в своих силах, то процесс лучше всего доверить профессионалам своего дела.

Важно! Все работы с проводкой необходимо осуществлять только в условиях отключенного электричества. Как правило, в подъезде или даже в квартире стоит автомат, где это можно сделать либо для одного помещения, либо для всей квартиры в целом.

Можно ли из выключателя сделать розетку?

Нужно отметить, что в данной статье речь пойдет о том, как провести розетку от выключателя. То есть – мы отводим от этого элемента проводку, которая в свою очередь будет оканчиваться розеткой. Существует еще вариант сделать розетку непосредственно в гнезде от выключателя, но такой подход, как правило, не приносит удовлетворительных результатов по причине того, что такая розетка располагается слишком высоко и в не самом лучшем месте.

В каких случаях могут понадобиться такие действия?

  • Порой в комнате появляются дополнительные потребители электроэнергии, и мы вынуждены искать способ их питания. При этом использовать уже существующие розетки, нагруженные электроприборами, мы не можем;
  • В помещении сломалась одна или несколько розеток. Порой вышедшая из строя точка подключения была единственной, и в этом случае, одним из выходов будет создание розетки именно из выключателя.

Важно! Проведение розетки от выключателя, хоть и разрешенная правилами процедура, но все же является временным решением проблемы. Впоследствии данная проводка должна быть приведена к исходному распределению.

Какие инструменты нам необходимы?

Перечень инструментов не очень большой: индикаторная отвертка, розетка (более подробно о покупках читайте далее), плоскогубцы (наличие резиновой ручки крайне важно), а также подходящий для этого провод. При этом в целях безопасности лучше приобрести еще и прорезиненные перчатки.  Ну а если работа проводится без выключения тока (чего нужно всячески избегать), то критически важным фактором станет еще и резиновый коврик под ноги.

Монтаж розетки в случае с одинарным выключателем

  • Необходимо снять с выключателя клавиатуру и накладку, обнажив металлический каркас и механизм переключения;
  • После этого откручиваем болты, которые держат выключатель, и вытаскиваем его;
  • Намечаем место для установки будущей розетки, делая ее не ниже, чем в полуметре от пола, а также не менее полутора метров от радиаторов и прочих приборов для обогрева помещения. Держаться подальше стоит и от водопроводных и газовых коммуникаций. Соответствующим образом определяется и длина провода, который мы будем проводить между двумя точками;
  • Устанавливается подрозетник, после чего в соответствии с инструкциями проводится монтаж розетки и подключение к нему проводов. Инструкция по установке розетки будет приведена нами в конце материала;
  • Далее нам необходимо посетить распределительную коробку, которая имеется в любой квартире, и в которой проводится коммутация всей проводки. В коробке и проводим коммутацию таким образом, чтобы на новую розетку подавался ноль (N) и две фазы (L). Те же провода, что ранее отходили на лампочку, мы будем изолировать.

Проводка розетки от двойного выключателя

Если в первом случае мы получали вполне работоспособную розетку, однако при этом, по сути, теряли освещение в комнате, то в случае со спаренным выключателем все происходит иначе. Ведь так мы можем оборудовать лишнюю розетку, при этом сохраняя освещение в помещении.

Основной задачей в рамках данной операции является перераспределение назначения одного из трех проводов, который подводится к выключателю. Делать это мы, как и в верхнем случае, будем при помощи распределительной коробки. Задача – назначить этому третьему проводу роль нулевого проводника. Всего же задача разделяется на несколько этапов:

  • Обесточивание сети, демонтаж двойного выключателя, подготовка места для розетки и ее установка;
  • Идем в распределительную коробку и переподключаем один из отходящих со стороны выключателя проводов к общему нуль проводнику. Соответствующий провод, уходящий непосредственно на прибор освещения, отключается и изолируется от общей сети;
  • В ходе работ с розеткой одну жилу соединяем с созданным кулевым проводом, а вторую – с фазовым, который прокладывается до выключателя;
  • После установки двойного выключателя, проводники подсоединяются к клеммам. Прибор и дальше выполняет свою функцию, однако в этом случае он превращается в одинарный выключатель.

Как установить розетку в стену

Приобретаем соответствующие материалы: розетка (не стоит экономить на качестве, предпочтительной является основа из керамики), кабель, короб для розетки и алебастр. Последний, как вы догадались, необходим для надежной фиксации самой коробки в стене. Об этом мы поговорим ниже. Сам по себе процесс состоит из следующих задач:

  • Размечается место на стене согласно озвученным выше указаниям. При этом работа по штроблению бетона обычно производится зубилом или перфоратором. То же самое касается и создания канала от розетки для распределительной коробки. Перед этим необходимо использовать индикаторную отвертку, которая поможет нам удостовериться, что в месте работы уже нет никакой проводки;

Важно! При работе электроинструментом, что происходит практически постоянно, вам нужно будет озаботиться вопросами питания. Чаще всего в этом случае отключают электричество только в одном помещении, а из второго тянут удлинитель. В случае отсутствия возможности сделать это, придется воспользоваться помощью соседей.

  • Подготовка к установке короба под розетку. На этом этапе нам необходимо предварительно высверлить или вытащить из короба кусок пластика, по которому в будущем пройдет кабель. Параллельно разводим алебастр, разводя его согласно инструкции. Так как этот способ штукатурки схватывается очень быстро, не рекомендуется разводить сразу большое количество;
  • Установка короба. Поместите алебастр в отверстие в стене, после чего утопите в нем короб, добившись его ровного положения, а также того, чтобы его торцы  находились заподлицо с плоскостью стены;
  • Прокладка кабеля. Перед этим квартира обесточивается полностью. Подготовленный кабель одним концом помещается в короб, а вторым – в место коммутации проводов, сам при этом частично фиксируясь алебастровым раствором в проштробленном канале. Старайтесь взять с избытком, дабы не обнаружить факт недостаточной длины в случае с перерасходом кабеля. После этого стену можно отделать полностью;
  • Коммутация. Необходимо снять примерно 7 сантиметров изоляции, после чего ноль, фаза и заземление монтируются к местам питания проводников. Коммутировать можно как при помощи специальных клемм, так и методом скрутки с последующей изоляцией;
  • Установка розетки. Снимаем с предварительно подготовленной розетки декоративную часть и помещаем ее в короб, подключая все три провода в соответствующие части, помещенные буквами PE, N, L. При помощи разводных лапок или же шурупов производится закрепление розетки в коробе, после чего можно проводить монтаж декоративной части, давать напряжение и проверять качество работы.

c # — оператор переключения внутри оператора переключения?

Переполнение стека

  1. Товары

  2. Клиенты
  3. Случаи использования
  1. Переполнение стека
    Общественные вопросы и ответы

  2. Команды
    Частные вопросы и ответы для вашей команды

  3. предприятие
    Частные вопросы и ответы для вашего предприятия

  4. работы
    Программирование и связанные с ним возможности технической карьеры

  5. Талант
    Нанять технических талантов

  6. реклама
    Обратитесь к разработчикам по всему миру

,Синтаксис

— оператор переключения Java, несколько случаев

Переполнение стека

  1. Товары

  2. Клиенты
  3. Случаи использования
  1. Переполнение стека
    Общественные вопросы и ответы

  2. Команды
    Частные вопросы и ответы для вашей команды

  3. предприятие
    Частные вопросы и ответы для вашего предприятия

  4. работы
    Программирование и связанные с ним возможности технической карьеры

  5. Талант
    Нанять технических талантов

  6. реклама
    Обратитесь к разработчикам по всему миру

,Особенности языка

— Как заставить переключатель case принимать несколько типов данных в Java?

Переполнение стека

  1. Товары

  2. Клиенты
  3. Случаи использования
  1. Переполнение стека
    Общественные вопросы и ответы

  2. Команды
    Частные вопросы и ответы для вашей команды

  3. предприятие
    Частные вопросы и ответы для вашего предприятия

  4. работы
    Программирование и связанные с ним возможности технической карьеры

  5. Талант
    Нанять технических талантов

  6. реклама
    Обратитесь к разработчикам по всему миру

,

c ++ — Как вернуться к началу оператора switch после case

Переполнение стека

  1. Товары

  2. Клиенты
  3. Случаи использования
  1. Переполнение стека
    Общественные вопросы и ответы

  2. Команды
    Частные вопросы и ответы для вашей команды

  3. предприятие
    Частные вопросы и ответы для вашего предприятия

  4. работы
    Программирование и связанные с ним возможности технической карьеры

  5. Талант
    Нанять технических талантов

  6. реклама
    Обратитесь к разработчикам по всему миру

,
