Что такое коробка уравнивания потенциалов и как её подключают к СУП?

В соответствии с современными нормами, в здании, где проложена электропроводка, должна иметься система уравнивания потенциалов. Причем, помимо основной, устанавливается и дополнительная СУП. Об организации последней (подключение коробки уравнивания потенциалов и т.д.) пойдет речь в этой статье. Начнем с теории, а именно, что представляют собой СУП.

Пример организации основной и дополнительной СУП

Назначение

Металлические конструкции здания, проложенные в нем инженерные и коммуникационные сети, являются проводниками электричества. Пока они не замкнуты в единый контур между этими элементами может возникнуть разность потенциалов. Причем, причиной этому может быть как повреждение изоляции силового кабеля, так и статика, наводка, атмосферное перенапряжение и т.д. Это грозит тем, что коснувшись, например, корпуса бытового электроприбора и радиатора отопительного контура можно получить не только ощутимый, а и фатальный удар током.

Поражение током при пробое на корпус

Чтобы избежать таких неприятностей, все токопроводящие конструкции в здании, а также инженерные сети с подобными свойствами, объединяют в единый контур, соединенный с клеммной колодкой PE. Заземление может быть проложено отдельно или подводиться совместно с входящим кабелем.

При правильно организованной СУП в случае «пробоя» на токопроводящие элементы конструкции произойдет короткое замыкание или возникнет большой ток утечки, что приведет к активации устройств, производящих отключение. В результате поврежденный участок будет отключен и угрозы человеческой жизни не возникнет.

Система уравнивания потенциалов обеспечивает защиту в случае пробоя

Теперь перейдем к устройству основной и дополнительной системы.

Основная СУП

Она закладывается, непосредственно, при строительстве здания либо в процессе его реконструкции или капитального ремонта.

Основные составляющие СУП:

  • Заземляющий контур.
  • Провода РЕ.
  • Главная заземляющая шина.

Не будем вдаваться в подробности организации основной СУП, поскольку это тема отдельной статьи, но приведем три догмата ее построения:

  1. Объединять провода, используемые СУП с рабочим нолем (N), категорически запрещается.
  2. Заземление должно проводиться по радиальной схеме, то есть к каждому элементу подводиться отдельный проводник.
  3. В системе нельзя устанавливать никакие коммутационные устройства, поскольку одно из основных требований гласит, что входящие в нее проводники должны быть беспрерывны.

Необходимость дополнительной СУП и ее основные элементы

Казалось бы, зачем устанавливать дополнительную систему, если есть основная, на это есть несколько весомых причин, приведем две из них:

  1. Обеспечение безопасности во влажных помещениях, где установлено электрооборудование (например, ванная комната и кухня).
  2. Нет гарантии, что сосед снизу в процессе ремонта не заменил в стояке или контуре отопления металлические трубы на пластиковые, нарушив тем самым основную СУП.

Как видите, этих двух причин вполне достаточно для возникновения потенциальной угрозы жизни.

Основные элементы дополнительной системы:

  • Коробка уравнивания потенциалов (КУП), снабженная специальной клеммной колодкой (ШДУП) для дополнительного подключения элементов с токопроводящими свойствами. Желательно выбрать изделие известных брендов, например, DKC, Hegel или отечественные модели КУП2604, КУП2603, КУП1101 и т.д. Размер коробки подбирается в зависимости от количества подключаемых элементов. В большинстве случаев будет достаточно типовых 100х100х50 мм, например, как КУП в исполнении для открытой установки, продемонстрированная на рисунке 4.

В принципе, можно использовать и коробки неизвестных брендов из Поднебесной, только прежде, чем производить установку, убедитесь, что для их изготовления использовался негорючий материал. Помимо этого проверьте качество исполнения внутренней клеммной колодки.  Было немало случаев, когда крепление не обеспечивало надежного контакта.

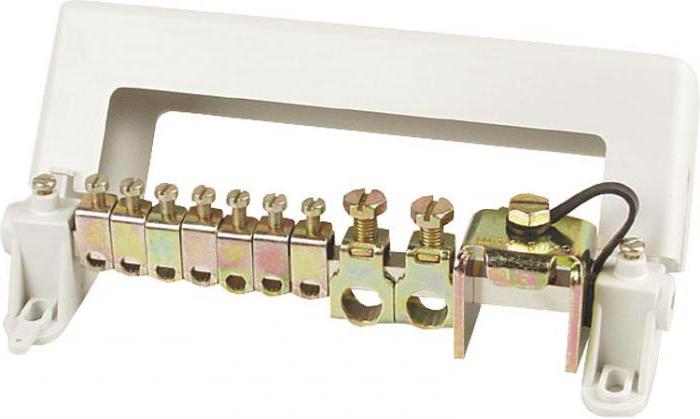

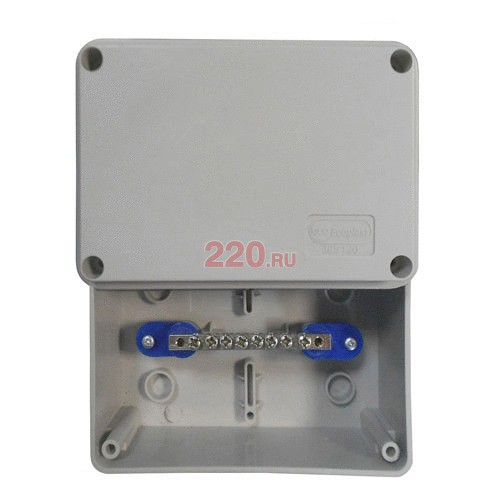

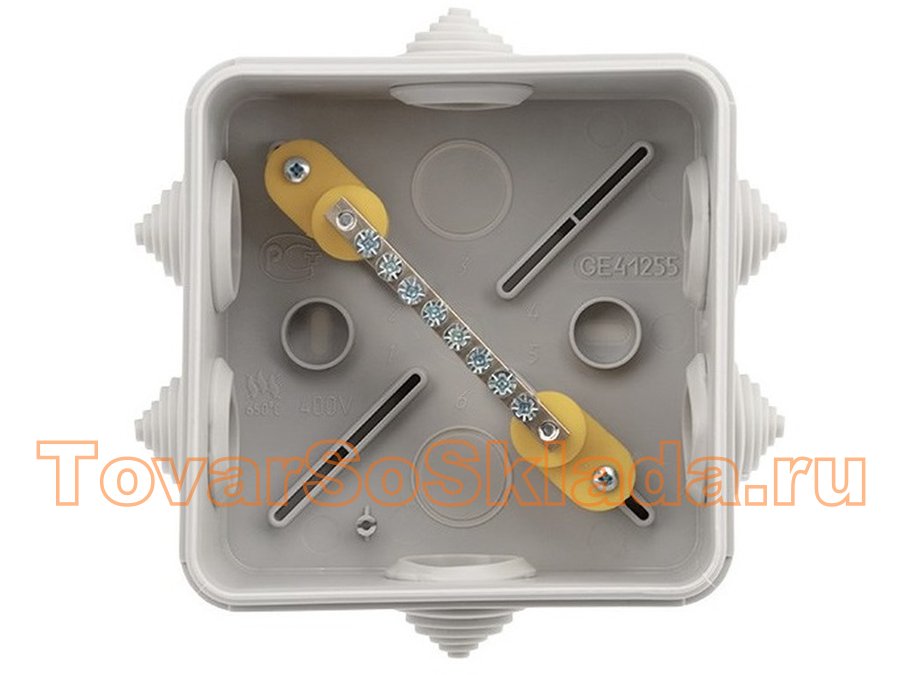

Рис 4. Внешний вид коробки для уравнивания потенциалов
  • Провода, используемые ДСУП. Их количество должно соответствовать числу подключаемых элементов. За основу берется медный провод, у которого сечение в пределах 2,5-6 мм. Сразу заметим, что алюминиевые жилы не подходят для этой задачи, поскольку образующаяся на нем оксидная пленка может нарушить контакт, сведя на нет функциональное назначение системы.

Организация дополнительной системы

Весь процесс можно условно разделить на два этапа подготовительный и, собственно, монтаж.

В первую очередь необходимо составить схему ДСУП, хотя бы приблизительную. Это позволит «не намудрить» с подключениями, например, забыть подсоединить к клеммной колодке какой-либо элемент или подвести к нему несколько проводов РЕ. Пример правильно выполненного эскиза показан на рисунке 5.

Рис 5. Схема организации дополнительной системы уравнивания потенциалов

На эскизе показаны элементы, которые следует в обязательном порядке подключить к КУП, перечислим их:

  • 1 и 2 – трубы подачи холодной и горячей воды.
  • 3 – труба канализационной системы.
  • 4 – корпус ванны (если она металлическая, как вы понимаете, акриловую ванну заземлять не имеет смысла).
  • 5 – радиатор отопления (если таковой имеется в ванной комнате).
  • 6 – экран системы «теплый пол».
  • 7 – дверной короб (если он из металла).
  • 8 – вентиляционная решетка (при условии, что в системе вентиляции используются металлические трубы).

При правильно организованной электропроводке подводить отдельно провода к электроприборам не имеет смысла, поскольку эту функцию выполняет жила заземления.

Сделав эскиз, необходимо определиться, где будет устанавливаться КУП, особых критериев к этому нет, главное, чтобы к ней непроблематично было добраться в любое время.

Определившись с местоположением коробки, следует продумать трасы для проводов, идущих к КУП. Напоминаем, что они должны быть уложены по радиальной схеме, то есть к каждому элементу идет отдельный провод.

Если при подключении проводников системы к коробке с клеммником проблем не будет, то с заземлением труб могут возникнуть некоторые сложности. Исправить ситуацию можно с помощью специальных хомутов зажимов, один из них продемонстрирован на рисунке 6.

Рис 6. Зажим для подключения защитного заземления к трубам

Место для крепления провода заземления к хомуту отмечено красным кругом.

После того, как ДСУП смонтирована, клеммник КУП подключается к РЕ квартирного щитка (см. рис. 7).

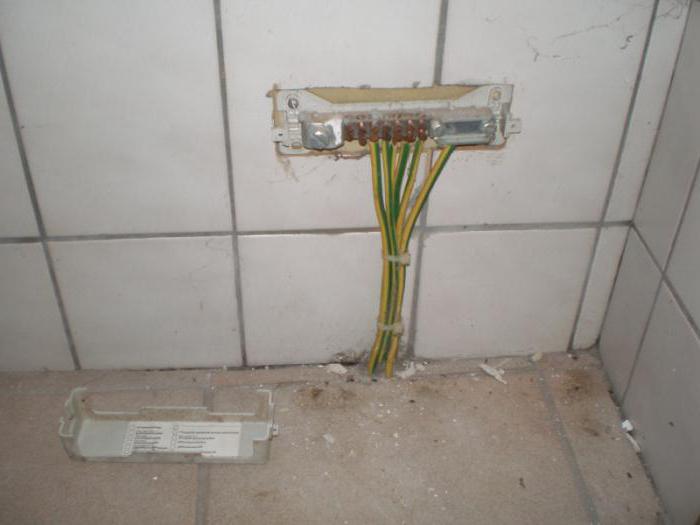

Рис 7. Подключение ДСУП к шине РЕ

На кухне ДСУП организуется подобным образом. То есть, производится подключение к КУП труб холодного и горячего водоснабжения, газовая труба, отопление, а также электрооборудование.

После установки системы и подключения ее клеммной колодке PE необходимо убедиться в наличии между нею, КУП и подключенными элементами единой цепи. Сделать это можно произведя соответствующие замеры.

В остальных комнатах организация дополнительной системы не имеет смысла.

Что ещё необходимо принять во внимание?

Дополнительную систему запрещается монтировать, если в доме используется заземление по типу TN-С, поскольку это создает реальную опасность для жизни другим жильцам, не установившим ДСУП.

Подключение КУП к клеммам щитка необходимо выполнять, только обесточив электропроводку.

Обратим внимание! Если в ванной комнате или на кухне установлен бойлер, он должен быть обязательно подключен к КИП, а питание на него необходимо подавать через отдельную линию, защищенную УЗО.

Если на установленные в ванной розетки может попасть вода, то необходимо использовать изделия классом не ниже IP54.

Коробка уравнивания потенциалов — подробно и доходчиво

В наших квартирах и домах, производственных помещениях и офисах, где мы работаем, полным-полно металлических корпусов и конструкций, во время одновременного прикосновения к которым человек может попасть в зону разности потенциалов.

Чтобы такого не произошло потенциалы надо уравнять. Как это сделать практически? Соединить все имеющиеся в здании токопроводящие элементы. Такая система уравнивания потенциалов (СУП) создаёт безопасную для человека среду. Одним из элементов СУП является коробка уравнивания потенциалов (КУП).

Об этих СУП и КУП поговорим более подробно, но сначала рассмотрим на практических примерах, что представляет собой разность потенциалов в обычных квартирах и откуда она появляется.

Причины

Все мы учили физику и помним, что потенциал сам по себе опасности абсолютно никакой не представляет. Опасаться надо разности потенциалов.

В квартирах разность потенциалов у труб и бытовых электроприборов может возникнуть вследствие следующих обстоятельств:

  1. Повредилась изоляция провода, и происходит утечка тока.
  2. В системе заземления возникли блуждающие токи.
  3. Схема подключения электрического оборудования выполнена неправильно.
  4. Проявляется статическое электричество.
  5. Электрические приборы неисправны.

Опасность

Помните со школы? Любой металлический предмет проводит электрический ток. В наших домах подобные предметы повсюду. Это – трубы центральной отопительной системы, холодного и горячего водопровода; батареи и полотенцесушитель; короб вентиляции и водосток; металлический корпус любого электроприбора.

В общедомовых коммуникациях металлические трубы между собой взаимосвязаны. Рассмотрим простой пример. У нас есть ванная комната, в которой рядом расположены батарея отопления и душевая кабинка. Если вдруг между этими двумя элементами возникает разность потенциалов, а человек в одно время прикоснётся и к батарее, и к душевой кабинке, будет крайне опасно в плане поражения током. В данном случае тело человека сыграет роль перемычки, по которой потечёт электрический ток. Путь его протекания нам известен из законов физики – от потенциала с большим значением к меньшему.

Ещё один типичный пример, если разные потенциалы возникают на трубах водопровода и канализации. Когда на водопроводной трубе появляется токовая утечка, есть вероятность поражения человека во время купания в ванной. Это произойдёт в том случае, если человек стоит в ванной с водой, при этом открывает слив и касается рукой водопроводного крана. Чтобы подобных проблем не возникало, необходимо уравнивание потенциалов.

Ситуация, когда на трубах в жилом доме присутствует напряжение, показана в этом видео:

Виды

Для того чтобы уравнивать потенциалы существует две системы, о каждой из них мы поговорим более подробно.

Уравнивание основное

Главной считается основная система уравнивания потенциалов, в сокращённом виде она называется ОСУП. По сути, эта система представляет собою контур, объединяющий несколько элементов:

  • наиболее важный – главную заземляющую шину (ГЗШ), именно на ней соединяются все остальные элементы;
  • всю металлическую арматуру многоэтажного жилого дома;
  • молниезащиту здания;
  • отопительную систему;
  • детали и элементы лифтового хозяйства;
  • короба вентиляции;
  • металлические трубы водоснабжения и отвода воды.

Каждое здание имеет вводное распределительное устройство (ВРУ), в нём устанавливают главную заземляющую шину (ГЗШ). Она подключается на контур заземления при помощи стальной полосы.

Раньше не нужно было беспокоиться, все металлические элементы объединялись, и не возникало предпосылок для разных потенциалов. Если и появлялся какой-то потенциал на трубе, по пути наименьшего сопротивления он спокойно уходил в землю (мы ведь помним, что металл – это отличный токопроводник).

Сейчас ситуация изменилась, многие жильцы во время ремонтных работ в квартирах меняют металлические водопроводные трубы на полипропиленовые либо пластиковые. За счёт этого общая цепочка разрывается, батареи и полотенцесушители остаются без защиты, потому что пластик не обладает проводящей способностью и не связан с заземляющей шиной. Представьте, что у вас остались металлические трубы, а сосед снизу всё поменял на пластик. При появлении потенциала на ваших трубах ему некуда уходить, путь в землю прерван пластиковыми трубами соседа. Таким образом и происходит возникновение разности потенциалов.

Есть у основной системы небольшая проблема. В многоэтажных зданиях коммуникационные пути очень протяжённые, за счёт этого увеличивается сопротивление проводящего элемента. В величине потенциала на трубах первого и последнего этажей будет ощутимая разница, а это уже представляет собой опасность. Поэтому создаётся дополнительная система уравнивания потенциалов, она монтируется на каждую квартиру индивидуально.

Дополнительное уравнивание

Дополнительная система уравнивания потенциалов (сокращённое название ДСУП), монтируется в санузлах, в ней объединяются такие элементы:

  • металлический корпус душевой кабинки или ванная;
  • вентиляционная система, когда её выход в ванную выполнен коробом металлическим;
  • полотенцесушитель;
  • канализация;
  • металлические трубы водопровода, отопления и газового хозяйства.

А вот тут уже понадобится коробка уравнивания потенциалов. К каждому из вышеперечисленных объектов подсоединяется отдельный провод (одножильный, материал исполнения – медь), его второй конец выводят и подсоединяют в КУП.

Выполнение монтажа

КУП различается в зависимости от того, как конструктивно выполнено здание и куда будет монтироваться сама коробка:

  • в сплошную стену;
  • в полую стену;
  • на стенную поверхность (открытый способ установки).

Представляет собой корпус, выполненный из пластика, внутри которого располагается главный элемент – заземляющая шина. Она изготавливается из меди и имеет сечение не менее 10 мм2.

К этой шине через имеющиеся на ней разъемы подсоединяются медные провода от объектов водопроводной, отопительной и газовой систем; от находящихся в помещении электроприборов, а также от розеток и осветительных приборов, установленных в ванной комнате.

Подключение проводов к перечисленным элементам происходит за счёт болтовых соединений либо хомутов. Иногда используют специальные контактные лепестки, в этом случае металлическая связь между защищаемым элементом и проводом буде особенно прочной. Чтобы система уравнивания потенциалов в опасных ситуациях работала, нужен надёжный контакт. Поэтому место на трубах, где будет устанавливаться хомут, нужно зачищать до металлического блеска.

Внутренняя шина отдельным медным проводом, называемым защитным РЕ-проводником, соединяется с вводным квартирным щитком, а уже через него подключается непосредственно к ГЗШ. Сечение РЕ-проводника должно быть не менее 6 мм2. Важное условие, если вы решите проложить этот провод в полу, он не должен пересекаться с другими кабелями.

Такая коробка является как бы промежуточным звеном между всеми заземляющимися элементами и вводным щитком. Очень удобно, что от каждого элемента достаточно протянуть проводок только на КУП, а не к общему квартирному щиту.

Когда разводка выполнена пластиковыми трубами, в КУП подсоединяются провода от водопроводных кранов и смесителей.

Перед тем, как монтировать СУП, необходимо узнать, как в доме выполнено заземление. Если по системе TN-C (когда в один провод совмещаются защитный проводник РЕ и рабочий ноль N), выполнять уравнивание нельзя. Это вызовет опасность для других соседей, если у них такой системы нет.

Требования

При монтаже КУПа необходимо придерживаться некоторых требований и правил:

  1. Её монтаж в ванных комнатах и санузлах обязателен. Во-первых, в этих помещениях расположено много металлических корпусов и поверхностей. Во-вторых, здесь имеется немалое количество электрических приборов. В-третьих, в этих комнатах всегда высокая влажность.
  2. Устанавливается коробка в том месте, где проходят сантехнические стояки.
  3. Обязательно подключение всего электрического оборудования, к которому имеется открытый доступ (это, прежде всего, корпуса водонагревательных бойлеров, стиральных машин), а также сторонних проводящих элементов.
  4. Доступ к КУП должен быть свободным.
  5. Установка КУП запрещена, когда в доме заземление смонтировано без заземляющего проводника (методом зануления).
  6. ДСУП запрещается подключать шлейфом.
  7. ДСУП по всей длине, начиная от КУП в санузле и до самого вводного щитка, нельзя разрывать. Запрещается монтировать в этой цепи любые коммутационные аппараты.

Напоследок хотелось бы сказать, не путайте понятия уравнивание и выравнивание разных потенциалов. Уравнять – значит соединить проводящие элементы электрически, чтобы сделать их потенциалы равными. А выровнять – это снизить разность потенциалов на полу или поверхности земли (шаговое напряжение).

Если в электричестве у вас опыта маловато, то не беритесь сами за такую работу, доверьте её профессионалам. Кроме всего прочего, специалист по окончании монтажных работ должен ещё померить сопротивление заземления, и проверить наличие цепи между заземляющими элементами.

монтаж коробки уравнивания потенциалов (КУП) и его виды

Мы постоянно сталкиваемся в своем доме, в офисе и производственных помещениях с электроприборами, которые представляют собой проводники электрического тока. Это могут быть батареи центрального отопления, газовые плиты, ванны, трубы и т.п. Такие проводники имеет электрический потенциал различной величины с довольно высоким значением.

О разности потенциалов

Если величина потенциалов у токопроводящих предметов в помещении различается, то между ними возникает напряжение (разность потенциалов), что представляет большую опасность поражения током для человека. Особенно важно это учитывать при подключении приборов в помещениях с повышенной влажностью (санитарных комнатах, душевых).

Разность электрических потенциалов у бытовых приборов и труб в квартире может появиться в результате:

  • утечки тока из-за повреждения изоляции проводов;
  • неправильного подключения электрооборудования;
  • неисправных электроприборов;
  • проявления статического электричества;
  • возникновения блуждающих токов системы заземления.

Чтобы не допустить ситуации возникновения разности потенциалов в помещении, осуществляется система уравнивания потенциалов (СУП) – параллельное соединение всех металлоконструкций, находящихся в доме. Основой СУП является объединение токопроводящих объектов в единый контур.

В здании предусматривается установка одновременно основного контура заземления и дополнительных систем уравнивания потенциалов в соответствии с требованиями современных правил и норм строительства. Основная система включает в себя металлические конструкции строения: арматуру, короба вентиляции, трубы, детали и элементы лифтов и молниезащиты.

Инженерные коммуникации имеют довольно значительную протяженность, что увеличивает сопротивление проводников. В этом случае электрический потенциал металлических труб на последних этажах высотного здания намного больше, чем у трубопровода на первых этажах.

Кроме того, в последнее время металлические трубы начинают заменять на пластиковые. Таким образом батареи и полотенцесушители, которые сделаны из металла, лишаются защиты, так как пластик не является проводником и не имеет связи с заземляющей шиной. Поэтому для решения подобных проблем и устанавливается дополнительная система уравнивания потенциалов (ДСУП).

Коробки уравнивания потенциалов

Коробка уравнивания потенциалов (КУП) – это один из элементов системы защиты людей от опасности поражения электричеством. Устройство применяется при организации ДСУП в помещении (офисе, квартире, доме и т.д.).

Существуют различные виды КУП в зависимости от конструкции здания:

  • в полые стены;
  • в сплошные стены;
  • открытой установки.

Виды монтажа

Монтаж КУП для металлических труб

КУП представляет собой пластиковый корпус, где помещается внутренняя шина – важнейшая часть заземляющего устройства. Она соединяет проводники с металлическими трубами горячего и холодного водоснабжения, газоснабжения, канализации, отопления, а также электроприборами, находящихся в помещении. К коробке подключают заземляющие провода от розеток и включателей. От внутренней шины отводят проводник до квартирного щитка, через который происходит подключение к главной заземляющей шине, находящейся на вводе здания.

Монтаж КУП для пластиковых труб

При установке пластиковых труб в СУП подсоединяются металлические краны и смесители. Также металлопластиковые трубы могут иметь диэлектрические вставки, которые подключают к основному контору.

Система обеспечивает одинаковый потенциал всех металлических элементов в здании. В случае возникновения напряжения на каком-либо объекте, оно переместится через заземляющий проводник к общему контуру.

Распределительную коробку устанавливают таким образом, чтобы она не нарушала интерьер помещения. При установке систем необходимо придерживаться определенных правил:

  • установка КУП производится в месте прохода стояков;
  • обеспечивается свободный доступ к КУП;
  • обязательное подключение всех доступных открытых элементов электрооборудования, а также защитных проводников и сторонних проводящих частей;
  • монтаж системы в санузлах, ванных комнатах выполняется в обязательном порядке.

СУП создают в процессе строительства дома. Если в старых постройках она отсутствует, то в целях электробезопасности проводится монтаж такого оборудования. Для того чтобы эффективно и безопасно провести монтаж КУП предварительно изучается система заземления здания.

В некоторых случаях проводить установку КУП запрещается. Так, если в подъезде схему заземления установили без заземляющего проводника, то уравнивание потенциалов делать нельзя. Поэтому подобную работу необходимо поручать только специалистам.

установка КУП 1101, шина заземления, принцип работы ШДУП

В обычных домах и квартирах, офисах и промышленных помещениях, полным-полно различных металлических предметов и конструкций, одновременно прикоснувшись к которым человек может испытать воздействие разных потенциалов. Чтобы предотвратить столь неприятную ситуацию потенциалы необходимо уравнять с помощью специальной коробки.

Конечно, чаще всего в квартирах уже предусмотрены такие варианты защиты от поражения электрическим током, но не во всех случаях они работают, особенно если дело касается старых многоквартирных домов. Именно поэтому нужно более подробно изучить функциональные особенности коробки управления потенциалами (КУП), какой она бывает и как провести монтаж своими руками.

Основное предназначение КУП

Все дело в том, что абсолютно все металлические предметы являются хорошими проводниками тока, а это известно всем нам ещё с уроков физики. В квартирах и домах такие объекты представлены в виде труб горячего и холодного водоснабжения, водостока, сушки для полотенец, корпусов электроприборов и даже вентиляционного короба. В любом случае металлические трубы и другие коммуникации всегда связаны между собой.

Если возникает разность электрических потенциалов между двумя разными объектами, то одновременное их касание может быть крайне опасным для человека. Связано это с тем, что тело выступает своего рода перемычкой между двумя коммуникациями.

Наиболее распространённым случаем считается, когда разные потенциалы возникли на канализационной и водопроводной трубе. Стоит заметить, что если утечка тока возникла на трубах водоснабжения, тогда вероятность удара током во время купания будет крайне высока. Основная причина — одновременное касание крана и сила воды. Своевременно установив контур уравнивания потенциалов, вы обезопасите себя и своих близких от поражения током.

Разновидности систем

На сегодняшний день специалисты разработали основную систему уравнивания потенциалов (ОСУП) и дополнительную (ДСУП). Что касается первой системы, она считается главной и универсальной, так как представлена в виде контура, состоящего из таких элементов:

  • ГЗШ (главная заземляющая шина), которая всегда находится на входе в здание.
  • Заземлитель.
  • Вентиляционные короба.
  • Металлическая арматура.
  • Отдельные элементы защиты здания от молний.
  • Металлические водопроводные трубы (горячая и холодная вода).

Ещё в недавнем времени все эти элементы были соединены в единую систему, благодаря чему об опасности возникновения разных потенциалов можно было не беспокоиться. Но на сегодняшний день ситуация кардинально изменилась. Связано это с тем, что всё больше потребителей решают сменить металлические трубы отопления на полипропиленовые модели. В результате этого пластик разрывает всю эту цепочку, и разность потенциалов теперь может возникнуть между разными объектами (к примеру: между водопроводом и сушилкой для полотенец).

Используя ОСУП, не стоит забывать о ещё одной проблеме, которая возникает в многоэтажных домах с большой протяжностью коммуникаций. Все дело в том, что потенциал трубы на первом и десятом этаже существенно отличается, а это очень опасно для жизни человека. Именно поэтому специалисты всегда создают вместе с главной СУП ещё и дополнительную систему, индивидуально для каждой квартиры.

Шина выравнивания потенциалов устанавливается в ванной комнате и объединяет следующие элементы:

  • Сушилку для полотенец.
  • Корпус ванны или душевой кабины.
  • Газовые и водопроводные трубы.
  • Канализацию.
  • В некоторых случаях даже вентиляцию.

Каждый отдельный элемент всей системы подключается с помощью одножильного медного провода, второй конец которого обязательно вводится в КУП1101 (коробку уравнивания потенциалов).

Помимо этого, стоит заметить, что существует определённый перечень требований, которые всегда предъявляются дополнительной системе уравнивания потенциалов:

  1. Строго запрещено подключать элементы ДСУП с помощью шлейфа.
  2. ДСУП обязательно должна быть неразрывной начиная от клеммной коробки и заканчивая квартирным щитком. Запрещено включение в цепь любой коммутационной аппаратуры.
  3. Правилами ПУЭ строго запрещено создавать дополнительную систему, если в квартире не предусмотрен заземляющий контур (заземление должно осуществляться только по системе TN — C).

Ограничения монтажа КУП

Лучше всего если установка КУП была произведена ещё на этапе строительства здания. Но, несмотря на это существуют определённые ограничения на использование этой системы в уже построенных домах, в которых заземление с объединённым PEN выполнено обычным проводником по специальной методике TN — C. В таких домах специалисты не рекомендуют проводить установку.

Если же мастер пренебрёг основными правилами, то при внезапном обрыве нулевого провода существует большая вероятность поражения электрическим током жителей других квартир, где ещё не установлена ДСУП. Разрешить эту проблему можно только благодаря заземлению TN — C — S. Для этого специалист на главной шине разъединяет проводник PEN на PE и N провода, подключает заземлённый контур к основной шине медным проводником.

Новые правила и нормы строительства призваны контролировать соблюдение правильной установки универсальной КУП. Такая система тщательно проверяется специалистами, перед тем как дом будет сдан в эксплуатацию. Гарантируемая электрическая безопасность достигается благодаря качественному соединению всех металлических частей, которые в дальнейшем будут доступны обычному человеку.

Основная система обязательно дополняется местными системами управления, особенно это касается тех участков, где отмечается повышенный риск поражения электрическим током. Всегда важно помнить о том, что осуществляя монтаж СУП нужно обеспечить надёжную связь между всеми элементами системы, которые подключены по радиальной схеме. При этом сечение проводов, должно быть, не менее установленного нормами значения.

Монтаж КУП с металлическими трубами

Установить коробку уравнивания потенциалами достаточно просто. Чтобы избежать лишних хлопот все эти работы лучше проводить на этапе возведения дома, так как провод от коробки КУП до щитка необходимо вложить в стяжку пола. В зависимости от ситуации скрытый от посторонних глаз провод можно поместить в специальный короб. Но прежде чем приступать к монтажу необходимо подготовить следующие инструменты:

  • Одножильный провод из меди, сечением 6, 4 и 2,5 мм². Специалисты рекомендуют использовать надёжные провода ПВ-3 и ПВ-1.
  • Клеммная коробка ШДУП со специальной медной шиной.
  • Крепёжные элементы: хомуты, контактные лепестки, болты. Они понадобятся на этапе подключения проводников СУП к металлическим корпусам и трубам.

Подготовив такой небольшой набор можно смело переходить к монтажным работам. Чтобы не запутаться и не допустить ошибок, лучше всего разработать подробную схему уравнения потенциалов, по которой можно будет в дальнейшем подключить все элементы системы. Вдобавок на схеме можно зарисовать приблизительные места прохождения провода от клеммной коробки до заземляющей шины в щётке. После этого можно подготовить все коммуникации к подключению — зачистить на трубах небольшой фрагмент для хомутов. Такие манипуляции позволят получить хороший контакт, что будет гарантировать стабильную работу всей системы.

Теперь пришло время подключать каждый элемент отдельным проводом. Если на участке отсутствует вероятность механического повреждения провода тогда для уравнивания можно использовать кабель сечением 2,5 мм². Если же вероятность повредить проводку все же существует, тогда лучше всего использовать кабель сечением 4 мм². Все провода обязательно заводятся в КУП и надёжно фиксируются на шине.

Здесь также важно учесть, что клеммную коробку для установки в ванной комнате лучше всего покупать со степенью защиты IP 54 или выше. От шины должен выходить провод сечением 6 мм², который обязательно нужно проложить к квартирному щитку. Но здесь также существует определённое правило — проводник, ни в коем случае не должен пересекать другие кабельные линии, особенно если вы прокладываете электропроводку в полу.

Монтаж КУП с пластиковыми батареями

В процессе установки пластиковых труб и многофункционального оборудования КУП, к ним обязательно добавляют металлические краны и смесители. Сегодня все чаще можно встретить металлопластиковые трубы с диэлектрическими вставками, которые подключаются к главному контуру. Система, в свою очередь, создаёт равномерный потенциал для всех металлических приборов в здании. Если по какой-то причине возникло напряжение на любом из объектов, оно просто перейдёт через заземляющий проводник к общему контуру. Монтаж распределительной коробки требует соблюдения следующих правил:

  • Обеспечение беспрепятственного доступа к коробке.
  • Устанавливать КУП нужно в месте прохода стояков.
  • Монтаж различных систем, таких как санузел, должен быть проведён в обязательном порядке.
  • Для слаженной работы системы нужно подключить все открытые элементы электроприборов, а также сторонние части и защитные проводники.

Как и в предыдущем варианте, систему уравнивания желательно устанавливать в процессе строительства дома. Если в старых домах она отсутствует, тогда специалисты поэтапно устанавливают все необходимое оборудование. Всегда важно помнить, что перед тем как приступить к монтажу КУП, нужно тщательно изучить систему заземления здания. Ведь нередки те случаи, когда установка такого оборудования просто запрещена. К примеру, если в подъезде заземление было установлено без специального проводника, тогда установка СУП просто невозможна.

Молниезащитная система для уравнивания потенциалов

В момент удара молнии образуется большая сила тока, из-за чего возникает разница потенциалов. Чтобы избежать неконтролируемого замыкания необходимо соединить электрические устройства, заземление, все металлические элементы и защитную систему от молний с устройствами защиты. Проводники всей системы соединяются шиной дополнительного уравнивания потенциалов, которая всегда должна быть доступна для испытаний. Большие здания могут иметь сразу несколько таких шин, которые к тому же соединены в единую цепь.

Система уравнения потенциалов молниезащиты осуществляется непосредственно на входе в здание, а также в тех местах, где нет возможности соблюдать безопасное расстояние (к примеру: в подвале). Если здание было построено на основе бетона либо имеет металлический корпус, уравнивание молниезащиты может проводиться только на уровне грунта. В многоэтажных домах, высота которых превышает 30 метров, на каждые 20 метров обязательно делают уравнение потенциалов защиты от молний.

Отдельно стоит заметить что все молниепроводящие детали должны быть расположены на безопасном от КУП расстоянии, дабы избежать импульсных перекрытий. Если такие условия являются невыполнимыми, тогда необходимо создать вспомогательные связи. Но при этом важно учитывать, что они дают возможность захода высокого потенциала в само здание.

В завершение можно подвести итог, что у всех проводников есть определённый электрический потенциал разной величины с высоким значением. Если в одном помещении величина потенциала у приборов разная, то между ними возникает своеобразное напряжение (разность потенциалов), а это, в свою очередь, угрожает жизни каждого человека.

Дабы избежать непредсказуемых последствий важно, чтобы в каждом доме и квартире была установлена коробка уравнивания потенциалов. Если у вас мало опыта работы с электричеством, тогда лучше не рисковать, а обратиться за помощью к профессионалам. Ведь только мастер может качественно замерить сопротивление заземлений и наличие соответствующих цепей между всеми элементами.

установка КУП 1101, шина заземления, принцип работы ШДУП

В обычных домах и квартирах, офисах и промышленных помещениях, полным-полно различных металлических предметов и конструкций, одновременно прикоснувшись к которым человек может испытать воздействие разных потенциалов. Чтобы предотвратить столь неприятную ситуацию потенциалы необходимо уравнять с помощью специальной коробки.

Конечно, чаще всего в квартирах уже предусмотрены такие варианты защиты от поражения электрическим током, но не во всех случаях они работают, особенно если дело касается старых многоквартирных домов. Именно поэтому нужно более подробно изучить функциональные особенности коробки управления потенциалами (КУП), какой она бывает и как провести монтаж своими руками.

Основное предназначение КУП

Все дело в том, что абсолютно все металлические предметы являются хорошими проводниками тока, а это известно всем нам ещё с уроков физики. В квартирах и домах такие объекты представлены в виде труб горячего и холодного водоснабжения, водостока, сушки для полотенец, корпусов электроприборов и даже вентиляционного короба. В любом случае металлические трубы и другие коммуникации всегда связаны между собой.

Если возникает разность электрических потенциалов между двумя разными объектами, то одновременное их касание может быть крайне опасным для человека. Связано это с тем, что тело выступает своего рода перемычкой между двумя коммуникациями.

Наиболее распространённым случаем считается, когда разные потенциалы возникли на канализационной и водопроводной трубе. Стоит заметить, что если утечка тока возникла на трубах водоснабжения, тогда вероятность удара током во время купания будет крайне высока. Основная причина — одновременное касание крана и сила воды. Своевременно установив контур уравнивания потенциалов, вы обезопасите себя и своих близких от поражения током.

Разновидности систем

На сегодняшний день специалисты разработали основную систему уравнивания потенциалов (ОСУП) и дополнительную (ДСУП). Что касается первой системы, она считается главной и универсальной, так как представлена в виде контура, состоящего из таких элементов:

  • ГЗШ (главная заземляющая шина), которая всегда находится на входе в здание.
  • Заземлитель.
  • Вентиляционные короба.
  • Металлическая арматура.
  • Отдельные элементы защиты здания от молний.
  • Металлические водопроводные трубы (горячая и холодная вода).

Ещё в недавнем времени все эти элементы были соединены в единую систему, благодаря чему об опасности возникновения разных потенциалов можно было не беспокоиться. Но на сегодняшний день ситуация кардинально изменилась. Связано это с тем, что всё больше потребителей решают сменить металлические трубы отопления на полипропиленовые модели. В результате этого пластик разрывает всю эту цепочку, и разность потенциалов теперь может возникнуть между разными объектами (к примеру: между водопроводом и сушилкой для полотенец).

Используя ОСУП, не стоит забывать о ещё одной проблеме, которая возникает в многоэтажных домах с большой протяжностью коммуникаций. Все дело в том, что потенциал трубы на первом и десятом этаже существенно отличается, а это очень опасно для жизни человека. Именно поэтому специалисты всегда создают вместе с главной СУП ещё и дополнительную систему, индивидуально для каждой квартиры.

Шина выравнивания потенциалов устанавливается в ванной комнате и объединяет следующие элементы:

  • Сушилку для полотенец.
  • Корпус ванны или душевой кабины.
  • Газовые и водопроводные трубы.
  • Канализацию.
  • В некоторых случаях даже вентиляцию.

Каждый отдельный элемент всей системы подключается с помощью одножильного медного провода, второй конец которого обязательно вводится в КУП1101 (коробку уравнивания потенциалов).

Помимо этого, стоит заметить, что существует определённый перечень требований, которые всегда предъявляются дополнительной системе уравнивания потенциалов:

  1. Строго запрещено подключать элементы ДСУП с помощью шлейфа.
  2. ДСУП обязательно должна быть неразрывной начиная от клеммной коробки и заканчивая квартирным щитком. Запрещено включение в цепь любой коммутационной аппаратуры.
  3. Правилами ПУЭ строго запрещено создавать дополнительную систему, если в квартире не предусмотрен заземляющий контур (заземление должно осуществляться только по системе TN — C).

Ограничения монтажа КУП

Лучше всего если установка КУП была произведена ещё на этапе строительства здания. Но, несмотря на это существуют определённые ограничения на использование этой системы в уже построенных домах, в которых заземление с объединённым PEN выполнено обычным проводником по специальной методике TN — C. В таких домах специалисты не рекомендуют проводить установку.

Если же мастер пренебрёг основными правилами, то при внезапном обрыве нулевого провода существует большая вероятность поражения электрическим током жителей других квартир, где ещё не установлена ДСУП. Разрешить эту проблему можно только благодаря заземлению TN — C — S. Для этого специалист на главной шине разъединяет проводник PEN на PE и N провода, подключает заземлённый контур к основной шине медным проводником.

Новые правила и нормы строительства призваны контролировать соблюдение правильной установки универсальной КУП. Такая система тщательно проверяется специалистами, перед тем как дом будет сдан в эксплуатацию. Гарантируемая электрическая безопасность достигается благодаря качественному соединению всех металлических частей, которые в дальнейшем будут доступны обычному человеку.

Основная система обязательно дополняется местными системами управления, особенно это касается тех участков, где отмечается повышенный риск поражения электрическим током. Всегда важно помнить о том, что осуществляя монтаж СУП нужно обеспечить надёжную связь между всеми элементами системы, которые подключены по радиальной схеме. При этом сечение проводов, должно быть, не менее установленного нормами значения.

Монтаж КУП с металлическими трубами

Установить коробку уравнивания потенциалами достаточно просто. Чтобы избежать лишних хлопот все эти работы лучше проводить на этапе возведения дома, так как провод от коробки КУП до щитка необходимо вложить в стяжку пола. В зависимости от ситуации скрытый от посторонних глаз провод можно поместить в специальный короб. Но прежде чем приступать к монтажу необходимо подготовить следующие инструменты:

  • Одножильный провод из меди, сечением 6, 4 и 2,5 мм². Специалисты рекомендуют использовать надёжные провода ПВ-3 и ПВ-1.
  • Клеммная коробка ШДУП со специальной медной шиной.
  • Крепёжные элементы: хомуты, контактные лепестки, болты. Они понадобятся на этапе подключения проводников СУП к металлическим корпусам и трубам.

Подготовив такой небольшой набор можно смело переходить к монтажным работам. Чтобы не запутаться и не допустить ошибок, лучше всего разработать подробную схему уравнения потенциалов, по которой можно будет в дальнейшем подключить все элементы системы. Вдобавок на схеме можно зарисовать приблизительные места прохождения провода от клеммной коробки до заземляющей шины в щётке. После этого можно подготовить все коммуникации к подключению — зачистить на трубах небольшой фрагмент для хомутов. Такие манипуляции позволят получить хороший контакт, что будет гарантировать стабильную работу всей системы.

Теперь пришло время подключать каждый элемент отдельным проводом. Если на участке отсутствует вероятность механического повреждения провода тогда для уравнивания можно использовать кабель сечением 2,5 мм². Если же вероятность повредить проводку все же существует, тогда лучше всего использовать кабель сечением 4 мм². Все провода обязательно заводятся в КУП и надёжно фиксируются на шине.

Здесь также важно учесть, что клеммную коробку для установки в ванной комнате лучше всего покупать со степенью защиты IP 54 или выше. От шины должен выходить провод сечением 6 мм², который обязательно нужно проложить к квартирному щитку. Но здесь также существует определённое правило — проводник, ни в коем случае не должен пересекать другие кабельные линии, особенно если вы прокладываете электропроводку в полу.

Монтаж КУП с пластиковыми батареями

В процессе установки пластиковых труб и многофункционального оборудования КУП, к ним обязательно добавляют металлические краны и смесители. Сегодня все чаще можно встретить металлопластиковые трубы с диэлектрическими вставками, которые подключаются к главному контуру. Система, в свою очередь, создаёт равномерный потенциал для всех металлических приборов в здании. Если по какой-то причине возникло напряжение на любом из объектов, оно просто перейдёт через заземляющий проводник к общему контуру. Монтаж распределительной коробки требует соблюдения следующих правил:

  • Обеспечение беспрепятственного доступа к коробке.
  • Устанавливать КУП нужно в месте прохода стояков.
  • Монтаж различных систем, таких как санузел, должен быть проведён в обязательном порядке.
  • Для слаженной работы системы нужно подключить все открытые элементы электроприборов, а также сторонние части и защитные проводники.

Как и в предыдущем варианте, систему уравнивания желательно устанавливать в процессе строительства дома. Если в старых домах она отсутствует, тогда специалисты поэтапно устанавливают все необходимое оборудование. Всегда важно помнить, что перед тем как приступить к монтажу КУП, нужно тщательно изучить систему заземления здания. Ведь нередки те случаи, когда установка такого оборудования просто запрещена. К примеру, если в подъезде заземление было установлено без специального проводника, тогда установка СУП просто невозможна.

Молниезащитная система для уравнивания потенциалов

В момент удара молнии образуется большая сила тока, из-за чего возникает разница потенциалов. Чтобы избежать неконтролируемого замыкания необходимо соединить электрические устройства, заземление, все металлические элементы и защитную систему от молний с устройствами защиты. Проводники всей системы соединяются шиной дополнительного уравнивания потенциалов, которая всегда должна быть доступна для испытаний. Большие здания могут иметь сразу несколько таких шин, которые к тому же соединены в единую цепь.

Система уравнения потенциалов молниезащиты осуществляется непосредственно на входе в здание, а также в тех местах, где нет возможности соблюдать безопасное расстояние (к примеру: в подвале). Если здание было построено на основе бетона либо имеет металлический корпус, уравнивание молниезащиты может проводиться только на уровне грунта. В многоэтажных домах, высота которых превышает 30 метров, на каждые 20 метров обязательно делают уравнение потенциалов защиты от молний.

Отдельно стоит заметить что все молниепроводящие детали должны быть расположены на безопасном от КУП расстоянии, дабы избежать импульсных перекрытий. Если такие условия являются невыполнимыми, тогда необходимо создать вспомогательные связи. Но при этом важно учитывать, что они дают возможность захода высокого потенциала в само здание.

В завершение можно подвести итог, что у всех проводников есть определённый электрический потенциал разной величины с высоким значением. Если в одном помещении величина потенциала у приборов разная, то между ними возникает своеобразное напряжение (разность потенциалов), а это, в свою очередь, угрожает жизни каждого человека.

Дабы избежать непредсказуемых последствий важно, чтобы в каждом доме и квартире была установлена коробка уравнивания потенциалов. Если у вас мало опыта работы с электричеством, тогда лучше не рисковать, а обратиться за помощью к профессионалам. Ведь только мастер может качественно замерить сопротивление заземлений и наличие соответствующих цепей между всеми элементами.

Электрический потенциал и правила их выравнивания в электроустановках: коробка и шина

В рабочих и жилых домах всегда есть металлические поверхности: чугунные или алюминиевые системы отопления, водопроводы и смесители душевых комнат. Как известно, металлы проводят электрический ток. Даже если металлические предметы вокруг человека не подключены непосредственно к источникам тока, то они в любом случае имеют определённый электрический потенциал. Избавиться от него невозможно, но привести в безопасную норму можно. Коробка уравнивания потенциалов предназначена именно для этого.

Коробка уравнивания потенциалов куп2603

О разности потенциалов

Если в одной комнате два металлических предмета имеют потенциалы напряжением U1 и U2, например, смеситель и сушилка для полотенец, то можно говорить о разности потенциалов. Это напряжение, значение которого можно записать уравнением:

U = U1 – U2.

Оно возникает при соединении двух точек с потенциалами между собой проводником.

Важно! В ванной комнате этим «проводником» может оказаться мокрое тело человека, который одновременно прикоснётся к двум металлическим поверхностям.

Причины возникновения потенциалов

Существуют различные условия возникновения электрических потенциалов на токопроводящих частях и металлических объектах. Основные причины возникновения этого явления следующие.

Разность электрических потенциалов в быту возникает при условиях:

  • занижение или пробой изоляции токоведущих конструкций и возникающие в результате этого утечки тока;
  • образование статического электричества;
  • неисправность бытового оборудования;
  • неверное включение в схему питания электрооборудования;
  • появление в заземляющих устройствах токов блуждающей природы.

Особую опасность представляет возникновение высокого потенциала из-за неисправности электропроводки или пробоя изоляции электроприборов при касании токопроводящей жилы металлических частей бытового или производственного оборудования.

Внимание! Пробой изоляции может произойти в одном месте, а потенциалы возникнуть совершенно в другом помещении. Например, в результате того, что квартиры соединяет одна и та же сеть отопления, пробой изоляции электроприбора на одном этаже может вызвать разность потенциалов на другом уровне и ударить человека электроразрядом.

Блуждающие токи появляются при использовании земли в качестве проводника для организации рабочего процесса электрических установок. Они тоже часто становятся причиной возникновения высоких потенциалов на батареях системы отопления или водопроводах.

Механизм образования блуждающих токов

Для чего выравнивать потенциалы

Доходчиво объяснить, что даёт выравнивание потенциалов, может пример того, что птицу, сидящую на проводе, не убивает током. Разности потенциалов нет, значит, напряжения, проходящего через две точки тела (лапы), нет, или оно мизерное. Согласно формуле напряжения, чем ниже разность значений напряжения в точках соприкосновения, тем ниже напряжение.

К сведению. Процедура выравнивания предполагает сделать одинаковыми потенциалы на всех металлических поверхностях, доступных для прикосновения.

Опасность воздействия

Прохождение тока через тело, при прикосновении к элементам конструкций с разной величиной электрического напряжения, опасно для здоровья и жизни. Здесь тело является проводником тока от точки с высоким потенциалом к точке с низким значением напряжения.

Опасными характеристиками тока являются:

  • частота;
  • сила;
  • путь прохождения через тело пострадавшего.

Наиболее опасен переменный ток. Он ощутим уже при величине до 0,6 мА. Ток, лежащий в пределах от 0,6 мА до 0, 025 мА, имеет притягивающие свойства из-за своей периодичности импульсов. Человек самостоятельно не может «отлепиться» от точек прикосновения. Конечности непроизвольно сжимаются, тело не слушается.

Сила тока выше 0,1 А вызывает фибрилляцию внутренних органов и сердца и является смертельно опасной.

Направления движения электричества через тело человека определяют уровень вреда здоровью.

Смертельные маршруты прохождения электротока:

  • «рука – рука» – под воздействие попадают бронхи, лёгкие и сердце;
  • «рука – нога» – страдают все внутренние органы;
  • «голова – конечности» – поражаются как внутренние органы, так и мозг.

Ещё один путь вредного движения тока – «нога – нога». Это «шаговое напряжение», которое может возникнуть при нахождении в пятне растекания тока по поверхности в случае обрыва провода, находящегося под напряжением. Сердце при этом не повреждается, если человек не упал и не изменил точек соприкосновения с источником опасности.

Радиус действия напряжения шага

Виды уравнивания

Различают два вида систем уравнивания: основную (ОСУП) и дополнительную (ДСУП). Для более безопасного проживания и работы лучше всего использовать обе.

Уравнивание основное

При возведении жилых домов и служебных объектов монтируется система ОСУП. Её схема разрабатывается ещё при проектировании.

В ОСУП входят следующие составляющие:

  • заземляющая конструкция – контур;
  • уравнивающие провода;
  • заземляющие провода;
  • шина.

Основная система должна обеспечить защиту зданий и сооружений от возникновения постороннего электричества в любых токопроводящих элементах конструкции. Это защита таких объектов, как трубопроводы, металлические компоненты постройки, электрические коммуникации и т.д. Возникший по любым причинам высокий потенциал с помощью ОСУП перенаправляется в землю.

Внимание! При производстве монтажа нельзя соединять между собой защитные PE проводники с рабочим нулём N. Только тогда ОСУП правильно действует с заземлениями типа: TN-S, TN-C-S и TT. Использовать соединения в виде шлейфов и размещать в цепи коммутационные аппараты категорически запрещено.

Дополнительное уравнивание

Этот вид уравнивания носит частный характер. Применяется в случае изменений в конструкции коммуникаций помещения, таких как:

  • замена металлических участков водопроводных труб на пластиковые вставки;
  • установка дополнительного электрооборудования: бойлеров, газовых колонок и прочего.

Здесь понадобится монтаж ДСУП в виде установки коробки уравнивания потенциалов (КУП) и соединительных проводников.

Схема выравнивания потенциалов в квартире

Отличие уравнивания от выравнивания

В правилах устройства электроустановок (ПУЭ), разделе 1.7 рассматриваются методы обустройства ОСУП. Рассказывается, как правильно присоединять и соединять между собой проводники защитных заземлений и систем выравнивания.

Разница между понятиями следующая:

  • Выравнивание – способ соединения, который делает приблизительно равными потенциалы, возникающие на всех доступных металлических частях конструкций, для снижения напряжения, и делающее его безопасным;
  • Уравнивание – устранение напряжения, возникающего между всеми легкодоступными к прикасанию металлическими поверхностями путём соединения их вместе проводами и заземлением полученного контура.

Если всё соединить между собой и подключить к защитному заземлению, это есть уравнивание.

Что такое ОСУП, для чего нужна

Доходчиво можно объяснить это на картинке системы уравнивания в доме. Для безопасности жителей и обслуживающего персонала необходимо выстроить такую систему. Все токопроводящие части оборудования, бытовых приборов, металлических коммуникаций должны присоединяться к отдельным шинам заземления, они подключаются к главной заземляющей шине (ГЗШ). ГЗШ присоединяется к контуру заземления.

Важно! На шинах должно быть столько мест для присоединения, сколько имеется объектов. Каждый объект заземляется отдельным проводником. Последовательное соединение недопустимо. Все шины должны быть доступными для осмотра, проводники – иметь достаточное сечение для выдерживания тока КЗ.

Система уравнивания потенциалов в доме

Устройство системы уравнивания потенциалов

Ее вид и монтаж зависят от назначения и размещения СУП. Существует различие при выборе комплектующих деталей и организации исполнительной схемы для производственных и жилых объектов.

Устройство основной системы уравнивания потенциалов

ГЗШ монтируется в общем вводном шкафу домового распределения.

К шине подсоединяются:

  • стальная полоса 5*50 мм, проведённая от контура заземляющего устройства;
  • проводник PEN в структуре заземления TN-C-S или РЕ провод в системе TN-S.

Запрещено устанавливать в цепи РЕ проводов-уравнителей разъединяющие устройства.

Устройство дополнительной системы уравнивания потенциалов

Схема выполнения этой структуры дсуп подразумевает отдельный индивидуальный подход для каждого из помещений. Отличие от основной системы – в том, что дсуп – это не отдельная единица системы, а совокупность дополнительных условий, обеспечивающих безопасность. Её устройство требует установки коробок уравнивания потенциалов и присоединение к их шинам отдельных субъектов, требующих уравнивания.

Коробки уравнивания потенциалов

Коробка включает в себя корпус и шину для уравнивания потенциалов (шдуп).

Они также отличаются друг от друга:

  • размерами занимаемой ниши;
  • внутренними размерами для присоединения;
  • количеством и диаметром присоединяемых проводников;
  • количеством вводов;
  • номинальным током шдуп.

На выбор коробки влияют конструкция стен помещений, количество и мощность узлов, требующих подключения.

Шины для уравнивания потенциалов

Основное предназначение шин – выполнение ДСУП в жилом и производственном фонде. Они служат для создания прочного контакта нулевого защитного провода, линии розеточной сети в квартире и металлических коммуникаций, расположенных в этом же помещении.

Шина для уравнивания потенциалов шдуп у4

Виды монтажа

Коробки различают по типу установки. Конструкции разных коробок предназначены для размещения:

  • в полостях стен;
  • непосредственно в стену;
  • настенное крепление.

Установка конструкции в полые и сплошные стены возможна на этапе строительства. Место для крепления выбирается с учётом предварительно составленной схемы. Расположение выбирается таким образом, чтобы был обеспечен свободный доступ для контроля и обслуживания.

Когда система монтируется в здании или помещении, которое эксплуатируется, то выполняют установку коробок открытого типа. Перед тем, как приступить к закреплению коробки, необходимо подвести к месту установки заземляющий проводник от ГЗШ.

Внимание! Основным условием использования коробки шдуп считают обязательное присоединение доступных к прикосновению открытых участков бытовых электроприборов и посторонних токопроводящих участков.

Организация дополнительной системы

Когда шина с коробкой установлена, переходят к подключению следующих объектов для уравнивания потенциала:

  • трубопроводы водоснабжения;
  • система канализации;
  • металлические части душевых и ванн;
  • радиаторы отопления;
  • вентиляционные решётки;
  • экранирующий провод тёплых полов.

Поверхности присоединяемых элементов зачищают от краски и защитного слоя. Провода прокладываются к каждому объекту отдельно. Присоединение выполняют с помощью болтового соединения с дополнительной врезной шайбой.

Молниезащитная конструкция

Повышение разности потенциалов в результате наведения статического электричества от разряда молнии или прямого попадания может снизить эффективность работы системы уравнивания. Молниеотвод и токоотводящий проводник тоже присоединены к контуру заземления. Поэтому нужно все металлические конструкции, электроустройства и защитное оборудование соединить в одну систему, проводники присоединять к шине, которая сообщается с заземляющим контуром. Подобную молниезащитную систему выполняют на входе в здания и там, где не может быть выполнен безопасный промежуток. Это может быть нулевой этаж или поверхность земли.

Важно! При наличии бетонных полов и вблизи мест оборудования молниеотводов выравнивание следует осуществлять возле самой поверхности земли.

Что необходимо принять во внимание

Коробки выравнивания потенциалов, несмотря на их выполнение важной задачи, нельзя расставлять повсюду. Например, в старых домах, где нулевые проводники объединены, установка такого устройства небезопасна. В случае обрыва общего заземлителя квартиры, не имеющие коробок в своих сетях, получат повышенные потенциалы от такой коробки.

Для уравнивания применяются специальные проводники жёлто-зелёной расцветки, медные, многожильные. При присоединении к шине проводник зачищают от изоляции, при подключении к объекту обжимают специальным наконечником с помощью обжимных клещей.

Присоединение уравнивающих проводников к шине

Затраты по организации и монтажу ОСУП и ДСУП окупаются безопасным проживанием и правильной работой оборудования защитной автоматики при замыканиях, утечках токов и возникновении посторонних высоких потенциалов.

Видео

Рабочая сила электростатического поля при перемещении заряда. Потенциальный характер полевых сил. Циркуляция вектора напряжения. Потенциал. Связь между силой и потенциалом. Градиент потенциала. Эквипотенциальная поверхность. Расчет разности потенциалов плоскости, двух плоскостей, цилиндров, сфер, шара.

§ 7 Работа напряженность электростатического поля при движущемся заряде.

Потенциал характер сил поля.

Обращение интенсивность


Рассмотрим электростатическое поле, создаваемое зарядом q . Дайте ему переместить пробный заряд q 0 . В любой точке поля на заряде q 0 а силе


где -force module, — единичный вектор радиус-вектора, который определяет положение заряда q 0 относительно заряда q .Поскольку сила изменяется от точки к точке, рабочую силу электростатического поля можно записать как переменную рабочую силу:

Поскольку рассматриваемый перенос заряда из точки 1 в точку 2 по произвольной траектории, можно сделать вывод, что работа по перемещению точечного заряда в электрическом поле не зависит от формы пути, а определяется только начальной и конечные позиции заряда.Это указывает на то, что электростатическое поле является потенциальным, а сила кулоновского — консервативной силой. Работа по перемещению заряда в поле по замкнутой траектории всегда равна нулю.

— проекция на направление контура ℓ.

Принимаем во внимание, что работа по замкнутому пути равна нулю

— интенсивность циркуляции.

Циркуляция электростатического поля по произвольному замкнутому пути всегда равна нулю.

§ 7 Потенциал.

Связь между интенсивностью и потенциалом.

Градиент потенциала

Эквипотенциальные поверхности

Поскольку электростатическое поле представляет собой потенциальную работу по перемещению заряда в таком поле, это поле может быть представлено как разность потенциальной энергии заряда в начальной и конечной точках пути.(Работа равна уменьшению потенциальной энергии, или изменению потенциальной энергии принимают со знаком минус.)

Константа определяется из условия, что при удалении заряда q 0 до бесконечности потенциальная энергия должна быть равна нулю.

.

Различные испытательные заряды q 0i , помещенные в заданную точку поля, будут иметь в этой точке различные потенциальные энергии:

…

Отношение Вт pot i к значению испытательного заряда q 0i , помещенного в заданную точку поля, является постоянным для данной точки поля для всех тестовых зарядов.Это соотношение называется потенциалом.
Потенциал — энергетическая характеристика электрического поля. Потенциал численно равен потенциальной энергии, которая имеет в данной точке поля единицу положительного заряда.

.

Потенциал измеряется в вольтах


Эквипотенциальная поверхность — это поверхность с равным потенциалом ( φ = const).Работа по перемещению заряда по эквипотенциальной поверхности равна нулю.

Связь между интенсивностью и потенциалом φ может быть найдена, исходя из того факта, что работа по перемещению заряда q в элементарном сегменте d ℓ может быть записана как

С другой стороны

— градиент потенциала.

Напряженность поля равна градиенту потенциала, отрицательному.


Градиент потенциала показывает, как изменяется производительность на единицу длины. Градиент перпендикулярен функции и направлен в сторону увеличения функции. Следовательно, вектор интенсивности перпендикулярен эквипотенциальной поверхности и направлен в сторону уменьшения потенциала.

Рассмотрим поле, создаваемое системой N точечные заряды q 1 , q 2 ,… q N .Расстояние от заряда до заданной точки поля составляет r 1 , r 2 ,… r N . Работа, проделанная этим полем над зарядом q 0 , будет равна алгебраической сумме рабочей силы каждого заряда в отдельности.

где

Потенциальное поле, создаваемое системой зарядов, определяется как алгебраическая сумма потенциалов, создаваемых в одной и той же точке каждым зарядом отдельно.

§ 9 разностных потенциалов плоскости, двух плоскостей, сфер, шара, цилиндра

Используя соотношение между φ и определите разность потенциалов между двумя произвольными точками


  1. Разность потенциалов поля однородно заряженной бесконечной плоскости с поверхностной плотностью заряда σ.

2. Разность потенциалов поля двух бесконечных параллельных плоскостей с противоположно заряженной поверхностной плотностью заряда σ.

Если 1 = 0; 2 = d , то или

3. Разность потенциалов поля однородно заряженной сферической поверхности радиуса R.


Если r 1 = r , r 2 → ∞, потенциал вне сфер

Внутри сферической поверхности потенциал везде и равен

4.Разность потенциалов объема поля заряженной сферы радиусом R и полным зарядом Q .


За пределами шара r 1 , r 2 > R ,

Внутри мяча

5. Разность потенциалов поля равномерно заряженного цилиндра (или бесконечно длинной нити).

r > R :

Введение в окислительно-восстановительные равновесия и электродные потенциалы

Различная химическая активность металлов

Когда металлы вступают в реакцию, они отдают электроны и образуют положительные ионы. Эта конкретная тема посвящена сравнению легкости, с которой металл делает это для образования гидратированных ионов в растворе — например, Mg 2+ (водный) или Cu 2+ (водный) .

Мы можем сравнить легкость, с которой происходят эти два изменения:

Каждый, кто занимался химией больше нескольких месяцев, знает, что магний более реактивен, чем медь. Первая реакция происходит гораздо легче, чем вторая. В этой теме мы попытаемся выразить это с помощью некоторых цифр.

Глядя на это с точки зрения равновесия

Предположим, у вас есть кусок магния в стакане с водой.Атомы магния будут терять электроны и переходить в раствор в виде ионов магния. Электроны останутся на магнии.

Через очень короткое время на магнии произойдет накопление электронов, и он будет окружен в растворе слоем положительных ионов. Они будут стремиться оставаться рядом, потому что их притягивает отрицательный заряд на куске металла.

Некоторых из них привлечет достаточно, чтобы они вернули свои электроны и снова прилипли к куску металла.

Динамическое равновесие будет установлено, когда скорость, с которой ионы покидают поверхность, в точности равна скорости, с которой они снова присоединяются к ней. В этот момент на магнии будет постоянный отрицательный заряд и постоянное количество ионов магния, присутствующих в растворе вокруг него.

Если упростить диаграмму, чтобы избавиться от «кусочков» магния, у вас останется такая ситуация:

Не забывайте, что это всего лишь снимок динамического равновесия.Ионы постоянно уходят и снова присоединяются к поверхности.

Как бы все изменилось, если бы вы использовали кусок меди вместо куска магния?

Медь менее реактивна и поэтому менее легко образует свои ионы. Любые оторвавшиеся ионы с большей вероятностью вернут свои электроны и снова прилипнут к металлу. Вы по-прежнему достигнете положения равновесия, но на металле будет меньше заряда и меньше ионов в растворе.

Если мы запишем две реакции как равновесия, то мы будем сравнивать два положения равновесия.

Положение магниевого равновесия. . .

. . . лежит левее точки равновесия меди.

Обратите внимание на то, как записаны два положения равновесия. По соглашению, все эти равновесия записываются с электронами в левой части уравнения. Если вы обязательно будете придерживаться этого соглашения, вы обнаружите, что остальная часть этой темы будет намного легче визуализировать.

Все остальное, что касается электродных потенциалов, — это просто попытка присвоить несколько цифр этим различным положениям равновесия.

В принципе, это довольно просто сделать. В случае с магнием существует большая разница между отрицательностью металла и положительностью раствора вокруг него. В медном корпусе разница намного меньше.

Эта разность потенциалов может быть записана как напряжение — чем больше разница между положительным и отрицательным полюсом, тем больше напряжение. К сожалению, это напряжение невозможно измерить!

Было бы легко подключить вольтметр к металлическому элементу, но как бы вы подключили его к раствору? Поместив зонд в раствор рядом с металлом? Нет, не сработает!

Любой зонд, который вы вводите, будет иметь подобное равновесие.Лучшее, что вы могли бы измерить, — это некая комбинация эффектов на датчике и куске металла, который вы тестируете.

Общие сведения об электроде сравнения

Предположим, у вас есть оптическое устройство для измерения высоты на некотором расстоянии, и вы хотите использовать его, чтобы узнать, какого роста был конкретный человек. К сожалению, вы не видите их ног, потому что они стоят в высокой траве.

Хотя вы не можете измерить их абсолютную высоту, вы можете измерить их высоту относительно удобной стойки.Предположим, что в этом случае человек оказался выше столба на 15 см.

Вы можете повторить это для множества людей. . .

. . . и получите такой набор результатов:

потенциал действия | BioNinja

Понимание:

• Потенциал действия состоит из деполяризации и реполяризации нейрона


Потенциалы действия — это быстрые изменения заряда через мембрану, которые происходят, когда нейрон активирован

  • Потенциалы действия происходят в трех основных стадиях: деполяризация, реполяризация и рефрактерный период

Деполяризация

Деполяризация относится к внезапному изменению мембранного потенциала — обычно от (относительно) отрицательного к положительному внутреннему заряду

  • В ответ на сигнал, инициированный дендритом, натриевые каналы открываются в мембране аксона
  • As Na + ионы более сконцентрированы вне нейрона, открытие натриевых каналов вызывает пассивный приток натрия
  • Приток натрия заставляет мембранный потенциал становиться более положительным (деполяризация)

Реполяризация

Реполяризация относится к восстановлению мембранного потенциала после деполяризации (т.е.е. восстановление отрицательного внутреннего заряда)

  • После притока натрия калиевых каналов открываются в мембране аксона
  • Поскольку ионы K + более сконцентрированы внутри нейрона, открытие калиевых каналов вызывает пассивный отток калий
  • Отток калия заставляет мембранный потенциал возвращаться к более отрицательному внутреннему дифференциалу (реполяризация)

Рефрактерный период

Рефрактерный период относится к периоду времени после нервного импульса до того, как нейрон снова сможет активироваться

  • В нормальном состоянии покоя ионы натрия преимущественно находятся вне нейрона, а ионы калия — внутри ( потенциал покоя)
  • После деполяризации (приток натрия) и реполяризации (отток калия) это ионное распределение в значительной степени меняется на противоположное
  • Прежде чем нейрон сможет снова сработать, потенциал покоя должен быть восстановлен с помощью антипортового действия натрий-калиевого насоса
.
Разное
