Как соединить кабель антенны

Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

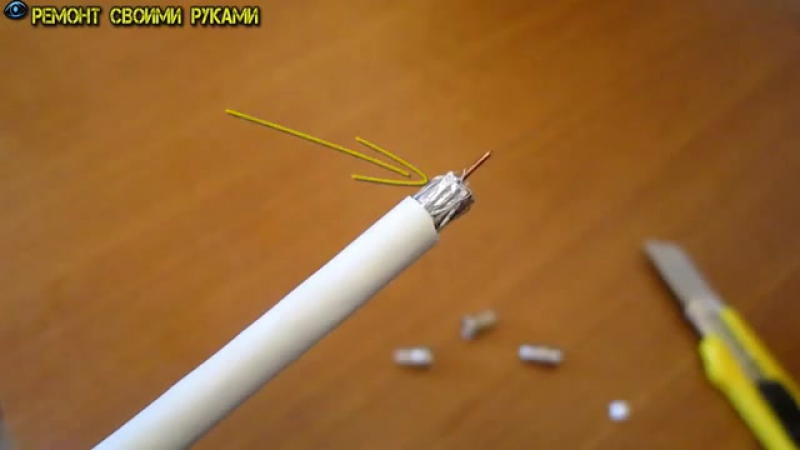

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО. металлическая оплетка должна касаться нижней залуженной площадки штекера БП , иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти . Не допускайте замыкания оплетки и центральной жилы . При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло .

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Соединение телевизионного кабеля между собой с помощью жёсткого коаксиального переходника на сегодняшний день, лучшее решение проблемы сращивания телевизионного кабеля между собой.

Собственно, сам F-переход, это сборка, состоящая из: двух вилок (папа) и одной розетки (мама). Такая компоновка позволяет подключать вилочную часть в розетку, расположенную непосредственно на корпусе телевизора, а в случае необходимости использовать ответную часть разъёма, как соединительную муфту для подключения к её второй стороне другой вилки.

Влияние соединений на прохождение сигнала

Следует учесть что любое специальное или непреднамеренное изменение геометрии телевизионного кабеля негативно скажется на качестве сигнала. Например, та же скрутка сама по себе не искажает осевую симметрию проводника, но она искажает его форму. Из круглого он превращается в овальный. Нечто подобное происходит и при использованье проводников различного диаметра, в том числе переходников. Поэтому очень желательно чтобы проводник на всём своём протяжении был цельным, без вмятин и крутых изгибов, а том как выбрать телевизионный кабель, читайте в этой статье.

Причины повреждений телевизионного кабеля

Возникновение разрывов телевизионного кабеля, не такая уж редкость. В квартире повреждения происходят в процессе ремонта, перестановки мебели. Иногда возникает необходимость удлинить проводник. Для этого можно воспользоваться удлинителем необходимой длины с предустановленными разъёмами необходимой конфигурации (вилка-вилка; вилка-розетка).

В подъезде провода “рвутся” по другим причинам. Иногда их режут провайдеры конкуренты, иногда мигрирующие по подъездам бездельники.

Чтобы закрыть тему встречающихся повреждений, упомяну случай о котором недавно узнал. В одной из городских квартир на первом этаже под половым покрытием, кабель перегрызли мыши. Правда, это было оптоволокно, но тем не менее случаи повреждения проводника любого предназначения от грызунов вполне возможны.

Установка F-коннектора

Хотя для подключения бытовой видеотехники применяются самые разные соединители: TNC, BNC, SMC и др, но для соединения телевизионного кабеля используется только F-разъёмы. Причины популярности такого способа соединения очевидны: дешевизна изделия, простота монтажа, минимальные потери сигнала, хорошая помехозащищенность.

Показать последовательность работ удобнее с помощью картинок.

• Удаление внешней оболочки. Изоляция срезается вкруговую, на расстоянии 15-20 мм от торца. Чтобы не повредить оплётку, нужно большим пальцем одной руки слегка отгибать кабель в сторону, а другой с ножом, делать лёгкие режущие движения. В таком положение изоляция будет частично резаться, частично разрываться, а широкий разрез позволит избежать повреждения оплётки.

• Удаление изоляции центральной жилы. Приведённые размеры снятой изоляции достаточно свободны. Ничего страшного если они окажутся немного не такими, но если вы редко занимаетесь электромонтажом то удобнее придерживаться рекомендуемых размеров.

• Подготовка экрана. Казалось бы, какая тут может быть подготовка, навернул штекер и всё, но дело в том, что внутренняя поверхность фольги покрыта тонким изолирующим слоем. Если разъём установить в положении, как есть то контакта штекера с экранирующей фольгой не будет. Отвёрнутую полоску фольги нужно завернуть в сторону торца примерно наполовину, так чтобы открытый металл оказался сверху изолированного слоя.

• Установка штекера. Коннектор устанавливается путём приложения небольшого усилия, направленного вдоль оси проводника с одновременным перемещение разъёма в радиальном направлении. Штекер, как бы накручивается. Если диаметр кабеля соответствует диаметру коннектора то разъём сядет достаточно плотно, но без задиров.

В случае если диаметр проводника меньше то оплётку нужно вернуть в исходное положение и намотать на оболочку любой односторонний, фиксирующий, ленточный материал (изоленту, скотч, лейкопластырь) до достижения внутреннего диаметра штекера.

Если диаметр телевизионного кабеля больше то никакие доработки не подойдут. Нужно искать адаптер под нужный диаметр, а проще соединить разные отрезки с помощью пайки.

• Доработка. Разъём установлен, но это ещё не всё. Контакт двух центральных жил обеспечивается обжимными лепестками, расположенными внутри розетки (муфты) с обеих сторон. Длина муфты около 20 мм. Учитывая длину оголённой жилы расположенной внутри гайки штекера (5 мм), легко сосчитать, что длина выступающего над гайкой провода не должна превышать 5 мм.

Получилось вот так. Торчащие проволочки и фольга экрана никак не влияют на параметры соединения, но если вам претит подобная неряшливость, то их можно срезать.

Соединение телевизионного кабеля пайкой

Во времена СССР кабельная сеть была неразвита, её просто в нашем понимании не было. Изредка возникающая потребность соединить два отрезка телевизионного кабеля с помощью пайки не казалась обременительным неудобством.

С появлением кабельных сетей всё изменилось, монтаж нужно было делать быстро. Так на смену пайке пришли F-коннекторы, но это не значит что надобность в пайке окончательно отпала. Например, без пайки не обойтись если диаметр телевизионного кабеля значительно больше диаметра коннектора, а подходящий адаптер не удаётся купить.

• Снятие наружной оболочки.
  В отличие от монтажа F-коннектора оболочка проводника под пайку надрезается вдоль и заворачивается. Длина в этом случае не имеет значения, было бы удобно работать, а лишнее можно отрезать потом.

• Снятие изоляции центральной жилы. Половинка изоляции надрезается и снимается вдоль оси проводника. Длина здесь то же не имеет особого значения. Где-то примерно половина оголенной от экрана изоляции.

Проводники центральной жилы отгибаются в такое положение чтобы с ними было удобно работать.

• Пайка. Проводники в этом случае спаиваются внахлёст. Если центральные жилы выполнены из многопроволочного проводника то они соединяются скруткой с последующей пайкой. Наплывы и сосульки зачищаются надфилем.

• Изоляция. Основная площадь центральной жилы оказалась изолирована, но в местах прилегания двух половинок изоляции, остаются небольшие зазоры.

Для избежания замыкания нужно дополнительно намотать пару витков изоленты.

• Обеспечение контакта экранов. Внутренняя поверхность фольги для прочности покрыта тонким слоем полиэтилена. Для обеспечения контакта, фольгу, на одном из отрезков кабеля, перед тем как приложить к фольге другого отрезка, нужно наполовину подвернуть наружной стороной внутрь.

Надёжно спаять многочисленные проволочки оплётки вряд ли получится, но это и необязательно делать. Достаточно наложить оплётки друг на друга и плотно прижимая их к изоляции центральной жилы, скрутить в радиальном направление.

По поводу соединения экранирующих оплёток можно встретить самые разные мнения. Например, обязательное накладывание проволочного бандажа. На самом деле, на практике, никто так давно не делает и на качество такое “упущение” не влияет.

• Внешняя изоляция. Наложенных половинок оболочки для качественной изоляции явно недостаточно. Поэтому соединение дополнительно изолируется изолентой.

Получается герметичное, прочное и довольно аккуратное соединение.

Часто в силу непредвиденных обстоятельств, например во время уборки или ремонта, повреждается оболочка антенны и повреждается экранная оплетка. В большинстве случаев повреждения требуют трудоемкого и затратного процесса полной замены кабеля. А иногда происходит перестановка, телевизор оказывается в другом месте и длины телевизионного провода оказывается недостаточно. Однако есть возможность самостоятельно нарастить (удлинить) телевизионный кабель с минимумом затрат в короткий промежуток времени.

Строение телевизионного кабеля

Стандартная антенна работает на частоте до 2,1 ГГц. В основном все модели телевизоров и усилители имеют параметры сопротивления 75 Ом. Самым распространенным для проведения телевизионных сетей является коаксиальный кабель. Его конструкция полностью исключает влияние на передаваемый сигнал внешних электромагнитных излучений и других издаваемых электрическими приборами помех.

Телевизионного провод состоит из следующих элементов:

1. Круглая оболочка из ПВХ.
2. Экран (оплетка, похожая на фольгу).
3. Центральная жила (медная) в изолирующем элементе.

Стандартные диаметры данного типа составляют от 4 до 8 мм. Наличие фольги на оплетке из проволоки означает, что изделие имеет хорошее качество.

Как удлинить телевизионный кабель, используя f-разъемы

Телевизоры в силу конструктивных особенностей устроены так, что сигнал телевещания принимают от антенны или другого передающего устройства. Соединение антенны с телевизором производится за счет использования телевизионного провода. Коаксиальный кабель может быть уложен стационарно и иметь заданную длину подключения к телевизору. Но иногда длины недостаточно.

Провод часто меняется полностью, если телевизор переставляется на другое место, куда старый кабель не доходит. Это неоправданно затратный процесс. Чтобы удлинить уже имеющийся шнур, можно воспользоваться одним из трех наиболее распространенных способов:

• При помощи TV удлинителя.
• Используя F-разъемы.
• Пайкой центральной жилы и экрана с помощью паяльника.

В продаже удлинители бывают от 2 до 20 метров длиной. Но это не самый удачный выход, так как удлинители недешевые и обладающие нужной длиной не всегда бывают в наличии.

Использование переходника на F-гнездо — это оптимальный вариант для быстрого и недорогого наращивания. Для данного типа соединения необходимо иметь два F-штекера с отрезками провода необходимой длины. Тип штекера подбирается по диаметру провода.

Проводится соединение коаксиального кабеля без пайки следующим образом. Сначала нужно (желательно острым ножом) вдоль на сантиметр прорезать защитную оболочку. Затем ее отогнуть и полностью удалить. Таким же способом прорезать экранирующую оплетку (это может быть фольга или сетка из проволоки). Язычки оплетки не удалять, а отогнуть назад в сторону остального отрезка. Далее с большой аккуратностью зачистить центральную жилу. Стараться при зачистке не оставлять на ней насечек. Центральная жила медная небольшие повреждения могут привести к ее механической поломке при установке штекера.

Когда оба конца отрезка зачищены, насадить или накрутить F-разъем на загнутые назад экраны. Железная основа штекера должна плотно быть насажена на экранную оболочку. Лишние торчащие остатки экрана срезать. В результате из разъема будет торчать центральная жила. Ее следует укоротить до 5 мм, чтобы штекер накручивался на остальные части конструкций F-разъемов. Разъемы для многожильных кабелей — коннекторы — крепятся также без пайки.

Соединение телевизионного кабеля пайкой

Соединение отрезков кабеля с помощью пайки можно назвать самым удобным, надежным, недорогим способом. С помощью паяльника и припоя можно надежно закрепить отрезки кабеля разных диаметров или закрепить (зафиксировать) экран из алюминиевой фольги к проволочной экранной оплетке. Такая технология позволяет без потерь передаваемого сигнала соединять любые экранированные провода (низкочастотные, высокочастотные, телевизионные и т. д.).

Прежде чем начинать пайку мест соединений, надо зачистить оба конца от изоляции на расстоянии 20 мм. Загнуть экраны назад. Центральную жилу очистить таким образом, чтобы получилась небольшая ступенька (длиной 2-3 мм) в ее изолирующем элементе. В результате медная жила будет очищена от защитного покрытия наполовину. Далее надо разделить срезанную половину изоляции и центральную жилу между собой с углом 45 градусов друг от друга.

Затем обе медные жилы нужно залудить оловянным припоем (использовать канифоль). После того как концы залужены выполнить пайку медных жил между собой. На месте пайки не должно быть наплывов, капельных образований, сосулек из потекшего олова. Если таковые есть, нужно произвести зачистку шкуркой либо надфилем до ровной поверхности. Далее легким нажимом сводим ступеньки защитного слоя вместе и изолируем место пайки.

Когда место пайки было надежно изолировано, начинаем соединение экранной оплетки обоих концов. Обратите внимание, что оплетка центральной жилы сделана на основе алюминиевой фольги, с одной стороны имеет бумажную основу, а бумага не является проводником электронных сигналов. Поэтому экранную оболочку рекомендуется укладывать бумажной основой в изолированной части центральной жилы, снаружи будет алюминиевая часть. Например, при соединении двух алюминиевых экранов нужно, чтобы алюминиевая часть одного экрана соприкасалась с алюминиевой частью другого. Это дает устойчивую проходимость сигнала и выдает необходимое качество изображения телевизионного аппарата.

После соединения экранов необходимо при помощи пайки или медной проволоки это место нужно зафиксировать. В завершение процедуры место соединения обработать несколькими слоями полихлорвиниловой изоляцией.

Есть ли ещё способы, которыми можно удлинить tv-кабель

Если нет под рукой необходимого инструмента (паяльник или обжимное устройство) или F-разъема, ТВ-кабель удлиняется при помощи скручивания центральной жилы и оплетки экрана между собой. Такой вариант считается хоть и ненадежным, но допустимым.

Как подключить кабель к штекеру?

К дополнительному способу наращивания ТВ-кабеля относится использование такого прибора, как сплиттер. При помощи этого устройства подключается сразу несколько отрезков проводов с одной передающей точки. Разработано много других способов подключения кабельной проводки к штекерам электронных конструкций, например, коннектор (штекерный разъем) служит для подключения интернет соединения. Так как интернет-кабель многожильный, штекерный разъем такого типа соединяется при помощи обжимки.

Благодаря развитию современной радиоэлектроники существует множество вариантов использования и конструктивных особенностей, кабельных соединителей и штекеров, поэтому сложностей с удлинением кабеля не будет.

Соединение телевизионного кабеля

Практически в любой квартире есть телевизор, и довольно часто не один, а сразу несколько, и соответственно к нему подведен телевизионный кабель от антенны. В этой статье будет рассказано, как правильно выбрать необходимый кабель, как профессионально осуществить соединение телевизионного кабеля, и как подключить. Правильное название телевизионного кабеля – коаксиальный, именно благодаря ему на наши телевизоры поступают качественные сигналы, которые позволяют нам наслаждаться телепередачами или же фильмами. Качественное соединение антенного кабеля При прокладке телевизионного кабеля самое главное это соединение, во первых их должно быть как можно меньше, во вторых выполнены они должны быть качественно и правильно, при некачественном соединении все ваши каналы будут показывать с сильными помехами. Все соединения телевизионного кабеля должны быть осуществлены таким образом, что бы экранизирующая оплетка сохранилась в целости и сохранности. Для того что бы удлинить антенный кабель применяются специальные разъемы, соединение телевизионного кабеля скруткой запрещается. На концы кабеля фиксируются разъемы, таким образом, что бы избежать трения оплетки с медной жилой, и затеем между собой, скручивают на резьбу. Таким же способом на конец кабеля, который будет подключен непосредственно к телевизору. При необходимости если нужно развести телевизионный кабель на пару телевизоров, используется краб, все соединения на нем выполнены в специальных разъемах. Услуги нашей антенной службы Во избежание различных проблем не рекомендуется экспериментировать с самостоятельными работами. А лучше всего доверить соединение ТВ кабеля и монтаж профессионалам нашей компании. У нас работают высококвалифицированные мастера, которые в кратчайшие сроки осуществят не только качественное подключение вашего оборудования, но и помогут вам настроить ваш телевизор.

Профессиональное соединение телевизионного кабеля без праздников и выходных!

 Если вы задумали соединить телевизионный кабель, к примеру для того чтобы удлинить или восстановить разрез, не стоит забывать, что любое соединение способно резко ухудшить качество передачи сигнала. Соединить антенный кабель можно несколькими способами: Первый способ самый надежный и проверенный, соединение при помощи накручивания на оба конца кабеля гаек и закрепление обоих концов соединителем. Соединитель представляет собой цилиндр, который имеет внешнюю резьбу, сквозное отверстие, которое предназначено для центральной жилы, отверстие имеет такой размер, который позволяет жилам соединенных кабелей контактировать друг с другом; После как два конца ТВ кабеля соединены, рекомендуется сделать соединение более надежным обмотав его изолентой, это позволит избежать разрыв кабеля при его последующем натяжении; Второй способ, необходимо взять и закрутить те же самые гайки на оба конца кабеля, затем на один накрутить штекер «папа», а на другое тв гнездо штекер «мама». Этот способ будет идеальным решением для простого удлинения антенного кабеля, и если случайно дернут это соединение оно разорвется. При разрыве можно снова все смотать изолентой; Третий способ саамы ненадежный – это простоя скрутка. Недостаток в том, что с этой скруткой, тот участок, где располагается соединение, совсем не защищен от электро помех как в первом и во втором способе. И из-за этого на экране вашего телевизора могут появиться помехи. Еще пару полезных советов, старайтесь избегать большого количества соединений на кабеле. Можно допустить 1-2 не более. И второй, если вы все-таки сделали соединение на антенном кабеле, то оставляйте это место легкодоступным, не надо замуровывать его в стену или прятать под плинтус. Всегда существует вероятность того, что соединение придет в негодность или будет осуществлено не качественно.

Как удлинить и соединить интернет-кабель в домашних условиях. Как соединить телевизионный кабель

При переносе антенны или телевизора, а также его повреждениях необходимо нарастить телевизионный кабель. В этой статье рассказывается о том, какие есть способы соединения, и как это сделать самостоятельно.

Устройство кабеля

В центре телекабеля расположен медный провод диаметром 0,3-1 мм. Вокруг него находится полиуретановая изоляция, отделяющая центральную жилу от экрана из алюминиевой фольги и медной оплётки. Кабеля с оплёткой без фольги не соответствуют современным стандартам передачи сигнала.

Вся конструкция защищена от внешних воздействий и ультрафиолета полихлорвиниловой или полиэтиленовой оболочкой.

Внешний диаметр должен быть не менее 6-8 мм, а при прокладке рядом с электропроводкой – 10 мм. Изгибать его под прямым углом нельзя, рекомендуемый радиус – больше 5 см.

Как выбрать телевизионный кабель

При покупке TV-кабеля выбор марки производится по нескольким параметрам.

Волновое сопротивление

Все ТВ-кабеля имеют волновое сопротивление 75 Ом. Это зависит от соотношения диаметров оплётки и центральной жилы и определяется на заводе при проектировании кабеля.

Толщина кабеля

Кроме волнового, имеет значение обычное сопротивление. Чем кабель толще, тем большее сечение имеет центральная жила, и на большее расстояние передаётся сигнал. Для квартир и многоэтажных домов, на расстояние до 30 метров достаточно 6 мм. При использовании толстой наружной изоляции диаметр кабеля увеличивается.

Материал оплетки

Центральная жила всегда медная или стальная омеднённая. ВЧ сигнал проходит по поверхности, поэтому её материал не имеет значения.

Центральный проводник окружён диэлектриком, материал которого также не важен. Дальше во всех кабелях следует алюминиевая фольга, окружённая оплёткой. Чем она плотнее, тем кабель качественнее. Материал оплётки может быть разный:

• медь – имеет хорошие параметры, но дорогая;
• алюминий – дёшев, но непрочен;
• нержавеющая сталь – оптимальное соотношение цена/качество.

Внешняя изоляция

При установке антенны в помещении материал наружной оболочки значения не имеет. При использовании его на улице, наружная изоляция должна быть предназначена для наружной установки, иначе она под воздействием ультрафиолета, перепада температур и других факторов потрескается, и кабель выйдет из строя.

Важно! В кабеле, который протягивается по воздуху, обязательно должна быть несущая стальная жила.

Как удлинить телевизионный кабель

Удлинение кабеля, как и соединение телевизионных кабелей между собой, увеличивает сопротивление сигналу, поэтому их необходимо свести к минимуму. Число соединений должно быть не больше 1-2. При необходимости это можно сделать разными способами.

Через переходник или штекером и гнездом

Самый простой и быстрый способ выполнить соединение телевизионного кабеля – F-штекер и F-гнездо:

• Снять на одном из проводов внешний слой изоляции на расстоянии 25-30 мм;
• Завернуть оплётку в обратную сторону. Внутренняя сторона алюминиевой фольги для прочности покрыта лавсаном или полиэтиленом, поэтому для обеспечения контакта часть экрана отгибают обратно;
• Зачистить конец центральной жилы на длину 10 мм. Это необходимо сделать, не повредив её, иначе провод становится ломким;
• На телекабель через фольгу накручивается F-штекер. Центральный провод должен выступать на 0,5 см. Излишек обрезается кусачками или бокорезами;
• Операции 1-4 повторяются для второго конца кабеля;
• Подготовленные F-штекера закручиваются в F-гнездо.

Соединение при помощи TV-штекера и TV-гнезда выполняется аналогично. Отличие – в меньшей механической прочности, поэтому готовое соединение обматывается изолентой, или на него надевается отрезок термоусадочной трубки и прогревается феном или зажигалкой.

Интересно. Соединители бывают прямыми и изогнутыми под углом 90 градусов. Изогнутые используются при отсутствии места для плавного изгиба кабеля. Способ монтажа от использования углового разъёма не меняется.

Ещё один способ надёжно и качественно соединить провода – пайка. Это дешевле, но труднее и дольше, чем при помощи разъёма:

• Ножом надрезается внешняя оболочка на длину 50-60 мм;

Осторожно! Экранирующая оплётка должна остаться неповреждённой.

• Как шкурка у банана, внешняя изоляция и экран отворачиваются назад;
• Центральная жила обрезается до длины 20мм;
• На длину 10мм с одной стороны срезается изоляция. Как изображено на фотографии, необходимо оставить «ступеньку»;
• Центральная жила отгибается под углом 45 градусов. Концы облуживаются;
• Операции 1-5 повторяются для другого кабеля;
• Центральные жилы соединяемых проводов спаиваются «внахлёст». Неровности и потёки олова убираются надфилем или паяльником;
• Место пайки закрывается с двух сторон оставшейся необрезанной изоляцией центральной жилы, и для прочности обматывается изолентой;
• Алюминиевая фольга экрана возвращается на место;
• Поочерёдно укладывается на место экранирующая оплётка. Для лучшего контакта экраны можно спаять;
• На соединение с двух сторон накладывается ранее отогнутая наружная изоляция;
• Готовая конструкция обматывается изолентой, или на неё надвигается ранее надетый кусок термоусадочной трубки и прогревается феном.

Внимание! С внутренней стороны экранирующая фольга покрыта слоем изоляции, поэтому слой, укладываемый снаружи, разворачивается наизнанку.

Скрутка

Это самый некачественный способ соединения. В месте скрутки теряется контакт, оно окисляется, непрочное механически и имеет неэстетичный внешний вид. Соединить скруткой кабеля можно двумя способами:

• Аналогично паяному соединению. Вместо пайки скрутить центральные жилы между собой;
• Зачистить наружную изоляцию на 40-50мм, а внутреннюю – на 20-25. Скрутить попарно центральные провода и экраны, места скруток заизолировать изолентой.

Соединение нескольких кабелей через сплиттер

При подключении одной антенны к нескольким телевизорам соединение производится через специальное устройство – сплиттер, или «краб».

Это небольшая коробочка с одним входом, отмеченным «IN» и несколькими выходами, отмеченными «OUT». Подключение телекабелей производится через F-разъёмы или TV-штекера.

Внутри сплиттера находится ферритовое кольцо с обмотками, а в более дешёвых моделях – резисторы. Эти элементы распределяют входной сигнал равномерно по выводам, поэтому не рекомендуется устанавливать «краб» с запасными выходами.

При числе выходов более четырёх устанавливается активный сплиттер – устройство, в котором находится усилитель.

Правила прокладки кабеля

Чтобы проводка служила долго, прокладывать её следует по определённым правилам:

• На максимальном расстоянии от электропроводки. Пересечение с электрокабелями следует производить под прямым углом;

Важно! Для уменьшения помех эти провода не прокладываются рядом, в одном кабельном канале или трубе.

• Минимальное число соединений. Нужно использовать только заводские коннекторры или пайку;
• Не сворачивать телекабель в кольцо. Получается катушка индуктивности, ослабляющая сигнал;
• Не изгибать провод под прямым углом. При необходимости использовать угловые коннекторы.

Правильно выполненное соединение телевизионных кабелей обеспечит хорошую передачу сигнала и качественное изображение, а знание того, как соединить телевизионный кабель, позволит сделать эту работу самостоятельно, без помощи специалиста.

Видео

В последнее время для подключения к интернету провайдеры все чаще используют . Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.

Существует несколько основных ситуаций, когда нужно выполнить наращивание электрической проводки. Чаще всего потребность возникает, если сломался алюминиевый провод в розетке, но бывает и такие случаи, когда необходимо удлинить кабель от электроприбора для подключения питания. Далее мы рассмотрим все наиболее частые случаи и расскажем читателям сайта , как нарастить провод в розетке, под водой и для подсоединения мощной бытовой техники.

Основные способы наращивания

Для начала рассмотрим, как можно удлинить провод либо электрический кабель в домашних условиях. Если жилы обоих сращиваемых проводников из одного металла (медные либо алюминиевые), то можно использовать следующие способы удлинения:

1. С помощью клеммных колодок . Самый удобный вариант не только наращивания, но и . Рекомендуется использовать даже в той ситуации, если жилы проводников из различных металлов. Главное условие их использования – соединять цепи, ток в которых не превышает номинальный указанный на клеммнике. Советуем покупать их в «проверенных» местах и не обольщаться на низкую стоимость – рынок перенасыщен подделками, которые плавятся и горят.
2. Бюджетные соединительные колодки, так называемые полиэтиленовые клеммники, позволяющие удлинить проводку. Особенностью является то, что при сильной затяжке монолитной жилы трескается металлическая часть клеммника. Ими нельзя соединять многопроволочные жилы. Для этого их нужно залудить или обжать наконечником типа , чтобы получить надежный и долговечный контакт.

3. Скручивание жил. Дедовский способ, который является одним из самых небезопасных, но в то же время популярных даже у опытных электриков. Чтобы нарастить электропроводку с помощью скрутки необходимо, чтобы обломанный конец был не менее 30 мм (для надежного сращивания). О том, читайте в соответствующей статье. Знайте, что делать скрутки запрещено согласно 2.1.21. Поэтому не используйте этот способ в чистом виде (без обжима гильзой или СИЗом, пропайки или сварки).

4. Пайка. Еще один вариант удлинения электропроводки – использование пайки жил. Если Вы умеете пользоваться сварочным аппаратом, данный способ позволит качественно нарастить проводник даже большого сечения (4-6 мм.кв.).

5. Гильзы. – это отличный способ соединений и хорошо подходит для наращивания кабеля. Но для наращивания оборванного провода в розетке вам может не хватить места.

6. или другие подобные ответвительные зажимы. С их помощью подключаются ответвления для ввода в частные дома от ВЛЭП. Также подходят для удлинения проводов. Главный недостаток – большие габариты.

7. – отлично подходят для ответвления, соединения и удлинения слаботочных проводов. Могут исползоваться для соединения цепей 220В, но лучше подходят для информационных линий, например витой пары.


Вот мы и рассмотрели, какие существуют методы наращивания электрических проводов в домашних условиях. Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

Ситуация 1 — Сломалась жила в стене или потолке.

В подрозетнике или в месте крепления люстры часто ломаются жилы. В результате приборы не работают. Казалось бы, простейшая задача – чтобы восстановить подачу электричества нужно всего лишь соединить 1 жилку. Но при зачистке вы поняли, что сделать этого не получится из-за нехватки длины – жила обломилась «под корень».

Также такое приходится делать, если Вы решили либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации.

Если длины оставшейся на поверхности жилы достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу. Если же в стене остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок.

Так вы сможете и нарастить электропроводку в распределительной коробке либо на потолке для или любого другого светильника (к примеру, бра на стене).

Ситуация 2 — Нужно нарастить кабель в воде.

Такое случается, если нужно удлинить провод для погружного скважинного насоса. Все что Вам нужно – выполнить соединение сращиваемых жил через клеммник, после чего заизолировать место удлинения с помощью , как показано на фото ниже. Провод погружного насоса нужно крепить к трубе и тросу так, чтобы на нём не было нагрузки, но дополнительно побеспокойтесь о месте соединения, сделайте небольшую петлю при его монтаже.

Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.

Ситуация 3 — Нужно удлинить кабель для питания мощного электроприбора в квартире.

Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили , кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 6 мм 2), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой. Это же можно сделать удлинив с помощью обжимки гильзами или сваркой.

Ситуация 4 — Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору.

Здравствуйте уважаемые читатели блога сайт В последнее время я написал несколько статей касающихся установки цифрового телевидения на даче. Сегодня же хочу рассказать о том, как удлинить антенный кабель, если понадобилось перенести для лучшего приема, либо место установки телевизора не подходит для комфортного просмотра телепередач.

В статье про я уже успел затронуть тему про необходимость покупки качественного коаксиального кабеля для того, чтобы избежать возникновения возможных проблем с приемом сигнала. Но о том, что делать и какой инструмент необходимо приобрести я расскажу ниже и очень надеюсь, что все будет максимально доступно и ясно.

Грамотно проведенная работа не отразится на качестве принимаемого сигнала. Если возникли неисправности или после работ ухудшилось качество, то стоит проверить все соединения и оценить, насколько качественные материалы были приобретены.

Необходимые инструменты и материалы для удлинения антенного кабеля

При необходимости перенести телевизор в другое помещение, либо в угол комнаты возникает нехватка длины провода и встает вопрос о покупке дополнительного отрезка. Перед тем как пойти в магазин обязательно осмотрите имеющийся, оцените толщину центральной жилы, перепишите маркировку, а лучше всего отрезать небольшой кусок для наглядного примера, при покупке.

На мой взгляд, существует только два оптимальных способа удлинить телевизионный кабель. Первый с применением «F» разъемов, а второй используя «сплиттер» для возможной дальнейшей разводки на несколько устройств.

По поводу пайки я не стану рассказывать, поскольку это дело довольно сложное. Наращивая телевизионный кабель пайкой сложно добиться должного волнового сопротивления. Да и само место соединения будет очень хрупким.

Итак, давайте по порядку рассмотрим оба варианта

Как удлинить телевизионный кабель используя «F» разъемы

Для этого способа нам понадобится два f разъема и одно f соединение. Перед тем как приступить к наращиванию, провод нужно правильно «разделать». Для этого аккуратно снимается верхняя оболочка, не повреждая экран. Экранированную оплетку скручиваем и отгибаем ее по направлению кабеля. Снимаем вспененную изоляцию, тем самым оголяя центральную жилу. Примерная длина освобожденной жилы должна быть около полутора сантиметров.

Такую операцию необходимо провести на обоих концах, которые вы хотите срастить. После проделанных операций берем f разъемы и аккуратно накручиваем на провод. Следите за тем, чтобы центральный провод не контактировал с внешним экраном .

Для лучшей фиксации место соединения можно обмотать изолентой. Такая фиксация не даст вашему изделию рассыпаться при изгибах и деформации.

Это был первый способ того, как удлинить коаксиальный кабель. Теперь предлагаю рассмотреть второй вариант и на мой взгляд более практичный.

Как нарастить коаксиальный кабель используя сплиттер

Давайте для начала разберемся что такое сплиттер и для чего он нужен.

Сплиттер представляет собой коробочку небольших габаритов с одним входом и несколькими выходами. Предназначен сплиттер для разветвления подключенной антенны на несколько телевизоров, либо при к одному кабелю. При выборе подходящего устройства следует сразу определиться с количеством подключаемых телевизоров. Это необходимо для правильного выбора делителя.

Для начала такое устройство стоит жестко закрепить на ровной вертикальной или горизонтальной поверхности. Только после этого приступать к непосредственному монтажу. Фактически данный способ наращивания антенного кабеля схож с предыдущим. Как и в первом случае необходимо использовать два f разъема накрученных на концы. После чего провод идущий от антенны мы подсоединяем ко входу сплиттера, а кусок которым собираемся удлинить линию подключаем к выходу. Фактически это тот же f соединитель только с возможностью дальнейшего разветвления.

Вот собственно и вся информация о том, как нарастить антенный кабель. Если на ваш взгляд статья показалась не полной и вы ищите другие варианты решения проблемы, то я с легкость смогу ее дополнить, просто на мой взгляд это основные и самые простые способы решения задачи. В добавление ко всему сказанному предлагаю для общего саморазвития прочитать статью о том, поскольку этот вопрос возникает довольно часто при перестановке мебели в квартире или переезде. Для наглядности и закрепления материала, предлагаю посмотреть соответствующее видео.

Рекомендуем также

Как разделать F-разъем на ТВ кабель

Для хорошего приема телевидения нужна хорошая антенна. Еще важнее доставить от хорошей антенны сигнал до телевизионного приемника. Если раньше телевизионный кабель приходил до телевизора от таинственного места в этажном щитке, и был доступен только телемастерам и специалистам, то сегодня такой кабель продается свободно. Проблемой применения специализированных телевизионных кабелей всегда были их соединители и разветвители.

Особенности конструкции ТВ кабеля и ТВ разъема

Кабель для ТВ применяется высокочастотный – коаксиальный. Этот кабель всем хорошо знаком, в переводе на русский, «коаксиал» — означает «один в другом». Центральный проводник коаксиального кабеля помещен в цилиндр, который является вторым проводником, выполняющим роль экрана. Этот экран служит для защиты от помех и выполняется из фольги или тонкой проволоки, сплетенной в чулок. Главная особенность коаксиальных кабелей: соотношение между диаметрами внешнего и внутреннего проводников, этим определяется его волновое сопротивления. Для передачи телевизионных сигналов в быту используется кабель с волновым сопротивлением – 75 Ом.

Такой особый кабель не соединить ни скруткой, ни сваркой, ни клеммой Wago. Для него используются специальные соединители и разъемы. Кроме того, коаксиальный разъем требует пайки, причем в строгой последовательности: сначала центральная жила, затем после установки специальных прокладок, оплетка.

Сегодня помимо привычных соединителей, все чаще встречается так называемые F-разъемы. Главное преимущество этого соединения с помощью F-разъемов – полное отсутствие пайки! Практически голыми руками в считанные секунды готов разъем, который раньше нужно было паять, имея за плечами определенные навыки.

В отличие от обычных ТВ коннекторов, F-разъем не вставляется, а вкручивается. Гнездо представляет собой шпильку с отверстием под центральный проводник, а разъем — это незащищенная центральная жила кабеля, специальной снабженная гайкой. В результате мы имеем более надежное соединение, механически удерживаемое резьбой.

Разделка F-разъема на ТВ кабель по шагам

Сделайте надрез изоляции на 10-12 мм от конца кабеля. Если конец кабеля не перпендикулярный, выровняйте его острым ножом.

Снимите изоляцию и расправьте в противоположном положении от конца кабеля поверх кабельной изоляции оплетку и фольгу.

Отступая 2-3 мм от фольги, снимите изоляцию не повреждая центральный проводник.

Накрутите F-разъем на кабель поверх изоляции на расправленные проводники оплетки и фольгу. Излишки фольги и оплетки, выступающие из под разъема можно срезать ножом. Старайтесь не повредить при этом изоляцию.

Центральная жила должна выступать из разъема на расстояние от 1,5 до 5 мм.

Для организации сети телевизионного вещания при ремонте квартиры своими руками нужно разедить сигнал и доставить его до каждого ТВ приемника. Для этого я использовал специальные разветвители высокочастотного сигнала. В стене пришлось сооружать скрытую коробку, где находится телевизионный разветвитель, с применением F-разъемов.

Использование F-разъемов продиктовано еще и тем, что их активно применяют производители подобных разветвителей, как в низкочастотной, так и в спутниковой технике. Также все чаще встречаются ТВ розетки ориентированные именно на такой F-разъем. Надеюсь, что заявленное качество и надежность F-разъемов позволит забыть про проблемы с телевизорами в моей новой квартире.

подключение телевизионной розетки своими руками

Как подключить телевизионную розетку: рекомендации по самостоятельной установке

Сейчас сложно представить дом или квартиру, в которой не было бы телевизора. Все чаще их даже не один, а два или три. При этом провода антенны или кабельного телевидения могут путаться под ногами или просто эстетически не радовать глаз. Устранить эти проблемы поможет подключение телевизионной розетки. Если установить ТВ розетку, то появится возможность скрыть провода и обезопасить их от случайных разрывов и других повреждений.

Как подключить телевизионную розетку

Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:

— внешняя накладная телевизионная розетка

— розетка скрытого подключения (вмонтированная в стену)

— проходная телевизионная розетка

По выполняемым функциям все розетки следует разделить на:

• Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
• Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.

Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:

• Собственно, сама телевизионная розетка.
• Инструмент для снятия изоляции.
• Отвертки.
• Ударная дрель или перфоратор.
• Крепежные детали.

Схема подключения тв розетки скрытой установки.

• На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.

• Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.

• На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож. При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте.

• На четвертом этапе нужно закрепить центральную жилу в розетке винтом.

• На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена

Схема подключения накладной розетки.





Подключить розетку телевизионную накладного типа в значительной степени проще.  Для того, чтобы установить розетку под тв кабель накладного типа нужно:

• Снять изоляцию с кабеля.
• Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
• Закрепить центральную жилу внутри корпуса.
• Собрать корпус и установить его на место.

Для большей наглядности и упрощения процесса установки розеток следует посмотреть видео подключения тв розетки. На видео четко показано, подключение розетки для телевизионного кабеля своими руками.

Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.

Альтернативный вариант установки.

Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.

Как подключить разветвитель для использования с кабелем и высокоскоростным Интернетом | Small Business

Стивен Мелендез Обновлено 22 января 2019 г.

Если ваша компания получает кабельное телевидение и высокоскоростной доступ в Интернет от одной и той же компании, использующей одну и ту же линию, вы можете использовать коаксиальный разветвитель для подключения вашего интернет-маршрутизатора и одного или нескольких кабельные коробки в Интернет. Сплиттеры недороги и просты в установке, их можно приобрести в Интернете, в магазинах электроники или даже в аптеках.Если вы заметили проблемы с телевизионными сигналами или скоростью подключения к Интернету после установки разветвителя кабельного телевидения, обратитесь за помощью в свою кабельную компанию, и она может предложить более надежное решение. Вы также можете рассмотреть возможность использования беспроводных цифровых альтернатив традиционному кабельному телевидению, чтобы уменьшить количество проводов.

Использование разветвителя Интернет-кабеля

Традиционно кабельные компании передают сигналы для телефонных, телевизионных и Интернет-услуг через коаксиальные кабели. Ваша кабельная компания может установить несколько розеток в вашем офисе или доме для вашего интернет-маршрутизатора и одной или нескольких кабельных коробок, но если у вас недостаточно кабельных розеток, вы можете использовать коаксиальный разветвитель и отрезки кабеля для установки дополнительных портов.

Разветвители и коаксиальный кабель можно легко найти в магазинах электроники, магазинах товаров для дома и других магазинах. Прочтите в Интернете обзоры различных разветвителей, чтобы получить высококачественный, который вносит небольшой шум в вашу линию, чтобы не влиять на ваш Интернет и телевизионные сигналы.

Подготовка к установке

Планируйте установить разветвитель где-нибудь рядом с тем местом, где кабельная линия входит в ваше пространство. Измерьте, чтобы определить правильную длину коаксиального кабеля для подключения к тому месту, где у вас есть разветвитель, и где у вас есть устройства, которые вам нужно подключить, например кабельные коробки и маршрутизаторы.Более короткие кабели обычно лучше, потому что они занимают меньше места и создают меньше шума в линии. Некоторые сплиттеры имеют более двух выходов, но лучше покупать один с как можно меньшим количеством, чтобы избежать проблем с сигналом.

Установка разветвителя

Когда вы будете готовы установить разветвитель, отсоедините кабельную линию от всех устройств, к которым он в данный момент подключен. Координируйте свои действия с другими пользователями вашей кабельной службы, чтобы найти время, которое не мешает. Затем отсоедините кабельную линию и присоедините ее к входному концу разветвителя.Подключите новые коаксиальные кабели к выходным концам разветвителя и устройствам, которые вы подключаете.

Затяните соединения на кабеле руками и, при необходимости, плоскогубцами или гаечным ключом, стараясь не повредить кабель, разветвитель или устройства. Перезагрузите устройства и убедитесь, что они принимают телевизионные и интернет-сигналы. Если после установки разветвителя вы обнаружите слабый сигнал или медленное соединение, обратитесь за помощью в свою кабельную компанию.

Вы также можете установить еще одну кабельную розетку, если вам мешает путаница шнуров и разветвители.Также может быть полезно установить розетку для вашего беспроводного маршрутизатора ближе всего к тому месту, где вы чаще всего используете компьютеры и другие цифровые устройства, поскольку таким образом они получают лучший сигнал. Доступны усилители беспроводного сигнала, которые помогают передавать сигналы вокруг стен и на большие расстояния.

Поиск альтернативных сплиттеров

Вы можете использовать современные беспроводные технологии, чтобы избежать необходимости в сплиттерах. Некоторые кабельные компании и другие поставщики услуг телевидения предоставляют приставки, которые могут передавать телепрограммы по беспроводной сети через ваш интернет-маршрутизатор.Вы также можете получать нужные программы с помощью смарт-телевизора, возможно, с надстройками, такими как Roku box, Amazon Fire TV Stick или Google Chromecast.

В некоторых случаях вы можете заменить традиционную кабельную службу более дешевыми цифровыми альтернативами, устранив при этом необходимость в сплиттерах и длинных шнурах. Поищите там устройства и телевизионные услуги, которые соответствуют вашим потребностям.

Как подключить телевизор к ресиверу без HDMI

Если вы хотите подключить телевизор к ресиверу, обычно лучше всего подходит кабель HDMI.Если у вас нет разъема HDMI на телевизоре, ресивере или на обоих устройствах, возможно, вы ищете альтернативные способы подключения этих двух устройств. К счастью, есть и другие варианты, кроме HDMI.

Как подключить телевизор к ресиверу без HDMI? Вы можете использовать любые аудиокабели RCA, композитный видеокабель, 5-кабельный компонентный видеокабель RCA или преобразователь HDMI, соответствующий доступному входу.

Будь то ваш телевизор, ваш ресивер или оба устройства, у которых нет доступных соединений HDMI, вы можете использовать кабель RCA и / или конвертер для их соединения.Вы всегда будете на расстоянии нескольких кабелей от вашего телевизора и звуковой системы.

Варианты

с использованием кабелей RCA

Существует множество различных кабелей RCA, которые содержат ряд разъемов: классический красно-белый кабель RCA, композитные кабели RCA, которые включают видеоканал, и компонентные кабели RCA, которые имеют три разных кабеля для видеоканала.

Возможно, вы видели нашу связанную статью о том, как подключить звуковую панель к телевизору без HDMI или оптического кабеля, и, как в этом случае, кабели RCA будут вашим вариантом, особенно со старым оборудованием.

Базовые аудиокабели RCA

Базовый аудиокабель RCA включает в себя два разъема: красный кабель и белый кабель. Этот тип кабеля RCA передает только звук, поэтому он подходит для подключения вашего телевизора и ресивера через разъемы RCA. Вам просто нужно сопоставить красный и белый кабели с красным и белым разъемами.

Базовый аудиокабель RCA можно найти менее чем за 10 долларов в любом магазине, где продаются технические товары.

Кабели для композитного видео

До того, как кабели HDMI пришли на смену, композитные кабели RCA обычно использовались для той же цели — для подключения аудио и видео от компонента к компоненту.У них есть классические красные, белые и желтые соединительные кабели.

Композитный видеокабель имеет желтый разъем RCA, а также белый и красный аналоговый аудиоразъем RCA. Он называется композитным видеокабелем, потому что для подключения видео нужен только один кабель: желтый кабель. Композитные видеокабели также легко доступны в любом магазине, где продаются технические товары. Такие кабели, как композитные видеокабели Cmple, доступны на Amazon разной длины.

Кабели для компонентного видео

В компонентном видеокабеле для передачи видеосигнала используется несколько каналов разъемов / кабелей, а не только один, как в композитном видеокабеле.Для передачи видео используются три кабеля: зеленый, синий и красный.

Вы можете купить компонентный видеокабель только с этими тремя кабелями в комплекте, или вы можете купить кабель с 5 компонентами RCA, включая два аудиоразъема: красный и белый кабели. Для передачи звука с телевизора на ресивер вам понадобится компонентный видеокабель 5 RCA.

Использование преобразователя HDMI

Использование преобразователя — еще один способ соединения двух ваших компонентов.С помощью конвертера вы можете подключить кабель HDMI к HDMI с одной стороны и кабель RCA к RCA с другой стороны.

Правильный преобразователь позволит вам успешно преобразовать цифровой сигнал в аналоговый, если у вас есть подходящие кабели для их соединения. Конвертеры, такие как LiNKFOR 1080P HDMI to Component Converter (на Amazon), тоже не ломают деньги.

Как подключить телевизор к ресиверу без HDMI

Чтобы подключить телевизор к ресиверу без HDMI, важно выяснить, какие кабели вам нужны, в зависимости от портов, доступных на ваших устройствах.Когда у вас есть кабель (-ы) и / или преобразователь, можно приступать к работе.

1. Включите телевизор и приемник

Сначала включите телевизор и ресивер.

2. Подключите кабель (и) и / или преобразователь в

Убедитесь, что они подключены к соответствующим входам. Они часто обозначаются как «Аудио», «Компонент» или «Композитный». Обязательно используйте цвета в качестве ориентира, чтобы решить, куда подключить какой кабель.

3.Измените динамик телевизора по умолчанию на подключенные вами внешние динамики

Точный процесс для этого будет зависеть от вашего телевизора, но в целом он находится в разделе звука основных настроек вашего телевизора. Вы измените динамик вашего телевизора по умолчанию с внутреннего динамика на внешний, который вы только что настроили.

4. Проверьте настройку

Теперь, когда все подключено, увеличьте громкость и посмотрите, слышите ли вы что-нибудь. Если сейчас вы слышите музыку и / или диалоги из воспроизводимого видео, значит, соединение установлено, и все готово.Если вы когда-нибудь захотите использовать другой ресивер или другой телевизор, просто отключите кабели, чтобы разорвать соединение.

Заключение

Не расстраивайтесь, если вы не можете использовать классический кабель HDMI-HDMI для подключения телевизора и ресивера. Используя один из описанных выше вариантов, вы сможете успешно соединить телевизор и ресивер для получения более качественного домашнего звука.

Как подключить Digital Box к телевизору

Оборудование, необходимое для подключения цифровой приставки к телевизору

Для подключения Digital Box к телевизору вам понадобится три кабеля:

• Кабель питания для Digital Box
• Коаксиальный кабель для подключения Digital Box к розетке
• Видеокабель для подключения Digital Box к телевизору

кабель питания	коаксиальный кабель	видеокабель

Обратите внимание: ваш Digital Box мог поставляться с адаптером питания вместо кабеля питания, показанного выше.

Какой видеокабель использовать

Используемый видеокабель зависит от модели вашего цифрового бокса и входов на задней панели телевизора. Посмотрите на заднюю или боковую панель телевизора, чтобы узнать, какие входы доступны (например, HDMI, компонентный, RCA). Пожалуйста, обратитесь к разделу Видео в Глоссарии кабелей и подключений для получения дополнительной информации о каждом кабеле.

• Компонент или HDMI : для HD-видео . Для просмотра каналов в HD требуются цифровая приставка HD и телевизор высокой четкости.
• Коаксиальный или Композитный : для видео стандартной четкости . Если у вас есть цифровая приставка стандартной четкости и / или телевизор стандартной четкости, вы будете использовать эти кабели. Или, если у вас есть HD Digital Box, но вы подключаетесь к телевизору стандартной четкости (например, HDMI или компонентный режим недоступны), вы можете в качестве альтернативы подключить ваш Digital Box к телевизору с помощью композитного или коаксиального соединения; Эта конфигурация выводит на ваш телевизор изображение стандартной четкости.

Как подключить цифровую приставку к телевизору

Следуйте этим инструкциям, чтобы подключить цифровую приставку к телевизору.

1. Вкрутите один конец прилагаемого коаксиального кабеля в настенную розетку, а другой конец — в порт ввода кабеля или RF на задней панели Digital Box.

2. Подключите видео / аудиокабели к телевизору и цифровой приставке. У вас может быть несколько вариантов использования кабелей в зависимости от того, какую цифровую приставку вы приобрели.Чаще всего используются кабели HDMI (изображение высокой четкости) или композитный (изображение стандартной четкости).

   Примечание : запомните порт, к которому вы подключаете видеокабель на телевизоре (пример: HDMI2, компонент 1 и т. Д.)

3. Подключите адаптер питания от настенной розетки к Digital Box

4. Включение Digital Box
5. Нажмите кнопку INPUT или SOURCE на пульте дистанционного управления телевизора, чтобы переключиться на правильный вход, который вы определили на шаге 2.
   • Если вы использовали коаксиальный кабель для подключения Digital Box к телевизору, вручную переключитесь на канал 3 (в некоторых местах — 4) с помощью кнопок, расположенных непосредственно на телевизоре или на пульте дистанционного управления, который изначально поставлялся с телевизором (не Shaw Пульт)
6. Теперь вы должны увидеть картинку. Вашему гиду потребуется примерно час, чтобы заполнить списки

Как определить правильный ввод

Выполните следующие действия, чтобы определить правильный входной порт на телевизоре.

1. Определите входной порт на телевизоре, куда вы вставили видеокабель (идущий от Digital Box), и обратите внимание на этикетку над или около порта (например, HDMI1, Component3, AV1 и т. Д.). Эта метка указывает на тип используемого вами видеосоединения между цифровой приставкой и телевизором.
2. Убедитесь, что Digital Box включен.
3. Несколько раз нажмите кнопку INPUT (или SOURCE , ANT ) непосредственно на телевизоре (или на пульте дистанционного управления, который поставляется с телевизором, а не на пульте Shaw Remote), пока метка для входа, который вы определили, не станет выбрано на экране, и вы увидите изображение на экране телевизора.

В таблице ниже приведены общие обозначения ТВ-входов для перечисленных видеокабелей.

Тип кабеля	ТВ вход
Коаксиальный	TV / CATV / Cable / Channel 3
Композитный	Видео1 / Видео2 / AV1 / AV2
Компонент	Компонент / YrPbBr
HDMI	HDMI1 / HDMI2

Как подключить телефон к телевизору

Вы хотите посмотреть что-нибудь на своем смартфоне по телевизору? Тогда пришло время узнать, как их соединить.У многих из нас дома больше умных устройств, чем когда-либо прежде, но мы не знаем, как легко обмениваться контентом между собой. Это потому, что мы предполагаем, что заставить их поговорить будет намного сложнее, чем на самом деле.

Однако подключение телевизора к смартфону или планшету открывает целый ряд способов потоковой передачи и трансляции вещей с мобильного устройства на большой (или, по крайней мере, больший) экран телевизора. Например, вы можете захотеть показать несколько старых праздничных фотографий своим друзьям и семье, потоковое воспроизведение клипа YouTube или видеофайла в более высоком разрешении, чем ваш телефон, продолжайте воспроизводить шоу Netflix , которое вы смотрели в дороге на большом расстоянии. экран или транслируйте учебник по тренировке на телевизор, чтобы за ним было легче следить.

В настоящее время большинство новых телевизоров — это смарт-телевизоров . Это означает, что они подключаются к Интернету и предварительно устанавливают такие приложения, как Netflix и YouTube. Вы также можете даже добавить одно из лучших потоковых устройств к своему телевизору, если чего-то не хватает и вы хотите получить в свои руки большую часть видео или вещательного контента, к которому вы когда-либо захотите получить доступ.

Но потоковое воспроизведение с телефона или планшета дает вам еще больше. Если вы хотите просматривать файлы, использовать приложение, доступное только для мобильных устройств, или предпочитаете поддерживать сеанс воспроизведения на телефоне, а не запускать соответствующее приложение на телевизоре, у нас есть для вас ответы.Читайте дальше, чтобы узнать, как подключить телефон к телевизору через проводное или беспроводное соединение.

Подключение к телевизору через HDMI

Самый надежный способ подключить телефон к телевизору — использовать кабель HDMI. Практически каждый телевизор будет иметь какой-то порт HDMI, который используется для передачи аудио и видео из одного источника. (Некоторые телевизоры начинают получать HDMI 2.1, но вам нужен только более распространенный стандарт HDMI 2.0, если вы не работаете с контентом 8K.)

У вашего телефона не будет порта HDMI, но есть удобные адаптеры, которые можно закрепить на болтах. Порты HDMI к портам USB Type-C, micro USB или Lightning вашего телефона.

Некоторые планшеты Android имеют порты mini HDMI или micro HDMI, которые можно подключать напрямую к HDMI через один кабель. Независимо от порта, через который вы собираетесь подключиться, убедитесь, что ваш кабель совместим с этим подключением.

Кабель HDMI (Изображение предоставлено: iStock) (Изображение предоставлено: iStock)

Подключение к телевизору с помощью USB

Кажется достаточно простым? Большинство кабелей для зарядки смартфонов заканчиваются USB-разъемом, чтобы легко подключаться к ноутбукам или адаптерам питания, но если на вашем телевизоре есть USB-порт, это простой способ вывести файлы на экран.

Технически вы передаете файлы для просмотра на телевизоре, а не передаете изображение с экрана телефона, так что это лучше для просмотра ваших собственных фотографий и видео, чем для чего-либо еще.

Как и на ноутбуке или настольном ПК, вы должны иметь возможность перейти в «Источник» на платформе Smart TV и выбрать USB. На экране смартфона должно появиться сообщение, позволяющее передавать файлы (а не просто заряжать устройство через телевизор).

USB-кабель (Изображение предоставлено: Future Publishing) (Изображение предоставлено: Future Publishing)

Подключение к телевизору с помощью беспроводной трансляции (Android)

Если вы не хотите суетиться из-за каких-либо проводов или кабелей, всегда есть вариант использовать кастинг.

Трансляция — это процесс потоковой передачи контента с телефона или планшета по беспроводной сети путем подключения к той же сети Wi-Fi, что и телевизор. Приложения для смартфонов, такие как AllCast, смогут транслировать прямо на телевизор, хотя большинство современных телефонов Android (Android 4.2 и более поздних версий) и устройств Windows (Windows 8.1 и более поздних версий) будут поддерживать стандарт трансляции Miracast.

С помощью Miracast вы просто зайдите в настройки экрана телефона, установите флажок «Трансляция» и выберите «Включить беспроводной дисплей», чтобы проверить наличие ближайших устройств для трансляции.

Вы также можете использовать потоковые устройства, такие как Google Chromecast или Roku Streaming Stick, которые подключаются к порту HDMI вашего телевизора и могут быть подключены по беспроводной сети с помощью устройств под управлением Android 4.4.2 и выше.

Google Chromecast подключается прямо к порту HDMI вашего телевизора (Изображение предоставлено TechRadar)

Подключение к телевизору с помощью AirPlay (iOS)

На устройствах Apple вы сможете использовать AirPlay: запатентованную технологию Apple для трансляции аудио и видео. видео по беспроводной сети.

Естественно, AirPlay разработан для работы только между устройствами Apple, но если вы отправляете контент со своего iPhone или iPad на Apple TV, AirPlay поможет вам отсортировать его.Если оба устройства подключены к одной и той же сети Wi-Fi, они автоматически обнаружат друг друга, и вы сможете выбрать соединение AirPlay в настройках телефона так же, как при использовании Bluetooth для подключения к беспроводным наушникам.

Подключение к телевизору Как подключить антенну телевизионного кабеля

Как для подключения плазменного телевизора
Connect Plasma TV

• Видеомагнитофон и схемы подключения кабеля
• Видеомагнитофон схемы настройки

Могу ли я получить цифровое телевидение на моем старом телевизоре? Могу ли я подключить цифровой кабель мой старый телевизор?
Ответ на эти вопросы — ДА.Все, что вам нужно, это подходящее снаряжение сделать так.

Стоит ли покупать новый цифровой телевизор?
Это зависит от вашего бюджета. Если вы можете себе это позволить, то да, постарайтесь получить но качественный телевизор. Недорогие телевизоры могут быть некачественными или отремонтированными модели.

Мне нравится мой старый телевизор. Нужно ли мне покупать цифровое телевидение?
Нет. Вы по-прежнему можете смотреть местное телевидение и цифровое кабельное телевидение на своем старом набор. Однако вам понадобится новое снаряжение.

Подключение ТВ с A / B Switch

Старые телевизоры без входов A / V

Если ваш телевизор имеет только входное гнездо VHF / UHF на 75 Ом (или 300 Ом) и не имеет RCA аудио / видео входные разъемы (желтый, белый, красный), скорее всего, он также нет кабеля готовый тюнер.

Многие люди используют видеомагнитофон с тюнером с возможностью подключения кабеля. для просмотра аналогового кабельного телевидения без использования конвертера кабельного телевидения. Видеомагнитофон должен быть включен все время, пока вы смотрите кабельное телевидение. На телевизоре должен быть установлен канал 3 или 4.

Что делать, если вы просто хотите смотреть? местный эфирный канал? Выключите этот видеомагнитофон и переключитесь на свой антенна. Вы можете переключать каналы на телевизоре.

Использование переключателя A / B, доступного в магазинах электроники или онлайн (Amazon.com), вы можете переключить туда и обратно от кабельного телевидения к местной антенне. Вам нужно два дополнительных длины коаксиального кабеля RG-59 или RG-6 имеется в наличии в местной рознице магазины или онлайн.

Коаксиальный кабель RG-59 или RG-6

Для аналогового кабеля без кодирования каналы просто возьмите коаксиальный кабель из стену и подключите к гнезду входной антенны на видеомагнитофоне. Настройте каналов на видеомагнитофоне с помощью пульта дистанционного управления видеомагнитофона. Подключение еще одного коаксиального кабеля кабель от гнезда OUT видеомагнитофона «Out to TV» к входу переключателя A / B.Подключите антенну VHF / UHF ко второму входу переключателя A / B. Затем подключите коаксиальный кабель от выхода переключателя A / B к телевизору 75 Ом. входной разъем (антенна) на телевизоре.

Коаксиальный кабель подключается к разъему RF

1) Вход сигнала кабельного телевидения обеспечивает тюнер видеомагнитофона с кабельными каналами
2) Выход сигнала кабельного телевидения на телевизор с видеомагнитофона преобразован в УКВ канал 3 или 4
3) Вход антенного сигнала для местных эфирных телеканалов
4) Подключение телевизионного кабеля к входному разъему 75 Ом

Переключатель A / B установлен в положение «A» или «CBL» для просмотра кабельного телевидения. и положение «B» или «ANT» для просмотра местного телевидения в эфире.

Кабель Типы и подключения

Примечание. Обычно используется кабельное телевидение. провайдер передает более низкую частоту аналог каналы на некоторых из тех же частот, что и каналы УКВ, такие как канал 4, 5, 9 или 12. Если ваш провайдер кабельного телевидения отправляет эти каналы на той же частоте, что и канал VHF, вы можете настроить в кабельном канале на телевизоре, не включая видеомагнитофон. Кроме того вы можете настроиться на другие кабельные каналы, если они отправляются канал VHF или UHF.Например, кабельный канал 9 может быть отправлен на Канал УКВ 9 или кабельный канал 12 может передаваться на канале 13 УКВ.

Конечно, не все кабельные каналы будут доступны таким образом. В Кабельное подключение видеомагнитофона к телевизору позволяет использовать функцию «Pass-Thru», когда видеомагнитофон не включен, чтобы можно было настроить любые телевизионные частоты, доступные на кабельном телевидении на вашем телевизоре, как если бы они транслировались в эфире. В Сам видеомагнитофон действует как небольшая телевизионная станция в том смысле, что сигналы отправляются на Телевизор на УКВ канале 3 или 4 при включении.

Цифровой Кабель и цифровое вещание TV

Сегодня кабельное и вещательное телевидение становятся цифровыми. Для трансляции ТВ, конвертер цифрового ТВ или новое цифровое ТВ необходимо, чтобы получить местные телеканалы. Кабельное телевидение все чаще переходит на цифровое каналы.

Схема подключения — аналоговое ТВ с цифровым кабельным и цифровое вещание

Настройте кабельные каналы на кабельном приставке. Настройте транслируемые телеканалы на Коробка преобразователя DTV.Выберите на телевизоре канал 3 (или 4).

Если ваш телевизор имеет аудио / видео входы RCA, вам не нужны A / B распределительная коробка. Вы можете переключиться с помощью пульта ДУ телевизора и выбрать подходящий вход на телек.

Для кабельного телевидения выберите входы RCA на телевизоре, а для телевещания выберите коаксиальный / воздушный вход.

Чтобы добавить видеомагнитофон или DVD-рекордер, подключите кабели RCA и коаксиальный кабель к входам рекордера и подключите выходы к телевизору. Выбирать канал 3 (или 4) на видеомагнитофоне для записи выходного сигнала блока преобразователя DTV или выберите вход LINE (L1) на видеомагнитофоне для записи выходного сигнала кабельной приставки.Выберите на телевизоре с помощью пульта ДУ, входов RCA или коаксиального / эфирного входа.

СХЕМА — Подключите эфирную антенну и кабель через видеомагнитофон к старый телевизор

Если ваша цифровая кабельная приставка имеет только три выхода RCA и не имеет коаксиального вывод, то вы можете использовать RF Модулятор для преобразования желтого, белого и красного кабелей в единый коаксиальный кабель для вашего старого аналогового телевизора.

Провайдеры кабельного телевидения переводят все каналы на цифровые, поэтому, если у вас нет кабельная коробка на всех, понадобится ДТА (переходная коробка).
Смотрите больше информация об этом поле.

См. Схему подключения: HDTV базовый настройка

Подключение Схемы

См. Также:
• ПК стерео подключение
• Windows Диктофон
• Видеомагнитофон Запись

Как подключить смартфон к телевизору с помощью кабеля USB и отображать содержимое

ВАЖНО: Эта статья применима только к определенным продуктам. Пожалуйста, проверьте «Поддерживаемые продукты» в этой статье.

Вы можете подключить поддерживаемый смартфон Android к телевизору с помощью кабеля Micro USB для просмотра содержимого ( фото, музыка, видео ), сохраненного на смартфоне, на телевизоре. Вы также можете выполнять такие операции с помощью пульта ДУ телевизора. См. Информацию ниже для получения дополнительной информации о поддерживаемых устройствах и порядке работы.

[A] Android-смартфон
[B] Пульт от телевизора

---

Поддерживаемые продукты:

• BRAVIA TV: Модели, выпущенные в 2017 году и позже
• Смартфон: Android 4.1 или более поздняя версия
  ПРИМЕЧАНИЕ. Другие операционные системы смартфонов, включая iOS и Windows, не поддерживаются. Эта функция может не поддерживаться в зависимости от модели смартфона Android.

Поддерживаемые форматы файлов:

Подробнее о форматах файлов см. В руководстве к телевизору.

---

В следующем видео показано, как подключить устройство Android с помощью кабеля USB и отобразить контент на телевизоре BRAVIA.
ПРИМЕЧАНИЕ. Экран дисплея может отличаться в зависимости от модели.

Учебник:
Узнайте, как включать и отключать субтитры при просмотре интернет-видео с YouTube

Порядок работы:

1. Подготовьте смартфон Android и кабель Micro USB.
2. Подключите телевизор к смартфону с помощью кабеля Micro USB.
3. Установите для USB-порта смартфона режим передачи файлов или MTP.

   Пример экрана:

4. Откройте приложение Media Player на телевизоре.
   1. Нажмите кнопку HOME на пульте дистанционного управления.
   2. Выберите Медиа .
   3. Выберите Фото , Музыка или Видео .
5. При выборе Фото, Музыка или Видео отображаются две папки, как показано на следующем рисунке.


   Категория
   Контент в каждой папке из внутренней и внешней памяти смартфона.

   Общий
   Все фото / музыка / видео из внутренней и внешней памяти смартфона.

   ПРИМЕЧАНИЕ: Если есть папка Picture как во внутренней, так и во внешней памяти смартфона, обе папки Picture появятся отдельно.


6. Выберите контент с помощью пульта ДУ телевизора. Цветные клавиши могут использоваться для переключения между Фото, Музыка и Видео .


Как подключить Ethernet к проводке кабельного телевидения

Поскольку все больше телевизоров и исходных компонентов, таких как игровые консоли, проигрыватели дисков Blu-ray и медиа-ресиверы, требуют доступа в Интернет, недоступность ближайшего разъема Ethernet в вашем домашнем кинотеатре или спальне может помешать установке, особенно когда Wi-Fi недоступен. Прокладка кабеля Ethernet может потребовать сверления отверстий в стенах. Но если вы уже являетесь абонентом кабельного телевидения, и особенно если у вас есть телевизоры, подключенные к кабелю в нескольких комнатах, вы можете легко сэкономить вдвое больше, чем вездесущие круглые белые кабели, подключив готовые трансиверы. которые позволяют вам обмениваться данными и телеканалами без помех по одной домашней магистрали.Это как если бы расширенная домашняя сеть уже была на месте, но вы просто не знали об этом.

Доступно множество продуктов для домашнего использования, в которых используются преимущества стандарта домашних развлечений, разработанного организацией Multimedia over Coax Alliance (MoCA). Настройка в основном заключается в откручивании коаксиального кабеля от существующего телевизионного оборудования, добавлении небольшой коробки с кабелями и соединении частей вместе.

Вы вставляете коаксиальный / Ethernet-блок между коаксиальным кабелем, идущим в ваш дом, и входом RF на вашем DVR или телевизоре.Вы вставляете дополнительную ветку кабеля между коробкой и входом RF, к которому кабель был первоначально подключен. В комплекты обычно входят все необходимые дополнительные кабели. Помимо входных / выходных ВЧ-портов, в коробке есть разъем RJ-45. Вы подключаете сюда кабель Ethernet, который может подключиться к вашему маршрутизатору или одному из ваших сетевых устройств.

Затем вы помещаете второй коаксиальный / Ethernet-блок в одну линию с вашим коаксиальным кабелем в другой комнате и подключаете к нему другое необходимое устройство Ethernet. Между прочим, каждая коробка поставляется с адаптером переменного тока, поэтому у вас должна быть поблизости электрическая вилка или удлинитель.Рекомендуется выключить все перед началом и перезапустить все, как только все части будут подключены. Установка выполняется с прилагаемого компакт-диска на подключенном к сети компьютере Windows.

Установка не ограничивается парой трансиверов. К домашней сети можно подключить до 16 устройств MoCA, поэтому позже к вашей линии коаксиального кабеля можно будет добавить больше разъемов Ethernet. Что касается пропускной способности, вы не получите Gigabit Ethernet, но скорость передачи более 270 мегабит в секунду более чем достаточна, чтобы превзойти самый быстрый Wi-Fi и обеспечить несколько потоков надежного видео высокой четкости.

Альтернативой устройствам MoCA являются сетевые адаптеры HomePlug Powerline, которые передают данные по электрической проводке в стене вместо кабелей Ethernet. См. Раздел «Как расширить Интернет до телевизионной комнаты».
