Как устранить вибрацию каркасного дома: Минусы каркасных домов: отзывы экспертов, мнения владельцев

10 грубейших ошибок при строительстве каркасного дома

Обманчивая простота строительства каркасного дома

Перекос каркаса и обрушение кровли – главные, но далеко не единственные проблемы, с которыми можно столкнуться при строительстве каркасного дома. Кажущаяся простота технологий заставляет некоторых не учитывать нюансов, о которых не всегда упоминают при описании этап возведении дома. Где же скрыты подводные камни? Фактически, они есть на всех этапах.

Сегодня мы поговорим о 10 главных ошибках при строительстве каркасного дома.

Справедливости ради стоит отметить, что технология возведения каркасных домов действительно проста, но при условии, что за дело берутся профессиональные строители. Только большой опыт в использовании каркасной технологии позволяет учесть все нюансы и увидеть даже незначительные ошибки.

Самые популярные ошибки при строительстве каркасного дома

Пиломатериалы

Каркас – это несущая часть дома, выполненная в нашем случае, из дерева. При самостоятельном изготовлении, многие совершают ошибку при выборе пиломатериалов, подвергая все конструкцию быстрому разрушению или плохим эксплуатационным свойствам.

Ошибки:

• плохая просушка, выбор древесины естественной влажности;
• небольшое сечение бруса, которое по своим физическим характеристикам не в состоянии выдержать предполагаемую нагрузку.

В первом случае, мы имеет дело с изменениями параметров в результате естественного усыхания материала. Стыки перестают быть плотными, усиливается вибрация, возрастает риск появления трещин. Выход: при возведении каркаса используйте дерево камерной сушки. В крайнем случае, сырой материал следует оставить сушиться как минимум в течение трех летних месяцев.

Во втором случае речь идет о серьезном нарушении ГОСТа. Согласно стандартам, сечение доски не может быть меньше чем 150х40.

В противном случае, дом просто опасен для жилья из-за высокого риска обрушения.

Отсутствие обработки древесины специальными составами

Любое дерево, даже просушенное, содержит полисахариды, а те, в свою очередь, являются рассадникам для микроорганизмов, бактерий и насекомых. Чтобы деревянный каркас, материалы внутренней и внешней отделки не превратились за несколько лет в труху, дерево обрабатывается антисептиками. Они бывают двух видов.

• Для защиты от внешних воздействий: снег, дождь, прямые солнечные лучи и другие атмосферных явлений.
• Для предотвращения развития плесени, грибка, дереворазрушающих насекомых, то есть для защиты от негативных биологических факторов.

Чтобы достичь эффекта важно точно соблюдать инструкции на упаковке. Иногда требует нанесения нескольких слоев с полным высыханием предыдущих. Если антисептик с тонирующим эффектом, то его следует применять последним.

Непрочная конструкция

Вторая самая популярная ошибка при строительстве каркасного дома – пренебрежения качеством обшивки каркаса.

Жесткость и прочность конструкции обеспечат правильная обшивка и верный выбор утеплителя. Здесь важно использовать комплексные решения: плиты ОСБ, обвязка с монтажом, так называемых, укосин. Без них, каркасный дом не приобретёт достаточной прочности.

На утеплитель стоит обратить особое внимание, если речь идет о строительстве дома в холодном климате. Погоня за дешевизной ни к чему хорошему не приведёт. Материал должен быть плотным, желательно рулонным. Самым оптимальным вариантом считается базальтовая вата. Она полностью отвечает эксплуатационным требованиям и имеет самый долгий срок службы. Выход: не экономьте на материалах для утепления. Сэкономив один раз, вы будете каждый год тратиться на ремонт и счета за отопление.

Нарушение технологии строительства

Технологии в каркасном строительстве две – платформа и балун.

• Платформа: сначала собираются полы, на которые уже возводится каркас стен. Отсюда и название.
• Балун: стеновые стойки устанавливаются сразу, на все этажи.

Более легкой, надежной и распространённой является первый вариант, причем его предпочитают и профессиональные строительные бригады и те, кто решил возводить каркасный дом своими руками. Но и здесь необходимо учитывать ряд моментов. Во-первых, ошибки возникает из-за неправильного применения инструментов для крепления. Использование саморезов и уголков вместо гвоздей приведет к тому, что конструкция не получит достаточной устойчивости. Во-вторых, не учитывается шаг креплений, который предусмотрен технологией и параметрами дома. Из-за этого дом рискует в скором времени покоситься.

Плохое качество пароизоляционной пленки

В пироге, который представляет собой стена каркасного дома, важную часть занимает пленка, отвечающая за ветроизоляцию и препятствие скоплению влаги внутри стены. Однако не все модели этого материала хорошо справляются со своей функцией. Это становится особенно разрушительной проблемой, если в качестве утеплителя использовался любой тип ваты – она особенно сильно разрушается под воздействием влаги.

Проблема заключается не только в выборе материала, но в формирование самого «пирога». Если технология нарушена, то даже качественная пленка не справится со своими функциями. Смысл заключается в том, чтобы направление паропроницаемости проходила по направлению изнутри стены наружу. Практика показывает, что лучше всего с этими функциями справляется обычный полиэтилен.

Окна и двери

Если для вас важно, чтобы дом был теплым, одним утеплителем не обойтись. Многие покупают дешевые окна, которые не в стоянии поддерживать нужную температуру внутри помещения. Особое внимание следует обратить на толщину стекла, а также использовать тонировочную пленку. Идеальные параметры — от 44 до 52 мм.

Еще одна частая ошибка – экономия на монтажной пене во время установки окон. Это приводит к тому, что образуется мостики холода.

Дешевые и некачественные дверные коробки также будут пропускать драгоценное тепло и сведут на нет ваши усилия по утеплению каркасного дома. Лучше всего использовать специальные модели, предназначенные для загородных домов, которые содержат утеплитель.

Вентиляция

Неправильно организованная вентиляционная система сделает каркасный дом похожим на термос. Частая ошибка – объединение каналов вентиляции из «мокрых» помещений, в результате чего все запахи смешиваются и распространяются по всему пространству. Если дом предназначен для постоянного жилья большого количества человек, то оптимальным вариантом будет приточно-вытяжная модель.

К обязательной вентиляции также относятся: установка на окнах клапанов для принудительного проветривания и дополнительных каналов оттоков воздуха на кухне и ванной комнате.

Игнорирование проектной документации

В проектную документацию занесены все важные сведения относительно технологии возведения каркасного дома. К ним относятся: количество и направления лаг, шаг крепления каркаса, количество стоек, стропильная система, градус углов и т.д.

Самостоятельное строительство, как правило, приводит к плачевному результату. Проект всегда лучше доверить профессионалам, а не полагаться на собственные туманные представления. Тем более, если тот, кто составляет план, никогда не жил в загородном доме.

Такой дом будет требовать постоянных дополнительных работ и ремонта систем. По факту он обойдется гораздо дороже, чем дом, построенный в строгом соответствии с проектной документацией.

Фундамент

Главная ошибка при строительстве каркасно-щитового дома по части фундамента – разный срок службы материалов. К примеру, винтовые сваи редко служат больше 25 лет, тогда как сам каркас может не терять своих эксплуатационных характеристик гораздо дольше.

Любой дом подвергается огромному количеству внешних факторов, которым предстоит сопротивляться буквально с разных сторон. Функция фундамента – защита от грунтовых вод и атмосферных явлений. Поэтому грубой ошибкой считается установка каркаса на выровненную поверхность со шлакоблоком. Такой дом точно не будет отличаться прочностью, а пол всегда будет холодным. Идеальное решение для каркасного дома – ленточный тип фундамента.

Если земля под вашим домом имеет глинистую структуру, а грунтовые воды, расположены близко к поверхности, то в обязательном порядке устанавливаются дренажные каналы.

Кровля

В этом случае, ошибкой является нарушения последовательности укладки кровли

Правильная последовательность выглядит следующим образом:

• отделка;
• обрешетка;
• пароизоляционный материал;
• утеплитель;
• гидроизоляционный материал;
• зазор вентиляции;
• контробрешетка;
• дополнительная обрешетка из бруса;
• кровля.

Вывод: только внимание ко всем деталям технологии строительства каркасного дома позволит вам избежать грубейших ошибок при строительстве каркасного дома и обеспечить долговечность эксплуатации.

Обустроить фундамент под стиральную машину в каркасном доме

Необходимо обустроить отдельный фундамент под встраиваемую стиральную машину на кухне в каркасном доме с целью уменьшения вибрации. Основной фундамент в доме — свайный. Полы деревянные. В настоящий момент машина подключена. Размер стиральной машины стандартный. Необходимо по краям подушки установить опоры из брусьев под снятые доски; изготовить фанерную опалубку и застелить ее пленкой из полиэтилена; внутрь опалубки для прочности подушки уложить арматуру; залить приготовленный раствор и выровнять его под деревянный пол. Возможны другие варианты — ваши предложения, для нивелирования вибрации.

Прошу предлагать стоимость работ.

Когда: , 12:00

Адрес: деревня Коровино, городской округ Чехов, Московская область

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

• 1 100 руб

  Убрать решетку с балкона

  Нужно убрать решетку с балкона. Нужно раскрутить саморезы со стороны стекла. Возможно нужен специальный инструмент. На фото можно увидеть что расстояние от стекла до саморезов не большое.

  Евгений улица Оптиков, 37, Санкт-Петербург

• 10 000 руб

  Залить бетонные отверстия в перекрытии

  Необходимо залить бетоном с металическим армированием 3 отверстия в перекрытиях. Размеры отверстий: 1. 60х60 см 2. 60х60 см 3. 20х40 см Толщина перекрытия: 21 см Также закупить для этого материал (оплачивает. ..

  Артем Троицкая улица, 46, Сочи

• Цена договорная

  Поклеить обои

  Нужно очистить стену от остатков плесени, далее если нужно отшпатлевать и поклеить обои. Только одна стена на фото. Так же заменить старый герметик на ванной. Сделать нужно качественно

  Антон М. Нижняя Первомайская улица, 33, Москва

• Цена договорная

  Нужен штукатур и плиточник

  Отштукатурить стены под подклейку обоев и сделать ванную комнату

  Виталий метро Свиблово, Москва

• Цена договорная

  Насос греется

  Насос работает, но сильно греется из под крана льётся кипяток. ДЖИЛЕКС ДЖАМБО 50/28 Ч-18

  Софья Г. улица Горбунова, 2с3, Москва, Россия

Вибрация дома. Как снизить вибрацию в доме?

Многие владельцы домов, находящихся вблизи крупных автомагистралей, могут периодически или постоянно ощущать вибрацию, особенно в момент прохождения большегрузного транспорта. Вибрации создаются колебаниями грунта. Волны распространяются к строительным конструкциям и, в свою очередь, вызывают их колебания. Такая вибрация вредна для человека, кроме того, она может привести к трещинам в конструкциях, повышенной и неравномерной осадке фундамента.

Вибрация в жилых домах: каким способом гасить?

У дома, расположенного в зоне вибраций, необходимо изолировать от действия волн фундамент, а если есть подвал — то и подземные стены. Один из способов — установка фундамента здания на резиновые подушки (или пружины), гасящие колебания. Резиновые прокладки (например, из шин) располагают на железобетонной опорной плите, и уже над ними делают фундамент дома. Однако такая технология не всегда может быть экономически оправданна.

Самым доступным и в то же время эффективным вариантом преграды колебаниям является устройство противовибрационного экрана, расположенного в земле. Экран представляет собой траншею между дорогой и домом, заполненную рыхлым строительным материалом, — крупным песком, щебнем крупной фракции, керамзитовым гравием, резиновой крошкой. Здесь самое главное — не уплотнять засыпку. Большее количество воздуха, оставшееся в траншее, — наиболее эффективная преграда, а не засыпая траншею, этот эффект можно повысить.

Расположение. Чем ближе к дому, тем лучше. Но близость к постройке может снизить устойчивость фундамента, поэтому обычно между траншеей и домом оставляют расстояние не менее глубины залегания фундамента.

Длина рва должна быть существенно больше, чем обращенная к дороге стена здания. Своими краями траншея должна выходить с обеих сторон за габариты дома на расстояние втрое большее, чем дистанция между ним и домом.

Глубина. Чем глубже, тем лучше, но оптимально, когда она равна глубине залегания фундамента (например, когда траншея удалена от дома на 2 м). Чем дальше ров удалён от дома, тем более мелким он может быть.

Ширина. Требуемая ширина рва всегда зависит от плотности и свойств заполнителя траншеи. Для резины достаточно нескольких сантиметров, засыпка керамзитом и щебнем крупной фракции должна иметь ширину 40-60 см, а песчаная засыпка — более 60 см.

Читайте по также о звукоизоляции в частном доме.

Грунтовые воды

Эффективность экрана значительно снижается при высоком УГВ, приблизительно на 3 м от поверхности грунта (²/₃ глубины заложения фундамента). При очень высоком уровне грунтовых вод результативным является устройство рва глубиной до уровня поверхности грунтовых вод, и в этом случае уже не важно, сколько она составит — 0,6 или 2,6 м.

Особенности возведения домика вблизи железной дороги с интенсивным движением

Приветствую вас, мои Читатели и Зрители строительного Блога “Путь Домой”! Сегодня будем рассматривать довольно сложный вопрос. В том плане, что на моей практике он встречается очень редко.

По правде говоря, сейчас всего лишь второй раз, когда меня спрашивают что-то подобное. А именно защита дома от вибрации, которая идет от железнодорожного полотна.

Полный вопрос: Gala/ Особенности возведения домика вблизи железной дороги (примерно 120-150 метров от путей) с интенсивным движением/

Такая проблема действительно существует. Чаще всего такое случается, если, например участок был дешевый и люди его купили не понимая того, что будет достаточно сложно жить в таких условиях. Особенно, когда опыта такого вовсе не было.

Когда идет состав, еще и на большой скорости идет вибрация по грунту, которая передается конструкциям. Это может привести к трещинам, разжижением грунтов и т.д. Но самое плохое это передача низкочастотного шума от которого очень сложно спастись. Чтобы погасить низкие частоты нужна либо какая-то большая масса, либо вибрационная развязка. Иначе спать совершенно невозможно.

Я уже как-то рассказывал, что на даче у меня стоит старый деревянный домик, построенный по финской технологии. Когда кто-то включает музыку ночью, сама она до меня не доходит, но низкие частоты слышно очень хорошо. Выхожу на улицу — где-то там слышно тихую музыку, захожу обратно в дом и опять по ушам бум-бум-бум!

Казалось бы, если идет вибрация постройте каркасный дом, ан-нет! Оказывается все совершенно по-другому.

3:12 Документация
4:34 Траншея
7:57 Варианты оформления траншеи
9:20 Ивовые прутья
10:10 Шины
11:53 Пластиковые бутылки
14:52 Конструкции
16:20 РОЧ
16:59 Столбчатый фундамент
19:03 Ленточный фундамент
21:28 Монолитная плита
23:08 Конструкция дома

Вопросы пользователей

25:45 Стены из кирпича с утеплением от высоких частот?

С Уважением, Александр Терехов

Строительство каркасных домов — ООО Евростандарт

                                                             Строительство каркасных домов в Томске



Содержание

1. Плюсы каркасных домов

2. Минусы каркасных домов

Человечество на протяжении всей своей истории занимается построением жилища. Но не было такого дома, строительство которого имело бы только одни плюсы.

Плюсы каркасных домов



 1. Первое и самое главное достоинство — сроки возведения. После строительства фундамента простой проект можно осуществить за несколько недель, сложный — за несколько месяцев. Особенно это достоинство проявляется в сопоставлении с кирпичными и каменными домами, строительство которых может затянуться на несколько сезонов.

 2. Сравнительная дешевизна материалов и самого строительства. Дерево и продукты его переработки дешевле кирпича.

 3. Простота строительства. Небольшой вес материалов и отсутствие тяжелых конструкций позволяет не использовать строительную технику и обходиться работой мобильной бригады, что тоже уменьшает стоимость. В принципе такой дом можно построить вдвоем и без спешки за месяц.

4. Низкая теплопроводность. При возведении дома в северных широтах с низкими температурами есть возможность увеличить толщину стен с наполнителем и добиться снижения теплопотерь. В средней полосе и южнее в таком доме будет прохладно летом и не холодно зимой.

5. Возможность спрятать коммуникации в стенах. Причем трубы и провода можно разместить как в самой стене среди утеплителя, так и между стеной и гипсокартоном.

6. Всесезонность строительства. Возводить такой дом можно даже зимой при температуре до -15.

7. Простота отделки. Выравнивать стены и использовать штукатурку не нужно, так как стены отделываются листами гипсокартона, что сокращает срок ремонта и экономит средства.

8. Экологическая безопасность. Каркас дома создается из деревянного бруса, абсолютно безопасного для человека. Плиты, получаемые из переработанного дерева, также не представляют опасности.

Минусы каркасных домов



1. Пожароопасность. Недостаток достаточно спорный в свете применения современных антипиреновых пропиток каркаса и плит. В случае отсутствия пропитки дом выгорает полностью в отличие от каменного или кирпичного дома, где после пожара остаются хотя бы стены. Пожароопасность можно значительно снизить если использовать в качестве утеплителя минеральную вату.

2. Легкость возникновения грибка и плесени. Не надо забывать, что каркасный дом представляет собой своеобразный «термос». Обязательным условием проживания является наличие системы вентиляции, иначе дом подвергнется нашествию грибка и плесени.

3. Плохая шумоизоляция между смежными помещениями и межэтажными перекрытиями. Слышно не только что происходит в другой комнате, но и разговоры на улице. Добиться хотя бы средней звукоизоляции сложно, даже применяя современные материалы.

4. Вибрационные колебания. Конструкция чутко воспринимает вибрацию, что ведет к снижению жесткости соединений и в будущем к проблемам эксплуатации дома. Устранить недостаток сложно и экономически затратно.

В любом случае плюсы в возведении и эксплуатации домов построенных по технологии каркасного домостроения, перекрывают немногие минусы, которые при желании можно сгладить.

Дом, Каркасный дом, Дачные домики, Баня, Фундамент, Пристройка

Наши работы

Смотреть все работы

каркас из досок, плюсы и минусы, отзывы владельцев, уже живущих в этих постройках

Многие мечтают о собственном уютном доме, но непомерные расходы и длительность постройки никого не вдохновляют. Специалисты рекомендуют присмотреться к каркасным домикам и выбрать жилище себе по душе.

Особенности

Каркасный дом представляет собой быстровозводимую конструкцию со взаимосвязанными несущими элементами. В Скандинавии по каркасной технологии строят и частные дома, и более функциональные здания в три или четыре этажа. Законы Японии и ряда европейских стран предусматривают постройку семиэтажных каркасных домов. Ими застраивался и американский Дикий Запад и русская Сибирь. Причем американцев привлекла быстрота и бюджетность постройки, а русских – высокая энергоэффективность.

Каркас дома представляет собой деревянную или металлическую стоечно-балочную конструкцию, заполненную утепляющими материалами. Глину, саман и пористый камень заменила современная теплоизоляция, которая делает постройку еще теплее. Небольшая толщина стен постройки экономит место, равномерное распределение нагрузки обеспечивает устойчивость здания, а вибрация в виде скрипучего пола в каркасных домах полностью отсутствует. Каркасные стены обладают низкой тепловой инерционностью – способностью аккумулировать, а затем постепенно отдавать тепло.

Значительную часть стены составляет утеплитель, не накапливающий тепло, поэтому дом быстро нагревается и также быстро остывает при отключении отопления.

В каркасном доме более выражены суточные колебания температур, при этом сами стены не будут сырыми или холодными. Тепловую инерционность каркасных построек повышают за счет укладки фундаментных железобетонных плит или отделки двумя слоями ГКЛ. Современный каркасный дом – это многосоставная конструкция, чутко реагирующая на профессиональную подготовку строителей. Их неумение или незнание тут же отражается на качестве постройки, порождая множество мифов.

• О недолговечности. На самом деле конструкция живет от 30 до 100 лет, а ее долговечность зависит от качества работ и материалов. Тщательно высушенная древесина и металл каркаса, обработанные специальными составами прослужат сотню лет. В качестве утеплителя стоит выбирать жесткий минераловатный материал, позволяющий обойтись без ремонта более чем на 60 лет.

• О неустойчивости к холодам. Напротив, внутри стен между стойками каркаса расположен слой утеплителя 15–20 см, обеспечивающий высокое энергосберегающее качество стен. Зачастую каркасные дома утепляют снаружи пятисантиметровым слоем экструдированного пенополистирола, который защищает жилище от холода, позволяя строить его как в южных, так и в северных регионах.
• Об однотипности. Принцип строительства не отличается разнообразием: ставят каркас, стены заполняют утеплителем, защищенный пароизоляционной пленкой изнутри и гидроизоляционной супердиффузной мембраной снаружи. Жесткая обшивка и листовой материал защищают и каркас, и утеплитель. Конструкции отличаются материалом и способом возведения, что делает каждую постройку неповторимой.

• О непрочности. По прочности каркасные постройки уступают бетонным или кирпичным сооружениям, но разрушить их стены не так-то просто. Жесткость и устойчивость дает наружная обшивка ОСП (ориентировано-стружечная плита), многослойная структура которой прочнее деревянного массива. Особой высокопрочностью отличаются стены из многослойного утеплителя или из панели заводского производства.
• О духоте. Проект системы вентиляции с механической вытяжкой включен в план строительства каждого дома. Установленный рекуператор (теплообменник) обеспечивает постоянную циркуляцию воздуха, а открывающиеся окна позволяют проветривать помещение по мере необходимости.

• О неэкологичности. Металлический и деревянный каркасы отвечают требованиям экологичности. Каменная вата – это экологически чистый материал. Пенополистирол прошел ряд лабораторных испытаний и признан безвредным для здоровья. Изоляционные пленки нейтральны, экологичность листов ГКЛ не вызывает сомнений. При малейшем сомнении в качестве материалов следует требовать у продавцов соответствующие сертификаты и подтверждения СЭС.
• О пожароопасности. Каркасные дома действительно не так огнестойки, как каменные, поэтому их стены и кровлю необходимо обработать огнеупорными средствами. Обшивка негорючими листами ЦСП или ГКЛ защитит от воздействия высоких температур и улучшит звукоизоляцию. Предел огнестойкости составляет 30–60 минут (эта информация отражена в сертификате производителя). При постройке дома стоит учитывать, что расстояние между каркасными постройками является больше чем между каменными.

• Об отсутствии индивидуальности. Каждая компания строит каркасные дома в соответствии с типовыми проектами, включенными в программу заводского производства. При необходимости проектное бюро может разработать индивидуальный проект с учетом пожеланий клиента.
• О непредставительном виде. Для каркасной постройки можно переработать любой проект презентабельного кирпичного или бетонного дома. Внешний вид зависит от штукатурки, покраски, сайдинга, блок-хауса и прочих отделочных материалов. Для оформления интерьера подойдет любое дизайнерское решение, а широкие окна помогут создать ощущение простора.
• О дешевом внешнем виде. Цена дома зависит от его габаритов и стройматериалов. Каркас из клееного бруса стоит дороже обычного дерева. Стоимость базальтовой ваты превышает стоимость пенополистирола. Если планируется дополнительное утепление, цена за дом существенно возрастет.

Меньший объем стен и фундамента относят каркасные дома к бюджетным постройкам.

Плюсы и минусы

Каркасные дома снискали популярность благодаря таким преимуществам, как:

• они быстровозводимые, не дают усадки, позволяют проводить отделочные работы в любое время года благодаря гладким поверхностям и отсутствию «мокрых» работ;
• легкий каркас можно поставить на любом грунте, не обустраивая массивный фундамент. При необходимости последний ремонтируют, не разбирая дом: достаточно поднять каркасную конструкцию домкратом и провести необходимые работы;

• неоспоримым преимуществом является минимальный расход электричества в холодное время года благодаря низкой теплопроводности стен и перекрытий. Если расход электроэнергии превышает 20 Вт/м² в месяц, налицо грубые ошибки в утеплении стен. Тот же эффект получается при использовании некачественных строительных материалов;
• в каркасниках привлекает внимание оптимальный микроклимат дома, простота наружной отделки, а также гибкая адаптация внутренней планировки под свои нужды.

Однако и в этой бочке меда есть ложка дегтя. Каркасные дома имеют следующие недостатки:

• попытка сэкономить на стройматериалах опасна для здоровья: дешевые ОСП-плиты содержат фенолформальдегидные смолы, выделяющие формальдегид в жилое помещение. Аналогичное вещество содержат дешевые минеральные и базальтовые ваты, которые представляют собой источник канцерогенной пыли. Выбирать ОСП-плиты нужно только с первым или нулевым классом эмиссии, ведь они являются безопасными для человека. Базальтовая или минеральная вата на основе негорючих синтетических волокон также не нанесет вреда;
• пожароопасность постройки устраняют при помощи несгораемых панелей из ЦСП или огнестойкого гипсокартона. Выбранный в качестве утеплителя пенополистирол должен относиться к пожаростойкому классу Г1 или Г2. Балки строят из клееного бруса, который не «боится» огня или обрабатывают специальными средствами. В целом все это повышает пожаростойкость всей конструкции;
• строительство каркасного дома не допускает работы «на глаз»: необходимо руководствоваться точными расчетами с учетом погодных условий конкретного региона. Это не только избавит от неприятных сюрпризов, но и продлит жизнь всей конструкции.

Каркасные дома строят по определенной технологии, у каждой из которых также есть свои плюсы и минусы.

• По канадской технологии для облицовки стен каркасно-рамочных домов применяют панели или щиты, так называемые SIP панели. Возведение этой постройки не требует применения техники, она легка, экономична и не дает усадки. Строительные работы длятся до полугода, а построенный дом пожаробезопасен и устойчив к заболеваниям древесных пород. Такие сооружения плохо вентилируются, поэтому заранее следует продумать систему циркуляции воздуха.

• Немецкая каркасно-щитовая технология представляет собой механическую сборку щитов-панелей. При этом тепло- и гидроизоляция, линии коммуникаций и окна уже установлены на фабрике. Нужно только правильно собрать приехавший «конструктор». Каркасно-щитовая постройка бюджетна, экологична и огнеупорна. Для ее установки требуется грузоподъемная техника, а в случае неправильного соединения элементов получится дом с низким уровнем теплозащиты.

• Каркасно-монолитная технология подразумевает возведение прочного каркаса, состоящего из железобетонного фундамента, монолитных перекрытий и колонн. Монолитные каркасники отличают быстрая постройка, простота монтажа, высокая тепло- и звукоизоляция. Серьезных недостатков у конструкции нет, а соблюдение сделанных расчетов и правил установки позволит поставить на участке дом, который будет радовать не одно поколение.

• Набирают популярность так называемые модульные дома, состоящие из элементов, соединяемых без болтов. Это сооружение с деревянным или металлическим каркасом легко можно собрать непосредственно на участке. Строительные работы завершатся в рекордные сроки, возможна установка в сейсмических неспокойных районах, а монтировать здание можно даже при низкой температуре. Быстрые темпы строительства у многих не вызывают доверие, поэтому большинство наших сограждан отдают предпочтение привычным фундаментальным постройкам.

• Бревенчатые каркасные дома представляют собой смесь немецкого фахверка и канадской технологии. Для создания несущих конструкций применяют оцилиндрованные бревна, а стены заполняют бревенчатыми коротышами. Плюсы бревенчатых конструкций в минимальных затратах на фундамент, низкой теплопроводности, быстром монтаже и безотходности производства.

При этом бревенчатые стены подвержены не только естественной усушке, но и грибковым заболеваниям, поэтому требуют обязательной обработки антисептиком.

Материалы

Залог комфортного пребывания в каркасном доме – это применение высококачественных материалов на всех этапах строительства. Немаловажным моментом является выбор утеплителя. Так, для стен деревянных каркасных домов, толщина которых достигает 18–25 см, в качестве утеплителя прокладывают базальтовую вату. Показатели домов с металлическим каркасом аналогичны первому варианту. Для каркасно-щитовых построек в качестве утеплителя стен толщиной 12–25 см зачастую применяют пенополистирол. Каркас из клееного бруса прокладывают несколькими слоями любого утеплителя, а толщина стен достигает 35–40 см.

Нормативная толщина слоя утеплителя должна быть не менее 15 см.

Стоит рассмотреть подробнее, какие виды утеплителей соответствуют этому показателю и остановиться на их особенностях.

• Минеральная или базальтовая вата представляет собой плотную спрессованную плиту, которую закладывают внутрь стены. Минеральная вата славится компактностью, легкостью, долговечностью и огнестойкостью. Но выбирая этот материал в качестве утеплителя, стоит позаботиться о гидроизоляции стен, поскольку он «боится» воды, существенно влияющей на его функциональность.
• Пенопласт или пенополистирол долгое время не имел аналогов в каркасном строительстве: дешевые легкие листы так просто нарезать и уложить, да и воду они не впитывают. Но из-за своей хрупкости, горючести и низкой шумоизоляции пенопласт вытеснили материалы с лучшими показателями качества.
• Экструдированный пенополистирол является похожим на плотный пенопласт, поэтому его применяют в качестве дополнительного утепления. Его используют для теплоизоляции фундамента, цоколя здания и пола на первом этаже, а также прокладывают наружную обшивку домов, чтобы повысить энергоэффективность дома. Качественный, долговечный и дорогостоящий материал часто применяют для построек премиум-класса.

• Вспененный пенополиуретан (ППУ) представляет собой напыляемый утеплитель, одинаково подходящий для стен и кровли. Он прочен, водо- и огнеустойчив, выдерживает перепады температур. Со временем материал «стареет», что значительно уменьшает его теплоизолирующие свойства, а низкая паропроницаемость приводит к появлению плесени на внутренней поверхности стен постройки.
• Эковата на 80% состоит из целлюлозы, на 12% – из борной кислоты, защищающей от бактерий и грибка, и на 8% – из тетрабората натрия, снижающего уровень горючести и огнеопасности. Этот материал безопасен для здоровья человека, не горюч, обладает высокой тепло- и звукоизоляцией, устойчив к процессам гниения. Со временем эковата уменьшается в объеме, поэтому этот утеплитель закладывают на 20–25% больше, чем нужно, чтобы предупредить усадку.

• Легкие камышитовые плиты, сделанные из спрессованного камыша, являются бюджетным материалом с низкой теплопроводностью. Он подходит как в качестве заполнителя стен, так и для утепления внутренних помещений дома, а также для перекрытий и покрытий. Камышит «боится» грызунов и является горючим материалом, поэтому нуждается в обработке соответствующими средствами.
• Набирают популярность камышисто-пенополиуретановые панели, объединившие лучшие свойства обоих материалов. Камышит, залитый пенополиуретаном, настолько прочен, что его можно применять и в бескаркасном строительстве.

Такие плиты на 87% состоят из натурального камыша, защищенного пенополиуретаном от мелких вредителей.

Строительство каркасников не обходится без деревянных досок: из них осуществляют сбор вертикальных стоек и горизонтальных поперечин, перегородок и полов, обрешетки и основания крыш и многое другое. Необходимо подробнее рассмотреть особенности этого материала.

• В строительстве применяют хвойные и лиственные породы деревьев. Сосна и кедр, ель и лиственница простые в обработке, а высокое содержание смол препятствует появлению грибка. Доски из бука, ясеня, липы, осины или ореха зачастую применяют для внутренней отделки помещений. Они плотнее досок из хвойных пород, их сложнее высушить, что сказывается на цене материала.

• Для пиломатериалов существуют определенные требования качества. Они должны быть прочны, долговечны, удобны и просты в применении, обладать стабильными параметрами, изменяясь только в установленных пределах, прописанных в ГОСТе.
• В нашей стране все пиломатериалы разделяют по сортам. Первый высший сорт представлен материалом без сучков и задоринок, подходит для установки несущих конструкций. Доски четвертого сорта применяют в качестве вспомогательных материалов, например, для устройства опалубки.

• Для строительства применяют только высушенные доски, ведь использование сырых материалов приводит к образованию щелей и уменьшению прочности. Искусственно высушенный пиломатериал можно приобрести в специализированных магазинах, но его можно высушить естественным путем.
• Для этого доски укладывают штабелем под навесом на подставки на расстоянии 40 см от земли. Поверх каждого слоя досок укладывают прокладки примерно 40 мм толщиной для циркуляции воздуха. Торцы покрывают битумом, олифой, краской или любым другим водонепроницаемым составом, чтобы предотвратить растрескивание. В таком виде доски сохнут от четырех месяцев до года.

• Важно определить является древесина сухой она или нет перед ее применением в строительстве. Так, светлые доски со свежими распилами свидетельствуют о высокой влажности, а темный оттенок говорит о сухости материала.
• На ощупь сухие доски должны быть с острыми занозами и малым весом, а стружка должна ломаться. При постукивании по сухому дереву послышится звонкий стук. Если есть сомнения в сухости материала, стоит взять от него кусочек, измерить плотность и по таблице плотности посмотреть влажность, характерную для данной породы.

В одной постройке можно сочетать разные породы древесины в зависимости от месторасположения.

• Идеальным, хоть и дорогим вариантом для основания дома считаются доски из лиственницы или дуба. Бюджетная обвязка из сосновых или еловых досок не уступит по прочности и надежности. В любом случае древесину обрабатывают водоотталкивающими, антисептическими и огнеупорными средствами.

• Сжимающую нагрузку несущих конструкций отлично выдерживают сосна и ель. Доски обрабатывают антигрибковым составом, а так как по завершении строительных работ каркас никто не видит, допустимо выбирать материал с поверхностными дефектами.

• Для внутренних стен подойдет любая доска из хвойной древесины. Для пола также применяют хвойные доски, а вот для потолков лучше выбирать древесину дуба, бука или ореха, поскольку они создадут красоту без дополнительной отделки. Стропильную систему и обрешетку крыши создают при помощи сосновых или еловых досок.

• Для декорирования стен идеально подойдет древесина ореха, дуба, клена, вишни, тиса и многих других лиственных деревьев. Важно, чтобы поверхность облицовочных досок была без повреждений и хорошо отшлифована. Огнеупорными или противогрибковыми средствами декоративные доски, как правило, не обрабатывают, чтобы не испортить естественный рисунок дерева.

При постройках каркасных домов популярно использование цельного бруса, не имеющего зазоров и поэтому не дающего усадку. При возведении каркасных стен брус монтируют вертикально, поэтому усушка проходит по горизонтали, значительно уменьшая его деформацию.

Отдельные элементы каркасника соединяют анкерами, шурупами, болтами и гвоздями. Последние значительно усовершенствованы анодированием, зазубринами, продольной винтовой вытяжкой, что добавило креплениям надежности. А появление автоматических молотков с обоймами гвоздей сделало удобным проведение работ.

Надежные стальные скобы предназначены для крепления крупных элементов вроде бруса, бревна или доски от 50 мм толщиной. Ударные анкеры забивают молотком, винтовые удерживаются в доске за счет лопастей в виде резьбы. Наиболее распространенный вид винтового анкера представлен недорогим и надежным шурупом-саморезом.

Пользуется спросом турбовинт, отличающийся от собрата мощным центральным штифтом, что не только повышает надежность, но и расширяет область применения. Для сквозного прижимного крепежа требуется подготовка сквозного отверстия, в которое ставят резьбовой стержень или деревянный нагель. Первый крепится так, что держится в доске за счет им же созданных усилий. Второй представляет собой гладкий деревянный штифт, применяемый для соединения венцов сруба.

Проекты

Не стоит сразу бежать в магазин за строительными материалами. Сначала следует подумать, каким будет дом: большим или маленьким, с гаражом или без, сколько человек в нем будет жить и часто ли планируется принимать гостей. От этого зависят не только габариты, но и внутренняя планировка дома. Следует нарисовать проект с расположением комнат и санузлов, веранды и гаража.

Сделать это вручную непросто, поскольку проектирование дома требует знаний в области строительства и инженерии. Поэтому стоит создать проект в специальной компьютерной программе, которая позволит не только увидеть воочию будущую постройку, но и поможет точно рассчитать ее размеры.

Стоит присмотреться к нескольким вариантам, которые помогут спроектировать каркасный дом.

• Одноэтажный дом с мансардой общей площадью 34,7 м². Внизу расположена кухня, совмещенная с прихожей, комната и лестница, ведущая на второй этаж. Размер дома составляет 6х4 метра.
• Двухэтажный дом общей площадью 72,7 м². На первом этаже поместили гостиную, кухню, прихожую и кладовую, которую можно переоборудовать в санузел. На втором этаже расположена проходная комната, ведущая в спальню.

• Одноэтажная постройка с мансардой общей площадью 68,51 м². На первом этаже обустраивают большую и маленькую комнаты, кухню, небольшую прихожую и санузел. В большой комнате ставят лестницу, ведущую наверх. Половину второго этажа занимает мансарда, а оставшуюся половину – «второй свет» над большой комнатой, подчеркивающий легкость и воздушность постройки. Размер дома составляет 9х6 м.
• Планировка маленького одноэтажного дома общей площадью 16,95 м². Он состоит из кухни, небольшого коридора и одной комнаты. Размер дома составляет 5х4 м.
• Двухэтажный дом с мансардой общей площадью 87,14 м². На первом этаже располагают пару комнат, прихожую, кухню и кладовку, а второй этаж делят между мансардой и жилой комнатой.

• Двухэтажный дом общей площадью 84,96 м². На первом этаже спроектировали гостиную и жилую комнату, прихожую, кухню и санузел. В мансарде также разместили небольшой холл и три комнаты: одну маленькую и несколько более просторных.
• Двухэтажный дом с общей площадью 86,05 м². На первом этаже постройки удобно разместили гостиную, кухню, санузел, а также просторную прихожую с лестницей. Можно подняться по лестнице в широкий коридор, по обе стороны которого расположены две комнаты.

На стадии проектирования следует определиться с особенностями местности, в которой будет возведена постройка.

Нужно продумать прокладку коммуникаций, выяснить, насколько далеко или близко будущий дом расположен от газопровода и линий электропередач, решить, как будет устроена работа водопровода. После составления проекта, следует проконсультироваться со специалистами. При необходимости внесите в проект коррективы, заверить его у местных органов власти. И только после этого можно приступать к строительным работам.

Строительство

Прежде всего, нужно подготовить участок, очистив его от старых построек и мусора. Необходимо расчистить дорогу для машины, чтобы обеспечить беспроблемный подвоз стройматериала. Рекомендуется подумать, где можно складировать строительные материалы: если у участка неровный рельеф, то стоит расположить их на возвышенности. После этого можно приступать к разметке участка, обозначив колышками и натянутыми между ними веревками расположение стен.

Затем следует убедиться, что их длина правильна, а все углы расположены под 90 градусов.

Малейшие отклонения следует устранить, так как они искривляют строение и неправильно распределяют нагрузку, что снижает прочность и надежность конструкции. На этом этапе прокладывают, утепляют и гидроизолируют коммуникации. Нужно обозначить все соединения, чтобы не запутаться при последующем монтаже. Теперь можно приступать к возведению фундамента.

Считается, что блочный или монолитный фундамент подойдет для каркасно-монолитного домика без подвала, ленточный или железобетонный – для постройки с подвальным помещением.

Модульные постройки возводят на свайно-винтовых или блочных, бревенчатые дома – на столбчатых фундаментах.

Но это разделение условно, ведь для каркасника можно возвести любую основу, лишь бы она была большой, ровной и прочной.

Чтобы определиться с постройкой фундамента, следует рассмотреть особенности каждого вида.

• Для ленточного фундамента сначала подготавливают траншеи 100–400 мм глубиной, насыпают туда слой песка толщиной 100 мм, создавая песчаную подушку, затем укладывают металлическую арматуру. После этого в траншеи заливают самостоятельно замешенный бетон. Фундамент должен возвышаться над земной поверхностью на 100–300 мм.

• Плитный фундамент, который строят из бетона и арматуры, также называют плавающим, ведь дом поднимается и опускается вместе с ним при сезонном расширении грунта. Плиту либо минимально заглубляют в землю на 100–200 мм, либо льют бетон на подушку из гравия без заглубления. Водостойкий состав, добавленный в бетонный замес, обеспечивает стойкость бетонной плиты к грунтовым водам и продлевает срок службы фундамента. Арматурная сетка обеспечивает плите дополнительную прочность.

• Свайно-винтовой фундамент получают в результате использования асбестовых труб или готовых металлических свай. Для первых выкапывают ямы, устанавливают в них трубу с металлической арматурой и заливают бетоном. Металлические сваи просто ввинчивают в землю.

Следующим этапом строительства является установка ростверка или нижней обвязки каркаса. Ее осуществляют при помощи прочного деревянного бруса 150х150 мм, который является одним из несущих элементов строения, держащего на себе всю конструкцию. Углы соединяют в полдерева, когда толщину балки срезают наполовину, или в полулапу, когда балки срезают под углом.

Сверху соединение закрепляет пластина или металлическая скоба, угол обвязки и фундамента соединяет металлический анкер, а по завершении монтажных работ брус обрабатывают антисептическими средствами. Вертикальные элементы каркаса или стойки ставят на первый ряд бруса и скрепляют с ним. Начинают монтаж от угла и по периметру всего здания, выдерживая определенный шаг. От стоек зависит надежность дома, поэтому нужно проверять их вертикальность при помощи отвеса.

Для надежности устанавливают временные диагональные распорки.

Черновой пол строят из дерева или бетона. Многослойный бетонный пол заливают поверх грунта: насыпают тонкий слой песка, проводят теплоизоляцию из самана, керамзита или пеноплекса. Затем заливают бетон, смешанный с гидроизоляционной добавкой. Для сооружения деревянного пола на нижнюю обвязку укладывают деревянные лаги. Снизу к ним прибивают доски, на которые укладывают утеплитель.

На очереди возведение стен, каркас каждой из которых собирают в отдельности. Верхние, нижние и вертикальные элементы собирают, поднимают и ставят на нижнюю обвязку. При этом стену длиной шесть метров реально поднять втроем, а стены большей длины собирают из нескольких каркасов, соединяемых резьбовыми соединениями на стыках. Некоторые проекты каркасных домов предусматривают наличие наклонных элементов или укосин, усиливающих прочность постройки.

Как правило, их изготавливают из досок 50–150 мм или 50–100 мм.

В процессе сборки в каркас закрепляют ригель, который представляет собой горизонтальную балку толщиной не менее 50 мм, прикрепляемую возле досок верхней обвязки. Максимальная нагрузка приходится на углы конструкции, поэтому для их сборки нужны две или три опорные доски. Наступила очередь верхнего бруса: он ляжет идеально ровно, если выдержан уровень нижнего ряда и вертикальных стоек. Его закрепляют металлическими уголками и фиксируют болтами.

Можно использовать и гвозди, но они должны входить в брус не меньше чем на 10 см.

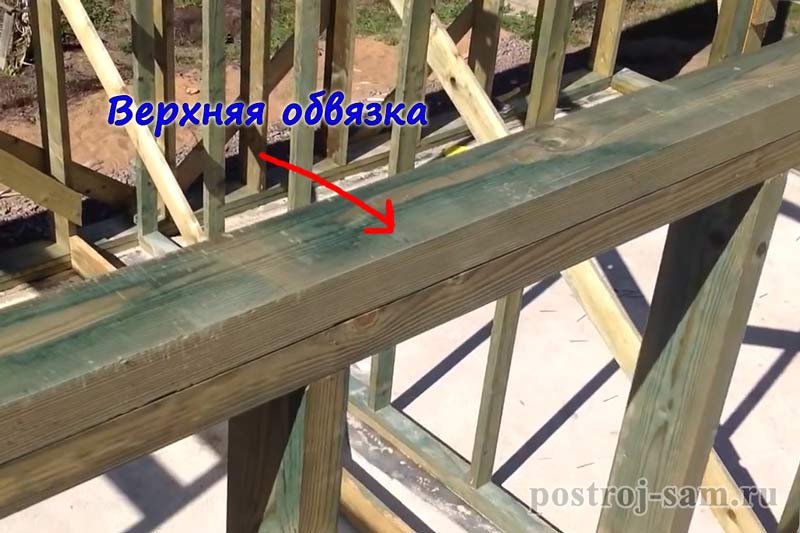

Брус для балок перекрытия закрепляют уголками, уперев его на верхнее обвязочное сооружение. Применяют и более сложные варианты монтажа потолочных балок при помощи кронштейнов или когда в верхнем брусе подготавливают специальное гнездо. Если проект не предусматривает строительство второго этажа, можно монтировать стропильную конструкцию для кровли, к которой крепят обрешетку. Затем происходит утепление кровли и наружных стен. Утеплитель устанавливают враспор (вплотную к стойкам), между плитами не должно быть зазоров, а при необходимости стоит устроить пароизоляцию и ветрозащиту при помощи специальных пленок и мембран.

Утепляют как внутренние, так и наружные стены.

Последние проектируют так, чтобы между стеной и мембраной толщина воздушного зазора была не меньше 50 мм. Через него выходит влажный воздух, скопившийся в стене. Зазор обустраивают при помощи деревянных планок 50х50 мм шириной. Их прикрепляют поверх утеплителя, создавая деревянную обрешетку, а поверх нее устанавливают плиты наружных стен.

Сборка внутренних стен аналогична наружным, только внутренние стенки делают из более тонких досок, ведь их толщина должна позволить смонтировать и утеплитель и шумоизоляционный материал. После сборки каркаса можно приступать к установке дверей и окон в проемы, предусмотренные схемой конструкции.

Для монтажа готового окна лучше пригласить специалиста, а вот двери реально собрать самому из досок, толщина которых составляет 25–30 мм.

Настало время внутренней отделки. Как правило, работы начинают с дальней от выхода комнаты и проводят их поочередно во всех помещениях. Сначала приводят в порядок потолок, затем нужно заняться отделкой стен. Для нее применяют листы ГКЛ или ГВЛ с высоким показателем прочности, ровные поверхности которых не требуют дополнительной обработки. Следует лишь зашпаклевать стыки между ними и проклеить бумажными лентами места соединения.

Деревосодержащие плиты ОСП нужно оштукатурить и прошпаклевать. Затем следует загрунтовать поверхности под соответствующую отделку: клеем для наклеивания обоев или грунтом под краску для окрашивания. Осталось только покрасить стены, наклеить обои. Только после этого на пол настилают ламинат, линолеум или доски.

Отзывы

По словам владельцев, сама идея такой постройки привлекла их простотой, бюджетностью и доступностью материалов. Когда они пообщались со специалистами, выяснилось, что малый вес панелей не затруднит доставку материалов, стройка не загрязняет все вокруг, а начинать ее можно в любое время года. И тогда вопрос окончательно решился в пользу каркасной конструкции.

Люди, уже живущие в готовых домах, довольны, что каркасный дом позволяет значительно экономить на отоплении. Практически на всех участках проведено электричество, позволяющее прогревать дом. Причем для отопления 10 м² требуется всего лишь 1 кВт. Энергосберегающие двери и окна значительно сокращают теплопотери, нужно лишь согревать воздух для проветривания комнат, но это составит десять процентов от общего объема теплопотерь.

Жильцам нравится прочность каркасного дома и его способность быстро прогреваться в холодное время года. Последнее свойство позволяет с комфортом проводить выходные на даче зимой, отключая отопление на будни. В холодный период температура внутри падает всего на несколько градусов, а в теплое время года в доме устанавливается приятная прохлада. Немало хороших слов сказано о тепло- и звукоизоляции постройки, а также о пропускающих воздух стенах. Многих приятно радует, что каркасные дома с тонкими стенками держат тепло ничуть не хуже кирпичных построек, при этом толщина стен значительно экономит место, освобождая пространство.

Однако самые теплые отзывы заслужили дома, построенные по канадским или немецким технологиям. Дома отечественного производителя приходится часто проветривать, шаги в помещении отдаются гулом, из-за чего стены и полы дополнительно покрывают базальтовым утеплителем. Зачастую стены приходится укреплять, прежде чем вешать на них полки или картины. Но и такие «несовершенные» постройки нашли своего покупателя. Технологии производства каркасных домов развиваются не только за рубежом, но и в России, с каждым годом становясь все более совершенными.

Советы

Рекомендуется прислушаться к советам специалистов, чтобы создать красивую и долговечную конструкцию каркасного дома.

• Не стоит жалеть времени на разработку проекта, поскольку он позволит избежать перерасхода средств и постоянного ремонта из-за недостаточного сечения балок. А также составленный проект позволит избежать разрушения конструктивных элементов от неправильно рассчитанных нагрузок или неподходящих способов крепления.
• Все пиломатериалы, находящиеся на 25 см от земли, должны пройти предварительную антисептическую обработку.
• «Теплый угол» каркасного дома собирают из трех вертикальных досок, которые устанавливают во взаимно перпендикулярные плоскости. Утепление вертикальных стенок допустимо только жесткими плитами.

• Черные саморезы применяют только для крепления листового материала. Их использование в силовом каркасе недопустимо, так как они не выдерживают нагрузки и ломаются. Силовые элементы скрепляют оцинкованными гвоздями, а также хромированными или латунированными саморезами диаметром 5 мм.
• Следует соблюдать последовательность сборки: сначала нужно построить перекрытие с полами, затем собрать стены и поставить их в вертикальное положение. В этом случае создается сплошная поверхность, по которой безопасно передвигаться. Перекрытия надежно закреплены, с материалом удобно работать, а малейшие отклонения от проекта можно устранить до возведения стен.

• Всегда нужно опирать балки на прогоны верхней обвязки несущих стен. Балку перекрытия и обвязочную балку скрепляют или стальными опорами, или при помощи подкладного опорного бруска с пробитием гвоздями. Стальные опоры балок равны по высоте балкам и прикрепляются гвоздями.
• Оптимальный шаг балочных перекрытий составляет 30–40 см, благодаря чему они не прогибаются под ударной нагрузкой. Для настила пола стоит выбрать листовой материал толщиной 16 мм: если приклеить его к балкам перекрытий, то это существенно увеличит несущую способность здания.

• Листовые материалы внешней обшивки стыкуют только на стойках и поперечинах, прикрепляя их в разбежку, что улучшает прочность силового каркаса. Наружная обшивка прочно связывает верхнюю и нижнюю обвязку с каркасом стены.
• Утепленный пирог каркасного дома прокладывают сплошным слоем пароизоляции, то есть листы склеивают внахлест и закладывают ими весь защищаемый контур.

Красивые примеры

• Массивные бревенчатые стены, занесенная снегом крыша, нарочито грубое крыльцо не производят отталкивающего впечатления. Напротив, обстановка так и манит погрузиться в зимнюю сказку.

• Просто и лаконично: небольшой двухэтажный каркасник с открытой верандой для приятного отдыха и дружеских бесед. Компактная, милая, уютная постройка.
• Маленькая каркасная постройка с застекленной верандой, на которой так приятно коротать ненастные дни. Отличный выбор для тех, кто приезжает на дачу в любое время года.

• Созданный по каркасно-щитовой технологии светлый легкий дом с черепичной крышей и ставнями на окнах сочетает лучшие традиции современных и традиционных построек.

• Маленький яркий домик – это отличное решение для дачников, преследующих исключительно практические цели. Летом, осенью, весной обеспечено комфортное проживание в собственном доме, а от хлопот по саду и огороду так приятно отдохнуть на небольшой веранде.
• Каркасная постройка с плоской крышей – это необычно, стильно, современно. Просторная веранда просто создана для отдыха, а широкие окна позволяют наслаждаться роскошным видом даже в непогоду.

Подробнее смотрите далее.

Плюсы и минусы свайного фундамента

Надежность и долговечность здания определяет прочность его основы. Сегодня применяется огромное количество типов фундаментов, среди которых наибольшее количество вопросов вызывает винтовой. В промышленном строительстве такой вид конструкции начал использоваться в середине 19 века вместо бетонной ленты. И только последние 15 лет фундамент из винтовых свай нашел широкое применение у индивидуальных застройщиков при возведении малоэтажных домов.  Высокую популярность такого основания определили многочисленные положительные отзывы о его надежности и многих других преимуществах.  Если грамотно подойти к выбору материала, четко соблюдать технологию строительства, знать все плюсы и минусы винтовых свай для фундамента, можно возвести надежную конструкцию для зданий различного назначения с длительным сроком эксплуатации.

Фундамент на винтовых сваях, плюсы и минусы о котором часто являются предметом споров у застройщиков, подходит для возведения капитальных сооружений. Такое основание не трудозатратно, и по финансам выходит значительно дешевле. Возведение свайного фундамента применяется в следующих случаях:

1. Слабая почва. Во время дождей такой грунт переувлажняется, что может привести к разрушению здания, если построить его на бетонной ленте. Чтобы этого не допустить, следует перенести нагрузку на более твердые нижние слои почвы.
2. Плотный грунт. Фундамент на винтовых сваях в этом случае позволит сэкономить время, потраченное на возведение дома. Вырыть котлован на твердых почвах без привлечения специальной техники невозможно. К расходам также стоит отнести покупку бетона, арматуры и материалов для опалубки.
3. Сложный рельеф. Строительство дома в местности со сложным рельефом предполагает большое количество земельных работ, предшествующих обустройству основания, чтобы очистить и выровнять участок.

При строительстве домов на винтовых сваях не проводятся объемные работы по расчистке и выравниванию площадки, удалению верхнего слоя почвы и укладке гидроизоляционного материала. Это существенно сокращает сроки возведения и снижает общую стоимость постройки. Глубина погружения свай составляет 1,5-7 м. При необходимости возможно нарастить их до 11 м. Каждая опора выдерживает нагрузки весом до 7 тонн. Этого достаточно для каркасных построек и домов, возведенных с использованием облегченного кирпича, дерева, пористого камня

Фундамент на винтовых сваях делится на четыре вида:

1. Стандартный – применяется для возведения важных элементов строения, обеспечивающих его надежность и устойчивость;
2. Одиночный  –  задача такого основания заключается в поддержке отдельных элементов, применяется оно в том случае, когда требуется пристроить что-то к уже имеющемуся дому;
3. Ленточный  –  сваи располагают под стенами постройки, что позволяет равномерно распределить нагрузки;
4. Свайное поле – представляет собой конструкцию, состоящую из винтовых опор, вкрученных в грунт по всей площади дома. Создается такое основание для тяжеловесных построек.

На видео плюсы и минусы винтовых свай:

Фундамент на винтовых сваях – недостатки

Чем плох свайный фундамент? Винтовая опора состоит из металлической основы, поэтому такая конструкция подвергается коррозии. Этот недостаток негативно сказывается на долговечности фундамента и здания в целом. Большинство эксплуатационных минусов проявляются при нарушении технологии строительства. На качество фундамента оказывают влияние многие факторы, определяющее значение имеют следующие:

• марка и толщина стального материала;
• способ создания сварного шва;
• качество швов лопастей свай.

Чтобы увеличить срок эксплуатации свайного фундамента, требуется дополнительная пескоструйная обработка конструкционных элементов основания, предшествующая нанесению  антикоррозийных составов. Конечно, нельзя исключать тот факт, что покрытие может пострадать при вкручивании винтовой сваи в толщу почвы.  Этого можно избежать, если выбрать более качественный металл. Идеальный вариант для изготовления ствола опоры – цельная сталь без следов сварки на поверхности.

Желая возвести капитальный дом для круглогодичного проживания, который прослужит долго, нельзя не брать во внимание и такие недостатки винтовых свай для фундамента, как:

1. Малая несущая способность. Свайно-винтовой фундамент рекомендуется использовать для построек в один-два этажа. Более высокую нагрузку такое основание не выдержит даже при условии обустройства усиленной конструкции. Также этот минус определяет ограничение строительства легкими и небольшими здания, например, из пеностеролбетона или арболита.
2. Невозможность обустройства подвала. Разрывать грунт для проведения работ по обустройству подвального помещения не рекомендуется, так как при этом можно нарушить его контакт со сваями.
3. Трудозатратная облицовка отмостки и цоколя здания. Отделочные работы необходимы для герметизации подпольного пространства, способствующей снижению риска появления коррозии на винтах.
4. Возможность деформации фундамента. Как правило, она наблюдается, если свайные опоры были вкручены или забиты в заранее сделанные отверстия. Деформироваться основание также может и при неодинаковой глубине размещения винтов.
5. Проседание грунта – этот недостаток винтовых свай возникает при плохом обследовании участка.
6. Точный расчет. Длительный срок службы основы здания зависит от точности проведенных расчетов и правильности составленного чертежа. Сделать это самостоятельно, не имея специальных навыков и знаний, невозможно, а за услуги специалистов придется заплатить.

Стоит также отметить, что свайный фундамент не подходит для проведения работ на каменистой почве, так как вкрутить винтовую опору в такой грунт невозможно.

Несмотря на вышеперечисленные минусы, заменой ленточного фундамента на винтовые сваи пользуются все больше застройщиков. Этому способствует множество  преимуществ, которым обладает такое основание.

Преимущества винтовых свай

Выгодные отличия винтовых свай особенно заметны при возведении небольших сооружений. Идеальной основой для лопастных опор принято считать суглинок и смесь песка со щебнем. В таких условиях возникающий при вкручивании конус из грунта уплотняется и получает прочностные характеристики застывшего бетона.

Говоря о преимуществах винтовых свай, стоит отметить следующие моменты:

1. Винтовой фундамент – выгодное решение для возведения капитального дома на участке со сложным рельефом.
2. Строительство дома на винтовых опорах можно начать в любое время года  – температура и влажность воздуха не влияют на качество и надежность конструкции, так как на глубине погружения свай температура грунта не меняется.
3. Достоинством винтовых свай является их стойкость к воздействиям морозного пучения, возникающего во время промерзания почвы.
4. Короткие сроки строительных работ. При хорошей проходимости грунта, слаженной работе бригады строителей свайное поле под здание средних размеров можно подготовить за один день. При этом сразу же после установки сваи можно обвязать и приступать к возведению стен. Винтовые опоры не нуждаются в усадке и наборе прочности, как монолитные конструкции, строительство которых подразумевает заливку бетонного раствора.
5. Минимальные трудозатраты. Для строительства свайно-винтового фундамента не требуется рыть котлован и выполнять монтаж опалубки. Кроме этого, площадка под такое основание не нуждается в предварительном выравнивании. Это преимущество позволяет обустраивать такое основание в непосредственной близости от ветхих построек, проложенных сетей канализации, водо- и электроснабжения. Возведение монолитных фундаментов сопровождают сильные вибрации грунта, которые могут привести к разрушению постройки. При обустройстве винтовых свай этого можно избежать.
6. Свайно-винтовая конструкция не вытягивает воду из грунта, поэтому стены в доме, построенном на таком фундаменте, всегда будут сухими.
7. При правильном выборе свай, изготовленных из качественной стали, и соблюдении технологии их вкручивания обеспечивается долгий срок службы основания, который исчисляется несколькими десятками лет.
8. Качественная теплоизоляция фундамента обеспечит сухой пол в доме.
9. Конструкция, построенная на винтовых сваях, стоит дешевле, чем ленточный фундамент. Разница составляет не менее 30-40%.  Как известно, возведение фундамента относится к самым затратным этапам строительства дома, поэтому экономия денежных средств будет ощутимой.
10. Сваи можно установить, не используя специальную технику.  Это позволит снизить траты на возведении дома в целом.
11. При устройстве фундамента на винтовых сваях проектирование и монтаж систем канализации и водоснабжения можно проводить, как во время монтажа элементов основания, так и по окончании строительства.

Все вышеперечисленные преимущества фундамента на винтовых сваях имеют место быть только тогда, когда соблюдены все технологические нормы и разработанные нормативы при его возведении. Не менее важно правильно подобрать материалы для строительства такого основания, для чего необходимо учитывать все особенности местности.

Винтовые сваи – за и против

Нельзя сказать, что свайно-винтовой фундамент лучше монолитного.  Каждая конструкция имеет свои особенности возведения, преимущества и недостатки. К тому же и рассчитаны они на разные условия эксплуатации. Однако, все за и против винтовых свай, делают сооружение такого фундамента достаточно ограниченного применения. Его возведение экономически оправдано, если:

• недостатки винтовых свай несущественны или минимизированы – к примеру, малая несущая способность конструкции – это минус, но при строительстве легкого каркасного дома он роли не играет
• такое основание является оптимальным вариантом для данной местности с учетом его рельефа и особенностей грунта.

В заключении стоит еще раз подчеркнуть, что разработку проекта, расчеты и непосредственно возведение свайного фундамента для строительства капитального дома лучше доверить проверенной организации, предоставляющей гарантии на выполненные работы.  Не стоит доверять работу мастерам с улицы, даже если они позиционируют себя настоящими профессионалами. Экономия в такой ситуации получается весьма сомнительной и не исключено, что совсем скоро придется искать специалистов, которые смогут исправить допущенные ошибки. Строительство дома на винтовых сваях, выполненное непрофессионалами, может привести не только к поломке фундамента, но и к разрушению всего здания.

Взвесив все за и против винтовых свай, можно сделать вывод, что такой фундамент является надежной, прочной и экономичной конструкцией. Главное, правильно выбрать материал для его возведения и строго соблюдать технологию строительства без допущения малейших ошибок.

Как уменьшить вибрацию пола в жилищном строительстве?

Вибрация пола — распространенная проблема, с которой большинство из нас когда-либо сталкивалось. Будь то скрип и стук от движения людей наверху или жалобы людей, живущих этажом ниже, обе стороны проблемы могут раздражать. Хотя вибрация пола может быть вызвана рядом причин, есть способы исправить или минимизировать эту проблему. После определения причины вибрации можно использовать соответствующий метод для решения проблемы.

1. Системы полов в строительстве

Системы полов в доме в целом безопасны и соответствуют строительным нормам. Однако, даже если система пола соответствует требованиям, движение, вызванное отклонением, может вызвать вибрацию, скрип и другие нежелательные последствия. Многие домовладельцы чувствительны к вибрации пола в результате интенсивного пешеходного движения, и это часто является субъективным понятием, поскольку то, что хорошо для одного человека, может раздражать другого.Скрипы и звуки также можно принять за шаткий пол. Часто жалобы на пол возникают из-за простых изменений в использовании пола или в пролетах балок. Строя дом с нуля, домовладелец и строитель захотят принять во внимание вибрацию пола при определении конструкции дома, чтобы избежать осложнений.

2. Причины вибрации пола

Колебания пола обычно связаны с деятельностью человека, вибрацией оборудования и внешними силами.Ходьба — самый распространенный источник вибрации пола, и больше всего на свете он просто доставляет неудобства. К счастью, вибрации, вызванные машиной, как и при работающей стиральной машине, можно устранить с помощью изолирующих опор или подушек для остановки движения.

Полы с деревянным каркасом являются наиболее типичной причиной вибраций пола из-за небольших прогибов вверх и вниз при загрузке и разгрузке балок. Хотя этот тип пола предназначен для поддержки людей, мебели и крупной бытовой техники, некоторые движения могут со временем вызывать вибрацию пола.В домах новой постройки деревянный пол укладывается с помощью шурупов и строительного клея, которые могут помочь стабилизировать вибрации, а балки спроектированы так, чтобы минимизировать эти прогибы. Однако в старых домах, где был прибит черновой пол, гвозди со временем могут начать расшатываться. Таким образом, ходьба по полу с неплотным основанием или работа с таким прибором, как посудомоечная машина, могут вызвать вибрацию.

3. Меры по предотвращению вибрации пола

Во-первых, домовладельцы должны определить, где пол нуждается в ремонте.Наем подрядчика или инженера — это простое решение для поиска и получения рекомендаций о том, как решить проблему. Если у вас есть общее представление о том, где возникают вибрации, отметьте эти области, чтобы вы могли легко их идентифицировать.

После того, как проблемная зона будет обнаружена, потребуется доступ к полу, чтобы устранить проблему вибрации. Подрядчик может открыть небольшое ремонтируемое отверстие в потолке под этими пятнами, чтобы он или инженер мог определить возможные причины.Структурные планы существующего здания также могут помочь выявить проблемы. Подрядчик и инженер могут затем предложить решение, такое как дополнительные блоки между балками, шурупы и клей, или дополнительные балки или опоры.

В новой конструкции требования норм учитывают прогиб и вибрацию больше, чем в предыдущих проектах, и это имеет тенденцию уменьшать эти проблемы при строительстве с нуля. Однако вы всегда можете обсудить эти проблемы со своим инженером.Он или она может посоветовать, может ли увеличение размера новых балок или уменьшение определенных пролетов помочь уменьшить этот эффект, или проектирование с расчетом на большую временную нагрузку, чем требуется. Результаты испытаний показали, что увеличение глубины балки и толщины обшивки может значительно снизить вибрацию пола. Последний элемент, помогающий предотвратить вибрацию, — это приклеить обшивку пола и закрепить шурупы на гвоздях для предотвращения долговременного отскока.

4. Альтернативные балочные системы

Новые системы также были созданы с учетом этой проблемы.Одним из примеров являются TJI, которые обеспечивают более длинные допустимые пролеты балок при использовании меньшего количества древесного материала и обеспечивают меньший прогиб в этих пролетах. Чтобы помочь проектировщикам и строителям избежать жалоб на вибрацию пола, особенно при новом строительстве, они предоставляют бесплатную систему анализа пола под названием TJ-Pro Ratings System. Программное обеспечение использует алгоритмы для соотнесения вибрации пола с удовлетворенностью клиентов. Информация затем используется строителем для управления глубиной балки, пролетом балки, серией балок и толщиной обшивки пола.

Балки

TJI были спроектированы для обеспечения высококачественных полов, особенно в недавно построенных домах. Согласно Weyerhaeuser.com, балки TJI устойчивы к деформации, скручиванию и усадке, которые часто приводят к скрипучим и вибрирующим полам. Они предлагают источник обрамления, который проще в установке, и они бывают длинной и легкой длины.

Преимущества использования балок TJI для планов этажа:

• Длинные секции для разнообразных планировок этажей
• Простота установки
• Долговечность
• Пожизненная гарантия
• TJ-Pro Рейтинговая система для обеспечения удовлетворенности клиентов

В Design Everest у нас есть опыт работы с разными типами полов, включая TJI.Мы можем предоставить структурную оценку вашей существующей структуры, а также услуги по дизайну для обновления вашего существующего дома или строительства нового. Свяжитесь с Design Everest по телефону 877-704-5687 , чтобы начать работу.

Источники:
[1] https://www.weyerhaeuser.com/woodproducts/engineered-lumber/tji-joists/
[2] https: // www.sbcmag.info/news/2015/dec/techniques-control-reduce-floor-vibration
[3] http://www.woodworks.org/wp-content/uploads/seaoo_2012_conference_design_of_wood_floors_to_mitigate_floor_vibration_problems.pdf

Простой эффективный способ гашения раздражающих вибраций

Несколько лет назад я задокументировал множество возможных решений, которые я пытался унять, подавляя механическую вибрацию, которую я ощущал, проходя через полы и которая мешала мне спать.(Вы можете прочитать о них здесь.) Оказывается, я был не один в этом бедственном положении. Сотни людей со всей страны написали, чтобы поделиться своей историей, отчаянно пытаясь найти способы успокоить вибрации, которые их беспокоят.

Наш вечно бодрствующий мир полон механизмов, создающих беспокоящие вибрации, которые могут распространяться на удивление далеко, от строительных площадок до конденсаторов кондиционеров и потолочных вентиляторов.

После всяческих хитроумных неудач — 80-фунтовые бетонные блоки ручной работы; пружины; хоккейные шайбы; резина космической эры; гранулы фасоли; блоки для йоги; половинки теннисных мячей; стопки пробки; изготовленные на заказ амортизаторы — я наконец нашел простой и недорогой способ значительно снизить вибрацию: антивибрационные прокладки Diversitech, сделанные из уникального сэндвича из композитной пены и резины.Набор из четырех 4-дюймовых квадратных стоит менее 12 долларов. (УБЕДИТЕСЬ, что колодки , которые вы покупаете, имеют маркировку «Wagner». — это номер модели: Diversitech MP4-E EVA (мы слышали, что колодки больше не имеют маркировки Wagner, и мы ищем способы их проверки). бывают подделки без маркировки и неприятным запахом. Если вы получаете прокладки другой модели или неприятно пахнут, верните их на Amazon для возврата.

Размещение прокладок Diversitech под оборудованием, например холодильниками и кондиционерами, значительно снизит их вибрацию.Я кладу их под ножки кровати, чтобы гасить вибрацию, проходящую по ноге по полу и будящую меня каждую ночь.

Sally Schneider

Попробовав различные способы их использования, в том числе наложение на хоккейные шайбы, я обнаружил, что лучше всего просто положить по одной на небольшой кусок дерева, а затем под каждую из ножек кровати. (Читательница написала, что обнаружила, что размещение их на ДВУХ кусках дерева сработало для нее лучше.) Любопытно, что штабелирование подушек Diversitech, похоже, ухудшает вибрации .

Салли Шнайдер

ПРИМЕЧАНИЕ. Если вы чувствуете вибрации, идущие через пол к вашей кровати, важно, чтобы вы приобрели деревянную кровать, которая проводит гораздо меньше вибраций, чем металлическая.

Быстрое решение — недорогой каркас кровати платформы Nomad Hardwood, сделанный из тополя и доступный на Amazon. Его можно собрать менее чем за час, и он на удивление качественно сделан.

Я сделал легко регулируемую юбку кровати для своей, чтобы скрыть художественные материалы, которые я храню под кроватью, а также фиксатор вибрационной подушки.Об этом читайте здесь.

Примечание редактора: Чувствительность к вибрации во многом зависит от индивидуального макияжа и нервной системы, а также от степени вибрации, поэтому мы не можем утверждать, что это сработает для всех. Но прокладки настолько недорогие, что мы полагаем, что стоит попробовать.

ХОТИТЕ В ВАШЕМ ДОМЕ ТИХИХ ГОТТА БОРЬБА С ВИБРАЦИЕЙ

Это самолет. Это машина. Это громкая музыка. Нет, это тоже не супергерой. Звук проникает в ваш дом.

Звукоизоляция обычного дома часто неправильно понимается и игнорируется в жилищном строительстве. Новые дома кажутся гораздо менее звукоизоляционными, чем старые дома.

Лучше всего начинать с понимания звука. Когда что-то вибрирует, оно создает звуковые волны, которые распространяются по воздуху. Звуковые волны могут отражаться от предметов и / или вызывать их вибрацию. Эта вибрация создает звуковые волны на другой стороне объекта.

(Так работают наши уши. Звуковые волны, создаваемые вибрирующим объектом, проходят по воздуху к нашему внутреннему уху, вызывая вибрацию барабанной перепонки.Затем наш мозг вычисляет, являются ли вибрации просто шумом или приятным звуком.)

Когда издается звук, он обладает определенным количеством энергии. Чем громче звук, тем выше его способность вызывать вибрацию таких объектов, как стены, пол и потолок. Если объект легкий или имеет низкую плотность, для его вибрации не требуется много энергии. Тяжелые и плотные предметы требуют большего количества энергии для вибрации.

Вот почему многие старые дома, высококачественные кондоминиумы, апартаменты и отели более звукоизолированы, чем некоторые новые дома.Звукоизолированные помещения обычно имеют более толстые стены, потолки и полы. Кроме того, они часто включают функции управления звуком, разработанные инженерами-акустиками.

Если вы собираетесь построить новый дом, у вас есть много возможностей для звукоизоляции. Помните, что вам нужно остановить звуковые волны, которые распространяются по воздуху или вибрации через конструкцию.

— Использование материалов для стен и пола, которые поглощают звук, а не отражают его, может минимизировать распространение звуковых волн в воздухе.

— Вы также можете сделать герметик под всеми настенными плитами, чтобы звук не мог проходить под стеной.

— Убедитесь, что электрические розеточные коробки из двух смежных комнат не находятся в одной полости для стойки. Установите звуковые накладки из стекловолокна в стены и потолки, чтобы блокировать распространяющиеся по воздуху звуковые волны.

— Рассмотрите возможность использования изолированных воздуховодов для вашей системы отопления и охлаждения.

— Устраните любые причины вибрации в вашем доме. Не позволяйте водопроводным трубам касаться элементов каркаса. Используйте кусочки резины или герметика там, где трубы проходят через балки пола и стеновые плиты. Отделите любую вибрирующую вещь (печи, стиральные машины, сушилки, вентиляторы и т. Д.).) от прямого контакта с элементами обрамления. Без изоляции вибрации в конечном итоге создадут звуковые волны, переносимые по воздуху.

— Конструируйте критические стеновые конструкции, используя два ряда стоек, которые не касаются друг друга. Материал отделки стен для каждой комнаты наносится на отдельный ряд стоек. Это предотвращает вибрацию в одной комнате от вибрации гипсокартона в другой.

Если вы не можете позволить себе два ряда стоек, подумайте о том, чтобы нанести металлическую эластичную полосу опалубки горизонтально поперек стоек с каждой стороны стены.Затем к этим полосам прикрепите гипсокартон. Гипсокартон толщиной 5/8 дюйма поможет контролировать звук. Системы с более толстыми стенками помогут еще больше. Нанесите пластик толщиной 6 мил на гвоздики перед тем, как наклеить планки обшивки на гвоздики. Это помогает изолировать вибрации между двумя объектами. Помните, остановите вибрацию, и вы остановите шум.

———-

Напишите Тиму Картеру через The Chicago Tribune, P.O. Box 36352, Цинциннати, Огайо 45236-0352. Или свяжитесь с ним в Интернете у производителя.com.

Чтобы получить список производителей звукоизоляции, звукоизоляции полов, источников литературы по контролю шума и других советов по звукоизоляции домов, квартир и дополнительных комнат, отправьте 3 доллара США, свое имя и адрес Тиму Картеру по указанному выше адресу. Спросите Бюллетень Строителя № 66.

Вы можете позвонить ему по бесплатному телефону в любую субботу с 9 до 11 часов утра по центральному поясному времени по телефону 888-737-1450.

Еженедельно ищите колонку Тима Картера «Спроси подрядчика» в разделе «Ваше место», где он отвечает на вопросы, касающиеся домашнего восстановления, ремонта и обслуживания.

Как уменьшить вибрацию пола | Руководства по дому

Автор: SF Gate Contributor Обновлено 28 января 2021 г.

Деревянные полы на первом или втором этаже предназначены для поддержки людей, мебели и техники. Во многих старых домах, где черный пол был прибит гвоздями, а не установлен с помощью шурупов и строительного клея, гвозди со временем могут ослабнуть. В результате некоторые движения могут вызвать вибрацию пола. В некоторых случаях использование стиральной машины или ходьба по полу с рыхлым черным полом могут вызвать вибрацию.Способный энтузиаст своими руками может уменьшить вибрацию пола, исправив подозрительные участки.

Подготовка к задаче

1. Найдите проблемную зону

2. Определите площадь комнаты, в которой необходимо отремонтировать пол. Сделайте это, подпрыгивая и прислушиваясь к вибрации пола. Другой метод — поставить стакан с водой на стол и ходить или прыгать по полу. Измерьте расстояние от одной или нескольких стен и отметьте измерения до наиболее вибрирующей области.Пропустите этот шаг, если пол в прачечной вибрирует.

3. Начните с подпольной зоны

4. Получите доступ к подпольной области, где пол будет закреплен, говорит Design Everest. Используйте проход для доступа ниже первого этажа или стремянку для доступа к потолку, который находится ниже второго этажа. Сверьтесь с вашими измерениями и отметьте открытую балку пола или потолка в свободном месте. Для потолка из гипса или гипсокартона найдите балку с помощью прибора для поиска стоек и отметьте расположение балки и двух соседних балок с каждой стороны этой балки.Переходите к следующему шагу для потолка из гипса или гипсокартона.

5. Примите соответствующие меры безопасности

6. Наденьте защитные очки и респиратор. Вырежьте достаточно большие секции, чтобы между балками установить опорные блоки. Если балки находятся на расстоянии 16 дюймов друг от друга, вырежьте между балками секции шириной 12 дюймов. Для достижения наилучших результатов расположите секции в шахматном порядке на 24 дюйма. Если большая часть чернового пола является рыхлой, при необходимости вырежьте дополнительные секции, чтобы закрепить всю площадь.

7. Измерьте

8. Измерьте расстояние между балками пола, где будут установлены блоки размером 3 на 6 дюймов. Для открытых балок под первым этажом блоки должны быть установлены между двумя балками с каждой стороны отмеченной балки. Дополнительные блоки устанавливаются при закреплении большей площади. Вырежьте блоки из кусков бруса размером 2 на 6 с помощью циркулярной пилы или ручной пилы.

Блокировка, соединители и клей

1. Измерьте и разрежьте блоки

2. Измерьте расстояние между балками пола для деревянных блоков размером 2 на 6 дюймов.Для открытых балок под первым этажом блоки устанавливаются между двумя балками с каждой стороны отмеченной балки. Дополнительные блоки устанавливаются при закреплении большей площади. Вырежьте блоки из кусков бруса размером 2 на 6 с помощью циркулярной пилы или ручной пилы.

3. Добавьте соединители каркаса

4. Поместите каждый блок плоско так, чтобы одна из сторон шириной 6 дюймов была направлена ​​вверх. Разместите соединители каркаса размером 2 на 3 дюйма под углом 90 градусов на лицевой стороне блоков с каждого конца. Внешние углы разъемов должны совпадать с торцами блоков.Одна из 4-дюймовых сторон должна выступать вверх от лицевой стороны блоков для крепления сбоку от балки. Забейте гвозди 1 1/4 дюйма для балки-подвески в каждое из обработанных отверстий на противоположных сторонах соединителей и в лицевую поверхность блоков с помощью молотка.

5. Установите блоки

6. Установите блоки между балками по одному. Нанесите обильное количество строительного клея вдоль одного из краев блока шириной 2 дюйма, который является верхним краем, контактирующим с нижней стороной чернового пола.Поместите блок между двумя балками и забейте нижний край молотком вверх так, чтобы верхний край с клеем плотно прилегал к нижней стороне чернового пола. Прикрепите каждый конец блока к соответствующим сторонам балок пола с помощью подвесных гвоздей в каждом из обработанных отверстий в 90-градусных соединителях.

Вещи, которые вам понадобятся

• Стремянка

• Измерительная лента

• Поиск шпильки

• Маркировочный карандаш

• Защитные очки и маска от пыли

• Сабельная пила

• Пиломатериалы для обрамления 2 на 6 дюймов

• Циркулярная пила или ножовка

• Соединители для обрамления 2 на 3 дюйма, 90 градусов

• Гвозди для подвешивания балок 1 1/4 дюйма

• Hammer

• Строительный клей

Наконечник

Для больших балок, таких как 2 на 10 и 2 на 12 дюймов, используйте два соединительных соединителя на конце каждого блока.

Перемещение тяжелых предметов мебели в другую часть комнаты может стабилизировать пол и устранить вибрации.

Специальные резиновые чашки, которые надеваются на ножки стиральной и сушильной машины, могут уменьшить вибрацию пола в прачечной и прилегающих помещениях.

Предупреждение

Любые сгнившие участки балок пола или деревянного чернового пола необходимо удалить и заменить. Привлечь лицензированного подрядчика для выполнения работ.

Всегда надевайте защитные очки при работе с электроинструментом.

Какие существуют методы проверки вибрации пола легких каркасных деревянных конструкций?

Вибрация деревянного пола с легким каркасом может стать серьезной проблемой для комфорта пассажиров. Однако достижение приемлемых уровней вибрации пола не является требованием норм. Таким образом, можно спроектировать конструкцию деревянного пола, соответствующую нормам, которая создает раздражающие или неприемлемые уровни вибрации из-за стандартного пешеходного движения.

На вибрационные характеристики пола могут влиять различные факторы, в том числе:

• Наличие бетонного покрытия или других материалов для уплотнения
• Толщина / жесткость настила пола
• Жесткость, расстояние и пролет балок / ферм перекрытия
• Наличие, размер и расстояние блокировок / перемычек / прочных спинок
• Наличие навесного потолка
• Жесткость опорных элементов балки (т.е., балки, несущие стены)
• Наличие перегородок

Было опубликовано несколько методов анализа вибрации, каждый из которых учитывает некоторые или все эти переменные.

То, что представляет собой «приемлемый уровень вибрации», является субъективным, но уровень производительности обычно измеряется минимальной частотой. Согласно статье Фрэнка Уэсте и Дэна Долана : «Люди очень чувствительны к вибрациям в диапазоне 7-10 Гц. Теоретически конструкции балок (или конструкции систем пола), которые вибрируют значительно выше 7-10 Гц, должны рассматриваться жильцами как приемлемые просто потому, что они не могут чувствовать более высокие частоты.Как правило, более широкое расстояние между балками (24 дюйма по центру против 12 дюймов по центру) дает более высокую частоту, потому что более глубокие элементы, имеющие большую жесткость на изгиб (EI), потребуются для удовлетворения требований строительных норм ». Однако исследования , проведенные FPInnovations , показали, что этот подход может быть «слишком простым, чтобы различать вибрационное поведение полов с бетонным покрытием и без него, а также контролировать вибрацию в широком диапазоне деревянных полов с легким каркасом».Например, длиннопролетный деревянный пол с легким каркасом и бетонным покрытием может иметь частоту ниже 14 Гц, но характеристики вибрации могут быть очень хорошими ».

Остается два основных вопроса:

• По каким критериям следует проверять вибрацию пола, и
• Какой метод следует использовать для определения вибрационных характеристик пола?

Двумя наиболее распространенными методами анализа и ограничения вибрационных характеристик пола являются предел прогиба и частота пола.

Простым предписывающим методом ограничения вибрации является ограничение прогиба, обычно в соответствии с более высокими критериями, чем требуется IBC. Этот метод, обычно называемый методом отклонения равномерно распределенной нагрузки (UDL), пытается контролировать вибрации, ограничивая статический прогиб пола при равномерной расчетной нагрузке. Например, один производитель балок перекрытия предложил предел прогиба под нагрузкой L / 480 для пролетов коммерческого пола до 15 футов и предел прогиба под нагрузкой L / 600 для пролетов более 18 футов (между 15 и 18 футов). ‘, Они рекомендуют максимальный прогиб под нагрузкой около 3/8 ″).Согласно FPInnovations, «этот подход предполагает, что допустимый прогиб для контроля вибрации линейно пропорционален длине пола. Это в основном означает, что чем длиннее пролет, тем больше допустимый прогиб. Это может объяснить, почему в предыдущих исследованиях полов с легким каркасом было обнаружено, что метод отклонения UDL не устраняет проблемы вибрации в категории длинных пролетов. Поэтому, чтобы избежать чрезмерных вибраций полов, инженер должен иметь здравый смысл, чтобы иметь возможность выбрать правильный предел прогиба UDL в соответствии с пролетами пола.”

В соответствии с консенсусом в тексте FPInnovations, некоторые инженеры приходят к выводу, что указанные выше пределы прогиба под действием временной нагрузки могут быть эффективной мерой контроля вибрации для пролетов до 22 футов. Однако для пролетов выше 22 ‘некоторые расчеты управления вибрацией показывают, что предел отклонения все еще может быть неэффективным методом управления вибрацией.

Возможно, наиболее широко известный на сегодняшний день метод частотного анализа вибрации принадлежит Woeste и Dolan. Их метод , разработанный Томасом М.Мюррей в статье «Вибрации пола в здании», опубликованной в Engineering Journal в 1991 году, вычисляет основную частоту типичных балок перекрытий на основе жесткости балок перекрытия, пролета и приложенных статических нагрузок. Этот метод рекомендует ограничить частоту пола минимум 14 Гц для меблированных комнат или 15 Гц для пустых комнат. Прошлый опыт показывает, что это может быть эффективным инструментом быстрой проверки, но он может недооценивать характеристики пола из-за неучтенных мер, таких как наличие / отсутствие настила пола, блокировки, потолка и т. Д.

Чтобы устранить то, что они считают кажущимися несоответствиями с вышеупомянутыми методами анализа, FPInnovations предложила использовать новый метод анализа . Этот метод вычисляет максимально допустимый пролет для данной сборки на основе комбинации жесткости пола и массы, с возможностью увеличения допустимого пролета, если используются блокировки, перемычки, прочные опоры или другие меры жесткости.

Несколько производителей деревянных перекрытий и ферм разработали собственное программное обеспечение, которое включает рейтинги характеристик пола, которые учитывают многие из тех же соображений, что и метод FPInnovations.Эти оценки основаны на воспринимаемом восприятии вибрационных характеристик пола. Примеры: Weyerhaeuser’s TJ Pro Rating и Redbuilt’s Floor Choice Rating .

Несмотря на то, что он был разработан сталелитейной промышленностью, некоторые дизайнеры используют информацию о контроле вибрации из AISC Design Guide 11 для обрамления полов из светлого дерева.

Другие источники информации:

Связанный с этим вопрос, который возникает реже, связан с вибрационными характеристиками деревянных балок, поддерживающих балки / фермы перекрытия.Метод Долана упоминался выше действительно обеспечивает уравнение для проверки комбинированного характеристики пола вибрации типичного элемента пола обрамления с исполнением вибрации опорного луча, как это делает AISC Руководство по проектированию 11. Вместе с тем, проверкой древесины балки для вибрации обычно не делается. Лучшие практики включают ограничение прогибов и проверку того, что совокупная производительность системы по-прежнему будет обеспечивать приемлемые уровни.

Структурная вибрация и способы ее предотвращения

(Платформы, FPSO)

Динамические нагрузки принимают разные формы.Такие нагрузки можно характеризовать двумя параметрами: их величиной и их частотным составом. Динамические нагрузки могут быть заменены статическими, если их частотная составляющая мала по сравнению с собственной частотой конструкции, к которой они применяются. Некоторые люди будут ссылаться на квазистатический анализ или нагрузки, чтобы напомнить себе, что они фактически предсказывают эффект динамических нагрузок, рассматриваемых как статический эквивалент. Большинство экологических нагрузок (ветры, землетрясения, волны, транспорт) можно заменить квазистатическими эквивалентами.

1 Структурный динамический анализ

Когда частотная составляющая динамической нагрузки и собственные частоты конструкции находятся в одном диапазоне, это приближение больше не действует. Это справедливо для большинства машин (компрессоров, насосов, двигателей и т. Д.), Которые создают нагрузки, частотная составляющая которых перекрывает собственные частоты конструкции, на которой они установлены (платформа, FPSO и т. Д.). В таком случае только динамический анализ точно предскажет усиление отклика конструкции.Такие нагрузки нельзя заменить квазистатическими эквивалентами.

Что делает этот анализ еще более сложным, так это тот факт, что машины, их оборудование и монтажная платформа не могут рассматриваться как черные ящики. Они будут взаимодействовать с фундаментом, платформой или FPSO, и единственный способ узнать величину этого взаимодействия — провести структурный динамический анализ, который включает фундамент. Это важное соображение, игнорирование которого значительно снижает надежность машины и может даже вызвать проблемы с безопасностью.

2 Структурная вибрация и резонанс

Рис. 1 : Резонанс и вибрация на морских сооружениях — распространенная проблема

Конструкционная вибрация возникает, когда динамические силы, создаваемые компрессорами, насосами и двигателями, вызывают вибрацию балок настила. Эта вибрация приводит к выходу из строя трубопроводов, снижению надежности оборудования и проблемам безопасности. Вибрация возникает из-за механического резонанса конструкции.Термин «резонанс» происходит, когда динамические силы совпадают с собственными частотами несущей конструкции. При резонансе силы усиливаются до 20 раз и заставляют балки настила вибрировать выше безопасных рабочих пределов.

См. Модуль 1 обучающих инструментов Wood’s (BETA Machinery Analysis) (видео) для более подробного объяснения резонанса.

Проблемы структурного резонанса не ограничиваются оборудованием большей мощности. Они также возникают с поршневыми насосами или компрессорами меньшего размера, как наглядно демонстрируют примеры, представленные ниже.Структурный резонанс лучше всего избежать с помощью правильно проведенного анализа структурной вибрации и динамического проектирования

3 Примеры структурного резонанса

Структурный резонанс — обычная проблема, но ее можно избежать. Эти и многие другие примеры иллюстрируют проблемы структурной вибрации и резонанса, а также методы, используемые для предотвращения структурной вибрации (за подробностями обращайтесь в Wood):

• Рисунок 2 : Полевые испытания на вибрацию на салазках и несущих балках

  Рисунок 3 : Оценка штормовой нагрузки является одним из примеров квазистатического анализа. Предоставлено Shell International Limited

  Пример 1 : дожимной компрессор топливного газа мощностью 750 л.с. Вибрация конструкции в 10 раз превышает допустимые нормы вибрации, даже с очень большими балками настила, поддерживающими этот салазок (рис. 2)
• Пример 2 : Небольшая насосная система вызвала резонанс, вибрацию и постоянный отказ компонентов трансмиссии, что повлияло на надежность критического процесса.
• Пример 3 : Браунфилд проект, включающий установку новых компрессоров на существующей платформе.Эта успешная установка иллюстрирует технические требования, предъявляемые к проектированию и вводу в эксплуатацию для морских проектов.
• Пример 4 : FPSO с тремя большими компрессорами, установленными на одном модуле. Это тематическое исследование иллюстрирует комплексный подход между динамикой агрегата компрессора и структурным динамическим анализом.

4 Анализ структурной вибрации и статический анализ

Статический, квазистатический анализ и анализ структурной вибрации (динамический) рекомендуется для морских производственных объектов.Поскольку эти термины могут сбивать с толку, в этом разделе объясняются различия и объясняется, кто должен участвовать в оценке.

Статический анализ фокусируется на оценке напряжения и потери устойчивости элементов при постоянных нагрузках. Постоянные нагрузки также можно описать как нагрузки, приложенные с частотой 0 Гц (Гц). Этот тип анализа также может быть сосредоточен на прогибе элементов салазок, поскольку они могут повлиять на выравнивание оборудования.

Квазистатический анализ оценивает влияние нагрузок, которые являются периодическими, но с достаточно низкой частотой по сравнению с собственными частотами комплекта оборудования, так что инерционные эффекты конструкции не действуют.Как правило, они имеют частоту менее 3 циклов в секунду или 3 Гц.

Анализ структурной вибрации (динамический) предсказывает динамические эффекты самого оборудования, чтобы можно было избежать резонанса. К динамическим нагрузкам относятся дисбаланс, несоосность, силы пульсации, направляющие силы крейцкопфа, силы газа в цилиндре, моменты и другие силы (см. Рисунок 5 для примера динамических сил в поршневом компрессоре). Нагрузки, связанные с оборудованием, возникают в разных частотных диапазонах и могут вызывать локальный структурный резонанс.

Структурный динамический анализ фокусируется на оценке уровней вибрации и напряжения. Ограничение вибрации элементов конструкции важно для контроля вибрации оборудования, сосудов и трубопроводов, которые к ним прикреплены. Если элемент скольжения имеет высокие вибрации, то эти компоненты, вероятно, также будут испытывать сильные вибрации.

Применимые диапазоны частот нагрузки и соответствующие критерии проектирования для этих трех типов анализа представлены на Рисунке 4 и в Таблице 1 (ниже).

Рисунок 4 : Критерии проектирования для статического, квазистатического, динамического анализа

Таблица 1: Сравнение исследований проектирования конструкций
Статический анализ	Квазистатический анализ	Анализ вибрации (динамический)
Загрузок: Собственные нагрузки, включая массу стационарного оборудования Термические нагрузки, включая силы, создаваемые изменениями температуры и давления Приводной момент компрессоров и двигателей Подъем или волочение грузов при перемещении салазок с помощью кранов или лебедок.Эти нагрузки могут включать коэффициент нагрузки, который учитывает воздействие внезапных остановок или движения подъемного оборудования (например, морских лифтов). Коэффициент нагрузки от 1,15 до 2,0 является обычным Угол крена, создающий горизонтальные нагрузки при наклоне корабля в сторону	Загрузок: Нагрузки окружающей среды, включая ветер, течение, волну, землетрясение, лед, движение земли и гидростатическое давление, возникающие в любом направлении Строительные грузы, включая выгрузку, транспортировку и монтаж Анализ усталости может быть выполнен при нагрузках, например, вызванных волнами	Нагрузки — Пример от поршневого компрессора (другие нагрузки возникают в насосах): Неуравновешенные силы, создаваемые вращающимися и возвратно-поступательными грузами (например,г., коленчатые валы, поршневые узлы) Силы газа в цилиндре, создаваемые перепадом давления между головкой цилиндра и концом кривошипа Вертикальные силы на направляющих крейцкопфа Силы сотрясения, вызванные пульсацией в системе трубопроводов Несоосность Крутящий момент двигателя Крутильные колебания, которые могут вызвать горизонтальные колебания рамы компрессора

5 Оптимизированный подход к проектированию снижает вес, затраты и предотвращает резонанс

Один из распространенных отраслевых подходов — увеличить размер и расположение балок настила.Такой подход может значительно увеличить стоимость строительства и увеличить вес сооружения — сверх того, что практично. Это также не гарантирует избежания резонанса.

Рекомендуемый подход к динамическому анализу состоит в том, чтобы подготовить точную модель конечных элементов (КЭ) динамической нагрузки, салазок и затронутых элементов конструкции. За прошедшие годы компания Wood разработала ряд специализированных методов для получения точных КЭ-моделей. Утвержденная модель в сочетании с динамическими силами используется для выявления локальных резонансов и оценки возможных решений.

При проектировании опор из конструкционной стали для компрессора или насосного агрегата необходимо уравновешивать жесткость, массу и стоимость. Высокая жесткость поможет избежать проблем с вибрацией, но чрезмерное использование балок большого размера повлияет на массу и стоимость. Оптимизированная конструкция определяет места, где сталь может быть добавлена ​​или удалена в ключевых местах, чтобы максимизировать жесткость и минимизировать затраты. Такой оптимизированный подход обеспечит владельцу значительную экономию средств, намного превышающую затраты времени на проектирование.

6 Интеграция структурной динамики с динамикой скольжения и системой машинного оборудования

В процессе проектирования инженеры-строители проведут статический анализ. Специалист по динамическому анализу, например Wood, проводит анализ структурной вибрации, поскольку он интегрирован с динамическим анализом заносов и динамическим моделированием систем компрессор / насос.

Существует множество причин, по которым специализированная компания по вибро / динамическому проектированию (например, Wood) обязана выполнить структурный динамический анализ:

• Оценка зависит от точного понимания динамических сил от оборудования (частота, амплитуда, изменения в зависимости от условий эксплуатации и т. Д.)). Эти силы определяются в исследованиях пульсации, механическом анализе и других оценках, которые не проводятся инженерами-строителями.
• Динамическая модель FE имеет много модификаций и изменений по сравнению со статической моделью. Эти модификации основаны на полевых испытаниях платформ и модулей FPSO с использованием испытательного оборудования для встряхивания, исследованиях динамической вибрации и других полевых измерениях. Применение полевых результатов к моделям КЭ необходимо для получения точных результатов. Компания Wood имеет десятилетия полевого динамического анализа, который приводит к более точным оценкам проекта и более точным расчетам.
• Для получения точных результатов необходимы правильные допущения граничных условий. Два одинаковых блока на платформе могут вести себя совершенно по-разному при воздействии динамических нагрузок. Это происходит потому, что гибкость структуры поддержки влияет на динамику их поведение. Динамические исследования салазок и механизмов интегрированы с моделью настила для обеспечения точных граничных условий.
• Исходя из нашего опыта, требуется модель КЭ, созданная в ANSYS или аналогичном программном обеспечении для моделирования.Чтобы повысить эффективность анализа, Вуд разработал методы перевода структурной модели в программное обеспечение для динамического моделирования.

При использовании упрощенного подхода для динамического анализа конструкций возникают дорогостоящие проблемы. Основываясь на многочисленном полевом опыте, компания Wood разработала точный и экономичный подход к новым или заброшенным оффшорным проектам.

7 Сводка

Структурный резонанс — распространенная проблема на морских производственных объектах, которая вызывает отказы трубопроводов и оборудования, связанные с вибрацией.

После того, как объект построен, очень дорого изменить структурные балки настила для устранения проблемы вибрации. Лучшим подходом является проведение анализа структурной вибрации определенных участков настила или платформы. На этапе проектирования легко внести небольшие изменения в ориентацию луча и конструкцию, чтобы избежать резонанса. Этот динамический анализ согласован с расчетом вибрации большого возвратно-поступательного и вращающегося оборудования.

Анализ структурной вибрации (динамический) не следует путать с квазистатическим анализом волновых и ветровых нагрузок.Это отдельный анализ, который интегрирован с другими динамическими исследованиями (салазки, насосные или компрессорные агрегаты).

Группа

Wood по вибрации, динамике и шуму (ранее BETA Machinery Analysis) имеет многолетний опыт проведения динамических исследований и исследований вибрации для производственных объектов и является мировым лидером в области инженерного проектирования и полевых услуг.

Рисунок 5 : Обычные динамические силы поршневого компрессора

8 Связаться со специалистом

Чтобы получить дополнительную информацию или обсудить с нами проект или операционную проблему, отправьте свои вопросы по адресу [email protected].

8 Сопутствующие услуги и информация

Методы контроля и снижения вибрации пола

Покупатели жилья, естественно, считают само собой разумеющимся, что система полов в новом доме безопасна и соответствует строительным нормам и правилам. Но покупатели дома также ожидают от своих этажей, что они не связаны с безопасностью или строительными нормами. В частности, многие покупатели жилья знают о «вибрации» своего пола в ответ на пешеходное движение, которое некоторых людей раздражает или беспокоит.

В Канаде строительные нормы и правила включают ограничения на вибрацию пола. Но законы США не регулируют вибрацию пола. Таким образом, большинство строителей в США проектируют только для прогиба — обычно за счет удержания прогиба из-за временной нагрузки до максимума L / 360 (где «L» — это расстояние между балками перекрытия) или, возможно, более ограниченного L / 480.

К сожалению, соблюдение кодекса не означает, что покупатель автоматически удовлетворен. Некоторые компоненты системы пола, которые сильно влияют на реакцию пола на пешеходное движение, такие как наличие потолка, обшивки пола, опорных балок или балок и перегородок, не учитываются в анализе прогиба под нагрузкой, необходимом для удовлетворения требований код.

Чтобы еще больше усложнить ситуацию, вибрация пола очень субъективна: пол, который нравится одному человеку, может показаться раздражающим для другого. Например, покупатель, который ранее занимал одноэтажное здание, может иметь другие ожидаемые результаты от покупателя, который жил на верхних уровнях жилого комплекса. Кроме того, проблемы, не связанные с вибрацией пола, такие как скрип или передача звука между комнатами, часто создают впечатление плохих характеристик вибрации.

Незначительные изменения в использовании пола или пролетах балок также могут привести к ухудшению характеристик пола. Одна из распространенных проблемных зон — это кухня с островком, где домовладелец может заметить грохот посуды или рябь в стакане с водой. Изменение пролета балок в эркере также может быть проблемным местом, даже если разница в пролетах кажется незначительной. Короткий жесткий член сделает более длинные пролеты мягче.

Выше приведен один пример (для балок серии TJI 210), взятый из результатов системы рейтингов TJ-Pro.Увеличение глубины балки или толщины обшивки улучшает реакцию пола. Увеличение обоих сразу приводит к очень высокому уровню удовлетворенности клиентов. Но, как показывают цифры прогиба под нагрузкой, для снижения вибрации необходимо, чтобы балки были намного жестче, чем требуется по нормам.

Лабораторные исследования в Virginia Tech показали, что восприятие клиентами вибрации пола связано с частотой вибрации. Используя системы испытательного пола, построенные в лаборатории, исследователи обнаружили, что люди особенно чувствительны к вибрациям около 8 или 10 Гц (циклов в секунду).На более высоких частотах вибрации воспринимались как менее раздражающие. Полевые исследования в реальных домах подтвердили, что жители не беспокоились, когда частота вибрации превышала 14 Гц.

Чтобы помочь проектировщикам и строителям избежать жалоб и отзывов, компания Weyerhaeuser (которая производит деревянные двутавровые балки Trus Joist TJI) разработала систему анализа пола под названием TJ-Pro Ratings System. Программное обеспечение включает в себя алгоритмы, которые коррелируют вибрацию пола с удовлетворенностью клиентов, изменяя элементы, которые могут контролировать проектировщик и строитель, включая глубину балки, пролет балки, серию балок, расстояние между балками по центру, толщину обшивки пола и толщину потолочного гипсокартона.Программное обеспечение также сопоставляет вибрацию пола с данными опроса клиентов, позволяя приложению назначать оценку качества, воспринимаемую покупателем, любому дизайну пола. Чем выше рейтинг TJ-Pro, тем больший процент клиентов сочтут пол удовлетворительным.

Вместо того, чтобы учиться методом проб и ошибок — строя дома и затем отвечая на обратные вызовы, — пользователь этого программного обеспечения получает целый набор «ручек для поворота» на этапе проектирования. Зная ожидания покупателя дома относительно характеристик пола с точки зрения простого числа вероятности, строители и дизайнеры могут надежно спроектировать системы полов, которые могут удовлетворить покупателя.

В таблице на последней странице приводится пример. Базовый вариант представляет собой систему пола, разработанную в соответствии со строительными нормами, с 11 7/8-дюймовыми балками с четырьмя различными расстояниями по центру и совместимой с кодексом обшивкой пола для этих расстояний между балками. В следующих трех случаях показаны результаты поворота двух доступных ручек: глубины балки и толщины обшивки пола. Как видите, увеличение глубины балки значительно улучшает рейтинг удовлетворенности клиентов. Но вы можете достичь сопоставимой степени улучшения, увеличив толщину обшивки без увеличения глубины балки.А если увеличить как глубину балки, так и толщину обшивки, можно достичь уровня удовлетворенности клиентов, приближающегося к 100%.

Обрамление пола с использованием более глубоких двутавровых балок с более широким расстоянием между балками и при обновлении системы более толстой обшивкой может минимизировать вибрацию пола. Стоимость добавленных материалов может быть частично компенсирована экономией рабочей силы, а глубокие и широкие полости в балках оставляют достаточно места для механических устройств.

Более глубокие двутавровые балки и более толстые панели чернового пола в этой улучшенной системе пола могут увеличить стоимость материалов.Но экономия рабочей силы может противодействовать некоторым из этих дополнительных затрат. APA — Ассоциация Engineered Wood Association в настоящее время продвигает проекты полов с использованием более глубоких деревянных двутавровых балок на больших расстояниях с более толстой обшивкой, называя систему «сборкой пола премиум-класса». Как указывает APA, такой пол требует, чтобы строители обрабатывали меньшее количество кусков пиломатериалов и используют меньше тюбиков клея для чернового пола и меньше креплений, чем пол с меньшей глубиной балок и меньшим расстоянием между центрами.

Но имейте в виду, что сборка балок пола может быть не единственным фактором, влияющим на вибрацию пола.Исследователи из Virginia Tech сообщили, что пол с очень хорошими характеристиками сам по себе может показывать неудовлетворительные характеристики, если он поддерживается балкой или перегородкой, которые не работают на том же уровне. Качество изготовления каркаса может быть фактором: там, где балки прикреплены к лицевой стороне балки, небольшие зазоры между балками и подвесами балок могут повлиять на вибрационную реакцию всей системы на шаги. Точно так же, если многослойные балки не построены с помощью достаточно длинных гвоздей или конструкционных винтов для распределения ударных сил на все слои балки, весь узел балки и балки может вибрировать с неприятной частотой из-за гибкий характер плохо связанного внешнего слоя.

Конструкция несущих стен может быть аналогичной проблемой качества. Если промежуточные опорные стены под полом не обшиты обшивкой, «уступ» в стойках стены может иметь частоту колебательного отклика, которая создает субъективную проблему качества. Применение гипсокартона на этих стойках предохранит стойки от поперечного колебательного движения; но зазоры между элементами стеновой пластины также могут обеспечить заметную вибрационную реакцию. В случае кухни с островом блокировка также может быть полезной для обеспечения того, чтобы балки равномерно выдерживали нагрузку, чтобы уменьшить любое дифференциальное отклонение и результирующее «опрокидывающее» движение острова.Эти проблемы с качеством нельзя предсказать даже с помощью такого сложного инструмента, как рейтинговая система TJ-Pro. Поэтому, чтобы избежать обратных звонков и проблем, строителям по-прежнему важно уделять внимание собственному полевому опыту и соответствующим образом корректировать свои меры по обеспечению качества строительства.

Обрамление пола с использованием более глубоких двутавровых балок с более широким расстоянием между балками, но модернизация системы за счет более толстой обшивки может минимизировать вибрацию пола. Стоимость добавленных материалов может быть частично компенсирована экономией рабочей силы, а глубокие и широкие полости в балках оставляют достаточно места для механических устройств.

Выше приведен один пример (для балок серии TJI 210), взятый из результатов системы рейтингов TJ-Pro.
