Вводной автомат для частного дома | как расчитать и установить

Вводной автомат (ВА) является выключающим механическим устройством. Этот проводник пропускает через себя ток при нормальной работе электрической цепи, а в случае патологических явлений – перегрузки, замыкания и перегрева кабеля, — прерывает его подачу. Таким образом вводной автомат для частного дома обеспечивает безопасность, предотвращая возгорание из-за вышеназванных проблем.

Однако, чтобы этот прибор исправно выполнял свои функции, важно знать какой необходимо устанавливать. При неправильном выборе мощности устройства, оно может выбивать или вообще не позволит включить электрооборудование с повышенным потреблением электричества, типа бойлера, фена, электрочайника, индукционной плиты и т.п.

Как рассчитать вводной автомат для дома

Перед подключением этого устройства нужно узнать его номинал. Если прибор с этим значением будет превышать допустимый, то в случае проблем в электросети (перегрузка, замыкание) автомат не сработает, что чревато пожаром или даже смертью. Его выбор не составит сложностей, если знать максимальную мощность, которую он должен выдержать. Этот показатель устройства прямо пропорционален номиналу, подбирающийся из учета системы питания – однофазная или трехфазная сеть.

Если первый вариант, то расчет производится следующим образом: номинал делится на 220В (формула: I=P/U), где первое значение равняется 10000 (обычно столько выделяется на однофазную сеть, точную цифру сообщит облэнерго), а второе 220 (10000/220). Итого получается 45. Округляем до меньшего возможного ВА = 40А.

Многие задают вопросы типа «на сколько ампер вводной автомат для частного дома нужен в трехфазной сети?». Обычно расчет дает облэнерго. По ТУ на трехфазную сеть выделяется 7Квт, то есть предел составляет 21 (7*3). По стандарту берут не 7, а 5 Квт или чуть меньше, на которые ставят вводные автоматы по 16А каждый или же трехполюсный вариант, такой как автоматический выключатель ABB 40А. Формула расчета выглядит так: I=P/U*1.7 (последнее значение — это корень из 3).

Установка вводного автомата

Итак, мощность вводного автомата для частного дома и другие важные данные нам известны. Теперь пришло время к монтажу устройства. Установка ВА практически ничем не отличается от других защитных автоматов. Можно отметить то, что монтаж проводится вверху щитка, с левой стороны по отношению к другим приборам защиты. Отходящие линии удобнее спускать сверху вниз, а учитывая, что ВА является первым, то другие цепи подсоединяются снизу. В случаях с малой энерговооруженностью, может применяться однополюсный автоматический выключатель, который ставится на фазу.





5 правил как выбрать автомат не по току и мощности

Многие из потребителей далекие от электричества до сих пор думают, что модульный автомат в их электрощитке, является обычным выключателем. Что-то вроде рубильника.

Однако это далеко не так. И при выборе этого аппарата есть свои нюансы, которые напрямую влияют на его надежность и долговечность.

Мы сейчас не будет говорить о правильном расчете и подборе по номинальному току, это тема отдельной статьи. Давайте пройдемся по другим, не менее важным аспектам и характеристикам, на которые мало кто обращает внимание.

Однако именно они и отличают хороший, качественный автоматический выключатель для домашней электропроводки от посредственных.

Быстродействие

От того, как быстро включается и замыкает свои контакты выключатель, во многом зависит его срок службы. Однако можно ли в домашних условиях определить, насколько соответствует этому параметру ваш аппарат, не разбирая сам корпус и не прибегая к специализированным лабораторным испытаниям?

Конечно можно. Все делается очень просто. Берете обычную индикаторную отвертку на батарейках. Именно с батарейкой.

Ее обычно применяют для прозвонки и определения целостности цепи. Хотя знающие люди используют этот полезный девайс еще многими способами. Какими именно, читайте в отдельной статье.

Жалом отвертки прикасаетесь к верхнему контакту, прижимая металлический пятачок на ручке сверху, а пальцем другой руки дотрагиваетесь до нижнего контакта выключателя.

После чего, медленно начинаете включать автомат, взводя язычок.

Контакт должен появиться (загорится светодиод в отвертке) только в самый последний момент, когда аппарат уже щелкнул.

Если ту же самую манипуляцию проделать с другим выключателем, то лампочка загорается при достижении середины хода рычага включения.

Получается, что аппарат еще не взведен, а контакты уже замкнуты. Вот к чему это иногда приводит при большой нагрузке (вид контактов изнутри автомата):

Это в конечном итоге сказывается на быстром износе и выгорании контактов. В то время как механизм быстрого включения, увеличивает срок службы изделия почти на 30%.

Корпус автомата

При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках.

Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.

Хотя часто попадается даже с четырьмя.

Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!

Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.

Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.

На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.

По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.

Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.

Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам.

У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше. Особенно это важно при плотном расположении автоматов в одном ряду.

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой.

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Сигнальные элементы

У обычного автоматического выключателя существует всего два положения:

У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.

Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.

В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.

Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней.

А вот для РЩ-0,4кв в подъезде, она не помешает.

Еще один цветной «глазок», который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.

Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.

Если автомат выключен и его «язычок» находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.

В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).

Такое хоть и редко, но тоже встречается.

Характеристика срабатывания

Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.

Чаще всего там может быть написано:

  • B
  • C
  • D

Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.

Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).

А за это время ваше электрооборудование и проводка просто сгорят.

Автомат с характеристикой «B» срабатывает при превышении номинального тока в 3-5 раз.

Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.

Модульный выключатель с характеристикой «С» сработает при превышении номинального тока в 5-10 раз.

Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой «С».

Автоматические выключатели с характеристикой «D» не рекомендуется ставить в квартирах. Все таки  10-ти  или  20-ти  кратные токи  срабатывания это  серьезно.

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.

По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА.

В Западных странах например, все изделия меньшей величины уже давно запрещены.

У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.

Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.

Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.

В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.

Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более.

И последний немаловажный момент. При выборе и покупке не перепутайте автоматический выключатель с выключателем нагрузки. Это совершенно разные аппараты.

На нем тоже может быть указан номинальный ток и он будет упакован в такой же корпус. Но никакой функциональности в плане защиты выключатель нагрузки не несет.

Монтировать его рекомендуется на вводе в главный распределительный щиток, а не на отходящих линиях. Отличить один от другого можно по надписям.

Если на автоматах пишется помимо номинального тока, его характеристика срабатывания — С25 или В25, то на выключателе нагрузки никаких C,B,D вы не увидите.

Там на корпусе обычно просто указывается ВН25 (выключатель нагрузки на 25А) или просто номинал тока.

Статьи по теме

Как подобрать автоматический выключатель в дом или квартиру

← Модульные переключатели ввода резерва I-O-II до 125А от Hager   ||   Обеспечение непрерывного электроснабжения коттеджей – ручной и автоматический ввод резервного питания на оборудовании HAGER →

Как подобрать автоматический выключатель в дом или квартиру

Автоматический выключатель или, как часто говорят, автомат – приборы, необходимые для защиты от короткого замыкания или перегрузки любой сети, и конечно же в быту.

Так что самое главное в защите электричества вашего дома, это автоматы. Задача автоматов выключить подачу электрического тока в квартиру при кротком замыкании и перегрузке электросети (см. рис.1). Если такое происходит, необходимо открыть дверь электрощитка, где установлены автоматы и найти тот, у которого рычажок смотрит вниз, как на рисунке, и взвести его вверх. Если автоматический выключатель вновь отключится, можно попробовать достать из розеток вилки тех бытовых приборов (например, электроплита, стиральная или моющая машина, утюг и т.д.), которые защищены этим автоматом. Затем вновь взвести рычажок автомата, и, если он не отключится, пробовать по очереди включать в розетки приборы, чтобы установить возможную причину — неисправность бытовой техники, которая инициирует выключение автомата. Если и здесь вы потерпите неудачу, в любом случае вызывайте специалиста.

Рис.1 Вводной двухполюсный автоматический выключатель производства Hager на 63А.

Наиболее часто встречающиеся неисправности: серьезная поломка бытовой техники, плохой контакт или короткое замыкание в проводах и выход из строя самого автоматического выключателя. Ремонт – задача профессионалов, однако последнюю причину вы можете избегнуть изначально установив автоматический выключатель хорошего производителя. Затраты будут не на много больше, зато на много больше будет уверенности в завтрашнем дне.

Автоматические выключатели делятся по мощности срабатывания в амперах. Бывают основные и часто используемые в квартирах по шкале номинальных токов: 10 А, 16 А, 25 А, 32 А, 40А, а в последнее время 50А и 63 А. Но есть одно НО. Для того чтобы автоматические выключатели работали эффективно, необходимо правильно подобрать их мощность для соответствующей линии. Лучше всего проконсультироваться со специалистами, но если под рукой их нет, сделаем это сами.

Посчитаем потребляемую мощность электроприборов в квартире.

Пример: у вас стоит электроплита с потребляемой мощностью по паспорту 5 кВт (5000 ватт), микроволновка 1 кВт, электрочайник 1.5 кВт. То есть общая мощность, максимально составит суммарно 7.5 кВт. Теперь давайте переведем полученную мощность в амперы, для этого нам нужна знать сколько в одном киловатте ампер.

1 кВ = 4.5 А

Значит если максимальная мощность 7.5 кВ умножаем на 4.5 А и получаем 33.75 А. Берем шкалу номинальных токов автоматов (см. выше): выше 33.75А ближайший номинал 40А. То есть, если нам необходимо поставить защиту на это электрооборудование, требуется автомат на 40 А.

Рис.2 Автоматический выключатель однополюсный 20А.

Но также необходимо принимать во внимание, что этот расчет мы привели из тех условий, что наше оборудование работает постоянно на полную мощность. В жилых помещениях, простых домах и квартирах полная загрузка сети происходит очень редко, ведь вы не пользуетесь той же электроплитой всегда на полную её мощность и одновременно включаете печь, утюг и электрочайник. Так что постарайтесь решить, какие и сколько приборов обычно бывает включено одновременно, в основном это чайник, электробойлер, пылесос, утюг, несколько конфорок на электроплите, телевизор, компьютер.

Современное электрооборудование требует повышенных затрат электроэнергии, Поэтому розетки, свет, прямое подключение разделяют на несколько линий (проводов). Это называется – разделить сеть по нагрузкам. Каждую линию будет контролировать свой автомат, а их всех их уже главный автомат – вводной двухполюсный. См. рис.1 Можно, например, кухню подключить на отдельные автоматы: розетки – 2 линии, посудомоечная машина – 1 линия, электроплита – 1 линия, свет – 1 линия. И т.д. В итоге, получим электро обеспечение со щитком, похожим на этот. См. рис.3. Он сложнее, зато, если правильно будут подписаны автоматы, легко найти «испорченную» линию, а вся остальная квартира останется со светом…


Рис.3 Так выглядит электрический шкаф уже в сборе с автоматическими выключателями.


Вводной автомат для квартиры и дома: как выбрать и установить

Вводный автоматический выключатель являет собой обязательное устройство, которое ставят в щиток для защиты всех проводов объекта от аварийных ситуаций в виде короткого замыкания и перегрузки. Также вводной автомат задействуется, когда надо полностью отключить все электропитание объекта, к примеру, для ремонтных мероприятий, модернизации сети или на время сбоя. Под объектом имеется в виду квартира или дом.

Когда вы слышите о вводном автомате, не следует представлять себе нечто особенное. Это всем привычный АВ со стандартным функционалом:

  • в однофазной сети используют двухполюсные выключатели;
  • в трехфазной сети — трех- или четырехполюсники; отличие между ними довольно простое для понимания — первый разрывает только линейные провода, а второй дополнительно и нейтральный проводник.

Отметим, что вводный выключатель чаще всего выносится за пределы квартиры и частного дома. Прибор устанавливается, как правило, на лестничной клетке многоэтажного жилого здания или на улице в частном секторе.

Где и как ставить вводный выключатель

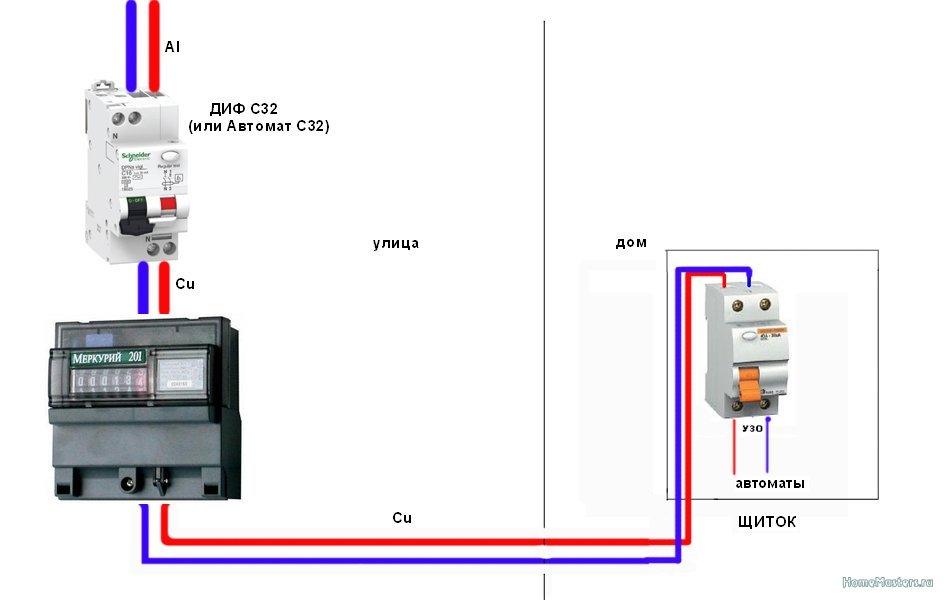

Теоретически вводной автомат можно монтировать как перед счетчиком, так и после него. Монтаж перед счетчиком подлежит обязательной пломбировке. Есть в продаже варианты боксов и распредщитов с продуманной ячейкой для опломбирования вводного автомата.

Большинство специалистов сходятся во мнении, что лучше ставить вводной автоматический выключатель перед устройством учета. Нельзя эксплуатировать электропроводку без вводного АВ по правилам ПУЭ.

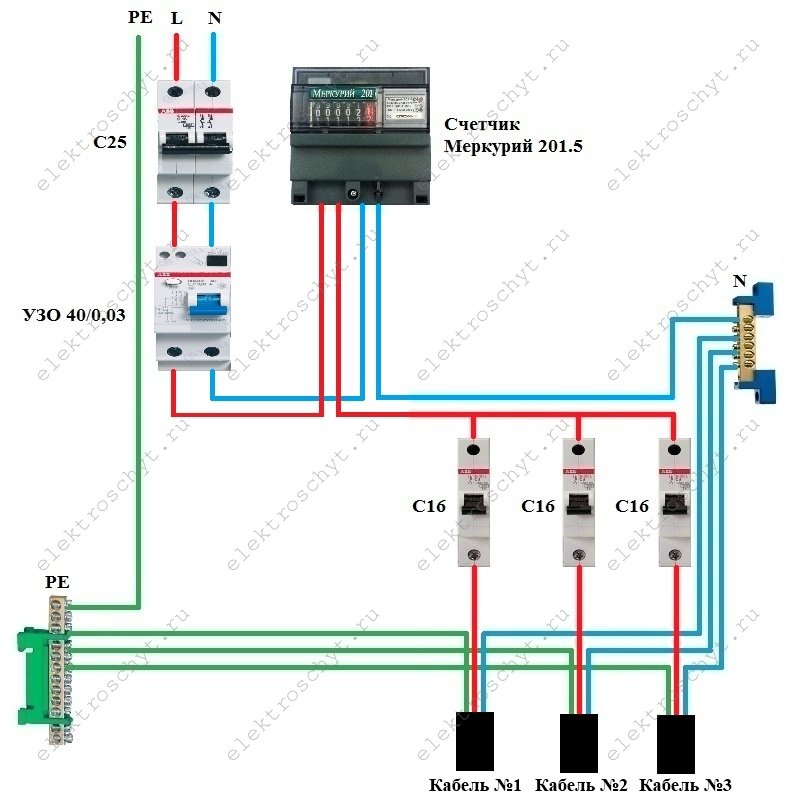

Схемы подключения вводных автоматических выключателей для электросетей 220V и 380V вы сможете рассмотреть далее.

Как определиться с моделью для квартиры

Номинал автоматического выключателя зависит от суммарного тока проводника и линий питания. Произведите расчеты, как будто все электроприборы одновременно включены в сеть и работают на максимальной мощности. Иными словами, представьте ситуацию, когда линия будет предельно нагруженной. Кроме мощности потребления надо обязательно смотреть на фазность питания: два полюса в АВ подходят для сети 220V, три или четыре полюса — для 380V. Напряжение к вводному автомату будет подведено посредством подземной или воздушной линии.

Теперь рассмотрим, какой выбрать вводной автомат в квартиру. Если посмотреть в щиток, то перед счетчиком с большой вероятностью увидим автомат, рассчитанный на номинальный ток 25, 32 либо 50 Ампер. При этом гнаться за максимальным номиналом не советуем, он должен пропорционально соответствовать расчетной суммарной мощности всех потребителей.

Вводный двухполюсник для однофазной электросети — это два совмещенных вместе модульных однополюсника, только механизм блокировки и рычаг управления у них общий и единственный. Почему так? Потому что нормативами ПУЭ утвержден запрет на разрыв нейтрального контура. Двухполюсник одновременно монтируется на фазу и ноль, чтобы питание электрическая цепь полностью обесточивалась при срабатывании защиты.

Напоминаем, что нельзя устанавливать вместо двухполюсного вводного автомата пару однополюсных: вы не сможете добиться одновременного отключения двух линий.

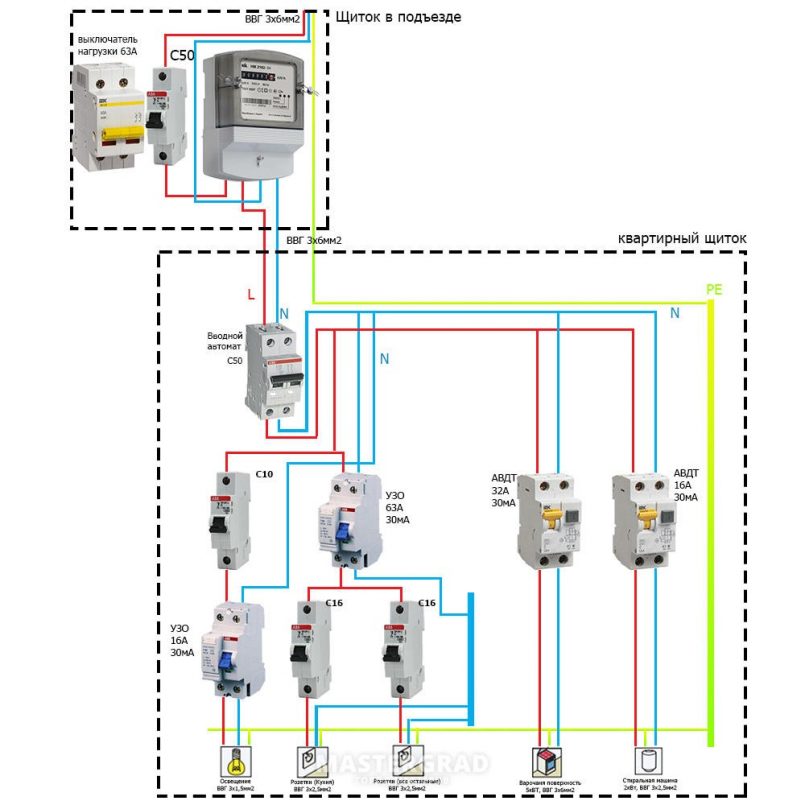

Порядок подключения вводного АВ для квартиры выглядит так:

  1. подключение фазы к первому полюсу, которая потом идет на устройство учета и далее на УЗО и пакетники;
  2. подключение ноля ко второму полюсу, который потом отходит к счетчику и УЗО по каждой ветке;
  3. заземление не касается 2-полюсного защитного вводного автомата и подсоединяется к шине РЕ, а потом кабель выводится к приборам в квартире.

По описанной схеме срабатывание АВ обеспечено как на вводной линии, так и на отдельной ветке в качестве перестраховки при поломке выключателя, находящегося в иерархии ниже.

А далее мы расскажем, какие автоматы ставить в частном доме.

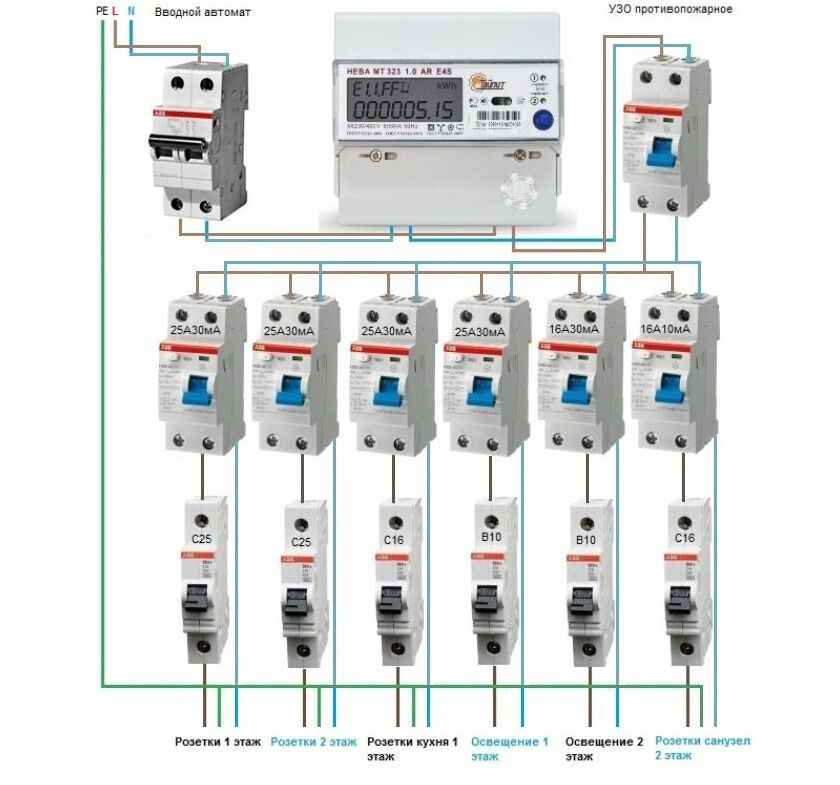

Как выбрать автомат на ввод в дом

Питание от трехфазной сети — распространенное явление в частном секторе, поэтому и требования к вводным защитным устройствам особые. В первую очередь обращаем внимание, что выключатель должен быть на 3 или 4 полюса. При коротком замыкании и перегрузке будут отключены все три фазы одномоментно. Четырехполюсное устройство защиты задействует еще и нейтральный провод, что более актуально для 4-фазного подключения. Счетчик подключается после вводного автоматического выключателя.

Нужно знать по поводу вводного автомата для частного дома, сколько ампер в номинале считается оптимальным показателем. Для расчета рабочего тока выполните следующие шаги:

  1. суммируйте мощность приборов в киловаттах по каждой фазе;
  2. полученную сумму надо умножить на 4,55 для сети 220V либо на 1,52 для сети с рабочим напряжением 380V;
  3. просчитанный ампераж укажет, какой автомат на ввод ставить в частный дом, при этом выключатель выбирается с максимально приближенным номиналом, но не меньше рассчитанного числа.

Если предполагается, что мощность по каждой фазе не будет одинаковой, расчеты выполняются по самому большому значению.

С точки зрения практики можно сказать, что для сельской местности и дач хватает отключающей способности 4,5 МА, для современной квартиры — около 6 МА. Если подстанция находится возле вас близко, ориентируйтесь на максимальный ток короткого замыкания в 10 МА. По времятоковым характеристикам выбирать автомат на ввод несложно: тип В подойдет при отсутствии в цепи высокомощных электроприборов. Приборы средней мощности, такие как сварочный аппарат, наилучшим образом совместимы с защитой С-класса. А для защиты высокомощного оборудования надо покупать вводной автомат типа D.

Полезные видео

Видеоролики помогут вам еще лучше сориентироваться по данному вопросу.

Какие автоматы УЗО выбрать для квартиры или дома и не допустить ошибки подклюения

У тех, кто беспокоится о защите своих домашних от поражения электрическим током, возникает вопрос: как выбрать УЗО для квартиры или дома?

Из-за изобилия этих устройств по классификации и типу, можно приобрести не то, что нужно, и все старания обезопасить семью будут тщетны.

Эта статья поможет вам в выборе этого прибора.

Применение автоматов защиты в квартире




УЗО на вводе в дом или квартиру необходимо для защиты от негативного воздействия электрического тока на организм человека, который непосредственно коснулся токоведущих частей электрооборудования или его корпуса, находящегося под напряжением, в связи с выходом из строя его отдельных частей.

Также это устройство служит для защиты от возгорания электропроводки при старении или повреждении изоляции проводов и кабелей.

Следует учитывать, что УЗО отключается при утечке на землю, но если взяться за фазу и рабочий ноль, оно расценит это как подключение нагрузки и отключение не произойдет, что чревато трагедией.

Устройство автомата защиты дома

В устройство УЗО входит:

  1. Тороидальный сердечник, изготовленный из феррита определенной марки.
  2. Две первичные катушки (в однофазном УЗО), изготовленные из медного провода сечением не ниже номинального по току нагрузки.
  3. Одна вторичная катушка из более тонкого провода и с большим количеством витков.
  4. Исполнительный механизм, предназначенный для отключения силовых контактов в случае утечки тока на землю.
  5. Тестовая кнопка с сопротивлением, необходимая для проверки УЗО на работоспособность, при нажатии, на которую меняются токи в фазной и нулевой катушке, что приводит к срабатыванию механизма отключения, усилитель тока (в УЗО с электронным управлением).
  6. Корпус устройства.

Принцип работы УЗО без заземления

По большому счету, заземляющий проводник для работы ему не нужен, так как используется фаза и рабочий ноль. Эти два проводника проходят через своеобразный трансформатор тока с обмоткой управления.

Предположим нагрузка 10 ампер. По фазному проводнику к нагрузке будет протекать ток такой силы. И проходя через нагрузку, он возвращаться по нулевому проводнику с такими же параметрами. Как только человек коснулся корпуса бойлера, например, у которого прогорел тэн и на корпусе появился потенциал, то часть тока начинает уходить через тело в землю и разность токов на фазном и нулевом проводнике меняется.

Эти мизерные изменения фиксирует катушка управления и передает на реле, которое в свою очередь, приводит в действие расцепительный механизм и отключает линию от электропитания.

Какой тип УЗО применим в домах и квартирах

На вопрос какой тип УЗО поставить на вводе в квартиру, ответ прост – автомат с дифференциальной защитой (тип АС – для переменного тока или тип А – для пульсирующего и переменного токов), и электромеханическим расцепителем, не требующем дополнительного источника питания. Покупать устройство необходимо хорошего качества, например немецкой компании АВВ. Она заслужила большую популярность своим качеством электротоваров, и приемлемой ценой. Это даст гарант надежности и безопасности.

Такие автоматы помимо отключения по утечке на землю, обеспечивают защиту от короткого замыкания и от перегрузок по току потребления. А ваша безопасность превыше всего!

Расчет автомата дифференциальной защиты

Первым делом нужно подсчитать какой максимальный ток может потреблять электрооборудование в доме или квартире. Считаем их суммарную мощность в ваттах, которая указывается на шильдиках устройств, затем делим мощность на напряжение сети, и получаем ток в амперах.

Например: суммарная мощность приборов- 4000 ватт. Делим на 220 вольт и получаем-18 ампер. Следовательно, автомат должен быть не менее 20 ампер.

Что касается тока утечки, то для обычной квартиры подойдет на 30 миллиампер. Такие чаще всего и встречаются в магазинах электротоваров.

Если имеется душевая кабинка и для особо сырых помещений, то желательно сделать отдельную линию электропитания и установить для большей безопасности дифавтомат на 10 миллиампер.

Для больших особняков, где вся проводка может насчитывать протяженность до километра и выше, УЗО на вводе в дом ставиться с номиналом 100 миллиампер и выше, так как при такой длине линии неизбежно присутствует утечка, которая может привести к ложному срабатыванию УЗО. Дальше необходимо подключить УЗО в щитке на каждую группу отдельно с номиналом 30 миллиампер тока утечки. Это обеспечит защиту определенного участка.

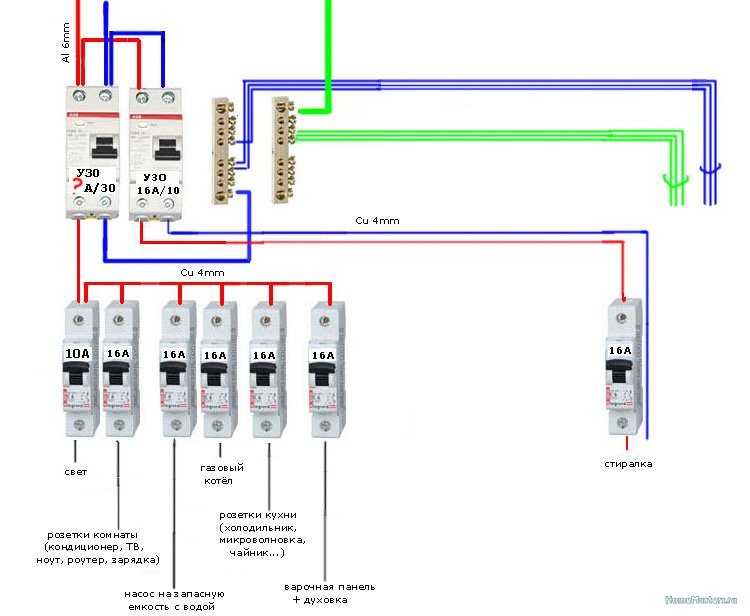

Номинал тока вводных автоматов, работающие в паре с УЗО

Токовый номинал автоматов, подключенных с УЗО в щитке как вводных, так и по группам, должен быть ниже автоматов с дифференциальной защитой. Это необходимо, чтобы нагрузка в сети ложилась на обычные автоматы защиты, так как они стоят в десять раз дешевле автоматов с УЗО.

Также повышенные токи могут стать причиной некорректной работы механизма УЗО.

Ошибки при установке

Частой ошибкой при подключении узо в квартире является то, что в розетках с заземлением нулевой провод, не проходящий через УЗО и используемый как заземление, подключают на нулевую клему в розетке. Это приводит к отключению автомата с дифференциальной защитой при попытке включить что-нибудь в эту розетку.

  1. Если такое происходит, поменяйте местами нулевой провод на заземляющей клеме выбивающей розетки.
  2. Также следует правильно подключать провода на входе в прибор. Фазный – на контакт «L», а нулевой – на «N». Это обеспечит корректную работу устройства.

Как проверить УЗО на работоспособность

Как уже говорилось, для этого предусмотрена кнопка «тест».

Но ее работа не гарантирует полной защиты. Чтобы в полной мере убедиться в работоспособности прибора, необходимо раз в месяц имитировать утечку на землю. Сделать это можно очень просто:

  1. Взять двухполюсный светодиодный указатель напряжения типа «контакт».
  2. Определить местонахождение фазы в розетке.
  3. Вставить один контакт указателя в фазу, а другим коснутся заземленного проводника, например, батарею отопления или металлические трубы водопровода. Также если это на даче или в частном доме просто воткнуть штырь в землю и коснуться вторым концом указателя его.

При нормальной работе, УЗО должно сработать, так как ток утечки светодиодов обычно больше 30 мА (миллиампер). Также один конец патрона подсоединить на фазу, другой на землю. Результат должен быть тот же. Если УЗО не сработало, пора его менять.

На крайний случай можно воспользоваться патроном с лампой накаливания на 220 вольт.

Ошибки подключения УЗО видео


Вводной автоматический выключатель — Стройпортал Biokamin-Doma.ru

Где нужно устанавливать в квартире вводной автомат, и какие лучше всего использовать — двух или трехполюстный?

Вводный автомат – это средство коммутации электричества. Какие автоматы бывают, для чего нужны, как правильно выбирать, будет написано в статье.

Как выбрать вводный автомат в квартиру – советы и рекомендации

Вводный автомат это защитное устройство в доме при использовании электрической сети. Если возникает короткое замыкание или другая аварийная ситуация, выключатель обесточит электросеть. Чтобы обеспечить безопасность, важно уметь выбирать автоматику. Ошибки расчета приведут к поломке электроприборов и даже возгоранию.

Нужен ли в квартире или в доме вводной автомат

Для защиты дома от возгорания электропроводки устанавливается вводный автоматический выключатель. Обычно его монтаж производится на лестничной площадке перед счетчиками, но также устанавливают дополнительные автоматы в квартире. Монтируется прибор в распределительной коробке и пломбируется. Доступ к общему выключателю только у электрика дома, несанкционированная попытка проникновения приведет к выплате штрафа.

Устройство и принцип работы

Внешне прибор похож на обычное защитное устройство, которое устанавливается в распределительном щитке. Главное отличие от других средств защиты – большая величина номинального тока.

  • соленоид;
  • биметаллическая пластинка.

При возникновении короткого замыкания стремительно увеличивается сила тока. В катушке соленоида образуется мощное магнитное поле, из-за которого сердечник втягивается внутрь и цепь разрывается.

Автоматы различаются по количеству полюсов, номинальному току, потребляемой мощности, фазности электропитания.

Время — токовая характеристика

Времятоковые характеристики автоматических вводных выключателей маркируются латинскими буквами A, B, C и так далее. К группе А относятся устройства с наибольшей чувствительностью. Далее характеристики загрубляются, и приборы класса В будут срабатывать при 3-4 кратном превышении номинального тока. Автоматика класса С и D ставится при наличии в доме мощного оборудования – электроплит, котлов, сварочных аппаратов. Точные данные в документации к автомату.

Автомат выбирается с учетом схемы электросети и ее потребностей. Выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные устройства.

Однополюсный

Выключатель с одним полюсом используется в электрических сетях с одной фазой. Разные модели отличаются разными характеристиками, от которых зависит скорость отключения. В состав входят два механизма расцепителя — электромагнитный и тепловой.

Один срабатывает при коротком замыкании, второй при превышении нагрузки в течении определенного времени. Подсоединяется через верхнюю клемму, к нижней включается отходящий провод. Принцип действия такой же, как у отводящих автоматов, но номинал тока выше.

Двухполюсный

Используется в однофазном вводе. В конструкции блок с двумя полюсами, которые оснащены рычажками и общей блокировкой между механизмами выключения. То есть главное отличие от однополюсника в том, что при неполадке на любой из идущих от него линий, отключатся обе. Двухполюсники используются в типовых современных квартирах.

Трехполюсный

Для сетей на три фазы используются трехполюсники и четырехполюсники. Такие электросети есть в домах, где готовка пищи производится на электрических плитах. Для подключения трехполюсного автомата к каждой клемме подключается по фазе. В приборах с четырьмя полюсами дополнительно используется нейтральный провод.

Расчет автомата ввода

Перед приобретением автомата важно правильно его рассчитать.

  • количество полюсов;
  • времятоковую характеристику;
  • номинальный ток;
  • установленная мощность;
  • номинальный ток утечки;
  • линейное напряжение;
  • селективность;
  • максимальный ток короткого замыкания.

Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.

Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.

Расчет для электросети квартиры 220 Вольт

Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:

Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.

Расчет для электросети квартиры 380 Вольт

Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:

Ip=Pp/( Uн*cosф). Uн – это напряжение сети.

Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.

Выбор ВА

Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.

Режим нейтрали

Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.

В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.

Частота тока

Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.

Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.

Величина линейного напряжения

Для российских электросетей напряжение — фиксированная величина. Равняется 220 В или 380 В +- запас. Линейное — это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.

Установка

Основной тип крепления автоматов — установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.

Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.

Подключение снизу или сверху?

В ПУЭ сказано, что питающий кабель должен присоединяться как правило к неподвижным контактам. А у всех известных фирм неподвижные сверху.

Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.

Схема включения

Входной выключатель используется не только для электробезопасности, но и для отключения потребителя от электричества при ремонтных работах. По этой причине автомат устанавливается перед счетчиками.

Доступ к автомату имеет только профессиональный электрик. Хозяева квартир не имеют права вмешиваться в защитную систему. В 90% случаев автомат ставится в подъездный щит в многоквартирных домах и в наружные системы (столбы, заборы) для коттеджей.

Владельцы могут установить дублирующий автомат, который используется для удобства обслуживания. Он ставится между счетчиком и групповой автоматикой внутри квартирного распределительного щита. Сила тока дублирующего устройства должна быть ниже, чем на вводном приборе.

Недопустимые ошибки при покупке

Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям.

Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.

Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.

Советы по выбору:

  1. При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
  2. Нужно ориентироваться на электропроводку. Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора.
  3. Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение. Для прибора с 14 А нужно брать выключатель на 16 А и выше.
  4. Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер. Для электрической плиты ставится выключатель на 32 А. Осветительная группа и розетки требуют 10 А.
  5. В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов.
  6. Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю.
  7. Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.

Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.

Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет. При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше.

Полезное видео

Вводные автоматы и их выбор

Чем отличается автоматический защитный выключатель от вводного автомата? С технической точки зрения ничем. Это устройство, предназначенное для автоматического отключения электросетей в случае перегрузки и короткого замыкания. Разница лишь в назначении, и схеме подключения. Если обычный (групповой) автомат работает в рамках одной или нескольких линий, то вводное устройство отвечает за подключение (отключение) всего объекта, будь то промышленное предприятие или квартира (частный дом).

Внешне вводной защитный автомат выглядит как обычный выключатель.

Он может быть 1, 2, 3 или даже 4 полюсным, в зависимости от схемы электропитания вашего объекта.

Устройство и принцип работы

В компактном корпусе находится механизм включения: два контакта, подвижный и неподвижный. При переводе рукоятки взвода в рабочее положение, контакты замыкаются и механически фиксируются во включенном состоянии.

Цепь, по которой протекает электроток, последовательно включает в себя два защитных устройства. Одно срабатывает при превышении установленного порога по температуре и току (биметаллическая пластина), второе размыкает контакты при коротком замыкании, а точнее при значительном превышении значения тока (электромагнитный расцепитель).

Если сила тока постепенно превышает допустимую величину (указана на маркировке автомата), пластина нагревается и механически размыкает контакты. При возникновении короткого замыкания, ток возрастает лавинообразно, и приводит в действие электромагнитный расцепитель. Для многополюсных автоматов достаточно превышения параметров хотя бы по одной линии. Отключится весь пакет контактов.

Во всех случаях срабатывания защиты, после исчезновения опасности автоматический выключатель не возвращается в исходное состояние. Для включения требуется человек.

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Совет: не обязательно рассчитывать потребление энергии, суммируя мощность всех электроприборов.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Это интересно: если вернуться на 20–30 лет назад, когда в каждой люстре были только лампы накаливания, двухкомнатная квартира при полном освещении могла расходовать 500–700 Вт только на свет.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

Для справки: большинство производителей электротехнических изделий, выпускают защитные автоматы следующих номиналов по току срабатывания:

2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А …

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Важно: такое подключение целесообразно для системы заземления TN-S. Если у вас в доме организована схема TN-C, можно устанавливать однополюсный автомат.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей.

Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца. Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.

Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Что по этому поводу думает энергосбыт

Допустим, вы организовали образцовую электропроводку в доме, рассчитали с точностью до ампера каждого потребителя, и хотите получить на входе определенную нагрузку по току. А при обращении к энергетикам, вы получили отказ. Следует знать, что компанию энергосбыта не интересует, какой вводной автомат выбираете вы. У них есть лимиты на подводящую электрическую линию, или ближайшую трансформаторную подстанцию. И превысить эти нормативы никто не имеет права: иначе не будет возможности подключать следующих желающих, или вся линия будет работать в режиме постоянных перегрузок.

Поэтому перед тем, как планировать схему энергоснабжения своего жилища, посетите организацию, которая будет поставлять вам электричество.

Вы хотите изменить параметры вводного выключателя (если его выбивает)

Одна из причин — у вас постоянно выбивает вводной автомат одновременно с внутренним, в распределительном щитке. Причем раньше этого не было. Почему так происходит? На домашнем щитке есть выключатели с аналогичным значением по максимальной силе тока. Например, у вас в подъезде стоял керамический предохранитель на 25 А (дома старой постройки). После ремонта его заменили на современный автомат 20 А. И распределительные выключатели в квартире имеют такой же номинал. Казалось бы, проще заменить автомат на входе, и все встанет на свои места. Однако это чревато штрафом от энергоснабжающей компании.

Придется переделывать домашний щиток, и устанавливать групповые автоматы с меньшим значением.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Видео по теме

Как выбрать автоматический выключатель

Если у вас часто срабатывает автоматический выключатель на 16-20 А и обесточивает квартиру, не верьте тем, кто говорит, что нужно просто поставить автомат номиналом побольше. Новый автомат реагировать на перегрузки перестанет, но начнут гореть розетки.

Зачем менять автомат?

Любой электрик скажет: «При наличии отсутствия острой необходимости лучше в электропроводку дома своими руками не лезть». Последствия могут быть печальными. Когда же возникает такая необходимость?

Для того чтобы поменять розетку, нужно знать физику за 8-9 классы. С прочей электрической начинкой все немного сложнее. Если в квартире регулярно срабатывает автомат (автоматический выключатель в щитке) и пропадает свет, пора его менять.

Вероятно, автоматический выключатель выработал свой ресурс, даже несмотря на то, что срок, указанный в паспорте, еще не истек. Изношенный аппарат на 16 А может срабатывать при слабой нагрузке на сеть (10 А), а может не срабатывать при экстремальных значениях (произойдет спаивание контактов, дальше – пожар).

Напомним на всякий случай некоторые сведения из школьной программы:

  • Мощность = Напряжение х Ток.
  • Ток = Мощность Напряжение.

Напряжение в розетке — 220 В. На кофеварке указано 1200 Вт, значит, потребляемый ток будет 1200220=5,45 (А).

Если вам удалось сложить мощность всех домашних электроприборов и рассчитать общую силу тока, можете считать себя электриком второго уровня.

Как работает автомат и от чего он защищает

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно. Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке.

Как расшифровать маркировку на автоматическом выключателе:

  • Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
  • Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
  • Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.

В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.

Основная функция автоматического выключателя – защищать сеть от короткого замыкания и перегрузки. Когда по линии течет слишком большой ток, проводка нагревается. Если это происходит слишком долго – провод может загореться.

Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

Важно понимать, что и от удара током человека при случайном касании токоведущих участков и заземленных предметов автомат тоже не убережет. Для этого существуют устройства защитного отключения (УЗО). Советуют ставить одно общее после вводного автомата и на группы, где есть риск поражения током.

Как выбрать автомат для электропроводки

Для того чтобы правильно выбрать автоматический выключатель, нужно прикинуть максимально допустимую токовую нагрузку сети (суммировать все приборы). Номинал автомата (цифра после буквы) не должен превышать этого значения.

Для обычной квартиры, где нет «серьезных» потребителей питания типа кондиционера, водонагревателя, подойдет автомат класса B. Такая сеть считается слабонагруженной. Ставить высоконагруженный автомат (класса D) для сети, которая питает лампочки опасно. Он не будет воспринимать скачки напряжения в ней как вредные и может пропустить даже короткое замыкание.

Слабонагруженный прибор в сети с большой нагрузкой в штатном режиме наоборот, будет срабатывать не по делу и часто.

Да, чуть не пропустили: автоматы различаются по количеству фаз (полюсов). Число полюсов автомата указывает, с каким из типов сетей он может работать.В квартиру можно также поставить один входной выключатель класса C и по одному однофазному для обеспечения отдельных участков (кухня, комната, отдельно на кондиционер, если предусмотрен). Если нет желания все усложнять, в двухкомнатной квартире можно вполне обойтись одним автоматическим выключателем B с номиналом 16.

Мы почти разобрались, как выбрать автоматический выключатель по току и мощности. Но, если учесть только нагрузку потребителей, можно нарваться на неприятности. Выбор автомата напрямую зависит от типа проводки, кабеля. На слабой проводке мощный автомат при перегрузках не справится со своими задачами. То есть всегда нужно принимать во внимание сечение провода и его пропускную способность.

В домах до 2001-2003 годов с большой долей вероятности будет алюминиевая проводка в однослойной изоляции. Скорее всего, она свое уже отслужила (номинально она может выдержать 20 лет при идеальных условиях, без перегрузок). Ставить на нее новый автомат, учитывая лишь суммарную мощность потребителей, категорически не рекомендуется. Автомат часто срабатывать перестанет, а проблема перегрева останется.

Варианта, по сути, два:

  • Менять проводку на медную.
  • К мощным потребителям (стиральная машина, бойлер, кондиционер) провести отдельную линию от щитка и поставить на нее отдельный автомат.

Медный провод пропускает больший ток, чем алюминиевый. Но и здесь важно, кроме материала, учитывать его сечение. Оно дает понять, сколько ампер можно пропустить через кабель, не опасаясь повреждения и перегрева.

  • Алюминиевый провод сечением 2,5 мм2 безопасно работает с токами до 16-24 А.
  • Медный провод сечением 2,5 мм2 безопасно работает с токами 21-30 А.

Это означает, что при нагрузке в 23 А, автомат с номиналом 16 А обесточит проводку через минуту. Вполне достаточно, чтобы медный провод не перегрелся. Если поставить автомат 25 А, до отключения кабель будет пропускать ток за пределами своей нормальной нагрузки, он перегреется, изоляция быстрее износится, розетка со временем перегорит. Для алюминиевой проводки, соответственно, эти значения ниже.

Для простоты понимания предлагаем таблицу выбора автоматического выключателя, исходя из сечения кабеля.

Последний совет: на своей безопасности не следует экономить. Лучше брать автоматы в специализированных магазинах, выбирать производителей с проверенной репутацией. Менеджеры на месте ответят на вопросы, которые мы могли упустить в этой статье.

Как выбрать вводной автомат для квартиры и частного дома

При организации электрической подводки в городские квартиры или частные загородные дома на их входе обязательно обустраивается вводно-распределительное устройство. Эта составляющая системы электроснабжения представляет собой отдельный силовой шкаф с размещенными в нем подводящими кабелями и коммутационным оборудованием. Вводной автомат (ВА) – обязательный конструктивный элемент, без которого невозможно организовать полноценное энергоснабжение квартиры, а также любого другого жилого или нежилого объекта.

Устройство и принцип работы вводного автомата

Монтируемый в распределительном шкафу входной автомат в первую очередь необходим для ограничения пользователя в потребляемой им полезной мощности. При превышении током величины, задаваемой этим прибором, он будет отключаться и полностью обесточивать квартиру или загородный дом. С учетом этого предназначения и надо рассматривать устройство вводного выключателя, а также принцип его работы и место размещения в пределах шкафа.

Он выполняет и основную свою функцию – отключает обслуживаемую линию при превышении током допустимого значения из-за аварийного перегруза или короткого замыкания. Но в этом своем назначении он используется как вторая ступень групповой защиты. Первым должен сработать линейный прибор, установленный непосредственно в поврежденной цепи.

Подобно всем другим автоматическим выключателям (АВ) монтируемое на входе в дом устройство состоит из следующих обязательных узлов и деталей:

  • Корпуса с набором контактных соединителей.
  • Исполнительных модулей, обеспечивающих его срабатывание.
  • Соединительных шин и элементов крепления в распределительном шкафу.

В любых устройствах этого класса (включая приборы, используемые для ввода) в качестве исполнительных модулей применяются два коммутирующих элемента, называемых расцепителями. Один из них, относящийся к механизмам теплового действия, оформлен в виде биметаллической пластины, а другой – как электромагнитное реле максимального тока. Первый отключающий узел срабатывает при длительном превышении током в защищаемой линии своего номинального значения. Электромагнитный расцепитель вступает в действие при появлении короткого замыкания в данной цепи. Величины токов срабатывания, а также присущие этим приборам временные задержки определяются их времятоковыми характеристиками.

Нередко вводные автоматы перед счетчиком выполняют еще одну функцию, являясь разделительным элементом между алюминиевыми жилами подводящего кабеля и медными проводами электропроводки.

Таким образом он обеспечивает совместимость двух разнородных по структуре металлов, непосредственное соединение которых в виде скрутки, например, недопустимо. Оно чревато окислением обеих проводящих материалов и последующим нарушением контакта. А это приводит обычно к нагреву места соединения и постепенному его разрушению.

Вводный автомат традиционно устанавливается непосредственно перед электросчетчиком, что позволяет учитывать все внутренние потребители, а также регистрировать отсутствие подключения к кабелю питающей линии. Второй случай – когда квартира совсем обесточена и счетчик полностью отключен от электросети.

Основные параметры, учитываемые при выборе

К основным параметрам, принимаемым во внимание при выборе вводного устройства, относятся:

  • Номинальный ток и мощность.
  • Способ крепления в пределах шкафа.
  • Число полюсов, имеющихся у данной модели ВА.

В качестве дополнительных характеристик, помогающих выбрать нужный образец автомата, рассматриваются его времятоковые показатели.

Номинальный ток и мощность

Номинальный ток любого автомата указывается в имеющейся на его корпусе маркировке (С40, например). Цифровой показатель означает ту величину токовой составляющей, при которой данный прибор способен работать, не отключаясь, длительное время.

Значение номинала задается при температуре окружающего воздуха в 30 градусов.

В случае ее снижения этот показатель увеличивается, а при повышении – снижается.

Совместно с номинальным током оценивается мощность, которую может коммутировать этот прибор без угрозы выхода из строя. Для вводных автоматов ее значение составляет не более 5,5 кВт – данный показатель выбирается для однофазной цепи. Значительно больший параметр – до 9,5-16 кВт – допускается при включении прибора в трехфазную сеть.

Изменение мощности ВА

Возможны ситуации, когда вводного автомата на 40 Ампер, установленного при запуске системы в эксплуатацию, недостает для нормальной работы – его все время выбивает. В этом случае можно пригласить электрика и заказать более «мощный» прибор. Но прежде чем установить ВА на 63 Ампера, например, нужно согласовать эту процедуру с управляющей компанией (советом кооператива) и службами «Энергосбыта». Лишь в этом случае ни у кого не возникнет претензий, что данный потребитель отбирает мощность больше чем положено по нормативам и что от этого страдают жильцы других квартир. Такая ситуация возможна из-за общего перегруза и постоянного отключения коллективного ввода в дом.

Для частных хозяйств согласование увеличения трехфазной нагрузки по вводным цепям может оказаться еще более сложным. Все зависит от величины затребованной мощности и возможностей местных подстанций.

Способы крепления

Согласно конструктивным особенностям защитных автоматов допускается несколько вариантов их крепления:

  • в большинстве случаев вводный прибор устанавливается на DIN рейку, монтируемую на корпусе распределительного щитка;
  • если такая рейка отсутствует, его допускается крепить на специальные винты, имеющиеся в комплекте поставки;
  • в старых моделях автоматов предусмотрена возможность установки нескольких однотипных приборов на специальных направляющих стержнях (этот способ сейчас практически не применяется).

Предпочтение обычно отдается первому из этих приемов, как самому простому и удобному в исполнении.

Количество полюсов и времятоковая характеристика

Согласно положениям действующих нормативов (ПУЭ, в частности), по числу одновременно коммутируемых цепей все вводные устройства защиты делятся на следующие виды:

  • Двухполюсные приборы.
  • 4-х полюсные автоматы.

Первые используются в цепях коммутации однофазного ввода, обеспечивающего жилую квартиру типовым электропитанием 220 Вольт.

Согласно требованиям ПУЭ, устанавливать в шкафу вместо одного двухполюсного два однополюсных вводных автомата категорически запрещается.

Расцепители в этом случае не смогут срабатывать синхронно, что является безопасным условием коммутации силовых линий по входу. Устройства второго типа (с 4-мя полюсами) ставятся в линии трехфазного силового питания напряжением 380 Вольт. Трехполюсные разъединители ставить в таких цепях не допускается (согласно ПУЭ), поскольку в них наряду с фазой обязательно должен коммутироваться ноль.

Под времятоковыми характеристиками понимаются величины токов, при которых вводной автомат отключает конкретную силовую цепь, а также возникающие при этом временные задержки. Эти параметры напрямую увязываются со срабатыванием входящих в состав прибора теплового и электромагнитного расцепителей.

Схема включения вводного автомата

При подключении вводного автомата важно соблюдать правило, согласно которому общий кабель подводится к верхним клеммам, а отводы делаются обязательно снизу. Чтобы определиться с точками подвода жил силового кабеля, потребуется найти контакты с обозначениями Ф1, Ф2, Ф3 и нулевого провода N. При отсутствии специальной маркировки шины подсоединяются к контактам в порядке возрастания их номера при подсчете слева направо по гребенке. В 4-х полюсном приборе фазными будут первые три по счету, а следующая за ними – земляная. В 2-х полюсном аналоге первая с края слева – фазная, а следующая за ней – ноль.

Место включения любого вводного прибора в общую схему электропитания остается неизменным. Он устанавливается на самом входе питающей цепи до опломбированного электросчетчика. После него допускается ставить устройство защитного отключения второй ступени срабатывания, что повышает качество защиты от удара электрическим током. Дополнительные автоматы и УЗО удобнее установить на общей дин рейке, расположенной в распределительном шкафу рядом со счетчиком.

Установка вводного устройства в трехфазных сетях

Монтаж вводного автомата в трехфазных цепях, применяемых только в частном жилом секторе, осуществляется строго в соответствии с положениями действующих нормативов. Во вводно-распределительном шкафу устанавливается 4-х полюсный прибор на разрешенный для частных хозяйств токовый номинал 63 Ампера. По согласованию со службами «Энеросбыта» эта цифра всегда может быть скорректирована в большую сторону.

После получения разрешения на более мощный вводный автомат пользователю останется только поменять старый прибор на новое изделие, которое гарантирует нормальную работу при значительно возросшей нагрузке.

Расчет вводного автомата для бытовой электросети

Чтобы правильно выбрать вводный автомат по величине тока срабатывания, сначала потребуется учесть ряд факторов, влияющих на конкретное его значение.

  • Тип питания на данном объекте (двухфазное или трехфазное).
  • Суммарная мощность всех подключенных к линии нагрузок.
  • Наличие неучтенных утечек и текущее состояние электропроводки (ее изношенность).

После расчета потребуется поставить токовый ограничитель с вполне определенными параметрами по отсечке. Если расчетное значение этого показателя превышает допустимую норму, придется устанавливать прибор с большим номиналом. Но прежде это решение согласовывается с управляющей компанией (местным кооперативом) и службами «Энергосбыта».

Расчет АВ для квартиры

Расчет прибора для отдельной квартиры базируется на следующих общепринятых правилах:

  • Для ввода в такое жилье используются только двухфазные силовые линии 220 Вольт.
  • Расчет потребляемого тока производится путем суммирования всех подключаемых к розеткам потребителей плюс мощность включаемых одновременно лампочек (осветителей).
  • На полученное значение делается поправка с запасом примерно 10 процентов.

Для каждого индивидуального потребителя или квартиры согласно нормативам отводится строго лимитируемая нагрузка по току (не более 40 Ампер).

С учетом ограничений и поправок проводится расчет и выбор тока отсечки вводного автомата. Если потребуется изменить его значение в большую сторону, это обязательно согласуется с местными энергетическими службами и управляющей компанией.

Расчет автомата для частного дома 380 и 220 Вольт

Правильно рассчитать, какие автоматы ставить в частном доме, удается только при учете следующих моментов:

  • Какие нагрузки предполагается использовать в подсобном хозяйстве, и имеется ли среди них оборудование, нуждающееся в трехфазном питании.
  • Общее количество этих нагрузок и мощность, потребляемая каждой из них.
  • При наличии оборудования 380 Вольт (насосов, отопительных котлов, двигателей и тому подобное) выбирается 4-х полюсный автомат, а в их отсутствие – двухполюсный.

Для трехфазной сети величина допустимого тока через расцепители рассчитывается для каждой фазы отдельно.

Выбор конкретного значения номинала автомата возможен лишь после того, как будет получена точная цифра суммарных мощностей подключаемых к линии из однофазных или трехфазных нагрузок. Определившись с тем, на сколько ампер ставится автомат в дом, переходят к непосредственному монтажу этого важного для системы энергоснабжения прибора.

Правильному расчету и грамотному выбору вводного автоматического устройства придается особое значение по следующим причинам:

  • От правильности подбора ВА по току зависит работоспособность системы энергоснабжения жилого объекта (квартиры или частного дома).
  • Не будет наблюдаться постоянного его срабатывания при малейших отклонениях в подключаемых нагрузках.
  • Хороший по характеристикам и проверенный в работе автомат позволит оперативно отключать квартиру или дом при необходимости.

При соблюдении всех этих условий эксплуатация квартирной электрической сети заметно упростится и не превратится со временем в источник постоянных проблем и недоразумений.

Вводной автомат. Расчет, выбор вводного автомата для квартиры

Вступление

Здравствуйте. Вводной автомат это обязательное устройство электропроводки квартиры предназначенное для защиты всей электропроводки от перегрева и токов короткого замыкания, а также общего отключения электропитания квартиры. О выборе, расчете вводного автомата пойдет речь в этой статье.

Назначение вводного автомата

Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар. Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания.

Для предотвращения перегрева проводов используют хорошо испытанное решение : вводной автоматический выключатель (автомат защиты), содержит тепловой и электромагнитный расцепитель. Вводной автомат также обеспечивает выполнение функций отключения всей электросети квартиры и разделение питающей линии от групповых электрических цепей квартиры.

Выбор вводного автомата для электропроводки квартиры

Выбор вводного автомата зависит от следующих условий и величин:

  • Величины линейного напряжения;
  • Режима нейтрали;
  • Частоты тока;
  • Характеристик токов короткого замыкания;
  • Установленной мощности;

Величина линейного напряжения

Для нашей электросети значение фазного и линейного напряжения для квартиры величины постоянные. Это 220 Вольт или 380 Вольт соответственно.

Частота тока

Частоты тока величина тоже постоянная. Это 50 Герц (Гц).

Режим нейтрали

Режим нейтрали это тип заземления, используемый в вашем доме. В подавляющем большинстве это система TN ,система с глухозаземленной нейтралью c различными ее вариациями (TN-C; TN-C-S; TN-S).

Характеристики токов короткого замыкания

Короткое замыкание это несанкционированное соединение двух фазных проводников или фазного и нулевого рабочего проводников или фазного проводника с системой заземления. Самое опасное короткое замыкание (КЗ), которое учитывается в расчетах электросхем, это замыкание трех фазных проводников находящихся под напряжением.

Ток короткого замыкания это важная характеристика для выбора автомата защиты. Для выбора вводного автомата рассчитывается ожидаемый ток короткого замыкания.

Расчет ожидаемого тока короткого замыкания для трехфазной сети, короткое замыкание (КЗ) между фазами:

  • I-ожидаемый ток короткого замыкания, A.
  • U-Линейное напряжение,
  • p-Удельное сопротивление жилы кабеля, для меди 0, 018, для алюминия 0,027;
  • L-Длина защищаемого провода;
  • S-Площадь сечения жилы кабеля, мм2;

Расчет ожидаемого тока короткого замыкания (КЗ) между фазой и нейтралью

  • Uo-Напряжение между фазой и нейтралью;
  • m-Отношение сопротивления нейтрального провода и сопротивлением фазного проводи или площадью сечения фазного и нейтральных проводов, если они изготовлены из одного материала.
  • P-Удельное сопротивление жилы кабеля, для меди 0, 018, для алюминия 0,027

Режим нейтрали для выбора вводного автомата

Для различных режимов нейтрали применяются следующие вводные автоматы

Выбор вводного автомата для системы TN-S:

Вводной автомат для системы TN-S должен быть

  • Однополюсной с нулем или двухполюсной,
  • Трехполюсной с нейтралью или четырехполюсной.

Выбор вводного автомата для системы TN-C:

Для системы питания TN-C вводной автомат защиты устанавливается однополюсной (при электропитании 220 В) или трехполюсной (при питании 380В). Устанавливаются они на фазные рабочие проводники.

Расчет вводного автомата для электросети квартиры

Расчет вводного автомата для электросети квартиры 380 Вольт

Для выбора вводного автомата рассчитываем ток нагрузки:

  • Uн-Напряжение сети;
  • Pp-Расчетная мощность;
  • Cosф-(Косинус фи)Коэффициент мощности;
  • Для отстойки от ложного срабатывания номинальный ток теплового расцепителя вводного автомата выбираем на 10% больше:
  • Iт.р.=Iр×1,1

Расчет вводного автомата для электросети квартиры 220 Вольт

  • Iр=Pр/Uф×cosф
  • Uф –фазное напряжение;
  • Iт.р.=Iр×1,1

Примечание: Cosф (Косинус фи) Коэффициент мощности: Безразмерная величина характеризирующая наличие в нагрузке реактивной мощности. По сути отношение активной к реактивной мощности.

Что такое вводной автоматический выключатель?

Итак, что же такое вводной автомат? Cудя по названию, можно подумать, что это какой-то особенный автомат, обладающий специальным функционалом. На самом деле, это обычный, ни чем не примечательный автоматический выключатель – выключатель защиты.

Назначение вводного автомата

Вводной автомат это обязательное устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта.

Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар. Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Вводной автомат необходим для обесточивания всего электропитания в здании для проведения ремонтных работ или во время аварии в сети.

Схема вводного автомата

Для предотвращения перегрева проводов используют вводной автоматический выключатель (автомат защиты), который содержит тепловой и электромагнитный расцепитель.

Поставщик энергоснабжения устанавливает определенный лимит на потребление электроэнергии в дом, квартиру, офис или дачу. Если в проектной документации для частного дома вводной автоматический выключатель прописан на 25А в однофазной сети, это значит, что хозяин квартиры ограничен в потреблении электроэнергии до 5,5 кВт. Если пользователь будет превышать этот лимит, вводной автомат обесточит дом полностью, после чего, придется, какое-то оборудование отключить, чтобы восстановить питание в сети.

Наиболее ходовые вводные автоматические выключатели с номиналом в 25А. Максимально допустимое вводное устройство на 63 Ампера, можно встретить только в вводно-распределительном устройстве многоэтажного дома или современного коттеджа.

Вводные автоматы бывают: двухполюсные в однофазной сети и четырёхполюсные в трехфазной сети, т.е. нейтральный проводник разрывается вместе с линейными проводниками. Но чаще всего в трехфазной сети можно встретить на вводе трехполюсный автоматический выключатель. В таком случае разрываются только линейные проводники.

Вводной автомат

Где устанавливают вводный автомат?

Вводной автомат можно установить до счетчика или после него. Если устанавливается до счетчика электроэнергии, то такой автомат должен быть обязательно опломбирован.

Для этого выпускаются специальные боксы с возможностью опломбирования. Либо стоит подумать о приобретении специального щитового оборудования, в котором предусмотрено специальная ячейка для вводного автоматического выключателя с возможностью опломбирования.

Распределительный щит

Учитывать необходимо как то, какой вводный проводник проложен до вводного автомата, так и то, какой проводник проложен к нагрузкам, т.е. к осветительным приборам, розеткам или к какому- либо оборудованию.

Про ремонт и установку электрических щитов читайте статью: «Монтаж и ремонт электрических щитов своими руками»

Допустим, сделали ремонт, заменили алюминиевую проводку на медную, но такая реконструкция никак не дает основания поставить вводный автомат на 40А или 50А. Потому что вводный проводник может оказаться слишком устаревшим и к тому же с сечением 4 квадрата по алюминию. Заменить стояк с устаревшей проводкой не всегда бывает возможным. Даже если бы мы хотели увеличить номинал вводного автомата, порой это просто недопустимо, поэтому придется ограничится автоматом на вводе на 25А, да бы не случилось беды.

Модульный вводный автомат ни чем не отличается от установки групповых модульных автоматических выключателей, которые крепятся надежно на дин рейку, как правило, слева сверху в щитовом оборудовании.

Какой дифавтомат поставить на ввод в дом

Прежде, чем говорить о выборе дифференциального автомата, следует пояснить, чем этот вопрос заслужил такую популярность. Чем хороши именно дифференциальные автоматы? Конечно, тем, что дифавтомат – это устройство, обеспечивающее линии не только защиту от токов перегрузки и сверхтоков короткого замыкания, но и защиту от токов утечки, то есть, защиту от поражения человека электрическим током.

Другими словами, одно устройство обеспечивает весь спектр необходимых защит. Это очень удобно, поскольку позволяет сэкономить пространство в распределительном щите и упростить монтаж. В некоторых случаях достигается еще и экономия денежных средств, но это относительно, поскольку качественный дифференциальный автомат может оказаться дороже, чем отдельно взятые автомат обычный и устройство защитного отключения (УЗО).

Итак, чем хорош дифавтомат, ясно. Осталось определиться с тем, как его выбрать.

1. Фазность

Как и любой другой аппарат защиты, дифавтомат следует выбирать, исходя из фазности сети. Трехфазные дифы имеют три полюса для подключения фаз и один полюс для нулевого рабочего проводника. Трехфазный диф по понятным причинам отличается большими габаритами и занимает шесть-семь модулей. Однофазные дифы могут занимать два-четыре модуля, в зависимости от исполнения. Однако в любом случае дифавтомат займет намного меньше места, чем обычный автомат и УЗО вместе взятые.

2. Номинальное напряжение

Хотя в общем случае промахнуться бывает трудно: три фазы – 380 вольт, а одна фаза – 220 вольт. Но все же редкие неприятные исключения бывают, и на номинальное напряжение аппарата следует обращать внимание.

3. Характеристика расцепителей и номинал автомата

Коль скоро диф – это тоже автоматический выключатель, то он, конечно, тоже имеет характеристику, отображаемую буквой латинского алфавита перед числом, обозначающим номинал по токовой нагрузке. Что касается бытовых сетей, то здесь традиционно самыми популярными являются автоматы характеристики С.

Например, для розеточной сети подойдет дифавтомат характеристики С16 (реже С25). Для сетей освещения используются автоматы С6 или С10. Реже применяются автоматы характеристики В. В качестве вводных общедомовых или квартирных выключателей часто используются автоматы С50, С63, С80 и С100.

4. Номинал по току утечки

Это характеристика устройства защитного отключения, имеющегося в составе дифавтомата. Номинальный ток утечки обозначается символом «дельта» и числом, указывающим собственно ток утечки с буквами mA (миллиампер). Для защиты розеточных и осветительных сетей обычно применяются дифы с номиналом 10-30 мА. Чаще всего групповые сети защищаются аппаратами на 30 мА, а одиночные розетки – на 10 мА. Вводной дифавтомат может иметь встроенное УЗО на 100-300 мА.

5. Тип или класс встроенного УЗО

Давно известно, что существуют УЗО типа АС, реагирующие только на синусоидальный (переменный) ток утечки, и есть УЗО типа А, реагирующие на утечки постоянного тока в устройствах, имеющих электронные преобразователи. Все это касается и УЗО, встроенных в дифавтоматы. Таким образом, для линий, питающих компьютеры, телевизоры и даже стиральные машинки, желательно использовать дифавтоматы именно со встроенным УЗО типа А, поскольку тип АС может просто оказаться неэффективным.

6. Наличие/отсутствие защиты от обрыва нулевого проводника

Это очень любопытный момент. Дело в том, что для работы встроенного УЗО необходимо электрическое питание блоку дифференциальной защиты. Это питание берется именно со ввода аппарата. То есть, чтобы сработала дифференциальная защита дифавтомата, необходимо, чтобы в сети было напряжение.

Это значит, что в порядке должны быть и нулевой, и фазный рабочие проводники. При этом, если отсутствует «фаза» – тогда и бог с ним, ведь и току утечки взяться неоткуда. Иное дело, если оборван ноль. Тогда оставшаяся «фаза» может стать причиной утечки, а встроенное УЗО уже не сработает по причине отсутствия электропитания.

Чтобы подобное явление было исключено, некоторые дифавтоматы имеют в своем составе блок защиты от обрыва нулевого проводника, который по своей сути является реле напряжения, чьи контакты работают на размыкание.

Если такого блока в составе дифа нет, то имеются все резоны самостоятельно установить на вводе реле напряжения для контроля над ситуацией.

7. Производитель дифавтомата

Сколь ни было бы сильным желание сэкономить, все же от приобретения дифов сомнительного происхождения лучше воздержаться. Хорошо известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении даже и автоматами-то не являлись: не имели никаких расцепителей, кроме механического ручного.

Совершенно логично, что есть возможность приобретения и дифавтомата аналогичной конструкции. А ведь диф – это аппарат, функции которого зачастую никак не дублируются. То есть, безопасность электросети в целом остается на совести именно дифа. И он просто обязан быть качественным. Конкретных указаний по маркам и брендам давать не будем, но лучше все же приобретать аппараты в проверенных магазинах и не кидаться на чрезмерно низкие цены.

8. Общие указания

Каждый дифавтомат имеет в своем составе кнопку «тест», позволяющую проверить ее работоспособность, создав намеренную утечку тока. После установки аппарата всегда будет нелишним выполнить небольшую проверку, воспользовавшись этой кнопкой.

Кроме этого, следует помнить, что далеко не каждая линия в обязательном порядке подлежит оснащению дифференциальной защитой. Чаще всего дифавтоматы ставятся на кабельные линии штепсельных розеток, а также на общий ввод в противопожарных целях. Линии освещения и питания электрической плиты зачастую не оснащаются дифференциальной защитой.

Не то, чтобы это можно было воспринимать как руководство не ставить дифавтоматы на эти линии. Но можно принять во внимание и, например, при отсутствии достаточного места в щите, воспользоваться простыми автоматическими выключателями для сети освещения и кабельной линии электрической плиты.

Дифавтоматы, также как и УЗО, рекомендуются к установке в сетях, имеющих в своем составе защитный нулевой проводник РЕ. Это требование ПУЭ. В случае отсутствия защитного заземления сама защита от токов утечки может оказаться недостаточно эффективной и не спасти человека от поражения электрическим током.

Дифавтоматы и УЗО важно не только правильно выбрать, но и без ошибок подключить. О том как это правильно сделать описано в этой статье: Схемы подключения УЗО и дифференциальных автоматов. Следите за публикациями на нашем сайте!

Правильный выбор диф. автомата для квартиры, дома

Защита от короткого замыкания и перегрузки по току в электропроводке осуществляется автоматическими выключателями (АВ), а защиту от поражения электрическим током человека и утечку тока в электропроводке выполняют устройства защитного отключения (УЗО).

Отличие Дифавтомата от автомата и УЗО

Дифференциальный автомат несёт в себе две функции защиты AB и УЗО в одном устройстве. Отдельные устройства защиты АВ и УЗО, и дифференциальный автомат имеют свои преимущества и недостатки для разных вариантов применения.

В каких случаях выбирают дифференциальный автомат

В каждой квартире находится достаточное количество электроприборов. И все они должны иметь свою индивидуальную защиту. Если на электропечь, духовку, стиральную машину, посудомоечную машину, холодильник, бойлер, зал, спальни, детскую и т. д. поставить раздельные автомат АВ и УЗО, то какой по размеру будет электрический щиток. Вот в чём основное преимущество дифференциального автомата.

Также если УЗО требуется выбирать по току на 1-2 порядка выше чем номинальный ток автомата АВ, то дифференциальный автомат выбирается только на оптимальный ток защиты от короткого замыкания и перегрузки. И так мы остановились на выборе дифференциального автомата для квартиры или дома. Теперь необходимо определиться с характеристиками устройства в каждом конкретном случае.

Выбор оптимального тока. Величина тока дифференциального автомата выбирается в зависимости от нагрузки электроприбора, мощности освещения или сечения электропроводки. Существуют дифференциальные автоматы с токовыми параметрами C6, С10 (для освещения), С16, С25, С40, С50, С63, С80, С100.

Как узнать характеристики дифавтомата

Ток утечки — этот основной параметр защиты который выражается в миллиамперах (мА) и обозначается символом. Если диф. автомат ставится сразу за счетчиком, тогда ток утечки выбирают 300 мА для дома, или 100мА для квартиры. Для отдельных групп ток утечки выбирают 30 мА, а отдельных сетей 10 мА.

Выбор дифавтомата по току

По напряжению. Существуют дифференциальные устройства на 380 В и 220 В. Для трехфазной сети 380 В устройство имеет по четыре контакта вверху и внизу, один из которых рабочий ноль.

Выбор дифференциального автомата по току утечки

По типу. Делятся устройства по типу с током утечки АС и А. Автоматы типа АС используются для переменного тока утечки, а устройства типа А срабатывают от постоянного тока утечки. Таким образом, диф. автоматы типа А применяют для защиты электронных приборов, таких как телевизоры, компьютеры и даже посудомоечные или стиральные машины, где УЗО типа АС неэффективно реагирует на постоянный ток утечки.

Защита от обрыва нуля. Для правильной работы дифавтомата необходима сеть 220 В (фаза и ноль). Если по какой-то причине пропадёт фаза, то устройство не сработает, так как отсутствует ток утечки. А если оборвется ноль и появится ток утечки (сырые стены со старой электропроводкой, пробой изоляции проводов в электроприборе и т. д.), то защита УЗО также не сработает т. к. нет полного питания электрической схемы защиты.

Схема установки дифавтомата с защитным заземлением PE

Возникает опасность поражения электрическим током человека. Для исключения подобной ситуации дифавтомат должен иметь защиту от обрыва нуля. Если такой функции в защите УЗО нет, тогда нужно отдельно приобрести и установить реле напряжения с защитой от обрыва нуля.

Какого производителя дифавтоматов выбрать

Экономить на защите электросетей и защите от поражения током человека не стоит. Качественное устройство защиты прослужит долгие годы. Это гораздо выгоднее, чем устанавливать дешёвые не надежные варианты защиты и менять их каждый год. Популярные бренды — это ABB (Шведы со Швейцарией), Legrand (Франция), Schneider Electric (Франция), Siemens (Германия). Эти производители доказали надежность и качество своих изделий уже много лет.

Важно устанавливать защитное устройство в электрических сетях с защитным проводником PE. При появлении тока утечки через проводник PE, защита тут же сработает. А если использовать рабочий ноль N вместо PE, то ток утечки пройдет через человека на землю, что не очень приятно. Эффективность защиты в этом случае будет значительно ниже, чем в первом варианте.

Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Обозначение дифавтоматов на схемах

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначение Графическое обозначение Расшифровка Область применения
АС Реагирует на переменный синусоидальный ток Ставят на линии, к которым подключена простая техника без электронного управления
А Реагирует на синусоидальный переменный ток и пульсирующий постоянный Применяется на линиях, от которых запитывается техника с электронным управлением
В Улавливает переменный, импульсный, постоянный и сглаженный постоянный. В основном применяется на производстве с большим количеством разнообразной техники
S С выдержкой времени отключения 200-300 мс В сложных схемах
G С выдержкой времени отключения60-80 мс В сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Примеры колес и осей, используемых в повседневной жизни

Вы можете увидеть примеры простой машины с колесами и осями в повседневной жизни. Изучение повседневных примеров может помочь вам понять эту простую машину: это простое механическое устройство с небольшим количеством движущихся частей, используемых для изменения движения и силы. Колесно-осевая машина — это разновидность рычага.

Что такое колесо и ось?

Простые машины, такие как колесо и ось, используются для перемещения предметов или подъема предметов и людей. Есть две основные части:

  1. Колесо: Круглый диск или большая закругленная часть снаружи
  2. Ось: Закругленный цилиндр или закругленный стержень меньшего размера внутри

Ось проходит через центр колеса и можно прикрепить к другому объекту.Использование колеса и оси — прекрасная демонстрация причинно-следственной связи.

Общие примеры колес и осей

Использование колес и осей включает подъем тяжелых предметов, быстрое перемещение людей и движущиеся части сложной машины. Есть два основных типа колесных и осевых простых машин.

  1. Машина, в которой сила прилагается к оси
  2. Машина, в которой сила прилагается к колесу

Примеры силы, приложенной к оси

Приложение большой силы к оси заставляет колесо двигаться быстрее.Повседневные примеры этого типа колеса и оси включают:

  • Велосипед
  • Автомобильные шины
  • Колесо обозрения
  • Электровентилятор
  • Аналоговые часы
  • Лебедка

Во всех этих примерах вы можете увидеть, как начинается движение от оси, что приводит к большему движению колеса.

Примеры силы, приложенной к колесу

Когда вы прикладываете небольшую силу к колесу, оно перемещается на большее расстояние и создает более сильную силу на оси.Повседневные примеры этого типа колеса и оси включают:

  • Отвертка
  • Сверло
  • Ветряная мельница
  • Водяное колесо
  • Ручка двери
  • Нож для пиццы
  • Скейтборд

В отличие от примеров, где сила прилагается к оси эти примеры иллюстрируют, когда движение инициируется колесом.

Как работает колесо и ось?

Какой-то тип силы заставляет колесо или ось двигаться.Это движение заставляет другую часть машины двигаться. Колесо вращается вокруг оси или точки опоры, поэтому оно может продолжать движение. Вы можете добавить смазку на ось, чтобы уменьшить трение между осью и колесом.

Когда два предмета трутся друг о друга, например, когда тяжелое бревно скользит по земле, это вызывает трение и затрудняет перемещение бревна. Колеса уменьшают или устраняют это трение, например, когда вы кладете тяжелое бревно в тачку. Поскольку трение уменьшается, для перемещения груза требуется меньше энергии.

Что такое механическое преимущество?

Механическое преимущество — это термин, используемый для оценки того, насколько хорошо или плохо работает колесно-осевая машина. Механическое преимущество описывает отношение выходной силы или силы, создаваемой машиной, к входной силе или силе, приложенной к колесу или оси. Он в основном смотрит на то, сколько работы выполняет машина, по сравнению с тем, сколько работы человек делает, чтобы работать на машине.

Какой была первая колесно-осевая машина?

Эксперты считают, что первый образец колеса датируется 3500 г.В. В Месопотамии колесо впервые использовалось в качестве гончарного круга. Хотя первые версии гончарного круга, возможно, не были отличными образцами колеса и оси, ранние гончары дошли до того, что разработали гончарные круги для своих целей.

Простые машины для повседневной жизни

Есть пять других типов простых машин, которые используются каждый день: рычаг, клин, шкив, винт и наклонная плоскость. Изучите машины, которые вы используете в повседневной жизни, чтобы увидеть, какие это простые машины.

Учебное пособие по регрессии с библиотекой глубокого обучения Keras на Python

Последнее обновление 27 августа 2020 г.

Keras — это библиотека глубокого обучения, которая объединяет эффективные числовые библиотеки Theano и TensorFlow.

В этом посте вы узнаете, как разрабатывать и оценивать модели нейронных сетей с использованием Keras для решения задачи регрессии.

После прохождения этого пошагового руководства вы будете знать:

  • Как загрузить набор данных CSV и сделать его доступным для Keras.
  • Как создать модель нейронной сети с помощью Keras для задачи регрессии.
  • Как использовать scikit-learn с Keras для оценки моделей с помощью перекрестной проверки.
  • Как выполнить подготовку данных для улучшения навыков работы с моделями Keras.
  • Как настроить топологию сети моделей с Keras.

Начните свой проект с моей новой книги «Глубокое обучение с помощью Python», включающей пошаговые руководства и файлы исходного кода Python для всех примеров.

Приступим.

  • Обновление март / 2017 : Обновлено для Keras 2.0.2, TensorFlow 1.0.1 и Theano 0.9.0.
  • Обновление март / 2018 : добавлена ​​альтернативная ссылка для загрузки набора данных, поскольку оригинал, похоже, был удален.
  • Обновление , апрель 2018 г. : изменен аргумент nb_epoch для эпох.
  • Обновление сентябрь / 2019 : Обновлено для API Keras 2.2.5.

Учебное пособие по регрессии с библиотекой глубокого обучения Keras на Python
Фото Салима Фадли, некоторые права защищены.

1. Описание проблемы

Проблема, которую мы рассмотрим в этом руководстве, — это набор данных о ценах на жилье в Бостоне.

Вы можете загрузить этот набор данных и сохранить его в своей текущей работе с именем файла ousing.csv (обновление: загрузите данные отсюда).

Набор данных описывает 13 числовых характеристик домов в пригородах Бостона и касается моделирования цен на дома в этих пригородах в тысячах долларов. Таким образом, это проблема регрессионного моделирования.Входные атрибуты включают в себя такие вещи, как уровень преступности, доля площадей без розничной торговли, концентрации химикатов и многое другое.

Это хорошо изученная проблема машинного обучения. С ним удобно работать, потому что все атрибуты ввода и вывода являются числовыми, и есть 506 экземпляров, с которыми можно работать.

Разумная производительность для моделей, оцененных с использованием среднеквадратичной ошибки (MSE), составляет около 20 тысяч долларов в квадрате (или 4500 долларов, если извлечь квадратный корень). Это хорошая цель для нашей модели нейронной сети.

Нужна помощь с глубоким обучением на Python?

Пройдите мой бесплатный двухнедельный курс электронной почты и откройте для себя MLP, CNN и LSTM (с кодом).

Нажмите, чтобы зарегистрироваться сейчас и получить бесплатную электронную версию курса в формате PDF.

Начните БЕСПЛАТНЫЙ мини-курс прямо сейчас!

2.

Разработка базовой модели нейронной сети

В этом разделе мы создадим базовую модель нейронной сети для задачи регрессии.

Давайте начнем с включения всех функций и объектов, которые нам понадобятся для этого урока.

импорт панд
из keras.models импорт Последовательный
from keras.layers import Плотный
из keras.wrappers.scikit_learn импорт KerasRegressor
из sklearn.model_selection импорт cross_val_score
из sklearn.model_selection импорт KFold
из sklearn.preprocessing import StandardScaler
из sklearn.pipeline import Pipeline

импортные панды

из keras.models import Sequential

from keras.layers import Dense

from keras.wrappers.scikit_learn import KerasRegressor

from sklearn.model_selection import cross_val_score

from sklearn.model_selection import KFold

sklearn. импорт трубопроводов Трубопровод

Теперь мы можем загрузить наш набор данных из файла в локальном каталоге.

Фактически набор данных не в формате CSV в репозитории машинного обучения UCI, вместо этого атрибуты разделяются пробелами. Мы можем легко загрузить это с помощью библиотеки pandas. Затем мы можем разделить атрибуты input (X) и output (Y), чтобы их было легче моделировать с помощью Keras и scikit-learn.


# загрузить набор данных
dataframe = pandas.read_csv («cabin.csv», delim_whitespace = True, header = None)
набор данных = dataframe.values
# разделить на входные (X) и выходные (Y) переменные
X = набор данных [:, 0:13]
Y = набор данных [:, 13]

# загрузить набор данных

dataframe = pandas.read_csv («cabin.csv», delim_whitespace = True, header = None)

dataset = dataframe.values ​​

# разделить на вход (X) и выход (Y) переменные

X = набор данных [:, 0:13]

Y = набор данных [:, 13]

Мы можем создавать модели Keras и оценивать их с помощью scikit-learn, используя удобные объекты-оболочки, предоставляемые библиотекой Keras. Это желательно, потому что scikit-learn отлично подходит для оценки моделей и позволит нам использовать мощные схемы подготовки данных и оценки моделей с очень небольшим количеством строк кода.

Оболочкам Keras требуется функция в качестве аргумента. Эта функция, которую мы должны определить, отвечает за создание модели нейронной сети для оценки.

Ниже мы определяем функцию для создания базовой модели для оценки. Это простая модель, которая имеет один полностью связанный скрытый слой с тем же количеством нейронов, что и входные атрибуты (13). В сети используются передовые методы, такие как функция активации выпрямителя для скрытого слоя. Для выходного слоя не используется функция активации, потому что это проблема регрессии, и мы заинтересованы в прогнозировании числовых значений напрямую без преобразования.

Используется эффективный алгоритм оптимизации ADAM и оптимизируется функция потерь среднего квадрата ошибки. Это будет та же метрика, которую мы будем использовать для оценки производительности модели. Это желательная метрика, потому что извлечение квадратного корня дает нам значение ошибки, которое мы можем непосредственно понять в контексте проблемы (тысячи долларов).

Если вы новичок в Keras или глубоком обучении, см. Этот учебник по Keras.


# определить базовую модель
def baseline_model ():
# создать модель
model = Последовательный ()
модель.add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))
model.add (Dense (1, kernel_initializer = ‘нормальный’))
# Скомпилировать модель
model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)
вернуть модель

# определить базовую модель

def baseline_model ():

# создать модель

model = Sequential ()

model.add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, активация = ‘relu’))

модель.add (Dense (1, kernel_initializer = ‘normal’))

# Скомпилировать модель

model. compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)

return model

Объект-оболочка Keras для использования в scikit-learn в качестве средства оценки регрессии называется KerasRegressor. Мы создаем экземпляр и передаем ему как имя функции для создания модели нейронной сети, так и некоторые параметры, которые позже передаются функции fit () модели, такие как количество эпох и размер пакета.Оба они имеют разумные значения по умолчанию.

Последний шаг — оценить эту базовую модель. Мы будем использовать 10-кратную перекрестную проверку для оценки модели.


kfold = KFold (n_splits = 10)
results = cross_val_score (оценка, X, Y, cv = kfold)
print («Результаты:% .2f (% .2f) MSE»% (results.mean (), results.std ()))

kfold = KFold (n_splits = 10)

results = cross_val_score (оценка, X, Y, cv = kfold)

print («Результаты:%.2f (% .2f) MSE «% (results. mean (), results.std ()))

Полный пример приведен ниже.

# Пример регрессии с Boston Dataset: Baseline
из панд импортировать read_csv
из keras.models импорт Последовательный
from keras.layers import Плотный
из keras.wrappers.scikit_learn импорт KerasRegressor
из sklearn.model_selection импорт cross_val_score
из склеарна.model_selection импорт KFold
# загрузить набор данных
dataframe = read_csv («cabin.csv», delim_whitespace = True, header = None)
набор данных = dataframe.values
# разделить на входные (X) и выходные (Y) переменные
X = набор данных [:, 0:13]
Y = набор данных [:, 13]
# определить базовую модель
def baseline_model ():
# создать модель
model = Последовательный ()
model.add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))
model.add (Dense (1, kernel_initializer = ‘нормальный’))
# Скомпилировать модель
модель.компиляция (потеря = ‘mean_squared_error’, optimizer = ‘adam’)
модель возврата
# оценить модель
оценка = KerasRegressor (build_fn = baseline_model, epochs = 100, batch_size = 5, verbose = 0)
kfold = KFold (n_splits = 10)
results = cross_val_score (оценка, X, Y, cv = kfold)
print («Базовый уровень:% . 2f (% .2f) MSE»% (results.mean (), results.std ()))

1

2

3

4

5

6

7

8

9

10

11

12

13

140002

14

18

19

20

21

22

23

24

25

26

27

# Пример регрессии с Boston Dataset: базовая линия

из pandas import read_csv

from keras.models import Sequential

from keras.layers import Dense

from keras.wrappers.scikit_learn import KerasRegressor

from sklearn.model_selection import cross_val_score

from sklearn.model_selection import KFold

data_selection import KFold

_DataCST

.csv «, delim_whitespace = True, header = None)

dataset = dataframe.values ​​

# разделить на входные (X) и выходные (Y) переменные

X = набор данных [:, 0:13]

Y = набор данных [:, 13]

# определить базовую модель

def baseline_model ():

# создать модель

model = Sequential ()

model. add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))

model.add (Dense (1, kernel_initializer = ‘normal’))

# Скомпилировать модель

model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)

return model

# оцените модель

Estimator = KerasRegressor (build_fn = baseline_model, epochs = 100, batch_size = 5, verbose = 0)

kfold (kfold) n_splits = 10)

результатов = cross_val_score (оценка, X, Y, cv = kfold)

print («Базовый уровень:%.2f (% .2f) MSE «% (results.mean (), results.std ()))

Запуск этого кода дает нам оценку производительности модели при решении проблемы для невидимых данных.

Примечание : Ваши результаты могут отличаться из-за стохастической природы алгоритма или процедуры оценки или различий в числовой точности. Подумайте о том, чтобы запустить пример несколько раз и сравнить средний результат.

Примечание : среднеквадратичная ошибка отрицательна, потому что scikit-learn инвертирует, так что метрика максимизируется, а не минимизируется. Знак результата можно игнорировать.

Результат представляет собой среднеквадратичную ошибку, включая среднее значение и стандартное отклонение (среднюю дисперсию) по всем 10 кратным оценкам перекрестной проверки.

Исходный уровень: -32,65 (23,33) MSE

Исходный уровень: -32,65 (23,33) MSE

3. Моделирование стандартизированного набора данных

Важная проблема, связанная с набором данных о ценах на жилье в Бостоне, заключается в том, что все входные атрибуты различаются по масштабам, поскольку они измеряют разные количества.

Практически всегда полезно подготовить данные перед их моделированием с помощью модели нейронной сети.

Продолжая исходную модель из приведенной выше базовой линии, мы можем повторно оценить ту же модель, используя стандартизированную версию входного набора данных.

Мы можем использовать структуру конвейера scikit-learn для выполнения стандартизации в процессе оценки модели, в каждом этапе перекрестной проверки. Это гарантирует, что нет утечки данных из каждой свертки перекрестной проверки тестового набора в обучающие данные.

Приведенный ниже код создает конвейер scikit-learn, который сначала стандартизирует набор данных, а затем создает и оценивает базовую модель нейронной сети.


# оценить модель со стандартизированным набором данных
оценщики = []
Estimators.append ((‘стандартизировать’, StandardScaler ()))
Estimators.append ((‘mlp’, KerasRegressor (build_fn = baseline_model, epochs = 50, batch_size = 5, verbose = 0)))
pipeline = Трубопровод (оценщики)
kfold = KFold (n_splits = 10)
results = cross_val_score (конвейер, X, Y, cv = kfold)
print («Стандартизировано:%.2f (% .2f) MSE «% (results.mean (), results.std ()))

# оценить модель со стандартизованным набором данных

Estimators = []

Estimators.append ((‘standardize’, StandardScaler ()))

Estimators.append ((‘mlp’, KerasRegressor (build_fn = baseline_model, epochs = 50, batch_size = 5, verbose = 0)))

pipeline = Pipeline (оценки)

kfold = KFold (n_splits = 10)

результатов = cross_val_score (pipeline, X, Y, cv = kfold)

print («Стандартизировано:%.2f (% .2f) MSE «% (results.mean (), results.std ()))

Полный пример приведен ниже.

# Пример регрессии с набором данных Boston: стандартизованный
из панд импортировать read_csv
из keras.models импорт Последовательный
from keras.layers import Плотный
из keras.wrappers.scikit_learn импорт KerasRegressor
из sklearn.model_selection импорт cross_val_score
из склеарна.model_selection импорт KFold
из sklearn.preprocessing import StandardScaler
из sklearn.pipeline import Pipeline
# загрузить набор данных
dataframe = read_csv («cabin.csv», delim_whitespace = True, header = None)
набор данных = dataframe.values
# разделить на входные (X) и выходные (Y) переменные
X = набор данных [:, 0:13]
Y = набор данных [:, 13]
# определить базовую модель
def baseline_model ():
# создать модель
model = Последовательный ()
model.add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))
модель.добавить (Dense (1, kernel_initializer = ‘normal’))
# Скомпилировать модель
model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)
модель возврата
# оценить модель со стандартизированным набором данных
оценщики = []
Estimators.append ((‘стандартизировать’, StandardScaler ()))
Estimators.append ((‘mlp’, KerasRegressor (build_fn = baseline_model, epochs = 50, batch_size = 5, verbose = 0)))
pipeline = Трубопровод (оценщики)
kfold = KFold (n_splits = 10)
results = cross_val_score (конвейер, X, Y, cv = kfold)
print («Стандартизировано:%.2f (% .2f) MSE «% (results.mean (), results.std ()))

1

2

3

4

5

6

7

8

9

10

11

12

13

140002

14

18

19

20

21

22

23

24

25

26

27

28

29

31

# Пример регрессии с Бостонским набором данных: стандартизованный

из pandas import read_csv

from keras.models import Sequential

from keras.layers import Dense

from keras.wrappers.scikit_learn import KerasRegressor

from sklearn.model_selection import cross_val_score

from sklearn.model_selection import KFold

sklearn. конвейерный импорт Pipeline

# загрузить набор данных

dataframe = read_csv («cabin.csv», delim_whitespace = True, header = None)

dataset = dataframe.values ​​

# разделить на входные (X) и выходные (Y) переменные

X = набор данных [:, 0:13]

Y = набор данных [:, 13]

# определить базовую модель

def baseline_model () :

# создать модель

model = Sequential ()

model.add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))

model.add (Dense (1, kernel_initializer = ‘normal’))

# Скомпилировать модель

model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)

return model

# Оценить модель со стандартизованным набором данных

оценочных значений = []

оценщики.append ((‘standardize’, StandardScaler ()))

Estimators.append ((‘mlp’, KerasRegressor (build_fn = baseline_model, epochs = 50, batch_size = 5, verbose = 0)))

pipeline = Pipeline (средства оценки )

kfold = KFold (n_splits = 10)

results = cross_val_score (pipeline, X, Y, cv = kfold)

print («Стандартизировано:% .2f (% .2f) MSE»% (results.mean ( ), results.std ()))

Примечание : Ваши результаты могут отличаться из-за стохастической природы алгоритма или процедуры оценки или различий в числовой точности.Подумайте о том, чтобы запустить пример несколько раз и сравнить средний результат.

Выполнение примера обеспечивает улучшенную производительность по сравнению с базовой моделью без стандартизованных данных, устраняя ошибку.

Стандартизованный: -29,54 (27,87) MSE

Стандартизированный: -29,54 (27,87) MSE

Дальнейшее расширение этого раздела могло бы аналогичным образом применить изменение масштаба к выходной переменной, например, нормализовать ее до диапазона 0–1 и использовать сигмоидальную или аналогичную функцию активации на выходном слое, чтобы сузить выходные прогнозы до того же диапазона.

4. Настройка топологии нейронной сети

Есть много проблем, которые можно оптимизировать для модели нейронной сети.

Возможно, самое большое преимущество — это структура самой сети, включая количество слоев и количество нейронов в каждом слое.

В этом разделе мы оценим две дополнительные сетевые топологии, чтобы еще больше повысить производительность модели. Мы рассмотрим как более глубокую, так и более широкую топологию сети.

4.1. Оцените более глубокую топологию сети

Один из способов повысить производительность нейронной сети — добавить больше слоев. Это может позволить модели извлекать и рекомбинировать функции более высокого порядка, встроенные в данные.

В этом разделе мы оценим эффект от добавления еще одного скрытого слоя к модели. Это так же просто, как определить новую функцию, которая создаст эту более глубокую модель, скопированную из нашей базовой модели выше. Затем мы можем вставить новую строку после первого скрытого слоя.В этом случае около половины нейронов.


# определить модель
def large_model ():
# создать модель
model = Последовательный ()
model.add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))
model.add (Dense (6, kernel_initializer = ‘нормальный’, активация = ‘relu’))
model.add (Dense (1, kernel_initializer = ‘нормальный’))
# Скомпилировать модель
model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)
вернуть модель

# определить модель

def large_model ():

# создать модель

model = Sequential ()

model.add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘ relu ‘))

model.add (Dense (6, kernel_initializer =’ normal ‘, activate =’ relu ‘))

model.add (Dense (1, kernel_initializer =’ normal ‘))

# Скомпилировать модель

model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)

модель возврата

Наша топология сети теперь выглядит так:

13 входов -> [13 -> 6] -> 1 выход

13 входов -> [13 -> 6] -> 1 выход

Мы можем оценить эту топологию сети таким же образом, как указано выше, но при этом использовать стандартизацию набора данных, показанную выше, для повышения производительности.


оценщики = []
Estimators.append ((‘стандартизировать’, StandardScaler ()))
Estimators.append ((‘mlp’, KerasRegressor (build_fn = large_model, epochs = 50, batch_size = 5, verbose = 0)))
pipeline = Трубопровод (оценщики)
kfold = KFold (n_splits = 10)
results = cross_val_score (конвейер, X, Y, cv = kfold)
print («Больше:% .2f (% .2f) MSE»% (results.mean (), results.std ()))

оценок = []

оценок.append ((‘стандартизировать’, StandardScaler ()))

оценок.append ((‘mlp’, KerasRegressor (build_fn = large_model, epochs = 50, batch_size = 5, подробный) = 0)))

pipeline = Pipeline (оценки)

kfold = KFold (n_splits = 10)

results = cross_val_score (pipeline, X, Y, cv = kfold)

print («Больше:% .2f ( % .2f) MSE «% (results.mean (), results.std ()))

Полный пример приведен ниже.

# Пример регрессии с бостонским набором данных: стандартизованный и более крупный
из панд импортировать read_csv
из keras.models импорт Последовательный
from keras.layers import Плотный
из keras.wrappers.scikit_learn импорт KerasRegressor
из sklearn.model_selection импорт cross_val_score
из sklearn.model_selection импорт KFold
из sklearn.preprocessing import StandardScaler
из sklearn.pipeline import Pipeline
# загрузить набор данных
dataframe = read_csv («корпус.csv «, delim_whitespace = True, header = None)
набор данных = dataframe.values
# разделить на входные (X) и выходные (Y) переменные
X = набор данных [:, 0:13]
Y = набор данных [:, 13]
# определить модель
def large_model ():
# создать модель
model = Последовательный ()
model.add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))
model.add (Dense (6, kernel_initializer = ‘нормальный’, активация = ‘relu’))
model.add (Dense (1, kernel_initializer = ‘нормальный’))
# Скомпилировать модель
модель.компиляция (потеря = ‘mean_squared_error’, optimizer = ‘adam’)
модель возврата
# оценить модель со стандартизированным набором данных
оценщики = []
Estimators.append ((‘стандартизировать’, StandardScaler ()))
Estimators.append ((‘mlp’, KerasRegressor (build_fn = large_model, epochs = 50, batch_size = 5, verbose = 0)))
pipeline = Трубопровод (оценщики)
kfold = KFold (n_splits = 10)
results = cross_val_score (конвейер, X, Y, cv = kfold)
print («Больше:% .2f (% .2f) MSE»% (results.mean (), results.std ()))

1

2

3

4

5

6

7

8

9

10

11

12

13

140002

14

18

19

20

21

22

23

24

25

26

27

28

29

30

0003

0003

# Пример регрессии с набором данных Boston: стандартизованный и более крупный

из pandas import read_csv

from keras.models import Sequential

from keras.layers import Dense

from keras.wrappers.scikit_learn import KerasRegressor

from sklearn.model_selection import cross_val_score

from sklearn.model_selection import KFold

sklearn. конвейерный импорт Pipeline

# загрузить набор данных

dataframe = read_csv («cabin.csv», delim_whitespace = True, header = None)

dataset = dataframe.values ​​

# разделить на входные (X) и выходные (Y) переменные

X = набор данных [:, 0:13]

Y = набор данных [:, 13]

# определить модель

def large_model () :

# создать модель

model = Sequential ()

model.add (Dense (13, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))

model.add (Dense (6, kernel_initializer = ‘normal’, activate = ‘relu’))

model.add (Dense (1, kernel_initializer = ‘normal’))

# Скомпилировать модель

model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)

return model

# оценить модель со стандартизованным набором данных

Estimators = []

Estimators.append ((‘standardize’, StandardScaler ()))

Estimators.append ((‘mlp’, KerasRegressor (build_fn = large_model, epochs = 50, batch_size = 5, verbose = 0)))

pipeline = Pipeline (оценка)

kfold = KFold (n_splits = 10)

результатов = cross_val_score (pipeline, X, Y, cv = kfold)

print («Больше:%.2f (% .2f) MSE «% (results.mean (), results.std ()))

Примечание : Ваши результаты могут отличаться из-за стохастической природы алгоритма или процедуры оценки или различий в числовой точности. Подумайте о том, чтобы запустить пример несколько раз и сравнить средний результат.

Запуск этой модели действительно показывает дальнейшее улучшение производительности с 28 до 24 тысяч долларов в квадрате.

Больше: -22.83 (25,33) MSE

Больше: -22,83 (25,33) MSE

4.2. Оценка топологии более широкой сети

Другой подход к увеличению репрезентативной способности модели — создание более широкой сети.

В этом разделе мы оцениваем эффект сохранения поверхностной сетевой архитектуры и почти удвоения количества нейронов в одном скрытом слое.

Опять же, все, что нам нужно сделать, это определить новую функцию, которая создает нашу модель нейронной сети.Здесь мы увеличили количество нейронов в скрытом слое по сравнению с базовой моделью с 13 до 20.


# определить более широкую модель
def wide_model ():
# создать модель
model = Последовательный ()
model.add (Dense (20, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))
model.add (Dense (1, kernel_initializer = ‘нормальный’))
# Скомпилировать модель
model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)
вернуть модель

# определить более широкую модель

def wide_model ():

# создать модель

model = Sequential ()

model.add (Dense (20, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘ relu ‘))

model.add (Dense (1, kernel_initializer =’ normal ‘))

# Скомпилировать модель

model.compile (loss =’ ​​mean_squared_error ‘, optimizer =’ adam ‘)

return model

Наша топология сети теперь выглядит так:

13 входов -> [20] -> 1 выход

13 входов -> [20] -> 1 выход

Мы можем оценить более широкую топологию сети, используя ту же схему, что и выше:


оценщики = []
Estimators.append ((‘стандартизировать’, StandardScaler ()))
Estimators.append ((‘mlp’, KerasRegressor (build_fn = более широкая_модель, эпохи = 100, batch_size = 5, подробный = 0)))
pipeline = Трубопровод (оценщики)
kfold = KFold (n_splits = 10)
results = cross_val_score (конвейер, X, Y, cv = kfold)
print («Шире:% .2f (% .2f) MSE»% (results.mean (), results.std ()))

оценок = []

оценок.append ((‘standardize’, StandardScaler ()))

Estimators.append ((‘mlp’, KerasRegressor (build_fn = wide_model, epochs = 100, batch_size = 5, verbose = 0)))

pipeline = Pipeline (оценки )

kfold = KFold (n_splits = 10)

results = cross_val_score (pipeline, X, Y, cv = kfold)

print («Шире:% .2f (% .2f) MSE»% (results.mean ( ), results.std ()))

Полный пример приведен ниже.

# Пример регрессии с бостонским набором данных: стандартизованный и более широкий
из панд импортировать read_csv
из кераса.Импорт моделей Последовательный
from keras.layers import Плотный
из keras.wrappers.scikit_learn импорт KerasRegressor
из sklearn.model_selection импорт cross_val_score
из sklearn.model_selection импорт KFold
из sklearn.preprocessing import StandardScaler
из sklearn.pipeline import Pipeline
# загрузить набор данных
dataframe = read_csv («cabin.csv», delim_whitespace = True, header = None)
набор данных = dataframe.values
# разделить на входные (X) и выходные (Y) переменные
X = набор данных [:, 0:13]
Y = набор данных [:, 13]
# определить более широкую модель
def wide_model ():
# создать модель
model = Последовательный ()
модель.add (Dense (20, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))
model.add (Dense (1, kernel_initializer = ‘нормальный’))
# Скомпилировать модель
model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)
модель возврата
# оценить модель со стандартизированным набором данных
оценщики = []
Estimators.append ((‘стандартизировать’, StandardScaler ()))
Estimators.append ((‘mlp’, KerasRegressor (build_fn = более широкая_модель, эпохи = 100, batch_size = 5, подробный = 0)))
pipeline = Трубопровод (оценщики)
kfold = KFold (n_splits = 10)
results = cross_val_score (конвейер, X, Y, cv = kfold)
print («Шире:%.2f (% .2f) MSE «% (results.mean (), results.std ()))

1

2

3

4

5

6

7

8

9

10

11

12

13

140002

14

18

19

20

21

22

23

24

25

26

27

28

29

31

# Пример регрессии с набором данных Boston: стандартизованный и расширенный

из pandas import read_csv

from keras.models import Sequential

from keras.layers import Dense

from keras.wrappers.scikit_learn import KerasRegressor

from sklearn.model_selection import cross_val_score

from sklearn.model_selection import KFold

sklearn. конвейерный импорт Pipeline

# загрузить набор данных

dataframe = read_csv («cabin.csv», delim_whitespace = True, header = None)

dataset = dataframe.values ​​

# разделить на входные (X) и выходные (Y) переменные

X = набор данных [:, 0:13]

Y = набор данных [:, 13]

# определить более широкую модель

def wide_model () :

# создать модель

model = Sequential ()

model.add (Dense (20, input_dim = 13, kernel_initializer = ‘normal’, activate = ‘relu’))

model.add (Dense (1, kernel_initializer = ‘normal’))

# Скомпилировать модель

model.compile (loss = ‘mean_squared_error’, optimizer = ‘adam’)

return model

# Оценить модель со стандартизованным набором данных

оценочных значений = []

оценщики.append ((‘standardize’, StandardScaler ()))

Estimators.append ((‘mlp’, KerasRegressor (build_fn = wide_model, epochs = 100, batch_size = 5, verbose = 0)))

pipeline = Pipeline (оценки )

kfold = KFold (n_splits = 10)

results = cross_val_score (pipeline, X, Y, cv = kfold)

print («Шире:% .2f (% .2f) MSE»% (results.mean ( ), results.std ()))

Примечание : Ваши результаты могут отличаться из-за стохастической природы алгоритма или процедуры оценки или различий в числовой точности.Подумайте о том, чтобы запустить пример несколько раз и сравнить средний результат.

При построении модели наблюдается дальнейшее снижение погрешности примерно до 21 тысячи долларов в квадрате. Это неплохой результат для данной задачи.

Более широкий: -21,71 (24,39) MSE

Более широкий: -21,71 (24,39) MSE

Трудно было предположить, что более широкая сеть превзойдет более глубокую по этой проблеме.Результаты демонстрируют важность эмпирического тестирования при разработке моделей нейронных сетей.

Сводка

В этом посте вы обнаружили библиотеку глубокого обучения Keras для моделирования задач регрессии.

Из этого руководства вы узнали, как разрабатывать и оценивать модели нейронных сетей, в том числе:

  • Как загрузить данные и разработать базовую модель.
  • Как повысить производительность с помощью таких методов подготовки данных, как стандартизация.
  • Как проектировать и оценивать сети с различными топологиями для решения проблемы.

У вас есть вопросы о библиотеке глубокого обучения Keras или об этой публикации? Задайте свои вопросы в комментариях, и я постараюсь ответить.

Разрабатывайте проекты глубокого обучения с помощью Python!

Что, если бы вы могли разработать сеть за считанные минуты

… всего несколькими строками Python

Узнайте, как это сделать, в моей новой электронной книге:
Deep Learning With Python

Он охватывает сквозных проектов по таким темам, как:
Многослойные персептроны , сверточные сети и Рекуррентные нейронные сети и другие…

Наконец-то привнесите глубокое обучение в

Ваши собственные проекты

Пропустить академики. Только результаты.

Посмотрите, что внутри

Иллюстративная математика

Задача

Функциональная машина принимает ввод и на основании некоторого правила производит вывод.

В таблицах ниже показаны некоторые пары ввода-вывода для различных функций. Для каждой таблицы опишите словами правило функции, которое будет производить заданные выходные данные из соответствующих входов.Затем введите остальные значения таблицы как входы и выходы, которые соответствуют этому правилу.

  1. Входными значениями может быть любое английское слово. Выходные значения — буквы английского алфавита.

    $ \ \ \ \ \ $

    вход кот дом вы стержень $ \ \ \ \ \ $ $ \ \ \ \ \ $ $ \ \ \ \ \ $
    выход т e u  z  Â
  2. Входные значения могут быть любым рациональным числом.Выходные значения могут быть любым рациональным числом.

    вход $ 2 $ $ 5 $ $ -1,53 $ $ 0 $ $ -4 $ $ \ \ \ \ \ $ $ \ \ \ \ \ $
    выход $ 7 $ $ 10 $ $ 3.47 $ $ 5 $ Â $ 8 $ Â
  3. Входные значения могут быть любыми целыми числами.Выходные значения могут быть любым целым числом.

    вход $ 1 $ $ 2 $ $ 3 $ $ 4 $ $ 5 $ $ 6 $ $ 7 $
    выход $ 2 $ $ 1 $ $ 4 $ $ \ \ \ \ \ $ Â Â Â
  4. Входные значения могут быть любым целым числом от 1 до 365.Выходные значения могут быть любым месяцем в году.

    вход 25 365 35 95 330 66 Â
    выход Январь декабрь Февраль апрель ноябрь $ \ \ \ \ \ \ \ \ $ Октябрь

По крайней мере для одной из таблиц опишите второе правило, которое подходит для заданных пар, но в конечном итоге создает пары, отличные от первого правила для остальной части таблицы.

Комментарий IM

Цель этой задачи — связать функцию, описываемую словесным правилом, с соответствующими значениями в таблице (одна из шести связей, которые должны быть выполнены между четырьмя способами представления функции, две другие — через ее график и через выражение). Это также побуждает студентов более широко думать о функциях как о связанных объектах, отличных от чисел, хотя это широкое применение не предназначено для оценки. Из-за своей неоднозначности эта задача больше подходит для использования в классе, чем для оценивания.

Учителя должны тщательно изучать аналогичные задания. Иногда такие задачи представляются без просьбы учащихся выполнить математическую работу по описанию правила, которое является основной целью задачи, или без признания возможности для нескольких возможных значений таблицы, что было бы математически неверным.

Эта задача может предоставить возможность обсудить математическое моделирование и подгонку функций (чтобы привести пример из реальной жизни, можно обсудить прогнозирование уровня моря), а также природу научной экстраполяции и индуктивного рассуждения в сравнении с математическим дедуктивным рассуждением.

Эту задачу можно изменить, чтобы ее можно было играть как игру, в которой инструктор выбирает правило, а затем дает пары ввода-вывода одну за другой, а студенты должны попытаться угадать правило. Студенты, которые думают, что они нашли правило, могут либо описать его, либо, возможно, предоставить пары ввода-вывода, которые следуют правилу, которое они предполагают. Акт угадывания того, что кто-то думает, на самом деле не является математикой, но отражает процесс, который часто проходит при моделировании с помощью математики. В любом случае необходим анализ того, подходит ли выбранное правило и существуют ли другие разумные правила.

Для примеров, таких как первая часть, может возникнуть вопрос вроде «Можем ли мы определить функцию, используя другие буквы в слове?» Понятно, что «взять первую букву» — это правило, определяющее функцию от слов к буквам. Но чтобы сделать что-то вроде «взять третью букву», когда в некоторых словах нет третьей буквы, мы должны соблюдать точность. Есть ряд разумных возможностей. Либо набор, из которого берется ввод, можно изменить так, чтобы он состоял как минимум из трех букв.Или мы можем добавить элемент к выходному набору, чтобы указать на отсутствие буквы (математики обычно используют $ \ phi $ для обозначения такой «нулевой буквы»). Или можно изменить правило, например, использовать последнюю букву для слов, состоящих менее чем из трех букв. Нет никаких математических причин отдавать предпочтение любому из них, но ситуации моделирования часто указывают на одно или другое. Например, в Scrabble каждое слово состоит как минимум из двух букв, поэтому функция второй буквы там будет четко определена.

Задача напоминает об одной функции, которая имеет большее значение как головоломка, чем математическая ценность.Он принимает на вход положительные целые числа и на выходе количество букв в его (американском) английском написании, поэтому первые несколько значений — $ 3,3,5,4,4,3,5, \ ldots $.

Решение

  1. Мы можем заметить, что буквы, представленные в качестве выходных, являются последними буквами в словах, предоставленных в качестве входных, поэтому одно из возможных правил — «взять последнюю букву» входных данных. Ниже приведен один из возможных способов заполнения таблицы в соответствии с этим правилом.

    вход кот дом вы стержень жужжание небо картинка
    выход т e u кв.м. z y e
  2. Мы можем заметить, что данные пары выход и вход различаются на пять, поэтому одно из возможных правил — «добавить 5» к входному значению.Ниже приведен один из возможных способов заполнения таблицы в соответствии с этим правилом.

    вход 2 5 -1,5 0 -4 3 0,1113
    выход 7 10 3,5 5 1 8 5,1113
  3. Кажется, что числа как бы «меняются местами». Одно из возможных точных правил может заключаться в том, что вывод для нечетного числа — это четное число, которое на единицу больше, а вывод для четного числа — нечетное число, которое на единицу меньше.Ниже описано, как заполнять таблицу в соответствии с этим правилом.

    вход 1 2 3 4 5 6 7
    выход 2 1 4 3 6 5 8
  4. Одно из возможных правил здесь — «месяц, на который приходится входной день года», определяя 1 января как первый день.Чтобы быть точным, мы указываем, что мы используем невисокосный год для определения выходных значений. Ниже приведен один из возможных способов заполнения таблицы в соответствии с этим правилом.

    вход 25 365 35 95 330 66 280
    выход Январь декабрь Февраль апрель ноябрь марта Октябрь

Математически любая из этих таблиц может соответствовать неограниченному количеству правил.

Для (c) мы могли бы вместо этого выбрать правило для получения значений «разделите на 2, затем умножьте на 4». То есть, начиная с $ f (1) = 2 $, мы имеем $ f (n + 1) = f (n) / 2 $, если $ n $ нечетное и $ f (n + 1) = 4 \ cdot f ( n) $, если $ n $ четно. (Такое определение будет согласовано с F-IF.3, и его можно представить как ответ студента в его менее формальном описании.) Это дает другое значение для $ f (5) $, чем правило, которое мы предоставили выше.

Как следует из первого ответа для части (d) «Точность», альтернативным правилом будет использование високосного года в качестве основы для правила.В этом случае, например, $ f (60) $ будет отличаться от значения, заданного предоставленным правилом.

Keras: несколько входов и смешанные данные

Получите

мгновенный доступ к коду для этого руководства и всех других 400+ руководств по PyImageSearch.

Внутри вы найдете …

  • Доступ к централизованным репозиториям кода для все 400+ руководств на PyImageSearch
  • Предварительно сконфигурированные блокноты Jupyter в Google Colab для более 200 руководств PyImageSearch (включая блокноты для всех новых еженедельных руководств !)
  • Подробные видеоуроки для всех новых сообщений в блогах — эти видео включают дополнительные комментарии, методы и советы, которые я не включил в текстовые версии своих руководств

Введите свой адрес электронной почты ниже и получите доступ:

Я использовал часть одного из ваших руководств для решения возникшей у меня проблемы с Python и OpenCV.Боролся с этим две недели, а от других экспертов не ответили. Прочтите вашу статью я нашел …. Исправил за два часа. И это тоже было критически важно. Ваши вещи качественные!

Исмаил Томас-Бенге Старший консультант по обеспечению качества и архитектор

PyImageSearch University — Получите

мгновенный доступ к коду для этого руководства и всех других 400 руководств по PyImageSearch!

Выберите свой тарифный план ниже …

$ 4.95 / мес

49,50 $ / год (экономия 15%)

  • Доступ к централизованным репозиториям кода для все 400+ руководств на PyImageSearch
  • Простой код доступа для все новые учебники , которые публикуются каждый понедельник
  • Простая загрузка в один клик для кода, моделей, наборов данных и т. Д.

$ 14.95 / мес

149 долларов.50 / год (экономия 15%)

  • Предварительно настроенные блокноты Jupyter в Google Colab для более чем 200 руководств PyImageSearch (включая блокноты для всех новых еженедельных руководств !)
  • Запускайте все примеры кода в своем веб-браузере. — работает в Windows, macOS и Linux.
  • Доступ к централизованным репозиториям кода для все 400+ руководств на PyImageSearch
  • Простой код доступа для все новые учебники , которые публикуются каждый понедельник
  • Простая загрузка в один клик для кода, моделей, наборов данных и т. Д.

$ 74,95 / мес

39.95 $ / мес

419,40 $ / год (экономия 15%)

  • Полный доступ к PyImageSearch University
  • 4ч 19м видео по запросу
  • 2 Свидетельства об окончании работ
  • Добавляются новые курсы ежемесячно
  • Видеоуроки для всех новых сообщений в блоге
  • Предварительно сконфигурированные блокноты Jupyter в Google Colab для более 200 руководств PyImageSearch (включая блокноты для всех новых еженедельных руководств !)
  • Запускайте все примеры кода в своем веб-браузере. — работает в Windows, macOS и Linux.
  • Доступ к централизованным репозиториям кода для все 400+ руководств на PyImageSearch
  • Простой код доступа для все новые учебники , которые публикуются каждый понедельник
  • Простая загрузка в один клик для кода, моделей, наборов данных и т. Д.
  • Доступ к централизованным репозиториям кода для все 400+ руководств в блоге PyImageSearch
  • Простой код доступа для всех новых руководств , которые публикуются каждый понедельник в 10:00 EST
  • Простая загрузка в один клик для исходного кода, наборов данных, предварительно обученных моделей и т. Д.
  • Отменить в любое время
  • Легкий доступ к коду, наборам данных и предварительно обученным моделям для всех 400+ руководств в блоге PyImageSearch
  • Изучите, используя Jupyter Notebooks в Google Colab для всех новых руководств , опубликованных на PyImageSearch
  • Используйте предварительно настроенных сред разработки в Google Colab — больше никаких головных болей и траты времени на настройку среды разработки
  • Подробные видеоуроки и пошаговые инструкции для всех новых руководств и руководств
  • Доступ к эксклюзивные предложения на мои книги и курсы
  • Мгновенный доступ к курсам PyImageSearch University
  • Добавлены новые курсы ежемесячно

Я использовал часть одного из ваших руководств для решения возникшей у меня проблемы с Python и OpenCV.Боролся с этим две недели, а от других экспертов не ответили. Прочтите вашу статью я нашел …. Исправил за два часа. И это тоже было критически важно. Ваши вещи качественные!

Исмаил Томас-Бенге Старший консультант по обеспечению качества и архитектор

Сколько электроэнергии (ампер, вольт и ватт) потребляет швейная машина? — Sewingmachinetalk.com

Сколько электроэнергии вам нужно, чтобы правильно запитать швейную машину? Это полезно знать, если вы потеряли преобразователь или, может быть, вы хотите использовать машину во время путешествий.

Вот сколько электроэнергии потребляют швейные машины:

Швейная машина обычно потребляет 100 Вт. Некоторые старые модели только 85, а некоторые крупные промышленные модели могут потреблять до 180 Вт. У вас будет около 120 или 220 вольт, а затем количество ампер будет меняться. Вот что вам нужно знать.

Но, конечно, есть некоторые нюансы. Несколько аспектов, которые необходимо учитывать, когда мы ищем адаптеры для швейных машин. Или если вы хотите запитать свою машину электричеством от генератора или батареи .

Рассмотрим подробнее.

Сколько энергии потребляет швейная машина?

Чтобы узнать, сколько энергии потребляет ваша машина, вам нужно найти число Вт .

Большинство швейных, оверлочных, квилтинговых, вышивальных и подобных машин используют 90-110 Вт. Некоторые промышленные модели будут потреблять больше мощности и приближаться к 160 или 180 Вт. Но это не относится к обычной домашней швейной машине.

Некоторые старые машины потребляют меньше ватт.

Мы нашли старую швейную машину Bernina 1970 года выпуска, которая потребляла всего 80 Вт. Но давайте остановимся на цифре 100 Вт и посмотрим на математику, чтобы рассчитать количество кВтч и стоимость шитья на машине.

Если вы шьете 3 часа в день 5 дней в неделю, это будет 15 часов шитья в неделю. Это будет около 65 часов в месяц. Предположим, ваша машина потребляет 100 Вт. Тогда вы будете использовать 65 x 100 Вт в месяц = ​​6500 Вт. То же, что и 6.5 кВтч.

1 кВт / ч в среднем стоит 12 центов в США (найдите свой штат здесь), поэтому стоимость составляет 6,5 x 12 центов = 78 центов. Типичное домашнее хозяйство в США потребляет около 908 кВт / ч электроэнергии в месяц, поэтому швейная машина не является проблемой, когда речь идет о потреблении энергии.

Ватт = Вольт * Ампер
Киловатт (кВт) = 1000 Вт, поэтому 100 Вт равняется 0,1 кВт.

Что делать, если я не могу найти число Ватт?

Обычно вы можете найти количество ватт, указанное на маленькой наклейке на задней панели устройства (для примера прокрутите вниз).Он скажет вам такие вещи, как ватты, вольты и амперы. Это число, которое нам нужно, чтобы узнать (или рассчитать) потребляемую мощность.

Если вы не можете найти количество ватт на задней панели, возможно, вы можете найти количество ампер. Когда вы умножаете количество ампер на количество вольт (обычно 120 для США и 220-240 для Европы), вы получите количество ватт.

Двигатель использует большую часть мощности

Электродвигатель швейной машины потребляет большую часть мощности.Таким образом, цифры (ватты, вольты и амперы), которые вы видите на задней панели машины, на самом деле являются просто характеристиками двигателя.

Маленькая лампа на машине — это отдельная история. Он будет потреблять всего около 10-15 Вт. У машины будет встроенная система, которая позаботится об этом, поэтому вам не нужно это учитывать. Это очень небольшое количество ватт, и это не проблема.

Использование швейной машины на лодках, в жилых домах и т. Д.

Если вы хотите использовать свою швейную машину на лодке, в доме на колесах или в другом месте, где нет электросети, это должно быть легко.Для этого не требуется много энергии, и это хороший предмет, который можно взять с собой, независимо от того, нужно ли вам подшить занавеску или просто хотите расслабиться в небольшом швейном проекте.

Вы можете подключить машину к вашим батареям, инвертору, генератору или тому, что вы используете. Вы можете использовать свою швейную машину в дороге, если у вас есть возможность питать другие электрические машины и приборы.

Как мы уже видели, швейные машины потребляют всего 100 Вт. Это намного меньше, чем у многих других машин, которые мы часто привозим в трейлере или на лодке:

  • Швейная машина: 100 Вт
  • Телевизор или плоский экран: 50-1000 Вт (Это зависит исключительно от размера экрана.)
  • Микроволновые печи: 800-1200 Вт
  • Лампочки: 40-100 Вт
  • Блендер: 300 Вт)

Таким образом, микропечка будет потреблять в 8-12 раз больше энергии, чем ваша швейная машина. Но имейте в виду, что швейная машина в конечном итоге потребляет больше энергии, чем микроволновая печь, потому что вы будете использовать ее в течение более длительного периода времени.

Вам также необходимо принять во внимание время, в течение которого он будет работать. Так что, если вы шьете часами, вы все равно можете разрядить свои батареи.

Поэтому убедитесь, что вы приняли это во внимание, прежде чем начинать планировать долгую поездку перед швейной машиной (в вашем доме на колесах или на лодке).

Как правильно выбрать адаптер для вашей машины

Если вы используете швейную машину в помещении и у есть доступ для ее подключения к , вам просто нужен правильный адаптер. Вам не обязательно использовать оригинальный адаптер, если номера совпадают. Так что, если вы потеряли адаптер, можете использовать другой.Но имейте в виду, что гарантия не распространяется на ущерб от использования неоригинальных адаптеров.

Так что если вы найдете новый оригинальный адаптер, он всегда будет лучшим вариантом.

Это невозможно, давайте посмотрим, что можно сделать, чтобы машина заработала как можно быстрее.

Если вы посмотрите на заднюю часть машины, там будет написано примерно следующее:

Эти наклейки взяты с задней стороны швейной машины Pfaff и оверлока Bernina.Там написано 90 Вт и 105 Вт. Также сказано, что если у вас 220-240 Вольт, вам понадобится 0,5 Ампера.
(Возможно, вы помните, что когда вы умножаете количество вольт на ампер, вы получаете количество ватт.)

Найдите наклейку на задней части машины и найдите эти числа.

Итак, если вы выбираете адаптер, который выдает не менее 100 Вт, все будет в порядке. Адаптер часто встроен в педаль, и наш адаптер фактически обеспечивает 150 Вт, а не 100.

Может быть немного сложно подключить устройство к адаптеру другого типа, так как он, вероятно, не войдет в розетку на машине.

Будьте осторожны при замене вилки электрического шнура, потому что вам нужно точно знать, что вы делаете. Если вы не все правильно подключаете, это может быть пожарная ловушка. Вы не должны прокладывать шнуры, которые не герметизированы должным образом, потому что они могут вызвать пожар.

Всегда консультируйтесь со специалистом или отнесите свою швейную машину в сертифицированную ремонтную мастерскую, если у вас нет опыта работы с такими вещами.

А как насчет вольт и ампер?

Ваша швейная машина подключена к сети 110-240 Вольт, и теперь мы знаем, что она требует 100 Ватт, и можем рассчитать правильное количество Ампера.

Давайте посмотрим на пример.

Пример
Мы знаем, что вашей швейной машине требуется около 100 Вт. Если у вас 120 вольт, вам понадобится 0,86 ампер. Если у вас 220-240 Вольт, вам понадобится всего 0,43 Ампера.

Почему?

Из-за количества Вольт * Ампер = Ватт.
(120 В x 0,83 А = 100 Вт)

Вот как можно рассчитать энергопотребление любого электронного устройства. Швейная машина имеет малый вес с точки зрения энергопотребления, но ее необходимо подключить к электросети. Вы не можете использовать ее со стандартными батареями.

Источник: daftlogic.com.

Что вам нужно знать об электроэнергии, прежде чем поговорить со своим электриком

Большинство коммерческих ресторанных приборов, включая наши коммерческие кофемашины эспрессо, работают при более высоком напряжении (от 208 до 240 вольт), чем мы привыкли использовать для нашей бытовой техники, за исключением сушилок для одежды, а иногда и наших плит и / или духовок.Если вы открываете кофейню, вы будете покупать оборудование и действовать как посредник между вашим электриком и продавцом вашего оборудования (надеюсь, TheCoffeeBrewers).

И имейте в виду, что если вы имеете дело с TheCoffeeBrewers, мы будем рады поговорить с вашим электриком напрямую, если вы захотите.

Когда вы поговорите со многими другими дилерами, вам скажут, что вам нужно 220 Вольт, 240 Вольт, 208 Вольт или даже 230 Вольт. Более того, вам скажут, что это должно быть «однофазное» напряжение или что это должно быть «двухфазное» напряжение.Многие дилеры предоставят вам противоречивые сведения о том, что требуется. Вероятно, это не намеренно, но может сбить с толку тех, кто не совсем знаком с электричеством.

На самом деле многие дилеры ничего не понимают в электричестве и не хотят признаваться в этом своим покупателям. Поэтому вместо этого они будут повторять какую-то правдоподобно звучащую чепуху, которую слышали, перечитывать вам спецификацию (как будто вы не можете ее прочитать сами) и говорят вам: «Иди и поговори со своим электриком» (как если вы недостаточно умны, чтобы понимать то, чего они не понимают).

Электричество, которое вам понадобится для понимания, очень простое. Цель этой статьи — демистифицировать это для вас, чтобы вы могли поговорить напрямую со своим электриком и привыкнуть к тому, что нужно сделать. (И самое главное, чтобы вы не тратили свое время на разговоры с дилерами, которые могут быть недостаточно умны, чтобы разбираться в этом.)

Переменный ток

Это самый сложный раздел в этой статье, так как он содержит небольшое количество физики.И вам все равно не обязательно разбираться в этой части, так что не отчаивайтесь, если она вас запутает.

Наиболее распространенный способ генерации электричества — вращение круглой катушки с проволокой вокруг оси, проходящей через диаметр катушки, так, чтобы вращение было перпендикулярно сильному магнитному полю. Это делается с помощью турбинных двигателей, проточной воды или ветряных мельниц.

Согласно уравнениям Максвелла, при вращении катушки с проволокой индуцируется ток. Величина тока пропорциональна количеству витков в катушке, а также скорости изменения магнитного поля.(Вот почему катушку нужно вращать, чтобы магнитное поле постоянно менялось.) Это показано на рисунке ниже.

Как должно быть ясно на чертеже, когда катушка перпендикулярна магнитному полю, через нее проходит максимальное количество магнитного потока. Когда катушка перпендикулярна магнитному полю, максимальная площадь поверхности (внутри катушки) подвергается воздействию этих линий магнитного поля.

Когда катушка вращается в вертикальное положение, через нее не проходят силовые линии магнитного поля.Когда катушка вращается, ток колеблется от максимального значения до нуля. Также обратите внимание, что когда катушка обращена вверх, индуцированный ток будет двигаться в противоположном направлении, как если бы катушка была обращена лицевой стороной вниз. Это означает, что на каждой половине оборота ток будет меняться с положительного на отрицательный и обратно на следующей половине оборота.

Фактически, величина индуцированного тока будет колебаться в виде синусоидальной волны, как показано на рисунке ниже. На этом рисунке показаны два распространенных напряжения, с которыми мы знакомы в домашних условиях и в офисных зданиях.Большая синусоида показывает «240 вольт переменного тока», а маленькая синусоида представляет «120 вольт переменного тока».

Электроэнергия передается от электростанций в десятки тысяч вольт (до четырехсот тысяч вольт) по специальным кабелям в местные распределительные центры. Гораздо эффективнее передавать мощность при чрезвычайно высоком напряжении, потому что для этого требуется гораздо меньший ток. Как мы обсудим ниже, «закон Ома» гласит, что чем выше напряжение, тем ниже ток и, следовательно, меньше будет потеряно напряжение.

Передавать энергию в десятки тысяч вольт через жилые кварталы на телефонных столбах слишком опасно. Как правило, где-то рядом с вами будет распределительная станция, и мощность будет подаваться в ваш район при 7,5 киловольтах (7500 вольт).

Если вы посмотрите на верхушку телефонного столба возле своего дома, вы увидите большой гаджет в форме банки с проводами, идущими в него. Это «понижающий трансформатор». Что он делает, так это берет энергию из 7.Мощность 5 киловольт и понизьте ее до 120 и 240 вольт, которые идут в ваш дом. (Вы не хотели бы, чтобы в ваш дом пробегали 7,5 киловольт, точно так же, как вы не хотите, чтобы по вашей улице текли сотни тысяч вольт.) Трансформаторы в основном представляют собой две переплетенные катушки проводов. Катушки сделаны таким образом, что соотношение количества витков в двух катушках создает «понижение» напряжения.

Герц, Строительная земля и провода

Оглядываясь назад на рисунок выше, обратите внимание, что весь «цикл» волны напряжения (начиная с 0, идя полностью положительным, затем снова через 0, затем полностью отрицательным и обратно до 0) как 1/60 доли секунды.Считается, что эта форма волны представляет собой форму волны напряжения «60 Гц». «60 Гц» означает, что сигнал повторяется 60 раз в секунду. Вот почему длина одного цикла составляет 1/60 секунды.

И, конечно, причина того, что форма волны составляет 60 Гц, заключается в том, что катушки генератора (на электростанции) вращаются с такой скоростью. Это стандартная частота, используемая для распределения электроэнергии в США. В Европе (где производятся многие коммерческие кофемашины эспрессо) стандартная частота составляет 50 Гц.

Эта разница в частоте может иметь значение в точных электронных устройствах, которые используют небольшие напряжения и электронные фильтры для обработки таких вещей, как аудио и видео сигналы. По большей части двигатели и нагреватели (которые используются в ресторанной технике) не слишком заботятся о частоте, если она находится в этом общем диапазоне. Так что то, что работает в Европе, здесь будет работать — при условии, что напряжение находится в нужном диапазоне.

Обратите внимание, что на рисунке зеленым цветом показан «Общий» сигнал.«Общий» — это точка отсчета для напряжения, и это обратный путь для тока, который будет течь через приборы, подключенные к синусоидальному напряжению. Номинально «Общий» должен быть на 0 Вольт, поэтому это точка отсчета для линии электропередачи. Поскольку «Общий» номинально составляет 0 Вольт, его иногда небрежно называют «Землей», хотя это не та же Земля, что и Земля здания (которая является настоящей Землей).

В отличие от реальной земли, «общая» земля является активной частью цепи, и по ней будет течь ток, когда прибор работает.Каждая электрическая вилка будет иметь как минимум два контакта, а обычно три (а иногда и больше). Первые два — это «горячий» контакт (120 В в США) и «общий» контакт (который является обратным путем для тока, протекающего по «горячему» контакту). Третий контакт (во всем оборудовании, сертифицированном NSF) будет заземлением здания.

Заземление здания не является частью какой-либо цепи. Он подключен к металлическому электроду, который глубоко вбивается в землю, чтобы обеспечить хороший контакт с холодной влажной землей.Внутри устройства заземление здания подключено к шасси устройства и ко всем металлическим частям, к которым может прикоснуться человек.

Это сохраняет корпус под «потенциалом земли», то есть напряжением, при котором люди, стоящие рядом с устройством, должны быть. В конце концов, люди стоят на земле (если нет ковра, в этом случае вы можете накопить некоторый заряд и получить «шок» при прикосновении к устройству). Если что-то пойдет не так внутри устройства, и напряжение под напряжением каким-то образом будет подключено к шасси (обычно из-за изношенного провода), устройство замкнет ток под напряжением непосредственно на землю, и сработает автоматический выключатель.Никто, кто прикоснется к прибору, не пострадает.

Если вы откроете внешнюю изоляцию шнура питания, вы обнаружите два или более изолированных провода (то есть провода с пластиковым покрытием) внутри него и один неизолированный (неизолированный) медный провод. Оголенный провод — это заземление здания (настоящая земля). Прикасаться к нему всегда безопасно. Среди изолированных проводов будет белый и черный, а если будет больше, то они тоже должны быть окрашены. Если проводов ровно три, третий обычно красный.

Белый провод — это «общий» возврат. Оно должно быть на уровне или около 0 вольт, но в нем может протекать ток. Все цветные могут иметь высокое напряжение. Вы не должны прикасаться к ним, если вы не знаете, что они ни к чему не подключены, или если вы не знаете, что автоматический выключатель был отключен на главной панели.

Напряжение, ток, закон Ома и настоящие провода

Мы использовали «напряжение» и «ток» как синонимы выше для простоты изложения.Это разные вещи, но они проявляются друг в друге в простых схемах, поэтому иногда естественно обсуждаются таким образом.

Напряжение, связанное с электроном, — это его потенциальная энергия, независимо от того, действительно ли он движется (течет). Напряжение обозначается «В» и измеряется в «Вольтах». Это в точности аналогично потенциальной энергии капли воды. Если капля воды оказывается на вершине водопада, ее потенциальная энергия очень велика, потому что она может упасть и проявить силу.Если он находится внизу водопада, его потенциальная энергия равна нулю, хотя это та же капля воды. Обратите внимание, что потенциальная энергия зависит только от положения капли воды, а не от того, находится ли она в движении. Капля воды не меняется при изменении своего положения; изменяется только его потенциальная энергия.

Электрический ток — это скорость, с которой электроны проходят через контрольную точку (например, в кофемашину эспрессо). Ток обозначается «I» и измеряется в «амперах» (иногда просто «амперах»).Течение точно аналогично (опять же) скорости, с которой вода течет через водопад. Фактически, текущая струя воды называется «потоком».

Мощность — это энергия, которая расходуется с течением времени (мощность — это интеграл от энергии по времени), и равна количеству протекающих электронов, умноженному на потенциальную энергию этих электронов (которые проявляются как энергия и заставляют ваше устройство работать). . Мощность обозначается «P» и измеряется в «ваттах». Очень просто, мощность задается P = IV. Мы поговорим об этом чуть позже.

Среда, через которую протекает электричество (или вода), будет сопротивляться этому потоку в большей или меньшей степени, в зависимости от того, что это за среда. Величина сопротивления буквально называется «Сопротивлением», обозначается «R» и измеряется в «Ом». Например, узкая труба будет «сопротивляться» потоку воды больше, чем широкая труба, которая будет сопротивляться потоку воды больше, чем водопад. Если вы слишком быстро попытаетесь протолкнуть слишком много воды через узкую трубу, она лопнет.

Большинство оборудования (например, кофемашин эспрессо) имеют большое сопротивление.Иногда сопротивление прибора называют «импедансом». (Импеданс — это немного более сложная конструкция, которую мы здесь разбирать не будем.) Провода сделаны с малым сопротивлением, поскольку их назначение — подавать ток (электрический поток) без истощения напряжения (потенциальной энергии) электронов в поток. Сопротивление провода будет указано в «миллиомах на фут» (миллиом составляет 1/1000 Ом). Чтобы получить общее сопротивление, вам нужно умножить это число на длину провода (в футах).

Фактически, энергия, теряемая в устройстве (или в проводе данной длины), определяется напряжением, током и сопротивлением этого устройства (или длины провода) в соответствии с «Законом Ома». Закон Ома гласит: V = IR.

Это означает, что напряжение на приборе (которое представляет собой разность напряжений между электрическим входом («Горячий») и электрическим выходом («Общий») устройства) пропорционально как величине протекающего тока, так и сопротивлению прибор (или проволоку).

Любая настоящая проволока имеет сопротивление. А линия электропередачи может проходить на сотни футов от трансформатора (на телефонном столбе или в земле на вашей улице) до вашего дома или здания. На рисунке ниже показано, что происходит из-за сопротивления в проводе. Стандартные напряжения, используемые в США, составляют 120 и 240 вольт. Более высокое напряжение, 240 Вольт, используется для больших приборов, таких как коммерческие кофемашины эспрессо.

Поскольку у провода есть сопротивление и он может проходить на сотни футов, часть напряжения теряется в проводе из-за протекания тока (когда он течет туда, где это необходимо) в соответствии с законом Ома.Толстая проволока (имеющая более низкий «калибр») имеет меньшее сопротивление, чем тонкая проволока. Провода, которые должны выдерживать большие токи, будут толстыми, чтобы минимизировать потери напряжения. Как труба, которая лопнет, если через нее слишком быстро пропустить слишком много воды, так и проволока сгорит, если через нее будет пропущен слишком большой электрический ток. Для больших токов нужны провода большего размера.

Электрики решают, какой калибр провода требуется для цепи, в зависимости от пикового значения тока, которое устройства в этой цепи могут потреблять, и от длины провода.Допускается падение напряжения в проводе максимум на 8%, после чего они должны использовать провод более тяжелого (и более дорогого и сложного в эксплуатации) калибра.

Если электрик использует провод, который слишком тонкий для силы тока, необходимой на данном расстоянии, в проводе не только будет большое падение напряжения (и подключенные приборы могут работать не так, как должны), но и вы можете буквально сжечь провод, а может и начаться пожар. Вы когда-нибудь брали удлинитель, к которому было подключено слишком много вещей, которые казались вам горячими?

На рисунке выше номинальные 240 В и 120 В — это выходы трансформатора на улице.К тому времени, когда эти напряжения достигнут вашего здания, пройдут через электрическую панель, затем вернутся наверх и через стены к вашей кофемашине эспрессо, они могли потерять до 8% напряжения. Следовательно, оборудование, рассчитанное на 240 Вольт, должно работать при 220 Вольт. Точно так же следует ожидать, что светильники и приборы, использующие 120 вольт, будут работать при напряжении 110 вольт.

Поэтому, когда в некоторых характеристиках устройства указано «240 Вольт», а в других характеристиках устройства указано «220 Вольт», они не относятся к различным требованиям к питанию.Они просто делают разные предположения о том, где подключено оборудование по сравнению с трансформатором. На практике оборудование должно работать в любом месте в диапазоне 220–240 В, поскольку производитель не может знать фактическое напряжение в розетке, в которую вы собираетесь подключить устройство.

Обратите внимание, что в Европе новый стандарт, который используется во многих странах (включая Италию), составляет 230 В при 50 Гц. Мы уже объясняли, что значение «50 Гц» не имеет значения для устройств, которые нас интересуют.В Европе приборы на 230 В должны также работать с потерями в линии 8%, поэтому они должны работать вплоть до 212 Вольт. Следовательно, они также будут работать в диапазоне 220–240 В. Немного нагретый до 240 Вольт им не повредит.

Так что, если вы видите прибор, указанный на «230 Вольт при 50 Гц», не о чем беспокоиться. Спецификации были написаны для европейского рынка, но устройство будет нормально работать в США с той лишь разницей, что мощность и / или ток будут немного отличаться от указанных в спецификации.

Помните, что в спецификации указаны мощность (ватты) и ток (амперы) при условии, что прибор работает от 230 вольт. При 240 В либо мощность увеличится пропорционально 240/230 (что составляет 4%), либо ток упадет в той же пропорции, либо произойдет понемногу каждого из них.

Стандартное двухфазное питание и 240 В переменного тока

До сих пор мы неявно обсуждали «однофазную» мощность. То есть мы говорили об одной синусоиде 240 В (или 120 В), имеющей «горячий» провод (или клемму) напряжения и «общий» возвратный провод (или клемму).Фактически, мощность, выходящая из понижающего трансформатора на телефонной опоре рядом с вашим зданием, имеет три разных провода, но это не 120 Вольт, 240 Вольт и Общий. Вместо этого они представляют собой две разные «фазы» по 120 Вольт и общий возврат.

На рисунке ниже показано, что на самом деле поступает в ваше здание. Это первая линия питания переменного тока на 120 В (показана синим), вторая линия питания переменного тока на 120 В (показана красным), которая проходит цикл за синей линией питания, и общий возврат, используемый двумя сигналами переменного тока.Это называется «двухфазная мощность», потому что есть две «фазы», ​​которые (в данном случае) разнесены на 180 градусов. Другой способ подумать об этом — это то, что фаза 2 наступает через 1/60 секунды (что составляет 1/120 секунды) после фазы 1.

На главной электрической панели в вашем здании (где находятся все автоматические выключатели) фазы 1 и 2 «зигзагообразны» вниз по панели, так что в каждом блоке автоматических выключателей (левая и правая стороны) каждый другой выключатель получает питание от той же фазы (то есть, соседние выключатели получают питание от разных фаз).Выходы выключателя подключены к различным цепям в вашем доме и здании, и все они имеют общий возврат.

Интересно (хотя и не важно для нас) отметить, что если ток, потребляемый в каждой фазе, одинаков, то, поскольку они точно не совпадают по фазе, ток, протекающий в общем обратном трубопроводе, будет равен нулю. Фактически, двухфазное питание было задумано частично по этой причине, чтобы сэкономить на стоимости проводов.

Каждый отдельный выключатель в панели управляет независимой (от других выключателей) цепью переменного тока на 120 Вольт.Тот факт, что половина ваших розеток находится на одной фазе, а половина — на другой, не имеет значения, если вы не соединяете две фазы вместе. Каждый автоматический выключатель предназначен для «срабатывания» при превышении установленного предела тока, что отключает цепь от источника напряжения. Если вы посмотрите на автоматические выключатели на главной панели, вы увидите на них числа, например, «15» и «20». Эти числа определяют величину тока (в амперах), которая отключит автоматический выключатель.

Причина, по которой вам нужен автоматический выключатель, который сработает при заданном пороге, заключается в том, что если что-то пойдет не так в устройстве (например,g., его уронили в раковину, полную воды, или кто-то воткнул в него отвертку и случайно коснулся живого напряжения), автоматический выключатель немедленно сработает, отключая питание, чтобы никто не пострадал серьезно, и чтобы не повредилась проводка в ваших стенах.

Во всех приведенных выше обсуждениях и на рисунках мы говорили о 240 вольт, как если бы он работал так же, как 120 вольт. В частности, мы говорили о «горячей» линии (120 или 240 вольт) и «общей» линии (которая составляет 0 вольт).В то время как каждая из 120-вольтовых фаз работает таким образом, 240-вольтовые различаются.

Чтобы подать питание 240 В на такое устройство, как коммерческая кофемашина эспрессо, мы подключаем «Горячий» терминал устройства к одной фазе 120 В, и мы подключаем «Общий» терминал устройства к другой фазе 120 Вольт. В таком случае прибор «видит» разность напряжений между двумя фазами, как показано на рисунке ниже.

Обратите внимание: если вы вычтите красную кривую (фаза 1) из синей кривой (фаза 2), вы получите форму волны 240 вольт, показанную черным цветом.Для схемы, использующей эту форму волны, нет возврата «0 вольт общего». (Точнее, возврат представляет собой сигнал «горячего» переменного тока 120 вольт.) Извне устройства мы знаем, что мы подключили 120 вольт переменного тока к клемме «общего заземления» устройства, но устройство (которое только «видит» напряжение на двух своих силовых клеммах) не может отличить это двухфазное соединение от однофазного 240-вольтного соединения, которое мы (гипотетически) обсуждали ранее. Устройство не имеет возможности «знать», что его общий вывод не находится в состоянии заземления (0 Вольт).

И, кстати, если мы вернем обсуждение в подвал, причина того, что две фазы «зигзагообразны» взад и вперед по центру вашей главной электрической панели, заключается именно в том, что любые два соседних слота на панели будут на разных этапах. Это позволяет установить автоматический выключатель на 240 В. Выключатель на 240 В в два раза больше, чем выключатель на 120 В, потому что он занимает два (соседних) слота в панели. Это дает 240-вольтному выключателю доступ к обеим фазам, что ему необходимо для 240 вольт.

Когда мы таким образом подключаем 240 В к прибору, мы знаем, что «Общий» вывод на приборе перемещается вверх и вниз с амплитудой 120 В при 60 Гц, но прибор этого не знает. Что касается устройства, то на его «общем» контакте неподвижно 0 вольт. Это делает другой терминал (к которому мы подключили другую фазу линии 120 В) «похоже», что он подключен к линии питания переменного тока 240 Вольт. По сути, мы «подделали» прибор.»

Поскольку разница в 240 В переменного тока создается двумя 120-вольтовыми «фазами», некоторые люди назовут это «240-вольтовым двухфазным питанием». Это бессмысленно. С точки зрения прибора, прибор «видит» мощность как однофазный сигнал 240 Вольт. Не зацикливайтесь на том, сколько «фаз» использует коммерческая эспрессо-машина. С точки зрения кофемашины эспрессо это одна фаза. То, что однофазный сигнал 240 вольт генерируется перестановкой двух фаз по 120 вольт, не имеет значения для устройства.Это просто наш стандартный способ обеспечить 240 Вольт, и машина не заметит разницы.

Вилка для прибора на 240 В может иметь 3 или 4 контакта. Если внутри прибора используется только 240 Вольт, у него будет только 3 штыря. Два контакта являются «горячими» (две фазы), а один — заземлением здания. «Обычного» возврата нет.

Однако во многих устройствах двигатели и нагреватели используют 240 Вольт, но функции управления (например, микропроцессоры) работают на постоянном напряжении, которое генерируется из 120 Вольт переменного тока.В этом случае устройство будет использовать фазу, идущую к его «горячей» клемме, в качестве входа 120 В переменного тока и будет регулировать ее до нескольких вольт постоянного тока относительно нулевой «общей» земли. Эти приборы будут иметь вилки с четвертым контактом, который является «общей» линией.

Трехфазное питание и 208 В переменного тока

Некоторые промышленные объекты (а также некоторые сельские районы) имеют «трехфазное питание» вместо двухфазного. Трехфазная мощность точно такая же, как двухфазная, за исключением того, что есть три фазы вместо двух, и три фазы разделены на 1/3 цикла, а не на один цикл.При частоте 60 Гц это означает, что формы сигналов напряжения можно рассматривать как «отстающие друг от друга» на 1/3 1/60 секунды. В тригонометрии мы бы сказали, что они были «сдвинуты по фазе на 120 градусов» друг от друга, как показано на рисунке ниже.

Трехфазное питание обычно используется в приложениях, где необходимо приводить в действие большие электродвигатели. Трехфазное питание особенно эффективно для привода больших двигателей. Это не имеет отношения к коммерческой кухонной технике, но если в здании, в котором вы находитесь, есть трехфазное питание (что возможно, но маловероятно), вам тоже нужно это понимать.

То, как высокое напряжение получается из трех фаз, точно так же, как оно получалось из двух фаз. То есть две (из трех) фаз подключены к прибору. Неважно, какие два. Третья фаза не используется, и, как и для 240 Вольт, не используется «общий» возврат.

Для двухфазной системы две фазы точно не совпадают по фазе (сдвинуты на 180 градусов), так что амплитуда формы волны становится вдвое больше, чем у фаз: 2 X 120 В = 240 Вольт.Но в трехфазной системе все работает не так хорошо.

Две выбранные фазы сдвинуты по фазе только на 1/3 (сдвинуты на 120 градусов), поэтому их «пики» не совпадают. Амплитуда результирующего сигнала тогда всего на 1,73 (что является квадратным корнем из 3) больше, чем амплитуда фаз: 1,73 X 120 Вольт = 208 Вольт. Это показано на рисунке ниже.

Обратите внимание, что 208 вольт переменного тока выглядит и ведет себя точно так же, как 240 вольт переменного тока. Он просто меньше.Большинство (но не все) устройств на 240 В будут работать при 208 В, но вы не получите от них такой же производительности. Если производитель специально упоминает в качестве рабочей точки 208 Вольт (как это делает FAEMA), оборудование обязательно будет работать. Обратите внимание, что машины, построенные для европейского рынка со стандартным напряжением 230 В, должны работать при 212 В, чтобы обеспечить 8% потерь в линии.

Хотя снижение до 208 вольт не слишком велико по сравнению с 212 вольт, помните, что нам также необходимо учесть 8% потери в линии в системе на 208 вольт.Реальное напряжение может составлять всего 191 вольт.

За исключением производителей больших электродвигателей, когда в спецификациях упоминается 208 Вольт, это не значит, что они защищают 208 Вольт как «лучшую» рабочую точку. Они просто уверяют вас, что при трехфазном питании прибор будет работать. Для коммерческих кофемашин эспрессо разница в том, что мощность будет ниже (чем указано для работы на 240 вольт), и бойлеру потребуется больше времени, чтобы прогреться утром.

Вилки для высоковольтной техники

Стандартные бытовые приборы на 120 В (по большому счету) имеют одинаковые стандартные вилки на концах их шнуров питания, и эти вилки можно подключить к любой стандартной домашней розетке. Это не относится к коммерческим приборам высокого напряжения. Существуют разные типы вилок и разные виды розеток для высокого напряжения, и они не совместимы.

На конце шнура питания должна быть вилка, подходящая к розетке.По этой причине многие коммерческие приборы поставляются без вилки на конце кабеля питания. Лицо, выполняющее установку, сначала смотрит на розетку, а затем предоставляет совместимую вилку, которую он надевает на конец шнура питания в рамках процедуры установки.

Основная причина использования разных вилок заключается в том, чтобы гарантировать, что прибор не превышает предельный ток проводки в стене. Для высоковольтных розеток есть розетки на 20 ампер, розетки на 30 ампер (это то, что вы, вероятно, увидите) и многие другие.

Если ваш прибор потребляет 25 ампер (и вы должны посмотреть на спецификацию), вы не захотите подключать его к цепи 20 ампер, потому что вы отключите автоматический выключатель (если вам повезет) или хуже. Хорошей новостью является то, что вы не сможете подключить его к сети на 20 ампер, потому что вилка на 30 ампер на вашем приборе не подойдет к розетке на 20 ампер.

Убедитесь, что цепь, которую устанавливает ваш электрик, будет комфортно справляться с током, который потребляет ваш прибор.Под «комфортно» мы подразумеваем, что вам следует оставить небольшой запас по высоте. Если ваш прибор потребляет 18 или 19 ампер, не пытайтесь «пропустить» через 20-амперный контур. Включите цепь на 30 ампер, иначе вы будете время от времени отключать автоматический выключатель.

Вам не нужно переоценивать это, когда электрик устанавливает новую цепь. Что касается коммерческих эспрессо-кофемашин, кофемашины с 1 группой потребляют около 15 ампер и могут работать от сети на 20 ампер. Машины с 2 группами потребляют около 20 ампер, и их не следует включать в цепь 20 ампер.Машины с 3 и 4 группами будут потреблять ток в середине 20 (ампер). Следовательно, вы можете обойтись схемой на 20 ампер только для машин с 1 группой. Все остальные машины нуждаются в обслуживании 30 ампер.

В случае сомнений попросите электрика включить цепь на 30 ампер. Но будь осторожен. Если вы собираетесь подключить другие устройства к этой же цепи, вам необходимо сложить токи от всех устройств и включить цепь, которая может выдерживать общий ток.

Другая причина (кроме нынешней), что у вас могут быть разные типы вилок, заключается в том, что у некоторых вилок есть «ключ» (один штырь с другой формой), если есть два «горячих» входа и «общий» вход.Это необходимо для того, чтобы убедиться, что «Общий» вход подключен правильно, потому что машина будет знать разницу.

И последняя причина в том, что некоторые вилки «запираются» в гнезде с легким поворотом после того, как вилка вставлена. Это предотвратит случайное смещение вилки. Некоторые доски для зонирования потребуют этого в качестве «меры безопасности». Они обеспокоены тем, что, если кто-то споткнется о шнур, вилка вырвется, и может возникнуть небольшая искра (например, миниатюрная молния), которая вызовет взрыв ближайших летучих газов.

Во-первых, на профессиональной кухне будет много оборудования, которое заставит летучие газы взорваться, просто используя оборудование так, как оно предполагается. Ложные искры будут наименьшей проблемой на профессиональной кухне. Это «требование безопасности» — всего лишь правило, которое гарантирует, что если кто-то случайно споткнется о шнур, шнур будет крепко держаться, так что он сильно упадет.

Последнее слово о силе

Когда мы обсуждали мощность ранее, мы сказали, что P = IV.Если вы посмотрите на некоторые характеристики наших коммерческих эспрессо-кофемашин (в которых указаны все три числа), вы увидите, что это уравнение не выполняется. (То есть, если вы подставите значение V и значение I, вы получите число для P, отличное от указанного в спецификации.)

Для этого есть несколько причин, которые мы затронем очень кратко. Вам следует использовать цифры в спецификациях.

Во-первых, это мощность переменного тока. Поскольку форма волны напряжения 240 В является синусоидой, это не всегда 240 Вольт.Для расчета мощности нас действительно интересует площадь под кривой, а не вершина кривой. Мы можем отрегулировать это, разделив номер пика на 1,4 (что является квадратным корнем из 2).

Во-вторых, вас интересуют ток и мощность по разным причинам, и производитель пытается дать вам те числа, которые вам, вероятно, нужны. Вы, вероятно, захотите узнать пиковое значение тока (то есть максимальный ток, который машина может потреблять в любой момент). Это потому, что вы хотите убедиться, что ваша проводка будет выдерживать пики.

Но вас, вероятно, не волнует мгновенная мощность. Вместо этого вы хотели бы знать среднюю мощность, потому что именно она влияет на ваш счет за электроэнергию. Таким образом, два числа, указанные в спецификациях, не предназначены для согласования друг с другом.

И, наконец, большинство приборов кажется (для схемы подачи питания) чем-то более сложным, чем простые резисторы. Вы можете вспомнить, что в одном случае выше мы использовали слово «импеданс» вместо «сопротивление» и сказали, что не собираемся его обсуждать.Мы потратим на это два абзаца.

Сопротивление — это реальное число. Помимо сопротивления, приборы (и провода) также имеют емкостные и индуктивные элементы, которые по-разному ведут себя на разных частотах. «Импеданс» — это комплексное число (имеющее как сопротивление, так и реактивную составляющую, которая выражается как мнимая часть комплексного числа), которое отражает эти понятия. Например, ваша коммерческая кофемашина эспрессо может иметь сопротивление 10 Ом. Это означает, что он «выглядит» как резистор 10 Ом для постоянного тока.То есть, если мы подадим на его клеммы постоянное напряжение 240 Вольт (постоянного тока), он будет потреблять 240 Вольт / 10 Ом = 24 Ампера (постоянного тока). Но его импеданс может составлять 9,8 + 2i Ом, где i представляет собой квадратный корень из -1 (который является мнимым).

Эффект реактивной составляющей (в данном случае 2i Ом) заключается в том, чтобы напряжение и ток не совпадали по фазе друг с другом. Таким образом, при расчете мощности нельзя просто умножить амплитуды напряжения и тока и разделить на квадратный корень из 2.Если вы действительно хотите знать мощность, вы должны знать комплексный импеданс, рабочую частоту (или частотные составляющие сигналов, которые не являются чистыми синусоидами — которые можно найти с помощью преобразований Фурье) и фазовый сдвиг, который будет иметь импеданс. индуцировать ток с рабочей частотой (или частотными составляющими). В нашем примере выше, где мы разместили кофемашину с сопротивлением 10 Ом и импедансом 9,8 + 2i Ом, «воображаемая» часть 2i — это часть, которая будет сдвигать фазу тока.И величина сдвига будет другой в Европе (50 Гц), чем в США (60 Гц).

Если вы управляете кофейней, вам действительно не нужно об этом знать или беспокоиться. На самом деле, ваш электрик, вероятно, тоже этого не знает и, конечно, не беспокоится об этом. Поэтому, когда вы разговариваете с ним или с ней, не говорите об этом, если только вы не пытаетесь запугать их. Это не будет конструктивно.

За исключением нескольких предыдущих абзацев, если вы прочитали и (более или менее) поняли эту статью, вам должно быть комфортно смотреть на технические характеристики коммерческих эспрессо-кофемашин, и у вас не должно возникнуть проблем, поговорив со своим электриком о том, что необходимо сделать. .Если у вас есть какие-либо вопросы или вы хотите, чтобы мы поговорили и с вашим электриком, просто напишите нам или позвоните нам.

… написано вашими друзьями в
Пивовары кофе

Ремесленные товары — Stardew Valley Wiki

Ремесленные товары — это предметы, которые могут быть созданы на вашей ферме с помощью различного ремесленного оборудования. Их обработка может занять от нескольких часов до нескольких дней (время в игре). Большинство ремесленных товаров не имеют звездного качества, поэтому звездное качество используемых ингредиентов игнорируется.

Если профессия ремесленника выбрана после достижения 10 уровня «Сельское хозяйство», товары ремесленничества будут стоить на 40% больше (за исключением масла и кофе). Древесные сиропы (кленовый сироп, дубовая смола и сосновый деготь) не получают пользы от профессии ремесленника и сюда не входят. Однако в игре они помечены как «Товары ремесленника».

One Artisan Good, Piña Colada, можно получить только в курортном отеле Island Resort на острове Джинджер по воскресеньям, когда Гас работает в баре.

Время обработки

Один час = 60 минут с 6:00 до 2:00, но 1 час = 100 минут с 2:00 до 6:00.

Производственные машины

Производственные машины производят продукцию с течением времени без каких-либо дополнительных затрат.

Пчелиный дом

Основная статья: Пчелиный дом

Пчелиный дом производит дикий мед каждые 4 дня.
Пчелиный домик может производить уникальные виды меда, когда он находится в пределах досягаемости распустившегося цветка (в пределах 5 клеток в любом направлении света). Когда в пределах досягаемости находится несколько видов цветов, приоритет имеет ближайший цветок.
Пчелиные домики можно разместить внутри теплицы, но мед не будет производиться.

Обрабатывающие машины

Обрабатывающие машины берут один предмет и через некоторое время превращают его в другой, обычно более ценный. В отличие от производственных машин, обрабатывающие машины требуют, чтобы игрок ввел предмет.

Бочка

Основная статья: Бочка
См. Также: Прибыльность продуктов животноводства

Бочка берет определенные продукты и выдерживает их, чтобы повысить качество и ценность.Скорость старения зависит от продукта. Вино занимает больше всего времени: 2 сезона выдержки, чтобы перейти от простого вина к вину иридиевого качества.

Изображение Имя Описание Ингредиенты Источник рецепта
Бочка Используется в погребе для выдержки таких продуктов, как вино и сыр. Дерево (20) Твердая древесина (1) Улучшение подвала фермы

Сырный пресс

Основная статья: Cheese Press
См. Также: Прибыльность продуктов животноводства

Использование большого количества молока или большого козьего молока всегда дает сыр качества золотой звезды или козий сыр соответственно.Из молока или козьего молока всегда получаются сыры обычного качества.

Кег

Основная статья: Бочонок
См. Также: Производительность бочонка

Ткацкий станок

Основная статья: Ткацкий станок
См. Также: Прибыльность продукции животноводства
Изображение Имя Описание Ингредиент Время обработки Цена продажи
Ткань Рулон тонкой шерстяной ткани. Шерсть (1) 4 часа 470г

Майонезная машина

Основная статья: Майонезная машина
См. Также: Рентабельность животноводческой продукции

Из всех яиц можно приготовить майонез. Из обычного куриного яйца получается майонез нормального качества, а из большого куриного яйца получается майонез золотого качества.

Масленка

Основная статья: Oil Maker
См. Также: Рентабельность животноводческой продукции

Банка консервов

Основная статья: Консервная банка
См.
