Чем отличаются оптоволокно, витая пара и коаксиальный кабель?

Чем отличаются оптоволокно, витая пара и коаксиальный кабель?

Оптоволокно, витая пара и коаксиальный кабель - это три основных типа сетевых кабелей, используемых в системах связи. В чем разница между их производительностью и способностями?

Что такое волоконно-оптический кабель?

Волоконно-оптический кабель (он же оптоволоконный кабель, ВОК) - это кабельное изделие, в котором полезные сигналы передаются по оптическим волокнам, а не по медным жилам. Передача информации осуществляется в оптическом формате при помощи светового излучения.

В конструкцию ВОК входят от двух до нескольких сотен оптических волокон, количество которых зависит от назначения оптоволоконного кабеля. Оптоволокно производится из разных типов кварцевого стекла с добавлением определенных легирующих материалов, которые изменяют коэффициент преломления светового луча. Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции - стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. Для получения более подробной информации о типах оптоволоконных кабелей, приципах их работы и советов по их установке, пожалуйста, ознакомьтесь со статьей: Оптическое волокно: преимущества и недостатки.

Что такое витая пара?

Витая пара – является одним из видов кабелей связи. Состоит из одного или нескольких пар проводников в изоляции, которые скручены между собой и покрыты защитной оболочкой. Используются для передачи данных между сетевыми устройствами, подключаются разъемом 8Р8С, который также называют RJ45, что является ошибкой.

Витую пару можно встретить в качестве компонента кабельных сетей, применяются в компьютерных и телекоммуникационных сетях, являются самым распространенным вариантом для создания локальных сетей. К преимуществам витой пары традиционно относят простоту монтажа и ее дешевизну.

Существуют два типа кабеля Ethernet витая пара: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Повсеместно используются неэкранированные медные кабели категорий Cat 5, Cat 5e, Cat 6, Cat 6a и Cat 7. Экранированный кабель имеет фольгированную оболочку вокруг каждой пары проводов. Все четыре пары проводов помещены в общую металлическую оплетку или фольгу, как правило, кабель 150 Ом. Экранированный кабель обладает лучшими характеристиками сопротивления шуму, чем неэкранированный.

В зависимости от вида кабеля возможны различные варианты защиты:

  • UTP или незащищенная, без общего экрана для пар проводов;

  • FTP, или фольгированная, с экраном из алюминиевой фольги;

  • STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;

  • S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

По сравнению с коаксиальным кабелем витая пара обладает рядом преимуществ:

  • Удобство монтажа и ремонта.

  • Использование недорогих унифицированных разъемов для подключения.

  • Лучшая помехозащищенность из-за попарного свивания проводов с определенным шагом.

  • Большое количество разновидностей кабеля, которые можно подобрать в зависимости от необходимого назначения, условий монтажа и эксплуатационных возможностей.


Что такое коаксиальный кабель?

Коаксиальный кабель состоит из центрального проводника и экрана из алюмопропиленовой пленки. Они расположены соосно, отделены друг от друга изоляционным материалом и воздушной прослойкой.

Экран играет роль внешнего проводника. Кабель покрыт оболочкой из стойкого к УФ полиэтилена черного цвета. Применяется для передачи высокочастотного сигнала в компьютерных сетях, кабельном телевидении, различных отраслях электроники, системах видеонаблюдения. Принцип работы коаксиального кабеля связи основан на идеальном совпадении осей внешнего и внутреннего проводников. Оболочка должна точно обжимать всю конструкцию и удерживать проводники в правильном положении. В этом случае электромагнитное поле удерживается в воздушной прослойке и не выходит наружу. Сигнал передается по основному проводнику. В реальности добиться точной геометрии не удается, поэтому происходит выход энергии наружу и влияние внешних электромагнитных помех. Для увеличения помехозащищенности активно применяют двойное экранирование. Монтажное соединение кабеля и подключение его к устройствам происходит с помощью специальных дополнительных элементов.

Коаксиальный кабель имеет немало видов.

В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.

Коаксиальные кабели используют систему RG, чтобы различать различные виды кабелей. RG выступает за устаревший военный термин «Радио гид». Эти числа используются, чтобы отличить один кабель от другого, но они назначаются случайным образом и не несут никакого конкретного смысла.

Кабель RG-6 и RG-59 являются двумя из наиболее распространенных разновидностей коаксиальных кабелей, т. е. кабелей, которые проводят электричество для передачи сигналов радио частот, компьютерных сетей и кабельного телевидения. Оба типа отличаются по своей конструкции, использованию и спектру возможностей. Сейчас мы рассмотрим, как можно отличить кабель RG-6 и RG-59.

Типы Коаксиального Кабеля Описание

RG59

Это стандартный коаксиальный кабель. Он тоньше, с более тонким экранирующим слоем, подходит для сетей кабельного телевидения и коротких дистанций.

RG6

Это коаксиальный кабель большего диаметра, с более толстым изоляционным слоем и лучшим экранированием. Он больше подходит для передачи цифровых видеосигналов и спутникового телевидения.

Оптоволокно, витая пара или коаксиальный кабель: в чем разница?

A.Скорость, пропускная способность и дистанция

Коаксиальный кабель и витая пара - провода из меди или на основе меди, покрытые изолирующим слоем из других материалов.

Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптоволоконный кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.

Тип кабеля Скорость Пропуская Способность Дистанция

оптоволоконный кабель

10/100/1000Mbps, 10/40/100/200Gbps

До 4700MHz

До 80km

витая пара

До 10Gbps

До 4700MHz

До 100m

Коаксиальный кабель

750MHz (дефолт)

До 500m

B.

Цена на кабель
Тип кабеля Описание Цена

оптоволоконный кабель

50ft LC-LC дуплексные 9/125 одномодовые оптические патч-корды

372.00 руб

витая пара

50ft 24AWG патч-корд Cat.6 UTP с Snagless Boot

713.00 руб

Коаксиальный кабель

50ft RG6 цифровой экранированный коаксиальный кабель

855. 00 руб

Из данной таблицы мы видим, что цена на оптоволоконный кабель наиболее низкая при одной и той же длине. Тем не менее, процесс установки оптоволоконного кабеля может быть достаточно дорогостоящим из-за использования оптических компонентов, особенно оптических трансиверов. К тому же витая пара с коннекторами RJ45 стоит дешевле, чем коаксиальный кабель, который часто оснащен коннекторами BNC.

C.Установка

Хотя оптоволоконные кабели имеют большие преимущества с точки зрения гибкости полосы пропускания и надежности, они не так широко распространены, как коаксиальные кабели или кабели витая пара. Оптоволокно более хрупкое и тонкое, чем кабели других двух типов, что требует осторожности в процессе его установки, использования и технического обслуживания. По сравнению с кабелем витая пара, коаксиальный кабель может передавать данные на более дальние расстояния. Но из-за диэлектрического изолятора, окружающего медную сердцевину, коаксиальный кабель более сложен в установке и техническом обслуживании.

D.Использование

Оптоволоконные кабели используются не только для передачи данных на дальние расстояния между городами и странами, но также для сетей прямого доступа пригородных районов (такие как FTTH, FTTP, FTTB, FTTC и т.д.), известных также как инсталляции «последней мили». Они также широко используются в дата-центрах, где необходимо передавать большой объем данных.

Кабели витая пара используются в основном в телефонных сетях, для передачи данных. Применение коаксиальных кабелей включает линии подачи, соединяющие радиопередатчики и приемники с антеннами, компьютерные сети (Интернет), цифровое аудио (S/PDIF) и распределительные кабели для передачи телевизионных сигналов. Они также используются для соединения медиа интерфейсов высокой четкости.

Заключение

Есть очевидные различия между оптоволоконным кабелем, кабелем витая пара и коаксиальным. Сейчас оптоволокно становится трендом, который отвечает растущим потребностям рынка вслед за развитием технологий. Тем не менее, Ваш выбор соответствующего типа кабеля сильно зависит от сферы применения, требований к дистанции передачи данных и производительности.

Коаксиальный кабель или витая пара?



Коаксиальный кабель – это цилиндрический проводник, внутри которого строго по оси цилиндра пролегает центральный провод. Цилиндрический провод состоит из медной оплетки, которая называется внешним проводником. Пространство между внешним и центральным проводником обычно заполнено диэлектриком. Как отдельно шайбами, так и всплошную.

Особенность конструкции этого вида кабеля такова, что его можно использовать в компьютерных сетях. Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.









У коаксиального кабеля помехоустойчивость невысока, и у него всего лишь 2 провода. Это ограничивает скорость передачи данных. Поэтому сейчас данный вид кабеля используется обычно в кабельном телевидении. Он также применяется для соединения телевизора и обычной антенны.

Такой кабель требует использования специальных устройств, чтобы обеспечить правильную передачу сигнала. Это так называемые терминаторы, которые устанавливают на концах кабеля. Он также требует специального инструмента для монтажа. Монтаж такого кабеля связан со сложностями. Как на изгибах помещения, так и при подключении к компьютеру.

Вот почему для компьютерных локальных сетей нашел применение более подходящий для этой цели вид кабеля – витая пара. Проводники внутри кабеля скручены между собой попарно. Если снаружи кабель покрыт пластиковой оболочкой, то это неэкранированная витая пара.



Экранированной витой парой называют тот кабель, у которого снаружи есть медная сетка или алюминиевая фольга. Кстати, есть также кабели, которые сочетают в себе свойства двух последних видов. Более того, в некоторых типах экранированного кабеля защита может использоваться ещё и вокруг каждой пары. Это индивидуальное экранирование.

Если подходить объективно к сравнительной характеристике этих двух видов кабелей, то сейчас все-таки наиболее распространены сети на основе витой пары. Это объясняется тем, что витая пара, как правило, используется с учетом определенных ограничений. В реальных сетях обычно находит применение комбинация сетей на основе как коаксиальных кабелей, так и витой пары.

Витая пара против коаксиального кабеля против оптоволоконного кабеля - Новости

Витая пара против коаксиального кабеля и оптоволоконного кабеля

Достижения кабельных технологий сделали возможным более широкий доступ к большей полосе пропускания. При таком большом количестве вариантов вычислительных соединений выбор правильного кабельного решения для услуг широкополосного соединения немного сбивает с толку. Витая пара против коаксиального кабеля против оптоволоконного кабеля: какой из них был бы идеальным, принимая во внимание различные факторы, такие как стоимость, надежность и пропускная способность. Этот пост расскажет об этих трех видах кабелей, а затем проведет сравнение между ними.

Коаксиальный кабель

Коаксиальный кабель, или коаксиальный кабель, представляет собой один провод, обычно медно обернутый в пенную изоляцию, симметрично окруженный тканым плетеным металлическим экраном, а затем покрытый пластиковой оболочкой. Благодаря своему изолирующему свойству коаксиальный кабель может передавать аналоговые сигналы в широком диапазоне частот. Таким образом, он широко используется в линиях связи, соединяющих радиопередатчики и приемники с их антеннами, компьютерными сетевыми соединениями, цифровым звуком и распределением сигналов кабельного телевидения. На следующем рисунке показана структура коаксиального кабеля.

Витая пара

Кабель витой пары - это тип проводки, в которой два провода одной цепи скручены вместе. Он поставляется в двух версиях: экранированная витая пара (STP) и неэкранированная витая пара (UTP). STP обычно используется в сетях Token Ring, а UTP - в сетях Ethernet. Например, кабели витой пары Cat 7 используются для сетей 1000BASE-T (Gigabit Ethernet или GbE) и 10GBASE-T (10-Gigabit Ethernet или 10 GbE). На рисунке ниже показано, как выглядят UTP (слева) и STP (справа).

Опто-волоконный кабель

Волоконно-оптический кабель представляет собой кабель, содержащий одно или несколько оптических волокон. Волоконно-оптические кабели часто содержат несколько кремнеземных жил, и каждое волокно может приспосабливаться к различным длинам волн (или каналам), что позволяет волокну удовлетворять постоянно растущим требованиям к емкости данных. Когда на обоих концах используются разъемы LC / SC / ST / FC / MTRJ / MU / SMA, такие как LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST и т. Д., Оптоволокно Кабели могут обеспечить волоконно-оптическую связь между оборудованием во время волоконно-оптических кабелей. Возьмите, например, волоконно-оптический кабель LC-LC, он часто используется как для коротких, так и для больших расстояний На следующем изображении представлен обзор волоконно-оптического кабеля LC-LC.

При выборе того, какой тип кабеля подходит для сетевых служб, следует учитывать, что каждый кабель имеет свои уникальные преимущества и недостатки, касающиеся следующих факторов: стоимость, скорость, безопасность, надежность, пропускная способность, пропускная способность и т. Д.

Сравнение трех видов кабелей

Коаксиальный кабель может быть легко установлен, относительно устойчив к помехам. Однако он громоздкий и просто идеален для короткой длины из-за высокого затухания. Это было бы дорого при передаче данных на большие расстояния. В отличие от этого, витая пара является самым гибким и дешевым из трех видов кабелей, прост в установке и эксплуатации. Но он также сталкивается с проблемой затухания и предлагает относительно низкую пропускную способность. Кроме того, он подвержен помехам и помехам. Волоконно-оптический кабель является одним из самых популярных средств для установки и обновления новых кабелей, включая магистральные, горизонтальные и даже настольные приложения, небольшого размера и легкого веса. Поскольку проводник выполнен из стекла, что означает, что через него не может проходить электричество, оптоволоконный кабель не подвержен электромагнитным помехам. Самым большим преимуществом оптоволоконного кабеля является то, что он может передавать большие объемы данных с низкими потерями на высокой скорости на большие расстояния. Тем не менее, это требует сложных навыков установки, трудных в работе и дорогих в краткосрочной перспективе.

Заключение

Выбор между витой парой и коаксиальным кабелем и оптоволоконным кабелем в основном зависит от ваших потребностей и топологии сети. Вы можете сбалансировать стоимость и требования к пропускной способности, чтобы сделать выбор. Независимо от того, коаксиальный кабель, кабель витая пара или оптоволоконный кабель, лучше всего подходит для вашей сети. В FOCC вы можете найти витую пару и серию оптоволоконных кабелей. Другие кабели, такие как категория 5e, категория 6, категория 6A, также доступны для ваших медных сетей. Конечно, оптоволоконные кабели высокого качества поставляются на FOCC. Вы можете посетить FOCC для получения дополнительной информации о кабельных решениях.

Кабель для системы видеонаблюдения: коаксиальный или "витая пара"?

Кабель для системы видеонаблюдения: коаксиальный или "витая пара"?

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

Коаксиальный кабель (КВК+2П) - самый распространенный в практике передачи видеосигналов в аналоговых системах и самый надежный, самый удобный и самый простой способ передачи электронных изображений. К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Частотная зависимость характеристики затухания от длины ограничивает дистанцию применения требованиями по разрешающей способности в системе.

Для систем с высоким разрешением (более 400 ТВЛ) необходимо соблюдать максимальную дистанцию передачи видео до 300м. С увеличением длины коаксиального кабеля увеличивается степень воздействия на него внешних помех, растет затухание сигнала при его прохождении по кабелю. При превышении определенной длины кабеля потери в нем приводят сначала к уменьшению яркости, а затем к размытости пикселей и появлению характерного темного шлейфа от темных элементов изображения. Величина затухания зависит от качества материалов, применяемых для изготовления кабеля.

Однако, монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка  разъемов на концах кабеля.

Передача видеосигнала по витой паре является наиболее экономичном решением для расстояний свыше 30 метров. Низкая цена кабеля, его доступность компенсирует дополнительные затраты на переходники с стандартного выходы на витую пару.

Переходники представлены в широком ассортименте, с передачей напряжения  питания, включая повышенное    напряжение с дальнейшем преобразованием и без, с усилением, на различное количество каналов, повышают помехоустойчивость, грозозащищенность оборудования. Дальность передачи видеосигнала по витой паре может достигать 3000 метров.

Монтаж системы видеонаблюдения с помощью переходников на витую пару и соединение по витой паре избавляет от трудоемкой заделки BNC разъемов, экономит рабочее время. Сигнал по проводам идет симметричный и за счет перевитости снижается влияние внешних факторов на передаваемый сигнал.

В IP видеонаблюдении система строится на основе "витой пары", коаксиальный кабель не применяется.

Выбор, какой кабель использовать, остается за вами. Но стоит запомнить, что для получения качественного видеосигнала в длинных линиях связи до 300-400 метров в качестве линии связи еще можно выбирать между коаксиальным кабелем или симметричной линией связи «витая пара», при длинах же более 400 метров применяется в качестве линии связи только «витая пара».

Коаксиал или витая пара? цена экономии!

Устройства передачи видеосигнала по витой паре.

Эффективность построения любого системного решения, как известно, определяется отношением  цена/качество. Как оптимизировать  этот параметр для системы передачи видеосигнала и  сделать правильный выбор среди множества предложений рынка? Всегда ли  дорогостоящее  оборудование гарантирует высокое качество изображения на выходе? С другой стороны, чем  может обернуться экономия средств при построении даже простых систем? Если не задавать эти  вопросы перед началом проекта на этапе оценки его  рентабельности, не ознакомиться с  эксплуатационными условиями и не учесть факторы, влияющие на надежность системы, то решение задачи может оказаться слишком дорогим.

Козырь И.Н., Воронов И.Н.
Эффективность построения любого системного решения, как известно, определяется отношением цена/качество. Как оптимизировать этот параметр для системы передачи видеосигнала и сделать правильный выбор среди множества предложений рынка? Всегда ли дорогостоящее оборудование гарантирует высокое качество изображения на выходе? С другой стороны, чем может обернуться экономия средств при построении даже простых систем? Если не задавать эти вопросы перед началом проекта на этапе оценки его рентабельности, не ознакомиться с эксплуатационными условиями и не учесть факторы, влияющие на надежность системы, то решение задачи может оказаться слишком дорогим.

В общем случае задачу о передаче видеосигнала можно сформулировать следующим образом: требуется обеспечить передачу видеоинформации от источника через линию связи к приемнику с минимальными искажениями, не ухудшающими качество изображения, за приемлемую цену. Решение такой задачи предполагает комплексный подход, т. к. нужно проанализировать все частные составляющие в общем системном решении. А именно, если рассмотреть тракт прохождения видеосигнала от входа до выхода, то это - источник, физическая среда передачи с согласующими преобразователями (усилителями-корректорами) и приемник. Неидеальность их характеристик и подверженность внешним воздействиям приводит к потере качества изображения и дает право говорить о цене вопроса по эффективности всей системы.



           Рис.1 Схема передачи видеосигнала (И - источник, УК - усилитель-корректор, П - приемник)

Характер искажений сигнала зависит от природы их происхождения. К таким относятся: линейные и нелинейные искажения приемо-передающих устройств и среды распространения, собственные шумы электронных схем, а также помехи, вносимые в тракт передачи извне. Любые из них могут стать причиной ухудшения изображения и поэтому должны быть изучены перед началом построения системы. Следует только отметить, что каждый тип искажений есть функция многих параметров, и, в определенных условиях, вкладом одних можно пренебречь по сравнению с вкладом других. Так при малых дальностях можно использовать только кабель без дополнительных электронных устройств. Однако, длина неискаженной передачи в этом случае составит десятки метров и будет непосредственно зависеть от потерь в кабеле, напрямую связанных с качеством кабеля и его ценой. При увеличении расстояния транслирования видеосигнала неидеальность линии передачи может быть скомпенсирована корректирующими усилителями. Такие устройства выравнивают амплитудно-частотную характеристику (АЧХ) всей линии передачи, компенсируют активные потери, а также выполняют согласование между источником и приемником сигнала для устранения отражений.

На первый взгляд, используя стандартный коаксиальный кабель RG-6, можно достичь приемлемого качества изображения при расстояниях до 150 м без компенсации неравномерности АЧХ (-4 дБ на верхней частоте спектра видеосигнала) с помощью дополнительных устройств. Однако, на практике, даже такая незначительная длина линии не гарантирует передачу неискаженного сигнала в условиях существования внешних помех. Нельзя забывать, что коаксиальный кабель является несимметричной линией передачи! В передаче видеосигнала участвуют как центральная жила, так и его оплетка (экран). Экран коаксиального кабеля открыт для воздействия внешнего электромагнитного излучения (ЭМИ) и обладает ненулевым сопротивлением (рис.1, а). В нем может наводиться электродвижущая сила (ЭДС) помехи (Uпомехи = U2 - U1), которая суммируется с полезным сигналом на входе приемника. Такая помеха в зависимости от интенсивности способна "испортить изображение" даже при малой длине коаксиального кабеля, начиная с 50 м. Помехи от различных источников излучения (промышленного оборудования, компьютерных систем и оргтехники, бытовых приборов, мобильных и радиотелефонов, зарядных устройств), попадая в полосу передаваемого сигнала, разрушают структуру видеокадра. К тому же, ни медная оплетка, ни алюминиевая фольга не способны противостоять низкочастотным синфазным помехам (например, наводка частотой 50 Гц от силовых питающих кабелей, проложенных в непосредственной близости). Воздействие такой помехи на экране монитора выражается в виде медленно перемещающихся горизонтальных полос или даже срыва строчной синхронизации в нескольких местах кадра. Некачественная оплетка кабеля, неправильная разделка ее в разъемах, низкое качество последних и плохой контакт увеличивают сопротивление экрана коаксиального кабеля и усугубляют ситуацию.

Одновременное заземление коаксиального кабеля в нескольких точках видеотракта (со стороны источника и потребителя сигнала) вызывает возникновение "земляных петель" (рис.1, б). Блуждающие паразитные токи в образовавшихся земляных контурах способны не только исказить видеосигнал, но и вывести из строя дорогостоящее оборудование.

В итоге, стремясь сэкономить любой ценой и используя лобовое решение с коаксиальным кабелем, инсталлятор может неожиданно столкнуться с невозможностью обеспечения качественной передачи изображения по указанным выше причинам. Борьба с последствиями такого необдуманного подхода может потребовать непредвиденных ранее затрат (гальванической развязки, вспомогательной фильтрации, перепрокладки кабеля), потери времени и средств на изменение конфигурации системы.

Разумной альтернативой, менее подверженной указанным выше недостаткам, является использование в качестве линии передачи кабеля витой пары (ВП). О его преимуществах уже упоминалось нами в статье [1]. Главными из них являются: симметричность ВП как линии передачи и многопарность кабеля (несколько отдельных пар в одном кабеле). Первое позволяет эффективно подавлять синфазные помехи, второе - получать реальную экономию при передаче нескольких видеосигналов в одном кабеле. Для получения приемлемых результатов на малых дальностях подходят практически любые ВП, начиная с категории 2 и выше. Однако при увеличении расстояния передачи, как и в случае коаксиального кабеля, сильно сказывается зависимость потерь на высоких частотах от категории ВП. Наилучшими характеристиками обладает кабель категорий 5е, 6 и ТППэп. Последний имеет наиболее плоскую АЧХ и является предпочтительным для передачи видеосигнала на расстояния свыше 1500 м.

В настоящее время для передачи видеосигнала по ВП на большие расстояния предлагается достаточно широкий спектр усилителей-корректоров самых различных производителей. Критерий их выбора - материал для отдельной статьи. Тем не менее, позволим себе отметить важнейшие характеристики, на которые на наш взгляд следует обратить внимание:

  1. Полоса пропускания при заданной неравномерности АЧХ. Определяет не только максимальную разрешающую способность (количество ТВЛ), но и точность передачи цвета. Регулировки коррекции и усиления должны максимально упростить процедуру выравнивания суммарной АЧХ тракта. В усилителях с трехполосными регулировками (НЧ, СЧ, ВЧ) этот процесс затруднен из-за необходимости осуществлять все три подстройки, и не позволяет полностью скомпенсировать АЧХ во всем спектре видеосигнала.
  2. Наличие балансировки линии связи. Служит для уменьшения уровня синфазных помех, особенно при многопарной передаче.
  3. Наличие встроенной системы защиты от наведенных высоких напряжений (грозозащита). Поскольку все реже и реже встречаются объекты с гарантированно низким уровнем помех, экономия на системе защиты может в самый неподходящий момент вывести приемо-передающий тракт из строя. Защита, приобретаемая отдельно, требует не только дополнительных расходов и места, но и способна уменьшить полосу пропускания усилителя за счет паразитных параметров.
  4. Диапазон питающих напряжений и защита от подачи питания обратной полярности. Делает усилитель более универсальным и упрощает его монтаж.
  5. Конструктивное и климатическое исполнение. Широкий температурный режим работы элементной базы позволяет использовать устройства вне помещений. Наличие корпуса, всех необходимых для подключения разъемов и монтажных отверстий, облегчающих крепление, упростит подключение и эксплуатацию.
  6. Цена. Стремление сэкономить не должно идти в ущерб электрическим характеристикам и функциональности.

Простая арифметика показывает, что выигрыш в цене ВП перед коаксиальным кабелем сказывается уже при использовании двух каналов передачи (два видеосигнала по двум парам). Цена кабеля MOLEX UTP Cat 5e (4 пары) - около 0.2 $/м, коаксиала RG-6 - 0.15 $/м. Цены на усилители-корректоры примерно равны для обоих типов кабелей. Таким образом, экономия при передаче одиночного видеосигнала по коаксиальному кабелю по сравнению с ВП составит около 5 $ на каждых 100 м. Передача двух сигналов по кабелю ВП уже выгоднее коаксиального варианта на 10 $ на каждых 100 м. Если задействовать все пары четырехпарного кабеля ВП, то вариант с коаксиалом проигрывает 40 $ на каждых 100 м. Передавая одновременно десять сигналов по кабелю ТППэп 10х2х0.4 (цена на Украине около 0.4 $/м) экономия составит 110 $ на каждых 100 м. Учитывая более высокую помехозащищенность ВП, становится понятным рост ее популярности в области видеонаблюдения и вытеснение ею коаксиального кабеля.

Анализ спроса показывает, что необходимость в передаче видеоинформации на расстояния до 300 м составляет более половины всех потребностей рынка. Поэтому, идя на встречу пожеланиям заказчиков, компанией "ЭФ ЭФ" был анонсирован комплект усилителей ТВИСТ-МИНИ как решение эконом-класса. Максимальная рабочая дальность данного устройства определяется типом кабеля и достигает 400 м. ТВИСТ-МИНИ состоит из пассивного передатчика и активного приемника (усилителя-корректора). Прибор оснащен встроенной системой защиты от импульсных помех. Несмотря на малые габариты и невысокую стоимость ТВИСТ-МИНИ обеспечивает качественную передачу цветного изображения в режиме высокого разрешения до 300 м по кабелю MOLEX Cat 5e и аналогичным.

Линейка комплектов ТВИСТ-10 и ТВИСТ-20 (с рабочими дальностями до 1 и 2 км соответственно) в ближайшее время пополнится приборами ТВИСТ-10+ и ТВИСТ-20+ со встроенным индикатором видеосигнала и дополнительным видеовыходом (опционально возможна установка второго BNC разъема).

К числу новинок можно также отнести VIP-ВИДЕОПРОБНИК, который позволяет определить наличие видеосигнала без осциллографа. При непосредственном подключении к линии передачи он способен распознать видеосигнал (0.7-2 В) и индицировать его присутствие при помощи светодиода. Автономное батарейное питание и малые габариты создают дополнительное удобство в использовании. Поскольку первопричиной поиска ложной неисправности есть отсутствие видеосигнала в тракте, VIP-ВИДЕОПРОБНИК способен облегчить решение проблем при инсталляции и эксплуатации видеопередающей системы.

Козырь И.Н., Воронов И.Н. Видеосигнал по витой паре - лучше, дальше, дешевле! // Бизнес и Безопасность. № 1/2006 (51). C. 50-51.

Витая пара или коаксиальный кабель что лучше

Несмотря на то, что коаксиальному кабелю уже пошла вторая сотня лет он до сих пор остается в строю. Достаточно взглянуть на категорию спутникового телевидения, чтобы понять — коаксиал и не думал сдаваться. Нынешнюю ситуацию мы рассмотрим с точки зрения построения сетей. Предвещая финал схватки всё же сообщу — это будет скорей ретроспектива их отношений, так как повсеместное использование оптики и кабелей с RJ-45 на концу, практически искоренила коаксиал из компьютерных сетей.

Сейчас, во времена, когда купить силовой кабель не является проблемой, мы вольны выбирать самое лучшее по соотношению цена-качество. А в далекие советские времена коаксиальный кабель использовался в каждой сфере,где мало-мальски была задействована электроника — антенны, сигнализация, компьютерные сети, автоматизированные системы управления, бытовая техника и т.д.

Чем же не устроил инженеров коаксиальный кабель? Для построения сетей он плох, в первую очередь, из-за того, что при повреждении одного сегмента — «ляжет» вся сеть. Произвести модернизацию сети, построенной на витой паре на порядок легче — сеть получается «гибкой». Подведя промежуточный итог выделим основные плюсы «витухи» над коаксиалом:

1. Лучшая помехоустойчивость (и соответственно лучше показатель «полезного» сигнала). Коаксиал — это передача данных по одному проводу, что накладывает определенные ограничения на технологию.
2. Упрощенный монтаж. Обжимать RJ-45 может научиться даже бабушка.
3. Большее расстояние между узлами в сети. Вытекает из первого пункта.

У читателя, возможно, возникнет вопрос, а где же сохранился коаксиальный кабель и где его используют. Как было написано выше, коаксиальным кабелем соединяют ресивер и тарелку от спутникового телевидения. «Толстый» коаксиал часто идет до видео-терминалов и камер наружного наблюдения.
Так же его можно до сих пор встретить в подъездных КРТ, вместо лапши. И хотя, в большинстве случаев, линейные показатели не менялись — для профилактики это было не самым плохим решением. Но время не стоит на месте — эпоха коаксиального кабеля неизбежно близиться к своему логическому концу.

Коаксиальный кабель – это цилиндрический проводник, внутри которого строго по оси цилиндра пролегает центральный провод. Цилиндрический провод состоит из медной оплетки, которая называется внешним проводником. Пространство между внешним и центральным проводником обычно заполнено диэлектриком. Как отдельно шайбами, так и всплошную.

Особенность конструкции этого вида кабеля такова, что его можно использовать в компьютерных сетях. Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.

У коаксиального кабеля помехоустойчивость невысока, и у него всего лишь 2 провода. Это ограничивает скорость передачи данных. Поэтому сейчас данный вид кабеля используется обычно в кабельном телевидении. Он также применяется для соединения телевизора и обычной антенны.

Такой кабель требует использования специальных устройств, чтобы обеспечить правильную передачу сигнала. Это так называемые терминаторы, которые устанавливают на концах кабеля. Он также требует специального инструмента для монтажа. Монтаж такого кабеля связан со сложностями. Как на изгибах помещения, так и при подключении к компьютеру.

Вот почему для компьютерных локальных сетей нашел применение более подходящий для этой цели вид кабеля – витая пара. Проводники внутри кабеля скручены между собой попарно. Если снаружи кабель покрыт пластиковой оболочкой, то это неэкранированная витая пара.

Экранированной витой парой называют тот кабель, у которого снаружи есть медная сетка или алюминиевая фольга. Кстати, есть также кабели, которые сочетают в себе свойства двух последних видов. Более того, в некоторых типах экранированного кабеля защита может использоваться ещё и вокруг каждой пары. Это индивидуальное экранирование.

Если подходить объективно к сравнительной характеристике этих двух видов кабелей, то сейчас все-таки наиболее распространены сети на основе витой пары. Это объясняется тем, что витая пара, как правило, используется с учетом определенных ограничений. В реальных сетях обычно находит применение комбинация сетей на основе как коаксиальных кабелей, так и витой пары.

Эра создания кабельных линий связи началась с изобретения телеграфа и телефона. С помощью электрического сигнала уже в 19 веке стало возможным передавать текстовые, голосовые сообщения и фотоизображения на большие расстояния. Вместе с совершенствованием коммуникационного оборудования появлялись и новые конструкции кабеля связи. Это связано с необходимостью улучшения качества передачи сигнала, изобретением телевизора и Интернета. Сегодня медные кабели связи используется в телекоммуникационных и компьютерных сетях, продолжая усовершенствоваться. По конструкции проводников выделяют 2 основные группы кабелей – коаксиальный и витая пара. Каждый из них обладает достоинствами и недостатками, но сделать оптимальный выбор в категории цена/качество поможет сравнительный анализ.

Коаксиальный кабель

Кабель состоит из центрального проводника и экрана из алюмопропиленовой пленки. Они расположены соосно, отделены друг от друга изоляционным материалом и воздушной прослойкой. Экран играет роль внешнего проводника. Кабель покрыт оболочкой из стойкого к УФ полиэтилена черного цвета. Применяется для передачи высокочастотного сигнала в компьютерных сетях, кабельном телевидении, различных отраслях электроники, системах видеонаблюдения. Принцип работы коаксиального кабеля связи основан на идеальном совпадении осей внешнего и внутреннего проводников. Оболочка должна точно обжимать всю конструкцию и удерживать проводники в правильном положении. В этом случае электромагнитное поле удерживается в воздушной прослойке и не выходит наружу. Сигнал передается по основному проводнику. В реальности добиться точной геометрии не удается, поэтому происходит выход энергии наружу и влияние внешних электромагнитных помех. Для увеличения помехозащищенности активно применяют двойное экранирование. Монтажное соединение кабеля и подключение его к устройствам происходит с помощью специальных дополнительных элементов.

К недостаткам можно отнести:

  • Плохая гибкость.
  • Высокая цена коннекторов.
  • Повышенная сложность изготовления, монтажа и ремонта. В случае повреждения необходимо менять всю секцию, при этом вся сеть не будет работать.

На сегодняшний день коаксиальный кабель в основном используется для сетей телевещания. Если вам необходимо телевизионное подключение, то на сайте компании ООО «Кабель Центр» можно посмотреть торговые марки, технические характеристики и стоимость кабеля связи.

Витая пара

По сравнению с коаксиальным кабелем витая пара обладает рядом преимуществ:

  • Удобство монтажа и ремонта.
  • Использование недорогих унифицированных разъемов для подключения.
  • Лучшая помехозащищенность из-за попарного свивания проводов с определенным шагом.
  • Большое количество разновидностей кабеля, которые можно подобрать в зависимости от необходимого назначения, условий монтажа и эксплуатационных возможностей.

Развитие локальных сетей, усовершенствование сетевого оборудования и повышение скорости передачи данных является причиной непопулярности коаксиального кабеля, который достиг своего функционального «потолка» в плане модернизации (в отличие от витой пары). Удачи!

Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком)  из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

  • АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;
  • ВВГнг – кембрик с повышенной негорючестью;
  • ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;
  • ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС. Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные "земли" обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода "новой" длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

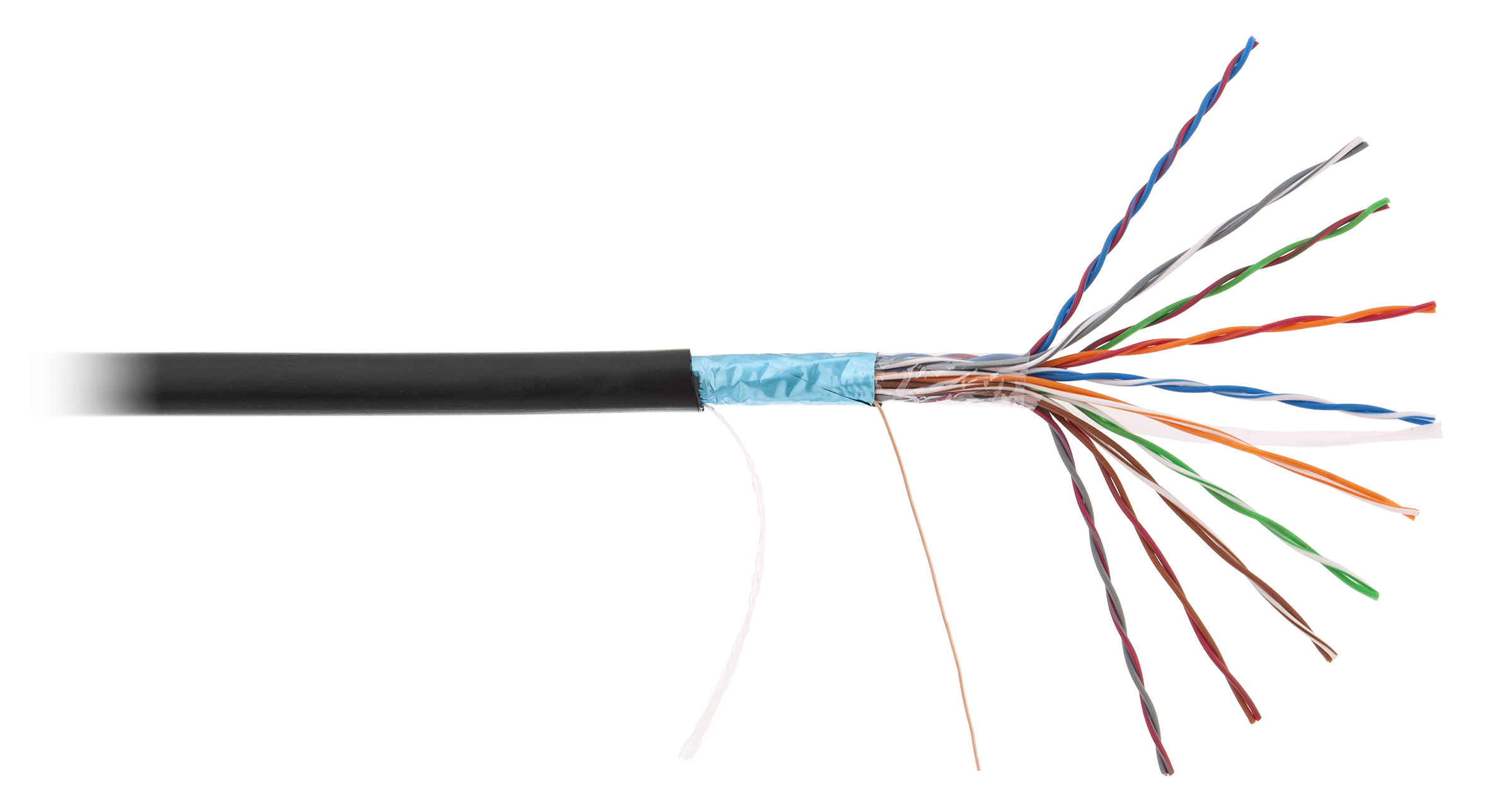

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

 В зависимости от вида кабеля возможны различные варианты защиты:

  • UTP или незащищенная, без общего экрана для пар проводов;
  • FTP, или фольгированная, с экраном из алюминиевой фольги;
  • STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
  • S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя - бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) - незащищенная витая пара - витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) - фольгированная витая пара - имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) - защищенная витая пара - каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

  • Кабель категории 1 - это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
  • Кабель категории 2 - это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
  • Кабель категории 3 - это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
  • Кабель категории 4 - это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
  • Кабель категории 5 - самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
  • Кабель категории 6 - перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
  • Кабель категории 7 - перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) - это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент - это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции - стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них - высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Коаксиальный кабель

и витая пара

В бизнес-сетях используются три основных типа кабелей: коаксиальный кабель, оптоволоконный кабель и витая пара. Каждая из этих технологий отличается, и некоторые технологии могут лучше подходить для разных приложений. Для использования в бизнесе коаксиальный кабель часто предпочтительнее, чем проводная витая пара. Однако во внутренних сетях по-прежнему может использоваться скрученный кабель из-за его низкой стоимости и скорости.

Основные различия между коаксиальным кабелем и витой парой

  • Коаксиальные кабели обычно используются для кабельного телевидения и подключения к Интернету.
  • Кабели витой пары обычно используются для телефонных соединений.
  • Коаксиальные кабели подходят для кабелей большей длины.
  • Кабели витой пары тоньше и дешевле.
  • Коаксиальные кабели лучше экранированы от перекрестных помех.
  • Кабели типа «витая пара»
  • обеспечивают высокую скорость передачи данных.

Преимущества коаксиального кабеля над витой парой

Основная разница между витой парой и коаксиальным кабелем связана с экранированием. Хотя коаксиальные кабели более дорогие, они подходят для кабелей большей длины, поскольку лучше экранированы. Это превосходное экранирование предотвращает перекрестные помехи и другие нарушения трафика. При сравнении коаксиальной пары с витой парой, коаксиальные кабели способны передавать в 80 раз больше данных, чем кабель витой пары. Из-за этого коаксиальные кабели почти всегда используются для высокоскоростной связи, включая Интернет, кабельные и телекоммуникационные услуги.При этом кабели витой пары по-прежнему используются телекоммуникационными компаниями, поскольку они являются самым старым типом кабелей. Они по-прежнему чрезвычайно доступны по цене и быстро устанавливаются, и организация может не испытывать больших задержек, если использует кабели витой пары во внутренней сети. Во многих телефонных системах в настоящее время используются кабели витой пары, а не коаксиальные кабели или кабели Ethernet, поскольку их более чем достаточно для передачи голосовых данных, особенно для компаний, которые не принимают значительный объем вызовов.

Коаксиальные кабели и кабели витой пары

и оптоволоконные кабели

Помимо витых и коаксиальных кабелей, существуют также оптоволоконные кабели. Волоконно-оптические кабели обычно могут передавать больше данных, чем витые или коаксиальные кабели, и они также чрезвычайно долговечны, дешевы и просты в эксплуатации. Многие компании сейчас переводят свои коаксиальные кабели на витую пару, чтобы модернизировать свои сети. Однако, если система уже работает на магистрали из коаксиальных кабелей или кабелей витой пары, может не быть явного преимущества прокладки оптоволоконных кабелей от магистральных линий.Кроме того, оптоволоконные кабели могут быть дороже. Волоконно-оптические кабели обычно используются для приложений на большие расстояния, которые требуют быстрой передачи больших объемов данных. При прокладке сетевой проводки различия между оптоволоконным и коаксиальным кабелем и кабелем витой пары могут быть значительными. Какие типы сетевых кабелей, витая пара, тип коаксиального кабеля или типы кабеля Ethernet подходят для вашей организации, зависят от вашей текущей конфигурации сети.

Скачать инфографику

Получите краткий обзор между коаксиальным кабелем и кабелем.витая пара с этой легко читаемой инфографикой от Sparklight Business. Скачать здесь.

Хотите узнать больше? Посетите этот ресурс:
Загрузите инфографику, чтобы «Сравнить параметры высокоскоростного Интернета».

Почему лучше использовать кабель витой пары против коаксиального кабеля

Коллекция типов коаксиальных кабелей от Helukabel может передавать в диапазоне ГГц.

Почти каждый знает, что такое коаксиальные кабели, поскольку они используются почти в каждом доме для подключения к кабельному телевидению.

Эти кабели для передачи данных также популярны в локальных сетях (LAN), поскольку они обладают высокой устойчивостью к помехам. Это сопротивление связано с конструкцией кабеля, который включает в себя круглый медный проводник, а затем три слоя изоляции и экранирования, которые предотвращают перекрестные помехи от двигателей, освещения и других источников электромагнитных помех. Такая конструкция также дает коаксиальным кабелям возможность поддерживать более длинные кабели между двумя устройствами.

Однако коаксиальные кабели сложно установить, поэтому иногда может потребоваться прокладка витой пары, в которой два проводника скручены вместе.Такое скручивание помогает устранить электромагнитные помехи и перекрестные помехи, особенно в более распространенных конструкциях с неэкранированной витой парой. Самое большое преимущество витой пары заключается в установке, поскольку она зачастую тоньше коаксиального кабеля. Однако, поскольку они тоньше, они не могут поддерживать очень длинные участки, как коаксиальные кабели.

HELUKAT 155 - это неэкранированный кабель LAN категории 5e с витой парой, используемый на вторичном и третичном уровнях сети.

Эти плотно скрученные конструкции стоят меньше, чем коаксиальные кабели, и обеспечивают высокую скорость передачи данных.Они подключаются к разъему RJ45, который похож на телефонную розетку, но предназначен для контактов витой пары.

В средах с сильными помехами, особенно с работающими двигателями, следует использовать экранированную витую пару. Как и коаксиальный кабель, он поддерживает кабели большей длины и может быть экранирован различными способами - с помощью экрана из фольги на каждом проводе, фольги или оплетки внутри оболочки или сочетанием экранирования отдельного проводника и оболочки.

HELUKAT 200 представляет собой экранированный кабель LAN категории 5e с витой парой, идеально подходящий для установки в узких кабельных каналах.

В конце концов, витая пара лучше подходит, когда проблема затрат и установки, и если электромагнитные помехи и перекрестные помехи не являются большой проблемой. Однако они не обеспечивают электростатическое экранирование и не работают так же хорошо, как коаксиальные кабели на более высоких частотах, поэтому перед выбором этих кабелей для передачи данных необходимо иметь полное представление о вашей области применения.

Разница между коаксиальным кабелем и кабелем витой пары

Предварительные условия - Типы средств передачи

Коаксиальный кабель:
Коаксиальный кабель - это категория управляемых сред, которые используются для передачи сигналов большой частоты. Коаксиальный кабель состоит из сплошного проводника, трех слоев изоляции и заземляющего проводника. В коаксиальных кабелях внутренний сплошной проводник помогает передавать сигналы в виде электрических сигналов. Коаксиальные кабели обычно используются для подключения к Интернету, распределения телевизионных сигналов и радиопередач.

Кабель витой пары:
Кабель витой пары - это категория управляемых носителей, в которых цепь создается путем скручивания двух проводов для передачи.Кабель витая пара представляет собой комбинацию изолированных медных проводов. В кабеле витой пары металлический медный провод помогает передавать сигналы в виде электрических сигналов. Кабель витой пары в основном используется в телефонных сетях и экранировании кабелей.


Различия между коаксиальным кабелем и кабелем витой пары заключаются в следующем:

S.No. Коаксиальный кабель Кабель витой пары
1. В коаксиальном кабеле передача сигналов происходит по внутреннему проводнику кабеля. В кабеле типа витая пара передача сигналов происходит по металлическому проводнику.
2. Коаксиальные кабели сложно установить и использовать. В то время как кабели витой пары просты в установке и применении.
3. Коаксиальный кабель имеет лучшую защиту от шума по сравнению с кабелем витой пары. Кабель с витой парой имеет самую низкую помехозащищенность.
4. Коаксиальный кабель поддерживает умеренную полосу пропускания. Кабель витой пары поддерживает низкую полосу пропускания.
5. Применение коаксиального кабеля для подключения к Интернету, распределения телевизионных сигналов и радиопередач и т. Д. Применение кабеля с витой парой в телефонных сетях и экранировании кабелей.
6. Стоимость коаксиального кабеля сравнительно высокая. Стоимость витой пары меньше по сравнению с коаксиальным кабелем.

Вниманию читателя! Не прекращайте учиться сейчас. Ознакомьтесь со всеми важными концепциями теории CS для собеседований SDE с помощью курса CS Theory Course по приемлемой для студентов цене и подготовьтесь к работе в отрасли.

Коаксиальный кабель против витой пары и оптоволоконных кабелей

Сетевые кабели используются для систем связи во всем мире. Использование правильного кабеля обеспечит оптимальную производительность сети.Следовательно, использование коаксиального кабеля, витой пары или оптоволоконного кабеля будет зависеть от устанавливаемой системы связи.

Каждый тип кабеля служит определенной цели, имеет определенные преимущества и, безусловно, недостатки, если установлен неправильный кабель. При выборе правильного кабеля для вашей сети для достижения оптимальной производительности необходимо учитывать ряд факторов, в том числе:

  • Факторы окружающей среды
  • Расстояние
  • Пропускная способность
  • Трансмиссия
  • Вместимость

Вот удобное руководство, в котором кратко описаны преимущества и недостатки каждого из них:

Коаксиальный кабель

Его широкое использование в бесчисленных домах сделало коаксиальный кабель привычным для многих. Используемый с начала 20 века, он по-прежнему используется операторами кабельной связи, телефонными компаниями и интернет-провайдерами для передачи сообщений - данных, видео и голоса. Он отличается надежной и точной передачей.

Коаксиальный кабель имеет внутренний проводник, окруженный изолирующим слоем, вокруг которого имеется проводящий экран. В некоторых случаях даже внешняя оболочка кабеля может быть изолирована. Центральный проводник передает электрический сигнал. Экранированная конструкция кабеля позволяет быстро передавать данные через медную жилу без помех от факторов окружающей среды.

Коаксиальные кабельные сборки легко устанавливаются и отличаются исключительной прочностью. Поскольку коаксиальный кабель лучше всего работает на более коротких расстояниях, он идеально подходит для домашних сетей и сетей передачи данных средней емкости. Потеря сигнала является недостатком при использовании коаксиального кабеля на больших расстояниях, а утечки сигнала возможны в точках входа или выхода, то есть в точке контакта между штекерным и гнездовым разъемами. Утечка вызывает искажение, сигнал нечеткий или снежный. Колебания скорости в широкополосных сетях также могут возникать при передаче данных в периоды интенсивного использования.

Преимущества

  • Очень прочный
  • Лучше всего работает на коротких дистанциях

Недостатки

  • Потеря сигнала на большом расстоянии
  • Утечка сигнала в точках выхода
  • Колебания скорости при интенсивной эксплуатации

Кабель витой пары

Как следует из названия, кабель витой пары буквально изготавливается путем переплетения двух или более отдельных изолированных проводов вместе и их параллельной прокладки.Скрученные провода обладают свойствами подавления помех. Таким образом, он подходит для передачи данных и голосовой инфраструктуры на короткие расстояния, поскольку кабель снижает влияние электромагнитных помех на электронные сигналы. Кроме того, он более гибкий и простой в установке, чем коаксиальный кабель.

Используются два типа кабеля витая пара: экранированный и неэкранированный. Экранированная витая пара (STP) имеет тонкую проволочную сетку, окружающую провода для защиты передачи; Неэкранированная витая пара (UTP) - нет.Последний является более распространенным из двух типов, он используется в установках Ethernet и часто используется в приложениях как для жилых, так и для деловых людей. Экранированный кабель используется в телефонных сетях, а также в сетях и для передачи данных, чтобы уменьшить внешние помехи и перекрестные помехи, и предназначен для помощи в заземлении. Из этих двух кабелей UTP дешевле, чем кабели STP, и требования к обслуживанию ниже, поскольку они не зависят от внешнего экрана. Хотя UTP может передавать данные так же быстро, как кабели STP, они подвержены шуму в большей степени, чем кабели STP.

Кабели типа «витая пара»

являются наиболее экономичным вариантом среди коаксиальных и оптоволоконных кабелей, но они также имеют меньшую полосу пропускания и большее затухание, т. Е. Чем больше расстояние, тем ниже производительность. Они также подвержены износу и требуют регулярного ухода. Лучше всего использовать витую пару в любом месте, где нет высокой степени электромагнитных помех.

Преимущества

  • Экономичный
  • Гибкость и простота установки
  • Лучше всего работает на коротких дистанциях

Недостатки

  • Более низкая долговечность (необходимо регулярно обслуживать)
  • Чувствительность к электромагнитным помехам
  • Более высокое затухание

Волоконно-оптический кабель

Оптоволоконный кабель отличается от коаксиального кабеля и кабеля на основе витой пары несколькими способами.Во-первых, его сердцевина состоит из оптических волокон, а не из меди. Что еще более впечатляюще, данные передаются с помощью света, а не электрического или электронного сигнала. Передачи могут перемещаться на большее расстояние с гораздо более быстрым импульсом - в 26 000 раз быстрее, чем по витой паре. Оптические волокна изолированы пластиковым покрытием внутри защитного пластикового внешнего слоя или трубки. Оптические волокна также являются гибкими и могут быть объединены в кабели, что делает их удобными для связи на большие расстояния, поскольку свет распространяется по волокну с небольшим затуханием по сравнению с электрическими медными кабелями.

Волоконно-оптический кабель может быть как одномодовым, так и многомодовым. Первый позволяет пропускать только один режим света за раз через ядро, что обеспечивает более широкую полосу пропускания. Это приводит к уменьшению количества отражений света, что приводит к низкому затуханию и позволяет данным перемещаться дальше и быстрее. Одномодовые соединения используются в университетах, колледжах и других учебных заведениях. Сети кабельного телевидения и телекоммуникации.

Многомодовые соединения имеют больший диаметр сердечника, что позволяет передавать несколько режимов света одновременно.
Количество отражений света через ядро ​​увеличивается по мере прохождения, позволяя проходить большему количеству данных. Однако это вызывает высокую дисперсию, что означает меньшую полосу пропускания, большее затухание и снижение качества сигнала по мере его прохождения. Многомодовые соединения идеальны для локальных сетей, систем безопасности и других оптоволоконных сетей для высокоскоростной связи на более короткие расстояния.

Оптоволоконный кабель - самый дорогой из трех типов кабелей. Оптические волокна хрупкие, их можно порезать или повредить во время монтажа или строительных работ.Это также означает, что он не такой податливый, как медь, и если его слишком сильно согнуть, скрутить или повернуть под неправильным углом, он сломается. Наконец, передача данных на большие расстояния требует усиления оптических сигналов с помощью таких компонентов, как EDFA, которые должны быть добавлены в сеть, что еще больше увеличивает затраты. Несмотря на эти недостатки, оптоволоконные кабели, если они находятся в рамках вашего бюджета, более эффективны и имеют более высокую пропускную способность.

Преимущества

  • Возможна комплектация
  • Устойчивость к электромагнитным помехам
  • Отлично работает на больших расстояниях

Недостатки

  • Дороже
  • Сложнее установить
  • Возможны порезы или повреждения

Создайте лучшую сетевую сборку или жгут с помощью JEM Electronics

Обладая более чем 3-х десятилетним опытом в разработке и производстве нестандартных кабельных сборок и жгутов проводов, JEM Electronics имеет все необходимое, чтобы помочь вам создать лучший продукт для вашего приложения.Если у вас есть какие-либо вопросы по поводу вашего следующего проекта, свяжитесь с экспертами JEM сегодня!

Разница между витой парой, коаксиальным кабелем и оптоволоконным кабелем

Как мы знаем, система связи обычно использует провод или кабель для соединения передающих и принимающих устройств. В настоящее время наиболее распространенными типами сетевых кабелей, используемых в системах связи, являются витая пара против коаксиального кабеля и оптоволоконного кабеля. Поскольку каждый из них может в равной степени применяться в сетевой коммуникации, в чем разница между витой парой, коаксиальным кабелем и оптоволоконным? Эта статья может дать некоторые ответы.

Кабели витой пары
Кабель витой пары состоит из пары изолированных проводов, скрученных вместе, что давно адаптировано в области телекоммуникаций. Скручивание кабелей вместе помогает уменьшить шум от внешних источников и перекрестные помехи в многопарных кабелях. В основном кабели витой пары можно разделить на два типа: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Первый служит наиболее часто используемым с двумя скрученными вместе изолированными проводами.К этой категории относятся любые кабели для передачи данных и обычные телефонные кабели. Однако экранированная витая пара отличается от UTP тем, что состоит из оболочки из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. Обычно он используется для устранения индуктивной и емкостной связи, поэтому его можно применять между оборудованием, стойками и зданиями. Существует несколько различных типов кабелей витой пары:

Коаксиальные кабели
Коаксиальный кабель действует как высокочастотный кабель передачи, который содержит одну сплошную медную жилу.Коаксиальный кабель имеет более чем в 80 раз большую пропускную способность, чем витая пара. Он обычно используется для передачи телевизионных сигналов, а также для подключения компьютеров к сети, чтобы люди могли лучше познакомиться с этим типом сетевого кабеля. Есть два коаксиальных кабеля: 75 Ом и 50 Ом. Какое у них соответственно применение?

В основном кабель с сопротивлением 75 Ом используется для передачи видеосигнала. Одно из типичных применений - телевизионные сигналы по сетевому кабелю, иногда называемые кабелями подачи сигнала.Наиболее распространенным разъемом, используемым в этом приложении, является тип F. Другое приложение - видеосигналы между такими компонентами, как DVD-плееры, видеомагнитофоны или приемники, обычно известные как аудио / видео (A / V) кабели. В этом случае чаще всего встречаются разъемы BNC и RCA. В обоих этих приложениях часто встречаются RG59 как с одножильным центральным проводом (RG59B / U), так и с многожильным центральным проводником (RG59A / U), а также с RG6.

В основном коаксиальный кабель с сопротивлением 50 Ом используется для передачи сигнала данных в системе двусторонней связи.Некоторые распространенные применения коаксиального кабеля 50 Ом - это компьютерные магистрали Ethernet, кабели питания беспроводной антенны, кабели питания антенны GPS (спутник глобального позиционирования) и системы сотовой связи.

Волоконно-оптический кабель

Вычислительная техника и передача данных - быстроразвивающиеся технологии. Появляется новое поколение средств передачи данных - оптоволоконный кабель. Он относится к полной сборке волокон, которые содержат одно или несколько оптических волокон, используемых для передачи данных.Каждый из волоконно-оптических элементов индивидуально покрыт слоями пластика и заключен в защитную трубку. Оптоволоконный кабель передает данные, когда световые импульсы проходят через крошечные стеклянные трубки, пропускная способность которых в 26000 раз выше, чем у кабеля с витой парой. По сравнению с коаксиальными кабелями оптоволоконные кабели легче и надежнее для передачи данных. Они передают информацию, используя лучи света со скоростью света, а не электрические импульсы.

В настоящее время в области передачи данных широко используются два типа оптоволоконных кабелей: одномодовый оптоволоконный кабель и многомодовый оптоволоконный кабель.Одномодовое оптическое волокно - это волокно с небольшой сердцевиной, которое позволяет распространяться только одной моде света за раз. Таким образом, он обычно адаптирован для высокоскоростных приложений на большие расстояния. В то время как многомодовое оптическое волокно - это тип оптического волокна с диаметром сердцевины, превышающим длину волны передаваемого света, и оно предназначено для одновременного переноса нескольких световых лучей или мод. Он в основном используется для связи на короткие расстояния из-за своей высокой пропускной способности и надежности, служа магистральным приложением в зданиях.

Заключение: витая пара против коаксиального кабеля и оптоволоконного кабеля
Поскольку технология в области сетей быстро развивается, сетевой кабель, кажется, становится тенденцией к растущему спросу на рынке. Узнав разницу между витой парой, коаксиальным кабелем и оптоволоконным, мы знаем, как выбрать сетевой кабель. Однако выбор кабеля типа витая пара, коаксиального или оптоволоконного кабеля по-прежнему сильно зависит от приложений, которые зависят от стоимости, дальности передачи и производительности.

Связанная статья: Какой коммутационный кабель мне выбрать для моего оптического трансивера?

Оптоволоконный кабель

против кабеля витой пары против коаксиального кабеля

Разница между кабелем витой пары и коаксиальным кабелем | by Angelina Twain

Провод или кабель - незаменимый элемент в системе связи для подключения оптических устройств, таких как оптические трансиверы, маршрутизатор и коммутатор. В последнее время наиболее распространенными типами кабелей, используемых в системах связи, являются оптоволоконный кабель, кабель витой пары и коаксиальный кабель.И витая пара, и коаксиальный кабель являются медными кабелями, так в чем же между ними разница? Эта статья может помочь вам разобраться в этом.

Витая пара

Кабели витой пары, как следует из названия, состоят из пары кабелей, скрученных вместе, которые давно используются в области телекоммуникаций. Скручивание позволяет избежать шума от внешних источников и перекрестных помех в многопарных кабелях, поэтому этот кабель лучше всего подходит для передачи сигналов. В основном кабели витой пары можно разделить на два типа: неэкранированная витая пара (UTP) и экранированная витая пара (STP).

UTP предназначен для неэкранированной витой пары, а STP - для экранированной витой пары. UTP - это то, что обычно устанавливают телефонные компании и средства передачи данных (хотя зачастую он недостаточно высокого качества для использования в высокоскоростной сети), и именно через него работает 10BaseT Ethernet. Однако STP отличается от UTP тем, что состоит из оболочки из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. Обычно он используется для устранения индуктивной и емкостной связи, поэтому его можно применять между оборудованием, стойками и зданиями.

Коаксиальные кабели

Коаксиальный кабель состоит из внутреннего сплошного проводника, окруженного параллельным внешним проводником из фольги, который защищен изолирующим слоем. Коаксиальный кабель имеет более чем в 80 раз большую пропускную способность, чем витая пара. Коаксиальный кабель также был основой высокоскоростной связи и также применялся в сетях с 10-гигабитными линиями обработки данных, поскольку доказано, что он экономически эффективен для коротких линий в пределах 10 м и для жилой сети.

Сравнение витого кабеля и коаксиального кабеля

Большинство людей теперь хорошо знакомы с тем, что такое коаксиальные кабели, поскольку они используются почти в каждом доме для подключения кабельного телевидения. Эти кабели для передачи данных также популярны в локальных сетях (LAN), поскольку они обладают высокой устойчивостью к помехам сигнала, что также дает коаксиальным кабелям возможность поддерживать более длинные кабели между двумя устройствами.

Самое большое преимущество скрученных кабелей заключается в их прокладке, поскольку они часто тоньше коаксиальных кабелей, а два проводника скручены вместе.Однако из-за того, что они тоньше, они не могут выдерживать очень большие пробеги. Эти плотно скрученные конструкции стоят меньше, чем коаксиальные кабели, и обеспечивают высокую скорость передачи данных. Они подключаются к разъему RJ45, который похож на телефонную розетку, но предназначен для контактов витой пары.

В конце концов, витая пара лучше подходит, когда проблема затрат и установки, а также если электромагнитные помехи и перекрестные помехи не являются большой проблемой. Но для коаксиального кабеля он поддерживает кабели большей длины и может быть экранирован различными способами - с экраном из фольги на каждом проводе, фольгой или оплеткой внутри оболочки или комбинацией экрана отдельного проводника и оболочки.

Дополнительная информация о волоконно-оптических кабелях

Помимо витых и коаксиальных кабелей, существует новое поколение средств передачи данных - оптоволоконные перемычки. Волоконно-оптические кабели имеют гораздо большую пропускную способность, чем металлические кабели, а это значит, что они могут передавать больше данных. Они также менее восприимчивы к помехам. По этим двум причинам волоконно-оптические кабели все чаще используются вместо традиционных медных кабелей, несмотря на их высокую стоимость. В настоящее время в области передачи данных широко используются два типа волоконно-оптических кабелей - одномодовые волоконно-оптические кабели и многомодовые волоконно-оптические кабели.

Одномодовое оптическое волокно обычно адаптировано для высокоскоростных приложений на больших расстояниях. В то время как многомодовое оптическое волокно предназначено для одновременной передачи нескольких световых лучей или режимов, что в основном используется для связи на короткие расстояния. Оптоволоконные кабели также доступны с различными оптическими разъемами, такими как патч-корд LC-SC, оптоволоконный кабель LC-ST, патч-корд SC FC и т. Д. На рисунке выше показан патч-корд LC-SC.

Заключение

Некоторые инженеры подтверждают, что оптоволоконные кабели, несомненно, будут доминирующей средой передачи в области телекоммуникаций, в то время как другие считают, что медные кабели не останутся незамеченными.Таким образом, выбирая волоконно-оптические кабели, витые или коаксиальные кабели, перед выбором этих кабелей для передачи данных рекомендуется иметь полное представление о своем применении. Все типы кабелей Ethernet, а также оптоволоконные кабели можно найти на сайте FS.COM. Наш инструмент быстрого заказа поможет вам найти то, что вам нужно. Если у вас есть какие-либо требования к нашей продукции, отправьте нам свой запрос.

Кабель витой пары против коаксиального кабеля и оптоволоконного кабеля: в чем разница?

Кабель витая пара, оптоволоконный и коаксиальный кабель три основных типа сетевых кабелей, используемых в современных системах связи.Эти кабели в основном отличаются друг от друга по латентности, скорости передачи данных перевод и общая безопасность.

Что такое кабель витой пары?

Кабель витая пара это тип кабеля, в котором два независимо изолированных жилы одного цепи скручены вместе для уменьшения перекрестных помех и электромагнитных помех. индукция. Существует два типа кабелей витой пары : экранированная и неэкранированная витая пара. Экранированная витая пара кабель имеет тонкую проволочную сетку, окружающую провода для защиты передачи тогда как неэкранированная витая пара не окружена мелкой сеткой.Кабель витой пары используется в старых телефонах сетей и является наименее дорогим типом кабеля для локальной сети (LAN).

Кабель витой пары

Что вам нужно Знайте о витых кабелях

  1. Кабель витой пары - это вид проводки, в которой два проводника одной цепи скручены вместе. Пара проводов образует цепь, которая может передавать данные.
  2. Распространенные типы кабеля Ethernet типа витая пара включают: неэкранированную витую пару (UTP) и экранированную витую пару (STP).
  3. Передача сигналов происходит в электрическая форма над металлическим проводом.
  4. Кабель витой пары может быть поврежден из-за внешнее магнитное поле.
  5. Кабель витой пары состоит из пары изолированный медный провод.
  6. Кабели витой пары сравнительно невысокие. цена по сравнению как с коаксиальным, так и с волоконно-оптическим кабелем.
  7. Хотя кабели витой пары предназначены для уменьшения шум от внешних источников, он обычно неэффективен для подавления этого шума (шум - это нежелательная электрическая или электромагнитная энергия, ухудшающая качество качество сигналов и данных).
  8. Очень высокое затухание.
  9. Установка и внедрение витой пары кабели просто и легко.
  10. Низкая пропускная способность.
  11. Безопасность передаваемого сигнала не гарантировано.
  12. Кабели витой пары обычно используются в телефонные сети, сети передачи данных и экранирование кабелей.
  13. Кабель витой пары может передавать телевидение, телефон и передача данных на относительно низкой скорости по сравнению с оптоволоконным кабель.
  14. Кабели витой пары медные. окружен утеплителем с другими материалами.Поэтому они больше в диаметр, чем волоконно-оптические кабели.
  15. Кабели витой пары тяжелее при по сравнению с волоконно-оптическими кабелями.
  16. Убыток - еще один фактор, который может различают коаксиальный, оптоволоконный кабель и кабель витой пары. Убыток определяется децибелами на единицу длины и на заданной частоте. Таким образом, чем дольше коаксиальный кабель, тем больше потери. Некоторые потери, которые происходят в Кабели витой пары включают: резистивные потери, диэлектрические потери, излучаемые потери и Потеря со временем.

Что такое коаксиальный кабель?

Коаксиальный кабель , также называется коаксиальным кабелем предназначен для передачи высокочастотных сигналов. Это тип медного кабеля. специально построенный с металлическим экраном и другими компонентами, предназначенными для блокировки сигнал интерференции. Он отличается от других экранированных кабелей, потому что размер кабеля и разъемов контролируется для получения точных, постоянное расстояние между проводниками, которое необходимо для его эффективного функционирования в качестве линия передачи.

Коаксиальный кабель в основном используется в магистральных телефонных линиях, кабели для широкополосного доступа в Интернет, высокоскоростные компьютерные шины данных, несущие сигналы кабельного телевидения и подключение радиопередатчиков и приемников к их антенны.

Коаксиальный кабель

Что вам нужно Знайте о коаксиальном кабеле

  1. Коаксиальный кабель предназначен для передачи высокочастотные сигналы. Он состоит из круглого медного проводника и трех слои изоляции и экранирования, предотвращающие перекрестные помехи от двигателей, освещение и другие источники электромагнитных помех.
  2. Общие типы коаксиальных кабелей, которые в основном используются в бытовые применения включают: RG59 и RG6.
  3. Коаксиальный кабель используется для передачи сигнала в электрическая форма над внутренним проводником кабеля.
  4. Коаксиальный кабель менее подвержен влиянию внешних магнитное поле.
  5. Коаксиальный кабель состоит из четырех компонентов движущиеся изнутри наружу: сплошной провод, слой изоляция, заземляющий провод и слой внешней изоляции.
  6. Стоимость коаксиальных кабелей выше витой пары.
  7. Коаксиальные кабели относительно хорошо подавляет шум по сравнению с кабелями витой пары.
  8. Низкое затухание.
  9. Монтаж и внедрение коаксиального кабеля относительно сложно из-за диэлектрического изолятора вокруг медного сердечника в коаксиальном кабеле.
  10. Умеренно высокая пропускная способность.
  11. Безопасность передаваемого сигнала не гарантировано.
  12. Коаксиальные кабели используются в соединительных линиях радиопередатчики и приемники с их антеннами, компьютерная сеть (Интернет) подключения, цифровое аудио (S / PDIF) и распределительный кабель телевизионные сигналы.Они также используются в мультимедийном интерфейсе высокой четкости. соединения.
  13. Коаксиальный кабель может передавать телевидение, телефон и данные на относительно низкой скорости по сравнению с оптоволоконным кабелем.
  14. Коаксиальные кабели представляют собой медные провода, окруженные путем утепления другими материалами. Следовательно, они больше по диаметру, чем волоконно-оптические кабели.
  15. Коаксиальные кабели тяжелее при по сравнению с волоконно-оптическими кабелями.
  16. Некоторые потери, возникающие в коаксиальных кабелях включают: резистивные потери, диэлектрические потери и потери на излучение.

Что такое оптоволоконный кабель?

Оптоволоконный кабель также называется оптоволоконным кабелем представляет собой сетевой кабель, содержащий жилы из стекловолокна внутри изолированного кожух. Во всех оптических волокнах используется сердцевина из прозрачного силикона, напоминающего волосы. с менее преломляющей индексированной оболочкой, чтобы избежать утечки света на окружение. Они предназначены для передачи данных на большие расстояния с высокой производительностью. сети и телекоммуникации. Волоконно-оптические кабели можно разделить на Одномодовое волокно (SMF) и многомодовое волокно (MMF).Одномодовое волокно использует очень тонкие стеклянные нити и лазер для генерации света в многомодовом режиме в оптическом кабеле используются светодиоды. Из-за высокой чувствительности оптического волокна, обычно покрыт высокопрочным, легким защитным материалом любит кевлар.

Волоконно-оптический кабель

Что вам нужно Знайте о волоконно-оптическом кабеле

  1. Волоконно-оптический кабель - это тип кабеля Ethernet. которые состоят из одного или нескольких оптических волокон, которые используются для передачи данных.
  2. Оптоволоконный кабель
  3. можно отнести к категории одинарных модовое волокно (SMF) и многомодовое волокно (MMF).
  4. Оптоволоконный кабель передает данные в виде импульсов свет проходит через крошечные стеклянные трубки (передача сигнала происходит в световых образует поверх стекловолокна).
  5. Волоконно-оптический кабель никогда не подвергается воздействию из-за внешнее магнитное поле.
  6. Оптические кабели состоят из очень тонких оптических кабелей. волокна объединены в один кабель. Волокна могут быть стеклянными или стеклянными. пластик.
  7. В целом оптоволоконный кабель дороже чем медный кабель из-за его высокой производительности и емкости.
  8. Оптоволокно имеет наивысшую помехозащищенность по сравнению с световые лучи не подвержены влиянию электрических помех.
  9. Затухание очень низкое.
  10. Установка и внедрение оптического волокна трудно. Это связано с тем, что они тонкие и хрупкие и поэтому требует большей осторожности при установке.
  11. У них очень высокая пропускная способность по сравнению с коаксиальный и витая пара; в этом отношении волоконно-оптический кабель предлагает большое преимущество с точки зрения гибкости полосы пропускания и надежности.
  12. В оптоволокне повышенная безопасность технологии, поэтому оптоволоконные кабели трудно перехватить без нарушение системы.
  13. Оптоволоконные кабели установлены для поддержки длинных дистанционные связи между странами и городами. Они также используются в данных центры, в которых необходимо передать большой объем данных.
  14. Волоконно-оптический кабель может передавать телевидение, телефон и передача данных на относительно более высокой скорости по сравнению с витой парой и коаксиальный кабель.
  15. Волоконно-оптический кабель изготовлен из очень тонкого, податливые трубки из стекла или пластика и поэтому небольшого диаметра.
  16. Оптоволоконный кабель легче при по сравнению с витой парой и коаксиальными кабелями.
  17. Некоторые потери, возникающие в оптоволоконном Кабель включает: рассеивание, изгиб, поглощение и затухание.

16 Разница Между витой парой, коаксиальным кабелем и оптоволоконным кабелем в табличной форме

ОСНОВА СРАВНЕНИЯ ВИТЫЙ ПАРНЫЙ КАБЕЛЬ КОАКСИАЛЬНЫЙ КАБЕЛЬ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ
Альтернативное название ____ Коаксиальный кабель также может называться коаксиальным кабелем . Оптоволоконный кабель, также называемый оптоволоконным кабелем .
Описание Кабель витой пары - это разновидность проводки, в которой два проводника одиночные цепи скручены вместе. Пара проводов образует цепь, которая может передавать данные. Коаксиальный кабель предназначен для передачи высокочастотных сигналов. это состоит из круглого медного проводника и трех слоев изоляции и экранирование, которое предотвращает перекрестные помехи от двигателей, освещения и других источников EMI. Волоконно-оптический кабель, также называемый волоконно-оптическим кабелем, представляет собой тип кабеля Ethernet, состоящего из одного или нескольких оптических волокон, которые используются для передавать данные.
Типы Неэкранированная витая пара (UTP) Экранированная витая пара (STP) RG59 RG6 Одномодовое волокно (SMF) Многомодовое волокно (MMF).
Передача сигнала Передача сигналов происходит в электрической форме по металлический провод. Передача сигнала осуществляется в электрической форме по внутреннему проводнику. кабеля. Передача сигнала происходит в световых формах по стекловолокну.
Внешнее магнитное поле На него может повлиять внешнее магнитное поле. Он меньше подвержен влиянию внешнего магнитного поля. На него никогда не влияет внешнее магнитное поле.
состоит из Он состоит из пары изолированных медных проводов. Он состоит из четырех компонентов, движущихся изнутри наружу: одножильный провод, слой изоляции, заземляющий провод и слой внешнего утеплителя. Они состоят из очень тонких оптических волокон, связанных вместе в один одиночный кабель. Волокна могут быть стеклянными или пластиковыми.
Цена Они сравнительно невысоки по цене по сравнению с коаксиальным и коаксиальным кабелями. Волоконно-оптические кабели. Стоимость коаксиальных кабелей выше, чем у витой пары. кабели. Волоконно-оптический кабель дороже медного из-за высокой кабели производительности и емкости.
Подавление шума Обычно это неэффективно для подавления этого шума. Они относительно хорошо подавляют шум по сравнению с скрученными. пара кабелей. Он обладает высочайшей помехозащищенностью, так как световые лучи не подвержены влиянию электрический шум.
Затухание Затухание очень высокое. Затухание низкое. Затухание очень низкое.
Установка и Реализация Монтаж и реализация кабеля витой пары проста и удобна. легкий. Установка и внедрение коаксиального кабеля относительно трудный. Установка и внедрение оптического волокна затруднительны.
Пропускная способность Низкая пропускная способность. Умеренно высокая пропускная способность. Очень высокая пропускная способность.
Безопасность Безопасность передаваемого сигнала не гарантируется. Безопасность передаваемого сигнала не гарантируется. Трудно перехватить оптоволоконные кабели, не нарушив при этом система. Безопасность передаваемого сигнала гарантируется.
Приложение Обычно они используются в телефонных сетях, сетях передачи данных и экранирование кабеля. Они используются в фидерных линиях, соединяющих радиопередатчики и приемники с их антеннами, подключения к компьютерной сети (Интернет), цифровое аудио (S / PDIF) и распространение сигналов кабельного телевидения. Они установлены для поддержки соединений на большие расстояния между страны и города.Они также используются в центрах обработки данных, где большой объем данных необходимо передать.
Скорость передачи Они передают телевидение, телефон и данные по относительно низкой цене. скорость по сравнению с оптоволоконным кабелем. Они передают телевидение, телефон и данные по относительно низкой цене. скорость по сравнению с оптоволоконным кабелем. Они передают телевидение, телефон и данные относительно быстрее. скорость по сравнению с витой парой и коаксиальным кабелем.
Диаметр Они больше по диаметру, чем оптоволоконные кабели. Они больше по диаметру, чем оптоволоконные кабели. Они небольшого диаметра.
Масса Они тяжелее по сравнению с волоконно-оптическими кабелями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
