Диммер клавишный 60-600Вт Белый Valena Legrand
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Диммер клавишный 60-600Вт Белый Valena Legrand — цена, фото, технические характеристики. Для того, чтобы купить Диммер клавишный 60-600Вт Белый Valena Legrand в интернет-магазине prestig.ru, нажмите кнопку "В КОРЗИНУ" и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Диммер клавишный 60-600Вт Белый Valena Legrand оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Как подключить диммер к светодиодной ленте

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. В статье расскажем, как подключить диммер, рассмотрим особенности работы.

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата. С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста, через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону, это позволяет использовать теристор.

Время полупериода, когда открывается теристор, зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1.

Данная схема применима при мощности ламп до 160 Вт, при большей нагрузке надо устанавливать теристор и диоды, соответствующие потребляемой мощности. Читайте также статью: → «Как работает диммер?».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

  • Для активной нагрузки;
  • Для индуктивной нагрузки;
  • Для светодиодных энергосберегающийх ламп;
  • Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

  • С поворотным диском;
  • На механических кнопках;
  • Сенсорные;
  • С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

Поворотные диммеры: описание и принцип работы

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.  Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

  • Таймером;
  • Программным управлением;
  • Подключением к ПК для расширения функций с помощью различных программ;
  • Возможностью использования в автоматизированных системах «Умный дом»;
  • С дистанционным пультом управления.
Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают.  Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммеры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

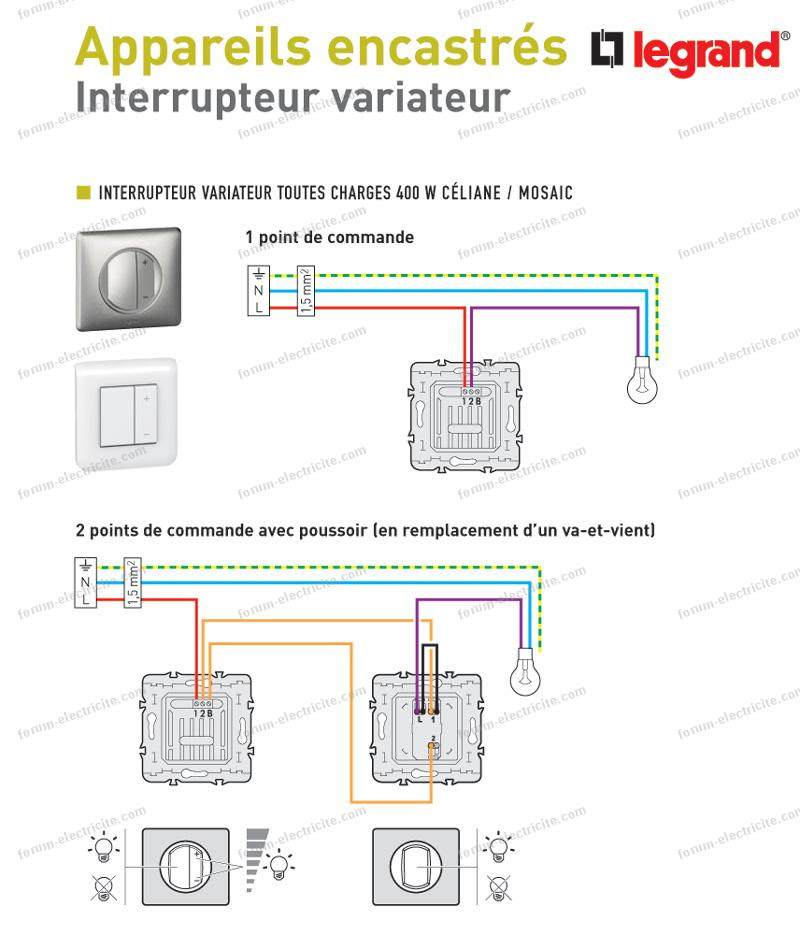

Схема подключения диммера

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер:

МодельОрганы управленияМощность в ВтСтоимость в руб
Legrand ValenaКнопки и поворотный350, 450, 650, 11001700
Legrand CelianeКнопки и сенсорные320, 420, 6202900
Legrand Galea Lifeкнопочные, поворотные420, 620, 11001700
Legrand Carivaкнопочные, поворотные320, 5201450
Legrand Mosaicкнопочные420, 11002000

Характеристики и примерная стоимость диммеров Legrand

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна.

Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Совет №1. Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Диммеры Schneider:

МодельМощность в ВтСтоимость в руб
ANYA AYA220012161-501650
ANYA AYA220012361-501650
Asfora EPH6400121601490
Asfora EPH65001216011200
Asfora EPH65001236011200
Asfora EPH66001213141000
Asfora EPH66001233141000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

  • Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
  • При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
  • Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
  • При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

Вопрос №1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

Вопрос №2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

Вопрос №3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

Характеристики некоторых светодиодов:

Производитель и маркаКитайские5630 5730,Китайские 5630 57300,

Китайский 5050

Мощность

Яркость

0,09W

7 лм

15W

12 лм

0,1W

8 люмен

Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

Вопрос №4. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

с какими лампами работает, схемы, управление

Освещение у нас в домах становится все более сложным. Часто оно имеет несколько уровней — многоуровневое освещение теперь почти норма. А еще стало популярным использовать регулировку яркости света. Это, конечно, удобно — задавать тот уровень освещения, который необходим в конкретное время. Часто реализуют это при помощи диммеров. Это небольшие устройства, которые позволяют регулировать яркость свечения ламп. Хотя это и не единственное решение. Например, на стадии ремонта можно распланировать освещение так, что регулировать яркость ламп просто не будет необходимости. Но использование светорегуляторов проще, если ремонт далеко позади, а хочется иметь возможность изменять освещение. Вот тогда и используют эти устройства. О том, какие бывают светорегуляторы, как подключить диммер вместо старого выключателя или «поставить его с нуля» и поговорим дальше.

Содержание статьи

Виды диммеров

Часто используются осветительные приборы разного типа: лампы накаливания — обычные и галогенные, светодиодные лампы и ленты, лампы дневного света и экономки. Иногда в одном помещении присутствует несколько типов ламп. Но вот в чем проблема: под разные типы ламп требуются различные типы светорегуляторов. Есть, конечно, универсальные диммеры, но стоимость их высока.

Диммеры отличаются не только по внешнему виду, но и по типу ламп, с которыми они работают

Итак, первоначально надо купить нужный диммер. Это важно, так как далеко не все регуляторы, которые хорошо работают с обычными лампочками накаливания, могут регулировать экономки или светодиодные лампы. Давайте разбираться какими бывают диммеры и как их выбрать. Они отличаются по типу нагрузки:

  • Для ламп накаливания, включая галогенные, работающие от 220 В.
  • Галогенные лампы постоянного тока (электронный трансформатор на 12 В).
  • Для светодиодных и люминесцентных ламп со стандартным патроном.
  • Универсальные.

Это схема регулятора яркости для галогенных ламп на 12 В

То есть, сначала покупаете лампу, затем под тип используемых лампочек подбираете диммер. Причем, необходимо учитывать еще и потребляемую мощность. По мощности диммеры бывают следующих типов:

  • Небольшой мощности — от 200 Вт до 1000 Вт. Очень часто совмещены с выключателем, но могут быть и в виде отдельного устройства. Второй тип устанавливается в такой же подрозетник, как и обычный выключатель.
  • Мощные — выше 1000 В обычно монтируются в электрическом щите, устанавливаются на DIN- рейку, но в быту используются редко. Разве что для регулирования мощности ТЭНов и другой подобной нагрузки.

Схема диммера на тиристоре — для обычных ламп и индуктивной нагрузки (не для емкостной, к которым относятся почти все лампы со встроенными преобразователями тока)

При выборе мощности димера, следует предусмотреть запас в 20-30%. В таком случае компоненты устройства будут работать в оптимальном режиме, что продлит срок эксплуатации. При работе «на грани» или с перегрузкой, диммеры быстро выходят из строя — через пару лет. Если в сети часто скачет напряжение, это еще усугубляет ситуацию. Так что «запас» у светорегулятора по мощности должен быть. После того как выбрали тип, можно думать, как подключить диммер.

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.

Что лучше: специальный регулятор для светодиодных ламп или диммируемые модели

Предположим, что регулятор света у вас стоял и успешно работал с лампами накаливания. Вы решили сэкономить — поставить светодиодные или люминесцентные лампы, но они со старым регулятором не работают. Иногда приходит идея купить диммируемые лампы, а регулятор не менять. Оно вроде понятно — лампочки проще вкрутить, чем думать, как подключить диммер. Но есть у этого решения большой мину — диммируемые лампы дорогие и есть далеко не везде. И еще — на малом напряжении диммируемые, все-таки, могут моргать или попросту гаснуть. Так что, если ламп достаточно много, возможно стоит купить «специальный» диммер для светодиодных ламп, а сами лампочки поставить любые — лишь бы не давали стробоскопического эффекта. Если посчитать, это может оказаться более выгодно.

Схема диммера для светодиодных ламп (без трансформатора на железном сердечнике)

Заменить старую модель на новую, труда не составит. Разве что вы купите диммеры Legrand. Они очень надежны, хорошо работают, но корпус имеют другой. Под них нужна специальная коробка. Можно попытаться поставить в «стандартную» для нас, но внешний вид при такой установке до ума довести тяжело — надо чем-то закрыть пустоты по краям.

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

  • Роторные — надо вращать регулятор.
  • Клавишные — работают по типу джойстика. Яркость регулируется уровнем наклона клавиши.
  • Сенсорные. Встроенная сенсорная панель позволяет плавно менять настройки.

    Разные способы управления. Например, диммер Легранд Валена имеет клавишное управление, причем выключатель выведен на одну клавишу, а регулятор света на другую

  • Радиоуправляемые. Управляются от пульта дистанционного управления.
  • Акустические. Реагируют на определенный звук (например, на хлопок).

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Как подключить диммер: схемы, способы

Вызывать электрика для установки диммера совсем не обязательно. В его подключении ничего сложного нет. Понадобится только отвертка. Как и на обычный выключатель, на совмещенный со светорегулятором, заводится фазный провод. Если у вас разводка проводки сделана под «обычные» выключатели, их просто заменяем на регулируемые.

Вообще, установка выключателя с диммером даже проще чем обычного. У них зажимы для проводов выведены на задней крышке. Зажимы, обычно «под винт». То есть, откручиваем немного винт (на пару оборотов), вставляем зачищенный от изоляции проводник, затягиваем винт. Зачищаем изоляцию так, чтобы винт упирался в медь. Но длина оголенного проводника не должна быть слишком большой — нельзя чтобы из контакта торчал голый провод.

Как подключить диммер. Все даже проще, чем с обычным выключателем

Единственное о чем надо помнить — перед тем как подключить диммер, отключите питание. Выключаем автоматы в щите или выкручиваем пробки — у кого что. И не забудьте оповестить домашних — вдруг кто-то не в курсе, что вы работаете и могут включить питание.

Подключаем выключатель с диммером

Если вы заменяете обычный выключатель на диммируемый, проблем вообще никаких. Схемы подключения диммера и выключателя ничем не отличается. Сравнивайте сколько угодно. Все один в один. Только надписи на картинках разные.

Схема подключения диммера с выключателем: все точно так же как с обычным

Все так же на выключатель/светорегулятор заводится фаза, а нейтраль и земля идут напрямую на светильник. Если у вас стоит выключатель, разобрали его, вынули из подрозетника, открутили провода, прикрутили в том же порядке проводники к диммеру, установили его на место, закрепили. Все.

Не изменяется ничего и если вы хотите подключить диммер вместо проходного выключателя. Находите модели проходных переключателей с возможностью регулирования яркости, и просто ставите его вместо старого, сохраняя порядок подключения проводов.

Последовательно с выключателем

Если диммер — отдельное устройство, его можно и установить отдельно. Это может быть удобным в спальне. Выключатель располагают возле двери, а регулятор яркости света ставят рядом с кроватью. Удобно — нет необходимости вставать чтобы сделать свет ярче или создать более уютную обстановку. Правда, в этом случае будет удобнее поставить два проходных выключателя. Тогда чтобы выключить свет тоже не надо будет вставать. И в этом случае тот выключатель, что возле кровати, тоже лучше взять с диммером, или поставить отдельное устройство — после выключателя.

Как подключить диммер после выключателя

Несколько слов пояснения к схеме. Провод нарисован один, так как второй — нулевой — идет к светильнику напрямую. На выключатель или на диммер заводится только и исключительно фаза. Так что провод, который пришел с выключателя, заводим на вход светорегулятора, а с его выхода провод тянем к светильнику.

Подключить лампочку через диммер

Если вы хотите подключить обычную лампочку через светорегулятор. Это, кстати, можно провернуть с обычной настольной лампой — вместо или вместе с обычной кнопкой установить регулятор яркости. По сути, мы реализуем ту же схему, что представлены в предыдущем пункте. Надо установить регулятор яркости лампы в разрез одного из проводов. Обращаем внимание — только одного из двух.

Диммер на шнуре к лампе

Для этого шнур питания разрезаем, концы зачищаем. Два конца от двух кусков кабеля сращиваем, изолируем. Другие два конца — те, которые остались свободны — подключаем к гнездам регулятора. Если найдете специальную модель, которая устанавливается на шнур, предварительно придется снять крышку. Но ничего сложного в этом нет — там либо два шурупа, либо две (или больше) защелки. Внутри вы найдете все те же два разъема под провода. После их подсоединения можно проверять работу.

Со светодиодными лампами и лентами

Если светодиодные лампы питаются от пониженного постоянного напряжения, диммер надо ставить до преобразователя. Стандартные регуляторы интенсивности освещения рассчитаны на работу с переменным напряжением. Поэтому фазу заводят сначала на светорегулятор, затем подают ее на преобразователь. В этом случае провод нейтрали тоже напрямую подается на преобразователь.

Как включить LED лампу постоянного тока через диммер

Есть и второй способ подключения диммера к светодиодам. Если вы купите регулятор яркости, который работает от постоянного напряжения, его надо будет ставить после преобразователя. И неважно, дальше пойдет питание на лампы или на ленты. Зависит это от параметров регулятора яркости освещения.

Если регулятор яркости рассчитан на постоянное напряжение, его ставят после преобразователя

В случае подключения светодиодных лент, также обязательно учитывать мощность регулируемой нагрузки. Она не должна превышать максимально допустимую для диммера. В идеале должна быть меньше хотя бы на четверть.

Как правило, мощность блоков питания значительно ниже, чем диммера. Подключить к нему получается только две-три ленты по 5 метров, если они дают мощное свечение. Ставить на каждый усилитель по регулятору света не всегда разумно. Если есть желание отдельно регулировать разные части освещения (подсветку разных уровней, например) — пожалуйста. Но если это один контур подсветки потолка, например, имеет смысл одновременно регулировать все ленты. Потому что двумя отдельными, вы точно тон в тон не попадете.

Как подключить диммер: установка светорегулятора для светодиодных лент с усилителем

Чтобы решить эту проблему, ставят дополнительный блок питания и усилитель. Диммер на 12 В или на 24 В в зависимости от типа лент. Он один, но регулирует и ленты, которые подключены к нему, и те, что подключены к усилителю. При выборе модели снова-таки надо посчитать мощности (не забывайте про усилитель).

Большой обзор решения для умного дома Legrand — kvvhost

Готовый комплект умного дома от именитого бренда, работающий по протоколу ZigBee, и подходящий к вашим розеткам и выключателям.

О компании Legrand, думаю, слышали все. Она производит качественные электротехнические изделия не только домашнего, но и промышленного назначения. Загляните к ним в Инстаграм, у них интересный аккаунт. У себя дома я использую именно их УЗО и автоматы. Ну а в процессе ремонта встал вопрос о розетках и выключателях. У Legrand действительно красивые решения как в плане дизайна, так и в плане выбора устройств. Выключатели на автоматических клеммах или винтовых, розетки со шторками и без, диммеры, кнопки, usb зарядные устройства.

С недавнего времени, в ассортименте для уже знакомых серий Celiane, Valena Life и Valena Allure, появились ZigBee устройства. Это результат приобретения Группой Legrand французской компании Netatmo, производителя решений для умного дома, о котором также многие слышали. Помимо проводных устройств, в ассортименте есть и беспроводные. Начать управлять устройствами Legrand можно всего за три шага. Устанавливаем устройство, скачиваем приложение и настраиваем сценарии. Управлять можно как через фирменное приложение Home + Control, так и вручную — физически нажимая на выключатели. Или вообще голосом через Алису. Дополнительно поддерживаются платформы Apple дом, Google Home, Яндекс «Умный дом» и прочее.

У меня на обзоре большой комплект умных устройств Legrand из серии Valena Allure with Netatmo, за что выражаю благодарность Legrand Россия и СНГ. Принципиальной разницы с сериями Valena Life и Celiane нет, отличие только в дизайне.

Рассмотрим стартовый пакет умного дома: проводной выключатель, умную розетку, беспроводной выключатель и микромодуль освещения, который можно встроить в уже установленные обычные выключатели.



Стартовый пакет умного дома Legrand



Какой же умный дом без центрального устройства, управляющего всем остальным? Именно с хаба управления я и начну обзор.

Очень яркая полиграфия, вся информация об устройстве видна прямо на коробке. Сразу видно, что находится внутри, и понятны основные функции устройств.

Умный дом Legrand отвечает очень многим хотелкам при постройке умного дома. Одна из основных — управление должно быть самодостаточным и не зависеть от выхода шлюза из строя или отсутствия интернета. И тут это как раз учтено. Все беспроводные выключатели могут быть сопряжены напрямую с проводными.

Умный дом Legrand поддерживает все современные голосовые ассистенты — Яндекс Алиса, Google Assistant, Alexa, Siri. Заявлена поддержка Apple HomeKit, что также расширяет возможности использования решения от Legrand. Об этом я также расскажу.

Теперь о внешнем виде. Шлюз выполнен в корпусе эдакой выпирающей заглушки с гранями. Смотрится очень круто.

С лицевой стороны суппорта нанесены данные для сопряжения с Apple HomeKit. Под управлением шлюза может находиться до 100 проводных и беспроводных устройств. И, так как вся система управляется по Zigbee протоколу, каждое проводное устройство увеличивает зону действия сети.

Помимо шлюза, в стартовом комплекте есть умная розетка и беспроводной главный выключатель «Я дома / Я вне дома», и все они связаны между собой. У розетки встроенная защита от перегрузки по току до 16А. Также розетка позволяет измерять текущее энергопотребление, и дает возможность просматривать данные по потреблению за прошедшие периоды через приложение.

Полный комплект поставки — шлюз, совмещенный с умной розеткой, беспроводной главный выключатель «Я дома / Я вне дома», две рамки под шлюз и под беспроводной выключатель, двусторонний скотч. Ну и, конечно же, инструкции.

Для установки шлюза в стену подойдет одна стандартная коробка скрытого монтажа глубиной 40мм. Одна, так как часть шлюза с обратной стороны плоская и питается от розетки. Для крепежа к стене плоской части предусмотрен комплектный двусторонний скотч. Или же вообще можно установить все это в двухпостовую коробку — отверстия крепления винтов для этого есть.

Беспроводной главный выключатель «Я дома / Я вне дома» можно также установить либо в коробку на винты, либо на комплектный двусторонний скотч. Главный выключатель производитель рекомендует устанавливать недалеко от входной двери, чтобы управлять сценариями «Я дома / Я вне дома» с участием освещения, умных розеток, приводов и рольставней.

Давайте подключим питание и проверим шлюз с фирменным приложением. В прилагаемой инструкции указано, что шлюз с умной розеткой рекомендуется подключать одножильным проводом 2,5мм2.

Для автоматических клемм нужен жесткий провод. Поэтому либо одножильный, либо обжатый многожильный. С обратной стороны суппорта шлюза все обозначения нанесены и легко читаемы.

Скачиваем приложение Legrand Home + Control и регистрируемся, указав электронную почту и страну.

И начинаем настройку системы. Выбираем Legrand и нам расскажут, как привязать шлюз к приложению. Для этого нужно нажать в центре кнопки выключателя «Я дома / Я вне дома», пока светодиод на нем не загорится зеленым, и отпустить.

Далее вводим пароль от WiFi. Обратите внимание, что поддерживается только 2,4 ГГц. WiFi 5 ГГц не поддерживается. Выбираем наш шлюз, это WiFi точка доступа, в моем случае Legrand Gateway-24c454. Сразу же будет выполнено обновление прошивки и нам сообщат, что все готово.

На видео записал процесс повторного сопряжения шлюза с WiFi сетью. Для этого просто выполняем весь процесс заново.

Задаем имя нашему дому, и создаем помещения для того, чтобы в каждом настроить устройства Legrand.

И тут меня действительно удивили. Для привязки устройств с кнопками нужно на них нажать, а вот розетки без кнопок. Чтобы их привязать, по ним нужно постучать три раза. Такого я еще не встречал.

И после нажатия кнопки «Завершить», можно увидеть несколько основных фишек приложения.

Что интересно, для того чтобы знать, какой розеткой вы сейчас управляете, ее можно идентифицировать миганием светодиода. И вы действительно поймете что это та самая розетка\выключатель. Полезно, если их несколько в одном помещении.

В том же меню можно управлять индикацией состояния. По умолчанию она отключена. Если включим, то в розетке будет светиться синий светодиод, когда она включена.

Чтобы заменить батарейку беспроводного главного выключателя «Я дома / Я вне дома» нужно аккуратно снять крышку клавиши и найти изображение отвертки.

Аккуратно поддеваем в указанном месте и получаем доступ к плате и батарейке CR2032. Кстати, срок автономной работы, заявленный производителем до 8 лет.

На плате три кнопки. Есть подписанная контактная площадка. За все отвечает Zigbee модуль Atmel ATSAMR21E. Даташит на него легко найти в интернете.

Шлюз и розетку, увы, разобрать мне не удалось. Корпуса обоих держатся на заклепках

Пришлось бы их как-то убирать, и во время сборки колхозить крепление обратно. Я этого делать не стал.

Далее расскажу о других устройствах экосистемы умного дома Legrand. Начнем с проводного выключателя.



Умный проводной выключатель освещения


Legrand с опцией светорегулирования



По сути это диммер, который может работать, как обычный выключатель. Это очень расширяет его возможности. Номер в каталоге Legrand 752584.

Упаковка в одном дизайне с остальными умными устройствами Legrand.

Устанавливается выключатель в одноместную монтажную коробку глубиной не менее 40 мм. Крепление на винтах или захватах.

Клеммы винтовые, все подписано.

В комплекте заглушка, рамка и компенсатор для корректной работы ламп.

Подключаем по инструкции и добавляем в приложение с помощью главного выключателя. Особенность данного выключателя в том, что ему не нужен нулевой проводник, достаточно только фазы.

Способ привязки к шлюзу такой же, как и для остальных устройств с кнопками. Долго жмем в центре главного выключателя пока не загорится светодиод, затем один раз жмем кнопку на устройстве, которое нужно привязать и подтверждаем привязку кратковременным нажатием в центре главного выключателя.

Теперь в приложении появится наш выключатель. В его настройках можно активировать функцию диммирования и сделать так, чтобы синий светодиод светил, когда свет включен или когда выключен. Или вообще включить / выключить. Настраивается, как вам удобно. А еще можно задать условную мощность лампочки для того, чтобы функция энергопотребления учитывала и ее.

При включенной функции диммера яркость настраивается долгим нажатием на выключатель — чтобы уменьшить жмем верхнюю кнопку, чтобы увеличить жмем нижнюю.

Также без проблем можно связать с этим диммером беспроводной выключатель, один или несколько, и управлять им. Сделать это можно, например, через приложение в разделе «Управление моим домом», выбрав нужный беспроводной выключатель.



Разборка диммера Legrand 752584

Чтобы разобрать диммер, сначала нужно снять лицевую клавишу

Затем плоской отверткой нажать на пластиковые фиксаторы, держащие корпус диммера в суппорте и толкнуть его вниз. Фиксаторы с двух сторон.

Затем, чтобы открыть корпус, нужно аккуратно поддеть еще четыре фиксатора

Корпус разделится на две половины. В одной из них будет зафиксирована нижняя (логическая) плата. Будьте осторожны, платы соединены несъемным шлейфом.

Логическая плата держится на четырех пластиковых фиксаторах, нужно быть очень осторожным, чтобы снять ее, не повредив шлейф или плату.

Отодвинуть их, чтобы снять логическую плату, лучше всего изнутри плоской маленькой отверткой. Делать это нужно очень аккуратно, так как места для отвертки очень мало, а если пробовать отогнуть пластиковые фиксаторы снаружи, то есть шанс что они отломятся.

Плата снята. За логику тут также отвечает Atmel ATSAMR21E

За управление нагрузками отвечают два тиристора TS820600 и MOSFET транзистор 16N50C3.  Радиатор на них общий.

Собирать в обратной последовательности, убедившись, что крепление логической платы выдерживает нажатия кнопок.



Подключение умного дома Legrand к голосовым


помощникам и другим сервисам.

Пару устройств добавили, теперь можно подключить шлюз к Google Assistant и Яндекс Алиса. Но перед этим нужно активировать эту функцию в приложении Legrand Home + Control. Переходим в пункт меню Моя учетная запись > Приложения партнеров > Настройка приложения партнера где нам предложат создать для этих целей отдельную учетную запись.

Жмем «Зарегистрируйтесь» в самом низу, вводим адрес электронной почты и получаем проверочный код. Вводим его, после чего задаем пароль и указываем имя, фамилию и страну. После этого нам сообщат, что учетная запись пользователя успешно создана.

Это сделано в первую очередь для безопасности. Для того, чтобы вы не вводили ваши основные данные в сторонних сервисах, а использовали учетную запись пользователя.

Google Assistant

Теперь можно подключать Legrand Home + Control к голосовым помощникам. Начнем с Google Assistant. Для этого открываем приложение Google Home, жмем + в левом верхнем углу, чтобы добавить устройство. Выбираем Настроить устройство > Ранее настроенные устройства и в большом списке ищем Legrand Home + Control.

Выбираем, после чего заходим с указанными на предыдущем этапе логином и паролем учетной записи пользователя. Увидев логотип Eliot не пугайтесь. Eliot это программа Legrand в сфере IoT.

На следующем этапе разрешаем доступ Google к Legrand Home + Control и в Google Home появится список уже добавленных к шлюзу устройств. Можно полноценно управлять, статус устройств отслеживается. Если какое-то устройство будет не в сети, Google Home будет об этом знать. Отклик на изменение состояния молниеносный, как и в фирменном приложении Legrand Home + Control.

Яндекс Алиса

Теперь давайте подключим Яндекс Алису к управлению нашими умными устройствами Legrand. В списке сервисов приложения Яндекс выбираем Устройства и переходим в Управление устройствами. Далее жмем + в правом нижнем углу и выбираем Другое устройство.

В списке популярных производителей будет Legrand Home + Control, выбираем. После жмем Объединить аккаунты и разрешаем доступ Яндексу к нашим устройствам.

Жмем кнопку «Обновить список устройств» и они будут подключены к Яндексу с возможностью голосового управления Алисой.

Все возможные варианты голосовых команд будут перечислены во вкладке «Голосовые команды» у каждого устройства.



Apple HomeKit

iPhone у меня для тестов, увы, не завалялся. Поэтому настройку с приложением «Дом» я показать не смогу. Зато я смог добавить шлюз с подключенными устройствами в Home Assistant через интеграцию HomeKit Controller.

Заходим в Настройки > Интеграции и добавляем новую, выбрав HomeKit Controller. Home Assistant найдет в сети шлюз Legrand.

Вводим код сопряжения и устройства из приложения Legrand Home + Control будут доступны для управления из Home Assistant.

Если добавить новые устройства в приложении Home + Control, то и в Home Assistant они подтянутся сами.

Теперь расскажу о других интересных умных устройствах Legrand.

Умный беспроводной выключатель Legrand



Упаковка выполнена в том же стиле, как и у остальных устройств. Все очень информативно.

Номер в каталоге Legrand 752585.

В комплекте выключатель, двусторонний скотч, рамка, пластиковая заглушка и инструкция.

Беспроводной выключатель с виду идентичен главному выключателю «Я дома / Я не дома».

Отличия лишь в изображении домика на кнопках у главного. Он также имеет две кнопки — вверху и внизу, в правом нижнем углу такая же вставка для светодиодов. И также работает от батарейки CR2032. Крепление плоского суппорта также позволяет установить выключатель в обычную коробку на винты крепления. Если же нужно разместить его где-либо на стене, то это легко сделать с помощью комплектного двустороннего скотча.

Процесс привязки к шлюзу очень прост. Жмем «Добавить устройство», выбираем Legrand, затем выбираем беспроводной выключатель и следуем инструкциям на экране. В этом процессе также участвует главный выключатель «Я дома / Я не дома».

Что интересно, можно сразу, на этапе добавления к шлюзу добавить его к проводной розетке, выключателю или микромодулю освещения. Для этого нужно беспроводным выключателем постучать по нужному проводному выключателю. Я сделал это с розеткой шлюза. Верхняя кнопка беспроводного выключателя отключает, нижняя включает сопряженное устройство.

Разбирается умный беспроводной выключатель Legrand также просто, как и главный выключатель. Аккуратно снимаем крышку.

Далее находим место, которое нужно поддеть плоской отверткой. Производитель нанес изображение отвертки рядом с ним. Поддеваем и пластик снят.

За логику и связь тут также отвечает модуль Atmel ATSAMR21E.



Умный микромодуль освещения Legrand



Следующее устройство в моем комплекте — микромодуль освещения. Он предназначен для монтажа к вашей уже установленной люстре или в коробку с кнопочным переключателем. Номер в каталоге Legrand 064888.

Несмотря на то, что на коробке обозначена принадлежность к серии Valena Life with
Netatmo, возможен монтаж и с другими сериями.

Модуль очень маленький, размеры 40х40х20 мм (с крепежными ушками 52x40x20 мм),

Микромодуль устанавливается в светильнике или в коробке. Работает также, как и вся экосистема умного дома Legrand — по протоколу ZigBee. К микромодулю можно подключить умные беспроводные выключатели и/или обычные не умные кнопочные выключатели. Обычные переключатели не подойдут, имейте это ввиду.
Максимальная мощность нагрузки 300 Вт. Можно управлять всеми типами ламп — светодиодными, галогенными, люминесцентными. Для подключения необходим нейтральный проводник.

В отличие от умных розеток Legrand в этом микромодуле винтовые клеммы.

Схема подключения указана в инструкции:

Как и у остальных устройств Legrand все клеммы подписаны, поэтому с подключением проблем не возникнет.

К микромодулю можно подключить беспроводной выключатель, один или несколько, просто постучав по нему с нажатой кнопкой три раза. После чего на беспроводном выключателе моргнет голубой светодиод и можно управлять дистанционно. К шлюзу подключается модуль по инструкции в приложении Legrand Home + Control.

Разбирается микромодуль очень просто. Корпус состоит из двух частей и держится на защелках.

За связь и логику отвечает все тот же Zigbee чип Atmel ATSAMR21E

Реле имеет маркировку Omron G6B-1114P и рассчитано на максимальный ток при максимальном напряжении 250В.



Умная розетка Legrand



Розетка идентична той, что поставляется в Стартовом наборе вместе со шлюзом. Номер в каталоге Legrand 752594.

В комплекте, помимо розетки, рамка Valena Allure белого цвета и защитная крышка.

Устанавливается розетка в одноместную монтажную коробку глубиной 40 мм. Крепится в коробке на винтах или захватах. Розетка может измерять текущее энергопотребление, а приложение показывать данные по потреблению за прошедшие периоды. Есть встроенная защита от перегрузок при токах более 16A. Имеет защитные шторки.

Подключение как у самой обычной розетки — на автоматические клеммы:

И после выполняем процесс сопряжения розетки со шлюзом тем же способом, что и розетку со Стартового пакета умного дома Legrand.

Как и ко всем остальным проводным устройствам из моего обзора, к этой розетке также можно привязать беспроводной выключатель для дистанционного управления и управлять подключенными электроприборами.

Заключение

В конце хотелось бы сказать пару слов о сценариях использования. Zigbee протокол очень энергоэффективен и позволяет использовать беспроводные выключатели вместе с проводными. Те же, в свою очередь, расширяют сеть. Это очень удобные фишки, так как позволяют не думать о батарейках в беспроводных устройствах и не думать о расположении центрального хаба в доме, ведь любая розетка или проводной выключатель будут делать все сами в плане расширения дальности Zigbee сети. И компания Legrand правильно сделала, что выбрала этот путь для создания своей экосистемы для умного дома. Пусть у меня в обзоре были не все продукты экосистемы умного дома Legrand, их действительно много. Проводные розетки измеряют энергопотребление и позволяют управлять электроприборами. Можно даже измерять энергопотребление всего дома с помощью модуля на din-рейку. Есть диммеры, есть обычные выключатели и микромодули. Проводные и беспроводные выключатели для рольставней. Выключатели день / ночь и даже Дома / не дома, позволяющие сделать автоматику на эти сценарии. Именно о таком задумываются люди, когда хотят начать строить свой «умный дом». Без особого труда можно сделать проходные выключатели без штробления стен и прокладки новой проводки.

Об этом можно долго рассуждать, ведь решение для умного дома от Legrand получилось отличным и с очень большим количеством устройств. А если хочется не только автоматики, но и голосового управления, то тут в Legrand тоже все предусмотрели. На выбор все современные голосовые ассистенты, включая народную Яндекс Алису. И помимо уже имеющихся серий Celiane, Valena Life и Valena Allure with Netatmo, в скором времени станет доступна серия Mosaic with Netatmo и премиальная итальянская серия электрики Bticino — Living Now with Netatmo. Выбор серий, дизайна и форм устройств будет расширяться, что не может не радовать.

Для таких, как я, строящих свой локальный «умный дом» самостоятельно, есть отличная новость. Помимо интеграции через HomeKit Controller еще и проектом zigbee2mqtt поддерживается большинство устройств умного дома Legrand. И это очень здорово, так как можно добавить их в Home Assistant или любую другую открытую систему для умного дома в любую zigbee сеть. Также у Legrand есть открытый API и при желании можно сделать интеграцию в любую систему умного дома. А если обратить внимание на сервис IFTTT.com, который поддерживается «нативно» в умном доме Legrand, то станет возможно программировать простые логические команды с огромным многообразием IoT устройств умного дома и цифровых сервисов.

И не стоит забывать, что это Legrand. А это бренд и качество.

5 6 голоса

Рейтинг статьи

Подключение проходного диммера: схема с инструкцией

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Подключение диммера: инструкция и советы

Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки.

Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).

Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

Обесточить электросеть в квартире.
Установочная коробка ставится в специальное углубление для коммутатора.
В определенных клеммах коробки закрепляются жилы.
Готовый корпус помещается в штробу.
Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

  1. Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
  2. Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
  3. Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
  4. Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модель Органы управления Мощность в Вт Стоимость в руб
Legrand Valena Кнопки и поворотный 350, 450, 650, 1100 1700
Legrand Celiane Кнопки и сенсорные 320, 420, 620 2900
Legrand Galea Life кнопочные, поворотные 420, 620, 1100 1700
Legrand Cariva кнопочные, поворотные 320, 520 1450
Legrand Mosaic кнопочные 420, 1100 2000

 Характеристики и примерная стоимость диммеров Legrand

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

Модель Мощность в Вт Стоимость в руб
ANYA AYA2200121 61-501 650
ANYA AYA2200123 61-501 650
Asfora EPH6400121 601 490
Asfora EPH6500121 601 1200
Asfora EPH6500123 601 1200
Asfora EPH6600121 314 1000
Asfora EPH6600123 314 1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

  • Использующие в работе радиопередатчик;
  • Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку

Не важно сенсорный это диммер или поворотно-нажимной

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1

Монтаж кабеля от эл.щитка до распредкоробки.

2

Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

Lсвет — фаза уходящая на светильник

L1 и L2 — связь с проходным выключателем

3

Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

4

Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

фаза пришла в распредкоробку

ушла с нее на проходной выключатель+вернулась обратно

ушла на проходной димммер

вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Принцип работы диммера

Для каждого типа ламп (накаливания, галогеновых и т. д.) необходимо подбирать регуляторы освещения с подходящей схемой:

1.В лампах накаливания степень разогрева нити зависит от напряжения, подаваемого через диммер. Такая схема применима, как для ламп накаливания, так и для галогеновых.

2.Схема с трансформатором, которые преобразует уровень напряжения, подаваемого от регулятора, до значения 12-23 Вольта. При этом используется электронный трансформатор с мягким включением. Схема подходит для низковольтных галогеновых ламп. Она обеспечивает плавный разогрев нити без перегрузок.

Схемы подсоединения

Перед тем как переходить к установке устройства, необходимо выбрать наиболее подходящую схему разводки проводов. На сегодняшний день можно осуществлять подключение диммера с выключателем света и без него, как самостоятельный элемент управления. В то же время можно одновременно установить несколько одинаковых устройств либо даже использовать комбинацию с проходным выключателем. Рассмотрим каждую схему подробнее и определим достоинства всех вариантов.

Стандартные условия

В этом случае нужно самому подключить диммер вместо выключателя, который был установлен ранее. Все просто – фазу ведем на разрыв, а заземление и ноль напрямую к светильнику (если используется сеть 220 Вольт на три провода).

На схеме Вы можете наглядно увидеть сущность данного способа:

Этот вариант является наиболее простым и не займет у Вас много времени, тем более если будет использоваться старая штроба для установочных работ.

С выключателем

Данный метод более удобный для применения в спальне, т.к. можно будет включать/отключать свет обычным выключателем, а светорегулятор разместить возле кровати, что позволит контролировать яркость освещения не вставая.

Двойной контроль

Чтобы управлять яркостью комнатного освещения из двух различных мест, можно установить два диммера и соединить их между собой перемычками. Такой вариант рекомендуется использовать в просторных комнатах и длинных коридорах.

Еще один вариант управления светильником и его яркостью из нескольких мест – использование проходных выключателей.

Схема подключения диммера в этом случае выглядит так:

После выбора наиболее подходящей для Ваших условий схемы подключения диммера нужно переходить к завершающему этапу – установке изделия.

Наглядный видео урок по подсоединению проводов

Допускаемые ошибки при подключении диммеров

  • Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
  • При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
  • Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
  • При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Требования к применению

Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.

Остальные требования при подключении диммера заключаются в следующем:

  • Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
  • Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25оС. Перегрев устройства негативно скажется на его работе.
  • На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при подключении выключателя света в стандартном исполнении.
  • Для регулировки свечения люминесцентных ламп выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
  • Если Вы решили использовать светорегулятор вместе со светодиодными лампами и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schneider, Legrand, ABB и Viko имеют в своем ассортименте такие модели, однако их стоимость на порядок выше.
  • Мощность диммера должна превышать суммарную мощность светильников, которые он будет обслуживать. К примеру, если вы решили использовать 3 лампочки по 100 Ватт, мощность устройства должна быть выбрана с запасом – не менее 500 Ватт. Если суммарная мощность светильников больше 1 кВт, в этом случае нужно дополнительно подключить усилитель, с которым возможно обслуживание системы освещения мощностью до 1,8 кВт.
  • Запрещается одновременно подсоединять нагрузки емкостного и индуктивного характера к светорегулятору.

Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!

Общая информация

Когда может быть неудобна классическая схема:

  • На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
  • В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
  • Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
  • В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
  • У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

возможные схемы + инструктаж по подключению своими руками


Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Содержание статьи:

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от , который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от , способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить ?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести , первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая - выходящей

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Выводы и полезное видео по теме

Разобраться с простыми конструкциями и ближе познакомиться со сложными светорегуляторами помогут информативные и полезные видеоролики, снятые профессиональными электромонтажниками и домашними мастерами.

Знакомство с покупкой, сделанной по интернету. Диагностика устройства:

Подключение универсального встроенного диммера к выключателю:

В какой последовательности производится монтаж:

Все этапы по установке диммера, от покупки до диагностики, можно произвести самостоятельно. Главные моменты, которым следует уделить особое внимание, – это выбор правильной схемы подключения и соответствие устройства осветительным приборам по характеристикам.

У вас есть практические навыки монтажа диммера и вы можете поделиться советом с посетителями нашего сайта? А может появились вопросы по теме статьи? Пожалуйста, делитесь опытом, задавайте вопросы в блоке под статьей.

Электромонтажные устройства в выставочном зале - Блок предохранителей и схема подключения проводов, яма

Автор: Мари Моэнч, 4 мая 2021 г.

Выставочный зал Электропроводка - Блок предохранителей и электрическая схема Запрет на провода - Провода -ban.sirtarghe.it

выставочный зал электромонтажных устройств

Выставочный зал Bottrop (13) - Техническая схема и подключение - VIER IM POTT

выставочный зал электромонтажных устройств

PANASONIC Электромонтажные устройства MODERNLIGHT - JEDDAH - TEL #: 0126059596 #Modernlight, # modernlight… | Вентилятор для ванной комнаты Panasonic, Cool House Designs, Night Light Outlet Covers

выставочный зал электромонтажных устройств

MK Electric

выставочный зал электромонтажных устройств

Khereiji Выставочные залы Компания

выставочный зал электромонтажных устройств

Это наш выставочный зал электромонтажных устройств Legrand и Bticino + Услуги домашней автоматизации | Дом, Интерьер дома, Интерьер

выставочный зал электромонтажных устройств

MK Electric

выставочный зал электромонтажных устройств

Электромонтажные устройства | Батавия, Нью-Йорк | Falcone Electric

выставочный зал электромонтажных устройств

Khereiji Выставочные залы Компания

выставочный зал электромонтажных устройств

Электромонтажные устройства Филиппины | Meiji Electric, Филиппины

выставочный зал электромонтажных устройств

Электроустановочные изделия Arteor - Elektra.com.mt

выставочный зал электромонтажных устройств

MK Electric

выставочный зал электромонтажных устройств

Электродом | Оригинальные товары с гарантированной лучшей ценой | Бесплатная доставка по всей территории KSA

выставочный зал электромонтажных устройств

Электрические розетки | Электрические системы | Archiproducts

выставочный зал электромонтажных устройств

Электромонтажные устройства Филиппины | Meiji Electric, Филиппины

выставочный зал электромонтажных устройств

Пожалуйста, создайте БЕСПЛАТНЫЙ СЧЕТ продолжить чтение или скачать !

Начни свой месяц БЕСПЛАТНО !!


Надежно проверено

% PDF-1.5 % 968 0 объект > эндобдж xref 968 152 0000000016 00000 н. 0000005946 00000 н. 0000006060 00000 п. 0000006374 00000 п. 0000006488 00000 н. 0000006592 00000 н. 0000009242 00000 н. 0000009279 00000 н. 0000009391 00000 п. 0000009508 00000 н. 0000014888 00000 п. 0000015601 00000 п. 0000016310 00000 п. 0000017083 00000 п. 0000017167 00000 п. 0000021231 00000 п. 0000021700 00000 п. 0000022294 00000 п. 0000022774 00000 п. 0000022887 00000 п. 0000023116 00000 п. 0000023242 00000 п. 0000023317 00000 п. 0000023392 00000 п. 0000023509 00000 п. 0000023658 00000 п. 0000023681 00000 п. 0000023759 00000 п. 0000024026 00000 п. 0000024092 00000 п. 0000024208 00000 п. 0000024283 00000 п. 0000024380 00000 п. 0000024530 00000 п. 0000024845 00000 п. 0000024902 00000 п. 0000025020 00000 н. 0000025096 00000 п. 0000025413 00000 п. 0000025470 00000 п. 0000025588 00000 п. 0000025705 00000 п. 0000025832 00000 п. 0000025864 00000 п. 0000025940 00000 п. 0000029014 00000 н. 0000029347 00000 п. 0000029416 00000 п. 0000029534 00000 п. 0000035752 00000 п. 0000035793 00000 п. 0000035858 00000 п. 0000035890 00000 п. 0000035966 00000 п. 0000043742 00000 п. 0000044079 00000 п. 0000044148 00000 п. 0000044276 00000 п. 0000044627 00000 н. 0000044703 00000 п. 0000044801 00000 п. 0000044949 00000 п. 0000045317 00000 п. 0000045393 00000 п. 0000045425 00000 п. 0000045501 00000 п. 0000047689 00000 п. 0000048015 00000 п. 0000048084 00000 п. 0000048202 00000 н. 0000048278 00000 н. 0000048667 00000 п. 0000048899 00000 н. 0000049023 00000 п. 0000049171 00000 п. 0000049595 00000 п. 0000049882 00000 п. 0000049958 00000 н. 0000050084 00000 п. 0000050387 00000 п. 0000050463 00000 п. 0000050495 00000 п. 0000050571 00000 п. 0000053120 00000 н. 0000053452 00000 п. 0000053521 00000 п. 0000053639 00000 п. 0000053715 00000 п. 0000054108 00000 п. 0000054395 00000 п. 0000054471 00000 п. 0000054843 00000 п. 0000054919 00000 п. 0000055851 00000 п. 0000056147 00000 п. 0000056503 00000 п. 0000056812 00000 п. 0000057284 00000 п. 0000057360 00000 п. 0000057663 00000 п. 0000057739 00000 п. 0000058041 00000 п. 0000058117 00000 п. 0000058431 00000 п. 0000058507 00000 п. 0000058583 00000 п. 0000058898 00000 п. 0000058955 00000 п. 0000059073 00000 п. 0000059149 00000 п. 0000059224 00000 п. 0000083289 00000 п. 0000083330 00000 п. 0000124259 00000 н. 0000124631 00000 н. 0000124918 00000 п. 0000124994 00000 н. 0000125070 00000 н. 0000125386 00000 н. 0000125443 00000 н. 0000125561 00000 н. 0000125637 00000 н. 0000125712 00000 н. 0000149777 00000 н. 0000149818 00000 п. 0000190414 00000 н. 0000190786 00000 н. 0000191073 00000 н. 0000191149 00000 н. 0000191181 00000 н. 0000191257 00000 н. 0000195176 00000 н. 0000195512 00000 н. 0000195581 00000 н. 0000195699 00000 н. 0000195775 00000 н. 0000196268 00000 н. 0000196555 00000 н. 0000198568 00000 н. 0000213856 00000 н. 0000216737 00000 н. 0000226215 00000 н. 0000229191 00000 п. 0000249173 00000 н. 0000251653 00000 н. 0000255890 00000 н. 0000258701 00000 н. 0000260947 00000 н. 0000263373 00000 н. 0000265407 00000 н. 0000270299 00000 н. 0000003336 00000 н. трейлер ] / Назад 3791487 >> startxref 0 %% EOF 1119 0 объект > поток hWyTSg {% $ k @ t0a) "Uō" 0EAjSu & "N - RA.8zUDsʜ3gf: y99 / ݾ {w

Legrand Valena Life с интеллектуальным переключателем / диммером Netatmo - Switch

Переключатель - для освещения, работает: через центральный блок, совместим с Apple HomeKit, Google Assistant и Amazon Alexa, питание: Сеть, подключение: ZigBee, работает с Android и iOS, приложение на чешском и английском языках.

Цена вкл.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
