Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы — и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном доме

Содержание статьи

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет.

А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты.
Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

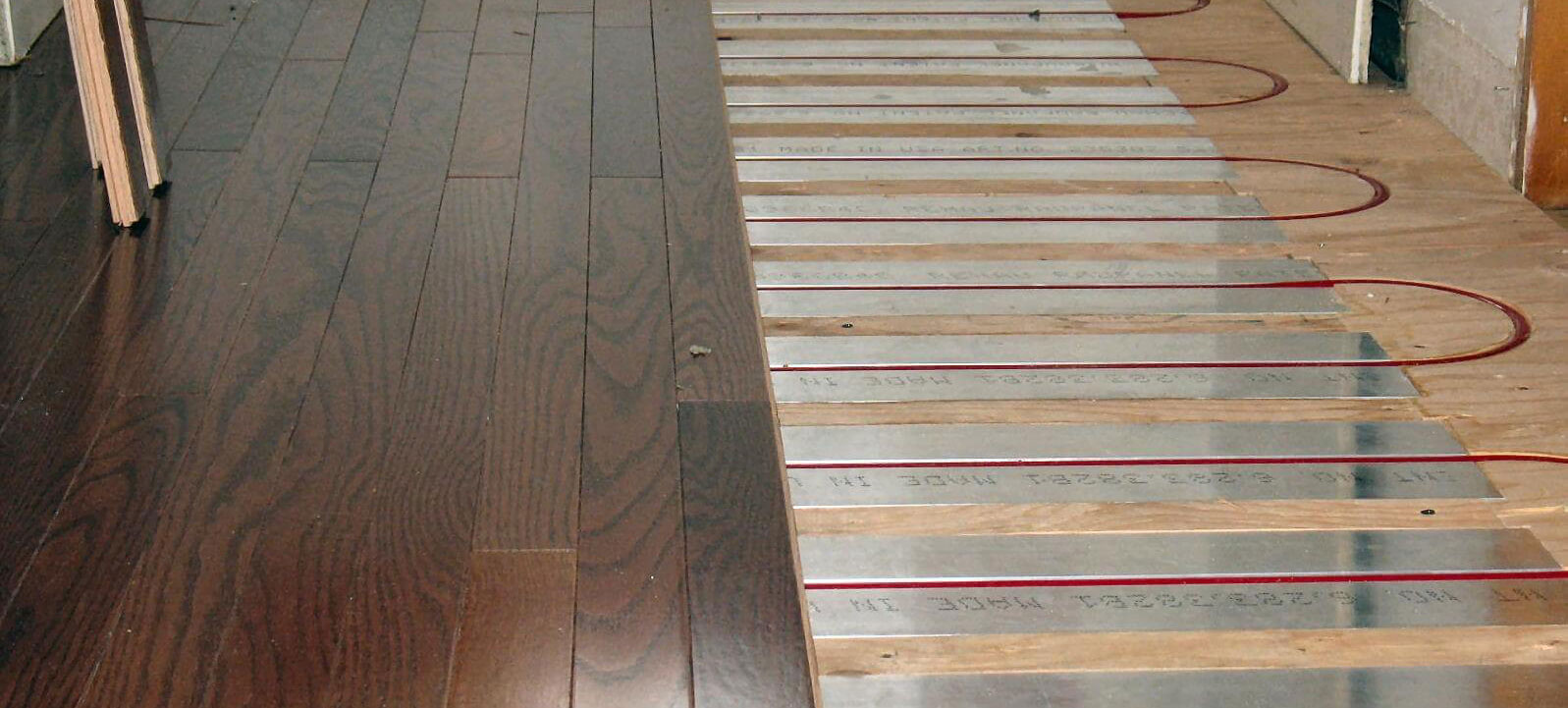

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы — будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки — отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева

Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

~~водяной теплый пол~~

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

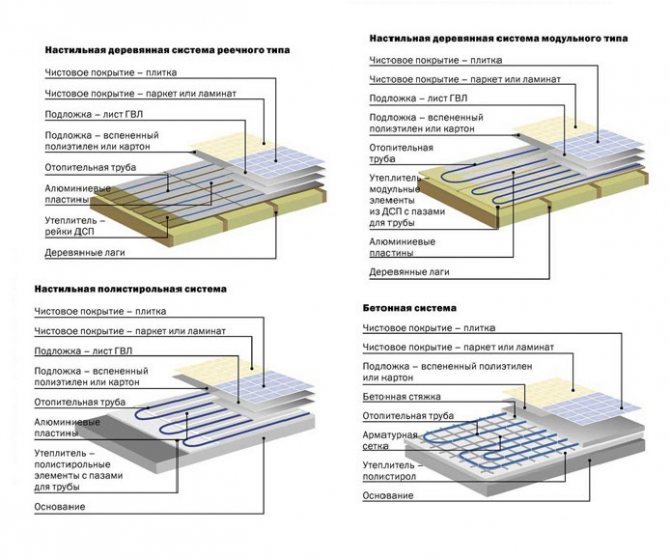

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

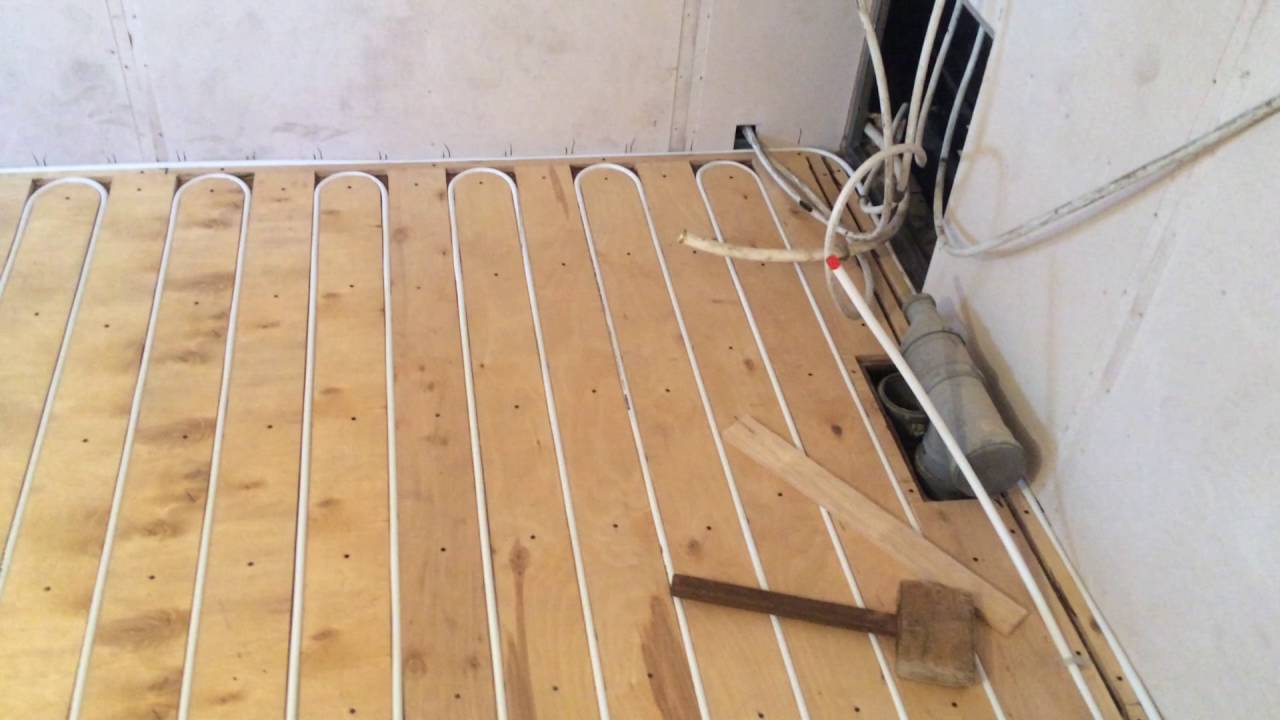

Вариант — пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить.

Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителя

Поверх них даже и стяжку делать не надо — просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

~~наливной пол~~

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес.
Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фото	Комментарий
Шаг 1 – снятие плинтуса	Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.
Шаг 2 – удаление старого ЛКМ покрытия	Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.
Шаг 3 – нанесение биозащитного грунта	Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.
Шаг 4 – герметизация щелей	На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.
Шаг 5 – закупка доски для устройства контуров	Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае — это 145 мм, толщина доски 20 мм.
Шаг 6 – раскрой доски	Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны. Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.
Шаг 7 – скругление торца	Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез. Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.
Шаг 8 – обеспечение зазора	Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.
Шаг 9 — монтаж доски	Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.
Шаг 10 – укладка трубного контура	Эту деревянную конструкцию тоже необходимо вскрыть защитным составом — только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.
Шаг 11 – подготовка ДСП	Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.
Шаг 12 – монтаж отражающего слоя	Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.
Шаг 13 – монтаж верхнего жёсткого покрытия	Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант — правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью Corkstyle, которые мы видим на фото. В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео — Водяной теплый пол по деревянному основанию

Видео — Монтаж водяного теплого пола

Видео — Монтаж ИК пленки на деревянный пол

Теплый пол в деревянном доме

Актуально использование электрического теплого пола в качестве дополнительной возможности отопления жилья. Так как в деревянных домах полы могут быть устроены по разному: непосредственно по грунту, дощатыми на первом этаже, по межэтажным перекрытиям, устройство теплого пола должно учитывать особенности каждого способа. Кроме того вид используемого нагревательного элемента зависит от финишного покрытия. А это может быть половая доска, линолеум, ламинат, керамическая плитка, мармолеум и пр.

Вариантов обогрева тёплым полом два — основной, когда единственным источником тепла является пол со встроенным обогревом и комфортный, при котором обогреваются только отдельно выбранные зоны повышенного комфорта.
Главный вопрос про основной обогрев — можно ли его реализовать технически?
Тут нужно определить теплопотери конкретного помещения, и если тепловая мощность, отдаваемой полом превышает их, то всё хорошо. В любом случае, в деревянном доме утеплять пол, стены, потолок, нужно по максимуму. Не экономьте и на энергоэффективных стеклопакетах. От качества утепления будут зависеть будущие затраты на отопление.
Обычно для варианта основного обогрева подходят полы, с покрытием из керамической плитки. Используемые под плитку нагревательные элементы — греющий кабель, тонкие маты высокой мощности.
Всё дело в том, что поверхность плитки и керамогранита можно безболезненно нагревать до температур, при которых тепловой поток от пола компенсирует теплопотери помещения.

Хороший вариант монтажа кабельных систем по деревянному полу — применение панелей РПГ. Это панели на базе экструдированного полистирола с цементно-полимерным покрытием, сочетающие в себе прочность, легкость и высокий коэффициент теплоизоляции. Особенность этих панелей в том, что они позволяют положить керамическую плитку без заливки толстой и тяжелой стяжки. Толщина панелей от 10 до 100 мм. С помощью панелей РПГ можно по черновому деревянному полу выложить плитку с минимальным подьёмом уровня пола.

Теплый пол под половую доску

Отдельный, и к сожалению, самый проблемный случай, когда финишное покрытие — половая доска. Дерево хороший теплоизолятор, и при толщине доски из хвойных пород более 24 мм и 32 мм для дуба, применение обогрева теплым полом нецелесообразно (по DIN EN 1264, тепловое сопротивление над греющей частью не должно превышать 0,15 м2К/Вт). В данном случае возможен лишь комфортный вариант обогрева.
Вариант установки греющего кабеля под деревянный пол на лагах:
Используется двужильный экранированный кабель Lavita, при этом удельная мощность не должна быть больше 100 вт/м2.

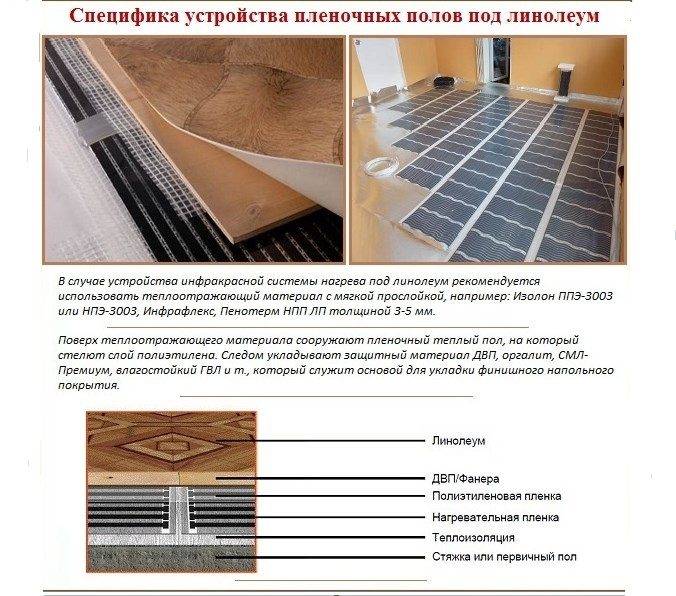

Пол из ламината и линолеума

Если финишным покрытием является ламинат, линолеум, ковролин или паркетная доска, то как правило возможен только комфортный вариант обогрева. В этоим случае рекомендуется использовать инфракрасный пленочный тёплый пол — тонкую нагревательную пленку различных видов, в том числе саморегулирующуюся. Желательно выбрать мощность 220 ватт/м2. Толщина плёнок примерно 0,4 мм. То есть высота пола не изменяется.

Инфракрасная пленка быстро и равномерно прогревает поверхность пола. Особенности вышеупомянутых покрытий — их нельзя перегревать выше температуры 24-27 градусов С. Уточнить пороговое значение температуры эксплуатации можно у продавцов напольных покрытий. При превышении этих температур начинаются химические и геометрические изменения.У ламината изменяется ширина швов, его может начать пучить. Линолеум может изменить цвет, и начать выделять продукты химического разложения.

В случае очень хорошей теплоизоляции помещения, можно отапливать помещение и с таким покрытием. Скорее всего придется уложить теплый пол на максимально возможной площади, то есть под всей свободной от стационарной мебели. Подробнее в этой статье про обогрев помещений.

Просьба при самостоятельных расчетах учитывать наличие свободной электрической мощности. Нужно из выделенной на дом мощности вычесть суммарную мощность всех потребляющих энергию приборов.

За консультациями обращайтесь к специалистам Центра Теплых Полов

Google

Электрический теплый пол на деревянный пол

Содержание статьи

Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.

Конструкция пола на лагах.

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
Далее устраивается слой теплоизоляции из минеральной.
Сетка между лагами.
Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Применение электрического ТП под покрытием из дерева

Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.

Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.

Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.

Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.

Конструкция теплого пола под паркетом.

Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:

В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
За один-два дня до работы подогрев уменьшают до 18 °C.
После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.

Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.

Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.

Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.

Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Укладка электрического теплого пола в деревянном доме

Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.

При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.

Можно ли уложить кабельные полы на дерево

Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.

Существуют специально разработанные правила и основы безопасной эксплуатации, учитывающие особенности строительного материала с высокой вероятностью возникновения пожара.

Не стоит осуществлять монтаж в деревянном доме самостоятельно. Только профессиональная бригада сможет учесть все нюансы укладки и обеспечить соблюдение норм безопасности.

Правильный выбор расходных материалов, соблюдение определенных ограничений в процессе эксплуатации, делают возможным применение электрических полов в доме из натурального дерева, бруса или оцилиндрованного бревна.

Теплый электрический пол под деревянный пол

Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:

Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.

При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

Укладка провода в бетонную стяжку.
Монтаж кабеля или нагревательных матов между лагами.

Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.

Электрический теплый пол на деревянное основание

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.
Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.
Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.
Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.
Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.
Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.

Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

можно ли класть на дерево в частном доме, как установить на деревянный пол, электро теплый пол в деревенском доме

Содержание:

Согласно существующим рекомендациям, при использовании теплых полов в деревенских домах следует отдавать предпочтение водяным системам. Благодаря современным технологиям допускается также использование греющих кабелей и матов. Главное, чтобы во время монтажа была учтена пожаробезопасность здания, а для раскладки использовались наиболее эффективные провода.

Допустимо ли использование кабельных систем на деревянной поверхности

Если провести укладку электрического тёплого пола в деревянном доме очень грамотно, это обеспечит его абсолютную безопасность. В кабелях обычно имеется двойная защита, позволяющая не беспокоиться насчет возможности воспламенения древесины. Были составлены специальные нормы безопасного использования, с учетом характеристик строительных материалов, склонных к воспламенению.

Запрещается осуществлять монтажные работы в деревянном доме своими силами. Лишь специалистам по силам соблюсти все детали укладки и гарантировать абсолютную безопасность обогревающей системы. Правильно выбрав все необходимые материалы, а также придерживаясь определенных эксплуатационных ограничений, можно добиться безопасного использования электрических полов в строениях из пиломатериалов.

Организация теплого электрического пола на основании из дерева

Исследуя вопрос, можно ли класть теплый пол на дерево, следует учитывать следующие правила по безопасной эксплуатации:

Толщина дощатого настила, укладываемого поверх нагревающего кабеля, напрямую зависит от древесной породы. Доски хвойных сортов рекомендуется брать не толще 22 мм, твердых – 24 мм.
Лучше всего оснащать греющим кабелем нижние этажи зданий. В отдельных случаях допускается укладывать теплый пол в деревянном доме на втором этаже, однако для этого придется обзавестись дополнительной изоляцией.
Удельная мощность постилаемых матов или кабелей поверх деревянных лаг разрешена в пределах до 130Вт/м². Превышение этой нормы создает реальные условия для возникновения пожара из-за возгорания деревянных элементов. Подобные грубые нарушения правил безопасности лучше не допускать.
На тех участках деревянного пола, под которыми проходят нагревательные провода, запрещается установка мебели без ножек, постилка ковров и т.п. Из-за невысокой теплопроводности дерева кабель быстро перегревается, что заметно сокращает срок его службы.
В состав пирога электрического теплого пола в частном доме должны входить следующие слои: гидроизоляция, пароизоляция и фольгированный утеплители. Для удобства сверху подложки имеется специальный рисунок, облегчающий укладку провода.

Строгое исполнение перечисленных выше правил дает возможность применить любую разновидность укладки теплого пола в деревянном доме:

Внутрь бетонной стяжки.
В промежутках между лагами.

Во избежание возгорания не рекомендуется превышать температурный режим в +40 градусов. В целях профилактики деревянные элементы, напрямую соприкасающиеся с нагревательными кабелями, обрабатывают специальной защитой (антипиренами).

Особенности укладки электрического теплого пола на основу из дерева

Популярность монтажа кабельных электрических матов по деревянному перекрытию объясняется тем, что в этом случае не нужно отрывать ранее прибитые доски.

Для этого применяется один из следующих способов, как установить теплый пол на деревянный пол:

Обогревающие кабели укладываются на деревянный пол внутрь предварительно пропиленных вырезов. Стандартная глубина этих ниш – 20 мм. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов и затрат по времени.
Поверх деревянной поверхности. Для выравнивания неровностей основы поверх половиц постилается фанера. После укладки нагревательных матов можно применить любое из перечисленных финишных материалов – ламинат, паркет, линолеум.

Перед началом работы необходимо изготовить чертеж укладки нагревательного контура. Благодаря подробной схеме размещения кабеля можно предотвратить механические повреждения системы по ходу проведения последующих ремонтных мероприятий.

виды и технология укладки —

Теплый водянной пол по деревянному полу

Мысль сделать, теплый водяной пол была давно, но для ее реализации не хватало технологических решений. Кстати теплый водяной пол в государственной квартире не пройдет. Большая проблема с ЖКО, правда говорят , что бывают счетчики тепла, вот тогда наверное можно и то проект наверняка нужен.

Теплый водяной пол бывает 2-х видов. 1-й бетонная стяжка укладывается, пластиковая труба в виде змейки любым способом и сверху заливается раствором, той же стяжкой, раствор или бетон прекрасный проводник тепла и аккумулятор. Все идеально кроме одного — ТЯЖЕЛЫЙ.
2-й по деревянному основанию, легкий, передача тепла от трубы посредством алюминиевых пластин (очень дорогое предложение и трудно найти в наличие) на сегодня алюминий стали заменять на оцинкованную сталь, но тоже не очень дешево. После этого обычно ложится слой или 2слоя 12мм ГВЛ а на него финишный слой, ламинат или паркет или линолеум.

В интернете 5-7 лет назад нашел такую идею, вместо алюминиевых пластин для съёма тепла, использовать алюминиевую фольгу которые используют женщины для выпечки курицы в духовке. ГЕНИАЛЬНО

Когда увидел, это и есть то, что мне нужно. Только вместо куриной фольги 0.05мм тонкая приобрел фольгу для бань 0.1мм 10м2 520руб у меня кухня 8м2. Складывал вдвое и немного осталось. Заполнение фольгой немного неравномерное на поворотах фольги нет.

Итак
1 слой на старый деревянный пол постелил 3мм вспученный полипропилен, с одной стороны серебристый слой сплошной фольги. Очень похоже на подложку для ламината. Можно любой тип пароизоляции.

2 слой 30мм эрудированный пенопласт или полипропилен он плотнее пенопласта. Вырезал по полу, нарисовал на нем фломастером, будущие линии трубы использовал шаблон для радиусов 180мм вырезанный из 5мм фанерки. Использовал 16мм металлопластиковую трубу. Расчетно надо было трубу длинной 26м, ниточкой намерял 32м, разбег не понравился с бухты 100м укладывал сколько войдет.

Снял размеченные листы Пено полистирола вынес на улицу для выпиливания паза ( в доме слишком много было бы мусора) сначала на обрезках потренировался в том числе и повороты.

Резал ручным фрезером, фреза из набора прямая просто прямоугольник, причем у меня не было фрезы на 16мм (равное диаметру трубы) но была фреза на 14 мм, что на 2 мм уже. Оказалось это то, что надо, труба забивается молотком через деревянную колотушку, в которой выбран радиус трубы, в паз очень плотно. Сама назад не выходит а на поворотах так вообще садится приятно туго. Вывод паз желательно размер паза на 2мм делать уже. Резал Пенополистирол 8м2 всего 15мин. Веником стряхнул мусор , но все равно много осталось, пришлось выносить пылесос и высасывать изнутри. Глубина паза 18мм сам Пенополистирол 30мм остается 10мм как бы несущего пола, если бы не жадность в потере высоты лучше брать 40мм или даже 50мм полистирол.

Уложил, назад приклеивая между собой и по контуру пеной из баллончиков. Для надежного крепления использовал пластиковые скобки на 18 и 16мм для монтажа электрокабеля. 18мм оказались лучше трубу держит. В тоже время позволяет ей немного внутри двигаться, компенсируя термическое расширение. Крепил этими скобками по 1шт на каждом повороте. На 1нитке из 2-х труб расходует 2 скобки, прикручивал длинными 75мм шурупами в старый пол. От поворота до поворота прокладывал двойной слой фольги под трубу. Трубу вбивал в Пено полистирол через деревянный брусок, в котором имелся радиус трубы, резиновой киянкой, забивалось плотно. Изначально я планировал вход, и выход просто цепляется к имеющейся батареи сделав тройники, по схеме параллельно. Никаких гребенок не предполагал. Правда у меня метраж маленький 8м2, в интернете вычитал что 1 ниткой можно укладывать 10-12 м2. Если больше, надо делать гребенки, укладывая следующую нитку на 8м2 и т. д.

В процессе монтажа решил обратку подключать не с батареи, а дальше у меня под полом. Там недалеко есть узел. Просверлил пол и отправил трубу в общую обратку. Получился плавный спуск за счет того у меня обратка плавно ушла вниз.

Сверху сразу на фольгу я планировал укладывать керамогранит, огромные листы 600х1200мм решил сэкономить 1 слой ГВЛ. Не тут то было. Фольга сильно пищит, когда по ней ходишь, во вторых керамогранит покачивается и приклеить его невозможно.

Вместо слоя ГВЛ или 2- х как рекомендуют (2 все- таки хорошо — понял потом), я положил листы плоского шифера 6мм (просто были в наличие) причем сначала на бумажке нарисовав схему, как через шифер буду притягивать к деревянному полу шурупами, чтобы не попасть в трубу. Наложил шифер, нанес точки сверления. Для проверки нитку подключил к горячей воде не отоплению, а к горячей воде от газового котла и поставил воду в полпотока на слив, чтобы проверить, как фольга передает тепло.

ОФИГЕННО был в восторге начал сверлить и притягивать к полу шифер. Примерно в середине конструкции сверло от электродрели попало в трубу. Просверлил ее, горячая вода рванула вверх фонтанчиком. Заткнул, выключил, сильно расстроился, рисовал схему, чтобы не попасть и попал, это ВООБЩЕ вредительство, какое то. Все бросил до завра. Думал соединить на пробое, но почитал ненадежно. Снял шифер, выдрал трубу. Снова трубу с фольгой заправил. Фольгу, конечно, немного замяло, и она стала не так красива как в 1 раз. И опять под давлением в трубе начал стелить шифер назад, жена помогла на большом листе полиэтилена 1 к 1 нарисовать, как идут трубы, потом этот рисунок я перенес на верх чтобы было видно как идут трубы. ( Получается, чуть ли не самая тяжелая операция).

После на шифер укладывал керамогранит, поскольку я но слоях сэкономил у меня немного есть подвижка шифера, как бы пенополистирол снизу прогибается. Было бы 2 слоя да в перехлест, этого не получилось бы. Я приклеивал керамогранит не на цементный клей, а на силиконовый прозрачный герметик. На 1 пластину по 1, тубе герметика. Герметик мягкий, имеет возможность двигается, и компенсировать мои погрешности. На теплопроводности не сказалось.

По 2-3 плитки клеил за вечер с зазором в 2-3мм между ними. Потом замазал цементным раствором швы и прослезился, за счет моего небольшого шевеления швы начали на 2 день вываливаться, но не везде, а в наиболее ходовой зоне примерно 30% площади. В магазине видел шовный цветной резиновый герметик заполнитель швов. Подожду, пока будет окончательно видно, заполню мягкой цветной резиной (силикон). Батарею она под окном отключил совсем она на кранах и подключил теплый пол. «ОБАЛДЕННО» всем домашним нравится, проверял при -15 на улице, а кошка так на самой подаче выбрала себе место и ночует там.

Далее вычитал, что батарея все-таки нужна, что бы ни было потеков типа слезки по стеклу окна. Решил вместо 6 ребер переставить с коридора в 2 ребра. Да забыл сказать, что я запланировал 2 нитки пола 1 основная 32м везде и отдельно немного потеснившись, проходит под ногами, когда стоишь возле мойки. 1 нитка подключена как полотенчик на горячую воду работает отлично. Пока все дома кто ни будь горячей водой, пользуется под ногами всегда тепло. Причем можно отключить, правда, из подвала или соединить ее с основным теплым полом тоже в подвале. Планирую эту нитку посадить на 3-х ходовой кран и переключать, не спускаясь в подвал, возможно, летом она не нужна, а может наоборот летом и нужна. Мысль по ней такая летом керамогранит будет холодить в жаркое время это хорошо, а вот для комфорта под ногами у мойки будет тепло. Одновременно проверяю, как это работает, поскольку далее буду тоже самое делать в ванне полностью пол из керамогранита и двойной параллельный прогрев, как от отопления, так и от горячей воды в летний сезон + Полотенчик (теплая часть от горячей воды ) будет дополнительно встроен в сиденье и часть стены на которую можно будет опиратся .

Фреза, деревяшка для забивания в пенополистирол, молоток
Между фольгами зазор я оставлял для приклейки керамогранита — оказалось что ОН НЕ НУЖЕН фольгу по максимуму с накладкой на другой слой. (ВНИМАНИЕ АЛЮМИНИЕВАЯ ФОЛЬГА НЕ ДРУЖИТ С ЦЕМЕНТНЫМИ РАСТВОРАМИ растворится).

Хотел так без третьего слоя клеть сразу не получилось.

Сделал так через шифер (лучше два слоя ГВЛ). Да шифер жесткий и его надо сверлить с рассверливанием шляпок под потай, причем он может потом немного трещать, как бы скрипеть, а ГВЛ мягче и этого не будет.

Попутно на старую мойку приклеил вырезанный, керамогранит получил вечную поверхность мойки. Правда боится падения молотка или других тяжелых предметов может треснуть. Таких моек или столов сделал 2 второй в коридоре. УСЕ

Пол 8м2 делал 4 выходных и 10 рабочих дней по 2 часа в день после работы. Без помощников.

Питание на пол параллельно батареи, батарея уменьшена с 6 до 2-х ребер (советует интернет для подачи тепла к окну, чтобы не было конденсата на окне) и поставлен жиклер диаметром 8мм. Работает все прекрасно 2 зимы полет нормальный.

Зимой приятные ощущения, когда в носках или босиком стоишь или сидишь, ноги находятся на полу. Летом прохладный пол в жаркую пору тоже приятно и только небольшая полоска тепла, когда моется посуда в раковине.
P.S. Пока писалась статья уже появилась фирма которая продает готовый брикет, для теплого пола. Но по цене он в 4…6 раз получается дороже.

Ранее выполненная работа БАНЯ-ПИРАМИДА

Водяной тёплый пол по деревянному перекрытию

Количество этажей большее, чем один, в практике малоэтажного строительства стало весьма распространённым явлением. Однако все добавочные площади надо ещё как-то отапливать, иначе проку от них мало.

Тепло-легко

Одно дело, когда перекрытия зданий из кирпича или ячеистого бетона проектируются и строятся из сборных железобетонных конструкций или монолита. Тогда проблем с укладкой полюбившихся многим систем водяных теплых полов проблем не должно возникать в принципе, поскольку запас прочности таких перекрытий достаточен для устройства водяного теплого пола мокрым методом.

Технология давно отработана и многократно описана в различных источниках. Необходимо получить монолитную бетонную прослойку, которая будет эффективно распределять тепло по своему объёму, накапливать его и излучать в помещение. Физически всё достаточно просто: чем мощнее стяжка, то есть большая высота бетона накрывает трубы водяного тёплого пола, тем лучшего распределения тепла можно добиться. Соответственно исчезает «полосатость» в нагреве пола, когда явно выделяются чередующиеся нагретые и холодные участки.

Однако случаются ситуации, когда стандартные методы не применимы. Например, когда необходимо обогреть надстроенный к старому дому этаж или оборудованную вместо заброшенного чердака новомодную мансарду. Чаще всего подобные изменения конструкции дома предусматривают наличие облегчённых перекрытий по деревянным балкам. Большой вес старые стены могут просто не выдержать.

Что же делать владельцам деревянных коттеджей или домов, построенных по технологиям быстровозводимых зданий. Отказаться от столь полюбившегося недорогого водяного тепла и переходить на электричество? Ведь традиционная схема из-за своего большого веса не подходит для домов с деревянными перекрытиями.

Фирменное решение водяного тёплого пола

Основной задачей грамотного устройства тёплого пола всегда является правильное распределение получаемого от нагретых труб тепла по всей плоскости пола. В отсутствии мощной стяжки с этой задачей способен справиться только металл.

Существует определённое типовое решение, которое рекомендуют сами производители систем тёплого пола для укладки по деревянным перекрытиям. Система собирается из отдельных элементов по принципу детского конструктора и представляет собой систему пластин с пазами специального профиля, в которые и монтируется полиэтиленовая труба тёплого пола. Прочность алюминиевой раскладки позволяет сразу поверх смонтированной системы укладывать напольное покрытие.

Простота стыковки и качество фирменного материала имеют обратной стороной достаточно высокую цену. Другая проблема в том, что продавцы в регионах не желают себя особо обременять поставками редко пользующихся спросом комплектующих. И встретить такую систему в продаже невозможно, а доставка её под заказ поднимает и так не малую цену до заоблачных высот.

Воздушный способ укладки труб тёплого пола

Адекватное по простоте и стоимости решение, исходя из имеющихся в наличии доступных материалов в ответ на изобретения западных «фирмачей», могло появиться только в России.

В отличие от железобетонных плит, сборные деревянные перекрытия с теплозвукоизоляционным заполнением (4) между несущими балками (3) сами по себе являются хорошим теплоизолятором, а значит, проблема утечки тепла вниз снимается полностью. Прямо на балки перекрытий можно настелить либо фанеру (6), либо популярную сегодня плиту OSB. Тут никаких особых открытий не предвидится. А вот дальше становится уже интереснее.

Роль основного теплоотводящего и одновременно теплораспределяющего элемента пола будет играть обычная алюминиевая фольга (8), которая используется в банях и саунах. И раз уж на неё возложена такая серьёзная задача – стоит поискать фольгу потолще. Пароизоляция (2) и гидроизоляция (5).

В качестве основного элемента тёплого пола лучше всего взять гофрированную трубу из нержавеющей стали (9). Она обладает наилучшим из всех используемых в подобных системах водяного обогрева труб показателем теплопроводности. К тому же гофротруба не боится ни местных перегревов, возможных при не очень аккуратной укладке, ни подвижек самой конструкции пола.

Труба укладывается с заданным шагом в промежутки между вставками (7) из фанеры или той же OSB. Важно обеспечить полное прилегание фольги (8) к трубе, для чего её обжимают руками прямо на месте. Высота фанерных вставок, чтобы не допускать поперечного сдавливания трубы, может быть равна или чуть больше её толщины.

В данном случае применяется стандартная гофрированная нержавеющая труба, используемая в системах водяного тёплого пола. Обязательно без полиэтиленовой оболочки. Труба диаметром 16 миллиметров имеет 50 метров длины в бухте, а 20 миллиметровая – 30 метров. Исходя из условия, что на 1 м² теплого пола требуется 3,8-4 погонных метра трубы, можно высчитать площадь, которую может занимать один контур.

Скорость монтажа описанной системы является преимуществом подобного метода. Укладывать чистовой пол (10) и запускать систему в работу можно сразу по окончании монтажа трубы. В качестве покрытия для пола можно использовать ламинат, линолеум или ковролин. Если в качестве напольного покрытия планируется использовать ламинат, его укладывают прямо поверх получившейся конструкции. Для рулонных покрытий потребуется дополнительный выравнивающий слой фанеры. Гипсовую плиту лучше не использовать, так как она будет проминаться и со временем разрушится.

Укладка трубы тёплого пола в стяжку

Если возникает необходимость уложить тёплый пол в санузле, а расчётная нагрузка деревянных перекрытий позволяет выполнить бетонную стяжку, тёплый пол можно уложить по «мокрой» технологии. По сути, она полностью повторяет стандартную технологию монтажа системы водяного тёплого пола. Однако залить стяжку стандартной толщины невозможно (допустимо максимум 3-5 см), а задача отведения тепла от трубы стоит остро.

Для этого также применяют фольгу, которую укладывают под стяжку сплошным слоем с перехлёстом полос, проклеивая стыки специальным скотчем. Для придания монолитной конструкции дополнительной прочности используют сварную арматурную сетку, которая к тому же поможет распределять тепло.

Перед заливкой стяжки трубы необходимо заполнить водой, чтобы они приняли естественное для себя положение. Начинать укладку напольного покрытия и запускать систему в работу можно будет не раньше, чем через месяц. Небольшие участки пола можно облицевать плиткой, однако к выбору клея необходимо подойти тщательнее, так как перекрытие будет «гулять» под действием температурных изменений.

Положить водяной теплый пол по деревянному полу

Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.

Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Ключевые моменты

Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.

Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.

Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

Оценка состояния деревянных конструкций. Предварительное утепление

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.

Оценка состояния в себя включает:

визуальный осмотр состояния поверхности деревянных досок;
ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
устранение треснувших и прогнувшихся досок;
выравнивание лагов в местах прогиба;
добавление лагов, если расстояние между существующими элементами слишком большое.

Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами. Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.

Благодаря пазам, укладка отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -20⁰С, оптимальный шаг для укладки составляет 150-300 мм.

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.

Каким должно быть устройство водяного теплого пола в деревянном доме

Как сделать теплые полы в деревянном доме варианты устройства и монтажа

Теплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.

Сегодня прибегать к таким ухищрениям не приходится. Сделать теплые полы в деревянном доме можно с минимальными затратами сил и средств.

Выбор греющей системы отопления очень простой:

Электрический кабель или маты с плоскими токоведущими жилами;
Теплый пол на основе пластиковых труб с жидкостным теплоносителем.

Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.

О том, что теплый пол лучше радиаторов написано и сказано немало.

Мы лишь отметим его самые важные преимущества:

Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.

Теплый пол и его монтаж в доме

Прокладка пола в доме зависит от выбранного типа системы. Если планируется укладывать одиночный кабель, не на мате, то схема укладки будет следующая:

Прежде всего, укладывается слой гидроизоляции и теплоизоляции. Затем следует этап наложения алюминиевой фольги. Эти слои необходимы в качестве основы под пол с одиночным кабелем.
Отметьте места расположения мебели, так как кабель не должен попадать под их установку. Это может привести к перегреву нагревательного элемента.
Далее следует вырезать специальные прорези в лагах для прохождения в них кабеля. Места пазов обрабатываются металлическими пластинами во избежание перегрева лаг и дальнейшего тления основания. Также необходимо пропитать все деревянные элементы специальным пожаростойким смазочным материалом.
К брусьям крепится металлическая сетка, которая будет служить основанием для прокладки кабеля. Он крепится к сетке специальными креплениями, обычно входящими в комплект с кабелем.
Следующим этапом станет вывод датчика регулировки температуры. Он, как правило, помещается в гофрированную трубку. Таким же образом выводится и кабель питания.
После укладки нагревательного кабеля следует проверить сопротивление токопроводящих жил специальным устройством – мультиметром. Проверив оборудование, можно приступать к укладке чистового напольного покрытия.

При укладке электрического пола соблюдайте правила безопасности установки и эксплуатации теплых полов.

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

паркетная доска;
ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Карбоновые стержни и плёнка

Теплоносителем может быть не только горячая жидкость или электричество, но и карбоновая смесь. Выбирают карбоновые нагреватели в зависимости от облицовки пола. Для деревянного финишного покрытия подходит термоплёнка. Для плитки предпочтительнее карбоновые маты.

Маты закрывают бетонным раствором или плиточным клеем. Толщина поверхности 4-5 см. Стержни не боятся «запирания». При перегреве одного участка, остальные нормально функционируют. При устранении причин перегрева система начинает работать в полном объёме.

Термоплёнку укладывают на подготовленное бетонное основание. Его утепляют, изолируют подложкой с отражающим экраном. Она направит инфракрасные волны вверх. Стяжки она не требует. Монтаж проходит за короткое время. Система работает от электричества.

Устройство системы

Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Каркасный дом на сваях

Фундамент может быть выполнен из свай. В этом случае основание хорошо продувается. Чтобы пол в доме был утеплён, на обрешётку укладывают 4-5 слоёв теплоизоляционного материала.

«Тёплый пол» в каркасном доме на сваях монтируют из жидкостной магистрали или из электрических элементов, но необходимо подготовить основание для системы отопления. Какую методику монтажа используют для каркасного дома?

Бетонное основание

На форумах обсуждают систему отопления в доме на сваях. Рекомендуют поднять каркас, выполнить ленточный фундамент, обрешётку и установить каркас на изменённое основание.

Споры возникают из-за того, что все системы «тёплого пола» эффективно функционируют, если их уложить на стяжку и закрыть бетоном, но есть риск, что деревянный каркас не выдержит большой нагрузки, будет провисать, деформироваться. Есть опасность, что обрешётка сломается. Какие рекомендации дают строители?

Лаги на сваи укладывают на расстоянии 1,7-2 м. Длина составляет 6-8 м. Специалисты советуют сделать шаг укладки лагов меньше, не более 1,5 м, использовать короткие бруски до 4 м. В этом случае обрешётка получится крепче. Есть вероятность, что она выдержит нагрузку бетонного покрытия.
Для утепления фундамента, кроме минеральных изоляций использовать дополнительно плиты из пенополистирола и экструдированного пенополистирола. Материалы лёгкие, не утяжелят фундамент. Общая толщина изоляции может составить до 1 м.
На лаги, обрешётку и утеплитель укладывают рулонный гидроизоляционный материал на битумной основе. Он не только защитит все слои утеплителя от влаги, но и от ветра, что снизит охлаждение основания для «тёплого пола».
Глубина черновой стяжки невысокая 4-5 см. Чистовое покрытие 5-8 см.

На бетонную поверхность, в качестве основного обогрева используют жидкостную магистраль. Для дополнительного подогрева отдельных небольших помещений устанавливают электрические системы.

На форумах предлагают укладывать «тёплый пол» на лаги. Данную методику часто используют в деревянном доме. Нагревательные системы монтируют без стяжки.

Деревянное основание

Пол утепляют комбинированными материалами, минеральной ватой и полистирольными плитами. Обязательно делают засыпку из керамзита. Выполняют гидроизоляционные мероприятия. Делают черновую деревянную обрешётку.

На обрешётку укладывают листы ГВЛ. Поверхность выравнивают.
На листы устанавливают металлические термораспределяющие пластины. Из них формируют контур для труб или для кабеля.
Жидкостную магистраль подсоединяют к коммуникационной гребёнке. Кабель подключают к терморегулятору.
Для кабельных или карбоновых матов укладывают отражающий экран.
Нагревательные элементы закрывают чистовой обрешёткой. На ней уже формируют облицовку пола. Это может быть ламинат, паркет или оставляют вагонку.

«Тёплый пол» в деревянном каркасном доме укладывают не только на лаги, но и на доски. В них проделывают штробы, располагают фольгированный материал. В штробах размещают водяную или кабельную магистраль.

Маты не используют. Хорошим вариантом для напольного обогрева является термоплёнка, но её рекомендуют устанавливать только в качестве дополнительного обогрева.

Систему напольного отопления давно используют в загородных домах. При расчётах учитывают не только площадь помещения, но и разновидность фундамента. В каркасном доме на сваях тщательно утепляют черновое основание, изолируют его от влаги.

В деревянном коттедже стяжку выполняют сухим способом; нагревательные системы монтируют на досках, на поверхности из листов ГВЛ, которые укладывают между лагами.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Какой пол в деревянном доме лучше

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

Предпочтительные варианты
Компоновка деревянных полов
Применение электрических систем
Технические требования к монтажу
Монтаж с бетонной стяжкой
Монтаж без стяжки

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.

Способ укладки

Существует распространенная технология, которую нужно освоить, если вас интересует вопрос, как сделать теплый пол в деревянном доме. Систему водяного теплого пола для деревянных перекрытий монтируют способом настила.

Трубы с циркулирующим по ним теплоносителем укладывают не в бетонной стяжке, а на лаги или черновую основу из досок в специально оборудованных каналах.

Монтаж системы водяного теплого пола

Для того чтобы тепло накапливалось и распределялось должным образом в каналах укрепляют специальные пластины с продольными углублениями для трубопровода нагревающего контура.

Пластины из металла не только выполняют функцию теплопередачи, но и делают конструкцию более жесткой, что позволяет обойтись без подложки.

Если выполнять монтаж самостоятельно, можно не покупать дорогие пластины, а использовать вместо них фольгу толщиной 200 мкм. Иногда при отделке пола кафельной плиткой или укладке линолеума наличие подложки желательно. Для этого потребуется приобрести листы ГВЛ или цементно-стружечные плиты с самыми маленькими показателями изоляции.

Каким должно быть устройство водяного теплого пола в деревянном доме

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска – при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

Рулетка.
Пластиковые трубы и фитинги.
Набор слесарных и строительных инструментов.
Шуруповерт.
Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

Перфоратора.
Правила.
Угловой шлифмашинки для разрезания арматуры.
Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Водяной теплый пол в деревянном доме

Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

Традиционным, под стяжку из цементно-песчаного раствора.
«Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

Теплый пол водяной в деревянном доме своими руками

Теплый пол водяной в деревянном доме — это наиболее удачное решение для утепления комнаты. Хоть и кажется, что данное утверждение не совсем верно, потому что в привычном варианте укладки водяного теплого пола используется бетонная стяжка, при помощи специальных технологий, его можно обустроить и для деревянного дома.

Оглавление:

Благодаря большому выбору строительных материалов, сегодня становится возможным монтаж водяного пола, не увеличивая при этом нагрузку на перекрытия. Преимуществом является и то, что высота помещения при обустройстве теплого водяного пола в деревянном доме уменьшится не на много.

Делаем теплый пол водяной в деревянном доме своими руками

Если вы будете утеплять пол при помощи водяного отопления, вы исключите опасность, связанную с прокладкой электропроводки под полом деревянного дома, а так как трубы теплого пола являются достаточно крепкими, водный пол прослужит вам долго.

Сегодня, водный пол является наиболее удобным и совершенно реальным способом утепления частного деревянного дома.

Также необходимо помнить, что теплый пол должен поддерживаться извне, при помощи утепления стен. В частном доме, отопление помещения при помощи теплого пола, будет гораздо быстрее и эффективнее, при использовании какого-либо утеплителя для стен. Это связано с тем, что, так как дерево прогревается в течение длительного времени, то и все помещение в общем будет прогреваться достаточно медленно.

Как укладывается теплый пол по дереву

Итак, вы решили уложить теплый пол по дереву. Но как это сделать? Существует несколько способов обустройства теплого пола на деревянной основе, и каждый специалист делает это именно тем способом, который удобен именно для него. Но мы остановимся на одном конкретном.

Рассмотрим порядок выполнения работ, необходимых для обустройства теплого пола:

1. Для начала рассчитаем тепловые потери и гидравлику. Данная операция осуществляется при помощи компьютерной программы, инструкции по расчету не сложно найти в сети. На выходе мы должны узнать длину трубы, диаметр и шаг укладки.
2. Теперь нужно демонтировать старый пол (если он есть). Это делается, чтобы исключить сквозняки под ним и чтобы выровнять его с точностью 2 мм. Зачем так выравнивать? Да потому что ламинат(а именно под него и будет укладываться пол) требует именно такую точность основания.
3. После этого займемся утеплением пола. Поверхность утеплителя стоит защитить при помощи парогидрозащитной пленки. Не стоит защищать утеплитель с помощью обычной пленки, так как произойдет образование конденсата.
4. Теперь займемся укладкой половой доски. Для начала, с одного края досок выпиливаем паз 20 на 20 мм под трубу. Так же, в торцах крайних досок нужно выпилить закругления, чтобы труба изгибалась плавно. В результате, после сборки, вы получаете пол, по всей поверхности которого выпилена «змейка» под трубу.
5. Следующим шагом подготавливаем отражающий слой. Данный слой состоит их фольги, толщина которой от 50 мкм и выше (она удобна в работе). Зачем укладывать фольгу? Чтобы повысить теплопроводность. Как уже говорилось, дерево проводит тепло плохо, а вот фольга впитает его в момент. Можно пользоваться и специальными металлическими листами, но это дорого, да и монтируется долго.
6. Теперь нужно уложить трубку. Нарезанную фольгу укладываем поверх пазов в половой доске, после чего в пазы укладывается металлопластиковая трубка выбранного диаметра. Далее трубка обворачивается фольгой, которую нужно закрепить на полу при помощи степлера. Во избежание выскакивания трубы из канавок, её нужно закрепить при помощи небольших металлических пластин, которые должны располагаться под углом 90° к пазам.
7. После этого, нужно заняться подключением и опрессовкой. Подключиться к отопительной системе является наиболее важным шагом. Простейший способ — теплый пол с ручным регулированием. Хотя выбор будет зависеть исключительно от вас, можете пользоваться и смесительными узлами, и коллекторными системами, то есть любой системой, позволяющей управлять и регулировать температуру теплых полов. Когда все будет уложено и подключено, следует провести опрессовку системы, проверив её тем самым на утечки и повреждения трубопровода. Это действие является обязательным для выполнения, так как, в противном случае, вы рискуете столкнуться с вспучиванием пола.
8. Ну и напоследок, укладка полового покрытия. Какой материал выбрать – это ваше личное дело, самый простой вариант – это ламинат, хотя подойдет и любой другой. Однако, есть одно «но». Все напольные материалы обладают своим индивидуальным коэффициентом теплопроводности. Теплопроводность дерева является наихудшей, в то время как теплопроводность керамической плитки – лучшая.

Вот и все. Если не растягивать работы и сосредоточенно трудиться, то весь процесс займет около двух дней. А расходы будут минимальными.
И в дополнение ко всему написанному выше, прилагается видео.

Теплый пол по лагам

Если вы хотите сделать теплый по лагам, вам придется преодолеть некоторые проблемы, связанные с основанием — деревом. Поверх деревянных лаг нельзя уложить традиционную бетонную стяжку, так как для лаг это может оказаться сверх нагрузкой. А это значит, что лаги деформируются, стяжка потрескается, а, следовательно, испортится и все покрытие пола.

Так как же уложить пол по лагам? Рассмотрим порядок действий, нужный для этого:

1. Для начала монтируем сами лаги. Используем для этого доску 50 на 200, и уложим на расстоянии 50 см. Пустоты между лагами следует заполнить минеральной ватой или базальтовой плитой. После этого следует выполнить обустройство так называемого чернового пола или обрешетки. Тут пользуемся доской 30 на 100.
2. Расстилаем на черновом полу слой ГВЛ (OSB, ЦСП).
3. Теперь нужно рассчитать число контура обогрева. При этом нужно опираться на такие показатели как максимальная рекомендуемая петля (60 — 70 мм) и число контуров. Чем более высокое количество контуров будет, тем равномернее будет прогреваться пол. Тут как и везде, нужно будет выбирать, что вам важнее — производительность насоса или максимальная длинна петли.
4. Далее, прикрепляем трубу к ГВЛ.
5. Теперь потребуется произвести подключение греющей трубки.
6. Следующий шаг – это закрепление в пространстве между труб специальных, вырезанных заранее листов ГВЛ. Толщины трубки и ГВЛ должны быть одинаковыми, или ГВЛ должно быть чуть толще.
7. Теперь, заполняем пространство от листов второго слоя ГВЛ до трубки такими веществами как плиточный клей или гипсовая смесь, подходящая для теплого пола.
8. Поверх второго слоя ГВЛ мажем плиточный клей и накрываем третьим слоем ГВЛ листов.

Вот и все. В итоге, мы получили основу, на деревянных лагах, поверх которой может быть уложено почти любое покрытие, не исключая плитки и керамогранита.

40220 Фотографии теплого пола — бесплатные и лицензионные фотографии из Dreamstime

Шероховатый фактурный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа. Концепция кирпичной кладки входа
Женские ноги, ходить на теплый пол с подогревом крупным планом. Босоногие ноги девушки идут по деревянному настилу гостиной в современном домашнем доме
Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима. Очаровательны кошка и собака, лежа под пледом на полу. Теплая и уютная зима
Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с а. Мягкое фото женщины на кровати
Очаровательная маленькая девочка, глядя на камеру, лежа на теплом полу. Отдыхая с родителями дома, улыбающийся счастливый ребенок позирует, играя в гостиной на семейных выходных
Семья с очаровательными детьми обниматься, сидя на теплом полу в помещении.Семья с маленькими детьми обнимаются, сидя на теплом полу, опираясь на встроенный кухонный шкаф
Концепция теплого пола. Крупным планом женские ножки, шагая по паркету дома. Концепция теплого пола. Крупный план женских ног, шагающих по паркетному полу дома
Вид сверху родителей маленьких детей, лежа на деревянном теплом полу. Семейная пара и милые дети улыбаются, лежа на деревянном теплом полу с подогревом
Выше пара и дети лежат на деревянном теплом полу.Выше вид красивая пара и маленькие дети лежат на деревянном теплом полу, взявшись за руки, улыбаясь, глядя на
Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления. Сантехнические трубы и арматура
Семья с детьми, обнимая, сидя на теплом полу на кухне. Семья с маленькими детьми, обнимающимися, сидеть на теплом полу, опираясь на кухонный шкаф, встроенная мебель смотреть на
.
Проблемы с деревянным полом: обратите внимание на предупреждающие знаки
Для достижения оптимальной красоты и долговечности необходимо контролировать содержание влаги (MC) в древесине. При повышении относительной влажности (RH) древесина поглощает влагу из воздуха. Когда относительная влажность падает, древесина теряет влагу в воздухе. Это полностью естественный процесс, но чрезмерные изменения MC могут привести к повреждению деревянного пола водой.
Проблемы с деревянным полом, вызванные чрезмерной влажностью
Большинство проблем с деревянными полами вызвано слишком высокой влажностью.Вот некоторые из наиболее частых причин:
Вода на полу или под полом
Высокая влажность
Неправильная акклиматизация или ее отсутствие
Неправильная установка
Вода на полу или под полом
Любая влага, поступающая из-под чернового пола или между черным полом и полом, со временем может вызвать проблемы. Протекающие приборы, проникновение грунтовых вод через перфорированный пароизоляционный барьер, конденсация и даже влага с не полностью высохшего бетонного пола могут привести к попаданию влаги в ваш пол.Это может быть местность участка с дождем и стоками, не отходящими от фундамента, что со временем может вызвать проблемы, связанные с влажностью деревянного пола. Недавние наводнения или даже разливы, которые не удалось устранить быстро и полностью, также могут быть проблемой.
Высокая влажность
Если вы живете в зоне с влажной погодой, пол может впитывать влагу из воздуха в течение влажных месяцев. Это приведет к расширению древесины и может вызвать проблемы.
Неправильная акклиматизация или ее отсутствие
Перед укладкой деревянного пола древесина должна быть «акклиматизирована» к средней температуре и влажности помещения, в котором она будет установлена.Это означает, что он должен храниться в помещении с аналогичными условиями и позволять ему впитывать или терять влагу из окружающего воздуха, пока он не стабилизируется. Когда он стабилизируется, он не будет расширяться или сжиматься, пока окружающие условия остаются постоянными. Если пол не прошел надлежащую акклиматизацию перед укладкой, он расширится или сузится после укладки и вызовет проблемы.
Плохая установка
Есть несколько причин, по которым неправильная установка может вызвать проблемы с полом.Некоторые ошибки не позволяют полу шевелиться, так как он впитывает влагу. Например, доски могли быть установлены с застежками неправильного размера или с недостаточным количеством креплений. Например, по периметру пола может не быть достаточных зазоров для расширения. Для больших площадей пола может не хватить компенсационных швов. Это может вызвать коробление пола.
Из-за других ошибок при укладке пол может впитать слишком много влаги. Черновой пол мог быть слишком влажным, когда на него укладывали пол.Если черновой пол бетонный, под ним может не быть пароизоляции. Если пространство для лазания покрыто деревом, возможно, в этом пространстве или на черновом полу нет пароизоляции.
Распространенные проблемы с деревянным полом и видимые признаки
Некоторые проблемы, связанные с влажностью, очевидны для взыскательного глаза. В первую очередь, проблемы с деревянным полом могут возникнуть, когда древесина расширяется и сжимается. Это «движение древесины» происходит естественным образом в зависимости от сезонных изменений или при изменении уровня относительной влажности в доме.Эти изменения также могут привести к нежелательным изменениям внешнего вида вашего деревянного пола.
Трещины и зазоры между досками
Когда дома отапливаются зимой, уровни относительной влажности могут резко упасть, доски могут усадиться, а между досками появятся промежутки, поскольку древесина теряет MC. Некоторые из этих изменений являются сезонными проблемами и исчезнут сами по себе, когда погода (и соответствующая относительная влажность) изменится и MC воздуха увеличится. Мониторинг температуры и уровня относительной влажности в помещении с последующим принятием корректирующих мер также может минимизировать сезонные сдвиги деревянного пола.Например, домовладельцы могут увлажнять воздух в засушливые зимние месяцы, установив в печи увлажнитель.
Банки
Купирование — это когда края доски находятся выше ее центра из-за влаги, которая вызывает расширение древесины. Это может произойти после того, как вода попадет на пол и впитается в дерево. Однако обычно виной всему высокая относительная влажность. Когда древесина расширяется, может произойти сжатие, поскольку доски сминаются вместе, деформируя доски по краям.Образование чашечек вызвано дисбалансом влажности по толщине древесины. Древесина на нижней части доски более влажная, чем на верхней, которая сохнет быстрее, чем нижняя. Чаще всего появляется чаша после того, как пол был установлен, и в некоторых случаях пол будет иметь чашку, даже если он был установлен правильно. Можно ли отремонтировать деревянный пол? Узнайте, можно ли исправить купирование или нет.
Корона
В отличие от чашеобразной формы, выпуклость возникает, когда центр доски выше ее краев.Частая причина — воздействие влаги или нарушение баланса. Если поверхность пола подвергается воздействию воды или находится во влажных условиях в течение длительного периода времени, влага может пропитать деревянный пол и вызвать образование наростов. Другая причина заключается в том, что пол ранее был покрыт чашей, но был отшлифован до того, как MC вернулся в нормальное состояние. В этом случае перед шлифовкой пола нужно дать время высохнуть. Процесс шлифования может привести к сглаживанию приподнятых краев доски при подъеме середины доски, если пол шлифуется, в то время как доски остаются чашевидными, а влага все еще присутствует.
Защита от потери устойчивости
Изгибание пола — это самая острая реакция на влажность деревянного пола. Коробление возникает, когда деревянный пол фактически отрывается от черного пола, поднимаясь на несколько дюймов в одном или нескольких местах. К счастью, это не обычное явление. Выпучивание пола чаще всего происходит после того, как пол был затоплен в течение длительного периода времени. При раннем обнаружении возможен точечный ремонт и замена. После удаления стоячей воды можно снять несколько досок с пола, чтобы воздух мог циркулировать по полу и под ним.Когда пол высохнет до более стабильного уровня влажности, обычно можно приступить к ремонту деревянного пола.
Как предотвратить коробление и коробление полов из твердых пород дерева

5 советов
1. Акклиматизация пола
Когда пол будет доставлен, поместите его в место, где оно будет установлено, и измерьте MC, чтобы убедиться, что он соответствует спецификациям производителя. Если это не так, дайте ему акклиматизироваться в течение указанного времени и измерьте снова, пока он не будет в пределах спецификации.
2.Нанесите на черновой пол антибактериальный агент
.
Если это гвоздь по укладке деревянного чернового пола, перед укладкой деревянного пола нанесите на черный пол антибактериальный агент.
3. Обеспечьте дополнительный замедлитель влажности
Если установка находится над ползком, убедитесь, что в нем есть замедлитель влаги, и установите дополнительный, если существующий в плохом состоянии.
4. Используйте рекомендуемые крепежные детали
Используйте рекомендованное количество и тип креплений при установке досок на деревянный черновой пол.Несоответствующий крепеж позволит полу слишком сильно двигаться. Однако не затягивайте слишком сильно и не используйте слишком большие крепежи, иначе вы можете треснуть доски.
5. Проверьте влажность основания пола
Определение MC в деревянном черновом полу является важной частью контроля качества в процессе укладки напольного покрытия. Установщики напольных покрытий должны знать MC как чернового, так и деревянного пола. Проверьте влажность в нескольких местах комнаты — минимум 20 на 1000 квадратных футов — и усредните результаты.Вы должны обязательно измерить все внешние стены и стены сантехники. В большинстве регионов сухой черновой пол, готовый к работе, имеет MC не более 12%. Если вы регистрируете высокие показания MC, не продолжайте установку, пока не будет определено происхождение влаги и не будут устранены все связанные с влажностью проблемы.

Для этой работы необходим измеритель влажности древесины. Бесконтактные влагомеры для древесины могут измерять MC под деревянной поверхностью, не повреждая деревянный пол.В влагомерах Wagner используется бесштырьковая технология для неинвазивного измерения MC деревянного пола, что может помочь точно определить возможные проблемные области для ремонта или устранения. Новейшая линейка влагомеров Вагнера Orion® может измерять твердые, мягкие и экзотические породы древесины. Когда управление MC имеет решающее значение, использование измерителя влажности древесины Orion — бесценный способ эффективно устранять предупреждающие знаки на деревянных полах.
Все типы напольных покрытий подвержены разрушению, если условия влажности не контролируются и не поддерживаются должным образом.Если черновой пол бетонный, проблема с влажностью может начаться задолго до его укладки. Если плита не была высушена должным образом, проблемы с влажностью практически гарантированы при использовании деревянных полов. Точная проверка влажности имеет решающее значение для любой бетонной плиты.
Научно доказанным наиболее точным тестом на влажность бетонной плиты является тест относительной влажности с использованием датчиков in situ. Этот тест является основой стандарта ASTM F2170. Система Rapid RH® L6 — это самый быстрый и простой способ проверить влажность бетона в соответствии со стандартом ASTM F2170.
Как ухаживать за деревянным полом, чтобы избежать коробления и коробления
Самое важное при уходе за деревянным полом — не допускать попадания на него влаги. Полностью и быстро убирайте все пролитые жидкости и не используйте воду при чистке.
Ежедневно очищайте полы от пыли и подметайте их. Еженедельно пылесосить и мыть шваброй с помощью спрея для чистки полов из твердых пород дерева. Установите пылесос на твердый пол, чтобы колеса и колотушка не касались пола.
Способы устранения незначительных проблем, связанных с влажностью
Деформацию деревянного пола иногда можно решить, просто добавив веса к полу до тех пор, пока лишняя влага не высохнет и доски не выровняются.
Если проблема более серьезная, то, вероятно, из-за чрезмерного количества влаги из-за затопления или утечки водопровода. В этом случае вам сначала нужно решить проблему, а затем вытянуть несколько досок, чтобы позволить воздуху циркулировать и высушить влагу. Когда пол высохнет, оцените повреждение деревянного пола водой, чтобы увидеть, нужно ли вам заменить какие-либо доски.
Если проблема не во влаге, возможно, проблема связана с установкой, из-за которой необходимо позвонить установщику.
3 Невидимые проблемы влажности
Некоторая динамика влажности может происходить под основанием пола с такими же разрушительными последствиями для деревянных полов.
1. Деревянный черновой пол
Определение MC является важной частью контроля качества в процессе укладки полов. Установщики напольных покрытий должны знать MC как чернового, так и деревянного пола. Проверьте влажность в нескольких местах комнаты — минимум 20 на 1000 квадратных футов — и усредните результаты. Вы должны обязательно измерить все внешние стены и стены сантехники. В большинстве регионов сухой черновой пол, готовый к работе, имеет MC не более 12%.Если вы регистрируете высокие показания MC, не продолжайте установку, пока не будет определено происхождение влаги и не будут устранены все связанные с влажностью проблемы.
2. Бетонное основание

Все типы напольных покрытий подвержены разрушению, если условия влажности не контролируются и не поддерживаются должным образом. Если черновой пол бетонный, проблема с влажностью может начаться задолго до его укладки. Если плита не была высушена должным образом, проблемы с влажностью практически гарантированы при использовании деревянных полов.Точная проверка влажности имеет решающее значение для любой бетонной плиты. ASTM International предоставила несколько стандартов для проверки влажности с помощью двух различных методов испытаний перед укладкой пола на бетонную плиту: зонды на месте согласно ASTM F2170 и испытания хлорида кальция согласно ASTM F1869. Лучшим показателем является определение относительной влажности с использованием датчиков in situ согласно ASTM F2170.
3. Утечки или проникновение воды
Любая влага, поступающая из-под чернового пола или между черным полом и полом, со временем может вызвать проблемы.Протекающие приборы, проникновение грунтовых вод через перфорированный пароизоляционный барьер, конденсация и даже влага с не полностью высохшего бетонного пола могут внести влажность в уравнение вашего пола. Кроме того, на улице, это может быть местность участка дома с дождем и стоком, не отходящим от фундамента, что со временем может вызвать проблемы с влажностью деревянного пола.
Противоядие
Лучшее лекарство — это точно измерить и оценить влажность чернового пола перед укладкой деревянного пола, а также измерить MC деревянного пола до, во время и после укладки пола.
Влагомер древесины помогает любителям деревянных полов на регулярной основе ориентироваться в естественных сезонных изменениях содержания углерода. Бесконтактные влагомеры для древесины могут измерять MC под деревянной поверхностью, не повреждая деревянный пол. Wagner Meters использует бесштыревую технологию для неинвазивного измерения MC деревянного пола, что может помочь точно определить возможные проблемные области для ремонта или исправления. Wagner Meters производит измерители влажности для древесины, которые могут измерять твердые, мягкие и экзотические породы дерева, а также производит специальные измерители для отделки древесины.Wagner Meters также производит датчики RH in situ для испытания основания бетонных плит.
Когда руководство MC имеет решающее значение, использование измерителя влажности древесины Wagner Meters является неоценимым способом эффективно устранять предупреждающие знаки на деревянных полах.
Взгляните на наши влагомеры здесь.
Пара общих вопросов
Что вызывает коробление деревянных полов?
Изгибание пола — это самая острая реакция на влажность деревянного пола.Коробление возникает, когда деревянный пол фактически отрывается от черного пола, поднимаясь на несколько дюймов в одном или нескольких местах. К счастью, это не обычное явление. Выпучивание пола чаще всего происходит после того, как пол был затоплен в течение длительного периода времени.
Что заставляет деревянные полы коробиться?

Это когда края доски находятся выше ее центра из-за влаги, которая вызывает расширение древесины. Это может произойти после того, как вода попадет на пол и впитается в дерево.Однако обычно виной всему высокая относительная влажность. Когда древесина расширяется, может произойти сжатие, поскольку доски сминаются вместе, деформируя доски по краям. Образование чашечек вызвано дисбалансом влажности по толщине древесины. Древесина на нижней части доски более влажная, чем на верхней, которая сохнет быстрее, чем нижняя.
Джейсон имеет более чем 20-летний опыт работы в сфере продаж и управления продажами в различных отраслях промышленности и успешно выпустил на рынок ряд продуктов, в том числе оригинальные испытания на влажность бетона Rapid RH®.В настоящее время он работает с Wagner Meters в качестве менеджера по продажам продукции Rapid RH®.
.
Теплый пол на деревянный пол
Сегодня, обустраивая отопительную систему дома, пользователи все чаще заменяют традиционные радиаторы на теплый пол. Во многих частных домах и квартирах старого жилого фонда — в качестве пола выступает дощатый настил. В процессе ремонта владельцы обновляют напольное покрытие, при этом параллельно создавая систему подогрева. В статье мы расскажем как уложить теплый пол на деревянный пол и рассмотрим, как правильно осуществить выбор системы и ее монтаж.
Монтаж теплого пола на деревянный
Особенности использования и пожарная безопасность
Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:
Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.
Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?
Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности. Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа.
Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:
температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
нагревательному кабелю нельзя напрямую контактировать с деревом.
Устройство теплого пола на деревянном полу
То, каким образом будет выполняться укладка теплого водяного/электрического пола на деревянный пол в доме, находится в непосредственной зависимости от вида перекрытия. Если первый этаж и подвальное помещение перекрыты железобетонными панелями, то систему теплый пол обустраивают по традиционной схеме:
выравнивающая растворная стяжка;
утеплитель;
греющий кабель или пластиковые трубы;
выравнивающая стяжка, которая закрывает теплый пол;
финишное покрытие (плитка, ламинат, паркет).
Пирог деревянного пола
Рассмотрим, как выполнить монтаж инфракрасного теплого пола на деревянный пол.
Пленочный теплый пол
Принцип работы инфракрасного излучателя напоминает действие солнечных лучей. Точно также, как и они, инфракрасное излучение поглощают предметы, которые впоследствии распределяют тепловую энергию по пространству.
Подробнее об инфракрасном пленочном поле можно прочитать здесь
Излучение не поглощается воздухом, но только рассеивает его в небольших количествах. Практически вся энергия излучателя достигает стен, потолков, мебели и других предметов.
Подготовка теплого пола по деревянному перекрытию
Теплый пол пленочный
Подготовить теплый пол в деревянном доме к монтажу можно тремя способами:
Первый способ
Используется в тех случаях, когда покрытие очень старое (доски пола скрипят под ногами, в некоторых участках прогибаются или вовсе проваливаются). Необходимо выполнить следующее:
произвести демонтаж верхнего покрытия пола и чернового пола;
проверить, в каком состоянии находятся лаги, если есть испорченные детали, их нужно заменить;
далее необходимо выставить лаги, хорошо проверить их уровнем и закрепить;
затем насыпается подушка из керамзита, это нужно для того, чтобы избежать теплопотерь, подушка должна настояться в течение пары дней;
после этого настилается черновой пол, между досок допускаются зазоры в 1,5-2 см;
черновой пол необходимо покрыть антисептиком;
затем на него кладется пергамин;
далее настилается само покрытие пола, зазоры устраняются посредством монтажной пены;
на пол кладутся фанерные листы, которые закрепляются винтами, длиною 40-50 мм по
периметру каждого листа на дистанции 150-200 мм между ними;
щели, которые есть между листами фанеры, нужно зашпаклевать;
прежде, чем производить укладку листов, их нижние стороны следует обработать горячей олифой, по завершению процесса олифой обрабатывается вся поверхность пола.
Монтаж излучателей можно будет производить по истечению трех дней.
Второй способ
Состояние пола — некоторые доски слегка поскрипывают и пошатываются, в отдельных участках шляпки гвоздей начинают выходить из доски. Необходимо выполнить следующее:
пробить все гвозди “заподлицо” с досками, в участках, где слышны поскрипывания, надо укрепить доски при помощи винтов, длина которых составляет 80 мм;
необходимо произвести демонтаж плинтусов;
произвести настилку фанеры на пол (как уже было описано).
Третий способ
Пол находится в отличном состоянии:
выполняется демонтаж плинтусов;
настилается фанера.
Монтаж пленочного теплого пола на деревянное основание
Инфракрасный теплый пол выпускается в виде пленки в рулонах. Настилать ее вы можете не на всю поверхность пола в помещении, разрешено оставлять зазор до стен около 10 см.
Недопустимо производить укладку термопленки внахлест.
В качестве места для монтажа терморегулятора следует выбирать наиболее удобному расположению, например, как можно ближе к проводке.
Укладывать провода следует параллельно стене, участки расположения медных контактов надо обжать плоскогубцами. Стыки необходимо заделать теплоизолирующим материалом, а медные контакты изолировать при помощи силиконового герметика.
Терморегулятор подсоединяется и закрепляется на стене в удобном месте. При его включении, начнется подача напряжения на излучатели. Выждите некоторое время и проверьте, нагреваются ли листы. Если имеются холодные, то нужно проверить участки соединений тестером и исправить неработающие контакты.
Осуществив подключение заземления, применяя для этого фольгированный скотч, его конец необходимо соединить с проводом по диагоналям и по длине.
Весь пол закрывается слоем поливиниловой вспененной пленки, а затем настилается покрытие пола. Прослойка пленкой не несет никакой опасности, поскольку максимальный температурный режим нагрева пленочных излучателей не превышает показатель в 40°C.
Как установить теплый пол на деревянный пол? Правила монтажа:
Установка покрытия должны производиться с учетом возможности в последующем выполнить ремонт.
Для крепления пленочных излучателей ни в коем случае нельзя использовать различные металлические крепежи: гвозди, винты, шурупы и т.д.
Если на ИК полу будет стоять тяжелая мебель или предметы, которые имеют большой вес, необходимо заблаговременно предусмотреть наличие воздушных карманов.
Пленочный пол недопустимо устанавливать рядом с другими электрическими нагревательными приборами (камин, печь и т.д.).
Максимальная длина одного отрезка пленки должна быть не более 15 метров.
Нельзя выполнять укладку теплого пола при низкой температуре.
Заземление — это обязательное условие при монтаже и последующем использовании теплых полов в деревянном доме.
Монтаж водяного теплого пола на деревянный пол
Укладку водяного теплого пола без стяжки можно осуществить несколькими способами:
на пол помещаются специальные пенополистирольные маты, в которые в последующем вставляются теплообменные пластины с пазами для трубного контура;
помимо этого пластины могут помещаться в специально оставленные зазоры между досками деревянного пола;
есть еще один способ, когда в досках деревянного основания фрезеруются пазы, в которые сначала устанавливаются теплообменники, а затем и трубы.
Если у вас отсутствует возможность купить подобные теплообменные пластины, то можно прибегнуть к другому способу — с применением алюминиевой фольги.
Водяной теплый пол на деревянном
Как выбрать фольгу для теплого пола читайте тут
Для выполнения работы нужно иметь специальные материалы. Их количество зависит от площади помещения и эффективности обогрева, которое вы хотите получить.
Доска для укладки контура. Рассчитать ее количество нужно на площадь утепляемого помещения. Для ее изготовления используется качественная строганая доска, толщина которой равна 45/50 мм. В мастерской вы сразу можете заказать и фрезерование пазов 20*20 мм по всей длине — это вполне хватит для укладки трубы 16 мм. Размещение пазов должно быть выполнено в соответствии с шагом укладки труб контура.
Ширину доски лучше выбирать из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20*20 мм. В таком случае, в процессе укладки покрытия, пазы автоматически будут располагаться на необходимой дистанции один от другого.
Шаг укладки может быть разным — от 100 — 150 мм, если теплый пол у вас будет выступать в качестве единственного источника отопления, и до 300 в том случае, когда он будет вспомогательным элементом обогрева. Делать шаг меньше не следует, да и это достаточно трудоемкий процесс. Если шаг будет превышать показатель в 300 мм, то получится «эффект зебры» — будут ощущаться холодные и теплые полосы.
Если в качестве источника отопления будет использовать только теплый пол, то изначально необходимо произвести демонтаж радиатора — это процедуру нужно выполнить сразу, чтобы воды из системы не попала на доски и фанеру верхних настилов. Для этого отопительную систему нужно освободить от теплоносителя, а после этого срезать или открутить соединения батарей.
Порядок выполнения работы:
На подготовленное дощатое покрытие деревянного пола нужно настелить фольгированный вспененный полиэтилен. Материал нужно класть встык, фольгированным покрытием в сторону комнаты. К доскам он фиксируется при помощи степлера и скоб. Затем, все стыки утеплителя нужно проклеить широким фольгированным скотчем.
После этого, сверху на утеплитель устанавливаются по уровню и закрепляются бруски лаг, которые фиксируются перпендикулярно ранее уложенному дощатому покрытию. Если ниже лежит фанера, то направление лаг может быть абсолютно любым, но с тем расчетом, что верхние доски с пазами для укладки труб будут им перпендикулярны.
На готовые лаги укладываются подготовленные доски. Помимо продольных пазов для труб, в них нужно вырезать полукруглые углубления в участках, где будет разворот контура. Также, вдоль стены, на которой будут располагаться краны отопительной системы, нужно вырезать своеобразную колею — паз, в котором будут располагаться трубы — подающая теплоноситель и «обратка».
Доски закрепляются с лагами посредством саморезов.
Затем, патрубки, которые подходили к радиатору нужно срезать. На месте между отрезанными концами магистральной трубы отопления устанавливается соединительная перемычка. Выполняется это для того, чтобы расположить краны подачи в контур теплого пола в самом удобном и неприметном месте, например, в углу помещения.
Посреди заново установленных патрубков подачи и обратки, снабженных кранами, монтируется байпас с вентилем. С подобной схемой вы сможете при необходимости отключать контур теплого пола, при этом работоспособность всей системы не будет нарушена.
По завершению всех подготовительных этапов, прежде чем выполнять монтаж трубы, нужно хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.
Далее можно начинать выполнять укладку труб водяного контура. Изначально нужно взять рулоны фольги и нарезать их на полосы, ширина которых составляет 250 мм.
На следующем этапе нужно раскатать полосы фольги от стены до стены.
Сверху фольги размещаются трубы и совместно с фольгой они утапливаются в паз, который прорезан в досках. В процессе вдавливания трубы края фольги нужно поднять вверх. В этой ситуации фольга выполняет функцию повышения теплоотдачи — она нагревается от горячей теплы и отдает тепло окружающему пространству. Помимо этого, она не позволяет улетучиваться тепловой энергии вниз, в пол, а наоборот направляет ее в комнату. Окончание трубы крепится к фитингу патрубка, которые отвечает за подачу теплоносителя в систему.
Выступающие вверх края фольги нужно сложить, загнуть на предшествующую доску и зафиксировать к ней при помощи степлера.
Помимо этого, нужно зафиксировать и саму трубу. Выполняется это посредством пластиковых или металлических пластинок к полу. Трубы должны быть закреплена по всему контуру и обязательно — на поворотах. Фиксирующие пластинки монтируются с шагом 600-700 мм. Таким образом, труба не будет выходить наружу в ходе выполнения дальнейших операций.
По окончанию работ практически вся площадь будет покрыта алюминиевой фольгой, которая считается отличным проводником тепла. В итоге весь пол становится одним большим «радиатором».
«Обратку» необходимо аккуратно вывести к участку, где располагаются краны и соединить с фитингом.
Подключение к узлу входа и выхода должно быть очень аккуратным, поскольку он будет размещен над поверхностью пола. Недопустимо его вмуровывать в стену, но по окончанию работы вокруг него можно смонтировать декоративный короб с дверцей, которая обеспечит свободный доступ к регулировочным кранам. На данном этапе нужно выполнить проверку герметичности контура теплого пола — он заполняется водой и создается избыточное давление. Если утечки отсутствуют, то можно приступать к последующим действиям.
По всей поверхности пола нужно уложить тонкий теплоизолирующий материал. Он не будет перекрывать движение тепла в комнату и не позволяет теплоносителю быстро остывать.
Утеплитель заворачивается на стены на 100-150 мм и срезается только после того, как по всей поверхности будут уложены листы фанеры.
Если предполагается укладка линолеума, тона всю поверхность пола, поверх утеплителя кладется фанера. Работа должны выполняться очень аккуратно. Размеры листов надо подобрать так, чтобы их края не попадали на уложенные в пазы досок трубы. Этот слой фиксируется на досках посредством саморезов. После того, как фанера будет установлена, специалисты советуют выполнить циклевку всей поверхности. Швы между листами фанеры заделываются при помощи эпоксидной смолы, смешанной с опилками, или герметиком. Если после просыхания материал заделки будет располагаться выше уровня пола, то его следует зачистить.
Затем линолеум расстилается на поверхности пола, подрезается таким образом, чтобы края полотна находили на стены на 30-40 мм. Подождите немного времени, пока они расправятся. В среднем, это занимает около суток.
Излишки линолеума надо аккуратно срезать по металлической линейке. Делается это таким образом, чтобы оставался зазор между краем покрытия и стеной около 8-10 мм.
Как положить инфракрасный теплый пол на деревянный пол под линолеум
Монтаж инфракрасного пленочного пола под линолеум является более простым по исполнению, нежели водяной. Стоит отметить, что по своим эксплуатационным характеристикам он является наиболее подходящим для линолеума.
Для того, чтобы произвести укладку нужно иметь следующие материалы:
инфракрасная пленка, по размеру она должна быть меньше, чем сама комната, в которой будет настилаться. Это обусловлено тем, что под тяжелую мебель ее не укладывают, для предотвращения пережатия карбоновых обогревательных полос;
Обычно пользователи сразу покупают готовые заводские набора пленочного теплого пола с полным комплектом всех требуемых расходников и принадлежностей исходя из предполагаемой площади покрытия. Терморегулятор и датчик покупают отдельно.
фольгированный утеплитель, который размещают по всей площади комнаты;
полиэтиленовая пленка, которая укладывается на закрепленный «теплый пол»;
фольгированный и строительный скотч;
фанера для двух слоев настила;
отрезки битумной изоляции и обычная изоляционная лента.
Также необходимо обзавестись следующими инструментами:
острый строительный нож;
ножницы;
отвертки;
плоскогубцы.
Процесс выполнения работы:
изначально нужно подготовить поверхность пола. Если он дощатый, то специалисты советуют накрыть его листами фанеры, лучше всего — с замковыми соединениями «шип — паз», благодаря которым поверхность получается практически бесшовной. Фанера крепится на дощатом полу посредством саморезов. Их шляпки необходимо утопить в толщу листов на 1-2 мм. Стоит сказать, что при желании под фанеру можно поместить вспомогательный не очень плотный слой утеплительного материала из вспененного полиэтилена
поверх фанерного настила производится укладка утеплителя встык, фольгированной стороной вверх;
изначально полотна утеплительного материала фиксируются при помощи степлера к фанерному слою скобами;
после этого их стыки склеиваются посредством фольгированного или строительного скотча;
когда пол будет подготовлен, необходимо сразу определиться с месторасположением терморегулятора. Лучше всего его размещать ближе к выходу из комнаты, около выключателей Для терморегулятора пленочного пола лучше установить отдельный автомат.
обязательно нужно составить схему монтажа пленочного пола с указанием разводки кабельной части. В общей цепи полотна пленки должны быть соединены параллельно;
на следующем этапе осуществляется подготовка полотен пленки исходя из требуемой длины. Разрез производится в конкретном месте, обозначенном линией с ножницами. В других участках ни в коем случае нельзя разрезать пленку;
полотна пленки теплого пола настилаются рядом друг с другом медной полосой вниз;
затем нужно заизолировать места разреза медной шины в тех участках, где согласно схеме подключения не будет проводиться коммутация. Выполняется это посредством битумного изолятора;
важно, чтобы изоляция закрывала серебряные контакты, которые соединяют медную шину с карбоновыми нагревателями, по всему разрезу;
в точках подключения электрической цепи на медную шину монтируются контактные зажимы;
одна сторона зажима должна располагаться внутри пленки, а другая снаружи, снизу, поверх медной полосы;
после этого, установленный зажим нужно хорошо зафиксировать при помощи плоскогубцев;
уложенные листы ИК пола с установленными на них клеммами, надо склеить между собой. Для этого используется строительный или специально предназначенный для этого скотч. Иногда их прихватывают по стыку в нескольких участках, с шагом 500-700 мм;
далее, в клемму-зажим нужно вставить зачищенные от изоляции концы монтажных проводов — в соответствии со схемой. Затем надо плотно их зажать плоскогубцами, чтобы добиться качественного контакта;
стоит отметить, что в определенных моделях пленочного пола подключение к электрической цепи осуществляется посредством контакта в виде ушка, который закрепляется заклепкой;
после коммутации все клеммы обязательном должны быть заизолированы битумным изоляционным материалом. Один отрезок изолятора приклеивается снизу зажима;
другой отрезок изолятора закрывает соединение зажима с пленкой сверху. По сторонам нижний и верхний битумный скотч склеиваются между собой. В процессе изоляции необходимо контролировать, чтобы все серебряные контакты по краям термопленки были заизолированы по всему срезу;
затем переходим к монтажу температурного датчика, который идет в комплекте с терморегулятором. Его фиксируют с нижней стороны настеленной пленки к черной полосе, на удалении от края полотна на 150 мм. Датчик крепится также посредством битумного скотча;
термодатчик и привод от него надо утопить в фольгированном утеплителе, поскольку поверхность пленки должна быть ровной, без выступов. А также нужно следить за тем, чтобы на датчик не приходилось никаких вспомогательных механических нагрузок. Чтобы это обеспечить, в утеплителе нужно вырезать прямоугольные отверстия по размеру отрезка битумного скотча, который фиксирует термодатчик, а для провода нужна узкая полоска, в которую он будет помещен;
точно такие же проемы необходимо вырезать в фольгированном утеплителе для клемм и проводов;
прорези для укладки проводов нужно сделать везде, где идет кабельная часть схемы. В конечном итоге вы должны иметь ровную поверхность;
после того, как в толщу утеплителя будут помещены провода, разрез совместно с проводами нужно заклеить широким скотчем;
затем на стену устанавливается сам терморегулятор. Он может быть накладным или с установкой в стандартное гнездо под розетку. Исходя из конкретной модели, и провода к нему будут прокладывать разными способами — или открыто по стене, или с заглублением в прорезанную заблаговременно штрабу;
на следующем этапе к терморегулятору нужно подвести кабели питания от домашней сети, пара монтажных проводов от скоммутированного инфракрасного пленочного покрытия и сигнальные провода от термодатчика;
в комплекте каждого терморегулятора имеется инструкция со схемой подключения. При проведении коммутации нужно действовать согласно ее требованиям. В различных моделях расположение клеммной колодки — разное, поэтому, производя монтажа устройства, необходимо хорошо изучить инструкцию;
если кабель размещен открыто на стене, то во избежания критических ситуаций и для обеспечения презентабельного внешнего вида, его нужно запрятать в специальный короб, который может быть закреплен на поверхности посредством клея «жидкие гвозди» или другим способом; Лучше всего подключать систему «теплый пол» к общему электроснабжению дома через отдельный автомат, чтобы в случае необходимости, у вас была возможность его отключить.
на следующем этапе нужно протестировать систему. Для этого необходимо включить терморегулятор на температуру до 30°C, и проверить каждое из полотен пленки отдельно и все вместе. Надо удостовериться, что в участках клеммных соединений отсутствуют искрения и нагревания. Если таких неполадок не возникло, и сами нагревательные элементы излучают тепло, значит в процессе монтажа вы не допустили оплошностей и можно приступать к следующему этапу;
по всей площади полов, укрытой полотнами теплого пола, размещается слой плотной полиэтиленовой пленки. Настилать ее нужно внахлест на 100 мм и в некоторых участках зафиксировать строительным скотчем;
далее настилается линолеум. Стоит отметить, что данный материал не относится к разряду стойких к механическим воздействиям. Вы можете случайно его проколоть, разрезать и т.д. И для того, чтобы термопленка случайно не повредилась в процессе эксплуатации, ее нужно накрыть листами фанеры;
и последний этап — на фанеру стелется линолеум — и далее все выполняется согласно технологии его укладки.
Подводя итог всего вышеописанного, стоит сказать, что осуществляя монтаж теплого пола под деревянный пол, необходимо строго соблюдать технологию укладки. Если считаете, что у вас недостаточно опыта и вы не справитесь, то лучше доверить работу профессионалам.
Установка деревянного пола с подогревом
Вот эффективная система обогрева новых дубовых полов.
Роб Робиллард
Установка системы электрического теплого пола под паркетный пол — отличный способ добавить тепла и уюта в любую комнату. Это также довольно простой процесс, поскольку в нем не используются вентиляционные отверстия, воздуховоды, трубы или радиаторы.
Мне нравится использовать электрическое лучистое тепло, потому что, попросту говоря, он действительно хорошо нагревается.Система лучистого тепла нагревает всю комнату от пола вверх, в результате чего тепло равномерно распространяется по всей комнате. Тепло, производимое системой, также снижает влажность и сквозняк, что приводит к уменьшению количества пылевых клещей и аллергенов в воздухе.
Электрическое излучение тепла решает проблемы ремонта
Во время одной недавней реконструкции я обновлял неотапливаемую четырехсезонную веранду с тремя внешними стенами, крышей наверху и ползком под ней. Заказчик попросил своего подрядчика по ОВКВ попытаться получить доступ к крыльцу для обогрева, но все, что они смогли сделать, — это разделить существующий канал отопления, чтобы подвести немного тепла на крыльцо.К сожалению, этого было недостаточно, и на крыльце все еще было холодно. Они обратились ко мне за помощью.
Мы решили использовать «Систему нагрева свободной проволоки» Warmup Inc. (NADWS) в сочетании с новым программируемым термостатом 4iE. Используя систему Warmup, мы смогли предложить нашим клиентам возможность продолжить укладку паркетного пола на соседнюю веранду и повысить комфорт отопления. В результате получился роскошный теплый пол и не требующая обслуживания система отопления, полностью скрытая под паркетом.
После устранения проблем с влажностью в пространстве под полом, следующим шагом была подготовка чернового пола. Чтобы поднять новый готовый пол по высоте, чтобы он соответствовал высоте соседней комнаты, мы установили слой фанеры CDX размером 1/2 дюйма, а затем шпалы толщиной 1/4 дюйма.
Влажность и температура: распространенные заблуждения
Лучистое тепло, будь то водяное или электрическое, не влияет на деревянные полы. Только влага может негативно повлиять на древесину и вызвать ее сжатие, что приведет к образованию трещин в полу.Температура мало влияет на деревянные полы; поэтому использовать лучистое тепло с древесиной совершенно безопасно.
Часто путают влияние влажности и температуры на древесину. Температура влияет только на очень высоких уровнях, в то время как даже умеренное количество влаги может повредить деревянный пол.
План расположения, предоставленный производителем системы обогрева, поможет правильно разместить шпалы.
Контроль за влажностью в ползунках
Поскольку крыльцо было построено над земляным полом и добавление бетонного чернового пола не входило в бюджет, мы знали, что нам придется контролировать влажность.Итак, первое, что мы сделали, это закрыли вентиляционные отверстия и нанесли спрей с закрытыми ячейками на нижнюю часть системы пола.
Многие балки пола в полозьях изолированы изоляцией из стекловолокна, которая имеет тенденцию впитывать влагу и также может выпасть при неправильной установке. Один из способов избежать этого — утеплить стены по периметру. Другой вариант — это наш метод заполнения всего пролета перекрытий пола и инкапсуляция системы перекрытий пола (подоконники, балки по краю и балки) изоляцией из пенопласта с закрытыми порами.
Для шпал мы решили использовать фанеру 1/4 ″, разрезанную на полосы 3 ″.
Следующим шагом было накрыть пол подкладкой и открыть подвал, который оборудован системой отопления, вентиляции и кондиционирования. Цель состояла в том, чтобы построить герметичное кондиционируемое пространство для подполья, которое бы избегало конденсации во время сезонных влажных условий.
Убедившись, что мы решили эти проблемы с влажностью, мы добавили систему электрического лучистого обогрева.
Примечание: Если под фанерой имеется неизолированное пространство для люков, перед установкой нагревательных спиралей следует использовать изоляционные плиты.
Использование электрического лучистого тепла под деревянными полами
В нашем четырехсезонном крыльце мы решили установить 3/4 дюйма. паркет из дуба, чтобы соответствовать остальной части пола в доме, но у нас были некоторые проблемы с высотой пола, которые нужно было решить в первую очередь. Пол крыльца был на 1-1 / 2 дюйма ниже, чем высота готового деревянного пола в главном доме. Мы хотели, чтобы новый паркетный пол с подогревом был бесшовным и был такой же высоты, как и основной дом.
Спланируйте установку, как если бы вы выполняли любую стандартную работу по укладке полов, путем привязки линий для направления размещения досок и учета нестандартных размеров стен.
Соответствие высоты этажа
Чтобы добиться такой же высоты пола на новом крыльце, как и в существующем доме, нам пришлось добавить фанеру на пол крыльца. Мы прикрутили слой 1/2 дюйма. Фанера CDX для поднятия пола, а затем установлена 1/4 дюйма. фанерные гвоздезабивные ленты (так называемые «шпалы») по периметру комнаты и на глубине 16 дюймов. интервалы, чтобы получить в общей сложности 3/4 дюйма. высота. Длина кабеля лучистого нагрева составляет 1/8 дюйма, поэтому мы решили использовать 1/4 дюйма. фанера разорвана на 3 дюйма для шпалы.
Спальные полосы образуют полосы, в которые будет помещен нагревательный кабель.
Полосы для шпал образуют полосы, в которые будет помещен нагревательный кабель, и их следует устанавливать перпендикулярно деревянному настилу для закрепления в шпале.
Нанесите строительный клей на нижнюю часть шпал.
Используя 3-дюйм. широкие шпалы позволили нам увеличить шпалы до стандартных 16 дюймов. расстояние по центру. Это расстояние составляет 10 дюймов. широкое пространство для прокладки трех петель излучающего кабеля на расстоянии 3 дюйма друг от друга.
Прибейте шпалы по всей длине, используя по два гвоздя с каждого конца.
Шпалы были расположены на расстоянии 16 дюймов по центру, что создает пространство шириной 10 дюймов между ними для прокладки трех петель излучающего кабеля, разнесенных на 3 дюйма.
Передовой опыт: установка кабелей лучистого тепла для прогрева
Несколько производителей напольных покрытий протестировали свою продукцию именно с продуктами Warmup и подтвердили свои гарантии на комбинированную укладку. В этот список, среди прочего, входят лиственные породы Аморим, Викандерс и Игера.
Комплект для разогрева включает в себя все компоненты, необходимые для системы обогрева полов со свободным кабелем.
Советы по установке:
Используйте 1/4 дюйма. или 3/8 дюйма шпалы, так что заполнение пустот выравнивателем даст вам эффективный тепловой банк, но лишь минимально приподнимает пол.
Используя стандартный 10-дюйм. расстояние для 3-дюйм. широкие шпалы, мы разместили по три трассы кабеля (с интервалом 2, 5 и 8 дюймов) в каждом промежутке между шпалами.
Первый шаг — установка крепежных лент Warmup.
Примечание: В зависимости от ваших конкретных условий вам может потребоваться отрегулировать расстояние между шпалами, чтобы обеспечить поддержку деревянного пола.
Для установки поверх бетона и / или требующей изоляции, вариант метода шпал заключается в использовании 2 × 3 или 2 × 4, частично встроенных в заливку плиты. Это позволяет включить изоляцию и залить между шпалами больше тепловой массы. Для этих целей можно использовать обычные нагревательные кабели для теплых полов NADWS или WODH от Warmup.
Привязать нагревательный кабель к крепежной планке.
Герметизация проводов теплового излучения
После того, как кабели проложены, залить бетон между шпалами. Это создает тонкую излучающую плиту, которая закрывает кабели. Во всех случаях слой изоляции обычно размещается под существующим черным полом, чтобы обеспечить направление большей части тепла вверх.
Пропустите нагревательный кабель вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.
Я использовал модифицированный латексом раствор тонкого отверждения (LMT), который представляет собой смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. LMT дешевле самовыравнивающейся заливки, которая в данной ситуации откровенно не нужна.
Преимущества использования набора Thinset, модифицированного латексом:
Прочный и устойчивый к растрескиванию.
Дешевле, чем самовыравнивающаяся смесь.
Есть в наличии.
Грунтовка чернового пола не требуется.
Выбор деревянных полов: пиленый дуб рифт и четвертичный
Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для напольных покрытий с тепловым излучением. Бук, австралийский кипарис и многие изделия из бамбука — примеры того, что не так.
Мы хотели приобрести и установить материал, который не только соответствовал бы существующему паркету из дубовых полос, но и был бы более стабильным по размерам с дополнительным теплом пола.Все полы естественно сжимаются и набухают в зависимости от сезона, поэтому мы выбрали дубовый пол с трещинами и четвертиками, который рекламируется как примерно на 30 процентов более устойчивый, чем полы из гладколесного дуба.
Рифт и четвертичные доски конкурируют с инженерным полом. Эти доски будут только расширяться или сжиматься по толщине (высоте) и останутся стабильными из стороны в сторону (по ширине). Это, пожалуй, лучший вариант для излучающих полов с подогревом из твердых пород дерева, а также отличный выбор для минимизации сезонных разрывов, коробления и т. Д.
Советы по выбору деревянных полов:
Для достижения наилучших результатов используйте узкие доски, желательно не шире 3 дюймов. Узкие доски лучше приспособятся к естественному расширению и сжатию древесины на полу.
Используйте пиленый на четверть пиломатериал для досок шириной более 3 дюймов для большей стабильности размеров.
Акклиматизируйте свой деревянный пол: древесина естественным образом расширяется и сжимается, чтобы достичь баланса с относительной влажностью окружающей среды. Избегайте укладки деревянных полов при высоком уровне влажности, например, во время покраски или укладки штукатурки.
Перед укладкой деревянного пола включите систему обогрева до тех пор, пока относительная температура и влажность в помещении не стабилизируются до среднего уровня, ожидаемого для сезонных условий в том месте, где будет укладываться деревянный пол. Убедитесь, что влажность вашего пола соответствует вашей местности. . Как правило, среднее содержание влаги составляет от 6 до 8 процентов.
Инженерные полы по своей природе более устойчивы.
Восстановленная древесина обычно имеет более плотные годичные кольца (поскольку древесина, скорее всего, является старовозрастной), что делает ее более плотной и устойчивой.
Паркет: В целом паркетные полы меньше растягиваются и сужаются.
Темные полы: их цвет делает зазоры между досками менее заметными.
Полы со скошенными краями делают зазоры менее заметными.
Устройство деревянного пола
Во-первых, доставьте настил примерно на 1,5 недели раньше, чтобы он адаптировался к условиям в доме.
Установите платы так же, как и без лучистого тепла; Соблюдайте все меры предосторожности, рекомендованные для полосовых полов.При установке поверх кабелей излучающего обогрева вам необходимо замедлить темп и быть точным при установке крепежа. Мы прибивали шпалы по длине полос и использовали минимум два крепежа на каждом конце.
Советы по установке системы обогрева со свободным проводом для прогрева
Шаг 1: Определите отапливаемую площадь.
Измерьте комнату, которая будет получать лучистое тепло.
Сделайте набросок или рисунок и отправьте его в Warmup для уточнения стоимости. Определите расположение термостата и отметьте его на своем эскизе.
Мы использовали модифицированный латексом тонкий слой (LMT) для герметизации нагревательных проводов.
Шаг 2: Найдите термостат.
Системы электрических лучистых нагревательных матов для подогрева разработаны для использования с программируемым термостатом, сертифицированным UL. Размещайте термостат примерно в 5 футах от пола и всегда на внутренней стене. Старайтесь не размещать его рядом с источниками тепла, чрезмерным солнечным светом из окон или световых люков.
Запатентованные термостаты Warmup 3iE и 4iE обеспечивают безопасность контроля верхнего предела температуры.Это означает, что при выборе «деревянных полов» в программе настройки температуры никогда не поднимутся выше 82F и обеспечат плавный и постепенный нагрев полов.
Распределите слой тонкого слоя на верх шпалы.
Шаг 3. Запустите 20-амперную схему с защитой GFCI.
Подключите выделенную цепь GFCI на 20 ампер к месту расположения термостата. Перед заделкой любых стен я протягиваю трос, идущий от коробки термостата, вниз по полости стены и через вырезанную часть настенной колодки 2 × 4.После того, как стеновая плита будет установлена, веревка будет использоваться для протягивания провода холодного кабеля и датчика пола вверх по стене к месту расположения термостата.
Когда выравнивающая смесь затвердеет, уложите паркет в соответствии со стандартными процедурами.
Шаг 4: Установите деревянные шпалы.
Использование деревянных планок от 1/4 до 3/4 дюйма. толщиной и шириной 2 дюйма установите полосы толщиной от 12 до 16 дюймов. интервалы при использовании системы разминки. Оставьте 2-дюйм. зазор на чередующихся концах лент для перехода греющих проводов от одной секции к другой.
В качестве напольного покрытия мы выбрали рифтовую и четвертную доску. Они являются хорошим вариантом для деревянных излучающих полов с подогревом, а также минимизируют сезонные зазоры, коробление и т. Д.
Шаг 5: Установите фиксирующие планки.
Используйте горячий клей, гвозди или шурупы, чтобы прикрепить планки к полу минимум на 3 дюйма. удаленность от стен и постоянных светильников.
Шаг 6: Установите систему отопления.
Начиная с самой близкой точки пола к термостату, приклейте стык к черному полу.
Привязать нагревательный кабель к крепежной планке и провести его вперед и назад параллельно деревянным шпалам, пока не будут заполнены все секции.
Шаг 7: Установите датчик датчика температуры.
Поместите провод зонда, содержащий закрытый датчик, равномерно между двумя проложенными нагревательными кабелями на расстоянии не менее 12 дюймов от стены в нагреваемую зону. Провод зонда ни в коем случае не должен пересекать нагревательный кабель.
Шаг 8: Залить систему отопления выравнивающим составом.
Когда система отопления будет полностью смонтирована, нанесите смесь модифицированного латексного тонкоотверждаемого состава на всю систему отопления. Используйте доску для обрезков, чтобы разложить и выровнять тонкую массу до верха шпал. Выравнивающие составы / тонкие смеси / клей ДОЛЖНЫ содержать латексные составы и способны выдерживать температуру до 140 ° F (60 ° C) при использовании с системами электрического обогрева пола.
Шаг 9: Установите паркетный пол.
Когда выравнивающая смесь затвердеет, укладывайте паркет, прикрепляя его только к деревянным шпалам.Будьте осторожны, чтобы не повредить провода крепежом.
Шаг 10: Запрограммируйте термостат.
Запрограммируйте термостат на максимальную температуру 81 ° F (26,5 ° C), чтобы избежать высыхания древесины или деформации. Термостат должен регулироваться напольным датчиком, установленным между нагревательными кабелями. Обратите внимание, что термостат Warmup 4IE делает это автоматически при выборе в меню «Деревянные полы».
Прикрепляйте настил только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.
Примечание редактора: Роберт Робиллард является руководителем столярного и ремонтного предприятия, расположенного в Конкорде, Массачусетс, и редактором блога A Concord Carpenter, www.AConcordCarpenter.com.
Боковое примечание 1
Плавающие плиточные полы SnapStone
С 2005 года полы из керамогранита SnapStone сокращают время укладки вдвое благодаря инновационной системе блокируемых лотков. Эта запатентованная система пола с плавающей плиткой, разработанная в Омахе, штат Небраска, представляет собой настоящую керамогранитную плитку, прочно прикрепленную к полимерному лотку, который «защелкивается» вместе с лотком для плитки рядом с ним, устраняя необходимость в грязном растворе, разбавителе и распорках.Процесс установки SnapStone так же прост, как Prep, Snap, Grout. Убедившись, что черновой пол ровный, чистый и сухой, SnapStone можно установить и залить раствором в течение дня. Для укладки пола SnapStone требуются только две вещи: плитка SnapStone и гибкий уретановый раствор SnapStone. Пол SnapStone идеально подходит как для тех, кто впервые делает это своими руками, так и для опытных подрядчиков, поэтому он подходит для большинства комнат в доме. Сочетаемая необработанная плитка, носик и затирка девяти цветов завершают отделку пола и комнаты.Система SnapStone может быть установлена на большинство существующих черновых полов, таких как винил, древесина твердых пород, ламинат или цемент. Также его можно укладывать на фанеру в новой конструкции. Благодаря трем коллекциям плитки и почти 50 цветам вы обязательно найдете красивый пол для своего дома.
Боковое примечание 2
FastStone +
Фото: John F. Sheehan Photography (www.jfsheehanphoto.com)
Линия продуктов FastStone + — это настоящий камень, добытый в карьерах по всему миру и отделенный от настоящего сланца.Каждое изделие имеет разные цветовые оттенки, что означает, что необработанная поверхность сланца и чередующиеся цвета каждого слоя камня абсолютно уникальны. FastStone + состоит из тонкого слоя натурального камня с полиэфирной смолой со стекловолокном (основа) и склеивается с помощью вспененной ленты 3M PE для отслаивания и приклеивания. Плитка FastStone + легко укладывается с помощью стандартных деревообрабатывающих инструментов и может быть разрезана ручными ножницами без каких-либо специальных навыков каменщика. Это действительно первый каменный продукт «сделай сам», доступный сегодня на рынке.В настоящее время продукт доступен в четырех цветах и пяти размерах плитки: 3 ″ x6 ″, 6 ″ x6 ″, 6 ″ x9 ″, 12 ″ x12 ″ и 12 ″ X24 ″, и их размеры подходят друг другу для создания уникальных узоров. FastStone + предлагает неограниченные возможности для внутренних стен (плоских или изогнутых), фартуков, декоративных стен, камина, перегородок, стоек общественного питания, мебели и т. Д. Посетите faststoneplus.com.
Рекомендуемые статьи
Как установить электрическое лучистое тепло под деревянными полами | Руководства по дому
Системы электрического лучистого теплого пола могут быть установлены под деревянными полами, работая из подвала или из подвала.Это самый простой и экономичный способ установки лучистого электрического тепла под готовые деревянные полы; это также наименее трудоемко. Вам придется удалить изоляцию, если она есть, но это легко сделать, поскольку она удерживается на месте только скобами.
Определение площади, подлежащей обогреву
Системы теплого пола бывают двух типов — нагревательный кабель и нагревательные маты. Самому мастеру проще всего установить нагревательные маты, потому что они объединяют нагревательный кабель с фольгированным отражателем тепла и сеткой, которая позволяет легко прикрепить их к сторонам балок пола с помощью простого скобозабивного пистолета.Коврики с подогревом бывают трех стандартных размеров для размещения между балками пола: 12, 16 и 21,5 дюйма по центру. Они доступны в длине от 5 футов до 30 футов. Выберите один мат в зависимости от расстояния между балками и длины прогона для каждого обогреваемого пролета.
Установка нагревательных матов
Для наиболее эффективной установки установите нагревательные маты так, чтобы между матами и полом оставался воздушный зазор в 2 дюйма. Самый простой способ обеспечить равномерный зазор в 2 дюйма — провести линию по внутренней стороне балки пола на расстоянии 2 дюймов от пола, а затем разместить отражатель из фольги ровно по этой линии.Закрепите нагревательные коврики на месте, установив скобы через каждые 4–6 дюймов. Этот проект может выполнить один человек, но помощник сделает его менее неудобным.
Электрические соединения
Подключите все нагревательные маты параллельно, соединив вместе все черные холодные провода и все белые холодные провода. Количество матов, которые вы можете подключить к одной ответвленной цепи, будет зависеть от их индивидуальных значений силы тока. Нагревательные маты считаются непрерывной нагрузкой, поэтому потребляемый ток всеми матами в любой данной ответвленной цепи не может превышать 80 процентов от номинального значения этой цепи.Другими словами, если они подключены к ответвленной цепи, защищенной 20-амперным автоматическим выключателем или предохранителем, общий потребляемый ток не может превышать 16 ампер. Максимальная нагрузка 80% — это требование Национального электротехнического кодекса. Другое требование кодекса — все соединения должны выполняться в утвержденной распределительной коробке.
Инструкции производителя
Изучите инструкции, прилагаемые к комплектам теплоизмерительных ковриков, которые вы купили, потому что каждый производитель предъявляет немного разные требования к таким деталям, как установка термочувствительной лампы для пола.
Разрешения и проверки
Свяжитесь с местным строительным отделом перед началом этого проекта, потому что в большинстве юрисдикций вам необходимо приобрести разрешение на электромонтаж перед установкой любой новой электропроводки. Как правило, вам необходимо будет провести осмотр вашей работы — грубый осмотр и окончательный осмотр. Деньги, которые вы потратите на разрешение и на проверки, того стоят, потому что они предназначены для вашей защиты. После прохождения обеих проверок можно установить изоляцию под нагревательными матами, используя изоляцию от R-13 до R-19.Не используйте изоляцию с R-Value, превышающим R-19.
Предупреждения
Хотя установка тепловых матов — простая задача, с которой даже новичок может безопасно справиться, есть несколько мер предосторожности, которые необходимо соблюдать. 1. НИКОГДА не кладите скобы ближе 1/4 дюйма к нагревательному проводу. 2. НИКОГДА не позволяйте нагревательным матам перекрывать друг друга или собираться в пучок. 3. НИКОГДА не позволяйте нагревательным матам приближаться более чем на 8 дюймов к электрическому кабелю или распределительной коробке. 4. НИКОГДА не допускайте контакта нагревательного мата с металлическими трубами или металлическими подвесными ремнями.5. НИКОГДА не позволяйте нагревательному мату приближаться к деревянному полу ближе, чем на 2 дюйма.
Ссылки
Биография писателя
Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журналах «Family Handyman», «Popular Science», «Popular Mechanics. «Handy» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладных наук в области прикладных технологий электротехники в колледже Элвина.
Лучистое отопление под паркетом
Приближается зима, она будет долгой и холодной… Надо думать, как сделать ее уютной и теплой, пока мы запускаем одну из систем, которые уже установили в своем помещении. Дискуссии о лучшей, самой чистой, самой здоровой и самой экономической системе обычно идут на убыль, и мнения расходятся. В этом тексте мы рассмотрим лучистое отопление, а точнее паркет над полом с подогревом.
Из-за гигроскопичности древесины и нестабильности ее размеров, а также из-за перепадов относительной влажности и температуры воздуха сложилось мнение, что установка паркета над системой водяного отопления очень рискованна. Также существует возможность высыхания древесины и появления трещин. Но так ли это на самом деле? Несколько десятилетий практики и хороший опыт, а также подробные исследования по этой теме говорят о другом.Разумеется, только при условии выполнения всех технических требований по установке и запуску системы и подбора правильного паркета.
Предшественник теплых полов, гипокаустическое отопление, было известно еще в Древнем Риме, по свидетельству Витрувия в его знаменитом труде «Об архитектуре». Вещественные доказательства присутствуют по всей Европе. В системе Hypocaust использовалась простая печь, в которой топили дрова или древесный уголь. Он располагался под полом и в нем не было дымохода, но дым отводился через специальную закрытую систему через стены и полы, которые поднимались по невысокой лестнице.После более длительного периода обжига лестница и пол нагревались, а затем стрельба прекращалась.
Отапливаемые каналы наполняются снаружи свежим воздухом, который нагревается и впускается в помещения через специальные зазоры. Эта система была распространена и имела разное применение — отапливались разные комнаты и особенно знаменитые римские ванные комнаты. К сожалению, с распадом Римской империи эта система исчезла, а ванные комнаты были редкостью в Европе в последующие столетия.Так же как и культура гигиены тела. (Традиция была продолжена известными турецкими ванными комнатами — хаммамами.)
Однако в 1970-х годах лучистое отопление снова получило развитие, и оно приходит к нам в той форме, которую мы знаем сегодня. Его ключевое преимущество заключается в том, что для большой обогреваемой поверхности требуется низкая рабочая температура, при которой достигается энергоэффективность, а распределение тепла сбалансировано по сравнению с классическим центральным отоплением. И с эстетической точки зрения это не влияет на внешний вид интерьера и очищает стены рядом с окнами, которые обычно предназначены для радиаторов или других обогревателей.
Тогда стены свободны для мебели, либо можно разместить большие стеклянные панели.
Наибольшие возражения против теплых полов — это повышенная вероятность образования пыли и аллергии, а также особая инертность ног, возникающая из-за инверсии тепла (человеческое тело привыкло к ситуации, когда верхняя часть тела теплее , а лучистое отопление дает обратный случай).
Система лучистого или теплого пола
На полы с подогревом кладут керамическую плитку или разные виды камня, но практика показала, что на полы с подогревом можно укладывать деревянные полы или многослойный паркет.
Из-за особой конструкции лучше всего подходит двухслойный паркет, толщина которого меньше (от 9 до 13 мм), чтобы уменьшить термостойкость и повысить теплопроводность.
Также можно использовать трехслойный паркет с исключительной устойчивостью. Массивный паркет не рекомендуется укладывать на теплый пол из-за опасности деформации . Дуб и более темные породы дерева, а также толстая древесина и термически обработанная древесина были хорошим выбором.С другой стороны, следует избегать бук, вишня, ясень, канадский клен, ятоба и, согласно некоторым исследованиям, все виды древесины, произрастающие в Южном полушарии.
Специальные схемы, такие как «рыбья кость» или размещение в форме квадрата , повышают устойчивость древесины и уменьшают возможность зазоров между частями по отношению к параллельной части. Выбор дерева также влияет на устойчивость теплого пола. Паркет с более тихой радиальной текстурой (так называемый «завиток») рекомендуется по сравнению с паркетом с тангенциальной текстурой («флейдер»), поскольку удушение древесины вдвое меньше.
Когда дело доходит до окончательной обработки поверхности, преимущество отдается более смазанным и восковым поверхностям, чем лакированным, из-за возможности прилипания вдоль боковых соединений.
Важно обратить внимание на то, что температура, измеряемая на поверхности паркета, не должна превышать 25 ° C, а относительная влажность воздуха должна поддерживаться между 50 и 65% (рекомендуется более 60%) для того, чтобы чтобы избежать появления щелей и трещин. Во время укладки важно приклеить твердую древесину по всей поверхности к фундаменту, используя постоянно эластичные клеи, не содержащие воды.
Деревянный пол с подогревом нельзя накрывать коврами или ковриками , так как под ними температура поверхности выше, чем при открытом полу, что приводит к более быстрому высыханию древесины и появлению более крупных трещин.
советов по укладке деревянных полов поверх лучистого тепла
Паркетные полы красивы и создают ощущение комфорта в вашем доме. Тот факт, что вы выбираете систему лучистого обогрева, не означает, что вам нужно отказываться от красоты, долговечности и комфорта деревянного пола.Следуйте нашим рекомендациям, чтобы получить самый замечательный пол, которым вы будете восхищаться через 10 лет со дня его укладки.
Прочтите ниже советы о том, как идеально укладывать паркетные полы поверх систем лучистого отопления.
При использовании систем лучистого обогрева не только профессионалы паркетных полов обязаны быть на высоте. Генеральный подрядчик, сантехник и специалист по системам отопления, вентиляции и кондиционирования воздуха также несут ответственность за установку системы лучистого отопления, чтобы все основания пола работали хорошо и отлично выглядели в течение многих лет.
Поговорите с каждым человеком, который занимается установкой системы лучистого обогрева. Убедитесь, что все знают, что паркетный пол будет установлен поверх системы лучистого отопления. Если все будут сотрудничать, то вы на пути к успешной укладке деревянного пола над системой лучистого отопления. Вы должны знать обо всех типах полов, устанавливаемых над системой лучистого отопления. Различные материалы для полов имеют разные значения R, и, если в одной и той же зоне нагрева используются разные материалы, проконсультируйтесь с инженером-механиком HVAC.
Вы должны связаться с домовладельцем и сообщить ему, какие условия лучше всего подходят для стабильного деревянного пола на тепловом излучении. Сообщите домовладельцу, что паркетные полы будут работать лучше всего, если они будут поддерживать относительную влажность 30-50% и внутреннюю температуру 60-80F.
Как установщик паркетных полов, вы обязаны правильно установить паркетные полы в соответствии с системой лучистого отопления. После того, как вы установили его, покупатель должен знать обо всех тонкостях системы лучистого тепла.Часто общайтесь со своим клиентом о лучших способах поддержания влажности и температуры.
Одна из наиболее распространенных причин выхода из строя паркетных полов с лучистым обогревом — это слишком быстрое включение системы. Пользователи будут увеличивать нагрев, когда становится холодно. Это вызывает у паркетного пола своего рода «шок».
Лучший способ бороться с этой формой неудач — поговорить со своим клиентом. Объясните им, что системы лучистого обогрева нужно включать постепенно.В интересах заказчика, чтобы внешний термометр / термостат контролировал инициирование запроса на тепло. Таким образом они могут медленно включать систему лучистого тепла по мере того, как температура постепенно падает. Кроме того, поговорите со своими клиентами об установке увлажнителя для добавления или удаления влажности. Лучистое тепло считается сухим теплом, и если отопительный сезон длится несколько месяцев, необходимо установить систему увлажнения, чтобы поддерживать относительную влажность выше 30%.
В процессе установки одним из наиболее важных шагов является включение системы лучистого тепла за 1-2 недели до доставки древесины. Этот шаг поможет удалить влагу с чернового пола. Он также покажет, есть ли какие-либо проблемы с самой системой излучающего тепла (например, утечка воды). Этого шага не следует избегать независимо от времени года.
Еще одним важным шагом во время укладки является измерение температуры поверхности чернового и деревянного пола. Температура поверхности чернового пола не должна превышать 85 ° F. Если температура поверхности превышает 85 ° F, древесина может высохнуть больше, чем должна, и это может вызвать трещины.
Крайне важно следить за тем, чтобы показания влажности вашего чернового пола были правильными. Регулярно снимайте показания черного пола перед установкой и доставкой деревянного пола. Вы должны измерить показания на всех частях черного пола. В некоторых системах лучистого отопления используется комбинация шпал из гипсокартона и дерева. Знайте содержание влаги в каждом из этих компонентов и убедитесь, что они находятся в пределах спецификации, прежде чем начинать укладку деревянного пола.
Независимо от того, какой черновой пол уложен, важно, чтобы показания влажности чернового пола не превышали 3% от самого деревянного пола.Допустимая влажность деревянного пола зависит от вашего местоположения. Пол в Нью-Йорке имеет приемлемое содержание влаги, которое отличается от пола из твердой древесины во Флориде.
Помогите домовладельцу выбрать паркетный пол, подходящий для его сценария. Один из лучших способов избавиться от излучаемого тепла — использовать паркетный пол. Стабильность размеров, присущая паркетным полам, делает их отличным выбором для систем лучистого отопления.Также уместны полы из твердых пород дерева. Подойдут североамериканский дуб, американская вишня и американский орех. Некоторые производители даже делают паркетные полы специально для систем лучистого отопления.
Твердые паркетные полы можно использовать над системами лучистого отопления. Однако при использовании чего-либо шире 4 дюймов учитывайте дополнительную акклиматизацию и используйте клей для деревянных полов, рекомендованный производителем деревянных полов. Quartersawn или riftsawn также считаются лучшим выбором для деревянного пола.
Если вы хотите узнать больше об укладке паркетных полов поверх систем лучистого отопления, позвоните в City Floor Supply по телефону (800) 737-1786 или напишите нам по адресу [email protected].
ИАПМО
«Можно ли укладывать деревянные полы над системами лучистого отопления?»
Совершенно верно! Теплый, приятный на ощупь деревянный пол — настоящее удовольствие в холодный зимний день. Это не только красиво; он добавляет комнате повышенного комфорта.
Нажмите здесь, чтобы увидеть результаты испытаний деревянных полов
По словам Микки Мура, технического директора Национальной ассоциации производителей напольных покрытий из дуба, температура, используемая для подогрева полов, никоим образом не повредит древесину.При приклеивании древесины непосредственно к черному полу температура является лишь важным фактором. Некоторые мастики чувствительны к температуре.
В то время как температура теплого пола не причиняет вреда древесине, колебания содержания влаги вызывают ее движение различными способами. При укладке полов из мягкой или твердой древесины в любой ситуации содержание влаги является ключевым фактором успешных характеристик пола. Добавление тепла к полу делает еще более важным обращать внимание на влажность. Монтажник деревянного пола и подрядчик по отоплению должны знать особые соображения, необходимые при совмещении полов с подогревом и деревянных полов.
Зазоры, коробление, деформация, проверка
Важно отметить, что почти все движения в деревянном полу происходят из-за влаги, и это движение будет происходить во всех деревянных полах. Следовательно, чем более постоянным будет поддерживаться влажность, тем меньше вероятность возникновения проблем с полом. Зазоры между досками и чеки (трещины на плите) являются результатом слишком низкого содержания влаги. Деформация или коробление — результат слишком высокого или неравномерного содержания влаги.В любом случае это обычно результат того, что древесина не может адаптироваться к окружающей среде до того, как она будет установлена.
Простые правила
Вот три простых правила, которым должен следовать подрядчик:
1. Низкая температура — Поддерживайте минимальную температуру пола, продолжая нагревать пространство. (здесь может помочь внешний контроль сброса)
2. Равномерное тепло — Распределите тепло по черному полу как можно более равномерно.
3.Акклиматизация — перед укладкой дерева убедитесь, что черновой пол и деревянный пол нормализованы или адаптированы к готовой комнате. Черновой пол или плита должны быть сухими.
Температура не вредит древесине, но влияет на ее влажность. С повышением температуры содержание влаги обычно снижается. Слишком сильный нагрев древесины приведет к усадке древесины и образованию зазоров между досками. Как только температура понижается, влага возвращается, и промежутки закрываются.
В большинстве климатов зимний воздух суше, чем летний. Это может вызвать сезонный зазор между досками и произойдет независимо от того, установлена ли система подогрева пола. Если контроль влажности в помещении отсутствует, жильцы должны ожидать сезонных зазоров на любом деревянном полу с лучистым обогревом или без него.
Хотя коробление досок может быть результатом неправильной укладки деревянного пола, оно также может быть результатом неравномерного нагрева пола.Низкое и равномерное распределение температуры — ключ к решению этой проблемы.
Влагобарьер между деревом и черным полом является обязательным условием для бетонных или гипсовых полов и неплохой идеей даже для деревянного чернового пола. Барьер помогает поддерживать равномерный баланс влаги в полу.
Типы деревянных полов
Существует ряд типов деревянных полов, которые можно использовать поверх полов с подогревом. Они перечислены здесь в порядке стабильности, первый из которых является наиболее стабильным по размерам и с наименьшей вероятностью подвержен влиянию влажности.Последний наиболее подвержен проблемам с влажностью.
1. Ламинированный пол. Эти изделия обычно имеют поверхность из пластикового ламината, внешне напоминающую настоящую древесину, которая приклеена к прессованной древесине или фанерному основанию.
2. Паркетный пол. Этот пол состоит из нескольких слоев древесины, скрепленных между собой по диагоналям древесины. Верхний отделочный слой обычно — древесина твердых пород.
3. Полы из массива. Существует множество пород древесины, каждая из которых по-разному реагирует на содержание влаги. Ширина и разрез доски также определяют устойчивость деревянного пола.
а. Более стабильные породы — это американская вишня, американский орех, мескит, тик, дуб и т. Д.
b. Менее устойчивые образцы древесины — клен, бразильская вишня и т. Д.
c. Хвойная древесина, как правило, менее устойчива, но механически удерживается на месте легче, чем твёрдая древесина.
г. Четверть- или рифленая древесина более устойчива, чем пол из гладких пиленых материалов.
e. Для деревянных полов рекомендуется использовать узкие доски (2 1/4 дюйма или меньше).
Установка деревянных полов
Деревянные полы можно укладывать разными способами. Выбор обычно является результатом сочетания типа конструкции здания и устанавливаемого деревянного пола.
Клей для пуха — (обычно ограничивается клееными или конструктивными деревянными изделиями) Деревянный пол приклеивается непосредственно к основному полу, будь то бетонная плита, гипсовая подложка или деревянная конструкция.Нагревательный элемент либо встраивается в плиту, либо прикрепляется к нижней стороне чернового пола.
Direct Nail — Деревянный пол прибивается непосредственно к деревянному основанию. Этот метод обычно используется, когда система отопления применяется к нижней стороне деревянного чернового пола. Необходимо следить за тем, чтобы гвозди не проникали в черновой пол и не повредили систему отопления.
Гвоздь к шпалам — Шпалы (например, 2×3 дюйма плотности группы 1, обработанные под давлением, высушенные в печи пиломатериалы) прикрепляются к черному полу.Материал шпал должен быть достаточно плотным, чтобы в достаточной мере удерживать гвозди для деревянного пола. Мягкая сосна — плохой выбор для укладки деревянного пола.
Система обогрева размещается между шпалами и использует воздушное пространство или металлические ребра для передачи тепла на нижнюю сторону деревянного пола. Пространство между шпалами также можно заполнить вяжущим материалом для улучшения теплопередачи.
Деревянные планки пола можно прибивать гвоздями непосредственно к шпалам или к слою фанеры, прикрепляемому к шпалам.
Плавающие полы — Ряд производителей поставляют готовые полы, которые не прикрепляются к черному полу, а плавают над ним как одно целое. Эти полы могут быть склеены шипом и пазом, скреплены вместе или прикреплены к двойному слою фанеры, сконструированной так, чтобы образовать одно большое плавающее основание. Способ зависит от производителя.
Какая бы древесина или какой бы метод монтажа ни использовались, соблюдайте три простых правила (1. низкая температура, 2.равномерное тепло, 3. акклиматизация) обеспечит успешную работу системы теплого пола.
Какие породы дерева можно укладывать на теплый пол?
Ecohome 11 декабря 2017 г. 14:03
Установка теплого пола под деревом подойдет, но вот некоторые соображения:
Лучшие материалы для полов с лучистым полом:
Инертные материалы, такие как керамика, камень или бетон, являются лучшими с точки зрения здоровья и эффективности, они обладают самой быстрой теплопередачей, не сжимаются и не расширяются при изменении температуры.Установить деревянный пол — не проблема, но, как вы и подозревали, нужно быть внимательным при выборе продукта.
Теплый пол из дерева:
Будет небольшая разница в теплопередаче с деревянным полом, древесина составляет около R1 на дюйм, поэтому это немного замедлит теплопередачу. Вы бы заметили это больше всего, если бы пол был мертвенно холодным и вы активировали его, так как нагревание займет немного больше времени, чем если бы это была кладка или бетон.Но если вы будете поддерживать в доме сбалансированную температуру, вы не испытаете никакого дискомфорта.
И поскольку тепло находится внутри изолированной оболочки здания, оно в конечном итоге попадет в воздух. Так что не беспокойтесь, беспокоясь о недостаточной эффективности, как предлагают некоторые установщики, в конце концов тепло дойдет до них. Если вы не большой поклонник по-настоящему «горячих» полов, дерево действительно добавит вам комфорта, поскольку теплопередача не так заметна.
Для полов, расположенных выше уровня пола, часть тепла будет теряться вниз, но это не проблема, так как это просто добавит тепла помещению ниже.Важно обеспечить достаточную теплоизоляцию под перекрытием подвала. Чем больше разница температур между полом и землей под ним, тем больше будет потеря тепла. Поэтому обогрев пола — это не повод не утеплять его, а повод еще больше утеплить.
Хотя Строительные нормы и правила позволят вам сэкономить, мы не рекомендуем нагревать плиту на уклоне в любом канадском климате с пенопластом толщиной менее четырех дюймов.Шесть дюймов, а иногда и больше, в зависимости от вашего конкретного климата, в конечном итоге сэкономят вам энергию и деньги.
В отношении повреждения древесины тепловым излучением:
Важно сначала проконсультироваться с производителем напольного покрытия, которое вы собираетесь использовать, чтобы узнать, действует ли еще какая-либо гарантия при установке поверх системы лучистого отопления. Пол должен иметь возможность расширяться и сжиматься без растрескивания из-за изменений относительной влажности.
Некоторые породы древесины достаточно хорошо справляются с этой задачей, но мы рекомендуем сначала рассмотреть конструктивную древесину твердых пород для дополнительной прочности.Также подходят некоторые материалы для напольного покрытия из бамбука или пробки. Помните о химическом составе отделки, нагревание древесины летучими органическими соединениями увеличивает скорость выделения газов. Подводя итог, можно сказать, что наш выбор для дерева поверх источника лучистого тепла будет из FSC-сертифицированной предварительно обработанной древесины с низким или нулевым содержанием летучих органических соединений.
Лучистое тепло Warmboard работает с любым напольным покрытием
Уложить пол поверх Warmboard довольно просто. Применяются все стандартные протоколы укладки напольных покрытий.Warmboard имеет более 25 миллионов квадратных футов, установленных по всему миру, и зарекомендовала себя как успешная при использовании с твердой древесиной, плиткой, камнем, ковром или любым другим типом готового пола.
Когда дело доходит до укладки полосовой или дощатой доски поверх Warmboard, знайте, что никакого дополнительного замедлителя парообразования не требуется — толстый алюминий Warmboard позаботится об этом за вас. Кроме того, будьте осторожны, чтобы не повредить трубки во время забивания гвоздями. С Warmboard это легко сделать, так как пол устанавливается прямо над нашими панелями, поэтому трубы всегда видны, в отличие от других излучающих материалов.

Warmboard Inc., как и другие производители панелей из фанеры и OSB, рекомендует соблюдать все инструкции по установке, задокументированные NWFA (Национальная ассоциация деревянных полов).
Используете ли вы планку, широкую доску или полосу, инженерный или ламинат, пробку или бамбук — все это легко взаимодействует с Warmboard. Мы рекомендуем использовать один из четырех стандартных способов установки, в том числе:
Только гвоздь
Клей и гвоздь
Только приклеить
Плавающий пол с акустическим матом
Обязательно следуйте рекомендациям производителя твердой древесины.Warmboard является предпочтительным методом излучения для многих компаний, производящих твердую древесину и плитку, из-за нашей равномерной теплоотдачи, которая гарантирует, что напольное покрытие не стареет преждевременно и не деформируется / не трескается из-за неравномерной тепловой нагрузки. Полный список производителей лиственных пород, которые рекомендуют Warmboard Radiant со своими изделиями из лиственных пород, можно найти в нашем Руководстве по установке.
Для тех, кто устанавливает плитку, в нашем Руководстве по установке есть вся необходимая информация для успешной установки. Если вы уложили плитку на пол без излучающего тепла, вы можете установить ее поверх Warmboard.Мы рекомендуем использовать один из 7 методов, все они протестированы и одобрены TCNA (Совет по плитке Северной Америки). Эти методы включают:
Поддерживающая доска
Грязевая кровать, Мапей
Самовыравнивающаяся подстилка, Mapei
Расцепляющий мат, Редгард
Разъединяющая мембрана, Blanke
Разъединяющая мембрана, Mapei
Разъединяющая мембрана, Schluter
Если вы устанавливаете ковролин, мы вас позаботимся.

Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Устройство пола без стяжки

Есть ли преимущества в отсутствии монолитной стяжки?

Способы сухой сборки тёплого пола

Между лагами

По черновой поверхности

Последовательность работ на деревянном основании

Разбор «полёта» поэтапно

Видео — Водяной теплый пол по деревянному основанию

Видео — Монтаж водяного теплого пола

Видео — Монтаж ИК пленки на деревянный пол

Теплый пол в деревянном доме

Теплый пол под половую доску

Пол из ламината и линолеума

Электрический теплый пол на деревянный пол

Особенности применения и пожарная безопасность

Устройство электрического ТП в конструкции пола на лагах

Требования

Этапы монтажа

Применение электрического ТП под покрытием из дерева

Укладка электрического теплого пола в деревянном доме

Можно ли уложить кабельные полы на дерево

Теплый электрический пол под деревянный пол

Электрический теплый пол на деревянное основание

Основы безопасной эксплуатации на пожароопасных поверхностях

можно ли класть на дерево в частном доме, как установить на деревянный пол, электро теплый пол в деревенском доме

Допустимо ли использование кабельных систем на деревянной поверхности

Организация теплого электрического пола на основании из дерева

Особенности укладки электрического теплого пола на основу из дерева

Рекомендации по безопасному использованию электрического пола на склонных к возгоранию поверхностях в деревянном доме

виды и технология укладки —

Теплый водянной пол по деревянному полу

Водяной тёплый пол по деревянному перекрытию

Тепло-легко

Фирменное решение водяного тёплого пола

Воздушный способ укладки труб тёплого пола

Укладка трубы тёплого пола в стяжку

Положить водяной теплый пол по деревянному полу

Основная идея и практическое решение

Ключевые моменты

Оценка состояния деревянных конструкций. Предварительное утепление

Монтаж половой доски и способы укладки греющих труб

Завершающий этап. Подключение к автономной отопительной системе отопления

Финиш. Настил напольного покрытия

Каким должно быть устройство водяного теплого пола в деревянном доме

Как сделать теплые полы в деревянном доме варианты устройства и монтажа

Теплый пол и его монтаж в доме

Возможна ли установка подобной системы

Карбоновые стержни и плёнка

Устройство системы

Каркасный дом на сваях

Бетонное основание

Деревянное основание

Какой пол в деревянном доме лучше

Теплый электрический пол в деревянном доме

Дом с ленточным и монолитным фундаментом

Жидкостная напольная магистраль

Кабельные секции и маты

Способ укладки

Каким должно быть устройство водяного теплого пола в деревянном доме

Возможно ли водяное отопление деревянного пола

Варианты устройства деревянного пола с водяным подогревом

Как сделать водяные полы в деревянном доме

Какие напольные покрытия подойдут

Какой инструмент потребуется для монтажа

Каких ошибок надо избегать при монтаже

Водяной теплый пол в деревянном доме

Способы устройства напольного обогрева

Устройство водяных теплых полов «сухим» способом

Напольное отопление «под стяжку»

Заключение

Теплый пол водяной в деревянном доме своими руками

Делаем теплый пол водяной в деревянном доме своими руками

Как укладывается теплый пол по дереву

Теплый пол по лагам

40220 Фотографии теплого пола — бесплатные и лицензионные фотографии из Dreamstime

Проблемы с деревянным полом: обратите внимание на предупреждающие знаки

Проблемы с деревянным полом, вызванные чрезмерной влажностью

Вода на полу или под полом

Высокая влажность
