Общие указания. В этом параграфе рассмотрены беструбные скрытые электропроводки, выполняемые проводами АППВС и АПВ с прокладкой их непосредственно в толще строительных конструкций: под штукатуркой, в гипсолитовых и бетонных перегородках, в пустотах и каналах стен и перекрытий, с замоноличиванием в строительные конструкции при их изготовлении на заводах железобетонных изделий и на домостроительных комбинатах. Проводки в электротехнических плинтусах согласно [3] отнесены к открытым.
Скрытые проводки широко применяют во вновь строящихся и реконструируемых многоэтажных жилых и общественных зданиях массового строительства, а также в служебных и вспомогательных зданиях и помещениях промышленных предприятий. Скрытые проводки в этих зданиях применяют для прокладки как групповых осветительных сетей, так и для питающих и распределительных силовых цепей [46].
Скрытую прокладку плоских проводов выполняют в соответствии с табл. 11.1. При этом должны соблюдаться следующие требования [2]: при скрытой прокладке проводов под слоем штукатурки или в тонкостенных (до 80 мм) перегородках провода должны быть проложены параллельно архитектурно-строительным линиям. Расстояние между горизонтально проложенными проводами и плитами перекрытия не должно превышать 150 мм. В строительных конструкциях толщиной свыше 80 мм провода должны быть проложены по кратчайшим трассам. Крепление плоских проводов при скрытой прокладке должно обеспечивать плотное прилегание их к строительным основаниям. При этом расстояния между точками крепления должны составлять: а) при прокладке на горизонтальных и вертикальных участках заштукатуриваемых пучков проводов — не более 0,5 м; одиночных проводов — 0,9 м; б) при покрытии проводов сухой штукатуркой — до 1,2 м.

Плоские провода.

Проводки плоскими проводами в квартирах и других помещениях кирпичных зданий, а также в крупноблочных зданиях с перегородками, выполненными из мелкоразмерных плит (не на «комнату»), производят следующими способами: в кирпичных и шлакобетонных оштукатуренных стенах — непосредственно под слоем штукатурки; в стенах из крупных бетонных блоков — в швах между блоками, а отдельные участки — в штробах; в гипсобетонных перегородках из отдельных плит — в бороздах; в перекрытиях из сборных многопустотных плит — в пустотах плит или в неметаллических трубах, уложенных поверх плит перекрытия в подготовке пола.

Прокладку питающих и групповых сетей в технических подпольях, подвалах, чердаках в таких зданиях обычно выполняют в каналах или открыто в трубах.
Разметку трасс электропроводки, мест установки ответвительных коробок и коробок под выключатели и штепсельные розетки, крюков под светильники, а также прокладку проводов производят после окончания основных строительных работ, до выполнения штукатурных работ и работ по укладке чистого пола.  Работы по разметке начинают с мест установки по проекту щитков, светильников, выключателей и штепсельных розеток, а затем размечают трассы прокладки проводов. Горизонтальную прокладку плоских проводов по стенам обычно выполняют на расстоянии 100—150 мм от потолка или 50—100 мм от балки или карниза. Провода могут быть также уложены в щели между перегородкой и перекрытием или балкой. Самостоятельные штепсельные линии прокладывают по линии высоты установки штепсельных розеток (800 или 300 мм) или углу между перегородкой и верхом плиты перекрытий. Спуски и подъемы к выключателям, штепсельным розеткам и светильникам выполняют вертикально.
Для выхода проводов в пустоты плит перекрытия или в трубы, укладываемые поверх перекрытия, а также для выхода проводов к светильнику и для его подвески в плитах пробивают или просверливают отверстия. В местах, где плиты перекрытия опираются на кирпичные станы, вывод проводов в перекрытия может быть выполнен также путем углубления борозды.
Разметку мест установки светильников и трасс прокладки проводов выполняют аналогично разметке при выполнении открытых проводок плоскими проводами.
Заготовка. Борозды в гипсобетонных перегородках и в кирпичных стенах прокладывают с помощью механизма типа МВБ-2мУ1 с фрезой из пластин твердого сплава или с помощью насадки-бороздодела типа НБ. Отверстия в бетоне и кирпиче выполняют с помощью электро- и пневмоинструмента. Для пробивных работ по бетону и кирпичу применяют пневматические рубильные молотки с пластинками из твердых сплавов. Сверление в кирпичных и гипсобетонных перегородках гнезд (ниш) под коробки — ответвительные и для выключателей и штепсельных розеток — выполняют с помощью специальных коронок типа КГС диаметром 68 мм с пластинами из твердых сплавов. При использовании пустот в многопустотных плитах перекрытия для прокладки проводов следует иметь в виду, что плиты в здании укладывают на продольные стены (тогда пустоты в них располагаются поперек продольной оси здания) или на поперечные стены (тогда пустоты располагаются вдоль оси здания). Соответственно этому прокладывают и трассы проводок по стенам и перегородкам. Необходимо также учитывать, что в некоторых плитах пустоты могут иметь по центральной линии поперечную бетонную перемычку, которую необходимо пробить для сквозной прокладки проводов к светильникам. Подвеску светильников выполняют на крюках. Для соединения и ответвления плоских проводов применяют пластмассовые или металлические ответвительные круглые коробки с крышками. Коробки изготовляют разных размеров по диаметру и высоте, что позволяет подобрать их в зависимости от количества соединяемых в них проводов и толщины штукатурного намета. Выключатели и штепсельные розетки устанавливают в металлических круглых коробках. Коробки укрепляют на стенах на алебастровом или цементном растворе, на дюбелях, а также гвоздями. В гнезде их устанавливают без применения раствора, забивая специальной оправкой в гнезда, высверленные коронкой КГС несколько меньшего диаметра, чем коробка. Коробки располагают на оштукатуриваемых стенах так, чтобы верхняя ее кромка размещалась заподлицо с поверхностью штукатурки (по «маякам»).
Прокладка. Скрытую прокладку плоских проводов выполняют в той же последовательности, что и открытую. Провод укладывают на поверхности стен, покрываемых мокрой штукатуркой, или в борозде и сначала закрепляют (примораживают) раствором у коробок, а затем по длине трассы — в нескольких местах, чтобы не было провисания и неплотного прилегания его к поверхности основания. При укладке провода в борозде производят заделку борозды раствором заподлицо с чистой поверхностью стены (перегородки). Крепление плоских проводов гвоздями при скрытой электропроводке не допускается.
При скрытой прокладке проводов по деревянным основаниям по всей длине трассы производят предварительную укладку листового асбеста или слоя намета. Листовой асбест толщиной не менее 3 мм нарезают полосками. Ширина полоски обеспечивает выступ асбеста за край проводов с каждой стороны не менее чем на 10 мм. На деревянных поверхностях, обшитых дранкой для последующего оштукатуривания, по всей длине трассы проводки вырезают дранку по ширине асбестовой прокладки или слоя намета.

В ответвительных коробках и в монтажных стыках узлов проводки, изготовленных в МЭЗ, а в иных случаях во всех коробках провода вначале соединяют скруткой. Соединения проводов сваривают или опрессовывают и изолируют после проверки всей групповой сети помещения на горение ламп. При соединении проводов в коробках и при подсоединении к выключателям и штепсельным розеткам оставляют запас проводов (рис. 11.15).

Рис 11 15 Соединение проводов в ответвительной коробке (а) и присоединение выключите 1я или штепсельной розетки для утопленной установки (б)

Для изготовления узлов электропроводок в МЭЗ и монтажа проводок на месте строительства разрабатывают технологические карты Пример такой карты для монтажа электропроводок в однокомнатной квартире приведен на рис 11 16.
Электропроводка в сборных гипсокартонных перегородках. В связи со все большим распространением строительства жилых и общественных зданий со сборными гипсокартонными перегородками, собираемыми непосредственно на объекте на деревянных или металлических рамах-каркасах, обшиваемых с обеих сторон гипсокартонными листами, НПО «Электромонтаж» Минмонтажспецстроя было рекомендовано для выполнения электропроводок в таких зданиях использовать опыт треста Южуралэлектромонтаж 1.
Электромонтажные работы ведутся одновременно со сборкой перегородок При этом до начала монтажа электропроводки строительная организация монтирует каркас и устанавливает на нем гипсокартонные листы только с одной стороны. Электромонтажная организация высверливает в гипсокартонных листах в местах, указанных в проекте, отверстия под коробки У196 (рис 11 17) диаметром 68 мм с помощью коронки КГС Электропроводка в перегородках может выполняться проводом АПВ в винипластовых трубах (рис 11 18) диаметром 20—25 мм либо проводом АПРФ без труб Соединение винипластовой трубы 4 с коробкой 2 осуществляется с помощью поливинилхлоридной трубки 5.

Рис 11 16 Технологическая карта на монтаж электропроводки в однокомнатной квартире
Трубы прокладываются через перфорацию в профилях каркаса 8 и крепятся к листу скобками 3 К коробке 2 должны быть приварены точечной сваркой три пластины-лапки 6 и отштампованные прессом две пластины-лапки 7. Коробки устанавливаются в отверстиях диаметром 68 мм до упора пластин 6 в лист 1 и фиксируются в листе при помощи пресс-клещей со специальной головкой (рис. 11.19). Пресс-клещи разработаны на базе пресс-клещей ПК-1мУ1 и ручного механического пресса РМП-мУ1 [47]. Установка коробки 2 (см. рис. 11 18) в противоположном гипсокартонном листе производится аналогично указанному выше после выполнения электромонтажных работ в межлистовом пространстве перегородки и установки строительной организацией листа на каркас Элементы электропроводки заготовляют на стенде в МЭЗ.

Рис 11 17 Коробка У196 для установки выключателей, переключателей и штепсельных розеток при скрытой электропроводке (имеет надрубы для ввода проводов, изготовлена из стали)

Рис 11 18 Узел монтажа электропроводки в винипластовых трубах в сборных гипсовых перегородках
Электропроводки в каналах строительных конструкций.
Устройство каналов. В [2] указано, что в соответствии с ГОСТ 12504—80*, ГОСТ 12767—80* и ГОСТ 9574—80 в панелях должны быть предусмотрены внутренние каналы или замоноличенные пластмассовые трубы и закладные элементы для скрытой сменяемой электропроводки, гнезда и отверстия для установки распаечных коробок, выключателей и штепсельных розеток.

Отверстия, предназначенные
для электроустановочных изделий, и протяжные ниши в стеновых панелях смежных квартир не должны быть сквозными. Если по условиям технологии изготовления отверстия не представляется возможным выполнить несквозными, то в них должны быть заложены звукоизолирующие прокладки из винипора или другого несгораемого звукоизолирующего материала. Каналы должны на всем протяжении иметь гладкую поверхность без натеков и острых углов. Толщина защитного слоя над каналом (трубой) должна быть не менее 10 мм. Длина каналов между протяжными нишами или коробками должна быть не более 8 м [2].

Рис. 11 19 Пресс-клещи для штамповки лапок крепления в коробке У196
С начала 80-х годов все более широкое применение получает новая технология образования устройств для сменяемых электропроводок, предусматривающая замену формованных каналов и гнезд на закладные пластмассовые трубы и коробки. Практикой строительства и выполнения электромонтажных работ выявлено, что способ устройства каналов и гнезд для электропроводок формованием не отвечает современным требованиям, предъявляемым к качеству строительства жилья и технологии производства железобетонных панелей, и не обеспечивает в полной мере возможность индустриализации электромонтажных работ.
Замена технологии формования каналов и гнезд на технологию закладки пластмассовых труб диаметром 25 мм и коробок способствует повышению качества и уровня заводской готовности железобетонных конструкций, повышению уровня звукоизоляции панелей, улучшает условия труда формовщиков, повышает коэффициент использования формовочного оборудования, существенно улучшает экономические показатели строительно-монтажных работ.
В 1983 г. на новую технологию с замоноличиванием пластмассовых труб и коробок 16 домостроительных комбинатов (ДСК) были переведены полностью и 11 — частично, а на 29 ДСК велись подготовительные работы для перехода на новую технологию. Для обеспечения внедрения новой технологии разработаны и введены в действие ГОСТ 12504—80* и 12767 -8)*. В июне 1983 г. на базе треста Волюэлектромонтаж (г Куйбышев) и Куйбышевского проектно-технологического бюро ВНИИпроектэлектромонтажа была проведена школа-семинар, в которой приняли участие работники электромонтажных и проектных организаций НПО «Электромонтаж» и 24 ДСК.
На предприятиях НПО «Электромонтаж» организовано серийное изготовление пластмассовых коробок и других изделий для электропроводок в замоноличенных в строительные конструкции пластмассовых трубах диаметром 25 мм.
Согласно [3] соединительные и ответвительные коробки и изоляционные корпуса соединительных и ответвительных сжимов должны быть, как правило, изготовлены из несгораемых или трудносгораемых материалов. ВНИИироектэлектромонтажом и ВНИИ противопожарной обороны МВД СССР были проведены исследования пожарной опасности неметаллических коробок. По результатам исследования разрешено применять замоноличенные в несгораемые строительные конструкции соединительные (ответвительные) коробки, закладные детали (кольца, стаканы для электроустановочных устройств) из сгораемых материалов (полиэтилена, полистирола). Крышки этих коробок должны быть изготовлены из трудносгораемых или несгораемых материалов К
Куйбышевским ПТБ ВНИИпроектэлектромонтажа разработана технологическая карта на выполнение работ на ДСК и электромонтажных работ на объекте.
В дальнейшем по мере освоения массового производства на предприятиях Минхимпрома электротехнических гофрированных полимерных труб по ТУ 6-19-051-518-84 «Трубы для электропроводок гофрированные из полиэтилена», утвержденным НПО «Пластик» Минхимпрома (см. табл. 11.2), будет реализована возможность снижения в 1,5 раза расхода полимерных материалов для электропроводок, в том числе и в крупнопанельном домостроении.
Рис. 11.20. Пример технологической карты на сборку в МЭЗ узлов электропроводки для квартиры

Прокладка проводов и установка приборов. При монтаже электропроводок в каналах крупнопанельных жилых домов применяют два метода заготовки электропроводок — узловой и лучевой.
При узловом методе проводка в квартире разделяется на несколько узлов, соединенных в определенных распаечных коробках или нишах. Затяжка проводов при этом выполняется от узловой (для данной заготовки) коробки к местам установки выключателей, штепсельных розеток и светильников, которые подсоединяют к проводам на месте их установки. Пример технологической карты на сборку узлов электропроводки в каналах для двухкомнатной квартиры приведен на рис. 11.20.
При лучевом методе проводка заготовляется отдельными лучами, например участком магистрального провода, ответвлением к штепсельной розетке, выключателю, светильнику. При этом выключатели и штепсельные розетки подсоединяют к проводке в МЭЗ, а затяжку проводов ведут от приборов к разветвительным коробкам и нишам и соединение проводов выполняют на месте. Целесообразность применения того или иного метода зависит от схемы проводки и расположения каналов. Может быть применен и смешанный метод.
При малой длине прямых каналов между коробками и нишами протяжку в них одиночных и небольшого числа проводов выполняют вручную без приспособлений.

Большое число проводов протягивают в каналах с предварительной затяжкой стальной проволоки. При затяжке проводов принимают меры против повреждения изоляции и жил проводов, осуществляя затяжку по оси канала, а при затяжке под углом к оси канала провода пропускают через ролик диаметром не менее 40 мм или лоток с радиусом не менее 30 мм. Усилие затяжки не должно превышать 20 Н на каждый 1 мм² суммарного сечения всех жил. Так, для двухжильного провода 2,5 мм² усилие затяжки должно быть не более 2X20X2,5=100 Н. При затяжке проводов групповой сети в каналы запрещается использовать механизмы или рычаги, увеличивающие усилие затяжки.
Для прокладки питающих сетей в каналах может быть применено ручное приспособление, позволяющее развивать тяговое усилие 2000 Н при максимальном усилии на рукоятке 100 Н. При установке выключателей и штепсельных розеток в сквозных гнездах на обеих сторонах стены должна быть установлена звукоизоляционная прокладка, предусмотренная проектом.

Электропроводки, замоноличиваемые в строительные конструкции [53].

Замоноличенные проводки применяют при изготовлении на прокатных станах гипсобетонных перегородок размером «на комнату», при изготовлении шлакобетонных, керамзитобетонных панелей стен в горизонтальных формах и при изготовлении железобетонных стеновых панелей и панелей перекрытий в горизонтальных формах и в вертикальных кассетах.
Электропроводки, замоноличиваемые в строительные конструкции, применяют только для групповых сетей, выполняемых проводами АППВ, ППВ, АППВС и ППВС. Температура пропарки или сушки строительных конструкций с замоноличенной проводкой не должна превышать 100 °С при продолжительности пропарки не более 24 ч.
Работы по замоноличиванию электропроводок включают в общий технологический процесс изготовления строительных конструкций. При выполнении этих работ соблюдают следующие требования.
Замоноличиваемые провода в панелях можно располагать на любой глубине, однако над проводами должен оставаться слой бетона не менее 10 мм. В стеновых панелях провода располагают параллельно вертикальным и горизонтальным сторонам панелей. В панелях перекрытий провода располагают по кратчайшим трассам. При вводе в коробки провода защищают плотно насаженными резиновыми или поливинилхлоридными трубками длиной не менее 40 мм с заделкой в бетон на 30 мм.
В местах перехода проводов из стеновых панелей в перекрытия ставят ответвительную коробку. Для соединения между собой участков электропроводки смежных панелей в одной из них у края панели предусматривают запас проводов, а в другой — коробку. Коробку располагают возможно ближе к краю панели (но не более 200 мм), от коробки к краю панели предусматривают борозду. Запас проводов сворачивают в бухточку и для защиты от повреждений заключают в коробку или пакет из пластика или битуминизированной бумаги и замазывают слабым цементным или алебастровым раствором толщиной не более 5 мм. Место заделки пакета отмечают краской. В соединительных коробках, а также в коробках для установки выключателей, штепсельных розеток и для подключения светильников оставляют запас проводов длиной не менее 100 мм.
До замоноличивания проводок ОТК завода проверяет правильность сборки узлов электропроводок, качество крепления элементов, целостность изоляции, наличие маркировки проводов. После замоноличивания проводка испытывается в соответствии с требованиями [3].
При изготовлении гипсобетонных перегородок на прокатном стане ответвительные коробки и коробки для установки выключателей и штепсельных розеток крепят на деревянном каркасе и защищают от заполнения гипсобетоном во время прокатки так же, как и при канальной системе проводок.
Провода прикрепляют к каркасу хомутиками из прессшпана, прибиваемыми гвоздями.
В керамзитобетонных, шлакобетонных и газобетонных стеновых панелях, изготовляемых в горизонтальных формах, электропроводки располагают на глубине не более 15—20 мм от лицевой поверности панели.
Замоноличивание электропроводок в железобетонные панели, изготовляемые на прокатных станах, в горизонтальных формах и в кассетах усложняется наличием в них сетки металлической арматуры, которой не должны касаться замоноличиваемые провода. Поэтому на провода в местах пересечения с сеткой надевают изоляционные трубки длиной не менее 30 мм и привязывают их к арматуре или применяют другие фиксирующие провод изоляционные детали, например клицы. Коробки крепят к металлическому каркасу так, чтобы края их были заподлицо с плоскостями панелей. Запас проводов прикрепляют у самого торца или поверхности панели так, чтобы его закрывал слой бетона не более 5 мм. Для лучшего обнаружения и выемки запаса проводов под него может быть подложен деревянный брусок.
В зависимости от особенностей конструкции здания групповая проводка может быть замоноличена: в стеновые панели и панели перекрытий, или только в панели перекрытий, например при установке подпотолочных выключателей и надплинтусных штепсельных розеток, или только в гипсобетонные перегородки, например в кирпичных зданиях с многопустотными плитами перекрытий.
В первых двух случаях на месте строительства выполняют работы по соединению участков проводки, замоноличенных в смежных стеновых и потолочных панелях, установке крюков для светильников и установке и подключению светильников, выключателей, штепсельных розеток, звонков и щитков.
Для соединения между собой замоноличенных проводок в смежных панелях находят по маркировке место на панели с запасом проводов и освобождают его от защитного слоя бетона. В гипсобетонных перегородках стамеской выбирают желобок в обвязочном брусе. После этого прокладывают концы проводов запаса к соединительной коробке соседней панели, где их и соединяют в соответствии с технологической картой и маркировкой, имеющейся на проводах.
При установке подпотолочных выключателей и надплинтусных штепсельных розеток соединение проводок смежных панелей может быть выполнено на этих приборах, имеющих под крышкой место для размещения узла соединения проводов. Когда замоноличены участки проводки только в стеновые панели, на месте строительства сначала прокладывают провода к светильникам по перекрытиям — в пустотах или в трубках поверх плит перекрытия, выполняют соединение этих проводов с замоноличенвой проводкой в коробках или нишах, устанавливают и подсоединяют светильники и установочные изделия.

Электропроводки в объемно-блочном домостроении.

Объемно-блочное домостроение (ОВД) обеспечивает возможность выполнения 75—80 % трудоемких строительномонтажных работ на заводах — изготовителях объемных блоков (колпаков). Это по сравнению с крупнопанельным домостроением снижает на 15 % трудовые затраты, в том числе в 2—3 раза на строительной площадке. При этом в 2—2,5 раза сокращается продолжительность строительства.

Вологодским монтажным управлением (МУ) треста Севзапэлектромонтаж и Вологодским сектором Куйбышевского ПТБ ВНИИпроектэлектромонтаж была разработана и внедрена прогрессивная технология замоноличивания полимерных труб, коробок и монтажа групповых сетей электропроводки в условиях ДСК (рис. 11.21).

Рис. 11 21. Арматурный каркас колпака с установленными полимерными трубами:
1 — коробка У196; 2 — полимерная труба диаметром 20 мм; 3 — уголок У294; 4 — коробка У198;  5 — проходная муфте; 6 — вязальная проволока; 7 — металлический каркас
Технологией предусмотрено: закрепление распаечных 4 и установочных коробок на арматурном каркасе, соединение труб на переходе с потолка на стену уголками 3, заделка коробок легко удаляемым материалом (глиной) для предотвращения попадания в них жидкого бетона, замоноличивание труб и коробок в процессе формования колпака, очистка коробок и входных отверстий труб после тепловой обработки и затвердения бетонной массы колпака, затягивание заготовок проводов, выполненных в МЭЗ, в трубы, монтаж электроустановочных изделий и проверка схемы напряжением 220 В.
Для замоноличивания в потолке колпака применяются полимерные трубы среднего и легкого типов, а для стен — трубы из полиэтилена высокой или низкой плотности.
1 — корпус 2 — крышка 3 — раскладка 4 — шуруп

Рис 11 22 Электротехнический плинтус
Электропроводки в электротехнических плинтусах. Этот вид электропроводки применяется для групповых проводок в жилых домах, гостиницах, санаториях, где кроме сетей освещения необходимо скрыто прокладывать также сети телефона, телевидения и сигнализации. Электротехнические плинтусы изготовляют из металла или пластмассы (рис 1122). Они представляют собой короб с крышкой, в котором предусмотрено несколько отделений (полок), предназначенных для прокладки проводов различных сетей  освещения, телефона, телевидения и радиовещания Электропроводка в электротехнических плинтусах согласно [3] отнесена к открытым электропроводкам При выполнении этого вида электропроводки должны соблюдаться следующие требования [2]; устройство плинтусной проводки должно обеспечивать раздельную прокладку силовых и слаботочных проводов Крепление плинтуса должно обеспечивать плотное его крепление к строительным основаниям, при этом усилие на отрыв должно быть не менее 190 Н, а зазор между плинтусом, стеной и полом — не более 2  мм. Плинтусы следует выполнять из несгораемых и трудносгораемых материалов, обладающих электроизоляционными свойствами.
Применение электротехнических плинтусов позволяет, свести к минимуму число и длину каналов в панелях стен и перекрытий, так как подъем сети к штепсельным розеткам, светильнику, выключателю может быть осуществлен в любом месте; уменьшить количество каналов; в значительной мере упростить производство панелей стен и перекрытий; изменить расположение и установить новые штепсельные розетки; изменить место расположения телефона, телевизора и репродуктора радиотрансляции
Система прокладки проводов в плинтусах в сочетании с прокладкой проводов к отдельным электроприемникам в каналах стен и перекрытий наиболее рациональна для жилых домов, строящихся из унифицированных конструкций и объемных элементов.

Модульная электропроводка применяется для выполнения совмещенных — силовых, осветительных и слаботочных — сетей в общественных и административных зданиях в помещениях с большой площадью пола: в торговых, выставочных, проектно-конструкторских, учебных помещениях, в производственных цехах комбинатов бытового обслуживания, а также в цехах промышленных предприятий, требующих стерильных условий производства. Модульная система пришла на замену системы радиальных сетей в указанных зданиях. Радиальные сети при большом числе пересечений трубных прокладок требуют увеличенной толщины подготовки под чистый пол, что ведет к повышению общей массы здания, перерасходу материалов и увеличению сроков выполнения строительно-монтажных работ.
Модульная система обеспечивает возможность быстрых изменений в размещении рабочих мест и технологического оборудования без перекладки электрических сетей, связанной с необходимостью вскрытия полов (обычно высококачественных и дорогостоящих), что неизбежно в указанных случаях при радиальной системе электропроводки в трубах.

Рис 11 23. План торгового зала универмага с системой модульной электропроводки
1 — электрический распределительный шкаф; 2 — разветвительные коробки; 3 — трубные коммуникации
На рис. 11.23 приведен план торгового зала универмага с модульной системой электропроводок.
Куйбышевский завод электромонтажных изделий НПО «Электромонтаж» выпускает разветвительные коробки для модульных сетей (рис. 11.24).

Рис. 11 24 Разветвительная коробка модульной электропроводки:
1 — корпус, 2 — патрубок для вывода сильноточных проводов, 3 — декоративная крышка; 4 — защитная крышка, 5- крышка, закрывающая отверстие для патрубка вывода слаботочных проводов, 6 — перегородка; 7 — втулка; 8 — регулировочный винт высоты установки коробки
Коробки предназначены для присоединения электроприемников напряжением до 380 В и слаботочных потребителей (телефона, радио и т. п.) к модульной сети, выполненной в пластмассовых или стальных трубах, укладываемых в цементной стяжке пола. Монтаж разветвительных коробок может осуществляться в полах с высотой цементной стяжки не менее 75 мм. Коробки имеют съемную перегородку 6, разделяющую сильноточное и слаботочное отделения. Перегородка выполняет и функции экрана слаботочных сетей от наводок сильноточных сетей.
Коробки изготовляют четырех исполнений: для пластмассовых труб, для стальных труб, для чистых полов толщиной 5 мм (линолеум, ковролит, ковры и т. п.) и 20 мм (мрамор, паркет и др.). Ответвление проводов от модульной сети выполняется с помощью сжимов (в комплект коробки не входят).

Направляющие скрытого монтажа, расчет ящиков и схема установки

Электропроводка – это совокупность всех используемых кабелей/проводов и комплекса поддерживающих, изолирующих и защитных элементов. Скрытый электромонтаж предполагает прокладку осветительных и силовых линий электропередач (для переменного тока с напряжением ≤ 1 кВт, и постоянного с напряжением ≤ 1,2 кВт) под наружной отделкой ограждающих конструкций внутри помещений.

Когда скрытая проводка недопустима

Для начала нужно разобраться в двух основных разновидностях скрытой электропроводки. Она бывает несменяемой, замоноличенной в стене и сменяемой (в трубах, размещаемых в стене). Серьезные сложности возникают при установке системы внутри бетонной стены. Процесс сопровождается штроблением, но в панельных домах существуют особые ограничения на этот счет. Намного проще сделать штробы для проводов в кирпичной стене: она легко разрезается, кабель удобно крепится внутри подобных бороздок.

Допустимость монтажа скрытой проводки регламентируется не только правилами электрической безопасности, но и строительными нормами. Например, категорически запрещено выполнять штробление одинарного кирпича марки М-150, поскольку данный процесс приведет к разрушению рифленой части материала. Также запрещено размещать скрытые провода внутри домов из сруба.

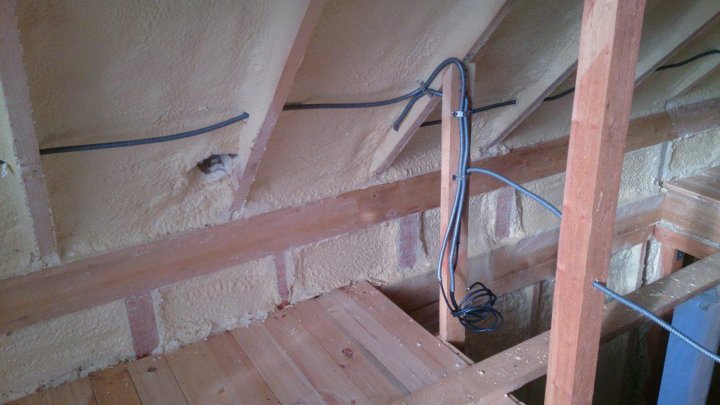

Скрытая проводка по сгораемым основаниям запрещена

В чем преимущества скрытой проводки

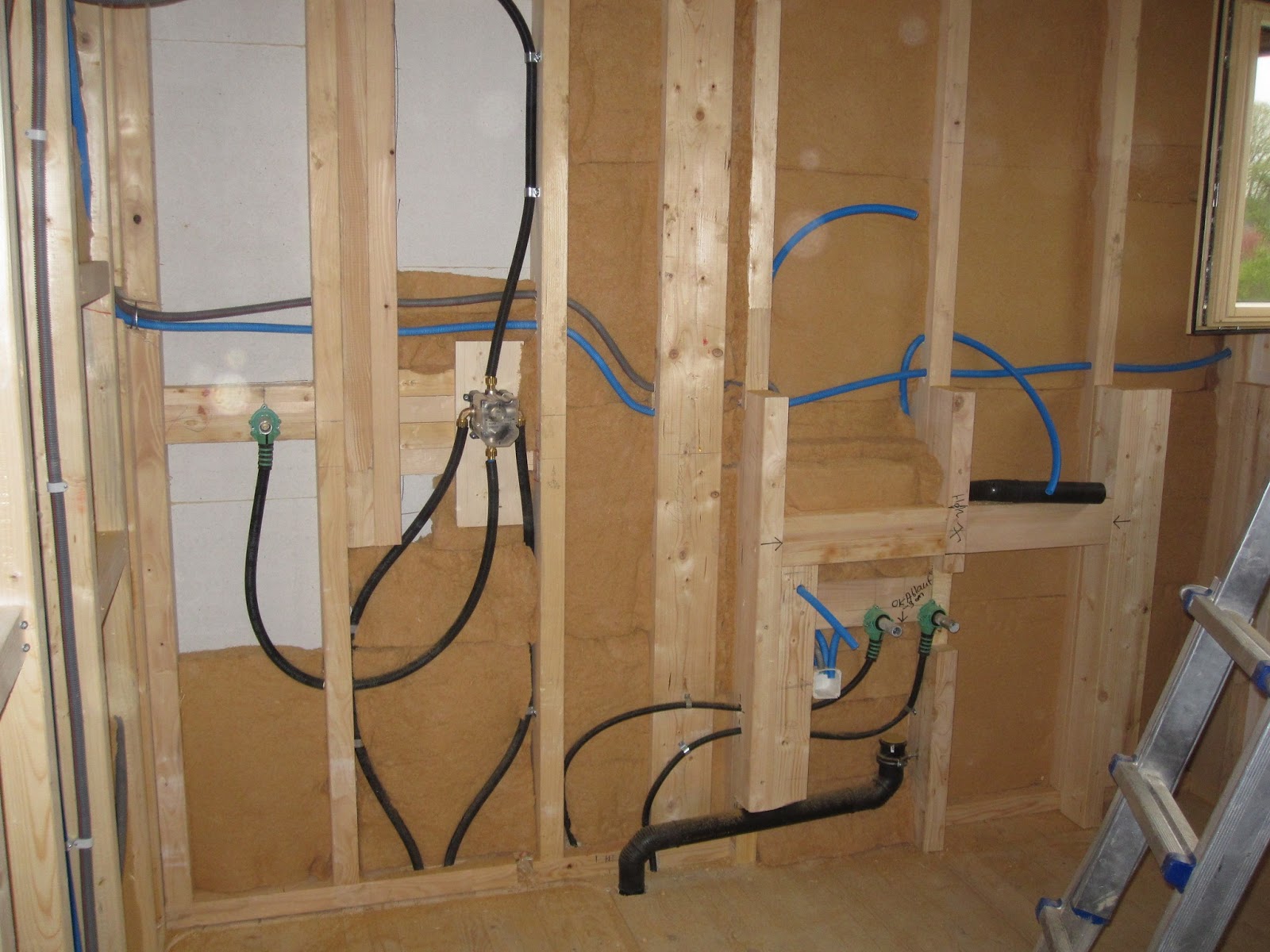

Для начала обратите внимание на следующее: скрытая проводка в каркасном доме или квартире подразумевает разрушение облицовки на стенах и потолке, может повредиться напольная поверхность, поэтому о необходимости ее монтажа или частичной замены следует задуматься каждый раз, когда выполняется капитальный ремонт помещения. Гораздо удобнее осуществлять процесс на новых объектах.

Основные достоинства организации скрытой разводки кабеля:

1. Все части системы спрятаны под облицовочным слоем из штукатурки или гипсокартонных листов, благодаря чему не портится внешний вид помещений.
2. Высокий уровень пожарной безопасности при условии, что стены изготовлены из бетона или другого материала, не поддерживающего горение. Даже при воспламенении огонь не будет распространяться, поскольку в стенах не будет ни кислорода, ни легковоспламеняющейся среды.
3. Кабель, спрятанный данным способом, хорошо защищен от воздействия ультрафиолета и механических ударов, что повышает срок эксплуатации всей системы.

При скрытой проводке не портится внеший вид стен
Недостатки этого метода в первую очередь связаны со сложностью монтажа, необходимостью разрушать стены и трудностями, возникающими при ремонте и обслуживании проводки. Кабель и прочие элементы спрятаны под слоем штукатурки, поэтому при необходимости вам придется каждый раз его снимать. Всего этого нельзя сказать об электрических системах, обустроенных открытым способом.

Однако скрытая проводка — самое актуальное, надежное, безопасное и верное решение для любого капитального жилья. В домах из сруба, гараже, бане и подобных строениях можно воспользоваться открытой электропроводкой.

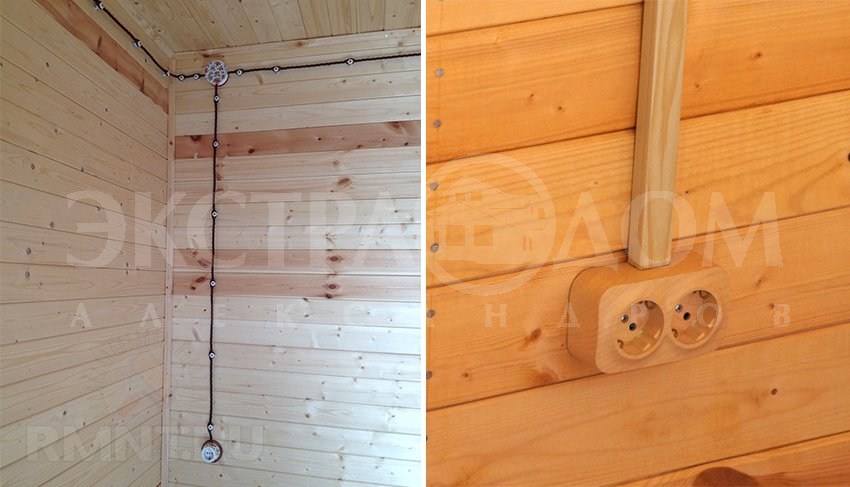

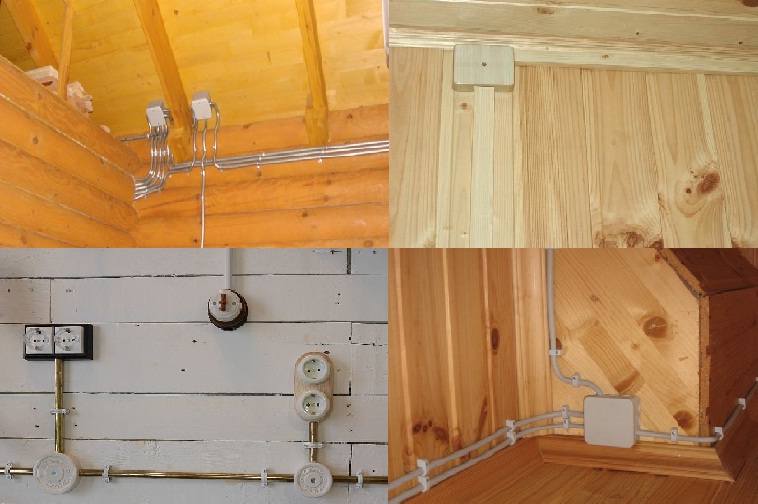

Открытая ретро проводка в деревянном доме

Достоинства и недостатки скрытой проводки

Скрытая электропроводка обладает рядом преимуществ и недостатков.

Преимущества

•
  Электромонтаж скрытой проводки выбирают, так как он не влияет на дизайн интерьера (если проводится заблаговременно). Убирая проводку внутрь ограждающих конструкций, Заказчик дает простор творческой фантазии дизайнера. Также, это исключает возможные препятствия для выполнения чистовой отделки полов, стен, потолков

• Провода и кабели, размещенные в слое бетона или штукатурки, имеют весьма ограниченный доступ воздуха к ним. Это существенно повышает пожарную безопасность
• Практически исключено непроизвольное прикосновение человека к токоведущим частям скрытой электропроводки, что повышает электробезопасность
• Этот вид отличается увеличенными сроками службы, благодаря защите проводки от прямого УФИ и повреждений механического характера

Минусы подобного решения

Профессиональные электрики отмечают следующие недостатки:

• Существенно затруднен доступ к скрытой электропроводке в оградительных конструкциях. Это автоматически влечет ряд сложностей, которые возникают в процессе последующей эксплуатации: Необходимо иметь проект или монтажную схему, чтобы не повредить проложенные кабели в процессе выполнения работ по сверлению отверстий, штроблению стен и т.п., которые могут производиться в процессе будущего ремонта
• Неисправности, возникающие в скрытой электропроводке, выявить и устранить сложно. Чаще всего, необходимо разрушение чистовой отделки и ее восстановление по завершении работ

Трудоемкий и длительный монтаж

Устройство скрытой проводки

Скрытая проводка может быть выполнена двумя методами. Первый, классический вариант — размещение кабелей и элементов сети внутри штроб или под обшивкой. Второй вариант, набирающий популярность в последнее время, — использование специальных труб и кабель-каналов. Фактически провода спрятаны от глаз, но расположены не внутри стены.

Однозначно назвать проводку скрытой можно лишь в первом случае, когда кабель спрятан внутри строительных конструкций. К последним относятся перегородки, различные перекрытия, пол, стены и потолок. В большинстве случаев данный вариант подразумевает проделывание специальных штроб. Для их изготовления используют штроборез или болгарку, однако можно обойтись перфоратором или скарпелем с молотком. Те самые трубы и каналы из второго метода должны присутствовать и в первом: их закладывают в штробы, чтобы повысить защиту проводов.

Укладка проводов в штробах

Крепление кабель-каналов к поверхности стен и потолка с последующим размещением внутри проводов является скорее методом организации открытой электропроводки.

Требования к скрытой проводке в доме

Основным требованием при обустройстве скрытой проводки в жилом доме является повышенный уровень пожарной безопасности. Поэтому, если работы выполняются в деревянном доме, для размещения проводов важно использовать специальные стальные или поливинилхлоридные трубы. В кирпичном или бетонном строении кабель можно прятать в обычные штробы или гофротрубу, расположенную за обшивкой из гипсокартона и других материалов.

Вторым важным требованием является доступность электропроводки и возможность выполнить оперативную замену. Нужно создать такую систему, которая позволит без особых трудностей выполнить замену или модификацию линии без снятия обшивки стен и других разрушений.

Однако нередки ситуации, когда из-за каких-либо незапланированных обстоятельств это требование вынужденно не соблюдается. Сложно представить ситуацию, в которой появляется возможность пробить в стене штробу, габариты которой подойдут для размещения трубы. Поэтому для обеспечения сменяемости остается использовать гофротрубы, спрятанные под обшивкой (а не штукатуркой) или под полом.

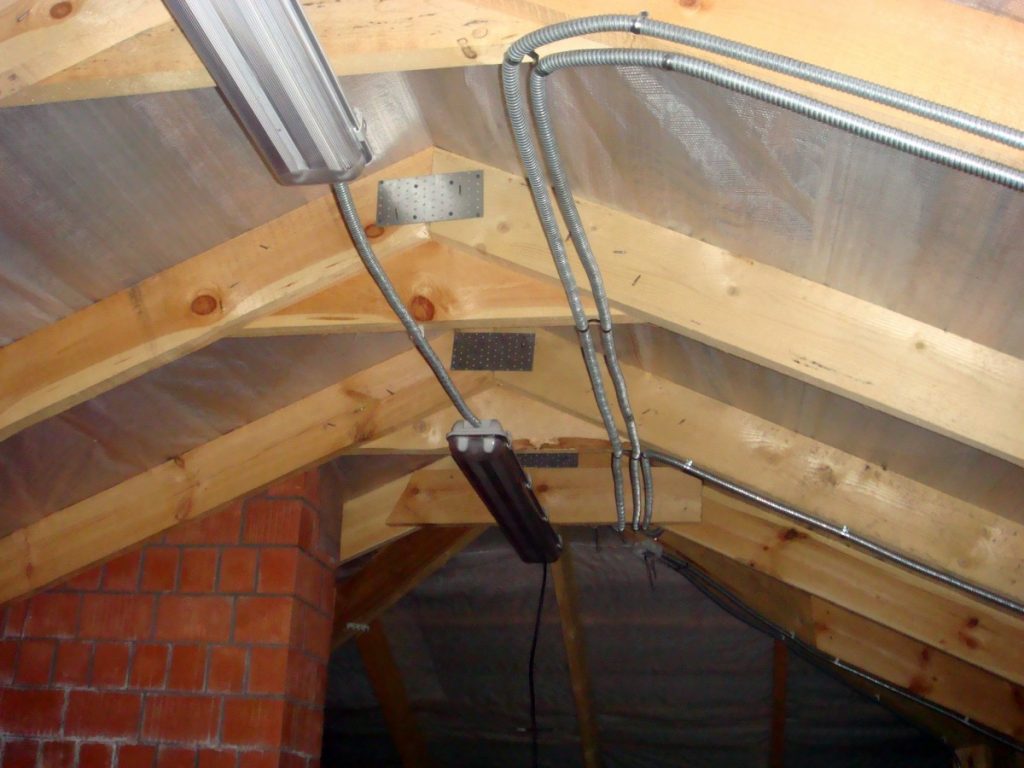

Использование гофротруб позволяет оперативно заменить проводку

Наиболее специфичное требование к монтажу скрытой проводки связано с маршрутом пролегания кабельной линии. Хаотичная прокладка кабеля в стене недопустима: избегайте ситуаций, когда в одном месте трасса движется параллельно стене, а в другом неожиданно сворачивает по диагонали.

С одной стороны, так вы сэкономите материалы и время, с другой, проигнорируете важное правило, из-за чего в дальнейшем усложните задачу по поиску проводки. Кабельная линия должна располагаться строго по вертикали или горизонтали под потолком либо на высоте 2,5 м. Провода под полом должны двигаться параллельно паре стен. В будущем вам, возможно, придется сверлить стены, чтобы повесить картину или полку. Если кабель будет расположен как душе угодно, то возрастает риск ошибки, связанной с попаданием сверла прямо в провод. Сломается электродрель, будет нарушена функциональность самой проводки, а в редких случаях можно получить серьезный удар током.

При организации скрытой или открытой электропроводки нужно задумываться об электрической безопасности. При обустройстве систем по типу TN-S или ТN-C-S важно иметь третий проводник (PE). В ситуациях, когда его коммутация невозможна из-за отсутствия соответствующего кабеля в распределительном щитке подъезда, все равно рекомендуется прокладывать кабельную линию из трех проводов. Желто-зеленый проводник, используемый для заземления, пригодится позже, когда проводка в доме все-таки получит заземление. В помещениях с повышенной опасностью (ванной или кухне) рекомендуется устанавливать устройства защитного отключения или дифференциальные автоматы.

Организация проводки в частном доме по схеме ТN-C-S

Инструкция по монтажу скрытой проводки

Рассматриваем вариант скрытой разводки, электромонтаж которой выполняется кабелем без использования труб, непосредственно в штробу или штатную нишу.

• Принятая к исполнению электрическая схема переносится на поверхность, где планируется выполнять электромонтаж (стена, пол, перегородка межкомнатная) с учетом ряда обязательных требований по размерам: При прокладке питающего кабеля в стене, он должен располагаться на расстоянии ≥ 150 мм от поверхности потолочного перекрытия. Это избавит Вас в будущем от проблем при решении смонтировать натяжной или подвесной потолок
• Расстояния от вертикально прокладываемой электропроводки до угла стены, внешнего контура оконного или дверного проема, балок и карнизов должно быть ≥ 10 мм. Это исключит скалывание материала стены
• Расстояния для установки розеток и выключателей, указанные в действующих нормативах, носят рекомендательный характер, поэтому выбирайте их с учетом удобства
• Запрещено выполнять вертикальные каналы для укладки электропроводки с противоположных сторон стены, размещая их вдоль единой оси. Это существенно снижает несущую способность ограждающей конструкции. Смещение должно составлять ≥ 100 мм

Выполняются штробы. Если штробы делаются болгаркой и перфоратором, работать следует в защитных очках, респираторе и спецодежде. Так как будет очень много пыли. Ширина штробы выбирается с учетом размера и количества прокладываемых в ней кабелей (диаметра трубы)

После того, как штробы прорезаны и отверстия для подрозетников сделаны, их следует очистить от пыли и мелкого мусора жесткой металлической щеткой. Затем прогрунтовать, желательно грунтовкой глубокого проникновения

Калибром проверяется пригодность каналов в несущих конструкциях и каркасах

Для панельного дома выполняется проверка соединительных ниш в рядом установленных панелях

Кабель режется на необходимые отрезки и прозванивается омметром на предмет целостности жил. Электромонтаж рекомендуется выполнять кабелем, так как он более жесткий и долговечный, чем провод. Оптимальная марка ВВГ нг (негорючий), ВВГнг LS или РКГМ. Это кабель отечественного производства. Можно взять импортный, например NYM. Оптимальные сечения 3*2,5 (для розеток) и 3*1,5 (для освещения).

Устанавливаются распределительные коробки и подрозетники. Проще всего сделать это с использованием алебастра или гипса. Будет обеспечена должная прочность фиксации на время выполнения монтажных работ. При необходимости, коробки можно будет двигать, регулируя глубину их финишной установки. Рекомендуется размещать крышки коробок на одном уровне с поверхностью чистовой отделки стены, для удобства обслуживания электропроводки

Прокладывается кабель. Его временная фиксация может выполняться теми же растворами или специальным крепежом, UV (дюбель-хомутами). Для кабеля выбранного нами сечения применяют хомуты с маркировкой 5/10. Для их установки предварительно потребуется просверлить перфоратором отверстия под пластиковые чопики (пробки) диаметром 6 мм (с выбранным шагом). Если скрытая электропроводка прокладывается в имеющихся стеновых и потолочных пустотах, рекомендуется предварительно уточнить их расположение по проектной документации коттеджа. В этом случае протаскивание кабеля выполняется в три этапа:

Проверка проходимости калибром

Протягивание монтажного тросика, к которому закреплен кабель

Затягивание кабеля

Чтобы не повредить электропроводку, усилие, прикладываемое для протяжки, должно быть ≤ 20 Н/мм² сечения проводника. Диаметром имеющегося канала, определяется число жил, допустимое для одновременного протягивания: d=20 мм – 5*2,5 и d=25 мм – 8*2,5.

• После завершения укладки кабеля штробы заделываются штукатурным раствором с таким расчетом, чтобы толщина его слоя была не менее 4 мм. Излишки раствора убираются шпателем.
• Далее выполняется монтаж дифференциальных автоматов защиты и УЗО
• Производится соединение отдельных элементов кабеля в единую электрическую схему, с ее последующей прозвонкой
• Подключение электропроводки к счетчику (выполняется представителем обслуживающей компании с обязательной пломбировкой счетчика).

На этом электромонтаж скрытой проводки – закончен. Завершающие работы выполняются после выполнения чистовой отделки. Они включают в себя: установку розеток (выключателей), осветительных приборов и подключение стационарного электрооборудования.

Читайте другие статьи по данной тематике

Электропроводка в доме: как сделать	Монтаж электропроводки своими руками
Однолинейная схема электроснабжения частного загородного дома	Как правильно осуществить прокладку вводного канала в дом
Автономное электроснабжение загородного дома: готовые решения	Как провести электропроводку по полу
Прокладка проводки по потолку	Открытая электропроводка
Как выполнять электропроводку в каркасном доме	Монтаж электропроводки в деревянном доме: описание и правила
Типовые проекты электрики дома	Ретро электропроводка на роликах, изоляторах
Как сделать электропроводку в деревянном доме	Резервное электроснабжение загородного дома
Технология монтажа кабель канала из ПВХ

Услуги по данной тематике

Внутренний электромонтаж	Электрика под ключ
Умный дом под ключ	Электрика в деревянном доме под ключ
Электрика в деревянном доме	Монтаж электрики
Проектирование электроснабжения	Монтаж ретро проводки
Прайс-лист на электромонтажные работы	Проектирование электроснабжения частного дома
Электрика в частном доме под ключ	Электрика в каркасном доме под ключ
Цены на проект электрики	Проект электроснабжения
Расчет стоимости электромонтажных работ	Цена на установку умного дома
Монтаж умного дома	Проектирование умного дома

Схема скрытой проводки

Первый этап — подготовка к монтажу скрытой проводки. Нужно определиться с разновидностью разветвления электрической сети, которое может быть коробочным и шлейфовым. В первом случае на площадь квартиры выделяется один кабель. Затем от него выполняются отводы в отдельные помещения, устанавливаются специальные распаячные коробки.

Шлейфовое разветвление организуется по европейским стандартам. Данный вариант связан с прокладкой двух кабелей. Один из них используется для коммутации розеток, другой — осветительных приборов. Провода подключаются от распределительного щитка и прокладываются до каждого помещения, где есть выключатель.

Схема электропроводки в коттедже

Второй этап — составление схемы расположения осветительных приборов и ответвительных коробок для выключателей. Необходимо начертить схематическое отображение кабельной линии, по которой будут прокладываться провода. Они устанавливаются на высоте не менее 150 мм от пола и с отступом от потолка на 100 мм и выше. Аналогичное расстояние должно быть до окон и дверей. Подъем трассы к местам расположения розеток и выключателей осуществляется строго по вертикали, перпендикулярно полу.

Другие рекомендации:

• убедитесь, что провода не пересекаются в каких-либо местах;
• несущие стены штробить нельзя, поэтому провода спрячьте под толстый слой штукатурки;
• сначала схему составьте на бумаге, затем перенесите на поверхность пола, стен и потолка.

Разметка трассы электропроводки на стенах

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.

Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.

Материалы и оборудование для скрытой электропроводки

Над выбором кабеля думать долго не нужно: подойдет обычный, марки ВВГнг. Если позволяет бюджет, вместо него можно использовать провод NYM. И тот, и другой характеризуются продолжительным сроком эксплуатации, имеют высокую прочность, благодаря чему выдерживают мокрую заделку в штробах.

Сечение кабеля должно соответствовать стандарту:

• линии для устройств освещения — 1,5 кв. мм;
• подключение розеток — 2,5 кв. мм;
• электрическая плита — 4 кв. мм.

Выбор сечения кабеля для открытой и скрытой проводки
Можно взять любые распределительные щиты. Подойдут даже изделия, которые формально используются при обустройстве открытой проводки. Аналогичная ситуация с выключателями и розетками. Тем не менее, специальные приборы для скрытого монтажа занимают намного меньше места, смотрятся миниатюрно и не нарушают целостности интерьера. Однако в таком случае придется устанавливать подрозетники и распаячные коробки. Существуют компоненты для сплошных и полых стен.

Технология монтажа скрытой электропроводки

После составления схемы ее нужно перенести на поверхность стен. Это касается мест расположения кабеля, розеток, выключателей, коробок и осветительных приборов. Обязательно отметьте зону размещения электрической плиты, если таковая будет использоваться. Отмеряя высоту от пола, учитывайте будущие работы по укладке кафеля, ламината или других материалов.

Третий этап — воспользоваться инструментом для проделывания штроб под кабель и углублений для подрозетников. Сразу после этого можно перейти к укладке и креплению проводов. Последнее легко выполнить с помощью дюбель-хомутов (UW), также называемых «увэшками». Габариты крепежного элемента напрямую зависят от толщины изоляции монтируемого проводника.

Крепление кабеля с помощью дюбель-хомутов

Пользоваться ими легко: в месте крепления нужно просверлить отверстие определенной глубины и соответствующего диаметра. Затем дюбель-хомутом следует обхватить кабель, после чего его усики разместить в отверстии. Желающие сэкономить могут воспользоваться более простым методом: после укладки провода в штробы через определенное расстояние тот примазывается алебастром.

Перед креплением провода его следует выпрямить, чтобы исключить изгибы и перекручивание. В местах поворота линии провод должен сгибаться плавно. На точках расположения коробок нужно оставлять запас кабеля на 15–20 см.

Четвертый этап — монтаж распределительных коробок и подрозетников. Но сначала обязательно убедитесь в их работоспособности. Также проверьте, свободно ли коробка утопает в углублении. Она должна быть полностью спрятанной. Смочите водой место монтажа и намажьте слой алебастра. С той стороны коробки, где будет провод, удалите перегородку, проденьте кабель и вставьте изделие в нишу.

Коробка должна быть на одном уровне со стеной. В противном случае выключатель или розетка будут выпирать с поверхности стены, что нарушит эстетичность и безопасность. В конце выполняются отделочные работы, соединяются провода и подключается питание.

Штробление стены

Штробой называют специальную бороздку или прямоугольное отверстие в стене, в котором размещается кабель. Процесс штробления отнимает много времени и сил. Для повышения безопасности наденьте очки и респираторную маску, чтобы защитить органы зрения и дыхания соответственно.

Идеальным решением задачи станет использование штробореза. Инструмент недешевый, поэтому покупать его для ремонта в одной квартиры захочет не каждый. Заменить его можно электрической болгаркой, оснастив прибор алмазными кругами или дисками по бетону.

Штробление стен под электропроводку

Прорежьте две полоски, параллельные друг другу, после чего воспользуйтесь зубилом и молотком, чтобы выбить оставшуюся часть стены между прорезями. Ширина и глубина штробы зависят от числа монтируемых кабелей. При этом должен быть запас порядка 10 мм в каждом направлении.

При эксплуатации перфоратора нужно просверлить несколько отверстий подходящего диаметра на расстоянии 5–10 мм. Затем молотком и зубилом удаляются перегородки между ними. Для углублений под коробки и подрозетники нужно использовать перфоратор, оснащенный коронками со сверлом в центре. Если отсутствует коронка, то обычным сверлом проделайте несколько отверстий по кругу, а затем удалите перегородки.

Прокладка штробы с помощью перфоратора

Прокладка электропроводки в трубах

Для повышения безопасности будущей электрической проводки можно воспользоваться специальными трубками. Данный метод монтажа обычно используется для комнат с высоким уровнем влажности или помещений с существенными перепадами температуры: бань, подвалов, ванных.

Помимо высокого уровня безопасности, данный метод хорош еще и тем, что обеспечивает возможность замены кабеля. Процесс установки практически не отличается от обычного метода. Единственное исключение — необходимость создания более широких и глубоких штроб. Трубы крепятся внутри них при помощи «увэшек», алебастра или скоб.

Пластиковые трубы для прокладки кабеля

Прокладка кабеля в перегородках, полах и потолках

Подвесной потолок из гипсокартона, установленного на металлических конструкциях, может существенно упростить задачу. При таком раскладе не нужно штробить стены горизонтально, а проводка будет спрятана под отделочными листами, откуда ее подводят к стенам и опускают по вертикали к точкам подключения розеток, выключателей.

Распаячные коробки можно установить там же, что позволит избежать штробления отверстий под них. Однако такой вариант подразумевает установку прямо в гипсокартоне пластиковых люков с указателем, через которые можно будет добраться до коробок. Провода крепятся к потолку при помощи «увэшек» или обычных хомутов.

Монтаж проводов по потолку в гофре
Проводку можно разместить в пластиковые трубы, которые крепятся к потолку при помощи клипс. Данный метод повышает уровень пожарной безопасности. Альтернативное решение — прокладка кабеля в полу, если тот облицовывается деревом или гипсоволоконными плитами. Для первого варианта можно просверлить или выпилить отверстия прямо в лагах, затем просунуть через них пластиковые трубы с кабелем, для второго — разложить провода на пол, закрепить скобами и засыпать керамзитом или иным наполнителем. Сверху стелется напольное покрытие.

Электрическая проводка может быть спрятана в трубы, после чего залита цементной стяжкой. Если слой раствора слишком тонкий, то такой вариант нежелателен.

Примечание. Соединять провода за облицовкой, перегородками или в полу нельзя. При использовании одного из перечисленных способов коммутация возможна строго в распаячных коробках.

Установка монтажной коробки

При монтаже распределительных коробок в бетонных стенах, выполняя углубление при помощи перфоратора, воспользуйтесь коронкой с алмазным напылением. Обычные компоненты с победитовым сверлом изнашиваются слишком быстро, вы замучаетесь покупать новые. С другой стороны, невозможно использование алмазных сверл для финблоков.

Прежде чем начать фрезерование, в центре монтажного места выполните отверстие, диаметр которого соответствует сверлу. Диаметр устанавливаемых коробок должен быть около 60–70 мм, что достаточно для шести проводников.

Распределительная коробка для скрытой электропроводки

Установка подрозетников

Создав отверстия, выполните монтаж подрозетников и коробок для выключателей. Для надежной фиксации воспользуйтесь алебастром, обеспечивающим хорошее крепление пластика к бетону. Края следует монтировать заподлицо, чтобы избежать трудностей в процессе декоративной обработки стен.

Монтажная планка для подрозетников

Напоследок подчеркнем, что скрытая проводка делается на несколько десятилетий вперед, поэтому экономить на качестве используемых материалов крайне не рекомендуется. После приобретения выполните предварительную проверку, чтобы убедиться в отсутствии повреждений и исключить нарушения изоляции. Перестрахуйтесь лишний раз, поскольку добраться до проводки в дальнейшем будет проблематично. Устанавливать облицовку стен, полов или потолка следует исключительно после проверки работоспособности электрической сети. Не забывайте о технике безопасности.

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

• Quadro Stop Control – плавное дотягивание (самозакрывание).
• Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
• Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Проводка в деревянном доме сша vs россия

Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;
• напольные плинтуса со встроенным кабель-каналом;
• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

С выбором кабель-каналов вопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов – ВВГнг-ls (с пониженным дымоотделением).
2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
3. Выключатели и розетки – только накладные, наружные.
4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

• 3*2,5 мм – для розеток;
• от 6 мм² – для мощного электрооборудования, например, электроплиты;
• 3*1,5 мм – для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке. В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов

Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами.

Дополнительная информация о монтаже проводки открытым способом приведена в статье – Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Наружная проводка

Наружный тип электропроводки очень просто сделать в каркасном доме самому

Важно лишь определиться, какой из вариантов вы будете реализовывать

Открытый кабель

Для этого типа проводки приобретают специальный жесткий кабель, который имеет двойную или тройную изоляцию из негорючих веществ. Для закрепления проводов к стенам используют особенные скобы. Также между кабелем и стеной предусматривают металлическую или асбестовую подложку, ширина которой должна быть на 2 см больше, чем у кабеля.

Такой способ проводки электричества считается самым дешевым и надежным, но декоративность у него очень низкая. Особенно это ощущается при одновременном расположении рядом нескольких проводов. Но если сделать ретро-дизайн интерьера или выбрать стиль лофт, недостаток превратится достоинство.

Электротехнические трубы

Если выбрана наружная прокладка проводов, можно их размещать не только открытым способом, но и спрятать в электротехнические трубы из гофры. Для их изготовления используют особые негорючие материалы, которые стойко выдерживают температуру.

В одну трубу можно завести несколько проводов, а закрепляют всю конструкцию к стене специальными клипсами. Благодаря этому проводка не занимает много места и становится более безопасной. Она не повреждается при эксплуатации. Но у трубы менее приятный внешний вид. К тому же, на ней будет скапливаться много пыли, грязи.

Кабель-каналы

Этот защитный элемент имеет более приятный внешний вид, чем гофрированные трубы. Сегодня производители делают эти элементы разноцветными, чтобы можно было их сочетать с разными вариантами интерьера. Но кабель-каналы идеально ровные, поэтому делают заметной кривизну кривизна стен и потолка в доме. Однако каркасных домах кривые стены встречаются крайне редко, поэтому указанный недостаток для подобных конструкций несущественен.

Выглядят кабель-каналы как короба из пластика. Их закрепляют в стене или на потолке на клей либо закручивают на саморезы. Чтобы эти короба были надежными и защищали проводку от огня, для их производства применяют пластик, выдерживающий пламя и высокую температуру.

Можно приобрести кабель-канал различной ширины, в зависимости от надобности. Сначала укладывают проводники в пластиковые каналы, а затем закрывают их крышками с фиксаторами.

Существенный недостаток кабель-каналов в том, что при возможной усадке каркасного дома они начинают трескаться. Тогда приходится переделывать проводку и менять ее основные элементы. Но преимущество в том, что это один из самых дешевых способов, а собирается электропроводка очень быстро и просто.

Электрика в деревянном доме — выбираем трассу электропроводки

Выбор и разметка трассы прокладки электрических кабельных линий должны производиться в строгом соответствии требований ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена, вследствие особенностей архитектуры здания или наличия коммуникаций в стенах, то в сложных местах устанавливаются специальные металлические распаечные коробки (стальные или медные). Их количество не регламентируется, но и не должно быть излишним. Каждое соединение, даже выполненное по всем правилам, это лишнее звено, вносящее в систему неопределенность и ослабляющее общую стойкость цепи.

Их установка тоже должна соответствовать определенным правилам, например, коробки категорически запрещается закрывать декоративными панелями, перекрытиями или иными элементами, утрудняющим доступ при обслуживании, контроле или проведении измерений.

Глубина установки трубопроводов для электропроводки должна выбираться так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий. Количество и расположение изгибов, распаечных коробок и прочих элементов рассчитывается так, чтобы при необходимости можно было заменить провод на участке электросети без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбирается исходя из свойств кабеля. Кабель, проложенный в трубе должен занимать не более 40% ее внутреннего сечения и с легкостью протягиваться на всю длину участка. Кроме того прокладывать в каждой трубе допускается не по одному кабелю, а несколько. При этом их суммарное сечение также не должно превышать 40 % от диаметра трубы. Сечение кабеля определяется по наружному диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб, толщина стенки труб должна выбираться исходя из сечения жил кабеля (провода), который проходит в этой трубе.

Сечение жил проводов, мм2	Труба с толщиной стенки не менее, мм
Алюминиевые провода	Медные провода
4	2,5	не нормируется
6	—	2,5
10	4	2,8
от 16 — до 25	от 6 — до 10	3,2
от 35 — до 50	16	3,5
70	от 25 — до 35	4

Перед операцией протягивания кабеля обязательно производится замер сопротивления изоляции. Это делается для определения соответствия провода техническим условиям проектной документации и с целью проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к работе.

Сам процесс протягивания кабеля происходит с применением специальных торцевых втулок из пластика, которые защищают изоляцию от повреждения об острые края труб или коробов. После протяжки изоляция замеряется еще раз, чтобы исключить возможность подключения поврежденного в процессе работы проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

О деревянном доме и его особенностях для электромонтажа

Нормативные документы скупы на рассуждения и строго, хотя и не всегда, формулируют свои правила и нормы. Касаемо электропроводки, как открытая , так и скрытая электропроводка могут быть проложены по трём типам оснований:

• Сгораемому основанию, в том числе и прежде всего, в деревянном доме по деревянным стенам;
• По трудно сгораемому основанию. Трудносгораемые материалы перестают гореть и тлеть при удалении источника горения.
• Несгораемые материалы даже не начинают гореть и тлеть при наличии источника огня.

Все перечисленные характеристики материалов и конструкций из них сделанных, относятся к характеристикам возгораемости и являются нормативными группами возгораемости.

Данная терминология, хоть и относится к пожарной безопасности, активно используется в нормативных документах по устройству электроустановок.

Все виды древесины относятся к сгораемым материалам. Как следствие, по данной нормативной терминологии, деревянные дома относятся к сгораемым конструкциям, а электропроводка должна выполняться, как проводка по сгораемым материалам и конструкциям.

К слову о древесине. Если вас интересует качественный пиломатериал из лиственницы, рекомендую компанию Listvennica.Moscow. Компания продаёт в Москве и Подмосковье разнообразные пиломатериалами из лиственницы: штиль и софтлайн вагонку, брусы, обрезную, половую и палубные доски, бруски, террасную доску. Для подробностей смотрите источник – сайт компании.

Укладка в трубах

Прокладка проводки в стальных или медных трубах, соблюдая оговоренные выше требования, возможна только на стадии постройки дома «с нуля».

Например, при монтаже электропроводки в доме из клееного бруса установка системы из таких труб, распаечных коробок и розеток (также металлических) осуществляется на этапе установки каркаса.

Правила скрытой проводки силовых кабелей в деревянном доме не допускают укладку кабеля в металлической или пластиковой гофре в выпиленных штробах. Укладка проводки в штробах внутри стен деревянного дома в толстостенных трубах допустима, но затруднительна ввиду необходимости изгибать трубы и делать сложные соединения при помощи муфт, фитингов или сварки.

Существует ряд требований, которые обязаны соблюдаться при монтаже скрытой проводки в деревянном доме.

Внутренняя поверхность стальных труб должна быть окрашена или оцинкована во избежание коррозии, медных — окрашена для защиты от окислов.

Применение металлорукава/стальной гофры на изгибах и переходах обессмысливает всю конструкцию — переходы обеспечиваются резьбовыми соединениями или сваркой стык-в-стык.

По горизонтали трубы электрической проводки в деревянном доме прокладываются под небольшим углом для выхода конденсата, в самой нижней точке делается отверстие для стока жидкости (не внутрь стены). Для всей системы предусматривается заземление — отдельно от заземления, которое обеспечивается проводкой.

В деревянных домах подрозетники для розеток и выключателей используются только металлические. Соединения распаячной (распределительной) коробки с входящими в нее трубами должны быть герметичны.

Во избежание повреждения оболочки кабеля острой кромкой при выходе из трубы, кромка должна быть завальцована, либо обеспечена защитной пластиковой заглушкой.

1 Подготовительные работы – инструменты, расходные материалы, проект

Проводка в каркасном доме выполняется двумя способами: открытым, поверх стен, и закрытым – между обшивкой каркаса внутри стен. Оба способа требуют подготовки и знания элементарных правил электротехники. Почти все необходимые инструменты найдутся дома: шуруповерт, дрель, кусачки, рулетка, нож, уровень. Расходные материалы приобретаем только после составления плана.

Рулеткой производим измерения всех помещений, составляется схема  дома с указанием размеров. На ней обозначаем, где находится каждая электрическая точка – от щитка до выключателей, розеток, светильников. Учитываем, что по европейским стандартам, которые сейчас применяются в России, расположение выключателей от пола на высоте 0,9 м, розеток – 0,3 м.

Для каркасных домов подойдет трехжильная проводка

К расчету количества проводки и определению ее сечения следует подходить с особым вниманием. По плану рассчитываем общую длину кабеля, прибавляем для запаса немного метров

Приобрести для наружной проводки лучше круглый провод ПВС – с двойной изоляцией, гибкий, имеющий много жил из меди. Всем условиям внутренней проводки отвечают трехжильные кабели ВВГ  или NYM. Необходимое сечение проводников определяем по планируемой нагрузке, для чего используем таблицы из справочника для электрика.

Если проводка будет прокладываться в дополнительной изоляции (гофра, кабель-каналы), ее длина должна соответствовать длине кабеля. Кроме того, понадобятся:

• входной электрический щит с минимальным набором устройств: автоматический выключатель на входе, УЗО, автоматы на каждую группу потребителей;
• комплект различных выключателей и розеток;
• распределительные коробки;
• крепежные материалы – саморезы, клипсы.

Когда план полностью созреет и станет ясно, что изменения вноситься не будут, начинаем разметку помещений. Используем рулетку, строительный уровень. В соответствии с планом размещения проводки отмечаем карандашом места расположения злектрических точек, в том числе электрощита, коробок распределения. Готовим элементы электропроводки: пробиваем сквозные отверстия в стенах, готовим места для крепления выключателей, светильников, розеток.

Общие требования к устройству проводки

Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.

По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.

Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.

Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото

Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».

Следует запомнить следующие требования:

• Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
• Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
• Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
• Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.

Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)

Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.

Монтаж

Соединение проводов выполняется в специальных коробках и распределительных блоках. Отрезок, который заводится в коробки, должен откусываться с небольшим запасом, 60-65 мм будет достаточно. Если со временем контакт испортится или подгорит, можно будет без проблем вырезать поврежденный кабель и восстановить соединение. На выходах из распределительных коробок на расстоянии около 50 мм проводники крепятся к стенам.

Все розетки и выключатели устанавливают на специальную подложку, толщина которой должны быть больше на 10 мм от толщины стенок изделия. Если устанавливаются розетки или выключатели старых образцов, то такую прокладку можно самостоятельно вырезать из дерева или пластмассы. Сначала на поверхность стены крепится основание, после на него устанавливается изделие.

https://youtube.com/watch?v=2jDeKOTfP7U

Все правила и рекомендации составлялись высококвалифицированными специалистами и нацелены на обеспечение безопасной работы электросети. Если принято решение самостоятельно заняться монтажом открытой проводки, то знание этих требований обязательно.

Особенности устройства электрощита

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.

Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

Ввод силового кабеля

Еще один немаловажный аспект — ввод силового кабеля. Существует два варианта ввода.

Подземный. Более основательный и безопасный способ. Кабель надежно защищен от влияния внешних воздействий. Минимальная угроза механических повреждений. Глубина закладки силового кабеля в землю — 800 мм. Наземную часть маркируют предупреждающим знаком.

Воздушный. Применяют кабеля СИП. Они характеризуются прочной изоляцией, стойкой к погодным влияниям. Срок службы кабеля — до 30 лет. Согласно требованиям, силовой кабель не заводится в дом. От распределительного щитка в помещение пускают кабель ВВГнг, уложенный в гофрорукав. В месте ввода, в стене устанавливают гильзу (металлическую) для ввода кабеля.

Основной и вводный кабеля, автоматический выключатель

При выборе кабеля для скрытой проводки в деревянном доме нужно учесть, что он бывает двух типов — общий (идет по зданию) и вводной (до автомата). Рассмотрим особенности для каждого варианта.

Основная разводка

Общий кабель подбирается с учетом нагрузок в помещении. При выборе нужно знать максимальную мощность (ток) электрического оборудования.

Так, при использовании кабельной продукции с медными жилами для сечения 1,5 мм. кв. номинальный ток равен 19 А (для напряжения 220 В и 4,1 кВ). При сечении 2,5 кв. мм. медная проводка выдерживает 27 А (5,9 кВт).

В редких случаях может потребоваться монтаж провода на 4 «квадрата». В этом случае номинальный ток равен 38 А, а мощность 8,3 кВт. При выборе сечения учитывается паспортная мощностью каждого электроприбора.

Наиболее востребованный тип кабеля для скрытой проводки — NYM (его особенности описаны выше)

Преимущества состоят в плотности, удобстве монтажа и наличии добавочной изоляции, что важно для деревянных домов

Минус — боязнь сильных изгибов, что может привести к повреждению. При подведении к розеткам применяется кабельная продукция с тремя жилами, что защищает от поражения электрическим током. Заземление также необходимо при использовании мощных прожекторов на территории участка.

Ввод

При выборе вводного кабеля также учитывается мощность электроприемников. Эти параметры суммируются и определяется итоговый показатель, используемый при выборе сечения.

При замене скрытой проводки в деревянном доме нельзя забывать об обновлении вводного кабеля. Если сечения недостаточно, возрастает риск воспламенения дома.

При невозможности замены вводного кабеля своими руками нужно привлечь к работе специалистов. Как правило, работа выполняется при монтаже счетчика и его опломбировке.

Автоматический выключатель

Ошибка в выборе автоматических выключателей (АВ) также чревата последствиями. При покупке изделия нужно пройти два этапа:

1. Определение суммы мощностей электрического оборудования и расчет параметра предельного тока. Для получения нужного показателя (I) суммарная мощность делится на напряжение и косинус «фи» (0,8). К вычисленной цифре применятся поправочный коэффициент, равный 1,1. После выполнения расчета на руках максимальный параметр срабатывания автоматического выключателя. Как правило, АВ с номинальным током 25А хватает для небольшого деревянного дома.
2. Выбор вида автоматического выключателя. Здесь потребуется нижний порог тока КЗ. Для определения тока в 1-фазной цепи 220В необходимо 3260 умножить на сечение провода (кв. мм,), а полученное число разделить на длину кабельного изделия. Формула применяется для расчета наиболее длинного участка с минимальным сечением проводника.

Отношение тока КЗ и номинального I указывает на характеристику АВ. Оптимальное решение для скрытой проводки и деревянного дома — покупка автомата с характеристикой С.

Аппарат хорошо справляется с работой в цепях с разными электрическими потребителями.

Важный момент — число полюсов. Если в доме используется трехфазная разводка, применяется трехполюсный АВ, а для однофазной, соответственно, 1-полюсный выключатель.

Место монтажа вводного АВ — после счетчика электроэнергии. Все автоматы, в том числе питающие силовую и осветительную группы, устанавливаются в щитке на DIN-рейке (на автоматических выключателя предусмотрено специальное крепление). После установки АВ делается разводка по помещению.

При выборе вводного автомата нужно ориентироваться на максимальный ток, чтобы отсечка или тепловой элемент не срабатывали от рабочего I нагрузки.

Предохранители для дома

1. Автомат защиты от перегрузки. (MCBs). Принцип работы – увеличение мощности потребления связано с увеличением силы тока. При достижении определенных значений силы тока происходит отключение.

2. УЗО (RCCBs). Устройство защитного отключения. Выполняется сравнение входящих и выходящих значений по силе тока. Если есть разница – значит есть утечка. Разница в определенное число миллиампер отключает сеть.

3. Устройство Определения Дугового Пробоя (УОДП) в электрической цепи. (AFCIs) Это устройство в России мало известно, но в Канаде и других странах является обязательным уже лет 15-20. Определяет наличие пробоев изоляции и дугового искрения. Пусковые токи, искрение щеток двигателя игнорирует. Германская статистика утверждает, что это автомат позволяет снизить число жертв при пожаре в 2 раза. Вернее на 58%.

4. Не помешает реле напряжений. Отключает электропитание при достижении заданных параметров по вольтажу. Это страховка от ситуации, когда вместо 220 вольт в сети появляется 380.

5. По отечественной статистике только в 20 процентах случаев причиной пожара является неисправность электробытовых приборов. Статистика объединяет в одну категорию и проводку и электроприборы. Доля проводки в данном случае неизвестна.

6. В Северной Америке в деревянных домах применяют для проводки кабель Romex. Его специфика – один из проводов (земля RE) практически без изоляции. В случае нарушения изоляции пробой идет на «землю». После этого сразу срабатывает УЗО.

7. Заземление в доме должно быть обязательно. В России это сделано не всегда.

8. Существенная деталь – наличие пожарной системы безопасности. Логика российских правил – горение открытой проводки можно увидеть, а скрытой – нет. Логика современная – датчик дыма выдаст сигнал, а далее должна сработать система пожаротушения.

9. Есть система страхования и наличие страховки в странах Западной Европы обязательно.

Технология монтажа открытых электропроводок

Монтаж открытых электропроводок, выполняемых плоскими проводами АППР, АППВ, ППВ, проводят в определенной технологической последовательности. Сначала размечают места установки светильников, выключателей и штепсельных розеток, линий электропроводки, крепления провода, т.е. точек забивки гвоздей, установки скоб и мест прохода провода через стены и перекрытия, начиная от группового щитка с постепенным переходом к отдельным помещениям.
Места установки светильников на потолке размечают в зависимости от их числа. Если в центре помещения устанавливают один светильник, то место его положения определяют натягиванием из противоположных углов крест-накрест двух шнуров. Точку их пересечения на полу отмечают мелом, затем со стремянки отвесом эту точку переносят на потолок. Если нужно установить два светильника в помещении на потолке, то на полу отбивают среднюю линию, делят ее на четыре равные части. Разметку переносят на потолок. Светильники устанавливают от стены на расстоянии 1/4 длины помещения.
После определения мест установки светильников на стене и потолке с помощью шнура отбивают линию будущих электропроводок. На линии отмечают точки крепления провода, а также точки сквозных отверстий для прохода проводов через стены и перекрытия. Далее, используя шаблон, намечают места установки ответвительных коробок, штепсельных розеток и выключателей.

Инструмент, механизмы и приспособления для пробивных работ:
а — шлямбур; б — бороздорез; в — бурик; г — фугальный электрический молоток с набором рабочего инструмента

Если заранее не были оставлены отверстия в кирпичных, бетонных и железобетонных основаниях, их выполняют электротехническим, пневматическим или пиротехническим инструментом (рис. 4.2). Проходы проводов через несгораемые стены выполняют в резиновых или поливинилхлоридных трубках, а через сгораемые — в отрезках стальных труб, с обоих концов которых надеты изоляционные втулки. Трубку в отверстии заделывают цементным растворов Изоляционная трубка должна выходить из втулки на 5—10 мм.
В монтажную зону плоские провода поставляют в бухтах. Перед прокладкой их разматывают, разрезают на отрезки и выправляют. Для этого один конец провода закрепляют, а сам провод протягивают через специальное приспособление для правки или рукавицу, надетую на руку. Протягивать провод следует очень аккуратно, чтобы не повредить оболочку. Правку плоских проводов можно производить только при температуре не ниже — 15° С.



Операции подготовки плоского провода перед монтажом: а — присоединение; б — изгибание на ребро в плоскости стены

После правки и отрезания проводов их сматывают в бухточки. Прокладку проводов начинают с ближайшей к групповому щитку ответвительной коробки. На концах провода длиной 75 мм вырезают разделительное основание. У трехжильного провода разрезают также перемычку между второй и третьей жилами (рис. а). Провод укладывают, начиная от коробки, по всему прямолинейному участку до места поворота трассы. При этом провод на другом конце временно закрепляют, тщательно выправляют, укладывают по всей длине участка и окончательно закрепляют на всем протяжении трассы. При прокладке плоских проводов с разделительной перегородкой (кроме проводов АППР) по сгораемым основаниям под них по всей длине прокладывают асбест толщиной не менее 3 мм с выступом от края провода не менее 10 мм.
Плоские провода с разделительным основанием крепят гвоздями, защищая провода от повреждения. Под шляпки гвоздей во влажных неотапливаемых помещениях нужно подкладывать пластмассовые, резиновые или эбонитовые шайбы. Провода без разделительного основания крепят скобами с помощью дюбелей или гвоздей, с расстоянием между точками крепления не более 400 мм. У плоских проводов с разделительным основанием при изгибе их на ребро (при повороте трассы на 90°) в месте изгиба вырезают основание на длине 40—60 мм.

Универсальные клещи КУ-1 и выполняемые с их помощью монтажные операции:
а — отрезание провода; б — г — удаление перемычки; д — снятие изоляции; е — изготовление
колец

При разделке плоских проводов часто используют клещи КУ-1 или МБ-241, с помощью которых можно разрезать пленку, выкусывать ее, снимать изоляцию с концов проводов, зачищать жилы и изгибать колечки на концах проводов для подсоединения их под контактный винт.
Следующими операциями электромонтажа являются соединение и ответвление плоских проводов в ответвительных коробках. Эти операции выполняют сваркой, опрессованием или пайкой с последующей изоляцией полиэтиленовыми колпачками или изолирующей лентой. Провода в цепях штепсельных розеток соединяют непосредственно на контактах розеток.
Прокладку незащищенными проводами на изоляторах применяют в производственных и складских помещениях по стенам, потолкам и нижнему поясу ферм в сухих, влажных, сырых и особо сырых помещениях, а также снаружи.
Детали и конструкции для крепления изоляторов и проводов изготовляют на заводах. Каждая конструкция представляет собой металлическое основание с изоляторами, на которых специальными держателями закрепляют провода. Опорные металлические конструкции (траверсы) изготовляют для крепления к фермам и стенам сваркой, хомутами для двух-, трех- и четырехпроводных линий.

Примеры выполнения электропроводки на изоляторах: а — по фермам; б— по стенам; в — держателями

Как правило, при монтаже электропроводок на изоляторах разметку электропроводки делают так же, как и при проводке плоскими проводами.
Изоляторы устанавливают «юбкой» вниз при всех способах их крепления. Далее устанавливают концевые изоляторы у проходов через стены и при переходе проводов с одной смежной стены на другую. Крюки и якоря с изоляторами закрепляют вмазкой. Проходы проводов через стены и перекрытия выполняют в изоляционных трубках, оконцованных втулками. В каждой трубке размещают один провод.
На месте монтажа или в МЭЗ заготовляют провода и прокладывают их по подготовленным трассам, причем от проводов до поверхности стен и перекрытий минимальное расстояние должно быть не менее 10 мм.
Спуски проводов от механических повреждений защищают на высоте от пола или площадки обслуживания не менее 1,5 м, закрывая их угловой сталью или прокладывая в трубах.
Провода закрепляют на штыревых изоляторах вязальной оцинкованной проволокой, на троллейбусных — промежуточными и концевыми держателями.
Электропроводки, выполненные изолированными и защищенными проводами и кабелями, подвешенными к стальному тросу диаметром 3—8 мм или специальными проводами АВТ; АВТУ; АВТВ; АВТВУ, которые имеют между тремя или четырьмя свитыми жилами собственный несущий оцинкованный трос, называют тросовыми электропроводками.

Монтаж элементов тросовых электропроводок:
а — анкер с натяжной муфтой; б — концевая заделка троса с помощью коуша и плашечных зажимов; в — несущий трос; г — натяжной сквозной болт с крюком; д— натяжной сквозной болт с кольцом; е — прокладка изолированных проводов на тросовых подвесках с заглушкой проводов на изоляторах орешкового типа; ж — заземление троса провода APT с помощью свободного конца петли

Этот вид электропроводок является наилучшим для индустриального монтажа. Его применяют в любых условиях среды, включая взрывоопасные зоны отдельных классов. При пролетах между подвесками троса 6 и 12 м стрелы провеса троса должны быть соответственно 100—150 и 200—250 мм.
В тросовой проводке в основном применяют элементы, изготовляемые на заводах. К торцовым стенам тросы крепят на проходных анкерах или анкерах, прикрепляемых к сквозным штырям, болтам или дюбелям.
На конце троса делают петлю и устанавливают тросовый зажим и муфты, позволяющие регулировать натяжение троса. При электропроводках тросовыми проводами применяют специальные ответвительные коробки, которые одновременно используют для подвески тросового провода и светильников. Внутри коробки имеется устройство для крепления троса. Ответвления выполняют без разрезания провода с помощью сжимов в пластмассовом кожухе. Узлы тросовой проводки заготовляют на заводах или в МЭЗ на технологических линиях и поставляют на место монтажа в контейнерах.

Тросовая ответвительная коробка с крюком для подвески светильников

Монтаж электропроводок легкими кабелями с резиновой и пластмассовой изоляцией:
a — способы крепления кабеля; б — устройство поворота под углом 90°; в — устройство ответвления при нескольких параллельно проложенных кабелях



Для монтажа тросовых электропроводок сначала размечают места крепления анкерных и промежуточных конструкций вдоль помещения по линии расположения светильников или силовых электроприемников, выдерживая расстояния между подвесками, ответвительными коробками и светильниками по проекту и эскизам замеров на месте монтажа. Далее крепят анкерные и натяжные устройства к основным строительным элементам здания (стенам, фермам и др.), устанавливают подвески для промежуточных креплений и крепят их к нижним поясам ферм, колоннам, перекрытиям, в щелях между уголками ферм или плит перекрытия. Затем заготовляют отрезки несущего троса, струны и оттяжки, оконцовывают их петлями с использованием гильз и обойм, собирают концевое крепление и заготовляют мерные отрезки проводов для линий электропроводки и питающей магистрали (по чертежам или эскизам замеров). После этого вводят провода в коробки, соединяют концы проводов в коробках или сжимах, крепят их к тросу (при незащищенных проводах) полосками через 0,3—0,35 м, перфорированной поливинилхлоридной лентой через 0,5 м, подвесками через 1,5 м с пластмассовыми клицами на два или четыре провода и обоймами для подвески светильников.
При применении защищенных проводов крепление полосками осуществляют через 0,5 м. Полоски — мягкие прокладки, должны выступать на 1,5—2 мм с обеих сторон троса. Далее прозванивают и маркируют провода. Если для тросовой проводки применяют специальные провода, то ввод и ответвление осуществляют сжимами У245 и У246 без разрезания фазных проводов.
Для прокладки заготовленных линий провода разматывают по полу с помощью специальных крестовин и поднимают их на высоту 1,3—1,5 м для выпрямления и подвески светильников. Далее провода поднимают на проектную высоту и закрепляют на анкерной конструкции один конец троса. Соединяют линию с ранее установленными промежуточными подвесками и оттяжками. Регулируют стрелу провеса и надевают трос на противоположное анкерное устройство. В местах соприкосновения оголенных участков троса и анкерного устройства их смазывают вазелином. Трос на конце линии заземляют в двух точках, присоединяя медные перемычки сечением 2,5 мм² к нулевому проводу или шине, соединенной с контуром заземления. Несущий трос в качестве заземляющего проводника использовать нельзя. Далее мегаомметром на напряжение до 1000 В измеряют сопротивление изоляции электропроводки. Оно должно быть не менее 0,5 МОм.
Электропроводки небронированными защищенными проводами и кабелями сечением до 16 мм² с резиновой и пластмассовой изоляцией прокладывают непосредственно по поверхности стен. Такие электропроводки крепят скобами, пряжками (рис. 4.8) или на полосах, лентах и струнах (рис. 4.9), что резко уменьшает трудоемкость дыропробивных работ.
Монтажные перфорированные полосы и ленты шириной 16 и толщиной 0,8 мм холодно- или горячекатаную ленту шириной 20—30 и толщиной 1—1,5 мм используют в качестве несущих конструкций. Ленты и полосы крепят непосредственно к основанию с расстоянием между точками крепления 0,8—1 м, а от конца полосы — не более 70 мм. Оцинкованную проволоку диаметром 3—4 мм, натянутую вплотную к основанию и закрепленную на концах натяжными устройствами, используют в качестве несущей струны.
Защищенные провода АПРФ (ПРФ, ПРФл) выпрямляют на верстаке или вручную.

Прокладка кабеля и проводов по стене с креплением к струнам:
а — подвеской У954; б — подвеской У957; в — полоской Лоскутова; г — лентой К226; д— полоской с пряжкой ПИ; е, и — полоской ПЛ с пряжкой; ж— полоской 20 х 1 с «усами»;
з, к — монтажной полоской К-200
Провода и кабели крепят металлическими или пластмассовыми бандажами на расстоянии 10—15 мм от мест изгиба трассы и 100 мм — от их ввода в ответвительные коробки. Расстояние между точками крепления 500 мм. Несущие полосы, ленты и струны заземляют так же, как и тросовые проводки. Металлические оболочки проводов АПРФ, ПРФ, ПРФл заземляют у питающих щитков или пунктов гибкой медной перемычкой, припаянной к металлической оболочке кабеля, провода.

Монтаж внутренней электропроводки

Правила подключения дома к электросети Ввод электричества в дом Расчет и схемы внутренней проводки Провода, автоматы, щитки, счётчики Монтаж внутренней электропроводки Соединение проводов Счетчик и щиток — неисправности Расчет нагрузки и установка автоматов Подвеска люстр и замена ламп Электрический звонок — ремонт Розетки и вилки — замена Телевизионные антенны и грозозащита Характеристики проводов и шнуров Эксплуатация электропроводки Домофоны Прокладка проводки под землёй Установка распределительных коробок Окончательный монтаж проводки

Сразу поясним, что в дальнейшем изложении мы будем понимать под внутренней электропроводкой совокупность проложенных изолированных проводов, а также небронированных кабелей, площадь сечения которых не больше 16 мм2 с относящимися к ним креплениями, поддерживающими и защитными конструкциями, а также установку необходимой электроаппаратуры и изделий — электросчетчика, штепсельных розеток, выключателей освещения и т. д. Еще раз подчеркнем, что от правильности выбора составных элементов и примененных материалов в соответствии с правилами устройства электроустановок зависит надежность и безопасность электроснабжения и пожаробезопасность. Электропроводки по способу выполнения могут быть открытыми и скрытыми. Открытые электропроводки — проводки, проложенные непосредственно по поверхностям стен, потолков, по конструкциям и строительным элементам дома и других сооружений. Открытые проводки выполняются различными способами прокладки проводов и кабелей: на скобах, тросах, роликах, изоляторах, в трубах, лотках, гибких металлических рукавах и т.д. К скрытым электропроводкам относятся проводки, прокладываемые в конструктивных элементах домов: стенах, потолках, перекрытиях и т.д.; провода проходят в заштукатуренных бороздах, без борозд под слоем мокрой штукатурки, в трубах, за обшивкой стен и потолков и т. п. Скрытая электропроводка полностью предохраняет провода и кабели от механических повреждений и воздействий внешней среды, однако в случае необходимости ее ремонт или переделка затруднены. Вид электропроводки и способы ее прокладки определяются условиями окружающей среды, требованиями пожарной безопасности и марками используемых проводов. Все помещения, в которых выполняются электропроводки, подразделяются на три категории: — по степени возгораемости строительных материалов и конструкций; — по условиям окружающей среды; — по степени поражения электрическим током. В соответствии с требованиями строительных норм и правил строительные материалы и конструкции подразделяются на три группы: сгораемые, трудносгораемые и несгораемые. По этим признакам можно разделить все помещения индивидуального дома и хозяйственные постройки следующим образом (табл. 6). Таблица 6 Некоторые характеристики помещений и построек Помещение Среда, характеризуемая влажностью Опасность поражения электрическим током Отапливаемое помещение в доме сухая Без повышенной опасности (ПО) Неотапливаемое помещение в доме влажная по Мансарда, веранда влажная по Чердак влажная по Сени влажная по Подвал, погреб сырая особо опасная Ванная, туалетная комнаты сырая по Гараж сырая пожароопасная Сарай сырая особо опасная Парники особо влажная особо опасная Таблица 7 Виды электропроводок, способы прокладки проводов и марки проводов для использования их в различных помещениях Вид электропроводки и способ прокладки проводов Характеристика помещения или среды Сухое Влажное Сырое или особо сырое Наружная электропроводка Пожароопасное Марка проводов Открытая по несгораемым и трудносгораемым основаниям АПВ АППВ АПВ АППВ АПВ АППВ — АПРФ АПРН Непосредственно по поверхностям стен, потолков и на струнах, лентах, полосах АПРН АПРИ АПРФ АПРН АПРИ По поверхностям стен, потолков, покрытых сухой или мокрой штукатуркой АППВ АППВ АППВ На роликах и клицах АПРИ* АПВ ПРД ПРВД АПРИ АПВ ПРВД АПВ ПРВД На изоляторах АПРИ АПВ АПРИ АПВ АПВ В винипластовых трубах АПВ АПВ АПВ АПРТО АПРН В стальных трубах АПРТО АПВ АПРН АПРТО АПВ АПРН АПРТО АПВ АПРН АПРТО АПРН АПРТО АПВ АПРН На тросах АВТ АВТУ АПРН Непосредственно по поверхностям стен, потолков и на струнах, лентах, полосах АПРН АПРИ АПРФ АПРН АПРИ АПРН *Примечание: — первая марка является предпочтительней. Мы специально поместили эту таблицу здесь, чтобы лишний раз напомнить вам о необходимости при монтаже электропроводки учитывать характеристики помещений. Теперь, зная все условия, вы можете воспользоваться данными таблиц 6 и 7 для выбора типа электропроводки и необходимых проводов. Высота прокладывания изолированных защищенных проводов, проводов в изоляционных трубах с металлической оболочкой, проводов и кабелей в стальных трубах и гибких металлических рукавах от уровня пола не нормируется; открытую электропроводку незащищенными изолированными проводами в помещениях без повышенной опасности прокладывают на высоте не менее 2 м от пола, а в помещениях с повышенной опасностью и особо опасных помещениях — на высоте не менее 2,5 м от пола. Если такое расстояние обеспечить невозможно, — провода защищают от механических повреждений или применяют защищенные провода и кабели. Таблица 8 Выбор электропроводок по условиям пожарной безопасности Характеристика проводов, кабелей, труб и коробов Прокладка по основаниям и конструкциям из сгораемых материалов из трудно-сгораемых материалов из несгораемых материалов Открытая электропроводка Незащищенные провода На роликах, изоляторах или с подкладкой под провода несгораемых материалов Непосредственно Непосредственно Защищенные провода и кабели в оболочках: из сгораемых материалов То же То же То же из трудносгораемых материалов Непосредственно То же То же Трубы и короба: из сгораемых материалов Запрещается Запрещается Запрещается из трудносгораемых материалов То же Непосредственно Непосредственно из несгораемых материалов Непосредственно То же То же Скрытая электропроводка Незащищенные провода С прокладкой несгораемых материалов и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов Непосредственно Непосредственно Защищенные провода и кабели в оболочке: из сгораемых материалов То же То же То же из трудносгораемых материалов С прокладкой несгораемых материалов То же То же из несгораемых материалов Непосредственно То же То же Трубы и короба: из сгораемых материалов Запрещается Замоноличено в сплошном слое из трудносгораемых материалов С прокладкой под трубы несгораемых материалов и последующим заштукатуриванием Непосредственно Непосредственно из несгораемых материалов Непосредственно То же То же Защиту электропроводок в местах возможных механических повреждений делают с помощью стальных коробов, уголков, тонкостенных труб, металлорукавов. В местах выхода труб и гибких металлических рукавов провода должны быть защищены от повреждений (используются втулки и другие приспособления). Расстояние от проводов до поверхности сгораемых оснований должно быть не менее 10 мм — для открытой прокладки проводов и кабелей с оболочками из сгораемых материалов и незащищенных проводов. Поэтому применяют ролики, изоляторы, а при невозможности обеспечить указанное расстояние провод (кабель) отделяют от поверхности слоем асбеста, стеклоткани и т. п., выступающего с каждой стороны провода или кабеля не менее чем на 10 мм. Скрытая прокладка проводов и кабелей с оболочками из сгораемых материалов и незащищенных проводов в пустотах сгораемых строительных конструкций (например, между стеной и обшивкой) и в бороздах требует защиты провода сплошным слоем несгораемого материала. Автор работы [11] приводит полезные сведения, обобщенные в таблице 9. Эти соединения и ответвления жил, а также соединительные и ответвительные зажимы необходимо изолировать и предохранить от механических усилий натяжения. Кроме того, в этих местах предусматривают запас проводов, обеспечивающий возможность повторного соединения. Таблица 9 Наименьшие сечения токопроводящих жил проводов и кабелей Электропроводка Площадь сечения, мм2 медные жилы алюминиевые жилы Скрученные двухжилъные провода с многопроволочными жилами для стационарной прокладки на роликах 1,0 — Незащищенные изолированные провода для стационарной электропроводки внутри помещений: непосредственно по основаниям, на роликах, клицах, тросах 1,0 2,5 на изоляторах 1,5 4,0 Незащищенные изолированные провода в наружных электропроводках: по стенам, конструкциям или на опорах, на изоляторах 1,5 4,0 под навесами на роликах 1,5 2,5 Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах 1,0 2,0 Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, металлорукавов): для жил, присоединяемых пайкой однопроволочные 0,5 — многопроволочные 0,35 — для жил, присоединяемых к винтовым зажимам 1,0 2,0 Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах замоноличенно (в строительных конструкциях или под штукатуркой) 1,0 2,0 Вводы до квартирных щитков 2,5 4,0 Ответвления от ВЛ к вводам, м: до 10 4,0 16,0 более 10и Д0 251 6,0 16,0 Кабели и провода шланговые для присоединения переносных бытовых приемников электрической энергии 0,75 — Кабели шланговые для передвижных приемников электрической энергии 2,5 — Шнуры для присоединения бытовых приемников электрической энергии 0,35 — 1 Ответвление от ВЛ к вводам стальных проводов — соответственно 3 и 4 мм2. Ответвительные коробки, коробки для выключателей и штепсельных розеток при скрытой проводке заделывают в стену так, чтобы их края совпадали с поверхностью штукатурки, и закрывают крышками, при этом в коробках должны разместиться концы присоединяемых или ответвляемых проводов (с запасом). При открытой прокладке желательны плоские и малогабаритные коробки. Применяя металлические коробки, в местах ввода в них проводов ставят втулки из изолирующего материала или на провод накладывают дополнительную изоляцию. Присоединяя провода к зажимам выключателей, штепсельных розеток, ламповых патронов, разделительное основание проводов разрезают на участке, необходимом для присоединения, а на концы проводов накладывают дополнительную изоляцию. При скрытой прокладке проводов до их окончательной заделки мокрой или сухой гипсовой штукатуркой обязательно проверяют проводку на отсутствие обрыва токоведущих жил проводов и короткого замыкания в сети. Высота подвеса арматуры в помещениях без повышенной опасности должна быть не менее 2 м (от пола до патрона). Если это требование выполнить нельзя, то применяют светильники, в которых доступ к лампам невозможен без инструмента. В местах с повышенной опасностью и особо опасных при высоте установки светильников с лампами над полом менее 2,5 м используют светильники, конструкция которых исключает возможность доступа к лампе без специального инструмента (или светильники, рассчитанные на напряжение не выше 42 В). Длина проводов во влажных, сырых и особо сырых помещениях должна быть минимальной, а проводку рекомендуется размещать вне этих помещений (светильники— на ближайшей стене к проводке). При открытой и скрытой проводке осуществляют параллельную прокладку двух и более плоских проводов плашмя рядом с промежутком 3—5 мм; прокладка пакетами или пучками запрещается. Любая прокладка проводов и кабелей по нагреваемым поверхностям (печь, камин, дымоход и т. п.) не допускается. Элементы электропроводок (кронштейны, траверсы, скобы, коробки и т. п.), сделанные из металла, окрашивают с целью защиты их от коррозии. Радиус изгиба незащищенных изолированных проводов должен быть не менее трехкратного значения наружного диаметра провода; защищенных и плоских проводов — не менее шестикратного значения наружного диаметра или ширины провода, а всех остальных — не менее десятикратного значения диаметра провода. Кабели с пластмассовой изоляцией в ПВХ-оболочке прокладывают с радиусом изгиба не менее шестикратного, а с резиновой изоляцией— не менее десятикратного значения наружного диаметра кабеля. Специальные требования предъявляются к электропроводке в погребах и подвалах. Виды электропроводок и способы прокладки провода и кабелей выбирают, руководствуясь данными таблиц 7 и 8. Открытую проводку незащищенными проводами непосредственно по основаниям на изоляторах и роликах при напряжении 42 В выполняют на высоте не менее 2,5 м. Высота открытой проводки защищенных изолированных проводов и кабелей в трубах от уровня пола не нормируется. При скрытой проводке запрещается применять стальные трубы с толщиной стенок 2 мм и менее; способы прокладки проводов и кабелей в погребах и подвалах иллюстрируют данные таблицы 10. На чердаках выполняют электропроводку, в основном, для прокладки вводов от воздушных линий в здание к зажимам квартирного щитка, а другие виды электропроводок на чердаках, имеющих конструкции из сгораемых материалов, не рекомендуются. Таблица 10 Способы прокладки проводов и кабелей в погребах и подвалах Марка проводов и кабелей Сырые и особо сырые помещения Открытая проводка Скрытая проводка АПВ На роликах — непосредственно, на изоляторах — в стальных и виниплас-товых трубах В стальных и винипластовых трубах — непосредственно; в полиэтиленовых трубах — замоноличенно в сплошном слое штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм АППВ, ППВ Непосредственно То же АПРН, ПРН В винипластовых трубах То же АПРТО, ПРТО В стальных трубах В стальных трубах Защищенные изолированные провода и кабели СРГ, АВРГ, ВРГ, АНРГ, НРГ, АПВ Г, ПВГ, АВВГ1 Непосредственно То же 1 Только в сырых погребах и подвалах. Чердачные помещения имеют ряд особенностей. Они подвержены колебаниям температуры; как правило, запылены; обладают повышенной пожарной опасностью. Случайно возникшее повреждение электропроводки может привести к возгоранию деревянных конструкций и в дальнейшем к пожару. Поэтому к электропроводкам на чердаках предъявляются повышенные требования. В чердачных помещениях можно применять открытую электропроводку проводами и кабелями, проложенными в стальных трубах, а также защищенными проводами и кабелями в оболочках из несгораемых и трудносгораемых материалов на любой высоте и незащищенными изолированными одножильными проводами на роликах и изоляторах на высоте не менее 2,5м от пола. При высоте менее 2,5м провода защищают от прикосновений и механических повреждений. Расстояние между точками крепления роликов должно быть не более 60 см, изоляторов — не более 1 м. В других помещениях дома при первоначальной разметке электропроводки руководствуются величинами, приведенными в таблице 11. Таблица 11 Основные требования к расстояниям проводки над уровнем пола, между точками крепления и др. Прокладка электропроводки Расстояние в м Изолированные незащищенные провода над уровнем пола не менее 2 м Изолированные защищенные провода над уровнем пола любое Максимальное расстояние между точками крепления: на роликах гвоздями скобами изолированных проводов на роликах 0,4 0,15-0,3 0,4 0,8 защищенных проводов и небронированных кабелей по строительным основаниям 0,5-0,7 незащищенные изолированные провода до поверхности стен 0,01 Минимальное расстояние между осями проводов при прокладке на клицах и роликах 0,035 Минимальное расстояние при: параллельной прокладке провода или кабеля и трубопровода 0,1 то же, но трубопровод с горючим газом от ответвительной коробки до стального трубопровода 0,4 од Минимальные расстояния при пересечении любыми проводами трубопроводов 0,05 То же, но трубопровод с горючим газом 0,1 Квартирные щитки (от пола до коробки зажимов счетчика) 1,4-1,7 Выключатели над уровнем пола 1,5 Розетки над уровнем пола рекомендуется 0,8-1 Удаление розеток от заземленных частей (трубы водопровода, раковины) 0,5 Расстояние от точек крепления провода: до ответвительных коробок, приборов и проходов 0,05-1 до изгибов проводов при поворотах трассы проводки Минимально допустимые радиусы изгиба проводов: радиус изгиба проводника плюс 0,1-0,15 м от точки пересечения осей хвассы дсовшшд_ изолированных трехкратный наружный диаметр провода защищенных и плоских шестикратный наружный диаметр или ширина провода небронированных кабелей десятикратный диаметр кабеля Монтаж внутренней электропроводки не представляет сложности, но имеет ряд особенностей. Если расстояние от проводов или кабелей до трубопроводов меньше 250 мм, они должны быть защищены изоляционными или металлическими трубками, заделываемыми в борозду на длине 250 мм в каждую сторону от трубопровода. Через стены и перекрытия проходы кабелей и проводов выполняют в трубах или трубках; при выводе проводов из помещения каждый провод прокладывается в отдельной изоляционной трубе (рис. 12). При монтаже скрытой электропроводки каналы на всем протяжении должны иметь гладкую поверхность, без натеков и острых углов, толщина защитного слоя над каналом должна быть не менее 1 см. Каналы для электропроводок в панелях заканчиваются нишами (полуцилиндры радиусом 7 см или полуконусы с минимальным радиусом 7 и максимальным 8 см). Допустимо прокладывать в канале диаметром 1,5 см три жилы провода с площадью сечения 1,5—2,5 мм2, в канале диаметром 2 см— пять жил проводов с площадью сечения 1,5—5 мм2 или четыре жилы с площадью сечения 4 мм2, а в канале диаметром 2,5см — восемь жил с площадью сечения 1,5—2,5 мм2 или шесть жил с площадью сечения 4 мм2. Рис. 12. Пропуск проводов через стенку: а — в сухом (1) и сыром (2) помещениях; б — через перекрытие При открытой электропроводке размечают места установки деревянных или пластмассовых подрозетников диаметром 5,5—6 см, а при скрытой — места установки коробок диаметром 7 см или прямоугольных коробок для монтажа штепсельных розеток и выключателей. В таблице 11 приведена высота над полом (1,4—1,7 м) квартирных щитков, которые устанавливают на капитальных стенах и строго по вертикали. Щитки рекомендуется устанавливать в нишах. Над деревянными и оконными проемами щитки устанавливать запрещается. Выключатели размещают на стене возле двери так, чтобы открывающаяся дверь не закрывала выключатель. В уборных, ванных комнатах и в помещениях для стирки выключатели устанавливают только вне этих помещений. Высота установки штепсельных розеток в комнатах и кухнях правилами не нормируется; их целесообразно располагать в непосредственной близости от электропотребителей на высоте 0,8—1м от уровня пола. Розетки должны быть удалены от заземленных частей (стальных труб водопровода, раковин и т. п.) на расстояние не менее 0,5 м. Не нормируются и расстояния от штепсельных розеток с заземляющим контактом до корпусов приборов, которые к ним подключены. Как уже отмечено выше, примерно на каждые 6 м2 площади (в том числе и неполные) устанавливается одна розетка. Ю. Н. Поляков, которого мы уже не раз цитировали, рекомендует следующую последовательность выполнения электромонтажных работ (табл. 12). Таблица 12 Технологическая последовательность выполнения электромонтажных работ внутри помещений Наименование Состав работ Указания по выполнению работ при прокладке Разметка Разметка ввода в здание. Разметка мест установки квартирного щитка, ответвительных коробок, крюков для подвески светильников, штепсельных розеток и выключателей. Разметка мест пробивки сквозных отверстий. Нанесение линий прокладки проводов или кабелей Работы выполняются в готовых зданиях (до выполнения штукатурных работ). В готовых приусадебных домах, предлагаемых к сбору на участке многими фирмами, часть работ не выполняется, так как места установки изделий определены строительной частью Заготовка элементов электропроводок Пробивка отверстий для ввода в здание, сквозных — для установки крюков и крепежных деталей. Устройство гнезд для ответвительных коробок под выключатели и штепсельные розетки при скрытой проводке. Установка закладных деталей для крепления квартирного щитка Работы выполняются в готовых зданиях (до выполнения штукатурных работ). Часть из указанных работ при открытой прокладке выполняется после штукатурных работ, при открытой прокладке выполняется после штукатурных работ. Прокладка проводов или кабелей Отмеривание, резка и правка проводов или кабелей перед прокладкой или протягиванием. Обработка и подготовка концов жил. Крепление проводов или затягивание проводов в каналы, выполненные в стеновых панелях и перекрытиях в процессе изготовления здания В готовых зданиях После или до окончания штукатурных работ (в зависимости от способа прокладки), но до малярных работ После окончания малярных работ Установка выключателей, розеток, счетчика Установка указанных изделий на подготовленные места с присоединением к линии В полностью отделанных помещениях после малярных работ Установка светильников Подвеска светильников на крюках или установка на подготовленные места с присоединением к линии В полностью отделанных помещениях после малярных работ Сборка схемы Соединение отдельных элементов электропроводки в общую схему. Проверка собранной схемы. Изолирование мест соединений В полностью отделанных помещениях после малярных работ В ванных комнатах светильники рекомендуется устанавливать на стене над зеркалом, в туалетах устанавливают стенной патрон над дверью; корпуса светильников должны быть выполнены из изолирующего материала, а при их установке на высоте менее 2,5 м используют светильники с заглубленным патроном, имеющим высокое изолирующее кольцо.

Электромонтаж в деревянном доме | elesant.ru

Вступление

Электромонтаж в деревянном доме отличается от электромонтажа других типов домов, из-за повышенной пожарной опасности материала дома. Дерево требует особых подходов в электромонтаже, не соблюдение которых, чаще приводит к возгораниям и пожару.

Нормативы и правила

Согласно нормативам, определяющим требования к электропроводке, деревянные дома считаются сгораемым основанием. Не смотря на общность всех формулировок в ПУЭ, есть вполне понятные правила, касающиеся проводки по сгораемым (деревянным) основаниям. Это пункты 2.1.37-2.1.40 (ПУЭ 6) и п.7.1.38 (ПУЭ 7). Переформулирую правила электромонтажа в деревянном доме на понятный язык.

Скрытую проводку в деревянных перегородках и под деревянными потолками, нужно выполнять в металлических трубах не распространяющих горение или закрытых металлических коробах (7.1.38).

Для открытой проводки по деревянным конструкциям нужно использовать кабельную продукцию с оболочками из несгораемых материалов. Например, кабель ВВГнг, последние две буквы маркировки кабеля (нг), обозначают – не распространяет горение.

Если нет возможности использовать кабели с оболочкой не распространяющей горение, в том числе не защищенные провода, необходимо обеспечить 10 мм расстояние от кабеля (проводов) до стены (потолка) или проложить под кабель прослойку из негорючего материала. (п. 2.1.37). Как вариант, электропроводка на изоляторах, которую принято называть ретро проводка.

Проходы через деревянные стены и перекрытия нужно делать в металлических гильзах (кусках труб). Между трубой и деревом нужно проложить несгораемую прокладку.

Безопасный электромонтаж в деревянном доме

В электромонтажных работах понятие безопасность является определяющим. Особенно важна безопасность в деревянном доме, выдвигая не первый план соблюдение правил пожарной безопасности ППБ.

Опираясь на перечисленные выше правила безопасного электромонтажа в деревянном доме.

Если вы хотите сделать скрытую электропроводку в деревянном доме, то есть спрятать проводку за обшивкой стен и потолков, обязательно делайте прокладку электропроводки в металлических трубах не поддерживающих горение.

Подходят стальные черные или оцинкованные трубы, трубы из меди. Их можно крепить непосредственно на деревянное основание. Для распаек используются металлические коробки с закрытыми крышками.

Алюминиевые трубы и металлическая гофрированная труба для скрытой проводки требует прокладки между стеной и трубой несгораемой прокладки. Подойдут полоски асбеста или жести. При этом прокладка должна выступать за границы трубы на 10 мм.

Металлическая гофрированная труба для электропроводки в деревянном доме может использоваться для открытой проводки непосредственно по стенам и потолку.

Электротехническая гофрированная труба ПВХ может использоваться в деревянном доме только для открытой проводки и только кабелями с негорючими оболочками, например, ВВГнг или НЮМ.

Предвижу ваш вопрос и смотря на эту картинку, привожу описание технической гофры из самозатухающего пластика:

… предназначена для скрытой прокладки в стенах, потолках, полах из негорючих материалов. Используется для открытой электропроводки по основаниям всех групп горючести и воспламеняемости.

Всем правилам пожарной безопасности соответствует электрическая проводка в деревянном доме на изоляторах. Прокладка проводов на изоляторах по деревянной стене обеспечивает отступление проводов от стены более 10 мм, что полностью соответствует правилам.

Вывод

Повторюсь, электромонтаж в деревянном доме нужно выполнять, тщательно соблюдая правила изложенные в нормативных документах. Эти правила я изложил в этой статье, однако это не всё. В следующих статьях продолжу тему и расскажу про электрический ввод, заземление и другие элементы электромонтажа в деревянном доме.

©Elesant.ru

Связанные статьи





Электромонтаж коттеджа

Когда возведение дома или коттеджа полностью закончено, наступает время заняться его электрификацией. Начинают его с вызова инженера электромонтажной организации, для оценки объёмов и стоимости предполагаемых работ. С первого взгляда в электромонтажных работах в коттедже нет ничего трудного, берутся провода, скручиваются в распаечных коробках и присоединяются к розеткам и выключателям. Однако такой метод не имеет ничего общего с правильным электромонтажом.

Профессионалы, при выполнении электромонтажных работ, гарантируют не только долгую, но и безопасную эксплуатацию системы электроснабжения. Некачественные электромонтажные работы со временем потребуют исправления, что повлечет за собой ненужные финансовые затраты. Не стоит забывать о том, что электромонтажные работы предполагают работу с проводами находящимися под напряжением, а это является серьезной угрозой для жизни. Выполнение качественных электромонтажных работ в коттедже невозможно без многолетнего профессионального опыта. Обратившись к нам, Вы можете быть уверены в качестве предоставляемых услуг.

Электромонтажные работы в коттедже предполагают установку разнообразных осветительных приборов и штепсельных розеток. Однофазная электропроводка должна быть трехжильной, то есть фазный, нулевой рабочий и нулевой защитный проводник. Сечение защитного проводника должно быть равно сечению фазного проводника. Линию нулевого рабочего проводника можно разрывать только при одновременном разрыве линий фазных проводов. Также запрещено устанавливать автоматические выключатели, предохранители в цепи нулевого защитного проводника.

При установке электрощитов надо принять во внимание, что они не должны находится ближе 0,5 метра от металлических трубопроводов (газоснабжения, водоснабжения, канализации и отопления) и 1,4 – 1,7 метров от уровня пола. Этажный распределительный щиток должен быть установлен не далее 3 м по длине электропроводки от питающего стояка. Надо помнить, что электрощиты нельзя располагать под ванными комнатами и санузлами.

Фазные провода внутри объектной электропроводки должны быть подключены к электросчетчику через автоматический выключатель.

Применяются четыре способа прокладки электропроводки: скрытая проводка под штукатуркой, в стяжке пола, прокладка в каналах и открытая проводка. В зависимости от конструкции дома можно выбрать оптимальный вариант.

При скрытой прокладке электропроводки надо обратить внимание на следующие условия: провода должны прокладывается на глубине не менее 5 мм, а кабель каналы должны закрывается штукатуркой не менее чем на 10 мм.

Открытая электропроводка используется в деревянных домах и чердаках. При открытой проводке следует крепить провода к керамическим изоляторам, расстояние между которыми должно быть в пределах 60 см. Между проводом и строительной конструкцией должен быть зазор не менее 10 мм. При прокладке проводки по сгораемым основаниям надо применять провода и кабели, допускающие такую установку.

Если электропроводка прокладывается за подвесными потолками и в перегородках, она считается скрытой. За потолками и перегородками из горючих материалов провода должны проходить в металлических трубах и в закрытых коробах. За потолками и перегородками из негорючих материалов в коробах или кабелями, не распространяющими горение. В ванных комнатах нельзя прокладывать электропроводку в металлических рукавах и трубах, в них следует применять скрытую или открытую прокладку кабелей. Выключатели и розетки должны располагаться снаружи на расстоянии не меньше 0,6 м от дверного проема душевой кабины.

Для нас электромонтаж коттеджа — работа знакомая до мелочей. Опытный электрик всегда найдет оптимальный вариант по электрификации объекта, который будет, отличатся продуманностью и надежностью, а также приемлемой ценой.

Воспользовавшись услугами сомнительных мастеров, Вы подвергаете себя и своих близких серьезному риску. Электромонтаж коттеджей должен отвечать самым строгим правилам безопасности и качества. Не доверяйте его случайным людям.

В нашей Фотогалерее работ Вы можете подробно рассмотреть электромонтаж коттеджа на примере открытой ретро электропроводке в деревянном доме или скрытой электропроводке в коттедже.

Компания Электромонтаж-ST быстро, качественно и с гарантией выполнит полный электромонтаж Вашего коттеджа в Подольске и Подольском районе.

Звоните нам, и к Вам на объект приедет инженер для оценки объема работ, выслушает ваши пожелания и расскажет об оплате и сроках осуществления работ.



% PDF-1.5 % 4487 0 obj> эндобдж xref 4487 236 0000000016 00000 н. 0000011196 00000 п. 0000005016 00000 н. 0000011380 00000 п. 0000011417 00000 п. 0000012028 00000 п. 0000012166 00000 п. 0000012309 00000 п. 0000012452 00000 п. 0000012590 00000 н. 0000012733 00000 п. 0000012871 00000 п. 0000013014 00000 п. 0000013156 00000 п. 0000013293 00000 п. 0000013435 00000 п. 0000013577 00000 п. 0000013715 00000 п. 0000013855 00000 п. 0000013993 00000 п. 0000014136 00000 п. 0000014274 00000 п. 0000014417 00000 п. 0000014560 00000 п. 0000014698 00000 п. 0000014841 00000 п. 0000014979 00000 п. 0000015122 00000 п. 0000015265 00000 п. 0000015408 00000 п. 0000015544 00000 п. 0000015679 00000 п. 0000015822 00000 п. 0000015965 00000 п. 0000016107 00000 п. 0000016249 00000 п. 0000016392 00000 п. 0000016535 00000 п. 0000016678 00000 п. 0000016820 00000 н. 0000016963 00000 п. 0000017106 00000 п. 0000017249 00000 п. 0000017392 00000 п. 0000017535 00000 п. 0000017678 00000 п. 0000017821 00000 п. 0000017964 00000 п. 0000018106 00000 п. 0000018207 00000 п. 0000018931 00000 п. 0000019740 00000 п. 0000019912 00000 п. 0000020528 00000 п. 0000021240 00000 п. 0000021354 00000 п. 0000022087 00000 п. 0000022888 00000 п. 0000023602 00000 п. 0000024380 00000 п. 0000025151 00000 п. 0000025991 00000 п. 0000026739 00000 п. 0000027538 00000 п. 0000035450 00000 п. 0000044439 00000 п. 0000044499 00000 н. 0000044607 00000 п. 0000044716 00000 п. 0000044859 00000 н. 0000044914 00000 п. 0000045188 00000 п. 0000045243 00000 п. 0000045357 00000 п. 0000045412 00000 п. 0000045513 00000 п. 0000045568 00000 п. 0000045734 00000 п. 0000045789 00000 п. 0000045930 00000 п. 0000045985 00000 п. 0000046102 00000 п. 0000046157 00000 п. 0000046258 00000 п. 0000046313 00000 п. 0000046491 00000 п. 0000046546 00000 п. 0000046667 00000 п. 0000046813 00000 п. 0000046987 00000 п. 0000047102 00000 п. 0000047233 00000 п. 0000047407 00000 п. 0000047540 00000 п. 0000047649 00000 н. 0000047825 00000 п. 0000048000 00000 н. 0000048121 00000 п. 0000048303 00000 п. 0000048426 00000 п. 0000048558 00000 п. 0000048743 00000 п. 0000048854 00000 п. 0000048977 00000 н. 0000049155 00000 п. 0000049297 00000 п. 0000049453 00000 п. 0000049615 00000 п. 0000049723 00000 п. 0000049861 00000 п. 0000050010 00000 п. 0000050142 00000 п. 0000050275 00000 п. 0000050394 00000 п. 0000050540 00000 п. 0000050699 00000 п. 0000050817 00000 п. 0000050943 00000 п. 0000051081 00000 п. 0000051223 00000 п. 0000051346 00000 п. 0000051477 00000 п. 0000051617 00000 п. 0000051751 00000 п. 0000051889 00000 п. 0000052023 00000 п. 0000052155 00000 п. 0000052287 00000 п. 0000052413 00000 п. 0000052554 00000 п. 0000052698 00000 п. 0000052818 00000 п. 0000052937 00000 п. 0000053065 00000 п. 0000053215 00000 п. 0000053360 00000 п. 0000053507 00000 п. 0000053669 00000 п. 0000053840 00000 п. 0000054009 00000 п. 0000054172 00000 п. 0000054336 00000 п. 0000054492 00000 п. 0000054635 00000 п. 0000054775 00000 п. 0000054922 00000 п. 0000055085 00000 п. 0000055236 00000 п. 0000055384 00000 п. 0000055545 00000 п. 0000055704 00000 п. 0000055840 00000 п. 0000055980 00000 п. 0000056128 00000 п. 0000056269 00000 п. 0000056410 00000 п. 0000056543 00000 п. 0000056745 00000 п. 0000056907 00000 п. 0000057047 00000 п. 0000057176 00000 п. 0000057310 00000 п. 0000057432 00000 п. 0000057560 00000 п. 0000057736 00000 п. 0000057858 00000 п. 0000058014 00000 п. 0000058165 00000 п. 0000058335 00000 п. 0000058504 00000 п. 0000058654 00000 п. 0000058776 00000 п. 0000058934 00000 п. 0000059080 00000 п. 0000059217 00000 п. 0000059357 00000 п. 0000059528 00000 п. 0000059648 00000 н. 0000059773 00000 п. 0000059938 00000 н. 0000060071 00000 п. 0000060201 00000 п. 0000060326 00000 п. 0000060490 00000 п. 0000060657 00000 п. 0000060791 00000 п. 0000060925 00000 п. 0000061068 00000 п. 0000061239 00000 п. 0000061397 00000 п. 0000061616 00000 п. 0000061779 00000 п. 0000061911 00000 п. 0000062045 00000 п. 0000062206 00000 п. 0000062337 00000 п. 0000062481 00000 п. 0000062609 00000 п. 0000062759 00000 п. 0000062916 00000 п. 0000063119 00000 п. 0000063266 00000 п. 0000063404 00000 п. 0000063535 00000 п. 0000063665 00000 п. 0000063794 00000 п. 0000063923 00000 п. 0000064061 00000 п. 0000064202 00000 п. 0000064359 00000 п. 0000064523 00000 п. 0000064688 00000 н. 0000064820 00000 н. 0000064946 00000 н. 0000065076 00000 п. 0000065230 00000 п. 0000065357 00000 п. 0000065480 00000 п. 0000065622 00000 п. 0000065766 00000 п. 0000065944 00000 п. 0000066072 00000 п. 0000066237 00000 п. 0000066381 00000 п. 0000066594 00000 п. 0000066723 00000 п. 0000066913 00000 п. 0000067052 00000 п. 0000067182 00000 п. 0000067330 00000 п. 0000067525 00000 п. 0000067691 00000 п. 0000067865 00000 п. 0000068001 00000 п. 0000068145 00000 п. 0000068316 00000 п. трейлер ] >> startxref 0 %% EOF 4489 0 obj> поток xW!

ESFI Общие сведения о домашней электросистеме

---

Введение

Электричество играет важную роль в работе вашего дома.Смотрим телевизор, включаем системы отопления и охлаждения или заряжаем сотовый телефон — мы полагаемся на электрическую систему нашего дома, которая обеспечит нас энергией тогда и там, где она нам нужна.

Понимая основы того, как электричество распределяется по дому, вы сможете поддерживать эту важную систему в надлежащем состоянии и в безопасном рабочем состоянии:

Электроэнергия поступает в ваш дом через сервисную головку из серии внешних линий электропередач или подземного соединения. Типичная сервисная головка состоит из двух 120-вольтных проводов и одного нейтрального провода, которые обеспечивают питание светильников и приборов в доме.

В 120-вольтовых цепях используется одна фаза электроснабжения для питания стандартных бытовых приборов. Однако для некоторых более крупных приборов, таких как водонагреватели, электрические рейнджеры или сушилки для одежды, требуется цепь на 240 вольт, которая создается с использованием как проводов на 120 вольт, так и нейтрального провода.

Электросчетчик устанавливается вне помещения, где в ваш дом поступает электричество. Это устройство используется для измерения количества электроэнергии, потребляемой в вашем доме. Счетчик находится под контролем вашей электроэнергетической компании и защищен законом — вмешательство в его работу чрезвычайно опасно и незаконно.

Электрическая сервисная панель — это центральный распределительный пункт для подачи электричества к выключателям, розеткам и приборам по всему дому. Сервисная панель, расположенная рядом с электросчетчиком, оснащена прерывателями или предохранителями, которые отключают питание цепей в случае отказа электрической системы.

Заземление — это метод, используемый для подключения электрической системы к земле с помощью провода. Заземление добавляет критически важную защиту от поражения электрическим током и поражения электрическим током за счет использования заземляющего стержня, который обеспечивает третий путь для проведения электричества в случае короткого замыкания или перегрузки.Заземление поможет защитить человека, работающего с системой, саму систему, а также любые подключенные к ней приборы и оборудование.

Посмотрите видео о безопасности домашней электрической системы (или Seguridad del sistema eléctrico de la casa), чтобы наглядно познакомиться с домашней электрической системой. Вы также можете посетить виртуальный дом для интерактивного тура по базовой электрической системе и электрическим устройствам, которые обычно встречаются в современных домах.

Верх

---

Сервисная электрическая панель

В каждом доме есть сервисная панель, которая распределяет электричество по выключателям, розеткам и приборам.Сервисная панель обычно находится в подвале, гараже или подсобном помещении.

Когда короткое замыкание или перегрузка прекращают подачу питания в цепь, именно здесь вы можете восстановить поток. Это также место, где вы отключите питание цепи перед началом проекта или ремонта.

Предохранители и автоматические выключатели

Все сервисные панели оснащены предохранителями или автоматическими выключателями, которые защищают провода в каждой цепи от перегрева и возникновения пожара. Как правило, в старых сервисных панелях используются предохранители, в то время как в более современных системах используются автоматические выключатели.

Предохранители и автоматические выключатели — это защитные устройства, которые помогают предотвратить перегрузку домашней электросистемы и предотвратить возгорание. Они останавливают электрический ток, если он превышает безопасный уровень для какой-либо части вашей домашней электрической системы.

Предохранители

Сервисные панели, установленные до 1965 года, используют предохранители для защиты каждой отдельной цепи. Ранние предохранители обычно использовались в сервисных панелях на 30 и 60 ампер. Сегодня в новых домах требуются сервисные панели на 100–200 ампер, чтобы обеспечить надлежащую защиту.

Существует несколько типов предохранителей, и выбор подходящего поначалу может показаться запутанным. Каждый предохранитель помечен кодом, который предоставляет информацию о типе основания и степени выдержки времени, если таковая имеется.

Инструкции по замене предохранителей:

Если предохранитель перегорел, его необходимо открутить и выбросить. При замене предохранителей в сервисной панели:

• Всегда проверяйте, соответствует ли новый предохранитель номинальной силе тока цепи.
• Никогда не заменяйте предохранитель на предохранитель с большей силой тока. Это очень опасная практика и серьезная опасность пожара.

Автоматические выключатели

Все новые дома защищены автоматами. В отличие от предохранителя, который необходимо заменять при срабатывании предохранителя, «сработавший» автоматический выключатель можно механически вернуть в исходное положение для возобновления работы после устранения проблемы. Сработавший выключатель, вероятно, является результатом перегрузки цепи слишком большого количества приборов, и его следует немедленно устранить.

Инструкции по возврату сработавшего выключателя:

• Отключите от сети или выключите бытовую технику в комнате.
• Найдите панель главного выключателя и откройте крышку.
• Найдите сработавший прерыватель или перегоревший предохранитель. Сработавший автоматический выключатель будет в выключенном положении или в среднем положении между включенным и выключенным.
• Для сброса автоматического выключателя выключите его, а затем снова включите. Это может восстановить питание в комнате.Если проблема не исчезнет, ​​возможно, возникнут более серьезные проблемы. Обратитесь к электрику для диагностики проблемы.

Прерыватели цепи дугового замыкания (AFCI)

AFCI — это новые защитные устройства, которые заменяют стандартные автоматические выключатели в электрической сервисной панели. AFCI обеспечивают улучшенную защиту от дополнительных опасностей возгорания, известных как дуговые замыкания. Дуговое замыкание — это опасная электрическая проблема, вызванная повреждением, перегревом или напряжением электропроводки или устройств.Без AFCI дуговые замыкания могут быть скрыты от простого обзора до тех пор, пока не станет слишком поздно.

В отчете «Здоровые дома» Министерства жилищного строительства и городского развития США среди основных опасностей, связанных с ожогами и пожарами, указано отсутствие AFCI.

Фактически, эти устройства настолько эффективны, что Национальный электротехнический кодекс требует, чтобы они использовались для защиты почти каждой цепи в доме с 2008 года.

Верх

---

Домашняя электропроводка

Более 30 миллионов домов, или около одной трети домов в Соединенных Штатах, имеют возраст не менее 50 лет, и исследования показали, что частота пожаров в этих стареющих домах непропорционально высока.Многие старые дома были построены с электрическими системами и компонентами, которые больше не являются безопасными и могут рассматриваться как пожароопасные.

Пожар и другие проблемы с электробезопасностью могут возникнуть из-за старения, неправильной установки и модификации или неправильного использования. Важно определить, какой тип, цвет и размер провода необходимы для надлежащего устранения опасных ситуаций до того, как они станут критическими.

Подключение ручки и трубки: 1800–1930-е годы
Проводка с ручкой и трубкой была спроектирована как открытая система, в которой использовались керамические ручки для отделения проводов от горючего каркаса.Эти подвешенные провода были пропущены через керамические трубки, чтобы предотвратить контакт с деревянным каркасом и возгорание. Сегодня проводка с ручкой и трубкой считается опасной для возгорания, потому что это не заземленная система, и она более подвержена повреждениям из-за старения и неправильного ремонта.

Алюминиевая проводка: 1960-1970-е годы
Когда в 1960-х годах цена на медь резко возросла, домашние электрические провода стали делать из алюминия вместо меди.Подсчитано, что с 1962 по 1972 год около двух миллионов домов были зашиты алюминиевой проводкой.

Многие розетки и выключатели, произведенные в то время, не были предназначены для использования с алюминиевым проводом. Это неадекватное оборудование в сочетании с ненадлежащими методами установки привело к ослаблению электрических соединений, что создает потенциальную опасность пожара.

Лучший способ определить, есть ли в доме алюминиевая проводка, — это нанять лицензированного, квалифицированного электрика, но также можно определить систему с алюминиевой проводкой, проверив кабели, проходящие через подвал или чердак, на предмет наличия кабеля. маркируется «AL» или «Алюминий».

Если в вашем доме есть алюминиевая проводка, которая была проложена в 1960-х или 70-х годах, попросите лицензированного квалифицированного электрика проверить правильность выполнения всех соединений с помощью электропроводки и другого оборудования, сертифицированного для использования с алюминиевой проволокой.

Дома, построенные сегодня, могут иметь проволоку из алюминиевого сплава, используемую для проводников служебного входа и крупной бытовой техники. При условии, что все соединения, автоматические выключатели и устройства отмечены буквами «AL», эти типы установок приемлемы, если они установлены в соответствии с Национальным электрическим кодексом.

Заземленные электрические системы: с 1940-х по настоящее время
Электричество всегда стремится вернуться к своему источнику и замкнуть непрерывный контур. Типичная электрическая цепь в вашем доме состоит из двух проводов: горячего и нейтрального. Электричество проходит от сервисной панели к бытовым приборам через провод под напряжением и возвращает ток к главной сервисной панели через нейтральный провод. Третий или «заземляющий» провод также подключается ко всем розеткам и металлическим коробкам в вашем доме.

Эта важная функция безопасности призвана значительно снизить вероятность поражения электрическим током в случае короткого замыкания. Провода заземления подключаются непосредственно к земле через металлический стержень заземления или трубу с холодной водой. В случае короткого замыкания или перегрузки любое лишнее электричество попадет по заземляющему проводу на землю.

Верх

---

Электрические розетки и розетки

Электрические розетки — это место, где вы, скорее всего, будете ежедневно взаимодействовать с электрической системой вашего дома.

Поляризованные и заземленные розетки: 1920-е годы — настоящее время
С 1920 года большинство домов оснащалось поляризованными розетками с двумя вертикальными прорезями разного размера. Эти розетки сконструированы таким образом, что прорезь для нейтрального провода шире, чем прорезь для горячего провода, что затрудняет неправильную вставку электрической вилки. При использовании с поляризованной вилкой эти розетки обеспечивают защиту, поддерживая направленный электрический ток.

Розетки с заземлением помимо двух вертикальных пазов имеют круглое отверстие для заземляющего провода.Прорезь круга подключается к заземляющему проводу. Розетки с заземлением необходимо устанавливать сегодня во всех современных домах. Если в вашем доме нет заземленных розеток, то в вашей электрической системе, скорее всего, отсутствуют важные функции безопасности. Проконсультируйтесь с электриком по поводу обновления вашего дома.

Розетки с защитой от взлома (TRR)
Ежегодно около 2400 детей страдают от сильного шока и ожогов, когда они засовывают предметы в гнезда электрических розеток. По оценкам, ежегодно в связи с этим гибнут от 6 до 12 детей.Розетки с защитой от несанкционированного доступа (TRR) выглядят как стандартные настенные розетки, но оснащены внутренним механизмом заслонки, который не позволяет детям вставлять в розетки такие предметы, как шпильки, ключи и скрепки.

Эта подпружиненная система заслонок в выпуске TRR открывается только при одновременном приложении равного давления к обеим заслонкам, например, когда вставляется электрическая вилка. В отличие от пластиковых крышек выпускных отверстий, TRR обеспечивают автоматическую и непрерывную защиту детей.

В то время как больницы требовали TRR на протяжении десятилетий, издание Национального электротехнического кодекса 2008 г. предписывало устанавливать эти специализированные розетки при строительстве новых домов.

Прерыватели цепи при замыкании на землю (GFCI)
С 1970-х годов прерыватели цепи замыкания на землю (GFCI) спасли тысячи жизней и помогли вдвое сократить количество смертей от электрического тока в домашних условиях.

GFCI — это устройства электробезопасности, которые отключают электрические цепи при обнаружении замыканий на землю или токов утечки. Человек, оказавшийся на пути утечки тока, будет сильно поражен электрическим током. Эти розетки предотвращают смертельный шок, быстро отключая питание цепи, если электричество, поступающее в цепь, даже на небольшую величину отличается от возвращающегося.

GFCI следует использовать в любых помещениях или на открытом воздухе, где вода может контактировать с электрическими продуктами. Издание Национального электрического кодекса 2008 г. в настоящее время требует, чтобы GFCI использовались на всех кухнях, ванных комнатах, гаражах и на открытом воздухе. GFCI следует тестировать один раз в месяц, чтобы убедиться, что они работают должным образом.

Верх

---

Удлинители

Удлинители

— это удобный способ обеспечить питание именно там, где оно вам нужно, при работе в доме или вокруг него, но неправильное их использование может быть опасным — даже смертельным.Помните о безопасности, следуя этим простым советам от ESFI.

Советы по безопасности удлинителя:

• Удлинители следует использовать только временно.
• Убедитесь, что удлинители рассчитаны на использование по назначению, в помещении или на улице, и соответствуют или превышают потребности в мощности используемого прибора или устройства.
• Перед использованием проверьте шнуры на наличие повреждений. Проверьте вилки на наличие трещин или потертостей, незакрепленных или оголенных проводов и ослабленных соединений.
• Никогда не используйте шнур, который кажется горячим или каким-либо образом поврежден.
• Не прокладывайте удлинители через стены или потолки. Это может привести к перегреву шнура и серьезной опасности возгорания.
• Не прибивайте и не прикрепляйте электрические шнуры скобами к стенам или плинтусам.
• Убедитесь, что шнуры не зажаты дверьми, окнами или тяжелой мебелью, что может привести к повреждению изоляции шнура.
• Не используйте удлинители в местах с интенсивным движением, таких как дверные проемы или пешеходные переходы, где они могут споткнуться.
• Вставьте вилки полностью так, чтобы ни одна часть штырей не была видна при использовании удлинителя.
• Убедитесь, что все удлинители сертифицированы национально признанной испытательной лабораторией, такой как UL, CSA или ETL, и ознакомьтесь с инструкциями производителя.

Советы по безопасности для наружных удлинителей:

• При работе на открытом воздухе используйте только устойчивые к атмосферным воздействиям удлинители большого сечения с пометкой «для использования вне помещений». Эти погодостойкие шнуры имеют дополнительную защиту в виде защитного покрытия, разработанного, чтобы выдерживать более суровые условия окружающей среды и предотвращать просачивание воды.
• Убедитесь, что номинальная сила тока для наружных удлинителей выше, чем у электрического изделия, с которым они используются.
• Не допускайте попадания шнуров на дорогу или в рабочую зону. Перекиньте шнур через плечо.
• Обязательно проверяйте шнуры перед каждым использованием. Поврежденные шнуры следует немедленно заменить.
• Помните, что удлинители предназначены для краткосрочных нужд, а не для долгосрочных решений по электроснабжению. Ни в коем случае не модифицируйте удлинительный шнур и не трогайте его.

Для получения дополнительной информации просмотрите виртуальную демонстрацию безопасности удлинителя. Это видео также доступно на испанском языке.

Верх

Свод правил штата Калифорния, раздел 8, раздел 2300. Определения.

(a) Включены только определения терминов, специфических и существенных для надлежащего использования данного Приказа о безопасности. В общем, только те термины, которые используются в двух или более статьях, определены в статье 1. Другие определения включены в статью, в которой они используются, но могут быть упомянуты в статье 1.

Допустимо. Установка или оборудование приемлемы для Отдела безопасности и гигиены труда, если они одобрены в соответствии с требованиями Раздела 2305.4 настоящих Правил безопасности.

Принято. Установка считается «принятой», если она была проверена и признана национально признанной испытательной лабораторией и признана соответствующей установленным планам или процедурам применимых норм.

(A) Применение оборудования (кроме способов подключения). Допускает близкое приближение, потому что не охраняется запертыми дверями, возвышением или другими эффективными средствами.

(B) Готово. Возможность быстрого доступа для эксплуатации, обновления или осмотра, без необходимости того, чтобы те, кому необходим свободный доступ, перелезали через препятствия или устраняли их, или прибегали к переносным лестницам, стульям и т. Д.

(C) Безопасно. Не подвергать лиц, устанавливающих, эксплуатирующих, обслуживающих или проверяющих электрическое оборудование, серьезным рискам споткнуться или упасть, или вступить в контакт с электрическими частями, движущимися механизмами, поверхностями или объектами, работающими при высоких температурах, или другим опасным оборудованием.

(D) Применение метода подключения. Может быть удалено или обнажено без повреждения конструкции или отделки здания, или не будет постоянно закрыто структурой или отделкой здания (см. «Скрытые» и «Открытые»).

Пропускная способность. Ток в амперах, который проводник может непрерывно проводить в условиях эксплуатации, не превышая его температурный предел.

Устройство. Утилизационное оборудование, обычно отличное от промышленного, обычно изготавливаемое стандартных размеров или типов, которое устанавливается или подключается как единое целое для выполнения одной или нескольких функций, таких как стирка одежды, кондиционирование воздуха, смешивание продуктов, жарка во фритюре и т. Д.

Стационарное устройство. Устройство, которое закреплено или иным образом закреплено в определенном месте.

Переносной прибор. Прибор, который фактически перемещается или может быть легко перемещен с одного места на другое при нормальном использовании.

Утверждено. Проводники и оборудование, требуемые или разрешенные этими приказами, должны быть приемлемы для Отдела безопасности и гигиены труда только в том случае, если они утверждены в соответствии с положениями Раздела 2305.4 настоящих Правил безопасности.

Армированный кабель (тип AC).Сборка изолированных проводов в гибком металлическом корпусе.

Аскарель. Общий термин для группы негорючих синтетических хлорированных углеводородов, используемых в качестве электроизоляционных материалов. Используются аскарели разных композиционных типов. В условиях возникновения дуги образующиеся газы, хотя и состоят преимущественно из негорючего хлористого водорода, могут включать в себя различные количества горючих газов в зависимости от типа аскарела.

Заглушка (заглушка) (заглушка).Устройство, которое путем вставки в розетку устанавливает соединение между проводниками присоединенного гибкого шнура и проводниками, постоянно подключенными к розетке.

Автомат. Самодействующий, работающий своим собственным механизмом под воздействием какого-либо безличного воздействия, например, при изменении силы тока, давления, температуры или механической конфигурации.

Оголенный проводник. См. Дирижер.

Баррикада. Физические препятствия, такие как ленты, экраны, конусы или конструкции, которые настроены таким образом, чтобы предупреждать и ограничивать доступ в опасную зону.

Барьер. Физическое препятствие, предназначенное для предотвращения контакта с оборудованием или токоведущими частями или для предотвращения несанкционированного доступа к рабочей зоне.

Санузел. Область, включающая раковину с одним или несколькими из следующего: туалет, ванна или душ.

Облигация. Электрическое соединение одного металлического элемента с другим с целью минимизации разности потенциалов и обеспечения подходящей проводимости для тока короткого замыкания или для уменьшения тока утечки и электролитического действия.

Бондинг (скрепленный). Постоянное соединение металлических частей для образования токопроводящей дорожки, которая обеспечит электрическую непрерывность и способность безопасно проводить любой ток, который может возникнуть.

Перемычка для склеивания. Надежный проводник для обеспечения необходимой электропроводности между металлическими частями, которые необходимо электрически соединить.

Соединительная перемычка, цепь. Соединение между частями проводника в цепи для поддержания требуемой допустимой нагрузки цепи.

Связывающая перемычка, оборудование. Соединение между двумя или более частями заземляющего провода оборудования.

Соединительная перемычка, основная. Соединение между заземленным проводом цепи и заземляющим проводом оборудования на сервисе.

Ответвление цепи. Проводники цепи между конечным устройством максимальной токовой защиты, защищающим цепь, и розеткой (ями).

Ответвление цепи, устройство. Ответвленная цепь, подающая энергию в одну или несколько розеток, к которым должны быть подключены приборы; в таких цепях не должно быть постоянно подключенных осветительных приборов, не являющихся частью прибора.

Ответвление цепи общего назначения. Ответвительная цепь, которая питает ряд розеток для освещения и бытовой техники.

Филиал, индивиду. Ответвительная цепь, которая питает только одно утилизирующее оборудование.

Отводная цепь, многопроволочная. Ответвленная цепь, состоящая из двух или более незаземленных проводников, имеющих разность потенциалов между ними, и идентифицированного заземленного проводника, имеющего равную разность потенциалов между ним и каждым незаземленным проводником цепи и который подключен к нейтральному проводнику системы.

Дом. Отдельно стоящая конструкция или отделенная от прилегающих конструкций противопожарными стенами, при этом все отверстия в ней защищены утвержденными противопожарными дверями.

Площадь застройки. Помещение, хранилище или монтажные ограждения, такие как кабелепровод, вытяжная коробка, распределительные щиты и другие подобные корпуса.

Шкаф. Корпус, предназначенный для поверхностного или скрытого монтажа и снабженный рамой, ковриком или обшивкой, в которой находится или может быть подвешена распашная дверь или двери.

Оболочка кабеля.Защитное покрытие, нанесенное на кабели.

Система кабельных лотков. Узел или совокупность узлов или секций и связанных с ними фитингов, образующих жесткую конструктивную систему, используемую для надежного крепления или поддержки кабелей и дорожек качения. Системы кабельных лотков включают лестницы, желоба, каналы, лотки со сплошным дном и другие подобные конструкции.

Кабельная шина. Сборка изолированных проводов с арматурой и наконечниками проводов в полностью закрытом вентилируемом защитном металлическом корпусе.

Клеточная линия.Сборка электрически связанных электролитических ячеек, питаемых от источника постоянного тока.

Приставки для сотовых линий и вспомогательное оборудование. Присоединения к клеточной линии и вспомогательное оборудование включают, помимо прочего, вспомогательные резервуары, технологические трубопроводы, воздуховоды, структурные опоры, открытые проводники клеточной линии, трубопроводы и другие каналы, насосы, позиционирующее оборудование, а также электрические устройства для отключения или обхода ячеек. Вспомогательное оборудование также включает инструменты, сварочные аппараты, тигли и другое переносное оборудование, используемое для эксплуатации и технического обслуживания в рабочей зоне линии электролизера.Вспомогательное оборудование в рабочей зоне сотовой линии включает открытые токопроводящие поверхности незаземленных кранов и кранового оборудования для обслуживания ячеек.

Машина для полива с центральным шарниром. Многоточечная ирригационная машина, которая вращается вокруг центральной оси и использует переключатели выравнивания или аналогичные устройства для управления отдельными двигателями.

Сертифицировано. Оборудование считается «сертифицированным», если на нем есть этикетка, бирка или другая запись о сертификации, что оборудование:

(A) было протестировано и признано национально признанной испытательной лабораторией соответствующим национально признанным стандартам или безопасным для использования в указанным способом; или

(B) относится к типу, продукция которого периодически проверяется признанной на национальном уровне испытательной лабораторией и признается лабораторией как безопасная для использования по назначению.

Контур. Проводник или система проводников, по которым должен протекать электрический ток.

Автоматический выключатель. Устройство, предназначенное для размыкания и замыкания цепи неавтоматическими средствами и автоматического размыкания цепи при заданном максимальном токе без повреждения себя при правильном применении в пределах своего номинала.

(A) Регулируемый. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий, что автоматический выключатель может быть настроен на отключение при различных значениях тока и / или времени в пределах заранее определенного диапазона.

(B) Мгновенное отключение. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий на то, что при срабатывании выключателя намеренно не вводится задержка.

(C) Обратное время. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий на намеренно введенную задержку срабатывания автоматического выключателя, которая уменьшается по мере увеличения величины тока.

(D) Нерегулируемый. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий на то, что автоматический выключатель не имеет никаких регулировок для изменения значения тока, при котором он сработает, или времени, необходимого для его работы.

(E) Настройка. (О автоматическом выключателе.) Значение тока и / или времени, при котором регулируемый автоматический выключатель настроен на срабатывание.

Скрытый. Оказывается недоступным из-за конструкции или отделки здания. Провода в скрытых кабельных каналах считаются скрытыми, даже если они могут стать доступными после их извлечения. [См. «Доступный — (применительно к методам подключения)»]

(A) Без покрытия. Проводник, не имеющий никакого покрытия или какой-либо электрической изоляции. (См. «Покрытый проводник.”)

(B) Покрытие. Проводник, заключенный в материал, состав или толщину которого не признается настоящими Приказами как электрическая изоляция. (См. «Неизолированный проводник».)

Токоведущая часть. Проводник, подключенный в электрическую цепь к источнику напряжения.

(C) Изолированный. Проводник, заключенный в материал определенного состава и толщины, который в соответствии с настоящими Приказами признается электрической изоляцией.

Трубопровод. (См. «Дорожка качения».)

Разъем, давление (без пайки).Устройство, которое устанавливает соединение между двумя или более проводниками или между одним или несколькими проводниками и выводом посредством механического давления и без использования припоя.

Непрерывный режим. (См. Раздел «Работа».)

Непрерывная нагрузка. Нагрузка, при которой ожидается, что максимальный ток будет продолжаться в течение трех часов или более.

Контроллер. Устройство или группа устройств, которые служат для управления определенным образом электрической мощностью, подаваемой в устройство, к которому они подключены.

Варочный блок, устанавливаемый на стойке. Прибор для приготовления пищи, предназначенный для установки внутри или на столе и состоящий из одного или нескольких нагревательных элементов, внутренней проводки и встроенных или отдельно устанавливаемых органов управления. (См. «Духовка, настенная установка».)

Проводник с покрытием. (См. Раздел «Проводник».)

Токоведущая часть. Проводник, подключенный в электрическую цепь к источнику напряжения.

Коробка с вырезом. Корпус, предназначенный для поверхностного монтажа и имеющий распашные двери или крышки, прикрепленные непосредственно к стенкам самого корпуса и выдвигающиеся вместе с ними.(См. «Шкаф».)

Влажное место. (См. Раздел «Расположение».)

Мертвая передняя часть Без токоведущих частей, подверженных воздействию человека на рабочей стороне оборудования.

Обесточен. Отсутствие электрического подключения к источнику разности потенциалов и отсутствие электрического заряда; не имея потенциала, отличного от потенциала земли.

Коэффициент спроса. Отношение максимальной нагрузки системы или части системы к общей подключенной нагрузке системы или рассматриваемой части системы.

Устройство. Единица электрической системы, которая предназначена для передачи, но не использования электрической энергии.

Диэлектрический нагрев. Нагрев номинально изолирующего материала из-за его собственных диэлектрических потерь при помещении материала в переменное электрическое поле.

Разные системы. Те, которые получают питание от разных источников, или от отдельных трансформаторов или групп трансформаторов, вторичные обмотки которых не соединены между собой, или от отдельных служебных выключателей.

Средства отключения. Устройство, группа устройств или другие средства, с помощью которых проводники цепи могут быть отключены от источника питания.

Подразделение. Если в данном подразделе не указано иное, термин «Подразделение» относится к нынешнему Подразделению безопасности и гигиены труда или любому из его предшественников, включая бывший Подразделение промышленной безопасности или Подразделение Администрации по охране труда. Ссылка на бывший Подразделение промышленной безопасности или Управление по охране труда в этих приказах означает ссылку на их преемник, Подразделение по безопасности и гигиене труда или любое последующее учреждение-преемник.

Сухое место. (См. Раздел «Расположение».)

Пылезащищенный. Так сконструирован или защищен, что пыль не помешает его успешной работе.

Пыленепроницаемый. Конструкция такова, что пыль не попадает внутрь корпуса.

(A) Непрерывный режим. Работа при практически постоянной нагрузке неограниченно долгое время.

(B) Прерывистый режим. Работа с чередующимися интервалами (1) нагрузки и холостого хода; или (2) нагрузка и отдых; или (3) нагрузка, без нагрузки и отдых.

(C) Периодическая пошлина. Прерывистая работа, при которой условия нагрузки регулярно повторяются.

(D) Кратковременная работа. Работа при практически постоянной нагрузке в течение короткого и точно заданного времени.

Рабочая зона линии электролитических ячеек. Рабочая зона клеточной линии — это космическая оболочка, в которой работа или техническое обслуживание обычно выполняются на открытых находящихся под напряжением поверхностях линий электролитических ячеек или их присоединениях или поблизости от них.

Ячейки электролитические.Резервуар или чан, в которых электрохимические реакции вызываются приложением энергии с целью очистки или производства пригодных для использования материалов.

В комплекте. Окруженный корпусом, корпусом, забором или стенами, которые предотвратят случайный контакт людей с частями под напряжением.

Корпус. Корпус или корпус устройства, забор или стена вокруг установки для предотвращения случайного контакта персонала с частями, находящимися под напряжением, или для защиты оборудования от физического повреждения.

Под напряжением. Электрически подключен к источнику разности потенциалов.

Детали под напряжением (токоведущие части). Части, которые имеют потенциал, отличный от потенциала земли, или какое-то проводящее тело, которое служит вместо земли.

Защита от падения. Любое оборудование, устройство или система, которые не позволяют сотруднику упасть с возвышенности или смягчают последствия такого падения.

Оборудование. Общий термин, включающий в себя материал, арматуру, устройства, приборы, приспособления, аппаратуру и т.п., используемые как часть или в связи с электрической установкой.

Провод заземления оборудования. См. «Заземляющий провод, оборудование».

Аппарат взрывозащищенный. Аппарат, заключенный в корпус, способный выдержать взрыв определенного газа или пара, который может произойти внутри него, и предотвратить воспламенение определенного газа или пара, окружающего корпус, от искр, вспышек или взрыва газа или пара внутри , и который работает при такой внешней температуре, что окружающая легковоспламеняющаяся атмосфера не будет воспламеняться.

Открыто. (Применительно к токоведущим частям.) Возможность непреднамеренного прикосновения или приближения человека на расстояние, превышающее безопасное расстояние. Он применяется к частям, которые не защищены, не изолированы или не изолированы должным образом. (См. «Доступный» и «Скрытый».)

Открыто. (Применительно к способам электромонтажа.) На или прикрепленных к поверхности или за панелями, предназначенными для обеспечения доступа. [См. «Доступно — (применительно к методам подключения)»]

Открыто. (Для целей статьи 87). Если цепь находится в таком положении, что в случае отказа опор или изоляции может возникнуть контакт с другой цепью.

Внешнее управление. Возможность работы без контакта оператора с частями под напряжением.

Защита от падения. Любое оборудование, устройство или система, которые не позволяют сотруднику упасть с возвышенности или смягчают последствия такого падения.

Питатель. Все проводники цепи между вспомогательным оборудованием, источником отдельной производной системы или другим источником питания и конечным устройством максимального тока ответвленной цепи.

Фитинг.Принадлежность, такая как контргайка, втулка или другая часть системы электропроводки, которая предназначена в первую очередь для выполнения механических, а не электрических функций.

Фонтан. Фонтаны, декоративные бассейны, демонстрационные бассейны и бассейны с отражениями.

ПРИМЕЧАНИЕ: Это определение не включает питьевые фонтанчики.

Земля. Проводящее соединение, намеренное или случайное, между электрической цепью или оборудованием и землей или с некоторым проводящим телом, которое служит вместо земли.

Заземлен. Связан с землей или с каким-либо проводящим телом, которое служит вместо земли.

Заземленный провод. Умышленно заземленный провод системы или цепи.

Заземляющий провод. Проводник, используемый для соединения оборудования или заземленной цепи системы электропроводки с заземляющим электродом или электродами.

Заземляющий провод, оборудование. Проводник, используемый для соединения нетоковедущих металлических частей оборудования, кабельных каналов и других кожухов с заземленным проводником системы, проводником заземляющего электрода или обоими способами на сервисном оборудовании или в источнике отдельно созданной системы.

Провод заземляющего электрода. Проводник, используемый для соединения заземляющего электрода с заземляющим проводом оборудования, с заземленным проводом или с обоими цепями в сервисном оборудовании или в источнике отдельно производной системы.

Прерыватель цепи при замыкании на землю. Устройство, предназначенное для защиты персонала, которое функционирует для обесточивания цепи или ее части в течение установленного периода времени, когда ток на землю превышает некоторое заданное значение, меньшее, чем требуется для срабатывания устройства защиты от сверхтоков цепи питания. .

Охраняемая. Крытые, экранированные, огражденные, закрытые или иным образом защищенные с помощью подходящих крышек, кожухов, барьеров, перил, экранов, матов или платформ, чтобы исключить вероятность приближения к опасной точке или контакта людей или предметов.

Медицинские учреждения. Здания или части зданий, в которых оказывается медицинская, стоматологическая, психиатрическая, сестринская, акушерская или хирургическая помощь.

ПРИМЕЧАНИЕ. Медицинские учреждения включают, помимо прочего, больницы, дома престарелых, учреждения ограниченного ухода, клиники, медицинские и стоматологические кабинеты, а также центры амбулаторной помощи, как постоянные, так и передвижные.

Отопительное оборудование. Для целей статьи 77.2 термин «нагревательное оборудование» включает любое оборудование, используемое для целей нагрева, если тепло генерируется индукционными или диэлектрическими методами.

Подъемник. Любой шахтный проход, люк, колодец или другое вертикальное отверстие или пространство, предназначенное для работы лифта или кухонного лифта.

Идентифицировано (применительно к оборудованию). Утверждено как подходящее для конкретной цели, функции, использования, среды или приложения, если это описано в конкретном требовании.

ПРИМЕЧАНИЕ. Некоторые примеры способов определения пригодности оборудования для конкретной цели, среды или применения включают исследования, проводимые признанной на национальном уровне испытательной лабораторией (путем составления списков и маркировки), инспекционного агентства или другой организации, признанной под определением «приемлемого . »

Индукционный нагрев. Нагрев номинально проводящего материала из-за собственного I ² R потерь, когда материал находится в переменном электромагнитном поле.

Утеплен. Отделен от других проводящих поверхностей диэлектриком (включая воздушное пространство), обеспечивающим высокое сопротивление прохождению тока.

Изолированный провод. См. «Изолированный провод».

Блокировка. Электрическое, механическое устройство или устройство с ключом, предназначенное для предотвращения нежелательной последовательности операций.

Рейтинг прерывания. Наибольший ток при номинальном напряжении, который устройство защиты от перегрузки по току должно отключать в стандартных условиях испытаний.

Машина для полива. Машина с электрическим приводом или управлением, с одним или несколькими двигателями, непереносимая вручную и используемая в основном для транспортировки и распределения воды в сельскохозяйственных целях.

Изолированный. (Применительно к местонахождению.) Недоступен для людей, если не используются специальные средства доступа.

С маркировкой. Оборудование считается «маркированным», если к нему прикреплен ярлык, символ или другой опознавательный знак признанной на национальном уровне испытательной лаборатории, которая проводит периодические проверки производства такого оборудования и на этикетке которой указано соответствие национально признанным стандартам или испытаниям для определить безопасное использование указанным способом.

Осветительная розетка. Розетка, предназначенная для прямого подключения патрона, осветительного прибора или подвесного шнура, оканчивающегося патроном.

Включено в список. Оборудование или материалы, включенные в список, опубликованный признанной на национальном уровне испытательной лабораторией, которая проводит периодические проверки производства такого оборудования, и в чьем списке указано, что оборудование соответствует признанным на национальном уровне стандартам или было протестировано и признано безопасным для использования определенным образом.

Живые детали.Электропроводящие компоненты.

(A) Влажное место. Частично защищенные места под навесами, шатрами, крытыми открытыми верандами и т.п., а также внутренние помещения с умеренной влажностью, такие как подвалы, амбары и склады-холодильники.

(B) Сухое место. Место обычно не подвержено сырости или сырости. Место, классифицируемое как сухое, может быть временно подвержено сырости или сырости, как в случае строящегося здания.

(C) Мокрая зона. Установки под землей, в бетонных плитах или кирпичной кладке, находящиеся в прямом контакте с землей, а также в местах, подверженных насыщению водой или другими жидкостями, например, в зонах мойки автомобилей, а также в местах, подверженных атмосферным воздействиям и незащищенных.

Блокировка в открытом положении. Использование запираемых устройств, таких как навесные замки, кодовые замки или другие положительные методы или процедуры, которые эффективно предотвращают неожиданное или непреднамеренное включение указанной цепи, оборудования или прибора.

Кабель в металлической оболочке (тип MC). Заводская сборка из одного или нескольких изолированных проводников цепи с элементами оптического волокна или без них, заключенных в броню из металлической ленты или гладкой или гофрированной металлической оболочки.

Металлический корпус. Прилагательное «в металлическом корпусе» относится к электрическому устройству, окруженному металлическим корпусом или корпусом.

Кабель в металлической оболочке с минеральной изоляцией (тип MI). Тип М.И., с минеральной изоляцией металла в оболочке, кабель заводской сборки из одного или нескольких проводников с изоляцией с высокой степенью сжатия огнеупорной минеральной изоляцией и заключенных в непроницаемого для жидкости и газонепроницаемой непрерывной меди или сплава стальной оболочки.

Минимальная дистанция подхода. На ближайшем расстоянии квалифицированный специалист, в том числе квалифицированный электротехник, квалифицированный лесоруб и квалифицированный триммер для обрезки деревьев, может приблизиться к незащищенному объекту под напряжением.

Мобильный рентген. Рентгеновское оборудование, установленное на постоянном основании с колесами или роликами или обоими для перемещения в полностью собранном виде.

Центр управления двигателем. Сборка из одной или нескольких закрытых секций, имеющих общую шину питания и в основном содержащих блоки управления двигателями.

Кабель с неметаллической оболочкой (типы NM, NMC и NMS). Заводская сборка двух или более изолированных проводов, имеющих внешнюю оболочку из влагостойкого, огнестойкого неметаллического материала.

Открытая проводка. Неизолированные проводники или изолированные проводники без заземленных металлических оболочек или экранов, установленные над землей, но не внутри устройств или корпусов электропроводки.

Выход. Точка в системе электропроводки, через которую подается ток для питания оборудования утилизации.

Контурное освещение. Расположение ламп накаливания или электроразрядного освещения для выделения или привлечения внимания к определенным элементам, таким как форма здания или украшение окна.

Духовка, настенная. Духовка для приготовления пищи, предназначенная для установки в стене или на стене или другой поверхности и состоящая из одного или нескольких нагревательных элементов, внутренней проводки и встроенных или отдельно устанавливаемых органов управления. (См. «Варочный блок, установленный на счетчике».)

Перегрузка по току.Любой ток, превышающий номинальный ток оборудования или допустимую нагрузку проводника. Это может быть результатом перегрузки, короткого замыкания или замыкания на землю.

Перегрузка. Эксплуатация оборудования с превышением номинальной допустимой нагрузки или номинальной допустимой нагрузки или проводника с превышением номинальной допустимой нагрузки, которая, если она сохраняется в течение достаточного времени, может вызвать повреждение или опасный перегрев. Неисправность, такая как короткое замыкание или замыкание на землю, не является перегрузкой. (См. Перегрузка по току.)

Панельный щит. Одиночная панель или группа панельных блоков, предназначенная для сборки в виде одной панели, включая шины, автоматические устройства максимального тока, а также с переключателями или без переключателей для управления световыми, тепловыми или силовыми цепями; предназначен для размещения в шкафу или ящике для вырезок, размещенных в стене или перегородке или у них и доступным только спереди.(См. «Коммутатор».)

Постоянно установленные декоративные фонтаны и бассейны с отражениями. Бассейны, которые построены в земле, на земле или в здании таким образом, что фонтан или бассейн нельзя легко разобрать для хранения, независимо от того, обслуживаются они электрическими цепями любого типа или нет. Эти устройства в первую очередь созданы из-за их эстетической ценности и не предназначены для плавания или ходьбы вброд.

Стационарные бассейны для плавания, бродяги и лечебные бассейны.Бассейны, построенные в земле или частично в земле, и все другие бассейны, способные удерживать воду на глубине более 42 дюймов (1,07 м). Это определение также применяется ко всем бассейнам, установленным внутри здания, независимо от глубины воды, независимо от того, обслуживаются ли они электрическими цепями любого типа.

Портативный рентгеновский аппарат. Рентгеновское оборудование, предназначенное для переноски.

Кабель лотка питания и управления (тип TC). Заводская сборка из двух или более изолированных проводов с присоединенными к ним оголенными или закрытыми заземляющими проводниками в неметаллической оболочке или без них, одобренная для установки в кабельных лотках, в кабельных каналах или там, где поддерживается коммуникационный провод.

Кабель лотка с ограничением мощности (тип PLTC). Заводская сборка двух и более изолированных жил под неметаллической оболочкой.

Розетка. Закрытый узел, который может включать розетки, автоматические выключатели, держатели предохранителей, предохранители, шины и средства для монтажа счетчиков электроэнергии; предназначены для подачи и управления питанием передвижных домов, транспортных средств для отдыха или лодок или для использования в качестве средства распределения энергии, необходимой для работы мобильного или временно установленного оборудования.

Электромонтаж помещений (Электросхема помещений).Эта внутренняя и внешняя проводка, включая проводку силовых, осветительных, управляющих и сигнальных цепей вместе со всем связанным с ней аппаратным обеспечением, арматурой и электропроводными устройствами; как постоянно, так и временно установленные, простирающиеся от точки обслуживания электрических проводов или источника энергии (например, батареи, солнечной фотоэлектрической системы или генератора, трансформатора или преобразователя) до розеток. Такая проводка не включает внутреннюю проводку приборов, приспособлений, двигателей, контроллеров, центров управления двигателями и подобного оборудования.

Вытяжной ящик. Ящик с глухой крышкой, в которую рабочие могут дотянуться, но не войти, которая вставляется в один или несколько участков кабельного канала для облегчения протягивания, соединения, поддержки, распределения или проверки проводников. Термин «вытяжная коробка» включает, но не ограничивается: соединительные коробки, соединительные коробки, опорные коробки проводов, смотровые коробки и люки.

Квалифицированный электромонтер. Квалифицированное лицо, имеющее не менее двух лет обучения и опыт работы с высоковольтными цепями и оборудованием и продемонстрировавшее на практике знакомство с выполняемой работой и связанными с ней опасностями.

Квалифицированный триммер для обрезки веток. Лицо, прошедшее как минимум 18-месячное обучение и опыт работы на рабочем месте, а также знакомое со специальными методами и опасностями, связанными с операциями по обрезке деревьев при расчистке линии.

Квалифицированное лицо. Лицо, назначенное работодателем, которое прошло обучение и продемонстрировало навыки и знания в области строительства и эксплуатации электрического оборудования и установок, а также связанных с этим опасностей.

1.Считается ли сотрудник «квалифицированным лицом», будет зависеть от различных обстоятельств на рабочем месте. Например, человек может считаться «квалифицированным» в отношении определенного оборудования на рабочем месте, но «неквалифицированным» в отношении другого оборудования.

2. Сотрудник, который проходит обучение без отрыва от производства и который в ходе такого обучения продемонстрировал способность безопасно выполнять свои обязанности на его или ее уровне подготовки и который находится под непосредственным руководством квалифицированного специалиста. лицо считается квалифицированным лицом для выполнения этих обязанностей.

Квалифицированный лесоруб. Сотрудник, который благодаря соответствующему обучению и практическому опыту продемонстрировал знакомство с методами и опасностями обслуживания и удаления деревьев, а также с оборудованием, используемым для конкретных операций.

Raceway. Закрытый канал из металла или неметаллических материалов, специально предназначенный для удержания проводов, кабелей или шин с дополнительными функциями, разрешенными в данных заказах. Дорожки качения включают, помимо прочего, жесткий металлический канал, жесткий неметаллический канал, промежуточный металлический канал, непроницаемый для жидкости гибкий трубопровод, гибкую металлическую трубку, гибкий металлический канал, электрические неметаллические трубки, электрические металлические трубки, дорожки качения под полом, дорожки качения пола из ячеистого бетона, Дорожки качения пола из ячеистого металла, дорожки качения на поверхности, кабельные каналы и шинопроводы.

Защита от дождя. Сконструирован, защищен или обработан таким образом, чтобы дождь не мешал успешной работе устройства.

Непромокаемый. Они сконструированы или защищены таким образом, чтобы под проливным дождем не попадала вода.

Розетка. На розетке установлено контактное устройство для подключения насадки. Одиночная розетка — это одноконтактное устройство, на котором нет другого контактного устройства на том же ярме. Множественная розетка — это два или более контактных устройства на одном ярме.

Розетка розетка. Розетка, в которой установлена ​​одна или несколько розеток.

Цепь дистанционного управления. Любая электрическая цепь, которая управляет любой другой цепью через реле или эквивалентное устройство.

Сервис. Обслуживаются проводники и оборудование для передачи энергии из системы электроснабжения в систему электропроводки помещения.

Сервисный кабель. Служебные жилы выполнены в виде кабеля.

Сервисные кондукторы. Проводники от точки обслуживания к средствам отключения обслуживания.

Отказ от обслуживания. Воздушные служебные проводники от последнего столба или другой воздушной опоры до сращиваний, если таковые имеются, подключенных к служебным входным проводникам в здании или другой конструкции, включая их.

Кабель служебно-входной. Узел из одного или нескольких проводов с общим покрытием или без него, в основном используется для обслуживания и относится к следующим типам:

(A) Тип SE. Тип СЭ с огнестойким влагостойким покрытием; и

(B) Тип USE.Тип USE, предназначенный для подземного использования, имеющий влагостойкое покрытие, но не требующий наличия огнестойкого покрытия. Одножильные одножильные конструкции типа USE, предназначенные для подземного использования, могут иметь оголенный медный провод, соединенный со сборкой. Узлы типа USE с одиночными, параллельными или кабельными жилами, предназначенные для подземного использования, могут иметь концентрический провод без изоляции из меди. Эти конструкции не требуют внешнего покрытия.

Служебно-вводные проводники, подвесная система.Сервисные проводники между выводами сервисного оборудования и точкой, обычно находящейся за пределами здания, вдали от стен здания, где они присоединяются с помощью ответвителя или стыка к линии обслуживания.

Служебно-вводные кондукторы, подземная система. Сервисные провода между выводами сервисного оборудования и точкой подключения к сервисной стороне.

Сервисное оборудование. Необходимое оборудование, обычно состоящее из одного или нескольких автоматических выключателей или переключателей и плавких предохранителей, а также их принадлежностей, подключенных к концу нагрузки служебных проводов к зданию или другому сооружению или иным образом обозначенной области и предназначенное для создания основного элемента управления и отключение питания.

Пункт обслуживания. Точка соединения объектов обслуживающего хозяйства с электропроводкой помещения.

Боковой сервис. Подземные сервисные проводники между уличной магистралью, включая любые стояки на опоре, другой конструкции или от трансформаторов, и первой точкой подключения к служебным входным проводникам в клеммной коробке, счетчике или другом корпусе с достаточным пространством внутри или снаружи стена здания. Если нет клеммной коробки, счетчика или другого корпуса с достаточным пространством, точкой подключения считается точка входа в здание служебных проводов.

Service Raceway. Дорожка кабельного ввода, закрывающая проводники служебного входа.

Экранированный кабель с неметаллической оболочкой (тип SNM). Заводская сборка двух или более изолированных проводов в экструдированном сердечнике из влагостойкого, огнестойкого неметаллического материала, покрытых перекрывающейся спиральной металлической лентой и экраном для проводов и покрытых экструдированной изоляцией от влаги, пламени, масла, коррозии. неметаллический материал, устойчивый к грибкам и солнечным лучам.

Показать окно. Любое окно, используемое или предназначенное для демонстрации товаров или рекламных материалов, независимо от того, полностью ли оно или частично закрыто или полностью открыто сзади, и независимо от того, имеет ли оно платформу выше уровня пола улицы.

Цепь сигнализации. Любая электрическая цепь, питающая сигнальное оборудование.

Подходит. Способен безопасно выполнять определенную функцию, указанную в настоящих Приказах.

(A) Переключатель общего назначения. Выключатель, предназначенный для использования в общих распределительных и распределительных цепях. Он рассчитан в амперах и способен отключать номинальный ток при номинальном напряжении.

(B) Универсальный мгновенный переключатель. Выключатель общего назначения, сконструированный таким образом, чтобы его можно было устанавливать в коробках устройств или на крышках коробок, или иным образом использовать вместе с системами электропроводки, признанными настоящим Приказом.

(C) Изолирующий выключатель. Выключатель, предназначенный для отключения электрической цепи от источника питания. У него нет отключающей способности, и он предназначен для работы только после размыкания цепи каким-либо другим способом.

(D) Выключатель цепи двигателя. Переключатель мощностью в лошадиных силах, способный отключать максимальный рабочий ток перегрузки двигателя той же мощности, что и переключатель, при номинальном напряжении.

Коммутатор. Большая отдельная панель, рама или сборка панелей, на которых установлены, на лицевой или задней стороне или на обоих, переключатели, устройства защиты от сверхтока и другие защитные устройства, шины и, как правило, приборы.Распределительные щиты обычно доступны как сзади, так и спереди, и не предназначены для установки в шкафах. (См. «Панели».)

Термовыключатель. Устройство защиты от сверхтоков, которое содержит нагревательный элемент в дополнение к возобновляемому плавкому элементу, который размыкает цепь, и воздействует на него. Он не предназначен для прерывания токов короткого замыкания.

Термозащита. (Применительно к двигателям.) Слова «Термозащита» на паспортной табличке двигателя или мотор-компрессора указывают на то, что двигатель снабжен термозащитным устройством.

Тепловая защита. Внутреннее защитное устройство от перегрева, которое реагирует на температуру и / или ток и которое защищает оборудование от перегрева из-за перегрузки или невозможности запуска.

Коммунальное оборудование. Оборудование, использующее электрическую энергию для электронных, электромеханических, химических, обогревательных, осветительных или аналогичных целей.

Автомобиль. Устройство, с помощью которого можно приводить в движение, перемещать или тянуть любое лицо или имущество, за исключением устройства, перемещаемого силой человека или используемого исключительно на стационарных рельсах или гусеницах.

Вентилируемый. Оснащен средствами, обеспечивающими циркуляцию воздуха, достаточную для удаления избытка тепла, дыма или паров.

Летучая легковоспламеняющаяся жидкость. Легковоспламеняющаяся жидкость с температурой вспышки ниже 38 ^o C (100 ^o F), или легковоспламеняющаяся жидкость, температура которой выше ее точки вспышки, или горючая жидкость класса II с давлением пара, не превышающим 276 кПа (40 psia). при температуре 38 ^o C (100 ^{o 90 449 F) и температуре выше точки вспышки.}

Напряжение (цепи). Наибольшая среднеквадратичная (эффективная) разность потенциалов между любыми двумя проводниками рассматриваемой цепи.

Некоторые системы, такие как 3-фазные 4-проводные, однофазные 3-проводные и 3-проводные постоянного тока, могут иметь различные цепи с различным напряжением.

Напряжение, номинальное. Номинальное значение, присвоенное цепи или системе с целью удобного обозначения ее класса напряжения (120/240 вольт, 480Y / 277 вольт, 600 вольт и т. Д.).

Фактическое напряжение, при котором работает схема, может отличаться от номинального в пределах диапазона, обеспечивающего удовлетворительную работу оборудования. (См. «Номинальное напряжение для электроэнергетических систем и оборудования (60 Гц)», ANSI C84.1-1977 и дополнение C84.1a-1980.)

Водонепроницаемость. Конструкция такова, что влага не проникает внутрь корпуса.

Всепогодный. Они сконструированы или защищены таким образом, чтобы воздействие погодных условий не мешало успешной работе.

Непромокаемое, непромокаемое или водонепроницаемое оборудование может соответствовать требованиям по защите от атмосферных воздействий, когда меняющиеся погодные условия, отличные от влажности, такие как снег, лед, пыль или экстремальные температуры, не имеют значения.

Кабельные каналы. Желоба из листового металла с откидными или съемными крышками для размещения и защиты электрических проводов и кабелей, в которых проводники укладываются на место после того, как кабельный канал был установлен как целостная система.

Правила NEC и оптоволоконных кабелей и дорожек качения

Время для быстрой популярной викторины. Где NEC предоставляет все свои требования к методам подключения? Если вы ответили в главе 3, вы почти правы. При прокладке волоконно-оптических кабелей требования к способам разводки приведены в ст.770. Только когда ст. 770 ссылок на разделы в главе 2 и ст. 300 применимы к оптоволоконным кабелям и кабельным каналам [770.3].

Например, подраздел 770.113 относится к 300.22, который применяется при прокладке оптоволоконных кабелей и кабельных каналов оптических волокон в каналах и помещениях статического давления. Артикул 770 не относится к 300.15, поэтому вам не нужно укладывать оптические соединители в коробки.

Статья 770 также применяется к композитным кабелям, которые объединяют оптические волокна с токопроводящими жилами.Их можно использовать только тогда, когда оптические волокна и токопроводящие электрические проводники функционально связаны [770.133 (A)]. Поскольку NEC считает эти электрические кабели [770.3 (B)], они должны соответствовать соответствующим требованиям глав 1-4.

Механика имеет значение

Вы должны установить оборудование и кабели аккуратно и качественно [770.24]. Одним из следствий этого является то, что прокладка кабелей не может препятствовать доступу к оборудованию [770.21]. Например, вы должны запустить их так, чтобы они не опирались на потолочную плитку и не блокировали доступ.

В идеале эти кабели следует прокладывать с опорами, которые крепятся к элементам рамы. Но такой подход в потолочном пространстве не всегда рентабелен или даже возможен. Однако вы должны использовать этот подход для оголенных кабелей, чтобы гарантировать, что кабель не будет поврежден при нормальном использовании в здании. Закрепите кабели с помощью ремней, скоб, подвесок, кабельных стяжек или аналогичных приспособлений, разработанных и установленных таким образом, чтобы не повредить кабель ( Рис.1 ).

Рис. 1. Согласно NEC, убедитесь, что вы закрепляете кабели с помощью ремней, скоб, крючков, кабельных стяжек или аналогичных приспособлений, спроектированных и установленных таким образом, чтобы не повредить их.

Вы можете поддерживать кабельные каналы и кабели с помощью независимых опорных тросов, прикрепленных к подвесному потолку в соответствии с 300,11 (A). Не используйте тросы для крепления к потолку или потолочную решетку напрямую [300.11]. Кроме того, не привязывайте, не скручивайте или не прикрепляйте оптоволоконные кабели (или любой другой вид кабеля) к внешней стороне любой кабельной канавки в качестве опоры [770.133 (D)].

Кабели, проложенные через элементы каркаса или планки обрешетки (или параллельно им), должны быть защищены там, где они могут быть пробиты гвоздями или шурупами. Установите метод проводки так, чтобы он находился на расстоянии не менее 1¼ дюйма от ближайшего края элемента каркаса или полос обрешетки, или был защищен стальной пластиной толщиной 1/16 дюйма или аналогичным материалом [300,4 (D)].

Вы найдете общепринятые отраслевые практики в стандартах ANSI / NECA / BICSI 568, «Стандарт для установки телекоммуникационных кабелей в коммерческих зданиях» и ANSI / NECA / FOA 301, «Стандарт для установки и тестирования оптоволоконных кабелей.См. NFPA 90A-2009, «Стандарт на установку систем кондиционирования и вентиляции», где указаны отдельные горючие компоненты, устанавливаемые в соответствии с 300.22 (B) и (C). NFPA 90A-2009 не требует перечисления вспомогательного оборудования, но NFPA 90A-2009 имеет требования к тепловыделению и дымовыделению для кабельных стяжек в разделах 4.3.11.2.6.5 (пленум) и 4.3.11.5.5.6 (пленум с фальшполом).

Остановить распространение горения

Один из способов уменьшить распространение огня или продуктов сгорания внутри здания — удалить оставленные кабели [770.25]:

• Если вы не заделываете некоторые кабели, потому что они предназначены для использования в будущем, убедитесь, что вы пометили каждый из них биркой, способной выдержать воздействие окружающей среды. Таким образом, их легко отличить от брошенных кабелей.

• Если кабель не заканчивается и не предназначен для использования в будущем, необходимо удалить доступную его часть. Кабели, установленные в скрытых кабельных каналах, не считаются «доступными», поэтому их не нужно удалять.

Другой способ — установить кабели и кабельные каналы с надлежащим противопожарным покрытием [770.26]:

• Противопожарная защита любых проемов в огнестойких стенах, полах и
потолки под электрооборудование.

• Используйте противопожарный материал, указанный для конкретных типов методов электропроводки и строительных конструкций.

• Используйте методы противопожарной защиты, одобренные AHJ, чтобы поддерживать класс огнестойкости огнестойкого узла ( Рис. 2 ).

Рис. 2. Отверстия вокруг электрических проходов должны быть перекрыты с использованием утвержденных методов для поддержания класса огнестойкости.

Также необходимо использовать методы, которые существенно не увеличивают риск распространения горения. Например:

• Каталоги электрических строительных материалов, опубликованные квалифицированными испытательными лабораториями, содержат перечень и ограничения по установке, необходимые для поддержания огнестойкости сборок [770.26 Примечание].

• Выходные коробки должны иметь горизонтальное разделение не менее 24 дюймов при установке в огнестойкую сборку, если только выходная коробка не указана для более близкого расстояния или защищена огнестойкими «замазочными подушками» в соответствии с инструкциями производителя.

Листинг

Установите перечисленные оптоволоконные кабели и кабельные каналы, как указано в Таблице 770.154 (A) и в соответствии с 770.113. Вы можете использовать замену кабеля согласно Таблице 770.154 (B). Для внутренней установки необходимо указать волоконно-оптические кабели [770.179].

Что делать, если в здание входят неуказанные в списке кабели? Во-первых, необходимо понять, что такое «точка входа» — точка в здании, из которой выходит оптоволоконный кабель [770.2]: внешняя стена; бетонная плита перекрытия; или жесткий металлический трубопровод, или промежуточный металлический трубопровод, соединенный заземляющим проводом с электродом согласно 770.100.

Вы можете прокладывать не указанные в перечне оптоволоконные кабели в помещениях здания (кроме стояков, воздуховодов или вентиляционных пространств), если длина оптоволоконного кабеля, измеренная от точки входа, не превышает 50 футов, а оптоволоконный кабель заканчивается в корпусе. . Непроводящие внешние оптоволоконные кабели, не указанные в списке, могут входить в здание на расстоянии до 50 футов (точка входа) [770.48].

Дорожка

В соответствии с требованиями главы 3 [770.110 (A)] вы можете установить оптоволоконные кабели в любой кабельный канал главы 3. Кроме того, вы можете установить указанные кабельные каналы оптического волокна в качестве внутреннего канала в любой дорожке, указанной в главе 3. Вы также можете установить их в указанные кабельные каналы оптоволоконных кабелей с 362,24 по 362,56.

Всегда устанавливайте указанные кабельные каналы оптического волокна в соответствии со следующими правилами ЛОР-органов:

• 362,24 (радиус изгиба)

• 362.26 (Максимальное общее количество изгибов между точками вытягивания, 360 °)

• 362,28 (с обрезкой для удаления неровностей)

• 362,30 (поддержка через каждые 3 фута, в пределах 3 футов от любого корпуса)

• 362,48 (Соединения между трубками, фитингами и коробками)

А как насчет заполнения дорожки качения? Таблицы заполнения кабельных каналов в главах 3 и 9 применимы, если вы прокладываете оптоволоконные кабели в кабельных каналах с токонесущими проводниками; в противном случае они не [770.110 (B)].

Воздуховоды vs.пленумы

Если вы прокладываете оптоволоконные кабели в сборных каналах, используемых для воздуха окружающей среды, и устанавливаете их в соответствии с 300,22 (B), вы можете выбрать один из восьми допустимых типов кабеля. Параметры и требования, перечисленные в 770.113 (B), просты. Но к приточным камерам, используемым для атмосферного воздуха, требования более сложные [770.113 (B)]. Причина в том, что воздуховоды помогают удерживать продукты сгорания, в то время как приточное пространство вряд ли сможет этого сделать.

Типичное приточное пространство случайно создается во время строительства.Например, пространство между двумя сторонами внутренней стены становится камерой статического давления при подключении к системе распределения воздуха. Обычно это пассивные части системы распределения воздуха (например, возврат холодного воздуха), и поэтому они обычно не герметичны. Их часто делают из горючих материалов.

Напротив, воздуховоды обычно изготавливаются из листового металла. Обычно он герметичен, чтобы уменьшить потери энергии из-за утечки воздуха, что дополнительно препятствует распространению горения.

Смешивание с проводниками

Вы можете использовать композитный кабель, который включает оптические волокна и силовые цепи, если функции оптических волокон и электрических проводников связаны. Проводящим оптоволоконным кабелям не разрешается занимать кабельные лотки или кабельные каналы с электрическим освещением, силовыми цепями или цепями класса 1 [770.133].

Непроводящие волоконно-оптические кабели:

• Может занимать кабельный лоток или кабельный канал с проводниками для электрического освещения, питания и цепей класса 1 ( Рис.3 ).

Рис. 3. Непроводящие волоконно-оптические кабели могут занимать тот же лоток или кабельный канал с силовыми проводниками и цепями класса 1.

• Не может занимать шкаф, розеточную коробку, панель или аналогичный корпус, в котором находятся электрические выводы электрического освещения, силовой цепи или цепи класса 1, если только непроводящий оптоволоконный кабель функционально не связан с электрическим светом, мощностью или цепью класса 1 .

Оптоволоконные кабели могут находиться в одной и той же кабельной канавке, кабельном лотке, узле кабельной трассы или в корпусе с проводниками любого из следующих типов:

• Схемы связи, соответствующие частям I и IV ст.800.

• Коаксиальные кабели, соответствующие частям I и IV ст. 820.

• Цепи Класса 2 и Класса 3, соответствующие Частям I и III Ст. 725.

• Цепи пожарной сигнализации с ограничением мощности, соответствующие частям I и III ст. 760.

Заключительное волокно мысли

Поскольку оптические волокна не пропускают ток, обычные правила NEC, связанные с допустимой допустимой нагрузкой, не применяются — если, конечно, вы не проложите их с токонесущими проводниками или не используете композитный волоконно-проводниковый кабель.При работе в окружающем воздушном пространстве необходимо учитывать побочные продукты сгорания. Защита этих оптических волокон от повреждений — ключевой фактор, лежащий в основе других ст. 770 требований.

Руководство по установке — Freedom MCC

% PDF-1.5 % 1 0 объект >>> эндобдж 416 0 объект > поток False11.08.5322018-12-12T00: 14: 08.558-05: 00 Библиотека Adobe PDF 15.0Eaton1fb0283f19808018167847a4ae85cfea7fb86a024579380Adobe InDesign CC 2015 (Macintosh) 2018-12-11T22: 31: 59.000-06: 002018-12-11T23: 31: 59.000-05: 002016-09-26T09: 15: 33.000-04: 00application / pdf2018-12-12T00: 15: 29.487-05: 00

Eaton

Низковольтное руководство по установке NEMA Freedom MCC

Инструкция по установке — Freedom MCC

xmp.id:a78218da-0a3c-4a76-b993-45aa9b73a9f1xmp.did:07801174072068118DBBAB668637C198proof:pdfuuid:d4def4f3-4b25-4012-bb3f-2868794ba794xmp.iid:56fa36d8-bce7-486f-9d26-dc9ff047b778xmp.did:07801174072068118DBBAB668637C198defaultxmp.сделал: 886738FBB5CEE21192DD8F08ADAD9468

преобразовано Adobe InDesign CC 2015 (Macintosh) 2016-09-26T09: 15: 33.000-04: 00из application / x-indesign на application / pdf /

Библиотека Adobe PDF 15.0false

eaton: таксономия продуктов / системы управления распределением электроэнергии низкого напряжения / центры управления двигателями / центры управления двигателями низкого напряжения

eaton: вкладки поиска / тип содержимого / ресурсы

eaton: страна / северная америка / сша

eaton: ресурсы / технические ресурсы / инструкции по установке

eaton: язык / ru

конечный поток эндобдж 412 0 объект > эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 36 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 37 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 38 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 39 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 40 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 41 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 42 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 97 0 объект > поток HYo @% ˒ ܦ JK ݪ «xҲ $ 0N; pZ3 ܏ G {- ֭ Z2 [ɉ / FQ = KvgEz> | @ 2V [vqC #. _R

! ĘP2.

Как установить дверцу доступа

В отличие от традиционных дверей, входные двери не предназначены для повседневного использования и не дают людям доступ в комнаты или здания.Фактически, входные двери имеют больше общего со стеновыми панелями, чем обычные двери, поэтому некоторые подрядчики и строительные компании вместо этого рабочие используют термин «панели доступа».

Что такое входная дверь?

Технически люк — это панель, которая позволяет вам получить доступ к приборам, каналам, клапанам, распределительным щитам, трубам, проводам, сейфам и всему остальному, что установлено. или расположен за стеной, потолком или полом.

Поскольку вам не нужно посещать эти пространства ежедневно, дверцы доступа обычно не имеют выступающих ручек, ручек или рамок (хотя некоторые из них совместимы с дополнительными ручками с накаткой).Вместо этого у них есть углубленная замочная скважина или пространство для запирающего механизма, который активирует освобождение защелки. Это сохраняет ваши входные двери находятся на одном уровне с остальными поверхностями, на которых они установлены, что позволяет создать безупречный интерьер и обеспечить бесперебойное пешеходное движение.

Дверцы доступа часто защищают чувствительные предметы, такие как ценные вещи, требующие дополнительной защиты, или электрическое оборудование, горячее на ощупь. Так как из них они доступны с различными материалами, отделками, защелками, пружинами и уровнями изоляции.Важно убедиться, что каждый доступ дверь, которую вы устанавливаете, обеспечивает достаточную защиту и учитывает определенные риски безопасности и конфиденциальности, связанные с предметами или пространствами, которые она скрывает.

Выбор подходящей дверцы доступа

Строите ли вы передвижной дом или большой склад, важной частью безопасности конструкции являются качество и особенности его входные двери. Убедитесь, что вы устанавливаете подходящие дверцы доступа для вашего строительного проекта, уделяя пристальное внимание следующим трем Особенности.

Материал

Если дверца доступа будет установлена ​​на открытом воздухе, на хорошо видном месте или рядом с нагревательным элементом с риском возгорания, особенно важно выбрать материал, который выдержит экстремальные условия, но при этом не будет раздражать глаза или не опасен для безопасности. Доступные двери доступны в нескольких различных вариантах. материалы, каждый из которых подходит для определенного набора приложений.

• Дверцы доступа из нержавеющей стали обеспечивают максимальную защиту сейфов и дорогостоящего оборудования, а также они привлекательны и достаточно долговечны для помещений с хорошая видимость.Если дверца доступа будет установлена ​​на открытом воздухе, нержавеющая сталь выдержит экстремальные температуры и не подвергнется коррозии, если подвергнется воздействию. к солевым туманам (например, морскому бризу или остаткам соленых заснеженных дорог). Поскольку это не тепловой или электрический проводник, он также является самым безопасным вариант для люков возле систем отопления, вентиляции и кондиционирования воздуха, генераторов, электропроводки и всего остального с высокими температурами или электрическими токами.

• Оцинкованная сталь также устойчива к царапинам, атмосферным воздействиям и коррозии.Однако эти свойства не вечны. В отличие от нержавеющей стали, который содержит прочный хром и никель, оцинкованная сталь погружается в цинк для создания тонкого защитного покрытия. Это покрытие изнашивается со временем, но вы можете предотвратить это, выбрав отделку из нержавеющей стали.

• Алюминиевые дверцы люков, как правило, наименее дорогие, самые легкие и самые простые в установке. Некоторые включают инкрустированный гипсокартон, устойчивый к влага, которая предотвращает образование плесени или плесени в помещениях с сантехникой или на открытых площадках, подверженных воздействию атмосферных осадков.Если сталь Нет необходимости, алюминиевые двери идеальны, потому что они требуют меньше времени, денег и труда для установки и обслуживания.

Размер

Конечно, ваша дверца доступа должна быть достаточно большой, чтобы обеспечить доступ ко всем частям, поверхностям и пространствам, которые необходимо обслуживать.

Для коробок с предохранителями, сейфов, двигателей и других небольших установок достаточно дверцы для ручного доступа. Они имеют размер от 6 дюймов на 6 дюймов до 12 дюймов на 12 дюймов и имеют прямоугольную форму. варианты включают 12 «x24» и 12 «x18».

Доступные двери для людей варьируются от 18 дюймов x 18 дюймов до 36 дюймов x 36 дюймов, но часто требуются петли, которые частично скрыты.

Функция

Входные двери могут быть встроены в вашу лепную или гипсокартонную конструкцию или располагаться заподлицо с потолочной плиткой или половицей. Они всегда функционируют как доступ точек, но поскольку они открывают и защищают множество различных пространств, каждая конкретная дверь должна иметь особенности, которые не будут мешать или создавать дополнительные риски или расходы.

Некоторые дверцы доступа имеют вентиляционные планки, которые позволяют воздуху циркулировать, регулируя температуру в помещении и предотвращая опасное накопление тепла или влажности.Другие герметизируют и изолируют, предотвращая попадание наружных сквозняков в внутренние помещения. Функциональность вашей дверцы доступа также зависит от ее петель, пружины, защелка и запорный механизм.

Опции двери общего доступа

Существует много разных типов дверок для разных целей, но наиболее распространенными являются следующие три типа:

• Противопожарные люки препятствуют прохождению через них сильного тепла, а некоторые выдерживают пламя и дым в течение определенного времени.

• Дверцы из гипсокартона устанавливаются в гипсокартон, чтобы обеспечить доступ к любым проводам, изоляции, трубам, или воздуховоды, которые расположены внутри самой стены.

Доступные двери безопасности варьируются от средней степени защиты до сверхмощных установок максимальной защиты. В больницах и тюрьмах они обеспечивают дополнительный уровень защиты жизненно важного оборудования. В домах и офисных зданиях они часто приводят к сейфам.

Как установить дверцу доступа

Чтобы обеспечить всю защиту и удобство, которые должна обеспечивать ваша дверца доступа, процесс установки должен быть точным и тщательным.Узнайте, как и где установить следующие типы дверей, и убедитесь, что у вас есть все необходимые инструменты и защитное оборудование, прежде чем начать.

Некоторые входные двери требуют более обширного процесса измерения, другие требуют специальных противопожарных модификаций для соответствия строительным нормам и правилам, и у большинства есть рамы и защелки, требующие предварительной подготовки.

Противопожарные и охранные входные двери

Рейтинг пожарной безопасности каждой конкретной двери покажет вам максимальную температуру, которую она выдержит, сколько минут или часов она продержится во время пожара, будет ли он блокировать дым или дым, и как его следует установить, чтобы обеспечить максимальную защиту.

Чтобы ваша конструкция оставалась максимально безопасной, важно уделять пристальное внимание этому рейтингу и тщательно проверять каждый материал, который вы использовать. Эти двери часто зависят от огнестойкого остекления и изоляции из минеральной ваты для защиты от огня и тепла, поэтому убедитесь, что они установлены правильно. тоже.

Инструменты и материалы

• Информация о степени пожарной безопасности
• Требования строительных норм
• Соответствующая изоляция
• Защитные очки
• Пила
• Карандаш
• Рулетка
• Дверь, рама и инструкция

Ступеньки

1. Убедитесь, что вы понимаете требования пожарной безопасности к двери и ее поверхности.Некоторые могут быть установлены только в стенах, а другие требуют определенных виды утеплителя.
2. Если вы устанавливаете сейф вместе с дверцей, перед началом убедитесь, что он закреплен на месте. Если вам нужен доступ к блоку предохранителей, измерьте расстояние от пола и стены по обе стороны от него, чтобы вы знали, где он находится за стеной.
3. Прижмите дверную коробку к стене и отметьте периметр карандашом.
4. Выпиливайте его постепенно, проверяя после каждого разреза, чтобы убедиться, что он не слишком большой.
5. Соблюдайте все стандарты пожарной безопасности для правильной установки рамы (с помощью винтов или огнестойкого клея). У каждой двери свои особенности установки.
6. Установите стальные анкеры, чтобы удерживать раму на месте, и при необходимости добавьте ватную изоляцию.
7. Смонтируйте дверь внутри рамы.
8. Добавьте необходимую защитную глазурь.

Советы и задачи

• Поскольку дверцы безопасного доступа защищают конфиденциальные, ценные или опасные предметы, они должны соответствовать двум наборам стандартов: требованиям пожарной безопасности, и ваши собственные требования к безопасности.
• Установите огнестойкие двери с повышенной степенью защиты с помощью негорючих шурупов с защитой от взлома и закрепите их внутри стены с помощью тяжелой стали.
• Дополнительные функции включают в себя замки с кодовым ключом и замки, для которых требуется более одного ключа, но они уже должны быть на месте внутри самой дверной панели. Убедитесь, что они также соответствуют классу огнестойкости стены.

---

Двери из гипсокартона

Для панелей доступа к гипсокартону часто бывает достаточно алюминия или оцинкованной стали, и их сварные рамы устанавливаются непосредственно в стену, часто с вариант мозаичного гипсокартона.Этот процесс намного проще завершить на начальном этапе строительства, потому что вы уже знаете, где находится жизненно важное оборудование. расположен.

Инструменты и материалы

• Пила для гипсокартона
• Карандаш
• Измерительная лента
• Строительный клей
• Винты
• Шпильки
• Сверло
• Краска, грунтовка или защитная глазурь (при необходимости)

Препарат

1. После установки сантехнических труб и электропроводки измерьте расстояние от пола до блока предохранителей, клапана или труб, которые вам понадобятся. для доступа.Затем измерьте расстояние до краев стены и потолка. Запишите это.
2. Завершите установку гипсокартона.

Ступени

1. Вырежьте небольшое отверстие прямо перед трубой или проволокой. Убедитесь, что вы правильно выбрали место.
2. Поднесите дверную коробку к проему и с помощью карандаша заполните каждое из предварительно пробитых отверстий или очертите периметр.
3. С помощью пилы удалите гипсокартон между отверстиями, затем медленно увеличьте размер, сравнивая его с рамой.
4. Нанесите строительный клей на заднюю часть рамы или закрепите ее винтами.
5. Следуйте инструкциям производителя по установке самой дверной панели.

Советы и задачи

• Не забудьте уплотнить периметр рамы, чтобы предотвратить потерю энергии и накопление влаги. Поглотитель, изоляция и даже пена доски могут быть зажаты между ними, и если стена или дверь со временем немного расширятся или сузятся, эти уплотнения следует проверить еще раз и при необходимости заменил.
• Начните с отверстия, которое немного меньше рамы.

---

Потолочные люки

В отличие от чердачных дверей, которые напоминают люки или традиционные двери, потолочные люки на самом деле представляют собой панели, которые вписываются в утопленные рамы или плитки внутри помещения. сам потолок. Ваш процесс установки будет зависеть от функции вашей потолочной дверцы доступа.

Если он дает доступ к воздуховодам в потолке, вам нужно обратить особое внимание на его влагостойкие материалы и убедиться, что вентиляционные отверстия чистые. и открыть.Если он ведет к кровельной системе или настилу, вам необходимо заранее подготовить проем, а затем внимательно осмотреть уплотнение и изоляцию.

Инструменты и материалы

• Рулетка
• Местные строительные нормы и правила
• Подвески для балок
• Карандаш
• Защитные очки
• Сверло
• Винты
• Пила
• Лестница
• Дверь доступа и все материалы, прилагаемые к ней

Препарат

1. См. Местные строительные нормы и правила, которые должны определять точное расположение и требования к материалам для потолочных люков.Они также могут рассказать вам, как проем должен быть большим.
2. Выберите место, отвечающее требованиям норм и обеспечивающее удобный доступ к потолочным светильникам. Он должен быть рядом с вашим кондиционером, динамиком системные провода, пожарные спринклеры и любой другой потолочный монтаж, требующий периодического обслуживания. Однако открытие никогда не должно прервать или повредить провода или опорную систему, которая поддерживает эти установки в рабочем состоянии.
3. Убедитесь, что это место легко доступно с пола.Если у вас есть несколько вариантов расположения, выберите тот, который не находится непосредственно над пространством с высокой проходимостью.
4. Найдите балки в потолке и измерьте расстояние между ними и краями отверстия, которое вы планируете вырезать для панели.
5. Наденьте защитные очки.

Этапы установки

1. Карандашом и плоской поверхностью отметьте периметр отверстия панели. Подбирайте размеры коробки, а не самой двери.
2. Если вы не можете просто снять панель, распилите штукатурку потолка по нарисованным линиям.
3. Установите раму на место и просверлите винты в каждом доступном отверстии.
4. Если ваша дверь требует металлической планки, а не видимой рамы, в штукатурке все равно должно быть углубление. После закрепления планки в место, добавьте оставшуюся часть штукатурки, чтобы скрыть ее и удерживать на месте.
5. Установите дверь, прикрутив петли на место, затем дважды проверьте механизм фиксации и диапазон движения.

Советы и задачи

Если ваш потолок уже огнестойкий, вам необходимо убедиться, что винты и изоляция, которые вы используете, не нарушают стандарты, необходимые для поддержания его оригинальный рейтинг. Поскольку вы прорезаете отверстие в поверхности, которая должна оставаться неповрежденной, убедитесь, что между рамой и рамой нет зазоров. потолок и используйте негорючие саморезы.

Входные двери для безопасности и защиты

Если вы выберете подходящую дверцу для ваших нужд и правильно ее установите, она будет надежным и защищенным элементом вашего здания на долгие годы. приходить.Если у вас есть какие-либо вопросы о том, как установить дверцу доступа, специалисты Williams Brothers будут рады помочь.

Противопожарные характеристики электрических кабелей — Международная противопожарная защита

СМИ и пожарные органы часто обвиняют электрические кабели в возникновении пожаров в зданиях, однако зачастую возгорание вызывает не выход из строя кабеля, а неправильное использование кабеля из-за изношенной или поврежденной изоляции, перегрузки из-за неправильной или недостаточной защита цепи, короткое замыкание или перенапряжение.Эти ситуации могут вызвать высокие температуры в проводниках кабеля или электрическую дугу, которая может нагреть изоляцию кабеля и любые окружающие горючие материалы и вызвать пожар.

Производители кабелей обычно стараются изготавливать электрические кабели, которые в вышеуказанных ситуациях или в случаях, когда пожар возник по другой не связанной причине, не будут гореть или, по крайней мере, не будут способствовать распространению огня по зданию.

Сегодня существуют различные стандарты испытаний кабелей на огнестойкость, написанные комитетами технических стандартов в Европе и США.Эти общие стандарты предлагают методы испытаний, предназначенные для определения того, являются ли электрические кабели или материалы, из которых они сделаны, самозатухающими (огнестойкими). Эти методы испытаний также могут быть включены властями в обязательные нормы проектирования зданий.

В этой статье рассматриваются общие методы испытаний и вопросы, действительно ли используемые протоколы испытаний обеспечивают предполагаемый уровень огнестойкости при прокладке и использовании кабелей в зданиях.

Изготовление гибких электрических кабелей
Чаще всего гибкие кабели изготавливаются из полимеров на углеводородной основе.Эти базовые полимеры обычно не являются огнестойкими и имеют высокую теплотворную способность, поэтому добавляются химические вещества, чтобы сделать их более пригодными для использования в электрических кабелях. Галогены, такие как хлор, являются особенно хорошими добавками, которые помогают замедлить распространение пламени и не оказывают значительного влияния на диэлектрические свойства полимера, поэтому галогены можно использовать как в изоляции кабелей, так и в оболочках кабелей. Эти галогенированные полимеры (например, ПВХ и CSP) также имеют отрицательный побочный эффект, заключающийся в том, что при пожаре они могут выделять галогены, которые чрезвычайно токсичны и в сочетании с влагой в глазах, рту и легких вызывают сильное раздражение.

Для кабелей, которые должны быть «безгалогенными» и «огнестойкими», другие негалогенные огнезащитные элементы, такие как тригидрат алюминия (ATH), могут использоваться вместо галогенов, но, будучи эффективными для замедления распространения пламени, эти наполнители часто отрицательно влияют на полимер за счет снижения диэлектрических характеристик или влияния на механическую и водостойкость. По этой причине такие добавки, как ATH, в основном используются только в кабельных оболочках. В безгалогенных огнестойких кабелях чаще всего используется более чистый полимер, такой как PE, XLPE или EPR для изоляции, которая имеет хорошие диэлектрические и механические свойства, но может быть не очень огнестойкой.

Электрические кабели: характеристики распространения при пожаре
Часто лучшие огнестойкие кабели галогенированы, потому что и изоляция, и внешняя оболочка являются огнестойкими, но когда нам нужны безгалогенные кабели, мы обнаруживаем, что часто только внешняя оболочка является огнестойкой и внутренней изоляции нет.

Это имеет значение, потому что, хотя кабели с огнестойкой внешней оболочкой часто проходят испытания на огнестойкость с внешним пламенем, те же кабели при высокой перегрузке или длительных коротких замыканиях показали в университетских испытаниях легковоспламеняемость и даже могут вызвать пожар. .Этот эффект известен и опубликован (8-я Международная конференция по изолированным силовым кабелям (Jicable’11 — июнь 2011 г.), проходившая в Версале, Франция), поэтому, возможно, удивительно, что нет общих протоколов испытаний для этого, казалось бы, обычного события, и один из них цитируется обоими власти и СМИ как причина пожаров в зданиях.

Кроме того, в методах испытаний на огнестойкость, таких как IEC60332 части 1 и 3, в которых используется внешний источник пламени, образцы кабеля не подвергаются предварительной обработке до нормальной рабочей температуры, а испытываются при комнатной температуре.Этот надзор особенно важен для силовых цепей, потому что температурный индекс кабеля (температура, при которой материал кабеля будет самоподдерживать горение в нормальном воздухе) будет в значительной степени зависеть от его начальной температуры, то есть: чем горячее кабель, тем больше легко распространит огонь.

Может показаться, что существует необходимость в переоценке существующих методов испытаний кабелей на огнестойкость, поскольку они обычно понимаются как консультантами, так и потребителями, чтобы обеспечить надежную индикацию способности кабелей замедлять распространение огня.

Если мы не можем доверять стандартам, что нам делать?

В США многие строительные стандарты не требуют использования безгалогенных кабелей. Конечно, это не потому, что американцы не осведомлены об опасностях; скорее применяемый подход заключается в следующем: «Лучше иметь кабели с высокой огнестойкостью, которые не распространяют огонь, чем кабели с минимальной огнестойкостью, которые могут распространять огонь» — (небольшой пожар с некоторым количеством галогенов может быть лучше, чем большой пожар без галогенов. ). Один из лучших способов сделать изоляцию кабеля и его оболочку огнестойкими — это использование галогенов.

Европа и многие страны мира придерживаются другого менталитета: не содержат галогенов и не распространяют горение. Хотя это достойный восхищения мандат, в действительности все обстоит иначе: испытания на распространение пламени для кабелей, принятые в Великобритании и Европе, можно утверждать, что они менее строгие, чем некоторые из испытаний на распространение пламени для кабелей в США, что приводит к выводу, что общие испытания в Великобритания и Европа могут быть просто испытаниями, которые кабели могут пройти, а не испытаниями, которые они должны пройти.

Заключение
Для большинства гибких полимерных кабелей сегодня остается выбор между высокими характеристиками распространения пламени с галогенами или сниженными характеристиками распространения пламени без галогенов.

Заключение кабелей в стальную трубу уменьшит распространение в месте возгорания, но углеводородные газы горения от разлагающихся полимеров, вероятно, распространяются по трубам к распределительным щитам, распределительным щитам и распределительным коробкам в других частях здания. Любая искра, такая как размыкание или замыкание выключателей или контакторов, может воспламенить горючие газы, что приведет к взрыву и распространению огня в другое место.

В то время как кабели с минеральной изоляцией и металлической оболочкой могут стать решением, часто нет единого идеального ответа для каждой установки, поэтому проектировщикам необходимо оценивать требуемые характеристики «от проекта к проекту», чтобы решить, какая технология является оптимальной.

Первостепенное значение пожарной нагрузки
Внутри всех зданий и объектов электрические кабели обеспечивают связь, которая обеспечивает включение света, работы кондиционирования и работы лифтов. Он обеспечивает питание компьютеров, оргтехники и обеспечивает связь для наших телефонов и компьютеров. Даже наши мобильные телефоны должны подключаться к антеннам беспроводной связи или GSM, которые подключаются к телекоммуникационной сети с помощью оптоволоконных или медных кабелей. Кабели обеспечивают нашу безопасность, подключив

пожарная сигнализация, аварийная голосовая связь, видеонаблюдение, дымовые заслонки, вентиляторы наддува воздуха, аварийное освещение, насосы для пожаротушения, дымовые и тепловые датчики и многие другие функции современной системы управления зданием.

Там, где важна общественная безопасность, мы часто просим кабели иметь дополнительные функции безопасности, такие как огнестойкость, чтобы кабели не распространяли легко огонь, целостность цепи во время пожара, чтобы необходимое оборудование для пожаротушения и безопасности жизни продолжало работать. Иногда мы можем признать, что при сгорании электрических кабелей образуется дым, который может быть токсичным, поэтому мы призываем кабели не содержать дыма и галогенов. Логично и интуитивно мы думаем, что при запросе этих специальных свойств кабели, которые мы покупаем и устанавливаем, будут более безопасными

Поскольку кабели устанавливаются многими различными профессионалами для различных приложений и в основном скрыты или встроены в наши конструкции, часто не осознается, что многие мили кабелей и тонны пластиковых полимеров, из которых состоят кабели, могут представлять собой одну из самых больших пожарные нагрузки в здании.Об этом, безусловно, стоит подумать подробнее.

Кабельные материалы

PVC, XLPE, EPR, CSP, LSOH (Low Smoke Zero Halogen) и даже HFFR (безгалогенные огнестойкие) в основном основаны на углеводородных полимерах. Эти основные материалы, как правило, не являются огнестойкими и, естественно, имеют высокую пожарную нагрузку. Производители кабелей делают их огнестойкими, добавляя соединения и химические вещества. Конечно, это улучшает летучесть горения, но остается горючее в основных полимерах.

Таблицы 1 и 2 выше сравнивают пожарную нагрузку в МДж / кг для обычных изоляционных материалов кабелей с некоторыми распространенными видами топлива.Скорость тепловыделения и летучесть в воздухе для этих материалов будут разными, но количество топлива, добавляемого в огонь на килограмм, и соответствующий объем выделяемого тепла и потребляемого кислорода являются относительными.

Объем в километрах и тоннах кабелей, проложенных в наших зданиях, и связанная с этим пожарная нагрузка изоляции значительны. Это особенно важно в проектах с длительным временем выхода из строя, таких как высотные здания, общественные здания, туннели и подземные помещения, аэропорты, больницы и т. Д.

При рассмотрении вопроса о пожарной безопасности мы должны прежде всего понять наиболее важные факторы. Эксперты по пожарной безопасности говорят нам, что большинство смертей в зданиях, связанных с пожарами, вызвано вдыханием дыма, повышением температуры и недостатком кислорода или травмами, вызванными прыжками в попытке избежать этих эффектов.

Дым
Первый и самый важный аспект дыма — это сколько дыма? Как правило, чем сильнее огонь, тем больше дыма образуется, поэтому все, что мы можем сделать, чтобы уменьшить распространение огня, соответственно уменьшит и количество дыма.

Дым будет содержать частицы углерода, золы и других твердых веществ, жидкостей и газов, многие из которых токсичны и горючие. В частности, пожары в замкнутых пространствах, таких как здания, туннели и подземная среда, вызывают падение уровня кислорода, что способствует неполному сгоранию и тлению, что приводит к увеличению количества дыма и токсичных побочных продуктов, включая CO и CO ₂ . Присутствие галогенированных материалов приведет к выделению токсичных галогенидов, таких как хлористый водород, вместе со многими другими токсичными и легковоспламеняющимися газами в дыму.

По этой причине обычные испытания на дымообразование, проводимые на изоляционных материалах кабеля в больших 3-метровых камерах ³ с большим количеством воздуха, могут дать неверные данные о задымленности, поскольку при полном сгорании часто выделяется значительно меньше дыма, чем при частичном неполном сгорании, что вероятно на практике. Простое указание IEC 61034 с определенным значением затемнения и предположение, что это обеспечит низкую дымность во время пожара, может, к сожалению, мало помочь людям, действительно вовлеченным в этот процесс.

Галогены, токсичность, топливный элемент, кислородное истощение и повышение температуры
Вызывает беспокойство то, что Европа и другие страны принимают концепцию материалов, не содержащих галогены, без должного рассмотрения вопроса токсичности. Галогены, выделяемые при сгорании, чрезвычайно токсичны, как и окись углерода, а это не галоген. Обычно называют кабели, не содержащие галогены, а затем разрешают использование полиэтилена, потому что он не содержит галогенов. Горящий полиэтилен (который, как видно из приведенной выше таблицы, имеет самую высокую топливную нагрузку в МДж на кг из всех изоляций) будет выделять почти в 3 раза больше тепла, чем эквивалентный кабель из ПВХ.Это означает, что при сжигании полиэтилена будет не только выделяться почти в 3 раза больше тепла, но также потребляться почти в 3 раза больше кислорода и образовываться значительно больше окиси углерода. Учитывая, что угарный газ является причиной большинства смертей от токсинов при пожарах, эта ситуация в лучшем случае вызывает тревогу!

Топливные элементы, показанные в таблице выше, показывают количество тепла, которое будет выделяться при сжигании 1 кг стандартной изоляции кабеля, указанной в таблице. Конечно, это тепло ускоряет горение других соседних материалов и может способствовать распространению огня в здании, но, что важно, для выработки тепловой энергии необходимо потреблять кислород.Чем выше теплота сгорания, тем больше требуется кислорода, поэтому выбор изоляции с высокими топливными элементами значительно увеличивает как минимум четыре основные опасности возгорания: повышение температуры, истощение кислорода, распространение пламени и выделение окиси углерода.

Возможно, лучше всего прокладывать полимерные кабели внутри металлических каналов. Это, безусловно, поможет распространить пламя и свести к минимуму дымность, потому что внутри трубы ограничен кислород; однако это не решение. Как было сказано ранее, многие газы от разлагающейся полимерной изоляции внутри трубопроводов легко воспламеняются и токсичны.Эти газы будут перемещаться по трубопроводам к распределительным коробкам, коммутационным панелям, распределительным щитам, центрам управления двигателями, лампам, переключателям и т. Д. При входе газы могут воспламениться или взорваться с любой дугой, такой как замыкание / размыкание автоматического выключателя, контактора. , выключатель или реле, вызывающее распространение огня в другое место.

Заключение
Популярность «Безгалогена» при игнорировании других токсичных элементов огня является явным признанием того, что мы плохо понимаем предмет и не можем легко определить опасности комбинированных токсичных элементов или физиологической реакции человека на них.Однако важно, чтобы мы не продолжали проектировать, понимая проблему только наполовину. Хотя для кабелей на органической основе не существует идеального решения, мы, безусловно, можем минимизировать эти критически важные эффекты риска возгорания:

Один из вариантов может быть: выбрать изоляцию кабеля и материалы оболочки, которые не содержат галогенов и имеют низкий топливный элемент, а затем установить их в стальной кабелепровод, или, может быть, американский подход лучше: использовать высокогалогенированную изоляцию, чтобы в случае пожара любое распространение пламени сводится к минимуму.

Для большинства цепей питания, управления, связи и передачи данных существует одно полное решение для всех проблем, поднятых в этом документе. Это решение, которое надежно используется более 80 лет. Кабели MICC могут дать исчерпывающий и исчерпывающий ответ на все проблемы, связанные с пожаробезопасностью кабелей из органических полимеров.

Медная оболочка, изоляция из оксида магния и медные жилы MICC обеспечивают эффективную огнестойкость кабеля. Кабели MICC не содержат органических веществ, поэтому просто не могут распространять пламя или выделять дым.Нулевая топливная нагрузка гарантирует отсутствие добавления тепла и потребления кислорода.

Неорганические кабели MICC вообще не могут выделять галогены или токсичные газы, включая CO.

К сожалению, многие распространенные методы испытаний кабелей на огнестойкость, используемые сегодня, могут непреднамеренно ввести людей в заблуждение и заставить поверить в то, что полимерные гибкие кабельные изделия, которые они покупают и используют, будут работать должным образом во всех пожарных ситуациях. Как указано в этой статье, к сожалению, это может быть неверно.

Дополнительную информацию см. На сайте www.temperature-house.com

.
