Низкое или пониженное напряжение. Как повысить напряжение в сети

Содержание:

Низкое и пониженное напряжение. Причины

Почему в наших электрических сетях низкое или пониженное напряжение хорошо известно. Основные причины — старение электрических сетей, плохое их обслуживание, износ основного оборудования, неверное планирование сетей, значительный рост потребления энергии. В результате мы имеем миллионы потребителей, получающих низкое напряжение. Хорошо, если в сети параметры падают до 200 Вольт, часто бывает что в домах 180, 160 и даже 140 Вольт.

Как известно, напряжение в сети не одинаково у потребителей, подключенных к одной линии передач. Чем дальше потребитель находится от распределительного устройства, тем ниже будет его значение. Конечно, в этой ситуации необходимо повысить напряжение.

К понижению напряжения также приводит существенное увеличение мощности каждого потребителя в сети.

Сейчас трудно найти дом, в котором есть только один чайник, один телевизор, один холодильник и пять лампочек. А ведь это примерный расчёт потребления электричества в советские годы, в то время в домах устанавливали автоматы (пробки) на 6,5 Ампер. Не сложный расчёт 6,5 х 220 показывает, что максимальная мощность электрических одновременно включенных приборов не должна была превышать 1,5 кВт. Сегодня один хороший чайник берет 2 кВт. В результате сеть просаживается, получаем низкое напряжение.

Ещё одно явление современной жизни, приводящее понижению параметров тока — сезонность и периодичность возрастания нагрузки. Особенно хорошо это явление можно проследить в дачных поселках. Летом потребление растёт: дачники приезжают, поливают, строят, варят, парят, охлаждают, качают, смотрят, вентилируют, сверлят, пилят, косят, отмечают, употребляют, закусывают — ну в целом «потребляют». А зимой нет никого — холодно и скучно. В результате летом напряжение падает, а зимой растёт.

В выходные дни дачники приезжают, поливают, строят, варят, парят, охлаждают, качают, смотрят, вентилируют, сверлят, пилят, косят, отмечают, употребляют, закусывают — ну в целом опять «потребляют». А в рабочие дни нет никого — тихо и скучно. В результате в выходные дни напряжение падает, а в рабочие — растёт.

Чем опасно низкое и пониженное напряжение

Электрические приборы, которыми мы пользуемся, рассчитаны на входное напряжение в диапазоне 220—230 Вольт плюс-минус 5 %. Исходя из этого определяются все электрические параметры приборов: общее сопротивление, сопротивление отдельных частей схемы, длина и сечение всех проводников, количество витков в обмотках двигателей и электромагнитах, параметры транзисторов, резисторов, конденсаторов, трансформаторов, нагревательных элементов.

Если в сети низкое или пониженное напряжение, то электрические приборы могут работать не корректно, не эффективно или вовсе не работать. Низкое напряжение может привести к поломке прибора, перегреву, дополнительному износу или даже возгоранию устройства. Вот почему обязательно нужно повысить напряжение.

Какие приборы чувствительны к этой проблеме, а какие нет?

Легко переносят пониженное напряжение осветительные приборы: лампочки накаливания будут работать, но свет будут давать более тусклый. Будут работать и электроплиты, но менее эффективно. Легко переносят низкое напряжение современные телевизоры, оснащенные импульсными источниками питания с широким диапазоном входного напряжения.
Наиболее чувствительны к низкому напряжению электродвигатели, электромагниты, платы управления. Низкое напряжение приводит к существенному (кратному) увеличению нагрузки на обмотки электродвигателей. Чем ниже напряжение, тем больше сила тока в этих приборах. В результате могут перегреться и даже расплавиться провода, прибор сгорит. Вот почему холодильники и насосы не могут даже включиться при низком напряжении, от полного сгорания их спасает встроенная защита, отключающая прибор.

Для нормально работы электродвигателей необходимо повысить напряжение.
Низкое напряжение опасно и для элементов электронного управления различных сложных приборов. При пониженном напряжении микросхемы и процессоры работают не корректно, что приводит к отключению прибора или его поломке. Нельзя эксплуатировать при низком напряжении современные колонки отопления, они имеют и электронное управление и электронасосы. Для нормально работы электронных устройств необходимо повысить напряжение.

Как повысить напряжение в сети

Чтобы повысить напряжение в сети есть два основных способа. Первый добиваться от энергетиков нормализации параметров электрического питания. Писать жалобы, ходить на приёмы к чиновникам, проводить экспертизы, идти в суд. Метод правильный, но очень трудный.
Второй способ повысить напряжение — использовать современные стабилизаторы. Конечно, этот способ работает не всегда, если напряжение очень низкое (меньше 120 вольт), то этот способ не сработает. Если вы решили использовать стабилизаторы чтобы повысить напряжение в вашем доме, нужно определиться с параметрами тока и величиной нагрузки. Исходя из этих параметров проводить выбор стабилизатора. Можно установить один мощный стабилизатор на входе в дом и обеспечить нормализацию параметров тока во всех помещениях. Этот способ самый эффективный, но требует вложения средств, профессионального монтажа, специального помещения.

Можно установить несколько локальных маленьких стабилизаторов в наиболее важных местах. Этот способ более простой и менее затратный. В первую очередь, необходимо повысить напряжение до нормального для таких потребителей как: насосы, холодильники, кондиционеры, газовые колонки.

Повысить напряжение с помощью стабилизаторов Skat и Teplocom

Большой выбор надежных стабилизаторов Skat и Teplocom вы найдете в разделе «Стабилизаторы напряжения». Высокое качество стабилизаторов напряжения Skat и Teplocom гарантируется 20-летним опытом производства электрооборудования.
На заводе введена, поддерживается и эффективно действует система управления качеством на основе принципов стандарта ISO 9001. Вся продукция компании

соответствует требованиям стандартов ИСО 14001 и OHSAS 18001.
Стабилизаторы напряжения рекомендованы специалистами компаний: Vaillant, Baxi, Junkers, Thermona, Bosch, Buderus, Alphatherm, Gazeco, Termet, Chaffoteaux, Sime.

Надежная заводская гарантия — 5 лет!

Читайте также:

Как повысить напряжение в сети до 220 в частном доме

Морозной зимой сельским жителям много хлопот доставляет обогрев своих жилищ. Тем же, кто отказался от печного отопления, проблему, как будто специально, создает заниженный уровень поступающей электроэнергии.

Да и в многоэтажных зданиях многочисленных городских поселков жители страдают от плохого электричества. Вот люди и задаются вопросом: Как повысить напряжение в сети до 220 в частном доме с наименьшими затратами и почему энергоснабжающие организации не качественно выполняют свои обязанности?

Предлагаю рассмотреть его объективно с точки зрения потребителя и поставщика. Решение проблем лучше искать совместными усилиями на основе компромисса.

Содержание статьи

Электрические районные сети: где искать потери напряжения

Рекомендую обратить внимание на три вопроса:

  1. Работу трансформаторной подстанции.
  2. Состояние линии электропередач.
  3. Равномерность распределения нагрузки по фазам.

Виды трансформаторных подстанций 10/0,4 кВ: простая оценка по внешнему виду

Электроэнергия от промышленных генераторов к нам в жилой дом поступает по линиям электропередач через трансформаторные подстанции. На них напряжение с 10 или 6 киловольт снижается до 0,4.

Конструкция ТП должна пройти реконструкцию с заменой изношенного оборудования, отвечать современным требованиям надежности и безопасности.

В этом случае вам просто уже повезло. Если воздушная ЛЭП 380 вольт идет от подобной модульной подстанции, то она обладает резервом мощности.

Однако довольно часто еще можно встретить старые конструкции ТП, введенные в работу в советское время.

Нельзя сказать, что они выработали свой ресурс и не пригодны к работе. Просто надо понять, что сейчас сильно изменились условия их эксплуатации. Они уже не справляются нормально с современными, сильно возросшими нагрузками.

Их резерв мощности был рассчитан на энергоснабжение групп потребителей в частных домах, подключенных к бытовой проводке, собранной алюминиевыми жилами 2,5 мм кв. Сила тока тогда практически никогда не превышала 16 ампер, что соответствовало примерно 3 киловаттам.

С тех пор многое изменилось. Даже простой электрочайник потребляет 2 кВт. А ведь еще есть различные отопители и нагреватели, стиральные машины, микроволновки, бытовой инструмент. У многих мастеров работают насосы, станки, сварка.

Все эти потребители вместе сильно нагружают старые трансформаторные подстанции: их мощности не хватает на обеспечение полноценного питания подключенных нагрузок.

Воздушная линия электропередач: влияние конструкции на качество электроснабжения

Закон Ома определяет, что падение напряжения на участке воздушной линии электропередач от трансформаторной подстанции до конечного потребителя зависит от силы тока и величины сопротивления проводов.

На последний параметр влияют протяженность токопроводящей магистрали и конструкция проводников:

  • тип металлических жил;
  • общее поперечное сечение провода;
  • качество контактных соединений в местах стыковок — переходное сопротивление.

Чем длиннее магистраль от трансформаторной подстанции до последнего потребителя, тем больше проблем возникает у энергоснабжающей организации, да и жителей дальних домов.

Существующие нормативы ПУЭ определяют, что уровень напряжения в однофазной сети должен укладываться в предел 207÷253 вольта. Для обеспечения этого условия на ТП предусмотрена возможность его оперативного регулирования.

Обычно им пользуются для переключения режимов работы при смене сезонов: зимний период связан с большим энергопотреблением. Он требует завышать выходной уровень сети 0,4 на трансформаторной подстанции.

Длинные воздушные линии и возросшее количество мощных потребителей приводят к тому, что у владельцев домов, запитанных около ТП, напряжение находится на максимуме предела регулирования и поднимать его уже нельзя, а на самых удаленных потребителях падает ниже допустимого уровня вплоть до 180 вольт, а то и ниже.

В этой ситуации поставщик энергии быстро решить вопрос не сможет. Ему необходимо:

  • полностью менять оборудование трансформаторной подстанции;
  • или строить новые линии электроснабжения;
  • либо решать одновременно все задачи.

Нам следует понимать, что они энергозатратны, не дешевы, требуют приложения больших усилий и материальных средств.

Как устроена старая ВЛ

За основу передачи энергии раньше массово использовали алюминиевые провода со стальным сердечником. Их так и называли: АС. Кстати, производство алюминиево-стальных проводов различных типов существует до сих пор.

В сельской местности применяется провод АС с сечением 16 мм квадратных, как наиболее бюджетный вариант. Его небольшой диаметр при значительной длине и наличии стальной жилы создает довольно высокое электрическое сопротивление.

Ухудшает его еще способ соединения раскатки провода на составляющие проволоки и скрутку их в единый узел. Хорошо, если он выполняется с обжатием в гильзе. А ведь его могут сделать и на скорую руку.

Косвенным признаком вины алюминиевых проводов является характерное снижение напряжения вечером и нормальная величина ночью, когда большая часть нагрузки снята.

Модернизация ВЛ кабелем СИП

Современная конструкция воздушного кабеля сделана для обеспечения минимальных потерь напряжения. У них используется улучшенная технология сборки и повышенная проводимость токопроводящих жил. Каждая из фаз покрыта слоем светостойкой ПВХ изоляции, что разрешает скручивать их единой магистралью.

Кабель СИП монтируется по специальной технологии, обеспечивающей минимальные потери напряжения при транспортировке по нему электрической энергии.

Переход воздушной линии с открытых алюминиевых проводов типа АС на кабель СИП повышает надежность и эксплуатационные характеристики ВЛ.

Распределение нагрузки по фазам: как просто определить дисбаланс

Идеальное трехфазное напряжение создается генераторами на холостом ходу.

Его схему и диаграмму удобно представлять векторной формой в виде равностороннего треугольника. Между вершинами A, B и C создается линейное напряжение 380, а относительно нуля и вершин — фазное.

Это напряжение 220 поступает к нам в жилой дом и ко всем потребителям. К нему каждый владелец по своему усмотрению подключает нагрузку. Процесс этот носит чисто случайный характер на всем протяжении питающей ЛЭП.

Если какая-то фаза станет перегруженной (течет больший ток), то на ней может произойти посадка напряжения. Точка рабочего нуля в треугольнике смещается из центра, меняются разности двух других фазных потенциалов.

На этот процесс снабжающая организация реагировать практически не может. Она влияет на него на стадии проекта и очень редко переключает потребителей при эксплуатации.

Электрические замеры под напряжением на ВЛ около дома способны дать объективную оценку качества напряжения. Но делать их могут только подготовленные бригады электриков с соблюдением ряда организационных и технических мероприятий.

Владелец дома может оценить роль снабжающей организации в подводе электричества в его жилище только визуально по внешнему виду подстанции, воздушной ЛЭП и опросе ближайших соседей о качестве электроэнергии в их зданиях.

Причина низкого напряжения довольно часто может быть создана по вине владельца здания.

Электропроводка в частном доме: скрытые ошибки монтажа, создающие проблемы

Внимание: зона ответственности снабжающей организации заканчивается на ответвительной опоре! Схема подключения к ней, кабель ввода в дом и весь внутренний монтаж лежат на совести частного владельца.

Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой.

Контакты на улице

Ввод в здание и подключение к счетчику делают бригады электриков от поставщика и энергосбыта. От качества их работы может пострадать хозяин дома. Ему следует контролировать состояние проводов и создаваемых контактов.

Обычная скрутка алюминиевых жил на воздухе покрывается слоем окислов и ухудшает переходное сопротивление. Это место начинает больше греться и сильнее окисляться. Процесс со временем нарастает, хотя визуально может быть не заметен.

Естественный обдув воздухом и длина открытого провода его маскируют, но не останавливают. Увеличенное переходное сопротивление такого контакта — причина потери напряжения на нем.

Подключение ответвления специальными зажимами с нарушениями технологии — тоже возможная причина плохого контакта.

Если на нем образовались трещины, сколы, потемнения и другие дефекты, то они явно свидетельствуют об увеличенном переходном сопротивлении, потерях энергии.

Контакты вводного автомата

Подключение силового провода к автоматическому выключателю на вводе часто требует использования специальных переходников с созданием надежного ужима. Халатная работа сразу может не сказаться, но со временем проявиться.

Переходное сопротивление контактов владелец может проверить созданием электропроводке режима максимальной нагрузки на некоторое время. Сразу потребуется проконтролировать их нагрев. Проводя визуальный осмотр, следует обращать внимание на потемнение корпуса защитного модуля, состояние изоляции.

Внутри дома возможны и другие причины, ведущие к снижению уровня электричества.

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Как повысить напряжение в сети: 2 подхода

Решить вопрос можно своими руками или приобрести специальное промышленное оборудование.

Как повысить напряжение: бюджетные варианты от бывалого

Способ №1: старый стабилизатор от черно-белого телевизора

Кинескопные ламповые модели телевизоров в советское время потребляли много электроэнергии, порядка 400 ватт. Им требовалось стабилизированное питание.

Для них многочисленные заводы массово выпускали различные модели стабилизаторов напряжения. Со временем необходимость в них пропала и они попали к мастерам в кладовки, а кто-то просто выбросил, хотя надежность и работоспособность этих устройств сохранилась и по сей день.

Использовать такой старый стабилизатор вполне допустимо, но, стоит обратить внимание на его выходную мощность. Питать через него лучше какой-то один бытовой прибор с электродвигателем.

Если имеются два одинаковых стабилизатора, то их можно объединить и подключить более высокую нагрузку.

Способ №2: понижающий трансформатор

Подойдет любая модель от старого ненужного зарядного устройства автомобильных аккумуляторов или самодельная конструкция. Показываю на примере трансформатора 220/12-36 вольт. Его номинальная мощность 315 вольт-ампер.

На правой части картинки показаны выходные цепи со снятым корпусом. Подобных зарядных было выпущено очень много. Из них можно выцепить схему электроники. Она не нужна.

Далее поступаем очень просто. Собираем схему увеличения напряжения, когда первичная обмотка работает, как обычно, а вторичка добавляет свои вольты к питанию прибора.

С научной точки зрения необходимо выполнять фазировку, а на ее основе ставить перемычку между обмотками, которая позволит сделать вольт-добавку. Предлагаю более простой вариант:

  1. Соединяем перемычкой произвольно одну клемму входной цепи с любой выходной, действуя по принципу: «мне повезет».
  2. Включаем трансформатор в сеть обмоткой 220 и замеряем сигнал на его выходе вольтметром.
  3. Если он увеличился, то удача нам улыбнулась и все получилось.
  4. Когда напряжение снизилось, то это значит, что мы собрали схему понижения и требуется переключить перемычку на одной из клемм входа или выхода.

Если отсутствует трансформатор заводского исполнения, то его не так уж сложно намотать своими руками на подходящем магнитопроводе. Можно использовать даже статор от сгоревшего асинхронного двигателя.

Методику расчета и сборки описывать не буду. Она довольно подробно изложена в этой статье про трансформаторный паяльник Момент. Что будет не понятно — спрашивайте. Я помог уже многим читателям в этом вопросе.

Подключать бытовой прибор к добавленному трансформатором напряжению следует с учетом мощности нагрузки. Первичная и вторичная обмотки могут перегреться от повышенных токов.

Чтобы не допустить перегрева добавочного ТН, достаточно правильно подобрать к нему предохранитель, контролировать и ограничивать время работы при максимальных нагрузках.

При скачках напряжения в сети на величину до 25-30 вольт необходимо в выходную цепь трансформатора включать реле РКН. Без него выходной уровень при броске может перевалить за 253 вольта, что создаст аварийную ситуацию.
Способ №3: стабилизатор напряжения своими руками

Любителям мастерить предлагаю собрать относительно не сложную электронную схему на трансформаторе с тремя обмотками, работающими по принципу приведенной выше вольт-добавки понижающего трансформатора.

Предлагаемый стабилизатор напряжения своими руками нормально справляется со стабилизацией электроэнергии для нагрузок 1,5 кВт при уровне сети 200 вольт и 700 ватт при снижении до 180В. Работает он автоматически.

Компаратор имеет 4 ступени настройки порогов срабатывания. Переключение обмоток осуществляют контакты реле РП-21 постоянного тока с напряжением 24 вольта. Их можно заменить аналогами, но обращайте внимание на коммутационную способность контактов. Иначе они сгорят.

Марки и номиналы компонентов электронной базы показаны на схеме. Однако, проще купить такой прибор промышленного изготовления.

Стабилизатор напряжения для частного дома: на какие характеристики обращать внимание

Индуктивная нагрузка

Выбирать модель стабилизатора следует под конкретные нужды его эксплуатации. Необходимо учесть, что пусковые токи электродвигателей превышают в два-три раза номинальную величину нагрузки.

Мощность источника должна их надежно перекрывать. Особенно важно выполнять это требование для электродвигателей насосов различных жидкостей и компрессоров, начинающих свой запуск под нагрузкой рабочей среды, а не раскручивающихся на холостом режиме.

Способы регулирования

Стабилизаторы напряжения работают по принципу автотрансформатора и построены по одной из двух схем:

  1. ступенчатого переключения дополнительных обмоток релейными или полупроводниковыми ключами;
  2. плавного регулирования выходной величины за счет перемещения сервопривода по принципу работы ЛАТР.

В первом случае на автотрансформаторе создаются отпайки. Их количество влияет на величину ступени регулирования напряжения. Коммутации происходят по командам от электронного блока тиристорами или симисторами.

Стабилизатор с сервоприводом плавнее переключает напряжение движением угольных электродов по виткам автотрансформатора.

Сервоприводный механизм и щетки плохо переносят часто меняющиеся нагрузки и разрушаются от токов, которые возникают при работе от сварочных трансформаторов. Даже если кто-то из соседей пользуется сваркой, то он может повредить сервопривод.

Стабилизаторы напряжения изготавливают для работы с трехфазной и однофазной нагрузкой. Однако при их выборе надо хорошо представлять условия их эксплуатации.

Особенности трехфазного питания

В доме с таким электроснабжением на вводе лучше устанавливать 3 однофазных устройства на каждую фазу отдельно. Любой из них будет нормально выравнивать напряжение при разных нагрузках намного лучше, чем один общий.

Трехфазные электродвигатели и трансформаторы подключают через соответствующие 3-х фазные стабилизаторы. Они больше приспособлены к симметричным нагрузкам.

Режим Bypass

Полезной функцией прибора является возможность транзита электроэнергии, минуя орган стабилизации.

Режим байпас имеется не на всех стабилизаторах, а только на более дорогих. Он позволяет при номинальных уровнях напряжения экономить ресурс работы оборудования.

Видеоролик владельца Voltra BY «Как выбрать стабилизатор для дома» поможет вам определиться с поиском подходящей конструкции. Рекомендую посмотреть.

Если же у вас еще остались вопросы и не ясно, как повысить напряжение в сети до 220 в частном доме, то спрашивайте. Постараюсь помочь.

в квартире и на даче

Низкое напряжение в сети – можно сказать, болезнь удаленных потребителей. Стиралка еле крутится, в квартире или в доме; совершенно исправный насос вдруг перестал качать воду на даче – причина чаще всего одна: падение напряжения сети электропитания. При допустимых пределах 195 – 235 В (если линейное напряжение, как и нас и в Европе, 220 В) на «кончиках» распределительной сети может быть 180 и даже 175 В.

Прежде всего, нужно разобраться, где происходит падение напряжения. Тут не нужно измерений и приборов – достаточно поспрашивать соседей. Если у них все в порядке, потери напряжения – в Вашей абонентской проводке и нужно звать мастера-электрика.

Повышение напряжения в сети электропитания

Если же низкое напряжение у всех в округе – нужно думать, как повысить напряжение в сети у себя. Но не пугайтесь сразу же больших затрат на чудеса современной электроники. Они нужны, о них речь пойдет ниже. Но чаще всего проблему можно решить быстро и без хлопот подручными средствами. Причем – технически грамотно и совершенно безопасно.

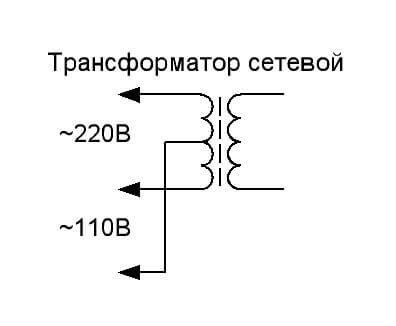

При стабильно низком напряжении в сети выручит самый обыкновенный понижающий трансформатор на 12 – 36 В. Да, да, именно понижающий. И большой его мощности не потребуется. 100-ваттный потянет нагрузку в 500 Вт, а киловаттный – в 5 кВт. И увеличить напряжение в сети можно до допустимых пределов.

Никаких чудес, никакой паранауки – достаточно такой трансформатор использовать как повышающий автотрансформатор, добавив напряжение понижающей обмотки к линейному. Тогда при 175 В в розетке на выходе будет при 12 В добавочных 187 В. Маловато, но бытовая техника работать будет. Если вдруг напряжение повысится до нормы, автотрансформатор выдаст 232 В; это еще в норме. При 36 В добавочных 175 В вытягиваем до 211 В – норма! Но вдруг и в розетке норма окажется, получим 256 В, а это уже нехорошо для электроприборов. Поэтому лучше всего – 24 В добавочных.

А как же мощность? Дело в том, что в сетевой обмотке автотрансформатора течет РАЗНОСТНЫЙ ток, и если повышать напряжение на небольшую долю от исходного, он окажется совсем незначительным. Правда, в дополнительной обмотке пойдет суммарный ток, но она в понижающих трансформаторах выполняется из толстого провода и при мощности исходного трансформатора в 100 Вт выдержит ток в 3-5 А, а это более 500 Вт при 220 В.

Нужно только правильно сфазировать обмотки. Для этого включаем трансформатор, как показано на схеме, БЕЗ НАГРУЗКИ. К гнездам «Прибор» подключаем любой вольтметр переменного тока на 300 В и более, хотя бы тестер. Показывает меньше, чем в розетке? Меняем местами концы любой из обмоток. Стало больше, чем в розетке? Все, можно пользоваться. Потребителей включаем вместо измерительного прибора.

Нужно только поставить в цепь сети предохранитель – вдруг в розетке «зашкалит» (это может случиться, если на старой и плохо обслуживаемой подстанции испортится зануление), так пусть он сгорит, а не техника.

Подходящий трансформатор можно найти на «железном» или радиорынке, а то и у себя в кладовке. Не спутайте только с гасящим устройством для низковольтных электропаяльников – они выполнены на конденсаторах, и от них толку не будет, а будет авария.

Защита от перепадов напряжения

В городских условиях напряжение в сети, как правило, держится, но актуальной становится защита квартиры от перепадов напряжения. Вот тут пора вспомнить о чудесах электроники, поскольку «железно – проволочная» электротехника эффективных, простых и дешевых способов их сглаживания не знает.

Поспрашивайте в электро- и радиомагазинах автомат защиты от перепадов напряжения; их еще называют «барьер защитный». Как примерно такой выглядит, видно на иллюстрации. Современные устройства такого типа сравнительно недороги, компактны, их легко подключить и обслуживания в процессе эксплуатации они не требуют.

Простой защитный барьер для домашней электросети

Но не вспоминайте об автотрансформаторе на даче – защитный барьер лишь устраняет броски напряжения; все время держать напряжение в розетке при стабильно пониженном он не может. В качестве накопителей энергии в таких устройствах используются суперконденсаторы, а они хоть и «супер», но все же не электрогенераторы.

Как все-таки быть при нестабильном напряжении?

Бывает и так, что напряжение в сети резко колеблется – то меньше нормы, то больше. Это признак запущенного местного электрохозяйства: тронутых коррозией распределительных проводов в сочетании с плохим нулем на подстанции. Законные меры воздействия на энергетиков оставим юристам; данная же статья техническая, и нам нужно знать, как держать напряжение в норме.

Старый добрый стабилизатор напряжения для дачи вполне подойдет. Возможно, еще от дедушкина черно-белого телевизора, если хранился в подходящих условиях. Только нужно учесть, что наиболее употребительные феррорезонансные стабилизаторы могут давать очень короткие, в несколько миллисекунд, выбросы напряжения, а они могут повредить компьютерную технику, современный телевизор и вообще все, где используются импульсные блоки питания.

Поэтому после такого стабилизатора желательно включить описанный выше автотрансформатор, но с добавкой не 24, а 6-12 В. Напряжение в розетке будет в пределах нормы, а обмотки с большой индуктивностью на массивном железе автотрансформатора паразитные импульсы погасят.

В продаже на интернет-аукционах и с рук можно встретить старые промышленные магнитнокомпенсационные стабилизаторы, и вроде бы подходящей мощности: 1-10 кВт. Но ныне применение таких устройств запрещено. Они хорошо держат напряжение, но дают большую реактивную составляющую потребляемой мощности, очень вредную для управляемых электроникой энергосистем.

Энергетики, вооруженные ныне компьютерным мониторингом, засекают «реактивку» мгновенно, вычисляют источник абсолютно точно, а штрафные санкции (весьма внушительные) применяют охотно и без промедления.

В частном домовладении достаточно обеспеченного владельца радикальное средство стабилизации напряжения в домовой сети – электронный преобразователь напряжения с собственным накопителем энергии. По принципу действия это тот же компьютерный «бесперебойник» (UPS), но на мощность 3-10 кВт.

Стоят такие устройства весьма и весьма недешево (3-20 тыс. долл. США), но обеспечивают идеальное качество напряжения в сети и электропитание потребителей при ее пропадании. В отличие от компьютерных UPS, они, как правило, имеют интерфейс связи со снабженным собственной электроникой аварийным дизель-генератором, так что «движок» запускается не сразу при пропадании сети, а спустя некоторое время, или когда аккумулятор бесперебойника начинает садиться.

В заключение – важный момент. Человек, поверхностно знакомый с электротехникой, может «сообразить»: ага, компьютерный киловаттный UPS, стало быть, сможет держать утюг почаса-час, а телевизор или люстру – чуть ли не сутки, а стоит несколько сотен долларов. Поставлю-ка я такой на даче!

Неверно. Компьютерные UPS рассчитаны на кратковременное эпизодическое использование, потому и стоят в десятки раз дешевле ИБП общего назначения. При непрерывном использовании достаточно дорогостоящий прибор очень быстро окончательно выйдет из строя.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка. ..

что еще почитать:

Вывести все материалы с меткой:

Как увеличить напряжение — защита от перепадов напряжения

Часто люди сталкиваются с такой проблемой, как в сети понижается напряжение, и уже не работают бытовые электрические приборы. Несведущие люди впадают в панику и звонят в разные инстанции, чтобы вызвать специалиста. Но чтобы приборы нормально работали, нужно знать, как самостоятельно это сделать.

Причины снижения напряжения

Если в электрической сети низкое напряжение, не выходящее за границы допустимых норм, то это вполне нормально, так как при транспортировке энергии на линии теряется ее некоторая часть. При обычных условиях уровень этих потерь должен иметь допустимые значения. Но со временем оборудование изнашивается, и потребление электричества увеличивается.

Повышение расхода энергии заметно в своих домах при увеличении количества электрических устройств. Постепенно возникает такая ситуация, когда сеть не может нормально функционировать и обеспечивать энергией потребителей. При увеличении нагрузки толщина проводов, кабелей и мощность оборудования не изменяется.

Многие электрические устройства должны функционировать при нормальном напряжении 220-230 В. Если эта величина уменьшается, и становится ниже, то эффект от приборов значительно уменьшается, и большинство из них совсем не работают, либо выходят из строя.

Как повысить напряжение в сети

Для увеличения напряжения можно использовать несколько вариантов. Для начала нужно купить стабилизатор напряжения, а другим вариантом является повышающий трансформатор, который способен увеличить низкое напряжение. Также существует много других методов, которые рассмотрим подробнее.

Стабилизатор напряжения

Это наиболее приемлемый метод. Стабилизатор может быть с ручным или автоматическим управлением. Стабилизатор с системой автоматики самостоятельно удерживает необходимую мощность, а ручной приходится настраивать своими руками. Раньше такие приборы были во многих домах, так как электричество в сети имело большие перепады, да и в настоящее время подача электроэнергии часто изменяется. Когда люди на работе, то напряжение нормальное, а вечером, когда все дома, и работают многие устройства, то напряжение может давать сбои.

В таких случаях стабилизатор выполняет две задачи – во-первых, он увеличивает неожиданно уменьшившееся напряжение, позволяя приборам непрерывно функционировать, а во-вторых, он создает безопасность, и предотвращает появление замыканий из-за перепадов питания. Стабилизатор является необходимым устройством, но достаточно дорогостоящим, поэтому если у вас нет в доме старого стабилизатора, то лучше его не приобретать, а воспользоваться другим методом.

Чаще всего стабилизатор постоянно находится в подключенном состоянии, защищая устройства. Многие из них имеют световую индикацию, указывающую на уровень напряжения и  режима работы.

Принцип работы стабилизатора

Действие этого прибора основывается на изменении числа витков трансформатора, при помощи тиристоров, реле или щеток. Защитная схема от пониженного напряжения очень простая. При нормальной величине напряжения, указанного в руководстве к прибору, стабилизатор может сгладить перепады, выдавая на выходе 220 вольт с допуском не более 8%. При снижении напряжения за допустимые границы, стабилизатор отключает питание, и выдает звуковой и световой сигнал.

Необходимо выяснить, как работает алгоритм действия стабилизатора при низком напряжении. При значительном падении напряжения менее 150 вольт напряжение на выходе может достигать 130% от значения питающей величины. При уменьшении U на выходе стабилизатора до 180 вольт он обесточивает сеть, делая напряжение равным нулю.

При увеличении наибольшего напряжения сети более 260 вольт устройство может поддерживать выходную величину около 90% от значения питания. При увеличении напряжения до 255 вольт, нагрузка также отключается от электрической сети.

Восстановление характеристик напряжения питания дает возможность возобновить подключение питания на нагрузку, однако происходит это при условии, позволяющем предотвратить вредное для потребителя внезапное изменение питания.

Также, стабилизатор обладает определенной заданной эксплуатационной температурой (до 120 градусов). Если этот параметр отклоняется более, чем на 10 градусов, то питание также может отключиться. Когда температура понизится, то допустимой величины (около 85 градусов), то питание автоматически восстановится. Многие регуляторы напряжения сети имеют автоматические системы, производящие аварийное выключение питания, если напряжение превысило допустимую величину тока. Это достигается путем применения регулятора для подсоединения нагрузки, больше разрешенной величины.

Отсюда можно сделать вывод, что увеличить напряжение в сети не настолько трудно, необходимо лишь вникнуть в эту проблему более глубоко.

Повышающий трансформатор

Вторым методом является покупка трансформатора, который способен увеличить напряжение. Но для правильного выбора трансформатора, необходимо ознакомиться с определенными расчетами. Первичная обмотка должна быть рассчитана на 220 вольт, а вторичная – должна выдавать недостающую часть напряжения.

Для определения нужного числа витков следует пользоваться формулами:

Iн = Рн / Uн и Р = U2 x I2

В первом выражении можно определить ток вторичной обмотки. Далее, используя второе выражение, можно определить мощность Р. По таким данным можно узнать, какие параметры трансформатора необходимы. Основными характеристиками при подборе трансформатора являются мощность и напряжение на выходе.

Перед повышением напряжения и монтажа трансформатора, нужно спланировать место установки. Обычно их устанавливаю в подвалах. Если вы живете в квартире, то лучше установить его в кладовке или подсобном помещении, где нет людей.

Электрический генератор

Другим вариантом решения задачи стало применение электрогенератора. Но при этом есть вопросы частых остановок и запусков, так как автоматические системы, когда низкое напряжение, сразу обесточивают сеть и включают в работу генератор. Далее напряжение восстанавливается, так как сеть разгружается, и генератор снова выключается. В момент запуска генератора дом на какое-то время остается без питания, электрические устройства также отключаются, а затем включаются вместе с генератором.

Другие способы повышения напряжения

Для того, чтобы увеличить низкое напряжение, существует много разных способов, которыми пользуются многие жильцы квартир и загородных домов.

  1. Применение автотрансформаторов. Их устройство дает возможность увеличить напряжение на 50 вольт. Они применяются чаще всего в электрических сетях с низким напряжением, в деревне, где напряжение падает часто, и считается обычным явлением. Используя автотрансформатор можно также и уменьшать напряжение. При их выборе следует учитывать мощность, в противном случае они будут сильно нагреваться.
  2. Низкое напряжение можно привести в норму путем использования умножителя, который является особым устройством, собранным из конденсаторов и диодов. Такие умножители используются для питания кинескопов, увеличивая напряжение до 27 тысяч вольт.
  3. С помощью электродвижущей силы. Если в источнике энергии можно настраивать ЭДС специальным регулятором, то можно увеличить значение ЭДС этого источника. Повышение напряжения произойдет на столько, на сколько повысится ЭДС.
  4. Низкое напряжение можно повысить, изменяя сопротивление. Зависимость напряжения от сопротивления, следующая: во сколько уменьшится сопротивление, во столько и увеличится напряжение.
  5. Если нельзя повысить напряжение одним из этих способов, то можно использовать их совместно. Например, для увеличения напряжения в цепи в 12 раз, нужно повысить ЭДС источника в два раза, снизить длину проводов в два раза, и повысить площадь их сечения в три раза.

как повысить и куда жаловаться

Содержание статьи:

К таким неприятным явлениям, как сбой работы бытовых приборов и преждевременный их выход из строя, часто приводит низкое напряжение в сети. Необходимо разобраться в причинах таких ситуаций и выяснить, кто виноват, чтобы грамотно решить проблему.

Основные причины неисправности

На понижение напряжения влияет изношенность проводки, слабые контакты, недостаточное сечение кабеля

В соответствии с ГОСТом к электрическим сетям выдвигают определенные требования. Напряжение по существующим стандартам должно составлять 220 Вольт. Допустимые колебания от 198 до 242 в. Пониженное напряжение, например, до 180 Вольт не отвечает установленной норме. В этой ситуации, приборы потребляют такой же ток, но исполняют свои функции за более длительное время. Например, чайник закипает дольше, лампочка еле видна. В таком случае электроприборы целесообразнее отключать, чтобы они не вышли из строя.

Необходимо выявить причину снижения, а затем принимать меры по устранению. Проблемы с электросетью могут быть вызваны такими факторами:

  • Старые изношенные провода с большим количеством соединений не выдерживают нагрузку.
  • Недостаточная мощность установленного трансформатора.
  • Дисбаланс мощности, перекос фаз.
  • Недостаточное для расчетной нагрузки сечение подводящего кабеля.
  • Некачественно выполненное воздушное ответвление.
  • Слабый контакт на входном рубильнике или автомате.

Мощность может понижаться, если входящий кабель однофазный, а далее каждая фаза является плечом трехлинейной схемы. Также напряжение может падать из-за ненадлежащего обслуживания или ремонта старых линий электропередач.

Чаще эти неполадки наблюдаются одновременно, поэтому устранение одной из них приводит только к частичному решению проблемы. Если самостоятельно выявить причины не удается, нужно обратиться за помощью к электрику.

Больше всего страдают потребители энергии, которые находятся на отдаленном расстоянии от линии трансформаторной подстанции.

Влияние низкого напряжения на электроприборы

Когда в сети нет напряжения, более всего уязвимы устройства, в которых есть электродвигатель или компрессор. Это большая часть бытового инструмента, холодильники, стиральные машины, насосы. Основной урон они получают при запуске двигателя. Такое оборудование имеет слабую встроенную защиту, которая не справляется с падением напряжения.

Нештатный режим сказывается на работе оборудования, может снизить срок его эксплуатации. Если напряжение в сети упало, пользователь может заметить это по бытовой технике и приборам. При работе холодильника и кондиционера могут появляться посторонние звуки. Нагревательные приборы дольше достигают нужной температуры. Человек страдает от мигающих лампочек и недостаточного освещения.

Понижение напряжения пагубным образом отражается на приборах и бытовой технике:

  • ухудшение пусковых характеристик двигателей;
  • увеличение тока при запуске;
  • изменение основных параметров электроприборов;
  • понижение светового потока ламп накаливания;
  • повышение силы тока, как следствие перегрев проводов, разрушение изоляции;
  • сбои в работе сложной электронной техники.

Низкое напряжение практически не отражается на нагревательном оборудовании, но в сравнении с нормальным напряжением, снижается мощность. Техника, снабженная блоком питания с широкими входными параметрами, менее подвержена перепадам. Исключением являются устройства с электронным способом управления.

Способы решения проблемы

Если проблемы в одной квартире, нужно проверить соединения проводов

Прежде всего необходимо поговорить с соседями, чтобы определить: проблема внешняя или неполадки существуют в квартире, домовладении. В многоэтажке это сделать проще. Частным домовладельцам следует опрашивать соседей, дома которых питаются от тех же линий.

Если перебои в напряжении есть у всех, виновником неполадок является электропоставляющая организация. Если неисправности связаны с доставкой электроэнергии, самостоятельно их устранить невозможно. Ожидание модернизации линий электропередач или трансформаторов может длиться годами.

Если у соседей все в порядке, нужно выключить вводный автомат и измерить напряжение на клеммах. Затем включить несколько приборов. Если напряжение заметно падает при включении, причину следует искать в конкретном помещении.

Чтобы определить, почему просаживается напряжение в квартире, нужно осмотреть все контакты:

  • на входе в распределительный щит;
  • соединение проводов в самом щитке;
  • контакты распределительных коробок и розеток.

Слабое соединение на входе или выходе автоматического выключателя часто приводит к снижению напряжения. Визуально можно обнаружить подгорание и деформацию корпуса. В таком случае прибор необходимо заменить. Установку защитного устройства может выполнять только профессионал с соответствующей группой допуска. Распределительные щиты, рубильники, должны иметь соединение на «землю».

Если автоматический выключатель исправен, все контакты подтянуты, следует проверить на соответствие сечение вводного кабеля, при необходимости провести его замену.

Все монтажные работы до счетчика должен выполнять специалист управляющей компании или поставщика услуг, если заключен договор.

Как повысить напряжение в сети до 220

При наличии внешних причин поднять уровень напряжения можно с помощью стабилизатора. Такое устройство устанавливают на квартиру или дом. Например, надежный стабилизатор напряжения SKAT ST отличается широким диапазоном входного напряжения и мощностью от 3,5 до 12 кВт. Стоимость качественных электронных приборов довольно высока, но это дешевле, чем приобретать новую технику, взамен вышедшей из строя.

Можно установить локальные стабилизаторы для отдельных приборов. В этом случае подойдет модель SKAT ST-2525 мощностью от 1,5 до 3 кВт.

Один из способов решения вопроса – подвод к дому либо квартире трех фаз. Для этого потребуется согласование с энергосбытом, так как нужно знать, где и как отключить напряжение сети от магистральных линий в квартире и частном доме. Затем на вводе ставят переключатель. В процессе энергопотребления используют ту фазу, которая наименее загружена.

Можно повысить напряжение, подключая домашнюю сеть через трансформатор. Способ не совсем удачный, так как может вызвать перенапряжение, что приведет к срабатыванию защиты и отключению бытовой техники.

Установка реле напряжения результатов не дает. Когда параметры выходят из допустимого значения, прибор будет выключать питание сети. Розетки остаются обесточенными, пока напряжение не придет в норму.

Куда звонить и жаловаться

Как правило, решить проблему в телефонном режиме не получается. Замена магистральных линий на большее сечение, установка мощного трансформатора, требует выполнения ряда работ и связана с большими капиталовложениями. Поэтому жалобы жильцов на поставщиков зачастую остаются без внимания.

На компанию, предоставляющую услуги, официально следует подавать претензию. Жильцы или домовладельцы должны написать заявление на поставщика электроэнергии или управляющую компанию. Документ составляется и подается в двух экземплярах. Один остается у заявителя с отметкой о дате регистрации.

Другой способ коммуникации – отправить свои требования заказным письмом. Реквизиты поставщика или управляющей компании обязательно должны быть указаны в договоре на электроснабжение.

Если из-за перебоев напряжения по вине поставщика бытовая техника вышла из строя, пользователь имеет право на возмещение причиненного ущерба. Для этого нужно действовать следующим образом:

  1. Вызвать представителя поставщика, который должен зафиксировать факт аварии и составить соответствующий акт.
  2. Обратиться в сервисный центр за заключением о причине выхода техники из строя.
  3. Направить претензию поставщику с требованием о возмещении ущерба.
  4. Если заявитель получает отказ, вопрос необходимо решать в судебном порядке.

Когда адекватных действий нет, стоит подать жалобу в районную администрацию, Роспотребнадзор, общественную палату. Если меры не приняты, следует обратиться в органы прокуратуры, суда и арбитража.

Самостоятельного решения проблемы низкого напряжения не существует. Для обращения в энергосбыт нужно объединяться с соседями, так как коллективные заявления более эффективны. Однако часть расходов придется брать на себя. В противном случае дело может тянуться бесконечно долго.

Низкое напряжение — это… (определение, диапазон)

Низкое напряжение — это напряжение, не превышающее 1000 В переменного тока и 1500 В постоянного тока (определение согласно ГОСТ 30331.1-2013 [1]).

Харечко Ю.В., проведя исследование в области нормативной документации, в своей книге [2] подытожил, что понимают под термином «низкое напряжение»:

« Под низким напряжением в международных стандартах понимают любое напряжение переменного тока до 1000 В и постоянного тока до 1500 В включительно. В национальных стандартах, разработанных на основе стандартов МЭК, также широко используют понятие «низкое напряжение». Например, электроустановка здания, в соответствии с требованиями стандартов комплекса ГОСТ Р 50571, является низковольтной электроустановкой и может состоять из электрических цепей, функционирующих при напряжении до 1000 В переменного тока и до 1500 В постоянного тока. В стандартах комплекса ГОСТ Р 50030 установлены требования к низковольтной коммутационной аппаратуре и аппаратуре управления, которая может оперировать при напряжении переменного тока до 1000 В и постоянного тока до 1500 В включительно. В стандартах комплекса ГОСТ Р 51321 изложены требования к комплектным низковольтным распределительным устройствам, которые могут иметь номинальное напряжение до 1000 В переменного тока и до 1500 В постоянного тока. »

[2]

Стандарты МЭК и национальные стандарты, разработанные на их основе, классифицируют электрические установки и оборудование на низковольтные и высоковольтные электроустановки и электрооборудование.

ГОСТ 32966-2014 [3], который подготовлен на основе стандарта МЭК 60449, установил для электроустановок зданий два диапазона номинального напряжения (смотрите таблицу ниже). Напряжения диапазона I соответствуют так называемому сверхнизкому напряжению. Напряжения диапазона II, максимальные значения которых равны 1000 В для электрических цепей переменного тока и 1500 В для постоянного тока, соответствуют низкому напряжению.

Таблица: диапазоны номинального напряжения U электроустановки. Основана на таблицах 1 и 2 из ГОСТ 32966-2014
Диапазоны Заземленные системы1 Изолированные или неэффективно заземленные системы2
Напряжение между фазой и землей, или между полюсом и землей, В Напряжение между фазами или полюсами, В Напряжение между фазами или полюсами, В
Переменный ток
I U≤ 50 U≤ 50 U≤ 50
II 50<U≤600 50<U≤1 000 120<U≤1 000
Постоянный ток
I U ≤ 120 U ≤ 120 U ≤ 120
II 120 120 120

1) Под заземленной системой понимают электрическую систему, в которой одна из частей, находящихся под напряжением, заземлена.

При этом в трехфазной четырехпроводной и однофазной трехпроводной электрических системах переменного тока заземляют нейтрали. В трехфазной трехпроводной и однофазной двухпроводной электрических системах переменного тока, в которых нет нейтралей, заземляют фазные проводники.

В трехпроводной электрической системе постоянного тока заземляют среднюю часть, находящуюся под напряжением. В двухпроводной электрической системе постоянного тока, в которой нет средней части, находящейся под напряжением, заземляют полюсный проводник.

2) Под изолированной или неэффективно заземленной системой понимают электрическую систему, в которой все части, находящиеся под напряжением, изолированы от земли или одна из частей, находящихся под напряжением, заземлена через большое полное сопротивление.

Харечко Ю.В. в своей книге [2] акцентирует внимание о том, что в некоторых стандартах термин «низкое напряжение» не получил должного распространения:

« Однако термин «низкое напряжение» до сих пор не получил должного распространения в национальной нормативной документации. В ПУЭ 7 все электроустановки классифицируют на электроустановки до 1000 В и электроустановки выше 1000 В. Например, в ГОСТ Р 12.1.019-2017., приложение А имеет название «Зона досягаемости в электроустановках до 1 кВ». При этом в ГОСТ Р 12.1.019 не учтен тот факт, что максимальное значение номинального напряжения для электрических систем постоянного тока установлено в комплексе ГОСТ Р 50571 равным 1500 В. »

[2]

« Для устранения противоречий, имеющихся в национальной нормативной документации, в ПУЭ и другие национальные нормативные документы следует внести изменения, которые исключат из них понятия «напряжение до 1000 В» и «напряжение выше 1000 В» и заменят их понятиями «низкое напряжение» и «высокое напряжение». Все электроустановки в ПУЭ и другой национальной нормативной документации должны быть классифицированы соответственно как низковольтные электроустановки и как высоковольтные электроустановки. Аналогично как низковольтное и высоковольтное должно классифицироваться электрооборудование. »

[2]

Список использованной литературы

  1. ГОСТ 30331.1-2013
  2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 2// Приложение к журналу «Библиотека инженера по охране труда». – 2012. – № 4. – 160 c.;
  3. ГОСТ 32966-2014

Низкое напряжение в сети – причины и методы стабилизации

Категория: Поддержка по стабилизаторам напряжения
Опубликовано 23.03.2015 09:41
Автор: Abramova Olesya


Одной из самых частых проблем электроснабжения в Украине является несоответствие уровня входного напряжения, в подавляющем большинстве случаев наблюдается низкое напряжение. Данная статья позволит узнать причины возникновения и влияние пониженного напряжения на электрические приборы, а также предлагаются оптимальные методы устранения данной проблемы.

В соответствии с ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» допускается длительное отклонение на уровне ±5% и кратковременные предельные отклонения на уровне ±10%. В настоящее время нередко наблюдаются значительное снижение напряжения вплоть до 50% в меньшую сторону, чаще всего это сезонное явление, но бывают случаи, когда уровень сети постоянно не соответствует ГОСТу.

Что обуславливает сезонное и постоянное снижение уровня напряжения:

  • Линии электропередач. Одна из главных причин кроется в старых линиях электропередач, которые имеют большое количество так называемых «скруток», где часто наблюдается слабый контакт. В следствии этого происходят вполне закономерные потери.

  • Трансформаторные подстанции. Мощность подстанций закладывалась еще в СССР, конечно, инженеры того времени старались предвидеть рост количества потребителей и общей потребляемой мощности, однако время этого оборудования давно ушло, но даже сейчас в огромном количестве ТП работают без полного обновления или даже частичной модернизации.

  • Несбалансированная мощность. В подавляющем большинстве случаев в дома и квартиры вводится однофазная сеть, но это лишь одно из трех плечей трехфазной сети. При неправильно сбалансированной нагрузке по каждой из фаз, будет наблюдаться перекос фаз, который ведет к повышенному или пониженному напряжению.

Вышеуказанные причины очень часто наблюдаются одновременно и устранение лишь одной из них ведет только к частичному улучшению. Особенно сильно страдают потребители электроэнергии, которые находятся в конце линии ТП, потребители, которые расположены ближе, потребляют больше мощности и у них может наблюдаться лучший уровень напряжения.

2. Влияние низкого напряжения на электрические приборы

  • Ухудшение характеристик пуска двигателей и компрессоров;

  • Увеличение тока при запуске двигателей и компрессоров;

  • Перегрев проводов и нарушение изоляции;

  • Снижение качества освещения;

  • Сокращение срока службы;

  • Нарушения в работе;

  • Снижение эксплуатационных характеристик.

Конечно, при некачественном электропитании в первую очередь страдают электрические потребители. Холодильники и кондиционеры, в составе которых есть компрессоры, а также стиральные машинки и всевозможные другие устройства, где есть двигатели, также получают существенный урон при пуске. Несколько меньше могут страдать электронные потребители, но в любом случае, могут наблюдаться сбои в работе или неправильные режимы работы.

Человек, как пользователь бытовых приборов, также замечает воздействие сниженного напряжения, нагревательная аппаратура дольше достигает требуемой температуры, при работе холодильника или кондиционера могут выделяться посторонние звуки, но особенно сильно человек страдает от тусклого освещения, которое очень часто наблюдается в подобных ситуациях.

3. Методы стабилизации напряжения в сети

  • Претензия в энергосберегающую организацию. Для подготовки претензии о некачественном энергоснабжении объекта крайне желательно иметь подтверждающий факт, который можно фиксировать при помощи специального устройства – регистратора электрических параметров сети. Данный прибор должен быть сертифицирован и быть установлен непосредственно на объекте, где наблюдается проблема. Фиксация происходит путем записи данных на карту памяти или на жесткий диск персонального компьютера, после чего графики могут быть распечатаны и использованы как доказательство. Составить претензионное письмо в организацию с которой заключен договор поможет юрист, а в случае отказа решать проблему, можно подать иск в суд. Ускорить процесс может составление коллективной претензии жителями улицы, квартала или многоквартирного дома.

  • Стабилизатор напряжения. Данный метод является наиболее популярным, поскольку решает проблему мгновенно после установки дополнительного оборудования в виде стабилизатора напряжения. К счастью, в настоящее время в Украине есть большое множество достойных производителей, которые выпускают качественные аппараты по приемлемой цене. Кроме стабильного напряжения, стабилизаторы обеспечат надежную защиту для всех бытовых приборов при резких перепадах или основных типах аварии сети.

  • Источники бесперебойного питания. Это более дорогостоящие устройства, которые обеспечат надежную защиту от любых проблем в сети, а также обеспечат дополнительное резервное питание в случае полного отсутствия напряжения в сети. Могут устанавливаться как на вводе, так и персонально для ответственного оборудования, например, газовых котлов или систем безопасности и охраны. Главным достоинством перед стабилизаторами является наличие технологии двойного преобразования, в следствии чего выходное напряжение будет иметь идеальную форму синусоиды.

  • Независимое энергоснабжение. При условии, что речь идет о частном доме, где есть возможность установить солнечные панели или ветрогенератор, всегда есть возможность создать систему альтернативного электроснабжения. Энергия Солнца и ветра – бесплатны, а качественная система может служить более 25 лет. При этом владелец получает полную или частичную независимость от общей сети электропитания. Недостатком является стоимость подобной установки, однако затраты в будущем многократно окупятся, т. к. больше не будет необходимости оплачивать существенные объемы электроэнергии.

  • Комплектная трансформаторная подстанция. Это наиболее дорогостоящий метод решения проблемы. Персональная подстанция или отдельная линия в настоящее время стоят очень дорого, к тому же не в каждом районе есть возможность установки.

4. Статистика на основе опроса клиентов

В завершении статьи предлагаем ознакомиться с интересной статистикой, которая была собрана посредством анкетирования клиентов компании. Всего было опрошено более 1500 звонящих, которые испытывали проблемы вследствие низкого напряжения с сети.



Уровень входного напряжения

На данной диаграмме отображено процентное соотношение в зависимости от уровня входного напряжения. У третьей части опрошенных (33,13%) наблюдалось напряжение в диапазоне от 195 до 170В, у 27,15% наблюдалось падение в диапазоне от 170 до 145В, у 21,37% входное напряжение было нормальным или с незначительными отклонениями 230 – 195В, 11,20% опрошенных получали критические значения от 145 до 120В, а еще 7,15% наблюдали снижение менее 120В.



Востребованность производителей стабилизаторов в Украине

Данная инфографика демонстрирует зависимость покупаемых стабилизаторов от уровня входного напряжения. Как можно заметить, при напряжении, близком к номинальному, лидирует итальянский производитель ORTEA, а также турецкий NTT Stabilizer. По мере снижения входного напряжения растет доля донецкого производители RETA и одесского ELEKS. Такая ситуация обусловлена тем, что при напряжении с незначительными отклонениями, пользователи хотят получить наибольшее соответствие с номинальным 220/230В, т. е. требуется высокая точность стабилизации, которую обеспечивают зарубежные производители. При критических значениях точность не имеет большого значения, однако требует недорогое решение с широким диапазоном, вследствие чего наиболее популярными становятся модели компании RETA и ELEKS.

Структурированная кабельная система

| Группа интранет-коммуникаций

1. Ваша сеть требует постоянного ремонта

Вы постоянно ищете и звоните техников, чтобы исправить вашу сеть или самостоятельно решить проблемы с ней? Единый поставщик низковольтных кабелей, необходимых для создания магистрали сети, может помочь вам организовать вашу инфраструктуру и сократить расходы.

2. Вы переехали в новый офис, и текущая конфигурация не соответствует вашим потребностям

Кабели категории CAT 3 и не имеют пропускной способности для VoIP и аудио-видео, необходимых для конференц-зала.Правильно спроектированная сетевая инфраструктура решает эту проблему за счет наличия плана, разработанного специально для вашего местоположения с учетом его текущих / будущих потребностей.

3. У вас нет разъемов для кабелей, компьютер подключен напрямую к роутеру или коммутатору

Разъемы

не только организуют вашу сеть и упрощают разводку, размещая ее в стенах или потолке, они также увеличивают срок службы вашей сети, поскольку ранее оголенные провода потребовали бы замены. Теперь только патч-корд, соединяющий компьютер с гнездом, нужно будет заменить в случае проблем с проводкой.

4. У вас нет профессионала, управляющего сетевой инфраструктурой

Вы все еще сами решаете проблемы с сетью и занимает ли это у вас больше времени, чем вы можете себе позволить? Как малый бизнес, вы хотите посвящать все свое время удовлетворению потребностей своих клиентов. Повторяющиеся проблемы с сетью могут усложнить ваш день и значительно снизить производительность.

5. Ваша сеть не достигает требуемых скоростей загрузки и выгрузки

Правильно подключенная кабельная сеть обеспечит более высокую скорость, поскольку она облегчает передачу данных от вашего поставщика услуг на ваш компьютер с использованием правильно подобранных кабелей и правильной инфраструктуры.

6. Провода портят ваше местоположение

Путаница проводов не только непривлекательна и опасна, но и может стоить вам денег. Открытые провода часто требуют замены. Это деньги из вашего кармана.

7. У вас все еще есть аналоговая телефонная система (не VoIP)

Аналоговые телефонные системы работают, но если они у вас есть, вы значительно переплачиваете за услугу, которая может быть предоставлена ​​вам по гораздо более низкой цене. Это включает в себя междугородние телефонные звонки. VoIP также обеспечивает взаимосвязь между пользователями в сети.

8. Ваша беспроводная сеть не покрывает все ваше местоположение

У вас есть здание или кампус без адекватного покрытия Wi-Fi? Специалист по структурированным кабелям может заполнить пробелы в вашей сети, используя проводку внутри предприятия (ISP) и вне предприятия (OSP) и точки доступа.

9. Вам нужна система IP-безопасности

Ваша текущая система видеонаблюдения недостаточна для ваших нужд. Возможно, вы не можете управлять своей системой безопасности в цифровом виде, хранить отснятый материал или контролировать его в режиме реального времени по сети. Система IP-безопасности использует Power of Ethernet для питания камер и может обеспечивать видео высокого разрешения.

10. Некоторые из ваших кабелей просто не работают

Ваш кабель может быть слишком длинным, провода могут быть слишком плотно сбиты или неисправны, они могут изгибаться больше, чем они рассчитаны, или они могут быть подключены неправильно.Специалист по структурированным кабелям может протестировать каждый провод в вашем месте, чтобы убедиться, что ваша сеть работает на пиковом уровне.

Будущее низковольтного оборудования: вызовы и возможности

Заглядывая вперед, низковольтные подрядчики столкнутся с множеством проблем в 2018 году, но есть и ряд интересных возможностей.

Вызовы

Для низковольтных подрядчиков из Миннеаполиса самая большая проблема связана с кибербезопасностью.

«Наши системы находятся в ИТ-сетях, и наша ответственность по защите наших клиентов от взлома или открытия кибератак имеет решающее значение», — сказал Робби Данко, менеджер по маркетингу компании Low Voltage Contractors. «Усилия киберпреступников по атакам и эксплуатации компаний будут только возрастать, и важность того, чтобы мы вносили свой вклад в информирование наших клиентов и их безопасность от компрометации, также возрастет».

По мере роста атак, меры по их защите и предотвращению также будут улучшаться. Промышленное оборудование меняется почти ежедневно: от беспроводных пожарных извещателей до низковольтного освещения.

«Мы также стали свидетелями увеличения уровня документации, которая требуется как конечным пользователям, так и местным органам власти, имеющим юрисдикцию — пожарной службе», — сказал Курт Бринкман, владелец Intrepid Electronic Systems, Окленд, Калифорния.«Эти изменения будут продолжаться, особенно с Интернетом вещей — от управления энергопотреблением до осветительных приборов и низкого напряжения».

Клиенты компании ищут системы, которые проще и дешевле устанавливать, обслуживать и поддерживать.

Майкл Дельфино, менеджер проекта McClure Communications, Сан-Франциско, сказал, что изменения в тенденциях в области кабельных систем представляют собой проблему.

«По мере появления новых технологий и изменения рабочей среды потребность в нескольких кабелях для пользователя будет уменьшаться, как это уже произошло», — сказал он.«Кроме того, в условиях нестабильности экономики низковольтные кабели, похоже, пострадают больше, чем другие дисциплины в отрасли».

«Произошло много изменений в работе с низковольтным оборудованием, особенно в Калифорнии, с появлением систем радиосвязи аварийного реагирования [ERRCS] и нейтральных хост-систем сотовой связи, которые теперь являются обязательным требованием», — сказал Билл Агирре, руководитель группы Sprig Electric. , Сан-Хосе, Калифорния. «В настоящее время требования норм относятся к новым зданиям, но в конечном итоге все существующие здания будут добавлены в программу.”

Венди Босалис, старший вице-президент Parsons Technologies из Миннеаполиса, считает, что наибольшие изменения произошли с сетевой электроникой, поддерживающей эти системы.

«Интеграция систем здания, особенно по мере того, как мы продвигаемся дальше в развитии Интернета всего и власти через Ethernet [PoE], будет определять решения о покупке домовладельцами и операторами», — сказала она.

Однако, по словам Босалиса, самой большой проблемой, с которой сталкивается отрасль в целом, является нехватка квалифицированных специалистов.

Возможности

Аналитическое программное обеспечение

, упреждающий мониторинг низковольтных систем и технологии интеллектуальных зданий взволновали подрядчиков, занимающихся низковольтным оборудованием.

«Мы видим, что владельцы и менеджеры зданий хотят лучше понимать, как работают их системы, хотят максимизировать эффективность и действенность своих систем и хотят, чтобы их объекты работали с нулевым чистым воздействием», — сказал Данко.

Владельцы и менеджеры ищут строительные системы, которые будут интегрированы для предоставления упреждающей информации в реальном времени, которая поможет им в достижении своих целей.
«На самом деле, самый захватывающий вид работы, в которой мы участвуем, — это интеграция технологий интеллектуального здания», — сказал он. «Хотя это еще не четко определенная технология, мы видим бесконечные возможности в интеграции систем здания, агрегировании данных, которые предоставляют владельцу или менеджеру возможность предлагать оптимизированное пространство, работать с максимальной эффективностью, улучшать удобство работы жильцов и, в конечном итоге, увеличивать стоимость их активов ».

«Мы думаем, что эволюция« умных »зданий и умных городов послужит толчком для роста низковольтной отрасли и сфер нашей деятельности, т.е.е., PoE-освещение, системы автоматизации зданий, аудио / видео, безопасность и Wi-Fi », — сказал Босалис. «Мы также очень рады развитию мобильных решений — распределенных антенных систем и Wi-Fi, новых технологий отображения видео и достижений в решениях безопасности».

Интеграция

также является интересной областью для Sprig Electric.

«Поскольку системы пожарной безопасности и безопасности переходят на IP, возможность для низковольтных подрядчиков стать интеграторами этих систем открыла много возможностей для бизнеса», — сказал Агирре.

Одним из больших преимуществ подрядчиков по обработке данных является то, что они работали вместе с ИТ-персоналом, и теперь они несут ответственность за эти системы.
«Наша компания взяла на себя обязательство заниматься следующими дисциплинами: передача данных, пожарная сигнализация, двусторонняя связь, контроль доступа, видеонаблюдение, распределенные антенные системы для ERRCS, Wi-Fi и автоматизация зданий», — сказал он. «Это захватывающие времена для нас, особенно когда мы можем предоставить все низковольтные изделия в рамках одного окна.”

Это цель, к которой могут стремиться многие низковольтные подрядчики.

% PDF-1.5 % 1693 0 объект > endobj xref 1693 268 0000000016 00000 н. 0000011504 00000 п. 0000011678 00000 п. 0000011724 00000 п. 0000011762 00000 п. 0000012854 00000 п. 0000013864 00000 п. 0000014001 00000 п. 0000014140 00000 п. 0000014277 00000 п. 0000014416 00000 п. 0000014553 00000 п. 0000014692 00000 п. 0000014829 00000 п. 0000014968 00000 п. 0000015105 00000 п. 0000015244 00000 п. 0000015381 00000 п. 0000015520 00000 п. 0000015657 00000 п. 0000015796 00000 п. 0000015933 00000 п. 0000016072 00000 п. 0000016209 00000 п. 0000016348 00000 п. 0000016485 00000 п. 0000016624 00000 п. 0000016761 00000 п. 0000016900 00000 п. 0000017037 00000 п. 0000017176 00000 п. 0000017313 00000 п. 0000017452 00000 п. 0000017589 00000 п. 0000017728 00000 п. 0000017865 00000 п. 0000018004 00000 п. 0000018141 00000 п. 0000018280 00000 п. 0000018417 00000 п. 0000018556 00000 п. 0000018693 00000 п. 0000018832 00000 п. 0000018969 00000 п. 0000019108 00000 п. 0000019245 00000 п. 0000019384 00000 п. 0000019521 00000 п. 0000019660 00000 п. 0000019797 00000 п. 0000019936 00000 п. 0000020073 00000 п. 0000020212 00000 п. 0000020349 00000 п. 0000020488 00000 п. 0000020625 00000 п. 0000020764 00000 п. 0000020903 00000 п. 0000021040 00000 п. 0000021179 00000 п. 0000021316 00000 п. 0000021455 00000 п. 0000021592 00000 п. 0000021731 00000 п. 0000021868 00000 п. 0000022007 00000 п. 0000022144 00000 п. 0000022283 00000 п. 0000022420 00000 н. 0000022559 00000 н. 0000022696 00000 п. 0000022835 00000 п. 0000022972 00000 п. 0000023111 00000 п. 0000023248 00000 н. 0000023387 00000 п. 0000023524 00000 п. 0000023663 00000 п. 0000023800 00000 п. 0000023939 00000 п. 0000024076 00000 п. 0000024215 00000 п. 0000024352 00000 п. 0000024491 00000 п. 0000024628 00000 п. 0000024767 00000 п. 0000024904 00000 п. 0000025043 00000 п. 0000025180 00000 п. 0000025319 00000 п. 0000025456 00000 п. 0000025595 00000 п. 0000025732 00000 п. 0000025871 00000 п. 0000026008 00000 п. 0000026147 00000 п. 0000026284 00000 п. 0000026423 00000 п. 0000026560 00000 п. 0000026699 00000 н. 0000026836 00000 п. 0000026975 00000 п. 0000027112 00000 п. 0000027251 00000 п. 0000027388 00000 п. 0000027527 00000 п. 0000027663 00000 п. 0000027801 00000 п. 0000027936 00000 п. 0000028073 00000 п. 0000028209 00000 п. 0000028347 00000 п. 0000028483 00000 п. 0000028621 00000 п. 0000028759 00000 п. 0000028895 00000 п. 0000029033 00000 п. 0000029421 00000 п. 0000030044 00000 п. 0000030710 00000 п. 0000031308 00000 п. 0000031989 00000 п. 0000032028 00000 п. 0000032672 00000 п. 0000032787 00000 п. 0000032900 00000 п. 0000032985 00000 п. 0000033089 00000 п. 0000033659 00000 п. 0000034287 00000 п. 0000034889 00000 п. 0000035400 00000 п. 0000036183 00000 п. 0000036811 00000 п. 0000037284 00000 п. 0000037915 00000 п. 0000038483 00000 п. 0000039138 00000 п. 0000039880 00000 п. 0000040617 00000 п. 0000041326 00000 п. 0000041443 00000 п. 0000042100 00000 п. 0000042959 00000 п. 0000050010 00000 п. 0000054621 00000 п. 0000060805 00000 п. 0000061907 00000 п. 0000066333 00000 п. 0000067733 00000 п. 0000068031 00000 п. 0000068408 00000 п. 0000068533 00000 п. 0000068610 00000 п. 0000068909 00000 п. 0000069168 00000 п. 0000072282 00000 п. 0000072372 00000 п. 0000072466 00000 п. 0000072556 00000 п. 0000072650 00000 п. 0000072740 00000 п. 0000072834 00000 п. 0000072924 00000 н. 0000073018 00000 п. 0000073108 00000 п. 0000073202 00000 п. 0000073292 00000 п. 0000073386 00000 п. 0000073476 00000 п. 0000073570 00000 п. 0000073660 00000 п. 0000073754 00000 п. 0000073844 00000 п. 0000073938 00000 п. 0000074028 00000 п. 0000074122 00000 п. 0000074212 00000 п. 0000074306 00000 п. 0000074396 00000 п. 0000074490 00000 п. 0000074580 00000 п. 0000074674 00000 п. 0000074764 00000 п. 0000074858 00000 н. 0000074948 00000 п. 0000075042 00000 п. 0000075132 00000 п. 0000075226 00000 п. 0000075316 00000 п. 0000075410 00000 п. 0000075500 00000 п. 0000075594 00000 п. 0000075684 00000 п. 0000075778 00000 п. 0000075868 00000 п. 0000075962 00000 п. 0000076052 00000 п. 0000076146 00000 п. 0000076236 00000 п. 0000076330 00000 п. 0000076420 00000 н. 0000076514 00000 п. 0000076604 00000 п. 0000076698 00000 п. 0000076788 00000 п. 0000076882 00000 п. 0000076972 00000 п. 0000077062 00000 п. 0000077156 00000 п. 0000077246 00000 п. 0000077340 00000 п. 0000077430 00000 п. 0000077524 00000 п. 0000077614 00000 п. 0000077708 00000 п. 0000077798 00000 п. 0000077892 00000 п. 0000077982 00000 п. 0000078076 00000 п. 0000078166 00000 п. 0000078260 00000 п. 0000078350 00000 п. 0000078444 00000 п. 0000078534 00000 п. 0000078628 00000 п. 0000078718 00000 п. QVB1v &! 0E9: IJJ: $ ϔZP q = N.jpYArЩ.R1U˔ f = yv = hdv & = cWzj? Qo8 & R5t Ն «ȪEq

Два шага к высокому напряжению

Если необходимо создать высокое напряжение из низкого напряжения, можно использовать повышающий преобразователь. Он представляет собой один из трех элементарная топология импульсного регулятора и требует только двух переключателей, катушки индуктивности, входных и выходных конденсаторов. Помимо повышающего преобразователя, другие основные топологии — это понижающий преобразователь и инвертирующий понижающий-повышающий преобразователь. На рисунке 1 показана схема повышающего преобразователя.Во время включения переключатель S1 замкнут, и энергия накапливается в катушке L. Ток катушки индуктивности линейно увеличивается с разностью между входным напряжением и потенциалом земли; то есть с входным напряжением. Во время выключения, когда S1 разомкнут, а S2 замкнут, энергия, накопленная в катушке индуктивности, подается на выход. Напряжение на катушке индуктивности в этот период времени соответствует выходному напряжению за вычетом входного напряжения.

Рис. 1. Повышающая топология для создания высокого напряжения из низкого.

Для того, чтобы это взаимодействие работало, должно быть достаточно времени как для зарядки, так и для разрядки индуктора. С помощью контура управления это можно представить следующим образом: когда на выходе требуется больше энергии, больше энергии должно подаваться на выход от входа. Для этого в катушке индуктивности должно временно храниться больше энергии. Переключатель S1 также должен проводить более длительное время. Однако для фиксированной частоты переключения это приводит к меньшему времени, доступному для вывода энергии из катушки индуктивности во время отключения.Как следствие, выходное напряжение падает ниже заданного целевого значения. Это особенно ограничение для топологии повышения. Таким образом, существует предел того, насколько выходное напряжение может превышать допустимое входное напряжение. В типичных приложениях этот максимальный коэффициент усиления составляет от 3 до 7.

На рисунке 2 показана кривая, иллюстрирующая типичную зависимость между максимально возможным коэффициентом усиления и соответствующим рабочим циклом. Точная кривая меняется в зависимости от соотношения между сопротивлением нагрузки на выходе повышающего преобразователя и сопротивлением постоянного тока катушки индуктивности.На схеме, показанной на рисунке 2, было выбрано сопротивление нагрузки 100 Ом. Для выходного напряжения 48 В это соответствует току нагрузки 480 мА. Когда последовательное сопротивление (DCR) катушки индуктивности соответствует 2 Ом, максимальный коэффициент усиления чуть более 3 будет возможен только. Для DCR, равного 1 Ом, может быть реализован коэффициент усиления немного выше 5. Для более высоких коэффициентов усиления следует выбирать катушки индуктивности с наименьшими возможными значениями последовательного сопротивления.

Рисунок 2.Максимально возможный коэффициент усиления определяется сопротивлением индуктивности DCR (сопротивление постоянному току).

Если в приложении требуется более высокий коэффициент усиления, возможна также двухступенчатая концепция. Новый LTC7840 от Analog Devices содержит два контроллера повышения напряжения в одной микросхеме. Это упрощает реализацию концепции двухступенчатого наддува. На рисунке 3 показан пример с напряжением питания 12 В, которое увеличивается до выходного напряжения 240 В. Две ступени повышения делят увеличение напряжения, так что каждая ступень должна увеличивать напряжение только примерно в 4 раза.5.

Рис. 3. Двухступенчатая концепция для создания очень высокого выходного напряжения из низкого входного напряжения.

Заключение

В этой статье представлена ​​двухступенчатая концепция, которая позволяет достичь гораздо более высоких коэффициентов усиления, чем достижимые с одной ступенью. Конечно, можно выбрать топологию на основе трансформатора для значительного увеличения входного напряжения. Например, очень популярен обратный преобразователь. Однако, если гальваническая развязка не требуется, концепция двухступенчатого повышения имеет несколько преимуществ по сравнению с обратноходовым преобразователем.Нет необходимости в большом и дорогом трансформаторе, так как частоты переключения не ограничиваются потерями в сердечнике трансформатора, а нагрузка на источник является непрерывной, а не импульсной. Таким образом, в процессе выбора для множества приложений следует учитывать концепцию двухступенчатого наддува.

Диагностика в сетях низкого напряжения

Изображение предоставлено: Stock

Проблемы в сетях среднего напряжения обычно решаются за счет резервирования внутри сети, наряду с реализацией соответствующих мер переключения, которые обычно обеспечивают относительно бесперебойное продолжение подачи.

Эта статья изначально была опубликована в Smart Energy International, выпуск 2-2020. Прочтите полный цифровой тег здесь или подпишитесь, чтобы получить печатную копию здесь.

Более длительное ожидание, пока неисправность может быть исправлена, в большинстве случаев приводит только к повышенному риску из-за возможности последующих сбоев. В сетях низкого напряжения, которые обычно не имеют резервного источника питания, интервалы времени до повторного подключения потребителя к источнику питания в значительной степени зависят от скорости обнаружения неисправности.Более длительные периоды ожидания из-за более удаленной системы поиска неисправностей очень проблематичны.

Однако установка низкого напряжения также имеет преимущества. Расстояния относительно короткие и легко управляемые. Во многих случаях совместная позиция также может быть очень четко очерчена на основе известных позиций частных связей. Поскольку 80–90% повреждений кабеля происходят в стыках, возможна упреждающая локализация неисправности.

Переходные неисправности

  • Переходный процесс Нерегулярные кратковременные падения напряжения без срабатывания предохранителя
  • Прерывистый Нерегулярный срабатывание предохранителей с более длительными интервалами

Многие неисправности кабеля низкого напряжения меняются с переходных на постоянные («мерцающие огни» — возможные признаки переходной неисправности). Кроме того, неисправности кабеля низкого напряжения часто бывают нестабильными / нелинейными и поэтому могут быть обнаружены только тогда, когда кабель находится под напряжением. Только после того, как повреждение стало постоянным, его можно обнаружить с помощью обычных методов, когда кабель находится в обесточенном состоянии.

Для локализации всех нестабильных повреждений низковольтного кабеля требуется изменение их состояния. Единственный способ сделать это — при подключенных потребляющих устройствах — повторно подключить сетевое напряжение.

Если период между повторным включением питания и возникновением неисправности слишком велик, более эффективным и простым методом является повторное включение через сетевой предохранитель.Если интервалы короче и имеется достаточно места, можно использовать устройства автоматического повторного включения, такие как PowerFuse, для поддержания сетевого питания и изменения состояния неисправности.

Техническая проблема поиска неисправностей в разветвленных сетях

Поскольку для обнаружения повреждений кабеля с высоким сопротивлением необходимо использовать напряжение постоянного и импульсного перенапряжения, предохранители частных подключений должны быть удалены. Проблема доступа к сервисному ящику не всегда является заданной.Реальная проблема предварительного определения места повреждения в кабелях с множеством тройников возникает из-за сильного затухания сигналов измерения отражения и сложности рефлектограммы из-за скачков импеданса на стыках и разветвлениях. Часто неисправности, возникающие после третьего или четвертого тройникового соединения, больше не распознаются из-за этих эффектов. Еще более сложной является ситуация с дефектами в соединениях ответвлений, поскольку они сами создают сильное собственное отражение. Даже испытанный и испытанный метод отражения дуги (ARM) в равной степени подвержен этим ограничениям.

Ввиду этого даже опытным техническим специалистам сегодня часто приходится обнаруживать неисправность, измеряя различные конечные точки разветвленного кабеля. В некоторых случаях кабель действительно разрезают, чтобы ограничить испытательное растяжение.

Основные принципы

Использование тройников в сетях низкого напряжения значительно усложняет оценку рефлектограмм. Только путем сравнительных измерений исправных и дефектных проводов можно получить результаты, поддающиеся оценке.При использовании рефлектометра Telefl ex тестовые импульсы частично отражаются на тройнике с отрицательным алгебраическим знаком, в то время как продолжающиеся тестовые импульсы одновременно уменьшаются по амплитуде. Степень отражения зависит от импеданса основной и продолжающейся линий. Тройник — это, согласно теории линий передачи, параллельное переключение импеданса двух проводников.

Рисунок 1: Т-образная ветвь

При одинаковом сопротивлении обеих непрерывных линий Z уменьшается на 50% в тройнике.

Однако на практике это случается редко.

Как правило, основная линия имеет большее поперечное сечение, чем вторичная линия, и, следовательно, другой импеданс.

Коэффициент отражения «r» можно получить с помощью следующего уравнения:

Результат показывает, что при одинаковом импедансе 33% тестового импульса отражается с отрицательным алгебраическим знаком, а 33% импульса продолжается в каждой из двух продолжающихся линий.

Из-за различного поперечного сечения основных и вторичных линий и, следовательно, различного импеданса, отражения на Т-образных ответвлениях обычно составляют от 10% до 30%.

Фактические результаты испытаний показывают, что в сетях с одиночным разветвлением положительные результаты могут быть достигнуты даже после 10 тройников. Однако в сетях с несколькими разветвлениями ситуация более сложная.

На этой схеме показана разветвленная сеть низкого напряжения с 12 Т-образными разветвлениями и двумя соединительными муфтами.

Конец красной линии соответствует расстоянию до места разлома, которое может располагаться на прямой линии или в Т-образном ответвлении.

Поиск неустойчивой неисправности.

Периодические неисправности очень сложно обнаружить.

Из-за большого количества стыков и соединений эти неисправности часто возникают в сетях низкого напряжения и уличного освещения. К этим неисправностям приводят коррозия в опорах ламп и плохие соединения в соединениях.

Digiflex Com и Teleflex MX

Megger оснащены «режимом IFL», и оба устройства выполняют непрерывные измерения и записывают их.

Каждое изменение импеданса, короткое замыкание и прерывание автоматически сохраняется и отображается в виде справочной кривой.

Преимущества режима IFL:

  • Синхронизация времени не требуется, каждое изменение записывается автоматически.
  • Оператор может выполнить измерение без посторонней помощи и определить конец строки. Рефлектометр можно подключать к неисправному кабелю в течение более длительного периода. Все события отображаются графически.
  • В «дифференциальном режиме» видны даже небольшие изменения импеданса.
  • Пусковое устройство не требуется.
  • Высокое напряжение не требуется.

Измерение сетей низкого напряжения при пониженном напряжении

Разделительные фильтры (400 В) позволяют напрямую подключать рефлектометр к низковольтной сети, находясь под напряжением.

Измерение всегда следует выполнять от конца кабеля или сервисной коробки в направлении подающей станции. Трансформаторы, распределительные устройства и распределительные коробки создают сильные отражения, которые перекрывают измерительные сигналы. Кроме того, тестовый импульс проходит через все исходящие линии, а также принимает от них несколько возвращаемых сигналов.Это значительно увеличивает сложность оценки фактических отражений от повреждений. Измерение от конца, удаленного от распределения, обычно имеет только определенное направление диффузии.

В некоторых странах такие измерения в реальном времени используются для обнаружения нелегальных потребителей. Требование к этому — сравнительное измерение с ранее записанными эталонными образцами. Измерение, проведенное в непосредственной близости от сервисного бокса и счетчика, содержит так много отражений, что обнаружение дополнительных линий и потребителей возможно только посредством сравнительного измерения. Однако такое измерение требует соблюдения определенных критериев безопасности, например: линий связи. Эти критерии безопасности описаны ниже.

Безопасность измерений в сетях под напряжением

Измерительные цепи подвержены нагрузке из-за рабочего напряжения и переходных нагрузок электрической системы, к которой они подключены во время измерения.

Использование измерительных приборов в сетях, находящихся под напряжением, требует определенных конструктивных мер безопасности и соответствующей маркировки.Они определены техническим стандартом VDE 0411 / IEC 61010 и разделены на категории от CAT 1 до CAT 4.

Определяющим элементом здесь является опасность, связанная с скачками и пиковыми напряжениями в соответствующем диапазоне CAT. Изоляция устройства и соответствующих измерительных линий должна надежно изолировать эти напряжения.

В случае зажигания дуги из-за перенапряжения может возникнуть несколько тысяч ампер, в зависимости от зоны подключения, прежде чем сработают вышестоящие элементы безопасности.

Категория IV Трехфазное подключение к источнику низкого напряжения, а также к воздушным линиям низкого напряжения: подходит для измерений на источнике низковольтной установки.

Примеры: счетчики и измерения первичных устройств максимальной токовой защиты и устройств контроля пульсаций.

Категория III Трехфазные распределительные сети, а также однофазные общественные / промышленные системы освещения: подходят для измерений при установке в зданиях.Примерами являются измерения распределителей, автоматических выключателей и кабелей.

Распределительные устройства, распределительные коробки, выключатели, розетки стационарной установки, промышленные устройства и другое оборудование, а также стационарные двигатели.

Категория I I Однофазные приложения с питанием от вилки: подходят для измерений в цепях, которые электрически напрямую связаны с сетью низкого напряжения. Примерами являются измерения на бытовых устройствах, портативных инструментах и ​​аналогичных устройствах.

Электронная система категории I: подходит для измерений в цепях, которые напрямую не связаны с сетью. Примерами являются измерения в цепях, которые представляют собой специально защищенные цепи, отведенные от сети.

Метод ARM

Высокоомные повреждения кабеля в сетях низкого напряжения можно локализовать методом отражения дуги. Для оценки этого метода требуются как исправные, так и неисправные образцы.

Недостатки разветвленных сетей, такие как затухание тестовых импульсов в тройниках и дополнительные отражения от концов кабеля, также относятся к этому методу предварительного определения местоположения.Кабель должен быть отключен, и все предохранители должны быть удалены из сервисной коробки. Если повреждение кабеля расположено после нескольких тройников, разница между нормой и картиной повреждения очень незначительна. Увеличивая ширину импульса, можно сделать разницу более заметной. При необходимости следует внедрять систему локализации повреждений.

В принципе, практически любая измерительная система может использоваться с методом ARM. Самый низкий доступный уровень импульсного напряжения представляет собой ограничение.

Оптимально от трех до максимум 4 кВ, при этом «меньше значит больше»!

Если, например, напряжение на уровне 8 кВ необходимо снизить до 3 кВ, остается доступной только ограниченная энергия скачка напряжения. (W = 0,5 x C x UÇ).

Для предварительной локации это не так важно, но для точной локализации должно быть доступно не менее 300–500 Дж.

EZ Thump

Компактная и практичная система для этого применения — EZ Thump, которая предлагает полную систему поиска неисправностей.

EZ Thump имеет уровень 4 кВ (альтернативно также 12 кВ), который используется для тестирования, обнаружения поломки, предварительного определения местоположения и точного определения местоположения.

Автоматическая процедура позволяет обнаруживать неисправности практически без опыта работы с оборудованием. Система автоматически направляет оператора через различные приложения, определяет ситуацию на тестовом объекте и соответствующим образом информирует пользователя.

Результаты теста отображаются непосредственно на дисплее в виде буквенно-цифровых значений.

Teleflex LV Monitor — онлайн-мониторинг рефлектометра

Teleflex LV Monitor служит для обнаружения всех неисправностей в сетях низкого напряжения, но особенно периодических неисправностей. При этом LV Monitor работает при пониженном напряжении, не отключая потребляющие устройства.

В режиме рефлектометра / TDR обычное измерение отражения выполняется с помощью устройства. Здесь применяются те же принципы теории линий передачи, что и в классическом измерении отражения.

В отличие от обычных устройств для определения места повреждения рефлектометра, Telefl ex LV Monitor подключается онлайн одновременно со всеми тремя фазами рабочего низковольтного кабеля и позволяет оператору выполнять измерение отражения локально или удаленно на любой комбинации фаз.

Монитор Teleflex LV получает питание по линии с трехфазным подключением, в которой хотя бы одна фаза должна находиться под напряжением.

При использовании монитора Telefl ex LV измерение всегда выполняется на кабеле, находящемся под напряжением.После настройки всех основных параметров, таких как усиление, ширина импульса, диапазон измерения и выбор неисправного провода, LV Monitor непрерывно отправляет тестовые импульсы на неисправный кабель. В случае падения напряжения или срабатывания предохранителей в хронологическом порядке записываются 64 рефлектограммы вокруг события. Обнаружение неисправности выполняется путем сравнения измерения до события (ОК) и во время события (образец неисправности). Поскольку измерение выполняется на кабелях, находящихся под напряжением, интервалы времени для измерений между «ОК» и «типом неисправности» должны быть очень короткими, поскольку в противном случае включение мощных потребляющих устройств (короткое замыкание для импульса рефлектометра) приведет к к ложным интерпретациям. Тип напряжения и развитие неисправности отдельных фаз, а также кривую тока можно увидеть в течение временного окна события и включить его для оценки.

Дополнительные методы:

Powerfuse

Powerfuse служит в качестве автоматического резервного предохранителя и используется для предварительного обнаружения периодически возникающих неисправностей в сетях низкого напряжения с подключенными потребителями.

Низковольтные сети в значительной степени защищены предохранительными элементами NH.Если предохранитель выходит из строя из-за нарушения изоляции, клиент отключается от сети. Повторное подключение требует ручной замены неисправного предохранителя NH.

В частности, при периодических сбоях предохранитель срабатывает через нерегулярные промежутки времени, и его замена требует большего объема работ.

С помощью Powerfuse соответствующий участок кабеля автоматически включается.

В сочетании с рефлектометром предварительное расположение кабеля по образцу исправности / неисправности может выполняться одновременно.

После 9 включений в течение 5 минут устройство отключается. Ток отключения можно установить постепенно от 125 до 315A. В случае неисправностей в IT-сетях, линиях управления или, например, сигнальных линиях на железных дорогах, для этого используется термин «короткое замыкание на землю», а не неисправность.

Сети

IT — это специально защищенные сети, спроектированные таким образом, чтобы контакт с линией электропередачи был безвредным (больницы) и чтобы в случае короткого замыкания на заземление не протекал ток (взрывозащита).

Особенно в промышленных системах, в которых кабели почти всегда находятся в среде с хорошей электропроводностью, короткие замыкания представляют собой одну из самых серьезных потенциальных опасностей.

Обычно в сети IT короткое замыкание на землю изначально не приводит к срабатыванию предохранителей и, следовательно, не прерывает никаких процессов.

Однако короткое замыкание приводит к тому, что ранее незаземленная беспотенциальная система настраивается на потенциал заземления, возникший в результате повреждения.

Как следствие, незатронутые фазы приобретают определенный потенциал относительно заземления.

Дополнительное замыкание на другую фазу (двойное замыкание на землю) теперь может вызвать настоящее короткое замыкание и, таким образом, привести к полному отказу источника питания. Это может, например, привести к остановке критических производственных процессов или возникновению дуги из-за сильного тока, что на самом деле представляет наибольшую опасность во взрывозащищенной среде.

Такие установки имеют изоляцию или систему контроля замыкания на землю, которая отображает это состояние в случае замыкания на землю, таким образом предупреждая оператора.

Таким образом, оператор может локализовать и устранить короткое замыкание на землю как можно быстрее, чтобы восстановить безопасность работы системы.

Обрыв нейтрального провода — измерение импеданса

N-проводник является наиболее важным проводником в сети, поскольку он необходим для всех фаз. Мерцающий свет может указывать на обрыв нейтрального проводника.

Из-за более высокого фазного напряжения не исключено повреждение пользователей.Наиболее частые обрывы нейтрального проводника происходят в стыках.

Коррозия из-за влажности на клеммах, неправильная сборка и внешние механические повреждения в результате строительных работ могут быть катализаторами и причинами этой неисправности. Обрыв нейтрального проводника является нарушением электроснабжения и приводит к сильному дисбалансу в сети.

В зависимости от типа этого повреждения, такого как контакт с землей, могут применяться следующие методы испытаний для предварительного определения местоположения:

  • Метод отражения импульса (изменение импеданса)
  • Место повреждения оболочки для контакта с землей
  • Измерение импеданса

Для получения дополнительной информации об этих и других методах поиска повреждений в сетях низкого напряжения, свяжитесь с Megger: www. megger.com

Лучше ли низковольтная проводка для нового строительства?

Поскольку дома строятся с целью повышения эффективности, низковольтная проводка в новом строительстве становится все более распространенной в жилищном строительстве. Чтобы помочь вам узнать, что такое низковольтная проводка (а что нет), и следует ли вам сотрудничать с подрядчиком по электромонтажу, который ее предлагает, мы подробно рассмотрим низковольтную проводку.

Что такое низковольтная проводка?

Все, что имеет напряжение 50 В или меньше, считается низковольтным, и поэтому проводка, рассчитанная на напряжение менее 50 В, считается проводкой низкого напряжения.Он передает меньше энергии, чем то, что обычно бывает в доме — например, большинство стандартных настенных розеток на 120 или 240 В. В то время как лампам и приборам требуется это стандартное напряжение для стабильной и надежной работы, большая часть вашей домашней сети и коммуникационной проводки низковольтная, а инфраструктура низковольтной проводки также известна как структурированная кабельная разводка .

Структурированная кабельная разводка строится в сети, отдельной от стандартной домашней проводки. Поскольку это отдельный, опытный подрядчик по электромонтажу, который специализируется на низковольтной проводке, необходим при строительстве нового дома.Они смогут эффективно построить инфраструктуру, которая поддерживает стандартные потребности большинства современных домовладельцев, а также обеспечить ее масштабируемость для выполнения любых дополнительных электрических обновлений в будущем.

Общие типы кабелей, используемых в низковольтной проводке, включают:

  • Категория 5 (Cat 5) и Категория 6 (Cat 6) используются для высокоскоростных компьютерных сетей и для передачи аудио и видео сигналов.
  • Оптоволоконный кабель может передавать большие объемы данных на высоких скоростях и широко используется в интернет-сетях.
  • RG-6 — коаксиальный кабель, обычно используемый в au

Низковольтная проводка

Практически все, что подключено к домашней сети, может использовать низковольтную проводку, включая светодиодное освещение, хотя чаще всего это используется для:

Интернет и Wi-Fi

Структурированная кабельная разводка используется для создания больших и малых сетей. Благодаря структурированной кабельной системе, которая соединяет устройства с центральным концентратором, выделенная полоса пропускания и минимальные помехи.Даже если большая часть дома полагается на Wi-Fi, сама сеть построена на низковольтной проводке.

Телефоны

Хотя большинство людей не используют стационарные телефоны в личных целях, они часто необходимы для домашних офисов. Поскольку все больше людей работают удаленно, наличие телефонных линий по-прежнему является необходимостью.

Системы сигнализации и безопасности

Эффективно спланированная система низковольтной проводки имеет важное значение для добавления систем безопасности и систем сигнализации, особенно там, где необходимы камеры и датчики движения.Кроме того, часто используемые умные дверные звонки с камерами также будут частью этой кабельной системы.

Аудиовизуальная проводка

Низковольтная проводка в домах также используется для поддержки аудиовизуальной проводки , включая аудиосистемы объемного звука, кабельное телевидение и даже установку систем внутренней связи.

Электропроводка низкого напряжения в жилищном строительстве

В 2004 году почти 70 процентов новых домов были построены с использованием структурированной кабельной инфраструктуры низкого напряжения. Естественно, что с ростом зависимости от домашних сетей почти все дома имеют возможность включить это в строительство.

Однако низковольтная проводка и структурированная кабельная разводка не работают со стандартной проводкой. Обычно сначала устанавливается основная электропроводка, затем отдельный подрядчик по электромонтажу , который специализируется на структурированных кабелях, спроектирует и построит инфраструктуру для низковольтной проводки. Для этого необходимы большая осторожность и опыт, потому что низковольтные кабели должны быть проложены на расстоянии не менее одного фута от стандартных электрических проводов, параллельно со всеми кабелями, начиная с распределительной панели.

Распределительная панель — это место, где сигналы поступают в дом, а затем подключаются к определенным структурированным пучкам кабелей. Каждая связка отправляется в определенное место в доме. Помимо возможности работать со стандартным электрооборудованием, подрядчик по электромонтажу должен построить систему с возможностью увеличения масштабирования для выполнения дополнительных обновлений, сохраняя систему организованной и безопасной.

Свяжитесь с нами для получения информации о низковольтном подключении

Если вы строите дом или хотите переоборудовать свой дом для установки низковольтной проводки, которая обеспечит вам безопасную масштабируемую сеть для вашего Интернета, связи и безопасности, мы можем помочь.Компания Strategic Connections предоставляет опыт и навыки, необходимые для организации эффективной и действенной кабельной инфраструктуры в домах и на предприятиях в Роли, Шарлотте и по всей Северной Каролине.

Чтобы узнать больше о наших услугах, свяжитесь с нами сегодня, заполнив нашу контактную форму, или позвонив нам сегодня по телефону (800) 255-5664.

Oracle предлагает коммунальным предприятиям новые возможности управления низковольтными сетями.

Oracle Utilities Network Management System предоставляет операторам распределительных сетей повышенную прозрачность и управление низковольтными, вторичными ячеистыми и подземными сетями.

В то время как операторы распределения электроэнергии имели возможность видеть свои сети высокого и среднего напряжения, у них не было такого же уровня оперативного обзора подземных сетей низкого напряжения и вторичных ячеистых сетей, которые используются во многих городах, почти в реальном времени. Они исторически высоконадежны и имеют внутреннее резервирование, поэтому не имеют высокого приоритета. Однако количество отказов в этих сетях увеличивается по мере того, как оборудование устаревает, и периодически добавляемые распределенные возобновляемые ресурсы добавляются на границе сети.

Многие европейские и азиатские энергокомпании поставляют электроэнергию потребителям по разветвленным сетям низкого напряжения, которые обычно не видны и не подотчетны, как сети высокого или среднего напряжения. Например, один крупный город в Северной Америке имеет обширную подземную распределительную сеть, на которую приходится 86 процентов общей нагрузки через низковольтные вторичные линии. В динамической сети видимость этих сетей становится требованием наряду с надежностью и избыточностью.

«Поскольку мы продолжаем видеть больше сбоев и отказов в подземных вторичных сетях низкого напряжения в городах по всему миру, потребность в наблюдении за работой сети в режиме, близком к реальному времени, становится все более критической.Oracle Utilities находится в уникальном положении для обеспечения такой подробной визуализации управления сетью низкого напряжения, которая позволит коммунальным предприятиям обеспечивать безопасное, надежное и надежное электроснабжение на долгие годы и повысить гибкость для поддержки роста в своих городах », — сказал Джон Виллали Директор по исследованиям IDC Energy Insights.

Новая возможность управления низковольтными сетями в Oracle Utilities Network Management System обеспечивает моделирование, анализ, текущее управление и оптимизацию сложных ячеистых и низковольтных сетей, помогая операторам отслеживать неисправности и устранять их в автоматизированном режиме.
