Окраска баллонов с углекислым газом: Отличительная окраска газовых баллонов

Содержание

Отличительная окраска газовых баллонов

Отличительная окраска газовых баллонов

Отличительная окраска газонаполненных баллонов малой, средней и большой емкости отечественного производства (ГОСТ 949-73, ГОСТ 12247-80, ТР ТС 032/2013) и зарубежных производителей (EN 1089-3)

ГОСТ 949-73

Газ Цвет баллона Цвет надписи  Цвет полосы  Пример
Азот Чёрный Жёлтый Коричневый Азот



Аммиак Жёлтый Черный - Аммиак
Аргон сырой Чёрный Белый Белый Аргон сырой



Аргон технический Чёрный Синий Синий Аргон технический



Аргон чистый Серый Зелёный Зелёный Аргон чистый



Ацетилен Белый Красный - Ацетилен
Бутилен Красный Жёлтый Чёрный Бутилен



Водород Тёмно-зелёный Красный - Водород
Гелий Коричневый Белый - Гелий
Закись азота Серый Чёрный - Закись азота
Кислород Голубой Чёрный - Кислород
Кислород медицинский Голубой Чёрный
-
Кислород медицинский
Нефтегаз Серый Красный - Нефтегаз
Сернистый ангидрид Чёрный Белый Жёлтый Сернистый ангидрид



Сероводород Белый Красный Красный Сероводород



Сжатый воздух Чёрный Белый - Сжатый воздух
Углекислота Чёрный Жёлтый - Углекислота
Фосген Защитный - Красный Фосген



Фреон-11 Серебристый Чёрный Синий Фреон-11



Фреон-12 Серебристый Чёрный
-
Фреон-12
Фреон-13 Серебристый Чёрный Две красных Фреон-13





Фреон-22 Серебристый Чёрный Две жёлтых Фреон-22





Хлор Защитный - Зелёный Хлор



Циклопропан Оранжевый Чёрный - Циклопропан
Этилен Фиолетовый Красный - Этилен
Все остальные горючие газы Красный Белый - Газ
Все остальные негорючие газы Чёрный Жёлтый - Газ

EN 1089-3

Газ

Цвет баллона RAL

Пример
Кислород дыхательный Зеленый RAL 6035
Кислород Белый RAL 9010
Азот Черный RAL 9005
Закись азота Темно-синий RAL 5010
Гелий Коричневый RAL 8008
Ядовитый и/или коррозионный газ Желтый RAL 1018
Легковоспламеняющийся газ Красный RAL 3000
Окисляющий газ Голубой RAL 5012
Удушающий инертный газ Светло-зеленый RAL 6018



Этот сайт использует файлы cookies и другие технологии, чтобы помочь вам в навигации, анализировать использование наших продуктов и услуг, повысить качество рекламных и маркетинговых активностей.

Каков порядок окраски газовых баллонов и какие оттенки краски используются для каждого газа

В процессе эксплуатации краска на баллонах выцветает, отслаивается, изделие приобретает не опрятный вид. Металл, лишенный защиты, в большей степени подвергается коррозии, ускоряются разрушительные процессы. Кроме того, маркировка баллона должна быть четкой и хорошо различимой – это требования ГОСТ и правил безопасной эксплуатации. Если по причине облезшей краски затруднена идентификация содержимого сосуда, это считается прямым нарушением. Чтобы не тратиться на покупку новой емкости, можно отдать старую в покраску.

Особенности цветовой маркировки

Окрашивание обязательно должно соответствовать типу газа, хранящегося в баллоне. Поэтому допускается использовать только ЛКМ установленных цветов. Стандарт предписывает следующую маркировку:

  • голубой + черные буквы – продажа баллонов с кислородом;
  • красный + белые буквы – пропан;

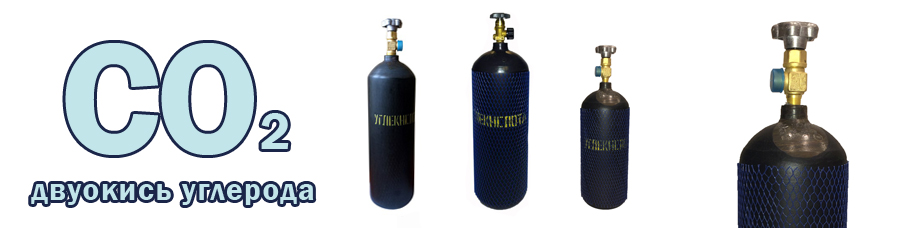

  • черный + желтые буквы – углекислота;
  • белый + красные буквы – ацетилен;
  • черный + синие буквы – технический аргон;
  • коричневый + белые буквы – гелий;
  • черный + желтые буквы + коричневая полоса – азот;
  • темно зеленый + красные буквы – водород.

Соответствие маркировки проверяется контролирующими органами.

Порядок покраски

Рекомендуется отдавать на окрашивание только герметичные, качественные емкости без повреждений. При наличии больших очагов коррозии, сильных вмятин, трещин, следов износа лучше полностью заменить баллон.

Этапы покраски:

  • снятие старого покрытия, смывка для улучшения адгезии новой краски к металлу и более равномерного нанесения;
  • удаление пыли, следов ГСМ, жира, других загрязнений;
  • зачистка ржавчины;
  • грунтование металла специальными составами;
  • нанесение краски вручную или в покрасочной камере;
  • выполнение надписи по трафарету после того, как высохнет основное покрытие.

Компании, которые предоставляют подобные услуги, обычно возвращают окрашенные баллоны в комплекте с документами о том, что емкость прошла переаттестацию и соответствует действующим стандартам. Если технический паспорт на баллон не предоставляют, лучше воздержаться от такого мероприятия и отвезти старый баллон на замену. Это будет гарантией безопасной эксплуатации газов в быту и на производстве.

Похожие статьи

Цвета баллонов с газами в Екатеринбурге

В целях безопасности стандартами России и зарубежных стран предусмотрена окраска баллонов, в которых хранят газ, в различные цвета. В России требования к окраске приведены в стандартах на изготовление газовых баллонов (ГОСТ 949-73 и 12247-80).

В таблице 1 приведены цвета баллонов для различных газов, производимых в РФ.

Наименование газа

Окраска баллона

Текст надписи

Цвет надписи

Азот

Черная

Азот

Желтый

Аммиак

Желтая

Аммиак

Черный

Аргон

Серая

Аргон

Зеленый

Ацетилен

Белая

Ацетилен

Красный

Водород

Темно-зеленая

Водород

Красный

Воздух

Черная

Сжатый воздух

Белый

Гелий

Коричневая

Гелий

Белый

Кислород

Голубая

Кислород

Черный

Пропан

Красная

Пропан

Белый

Сероводород

Белая

Сероводород

Красный

Углекислота

Черная

Углекислота

Желтый

Фреон (номер)

Алюминиевая

Фреон (номер)

Черный

Хлор

Защитная

-

-

Этилен

Фиолетовая

Этилен

Красный

Другие горючие газы

Красная

Наименование газа

Белый

В США и Европе и окраску баллонов с газом устанавливает стандарт EN 1089-3.

Наименование газа

Окраска баллона

Текст надписи

Цвет надписи

Цвет полосы

Азот

Черная

Азот

Желтый

Коричневый

Аммиак

Желтая

Аммиак

Черный

Коричневый

Аргон технический

Черная

Аргон технический

Синий

Синий

Аргон чистый

Серая

Аргон чистый

Зеленый

Зеленый

Ацетилен

Белая

Ацетилен

Красный

Зеленый

Бутилен

Красная

Бутилен

Желтый

Черный

Нефтегаз

Серая

Нефтегаз

Красный

Черный

Бутан

Красная

Бутан

Белый

Черный

Водород

Темно-зеленая

Водород

Красный

Черный

Воздух

Черная

Сжатый воздух

Белый

Черный

Гелий

Коричневая

Гелий

Белый

Черный

Закись азота

Серая

Закись азота

Черный

Черный

Кислород

Голубая

Кислород

Черный

Черный

Сероводород

Белая

Сероводород

Красный

Красная

Сернистый ангидрид

Черная

Сернистый ангидрид

Белый

Желтый

Углекислота

Черная

Углекислота

Желтый

Желтый

Фосген

Защитная

Фосген

Желтый

Красный

Фреон (номер)

Алюминиевая

Фреон (номер)

Черный

Две желтые

Хлор

Защитная

Хлор

Черный

Зеленый

Этилен

Фиолетовая

Этилен

Красный

Зеленый

Другие горючие газы

Красная

Наименование газа

Белый

Зеленый

Другие не горючие газы

Черная

Наименование газа

Желтый

Зеленый

По цвету окраски можно определить, какой газ в баллоне.

ГОСТ 26460-85


ГОСТ 26460-85

Группа Л19

Упаковка, маркировка, транспортирование и хранение

Air separation products. Gases. Cryogens. Packing, marking, transportation and storage



МКС 71.100.01

ОКСТУ 0079

Дата введения 1986-07-01

1. РАЗРАБОТАН и ВНЕСЕН Межгосударственным Техническим комитетом МТК 137 "Кислород"

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21.03.85 N 674

Изменение N 1 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 28.05.98 N 13)

За принятие изменений проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Беларуси

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. Издание (март 2004 г.) с Изменением N 1, утвержденным в ноябре 1998 г. (ИУС 1-99)


Настоящий стандарт распространяется на газообразные и жидкие продукты разделения воздуха - кислород, азот, аргон, неон, криптон, ксенон, а также газовые смеси на основе этих продуктов с другими газами и устанавливает правила их упаковки, маркировки, транспортирования и хранения.

Стандарт не распространяется на поверочные газовые смеси - стандартные образцы состава, а также в части упаковки и маркировки, на газы, предназначенные для метрологических целей.

Настоящий стандарт не распространяется на стационарно установленные резервуары и сосуды, предназначенные для хранения газов и криогенных продуктов.

(Измененная редакция, Изм. N 1).

1. УПАКОВКА

1.1 Газообразными продуктами разделения воздуха наполняют стальные баллоны малого и среднего объема по ГОСТ 979, а также баллоны большого объема по ГОСТ 9731 и ГОСТ 12247, стационарно укрепленные на автомашине и прицепе (автореципиенты).

1.2 Наружная поверхность баллонов должна быть окрашена, содержание надписей и цвет поперечных полос должны соответствовать табл.1.

Таблица 1

Наименование газа

Окраска баллона

Текст надписи

Цвет надписи

Цвет полосы

Азот

Черная

Азот

Желтый

-

Азот особой чистоты

То же

Азот особой чистоты

То же

-

Азот высокой чистоты

"

Азот высокой чистоты

"

-

Азот повышенной чистоты

"

Азот повышенной чистоты

"

-

Аргон сырой

"

Аргон сырой

Белый

-

Аргон

Серая

Аргон

Зеленый

-

Аргон высокой чистоты

То же

Аргон высокой чистоты

Белый

-

Кислород

Голубая

Кислород

Черный

-

Кислород особой чистоты

То же

Кислород особой чистоты

То же

-

Кислород повышенной чистоты

"

Кислород повышенной чистоты

"

-

Кислород медицинский

"

Кислород медицинский

"

-

Кислород, получаемый электролизом воды

"

Кислород электролизный

"

-

Криптон

Черная

Криптон

Желтый

-

Ксенон

То же

Ксенон

То же

-

Неон высокой чистоты

"

Неон высокой чистоты

"

-

Смеси газовые без горючих компонентов на основе:

азота, криптона, ксенона, неона, воздуха, двуокиси углерода, аргона

"

Слово "Смесь" и
наименование компонентов, начиная с газа основы (с наибольшей объемной долей)

Белый

Желтая при наличии в смеси токсичных компонентов. Голубая при наличии в смеси кислорода

кислорода

Голубая

Слово "Смесь" и наименование компонентов, начиная с газа основы (с наибольшей объемной долей)

Белый

Желтая при наличии в смеси токсичных компонентов

Смеси газовые с горючими компонентами на основе азота, криптона, ксенона, неона, воздуха, двуокиси углерода, аргона при объемной доле горючего компонента:

до предельно допустимой взрывобезопасной концентрации (ПДВК) по ГОСТ 12.1.004

Черная

То же

То же

Желтая при наличии в смеси токсичных компонентов. Голубая при наличии в смеси кислорода

свыше ПДВК

Красная

"

"

Желтая при наличии в смеси токсичных компонентов



Надписи на баллонах наносят по окружности на длину не менее 1/3 окружности, а полосы - по всей окружности. Высота букв на баллонах вместимостью более 12 дм должна быть 60 мм, а ширина полосы 25 мм. Размеры надписей и полос на баллонах вместимостью до 12 дм должны определяться в зависимости от площади боковой поверхности баллонов.

Окраску вновь изготовленных баллонов и нанесение надписей проводят заводы-изготовители, а в дальнейшем - наполнительные станции или испытательные пункты.

Окраску сферической части баллонов, отличительные полосы и надписи подновляют по мере необходимости, обеспечивая хорошие отличительные признаки баллона по заполняемому продукту.

1.3 Баллоны среднего объема, используемые для наполнения техническими газами, должны быть оснащены вентилями типа ВК-86 и ВК-94 по нормативному документу.

Баллоны среднего объема, используемые для наполнения газами высокой и особой чистоты, а также газовыми смесями на их основе, должны быть оборудованы мембранными вентилями типа КВБ-53.

Баллоны среднего объема, используемые для наполнения аргоном высокой чистоты, азотом особой чистоты и высокой чистоты и кислородом особой чистоты, могут быть оснащены вентилями типа ВК-86 и ВК-94.

Баллоны малого объема должны быть оснащены мембранными вентилями типа КВ-1М.

Баллоны, используемые для горючих смесей, должны быть оснащены вентилями типа ВВ-55, ВВ-88 и ВВБ-54 по нормативному документу.

Боковые штуцеры вентилей баллонов, наполненных газами высокой чистоты, газовыми смесями на их основе, а также смесями, содержащими токсичные или горючие компоненты, должны быть герметично закрыты металлическими заглушками.

1.2, 1.3. (Измененная редакция, Изм. N 1).

1.4 После наполнения баллонов криптоном, ксеноном или криптоно-ксеноновой смесью колпаки баллонов должны быть опломбированы.

1.5 Подготовка баллонов и автореципиентов и их наполнение газообразными продуктами разделения воздуха и смесями газов выполняется в соответствии с технологической инструкцией (технологическим регламентом), утвержденной в установленном порядке.

1.6 Номинальное давление газов при 20 °С в баллонах и автореципиентах должно соответствовать требованиям нормативно-технической документации на каждый продукт.

При наполнении баллонов и автореципиентов азотом, аргоном и кислородом, их хранении и транспортировании в интервале температур от минус 50 до плюс 50 °С, давление газа в баллоне должно соответствовать указанному в обязательном приложении.

Наполнение, хранение и транспортирование наполненных баллонов при температуре выше 50 °С не допускается.

1.7 Давление газа в баллонах и автореципиентах измеряют манометром по ГОСТ 2405:

класса не ниже 1,5 - для газов высокой чистоты, а также газовых смесей на их основе;

класса не ниже 2,5 - для технических газов.

Перед измерением давления газа наполненный баллон должен быть выдержан при температуре измерения не менее 5 ч.

1.8 При наполнении баллонов ксеноном масса продукта в наполненном баллоне не должна превышать 0,7 и 1,45 кг на 1 дм вместимости баллона для рабочих давлений 9,8 и 14,7 МПа соответственно.

1.6-1.8. (Измененная редакция, Изм. N 1).

1.9 Запрещается наполнять баллоны газами, не соответствующими маркировке баллона, и проводить какие-либо операции, которые могут привести к загрязнению внутренней поверхности баллона.

1.9а При транспортировании по железной дороге, автомобильным и речным транспортом баллоны малого объема должны быть упакованы в дощатые ящики по ГОСТ 2991, типов II и III, изготовленные по ГОСТ 15623 и ГОСТ 18617. Баллоны должны укладываться в ящики горизонтально, вентилями в одну сторону с обязательными прокладками между баллонами, предохраняющими их от ударов друг о друга. Материал прокладок должен быть инертным по отношению к кислороду. Масса груза в каждом ящике не должна превышать 65 кг.

Баллоны малого объема, транспортируемые всеми видами транспорта, и баллоны среднего объема, транспортируемые по железной дороге и речным транспортом, формируют в транспортные пакеты по ГОСТ 26663 и ГОСТ 24597 с использованием средств крепления по ГОСТ 21650 и поддонов по ГОСТ 9078 и ГОСТ 9557.

(Введен дополнительно, Изм. N 1).

1.10 Жидкие азот, кислород и аргон наливают в транспортные цистерны по нормативному документу, предназначенные для хранения и перевозки криогенных продуктов, и в транспортные газификационные установки по нормативным документам.

Жидкие технические кислород и азот наливают также в криогенные сосуды по нормативному документу.

(Измененная редакция, Изм. N 1).

1.11 Количество криогенного продукта, наливаемого в транспортную цистерну, должно соответствовать нормативно-технической документации на наполняемую цистерну. Количество продукта в цистерне определяют по указателю уровня жидкости или взвешиванием.

1.12 Устройство и эксплуатация баллонов, автореципиентов, криогенных сосудов и цистерн, на которые распространяются правила устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденные Госгортехнадзором, должны соответствовать требованиям этих правил.

(Измененная редакция, Изм. N 1).

2. МАРКИРОВКА

2.1 Транспортная маркировка - по ГОСТ 14192 с нанесением манипуляционного знака "Беречь от нагрева".

Маркировка, характеризующая транспортную опасность груза, - по ГОСТ 19433 в соответствии с классификацией продуктов, приведенной в табл.2.

Таблица 2

Продукты

Класс

Подкласс

Классифи-
кационный шифр группы

Знаки опасности (номер чертежа по ГОСТ 19433)

Серийный номер ООН

Азот сжатый

2

2.1

2111

2

1066

Аргон сжатый

2

2.1

2111

2

1006

Азот жидкий

2

2.1

2115

2

1977

Аргон жидкий

2

2.1

2115

2

1951

Кислород сжатый

2

2.1

2121

2 и 5

1072

Кислород жидкий

2

2.1

2125

2 и 5

1073

Криптон сжатый

2

2.1

2111

2

1056

Ксенон

2

2.1

2112

2

2036

Неон сжатый

2

2.1

2111

2

1065

Смеси газовые на основе инертных газов:

с инертными газами и двуокисью углерода

2

2.1

2111

2

1956

с кислородом:

при объемной доле кислорода:

до 23%

2

2.1

2111

2

1956

свыше 23%

2

2.1

2121

2 и 5

1956

с токсичными газами при массовой концентрации токсичного компонента:

до предельно допустимой концентрации (ПДК) по ГОСТ 12.1.005

2

2.1

2111

2

1956

свыше ПДК

2

2.2

2211

2 и 6а

1955

с горючими газами при объемной доле горючего компонента:

до предельно допустимой взрывоопасной концентрации (ПДВК) по ГОСТ 12.1.004

2

2.1

2111

2

1956

свыше ПДВК

2

2.3

2311

2 и 3

1954

с токсичными и горючими газами при массовой концентрации токсичного компонента до ПДК и объемной доле горючего компонента до ПДВК

2

2.1

2111

2

1956

свыше ПДК и/или ПДВК

2

2.4

2411

2, 3 и 6а

1953

Смеси газовые на основе кислорода с токсичными газами с массовой концентрацией токсичного компонента:

до ПДК

2

2.1

2121

2 и 5

1956

свыше ПДК

2

2.2

2221

2, 5 и 6а

1955


Примечание. На крупногабаритной таре или контейнере, железнодорожном транспортном средстве должен быть знак опасности, серийный номер ООН, а также номер аварийной карты при транспортировании в пределах страны.

2.2 Транспортную маркировку разрешается не наносить при перевозке баллонов автомобильным транспортом.

2.3 Знаки и надписи на железнодорожных цистернах для жидких кислорода, азота и аргона должны соответствовать правилам перевозок опасных грузов, действующим на железнодорожном транспорте.

2.1-2.3. (Измененная редакция, Изм. N 1).

3. ТРАНСПОРТИРОВАНИЕ

3.1 Газы и криопродукты транспортируют всеми видами транспорта в соответствии с правилами перевозок грузов, действующими на транспорте данного вида, правилами устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденными Госгортехнадзором, а также правилами безопасности при транспортировании опасных грузов железнодорожным транспортом, утвержденными Госгортехнадзором.

Продукция, не указанная в алфавитных перечнях правил перевозок грузов железнодорожного ведомства, но допущенная к транспортированию по аналогам, перевозится в соответствии с действующими дополнениями и изменениями к этим правилам.

Опасные грузы транспортируют автомобильным транспортом в соответствии с инструкцией по обеспечению безопасности перевозок опасных грузов автомобильным транспортом.

3.2 Наполненные баллоны, а также порожние баллоны из-под смесей на основе инертных газов с токсичными газами (подкласс 2.2) и с легковоспламеняющимися и токсичными газами (подкласс 2.4), транспортируют по железной дороге повагонными отправками в крытых вагонах или контейнерах. Баллоны малого и среднего объема перевозят в транспортных пакетах.

3.1-3.2. (Измененная редакция, Изм. N 1).

3.3 Для механизации погрузочно-разгрузочных работ и укрупнения перевозок автомобильным транспортом баллоны среднего объема помещают в металлические специальные контейнеры (поддоны).

3.4 Баллоны малого и среднего объема транспортируют речным транспортом в закрытых грузовых помещениях судов и в универсальных контейнерах на палубах согласно п.1.9а.

Баллоны с газовыми смесями, имеющими классификационные шифры 2211, 2311, 2411 и 2221, перевозят в количествах, не превышающих 500 баллонов на одно судно.

Помещения, в которых возможно накопление газовых продуктов, должны быть оборудованы механической приточной и вытяжной вентиляцией и приборами контроля воздушной среды согласно ГОСТ 12.1.005.

3.5 Технические газообразные азот, аргон и кислород транспортируют также по трубопроводу. Окраска трубопроводов - по ГОСТ 14202. Давление газа в трубопроводе измеряется манометром по ГОСТ 2405, класса не ниже 1,5.

3.6 Криогенные продукты разделения воздуха транспортируют:

железнодорожным транспортом - в специальных железнодорожных цистернах грузоотправителя (грузополучателя), допущенных к перевозке;

автомобильным транспортом - в транспортных цистернах для жидких кислорода, азота и аргона по нормативному документу, а также в криогенных сосудах по нормативному документу и в автомобильных газификационных установках по нормативным документам;

воздушным транспортом - в транспортных цистернах по нормативному документу и в криогенных сосудах по нормативному документу.

3.4-3.6. (Измененная редакция, Изм. N 1).

4. ХРАНЕНИЕ

4.1 Баллоны, наполненные газами и газовыми смесями, хранят в специальных складских помещениях или на открытых площадках под навесом, защищающим их от атмосферных осадков и прямых солнечных лучей.

Допускается совместное хранение на открытых площадках баллонов с различными продуктами разделения воздуха, а также совместно с баллонами, наполненными горючими газами, при условии отделения площадок для хранения баллонов с различными продуктами разделения воздуха друг от друга несгораемыми барьерами высотой 1,5 м, а от площадок для хранения баллонов с горючими газами - несгораемыми защитными стенками высотой не менее 2,5 м.

ПРИЛОЖЕНИЕ (обязательное). Зависимость давления азота, аргона и кислорода от температуры при наполнении, транспортировании и хранении баллонов

ПРИЛОЖЕНИЕ
Обязательное

Температура, °С

Рабочее давление баллона, МПа (кгс/см)

14,7 (150)

19,6 (200)

14,7 (150)

19,6 (200)

14,7 (150)

19,6 (200)

Давление газа в баллоне при температуре наполнения, МПа (кгс/см)

Азот

Аргон

Кислород

-50

10,0 (102)

12,9 (132)

9,7 (99)

12,4 (127)

9,7 (99)

12,3 (126)

-40

10,7 (109)

13,9 (142)

10,5 (107)

13,5 (137)

10,4 (106)

13,4 (136)

-30

11,3 (116)

14,9 (151)

11,2 (114)

14,5 (148)

11,1 (113)

14,4 (147)

-20

12,0 (122)

15,8 (161)

11,9 (121)

15,5 (158)

11,8 (121)

15,5 (158)

-10

12,7 (129)

16,8 (171)

12,6 (128)

16,6 (169)

12,6 (128)

16,5 (168)

0

13,4 (136)

17,7 (181)

13,3 (136)

17,7 (179)

13,3 (135)

17,6 (179)

+ 10

14,0 (143)

18,7 (190)

14,0 (143)

18,6 (190)

14,0 (143)

18,6 (189)

+20

14,7 (150)

19,6 (200)

14,7 (150)

19,6 (200)

14,7 (150)

19,6 (200)

+30

15,4 (157)

20,6 (210)

15,4 (157)

20,6 (210)

15,4 (157)

20,7 (211)


Примечание. При наполнении баллонов, а также хранении или транспортировании наполненных баллонов при температурах, превышающих указанные в таблице, давление газов в баллоне не должно превышать:

при температуре +40 °С -

15,0 МПа (153 кгс/см)

для

рабочего

давления

баллона

14,7 МПа (150 кгс/см)

19,7 МПа (201 кгс/см)

"

"

"

"

19,6 МПа (200 кгс/см)

при температуре +50 °С -

15,7 МПа (160 кгс/см)

"

"

"

"

14,7 МПа (150 кгс/см)

20,6 МПа (210 кгс/см)

"

"

"

"

19,6 МПа (200 кгс/см).


(Измененная редакция, Изм. N 1).



Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2004

Баллоны для сварки с углекислотой, аргоном, кислородом и другими газами

В обычном воздухе содержится кислород, азот и водород – газы, которые негативно влияют на сварочное соединение, вызывая коррозию, старение и растрескивание металла.

Для обеспечения качественной сварки в воздушной атмосфере приходится применять флюсы, а также электрода с покрытиями. Значительно улучшает результат проведение сварки в газовой среде. Для этого требуется специальный сварочный аппарат и газовые баллоны.

Виды газов

Применяемые в сварке газы подразделяют на активные и инертные, среди активных есть реагирующие и нейтральные. Причем активный газ при одних условиях и видах сварки может быть реагирующим, при других – нейтральным.

Все они закачиваются в специальные сварочные баллоны. Прежде чем заказывать газ для работы, следует ознакомиться с видами стандартной маркировки, возможностью последующей заправки баллонов сварочной смесью, их оснащением.

Все газы закачиваются в баллоны под давлением. Поэтому делают емкости из стали, не имеющей швов. Только при давлении меньше 3 МПа газовые емкости могут быть сварными, иметь шов.

В практике сварочного дела такие виды не встречаются. Газы для сварки поставляют только в баллонах без швов со специальными запорными вентилями. Для разных газов предназначены принципиально отличающиеся вентили.

Баллоны с газообразными легко воспламеняющимися углеводородами – ацетиленом, пропаном, бутаном и прочими – оснащены вентилями с левой резьбой.

Баллоны со всеми остальными газами, включая кислород, азот, углекислый и инертные газы, оборудован вентилями с правой резьбой.

Разница в направлениях вращения вентиля исключает возможность случайных ошибок, аварий при сварке или ином применении газа.

Окраска

С целью безопасности внедрена строго определенная окраска емкостей и надписи на нем. Наиболее применяемые в варке газы имеют следующую цветовую маркировку:

  • баллон с аргоном высокой степени очистки имеет серую окраску, на него нанесена надпись зеленого цвета. Черный баллон с техническим аргоном имеет синюю надпись. Существует еще так называемый сырой аргон со своей маркировкой. В сварке такой газ не применяют;
  • углекислотные баллоны покрашены в черный цвет, надпись на них выполнена желтым цветом;
  • кислородные баллоны для сварки всегда имеют голубой цвет, а надписи на них черные. Так окрашен и медицинский, и технический сорт газа. В медицине кислород применят очень часто. Его транспортируют на тележках, затем при необходимости устанавливают баллон в специальный футляр;
  • емкости с ацетиленом, весьма востребованным в сварке, имеют черную окраску. Ацетилен очень легко взрывается. Поэтому его закачивают не в пустые объемы, а содержащие специальные наполнители с большим количеством пор. Такой способ заполнения значительно уменьшает вероятность взрывов.

Начинающим сварщикам полезно запомнить цветовую маркировку газов на отечественном рынке. Не стоит удивляться, если на импортной продукции окраска будет иной. Международная маркировка несколько отличается от отечественной.

Элементы устойчивости и объем

Сверху на всех баллонах обязательно крепится колпак. Он предохраняет вентиль от случайных повреждений при транспортировке. На нижнюю часть плотно насажена основа квадратной формы.

Она позволяет устойчиво выставлять емкость в вертикальное положение, что важно при сварке. Во время эксплуатации перемещать баллон вместе со сварочным полуавтоматом можно на специальной тележке. Это удобный метод обслуживания сварочного места в любой рабочее зоне.

В продаже представлены емкости от 10 л до 40 л. Соблазнительным кажется вариант приобретения для сварки меньшего объема. Цена его меньше, но после использования газа заправить новый будет не так просто.

Большинство заправочных станций приспособлено для заполнения 40 л. Исключение составляет углекислота. В связи с тем, что ее закачивают в огнетушители, возможности заправочных станций позволяют заполнять маленькие объемы.

Редуктор

Для работы с любым газом нужен редуктор. Существуют модели, просто показывающие давление в баллоне и с функцией регулирования газового потока.

Последние виды называют регуляторами. Они адаптированы к определенному газу, окрашены в соответствии с цветом баллона. В продаже есть регуляторы со стрелочной шкалой и ротаметрами.

Если планируется провести аргонодуговую сварку, надо взять регулятор с двумя ротаметрами. При работе с нержавейкой нужен поддув с обратной стороны, который сможет контролировать только такая модель регулятора.

В остальных ситуациях вполне подойдет стрелочный регулятор, который к тому же стоит дешевле. Практики считают стрелочную модель более экономной. Она позволяет при грамотном пользовании избежать сброса давления в начале работы. На регуляторах с ротаторами сбрасывание давления вначале практически неизбежно. Это сопровождается некоторыми потерями газа.

Все регуляторы имеют прокладки из инертных полимеров. Загрязнение газов от контакта с ними абсолютно исключается. При сварке приходится пользоваться различными газами. Для таких производственных случаев целесообразно иметь регуляторы, приспособленные для нескольких типов резьбы.

Безопасность

Особенность отечественного менталитета заключается в склонности к экономии, игнорировании многих нормативных требований. В отношении оборудования для сварки пренебрежение правилами безопасности чревато тяжелыми последствиями.

Особенно это касается допустимых сроков использования баллонов. Они должны быть указаны заводом-изготовителем. Если вдруг этой информации нет, то максимальный период эксплуатации составляет 20 лет.

Экспертизу состояния обычных баллонов с объемом до 50 л не проводят. Для больших объемов аттестация может быть проведена. Превышать максимальный срок категорически нельзя. Все модели, выпущенные до 1997 года, не прошедшие аттестацию можно смело сдать в металлолом.

К покупке газовых баллонов для сварки нужно отнестись очень серьезно. Лучше всего найти авторитетного поставщика, убедиться в наличии разрешительных документов, проверить качество маркировки, всей сопроводительной информации. После этого можно смело оформлять заказ.

Газовые баллоны: окраска, надписи, маркировка - ООО «Крио-Юг»

Окраска баллонов

  • Азот Чёрная Жёлтый Коричневый
  • Аммиак Жёлтая Чёрный
  • Аргон сырой Чёрная Белый Белый
  • Аргон чистый Серая Зелёный Зелёный
  • Ацетилен Белая Красный
  • Бутан Красная Белый
  • Бутилен Красная Жёлтый Чёрный
  • Водород Тёмно-зелёная Красный
  • Воздух Чёрная Белый
  • Гелий Коричневая Белый
  • Закись азота Серая Чёрный
  • Кислород Голубая Чёрный
  • Нефтегаз Серая Красный
  • Сероводород Белая Красный Красный
  • Углекислый газ Чёрная Жёлтый
  • Фосген Защитная - Красный
  • Фреон Серебристая Чёрный Синий
  • Хлор Защитная - Зелёный
  • Циклопропан Оранжевая Чёрный
  • Все другие горючие газы Красная Белый
  • Все другие негорючие газы Чёрная Жёлтый
Устройство баллона
  1. Защитный колпак
  2. Вентиль
  3. Резьба горловины
  4. Паспортные данные
  5. Пористая масса
  6. 6. Подкладные кольца
  7. Опорный башмак





  1. Защитный колпак
  2. Вентиль
  3. Паспортные данные
  4. Подкладные кольца











Выпускать газ из баллона разрешается только через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет!

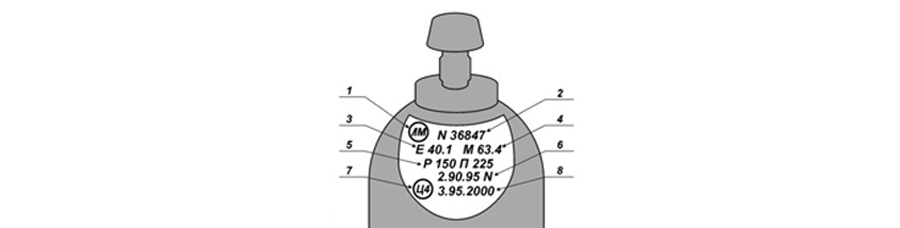

Информация на баллоне

На верхней сферической части баллона должны быть отчетливо выбиты данные о баллоне:

  1. Номер баллона
  2. Клеймо испытательного пункта (диаметр 12 мм)
  3. Товарный знак изготовителя
  4. Рабочее давление (кгс/см2)
  5. Фактическая масса порожнего баллона, кг
  6. Клеймо ОТК завода-изготовителя (диаметр 10 мм)
  7. Вместимость, л
  8. Пробное гидравлическое давление, (кгс/см2)
  9. Месяц и год изготовления (IV-1999) и год следующего (2004) освидетельствования
  10. Месяц и год проведенного (IV-2004) и год последующего (2009) освидетельствования

На баллонах для ацетилена, кроме того, должны быть указаны:
М III-99 - дата (месяц и год) наполнения баллона пористой массой
III-01 - месяц и год проверки пористой массы
- клеймо наполнительной станции

- клеймо диаметром 12 мм, удостоверяющее проверку пористой массы

Отбраковка баллонов

Внешние повреждения баллона, из-за которых он должен быть отбракован:

  1. Неисправность вентиля
  2. Износ резьбы горловины
  3. Выбиты не все данные или истек срок освидетельствования
  4. Сильная наружная коррозия
  5. Трещины
  6. Окраска и надпись не соответствуют норме
  7. Вмятины
  8. Выпучины
  9. Раковины и риски глубиной более 10% номинальной толщины стенки
  10. Косо насаженный или поврежденный башмак


Также баллоны не допускаются к использованию, если:

РЕДУКТОР:

  • при полностью вывернутом регулировочном винте газ проходит в рабочую камеру
  • повреждена резьба накидной гайки
  • неисправен один или оба манометра
  • давление в рабочей камере после прекращения подачи газа повысилось
  • неисправен предохранительный клапан

МАНОМЕТР:

  • отсутствует пломба или клеймо с отметкой о проверке
  • истек срок проверки
  • стрелка при отключении манометра не возвращается к нулю на величину больше половины допускаемой погрешности
  • разбито стекло или имеются другие повреждения, которые могут отразиться на правильности показаний

ВЕНТИЛЬ:

  • отсутствует заглушка штуцера
  • наличие следов масла, жира, пыли
  • не проворачивается маховичок
  • наблюдается утечка газа

Запрещается расходовать газ из баллона полностью! Остаточное давление должно составлять не менее 0,05 МПа (0,5 кгс/см2)

Остаточное давление в ацетиленовых баллонах должно быть не ниже следующих значений: Температура окружающей среды 0С ниже 0 0-15 16-25 26-35
Минимальное остаточное давление МПа 0,05 0,1 0,2 0,3
кгс/см2 0,5 1,0 2,0 3,0

Надписи на баллонах



Схема устройства и работы редуктора

Нерабочее положение редуктора (газ не проходит)

Накидная гайка для присоединения редуктора к штуцеру вентиля

  1. Манометр высокого давления
  2. Обратная пружина
  3. Манометр низкого давления (рабочий)
  4. Предохранительный клапан
  5. Ниппель для присоединения шланга
  6. Мембрана для прорезиненной ткани
  7. Нажимная пружина
  8. Регулировочный винт
  9. Рабочая (низкого давления) камера
  10. Редукционный клапан
  11. Камера высокого давления
Положение частей редуктора при прохождении через него газа

- Газ

Важная информация о баллонах СО2

Введение

В предыдущей статье, посвященной роли углекислого газа, мы рассмотрели возможные варианты подачи углекислого газа в пресноводный аквариум.
Напомним, в статье были рассмотрены плюсы и минусы самых распространенных способов подачи СО2 в аквариум и выяснили, что самый лучший способ подачи является механический, а именно баллонные системы СО2.
В этой статье мы более детально расскажем о параметрах баллонов СО2, требованиях безопасности в процессе эксплуатации, основные моменты при проведении заправки баллонов.

Если вы еще не решились каким способом подавать газ в свой аквариум, мы рекомендуем остановится на выборе именно баллонной системы.


Общая информация о баллонах


Баллон Со2

Баллон — сосуд, имеющий одну или две горловины для установки вентилей, фланцев или штуцеров, предназначенный для транспортировки, хранения и использования сжатых, сжиженных или растворенных под давлением газов.

  • К эксплуатации допускаются только исправные и освидетельствованные газовые баллоны.
  • Вентиль газового баллона должен быть плотно ввернут в отверстие горловины или в расходно-наполнительные штуцера у специальных баллонов, не имеющих горловины.
  • Стенки баллона не должны иметь вмятин, трещин, вздутий, сильной коррозии и иных деформаций.
  • Баллон должен быть окрашен и маркирован соответственно ГОСТ. Остаточная окраска баллона должна быть не менее 70%.
  • Баллон должен иметь остаточное давление не менее 0,05 МПа (0,5 кгс/см2).
  • Паспорт баллона должен читаться.
  • Баллон должен быть освидетельствован.
Ремонт вентиля и освидетельствование баллонов, может проводить только специализированная организация, имеющая специальное разрешение на ремонт сосудов работающих под  давлением.
Баллоны могут храниться как в специальных помещениях, так и на открытом воздухе, при условии, что они защищены от атмосферных осадков и солнечных лучей.

Новый баллон или переосвидетельствованный (б/у) какой баллон купить?

Попробуем разобраться поэтапно. Преимущества новых баллонов:

  • Приобретая новый баллон, вы получаете баллон на полный срок эксплуатации (40 лет). Это, несомненно, является большим плюсом.
  • Помимо этого используя новый баллон вы можете быть уверенны, что ближайшие 5 лет, переосвидетельствовать баллон Вам не придется.
  • Новый газовый баллон исключает возможность наличия в нем всевозможных загрязняющих веществ: влаги, пор и неровностей, грязи и ржавчины.

Переосвидетельствование газового баллона


Переосвидетельствование углекислотного баллона

Срок технического переосвидетельствования баллонов СО2 в соответствии с Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением (утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. N 91) - 5 лет.

Перечень проводимых работ при переосвидетельствовании баллонов:

  1. Внешний осмотр поверхности баллона.
  2. Дегазация (после удаления остатков газа из баллона выполняется промывка негорючим (инертным) газом или водой)
  3. Контроль состояния вентиля.
  4. Взвешивание и расчет износа стенки баллона.
  5. Проведение гидравлических испытаний и промывка.
  6. Сушка внутренней поверхности баллона потоком теплого воздуха.
  7. Установка нового вентиля.
  8. Окраска баллона.
  9. Клеймление на поверхности баллона зарегистрированным в органах Госгортехнадзора клеймом, с указанием проведенного и следующего срока освидетельствования.

Паспорт баллона


Паспорт баллона

На корпусе нанесены сведения о баллоне (масса корпуса, дата производства, даты аттестаций и прочее), позволяющие сделать вывод о пригодности баллона к дальнейшей эксплуатации. Ниже приведены наиболее типичные записи и дается их расшифровка.

Надписи выбиты непосредственно на корпусе баллона в районе горловины. Иногда (особенно у старых баллонов) частично закрыты слоями краски и не видны.

  1. Только для ацетиленовых баллонов. Символы "ЛМ" или "ПМ" - тип наполнителя баллонов (ЛМ - литая масса, ПМ - пористая масса). Запись "ПМ" не всегда соответствует действительности, т.к. случается, что завод заменил наполнитель не сделав об этом отметки на корпусе.
  2. Заводской номер баллона.
  3. Фактическая вместимость баллона по воде при изготовлении в литрах. При превышении мерной вместимости балона над заводской более чем на 1.5% баллон к дальнейшей эксплуатации не допускается (нарушение геометрии корпуса, риск образования микротрещин).
  4. Фактическая масса корпуса баллона при изготовлении. При уменьшении массы корпуса против номинальной более чем на 7.5% баллон к дальнейшей эксплуатации не допускается (унос массы, коррозия и истончение стенки).
  5. Рабочее ("Р") и проверочное ("П") давления баллона в атмосферах.
  6. Дата изготовления и следующей переаттестации в формате "MM.ГГ.АААА", где "MM" -

2020 Стальной баллон с СО2 высокого давления Баллон с двуокисью углерода Цена

2020 Стальной газовый баллон с CO2 под высоким давлением Цилиндр с двуокисью углерода Цена

Наш газовый баллон с двуокисью углерода является переносным сосудом высокого давления. Газовый баллон изготовлен с использованием самых передовых технологий, машин и оборудования в мире. Наши бесшовные стальные газовые баллоны идеально подходят для хранения сжатых газов и сжиженных газов под высоким давлением, таких как кислород, водород, аргон и диоксид углерода.Большая часть наших бесшовных стальных газовых баллонов изготовлена ​​из высококачественной легированной стали. Продукт широко применяется в химической, металлургической, механической, медицинской, научно-исследовательской и строительной отраслях.

Спецификация бесшовной стали высокого давления Газовый баллон с диоксидом углерода
GB5099 Стандарт или ISO9809
Модель газового баллона Внешний диаметр (мм) Объем воды (л) Высота
(без клапана) (мм)
Вес
(без крышки клапана) Вт (кг)

Газовый баллон

Материал

Стандартный
WMA108-1.4-15 108 1,4 238 2,96 37Mn GB5099
WMA108-2-15 108 2,0 320 3,75
WMT108- 2-15 108 2.0 317 3,72
WMA121-3.2-15 121 3,2 390 5,02
WMT121-3.2-15 121 3,2 385,8 4,98
WMA121-4-15 121 4,0 485 6,16
WMT121-4-15 121 4,0 470 5,95
WMA140-4-15 140 4.0 372 5,77
WMA140-5-15 140 5,0 458 7,52
WMA140-6.3-15 140 6,3 524 8,72
WMA140-7-15 140 7,0 593 9,84
WMA140-8-15 140 8,0 671 10,72
WMA140-10-15 140 10 845 13.4
WMA152-7-15 152 7,0 528 9,57
WMA152-8-15 152 8,0 600 10,66
WMA152-10 -15 152 10,0 726 12,6
WMA159-10-15 159 10,0 685 14,15
WMA159-12-15 159 12 .0 800 16,34
WMA159-15-15 159 15,0 975 19,66
WMA219-20-15 219 20,0 730 29,00
WMA219-40-15 219 40,0 1310 48,00
WMA232-40-15 232 40,0 1220 50,00
WZA232-47-15 232 47.0 1360 51,00
WMA219-50-15 219 50,0 1600 57,00
WMA232-50-15 232 50,0 1380 65,00
IWGA219-40-15 219 40,0 1380 52,00 34CrMo4

ISO9809-1

000

000

000

000

000

000

000

000
232 40.0 1170 52,00
IWGA232-47-20 232 47,0 1360 55,00
IWGA232-50-20 232 50,0 1440 56,00

Примечание: 1. WMA-вогнутое дно WMT-выпуклое дно
2. Давление гидравлического испытания газового баллона: 25 МПа или 30 МПа
3. Рабочее испытательное давление газового баллона: 15 МПа или 20 МПа

Упаковка и доставка

  • Упаковка: Обнаженная упаковка с верхней и нижней защитной сеткой или нейлоновым мешком для газового баллона с диоксидом углерода.
  • Срок поставки: В течение 30 дней после получения депозита.
  • Срок оплаты: 30% T / T, 70% T / T против копии B / L. Или 100% безотзывный аккредитив по предъявлении.

Производственный поток

Производственный поток газовых баллонов

Наши услуги

  • Ответьте на ваш запрос в течение 24 рабочих часов.
  • Баллон с углекислым газом Цвет может быть окрашен в соответствии с требованиями заказчика.
  • Клапан газового баллона с двуокисью углерода может быть изменен в соответствии с требованиями заказчика.
  • Имя клиента может быть выгравировано или нарисовано на баллоне с газом с двуокисью углерода.

FAQ

1. Какую емкость газового баллона с двуокисью углерода вы можете предоставить?

От 2,5 литров до 52 литров

2. Какой у вас стандарт производства газовых баллонов с двуокисью углерода?

GB5099, ISO9809-1, ISO9809-3

3.Какой у вас MOQ?

Обычно наши MOQ - цилиндры 100 шт.

4. Какой у вас метод упаковки?

Каждый баллон с верхней и нижней защитной пластиковой сеткой или упакован в половину полипропиленового мешка

5. Каковы сроки доставки газового баллона?

Обычно в течение 25 дней после получения подтвержденного заказа.

6. Каковы ваши условия оплаты?

Депозит 40% T / T, 60% T / T против копии B / L или 100% безотзывный аккредитив в виде

7.Есть ли какие-либо меры предосторожности при использовании газовых баллонов?

1) Использование и испытания газовых баллонов регулируются «Правилами проверки безопасности газовых баллонов», изданными Государственным бюро качества и технического надзора. 2) Газовый баллон не должен подвергаться воздействию тепла и солнечного света. Расстояние от огня должно быть не менее 10 метров. И нельзя бить по цилиндрам. 3) Запрещается использовать огонь для нагрева клапана, если он замерз. 4) Форсунка газового баллона была строго запрещена от загрязнения маслом 5) Газ в баллоне не может быть полностью откачан, лучше бы оставалось не меньше 0.Остаточное давление 040 МПа. 6) Давление наполнения газового баллона не может превышать установленное давление.

Свяжитесь с нами

Мобильный: 0086 13730919161 (WhatsApp, WeChat и т. Д.)

Skype: lisa_qingdao

Веб-сайт: www.chinagascylinder.com

.

, 24 кг, углекислый газ, баллон Co2, цилиндр

Наши бесшовные стальные баллоны с СО2 - это переносные сосуды высокого давления. Продукт производится с использованием самых передовых технологий, машин и оборудования в мире. Наши бесшовные стальные газовые баллоны идеально подходят для хранения сжатых газов и сжиженных газов под высоким давлением, таких как кислород, водород, аргон и диоксид углерода. Большая часть наших бесшовных стальных газовых баллонов изготовлена ​​из высококачественной легированной стали. Продукт широко применяется в химической, металлургической, механической, медицинской, научно-исследовательской и строительной отраслях.

Цилиндры СО2 Характеристики:

1) Материал: 37Mn, 34Mn2V, 30CrMo, 34CrMo4

2) Внешний диаметр: 108-325 мм

9102 4) Объем воды ) Рабочее давление: 150 бар / 250 бар

5) Испытательное давление: 250 бар / 300 бар

6) GB5099 / ISO9809

Что мы можем вам обещать:

1. Газовые баллоны высокого качества и безопасности

2. Лучшее цена на рынке

3.Быстрая доставка (3 ~ 4 недели)

Описание продукта

Газовая промышленность в значительной степени полагается на баллоны для хранения и транспортировки газов.

Газовые баллоны высокого давления - для кислорода, водорода, азота, аргона, гелия, воздуха и т. Д.
Производственный стандарт для наших газовых баллонов: GB5099, ISO9809.

Сырье - бесшовные стальные трубы.

Упаковка и доставка

  • Упаковка: Обнаженная упаковка с верхней и нижней защитной сеткой или нейлоновым мешком для баллона с диоксидом углерода.
  • Срок поставки: В течение 30 дней после получения депозита.
  • Срок оплаты: 30% T / T, 70% T / T против копии B / L. Или 100% безотзывный аккредитив по предъявлении.

Производственный поток

Наши услуги

  • Ответьте на ваш запрос в течение 24 рабочих часов.
  • Цилиндр из двуокиси углерода Цвет может быть окрашен в соответствии с требованиями заказчика.
  • Клапан баллона с двуокисью углерода может быть изменен в соответствии с требованиями заказчика.
  • Имя клиента может быть выгравировано или нарисовано на баллоне с двуокисью углерода.

Свяжитесь с нами

Свяжитесь с нами

Телефон: 0086-532-87670823

Мобильный: 0086 13730919161 (WhatsApp, WeChat и т. Д.)

Skype: lisa_qingdao

Электронная почта

lisa @ qd-baigong

Веб-сайт: www.chinagascylinder.com

.

Многоразовый баллон с диоксидом углерода 40 л

20 долларов США.00–120 долларов США / Кусок | 100 шт. / Шт. (Минимальный заказ)

Размер:
разные для разных моделей
Время выполнения:
Кол-во (шт.) 1–1000 > 1000
Приблиз.Срок (дни) 35 Торг
.

2020 Стальной баллон с СО2 высокого давления Баллон с двуокисью углерода Цена

2020 Стальной газовый баллон с CO2 под высоким давлением Цилиндр с двуокисью углерода Цена

Наш газовый баллон с двуокисью углерода является переносным сосудом высокого давления. Газовый баллон изготовлен с использованием самых передовых технологий, машин и оборудования в мире. Наши бесшовные стальные газовые баллоны идеально подходят для хранения сжатых газов и сжиженных газов под высоким давлением, таких как кислород, водород, аргон и диоксид углерода.Большая часть наших бесшовных стальных газовых баллонов изготовлена ​​из высококачественной легированной стали. Продукт широко применяется в химической, металлургической, механической, медицинской, научно-исследовательской и строительной отраслях.

Спецификация бесшовной стали высокого давления Газовый баллон с диоксидом углерода
GB5099 Стандарт или ISO9809
Модель газового баллона Внешний диаметр (мм) Объем воды (л) Высота
(без клапана) (мм)
Вес
(без крышки клапана) Вт (кг)

Газовый баллон

Материал

Стандартный
WMA108-1.4-15 108 1,4 238 2,96 37Mn GB5099
WMA108-2-15 108 2,0 320 3,75
WMT108- 2-15 108 2.0 317 3,72
WMA121-3.2-15 121 3,2 390 5,02
WMT121-3.2-15 121 3,2 385,8 4,98
WMA121-4-15 121 4,0 485 6,16
WMT121-4-15 121 4,0 470 5,95
WMA140-4-15 140 4.0 372 5,77
WMA140-5-15 140 5,0 458 7,52
WMA140-6.3-15 140 6,3 524 8,72
WMA140-7-15 140 7,0 593 9,84
WMA140-8-15 140 8,0 671 10,72
WMA140-10-15 140 10 845 13.4
WMA152-7-15 152 7,0 528 9,57
WMA152-8-15 152 8,0 600 10,66
WMA152-10 -15 152 10,0 726 12,6
WMA159-10-15 159 10,0 685 14,15
WMA159-12-15 159 12 .0 800 16,34
WMA159-15-15 159 15,0 975 19,66
WMA219-20-15 219 20,0 730 29,00
WMA219-40-15 219 40,0 1310 48,00
WMA232-40-15 232 40,0 1220 50,00
WZA232-47-15 232 47.0 1360 51,00
WMA219-50-15 219 50,0 1600 57,00
WMA232-50-15 232 50,0 1380 65,00
IWGA219-40-15 219 40,0 1380 52,00 34CrMo4

ISO9809-1

000

000

000

000

000

000

000

000
232 40.0 1170 52,00
IWGA232-47-20 232 47,0 1360 55,00
IWGA232-50-20 232 50,0 1440 56,00

Примечание: 1. WMA-вогнутое дно WMT-выпуклое дно
2. Давление гидравлического испытания газового баллона: 25 МПа или 30 МПа
3. Рабочее испытательное давление газового баллона: 15 МПа или 20 МПа

Упаковка и доставка

  • Упаковка: Обнаженная упаковка с верхней и нижней защитной сеткой или нейлоновым мешком для газового баллона с диоксидом углерода.
  • Срок поставки: В течение 30 дней после получения депозита.
  • Срок оплаты: 30% T / T, 70% T / T против копии B / L. Или 100% безотзывный аккредитив по предъявлении.

Производственный поток

Производственный поток газовых баллонов

Наши услуги

  • Ответьте на ваш запрос в течение 24 рабочих часов.
  • Баллон с углекислым газом Цвет может быть окрашен в соответствии с требованиями заказчика.
  • Клапан газового баллона с двуокисью углерода может быть изменен в соответствии с требованиями заказчика.
  • Имя клиента может быть выгравировано или нарисовано на баллоне с газом с двуокисью углерода.

FAQ

1. Какую емкость газового баллона с двуокисью углерода вы можете предоставить?

От 2,5 литров до 52 литров

2. Какой у вас стандарт производства газовых баллонов с двуокисью углерода?

GB5099, ISO9809-1, ISO9809-3

3.Какой у вас MOQ?

Обычно наши MOQ - цилиндры 100 шт.

4. Какой у вас метод упаковки?

Каждый баллон с верхней и нижней защитной пластиковой сеткой или упакован в половину полипропиленового мешка

5. Каковы сроки доставки газового баллона?

Обычно в течение 25 дней после получения подтвержденного заказа.

6. Каковы ваши условия оплаты?

Депозит 40% T / T, 60% T / T против копии B / L или 100% безотзывный аккредитив в виде

7.Есть ли какие-либо меры предосторожности при использовании газовых баллонов?

1) Использование и испытания газовых баллонов регулируются «Правилами проверки безопасности газовых баллонов», изданными Государственным бюро качества и технического надзора. 2) Газовый баллон не должен подвергаться воздействию тепла и солнечного света. Расстояние от огня должно быть не менее 10 метров. И нельзя бить по цилиндрам. 3) Запрещается использовать огонь для нагрева клапана, если он замерз. 4) Форсунка газового баллона была строго запрещена от загрязнения маслом 5) Газ в баллоне не может быть полностью откачан, лучше бы оставалось не меньше 0.Остаточное давление 040 МПа. 6) Давление наполнения газового баллона не может превышать установленное давление.

Свяжитесь с нами

Мобильный: 0086 13730919161 (WhatsApp, WeChat и т. Д.)

Skype: lisa_qingdao

Веб-сайт: www.chinagascylinder.com

.
