Почему греются провода электропроводки: Почему греется электрический провод — что делать, причины нагрева кабеля

Содержание

выясняем причины и устраняем проблемы

Вступление

Нагрев кабеля или проводов электрической проводки, самый серьезный сигнал, что с проводкой что-то неладно и велика вероятность скорой аварийной ситуации. Если у вас греется проводка нужно срочно выяснять причины и принимать меры к их устранению.

Физика нагрева

Согласно закону Джоуля-Лоренца «Количество теплоты, выделяемое в единицу времени, пропорционально произведению квадрата силы тока на участке и сопротивлению проводника».

закон Джоуля-Лоренца закон Джоуля-Лоренца

Далее всё просто:

Если на участке цепи увеличивается сила тока, то выделяемое тепло увеличивается по квадрату тока, то есть очень сильно. Без аварийной ситуации, сила тока в цепи может увеличиться при повышении потребляемой мощности, например, вы включили в сеть мощный бытовой прибор или включили много бытовых приборов в одну розетку. Это первая причина нагрева проводов.

Увеличение выделяемого тепла может быть связано с увеличением сопротивления участка протекания тока. Это свойство используется во всех электрических нагревателях, где нагреваются спирали с высоким сопротивлением. В проводке увеличение сопротивления участка может быть связано с ослаблением или окислением электрических контактов при присоединении проводником или их соединении друг с другом.

Эти две причины, значительное увеличение потребляемой мощности и ослабление электрических контактов в цепи, являются основными причинами нагрева проводников и причина, почему греется проводка, скорее всего в них. Можно почитать: Основные электрические опасности в доме

К чему приводит нагрев проводки

Режим работы электрической цепи, при котором греется проводка НЕЛЬЗЯ назвать рабочим. Это ситуация близкая к аварийной и вот почему.

Ощущаемый нагрев проводов (кабелей) означает, что температура токопроводящей жилы повышается, и жила начинает разогревать изоляцию и оболочку кабеля.

Материал изоляции жил и оболочка кабеля имеет вполне определенные температурные характеристики, превышение которых ведет к их разрушению (оплавлению). Как следствие изоляция перестает выполнять свою основную задачу, изолирование токопроводящих жил. Это приводит к короткому замыканию и необходимости замены всей линии электропроводки.

Практические причины, почему греется проводка

Как я сказал в начале статьи, если вы заметили, что греется проводка, это сигнал на который нужно реагировать. Не доводя ситуацию до аварийной, нужно выяснить причины нагрева.

Причина 1

Неправильно был сделан расчет электрической сети и был использован электрический кабель сечение, которого не соответствует потребляемой мощности. Например, для питания электрической плиты 220 В, 10 кВт, был использован кабель сечением 2,5 кв. мм.

Устранение. Не включать мощные бытовые приборы или заменить кабель, на кабель с большим сечением.

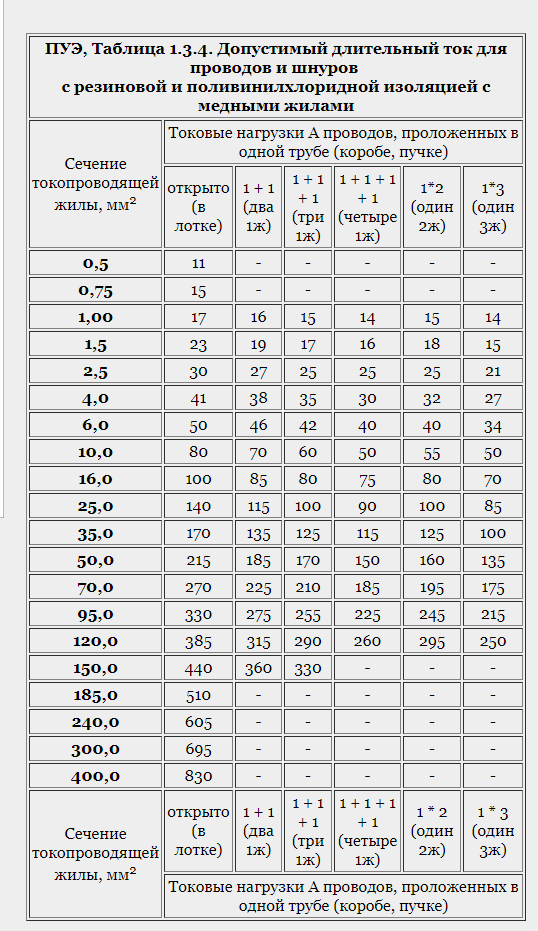

ПУЭ табл 1.3.4ПУЭ табл 1.3.4

Причина 2

Установлен автомат защиты с завышенным номиналом по току. Автомат защиты группы и кабель электропроводки этой группы подбираются по планируемой мощности подключаемых приборов. Завышение номинала автомата защиты и подключение мощного бытового прибора приведет к нагреванию проводки.

Устранение. Обязательное снижение номинала автомата защиты до уровня надежное отключение и далее не включать мощные бытовые приборы. Заменить кабель, на кабель с большим сечением, увеличить номинал автомата защиты.

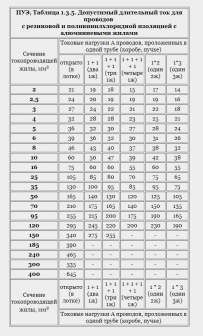

ПУЭ табл. 1.3.5.ПУЭ табл. 1.3.5.

Причина 3

Неправильно сделано соединение проводов (жил кабеля) на участке электропроводки. Некачественное соединение проводов в распаячных коробках, в местах соединения двух кабелей, прямое соединение алюминиевых и медных проводов могу привести к нагреву проводки, особенно с течением времени.

Исправление. Использовать для соединения проводов специальные клемники.

Причина 4

Плохой контакт в местах подключения. Чаще плохой контакт в местах подключения проводников к розетке или шине, приводит к нагреву в месте подключения (нагрев контактов), но может приводить и к нагреву проводки.

Устранение. Протяжка всех контактных соединений электропроводки.

Вывод

В жилых помещениях основной причиной, почему греется проводка, является превышение допустимой нагрузки на данную группу электропроводки или всего помещения в целом.

В нормальной ситуации, при таком превышении допустимой мощности, должен сработать автомат или устройство защиты. Но они тоже выходят из строя, или что еще хуже, нарочно завышаются, например, вместо пробки ставят «жучок».

Всё это приводит к нагреву проводки, которая рано или поздно закончится, как минимум выходом проводки из строя или, как максимум, пожаром.

Важно! Если вы стали постоянно чувствовать запах нагретой пластмассы, его трудно не заметить, значит, у вас греется проводка и пора заняться ей вплотную.
