Образование конденсата. Точка росы

Образование конденсата10.10.2016

Общие сведения.


Воздух всегда содержит влагу в виде водяного пара, который, конечно же, не виден. Максимальное количество воды, которое может содержаться в воздухе, зависит только от температуры воздуха и не зависит от давления. При снижении температуры, способность воздуха удерживать влагу снижается. Содержание влаги в воздухе полностью описывается точкой росы. Она показывает, при какой температуре содержащаяся в воздухе влага будет соответствовать 100% влажности, и при какой температуре начинается конденсация.


Образование конденсата – одна из самых больших проблем для электротехнических шкафов. В то время, как электротехнический шкаф работает под нагрузкой, собственное тепловыделение препятствует образованию влаги. Если нагрузка снимается, то электротехнический шкаф охлаждается, тем самым поднимается вероятность образования конденсата. В зависимости от температуры точки росы.


Скорость коррозии стали оказывается тем больше, чем выше влажность. Особенно быстро коррозия развивается при влажности атмосферного воздуха более 60%. Уменьшая влажность контактирующего с металлом воздуха (осушая его) можно значительно уменьшить неблагоприятное воздействие атмосферы на металлы и уменьшить вред.

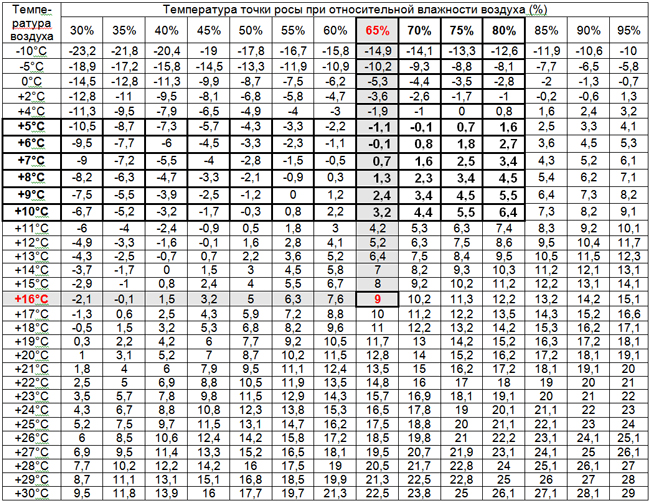

Точка росы таблица


Таблица точки росы


Таблица точки росы используется следующим образом.

Пример


Для температуры воздуха +16°С и относительной влажности воздуха 65%.Найдите ячейку на пересечении температуры воздуха и влажности воздуха (выделено серым фоном и красным цветом). Получилось +9°С – это и есть Точка росы. Это значит, что если температура поверхности будет равна или ниже значения в ячейке – на поверхности будет конденсироваться влага.


Средняя годовая температура воздуха в Беларуси составляет от +5,7°C до +8,2°C в зависимости от региона. Относительная влажность изменяется в пределах от 65% до 80%.

Возврат к списку

Коммерческое предложение действительно на 15.08.2020 г.

Товар успешно добавлен в корзину

Ok

Проблема возникновения конденсата. Причины, следствие и способы устранения.


Возникновение конденсата на окнах (а при отрицательных значениях температуры — льда и инея), с которым мы можем сталкиваться в холодный период года, это достаточно распространенная проблема, которая имеет несколько взаимосвязанных причин, среди которых — это высокая влажность и плохая система вентиляции. Современные окна и стеклопакеты, герметично защищающие наше жилье от проникновения холодного воздуха в помещение, не позволяют вентилировать помещение с естественной системой вентиляции в доме, так как, для того, чтобы обеспечить кратный воздухообмен нужно обеспечить приток воздуха. В результате отработанный влажный воздух не удаляется из помещения, а соприкасаясь с окном превращается в воду, т.е. в конденсат. И чем больше влаги содержится в воздухе, чем интенсивность конденсата выше. Что является источником влажности? Люди, животные, растения и даже мебель, предметы интерьера и (мебель, белье, ковры и т.д.), которые из-за своей пористой структуры аккумулируют часть влаги, выделяемой жильцами, и затем отдают ее при их отсутствии.

Причины образования конденсата на стеклах

В соответствии с нормативами, кратность воздухообмена в жилых комнатах должна быть 0,5-1,0. В кухнях, ванных, санузлах – не менее 3,0. При кратности менее 0,5 человек может испытывать чувство духоты. Кратность означает, что за 1 час воздух в помещении сменится дважды.

Вероятность выпадения конденсата на окне (остекленной лоджии, витраже и т.д.) можно заранее спрогнозировать и даже точно рассчитать. Для этого нужно познакомиться с таким параметром, как Точка Росы.

Точка росы

Точка росы — это минимальное значение температуры, при которой начинает образовываться роса (конденсат). При отрицательных значениях температуры роса будет превращаться в лед или иней. В повседневной жизни с точкой росы мы сталкиваемся ежедневно. Например, при приеме душа в ванной комнате, когда запотевает зеркало, или когда заходим в теплое помещение с мороза и холодный предмет, такой как очки, сразу запотевает. Туман на дорогах – еще одно проявление точки росы. Это явление возникает тогда, когда при постоянной влажности понижается температура и эффект конденсирования проявляется прямо в воздухе. Таких примеров можно привести массу. В квартире конденсат может проявляться прежде всего на кухне, в процессе приготовления пищи, если при этом не пользоваться вытяжкой.

Для оконных конструкций Точка росы определяет ту границу температуры, при которой на внутреннем стекле в стеклопакете или на оконном профилей начинает образовываться влага. Точка росы напрямую зависит от двух других характеристик — температуры воздуха и относительной влажности в помещении.

Рассчитать Точку росы в градусах Цельсиях можно по следующей формуле:

Tp = (b*f (T, Rh))/(a-f (T, Rh))

где:

f (T, Rh) = a*T/(b+T)+ln(Rh/100)

Тр – температура точки росы, °С;

a = 17.27;

b = 237,7;

Т – комнатная температура, °С;

Rh – относительная влажность, %;

Ln– натуральный логарифм.

(Формула обладает погрешностью ±0.4 °С в диапазоне температуры воздуха Т от 0°С до 60°С, температуры точки росы Тр от 0°С до 50°С, относительной влажности Rh от 1% до 100%)

Существуют также другие варианты измерения Точки росы

  • Можно использовать таблицу с уже рассчитанной температурой точки росы для различных значений температур (от -5°С до 35°С) и относительной влажности (от 40% до 95%) воздуха в помещении можно найти в справочном Приложении Р к СП 23-101-2004 «Проектирование тепловой защиты зданий»
  • Использовать специальный прибор — психометр (гигрометр психрометрический) для измерения влажности воздуха и его температуры, а также вычисления точки росы.

Давайте рассчитаем Точку росы для конкретных значений температуры и влажности. Для этого рассмотрим несколько примеров. Будем менять значение относительной влажности в помещении, а температуру воздуха оставим постоянной величиной +21°С

Пример №1

Относительная влажность в помещении 60%

Температура воздуха в помещении + 21 °С

Определим точку росы. Подставив эти значения в формулу, получаем значение Точки росы +12,4 °С.

Это означает, что на любой поверхности, чья температура будет меньше значения +12,4 °С начнет образовываться конденсат. Т.е. если температура поверхности окна меньше, чем +12,4 °С, то оно начнет «плакать». Все очень просто. Как вы думаете — при каком условии температура поверхности окна может быть ниже этого значения, если температура в помещении +21°С ? Например, если на улице будет сильный мороз, а у Вас установлен однокамерный стеклопакет.

А что будет, если влажность уменьшить до значения 40%? (Напомним, что температура в помещении остается на прежнем уровне)

Пример №2

Относительная влажность в помещении 40%

Температура воздуха +21 °С,

Определим точку росы. Подставив эти значения в формулу, получаем значение Точки росы +6,8 °С.

Т.е. конденсат появиться в случае, если температура на окне будет равна или ниже +6,8 °С. Таким образом, уменьшив влажность в помещении на 20% мы изменили температуру точки росы в 2 раза! Вероятность выпадения конденсата при такой влажности, даже с однокамерным стеклопакетом с И-стеклом в климатической зоне СПб и ЛО крайне мала.

Теперь, наоборот, увеличим влажность до 80% (Напомним, что температура остается на прежнем уровне)

Пример №3

Относительная влажность в помещении 40%

Температура воздуха +21 °С,


Определим точку росы. Подставив эти значения в формулу, получаем значение Точки росы +17,2 °С.

При такой высокой влажности почти на 100% можно сказать, что при минусовых температурах на улице окно будет сильно конденсировать, даже с самым теплым двухкамерным стеклопакетом и И-стеклом.

ВАЖНО! Чем выше значение относительной влажности в помещении, тем значение Точки росы также выше, что отрицательно сказывается на риске обмерзания окна. Понижая влажность до приемлемых значений в диапазоне 30-40% (НЕ ВЫШЕ!!), мы существенно снижаем риск возникновения конденсата даже в условиях сильных морозов за окном!

Что может вызвать высокую влажность? Прежде всего — отсутствие нормальной вентиляции помещения.
По нормам в жилом помещении на 1 м2 площади квартиры или дома должен производиться воздухообмен не менее 3 м3/час, а для кухонь 6-9 м3/час. Высокую влажность вызывают люди, проживающие в квартире, если их много, а комнаты небольшие по размерам, домашние животные и растения в большом количестве.
Высокая влажность отрицательно сказывается на самочувствии и уровне комфорта проживающих людей.

В примере №2 мы произвели расчет Точки росы при влажности в помещении 40% и температуре воздуха +21°С. Значение Точки росы было +6°С. А что произойдет с Точкой росы, если температура внутри помещения будет +16°С ? Например, при утеплении лоджии Вы заложили не греющий кабель, а мат, и теперь, когда на улице морозы система теплого пола не в состоянии прогреть воздух в помещении, чем 16 градусов Цельсия. Или Ваши строители некачественно утеплили поверхность стен, потолка, пола и потери тепла таковы, то температура не поднимается Выше этой отметки.

Пример №4

Относительная влажность в помещении 40%

Температура воздуха +16 °С

Подставив эти значения в формулу, получаем + 2,4 °С! (при температуре +21°С значение Точки росы было +6,8°С)

Т.е. уменьшив на 5 °С градусов температуру воздуха, значение точки росы уменьшилось на 3,4 °С! Напомним, значение +3,2°С означает, что если температура окна будет меньше чем эта отметка, то оно будет конденсировать.

Приведенное сопротивление теплопередачи

Зная, как влажность в помещении влияет на Точку росы, можно вычислить при какой температуре за окном окна начнут «потеть». Чтобы рассчитать такое значение температуры нужно знать другой важный параметр любой свето-прозрачной конструкции, который называется — Приведенное сопротивление теплопередачи.
Обозначается буквой R и измеряется м2*С/Вт. Это величина обратная коэффициенту теплопроводности К. (Коэффициент теплопроводности это кол-во тепла в Ваттах, которое проходит через 1 м2 конструкции при разности температур по обе стороны окна). Тем меньше значение К, тем меньше теплопередача через окно, т.е. выше его теплоизоляционные свойства. Величина R, наоборот, чем она выше, тем лучше свето-прозрачная конструкция удерживает тепло внутри помещения и препятствует проникновению холода снаружи. Поэтому нужно всегда стремиться к тому, чтобы приведенное сопротивление теплопередачи окна было максимальным.
Существуют рассчитанные нормативные значения величины R для каждой из климатических зон. Для зоны СПб и ЛО это значение для оконных конструкций, устанавливаемых в жилых помещениях, должно быть не менее 0.51 м2*С/Вт.

Важно обратить внимание на тот очевидный факт, что любое окно, витраж, стеклопакет сами по себе не греют, т.е. не образуют или не генерирует тепло. Плюсовая температура на лоджии, в комнате, в доме обеспечивается системой обогрева, а оконная конструкция всего лишь это тепло эффективно сберегает. (существуют стеклопакеты с обогревом, но в этом случае мы не будет рассматривать их)

Если пренебречь направлением и скоростью ветра, стороной света на которую обращено окно (юг, север) и воздействием солнечной энергии, то, логично предположить, что температура поверхности окна внутри помещения зависит от двух параметров

  • температуры воздуха на улице
  • температуры воздуха внутри помещения

С одной стороны окно, витраж, остекленная лоджия остужается холодным воздухом со стороны улицы, а с другой – она обогревается теплым воздухом внутри помещения. Чем значение R (приведенное сопротивление теплопередачи) оконной конструкции выше, тем влияние холода со стороны улицы меньше, а свето-прозрачная конструкция лучше обогревается. Соответственно — уменьшается риск образования конденсата.

Возможные способы повышения значения R (приведенное сопротивление теплопередачи) для любых оконных конструкций, такие как применение двухкамерных стеклопакетов, низкоэмиссионных стекол, пластиковых терморамок и т.д. мы рассмотрели в другой статье на нашем сайте. Вот ссылка для ознакомления http://www.eurofasad.ru/faq/sposoby-uvelichit-teploizoljaciju.html)

Зная параметры, такие как — температура воздуха на улице, относительную влажность и температуру воздуха внутри помещения и значение R, можно точно спрогнозировать наличие или отсутствие конденсации влаги на Вашем окне.

Если температура (далее по тексту Т) внутреннего стекла/оконного профиля выше Точки росы — конденсат на стекле/профиле образовываться не будет.
Если Т внутреннего стекла/оконного профиля ниже Точки росы – стекло/профиль будет потеть.

Расчет проводится по формуле:
Т внутреннего стекла/профиля = Т внутри — ( Т внутри — Т снаружи) / ( R опр * ?int )

Пример №5

температура внутри помещения +21°С

температура воздуха на улице -21°С

окно из 3-камерной системы Gealan 3000 с низкоэмиссионным двухкамерным стеклопакетом 32 мм (4-10Ар-4-10Ар-4Low-E).

Среднее значение приведенного сопротивления теплопередачи R=0,64 (при относительной площади остекления = 0,7)

По формуле получаем, что температура внутренней поверхности окна равна +12,8 °С.

Что дает нам это значение? Ранее в примере 1 мы рассчитали, что при влажности 60%, при заданном значении температуры точка росы будет + 12,4°С.
Поэтому даже при влажности 60%, или любом значении ниже, росы не будет. Но если влажность будет, к примеру 65%, то Вы увидите небольшой конденсат. Если влажность будет Выше, то конденсат будет обильный.

Теперь давайте посмотрим — как изменится температура внутренней поверхности окна, если оно будет изготовлено из более теплого профиля.

Пример №6

температура внутри помещения +21°С

температура воздуха на улице -21°С

окно из пятикамерной ПВХ системы Gealan 8000 с низкоэмиссионным двухкамерным стеклопакетом 44 мм (4-16Ar-4-16Ar-4low-E).

Среднее значение приведенного сопротивления теплопередачи R=0,78 (при относительной площади остекления = 0,7)

По формуле получаем, что температура внутренней поверхности окна равна 14,27 °С.
Такая температура гарантирует, что даже при относительно влажности внутри помещения 65% конденсат возникать не будет!

Можно рассмотреть и обратную ситуацию. Давайте попробуем определить при какой внешней температуре внутренняя температура окна будет равна Точке росы, т.е. найдем такое значение уличной температуры воздуха при которой начнет образовываться конденсат.

Для этого используем формулу

Т снаружи = Т внутри + ?int * Ropr * ( Tочка росы – Т внутри )

Пример №7

температура внутри помещения +21°С

влажность внутри помещения 40%

окно из 3-камерной системы Gealan 3000 с низкоэмиссионным двухкамерным стеклопакетом 32 мм (4-10Ар-4-10Ар-4Low-E).

Среднее значение приведенного сопротивления теплопередачи R=0,64 (при относительной площади остекления = 0,7)

Подставим значения в формулу, получаем, что температура наружнего воздуха при которой начнет образовываться конденсат должна быть — 51,31°С!

Пример №8

температура внутри помещения 21°С

влажность внутри помещения 40%

окно из пятикамерной ПВХ системы Gealan 8000 с низкоэмиссионным двухкамерным стеклопакетом 44 мм (4-16Ar-4-16Ar-4low-E).

Среднее значение приведенного сопротивления теплопередачи R=0,78 (при относительной площади остекления = 0,7)

Подставим значения в формулу, получаем, что температура наружнего воздуха при которой начнет образовываться конденсат должна быть — 67,13°С!

А теперь сделаем аналогичные расчеты, для влажности 60%

Пример №9

температура внутри помещения 21

влажность внутри помещения 60%

окно из 3-камерной системы Gealan 3000 с низкоэмиссионным двухкамерным стеклопакетом 32 мм (4-10Ар-4-10Ар-4Low-E).

Среднее значение приведенного сопротивления теплопередачи R=0,64 (при относительной площади остекления = 0,7)

Подставим значения в формулу, получаем, что температура наружнего воздуха при которой начнет образовываться конденсат должна быть — 20,31°С!

Т.е. разница между влажностью 60 и 40%, это 31 градус!!!

Пример №10

температура внутри помещения 21

влажность внутри помещения 60%

окно из пятикамерной ПВХ системы Gealan 8000 с низкоэмиссионным двухкамерным стеклопакетом 44 мм (4-16Ar-4-16Ar-4low-E).

Среднее значение приведенного сопротивления теплопередачи R=0,78 (при относительной площади остекления = 0,7)

Подставим значения в формулу, получаем, что температура наружнего воздуха при которой начнет образовываться конденсат должна быть — 29,35°С!

Т.е. разница между влажностью 60 и 40%, это 37 градусов!!!

Важно!

  • при остеклении лоджий и балконов — предусмотреть достаточную теплоизоляцию стен, потолка, пола и разместить необходимые источники тепла внутри помещения, что позволит достичь рекомендованных значений в 20-22 градусов Цельсия, даже при условиях морозов. Рекомендуется размещать источник тепла максимально близко к остеклению.
  • предусмотреть принудительную вентиляцию помещений, чтобы избежать повышения влажности внутри из-за нарушенного воздухообмена. Рекомендуемые значения влажности в холодный период года, согласно СНИПу – не выше 40%.
  • лучше выбирать оконные конструкции, имеющие наибольшие значения сопротивления теплопередачи, чтобы уменьшит риск возникновения конденсата и максимально сохранить тепло

Как правило, наибольшую площадь остекления имеют балконы и лоджии. Поэтому при остеклении или замены холодного остекления на теплое послендим нужно уделять особенное внимание.
Если Вы уже закончили ремонт и регулярно сталкиваейтесь с конденстатом на окна ан лоджии, дадим несколько эффективных советов.

Простые советы как можно понизить влажность

Самый главный совет. Проветривайте помещение! Лучше несколько раз в день и подольше. Чем больше свежего воздуха поступит с улицы, тем больше отработанного влажного воздуха удалится из квартиры. Свежий воздух, насыщенный кислородом убивает грибки и бактерии. Вы будете крепче спать, а Ваш организм скажет Вам спасибо.

Если есть такая возможность – рассмотрите систему принудительной вентиляции. Более подробно можно прочитать на нашем сайте в данном разделе:
http://www.eurofasad.ru/faq/problema-vozniknovenija-kondensata-2.html

  • уберите из дома влажное белье. Просто не сушите его в комнатах. Можно использовать специальные сушильные аппараты или сушить его на открытом балконе
  • закрывайте дверь в ванную комнату, когда ей пользуетесь
  • приобретите осушители воздуха. Большинство современных кондиционеров имеют такую функцию.
  • при приготовлении еды на кухне обязательно включайте кухонную вытяжку
  • убедитесь, что межкомнатные двери не препятствуют перетоку воздуха до вытяжки в санузле, а сама вентиляционная решетка не загрязнена и не перекрыта. Если там установлен вентилятор, то попробуйте его использовать в активном режиме в холодный период года.

Простые советы как можно повысить температуру

  • без положительной температуры на лоджии или балконе не стоит ожидать, что мы благополучно избежите конденсата (рекомендуемые значения температуры 20-22°С) . Если в условиях сильных морозов на балконе все равно не достигается указанная температура (скажите спасибо Вашим строителям отделочникам), то разместите любой дополнительный обогревательный прибор в зоне остекления. Желательно чтобы система обогрева располагалась под окном или линией остекления. Восходящие потоки тепла уберут конвекцию холодного воздуха и устранят эффект сквозняка от окна, возникающий в холодный период года.
  • рассмотрите возможность установки системы обогрева теплый плинус (наши специалисты готовы установить данную систему). На наш взгляд — это самый эффективный как с точки зрения дизайна, так и с точки зрения КПД способ обогрева лоджий и балконов.
  • не закрывайте балконную дверь на лоджию или балкон, чтобы тепло из комнаты распределялось на остекленный балкон или лоджию, это даст Вам дополнительно лишних 2-5 градуса тепла.

На период ремонта, когда идут общестроительные работы влажность всегда Выше нормы, поэтому не стоит удивляться, когда после штукатурки стен или поклейки обоев вы столкнетесь с обильным конденсатом.

И главный совет:

Убедись, что Ваша строительная бригада понимает, как правильно утеплить балкон или лоджию. Строители сделают свою работу (плохо или хорошо) и уйдут на другой объект, а жить в этой квартире или доме Вам! Обязательно уточните у них, как они собираются утеплять стены, потолок, пол, примыкания и проконсультируйтесь с нами. Если у Вас возникают сомнения — лучше доверьте эту работу профессионалам.

ГК «ЕвроФасад» меняет остекление и утепляет лоджии «под ключ» уже 9 лет и каждый наш клиент остался доволен выполненной работой! Нас знают, Нас рекомендуют, Нам доверяют! Это не просто слова, это заслуженная оценка нашего отношения к своему делу. Звоните!

Образование конденсата. Точка росы

Образование конденсата. Точка росы

ПОСТАВЩИК:
ООО «Локальные системы НН»


Адрес: РФ, 603081, г. Нижний Новгород, ул.Корейская, оф.42А;

Телефон: +7 831 431-06-66

ИНН: 5261105617 / КПП: 526101001

Банковские реквизиты:

р/с 40702810029080000889 в АО «Альфа-Банк» код 270 г. Нижний Новгород

БИК 042202824

Образование конденсата. Точка росы

Образование конденсата10.10.2016

Общие сведения.


Воздух всегда содержит влагу в виде водяного пара, который, конечно же, не виден. Максимальное количество воды, которое может содержаться в воздухе, зависит только от температуры воздуха и не зависит от давления. При снижении температуры, способность воздуха удерживать влагу снижается. Содержание влаги в воздухе полностью описывается точкой росы. Она показывает, при какой температуре содержащаяся в воздухе влага будет соответствовать 100% влажности, и при какой температуре начинается конденсация.


Образование конденсата – одна из самых больших проблем для электротехнических шкафов. В то время, как электротехнический шкаф работает под нагрузкой, собственное тепловыделение препятствует образованию влаги. Если нагрузка снимается, то электротехнический шкаф охлаждается, тем самым поднимается вероятность образования конденсата. В зависимости от температуры точки росы.


Скорость коррозии стали оказывается тем больше, чем выше влажность. Особенно быстро коррозия развивается при влажности атмосферного воздуха более 60%. Уменьшая влажность контактирующего с металлом воздуха (осушая его) можно значительно уменьшить неблагоприятное воздействие атмосферы на металлы и уменьшить вред.

Точка росы таблица


Таблица точки росы


Таблица точки росы используется следующим образом.

Пример


Для температуры воздуха +16°С и относительной влажности воздуха 65%.Найдите ячейку на пересечении температуры воздуха и влажности воздуха (выделено серым фоном и красным цветом). Получилось +9°С – это и есть Точка росы. Это значит, что если температура поверхности будет равна или ниже значения в ячейке – на поверхности будет конденсироваться влага.


Средняя годовая температура воздуха в Беларуси составляет от +5,7°C до +8,2°C в зависимости от региона. Относительная влажность изменяется в пределах от 65% до 80%.

Возврат к списку

Коммерческое предложение действительно на 15.08.2020 г.

Товар успешно добавлен в корзину

Ok

Образование конденсата на евроокнах в Екатеринбурге

Давайте вернемся непосредственно к окнам. Многие именно окна считают фактором, провоцирующим выпадение кондесата. Ведь именно на окнах он повляется.

Нужно отметить, что окно является самой холодной частью помещения, даже утепленное окно обычно уступает во степени теплоизоляции стенам.

На температуру внутреннего стекла, наряду с теплоизоляционными свойствами оконного блока, влияет также наружная и внутренняя температура воздуха и интенсивность воздушного потока в сторону окна от батарей отопления.

Деревянные евроокна имеют много преимуществ перед старыми деревянными. Они позволяют лучше сохранить тепло в помещении, предохраняют от шума, удобны в эксплуатации и эстетичны.

Но окно только лишь мешает теплу уходить из помещения и не является само по себе отопительным приборам. При соблюдении требований ГОСТов при изготовлении евроокон и региональных строительных норм, при грамотном монтаже к окнам не нужно предъявлять претензий по образованию конденсата.

В стандартах на оконные блоки отсутствие образования конденсата не прописано.

Итак, почему образуется конденсат на окнах и как предовратить его появление?

  1. Степень влажности в помещении и условия вентиляции

Очень часто окна запотевают из-за избыточной влажности, которая вызвана недостатком вентиляции и большим числом источников влаги. Современные окна герметичны, и такая проблема может вполне возникнуть при замене старых окон на новые при сохранении других условий. Ранее воздухообмен происходил через щели в старых рамах и отверстия вытяжки на кухне и в санузле. Установка герметичных деревянных окон уменьшает степень естественной вентиляции помещения.

Ранее такой проблемы не возникало, поскольку приток внешнего воздуха происходил самостоятельно. Некоторые заказчики и сейчас исходят из привычных представлений, и не соблюдают рекомендации после установки деревянных евроокон, хотя при установке предупреждают о необходимости регулярного проветривания. А потом хозяева квартир считают, что во всем виноваты окна, ведь до этого проблем не возникало, и вытяжка работает нормально.

Проветривание можно устроить несколькими способами. Можно несколько раз в день открывать створки, установить системы микропроветривания, устанавливать вентиляционные клапаны. При этом окно в кухне лучше закрывать, чтобы вентиляция шла с помощью потоков воздуха к вытяжке из жилых помещений.

Не нужно забывать, что основная цель вентиляции — это обеспечение благоприятного микроклимата и приток свежего воздуха. Конденсат — всего лишь сигнал, которые показывает, что в воздухе накапливается влага, углекислый газ и вредные продукты дыхания.

Правильный воздухообмен составляет не меньше 30 кубометров воздуха в час из расчета на каждого жильца.

Согласно нормативам ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» средние параметры для жилых комнат должны в холодное время года составлять: температура 20-22 градуса, относительная влажность — 30-45%. При сохраеннии таких параметров не должно возникать интенсивного конденсата. При холодах возможно появление конденсата в зоне «мостика холода».

  1. Температура внутренней поверхности стекла и температура внутри помещений

Помимо избытка влаги, также нужно учитывать и разницу температур в помещении и у поверхности стекла. При незначительной разнице температур конденсат не выпадает.

А низкая температура у поверхности стекла в холодное время будет способствовать появлению конденсата.

Низкую температуру поверхности могут провоцировать недочеты изготовления и установки оконных блоков. Например, нарушена геометрия створок, плохо регулируется прижим, плохо запенены окна и т. д. Такие недостаки должна устранять фирма-установщик.

Еще один фактор — полное перекрытия приборов отопления подоконником. В таком случае ограничено поступление к окну воздушных потоков. Это охлаждает поверхность стекла и увеличивает вероятность выпадения конденсата.

В сильные морозы и при недостаточно высокой температуре внутри помещения, поверхность стекла также может охлаждаться значительно.

«Подстраховаться» от понижения температуры рядом с поверхностью стекла можно с помощью энергосберегающего стеклопакета.

Следует напомнить, что необходимо соблюдать требования к теплоизоляции стеклопакетов. Экономия тут совершенно неуместна. В жилых помещениях однокамерные стеклопакеты с обычными стеклами устанавливать категорически нельзя.

В тех случаях, когда температура около поверхности внутреннего стекла ниже, чем точка росы, частой причиной является недостаточное отопление. Для решения проблемы жильцам необходимо обратиться в управляющую компанию или другую организацию, отвечающую за эсплуатацию помещения.

  1. Особенности эксплуатации окон

Если совершенно одинаковые деревянные окна в квартире эксплуатируются в разных условиях, может отличаться и вопрос с конденсатом. Дело тут вовсе не в том, что одно из икон якобы некачественно установлено или изготовлено. Разница заключается в условиях, которые могут отличаться даже в одной квартире. В одной из комнат могут находиться растения и другие источники влаги, в одной из комнат люди могут проводить больше времени, меньше проветривать помещение и т. д. Температура в разных комнатах также может различаться в зависимости от размещения приборов отопления, количества свободного пространства и т. д. Это важные параметры микроклимата, которые и могут привести к такой существенной разницы.

Что же в итоге?

  1. Производители деревянных окон со стеклопакетами должны отвечать только за соответствие окон ГОСТу и други актуальным нормам. Образование конденсата зависит не от производителя, а от сторонних факторов, и не не прописано в нормативной документации.

  2. Чтобы снизить вероятность появления конденсата нужно принять ряд мер.

При заказе, покупке, установке окон:

  • Не покупать и не устанавливать деревянные окна с однокамерным стеклопакетом и обычными стеклами в жилых помещениях.
  • Использовать стеклопакеты с энергосберегающими стеклами.
  • Обеспечить вентиляцию в помещении, установить устройства для вентиляции.
  • Не устанавливать подоконники, полностью перекрывающие батарею.

При эксплуатации:

Обеспечить регулярную вентиляцию, проветривание, следить за состоянием вытяжки. Следить за отоплением, поддержанием нормальной температуры в помещении.

Предлагаем посмотреть нашу продукцию:

Точка росы в строительстве. Расчет точки росы и ее вред для стены дома.

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

      Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.  Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

   Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

    Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности.  Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости.   К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Что такое конденсат? Причины его образования и способы избавления от него :: SYL.ru

Запотевание окон – это довольно частая жалоба владельцев изделий из ПВХ. Так как это довольно неприятная проблема, жильцы стараются найти методы, с помощью которых возможно решить данный вопрос. Если иметь понятие о том, что такое конденсат, можно найти решение проблемы. В данной статье будут описаны причины образования конденсата на стеклах, а также способы борьбы с этим явлением.

конденсат на окнах

Что такое конденсат

Визуально это выглядит как скопление микроскопических капель жидкости на стеклах. Конденсат – это выделение влаги из пара, который переходит в жидкое состояние. Риск появления конденсата увеличивается обратно пропорционально температуре внутреннего стекла. Чем она ниже – тем выше вероятность образования конденсата. Запотеванию окон способствует также и повышенная влажность в доме.

что такое конденсат

Если описывать процесс с физической точки зрения, то температура, при которой пар, выделяемый из воздуха, превращается во влагу называется «точкой росы». В том случае, когда точка росы превышает температуру стекла, находящегося внутри помещения – появление конденсата на окнах неизбежно.

Причины появления конденсата

Существует несколько причин запотевания стекол:

  1. Желание сэкономить приводит к тому, что жильцы заказывают однокамерные стеклопакеты. В большинстве случаев, такой стеклопакет будет покрываться микроскопическими капельками воды, т. е. конденсатом, за счет снижения температуры внутреннего стекла. Бывает и так, что для производства окон используются некачественный профиль и комплектующие. Со временем конструкции могут деформироваться и в них могут появляться трещины. Такие окна не могут обеспечить оптимальный температурный режим и влажность в доме. Это, в свою очередь, способствует запотеванию стеклопакетов.
  2. Батарея, которая закрыта шторами или подоконником, — еще одна причина появления конденсата, так как в результате этого нарушается естественная циркуляция нагретого воздуха.
  3. Отсутствие проветривания помещения. Если не проветривать ежедневно помещения в течение хотя бы 15 минут (вне зависимости от погодных условий), образуется излишняя влага, которая может осесть на окнах.
  4. Конденсат в доме также может образовываться в результате плохой вентиляции. Если забиты вентиляционные решетки и каналы, возможна избыточная влажность в помещении.
  5. Цветы, размещенные на подоконниках. Растения в процессе своей жизнедеятельности выделяют в окружающую среду влагу, которая может оседать на окнах. конденсат в доме
  6. Окна, работающие в летнем режиме в холодное время года. В результате этого образуется сквозняки, и как следствие — конденсат. Может появиться даже наледь.
  7. Некачественный монтаж. В результате некачественного монтажа окон появляется неплотности в прижимании стекла. Из-за этого снижается его температура и появляется конденсат.

Как избавиться от конденсата

  1. Не стоит экономить на стеклопакетах. Если решили ставить окна ПВХ, лучше заплатить дороже, но не иметь потом проблем в будущем.
  2. Обеспечить естественную циркуляцию теплого воздуха, не перекрывая батарею посторонними предметами.
  3. Ежедневно необходимо проветривать помещение не менее 15 минут в день.
  4. Обеспечить нормальную вентиляцию в доме. Если необходимо – установить новый вентилятор, очистить вентиляционные каналы.
  5. Если у вас расположены на подоконниках цветы (и при этом запотевают окна) – необходимо переставить растения в другое место.
  6. Зная, что такое конденсат, необходимо вовремя переводить окна в зимний режим, если на улице холодно.
  7. В том случае, если образование конденсата обусловлено некачественным монтажом стеклопакетов или откосов – необходимо обратиться в компанию, которая производила монтаж, для устранения дефектов работы.

Заключение

Что такое конденсат – мы разобрались. Сами по себе окна ПВХ влагу не выделяют. Если у вас начали запотевать окна, значит, у в квартире повышенная влажность либо неплотно прилегают окна, и поэтому сквозит.

как избавиться от конденсата

Все замечали, что обычно больше всего потеют стекла на кухне. Это происходит из-за того, что там наибольшее количество источников влаги. Это кипящий чайник, посуда, раковина и т. д.

Если вы заметили у себя такое неприятное явление, как появление конденсата на окнах, необходимо разобраться, почему так происходит. Чтобы устранить последствия – необходимо знать причину. Выяснив причину запотевания окон, нужно предпринять определенные действия — в зависимости от того, чем вызвана проблема.

Точка росы, конденсат и плесень в доме

 За последние годы плесень все чаще появляется в домах и квартирах. Поражение плесневелыми грибами часто вызвано повышенной влажностью вследствие повреждения строительных конструкций (неплотная крыша, дефекты изоляции подвала, повреждения трубопровода и т.п.) или образования конденсата.

В частности появление плесени в старых домах обусловлено заменой старых окон на новые пластиковые, которые обеспечивают большую герметичность помещения, чем нарушают естественную вентиляцию. Неэффективное использование или отсутствие принудительной вентиляции приводит к тому, что водяной пар, образующийся в процессе жизнедеятельности человека (приготовление пищи, дыхание, сушка белья и т.п.), конденсируется на стенах, особенно в кухне и ванной комнате.

Почему появляется плесень при замене старых окон на новые пластиковые?

Старые окна с двойными рамами:

Зимой при температуре наружного воздуха -10 оС температура на внутренней стороне наружного стекла равна примерно -2 оС. Влага из помещения конденсируется на холодном стекле (в промежуточном пространстве между рамами) и её периодически необходимо удалять. В тоже время при температуре воздуха в помещении равной 22 оС и плохо изолированной каменной кладке температура на поверхности стены в углу комнаты равна 8 оС, что превышает температуру на внутренней стороне внешнего стекла окна, поэтому конденсат на стене не образуется.

Новые окна (стеклопакеты):

При тех же самых изначальных условиях температура поверхности внутреннего стекла стеклопакета равна 10  оС и выше. Так как конденсат образуется на поверхности имеющей наименьшую температуру, то при замене окон конденсат будет образовываться не на стекле, а в углу комнаты, где температура составляет 8 оС.  Соответственно, конденсат приведет к намоканию штукатурки, что дает идеальную среду для развития плесневелых грибов.

Почему образуется конденсат?

В воздухе всегда присутствует водяной пар. Количество пара, которое может поглотить воздух, зависит от температуры воздуха: чем выше температура, тем больше водяного пара может поглотить воздух. Если в воздух попадает влаги больше, чем он может поглотить (т.е. достигается насыщение), то лишняя влага начинает конденсироваться. Например, так образуются клубы пара при принятии горячего душа.

При описании влажности воздуха используют следующие понятия:

  • Абсолютная влажность (г/м3) – количество водяного пара в граммах, находящегося в данный момент в одном кубическом метре воздуха;
  • Максимальная влажность (г/м3) – максимальное количество водяного пара, которое может при определенной температуре раствориться в одном кубическом метре воздуха:
  • Относительная влажность (%) – показывает сколько процентов максимально возможного растворимого количества водяного пара содержится в воздухе в данный момент времени:

Относительная вл. = (абсолютная вл. * 100%) / максимальная вл.

При нагревании воздуха относительная влажность падает, и наоборот, при охлаждении – возрастает.

Точка росы.

Под точкой росы при данном давлении понимают температуру, до которой необходимо охладить воздух, чтобы растворимый в нем водяной пар достиг насыщения и начал конденсироваться в росу.

Без появления конденсата воздух может охлаждаться только до температуры точки росы, при этом достигается точка насыщения. При дальнейшем понижении температуры воздуха вода начинает конденсироваться. Таким образом, температура точки росы зависит и от относительной влажности воздуха, и от его температуры. Ниже в таблице показана температура, до которой можно охлаждать воздух без выпадения конденсата:

Причина появления водяного пара на стене или потолке – градиент давления пара, образующийся из-за разности температур или разных показателях влажности воздуха между наружной и внутренней сторонами строительного элемента. Каждый раз водяной пар перемещается к холодной стороне конструкции, а при равных температурах – к стороне, где более низкая влажность воздуха. При охлаждении воздуха и достижении им «точки росы», водяной пар превращается в конденсат (капельки воды). Таким образом, определяющее значение для появления конденсата имеет температура. При снижении температуры в строительном элементе от внутренней стороны к внешней настолько, что точка росы находится на внешней трети, — вода быстро переносится на поверхность (при паропроницаемости наружной поверхности). Чем дальше «точка росы» перемещается к внутренней части стены, тем длиннее путь влажности к поверхности, на которой она способна испариться. Если конструкцию изолировать изнутри, то температура за изоляцией может снизиться настолько, что водяной пар будет конденсироваться. Во избежание этого при внутренней изоляции необходимо перед теплоизоляцией по сторонам помещения  прикрепить пароизоляционные прокладки.

Плесень также можно встретить на мокрой древесине. Плесневелые грибы не разрушают древесину, а при высыхании быстро отмирают и могут быть удалены с поверхности. Однако при длительном намокании на древесине могут появиться другие, более опасные, чем плесень, грибы.

Как работают осушители и кондиционеры воздуха

На самом деле осушитель — это не что иное, как модифицированный кондиционер. Таким образом, прежде чем мы обсудим, как работает осушитель воздуха, сначала поговорим о том, как работает кондиционер. Как только вы поймете, как работают системы кондиционирования воздуха, вы почти сразу сможете понять, как работают осушители. Мы завершим наше руководство обсуждением различий между осушителями и системами кондиционирования воздуха, а также рассмотрим некоторые уникальные особенности и функциональные возможности, благодаря которым осушители могут осушать так же эффективно, как и они.К концу этого руководства вы должны быть не только хорошо осведомлены о том, как работают осушители, но и иметь очень четкое представление о том, как работают системы кондиционирования воздуха и чем осушители и системы переменного тока похожи, но обязательно различны, чтобы каждая из них служила своей собственной цели. наиболее эффективно.

Обратите внимание, что в следующем руководстве, описывая, как работает осушитель, мы будем, более конкретно, описывать, как работает осушитель на основе компрессора. Хотя не все осушители основаны на компрессорах, большинство осушителей, которые мы протестировали и рассмотрели, и подавляющее большинство осушителей на рынке фактически основаны на компрессорах.Если вы говорите об осушителях воздуха на 50, 35, 22 пинты или большинстве коммерческих осушителей, вы имеете в виду осушители на основе компрессора. Таким образом, в остальной части этого руководства, для удобства и поскольку оно представляет то, что большинство людей думают, когда они думают об осушителе воздуха, мы будем называть «осушитель воздуха на основе компрессора» просто «осушителем». Два других типа осушителей (термоэлектрические и адсорбционные) встречаются гораздо реже. При этом мы написали исчерпывающие руководства и для этих других типов осушителей.Дополнительную информацию о том, как работают термоэлектрические осушители воздуха, см. Здесь. Для получения дополнительной информации о том, как работают адсорбционные осушители, см. Здесь.

Как работают кондиционеры

Кондиционеры можно найти везде, где требуется охлаждение, включая дома, отели, автомобили и даже лодки. Чтобы упростить задачу, мы собираемся ограничить объем этого обсуждения центральными системами кондиционирования воздуха , большинство из которых являются системами split — теми системами кондиционирования воздуха, которые обычно используются в домах и офисах, в которых некоторые части, составляющие система кондиционирования воздуха находится внутри дома или офисного здания, а другие части расположены снаружи дома или офисного здания.Мы обсудим конкретные части, о которых идет речь, и их расположение более подробно позже.

Прежде чем мы начнем, важно знать и понимать, что системы кондиционирования воздуха — это закрытые системы с избыточным давлением. Через систему протекает «волшебная жидкость», которая способствует передаче тепла. Эта «жидкость» называется хладагентом. Хладагент — это химическое соединение с физическими и химическими характеристиками, необходимыми для обеспечения правильной работы системы. Это означает, что у него должна быть правильная температура кипения, замерзания и т. Д.чтобы система работала правильно. Если химическое вещество не соответствует точным критериям, требуемым системой, его нельзя использовать. Вот почему в большинстве бытовых и коммерческих систем кондиционирования воздуха используется один из двух различных типов хладагентов: R-22 и R410A. В большинстве осушителей используется хладагент R410A.

Детали кондиционера

И кондиционеры, и осушители имеют четыре основных компонента. Их:

1. Компрессор — сжимает хладагент

2. Конденсатор — конденсирует хладагент

3. Расширительный клапан — способствует резкому снижению давления

4. Испаритель — испаряет хладагент

Обратите внимание, что название каждой части говорит вам, что именно она делает: компрессор сжимается, конденсатор конденсируется, расширительный клапан «расширяется» (способствует падению давления), а испаритель испаряется. Хотя конструкция компрессора и расширительного клапана интересна, она не имеет принципиального значения для понимания того, как работает кондиционер.Обратите внимание, что как конденсатор, так и испаритель имеют спиральную и / или ребристую конструкцию (через которую протекает хладагент), чтобы максимально увеличить открытую площадь поверхности (для окружающей среды). Причина такого выбора конструкции заключается в том, что она обеспечивает максимальную эффективность передачи тепла. Как вы увидите ниже, большая часть теплопередачи в системе происходит в испарителе и конденсаторе.

Хладагент рассказывает историю

Чтобы лучше понять, как работают центральные системы кондиционирования воздуха, проследим путь хладагента, проходящего через систему.Обратите внимание на температуру, давление и фазу (жидкость / газ) хладагента на каждой стадии процесса, поскольку эти качества определяют направление тепла, когда он входит в систему или выходит из нее.

Начнем с хладагента, покидающего испаритель системы кондиционирования воздуха. Холодный пар хладагента низкого давления поступает в компрессор (расположенный вне дома рядом с конденсатором), где сжимается в горячий пар высокого давления .В этот момент пар горячий, потому что он получил тепло от двух разных источников. Он улавливал тепло от теплого воздуха, охлаждаемого в испарителе, а также тепло, которое выделялось при сжатии пара с низкого давления до высокого внутри компрессора.

Горячий пар высокого давления затем поступает в конденсатор , где пар конденсируется в более холодную, но все же горячую жидкость высокого давления . Конденсатор, как и испаритель, имеет множество металлических пластин с большой площадью поверхности для облегчения отвода тепла.Над конденсатором также установлен вентилятор, который помогает этому процессу (отвод тепла из системы). Конденсатор находится вне дома (это большой металлический ящик за пределами вашего дома с большим вентилятором над ним).

Горячая жидкость под высоким давлением покидает змеевики конденсатора и затем возвращается в испаритель системы (внутри дома). Перед тем, как попасть в испаритель, жидкость пропускается через расширительный клапан . Расширительный клапан обеспечивает резкое снижение давления .Это снижение давления заставляет горячую жидкость высокого давления испаряться в смесь холодного пара и жидкости низкого давления. Именно частичное испарение горячей жидкости вызывает падение температуры получаемой смеси (процесс испарения требует энергии, и, таким образом, тепловая энергия передается от системы для облегчения испарения — это то, что охлаждает хладагент).

Холодная смесь низкого давления затем направляется в испаритель системы (обычно расположенный над / рядом с печью вашего дома).Здесь вентилятор нагнетает теплый воздух (из дома) на змеевики испарителя, что вызывает испарение оставшейся жидкой части смеси. Это испарение вызывает дальнейшее падение температуры хладагента. Теперь у нас есть холодный пар низкого давления, который в конечном итоге возвращается в компрессор системы.

Обратите внимание, что при описании процесса работы системы кондиционирования воздуха выше мы описали два различных способа охлаждения воздуха.

1 Для того, чтобы жидкая часть смеси пар / жидкость хладагента в змеевиках испарителя также превратилась в пар, требуется энергия.Эта энергия поступает в виде тепловой энергии из теплого воздуха, который втягивается в змеевики испарителя. Таким образом происходит передача энергии. Теплый воздух охлаждается, и жидкий компонент смеси хладагентов внутри змеевиков испарителя получает энергию, необходимую для изменения фазы с жидкой на пар.

2 Один из основных принципов термодинамики состоит в том, что тепло течет от чего-то более теплого к чему-то более прохладному. Таким образом, тепло также передается от теплого воздуха, движущегося по змеевикам испарителя системы, к более холодному хладагенту внутри змеевиков.Тепла от теплого воздуха недостаточно, чтобы резко повлиять на температуру хладагента. На входе в компрессор системы он остается холодным паром низкого давления.

Как работает осушитель воздуха
Различия между системами кондиционирования воздуха и осушителями (тип компрессора)

Системы кондиционирования и осушители

практически идентичны по форме и функциям. Одно из основных различий между ними с точки зрения функциональности заключается в том, что системы кондиционирования оптимизированы для охлаждения воздуха, а осушители оптимизированы для осушения воздуха.Здесь важно отметить, что обе системы действительно осушают воздух. Разница в том, что осушители воздуха оптимизированы для этого — они удаляют влагу из воздуха с гораздо большей скоростью и намного эффективнее, чем системы кондиционирования. Обратите внимание, что обе системы обеспечивают охлаждение воздуха , а не . Осушители фактически слегка нагревают обработанный воздух. Системы кондиционирования охлаждают исключительно обработанный воздух.

Что касается конструкции (формы), то и системы кондиционирования, и осушители состоят из одних и тех же четырех важных компонентов — компрессора, конденсатора, расширительного клапана (или аналогичного устройства) и испарителя.Основное различие в конструкции связано с расположением каждого компрессора и конденсатора каждой системы. В системах центрального кондиционирования воздуха компрессорные и конденсаторные блоки расположены вне дома, а блоки испарителей — внутри дома. Все компоненты осушителей воздуха расположены в непосредственной близости друг от друга в одном приборе. Таким образом, центральная система кондиционирования воздуха имеет так называемую «сплит-систему», в то время как осушитель воздуха представляет собой устройство «все в одном».

Расположение каждого из перечисленных выше критических компонентов важно, поскольку оно связано с тем, для чего оптимизирована каждая система (системы кондиционирования воздуха для охлаждения и осушители для осушения). И снова змеевики испарителя и конденсатора находятся в двух разных местах в центральной системе переменного тока. Один расположен внутри дома (испаритель), а другой — вне дома (конденсатор). В системе переменного тока воздух, который охлаждается через змеевики испарителя системы, циркулирует обратно в дом, поскольку холодный воздух, выходящий из вентиляционных отверстий в полу в вашем доме.В осушителе воздух, который охлаждается через змеевики испарителя системы, вместо этого сразу же протягивается через змеевики конденсатора осушителя, прежде чем он выйдет из верхней, задней или боковой части осушителя. Почему разница в дизайне?

Помните, как мы обсуждали выше, хладагент, выходящий из компрессора системы кондиционирования, представляет собой горячий пар высокого давления. Этот пар поступает в конденсатор системы и конденсируется в горячую жидкость под высоким давлением. Этот фазовый переход (переход хладагента из пара в жидкость) требует передачи энергии между хладагентом и окружающим воздухом.Это требует, чтобы воздух вокруг змеевиков конденсатора был на холоднее на , чем в змеевиках (и хладагент внутри змеевиков), чтобы обеспечить теплообмен в правильном направлении (тепловая энергия должна перемещаться от хладагента в воздух для облегчения конденсации конденсата. хладагент). Если окружающий воздух не холоднее, чем в змеевиках конденсатора, хладагент внутри змеевиков не конденсируется. Этому процессу способствует большой вентилятор (над конденсатором) и конструкция самих змеевиков конденсатора (они расположены на большой площади для более эффективного отвода тепла).

Таким образом, в центральной системе переменного тока относительная низкая температура окружающего воздуха (чему способствует конструкция вентилятора блока и змеевика конденсатора) способствует конденсации хладагента внутри змеевиков конденсатора. Этот процесс происходит вне дома, и воздух, имеющий отношение к процессу, — это воздух снаружи дома. С другой стороны, в осушителе тот же холодный воздух, который охлаждали через змеевики испарителя блока, также используется для «охлаждения» змеевиков конденсатора и конденсации пара хладагента , выходящего из компрессора осушителя, в горячую жидкость высокого давления ,Это означает, что воздух, охлаждаемый холодными змеевиками испарителя осушителя, почти сразу нагревается за счет движения по змеевикам конденсатора устройства.

Таким образом, воздух, выходящий из осушителя, является теплым сухим воздухом — воздухом, который немного теплее (и намного суше), чем входящий в него воздух — окружающий воздух. Помните, что осушитель воздуха используется для осушения воздуха, а не для его охлаждения. Благодаря такой конструкции достигается осушение воздуха без его охлаждения.

Как образуется конденсат?

До сих пор мы видели, как работают системы кондиционирования воздуха, а также как работают осушители.Мы видели все части, из которых состоит каждая система, и то, как они работают вместе для охлаждения воздуха, поступающего в каждую систему. Но как охлаждение воздуха способствует удалению влаги? На этот вопрос мы ответим далее.

Как мы здесь обсудим, температура и влажность неразрывно связаны. При повышении температуры на , при условии постоянного количества влаги в воздухе, относительная влажность на уменьшится на . И наоборот, если температура понижается на , относительная влажность увеличивается на .Эта взаимосвязь между температурой и влажностью — это то, что позволяет технологиям обогрева / охлаждения систем кондиционирования и осушителей воздуха осушать воздух. Падение температуры, вызывающее повышение относительной влажности, является причиной образования конденсата на змеевиках испарителя любой системы. Поскольку воздух, непосредственно окружающий змеевики, охлаждается, его относительная влажность может превысить 100%, при этом образуется конденсат.

Это также то, что метеорологи называют точкой росы — это просто температура (низкая температура), при которой образуется роса (конденсат).Системы кондиционирования воздуха и осушители по существу доводят температуру до локальной точки росы рядом со змеевиками испарителя. В центральной системе кондиционирования конденсат капает в набор сборных поддонов (которые либо прикреплены к конденсатному насосу, либо подключены к сливу в полу), в то время как в осушителе конденсат капает в большую съемную емкость для сбора конденсата (он может конечно тоже надо слить).

Другие способы оптимизации осушителя для осушения

Ранее мы видели, что конструкция осушителя позволяет осушать воздух без постоянного его охлаждения.Таким образом, осушение достигается без значительного влияния на температуру осушаемого воздуха. Центральные кондиционеры осушают воздух, но за счет постоянного охлаждения воздуха в процессе.

Осушители

имеют ряд других преимуществ перед системами кондиционирования воздуха, когда речь идет об осушении. Прежде всего, большинство осушителей оснащены встроенным гигростатом, а системы кондиционирования — нет. Системы переменного тока вместо этого управляются термостатом. Так же, как вы устанавливаете желаемую температуру на термостате, вы можете установить желаемый уровень влажности на гидростате осушителя.Осушитель будет циклически включаться (компрессор и вентилятор), когда он обнаруживает, что фактическая влажность в помещении выше желаемого уровня влажности, и автоматически выключается, когда он обнаруживает, что фактическая влажность в помещении упала ниже желаемого уровня влажности. Это один из наиболее важных способов оптимизации осушителя для удаления влаги. Его можно установить на желаемый уровень влажности, и он будет работать столько времени, сколько потребуется для достижения желаемого уровня влажности. Невозможно контролировать влажность таким образом с помощью центральной системы кондиционирования воздуха.

Другие преимущества осушителей по сравнению с системами переменного тока:

1. Мобильность — их можно перемещать в разные места в доме, где они могут использоваться для осушения только определенных областей. Осушители также могут использоваться для осушения помещений, недоступных для центральной системы кондиционирования вашего дома — гаража, сарая и т. Д.

2. Дополнительные функции, такие как таймеры и режимы размораживания. — осушители можно настроить на циклическое включение или выключение в определенное время.Многие также предлагают дополнительные режимы для более эффективного удаления влаги.

3. Значительно более низкое энергопотребление — осушители потребляют гораздо меньше энергии, чем центральные системы кондиционирования.

И чтобы суммировать те преимущества, которые мы уже обсуждали выше:

4. Неизменная температура воздуха — осушение достигается без существенного влияния на температуру воздуха.

5. Встроенный гидростат — позволяет потребителю точно установить желаемый уровень влажности.

Последние мысли

Прочитав выше о различиях между системами кондиционирования и осушителями, вы можете не убедиться, что вам нужен осушитель. Особенно летом, нельзя ли просто включить кондиционер, чтобы снизить влажность в доме?

На самом деле, хотя системы переменного тока действительно удаляют некоторую влажность, удаление влаги внутри этих систем является не более чем побочным эффектом . Удаление влаги происходит за счет охлаждения воздуха змеевиками испарителя системы.Однако основная цель системы — охладить воздух . Вот для чего он предназначен.

Осушитель, с другой стороны, заимствуя большую часть конструкции системы кондиционирования воздуха, в первую очередь предназначен для осушения воздуха. Это намного эффективнее. Воздух в помещении направляется непосредственно на змеевики испарителя блока, где он немедленно осушается с очень высокой скоростью. Воздух выходит из устройства намного суше и имеет температуру, близкую к той, при которой он поступал в осушитель.

Суть в том, что, хотя и кондиционеры, и осушители имеют много одинаковых компонентов и имеют одинаковую конструкцию, они представляют собой два совершенно разных прибора с двумя очень разными функциями. Если ваша цель — охладить воздух в доме и тем самым немного уменьшить влажность в нем, включите кондиционер в доме. Если ваша цель — осушить воздух с некомфортным уровнем влажности, тогда вам определенно стоит использовать осушитель.

,

Su Houng Lee Кварковый конденсат и ’масса ‘ при конечной температуре скачать на ppt

Презентация на тему: «Кварковый конденсат Су Хоунг Ли и ’ масса  ‘при конечной температуре 1» — стенограмма презентации:

1

Су Хунг Ли Кварковый конденсат и  ’масса ‘ при конечной температуре 1

Su Houng Lee Quark condensate and the ’ mass  ‘ at finite temperature 1

2

1.Кварковый конденсат и ’мезон 2 1. Введение 2. Формула Кэшера Бэнкса 3. Формула Ли-Хацуда 4. Формула Виттена — Венециано 5. При конечной температуре и плотности

1.

3

3 Капуста, Харзеев, Маклерран PRD 96: Эффективное U (1) Восстановление в среде в данных SPS Некоторое введение Рапп, Вамбах, ван Хис: дилептонные данные SPS RHIC дилептонная головоломка Чорго, Вертези, Шиклай: Дополнительный вклад от уменьшения массы  Экспериментальная часть и теоретические работы по симметрии КХД ядерной среды: SU (N) L x SU (N) R  SU (N) V и U (1) A всегда нарушается аномальной КХД  конфайнментом

3 Kapusta, Kharzeev, McLerran PRD 96 : Effective U(1) A restoration in medium in SPS data Some introduction Rapp, Wambach, van Hees: SPS dilepton data RHIC dilepton puzzle Csorgo, Vertesi, Sziklai : Additional contribution from  ’ mass reduction Experimental and theoretical works on  ‘ in nuclear medium QCD symmetry: SU(N) L x SU(N) R  SU(N) V and U(1) A is always broken by Anomaly QCD  confinement

4

4 Конечная температура T / Tc  n 1 Кварковый конденсат — киральный параметр порядка Конечная плотность Теория калибровочной решетки Приближение линейной плотности

4 Finite temperature T/Tc  n 1 Quark condensate – Chiral order parameter Finite density Lattice gauge theory Linear density approximation

5

5 Кварковый конденсат Формула Кешера Бэнкса — Нарушение киральной симметрии (m  0) Феноменологически необходима составляющая масса кварка  Формула Кешера Бэнкса в киральном пределе

5 Quark condensate Casher Banks formula - Chiral symmetry breaking (m  0)  Phenomenologically need constituent quark mass  Casher Banks formula in the chiral limit

6

6 Другие параметры порядка: коррелятор (разность масс)  феноменологически составляющие массовые члены кварков выживают  Обобщенная формула Кешера Бэнкса в киральном пределе

6 Other order parameters:  correlator (mass difference)  Phenomenologically constituent quark mass terms survives  Generalized Casher Banks formula in the chiral limit

7

7 Корреляционная функция для коррелятора ‘(Lee, Hatsuda 96) ‘ (разность масс) = 1  U (1) Симметрия будет эффективно восстановлена ​​вплоть до членов массы кварка в SU (3) T.Коэн (96) Ли, Хацуда (96)

8

8 Вклад клея только из теоремы о низкой энергии Когда добавляются безмассовые кварки Корреляционная функция ’масса? Формула Виттена-Венециано — I Большой аргумент Nc Необходим  ‘мезон

10

10 Большие Nc с учетом формулы Виттена-Венециано в среде (Квон, Морита, Вольф, Ли в стадии подготовки) LET (Новиков, Шифман, Вайнштейн, Жакаров) при конечной температуре для S (k): Эллис, Капуста, Тан (98)

12

12 Формула W-V при конечной температуре: сглаживает изменение температуры, потому что, если Следовательно,:  Наблюдаемые последствия?

.
