пошаговая инструкция устранения неисправностей, ремонтабельность изделия, виды поломок

Шаровой кран – это элемент запорной арматуры. Его нужно отличать от шарового смесителя – устройства для подачи воды. Ремонт обоих изделий своими руками может выполнить человек, не имеющий специализированного образования и опыта в устранении неполадок сантехники.

Общие сведения

Содержание статьи

Шаровой кран представляет собой механизм, устанавливающийся на магистрали системы водоснабжения. Он необходим для блокировки подачи воды по трубопроводу холодного или горячего водоснабжения.

Блокирующий элемент – это шар с отверстием внутри. Он установлен между 2 эластичными уплотнениями. Прохождение воды между ним и внутренними поверхностями невозможно. При повороте рукоятки шарового устройства в положение «открыто» вода поступает через отверстие блокирующего элемента. При закрывании рукоятка поворачивает шар и перекрывает канал.

Виды

Шаровые изделия отличаются по конструкции, типу соединения с магистралью и материалу изготовления.

Производители выпускают шаровые запорные механизмы с разборным или цельным корпусом. Тип конструкции влияет на ремонтопригодность изделия. По типу соединения с трубопроводом устройства делят на 4 вида:

1. Резьбовые.
2. Фланцевые.
3. С разъемами под пайку.
4. Комбинированные.

По материалу изготовления шаровые изделия бывают стальными, латунными и пластиковыми. В бытовых условиях распространены запорные элементы, изготовленные из латуни. Они устойчивы к негативному воздействию влаги и имеют большой срок службы.

Ремонтабельность изделия

Изделия с цельным корпусом не подлежат ремонту. При выходе их из строя требуется полная замена узла. Работоспособность разборных конструкций восстанавливают заменой сломанных частей. Соблюдение последовательности действий позволит правильно отремонтировать шаровой кран.

Исправляем поломку крана

Перед началом работы перекрывают магистраль. Ремонт шарового устройства предусматривает демонтаж изделия с посадочного места.

Чтобы снять запорный механизм, используют разводной или гаечный рожковый ключ.

Способ ремонта зависит от типа неисправности.

Виды поломок

Человек может самостоятельно диагностировать неисправность. Для этого проводят визуальный осмотр, выявляют наличие утечки или механических повреждений.

Протечка крана

Подтекание жидкости свидетельствует о нарушении целостности эластичных манжет или о наличии коррозии на поверхности шара. В некоторых случаях утечку провоцирует попадание загрязнений между шариком и уплотнением. Ремонт проводят следующим образом:

1. Отключают систему водоснабжения.
2. Демонтируют шаровой кран с посадочного места.
3. Устанавливают шаровой узел в тиски.

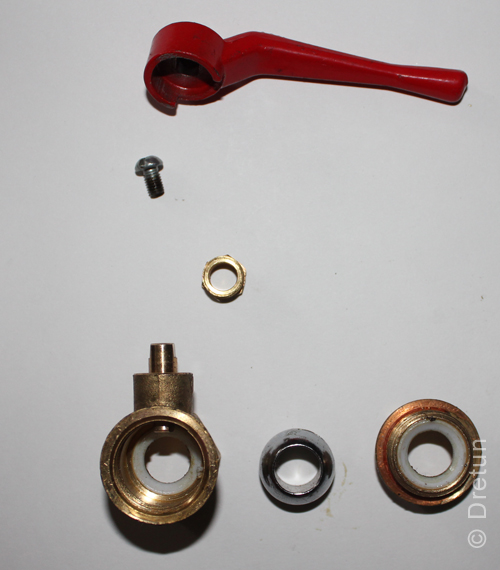

4. Откручивают резьбовое соединение частей корпуса.
5. Осматривают на предмет повреждений шар и уплотнения.
6. Заменяют вышедшие из строя детали новыми.
7. Собирают шаровой узел в обратной последовательности.

После сборки устанавливают механизм на трубопровод и проверяют его работоспособность.

Трещина на корпусе крана

Лопнувший корпус шарового устройства ремонту не подлежит. Потребуется его замена рабочим узлом. Трещины возникают в результате механического воздействия или при замерзании системы водоснабжения.

Вентиль подачи воды с трудом закрывается

Неисправность возникает при редком использовании шарового крана. Причина поломки – закисание рабочего штока или образование коррозии на поверхности шара. Для восстановления работоспособности требуется демонтаж и полная разборка детали. Ремонт проводится в следующей последовательности:

1. Демонтировать устройство.
2. Неподвижно зафиксировать одну часть корпуса и открутить соединение.
3. Осмотреть детали на предмет окислений и коррозии.
4. Очистить поверхности.
5. Нанести на рабочий шток смазочный материал.
6. Заменить эластичные прокладки.
7. Собрать узел и проверить его работоспособность.

Если вентиль или рычаг поворачивается с трудом, необходим незамедлительный ремонт. Приложение больших физических усилий при попытке перекрыть подачу воды приведет к перелому штока.

Протечка воды непосредственно в месте соединения штока и корпуса крана

Утечка жидкости в месте прохода штока сквозь корпус свидетельствует о выходе из строя одновременно 2 комплектующих. Это эластичное уплотнение, расположенное между шаром и внутренними поверхностями, и резиновая манжета, установленная на штоке рукоятки.

Ремонт шарового крана предусматривает его разборку и замену вышедших из строя деталей. Перед монтажом на уплотнительные элементы наносят смазочный материал. Так удается без труда поворачивать рукоятку или вентиль.

Снижение напора воды

Причиной снижения давления в системе после запорного механизма является неполное открытие пропускного канала. В кранах, оснащенных защитной сеткой, снижение давления вызывает образование засора. Ремонт осуществляется следующим образом:

1. Проверить давление в точках забора воды, расположенных на трубопроводе до шарового крана. Низкое давление в системе свидетельствует о работоспособности запорного элемента.
2. Открутить крепление защитной сетки и осмотреть ее на предмет засора (для кранов со встроенным фильтром). При необходимости очистить сетку от загрязнений.
3. Осмотреть место соединения вентиля с рабочим штоком. Люфт между деталями становится причиной неполного открывания канала. Вышедшие из строя части шарового крана заменяют новыми.
4. Разобрать узел.
5. Демонтировать рабочие детали.
6. Осмотреть место соединения штока с шариком. Люфт между деталями приводит к снижению давления в системе.

Для устранения поломки заменяют изношенные детали новыми. После этого наносят на подвижные части смазочный материал и собирают шаровой узел в обратном порядке.

Ремонт однорычажного смесителя с шаровым механизмом

Метод ремонта кухонного крана шарового типа зависит от вида неисправности. Диагностировать поломку (утечку воды или снижение напора) человек может самостоятельно.

Устройство смесителя

Узел используется для смешивания жидкостей из трубопроводов горячего и холодного водоснабжения. Он имеет 2 входных и выходной патрубок. Вода с обоих входных патрубков подается в камеру, в которой она смешивается.

Количество подаваемой жидкости из патрубков регулируется механизмом, связанным с рычагом управления. После смешивания вода поступает к аэратору. Он необходим для очистки жидкости и смешивания ее с воздушной массой.

Устранение неисправностей

Утечка в смесителе шарового типа возникает при износе эластичных уплотнителей или образовании каменного налета на частях. Ремонт проводят в следующей последовательности:

1. Перекрывают трубопровод горячего и холодного водоснабжения.
2. Демонтируют шаровой смеситель с посадочного места.
3. Откручивают винт крепления рычага.
4. Демонтируют шаровой механизм.
5. Очищают комплектующие от загрязнений, осматривают их на предмет износа.
6. Заменяют изношенные части новыми.

После замены собирают шаровой смеситель в обратной последовательности и подключают к системе. Следующий шаг после ремонта – это контроль работоспособности.

При снижении напора необходимо проверить степень загрязненности аэратора. При необходимости рассеиватель очищают или заменяют новым.

Отремонтировать шаровой кран или смеситель можно самостоятельно. Для этого потребуется разобрать узел, осмотреть части на предмет повреждений и заменить их новыми. Соблюдая последовательность действий удастся правильно отремонтировать шаровое запорное устройство.

Ремонтировали ли вы самостоятельно шаровой кран? Какая поломка была в вашем случае? Делитесь статьей с друзьями в соцсетях, сохраняйте ее в закладках.

Шаровый кран не перекрывает воду и течет — возможен ли ремонт:

Пошаговый ремонт флажкового однорычажного смесителя:

Меняем прокладку в кране на кухне и в ванной

Кранами на кухне и в ванной мы пользуемся практически каждый день. Именно поэтому устройства для подачи воды постоянно выходят из строя и начинают течь. Но прежде чем прибегать к услугам сантехника либо идти в магазин за новым смесителем, можно попробовать узнать причину неполадки и поменять прокладку самостоятельно. Сегодня мы расскажем о самых распространённых неисправностях кранов для воды и приведём пошаговые инструкции по замене прокладки в вентильном и шаровом устройствах.

Причины протекания крана на кухне и в ванной

Причиной протечки кранов на кухне и в ванной в большинстве случаев становится износ уплотнительной прокладки

Если вы заметили, что на кухне либо в ванной протекает кран, то нужно незамедлительно решать эту проблему. Прибор может выйти из строя по разным причинам. Рассмотрим наиболее распространённые из них.

1. Чаще всего протечка вызвана износом прокладки, запирающей впускное отверстие. Резиновое изделие очень быстро стирается, особенно в случае сильного закручивания вентиля. В итоге последний не закрывается «до конца» и кран начинает течь. Ремонт в этом случае заключается в замене резинового кольца.
2. Помимо прокладки, в водопроводном кране есть ещё один уплотнительный элемент, который также подвержен преждевременному износу. Это вкладыш сальника. При его износе в закрытом положении вентиля вода не течёт. Но открутив немного кран, он начинает протекать между вентильным стержнем и накладной гайкой сальника. При разгерметизации сальника нужно заменить его резиновый вкладыш.
3. Небрежный или неверный монтаж приспособления также может стать причиной выхода из строя. Если вы приобрели дорогой и надёжный кран от известного производителя, то нужно очень внимательно выполнять его установку. Ведь огрехи, допущенные при монтаже устройства, могут перечеркнуть все достоинства фирменного крана.
4. В случае неисправности абсолютно нового сантехнического устройства его не нужно разбирать, ведь, скорее всего, это просто заводской брак. В такой ситуации лучше обратиться за советом к опытному сантехнику. Если он подтвердит первоначальное предположение, то придётся возвращать изделие в магазин или просить его поменять.

Ввиду того, что причиной протекания крана в большинстве случаев становится износ прокладки, мы расскажем о том, как заменить её самостоятельно.

Инструменты и материалы

В первую очередь понадобятся уплотнительные прокладки, которые можно изготовить самостоятельно или приобрести в магазине сантехники. Кольцо для крана холодной воды можно сделать из резины либо кожи. А вот смеситель горячей воды желательно оснастить уплотнителем из паронита или силикона, то есть материала с более высокой термостойкостью.

Помимо самой прокладки, для работы нужно подготовить следующие инструменты:

• разводной и гаечный ключи;
• минусовая и плюсовая отвёртки.

Также не будут лишними чистая тряпочка или губка и моющее средство для очистки внутренних частей смесителя от накопившихся грязи, песка, налёта и прочих отложений.

Подготовительный этап

Перед тем как начать разборку крана, необходимо перекрыть подачу воды. Как правило, вводные вентили находятся в санузле. Для прекращения подачи воды поверните их на 90 градусов. Если вы не использовали перекрывающие механизмы на протяжении большого промежутка времени, то их ход может быть затруднён. В таком случае не надо пытаться повернуть вентили путём приложения чрезмерных усилий. Ведь сорвав резьбу, вы только добавите себе проблем. Поэтому постепенно расшатывайте запорный клапан, понемногу добавляя жидкую смазку.

Инструкция по замене прокладки

После перекрытия воды переходим непосредственно к ремонту крана. Сначала рассмотрим процесс замены прокладки в кране с вентильным запорным механизмом.

Вентильный смеситель

Бюджетные модели вентильных кранов имеют червячный механизм

Такие краны могут комплектоваться червячным механизмом или керамической кран-буксой. В первом случае напор воды изменяется в зависимости от положения штока, управляемого вентилем. Керамическая же кран-букса состоит из двух пластин с просветами. Напор воды здесь зависит от уровня совпадения этих отверстий. Поскольку керамика отличается высокой стойкостью к износу, мы расскажем о замене прокладки в вентильном кране с традиционным червячным механизмом. Порядок действий следующий:

1. Снимаем декоративный колпачок с вентиля. Поддеть его можно минусовой отвёрткой или ножом.
2. Берём крестовую отвёртку и выкручиваем фиксирующий винт. Затем снимаем регулирующую ручку.
3. С помощью разводного ключа выкручиваем запорный механизм.
4. Снимаем старую изношенную прокладку и ставим новую соответствующего размера.
5. Собираем устройство в обратном порядке.
6. Открываем вводные вентили и проверяем работу крана с новой прокладкой.

Полезный совет: Перед сборкой устройства хорошо очистите рабочий механизм от возможных загрязнений. Выполняйте эту процедуру аккуратно, чтобы не повредить уплотнитель.

Видео-инструкция: как заменить прокладку вентильного крана

Шаровой кран

Шаровые краны широко используются в системах водоснабжения

Устройство состоит из запорного элемента, выполненного в виде шарика с отверстиями для пропуска воды, и поворотного рычага. Изменением положения последнего регулируется напор воды. Разборка и замена прокладки однорычажного крана с шаровым механизмом выполняется в следующем порядке:

1. Демонтируем регулировочный рычаг, открутив фиксирующую гайку либо винт.
2. С помощью разводного ключа выкручиваем гайку и достаём запорный механизм.
3. Снимаем изношенное уплотнительное кольцо и устанавливаем новую прокладку.
4. Осматриваем все остальные элементы устройства, в частности шарик, на наличие грязи и коррозии. По необходимости очищаем рабочие механизмы и ставим новый шарик соответствующего размера.
5. Собираем кран в обратном порядке.
6. После сборки проводим испытания устройства при подключённой воде. Если протечек нет и напор воды нормальный, ремонт выполнен правильно.

Однорычажный смеситель

Собирайте смеситель строго по схеме

Главным элементом этого приспособления также является металлический шарик, который имеет три отверстия – два входных (горячая и холодная вода) и одно выходное. В таком смесителе есть два резиновых кольца, уплотняющих джойстик, и седло, герметизирующее шарик. Именно эти элементы чаще всего выходят из строя. Чтобы заменить их, нужно выполнить следующие действия:

1. Снимаем декоративную заглушку, которая закрывает фиксирующий джойстик винт. Выкручиваем последний и снимаем рычаг.
2. Далее снимаем декоративную насадку, откручивая её против часовой стрелки.
3. Снимаем седло с чёрным уплотнительным кольцом (резиновой шайбой) и заменяем его на новое. Но если проблема не в этой прокладке, то продолжаем разбирать устройство.
4. Достаём шарик и пружинки с небольшими уплотнительными насадками.
5. Затем снимаем корпус смесителя.
6. Заменяем старые уплотнительные кольца на новые. При этом нанесите на прокладки немного сантехнической смазки, чтобы предотвратить быстрый износ уплотнителей.
7. Собираем устройство в обратном порядке и проверяем работу смесителя.

Полезный совет: Разбирайте кран аккуратно, чтобы не повредить глянцевую поверхность

Видео-инструкция: как поменять однорычажный смеситель

Профилактика поломок

Для предотвращения преждевременно выхода из строя изделия придерживайтесь таких правил при работе с ним:

• Открывайте и закрывайте кран до упора, но не прикладывайте при этом больших усилий.
• Время от времени разбирайте смеситель, чистите его от загрязнений и смазывайте движущиеся элементы. Это позволит увеличить продолжительность работы изделия примерно в 3-4 раза.
• Установите фильтр. Как правило, главной причиной поломки кранов является недостаточно чистая вода, поступающая в наши дома из магистральных водопроводов. Чтобы решить эту проблему, установите водный фильтр грубой очистки.

Замена прокладки в водопроводном кране не занимает много времени, и эту работу по силам выполнить каждому человеку, умеющему мыслить технически. Вышеупомянутые инструкции и рекомендации помогут вам справиться с этой простой задачей на «отлично».

Как правильно ставить шаровый кран

Ответы знатоков

Александр Ерёмин:

Лучше фум-ленту на резьбу…

ban:

для уплотнения применяются фторопластовые ленты ФУМ, ФЛУП, и тому подобные материалы. кстати, уплотняются оба конца.

Илья Прохоров:

Кран один из лучших (фирма производитель) . Прокладку не нужно, нужна обмотка на наружную резьбу, которая будет вкручиваться во внутреннюю резьбу крана. Для удобства можете взять «Тангит унилок», там все просто и очень надежно!

RantaHun:

фумом обмотай +

Владимир:

Может будет и совсем плохо . При обратном включении вода будет стремиться вырвать клапан из штока, а он там просто завальцован .Тогда кран ну никак не перекроет воду, И ещё одна неисправность может возникнуть этот самый клапан будет болтаться . кран будет «петь » .Нормально -напор воды должен стремиться выдавить клапан ,Вентили: а — со специальной втулкой; б — с накидной гайкой; 1 — корпус; 2 — гайка; 3 — шайба; 4 — прокладка резиновая; 5 — клапан; 6 — прокладка; 7 — шток; 8—головка корпуса; 9 — сальник; 10 — специальная втулка: 11 — маховик; 12 — шайба; 13 — винт; 14— накидная гайка; 15 — втулка сальника; 16—кольцо сальника

ваван бик:

ПРОТИВ САЛЬНИКА ТАК НЕ НАДО

Владимир:

да нифига плохого не будет!когда надо чтобы держал на все 100% — в шахте слесаря именно так и ставят вентили!

Александр Егоров:

седло будет сильнее изнашиваться

Сергей:

шаровым пох, а у кран-букс прокладку будет выдавливатьи из сальника бежать даже с закрытым краном

и еще у шаровых разборных корпус как бы из 2 половинок. Если малую часть ко входу прикрутить и йобнуть по крану и он оторвется или треснет — хр ен перекроешь

KERK:

На поработавшем (изношенном) кране может даже запорную шайбу сковырнуть давлением. И получишь постоянно закрытый вентиль!:):):):):):):)Или постоянно открытый-если раком встанет…

Сергей Мартынов:

Нечего не будет если только они не с обратным клапаном или с грязевым фильтром.

Вольный ветер:

Сильно! При аварии вентиля, перекрыть или исправить не получится, затопишь весь дом….

Подготовительный этап

Перед непосредственным проведением работы следует выполнить подготовку. Она проводится следующим образом:

1. Труба и патрубки запорного элемента не должны иметь механических и других повреждений. Кроме этого, проводится очистка поверхности от различных загрязнений. В противном случае получаемое соединение будет характеризоваться низкой прочностью.
2. Следующий шаг заключается в непосредственной подготовке места проведения сварочных работ. Часто встречается ситуация, что кран устанавливается в стесненных условиях. Если не обеспечить комфортные условия для монтажа, то можно допустить серьезные ошибки.
3. Выбирается требуемое оборудование, а также электроды. Стоит учитывать, что сварка должна проводится исключительно при соблюдении требований безопасности.

Выполнение подготовительного этапа позволяет достигнуть высокое качество соединения. Подобного работу должен проводить исключительно сварщик, имеющий большой опыт проведения подобной работы.

Лучшие ответы

Андрей Волков:

пора тебе жениться ЭД. А то уже …

светлый уголок…))):

Ты такой умный, Эд….)))) МуШ сказал, что все равно…)))))))) Если бы я знала, что такое шаровый кран, я бы пообсуждала…))))))))

bell:

Эд ну твои вопросы (некоторые) прямо ставят меня в тупик! сразу думаю ну как включить мозги что бы дать правильный ответ и понимаю что включить не получится потому что мозгов то нет для данной темы!

Дмитрий:

Посмотрите внимательно на этот кран. Вы видите что у него одна сторона отлита полностью а другая на соединительной резьбе? Так вот в этом месте кроется опасность крана. Если вы не правильно установите кран то вероятность пролива в случае аварии возрастет во много раз

Почему? Обращаем ваше внимание на то что кран шаровой, должен быть установлен таким образон чтобы цельная часть была повернута к трубе которая находиться у стояка. В общем Если вы установили кран не верно например резьбой внутрь дома то в случае перегиба и выламывания части крана вы не сможете прекрыть отломившуюся часть, так как она будет лежать на полу а на входной трубе останеться только тот кусок который был ввинчен на заводен при сборке

Сергей Дмитриев:

Эд привет. . Любой шарик ставится цельной резьбой на отсечение магистрали. Сборка — только в в квартиру. Нас так учили, потому что при гидроударе, при закрытом шарике ( возможно) при неправильной установке ( сборкой в стояк) — обрыв резьбы — отсюда будет потоп

НЕО АнуNaK:

Особой разницы я не вижу. При разборке со стороны муфты резьбовое соединение так же может отвернуться при любом направлении крана. При трещине в корпусе с любой стороны кран перестает держать воду. Убедился сам заморозив несколько таких кранов.

Сергей Фрасинюк:

На кранах стоит стрелка показывающая как его устанавливать Но на шаровых такой пометки нет а значит и устанавливать как -не принципиально Теперь о поломке и прочих мудростях — если кран лопнет ничего вы уже не перекроете И еще специально для Дмитрия -как провило кран обламывается в цельнолитой своей части а не в месте сборки и таким образом рассуждения о » перекрыть можно нельзя»- сами собой отпадают

Белый Олег:

А я всегда сталю, чтобы открывать-закрывать удобно было, особенно краны с рычагом…. А какой стороной куда — дело десятое…

Ярославский:

Я то-же разницы не вижу в какую сторону поток, исходя из его конструкции, но думаю если делаешь то лучше чтоб все стояли одинаково, вопросов меньше и будешь знать если ты делаешь после себя и много наворотов что куда и откуда.

REM2009:

Эд! В заводских инструкциях по установке шаровых кранов сказано: «Двунаправленный, для любых положений». То есть направление и положение значения не имеет! А в отношении стороны сборки и згона есть единственное предупреждение! Нельзя удерживать кран слесарной «бемкой»! Для его монтажа рекомендуют использовать два ключа, удерживая одним накидным кран за гайку (любую со стороны производимых работ) вторым прикручивают (откручивают) соединяемую деталь. То есть при монтаже ключ должен побывать на обоих гайках крана.

михалыч:

по барабану…. перед установкой накручиваю «на сухую» чтобы выбрать с какой стороны резьба ляжет до упора так, что бы рукоять была в нужном месте….

Ивасенко Станислав:

С точки зрения эксплуатации на подачи должна быть литая более крепкая часть, чтобы при гидроударе, разборке, механическом воздействии кран остался на трубе и перекрывал поток. Инфа 100 процентов я 20 лет в жкх.

Фитинги

При монтаже любого типа труб в процессе выполнения сантехнических работ нельзя обойтись без фитингов, к числу которых относятся также всевозможные краны и вентили. Это могут быть краны шаровые паечные, прямые или угловые краны (с американкой). Применяются краны шаровые латунные (обжимные, с ручкой бабочка), отличающиеся хорошей антикоррозийной стойкостью. При соединении такого крана с трубой используется разрезное латунное кольцо для обжима трубы, в качестве уплотнительного материала применяется каучук (этилен-пропиленовый). Подобные шаровые краны бывают трехпроходные, с наружной резьбой, с внутренней резьбой, для соединения труб под прямым углом.

Схема подключения шарового крана

Для установки таких кранов особых инструментов не требуется.

Шаровый кран ремонт своими руками

Устройство шарового крана для воды — ремонт своими руками

Неожиданно потек кран? Что делать в такой ситуации, мы расскажем нашим читателям.

Шаровая запорная арматура получила широкое распространение при монтаже внутридомового или внутриквартирного водопровода и отопления.

Каким бы надежным ни был шаровый кран, возникают ситуации, при которох нужно, самостоятельно отремонтировать изделие.

Введение в слесарное дело

Конструктивно, устройство принципиально отличается от обычных вентилей, но провести ремонт своими силами — это не сложно.

Всего лишь нужно обладать минимальным запасом знаний:

Большинство привыкло к мысли, что в кранах меняют полимерные прокладки.

После этого устройство вновь работает.

Шаровая арматура содержит герметизирующие прокладки, но кроме этого возможны и другие неисправности.

Устройство запорной арматуры

Запорная арматура такого типа состоит из нескольких частей:

Различные положение шара внутри корпуса позволяют перекрывать или пропускать воду.

А вам известно про обратный осмос, вред или пользу, что больше приносит очищенная вода нашему организму? Прочитайте в полезной статье рекомендации по эксплуатации мини-комплексов для фильтрации жидкости, добываемой из скважин, колодцев или открытых водоемов.

Размеры сантехнических люков-невидимка под плитку указаны на этой странице.

В смесителях предусмотрена возможность подавать жидкость из двух подводов в один выход.

В случае возникновения проблем, ремонт поручают опытному сантехнику (про регулирующий вентиль для радиатора отопления написано на этой странице), который выполнит задачу своевременно и даст гарантию от протечек.

Самостоятельный ремонт позволит уменьшить финансовые затраты.

Возможные неисправности

При появлении на корпусе трещин кран подлежит замене. Повреждения корпуса не подлежат ремонту.

Подобная ситуация возникает с дешевыми изделиями из материалов низкого качества.

Если вы заметили ослабление напора воды из крана, не спешите разбирать или менять устройство.

Возможно, снизился напор в водопроводе. Это проверяется открытием других запорных устройств.

В тех случаях, когда коммунальщики понижают напор, потребуется установить насос для повышения давления воды в квартире.

Вторая причина – засорение аэратора (сетка) на выходе из крана.

В этом случае снимает сетка и очищается от ржавчины, накипи или мусора.

Жидкость с механическими загрязнениями, ржавчиной (про обезжелезивание воды своими руками прочитайте тут) является причиной неисправностей запорной арматуры.

В шаровом устройстве возникают следующие неполадки:

• арматура протекает;
• слабый напор из крана;
• неправильное смешивание воды разной температуры.

Появление протечек обусловлено засорением пространства между шаром и прокладками.

Небольшая песчинка или кусочек ржавчины способны нарушить герметичность устройства.

При возникновении неисправности, проводится ремонт шарового крана-смесителя и очищается посадочное место запорного элемента.

В противном случае, твердый мусор способен разрушить резиновую прокладку, что приведет к необходимости замены герметизирующей вставки.

Снижение напора вызывается частичным засорением затвора. Решением может стать установка сетчатого фильтра на вводе в дом или квартиру.

А знаете ли вы, какой лучше купить счетчик горячей воды с термодатчиком? В полезной статье описаны популярные и надежные модели отечественных производителей.

Нужна ли вентиляция для канализации — ответ узнаете здесь.

Сбои в регулировании температуры появляются в результате засорения одного из отверстий ржавчиной, накипью, песком или другими твердыми частицами.

Возможны случаи, когда не удается определить причину неполадок, но кран неисправен.

В таких ситуациях осуществляют замену изделия.

Такие устройства могут раскрошится при незначительных механических воздействиях.

Поэтому правильный выбор имеет принципиальное значение. Качественная шаровая арматура прослужит без ремонта или замены дольше, чем несколько дешевых моделей.

Ремонт своими руками

При самостоятельном устранении неисправностей, необходимо соблюдать следующую последовательность действий:

• перекрывается подача воды на устройство;
• откручивается винт, удерживающий поворотный рычажок.

Следующим шагом снимаем рычаг;

затем открываем резьбовую часть, которую откручиваем при помощи отвертки по часовой стрелке;

плоскогубцами, удаляем купол и снимаем полимерный элемент;

проводится осмотр уплотнителя на предмет износа или твердого мусора.

Очистку резинки проводят аккуратно, стараясь не повредить прокладку;

вынимаем и осматриваем шаровый элемент.

При обнаружении сколов, трещин или других повреждений меняем шар;

снимаем уплотнители, фиксирующие поворотную конструкцию.

Для этого используем плоскую отвертку.

Если обнаруживаем дефекты прокладок или пружин, то заменяем элементы на новые.

По той же схеме проводится ремонт кранов в ванной (про установку смесителя написано здесь) или на кухне.

Сборку производят в обратном порядке.

Сборка механизма

Желательно, заменить прокладки, даже, если нет видимых повреждений.

На уплотнители наносим слой смазки, подходящей для этой арматуры.

Прежде, чем наносить смазку, ознакомьтесь с составом.

В противном случае, состав может вызвать повреждение устройства.

Самостоятельный ремонт шарового крана нужно проводить тщательно — просматривайте каждый элемент конструкции.

Пристальное внимание уделяют наличию мусора в поворотном элементе и на поверхности прокладок.

После окончания ремонта, необходимо проверить арматуру на герметичность. Кран подключают к водопроводу и осуществляют пробный пуск воды.

Кран шаровый — ремонт своими руками, видео

Для того чтобы самостоятельно починить шаровой кран нужно знать конструкцию и принцип работы. Такая работа сложна только на первый взгляд.

Источник: ru-canalizator.com

Ремонт шаровых кранов своими руками

Как отремонтировать шаровый кран своими силами

Сейчас на рынке есть два основных вида кранов: цельносварные и краны, имеющие разборное устройство корпуса. Ремонт шарового крана возможен при разборном устройстве корпуса, а цельносварные краны являются одноразовыми до первой поломки.

Существует два вида кранов #8211 краны состоящие из нескольких частей и целбносварные краны.

Основные положительные стороны шаровых кранов

Можно выделить 5 основных преимуществ, по которым следует приобретать именно шаровые краны с разборным устройством корпуса. Именно они определяют ремонт как несложный процесс.

Набор необходимых для ремонта инструментов

Составляющие детали шарового крана.

Есть масса причин, по которым необходимо ремонтировать шаровый кран: невозможность открыть или закрыть ручку крана, протекание по штоку, нарушение герметичности, частое появление ржавой воды. В зависимости от того, какая конкретная причина поломки, принимаются соответствующие меры по ремонту.

В любом случае, для того чтобы быстро и качественно выполнить ремонт шарового смесителя, следует запастись определенным набором инструментов. К ним относятся:

• плоскогубцы
• полая отвертка
• силиконовая смазка для сантехнических целей
• несколько прочных тряпок
• утконосы
• жидкое специальное средство для быстрого удаления ржавчины
• разводной ключ
• молоток
• торцевой шестигранный ключ
• запасные детали (зависит от того, какая точно поломка).

Правила демонтажа шарового крана

Перед любым ремонтом, совершенно независимо оттого, что же все-таки является причиной поломки крана, необходимо ознакомиться с навыками правильного и безопасного его полного демонтажа.

В первую очередь нужно закрыть все клапаны и слить оставшуюся в кране воду. Затем шестигранным ключом осторожно открутить винт смесителя и снять его рычажную часть путем легкого расшатывания. Вашему взгляду откроется соединение из резьбы. Его необходимо прокрутить по часовой стрелке при помощи отвертки, периодически с большей силой надавливая на имеющиеся на соединении выемки. Затем плоскогубцами осторожно вынимаем купол крана и пластиковую удерживающую деталь, расположенную прямо под ним.

После этого вынимаем сам шар. С помощью плоской отвертки снимаем уплотнения с пружинами, если это необходимо для ремонта крана. Обычно, если дело доходит до этого этапа разборки, пружины рекомендуется заменить на новые, так как со временем они теряют свою упругость и степень их надежности значительно снижается. Научившись правильно разбирать устройство, можно смело осуществлять ремонт шарового крана своими руками.

Ремонт смесителя своими руками #8212 примеры некоторых частых поломок и их ремонта

Так уж сложилось, что с мелким домашним ремонтом наши мужчины, а порой и женщины, привыкли справляться самостоятельно. Мы сами клеим обои, ремонтируем полы, устанавливаем сантехнику и даже кладем плитку. А уж такая мелочь, как ремонт смесителя своими руками по силам практически каждому. Если еще 10 лет назад во всех домах и квартирах нашей необъятной родины стояли одинаковые по конструкции смесители, то сегодняшнее их разнообразие может привести в замешательство даже опытного домашнего умельца. Давайте разберемся, какие смесители сегодня представлены на полках наших магазинов и что делать, если вдруг потекло там, где не должно.

Содержание

Шаровый кран – самый популярный вариант

Наиболее распространенной на сегодняшний день конструкцией смесителя можно смело назвать шаровый кран. Он представляет собой механизм с одной поворотной ручкой. При движении ручки вверх-вниз регулируется напор воды, вправо-влево – ее температура. Популярность такого устройства объясняется не только простотой и удобством его эксплуатации, но и повышенной надежностью.

Устройство однорычажного смесителя

Для того, чтобы ответить на вопрос «как отремонтировать шаровый смеситель», нужно понимать, как работает система. Вот так шаровый кран выглядит в разрезе.

Схема однорычажного смесителя в разрезе, где: 1.Декоративная заглушка с обозначением горячей и холодной воды 2.Винт 3.Шток регулировки 4.Полый шарик для смешивания воды 5.Седло резиновое 6.Кольцо юстировки 7.Манжета паровая 8.Манжета регулировочная 9.Выпуск холодной и горячей воды 10.Смешанный выпуск 11.Гильза шаровая 12.Аэратор

Основная сложность ремонта такого смесителя состоит в том, что большинство его деталей входят в состав неразборного картриджа. Это значит, что заменить их по отдельности не получится – придется менять картридж полностью.

Причины неисправностей и способы устранения

Причин неприятностей может быть несколько:

Трещина на корпусе

Перед тем, как починить смеситель нужно внимательно обследовать корпус изделия, если нашли трещину или скол, можно попробовать ликвидировать ее при помощи герметика. Однако мера эта временная и треснувший смеситель все равно придется менять.

Если корпус цел, придется снимать смеситель. Для этого нужно произвести ряд предварительных мероприятий:

• Перекрываем вентили на трубах горячей и холодной воды
• Открываем кран и спускаем воду
• Откручиваем подводы от смесителя и аккуратно сливаем воду в заранее подготовленную емкость

Теперь можно приступать к демонтажу. Здесь достаточно просто открутить фиксирующую гайку. В большинстве моделей кухонных смесителей она располагается под раковиной. Внимательно осмотрите прокладку. Если она потеряла форму или потрескалась – требуется замена. Новая прокладка стоит сущие копейки, а купить ее можно в любом строительном магазине.

Обратите внимание! Важно правильно выбрать диаметр прокладки. Она должна входить в паз с некоторым усилием.

Если же и замена прокладки не помогла, значит, дело в картридже. Достаточно часто смеситель такой конструкции «дает течь» из-за попадания в его механизм мелкого мусора. В этом случае ремонт однорычажного смесителя своими руками заключается в полной замене картриджа.

Для замены картриджа нужно снять ручку регулятора

Делается это по следующему алгоритму:

• Перекрываем и сливаем воду
• Демонтируем смеситель
• Поддеваем ножом или отверткой декоративную заглушку и снимаем ее
• Выкручиваем винт
• Снимаем рычаг
• Вынимаем картридж и устанавливаем на его место новый
• Производим сборку.

Вот и все. Теперь ваш смеситель точно будет работать как новый.

Засор в аэраторе

Когда вода в ванной течет тоненькой струйкой, а в кухне бьет мощным потоком, говорить о вине водоканала не приходится. Так, как починить смеситель в ванной, если упало давление воды? Самой частой и легко устраняемой причиной такой неполадки является засор аэратора.

Если аэратор проржавел или сильно зарос, лучше заменить его

Проверить, ваш ли это случай, очень просто. Отвинтите аэратор и откройте кран. Если напор воды нормализовался – виновник найден. Очень ржавый аэратор лучше заменить, а просто засорившийся достаточно промыть, направляю струю воды на внешнюю его поверхность. Теперь устанавливаем деталь на место и все готово.

Засор в водопроводной трубе или шланге

Если простые манипуляции с аэратором не возымели действия, скорее всего, засорилась труба или шланг. Довольно часто в домах со старыми металлическими трубами, отпавшая от их внутренней поверхности ржавчина перекрывает сечение, что и приводит к падению давления в смесителе. Справится с проблемой поможет прочистка труб, но лучше все же заменить их на пластиковые. Внутренняя поверхность современных труб из полимеров очень гладкая и не подвержена коррозии, а значит, не «зарастает».

Если же возможности заменить трубопровод пока нет, вооружитесь тонким тросом-«змейкой», отсоедините трубу с двух сторон и принимайтесь за прочистку.

Неполадки с переключателем «душ-ванна»

Теперь переходим к ответу на вопрос, как отремонтировать смеситель в ванной, если подача воды в душ прекращается сама собой. Рычаг-переключатель самопроизвольно опускается, и вода течет только через кран.

Причиной такой неисправности может стать износ прокладок золотника. Если испорчена только верхняя прокладка, снимать смеситель не придется. Поскольку «на глаз» определить это невозможно, для начала стоит заменить именно ее, а уж потом делать выводы:

• Отвинчиваем накидную гайку шланга и снимаем его
• Тонким крючком или шилом поддеваем прокладку
• Новую прокладку смачиваем водой и устанавливаем на место
• Собираем смеситель.

Если таким образом поломку устранить не удалось, придется менять нижнюю прокладку:

• Перекрываем воду
• Снимаем гибкий шланг, открутив накидную гайку
• Снимаем излив и переходник
• Снимаем переключатель и извлекаем эксцентрик
• Вынимаем золотник

Тонкой отверткой или крючком снимаем нижнюю прокладку (верхняя у нас уже заменена)

Если верхняя прокладка золотника уже была заменена, делать это повторно не нужно

• Новую прокладку надеваем, смачиваем водой и устанавливаем золотник обратно
• Собираем смеситель.

Обратите внимание! Прокладки для золотника, как правило, не продают отдельно от смесителя. Если запасные кольца, входившие в комплект поставки смесителя, не сохранились, их можно сделать своими руками из твердой резины толщиной 3-4мм.

Двухвентельный вариант смесителя

Несмотря на появление множества новых технологий, традиционные двухвентильные модели так окончательно и не уступил своих позиций.

Конструкция двухвентильного смесителя достаточно проста, разобраться в ней сможет каждый

Если в вашем доме установлено это оборудование, не лишним будет знать, как отремонтировать смеситель такой конструкции.

Конструкция двухвентильного смесителя

Современные двухвентильные смесители могут принципиально отличаться по конструкции. Как правило, самые дешевые модели оборудованы червячным механизмом, а более дорогие кран-буксой с керамическими дисками. Вторые более надежны, а значит больше внимания в этой статье мы уделим первым.

Ремонт крана с червячной передачей

Итак, что делать, если потек смеситель с червячной передачей. Чаще всего причиной этой неприятности становится вышедшая из строя прокладка, запирающая впускное отверстие. Нужно заменить ее. Новое резиновое колечко можно купить в магазине или изготовить самостоятельно из толстой резины. Теперь разбираем смеситель и производим замену.

Действовать нужно по следующему алгоритму:

• Поворачивая против часовой стрелки, выкручиваем корпус вентиля
• Снимаем прокладку и устанавливаем новую
• Наматываем под упорную кромку фум

Так выглядят керамическая (слева) и резиновая (справа) прокладки

Теперь смеситель должен работать нормально. Однако случается, что ремонт кухонного смесителя своими руками оказывается действенным всего не несколько дней. А затем течь появляется снова. Причиной такого стремительного износа может стать шероховатость седла – места упора прокладки. Нужно отшлифовать его. Иногда этот процесс еще называют «шарошкой», по названию специальной фрезы, которую нужно вставить на место червячной передачи и прокрутить дрелью. Когда поверхность «седла» станет гладкой, можно устанавливать новую прокладку и больше не беспокоиться о сроке ее службы.

Устранение течи в кран-буксе

Кран-буксу можно установить и в обычный смеситель на место червячной передачи, технологически никаких препятствий для этого нет. Первые несколько лет после установки можно даже не поглядывать в сторону крана – течь он не будет.

Конструкция керамического крана такова: два прижатых друг к другу диска имеют сквозные отверстия. Когда кран открыт, отверстия совпадают, когда закрыт – нет. Просто, как все гениальное.

Если же через некоторое время такой кран все-таки потек, достаточно подтянуть контр-гайку на корпусе и проблема будет решена.

Как самому сделать ремонт шарового крана

Скажите, пожалуйста, случалось ли Вам наблюдать вот такую картину?

К сожалению ничто не вечно под луной! Вот и шаровой кран со временем начинает потихоньку пропускать воду — сначала по капельке, а если оставить все как есть, то можно дождаться и Ниагарского водопада. Как бороться с этой напастью читайте далее…

Самому ремонтировать кран смысла особенного нет — на любом строительном рынке их полно, выбирай любой, по вполне приемлемой цене. Но когда за окном –20 С, и идти куда-то по такому морозу совсем не хочется…

Итак, порядок предстоящей работы:

• Демонтируем кран. Без этого никак не получится, его придется разбирать. На помощь, как обычно при сантехнических работах, приходит разводной гаечный ключ — очень нужный инструмент для Настоящего Мужика.

• Не все, но многие модели шаровых кранов, могут быть разобраны в домашних условиях. Если на кране есть шлицы под ключ, значит, он раскручивается. Зажимаем чудесный сантехнический прибор в тисках (потихоньку, чтобы не сломать корпус) и с помощью ключа откручиваем ту часть, что откручивается. Не перепутайте!

• Шаровой кран устроен просто: внутри его корпуса есть поворотный шарик с отверстием для тока воды, кольцевая уплотнительная прокладка, позволяющая герметично перекрывать воду и механизм поворота шарика, включающий в себя шток и красивую блестящую ручку. Вот эту самую (похоже, фторопластовую) прокладку и нужно извлечь из ее посадочного места (достаточно аккуратно поддеть кончиком острого ножа, если уж у Вас нет специального приборчика для извлечения прокладок).

• Перекрытый кран пропускает воду вследствие недостаточно плотного прилегания шарика к прокладке — вот этот недостаток мы и будем исправлять. Из подручных материалов (у любого Настоящего Мужика в доме обязательно должна быть пустая банка из под пива) методом просечки и вырезания ножницами изготавливается по необходимым размерам большая плоская прокладка (шайба).

• Шайбу аккуратно помещаем под прокладку, закручиваем в тисках все обратно и устанавливаем отремонтированный шаровой кран на прежнее место. Открываем ранее перекрытый раздаточный кран (если перед началом работ Вы забыли его перекрыть, то собираем с пола литров 200 воды) и наслаждаемся полной тишиной — никаких звуков капающей воды теперь не слышно, потому что теперь ничего не капает!

Вот, собственно говоря, и все! Ремонт шарового крана, наверняка, занял у Вас не более 20 минут — поход на строительный рынок и установка нового крана заняли бы не меньше времени, плюс существенная экономия семейного бюджета (которую можно легко устранить покупкой новой банки пива, взамен испорченной).

Простые полезные советы

Царапины на мебели: Сделать царапины на мебели незаметными, можно покрыв их раствором йода.

Чтобы не терять ключ от дрели: Чтобы ключ от патрона дрели всегда был под рукой и не потерялся, примотайте его изолентой к электро-шнуру так, чтобы можно было им пользоваться не снимая.

Ремонт шаровых кранов своими руками — Своими руками

Как отремонтировать шаровый кран своими силами Сейчас на рынке есть два основных вида кранов: цельносварные и краны, имеющие разборное устройство корпуса. Ремонт шарового крана возможен при раз…

Источник: sferatd.ru

Как выполнить ремонт шарового крана

• Шаровой кран
• Неисправности и их причины
• Пошаговая инструкция

В наше время на смену привычным смесителям пришли шаровые краны. Раньше в кранах приходилось постоянно менять резиновые прокладки. Шаровые смесители отличаются более надежной конструкцией. Но несмотря на это, составляющие крана подвержены износу, поэтому со временем требуют замены или чистки. Так как кран имеет простую конструкцию, ремонт шарового крана своими руками может сделать любой человек, умеющий пользоваться соответствующим инструментом. Для этого достаточно изучить устройство крана и запастись необходимыми инструментами.

Шаровой кран — это поворотная ручка, контролирующая подачу воды.

Шаровой кран

Шаровой кран представляет собой одну поворотную ручку, с помощью которой осуществляется регулирование подачи воды. Поворачивая ручку влево или вправо, можно регулировать температуру воды, а двигая ее вверх-вниз, увеличивать или уменьшать напор воды. Внутри корпуса крана находится пустотелый шар, в котором есть отверстия для входа горячей и холодной воды. После перемешивания вода вытекает через выходное отверстие. Этот шар находится в керамическом неразборном картридже. Специальные уплотнительные седла удерживают шар и не дают ему выскочить под высоким давлением воды.

Врезка шарового крана в трубопровод.

Сложность ремонта шаровых кранов своими руками состоит в том, что многие детали находятся в неразборном картридже. Таким образом, если выходит из строя какая-нибудь внутренняя деталь, приходится менять весь картридж. Поворотный механизм состоит из ручки, которая крепится к корпусу смесителя с помощью винта, и регулирующего штока. Отверстие, в котором находится фиксирующий винт, закрыто декоративной заглушкой. На выходе из крана расположен аэратор — специальная сеточка для удержания мелких частиц. Зная устройство крана, легче его демонтировать для ремонта и собирать обратно.

Неисправности и их причины

Перед тем как разбирать шаровой кран, надо выяснить причину неисправности. Возможно, что кран не надо будет демонтировать. Причиной плохого напора может быть слабое давление в центральной системе водоснабжения. Поэтому следует проверить, есть ли напор в других кранах. Причин неисправности самого крана может быть несколько:

Устройство шарового крана.

1. На корпусе смесителя появились трещины. Причиной этого является некачественный материал. На дешевых моделях иногда ставят не латунь, а силумин. Этот материал хрупкий и не выдерживает ударов и механических воздействий. Лучше всего в этом случае поменять кран полностью. Если такой возможности нет, то временно трещины можно замазать герметиком. Он должен быть водостойким, иначе спустя время корпус снова может потечь. Наносится герметик тонким слоем. После первого нанесения герметика надо дождаться полного высыхания и зачистить поверхность. Затем наносится второй слой, после высыхания которого также надо выполнить зачистку. Но в дальнейшем смеситель обязательно надо заменить, чтобы не получить потопа, если корпус полностью лопнет.
2. Кран протекает. Причиной протекания воды является попадание микроскопических частиц между шаром и уплотнительными седлами, которые должны плотно примыкать. Соринки, попавшие в зазор, могут нарушить герметичность и вызвать преждевременный износ резиновых седел.
3. Слабый напор воды. Если во всей водопроводной системе напор воды нормальный, то причина может быть в засорении сеточки-аэратора. В этом случае следует извлечь аэратор из крана, почистить его и вернуть на место. Избежать таких поломок можно путем установки водяного фильтра на подающих трубах. Они будут очищать воду от нежелательных частиц. Напор можно отрегулировать с помощью штока, который находится между шариком и рычагом.
4. Проблемы с регулировкой температуры. Причиной такой неисправности является засорение картриджа. В одно из его отверстий могут попасть частички ржавчины, мусора или уплотнителя, если он износился. В этом случае может потребоваться не только чистка картриджа, но и замена уплотнителя. Возможно, что придется заменить полностью картридж.

Пошаговая инструкция

Перед выполнением ремонта надо приготовить следующие инструменты:

Ремонт шарового смесителя и порядок его сборки.

При ремонте шарового крана своими руками надо строго соблюдать последовательность действий. Прежде всего надо перекрыть подачу холодной и горячей воды с помощью запорных клапанов. Затем надо слить оставшуюся воду из смесителя.

В первую очередь следует снять поворотную ручку. Для этого надо ослабить винт, который ее удерживает, и затем, расшатывая ее из стороны в сторону, аккуратно снять. Если кран давно не разбирался, можно аккуратно подбить ручку молотком. При откручивании резьбовой части надо помнить о подведенных шлангах водоснабжения. Откручивать следует аккуратно, чтобы не повредить их. Для этого с помощью плоской отвертки нужно надавить на резьбовое кольцо и повернуть его против движения часовой стрелки. При этом надо с усилием давить на выемки.

На следующем этапе плоскогубцами удаляется крышка (купол). Затем извлекаются пластиковые детали. Их и пространство под ними следует хорошо промыть и почистить.

Слабое место шаровых кранов — поворотный механизм и уплотнители.

Если уплотнители пришли в негодность, их надо заменить. Если покрылись ржавчиной, то надо почистить, воспользовавшись средством для моментального удаления ржавчины, например, «Жидкий ключ». На уплотнителе могут также оказаться известковые отложения, причиной которых является слишком жесткая вода. Они аккуратно убираются чистящими неабразивными средствами так, чтобы не повредить уплотнитель.

После разборки крана следует тщательно осмотреть все запчасти и заменить изношенные. При замене болтов надо покупать точно такие же по размерам, иначе ремонт шарового крана не принесет нужного результата. Если обнаружены повреждения на шаре или его деформация, то его лучше заменить полностью. Перед шаром в смесителе есть собственный фильтр, но из-за некачественной воды он может не справиться со своей функцией. Поэтому при ремонте крана тщательно надо вычистить все полости.

После выемки шара следует демонтаж уплотнителей, которые его удерживают. Они вынимаются с помощью плоской отвертки. Старые уплотнители и пружины следует заменить на новые, так как они со временем теряют свою упругость и не так качественно фиксируют шар. Все уплотнители следует смазывать специальной силиконовой смазкой для сантехники, тогда они прослужат долгое время.

После всех выполненных работ кран надо собрать в обратной последовательности, начиная с установки на место шара. Все детали надо обработать специальной смазкой. После сборки крана надо проверить его работоспособность. При отключении воды кран не должен протекать, а в открытом состоянии напор должен соответствовать давлению в системе. Обратить внимание следует и на температуру воды, она должна регулироваться с помощью поворота ручки. Если все работает, то кран собран правильно. Для долговечной службы шаровых кранов надо покупать качественные изделия. Лучше заплатить дороже, чем менять кран спустя небольшой промежуток времени после покупки.

Ремонт шарового крана своими руками: пошаговая инструкция

Несмотря на то что современные краны довольно надежны, иногда приходится выполнять ремонт шарового крана своими руками. Для этого достаточно знать его устройство и иметь необходимые инструменты.

Источник: vseovannoi.ru

Ремонт шарового крана своими руками

Наша привычка самостоятельно решать мелкобытовые проблемы неистребима. И дело даже не в экономии финансов, хотя они лишними никогда не бывают. Есть что-то очень привлекательное и понятное в том, чтобы жить в интерьере, который не только с любовью задуман, но и самостоятельно воплощен.

Но ремонт современных сантехнических приборов, выполненный своими руками, может быть осложнен разнообразием конструкций тех же смесителей. Сегодня мы расскажем вам, как разобрать шаровый смеситель и отремонтировать его. Это поможет вам не прибегать к помощи специалистов, если проблему можно устранить самостоятельно.

Содержание статьи:

Чем хорош шаровый кран?

Ещё недавно альтернативы вентильному смесителю не было. И вот, с появлением однорычажного смесителя с шаровым переключателем, пользователи встали перед выбором: какой кран предпочесть? Оказалось, что именно шаровая конструкция пользуется повышенным спросом. Объясняется это замечательными эксплуатационными характеристиками этого типа смесителей.

Ещё одним несомненным преимуществом шарового смесителя является его современный и привлекательный внешний вид: он способен легко вписаться в любой интерьер

Использовать новый кран очень удобно. Вам не придется ничего крутить, чтобы установить необходимую температуру и напор воды. Достаточно просто поставить рычаг в нужное положение. Эта элементарная процедура со временем выполняется автоматически.

Те, кто давно отдаёт предпочтение именно такой конструкции, примерно знают, в каком положении должна находиться поворотная рукоятка, чтобы и напор, и температура воды были максимально комфортны для самых разных целей. Новичкам же полезно узнать, что водяной напор регулируется при движении ручки вверх-вниз, а температура – влево-вправо.

Шаровый смеситель очень функционален: его легко настроить на нужный вам напор и необходимую температуру одним движением руки

Кроме того, считается, что надежнее шарового смесителя не найти.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

• поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
• шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
• корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
• шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

• при подъёме рычага шар начинает вращаться;
• отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
• в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Неисправности шарового смесителя

Если обращаться со смесителем бережно, не прилагая избыточных усилий там, где они не нужны, изделия такой конструкции могут продолжительное время служить безотказно. Тем не менее, типичными для них можно назвать следующие поломки:

• При нахождении рычага в блокирующем положении течение воды из крана не прекращается.
• Неисправный шаровый смеситель обеспечивает слишком слабый напор воды, невзирая на то, что давление в системе водоснабжения вашего жилья не упало, что можно проверить, открывая другие краны.
• Регулировка температуры воды в смесители нарушилась: невозможно добиться нужных параметров, поскольку смешение горячего и холодного потоков происходит в хаотичном режиме.

Довольно часто встречающаяся неисправность шарового смесителя проявляется протечкой воды, когда само это устройство находится в блокирующем положении

Прежде, чем приступить к ремонту, следует понять, в чем причина возникшей неисправности, которая проявилась одним из перечисленных выше способов.

Виды возникающих неисправностей

Между шаровым картриджем и резиновыми седлами, с помощью которых этот элемент фиксируется, существует пространство. Его засорение является самой частой причиной выхода из строя шарового крана. Даже незначительная на первый взгляд соринка может привести к нарушению герметичности соединения. Как следствие, может деформироваться резиновое седло, из-за чего крепление шара придет в негодность.

Ещё одна часто случающаяся поломка – засорение затвора. Как таковой ремонт в этом случае не нужен. Эта проблема решается простой чисткой сантехнического устройства. Правда, для этого кран придется разбирать. Зато потом, когда вы его соберете, всё будет снова в порядке.

Вода может просачиваться из-под колпачка поворотной ручки. В этом случае следует затянуть покрепче соединение. Если течение воды прекратилось, то причина его скрывалась именно в неплотном соединении.

Засорение аэратора приводит к недостаточному напору воды, текущей из носика смесителя, исправляется эта неисправность простой чисткой самого аэратора или его заменой

Проще всего решается проблема с засорением аэратора. Именно он может стать препятствием для создания нормального напора воды. Если аэратор снять и попробовать пустить воду без него, то по изменению напора станет ясно, был ли аэратор причиной неисправности. Аэратор можно промыть и поставить на место. А можно просто поменять на новый, как и поступают в случае полного выхода этой детали из строя.

Износиться могут и уплотнительные кольца. В этом случае вода может просачиваться из-под базы крана. Устраняется такая неисправность путем замены вышедших из строя уплотнителей. Перед началом работ перекрываем подачу воды, после чего снимаем смеситель, отсоединяя его от подводов и отвинчивая фиксирующую его гайку. Изношенная прокладка меняется на изделие такого же диаметра. Если прокладка подобрана верно, на место она будет устанавливаться с усилием. Осталось только собрать кран.

Единственной поломкой, при которой приходится полностью менять смеситель, является трещина в его корпусе: даже при механическом повреждении шарового переключателя можно заменить только этот элемент

Хуже обстоит дело, если сломался сам шаровой картридж. Он может треснуть, и, увы, тогда он не подлежит ремонту. Придется его попросту заменить на новый. Точно так же придется действовать и при механическом повреждении корпуса смесителя. Ремонтировать его бестолку. Проще купить и установить новый кран. Если у вас нет возможности произвести немедленную замену крана, можно воспользоваться герметиком, который временно устранит течь, но следует помнить, что устройство нужно менять. И чем быстрее, тем лучше.

Особенно часто неполадки возникают из-за повышенной жесткости воды, циркулирующей в вашей системе водоснабжения. Причем тип смесителя, который вы используете, не имеет особого значения. Чтобы не менять смесители до бесконечности, следует поставить фильтр, очищающий воду. Даже устройство для грубой очистки способно блокировать те частички, из-за которых и случаются основные поломки сантехнических приборов.

Приступаем к ремонтным работам

Допустим, что все меры предосторожности были предприняты, но всё равно ремонт шарового крана вашего смесителя неизбежен. Чтобы отремонтировать шаровый смеситель, можно, конечно, пригласить сантехника. Но лучше попытаться выполнить эту работу своими руками. Ничего сверхсложного в ней нет. Просто прислушайтесь к нашим советам.

Для выполнения ремонтных работ вам понадобятся инструменты, которые обязательно подготовьте заранее, чтобы они были под рукой.

Никаких особых инструментов для проведения ремонтных работ с неисправным шаровым смесителем не потребуются: все эти предметы обязательно присутствуют в арсенале любого домашнего мастера

Это:

• разводной ключ;
• ключ-шестигранник подходящего размера;
• отвертка, которой можно действовать при необходимости и как тонкой спицей;
• плоскогубцы;
• фонарик.

Для начала следует перекрыть подачу горячей и холодной воды, в противном случае ваши манипуляции с сантехническими приборами могут привести к потопу. Не забудьте, что в кране могут находиться остатки воды, которую тоже следует слить. Перед тем, как приступить к работам, нужно закрыть тряпкой раковину. Эта мера защитит её от возможных повреждений.

Теперь можно приступить к демонтажу смесителя.

На начальном этапе ремонтных работ следует удалить декоративную заглушку с изображением горячей и холодной воды, она закрывает доступ к винту, который скрепляет рычаг

Последовательность работ в этом случае такова:

• На корпусе смесителя должна быть декоративная заглушка, которую придется снять.
• Под заглушкой находится отверстие, через которое можно добраться до винта, удерживающего рычаг смесителя. Этот винт следует открутить.
• Теперь рычаг свободен и его можно снять. Если кран установлен давно, и его никто не раскручивал, на этом этапе может потребоваться значительное усилие. Важно действовать осторожно и ничего не повредить.
• Итак, нам стали доступны купол крана и расположенный под ним эксцентрик, выполненный из пластика. Обе детали нужно удалить. Под ними находится шаровой картридж. Все загрязнения, которые могут быть обнаружены в процессе демонтажа, должны быть аккуратно удалены.
• Из смесителя извлекается шаровой переключатель. Он должен быть осмотрен со всех сторон. Как уже говорилось ранее, при выявлении повреждений на этой делали, она должна быть заменена на новую. Замазывание герметиком трещин на шаре не имеет смысла.
• Осматриваем резиновые уплотнители. Они могут потерять эластичность или просто износиться. На место отработавших свой срок уплотнителей нужно поставить новые. Элементы, фиксирующие шаровой переключатель, тоже лучше заменить. Если они долго проработали, то сделать это нужно даже просто в профилактических целях.

Сантехнические прокладки являются расходным материалом: они довольно часто выходят из строя и их приходится менять; Если вам приходится покупать новую прокладку, возьмите с собой старую, чтобы не ошибиться в размере

Осталось только собрать смеситель. Делать это нужно в обратной последовательности.

Дополнительную информацию о ремонте вы можете получить из этого видео:

Если вы всё сделали правильно, то теперь смеситель снова должен работать исправно. Впрочем, протечка может находиться под изливом, который по-другому называют носиком или гусаком. Тогда придется снять излив и заменить старые уплотнительные кольца на новые.

Особое внимание следует уделить смесителю в том случае, когда у вас в доме старый водопровод. В этом случае частички ржавчины и другие загрязнения могут засорять отверстия в переключателе, через которые поступает горячая и холодная вода. Эти засорения прочищаются тряпочкой или руками. Такая процедура должна периодически выполняться даже просто в профилактических целях.

Ещё одна проблема, которая может беспокоить владельцев шаровых кранов – это раздражающий шум, возникающий, когда открываешь воду. Он возникает из-за вибрации, создаваемой воздушными и водными потоками. Благодаря её влиянию на резиновые прокладки, они тоже могут начать вибрировать. Чтобы избежать такого эффекта, можно уменьшить напор воды, установить фильтр или добиться более плотного прилегания резиновых прокладок.

Внешне силуминовый смеситель выглядит ничуть не хуже любой другой модели, но такие изделия редко служат больше года; Отличить их можно по весу: силумин очень легкий

На срок службы шарового смесителя влияют не только внешние факторы, но и материал, из которого изготовлен сам кран. В продаже часто встречаются дешевые модели, которые произведены из силумина – сплава кремния и алюминия. Они недолговечны, но замечательно подойдут для тренировки любителей всё делать своими руками. А для долгой и безаварийной службы лучше выбрать более дорогую, но зато и надежную модель.

Как отремонтировать шаровый смеситель в ванной

Этот вид неисправности смесителя в ванной комнате, о котором мы вам хотим рассказать, встречается довольно часто. Поэтому мы решили рассмотреть и данный вид ремонта шарового смесителя в ванной своими руками в этой статье. Итак, мы пытаемся переключить воду из излива смесителя в душ, но при этом рычаг переключателя самопроизвольно переключается. Получается, что из излива вода течёт нормально, а в душ её подать невозможно.

Шаровые смесители часто используют и в ванной, они тоже могут быть отремонтированы самостоятельно; Как правило, такой ремонт ограничивается заменой верхней или нижней прокладки

Попытаемся найти причину неисправности самостоятельно. Действовать при этом придется наугад, поскольку причин такой неисправности может быть несколько.

Первоначальная последовательность действий такова:

• откручиваем накидную гайку, а затем снимаем шланг;
• снимаем верхнюю прокладку, предварительно поддев её тонкой спицей;
• заменяем только что снятую прокладку новой, смочив её перед установкой водой;
• собираем смеситель, приводя его в первоначальное рабочее положение.

Если причиной поломки была верхняя прокладка, то, с её заменой, неисправность будет устранена. Если мы ошиблись, то ничего страшного: прокладки – расходный материал, их замена рано или поздно всё равно должна производиться.

Душ по-прежнему не работает? Тогда будем заниматься нижней прокладкой.

Для этого:

• перекрываем горячую и холодную воду;
• снимаем гибкий шланг;
• после этого наступает очередь переходника, излива и рычага переключения: их мы тоже должны снять;
• теперь вы получили доступ к эксцентрику, который тоже необходимо извлечь;
• следующим должен стать золотник: его мы также демонтируем;
• а вот и кольцо нижней прокладки, снимаем его и заменяем новым;
• сборка смесителя производится в порядке, обратном демонтажу.

Прежде, чем отправляться в магазин за новыми прокладками, обязательно проверьте, нет ли у вас самих запаса этих расходных материалов. Обычно несколько запасных изделий этого вида входит в комплектацию смесителя. Если же прокладок нет или они потерялись, то их можно изготовить самостоятельно, используя для этой цели твердую резину 3-4 мм толщиной.

Правильно отремонтировать смеситель и ничего не забыть поможет вам вот этот видеоматериал:

Устройство шарового крана для воды ремонт

Устройство шарового крана для воды: ремонт и причины поломки

Достаточно часто случается ситуация, когда ломается шаровой кран для воды. Нет разницы, какой у него производитель: Roca или Kaiser, или какой-то другой. Люди часто не знают, какие действия предпринимать, из-за разницы в конструкции с подобными устройствами. Важно понимать, какое устройство шарового крана для воды, ремонт какие особенности имеет? Чтобы понимать, как чинить это устройство, надо знать конструкцию шарового крана для воды и способ подачи воды.

Шаровый водопроводный кран устройство и ремонт на первый взгляд сложный. В обычном кране достаточно для ремонта заменить резиновую прокладку, но с шаровым краном процедура будет другая.

Устройство шарового крана для воды

Шаровой кран работает следующим образом: внутри крана или смесителя есть специальный металлический шар, задача которого заключается в том, чтобы перекрывать ток воды. Внутри этого запорного устройства есть два отверстия, которые дают возможность воде пройти. Если этот шар поворачивать, то напор или вовсе уменьшается, или заканчивается. В самом смесителе есть отверстия для того, чтобы подавать горячую и холодную воду. В результате, выдается вода нужной температуры.

Распространенные проблемы с шаровым краном

Стоит посмотреть на сам кран изнутри и снаружи. Если на нем видны трещины, то увы, его отремонтировать не получится. Очень часто подобные дефекты можно обнаружить на моделях бюджетного ценового сегмента, поскольку они делаются из некачественных материалов.

Вторая распространенная проблема – уменьшение напора. В этом случае не надо сразу бить тревогу. Возможно, причина кроется в самом доме. Возможно, давление воды снизилось в самой системе. Чтобы узнать, так ли это, спросите у соседей. Если у них напор воды уменьшился, значит необходимо звонить в коммунальные службы и узнавать там. Вторая причина уменьшения напора кроется в засорении сеточки на выходном канале. Здесь достаточно просто ее промыть.

Бывает, что из смесителя течет рыжая вода. Обычно это проблема, связанная с системой водоснабжения, а не с конкретно вашей квартирой. Итак, самые распространенные проблемы, связанные с шаровым краном:

1. Протекание воды из смесителя.
2. Уменьшение напора воды.
3. Плохо регулируется температура воды.

Протечка воды

Наиболее часто встречающаяся причина протечки воды – это засорение места между шаром и резиновыми прокладками в картридже. Часто достаточно всего лишь песчинки, и герметичность нарушается. Как следствие, вода протекает. В этом случае необходимо разобрать смеситель и убрать все загрязнения с этого места. Иначе через некоторое время протечка будет еще сильнее.

Снижение давления

Итак, проблема может крыться, как уже сказано выше, в коммуникациях в самом доме. Трубы могут ремонтироваться, и тогда часто уменьшают напор, чтобы можно было починить их. Тем не менее засорение затвора также может быть причиной уменьшения давления воды. Чтобы этого не было, надо перед смесителем поставить фильтр.

Уменьшение температуры

Причиной уменьшения температуры может служить засорение одного из отверстий, которые подают воду, из-за чего она проходит хуже. Смещение может осуществляться как в сторону излишнего холода, так и излишнего тепла.

Чтобы не было проблем, стоит покупать только качественные краны. Причина того, что бюджетные смесители так быстро портятся, является то, что они изготавливаются из силумина. Этот материал очень непрочный. Достаточно небольшого механического воздействия, и появляются малозаметные трещины. Хотя часто они могут быть хорошо видны невооруженным глазом.

Ремонта шарового крана

Шаровый кран устройство, которое может потребовать ремонта. Советов много, некоторые из них:

1. Перед починкой обязательно перекрывайте холодную и горячую воду.
2. Далее следует выкрутить тот винт, который удерживает поворачиваемый рычаг в смесителе. Далее снимается сам рычаг. Для этого необходимо пошатывать его со стороны в сторону с определенным усилием.

1. Далее берем плоскогубцы и убираем купол в смесителе и пластиковый элемент.
2. Если кран протекает, проверьте уплотнитель на отсутствие повреждений, а также посмотрите, нет ли засорений. Если да, то их нужно убирать предельно осторожно. В ином случае вы рискуете повредить уплотнитель, что приведет к еще большей протечке.
3. ДалееДаПотом нужно проверить, нет ли повреждений в шаре смесителя. Если они есть, то придется менять его.
4. Далее убираем уплотнители поворотного элемента. Это сделать несложно с помощью плоской отвертки.
5. Деформированные прокладки заменяем.
6. Если пружинки потеряли упругость, их также стоит заменить.

Собирать кран в обратном порядке. При этом на все прокладки надо смазать, независимо от степени их новизны. Причем к вопросу выбора смазки необходимо отнестись ответственно, потому что от этого зависит эффективность ремонта. В некоторых случаях можно сделать еще хуже.

Устройство водопроводного шарового крана: элементы и принцип действия

Водопроводные краны различных конструкций есть в каждом доме. Наиболее популярны шаровые механизмы, изобретенные ещё 100 лет назад. Они просты в монтаже, доступны по стоимости. Потребителю представлен ряд вариантов исполнения с функциональными и конструктивными отличиями. С ремонтом всех разновидностей можно справиться собственноручно, если знать устройство водопроводного крана шарового типа и его основные детали.

Классификация водопроводных шаровых кранов

Говоря о шаровых кранах, стоит разделять понятия «кран водопроводный» и «смеситель». Объединяет обе разновидности общий для них конструктивный элемент — запирающая или регулирующая деталь в виде тела вращения округлой конфигурации.

Действия по запиранию трубопровода или регулировке потока производятся поворотом этого элемента вокруг его условной центральной оси.

Огромный ассортимент кранов для водопровода позволяет подобрать устройство для любой системы водоснабжения с оптимальными параметрами и внешним дизайном

Краны могут как устанавливаться между элементами водопроводной системы, так и являться конечной точкой трубопровода. В первом случае устройства называют запорными, а во втором они играют роль водоразборных приспособлений и чаще всего представляют собой хорошо известные всем смесители.

Смеситель — это механизм для смешивания воды и регулирования её температуры, в то время как проходной кран может регулировать только величину напора. Запорная шаровая арматура делится на проходную, т.е. установленную в прямом участке трубопровода, угловую, т.е. расположенную на участке с изменением направления потока на 90º, и на трехходовую, т.е. поставляющую поток в два приемных патрубка.

Благодаря простоте конструкции шаровой кран редко ломается, предельно прост в ремонте и монтаже

Арматура с шаровыми затворами используются в контурах водоснабжения и отопления. По параметрам пропускной способности применяемые в тепловых системах краны делятся на:

• Полнопроходные. Шаровые устройства, в которых диаметр выходного отверстия шаровой пробки, она же затвор, равен диаметру трубопровода на который установлен кран.
• Редуцированные. Сантехнические приспособления, в которых диаметр выходного отверстия шаровой пробки меньше аналогичного размера трубопровода в большинстве случаев на один типоразмер.

Краны редуцированного типа позволяют перекрывать тепловую магистраль быстро, но без угрозы формирования гидравлического удара.

По типу присоединения к системе водоснабжения:

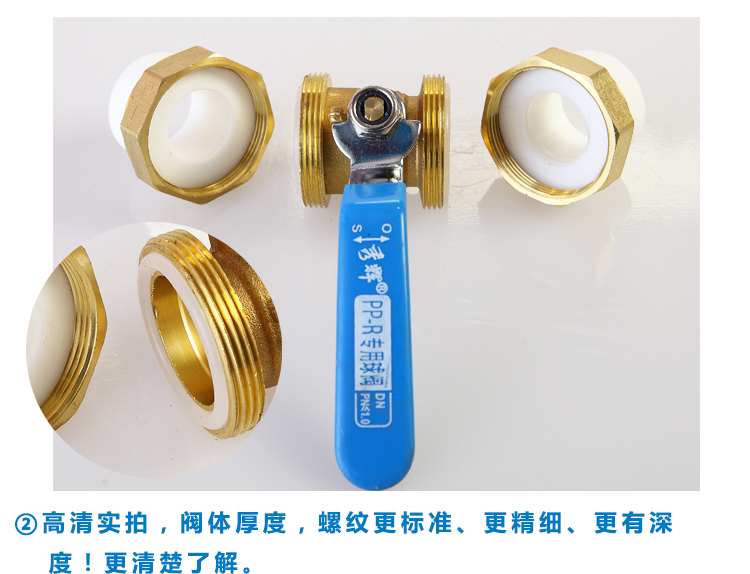

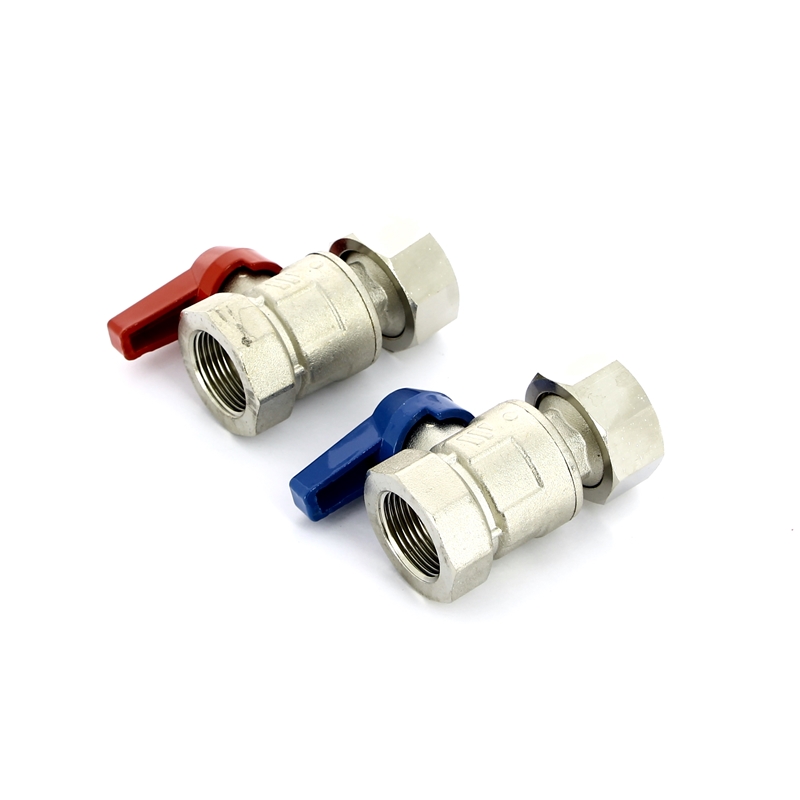

• Резьбовые. Арматура с внутренней или наружной конической или цилиндрической резьбой. Монтируется путем навинчивания муфт или ввинчивания патрубковых фитингов. Самый распространенный в коммунальном хозяйстве вид прост в установке, позволяет легко проводить ремонты.
• Комбинированные. Устройства оснащенные внутренней и наружной резьбой. С одной стороны присоединяются посредством муфты с внутренней резьбой, с другой ниппельным фитигом.
• Приварные. Монтируются посредством сварки. При безукоризненном исполнении соединения обеспечивают идеальную герметичность, не требуют периодической регулировки положения муфт, как предыдущая разновидность. Однако неудобны в ремонте, т.к. вместе с ними приходится демонтировать часть трубопровода.
• Фланцевые. Устанавливаются с помощью фланцев на ответственных трубопроводных магистралях. Могут многократно подвергаться демонтажу с последующей установкой. Периодически требуют контроля болтовой затяжки фланцев.

В автономных системах водоснабжения наиболее часто используются обычные резьбовые устройства, позволяющие провести сборку трубопровода любой сложности из всех известных разновидностей труб или их комбинации.

Шаровые краны производят с наружными и внутренними резьбами, позволяющими соединять их с трубопроводом посредством муфт или фитингов (+)

По типу исполнения корпуса:

• цельносварные, корпус которых представляет собой единую конструкцию;
• разборные, когда элементы корпуса стянуты болтами и могут легко разбираться.

Первый тип изделий считается наиболее надёжным, но в случае неисправности такое устройство нельзя отремонтировать. Разборные краны чаще выходят из строя, но легко поддаются ремонту.

По типу пропускаемой жидкости:

• для холодной воды до +35º С;
• для горячей воды до +90º С.

Управление устройствами осуществляется при помощи рычага или вентиля -«бабочки». Выбор крана с определенным способом управления зависит от места расположения арматуры и предпочтений владельца. Краны с рычагом зачастую устанавливаются на центральные участки трубопровода, с «бабочкой» — на ответвления системы.

Смесители с шаровым механизмом устанавливаются на кухнях, в санузлах и являются конечными точками системы водоснабжения.

Вариантов разводки системы водоснабжения внутри дома существует очень много, но во всех случаях на участках в качестве запорной арматуры устанавливаются шаровые краны (+)

Устройство и принцип работы шаровых кранов

Корпус запорного приспособления представляет собой отрезок трубы, расширенный в средней части. В расширении установлено седло из уплотнительного материала, внутри которого находится главный элемент — шар, он же затвор или пробка. Шар может свободно вращаться внутри седла. В запорной арматуре у него только одно сквозное отверстие.

В регулирующих устройствах и кранах, перенаправляющих поток, могут быть 2 или 3 отверстия. Если кран служит для регулирования напора горячей или холодной воды, то отверстий два, если устройство является смесителем, то отверстий три.

Шаровой кран приводят в действие поворотом рычага, к которому через шток присоединен шаровой затвор с отверстием. Разворачивая отверстие относительно оси трубопровода, мы открываем/закрываем проход среде или пропускаем ее частично

Принцип работы очень прост: когда ось отверстия в шаре оказывается совмещённой с осью корпуса крана, из него начнёт поступать вода. Т.е. когда пробка развернута так, что ее отверстие совпадает с направлением трубопровода, как бы продолжая его. В этой позиции поток жидкости, пара, газа проходит по трубопроводу, в том числе через кран, свободно.

При повороте шарового затвора на 90º проход для воды, пара, газа перекрывается той стороной, на которой нет отверстий. В этой позиции течение среды полностью останавливается, потому что она упирается в сплошную стенку затвора. Однако этим простым приспособлением можно и регулировать параметры потока. При повороте на 45º, к примеру, течение будет перекрыто лишь наполовину.

Для управления шаром используется шток, соединённый с рычагом. По обеим сторонам штока располагаются уплотнительные кольца. Отверстие в корпусе, через которое проходит шток, так же оснащено шайбой и уплотнительным кольцом.

Шаровой однорычажной смеситель оснащен затвором с двумя отверстиями для пропуска холодной и горячей воды и еще одним отверстием для выхода смешанной струи (+)

Краны шарового типа изготавливаются из латуни или различных марок стали. Латунные устройства считаются более надёжными, срок их службы превышает 10 лет. Изделия из стали очень редко применяются в быту, в основном используются для промышленных трубопроводных систем.

Совсем недавно производители стали выпускать краны, корпус которых выполнен из высокопрочного пластика. В отличие от латунных, такие устройства не подвержены коррозии, стоят значительно дешевле. Единственный недостаток пластиковых изделий заключается в том, что их нельзя использовать для горячей воды.

Все уплотнительные кольца выполнены из резины высокой плотности, это самые «слабые» места крана, которые становятся причиной протечек, но легко заменяются при помощи обычного ремкомплекта

Эти краны получили наибольшее распространение в быту. Особенностью их конструкции является то, что шар не связан жёстко со штоком и может двигаться под действием воды, прижимаясь к уплотнительному кольцу, таким образом герметизируя кран. Плавающий шар используется в механизмах, номинальный размер которых не превышает 20 см. Такие устройства устанавливаются в системах внутреннего водо- и теплоснабжения. Практически во всех бытовых смесителях отечественного и импортного производства также установлен плавающий шаровой механизм.

Исполнение корпуса кранов с плавающим шаром может быть как сварным, так и разборным. Уплотнительные элементы могут быть различной жёсткости. Небольшие бытовые устройства обычно являются разборными и имеют мягкие уплотнители.

Краны с плавающим затвором устанавливаются на магистралях диаметром до 200 мм с постоянным движением рабочей среды. Шар под напором среды прижимается к уплотняющим кольцам, герметизируя арматуру (+)

Есть краны, в которых запорный элемент зафиксирован на оси штока, а уплотнения прижимаются к шару при помощи стяжных болтов или пружин. Для облегчения закрывания/открывания цапфа оснащена подшипниками. Данная конструкция является самой надёжной, но ввиду высокой стоимости используется в быту крайне редко и обычно на самых ответственных участках системы водоснабжения.

Маркировка шаровых кранов

У каждого производителя своя номенклатура выпускаемых кранов, но все изделия российского производства, а также импортные устройства, продающиеся на территории РФ, соответствуют ГОСТ 52760. Этот стандарт регламентирует маркировку запорно-регулирующего оборудования, к которому относятся шаровые краны. Маркировка должна включать в себя:

• номинальный проход (условный диаметр), обозначается аббревиатурой DN;
• показатель номинального давления — PN;
• величину расчётного (рабочего) давления;
• стрелку, указывающую направление движения воды;
• максимальную эксплуатационную температуру;
• дату выпуска.

В соответствии с ГОСТ 4666 устройства, выполненные из чугуна, имеют чёрную окраску, из нержавеющей стали — голубую (синюю). Красным маркированы краны для горячей воды.

Сегодня выпускается более четырёх тысяч типоразмеров кранов для различных нужд, в бытовых системах водоснабжения используются устройства небольшого диаметра (+)

Монтаж и эксплуатация кранов

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям. Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

1. Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика.
2. Производится плотная намотка резьбового уплонителя.
3. Накручивается новое, подходящее по размеру запорное устройство. Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть.

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой. Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или «бабочка» имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка. В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца. Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении «закрыто», а на горизонтальных — «открыто».

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно. Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свериться с планом и определить, сколько проходных и поворотных штук потребуется (+)

Преимущества и недостатки шаровых кранов

Шаровые краны очень популярны в самых различных сферах хозяйства. Они считаются надёжными запорными устройствами, входят в состав системы водоснабжения городской квартиры и частного дома. Кроме надёжности и простоты конструкции изделия такого типа имеют много других преимуществ:

• большой рабочий ресурс, длительный срок эксплуатации;
• редко ломаются, легко ремонтируются;
• высокая степень герметичности, при правильной установке полностью отсутствуют протечки;
• удобное использование, для перекрытия водного потока достаточно поворота или нажатия рычага;
• огромный ассортимент размеров и типов;
• простота монтажа, можно установить своими руками не привлекая специалиста-сантехника.

У кранов шарового типа нет никаких недостатков, они доступны по цене, в каждом хозяйственном магазине вам предложат на выбор несколько изделий различных размеров. Смеситель с шаровым механизмом избавит своих владельцев от трудоёмкой и частой замены прокладок, а также проблем с утечкой воды, которые так часто встречаются у устаревших вентильных кранов.

Шаровые смесители очень редко выходят из строя, основной причиной поломки является жёсткая вода, поэтому производители рекомендуют устанавливать водопроводные фильтры в системе водоснабжения

Как выбрать шаровой кран?

Как уже говорилось, современные производители выпускают более 4 тыс. различных видов шаровых кранов, поэтому для неподготовленного покупателя выбор запорного устройства- трудная задача. Выбирая механизм, кроме основного параметра — пропускного диаметра, стоит обратить внимание на следующие факторы:

1. Внешний вид. Качественное изделие не имеет сколов, зазубрин, вмятин. Его поверхность ровная, маркировка завода-изготовителя видна чётко.
2. Допустимое давление. Из двух вариантов лучше выбрать тот кран, максимально допустимое давление, которого будет больше. Учтите, что этот показатель для горячей воды должен составлять не менее 20 кг/см², для холодной — не менее 10 кг/см². Чем больше допустимое давление, тем изделие лучше будет противостоять гидроударам, периодически возникающим в трубопроводе.
3. Исполнение корпуса. Для подключения бытовой техники, душевых кабин, разводки системы водоснабжения внутри дома лучше отдать предпочтение более простым и ремонтопригодным разборным кранам. Для наиболее важных участков, например центрального водопровода лучшим вариантом будет цельносварной корпус.
4. Материал корпуса. Самые качественные изделия изготавливаются из латуни. Будьте осторожны! Под видом латунного крана вам могут продать подделку из силумина — дешёвого низкокачественного металла. Определить подделку можно по весу: латунный кран тяжёлый.

Изделия из стали выглядят солидно, но быстро ржавеют и выходят из строя. Конечно, это не касается устройств из «нержавейки», которые, впрочем, встречаются достаточно редко. Если через кран будет проходить только холодная вода, то можно выбрать изделие из пластмассы.

Для перекрытия потока в безнапорных и слабонапорных системах, транспортирующих питьевую воду, бытовые не едкие и ливневые стоки могут применяться шаровые краны из непластифицированного ПВХ

Выбирая кран, ориентируйтесь на среднюю цену, слишком низкая стоимость должна насторожить, т.к. вам наверняка предлагают брак или подделку из дешевой стали.

Что касается стоимости шаровых кранов, то самыми дорогостоящими являются устройства Made in Italy. Чуть ниже по стоимости испанские, чешские, венгерские устройства. Российские и украинские производители занимают среднюю ценовую нишу, сочетая в себе качество и приемлемую стоимость.

Самые дорогие и долговечные шаровые краны выполнены из латуни, покрытые хромовым или никелевым слоем, такие устройства могут длительное время эксплуатироваться при температурах выше ста градусов

Самыми дешевыми традиционно являются изделия китайского производства. Качество китайских механизмов оставляет желать лучшего, использовать их можно только в качестве временных запорных устройств.

Видео о кранах шарового типа

Подробная инструкция об установке арматуры шарового типа по шагам:

Проблемы шаровых водопроводных кранов:

Шаровой кран — полезное изобретение, значительно упростившее устройство безопасной системы водоснабжения. Установка осуществляется без проблем, нет необходимости вызывать сантехника или использовать сложный инструмент. Ознакомление с устройством разных видов шарового водопроводного крана поможет выполнить ряд несложных ремонтных операций своими руками без привлечения сантехников.

Понравилась статья? Поделитесь ей

Решил заменить кран буксу в мойке на кухне, потому что не понравилось перекрывать воду поворотом механизма против часовой стрелки. Время 24.00, закрываю шаровой кран под мойкой, чтобы не текла холодная вода и… бабочка в руке с центральной частью крана с шаром, вода под давлением 6 атм, а то и больше было. При помощи дежурного по части удалось через 3 часа найти сантехника, тот час искал ключи от подвального помещения 80 кв. дома. Как водится, в подвале ни один кран не работал, а перекрыть задвижку на вводе в дом без согласования с управляющей компанией не получится. Это еще на час как минимум. В итоге вся 3-х комнатная квартира превратилась в прекрасный бассейн, кран стоял около года. После этого случая беру только латунные краны, избегаю Китай (стоял силуминовый), и прежде чем проводить такие работы, сначала перекрываю магистраль в том месте, где собираюсь ремонтировать или менять.

Это правильно — на вводах трубопроводов в квартиру нужно ставить самые качественные краны, скупиться никак нельзя. Да и на другие трубы я, например, пластмассовую арматуру не ставлю. Слишком она хрупкая: несколько раз ручку повернешь, и запорное устройство в руках остается! У нас вода жесткая, так что все краны стараюсь раз в неделю открывать-закрывать, так меньше налета собирается.

Ремонт шарового крана

• Устройство шаровых кранов
• Возможные проблемы при пользовании шаровым краном
• Ремонт и обслуживание шаровых кранов

Ситуации, когда необходимо самостоятельно в домашних условиях устранить неисправности кранов шаровых, встречаются достаточно часто. По своему устройству шаровой кран отличается от других подобных устройств. Однако выполнить его ремонт может практически каждый мужчина, обладающий минимальными необходимыми для этого знаниями и навыками. А знать для этого нужно устройство крана и принцип подачи воды.

Схема устройства шарового крана.

Многие привыкли к тому, что в обычном кране нужно всего лишь заменить силиконовую или резиновую прокладку, после чего можно продолжать его использование. В шаровом кране могут возникнуть как подобные неисправности, так и многие другие поломки, приводящие к его плохой работе.

Устройство шаровых кранов

Шаровой кран состоит из следующих деталей: внутри крана или смесителя вмонтировано запорное устройство, имеющее вид металлического шара со специальными отверстиями для выхода воды. При повороте этого шара происходит уменьшение или увеличение напора воды либо полное закрытие крана. Смеситель имеет два отверстия, для горячей и холодной воды. На выходе же имеется единственное отверстие для выхода воды нужной температуры.

Поэтому, при возникновении затруднений, ремонт таких устройств следует доверить сантехнику, который сделает его качественно и быстро.

Однако можно немного сэкономить и устранить все неисправности своими руками.

Вернуться к оглавлению

Возможные проблемы при пользовании шаровым краном

Схема устройства шарового крана высокого давления.

Кран не подлежит ремонту в том случае, если он имеет видимые повреждения в виде трещин на его корпусе. Такой дефект часто встречается в дешевых кранах, сделанных из плохого материала. При уменьшении напора воды необходимо разобрать устройство и поискать проблемы внутри. Для начала следует проверить, не стал ли напор меньше из-за того, что в системе упало давление воды. Для этого нужно открыть другие краны в доме и посмотреть, какой в них напор. Другой причиной является засорение аэратора на выходном канале. Его нужно просто снять и почистить. Если из крана течет ржавая вода. причину стоит искать в системе водоснабжения, а не в самом устройстве.

Наиболее часто встречающимися поломками шаровых кранов являются: протечка воды из смесителя, слабый напор воды и неправильная регулировка температуры воды. Вода может протекать из-за засорения пространства между резиновыми прокладками в картридже и поворотным элементом. Даже маленькая песчинка способна привести к нарушению герметичности конструкции и протечке. Поэтому следует разобрать смеситель и прочистить его, в противном случае протечка увеличится вследствие деформации резиновой прокладки, что потребует замены последней.

Причиной слабого напора воды может быть засорение затвора. Для того чтобы избежать возникновения этой неисправности, необходимо устанавливать перед смесителем и на вводе в дом фильтр грубой очистки. Изменение температуры воды вызывает засорение одного из отверстий шара песчинками или кусочками резиновой прокладки.

Если причины неисправности обнаружить не удалось, необходима замена крана на стояке с водой. Причиной тому является стремление сэкономить на покупке качественных кранов и смесителей. Такие устройства обычно производятся из силумина – дешевого материала, имеющего низкую прочность и часто крошащегося при любом механическом воздействии. Поэтому лучше приобрести качественное устройство, чем потом ремонтировать дешевый смеситель.

Вернуться к оглавлению

Ремонт и обслуживание шаровых кранов

При разборке и ремонте крана вам могут потребоваться следующие материалы и инструменты:

• гаечные ключи;
• плоскогубцы;
• резиновые прокладки;
• отвертка;
• специальная смазка.

Схема ремонта шарового смесителя.

Перед тем как разобрать смеситель, необходимо перекрыть холодную и горячую воду перед ним. Винт, удерживающий поворотный рычаг смесителя, следует выкрутить. После этого рычаг снимают, прикладывая некоторое усилие и немного двигая его из стороны в сторону. После снятия рычага откроется резьбовая часть крана. Ее нужно открутить отверткой, слегка вращая по часовой стрелке. Не забывайте при этом о водопроводных шлангах, которые могут деформироваться при повороте устройства.

С помощью плоскогубцев нужно удалить купол смесителя и убрать пластиковый элемент. При протечке нужно осмотреть уплотнитель, который может износиться либо засориться песком и известковыми отложениями. Очистку нужно производить осторожно, иначе можно повредить уплотнитель. После этого шар вынимают из крепления и, при наличии повреждений, заменяют его. Следующим шагом будет демонтаж уплотнителей, фиксирующих поворотный элемент. Пружинки и уплотнители снимаются при помощи тонкой плоской отвертки.

При повреждении и деформации прокладок их нужно заменить на новые.

Пружинки необходимо внимательно осмотреть, если они стали менее упругими, и также необходимо обновить.

Таким образом, можно отремонтировать кран в ванной или на кухне. Сборку производят в обратном порядке. Все прокладки необходимо смазать специальной смазкой, подходящей для конкретного типа крана или смесителя.

Неисправный шаровой кран следует ремонтировать очень тщательно, внимательно осматривая все его детали и части. Особенно необходимо обращать внимание на наличие инородных частиц в шаровом элементе и на резиновых прокладках. После сборки нужно проверить герметичность соединений и провести испытания при подключенном водоснабжении.

Поделитесь полезной статьей:

Источники: http://mainstro.ru/ustrojstvo-sharovogo-krana-dlya-vody-remont-i-prichiny-polomki/, http://sovet-ingenera.com/santeh/kran/ustrojstvo-vodoprovodnogo-krana.html, http://bezsantexnika.ru/remont/neispravnosti-kranov-sharovyx.html

Введение в арматуру — шаровые краны с поворотом на четверть оборота

Шаровые краны

Шаровой кран — это четвертьоборотный клапан с вращательным движением, в котором для остановки или запуска потока используется шаровидный диск. Если клапан открыт, шар вращается до точки, в которой отверстие в шаре совпадает с впускным и выпускным отверстиями корпуса клапана. Если клапан закрыт, шар поворачивается так, чтобы отверстие было перпендикулярно отверстиям потока в корпусе клапана, и поток останавливается.

Типы шаровых кранов

Шаровые краны

в основном доступны в трех версиях: с полным отверстием, с отверстием Вентури и с уменьшенным отверстием.Полнопроходной клапан имеет внутренний диаметр, равный внутреннему диаметру трубы. Версии с трубкой Вентури и с уменьшенным отверстием обычно на один размер меньше, чем размер линии.

Шаровые краны

изготавливаются с различными конфигурациями корпуса, наиболее распространенными из которых являются:

• Шаровые краны с верхним входом обеспечивают доступ к внутренним частям клапана для обслуживания путем снятия крышки клапана. Снимать клапан с трубопроводной системы не требуется.
• Шаровые краны с разъемным корпусом состоят из двух частей, одна из которых меньше другой.Шар вставляется в большую часть корпуса, а меньшая часть корпуса собирается с помощью болтового соединения.

Концы клапанов доступны под сварку встык, муфту, фланцевые, резьбовые и другие.

Материалы — конструкция — крышка

Материалы

Шары обычно изготавливаются из нескольких металлических материалов, а седла — из мягких материалов, таких как тефлон®, неопрен и комбинации этих материалов. Использование материалов с мягким седлом обеспечивает отличную герметизирующую способность.Недостатком материалов с мягким седлом (эластомерных материалов) является то, что они не могут использоваться в высокотемпературных процессах.

Например, седла из фторированного полимера могут использоваться для рабочих температур от -200 ° (и выше) до 230 ° C и выше, а седла из графита могут использоваться для температур от? ° до 500 ° C и выше.

Конструкция штока

Шток шарового крана не прикреплен к шару. Обычно он имеет прямоугольную часть на шаре, которая входит в прорезь, вырезанную в шаре.Увеличение позволяет вращать шар при открытии или закрытии клапана.

Шаровой кран Крышка

Крышка шарового клапана крепится к корпусу, который удерживает узел штока и шар на месте. Регулировка крышки позволяет сжать набивку, которая снабжает уплотнение штока. Уплотнительный материал для штоков шарового клапана обычно представляет собой тефлон® или тефлоновое наполнение или уплотнительные кольца вместо набивки.

Применение шаровых кранов

Ниже приведены некоторые типичные области применения шаровых кранов:

• Воздух, газы и жидкости
• Сливы и отводы в системах с жидкими, газообразными и другими жидкостями
• Паровой сервис

Преимущества и недостатки шаровых кранов

Преимущества:

• Быстрое включение-выключение на четверть
• Герметичное уплотнение с низким крутящим моментом
• Размер меньше, чем у большинства других клапанов

Недостатки:

• Обычные шаровые краны имеют плохие дросселирующие свойства
• В суспензии или других областях применения взвешенные частицы могут оседать и захватываться в полостях корпуса, вызывая износ, утечку или отказ клапана.

Шаровой кран из литой стали для нефтяной и газовой промышленности Шаровой кран

— Производитель шаровых кранов с рубашкой из Вадодара

Рубашки обеспечивают постоянный нагрев клапана или охлаждение технологической среды для предотвращения кристаллизации или заедания текучей среды. Шаровой клапан с рубашкой (шаровой клапан с рубашкой обогрева) с очень хорошей конструкцией, чтобы помочь потоку высокотемпературного пара или масла через шар и части корпуса клапана удерживать среду в жидком состоянии. Это особенно касается таких сред, как битум, асфальт, шоколад, жидкая сера, расплавленная сера, лак и мыло.Кроме того, благодаря отсутствию карманов обеспечивается эффективный поток средств массовой информации.

Кожух закрывает корпус от одного фланца до другого фланца. Корпус модифицируется за счет добавления фланцев увеличенного размера. Например: шаровой кран с рубашкой 2 ″ x 3 ″ имеет номинальное отверстие 2 ″ (DN 50) и размер фланца 3 ″ (DN 80). Это дает достаточно места для болтового зазора.

Рубашки обеспечивают постоянный нагрев клапана или охлаждение технологической среды для предотвращения кристаллизации или заедания текучей среды.Шаровой клапан с рубашкой (шаровой клапан с рубашкой обогрева) с очень хорошей конструкцией, чтобы помочь потоку высокотемпературного пара или масла через шар и части корпуса клапана удерживать среду в жидком состоянии. Это особенно касается таких сред, как битум и жидкая сера. Кроме того, эффективный поток среды обеспечивается за счет исключения карманов

Steam, может использоваться как носитель для теплоносителя. В соответствии с правилами обеспечения качества каждый клапан снова испытывается после того, как рубашки были приварены (изготовлены) к корпусу.Гидравлическое и воздушное испытание рубашки проводится при весе 6,0 кг. / См2.

Обычно стандартные шаровые краны с рубашкой поставляются из литой стали и различных типов нержавеющей стали. Другие специальные материалы доступны по специальному запросу.

Шаровые клапаны GFT с кожухом

с седлом обеспечивают нулевую утечку, герметичное отключение и низкий крутящий момент при простой плавной работе в диапазоне температур от -20 ° C до + 220 ° C.Электро-полированный, полированный и сверхчистый клапан также предусмотрен для Пищевая и фармацевтическая промышленность по запросу.

РАБОТА КЛАПАНА Шаровые краны

с рубашкой обычно поставляются с ручным ручным рычагом или редуктором, в зависимости от размера клапана. DELTA также предлагает шаровые краны с пневматическим или электрическим приводом для автоматизации.

Характеристики

Высокое качество с высокопроизводительным клапаном с рубашкой

ISO 5211 Монтажное приспособление

Обеспечение фиксации в открытом / закрытом положении

Уплотнение сальникового типа

Увеличенный срок службы

Положительный отсекатель

Действие

Без смазки

Компактная конструкция и простота

Вход / выход рубашки с возможностью дренажного соединения

Рубашка обогрева / охлаждения

Различия в материалах корпуса и рубашки

Вариант седла шарового клапана с рубашкой

PTFE Virgin — 200 град.C. Температура при давлении 10 бар максимум
Тефлон с 25% -ным наполнением из стекла — 225 град. C. Температура при давлении 10 бар Максимум
ПТФЭ, наполненный ПЭЭК — 250 градусов. C. Температура при давлении 40 бар максимум (без стекла)
PEEK — 260 градусов. C. Температура при давлении 200 бар максимум
PEEK с полимером — 300 градусов. C. Температура при давлении не более 120 бар

Шаровые краны из нержавеющей стали — Производитель шаровых кранов с рубашкой из Ахмедабада

Международный стандарт проектирования и испытаний шаровых кранов с рубашкой
Стандарт проектирования	BS EN ISO 17292 ( BS 5351) / BS EN ISO 12516 / ASME B 16.34
Стандарт проверки и испытаний	BS EN ISO 12266 — I (BS 6755 — I)
Расстояние от фланца до фланца	Согласно ANSI B 16.10 / По запросу
Торцевое соединение	Фланцевый конец по ANSI B 16.5, 150/300/600
	BS 10 Таблица D / E / F / H
	PN 6 / PN 10 / PN 16 / PN 25 / PN 40
	DIN Стандарт / стандарт JIS / стандарт IS
Диапазон производственных размеров	1/2 «x 1» (DN 15 x DN 25) до 6 «x 10» (DN 150 x DN 250)
Номинальное давление Клапан	150 # / 300 #
	PN 10 / PN 16 / PN 25 / PN 40
Работа клапана	Ручной рычаг / червячный привод
	Пневматический привод / электрический привод
Тип соединения рубашки 901 45	Фланцевый конец / конец с резьбой (BSP / NPT — внутренняя)
Материал конструкции (MOC) для шарового клапана с рубашкой
Корпус и вставка	ASTM A 216 GR.WCB (литая углеродистая сталь)
	ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)
	ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)
Шарик	ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)
	ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)
Шток	ASTM A 276 T — 304/316
	ASTM A 276 T — 304L / 316L
Седло шара и уплотнение корпуса	25% тефлон с наполнением из стекла / тефлон / тефлон с углеродным наполнением
Сальниковая набивка	Тефлон / графитовое кольцо с наполнением из стекла / тефлона / графита
Материал оболочки	IS 3589 / ASTM A 106 ГР.B (бесшовная труба CS)
	SS 304 / SS 316 / SS 304L / SS 316L (бесшовная труба)
Фланец соединения оболочки	IS 2062 / ASTM A 105 / SS 304 / SS 316 / SS 304L / SS 316L

Лучшее соотношение цены и качества шар для поплавкового клапана — Отличные предложения на шар для поплавкового клапана от global ball для продавцов поплавковых клапанов

Отличные новости !!! Вы нашли шар вместо поплавкового клапана.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний шар для поплавкового клапана вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть шар для поплавкового клапана на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в шарике для поплавкового клапана и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ball for float valve по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Шаровой кран по лучшей цене в клапанах — Отличные предложения по шаровому крану в клапанах от глобальных продавцов шаровых кранов

Отличные новости !!! Вы находитесь в нужном месте для шаровых кранов в клапанах.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний шаровой кран в клапанах скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть шаровой клапан в клапанах на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в шаровых кранах в клапанах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести ball valve in valve по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

GOGO Высокое качество 1PC Шаровой кран из нержавеющей стали SS304 201 SS316 Малый шаровой клапан DN10 Внутренняя резьба 3/8 «BSP 2-ходовой клапан | маленький шаровой кран | шаровой кран из нержавеющей стали

GOGO Высококачественный 1PC Шаровой кран из нержавеющей стали Маленький шаровой кран 2 ходовой клапан

Размер: DN10 3/8 «BSP Внутренняя резьба

Материал: SS201, SS304, SS316

* Выберите авиа-отправление Почты Китая Обратите внимание *

Авиапочта Китая существует проблема высокого риска потери пакетов, и долгое время,

, мы предлагаем вам использовать экспресс-транспорт (EMS / DHL / FedEx / TNT / UPS) для безопасного и быстрого.

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * **

9284 9000 Размеры


Упаковка

шаровой кран цельный

Отгрузка

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

1.ДОСТАВКА ПО ВСЕМУ МИРУ . (За исключением некоторых стран и APO или FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

4. Представленные изображения не являются фактическим товаром и предназначены только для справки.

5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки

может меняться, особенно во время курортного сезона.

6. Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим посылку

и свяжемся с вами как можно скорее. Наша цель — удовлетворение клиентов !

7. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада

для быстрой доставки.

8. Гражданин Бразилии выбирает EMS, после успешной оплаты укажите номер CPF.Или напишите нам.

Оплата

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

1) Мы принимаем Alipay, West Union, T / T. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW

.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку.

Платежи должны быть завершены в течение 3 дней.

4) Если платеж не прошел успешно или кредитная карта, пожалуйста, выйдите из новой платежной системы, платежа или

перезагрузите компьютер, или свяжитесь с нами по.

Гарантия

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

1. 12 месяцев ограниченная гарантия производителя на дефектные элементы

(за исключением поврежденных элементов и или неправильно использовался после получения).

На аксессуары предоставляется гарантия 3 месяца.

2. Дефектные элементы ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока.

Вы должны сообщить нам, в чем заключается дефект, и дать нам номер вашего заказа.

3. Если вы не удовлетворены полученным товаром, верните его

в течение 14 дней для замены или возврата денег. Пожалуйста, свяжитесь со мной

, прежде чем вернуть его.

МЫ НЕ РЕМОНТИРУЕМ ИЛИ ЗАМЕНЯЕМ ИЗДЕЛИЯ С истекшим сроком гарантии.

При заказе на aliexpress вы соглашаетесь со всеми вышеперечисленными правилами!

Обратная связь

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов

, отзывы очень Важно Мы просим вас немедленно связаться с нами по номеру

, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.

Невозможно решить проблемы, если мы о них не знаем.

Разное

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

©2013-2025 «АртЛига». Конкурс в области промышленного дизайна мебели.

Наименование продукта:	1 шт. Шаровой клапан
Материал корпуса клапана:	201 / CF8 (SS304) / SS316
Материал уплотнения:	PTFE
Размер:	DN145	DN
Нормальное давление:	1.6 МПа ~ 6,4 МПа
Среда:	Вода, нефть, газ
Рабочая температура:	от -20 до 180 ° C
Упаковка:	Картонная коробка
