Распиновка витой пары RJ45 и интернет кабеля: правильная схема обжимки

Всем доброго времени суток! И в статье мы поговорим про правильную распиновку витой пары. В свое время обжал достаточно кабелей и розеток, поэтому могу поделиться некоторыми полезными советами с юными сетевыми инженерами и администраторами. Распиновка RJ45 имеет несколько схем, о которых я расскажу в статье, поэтому настоятельно рекомендую читать всё от начала и до конца.

Чаще всего используется категория кабеля UTP E5. Так что если ваш начальник заказал протянуть сеть, то лучше использовать именно данный тип провода, так как он наиболее дешевый и имеет отличные характеристики по пропускной способности. Про другие категории «витухи» вы можете прочесть тут. Там же есть информация по маркировке. Если будут какие-то вопросы, предложения или вы нашли ошибку – пишите в комментариях.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

Обжим коннектора RJ-45 с 8 проводами по цветовой схемеОбжим коннектора RJ-45 с 8 проводами по цветовой схеме

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

  1. Снимаем верхнюю оплетку.

Обжим коннектора RJ-45 с 8 проводами по цветовой схемеОбжим коннектора RJ-45 с 8 проводами по цветовой схеме

  1. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.

Обжим коннектора RJ-45 с 8 проводами по цветовой схемеОбжим коннектора RJ-45 с 8 проводами по цветовой схеме

  1. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.

Обжим коннектора RJ-45 с 8 проводами по цветовой схемеОбжим коннектора RJ-45 с 8 проводами по цветовой схеме

  1. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.

Обжим коннектора RJ-45 с 8 проводами по цветовой схемеОбжим коннектора RJ-45 с 8 проводами по цветовой схеме

  1. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.

Обжим коннектора RJ-45 с 8 проводами по цветовой схемеОбжим коннектора RJ-45 с 8 проводами по цветовой схеме

  1. А теперь проделываем все вышеперечисленные пункты с остальным концом.

Обжим коннектора RJ-45 с 8 проводами по цветовой схемеОбжим коннектора RJ-45 с 8 проводами по цветовой схеме

Подключение интернет розетки — 3 ошибки. Схема подключения по цветам для розеток RJ 45.

интернет розетка LezardЧаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

  • обычная 220 Вольт
  • интернет-розетка
  • телевизионная под ТВ

тройной блок розеток обычная 220, интернет и ТВ розетка

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.роутер и розетка для его подключения в слаботочном щите

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.кабель витой пары UTP серия 5E

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:технические характеристики кабеля UTP 5E

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.экранированный кабель UTP

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.запас кабеля в подрозетнике для интернет розетки 15см

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удоб

Распиновка RJ-45 по цветам

  • Обслуживание компьютеров в офисе / Локальные сети в офисе
  • 4324
  • 0

Важно! Не пропустите эту информацию!

Я не знаю почему коннекторы для витой пары на 8 контактов называют RJ 45, но этот термин очень сильно вжился в наш лексикон! На самом деле он называется 8P8C. А такой стандарт как RJ 45 вообще не подходит для нашей сети и рассчитан на 4 провода. Еще более интересный случай, это когда люди ищут схему распиновки RJ45, но по факту такой схемы вообще не существует, и им на самом деле им необходима схема 8ЗP8C.

Далее в статье мы будем использовать RJ45 и 8P8С как синонимы и иметь введу коннектор, который нужен для обжима витой пары для компьютерной сети или интернета.

Необходимые инструменты

  • Провод витой пары на 2 или 4 пары,
  • обжимные клещи для 8P8C (официальное название кримпер),
  • коннектор RJ-45 (8P8C).

Фотография коннектора RJ-45 с описанием его состовных частей

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.

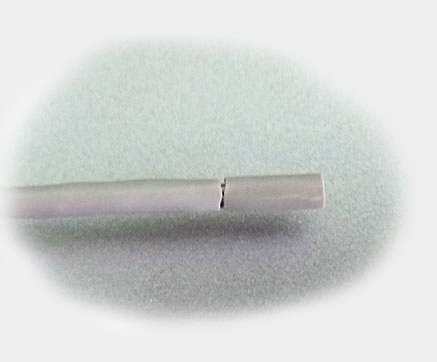

Фотография провода с обрывной нитьюФото разрыва изоляцииГотовим витую пару для обжима

Распиновка RJ-45 по цвету на 8 жил (4 пары до 1000 Мбит/с)

Существует 2 схемы обжима:

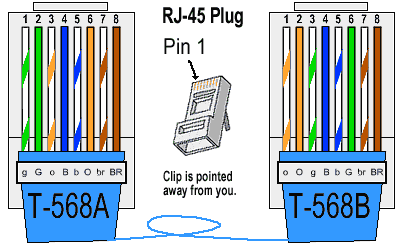

  • От компьютера к компьютеру. Такая схема позволяет объединить 2 компьютера в сеть напрямую. В локальных сетях, где больше 2х компьютеров использовать невозможно!
  • От компьютера к сетевому коммутатору

Распиновка для локальной сети, в которой больше 2х компьютеров:

  1. Раскручиваем пары и выстраиваем провода в такой последовательности (с верху в низ):Распиновка RJ-45 на 8 жил
    1. Бело оранжевый,
    2. оранжевый,
    3. бело-зеленый,
    4. синий,
    5. бело-голубой,
    6. зеленый,
    7. бело-коричневый,
    8. коричневый.

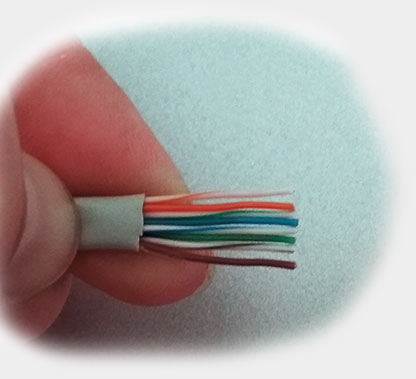

    Фотография подготовленного провода

  2. Выравниваем провода ровно в одной плоскости, и отрезаем лишнюю длину пар, чтобы до внешней изоляции осталось примерно 1 сантиметр не больше.Витая пара готова к обжиму
  3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 1.
  4. Берем коннектор 8P8C в правую руку зажимом в низ и вставляем провод в коннектор так чтобы каждый проводок попал в отдельную ячейку. Ячеек там 8.Каналы коннектора RJ-45 расписаны по цветамПравильно вставляем провода в коннектор
  5. Еще раз проверяем правильность расположения проводов, описанных в пункте 1.Как вставить витую пару в RJ-45

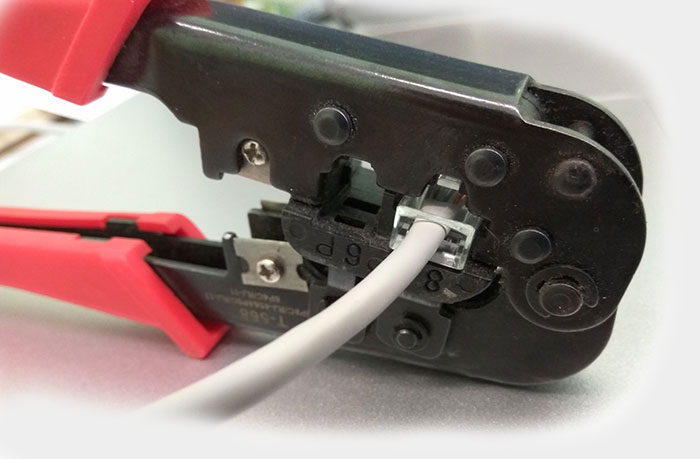

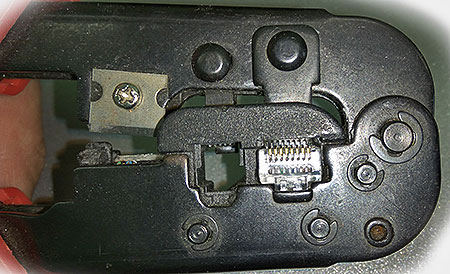

  6. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора, чтобы все проводки были глубже, чем зубцы контактов коннектора. И тщательно зажимаем клешни.
  7. Все точно так-же повторяем со вторым концом провода. По той же схеме.

Примечание.

Рассматривать схему подключения 2х компьютеров напрямую не вижу смысла, т. к. сетевое оборудование сейчас очень доступно. За 400р. можно купить сетевой коммутатор на 5 гнезд.

Услуга проектирования и обслуживания

Поможем с локальной сетью в СПб

Если у Вас нет времени самостоятельно проектировать, монтировать и настраивать локальную сеть у Вас в организации, мы готовы помочь, если вы находитесь в СПб. Переходите по ссылке, оставляйте заявку, и мы решим Вашу проблему.

Распиновка RJ-45 (8P8C) по цвету на 4 жилы (2 пары до 100 Мбит/с)

  1. Подготавливаем витую пару к обжиму об этом уже писал выше.
  2. Раскручиваем пары и выставляем по схеме:Распиновка RJ-45 на 4 жил
    1. Бело оранжевый,
    2. оранжевый,
    3. бело-зеленый,
    4. нет провода,
    5. нет провода,
    6. зеленый,
    7. нет провода,
    8. нет провода,

    Фотография зачищенный провод на 2 пары

    Есть риск что ваши провода будут других цветов. Тогда нужно понять некоторую логику. Мы чередуем:

    1. бело-[цвеn-1];
    2. [цвет-1];
    3. бело-[цвет-2];
    4. нет провода,
    5. нет провода,
    6. [цвет-2];
    7. нет провода,
    8. нет провода,

    Главное, чтобы с обоих концов с первого по восьмой контакт схема была одинаковая.

  3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 2.
  4. Берем тот-же коннектор 8P8C в правую руку так, чтобы зажим был снизу.
  5. Коннектор у нас на 8 контактов, так что 4,5,7 и 8 мы оставляем пустыми. Вставляем провода в 1,2,3,6 гнездо в соответствии с схемой в пункте 2.
  6. Вставили провода в коннектор

  7. Проверяем правильность расположения проводов.
  8. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора чтобы все проводки были дальше, чем зубцы контактов коннектора. Тщательно зажимаем клешни.
  9. Все точно так-же повторяем со вторым концом провода.

Видео инструкция обжима витой пары на 8 проводов

Если есть вопросы или что-то не получается, пишите в комментариях. Обязательно отвечу!

Как подключить интернет розетку и коннектор: фото, видео

Главная » Электрика » Подключение интернет розетки RJ-45 и обжим коннектора

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Содержание статьи

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

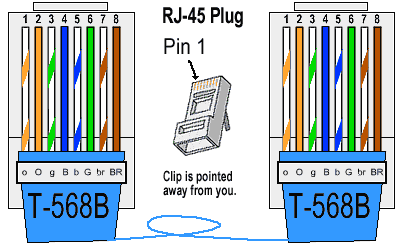

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависи

Розетка под интернет кабель: схема распиновки и инструкция

Сегодня в статье мы рассмотрим три вида розеток под интернет кабель. Расскажу, как обжимать каждую в походных условиях, когда не хватает инструментов. А также какую розеточку лучше выбрать для домашнего использования и подключения. Надеюсь, кабель у вас уже проложен. Далее обычно провода идут в специальные монтажные коробки, если вы собираетесь использовать внутренние розетки. Или прокладываются отдельно в кабель-каналы во внешнюю розеточку (тип «Коробочка»).

Как подключить интернет кабель к розетке: схема распиновки и инструкцияКак подключить интернет кабель к розетке: схема распиновки и инструкция

Постарайтесь оставить как можно больше провода лучше всего от 15-20 см. На всякий случай – вдруг придётся переобжимать провода. Теперь давайте обратим наше внимание на цвет распиновки или обжима, который в данный момент существует.

Как подключить интернет кабель к розетке: схема распиновки и инструкцияКак подключить интернет кабель к розетке: схема распиновки и инструкция

Их существует два вида «А» и «В». Если кто, когда-нибудь обжимал провода, то знает, что для обжима кабеля используют именно «А» система. Но вот для розеток используется именно схема «B». И использовать мы будем именно её. Теперь я расскажу – как подключить интернет кабель к розетке на примере разных моделей.

ВНИМАНИЕ! Если у вас с одной стороны идёт сетевая розеточка, а с другой стороны вы хотите обжать обычный коннектор RJ-45. То розетку обжимаем по «B» типу, а вот провод как обычно по «A».

Стандартная модель CAT5 E

Как подключить интернет кабель к розетке: схема распиновки и инструкцияКак подключить интернет кабель к розетке: схема распиновки и инструкция

  1. Для начала разбираем розеточку. Нам нужно отделить внутреннюю сердцевину или коннектор от основного блока. Внутренняя сердцевина необходима для обжима провода и в ней и хранится разъём RJ-45. Она выглядит как на фото сверху.

Как подключить интернет кабель к розетке: схема распиновки и инструкцияКак подключить интернет кабель к розетке: схема распиновки и инструкция

  1. Прикручиваем металлический суппорт — это сама основа, где будет крепиться весь механизм.

Как подключить интернет кабель к розетке: схема распиновки и инструкцияКак подключить интернет кабель к розетке: схема распиновки и инструкция

  1. Снимаем верхнюю оплётку на расстояние до 5 см. Теперь просто по схеме «B», внимательно вставляем каждый провод. Если смотреть на картинку – то вставляем провода в такой последовательности.
    1. Спереди: бело-оранжевый, оранжевый, бело-зелёный, зелёный;
    2. Сзади: Бело-синий, синий, бело-коричневый, коричневый.
  2. После этого сверху надеваем крышку и провода сами врежутся в пазы, задействовав специальные внутренние ножи.
  3. Осталось вставить сам блок внутрь основы и прикрутить всю основу к суппорту. С этим я думаю вы справитесь.

Обжим внешней модели

Как подключить интернет кабель к розетке: схема распиновки и инструкцияКак подключить интернет кабель к розетке: схема распиновки и инструкция

Выглядит она как обычная коробочка, в которой может быть как один, так и несколько разъёмов для сетевого подключения.

Разъем распиновка Ethernet-коннектора схема подключения кабеля


Разъем распиновка-1Разъем распиновка-1

Разъем распиновка коннектора RJ45 — пошаговая инструкция подключения кабеля

Разъем распиновка RJ45, где использовать эти коннекторы? Это тип протокола связи, который используется для Ethernet и других междугородных коммуникаций. При таком типе связи данные передаются между двумя электронными устройствами, такими как микроконтроллеры или микропроцессоры, на очень большое расстояние без потери.

Обычно для передачи этих данных используются протоколы связи, такие как SPI, USART, IIC. Эти два устройства связаны с помощью кабеля например, такого как CAT. Кабели CAT подключаются к цепи через этот разъем RJ45, которые поддерживают любой тип интернет-кабеля, например, USP, CAT5e, CAT6 и т.д.

Full-RJ45Full-RJ45

Существует также много типов разъемов RJ45, все они практически одинаковы, кроме внешнего вида и качества сборки, но выполняют одну и ту же функцию. Так что если вы ищете разъем для связи по протоколу RJ45, то этот разъем может быть правильным выбором для вас.

Как использовать разъем RJ45

Разъем распиновка-05Разъем распиновка-05

Разъем RJ45 имеет 8 контактов, как показано выше. Очень важно выбрать соответствующие выводы для ваших данных и заземления, чтобы выполненная разъем распиновка RJ45 работала эффективно. Основное преимущество использования связи RJ45 заключается в том, что они подключаются с помощью кабелей CAT. Эти кабели CAT состоят из скрученных парных проводов, а провода помещены в специальную изоляционную оболочку, которая защищает их от повреждений и внешних шумов.

Поскольку провода скручены попарно, то один из этих двух проводов будет использоваться для передачи сигнала или данных, а другой будет заземляющим проводом, который препятствует возникновению посторонних помех в проводе, по которому идет информация на большие расстояния.

Простой пример схемы подключения для соединения USART с двумя линиями данных RX и TX показан ниже:

Коннектор USARTКоннектор USART

Линией передачи данных может быть, что угодно от USART, SPI или даже IIC. Обратите внимание, что в каждой витой паре один провод несет данные, а другой — заземлен. Другими альтернативными методами для этого протокола являются связь RS232 и протокол связи RS485. Эти кабели также поддерживают POE (питание через Ethernet) и, следовательно, могут также подавать питание на модули при необходимости.

Особенности

  • Обычно используется в соединении Ethernet
  • Передача данных на большие расстояния
  • Передача данных в шумной обстановке
  • Междугородняя проводная связь
  • Поддерживает питание через Ethernet

Разъем распиновка подключения к сети RJ45

Существует два стандарта для кабельной проводки RJ45: EIA/TIA 568A и EIA/TIA 568B. Оба верны. Вы можете использовать любой из них для обжима сетевого интернет-кабеля RJ45.

Схема подключения кабеля ETP Ethernet EIA/TIA 568A

Разъем распиновка-2Разъем распиновка-2

устройство и конструкция, технические характеристики и разновидности

Содержание статьи:

Розетки RJ 45 – это устройства, которые отличаются от классических электророзеток наличием витой пары. Такие приборы также называют интернет-розетками. Они являются обязательным элементом кабельной системы в современных домах. Установка розетки не вызывает особых сложностей даже у новичка, но нужно учитывать ряд нюансов при подключении.

Конструктивные особенности

Элементы внешней розетки RJ-45

На рынке представлены разные модификации интернет-розеток. Независимо от модели устройство имеет следующие элементы конструкции:

  • декоративная крышка;
  • основание;
  • микросхема;
  • конвекторы для витой пары;
  • стяжка для закрепления провода;
  • разъем.

У современных моделей с увеличенным функционалом могут быть и другие детали в конструкции.

Внешне розетка rg45 похожа на телефонную. Их основное визуальное отличие заключается в количестве разъемов – интернет-розетка имеет 8 разъемов, в то время как у телефонного устройства их всего 4.

Виды и технические характеристики

Накладные и внешние розетки RJ-45

Параметры розетки зависят от следующих аспектов:

  • число портов;
  • исполнение корпуса;
  • категория.

Чаще всего применяются модели с количеством портов от 1 до 4. Есть возможность увеличения количества путем использования патч-панели. Но на практике такое почти не применяется, так как использовать несколько контактов неудобно. Для установки в домах и офисных помещениях применяются однопортовые и двухпортовые модели.

Исполнение не влияет на технические характеристики и схему устройства, это лишь способ классифицировать прибор по виду монтажа. Выделяют внешние и внутренние розетки. Выбор того или иного способа установки зависит от типа электропроводки в доме. Розетка rj 45 накладная используется при открытом типе пр

Ethernet RJ45, схема подключения и распиновка кабеля @ pinouts.ru

Существует несколько спецификаций подключения Ethernet RJ-45 по витой паре: самый старый 10 Мбит (Ethernet), старый, но все еще используемый 100 Мбит (Fast Ethernet), современный 1 Гбит (Gigabit Ethernet) или новейший 10 Гбит Ethernet. Кабель Ethernet для любого из этих интерфейсов можно легко обжать самостоятельно.

Ethernet официально стандартизирован стандартом IEEE 802.3. Первоначально он был разработан Xerox Corporation в сотрудничестве с DEC и Intel в 1976 году.В настоящее время Ethernet по витой паре (соединение RJ-45 ) работает со скоростью 10 МБ, 100 МБ, 1 ГБ или 10 ГБ в секунду. Ethernet использует шину (очень старый коаксиальный кабель) или звездообразную топологию (стандартный кабель UTP с разъемами RJ-45).

Подключение Ethernet RJ45 и кабель

Почти в каждой сети Ethernet используется неэкранированная витая пара (UTP) с разъемами RJ-45. Кабели категории 5 (CAT5), категории 5e или категории 6 (CAT6) широко используются, но доступны и другие варианты.EIA / TIA определяет разъемы RJ-45 — правильное название 8P8C — (ISO 8877) для кабеля UTP (неэкранированная витая пара).

100BASE-TX (IEEE 802.3u) был представлен в 1995 году и оставался самой быстрой версией Ethernet до появления Gigabit Ethernet. Он работает по кабелю передачи данных UTP или по оптоволоконному кабелю в топологии шины «звезда», аналогичной 10BASE-T, где все кабели подключены к концентратору. Устройства, подключенные к Fast Ethernet RJ-45, обычно обратно совместимы с существующими системами 10BASE-T.Длина сегмента кабеля 100BASE-T ограничена 100 метрами. 100BASE-TX работает по двум парам проводов внутри кабеля категории 5 или выше. Как и 10BASE-T, активные пары в стандартном соединении оканчиваются на контактах 1, 2, 3 и 6.

1000BASE-T (также известный как IEEE 802.3ab) — это стандарт для Gigabit Ethernet по медной проводке. Для подключения Gigabit RJ45 требуется кабель не ниже категории 5 (такой же, как 100BASE-TX), но также можно использовать кабель категории 5e (усиленный категории 5) или кабель категории 6, что часто рекомендуется.1000BASE-T требует наличия всех четырех пар и гораздо менее устойчив к плохо установленной проводке, чем 100BASE-TX.

10GBASE-T (IEEE 802.3an-2006) — это стандарт, выпущенный в 2006 году для обеспечения соединений со скоростью 10 Гбит / с по неэкранированной или экранированной витой паре на расстоянии до 100 метров. Кабель категории 6a необходим для прохождения полного расстояния, а кабель категории 6 может достигать расстояния до 55 метров. Строчная кодировка, используемая 10GBASE-T, является основой для более медленных стандартов 2.5GBASE-T и 5GBASE-T, реализующих 2.Соединение 5 или 5,0 Гбит / с по существующим кабелям категории 5e или 6. Кабели, которые не будут надежно работать с 10GBASE-T, могут успешно работать с 2.5GBASE-T или 5GBASE-T, если они поддерживаются обоими концами.

Распиновка подключения Ethernet RJ45

Существует два стандарта для прокладки сетевого кабеля RJ45: EIA / TIA 568A и EIA / TIA 568B. Оба верны. Вы можете использовать любой из них для обжима сетевого кабеля Ethernet RJ45.

Примечание: Очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8.В противном случае производительность будет снижена.

TIA/EIA 568-A

Прокладка кабеля Ethernet проста. У вас должны быть разъемы RJ-45, кабель UTP, обжимной инструмент для модульных разъемов Rj-45 и рука. Кабель Ethernet, разъемы и обжимной коннектор можно приобрести в местном компьютерном магазине или в большинстве электрических центров.

Вытяните трос с катушки на нужную длину и обрежьте.

Ethernet RJ45 cable cutting

Внутри кабеля Ethernet 8 проводов с цветовой кодировкой.Они скручены на 4 пары проводов. Один провод в паре сплошной, а другой преимущественно белый с цветной полосой. Начните с одного конца и снимите оболочку кабеля (примерно 2-3 см) с помощью стриппера или ножа. Изоляция жил кабеля должна оставаться целой!

RJ45 Cat6 wires revealed

Раскрутите пары и выровняйте провода в правильном порядке (см. Распиновку EIA / TIA 568B или EIA / TIA 568A выше). Выровняйте провода и обрежьте их концы, оставив примерно 12–14 мм длины провода.Проверьте правильность расположения, ровность и плотность жгута проводов.

Удерживая разъем RJ-45 (защелкнуть), осторожно вставьте провода в разъем.

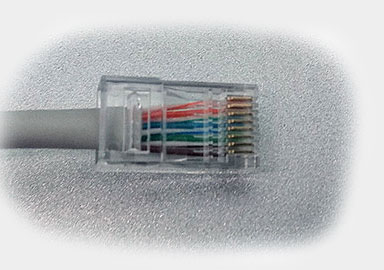

RJ45 ethernet connector still not crimped

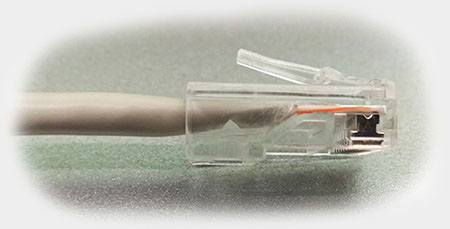

Каждый провод должен быть вставлен как можно глубже (до передней части разъема RJ45).

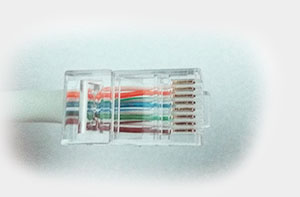

Ethernet category 6 cable inside the rj45 connector

Еще раз проверьте порядок проводов. Осторожно возьмитесь за провод и надежно обожмите RJ-45 модульным обжимом разъема.

crimping the rj 45 ethernet connector

Повторите вышеуказанное для второго разъема кабеля RJ45.

RJ45 ethernet connector crimped

Вот и все. Проверьте кабель Ethernet.

properly crimped rj45 connector

Что делать, если ваш кабель Ethernet не работает?

Проверьте следующее:

Правильно ли вы выровняли провода на обоих концах кабеля? Соединен ли контакт 1 разъема бело-оранжевым (EIA / TIA 568A) или бело-зеленым (EIA / TIA 568B) концами на обоих концах кабеля?

Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.

Все металлические контакты разъема RJ45 плотно прижаты?

Еще раз плотно обожмите разъем обжимным устройством.

В настоящее время доступны четыре наиболее распространенных стандарта Ethernet для неэкранированной витой пары:

Имя Скорость Стандартный Провода б / у Комментарии
10BASE-T 10 Мбит / с 802.3i 2 пары: штифты 1,2,3,6 Прокладывается по четырем жилам кабеля категории 3 или 5.
100BASE-TX 100 Мбит / с 802.3u 2 пары: штифты 1,2,3,6 Медный кабель CAT5 с двумя витыми парами.
1000BASE-T 1000 Мбит / с 802.3ab 4 пары: шпильки 1,2,3,4,5,6,7,8 Кабель не ниже категории 5, настоятельно рекомендуется использовать медный кабель категории 5e с четырьмя витыми парами.Каждая пара используется одновременно в обоих направлениях
10GBASE-T 10000 Мбит / с 802.3an 4 пары: шпильки 1,2,3,4,5,6,7,8 Использует кабель категории 6а.

Длина кабеля Ethernet UTP:

Длина кабеля каждого сегмента сети может достигать 100 метров, хотя некоторые производители микросхем заявляют о 150 метрах. Автосогласование — это требование для использования 1000BASE-T в соответствии со стандартом.Некоторые драйверы устройств позволят вам установить полный дуплекс на 1000 Мбит / с, чтобы устранить проблемы с автосогласованием.

Сетевой кабель UTP

Кабель

категории 5, широко известный как Cat 5 , представляет собой неэкранированный кабель типа витая пара, предназначенный для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA / EIA-568-B для подключения RJ-45 спецификация кабелей категории 5 устарела и заменена спецификацией категории 5e.

Первоначальная спецификация для кабеля категории 5 была определена в ANSI / TIA / EIA-568-A с пояснениями в TSB-95.В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 состоял из четырех витых пар в единой кабельной оболочке. Чаще всего он использовался для сетей 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T — гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов 24 калибра внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.

Кабель Cat 5e — это улучшенная версия Cat 5, которая добавляет спецификации для перекрестных помех на дальнем конце, обычно используемых для гигабитных сетей Ethernet. Кабель Cat 5e не позволяет использовать более длинные кабели для сетей Ethernet: максимальная длина горизонтальных кабелей по-прежнему ограничена 90 м. Характеристики кабеля Cat 5e и методы тестирования определены в TIA / EIA-568-B.2-2001.

Кабель

категории 6, обычно обозначаемый как Cat 6 , представляет собой стандартизированный кабель витой пары для Ethernet и других физических уровней сети, который обратно совместим со стандартами кабелей категории 5 / 5e и категории 3.По сравнению с Cat 5 и Cat 5e, Cat 6 имеет более строгие требования к перекрестным помехам и системному шуму. Стандарт кабеля также определяет производительность до 250 МГц по сравнению со 100 МГц для Cat 5 и Cat 5e. В то время как кабель категории 6 имеет уменьшенную максимальную длину 55 метров при использовании для 10GBASE-T, кабель категории 6A характеризуется частотой 500 МГц и имеет улучшенные характеристики посторонних перекрестных помех, позволяя использовать 10GBASE-T на том же максимальном расстоянии 100 метров. как и предыдущие варианты Ethernet.

,Распиновка

RJ45 Схема подключения для Ethernet кат. 5, 6 и 7

Схема расположения выводов кабеля Ethernet RJ45

Кабели локальной сети Ethernet могут быть двух типов — перекрестный или прямой сквозной. Большинство современного коммуникационного оборудования может автоматически определять, какой тип вы используете, но для некоторых по-прежнему требуется правильная распиновка кабеля. Ниже приведены распиновки разъемов RJ45 , так что вы можете проверить, какой из них у вас есть, или придумать свой. Неважно, делаете ли вы кабели Cat5e, Cat6 и Cat7, распиновка для кабелей Ethernet всегда одинакова.

Схема расположения выводов прямого сетевого кабеля

Прямые кабели локальной сети являются наиболее распространенными, и их распиновка одинакова, если они являются Cat5e, Cat6 или Cat 7. Различные типы кабелей (категории или категории) обеспечивают более быструю передачу и прием скорости, это достигается за счет увеличения скручивания проволоки, лучшего экранирования, дренажного провода и увеличения диаметра проволоки.

В мире используются два разных стандарта распиновки, и в зависимости от вашего местоположения будет определено, какой из них вам следует использовать.Простой способ запомнить две разные распиновки разъема RJ45: T568A используется в Америке и Азии, а T568B используется в Великобритании (Великобритания) и Европе. Различные распиновки будут работать, если вы их перепутаете.

  • T-568 A — Наиболее часто используется в США A и Азия — Подумайте, A для Америки
  • T-568 B B ritain (Великобритания) и Европа

RJ45 Pinout for Ethernet Расположение выводов кабеля Ethernet T568A и T568B

Распиновка RJ45 для кабеля локальной сети

  • Контакт 1 → Белый и зеленый (передача +) провод
  • Контакт 2 → Зеленый провод (передача -)
  • Контакт 3 → Белый и оранжевый (прием +) провод
  • контакт 4 → синий провод
  • контакт 5 → бело-синий провод
  • контакт 6 → оранжевый (прием -) провод
  • контакт 7 → белый и коричневый провод
  • Контакт 8 → Коричневый провод

Straight LAN Cable Pinout Распиновка кабеля Ethernet RJ45

Помните, что контакт 1 находится слева от разъема RJ45, а зажим — сзади.

Перекрестный кабель Ethernet

Перекрестный кабель Ethernet используются для соединения двух устройств одного типа вместе. Например, вы хотите подключить два роутера или два ПК. Большинство современного ИТ-оборудования может автоматически определять необходимость кроссовера и вносить изменения в сигнал, это называется MDI-X. Перекрестный кабель LAN соединит прием на одном конце с передающим на другом. Необходимо внимательно идентифицировать перекрестный кабель, чтобы он не использовался по ошибке, поскольку это может вызвать сбои в сети.Эти кабели иногда изготавливаются с кабелем с красной внешней оболочкой .

cross-over RJ45 cable Распиновка перекрестного кабеля Ethernet

Распиновка RJ45 для перекрестного кабеля LAN

  • Контакт 1 ← Белый и зеленый провод → Контакт 3
  • Контакт 2 ← Зеленый провод → Контакт 6
  • Контакт 3 ← Бело-оранжевый провод → Контакт 1
  • Контакт 4 ← Синий провод → Контакт 4
  • Контакт 5 ← Бело-синий провод → Контакт 5
  • Контакт 6 ← Оранжевый провод → контакт 2
  • контакт 7 ← Белый и коричневый провод → контакт 7
  • контакт 8 ← Коричневый провод → контакт 8

cross-over LAN Cable RJ45 pins RJ45 Cross Over Ethernet Cable Pinout

Как сделать Обожмите кабель Ethernet RJ45

Чтобы убедиться, что вы сделали идеально обжатый разъем RJ45, выполните следующие действия:

  1. Обрежьте внешнюю оболочку примерно на 10 мм, чтобы обнажить внутренние проводники.
  2. Обрежьте все нейлоновые нити или направляющие для проводов
  3. Выпрямите провода
  4. Отсортируйте их по цветовой кодировке для распиновки
  5. Обрежьте провода, чтобы они были одинаковой длины
  6. Вставьте провода в разъем
  7. Убедитесь, что внешняя оболочка внутри обжима RJ45.
  8. Обожмите разъем.
  9. Проверьте кабель Ethernet.

Какова максимальная длина кабеля Ethernet?

Рекомендуемая максимальная длина любого структурированного кабеля составляет 100 м.Сюда входят 5 м соединительных кабелей на обоих концах кабельной трассы, поэтому фактическое расстояние для фиксированной кабельной разводки составляет 90 м. Все, что находится на этом расстоянии, вы начнете вносить помехи и потери в кабеле, и это будет рассматриваться как ошибки, отброшенные пакеты трафика и снижение пропускной способности.

Структурированная кабельная разводка = 90 м

Соединительные кабели LAN = 2 x 5 м

Хорошая практика установки заключается в том, чтобы длина кабеля была как можно короче и не оставалось ненужных избыточных петель для обслуживания кабеля.

Какие контакты использует Ethernet?

Разъем RJ45 кабеля Ethernet имеет 8 контактов. Контакты 1 и 2 (зеленые) и контакты 3 и 6 (оранжевые) используются для передачи данных, а контакты 4 и 5 (синие) и контакты 7 и 8 (коричневые) не используются.

Сколько контактов Ethernet использует в разъеме RJ45?

В кабелях Ethernet используется разъем RJ45 с 8 контактами. Контакт 1 находится с левой стороны, удерживая разъем язычком от вас.

Какая максимальная длина кабеля Ethernet?

Максимальная длина любого кабеля Ethernet (Cat 5, Cat 6 или Cat 7) составляет 100 м или 328 футов, прежде чем произойдет потеря трафика.На расстоянии более 100 м трафик начнет получать ошибки и снижается скорость.

Что такое разъем RJ45?

Разъем RG45 обычно используется на кабеле Ethernet в компьютерных сетях. RG45 расшифровывается как Registered Jack No. 45, имеет 8 контактов и крепится к кабелю.

.Варианты и схемы последовательного вывода

RJ45 — Служба поддержки Opengear

В этой статье показано последовательное расположение выводов последовательных портов Opengear RJ45 в прошлом и настоящем.

Статьи по теме:

Распиновка Cisco Straight (X2)

PIN

СИГНАЛ

ОПРЕДЕЛЕНИЕ

НАПРАВЛЕНИЕ

1

CTS

Отменить отправку

Вход

2

DSR

Набор данных готов

Вход

3

RXD

Получение данных

Вход

4

GND

Сигнальная земля

NA

5

GND

Сигнальная земля

NA

6

TXD

Передача данных

Выход

7

DTR

Терминал данных готов

Выход

8

РТС

Запрос на отправку

Выход

Распиновка Cisco Rolled (X1)

PIN

СИГНАЛ

ОПРЕДЕЛЕНИЕ

НАПРАВЛЕНИЕ

1

РТС

Запрос на отправку

Выход

2

DTR

Терминал данных готов

Выход

3

TXD

Передача данных

Выход

4

GND

Сигнальная земля

NA

5

CTS

Отменить отправку

Вход

6

RXD

Получение данных

Вход

7

DCD

Обнаружение носителя данных

Вход

8

DSR

Набор данных готов

Вход

Распиновка Opengear Classic (X0)

PIN

СИГНАЛ

ОПРЕДЕЛЕНИЕ

НАПРАВЛЕНИЕ

1

РТС

Запрос на отправку

Выход

2

DSR

Набор данных готов

Вход

3

DCD

Обнаружение носителя данных

Вход

4

RXD

Получение данных

Вход

5

TXD

Передача данных: CTS

Выход

6

GND

Сигнальная земля

NA

7

DTR

Терминал данных готов

Выход

8

CTS

Отменить отправку

Вход

.Распиновка разъема

Ethernet 10 / 100Base-T (RJ-45) @ pinouts.ru

В настоящее время ethernet является наиболее распространенным сетевым стандартом для связи LAN (локальная сеть), официально стандартизированным стандартом IEEE 802.3. Сегодня Ethernet работает со скоростью 10 Мбит (Ethernet), 100 Мбит (соединение Fast Ethernet RJ45), 1 Гбит (гигабитный Ethernet) или 10 Гбит в секунду. Первоначально он был разработан Xerox Corporation в сотрудничестве с DEC и Intel в 1976 году. В Ethernet используется шина (старый коаксиальный кабель) или звездообразная топология (стандартный кабель UTP).В большинстве сетей Ethernet используется неэкранированная витая пара (UTP). Кабель категории 5 (CAT5) широко используется, но доступны и другие варианты. EIA / TIA определяет разъемы RJ-45 — правильное название 8P8C — (ISO 8877) для кабеля UTP (неэкранированная витая пара). (RJ45 относится к набору разъемов, выходящих за рамки стандарта 8P8C, но первый заменил последний в обычном использовании).

Штифт Описание 10base-T 100Base-T 1000Base-T4
1 Передача данных + или двунаправленный TX + TX + BI_DA +
2 Передача данных или двунаправленная TX- TX- BI_DA-
3 Прием данных + или двунаправленный RX + RX + BI_DB +
4 Не подключен или двунаправленный н / д н / д BI_DC +
5 Не подключен или двунаправленный н / д н / д BI_DC-
6 Прием данных или двунаправленный RX- RX- BI_DB-
7 Не подключен или двунаправленный н / д н / д BI_DD +
8 Не подключен или двунаправленный н / д н / д BI_DD-

Длина кабельных трасс CAT5 не должна превышать 100 метров.

Обратите внимание, что очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5 (если используется), 7 и 8 (если используется) в любом обычном прямом сетевом кабеле UTP Cat5. В противном случае производительность снизится. Также обратите внимание, что TX и RX следует поменять местами, если два компьютера подключены без коммутатора / концентратора и для подключения некоторых устройств без автоопределения MDI-X (см. Перекрестный кабель UTP).

,
