Замена проводки в панельном доме: схемы и правила

Замена проводки в панельном доме

Какие существуют правила и ограничения

Нужно ли согласование проекта

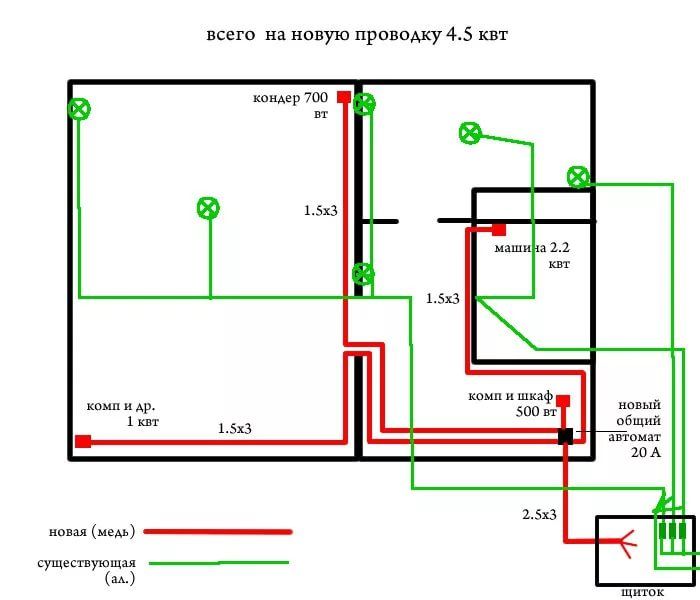

Схема проводки в панельном доме

Выбор оборудования

Монтажные работы

Работы, связанные с электрикой, можно провести своими руками. Поменять старые кабели на новые не так уж и сложно, если оставить схему их расположения прежней. Возможно, придется помучиться с внутренними каналами, скрытыми внутри стены или потолочной плиты, которые порой бывает сложно проходить. Не исключено, что возникнут проблемы, связанные с определением оптимального соотношения цены и качества кабеля, но, если не совершать банальных ошибок, все должно пройти легко и закончиться благополучно. Если же планируются более радикальные изменения, потребуется составление проекта, особенно, если идет речь о замене проводки в панельном доме.

Разработка и согласование проектной документации необходимо в случае, если предстоит увеличение энергопотребления. От этого параметра зависит количество приборов, которые можно подключить к сети. В старых зданиях типовых серий в случае, если используется газовая плита, выделенная мощность составляет 3 кВт, если электрическая — 7 кВт. В новостройках на квартиру может выделяться до 15 кВт. Этого достаточно, чтобы удовлетворить даже самые высокие потребности.

Если имеющегося количества киловатт слишком мало, нужно идти в управляющую организацию. Оптимальным решением будет поручить этот поход авторам проекта — иначе согласование может затянуться.

Расположение розеток и выключателей, скрытых и открытых каналов, расстояние от проводов до газовой плиты и другие важные нюансы строго регламентированы санитарно-техническими нормами и правилами. Их изменения не требуют согласования, однако, нарушения ПУЭ, ГОСТов и СНиПов недопустимы.

При составлении новой схемы электропроводки необходимо учитывать ограничения, касающиеся розеток и их расположения. Для каждого помещения некоторые требования будут отличаться. Выключатели следует располагать на высоте от 0,9 м и на таком расстоянии от двери, чтобы в открытом состоянии она их не загораживала. На кухне розетки должны находиться не ближе 0,5 м от газовой плиты и газовых коммуникаций. Расстояние от мойки и водопроводных труб — от 0,6 м. К выключателям предъявляются те же требования по расположению.

В ванной их нельзя устанавливать ближе, чем на 0,6 м от душевой. Размещение в бане и сауне запрещено. Возможно использование специальных моделей для подключения бытовых приборов —  стиральных машин, электробритв, фена и т. п. Правило распространяется и на самодельные бани, которые нередко устраивают счастливые обладатели квартир в панельных домах типовых серий. Каждая группа должна быть оснащена устройством защитного отключения — УЗО. И это касается не только мокрых зон. Вместо УЗО допускается применение разделительного трансформатора.

Нельзя использовать двойную розетку для электрической духовки и варочной панели, поскольку такая нагрузка будет для нее чрезмерной.

При замене электропроводки в панельном доме нужно учитывать и ограничения, касающиеся прокладки кабеля. Ее не допускается производить под углом. Возможно только строго горизонтальное и вертикальное направление. Необходимо соблюсти дистанцию:

  • от балок и карнизов — 10 см;
  • от потолка —  20 см;
  • от пола —  20 см;
  • от места пересечения стен —  10 см;
  • от окон и дверей —  10 см;
  • от трубопроводов —  40 см. При соседстве с горячей трубой следует использовать асбестовые прокладки;
  • расстояние между двумя проводами не должно быть менее 3 мм.

В кухнях запрещается устройство открытой прокладки кабелей. В мокрых зонах разрешается закреплять кабели снаружи стен и потолка, провода при этом необходимо спрятать в штрабы или специальные непроницаемые короба.

Если вместо полимерной применяется металлическая оболочка, прокладка в металлических трубах и коробах запрещена.

Штробление практически исключено — каналы должны прокладываться только в не несущих конструкциях. Размещение их в перекрытиях и стеновых несущих панелях запрещено независимо от их глубины во всех жилых зданиях типовых серий. Пролагать желоб в перегородке небезопасно, поскольку она может обрушиться под собственной массой.

Места соединений и ответвлений нельзя замуровывать наглухо — к ним необходимо обеспечить доступ для осмотра и ремонта.

Если планируется расположить провод под слоем штукатурки, следует отметить на плане место его расположения чтобы проще было его находить при ремонте. Если этого не сделать, появится риск случайно повредить его сверлом.

В случае, когда положение коммуникаций меняется, понадобится новая схема. При ее создании нужно будет выяснить, не увеличится ли энергопотребление, и не понадобится ли согласование проектной документации.  Для этого складывается количество энергии, потребляемой всеми приборами. Берется средний и максимальный показатель. Аналогичным образом делается расчет по свету, силовой сети и по приборам особой мощности. Каждой сети должен соответствовать отдельный провод. Их должно быть, как минимум, два. Максимальная мощность для одного — 6 кВт. Кухонное оборудование желательно подключить отдельно, поскольку оно дает наибольшие нагрузки.

В стандартной двухкомнатной квартире со средним потреблением можно поставить отдельный автоматический выключатель и УЗО для:

  • кухни;
  • двух комнат;
  • прихожей и санузла.

При разработке схемы определяется расположение каналов в железобетонных конструкциях. Его можно подсмотреть у соседей по этажу, если им уже приходилось решать подобную задачу, но лучше выяснить все самостоятельно. Дело в том, что один и тот же этаж могли возводить разные бригады с разным уровнем ответственности. Если здание построено в 80-90е годы, велика вероятность нарушений технических стандартов.

Обнаружить каналы в стенах можно по выключателям и характерным круглым или квадратным углублениям, а также отверстию в потолке возле крюка для люстры. Они сходятся в распределительной коробке. Использовать лучше их — иначе придется устраивать прокладку открытым способом.

Высота розеток относительно пола выбирается из соображений удобства. Достаточно будет установить по одной на каждые 4 м периметра жилой комнаты и на каждые 10 м2 прихожей. Ориентируясь на современные типоразмеры мебели в кухне рекомендуется разместить их на трех уровнях от пола:

  • 10 см — для холодильника, электроплиты, стиральной машины и другого оборудования, которое не нужно часто отключать;
  • 120 см — для бытовых приборов, которые всегда находятся под рукой — чайника, кухонного комбайна, кофемолки;
  • 200-250 см — для вытяжки и дополнительных источников освещения.

Для санузла потребуется одна защищенная розетка возле раковины, расположенная на высоте 1,5-2 м.

В старых домах, где давно не было капитального ремонта, заменять лучше всю электрику. Выбор проводов производится исходя из их материала и сечения:

  • для освещения — медь — толщина 1,5 мм; алюминий — 3 мм;
  • для силовой линии — алюминий — толщина 2 мм; алюминий — 4 мм.

Для оборудования с высокой мощностью применяются одножильные, в остальных случаях — двух- и трехжильные.

При подключении приборов с высоким энергопотреблением следует установить розетки в 32 ампера, для обычных достаточно 20 ампер.

Для каждой сети ставят автоматы на 32 ампера. Исключением является автомат для сети освещения. Освещение менее энергоемко, и сила тока требуется в четыре раза меньше.

УЗО выбирают в 30-50 миллиампер.

Когда все расчеты проведены, проект согласован, а расположение проводки в панельном доме уже не является тайной за семью печатями, можно приступать к монтажу. Квартиру необходимо обесточить, однако для проведения работ понадобится электроэнергия, поэтому на щит устанавливается так называемая времянка, представляющая собой отдельную временную сеть с розеткой и автоматом.

По стенам делается разметка для прокладки штроб в слое отделки и облицовки. Как уже говорилось, в панельных домах прокладывать даже неглубокие каналы в несущих конструкциях запрещено. Отмечается расположение розеток, выключателей, раздаточных коробок и щитка, с которого и начинается установка оборудования. Когда он установлен, от него делают разметку от раздаточных коробок.Когда все линии на стены нанесены, по ним прокладывают каналы с помощью перфоратора. Проводку укладывают в гофрированном шланге чтобы была возможность их заменить, не вскрывая штробу. Желательно использовать пустоты в плитах, сделанные в заводских условиях специально для питания приборов, в том числе осветительных. Затем необходимо проверить работоспособность всей схемы и запустить ее в тестовом режиме. Если все в порядке, производится подключение от раздаточных коробок до щитка.

Схему необходимо внести в техпаспорт, даже если ее там раньше не было. В дальнейшем это позволит сэкономить время и силы при следующем капитальном ремонте.

  • Материал подготовил: Артем Филимонов

Замена электропроводки в панельном доме

Главная > Статьи > Проведение профессиональной замены электропроводки в панельном доме

Неверное распределение нагрузки электрической сети, наличие старой проводки в квартире часто приводят к печальным последствиям: перегреву розеток, искрению, плавлению техники, коротким замыканиям, утечкам электротока, неправильной изоляции.

В таких случаях требуется замена электропроводки в панельном доме. При устаревании системы не стоит мешкать, потому что увеличение современных электроприборов в квартире требует большей мощности с каждым годом. Пренебрежительное отношение к замене проводки приведет к выходу из строя старых алюминиевых проводов, порче техники, имущества.

Замена проводки в панельном доме

Компания «Электромонтаж Казань» предлагает заменить электропроводку по умеренной стоимости. Мастера фирмы профессионально выполнят скрытую замену проводки. Панели заранее оснащаются штробами и отверстиями, однако часто не совпадающими с необходимым владельцу расположением. Но штробление несущих стен и панельных перекрытий запрещается. Что же делать?

Наши специалисты не нарушат правила, поменяют провода под штукатуркой, облицовочным материалом, в стяжке пола, по монтажным швам. Компания предлагает услугу быстрого монтажа проводки по потолку посредством гофрированной трубы и скоб.

После этого проводка скрывается натяжным потолком, прочими конструкциями.

Этапы проведения замены проводов

Множество жителей нашей страны предпочитают заселиться в панельный дом. Электропроводка таких жилых построек часто не в идеальном состоянии. Потому новоприбывшие хозяева часто заказывают услуги электрика для размещения или замены проводки, которая выполняется нашими мастерами в несколько этапов:

1. Проведение осмотра и диагностики установленной проводки.

2. Разработка схемы-проекта разметки электро-точек.

3. Создание сметы плана проведения электромонтажных работ.

4. Предоставление прайса на замену проводки.

5. Выбор и приобретение материала.

6. Демонтаж устарелых кабелей.

7. Разметка расположения выключателей, розеток, распределительных коробок, световых устройств.

8. Распределение нагрузки по видам техники.

9. Подбор проводов по сечению.

10. Монтаж электропроводки.

Цены на услуги электромонтажника

При заказе услуги электрика в Казани необходимо знать, какие факторы влияют на формирование цены на электромонтажные работы. Если у вас панельный дом, проводка устарелого алюминиевого образца, мы выполним профессиональную и оперативную замену с учетом:

1. Площади помещения.

2. Материалов.

3. Сложности работы.

4. Прочих факторов.

Замена проводки компанией «Электромонтаж Казань»

Наша фирма обладает успешным опытом деятельности в данной сфере (свыше 7 лет), мы проводим качественные электромонтажные работы в кратчайший срок. Девиз предприятия: довольный клиент – лучшая реклама. Мы имеем множество преимуществ:

1. Большой стаж непьющих мастеров компании.

2. Предоставление скидок на материалы, в зависимости от объемов (до 25%).

3. Проведение электромонтажных работ в офисах, квартирах, домах.

4. Монтаж воздушной линии.

5. Установка СИПа.

6. Использование профессиональной аппаратуры.

7. Гарантия – 1 год, постгарантийные обязательства.

8. Надежность и добросовестность компании, множество партнеров («Элит Строй Монтаж», «Кедр», «Нэктис», «Центурион» и т. д.).

Читайте также:

Замена проводки в панельном доме

Красносельский р-н Санкт-Петербурга

Компания Домашний электрик предлагает замену алюминиевой проводки в квартире панельного дома на территории Санкт-Петербурга и Ленинградской области под ключ. Для наглядного примера предлагаем посмотреть фотографии замены старой электропроводки на современную в панельном доме на проспекте Ветеранов, Красносельский район Санкт-Петербурга (СПб). Монтаж медной проводки выполнялся по техзаданию заказчика.

Черновая замена проводки

Перед нами стояла задача выполнить демонтаж алюминиевой проводки и проложить новую электрическую и слаботочную сеть в двухкомнатной квартире под натяжным потолком. На этапе черновой разводки электрики выполнено штробление стен и сверление подрозетников. Проложен медный электрический и слаботочный кабель по коридору в спальню, комнату, кухню, ванну и туалет. Выполнен перенос автоматов с лестничной площадки и проложен вводной кабель. Установка электрического щита на 12 модулей в двухкомнатной квартире панельного дома.

Чистовая установка розеток

После черновой замены проводки и окончания ремонта квартиры выполнена чистовая установка розеток и выключателей. Весь процесс замены электропроводки в двухкомнатной квартире (панельный дом) под ключ смотрите ниже.

Замена проводки в спальне

Черновая разводка электропроводки в спальне панельного дома и чистовой монтаж розеток с выключателями после ремонта квартиры. Монтаж компьютерного кабеля для Смарт ТВ и прокладка антенного кабеля для цифрового телевидения.

Замена проводки в комнате

Черновая замена электропроводки в комнате. Разводка кабеля под розетки и освещение, монтаж переключателей в комнате для включения/отключения света из двух мест. Прокладка слаботочного кабеля для подключения телевизора к интернету и цифровому телевидению. Подготовка розеток для подключения компьютера. После чистовой отделки выполнена установка электрических, телевизионных и интернет розеток, подключение переключателей.

Замена проводки на кухне

Замена алюминиевой проводки на медную для кухни в панельном доме. Разводка электрики выполнена в соответствии с проектом кухонной мебели. Проложены дополнительные линии на электрический духовой шкаф, посудомоечную машину и розетки кухни. Проложен телевизионный кабель для подключения телевизора на кухне.

Замена проводки в коридоре

Замена алюминиевой электропроводки на медную в коридоре двухкомнатной квартиры панельного дома советской постройки. Разводка питающих линий на кухню, спальню, комнату, санузел (туалет, ванна). Перенос автоматов из щита на лестничной площадке в квартиру и сборка электрощита на 12 модулей. Прокладка кабеля на переключатели из трех мест (у комнат, кухни и входной двери). После ремонта квартиры и окончания чистовой отделки выполнена установка розеток, выключателей и переключателей.

Замена проводки в ванной и туалете

В ванне и туалете выполнен демонтаж алюминиевой проводки и прокладка новой медной электропроводки. Проложены отдельные линии на розетки и освещения санузла, стиральную машинку. Разводка кабеля для независимого от света включения канальных вентиляторов в туалете и ванне. Замена тройного блока (туалет, ванна, кухня) на современные выключатели и перенос кухонного выключателя света в помещение кухни.

Бесплатная консультация

Хотите заменить алюминиевую проводку на медную в панельном доме Санкт-Петербурга и Ленинградской области? Для консультации специалиста звоните по телефону: +7 (812) 642-84-64 или пишите в форму обратной связи, WhatsApp, Viber (красная кнопка внизу экрана) и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.


Фотографии нашей работы

Предлагаем посмотреть фотографии монтажа электропроводки в квартирах и частных домах, выполненных с нуля под ключ специалистами электромонтажной компании «Домашний электрик» в Санкт-Петербурге и Ленинградской области.


◄ ◄ ◄ прокрутить ► ► ►

Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

  • горячая розетка;
  • мигает освещение;
  • часто происходит замыкание и срабатывают предохранители;
  • чувствуется запах горелого пластика;
  • выключатели или розетки бьют током;
  • предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.

Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

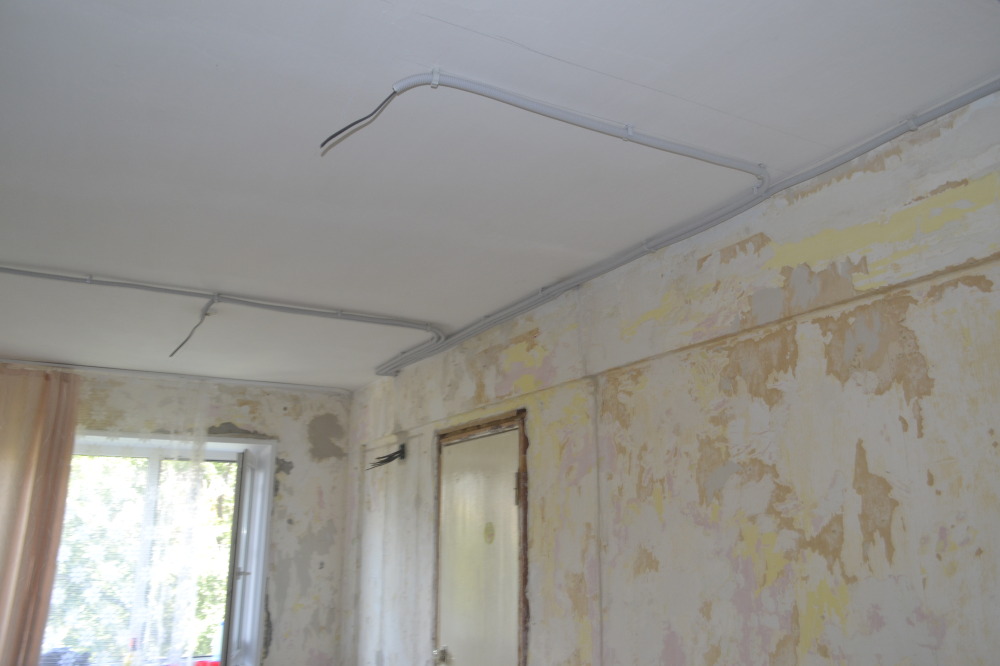

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка.

Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

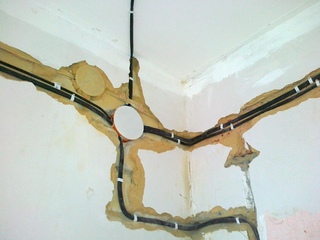

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается. Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.

С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

Замена электропроводки в панельном доме цены от МосКомплект

Панельное строительство занимало и занимает достаточно большую долю в сегменте доступного жилья. Новые технологии позволили значительно улучшить качество возводимой конструкции. Тем не менее, как сами панельные дома, так и инженерные системы в них имеют определенные особенности, которые следует учитывать при работе с ними.

Одной из таких проблем панельных домов старой постройки, является их электропроводка. Для домов относительно старой постройки, в которых 20-30 лет не менялась проводка вообще, это еще и требование безопасности ее эксплуатации, поскольку в этот период значительно увеличилось число мощных бытовых потребителей энергии и существующая система работает на пределе допустимого. Это часто приводит к весьма печальным, а иногда и к трагическим последствиям.

Когда следует выполнить замену электропроводки в постройках этого типа

В панельных домах требует замены электропроводка, которая:

  • В основном прокладывалась дешевым алюминиевым проводом небольшого сечения, что не позволяет безопасно использовать мощные современные приборы;
  • Плохое качество изоляции. Изоляция такой проводки, как правило, однослойная и подвержена старению, потере эластичности, прочности и потере диэлектрических свойств;
  • С алюминиевым проводом тяжело работать, он достаточно хрупкий, чтобы легко можно было повредить выводы во время замены розетки или подключения люстры;
  • Имеет не всегда оптимальную и удобную разводку и места установки потребителей.

Все это заставляет задуматься владельцев такого жилья, а часто и просто не оставляем выбора в принятии решения провести замену электропроводки в панельном доме.

Особенности замены электропроводки в домах панельного типа

При организации работ по замене проводки в панельных домах, следует учитывать особенности материала несущих и внутренних стен. Железобетонная панель, во-первых, имеет относительно небольшую толщину, во-вторых, достаточно прочная, в-третьих, «не любит» вибрационных воздействий. Все это накладывает определенные ограничения на использование технологий штробления и проделки межстеновых отверстий для укладки кабеля сети.

Повышенная сложность и трудоемкость подготовительных работ приводит к тому, что понадобиться больше времени, дорогостоящий инструмент, поэтому замена электропроводки в панельный доме цена окажется выше, чем при той же протяженности сети в кирпичном доме.

Для штробления стен, причем, неглубоко штробить можно только внутренние не несущие перегородки, желательно использовать специализированные штроборезы, а для обустройства точек подключения и переходных отверстий между помещениями – алмазные буры и фрезы. Это позволит избежать ударных нагрузок на панели, а также позволяет выполнить работу качественно, точно и аккуратно.

Также сложнее монтируются кабельные каналы на стены панельного дома по сравнению с домами из кирпича или дерева. Поэтому, выбирая исполнителя, который обеспечит качественную замену электропроводки в панельный доме, лучше сразу уточнить, каким инструментом будет проводится работа.

Как правило, по таким технологиям работают только компании, которые имеют возможность закупить и использовать в работе достаточно дорогое оборудование. Кроме того, такая компания должна иметь лицензию на обустройство низковольтных электрических сетей в жилых помещениях.

Как организовывается замена проводки в панельном доме

Как правило, когда вы решаете задачу замены проводки в панельном доме, можно идти двумя путями:

  • Заменить всю проводку без исключения. Этот вариант оптимален с точки зрения надежности и качества новой домашней электросети.
  • Заменить наиболее нагруженные участки электросети. Как правило в старых домах требуется заменить силовую проводку к розеткам и мощным потребителям, при этом проводку под освещение можно оставить, при условии ее хорошего качества. Когда проводится такая замена электропроводки в панельном доме, цена работ будет ниже за счет уменьшения их объема и длинны кабельной сети.

Какой вариант выбрать, вам подскажет опытный специалист компании и к его советам обязательно нужно прислушиваться, чтобы не возникла необходимость повторного ремонта через несколько лет.

Далее работы строятся по такой схеме:

  • Изучаются особенности вашей квартиры, определяется требуемая мощность потребления, разрабатывается схема новой проводки, подбираются материалы и считается смета.
  • Демонтируется старая проводка с очисткой штроб и каналов, причем, удаление старой проводки можно совместить с затягиванием новой, что ускоряет процесс замены сети. При использовании более толстого кабеля штроба может быть незначительно углублена и расширена, однако в панельном доме этого лучше не делать на несущих стенах.
  • Прорезаются новые штробы (предпочтительно горизонтальные) к местам установки электроточек, которых не было ранее, готовятся места под подрозетники. Монтируется входной коммутационный шкаф и распаечные коробки. Чтобы соблюсти целостность несущих стен и обойтись без горизонтального штробления, которое запрещено, можно использовать плинтусный канал с вертикальной штробой к точке подключения. Опытные электрики подскажут, как спрятать проводку и не нарушить прочностные характеристики здания.
  • Прокладывается силовой кабель, подключаются электроточки, выполняется коммутация с изоляцией соединений в распаечных коробках, устанавливается автоматика и подключается шкаф.
  • Проводится визуальный контроль качества и правильности соединений, измеряется сопротивление изоляции. Выполняется проверка сети под нагрузкой и в аварийных ситуациях.
  • Штукатурятся штробы, закрываются кабельканалы, розетки, выключатели.
  • После высыхания штукатурки еще раз контролируется качество изоляции, и работа сдается заказчику.

Обязательно должна выдаваться гарантия на замену проводки, которая позволит любые недочеты в системе устранить бесплатно.

Сколько стоит замена проводки в панельном доме

Цена на замену проводки в панельном доме обычно выше, чем в кирпичном. Однако, при грамотном подходе к решению задачи можно ее уменьшить. Например, когда вы обратитесь за помощью к нашей компании «МосКомплект», уменьшения стоимости работ можно достичь за счет использования старых штроб, проводки под освещение и оптимизации схемы электросети и грамотного подбора материалов.

Поэтому точная цена на замену проводки будет известна только после разработки проекта и сметы. У нас есть накопленная статистика, построенная на основе выполненных работ в домах панельного типа, поэтому мы можем предложить для ознакомления средние цены на замену проводки силами нашей компании «МосКомплект». Конечная стоимость может меняться как в большую, так и меньшую сторону.

Средние затраты на замену проводки в панельном доме

Вид объекта по замене проводки в панельном доме
1-комнатная квартира до 33 кв.м. (дом панельный, серия 1-335) с установкой 12 точекОт 11900



2-комнатная квартир до 46 кв.м. (панельный дом) с установкой 16 точекОт 15900



Замена проводки в одной комнате панельного домаОт 4100

Когда вам требуется обеспечить высокое качество при оптимальных ценах, обращайтесь за услугой замены проводки в панельных домах в компанию «МосКомплект». Опытные специалисты и необходимое оборудование обеспечивают качество, надежность и долговечность построенных нами квартирных электросетей, которое также обеспечено гарантией.



Монтаж электропроводки в доме -

Сегодня мы рассмотрим возможность замены проводки в квартире панельного дома, устройство существующей электропроводки и проблемы с которыми сталкиваются электрики в процессе работы. Огромное количество панельных домов в Санкт-Петербурге было построено за последние шестьдесят лет. Современным требованиям безопасность соответствуют только здания возведенные последнее время. Изменения в правилах вступили в силу в 2000 году, еще два года строительным компания разрешили использовать скопившийся на складах материал для монтажа электропроводки. До этого времени прокладывались алюминиевые провода без заземляющей жилы, что категорически запрещено современными нормативами. Срок службы этой проводки составляет двадцать пять лет. Капитального ремонта жилого фонда в современной России не проводился, централизованной замены электропроводки не было. Жильцам квартир панельных многоэтажек приходится самим беспокоится о пожарной безопасности и проводить необходимые электромонтажные работы самостоятельно.

Протяжка электропроводки по каналам в панельном доме

В панельном доме на этапе отливки плит на домостроительном комбинате закладывались каналы для протяжки проводов. На конце канала находится установочная, распределительная или протяжная коробка. По ним достаточно просто выполнить замену электропроводки. В разных проектах они бывают различных модификаций. Лучший вариант это ПХВ или ПНД труба с круглыми или квадратными коробками на концах. Вариант практически герметичен при заливке, кабель легко протягивается, закрепляется арматурой для сип и после окончания монтажа электропроводки все соединения и транзитные провода закрываются крышками.  Наиболее распространенные проекты это 137-е и поздние Гатчинские серии панельных домов. Именно там реализована подобная схема прокладки. Зная расположение коробок можно перетянуть кабель привязав его за конец старого провода. Но если не смогли найти хотя бы одну все Ваши усилия по замене проводки будут тщетны.

Бетонные каналы без «пластиковой» оболочки

Проводка /Без штробления/

Замена электропроводки по каналам в панельном доме без штробления

Существуют каналы, выполненные непосредственно в стеновых панелях и перекрытиях панельных домов. Они не имеют «пластиковой» оболочки, а на конце только установочные коробки для монтажа розеток и выключателей. В таких домах выполнить замену электропроводки существенно сложнее. С другой стороны, простая полость в плите для протяжки провода и сборки распределительной коробки. После монтажа проводки их просто закидывают строительной смесью. По нормативам допускается заделывать полости с проводами легко демонтируемыми растворами (гипс, алебастр, гарцовка). На самом деле полости закидывали тем, что было под рукой (обычно цементный раствор), а разбить застывший цемент достаточно сложно. Куски раствора насыпаются в канал и не дают возможности перетянуть провод. Для замены проводки приходится заново делать штробы, что невозможно сделать без специального оборудования. Самые известные квартиры с таким способом прокладки, «Корабль», 600-ая и 602-ая серии.

Прокладка провода в стыках плит

Проводка /в стыке панелей/

Электророводка в стыке панелей

Самый «интересный» способ прокладки в Союзе придумали инженеры проектирующие панельные дома дома 504 серии и 504Д. Заменить электропроводку без штробления тут абсолютно нереально. Для увеличения высоты потолков применили корытные перекрытия толщиной всего 4 сантиметра, а проводку бросили по полу верхнего этажа. Часть магистральных проводов проложили в стыках корытных перекрытий, залив их в последствии цементом. Что привело к большому количеству повреждений проводов во время усадки дома. На фото видна попытка отремонтировать электрику проложенную в шве. Попытка закончилась неудачей, пришлось все заменить. Современные правила запрещают прокладку кабеля в стыках плит во время строительства здания. Для замены проводки в этих сериях потребуются большие усилия и приличные расходы.

ПУЭ Глава 7.1

Прошу не путать с прокладкой проводов в стыках плит построенных зданий. Расшить шов и заложить туда кабель во время ремонта квартиры в панельном доме Вам никто не запрещает.

Замена проводки в квартире панельного дома без штробления

Рассмотрим, как проложены провода к розеткам и выключателям. На заводах железобетонных изделий при изготовлении панелей изначально выполнялись каналы для прокладки коммуникаций, закладывались установочные и распределительные коробки. После монтажа здания затягивались провода, собирались щиты и распред-коробки, подключались осветительные приборы. Казалось бы, чего проще? Прицепил новый кабель к старому проводу, протянул, расключил схему, установил новую арматуру, смена проводки завершена! В идеале, все так и должно обстоять, на практике все получается по другому.

Замена проводки по старым каналам, подводные камни

Я расскажу Вам о сложностях наиболее часто встречающихся при замене электропроводки в панельном доме. Как написано выше, скрытые каналы выполнены на заводе при изготовлении плит. После монтажа дома и прокладки скрытой проводки в большинстве случаев все протяжные и распределительные коробки попросту замазывались (СНиПами допускалось заделка коробок непрочными материалами). После такой косметики найти их затруднительно. Схему расположения старых каналов так же найти нереально. Проектов панельных домов было сотни, большинство из них существовало только на бумаге, интернет здесь не помощник. Без опыта и специального образования вскрыть все скрытые полости практически невозможно.

Дыры к соседям

Идем дальше, во многих панельных домах использовались объединенные технологические отверстия для соседних квартир. Вы пытаетесь достать старый провод, идущий к розетке или выключателю, аккуратно выбиваете «легкий заполнитель», и после очередного удара молотка… попадаете к соседям. Конечно, если рядом живет бабушка пенсионерка, особой проблемы нет. Замазали дырочку, купили коробку конфет и инцидент исчерпан. А если в прилегающей квартире сделан евроремонт, хозяину не очень понравится отверстие в новых обоях. В результате заменили провод, и сделали соседу ремонт.

Узкие каналы

Следующей проблемой может стать перетяжка самого кабеля. Современные кабели,соответствующие ПУЭ (Правила устройства электроустановок) трех проводные, имеют дополнительную изоляцию и значительно толще той «лапши»* которая прокладывалась в панельных домах советской постройки. Плюс в старые протяжные каналы в процессе монтажа попадали кусочки раствора и различный мусор, они забиваются, смена проводки становится невозможной. В этом случае наша Компания применяет специальное алмазное оборудование с пылеотсасывающими кожухами для выполнения новых каналов для прокладки кабеля.

В коробках нет крепежных отверстий

Дошли до монтажных и распределительных коробок. Видим очень неприятную картину. Современные розетки и выключатели плохо держатся в установочных местах. В чем же дело? Все очень просто, современная электротехническая арматура крепиться с помощью саморезов или винтовых соединений, а старые советские розетки устанавливались на разжимные крепежи. На многих евро розетках есть некое подобие такого крепежа, но оно настолько непрочное, что без дополнительного крепления саморезами просто болтаются. Места соединения проводов, распределительные коробки, маленькие или вообще отсутствуют, современные правила требуют их однозначной установки, так что без глубокой модернизации качественно заменить проводку не удастся.

Решение проблемы

Во всех старых панельных домах однозначно требуется полная замена электропроводки, она уже давно морально и физически устарела. Срок эксплуатации алюминиевых проводов составляет 25 лет, а массовое строительство ведется с пятидесятых годов прошлого века. Посчитать несложно, многим зданиям более шестидесяти лет! Могу Вас не порадовать, современные панельные дома, практически все, сдаются с установочными коробками старого образца, хорошую розетку без замены коробки установить не удастся. Проводка выполнена «медной лапшой»**, минимум, что допускают правила. Щитовое оборудование ДЭК или ИЭК(Российские автоматы китайской сборки, думаю комментарии излишни). Недостаточное количество розеток и так далее. Обращайтесь к профессионалам, Компания ООО Ск «Элит-Сервис» почти 20 лет занимается заменой электропроводки в квартирах панельных домов и прочих гражданских и промышленных объектах. Обращайтесь к профессионалам!

* «лапша» — провод АППВ 2х2,5 (алюминиевый провод в поливинилхлоридной изоляции)

** «медная лапша» — провод ППВ 2х2,5 (медный провод в поливинилхлоридной изоляции)

Цены на замену электропроводки в квартире панельного дома

Цена на электромонтажные работы в однокомнатной квартире

Цена на электромонтаж в двухкомнатной квартире

Стоимость работ в трехкомнатной квартире

Цена на монтаж проводки в четырехкомнатной квартире

В таблице приведена стоимость работ в стандартной квартире, без материалов и дополнительных работ которые возникают достаточно часто. Более подробную информацию можно получит в разделе Цены или перейти по ссылке

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Электропроводка в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Как устроена электропроводка

Стеновые конструкции и перекрытия в панельных домах выполняются из железобетона. При этом каждая стена является несущей. Нередко проводка в подобных домах прокладывается в специальных каналах. Их подготавливают еще при возведении панельных зданий. Такие каналы размещаются в определенных участках. По этой причине подвинуть розетку в панельном доме бывает достаточно сложно.

Схема электропроводки в панельном здании нередко предусматривает, что проводка во всех квартирах выполняется одинаковой. Однако на практике можно встретить случаи, когда проводка в разных домах проводится по-разному.

Если проводку планируется укладывать на конечном этапе сооружения дома, ее проводят между стенами и потолком. Счетчик электроэнергии размещается на лестничной клетке. Однако некоторые владельцы квартир переносят его в свое жилище. Часто проводку размещают в стяжке, или в стенах.

Лучше, если кабели будут тянуться в стенах. При размещении их в потолке или полу могут возникнуть сложности при выполнении ремонта. В зданиях панельного типа обычно имеется проводка, которая устарела морально и физически.

Варианты разводки

В панельном доме проводка может укладываться такими способами:

  • Традиционный. Такой способ используется все реже. Проводку прокладывают в штробах. Так называются специальные каналы, выполненные в бетонных стенах. Их выполняют еще на стадии строительства. Они указываются в схеме электропроводки. После укладки кабелей стены оштукатуриваются. Этот же способ используется и при прокладке кабелей в потолке. Подобная проводка заменяется очень легко – достаточно снять штукатурку в нужном месте. Однако при устройстве проводки в панельном доме следует учитывать, что самостоятельно выполнение штроб в стенах подобных зданий запрещается. Однако немногие хозяева квартир учитывают этот фактор во время ремонтных работ.
  • Современный. Его часто применяют при проведении проводки в новостройках. Схема укладки кабелей в таких зданиях предполагает более удобные варианты. В ней имеется покомнатное распределение потребителей тока.

При выполнении ремонта не следует самостоятельно проводить какие-либо действия со стенами, поскольку они являются несущими.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

  • Истечение срока эксплуатации проводов.
  • Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
  • Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Расчет электропроводки

Расчет проводки необходимо выполнять в соответствии с проектной документацией. Ее заказывают у фирм, которые этим занимаются. При самостоятельном создании проекта необходимо учитывать множество нюансов: подбор необходимых материалов, условия нагревания кабелей током.

Проводка должна отличаться прочностью и надежностью. В этом случае она не станет причиной для пожара. Планирование схемы проводки в панельном доме представляет собой обязательный фактор обеспечения безопасности.

Схема проводки электричества

Работы по электромонтажу нередко обладают некоторыми особенностями, которые зависят от типа строения и места их проведения. Только опытный профессионал способен понять, что в старых панельных сооружениях, схема проводки основывается на магистральных сетях.

Первая магистраль отвечает за освещение, вторая – за розетки. Именно поэтому работ по монтажу проводки следует доверить опытным профессионалам. Использование специального инструментария, а также точное знание ГОСТ и СНиП обеспечивает возможность качественной установки розеток мастером.

Современный человек пользуется довольно большим числом электрических приборов. Они могут потреблять много электричества. Однако устаревшая проводка часто не рассчитана на большие нагрузки. Поэтому ее необходимо менять. Опасность может представлять не только моральный, но и физический износ кабелей. Это повышает риск возникновения замыкания. Необходимо помнить, что довольно часто проводка монтируется скрытой. В этом случае коммуникации, помещенные в стены, располагаются под слоем штукатурки.

В панельных зданиях электропроводку заменяют закрытым методом. За счет этого обеспечивается безопасность жильцов. Такой способ предполагает сокрытие проводов внутри стеновых конструкций. Проводка при этом не видна. Это позволяет сделать интерьер помещений более привлекательным.

Проще всего менять проводку в случае ее монтажа в пластиковых трубах, которые устанавливаются в стены. Новую проводку прокладывают по тому же маршруту, что и старую. При установке розетки или выключателя в комнате без трубы необходимо по периметру стены сделать штробу. В нее укладывается кабель.

Когда необходимо разобраться, как заменить старую проводку, сперва найти схему проводки, которая предназначена для конкретного дома. В разных зданиях ее выполняют по-разному. Это обусловлено материалом стен и возрастом постройки. Для эффективного создания разводки необходимо узнать, какие схемы проводки имеются для данного строения. Именно они должны стать источником информации.

Особенности проводки в панельных домах

Когда возводились типовые дома панельного типа, не предполагалось, что на сеть будет такая нагрузка. Именно поэтому старая разводка сегодня уже не актуальна. К примеру, вводный кабель выполнялся из алюминия и был выполнен с одинарной защитой. При установке в доме газовых плит для проводки выбирался кабель сечением 2,5 кв. мм. Чтобы мощные приборы работали нормально, таких кабелей недостаточно. При установке в квартирах электроплит подводился кабель 4 кв. мм.

Однако даже при такой проводке вводный кабель выполнялся из алюминия. Такой металл имеет свойство очень быстро нагреваться. При постройке современных домов используются провода из меди.

Кроме того, разводка проводки выполнялась покомнатно. Кабели тянулись из щитка для разных групп потребителей. К примеру, выполнялась разводка таким образом: «коридор-санузел-кухня», комнаты. При этом групповые провода имели сечение 2,5 кв. мм. Они изготавливались из алюминия. Автоматы при этом имели номинал 16 А. Это вызывало некоторые проблемы:

  • Использовать для установки в современных домах кабель из алюминия, который имеет сечение менее 16 кв. мм, запрещается.
  • Старые кабели с одинарной изоляцией устанавливать недопустимо. Это объясняется тем, что они могут легко воспламениться.
  • Такая схема не может обеспечить работу всех потребителей тока. Цепи необходимо делить не по комнатам, а по потребителям. К примеру, кабель, который будет питать стиральную машину, необходимо прокладывать отдельно. К электроплите и кондиционеру тоже необходимо подвести отдельные ветки.

Если обустраивается качественная проводка в панельном доме, лучше создать новую схему разводки. Все провода, которые будут установлены, должны быть медными. Если соловой кабель не оборудован проводом заземления, а провода в доме будет заменена на трехфазную, заземление не будет работать.

Современная разводка

Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

  • «Розетки». Они устанавливаются в жилых комнатах.
  • «Освещение». Разводка разделяется на первую и вторую половину квартиры.
  • «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
  • «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Замена электропроводки в панельном доме: тонкости, правила и рекомендации

В любом доме постройки советских времён рано или поздно придётся делать капитальный ремонт, в том числе и домашней электросети. Во-первых, старая сеть уже не справляется с современными нагрузками. Во-вторых, выполнена она была алюминиевыми проводами, которые сейчас повсеместно меняют на медные. Замена проводки в панельном доме представляет определённые сложности. Здесь не так-то просто перенести розетку или выключатель в любое удобное для вас место. Тем не менее сложности эти чисто физического характера, что касается электрической части, то она ничем не отличается от монтажа проводки в обыкновенных домах. Так что вполне можно обойтись без профессионального электрика, выполнив ремонт проводки своими руками.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

Места этих борозд строго регламентировались, так же как и отверстия под выключатели и розетки.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое.

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

  • Карандаш с линейкой (либо рулеткой).
  • Перфоратор и бур для него диаметром 8 мм.
  • Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
  • Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

  • горячая розетка;
  • мигает освещение;
  • часто происходит замыкание и срабатывают предохранители;
  • чувствуется запах горелого пластика;
  • выключатели или розетки бьют током;
  • предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.

Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка.

Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается. Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.

С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

Замена проводки в панельном доме своими руками без штробления

Панельные дома, возведенные в 70–80 гг. прошлого века, оснащены алюминиевой проводкой. По современным нормам и правилам прокладка электросетей в жилом фонде разрешена только с использование медных проводов. Кроме того, срок службы алюминиевой проводки ограничивается 20-ю годами, после чего ее желательно заменить. Сегодня мы расскажем вам о вариантах замены старой проводки на новую с минимальными затратами.

1

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые. Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить.

Важно! Обратите внимание на размеры подрозетников. В продаже имеется большое количество товара различных размеров и форм. Чтобы не ошибиться с выбором, захватите с собой в магазин старый вариант или сделайте замеры отверстия для монтажа.

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

  • болтовые соединения.
  • клеммные колодки;
  • опрессовка гильзами;
  • пайка;
  • пружинные зажимы;
  • сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

2

Монтаж открытой проводки

Замена проводки в панельном доме открытым способом может производиться как на этапе ремонта, так и в случае, когда отделка комнат полностью завершена. Существует несколько способов провести провода по стенам комнаты без штробления. В первом варианте используются кабель-каналы. Это специальные приспособления имеют эстетичный вид, а современные производители представляют большое количество решений, так что не составит особого труда выбрать тот, который органично впишется в любой интерьер. Существуют также напольные и потолочные варианты.

Чаще всего при открытом монтаже провода прячут в кабель-каналы

При прокладке проводов скрытым способом обязательным условием является строго горизонтальное или вертикальное расположение линий. В данном же случае можно экспериментировать и крепить изделия так, как угодно. Для монтажа кабель-каналов используют термоклей, который наносят на тыльную поверхность изделия, после чего прикладывают его к поверхности. В случае если стены в жилище не слишком ровные, то разрешается крепить кабель-каналы дюбель-гвоздями. Для узких достаточно проделать отверстие по середине, а вот широкие предпочтительнее крепить по обоим краям.

Перед началом монтажа проводки в квартире необходимо прорисовать на стене места, где пройдет линия. После этого производят нарезку каналов необходимой длины и начинают установку. Для соединения изделий между собой используют дополнительные аксессуары. К их числу относятся заглушки, поворотные углы разного изгиба, тройники и прочие элементы. После того, как провода уложены, канал закрывается пластиковой заглушкой.

Важно! Не стоит стараться уложить большое число проводов в один небольшой канал. Правилами обозначено, что между кабелями должно оставаться небольшое расстояние. В случае если проводов большое количество, при выборе отдают предпочтение каналам большей ширины.

Заменой кабель-каналу может служить гофра либо ПВХ-трубы. Их крепят к поверхности пластиковыми клипсами. Расстояние между ними напрямую зависит от диаметра трубы – чем она больше, тем чаще располагают крепления. Пластиковые клипсы можно заменить хомутами либо металлическими скобами, но такой вариант является менее красивым. Ни в коем случае нельзя соединять гофры в пучок, поскольку это запрещено техникой безопасности – их располагают одну возле другой.

Одним из способов обустройства открытой проводки является стилизация "под ретро". Для этого используют специальный провод, который состоит из медной жилы, заключенной в надежную изоляцию, поверх которой находится текстильная или бумажная оболочка, пропитанная противогнилостным составом. Для освещения используют двойной провод, переплетенный между собой, а для розеток – тройной. Крепится он к стене роликами и изоляторами, которые монтируются к стене клеевым способом или при помощи дюбель-гвоздей.

Сервисный провод на 200 А: модернизация электрического счетчика и панели

ЧАСТЬ 1 ИЗ 2: В этом видео главный электрик Скотт Карон показывает первый этап замены устаревшей электрической системы.

ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше всего оставить профессиональному электрику.

Шаги по переходу на сервисный провод на 200 А
  1. Убедитесь, что все здание обесточено, что может потребовать не только отключения главного выключателя.
  2. Обратитесь в коммунальное предприятие для отключения электрических кабелей от дома.
  3. Выньте стеклянный счетчик из патрубка счетчика.
  4. Отвинтите розетку счетчика сбоку от дома, затем используйте кусачки, чтобы перерезать кабель, подключенный к розетке.
  5. Увеличьте существующее отверстие для кабеля в стене с помощью аккумуляторной дрели и кольцевой пилы диаметром 3 дюйма.
  6. Просверлите балку обода с помощью удлинительного вала и кольцевой пилы диаметром 2 дюйма.
  7. Подсоедините электрический кабель SE на 200 А к новой розетке счетчика.
  8. Пропустите кабель SE через отверстие в стене и затем привинтите гнездо счетчика к внешней стороне дома. Используйте уровень торпеды, чтобы убедиться, что гнездо ровно.
  9. Установите новую водоотталкивающую насадку и кабелепровод из ПВХ на внешнюю стену непосредственно над гнездом счетчика. Закрепите кабелепровод к гнезду счетчика с помощью ПВХ-клея. Закрепите трубопровод к дому пластиковыми скобами П-образной формы.
  10. Попросите коммунальную компанию отметить расположение любых линий метро. Затем воткните в землю два медных стержня заземления с помощью трехфунтовой кувалды.Разместите стержни на расстоянии 6 футов друг от друга.
  11. Подключите провода между заземляющими стержнями до межсистемного соединения и в гнездо счетчика.
  12. Подключите провода питания к гнезду счетчика.
  13. Вставьте стеклянный счетчик в гнездо счетчика. Затем защелкните крышку счетчика.

Сервисная панель на 200 ампер

ЧАСТЬ 2 ИЗ 2: В этом видео главный электрик Скотт Карон устанавливает новую панель для завершения обновления услуги.

ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше всего оставить профессиональному электрику.

Шаги по установке панели:
  1. Убедитесь, что все здание обесточено, что может потребовать не только отключения главного выключателя.
  2. Используйте диагональные кусачки, чтобы перерезать все провода внутри существующей электрической панели.
  3. Отвинтите и снимите старую электрическую панель со стены.
  4. Прикрутите к стене большую фанерную панель толщиной ¾ дюйма для монтажа новой электрической панели.
  5. Пропустите кабель SE через верх новой электрической панели, затем прикрутите панель к фанере.Используйте уровень торпеды, чтобы убедиться, что панель ровная.
  6. Выполните все электрические соединения внутри электрического щита.
  7. Вставьте электрические цепи дома в панель, убедившись, что каждый кабель проходит через кабельный разъем.
  8. Подключите медные провода заземления и провода с белой изоляцией к заземлению и нулевой шине внутри панели.
  9. Вставить новые автоматические выключатели в шину.
  10. Пропустите основной провод заземления от нижней части электрической панели к медной водопроводной сети.
  11. Попросите коммунальную компанию повторно подключить электрические кабели к внешней стороне дома.
  12. Пометьте каждый выключатель правильной домашней цепью.

2021 Стоимость замены электрического щита | Модернизируйте автоматический выключатель до 200 А

Средняя стоимость обновления электрического щита

Стоимость обновления электрического щита составляет от 500 до 4000 долларов США для большинства работ. Цена на наем электрика колеблется от $ 50 до $ 100 за час .Клиенты могут рассчитывать заплатить от 200 до 2 000 долларов за свой проектный труд.

Среднее обновление занимает от 4 до 8 часов для завершения. Это не включает перемонтаж или установку новой проводки.

9011 9011 9011 9011 9011 9011 9011
Сила тока Затраты
100 $ 500 - $ 1500
150 $ $ 500 - $ 1,750
1500–4000 долларов

Домовладелец должен связаться с местным коммунальным предприятием, чтобы узнать, требуется ли модернизация линии подачи к собственности для поддержки дополнительной мощности.Затраты могут увеличиться более чем вдвое, если потребуются обширные работы, такие как рытье траншей. Однако, если ваша существующая линия может поддерживать 125, 150 или 175 ампер , вы можете сэкономить деньги, установив один из этих блоков. Позвоните лицензированному специалисту, чтобы узнать стоимость конкретного проекта и узнать, нуждается ли в доработке и электрическая проводка .

Стоимость обновления до услуги на 200 А

Домовладелец должен заплатить от 750 до 2 000 долларов за обновление существующего устройства до услуги 200 А , включая профессиональную установку.Сам по себе коробка на 200 ампер будет стоить от $ 100 до $ 350 . Для сравнения, версия на 150 ампер стоит от $ 50 до $ 200 .

Увеличение до 150-ампер или 200-ампер дает вам возможности для роста. В домах с пристройками или большими гаражами и мощным электрооборудованием может потребоваться дополнительная сила тока для поддержки дополнительного энергопотребления.

Стоимость обновления до службы 400 А

Стоимость обновления до службы 400 А колеблется от 1500 долларов США до 4000 долларов США .Сюда входит панель стоимостью около $ 500 , плюс от 8 до 20 часов в работе.

Общая сумма для установки в основном зависит от настройки. В некоторых случаях электрик установит две 200-амперные панели , используя одну из них в качестве вспомогательной. Хотя эти модели стоят примерно вдвое дешевле, чем модель , 400 А, модель , работа двух занимает больше времени.

Большинству домов не требуется такая большая мощность. Если у вас большой дом в районе с жарким летом или вы регулярно пользуетесь гидромассажными ваннами, это может быть отличным выбором.

Стоимость обновления электрической панели до 100 А

Стоимость обновления электрической панели до 100 А составляет 500–1 500 долларов. Коробка стоит от $ 50 до $ 200 $ , поэтому труд составляет большую часть от общей суммы.

В старых домах часто используются коробки с малым током, потому что в них не было системы кондиционирования, современной бытовой техники или современной электроники. Если у вас есть устройство на 60 ампер , модернизация может упростить рассмотрение таких улучшений, как мастерская или гидромассажная ванна.

Проконсультируйтесь с профессионалом при выборе силы тока для вашей панели

Затраты на рабочую силу для замены блока автоматического выключателя

долларов США Высокий
Среднее значение 1139 долларов США
Типичный диапазон 3,115 долл. США
Низкий 125 долл. США

Стоимость замены блока предохранителей с панелью автоматического выключателя

Замена блока предохранителей на блок автоматического выключателя стоит 9000–2000 долларов США.Это может стоить дороже, если проводку потребуется капитальный ремонт.

В некоторых старых домах есть предохранители. У обоих есть положительные стороны, но современный автоматический выключатель обычно предлагает наибольшую гибкость для будущих улучшений дома.

Предохранители Автоматический выключатель
Плюсы Легко ремонтировать Больше силы тока 9011 9011 9011 9011 9011 9011 9011 9011 Сложнее отремонтировать

Средняя цена установки или замены главного выключателя

Стоимость установки нового блока электрического выключателя составляет примерно от 500 до 2000 долларов .Точная стоимость зависит от количества цепей и силы тока агрегата. Если основной блок заполнен, установка дополнительной панели позволит вам добавить больше цепей. Вам также может потребоваться подвести электроэнергию к новым комнатам при реконструкции или пристройке.

Стоимость замены выключателя или предохранителя автоматического выключателя

Стоимость замены выключателя или предохранителя составляет от 100 до 200 долларов . Стандартные коммутаторы на 15–20 ампер стоят по цене от 5 до 15 долларов за штуку . Стандартные предохранители на 15–20 ампер поставляются в упаковках по по 3 шт. примерно за от 5 до 10 долларов США .

Старые цепи и предохранители могут быть трудными для поиска и стоят от до 70 долларов . Цена на установку должна быть примерно одинаковой.

Стоимость установки новой электрической панели и электропроводки

Стоимость установки электропроводки или панели составляет от 600 долларов США до 2 200 долларов США . Итого зависит от суммы, которую вам нужно заменить. Ремонт дома в среднем составляет около 1400 долларов США .

Обновление панелей не всегда является самостоятельным проектом. Возможно, придется иметь дело с:

  • Старая проводка.
  • Изношенные розетки.
  • Устаревшие светильники.
  • Поврежденные цепи.

Электрики, заметившие значительный износ, могут порекомендовать модернизацию других компонентов. Необходимые обновления могут значительно увеличить стоимость конкретного проекта, но они поддерживают безопасную и функциональную систему питания.

Замена электрической панели

Замена электрической панели стоит от 500 до 4500 долларов США , в зависимости от объема работы. Если вашему дому нужна вся новая проводка, вы заплатите больше всего.Замена одной или двух контуров работает меньше.

Замена электрического щита иногда требует ремонта, но без профессиональной консультации об этом сложно сказать. Если у вас ограниченный бюджет, лучше спросить профессионала о состоянии вашей системы, прежде чем начать.

Стоимость замены внутренних и внешних электрических панелей

Перемещение электрической панели на улицу стоит от 1500 до 2500 долларов . Если вам нужно переместить и электрическую коробку, вы заплатите по более высокой цене.Обычно сюда входит оборудование, рассчитанное на использование вне помещений, и проводка для доступа к новому месту.

Электрические коробки и панели - это не одно и то же, даже если на некоторых объектах они взаимозаменяемы. Коробка обычно относится к основному соединению, которое имеет аварийное отключение.

Правила для электрических коробок теперь требуют наружной установки. Во время пожара пожарные могут безопасно и быстро отключить электричество в доме снаружи.

Дома старше 15 лет могут все еще иметь закрытые боксы.Смета проекта увеличивается, если профессионал должен вырвать панель или проводку для выполнения необходимых работ. Ремонт гипсокартона стоит $ 300-8004 или около $ 1,50 за квадратный фут.

Стоимость замены панели Federal Pacific и Zinsco

Стоимость замены панели Federal Pacific или Zinsco колеблется от 1500 до 4000 долларов . Поскольку это более старые системы, они включают в себя некоторые обновления проводки. Если он у вас есть, вы захотите как можно скорее позвонить профессионалу, чтобы обновить его.У них есть конструктивные недостатки, которые могут вызвать пожар в доме.

Эти компании продали серию неисправных схемных панелей, в основном с 1960-х по 1980-е . Выключатели не сработали, что привело к нескольким пожарам. Коробки других производителей, такие как Challenger или PushMatic, имели аналогичные проблемы.

Сравните оценки для модернизации вашей электрической панели

Стоимость замены блока предохранителей

«Потребление электроэнергии продолжает расти, во многом благодаря увеличению кондиционирования воздуха, поэтому критически важно, чтобы домашняя электрическая система могла выдерживать нагрузку." Дэн Диклерико, специалист по стратегии умного дома HomeAdvisor и эксперт по дому.

Замена блока предохранителей стоит от 200 до 2000 долларов США . Это в основном зависит от размера коробки и того, насколько легко найти детали.

Блоки предохранителей - это старая технология , а это означает, что в некоторых случаях их будет сложнее заменить. Если вы не собираетесь переходить на панель автоматического выключателя, обязательно спросите своего электрика, есть ли у него опыт работы с проектом.

Стоимость переноса электрической панели

Ориентировочные расценки на перемещение панели из одной части дома в другую варьируются от до 3000 долларов .Фактические затраты могут варьироваться в зависимости от нескольких факторов проекта:

  • Находится ли агрегат в помещении или на улице.
  • Сколько этажей в доме.
  • Сколько цепей будет перемещено.
  • Позволяет ли код использовать существующую коробку в качестве точки соединения.

Если требуется большая работа, проект можно рассматривать как переделку. Соответственно изменится цена.

Стоимость электрической панели

Розничная цена самой панели составляет от 50 до 500 долларов .Общие затраты на материалы зависят от типа устройства и выбранных вами функций. В некоторых случаях местной энергетической компании потребуется установить новый источник питания и счетчик для удовлетворения новых потребностей собственности в электроэнергии. Счетчики стоят от от 100 до 650 долларов за замену . Мелкие материалы, такие как фитинги, соединители и крепежные детали, обычно составляют менее долларов США.

9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011
Стоимость электрощита
Ампер Стоимость
100 50–200 долларов
150
150 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011
400 400 - 600 долларов

GFCI vs.Стоимость выключателя AFCI

Выключатели AFCI и GFCI могут стоить от 30 до 100 долларов за штуку , что в 10 раз превышает цену стандартных версий . Эти устройства предлагают дополнительную защиту, чтобы помочь снизить вероятность электрических опасностей , таких как пожары или поражение электрическим током. Кодекс требует этого типа защиты в таких частях дома, как общие комнаты, спальни, ванные комнаты и кухни.

  • Прерыватель цепи дугового замыкания (AFCI) Прерыватель защищает от повреждения проводки.
  • Прерыватель цепи замыкания на землю (GFCI) Модели защищают от повреждения водой.

Если системе требуются оба типа, у вас есть два варианта. Вы можете использовать комбинированный прерыватель AFCI / GFCI или прерыватель AFCI с розеткой GFCI. Они продают около $ 40–60 $ в магазинах товаров для дома. Эти устройства обычно дешевле, чем покупать специализированные продукты отдельно.

Получите расценки на модернизацию электрооборудования у местных профессионалов

Стоимость установки дополнительной панели

Стоимость установки дополнительной панели составляет от 400 до 1750 долларов США .Это зависит от силы тока и количества цепей. Модели имеют от 4 до 20 или более цепей , а сила тока колеблется от 100 до 150 ампер .

100 400 - 1000 долларов
125 500 - 1250 долларов
150 600 - 1750 долларов

В большинстве случаев вы установите вспомогательную панель . Просто убедитесь, что у вас есть около трех футов свободного пространства вокруг устройства.

Если вы планируете пристройку дома, комнату для свекрови или подземный бассейн, вам следует подумать о мощности, необходимой для его работы. Дополнительная панель может быть отличным выбором для увеличения общей силы тока или добавления дополнительных цепей.

Стоимость установки или замены блока электрического счетчика

Стоимость установки или замены блока электрического счетчика составляет от от 100 до 650 долларов США . Сюда входят от 50 до 250 долларов, для установки и от 1 до 4 часов, для работы.

Многие домовладельцы устанавливают новый счетчик одновременно с заменой панели автоматического выключателя.Вы можете сэкономить, наняв профессионала, который сделает и то, и другое.

Базовая стоимость нового счетчика

Новый блок счетчика стоит от 50 до 250 долларов за штуку . Вам нужно будет заменить его, если он поврежден или вам понадобится еще один с большим количеством цепей.

Стоимость замены служебного входного кабеля

Стоимость замены служебного входного кабеля колеблется от 1000 долларов США до 1500 долларов США для воздушных линий, но может стоить 5000 долларов США или более , если он находится под землей. Этот проект обычно выполняется вашей местной коммунальной компанией.Вам нужно будет позвонить им, чтобы получить оценку.

Получите точные предложения от местных профессионалов

Сделай сам или нанять электрика

Ремонт электрооборудования опасен. Слишком много опасностей, связанных с заменой коробки, чтобы делать это самостоятельно. Профессионалы получают необходимые разрешения и работают с вашим местным поставщиком электроэнергии. Профессионал также будет знаком с действующими правилами и требованиями безопасности. Это защитит вашу семью от опасностей, а также предотвратит дорогостоящий ремонт в будущем.

Когда вы решите перейти на новую версию, начните с поиска лицензированных и застрахованных электриков рядом с вами . Получите расценки как минимум от трех разных подрядчиков. Используйте сочетание доверия, стоимости, опыта и репутации, чтобы принять окончательное решение.

Часто задаваемые вопросы

Сколько стоит модернизация электрической панели со 100 до 200 ампер?

Обновление электрической панели с 100 до 200 ампер стоит 750 долларов США до 2 000 долларов США . Это не включает прокладку новой проводки для дополнительных цепей.

Когда мне следует обновить электрическую панель?

Вам следует подумать о модернизации вашей электрической панели, если:

  • Ей больше 25 лет.
  • Вам нужно больше мощности, чем ваша текущая система.
  • Вы добавляете новые электрические системы в свою собственность.
  • Ваш дом полон удлинителей.

Зачем мне обновлять или заменять электрическую коробку?

Возможно, вам потребуется обновить или заменить электрическую коробку, если:

  • В вашем доме есть коробки предохранителей.
  • Вы замечаете мерцающие огни.
  • Вы хотите добавить больше бытовой техники.

Часто можно сэкономить деньги и сэкономить средства, выполняя обновление во время проекта модернизации или добавления.

Сколько будет стоить замена выключателей в моем прицепе?

Замена отдельных автоматических выключателей стоит от 100 до 200 долларов за каждый .

Сколько стоит ремонт выключателя электрику?

Ремонт выключателя стоит от 100 до 200 долларов . В некоторых случаях его заменит электрик.

Сколько стоит подключить электричество и установить новую панель в новом доме?

Подключение электричества к новому дому может быть бесплатным, если линии расположены поблизости, или от 25 до 50 долларов за фут для удаленных участков. Стоимость установки новой панели колеблется от 600 долларов США до 2200 9000 долларов США4.

Сколько времени нужно для замены электрического щита?

Замена электрического щита занимает от 4 до 8 часов . Если вы устанавливаете несколько устройств, это может удвоить время.

Сколько стоит новая печатная плата для печи?

Стоимость ремонта печи 150–500 долларов . Вы заплатите от $ 200 до $ $ 600 за новую печатную плату.

Наймите электрика с хорошей репутацией рядом с вами

Замена электрооборудования | JLC Онлайн

Если вы являетесь генеральным директором и спрашиваете клиентов, что они хотели бы иметь в своем недавно отремонтированном доме, они, вероятно, упомянут такие вещи, как дополнительные окна, гранитные столешницы и новые паркетные полы.Одна вещь, которую они вряд ли попросят, - это новая электрическая услуга. Но это не значит, что они не заметят, если вы не посоветуете им заменить устаревшее или перегруженное оборудование.

Они могут не сразу заметить, но в конечном итоге они заметят - если выключатели всегда срабатывают, если не хватает мощности для добавления СПА или основного устройства, или если их компьютер перегревается из-за того, что сетевой фильтр был подключен к неправильно заземленной цепи.

И они обязательно заметят, если кого-то ударит током или дом сгорит.

Требуется замена

Как подрядчик по электрике, моя компания работает в основном с существующими зданиями, и мы никогда ничего не делаем без предварительной проверки сервисной панели.

Существующая служба может быть настолько старой, что совершенно небезопасна, или может быть настолько близка к мощности, что добавление любых новых нагрузок - даже небольших - может подтолкнуть ее к грани. Любое условие потребует изменения службы (см. Врезку), что почти всегда означает увеличение мощности службы в амперах, а если дом действительно старый, то ее изменение со 120 вольт до 240 вольт.

Когда менять службу

В начале каждого задания GC должен учитывать, нужно ли обновлять службу.

Добавление грузов. Крупный проект реконструкции, вероятно, увеличит нагрузку на электрическую систему. Если вы добавляете какие-либо отопительные или моторные нагрузки, вы должны попросить электрика произвести расчет нагрузки, чтобы увидеть, достаточно ли мощности существующей службы.

Устаревшее оборудование. Старые трехпроводные (240 В) 30-амперные сервисы все еще существуют, и мы также столкнулись с несколькими двухпроводными (120 В). Мы также сталкиваемся с главными разъединителями с выдвижными блоками предохранителей в конфигурации основной / диапазон. Многие люди не понимают, что необходимо удалить оба блока предохранителей, чтобы отключить всю электроэнергию в доме.

По коду, вы должны иметь возможность отключить питание не более чем шестью движениями руки - щелкнув шесть выключателей или переключателей или вытащив шесть блоков. Услугу без главного разъединителя и с шестью или более выключателями потребуется обновить, если вы добавите какие-либо новые цепи в рамках реконструкции - и все реконструкции должны добавить цепи.

Иногда существующая служба имеет большую пропускную способность, но ответвления соединены предохранителями. В ввинчиваемых предохранителях нет ничего опасного по своей сути; проблема в том, что домовладельцы или арендаторы могут создать опасность, установив предохранители увеличенного размера.

Неисправное оборудование. Еще одной причиной изменения услуги могут быть три буквы на существующей услуге: FPE или Federal Pacific Electric. Эта компания раньше производила панели Stab-Lok, которые часто можно найти в домах, построенных в 1950-х и 60-х годах.Прерыватели, которые подходят к этим панелям (как оригинальные, так и неоригинальные), часто выходят из строя, что может привести к пожару в доме или поражению электрическим током.

«Сервис» относится ко всему оборудованию между соединительной сеткой и основным средством отключения питания в доме, включая нейтральную шину и систему заземляющих электродов.

Изменение услуги включает удаление старой розетки счетчика, главного выключателя и часто некоторого распределительного оборудования, такого как панель предохранителей или выключателя.За этим следует установка новой магистрали счетчика, которая представляет собой единый металлический корпус, содержащий секцию подачи электроэнергии, розетку счетчика, главный выключатель и - в большинстве случаев - секцию распределения.

Отказ от обслуживания

В районах с наземными линиями электропередач точка обслуживания представляет собой витой тройной кабель, проложенный между линиями электропередач и домом. Он заканчивается соединением электросети на флюгере, крышкой в ​​виде шлема поверх кабелепровода. Провода со стороны места стыка, называемые служебными проводниками, проходят через служебный канал к розетке счетчика.

В старых домах розетка счетчика находится в отдельном корпусе, но в более новых домах она обычно находится на главной панели.

В местах заглубления линий электропередачи имеется отвод для обслуживания - подземный подвод, ведущий к вытяжной секции магистрального водомера.

Местное коммунальное предприятие

NEC (Национальный электротехнический кодекс) имеет очень специфический набор требований к услуге. Но какими бы строгими ни были эти требования, правила утилиты часто бывают еще более строгими.

Например, в то время как NEC разрешает использовать открытый служебный входной кабель и EMT для служебных проводов, для нашей электросети требуется жесткий металлический кабелепровод диаметром 1 1/4 дюйма или больше.

Коммунальные предприятия также имеют правила, регулирующие допустимые расстояния от дверей, работающих окон, металлических желобов, линий связи, газоснабжения и металлических перил. Кроме того, они предписывают высоту опускания служебного помещения над проходами, лестничными площадками и другими зонами доступа пешеходов; над проездами и улицами требуются большие зазоры.

Важно понимать, чего ожидает утилита. Если в установке есть что-то необычное, мы приглашаем представителя сервисной службы, чтобы заранее утвердить план.

Последнее, чего мы хотим, - это завершить установку и заставить коммунальных служб отказаться от подключения, потому что они интерпретируют правила иначе, чем мы.

Дело в точке

Большинство фотографий в этой истории взяты из проекта, в котором мы заменили первоначальную службу в доме, построенном в 1920-х годах.Капля содержала три провода, но были подключены только два (нейтральный и горячий), поэтому напряжение было 120 вольт, а не обычных 240 вольт (нейтраль и два контакта).

Этот вид услуг архаичен, но не редкость в старых домах в нашем районе. Мы заменили его, потому что он был недостаточно мощным и был явно небезопасным: находящиеся под напряжением металлические части находились в открытом деревянном корпусе на уровне земли. Любопытный ребенок мог открыть дверь и прикоснуться к чему-нибудь живому, и даже взрослый рискует получить удар электрическим током, сменив предохранитель под дождем.

Компания автора была нанята, чтобы заменить эту первоначальную электрическую службу 1920-х годов; он представлял опасность, поскольку был старым, малоразмерным, незаземленным и находился в деревянном корпусе на уровне земли рядом с подъездной дорожкой. Отвод обслуживания был подключен к трубчатой ​​проводке, которая входила в здание через отверстия в стене. Одна из точек была отогнута и не подключена, поэтому в доме было только двухпроводное питание на 120 вольт.

Большая часть проводки была трубчатой.Весь дом был подключен к двум 20-амперным цепям, которые, учитывая возраст проводки, должны были быть предохранены 15-амперными. На самом деле они были спаяны на 30 ампер; чудо, что дом не сгорел.

Как найти новую услугу

Старая служба находилась сбоку от дома рядом с узкой подъездной дорогой, но мы не могли разместить там новую службу, потому что не было места для установки защитных столбов (3-дюймовых стальных труб, установленных в бетоне) перед домом. оборудование, требуемое коммунальным предприятием.

Вместо этого мы решили установить новую услугу на противоположной стороне дома; поблизости располагалась опора электроснабжения, а внешняя стена располагалась достаточно далеко от границы участка, чтобы обеспечить нам зазор в 36 дюймов (минимальный код) перед оборудованием.

Электрик проверяет наличие необходимого зазора в 36 дюймов перед новой панелью в пределах границы участка.

Кроме того, под существующим окном было достаточно места, чтобы установить панель и при этом соответствовать требованиям коммунального предприятия о том, что центральная линия измерителя должна быть не ниже 36 дюймов и не выше 75 дюймов над уровнем земли.

Мы использовали стандартный счетчик с распределением - металлический корпус, содержащий розетку счетчика, главный выключатель и шины для выключателей ответвления. План заключался в том, чтобы ввести служебный трубопровод сверху и вывести трубопровод для ответвленных цепей снизу в подползти.

Монтаж панели. Поскольку оборудование тяжелое и поддерживает стальной трубопровод, очень важно, чтобы панель была прочно прикреплена к элементам каркаса, а не только к сайдингу.Обычно мы скрепляем панели с помощью шпонок размером 3/8 на 3 дюйма или конструкционных винтов Simpson SDS. Если отверстия в панели не совпадают с обрамлением, сверлим новые.

Чтобы предотвратить проникновение воды, мы протягиваем полоску качественного герметика по верхней части корпуса и по обеим сторонам.

Зазор для сервисных трубопроводов

Служебный блок для этого конкретного проекта не мог нависать над соседским двором, поэтому перископ (часть мачты над крышей) должен был находиться в переднем углу здания.

После того, как новая магистраль плотно прикручена к каркасу, электрик устанавливает вертикальную секцию служебного трубопровода. Чтобы не допустить протекания водопровода через территорию соседей, необходимо было проложить водовод до переднего угла здания, прежде чем поднимать его и пропустить через свес крыши.

Чтобы попасть туда, мы подняли его от панели, повернули на 90 градусов в сторону улицы, затем повернули на 90 градусов вверх, прежде чем пропустить через карниз.Мы продлили трубу на 24 дюйма над крышей; если бы нам нужно было больше свободного пространства для падения, мы бы сделали его выше.

В зонах доступа только для пешеходов NEC требует 10 футов зазора между капельным контуром и уровнем; наша местная коммунальная служба требует 12 футов. Если возможно выполнить это требование по высоте без прохождения карниза, мы продлим горизонтальный участок служебного трубопровода примерно на 18 дюймов за угол здания и установим там флюгер.

В этом случае нам нужна была высота, поэтому мы проникли в карниз и установили кровельный домкрат над водоводом, чтобы отверстие не протекало.Коммунальное предприятие потребовало, чтобы мы прикрепили трубопровод к стене в пределах 3 футов от концентратора в верхней части корпуса, один раз через каждые 10 футов после этого и дважды в местах выхода из стены здания. Чтобы очистить часть обшивки, мы отодвинули служебную мачту - кабелепровод - от стены, установив ее поверх частей Unistrut.

Сервисные проводники

После того, как панель и сервисный трубопровод были вставлены, мы втянули сервисные провода в трубопровод. Поскольку это была сеть на 125 ампер, мы использовали кабелепровод диаметром 1 1/4 дюйма и медные проводники № 2 THHN (с термопластичным высокотемпературным нейлоновым покрытием).

Медь против алюминия. Электрический кодекс позволяет нам использовать алюминиевые служебные провода, но мы всегда используем медь, потому что она более надежна.

Алюминий имеет большее сопротивление, чем медь, а также имеет тенденцию к окислению, что создает еще большее сопротивление в соединениях. Когда ток встречает сопротивление, провод нагревается и расширяется. Когда поток падает, проволока охлаждается и сжимается. Со временем это действие приводит к нарушению соединений между сервисными проводниками и наконечниками на панели - иногда достаточно, чтобы их ослабить.

Нанесение антиоксидантного соединения на соединения может смягчить проблему, но, на мой взгляд, добавленная стоимость использования медных проводников - небольшая цена, которую нужно заплатить, чтобы избежать головной боли в будущем.

Цветовая кодировка. Перед тем, как тянуть за провода, мы обычно маркируем их на каждом конце цветной лентой.

В однофазной сети ветви фазы черные и красные; нейтральный всегда белый. И когда мы устанавливаем провод, мы оставляем достаточно дополнительных частей на опоре для электросети, чтобы они образовали петлю отвода конденсата и сделали монтажное соединение.

Внутри панели горячие точки заканчиваются на верхних или линейных выступах гнезда счетчика, а нейтраль - на собственном выступе.

Сила тяжести облегчает «натягивание» сервисных проводов, проталкивая их в кабелепровод сверху. Электрик использует цветную ленту для цветовой маркировки проводов, чтобы коммунальное предприятие знало, какие два подключать к горячим линиям, а какой - к нейтрали. Как только проводники подключены к магистрали счетчика, электрик подключает точки подключения (красный / черный) к клеммам со стороны сети, а нейтраль (белый) - к клемме, которая подключается к нейтральной шине в распределительной секции.

Система заземления

Нашим следующим шагом было создание системы заземляющих электродов, которая состояла из медного заземляющего стержня, подключенного к технической магистрали и водопроводу. Хотя нам разрешено использовать стержень 1/2 дюйма, мы используем стержень 5/8 дюйма, потому что он с меньшей вероятностью согнется, когда мы его водим.

Электрик использует перфоратор с приспособлением для привода заземляющего стержня, чтобы вбить заземляющий стержень в почву. Затем он прокладывает единственный провод заземления, который подключается к зажиму на водопроводе.Зажим для желудей на стержне заземления. Нейтральный автобус в основном сервисе.

Стержень вбивается в землю возле панели и должен входить в глубину 8 футов. В некоторых юрисдикциях от нас требуется установить две удочки на расстоянии 6 футов друг от друга. Мы всегда добавляем вторую удочку, если попадаем во что-то, и нам приходится загонять первую под углом.

Провод заземляющего электрода - неизолированный медный провод №6. Он должен работать как единое целое (без стыков) и подключаться к следующим элементам:

• нейтральная шина в панели;

• монтажный наконечник на вводе заземления кабелепровода, идущего к нагрузкам;

• зажим желудя на заземляющем стержне;

• заземляющий зажим на водопроводе, расположенный в пределах 5 футов от того места, где труба входит в дом.

По кодексу мы должны подсоединить водопроводные трубы в доме к газовой трубе. Это создает более крупную систему заземления и гарантирует, что любые существующие цепи, ошибочно «заземленные» на газовую трубу, будут подключены к чему-то, что действительно заземлено.

Если в доме есть газовая магистраль, к ней необходимо приклеить водопроводные трубы. Обычно это делается у водонагревателя, потому что там доступны обе трубы. Отдельный отрезок заземляющего провода подсоединяется к зажимам на линиях подачи воды в обогреватель и из него, а затем к зажиму на газовой линии.После соскабливания краски электрик устанавливает зажим заземления на газовой линии, чтобы обеспечить контакт металла с металлом.

Обычно мы соединяем газовые и водопроводные трубы на водонагревателе (если это газ), потому что там доступны все трубы.

Провод проходит между газовой линией и водопроводом у водонагревателя; необходимо подключаться как к входу холодной воды, так и к выходу горячей воды, потому что, если бы использовались диэлектрические муфты, трубы после водонагревателя могли не быть заземлены.

Цепи идентификации

Перед отключением питания, переключением нагрузок и демонстрацией старой службы очень важно проверить существующие схемы. Если что-то не работает, мы хотим знать об этом, прежде чем вносить какие-либо изменения; Таким образом, ясно, что проблема не в нас.

Также хотим узнать, какие провода нейтральные. Провода часто не имеют цветовой кодировки в старых системах с ручкой и трубкой, поэтому, когда мы находим нейтрали, мы отмечаем их белым. Если мы забудем их идентифицировать и случайно подключим горячий и белый (120 вольт) как две горячие (240 вольт), мы можем поджарить все, что подключено к этой цепи.

При замене старого 240-вольтного питания мы отмечаем фазы черным и красным на основе тестирования, прежде чем отключать питание. Никогда не полагайтесь на чужие цвета. Этот человек мог переключить черную фазу на красную в многопроволочной цепи. Если на новой панели вы подключите их обоих к черной фазе, вы можете нагружать общую нейтраль вдвое большим током, чем она может выдержать, что может вызвать поджог дома.

Перенос существующих нагрузок

В этом доме было всего несколько цепей, поэтому, когда мы удалили исходную услугу, мы смогли перенаправить провода от существующих нагрузок к распределительной коробке внутри пространства для обхода.Там мы соединили их с Romex, затем переместили Romex на другую сторону дома и пропустили его через канал в сервисную панель.

Электрик переключает существующие нагрузки, отсоединив проводку с ручкой и трубкой от «панели» предохранителей и направив ее в распределительную коробку в подвальном помещении, где она подключена к Romex. Оттуда Romex переходит на другую сторону дома, выходит из стены через кусок трубопровода и входит в нижнюю часть служебной панели.

Поскольку обе цепи обслуживали более одной комнаты и включали спальни, мы подключили их к выключателям AFCI (прерыватель цепи дугового замыкания), которые затем установили в распределительной секции панели. В конце концов, будет добавлено больше цепей, и только цепи спальни будут на выключателях AFCI.

Если бы мы заменили более новую услугу - на металлический корпус - мы бы лишили внутренней части и относились бы к ней как к гигантской распределительной коробке. Мы бы проложили Romex между выключателями в новой панели и существующими нагрузками в старом корпусе.

Заключительные шаги

После того, как старые нагрузки были перенесены на новую панель, и мы пометили панель, чтобы указать, какие комнаты обслуживаются цепями, мы переустановили крышку и потребовали осмотра.

Иногда, если нам повезет, мы можем пригласить коммунальных служб, установить счетчик и повторно подключить дом в тот день, когда мы позвоним.

После переключения нагрузок на новую панель электрик маркирует цепи и устанавливает крышку.Поскольку дом был занят и должно было пройти какое-то время, прежде чем коммунальное предприятие сможет появиться и установить окончательное соединение, бригада автора обеспечила временное электроснабжение, запустив Romex между существующей точкой подключения и новыми проводниками. Позже вышла утилита, удалила перемычки и существующий сброс сервиса и подключила новый сервисный разрыв.

Но часто это сложно сделать, поэтому, если дом занят и домовладельцам нужно, чтобы отключение электричества было кратковременным - например, они работают из дома или имеют медицинское оборудование - мы можем оставить старую службу подключенной и временно нагреть новый с джемпером.Таким образом, мы можем перемещать ответвленные цепи по одной, а это значит, что отключена только та, над которой мы работаем.

Мы также можем использовать перемычку для подачи питания в дом до тех пор, пока сеть не сможет появиться и установить постоянное соединение. Однако имейте в виду, что не каждая утилита позволяет устанавливать перемычки, потому что для этого требуется подключение к действующему удалению службы.

Пейтса Хирвонен - лицензированный подрядчик по электротехнике и владелец компании SESCO Electrical в Беркли, Калифорния.

Как подключить панель электрического автоматического выключателя

  • Проверить питающие провода

    Электрик сначала проверяет, отключила ли электроснабжение питающих проводов энергокомпания. Они проверит питающие провода с помощью тестера напряжения, чтобы убедиться, что это так.

  • Открытые нокауты в коробке

    Затем электрик открывает металлические заглушки для главного служебного трубопровода, а также для каждой ответвленной цепи, которая войдет в коробку выключателя.Может потребоваться еще одна заглушка для основного заземляющего провода. Заглушки представляют собой круглые металлические диски, видимые сверху, снизу, по бокам и сзади коробки, разных размеров, чтобы соответствовать трубам разного размера, которые могут потребоваться для подключения к коробке. Электрик использует стамеску или старую отвертку, чтобы вскрыть заглушки. Они могут сделать все это одновременно или начать только с заглушки для основного служебного трубопровода, а затем открыть заглушки для ответвленных цепей позже, когда будут прокладываться отдельные провода цепи.

    После удаления заглушек электрик устанавливает кабелепровод или кабельные соединители в панель автоматического выключателя, закрепляя их контргайками с накаткой, навинченными на концевые части соединителей с внутренней стороны панели.

    Установите электрическую панель Тимоти Тиле
  • Установите панель автоматического выключателя

    Затем электрик устанавливает панель автоматического выключателя, выравнивает ее и прикрепляет к стене с помощью шурупов или анкеров, вбитых через заднюю часть панели в стену.Если отверстия не совпадают со стойками за панелью, они могут просверлить дополнительные просверленные отверстия в задней части панели для установки или установить кусок фанеры для установки панели.

    Если основные служебные провода входят в дом через кабелепровод, панель будет осторожно размещена в это время так, чтобы кабелепровод вошел в фитинг кабелепровода, уже установленный на служебной панели.

  • Установите основные служебные провода

    Теперь электрик пропустит рыбную ленту через отверстие основного служебного трубопровода изнутри панели к точке входа за пределами дома, где имеются основные служебные провода.Обычно имеется три основных служебных провода: два черных провода под напряжением и белый нейтральный провод.

    Основные служебные провода прикрепляются к концу рыболовной ленты изолентой и протягиваются обратно в панель выключателя. Может потребоваться помощник, который будет помогать проталкивать провода снаружи, пока рыболовная лента натягивается изнутри, поскольку это большие жесткие провода. В панель втягивается много лишнего провода, чтобы можно было выполнить соединения в любом месте коробки.

  • Подсоедините основной провод заземления

    Основной заземляющий провод - обычно довольно большой неизолированный медный провод - подводится к панели и подключается к основному заземляющему соединению.Обычно это металлический выступ на обратной стороне металлической панели или на конце шины заземления.

    Этот основной заземляющий провод обычно подключается к заземляющему стержню. В некоторых системах может быть дополнительный провод заземления, используемый для заземления металлических водопроводных труб; оба могут быть подключены к одной клемме заземления на панели.

  • Подключите главную служебную нейтраль

    Главный рабочий нулевой провод теперь подключен к нулевой шине. Расположение нейтральной шины варьируется в зависимости от производителя панели, но она всегда находится на значительном удалении от двух горячих шин.Это стержень серебристого цвета с множеством меньших винтов и точек подключения, с одним большим отверстием для основного рабочего нулевого провода.

  • Подключите главный выключатель

    Теперь электрик сгибает два черных служебных провода для легкого подключения к главному выключателю. В большинстве панелей главный выключатель - это большой автоматический выключатель на 240 В, расположенный в верхней части панели. Он будет контролировать всю мощность, подаваемую в дом, и подключаться к обеим горячим шинам, идущим вертикально через панель.

    Концы служебных проводов зачищены от изоляции, достаточной для подключения к клеммным наконечникам главного выключателя. Электрик старается не оставлять лишний оголенный провод, поскольку это создает угрозу безопасности, если провода могут соприкасаться с другими проводами.

    Оголенные концы основных рабочих проводов вставляются в проушины на главном выключателе, и винты надежно затягиваются.

    Проводка питания панели выключателя Тимоти Тиле
  • Тяговые провода для ответвительных цепей

    Электрик протянет провода для различных цепей к панели.Если они попадают в панель по металлическому каналу, их втягивают в панель с помощью рыбной ленты. Если в ответвленных цепях используется проводка NM, разъемы NM устанавливаются на панель, и кабели плотно удерживаются винтами, которые затягиваются на желтке. В панель протянуто множество проводов, чтобы обеспечить возможность ошибки; лишняя проволока будет намотана на внутренние края панели.

    На кабеле NM срезана внешняя пластиковая оболочка кабеля, так что там, где кабель входит в панель, остается лишь небольшая часть.Для каждого кабеля электрик снимет небольшой отрезок изоляции с каждого отдельного проводящего провода. Использование специального инструмента для снятия изоляции гарантирует отсутствие повреждений металлических проводов.

  • Подключите провода заземления ответвленной цепи

    Теперь электрик подключает все зеленые и неизолированные медные провода для ответвлений цепей к шине заземления внутри панели. концы проводов вставляются в отверстия в шине, и установочные винты затягиваются.

  • Подключение автоматических выключателей

    Автоматические выключатели для каждой ответвленной цепи теперь подключаются по одному. Выключатели были тщательно выбраны, чтобы соответствовать требуемой силе тока и напряжению цепей и соответствовать требованиям норм. Электрики проходят тщательную подготовку по выбору типа выключателя, соответствующего схеме.

    Например, некоторые прерыватели будут прерывателями типа GFCI, другие - в стиле AFCI, а другие могут быть прерывателями комбинированного стиля.Эти выключатели будут иметь спиральный провод. Также будут стандартные автоматические выключатели без гибких проводов, только наконечники для подключения горячего провода.

    Начните с подключения нейтрального провода схемы. В стандартных выключателях нейтральный провод цепи присоединяется к нулевой шине на панели. Но в автоматических выключателях AFCI, GFCE или комбинированных AFCI нейтральный провод цепи будет подключен непосредственно к выключателю с помощью винтовой клеммы с надписью «Нейтраль панели» или «Белый»."(Примечание: в цепях на 240 В нет белых нейтральных проводов, так как оба провода являются горячими.)

    Затем электрик подключил к цепи горячий провод, который будет черным или красным. В выключателях AFCI или GFCI этот провод цепи подключается к клемме с пометкой «Мощность нагрузки» или «Черный».

    Наконец, для выключателей AFCI или GFCI прикрепите спиральный белый гибкий провод выключателя к нейтральной шине на панели.

    После подключения всех проводов цепи автоматический выключатель может быть вставлен в гнездо панели.Процесс может незначительно отличаться в зависимости от производителя, но обычно он включает в себя зацепление переднего края выключателя за зажимы в панели, а затем надавливание вниз, пока выключатель не встанет на место.

    Лишняя проволока аккуратно наматывается по внутренним краям панели. Оставление большого количества излишков упростит ремонт или замену в будущем.

  • Завершите установку

    Крышка панели выключателя установлена, и электрик дает команду коммунальной компании включить питание.Теперь электрик включает автоматические выключатели и проверяет правильность работы всех цепей в доме.

    В завершение электрик маркирует панель, чтобы определить функцию каждой цепи. Это облегчит домовладельцу или будущему электрику определение и отключение отдельных цепей при необходимости.

  • Может ли домовладелец заменить электрическую панель | Блог

    Как домовладелец, вы можете проверять коробку электрического щита только время от времени.

    С другой стороны, если у вас есть более старый дом, ваша панель может потребовать более чем случайного посещения. Это может быть признаком того, что вашу панель нужно заменить.

    Сколько это будет стоить? Можно ли заменить панель самостоятельно? У нас есть ответы на эти и другие вопросы, читайте дальше!

    Знакомство домовладельца с электрической панелью

    Электрическая панель, также известная как панель выключателя, блок предохранителей или блок выключателя, представляет собой металлический ящик, в котором находятся автоматические выключатели или предохранители, распределяющие мощность по всему дому.

    Электрическая панель - это то, что соединяет провода от городской или окружной электросети с вашим домом.

    Электрическая сервисная панель может находиться вне поля зрения, например, в подвале, гараже или туалете. Он также может располагаться за пределами вашего дома, сзади или сбоку от него.

    Важно знать, когда необходимо заменить электрическую панель. Вы поймете, что пришло время найти замену, когда столкнетесь с:

    • Частыми срабатываниями выключателя, перегоранием предохранителей или перегревом из-за проблем с проводкой
    • Недостаточное питание и повторяющийся отказ цепи
    • Погодные повреждения и старение из-за устаревшей электрической панели
    • Тепло или легкий шок при прикосновении к электроприборам или розеткам

    Может ли домовладелец самостоятельно выполнять электромонтажные работы?

    Технически вы можете, но вы можете дважды подумать, прежде чем добавлять электрические системы в свой список проектов DIY.Вы можете не осознавать, насколько это опасно, и при этом можете нарушать местные нормы.

    Ваш местный электрик ознакомлен с информацией, указанной в Национальном электротехническом кодексе 2020 года.

    Национальный электротехнический кодекс (NEC) опубликован Национальной ассоциацией противопожарной защиты и принят в Соединенных Штатах в качестве стандарта для безопасной установки электропроводки и оборудования.

    Кроме того, страхование вашего домовладельца не может покрывать какие-либо травмы или ущерб, нанесенный вам на работе.

    Конечно, есть исключения. Некоторые проблемы с электричеством можно решить заменой розеток или обновлением проводки в одной конкретной цепи. Если панель все еще в хорошем состоянии, возможно, вам даже не придется ее менять.

    С другой стороны, если вы живете в более старом доме, выключателям может потребоваться дополнительное пространство для обеспечения необходимой мощности или их можно полностью переключить на новую коробку.

    Если ваши автоматические выключатели слишком старые для работы, остальная часть системы, вероятно, также устарела, и вам понадобится профессионал для диагностики любых основных проблем.

    Проблемы электробезопасности

    Есть веские причины, по которым штаты и местные органы власти применяют кодексы. Одна вещь более опасная, чем устаревшая или сломанная электрическая панель - это пытаться заменить ее самостоятельно, даже если у вас есть опыт.

    Если вы не знаете, что делаете, сервисные проушины могут стать причиной смертельных травм и пожара, особенно если вы переходите на более высокую силу тока.

    Нужно ли мне разрешение на замену моей электрической панели?

    Да.Есть определенные электрические ремонтные работы, которые вы можете сделать в своем доме без разрешения.

    Другая, более крупная и потенциально опасная работа всегда должна выполняться лицензированным специалистом после получения необходимых разрешений.

    Кроме того, если вы планируете продать свой дом, закон Аризоны также требует, чтобы домовладельцы предоставили список всех реконструкций и ремонтов, которые были выполнены в доме с соответствующими разрешениями или без них.

    Разрешения предоставляют документацию о выполненных работах и ​​фиксируют, кто их выполнил.Это позволяет покупателям жилья быть уверенными в безопасности приобретаемого дома.

    Мы советуем вам ознакомиться с местным законодательством, чтобы узнать, какие требования предъявляются к разрешениям для этих более сложных проектов в области электротехники.

    В случае сомнений позвоните нам, и мы будем рады бесплатно оценить и объяснить все законодательные требования для конкретных электрических задач.

    Сколько стоит замена электрического щита?

    Цены на замену электрических панелей зависят от размера панели (силы тока), а также от возраста и состояния других частей электрической системы

    Для точной оценки стоимости лучше всего позвонить в опытный лицензированный электрик, который задаст вам конкретные вопросы, чтобы лучше понять ваши потребности.

    Некоторые электрики предлагают бесплатные оценки, чтобы у вас не возникло никаких неожиданных расходов. Это может облегчить вашу работу, сэкономив ваше время и деньги.

    Доверьтесь электрикам

    Мы заботимся о вас. Вот почему мы предоставляем основные электрические услуги как коммерческим, так и частным клиентам в округе Явапай.

    Свяжитесь с нами для получения бесплатного предложения, и вы будете спокойны, зная, что ваши электрические системы ремонтируются или модернизируются, чтобы предотвратить будущий ремонт или несчастные случаи.

    Стоимость модернизации электрооборудования в доме

    Недостаточная мощность - это не просто неудобство: падение напряжения может фактически повредить чувствительную электронику, поэтому наличие большого количества энергии важно для электрической безопасности дома.

    Даже при достаточной мощности вам могут потребоваться дополнительные розетки, чтобы не полагаться на путаницу из удлинителей и удлинителей - потенциальная угроза безопасности.

    Стоимость модернизации электрооборудования

    Стандарт для бытовой электросети был 60 ампер.Но современным домам может потребоваться до 200 ампер для работы кондиционеров, компьютерного оборудования, телевизоров высокой четкости и высокотехнологичных устройств домашней автоматизации.

    Стоимость модернизации существующей электрической панели обслуживания до панели на 100 или 200 ампер составляет от 800 до 3000 долларов.

    Популярные чтения

      12 наружных украшений Хэллоуина, чтобы напугать ваш дом

      Слайд-шоу

      Хеллоуинские огни и идеи украшения вы можете сделать своими руками.

      Превращение гаража в жилое пространство: ваша семья против вашего автомобиля

      Гараж и пристройки

      Хотите знать плюсы, минусы, затраты и логистику преобразования гаража в жилое пространство? Эта статья все объясняет.

      Простое 5-шаговое руководство по окраске бетона

      Живопись и освещение

      Покраска бетонных поверхностей требует больше навыков, инструментов и времени, чем нанесение покрытия на гипсокартон.Вот как это сделать правильно.

    Новая проводка: откройте свои стены (и свой кошелек)

    Чтобы справиться с повышенными электрическими нагрузками, вероятно, вам также потребуется обновить электропроводку, особенно если вашему дому более 40 лет.

    Модернизация вашей электропроводки - большая работа, потому что провода расположены внутри стен, и до них трудно добраться, не открывая стены. Стоимость ремонта всего дома, включая вскрытие стен, прокладку новых проводов, подключение выключателей, розеток и арматуры, а затем устранение беспорядка, составляет от 3500 до 8000 долларов для дома среднего размера.

    Для дома большего размера или дома с ограниченным доступом к ползунам и наружным стенам стоимость рабочей силы и материалов может достигать 20 000 долларов США и более.

    Самые популярные советы по уходу за домом

      17 вещей, которые нельзя делать с вашим домом

      Советы по уходу за домом

      Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

      Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

      Советы по уходу за домом

      Копите деньги для более важных вещей, например, для ипотеки.

      5 хитростей, чтобы ваши трубы не взорвались этой зимой

      Советы по уходу за домом

      Даже если вам кажется, что они уже начали мерзнуть.

      Определите 9 проблем с этим домом (советы новым домовладельцам)

      Советы по уходу за домом

      Яркие признаки того, что вы не справляетесь с техобслуживанием домовладельца, например, парковкой на траве.

      12 вопросов, которые вы хотели бы задать, прежде чем переехать

      Советы по уходу за домом

      Избегайте сожалений, зная, какие вопросы следует задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

    Связано: Обнаружение и предотвращение опасностей электрического пожара в вашем доме

    Перепрограммируйте, когда придет время, и сэкономьте

    Ремонт электропроводки может быть грязным и дорогостоящим делом, но с небольшим предварительным планированием вы можете свести к минимуму сбои и даже превратить работу в возможность добавить функции, которые повысят ценность вашего дома.

    Лучшее время для перенастройки - во время проекта реконструкции, такого как ремонт вашей кухни или добавление семейной комнаты, когда субподрядчики все равно открывают ваши стены.Таким образом, у вашего электрика будет легкий доступ к стенам, а ремонт стен станет частью более крупного проекта реконструкции, а не только переналадки проводки.

    Планируйте будущие потребности в электроэнергии

    Структурированная проводка - это разумное вложение и может быть маркетинговым преимуществом, если вы решите продать свой дом. Структурированная проводка - это общий термин для любых мощных электрических кабелей и кабелей для передачи данных, предназначенных для работы с новейшими развлекательными и коммуникационными устройствами - и теми, которые еще предстоит изобрести, - включая телефоны, Интернет, а также бытовые системы отопления и освещения.

    Один из способов оценить стоимость структурированной электропроводки - это определить квадратные метры вашего дома. Умножьте эту цифру на 2 доллара.

    В то время как стандартная модернизация электрооборудования по существу поддерживает ценность вашего дома, добавление структурированной проводки может ее повысить. Согласно исследованию 2009 года, проведенному Ассоциацией бытовой электроники и Исследовательским центром Национальной ассоциации строителей жилья, почти 50% домов, построенных в 2008 году, имели структурированную проводку, что является верным признаком ее растущей ценности для домовладельцев.

    2021 Стоимость замены электрического щита

    Стоимость замены блока автоматического выключателя

    Средняя стоимость замены блока выключателя составляет 1475 долларов , при этом большинство домовладельцев тратят от 1287 долларов до 1707 долларов . Субпанель с низким усилителем стоит от 500 до 1000 долларов , а модернизация панели на 200 А стоит до до 4000 долларов . Общие затраты зависят от типа дома, количества цепей и силы тока.

    Наши дома потребляют больше энергии, чем когда-либо прежде, и электрическая система, которая была установлена ​​несколько десятилетий назад, может не иметь необходимой мощности, чтобы выдерживать электрическую нагрузку, требуемую от нее сегодня.Чтобы дом работал бесперебойно, правильный рейтинг электрической панели может исключить сработавшие автоматические выключатели и предотвратить пожары.

    Стоимость замены блока выключателя
    Средняя стоимость по стране 1 475 долларов США
    Минимальная стоимость 851 долл. США
    Максимальная стоимость 4 000 долл. США
    Средний диапазон $ 1,287 к 1 707 долл. США

    Содержание

    1. Стоимость нового электрощита
    2. Стоимость замены или улучшения
  • Стоимость новой электрической панели
  • Стоит ли мне обновиться?
  • Сделай сам vs.Наем электрика
  • Электрики рядом со мной
  • Стоимость замены или обновления электрического щита

    Средняя стоимость замены электрической панели составляет от 850 до 1100 долларов США на 100 ампер, или От 1200 до 1600 долларов США если требуется новая сервисная панель. Для обновления до 200 ампер, ожидайте потратить от 1300 долларов до 2500 долларов или от 2000 до 4000 долларов на обновление до 400 ампер. Дополнительная панель с низким усилителем стоит от 500 до 1000 долларов США4.

    Стоимость замены электрического щита
    Ампер Средняя стоимость
    Обновление с 60 до 100 А 850–1100 долл. США
    Обновление со 100 до 200 ампер 1300–1600 долларов
    Обновление с 200 до 400 А 2 000–4 000 долл. США
    Стоимость установки новой электрической панели
    Размер Средняя стоимость
    Установить новую панель на 100 А 1,200–1600 долларов США
    Установите новую панель на 200 ампер 1,800–2,500 долл. США
    Установить новую панель на 400 А 2 000–4 000 долл. США

    Замена электрической панели обычно занимает от 8 до 10 часов , что включает в себя 200-амперную мощность, новую панель с главным выключателем и десятью автоматическими выключателями, рабочую силу и все необходимые материалы.Самая большая стоимость большинства электромонтажных работ - это оплата труда. При почасовой ставке электрика от 40 до 100 долларов в час и при стоимости первого часа от 75 до 120 долларов , вы можете рассчитывать потратить от 400 до 800 долларов на оплату труда.

    Стоимость обновления до сервисной панели на 200 А

    Стоимость модернизации электрической панели до 200 ампер составляет от 1300 до 1600 долларов США4 или от до 1800 долларов США до 2500 долларов США 4, если требуется новая сервисная панель.Стоимость установки зависит от требуемой рабочей силы. Возможно, потребуется добавить или заменить новые провода, или, если что-то нужно будет привести в соответствие с кодом.

    Стоимость панели на 200 ампер варьируется от 41 доллар за панель на 16 мест до 387 долларов за панель на 42 места, если вы должны были купить ее в местном магазине товаров для дома.

    Стоимость установки службы 100 А

    Средняя стоимость установки новой службы на 100 ампер составляет от 1200 до 1600 долларов США4 или от до 850 долларов США и 1100 долларов США , если панель обслуживания требует замены.Коробки с автоматическим выключателем на 100 ампер может быть достаточно для домов с минимальным потреблением электроэнергии, но для большинства современных домов требуется 200 ампер.

    Стоимость замены блока предохранителей на панель выключателя

    Средняя стоимость замены блока предохранителей на панель выключателя составляет от 1100 долларов до 4000 долларов США и зависит от того, какую мощность может выдержать новая панель выключателя. Есть несколько причин для установки нового блока выключателей над блоком предохранителей.

    • Автоматические выключатели удобнее. Если электрическая цепь размыкает переключатель, вы просто включаете его снова.Если предохранитель перегорел, его необходимо заменить.
    • Старые коробки предохранителей никогда не были рассчитаны на то, чтобы выдерживать электрическую нагрузку, которую мы сейчас требуем от дома.
    • Установка предохранителей большего размера создает опасность возгорания.
    • Некоторым современным приборам требуется цепь 220 В, а блок предохранителей не может этого обеспечить.
    Блок предохранителей и автоматический выключатель
    Метод Плюсы Минусы
    Блок предохранителей
    • Дешевле автоматических выключателей
    • Более чувствительный к току
    • Может быть заменен домовладельцем
    • При отключении подлежит замене
    • Предохранители слишком малы для большинства принадлежащих нам приборов
    Автоматические выключатели
    • Легко сбросить
    • Может использоваться с GFCI
    • Соответствует современным требованиям к электричеству
    • Менее чувствительны к изменениям тока
    • Заменить дороже
    • Должен быть заменен квалифицированным электриком

    Стоимость замены выключателя автоматического выключателя или предохранителя

    Стоимость замены выключателя выключателя составляет от 150 до 200 долларов США , включая оплату труда и материалов.Предохранители можно купить по цене от $ 5 до $ 40 в зависимости от того, какой тип вам нужен для вашего дома. Большая часть затрат идет на оплату труда - средняя стоимость электрика составляет 40–99 долларов в час , и эта работа может занять 2–3 часа.

    Стоимость замены главного выключателя

    Замена главного выключателя стоит от 40 до 100 долларов за деталь и еще от 40 до 100 долларов в час на установку электрика. Главный автоматический выключатель одним движением отключает электричество в доме.

    Если один из меньших автоматических выключателей не срабатывает, срабатывает главный автоматический выключатель в качестве резервного. Он также сработает, если произойдет значительный выброс электричества, например, молния. Если он срабатывает достаточно часто, вскоре его нужно будет заменить. Если вы замечаете, что они регулярно отключаются, вы можете попытаться заменить их или обновить панель управления.

    Стоимость замены коробки электросчетчика

    Стоимость замены ящика электросчетчика составляет от $ 200 до $ 500 в среднем и зависит от количества обслуживаемых цепей, которое может быть от 8 до 30.Некоторые из них более устойчивы и могут быть похоронены под землей.

    Стоимость замены коробки электрического счетчика
    Размер измерителя Средняя стоимость
    Блок 100-амперметра 55–250 долларов
    Блок измерителя на 200 А 85–680 долл. США
    Блок измерителя на 400 А 480–765 долл. США

    Старые ящики для счетчиков содержат ртуть, которая ядовита.Новые ящики для электросчетчиков работают в цифровом виде и обеспечивают более точный учет использования. Они также записывают другую информацию, такую ​​как дата и время использования электричества. Это позволяет вам определить часы пиковой нагрузки и найти способы сократить их, тем самым сэкономив деньги.

    Если блок расходомера нуждается в ремонте или замене, не рекомендуется делать это самостоятельно. Это может разочаровать, это может занять больше времени, чем ожидалось, и даже может быть опасно.Нанять лицензированного электрика для выполнения этой работы.

    Стоимость установки новой дополнительной панели или блока выключателей

    Стоимость установки субпанелей варьируется от 500 до 1000 долларов США в среднем. Стоимость установки субпанели на 40 ампер составляет 452 доллара США, установка , а установка субпанели на 50 ампер - долларов США, установка долларов США. Коробка субпанелей меньше по размеру и обычно обеспечивает электричеством гараж или небольшое здание.

    Стоимость меньше, чем вы заплатили бы за главную электрическую панель, потому что она меньше и через нее проходит меньше проводов.Вспомогательная панель также является хорошим решением для электрических нужд, возникающих при достройке подвала или пристройке комнаты. Вместо того, чтобы добавлять автоматические выключатели к вашей главной электрической панели, просто добавьте дополнительную панель.

    Стоимость перемещения электрического щита

    Стоимость перемещения электрической панели составляет 800 долларов США до 2 500 долларов США . Более низкая цена - за перемещение на 10 футов без ничего, что нужно было бы починить или довести до кода; электрику просто нужно удлинить соединения. Если вам нужно перемонтировать дом, чтобы вывести его на улицу, наверх или добавить цепи, это будет стоить дороже.

    Внутренние и внешние электрические коробки

    Установка электрического шкафа в помещении или на открытом воздухе стоит примерно 800–4 000 долларов США , в зависимости от силы тока. Электрическая коробка обычно находится за пределами вашего дома, где есть электричество, для быстрого доступа в чрезвычайной ситуации. По этой причине многие домовладельцы теперь выносят старые коробки на улицу. Коробка электрического щита обычно устанавливается рядом с электросчетчиком.

    Размещение электрического шкафа осуществляется в соответствии с Национальными правилами по электрооборудованию, разработанными Национальной ассоциацией противопожарной защиты.Эти руководящие принципы влияют на строительные нормы и правила по всей стране, поскольку они соблюдают меры безопасности, направленные на предотвращение пожара.

    Дополнительные расходы на обновление вашей электрической панели

    Как только вы покопаетесь в старой, устаревшей панели, вы не знаете, что найдете. Это может быть старая проводка, которую необходимо привести в соответствие с кодом, изношенные части, которые необходимо заменить, а иногда гипсокартон, который необходимо вскрыть. Это похоже на любой другой строительный проект - вы не знаете действительную стоимость, пока все не раскроете.

    Также есть стоимость разрешения и последующих проверок. Не пропускайте эту часть процесса, чтобы сэкономить время и деньги. Это может быть то, что защищает ваш дом от пожара.

    Вернуться к началу

    Новая электрическая панель стоит

    Розничная стоимость самой новой электрической панели колеблется от 40 до 1250 долларов , при этом большая часть затрат составляет 160 долларов в зависимости от силы тока и типа. В некоторых случаях вашей энергетической компании потребуется установить новый счетчик за 200–500 долларов США или установить новый блок питания.

    После затрат на рабочую силу, связанных с установкой или любым ремонтом, электрическая панель является следующей по величине статьей расхода для домовладельца.

    Стоимость нового электрощита
    Ампер Стоимость
    Панель 100 ампер 25–199 долл. США
    125-амперная панель 25–233 долл. США
    Панель на 150 ампер 85–360 долл. США
    Панель на 200 ампер 75–870 долл. США
    Панель 400 А 480–765 долл. США

    В некоторых случаях новая панель будет стоить меньше, чем обновление, потому что новая строительная установка открыта (гипсокартон не открывается), провода новые (нет проводов для обновления), панель новая, и все идет вместе намного быстрее, чем копаться в старой установке.

    AFCI против выключателей GFCI

    Автоматические выключатели

    AFCI, CAFCI и GFCI стоят в пять раз больше, чем или больше, чем стандартные расцепляющие выключатели: от до 20–100 долларов за штуку . Профессиональная установка схемы AFCI или GFCI будет стоить от $ 130 до $ 180 $ . Вы также можете установить двухфункциональные автоматические выключатели и розетки (купите один примерно за 45 долларов) примерно по той же цене.

    • Прерыватель цепи дугового замыкания (AFCI) - Этот автоматический выключатель (это не розетка, как GFCI) обнаруживает тепло, возникающее в результате дуги.Искра может возникнуть, когда мышь грызет провод, или когда устройство, которое вы только что подключили, начинает перегреваться. AFCI заменяет обычный автоматический выключатель в панели.
    • Прерыватель цепи замыкания на землю (GFCI) - Этот тип розетки требуется, когда поблизости есть вода, и GFCI отключает устройства, когда вода приближается слишком близко.
    Автоматические выключатели AFCI и GFCI
    AFCI GFCI
    Требуется в спальнях, берлогах (везде, где люди могут спать), на кухне и в прачечных Требуется в ванных комнатах, на кухне, в прачечных, гаражах, коридорах, барах с раковиной, наружных розетках, бассейнах и в спа-зонах
    Недорого в установке Недорого в установке
    Прерывание дуги в проводе Прерывает ток, протекающий по неправильному пути
    Устраняет некоторые угрозы возгорания Не подходит для использования с холодильниками или морозильниками

    Верхние сервисные панели Бренды

    Ниже приведены образцы цен на электрические панели ведущих производителей.Цены указаны в Home Depot. Предлагаемая гарантия может повлиять на ваше решение о покупке.

    Бренды, цены и гарантии Top Service Panels
    Марка Модель Гарантия Цена
    Квадрат D Домашняя линия Срок службы $ 111
    General Electric (GE) Средний Запад 1 год 1,180
    Eaton BR 10 лет 301 доллар США
    Сименс PL серии Срок службы $ 256
    Левитон LP420-3B 10 лет $ 266

    Zinsco и Federal Pacific Electric Panels

    Если у вас есть панель Federal Pacific Electric, вероятно, вам следует заменить ее.Эта панель широко использовалась в домах, построенных в 1950–1980-х годах, и до сих пор используется во многих старых домах, но они не соответствуют сегодняшним строительным нормам и правилам безопасности. Панели FPE или Zinsco попадают в ту же категорию. Если и когда эти старые панели выйдут из строя, они считаются высоким риском пожара, и пришло время обновить всю панель.

    Вернуться к началу

    Следует ли мне обновить электрическую панель?

    Домовладельцы используют больше бытовой техники, HD-телевизоров, компьютеров и интеллектуальных устройств, а также зарядных станций.Дома должны иметь соответствующую мощность. Если электрическая панель в доме устарела, она перегрузится и выйдет из строя. Если вы ответили утвердительно на любой из следующих вопросов, вам следует обновить или заменить старую панель и установить новую функциональную электрическую систему.

    Причины замены или обновления электрической панели

    Замена или модернизация блока выключателя поможет предотвратить возгорание в доме, ваши приборы должны работать с максимальной эффективностью, а вы повысите ценность своего дома.

    1. Ваш дом старше 20 лет ?.
    2. Вы что-то переделывали или добавляли в семью людей (добавляли бытовую технику и компьютеры)?
    3. Ваша электрическая панель нагревается?
    4. Срабатывают ли выключатели, когда вы подключаете прибор к сети или когда оно работает?
    5. Ваш дом работает от блока предохранителей?
    6. Есть ли запах, связанный с вашей электрической панелью?
    7. Ваш свет регулярно мерцает или тускнеет?
    8. Из ваших розеток доносится гудение или потрескивание?
    9. Вокруг некоторых выпускных отверстий черный цвет?
    10. Вы используете много удлинителей?

    Преимущества и недостатки обновления вашей электрической коробки

    Стоит ли обновить электрическую панель?
    Преимущества Недостатки
    Больше энергии в вашем доме Начальная стоимость
    Более безопасный дом, так как опасность возгорания от старых панелей и электрических компонентов устранена. Беспорядок и неудобства строительного проекта.
    Возможность безопасной эксплуатации всех приборов и электроники

    Вернуться к началу

    Сделай сам или нанять электрика

    Некоторые электромонтажные работы подходят для самостоятельной работы, но лицензированный электрик должен выполнять большую работу, например, заменять электрическую панель. Фактически, в некоторых местах строительные нормы и правила требуют, чтобы такие работы выполнял лицензированный электрик. Вот почему.

    • Безопасность - неправильно установленная проводка может загореться.
    • Знание правил и процедур - электрик в курсе всех этих вопросов.
    • Инструменты и оборудование - у электриков уже есть лучшие инструменты и все необходимое для работы.
    • Experience - они выполняли свою работу неоднократно, поэтому знают самый безопасный и быстрый способ ее выполнения.
    • Контакты - Электрики могут получить детали и материалы по более низкой цене, чем вы.
    • Обучение - электрики проходят регулярное и последовательное обучение с последней информацией в строительных нормах и новейшей информации о таких деталях, как панели и автоматические выключатели.
    • Страхование - если что-то пойдет не так на работе (в вашем доме), их страховка покроет ущерб. Если вы сделаете работу самостоятельно и что-то пойдет не так, страховка вашего домовладельца может не покрыть ущерб.

    Иногда лучшая сделка стоит дороже; в этом случае лучше всего нанять профессионала.

    Почему следует выбирать лицензированного электрика?

    Обновление вашей электрической системы должно выполняться лицом, полностью знакомым со всеми строительными нормами и правилами. Ошибки могут привести к возгоранию электрического тока, что может иметь разрушительные последствия. Электромонтажные работы должны выполняться лицензированным, застрахованным электриком. У них есть знания, опыт и подготовка, чтобы выполнять эту работу безопасно и вовремя. Любым другим способом выполнять модернизацию электрооборудования небезопасно. Выбирая электрика, получите три подробных предложения и сделайте выбор на основе опыта, страховки и нескольких 4- или 5-звездочных онлайн-обзоров.

    Модернизация электрического щита без разрешения

    Следует ли модернизировать электрическую панель без разрешения? Никогда. Вас даже могут оштрафовать за то, что вы его не получили. Кроме того, процесс осмотра и сопроводительный пропуск дадут вам душевное спокойствие. Авторитетный электрик не пропустит разрешительный процесс. Осмотр может стоить дороже и занять больше времени, но, в конце концов, он обеспечит правильное обновление электрооборудования и его безопасную работу. Одно это стоит миллион долларов.

    Получите бесплатные оценки HomeGuide от проверенных электрических компаний:

    Получите бесплатные оценки

    109 Клиенты на HomeGuide

    Sun Run | https://www.sunrun.com/go-solar-center/solar-terms/definition/electrical-panel-upgrade

    Home Depot | https://www.
